Как сложить печь своими руками чертежи и порядок работы

Несмотря на то, что в очень многих частных домах сегодня оборудованы те или иные системы отопления, кирпичные отопительные сооружения не теряют своей популярности. Наоборот, инженерами и народными умельцами разрабатываются все новые модели печей, более компактные, включающие в себя различные функции. Действительно, печное отопление никогда не будет лишним для частного дома, так как сможет выручить хозяев в разных ситуациях. Например, осенью или весной, когда ночи стоят холодные, но вроде бы рано включать автономное отопление, протопленная печь создаст в комнатах уютную обстановку и избавит их от излишней влажности. Печь поможет поддерживать в доме оптимально благоприятную атмосферу и температурный баланс, комфортный для человека.

Как сложить печь своими руками чертежиКак сложить печь своими руками чертежи

Поэтому поисковый запрос о том, как сложить печь своими руками чертежи которой подробно расскажут о правильной последовательности кладочных работ, не сходит со страниц интернета. Сегодня даже те люди, которые вообще не имеют опыта печника, проявляют желание попробовать свои силы в этом ремесле. Если принято решение установить в доме печь собственными силами, то новичкам рекомендовано выбирать несложный вариант этого сооружения с понятной порядовкой.

Кроме доступности конструкции, при выборе модели печи следует обратить внимание на ее теплоемкость, то есть на обогрев какой площади она рассчитана. Немаловажно учесть функциональные возможности сооружения и определиться с тем, что хотелось бы от него получить.

Содержание

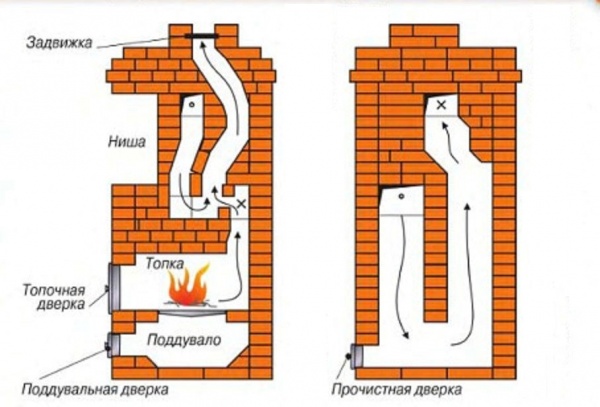

Разновидности кирпичных печей

Существует несколько основных типов печей – некоторые из них выполняют только одну главную задачу — это обогрев дома, другие применяются только для приготовления пищи, а третьи включают в свой «набор возможностей» сразу несколько функций. Поэтому, чтобы определиться с нужной моделью, необходимо знать, что собой представляет каждая из разновидностей.

  • Отопительно-варочное сооружение способно не только обогреть одну или две комнаты, но и поможет приготовить пищу и вскипятить воду. Если же модель оснащена духовым шкафом и сушильной нишей, то появляется возможность и хлеб испечь, и насушить на зиму овощи и фрукты.
Наиболее универсальными являются отопительно-варочные печиНаиболее универсальными являются отопительно-варочные печи

Отопительно-варочная печь часто встраивается в стену или же сама выполняет роль стены – для этого ее поворачивают плитой и топкой в сторону кухни, а задней стенкой в жилую зону дома. Можно решить сразу две проблемы — обогрева помещений и получения возможности приготовления пищи в отдельном помещении.

Если же конструкция дополнительно оснащена и камином, то печь будет работать не только как функциональное сооружение, но станет и декоративным украшением дома.

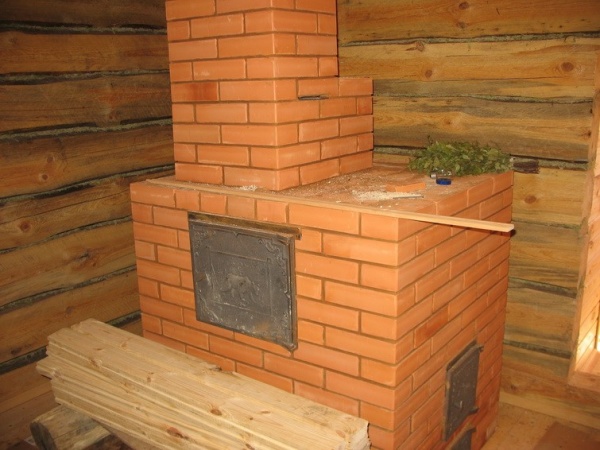

  • Отопительная разновидность печей рассчитана только на обогрев помещений дома. Некоторые модели имеют не только топочную камеру, но и каминную. Таким образом, печь может функционировать в двух режимах — когда используется только одна из функций, или они задействованы обе одновременно. Чаще всего отопительные печи встраиваются в стену между комнатами или устанавливаются посередине одного большого зала, разделяя его на зоны.
Отопительная печь
Отопительная печь

Подобное сооружение возводится как для основного отопления дома, так и в качестве дополнительного, которое используется в весенний и осенний период для поддержания нормальной температуры и влажности в комнатах. Отопительные печи устанавливаются обычно тогда, когда на кухне уже реализована своя возможность приготовления пищи, или в большом по общей площади доме, где возводятся несколько печей, выполняющих различные функции.

На дачном участке в небольшом доме лучше устанавливать многофункциональное строение, которое сможет выручить сразу в нескольких ситуациях.

  • Варочная печь возводится на кухне, и ее конструкция рассчитана именно на быстрое приготовление пищи. Однако, эта функция не лишает ее и отопительных возможностей, так как весь ее корпус, задняя стенка и чугунная плита хорошо прогреваются, отдавая тепло и в помещение.
Основная функция этой печки - приготовление пищиОсновная функция этой печки — приготовление пищи

Варочная печь обычно компактна, поэтому отлично подойдет для установки ее на даче или в маленькой кухне частного дома.

Имея такую компактный, но функциональный агрегат, можно исключить риск замерзнуть или остаться без ужина и горячего чая даже в том случае, если отключится электро- и газоснабжение.

Разработано очень много различных моделей всех перечисленных типов печей. Они могут быть и совсем миниатюрными, и занимать большую площадь. Поэтому, остановившись на одной из моделей, прежде чем запасаться материалами для ее возведения, нужно вымерить и начертить ее основание на полу помещения, в котором планируется ее установка. Таким образом можно будет визуально определить, сколько в помещении останется свободного пространства.

Как правильно выбрать место для установки печи?

Чтобы печь работала эффективно и максимально отдавала тепло в помещения дома, а также была  пожаробезопасной, необходимо выбрать для нее правильное месторасположение.

Особенно важно продумать этот момент в том случае, если печь встраивается в готовое здание, так как дымоотводная труба должна проходить между балок потолочного перекрытия, и случайно не наткнуться на них, поэтому вариант установки должен быть просчитан максимально точно.

Печное кирпичное сооружение может быть установлено в разных местах комнаты или же между двух помещений. Какое место лучше выбрать – будет рассмотрено далее.

  • Чтобы получить максимальный эффект от печи, не стоит устанавливать ее около внешней стены здания, так как она будет быстро остывать и вряд ли сможет обогреть больше одной комнаты.
  • Некоторые модели печей устанавливаются в центре комнаты или со смещением от него в одну или другую сторону. Такое месторасположение выбирается в том случае, если помещение требуется разделить на отдельные зоны. Причем, разные стороны печного сооружения могут иметь отличающуюся декоративную отделку, выполненную в стиле, соответствующему оформлению конкретной зоны комнаты.
  • Достаточно часто печь встраивают в стену между двумя или даже тремя комнатами, что позволяет максимально эффективно использовать, вырабатываемое тепло. В этом случае, в целях пожаробезопасности, очень важно предусмотреть надежную изоляцию стен, потолка и чердачного перекрытия в месте прохода дымоходной трубы.
  • При выборе места установки, нужно предусмотреть и то, что каждая из сторон фундамента под печь должна быть на 100÷150 мм больше основания самой печи.
  • Чтобы точно определить размер основания и высоты печи, рекомендовано всегда выбирать модель, к которой приложена схема-порядовка.

Выбрав модель печи и место для ее установки, можно приобретать все необходимые материалы и подготавливать нужные инструменты. Количество материалов будет зависеть от размера и функциональных особенностей модели печи, а инструменты для кладки используются всегда одинаковые.

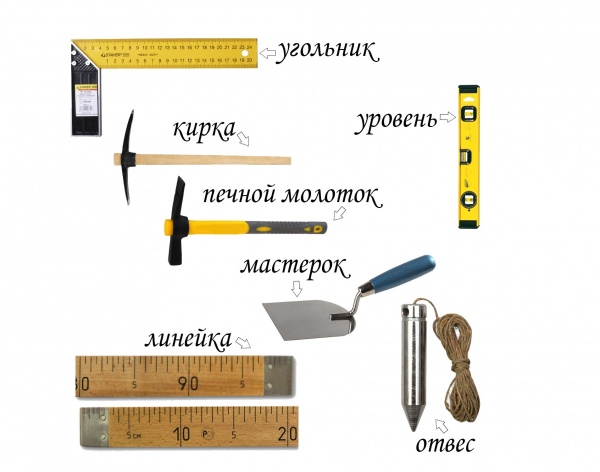

Инструменты, необходимые для кладочных работ

Для работы потребуется подготовить весьма "солидный" набор инструментовДля работы потребуется подготовить весьма «солидный» набор инструментов

Из инструментов для кладки кирпича и заливки фундамента потребуется:

  • Правило — этот инструмент используется для выравнивания поверхности залитого бетоном фундамента.
  • Молоток-кирка необходим для раскалывания и обтесывания кирпича.
  • Веселка — деревянная лопатка, которая используется для растирки глиняного и известкового раствора.
  • Печной молоток используется для раскалывания кирпича и удаления засохшего, выступившего за пределы кладки раствора.
  • Метелка, изготовленная из мочала, предназначается для очистки внутренних каналов печи от попавшего в них песка и раствора.
  • Свинцовая чертилка нужна для разметок в том случае, если печь отделывается изразцами.
  • Строительный уровень необходим для контроля за ровностью рядов и поверхностью стен.
  • Чертилка — стержень, применяемый для разметок.
  • Отвес — это шнур с грузом, предназначенный для проверки вертикальности выводимых поверхностей.
  • Строительный уголок с линейкой для проверки правильности внешних и внутренних углов, так как они должны быть идеально прямыми.
  • Плоскогубцы применяют для сгибания и откусывания проволоки для фиксации чугунных элементов печи в швах кладки.
  • Рашпиль — этот инструмент используется для удаления наплывов и притирки комков в высохшей кладке.
  • Зубило применяется для раскалывания кирпича и разбора старой кладки.
  • Резиновый молоток необходим для выравнивания уложенного на раствор кирпича методом пристукивания.
  • Кельмы (мастерки) разного размера применяют для нанесения раствора при кладке кирпича и снятия выступившей из швов смеси.
  • Расшивка — инструмент для выравнивания раствора в швах кладки. Она используется в том случае, если кладка производится «под расшивку», без дальнейшей облицовки.
  • Ручная трамбовка потребуется для уплотнения грунта и слоев засыпки в котлован под фундамент.
  • Емкости для замешивания раствора и чистой воды.
  • Сито с металлической сеткой для просеивания песка.
Козлы облегчат выкладку верхних рядовКозлы облегчат выкладку верхних рядов
  • Подставка для удобства проведения работ на высоте, называемая «козлы». Поверхность этого приспособления имеет достаточный размер не только для комфортного передвижения мастера, но и для установки емкости, наполненной раствором.

Обустройство фундамента под кирпичную печку

Фундамент под печь обычно готовится вместе с фундаментом дома, но они никак не должны контактировать между собой, а тем более — быть объединенными в единую конструкцию. Новые фундаменты, как правило, дают усадку, которая может привести к деформации одного из них, и это потянет за собой повреждение другого. Именно поэтому их следует устанавливать обязательно отдельно друг от друга.

В случае возведения печи в уже построенном доме с деревянным полом, придется проделать достаточно масштабную работу. В том месте, где будет устанавливаться печь, доски пола придется удалить, выпилив отверстие по размеру будущего фундамента.

Если фундамент под домом монолитный, а выбранная модель печи не слишком массивная, то конструкцию можно возводить и на нем, предварительно настелив на место установки материал для гидроизоляции.

Фундамент должен иметь форму основания печи, однако, как уже упоминалось выше, каждая из его сторон делается больше стороны печи на 100÷150 мм.

  • Если пол в доме деревянный, на нем делается разметка, по которой будут выпиливаться доски.
  • Затем в грунте подпола по форме будущего фундамента роется котлован, глубина которого может варьироваться от 450 до 700 мм, в зависимости от состава грунта.
  • Дно котлована утрамбовывается, а его стенки выстилаются полиэтиленовой пленкой или рубероидом.

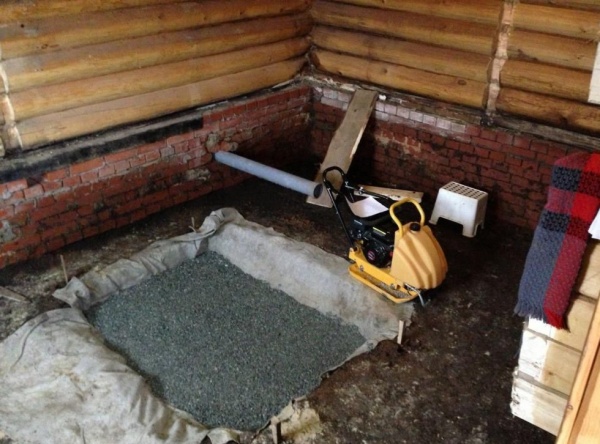

Котлован со слоем гидроизоляции на стенках и песчано-гравийной подушкой на дне
Котлован со слоем гидроизоляции на стенках и песчано-гравийной подушкой на дне
  • Затем, на дно выкладывается песчаная подушка толщиной в 100÷150 мм, в зависимости от глубины котлована, и хорошо уплотняется с помощью ручной трамбовки.
  • Следующим слоем, поверх песка, засыпается щебенка, которая тоже, по возможности, утрамбовывается. Этот слой может составлять от 150 до 200 мм.
  • Далее, по периметру котлована устанавливается деревянная опалубка в виде короба. Причем, полиэтилен или рубероид остаются внутри нее, а затем закрепляются на стенки с помощью степлера и скоб. Этот водостойкий материал сохранит залитый в опалубку раствор, не давая уйти из него влаге, что даст плите возможность высохнуть и упрочниться равномерно.
  • Фундамент должен иметь высоту примерно на 250 мм ниже уровня «чистого» пола, то есть на готовую основу нужно будет положить два ряда кирпича, чтобы он поднялся вровень с поверхностью пола.
  • Некоторые мастера с целью экономии кирпича, наоборот, поднимают фундамент над полом на 80÷100 мм. Удобство такого решения состоит еще и в более простой стыковке боковых стенок фундамента с поверхностью покрытия пола.
  • Следующим шагом в опалубку, на всю ее высоту, устанавливается арматурная решетка, изготовленная из стальной арматуры толщиной в 4÷6 мм. Прутья связывается между собой проволочными скрутками.
  • Далее, в нижнюю часть опалубки, на толщину 250÷300 мм можно залить грубый бетонный раствор, замешанный из цемента и гравия в пропорциях 1 : 3, или цемента, щебня средней фракции с добавлением песка, в соотношении 1 : 2 : 1. Но, в принципе, можно использовать и обычный бетонный раствор из песка и цемента.
  • Если же вниз заливается грубая смесь, то сразу же, не дожидаясь ее схватывания, сверху выкладывается тонко замешанный раствор.
  • Залитая бетонная смесь выравнивается правилом по верхним граням досок опалубки, после чего рекомендовано уложить и утопить на 15÷20 мм в раствор армирующую сетку с ячейками в 50 мм.
Верхний армирующий пояс можно просто притопить в свежезалитом бетонном раствореВерхний армирующий пояс можно просто притопить в свежезалитом бетонном растворе
  • Поверхность фундамента снова разравнивается, и при необходимости в опалубку, поверх сетки, добавляется бетонный раствор.
  • Далее, фундамент оставляют застывать и набирать прочность – этот процесс займет от трех недель до месяца, в зависимости от толщины слоев залитого раствора. Чтобы бетон был более прочным, рекомендовано ежедневно в течение первой недели, начиная со второго дня, сбрызгивать его водой.
  • Сверху застывшего фундамента настилается гидроизоляция, состоящая из двух-трех листов рубероида, которые укладываются один на другой.
Кладка будет проводиться только на слой настеленной гидроизоляции (рубероида)Кладка будет проводиться только на слой настеленной гидроизоляции (рубероида)
  • Чтобы начать кладку первого ряда, рекомендовано сделать на гидроизоляционном материале разметку, обозначив расположение основы печи. Благодаря очерченному периметру основы, будет гораздо проще производить монтаж первого ряда кирпича и соблюдать ровность сторон и углов.

После этих подготовительных работ, можно переходить к кладке.

Кладка без раствора

Даже опытные мастера, начиная кладку незнакомой до этого конструкции, сначала производят ее насухо, то есть без раствора. Этот процесс помогает разобраться в хитросплетениях внутренних каналов печи и не совершить ошибок во время основной кладки. Насухо поднимается все строение, причем каждый из рядов должен быть выложен в соответствии с прикладываемой к модели печи порядовкой.

Выполняя сухую кладку, необходимо соблюдать толщину горизонтальных и вертикальных рядов. Чтобы этот параметр выдерживался одинаковым на протяжении всей кладки, можно использовать рейки толщиной в 5 мм. Конечно, вертикальные швы будет сложно отмерить небольшими отрезками реек при кладке насухо, поэтому их придется определять визуально, но для горизонтальных швов рейки нужно использовать обязательно. Применив их, после выкладки последнего ряда конструкции, можно увидеть реальную высоту печи.

Как пример использования реек, можно рассмотреть данное фото.

Выдерживание ширины горизонтальных и вертикальных швов с помощью калибровочных реекВыдерживание ширины горизонтальных и вертикальных швов с помощью калибровочных реек

Особенно важно придерживаться единой толщины швов, если кладка производится под расшивку, и не будет в дальнейшем отделываться дополнительно декоративными материалами.

Производя кладку насухо, важно разобраться в конфигурации канала, через который дым будет уходить из топки, и подниматься к трубе. Если при выкладывании этот прохода будет допущена ошибка, то придется перекладывать часть или даже всю конструкцию печи, так как может образовываться обратная тяга, и дым при растопке пойдет помещение.

Подняв печь насухо до начала кладки дымоотводной трубы, конструкцию разбирают. Причем, если в рядах использовались не только целые кирпичи, но и их небольшие фрагменты, то при разборке каждый из рядов можно сложить отдельной стопкой, поставив на одном из кирпичей номер ряда. Иногда, дополнительно, проставляется и номер кирпича в каждом из рядов. Такая система ускорит работу, так как весь материал будет подогнан и разложен в нужном порядке, и останется только его поочередно замачивать и уложить в ряды печи, но уже на раствор.

Выполняя основную кладку, на края предыдущего ряда устанавливаются две рейки, между которых наносится раствор толщиной в 60÷70 мм. Затем на него кладется кирпич верхнего ряда, выравнивается и пристукивается до тех пор, пока он не упрется в рейки. Необходимо иметь такие калибровочные приспособления на три ряда, так как вытащить ее из шва можно только после схватывания раствора. Так, выложив, три ряда, рейки вытягивают из самого нижнего шва, очищают и укладывают на четвертый — и так далее. Если нет уверенности, что вертикальные швы получатся одинаковой толщины, для них тоже можно подготовить короткую рейку, которая будет переставляться в следующий шов сразу после выравнивания двух соседних кирпичей.

Оптимально иметь комплект калибровочных реек на три рядаОптимально иметь комплект калибровочных реек на три ряда

После вытаскивания калибровочных реек из шва, между кирпичами останется достаточно глубокий зазор. Его заполняют раствором, излишек которого убирается мастерком, а затем приводят в порядок с помощью расшивки.

Обработка швов "под расшивку"Обработка швов «под расшивку»

Если калибровочные рейки укладывались с обоих краев кирпича, то с внутренней стороны стенки тоже останутся углубления между швов. Их тоже необходимо тщательно заделать, так как швы должны быть герметичными, заполненными раствором по всей ширине кирпича.

Очень важно, выполняя кладку на раствор, проверять каждый из положенных рядов строительным уровнем, чтобы не произошло перекоса всей конструкции.

Такие несложные вспомогательные приспособления, как калибровочные рейки, помогут выполнить кладку аккуратно с одинаковой шириной швов. Поэтому и вся поверхность печи будет выглядеть так, как будто конструкция выполнена мастером-профессионалом.

Эти нюансы помогут упростить процесс возведения печного сооружения, избежать ошибок, которые могут привести к необходимости переделывания всей работы.

Схемы возведения кирпичных печей

Печь Ю. Проскурина с отопительно-варочными функциями и сушильной камерой

Модель, разработанную инженером Ю. Проскуриным, можно назвать одной из простейших конструкций отопительно-варочных печей, которую вполне сможет осилить даже начинающий мастер. Несмотря на компактные размеры сооружения, печка способна исполнить все необходимые для небольшого дома функции, так как оснащена варочной плитой и камерой для сушки, которая при желании может быть заменена на водогрейный резервуар.

Компактная, но весьма функциональная печь Ю. ПроскуринаКомпактная, но весьма функциональная печь Ю. Проскурина

Такая печь способна обогреть одну или две комнаты общей площадью 17÷20 м², поэтому может быть встроена в стену между кухней и одним из небольших помещений дома. При этом ее, безусловно, необходимо сориентировать таким образом, чтобы конструкция была развернута плитой в сторону кухонного помещения.

Габариты этого отопительного сооружения, без высоты дымовой трубы, составляют 750×630×2070 мм. Печка имеет два режима работы — зимний и летний, что позволяет в теплое время года использовать только варочную плиту, без ненужного отопления всего дома. Теплоотдача от печи при полноценной ее протопке составляет 1700 ккал/ч.

Для возведения этого отопительного сооружения потребуются следующие материалы:

Наименование материалов и элементовКоличество (шт.)Размеры элементов (мм)
Красный кирпич М-200 (без учета кладки трубы)281÷285250×120×65
Шамотный кирпич огнеупорный марки Ш-882÷85250×120×65
Дверца топочная1210×250
Дверцы для очистных каналов2140×140
Дверца для поддувала1140×250
Задвижка летнего хода для дымохода1130×130
Задвижка топки1130×130
Задвижка для варочной плиты1130×130
Колосник1200×300
Варочная панель одноконфорочная1410×340
Стальная полоса140×260×5
140×350×5
140×360×5
Стальной уголок140×40×635
340×40×510
440×40×350
Кровельное железо1380×310
Предтопочный металлический лист1500×700

Для заливки фундамента необходимо будет подготовить цемент, щебень, песок, гравий, рубероид, арматурный прут или стальную проволоку толщиной в 5÷6 мм. Если будет решено заменить сушильную камеру на водогрейный бак, то придется приобрести или изготовить и его.

Чтобы работа прошла успешно, перед ее началом настоятельно рекомендуется очень внимательно изучить порядовку, а в процессе кладки держать эту схему всегда под рукой.

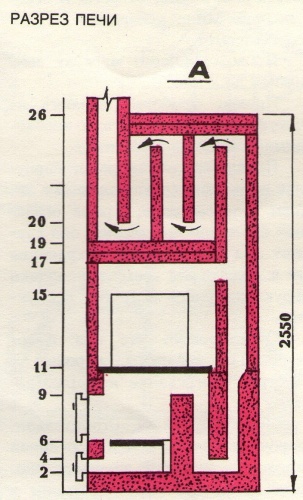

Схема печи Проскурина с разрезамиСхема печи Проскурина с разрезами

На данной иллюстрации эта печь схематично представлена в нескольких разрезах. Здесь можно хорошо рассмотреть, как проходят внутри конструкции дымоходные каналы, проследить движение дыма от топки до дымоотводной трубы.

Иллюстрация (порядовка)Краткое описание выполняемой операции
пп1Первый ряд - сплошной, его выкладывают согласно представленной на схеме конфигурации.
Ряд должен быть идеально ровным, так как от его правильной кладки будет зависеть надежность и долговечность всего сооружения.
Ряд состоит из 15 кирпичей.
пп2Второй ряд.
На этом этапе закладывается форма зольника (поддувальной камеры) и донная часть двух каналов, которые будут проходить вертикально.
Выкладывая ряд, оставляют проемы для установки дверец поддувальной и прочистной камер.
На этом же ряду производится их установка.
Ряд выкладывается из 13 кирпичей.

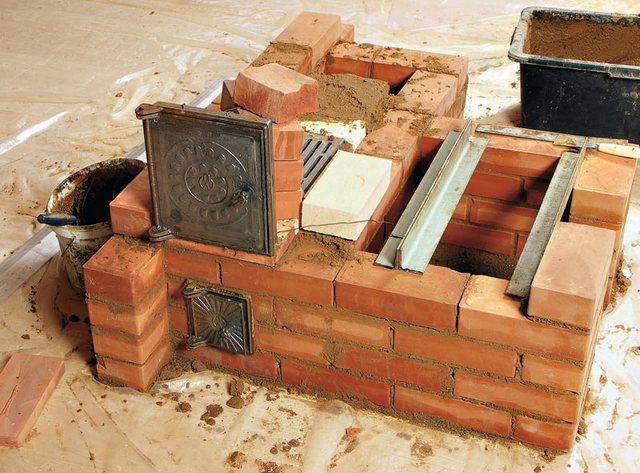

пп3В чугунных дверцах, для их закрепления в кладке, предусмотрены специальные ушки, в которые вставляются заготовленные отрезки проволоки.
Далее, их концы скручивают между собой и вмуровывают в швы между рядов боковых стенок.
Чтобы дверца не сдвигалась с места установки до полной ее фиксации, ее временно подпирают кирпичами.
пп4Третий ряд выкладывается согласно схеме. В нем поднимаются стенки поддувальной и прочистной камеры, а в швах между рядами кирпича закрепляются концы проволоки, с помощью которой фиксируются дверцы. Для кладки ряда нужно будет 13 красных кирпичей.
пп5Четвертый ряд.
Камеру вертикальных каналов разделяют на две, так как далее они будут выкладываться отдельно.
Сечение каналов по всей их высоте будет составлять 80×120 мм.
Кроме этого, в этом ряду происходит перекрытие установленных дверец.
Необходимо подготовить 13 красных кирпичей.
пп6Кладка пятого ряда производится огнеупорным шамотным кирпичом, так как происходит формирование нижней части топки.
В кирпичах, определяющих место укладки колосниковой решетки, с внутреннего их края, делается вырез под прямым углом. Размер выреза должен составлять, примерно, 10×10 мм ± 1 мм.
Подготовленные кирпичи укладываются над поддувальной камерой.
Для кладки ряда потребуется 16 шамотных кирпичей.
пп7После этого, на пятом же ряду в подготовленные углубления в кирпичах устанавливается колосник.
Его иногда монтируют на глиняный раствор, но часто - совсем без раствора. В последнем случае зазоры между решеткой и кирпичом, которые должны составлять порядка 3÷5 мм, заполняются песком.
пп8Шестой ряд.
Продолжают формироваться стенки двух вертикальных каналов, и начинают возводиться стенки топки. Кладка проводится только шамотным кирпичом.
Ряд состоит из 12 шамотных кирпичей.
пп9Далее, на шестом же ряду, монтируется топочная дверца, которая так же, как и поддувальная, фиксируется с помощью проволоки в швах боковых стенок.
Однако, топочная дверка перед установкой оснащается не только проволочными креплениями, но и обматывается по периметру асбестовым шнуром.
Этот процесс необходимо провести для создания теплового зазора, который позволит расширяться металлу при его сильном нагревании.
пп10Седьмой и восьмой ряды выкладываются из 12 огнеупорных кирпичей каждый и соответствуют схеме порядовки.
Во время их кладки продолжают подниматься стенки топки и формироваться вертикальные каналы.
Понятно, что кладка кирпича в рядах идет вперевязку.
пп11При кладке девятого ряда перекрывается дверца топочной камеры.
Для снятия нагрузки с чугунной дверцы, с кирпичей, устанавливаемых на боковые стенки, срезаются края, повернутые в сторону топочной камеры, под одинаковым углом в 30˚.
Эти срезы послужат своеобразной подставкой для серединного кирпича, срезанного с двух сторон под углом в 60˚, то есть он должен идеально вписаться между двух крайних кирпичей.
На ряд потребуется 12 шамотных кирпичей.
пп12На десятом ряду топливная камера объединяется с крайним вертикальным каналом, так как дым, образовавшийся в топке, направлялся в это отверстие.
Для того, чтобы обеспечить плавность хода горячего воздуха, на серединном кирпиче, разделяющим топочное отверстие и закрытый канал, делается срез выступающего угла.
Для этого ряда потребуется 11 шамотных кирпичей.
пп13На одиннадцатом ряду кладка, идущая вокруг топочной камеры, отличается тем, что для нее используются кирпичи с вырезом на глубину кирпича на 10 ×20 мм.
Эта ступенька предназначена для укладки варочной панели.
Для кладки понадобится 11 шамотных кирпичей.
пп14После того, как 11-й ряд выложен, ступенька на кирпичах простилается асбестовыми полосками или слоем глины, толщиной в 3÷4 мм (при условии толщины варочной панели в 5 мм).
Эти прокладки послужат подушкой и тепловым зазором для варочной плиты.
Затем, на подготовленное для нее место устанавливается варочная панель.
Со стороны, где будет формироваться варочная камера, угловая часть кладки укрепляется металлическим уголком.
пп15С двенадцатого ряда кладка будет производиться только красным кирпичом.
На этом этапе закладываются стенки варочной камеры, и снова закрывается перемычкой открытый ранее вертикальный канал.
Для кладки этого ряда нужно подготовить 10 кирпичей.
пп1613-й ряд выкладывается по схеме, но во внешней части первого вертикального канала формируется место для установки задвижки, предназначенной для переключения режимов печи на зимний или летний ход.
Для этого в кирпиче делаются вырезы для углубления металлического элемента.
Далее, на подготовленное место, на глиняно-песчаный раствор закрепляется стационарная часть дымоходной задвижки.
Ряд выкладывается из 10 кирпичей.
пп1714-й ÷ 18-й ряды – на каждый из них потребуется по 10 кирпичей.
Кладка на этих рядах имеет одинаковую конфигурацию, с учетом перевязки, и формирует вертикальные каналы и варочную камеру.
пп18На 18-ом же ряду варочная камера перекрывается тремя стальными уголками, которые образуют основу для кладки следующих рядов.
Один из этих элементов устанавливается на край «потолка» варочной камеры, второй поворачивается к первому и устанавливается на расстоянии от него в 250 мм (размер кирпича), а третий уголок тыльной стороной прижимается ко второму.
Взглянув на эту конструкцию, вполне можно понять, как должны быть уложены кирпичи.
пп1919-й ряд.
Выкладывая его, 12-ю кирпичами перекрывают варочную камеру, но над ней формируется отверстие вытяжки пара, в которое будет устанавливаться задвижка.
Для монтажа этого элемента в краях кирпичей, устанавливаемых с трех сторон, делаются вырезы, а с внешнего кирпича снимается слой, делая его толщину меньше.
Далее на подготовленную площадку на глиняный раствор закрепляется задвижка.
пп2020-й ряд выкладывают по представленной схеме.
На этом этапе перекрывается установленная задвижка, и формируются отверстия каналов.
Боковой кирпич в первом вертикальном канале стесывается для плавного перетекания нагретого воздуха.
Для ряда потребуется 15 кирпичей.
пп21На 21-ом ряду объединяются в общее пространство первый вертикальный канал и отверстие для отведения пара из варочной камеры.
Кладка осуществляется по периметру печи, кирпич устанавливается в виде стенок, а также обрамляется второй вертикальный канал. Причем угловой внутренний кирпич срезается для обеспечения плавного ухода пара в дымоходную трубу.
Для кладки нужно подготовить 11 кирпичей.
пп22Далее, на этом же ряду осуществляется перекрытие получившегося пространства стальными полосами, которые обеспечат основу для установки металлической пластины и кладки следующих рядов.
пп23Следующим шагом, который производится на этом же ряду, является установка пластины из кровельного железа.
С помощью нее образуется дымоходное отверстие, располагающееся в противоположной стороне от окна для выхода пара из варочной плиты.
пп24На 22-м ряду кирпичной кладкой перекрывается металлическая пластина.
Далее кладка осуществляется по схеме.
Открытыми остаются только отверстия каналов.
Затем с внешней стороны печи устанавливается металлический уголок, который укрепит переднюю часть дна сушильной камеры.
На кладку ряда потребуется 15 кирпичей.
пп2523-й ряд - формируются стенки сушильной камеры.
Ее заднюю стенку делают из кирпича, устанавливаемого набок - он отделит камеру от отверстия дымоходного канала.
Используется 12 кирпичей.
пп26На 24-м ряду из 11 кирпичей формируется стенки дымоходного и двух вертикальных каналов, а также сушильной камеры.
пп2725-й ряд - работа продолжается согласно схеме, кладка производится из 12 кирпичей.
Второй кирпич задней стенки сушильной камеры устанавливается так же, как и первый, на боковую сторону.
пп2826-й ряд.
На этом этапе вертикальные каналы подготавливаются к объединению в одно пространство, поэтому для направления дыма в нужном направлении кирпичи в вертикальных каналах срезаются под небольшим углом.
Для кладки ряда потребуется 11 кирпичей.
пп29На 27-м ряду с помощью кладки происходит объединение двух вертикальных каналов, и на эту общую камеру устанавливается прочистная дверца.
Задняя стенка сушильной камеры поднимается еще на один кирпич, который устанавливается на боковую сторону.
Ряд состоит из 11 кирпичей.
пп30На 28-м ряду, состоящем из 10 кирпичей, выполняется кладка по схеме, сходной с 27 рядом.
А затем тремя металлическими уголками перекрывается пространство сушильной камеры.
пп31На 29-м ряду вся практически площадь перекрывается кирпичной кладкой, которая монтируется в соответствии со схемой.
Оставляется открытым только отверстие над сушильной камерой, куда будет установлена задвижка в срезы, сделанные на кирпичах, обрамляющих этот проем.
Внешний кирпич срезают, делая меньше его толщину.
В обустроенное «гнездо» на глиняный раствор устанавливается задвижка.
Ряд состоит из 17 кирпичей.
пп3230-й ряд, состоящий из 16 кирпичей, полностью перекрывает поверхность печи.
Исключением является только дымоходное отверстие, размер которого равен половине кирпича.
пп33На 31÷32-м рядах начинает формироваться печная труба.

Если принято решение произвести установку печи самостоятельно, то работу следует проводить не спеша, подходя к каждому этапу процесса со всей ответственностью и максимальной аккуратностью. При условии следования всем рекомендациям и предоставленной схеме-порядовке, даже начинающий мастер сможет справиться с этой работой и получить опыт для новых творений.

И в завершение статьи – еще один пример кладки миниатюрной кирпичной печи для загородного дома.

Видео: компактная кирпичная печь для небольшой кухни

Сложить печь своими руками пошаговая инструкция для начинающих

Несмотря на современное изобилие нагревательного и кухонного оборудования, очень многие хозяева не представляют частный дом без печи – и это абсолютно правильно. Даже если планируется создать систему автономного отопления, то печное тоже будет нелишним. Например, для того чтобы сэкономить в весенний или осенний период, когда полноценное отопление уже не нужно, но и излишнюю сырость в доме разводить не хочется. Протопив печку раз в день или в два дня, в помещениях можно поддерживать оптимальный баланс влажности и тепла.

Сложить печь своими руками пошаговая инструкция

Сложить печь своими руками пошаговая инструкция которой имеет замысловатые конфигурации – для новичка будет достаточно сложно. Поэтому, если опыт в печном деле отсутствует, то лучше выбрать доступный вариант порядовки, в котором будет просто разобраться.

При выборе модели нужно учесть не только простоту схемы, но и теплоотдачу и функциональность печи, так как бывают печи, в которые предусмотрены не все функции. Теплоотдача выбирается в зависимости от площади, которую должно обогреть отопительное строение.

Моделей печей достаточно много, так как опытные печники, работая над одной из них, вносят в ее конструкцию свою коррективы, и благодаря этому появляются новые и новые варианты отопительного прибора. И чтобы остановиться на одном из видов печей, нужно знать, какие они бывают по функциональности.

Цены на шамотный кирпич для кладки печей

шамотный кирпич



Виды кирпичных печей

Содержание статьи

Кирпичные печи для дома бывают трех основных видов — это отопительно-варочная, варочная и просто отопительная без дополнительных встроенных элементов.

  • Отопительно-варочная печь может иметь не только варочную плиту, но духовой шкаф и бак для согрева воды, а также сушильную нишу. Кроме этого, такое строение способно нагреть одну или две комнаты определенной площади.

Пример отопительно-варочной печи

Такие печи часто встраивают в стену, поворачивая варочную плиту и топку в сторону кухни, а заднюю стенку – в жилую комнату. Таким образом, печь выполняет тройную функцию – работает в качестве перегородки, на ней готовят пищу, и она дает сухое тепло в спальню или гостиную.

  • Отопительные печи работают только на отопление, и чаще всего имеют компактный размер. Такую печь устанавливают именно для того, чтобы поддерживать баланс влаги и тепла в доме осенью или весной, когда рано включать автономное отопление или еще не включили центральное.

Компактная отопительная печь с каминным окном

Такую печь хорошо устанавливать, например, на даче, в том случае, если есть прибор, на котором можно приготовить пищу. Если же электроснабжение в дачном поселке часто отключается, то лучше все же выбрать для установки строение с варочной плитой.

  • Варочный вариант печи может послужить и для отопления, если нужно обогреть небольшую площадь. Прибор отлично подойдет для дачного домика или для небольшого строения для постоянного проживания.

Имея такую печь и запас дров, можно не беспокоиться о том, что дом будет холодным и сырым, а семья останется без ужина или горячего чая при отключении электроэнергии или газа.

Нужно отметить, что любой из видов печи может быть компактным или массивным. Выбор размера печного сооружения зависит от площади дома или помещения, а также места, которое отведено для постройки.

Выбор места для установки печи

Выбирая место под возведение печи, нужно предусмотреть нюансы, которые важны не только для создания комфортных условий эксплуатации, но и из соображений пожаробезопасности. Особенно важно продумать место расположения печи в уже построенном доме, так как дымоходная труба не должна наткнуться при ее возведении на балки чердачного перекрытия или на стропильные ноги крыши.

Печку устанавливают у внутренней несущей стены, посередине комнаты или встраивают в стену, расположенную внутри дома.

  • Не рекомендовано возводить печь около внешней стены, так как она будет быстро выхолаживаться, и эффективность от ее использования будет значительно снижаться.
  • Посередине большой комнаты печь устанавливают в том случае, если необходимо разделить помещение на две зоны. Тем более – при красивой декоративной отделке она станет украшением дома и может стать для интерьера одним из элементов, который подчеркнет определенный стиль.
  • Встраивая печь в перегородку между комнатами, нужно обязательно предусмотреть ее изоляцию от горючих материалов стены, используя жаростойкие листы асбеста или специального гипсокартона.
  • Место, выделяемое для печи, должно быть больше ее основания на 120 ÷ 150 мм в каждую сторону, так как периметр фундамента всегда немного превышает размер печи.
  • Для того чтобы проще было определиться с размерами, нужно выбирать модель, к которой прилагается схема-порядовка.

Когда выбрана модель и определено место установки, можно переходить к приобретению материалов и подготовке всех необходимых инструментов. Количество и ассортимент материалов для каждой из моделей подбирается индивидуально, а вот инструменты, используемые при кладке, всегда одинаковы.

Возможно, вам будет интересна информация о том, как осуществляется установка дымохода в деревянном доме

Инструменты для выполнения работ

Для процесса возведения печи понадобятся следующие приспособления и инструменты:

Стандартный набор инструментов мастера-печника

А) Кирка используется для обтесывания и раскалывания кирпича.

Б) Печной молоток имеет те же функции, что и кирка, но, кроме этого, им удобно удалять выступивший за пределы кладки засохший раствор.

В) Правило используется для выравнивания бетона на поверхности фундамента. Нередко его изготавливают самостоятельно из идеально ровной оструганной доски.

Г) Деревянную лопатку применяют для растирки и перемешивания глиняного раствора.

Д) Уровень — необходимый инструмент, так как он поможет выдержать ровность рядов, как в горизонтальном, так и вертикальном направлении.

Е) Метелку из мочала используют для удаления с внутренних поверхностей печи песка и затвердевшего раствора.

Ж) Плоскогубцы используются для откусывания и сгиба стальной проволоки при установке и фиксации чугунных элементов строения.

З) Чертилка свинцовая применяется для разметок при отделке печи изразцами.

И) Стукальце — отрезок трубы, используемый для подгонки изразцов.

К) Чертилка-стержень для разметок.

Л) Рашпиль применяется для притирки комков и удаления наплывов на готовой кладке.

М) Строительный угол необходим для выведения внутренних и внешних углов на 90 градусов.

Н) Отвес используется для проверки вертикальности стен.

О) Резиновый молоток применяют для пристукивания, уложенного в ряд кирпича.

П) Зубило нужно для разбора старой кладки и раскалывания кирпича.

Р) Мастерки или кельмы используются для снятия излишков раствора и накладывания его на ряды кирпича при проведении кладки.

С) Расшивка будет нужна в том случае, если печь не будет облицовываться отделочным материалом, а швы между рядами будут аккуратно оформляться.

Кроме этого понадобятся две емкости для раствора и воды, а также сито для песка, если раствор будет изготавливаться самостоятельно.

Кладка верхних рядов будет вестись легче, если есть «козлы»

Для удобства проведения работ нужно иметь подмостки, которые по-другому называют «козлы». На них удобно стоять, проводя кладку на высоте, тем более что размер рабочей площадки предусматривает место для установки емкости с раствором.

Обустройство фундамента для печи

  • Фундамент под печь обычно закладывается вместе с общей основой под все строение, но они не должны быть связаны между собой, так как при деформации или усадке один из них может повредить другой.
  • Если же печь будет возводиться в уже построенном на ленточном или столбчатом фундаменте доме, имеющем деревянный пол, то придется покрытие вскрывать и возводить основу под печь от грунта.
  • Если же выбрана компактная модель печи, а под домом устроен плитный фундамент, то отопительное строение можно возводить прямо на нем, сделав гидроизоляционную прокладку.

Примерная схема печного фундамента

Если же фундамент все-таки придется обустраивать «с нуля», нужно помнить, что он должен иметь ту же форму, как и основание печи, но выступать за его пределы на 120÷150 мм в каждую из сторон.

  • На деревянном полу размечается контур фундамента, выпиливается по разметкам часть дощатого покрытия.
  • Далее, в грунте подполья роется котлован нужного размера, глубиной в 450÷500 мм.
  • Грунт на дне котлована хорошо утрамбовывается, и на него делается песчаная подсыпка, которую смачивают водой и тоже утрамбовывают до толщины в 80÷100 мм.

Котлован под печной фундамент с песчано-гравийной «подушкой»

  • После этого, по периметру котлована можно уложить рубероид, который будет выполнять функцию гидроизоляции и опалубки, если его временно укрепить досками или кирпичами. После застывания бетонного раствора опалубку с фундамента снимают.

Вместо рубероида можно использовать опалубку из досок, закрытых изнутри полиэтиленовым полотном.

Сразу нужно отметить, что лучше, если бетонная основа под печь будет возвышаться над полом на 70 ÷ 100 мм. Таким образом можно сэкономить кирпич и упростить стыковку поверхности пола и боковых стенок фундамента.

  • Сверху песка засыпается слой щебня такой же толщины и тоже хорошо уплотняется.
  • Следующим этапом на дно котлована устанавливается арматурная решетка, изготовленная из металлической проволоки или готовой сетки. Элементы решетки между собой соединяются с помощью скрутки из проволоки.

Армирование фундамента — вариант

  • В подготовленный котлован заливается первый слой раствора. Он может состоять из щебня, песка и цемента — 1:2:1 или гравия и цемента 3:1. Этот слой должен занимать примерно ⅓ заполняемого пространства.
  • Проведя заливку первого слоя, сразу же замешивают и заливают второй, состоящий из песка и цемента в пропорциях 3:1.

Второй слой заливается на такую высоту, чтобы до верха осталось 50 мм, которые потребуются для верхнего выравнивающего фундамент слоя.

При необходимости для верхнего слоя бетона опалубку можно расширить, а затем сверху залитого раствора уложить арматурную сетку, имеющую ячейки в 70÷80 мм.

Армирование верхнего слоя фундамента

  • Затем заливается последний верхний слой раствора и выравнивается с помощью правила.

Фундамент оставляется для созревания бетона на 27÷30 дней. Желательно ежедневно смачивать его водой и закрывать затем полиэтиленовой пленкой — это поможет сделать бетон более монолитным и прочным.

Залитый фундамент оставляют до полного созревания бетона

На готовый фундамент, после снятия опалубки, настилается два-три слоя рубероида, который защитит кирпичную кладку печи от капиллярной влаги, идущей от грунта или из подполья.

После этого можно переходить к основным работам – кладке печи.

Несколько рекомендаций по проведению кладочных работ

  • Прежде чем начинать кладку кирпича на раствор, все строение поднимается из кирпича насухо, но каждый из рядов должен быть обязательно выложен строго в соответствии со схемой-порядовкой.

Предварительную кладку насухо опытные печники советуют проводить всем мастерам, которые первый раз берутся за возведение печи. Это мероприятие необходимо для того, чтобы понять расположение всех внутренних каналов и не совершить грубых ошибок при подгонке кирпичей в каждом из рядов.

Для проведения кладки насухо нужно запастись деревянными рейками, которые будут определять толщину шва между кирпичей. Обычно их толщина составляет 5-7 мм. Эту же рейку нужно будет использовать при основной кладке, проводимой уже с раствором. Такое «калибрование» толщины шва особенно необходимо проводить, если кладка делается «под расшивку», и должна быть безупречной.

Этот процесс проводят не торопясь, вдумчиво, так как очень важно понять, как дым будет отводиться из топки, и как он будет попадать в дымоотводную трубу.

  • Подняв насухо конструкцию до начала кладки трубы, ее аккуратно разбирают. Если одновременно проводилась подгонка кирпичей по размеру, то каждый ряд можно сложить в отдельную стопку, проставив на кирпичах маркером номер ряда и место в нем.
  • Выполняя основную кладку, каждый из рядов также сначала выкладывается насухо, а затем уже, после тщательной подгонки всех деталей, монтируется на раствор.
  • Когда будет производиться основная кладка, на края предыдущего ряда укладываются две мерные рейки для выдерживания точной толщины шва. Затем наносится раствор слоем в 10÷12 мм. Сверху раствора укладывается кирпич, прижимается, а при необходимости пристукивается резиновым молотком до тех пор, пока кирпич не упрется в мерную рейку. Лишний выступивший раствор подбирается мастерком.

Приемы выполнения кладки и расшивки

  • Рейки вытаскиваются из кладки после монтажа третьего ÷ четвертого ряда над ними, а затем используются еще раз. Поэтому нужно подготовить несколько пар этих вспомогательных элементов.
  • Вытащив рейки, швы аккуратно заполняют раствором и сразу «расшивают».
  • Проводя кладку на раствор, каждый из рядов проверяют с помощью строительного уровня на соблюдение горизонтальной и вертикальных плоскостей.

Соблюдение указанных нюансов поможет упростить процесс возведения любой печи, избежать «фатальных» ошибок, которые могут привести к необходимости переделывания всей работы.

Отопительно-варочная печь с сушильной камерой конструкции Ю. Проскурина

Как говорилось выше, существует большое количество разных моделей печей. В настоящей публикации будет рассмотрен один из компактных и функциональных вариантов, который может быть установлен в небольшом доме, так как не займет много места, но способен отопить помещение площадью в 16 ÷ 17 м².

Конструкция печи Ю. Проскурина — это двухоборотный отопительно-варочный вариант, оснащенный одноконфорочной плитой и сушильной камерой, предназначенной для сушки овощей и фруктов, целебных трав, грибов и т.п.

Отопительно-варочная печь Ю. Проскурина с сушильной камерой

При желании, в нишу сушильной камеры может быть установлен короб духового шкафа подходящего размера.

Печь имеет габариты (без учета высоты дымоходной трубы) 750×630×2070 мм. Ее теплоотдача составляет 1700 ккал/ч. В конструкции предусмотрено два режима работы – летний и зимний, что очень важно и для экономии топлива, и для возможности нагревать плиту и готовить пищу, не протапливая всей конструкции в летнее время.

Перечень необходимых материалов

Для того чтобы возвести такое отопительное строение, понадобятся следующие материалы:

Наименование материалов и элементовКоличество (шт.)Размеры элементов (мм)
Красный кирпич М-200 (без учета кладки трубы)281 ÷ 285-
Шамотный кирпич огнеупорный марки Ш-882 ÷ 85-
Дверца топочная1210×250
Дверцы для очистных каналов2140×140
Дверца для поддувала1140×250
Задвижка летнего хода для дымохода1130×130
Задвижка топки1130×130
Задвижка для варочной плиты1130×130
Колосник1200×300
Варочная панель одноконфорочная1410×340
Стальная полоса140×260×5
140×350×5
140×360×5
Стальной уголок140×40×635
340×40×510
440×40×350
Кровельное железо1380×310
Предтопочный лист металла1500×700

Кроме этого, для работы потребуется глина, песок, цемент, щебень, гравий, мергель и короб духового шкафа, если решено, вместо сушильной ниши установить духовку.

Схема-порядовка возведения печи конструкции Ю. Проскурина
ИллюстрацияКраткое описание ввыполняемой операции
пп1Первый ряд выкладывается сплошной плоскостью с соблюдением расположения кирпичей.
Очень важно положить этот ряд идеально ровно по всем параметрам, так как от него будет зависеть качество кладки всей конструкции.
пп2Во втором ряду формируется поддувальная (зольная) камера и основание двух вертикальных каналов.
На этом же ряду устанавливается дверцы поддувальной и прочистной камер.
пп3На металлических дверцах предусмотрены специальные ушки, в которые продеваются и закручиваются отрезки стальной проволоки – они затем будут вмурованы в швы между кирпичей.
Временно, до полного их закрепления, дверцы подпираются кирпичами с одной или двух сторон.
пп4На третьем ряду продолжается формирование поддувальной камеры и нижней части камеры вертикальных каналов.
Одновременно происходит закрепление с двух сторон установленных дверец.
пп5На четвертом ряду кирпичом полностью перекрываются дверцы поддувальной и прочистной камер.
Общая камера вертикальных каналов разделяется надвое, поэтому вместо одного большого отверстия, образуются два, имеющие размер в длину ⅔ кирпича, а ширину в полкирпича.
пп6Пятый ряд полностью выкладывается шамотным кирпичом.
Над зольной камерой формируется отверстие с посадочным местом для колосниковой решетки. Для этого вырезается часть кирпича, с той стороны, которой он должен быть повернут к отверстию над поддувальной камерой.
пп7На этом же ряду монтируется и колосник. Его сажают на глиняный раствор или укладывают свободно, без раствора.
Между ним и кирпичом должно оставаться расстояние в 4-5 мм.
пп8На шестом ряду продолжается формирование топочной камеры и вертикальных каналов.
пп9Кроме того, на этом же ряду устанавливается топочная дверца, раму которой перед монтажом нужно обязательно обмотать или обложить асбестом, который при нагревании металла даст возможность ему расширяться без напряжения и ущерба.
пп10Седьмой и восьмой ряды выкладываются согласно порядовке, на них продолжается формирование топки и вертикальных каналов.
пп11На девятом ряду топочная дверца перекрывается кирпичом.
Причем, чтобы снять нагрузку от перекрытия с дверцы, боковой и третий от края кирпичи стачиваются с одной стороны а между ними устанавливается кирпич, стесанный с двух сторон.
пп12На десятом ряду происходит объединение топливной камеры и первого вертикального канала - это делается для того, чтобы горячий дым из топки направлялся именно в это создаваемое отверстие.
Для плавности хода дыма, выступающий угол цельного кирпича, ограждающего второй вертикальный канал, срезается.
пп13На одиннадцатом ряду кладка идет по схеме, за исключением того, что на краях кирпичей, обрамляющих топочную камеру, делаются вырезы, которые сформируют углубление для монтажа одноконфорочной варочной панели.
пп14Затем, на этом же ряду на срезы, сделанные на кирпичах, укладываются асбестовые полосы, а на них монтируется панель плиты.
Со стороны формирования варочной ниши устанавливается стальной уголок.
пп1512 ряд выкладывается из красного кирпича, и в дальнейшем вся кладка идет именно из него.
Оформляются снова два вертикальных канала, и идет формирование ниши вокруг варочной плиты.
пп1613 ряд кладется по схеме, но в передней части первого вертикального канала формируется место для установки задвижки летнего-зимнего хода.
После этого на глиняно-песчаный раствор монтируется задвижка.
пп17С 14 по 17 ряд кладка выполняется по одному принципу – формируются варочная ниша и каналы.
пп18На 18-ом же ряду стальными уголками идет перекрытие варочной ниши.
Один из них монтируется на край ниши, второй - на расстоянии кирпича от первого, а третий прижимают ко второму тыльной стороной.
Это делается для того, чтобы удобно было проводить кладку следующего ряда.
пп19На 19 ряду полностью перекрывается варочная ниша, за исключением формирования отверстия паровытяжного канала и места для установки задвижки.
Для этого на кирпичах делаются вырезы, в которые монтируется задвижка.
пп2020 ряд выкладывается по схеме.
На нем продолжается формирование двух вертикальных каналов и паровытяжного отверстия.
Причем, если внимательно присмотреться, то можно увидеть, что один из кирпичей формирующих первый вертикальный канал стесывается.
пп21На 21 ряду идет объединение первого вертикального канала и паровытяжного с помощью оставляемого полого пространства.
В этом ряду почти все кирпичи кладутся лишь по стенкам периметра конструкции.
Ограждается только второй вертикальный канал.
пп22В этом же ряду образовавшаяся полость перекрывается металлическими полосами, которые укладываются по показанной на рисунке схеме.
пп23Далее, на стальные полосы настилается лист кровельного железа, с помощью которого организуется отверстие дымохода, расположенное в противоположной стороне от паровытяжного отверстия.
пп24На 22-ом ряду кладка производится поверх кровельного листа.
Оставляются отверстие для дымохода и два отверстия вертикальных каналов.
В месте, где будет формироваться сушильная ниша, укладывается отрезок уголка, который защитит кирпич на краю камеры от повреждений и сделает край ниши более аккуратным.
пп2523 ряд - формируется сушильная камера, причем ее задняя стенка выполняется из кирпича, устанавливаемого на бок.
Он отгородит камеру от отверстия дымоходного канала.
пп26На 24 ряду формируется стенки сушильной камеры, дымоходного и двух вертикальных каналов.
пп2725 ряд - работа продолжается согласно схеме.
Второй кирпич задней стенки камеры устанавливается так же, как и первый.
пп28На 26-ом ряду идет подготовка к объединению двух вертикальных каналов, поэтому внутренние кирпичи в обоих отверстиях стачивают под небольшим углом.
пп2927 ряд - кладкой объединяются первый и второй канал.
Для них устанавливается общая прочистная дверца.
Остальная работа идет по схеме.
пп30На 28-ом ряду идет перекрытие сушильной камеры тремя отрезками уголков по тому же принципу, как было сделано перекрытие варочной ниши.
Вертикальные каналы объединены в один широкий, а прочистная дверца закрепляется боковыми кирпичами.
пп31На 29 -ряду полностью перекрывается сушильная камера и вертикальные каналы.
Оставляется отверстие дымоходного канала, которое обкладывается кирпичами с вырезанными посадочными пазами для дымоходной задвижки.
После укладки ряда, на глиняно-песчаный раствор устанавливается рама с задвижкой.
пп32На 30-ом ряду полностью перекрывается вся поверхность печи.
Оставляется только дымоходное отверстие, которое должно иметь размер в полкирпича.
пп3331-32 ряд - начинается формирование печной трубы.

На данном рисунке представлена печь в разрезе. Схема хорошо показывает все внутренние каналы, по которым будет циркулировать нагретый воздух.

Разрезы хорошо показывают конфигурацию внутренних каналов печи

Если начинающий печник внимательно изучит схему этой несложной модели, то сможет без труда возвести ее в своем доме. Главное – выполнить все полезные рекомендации и аккуратно, не торопясь, выполнить кладочные работы. Как рассчитать отопление в доме изучайте на нашем сайте.

Возможно, вас заинтересует информация о том, как возводится помпейская печь своими руками чертежи

Если есть уверенность в собственных силах, то можно выбрать и более сложный вариант. Например, такой, как представлен на видео:

Видео: порядовая видео-инструкция по возведению отопительно-варочной печи

чертежи, пошаговая инструкция + видео

Что такое кирпичная печь в загородном доме? Это возможность всю зиму отапливать дом, не используя ни газ, ни электричество. Мало того, то чувство уюта, которое идёт от печи тяжело с чем-нибудь спутать. Нет ничего лучше, чем в конце дня прислониться к её горячей стенке, наслаждаясь теплом.

Современные технологии строительства позволяют так сложить печь, что одной хорошей растопки хватит вам до самого утра. К тому же правильно созданная конструкция сохраняет внутренний жар на протяжении 10—12 часов.

Если по чуть-чуть поддерживать огонь в печке, то топить можно 24 часа в сутки с минимальными затратами дров. К тому же в топку необязательно класть дрова. Можно использовать специальный уголь. Но для этого печка должна быть сложена по-особенному. С использованием огнеупорного камня, способного выдерживать большие температуры.

Также стоит отметить, что печи могут иметь множество модификаций. К примеру, конструкцию можно сложить таким образом, что к печке будет пристроен ещё и камин. Он не займёт много места, но подарит ещё больше тепла и уюта дому. К тому же одной трубы вполне достаточно для вытяжки дыма из двух топок.

Виды печей

История эволюции печных конструкций насчитывает множество веков. Неудивительно, что сложить теплоэффективную и надёжную печь — настоящее искусство. Но при должной подготовке и старании, это можно сделать самостоятельно, вот неплохая видеоинструкция:

Сложить печь можно, используя множество методов. При этом есть ряд параметров, которые определяют специфику будущей печки:

  1. Предназначение.
  2. Температура, до которой должны нагреваться стены.
  3. Время, необходимое для нагрева стенок и нужное для этого количество топлива.
  4. Конструкция дымоотвода.
  5. Уровень теплоотдачи.
  6. Схема движения газов в каналах.
  7. Форма.
  8. Материал отделки внешних стенок.
  9. Основной материал.

Исходя из всех этих параметров, вы сложите печь своей мечты. Главное ещё на начальном этапе составить чертёж, с подробными схемами. В проекте нужно подробно описать все особенности будущей конструкции. Но перед этим необходимо определиться, какой именно вид печки вам нужен.

Сложить отопительную печь проще всего. Она выполняет главную функцию — дарит тепло людям и дому. Такие конструкции не несут никакого дополнительного функционала, но являются надёжными и удобными в эксплуатации, за что завоевали множество симпатий среди дачников.

Естественно, все отопительные печи классифицируются по теплоотдаче, времени нужном на растопку и степени нагрева стенок. Именно на эти параметры нужно опираться в первую очередь, перед тем как сложить печь своими руками.

Если вы рассчитываете получить печь с умеренным нагревом, сложить её можно в один кирпич. Такие печи медленно нагреваются и также медленно остывают. Средняя температура стенок порядка 60 градусов.

Отопительные печи нельзя назвать изыском архитектурной мысли. Но массивный дизайн и несложные формы создают ощущение монументальности. К тому же если искусно сложить кирпич в этой печке — она может стать отличным элементом декора.

Мало того, не стоит забывать о внешней отделке. После того как вы сложите печку, её можно отштукатурить и положить сверху плитку. Во-первых, это защитит конструкцию от разрушения, а во-вторых, придаст ей красивый и эстетичный вид.

Важно! Перед тем как сложить отопительную печь из кирпича своими руками, учитывайте, что она требует крайне много материала.

К типичным представителям семейства отопительных печей причисляют такие конструкции, как:

  • «Голландка»,
  • ОПТ-3,
  • Треугольная печь,
  • Печь Грум-Грижимайло,
  • ОТП-11
  • Прямоугольная отопительная,
  • Т-образной формы.

Эти печи редко пользуются большой популярностью. Дело в том что для того, чтобы их сложить требуется много времени и материалов, а функционал оказывается в результате небогатым.

Очень часто в дачных домах владельцы решают сложить именно отопительно-варочную печь. Данное сооружение имеет массу преимуществ, в сравнении с обычной печкой. На нём без особых проблем и даже с комфортом можно приготовить еду, используя при этом сосновые, березовые или тисовые дрова.

Важно! Порядка 90% заказов у печников приходится именно на отопительно-варочные конструкции.

Основным элементом такой печи является варочная поверхность, которая делается из чугуна. Духовой шкаф встраивается не везде, так как чтобы его сложить, нужно проявить немалое мастерство. Наиболее продвинутые конструкции обладают такими дополнительными возможностями:

  • камерой для выпечки хлеба,
  • лежанкой,
  • нишей для сушки дров,
  • котлом водяного отопления.

Вообще-то, количество дополнительных функций зависит исключительно от ваших возможностей и желаний. По факту из простой печки можно сложить настоящий мультифункциональный комбайн, который станет главным украшением кухни. Про экономию даже говорить не стоит. К тому же еда, сделанная на таких конфорках всегда вкуснее.

Внимание! Уровень КПД в отопительно-варочных конструкциях достигает 65%. Теплоёмкость порядка 4 КВт.

Подобные печи способны долго держать тепло. Мало того, они обеспечивают мощную тягу. Главное, правильно всё сложить, чтобы дым шёл непосредственно в трубу, а не вовнутрь помещения. Самые распространённые конструкции:

  • «Шведка»,
  • Печь Волкова,
  • «Экономка»,
  • «Теплушка»,
  • «Малютка».

Как видите, существует огромное разнообразие отопительно-варочных печей, на которых можно без проблем и с выгодой для семейного бюджета приготовить что-нибудь вкусненькое.

Конструкции с отопительными щитками — это дешёвое решение, включающее в себя весь необходимый для дачи функционал. Чтобы сложить такое сооружение, нужен минимум материалов и физического труда. Достаточно 175 кирпичей для полноценной кладки.

Несмотря на минимальные затраты при строительстве, КПД у печи более чем высокий. Данный тип печей пользуется повышенной популярность среди дачников преклонного возраста из-за удобства и дешевизны.

В стороне стоят печки для бани. Обычно это простые каменки, не отличающиеся какими бы то ни было архитектурными изысками. Их главная роль — греть воду в бане и эффективно повышать температуру. Такие отопительные печи могут хранить тепло на протяжении двух дней.

Совет! Главное преимущество каменок — возможность подгона под любое помещение.

Конечно же, данными видами классификация печей не ограничивается. В действительности их существует огромное количество видов, которые классифицируются по множеству параметров. Самые популярные системы были только что описаны.

Из какого кирпича лучше сложить печь

Нужно отличать обычный жаростойкий кирпич от печного. Во-первых, последний может выдерживать температуру выше 1000 градусов. Во-вторых, если его резко охладить, в структуре не образуются трещины.

Для постройки печек используют четыре вида печного кирпича:

  1. Кварцевый. Данный кирпич является результатом обжига песка и глины.
  2. Углеродистый — состоит из графита.
  3. Шамотный. Лучше всего подходит для камина. Но нельзя сбрасывать со счётов его уникальные теплоизоляционные качества. Он способен выдерживать температуру до 1600 градусов. При этом не трескается и не теряет своих качеств. Единственный минус — это желтоватый оттенок.
  4. Основной — применяется, когда нужно сложить металлургическую печь.

В действительности строгих правил относительно выбора материалов для кладки при строительстве нет. Тем не менее существуют некоторые рекомендации, которые лучше выполнять, главная из них касается шамотного кирпича. Его нужно класть в самых горячих местах, а именно в районе топки и дымохода. Для всех остальных зон марка должна быть не ниже М-200.

Внимание! Лучшим для печки считается кирпич марки М-500.

Делаем печь своими руками

Выбор места

Чтобы сложить хорошее обогревательное сооружение необходимо правильно выбрать место. При этом должны учитываться следующие стандарты:

  1. От дымового канала до деревянных конструкций должно быть больше 37 см.
  2. Минимальное расстояние трубы от конька — полтора метра. Высота над коньком полметра.
  3. Если от трубы до конька 1,5—3 метра её можно располагать вровень с ним.

Лучше всего сложить печку в середине дома. Это обеспечит равномерное распространение тепла и удобство в эксплуатации.

Материалы и инструменты

Помимо кирпича также понадобится ряд других материалов, чтобы сложить печку. К ним относятся:

  • глина,
  • песок,
  • арматура.

Это основные материалы без учёта комплектующих, а ведь ещё нужно позаботиться о дверцах отдушин, поддувале, топке и так далее.

Чтобы сложить хорошую печку нужно замесить правильный раствор. Лучше всего использовать специальную огнеупорную глину, в крайнем случае можно и красную. Крупинки песка должны быть не более 1 мм. Оптимальное соотношение достигается опытным путём. Обычно это 1 к 1 или 1 к 2. Плюс 25 процентов воды от общего объёма глины.

Основоположную роль при постройке печи играют металлические предметы. Чтобы сложить достойную конструкцию, необходимы дверцы и полудверцы, колосниковые решётки, чугунные заслонки, задвижки и вьюшки. Все эти элементы при необходимости можно изготовить своими руками, но нужно будет приобрести железные листы.

Само собой, без хороших инструментов сложить печь не получится, вам понадобятся:

  • молоток-кирочка специально для печи,
  • мастерок,
  • линейка-правило,
  • кисть мочальная,
  • рулетка,
  • отвес,
  • уровень.

С помощью этого незамысловатого инструментария вы сможете сложить любую печь.

Процесс постройки печки

Для фундамента роется котлован, делается засыпка и армированный каркас. Полученная конструкция заливается бетоном. Перед тем как сложить печку, позаботьтесь о наличии перед глазами схем кирпичей.

При работе очень важно соблюдать порядок. Иначе сложить качественную печь не получится. Малейшее отклонение в конструкции приведёт к тому, что один из каналов будет перекрыт. Результат более чем плачевный. Дым вместо того чтобы выходить наружу через дымоход, будет идти в помещение.

Первый ряд кладётся по шнуру. Каждая следующая кладка проверяется при помощи уровня. Углы контролируются обвесами. После того как кладка завершена устанавливается печное оборудование, к примеру, конфорки. Труба выводится наружу в самом конце. Чтобы узнать, более подробно, как сложить печь, смотрите видео снизу:

Для того чтобы сложить печь согласно действующим нормам расстояние от внутренней стенки дымохода до ближайшей конструкции должно быть не менее 38 сантиметров. Когда устанавливается чугунная плита, зазоры по бокам должны быть не менее 5 миллиметров.

Итоги

Сложить печь по силам каждому человеку. Главное выбрать с самого начала верный вид и составить проект, где нужно в деталях описать особенности будущей печки. Чтобы не утруждать себя созданием уникальных чертежей можно взять готовые рисунки.

чертежи и порядовки, подробная схема

Принятие решения о строительстве кирпичной печи обеспечит дом функциональным и уютным элементом. Даже начинающий мастер способен соорудить печь своими руками из кирпича, воспользовавшись подробной инструкцией. Русская кирпичная печь обладает рядом преимуществ: большая теплоотдача, сохранение оптимальной влажности воздуха, дышащий материал, универсальность.

Содержание статьи:

Особенности создания печей из кирпича своими руками

Все конструкции независимо от модификации имеют в своей конструкции следующие элементы:

  • фундамент;
  • топку;
  • колосники;
  • зольник или поддувало;
  • стояки удаления дыма.

При строительстве нужно учитывать, что фундамент служит теплоизолирующим слоем — он бывает кирпичным или железобетонным.

Существует три основных разновидности кирпичной печной кладки:

  • Голландская.
  • Шведская.
  • Русская.

Используются в быту для обогрева и для приготовления пищи. У русской печи не только самый удобный КПД, но и у единственной имеется лежанка. Голландка наиболее удобна для изготовления вручную, именно поэтому на ее основе появилась так называемая «столбянка», завоевавшая популярность у владельцев частных особняков.

Важно! В русской печи хозяйки готовят подовый хлеб — национальное славянское блюдо.

Преимущества:

  • Коэффициент полезного действия выше чем у аналогов — 71%.
  • Высокая теплоемкость корпуса и более медленное остывание по сравнению с чугунной или металлической.
  • Экономичность и меньший вред природе — топливо сгорает практически полностью с наибольшей теплоотдачей.
  • Нагреваясь до высокой температуры, кирпичная печка никогда не будет такой обжигающе горячей как металлическая.
  • При нагревании не так сильно сушит воздух. Кирпичная печь дышит, оставляя влажность нагреваемого воздуха на комфортном уровне — 40-60%.
  • Влажность поддерживает за счет того, что выделяется пар, а при остывании его впитывает. Таким образом поддерживается температурный баланс. При нагревании «буржуйки» происходит сгорание пылинок содержащихся в воздухе, что в целом не очень положительно сказывается на здоровье.
  • Кирпичная печь избыток тепла равномерно распределяет в своем корпусе, поэтому перегрева никогда не происходит и не нужно регулировать подачу топлива маленькими порциями.

Недостатки кирпичных печей:

  • Плохо подходят для помещений, которые отапливаются раз от раза, то есть нагреть полностью остывшую комнату кирпичной печью значительно труднее;
  • Кирпичная печка, как правило массивная, и строится при строительстве дома;
  • Печь может быть и небольшой, но тогда она лучше подходит для готовки или обогрева одного маленького помещения;
  • Печь не подходит для отапливания помещений с гнилостными испарениями: животноводческие фермы, оранжереи, теплицы и тому подобное;
  • Функционал кирпичных печей довольно обширен: копчение мяса и рыбы, переплавка металлолома, закалка и цементирование металлических изделий, обжиг керамики, нагрев заготовок в кузнице, поддержка температурно-влажностного режима в бане.

Обратите внимание! Разновидность кладки печи по голландскому принципу называется столбянка.

Вариант этой печи появился, когда были распространены голландские типы кирпичных печей. Мастерам заказывали похожие печи и им пришлось придумывать свою вариацию только на основе внешнего сходства.

Принцип возведения такой печи мало чем отличается от распространенных повсеместно «голландки», «шведки», «каминопечи». Подойдет и для отопления вашего домика и для дачи. Технология печи такова, что каналы могут располагаться горизонтально и вертикально, и иметь 1, 3, 5, 7 оборотов.

Печь для бани

Сложенная из кирпича печь дышит, долго отдает и сохраняет тепло в помещении, печь более экологична по сравнению с чугунными или аналогами из металла. Наиболее достойным вариантом такой печи является так называемая конструкция «по белому» — после горения дров в помещении не остается сажи, все удаляется. Еще один удачный вариант конструкции — с плитой, предусматривающей наличие водяного бака или котла.

С трех сторон бак закрыт кирпичной стеной, за счет чего долго сохраняется высокая температура воды.

Подготовительные работы перед началом создания печи из кирпича

Необходимо выбрать схему порядовки. Чтобы определиться с точным количеством кирпича, лучше сперва осуществить процесс кладки на сухую. Это важно особенно для тех, кто делает такую работу впервые.

Процесс кладки на сухую — это предварительная работа для оценки правильности порядовки и количества подобранных материалов. Когда кладется печь кирпичная отопительная дровяная своими руками, порядовка, позаимствованная в справочной литературе, позволит оценить масштаб работы и трудозатраты, а также определить количество потраченного материала и стоимость.

Необходимые материалы и инструменты

В идеале для строительства используется печной или шамотный кирпич, но подойдет керамический или более простой. Кладка может осуществляться на сухую или на раствор. В таком случае используется цементно-песчаный раствор или более демократичный глиняный. Для экономии средств самый качественный кирпич используется для облицовки и наиболее уязвимых элементов, а для строительства печи внутри — подойдет кирпич попроще.

Инструментарий, который необходим, чтобы построить голландку или другую модель:

  • мастерки различного вида — 3-4 штуки;
  • кирка;
  • веревка;
  • киянка;
  • отвес;
  • строительный уровень;
  • правило;
  • угольник;
  • швабровка;
  • метр;
  • рулетка;
  • расшивка;
  • растворная лопата.

Подробная схема кладки — чертежи и порядовки

Процесс строительства печки своими руками из кирпича не будет длительным, если воспользоваться пошаговым описанием. Прежде чем приступить к закладке конструкции необходимо найти проект кирпичной печи для дома и чертежи с порядовками.

Обратите внимание! Правильно подобранные порядовки сведут на нет головную боль при дальнейшей эксплуатации печи.

Ниже представлен проект типовой порядовки печной коробки, который обеспечит эффективную работу печки.

Для кладки кухонной печи с трехканальным отопительным щитом (длина печи 3,5 кирпича 760×880 мм, высота 22-23 ряда) потребуется 250 целых кирпичей, шесть ¾, 43 половинки, 20 четвертинок, три задвижки, поддувальная дверца, чугунная решетка. Допускается использовать марку кирпича более низкого качества М-100 для внутренней кладки и более качественный для облицовки М-175.

Сложить кирпичную печь своими руками для обогрева дома возможно по нижеприведенной схеме. При создании схемы был расчет на то, что закладка печи должна быть простой и доступной для любого, в том числе начинающего мастера, и состоять из дешевых материалов.

Кладка осуществляется по типу голландской печи, которая подходит для обогрева жилых домов. Толщина стены у такой печи равна половине кирпича.

Обратите внимание! При устройстве «голландки» важно не давать помещению остывать в течение нескольких дней. Топить нужно регулярно, хотя бы один раз в два дня.

Существует несколько типов кладки печей голландского типа. Варианты:

  • вподрезку
  • с пустыми швами.

В первом случае швы заполняются раствором наглухо, поэтому штукатурка не требуется. Важно использовать для кладки именно печной кирпич, который еще называют «красный» или «полнотелый». Нельзя использовать ранее бывший в употреблении материал, полученный при разборе старых зданий.

Обратите внимание! Для облицовки необходимо использовать кирпич высокой категории, а внутри — более низкой.

  • Первый ряд укладывается на сухую, без раствора. Здесь же происходит определение места для расположения дверцы поддувала, зольника и топочной.

  • Далее происходит укладка углов, затем — контура. Для соблюдения ровности создается система контуров — с помощью отвесов, от потолка к углам печи натягивается бечевка. Технологически в печи предусмотрены три отверстия: поддувало, топочная камера и зольник. На схеме представлено расположение этих зон.
  • Дверцу под поддувало устанавливают после того, как выложат третий ряд кирпичей, спустя один ряд выкладывают зольник.
  • Обустройство топки. Дверца крепится обожженной проволокой. На выкладке свода необходимо производить подпил кирпичей. Свод начинают выкладывать после того, как будет выложен второй ряд кирпича после дверцы топки.

  • Облицовку камеры сгорания производят специальным огнеупорным кирпичом.
  • В ходе монтажа трубы дымохода необходимо предусмотреть обустройство специальной задвижки.

  • В 6 ряду устанавливается колосняковая решетка 18×25. Заранее спиливается ниша в кирпиче. Недопустима установка колосняка на раствор. Пустоты засыпаются песком. Колосняковая решетка должна свободно сниматься.
  • В 7 ряду два кирпича спиливают под углом.
  • Установка дымовой задвижки. Крепится на любой проволоке. Установка дымовой задвижки необходима для работы летом. Установка задвижки — это простая процедура.
  • Установка топочной дверцы 25×18 см. Начинается с седьмого ряда. Недорогие дверцы являются проблемным местом. Топочная дверца является проблемным элементом печи. В 8 ряде соединяются 1 и 2 отопительные каналы.
  • 8 ряд, появляется соединение 1 и 2 отопительного каналов. Воздух из обоих каналов будет выходить в трубу. Для перевязки швов используется пиленый кирпич.
  • Далее идет последовательная кладка, следующий важный шаг — установка чугунной плиты.
  • Завершается кладка уличными работами по кладке дымовыводящей трубы.

Как сделать кирпичную печь самостоятельно — пошаговая инструкция

Изготовление печи необходимо осуществить по технологии, выполнить по порядку все шаги, и результат не заставит себя ждать. Мастеру в работе необходима порядовка печей из кирпича для дома.

  • Изготовление фундамента.

Фундамент находится на высоте «чернового пола». Горизонтальная поверхность должна быть выверено ровной. Сверху на фундамент выкладывают два слоя рубероида, пергамина — это гидроизоляция. Далее укладывается стальной лист и слой теплоизолятора.

  • Кирпичная кладка оснований.

Обратите внимание! Кирпичная кладка осуществляется по заранее выбранной и желательно опробованной на сухую схеме.

Кирпичи кладутся на песчано-цементный раствор. Кладочная смесь может быть приобретена в строительном магазине.

  • Изготовление топливника.

Топливник — важный элемент конструкции. Именно туда кладется топливо, которое сгорая, обеспечивает теплом всех, кто находится рядом.

В представленной схеме топливник начинается на пятом ряду.

  • Кладка верха и боковых стенок.

Первый ряд полностью кладется по периметру фундамента. Второй ряд является основой для поддувала. Третий ряд выкладывают из шамотного кирпича, закрепленной в кладке. В четвертом ряду кирпичи укладываются на ребро.

Важно! Топочная дверка устанавливается на пятом ряду, который выкладывается плашмя. С седьмого по девятый ряд кладка также производится плашмя.

Советы и рекомендации по созданию кирпичных печей

Сложить печку из кирпича на века сможет даже начинающий мастер. Для этого необходимо изучить технологию, подобрать соответствующий материал, запастись терпением и соблюсти несколько полезных рекомендаций. Задумываясь о строительстве кирпичной печи в своем доме, следует учесть следующее:

  • Закладывать место под печку необходимо в центре комнаты или возле внутренней стены. Размещение возле внешней стены дома чревато повышенной теплоотдачей и быстрым остыванием печки.
  • При размещении печурки с варочной плитой в центре комнаты можно использовать это как разделение комнаты на кухню и гостиную. Варочная плита будет находиться в зоне для приготовления пищи, а в гостиную будет обращена ровная часть конструкции, которая благодаря красивой кладке станет изюминкой помещения.
  • При возведении печки между двумя комнатами, между стеной предусматривается конструкция из жаростойкого материала.
  • Подбирая размеры для будущей конструкции, следует учитывать, что фундамент выходит за края печи на 100 мм с каждой стороны.

Печка своими руками из кирпича, построенная по любой технологии, является украшением дома. Печка — это и хранительница дома, и очаг, она дает уют и тепло. Чтобы она всегда радовала, ее строительство с самого начала должно проводиться с соблюдением простых правил. Она является универсальным обогревательным элементом дома, бани или сауны. Печь обычно размещают в хозяйственной части дома, таким образом, чтобы тепло доходило во все комнаты — в спальню, детскую, гостиную, прихожую.

Как правильно ложатся печку из кирпича. Как сложить печь своими руками чертежи и технология строительства: пошаговая инструкция, видео
Кирпичная кладка своими руками для отопления дома и дачи

Построить печь для дома из кирпича своими руками вполне под силу даже начинающему каменщику. В связи с обилием и доступностью информации достаточно только выбрать подходящую конструкцию с порядовкой и подробным описанием всех этапов работы, запастись терпением и делать кладку аккуратно и внимательно. Рассмотрим подробно, как построить печь своими руками из кирпича.

Печь начинается с фундамента

Даже маленькая кирпичная печь своими руками выложенная на даче или в бане, весит более тонны. Поэтому ставить ее нужно не на пол, а на свой собственный фундамент.

Верхний срез фундамента совпадает с уровнем чернового пола. Нужно обратить особое внимание на то, чтобы верхняя плоскость была идеально горизонтальной. Это позволит избежать перекоса кладки и сильно упростит работу печника.

На фундамент для гидроизоляции укладывается два слоя рубероида, пергамина или прочной строительной пленки. Поверх гидроизоляции укладывается стальной лист и слой теплоизолятора (чтобы тепло не уходило в фундамент). На весь этот "пирог" для будущей печи из кирпича своими руками ложатся кирпичи первого слоя кладки.

Приготовление раствора для печной кладки

В отличие от обычной стенки, печка из кирпича своими руками строится не на цементном, а на глиняно-песчаном растворе. Составы растворов для шамотного и керамического кирпича сильно отличаются.

Раствор для шамотного кирпича готовится на основе белого каолина или шамотного мергеля. Минералы характеризуются высокой огнеупорностью и выдерживают температуру выше 1500 градусов. Сухую кладочную смесь для приготовления огнеупорного кладочного раствора обычно приобретают в торговых сетях.

Раствор для керамического кирпича готовится на основе обычной глины, которую можно найти в своей местности. Глина для печей также продается во многих строительных супермаркетах.

На 100 шт. кирпича потребуется около 40 кг глины. Пропорции глины и песка определяются путем пробных замесов. Делается это следующим образом:

  • Глину на сутки замачивают в холодной воде.
  • Замес разделяют на 5 частей и в каждую добавляют соответственно четверть, половину, три четверти или равную весовую часть песка.
  • Все получившиеся пробы вымешивают снова до полной однородности и дают постоять 3-4 часа, чтобы сошли излишки влаги.

Проводим испытание проб:

  • раскатываем их в колбаски толщиной 1-1,5 см и оборачиваем вокруг любого круглого предмета диаметром 5 см.
  • В случае, когда на пробе образовались трещины более 2 мм - раствор не годен.
  • При глубине трещинок до 2 мм - раствор пригоден для тех частей печи, где температура нагрева не превышает 300 градусов.
  • Если поверхность пробы не потрескалась или покрылась мелкой сеткой - такой раствор вполне пригоден, чтобы сделать печь своими руками.

Поскольку стоимость песка гораздо ниже стоимость хорошей печной глины, суть проб сводится к определению максимально возможной доли наполнителя в растворе.

Кирпичная печь для дома своими руками видео

Технология кладки кирпича

Предоставленная ниже схема печи отличается своей простотой и очень высокой доступностью повторения при высоком проценте успешного результата. Печь из кирпича своими руками имеет маленькие размеры и подойдет в качестве источника тепла для одной комнаты или небольшого садового домика. Площадь, отводимая под печь - всего 0,4 кв. м. На постройку идет очень малое количество кирпича, поэтому и вес она имеет очень небольшой.

Кладка печи начинается с первого ряда. Для обеспечения идеально горизонтальной плоскости под кирпич можно насыпать тонкий слой речного мытого или горного песка. Песок сгладит разницу в толщине кирпичей, и заодно будет выполнять функцию дополнительного теплоизолятора.

Основы выбора строительного материала

Толщина раствора между кирпичами должна быть 2-3 мм. Более толстый шов быстро выкрашивается. Для кладки нужно выбирать самые ровные кирпичи с одинаковыми размерами - так как неровности нельзя компенсировать раствором!

На втором ряду устанавливаем дверку поддувала. Для компенсации тепловых расширений ее оборачивают по периметру асбестовым шнуром. Крепление дверки осуществляется стальной проволокой, закрепленной в кладке. Чтобы проволока не мешала - в кирпиче болгаркой под нее вырезают канавки.

Третий ряд выкладывается уже из шамотного кирпича. Колосники на него ставятся уже после схватывания глины.

Кладка печей четвертого ряда укладывается на ребро. Если колосники не вписываются в свободное пространство - кирпич нужно подрезать по месту, обеспечив зазоры по 3 мм со всех сторон.

При кладке печи из кирпича важно знать!

Задний "вышибной" кирпич ставится без раствора. Он нужен для прочистки каналов.

На пятом ряду, аналогично поддувалочной, устанавливается топочная дверка. Пятый ряд выкладываются плашмя, и эти выступающие кирпичи играют роль наружного теплообменника.

Седьмой - девятый ряды выкладываются снова плашмя. Поверх девятого ряда укладывается чугунная варочная поверхность. Для прокладки между металлом и кирпичом также используют асбестовый или стекловолоконный шнур.

Применение шнура для уплотнения кладки

Без уплотнительного шнура дым будет попадать в помещение, а глиняный раствор быстро выкрошится от тепловых расширений чугунной плиты.

Последние три ряда формируют место для установки легкого дымохода. На предпоследнем ряду устанавливается металлическая задвижка. Ее тоже следует отделить от камня асбестовым шнуром.

После полной просушки кладки вытаскивается "вышибной" кирпич и из канала удаляется строительный мусор. Чтобы песок из-под печки не высыпался - по ее периметру прибивают плинтус.

Печи из кирпича для дачи видео

Выбираем трубы для дымохода

Дымоходом для данной печки послужит любая металлическая или асбестоцементная труба с каналом около 200 кв. см, что соответствует 11,5 см диаметра для круглого сечения. Высота верхнего обреза трубы над уровнем колосника топочной камеры - не менее 4 м. Высота части, выступающей над кровлей - не менее полуметра. Если печь дымит при первых запусках - трубу можно нарастить на 25-50 см.

Отделка кирпичной печи

Готовая кладка печи своими руками белится снаружи простой меловой побелкой или тонко

Русская печь своими руками - подробная порядовка и видеоинструкции

Чтобы выполнить работы по возведению любой кирпичной печи, рекомендовано тщательно изучить инструкцию и хорошенько разобраться в схемах, а еще лучше — пройти практику у опытного печника.

Русская печь своими рукамиРусская печь своими руками

Русская печь своими руками может быть сложена под руководством квалифицированного мастера, который не позволит сделать ошибок при кладке и считывании порядовки. Нужно знать, что даже один-единственный неправильно положенный кирпич может испортить всю проделанную работу. Известны случаи, когда из-за такой оплошности приходилось проводить кладку заново, так как создавалась или очень сильная ненужная тяга, приводящая к перерасходу дров, или же она отсутствовала совсем.

Если, невзирая на все трудности и предостережения, все-таки решено примерить на себя роль печника, не совершив при этом «фатальных» ошибок, необходимо строго следовать правилам работы и самым серьезным образом подойти к выбору качественного материала.

Чтобы избежать претензий от пожарной инспекции, нужно знать, что все капитально устроенные отопительные приборы должны быть в полной мере соответствовать установленным параметрам (СНиП 41—01-2003).

Базовое строение русской печи

Русская печь может иметь разные модели, но она всегда является отопительно-варочной, и плюс к этому — обязательно имеет духовку и хотя бы небольшую лежанку.

Для того, чтобы начать работать над возведением подобного сооружения, нужно обязательно ознакомиться со строением печи, чтобы знать, как называется каждый ее отдел.

Общая схема традиционной русской печкиОбщая схема традиционной русской печки

Базовая схема традиционной русской печи предполагает наличие следующих отделов:

1 – Подпечье устраивается для сушки дров про запас. Этот отдел имеется не во всех моделях печей, так как он недостаточно функционален.

2 – Холодную печурку тоже устраивают не всегда, но она характерна именно для русской печи. Этот отдел служит для хранения посуды.

3 – Шесток — это ниша перед горнилом. Именно здесь часто устраивается варочная плита, если печь имеет несколько другое строение. Если же плита отсутствует, в шестке оставляют приготовленную в горниле пищу, для того, чтобы она дольше оставалась горячей.

4 – Под — это дно горнила или варочной камеры. Этот печной элемент устраивают с небольшим уклоном к входу в камеру, для облегчения передвижения установленной в нее посуды. Кроме этого, поверхность этого элемента рекомендовано хорошо отшлифовать.

5 – Варочная камера или горнило, в традиционных печах в него закладывают дрова и ставят жаростойкую посуду, в которой готовят пищу. Свод камеры так же, как и под, делают с небольшим уклоном к входу. Такая конфигурация способствует скоплению под потолком горячего воздуха, а он хорошо прогревает лежанку и боковые стенки печи.

6 – Перетрубье – это ниша над шестком, над ней начинается дымоходная труба.

7 – Душник или самоварник устраивался ранее и предназначался для трубы от самовара, которую устанавливали в это отверстие. Самоварник выходит в дымоотводную трубу. Сегодня этот отдел в печи чаще всего не устраивают, так как в нем отсутствует надобность.

8 – Тепловой канал над шестком.

9 – Вьюшка – это окно с дверцей, которая перекрывает дымоход полностью. Через это отверстие добираются до заслонки, которая регулирует тягу, двигаясь по горизонтали. Заслонка представляет собой металлическую, хорошо обработанную по краям пластину. Сегодня этот элемент чаще заменяют специальной задвижкой.

10 – Место расположения заслонки.

11 – Лежанка расположена над горнилом, сзади дымохода. Во время топки этот отдел печи всегда хорошо прогревается. Ранее лежанку использовали в зимнее время, как кровать, поэтому она устраивалась достаточно больших размеров, так чтобы места хватало на нескольких человек.

В осовремененном варианте русской печи, порядовка которой будет представлена ниже, некоторые элементы традиционного строения заменены. Вместе с тем, новая модель стала более функциональна, так как в ней появилась варочная плита и водогрейный бак.

Современный вариант отличается от традиционного еще и тем, что в нем предусмотрено прогревание подтопочного отдела — благодаря этому печь значительно быстрее достигает нужной температуры, и от нее в помещения поступает большее количество тепла.

В статье будет рассмотрена более современная, усовершенствованная русская печкаВ статье будет рассмотрена более современная, усовершенствованная русская печка

Наличие в конструкции разных отделов позволяет в летний период нагревать только варочную плиту для приготовления пищи, не отапливая всего строения полностью, что способствует и поддержанию нужного микроклимата в доме, и экономии топлива. В зимнее же время, когда прогреваются все каналы, печь становится многофункциональной — одновременно может быть духовкой, плитой, производить нагрев воды и помещения, а также быть теплой кроватью.

Такие изменения стали возможны при установке в конструкцию дополнительной «летней» заслонки для варочной камеры.

Современный вариант печи способен поддерживать комфортную температуру на площади, равной 35 ÷ 40 м².

Приступая к работе над русской печкой, необходимо провести подготовительные мероприятия, которые начинают с планирования места установки.

Выбор места для русской печки

Очень важным моментом является правильный выбор места, где будет возводиться сооружение. Если печь устанавливается в деревянном здании, то между ее стенками и стенами дома должно быть обязательно продумано расстояние, которое должно составлять не менее 200 мм. Кроме этого, деревянные стены необходимо обезопасить с помощью закрепления на них негорючего материала — чаще всего для этого используются асбестовые плиты. Этот зазор также обеспечит свободное проведение ревизии стен печи, которую нужно обязательно проводить перед началом каждого отопительного сезона.

Если же для постройки выбрано место между двумя комнатами, то проем в деревянной стене нужно обложить кирпичной кладкой, толщиной также не менее 200 мм. Дополнительно между кладкой и древесиной можно устроить прокладку из того же асбестового листа.

Инструменты для кладочных работ

Какая бы модель печи ни была выбрана, для ее кладки понадобятся одни и те же инструменты, которые подготовить нужно заранее.

Основные инструменты для проведения печных работОсновные инструменты для проведения печных работ

1 – Мастерок или кельма необходимы для забора из емкости кладочного раствора и нанесения его на кирпичи, а также для подчистки кладки от излишка выступившей между швов смеси.

2 – Молоток-кирка понадобится для обтесывания и раскалывания кирпичей, так как в процессе работы придется подгонять отдельные элементы кладки или придавать им определенную форму.

3 – Расшивка нужна будет в том случае, если печь не будет отделываться декоративной плиткой, и кладка должна иметь идеально аккуратный вид. Этим инструментом оформляют горизонтальные и вертикальные швы.

4 – Шнур-причалку используют для контроля за ровностью рядов, но чаще в наше время при кладке стен печей мастера ограничиваются строительным уровнем и отвесом.

5 – Порядовка — очень полезное приспособление, которое поможет сохранить вертикальность кладки, а также соблюсти одинаковую толщину горизонтальных швов.

6 – Отвесом также измеряют вертикальность стены, и его удобство заключается в том, что он легко и быстро устанавливается в нужное место.

7 – Строительный уровень незаменим при работе над любой кладкой, поэтому он должен быть всегда под рукой, так как им проверяется ровность каждого уложенного ряда, когда еще есть возможность оперативно внести какие-либо изменения.

8 – Правило чаще всего используется только один раз, при выравнивании поверхности фундамента.

9 – Лопатка и емкость для замешивания раствора.

10 – Неплохо иметь также мерную планку, которой будет измеряться ширина швов.

Необходимые материалы

Для каждой модели печи закупается свое количество материалов, в зависимости от ее величины. Кроме кладки стенок и всех ее внутренних отделов (в соответствии с порядовкой) строительные материалы потребуются и для устройства фундамента, который должен быть выполнен очень надежно, так как русская печь – это достаточно массивное строение.

Не стоит экономить, покупая дешевые некачественные стройматериалы, если хочется, чтобы строение было и респектабельно на внешний вид, и эффективно работало непосредственно по своему назначению.

Ниже приведена таблица необходимых материалов для возведения русской печи размером 1600 мм в ширину, 2380 мм в длину и 1900 ÷ 2000 мм в высоту, которую часто называют «Теплушкой».

Наименование материалов и элементовРазмер в ммКоличество (шт., кг или м)
Закаленный красный кирпич М-200250 × 120 × 651850 - 1860 шт.
Глина жирная-250 кг
Песок очищенный-300 кг
Варочная панель с двумя конфорками400 × 7001
Колосниковая решетка200 × 2802
Колосниковая решетка250 × 3801
Топочная дверца250 × 2101
Топочная дверца250 × 1801
Прочистная дверца130 × 1302
Прочистная дверца130 × 2001
Поддувальная дверца250 × 1501
Дымовая задвижка180 × 2601
Заслонка для горнила380 × 4501
Водогрейный бак280 × 120 × 5001
Стальной уголок5 × 60 × 601,5 м
Стальная полоска5 × 50 - 6020 - 25 м
Стальной лист5 мм1
Чугунные и стальные фасонные детали для печки можно приобрести в специализированных магазинахЧугунные и стальные фасонные детали для печки можно приобрести в специализированных магазинах

Кроме материалов для кладки печи, необходимо приобрести все необходимое и для устройства фундамента — щебень, доски для опалубки, песок, арматуру диаметром 8 ÷ 10 мм и цемент, количество этих материалов будет зависеть от глубины и ширины основы.

Цены на огнеупорный кирпич

Огнеупорный кирпич

Фундамент для русской печки

Русская печка - весьма массивное сооружение, поэтому не обойтись без надежного фундамента для нее Русская печка — весьма массивное сооружение, поэтому не обойтись без надежного фундамента для нее

Так как кирпичная русская печка является достаточно массивным сооружением, то основа под нее должна быть прочна и надежна. Поэтому обязательно необходим хороший фундамент, для которого придется рыть соответствующий котлован.

  • По размеру яма должна превышать периметр основания печи на 120 ÷ 150 мм в каждую сторону. Глубина котлована рассчитывается в зависимости от плотности и стабильности грунта, но средняя ее величина варьируется между 500 и 700 мм.
  • Дно готового котлована засыпают песком, который поливают водой и тщательно утрамбовывают, до достижения толщины этого гидроизолирующего слоя 150 ÷ 200 мм.
  • На песок засыпается щебень или битый кирпич, который также утрамбовывается. Этот слой должен составлять 100 ÷150 мм, а затем его нужно выровнять небольшим слоем песка, который также проливается водой и выравнивается.
  • Далее, на этот «пирог» настилается два слоя рубероида. Затем, на рубероид устанавливается опалубка, изготовленная из досок, а чтобы бетонный раствор монолитно заполнил короб и не утекал в зазоры между досками, стенки опалубки покрывают плотной полиэтиленовой пленкой.
  • Раствор изготавливают из цемента (одна часть), песка (три части), щебня (пять частей) и воды, с помощью которой смесь доводится до необходимой полужидкой консистенции.
  • В подготовленную опалубку заливается грубый раствор бетона, который изготавливают из гравия и цемента. Толщина первично залитого слоя должна составлять 200 ÷ 220 мм. Чтобы в залитом бетоне не образовалось воздушных пузырей, его несколько раз протыкают штыковой лопатой, одновременно утрамбовывая раствор.
  • Когда раствор начнет схватываться, в него устанавливают вертикально прутья арматуры, длиной на 50 ÷ 70 мм выше залитой поверхности.
  • Далее, заливается следующий слой раствора толщиной в 100 ÷ 150 мм. После его схватывания на поверхность укладывается арматурная сетка, и опалубка заполняется до верха раствором, а затем залитая поверхность разравнивается правилом, но установленному горизонту (обычно это – верхний обрез опалубки).
  • После полного застывания бетона и набора им необходимой прочности, поверхность накрывается еще одним слоем рубероида.

Раствор для кладки печки

Раствор для кладки печи должен быть эластичным и тонким, а при высыхании не давать трещин и хорошо герметизировать швы. Приготовить правильный раствор непросто, поэтому у каждого мастера печных дел есть свои секреты в подборе материалов и в замешивании смеси.

Сегодня в специализированных магазинах можно приобрести готовую жаростойкую смесь, предназначенную для кладки стен печей. Однако, как утверждают опытные печники, настоящий традиционный раствор из глины с добавлением песка куда предпочтительнее готовых смесей, изготовленных на основе цемента. Это действительно так по различным причинам, одна из которых — экологичность раствора.

Настоящие мастера никогда не променяют традиционный глиняный раствор на готовые жаростойкие цементные смесиНастоящие мастера никогда не променяют традиционный глиняный раствор на готовые жаростойкие цементные смеси

Основная сложность самостоятельного изготовления глиняного раствора заключается в подборе глины, так как этот материал может быть чрезмерно жирным или наоборот, постным. Для раствора, который будет применяться для возведения печи, нужно выбирать жирную глину — именно она сделает смесь эластичной, что очень важно для получения качественных ровных и прочных швов.

Подобрать нужные пропорции для качественного раствора достаточно сложно, и этот процесс потребует определенного времени.

  • Для этого приобретенная глина должна быть, в первую очередь, тщательно очищена от различного мусора и инородных включений, а затем замочена на сутки в воде.
  • Далее, ее небольшие порции смешивают в разных пропорциях с песком. Из этой массы изготавливают лепешки толщиной в один сантиметр, после чего оставляют их сохнуть на два-три дня, предварительно записав, сколько частей глины и песка находится в каждой из пробных смесей.
  • Через указанное время нужно проверить, на какой из экспериментальных лепешек образуется меньше трещин — это значит, что весь раствор нужно замешивать именно в таких пропорциях.

Перед замешиванием всей массы, размоченную глину рекомендовано протереть через сетку, имеющую ячейки размером в 5 мм. Этот процесс сделает массу максимально однородной и избавит от проблем при кладке.

Для выкладывания топки очень часто в готовый глиняный раствор добавляется вместо песка шамотный порошок в пропорции один к трем ÷ четырем, то есть одна часть порошка на 3—4 части раствора глины.

Цены на огнеупорный раствор для печей и каминов

Огнеупорный раствор для печей и каминов

Кладка русской печи

Чтобы печь была безопасна для жильцов дома, кладка должна быть абсолютно герметичной, поэтому нельзя брать некачественные кирпичи, имеющие трещины. Толщина швов между рядами должны варьироваться между 5 ÷ 8 мм. Не рекомендовано обмазывать стенки печи изнутри глиной, с целью добиться желаемой герметичности, так как раствор будет способствовать образованию сажных отложений и снижению теплопроводности.

Так называются грани кирпичаТак называются грани кирпича

Кладка производится в разных отделах печи в один кирпич (длина кирпича), в полкирпича (ширина кирпича) и в четверть кирпича (толщина кирпича).

Перевязка углов печи производится разными способами, в зависимости от толщины кладки, но основным принципом является переплетение ложка и тычка кирпича.

Перевязка углов при кладке печкиПеревязка углов при кладке печки

Перед кладкой керамический кирпич рекомендовано вымачивать, так как в этом случае он не будет впитывать воду из раствора, и поэтому кирпич и раствор будут сохнуть равномерно, показывая высокую взаимную адгезию и давая хорошую герметичность стенок.

Излишний раствор, выступивший из швов, необходимо удалять сразу, как снаружи, так и изнутри кладки — это обеспечит аккуратность и максимальную функциональность строения.

Наружные стены могут выкладываться в один или в полкирпича, внутренние же обычно — только в половину кирпича. Если наружные стены будут толстыми, то печь дольше будет прогреваться, и для ее нагрева потребуется большое количество топлива, поэтому полкирпича — это самый оптимальный вариант для кладки, как внутренних, так и наружных стен отопительного строения.

Узнайте два различных способа, как сделать облицовку печи керамической плиткой своими руками, из нашей новой статьи.

Порядовая кладка печки

Порядовку можно назвать основной инструкцией по кладке печи, которая подробно показывает, как должен лежать каждый кирпич в данном ряду, и какие из дополнительных элементов используются на конкретном этапе. Следуя в точности этой инструкции, можно не спеша самостоятельно «поднять» конструкцию печи. Единственное, чему рекомендовано поучиться — это правильно укладывать и выверять ряды кирпичей. Такие тренировки лучше всего предварительно проводить на сухих кирпичах, а затем уже – и с раствором.

Опытные печники советуют выкладывать каждый из рядов насухо — это позволит подогнать размеры всех кирпичей до необходимых именно в этом ряду, и не ошибиться в хитросплетениях внутренней кладки.

  • Первый ряд задает правильное направление, обеспечивает ровность и аккуратность всей постройки, поэтому прежде, чем начинать его кладку даже насухо, рекомендовано расчертить точное месторасположения внешних стен печи. Это можно сделать, используя длинную линейку, уголок и мел.
Первый ряд - сплошной. Он должен быть идеален, так как задаст ровность всей конструкцииПервый ряд — сплошной. Он должен быть идеален, так как задаст ровность всей конструкции

На размеченную поверхность сначала укладывают кирпичи внешней стенки, а затем заполняется внутреннее пространство между ними, следуя указанному в порядовке рисунку.

На втором ряду начинается выкладка внутренних отсековНа втором ряду начинается выкладка внутренних отсеков
  • Со второго ряда начинают выкладываться стенки печи, оформляются внутренние каналы для прочистки, а также камера зольника.
Третий ряд - установка чугунных дверецТретий ряд — установка чугунных дверец
  • На третьем ряду устанавливается две дверцы — поддувальной и прочистной камер. Закрепление дверец осуществляется с помощью стальной проволоки, которую прикручивают к ушкам, расположенным на чугунных дверцах, а ее концы укладывают в швы между кирпичами. До того, как дверцы будут полностью вмурованы в стенку, их временно подпирают с двух сторон кирпичами.
4 ряд - закрывается свод подового пространства4 ряд — закрывается свод подового пространства
  • На четвертом ряду кладка перекрывает сверху входы во все внутренние каналы на стенках печи, образуя отверстия, и полностью оформляет потолок подового канала внутри строения.
Пятый ряд - устанавливается колосник большой и дверца малой топкиПятый ряд — устанавливается колосник большой и дверца малой топки
  • На пятом ряду укладывается колосниковая решетка для большого топливника, и внутренняя кладка топки устанавливается без раствора. Очень часто для этой цели используют шамотный кирпич, разрезанный по толщине надвое. На этом же ряду устанавливается дверца малого топливника над подовым каналом.
Устанавливается водогрейный бакУстанавливается водогрейный бак
  • В кладку шестого ряда входит установка водогрейного бака. Внутренний слой топки продолжают выкладывать шамотным кирпичом.
Седьмой ряд: стяжка полосой боковой стенки, установки колосника - в малую, и дверцы в большую топку Седьмой ряд: стяжка полосой боковой стенки, установки колосника — в малую, и дверцы в большую топку
  • На седьмом ряду устанавливают колосниковую решетку в малый топливник и дверцу на большую топку. Правая стена стягивается стальной полоской, которая укладывается в шов и закрепляется на стенках специально устроенными на концах зацепками. Задняя стенка большой топки выкладывается кирпичом без раствора. На внешней стенке, на внутренней кладке между кирпичами устраиваются зазоры для лучшей теплоотдачи.
Кладка восьмого и девятого рядовКладка восьмого и девятого рядов
  • На восьмом и девятом ряду устанавливается и закрепляется дверца малой топки, а также продолжается выведение внутренних печных каналов.
Десятый ряд - укладка дна горнила. Водогрейный бак полностью перекрываетсяДесятый ряд — укладка дна горнила. Водогрейный бак полностью перекрывается
  • На десятом ряду выкладывается дно варочной камеры (горнила) и объединяются своды двух топок — малой и большой. Отверстия каналов в задней части постройки, которые предназначены для движения нагретого воздуха, оставляются открытыми, и выводятся в варочную камеру. Также на этом ряду перекрывается водогрейный бак.
11-й ряд - все готово для установки варочной плиты11-й ряд — все готово для установки варочной плиты
  • На одиннадцатом ряду, на край кладки, над двумя топками закрепляется заготовленный металлический уголок 50×50 мм — он станет хорошей основой для установки в том месте варочной плиты. Оставшееся открытым пространство большой топки сзади плиты накрывается колосниковой решеткой, которая не закрепляется.
12-й ряд: начало формирования дымохода и стенок горнила12-й ряд: начало формирования дымохода и стенок горнила
  • На двенадцатом ряду начинают оформлять переднюю стенку варочной камеры и боковые стены варочной панели. С левой стороны плиты устанавливается горизонтально задвижка, которая будет служить заслонкой для варочной камеры. Левее задвижки начинается формирование низа дымохода. Заслонка и будет перекрывать отверстие между горнилом и дымоходом.
13-й ряд - продолжение кладки ввысь13-й ряд — продолжение кладки ввысь
  • На тринадцатом ряду работа идет по той же конфигурации рисунка, который задан 12 рядом.
14-й ряд: формирование просвета дымоотводного канала14-й ряд: формирование просвета дымоотводного канала
  • На четырнадцатом ряду формируется вход в дымоходную трубу, который будет открываться при сдвиге вертикальной задвижки, установленной для варочной камеры. Кроме этого, выводятся стенки горнила, и оформляется отверстие для заслонки
15-й ряд: начинается перекрытие свода варочной камеры15-й ряд: начинается перекрытие свода варочной камеры
  • На пятнадцатом ряду кладка идет на сужение, перекрывая варочную камеру. Одновременно выводится дымоходная труба.
Обязательное усиление стенок металлическими полосками на 16-м рядуОбязательное усиление стенок металлическими полосками на 16-м ряду
  • Скрепление боковых стенок металлическими полосами со стопорами, выводимыми на внешние стороны стен, происходит на шестнадцатом ряду, после того, как будет проведена кладка, повторяющая 15 ряд.
17-й ряд: после кладки - несколько операций с металлическими конструкциями17-й ряд: после кладки — несколько операций с металлическими конструкциями
  • На семнадцатом ряду производится несколько значительных действий:

— устанавливается стяжка металлической полосой задней стенки печи;

— продолжается сужение свода варочной камеры и устраивается место для начала кладки свода;

— происходит дальнейшая кладка дымохода;

— над нишей, где установлена варочная плита, укладывается металлический уголок и полоса — они станут основой для кладки кирпичей, которая начнет создавать над плитой потолок.

18 ряд - наружные стенки и плюс выкладка куполообразного свода горнила18 ряд — наружные стенки и плюс выкладка куполообразного свода горнила
  • На восемнадцатом ряду на заднюю часть печи, над горнилом, устанавливают шаблон (или же сваривается конструкция из металлических полос в форме арки). По шаблону выкладывается куполообразный свод варочной камеры. Кирпичи при этом устанавливаются на торцевую часть — ложок.

На установленный металлический уголок и полосу выкладывают ряд кирпичей, уложив их на широкую часть кирпича — постель.

Если выбирается для выведения свода шаблон из фанеры и бруска, то он изготавливается обязательно разборным, чтобы его можно было легко удалить после застывания раствора, скрепляющего кирпичи, формирующие арку. Из фанеры вырезаются две полукруглые детали, которые закрепляются съемными штырями к двум прямоугольным рамкам или брускам и выставляются на подложенные кирпичи.

Примерно конструкция выглядит таким образом.

Возможный вариант шаблона для кладки купола горнилаВозможный вариант шаблона для кладки купола горнила

Сверху полукружья покрываются настилом из узких досок, которые собраны между собой при помощи веревок, т.е. настил получится гибкий. После застывания раствора в кладке, подпирающие кирпичи убираются, конструкция опускается на дно варочной камеры, затем убирается гибкий настил, и вытаскиваются штыри, а затем и все элементы извлекаются из горнила.

Укрепление внутренней стенки полосой на 19-м рядуУкрепление внутренней стенки полосой на 19-м ряду 21-й ряд: укладка основания будущей лежанки21-й ряд: укладка основания будущей лежанки
  • Далее, на 21-ом ряду поверхность, засыпанная песком, вместе со стенками перекрывается кладкой, а в передней части идет сужение перетрубья.
22-й ряд - установка металлической панели с круглым отверстием22-й ряд — установка металлической панели с круглым отверстием
  • На 22-ом ряду сужается перетрубье и устанавливается металлический элемент с круглым отверстием, который будет способствовать перенаправлению дыма, некоторым образом задерживая тепло.
23-й ряд - монтаж дверцы прочистного окошка для дымохода23-й ряд — монтаж дверцы прочистного окошка для дымохода
  • На 23-ем ряду продолжает выводиться перетрубье, и устанавливается дверца для возможности прочистки дымохода.
24-й ряд: установка регулирующей заслонки24-й ряд: установка регулирующей заслонки
  • На 24-ом ряду устанавливается задвижка на перетрубье, которая будет регулировать тягу в топках и горниле.
Кладка 25-го и 26-го рядовКладка 25-го и 26-го рядов
  • При кладке 25-го и 26-го рядов пространство над задвижкой еще больше перекрывается кладкой.
Перетрубье объединяется с дымоходом. Выше идет кладка трубыПеретрубье объединяется с дымоходом. Выше идет кладка трубы
  • На 27-ом — 29-м  рядах перетрубье объединяется с дымоходом.
  • Далее, идет кладка дымоходной трубы и поднимается до того уровня, когда начинает формироваться разделка. Рекомендовано при прохождении дымоходом чердачного перекрытия делать кладку на цементном растворе.
Прохождение кирпичной трубы через потолочное перекрытие - разделка (распушка)Прохождение кирпичной трубы через потолочное перекрытие — разделка (распушка)
  • После этого, проведя трубу через чердак, ее выводят на крышу, выкладывая выдру и делая вокруг надежную гидроизоляцию, которая закроет зазоры между дымоходом и кровельным материалом.
Видео: Порядовая кладка двух вариантов русской печи

Просушка выложенной печки

После завершения процесса кладки, печь нельзя сразу же топить в полную силу, так как в этом случае она будет просыхать неравномерно, и на поверхности стен появятся некрасивые разводы. Кроме этого, раствор на швах может пойти трещинами, и произойдет разгерметизация стенок.

Чтобы этого не произошло, печь должна пройти процесс естественной сушки в течение 10 ÷ 12 дней. При этом необходимо открыть все задвижки и дверцы. Для того, чтобы создать благоприятные условия для просушки печного сооружения, в данном случае в варочную камеру можно поместить обычную электрическую лампочку на 200 ÷ 250 Вт, на все время просыхания.

После завершения первого этапа сушки, можно переходить к принудительным мероприятиям — начинать протапливать печь небольшим количеством дров, при открытых дымовых задвижках, но с закрытыми топками.

Протапливают печь в течение 7 ÷ 10 дней по особой системе: в первые два дня используется для топки всего 3 ÷ 4,5 кг дров, каждый день прибавляя по 1 ÷ 1,5 кг топлива к первоначальному количеству, и так на протяжении всего время принудительной просушки.

Проверить готовность печи к полноценной работе можно следующим образом. Если после начала очередной топки через 1,5 ÷ 2 часа на металлических элементах не появятся капли конденсата, значит, можно смело проводить полноценную контрольную топку, используя достаточно много дров.

Если после длительной просушки и проведения контрольной топки все-таки появились незначительные трещинки в швах между рядов кладки, не стоит торопиться их заделывать. За ними нужно понаблюдать в течение отопительного сезона. В течение этого времени они или остановятся в одном положении, или еще немного расширятся. Только по окончания сезона отопления можно провести ремонт, заделав все появившиеся изъяны.

Меры безопасности при начале эксплуатации печки

Иметь в доме русскую печь — просто замечательно, так как она всегда считалась источником тепла и особого уюта. Однако, нужно помнить и о мерах безопасности, так как если их не соблюдать, печь может стать источником повышенной опасности.

Перед началом каждого отопительного сезона необходимо обязательно проводить тщательную ревизию всех швов кладки — они должны быть герметичны —  не иметь глубоких трещин. Заделывают появившиеся трещины раствором из глины с добавлением песка.

Если, после начала топки в помещении появится дым, значит, отсутствует нормальная тяга, и такую неисправную печь топить ни в коем случае нельзя. Нужно сразу же проверить, все ли задвижки на дымоходе открыты. Если дымоход полностью открыт, но дым продолжает идти в комнату, значит, необходима чистка дымоходных каналов.

Дымоход необходимо проверять и чистить не реже раза в год. Впрочем, если печь новая и используется качественное топливо, то дымоход, по сути, никак не должен беспокоить несколько лет. При возникновении задымления в этом случае есть риск того, что где-то неправильно выполнена кладка, и придется приглашать мастера для устранения проблем.

Если соблюдать правила безопасности и иметь хорошую вентиляционную систему в доме, печь не будет источником опасности, а станет верным помощником, который выручит во многих случаях. Кроме того, что у этого сооружения очень широкая функциональность, русская печь еще и создаст в доме неповторимый самобытный колорит и особый уют.

И в завершение статьи — еще один видеосюжет, подробно показывающий работу специалиста по профессиональной  кладке традиционной русской печки.

Видео:  Работа мастера по возведению русской печи

Как сложить печь своими руками из кирпича

Ни один деревенский дом не обходится без печи, так как она и накормит, и обогреет. Сегодня во многие поселки проведено газовые магистрали, и, казалось бы, можно перейти на более удобный способ отопления. Однако, многие владельцы жилья не спешат отказываться от кирпичных печей, которые дают совершенно другое, особое тепло. Кроме того, в регионах, богатых лесом, где нет проблем с дровами, предоставляется возможность сэкономить на газе, имея в доме кирпичную печь.

 Как сложить печь своими руками из кирпичаКак сложить печь своими руками из кирпича

Чтобы узнать, как сложить печь своими руками из кирпича, нужно изучить подробно схему и технологию кладки. Прежде чем приступать к изучению конкретного варианта, следует рассмотреть несколько моделей, так как есть компактные и массивные сооружения. Выбрать нужно такую печку, которая займет меньшую площадь в доме, но будет иметь все востребованные в хозяйстве функции.

Моделей печей из кирпича достаточно много. Опытные печники могут вносить свои изменения в готовые проекты, так как знают уже наизусть, где и как должны проходить внутренние каналы, по которым отводится дым. Благодаря правильной схеме их размещения в конструкции печи, она будет равномерно прогреваться и отдавать большую часть тепла в помещение. Начинающим мастерам лучше точно следовать уже составленным схемам-порядовкам, не отступая от них ни на шаг, так как даже один неправильно положенный кирпич может испортить всю эту достаточно трудоемкую работу.

Типы кирпичных печей

Печи по своей функциональности подразделяют на три основных типа — варочную, отопительную и варочную-отопительную. Выбирая подходящую конструкцию, в первую очередь нужно определиться, что именно будет требоваться от нее.

Типичный пример варочной печи, хотя и отопительный эффект от нее тоже немалыйТипичный пример варочной печи, хотя и отопительный эффект от нее тоже немалый

Варочная печь имеет чугунную панель для приготовления пищи и согрева воды. Обычно такие печи имеют небольшой размер и популярны для установки в небольших частных домах и на даче. Безусловно, варочная печь способна, кроме приготовления пищи, еще и согреть небольшое помещение.

Отопительно-варочная печь - это многофункциональное массивное сооружениеОтопительно-варочная печь — это многофункциональное массивное сооружение

Отопительно-варочная печь может согреть дом или дачный домик с большой площадью, и в ее конструкцию иногда входит лежанка, а кроме плиты встраивают духовой шкаф, бак для нагрева воды и нишу для сушки овощей и фруктов.

Отопительные печи, как правило, достаточно компактны по конструкцииОтопительные печи, как правило, достаточно компактны по конструкции

Отопительный вариант печи всегда компактен. Он не включает в себя варочной панели и служит только для обогрева помещений. Такое строение в силах согреть две комнаты, если ее расположить между ними, встроив в стену.

Выбор оптимального места для размещения печи

Выбрав нужную модель печи, нужно присмотреть для нее подходящее место. Строение может быть установлено у стены, посередине комнаты или быть встроенным в стену. Выбор места будет зависеть от размера печного сооружения и от желания владельца дома.

  • Печь, стоящая посередине большой комнаты, может разделить его на две разные зоны, например, на кухню и столовую или гостиную. Варочная плита будет выходить в кухню, а ровная стена с хорошо сделанной кладкой станет дизайнерским украшением гостиной. Возможно, сразу или со временем, возникнет желание достроить к печи стену, и полностью разделить два помещения —  в этом случае перегородка должна быть изолирована от печи негорючим материалом. Можно применить для этого листы асбеста или установить кирпичную кладку.
  • Нежелательно строить печь у внешней стены, так как там она будет быстро выхолаживаться.
  • При установке печки между двумя помещениями, ее также нужно отделить от стен жаростойкими материалами.
  • Предполагаемое место постройки нужно хорошо вымерить и обязательно учесть то, что фундамент должен быть на 100 ÷ 120 мм больше основания печи. Кроме площади основания, нужно рассчитать и высоту строения, чтобы оно хорошо вписалось в комнату по всем параметрам.
  • Для того, чтобы работать было проще, к подобранной модели необходимо найти схему-порядовку.

Определившись с моделью и местом установки, можно приобретать материалы для строительства и подготавливать инструменты.

Как сделать барбекюПечь — это хорошо, а барбекю лучше!

Рекомендуем Вам ознакомиться со свежей статьей на нашем портале — как сделать барбекю своими руками.

Но перед тем, как перейти к статье про барбекю, обязательно прочитайте, как класть кирпич — здесь.

Инструменты, стройматериалы для кладки кирпичной печки

В зависимости от величины печи, для нее требуется разное количество материалов и дополнительных чугунных и стальных деталей, но инструменты для кладки необходимы одинаковые.

Инструменты

Из инструментов и приспособлений для возведения любой печи понадобится:

«Козел» — это подмостки, которые облегчат работу на высоте, когда печь будет поднята выше человеческого роста. Они удобны тем, что на них мастер-печник не только может подняться, но и поставить рядом с собой емкость с раствором и даже положить необходимые для этого этапа работы инструменты и стройматериалы.

"Козлы" понадобятся при проведении кладки верхних рядов«Козлы» понадобятся при проведении кладки верхних рядов

Другой вариант подставки, более компактный — это «козелок». Таких приспособлений нужно иметь два, так как если их поставить на определенном расстоянии друг от друга и уложить сверху толстые доски, получится тот же помост. Можно использовать и по отдельности, в качестве лестниц.

Можно обойтись и парой более компактных "козелков", делая на них временный дощатый настилМожно обойтись и парой более компактных «козелков», делая на них временный дощатый настил

Из инструментов нужно будет подготовить следующий набор:

Инструменты, которые понадобятся для кладки печиИнструменты, которые понадобятся для кладки печи

1. Кирка нужна будет для разделения и обтесывания кирпича.

2. Метелочка, изготовленная из мочала, для удаления засохшего песка и кусочков раствора с готовых уложенных рядов кладки и швабровки внутри кладки.

3. Уголок — поможет вывести углы изнутри и снаружи печи ровно на 90 градусов.

4. Отвес нужен для сверки вертикали стен.

5. Печной молоток требуется также для разделения кирпича на части и скалывания небольших выступов застывшего раствора.

6. Плоскогубцы понадобятся для откусывания, загибания и выпрямления проволоки.

7. Резиновый молоток необходим для пристукивания кирпичей в кладке при трудности их прилегания.

8. Зубило тоже будет нужно для раскалывания кирпича, а также разбора старой кладки.

9. Мастерок (кельма) разных размеров — для накладывания раствора и удаления выступивших излишков.

10. Правило будет необходимо для выравнивания поверхности фундамента.

11. Свинцовую чертилку используют для проведения разметки, особенно в тех случаях, если планируется отделка печки изразцами.

12. Стукальце представляет собой отрезок трубы, который тоже используют для обтески изразцов, им вместо молотка ударяют по ножу.

13. Лопатка из дерева — для замешивания и растирки раствора.

14. Металлический стержень-чертилка для проведения разметки.

15. Уровень нужен для проверки горизонтали рядов и вертикали стен.

16. Рашпиль используют для снятия наплывов и притирки комков.

17. Расшивка необходима для аккуратности оформления швов, если печь не будет оштукатуриваться или отделываться декоративной плиткой.

18. Емкость для замешивания раствора.

19. Сито, которое поможет сделать кладочный раствор тонким.

Стройматериалы

Количество материалов будет зависеть от выбранной печи, а их перечень почти всегда одинаков.  Для чисто отопительного вида не потребуется варочной панели, шкафа-духовки, водяного бака.  Но обычно стандартный набор чугунных и стальных элементов состоит из следующих наименований:

Обычный набор чугунных и стальных деталей для кладки отопительно-варочной печиОбычный набор чугунных и стальных деталей для кладки отопительно-варочной печи

 1. Дверца для поддувала.

2. Дверца для топки.

3. Дверцы для очистки печи.

4. Задвижка для дымохода.

5. Конфорка из нескольких колец.

6. Варочная панель.

7. Решетка колосника.

Из других металлических элементов может понадобиться:

1. Духовой шкаф.

2. Бак для воды.

3. Металлический уголок 50 × 50 мм.

4. Металлические полосы толщиной 3 ÷ 4 мм.

5. Стальная проволока.

Непосредственно для кладки нужно будет приобрести:

1. Кирпич закаленный красный.

2. Кирпич шамотный.

3. Ингредиенты для глиняного раствора или готовую сухую жаростойкую смесь для кладки печей.

4. Для фундамента потребуется цемент, щебень, песок, материал для опалубки и лист рубероида для гидроизоляции.

5. Необходим также будет жаростойкий материал для защитной отделки стен дома и металлический лист или керамическая плитка для пола.

Цены на огнеупорный кирпич

Огнеупорный кирпич

Подготовка места для возведения печки

Обычно фундамент для печи заливают одновременно с общим фундаментом дома, хотя и не связывают его жестко с ним. Однако, нередко бывает и так, что печь возводится уже в готовом здании.

Дальнейшие действия зависят от того, какой пол устроен в помещении.

  • Если фундамент бетонный и залит полностью, по принципу плиты, а строение печи задумано не слишком массивным, то можно начинать класть печь непосредственно на бетонный пол, предварительно постелив под кладку лист рубероида.
  • Если фундамент ленточный или пол деревянный, то придется устраивать фундамент с нуля.
Фундамент

Фундамент необходимо углубить в грунт. Для этого на полу размечается место под печь, а затем доски или тонкий бетонный пол удаляются.

  • В открывшемся грунте копается котлован, глубиной в 400—500 мм.
  • На дно ямы делается «подушка» в 100 мм из песка, а затем такой же толщины — из щебня, слои хорошо утрамбовываются.
  • Далее, по периметру котлована устраивается опалубка для заливания бетона — она должна подниматься над основным полом на 100 ÷ 120 мм
  • Нижний слой фундамента, примерно до половины высоты, может состоять из щебня, песка и цемента. Его заливают, распределяют ровным слоем по всей площади, и оставляется застывать.
  • После того как нижний слой хорошо схватится, можно заливать верхний слой, который будет состоять из более тонкого раствора. Пространство заполняется полностью приготовленным бетонным раствором и разравнивается правилом, а верхние доски опалубки послужат для этого маячками. Фундамент должен хорошо просохнуть и набрать требуемую прочность. Для этого его необходимо, начиная со второго дня, смачивать водой, что улучшит равномерность созревания цементного раствора и не даст образоваться трещинам.
Залитый фундамент под кладку кирпичной печкиЗалитый фундамент под кладку кирпичной печки
  • Полностью готовый фундамент (через 3 ÷ 4 недели) покрывается рубероидом для создания слоя гидроизоляции.  Затем на этой поверхности делается разметка — вычерчивается форма основы печи, по которой и будет выкладываться первый ряд.
Кладка насухо
  • Начинающему печнику опытные мастера рекомендуют не торопиться класть кирпичи на раствор, чтобы не наделать ошибок. Особенно в том случае, если эта работа будет проводиться впервые, лучше всего вывести всю конструкцию печи насухо.
  • Производя этот процесс внимательно, с постоянной оглядкой на имеющуюся схему, можно разобраться во внутренней конструкции дымоходных каналов и устройстве топки и подувала.
  • Для кладки насухо нужно подготовить вспомогательные рейки, имеющие толщину в 5 мм, которыми будет определяться расстояние между кирпичами — оно при основной кладке будет заполняться раствором, образуя швы.
  • После того, как вся модель печи до дымоходной трубы будет выложена, ее вновь разбирают, при этом кирпичи каждого из рядов можно складывать отдельно, если для этого хватит места в помещении, и нумеровать, с указанием ряда и конкретной детали в нем. Особенно это важно, если при кладке насухо кирпичи подгонялись по необходимому размеру.
  • Нужно сразу отметить и то, что при завершающей кладке, каждый из рядов также лучше сначала, для контроля, выложить вновь насухо, а затем сразу же закреплять его на раствор.
  • Кроме этого нужно знать, что, укладывая кирпичи на раствор, его наносят толщиной, примерно в 7 мм, затем кирпич прижимают и, если нужно, пристукивают резиновым молотком. Излишки раствора сразу же подбираются мастерком.
  • Уложив два — три ряда, пока раствор не схватился, швы оформляют расшивкой. Если вдруг раствор оказался недостаточно влажным, его можно немного сбрызнуть водой из пульверизатора.
  • Нельзя забывать, что во время кладки необходим постоянный контроль за вертикалью и горизонталью рядов.

Зная эти нюансы, можно переходить непосредственно к кладке.

На представленном видео показана схема возведения компактной отопительной печки, которая подойдет даже для очень небольшого помещения. Правда, иных дополнительных функций в нее не заложено:

Видео: отопительная печь для небольших помещений

Компактная «шведка»

Удобная, универсальная и достаточно компактная печь-"шведка"Удобная, универсальная и достаточно компактная печь-«шведка»

«Шведку» можно назвать самой аккуратной и компактной печью, подходящей для небольших помещений. Эту печь вполне можно назвать отопительно-варочной, так как она имеет высокий корпус с расположенными внутри дымоотводными каналами, а значит, при ее топке стенки будут хорошо прогреваться, отдавая тепло в помещение. В то же время в конструкции присутствует и варочная панель.

На первой картинке представлена «шведка», имеющая более широкую фронтонную часть, чем на втором фото, так как она дополнена духовым шкафом, а вместо очистительных окошек над плитой сделана ниша для сушки. Этот вариант печи получается в два раза шире второй модели.

Это - тоже "шведка", но несколько другой конструкцииЭто — тоже «шведка», но несколько другой конструкции

Схема-порядовка, показанная ниже, почти полностью соответствует печи на представленном фото, с некоторыми исключениями: вместо двух окошек для очистки над варочной плитой устроена ниша, несколько другое расположение трубы — с другой стороны конструкции, и выдержанная закругленность углов. При кладке по данной порядовке, печь будет выглядеть примерно так.

Выкладывается конструкция, опираясь на схему-порядовку:

Схема-порядовка для кладки компактной отопительно-варочной "шведки"Схема-порядовка для кладки компактной отопительно-варочной «шведки»

Хотя в данной схеме показано, что с первого ряда начинают выкладывать поддувальную камеру, все-таки стоит выложить его сплошной плоскостью и только со второго ряда можно начинать работать над камерой поддувала. Но, чтобы не создавать путаницы, описание будет идти ровно по схеме, а первый сплошной ряд можно назвать «нулевым».

  • Итак, с первого ряда начинается формирование поддувальной камеры.
  • На втором ряду устанавливается дверца поддувала. Дверца закрепляется на проволоку и временно подпирается кирпичами, пока не будет обложена со всех сторон кладкой.
Установка дверцы зольника-поддувалаУстановка дверцы зольника-поддувала
  • С четвертого ряда начинают выводить две камеры для очистки и также устанавливают на них дверцы.
  • На пятом ряду укладывается колосниковая решетка.
В соответствующем месте сразу устанавливается колосниковая решеткаВ соответствующем месте сразу устанавливается колосниковая решетка
  • Дверца топки также с помощью проволоки закрепляется на шестом ряду, и тоже на время подпирается кирпичами, установленными на колосник, а также, если это необходимо, подпорка ставится и с лицевой стороны дверцы.
В случае необходимости при установке дверцы топки ее можно временно зафиксировать подпоркойВ случае необходимости при установке дверцы топки ее можно временно зафиксировать подпоркой
  • На седьмом ряду закладывают начало вертикальным дымоотводным каналам.
  • На девятом ряду кирпичом перекрывается дверца топки, проволока которой она закрепляется, убирается в швы между рядов.
  • На одиннадцатом ряду на оставленный проем укладывается варочная плита, под ее края укладывают полоски асбеста. Передний нижний край варочной камеры обрамляется стальным уголком.
  • С двенадцатого по шестнадцатый ряд выводится варочная камера.
  • На семнадцатом ряду укладываются металлические полосы, а верхний его край оформляется уголком.
  • Следующих два ряда кладут сплошными, оставляя только три дымоотводных канала.
  • На двадцатом ряду устанавливается еще одна дверца, и начинают формироваться очистная камера и ниша для сушки.
  • На 22-ом ряду дверца камеры перекрывается кладкой.
  • На 23-ем ряду камера перекрывается полностью, а в ее конце оставляется отверстие, которое продолжит дымоотводный канал.
  • На 24-ом ряду металлическими полосками перекрывают сушильную нишу.
  • На 25-ом устанавливают дверцу камеры очистки.
  • На 27-ом дверцу перекрывают кладкой.
  • На 28-ом перекрывается полностью вся камера.
  • На 30-ом ряду, на дымоотводные каналы  устанавливаются две задвижки. Сначала на раствор укладывается рама этой детали, а затем в нее вставляется задвижка.
Установка задвижки на дымоходных каналахУстановка задвижки на дымоходных каналах
  • С 31-ого по 35-ый ряд выкладывается отрезок дымоходной трубы.
  • С 35-ого по 38-ой начинается сооружение распушки трубы.
  • Далее, идет кладка трубы, которая уже имеет свою собственную нумерацию. С первого по 26-ой ряд форма трубы не меняется, только необходимо очень внимательно следить за ровностью и внутренней чистотой (от остатков раствора) дымоотводных каналов. Эта часть трубы называется стояком.
  • На третьем ряду ставят еще одну дверцу на очистную камеру.
  • На 27-ом ряду ставят еще одну задвижку дымохода.
  • На 29-ом делают расширение трубы на один ряд, а на 30-ом ее приводят в начальную форму.
  • Начиная с 31-ого ряда, выкладывается самая узкая часть трубы, которая выводится через кровлю.

При прохождении дымовой трубы через чердачное перекрытие, ее необходимо изолировать от него негорючими материалами — это может быть асбест, минеральная вата или керамзит, засыпанный в короб, расположенной по всему периметру трубы.

Отверстие в кровле, через которое проходит труба, после постройки обязательно закрывается гидроизоляционным материалом, который накладывается как на трубу, так и на кровлю.

Как сложить камин

 Может Вас это заинтересует

Рекомендуем Вам ознакомиться со статьей, как сделать камин своими руками из кирпича.

Кроме этого рекомендуем Вам почитать статью про отделку камина.

Установка других элементов печи

Как говорилось выше, в печь могут быть встроены и другие элементы, поэтому стоит рассмотреть, как устанавливают некоторые из них.

Духовой шкаф

Если в конструкции предусмотрен духовой шкаф, то его чаще всего устанавливают на одном уровне с топкой или варочной плитой. Это важно для его быстрого и равномерного нагрева.

  • На место, куда он будет установлен, сначала монтируют металлические уголки — они станут надежными опорами для шкафа.
Металлические уголки станут хорошей опорой для духового шкафаМеталлические уголки станут хорошей опорой для духового шкафа
  • Далее, духовку оборачивают асбестовым шнуром, — этот материал жаростоек и поможет тонкому металлу шкафа прослужить более долгий срок.
Металлические части, в том числе дверцы и духовой шкаф, рекомендуется заизолировать асбестовым шнуром или прокладкамиМеталлические части, в том числе дверцы и духовой шкаф, рекомендуется заизолировать асбестовым шнуром или прокладками
 Видео: технология кладки эффективной  печи с духовым шкафом

Цены на кладочные смеси и клеи специального назначения

Кладочные смеси и клеи специального назначения

Водогрейный бак

Бак для нагрева воды может быть установлен по-разному. Иногда его встраивают в конструкцию печи, в других случаях — размещают сверху. Главное, чтобы он находился рядом с дымоотводным каналом, от которого вода и будет получать необходимую тепловую энергию. В этом случае, нужно предусмотреть отверстие для заправки бака водой и кран, из которого ее можно будет забирать. Бак для воды желательно сделать из нержавеющего сплава, иначе очень скоро из него будет идти желтая вода, малопригодная для водных процедур.

Хорошим дополнением к конструкции печки может стать водогрейный бакХорошим дополнением к конструкции печки может стать водогрейный бак

Другой вариант установки этого водогрейного элемента — это установка его на одном уровне с варочной плитой, над топкой, когда нагреваться он будет только снизу. В этом случае под бак лучше всего уложить чугунную или толстую стальную плиту, иначе его дно очень быстро прогорит. Емкость в этом варианте установки не вмуровывается в стенки печи.

Неудобством такой установки является то, что меньше места остается для варочной плиты, или же топку придется делать более глубокой, а значит, увеличатся общие габариты печки, что не всегда возможно в тесных помещениях.

Выбирая модель печи для своего дома, нужно все продумать заранее — какие функции должны в ней быть реализованы, ее размер и дизайн. Исходя из этого и стоит выбирать конструкцию строения со схемой-порядовкой.

Нужно отметить, что кладка печи — это настоящее искусство, и даже не у каждого опытного мастера всегда все получается на «отлично». Поэтому, если нет никаких навыков в этой работе, то лучше пригласить специалиста, который поможет сделать все правильно.

Как сложить кирпичную печь своими руками?

Как самостоятельно сложить духовку? Этот вопрос должен решать каждый владелец частного дома. Казалось бы, сейчас почти все газифицировано, но, тем не менее, люди все еще мечтают о собственной печи в доме. Не сказать, что все этого хотят, но наличие печи в комнате придает ей ощущение старины, которое само по себе не только необычно, но и очень красиво. Да, кто-то будет использовать его как элемент интерьера и дизайна, а кто-то - для этой цели.После выпечки из духовки имеет гораздо более ароматный запах и пышность. Кроме того, все любят пиццу, а духовка, как ничто другое, способна приготовить ее на самом высоком уровне.

Итак, как сложить кирпичную печь? С чего начать? Нужно подготовить рабочее место, то есть все должно быть под рукой, все расходные материалы. Кирпич должен соответствовать нескольким требованиям. Стоит без трещин, сколов, хорошего обжаривания. Хорошо определить очень легко: он имеет яркий (ближе к красному) цвет, а звук при нажатии выглядит как металлический.Вы можете взять ранее использованный кирпич из старых зданий, но он должен соответствовать требованиям, перечисленным выше. В этом случае необходимо отказаться от остатков старого решения. При необходимости кирпич режется болгаркой.

Прежде чем добавить кирпичную духовку, необходимо установить фундамент. Это основа всех структур. Если предполагается строительство на улице (это тоже возможно), то работа будет менее трудоемкой. Если комната и конструкция будут большими, то сначала нужно разобрать полы.Далее вырыть яму глубиной до 1,5 метра, укрепить, покрыть слоями песка и гравия, утрамбовать. Затем бетон заливается. Фундамент может быть сделан из менее прочного кирпича, который всегда будет доступен при сортировке. Он должен быть выше уровня пола на 5 сантиметров, а также быть шире будущей печи максимум на 20 сантиметров. При построении структуры вся структура проверяется уровнем. Кроме того, еще до того, как печь сделана из кирпича, слой гидроизоляции наклеивается на фундамент с помощью мастики.

Важными частями являются топка и дымоход. Первый является источником тепла (он сжигает топливо), а второй отвечает за удаление продуктов сгорания в атмосферу. Прежде чем сложить печь самостоятельно, обязательно изучите чертежи. Укладка такой конструкции - не банальный процесс, это вид искусства. Есть даже отдельная профессия - печник.

Перед началом работ необходимо выложить кирпичи без раствора по периметру фундамента, чтобы «оценить» будущий размер печи.После примерки можно перейти к прямому сцеплению. В принципе, сам процесс ничем не отличается от возведения той же стены, главное - правильно сделать все ходы внутри. Дверца вставляется в отверстие, фиксируется раствором (для небольших топок), но для духовок чаще используются барьеры, что более удобно и практично. Для дымовой трубы выбираются лучшие кирпичи, иначе продукты сгорания попадут в помещение, поэтому находиться в нем будет не очень приятно и опасно.

Итак, вывод такой: на вопрос, как сложить печь из кирпича, ответ получен. Основными моментами кладочного процесса можно назвать следующие: он должен быть горизонтальным по отношению к горизонтали и вертикали, также важно соблюдать конструктивные особенности по чертежам.

р >> ,

Как сложить кирпичную печь своими руками?

Как самостоятельно сложить духовку? Этот вопрос должен решать каждый владелец частного дома. Казалось бы, сейчас почти все газифицировано, но, тем не менее, люди все еще мечтают о собственной печи в доме. Не сказать, что все этого хотят, но наличие печи в комнате придает ей ощущение старины, которое само по себе не только необычно, но и очень красиво. Да, кто-то будет использовать его как элемент интерьера и дизайна, а кто-то - для этой цели.После выпечки из духовки имеет гораздо более ароматный запах и пышность. Кроме того, все любят пиццу, а духовка, как ничто другое, способна приготовить ее на самом высоком уровне.

Итак, как сложить кирпичную печь? С чего начать? Нужно подготовить рабочее место, то есть все должно быть под рукой, все расходные материалы. Кирпич должен соответствовать нескольким требованиям. Стоит без трещин, сколов, хорошего обжаривания. Хорошо определить очень легко: он имеет яркий (ближе к красному) цвет, а звук при нажатии выглядит как металлический.Вы можете взять ранее использованный кирпич из старых зданий, но он должен соответствовать требованиям, перечисленным выше. В этом случае необходимо отказаться от остатков старого решения. При необходимости кирпич режется болгаркой.

Прежде чем добавить кирпичную духовку, необходимо установить фундамент. Это основа всех структур. Если предполагается строительство на улице (это тоже возможно), то работа будет менее трудоемкой. Если комната и конструкция будут большими, то сначала нужно разобрать полы.Далее выкопайте яму глубиной 1,5 метра, укрепите, покройте слои песка и гравия, утрамбуйте. Затем бетон заливается. Фундамент может быть сделан из менее прочного кирпича, который всегда будет доступен при сортировке. Он должен быть выше уровня пола на 5 сантиметров, а также быть шире будущей печи максимум на 20 сантиметров. При построении структуры вся структура проверяется уровнем. Кроме того, еще до того, как печь сделана из кирпича, слой гидроизоляции наклеивается на фундамент с помощью мастики.

Важными частями являются топка и дымоход. Первый является источником тепла (он сжигает топливо), а второй отвечает за удаление продуктов сгорания в атмосферу. Прежде чем сложить печь самостоятельно, обязательно изучите чертежи. Укладка такой конструкции - не банальный процесс, это вид искусства. Есть даже отдельная профессия - печник.

Перед началом работ необходимо выложить кирпичи без раствора по периметру фундамента, чтобы «оценить» будущий размер печи.После примерки можно перейти к прямому сцеплению. В принципе, сам процесс ничем не отличается от возведения той же стены, главное - правильно сделать все ходы внутри. Дверца вставляется в отверстие, фиксируется раствором (для небольших топок), но для духовок чаще используются барьеры, что более удобно и практично. Для дымовой трубы выбираются лучшие кирпичи, иначе продукты сгорания попадут в помещение, поэтому находиться в нем будет не очень приятно и опасно.

Итак, вывод такой: на вопрос, как сложить печь из кирпича, ответ получен. Основными моментами кладочного процесса можно назвать следующие: он должен быть горизонтальным по отношению к горизонтали и вертикали, также важно соблюдать конструктивные особенности по чертежам.

,
Мини-печь своими руками (+ чертежи) | Своими руками

Как сделать печь с электрической горячей водой

Корпус электроплиты был полностью разрушен.

Использовать прибор для приготовления пищи стало неудобно и опасно. Основным элементом - ТЭН был добротный, взяв его за основу, сделал компактную электрическую духовку.

Я нарисовал эскиз деталей с размерами (см. 1, 2, 3). Из 2-мм луженого листового металла металлическая пила вырезала необходимые заготовки: два размера 670 × 250 и 250 × 210 мм - для корпуса и один размер - 400 × 250 мм - для крышки.

Большая деталь была согнута в форме буквы U и приварена к одному из отверстий в стене (деталь меньшего размера). Заготовка для крышки была сложена в форме буквы L (см. Рис. 2) и с помощью завес закреплена на корпусе (фото 1, элемент 1)

В задней стенке коробки, на правом уровне, просверлили два отверстия, закрепили ДЕСЯТКУ (2) и укрепили ее поперечиной (3). Под нагревательным элементом в нижней части корпуса был установлен узел (4) для крепления круглой платформы.

Из нержавеющей стали

и стержня d 8 мм изготовлен диск (фото 2, рис. 3), который после установки в сборку можно вращать и регулировать по высоте.

За пределами контактов TEN был подключен блок регулятора мощности (фото 3). Для удобной переноски к боковым стенкам конструкции привинчиваются шурупы с винтами.


Смотрите также: Умная лампа для рассады на светодиодах своими руками


Мини-печь из кафеля своими руками - фото

Мини печь своими руками - чертежи

Автор: Николай Мартыненко, Фото автора

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ДОМАШНИЕ ТОВАРЫ ОЧЕНЬ ДЕШЕВЛЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОБЗОРЫ.

Ниже другие записи на тему "Как сделать своими руками - домохозяина!"

  • Мини-веранда своими руками (рисунок + фото) Как прикрепить мини-веранду к дому Новый ...
  • Мини-пылесос сделай сам с жесткого диска МИНИ ВАКУУМНЫЙ УБОРНИК СО СВОИМИ РУКАМИ ОТ ...
  • Самодельная мини-дрель MINI DRILL ДЛЯ ПОЛОВИНЫ СОБСТВЕННЫМ ...
  • Мини-пылесос своими руками (фото) Как сделать мини-пылесос из...
  • Кукольный мини-сервис своими руками - мастер-класс Услуга по чаепитию цветов - это ваш ...
  • Мини-колодец своими руками (+ фото) Мини-скважина своими руками на сайте ...
  • Сверлильный станок своими руками (+ фото) Как сделать буровой станок вашим ...

    Подписаться на обновления в наших группах и поделиться.

    Давайте дружить!

  • КАК СДЕЛАТЬ (СОЧЕТАТЬ) ДВУХКОЛЛЕКЦИОННУЮ ПЕЧЬ С ВАШИМИ РУКАМИ - ШАГ ИНСТРУКЦИЯ И ФОТОГРАФИИ | Своими руками

    Ни отопительные котлы, ни обогреватели никогда не смогут достичь привлекательности настоящей печи, сложенной руками мастера.

    Опыт строительства печи поделился с нами один из наших читателей, опытный строитель. Хозяева сразу решили, что отопление в доме будет печным, поэтому на выбор подходящей духовки было потрачено много времени.

    Готового образца, который бы полностью устроил хозяев, найти не удалось, поэтому они разработали печь самостоятельно.

    После того, как проект был одобрен, кирпичи были куплены на семейном совете в нужном количестве, аксессуары для печей, и началась закладка фундамента под печку.

    Основой для монтажа печи может быть бетонный потолок или самостоятельный фундамент.

    Отдельный фундамент должен быть предназначен для установки не только корпуса самой печи, но и наклонных стен и, в идеале, дымохода.Если по тем или иным причинам отдельный фундамент невозможен, вы можете построить основание под печью в виде бетонного монолитного участка с его опорой на ленточном фундаменте самого дома.

    Поставили двухбалочную печь
    на

    Печь кладка своими руками - дело не из легких. Не занимайтесь этим, руководствуясь только самоучителями и советами других людей, но без малейшей практики.

    Для строительства печи вам понадобятся следующие инструменты и материалы

    • бетон
    • газобетонные блоки
    • перфорированные стальные полосы
    • пенопласт
    • арматура
    • скотч
    • оцинкованная проволока
    • огнеупорный кирпич
    • Труба-сэндвич
    • Шамотная глина и песок
    • решетка
    • стальная пластина
    • чугунная печь с горелками
    • стальные углы
    • каминные двери из термостойкого стекла
    • минеральная вата
    • уровень
    • забивка свай
    • отвес

    Прежде чем приступить к укладке, необходимо сделать надежную основу.

    Как сделать фундамент для печки

    1. В подвале газобетонных блоков мы строим основание печи. Каждый ряд прикреплен к стене с помощью перфорированных стальных полос.
    2. Поднимаем основание на всю высоту фундамента до уровня перекрытия фундамента, размещая его строго между балками.
    3. Мы заливаем бетон в опалубку, тщательно утрамбованную и выровненную строго по уровню.
    4. Швы в пенопластовой опалубке запечатываем скотчем и укладываем готовую арматуру.
    5. Мы заливаем бетон в опалубку, тщательно утрамбованную и выровненную строго по уровню.
    6. Поверхность бетона покрывают полиэтиленом и оставляют плиту на месяц для отверждения.

    Как сложить печь самостоятельно - пошаговая, пошаговая инструкция

    1. Через месяц после закладки фундамента мы начинаем строительство печи. Сначала выложите пепельницу и дно первого колпака с шарниром.Мы кладем каменную кладку на глинисто-песчаном растворе, используя уровень и отвес.
    2. Все двери установлены в кирпичной кладке с креплением оцинкованной проволокой.
    3. Над пепельницей мы прикрепляем решетку и начинаем строить печь, покрывая ее изнутри кирпичом шамота по краю, который мы кладем на раствор глины и песка шамота. Крепление двери с помощью проволоки и стальной вставной пластины толщиной 2,5 мм.
    4. На 12 серии мы отключаем печь и строго укладываем чугунную плиту с горелками.В левой части печи продолжаем укладку первого колпака и канала летнего хода.
    5. После укладки тарелки, начните кладку стенок варочной камеры. Слева мы продолжаем распространять нижнюю крышку.
    6. Во внутреннем углу варочной камеры устанавливаем фиксатор летнего (пилотского) хода.
    7. На 20 серии мы покрываем первый капот и варочную камеру. В сплошной кладке имеются отверстия подъемного канала, летнего прохода и выпускного отверстия варочной камеры.Кирпичи в потолке варочной камеры поддерживаются стальными углами.
    8. Портал варочной камеры закрыт распашными дверцами камина из термостойкого стекла.
    9. Покрыв нижний колпак и варочную камеру двумя рядами кирпичной кладки, мы начинаем укладывать второй (верхний) колпак. Здесь мы также устанавливаем чистые двери в нужных местах.
    10. Выкладываем стены капюшона почти до верха отверстия в стенах. Два ряда перекрывают духовку сверху.Зазор между верхом печи и нависающим мостом заполнен минеральной ватой.
    11. Выкладываем декоративный пояс по верхнему периметру корпуса печи и начинаем укладку трубы.
    12. Кирпичная труба показывает на 3 ряд кладки над уровнем пола на чердаке. После этого мы кладем в кладку патрубок для монтажа дымохода «сэндвич» из нержавеющей стали и снимаем трубу через крышу наверх.

    Записка для начинающего печка-печка

    Сразу же печь, которую вы только что положили, использовать нельзя.Сначала его сушат естественным или принудительным способом. Естественная сушка предпочтительнее, для этого все двери и защелки открываются в печи и оставляются для сушки на пару недель. Воздух, двигаясь вдоль газоходов, будет отводить лишнюю влагу от кирпичной кладки и. печь высохнет. Не забудьте проверить печь на наличие трещин после высыхания!


    Также вас может заинтересовать, как сделать печь для сауны своими руками


    Как сделать (сложить) двухстворчатую духовку своими руками - фото

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ДОМАШНЕГО ТОВАРА ОЧЕНЬ ДЕШЕВЛЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОБЗОРЫ.

    Ниже других записей на тему "Как сделать своими руками - домохозяин!"

  • Русская печь - реконструкция и кладка новой на основе старого масонства русской печи для отопления ...
  • Самодельная садовая печь - мой выбор - как для сушки, так и для барбекю САДОВАЯ ПЕЧЬ СВОИМИ РУКАМИ Что угодно ...
  • Фундамент под печь своими руками МЫ ДЕЛАЕМ ОСНОВУ НА ПЕЧЬ...
  • Фундамент для печи своими руками (чертеж-схема) Каблук и лопатка для печи ...
  • Печь для бани с отражателем - чертеж Чертеж печи-обогревателя с отражателем ...
  • Камин-печь своими руками - фото и схема КАК СОСТАВИТЬ КАМИН ПЕЧЬ СВОИМИ РУКАМИ В ...
  • Печь три-в-одном на даче своими руками (+ чертежи) Небольшая универсальная печь со своими руками руки ...

    Подписаться на обновления в наших группах и поделиться.

    Давайте дружить!

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
