Инструкция по сборке кровати Этюд, Соната, Аккорд



Инструкция по сборке

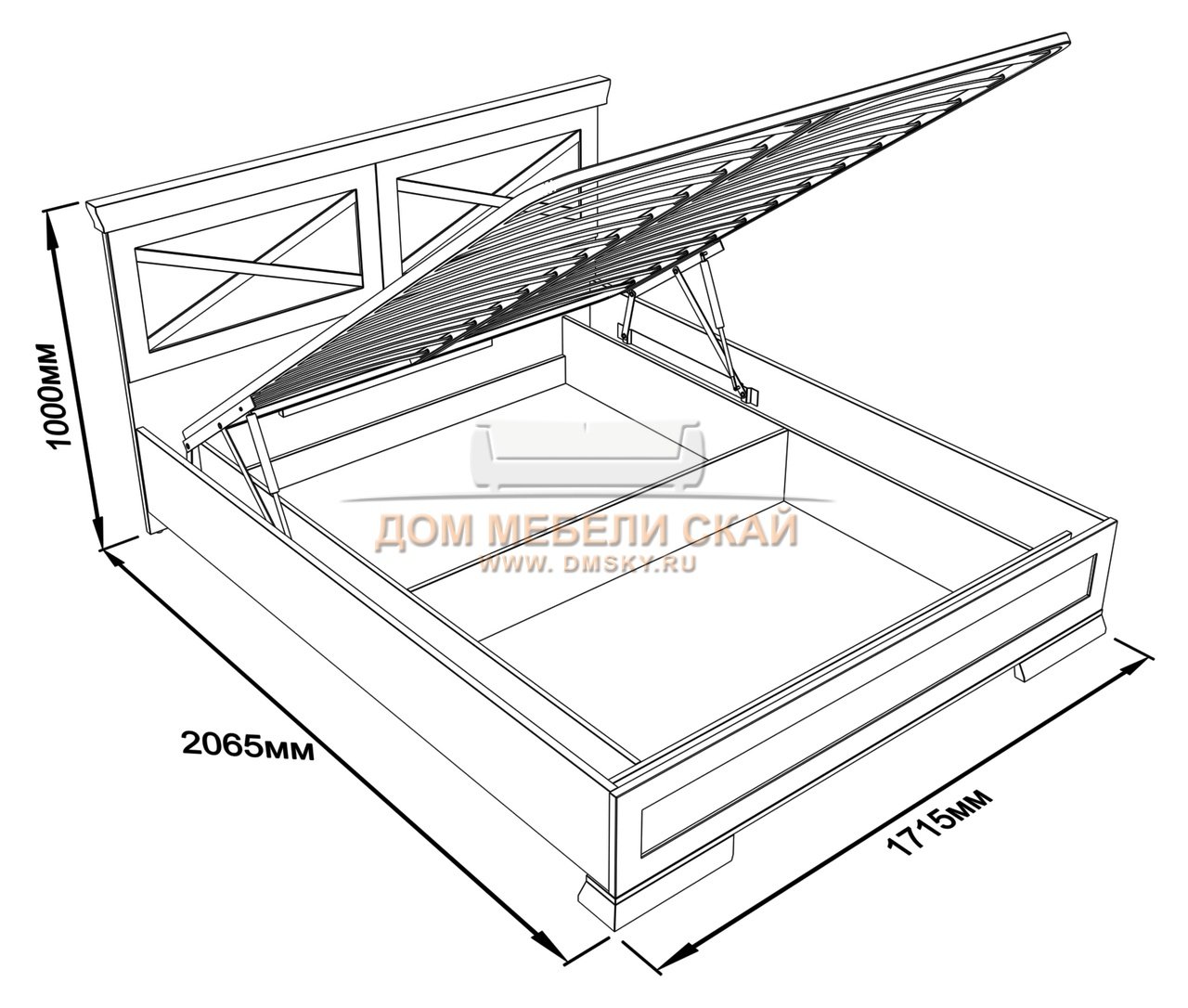

Кровать имеет встроенную металлическую ортопедическую решетку, которая поднимается со стороны изножья. Удобный доступ до ниши под ортопедической решёткой обеспечивают механизмы подъема с газовыми амортизаторами с усилием открывания 500n для кроватей с шириной спального места до 1000мм, 1000н для кроватей с шириной спального места более 1000мм. Угол подъёма ортопедической решётки 30°. Рама кровати оснащена удобной ручкой – кольцом.

Механизм крепится к царгам кровати с помощью винтов м6х12, которые вворачиваются в футорки м6 (устанавливаются на производстве).

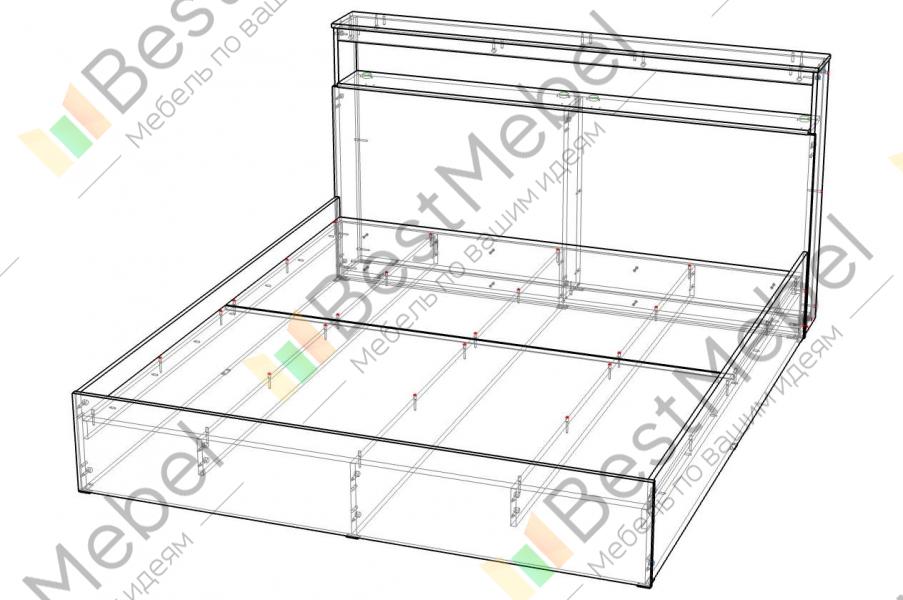

Серийная кровать двухспальная представляет собой обвязку из четырех деталей дсп: две спинки (детали 1 и 2) и две царги (детали 3). Внутри кровати четыре горизонтальных планки — упора (дет. №4). На эти упоры устанавливаются ребра жесткости (дет. 5 и 6) (см. Рисунок 1).

Мверху на упоры кладутся детали дна из ЛДСП 10мм.

Дно под механизмом подъема не вынимается. Детали дна в количестве двух штук у ножной спинки могут выниматься, поэтому к ним крепятся врезные ручки в цвет ЛДСП (установка на производстве).

Мерийная кровать шириной 700, 800 и 900мм отличается от конструкции двухспальной версии кровати тем, что у нее нет детали №5 и детали дна у ножной спинки в количестве 1 штуки.

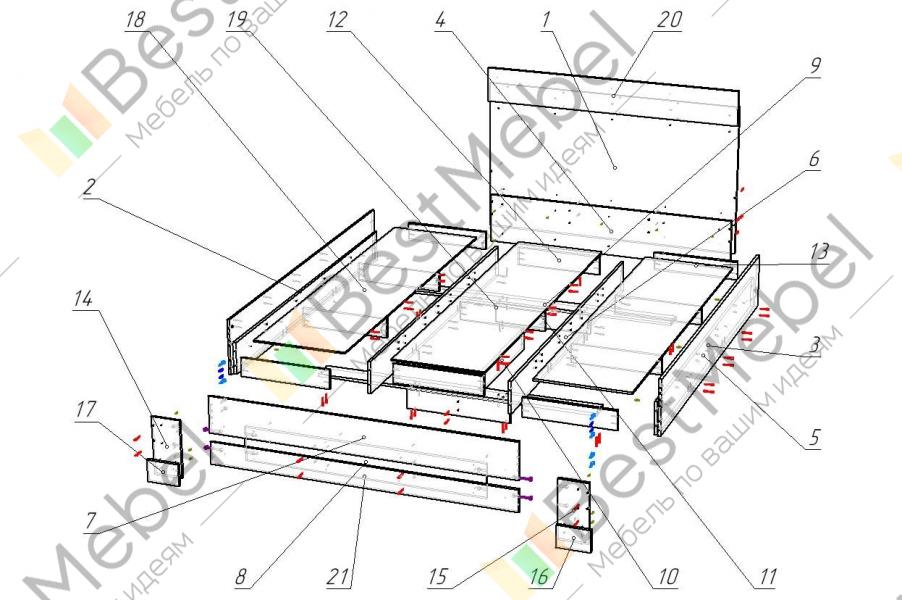

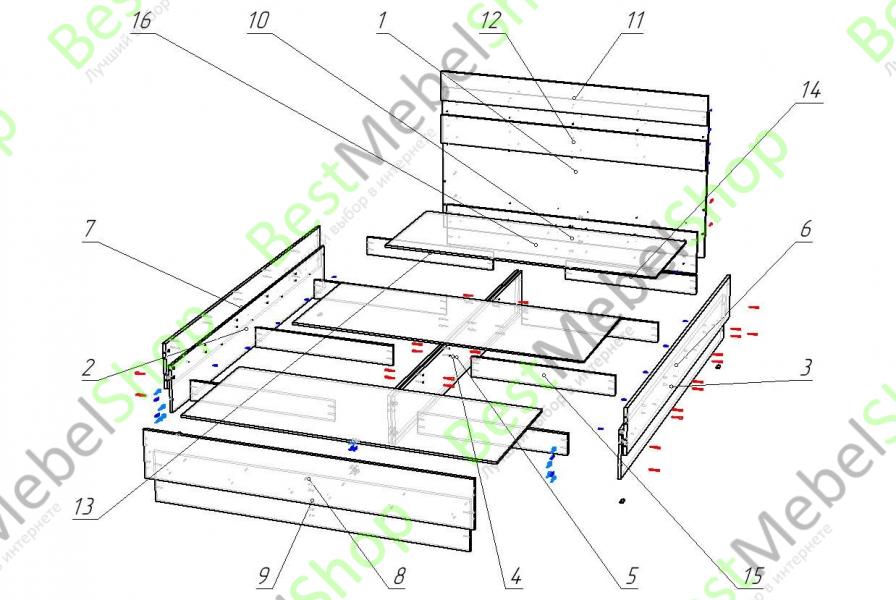

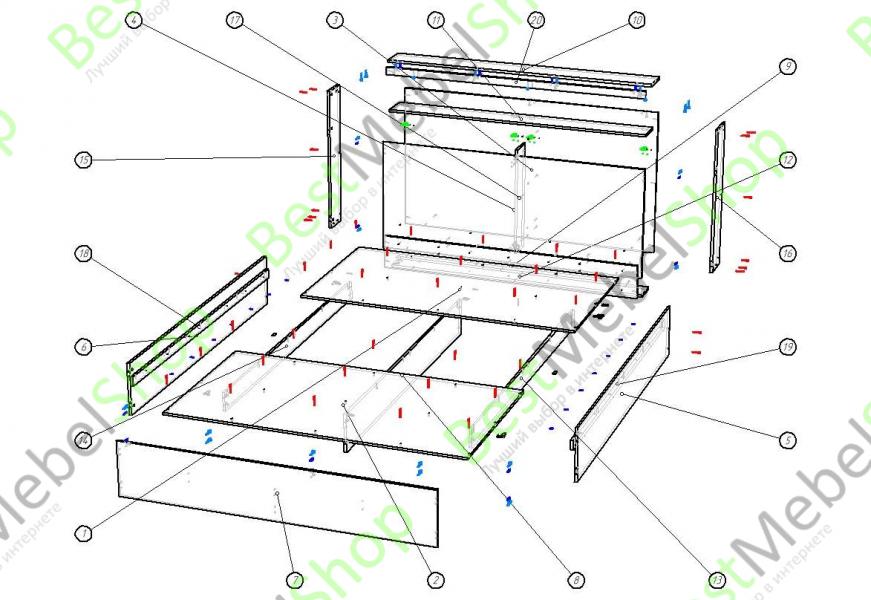

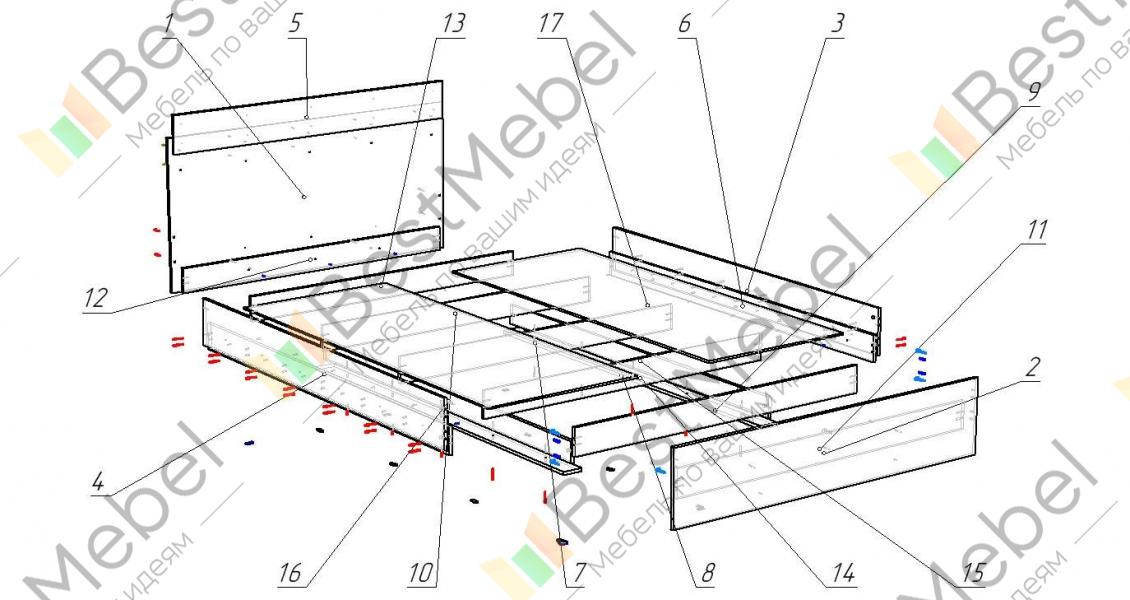

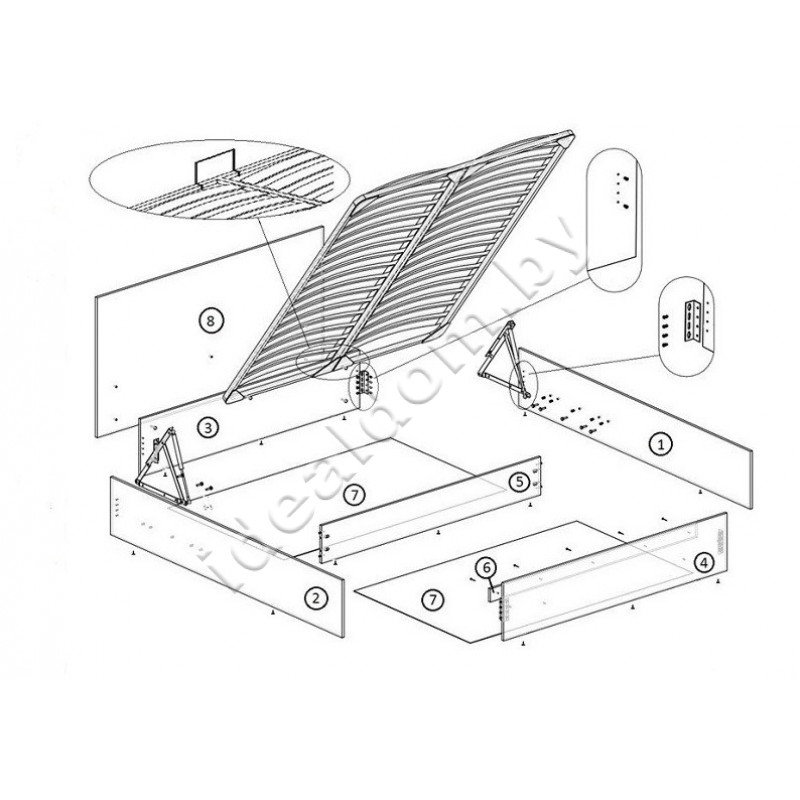

рис. 1. Детали серийной кровати с подъемным механизмом.



Последовательность сборки:

Перед сборкой необходимо прикрепить к царгам (дет.3) подъемные механизмы без газовых амортизаторов. Собрать каркас кровати из спинок и царг (детали 1, 2, 3) с помощью конфирматов, предварительно прибив к нижнему краю подпятники с помощью гвоздей.

К царгам (дет. 3) прикрепить поперечные упоры  (дет. 4) шириной 8см. Внутрь кровати положить дно 10мм (без врезной ручки) к головной спинке (дет. 1). Крепим к царгам ребро жесткости (дет. 6) с помощью конфирматов.

С подъемного механизма откручиваем гайки на той части, которая крепится к царге, прикручиваем газовый амортизатор, закрепляя его гайкой.

Кладем второе дно врезной ручкой к головной спинке. Если кровать двухспальная, то после этого ставим продольное ребро жесткости (дет. 5) с помощью конфирматов.

Крепим металлическую решетку к подъемному механизму.

Если необходимо выравниваем решетку с помощью винтов (за счет продольных отверстий).

Закрепляем амортизатор у решетки с помощью гайки.

К ребрам жесткости сверху на гвозди прибиваем оставшиеся подпятники. К решетке крепим тканевую ручку-кольцо.

У «Аккорда» завершающим действием крепим декоративные боковые накладки с помощью шкантов и клея.

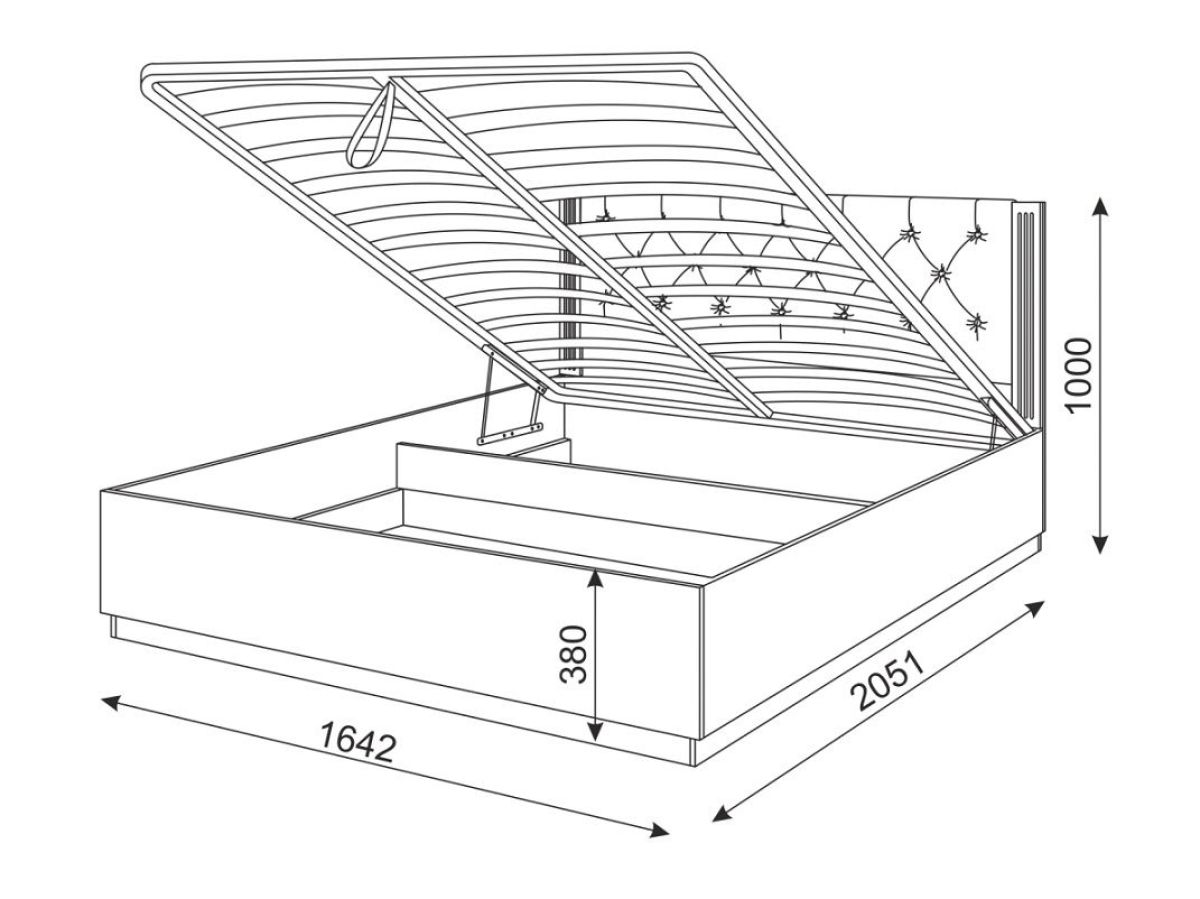

рис. 2 вид сбоку серийной кровати.

При высоте царги 340мм глубина посадки матраса в таком расположении подъёмного механизма будет составлять 60мм

рис. 3 Присадка под футорку м6 для крепления подъёмного механизма на царгах кровати.

Металлическая ортопедическая решётка крепится к механизму с помощью винтов м8х45 с гайкой м8. Присадка указана на следующих 2-х рисунках.
