Как построить дом из профилированного бруса
Строительство из профилированного бруса в последние годы набирает все большую популярность во всех регионах России. Профилированный брус сейчас является наиболее предпочтительным строительным материалом, произведенным из дерева. Об этом говорят независимые опросы на www.forumhouse.ru и на www.teron.ru. И это не удивительно — профилированный брус объединил в себе лучшие черты таких популярных материалов, как простой брус (экономичность, цельнодеревянная структура) и клееный брус (эстетичный вид и технологичность сборки), избегая при этом присущих им недостатков. При этом строительство из профилированного бруса имеет свои особенности, которые обязательно нужно учитывать, если Вы решили осуществить строительство самостоятельно, либо заказали стройку из профилированного бруса, но хотите понимать и контролировать весь процесс.
Независимо от того, имеете Вы опыт деревянного домостроения или нет, чтобы добиться наилучшего результата при строительстве из профилированного бруса, необходимо обратить внимание на следующие моменты и технологические особенности:
1. Выберите лучший профилированный брус из всех возможных. На Российском рынке представлены 15-20 производителей этого материала, разница в цене у них незначительная, а вот в качестве — очень существенная. От качества профилированного бруса конечный результат зависит, как ни у какого другого строительного материала.
2. Определившись с поставщиком, не менее ответственно подойдите к выбору строителей. Безусловно, это должны быть люди, имеющие опыт работы именно с этим материалом (не только с клееным брусом и бревном). В идеале строительство должна осуществить специализированная компания, несущая гарантийные обязательства в рамках одного договора на проектирование, производство материала и строительство.
Но, как говорится, «не боги горшки обжигают», и многие, в том числе наши заказчики, покупают готовые домо-комплекты и осуществляют строительство из профилированного бруса самостоятельно. В помощь им — нижеприведенные пояснения и советы.
3. Внимательно подойдите к выбору вида фундамента. Дом из профилированного бруса — это дом, на фундаменте которого можно немного сэкономить. Дом из бруса весит легче, чем дом из бревна за счет меньшей кубатуры и, тем более, меньше, чем кирпичный дом. Поэтому при строительстве из профилированного бруса нет необходимости заливать фундаментную плиту или мощные сваи. Для соблюдения всех норм по выдерживанию нагрузок достаточно выполнить ленточный мелкозаглубленный фундамент (МЗФЛ) или еще более экономичный свайно-винтовой фундамент. Более дорогостоящие виды фундамента также вполне подойдут под дом из профилированного бруса.
4. Непосредственное возведение стен (сборку стенового комплекта) предпочтительно осуществлять в зимний период. Брус при этом меньше пачкается, не поражается грибком, не искривляется на строительной площадке.
5. Складирование и хранение бруса осуществляется в пачках без прокладок, шипами, вложенными в пазы.
Если при плюсовой температуре проложить профилированный брус прокладками, то он начнет искривляться в большей степени, чем без прокладок, это осложнит сборку. Хранение профилированного бруса на стройплощадке должно быть, по возможности, не продолжительным, а сам брус желательно обработать биозащитным составом до момента складирования. В зимний период хранение способом «шип в паз» предотвращает от налипания снега на профиль. Попадание дождевых осадков на профилированный брус, обработанный биозащитным составом не приносит вреда, наоборот, замедляет процесс кручения. С этой целью целесообразно даже орошать водой профилированный брус при жаркой и сухой погоде.
6. Перед началом сборки стен на фундамент укладывается гидроизоляция (например, рубероид в 2 слоя). Если этого не сделать, нижние венцы будут впитывать влагу, конденсирующуюся на фундаменте и, соответственно, загнивать.
7. На гидроизоляцию укладывается обработанная биозащитным составом подкладочная доска толщиной 50 мм из ели, сосны или лиственницы. Подкладочная доска нужна для того, чтобы, в случае негативных факторов, приводящих к гниению (оно начинается снизу), заменить через некоторое количество лет не нижний венец (в который врезаны балки пола), а только подкладочную доску. Косым строганием подкладочной доски можно также снивелировать небольшие отклонения фундамента от горизонтали. Верхняя поверхность подкладочной доски должна находиться в строгой горизонтальной плоскости. От этого будет зависеть горизонтальность всех венцов и вертикальность углов будущего дома. Для точности измерения горизонтальности венца недостаточно обычного 1-2х метрового строительного уровня. Необходим 20-ти метровый водяной уровень, нивелир, теодолит, либо саморегулирующийся лазерный уровень.

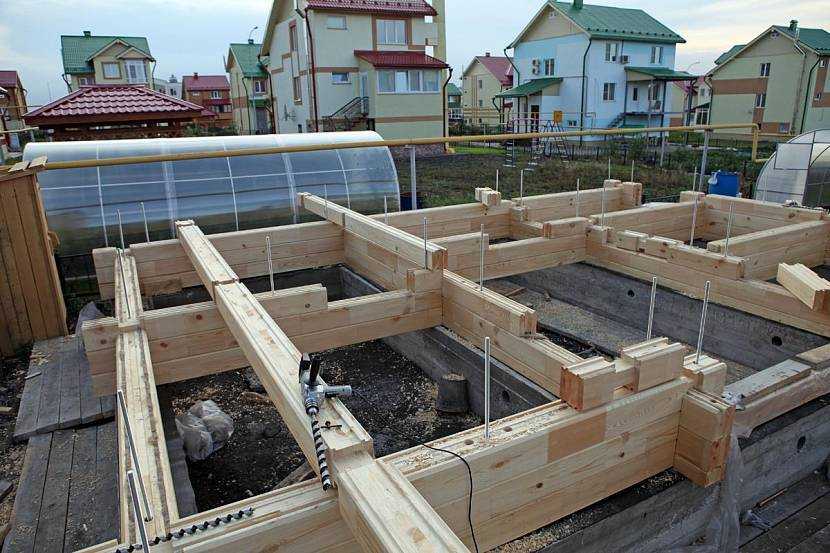

8. Далее на подкладочной доске собирается 1-й венец согласно сборочной схеме, приложенной производителем к комплекту. Профилированный брус имеет верхнюю и нижнюю стороны. Правильное расположение — капельниками вниз. Капельники — расположенные по краям профиля заостренные шипы, по которым вода попадает на боковую поверхность нижнего бруса, а не затекает в межвенцовые щели. Наличие капельников — огромный плюс профилированного бруса по сравнению с обычным.
При укладке 1-го венца должно быть соблюдено равенство диагоналей в каждой комнате и в доме в целом. Измерения диагоналей нужно производить лазерной, либо металлической рулеткой. Диагонали выравниваются ударами 3кг кувалды по торцам, являющимся окончаниями более длинной диагонали.
9. После того, как первый венец уложен по горизонтали и выверены диагонали, производится монтаж балок перекрытия 1-го этажа путем врезки в венец, либо вывешиванием их на металлические опоры.
Направление балок осуществляется, как правило, по короткой стороне комнаты (для наименьшего прогиба). Расстояние между балками рекомендуется делать на 1 см меньше ширины листа будущего базальтового утеплителя (обычно 59 см). При длине балок до 6м сечения балок 100*200 более, чем достаточно (200 — высота балки в мм).
10. До начала сборки необходимо будет определиться, какой вид металлического крепежа брусьев Вы будете использовать при сборке. Теоретически, можно собирать дом так, как собирали раньше — только на деревянные шканты, но это будет сборка низкого качества.
Чтобы избежать этого, применяют стягивающий металлический крепеж. В масштабных объемах его начали использовать финские компании около 15 лет назад. Ранее использовали оцинкованные шпильки, пропущенные внутри бруса по всей высоте дома, а брус стягивали закручиванием гаек с шайбами по шпилькам. Эта технология позволяет плотно вставить шипы профиля в пазы через джутовую ленту и обеспечить непродуваемость. Но этот способ имеет недостатки — при усадке, усушке происходит ослабление соединений, появляются межвенцовые щели, возникает необходимость производить периодическую подтяжку гаек над верхним венцом. И делать это приходилось на протяжении всей усадки. Недостатком применения шпилек является также необходимость сверления брусьев перед сборкой только в строго определенных местах.
В последние годы самым эффективным способом сборки дома из профилированного бруса считается сборка на пружинные узлы. При усушке профилированного бруса, прижатого к нижним венцам пружинами при сборке, происходит постоянное давление, препятствующее выворачиванию и деформации бруса. Применение пружинных узлов избавляет владельца дома от необходимости периодического подкручивания гаек для компенсации усадки. В результате действия сил пружинных узлов, верхние венцы сруба испытывают постоянную нагрузку, не дающую появиться щелям между брусьями в отсутствии массы дома, давящей сверху. При использовании пружинных улов нет необходимости в предварительной точной разметке мест сверления под крепеж, что значительно сокращает временные затраты на сборку.

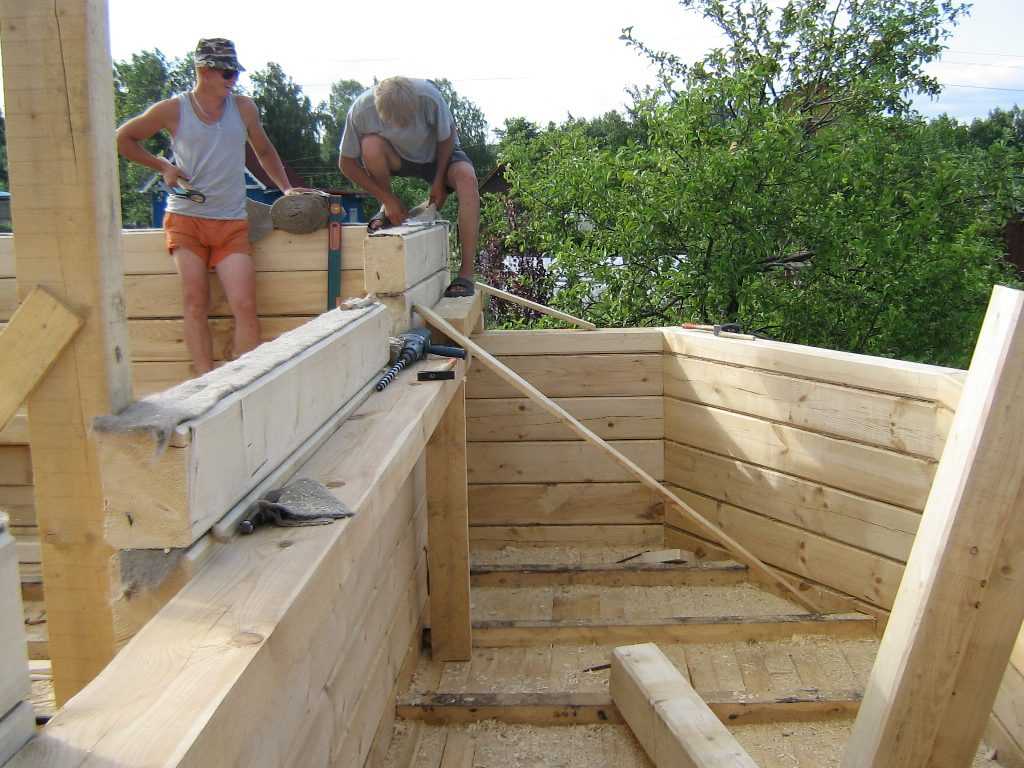

11. Второй венец монтируется следующим образом: сначала в нем спиральным сверлом 35-го диаметра сверлятся отверстия под пружинные узлы на глубину и с шагом, заданными производителем пружинных узлов (как правило, глубина засверливания равна длине разжатой пружины, увеличенной на 2см, а шаг составляет 1. 5-2м).Крайние отверстия под пружинные узлы необходимо располагать в 40см от торцов брусьев (перед чашкой), это обеспечивает более ровное положение бруса после монтажа. В случае же прижатия самих концов (ближе 40см от торцов), брус искривится «коромыслом».
Затем по всей длине 1-го венца раскатывается джутовая лента (для бруса шириной 190мм подойдет лента 150мм) и пристреливается на скобы степлером. На джутовую ленту укладываются брусья второго венца с подготовленными отверстиями. Брусья в венце располагаются аналогично первому венцу по сборочной схеме согласно номерам. Далее, при помощи силовой дрели мощностью от 1250 Вт, во все просверленные отверстия заворачиваются пружинные узлы. При этом визуально и с помощью уровня необходимо контролировать ровность бруса и его горизонтальность. При необходимости узел можно немного ослабить или подтянуть. Полезный совет — чтобы сберечь инструмент, не нужно добиваться максимального прижатия каждой пружины, целесообразнее недожимать ее около 1см.

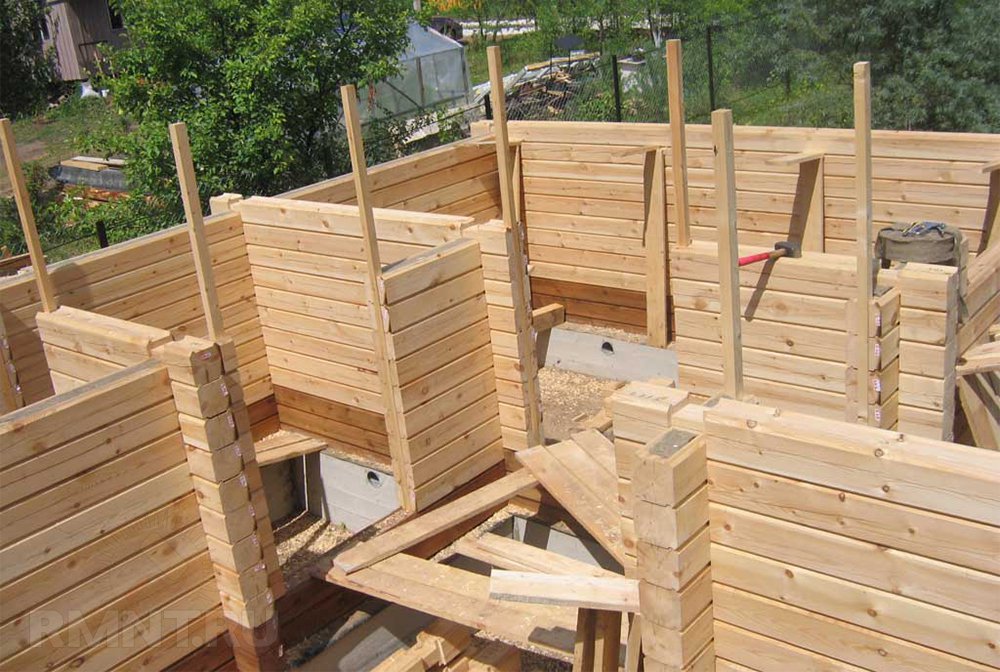

12. Аналогичным образом монтируются третий и последующие венцы. Начиная с 3-го венца, производится шкантование. В идеале шкант должен соединять сразу 3 венца. Деревянные шканты препятствуют выворачиванию, изгибу бруса. Так как профиль системы «шип-паз» также работает против выворачивания, нет необходимости ставить шканты часто. Можно выдерживать шаг около 2м. Шканты ставятся после фиксации бруса пружинными узлами, а не наоборот. Лучшим расположением шкантов будет их местонахождение между пружинными узлами в шахматном порядке. Обязательно шканты в количестве 2шт ставятся в каждый переруб (комплектный брус длиной 50см, скрывающий стык). Если этого не сделать, перерубы во время усушки будут расшатываться, пружинные узлы в перерубы ставить необязательно.
Важно сверлить отверстия под шканты строго вертикально, чтобы брус при усадке не завис на разнонаправленных шкантах. Не менее важно забивать шканты глубже поверхности бруса на 3-5см, чтобы верхний брус не встал на шкант и не образовалась щель при усадке. Шканты должны быть березовые, желательно квадратного сечения, по ним брусья лучше «скользят» при усадке, вероятность зависания на шкантах снижается. С этой же целью подбирается и такое сечение шканта, чтобы он не забивался слишком туго. Для забивания шкантов используется небольшой молоток, не кувалда.
13. При строительстве дома из профилированного бруса применение грузоподъемных механизмов не обязательно. Самый большой профилированный брус сечением 140*190, даже не сухой, весит не более 60 кг. Подъем на высоту таких брусьев осуществляется, как правило, 2-мя рабочими по наклонным слегам при помощи веревок.
14. При формировании стен необходимо после сборки каждого второго венца контролировать вертикальность стен и углов. Лучше это делать саморегулирующимся лазерным уровнем или отвесом. При возникновении отклонений необходимо применять меры для исправления — подвижку бруса следующего венца, стягивание стен, поддомкрачивание углов.
15. Балки межэтажного перекрытия монтируются аналогично балкам пола 1-го этажа. Делается это на высоте, выбранной для высоты потолка 1-го этажа, увеличенной на толщину будущей обшивки пола и потолка (6-8см). Для профилированного бруса высотой сечения 140-145мм, обычно врезка осуществляется в 21-22 венец. Конец балки должен быть врезан в брус не менее, чем на 50% его ширины и обернут джутом (для дополнительной звукоизоляции). На этапе врезки балок перекрытия 2-го этажа необходимо предусмотреть возможность устройства лестничного прохода и прохода печной трубы.
16. После того, как будут сформированы оконные и дверные проемы, но не позднее завершения монтажа стенового комплекта, во все дверные и оконные проемы необходимо врезать окосячку (направляющие бруски из березы сечением 50*50 — 70*70 мм), либо установить обсадные коробки. Направляющие (обсадные) бруски предохранят стены от искривления при усадке дома. В дальнейшем на них будут закреплены оконные и дверные блоки.
17. При монтаже верхнего венца те брусья, на которые обопрутся стропила, нужно прошкантовать с шагом 50 см. Это предохранит брус от выворачивания стропильными ногами.
18. Монтаж стропильной системы и временного, либо постоянного кровельного покрытия необходимо делать сразу по окончании сборки стенового комплекта. Это необходимо для нагружения верхних венцов и создания условий для нормальной усушки и усадки дома. После этого можно производить шлифовочные, окрасочные работы. Такие работы, как монтаж окон, дверей, разводку коммуникаций, утепление кровли, подшив потолка, свесов кровли и иные работы, на которые усадка дома может влиять негативным образом, можно проводить не ранее, чем через полгода интенсивной усадки. Все эти работы производятся с учетом того, что усадка продолжится — применяются скользящие крепежи, оставляются зазоры на усадку и т.д. Учитываемая при отделочных работах усадка, продолжается не менее 3-х лет.
19. После возведения стенового комплекта рекомендуется обработать все торцы (если производится их шлифовка, то после шлифовки) специальным составом для торцов, либо клеем ПВА. Это сделает процесс усушки бруса более равномерным, в разы снизит размер и количество трещин, щелей на торцах. Покрытие торцов составом осуществляется при температуре воздуха от +5оС.
20. Если при усадке в каких-либо местах все же образуются межвенцовые щели, их можно проконопатить, но не слишком туго, так как они в дальнейшем могут закрыться. Через полгода-год интенсивной усадки хорошо проконопачиваются наружные углы и перерубы в доме, выходящие на улицу. Это значительно снизит теплопотери. Для достижения «более лучшего» результата, еще через год можно произвести герметизацию вертикальных углов специальным герметиком для межвенцовых щелей деревянного дома (типа «Атакамаст»). Таким герметиком, подобранным в цвет стен, заполняют и возникающие в брусе поверхностные трещины, что сделает профилированный брус эстетичнее и долговечнее.
21. Обратите внимание! Все работы, осуществляемые на высоте, в том числе монтаж пружинных узлов и шкантование с помощью силовых дрелей, необходимо выполнять с соблюдением мер безопасности — то есть работать со строительных лесов с закрепленным монтажным поясом.
Удачи в строительстве!
По всем дополнительным вопросам по строительству из профилированного бруса обращайтесь — Производственно-строительная компания «РУССКИЙ ЛЕС». Мы с удовольствием ответим на все Ваши вопросы.
Позвоните прямо сейчас:
+7 (342) 230-81-71
Напишите нам письмо: [email protected]
Задайте Ваши вопросы и получите исчерпывающую консультацию.
Почему нельзя строить дома из бруса под ключ — последствия строительства под ключ
Дома из бруса под ключ. О чём умалчивают подрядчики.
В погоне за прибылью многие строительные компании предлагают сразу построить дом из профилированного бруса “под ключ”, сознательно умалчивая или не информируя о возможных негативных последствиях такого строительства. Каких последствиях? Мы расскажем в нашей статье.
В офисах нашей компании очень часто звучит вопрос: “Можете ли вы построить дом из бруса под ключ?”. Можем. Но категорически не рекомендуем!
Причина очень проста — мы используем материал естественной влажности, который
требует обязательной усадки.
Строительство домов из профилированного бруса естественной влажности под ключ — нарушение технологий деревянного домостроения.
Ни ГОСТы, ни СНиПы не допускают этого.
Усадка — что это?
Законно возникает вопрос — что же такое усадка и как она влияет на качественные характеристики дома под ключ?
Усадка — это естественный процесс уменьшения объема стен в результате высыхания материала.
Она характерна практически для всех материалов, но в разном объеме.
Для профилированного бруса естественной влажности усадка составляет от 3% до 5%,
иногда может доходить и до 10%.
Предсказать насколько “сядет” дом — достаточно сложно.
Величина усадки будет зависеть от многих факторов.
Оконные и дверные проемы
Если сразу вставить окна и двери без учета усадки, то под весом даже небольшого дома,
их просто раздавит.
Конечно же, добросовестные подрядчики учитывают этот момент и устанавливают так
называемые “компенсаторы усадки” и “окосячку”.
Размер такого компенсаторного зазора под усадку составляет 7-8% от высоты сруба.
Казалось бы, проблема решена — зазор оставлен, дом может спокойно “усаживаться :).
НО: дерево — живой материал, и как упоминалось выше, учесть со 100% точностью величину усадки сложно
Чаще всего, даже при правильной установки обсада, после усадки остается зазор, что в дальнейшим сказывается на тепловых характеристиках дома.
При нарушении технологий или некачественной установки дверей и окон “садящийся” дом может их деформировать, возникают перекосы, трещины.
Чтобы в дом можно было сразу въехать, проемы часто заполняют пеной или волокном. Но усадка дома просто деформирует эти материалы, а все давление приходится на окна и двери. Результат — все те же трещины, перекосы, сложности с отрыванием или закрыванием окон и дверей.
Дом “не дышит”
После установки окон и дверей, монтаже утеплителя с пароизоляционной пленкой, дом из бруса естественной влажности, построенный под ключ, превращается в термос, из которого плохо выходит влага.
Вся влага остается в утеплителе и дерево начинает преть. Постепенно это приведет к загниванию материала, появится плесень и чернота. И никакие открытые окна и двери тут уже не помогут.
Основной процент усадки приходится на первые 3-4 месяца.
Чтобы усадка была равномерной, температура внутри и снаружи дома должна быть одинаковой.
Поэтому жить в доме, поставленном под ключ, в этот период нельзя. А уж тем более отапливать! Иначе сквозные трещины и перекосы — гарантированы.
А как же гарантия?
Ни одна строительная фирма не даст вам гарантию на строительство дома под ключ, только на силовую конструкцию. Ведь все прекрасно понимают, что через некоторое время потребуется перетяжка потолков, полов, оконных и дверных проемов, заделывание щелей и так далее.
А это дорогостоящий ремонт.
Что мы получаем в итоге:риск возникновения негативных последствий усадки дома
дополнительные затраты на обслуживание дома
ограничения в эксплуатации дома в первые месяцы после строительства
снижение качества и характеристик строения
Мы не утверждаем, что все негативные последствия строительства дома из бруса под ключ обязательно вас настигнут. Но знать о них — необходимо.
Какой же выход?
Закладывать дополнительное время на усадку дома. При строительстве зимой — полгода, в летнее время — минимум год.
А что делать, если необходимо въехать в дом сразу же?
В этом случае рекомендуем рассмотреть вариант каркасного дома, либо использование сухих материалов, например, клееный брус, который хоть и дает усадку, но намного меньшую.
Но и в этом случае важно учитывать следующие:
Миф о сухом брусе
По стандартам сухим можно назвать брус с влажностью 14-16%.
В отличие от доски, цельный брус просушить достаточно сложно, особенно большого сечения.
Для этого потребуются дорогостоящие вакуумные камеры. Поэтому не каждый производитель
сможет обеспечить действительно качественно просушенный брус.
Кроме того, даже после сушки, дерево сохраняет свои свойства — оно как отдает, так и впитывает влагу!
Даже если с производства вы взяли сухой материал влажностью 14-16%, то пока его доставили, возвели стены, сделали отделку, прошло от 1-2 месяцев.За это время брус может вобрать себя до 18-22% влаги.
Чтобы убедиться в этом, достаточно воспользоваться таким прибором как влагомер.
Потом брус снова будет усаживаться и высыхать до 14% и вы можете столкнуться все с теми же проблемами, описанными выше. Особенно если строители не учли свойства дерева и его усадку (зачем, брус-то сухой).
Бесспорно сухие материалы выигрывают при строительстве под ключ, но более высокая цена не гарантирует вам по прошествии времени отсутствие проблем и переделок.
Поэтому выбирая сухой профилированный или клееный брус необходимо учитывать возможность дополнительных вложений и затрат на дальнейшее содержание дома.
В заключение хотим отметить:
Усадка дома не так страшна, если подходить к строительству дома из бруса с умом и учетом всех нюансов.
Поэтому желаем вам выбрать добросовестных и профессиональных подрядчиков, ну и конечно же, построить дом из бруса, который будет радовать вас долгие годы.
Вы всегда можете обратиться к нашим специалистам за бесплатной консультацией и выбрать подходящую технологию строительства.
