Вы знаете, почему в Египте многие дома стоят без крыши? Так их владельцы экономят деньги: жилье считается незавершенным и не подлежит налогообложению. Трудно представить себе такую ситуацию в России, даже если бы позволяли законы. У нас крыша – это как минимум защита от холода и осадков, а еще очень важный элемент архитектуры.
В статье разберем основные виды крыш, типы скатных конструкций и кровельных материалов, чтобы вы точно сделали правильный выбор при проектировании дома.
Оцениваем условия эксплуатации
В разных климатических зонах нужны разные крыши:
- В сухих и жарких районах с минимальным количеством осадков строят плоские. Это дешево, плюс можно использовать крышу как дополнительное пространство для отдыха под открытым небом.
- В регионах с большим количеством осадков делают скатные крыши. Чем больше осадков, тем острее угол.
Например, по остроте конька можно легко узнать северные деревни на старых фотографиях. - Там, где бывают сильные ветра, стараются не использовать листовые кровельные покрытия с высокой парусностью.
- В местностях с высокой влажностью отдельного внимания требуют системы влагозащиты и водоотведения с кровли, а также обработка несущего каркаса крыши противогрибковыми и влагоотталкивающими препаратами.
Например, по остроте конька можно легко узнать северные деревни на старых фотографиях.Планируем подкровельное пространство
Чердачная крыша. Чердак – это нежилое пространство между кровлей и перекрытием. Он может быть разной высоты и пригодится для хранения вещей, нечувствительных к низким температурам. Но изначально необходим для естественной вентиляции и защиты дома от потери тепла.
Мансардная крыша. В таком варианте под крышей строят полноценное жилое помещение, которое требует теплоизоляции и вентиляции, то есть создания так называемого кровельного пирога.
Проектируем тип крыши
Крыша может быть плоской или скатной.
Односкатная плоская крыша проста и экономична, но у нее повышенные требования к гидроизоляции. Под ней нельзя создать полноценный чердак. К тому же учитывайте, что небольшой угол наклона нельзя выбирать в заснеженных районах.

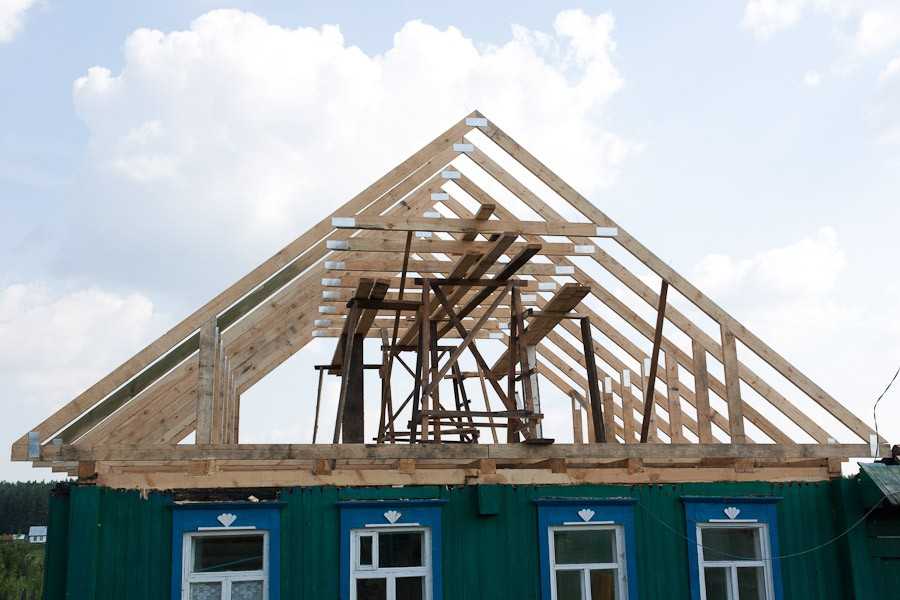

Двускатная щипцовая крыша больше всего подходит для небольших строений. Она имеет два ската и два фронтона, но может отличаться углом наклона и остротой щипца. Плюс позволяет полноценно использовать подкровельное пространство для чердака или мансарды и выдерживает большие снеговые нагрузки.
Четырехскатную крышу обычно используют в домах с большой площадью. Она устойчива к ветровым и снеговым нагрузкам, но требует продуманной стропильной системы, тепло- и влагоизоляции.
Такая крыша бывает двух типов:
- Вальмовая, четыре ската – два треугольных и два трапециевидных с длинным коньком посередине. Благодаря большому количеству точек опоры она очень устойчива к ветровым нагрузкам. Подходит для респектабельных строений в американском стиле с вытянутым передним фасадом.
- Шатровая, или пирамидальная – может иметь четыре и больше скатов, сходящихся в одной точке по принципу шатра. Такая конструкция очень хорошо отводит осадки, но проектировать и возводить стропильный каркас сложно.
Благодаря большому количеству точек опоры она очень устойчива к ветровым нагрузкам. Подходит для респектабельных строений в американском стиле с вытянутым передним фасадом.Коническую, или купольную, крышу чаще используют для религиозных и сложных архитектурных объектов. Например, в стиле дворянских усадеб или средневековых замков. Она имеет сложную в монтаже круглую стропильную основу и требует тщательных расчетов.
Выбираем кровельное покрытие
После выбора конкретного варианта крыши определитесь с материалами для строительства стропильной системы и видом кровельного покрытия.
Шифер. Самый доступный вариант. В свое время покрытие из асбестоцементной смеси сильно потеснило природные сланцы с натуральной черепицей и резко снизило стоимость строительства.
Листы шифера довольно тяжелые, но при недостаточно качественном монтаже могут быть сорваны ветром. А еще требуют хорошей гидроизоляции, так как в местах крепления могут быть протечки.
Профнастил. Металлические листы с оцинковой позволяют быстро и бюджетно оформить крышу. Однако материал не очень эстетичный и будет обладать большой парусностью, если совершить ошибки при монтаже. К тому же профнастил шумит во время дождя и сильно нагревается на солнце.
Битумный профилированный лист. Внешне похож на цветной шифер, но состоит из целлюлозных волокон, пропитанных битумом. Среди достоинств – невысокая цена, легкий вес, малошумность. Из минусов – горюч, выцветает на солнце, служит недолго.
Металлочерепица. Это стальные листы, покрытые полимерным защитным слоем и профилированные под традиционную керамическую черепицу. Основные преимущества: простота монтажа, хорошая гидроизоляция, красивый внешний вид. Но есть и недостатки – сильно шумит во время осадков и ветра, нагревается на солнце.
Гибкая черепица SHINGLAS. Это кровельное покрытие сочетает в себе декоративные качества натуральной черепицы, долговечность, высокие гидроизоляционные свойства и прочность. Оно создано на основе стеклохолста, пропитанного улучшенным кровельным битумом, который защищен с верхней стороны каменной (базальтовой) посыпкой. Такую черепицу выпускают в виде штучных пластин (гонтов) размером 100*30 см, поэтому материал очень удобно монтировать. К тому же крыши получаются тихие и не требуют дополнительной звукоизоляции.
Композитная черепица LUXARD. Этот бесшумный и эстетичный материал премиум-класса – гибрид между металлической и гибкой черепицей. Он создан из стального листа, покрытого и базальтовой крошкой, с профилированием под настоящую черепицу. Внешне композит выглядит так же, как натуральный материал, но при тех же эксплуатационных характеристиках он дешевле, легче и проще в монтаже.
Натуральный сланец.
Самое дорогое кровельное покрытие. Этот природный материал используют наравне с черепицей уже несколько веков. Он служит более ста лет – именно им покрыты аристократические дома в поместьях Франции и Германии. Требует сверхпрофессионального монтажа и много весит.
Обязательно учитываем все в комплексе
Крыша дома – это не просто конкретная форма и кровельное покрытие, а целый комплекс технологий и материалов. Поэтому стоит ориентироваться на бюджет, собственные знания и рекомендации строителей в совокупности.
От типа крыши, конструкции подкровельного пространства и материала кровельного покрытия зависит, какими будут каркас из стропил и «кровельный пирог» для тепло- и гидроизоляции. Например, для гибкой черепицы SHINGLAS и композитной черепицы LUXARD есть специальные материалы с оптимальными изолирующими свойствами и простым монтажом.
Идеально, когда крышу проектируют одновременно с домом – это позволяет выбрать оптимальную форму, правильную стропильную систему и кровельное покрытие.
Но перекрыть новыми материалами можно и крышу уже построенного здания. В обоих случаях специалисты ТЕХНОНИКОЛЬ помогут найти лучшие технологические решения для вашего дома.
видео инструкция — Блог о строительстве и ремонте
Как правильно построить крышу дома: видео + инструкция. Фундаментальные конструкции дома будут повергаться разрушительному воздействию внешних факторов без прочной, надежной крыши. В целях экономии средств часто домовладельцы сами выполняют все работы по возведению крыши. При этом нужно учитывать, что этот этап строительства такой же важный, как закладка фундамента или возведение стен. Причем, прежде чем приступать к работе, следует определить, какой вид перекрытия походит под строящийся дом. Сложности выбора крышной конструкции: информация к размышлению. Обычно на начальном этапе проектирования привлекают внимание несколько типов «крышевания», отличающихся сложностью работ, количеством и видом материала. Возведенная крыша дома своими руками не должна задерживать на поверхности осадки, выдерживать порывы ветра, радовать своим внешним видом.
Если кратко охарактеризовать доступное к самостоятельному исполнению разнообразие конструкций, то получаются следующие акценты. Методика возведения каркаса с одним пологим наклоном самая экономичная и простая в исполнении. Крыша о двух скатах, традиционно наиболее востребована у владельцев домов, коттеджей, достаточно правильно расположить между собой и укрепить два простых ската. Работы выполняется споро и легко. Четырехскатная конструкция сморится изысканно, может варьироваться от шатровой до вальмовой. полувальмовой. Она более сложная, но и дает максимум возможностей для создания неповторимого экстерьера здания. Вальмовый вариант – это пологий с 4-х сторон каркас, две противоположные поверхности которого составляют правильные треугольники, а две другие – трапеции. Полувальмовая разновидность – некий конструктивный симбиоз, сочетающий особенности двускатного и вальмового исполнения, характеризующийся ломаными линиями кровли и сложным исполнением. Строгие пропорции четырех треугольных скатов под одной вершиной и гармоничность исполнения отличают кровельный «шатер» в виде пирамиды.
Оригинально смотрится ломаная мансардная конструкция с характерными изломами посредине скатов или же скосами на вертикальных боковых сторонах. Как правило, соотечественники хотят при постройке крыши получить дополнительные квадратные метры жилой площади, используя для этих целей чердак. Внимание! Перед тем, как сделать крышу дома, следует учесть, что усиление нагрузки на потолочное перекрытие и увеличение площади дома прямо пропорционально возрастанию дополнительных крепежных элементов. Большое число скатов влечет к увеличению трудозатрат на ее возведение. Начинающему строителю не следует браться за возведение сложных конструкций, т.к. это требует серьезных расчетов и сложной схемы стропил. Зависимость эксплуатационных характеристик крыши от вида кровли. Вид будущего декоративного покрытия влияет на стропильную систему. выбор сечения деревянных элементов. Например, при покрытии черепицей из керамики следует делать самый прочный каркас, т.к. штучный материал имеет гораздо больший вес, чем даже шифер или металлический лист.

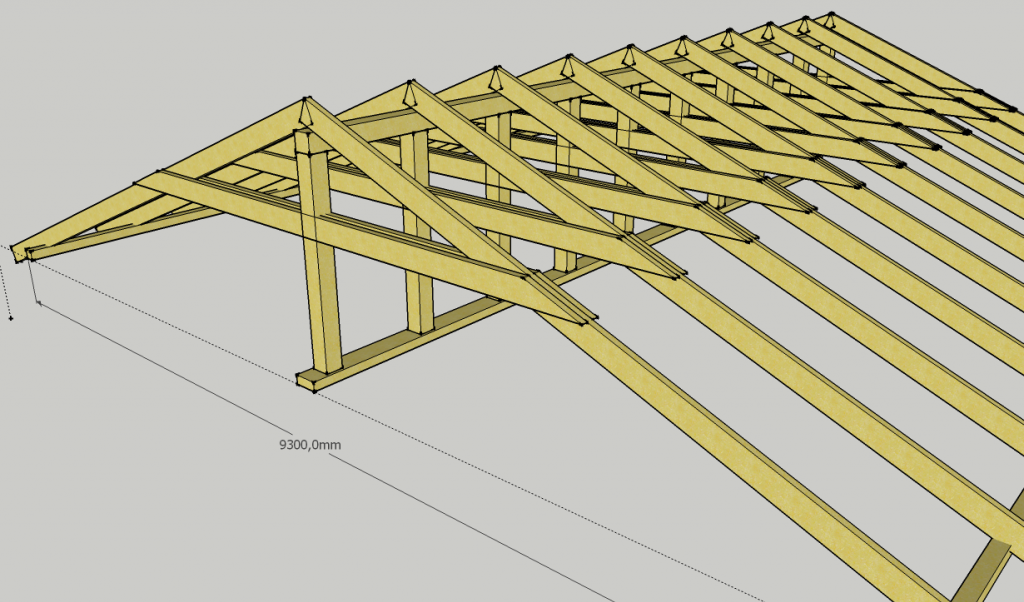

Сложность стропильной конструкции, ее площадь, угол наклона и вид покрытия влияют на расход материалов. В свою очередь, уклон выполняется, исходя из площади кровли и вида кровельного материала: металлическая, керамическая, битумная черепица ; шифер; мягкие рулонные материалы, металлические листы, пр. Многослойность кровельного «одеяния. Определившись с выбором формы кровли, выполняется чертеж, где обозначаются главные элементы: стропильная система, опоры, узловые соединения, теплоизоляция, гидрозащитное покрытие. кровля. В самом простом случае (плоском варианте крыши) слоистость пирога такая. потолочное перекрытие. пароизоляционная прослойка. укрепляющая стяжка. гидроизолирующий слой. При скатной кровле главным элементом считается стропильный каркас, удерживающий всю нагрузку и состоящий из. Дальше слои располагаются так. пароизоляционное покрытие. Для удержания веса используют материал хвойных пород деревьев определенной влажности (20%), без изъянов в виде сучков. Для работ еще понадобятся крепежные элементы (скобы, шурупы, гвозди, саморезы), необходимый инструмент, оснастка.
Порядок не должен быть нарушен: технология возведения скатной крыши. Этап # 1 Формирование армированной основы под стропила. По верхнему венцу каменной кладки стен дома формируется слой из железобетона, увеличивающий несущие способности конструкций и выравнивающий их в горизонтальном положении. Армировать стены не нужно, если они сложены из бревен или бруса. В жидком залитом растворе пояса крепятся шпильки – крепеж к основанию армирующей стяжки для мауэрлата, бруса сечением 150х150. При этом оконечности шпилек должны выступать на 30 мм из опорного бруса – остова для стропильного каркаса. Поперечное сечение опорной конструкции тем больше, чем мощнее стропильное оформление и вес кровли. Армированная окантовка пред укладкой мауэрлата должна быть гидроизолирована, например, рубероидом. При этом чтобы уменьшить риск гниения, должно выдерживаться минимальное расстояние опорного бруса от стены не менее 10 см. Фиксация опорного бревна на выступающих шпильках выполняется гайками с некорродирующим покрытием.

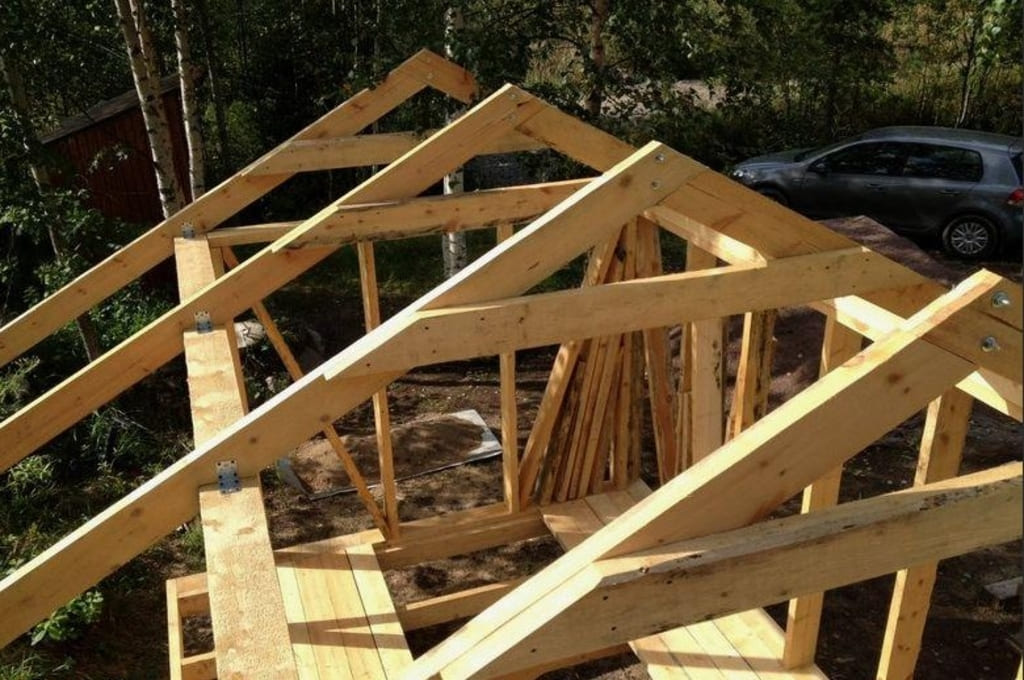

Балки мауэрлата укладываются строго параллельно коньку. Внимание! Все этапы работ по строительству крыши выполняются с постоянным контролем соблюдения горизонтальности. Для этого используется строительный уровень. Этап # 2 Подбор деревянных элементов. Этапу установки похожих на циркуль конструкций предшествует предварительная деревянная заготовка (150х50), можно бруса, небольшие фрагменты досок разных размеров и сечения, которые будут использоваться в качестве ригелей, распорок, стяжек, подкосов, укрепляющих стропильные ноги и усиливающих прочность всей конструкции. Каркас, несущий на себе основную нагрузку, представляет собой скрепленные с мауэрлатом стропила. Если выбран вальмовый вариант, то необходимы еще и укороченные «ноги», поддерживающие диагональную стропильную укладку с обеих сторон (нарожники), стоящие на мауэрлате. Они должны быть в сечении 5х15см и скреплять стропильные опоры. Этап # 3 Монтаж стропильного каркаса. В любом случае, при оформлении стропилами каркаса один их конец ставится в специальную выемку в упор на мауэрлат, а другой упирается в конек или ложится на противоположный опорный элемент.
В нижней части к мауэрлату стропила дополнительно прибиваются гвоздями с длиной рабочего стержня 20 см. Между собой деревянные опоры фиксируются также болтами. Для этого в дереве высверливаются гнезда нужного диаметра. Важно! Перед тем, как построить крышу с двумя скатами, древесину сосны или лиственницы предварительно обрабатывают огнеупорными антисептическими составами. Первые два треугольных каркаса собираются возле дома, на земле, в готовом виде поднимаются на мауэрлат, где сразу же временно крепятся распорками и стыкуются с коньковой конструкцией. Только после этого устанавливают остальные стропила. Между собой «ноги» располагаются на определенном расстоянии, исходя из нагрузки. Самая простая схема двускатной крыши – не что иное, как выстроенные в ряд треугольники, вершины которых крепятся на продольной балке. Шаг между элементами каркаса должен быть таким, чтобы удержать на себе вес обрешетки, финишного покрытия, нагрузку от паро- и гидроизоляции, утеплителя. Величина угла наклона – это важная деталь при строительстве.
Для каждого региона он выбирается конкретно. В холодных условиях с обилием осадков наилучший вариант – 40-45°. В регионах, характеризующихся ветреной погодой, нужно придерживаться уклона в 20°. Жаркие сухие районы допускают использовать угол с наименьшим показателем 3. Этап # 4 Устройство обрешетки. Набивка обрешетки выполняется после окончания установки всех стропил. Она сохраняет необходимый зазор между теплоизолятором и гидрозащитным покрытием, выводящим образовавшийся конденсат. На нее укладывается гидроизоляционный материал, предотвращающий проникновение влаги в помещение и пропускающий парообразные выделения из теплого помещения в утеплитель. Обрешетка монтируется на стропила для удержания кровли. Для этого пригодятся большого размера целостные доски (порядка 2м) толщиной 25 см. Исходя из вида покрытия, набивают сплошную (для черепицы, рулонного покрытия) или решетчатую обрешетку (шифер, лист металлический), крепящуюся перпендикулярно стропилам. Стыки между досками, не превышающие щель размером в 5мм, необходимо фиксировать на опорах.
Этап # 5 Тепло-. паро-. гидроизоляция. Утеплять крышу можно с помощью минваты, тщательно уложив ее в пространство между стропилами. Изоляционные материалы «гасят» шумы. По верху минваты натягивается пароизоляционная мембрана (армированная пленка), предотвращающая намокание утеплителя. Она должна покрывать каркас с некоторым запасом, рассчитанным на изменение параметров в случае теплового расширения. Обязательно обеспечить плотный контакт пленки с внешними стенами, трубами. Если необходимо склеить полотна между собой, делать это нужно тщательно, получая целостное соединение. Поддержанию особого микроклимата способствуют и вентиляционные каналы. Для этого в обрешетке следует оставлять небольшие зазоры: по 2, а то и по 3 канала с каждой стороны. Этап # 6 Монтаж кровельного покрытия. Финишный этап – правильно уложить прямо на обрешетку кровельные элементы, чтобы они устояли перед нагрузками и создали герметичное покрытие. Направление укладки «справа налево» и «снизу вверх». Проще всего (и дешевле), что ничуть не влияет на надежность, использовать шифер.
Неприхотлив он и в монтаже. Это тот вариант, который подойдет при обустройстве крыши впервые своими руками. Не забудьте о водосточной системе. Она должна быть задействована по всему периметру крыши, и эффективно отводить осадки в требуемом направлении и необходимом количестве. Обустройство крыши не занимает критично много времени при условии, что будет тщательно выполнен подготовительный этап, соблюдена технология выполнения работ. Не нужно спешить, покупать дешевые материалы. А еще следует внимательно проштудировать теоретический материал, просмотреть видео о том, как правильно построить крышу. На достаточном уровне овладеть «азами» работы со слесарным и деревообрабатывающим инструментом. Что еще почитать.
