Использование каркаса позволяет в короткие сроки возвести коттеджи по выгодной цене. Поэтому методика получила такую популярность в Америке, Европе и, с некоторых пор, в России. Расскажем, как построить правильный дом по технологии каркасного строительства своими руками с нуля поэтапно, дадим пошаговую инструкцию, основы самостоятельного домостроения и способы сборки стен с фото, подробную схему для постройки.

Подготовительный этап

Данная статья касается именно строительных работ, поэтому мы только в нескольких словах упомянем об обязательном наличии проекта. При этом проектирование может быть типовым или индивидуальным. Перед созданием проектной документации и перед принятием любых архитектурных решений необходимо провести геологическую разведку, узнать особенности грунта, глубину пролегания грунтовых вод, оценить климатическую и сейсмическую ситуацию на местности.

Когда проект уже составлен (кстати, он должен включать также прокладку инженерных систем), можно переходить к подготовительному этапу строительства каркасного дома своими руками.

Подготовка участка

Она включает в себя демонтаж старых зданий, уборку от мусора, а также от лишних растений. На месте будущего строения могут быть деревья, молодая поросль или кустарники – их нужно убрать с корнем. Высокая трава тоже будет мешать, с ней намного сложнее размечать габариты постройки. На процесс уйдет не более пары часов. Может понадобиться выравнивание уклона по горизонту, если фундамент не решает эту проблему. Кроме того, обеспечьте место для подъезда техники, для выгрузки стройматериалов (оно не должно быть в низине, во время дождя в таком случае сыпучие материалы сильно намокнут). Если это требуется – установите временное ограждение от хищения.

Разметка

От ее точности зависит, насколько ровными будут стены, а также то, как равномерно будет распределяться нагрузка.

На других этапах исправить допущенную здесь ошибку достаточно сложно. Суть в расстановке колышков по углам и в натяжении нити по периметру фундаментального основания. После этого дополнительно размечаются не только несущие, но и внутренние перегородки первого этажа.

Конструкция и устройство фундамента каркасного дома в деталях своими руками

Строение имеет легкий вес, поэтому под него подойдет мелкозаглубленная основа любого вида. Ограничивать строителя будут только особенности грунта. Именно поэтому так важно предварительно проводить геологическую разведку. Перечислим возможные разновидности и их особенности.

Коттедж в «Лесково»

Борисовский

Этажи

2 этажа

Площадь

227,6 м²

Комнат

5

с участком от 11,02 соток

от ₽

Доступно 18 участков

подробнее

Коттедж в «Лесково»

Никитинский на Шукшина 4

Этажи

2 этажа

Площадь

165 м²

Комнат

3

с участком от 10 соток

от 20 069 000 ₽

Доступно 18 участков

подробнее

Коттедж в «Опера парк»

Кармен 157,56 м2

Этажи

2 этажа

Площадь

157. 56 м²

Комнат

3

с участком от соток

от ₽

Доступно 18 участков

подробнее

Свайно-винтовой

Используется под карасники чаще всех, поскольку отличается дешевизной, простотой и скоростью монтажа, можно установить самостоятельно. Также метод хорош тем, что его допустимо применять на любых типах грунта, кроме скалистых. А на болотистой местности, а также у водоема, это будет чуть ли не единственный возможный способ. Он заключается в установлении длинных металлических свай или армированных асбестовых труб по периметру. Они соединены между собой «сеткой» из жестких, надежных перекладин.

Коттедж в «Лесково»

Борисовский

Этажи

2 этажа

Площадь

227,6 м²

Комнат

5

с участком от 11,02 соток

от ₽

Доступно 18 участков

подробнее

Коттедж в «Лесково»

Никитинский на Шукшина 4

Этажи

2 этажа

Площадь

165 м²

Комнат

3

с участком от 10 соток

от 20 069 000 ₽

Доступно 18 участков

подробнее

Коттедж в «Опера парк»

Кармен 157,56 м2

Этажи

2 этажа

Площадь

157. 56 м²

Комнат

3

с участком от соток

от ₽

Доступно 18 участков

подробнее

Как правильно собрать ленточный фундамент каркасного дома своими руками

Такое основание не очень дорогое, оно позволяет в дальнейшем монтировать бетонные полы. На влажном, болотистом грунте будет обладать повышенной хрупкостью. На других участках – оптимальный вариант. Под каркасник лента должна быть заглублена на 10-40 см, а вверх выходить на 10-30 см. Алгоритм работ:

• По разметке вырываются траншеи.
• По краям ставится деревянная опалубка.
• На дно устилается песчаная подушка.
• Укладывается металлическая арматура.
• Заливается бетонная смесь.
• После высыхания опалубка убирается (есть несъемные конструкции).

Как правильно делать плитный (монолитный) фундамент каркасного дома

Его еще называют плавающим, поскольку при расширении грунта весной все здание немного поднимается и смещается вместе с основанием. Его достоинство – универсальность, долговечность, а также отсутствие необходимости отдельно создавать черновой пол – он уже есть. Алгоритм работ:

• Нужно вырыть котлован на 10-20 см в глубину, но это необязательно, можно совсем не углублять конструкцию этого типа.
• Укладывается песчано-гравийная подушка.
• Из металлического прута сваривается каркас. Эта сетка будет увеличивать надежность всего фундамента.
• Создается цементная смесь. В нее добавляются влагоотталкивающие компоненты, чтобы внутри здания не было повышенной влажности.
• Производится заливка бетона.

Как правильно сделать пол для каркасного дома своими руками

Напольное покрытие всегда идет в два слоя – черновое, а затем чистовое. Первое чаще всего укладывается из дерева (предпочтительнее при свайно-винтовом типе фундамента) или бетона.

Коттедж в «Лесково»

Борисовский

Этажи

2 этажа

Площадь

227,6 м²

Комнат

5

с участком от 11,02 соток

от ₽

Доступно 18 участков

подробнее

Коттедж в «Лесково»

Никитинский на Шукшина 4

Этажи

2 этажа

Площадь

165 м²

Комнат

3

с участком от 10 соток

от 20 069 000 ₽

Доступно 18 участков

подробнее

Коттедж в «Опера парк»

Кармен 157,56 м2

Этажи

2 этажа

Площадь

157. 56 м²

Комнат

3

с участком от соток

от ₽

Доступно 18 участков

подробнее

Устройство деревянного пола

Этот материал отличается доступной ценой, привлекательной стоимостью, простотой обращения с ним. Ниже предлагаем последовательные этапы строительства.

Нужна наша консультация?

Если при работе с сайтом или в процессе выбора проекта у вас возникли вопросы, обратитесь за помощью к нам

Коттедж в «Лесково»

Борисовский

Этажи

2 этажа

Площадь

227,6 м²

Комнат

5

с участком от 11,02 соток

от ₽

Доступно 18 участков

подробнее

Коттедж в «Лесково»

Никитинский на Шукшина 4

Этажи

2 этажа

Площадь

165 м²

Комнат

3

с участком от 10 соток

от 20 069 000 ₽

Доступно 18 участков

подробнее

Коттедж в «Опера парк»

Кармен 157,56 м2

Этажи

2 этажа

Площадь

157.56 м²

Комнат

3

с участком от соток

от ₽

Доступно 18 участков

подробнее

Обвязка

Она нужна для трех целей:

• придание жесткости общей конструкции;
• равномерное распределение нагрузки на элементы;
• крепление.

Толщина бруса зависит от расстояния от одной опоры до другой, как правило, берется 150х150. Сперва прокладываем рубероид для гидроизоляции. Укладываем брусья так, чтобы их стыки приходились на сваи. Для стыковки вырезаем на торцевой части напуски до 20-30 см. Углы соединяем аналогичным образом. Крепление дерева с фундаментом осуществляется посредством шпилек или болтов. Затем таким же способом переходим к обвязке внутренних стен, усилив шов металлическими уголками.

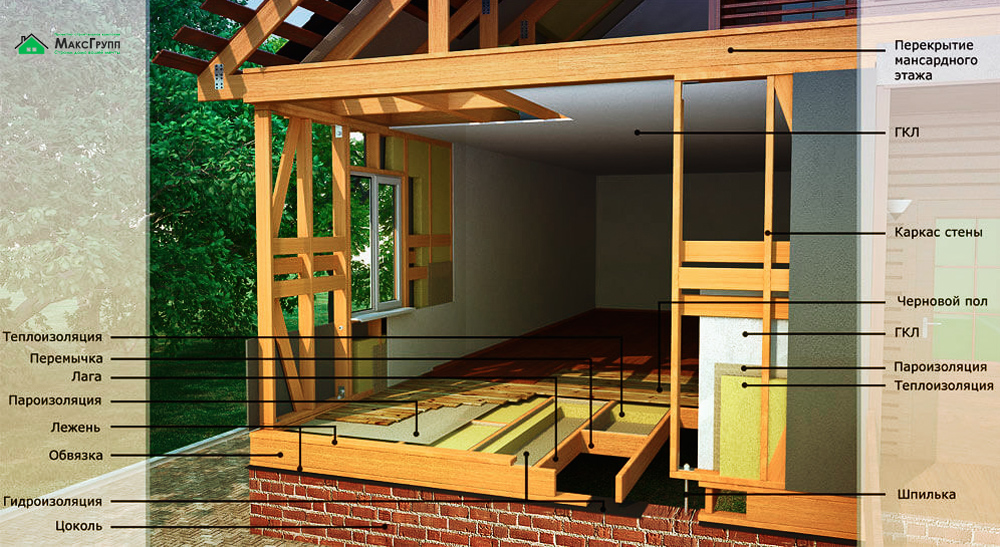

Монтаж каркаса пола для каркасного дома своими руками

Теперь крепим лаги. Их ширина прямо пропорциональна длине используемого бруса и расстоянию между нами. Обычно между опорами остается 4 м, а сечение балок 100х200 или 100х150. Шаг – 57-60 см (оставьте место для утеплителя). Крепления с помощью гвоздей и металлических уголков. Чтоб увеличить жесткость, между лагами можно прибить доски с шириной в 50 мм.

Гидроизоляция и утепление

Перпендикулярно укладываем стык встык половицы (25 мм). Сверху настилаем гидроизоляционную мембрану. На нее – утеплитель, слой обычно достигает двух сантиметров. При этом не должно образовываться мостиков холода – щелей между прослойками; кладите их в шахматном порядке. Затем опять расстилаем гидроизоляцию с напуском, чтобы влага не попала на утепляющий материал. Финишное покрытие – фанерные листы.

Построить каркасный дом своими руками: устройство бетонного пола в деталях

С бетоном, возможно, даже проще. И основание получится более устойчивое, массивное. Непосредственно на грунт прокладывается сантиметровый слой песка. Затем керамзит, замешенные опилки с глиной и пеноплекс – это теплоизолирующие компоненты. А в качестве гидроизолятора подходят специальные добавки в бетонную смесь.

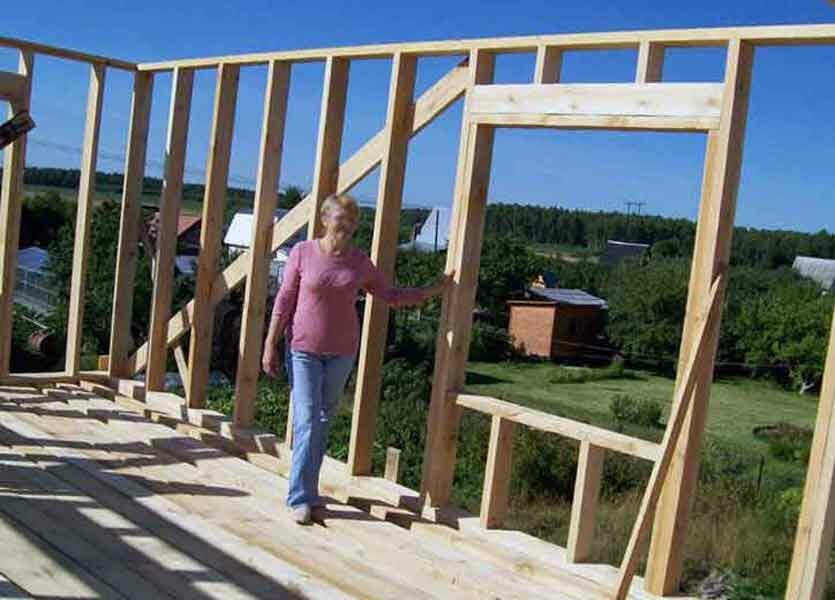

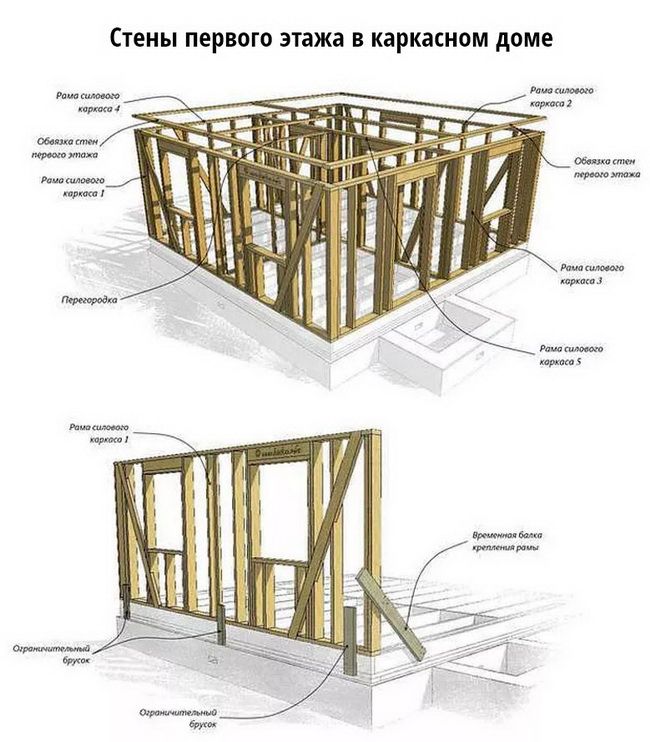

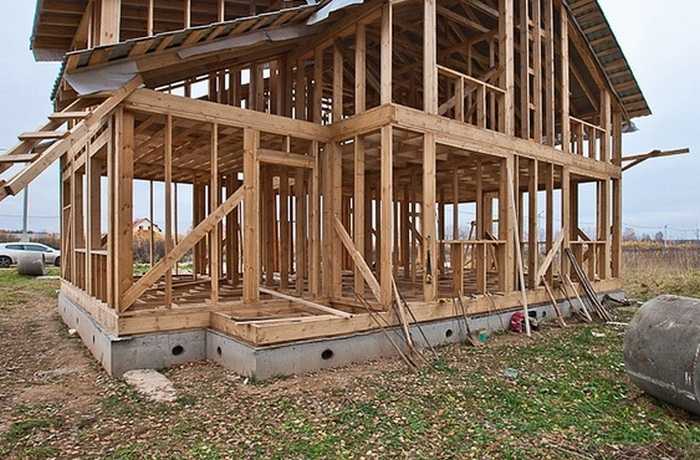

Создание стен каркасника

В зависимости от желаемой толщины и наличия утеплителя, берем доску 50 на 150 или 200 мм. Скреплять элементы будем с помощью гвоздей, металлических уголков или шпилек. Весь процесс будет происходить в несколько этапов.

Руководство по строительству каркасного дома от и до: окна и двери

Берем высоту чернового потолка и вычитаем 15 см (ушли на пол и на верхнюю обвязку). Стойки устанавливаются через каждые 58-60 см, в зависимости от ширины щитов для стен. Для увеличения жесткости можно монтировать перемычки по 1-2 на каждый промежуток. Они же в дальнейшем могут предназначаться для стыковки фанерных листов. На этом же этапе устанавливаются коробки для дверных и оконных проемов.

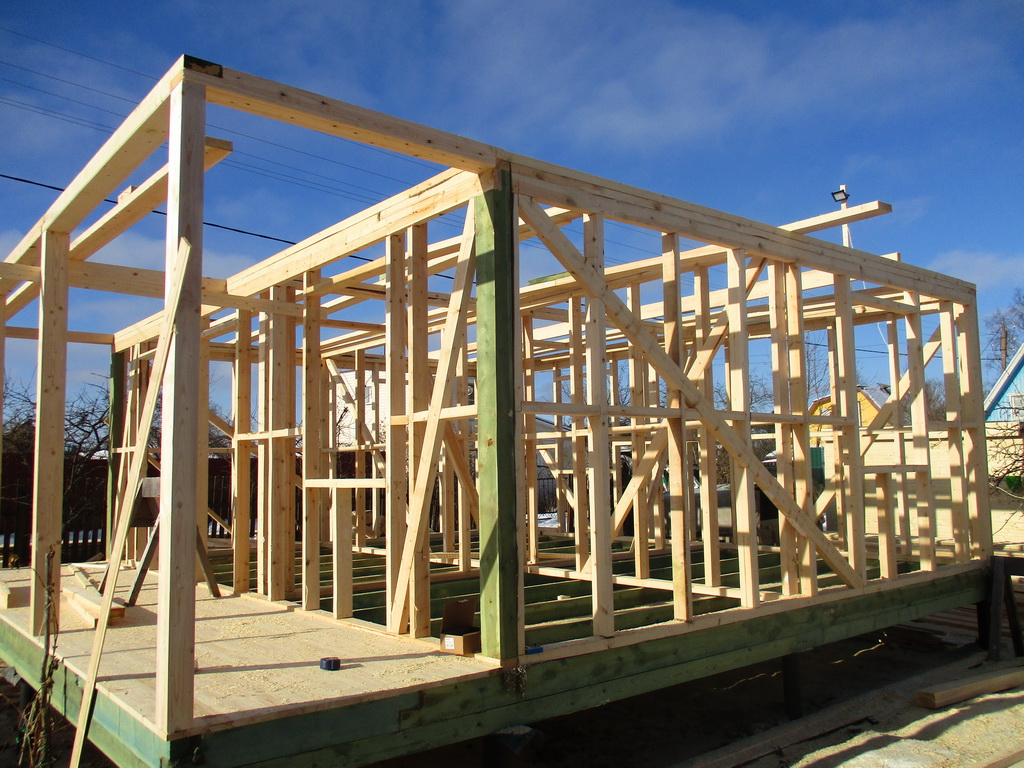

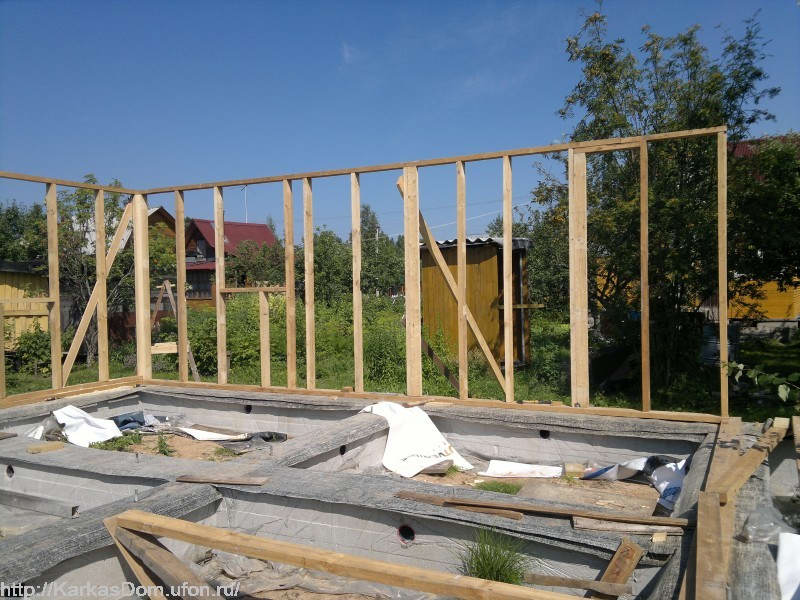

Крепление стен на места

Когда каркас собран, можно поставить каждый щит, соединить его с полом, а для большей устойчивости временно установить подпорки. Между собой коробку можно собирать шпильками (гвоздями). Все получившиеся углы имеют небольшие щели, их стоит забить утеплителем. По диагонали также на временной основе прибиваются укосины, которые предназначены для скрепления вертикальных досок. При каждом, даже не самом значительном, действии пользуйтесь нивелиром, отвесом или длинным уровнем.

В дополнение натягивайте шнур вдоль каждой из стен, чтобы они тоже были ровными, а не только углы.

Верхняя обвязка при возведении каркасного дома

Этот элемент делается для того, чтобы:

• скрепить части между собой, придать им устойчивость;
• зафиксировать углы;
• распределить нагрузку крыши и кровли на всю конструкцию равномерно.

Для этого просто нужно прибить доски гвоздями по периметру так, чтобы образовался напуск на углах.

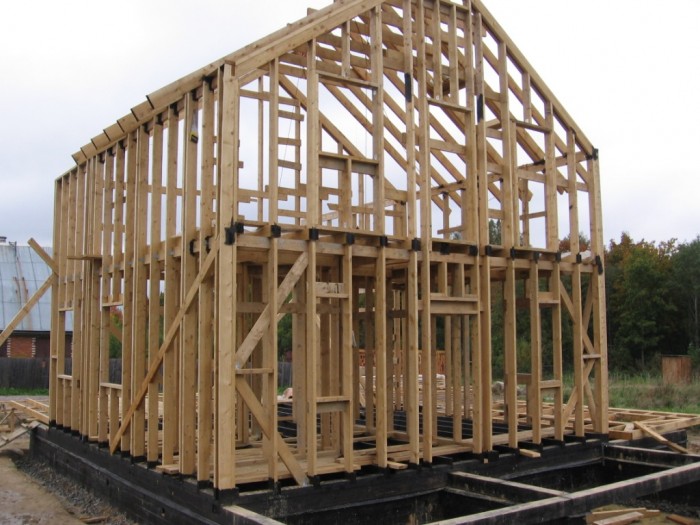

Теперь один из зрелищных моментов – превращение «клетки» в дом. Для этого нужно со всех сторон обшить постройку OSB-плитами или фанерными листами. После этого каркас уже очень жесткий, полностью перестает шататься.

Внутренние перегородки

В целом алгоритм остается таким же, как и для внешних стен, только их толщина может быть тоньше, ровно как и утеплитель. Гидроизоляция тоже будет неуместна, возможно, кроме ванной комнаты, зато следует сделать упор на звукоизолирующие материалы.

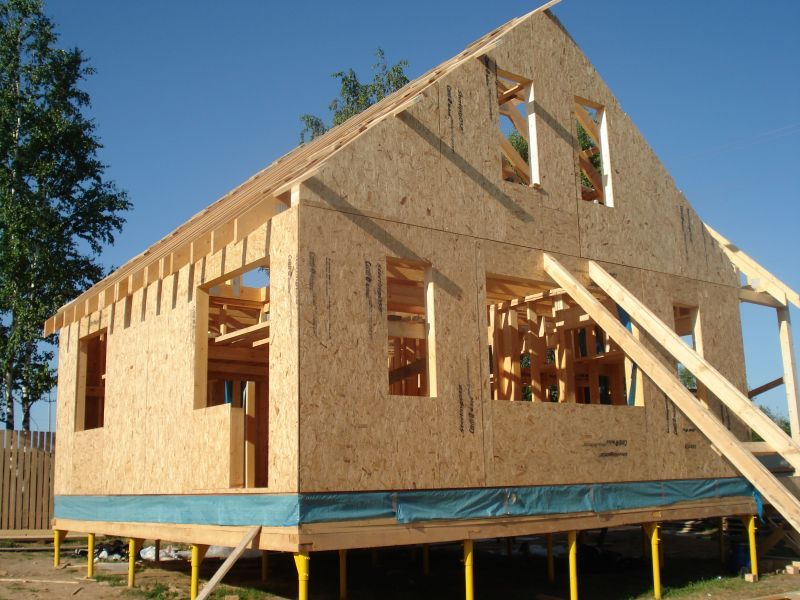

Схема крыши и основы каркасного строительства своими руками от и до

В зависимости от того, какого типа вы хотите кровлю (двускатную классическую, односкатную, прямую), стропильная система будет отличаться. Преимущество каркасника в том, что крепление верха дома к деревянному каркасу намного проще, чем, например, к кирпичной кладке или к пеноблокам. Стропила кладутся на верхнюю обвязку. Их сечение берем, исходя из снеговой нагрузки в регионе, в среднем подойдет пиломатериал 200×50 или чуть меньше.

Коттедж в «Лесково»

Платоновский

Этажи

2 этажа

Площадь

223,7 м²

Комнат

5

с участком от 11,02 соток

от ₽

Доступно 18 участков

подробнее

Таунхаус в «Лесково»

Таунхаус на Рублёвской 15/1

Этажи

2 этажа

Площадь

157 м²

Комнат

2

с участком от 4.3 соток

от 14 261 598 ₽

Доступно 18 участков

подробнее

Коттедж в «Березка all seasons»

Базель

Этажи

2 этажа

Площадь

129. 12 м²

Комнат

3

с участком от 0 соток

от 12 100 000 ₽

Доступно 18 участков

подробнее

Сперва ставим доски по центру, затем делаем фронтонный свес. По этой основной конструкции далее создаем лекала и по ним выпиливаем одинаковые стропила для всей крыши, устанавливаем. После этого монтируем консоли и перемычки.

Второй этап – создание гидро- и теплоизоляции. Кладется гидроизолирующий слой, а не него прибивается обрешетка под черепицу. Сверху обшиваем все металлом или иным материалом.

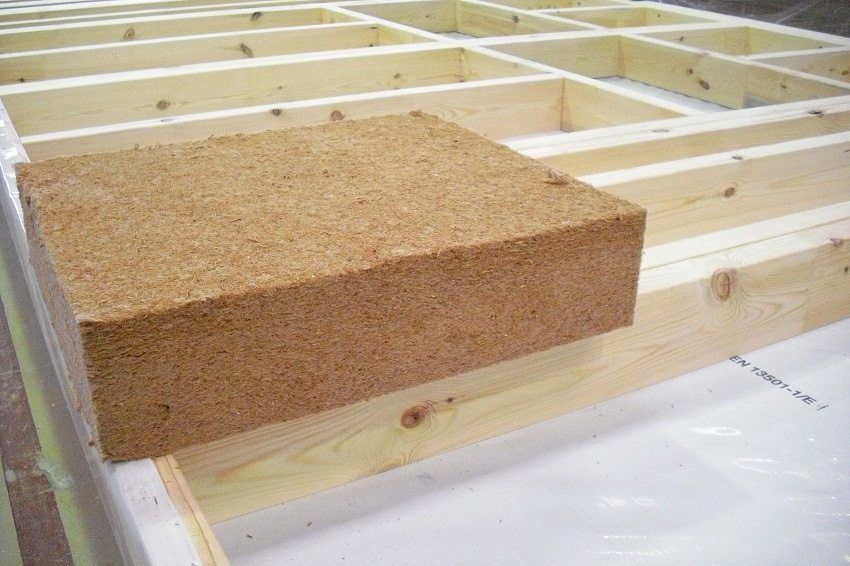

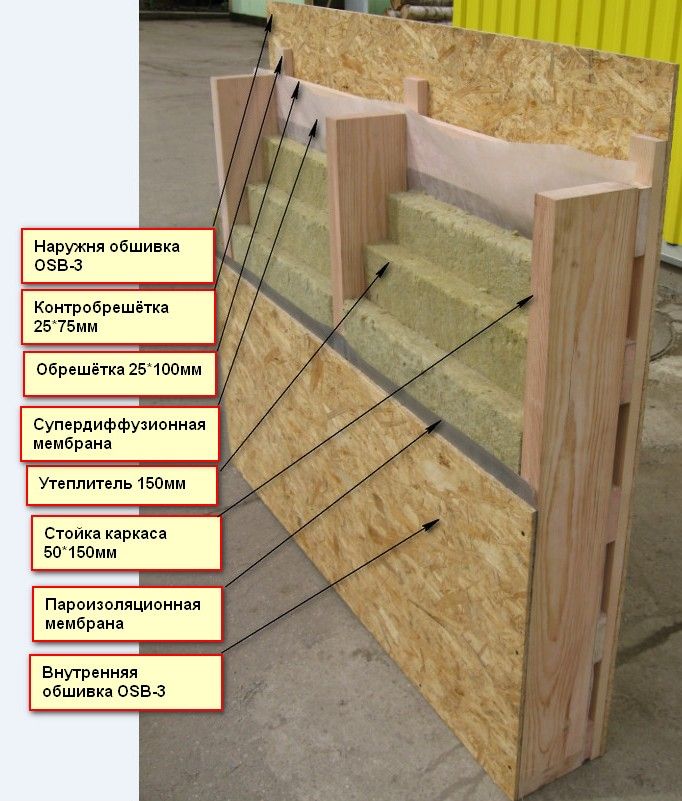

Поэтапное строительство: способы утепления каркасного дома своими руками

Утепляться должно все – от пола до потолка. В несколько слоев:

• Снаружи от фанеры – специальная гидроизолирующая мембрана. Она пропускает воздух, но не влагу.
• Изнутри – утеплитель в несколько слоев, наложенных друг на друга, чтобы не допустить щелей в местах стыка.
• Потолок лучше обшивать со стороны чердака, а внутри только прикрепить изоляцию от пара. Такая пленка, кстати, необходима по всему периметру здания.
• Сверху нашиваются листы OSB, на них уже будет производиться внутренняя отделка помещений.

Монтаж

Когда проект у вас на руках, можно начинать строительство.

Дадим сперва общие рекомендации по установке, а затем перейдем к частностям:

• Места, где будут расположены все стойки и стыковки деревянных конструкций, следует измерить с помощью рулетки и обозначить карандашом.
• Обязательно используйте угольник, отвес и уровень, чтобы все углы были строго под 90 градусов, а стены, пол и потолок – ровные, относились друг к другу перпендикулярно.
• Тщательно подойдите к выбору крепежного инструмента. Дерево надежнее всего скрепляется с помощью металлических уголков, скоб, а также обычными гвоздями.
• На промежуточных этапах применяйте подпорки и временные элементы.

Теперь кратко представим алгоритм возведение каркасника, подробно расписанный выше:

1. Фундамент.
2. Нижняя обвязка.
3. Сборка шаблонов (решетки стен) и их установка, обшивка.
4. Монтаж стропильной системы.

Теперь перейдем к описанию некоторых сложных элементов.

Укосины

В процессе создания каркаса, а, точнее, шаблонов, велика вероятность шаткости конструкции, поскольку нет скрепляющих деталей. Временную жесткость придают балки, прикрепленные к основным несущим доскам. Они должны быть ровными, обычно берут сечение 100х50 или 150х50. Они увеличивают прочность и делают последующую работу легче.

Ригель

Во время сборки шаблона еще на земле к части прямоугольника прилепляется горизонтальная балка. Она является стяжкой. Когда стену устанавливают на фундамент, то ригель оказывается в непосредственном контакте с верхней обвязкой.

Также этим термином строители называют подпорку, которая устанавливается между фермами крыши. Таким образом, это элемент, гарантирующий сжатие.

Углы

У конструкции это самая важная деталь, поскольку на него приходится максимальная нагрузка. Соответственно, опорные доски должны прикрепляться максимально прочно.

Внутренние стены

Они делаются также, шаблонами, собираемыми на полу. Однако требуется минимальная жесткость и сечение используемого пиломатериала может быть меньше. При монтаже важно учесть прокладку достаточно большого слоя звукоизолирующего материала, чтобы в доме не образовалась отличная слышимость.

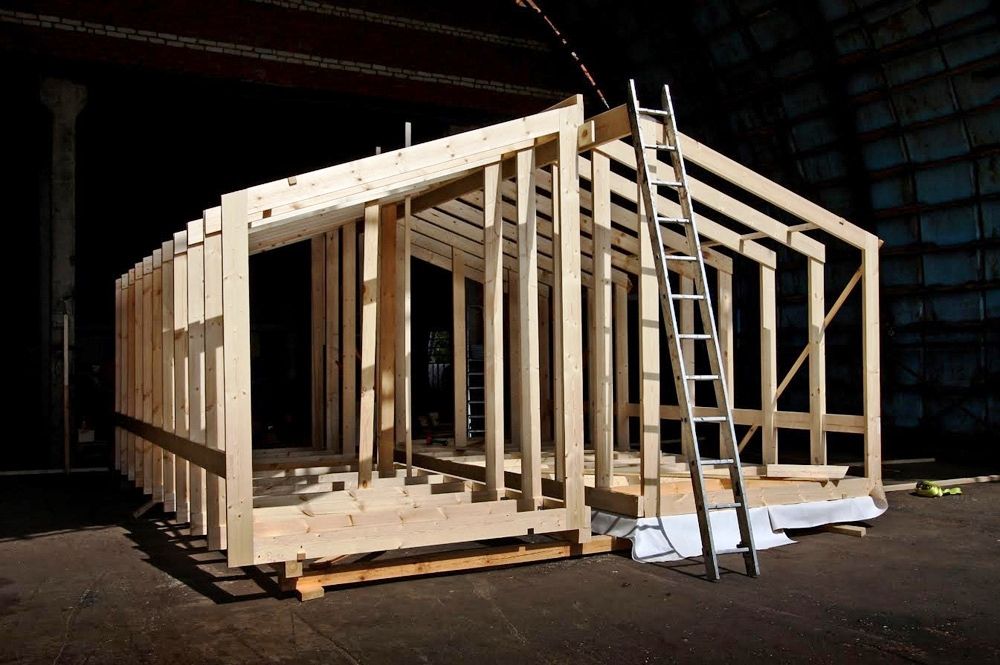

Конструкция

Таким образом, все деревянные компоненты дома просто собираются как конструктор, а затем соединяются вместе креплениями. В зависимости от проекта, здание может иметь квадратный или прямоугольный, нестандартный периметр. Обычно такой метод используется для возведения частных одноэтажных коттеджей, дач, но он может применяться и к двухэтажным постройкам, тогда понадобится делать перекрытие по аналогии с потолком.

Коттедж в «Лесково»

Борисовский

Этажи

2 этажа

Площадь

227,6 м²

Комнат

5

с участком от 11,02 соток

от ₽

Доступно 18 участков

подробнее

Коттедж в «Лесково»

Никитинский на Шукшина 4

Этажи

2 этажа

Площадь

165 м²

Комнат

3

с участком от 10 соток

от 20 069 000 ₽

Доступно 18 участков

подробнее

Коттедж в «Опера парк»

Кармен 157,56 м2

Этажи

2 этажа

Площадь

157. 56 м²

Комнат

3

с участком от соток

от ₽

Доступно 18 участков

подробнее

Преимущества технологии

Строители часто делают выбор в сторону каркасников, потому что:

• Их возведение занимает самое короткое время.
• Работать может маленькая бригада, монтаж под силу даже своими руками с привлечением иногда помощников.
• Они показывают достаточно хорошую, стабильную надежность.
• Можно сделать любой уровень теплоизоляции и звукоизоляции.
• Хорошие показатели теплоемкости даже при сильных морозах.
• Низкая стоимость строительных материалов.
• Экологичность строения.
• Хорошая циркуляция воздуха, нет ощущения сырости и затхлости.
• Большой выбор стройматериалов, например, для обшивки можно использовать не только фанеру или ОСП-листы, но и СИП-панели, которые содержат в себе все слои с изоляторами.
• Экономичное жилье из-за сниженных затрат на отопление.
• Разворачивать стройплощадку можно в любое время года, потому что не нужен глубокий массивный фундамент.
• Понадобится минимальное количество оборудования и никакой специальной тяжелой техники.

В статье мы рассказали, как строится каркасный дом поэтапно, представили несколько фото конструкции и схем для наглядности, а также пошаговую инструкцию, как построить домик своими руками. А если вы хотите приобрести уже готовое жилье, то обращайтесь в нашу компанию «Авирон Девелопмент». Мы предлагаем загородные коттеджи и таунхаусы в Воронежской области. Посмотрите видео-обзор:

Основные этапы строительства частного дома: последовательность и порядок работ, пошаговая инструкция постройки жильяИз какого материала лучше всего построить дом: как выбрать самый долговечный стройматериал для частного и загородного жильяКак сделать проект дома самостоятельно: как правильно составить и начертить план жилья своими руками

E-mail

Согласен на обработку персональных данных

Каркасный дом своими руками: пошаговая инструкция

Технология сооружения быстро возводимых зданий пользуется большой популярностью. Эта тема постоянно обсуждается на строительных форумах и вызывает много споров. Плюсы и минусы каркасных домов помогут сформировать общее представление о методе, ознакомиться с этапами возведения объектов.

Плюсы и минусы каркасных домов

Исходя из опыта европейских стран, не возникает сомнений, что скоро каркасно-щитовые дома станут лидерами в малоэтажном строительстве. По сравнению с традиционными системами строительства у технологии имеются свои преимущества, главное их которых – экономичность. Финансовый аспект – один из стимулирующих факторов для обзаведения собственным жильем. Стоимость 1 кв. м меньше в полтора раза пенобетонных блоков, в 2,4 кирпичных стен, в 1,4 раза бруса.

Каркасно-щитовой конструктор собирается усилиями 4 человек за 1,5 месяца. По этому принципу допустимо возвести объект любой сложности до 3 этажей. К тому же, строительство каркасного дома своими руками позволит сэкономить на фундаменте, технике, бригаде рабочих.

К недостаткам причисляют:

1. Впитывание влаги.
2. Риск возгорания.
3. Плохое вентилирование.
4. Чувствительность к вибрации.
5. Недолговечность.

Сложилось ошибочное мнение, что только кирпичные, панельные или деревянные стены хорошо держат тепло. Однако по действующим нормам теплозащиты, современные постройки в некоторых регионах не отвечают стандартным требованиям. Канадские дома со стенами 150 мм по коэффициенту теплозащиты равноценны двойной блочной кладке и вполне пригодны для жилья. В холода при отключении отопления в комнатах долго держится нормальная температура.

Временное или постоянное проживание определяет толщина каркасного дома. Если жилье планируется для сезонного пребывания, отпадает необходимость в закупке дорого утеплителя. Соответственно, толщина стен будет несколько меньше. Для комфортного микроклимата достаточно подложки в 10-15 см. Если речь идет о постоянном жилье, материал укладывают толстым слоем — больше 15 см. В конечном итоге стена получается 20 см без учета наружной и внутренней обшивок.

Как правильно рассчитать толщину каркасного дома

Для этой цели есть специальная таблица с показателями для каждого региона. В формулу вставляют:

• параметры толщины утеплителя;
• коэффициент теплопроводности материала;
• вычисляют параметр.

Вы можете провести расчеты самостоятельно, воспользовавшись нашими строительными калькуляторами здесь.

При заказе домокомплекта на заводе расчеты выполняют на месте, и предлагают заказчику плиты с повышенным запасом прочности. Многие считают, что если они толстые, утеплитель укладывать не нужно. Это заблуждение – без качественной подложки расходы на отопительный ресурс возрастают в разы. Стены каркасной постройки должны напоминать слоеный пирог. Благодаря воздушной подушке между ними, даже в морозы в доме сохраняется тепло.

Каркасный дом своими руками строят по финской или канадской технологиям. Алгоритм процессов одинаков, и состоит из нескольких этапов:

1. Покупки материалов.
2. Заливки основания.
3. Нижней обвязки фундамента.
4. Возведения стен, крыши.
5. Установки окон и дверей.
6. Обшивки стен и утепления.
7. Внутренней отделки.

Чтобы избежать потерь тепла и обеспечить хорошую вентиляцию, при строительстве объекта важно придерживаться адаптированной технологии.

Как построить каркасный дом: заливка фундамента

Быстровозводимая конструкция легкая, поэтому сооружать мощное основание нет смысла. В зависимости от типа грунта и этажности строения выбирают между:

• винтовыми сваями;
• столбчатым;
• ленточным.

При выборе вида фундамента рассчитывают общую нагрузку. Погонный метр высотой 3 м весит около 1,7 т. Если предполагается одноэтажное строение, периметр умножают на 1,7. При расчете 2-этажного здания площадь умножают на 2 затем на вес 1 п.м.

Один из популярных вариантов – свайно-винтовой. Он подходит для возведения основания на заболоченных участках, в местах со сложным рельефом, кроме скалистого грунта. Для одной семьи из 3-4 человек подойдет столбчатый. С помощью бура выполняют отверстия глубиной 80 см и шириной 20 см, куда вставляют асбоцементные трубы на дистанции 90 см. Свободное пространство заполняют присыпкой из песка и щебня, после утрамбовки заливают цементным раствором. По такому принципу закапывают 130-150 столбов.

Монолитное основание

Ленточный фундамент для каркасного дома стал классикой. Он представляет собой бетонную полосу, образующую замкнутый контур. По сравнению со столбчатым имеет большую поверхность, поэтому обеспечивает хорошую несущую способность. Пошаговое описание возведения мелко заглубленного основания позволит с работой справиться самостоятельно. Для этого понадобятся:

• арматурные стержни;
• песок, щебень разных фракций;
• стальная проволока;
• цемент;
• гидроизоляция;
• инструменты: пила, лопата, строительный миксер.

После расчетов размечают место, используя колышки и веревку. Чтобы лента была ровной, второй ряд бечевки натягивают шире на 10 см толщины стены. Для измерения углов используют лазерный уровень или контролируют ровность через сравнение диагоналей.

Для не заглубленного основания глубоких рвов рыть не нужно. В отличие от фундамента, когда ямы выкапывают ниже уровня промерзания, достаточно снять плодородный слой и заглубить траншеи на полметра. В этом случае лента будет опираться на грунт. Хотя почва подвергается морозному пучению, несущая способность от этого не страдает. Особенно, если дом строится на песке или гравелистой почве.

На дно выстилают геотекстиль, сверху слоями насыпают песчаную подушку. Каждый пласт проливают водой и утрамбовывают. На глинистой почве высота подложки достигает 50 см, на песчаном грунте — в 2 раза меньше. Следом укладывают гидроизоляцию из битумно-полимерных материалов.

Строительство опалубки и заливка раствора

На этом этапе из шифера, досок или фанеры по периметру монтируют опалубку для бетона. С внутренней стороны уровнем вымеряют высоту заливки раствора, отмечают маркером на досках. Вдоль опалубки сооружают арматурный каркас. Металлические стержни диаметром 10-16 мм с ребристой поверхностью обеспечат прочную адгезию с бетоном, в перспективе предотвратят разрушение фундамента. Если высота опалубки больше 30 см, прутья укладывают в несколько рядов.

Предпоследний шаг в возведении монолита – равномерное распределение бетона. После заливки первого слоя с целью предотвращения вакуумных пустот его пробивают. Второй слой добавляют до схватывания первого. Последний выравнивают согласно разметкам, засыпают сухим цементом через сито.

Незащищенный мелко заглубленный фундамент зимой проводит холод от промерзающего грунта. Чтобы сохранить тепло в доме, с наружной части выкладывают пенополистирол. В регионах с суровым климатом используют другую схему. Изоляционный слой в придачу укладывают по горизонтали внизу основания.

Если температура держится в +20°C, через неделю строительство продолжают. За это время бетон затвердеет на 50%. Если столбик не поднимается выше +17°С, выжидают дней 12. До окончательного высыхания монолита понадобится не менее 28 дней.

Каркасный дом своими руками: пошаговая инструкция

Чтобы пол не впитывал влагу из бетона, сверху фундамента прокладывают 2 защитных слоя из битумной мастики. Другие варианты – рубероид или гидроизол. Многие по периметру распределяют жидкую гидроизоляцию, на нее приклеивают рулонный материал.

Нижняя обвязка фундамента

Обвязкой называют укладку досок и соединение их с бетонным основанием. Только после монтирования лежней – сухих хвойных брусьев сечением 150 х 150 мм, обработанных антипиренным составом и специальными пропитками, приступают к строительству стен. Для экономии многие выбирают две толстые доски, скрепляют их гвоздями шагом 20 см.

Процесс начинают с углов здания. Края выравнивают по контуру. Сверху кладут следующую доску с перекрытием стыка первого ряда, чтобы получился замок. Это выглядит так:

Для соединения с фундаментом используют шпильки. Сначала сверлят отверстия глубиной 100 мм, в которые забивают крепежные элементы. Варианты фиксации:

• анкерные соединения, заранее вмонтированные в бетон;
• клиньевые болты;
• заколачивание гвоздей в замурованные деревянные пробки.

На финишном этапе стыки закрывают джутовой лентой. Между собой доски скрепляют уголками или скобами. К лежню на ребро ставят доску обвязки с таким же сечением и приколачивают длинными гвоздями с шагом 40 см. В конце еще раз проверяют углы и диагонали, перекосы с брусьев устраняют электрорубанком.

Как сделать обвязку и лаги

Следующими монтируют поперечные лаги. Доски с сечением 150 х 50 мм, перевернутые на бока, с шагом 40 см косыми гвоздями 9 см приколачивают к торцу и нижнему брусу слева и справа. Если они длинные, но уложен поперечный брус, сверху набивают перемычки длиной по 45 см.

Настил пола

После монтажа обрешетки между ячейками настилают гидроизоляционную пленку, на нее — утеплитель. Бюджетный вариант — пенополистирол от 15 кг/м3 толщиной 150 мм. Утеплитель режут ножовкой, укладывают в 2 слоя. Материал распределяют так, чтобы кромки полотен второго ряда не совпадали с первыми, иначе листы сдвинутся. Для фиксации пенопласта внизу решетки по периметру набивают черенковый брус 50 х 50 мм. Швы задувают монтажной пеной.

Материал накрывают пароизоляционной мембраной, затем сооружают настил. Для чернового пола выбирают фанеру, шпунтованные доски или дешевые плиты OSB-3. Полотна застилают поперек решетки. Для надежности листы кладут в шахматном порядке или перпендикулярно лагам.

Настил крепят к лагам саморезами 50 мм или ершенными гвоздями. Сначала на тыльную сторону листов наносят клей, затем приколачивают через каждые 15 см по краю и с шагом 30 см посередине. Между сегментами со всех сторон оставляют зазор в 3 мм.

Теперь для возведения стен нужен каркас: деревянный или стальной. Популярное решение – дубовый брус, лиственница или другая древесина с плотной структурой. Такие конструкции дешевле металлических аналогов на треть. До начала монтажа их строгают, обрабатывают пропитками от возгорания, загнивания, вредителей.

Монтаж вертикальных стоек

Как построить каркасный дом, чтобы в нем долго прожить без ремонта? Соблюдать последовательность этапов и учитывать все строительные нюансы. В первую очередь это касается крепления деталей. При возведении остова сначала устанавливают угловые стойки. Если для соединения выбраны нагели, отступают от краев до 10 см, в торце выполняют отверстия больше длины нагеля на 1 см, вертикально крепят брус.

Теперь выбирают способ крепления промежуточных продольных стоек. Первый – фиксация к обвязке с частичной или полной врубкой, или соединение оцинкованными уголками. Второй способ проще и надежнее, хотя увеличивает стоимость проекта.

Принцип установки верхних брусьев аналогичен монтажу нижней обвязки. Горизонтальные конструкции стыкуются в углах с вертикальными стойками, соединяются 2 гвоздями и уголками.

Как возвести стены

Как сделать каркасный дом: сначала собрать пролеты на земле, затем поднять наверх или собирать на месте? Обычно их уже готовыми крепят к нижнему основанию. Первый пролет прибивают к полу и поддерживают укосинами, второй соединяют со стойкой первого и так по периметру.

Независимо от принципа соединения стоек, их укрепляют временными укосинами. Это усиливает нижнюю обвязку до момента установки постоянных опор, придающих каркасу жесткости и устойчивости к ветровым нагрузкам. После монтажа всех конструкций:

• костяк вымеряют отвесом и уровнем;
• временные подпорки убирают;
• к каждой опоре привинчивают по 2 планки сверху и снизу.

Окна, двери

Дверные и оконные проемы устанавливают в местах согласно проекту. Сначала по сторонам ниш закрепляются стойки, затем перемычки вверху и внизу. Внутренние перегородки монтируют также как и каркас, обвязывают досками для жёсткости.

Потолок

Процесс состоит из нескольких этапов:

1. В брусе вырубают пазы для балок.
2. В проемы вставляют поперечные конструкции, прибивают гвоздями, прикручивают стальные уголки.
3. Внутри по перегородкам устанавливают опоры, соединяют с верхними и нижними брусьями.
4. Настилают потолочный щит из шпунтованных досок.
5. Укладывают пароизоляционный слой, сверху утеплитель и гидроизоляционную мембрану.
6. Сооружают черновой пол.

Крыша

Для устройства выбирают: мансардную, многощипцовую, односкатную или многоскатную крышу с уклоном от 10°. Для расчета стропил и шаговой обрешетки используют строительные таблицы или наши строительные онлайн калькуляторы.

1. Стропилы собирают внизу из бруса. Для этого 2 доски сращивают между собой вверху под углом, затем поднимают на место.
2. Сначала стропильные пары устанавливают на фронтонах со свесом 400-500 мм.
3. Наклон ската регулируют, конструкции монтируют к верхней обвязке.
4. Остальные части системы устанавливают с шагом 700 мм.
5. Затем их интегрируют коньковым бруском, служащим опорой для верхних стропил, крепят в пол лапы.
6. Строят сплошную или редкую обрешетку с сечением 25 х 30 см, фиксируют на стропилах боковыми контрейками. Шаг брусьев такой же, как у стропил.

К внутренней стороне стропильных ног степлером пристегивают пароизоляционную мембрану. Стыки герметизируют скотчем, пространство между брусьями заполняют теплоизоляционными плитами, затем диффузной пленкой. На финишном этапе настилают кровлю. Алгоритм процесса наглядно представлен на картинке.

Утепление стен

Выбирают защитный материал с толщиной 50 мм: пенополистирол, минеральную вату или пенопласт.

1. Закладывают маты между вертикальными стойками остова. При двойном настиле стыки полотен не должны совпадать. Для защиты от влаги с наружной стороны настилают гидроизоляцию.
2. Затем набивают обрешетку из тонких реек, соответствующих толщине утеплителя. Это обеспечит движение воздуха.
3. Со стороны комнат растягивают пароизоляцию, фиксируют степлером. Стены облицовывают толстой фанерой, гипсоволоконными листами или вагонкой. Основание для отделки гипсокартоном готово.
4. Снаружи стены обшивают отделочным материалом: блок-хаусом, сайдингом, евровагонкой.

Осталось облагородить дом внутри и отпраздновать новоселье. Нюансов в строительстве сборных каркасно-щитовых домов – великое множество. Опыт и знания придут в процессе.

Полное видео как построить каркасный дом





Текущее строительство модифицированного домика с А-образной рамой Alexis — часть 1 — Планы маленького деревянного дома | Планы микро каюты | Планы садового сарая

Это будет наш дом. Мы планируем жить здесь круглый год. Это только я, моя жена, собака и 2 кошки.

Iain Nicholson

A-frema Small House Plans Alexis

Для Иэна мы модифицировали планы Alexis для маленького каркасного дома. Недавно он прислал нам несколько фотографий строительства, которые нас очень заинтересовали, поэтому мы предлагаем вам это интервью.

Пейзаж, в котором вы строите, просто захватывает дух. Можете ли вы сказать нам, где вы строите?

Мы строим в горах Западной Северной Каролины

Как вы справились с ограничениями на получение разрешений на строительство в вашем городе?

Когда мы собирались приобрести недвижимость, мы убедились, что земля, на которую мы смотрели, не имеет ограничений. Это означает, что мы могли без проблем построить на нем все, что захотим.

Фундамент, каркас пола

На каком этапе строительного процесса вы сейчас находитесь?

Сейчас мы находимся на стадии электропроводки/сантехники/механики. Металлическая крыша установлена, и дом просушен.

Сколько уже стоит этап строительства, который мы видим на фотографиях, и каков ваш предполагаемый общий бюджет?

Стоимость до этого момента составляла около 60 тысяч долларов США. Наш бюджет на дом составлял 60 тысяч долларов, но резкое повышение цен на пиломатериалы в начале проекта подтолкнуло этот бюджет примерно к 80 тысячам долларов. Наш общий бюджет на весь проект, включая профилирование, строящиеся дороги, септики, электроэнергию и расходы на проживание, пока мы строим, составляет 200 тысяч долларов 9.0004

Какие основные изменения вы внесли в процессе строительства?

Помимо увеличения размеров по сравнению с первоначальными планами, мы добавили 18-футовое слуховое окно с одной стороны рамы.

мы добавили слуховое окно длиной 18 футов с одной стороны рамы

Каковы размеры стропил и балок перекрытия? (толщина+ширина)

Балки пола 2x10x10 футов. Стропила крыши 2x10x24′

Вы планируете жить в коттедже круглый год или это будет недвижимость для отдыха?

Это будет наш дом. Мы планируем жить здесь круглый год. Это только я, моя жена, собака и 2 кошки.

Вы строили его сами (сделай сам) или с помощью профессионала?

Мы сами выполняли работы, за исключением планировки, фундамента и электрики.

Что стало для вас самым сложным во время всего процесса?

Самой сложной частью сборки, безусловно, была крыша. Подъездная дорога к дому ОЧЕНЬ крутая, и туда невозможно доставить какое-либо оборудование, поэтому все приходится делать вручную. Построение «А» на полу и поднятие их по отдельности, 4×8 листов фанеры 25 футов вверх по лестнице, чтобы обшить крышу, а затем укладка 12 футов и 14 футов металлических кровельных панелей.

Думали ли вы оборудовать кабину сетками? (Водопровод, электричество, …)

Дом подключен к электросети

Планируется ли мини-кухня для большого бокового слухового окна?

В доме будет полноценная кухня с островом. Мы с женой любим готовить и добавили слуховое окно, чтобы вместить его.

Применяли ли вы какие-либо идеи экологичного образа жизни в своей каюте? например повторное использование дождевой воды

Мы собираемся использовать сбор дождевой воды в качестве основного источника воды. Он будет собираться с крыши и перекачиваться в резервуар на 2500 галлонов.

Как вы планируете управлять отоплением?

Для отопления и охлаждения мы будем использовать 2 мини-сплит-системы. Мы также добавим 2 дровяные печи. Зимой здесь довольно холодно, и у мини-сплитов могут быть проблемы с отоплением.

Что еще вы хотели бы добавить, о чем я забыл вас спросить?

В наше время невероятно дорого все, что вы делаете сами, сэкономит вам кучу денег. У нас будут сбережения в размере 200 тысяч долларов, и когда он будет готов, он будет стоить более 450 тысяч долларов. Это тяжело, это пугает, вам будет больно, больно, и вы задаетесь вопросом, закончится ли это когда-нибудь. Но в конце дня, когда все сказано и сделано, вы можете отступить с удовлетворением от того, что приняли вызов и пересекли финишную черту. Нет ничего более полезного, чем это.

Спасибо за ваши честные ответы. Как работает «»

iStockphoto/DNY59

Готов построить дом? Ознакомьтесь с этапами строительства дома. Во-первых, чертежи.

Реклама

«»

Дитер Спаннкнебель/Digital Vision/Getty Images

Каждый дом начинается с плана этажа. Надежный план, подобный этому цифровому рендерингу, помогает строить без сбоев и помогает вам заказать материалы для начала работы.

«»

Предоставлено Джастином Салливаном/Getty Images

Пиломатериалы, бетон, полы, изоляция, электропроводка — список можно продолжить. Когда у вас есть все строительные материалы, следующим шагом будет установка и заливка фундамента для вашего дома.

«»

© iStockshoto/Dave Herriman

Фундамент описывает основные части вашего нового дома и формирует основу для всего остального, что вы строите. Лучше убедитесь, что у вас все получилось с первого раза! Далее вы поднимете каркас дома.

«»

©istockphoto.com/Justin Horrocks

Большие дома требуют большого количества каркаса. Посмотрите, как скелет дома обретает форму по мере отделки каркаса на следующем фото.

Реклама

«»

Пит Салутос/UpperCut Images/Getty Images

С таким количеством деталей, которые нужно собрать, легко понять, почему строительство каркасных домов может занять много времени и труда. Далее вам нужно будет закончить крышу.

«»

Фото AP/Росс Д. Франклин

Не скупитесь. Покрыв свой дом хорошей энергосберегающей крышей, вы сэкономите много денег в будущем.

«»

iStockphoto/jfc215

На каркас накладывается деревянная обшивка, затем кровельная бумага, а затем прибивается черепица. Следующим шагом будет отделка экстерьера.

«»

Итан Миллер / Getty Images

Использование домашней пленки на последних этапах возведения каркаса помогает защитить ваш дом от непогоды. Далее вам нужно будет добавить сайдинг.

«»

iStockphoto.com/Marcel Pelletier

Когда вы добавите сайдинг — будь то кирпич, штукатурка или горизонтальный сайдинг, который вы видите здесь — дом начнет выглядеть законченным. Но внутри еще много работы.

Реклама

«»

© iStockphoto/Vasko Miokovic

После завершения внешней отделки можно установить такие механические части, как электропроводка, водопровод и системы отопления, вентиляции и кондиционирования.

«»

iStockphoto/Майкл Уокер

Изоляция является ключом к комфорту и энергоэффективности вашего дома в любое время года. Хорошая изоляция и герметизация делают отопление и охлаждение вашего дома менее дорогим в долгосрочной перспективе.

«»

© iStockphoto/Stefan Klein

Когда механическая часть и изоляция закончены, вы можете завершить гипсокартон и внутреннюю отделку. Это подготовит вас к самой интересной части: внутренней отделке.

«»

Стив Коул/Выбор фотографов/Getty Images

Какой цвет краски? Какое напольное покрытие? Что вы хотите для шкафов, освещения и техники? Завершение интерьера может быть захватывающим, но не пренебрегайте последними штрихами снаружи вашего дома.
