Этапы строительства каркасного дома от фундамента до крыши

Несмотря на некую консервативность в мышлении населения нашей страны в плане строительства (применение тяжелых надежных каменных и бетонных материалов), все большее распространение получают легкие конструкции. Дома из SIP-панелей, деревянные каркасные и каркасно-щитовые строения завоевывают всё большую популярность. Причиной тому существенно более низкаястоимость, как требуемого материала, так и его монтажа. В статье рассмотрим этапы строительства каркасного домаот фундамента до крыши.

Нюансы деревянного строительства

Основным отличием деревянных конструкций от «классических» каменных, бетонных, железобетонных и стальных является высокая пожароопасность. Применение несущих деревянных конструкций обуславливает класс пожароопасности сооружения не выше III-го (для каменных и бетонных характерен II-ой класс).

Частично проблема решается антипиренами. Это специальные вещества, предназначенные для обработки деревянных конструкций с целью снижения групп воспламеняемости и горючести. Пренебрежение такой обработкой может привести к самым печальным последствиям.

Ещё одним уязвимым местом строительства каркасного дома является подверженность биологическому разрушению. Речь идет о гниении и древоточцах. Для борьбы с этим факторам применяют биозащитные составы. Современная промышленность предлагает комплексные огнебиозащитные средства, наиболее целесообразные к применению для защиты деревянных конструкций.

Отдельно подчеркнем важность скрупулезного выполнения всех требований по электромонтажу. Наиболее частой причиной возгорания домов являются некачественная проводка, использование не сертифицированного электрооборудования (розетки, выключатели), нарушение правил эксплуатации электроприборов.

К бесспорным преимуществам деревянных каркасных домов относят их меньшую стоимость и скорость возведения.

Фундамент – первый этап строительства каркасного дома

Сложным вопросом в рамках частного строительства был, есть и будет выбор типа фундамента. Деревянные строения характерны малым весом. Фундамент, как правило, так же выполняют «облегченным» по отношению к классическому «каменному» варианту дома. При этом все типы фундаментов (ленточные, плитные, свайные) могут применяться и для деревянных домов.

Выбор типа фундамента для каркасного дома в первую очередь зависит от инженерно-геологических условий – прочности грунта, уровня грунтовых вод и так далее. Для каркасного варианта строительства возможно применение столбчатых фундаментов.

Для экономии финансовых средств следует заказать инженерно-геологические изыскания в минимальном объеме. Хотя бы одну скважину глубиной около 5м. На основании отчета об изысканиях посредством консультаций со специалистом можно будет определить оптимальный вариант фундамента. Самостоятельное решение данного вопроса «на глазок» с высокой степенью вероятности обернется либо перерасходом материалов «в запас», либо проблемами в эксплуатации дома, установленного поверх слишком слабого фундамента.

Особое внимание следует уделять уровню грунтовых вод, сезонному их колебанию, а также риску появления верховодки – так называемой «почвенной воды». Оплата изысканий и консультаций со специалистом окупятся сторицей.

Этап 2: возведение каркаса и междуэтажного перекрытия

Возведение каркаса при строительстве деревянного дома начинают с монтажа нижней обвязки. Размеры её поперечного сечения напрямую будут зависеть от типа фундамента. Для свай, установленных с большим шагом (3м и более) нижняя обвязка будет мощнее, чем для других вариантов. Нижняя обвязка поверх свайного фундамента, по сути, является ростверком. Во всех случаях (в том числе при ленточном и плитном фундаменте) эта обвязка должна располагаться выше отметки грунта. Нижняя обвязка должна антисептироваться особенно тщательно. Кроме того, под её низ следует подложить гидроизоляцию из плотного полиэтилена, рубероида или другого рулонного изоляционного материала.

Возводить каркас можно двумя методами – собирая каждый элемент отдельно непосредственно в месте его проектного положения, или же собрать на горизонтальной поверхности каркас целой стены, затем поднять его «на попа» и установить на место. Второй вариант предпочтительнее, так как является более производительным. Особенно он удобен при варианте фундамента в виде утепленной шведской плиты – на момент сборки каркаса черновая поверхность пола первого этажа (верх плиты) представляет собой удобную площадку для сбора каркасов стен.

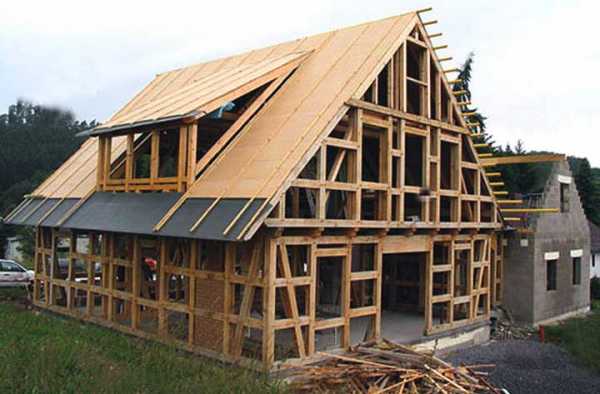

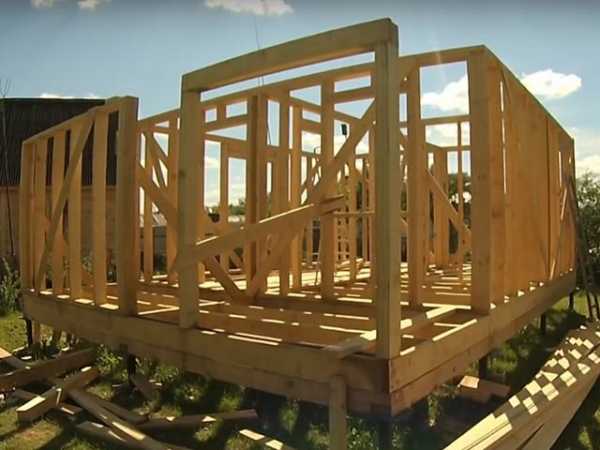

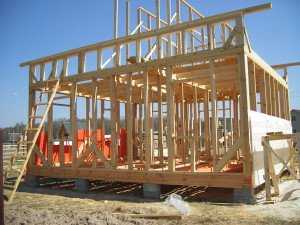

Возведение каркасного дома из заранее собранных каркасов стен.

Пространственная устойчивость каркаса обеспечивается либо щитами (каркасно-щитовая схема, характерная, в том числе, для SIP-панелей), либо накосо набиваемой во взаимно-обратном направлении доской. На этапе монтажа часто используют временные раскосы, устанавливаемые поверх каркаса. После зашивки щитами или диагональными досками одной из сторон будущей стены временные раскосы снимают.

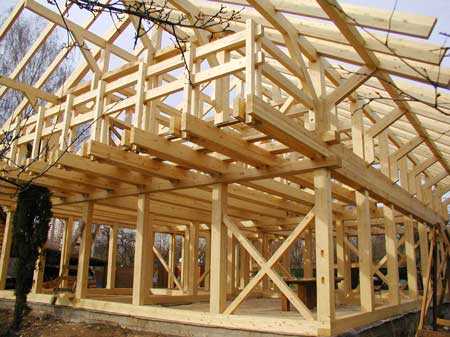

Пример устройства временных раскосов.

В качестве щитов, как правило, применяют OSB (QSB) плиты толщиной 12мм. При зашивке доской её толщина лежит в пределах 18-25мм.
Шаг стоек (колонн) каркаса очень часто назначают равным 60см, что в случае каркасно-щитовой схемы вызывает недоумение. Размер OSB плиты составляет 125х250см, вследствие чего шаг в 60см формирует необходимость подрезок каждого щита на 5см по ширине или 10см по длине. При этом шаг в 62,5см будет полностью кратен ширине такого листа (2 шага) и длине (4 шага). При дощатой обшивке кратность в 60см проблем не создает.

Выбор обшивки щит/доска обычно происходит исходя из цен на эти материалы в регионе строительства. При равной цене предпочтение стоит отдать щитовому варианту, как более технологичному и быстровозводимому.

Каркасно-щитовая схема деревянного дома.

Пример обшивки каркаса доской под 45 градусов во взаимно-обратном направлении.

После возведения каркаса стен первого этажа и устройства верхней обвязки (пояса) начинают монтаж балок перекрытия.

Железобетонные перекрытия (как монолитные, так и сборные) в деревянных домах не применяют. От облегченных вариантов типа Terriva и тому подобных так же лучше отказаться. Древесина имеет сильно отличающиеся от остальных материалов показатели линейного расширения при перепаде температуры. Кроме того, древесины, как «живой» материал, немного изменяет свои размеры и при перепадах влажности. Сочетание в несущем каркасе разнородных материалов крайне не желательно.

Балки перекрытия обычно выполняют из доски 50х200мм или спаренных вдвое досках 50х150мм. Второй вариант предпочтительнее при условии спаривания досок зеркальным отображением годичных колец – такая балка будет стабильнее. Шаг балок зависит от перекрываемого пролета, размеров поперечного сечения и нагрузок. Обычно этот шаг лежит в пределах 60-100см.

Вариант монтажа деревянных балок перекрытия.

Перед возведением каркаса следующего этажа необходимо настелить половой настил поверх балок перекрытия. Для этого применяют шпунтованные половые доски или плитные материалы (OSB, фанера) в два слоя. Стыки второго слоя не должны совпадать со стыками первого. В случае применения половой доски до окончания строительства от загрязнения и повреждения её защищают листами ДВП или плотного картона.

Перекрытия в деревянных каркасных домах должны быть звукоизолированными. Желательно применять отделочные материалы с виброразвязкой. Например, ламинатное покрытие, укладываемое поверх подложки из пробкового дерева. В противном случае слышимость будет очень высокой, а пол будет представлять собой аналог барабана.

Пример устройства звукоизолированного перекрытия по деревянным балкам с виброразвязкой.

Этап 3: крыша

Хорошим вариантом устройства крыши для каркасного дома является её скатный вариант. Крыша может быть односкатной, двухскатной, вальмовой и т.д. В качестве кровельного слоя можно применить любой материал – шифер, профнастил, металлочерепицу, битумную черепицу и т.д.

Узел устройства кровельного слоя с покрытием из битумной черепицы.

Скаты крыши формируют стропильной системой. Стропила чаще всего выполняют из доски сечением 50х150 или 50х200. Шаг стропил зависит от снеговых нагрузок в регионе строительства, пролета, сечения. Обычно шаг оставляет 80-120см.

Стропильная нога опирается на мауэрлат. В каркасном деревянном доме его функцию выполняет верхняя обвязка последнего этажа.

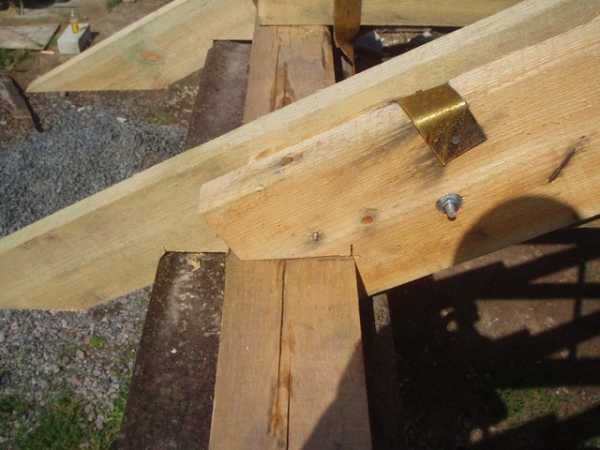

Пример устройства опорного узла стропильной ноги на мауэрлат.

Внешний вид мансардного этажа, формируемого крышей, на этапе защиты утеплителя пароизоляцией.

Этап 4: перегородки, коммуникации и внутренняя отделка каркасного дома

Лучшим вариантом перегородок в деревянном каркасном доме является каркас из деревянного бруса сечением 50х100мм, обшитый с двух сторон все теми же OSB плитами. Шаг стоек для перегородок идентичен несущим стенам. Внутреннюю полость перегородок заполняют звукоизолирующим материалом.

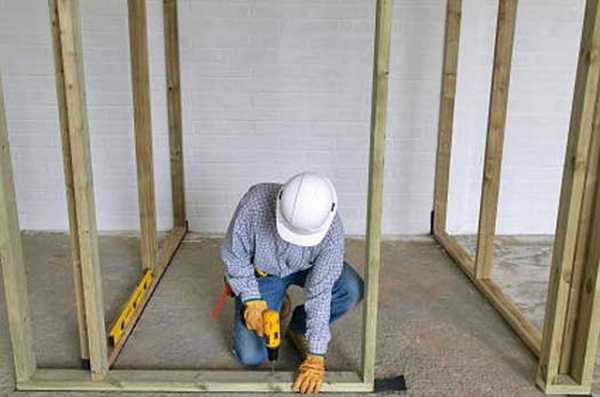

Устройство деревянного каркаса для перегородки.

В помещениях с влажным режимом (санузел) пол и стены дополнительно обшивают магнезитовыми плитами, поверх которых устраивают гидроизоляцию обмазочными материалами. Применение магнезитовых плит дает возможность облицовки стен и потолка керамической плиткой.

Каких-либо препятствий для устройства гипсокартонных перегородок в каркасных деревянных домах не существует.

Прокладка внутридомовых коммуникаций осуществляется до внутренней обшивки стен. Электропроводка закладывается в специальные гофрированные рукава. Прокладки водонесущих коммуникаций в теле перекрытия лучше избегать. Стояки таких коммуникаций обычно пропускают в полости стен.

Оптимальным вариантом внутренней отделки стен и потолка является гипсокартон. Его несложно закрепить саморезами по дереву с последующим шпатлеванием. Финишная часть отделки может быть любой – от покраски до поклейки обоев.

Крепежные элементы

Крепежными элементами в строительстве деревянных домов являются гвозди, строительные скобы и мощные саморезы-глухари. От применения черных фосфатированных саморезов «для гипсокартона» лучше отказаться в виду их хрупкости. Применение такого крепежа при устройстве гипсокартонных перегородок допустимо.

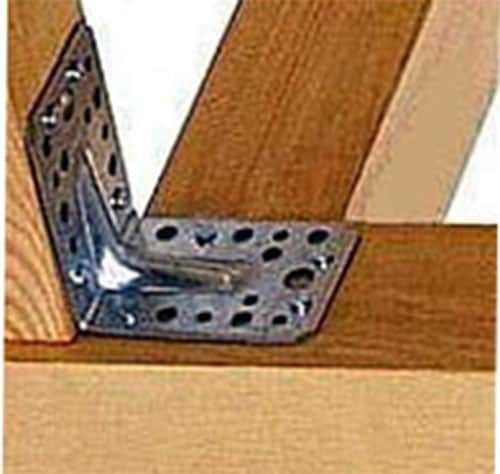

Усилить соединение деревянных элементов можно с помощью стальных уголков, пластин, накладок и т.п.

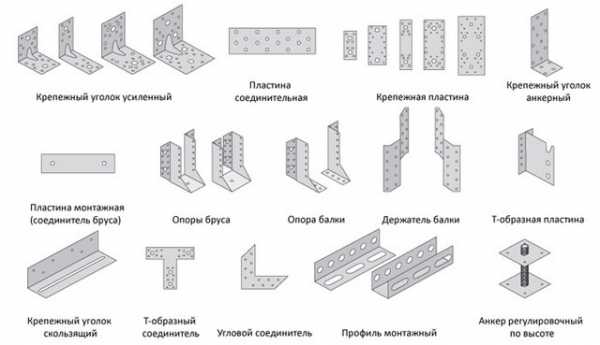

Металлические изделия для усиления соединений деревянных элементов каркасного дома.

Этап 5: отделка фасадов

Наибольшее распространение для отделки фасадов деревянных каркасных домов получили вентилируемые фасадные системы. Например, сайдинг.

Внешний вид сайдинга.

Какие-либо варианты оштукатуривания для деревянных домов неприемлемы. Облицовка декоративным деревянным кирпичом также вызовет проблемы (за исключением, разве что, цокольной части, если в её пределах не применялись деревянные конструкции).

Заключение

Во избежание перекосов несущих конструкций требуется четко соблюдать этапы строительства каркасного дома. Особенно это касается элементов пространственной жесткости – временных раскосов и обшивки каркаса. Крайне нежелательно применять более тонкие материалы, особенно щиты. Данная технология строительства не терпит отклонений и самодеятельности. Нельзя, например, обшивку OSB листами заменять плитами ДСП, цементно-песчаные, магнезитовые, гипсоволокнистые. При соблюдении приведенных в данной статье требований срок эксплуатации деревянного каркасного дома составит не менее 50 лет.

rems-info.ru

Этапы строительства каркасного дома своими руками: пошаговая инструкция +Видео

Каркасные дома стали достаточно популярными в последнее время. Главные их достоинства в том, что они достаточно бюджетны, легко монтируются, быстро возводятся, энергетически достаточно экономичны.

При постройке каркасного строения используются и комбинируются разнообразные строительные материалы.Рассмотрим основные этапы возведения каркасного дома.

Фундамент

Строительство каркасных домов, как и любых других, начинают с возведения фундамента. Существует несколько способов возведения фундамента. Различаются они по технологии и применяемым материалам.

Каркасные здания – сравнительно легкие конструкции. Здания по каркасной технологии возводят чаще всего в 1-2 этажа. Поэтому, фундамент под каркасный дом может быть не сильно заглубленным и не таким массивным, как если бы вы строили здание из кирпича.

Для каркасного домостроения вполне подходят такие типы фундаментов, как:

Столбчатый фундамент достаточно экономичен и отлично подходит для таких легкий построек, как каркасный дом. Важно учитывать тот фактор, что этот тип фундамента нуждается в организации эффективного утепления, а для регионов с низкими температурами и заморозками в зимний период столбчатый фундамент может и вовсе не подходить.

В центральных регионах с низкими зимними температурами подойдет фундамент ленточный. При этом заглубление должно быть не большим, ведь само здание будет достаточно легким.

Каркас

Каркас – это основа данного типа дома. Сборка каркаса – это главный и основной этап строительства дома, возводимого по каркасной технологии. Основная функция каркаса – несущая, поэтому он должен быть достаточно надежным, прочным и жестким. Кроме того, важным моментом является геометрическая точность каркаса и его горизонтально-вертикальный уровень.

Схема каркасной стены- фронтон

Каркас устанавливается на фундамент. Важным требованием является идеально ровная поверхность фундамента, от этого зависит плотность прилегания нижнего венца дома. В случае, если обвязка каркасного дома будет прилегать к основанию фундамента неровно, в щели будет задувать ветер и образовываться конденсат. Такие зазоры станут реальными мостиками холода и негативно скажутся на энергетических показателях дома.

Деревянный брус нижней обвязки обязательно следует пропитать септиком и огнезащитным раствором.

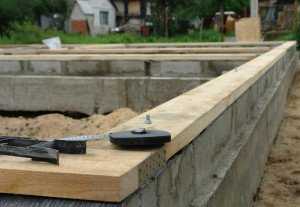

Обвязка каркасного дома: сборка нижнего венца

Существует несколько важных моментов, которые следует обязательно учитывать при проектировании и сборке нижней обвязки каркасного дома:

  1. Прежде всего, для нижней обвязки следует использовать брусья меньших габаритов, чем фундамент (примерно, на 6-7 см.). Это расстояние на фундаменте будет использовано в дальнейшем для монтажа отлива и устройства наружной отделки дома.
  2. Элементы нижней обвязки соединяются «в четверть», это обеспечивает необходимую жесткость и непродуваемость конструкции.
  3. Для удобства балки пола можно устанавливать и закреплять одновременно с нижней обвязкой.
  4. Между изоляцией фундамента и нижними брусьями укладывается слой пеннополистирола или промасленного джута.

Сборка элементов нижней обвязки производиться с использованием саморезов и жидких гвоздей. Предварительно все элементы выкладываются на ровной поверхности и еще раз замеряются. Половые балки устанавливаются и закрепляются сразу после сборки нижней обвязки.

На данном этапе также достаточно удобно приступить и к монтажу чернового пола здания. Он может быть выполнен из обрезной доски. Не забывайте, что все элементы из дерева должны быть предварительно антисептированы.

Монтаж стеновых конструкций: несколько правил проектирования и сборки

Назовем несколько самых основных принципов проектирования и сборки каркасных стен и верхнего перекрытия.

  1. Каркас дома будет включать стойки, верхнюю обвязку, связующие элементы и ограждающие конструкции оконных проемов и дверей. Высота комнат определяется длинной используемых стоек. Шаг закрепления стоек выбирается в зависимости от материала утеплителя и других параметров.

Продуманный заранее план дома, учет планировки помещений позволит предусмотреть и внести в каркас ограждающие конструкции под оконные и дверные проемы, а также внутренние перегородки.

  1. Если вы хотите сэкономить силы, время и деньги – закупите готовые оконные блоки и двери. Так вы будете заранее знать и сможете предусмотреть размеры проемов. А монтаж ограждений проемов подгоните под уже имеющиеся блоки с необходимыми зазорами.
  2. Заранее стоит выбрать вариант крепления, которым вы будете соединять стойки с обвязкой, а также другие детали каркаса. Лучше всего использовать саморезы, уголки и пластины. Применение шуруповертов поможет сэкономить время. К тому же дерево не будет растрескиваться, как если бы вы заколачивали гвозди, да и каркас не будет подвержен дополнительному механическому воздействию в виде ударов молотком.

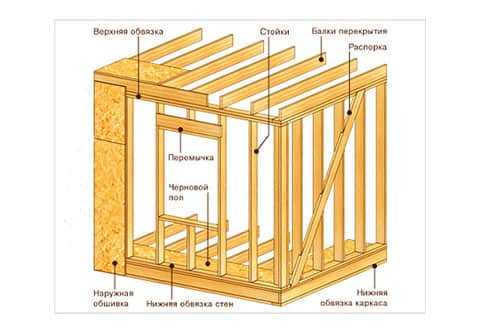

    Из чего состоит каркасный дом

Этапы постройки каркасного дома: подготавливаем и монтируем каркас

Важным этапом постройки каркасного дома является изготовление и монтаж самого каркаса.

Прежде всего, не стоит упускать из внимания, что самым важным является правильный расчет каркаса. Точный расчет позволит смонтировать каркас прочный, достаточно жесткий с достаточным пространством для укладки утеплителя.

В каркасном строительстве применяется только полностью сухой материал. Это необходимое условие, соблюдение которого защитит утеплитель от набора влаги, сами стены не будут гнить и в доме не заведется грибок и плесень. Весь применяемый в строительстве материал следует обрабатывать составом от горения и пропитывать антисептиком.

Изготавливаются все детали каркаса заранее по подготовленным схемам. При монтаже не допускается даже незначительное нарушение геометрической точности и отклонение от заданных в чертеже параметров. Также важно соблюдать горизонтальный и вертикальный уровни.

Угловые стойки и обвязка делаются из бруса. Закрепляться они могут на металлические уголки. Когда закончен монтаж верхней обвязки и угловые стойки выставлены по уровню и закреплены постоянными диагональными откосами, можно приступать к установке промежуточных стоек. Скрепление элементов производиться все теми же саморезами и жидкими гвоздями, при необходимости используются металлические уголки.

Завершающим этапом в монтаже каркаса является установка потолочных балок. Далее – монтаж кровли.

Монтаж кровли каркасного дома

После того, как каркас дома готов, следует приступать к устройству кровли. Не стоит сразу браться за утепление стен дома, ведь этот процесс может затянуться на несколько дней, и вы рискуете замочить утеплитель, если вдруг начнется дождь.

Львиную долю времени и сил на данном этапе занимает монтаж стропильной системы. Запланированная кровельная система может быть разных видов и конструкции. Каждый из них имеет свои особенности и тонкости монтажа.

Стоит также заметить, что в зависимости от того, имеете ли вы планы на использование чердачного помещения, кровля может быть с чердачным пространством или мансардная.

В случае, если вы не планируете устраивать на чердаке жилое помещение – подойдет вариант холодной кровли. Тогда в утеплении нуждается только верхнее перекрытие.

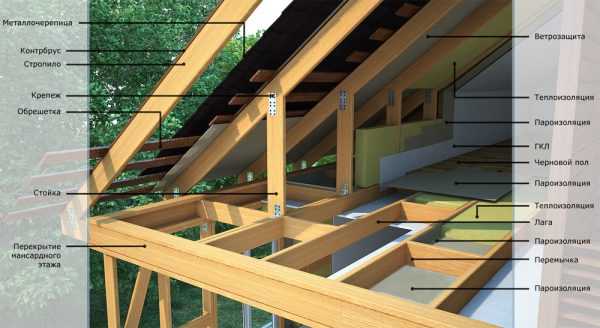

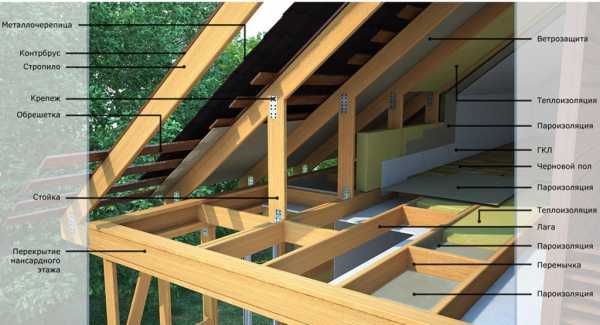

Если под крышей планируется устройство мансардного помещения – утепление кровли будет необходимо.

Утепление и наружная отделка каркасного дома

Материалов для утепления сегодня существует множество. Выбирать можно на свой вкус и кошелек. Самое главное – изучить и соблюдать технологию утепления. Не стоит забывать о гидро- и ветро- защите утеплителя.

В наружной отделке также много вариантов. Может использоваться как полностью натуральный материал, такой как древесина (вагонка, имитация под брус, блокх-хаус и т.п.). А также довольно распространены сегодня такие материалы для обшивки каркаса, как сайдинг, пустотелый кирпич и т.п.

Более подробно об утеплении и внутренней отделке вы можете прочитать в соответствующих разделах нашего сайта.

Когда утепление и наружная отделка закончена – самое время приступать к монтажу и подключению коммуникаций и вентиляционной системы. Ну а дальше дело останется только за внутренним декором.

ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Этапы строительства каркасного дома – поэтапно от фундамента до крыши + Видео

Каркасное домостроение вот уже несколько лет занимает позицию лидера на отечественном рынке. Здание, построенное по канадской технологии, будет не только экономным, но и надежным, главное – соблюсти все этапы строительства каркасного дома.

Почему каркасное строительство набирает популярность

Исходя из такого критерия, как стоимость-качество, технология возведения каркасных домов, которая показана на фото и видео, обладает несомненным преимуществом и поэтому набирает обороты в нашей стране. К достоинствам каркасного строительства можно отнести следующие:

  • Низкая себестоимость дома.
  • Небольшие временные затраты на строительство, так как бригада из 3-х человек может построить дом от фундамента до отделки за 2 месяца.
  • Хорошие эксплуатационные характеристики, позволяющие сэкономить средства на содержание здания.
  • Каркасная технология дает возможность монтировать коммуникации внутри стен, что является особенностью такого типа домов.
  • Для строительства дома не требуется мощный фундамент.
  • Работы можно проводить при любом температурном режиме.
  • В процессе строительства не придется использовать тяжелую технику, так как все элементы дома имеют сравнительно небольшой вес и могут перемещаться и монтироваться силами трех человек.
  • Каркасный дом отличается высокими показателями сейсмоустойчивости.
  • Продолжительный период службы – средний срок эксплуатации составляет около 80 лет.

Рассмотрев все преимущества каркасных домов, узнаем, как производится поэтапное строительство каркасного дома и какие типы фундамента бывают, чтобы выбрать для своего дома наиболее оптимальный.

Разновидности фундамента

Технология строительства такого дома достаточно проста, но она несколько отличается от других разновидностей. Если у вас уже готов проект и согласован с соответствующими органами, то пора приступать к первому этапу строительства.

Фундамент для дома, возводимого по каркасной технологии, может быть свайным, столбчатым, плитным или ленточным, каждый из них имеет свои особенности. Желательно перед тем, как остановиться на каком-то типе основания, просмотреть фото и видео его строительства, чтобы понимать сам процесс.

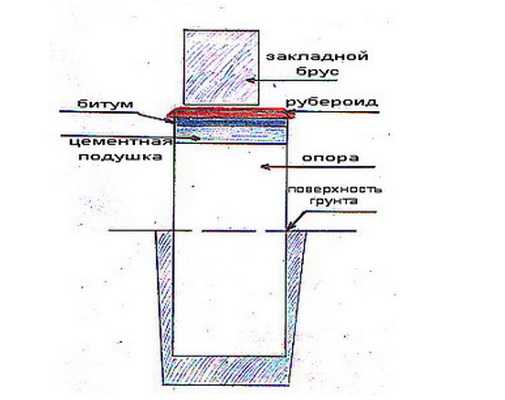

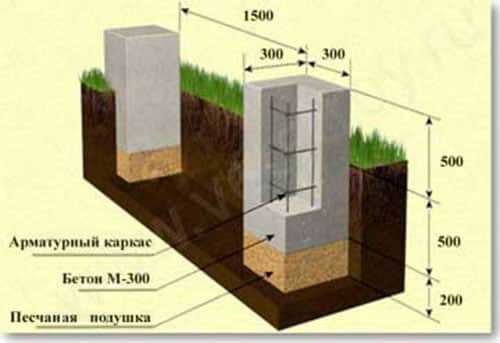

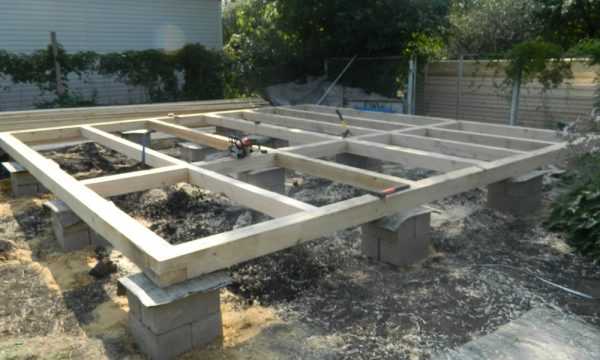

Столбчатый фундамент

Данный тип основания наиболее привлекателен в плане стоимости, и для каркасного дома он вполне подходит. Фундамент представляет собой столбики, выполненные из готовых блоков, на которые собственно и будет ставиться будущее жилье.

Предварительно под будущие столбы нужно сделать углубления согласно чертежу, выровнять грунт и устроить песчаную подушку. Песок нужно разровнять, пролить водой и утрамбовать. После этого установить на цементный раствор сами блоки, а сверху постелить слой рубероида.

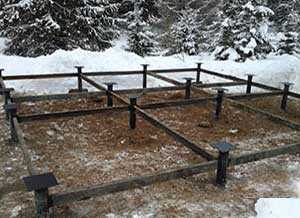

Свайный фундамент

Этот тип фундамента принято считать универсальным, он подойдет для любого вида грунта. Представляет собой ввинченные в землю металлические опоры, которые внешне напоминают огромного размера шурупы с резьбой и заострением на конце. Видео и фото такого фундамента прилагаются.

Свайный фундамент не рекомендуется для строительства на территории с активным движением тектонических пластов. Кроме того, его вряд ли получится обустроить своими силами, поскольку здесь потребуется специальная техника.

И свайный фундамент, и столбчатый впоследствии потребуют устройства забирки. Забирка устраивается между столбами или сваями с тем, чтобы защитить подпольное пространство от холода и воды. Она может выполняться из досок или путем кирпичной кладки.

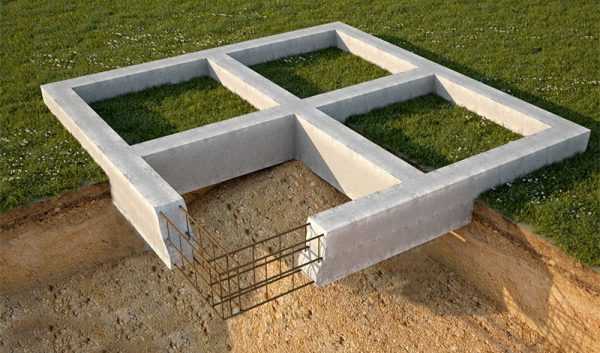

Ленточный монолитный фундамент

Ленточный фундамент  – это неразрывная монолитная конструкция, которая выполняется под всеми несущими стенами здания. Для его создания потребуется большее количество материала, чем для свайного фундамента, но его преимущество заключается в том, что даже на слабых грунтах такая конструкция не будет давать значительную усадку благодаря арматурному каркасу, который устанавливается в тело фундамента. Кроме этого, у владельца будет возможность в будущем соорудить подвал.

Единственный недостаток ленточного фундамента – он необоснованно дорог для такого типа постройки, так как для каркасного дома нет нужды возводить такое усиленное основание, хотя, судя по фото, такой способ также пользуется спросом.

Кирпичный фундамент

Традиционный тип фундамента, который представляет собой обычную кирпичную кладку в том или ином варианте исполнения. Это достаточно дорогой по стоимости фундамент, а его надежность немного преувеличена. Выполняется такой фундамент редко, особенно для каркасного строительства, так как считается устаревшей разновидностью. Фото или видео, как его укладывать, также можно просмотреть на сайте.

Обвязка и полы

Поэтапное строительство каркасного дома подразумевает выполнение обвязки. На фундамент укладывается слой гидроизоляционного материала, а затем монтируется ряд брусьев, которые располагаются по всему периметру, и, кроме этого, там, где планируется возводить несущие межкомнатные стены. Обязательное условие – перед укладкой бруса его необходимо тщательно обработать антисептиком. Фиксировать брусья нижней обвязки можно двумя способами:

  • анкерными болтами.
  • на металлические вертикальные штыри, которые закладываются в процессе заливки бетона.

После завершения процесса обвязки приступаем к монтажу балок пола и установке вертикальных стоек каркаса. В качестве балок можно использовать брус сечением 10х10 см или доску толщиной 5–6 см и шириной 15 см.

Балки укладывают с шагом в 60–70 см. После этого настилают черновой пол из необрезной доски. Если требуется сделать теплый пол, то по черновому настилу укладывают лаги и между ними делают утепляющий слой из минеральной ваты, пенополистирола или керамзитового гравия, предварительно уложив гидроизоляционный материал. Утеплитель закрывают пароизоляционной пленкой и выполняют монтаж финишного покрытия из половой шпунтованной рейки, ламината, паркета или керамической плитки. Технологию этих процессов также можно посмотреть на видео.

Сборка стен

Нижняя обвязка, выполняемая из бруса, должна иметь пазы через каждые 50 см. Обязательно нужно проследить, чтобы размеры паза соответствовали размерам поперечного сечения вертикального элемента каркаса. После монтажа всех вертикальных стоек нужно будет переходить к монтажу верхней обвязки, которая также выполняется из бруса небольшого сечения или толстой доски.

Все вертикальные стойки каркаса временно раскрепляются двумя боковыми укосинами, которые крепятся саморезами к нижней обвязке и к вертикальной стойке. Для укосин используют любые доски или бруски. Можно взять даже длинные жерди, которыми можно закрепить сразу несколько стоек.

Вертикальные элементы каркаса устанавливаются не только для наружных стен, но и для межкомнатных, одновременно обозначая будущие дверные и оконные проемы.

После того, как будут выставлены все вертикальные элементы, делают верхнюю обвязку. Для этого в брусьях или досках вырезаются пазы под каждую стойку. Поэтому здесь необходимо соблюдать максимальную точность при разметке и вырезке пазов. Бруса верхней обвязки крепится к вертикальным стойкам металлическими уголками или обычными гвоздями. Для придания большей жесткости каркасу взамен временных устанавливаются постоянные подкосы и распорки.

Стены могут представлять собой готовые заводские щиты с утеплителем внутри или изготавливаться самостоятельно. В этом случае на каркас нашиваются доски, укладывается паро- и гидроизоляция, слой утеплителя, снова слой гидро- и пароизоляции, и все это снова зашивается досками. Получается, что элементы каркаса остаются внутри стен. Это достаточно простой метод, но чаще всего пользуются готовыми сэндвич-панелями.

Монтаж потолочных балок

Возведение потолочных балок осуществляется при помощи бруса, с размером сечения 15×15 см. Они фиксируются над вертикальными стойками, чтобы вся нагрузка передавалась именно на стойки, а не на балку между ними. Крепление производится при помощи перфорированных стальных кронштейнов и уголков, применяя метод вырубки пазов и гвозди.

При строительстве каркасных домов все проемы следует делать сразу, то есть нужно сделать дверные и оконные коробки, чтобы после окончания работ можно было вставлять двери и окна. Если вы решили сделать это самостоятельно, то просмотрите фото или видео, чтобы не нарушить технологию.

Кровля и обшивка каркаса

Возведение каркасного дома завершается установкой крыши. Конструкция крыш состоит из стропильной системы и кровли. Сначала необходимо сделать временные трапы, по которым можно спокойно передвигаться. На верхнюю обвязку дома укладывают доски толщиной не менее 5 см, чтобы они могли выдержать вес человека. Доски временно прибивают к верхнему элементу обвязки.

Изначально монтируются стропила, для чего концы брусьев соединяются под углом, который определяет выбранный уклон крыши. Стропильные ноги устанавливаются с шагом в 60–70 см. Временное крепление стропил производится при помощи укосин. После того как будут установлены все стропила, по их верху прибивают с обеих сторон коньковые доски.

Следующий шаг – это обрешетка крыши, укладка теплоизоляции, а также настил кровельного материала, который выбирается исходя из собственных финансовых возможностей. В зависимости от вида кровельного материала обрешетка выполняется разреженная или сплошная.

Снаружи каркасный дом может быть дополнительно утеплен или просто отделан декоративным материалом – виниловым или металлическим сайдингом, оштукатурен, облицован керамической плиткой или обшит вагонкой. Но в любом случае под отделку должна укладываться паро- и ветрозащитная мембрана.

Возведение домов по каркасной технологии не только быстрый, но и выгодный процесс, особенно, если соблюдались все строительные нормы и правила, с привлечением профессионалов, которые руководствуются не только фото, но и своими знаниями.

remoskop.ru

Каркасное строительство своими руками: фото

Несмотря на развитость современного строительного рынка, предлагающего услуги как крупных, так и мелких застройщиков, всегда находятся те, кто предпочитает не слепо доверять хоть и опытным, но совершенно посторонним людям, а выполнять каркасное строительство своими руками. Тем более, что самостоятельное строительство позволит сократить треть расходов, что важно в условиях сегодняшней инфляции и глобального кризиса. Построить свой дом может любой человек со средним достатком.

Каркасный дом своими руками — лучший выбор

Что необходимо знать о «каркасниках»

Что такое каркасная постройка? Это такой тип постройки, в основе которого лежит каркас. Из чего он выполняется? Его можно сделать либо из древесины (доски, бруса, клееного бруса) либо из металла. Каркас является основой будущих стен, перекрытий и кровли. В соответствие с технологией каркасного строительства, каркас защищают от влаги, утепляют и обшивают плитами ОСБ, делают его почти герметичным. В результате получается многослойная стена, которая имеет высокие показатели теплоизоляции, и небольшую ширину. Построить каркас можно за неделю при наличии пары помощников. Чертежи можно либо заказать у инженеров, или выполнить самостоятельно.

Каркас дома может быть собран самостоятельно

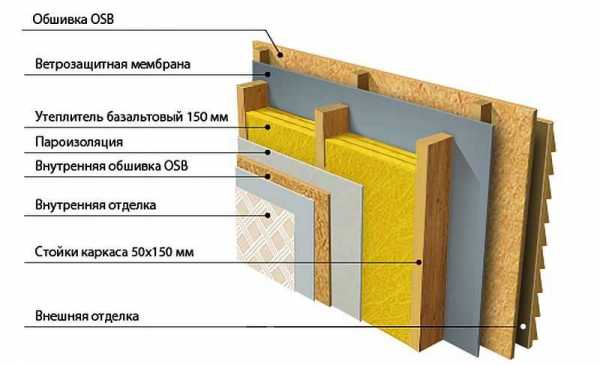

Основные слои стены:

  • внутренняя отделка, которую делают в конце
  • плита ОСБ-3
  • пароизоляционная мембрана – ею делают настил со стороны дома
  • гидроизоляция, которой чаще всего выступает минеральная вата
  • внешний утеплитель можно сделать в виде пенопласта – необязательный слой
  • плиты ОСБ делают пирог стены завершенным

Внешний слой дополнительного утеплителя пенопластом не обязателен, однако подветренную сторону лучше утеплить. С помощью листов пенопласта создается дополнительная ветрозащита. Если вы не хотите утеплять всю стену, проложите пенопластом хотя бы цоколь – самое холодное место в доме. Вы сдвинете точку росы и защитите свои стены от конденсата и плесени.

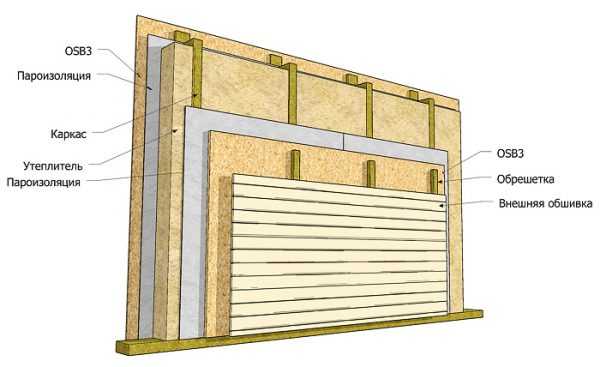

Стена каркасного дома в разрезе

Кровлю каркасного дома можно сделать различными способами. Она может быть односкатной, двускатной, практически прямой или острой, к тому же конструкция стропильной системы может отличаться из-за размеров дома. Построить ее в одиночестве сложно, а вот 2-3 человека легко справятся. Она выполняется из бруса или доски.

Фундамент также можно сделать и выбрать по своему усмотрению. Описание всех подходящих видов фундамента для каркасного дома вы найдете здесь, однако чаще всего все-таки выбор останавливается на домах со свайным фундаментом и столбчатым. О строительстве каркасного дома на свайном фундаменте читайте тут.

Для чего строить своими руками

Основными плюсами дома, построенного своими руками, является:

  1. Экономия, так как не надо оплачивать те работы, которые вы можете сделать самостоятельно: сборку каркаса, устройство стропильной системы, внешнюю и внутреннюю отделку и пр.
  2. Уверенность в качестве материалов. Без чего не будет хорошего дома? Без качественных материалов – особенно доски или бруса. Если вы строите дом своими руками, вы точно знаете, что ваши материалы качественные. Ведь вы не будете приобретать для себя дешевые китайские материалы, которые небезопасны и не имеют сертификатов?
  3. Качество работ. Вам некуда спешить, поэтому вы будете работать на совесть. Вас не ждут другие заказы, за которые вы получите деньги, поэтому вы не стремитесь закончить стройку, игнорируя этапы каркасного строительства.

Сделать качественный каркасник – ваша цель.

Длина шага бруса в каркасе соразмерно размеру пласта утеплителя

Фундамент самостоятельно

Если у вас на руках имеется план будущего дома и все чертежи, настало время построить фундамент. В первую очередь, необходимо определиться, какой фундамент подойдет именно вам. Для этого необходимо провести анализ вашей земли. Можно сделать это самостоятельно – выкопав яму примерно полтора метра и посмотрев почву в разрезе. Идеально, если ваша почва песчаная или напоминающая ПГС. Такая почва сама по себе выполняет роль дренажа, отводя воду в сторону, что минимизирует вероятность усадки.

Столбчатый фундамент выбирают для песчаных почв и легких конструкций

Если же почва в основном глинистая, фундамент будет страдать от сезонных колебаний и движений почв. Вода, которую впитывает глина, при замерзании расширяется, наблюдается поднятие почв и фундамента. Такая подвижность вызывает деформации, и мы наблюдаем трещины в стенах и отделке. Придется сделать дополнительный дренаж с помощью песчаной подушки.

Ленточный фундамент — надежное основание для дома

Если почвы песчаные, можно ставить простейший незаглубленный фундамент – к примеру, столбчатый. Чем хуже почва, тем надежнее должен быть фундамент, поэтому для глинистых почв лучше выбрать ленточный. Свайно-винтовой является универсальным, его можно применять на любых почвах.

Свайно-винтовой фундамент может быть построен в любое время года

Если вы остановили свой выбор на ленточном фундаменте, который выбирает большинство самостоятельных строителей, не забудьте во время его устройства утопить в нем арматуру или сетку для надежности и анкерные болты, к которым будет крепиться обвязка. Цементный фундамент вы должны сделать в теплое время года. Опалубку для фундамента чаще всего делают самостоятельно из доски.

Каркас самостоятельно

Когда устройство фундамента закончено, приступаем к обвязке. Для этого используются брусья или доски. Самое главное в обвязке – это угловые соединения. Они могут быть нескольких видов, однако самые распространенные – с формированием пазов. От надежности крепления обвязки зависит устойчивость каркаса и равномерность распределения давления на фундамент. Если используются доски в обвязке, они соединяются по три.

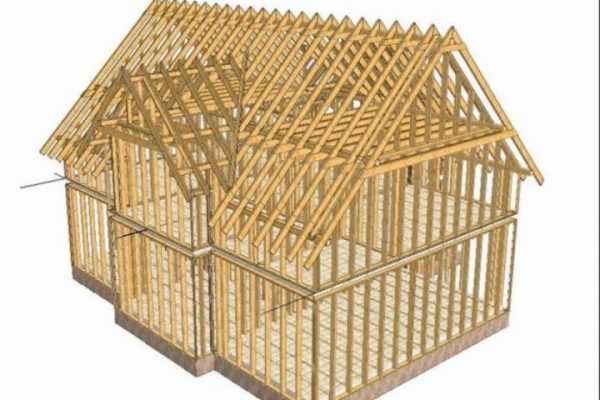

Примерный способ сборки каркаса дома

О том, как правильно выполнить обвязку каркасного дома, читайте здесь.

Каркас следует собирать из угловых стоек. Они представляют собой деревянный брус, соединенный с обвязкой. Можно делать каркас из доски, но это нежелательно. Стойки должны быть обязательно укреплены подкосами. Остальной вертикальный брус укреплять подкосами необязательно, так как жесткость стойкам придают горизонтальные перемычки.

Стойки устанавливаются на расстоянии примерно метра друг от друга. Более широкое расстояние делаем только в районе дверных и оконных проемов, укрепляя каркас ригелями. Ригель также позволяет более равномерно распределить нагрузку на фундамент. Подробности о сборке каркасного дома вы найдете тут.

Стена каркасного дома схематично с окном и ригелем под ним

Какой брус брать для каркаса? Это должен быть брус из качественной древесины. Желательно использовать клееный брус, но в наших реалиях, когда каркасные дома выбирает средний класс, чаще используют брус технической сушки или естественной влажности. Обратите внимание на породу дерева, из которого вы соберете каркас. Лучше всего использовать древесину хвойных пород, а также дуб или ясень. Хвойные сорта, благодаря натуральным смолам, дополнительно защищают древесину от насекомых и вредителей, к тому же в таком доме длительное время будет стоять свежий хвойный запах.

Осмотрите брус или доски внешне: на нем не должно быть темных пятен, плесени, он должен быть ровным. От ровности бруса во многом зависит качество установки каркаса, но чаще всего попадается слегка перекрученный – при естественной сушки любое дерево скручивается.

Различные способы соединения при устройстве каркаса дома

Крепление каркаса выполняется с помощью саморезов, гвоздей и металлических уголков. Использование металлических уголков предпочтительнее, но их необходимо перед использованием смазать септиком или любой смазкой. Окисляясь, металл вызывает порчу древесины.

Выбираем кровлю для дома

Чаще всего те, кто решил заняться строительством своими руками, делают обычную двускатную кровлю. Такой вариант относительно легок в исполнении, при этом чердачное помещение можно сделать отапливаемым и жилым или оставить в качестве чердака.

Кровля в каркасном доме — основные элементы

Установка ее заключается в следующем:

  1. Монтируются стропила, которые фиксируются при помощи кровельных гвоздей, саморезов, металлических пластин и уголков. Стропила ставятся из доски или бруса.
  2. Для того, чтобы рассчитать шаг необходимо исходить из размера стойки, чаще всего она колеблется от сорока до 100 см.
  3. Размер пролетов составляет от двух с половиной метров до 5 м, точная цифра зависит от сечения деревянных балок.
  4. Опорой для каждого стропила делают мауэрлат, у которого сечение составляет 10 см. Мауэрлат необходимо фиксировать довольно жестко, так как это главная опора, на которую идет давление от всей крыши.

Способ крепления мауэрлата может быть различным, как и конструкция каркасного дома.

Способы соединения стропильных ног и мауэрлата

Для соединения всех стропильных ног необходимо использовать зубчатые накладки для доски.

Важно: если пролеты имеют размер больше пяти метров, крайне важна установка подпор под стропила.

Чтобы определиться с вариантом обрешетки, необходимо учитывать, какое кровельное покрытие будет использовано, то есть какой именно материал будет настилаться.

Слои в крыше каркасного дома

Некоторые материалы требуют сплошной обрешетки, например, гибкая черепица. Для нее используются листы ОСП. Если вы решили остановиться на металлопрофиле, можно использовать обрешетку брусом 50*50 мм. Брус стелется с шагом около 50 см.

Любое строительство завершается отделкой фасада и внутренней отделкой.

karkasblog.ru

Поэтапная технология строительства каркасного дома

Технологический прогресс в строительстве, движется огромными скачками. Потому на данный момент, существует огромное множество технологий и инструкций по строительству домов, в том числе и несколько технологий строительства каркасных домов и пошаговая инструкция к ним. Если вы решили построить дом по уму собственными руками, то наверняка уже стали перед выбором, какую же технологию использовать.

Если вы остановились на выборе строительства каркасных домов, то вам стоит обратить внимание на инструкции по финской и канадской технологии строительства домов. Но прежде чем начать строительство дома своими руками, по той же канадской или финской технологии, вам нужно ознакомиться с положительными и отрицательными сторонами каркасных домов, построенных своими руками. Так вот с этого и начнем.

Плюсы и минусы каркасных домов

Среди преимуществ каркасных домов построенных своими руками стоит отметить: Быстроту постройки – возведение данного типа домов, относится к быстровозводимым зданиям. Внимательный и сообразительный человек, сможет закончить строительство небольшого домика своими руками всего за 3 месяца. Доступность технологии – для возведения каркасного дома поэтапно, вам не потребуется наличие специнструментов, оборудования или сверх сложных инструкций.

Материалы для строительства – строительство каркасных домов поэтапно, осуществляется с обыкновенной деловой древесины или с других материалов, которые имеются в наличии на рынке. Повсеместность – вес готовых каркасных домов, очень редко превышает цифру в 20 т. А это значит, что построить его можно своими руками , практически на любом грунте. Так как вес каркасных домов весьма небольшой, нет необходимости значительно углублять фундамент в грунт. Теплопроводность – обогрев дома не занимает значительных затрат, а при правильном утеплении, температура в доме может сохраняться до 7 часов.

Несмотря на значительное количество плюсов, строительство каркасных домов своими руками, имеет ряд недостатков: Малоэтажность – человек, строящий каркасный дом своими руками впервые, будет под силу только одноэтажный дом, максимум с жилой мансардой. Возведение 2-3 этажных домов, требует наличия опыта и благоприятных условий. Каркасные дома практически не пригодны для строительства многоквартирных домов.

Не достаточно развитая нормативная база – получить разрешение на строительство индивидуального каркасного дома, не так и легко, однако можно взять разрешение на уже хорошо обкатанный проект, а оформить его, как маленький самострой по типу дачных домиков. Высокая опасность в случае пожара – (не стоит путать это понятие с пожароопасностью) – если возгорание все же начнется, то материалы дома, в частности обшивка, будут выделять огромное количество тепла и токсических газов. Время эксплуатации каркасных домов, в среднем рассчитывается только на одно поколение жильцов. В случае стихийных бедствий, крушение дома будет быстрым и катастрофическим.

Фундамент

В принципе, каркасный дом построенный по уму, своими руками выдержит практически любой тип фундамента, однако в большинстве случаев, мы руководствуемся ценой и простотой установки, а также типом грунта, на котором будет вестись строительство. Плюс ко всему, желательно чтобы на этом месте можно было построить дом покрепче, сделать пристройки или надстройки, что вызывает необходимость в так называемой привязке фундамента к дому.

При выборе разновидности фундамента, стоит руководствоваться следующими факторами:

  1. Если вы собрались строить дом на слабом грунте – лучше всего плитный мелко заглубленный фундамент. Для вашей будущей перестройки или достройки, наиболее походящим будет утепленная шведская плита. Такой тип фундамента, был разработан специально для строительства каркасных домов, хотя справляется и с одноэтажными кирпичными домиками. Для небольшого, легкого дачного домика, вполне подойдет металлический растверковый фундамент, на винтовых сваях.
  2. Если грунт на месте вашего строительства нормально переносит нагрузку, однако достаточно пучинистый, то стоит использовать свайно-ленточный фундамент с мелкозаглубленными железобетонными ростверками.
  3. В случае средне пучинистого грунта – лучше всего использовать столбчатый фундамент с нормальным заглублением, кирпичным цоколем и цокольными перемычками.
  4. На местах слабо пучинистого грунта, можно использовать ленточный мелко заглубленный фундамент или столбчатый, как при средне пучинистом грунте.

Стены

Пошаговая инструкция установки стен каркасного дома состоит из нескольких этапов. Сперва устанавливаются угловые вертикальные стойки. В качестве стоек, следует использовать те же доски, что использовались в нижней вязке. Дальше, на заранее подготовленные нагели устанавливается брус, с помощью отвесов его необходимо выровнять по внешним краям и вертикали.

Этим же образом устанавливаются все вертикальные стойки, с рекомендуемым шагом в 60см. После завершения нижней обвязки, наступает черед за верхней. Монтаж верхней и нижней обвязки следует производить по одинаковой технологии и с одинакового материала. Во время установки брусьев у вертикальной стойки, следует использовать 2 гвоздя на каждом торце, при этом следует внимательно следить за всеми диагоналями, чтобы можно было вовремя исправить возможные перекосы каркаса.

После завершения процесса верхней и нижней обвязки, следует все проверить еще раз, и закрепить стойки с помощью специальных укосин и уголков.

Крыша

Пошаговая инструкция установки крыши, состоит из нескольких этапов. Сперва начинается сборка стропил на земле. Для удобства их сборки, можно использовать фигурные кронштейны. Установка стропил начинается с одного из краев дома, а последующие скрепляются с помощью досок. В процессе установки стропил, следует следить за тем, чтобы запилы находились прямо над краями верхней обвязки.

Следующим этапом оборудования крыши, является укладка рубероида или другого синтетического гидроизолятора, поверх которого закрепляется уже кровельный материал. Завершение кровельных работ должно завершаться установкой конька, под него желательно подложить ветрозащитную полосу и элементы водосточной системы.

Наружная отделка

Особенностью наружной отделки каркасных домов, является то, что наружная отделка также способствует формированию пространственной жесткости всего дома. В большинстве случаев, в качестве внешней обшивки используются ОСП-панели, которые крепятся непосредственно к вертикальным стойкам при помощи саморезов. В этом случае гвозди использовать нежелательно, поскольку это может привести к крушению материала. ОСП – плиты должны полностью закрывать брус вашей нижней вязки.

Если плита попадает на будущий оконный проем, то не стоит торопиться и сразу вырезать отверстие, лучше сделать это после монтажа, чтобы избежать возможных нестыковок. После завершения крепления ОСП-плит, необходимо закрепить ветрозащитную мембрану, после чего, закрепить обрешетку для облицовочного материала, с последней задачей отлично справится рейка толщиной примерно 5мм. На саму обрешетку можно производить крепеж сайдинга, вагонки или других облицовочных материалов.

Внутренняя отделка

Внутренняя отделка каркасных домов, если они сделанные по уму, упрощается тем, что поверхность, которую нужно обрабатывать, получается, как правило, идеально ровной. То есть остается только заделать стыки с помощью малярной сетки. В общей сложности, внутри отделочные работы в каркасных домах, напрямую зависят от пожеланий владельца, а потому имеет множество вариантов. Самый простой способ, это покраска стен, в этом случае остается определиться с выбором цвета и взяться за работу.

Достаточно распространенным вариантом, является отделка обоями. Благо их выбор на современном рынке огромен, потому проблем с ними возникать не должно. Еще одним весьма распространенным вариантом, является использование гипсокартона, который отличается скорость и простотой монтажа, ценой и разнообразными дизайнерскими решениями. Более сложным и роскошным, считается внутренняя отделка с помощью декоративного камня. Вид помещений оформленных с помощью данного метода, приводит в восторг даже самых привередливых заказчиков.

В современном мире, существует огромное количество технологий поэтапного строительства каркасных домов своими руками, однако наиболее распространенными считается финская и канадская технологии.

Финская технология возведения каркасных домов

При использовании финской технологии, в ней используют классическую технологию из дерева. В ней используют деревянные балки с различными сечениями, с помощью которых, образуется каркас стен, крыши и перекрытий. После всего этого, дом построенный по финской технологии просто зашивают снаружи с помощью фанеры или же плит ОСП. В общей сложности, процесс строительства каркасного дома по финской технологии, ничем не отличается от процесса описанного выше.

Канадская технология возведения каркасных домов

Быстро воспроизводимый способ строительства, который также известен как канадская технология строительства каркасных домов, или же попросту строительство с помощью СИП-панелей, на самом деле, каркасные дома по канадской технологии имеют посредственное отношение к строительству каркасных домов. Он более похож на каркасно-щитовую технологию.

Это связанно с тем, что для сооружения каркаса вашего будущего дома, используются не отдельные стойки и балки, а уже полностью подготовленные панели, которые являются собой нечто похожее на пирог, состоящий из нескольких панелей ОСП, между которыми находится утеплитель. Эти самый СИП панели не возможно самостоятельно изготовить в домашних условиях, их изготовляют только на заводе.

homeframe.ru

Как построить каркасный дом своими руками — пошаговая инструкция.

Для постройки современных каркасных домов большей частью используются всего 2 технологии: финская и канадская. И если финская методика предполагает работу сразу со всем каркасом дома, то как построить дом по канадскому способу? В этом способе ключевым моментом является сборка напольного покрытия и только потом уже возведение стен и работа с кровлей. Именно на ней, как на более практичной и рациональной, мы и остановимся более подробно.

Пошаговая инструкция по строительству обычного щитового дома состоит из следующих этапов.

Первый этап. Фундамент.

Грамотная заливка фундамента – довольно кропотливое занятие. Необходимо учитывать местность на самом участке, наличие грунтовых вод и их уровень, сезонность осадков, температурные колебания в течение года и так далее. Большей популярностью при возведении каркасных домов пользуются фундаменты свайные или свайно-ростверковые, а также ленточные.

Для климата нашей страны оптимальным решением станет выбор в пользу свайно-ростверкового фундамента. Он прост в обращении, прочен, надежен и относительно недорого стоит. К тому же, он равномерно распределяет вес дома на опоры.

Сваи для такого фундамента лучше выбирать с расширенной пяткой, так увеличиваются их несущие характеристики. Бурить под них отверстия можно вручную буром или используя автоматику. Для опалубки берут рубероид, сложенный в несколько слоев, или трубы из ПВХ или асбестоцемента. Внутрь свай крепятся скрепленные между собой прутья арматуры, а потом все это заливается бетоном. После заливки сверху крепится ростверка (опалубка для ленты), в которую кладется связанная арматура, которая, в свою очередь, соединяется с концами арматуры из свай. Желательно сразу оставлять место для прокладки коммуникаций и вентиляции.

В ленте фундамента обязательно крепятся шпильки (через каждые 1-2 м, от углов по 30 см) – потом к ним будет прикрепляться обвязочный брус. И далее следует общая заливка бетоном (для крепости можно накрыть его полиэтиленом). Фундамент для щитовой постройки готов, при комфортной внешней температуре около 20 градусов уже через 4-5 дней можно двигаться в строительстве дальше. Если температура ниже, ждать придется дольше – от 10 дней.

Второй этап. Обвязка, изоляция, пол.

Вначале делаем гидроизоляцию фундамента, используя битумную мастику, рубероид или гидроизол. Первым слоем кладется жидкая изоляция, потом следует черед рулонной, а сверху крепятся сухие доски (лежни), края которых выравниваются по высоте фундамента. На первый слой досок укладывается второй, чтобы перекрыть возможные щели.

И уже к лежням крепятся доски обвязок – они устанавливаются на ребро, выравниваются и прибиваются к своей основе. Следующим шагом станет монтаж лаг – по способу крепления они напоминают установку обвязок, прибиваются косыми гвоздями.

Когда основа для пола подготовлена, можно приступать к его утеплению. Есть различные способы утеплить напольное покрытие, в том числе, можно использовать недорогой пенополистирол, тем более, что он не боится влаги. Ориентировочная толщина пенополистирола составит около 150 мм, укладывается он в 2 слоя для перекрывания стыков и швов. Дополнительно по периметру рекомендуется пройтись герметиком для обеспечения полной изоляции поверхности.

После изоляции настилаем черновой пол из досок и верхнего слоя фанеры. Если фанера достаточно велика (более 15 мм), то можно обойтись без повторного настила. Если нет, то лучше будет сделать еще один слой из досок внахлест с первым уровнем. Наш пол готов.

Третий этап. Стены.

При возведении стен можно использовать 2 технологии – каркасно-щитовую и “баллун”. Согласно первой сборка каркаса стены происходит на полу, затем она ставится и крепится как уже готовый элемент. По второй технологии стена строится постепенно, так сказать “по месту”. Крепится брус нижней обвязки, монтируются угловые стойки, далее идут промежуточные, затем еще одна обвязка и так далее. И тот, и тот способ вполне доступен для ручной сборки.

Угловые стойки выбираются по размерам от 100х100 до 150х150 мм, исходя из общей нагрузки. Промежуточные стойки могут быть меньше по толщине – до 50 мм. Ширина зазоров между стойками будет зависеть от выбранного утеплителя. Крепятся такие стойки обычными нагелями.

Далее поговорим об укосах. Если стена возводится из прочного материала, укосы вам понадобятся лишь временно, пока отсутствует обшивка снаружи. Если же обшивка будет наборной, укосы нужно ставить сразу и на постоянной основе, они придадут конструкции требуемую жесткость.

Четвертый этап. Перекрытия.

Балки перекрытий обычно опираются на брусья верхней обвязки. Крепиться перекрытия могут на:

– уголки;

– стальные кронштейны;

– либо же быть с врезкой.

Если перекрытия крепятся с врубкой, то глубина пропила обычно не превышает половины толщины бруса из верхней обвязки. Сверху каждый элемент крепится 2 гвоздями.

Размеры балок выбираются в зависимости от будущей этажности дома. Если планируется второй этаж, сечение балок должно быть большим, а шаг их установки – меньшим. Кроме того, в этом случае перекрытия необходимо будет покрыть черновым полом следующего этажа.

Пятый этап. Стропильная система, кровля.

Если вы решили построить каркасный дом своими руками, то лучшим вариантом кровли для него станет двускатный или мансардный вариант (смотрим на фото)

– их конструкции весьма схожи. Единственным условием будет выбор кровельного материала с малым весом, чтобы деревянные перекрытия смогли его выдержать.

Для крепления стропильных систем по краям балок прибиваются бруски, в стропилах для него делается запил. Набиваем обрешетку и фиксируем стропильные системы в определенном положении.

Шестой этап. Утеплители.

Известным утеплительным материалом для щитовых деревянных домов является базальтовая вата, особенно практична она в матах – их легко можно применять для утепления каркасных стен, они обладают отличной плотностью и более удобны.

Можно применять и минеральную вату. Однако при всех своих прекрасных изоляционных свойствах она может промокать, поэтому ее следует дополнительно прикрывать мембраной.

Собственно, все. В очень общих чертах, но щитовой дом своими руками вы построили и вам есть чем гордиться. В качестве наглядного пособия рекомендуем к просмотру видео ниже.

Вам понравится

svoimirukami.lesstroy.net

Технология строительства каркасного дома поэтапно

Строительство каркасного дома своими руками. Поэтапное руководство

Каркасное домостроение заслужено пользуется популярностью во всем мире. Еще с середины прошлого века дома, построенные по этой технологии, стали активно строиться в скандинавских странах, а также в Канаде и США.

Популярность обусловлена скоростью строительства, относительной дешевизной и прекрасными энергосберегающими характеристиками. Именно это является большим плюсом при строительстве в странах с холодным климатом.

Кроме того, такие домостроения рекомендуются для возведения в сейсмоопасных регионах. Облегченные конструкции являются самыми прочными, кроме того, само разрушение происходит постепенно, что дает возможность на эвакуацию людей из здания.

Современные технологии каркасного домостроения взяли самое лучшее от зданий из различных материалов и создали поистине уникальную конструкцию стен, которая сочетает в себе отличные несущие, ограждающие, теплоизоляционные, звукоизоляционные свойства при небольшом весе, простоте и малых сроках монтажа.

Конструкция зданий позволяет собирать строение, как конструктор из деталей, с проведенными в них коммуникациями. Тем более что каркасное домостроение позволяет внедрить в жизнь любые архитектурные формы.

Как построить каркасный дом своими руками?

В России такой тип строительства не получил широкого распространения. Виной тому недобросовестные строительные компании, которые в свое время интенсивно стали возводить целые коттеджные поселки с каркасными домами, возведенные с нарушением технологии. Это привело к тому, что через несколько лет стеновые конструкции перестали держать тепло, а это в условиях наших зим неприемлемо.

Однако в последнее время изготовление каркасных домов поставлено на промышленный поток и достаточно купить готовые детали, чтобы самостоятельно возвести здание. Это обеспечить строгое соблюдение технологии работ и надежность постройки.

Домостроительные комбинаты, специализирующиеся на каркасном домостроении, обычно предоставляют ряд услуг, в число которых входит не только изготовление частей дома, но и его проектирование. В проектном бюро можно подобрать подходящий типовой проект и внести в него возможные изменения. Детали здания будут промаркированы в соответствии с проектом. Это позволит быстро и легко собрать строение на месте.

Если предстоит строительство небольшого дома и стоимость готового проекта кажется слишком высокой, можно подыскать подходящие чертежи в интернете. Если не устраивает ни один из этих вариантов, то следуя многочисленным рекомендациям, сопровождающим проекты из интернета можно самостоятельно начертить схему каркаса и рассчитать основные узлы.

Материалы для строительства каркасного дома своими руками?

После того как составлены все чертежи или приобретен проект, можно просчитать необходимое количество необходимых материалов. Для возведения каркасного дома, в зависимости от проекта могут понадобиться следующие материалы:

  • Бетонный раствор соответствующей марки для устройства фундамента. Его можно приготовить самостоятельно или приобрести готовый;
  • Арматура различного диаметра для армирования фундамента;
  • Гидроизоляция. Это может быть рубероид, синтетическая пленка или битум;
  • Доски для несущего каркаса. Наиболее подходящие размеры 50*150 мм;
  • Доски для стропильной системы. Обычно применяют сосновые сечением 50*200 мм;
  • Доски для внутренних стен размерами 20*100 см;
  • OSB плиты от 18 до 22 мм толщиной;
  • Специальные пропитки для дерева, предохраняющие от гниения, вредителей, возгорания;
  • Лакокрасочные материалы;
  • Утеплитель. Наиболее подходящим является минеральная вата;
  • Гипсокартон для обшивки стен внутренних помещений;
  • Сайдинг, вагонка или декинг для обшивки здания снаружи;
  • Кровельный материал;
  • Провода, кабельные каналы, гофротрубы электротехнические изделия для устройства электропроводки.

Из инструментов всегда должны быть под рукой:

Строительство каркасного дома своими руками поэтапно

Строительство любого дома нужно вести этап за этапом, строго соблюдая технологию строительства.

После планировки строительной площадки можно приступить к устройству фундамента.

Несмотря на то, что каркасный дом не дает такую нагрузку на фундамент, как каменные дома, основание нужно делать основательное. Так как каркасные дома не бывают выше двух этажей, то заглубленные фундаменты можно не делать. Наиболее приемлемыми типами фундаментов являются мелкозаглубленные ленточные, столбчатые или сборные из фундаментных блоков.

Для устройства столбчатого фундамента или фундамента из асбестовых труб уйдет около одного кубометра бетона. Столбы устанавливают с шагом от полуметра до одного метра. Вдоль разметки по периметру нужно выкопать ямы глубиной 1 м. На дне ямы устраивается гравийно-песчаная подушка, выставляется арматура и заливается бетоном. Готовый фундамент должен набрать прочность в течение двух или трех недель. После этого можно приступать к строительству.

В последнее время широко получили распространение винтовые сваи. Основным их достоинством является то, что для их устройства не требуется привлечения строительной техники. Их устройство по силам сделать троим людям.

Устройство чернового пола

Поверх фундамента устраивается слой гидроизоляции. Все доски каркаса обрабатываются антисептиками и противопожарными составами. Очень важно, использовать для строения дома качественную и сухую древесину. Доски выставляются на основание строго по уровню, малейший перекос может привести к нарушению геометрии всего строения. Также важно соблюсти точность углов. Хорошим помощником в этом будет лазерный уровень.

Крепятся доски к фундаменту анкерными болтами. После выставления лаг можно приступить к теплоизоляции. Утеплитель укладывается между лагами по слою ветрозащиты. После слоя утеплителя необходимо уложить слой пароизоляции, проклеив стыки скотчем. После этого по лагам укладывается чистовой пол, закрепляя его гвоздями или скобами. Очень важно использовать при строительстве древесину одной породы дерева.

Сборка каркаса дома

Первым этапом возведения каркаса является установка нижней обвязки. Ее лучше устраивать без использования металлического крепежа, так как древесина в местах соприкосновения с ним будет загнивать быстрей. Для нее используют брус сечением 150*150 или 200*200, предварительно обработанный антисептиками. Брус должен быть установлен по всему периметру здания и под несущими стенами.

После этого выставляются вертикальные доски каркаса на высоту потолков. Начинается весь процесс с углов здания. Угловые стойки выставляются на нагели строго вертикально и крепятся вертикальными распорками. После этого выполняется верхняя обвязка.

Все это нужно выполнять, строго соблюдая углы. Потолочные балки крепятся к вертикальным стойкам. После этого выставляют дополнительные стойки в местах устройства перегородок и в качестве подпорок для балок. Они обеспечат необходимую прочность дому.

Устройство кровли

Стропильную систему можно собрать на земле, а потом поднять ее наверх, но для этого нужен будет кран, что не всегда возможно при возведении частного дома. Гораздо проще и удобнее будет собрать конструкцию по месту.

Кровлю лучше делать двускатной, применяя те же материалы, что и для обычной крыши:

Обшивка каркасного дома

Очень важно правильно выполнить обшивку каркаса. Каркас после возведения обрабатывается антисептиком. После просыхания пиломатериала можно приступать к обшивке здания плитами OSB. Все остальные работы будут вестись изнутри помещения.

По всем стенам с помощью строительного степлера натягиваем ветрозащитную пленку. Стыки тщательно проклеиваем скотчем. Это предохранит теплоизоляционный слой от выветривания и оседания со временем.

После этого в промежутки между стойками каркаса закладывается минеральная вата. Если дом строится в регионе с суровыми зимами, то лучше применять минералватные маты в несколько слоев. При этом укладывать слои нужно в шахматном порядке, перекрывая стыки матов первого ряда вторым рядом. После этого натягивается парозащитный слой. Стыки также необходимо проклеить скотчем.

На этом этапе нужно проложить системы коммуникаций и устроить вентиляцию. После этого все стены обшиваются двумя слоями гипсокартона.

Снаружи дом можно обшить сайдингом, блок-хаусом. Можно сделать штукатурку по армирующей сетке, применяя специальные шпаклевки. Внутренняя отделка ничем не отличается от благоустройства обычных квартир и домов.

Возведение каркасного дома можно завершить за один сезон, не дожидаясь его усадки. Строительство дома по этой технологии в настоящее время является самым экономичным вариантом.

В чем заключается технология строительства каркасного дома: поэтапно и с картинками

Строительный рынок последние несколько лет заполонили так называемые каркасные дома, которые еженедельно в огромном количестве возводятся как фирмами, так и своими руками. Причина такой любви к «каркасникам» кроется в простоте возведения и темпах строительства. Поэтапное строительство каркасного дома позволяет за один сезон смонтировать полноценный жилой дом, который будет достаточно презентабельно выглядеть, и отличаться привлекательной ценой и экономичностью в обслуживании. Технология проста для понимания и реализации своими руками.

Каркасный дом своими руками

В чем суть строительства

Как понятно из названия, технология заключается в формировании некоего каркаса из дерева (досок или бруса) или металла, с постепенной поэтапной обшивкой его слоями из пленок, мембран, утеплителей и пр. Такая многослойная конструкция стен позволяет добиться хороших тепловых характеристик при достаточно тонких стенах.

Стена дома в разрезе без дополнительного утепления пенопластом

Какие же материалы формируют стену?

  • утеплитель минеральная вата
  • утеплитель листы пенопласта
  • гидроизоляция в виде пленки или мембраны
  • пароизоляция в виде диффузионной мембраны
  • листы ОСБ
  • внешняя и внутренняя отделка

Утепление каркасного дома. как мы написали выше, лучше делать двух видов. Изнутри утепляем дом минеральной ватой, а снаружи – листами пенопласта. Листы пенопласта позволят улучшить звукоизоляции, они являются отличной ветрозащитой и при снижении свойств минеральной ваты со временем (такое может произойти при попадании влаги или росы внутрь стен) позволят сохранить тепловые характеристики дома.

Утепление дома своими руками с помощью матов

Гидроизоляция необходима для защиты утеплителя от влаги, которая поступает снаружи в виде осадков. Ее необходимо укладывать внахлест, фиксируя специальной липкой лентой для утеплителя. Это позволить сделать 100-процентную защиту от воды.

Гидроизоляция стен изоспаном в каркасном доме

Пароизоляция фиксируется с внутренней стороны стены, и позволяет стенам «дышать». Капельки влаги, которые могут конденсироваться в стене, спокойно выводятся в комнаты, благодаря чему утеплитель служит гораздо дольше. При использовании качественных мембран, риск образования грибка на стенах, черных пятен плесени и других побочных эффектах герметичных стен снижается до минимума. А устройство правильной вентиляции каркасного дома полностью убирает эти риски.

Пароизоляция стен изнутри дома с помощью мембраны своими руками

Листы ОСБ прибиваются поверх всей конструкции, и являются основой, к которой будут крепиться отделочные материалы.

Каждый этап работ можно выполнять своими руками благодаря легкости строительного материала. Технология достаточно проста, а начинать ее необходимо со строительства каркаса.

Обшивка дома ОСБ-плитами

Первый этап строительства: фундамент

Как и любое другое строительство, каркасный дом начинается с возведения фундамента. Фундамент может быть:

Остальные виды мы рассматривать не будем, так как они используются крайне редко. В чем суть этих фундаментов? Ленточный представляет собой монолитный фундамент из бетона, который в жидком состоянии заливают под несущие внешние и внутренние стены. Для этого необходимо нанести разметку с помощью кольев и веревки, пометить места будущих стен, вырыть траншеи своими руками или экскаватором (минитрактором). В траншею установить опалубку, которая может быть съемной, несъемной, приобретенной в магазине, взятой в аренду или сколоченной из досок или фанеры своими руками. Готовую опалубку гидроизолируем обычной пленкой изнутри и заливаем цементную смесь для ленточного фундамента. Когда она застынет, необходимо снять опалубку и проверить геометрию. При перепадах по высоте –нанести дополнительный слой цемента для выравнивания.

Ленточный фундамент своими руками

Столбчатый фундамент представляет собой столбы, которые устанавливаются в определенных местах: по углам, в местах перекрытия, на расстоянии друг от друга не более 2-2,5 метров. Столбы могут быть заливные из цемента или сборные из блоков. Заливные делаются также, как при ленточном фундаменте, только вырываются не траншеи, а ямы, в которые устанавливается опалубка квадратной или прямоугольной формы. Опалубка также гидроизолируется.

Столбчатый фундамент под дом

Не забывайте при заливных видах фундамента использовать укосины, так как часто жидкий цемент настолько тяжел, что раздвигает опалубку, сколоченную своими руками.

Важно: не забудьте утопить арматуру в наливных фундаментах или сетку, чтобы сделать его более крепким. Также необходимо на данном этапе установить анкерные болты.

Свайный фундамент для каркасного дома

Свайный фундамент напоминает столбчатый, однако роль столбов играют сваи. Они вгоняются в землю в тех же местах, где бы находились и столбы. И несут такую же опорную функцию. Сваи могут применяться на сложных почвах – глинистых, например. После установки свай необходимо тщательно проверить геометрию. Винтовые сваи могут быть отрегулированы по высоте.

Второй этап строительства: стены

На втором этапе строительства мы строим каркас будущего дома. Для этого берем брус 150, так как утеплитель лучше всего использовать 150 мм, и он как раз идеально вписывается между брусом данного размера.

Стена каркасного дома в разрезе

Прежде чем ставить каркас, необходимо выполнить устройство обвязки. Всего у каждого дома 2 вида обвязки – верхняя и нижняя. Обвязочные доски или брус скрепляют всю конструкцию стен между собой. Устройство нижней обвязки начинаем с гидроизоляции фундамента. То есть на фундамент кладем пленку, и уже сверху на ней располагаем обвязочные доски. Крепим их с помощью анкерных болтов, заранее утопленных в не застывшем фундаменте.

Каркас из бруса

Каркас начинаем с устройства угловых стоек. Их роль выполняет брус 100×100 мм или 150х150мм или доска 150х50 мм. Угловые стойки должны быть жестко фиксированы с помощью металлических уголков, и обязательно подкосов. Между угловыми стойками на расстоянии метра-полтора должны располагаться простые вертикальные стойки. Все вертикальные стойки друг с другом скрепляют горизонтальные перемычки из бруса. Больше информации об устройстве каркаса тут .

Стена с окном в каркасном доме

При строительстве каркаса здания не забывайте делать проемы под окна. Их необходимо укреплять ригелями, принимающими нагрузку и равномерно распределяющими ее к фундаменту. Подробнее о вставке окон читайте здесь .

После возведения стен, необходимо приступать к следующему этапу.

Третий этап строительства: кровля

Еще во время проектирования вашего дома вы должны были определиться, какой тип крыши будет венчать вашу постройку. Чаще всего для каркасных домов выбирают двускатную кровлю, однако и односкатные пользуются спросом благодаря легкости монтажа своими руками, простоте конструкции и более низкой цене.

Схема стропильной системы

Устройство кровли начинается со стропильной системы. Стропильная система – это основной каркас крыши. Стропильная система состоит из следующих элементов:

Когда выполнен каркас кровли, необходимо его утеплить. Начинка крыши состоит практически из таких же слоев, как и стена. Снаружи выполняем утепление крыши листами пенопласта или минеральной ватой, укладываем гидроизоляцию, которую фиксируем обрешеткой.

Кровля и ее слои

Изнутри мы кладем слой минеральной ваты или пенопласта, если помещение в мансарде не будет жилым. Фиксируем слой пароизоляции и закрываем все щитами ОСБ. Покрываем крышу кровельными материалами в зависимости от уклона ската и собственных предпочтений. Помните о том, что мягкая кровля, которая стала очень популярна в последнее время, укладывается только на плоскость, поэтому обрешетку необходимо дополнить ОСБ-плитами. При этом угол наклона может быть небольшим – от 5 градусов.

Четвертый этап строительства: полы

На первом этаже чаще всего устраивают полы по грунту. Что это значит? Технология заключается в следующем. Убираем первоначально плодородный слой грунта, и на его место засыпаем слой гравия. Он необходим для дренажа, так как влага будет просачиваться внутрь и меньше контактировать с цементной стяжкой. По грунту делаем слой песка в 30-50 см в зависимости от высоты вашего фундамента. Проводить утрамбовку своими руками или с помощью техники. В результате слой песка должен располагаться на 5 см ниже уровня фундамента, чтобы избежать мостика холода и промерзания по углам.

Схема черновой стяжки по грунту в каркасном доме

Далее мы выполняем черновую стяжку, используя жидкий цемент. Если вы берете цемент чуть более жидкий, чем для устройства фундамента, вам не придется ровнять его инструментами, так как под действием силы тяжести цемент сам равномерно распределиться по земле. Самое главное – чтобы земля была ровной, иначе жидкий цемент стечет в одно место.

Когда черновая стяжка высохнет, можно продолжать устройство пола. Для этого выполняем гидроизоляцию пленкой, поверх которой раскладываем утеплитель для пола. Поверх утеплителя используя сетку можно закрепить трубы теплого пола (жидкого или электрического). И залить чистовую стяжку.

Заключительная часть строительства полов – напольное покрытие. Это могут быть деревянные полы, плитка, ламинат и прочее.

Если вы не хотите использовать цемент в устройстве пола (к примеру, если стройка проходит зимой), вам поможет технология устройства деревянных каркасных полов на основе лаг. Как устроить такой пол, смотрите на схеме:

Устройство пола с помощью лаг

Для его обустройства необходимо:

  • доска 25х100
  • брус 200х200
  • брус 70х195
  • доска 50х150
  • ветрозащита
  • утеплитель
  • осб
  • подложка и ламинат или плитка

Больше информации об устройстве пола в каркасном доме вы найдете здесь .

Пятый этап строительства: отделка

На пятом этапе строительства производится внешняя и внутренняя отделка дома, установка сантехники, подключение ламп, розеток, отопление каркасного дома и прочие работы, которые из простой коробки со стенами и крышей сделают настоящий дом для жилья или отдыха.

Так как стены каркасного дома закрыты плитами ОСБ, выполнить внешнюю и внутреннюю отделку будет несложно даже своими руками. О том, как сделать внешнюю отделку и выбрать правильные материалы, можно прочитать в нашей статье здесь .

Внешняя отделка штукатуркой

Внутренняя отделка зависит в первую очередь от предпочтений хозяев дома, и может быть выполнена с помощью плитки, обоев, жидких обоев, штукатурки, в частности – декоративной. Стены могут быть покрашены, обиты вагонкой, сайдингом, потолки побелены или использована технология натяжных потолков. Пол может быть покрыт плиткой, паркетом, ламинатом. В общем, есть, где разгуляться фантазии.

Внутренняя отделка блок-хаусом

К этому времени у вас уже должны быть выведены все трубы для установки сантехники (они выводятся на этапе строительства полов, во время черновой стяжки), лежать провода под электричество. Строительство каркасного дома с первого по пятый этап занимает около 3 месяцев.

Поэтапная технология строительства каркасных домов

Особенности каркасных домов накладывают свой отпечаток на производство строительных работ. Одной из характеристик строений является его вес. Среди всех конструкций каркасные дома имеют минимальный вес, что позволяет значительно упростить его монтаж. Ниже можно ознакомиться с примерной технологией строительства каркасного дома своими руками. Фото и видео материалы позволят более точно осветить некоторые моменты.

Строительство фундамента

Одним из наиболее простых и дешевых вариантов основания под каркасный частный дом является строительство столбчатого фундамента. Такой фундамент представляет собой несколько опор по наружному контуру здания.

Основные опоры устанавливаются в углах зданий, на пересечениях стен и под несущими простенками. Между основными опорами устанавливаются промежуточные на расстоянии 1.5 – 2.5 метра друг от друга. Глубина закладки опор зависит от характеристик грунта и глубины промерзания. Обычно глубина не превышает одного метра.

Опоры столбчатого фундамента подразделяются на:

Перед началом строительства фундамента необходимо выполнить ряд подготовительных работ:

  1. По контуру будущего дома с запасом 2 м нужно снять дерн и выровнять площадь;
  2. В местах будущих опор выкапываются ямы с вертикальными стенками и глубиной на 0.2 – 0.3 метра глубже залегания опор. (В сыпучем грунте допускается рытье ям с откосами, при условии закрепления стенок временной опалубкой)
  3. Дно ям засыпается слоем гравия или крупного песка и тщательно утрамбовывается.

Перед монтажом опор песчаную подушку необходимо прикрыть гидроизоляционным слоем. В противном случае при заливке бетона в сухой грунт бетонная смесь не наберет необходимой прочности.

Проще всего выполнить опоры путем заливки бетонной смеси в подготовленную опалубку. В плотном грунте опалубку можно делать только выше уровня земли, а в сыпучем – от основания. В подготовленную опалубку укладывается арматура и стальных прутков диаметром 10-15 мм выше верха опор на 20 см для связки с арматурой ростверка. Состав бетонной смеси классический: на 1 кг цемента марки 400 берется 2 кг песка и 4 кг щебня.

Для опор из бутового камня отбирают плотные неслоистые камни небольшого размера – чтобы в один ряд помещалось несколько штук. Зазор между камнями должен составлять около 3 см. Для кладки применяется цементно-песчаный раствор.

Если фундамент выполняется без ростверка, то необходимо строго следить за горизонтальностью верхних поверхностей всех опор. От точности выполнения будет зависеть качество всей остальной работы.

Надземную часть опор можно изготовить из хорошо обожженного красного кирпича на цементно-песчаном растворе.

После окончания установки опор можно заливать ростверк. Ростверк – это железобетонная лента, которая соединяет поверхности всех опор и распределяет нагрузку между ними.

При изготовлении фундамента без ростверка, в верхнюю поверхность опор устанавливаются анкера.

Одно из преимуществ столбчатого фундамента — возможность производить работы поэтапно, по мере наличия средств и времени. Готовность к дальнейшим работам у такого фундамента наступает через 3 недели после последней операции с бетоном. Именно за этот срок бетон набирает свою прочность.

Строительство обвязки

Дальнейшие работы зависят от технологии, по которой будет строиться дом. Это может быть финская, канадская технологии или СИП панели. Быстрее всего можно построить дом из СИП панелей или каркасно-щитовой дом.

Поэтапная технология строительства каркасных домов различных типов имеет очень много общего. В любом случае первоначально выполняется нижняя обвязка.

Для обвязки нужен деревянный брус размерами от 150х150 мм до 150х200 мм. Брусья укладывают на фундамент таким образом, чтобы стыки находились строго посередине опор. Соединение брусьев по периметру и на углах выполняется «в полдерева».

К фундаменту брусья крепятся при помощи заранее вмурованных анкеров. Важно не забыть поверх бутона проложить несколько слоев гидроизоляции, например рубероида.

После выполнения обвязки укладываются лаги. Расстояние между ними зависит от их размеров и должно быть не более ширины листов утеплителя, который будет уложен на черновой пол. Лаги врезаются в обвязку в четверть. К нижней поверхности лаг крепятся бруски для чернового пола, который выполняется из доски толщиной 30-40 мм.

Возведение каркаса

После окончания работ по обустройству чернового пола можно начинать устанавливать каркас. Каркас начинают возводить с установки угловых вертикальных стоек. Стойки крепятся к нижней обвязке при помощи усиленных стальных уголков.

Между угловыми опорами устанавливают промежуточные. Между собой опоры скрепляют временными откосами. Точность вертикалей откосов должна быть максимально достижимой. От этого напрямую зависит прочность и долговечность готового дома. Брусья верхней обвязки так же, как и снизу, соединяются вполдерева и крепятся гвоздями или саморезами напрямую к верхушкам опор. В потолочных балках дерево не выбирают. Они ложатся полностью на верхнюю обвязку и скрепляются с ней.

После того, как сделана верхняя обвязка, делают постоянные откосы на угловых опорах. Они увеличивают жесткость каркаса стены и позволяют выдерживать большие ветровые нагрузки. Откосы выполняются заподлицо с наружными плоскостями стоек.

Теперь все временные откосы можно убрать и приступать к строительству крыши.

Обшивка каркаса

Каркас будущего дома обшивается изнутри плитами OSB или ДСП. OSB предпочтительнее, так как имеет выше прочность. Плиты обшивки крепятся к каркасу саморезами с шагом 200 мм.

Стыки плит должны находиться строго посередине стоек.

Более прочное строение получится если плиты укладывать не вертикально, а горизонтально в несколько рядов. Вертикальные швы соседних рядов не должны находиться на одной опоре.

Для утепления каркасного дома могут применяться:

  • Пенополистирол;
  • Стекловата;
  • Минеральная (базальтовая) вата.

Обладающий прекрасными теплоизолирующими свойствами пенополистирол имеет низкие шумопоглощающие свойства крайне низкую огнестойкость. Наилучший вариант утепления – применение базальтовой ваты.

Для утепления стен между вертикальными стойками укладывают гидроизоляцию, а затем листы ваты. При необходимости, утепление может укладываться в несколько слоев с перекрытием швов. Поверх утепления ложится еще один слой гидроизоляции и далее стена обшивается снаружи. Для обшивки можно брать доски или OSB плиты. Все зависит от того, какие работы по отделке наружных поверхностей будут производиться далее.

Утепление пола и потолка производится таким же образом. Для уменьшения объемов работы, верх тоже можно обшить плитами.

Дом из СИП панелей

Сип панели представляют собой слойку из двух листов OSB, между которыми проложен слой пенополистирола. По торцам плит пенополистирол немного утоплен между внешними слоями для возможности соединения между собой. Панели соединяются с помощью деревянных брусков толщиной, равной зазору между OSB плитами и такой шириной, чтобы скрепляемые панели касались друг друга. Технология возведения дома из СИП панелей самая простая из всех.

Сборку дома из СИП панелей начинается так же с нижней обвязки. Затем устанавливается одна угловая опора и к ней крепится первая панель. С другой стороны угла устанавливается вплотную к первой вторая опора. От нее начинается монтаж второй стены. Следующие опоры устанавливаются с противоположных сторон СИП панелей. Точность изготовления панелей позволяет легко выполнить установку углов здания с необходимой точностью.

Понравилась статья? Поделить с друзьями:

Источники: http://okarkase.ru/frame-home/stroitelstvo-karkasnogo-doma-svoimi-rukami-poetapnoe-rukovodstvo.html, http://karkasblog.ru/mounting/texnologiya-stroitelstva-karkasnogo-doma-poetapno.html, http://silastroy.com/materials/pojetapnaja-tehnologija-stroitelstva-karkasnyh.html

blogforbuilder.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
