Естественная Вентиляция в Частном Доме: Устройство, Схемы

Для комфортного проживания человека в доме требуется достаточное количество кислорода. Длительное нахождение в непроветриваемом помещении приводит к сонливости, быстрой утомляемости, а в случае регулярной нехватки свежего воздуха даже серьезным заболеваниям дыхательной системы и систем кровообращения. Монтаж систем естественной вентиляции в частном доме или квартире поможет избежать подобных негативных явлений.

Содержание:

  • Принцип действия
  • Достоинства и недостатки
  • Расчет производительности системы
  • Виды естественной вентиляции
  • Приточные отверстия в стенах
  • Вентиляционные клапаны в окнах
  • Обустройство вытяжного канала
  • Основные ошибки монтажа
      • Как работает естественная вентиляция

Принцип действия

Синими стрелками показано направление притока воздуха в помещение, красными – его вывод

Наших предков вентиляция жилых помещений волновала гораздо меньше. Деревянные окна с неплотно прилегающими стеклами, не слишком герметичные двери вполне обеспечивали достаточную естественную вентиляцию без каких-либо дополнительных устройств. Отверстия для притока и вывода отработанного воздуха оборудовались лишь в подвальных помещениях и погребах.

С приходом на строительный рынок современных отделочных материалов и пластиковых окон вопрос обеспечения вентиляции жилых помещений встал более остро. Отсутствие в домах малейших щелей привело к появлению конденсата и спертого воздуха. Если и вы стали замечать, что в доме появился их избыток, и длительное нахождение в помещении приводит к дискомфорту, самое время позаботится о естественной (а в некоторых случаях и искусственной) вентиляции.

Вентиляционный выход на кровлю

Как сделать «правильную» естественную вентиляцию в частном доме? При проектировании подобной системы очень важно понять принцип ее работы. Ведь циркуляция воздуха будет зависеть только от правильности расчетов. Малейшей ошибки будет достаточно для образования застоев воздушных масс.

Естественная вентиляция в помещениях функционирует за счет перепада давления. При этом:

  • теплый воздух поднимается только вверх; холодный же находится внизу (он движется в ту сторону, где давление ниже, то есть к потолку, где теплый воздух менее плотен)
  • в зимнее время из-за разницы температур (а значит, и давления) вентиляция функционирует лучше
  • воздуху необходимо обеспечить свободный проход по всему дому; для правильного распределения воздушных потоков желательно продумать расположение помещений и межкомнатных перегородок еще на этапе строительства
Читайте также: Как сделать погреб в частном доме или на даче своими руками: схемы, пошаговое руководство, правильная вентиляция (55+ Фото & Видео) +Отзывы

Достоинства и недостатки

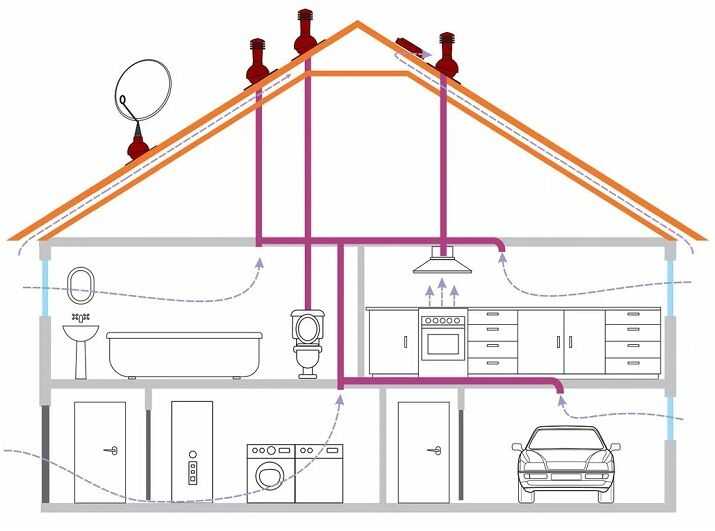

Схема естественной вентиляции в частном доме

Перечислим основные плюсы подобных устройств:

ПЛЮСЫ:

  • теплый воздух поднимается только вверх; холодный же находится внизу (он движется в ту сторону, где давление ниже, то есть к потолку, где теплый воздух менее плотен)
  • в зимнее время из-за разницы температур (а значит, и давления) вентиляция функционирует лучше
  • воздуху необходимо обеспечить свободный проход по всему дому; для правильного распределения воздушных потоков желательно продумать расположение помещений и межкомнатных перегородок еще на этапе строительства

Хотя недостатков у вентиляционных систем немало, их вполне можно минимизировать при грамотном и продуманном монтаже. К ее минусам можно отнести:

МИНУСЫ:

  • недостаточный приток воздуха в летний период, когда перепады температур в помещении и на улице, особенно при отсутствии ветра, незначительны; в этом случае поможет обычное проветривание дома с открытыми окнами и дверьми
  • наличие сквозняков в холодное время года; забор воздуха зимой можно чуть уменьшить, отрегулировав клапан вентиляционного отверстия; учтите также, что в «чистых» помещениях должно располагаться только приточное отверстие; если здесь же установить и вытяжку, вы получите лишь сквозняк и значительную потерю тепла; воздух обязательно должен проходить по всем помещениям
  • в определенных условиях (к примеру, смене направления ветра или температуре в помещениях ниже, чем на улице) вентиляция может начать работать в обратном направлении: забор воздушных масс начинается из вытяжки; но подобное явление возможно лишь при недостаточном количестве отверстий для притока воздуха
  • в малоэтажных зданиях из-за недостаточного перепада высот естественная вытяжка может работать слабо, поэтому воздуховод следует поднимать на достаточную высоту выше конька

Естественной вентиляции будет недостаточно, пожалуй, лишь при расположении дома в загазованном районе. В этом случае используются принудительные вытяжные системы с многоступенчатой фильтрацией. Их монтаж требуется также при значительной площади помещений.

Читайте также: Красивый сад своими руками: лучшие идеи для дизайна сада в частном доме или на даче | (100+ Фото & Видео)

Расчет производительности системы

Расчет площади воздуховода

Диаметр и длину воздуховодов проще просчитать с помощью онлайн-калькулятора. Но принцип расчетов во избежание ошибок все же знать нужно.

Все помещения в доме условно делят на «грязные», требуемые более интенсивного проветривания (кухня, туалет, ванная, прачечная и пр.) и жилые «чистые». По СНиП, воздух в «грязных» помещениях требуется обновлять со скоростью 60 куб. м в час. При наличии же газовой плиты в кухне скорость обновления увеличивают до 100 кубометров. Для санузлов эта цифра чуть ниже – 25 куб. м, а для прачечных она равна 90 куб. м в час.

В «грязных» помещениях используется принудительная вентиляция. Для этого на кухне предусматривается отдельный канал из оцинкованной стали, идущий вертикально, без колен. Допускается объединение его только с вентканалом ванной.

Для «чистых» помещений (жилых комнат и коридоров) проветривание снижается до 3 куб. м в час. Для кладовых достаточно 0,5 кубометров. Остается рассчитать, сколько воздуха в час требуется вывести из этих помещений.

Существует еще один способ, при котором воздухообмен рассчитывается в зависимости от количества проживающих в доме. Нормой при этом считается приток свежего воздуха около 30 куб. м в час на одного человека. В южных районах эту цифру лучше увеличить до 40. Для северных районов, где плотность воздуха ниже, достаточно будет 20 куб. м. К полученной сумме (по количеству проживающих) необходимо прибавить еще 30 куб. м для кухни.

Читайте также: Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

Виды естественной вентиляции

Вывод вентиляции на кровлю

Для обеспечения нормального воздухообмена в помещениях большой площади одного-единственного воздуховода будет недостаточно.

Вентсистем должно быть несколько:

Читайте также: [Инструкция] Монтаж и подключение посудомоечной машины своими руками: к водопроводу, канализации и электричеству | Фото & Видео

Приточные отверстия в стенах

Приточный клапан в стене дома

Чтобы не нарушать герметичность окон, можно предусмотреть приточную вытяжку прямо в стенах помещений. Опишем этот процесс подробно:

Читайте также: Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

Вентиляционные клапаны в окнах

Вентканалы, монтируемые в окнах

Последние модели стеклопакетов уже оборудуются приточными клапанами. Если их нет, установить их реально собственными руками. Удобней, если такие клапаны оснащены регуляторами воздушного потока:

Читайте также: Полы в частном доме по грунту: устройство, особенности, пошаговое руководство, а также (Фото & Видео) +Отзывы

Обустройство вытяжного канала

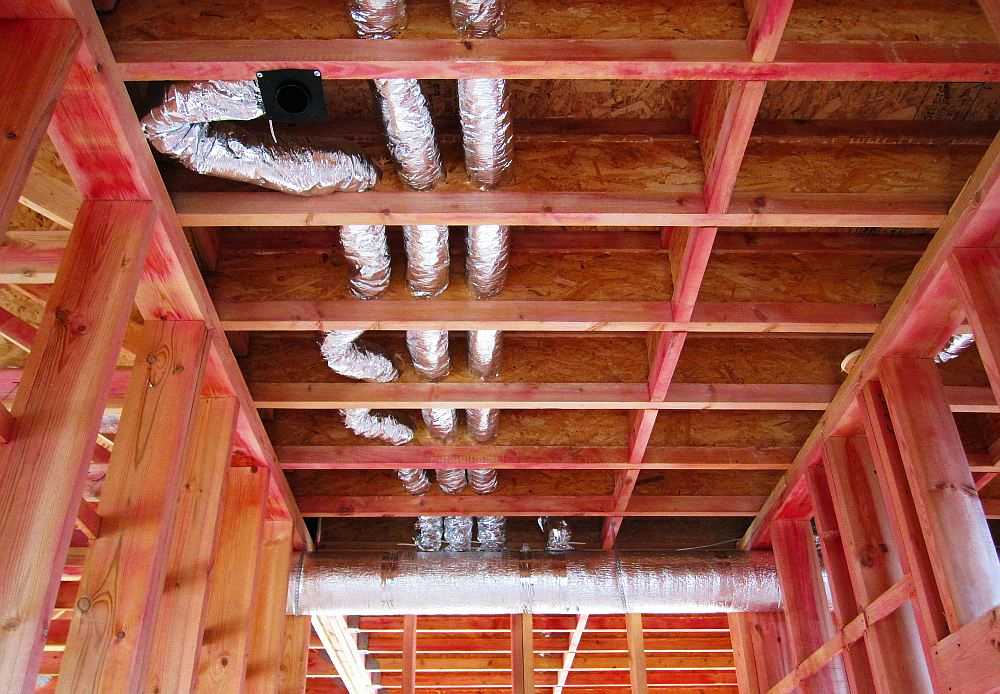

Многоканальный вентиляционный блок

Длина и диаметр такого канала напрямую зависит от производительности вентиляционной системы. Однако его сечение делают не менее 160 кв. см. Минимальная длина трубы – 2 м. Если увеличить ее до 3 м, то при подобном сечении возможно будет обеспечить вывод воздушных масс до 30 куб. м в час.

Изготовить вытяжной канал можно из специальных вентблоков, кирпича, керамической или металлической трубы. При наличии нескольких вытяжек их делают равными по длине.

Оптимальное размещение вентканалов – во внутренних стенах помещения.

При прохождении их через неотапливаемые помещения (чердаки) их дополнительно утепляют. Желательно теплоизолировать вытяжку и на крыше – эффективность вентиляции при этом увеличится.

Читайте также: Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Основные ошибки монтажа

В нижней части двери можно предусмотреть декоративную решетку

Для правильного функционирования вентиляционной системы следует соблюдать нижеперечисленные правила:

Подробно об обустройстве естественной вентиляции в частном доме в следующем видео. Его автор подробно рассказывает о принципах ее работы и рассказывает об основных ошибках монтажа подобных систем:

Как работает естественная вентиляция
