Содержание

монтаж, укладка и подключение устройства, а также как установить термостат и термодатчик

Системы напольного обогрева сегодня стали популярной заменой привычному центральному отоплению.

Некоторые их виды настолько просты, что при должном внимании любой сможет установить теплый электрический пол своими руками.

Как сделать электрический теплый пол своими руками читайте в статье.

Теплый пол (электрический) своими руками

Как установить электрический теплый пол своими руками? Монтаж конструкции начинается с выбора места, где будет закреплен терморегулятор, так как именно от него начнется укладка нагревательных элементов. Самыми покупаемыми среди электрических полов являются нагревательные маты и инфракрасная пленка, так как их укладка не требует заливки стяжки, а сами они настолько тонкие, что практически не влияют на толщину пола.

Для установки устройства электрических теплых полов своими руками нужно выбрать оптимально удобное место, с которого легко будет управлять, и контролировать систему.

Минимальное расстояние от пола должно быть не менее 30 см, а сам прибор нельзя устанавливать так, чтобы его в дальнейшем закрывала мебель или бытовая техника. Если теплый пол монтируется в помещении с повышенной влажностью, то рекомендуется установить термостат за его пределами.

На выбранном месте нужно сделать гнездо для прибора и от него к полу проштробить выемки, куда в дальнейшем будут помещены термодатчик и концы нагревательной системы. Чтобы не повредить кабель и датчик, для них нужно заранее приготовить гофрированные трубки.

Подготовка пола

Подготовка пола:

  1. Следующий этап работы, это подготовка поверхности. Если предстоит укладка нагревательного кабеля, то старое напольное покрытие и стяжка, если она вся в трещинах и сколах, должны быть убраны. Черновое основание нужно залить раствором и дать ему высохнуть. Чтобы работы проводились быстрее, можно применить полусухой тип стяжки.
  2. Следующий шаг – это укладка гидроизоляции, для чего подойдет обычная полиэтиленовая пленка, которая покрывает стяжку с заходом на стены на 10-20 см. По всему периметру необходимо закрепить демпферную ленту, которая будет приостанавливать расширение системы во время ее нагрева.
  3. Последующий шаг – это монтаж теплоизоляции, которая предотвратит потери тепла. Материал для этого выбирается в зависимости от того, где расположена комната и какова функция теплого пола. Например, для дополнительного обогрева подойдет вспененный полиэтилен с фольгированным покрытием. Если помещение теплое и под ним расположена отапливаемая комната, то можно обойтись листовым пенополистеролом.
  4. На слой утеплителя кладется армированная сетка, к которой крепится непосредственно нагревательные элементы, и на этом подготовка поверхности закончена.

Если в раствор для стяжки добавить пластификатор, то можно обойтись без применения армирования.

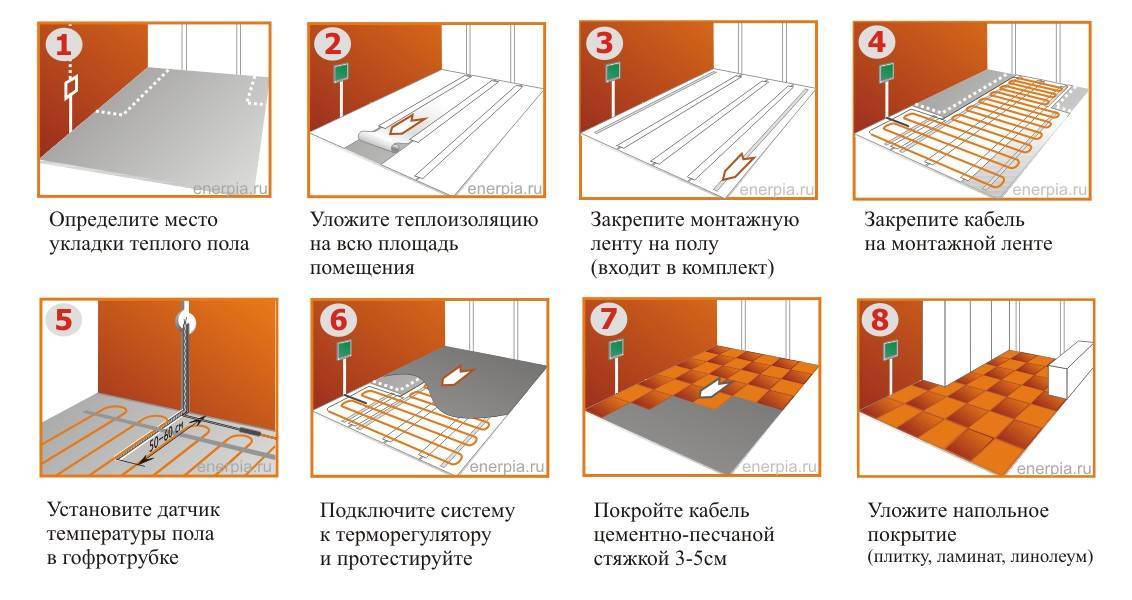

Укладка нагревательной системы

Монтаж электрического теплого пола своими руками начинается от места, где сделано гнездо для термостата.

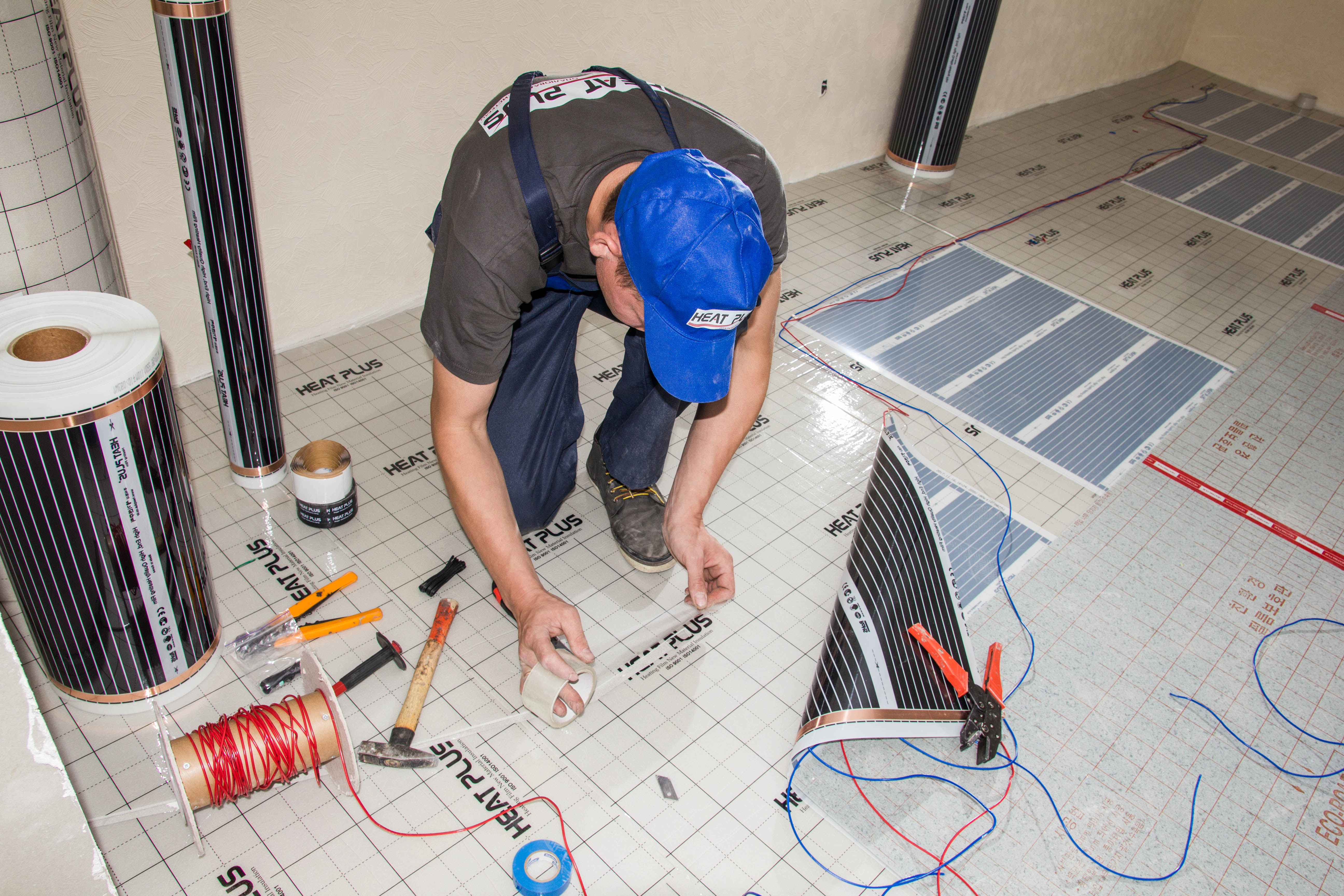

Схема укладки пленочного пола предусматривает несколько нюансов, например:

  1. Укладывая первый ряд, нужно отступить от стены на 10 – 20 см.
  2. Если напольное отопление будет единственным источником тепла в помещении, то оно должно покрывать от 70% площади пола (40-50% для вспомогательного обогрева).
  3. При необходимости пленку можно разрезать на куски нужной длины, но только по предусмотренным для этого линиям.
  4. Пленка укладывается медными контактами вниз по направлению к стене с термостатом.
  5. После укладки всей пленки и подсоединения проводов, нужно закрепить термодатчик к нижней стороне пленки и изолировать его.
  6. Последний этап – это укладка всех проводов и закрепление терморегулятора в приготовленном гнезде.

Перед тем, как стелить финишное покрытие, систему нужно протестировать. Пленочный пол хорош тем, что не требует дополнительных затрат и времени на заливку стяжки. Напольное покрытие можно стелить сразу на него.

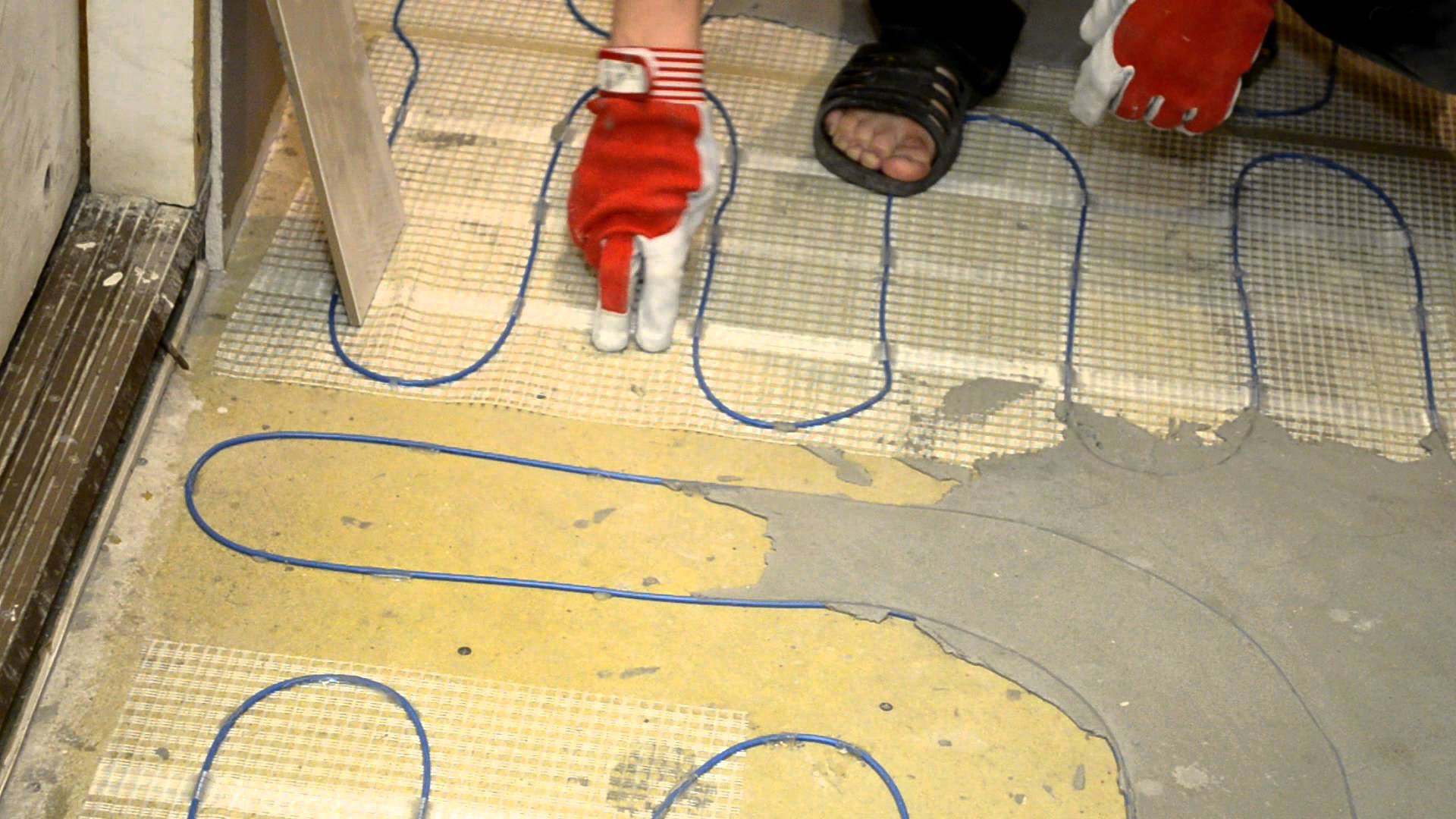

Укладка нагревательных матов проходит в такой же последовательности. Но после проверки и подключения электрического теплого пола своими руками их нужно залить слоем специального клея или сделать тонкую стяжку.

Включение электрического пола в рабочий режим зависит от нагревательных элементов. Для пленочных полов – это 3-4 дня, для кабельных – 3 недели.

Установка термостата и термодатчика

Укладка электрического теплого пола своими руками заканчивается установкой терморегулятора и термодатчика.

Последний нужно уложить в гофрированную трубку и поместить на поверхности пола между витками кабеля, закупорив предварительно его конец заглушкой, чтобы в него не попала стяжка.

Другой ее конец подводится к термостату, где провода от теплого пола подключаются к нему.

Стяжка

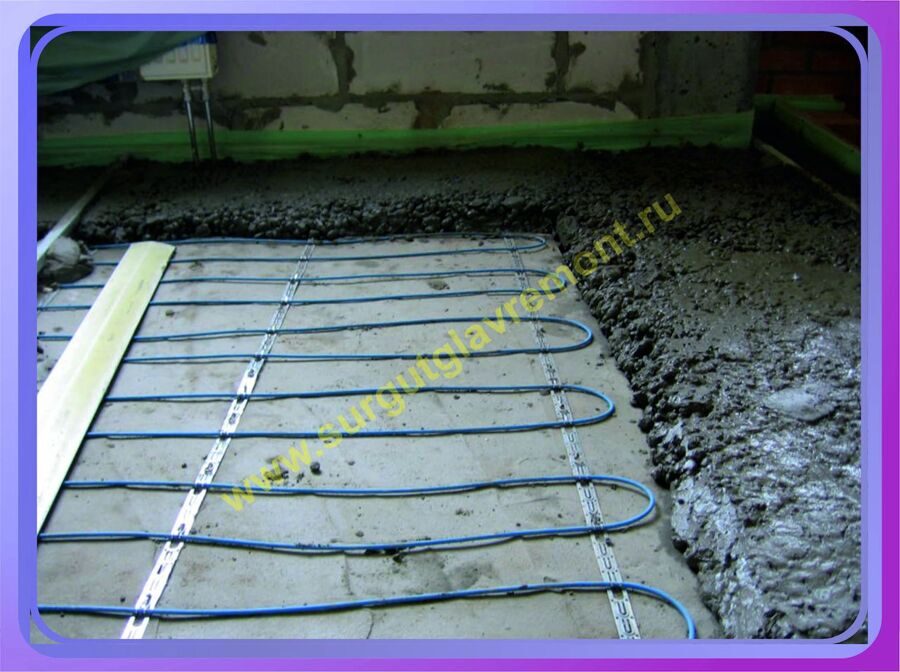

Для кабельного пола обязательным условием является заливка стяжки, которая будет не только фиксировать всю систему на одном месте, но и принимать на себя тепло от нее, отдавая его дальше напольному покрытию. Такая схема напольного обогрева хотя и дольше разогревается, но и остывание происходит более длительное время.

После того, как раствор высох, на него укладывается подложка, а сверху финишное покрытие. Для кабельного пола лучшим вариантом является керамическая плитка, тогда как для планочного пола – специальный ламинат и линолеум.

Так монтируется самодельный теплый пол электрический. Если соблюдать всю последовательность действий и правильно его подключить, то он будет долгие годы радовать своим теплом.

Водяной теплый пол — установка своими руками

Теплый уютный дом, любящая семья, здоровые дети — разве не об этом мечтает большинство из нас? Эта мечта не только нашего поколения или нашей страны. И если любовь и здоровье — понятия вечные и не всегда поддающиеся нашим усилиям, то устроить теплый дом нам вполне по плечу. Только подумайте, об этом люди наверняка мечтали еще в пещерах. Ведь именно пространство, окруженное холодным камнем, больше всего хочется согреть. И вот древние изобретатели постарались: очаг, камин, печь — жилища начали потихоньку обогреваться. Появились трубы — в дома пришла не только вода, но и возможность сделать более совершенную систему отопления. И как апофеоз научной мысли: сегодня мы знаем устройство теплых полов, и даже можем сделать теплый пол своими руками.

Содежание:

  1. Немного о преимуществах теплых полов
  2. Общие представления о системе водяных теплых полов
  3. Предварительная подготовка к монтажу
  4. Теплый пол водяной — технология монтажа



Немного о преимуществах теплых полов

Давайте сначала поговорим о том, почему именно теплый пол считается самым лучшим способом обогрева жилья и чем нас уже не устраивает обычная система отопления с помощью радиаторов.

Сравнительные характеристики радиаторной системы обогрева и теплых полов

С радиаторами все достаточно просто — при источнике тепла, расположенном на стене, у нас в комнате образуется довольно-таки заметная и не очень приятная, честно скажем, разница температур. Почему? Как мы еще в школе учили, теплый воздух стремится подняться вверх, в то время как холодный опускается вниз. Боковое расположение нагревательных приспособлений приводит к тому, что самое теплое место в помещении оказывается только поблизости от источника тепла, потом теплый воздух уходит наверх практически по прямой, а уже остывший опускается к нашим ногам. Вот и получается, что наверху дышать нечем, а ноги мерзнут, да еще постоянный круговорот воздуха по помещению создает противные сквознячки и разносит пыль, сколько ее не убирай. И все это ведет к многочисленным проблемам со здоровьем.

А вот в случае помещения системы отопления вниз, да еще при равномерном расположении нагревательных элементов по всей площади пола, теплый воздух очень удачно распределяется по нашему жизненному пространству. Ноги окутаны наиболее комфортным теплом — градусов 25-30, кому как нравится, уже на уровне головы воздух становится прохладней (помните рекомендации медиков?) — 20-25 градусов, а температура подпотолочного воздуха нас уже не волнует — мы же все-таки не спим на потолке.

К тому же такой ровный постоянный приток тепла от пола избавляет нас от резких и сильных движений воздуха, так называемых конвекционных потоков, то есть уборка, наконец-то, приносит долгожданные плоды по избавлению нас от вездесущей пыли. А все это вместе взятое в разы уменьшает вероятность простудных и аллергических заболеваний.

Вот и получается, что подключение теплого пола приносит в наш дом не только тепло, но и здоровье.

Общие представления о системе водяных теплых полов

Ну что, начинаем утеплять свой дом по лучшим технологиям нашего времени. Причем речь действительно идет в основном о собственном частном доме, ведь далеко не в каждой квартире есть возможность установить альтернативную систему отопления — только в тех многоквартирных домах, где это предусмотрено проектом. К тому же обогрев частного дома горячей водой просто-напросто выгоднее, чем те же электрические теплые полы. Но давайте более подробно рассмотрим, что такое водяной теплый пол.

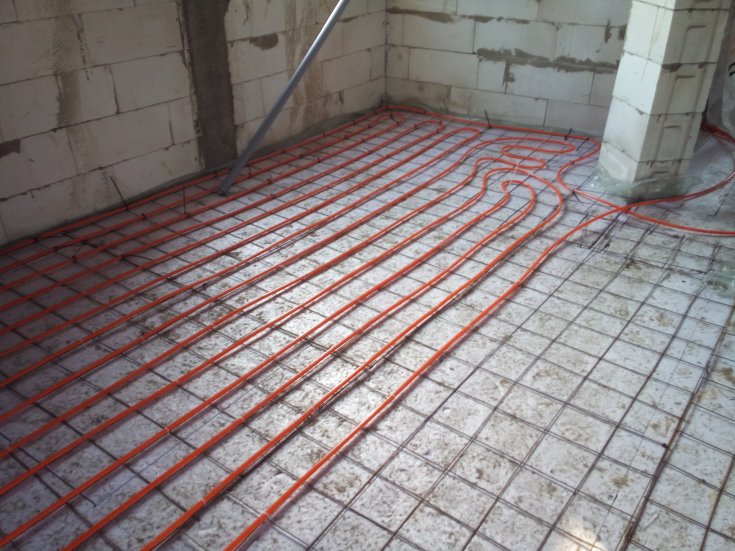

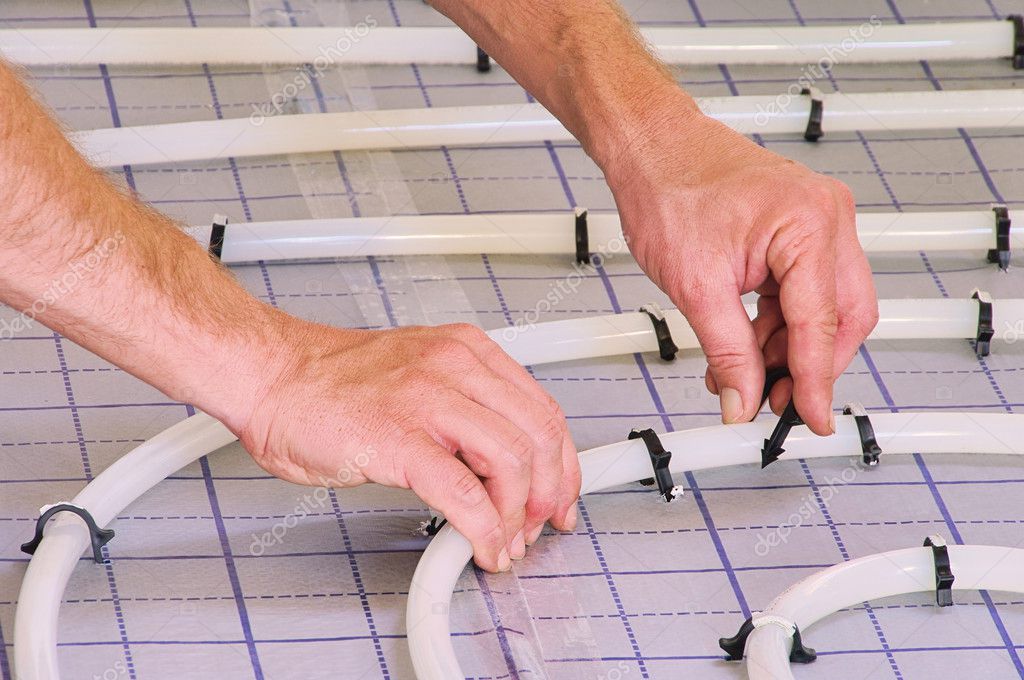

Укладка труб водяного теплого пола

Итак, теплый пол водяной — устройство системы. Правильный комплект теплого пола включает в себя:

  • подложка под теплый пол, изолирующая от утечек тепла и влаги вниз
  • крепежная система для фиксации труб (может быть арматурная сетка)
  • нагревательные элементы, в нашем случае это трубы с горячей водой
  • материал, равномерно распределяющий тепло по поверхности пола, в этом качестве часто выступает бетонная стяжка
  • финишное напольное покрытие
  • система регулирования температуры

Если подобрать качественные материалы и ответственно подойти к монтажу, то наш водяной теплый пол будет служить долго и без перебоев. Простейший пример — труба из современных материалов гарантировано прослужит не менее 50 лет. Вся система будет безупречно работать столько, насколько надежен каждый ее элемент — правило слабого звена.

Предварительная подготовка к монтажу

Что нужно знать для удачной установки всех элементов системы? Кроме общих положений имеются еще и те самые мелочи, без соблюдения которых весь наш труд может обернуться пшиком. Вот несколько правил, гарантирующих идеальное функционирование системы:

  • делать проект гидравлической системы отопления всего дома лучше с помощью специалистов, которые точно рассчитают необходимую подачу тепла и схему укладки труб
  • укладывать трубы для водяного теплого пола необходимо на ровную поверхность, чтобы распределение горячей воды происходило согласно схеме, без застоев
  • для полноценной теплоизоляции подложка должна быть от 3 до 15 см толщиной (в прямой зависимости от температуры теплоносителя) и плотностью не меньше 35 кг/куб. м
  • при большой площади отапливаемого помещения следует разделить ее на несколько площадок, размером не больше 40 кв. м, тогда температурная нагрузка на бетонную стяжку будет не так велика, и растрескивания можно не опасаться
  • между участками и по периметру всего помещения необходимо прокладывать демпферную ленту, компенсирующую температурные колебания бетонной стяжки
  • трубы для теплого водяного пола нужно подбирать достаточно гибкими и прочными, лучше всего для этой цели подходят металлопластиковые или полипропиленовые бесшовные трубы диаметром 20 мм
  • следует избегать излишних состыковок при прокладке труб, дабы исключить возможность протечки под полом (самый безопасный вариант с двумя соединениями — на входе и выходе коллектора)
  • длина одной цельной трубы не должна превышать 90 метров, тогда циркулирующая вода будет всегда нужной температуры
  • следим, чтобы при изгибе труб не было заломов
  • заливка теплого пола должна проводиться только после проверки гидравлической системы на герметичность (опрессовки)
  • заливаем бетонную стяжку при поддержании в системе труб нормального рабочего давления
  • все технические приспособления (коллектор, насос, котел, терморегуляторы) следует закупать у надежных компаний, дающих хорошие гарантии — лучше сразу заплатить полную цену, чем потом тратить дополнительные деньги на ремонт теплого пола снова и снова

Насосно-смесительный узел с коллекторным блоком системы водяных теплых полов

Соблюдая эти нехитрые правила, мы можем рассчитывать на выполнение нашей мечты. Хотя если у желающего самостоятельно оборудовать в доме теплый пол не очень много опыта по ремонтным работам, лучше пригласить специалистов, тогда уверенность в надежности работы системы будет гарантирована.

Теплый пол водяной — технология монтажа

Пора переходить к конкретике. И тут нам нужно разобраться, какой тип монтажа нам больше подходит. На данный момент известны два способа установки водяного теплого пола:

  • бетонный (с обязательной бетонной стяжкой)
  • настильный (в зависимости от материала, на который производится монтаж — полистирольный или деревянный)

Различные виды монтажа водяных теплых полов

Бетонный способ монтажа лучше всего подходит для первого этажа нашего дома. Полистирольный можно делать на любом ярусе, а вот деревянный наиболее оптимален для второго и более высоких этажей дома. Однако для лучшего понимания необходима более подробная информация.

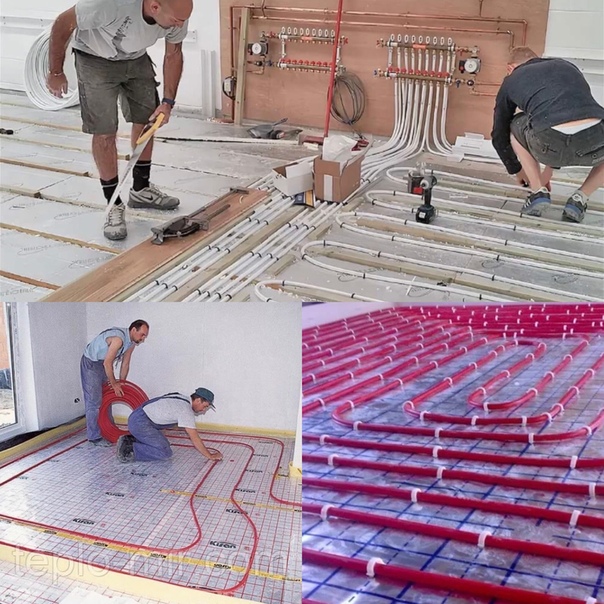

Монтаж водяного теплого пола с бетонной стяжкой

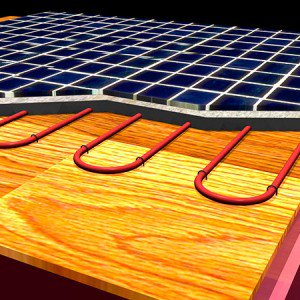

«Пирог» водяного теплого пола с бетонной стяжкой

Этапы монтажа с бетонной стяжкой заключаются в следующем:

  • устанавливаем на стене коллекторный шкаф и монтируем в него насосно-смесительный узел с коллекторным блоком
  • проклеиваем демпферную ленту
  • настилаем гидроизоляцию (полиэтиленовую пленку)
  • укладываем теплоизоляцию с отражающим подбоем (можно сначала проложить пенопласт или полистирол, потом фольгу)
  • устанавливаем арматурную сетку (если у нас предварительно были уложены полистирольные маты с бобышками или пазами для труб, тогда этот этап можно пропустить)
  • подсоединяем трубу к подающему выводу коллектора и укладываем ее по помещению согласно схеме, указанной в проекте, второй конец трубы подключаем к обратке
  • делаем подключение терморегулятора теплого пола и сервоприводов для изменения температуры через коммуникатор
  • проводим опрессовку (даем в трубы повышенное давление для проверки герметичности)
  • оставив в трубах рабочее давление, заливаем бетонную стяжку (бетонная смесь на основе цемента М300 с пластификатором и полипропиленовой фиброй или специальные смеси для стяжки теплых полов) с толщиной слоя в 5-7 см
  • после полного отвердения бетона (28 суток) настилаем финишное напольное покрытие

Вот и все.

А ведь это наиболее сложный монтаж теплых полов. Кстати, котлы для теплого пола, хоть и являются частью системы отопления, но устанавливаются отдельно с помощью специалистов.

Настильный способ монтажа водяных теплых полов

Слои укладки водяного теплого пола настильным способом

Самое главное отличие этого способа — отсутствие бетонной стяжки. Этапы укладки будут такими:

  • установка коллекторного шкафа и гидроизоляции
  • прокладка теплоизоляции:
    • либо полистирольные маты с пазами для труб
    • либо минеральная вата или другой подобный материал, укладываемый под деревянную основу (модули из ДСП-плит или лаги)
  • укладка алюминиевых пластин
  • подключение и прокладка труб по схеме
  • подложка под финишный пол:
    • для паркета или ламината — картон или вспененный полиэтилен
    • для плитки или линолеума — гипсоволоконные или цементно-стружечные плиты в качестве сборной стяжки
  • настил финишного напольного покрытия

Как видим, настильный способ занимает намного меньше времени, и слой «пирога» с трубами получается гораздо более тонким, чем бетонная стяжка, и более легким, поэтому и рекомендуют его для межэтажных перекрытий.

Вот так и происходит установка водяных или гидравлических теплых полов. Не так уж все и страшно, не правда ли? Но все равно повторюсь: если у вас не очень много опыта в делах подобного рода, лучше пригласите специалиста-профессионала. Или хотя бы воспользуйтесь консультацией живого профессионала, который видит ваш конкретный случай и сможет адаптировать наши советы именно для вас. Удачного вам ремонта и теплого дома!

Водяной теплый пол своими руками

Водяной теплый пол своими руками

Водяной теплый пол — это достойная замена обычному радиаторному отоплению. Расходы на его установку,  по сравнению с другими видами теплого пола, например, с электрическим  несколько больше, зато эти средства вполне оправдывают себя в процессе эксплуатации. О всех плюсах и минусах водяного теплого пола своими руками вы можете прочесть на странице «Выбор теплого пола», на этой же странице мы перейдем непосредственно к его монтажу, который состоит из нескольких этапов:



Установка коллекторного шкафа

Определяем место расположения коллектора и устанавливаем для него специальный коллекторный шкаф, приблизительные размеры которого 60х40х12.  Внутри коллекторного шкафа будет происходить стыковка нагревательных труб с остальным теплоснабжением дома. Также внутри него будут установлены элементы, регулирующие подачу воды и тд.
Для установки коллекторного шкафа необходимо наметить его размеры на стене и добавить 1-1,5 см зазора со всех сторон, после чего прорезать



болгаркой с кругом для бетона по намеченным линиям прорези. Это немножко пыльная процедура, но зато края ниши под коробку для коллектора будут  аккуратнее; потом берется перфоратор, желательно по мощнее, и выдалбливается сама ниша, в которую устанавливается шкаф. Если у вас нет болгарки и перфоратора, тогда берутся защитные перчатки, очки, зубило, молоток и ниша выдалбливается при помощи этих инструментов и «такой-то матери»!!!

Сборка коллекторного шкафа



Итак, коллекторный шкаф установлен, заводим в него трубу, обеспечивающую подачу горячей воды из котла и обратку — это труба, в которую возвращается наша вода, поданная первой трубой, отдавшая тепло стяжке и остывшая. Далее она поступает опять в котел, нагревается и переходит снова в первую трубу, подающую горячую воду (подачу) при помощи циркуляционного насоса, который обеспечивает бесперебойную подачу воды. На подачу и обратку нужно  установить запорные вентили.

При необходимости, закрыв оба вентиля, мы отсоединим нашу комнату от общей отопительной системы дома или квартиры в случае непредвиденного повреждения водяного теплого пола, его ремонта или просто в целях экономии. Компрессионным фитингом производится соединение металлического вентиля с пластиковой трубой. Далее устанавливаем коллектор- это блестящая трубка, похожая на непонятный духовой инструмент, имеющая несколько боковых выходов. Также коллектор имеет главный вход и выход. Главный вход подключается к вентилю, а на выход ставится тройник, к которому с одной стороны присоединяется сливной кран, а с другой автоматический воздухоотводчик, через который удаляются пузырьки воздуха, попавшие в систему отопления. В случае непредвиденного ремонта
можно будет слить воду через сливной кран. К боковым выходам коллектора будут подключены трубы (контура) нашего теплого пола, соединяющиеся компрессионными фитингами.
Также к колектору можно подсоединить водяную систему ТЕПЛОГО ПЛИНТУСА

Подготовка помещения


В помещении, в котором планируется укладка водяного теплого пола своими руками, производятся разметки площади с учётом  температурных расширений стяжки при нагревании. Если черновой пол не ровный,  следует  выровнять цементным раствором  углубления, предварительно прогрунтовав его грунтовкой для минеральных поверхностей, или сделать предварительную стяжку основания, так как высотные перепады площади на один змеевик не должны превышать 0,5-0,7 см. На полу, имеющему грунтовое основание, производят гидроизоляцию.

Теплоизоляция



Для того, чтобы теплопотери свести к нулю необходимо использовать в качестве подложки под трубы пенопласт, пенополистирол фольгированный или пеноплекс. При помощи этих материалов трубы водяного теплого пола не будут прогревать черновой пол и тепло будет стремительно идти вверх, прогревая нашу комнату. Перед теплоизоляцией предварительно прокладываем  пароизоляцию, то есть полиэтиленовую пленку, которая защитит утеплитель от влаги. Пленку раскладывают внахлест на 10 -15см и приклеивают стыки скотчем. Укладываем вдоль стен демпферную ленту, которая должна выступать над проэктируемой высотой пола на 2-3 см. Демпферная лента-это полоса из вспененного полимера, толщина которого 0,5см и ширина 12-18 см, которая компенсирует термические расширения стяжки. Теперь прокладываем  теплоизоляцию. При холодном перекрытии или когда нижнее помещение не отапливается, (например подвал),рекомендуемый слой теплоизоляции не менее 5 см. На меж этажное перекрытие достаточно 2см. Рекомендуемая плотность материала — превышающая 25 кг на 1м3. Очень удобно для этих целей использовать фольгинированный (покрытый алюминиевой фольгой) плитный полистирол с толщиной 3 см, так как его поверхность имеет специальные пазы для крепления труб диаметром 16, 17, 18 см. Его нижняя поверхность имеет рельеф, который способствует сглаживанию неровностей и увеличивает звукоизоляцию.


Укладка труб



Лучше использовать трубы, сделанные из поперечно сшитого полиэтилена, с высокой плотностью  (PE-Х) или металлопласта.

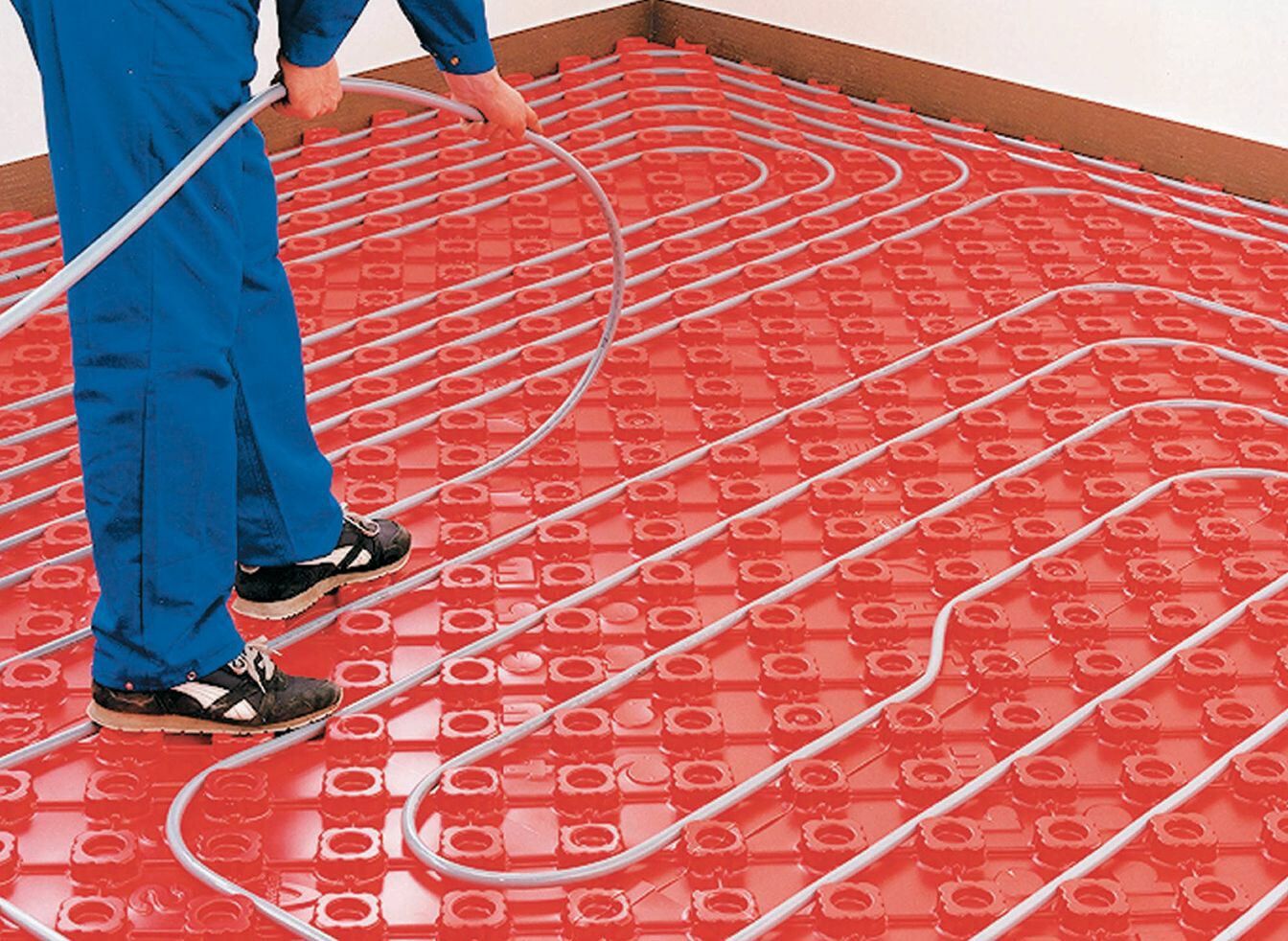

Если вы используете профильные теплоизоляционные плиты, то вам достаточно зафиксировать трубы в специальных пазах одним только нажатием на них. Но если вы используете  другой тип теплоизоляции, тогда прекрасный вариант — это уложить армированную сетку с сечением проволоки 3 мм и размерами ячеек 10×10 см, которая помимо усиления стяжки, сделает еще одно полезное дело — к ней можно привязать трубы нашего теплого пола проволочками или  крепежными хомутами, но не сильно плотно, так как при нагреве трубы могут деформироваться из за различного теплового расширения материалов (самой трубы и проволоки). Также можно купить специальные клипсы или крепежные ленты, которыми крепятся трубы непосредственно на слое теплоизоляции. Крепление труб производится с шагом в 1 метр. Схемы, по которым укладываются трубы разнообразные и в народе имеют разные названия: змейки, двойные змейки, улитки, зигзаги, спираль со смещенным центром и т. д., вы можете выбрать любой, который вам удобнее, я же  остановлюсь на двух самых распространенных способах укладки труб для водяного теплого пола своими руками.
1 укладка труб теплого водяного пола в виде змейки.
Этот способ демонстрирует укладку труб друг возле друга в виде змейки, его еще называют параллельным. Он хорошо подходит для помещений небольшой и средней площади и укладывать его лучше со стороны окон или стен, выходящих наружу дома, так как на входе трубы будет находиться самая большая температура.

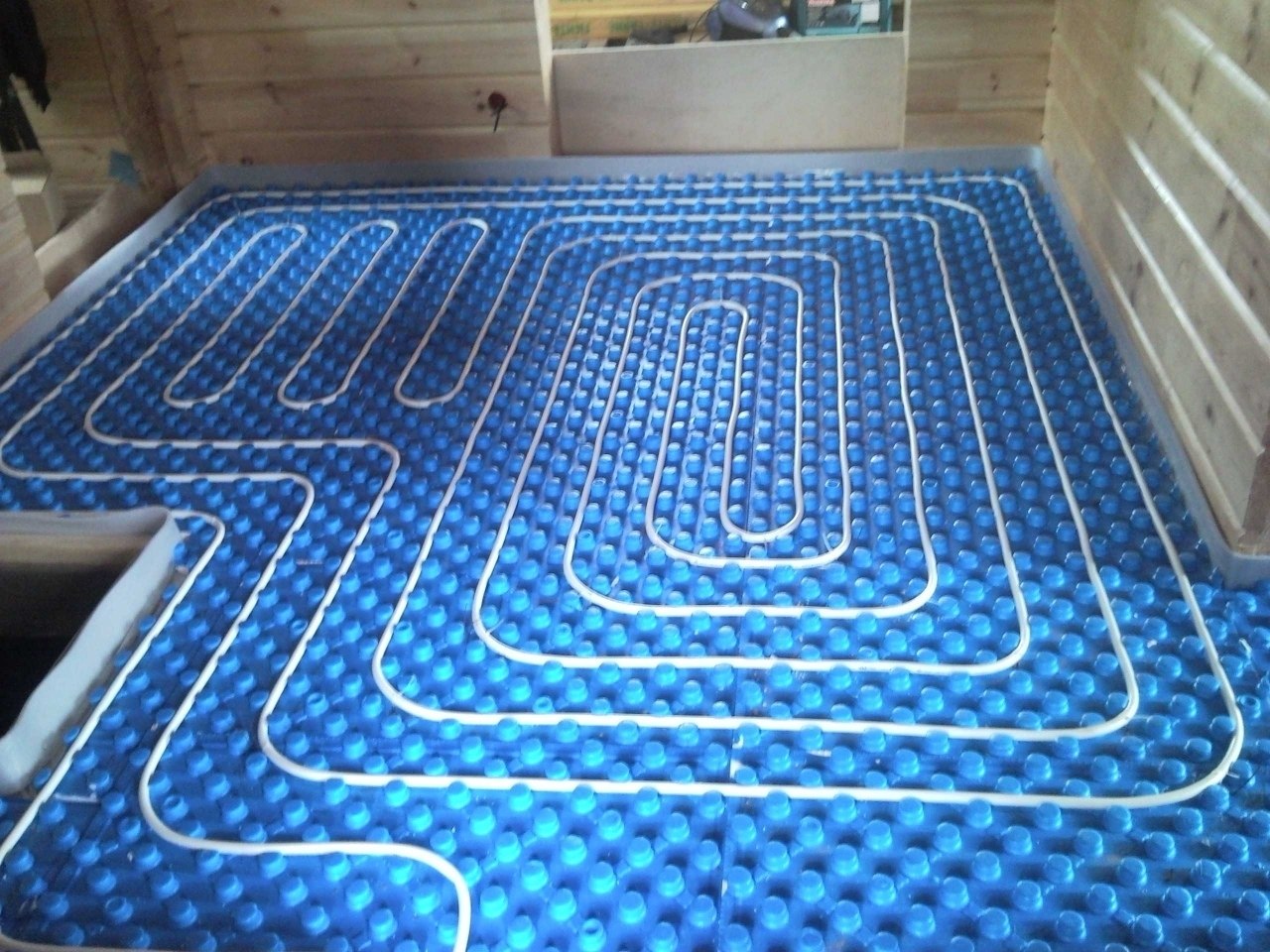

2 Спиральная укладка труб водяного теплого пола своими руками (в виде улитки)
Этот способ лучше применять в местах с повышенным теплопотреблением или в помещениях с большой площадью м2. Большое приемущество этого способа заключается в том, что когда одна труба охлаждается —  другая компенсирует ее нагрев, благодаря тому, что подающая и возвратная трубы (подача и обратка) идут параллельно друг другу. Шаг укладки труб спиральным способом от 10 до 30 см. То есть, по основной площади комнаты устанавливается расстояние  30 см, а в местах больших теплопотерь (входные двери, окна) сокращается шаг укладки до 15 см. Когда трубы проходят возле стен, то минимальное расстояние между ними не должно превышать 8 см.

Подключение

После того, как вы проложили трубы тем способом, который вам предпочтительней,  и зафиксировали их любым из вышеперечисленных способов — один конец  трубы присоединяют к подающему коллектору, а другой — к возвратному. Если комната большая, то делается несколько контуров (таких петель) и коллекторы соответственно подбираются с нужным количеством входов (выходов). Желательно, чтобы каждая петля состояла из цельного куска трубы, потому что дополнительные соединения увеличивают риск протечек. Так же необходимо произвести деформационный шов в том случае, если длина вашей комнаты больше 7-8 метров. Этот шов необходим для компенсации тепловых расширений и изготовить его можно из такой же демпферной ленты, которая раннее нами уже использовалась. Температурные швы должны разделять каждый контур, если конечно он не один. В том случае, когда температурные компенсационные швы проходят через трубы теплого пола (подачу или обратку), на те трубы необходимо предварительно одеть защитную гофру длиной 40-50 см. Если вы забыли сделать это при укладке труб — это можно сделать и перед прокладыванием температурного шва, разрезав гофру поперек с одной стороны и надеть разрезом вниз на трубу в том месте, где будет проходить температурный шов.

Проверка системы водяного тёплого пола своими руками


Каждый контур нужно по очереди наполнить водой через его коллектор, чтобы из него полностью  вышел воздух. С этой целью   на каждом контуре открывают расходометры и регулирующие краны.

Во время проверки системы автоматические воздухоотводчики должны быть полностью закрыты. Воздух нужно спускать через сливные вентили.

Если вы монтируете водяной теплый пол своими руками, используя трубы из металлопластика, то систему нужно проверить холодной водой, с давлением в 6 бар за 1 сутки. Если подаваемое давление на входе равно давлению на выходе, значит всё хорошо и вы всё сделали правильно.

PE-X трубы (полиэтиленовые) проходят проверку немного другим способом. Систему нагружают давлением, в 2 раза большим его рабочего показателя. Давление в трубах при этом начинает снижаться. Через  30 минут его восстанавливают, а затем повторяют процедуру еще 2 раза.

Через 90 минут, после последней процедуры систему оставляют в покое на сутки. Если за этот период давление в системе не снизится больше, чем на 1.5 бар, и трубы не дадут протечек, значит проверка прошла успешно.

Затем систему проверяют на термоустойчивость. Теплые полы в течение 30 минут прогревают до +85°, при этом проверяют герметичность трубок и соединения, особенно это касается цангового.

При необходимости, их следует подтянуть. Чтобы снять напряжение, систему необходимо  прогреть. После остывания труб, заливается бетонная стяжка, но об этом чуть позже, давайте пока представим, что наш водяной теплый пол своими руками готов, и нам необходимо регулировать комнатную температуру.



Регулировка температуры водяного теплого пола


Для этого используются два распространенных варианта:
1) самый простой и распространенный вариант — это регулировка подачи горячей воды с помощью вентилей на выходах коллектора, чем меньше подача, тем меньше температура в комнате и наоборот. Для начала обычно комната прогревается, а потом подача горячей воды уменьшается и держится определенная температура.
2) с помощью автоматики, специально разработанной для водяного теплого пола.
Автоматика вмещает в себя два блока, первый — это электрический вентиль, установленный перед коллектором и его суть заключается в открытии и закрытии подачи горячей воды.
Он управляет сервомотором вентиля, также терморегулятор может иметь дополнительный датчик. Второй блок содержит электронный терморегулятор, крепящийся на внутренней части стены,
встроенный в стяжку. Вы даете терморегулятору установку температуры и он соблюдает ее, воздействуя на электрический вентиль на основе показаний своих датчиков. Все просто! Очень удобная штука!!!

Стяжка для водяного теплого  пола своими руками

После того, как система водяного теплого пола, установленная своими руками, прошла все испытания переходим к заливке стяжки. Ее минимальная высота должна быть не менее 3 см, а максимальная — не больше 7 см. При использовании теплоизоляционного слоя слой стяжки должен быть не менее 5 см. Рекомендуемая толщина слоя стяжки над уровнем труб — не больше 3 см. Стяжка для водяного теплого пола — это очень ответственный этап, не менее ответственный, чем сборка самого водяного теплого пола своими руками. Многие люди не придают этому значения, а зря, так как от качества стяжки напрямую будет зависеть внешний вид и долговечность покрытия теплого пола, в том числе и финишного. Например, если купить готовую цементную смесь некачественного производителя или сделать ее неправильно своими руками, то в течении небольшого времени после заливки стяжки она у вас начнет деформироваться, трескаться и проседать из-за температурного воздействия, благодаря чему и верхний декоративный слой, например плитка, тоже будет выходить из строя раньше времени.
Для таких вещей как водяной теплый пол стяжка должна быть устойчива к деформации при температурном воздействии и не давать трещин, а также обладать высокой теплопроводностью, чтобы максимально передавать нам тепло, производимое трубами водяного теплого пола. Для того, чтобы вы могли сделать себе именно такую стяжку, для вас подготовлена статья, в которой описаны всевозможные вкусные рецепты цементно-песчаных растворов конкретно для стяжки теплого пола.

Купить штамп для бетона
На завершающей стадии финишного декоративного покрытия стяжки можно воспользоваться более экономным и менее банальным  вариантом, чем керамическая плитка, а именно — на подготовленную поверхность стяжки нанести тонкий слой цементной смеси (0,6 — 10мм) и с помощью штампов для бетона сделать тиснение или печать определённой выбранной вами текстуры. Вы существенно сэкономите на кафеле и получите долговечное, надёжное покрытие с хорошей теплопроводностью и теплоотдачей. Детальнее об этом читайте на странице Тонкослойный декоративный бетон.





Все страницы этого раздела:
Выбор теплого пола
Электрический теплый пол своими руками
Водяной теплый пол своими руками
Инфракрасный теплый пол своими руками
Система Термомат
Стяжка для теплого пола

Статьи по теме:
Отопительная система » теплый плинтус»
Монтаж теплых плинтусов





Теплый пол в квартире своими руками

Теплый пол в доме или квартире – это не роскошь. Это объясняется тем что вы можете приобрести обогревательную систему в нашем интернет магазине Varmel по доступной цене и установить ее собственными руками.

Наверняка перед каждым человеком стоял вопрос: «Как сделать свое жилье комфортней и теплее?». Решить данный вопрос поможет вам монтаж теплого пола в вашей квартире или же доме. На сегодняшний день существует два вида теплого пола, а именно на водяной и электрической основе. Далее предлагаем вам ближе ознакомиться с теплым полом на электрической основе, ведь за счет возможности быстрой регулировки температуры он пользуется большим спросом.

Как известно, существует три вида теплого пола на электрической основе, а именно:

1. Кабельный;
2. Мат на сетке;
3. Инфракрасный.

Данные системы обогрева достаточно разнообразны в своих характеристиках и средах применения. Так кабельный пол зачастую применяется на открытых местностях, мат на сетке великолепно подходить под плитку, а инфракрасный является отличным вариантом подогрева пола в квартире.

Сегодня теплый пол в многоэтажном доме используется и как дополнительный вид обогрева и непосредственно в виде главной отопительной системы жилья. Необходимо заметить, что одно из основных плюсов теплых электрических полов то, что в их установке нет ничего сложного, и каждый сможет осуществить ее своими руками.
Прежде всего, решив установить теплый пол своими руками, вам нужно определиться с видом монтажа, который вы будете применять. В наше время существует три возможных способа монтажа теплого пола, а именно:

1. Монтаж в толщу стяжки;
2. Монтаж на стяжку;
3. Монтаж без стяжки.

Давайте же рассмотрим каждый из видов монтажа ближе.
Монтаж во внутрь стяжки. Данный метод укладки теплого пол отлично подойдет для подогрева ванной комнаты, кухни или же балкона. Зачастую монтаж в толщу стяжки применяется при укладке кабельных полов. Что касается самого метода монтажа, то его принято выполнять в следующей последовательности: установка гидроизоляции, укладка одного слоя утеплителя, непосредственная уклада самой отопительной системы, заливка стяжки.
Монтаж на стяжку. Как правило, этот метод монтажа используется исключительно при создании подогрева пола под плиткой. Стоит отметить, что при использовании данного вида монтажа вам не понадобиться утеплитель, а сама плитка будет превосходно защищать обогревательные элементы отопительной системы.

Монтаж без стяжки. В случае если вы не хотите озадачивать себя созданием стяжки, то этот вид укладки именно для вас. Установка без стяжки применяется для инфракрасных отопительных систем под ламинат или линолеум. Выполнять этот вид монтажа принято в следующей последовательности: размещение фольгированного полиэтилена, при необходимости укладка слоя гидроизоляции, установка отопительной системы и в завершении укладывается выбранное вами напольное покрытие.

После того как вами был выбран метод монтажа, а также вид отопительной системы которая будет обеспечивать подогрев пола в квартире, самое время перейти к покупке такой системы. Наш интернет магазин Varmel, предоставит вам возможность приобрести электрическую систему обогрева пола по доступной цене и убедиться в том, что такой вид отопления не является роскошью и доступен буквально каждому.

В нашем интернет магазине, вы не только сможете приобрести отопительную систему пола по доступной цене, но и получите гарантию. Так же хотелось бы обратить ваше внимание на то, что при отправке вашего заказа мы комплектуем его всем необходимым для монтажа, что поможет вам обеспечить теплый пол в каркасном доме или же квартире без лишних денежных затрат. Помимо доступных цен, гарантии на товар и комплектацию для монтажа, наши консультанты всегда готовы оказать вам помощь и ответить на все ваши вопросы относительно отопительной системы пола.

отзывы, под плитку, как сделать своими руками водяной пол, нужен ли, монтаж, видео-инструкция

Теплый пол — эффективно и очень удобно

В последнее время всё большую популярность набирают тёплые полы. Если раньше идея тёплого пола находила своё применение исключительно в ванной комнате, то сейчас уже и кухонной зоной с подогревом напольного покрытия редко кого удивишь. Зачастую, этот выбор обусловлен исключительно практическими соображениями – ведь тёплые полы, помимо комфорта, удобства и уюта, так же являются и своего рода бюджетным решением в вопросе отопления помещения.

Попытаемся разобраться, как же проще, правильнее, а самое главное – безопаснее реализовать идею тёплого пола на своей кухне.

Содержание материала:

Варианты обогрева пола на кухне

Теплый пол обогревает помещение значительно быстрее

Существует два варианта обогрева пола. Точнее, нам предстоит выбрать из двух источников тепла. На основе воды и на основе электричества.

При выборе источника нагрева от электричества, стоит обратить особое внимание на мощность электропроводки в помещении.

При выборе нагрева от воды, изначально будем подразумевать, что в помещении уже имеет место быть бойлер.

Как всем известно, тёплый воздух поднимается снизу вверх. Значит, при правильном проектировании и грамотном расположении нагревательных элементов мы сможем с небольшими усилиями добиться значительного результата.

Как установить теплые полы самому

Монтаж теплого пола можно осуществить и самостоятельно

Если принято решение заняться монтажом теплых полов собственноручно, то предстоит выполнить следующие этапы:

  • Стяжка пола. Процесс этот довольно долгий и трудоемкий, и детальное его описание составит отельную статью. Однако слишком опасаться не стоит – большинство квартир и домов сдают в эксплуатацию с уже выполненной стяжкой пола. Впрочем, ознакомиться с тем, как проходит этот процесс, не будет лишним, ведь перед завершением процесса стяжку скорее всего придется повторить.

Стяжка – это, по сути, выравнивание, подготовка пола к финальной отделке. Есть у стяжки и ряд дополнительных функций, а именно – дополнительная теплоизоляция и звукоизоляция, улучшение прочностных характеристик конструкции. В нынешнее время наиболее популярны такие виды стяжек как бетонная (она несколько груба и годится больше для первичных стяжек, направленных на заделывание серьезных неровностей). Применяется и самовыравнивающиеся виды (они наносятся тонким, всего в пару сантиметров слоем, и годятся для вторичной отделки, производимой непосредственно перед нанесением финишного покрытия).

Пожалуй, главное в процессе стяжки – это равномерное нанесение смеси.

Нагревательный кабель необходимо прокладывать только там, где не будет мебели

  • Установка нагревательных элементов. К примеру, для электрических полов это будет нагревательный кабель. Его крепят полосами, как бы «змейкой», где каждая волна располагается на расстоянии примерно в полметра друг от друга. Необходимо установить и теплодатчик – устройство, с помощью которого можно будет управлять температурой нагревания. Закрепляется и кабель, и датчик монтажной лентой. В случае водных полов место кабеля займут трубы, но в этом случае на стене нужно будет установить шкаф для коллекторов, ведь именно туда будут заходить подающая и возвратная трубы. С инфракрасной разновидностью все куда проще – достаточно лишь постелить пленку с карбоновой пастой и поставить датчик.
  • Дальше есть два варианта: сразу клеить плитку поверх кабеля, или же предварительно провести повторную стяжку, а после уже класть плитку. И, хотя это лишние затраты сил и энергии, стяжку все-таки рекомендуется провести.

Теперь рассмотрим более подробно монтаж каждого вида:

Монтаж тёплого пола на основе электричества

При монтаже «тёплого пола» на основе электричества, обязательным условием является наличие датчика температуры, который необходимо установить строго между прокладываемым нагревательным кабелем. Датчик температуры нужно защитить от внешней среды. Обычно, для этой цели используют гофрированную трубу. Его можно установить в любом удобном месте, но так, чтобы он имел связь с общей системой. К датчику температуры, так же потребуется терморегулятор. Именно с его помощью мы будем осуществлять контроль температурного режима в помещении.

Иногда, после непосредственного монтажа нагревательного кабеля на него наносят клей, а поверх – стразу устанавливают плитку. Во-втором случае подразумевается ещё одна стяжка, но уже поверх проложенного кабеля.

Схема работы электрического теплого пола в разрезе

Разница заключается в том, что нанесённый на кабель клей при нагревании естественным образом разрушается, что сводит на нет весь смысл его использования. Будучи защищённым же ещё одним слоем стяжки он ведёт себя совершенно иначе, естественным образом герметизируя и защищая сам кабель.

С помощью монтажной металлической ленты, необходимо надёжно закрепить нагревательный электрокабель. Располагают его обычно в форме змейки с шагом примерно в 45-60 сантиметров друг от друга, чтобы максимально эффективно покрыть площадь обогреваемого помещения.

После всех работ по укладке кабеля, производится его заливка. Заливать электрическую конструкцию тёплого пола можно только цементно-песочной смесью, во избежание повреждения самого кабеля и датчика температуры.

Толщину стяжки над нагревательным кабелем рекомендуется варьировать в районе тридцати пяти – сорока пяти миллиметров.

Монтаж тёплого пола на основе воды

Принцип укладки водяного теплого пола

У водяного обогрева тёплого пола много схожего с обогревом электричеством. Разницей является лишь используемое «топливо», и основной элемент системы. Вместо электрического кабеля используются металлопластиковые или полиэтиленовые трубы. Для тёплого пола обычный их диаметр составляет 16 миллиметров.

При выборе материала трубы следует обратить внимание на один технический нюанс. Дело в том, что при использовании полиэтиленовой трубы, заливать стяжку пола можно только при условии, что она наполнена, и в системе присутствует необходимое давление. Полиэтиленовая труба более хрупкий материал, нежели металлопластик, и этот фактор обязательно стоит учитывать при выборе наполнителя для стяжки пола.

При монтаже, поверх первой стяжки, обычно укладывается штукатурная металлическая сетка для укладки трубы. Затем просто прокладывается коммуникационная труба и закрепляется пластиковыми кронштейнами, для лучшей фиксации.

Следует помнить, что при заливке стяжки на водяные или электрические коммуникации в раствор обязательно добавляют пластификатор.

Выбор напольного покрытия для теплого пола

В качестве напольного покрытия для тёплого поля на водяной основе возможно применение практически любых материалов. Ведь стяжка, залитая поверх коммуникационной трубы, ничем не может повредить тем материалам, которые сейчас широко применяются в любом дизайнерском решении. Это может быть и паркетная доска и ламинат, и даже линолеум.

В качестве напольного покрытия ламинат идеально подходит

С теплым полом плитка наконец станет теплой и приятной

В панельных домах и цокольных помещениях редко когда используется плитка, так как сама по себе является довольно «холодным» материалом. Зачастую предпочтение отдаётся ламинату, или паркетной доске.

Но паркетная доска сама по себе является довольно сложным в уходе материалом, тут важным фактором является общая влажность помещения.

Укладка теплого пола своими руками (видео)

Рекомендуем посмотреть пример укладки инфракрасного теплого своими руками:

При электрическом обогреве, обычно предпочтение отдаётся керамограниту. Надёжному, современному материалу, который совершенно неприхотлив и обладает множеством цветовых решений.

Укладка теплого пола под плитку своими руками

Люди, которые являются противниками использования керамической плитки в квартире, говорят, что такой пол всегда будет холодным. Но в настоящее время данная проблема успешно решена за счет появления возможности произвести укладку теплого пола под плитку своими руками. Этот вариант выгоден тем, что плитка имеет низкое тепловое сопротивление, поэтому пол с таким покрытием прогревается очень быстро. Кроме того, плитка имеет способность быстро накапливать теплого и хорошо его сохранять. Она менее чувствительна к перепаду температуры и не способна повредиться от нагрева.

С керамической плиткой можно сочетать как электрический теплый пол, так и теплые водяные полы под плитку. Если же говорить о процессе установки теплого пола под плитку, то он проходит по общей схеме. Для начала поверхность выравнивают и очищают, после чего монтируют нагревательный элемент. (См. также: Монтаж тёплого пола своими руками)

Совет! Опытные специалисты рекомендуют использовать в этом случае самовыравнивающуюся стяжку и плиточный клей, который предназначен для пола с подогревом.

Кстати, допустимо производить установку теплого пола под плитку поверх старой плитки либо уже имеющейся стяжки. В таком случае следует использовать готовый нагревательный элемент – нагревательный мат. При раскладывании допускается надрезать поверхность мата, чтобы повернуть на полу на 90 либо 180 градусов, но выполнять это нужно очень аккуратно, чтобы избежать повреждения кабеля. Нагревательный мат обычно не монтируют в местах, где будет располагаться мебель, бытовая техника и другие громоздкие предметы. Финишный слой стяжки заливают после проверки работоспособности всей отопительной системы.

Также при укладке плитки на теплый пол с новой стяжкой для обогрева используют не маты, а нагревательный кабель. Его укладывают на поверхность и заливают цементным раствором. Эта технология позволяет выбирать способ укладки кабеля, а также самостоятельно регулировать его шаг. (См. также: Монтаж электрического теплого пола своими руками)

Важно! Устраивать стяжку, имеющую толщину 50 мм, нерационально, поскольку мощности кабеля просто не хватит для обогрева пола.

Кроме обычного электрического последнее время довольно популярным стал пленочный тонкий теплый пол. Его монтаж предусматривает наличие подложки из материала с теплоотражающими свойствами. В этом случае выбор ограничен, например, традиционные материалы, где в составе есть алюминиевая фольга, применять запрещается. Допустимо использование материала на основе полипропиленовой пленки. Инфракрасный пол устанавливают только где можно избежать перегрева, в противном случае он выйдет из строя. В случае укладки плитки поверх такого пола обязательно следует использовать твердую теплоотражающую подложку.

Совет! Расстояние между поверхностью теплого пола и дном предметов мебели не должно быть меньше 3 см. (См. также: Как залить теплый пол своими руками)

Также не следует забывать, что укладка плитки на теплый пол предусматривает наличие швов шириной 2-3 мм, для того, чтобы она имела возможность расширяться при нагревании и сужаться при остывании. Иначе покрытие может отслоиться.

Теплый водяной пол под плитку

Поскольку керамическая плитка считается материалом достаточно холодным, будет намного лучше утеплить ее с помощью теплых водяных полов под плитку. В такой комнате от этого покрытия тепло будет равномерно поступать на ноги, и они будут находиться в самой теплой зоне, что оказывает благоприятное воздействие на здоровье человека.

Чаще всего теплый водяной пол под плитку укладывается в виде системы труб, которые монтируются в стяжку. В этом случае имеется несколько слоев такого пола: (См. также: Теплый пол из металлопластика своими руками)

  • Керамическая плитка
  • Кафельный клей
  • Черновой пол или стяжка в виде цемента с песком, бетона
  • Система труб, которую устанавливают на арматурную сетку. С помощью пластиковых хомутиков фиксируют трубы (металлопластиковые). Если есть деформационные швы, то надевают защитную гофру.
  • Армирующая сетка
  • Теплоизоляция
  • Основание пола

Во время монтажа теплых водяных полов под плитку демпферную ленту следует разместить по периметру комнаты до того как залить бетонную стяжку, компенсирующую расширение бетона. После укладки системы труб нужно залить бетон. Для того чтобы он быстрее высох и для установки нужного уровня влажности, можно подключить теплый пол к теплогенератору в соответствии с временной схемой. При этом температура воды должна быть не выше 30 градусов.

Кабельный теплый пол под плитку

Обогрев плитки из керамики кабельной системой уже довольно распространенное явление. Такой пол можно встретить и в загородных домах, и в квартирах. Укладка кабельного теплого пола под плитку осуществляется спиралью или же змейкой. После этого отопительные элементы закрывают слоем стяжки. Существует вариант, когда не используется бетонный раствор, а вместо этого прямо на кабель укладывается слой плитки. (См. также: Как сделать теплые полы дома своими руками)

Для удобства кабельную систему выпускают в собранном виде. То есть ее продают в виде уже распределенных схем, которые прикреплены к полотну армированной сетки. Эту сетку можно разрезать, чтобы сделать нужную длину и подключить отдельные контакты, создав тем самым единую систему обогрева.

Важно! Категорически запрещается изменять расположение кабеля на сетке, иначе мощность системы обогрева может стать предельно высокой либо недостаточной для обогрева.

На этапе проектирования во время вычисления нужного количества кабеля нужно учесть все параметры помещения. Чтобы определить нужную мощность следует учитывать толщину стен, высоту потолка, размер остекления, общую площадь помещения.

Если вы планируете систему встраиваемого в пол отопления сделать основным способом обогрева, то мощность кабеля должна быть не менее 140 Ватт/кв.м. (до 180 Ватт/кв.м.). В случае, когда теплый пол будет просто дополнительным источником обогрева, то будет достаточно кабеля, имеющего мощность не ниже 80 Ватт. Кабели бывают одножильные и двужильные, и различают их, прежде всего, по уровню электромагнитного излучения. У двужильного кабеля этот параметр значительно ниже.

Для того чтобы установить теплый пол с кабелем в качестве нагревательного элемента, понадобится сначала составить план выполнения работы, где следует отметить все части системы. Эта схема нужна чтобы в случае возникновения поломки знать, где именно проходит система кабелей. Это позволит вам не разбирать весь пол в поисках неполадки. Запрещается прокладывать обогревательный кабель в месте, где будет стоять мебель. Также он не должен приближаться к стенам и перегородкам ближе, чем на 15 см.

Совет! Нужный промежуток между витками провода можно вычислить методом деления показателя отапливаемой площади на длину кабеля.

Кроме этого перед установкой электрического теплого пола необходимо сделать в стене нишу для коробки терморегулятора, где также будут соединяться все провода. После этого нужно подготовить основание пола и положить теплоизоляцию на поверхность. Укладку кабеля чаще всего осуществляют змейкой, при этом следя за тем, чтобы он не скручивался и не пересекался. После монтажа системы, следует произвести замер сопротивления и, если все нормально, можно укладывать бетонную стяжку и плитку.

Инструкции и советы по монтажу и установке теплого пола

Дата: 30. 01.2022 Просмотров: 20 Комментарии 0

Warm floors of all types, sale and installation.

Подробнее

Дата: 06.08.2021 Просмотров: 120 Комментарии 0

Если диаметр трубы не большой — пару см, тогда можно прикреплять кабель мощность 10-12 Вт. Если диметр больше, тогда приобретайте 15-20 Вт. Если диаметр больше 15 см тогда прикладывайте кабель не 1 к 1 к трубе а делаете дугообразно, примерно 1,5 м\п на 1 м\п трубы, или пускайте кабель параллельно друг другу (то есть 2 м\п кабеля на 1 м\п трубы).

Подробнее

Дата: 06.08.2021 Просмотров: 143 Комментарии 0

Для большей экономии используйте наружный утеплитель, только он должен быть непромокаем. Если на кабель может попадать солнечные лучи он должен быть стойкий к ультрафиолету. Если есть возможность поражения током позаботьтесь об реализации заземления.

Подробнее

Дата: 06.08.2021 Просмотров: 241 Комментарии 0

Система на базе саморегулируемого кабеля Более предпочтительная система, кабель в каждой точке может греть так как нужно. Где тепло перестать греть, где холодно – греть более мощно. Может работать как в паре с терморегулятором так и без. Можно резать сколько нужно. Из минусов, меньший срок службы не более 10 лет.

Подробнее

Дата: 06.08.2021 Просмотров: 102 Комментарии 0

Вторая система на базе резистивного кабеля, он обязательно должен подключаться к терморегулятору. Желательно сразу установить «правильный» терморегулятор с датчиком влаги, который будет экономить электроэнергию, и увеличивать срок службы системы. Вам не продеться следить за кровлей и водостоком. Оба кабеля должны быть стойкие к ультрафиолету и иметь мощность не ниже 15-20 Вт м\п.

Подробнее

Дата: 06. 08.2021 Просмотров: 113 Комментарии 0

Использование специального терморегулятора с датчиком осадков в системе антилед. Системы антилед обычно делают с достаточно мощных кабелей мощностью от 20 Вт м\п, для топки льда они могут потреблять много электроэнергии. Чтобы сэкономить электроэнергию и наладить работу системы, нужны терморегуляторы. Они позволяют включаться нагревателю только когда температура опускается ниже указанного диапазона. Но минусовая температура не значит наличие осадков или образование наледи, поэтому с обычным терморегулятором система будет срабатывать, по сути, ложно и тратить электроэнергию впустую. Поэтому рекомендуем использовать терморегулятор с датчиком осадков – с «шайбой» этот датчик (термостат с датчиком) срабатывает не просто при минусовой температуре или падению снега или дождя. Он работает при пересечении определенных условий, например температура 0 или +1 и +дождь, который может перейти в резкий -2 и создать наледень итп. Или падение снега и -5, а при температуре +3 и мокром снеге он может и не работать итд., таким образом экономиться много электроэнергии и вам не приходиться вручную ходить включать систему.

Подробнее

Дата: 06.08.2021 Просмотров: 115 Комментарии 0

Саморегулируемая система может устанавливаться, как с терморегулятором таи без и не приводит к локальному перегреву в разных зонах, но такие кабели менее долговечные и в паре с термостатом служат до 10 лет. Резистивная система греет по всей длине по максимуму, поэтому не может применяться без терморегулятора. Стандартные терморегуляторы имеет только датчик температуры и не способны понимать «наледень» или падение снега, поэтому лучше использовать регуляторы с «шайбой» то есть с датчиком осадков. Такой терморегулятор более дорогой, но он очень экономит электроэнергию и увеличивает срок службы системы.

Подробнее

Дата: 06.08. 2021 Просмотров: 104 Комментарии 0

Шаг укладки кабеля должен быть не более 10 см. На ступенях нужно делать минимум 3 витка один из которых, желательно, чтоб близко проходил возле каря ступеньки. Если система устанавливается под стяжку ее нельзя будет включать ранее чем через 28 дней, поэтому проверку проводите тестером.

Подробнее

Как установить систему водяного теплого пола?

Это гостевой блог Адама Бранделла, опытного установщика напольного отопления. Адам является основателем Circa Installations & Floor Heat Store с многолетним опытом установки теплых полов.

Спросите большинство людей, почему они выбрали систему водяного обогрева пола , и вы обнаружите, что это энергоэффективная, безопасная и надежная система отопления. В этом сообщении в блоге я поделюсь некоторыми из лучших советов по установке напольного отопления, которые я узнал за годы работы установщиком напольного отопления. Независимо от того, являетесь ли вы профессиональным установщиком или энтузиастом-любителем, я надеюсь, что вы найдете эти советы полезными.

6 советов по успешной установке теплого пола

1. Очистите черновой пол перед установкой трубы теплого пола

Современные трубы, используемые во влажных системах, прочны и долговечны. Тем не менее, тщательно очистите черный пол перед установкой и укладкой труб теплого пола, чтобы избавиться от неровных краев, которые могут их повредить. Перед укладкой изоляционного слоя, входящего в комплект, может потребоваться укладка влагонепроницаемой мембраны на черновой пол.

Труба крепится к простому набору узлов, которые удерживают ее в таком положении, что каждая петля находится на заданном расстоянии — обычно от 200 мм до 250 мм, в зависимости от типа пола. Максимальная длина трубы, которую можно использовать в одном помещении, составляет около 100-110 м.

2. Сначала установите коллектор в системах водяного теплого пола

В мокрых системах коллектор – блок, к которому подсоединяется петля трубы в конкретном помещении – должен быть установлен в первую очередь. При выборе места установки необходимо учитывать вес устройства и труб, которые в конечном итоге подключаются.

При электрическом напольном отоплении необходимо, чтобы квалифицированный электрик выполнил как минимум подключение к сети, чтобы соответствовать BS7671-2008 и действующим нормам электропроводки IEE.

3. Помните о максимальных температурах и последнем напольном покрытии

Одним из наиболее важных моментов, на который следует обратить внимание, является вид готового напольного покрытия, которое будет укладываться поверх системы, поскольку некоторые напольные покрытия имеют ограничения по максимальной температуре.Виниловые полы имеют максимальную температуру 27°C, как и ковровые покрытия, ламинат и деревянные полы.
Подробнее о мощности и температуре пола здесь.

4. Повышение эффективности за счет изоляции

Я не могу не подчеркнуть, насколько важна установка изоляционных плит Warmup. Многие люди пытаются сэкономить деньги и не заморачиваться с изоляцией пола, но она имеет огромные преимущества от сокращения времени нагрева до экономии энергии и снижения эксплуатационных расходов в долгосрочной перспективе.

5. Планирование и измерение

Планирование имеет важное значение, поэтому тщательно измерьте площадь и спланируйте установку. Мой совет — не торопитесь с этим, так как в долгосрочной перспективе это значительно ускорит установку.

Не забудьте рассмотреть все приспособления и фитинги, которые будут установлены. Например, при установке в ванной комнате унитазы, трубы для полотенцесушителей и радиаторы должны быть закреплены на полу. Все это необходимо учитывать при монтаже системы, чтобы не повредить нагревательный провод при установке вышеперечисленного.Кроме того, убедитесь, что ваш существующий черный пол свободен от пыли и грязи, и, если это деревянный черный пол, убедитесь, что половицы не скрипят, так как исправить это впоследствии будет непросто.

6. Испытательный теплый пол

Очень важно протестировать систему до и после всех этапов установки. Если вы не уверены, просто попросите вашего электрика сделать это до того, как ляжет последнее напольное покрытие.

Также помните, что все системы Warmup поставляются с гарантией установки SafetyNet™, которая означает, что если нагреватель будет поврежден во время установки, он будет заменен бесплатно, что дает вам дополнительную заботу при установке системы.

Дополнительный совет: защитите свою новую систему

При укладке нагревательного мата укладывайте его проводами вниз к основанию пола, а сеткой вверх, это обеспечит лучшую защиту нагревательного провода во время укладки. Всегда следуйте производственным инструкциям или обратитесь за профессиональной консультацией, если сомневаетесь.

И, наконец, если окончательным напольным покрытием будет плитка или керамика, я всегда рекомендую использовать гибкий самовыравнивающийся латекс или эластичный клей для плитки, чтобы покрыть коврик для подогрева пола защитным слоем, так как это облегчает укладку плитки.

Как выбрать электрическую или гидравлическую систему пола

Современные системы теплого пола делятся на мокрые (или «водяные») и сухие, или электрические. Сухие системы, как правило, проще и работают от электросети, в то время как в мокрых системах используется петля труб, несущих воду и подключенных к котлу или другому источнику тепла. Что касается проблем с установкой напольного отопления, у компетентного мастера не должно возникнуть серьезных проблем с установкой любой системы, хотя мокрые системы могут быть более сложными.

Расположение также повлияет на ваш выбор

Ваш выбор системы зависит от того, куда она пойдет. Новые строительные проекты хорошо подходят для влажных систем, поскольку трубы для теплого пола часто встраиваются в новые бетонные полы, тогда как кабели и маты, из которых состоят электрические системы, могут быть уложены поверх чернового пола до того, как будут покрыты любым выбранным напольным покрытием. При кафельных полах кабели будут герметизированы плиточным клеем. Деревянные и ламинированные полы, винил и ковры также можно использовать с системой.

Помощь в выборе системы

Если вы не уверены, какой тип лучше всего подходит для вашего проекта, обратитесь к квалифицированному электрику или в компанию Warmup, чтобы получить совет относительно пригодности выбранной системы и обсудить любые ремонтные работы, которые необходимо выполнить до начала установки. Warmup, самый продаваемый в мире бренд напольного отопления, является отличным выбором для этой системы. Вы должны остерегаться более дешевых альтернатив, изготовленных из продуктов низкого качества, и всегда убедитесь, что вы покупаете подлинный продукт у авторизованного реселлера Warmup, чтобы обеспечить наилучшее соотношение цены и качества.

Не знаете, какую продукцию использовать при следующей установке напольного отопления?
Взгляните на линейку продукции Warmup для удобства.

Публикация в блоге в сотрудничестве с Floor Heat Store

Лучшие места для установки теплого пола

Вы хотите найти лучший способ обогреть свой дом? Есть несколько вариантов на выбор, когда вы хотите эффективно обогреть свой дом, сохраняя при этом низкие счета за коммунальные услуги. Однако ничто не сравнится с лучистым подогревом пола, также известным как просто «теплый пол».Он создает неповторимую атмосферу роскоши в любом доме. В этот продукт были внесены огромные инновации, которые могут помочь обеспечить комфортную, чистую и дизайнерскую жизнь.

Что такое теплый пол

Лучистое тепло обеспечивает полы теплом, нагревая пол снизу. Они бывают разных типов, чтобы вы могли получить индивидуальный дизайн, который удовлетворит ваши потребности. В большинстве электрических теплых полов используется сеть кабелей, проложенных под полом, нагревая их.Однако благодаря последним технологическим достижениям коврики QuietWarmth используют технологию проводящих чернил для обогрева пола. Это позволяет коврикам быть тоньше кредитной карты. Делает установку чистой и простой без необходимости использования дополнительных грязных самонивелирующихся растворов. Тепло, обеспечиваемое этой конструкцией, равномерно распределяется по всему помещению, что делает их наиболее эффективным вариантом, когда речь идет об отоплении. Нет никаких хлопот в попытках поддерживать в доме постоянную температуру. Тепло может повышаться и понижаться, чтобы поддерживать весь ваш дом в том состоянии, которое предпочитаете вы и ваша семья.

Помимо других преимуществ, эта система отопления работает бесшумно. Вам не нужно бодрствовать всю ночь из-за жужжащих звуков, которые вы можете слышать от других систем отопления. Его эффективность также связана с тем, что не используются методы движения воздуха, такие как система HVAC или обогреватель. Движущийся воздух не будет поднимать пыль, а через вентиляционные отверстия не будет проходить тепло. Они часто увеличивают стоимость вашего дома, поскольку полы с подогревом привлекают внимание покупателей как дополнительная роскошь.

Помещения с подогревом полов

Теперь, когда вы знаете о преимуществах лучистого отопления, единственный вопрос заключается в том, где вы можете установить его, чтобы повысить ценность вашего дома. Чаще всего домовладельцы используют лучистое тепло в ванной, спальне и кухне.

Ванная комната

Нет ничего лучше, чем принять холодную ванну в холодный день при недостаточном отоплении дома. Теперь вы можете не дрожать в ванной и купаться еще комфортнее, установив лучистое тепло. Отопление осуществляется от пола до пола, чтобы обеспечить постоянное и эффективное тепло, когда вы принимаете ванну или готовитесь к новому дню.

С подогревом пола вам потребуется всего около 84 градусов или меньше, чтобы эффективно обогреть комнату. Он потребляет меньше энергии, и в вашей ванной комнате будет поддерживаться равномерная температура без холодных пятен, как при других видах отопления. Вы быстро и удобно достигнете желаемой температуры с лучистым отоплением.

С подогревом пола ваши гостевые ванные комнаты также получат больше пространства и свободы.Нет установки радиаторов, которые потребовали бы часть вашей комнаты. Пусть в вашей гостевой ванной комнате будет ощущение класса и роскоши с этим роскошным типом отопления.

Спальня

Для теплого и хорошего ночного отдыха необходимо наличие нескольких факторов. Вы можете спать лучше, если поддерживаете комфортную и постоянную температуру. Система лучистого обогрева пола работает почти со всеми напольными покрытиями, и вы можете использовать ее для любого пола в вашей спальне. Вы получите максимальную отдачу от своих стен и пола, поскольку нагрев работает как для плитки, дерева, камней, досок и многого другого.

Вы также хотите, чтобы спальни вашего ребенка были максимально безопасными и удобными. Лучистый теплый пол не имеет острых краев или горячих поверхностей, которые могут подвергнуть опасности ваших детей. Система отопления надежно спрятана, и ваши дети могут с удовольствием пользоваться своей комнатой и поддерживать в ней оптимальную температуру.

Качество воздуха при лучистом отоплении также лучше, чем при любой другой системе. Вы получите свежий воздух без аллергенов, обеспечив комфортную обстановку в спальне.Еще одной важной особенностью теплых полов является то, что их легко эксплуатировать. Вам не нужно постоянное обслуживание, и вы можете использовать его в течение длительного времени. Будьте спокойны, поскольку вы продолжаете обеспечивать всю свою семью удобной температурой для жизни и сна, поскольку большинство производителей предлагают гарантию до 30 лет.

Кухня

Вы проводите время на кухне, готовя еду и наслаждаясь временем со своей семьей. Кухня – очень деликатная часть дома.В нем есть продукты, которые нуждаются в защите от пыли и микробов. Система «теплый пол» не поднимает пыль, а тепло равномерно распределяется по всем углам помещения. Кроме того, пища может испортиться быстрее, если температура возле вентиляционного отверстия резко возрастет при включении печи. Удобство напольного отопления заключается в том, что температура поддерживается постоянной, и вы уверены, что ваша еда будет такой же свежей, как вы ее оставили.

Хотите чаще пользоваться своим уголком для завтрака? Вместо того, чтобы стоять на холодном полу, пока вы взбиваете яйца и блины, пол с подогревом позволяет вам готовить спокойно.Установив теплый пол сегодня, вы сможете в полной мере насладиться его услугами и преимуществами. Его легко добавить в каждую комнату, а удобство уборки всегда будет поддерживать порядок на вашей кухне.

Заключение

Пол с подогревом стоит ваших вложений. Вы будете наслаждаться его использованием в течение многих лет без необходимости обслуживания системы, сохраняя при этом фантастический внешний вид. Использование лучистого отопления имеет несколько преимуществ, и вы можете наслаждаться постоянной температурой в своем доме, которая обеспечивает комфорт вам и вашей семье независимо от погоды на улице.

Теплый пол своими руками: обязательные к прочтению советы по установке

Если вы ремонтируете одну часть своего дома, возможно, вы захотите сделать большую часть работы самостоятельно. Хотя традиционно это может включать в себя покраску и декорирование, нет никаких причин, по которым вам не следует также подумать об установке теплых полов (UFH) самостоятельно. Но важно правильно выбрать комплект или систему теплого пола своими руками.

1.Подумайте о тепловой мощности

Хорошо ли изолирована комната, которую вы хотите обогреть, например, новая пристройка? Или в нем несколько окон и высокие потолки? Важно учитывать ткань здания, так как это повлияет на тепловую мощность, которую должен обеспечить ваш набор DIY UFH. Не знаете, какой комплект выбрать? Мы всегда готовы помочь вам выбрать лучшее решение для сценария.

2. Выберите высококачественную систему или комплект

Есть старая поговорка, которая гласит: «Если вы покупаете дешево, вы платите дважды».Это не означает, что вам нужно покупать самую дорогую систему UFH, которую вы можете найти, но это означает, что вы должны выбрать качественный продукт, который сэкономит вам время и деньги в долгосрочной перспективе.

3. Выберите низкопрофильную систему

При ремонте помещения и укладке UFH поверх существующего пола важно выбрать низкопрофильную систему, которая сводит к минимуму любые нарушения крепления и фурнитуры. Некоторые системы добавляют всего 15 мм общей высоты. Наш ассортимент LoPro ® включает в себя популярные решения для водяного (теплой воды) напольного отопления своими руками, которые доступны в виде простых в установке комплектов OneZone ® .

Мы спросили эксперта по домашнему ремонту Джона из Warton Woodworks, что он думает о UFH:

.

«Многие дома становятся более открытой планировки, что означает ограниченное пространство на стенах для традиционных радиаторов. Пол с подогревом — это эффективный способ обогреть большую комнату открытой планировки, освобождая место на стене для мебели». — Джон Уортон из Warton Woodworks

4. Учитывайте вес системы UFH

Это может показаться странным, но не следует упускать из виду логистику перемещения компонентов UFH туда, где они должны быть.Если вы планируете установить теплый пол своими руками, вы, вероятно, не захотите таскать поддоны с тяжелыми компонентами в нужную часть дома. Если это вас беспокоит, выберите легкую систему, и ваша спина будет вам благодарна.

5. Всегда привлекайте сантехника для завершения установки

Любой компетентный домашний мастер может установить напольные компоненты комплекта UFH – полезно, если вы ограничены в бюджете! Но когда дело доходит до установки коллектора и прокладки трубопровода обратно к котлу, необходимо вызвать сантехника. Они смогут завершить установку, ввести UFH в эксплуатацию и перепроверить, правильно ли работает система.


«Теплый пол более эффективен по двум причинам. Во-первых, это дает вам ощущение, что вам теплее, чем вы есть на самом деле, так как вы чувствуете тепло прямо под ногами. Во-вторых, он равномерно прогревает всю комнату, что помогает устранить холодные пятна. В целом, теплый пол помогает сэкономить деньги на счетах за отопление, так как сокращает время, в течение которого отопление включено. — Джон Уортон из Warton Woodworks.

LoPro

® Lite – идеальная установка системы напольного отопления своими руками

Легкая, низкопрофильная, универсальная и полностью сухая система LoPro ® Lite представляет собой модифицированную систему напольного отопления, которая была разработана таким образом, чтобы ее было легко установить. LoPro ® Lite, последнее дополнение к отмеченной наградами линейке LoPro ® от Nu-Heat, доступно как в виде разработанной системы для всего дома, так и в виде высококачественного комплекта OneZone ® для мокрого (теплой воды) подогрева пола для дома. отдельные комнаты или зоны.

LoPro ® Lite состоит из предварительно фрезерованных плит EPS (вспененного полистирола) высокой плотности, которые обладают отличной точечной нагрузкой и добавляют всего 15 мм (высота монеты в 5 пенсов) к существующему уровню пола перед полом. палуба. Диффузорные пластины располагаются на прямых участках плит для улучшения распределения тепла от 10-мм трубы FastFlo, а затем поверх панелей и трубы UFH может быть уложен стандартный настил из ДСП перед установкой напольных покрытий.

LoPro

® Max и LoPro ® 10 систем напольного отопления

LoPro ® Max — это еще один низкопрофильный вариант, который также доступен в виде разработанной системы подогрева пола для всего дома или в виде комплекта для подогрева пола OneZone ® DIY.Он обеспечивает более высокую теплоотдачу, что делает его идеальным для помещений, которые трудно обогреть, например, зимних садов или садовых комнат. LoPro ® Max прост в установке, так как он укладывается непосредственно на существующий настил пола.

LoPro ® 10 — это отмеченное наградами оригинальное низкопрофильное модернизированное решение для отопления, доступное в виде спроектированной системы подогрева пола для всего дома. LoPro ® 10 наносится на существующий пол и имеет сверхтонкую толщину всего 15 мм. Система в основном сухая, требуется лишь небольшое количество самовыравнивающейся смеси для покрытия предварительно проложенных труб UFH.

Узнайте больше о LoPro ® Системы подогрева пола своими руками

Как насчет электрических систем подогрева пола своими руками?

Наряду с мокрым теплым полом своими руками, в котором используется теплая вода и трубы, мы также предлагаем электрическую систему теплых полов своими руками. ElectroMat ® OneZone ® от Nu-Heat — это простой в установке комплект, идеально подходящий для облицованных плиткой помещений, таких как ванные комнаты или кухни.

«Напольная плитка может вызывать холод на ногах круглый год при использовании традиционных методов нагрева.Тем не менее, пол с подогревом делает напольную плитку приятной и теплой, давая вам желаемый комфорт. Они также в полной мере используют тот факт, что тепло поднимается вверх, нагревая вас с головы до ног. Напольная плитка будет оставаться теплой в течение определенного периода времени, даже если отопление выключено». — Джон Уортон из Warton Woodworks

Электрический теплый пол

своими руками можно быстро и просто установить, но он экономически эффективен только в небольших помещениях из-за более высоких эксплуатационных расходов. Если вы хотите обогреть большее пространство, мы рекомендуем системы водяного теплого пола, сделанные своими руками, такие как LoPro ® .

Как Nu-Heat может помочь с теплым полом своими руками?

Независимо от ситуации или критериев проекта, Nu-Heat может предоставить решение UFH, которое подойдет именно вам. Мы можем посоветовать, какие части установки вы можете выполнить сами, а какие потребуют помощи установщика. Если вам нужна разработанная система для всего дома или комплект для подогрева пола своими руками, наша дружная команда предоставит вам экспертную консультацию, чтобы гарантировать, что вы получите лучшее соотношение цены и качества. Просто позвоните нам, чтобы узнать больше.

Позвоните по телефону 01404 549770 или напишите по адресу [email protected], чтобы обсудить решения для обогрева пола в вашем доме.

Теплый пол – Методы установки трубок

Существует множество вариантов установки трубок для установки лучистого теплого пола. На самом деле, это один из самых частых наших вопросов. В зависимости от приложения у вас может быть несколько различных вариантов на выбор. На этой странице подробно описаны многие из наших самых популярных методов установки излучающих трубок, в том числе:


БЕТОННАЯ ПЛИТА ДЛЯ ИЗЛУЧАТЕЛЬНОГО ОТОПЛЕНИЯ ПОЛА

Установка бетонной плиты является одним из самых простых и эффективных способов установки лучистого тепла. Хотя это просто, очень важно сделать это правильно. Если это не так, у вас может быть система подогрева пола, которая неэффективна, дорога в эксплуатации и может вообще не работать. Вот несколько общих рекомендаций, которым нужно следовать. Имейте в виду, что эти рекомендации носят общий характер, и вам всегда следует консультироваться с официальным представителем вашего кода для правильной установки.

Подготовка бетонной плиты для теплого пола

Пароизоляция

Поверх утрамбованной земли или песка следует установить пароизоляцию.6 или 8-мильный пластик Visqueen (полиэтиленовый пластик) всегда был предпочтительным материалом. Исследования показывают, что это может быть не так эффективно, как другие варианты. Вы должны уточнить у официального представителя вашего кодекса соответствие коду. Этот веб-сайт является хорошим ресурсом для того, почему и как установить пароизоляцию.

Изоляция бетонной плиты

После установки пароизоляции необходимо изолировать плиту от земли . Предпочтительным материалом является экструдированный или пенополистирол (жесткая синяя или розовая плита).Обычно мы рекомендуем 2 дюйма, но в некоторых штатах теперь требуется 3 дюйма или R-15.

Некоторые пропагандируют использование тонких листов фольги/пузыря или изолирующего покрытия. Эти продукты претендуют на высокое значение R, но в основном это связано с его отражающими свойствами. Вы теряете отражающие свойства материала, когда заливаете его бетоном. Затем вы застряли с 1/2 ″ настоящей изоляции. Это быстрый и простой продукт для установки, но в этом случае быстро и просто определенно не подходит.

Crete-heat — это название одного продукта, который используют многие наши клиенты.Этот продукт имеет выступы сверху, чтобы удерживать трубку на месте. Все, что вам нужно сделать, это поставить трубку на место, поставить ее между выступами и продолжать движение. Нет необходимости тратить дополнительное время на то, чтобы согнуть и привязать трубку к сетке или арматуре. Crete-heat имеет встроенный пароизоляционный слой и представляет собой шпунт и паз, поэтому он защелкивается. Нет необходимости проклеивать какие-либо швы.



Поскольку большая часть теплопотерь в бетонной плите фактически происходит на внешней кромке, важно, чтобы мы также изолировали ее. Вот пара деталей. Первый показывает, что произойдет, если изолировать нужно только боковую кромку. На втором изображен правильный способ изоляции бетонной плиты при использовании для лучистого теплого пола. Имейте в виду, что некоторые из них будут изолировать боковой край до основания.

Плита частично изолирована.

Плита полностью изолирована.

Для получения более подробной информации о методах изоляции, пожалуйста, прочитайте наше Руководство по проектированию и строительству.

Установка труб для обогрева пола

После того, как изоляция установлена, следующим шагом будет установка излучающих трубок.Если вы устанавливаете продукт Crete-heat, то эта часть проста. Просто вставьте трубку в выступы. Если вы использовали традиционную пенопластовую плиту, у вас все еще есть несколько вариантов. Некоторые прикрепляют трубку к пенопласту, используя скобы Pex и специальный пистолет, что ускоряет работу. Единственным недостатком является то, что скобы могут быть несколько дорогими.

Другой вариант — прикрепить трубку к проволочной сетке или арматуре с помощью стяжек-молний. Это наиболее распространенный метод, потому что стяжки недороги, и большинство готовы пожертвовать небольшим количеством времени, если это означает экономию денег.

ПОЛУЧИТЕ БЕСПЛАТНУЮ ЦЕНУ НА СПОСОБ УКЛАДКИ БЕТОННОЙ ПЛИТЫ НА ЛУЧШИЙ ПОЛ!

УСТАНОВКА ИЗЛУЧАТЕЛЬНОГО ОТОПЛЕНИЯ ПОЛА

Метод установки лучистого пола со скобами очень популярен, потому что, если вы можете видеть балки снизу, вы можете установить лучистое тепло. Этот метод хорошо подходит для нового строительства и модернизации. На самом деле, он работает настолько хорошо, что почти полностью заменил тонкие подвесные плиты (см. ниже).Несмотря на то, что приложение slab довольно щадящее, мы считаем, что для его правильной работы установка скоб должна быть выполнена правильно. Следующие методы ДОЛЖНЫ выполняться для эффективной и действенной установки скоб:

Установлена ​​алюминиевая пластина теплопередачи.

Установка алюминиевых ребер теплоотвода:

Их также называют теплообменными пластинами или алюминиевыми ребрами. Исследование, проведенное Канзасским государственным университетом несколько лет назад, показало, что системы, использующие пластины теплопередачи, по сравнению с системами, использующими пластины теплопередачи.системы, которые не могут передавать в два раза больше БТЕ, чем . Важно то, что вы обычно можете понизить температуру воды и сократить время цикла, что может снизить ваши эксплуатационные расходы.

Компания Radiantec также провела собственные эксперименты по изучению пластин, результаты которых можно найти здесь. Наиболее экономичным решением является установка тонких пластин теплопередачи сплошным покрытием. Мы обнаружили, что более толстые экструдированные алюминиевые пластины передают примерно на 6% больше тепла, но более чем в два раза дороже.

Скрепляемая радиантная установка, показывающая разницу в областях с покрытием и без покрытия.

На этом рисунке показаны преимущества полного покрытия алюминиевыми пластинами теплопередачи по сравнению с расстоянием между ними. Обе зоны находились в одной зоне и работали одинаковое количество времени.

В идеале пластины теплопередачи должны быть расположены непрерывно, но это не обязательно. Наше общее эмпирическое правило заключается в том, чтобы размещать алюминиевые пластины непрерывно в комнатах с ковровым покрытием, ванных комнатах и ​​местах с высокими потерями тепла, таких как большие комнаты.Разместите их примерно каждые 8 ​​дюймов или около того во всех других областях.

Деталь, показывающая разнесенные пластины.

Алюминиевые пластины теплопередачи в сплошном покрытии.

Установка алюминиевого светоотражающего барьера:  Примерно на 1-2 дюйма ниже излучающих трубок и пластин вы должны установить алюминиевый отражающий барьер. Это не что иное, как крафт-бумага с алюминиевым покрытием. В нем есть волокна, которые проходят через него, поэтому он не рвется и не рвется, но его можно разрезать ножницами.Светоотражающий барьер поставляется в рулоне шириной 50 дюймов и должен быть обрезан так, чтобы он мог поместиться между балками. У нас есть видео установки, которое показывает, как это сделать. Цель установки отражающего барьера состоит в том, чтобы отражать волны лучистого тепла назад к черновому полу. Мы также пытаемся создать небольшой карман мертвого воздуха, который еще больше помогает выровнять теплопередачу. Некоторые возразят, что отражающий барьер не нужен и что с годами он покроется пылью и потеряет свою эффективность.Мы по-прежнему считаем, что это важная часть, и поскольку относительно недорогая , ее следует установить.

Фотография алюминиевого отражающего барьера, установленного в одном из пролетов балок для лучистого теплого пола.

Изоляция

обычно устанавливается после этого (см. следующий шаг), поэтому, если вы можете найти фольгированную изоляцию с достаточно высоким значением R, вы можете отказаться от этого продукта.

Установка изоляции

Многие спрашивают нас, нужно ли также устанавливать изоляцию под излучающей трубкой, пластинами теплопередачи и отражающим барьером.Если вы можете сделать это только один раз, потому что потолок будет готов, то ответ абсолютно положительный. Количество изоляции зависит от того, что находится сверху и снизу. Если наверху есть ковровое покрытие или место с высокими потерями тепла, то следует использовать R-19. Если нет, вы, вероятно, можете обойтись R-13, но R-19 лучше. Тип утеплителя не имеет большого значения.

Скрепите изоляцию над нишей.

Если внизу неотапливаемый подвал, то следует использовать R-19.Большинство людей не возражают, если в этом сценарии они теряют немного тепла вниз. Если, например, потери тепла вниз полностью тратятся на подполье, то ваш метод изоляции должен быть обширным. Вы должны попытаться получить как минимум R-30. Некоторые изолируют между балками стекловолокном, а затем герметизируют всю нижнюю часть жесткой пеной.

Если потолок не будет закончен, некоторые подождут и посмотрят, как работает система, а затем, при необходимости, добавят изоляцию.Что может быть, если не утеплять? Так как лучистое тепло будет распространяться во всех направлениях, тепло так же легко уйдет вниз. В подвале будет слишком жарко, и вы не получите достаточно тепла в пространство наверху.

Будет ли работать система лучистого пола без алюминиевых пластин теплопередачи?

Нам часто задают этот вопрос, потому что люди хотят сэкономить. Алюминий дорогой. Мы получим это! Radiantec считает себя «энергоэффективной» компанией. Все, что мы делаем, и все, что мы указываем, предназначено исключительно для создания максимально эффективной системы с низким энергопотреблением.

Мы также придерживаемся подхода «будь проще», поэтому мы указываем только те компоненты, которые, по нашему мнению, действительно необходимы. Это, в свою очередь, сэкономит вам деньги каждый день, когда вы эксплуатируете систему отопления. Так что, по нашему мнению, глупо сэкономить немного денег и отказаться от важного элемента, который сэкономит вам деньги навсегда.

Будет ли работать излучающая система без алюминиевых пластин? Лучший ответ — «может быть». Если пластины не используются, то вы полагаетесь на воздух и несколько мест, где трубы соприкасаются с полом для передачи тепла.Проблема в том, что воздух является изолятором, а Pex, непосредственно контактирующий с деревом, является плохим проводником. Чтобы компенсировать эту плохую теплопередачу, температура воды должна быть значительно повышена. В некоторых случаях до 180 градусов по Фаренгейту! Даже тогда, в холодный день, пол может не выделять достаточно тепла, чтобы обогреть комнату, если дом старый и не энергоэффективный.

В новом строительстве с современными хорошо изолированными конструкциями система без пластин, скорее всего, будет работать. Но, , он не будет работать так хорошо и эффективно, как мог бы. Кроме того, вы не сможете использовать водонагреватель в качестве источника тепла, потому что системе требуется гораздо более теплая вода, чтобы компенсировать плохую теплопередачу. В свою очередь, ваш проект также не может быть отличным кандидатом на солнечную горячую воду. Что имеет больше смысла, установить систему, которая может работать при более низких температурах (около 120-130 градусов по Фаренгейту), или исключить компоненты, которые заставляют вас запускать систему при высоких температурах (около 180 градусов по Фаренгейту)? Также легко сказать, какая система будет стоить дешевле в эксплуатации.

Мы ежедневно получаем звонки от людей с существующими системами (не нашими), которые хотят улучшить производительность. Они жалуются на недостаточное отопление в холодные дни и/или высокие затраты на электроэнергию. Мы в восторге, когда они перезванивают позже и восхищаются тем, как хорошо работает их система после установки пластин!

ПОЛУЧИТЕ БЕСПЛАТНУЮ ЦЕНУ НА СПОСОБ УКЛАДКИ ЛУЧШЕГО ПОЛА НА СБИВАНИЕ!

ПОДВЕСНАЯ ПЛИТА ДЛЯ ИЗЛУЧАТЕЛЬНОГО ОТОПЛЕНИЯ ПОЛА

В новом строительстве иногда используется подвесная панельная система лучистого теплого пола.Когда-то это была обычная установка, но мы не видим, чтобы она использовалась так часто. Этот метод предполагает установку излучающих труб поверх чернового пола. Затем сверху насыпается плита толщиной 1 1/2 дюйма. Эта плита обычно представляет собой облегченную бетонную смесь или материал на основе гипса, называемый «гипсбетон», который кажется наиболее распространенным.

Как правило, это не лучшая возможность модернизации, потому что существующие дома не были спроектированы так, чтобы выдерживать дополнительный вес. Даже легкий бетон может весить 12-14 фунтов на квадратный фут при заливке 1 1/2 дюйма.

Изображение подвесной плиты с тонкой гипсовой заливкой.

Некоторые преимущества подвесной плиты:

  • Простая установка трубки по сравнению со степлером.
  • Тепловая масса, которая особенно полезна при использовании солнечной горячей воды в качестве источника тепла. Пол может быть встроен в механизм хранения.
  • Звукоизоляция.
  • Пожаробезопасный.
  • Повышенная тепловая мощность. В приложениях со степлированием мы можем получить около 35 БТЕ/час/кв. фут, тогда как в подвесных плитах мы можем получить до 40 БТЕ/час/кв. фут.Имейте в виду, однако, что средняя потеря тепла в новом доме составляет около 20 БТЕ/час/кв. фут, поэтому это преимущество может не иметь значения для большинства установок.
  • Нет необходимости в алюминиевых пластинах теплопередачи.
  • Равномерная и постоянная температура пола.

Некоторые недостатки подвесной плиты:

  • Добавлен вес. Ваша конструкция пола должна быть спроектирована , чтобы выдержать этот дополнительный вес.
  • Добавлена ​​высота. Пока подвесная плита запланирована с самого начала, проблем нет.У нас были люди, постфактум решившие, что они хотят сделать подвесную плиту, когда дополнительные 1 1/2 дюйма не были запланированы.
  • Высокая тепловая масса. Хотя это также является преимуществом, этой системе требуется много времени, чтобы отреагировать на новые входы энергии. Также требуется много времени, чтобы остыть в те времена года, когда утром прохладно, а днем ​​тепло.
  • Стоимость. В зависимости от того, где вы находитесь, эта установка может быть дорогостоящей.
Процесс установки подвесной плиты
Для этой установки стены имеют двойное покрытие, чтобы дать вам дополнительную высоту 1 1/2 дюйма.Как правило, стены каркасные, но не гипсокартонные. Это позволяет вам переходить из одной комнаты в другую, просто надрезая пластину на стене. Если стены обшиты гипсокартоном, установка труб может быть более сложной, поскольку вам придется входить и выходить через дверные проемы. Другой вариант — просверлить отверстие в полу, провести трубу под стеной, а затем вернуться на другую сторону. Затем некоторые кладут слой пластика поверх пола. Кажется, ведутся споры о том, нужно это или нет.Поскольку это не проблема теплого пола, мы передаем это решение подрядчику, выполняющему работу. Теперь пришло время уложить трубу и прикрепить ее к полу. Они производят скобы Pex, предназначенные для крепления Pex к деревянному основанию. Перед заливкой обязательно подсоедините трубку к коллектору и проверьте трубку под давлением. Одной из привлекательных особенностей всех коллекторов Radiantec является то, что они поставляются в предварительно собранном виде с прикрепленным оборудованием для испытаний под давлением. Последний шаг — утепление между балками.Окончательная установка будет выглядеть примерно так:





Изображение установки подвесной плиты.





Заливка Maxxon Therma-floor поверх излучающих труб. Фото предоставлено Maxxon.

















ФАНЕРА И ПЛИТЫ ДЛЯ УСТАНОВКИ ИЗЛУЧАТЕЛЬНОГО ОТОПЛЕНИЯ ПОЛА

Многие задаются вопросом «как установить теплый пол, если у меня нет доступа к полу снизу?» Один из способов — использовать изготовленную систему рифленых досок, которую вы можете положить и просто положить в нее Pex.Эти продукты обычно имеют слой алюминия на поверхности для оптимальной теплопередачи.

Несмотря на то, что эти продукты работают очень хорошо, все они имеют один общий недостаток: они слишком дороги для среднего домовладельца, чтобы даже рассматривать их по цене 8-10 долларов за квадратный фут. В эту цену не входит даже светоотражающий материал.

Фанерные полосы, установленные поверх чернового пола.

Radiantec предлагает практичную альтернативу этим дорогим продуктам.Если вы умеете делать все своими руками и не возражаете против работы с электроинструментами, то вы можете установить высокоэффективную систему лучистого обогрева пола поверх существующего пола за небольшую часть цены готовых панельных систем.



Установка «фанера и пластины» включает в себя разрезание 3/4″ фанеры на полосы шириной 12″ и их крепление к черновому полу. Вы оставите канавку шириной примерно 3/4″ для трубки и пластины.

Перед установкой труб устанавливается алюминиевая пластина теплопередачи, помогающая отводить тепло через пол. Теперь можно установить трубы и уложить готовый пол. Если напольное покрытие будет мягким, например, ковровым или виниловым, то следует уложить тонкий слой дерева (называемый луан). Большинство других твердых напольных покрытий можно укладывать непосредственно поверх труб и пластин.

Фанерные полосы, трубы и пластины, установленные поверх чернового пола.

Плавающий пол, уложенный поверх системы лучистого теплого пола.















ПОЛУЧИТЕ БЕСПЛАТНУЮ ЦЕНУ НА СПОСОБ УКЛАДКИ ФАНЕРЫ И ПЛИТЫ НА ЛУЧШИЙ ПОЛ!

Чтобы узнать о более распространенных методах установки трубок, обязательно прочитайте наше Руководство по проектированию и изготовлению.

Установка лучистого теплого пола — Как установить лучистое напольное отопление дома

Дома, построенные после 1950 года или около того, обычно отапливаются либо горячим воздухом, продуваемым через воздуховоды, либо горячей водой, прокачиваемой через плинтусные обогреватели.В старых домах часто стоят чугунные радиаторы, которые вырабатывают тепло с помощью пара или горячей воды.

Все эти системы при надлежащем техническом обслуживании обеспечивают достаточную работу по поддержанию тепла и уюта в наших домах в течение всей зимы. Тем не менее, никто не может конкурировать, если вы решите установить теплый пол.

Подпишитесь на Pop Mech Pro, чтобы найти больше отличных практических проектов! 🛠

Как видно из названия, теплый пол обогревает пол, а не воздух в помещении. В результате система поддерживает равномерную постоянную температуру во всем помещении, при этом отсутствуют холодные и горячие точки, характерные для систем принудительного горячего воздуха, плинтусных обогревателей и радиаторов.

Я могу засвидетельствовать, что, когда ваши ноги теплые, все ваше тело чувствует тепло, так как в моем доме есть и пол с подогревом, и плинтусы с горячей водой. А лучистый теплый пол — один из старейших и наиболее эффективных способов отопления дома: он был впервые разработан древними римлянами более 2000 лет назад.

Излучающее тепло можно укладывать практически под любой тип пола, но он особенно хорошо подходит для полов из плотной каменной кладки, таких как литой бетон, терраццо и полы, покрытые керамогранитом или каменной плиткой.Эти толстые твердые поверхности отлично поглощают, а затем излучают (выделяют) тепло в помещение.

Вот основная информация о том, что вам нужно знать, прежде чем пытаться установить систему напольного отопления.

Две основные системы

В то время как римляне использовали дровяной огонь для обогрева каменных полов наверху, современные системы лучистого обогрева пола немного сложнее. Два основных типа лучистого теплого пола включают водяной и электрический.

Водяные системы состоят из бойлера, производящего горячую воду, которая затем прокачивается по ряду труб, установленных под чистым полом.Электрические системы лучистого тепла используют серию проводов, соединенных с электрической цепью, для производства тепла, которое нагревает пол. Каждая система управляется настенным термостатом.

Здесь я объясню свой процесс установки электрической системы лучистого отопления в ванной комнате до укладки плитки на фанерный черный пол. И чтобы упростить работу, я купил электрический коврик с лучистым теплом, который был предварительно подключен и готов к установке. Это не только самая быстрая, простая и доступная система лучистого тепла, но и наиболее удобный тип установки своими руками.


Системы лучистого обогрева пола

Электрическая система обогрева пола

ХитТех amazon.com

175,00 долларов США

Электрическая система обогрева пола

ЛюксХит amazon.com

279,00 долларов США

Электрическая система для плавающих полов

ТихийТепло Амазонка.ком

136,49 долларов США

Комплект теплого пола WarmWire

SunTouch amazon.com

$675,98


Подготовка чернового пола

Перед установкой электрического коврика с подогревом пола необходимо выполнить небольшую подготовительную работу, но она выполняется довольно быстро. Начните отключать унитаз и выносить его из комнаты. Затем снимите молдинги плинтуса по периметру комнаты и снимите старое напольное покрытие, чтобы обнажить фанерный черновой пол.Если вы обнаружите какое-либо повреждение от воды, вырежьте поврежденный участок и залатайте его новой фанерой.

Установка цементной подложки

Чтобы создать прочное основание для плитки, покройте основание цементной подложкой. Начните с смешивания порции стандартного серого модифицированного латексом жидкого раствора. Нанесите немного раствора на черновой пол и используйте гладкий (без насечек) край ¼-дюймовой шпаклевки. зубчатый шпатель для распределения раствора по фанере. Затем используйте ¼ дюйма. зазубренный край шпателя, чтобы разгребать раствор, создавая ряд гребней.

Положите заднюю панель на влажный раствор и постучите по ней молотком и блоком 2×4. Прикрепите заднюю панель к основанию с помощью винтов длиной 1 5/8 дюйма. Установите оставшиеся части задней панели, убедившись, что оставили 1/8 дюйма. зазор между листами.

Затем закройте все швы между листами обшивки сетчатой ​​лентой с клейкой основой, затем нанесите тонкий слой раствора на проклеенные стыки. Прежде чем продолжить, дайте проклеенным швам высохнуть в течение ночи.

Установка излучающего теплового мата

Электрические нагревательные маты обычно укладывают на слой раствора, покрывают дополнительным раствором, а затем плитку сразу же укладывают на место. Однако для этой установки я добавил шаг, чтобы улучшить характеристики лучистого обогрева пола: нагревательный мат был помещен в раствор, а затем оставлен для отверждения на ночь. На следующее утро я залил мат самовыравнивающейся подложкой, которая представляет собой просто очень жидкий, водянистый цемент. После того, как подложка высохнет, плитку заделывают раствором.Теперь этот дополнительный шаг занимает немного больше времени, но дополнительный слой цемента, обеспечиваемый самовыравнивающейся подложкой, создает идеально гладкую, ровную поверхность для укладки плитки и обеспечивает немного больше тепловой массы для излучения тепла. Вот шаги по установке теплового мата:

Смешайте немного серого модифицированного латексом жидкого раствора и нанесите его на подложку с помощью ¼ дюйма. зубчатым шпателем, но распределите раствор ровно на половину нагревательного мата. Положите мат в раствор, стараясь не раздавить электрические кабели, вплетенные в гибкий мат.Используйте резиновую терку, чтобы вдавить нагревательный мат в раствор. Обязательно выдавите все пузырьки воздуха и разгладьте все морщинки. Аккуратно сложите вторую половину нагревательного мата поверх первой половины, распределите раствор по подложке и вдавите мат в раствор с помощью терки для раствора.

Затем канцелярским ножом прорежьте небольшую щель в нагревательном мате и протяните металлический датчик пола, прикрепленный к мату. Вдавите зонд в раствор, убедившись, что он не касается ни одного из электрических кабелей, вплетенных в мат.Если это произойдет, он отправит неправильные показания температуры на термостат. Дайте раствору высохнуть в течение ночи.

Теперь смешайте порцию самовыравнивающейся смеси до консистенции жидкого молочного коктейля. Начните с дальнего от двери угла комнаты и вылейте подложку на пол. Если смешать правильно, он будет плавно всплывать и искать свой собственный уровень. Дайте подложке затвердеть в течение ночи.

Вызов электрика

Теперь вы можете вызвать лицензированного электрика для подключения теплового мата к специальной электрической цепи, которая обеспечивает питание только нагревательного мата.Электрик также подключит новый термостат лучистого тепла, который должен быть размещен на высоте около 60 дюймов над полом.

После того, как электрик подтвердит, что теплоизлучающий мат работает нормально, можно приступать к укладке плитки на пол. И вскоре вы установите в своем доме теплый пол для более уютной зимы.

Джозеф Труини Джо — бывший плотник и краснодеревщик, который много пишет о ремонте, обработке дерева и инструментах.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Основные советы по успешной установке напольного отопления

Несомненно, популярность напольного отопления (UFH) растет. Поскольку все больше и больше застройщиков используют эту технологию отопления в своих новых постройках, а домовладельцы хотят модернизировать ее в своих домах, полезно знать о передовых методах установки UFH.

В этом блоге мы поделимся некоторыми важными советами от наших экспертов по напольному отоплению, которые помогут упростить ваш следующий проект, от укладки изоляции и размещения коллектора до испытаний под давлением и многого другого.



1. Подготовьте основание пола с соответствующей изоляцией



Перед прокладкой любого трубопровода или установкой коллектора убедитесь, что основание пола уложено соответствующим количеством изоляции. Изоляция является ключом к обеспечению эффективной работы системы и отсутствию потерь тепла.

Строительные нормы и правила гласят, что для новостроек необходимо использовать изоляцию толщиной не менее 100 мм. Для модернизации можно использовать изоляцию толщиной 50 мм.



2. Выберите центральное легкодоступное место для коллектора



Размещение коллектора является важнейшим элементом любой системы UFH, и настоятельно рекомендуется размещать его в центре дома по следующим причинам:

  1. Во-первых, разместив коллектор в центре дома, вы можете уменьшить вероятность прокладки трубопроводов в нескольких комнатах.Это означает, что общая длина трубопровода уменьшается, что помогает сократить время монтажа и затраты на материалы.
  2. Во-вторых, сокращение длины трубопроводов повышает энергоэффективность, так как воде не нужно проходить через несколько зон, чтобы добраться до места назначения. Это также снижает возможность передачи тепла в зоны, которые не нужно нагревать.



Для дальнейшего обслуживания и обслуживания коллектор также должен быть размещен в легкодоступном месте.



3. Ознакомьтесь с инструкциями производителя



Это может показаться несколько очевидным, однако хорошей отправной точкой будет внимательное прочтение инструкций производителей, поскольку они содержат подробное руководство по установке. Например, следование инструкциям, прилагаемым к коллекторам, может избавить вас от трудоемкой доработки в будущем.

В наших системах напольного отопления JG к каждому коллектору прилагается пошаговое руководство по установке, которое покажет вам, как проложить трубопроводы, как уложить трубу и как ввести систему в эксплуатацию, чтобы обеспечить успешную установку.



4. Сначала установите коллектор, а не трубопровод



Распространенная проблема, с которой мы сталкиваемся, возникает, когда трубопровод устанавливается перед коллектором. Это может привести к запутыванию трубок при подсоединении к коллектору.

Лучше всего сначала установить коллектор, а затем прокладывать по одному контуру от подачи коллектора к возврату. Также важно промаркировать каждый контур на коллекторе, чтобы в дальнейшем было легко определить, какой контур в какое помещение или зону входит.Мы поставляем наклейки с нашими коллекторами JG Underfloor, которые можно использовать для маркировки трубопроводов для облегчения идентификации.



5. Маркировка подающего и обратного трубопровода от котла



Маркировка подающего и обратного трубопроводов от котла – еще один очень важный шаг, который часто упускается из виду.

Если подача и обратка не соединены должным образом на коллекторе, т. е. подающая труба подключена к обратной сети и наоборот, это может привести к неэффективной работе системы отопления.

В то время как коллектор по-прежнему сможет смешивать воду, он не сможет делать это так, как предполагалось. Это означает, что вода не будет поступать в зоны с нужной температурой, и вы не сможете контролировать работу коллектора.



6. Аккуратно заполните систему и избегайте воздушных пробок



После укладки труб необходимо заполнить систему водой и проверить трубопровод под давлением перед укладкой стяжки. Так что, промывая шлангом патрубок, важно следить, чтобы не было пузырьков воздуха.

Здесь есть несколько важных советов. Первый заключается в заполнении одного контура за раз. Если вы попытаетесь заполнить все контуры одновременно, вы можете получить пузырьки воздуха, которые могут сильно повлиять на производительность системы UFH. Воздушные шлюзы могут остановить циркуляцию в системе, а пузырьки воздуха могут уменьшить массу воды в трубопроводе, что означает, что меньше тепла будет передаваться в пространство пола.

Еще один совет — установить автоматический воздухоотводчик (AAV) на коллектор, чтобы помочь вытеснить воздух из системы, а также предотвратить скопление воздуха в системе позднее.Коллекторы для теплого пола JG поставляются с предварительно установленным AAV, поэтому вам не нужно беспокоиться об установке его отдельно. Но если вы покупаете коллектор без AAV, мы рекомендуем устанавливать их в самой высокой точке коллектора.

После установки инженеры-сантехники и специалисты по отоплению должны также рекомендовать клиентам поддерживать UFH, как и любую другую систему центрального отопления, и регулярно промывать систему каждые 1-2 года, чтобы предотвратить скопление воздуха в системе.



7.Всегда проверяйте трубопровод давлением перед укладкой стяжки



Как упоминалось ранее, перед укладкой стяжки необходимо проверить трубопровод под давлением. Это нужно для того, чтобы проверить наличие утечек в системе до того, как стяжка и пол упадут.

Надежный способ сделать это:

  • Испытание под давлением 2 бар в течение 10 минут, проверка на наличие утечек.
  • Если проблем нет, проверьте систему еще на 10 минут при давлении 10 бар.
  • Если после этого утечек нет, оставьте систему под давлением, но уменьшите давление до 3-5 бар, пока стяжка не опустится.
  • После укладки стяжки давление можно снизить до рабочего давления, которое обычно составляет 1-2 бар.



8. Добавьте антифриз для зимней установки



Если UFH устанавливается в зимние месяцы, будь то новостройка или модернизация, вода, оставшаяся в трубах, потенциально может замерзнуть, если трубопровод оставить на холоде. Это может ослабить трубу и привести к ее разрыву либо сразу, либо, что еще хуже, позже, когда будет уложен пол.

Во избежание этого добавьте в воду немного раствора антифриза при создании давления в системе. Когда проект завершен, вода может быть смыта и заменена обычной водой.



9. Не трясите стяжку



И последнее, о чем следует помнить: ни в коем случае нельзя допускать растрескивания стяжки из-за слишком быстрого нагрева системы при первом запуске, что иногда называют «ударом» стяжки.

В идеале перед прогревом системы убедитесь, что стяжка затвердела.Затем постепенно повышайте температуру, начните с 25°C и добавляйте 5°C каждый день, пока вода не достигнет желаемой температуры.

UFH — это самый энергоэффективный и удобный способ обогреть дом, но для того, чтобы система работала эффективно, необходимо убедиться, что она установлена ​​правильно. В RWC наша команда дизайнеров САПР и технические специалисты помогут вам спланировать и реализовать ваш следующий проект от начала до конца. Нажмите здесь, чтобы связаться с нами.

Чтобы узнать больше о JG Underfloor, посетите https://www.johnguest.com/speedfit/теплый пол/

Автор: JG Marketing

Инструкции по установке теплых полов — ООО «Системы напольного отопления»

В качестве части вашей системы теплого пола мы поставили вам цифровые комнатные термостаты Heatmiser PRT . Когда система работает, убедитесь, что комнатные термостаты установлены на 20°C, система рассчитана на работу при температуре от 20 до 21°C, что является подходящей внутренней температурой для Великобритании. Скорость насоса должна быть установлена ​​на скорость 3.Смесительный клапан обычно устанавливается на 45°C для бетонных полов и 55°C для деревянных подвесных полов. Если по каким-то причинам помещения не нагреваются, можно увеличить температуру подачи на смесительном клапане.

Если система шумит, возможно, в системе есть воздух. Воздух можно удалять из торцевых крышек на коллекторах, как в радиаторной системе. Прежде чем вносить какие-либо изменения, убедитесь, что система работает в течение 24 часов.

Обратите внимание, в отопительный сезон система должна работать 24 часа в сутки, это наиболее эффективный способ ее запуска. Термостат Heatmiser PRT поставляется с функцией понижения температуры, поэтому вы можете настроить комнатные термостаты на понижение, например, на 5°C ночью, а утром система может быстро отреагировать, чтобы вернуться к требуемой дневной температуре, см. инструкции, прилагаемые к Heatmiser ПРТ.

Комнатные термостаты обычно устанавливаются на высоте 1,5 м от пола, рядом с выключателем света. Старайтесь не размещать их под прямыми солнечными лучами, так как это повлияет на их показания.

Максимальная тепловая мощность для системы теплого пола составляет 100 Вт/м2 для бетонных полов и 70 Вт/м2 для деревянных подвесных полов.Для того, чтобы любая система обогрева пола работала эффективно, недвижимость должна быть построена в соответствии с действующими строительными нормами. Ковер и подложка вместе не должны превышать 2,5 тг.

Если вы используете пол с подогревом для зимнего сада, обратите внимание, что это продлит время, в течение которого вы можете использовать зимний сад. Она не будет поддерживать температуру 20°C круглый год, так как теплопотери в зимнем саду превышают 100 Вт/кв.м. Это также обычно имеет место при установке радиаторов.

Конденсационные котлы очень эффективно используются в сочетании с теплыми полами.Для комбинированных котлов всегда рекомендуется уточнить у производителя котла , может ли он быть оснащен вторичным насосом .

Если проект представляет собой небольшую квартиру и комбинированный котел обеспечивает только подогрев пола и горячую воду, можно установить систему без блока управления, при условии, что на котле установлено предохранительное устройство, предотвращающее превышение температуры подачи. 60°С.

Системы напольного отопления можно комбинировать с обычными радиаторными системами.Также обратите внимание, что система напольного отопления должна представлять собой полную отдельную систему , т. е. подача и обратка для напольного отопления должны полностью возвращаться к котлу. Если в вашей системе есть радиаторы, мы рекомендуем независимое управление от котла, т.е. не вместе с теплым полом.

Если вы используете тепловой насос, убедитесь, что компания, производящая тепловой насос, указала насос, способный справиться с функцией подогрева пола, поскольку вам могут не понадобиться наши блоки управления с тепловыми насосами.Тепловые насосы должны поставляться с буферным баком (спросите своего поставщика GSHP).

Мы рекомендуем не менее 50 мм изоляции из полиуретана для системы напольного отопления. Это очень качественная изоляция, которую можно использовать как для бетонных, так и для деревянных конструкций подвесных полов.

Обратите внимание, мы не поставляем изоляцию. Любой продавец строителей найдет в наличии изоляцию Celotex или Kingspan. Предложение основано на подсоединении трубы непосредственно к изоляционной плите.Мы поставляем зажимы для труб. Для бетонных полов мы рекомендуем 65–75 мм стяжки поверх изоляции.

Также можно использовать жидкую или волокнистую стяжку толщиной 50 мм. Важно установить пластиковую мембрану поверх изоляции, если используется жидкая стяжка. При нанесении жидкой стяжки необходимо также использовать кромочную ленту.

Стяжке необходимо дать высохнуть в течение как минимум 4-6 недель перед включением обогрева. При первом использовании системы смесительный клапан должен быть установлен на минимум, чтобы вся влага в стяжке испарялась.После этого температуру следует повышать на два градуса каждый день, пока смесительный клапан не будет установлен на 45°C. Перед укладкой половые доски должны иметь влажность менее 7%. Мы не рекомендуем половые доски толще 25 мм, см. нашу техническую страницу для получения дополнительной информации о половых досках. Всегда проверяйте у производителей любого напольного покрытия, совместимо ли оно с напольным отоплением. Важно, чтобы напольное покрытие не укладывалось на бетон до тех пор, пока он не высохнет на 100%.

Для каменной и керамической плитки рекомендуются эластичные клеи и затирки. Избегайте ковровых покрытий типа войлока и резиновой крошки. При использовании винила уточните у производителя, подходит ли он для полов с подогревом, а ламинат всегда должен иметь компенсационный зазор для обеспечения движения.

Поскольку туалеты и ванные комнаты, как правило, небольшие, может потребоваться дополнительное отопление. Поэтому в таких помещениях полотенцесушители обычно комбинируют с теплым полом.

Если в системе есть металлические детали, ее следует промыть с помощью Fernox или аналогичного продукта. Для недвижимости среднего размера в Великобритании (дом с 4 спальнями) подходит 22-миллиметровая подача и обратка к коллектору, более крупные дома должны использовать 28-миллиметровую подачу и обратку. Мы настоятельно рекомендуем сантехнику установить запорные клапаны до того, как трубопровод будет подсоединен к коллектору от котла, на тот случай, если насосу потребуется обслуживание или смесительный клапан нуждается в очистке.

Перед укладкой стяжки система должна быть заполнена водой и полностью удален воздух.  Наилучшим образом этого можно добиться, используя сетевое давление через два наполнительных клапана на концах коллекторов. Все вентили должны быть закрыты, а подающий наливной клапан подсоединен шлангом к водопроводной сети, а обратный наполнительный клапан подсоединен к шлангу, ведущему к точке слива.

Один за другим открываются и закрываются подающий и обратный клапаны, очищая контуры от воздуха. Убедитесь, что все черные заглушки на обратном коллекторе закрыты. Откройте верхнее кольцо на торцевой крышке на 2–3 оборота.Откройте первую черную крышку, а затем откройте возвратную заглушку. Подождите, пока не пойдет чистая вода, и убедитесь, что вышел весь воздух. Закройте черную шапочку и сделайте то же самое для следующей петли. Продолжайте процесс, пока из всех петель полностью не выйдет весь воздух. Закройте торцевые заглушки, когда закончите.

Когда это завершено и заправочные клапаны закрыты, насосы должны поработать в течение пяти минут и снова стравить воздух через клапан для выпуска воздуха на заправочных клапанах до тех пор, пока весь воздух не будет удален из системы. Не заполнять систему из контура заполнения котла.

Перед укладкой стяжки система должна быть испытана под давлением 5 бар в течение 24 часов.

Коллекторы поставляются с возможностью индивидуального управления для каждой комнаты. На обратном коллекторе (черные колпачки) могут быть установлены приводы для индивидуального управления. Если системой управляет программируемый комнатный термостат с двухходовым клапаном и нет индивидуального управления, «черные колпачки» следует оставить открытыми.Проточные коллекторы снабжены расходомерами. Для регулировки расходомеров используйте ключ, поставляемый с коллекторами. Инструкции по регулировке расходомеров см. в коробке коллектора.

Ниже приведено приблизительное руководство по настройке каждой петли;

Размер цикла                                                Открыто в процентах

10 – 30 метров                                   30 % открыт

40 – 60 метров                                   50 % открыт

60 – 90 метров                                   75 % открыт

90 – 100 метров                                  100 % открыт

Если коллектор обратки не нагревается, то в системе либо воздух, либо неправильно подогнаны подача и обратка от котла.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
