как сделать самодельную солнечную панель

Солнечные батареи — источник получения энергии, которую можно направить на выработку электричества или тепла для малоэтажного дома. Вот только солнечные батареи имеют высокую стоимость и недоступны большинству жителей нашей страны. Согласны?

Другое дело, когда сделана солнечная батарея своими руками — затраты значительно уменьшаются, а работает такая конструкция ничуть не хуже, чем панель промышленного производства. Поэтому, если вы всерьез задумываетесь о приобретении альтернативного источника электроэнергии, попытайтесь сделать его своими руками – это не очень сложно.

В статье речь пойдет об изготовлении солнечных батарей. Мы расскажем, какие материалы, и инструменты для этого потребуются. А немного ниже вы найдете пошаговую инструкцию с иллюстрациями, которые наглядно демонстрируют ход работы.

Содержание статьи:

Коротко об устройстве и работе

Энергию солнца можно преобразовать в тепловую, когда энергоносителем является жидкость-теплоноситель или в электрическую, собираемую в аккумуляторах. Батарея представляет собой генератор, работающий на принципе фотоэлектрического эффекта.

Преобразование энергии солнца в электроэнергию происходит после попадания солнечных лучей на пластины-фотоэлементы, которые являются основной частью батареи.

При этом световые кванты “отпускают” свои электроны с крайних орбит. Эти свободные электроны дают электрический ток, который проходит через контроллер и скапливается в аккумуляторе, а оттуда поступает энергопотребителям.

Галерея изображений

Фото из

Сборка солнечной батареи из кремниевых пластинок

Формирование плюсовой токоведущей дорожки

Создание минусовых токоведущих линий с задней стороны

Подключение проводника и блокирующего диода

В роли пластин-фотоэлементов выступают элементы из кремния. Кремниевая пластина с одной стороны покрыта тончайшим слоем фосфора или бора – пассивного химического элемента.

В этом месте под действием солнечных лучей высвобождается большое количество электронов, которые удерживаются фосфорной плёнкой и не разлетаются.

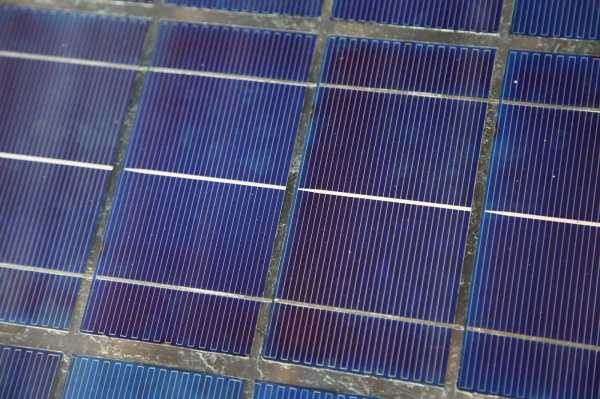

На поверхности пластины имеются металлические “дорожки”, на которых выстраиваются свободные электроны, образуя упорядоченное движение, т.е. электрический ток.

Чем больше таких кремниевых пластин-фотоэлементов, тем больше электрического тока можно получить. Подробнее о принципе работы солнечной батареи читайте .

Верхний слой пластин-фотоэлементов покрыт слоем, который не допускает отражение солнечного света от пластин, повышая их КПД

Материалы для создания солнечной пластины

Приступая к сооружению солнечной батареи необходимо запастись следующими материалами:

  • силикатные пластины-фотоэлементы;
  • листы ДСП, алюминиевые уголки и рейки;
  • жёсткий поролон толщиной 1,5-2,5 см;
  • прозрачный элемент, выполняющий роль основания для кремниевых пластин;
  • шурупы, саморезы;
  • силиконовой герметик для наружных работ;
  • электрические провода, диоды, клеммы.

Количество требуемых материалов зависит от размера вашей батареи, которая чаще всего ограничивается количеством доступных фотоэлементов. Из инструментов вам понадобиться: шуруповёрт или набор отвёрток, ножовка по металлу и дереву, паяльник. Для проведения испытаний готовой батареи понадобиться тестер-амперметр.

Теперь рассмотрим самые важные материалы более подробно.

Кремниевые пластины или фотоэлементы

Фотоэлементы для батарей бывают трёх видов:

  • поликристаллические;
  • монокристаллические;
  • аморфные.

Поликристаллические пластины характеризуются низким КПД. Размер полезного действия составляет около 10 – 12 %, но зато этот показатель не понижается с течением времени. Продолжительность работы поликристаллов – 10 лет.

Солнечную батарею собирают из модулей, которые в свою очередь составляют из фотоэлектрических преобразователей. Батареи с жесткими кремниевыми фотоэлементами представляют собой некий сэндвич с последовательно расположенными слоями, закрепленными в алюминиевом профиле

Монокристаллические фотоэлементы могут похвастаться более высоким КПД – 13-25% и долгими сроками работы – свыше 25 лет. Однако со временем КПД монокристаллов снижается.

Монокристаллические преобразователи получают путем пиления искусственно выращенных кристаллов, что и объясняет наиболее высокую фотопроводимость и производительность.

Пленочные фотопреобразователи получают путем нанесения тонкого слоя аморфного кремния на полимерную гибкую поверхность

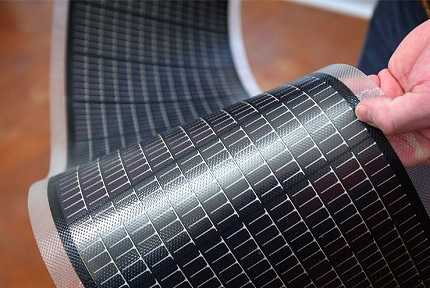

Гибкие батареи с аморфным кремнием – самые современные. Фотоэлектрический преобразователь у них напылен или наплавлен на полимерную основу. КПД в районе 5 – 6 %, но пленочные системы крайне удобны в укладке.

Пленочные системы с аморфными фотопреобразователями появились сравнительно недавно. Это предельно простой и максимально дешевый вид, но быстрее соперников теряющий потребительские качества.

Нецелесообразно использовать фотоэлементы разного размера. В данном случае максимальный ток, вырабатываемый батарей, будет ограничен током наиболее маленького по размеру элемента. Значит, более крупные пластины не будут работать на полную мощность.

При покупке фотоэлементов поинтересуйтесь у продавца способом доставки, большинство продавцов используют метод воскования, чтобы предотвратить разрушение хрупких элементов

Чаще всего для самодельных батарей используются моно- и поликристаллические фотоэлементы размером 3х6 дюймов, которые можно заказать в интернет-магазинах типа Е-бай.

Стоимость фотоэлементов достаточно высока, но многие магазины продают так называемые элементы группы В. Изделия, отнесённые к этой группе имеют брак, но пригодны к использованию, а их стоимость ниже, чем у стандартных пластин на 40-60%.

Большинство интернет-магазинов продают фотоэлементы комплектами по 36 или 72 фотоэлектрической преобразовательной пластины. Для соединения отдельных модулей в батарею потребуются шины, для подключения к системе нужны будут клеммы.

Галерея изображений

Фото из

Поликристаллическая фотоэлектрическая пластина

Лицевая и тыльная стороны кремниевой пластины

Монокристаллическая фотоэлектрическая пластина

Обратная сторона монокристаллической пластины

Каркас и прозрачный элемент

Каркас для будущей панели можно сделать из деревянных реек или алюминиевых уголков.

Второй вариант более предпочтителен по целому ряду причин:

  • Алюминий – лёгкий металл, не дающий серьёзной нагрузки на опорную конструкцию, на которую планируется установка батареи.
  • При проведении антикоррозийной обработки алюминий не подвержен воздействию ржавчины.
  • Не впитывает влагу из окружающей среды, не гниёт.

При выборе прозрачного элемента необходимо обратить внимание на такие параметры, как показатель преломления солнечного света и способность поглощать ИК-излучение.

От первого показателя напрямую будет зависеть КПД фотоэлементов: чем показатель преломления ниже, тем выше КПД кремниевых пластин.

Минимальный коэффициент светоотражения у плексиглас или более дешёвого его варианта – оргстекла. Чуть ниже показатель преломления света у поликарбоната.

От величины второго показателя зависит, будут ли нагреваться сами кремниевые фотоэлементы или нет. Чем меньше пластины подвергаются нагреванию, тем дольше они прослужат. ИК-излучения лучше всего поглощает специальное термопоглощающее оргстекло и стекло с ИК-поглощением. Немного хуже – обычное стекло.

Если есть возможность, то оптимальным вариантом будет использование в качестве прозрачного элемента антибликового прозрачного стекла.

По соотношению стоимости к показателям преломления света и поглощения ИК-излучения оргстекло – самый оптимальный вариант для изготовления гелиобатареи

Проект системы и выбор места

Проект гелиосистемы включает в себя расчёты необходимого размера солнечной пластины. Как было сказано выше, размер батареи, как правило, ограничен дорогостоящими фотоэлементами.

Гелиобатарея должна устанавливаться под определённым углом, который обеспечил бы максимальное попадание на кремниевые пластины солнечных лучей. Наилучший вариант – батареи, которые могут менять угол наклона.

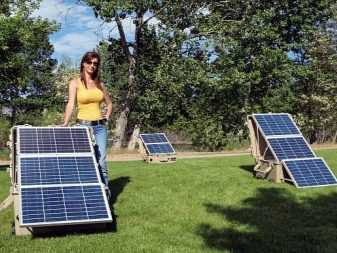

Место установки солнечных пластин может быть самым разнообразным: на земле, на скатной или плоской крыше дома, на крышах подсобных помещений.

Единственное условие – батарея должна быть размещена на солнечной, не затененной высокой кроной деревьев стороне участка или дома. При этом оптимальный угол наклона необходимо вычислить по формуле или с применением специализированного калькулятора.

Угол наклона будет зависеть от месторасположения дома, времени года и климата. Желательно, чтобы у батареи была возможность менять угол наклона вслед за сезонными изменениями высоты солнца, т.к. максимально эффективно они работают при падении солнечных лучей строго перпендикулярно поверхности.

Для европейской части стран СНГ рекомендуемый угол стационарного наклона 50 – 60 º. Если в конструкции предусмотрено устройство для изменения угла наклона, то в зимний период лучше располагать батареи под 70 º к горизонту, в летнее время под углом 30 º

Расчёты показывают, что 1 квадратный метр гелиосистемы даёт возможность получить 120 Вт. Поэтому путём расчетов можно установить, что для обеспечения среднестатистической семьи электроэнергией в количестве 300 кВт в месяц необходима гелиосистема минимум в 20 квадратных метров.

Сразу установить такую гелиосистему будет проблематично. Но даже монтаж 5-ти метровой батареи поможет сэкономить электроэнергию и внести свой скромный вклад в экологию нашей планеты. Советуем также ознакомиться с принципом расчета необходимого количества .

Солнечная батарея может использоваться в качестве резервного энергоисточника при частом отключении централизованного энергоснабжения. Для автоматического переключения необходимо предусмотреть систему бесперебойного питания.

Подобная система удобна тем, что при использовании традиционного источника электроэнергии одновременно производится зарядка . Оборудование обслуживающее гелиобатарею размещается внутри дома, поэтому необходимо предусмотреть для него специальное помещение.

Размещая батареи на наклонной крыше дома, не забывайте об угле наклона панели, идеальный вариант, когда у батареи есть устройство для сезонного изменения угла наклона

Монтаж солнечной батареи по шагам

Выбрав место для размещения солнечной панели и оборудования для обслуживания гелиосистемы, а также имея в наличии все требуемые материалы и инструменты, можно начинать монтаж батареи.

При монтаже необходимо соблюдать технику безопасности, особенно осуществляя на крышу дома. Рассмотрим пошаговый алгоритм, как сделать солнечную батарею.

Шаг #1 – пайка контактов кремниевых пластин

Монтаж самодельной солнечной батареи часто начинается с пайки проводников фотоэлементов. Безусловно, если у вас есть возможность, то лучше всего купить фотоэлементы сразу с проводниками, т.к. пайка – очень непростая и кропотливая работа, занимающая много времени.

Пайка осуществляется следующим образом:

  1. Берётся кремниевый фотоэлемент без проводников и металлическая полоса-проводник.
  2. Проводники нарезаются при помощи картонной заготовки, их длина в 2 раза больше, чем размер кремниевой пластины.
  3. Проводник аккуратно выкладывается на пластину. На один элемент – два проводника.
  4. На место, где будет производиться спайка, необходимо нанести кислоту для работы с паяльником.
  5. Произвести пайку при помощи паяльника, аккуратно присоединив проводник к пластине.

В процессе пайки нельзя давить на силикатный элемент, т.к. он очень хрупкий и может разрушиться! Если вам посчастливилось, и вы приобрели фотоэлементы с готовыми контактами, то вы избавите себя от долгой и сложной работы, переходя сразу к изготовлению каркаса для будущей батареи.

Пайка контактов для бракованных фотоэлементов группы В производится так же и в том же направлении, что и для целых пластин

Шаг #2 – изготовление каркаса для солнечной батареи

Каркас – это место, куда будут устанавливаться фотоэлементы. Для изготовления каркаса берутся алюминиевые уголки и рейки, из которых складываются рамки. Рекомендуемый размер уголка – 70-90 мм.

На внутреннюю часть металлических уголков наносится силиконовый герметик. Герметизацию уголков необходимо произвести тщательно, от этого зависит долговечность всей конструкции.

После того, как алюминиевая рамка готова, приступаем к изготовлению заднего корпуса. Задний корпус представляет собой деревянный ящик из ДСП с невысокими бортиками.

Высокие борта будут создавать тень на фотоэлементах, поэтому их высота не должна превышать 2 см. Бортики привинчиваются при помощи саморезов и шуруповёрта.

Галерея изображений

Фото из

Изготовление корпуса для солнечной батареи

Вентиляционные отверстия в бортиках корпуса

Подложка для крепления кремниевых пластин

Окрашивание деталей корпуса для гидроизоляции

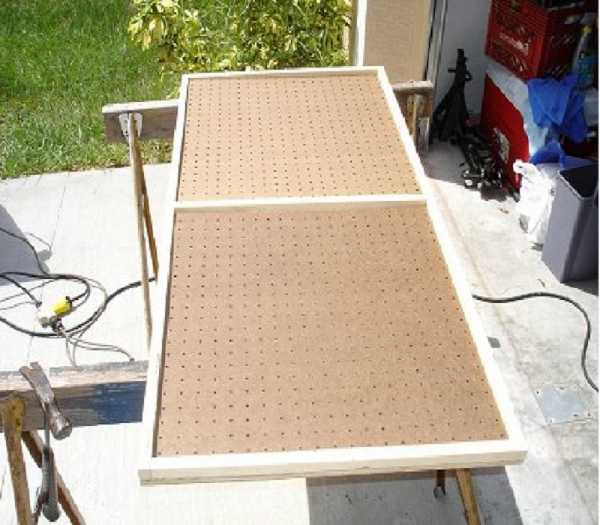

На дне ящика-корпуса из ДСП делаются вентиляционные отверстия. Расстояние между отверстиями примерно 10 см. В алюминиевую раму устанавливается прозрачный элемент (оргстекло, антибликовое стекло, плексиглас).

Прозрачный элемент прижимается и фиксируется, его крепление осуществляется при помощи метизов: 4 по углам, а также по 2 с длинных и по 1 с короткой стороны рамы. Метизы крепятся шурупами.

Каркас для гелиобатареи готов и можно приступать к самой ответственной части – монтажу фотоэлементов. Перед монтажом необходимо очистить оргстекло от пыли и обезжирить спиртсодержащей жидкостью.

Шаг #3 – монтаж кремниевых пластин-фотоэлементов

Монтаж и пайка кремниевых пластин – самая трудоёмкая часть работы по созданию солнечной панели своими руками. Сначала раскладываем фотоэлементы на оргстекло синими пластинами вниз.

Если вы впервые собирайте батарею, то можно воспользоваться подложкой для нанесения разметки, чтобы расположить пластины ровно на небольшом (3-5 мм) расстоянии друг от друга.

  1. Производим пайку фотоэлементов по следующей электросхеме: “+” дорожки расположены на лицевой стороне пластины, “-” – на обратной. Перед пайкой аккуратно наносит флюс и припой, чтобы соединить контакты.
  2. Производим пайку всех фотоэлементов последовательно рядами сверху вниз. Ряды затем должны быть также соединены между собой.
  3. Приступаем к приклеиванию фотоэлементов. Для этого наносим небольшое количество герметика на центр каждой кремниевой пластины.
  4. Переворачиваем получившиеся цепочки с фотоэлементами лицевой стороной (там, где синие пластины) вверх и размещаем пластины по разметке, которую нанесли ранее. Осторожно прижимаем каждую пластину, чтобы зафиксировать её на своём месте.
  5. Контакты крайних фотоэлементов выводим на шину, соответственно “+” и “-“. Для шины рекомендуется использовать более широкий проводник из серебра.
  6. Гелиобатарею необходимо оснастить блокирующим диодом, который соединяется с контактами и предотвращает разрядку аккумуляторов через конструкцию в ночное время.
  7. В дне каркаса сверлим отверстия для вывода проводов наружу.

Провода необходимо прикрепить к каркасу, чтобы они не болтались, сделать это можно используя силиконовый герметик.

Галерея изображений

Фото из

Подготовка кремниевых пластин к пайке

Сушка избавленных от воска элементов батареи

Вычерчивание абриса пластинок на подложке

Процесс пайки фотоэлектрических элементов батареи

Соединение кремниевых пластин в солнечную батарею

Соединение кремниевых пластин с лицевой стороны

Устройство медных токоведущих шин прибора

Проверка работоспособности части батареи

Шаг #4 – тестирование батареи перед герметизацией

Тестирование солнечной панели необходимо проводить до её герметизации, чтобы иметь возможность устранить неисправности, которые часто возникают во время пайки. Лучше всего производить тестирование после спайки каждого ряда элементов – так значительно проще обнаружить, где контакты соединены плохо.

Для тестирования вам понадобиться обычный бытовой амперметр. Измерения необходимо проводить в солнечный день в 13-14 часов, солнце не должно быть скрыто облаками.

Выносим батарею на улицу и устанавливаем в соответствии с ранее рассчитанным углом наклона. Амперметр подключаем к контактам батареи и проводим измерение тока короткого замыкания.

Смысл тестирования заключается в том, что рабочая сила электрического тока должна быть на 0,5-1,0 А ниже, чем ток короткого замыкания. Показания прибора должны быть выше 4,5 А, что говорит о работоспособности гелиобатареи.

Если тестер выдаёт меньшие показания, то где-то наверняка нарушена последовательность соединения фотоэлементов.

Обычно самодельная , сконструированная из фотоэлементов группы В выдаёт показания 5-10 А, что на 10-20% ниже, чем у солнечных панелей промышленного производства.

Галерея изображений

Фото из

Шаг 9: После проверки работоспособности частей батареи, запаянных на подложке, их располагают в корпусе

Шаг 10: Подложки с пластинами внутри корпуса фиксируются на четыре шурупа. Провод, соединяющий части батареи, выводится через вентиляционные отверстия

Шаг 11: К каждой из половин сооружаемой батареи последовательно подключается диод Шоттки. Его минус подключается к плюсу системы

Шаг 12: Для вывода проводов из корпуса высверливается отверстие. Провода скреплены узлом, чтобы не болтались, и зафиксированы герметиком

Шаг 13: После нанесения герметика необходимо сделать технологический перерыв, отпущенный на полимеризацию состава

Шаг 14: К выведенному из солнечной батареи проводу подсоединяется двухконтактный разъем. Принадлежащая ему розетка крепится на аккумуляторе прибора, который будет заряжать батарея

Шаг 15: После сборки обеих частей прибора и вывода силовой линии наружу батарею закрывают заранее подготовленным экраном

Шаг 16: Перед герметизацией стыков гелиоприбора еще раз проводится проверка работоспособности, чтобы вовремя устранить отошедшие контакты, если они будут обнаружены

Установка обеих частей батареи в подготовленный корпус

Крепление основы солнечной батареи внутри корпуса

Установка блокирующего диода Шоттки

Вывод из корпуса наружу проводов прибора

Ожидание затвердевания герметика

Крепление двухконтактного разъема к проводу

Установка светопропускающего экрана на прибор

Контроль работоспособности перед герметизацией

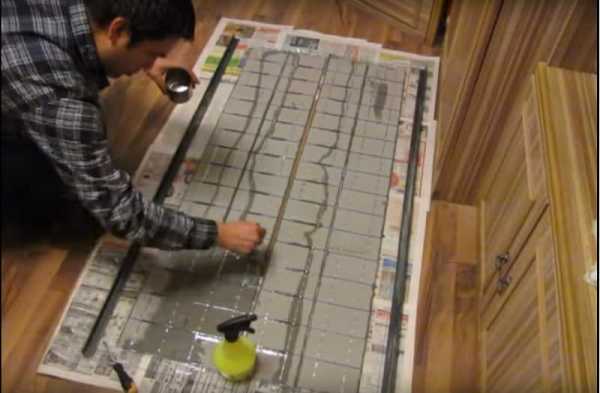

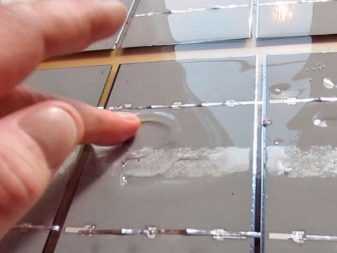

Шаг #5 – герметизация уложенных в корпус фотоэлементов

Герметизацию можно производить, только убедившись, что батарея работает. Для герметизации лучше всего использовать эпоксидный компаунд, но учитывая, что расход материала будет большой, а стоимость его составляет примерно 40-45 долларов. Если дороговато, то вместо него можно применять всё тот же силиконовый герметик.

Используя силиконовой герметик, отдавайте предпочтения тому, на упаковке которого указано, что он подходит для использования при минусовых температурах

Существует два способа герметизации:

  • полная заливка, когда панели заливаются герметиком;
  • нанесение герметика на пространство между фотоэлементами и на крайние элементы.

В первом случае герметизация будет более надёжной. После заливки герметик должен схватиться. Затем сверху устанавливается оргстекло и плотно прижимается к пластинам, покрытым силиконом.

Для обеспечения амортизации и дополнительной защиты между задней поверхностью фотоэлементов и каркасом из ДСП многие мастера советуют устанавливать прокладку из жёсткого поролона шириной 1,5-2,5 см.

Делать это необязательно, но желательно, учитывая, что кремниевые пластины достаточно хрупкие и легко повреждаются.

После установки оргстекла на конструкцию ставят груз, под действием которого происходит выдавливание пузырьков воздуха. Солнечная батарея готова и после повторного тестирования её можно устанавливать в заранее выбранное место и подключать к гелиосистеме вашего дома.

Выводы и полезное видео по теме

Обзор фотоэлементов, заказанных в китайском интернет-магазине:

Видео-инструкция по изготовлению солнечной батареи:

Сделать солнечную батарею своими руками – не простая задача. КПД большинства таких батарей ниже, чем у панелей промышленного производства на 10-20%. Самое важное при конструировании солнечной батареи – правильно выбрать и установить фотоэлементы.

Не пытайтесь сразу создать огромную по площади панель. Попробуйте сначала соорудить маленький прибор, чтобы понять все нюансы этого процесса.

У вас есть практические навыки создания солнечных батарей? Поделитесь, пожалуйста, своим опытом с посетителями нашего сайта – пишите комментарии в расположенном ниже блоке. Там же можно задать вопросы по теме статьи.

sovet-ingenera.com

Солнечная батарея своими руками: пошаговый мастер-класс

Многие компании в интернете реализуют уже готовые собранные панели, которые напрямую подключаются к потребителю. Но, такие устройства имеют куда большую стоимость, чем отдельные элементы. В связи с особенностью климатического пояса полностью перейти на солнечную электроэнергию у вас вряд ли получится, поэтому и готовые солнечные батареи смогут окупиться только через 10  — 40 лет. Чтобы сэкономить на дорогостоящих заводских панелях, куда выгоднее приобрести фотоэлектрические модули, комплектующие к ним и заняться сборкой ячеек в единую солнечную батарею самостоятельно.

Какой вариант выбрать?

Первое, что вам нужно – приобрести фотоэлектрический преобразователь. Различные модели предлагаются как отечественными производителями, так и зарубежными. Наиболее дешевыми  вариантами являются китайские кремниевые фотоэлементы. Они имеют ряд недостатков, но, в сравнении с американскими и отечественными, куда более дешевые.  Все модели, в зависимости от типа, подразделяются на три вида:

  • монокристаллические модули – состоят из искусственно выращенных кристаллов достаточно больших размеров. Отличаются самым высоким КПД в 13 – 26% и самым длительным сроком эксплуатации в 25 лет. Недостатком солнечных батарей на их основе является снижение максимального КПД в течении периода эксплуатации.
  • поликристаллические фотоэлементы – в сравнении с предыдущими имеют куда меньший срок эксплуатации, как заявляет производитель – 10 лет. Также они могут выдать только 10 – 12% КПД, в с равнении с предыдущими, зато этот параметр остается постоянным для них в течении всего периода работы.
  • аморфные батареи – это пленочные батареи, в которых на гибкую основу нанесен аморфный кремний. Такие фотоэлементы появились сравнительно недавно и могут наклеиваться на любые поверхности – окна, стены и т.д. Они характеризуются самым низким КПД – 5 – 6%.

Выбор определенного типа зависит от ваших пожеланий  и поставленных задач. К примеру, если количество солнечного излучения сравнительно невелико в вашем регионе, лучше устанавливать  монокристаллические преобразователи, так как у них самый высокий КПД.

Подготовка инструментов и выбор материалов

Помимо преобразователей, для сборки полноценной солнечной панели вам понадобятся такие материалы:

  • Припой – для солнечной батареи необходимы легкоплавкие оловянные сплавы.
  • Соединительные провода – подбираются однопроволочные медные марки. Для соединения монокристаллических и поликристаллических пластин применяются голые проводники, а для отвода электроэнергии изолированные.
  • Рамка – создает основной каркас, в котором располагается вся солнечная батарея. Состоит из основания – ДСП, USB, фанеры и прочих, металлических или деревянных планок, уголков и саморезов для их соединения.
  • Стекло или полимерная пластина – создают защитный слой поверх монокристаллических пластин, также, в сочетании с рамой, служат для скрытия элементов от воздействия атмосферных осадков и механических воздействий.
  • Герметик – наилучшим материалом для герметизации является эпоксидный компаунд, но это достаточно дорогостоящее удовольствие, поэтому его можно заменить силиконовым герметиком.
  • Аккумуляторная батарея – предназначена для накопления электрической энергии в светлое время суток с целью дальнейшего использования. Экономить при выборе батареи не стоит, так как качественная модель прослужит гораздо дольше.
  • Инвертор – используется для преобразования постоянного напряжения в переменное. Преобразователь напряжения необходим для подключения к солнечной батареи любых бытовых приборов.

Из инструментов вам пригодиться ножовка, дрель, шуруповерт или обычная отвертка для закручивания саморезов, мультиметр или амперметр для определения работоспособности солнечной батареи, паяльник.

Составление проекта

На этапе подготовки проекта необходимо определить наиболее подходящее место для установки солнечной батареи. Определите, с какой стороны участка находиться больше всего солнечных лучей, не падает тень от деревьев и других построек. Место установки может быть на земле, скатах крыши, стенах или отдельно стоящих конструкциях. К примеру, если вы хотите установить солнечную батарею на крыше, следует убедиться, что конструкция выдержит ее вес.

Из-за того, что максимальная производительность моно- и поликристаллических ячеек обеспечивается исключительно при перпендикулярном попадании на них солнечных лучей, желательно собрать для них регулируемую конструкцию. Которая позволит изменять угол наклона солнечной батареи, в зависимости от времени года или даже времени суток. Так как положение источника света в различные периоды года и суток значительно отличаются (рисунок 1).

Рис. 1: зависимость положения солнца от времени года

Также обратите внимание, что в стационарно установленной батарее, к примеру, вырабатывающая в идеальных условиях 7 кВт/ч, утром и вечером будет вырабатыватся только 3 кВт/ч. Соответственно, при установке только в одном положении, батарея будет выдавать номинальную мощность лишь несколько месяцев в году. Если вы решите монтировать ее в стационарном положении, панели следует располагать под углом от 50 до 60º, для регулируемых устанавливается два предела – зимний в 70º и летний в 30º, а в промежуточный период, их наклоняют как стационарные.

Чтобы определить количество пластин, необходимо подсчитать, какой электрический ток или мощность генерирует одна из них или 1 м2. Как правило, 1 м2 выдает порядка 125 Вт, поэтому чтобы получить около 2,5 кВт для бытовых нужд, необходимо установить 20 м2 панелей.

Порядок изготовления солнечной батареи

Элементы на поли- или монокристаллическом кремнии необходимо объединить в единую панель. Для этого осуществляется пайка контактов к проводникам. Порядок пайки следующий:

  • Оголенные проводники нарежьте одинаковыми отрезками под лекало, такой длины, чтобы она в два раза превышала размер элемента солнечной батареи. Рисунок 2: отмерьте проводники с помощью лекала
  • Выложите модули на ровную поверхность (секло, лист фанеры, стол и т.д.).
  • Очистите электрические контакты и полудите оловом, накладывать большое количество припоя сюда не нужно, достаточно слегка покрыть контакт. Рисунок 3: полудите контакты
  • Припаяйте заранее полуженные проводники к контактам, обратите внимание, что сильно придавливать пластины нельзя, так как они очень хрупкие. Рисунок 4: припаяйте провод к элементу
  • Замерьте ток от одного элемента с проводниками, это поможет подсчитать суммарную величину для всей батареи.

Если приобретенные вами элементы для солнечных батарей уже оснащены соединительными проводниками, этот этап можно пропустить и сразу переходить к изготовлению рамки.

Изготовление рамки

Рамка солнечной батареи представляет собой короб с невысокими бортами, который накрывается прозрачным стеклом. Для изготовления рамки:

  • Возьмите прямоугольный лист фанеры или ДСП такого размера, чтобы на нем могло располагаться нужное количество элементов. Просверлите в нем небольшие отверстия на расстоянии 10 см друг от друга для вентиляции. Рис. 5: просверлите отверстия для вентиляции
  • Приклейте по краю листа деревянные планки высотой не более 2 см, чтобы они не отбрасывали тень на солнечные приемники. Дополнительно прикрутите планки небольшими шурупами.
  • Вырежьте крышку из стекла или прозрачного полимера. Ее размеры должны соответствовать нижнему листу или быть меньше, в зависимости от того, поддается она сверлению или нет. Если крышку можно прикрутит шурупом, то размер может быть идентичен, если стекло может лопнуть при попытке сверления, сделайте его меньше на 0,5 – 1 см. Рис. 6: заготовьте крышку из стекла
  • Изготовьте из алюминиевого уголка прижимной каркас для верхней прозрачной крышки солнечной батареи, но пока ничего не прижимайте.
Рис. 7. соберите солнечную батарею

Постарайтесь подобрать материал для прозрачной крышки без бликов, иначе часть энергии солнца будет отражаться, что значительно снизит КПД. После того, как изготовите рамку, соберите солнечную батарею.

Изготовление модулей

Данный этап требует особой осторожности и внимания, поскольку на нем вы формируете электрическую цепь солнечной батареи. Если допустите прожоги или трещины, вы можете испортить не только какой-либо конкретный элемент, но и весь модуль, который в итоге придется переделывать.

  • Разместите солнечные коллекторы лицевой стороной на прозрачной крышке. Оптимально между элементами должно быть 3 – 5 мм, если этого трудно добиться с первого раза, можете сделать разметку на стекле. Рис. 8: разместите элементы
  • Аккуратно спаяйте выводы от каждого элемента «+» к «+», и «–» к «–». Плюсовые контакты должны располагаться на лицевой стороне, а минусовые на внутренней. Рис. 9: спаяйте выводы элементов

Все элементы соединяются последовательно сверху вниз, чтобы не раздавить нижние, когда будете паять. Вертикальные ряды припаяйте на общую шину.

  • Приклейте фотоэлементы к прозрачной крышке, для этого нанесите в центр элемента немного герметика и аккуратно придавите его. Следите, чтобы он располагался строго по разметке, рабочей поверхностью к стеклу, иначе переклеить потом будет проблематично. Рис. 10: приклейте элементы к стеклу
  • Просверлите в рамке отверстия для вывода плюсовой и минусовой шины солнечной батареи. В цепь батареи включите контроллер заряда, который предотвратит разряд заряда аккумулятора на солнечную батарею в темное время суток. Для этого подберите такие характеристики диодов, которые обеспечат полную блокировку цепи от обратного тока.
  • Зафиксируйте выводы солнечной батареи в отверстиях при помощи герметика и поместите в рамку. Рисунок 11: зафиксируйте провода герметиком

После того, как вы собрали батарею, проверьте ее работоспособность. Вынесите ее под солнечные лучи и замерьте величину тока на выводах.

Рис. 12: вынесите на улицу и проверьте мультиметром

Сравните это значение с ранее замеренной величиной для одного элемента солнечной батареи. Чтобы проверить правильность, умножьте количество элементов на ток от одного, если прибор показал такое значение или близкое к нему, солнечная батарея собрана правильно и ее можно герметизировать.

Для герметизации используются компаунды или силиконовые герметики, которые подходят для температуры ниже нуля. Для этого солнечную батарею можно как заливать полностью, так и нанести герметик только между модулями.

Рис. 13: залейте герметиком

Второй вариант более экономный, но первый обеспечит вам куда большую надежность и лучшую герметизацию.  После герметизации сверху устанавливается умеренный пресс до полного застывания.

Рис. 14: установите умеренный пресс

До заливки вы можете установить демпфер из плотного поролона между фотоэлементами солнечной батареи и плитой из ДСП.  Ширина поролона выбирается менее высоты борта, в рассматриваемом случае высота – 2 см, соответственно можно взять поролон 1,5 см в толщину. Готовые и проверенные батареи установите согласно составленного проекта и подключите к электрической сети дома через аккумулятор и инвертор.

Другие видео инструкции



www.asutpp.ru

как сделать в домашних условиях, самодельная панель, как смастерить самому из пивных банок и других подручных средств, пошаговая инструкция

Использование энергии солнца ассоциируется по большей части с космическими аппаратами. А теперь еще с разными далекими странами, где ускоренно развивается «альтернативная энергетика». Но попробовать то же самое даже с самодельными устройствами по силам почти всем.

Особенности и разновидности устройства

Из экзотического устройства, предназначенного только для специальных нужд, солнечная батарея превратилась в уже относительно массовый источник энергии. И причина не только в экологических соображениях, но и в беспрерывном росте цен на электроэнергию из магистральных сетей. Более того, есть еще немало мест, где такие сети вовсе не протянуты и неизвестно когда они появятся. Самостоятельная забота о протягивании магистрали, объединение ради этого усилий большого числа людей вряд ли возможны. Тем более что даже при успехе предстоит окунуться в мир стремительной инфляции.

Важно понимать, что панели, вырабатывающие электричество, могут довольно сильно отличаться друг от друга.

И дело даже не в формате – внешний вид и геометрия как раз довольно близки. А вот химический состав отличается разительно. Наиболее массовые изделия выполнены из кремния, который доступен почти всем и стоит недорого. По производительности батареи не хуже как минимум более дорогих вариантов.

Существует такие три основных варианта кремния, как:

  • монокристаллы;
  • поликристаллы;
  • аморфное вещество.

Монокристалл, если исходить из сжатых технических объяснений – это наиболее чистый тип кремния. Внешне панель похожа на своеобразные пчелиные соты. Основательно очищенное вещество в твердом виде делят на особо тонкие пластины, каждая из которых имеет не больше 300 мкм. Чтобы они выполнили свою функцию, используют электродные сетки. Многократное усложнение технологии по сравнению с альтернативными решениями делает подобные источники энергии наиболее дорогими.

Несомненным преимуществом монокристаллического кремния является очень высокий КПД по меркам солнечной энергетики, составляющий приблизительно 20%. Поликристалл получают иначе, требуется сначала расплавить материал, а затем медленно понижать его температуру. Относительная простота методики и минимальный расход энергоресурсов при производстве положительно сказываются на стоимости. Минусом становится пониженная эффективность, даже в идеальном случае она составляет не более 18%. Ведь внутри самих поликристаллов есть немало структур, понижающих качество работы.

Аморфные панели почти не проигрывают обоим только что названным видам. Кристаллов тут нет вообще, есть вместо них «силан» – это соединение кремния с водородом, размещаемое на подложке. КПД составляет примерно 5%, что в значительной мере компенсируется многократно увеличенным поглощением.

Немаловажно и то, что аморфные батареи лучше других вариантов справляются со своей задачей при рассеянном солнечном освещении и в пасмурную погоду. Блоки являются эластичными.

Иногда можно встретить комбинацию монокристаллических или поликристаллических элементов с аморфным вариантом. Это помогает сочетать достоинства используемых схем и гасить практически все их недостатки. С целью снижения стоимости изделий сейчас все чаще используют пленочную технологию, которая предусматривает генерацию тока на базе теллурида кадмия. Само по себе это соединение является токсичным, но выброс яда в окружающую среду исчезающе мал. А также могут использоваться селениды меди и индия, полимеры.

Концентрирующие изделия повышают эффективность использования площади панели. Но это достигается только при использовании механических систем, обеспечивающих разворот линз вслед за солнцем. Применение фотосенсибилизирующих красителей потенциально помогает улучшить прием энергии Солнца, но пока это скорее общая концепция и разработки энтузиастов. Если нет желания экспериментировать, лучше выбрать более стабильную и проверенную конструкцию. Это относится как к самостоятельному изготовлению, так и к покупке готового продукта.

Самостоятельное изготовление

Из чего делают?

Сделать своими руками солнечную батарею уже не так сложно, как кажется. Принцип действия устройства основан на применении полупроводникового перехода, освещенное устройство должно создавать ток. Самостоятельно изготовить приемник не получится, для этого нужны сложные производственные манипуляции и специализированное оборудование. А вот выполнить силовую часть преобразователя из подручных средств и материалов – не составляет особого труда. Для получения энергии в собственном смысле слова потребуется пластина из кремния, поверхность которой покрыта сеткой диодов.

Все пластины должны рассматриваться как обособленные генерирующие модули. Важно понимать, что оптимальная эффективность достигается при условии постоянного направления на солнце, и что придется позаботиться о накоплении энергии. Хрупкая батарея должна быть надежно защищена от любых загрязнений, от попадания снега. Если это все же происходит, посторонние включения следует убирать максимально быстро. Первым шагом при работе становится подготовка рамы.

Ее в основном делают из дюралюминия, который обладает следующими особенностями:

  • не подвержен коррозии;
  • не повреждается излишней влажностью;
  • служит максимально долго.

Но необязательно делать именно такой выбор. Если проведена окраска и специальная обработка, неплохие результаты достигаются с использованием стали либо древесины. Не рекомендуется ставить очень крупные панели, что неудобно и повышает парусность. Чтобы зарядить кислотный аккумулятор на 12 В, нужно создать рабочее напряжение от 15 В. Соответственно, модулей по 0,5 В потребуется 30 штук.

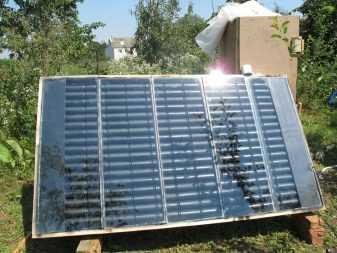

Можно создать конструкцию из пивных банок. Корпуса выполняются из фанеры 1,5 см, а лицевая панель формируется из органического стекла или поликарбоната. Допускается применение стандартного стекла толщиной 0,3 см. Гелиоприемник формируется при окрашивании черным пигментом. Краска должна быть устойчивой к значительному нагреву. Крышки разрабатываются таким образом, чтобы обеспечивать повышенную эффективность обмена теплом.

Внутри банок воздух прогревается гораздо быстрее, чем на открытом месте. Важно: требуется отмывать емкости сразу, как только принято решение об их использовании.

Брать следует только алюминиевые банки, стальные не подойдут. Проверка производится простейшим образом – с использованием магнита. Донце пробивают, вводят пробойник или гвоздь (хотя можно и сверлить).

Суппорт вставляют и искажают соответственно рисунку. Верх банки разрезают, чтобы получилось что-то похожее на плавник. Он помогает воздушному потоку снимать максимум тепла с греющейся стенки. Потом банку обезжиривают любым моющим средством и приклеивают отрезанные ранее части друг к другу. Исключить промахи можно, используя шаблон из нескольких досок, приколоченных гвоздями под прямым углом.

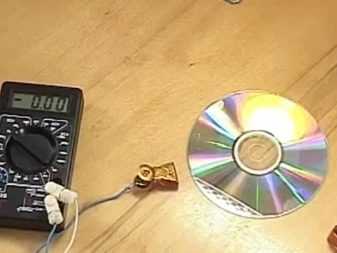

Довольно часто используют конструкции из дисков. Они выступают неплохими фотоэлементами. Как вариант, ставятся пластины из меди. Электрическая схема, как уже говорилось, работает по тому же принципу, что и большинство транзисторов. Фольга призвана предотвращать чрезмерный разогрев. Как альтернативу в летние месяцы используют просто поверхность, отделываемую в светлые цвета.

Какие инструменты понадобятся?

Чтобы произвести самостоятельно все работы по монтажу солнечной батареи на 220 вольт, понадобятся следующие инструменты:

  • паяльники, электрифицированные на 40 Вт;
  • герметики на базе силикона;
  • скотч, приклеиваемый с двух сторон;
  • канифоль;
  • припой;
  • провод, по которому будет уходить ток;
  • флюс;
  • шина из меди;
  • крепежные элементы;
  • дрель;
  • прозрачный материал листовой;
  • фанера, органическое стекло либо текстолит;
  • диоды конструкции Шоттки.

Как изготовить?

Пошаговая инструкция предусматривает выводы с панелей на батареи посредством защитного диода, что помогает исключить саморазряд. Поэтому на вывод подается ток напряжением 14,3 В. Стандартный зарядный ток имеет силу 3,6 А. Его получение достигается при использовании 90 элементов. Подключение частей панели производится параллельно-последовательным способом.

Нельзя использовать в цепочках неодинаковое число элементов.

С поправочными коэффициентами за 12 часов солнечного освещения можно получить 0,28 кВт/ч. Элементы расставляются в 6 полос, для довольно свободного монтажа требуется рама величиной 90х50 см. К сведению – когда есть подготовленные рамы с иными размерами, лучше пересчитать потребность в элементах. Если это невозможно, то применяют детали другой величины, их размещают, варьируя длину и ширину ряда.

Работать желательно на совершенно ровном месте, куда удобно подходить с любой стороны. Рекомендуется заготовленные пластины поставить немного в стороне, где они будут застрахованы от падений и ударов. Даже взять панель непросто, их берут только по одной и очень аккуратно. Крайне важно при монтаже в домашних условиях электрических солнечных панелей для дома или для дач поставить надежное УЗО. Такие блоки делают использование системы безопаснее, сокращая риск травмирования электрическим током и возгорания.

Большинство специалистов рекомендуют приклеивать распаянные элементы в виде единой цепи. Подложка должна быть плоской, поскольку это обеспечивает надежность. Как вариант, можно вставить в раму и основательно укрепить лист стекла либо плексигласа. Это изделие требует обязательной герметизации. На подложку выкладывают элементы в заранее определенном порядке и приклеивают их с помощью двустороннего скотча.

Работающая сторона должна быть повернута к прозрачному материалу, а паяльные выводы оборачивают в другую сторону. Удобнее всего распаивать выводы, если рама выложена рабочей плоскостью на столе.

Когда пластины приклеены, кладут смягчающую подкладку, для нее используют следующие материалы:

  • резину в листах;
  • древесноволокнистые плиты;
  • картонки.

Теперь можно вставить в раму оборотную стенку и герметизировать ее. Замена кормовой стенки на компаунд, в том числе на эпоксидную смолу, вполне возможна. Но такой шаг нужно совершать только при условии, что панель не придется разбирать и чинить. Стандартный сегмент выдает примерно 50 Вт тока при благоприятных условиях. А этого уже достаточно для подпитки светодиодных светильников в небольших домах.

Чтобы обеспечить комфортную жизнь, придется за сутки расходовать от 4 кВт/ч электричества. Для жизнеобеспечения семьи из трех человек понадобится подавать уже 12 кВт/ч. Учитывая неизбежные добавки (когда, к примеру, одновременно работает стандартный набор техники и перфоратор) – требуется увеличить этот показатель еще на 2–3 кВт. Эти параметры и можно взять за основу при расчете необходимых параметров. Чтобы работа проходила нормально, необходимо добавлять в схему устройство, контролирующее заряд.

12 В постоянного тока, ведь именно такую мощность выдает типовая и самодельная батарея, переделать на 220 В переменного способен инвертор. Если нет желания его приобретать, придется комплектовать дом электроаппаратурой, рассчитанной на 12 либо 24 В. Так как низковольтные магистрали насыщаются сильным током, придется выбирать провода значительного сечения и не скупиться на изоляцию. Для накопления выработанного электричества применяют в основном свинцовые аккумуляторы, содержащие кислоту. Несмотря на все технологические усовершенствования, лучший вариант еще не предложен. Чтобы увеличить вырабатываемое напряжение, ставят 2 или 4 аккумулятора.

Наибольшие расходы повлечет приобретение самих панелей, улавливающих солнечные лучи. Сэкономить можно, если заказывать китайский товар в электронных магазинах. В целом такие предложения качественные, но необходимо внимательно знакомиться с репутацией продавцов, с поступающими об их деятельности отзывами. Можно выбирать работоспособные системы с незначительными дефектами. Производители их бракуют и выставляют на продажу, чтобы не тратиться на дорогостоящую утилизацию.

Важно: не стоит монтировать в одной сборке разные по габаритам или вырабатываемому току элементы. Наибольшая генерация в таком случае все равно будет ограничена «узким местом».

Самостоятельная сборка инвертора оправдана только в случае ограниченного потребления тока. А контроллеры зарядов и вовсе стоят мизерную сумму, так что их производство своими руками не оправдывается. Проектируя батарею, следует помнить, что ее элементы должны отделяться разрывом в 0,3–0,5 см.

Часто выбирают сооружения из алюминиевых профилей и органического стекла. Тогда готовят на основе металлического уголка каркас прямоугольной формы. Углы каркаса сверлят, чтобы потом легче было скреплять конструкцию. Изнутри периметр смазывается силиконовым реагентом. Теперь можно поставить лист прозрачного материала, который как можно плотнее прижимают к раме.

Углы коробки пронзают шурупами, удерживающими специальные уголки. Эти уголки не дадут оргстеклу произвольно изменять свое местоположение внутри изделия. Сразу после этого оставляют заготовку в покое и ждут, пока герметик высохнет. На этом предварительный этап завершен. До внедрения солнечных уловителей в корпус его основательно вытирают, чтобы не было малейших признаков загрязнения. Сами пластины тоже очищают, но делают это предельно осторожно.

До сборки конструкций с припаянными на заводе проводниками желательно оценить качество соединений и ликвидировать все обнаруженные деформации. Когда шины еще не соединены, первоначально паяют их к контактам на пластинах, и только после этого связывают взаимно.

Последовательность соединения является следующей:

  • измерение требуемого участка шины;
  • нарезка полосок согласно результату замера;
  • смазывают обрабатываемый контакт флюсом на всем протяжении с нужной стороны;
  • прикладывают шину аккуратно и точно, прогретым паяльником ведут по всей поверхности, которую нужно соединить;
  • переворачивают пластину и все те же манипуляции повторяют сначала.

Важно: чрезмерно сильный нажим при пайке недопустим, что может разрушить хрупкие элементы. Нужно исключить и прогрев паяльником тех частей, которые не соединяются.

Закончив работу, внимательно осматривают всю поверхность батареи и каждого соединения. Нельзя, чтобы там были даже малейшие дефекты. Оставшиеся выемки и впадины устраняются еще одним проходом паяльника, уже максимально нежным и с еще меньшим прижатием. Сам паяльник не должен быть мощным, скорее, наоборот – сильный прогрев противопоказан. При отсутствии опыта столь тонкой работы желательно подготовить размеченный фанерный лист. Он позволит избежать многих серьезных ошибок. В ходе пайки контактов нельзя упускать из вида их полярность, в противном случае система работать не будет.

Приклеиваемые части соединяются тоже в максимально щадящем режиме. Избыток клея нежелателен, требуется накладывать в центральных частях пластин самые маленькие капли, которые только можно сформировать.

Перекладывание пластин в корпус желательно делать вдвоем, поскольку в одиночку это не слишком удобно. Далее, следует соединить каждый провод с края пластины с общими магистралями для тока. Вынеся подготовленную панель на освещенный солнцем участок, меряется вольтаж в общих шинах, который должен быть в пределах проектных значений.

Есть и другой способ герметизировать солнечную панель. Небольшие количества герметиков из силикона наносятся в промежутки пластин и на внутренние края корпуса. Далее, руками внешние стороны фотоэлементов прижимают к оргстеклу, при этом добиваются идеальной плотности. Накладывают незначительный груз на каждый край, дожидаясь высыхания герметика. После этого смазывают каждый стык пластины и внутренней стороны рамки.

При этом герметик может касаться краев оборота пластин, но не любой другой их части. Боковая часть корпуса послужит для установки соединяющего разъема, который связывается с диодами Шоттки. Внешняя сторона закрывается экраном, делаемым из прозрачных материалов. Создаваемая конструкция продумывается так, чтобы внутрь не попадало даже небольшое количество влаги. Лицевая грань из органического стекла покрывается лаком.

Рекомендации по эксплуатации

Солнечная батарейка может прослужить очень долго и стабильно, поставляя ток в домашнюю проводку. Но многое зависит не только от качества ее сборки и последующего подключения. Очень важно эксплуатировать такой нежный генератор, как полагается. Желательно направить батареи, если они не снабжены подстраивающейся под солнце системой, четко на юг, что поможет уловить максимум энергии и сократить непроизводительные потери. Чтобы исключить ошибку, достаточно ставить генератор под тем углом к горизонту, который равен числу градусов широты в конкретном месте. Но поскольку солнечный диск в течение года меняет свое местоположение на небосводе, рекомендуется в весенние месяцы понижать угол, а при наступлении осени повышать его.

Дополнение следящей системой в бытовых условиях нецелесообразно. Она оправдывает вложения исключительно на промышленном уровне. Гораздо выгоднее поставить сразу несколько батарей, ориентированных на наиболее вероятные углы освещения. Ставя солнечные генераторы поверх плоской кровли, к примеру, из рубероида или из листового железа, стоит поднять их над плоскостью. Тогда обдув воздушным потоком снизу повысит эффективность работы. На волнистых крышах так поступать необязательно, хотя никакого вреда от подъема не будет.

Самые лучшие кровли – это те, что ориентированы к югу и оформлены в виде плоских скатов. В такой ситуации скат служит для присоединения нескольких уголков, размер которых совпадает с величиной модуля. Выход над коньком составляет примерно 0,7 м, а крепление модуля к уголкам производится с разрывом в 150–200 мм. Как вариант, можно свешивать батарею при помощи тех же уголков ниже кровельного ската. На волнистой поверхности уголки часто сменяют трубами тщательно подбираемого диаметра.

Монтаж генераторов на фронтоне лучше всего сочетать с покраской этого элемента и свесов в светлые тона.

Солнечные блоки стоит выставлять по горизонтали, что сократит разброс температуры между их нижней и верхней частью на 50%, если сравнивать с вертикальным монтажом. А значит не только увеличится фактический ресурс, но и удастся повысить результативность системы.

Место для монтажа должно обладает следующими особенностями:

  • как можно более освещенным;
  • имеющим минимальную тень;
  • хорошо продуваемым ветрами.

Полезные советы

Самодельная солнечная батарея может быть применена даже для отопления частного дома. Подобное оборудование можно монтировать, не требуя разрешения от государственных органов. Но даже при активном использовании оценить эффективность не получится раньше чем через 36 месяцев. Кроме того, такой вариант очень дорогой. Так как почти везде в России температура регулярно бывает отрицательной, придется дополнить гелиосистему теплоизоляцией.

Стабильное действие батарей обеспечивается в диапазоне температур от -40 до +90 градусов. Исправная работа гарантирована в среднем на 20 лет, а после этого эффективность резко сокращается. При выборе контроллера нужно учитывать разницу между мощными и слабыми электрическими системами. Если контроллера нет или он вышел из строя, придется непрерывно отслеживать заряды аккумуляторов. Невнимательность может сократить срок действия накопителя заряда.

Как сделать солнечную батаерю своими руками, смотрите в следующем видео.

stroy-podskazka.ru

Как сделать солнечную батарею своими руками

Хоть использование солнечной энергии и получило сегодня широкое распространение, цена фотобатарей остается на высоком уровне. Но их вполне можно сделать своими руками. В большинстве случаев этим интересуются владельцы частных домов. Но некоторым удается снабдить самодельными фотопанелями даже свою квартиру.

Устройство солнечной батареи

Перед тем как создать солнечную батарею своими руками, стоит разобраться в ее работе. Электрическую энергию накапливают аккумуляторы. В основе работы самой батареи лежит фотоэлектрический эффект. Он происходит в фотоэлементах, которые и «собирают» энергию солнечных лучей. Такие пластины как раз и выступают основной частью фотобатарей. Как же преобразуется энергия из солнечной в электрическую:

  1. Лучи солнца попадают на одну из сторон пластины, имеющую тонкий слой бора или фосфора.
  2. Под их воздействием высвобождается множество электронов. Фосфорная пленка удерживает их, не давая разлетаться.
  3. Движение электронов упорядочивается металлическими «дорожками», которыми оснащена каждая пластина.
  4. Так возникает электрический ток. Его можно получить тем больше, чем больше взять кремниевых ячеек.

Выбираем фотоэлементы

Первыми в списке необходимых материалов идут, конечно же, солнечные фотоэлементы. Поскольку развитие альтернативных источников энергии в мире не стоит на месте, разработано уже множество различных солнечных пластин.

  • Пленочные. Сегодня их выпускают только технологически «продвинутые» компании, поэтому за ними остается только «охотиться». Такие элементы встречаются в уже готовых фотобатареях.
  • Аморфные. Это фотопластины, способные собирать лучи солнца в любых погодных условиях: на закате, при запыленном воздухе, в дождь и пр. В основе аморфных элементов лежит тончайший слой кремния, напыляемый на стеклянную или полимерную поверхность. Для создания самодельной солнечной батареи своими руками такие элементы используют редко из-за небольшого срока службы и недостаточного КПД.
  • Из кристаллического кремния. Здесь выделяют два типа фотопластин:
    • Монокристаллические. Состоят из одного кремниевого кристалла. Эффективность таких панелей выше за счет одностороннего направления. Подобные элементы чаще применяют в регионах с высокой активностью солнца. Распознать подобные ячейки можно по однородному темному цвету и срезанным углам. Их КПД составляет около 19%, а срок службы достигает 50 лет.
    • Поликристаллические. Множество мелких кристаллов объединяют в один элемент. Эффективность от этого снижается, но зато панели можно использовать там, где солнце не слишком активно. Структуру из большого числа кристаллов можно обнаружить по более светлому оттенку синего цвета и неоднородному рисунку. Поликристаллы уступают монокристаллам в сроке службы (до 25 лет) и КПД (до 15%).

В первый раз изготовить солнечную батарею своими руками лучше из более дешевых поликристаллических пластин. К монокристаллическим стоит переходить уже после обкатки технологии. Недорогие фотопластины продаются в зарубежных интернет-магазинах. Самые известные среди них: EBay, Aliexpress и Amazon.

Сегодня некоторые продавцы предлагают уцененные фотопластины класса «B». Они стоят дешевле в связи с имеющимися повреждениями: различными сколами, отсутствующими уголками, микротрещинами и пр. Производительность ячеек от этого не страдает, но цена значительно снижается. Для «набивки руки» такие элементы вполне подойдут.

Альтернатива фотоэлементам

Решив сделать солнечную батарею своими руками из подручных средств, можно заменить фотопластины на полупроводники с p-n-переходами. Они часто остаются от старых приемников и телевизоров. Полупроводники тоже способны вырабатывать ток под действием солнечного излучения. Для изготовления панели остается только соединить несколько подобных деталей.

Подвох здесь в недостаточной мощности получаемых устройств. При самых мощных транзисторах удается получить напряжение не более 0,2 В с каждого. Сила тока в них будет измеряться микроамперами, и это при самом ярком солнце. Чтобы добиться тех же параметров, что дают кремниевые фотоэлементы, нужно будет найти сотни полупроводников. Но даже в лучшем случае вы сможете зарядить только светодиодный фонарь или мобильник.

Расчет количества фотоэлементов

Важным этапом в инструкции, как сделать солнечную батарею своими руками, выступает расчет ее размера. Здесь важны напряжение и сила тока фотоэлементов. Для средних ячеек эти параметры составляют 0,5 В и 3 А соответственно. Если для создания батареи соединить 30 ячеек, тогда ее мощность составит 30 · 0,5 В · 3 А = 45 Вт.

С учетом полученного значения можно рассчитать и то, сколько потребуется таких блоков для фотобатареи той или иной мощности, а также требуемую для них площадь.

Что еще потребуется для создания фотобатареи

Перед началом работ проверьте, все ли из списка есть у вас под рукой:

  • рейки и фанера для каркаса;
  • силиконовый герметик;
  • припой;
  • антисептик и краска для дерева;
  • многожильный медный провод для соединения фотоэлементов;
  • уголки алюминиевые;
  • антибликовое стекло, поликарбонат или плексиглас;
  • диоды Шоттки, рассчитанные на отдачу одной фотопластины.

Также потребуется простой инструмент: паяльник, пила, стеклорез, отвертка, малярная кисть – все, что есть у любого домовитого хозяина.

Инструкция по созданию солнечной панели

Соединяя солнечные ячейки, стоит придерживаться соотношения сторон 1:1. Например, если по вашим расчетам получится, что требуется уложить 120 пластин, то можно расположить их в 12 рядов по 10 шт. Каждые два «столбика» подключите параллельно, а 5 полученных блоков – последовательно. Так провода будут уложены аккуратнее. Определившись с расположением ячеек, можно приступать к выполнению инструкции, как собрать солнечную батарею своими руками. Она включает несколько основных этапов.

Создание корпуса

Корпус изготавливают из деревянных реек. Высота их не должна быть больше 25 мм, иначе крайние ряды ячеек окажутся затененными. Для соединения реек используют алюминиевые уголки. Размеры корпуса определяются размерами фотопластин. Для ячеек 3х6 дюймов (7,62х15,24 см) при расположении их в 12 рядов по 10 шт. потребуется рама не менее 160х100 см.

Обратная сторона зашивается фанерой, а внизу рамы просверливают вентиляционные отверстия. Для защиты дерева его покрывают антисептиком, а затем окрашивают. Уже по готовому каркасу из стекла или плексигласа вырезают панель, которую крепят при помощи уголковых кронштейнов.

Пайка фотоэлементов

Для выполнения этой задачи необходим паяльник мощностью до 40 Вт и легкоплавкий припой. Небольшое его количество наносится на выводные части пластин. Обязательно соблюдается полярность подключения. Расстояние между фотоэлементами должно быть не менее 5 мм для учета возможного расширения. Для увеличения напряжения элементы соединяют последовательно, а для повышения тока – параллельно.

Когда отдельные цепочки будут собраны, их кладут тыльной стороной к подложке и приклеивают герметиком. Каждый блок солнечных пластин должен быть снабжен диодом Шоттки, исключающим разрядку аккумуляторов ночью. По схеме, представленной выше, осуществляют соединение всех цепочек с использованием медного провода или специальной шины.

Окончательная сборка

Уже готовые подложки укладывают в корпус. Для крепления используют саморезы. При наличии в раме поперечины в ней просверливают отверстия под провода. Выведенный наружу кабель фиксируют и припаивают к выводам сборки. Стекло укладывают в каркас, предварительно нанеся на верхний контур рамы слой герметика.

Изучив, как делают солнечные батареи в домашних условиях своими руками, можно сделать вывод, что для этого требуются хотя бы минимальные знания электротехники. Но сделав все максимально аккуратно, можно надеяться на удачное выполнение поставленной задачи. Также нужно быть готовым, что альтернативная энергия своими руками требует финансовых и временных затрат. Потренировавшись на первой панели, вы сможете сделать еще не одну солнечную батарею, тем самым обеспечив свое жилище бесплатной электроэнергией.

altenergiya.ru

Рассчитываем и изготавливаем солнечные батареи своими руками

Уже не одно десятилетие человечество ищет альтернативные источники энергии, способные хотя бы частично заменить существующие. И самыми перспективными из всех на сегодняшний день представляются два: ветро‑ и солнечная энергетика.

Правда, ни тот ни другой не могут предоставить непрерывного производства. Это связано с непостоянством розы ветров и суточно‑погодно‑сезонными колебаниями интенсивности солнечного потока.

Сегодняшняя энергетика предлагает три основных метода получения электрической энергии, но все они тем или иным образом вредны для окружающей среды:

  • Топливная электроэнергетика — самая экологически грязная, сопровождается значительными выбросами в атмосферу углекислого газа, сажи и бесполезной теплоты, вызывая сокращение озонового слоя. Добыча топливных ресурсов для нее также наносит значительный вред природе.
  • Гидроэнергетика связана с очень значительными ландшафтными изменениями, затоплением полезных земель, причиняет ущерб рыбным ресурсам.
  • Атомная энергетика — самая экологически чистая из трёх, но требует очень значительных расходов на поддержание безопасности. Любая авария может быть связана с нанесением непоправимого долголетнего вреда природе. К тому же требует специальных мер по утилизации отходов использованного топлива.

Солнечная батарея — что это такое

Строго говоря, получить электроэнергию от солнечного излучения можно несколькими способами, но большинство из них используют промежуточное её преобразование в механическую, вращающую вал генератора и только затем в электрическую.

Такие электростанции существуют, они используют в работе двигатели внешнего сгорания Стирлинга, имеют неплохой КПД, но у них есть и существенный недостаток: чтобы собрать как можно больше энергии солнечного излучения, требуется изготовление огромных параболических зеркал с системами слежения за положением солнца.

Надо сказать, что существуют решения, позволяющие улучшить ситуацию, но все они достаточно дорогостоящие.

Есть методы, дающие возможность прямого преобразования энергии света в электрический ток. И хотя явление фотоэффекта в полупроводнике селене было открыто уже в 1876 году, но только в 1953 году, с изобретением кремниевого фотоэлемента, появилась реальная возможность создания солнечных батарей для получения электроэнергии.

В это время уже появляется теория, позволившая объяснить свойства полупроводников, и создать практическую технологию их промышленного производства. К сегодняшнему дню это вылилось в настоящую полупроводниковую революцию.

Работа солнечной батареи основана на явлении фотоэффекта полупроводникового p-n перехода, по сути представляющего собой обычный кремниевый диод. На его выводах при освещении возникает фото‑эдс величиной 0,5~0,55 В.

При использовании электрических генераторов и батарей необходимо учитывать различия, которые существуют между фазным и линейным напряжением. Подключая трехфазный электродвигатель в соответствующую сеть, можно в три раза увеличить его выходную мощность.

Следуя определенным рекомендациям, с минимальными затратами по ресурсам и времени можно изготовить силовую часть высокочастотного импульсного преобразователя для бытовых нужд. Изучить структурные и принципиальные схемы таких блоков питания можно здесь.

Конструктивно каждый элемент солнечной батареи выполнен в виде кремниевой пластины площадью в несколько см2, на которой сформировано множество соединённых в единую цепь таких фотодиодов. Каждая такая пластина является отдельным модулем, дающим при солнечном освещении определённое напряжение и ток.

Соединяя такие модули в батарею и комбинируя параллельно‑последовательное их подключение, можно получить широкий диапазон значений выходной мощности.

Преимущества и недостатки этого вида энергии

Основные недостатки солнечных батарей:

  • Большая неравномерность и нерегулярность энергоотдачи в зависимости от погоды, и сезонной высоты солнца.
  • Ограничение мощности всей батареи, если затенена хотя бы одна её часть.
  • Зависимость от направления на солнце в различное время суток. Для максимально эффективного использования батареи нужно обеспечивать её постоянную направленность на солнце.
  • В связи с вышесказанным, необходимость аккумулирования энергии. Наибольшее потребление энергии приходится на то время, когда выработка её минимальна.
  • Большая площадь, требующаяся для конструкции достаточной мощности.
  • Хрупкость конструкции батареи, необходимость постоянной очистки её поверхности от загрязнений, снега и т. п.
  • Модули солнечной батареи работают наиболее эффективно при 25°C. Во время работы же они нагреваются солнцем до значительно более высокой температуры, сильно снижающей их эффективность. Чтобы поддерживать КПД на оптимальном уровне, необходимо обеспечивать охлаждение батареи.

Следует заметить, что постоянно появляются разработки солнечных элементов, использующих новейшие материалы и технологии. Это позволяет постепенно устранять недостатки, присущие солнечным батареям или уменьшать их влияние. Так, КПД новейших элементов, использующих органические и полимерные модули, достигает уже 35% и есть ожидания достижения 90%, а это делает возможным при тех же размерах батареи получить много бòльшую мощность, либо, сохранив энергоотдачу, значительно уменьшить габариты батареи.

Кстати, средний КПД автомобильного двигателя не превышает 35%, что позволяет говорить о достаточно серьёзной эффективности солнечных панелей.

Появляются разработки элементов на основе нанотехнологий, одинаково эффективно работающих под разными углами падающего света, что избавляет от необходимости их позиционирования.

Таким образом, уже сегодня можно говорить о преимуществах солнечных батарей по сравнению с другими источниками энергии:

  • Отсутствие механических преобразований энергии и движущихся частей.
  • Минимальные расходы на эксплуатацию.
  • Долговечность 30~50 лет.
  • Тишина при работе, отсутствие вредных выбросов. Экологичность.
  • Мобильность. Батарея для питания ноутбука и зарядки аккумулятора для светодиодного фонарика вполне поместится в небольшом рюкзаке.
  • Независимость от наличия постоянных источников тока. Возможность подзарядки аккумуляторов современных гаджетов в полевых условиях.
  • Нетребовательность к внешним факторам. Солнечные элементы можно разместить в любом месте, на любом ландшафте, лишь бы они достаточно освещались солнечным светом.

Конструктивные особенности

В приэкваториальных районах Земли средний поток солнечной энергии составляет в среднем 1,9 кВт/м2. В средней полосе России он находится в пределах 0,7~1,0 кВт/м2. КПД классического кремниевого фотоэлемента не превышает 13%.

Как показывают опытные данные, если прямоугольную пластину направить своей плоскостью на юг, в точку солнечного максимума, то за 12‑часовой солнечный день она получит не более 42% суммарного светового потока из‑за изменения угла его падения.

Это означает, что при среднем солнечном потоке 1 кВт/м2, 13% КПД батареи и её суммарной эффективности 42% удастся получить за 12 часов не более 1000 x 12 x 0,13 x 0,42 = 622,2 Втч, или 0,6 кВтч за день с 1 м2. Это при условии полного солнечного дня, в облачную погоду — значительно меньше, а в зимние месяцы эту величину нужно разделить ещё на 3.

Учитывая потери на преобразование напряжения, схему автоматики, обеспечивающую оптимальный зарядный ток аккумуляторов и предохраняющую их от перезаряда, и прочие элементы можно принять за основу цифру 0,5 кВтч/м2. Этой энергией можно в течение 12 часов поддерживать ток заряда аккумулятора 3 А при напряжении 13,8 В.

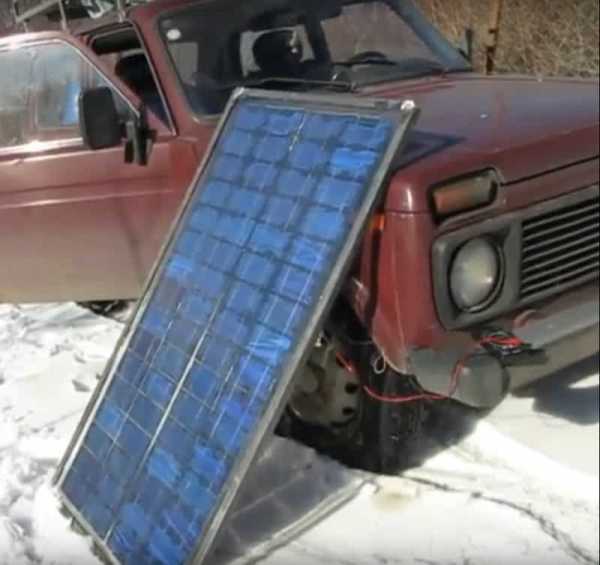

То есть для заряда полностью разряженной автомобильной батареи ёмкостью 60 Ач потребуется солнечная панель в 2 м2, а для 50 Ач — примерно 1,5 м2.

Для того чтобы получить такую мощность можно приобрести готовые панели, выпускающиеся в диапазоне электрических мощностей 10~300 Вт. Например, одна 100 Вт панель за 12‑ти часовой световой день с учётом коэффициента 42% как раз обеспечит 0,5 кВтч.

Такая панель китайского производства из монокристаллического кремния с очень неплохими характеристиками стоит сейчас на рынке около 6400 р. Менее эффективная на открытом солнце, но имеющая лучшую отдачу в пасмурную погоду поликристаллическая — 5000 р.

При наличии определённых навыков в монтаже и пайке радиоэлектронной аппаратуры можно попробовать собрать подобную солнечную батарею и самому. При этом не стоит рассчитывать на очень большой выигрыш в цене, кроме того, готовые панели имеют заводское качество как самих элементов, так и их сборки.

Но продажа таких панелей организована далеко не везде, а их транспортировка требует очень жёстких условий и обойдётся достаточно дорого. Кроме того, при самостоятельном изготовлении появляется возможность, начав с малого, постепенно добавлять модули и наращивать выходную мощность.

Подбор материалов для создания панели

В китайских интернет‑магазинах, а также на аукционе eBay предлагается широчайший выбор элементов для самостоятельного изготовления солнечных батарей с любыми параметрами.

Ещё в недалёком прошлом самодельщики приобретали пластины, отбракованные при производстве, имеющие сколы или другие дефекты, но существенно более дешёвые. Они вполне работоспособны, но имеют немного пониженную отдачу по мощности. Учитывая постоянное снижение цен, сейчас это уже вряд ли целесообразно. Ведь теряя в среднем 10% мощности, мы теряем и в эффективной площади панели. Да и внешний вид батареи, состоящей из пластин с отколотыми кусочками выглядит довольно кустарно.

Можно приобрести такие модули и в российских онлайн‑магазинах, например, molotok.ru предлагает поликристаллические элементы с рабочими параметрами при световом потоке 1,0 кВт/м2:

  • Напряжение: холостого хода — 0,55 В, рабочее — 0,5 В.
  • Ток: КЗ — 1,5 А, рабочий — 1,2 А.
  • Рабочая мощность — 0,62 Вт.
  • Габариты — 52х77 мм.
  • Цена 29 р.
Совет: Надо учитывать, что элементы очень хрупкие и при транспортировке часть из них может быть повреждена, поэтому при заказе следует предусмотреть некоторый запас по их количеству.

Изготовление солнечной батареи для дома своими руками

Для изготовления солнечной панели нам понадобится подходящая рама, которую можно сделать самостоятельно или подобрать готовую. Из материалов для нее лучше всего использовать дюралюминий, он не подвержен коррозии, не боится сырости, долговечен. При соответствующей обработке и покраске для защиты от атмосферных осадков подойдёт и стальная, и даже деревянная.

Совет: Не стоит делать панель очень больших размеров: она будет неудобна в монтаже элементов, установке и обслуживании. К тому же маленькие панели имеют низкую парусность, их можно удобнее разместить под требуемыми углами.

Рассчитываем комплектующие

Определимся с размерами нашей рамы. Для зарядки 12-ти вольтового кислотного аккумулятора требуется рабочее напряжение не ниже 13,8 В. Примем за основу 15 В. Для этого нам придётся соединить последовательно 15 В / 0,5 В = 30 элементов.

Совет: Выход солнечной панели следует подключать к аккумулятору через защитный диод во избежание его саморазряда в темное время суток через солнечные элементы. Так что на выходе нашей панели будет: 15 В – 0,7 В = 14,3 В.

Чтобы получить зарядный ток 3,6 А, нам необходимо соединить в параллель три таких цепочки, или 30 x 3 = 90 элементов. Это будет нам стоить 90 x 29 р. = 2610 р.

Совет: Элементы солнечной панели соединяются параллельно‑последовательно. Необходимо соблюдать равенство количества элементов в каждой последовательной цепочке.

Таким током мы можем обеспечить стандартный режим заряда для полностью разряженного аккумулятора ёмкостью 3,6 x 10 = 36 Ач.

Реально эта цифра будет меньше из‑за неравномерности солнечного освещения в течение дня. Таким образом, для заряда стандартной автомобильной батареи 60 Ач, нам нужно будет соединить параллельно две таких панели.

Эта панель может нам обеспечить электрическую мощность 90 x 0,62 Вт ≈ 56 Вт.

Или в течение 12‑часового солнечного дня с учётом поправочного коэффициента 42% 56 x 12 x 0,42 ≈ 0,28 кВтч.

Разместим наши элементы в 6 рядов по 15 штук. Для установки всех элементов нам потребуется поверхность:

  • Длина — 15 x 52 = 780 мм.
  • Ширина — 77 x 6 = 462 мм.

Для свободного размещения всех пластин примем габариты нашей рамы: 900×500 мм.

Совет: Если есть готовые рамы с другими габаритами, можно пересчитать количество элементов в соответствии с приведёнными выше намётками, подобрать элементы других типоразмеров, попробовать разместить их, комбинируя длину и ширину рядов.

Также нам потребуются:

  • Паяльник электрический 40 Вт.
  • Припой, канифоль.
  • Монтажный провод.
  • Силиконовый герметик.
  • Двусторонний скотч.

Этапы изготовления

Для монтажа панели необходимо подготовить ровное рабочее место достаточной площади с удобным подходом со всех сторон. Сами пластины элементов лучше разместить отдельно в стороне, где они будут защищены от случайных ударов и падений. Брать их следует аккуратно, по одной.

Устройства защитного выключения повышают безопасность домашней электросети, снижая вероятность поражения электричеством и возникновения пожаров. Детальное ознакомление с характерными особенностями разных видов выключателей дифференциального тока подскажет, какой выбрать УЗО для квартиры и дома.

При эксплуатации электросчетчика возникают ситуации, когда его надо заменить и заново подключить — об этом можно прочитать тут.

Обычно для изготовления панели используют способ приклеивания предварительно распаянных в единую цепь пластин элементов на плоскую основу‑подложку. Мы предлагаем другой вариант:

  1. Вставляем в раму, хорошо закрепляем и герметизируем по краям стекло или кусок плексигласа.
  2. Раскладываем на нем в соответствующем порядке, приклеивая их двусторонним скотчем, пластины элементов: рабочей стороной к стеклу, выводами для пайки — к задней стороне рамы.
  3. Положив раму на стол стеклом вниз, мы сможем удобно распаивать выводы элементов. Выполняем электрический монтаж в соответствии с выбранной принципиальной схемой включения.
  4. Склеиваем окончательно пластины с задней стороны скотчем.
  5. Подкладываем какую‑либо демпфирующую прокладку: листовую резину, картон, ДВП и т. п.
  6. Вставляем в раму заднюю стенку и герметизируем её.

При желании вместо задней стенки можно залить раму сзади каким‑нибудь компаундом, например, эпоксидкой. Правда, это уже исключит возможность разборки и ремонта панели.

Схема подключения электроснабжения дома с использованием наших батарей

Конечно, одной батареи в 50 Вт не хватит для обеспечения энергией даже небольшого домика. Но с её помощью уже можно реализовать в нем освещение, используя современные светодиодные светильники.

Для комфортного существования городского жителя сейчас в сутки требуется не менее 4 кВтч электроэнергии. Для семьи — соответственно количеству её членов.

Следовательно, солнечная батарея частного дома для семьи из трёх человек должна обеспечивать 12 кВтч. Если предполагается электроснабжение жилища только от солнечной энергии нам нужна будет солнечная батарея площадью, не менее 12 кВтч / 0,6 кВтч/м2 = 20 м2.

Эту энергию необходимо запасти в аккумуляторных батареях, ёмкостью 12 кВтч / 12 В = 1000 Ач, или примерно 16 батарей по 60 Ач.

Для нормальной работы аккумуляторной батареи с солнечной панелью и её защиты потребуется контроллер заряда.

Чтобы преобразовать 12 В постоянного тока в 220 В переменного, нужен будет инвертор. Хотя сейчас на рынке уже в достаточном количестве представлено электрооборудование на напряжения 12 или 24 В.

Совет: В низковольтных сетях электроснабжения действуют токи значительно более высоких значений, поэтому для выполнения проводки к мощному оборудованию следует выбирать провод соответствующего сечения. Проводка для сетей с инвертором выполняется по обычной схеме 220 В.

Делаем выводы

При условии аккумулирования и рационального использования энергии, уже сегодня нетрадиционные виды электроэнергетики начинают создавать солидную прибавку в общем объёме её выработки. Можно даже утверждать, что они постепенно становятся традиционными.

Учитывая значительно снизившийся в последнее время уровень энергопотребления современной бытовой техники, применение энергосберегающих осветительных приборов и значительно увеличившийся КПД солнечных батарей новых технологий, можно сказать, что уже сейчас они способны обеспечивать электроэнергией небольшой частный дом в южных странах с большим количество солнечных дней в году.

В России же они вполне могут применяться, как резервные или дополнительные источники энергии в комбинированных системах электроснабжения, а если эффективность их удастся повысить хотя бы до 70%, то вполне реально будет и их использование в качестве основных поставщиков электроэнергии.

Видео о том, как изготовить прибор для сбора солнечной энергии самому

elektrik24.net

Как своими руками сделать солнечную батарею для дома

Самодельная солнечная батарея – полноценная замена выпущенных солнечных панелей, ведь по мощности она ничем не уступает.

Основные этапы изготовления

  1. Сборка рамы.
  2. Изготовление подложки.
  3. Подготовка светочувствительных элементов и их пайка.
  4. Закрепление пластин на подложке.
  5. Подключение диодов и всех проводов.
  6. Герметизация.

Выбор светочувствительных пластин

Они являются главным элементом будущей устанавливаемой на крыше дачи или частного дома солнечной панели. Именно от их особенностей будет зависеть мощность всей сделанной в домашних условиях установки. Можно установить:

  1. Монокристаллические пластины.
  2. Поликристаллические пластины.
  3. Аморфный кристалл.

Первые способны создать наибольшее количество электрического тока. Такая их производительность проявляется в условиях отличного освещения. Если  интенсивность освещения становится меньше, их эффективность падает. Более продуктивной в таких условиях становится панель с поликристаллическими пластинами. Она при плохом освещении сохраняет привычный для себя небольшой КПД 7-9%. Монокристаллические радуют КПД, равным 13%.

Аморфный кремний отстает в производительности, однако из-за того, что является гибким и неуязвимым к ударам, он самый дорогой.

Самые хорошие светочувствительные элементы  стоят дорого. Это касается тех пластин, в которых нет ни одного дефекта. Дефектные же изделия имеют чуть меньшую мощность и стоят значительно дешевле. Именно такие фотоэлементы стоит использовать для своего, создаваемого в домашних условиях, источника тока.

В наиболее популярных мировых интернет-магазинах (именно там есть наибольшее количество предложений по основным элементам солнечной панели) продают разные по размерам фотопластинки. Для своей батареи нужно покупать светочувствительные элементы с одинаковыми размерами. При покупке, а еще лучше, при разработке проекта стоит учитывать такие нюансы:

  1. Фотоэлементы различных размеров генерируют ток с разной силой. Чем больше размер, тем больше сила тока. При этом она будет ограниченной силой тока наименьшего элемента. Неважно, что на панели размещается пластина с вдвое большими размерами. Панель будет выдавать электрический ток с той силой, которую имеет ток, созданный наименьшим элементом. Поэтому крупные элементы будут немного «отдыхать».
  2. Напряжение от размеров не зависит. Оно зависит от типа элементов. Его можно нарастить, подключив пластины последовательно.
  3. Мощность всей установки для частного дома или дачи является произведением напряжения и силы тока.

Расчет характеристик панели

Солнечная панель должна генерировать такой электрический ток, который может легко заряжать 12-вольтные батареи. Для их подзарядки необходим ток с большим напряжением. Очень хорошо, когда ток, созданный солнечной батарей, имеет напряжение 18 В.

Ни один из небольших светочувствительных элементов не выдает такого напряжения. Нужно узнать характеристики тока, который может создать один фотоэлемент. Часто продавцы указывают эти цифры.

Например, одна пластина дает ток с напряжением 0,5 В. Чтобы получить на выходе солнечной панели 18 В, нужно выполнить последовательное подключение 36 фотоэлементов. В таком случае общее напряжение является равным сумме напряжений токов, полученных на всех светочувствительных пластинах. Сила тока при последовательном подключении не изменится. Поэтому она будет равна показателю, который дает наименьший по размерам фотоэлемент.

Если нужно увеличить силу тока, то придется устанавливать дополнительное количество пластин и подключать их параллельно. Общая сила тока будет суммой сил токов, созданных каждой параллельно подключенной пластиной.

Расчет солнечных батарей, которые будут стоять на крыше дачи или частного дома, делают так:

  1. Рассчитывают мощность устройств, которые будет заряжать солнечная батарея.
  2. Определяют возможности наименьшего по размерам фотоэлемента. Это можно узнать как у продавцов, так и самостоятельно, поставив его на свет и, измерив напряжение и силу тока.
  3. Определяют напряжение и силу тока самой панели. Например, 18 В и 3 А. Эти величины дадут возможность узнать мощность панелей. Она будет составлять 18х3 = 54 Вт. Для несколько часовой работы светодиодных ламп этого хватит.
  4. Сравнивают мощность источника света с мощностью электроприборов. При необходимости вносят коррективы в основные параметры тока. Меняют мощность, а вместе с ней напряжение или силу тока. Высчитывают нужное количество панелей.
  5. Рассчитывают нужное для одной панели число фотоэлементов. Оно должно быть таким, чтобы дать электроэнергию с необходимыми характеристиками. При этом определяют количество пластин в одном ряду и учитывают способ их подключения.

Большинство проектов, которые касаются того, как сделать солнечную батарею, предусматривают изготовление изделия с площадью 1 м². Часто мощность такой батареи составляет около 120 Вт. 10 панелей дадут более 1 кВт. Если планируется полностью обеспечивать свой дом бесплатной электрической энергией, то следует разрабатывать проект, предусматривающий столько панелей, общая площадь которых превышает 20 кв. м. При размещении их на солнечной стороне и в местах, где интенсивность освещения очень высока, они способы перекрыть месячную потребность в электроэнергии величиной 300 кВт. Даже для среднего дома эта цифра является большой.

Изготовление каркаса солнечной панели

Его можно собрать из любых подручных материалов, среди которых могут быть алюминиевые пивные банки или рулоны фольги.  Выбрасывать такие банки не стоит, ведь из них можно собрать хороший воздушный солнечный коллектор. Он будет накапливать тепло солнца и передавать его из пивных банок в середину дома.

Материалами для изготовления каркаса могут быть:

  1. Дерево и фанера, а также ДВП.
  2. Алюминиевые уголки.
  3. Стекло.
  4. Оргстекло.
  5. Поликарбонат.
  6. Плексиглас.
  7. Минеральное стекло.

Из материалов, представленных в первых двух пунктах, изготавливают раму.

Деревянный каркас

Если проект предусматривает использование дерева и ДСП, то процесс изготовления рамы в домашних условиях включает следующие этапы:

  1. Разрезание деревянных реек толщиной 2 см на отрезки. Их длина зависит от того, какие размеры будет иметь рама. Их определяют, смотря на длину и ширину рядов, расположенных на расстоянии 5 мм фотопластин.
  2. Сборка реек в рамку и скрепление их шурупами. Посередине рамки можно сделать 1-2 перекладины. В таком случае придется разбивать светочувствительные пластины на 2-3 группы.
  3. Вырезание одного большого или нескольких малых листов фанеры толщиной 10 мм.
  4. Закрепление на рамке вырезанных кусков фанеры.
  5. Сверление в нижнем и среднем бортике каркаса малых отверстий. На одном бортике делают до 5 отверстий. Они необходимы для выравнивания давления во время нагревания будущей солнечной панели, а также для удаления влаги.
  6. Вырезание из ДСП подложки для фотопластин. Она должна размещаться в середине каркаса. Поэтому ее размеры должны быть меньше ширины и длины каркаса на величину, равную толщине бортиков, умноженной на 2. Подложку в каркасе еще не фиксируют.
  7. Покраска всех элементов светлой краской. Ее нужно наносить несколькими слоями. Краска должна быть специальной. Она не должна выгорать на солнце. Ее цвет должен быть светлым потому, что он отражает лучи, часть из которых смогут уловить полупроводниковые пластины.

Прозрачная часть в виде стекла или аналогов фиксируется в самом конце.

Для того, чтобы сделать солнечную батарею своими руками, лучше всего использовать минеральное стекло. Оно прекрасно поглощает инфракрасные лучи, защищая этим панель от нагревания, и способно противостоять ударам. Оно дорогое. Худший вариант – поликарбонат и стекло. Последнее является тяжелым и не выдерживает ударов, как и пивные банки.

Алюминиевый каркас

Если проект предусматривает использование алюминиевых уголков 35 мм, то раму в домашних условиях делают так:

  1. Разрезают уголки на отрезки нужной длины. При этом противоположные края одной стороны срезают под углом 45°.
  2. Возле концов несрезанных сторон сверлят отверстия. Аналогичные делают по середине и возле концов сторон со срезанными углами.
  3. Складывают четыре уголка так, чтобы они создали раму.
  4. Прикладывают уголки длиной 35 мм и размерами 50х50 мм к углам рамы, фиксируют их метизами.
  5. На внутреннюю поверхность алюминиевых уголков наносят силиконовый герметик.
  6. Размещают стекло на герметике и слегка прижимают. Ждут полного высыхания герметика.
  7. Фиксируют стекло метизами, которые могут лежать возле стеклянных банок. Их надо установить по углам стекла и по середине каждой стороны.
  8. Очищают стекло от пыли.

Пайка светочувствительных пластин

Эта работа требует максимальной осторожности, поскольку светочувствительные элементы являются очень хрупкими. Небольшая нагрузка приводит к их разрушению.

Пластины могут иметь припаянные проводники, а могут и не иметь их. Первый вариант является лучшим, поскольку нужно будет только делать пайку элементов. Второй вариант требует пайки проводников в домашних условиях к пластинам из полупроводника. Он проводится так:

  1. Нарезают плоский проводник на тоненькие полоски. Их длина должна быть немного меньше двойной величины ширины пластины.
  2. Промазывают безкислотным флюсом ту часть лицевой стороны пластины, которая будет контактировать с проводником.
  3. Прикладывают проводник и выступающий его конец фиксируют тяжелым предметом. Другой конец паяют. Паяльник должен иметь мощность 60-80 Вт. Припой используют оловянный. Лудить контакт надо только тогда, когда шина плохо припаивается.

Спайка элементов в единую систему предусматривает:

  1. Переворачивание пластин так, чтобы тыльная сторона оказалась вверху.
  2. Размещение на подложке фотоэлементов. Их ставят в нужной последовательности на одинаковом расстоянии (5 мм) друг от друга. Лучше всего это делать по ранее нарисованной разметке.
  3. Далее к контактам на нижней стороне припаивают провода соседней пластины. Так происходит последовательное соединение фотоэлементов.
  4. На центр тыльной стороны каждой пластины наносят герметик. Спаянный ряд переворачивают, снова выкладывают по разметке и слегка прижимают.
  5. Чтобы обеспечить последовательное соединение рядов, четные ряды разворачивают на 180°.
  6. Ряды припаивают к двум шинам, размещенным на их концах. При этом к одной шине припаивают контакты «+» нечетных рядов и контакты «-» четных. Контакт «-» находится на лицевой стороне, контакт «+» – на тыльной. К другой шине паяют контакты «-» нечетных рядов и контакты «+» четных.
  7. К шине с положительным зарядом припаивают диод Шоттки.
  8. К шинам припаивают кабель, который потом нужно будет вывести через тыльную сторону каркаса.

Образовавшуюся систему проверяют. Выносят подложку с фотоэлементами из дома на солнце и подключают вольтметр. Если показатели отклоняются от плановых, проверяют качество пайки контактов.

После подложку со светочувствительными элементами ставят в каркас и фиксируют шурупами. Если он деревянный, то на рамки наносят герметик, дают ему высохнуть, ставят стекло и закрепляют шурупами. Если каркас алюминиевой, подложку прикрепляют к раме со стеклом.

poluchi-teplo.ru

Солнечная батарея своими руками из подручных средств в домашних условиях

К альтернативным источникам питания приковано внимание большого числа людей. Солнечная батарея своими руками из подручных средств устанавливают на крышах домов и балконах, поскольку реалии современности не позволяют их купить у поставщиков.

{ ArticleToC: enabled=yes }

Непосвященному человеку задача создания таких солнечных конструкций из подручных средств кажется непосильной. В действительности, нужны желание и небольшие финансовые вложения.

Из чего состоит солнечная батарея?

Состоит батарея из фотоэлементов, называемых «солнечными». Отсюда и название конструкции. Благодаря им происходит преобразование энергии Солнца в электрическую.

Почему люди стали задумываться об альтернативной энергии?

Потому, что желают иметь запасной источник электроснабжения.

Прежде, чем приступить к сооружению солнечной батареи своими руками в домашних условиях, нужно четко определиться для чего проводится работа. Если делается она в целях экономии, то нужно понимать, что окупаемость конструкции из подручных средств, собранной своими руками, зависит от себестоимости используемых материалов. С другой стороны, экономия на расходных материалах приводит к снижению срока службы. Значит, искать нужно «золотую середину».

В самом бюджетном варианте потребуются:

  • алюминиевый уголок;
  • стекло;
  • фотоэлементы и проводники;
  • диоды и материал для каркаса;
  • герметик;
  • мультиметр;
  • паяльник;
  • олово;
  • флюс;
  • шины для пайки;
  • герметик
  • шурупы;
  • краску и оплетку для изоляции кабеля.

Что учитывать при выборе фотоэлементов?

Для изготовления таких солнечных батарей существует два типа фотоэлементов — из поликристаллического кремния и монокристаллического. Однако, собирая их в домашних условиях своими руками, нужно знать, что коэффициент полезного действия первой конструкции выше, чем второй — 17,5% против 15%.

Прежде требуется определиться с необходимой мощностью, для чего следует подсчитать нагрузку, необходимую для питания при боров от солнечных батарей созданных своими руками.

Это позволит понять, сколько потребуется купить солнечных элементов и какая площадь потребуется, чтобы батареи установить. Важен и угол наклона панели, находиться которая должна на самой солнечной стороне жилища. Важно, чтобы угол наклона мог изменяться, чтобы использовались панели из подручных средств более эффективно.

Соединены фотоэлементы с помощью припаянных к ним проводников как последовательно, так и параллельно, что увеличивает напряжение и силу тока, а также позволяет получить энергию даже при повреждении одного их элементов.

Главное, выбрать для панели своими руками детали наименьшей стоимости (при одинаковых параметра). Ведь товар аналогичной мощности на различных сайтах весомо отличатеся по цене.

В солнечных батареях кроме проводников имеются полупроводники, защищающие их от перегрева – диоды. Ведь в темное время суток конструкция активно поглощает энергию, накопившуюся благодаря аккумулятору, в роли которого выступает свинцовая обычная батарея.

Где купить фотоэлементы?

Предложений много на рынке и в интернет-магазинах. Солнечные элементы предлагаются различных размеров, КПД и мощности. Например, по приемлемым ценам комплект из 72 элементов размером 156х72 мм, заказать можно на сайте www.aliexpress.com. Номиналы, заявленные производителем, вполне достаточны для солнечных батарей, собираемых в домашних условиях. Но, к указанной на сайте цене, не забывайте добавлять стоимость доставки.

Порядок изготовления батареи, использующей солнечную энергию

Начинают сборку конструкции с каркаса. Он – необходимая составляющая любой солнечной батареи, изготовлен может быть из фанеры, оргстекла, ДСП, поскольку эти материалы не пропускают практи чески инфракрасные лучи, нагревающие конструкцию и приводящие к ее выходу из строя.

Дорогостоящую конструкцию, как говорилось, приобрести могут не все. А вот изготовить ее своими руками из подручных средств может каждый.

Изготовление каркаса

Идеально для этого подходит ящик с невысокими бортиками, не затеняющими фотоэлементы. Его не тяжело сделать из любого из перечисленных выше материалов, учитывая, что толщина должна быть 9,5 мм, а толщина реек – 19 мм.

Обязательно нужно предусмотреть вентиляционные отверстия в ящике, которые помогут в борьбе с температурой и излишками влаги.

Размеры ящика определяются индивидуально, в зависимости от размеров собираемой батареи.

В готовый ящик укладывают не проводящие ток ДВП, ДСП или другие материалы. На них крепятся солнечные элементы.

Древесину от влаги поможет защитить окрашивание влагостойкой краской. Чтобы исключить отрицательное действие внешней среды, лицевая поверхность ящика накрывается оргстеклом. В крайнем случае, используется стекло обычное. Но оно не защищает от попадания камнеми, града и т.д.

Чтобы будущая батарея была прочной, между уголком и стеклом должен находиться достаточный слой силикона, для чего с каждой стороны каркас необходимо сделать на 5 мм больше. Толщина стекла для солнечной батареи выбирается толщиной 4 миллиметра. Для рамы нужно запастись уголком 20х20мм.

Стекло в качестве материала каркаса выбирают, чтобы меньше нагревались солнечные элементы, поскольку оно пропускает мало ИК- лучей. Но можно выбрать и оргстекло. Уголкам алюминиевым чаще других материалов отдают предпочтение, но можно применять ДСВ, фанеру и пр.

Все о сборке солнечных элементов

Когда закончено с каркасом, начинают собирать фотоэлементы. Новичкам целесообразно начать с создания небольшой батареи, оставив часть панелей на замену в случае повреждения во время пайки. Из этих деталей составляют 4 ряда (по 12 элементов в каждом).

Максимальная суммарная мощность должна получиться порядка 85 Ватт:

  • если для батареи используется много элементов, в самом начале их нужно отсортировать по количеству вырабатываемых вольтов. В противном случае, элемент с наименьшим числом вольтов, будет являться сопротивлением;
  • на каркас элементы укладывают обратной стороной, т.е. вниз лицевой поверхностью. Далее готовят паяльник, флюс, спирт, ватные палочки;
  • после этого переходят к пайке. Процесс пайки проводится аккуратно, поскольку при сильном усилии элементы можно повредить. соединительные проводники одного элемента размещают таким образом, чтобы они на обратной стороне другого элемента пересекали места пайки;
  • на следующем этапе переходят к напайке на солнечные элементы двухмиллиметровой шины — процесс несложный, но достаточно рутинный. Размер шины определяется исходя из ширины двух элементов и расстояния между ними (0,5-1 см). Все остальные шины вымеряются по длине первой.
  • Теперь, смочив в спирте ватную палочку, обезжиривают места, где будет припаиваться шина. Затем по этим местам проводят карандашом, чего не требуется для шины, которая уже является луженой. Затем паяльном аккуратно припаивают шину. Добавлять припой не нужно – его на шине достаточно для качественной пайки.
  • Главное, чтобы не было никаких выступов, которые при укладке на стекло могут приводить к повреждениям элементов. Места пайки вновь протирают ватной палочкой, смоченной спиртом, чтобы убрать остатки припоя. Таким образом паяют все элементы;
  • когда припаяны все шины, паяем обратную сторону панелей: обезжиривают место будущей пайки, наносят флюс, паяют, удаляют остатки припоя. Чтобы соединение было последовательным, первая шина (на первом элементе первой ленты) должна выходить из-под него, на второй – находиться сверху, на третьем – вновь выходить снизу и т.д.;
  • когда припаяны все элементы (собраны в ленты), переходят к обезжириванию стекла, на которое затем укладывают их, не забывая оставлять между рядами расстояние от 0,5 до 1 см;
  • когда все фотоэлементы спаяны, наступает очередь их приклейке к каркасу, для чего на обратную сторону каждого из элементов наносят по капле герметика силиконового, который обеспечит надежное приклеивание. Прикрепив элементы на стекло, проверяют ток, а также перегревающиеся панели. Если таковые имеются их лучше заменить;
  • после окончания работы, в обязательном порядке их требуется обмотать обмоткой для кабеля, изготовленной из меди, которая соединит их между собой. Клеить ее можно тем же герметиком;
  • осталось немного до окончания работ – герметизировать элементы, для чего их покрывают силиконом. Достаточно двух баллончиком по 300 миллилитров. Трудность у многих возникает с равномерным его распределением, поскольку силикон достаточно густой. После нанесения его пройти должно не менее 8 часов;
  • солнечную панель перед герметизацией рекомендуют протестировать, чтобы убедиться, что пайка произведена качественно. Если финансовые возможности позволяют, вместо дешевого герметика использовать можно компаунды. Вначале фиксируя по краям систему, затем – в середине. Заливают пространство между «лентами» фотоэлементов. Добавив в герметик акриловый лак, смесью покрывают тыльную сторону.
  • Подойдет и пленка 751, предназначенная для приклейки аппликаций к машинам- реклам). Нужно пленку положить ровно, т.к. в дальнейшем изменить ничего не получится. В случае, если она легла не ровно, отрывать пленку не следует, т.к. сломаются фотоэлементы. Очень аккуратно, постепенно снимая слой с пленки, ее расправляют от середины к краям, слегка прижимая;
  • к каркасу пластины крепятся шурупами, находящимися на рейках.

Такая конструкция в солнечную погоду сможет выдавать в час 70-85 ватт.

Заливка силиконом

На этом можно считать законченной сборку в домашних условиях солнечной батареи. С появлением ее в доме, вы получаете экологически чистую энергию, чем снижаете потребление энергии от традиционных источников, оказывающих отрицательное действие на окружающую среду и наносящих вред здоровью.

Видео: Как сделать солнечную батарею в домашних условиях

Как эксплуатировать солнечные батареи?

Важно понимать, что у батареи, выдающей максимальную мощность 80 Вт днем, она уменьшится с наступлением темного времени суток. В течение же светового дня такой мощности достаточно для подключения телевизора, ноутбука, для зарядки часов на солнечных батареях водонепроницаемых.

Это очень удобно, поскольку не придется менять батарейки, можно неограниченно пользоваться подсветкой и т.д. Небольшие солнечные панели, встроенные в разные формы дизайна, позволяют часам заряжаться в течение 10 минут даже в пасмурную погоду. Их механизм, «ловящий» свет, преобразует энергию для зарядки аккумулятора, т.е. позволяет им даже в полной темноте работать круглый год. В таких условиях они погружаются в сон, дисплей отключается, а при попадании на них света, они показывают правильное время.

Но, к солнечной батарее потребуется инвертор, который постоянное напряжение 12 В, будет преобразовывать в переменной – 220В.

Если же днем, находясь на работе, вы электричеством не пользуетесь, но желает накопить энергию на вечер, необходимо иметь АКБ и контроллер заряда к нему.

Электричество, станет поступать от солнечной батареи на контроллер, что приведет к зарядке аккумулятора от солнечной батареи. С помощью инвестора электричество с аккумулятора преобразуется в 220В, а резерв будет тем больше, чем больше емкость аккумулятора. Им и можно воспользоваться в темное время.

Солнечная батарея собственного изготовления

Стоимость солнечной батареи, изготовленной своими руками, в 3 раза ниже, чем при ее покупке, но за аккумулятор, контроллер заряда аккумулятора от солнечной батареи и качественный инвертор сумму придется выложить немалую.

Как видим, не столь сложно сделать солнечную батарею своими руками.

Видео: Солнечная батарея своими руками сборка

motocarrello.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
