Как класть углы из кирпича

Кирпичная кладка углов

При возведении кирпичных стен особое внимание следует уделить правильной кладке углов будущей постройки. Именно углы служат основой возведения кирпичных стен. И не важно, строите ли вы кирпичную баню, гараж или коттедж – ошибки, допущенные при выкладывании, углов могут привести к нарушению геометрии стен, их прочности и устойчивости.

В начале строительства в углах по отвесу устанавливают порядовки. Как правило, при строительстве кирпичных стен кладка углов опережает кладку стен на 3-4 ряда.

В статье Как сделать кирпичные стены для бани уже приводились некоторые полезные советы по выкладыванию углов, а в публикации Системы перевязки кирпичной кладки вы можете найти не только схемы перевязки швов в местах пересечения и примыкания, но и схемы правильной перевязки при возведении кладки углов стен в 1,5 и 2 кирпича.

Давайте рассмотрим еще несколько схем кладки углов кирпичных стен разной толщины.

Для выполнения перевязки швов кладки в углах используются не только полномерные кирпичи, но также половинки и четверти кирпича, а также трехчетверки размером в ¾ кирпича. Условное обозначение кирпичей различного размера показано на рисунке ниже:

Кладка угла в 1 кирпич

Наиболее простой является кладка углов при возведении стен толщиной в 1 кирпич (250 мм). Схема кладки углов в 1 кирпич при однорядной перевязке показана ниже:

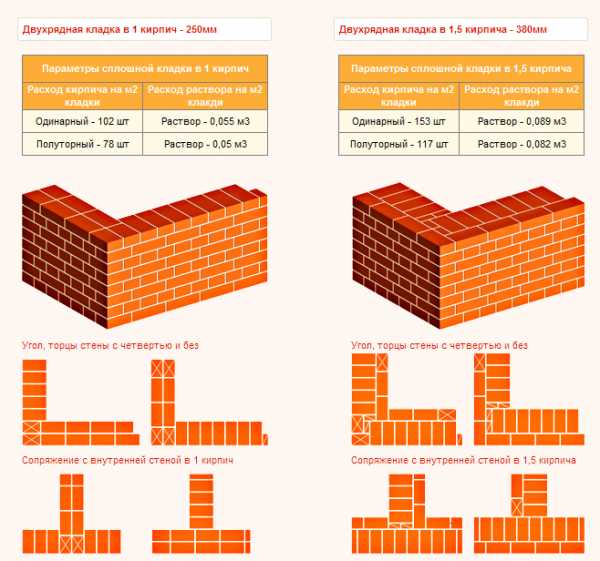

При многорядной перевязке кладка углов в 1 кирпич будет выглядеть так:

Как видите, схемы довольно просты и вы без труда сможете выложить тычковые и ложковые ряды самостоятельно своими руками без привлечения бригады квалифицированных каменщиков.

Кладка угла в 1,5 кирпича

При строительстве стен в 1,5 кирпича (380 мм) схема кладки углов будет несколько более сложная.

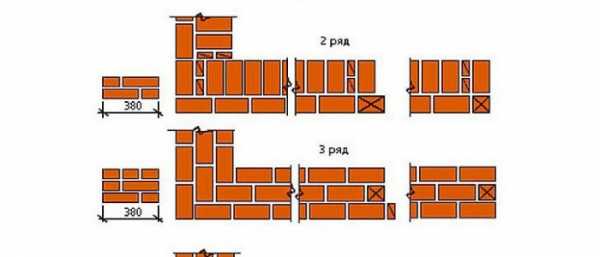

Как сделать углы в 1,5 кирпича при однорядной перевязке, показано на рисунке ниже:

Кладка углов в 1,5 кирпича при многорядной перевязке:

Кладка угла в 2 кирпича

При необходимости выполнения кладки в 2 кирпича (510 мм) углы выкладываются так, как показано на рисунках ниже.

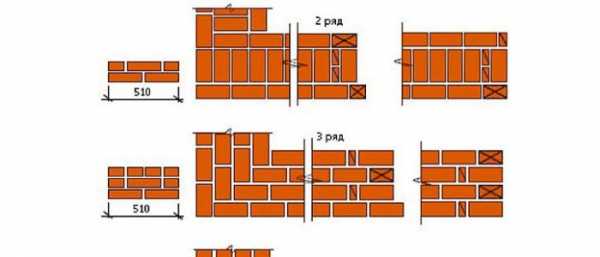

Кладка углов в 2 кирпича при однорядной перевязке:

Кладка углов при многорядной перевязке:

Теперь вы знаете как делать перевязку кирпичной кладки в углах при возведении стен в 1, 1,5 и 2 кирпича.

Поделитесь этой страничкой с друзьями в соцсетях:

В современном мире все труднее становится найти действительно здорового человека. Плохая экология, ежедневный стресс, усталость и переживания приводят к тому, что иммунитет ослабевает, а состояние здоровья оставляет желать лучшего. Поэтому все чаще сегодня… Читать.

Многие слышали слово “фитобаня”, но далеко не все знают, что оно означает. Две составных части этого слова можно трактовать, как баня на травах. Это наиболее точно передает смысл процедуры. Воздействие производится за счет пара, получаемого из настоя лечебных… Читать.

Важной частью финишной отделки является красивое оформление мест примыкания пола к стенам. Именно для этого и используются плинтуса. Они позволяют создать некую плавную линию между полом и стеной, красиво дополняя напольное покрытие, могут скрыть различные… Читать.

Особенности кладки стен из кирпича

Правильно класть кирпич могут единицы, процесс возведения зданий из этого материала только кажется простым. При выполнении работ своими руками важно соблюдать все требования технологии: от подготовки основания до контроля за каждым размещаемым изделием. Вид кирпича и раствора, способ перевязки, техника кладки, потребность в армировании и будущая отделка выбираются заранее. Толщина стен определяется ожидаемыми нагрузками и целевым назначением дома.

Особенности работы с кирпичом

Стройматериал имеет правильную геометрию и стандартные размеры, исходя из которых проводится расчет и проектирование конструкций. К важным требованиям технологии кладки кирпича относят:

1. Строгое соблюдение пропорций, использование компонентов высокого качества. При кладке кирпича не допускаются отклонения от инструкции производителя при затворении водой готовых сухих смесей или вводе модифицирующих примесей.
2. Равномерное распределение раствора между рядами и соседними изделиями. Нарушение этого условия приводит не только к перерасходу смеси, но и отклонения по уровню и некрасивым кромкам кирпичных стен.
3. Контроль за линейным расположением рядов, образованием боковыми гранями исключительно горизонтальных или вертикальных швов, параллельных друг другу.
4. Заход кирпичей на расположенные ниже как минимум на четверть размера.
5. Проверка строительным уровнем каждого угла и ряда.

Отдельного внимания требует соблюдение погодных условий. Вопрос, при какой температуре можно класть кирпич, не праздный: жара и мороз оказывают сильное влияние на сроки и правильность затвердевания. Летом его оставляют на некоторое время в емкостях с водой для насыщения пор или как минимум смачивают его поверхность. Зимних работ избегают из-за риска замерзания воды в растворе и нарушении процесса гидратации. Возведение кирпичной кладки при температуре ниже -5 °C с использованием обычных методов, без ввода морозостойких примесей или прогрева конструкций считается грубейшим отклонением от норм.

Существует несколько способов, позволяющих обойти это условие. К таким относят: нагрев кирпичей паяльником с одновременным закрытием уложенных рядом теплоизолирующими материалами, электроподогрев, установка утепляющего каркаса, использование химических добавок при замесе раствора. Любой из указанных методов при отсутствии опыта не стоит выполнять самому. Обязательным правилом кладки стен из кирпича при минусовой температуре является контроль за процессом затвердевания цемента. С этой целью в стенах оставляют специальные отверстия для термометра, закрываемые пробками.

Нюансы укладки разных видов

Схема действий при работе с рядовым строительным кирпичом приблизительно одинаковая для полно- и пустотелых разновидностей. Изделия с горизонтально направленными щелями используются при монтаже перегородок, они выдерживают минимальные нагрузки. Существуют виды пустотелого кирпича со специальными отверстиями по сторонам, упрощающие процесс для новичков. При этом выбирается вид перевязки, при котором пустоты скрываются внутри кирпичной кладки. При работе с рядовым кирпичом выступание раствора за края и замазывание им поверхности не является критичным.

Правильно выложить облицовочный кирпич значительно сложнее. При такой кладке не допускается отклонение от ширины швов, они должны быть плотно заполненными, но аккуратными и чистыми. Следы раствора на лицевой поверхности недопустимы из-за способности материала к изменению цвета одновременно с поглощением влаги. Это же относится к составам для промывки швов, затирка при такой кладке кирпича не выполняется. Оптимальным вариантом является контроль за процессом нанесения с помощью специального шаблона. Подбивка такого кирпича проводится идеально чистым молотком, а не кельмой.

Материал укладывается рядами, в обязательном порядке смещаемых друг над другом, для создания монолита используется цементосодержащий раствор. Размер изделий определяет способ кладки: в один кирпич, в полтора или два кирпича для несущих стен, в четверть («на ложок») – для перегородок. Это позволяет возводить сплошные конструкции толщиной от 65 до 510 мм.

Действительно рабочий законный способ экономии.
Это нужно знать каждому!

Класть кирпич без перевязки запрещено: нужная прочность не будет достигнута без смещения верхних блоков хотя бы на четверть. При размещении длинной гранью кладку называют ложковой, торцовой – тычковой. Существует несколько проверенных одно- и многорядных схем, рассчитанных на разные нагрузки:

1. Цепная – с перевязкой вертикальных швов в каждом последующем ряду, при которой нужно поочередно класть тычковые и ложковые ряды. Преимуществом такого исполнения считается простота.

2. Многорядная, при которой на каждые 5-6 ложковых рядов нужно класть один тычковый. Простейшим примером является кладка в один кирпич с перевязкой на 6-м ряду при толщине в 88 мм и каждом 7 при применении стандартных изделий в 65 мм. Схема ценится за прочность.

3. Трехрядная – частный случай многорядной с размещением тычковых рядов через каждые три продольных. Такая перевязка позволяет класть надежные столбы и простенки.

Существует много схем, позволяющих эффектно выложить кирпич разных цветов: фламандская, голландская, ложковая со смещением. Их более десятка, в декоративных целях допускается даже класть рядом керамические и силикатные изделия. К сложным участкам относят углы и перекрытия, при отсутствии опыта составить схему самостоятельно практически невозможно.

Пошаговое руководство к действию

На подготовительном этапе изучается состояние фундамента: одним из требований технологии является кладка кирпича исключительно на устоявшиеся и набравшие прочность конструкции, надежно защищенные от воздействия влаги. В частности, кирпичные стены возводятся на полностью покрытые рулонной гидроизоляцией ленту или ростверк. Проверяются диагонали и уровень фундамента, допустимый перепад составляет 20 мм, при его превышении проводятся выравнивающие работы.

Перед началом работ подготавливаются компоненты (песок просеивается в сите с ячейками не более 3 мм) и инструменты: бетоносмеситель, емкости для транспортировки раствора, лопата, кельма, плотничий уголок, строительный уровень, шнур и маркер для разметки. Для исключения ошибок составляется план размещения материала с учетом выбранной схемы перевязки, выполняется расчет его необходимого количества (с 10 % запасом как минимум).

При проведении кладки кирпича своими руками рекомендуется придерживаться следующего пошагового руководства:

• Разметка линий стен, натягивание шнура.
• Первый ряд кирпича: без применения строительного раствора, тычковой кладкой из исключительно целых изделий.
• Приготовление кладочной смеси в объеме, не более чем на 1-2 часа работы, его размещение и разравнивание его кельмой.
• Кладка углов, начиная с двух кирпичей, расположенных под углом в 90° и проверенных строительным треугольником. К четко выверенным изделиям нужно выложить еще несколько штук с контролем уровня каждого. Таким образом, стена поднимается не менее чем на 3 ряда вверх, процесс повторяется на всех остальных углах. Данное правило – углы выше стен на 2 кирпича актуально для всех конструкций. Для фиксации используется алюминиевая порядовка, закрепленная металлическими скобами.
• После этого можно класть кирпичные стены: каждый элемент подносится к нужному месту, проверяется совпадение разметки и расположение ребер, после установки блоков простукиваются молотком или кельмой до полного соприкосновения со шнуром. Излишки раствора удаляются (размещаются поверх кирпича или в вертикальных швах), проверяется уровень ряда.
• Следующие ряды кладут с обязательным смещением (желательно отмечать количество выполненных рядов в заранее подготовленном плане). Вне зависимости от выбранного способа кладки швов (в пустошовку, подрез или декоративного) контролируется их толщина (рекомендуемый предел составляет 6-12 мм, для бракованных или неровных изделий – 10-15).

В процессе кладки все кирпичи смачиваются, после перерыва в работе рекомендуется промазать влажной кистью нижние ряды. В особо нагружаемых стенах размещается арматура: металлический прут около 4 мм в продольных и поперечных швах или сетка через каждые 4-5 рядов кирпичной кладки. Завершающим этапом идет затирка и формирование швов, при проведении штукатурных работ он опускается (достаточно удаления избытков с внешней стороны). При необходимости застывший раствор аккуратно промывается водой или специальными составами.

При малейшем сомнении, как класть кирпич, работы доверяются профессионалам. При отсутствии опыта стоит начинать с простых ограждающих или ненагруженных конструкций. К следующему этапу строительства (монтажу перекрытий, отделке) переходят после 70% набора прочности (1-1,5 недели в теплое время года), окончательное затвердевание кирпичных стен занимает 28 дней.

Требования к кирпичной кладке при строительстве углов дома

• Организация рабочей зоны
• Начало кладки дома
• Особенности выгонки углов
• Основные схемы кирпичной кладки
• Однорядная и многорядная кладка углов

Укладка кирпичей в углах здания – очень важный и ответственный процесс. При строительстве дома выгонка углов доверяется наиболее квалифицированным и опытным каменщикам. От того, насколько ровно будут выложены углы и правильно выполнена в них перевязка рядов, напрямую зависит прочность и ровность выложенных кирпичных стен. Если кладка углов не будет строго вертикальной, то она не только будет смотреться некрасиво, но и, скорее всего, завалится, потянув за собой стену.

Способы кладки кирпича.

Поэтому нужно тщательно выверять и контролировать все этапы работы, начиная от разбивки, качества укладываемого материала (для углов нужен только отборный материал, без трещин, щербинок, сколов и других дефектов) и перепроверяя вертикаль через каждые 2-3 уложенных ряда.

Организация рабочей зоны

Схема кладки кирпича.

Качественная кирпичная кладка будет сильно затруднена без правильной организации рабочей зоны. В эту зону входит сам строящийся дом из кирпича, и площадь в пределах 2,5-3 м от выгоняемых стен, на которой будут размещены нужные инструменты и материалы. Если зона будет меньше, вам постоянно будет что-то мешать в работе, если сделать ее больше, то подносить материалы будет далеко и неудобно. В обоих случаях это заметно скажется на темпах строительства дома из кирпича.

Рабочая зона делится на три части. Первая, в пределах 0,5 м, это пространство, которое будут занимать строительные леса. В этих пределах не должно быть ни больших куч материалов, ни ведер с раствором, ни громоздких инструментов. Вторая, приблизительно 1,5 м, зона материалов и инструментов. Третья, 0,5-1 м, это буфер между первой и второй зонами, главной задачей которого является обеспечения свободной и бесперебойной доставки материалов к строящемуся дому.

Разновидности кладки стен из кирпича.

Качественная кирпичная кладка углов будет невозможной, если не будет в наличии хотя бы одного из нужных инструментов:

• кельма;
• расшивка;
• емкость для приготовления раствора;
• емкость для подачи раствора на кладку;
• шабровка;
• молоток-кирка;
• строительный уровень;
• рулетка;
• отвес;
• угольник.

Выполняя работы, особенно когда придется подняться на строительные леса, нужно соблюдать предельную осторожность. Малейшая небрежность или самонадеянность может стать причиной серьезных травм.

Вернуться к оглавлению

Начало кладки дома

Поскольку кирпичная кладка углов, как части стен, всегда начинается с укладки первого ряда на цоколь, до ее начала лучше отбить шнуром внешние границы стен. Очерчивая границы, нужно обязательно проследить, чтобы пересекающиеся линии образовали углы строго в 90º. Также шнуром нужно выверить диагонали.

Система перевязки кирпичной кладки.

Начинать кладку дома из кирпича, особенно тем, кто не имеет достаточного опыта, следует с пробной раскладки. Т.е. просто разложите кирпичи первого ряда на цоколе, на расстоянии 10 мм друг от друга, не садя их на раствор. Так вам будет видна вся картина, где и какого размера нужно делать вставки, поскольку выполнить кладку только из целых кирпичей, без вставок четвертинок, половинок и трехчетвертинок, не сможет даже самый опытный и квалифицированный каменщик.

Особенно будьте внимательны при кладке углов. Сложность этой строительной операции заключается в том, что приходится класть вставки, выполненные из четвертинок и трехчетверток. Поэтому в углах лучше пробную раскладку выполнить на высоту 3-4 рядов, при этом поэкспериментировать, как лучше выполнить перевязку вертикальных швов. И только полностью оценив ситуацию и запомнив расположения кирпичей, можно браться за работу.

Приступая к работе, цоколь желательно смочить водой. Если этого не сделать, цоколь потянет влагу из положенного на него раствора. Сам раствор кладется на цоколь кельмой, при этом следите, чтобы полоска в 15-20 мм от внешнего края цоколя оставалась свободной.

Вернуться к оглавлению

Особенности выгонки углов

Схема перевязки продольных швов.

Сначала берутся два кирпича (или кирпич и вставка) и укладываются в углу в прижим на раствор. Уложенные, они должны образовать прямой угол. Рукояткой кельмы слегка пристукните их, а затем заполните промежуток между ними раствором. Обязательно выверите горизонтали с помощью уровня.

Дальше кладка выполняется по выбранной схеме. Толщина горизонтальных швов между рядами после затвердевания раствора не должна превышать 10-15 мм, вертикальных швов между отдельными кирпичами – 6-8 мм. В каждую сторону угла нужно положить по 3-4 кирпича, обязательно контролируя ровность их горизонталей и вертикалей. Затем, соблюдая схему перевязки, сверху укладывается 2 ряд, потом 3 и т.д.

Не следует забывать и про выравнивание швов. Оно выполняется при помощи шабровки и расшивки, пока раствор еще мягкий. Самый простой способ – слегка утопить швы в кладку, для чего достаточно просто провести по ним расшивкой, а излишки раствора стереть со стены.

Направление работы особенного значения не имеет, выполняйте ее так, как вам удобнее. Для правшей лучше выгонку дома из кирпича вести справа налево, для левшей – наоборот. Если работает бригада каменщиков, то одновременно выгоняются 5-6 рядов во всех 4 углах, а затем ряд за рядом наращивают стены, соблюдая первоначальный разрыв (углы должны опережать стену на 5-6 рядов) до завершения работы.

Колодцевая кирпичная кладка стен по системе А.С. Власова.

Но в одиночку с таким объемом работ одновременно не справится. Поэтому используйте следующий порядок: сначала на нужную высоту выгоните 2 угла, затем положите 1-2 ряда кирпичей между ними, выгоните 3 угол и соедините его таким же количеством рядов со 2, затем выгоняйте 4 угол и соедините его с 3 и с 1 углами. И так продолжайте работу, за каждым кругом поднимая стены дома из кирпича по всему периметру на 1-2 ряда, пока кладка не будет завершена.

При выгонке углов вам неизбежно придется делать ступенчатые обрывы, т.н. штрабы. Частью это будет из-за того, что придется использовать урезанные кирпичи – вкладки, частью – чтобы обеспечить в будущем более прочное соединение углов и стен.

Для будущего дома из кирпича чрезвычайно важно, чтобы углы получались прямыми и строго вертикальными. Угол проверяется угольником, кирпич должен плотно примыкать к нему. Вертикальность углов, особенно выше 7-8 рядов, контролируется с помощью отвеса, а горизонталь – с помощью строительного уровня. Профессионалы делают измерения через каждые 4-5 рядов, но если у вас нет достаточного опыта, не ленитесь делать их почаще.

Вернуться к оглавлению

Основные схемы кирпичной кладки

Для придания кирпичной кладке прочности делается перевязка ее продольных, поперечных и вертикальных швов. Во всех схемах используются не только целые кирпичи, но и вставки из четвертинок, половинок и трехчетвертинок. Для изготовления неполномеров пользуются молотком-киркой. Для их изготовления лучше брать кирпичи с дефектами. Укладываются такие неполномеры всегда отколотым краем внутрь кладки, чтобы целая сторона всегда смотрела наружу стены.

Изображение 1. Кладка прямых углов: а — стены в 2 кирпича; б — стены в 2.5 кирпича.

Продольные швы – это швы, идущие вдоль горизонтали. Их перевязка необходима, чтобы равномерно распределить возникающие напряжение по всей ширине стены. К тому же перевязка не позволяет кирпичной кладке разделяться на еще более тонкие слои.

Перевязка выполняется рядами, выложенными поперек основного направления кладки. Такие ряды называются тычковыми и укладываются из расчета 1 тычковый на 4-5 рядов обычной кладки, хотя возможны и другие варианты.

Поперечные и вертикальные швы – это швы между кирпичами внутри кладки. Их перевязку делают для придания кирпичной стене монолитности. Перевязка поперечных швов выполняется в основном ложковыми рядами, такими, в которых кирпичи укладываются длинной стороной вдоль направления кладки со сдвигом каждого вновь укладываемого ряда на четверть или полкирпича по отношению к уже уложенному.

Но существуют варианты постройки дома из кирпича, в которых перевязка поперечных швов выполняется тычковыми рядами. На практике поперечные швы чаще всего перевязывают с применением обоих способов. Вертикальные швы отдельно не перевязываются, при правильно выполненной кладке их перевязка получается автоматически.

Существуют три основные схемы перевязки швов, различающиеся по ширине: однорядная (она же цепная), трехрядная и многорядная.

Поскольку углы дома из кирпича выгоняются с опережением кладки стен, то небрежность или ошибка в выполнении выбранного способа перевязки в углах почти всегда приводит к появлению продольных, поперечных или вертикальных – в зависимости от способа кладки и допущенной ошибки – трещин в стене.

Вернуться к оглавлению

Однорядная и многорядная кладка углов

Изображение 2. Многорядная кладка углов: а — стен толщиной в 2 кирпича; б — стен толщиной в 2.5 кирпича.

Какая бы схема перевязки швов ни применялась, есть одно общее правило: стену нужно начинать и заканчивать тычковым рядом. Поэтому, учитывая такое важное значение тычковых рядов для качества и надежности стены, для них нужно брать только целые кирпичи.

Самой прочной, но и самой трудоемкой считается однорядная кладка, в которой посменно чередуются тычковые и ложковые ряды. При использовании этой кладки требуется большое количество вставок из трехчетверток, поэтому выполнить ее может только каменщик достаточно высокой квалификации.

Выгонка углов по этой схеме выполняется так: первый ряд выкладывают полностью целыми кирпичами и заканчивают его двумя вставками трехчетверток, которые послужат окончанием одной стены и началом другой, первый ряд которой присоединяется к уложенному под прямым углом (изображение 1: а – выгонка в 2 кирпича, б – в 2½ кирпича).

Во втором ряду ряды меняют местами: на тычковый ложится ложковый, и наоборот. Таким образом ряды чередуются до полного завершения работ. При такой перевязке получается, что выложенные ложки угла одной стены становятся тычковыми для угла другой, при этом торцевыми становятся две ложковые вставки трехчетверток. В этой схеме перевязки не нужны четвертинки и половинки, но понадобится большое количество трехчетверток.

Многорядная кладка считается менее трудоемкой по сравнению с однорядной. При ее применении стены вертикально ограничивают, выкладывая в начале первых двух рядов трехчетвертки. В дальнейшем при выгонке дома из кирпича у ограничений чередуют в ложковых рядах целые и неполномерные кирпичи, при этом во время кладки ложковые ряды должны перекрывать ниже уложенные на полкирпича.

Выгонку углов начинают с двух трехчетверток, выходящих ложком наружу сопредельной стены. При этом между тычками и трехчетвертками образуется промежуток, который заполняют четвертками. Выполняя второй ряд, кирпичи меняют местами: забутку выполняют тычками, а версту – ложками. Следующие ряды выгоняют, перевязывая вертикальные швы (изображение 2: а – выгонка в 1 кирпич, б – 1½ кирпича, в – 2 кирпича).

Трехрядная кладка является разновидностью многорядной. Ее особенность в том, что чередуются тычковый и три ложковых ряда. Это единственная схема перевязки, при котором допускается совпадение вертикальных швов во всех 3 ложковых рядах.

Четкое знание того, что и как нужно делать, правильно выполненные необходимые расчеты, а также трудолюбие и ответственность – это те 4 столба, которые непременно приведут вас к успеху в таком непростом деле, как выгонка углов дома из кирпича.

Прямых вам углов и ровных стен! Удачи!

Источники: http://russkaya-banja.ru/steny/kirpichnaya-kladka/131-kladka-uglov.html, http://stroitel-list.ru/kirpich/osobennosti-kladki-sten-iz-kirpicha.html, http://ostroymaterialah.ru/kirpichi/kirpichnaya-kladka-uglov-doma.html

kirpich-sbm.ru

Правила кладки углов из кирпича

Схема кладки углов кирпичных стен

Кладку углов стен – выполняют квалифицированные каменщики, с достаточным опытом работы. Ведь от качества возведения углов зависит и будущие стены дома. По этой причине к разбивке углов дома, а потом и при возведении, необходимо подойти со всей ответственностью.

Для перевязки швов вертикальных ограничений, мест примыкания и пересечения стен, столбов и простенков требуются неполномерные кирпичи: четвертки, половинки и трёхчетвертки.

Каменщики готовят их непосредственно на рабочем месте. Для четвёрток, трёх четвёрток, и половинок используют кирпичи с отбитыми углами или другими дефектами. Трёхчетвертки и другие неполномерные кирпичи укладывают отколотой стороной внутрь кладки, а целой – наружу.

В основном при закладке углов применяют однорядную (цепную) или многорядную систему перевязки кладки, которая менее трудоёмка по сравнению с однорядной.

Последовательность кладки углов и ограничений стен показана на рисунках.

Схема прямого угла и ограничения при однорядной перевязке кладки в 1 кирпич.

Схема прямого угла и ограничения при однорядной перевязке кладки в 1.5 кирпича.Схема прямого угла и ограничения при однорядной перевязке кладки в 2 кирпича.

Схема прямого угла и ограничения при многорядной перевязке кладки в 1 кирпич. Схема прямого угла и ограничения при многорядной перевязке кладки в 1.5 кирпича.Схема прямого угла и ограничения при многорядной перевязке кладки в 2 кирпича.Подробности Категория: Кирпичная кладкаСоздано: 24 декабря 2009 Просмотров: 15683 У вас нет прав для отправки комментариевПри возведении кирпичных стен особое внимание следует уделить правильной кладкеуглов будущей постройки.Именно углы служат основой возведения кирпичных стен. И не важно, строители вы кирпичную баню, гараж или коттедж – ошибки, допущенные при выкладывании, углов могут привести к нарушению геометрии стен, их прочности и устойчивости.В начале строительства в углах по отвесу устанавливают порядовки.

Как правило, при строительстве кирпичных стен кладка углов опережает кладку стен на 3-4 ряда.В статье Как сделать кирпичные стены для баниуже приводились некоторые полезные советы по выкладыванию углов, а в публикации Системы перевязки кирпичной кладкивы можете найти не только схемы перевязки швов в местах пересечения и примыкания, но и схемы правильной перевязки при возведении кладки углов стен в 1,5 и 2 кирпича.Давайте рассмотрим еще несколько схем кладки углов кирпичных стен разной толщины.Для выполнения перевязки швов кладки в углах используются не только полномерные кирпичи, но также половинки и четверти кирпича, а также трехчетверки размером в ¾ кирпича. Условное обозначение кирпичей различного размера показано на рисунке ниже:Кладка угла в 1 кирпичНаиболее простой является кладка углов при возведении стен толщиной в 1 кирпич (250 мм). Схема кладки углов в 1 кирпич при однорядной перевязке показана ниже:При многорядной перевязке кладка углов в 1 кирпич будет выглядеть так:Как видите, схемы довольно просты и вы без труда сможете выложить тычковые и ложковые ряды самостоятельно своими руками без привлечения бригады квалифицированных каменщиков.

Кладка угла в 1,5 кирпича

При строительстве стен в 1,5 кирпича (380 мм) схема кладки углов будет несколько более сложная.

Как сделать углы в 1,5 кирпича при однорядной перевязке, показано на рисунке ниже:

Кладка углов в 1,5 кирпича при многорядной перевязке:

Кладка угла в 2 кирпича

При необходимости выполнения кладки в 2 кирпича  (510 мм) углы выкладываются так, как показано на рисунках ниже.

Кладка углов в 2 кирпича при однорядной перевязке:

Кладка углов при многорядной перевязке:

Теперь вы знаете как делать перевязку кирпичной кладки в углах при возведении стен в 1, 1,5 и 2 кирпича.

Чем утеплить стены бани из пеноблоков?

Ранее мы уже писали о возведении бани из пеноблоков, где рассмотрели несколько вариантов планировки и посмотрели, как выполняется кладка блоков из этого современного материала, набирающего в последнее время популярность при строительстве бань.Пеноблоки в… Читать…

Какие выбрать дрова для бани?

Многие при заготовке дров задаются вопросом – из какой древесины дрова предпочесть? Какое дерево не гниет при хранении и отдает больше тепла при горении? На что ориентироваться при заготовке дров для бани?Давайте попробуем разобраться, какие сорта дерева… Читать…

В последнее время все большей популярностью пользуются фундаменты, возводящиеся по шведской технологии и позволяющие значительно сэкономить на строительстве надежного основания для будущей постройки – будь то дом, баня или любое другое сооружение, где нужно… Читать…

Когда строятся кирпичные объекты, независимо от его назначения и типа, к примеру, дом или забор, всегда возникает вопрос, связанный с правильной кладкой угла.Именно от того, насколько качественно выполнена кирпичная кладка углов, определяется возможность ровной кладки самой стены, крепость и устойчивость сложенного объекта.Фото красивой угловой кладкиСовет: Если Вы выступаете в роли начинающего каменщика, то следует перед непосредственно работой выполнить пробную, «сухую», кладку, то есть без использования раствора.Иначе цена ошибки превысит экономию.Чтобы перевязать швы кладки в таких местах как вертикальные ограничения, места примыкания и пересечения стен. И конечно там, где выполняется кладка кирпичная углов, нужны неполномерные кирпичи.Это материал в одну четверть, половину и три четверти от целого.

Для их получения обычно используют материал, у которого отбиты углы или есть какие-либо другие дефекты. Делается это ради экономии.Одним из качеств каменщика является умение, состоящее в точном определении размера такого неполномерного кирпичаи в правильном его отрубании.В противном случае, если такой материал будет иметь неточные размеры, произойдет нарушение перевязки швов, увеличение расхода раствора. Все это приведет к снижению прочности кирпичнойкладки.Неполномерный материал и его условные обозначенияНа следующем рисунке показано, как можно рубить и тесать кирпич, соответственно, инструкция по рубке кирпича своими руками:Для правильного определения длины неполномерного брикета, ручка молотка содержит специальные зарубки, которые соответствуют длине необходимых частей.Линия, по которой кирпич будет обрубаться, отмечается лезвием молотка.Потом делается насечка, для чего наносят удары молотка по ложку с двух сторон.Затем, с помощью сильного удара кирпич перерубается согласно отмеченной линии.Внимание: В процессе рубки, направление молотка при ударе, должно быть перпендикулярно ложку.Иначе у полученного брикета будет косой торец.При необходимости рубки вдоль, сначала наносятся несильные удары по всем четырем плоскостям, после чего совершается сильный и короткий удар по линии обрубки.Как правильно обрубить материалУгловая кирпичная кладкаУгловая кладка делится на два типа, в зависимости от использования метода перевязки.Однорядная перевязкаКогда используется однорядная перевязка, решая вопрос о том, как выложить угол из кирпича, выполняют следующие действия:Необходимо через основную стену и до лицевой стороны пропустить кладку примыкающей стены.

Она заканчивается трехчетвертным или тычковым материалом, если применяются четверки или трехчетверки.В следующий ряд к ложкам основной стены укладывают ряд стены, которая примыкает.Следующие действия совершаются попеременно.Конструирование углов с использованием однорядной перевязкиМногорядная перевязкаДействия следующие:Первый ряд выкладывается так же, как и осуществлялись действия во время однорядной перевязки, правда только в том случае, если толщина стен исчисляется в целых кирпичах. Обращается внимание на то, что забутка второго ряда выкладывается кирпичами, а внутренняя и наружная верста – ложками.Если толщина стен не кратна кирпичу, то тычки первого ряда выкладываются наружу фасада, а тычки второго ряда смотрят внутрь помещения, а значит, ложки соответственно располагаются наружу.Далее, третий и вплоть до шестого ряда, выкладываются только ложками. И при этом выполняется перевязка вертикальных поперечных швов либо на четверть, либо на половину брикета.После того, как уложен шестой ряд, цикл повторяется, начиная с первого пункта.Совет: В том случае, если нагрузки на стену будут небольшими, то на участках, где располагаются окна, забутку можно заполнить либо половинками, либо кирпичным боем.Также может использоваться угловая плитка под кирпич.Многорядная перевязка угла в 1,5 кирпичаМногорядная перевязка угла в 2 кирпичаНекоторые нюансы угловой кладкиНужно сказать, что вертикальное ограничение задается в первых двух рядах, выкладываемых трехчетверками, начинающими и первый, и второй ряд.

Для остальных ложковых рядов у ограничений чередуются. Из них кладется ложком неполномерный кирпич с целым, при этом ложки должны перекрываться на половину кирпича.Прямой угол выкладывают с использованием четвертных и трехчетвертных кирпичей. Начинается угол с двух трехчетвертных, при этом каждый из них кладется ложком в направлении внешней версты соответствующей стены.

Между тычковыми и трехчетвертными брикетами появившийся промежуток заполняется четвертными.Забутка следующего ряда обычно выполняется тычками, а версты – ложками. После этого делают перевязку вертикальных швов, при этом применяются ложковые ряды.Если же происходит примыкание внутренней стены к внешней,используя двойной силикатный кирпич М 150, то такое примыкание выполняют как однорядную или многорядную штрабу. Поэтому через каждые метр или полтора закладывается стальная сетка.Штрабы для примыкания стенНужно помнить, что угловая кладка (неважно, какой строительный кирпич использовался) должна быть обязательно вертикальной.

Для проверки вертикальности стоит использовать отвес, так как вертикаль он показывает лучше, чем строительный уровень. Иначе угол может быть завален и при наличии большой нагрузки возможно заваливание на бок всей стены.Для того же самого возможно использование прямого металлического уголка, который прикрепляется нижней частью самое меньшее к пяти кладочным рядам. И тогда выравнивание вертикали займет у Вас гораздо меньше времени.ВыводК угловой кладке стоит отнестись очень ответственно, потому что от ее выполнения зависит то, какими ровными, красивыми и устойчивыми будут ваши стены.В представленном видео в этой статье Вы найдете дополнительную информацию по этой теме.

Дата: 16-01-2015Просмотров: 433Комментариев: Рейтинг: 41

Укладка кирпичей в углах здания — очень важный и ответственный процесс.

При строительстве дома выгонка углов доверяется наиболее квалифицированным и опытным каменщикам. От того, насколько ровно будут выложены углы и правильно выполнена в них перевязка рядов, напрямую зависит прочность и ровность выложенных кирпичных стен. Если кладка углов не будет строго вертикальной, то она не только будет смотреться некрасиво, но и, скорее всего, завалится, потянув за собой стену.

Способы кладки кирпича.

Поэтому нужно тщательно выверять и контролировать все этапы работы, начиная от разбивки, качества укладываемого материала (для углов нужен только отборный материал, без трещин, щербинок, сколов и других дефектов) и перепроверяя вертикаль через каждые 2-3 уложенных ряда.

Организация рабочей зоны

Схема кладки кирпича.

Качественная кирпичная кладкабудет сильно затруднена без правильной организации рабочей зоны.

В эту зону входит сам строящийся дом из кирпича, и площадь в пределах 2,5-3 м от выгоняемых стен, на которой будут размещены нужные инструменты и материалы. Если зона будет меньше, вам постоянно будет что-то мешать в работе, если сделать ее больше, то подносить материалы будет далеко и неудобно. В обоих случаях это заметно скажется на темпах строительства дома из кирпича.

Рабочая зона делится на три части. Первая, в пределах 0,5 м, это пространство, которое будут занимать строительные леса.

В этих пределах не должно быть ни больших куч материалов, ни ведер с раствором, ни громоздких инструментов. Вторая, приблизительно 1,5 м, зона материалов и инструментов. Третья, 0,5-1 м, это буфер между первой и второй зонами, главной задачей которого является обеспечения свободной и бесперебойной доставки материалов к строящемуся дому.

Разновидности кладки стен из кирпича.

Качественная кирпичная кладка углов будет невозможной, если не будет в наличии хотя бы одного из нужных инструментов:

кельма;расшивка;емкость для приготовления раствора;емкость для подачи раствора на кладку;шабровка;молоток-кирка;строительный уровень;рулетка;отвес;угольник.

Выполняя работы, особенно когда придется подняться на строительные леса, нужно соблюдать предельную осторожность. Малейшая небрежность или самонадеянность может стать причиной серьезных травм.

Вернуться к оглавлению

Поскольку кирпичная кладка углов, как части стен, всегда начинается с укладки первого ряда на цоколь, до ее начала лучше отбить шнуром внешние границы стен. Очерчивая границы, нужно обязательно проследить, чтобы пересекающиеся линии образовали углы строго в 90º. Также шнуром нужно выверить диагонали.

Система перевязки кирпичной кладки.

Начинать кладку дома из кирпича, особенно тем, кто не имеет достаточного опыта, следует с пробной раскладки. Т.е. просто разложите кирпичи первого ряда на цоколе, на расстоянии 10 мм друг от друга, не садя их на раствор. Так вам будет видна вся картина, где и какого размера нужно делать вставки, поскольку выполнить кладку только из целых кирпичей, без вставок четвертинок, половинок и трехчетвертинок, не сможет даже самый опытный и квалифицированный каменщик.

Особенно будьте внимательны при кладке углов.

Сложность этой строительной операции заключается в том, что приходится класть вставки, выполненные из четвертинок и трехчетверток. Поэтому в углах лучше пробную раскладку выполнить на высоту 3-4 рядов, при этом поэкспериментировать, как лучше выполнить перевязку вертикальных швов. И только полностью оценив ситуацию и запомнив расположения кирпичей, можно браться за работу.

Приступая к работе, цоколь желательно смочить водой. Если этого не сделать, цоколь потянет влагу из положенного на него раствора. Сам раствор кладется на цоколь кельмой, при этом следите, чтобы полоска в 15-20 мм от внешнего края цоколя оставалась свободной.

Вернуться к оглавлению

Схема перевязки продольных швов.

Сначала берутся два кирпича (или кирпич и вставка) и укладываются в углу в прижим на раствор.

Уложенные, они должны образовать прямой угол. Рукояткой кельмы слегка пристукните их, а затем заполните промежуток между ними раствором. Обязательно выверите горизонтали с помощью уровня.

Дальше кладка выполняется по выбранной схеме. Толщина горизонтальных швов между рядами после затвердевания раствора не должна превышать 10-15 мм, вертикальных швов между отдельными кирпичами — 6-8 мм.

В каждую сторону угла нужно положить по 3-4 кирпича, обязательно контролируя ровность их горизонталей и вертикалей. Затем, соблюдая схему перевязки, сверху укладывается 2 ряд, потом 3 и т. д.

Не следует забывать и про выравнивание швов. Оно выполняется при помощи шабровки и расшивки, пока раствор еще мягкий. Самый простой способ — слегка утопить швы в кладку, для чего достаточно просто провести по ним расшивкой, а излишки раствора стереть со стены.

Направление работы особенного значения не имеет, выполняйте ее так, как вам удобнее. Для правшей лучше выгонку дома из кирпича вести справа налево, для левшей — наоборот. Если работает бригада каменщиков, то одновременно выгоняются 5-6 рядов во всех 4 углах, а затем ряд за рядом наращивают стены, соблюдая первоначальный разрыв (углы должны опережать стену на 5-6 рядов) до завершения работы.

Колодцевая кирпичная кладка стен по системе А.С. Власова.Но в одиночку с таким объемом работ одновременно не справится. Поэтому используйте следующий порядок: сначала на нужную высоту выгоните 2 угла, затем положите 1-2 ряда кирпичей между ними, выгоните 3 угол и соедините его таким же количеством рядов со 2, затем выгоняйте 4 угол и соедините его с 3 и с 1 углами.

И так продолжайте работу, за каждым кругом поднимая стены дома из кирпича по всему периметру на 1-2 ряда, пока кладка не будет завершена.При выгонке углов вам неизбежно придется делать ступенчатые обрывы, т. н. штрабы.

Частью это будет из-за того, что придется использовать урезанные кирпичи — вкладки, частью — чтобы обеспечить в будущем более прочное соединение углов и стен.Для будущего дома из кирпича чрезвычайно важно, чтобы углы получались прямыми и строго вертикальными.Угол проверяется угольником, кирпич должен плотно примыкать к нему. Вертикальность углов, особенно выше 7-8 рядов, контролируется с помощью отвеса, а горизонталь — с помощью строительного уровня. Профессионалы делают измерения через каждые 4-5 рядов, но если у вас нет достаточного опыта, не ленитесь делать их почаще.Вернуться к оглавлениюДля придания кирпичной кладке прочности делается перевязка ее продольных, поперечных и вертикальных швов.

Во всех схемах используются не только целые кирпичи, но и вставки из четвертинок, половинок и трехчетвертинок.Для изготовления неполномеров пользуются молотком-киркой. Для их изготовления лучше брать кирпичи с дефектами. Укладываются такие неполномеры всегда отколотым краем внутрь кладки, чтобы целая сторона всегда смотрела наружу стены.

Изображение 1. Кладка прямых углов: а — стены в 2 кирпича; б — стены в 2.5 кирпича.Продольные швы — это швы, идущие вдоль горизонтали. Их перевязка необходима, чтобы равномерно распределить возникающие напряжение по всей ширине стены.

К тому же перевязка не позволяет кирпичной кладке разделяться на еще более тонкие слои.Перевязка выполняется рядами, выложенными поперек основного направления кладки. Такие ряды называются тычковыми и укладываются из расчета 1 тычковый на 4-5 рядов обычной кладки, хотя возможны и другие варианты.Поперечные и вертикальные швы — это швы между кирпичами внутри кладки. Их перевязку делают для придания кирпичной стене монолитности.

Перевязка поперечных швов выполняется в основном ложковыми рядами, такими, в которых кирпичи укладываются длинной стороной вдоль направления кладки со сдвигом каждого вновь укладываемого ряда на четверть или полкирпича по отношению к уже уложенному.Но существуют варианты постройки дома из кирпича, в которых перевязка поперечных швов выполняется тычковыми рядами. На практике поперечные швы чаще всего перевязывают с применением обоих способов. Вертикальные швы отдельно не перевязываются, при правильно выполненной кладке их перевязка получается автоматически.Существуют три основные схемы перевязки швов, различающиеся по ширине: однорядная (она же цепная), трехрядная и многорядная.Поскольку углы дома из кирпича выгоняются с опережением кладки стен, то небрежность или ошибка в выполнении выбранного способа перевязки в углах почти всегда приводит к появлению продольных, поперечных или вертикальных — в зависимости от способа кладки и допущенной ошибки — трещин в стене.Вернуться к оглавлению

Изображение 2. Многорядная кладка углов: а — стен толщиной в 2 кирпича; б — стен толщиной в 2.5 кирпича.Какая бы схема перевязки швов ни применялась, есть одно общее правило: стену нужно начинать и заканчивать тычковым рядом. Поэтому, учитывая такое важное значение тычковых рядов для качества и надежности стены, для них нужно брать только целые кирпичи.Самой прочной, но и самой трудоемкой считается однорядная кладка, в которой посменно чередуются тычковые и ложковые ряды.

При использовании этой кладки требуется большое количество вставок из трехчетверток, поэтому выполнить ее может только каменщик достаточно высокой квалификации.Выгонка углов по этой схеме выполняется так: первый ряд выкладывают полностью целыми кирпичами и заканчивают его двумя вставками трехчетверток, которые послужат окончанием одной стены и началом другой, первый ряд которой присоединяется к уложенному под прямым углом (изображение 1: а — выгонка в 2 кирпича, б — в 2½ кирпича).Во втором ряду ряды меняют местами: на тычковый ложится ложковый, и наоборот.Таким образом ряды чередуются до полного завершения работ. При такой перевязке получается, что выложенные ложки угла одной стены становятся тычковыми для угла другой, при этом торцевыми становятся две ложковые вставки трехчетверток. В этой схеме перевязки не нужны четвертинки и половинки, но понадобится большое количество трехчетверток.Многорядная кладка считается менее трудоемкой по сравнению с однорядной.

При ее применении стены вертикально ограничивают, выкладывая в начале первых двух рядов трехчетвертки. В дальнейшем при выгонке дома из кирпича у ограничений чередуют в ложковых рядах целые и неполномерные кирпичи, при этом во время кладки ложковые ряды должны перекрывать ниже уложенные на полкирпича.Выгонку углов начинают с двух трехчетверток, выходящих ложком наружу сопредельной стены.При этом между тычками и трехчетвертками образуется промежуток, который заполняют четвертками. Выполняя второй ряд, кирпичи меняют местами: забутку выполняют тычками, а версту — ложками.

Следующие ряды выгоняют, перевязывая вертикальные швы (изображение 2: а — выгонка в 1 кирпич, б — 1½ кирпича, в — 2 кирпича).Трехрядная кладка является разновидностью многорядной. Ее особенность в том, что чередуются тычковый и три ложковых ряда. Это единственная схема перевязки, при котором допускается совпадение вертикальных швов во всех 3 ложковых рядах.Четкое знание того, что и как нужно делать, правильно выполненные необходимые расчеты, а также трудолюбие и ответственность — это те 4 столба, которые непременно приведут вас к успеху в таком непростом деле, как выгонка углов дома из кирпича.Прямых вам углов и ровных стен! Удачи!

Источники:

• kamenschik.info
• russkaya-banja.ru
• klademkirpich.ru
• ostroymaterialah.ru

blog-potolok.ru

Углы из кирпича: схема кладки, материалы, инструменты

Чтобы готовое здание получилось крепким и надежным, необходимо чтобы кладка углов в 1 кирпич, 1,5 или 2 проводилась правильно. Чтобы выложить стены, а также наружные и внутренние углы, следует подготовить материалы, инструменты. Схема кладки углов несложная, поэтому даже человек, не имеющий опыта в стройке, самостоятельно сможет справиться с задачей.

Материалы и инструменты

Чтобы качественно выложить стены и углы дома из кирпича, необходимо подготовить такой строительный инвентарь:

• угол;
• рулетка;
• отвес, правило, уровень;
• расшивка;
• кельма;
• штрабовка;
• бетономешалка для приготовления растворной смеси;
• ведра;
• совковая лопата.

Чтоб сделать раствор, нужно закупить цемент.

Для связки кирпичей между собой необходимо подготовить песчано-цементный раствор. Для этого понадобятся такие материалы:

• цемент требуемой марки;
• песок;
• вода.

Чтобы полученная смесь вышла качественной, сначала тщательно смешиваются между собой сыпучие материалы в требуемых пропорциях, а потом уже добавляется вода.

Вернуться к оглавлению

Подготовка

Чтобы кирпичная кладка углов и стен будущего здания проходила без задержек, сначала следует подготовить рабочее место, куда входит сам возводящийся объект и рабочая зона расстоянием до 3,5 м вокруг сооружаемых стен. Здесь можно будет разместить строительные леса, инвентарь и материалы. Чтобы вывести стены и углы строго вертикальными и ровными, по периметру готового основания нужно выставить границы, используя для этого специальный шнур. При этом важно следить, чтобы линии шнура пересекались под прямым углом. Класть кирпич первого ряда человеку, не имеющему строительского опыта, сначала рекомендуется без использования растворной смеси. Все блоки раскладываются на основание, при этом можно будет понять в каком участке потребуется уложить вставки — четвертинки, трехчетвертинки и пол кирпича.

Строителю-новичку лучше осуществлять укладку первого ряда материала, не используя смесь.

Особо внимательным важно быть во время кирпичной кладки углов. Особенность процесса состоит в том, что при их возведении обязательно понадобится вставка, сформированная из четвертинок, трехчетвертинок. Поэтому угол рекомендуется выложить на уровень 3—4-х порядовок, не забыв также обратить внимание, как осуществляется перевязка вертикального шва. После того как удастся полностью разобраться с этапами возведения угловых выступов и стен, можно приступать непосредственно к строительству.

Вернуться к оглавлению

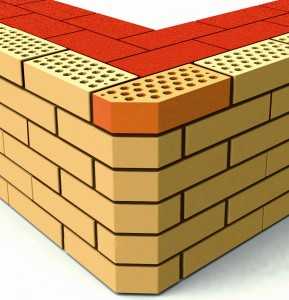

Схема кладки

В один кирпич

Эта разновидность кладки относится к самым легким и применяется при возведении внутренних ненесущих перегородок, толщина которых — 250 миллиметров. Для ровной и строго вертикальной кладки кирпича обязательно используется отвес и строительный уровень. Начинать выкладывать следует с двух четвертинок, которые укладываются ложковой стороной на внешнюю часть. Образовавшиеся пустоты между тычковыми блоками и трехчетвертинками закладываются четвертинками. В следующем ряду забутка выполняется тычковым методом, а верста — ложковым. Далее осуществляется перевязка вертикального шва ложковым рядом и таким порядком чередуется до тех пор, пока не удастся полностью выложить угол.

К данному методу можно прибегать, когда нет необходимости в возведении несущей конструкции.Вернуться к оглавлению

В полтора кирпича

Согласно правилам укладки, формирование углов опережает возведение стеновых порядовок на 3—4 ряда. Благодаря такому правилу удастся максимально точно придерживаться прямолинейности, вертикальности и горизонтальности во время формирования рядов стен. Выстроить угол в полтора кирпича будет сложнее, чем в предыдущем варианте, потому что потребуется использовать блочные элементы различных форматов — пол кирпича, трехчетвертинки, четвертинки. Чтобы готовая конструкция была крепкой и устойчивой, необходимо правильно заводить углы, а внутренний угол укрепить армированным штукатурным наугольником.

При данной методике обязательно прибегают к перевязке вертикальных швов.Вернуться к оглавлению

Укладка в два кирпича

Кладка углов в 2 кирпича считается самой сложной и применяется при обустройстве несущих стен. Крайне важно соблюсти укладку блоков не только непосредственно в угловой зоне, но и еще на расстоянии 2-х кирпичиков от нее. Это поможет обеспечить большую устойчивость и надежность сооружения. Для кладки в два кирпича рекомендуется ориентироваться на такую схему:

1. Кладется первый ряд тычковым методом, но в одном месте применяется ложковый.
2. Во втором ряду метод кладки точно такой, каким формируется основная стена. В месте, где нужно завести угол, важно сформировать максимально точный стык.
3. В третьем ряду все кирпичные блоки укладываются ложковым методом по часовой стрелку, при этом не стоит забывать контролировать вертикаль и горизонталь кладки.
4. Четвертый ряд идентичен второму, а пятый — первому.

Методику целесообразно использовать при кладке несущей конструкции в силу ее сложности.

Когда работы по возведению всех 4 угловых выступов будут завершены, можно приступать непосредственно к сооружению несущих стен и внутренних перегородок. Важно строго соблюдать выбранную схему, благодаря чему удастся достичь желаемого результата. Готовое жилище получится крепким, надежным и прослужит хозяевам не один десяток лет, не требуя ремонта и особых условий содержания.

etokirpichi.ru

Как выложить угол из кирпича в один. Общие правила работы

Рассмотрим кирпичную кладку углов. Поскольку первый ряд кирпичей укладывается непосредственно на гидроизоляцию цоколя, имеет смысл очертить или отбить шнуром внешние контуры стены (особенно углов) с обязательной корректировкой диагоналей. При этом учитываем плит перекрытия. Чтобы не сбиться, рекомендую первый ряд сначала просто выложить на цоколь без раствора с сантиметровыми промежутками под швы.

Оцените геометрию, определите, куда пойдут вставки кирпича, ибо невозможно подогнать все ряды под целый кирпич. И сразу замечание по поводу кирпичной кладки углов . Хочется сделать их красивыми. Но не получится. В том смысле, что угол просится быть выложенным целыми кирпичами. Но придется делать вставки. Причем, не половинками, а одной или тремя третями. Поэкспериментируйте, прикиньте, как будут ложиться следующие ряды, имея в виду перевязку вертикальных швов.

После того, как вы освоите кирпичную кладку углов, кладка собственно особых проблем не вызовет.

А если нужно выложить колонну? Как в этом случае выглядит кирпичная кладка углов? Смотрим:

Александр

В целом этот процесс не представляет собой ничего особо сложного. Конечно, сначала что-то может не получаться или получаться, но не очень хорошо. Не расстраивайтесь: приобретя немного опыта, вы будете делать все быстро и правильно.

При заготовке неполномерного кирпича (рис. 14) на его ложковой стороне отмеряют нужное расстояние, затем намечают линию лезвием кирочки и, предварительно выдолбив неглубокую бороздку по линии откола, сильным ударом колют кирпич (рис. 15) .

Рис. 14. Обозначение на плане кирпичей: 1 — полномерный; 3/4 — трехчетвертка; 1/2 — половинка; 1/4 — четвертка

Рис. 15. Раскалывание кирпича: а — отмеривание необходимого размера; б — нанесение насечки на ложковую сторону кирпича; в, г — откалывание части кирпича

Если требуется расколоть кирпич не поперек, а вдоль, повторяется описанный выше процесс, с тем лишь исключением, что бороздку по линии откола нужно выдолбить поглубже, т. к. вдоль кирпич раскалывается хуже, зачастую крошась и образуя неровные части. Для облегчения процесса заготовки кирпича на рукояти кирочки делаются насечки, которые соответствуют размерам половинки, четвертки и т. д. Сделав это, вы избавитесь от необходимости постоянно работать с рулеткой или метром. Для того чтобы обтесать кирпич, используется та же кирочка. Обтесывают кирпич легкими ударами, учитывая, что чем он мягче, тем положе должно быть направление удара.

Разложите кирпич в соответствии с чертежом, не скрепляя его раствором. Выложив первый ряд, приступайте к выверке местоположения дымовой трубы. Для этого первый ряд считайте последним и производите на нем выкладку из кирпича трубы. Затем к намеченной трубе опустите от потолка отвес и определите место, в котором она будет выходить сквозь потолочное перекрытие на крышу. Необходимо также проследить дальнейшее направление трубы — до кровли.

После этой операции выверите правильность углов кладки и параллельность стенок печи стенам помещения. Если печь имеет форму буквы Т, каж

kupildoma.ru

Как правильно выложить углы дома кирпичной кладкой

Инструменты и рабочее место

При постройке здания возведение стен должно начинаться с закладки углов дома. Отнестись к этому нужно крайне ответственно, ведь именно от того, как вы их возведете, зависит дальнейшее сооружение стен.

При постройке здания возведение стен начинается с закладки углов дома.

Поэтому углы должны получиться строго вертикальными.

Проверяется их вертикальность с помощью отвеса и угольника, металлического или деревянного. Делать проверку нужно через каждые два-три ряда по внешней стороне дома. Иначе может завалиться сам угол, а потом и вся стена. Тогда придется, в случае уклона, демонтировать возведенную конструкцию и начинать все заново. А это лишняя трата времени и материалов.

Очень важна правильная организация рабочего места. Оно объединяет в себе участок возводимого сооружения и примыкающую к нему площадь, на которой размещают инструменты, материалы и приспособления. Ширина рабочего места должна быть два с половиной метра. Если пространства меньше, вам будет не очень комфортно работать. Если больше, то раствор будет быстро затвердевать. Поэтому указанные два с половиной метра являются оптимальным вариантом. Состоит рабочее место из трех зон:

• рабочая зона — свободное пространство вдоль кладки, где вы будете непосредственно работать;
• зона материалов, где размещаются кирпичи, раствор и инструменты;
• транспортная зона — пространство, необходимое для свободного доступа подносимых материалов.

Кельма предназначена для разравнивания раствора по кирпичной кладке.

Инструменты, которые вам понадобятся для работы:

• растворная лопатка — для перемешивания раствора в емкости и подачи его на кладку
• кельма — специальная стальная лопатка, с обеих сторон отшлифованная, предназначается для разравнивания раствора по кирпичной кладке, подрезке в швах его излишков и заполнения им вертикальных швов;
• расшивка используется для уплотнения и сглаживания лицевых швов кирпичной кладки и придания им нужной формы;
• молоток-кирка — для рубки целого кирпича на неполномерные и для его тески;
• шабровка — для более полного заполнения раствором швов и их заглаживания, для очистки дымовых и вентиляционных каналов;
• емкость для раствора — для подачи его к рабочему месту.

Инструменты для проверки качества кладки:

• отвес — для проверки вертикальности угла. Весом 200-400 г используют для проверки вертикальности в пределах одного этажа, весом в 600-1000 г — для проверки зданий высотой в несколько этажей. Осуществляют всегда только с наружной стороны здания;
• рулетка — для контрольных замеров кладки, для разметки осей конструкций;
• угольник (деревянный или металлический) 500*700 — для проверки расположения выкладываемых углов под девяносто градусов к фундаменту;
• строительный уровень — для проверки вертикальности и горизонтальности кладки.

Система перевязки в кирпичной кладке со схемами

Схема кладки кирпича

Желательно выложить сначала все углы и только затем переходить к стенам. Но если это сложно для вас, то выкладывайте сначала два угла, затем — стену между ними. Потом переходите к третьему. Снова займитесь стеной между вторым и третьим. После переходите к четвертому.

Чтобы придать кладке большую прочность, применяется система перевязки продольных, поперечных и вертикальных швов. В ней используются неполномерные кирпичи: половинки, четвертки и трехчетвертки. Делать их можно тут же на рабочем месте, при помощи молотка-кирки и кирпича с отколотыми уголками или другими дефектами. При использовании неполномерного кирпича их укладывают целой стороной на наружную сторону, отколотый край всегда идет внутрь кладки.

• продольные — швы, идущие вдоль всей горизонтали конструкции;
• поперечные — швы между отдельными кирпичами;
• вертикальные швы.

Перевязка продольных швов необходима, чтобы кирпичная кладка не разделялась на более тонкие слои. К тому же это способствует равномерному распределению напряжения по всей ширине стен. Поперечные перевязываются для усиления монолитности кладки, возникающей из-за связки соседних кирпичей.

Схема перевязки продольных швов

Перевязка продольных швов производится тычковыми рядами, то есть рядами, выложенными из кирпичей длинной стороной поперек кладки. Поперечных — тычковыми и ложковыми рядами, сдвигая ряд на полкирпича или на четверть. Ложковыми называются ряды из кирпичей, уложенных вдоль кладки длинной стороной. Вертикальные швы, как правило, перевязываются ложковыми рядами.

Существует несколько систем перевязки швов. Их различают толщина кладки и перевязка:

• однорядная или цепная, при которой тычковые и ложковые ряды в кладке чередуются. Она является самой прочной;
• трехрядная;
• многорядная, которая является менее трудоемкой в сравнении с однорядной.

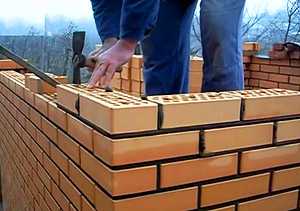

Непосредственное выкладывание угла

Приступать к работе, особенно если вы начинающий каменщик, лучше с «сухой» кладки. Это пробное, без раствора, выкладывание кирпича на фундамент. При этом не забывайте оставлять промежутки в 10 мм между ними под швы. Тщательно оценив всю геометрию, прикинув, куда пойдут вставки, потому что никак не получится выполнить всю кладку целыми кирпичами, можно переходить непосредственно к кирпичной кладке.

Схема кирпичного выкладывания угла

Когда вы определились с подходящей вам схемой, приступайте непосредственно к закладке углов. Перед нанесением раствора на основание фундамент нужно смочить водой. Это требуется для того, чтобы бетон фундамента потом не забирал влагу из раствора. Растворная смесь наносится кельмой на фундамент, с отступом от внешнего края на 15 мм, и разравнивается. Затем вы укладываете на раствор два кирпича в прижим под прямым углом друг к другу по схеме, на которой остановили свой выбор. Рукояткой кельмы слегка пристукиваете кирпичи. Заполняете промежуток между кирпичами раствором при помощи все той же кельмы. Затем, пока растворная смесь не затвердела, при помощи шабровки и расшивки выравниваете и заглаживаете швы между кирпичами.

Очень важно, чтобы кирпичи образовали угол строго вертикально. Проверяете это угольником. Можно использовать как деревянный, так и металлический. Кирпич должен плотно прилегать к нему. Но нужно удостовериться, что угольник у вас встал строго вертикально. Также используйте отвес и уровень, когда дело дойдет до нескольких рядов. Толщина швов должна быть не больше 8-10 мм.

У вас не получится употреблять в возведении углов только целые кирпичи, поэтому придется делать штрабы — ступенчатые обрывы в кладке. Они также необходимы для продолжения стены в дальнейшем. К тому же штрабы способствуют более прочному соединению угла и стены.

При выкладывании прямого угла используются четвертки и трехчетвертки. При однорядной системе начинайте его с двух трехчетверток, которые вы кладете ложковой стороной во внешнюю часть угла. Промежуток между тычковыми кирпичами и трехчетвертками вы заполняете четвертками. Следующий ряд: забудка делается тычками, а верста — ложками. После выполняется перевязка вертикальных швов ложковыми рядами. И так чередуйте до окончания работы над одним углом.

После того как вы выложите все четыре угла, приступайте к сооружению стен. Ответственное отношение к делу, необходимые расчеты, а также следование выбранной схеме непременно приведут вас к нужному результату.

1pokirpichy.ru

Выбор материала для кирпичной кладки углов. Как выложить угол из кирпича

Подготовка неполномерных кирпичей. Для перевязки швов кладки вертикальных ограничений, мест примыкания и пересечения стен, при кладке столбов и простенков требуются неполномерные кирпичи: четвертки, половинки и трехчетвертки. Их заготовляют каменщики. Для четверток, трехчетверток и половинок в целях экономии необходимо использовать кирпичи с отбитыми углами или другими дефектами.

Каждый каменщик должен уметь точно определять размер неполномерного кирпича и правильно отрубать его. Это необходимо потому, что при неточных размерах неполномерных кирпичей нарушается перевязка швов, увеличивается расход раствора, а это снижает прочность кладки.

Чтобы правильно отмерить длину неполномерного кирпича, на ручке молотка делают зарубки, соответствующие длинам частей кирпича. Линию обрубки кирпича отмечают лезвием молотка. Затем делают насечку ударом молотка сначала по ложку одной стороны, потом по ложку другой стороны и, наконец, сильным ударом перерубают кирпич по отмеченной линии.

При рубке кирпича удар молотка должен быть направлен перпендикулярно ложку, в противном случае линия обрубки может оказаться неправильной и получится неполномерный кирпич с косым торцом. Если кирпич надо расколоть вдоль, то сначала наносят легкие удары по четырем его плоскостям, а затем сильным и коротким ударом по линии обрубки на торце кирпича раскалывают его на требуемые части. Кирпич рубят и ребром кельмы.

Общие правила кладки стен. Кладку начинают с закрепления угловых и промежуточных порядовок. Их устанавливают по периметру стен и выверяют по отвесу и уровню или нивелиру так, чтобы засечки для каждого ряда на всех порядовках находились в одной горизонтальной плоскости.

Порядовки располагают на углах, в местах пересечения и примыкания стен, а также на прямых участках стен на расстоянии 10…15 м друг от друга.

После закрепления и выверки порядовок выкладывают маяки в виде убежной штрабы, располагая их на углах и на границе возводимого участка.

Затем к порядовкам зачаливают шнуры-причалки. При кладке наружных верст шнур-причалку устанавливают для каждого ряда, натягивая его на уровне верха укладываемого ряда с отступом от вертикальной плоскости кладки на 3…4 мм. Шнур-причалку у маяков можно укреплять и с помощью причальной скобы, острый конец которой вставляют в шов кладки, а к тупому, более длинному концу, опирающемуся на маячный кирпич, привязывают причалку. Свободную часть шнура наматывают на ручку скобы. Поворотом скобы в новое положение шнур-причалку натягивают для следующего ряда. Чтобы шнур причалка не провисала между маяками, под шнур подкладывают деревянный маячный клин, толщина которого равна высоте ряда кладки, а поверх него кладут кирпич, которым прижимают шнур. Маячные клинья укладывают через 4…5 м с выступом за вертикальную плоскость стены на 3…4 мм. Шнур-причалку можно укреплять также, привязывая его за гвозди, закрепляемые в швах кладки.

После того как будут установлены порядовки, выложены маяки и натянуты шнуры-причалки, процесс кладки выполняют в такой последовательности: раскладывают кирпичи на стене, расстилают раствор под наружную версту и укладывают наружную версту. Дальнейшие операции зависят от принятого порядка кладки: порядного, ступенчатого или смешанно

kupildoma.ru

Как выложить угол из кирпича, кладка кирпичных объёмных углов

Возведение стен кирпичного здания начинают с закладывания углов. Это очень важный этап всего строительного процесса, так как от него зависит последующее возведение сооружения. Углы здания из кирпича должны быть вертикальными. Проверить это можно при помощи угольника и отвеса. Производить такую проверку необходимо через каждые три ряда с наружной стороны сооружения.

Содержание статьи

Инструменты

При кладочных работах понадобятся следующие строительные инструменты:

• для того чтобы перемешивать и подавать раствор на кладку — растворная лопатка;
• кельма, основное предназначение которой разравнивать раствор по поверхности, подрезать в швах его излишки и заполнять им вертикальные швы;
• для того чтобы уплотнить и сгладить лицевые швы кирпичной кладки необходимо разрубить целый кирпич. Для этих целей понадобиться молоток-кирка;
• для заполнения и заглаживания растворов швов нужна шабровка; емкость для раствора.

Для того чтобы проверить качество кладки необходимо применять определенные приспособления и инструменты:

• чтобы проверить вертикальность угла используют отвес. Инструмент с весом 0,2–0,4 кг применяют для того, чтобы проверить вертикальность в границах одного этажа, а весом 0,6–1 кг – для сооружений, имеющих высоту больше одного этажа. Проверка должна осуществляться только с внешней стороны постройки;
• чтобы произвести контрольные замеры кирпичной кладки и разметить оси конструкции используют рулетку; чтобы проверить под каким углом производятся кладочные работы необходимо применять деревянный или металлический угольник;
• для проверки вертикальности и горизонтальности стен используют уровень.

Перевязка

Перед тем как приступить к кладочным работам необходимо для начала выложить все углы, после этого можно будет приступать к кладке стен.

Специалисты рекомендуют для начала выложить 2 угла, потом заложить просветы между. После этого приступать к следующему.

Далее снова заняться просветом между 3-м и 2-м углом. В завершение этого перейти к последнему.

Для придания сооружению из кирпича прочности используйте перевязку швов поперечных, вертикальных и продольных. Для этих целей понадобятся негабаритные кирпичи в виде половинок, четвертков и трехчетвертков. Неполномерный материал необходимо укладывать ровной частью на лицевую сторону. Край, который отколотый в середину кладки.

Разновидности швов

1. Швы, которые идут вдоль всего сооружения по горизонтали называются продольными. Перевязка таких швов защищает кладку от разделения на тонкие слои. Такой вид перевязки помогает равномерно распределять нагрузку по всей конструкции стены. Перевязку таких швов производят тычковым рядом.
2. Швы, которые связывают воедино отдельные кирпичные элементы называются поперечными. Они придают кладки цельности; швы вертикальные. Такой тип осуществляется ложковыми рядами.

Системы перевязки швов различаются по толщине кладки и перевязки:

• самым прочным вариантом можно назвать однорядную. В этом случае происходит чередовка тычковых и ложковых рядов;
• трехрядная;
• самым простым вариантом является многорядная.

Как правильно выкладывать угол из кирпича?

Чтобы угол получился прямым необходимо четко придерживаться следующей технологии ведения работ и рекомендаций.

Кладку из кирпича лучше всего начинать с проведения работ «насухо», то есть необходимо произвести выкладывание материала без применения раствора. Эти пробные ряды укладывают на готовое фундаментное основание. Также необходимо забывать о промежутках в 1 см для межкладочных швов. Таким образом, можно визуально оценить всю конфигурацию будущего сооружения и определиться со схемой. После этого можно приходить к самой процедуре.

Чтобы угол получился прямым выложенные насухо кирпичи необходимо зафиксировать раствором. Перед тем как нанести раствор смочите поверхность фундаментного основания водой. Это необходимо сделать для того, чтобы бетонный фундамент не забрал влагу из раствора. Уложить два кирпича чтобы получился прямой угол.

Далее работы производят по выбранной схеме. Произвести заполнение промежутка между угловыми кирпичами раствором и уложить на него кирпичи. Для этих целей понадобится кельма. Пока раствор не затвердел произвести выравнивание и заглаживание швов. Для этих целей понадобиться расшивка и шабровка. При кладочных работах необходимо следить за тем, чтобы кирпичи образовали строго вертикальный угол. Проверить соблюдение этого условия можно при помощи угольника.

Правильно – когда кирпич плотно прилегает к угольнику, стоящему строго вертикально. После того как выложено несколько рядов из кирпича необходимо проверить вертикальность и горизонтальность выполненной кладки.

Для этих целей понадобится отвес и уровень. Правильной является та кладка из кирпича, у которой межкладочные швы имеет толщину 0,8–1 см. В том случае, если нет возможности применять для возведения углов целый кирпич, целесообразно делать ступенчатый обрыв (штраб), который поможет сделать прочное соединение углов со стеной. Для выкладывания прямых углов можно применять трехчетертки и четвертки.

Если выбрана однорядная система, то порядок ведения работ следующий: ряд начинают с 2-х трехчетверток, которые необходимо уложить ложковой частью в наружную сторону угла. промежутки между тычковым кирпичом и трехчетвертком заполняют четвертками. после этого выложить еще один ряд. в завершение выполнить перевязку вертикальных швов при помощи ложковых рядов. Таким образом, чередуя ряды, выполнять всю кладку. После того как выложены четыре угла можно приступать к кладке стен.

Правильно выставленные углы на начальной стадии возведения здания станут залогом прочного и вертикального сооружения.

Похожие статьи

pluskirpich.ru
