Каменный мангал своими руками: фото, чертежи

Каждая поездка на дачу редко обходится без шашлыка. Приготовленное мясо на углях – это не просто еда, это совместное времяпровождение, общение близких людей, игры с детьми. Все это приносит истинное удовольствие. Для интересного общения в окружении природы и возле шашлыка понадобится хороший мангал. Его можно купить или сделать своими руками.

Содержание статьи:

	Подготовка основы
	Облицовка
	Устройство вытяжки
	Альтернативные варианты

Сегодня очень удобными являются металлические конструкции для приготовления мяса и барбекю. Но самый лучший вариант сделать каменный мангал своими руками, фото и чертежи которого Вы сможете увидеть ниже. Несмотря на простоту своей конструкции, это очень удобное сооружение, которое может использоваться при жарке мясных или овощных продуктов.

Такой мангал отличается круглой формой, простотой в стройке и эксплуатации.

Изучив материалы нашего сайта «Ремонтик», Вы легко сделаете мангал, имеющий красивый внешний вид. Для небольшого количества человек он прекрасно подойдет. Дело в том, что такой мангал будет удобнее чистить, и мусора от него будет намного меньше. Он может иметь диаметр в 1 м, а высоту – 65 см. Его не придется мыть, собирать, и Вы не обожжетесь о горячие железные поручни. Только слегка его почистив, Вы сможете использовать его снова. Если Вы сделаете его своими руками, то он обойдется намного дешевле, чем его покупка.

Мангал из камня, построенный своими руками, который находится на территории загородного дома постоянно, может использоваться на протяжении многих лет.

Предлагаем Вам схему мангала из камня

Внимание! Выкладывая каменный цилиндр мангала, стоит оставить небольшое отверстие для холодного воздуха, который и будет создавать тягу.

Выбираем оборудование и инструменты первой необходимости

Среди инструментов, которые Вам понадобятся для сооружения мангала из камня, стоит выделить следующие:

• вилы, совковая и штыковая лопата;
• ведро и тачка;
• столярный молоток;
• кельма, кирка и расшивка каменщика;
• бетономешалка;
• уровень;
• ручной лобзик;
• пила;
• кувалды с длинной и короткой ручкой;
• зубило с защитой, зокольник, шпунт;
• измерительная рулетка и мел;
• болгарка с набором алмазных дисков.

Внимание! Перед тем как приступить к сооружению каменного мангала своими руками, нужно обработать исходный материал (камень) ручными инструментами. Такой процесс довольно трудоемкий и малопроизводительный.

Но как бы там ни было, инструмент для такой работы стоит недорого, а значит в случае поломки Вы сможете его быстро заменить.

К каждому объекту необходим проект, и каменный мангал не является исключением. С этой задачей проще всего справится любой печник. Если Вы не обладаете такими знаниями, то рекомендуем заказать проект, обратившись в специализированную организацию. Помимо самого чертежа, Вы получите техническое задание, где будет поэтапное описание работ со схемами.

После изучения чертежей и утверждения проекта можно приступить к самому строительству. С помощью нарисованной схемы Вы сможете представить себе будущее сооружение, что сэкономит Ваше время при строительстве конструкции. Картинка делается на двух разрезах изнутри.

Фото мангал в разрезе

Также в проекте должны быть и описания порядовок. Для эффективной работы тщательно изучите предоставленный чертеж, так как на нем четко обозначены все камни.

Внимание! Выполняя порядовки, следуйте предписаниям специалистов. Иначе даже отклонения, которые кажутся Вам несущественными, могут принести много неприятностей во время эксплуатации мангала.

Как сделать каменный мангал своими руками

1. Заливка фундамента.

Какой бы мангал Вы ни выбрали: крытое строение или прямоугольное сооружение, Вам стоит позаботиться о строительстве качественного фундамента. Если Вы планируете обустроить простую конструкцию, то можно выполнить основание из булыжников на цементной основе. Если же Вы планируете, что Ваш мангал будет иметь высоту больше 1 метра, то фундамент придется строить ниже уровня промерзания грунта. В противном случае верхняя часть конструкции накренится и произойдет вспучивание промерзшей почвы.

Если на земельном участке глинистая почва, то заливайте бетонный раствор в вырытое углубление. Не доходите до краев ямы примерно 15 см. Затем установите опалубку, чтобы создать ровную прямоугольную конструкцию. Если почва песчаная, то сразу установите опалубку. После затвердения фундамента Вы сможете ее снять. Если говорить о гидроизоляции, то ее необходимо выполнить при помощи белой, красной или желтой глины.

2. Подготовка основы.

Сооружая мангал своими руками, не забывайте о том, что Вы должны уметь делать кладку кирпича. В противном случае стоит нанять человека, который разбирается в этом. Весь строительный процесс стоит начать с возведения основы мангала.

Для этого необходимо вырыть ямы диаметром в 120-130 см и глубиной 80 см. На нижнюю донную часть насыпьте слой щебенки, а сверху слой песка. После этого залить все бетонным раствором. Дальше нужно проармировать основу, взяв стальную арматурную сетку. Когда эта часть будет вмуровываться, она будет выглядеть как вертикальный цилиндр в диаметре 1 метр.

Схема устройства фундамента для каменного мангала

По истечению десяти дней, когда бетон застынет и станет прочным, внутри вмурованной сетки нужно сделать выкладку с помощью цементного раствора, состоящего из осколочков частей кирпичей или камней.

Внутренняя поверхность должна получиться не рельефной. Чем она будет ровнее, тем лучше.

Когда эта часть будет обкладываться природными камнями, из-за рельефности могут возникнуть проблемы. Каменное сооружение, получившееся в результате описанных выше работ, имеет форму цилиндра. Вовнутрь строения необходимо подсыпать, затем сразу утрамбовывать почву. После таких работ остается углубление, напоминающее чашу, глубиной в 55 см.

3. Облицовочный этап.

Будущая шашлычная с внешней стороны должна быть отделана природным камнем, но с использованием только профильного или специализированного клея. Иначе, после того как в мангале несколько раз прогорят дрова (если плитка посажена не на специальный клей), она просто отвалится, и никакой внешней привлекательности просто не будет. Это хороший клей, имеющий консистенцию сухого состояния, покупаемых в любых строительных магазинах.

Для скрепления камней он очень помогает и формирует водонепроницаемые соединения.

Такой мангал может находиться под снегом или дождем, но облицовочная плитка не отвалится и прослужит очень долго.

Отдельные плиточные части во время укладки нужно подбирать, как мозаику или пазлы. Они должны быть прилегающими к основанию друг друга. Камни, находящиеся на внешней стороне, нужно привязывать в шахматном порядке с другими камнями, выложенными внутри. Их нужно фиксировать с помощью стальной нити.

4. Подготовка вытяжки.

Когда Вы будете выкладывать каменный цилиндр, внизу нужно оставить отверстие для холодного воздуха, из-за которого создается тяга. Нужно уложить металлическую конструкцию в виде круга, чтобы горело и размещалось топливо. Металлический круг можно вырезать из листа металла, воспользовавшись болгаркой. Металл можно применять любой, даже ненужный и старый. Наверху будет располагаться съемная решетка, через которую будет проникать холодный воздух, обеспечивающий процесс жарки.

Во внутреннем очаговом периметре делается закрепление стального обруча, размер которого 6х60 мм. Он будет использоваться в качестве защиты каменных краев и будет выступать подпоркой и основной, чтобы класть сетку или шампура. Также Вы можете сделать дополнительную функцию – гриль. К примеру, очередь удобно жарить на гриле курицу, мясные блюда или рыбу, а на сетке запекать овощи.

Для этого потребуется установка стоек на стальном обруче. Вертел, который будет крутиться и располагаться на таких стойках. Для изготовления стержня рекомендуем использовать арматурную сталь. Такой материал огнеустойчив и имеет продолжительный срок эксплуатации. Когда кладка закончена, выложите огнеупорными кирпичами периметр укладки, где будет находиться жаровня.

При этой выкладке лучше не использовать раствор, а прибегнуть к методу «песчаной подушки». Просто насыпьте песок и уложите кирпичи. Это делается, для того чтобы в случае треска или поломки какой-то плитки ее можно было бы заменить на новую. Можно построить конструкцию мангала с топкой. Однако для этого понадобится вытяжная труба. Стоит отметить, что это достаточно хлопотная работа, которая требует умений и навыков.

Если человек не разбирается в этом, может ничего не получиться, так как самодельные мангалы из камня не могут обеспечить нормальную тягу в дымоходах.

Альтернатива каменному мангалу

Чтобы сделать более сложную конструкцию с нормальной тягой и дымоходом, можно сделать стальной камин, который в последствие по всем сторонам отделать камнем.

Какой бы камин Вы ни решили делать, важно не забывать, что камень или кирпич не должны бояться огня. Иначе от огня может возникнуть серьезная взрывная волна, в результате которой камни отлетят мелкими кусочками и могут стать причиной травмы. Как следствие, Ваш пикник пойдет насмарку. Да и внешний вид мангала может пострадать.

Нижнюю часть возле камина необходимо обложить плиткой. Она и красивее, и хорошо подходит к мангалу. У Вас есть возможность создания квадратного камина с каменной облицовкой, но со стальными защитами, обеспечивающими высокую прочностью.

Описанный выше метод строительства каменного мангала своими руками недорогой и эффективный. Эту конструкцию может сделать каждый мужчина, главное определиться с правильным местом и строго придерживаться инструкции. Лучше подобрать такое место для камина, где отсутствуют сквозняки, в противном случае жар будет регулярно сдуваться ветром.

Мангал из камня: как сделать своими руками

Мангал из камня – это прекрасная возможность превратить определенную зону или участок в своем дворе около дома, в функциональное и удобное место для отдыха. Мангал – это очаг, для работы которого используются дрова, уголь или брикеты. Поскольку тепло на улице быстро улетучивается, такие очаги предназначаются для приготовления разной пищи.

Оглавление

1. Подготовительные работы и создание эскиза
2. Чертежи и этапы строительства

Если вы хотите сделать мангал своими руками и не знаете с чего начать и какой материал выбрать, рекомендуем вам использовать для его изготовления и облицовки крупный и объемный камень.

Подготовительные работы и создание эскиза

Каменные мангалы отличаются своим оригинальным дизайном, они наверняка станут центром любого приусадебного участка. Однако визуальная красота, не так-то и проста в конструировании. Для того чтобы построить каменный мангал своими руками, важно продумать каждую деталь до мелочей и создать грамотный план с порядовку.

Перед тем как остановить свой выбор на сооружении именно такой конструкции, рекомендуем ознакомиться со всеми ее достоинствами и недостатками. К достоинствам каменных мангалов, относится:

1. Стильный внешний вид.
2. Прочная конструкция, которая также отличается своим высоким уровнем износостойкости.
3. Также такие мангалы отличаются долговечностью, они прослужат не один год. При этом они находятся прямо на улице и могут располагаться под открытым небом, поскольку такой материал как камень обладает хорошей морозоустойчивостью.
4. Большая часть каменных пород отличается устойчивостью к воздействию влаги. Также, этот натуральный материал не впитывает ее и в результате полностью сохраняет с вою прочность и первоначальный внешний вид.
5. Также, камень отличается хорошей огнеупорностью, он переносит нагрев, может контактировать с горящим пламенем, не деформируется при резких температурных перепадах
6. Отличается экологичностью, так как относится к категории природных минералов.

К недостаткам природного камня, относится:

1. Природный камень, как правило, достаточно сложный в работе, подготовке и обработке. Для работы с ним, вероятно, потребуется специальный инструмент.
2. Он имеет высокую стоимость, так как относится к категории экологичных и природных материалов.
3. Поскольку камни имеют разные размеры, собрать из них герметичный и красивый очаг достаточно проблематично. Для этого важно найти для каждого камня подходящее место.
4. Минерал имеет большой вес, поэтому конструкции сложенные из него или имеющие такую облицовку не являются переносными, а относятся к категории стационарных.

Поскольку процесс сборки мангала из камня своими руками достаточно сложный , специфический, важно предварительно определить для себя определенную последовательность действий, которые вы будете выполнять. Этапы сборки такого уличного мангала будут следующими:

1. Выбираем подходящий дизайн, который будет сочетаться и гармонировать с домом и другим декором на вашем приусадебном участке.
2. Выбираем подходящие для сборки и конструирования материалы, производим их расчет и закупаем в необходимом количестве.
3. Выбираем самое оптимальное и подходящее место, для размещения такого агрегата в саду, согласно всем требованиям со стороны пожарной безопасности.
4. Определяем размеры и способ размещения будущей конструкции. Она не должна быть очень маленькой или напротив, чрезмерно громоздкой.
5. Производим разработку чертежей со всеми необходимыми замерами и конструктивными элементами. Определяем габариты конструкции.
6. На последнем этапе проведения работ, важно выполнить предварительную выкладку и подготовить все необходимые для сборки своими руками материалы и инструменты.

Очень важно изначально, выбрать подходящий дизайн и материал. Именно от этого зависит успех и внешний вид мангала в целом, и его сочетаемость с другими постройками и декором на вашем приусадебном участке. Если вы не можете определиться с типом камня и дизайном очага, лучше проконсультироваться с дизайнером.

Заранее определитесь с тем, будете ли вы использовать для сборки мангала один или несколько материалов и насколько хорошо они будут сочетаться по цвету, размерам и фактуре друг с другом. Лучше всего, чтобы поверхность была ровной и гладкой. Ее в дальнейшем будет легче чистить.

Если вы планирует сконструировать простой мангал из камня, важно запомнить одно, она будет состоять из жаровни, в которой будет гореть огонь и готовиться еда и из основания. Однако есть и более сложные конфигурации, которые дополняются разными печами, рабочими областями, полками, шкафчиками.

Очень важно правильно выбрать и определить место для установки такого мангала. Лучше всего если он будет построен в непосредственной близости к беседке, террасе, зоне отдыха. Вот основные критерии успешной установки каменного мангала на приусадебном участке:

1. Рядом не должны располагаться предметы и постройки которые могут легко загореться.
2. Не стоит садить рядом с мангалом разные кустарники и деревья – это также не безопасно с пожарной точки зрения.
3. Мангал не должен дымить и лучше всего установить его вместе с небольшим дымоходом.
4. Защитите ваш садовый агрегат от ветра и непогоды. Таким образом, вы сможете использовать его в разное время года.
5. Также, такая садовая конструкция должна иметь сильный дизайн и сочетаться с другими постройками и декором на участке.
6. Расположите ярдом удобную и функциональную обеденную зону и места для отдыха.

Чертежи и этапы строительства

Первым делом важно создать чертеж, по которому в дальнейшем будет осуществляться строительство. Удобно, когда топка мангала располагается на высоте около 80-90 сантиметров. Именно на такой высоте удобнее всего жарить и производить разные манипуляции. Ширина очага должна составлять порядка 40-50 сантиметров, этого хватит на размещение 7-9 шампуров с едой. Глубина определяется индивидуально и в среднем варьируется в пределах от 19 до 30 сантиметров. Теперь настала пара определиться с типом камня, который вы будет использовать для строительства мангала (песчаник, гранит, доломит, сланец, кварцит и т.д.).

Важно учитывать и то, насколько камни отличаются между собой по своим формам и размерам. Если вы не можете себе позволить купить натуральный камень, всегда можно приобрести искусственный, который по своему внешнему виду практически не отличается от природного и имеет не менее привлекательный внешний вид и хорошие характеристики.

Также, купить или самостоятельно приготовите специальный кладочный раствор, который состоит из глины и песка в определенных пропорциях. Такой раствор имеете хороший уровень огнеупорности и безупречную сцепляемость. Также вам потребуется обзавестись: болгаркой¸ строительным уровнем и отвесом, кувалдой, зубилом, расшивкой и т.д.

Порядовка и строительство каменного мангала своими руками:

1. На перовом этапе вам потребуется соорудить и подготовить отдельный фундамент для своего каменного мангала. Именно благодаря такому фундаменту, основе, мангал будет устойчивым, прочным и не будет перекошенным. Фундамент должен заканчиваться и выравниваться прямо на уровне земли. Для каменного уличного мангала, лучше всего выбирать именно плитовую разновидность. Яма вырывается на глубину около 20-30 сантиметров и на дно заливают воду, после утрамбовки, она на 1/3 засыпается песчано-гравийной смесью и заливается до конца бетонным раствором.
2. Основание – это продолжение фундамента, которые выступает над уровнем земли приблизительно на 9-16 сантиметров. Кладку необходимо начинать только на раствор цемента.
3. Кладка камнем выполняется также как и из кирпича. Важно чтобы каждый камень плотно прилегал друг к другу. А если камни очень большие и разной формы, в кладку между швами, дополнительно вставляются металлические прутья.
4. После того как вы сложили нижнюю часть основания и приступили к сборке очага, в котором будет готовиться пища, необходимо установить деревянные распорки, которые некоторые также заменяют на металлические пластины, которые в отличие от деревянных распорок, в дальнейшем не убираются и остаются на своем первоначальном месте.
5. Если вы решили выполнить основание топки из листов метала, то облицовка камнем в данном случае производится иначе, чем при наличии деревянной распорки. В данном случае, для того чтобы облицевать такие стенки камнем, для того чтобы они не выбивались из образа, необходимо проделать следующее.
6. На поверхность металлических стенок наносится глиняный раствор, далее укладывается стой армирующей сетки. Это позволит в дальнейшем, камню хорошо сцепится с поверхностью и не разрушаться.
7. На армирующую сетку укладывается еще один слой глиняного раствора и далее плотно прижимается камень и удерживается 30-50 секунд. Если между камнями к кладке остаются большие швы, можно заполнить их каменой крошкой.
8. Крыша выкладывается аналогично стенкам, в качестве каркаса, который будет обшиваться камнем, используются листы метала которые свариваются между собой в форме купола. Купол фиксируется к основанию очага и на него наносится слой сцепляющего раствора. Предварительно, в металлическом каркасе вырезается отверстие для дымоходной вытяжки. Далее на поверхности закрепляется армирующая сетка и наносится еще один слой сцепляющего состава. После этого, наносим и фиксируем камень.
9. На последнем этапе проведения работ, необходимо установить дымоход. Он вставляется в вырезанное в куполе отверстие. Лучше всего выбирать металлический небольшой дымоход без изгибов.

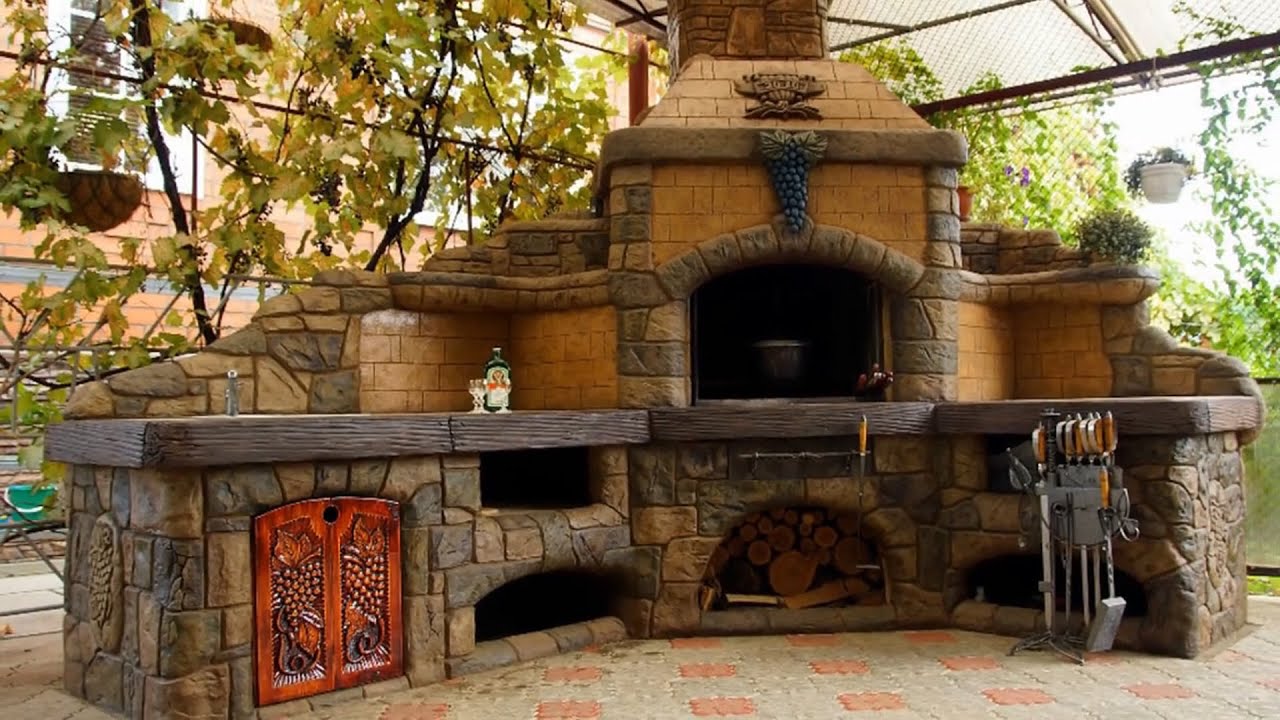

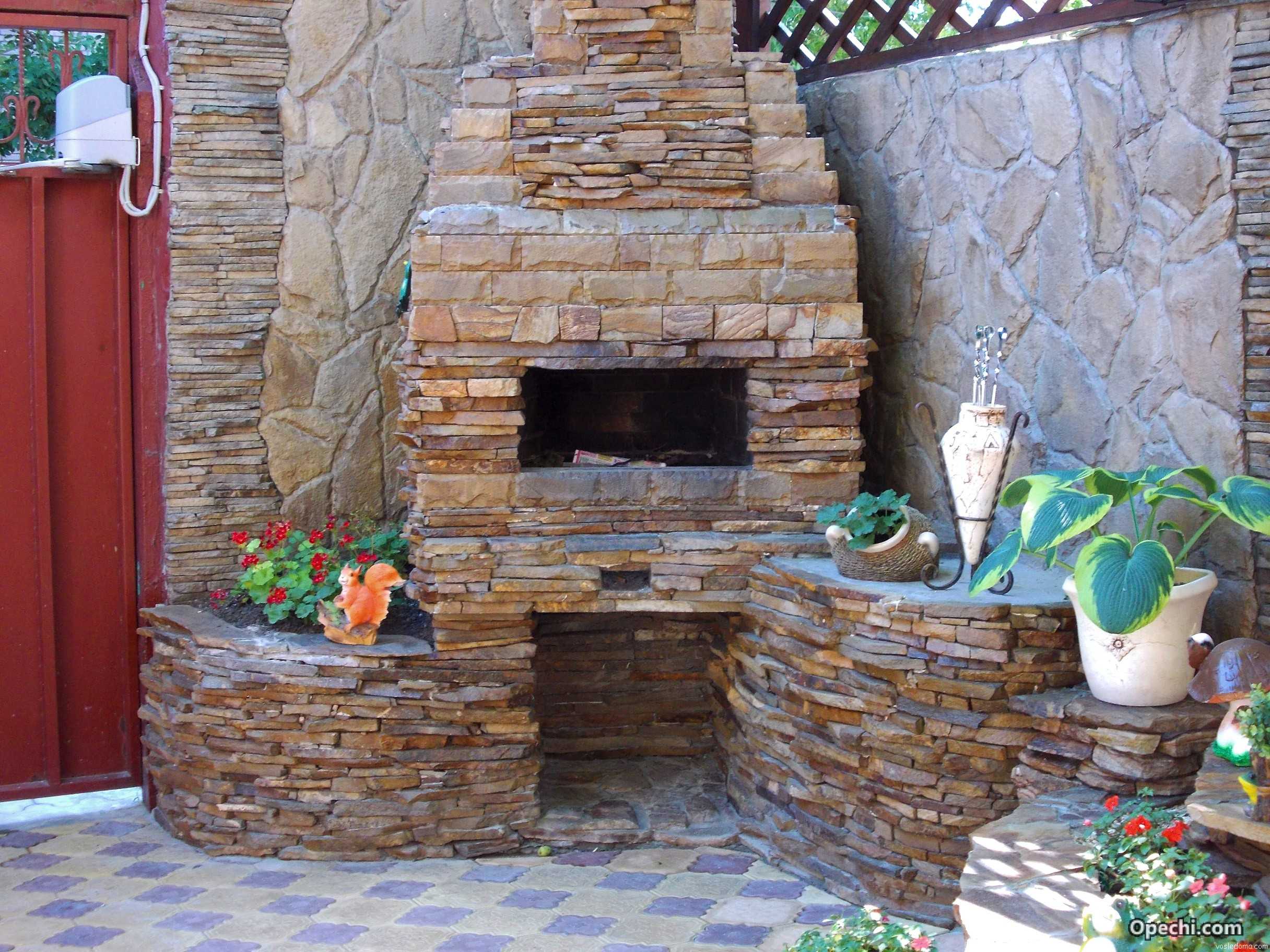

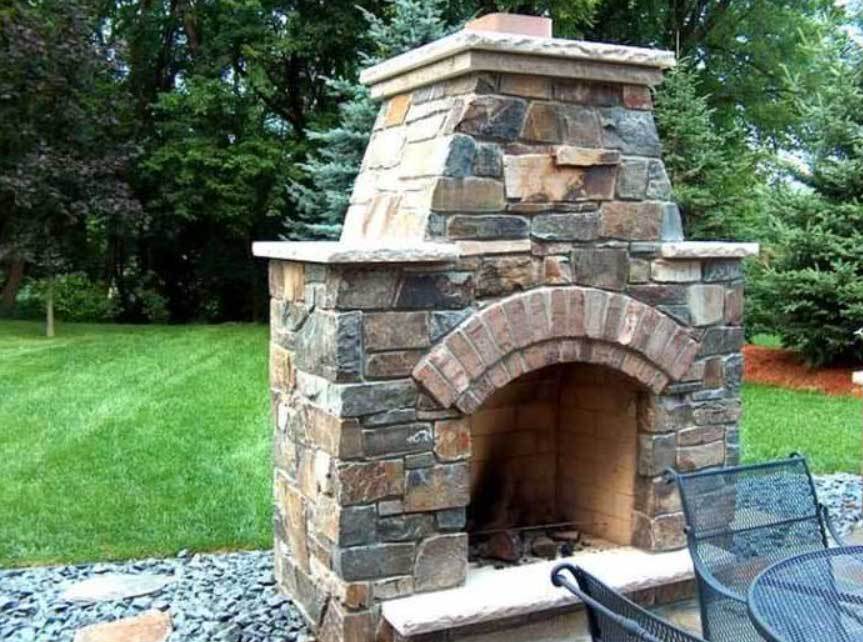

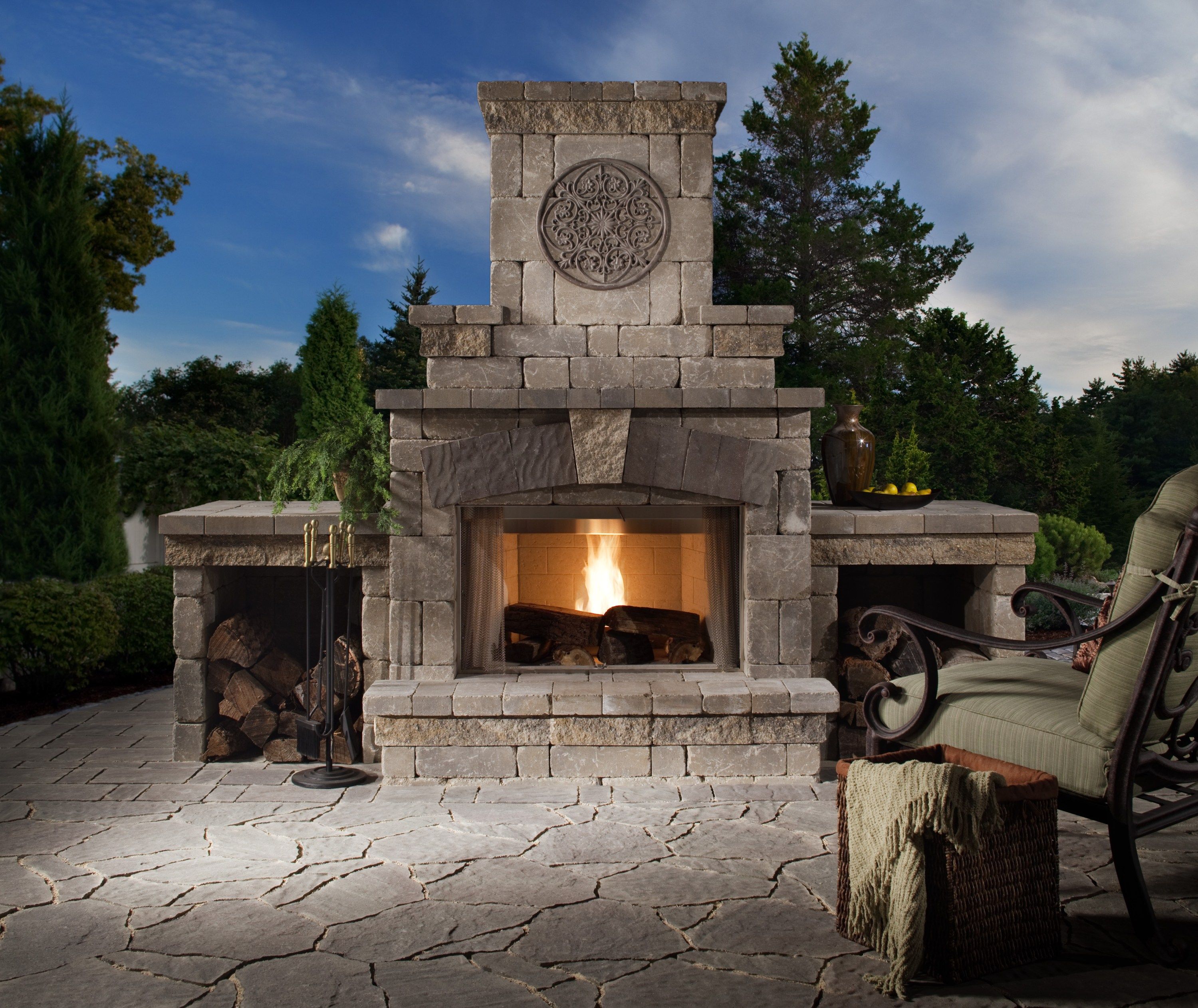

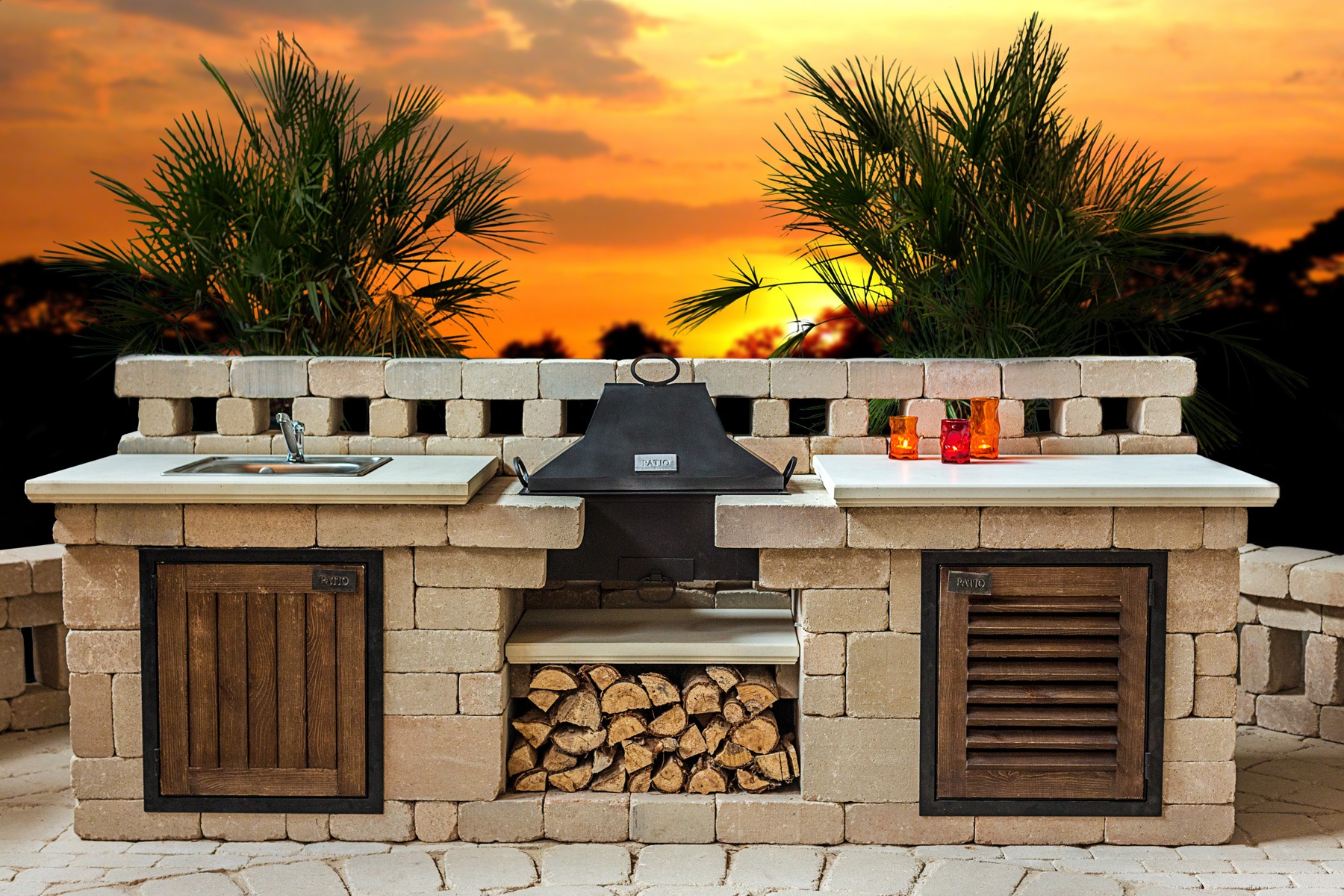

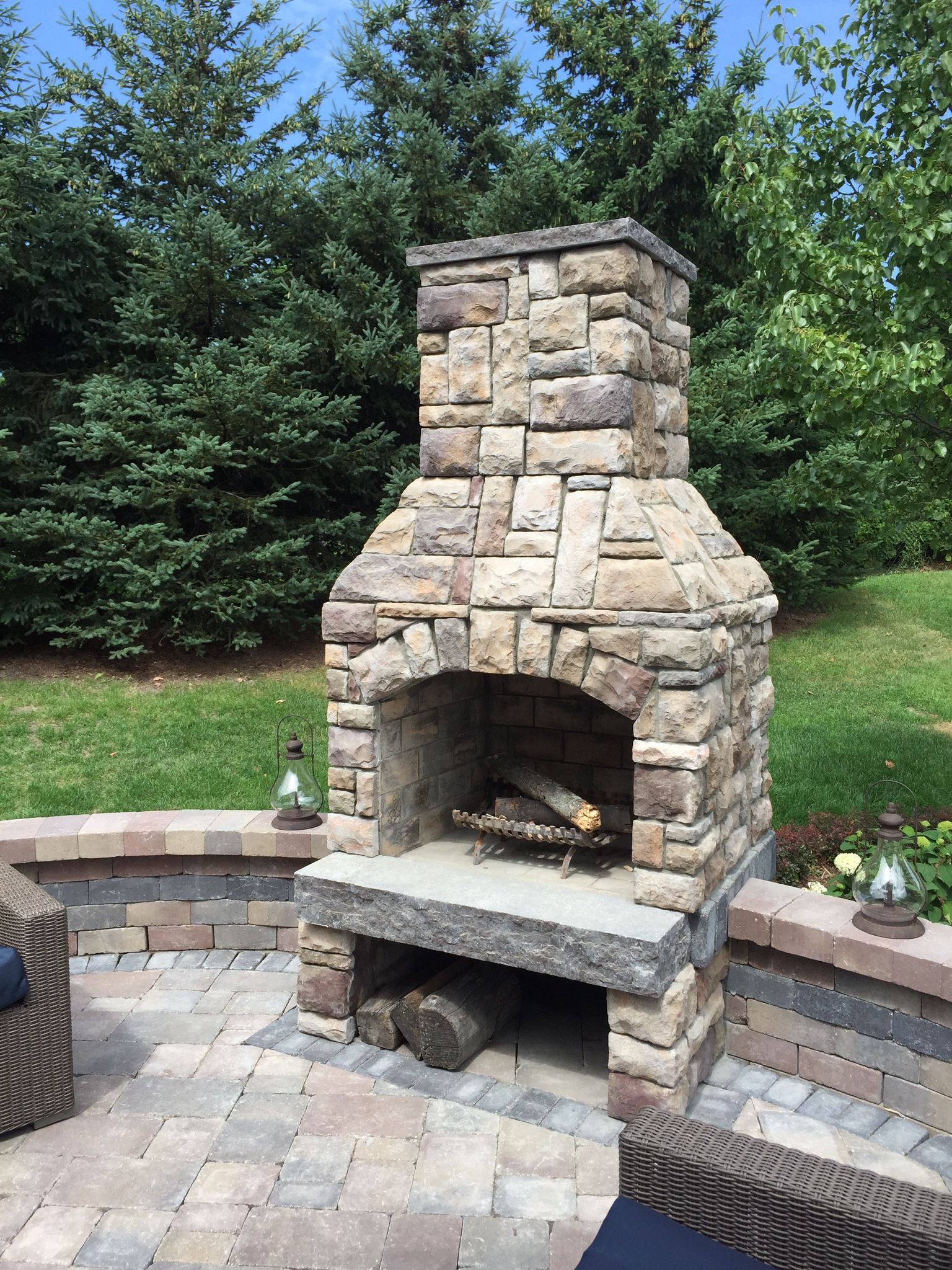

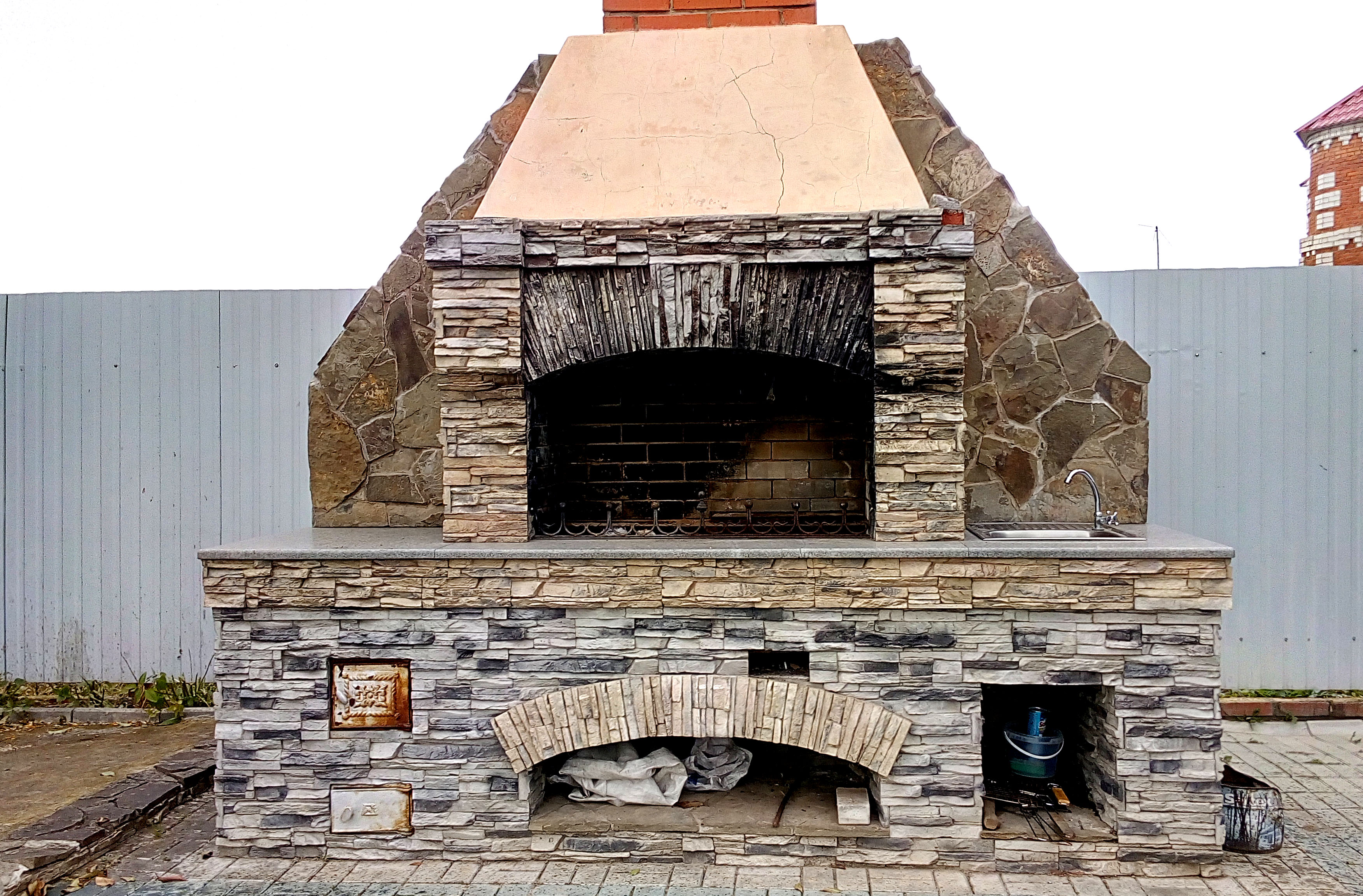

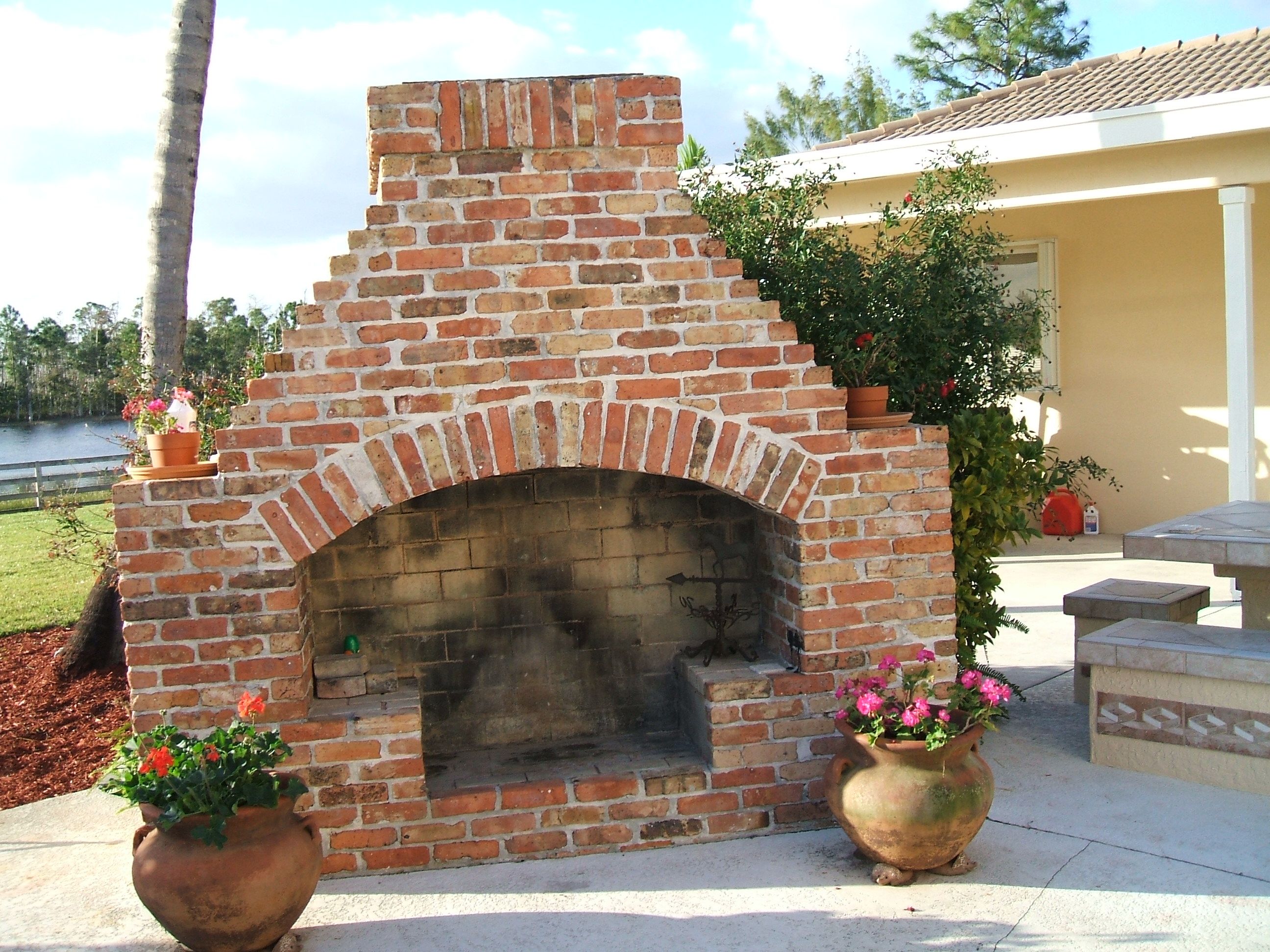

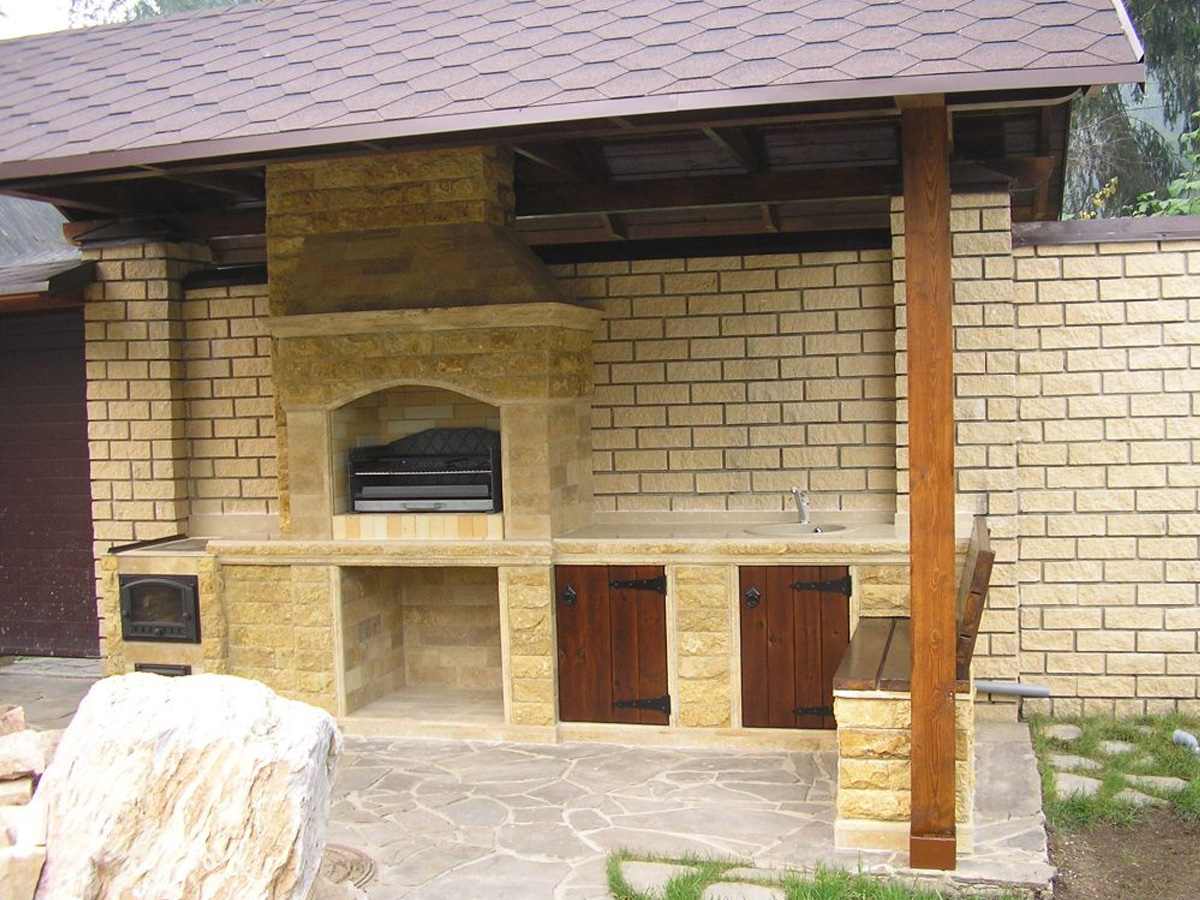

Мангал из разных камней:
