Каменные мангалы фото – Мангал из камня (38 фото): каменный вариант для дачи своими руками

Содержание

инструкция постройки своими руками, фотографии, примеры чертежей, а также и много другой полезной информации

В умах и сознании большинства дача непременно ассоциируется с местом отдыха и спокойного времяпрепровождения, атрибутами отдыха становятся уютная беседка и мангал. Одним из вариантов является мангал из камня, о котором и пойдет речь.

Выполненный с соблюдением всех строительных норм и правил, с использованием высококачественных природных материалов, он служит гордостью и украшением обустроенного загородного участка.

Вконтакте

Facebook

Мой мир

Ок

Twitter

Pinterest

Строительство каменного мангала

Подготовка

Прежде, чем затевать строительство, следует заранее продумать место, где он будет установлен, конструкция и габариты, сопутствующие сооружения, а также материалы, служащие основой.

Выбор места. В идеале мангал оборудуется в непосредственной близости от беседки, обеденной зоны, крытой террасы. Это позволяет легче осуществлять подготовку продуктов, приготовление блюд и сервировку стола.

Важно! Мангал, построенный самостоятельно, должен отвечать ряду требований безопасности:

  • защищенность от порывов ветра;
  • удаленность от деревьев и кустарной растительности;
  • отсутствие рядом с мангалом воспламеняющихся предметов.

Кроме того, с эстетической точки зрения дачный гриль должен органично сочетаться с дизайном ландшафта участка.

Конструкция и размеры

Касаемо конфигурации, гриль может быть самым простым, состоящим из основания и жаровни, либо многозадачным, включающим коптильню, печку, столешницу.

Выбор конструкции сугубо индивидуален и зависит от возлагаемых на нее функций и предпочтений хозяев:

  1. Габариты стационарного мангала вычисляются в зависимости от роста людей, которые будут им пользоваться. Так, для людей среднего роста применяются следующие значения:
  2. Высота. Не ниже 80 и не выше 1метра. Для лучшего ориентирования, она не должна превышать высоту рук человека, согнутых в локтях и стоящего на ногах. То есть высота мангала должна позволять спокойно вращать шампуры и переворачивать блюда на решетке.;
  3. Ширина. Как правило, для размещения стандартного числа шампуров (8-10) достаточно 400 мм. Однако рекомендуется иметь запас для спокойного орудования, потому внутренняя ширина жаровни составляет не менее 50 — 60 см.
  4. Глубина гриля вычисляется по длине шампуров и размерам решетку. Чаще всего это значения от 30 до 40 см. Жар, находящийся на дне жаровни, должен охватывать всю порцию продуктов.
  5. Пространство под жаровней. Остающееся пространство под жаровней целесообразно использовать для хранения дров, запасов угля, а также инвентаря.

Видео процесса строительства:

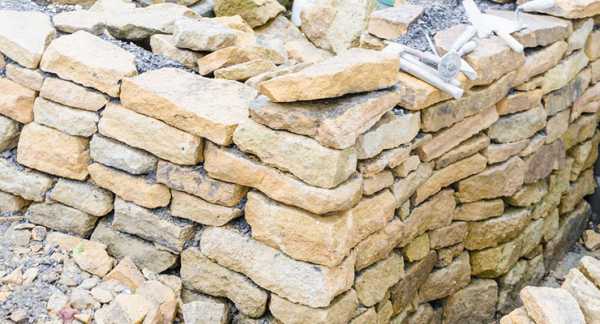

Выбор материалов

Одно из главных достоинств строительства мангала из камня является доступность материалов. Имея в своем распоряжении природные камни, можно создать истинные шедевры архитектуры и дизайна. Традиционно, строят из камня двух видов:

  • натурального;
  • искусственного.

Натуральный камень, с одной стороны, проще раздобыть, с другой — времени на его обработку и подгонку между собой уходит гораздо больше. Потому, при наличии средств, часто применяют искусственный камень. Таким образом для оборудования стационарных грилей и барбекю используют:

  • гранит;
  • обработанный песчаник;
  • сланец;
  • натуральные булыжники;
  • плитняк;
  • кирпич;
  • облицовочную плитку.

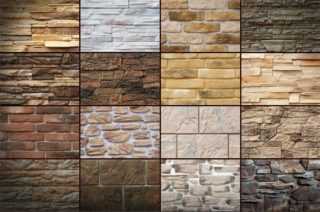

Выбор искусственного камня придает сооружению аккуратность, изящность линий и сочетается с фасадами капитальных зданий, выполненными из сайдинга и облицовочного кирпича. Использование же «дикого» камня и булыжников позволяет органировать с домами и беседками, выполненными из натурального дерева и сруба.

Видео подборка разных вариантов каменных мангалов:

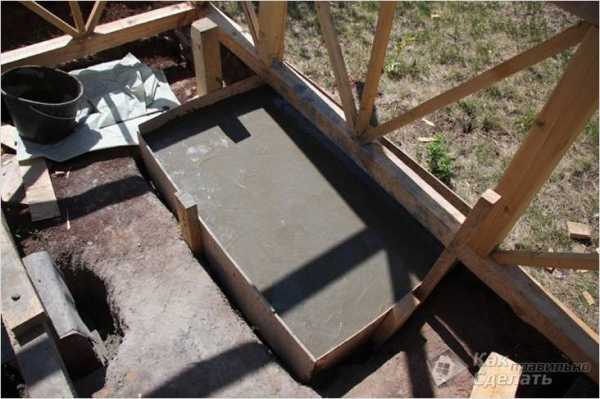

Строительство фундамента

Постройка мангала. Шаг 1.

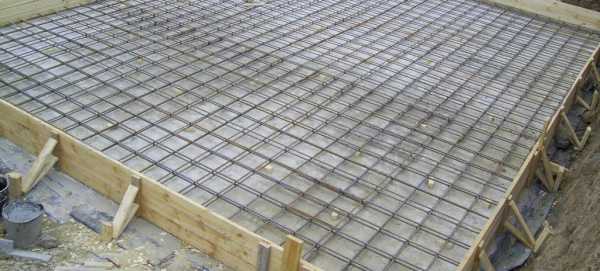

Возведение фундамента — обязательная работа, игнорировать которую не следует. В случае его отсутствия можно столкнуться с тем, что через некоторое время дожди и талые воды размоют почву под основанием, и конструкция, в лучшем случае, перекосится. Потому подготовка участка и заливка фундамента — первоочередной этап.

Для этого роется котлован глубиной не менее 80 см и шириной не менее 30 см от ширины каждой стороны планируемой конструкции. В котлован засыпается керамзитная подушка и тщательно утрамбовывается. Затем, перемешиваясь, засыпаются слои щебня и песка. При повышенном содержании воды в почве рекомендуется соорудить армированный каркас. Это поможет сохранить конструкцию мангала при изменении структуры почвы. Затем по всему периметру котлована строят опалубку. Традиционно она изготавливается из досок либо фанеры и выступает над уровнем земли на 15 — 20 см. Получившаяся ступенька будет являться цоколем мангала.

Следующим действием становится залитие бетонной смеси из воды, песка и цемента в пропорции 1 часть цемента к 3 частям песка. В смесь добавляют также мелкий щебень для увеличения количества связывающих веществ. Залитый фундамент оставляют на несколько дней полного схватывания и затем приступают к возведению непосредственно гриля.

Возведение конструкции

Постройка мангала. Шаг 2.

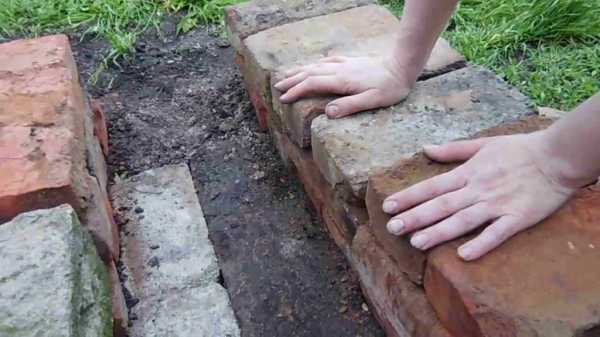

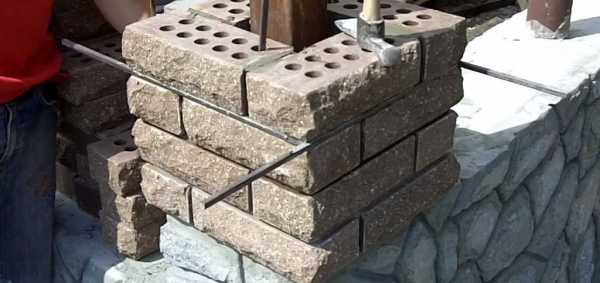

Кладка мангала выполняется на фундаментный цоколь. При ее возведении незаменимым инструментом является уровень — лазерный или пузырьковый. Он поможет добиться ровного вертикального и горизонтального возведения. Принципы каменной кладки не особо отличаются от чистой кирпичной. На нижнюю плоскость кладущихся друг на друга камней наносится связующий раствор.

Важно! Для кладки камней или кирпича используют специально приготовленную смесь глины и песка, вымоченные в воде от 2-ух до 3-х дней, либо специальные печные клеи для камня. Обычный цементный раствор при этом не помощник, поскольку под воздействием высоких температур весьма вероятно появление трещин на кладке.

Основную конструкцию выкладывают камнем, который, благодаря своим характеристикам, будет выдерживать многократные резкие перепады температур. При этом жаровню и топку обязательно выполняют из огнеупорного материала, например, кирпича. Тут же продумывают элементы для установки купола и дымоотвода, если таковые имеются в проекте, а также монтируют металлические скобы во внутреннем периметре жаровни, на которые будет устанавливаться сетка или шампуры.

Постройка мангала. Шаг 3.

Конструкция стационарного гриля должна предусматривать отверстие в нижней части жаровни для создания тяги воздуха. Желательно также организовать дымоудаление, если позволяет пространство. Обустройство небольшого купола добавит приготовлению блюд комфорт и избавит от назойливого дыма в ветреную погоду.

Готовую основную конструкцию следует облицевать камнем. Это самая творческая часть всего мероприятия. Тщательно подобранные камни разных размеров и форм тщательно промазывают специальным клеем и плотно укладывают друг к другу. При этом два ряда камней внешней и основной конструкции периодически связывают друг с другом при помощи тонких металлических прутов или проволоки. Таким образом получается общая цельная конструкции, которая не распадется на составные части по прошествии времени.

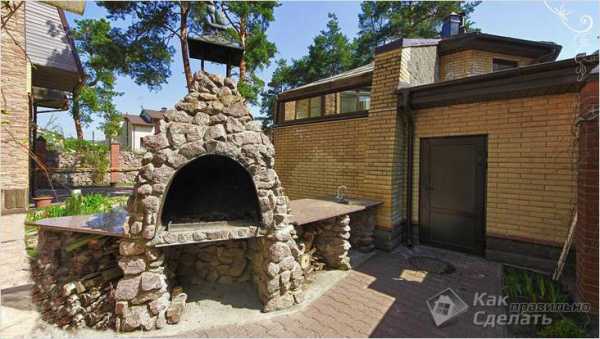

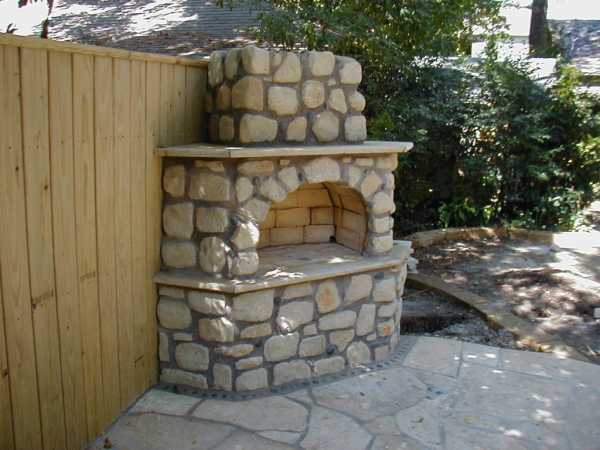

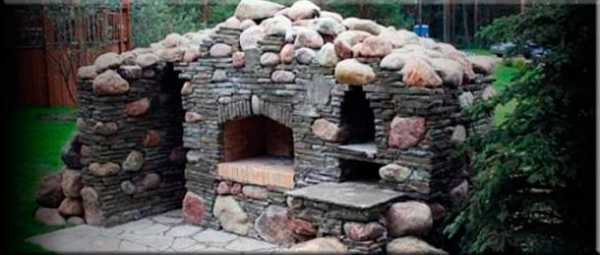

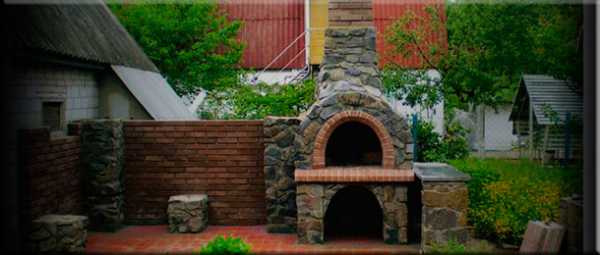

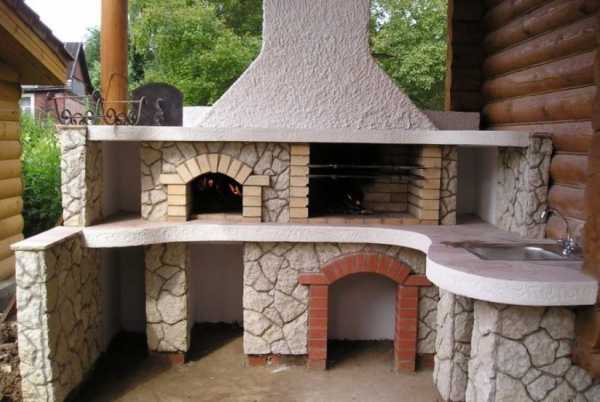

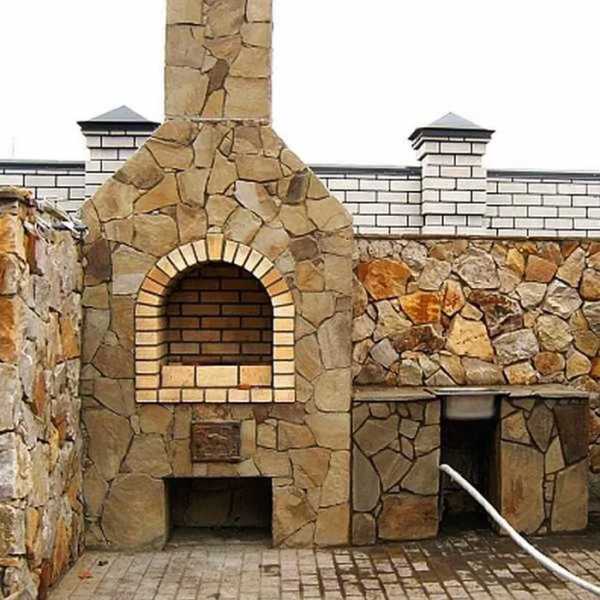

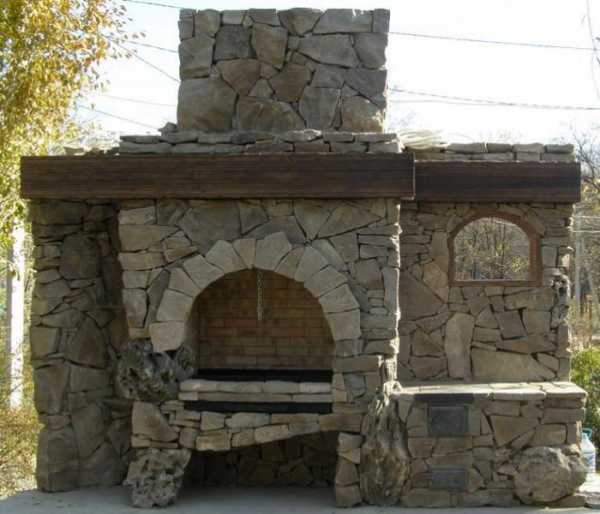

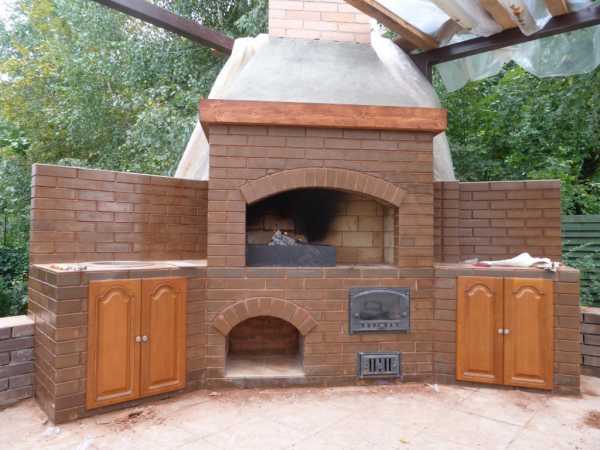

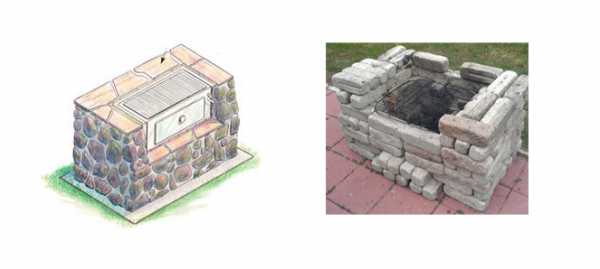

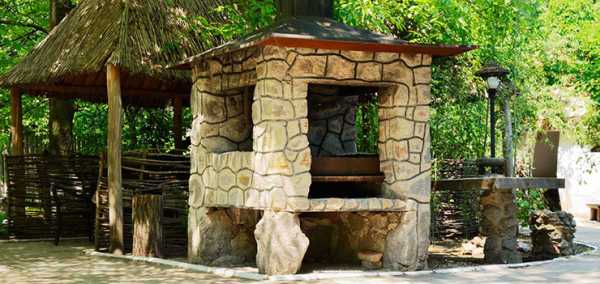

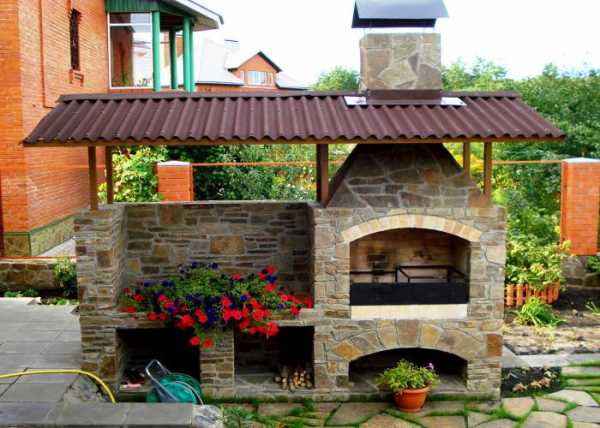

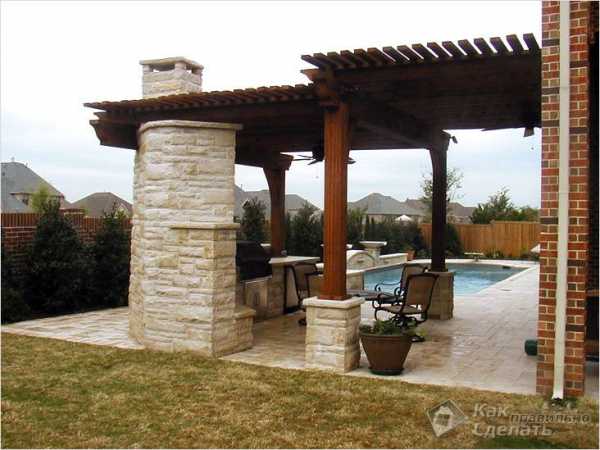

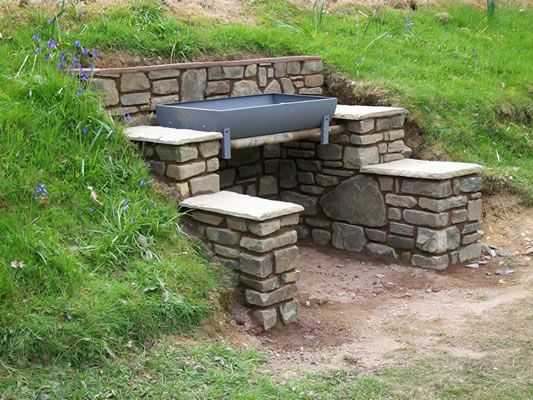

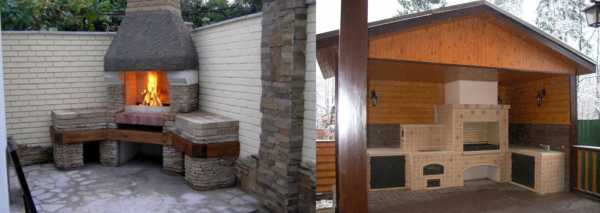

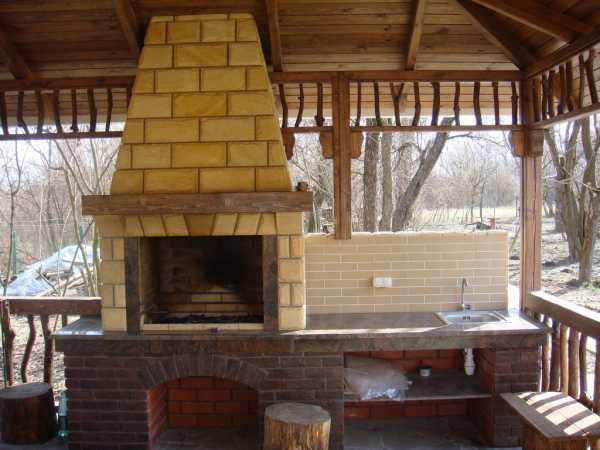

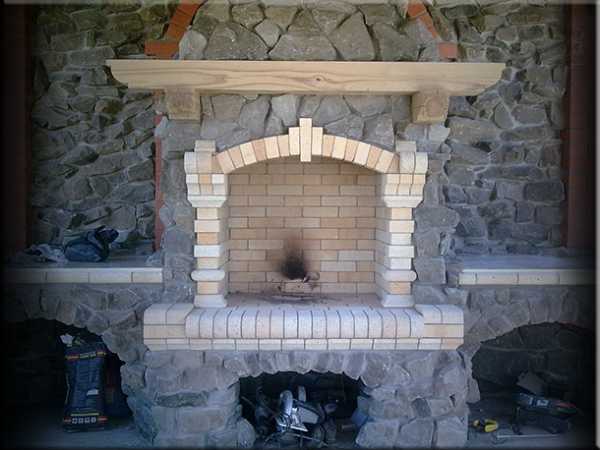

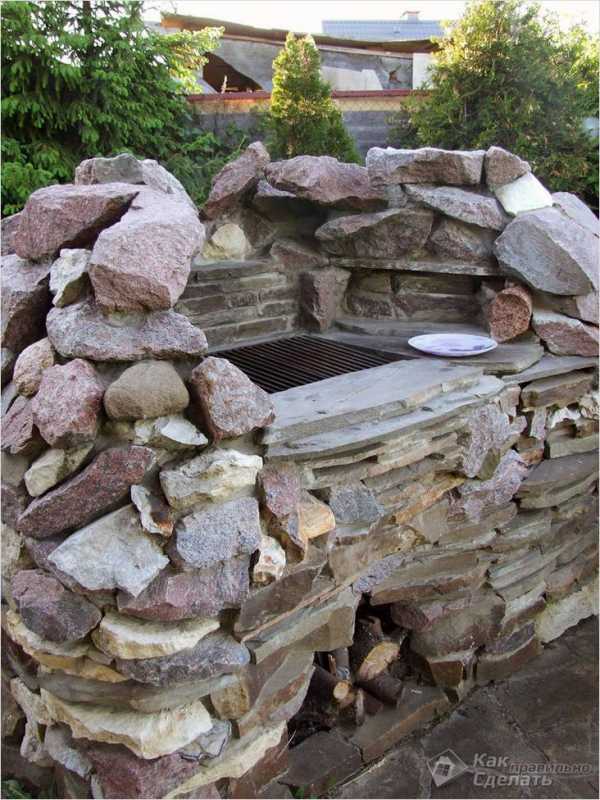

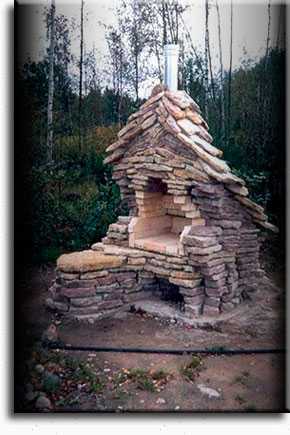

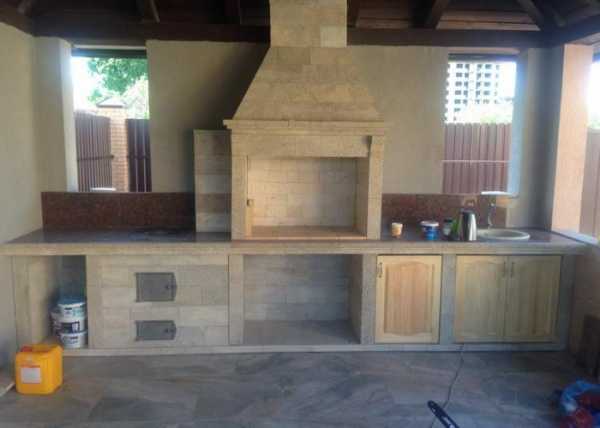

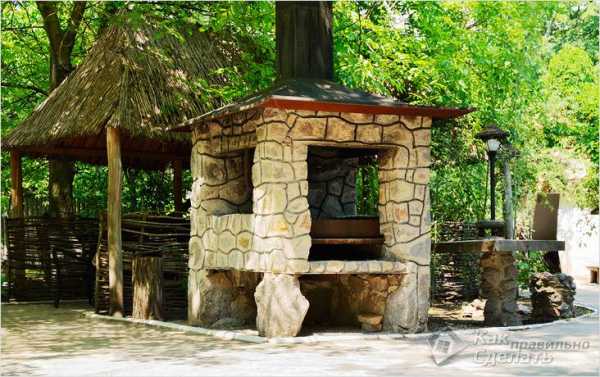

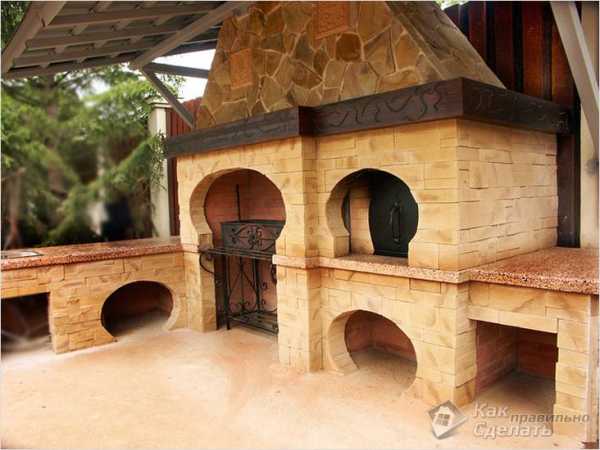

Фото примеры

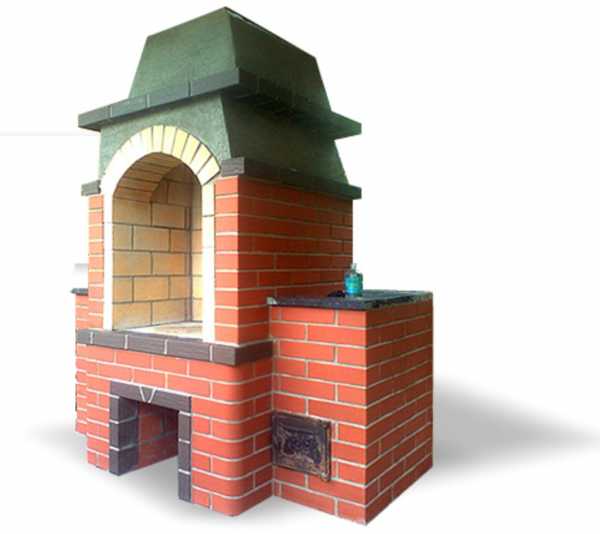

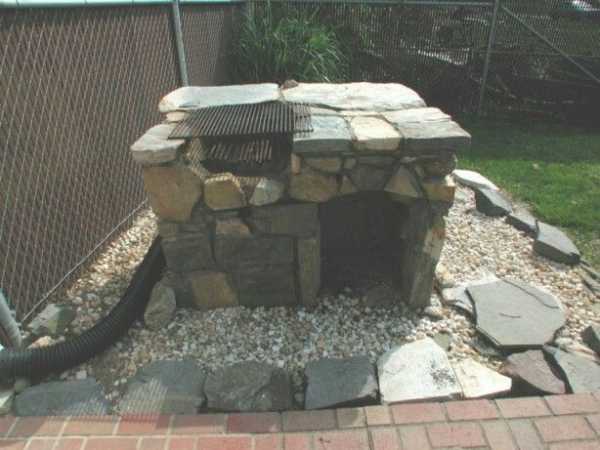

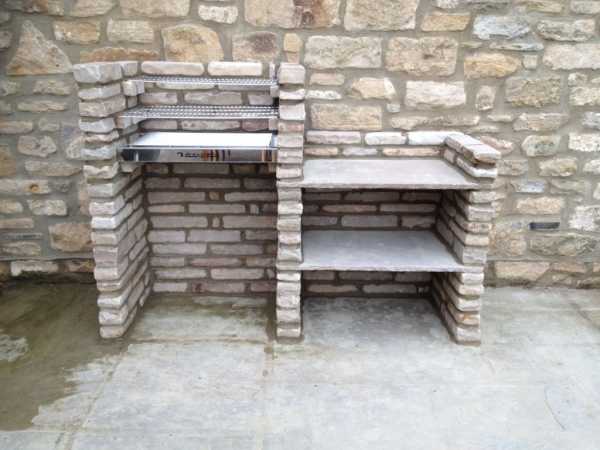

Эти примеры могут стать основой для создания собственных оригинальных идей.

Пример 1.

Пример 2.

Пример 3.

Пример 4.

Пример 5.

Пример 6.

Пример 7.

Самый простой вариант мангала (видео):

Выводы. Создание каменного мангала может превратить заброшенную часть участка и обеденную зону в самое приятное место для отдыха. Построенный со вкусом, в соответствии со всеми техническими нормами, с использованием природных материалов он станет не только уличным украшением для дачи, но и традиционным очагом, где захочется приготовить самые изысканные блюда из мяса, рыбы и овощей.

villadacha.ru

Каменный мангал своими руками: фото, чертежи

Каждая поездка на дачу редко обходится без шашлыка. Приготовленное мясо на углях – это не просто еда, это совместное времяпровождение, общение близких людей, игры с детьми. Все это приносит истинное удовольствие. Для интересного общения в окружении природы и возле шашлыка понадобится хороший мангал. Его можно купить или сделать своими руками.

Содержание статьи:

Сегодня очень удобными являются металлические конструкции для приготовления мяса и барбекю. Но самый лучший вариант сделать каменный мангал своими руками, фото и чертежи которого Вы сможете увидеть ниже. Несмотря на простоту своей конструкции, это очень удобное сооружение, которое может использоваться при жарке мясных или овощных продуктов. Такой мангал отличается круглой формой, простотой в стройке и эксплуатации.

Изучив материалы нашего сайта «Ремонтик», Вы легко сделаете мангал, имеющий красивый внешний вид. Для небольшого количества человек он прекрасно подойдет. Дело в том, что такой мангал будет удобнее чистить, и мусора от него будет намного меньше. Он может иметь диаметр в 1 м, а высоту – 65 см. Его не придется мыть, собирать, и Вы не обожжетесь о горячие железные поручни. Только слегка его почистив, Вы сможете использовать его снова. Если Вы сделаете его своими руками, то он обойдется намного дешевле, чем его покупка.

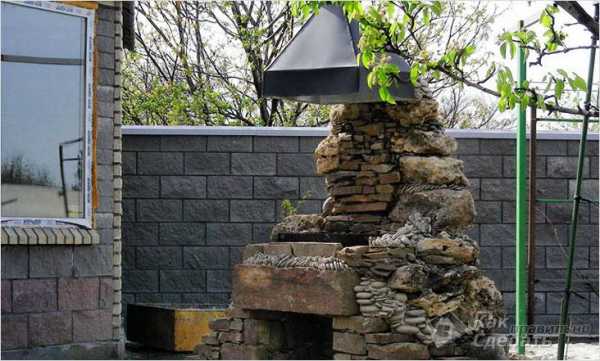

Мангал из камня, построенный своими руками, который находится на территории загородного дома постоянно, может использоваться на протяжении многих лет.

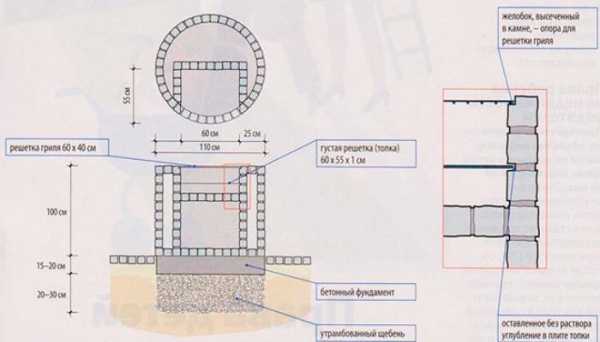

Предлагаем Вам схему мангала из камня

Внимание! Выкладывая каменный цилиндр мангала, стоит оставить небольшое отверстие для холодного воздуха, который и будет создавать тягу.

Выбираем оборудование и инструменты первой необходимости

Среди инструментов, которые Вам понадобятся для сооружения мангала из камня, стоит выделить следующие:

  • вилы, совковая и штыковая лопата;
  • ведро и тачка;
  • столярный молоток;
  • кельма, кирка и расшивка каменщика;
  • бетономешалка;
  • уровень;
  • ручной лобзик;
  • пила;
  • кувалды с длинной и короткой ручкой;
  • зубило с защитой, зокольник, шпунт;
  • измерительная рулетка и мел;
  • болгарка с набором алмазных дисков.

Внимание! Перед тем как приступить к сооружению каменного мангала своими руками, нужно обработать исходный материал (камень) ручными инструментами. Такой процесс довольно трудоемкий и малопроизводительный.

Но как бы там ни было, инструмент для такой работы стоит недорого, а значит в случае поломки Вы сможете его быстро заменить.

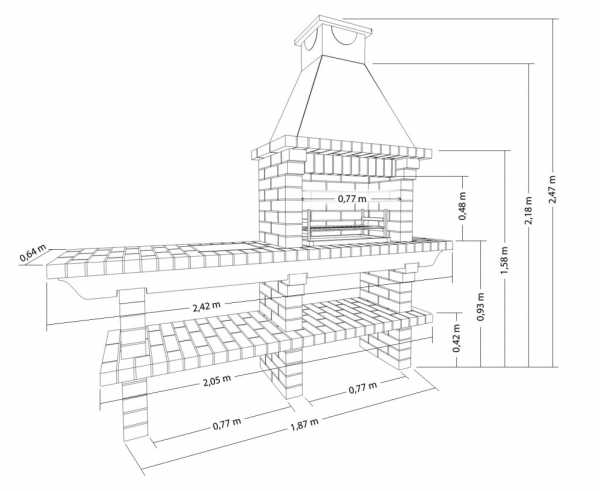

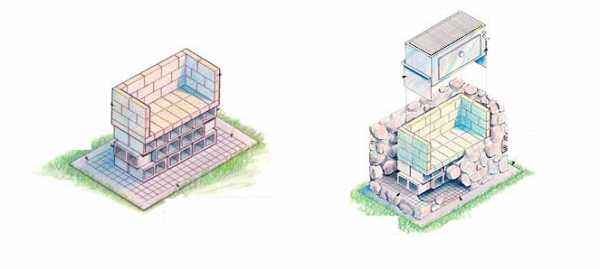

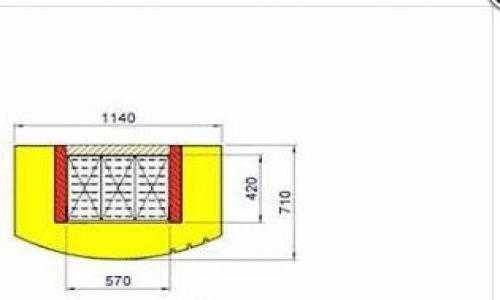

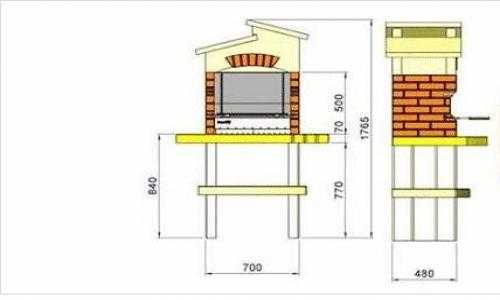

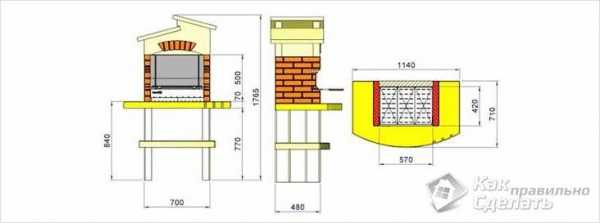

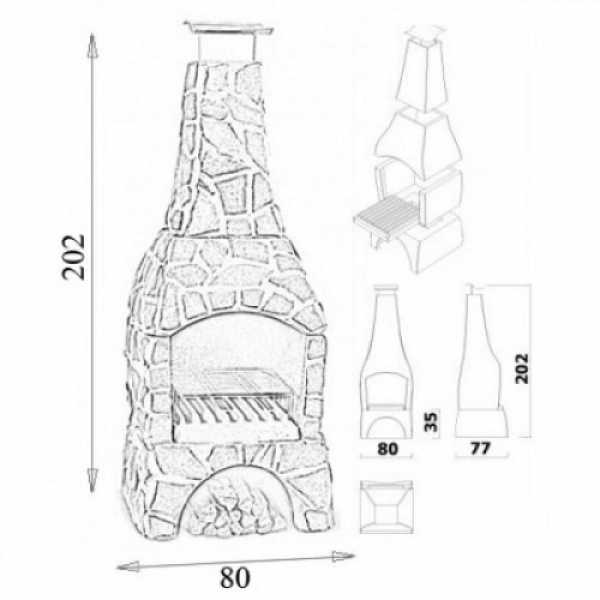

Чертежи мангала из камня, сделанного своими руками

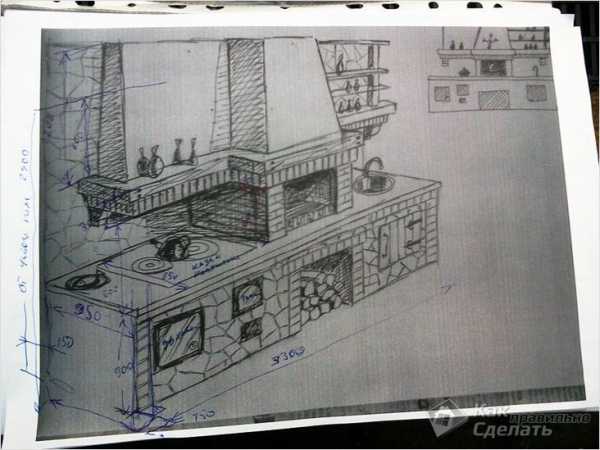

К каждому объекту необходим проект, и каменный мангал не является исключением. С этой задачей проще всего справится любой печник. Если Вы не обладаете такими знаниями, то рекомендуем заказать проект, обратившись в специализированную организацию. Помимо самого чертежа, Вы получите техническое задание, где будет поэтапное описание работ со схемами.

После изучения чертежей и утверждения проекта можно приступить к самому строительству. С помощью нарисованной схемы Вы сможете представить себе будущее сооружение, что сэкономит Ваше время при строительстве конструкции. Картинка делается на двух разрезах изнутри.

Фото мангал в разрезе

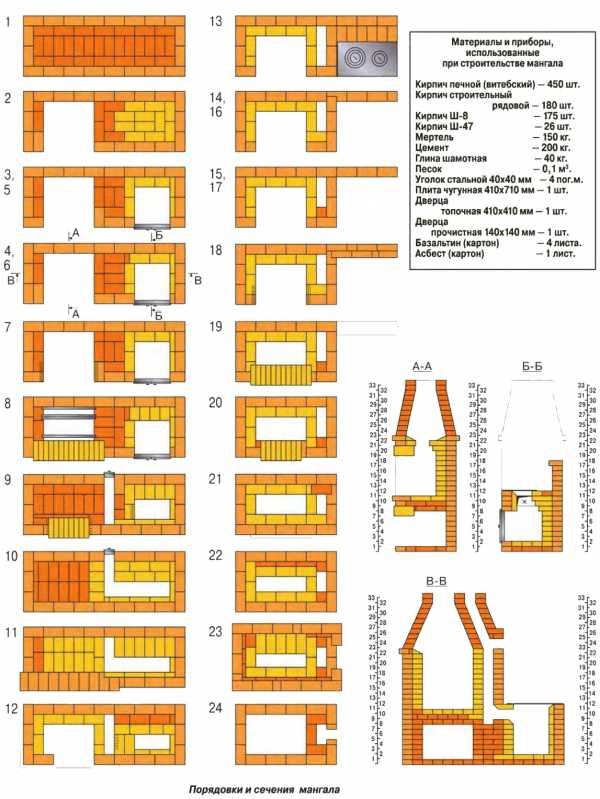

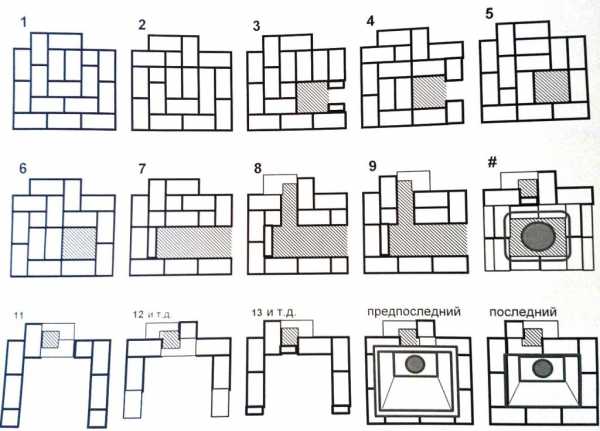

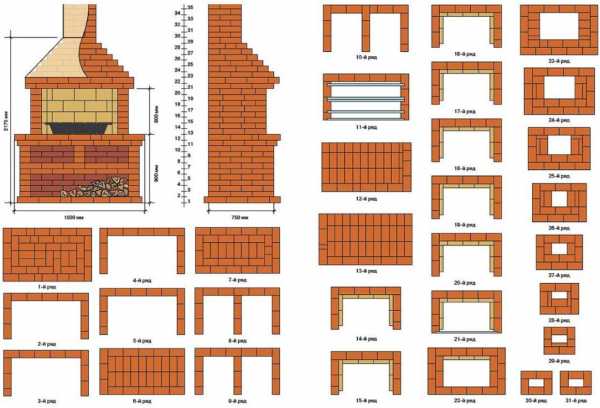

Также в проекте должны быть и описания порядовок. Для эффективной работы тщательно изучите предоставленный чертеж, так как на нем четко обозначены все камни.

Внимание! Выполняя порядовки, следуйте предписаниям специалистов. Иначе даже отклонения, которые кажутся Вам несущественными, могут принести много неприятностей во время эксплуатации мангала.

Как сделать каменный мангал своими руками

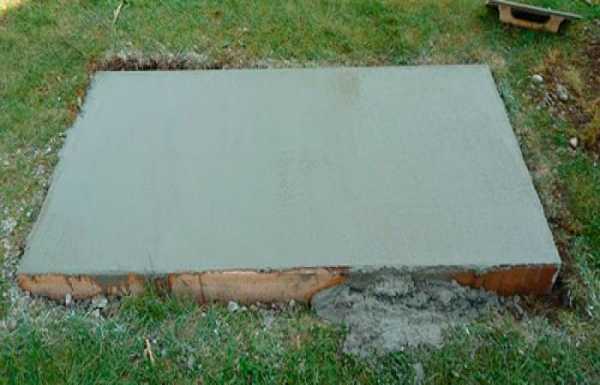

  1. Заливка фундамента.

Какой бы мангал Вы ни выбрали: крытое строение или прямоугольное сооружение, Вам стоит позаботиться о строительстве качественного фундамента. Если Вы планируете обустроить простую конструкцию, то можно выполнить основание из булыжников на цементной основе. Если же Вы планируете, что Ваш мангал будет иметь высоту больше 1 метра, то фундамент придется строить ниже уровня промерзания грунта. В противном случае верхняя часть конструкции накренится и произойдет вспучивание промерзшей почвы.

Если на земельном участке глинистая почва, то заливайте бетонный раствор в вырытое углубление. Не доходите до краев ямы примерно 15 см. Затем установите опалубку, чтобы создать ровную прямоугольную конструкцию. Если почва песчаная, то сразу установите опалубку. После затвердения фундамента Вы сможете ее снять. Если говорить о гидроизоляции, то ее необходимо выполнить при помощи белой, красной или желтой глины.

  1. Подготовка основы.

Сооружая мангал своими руками, не забывайте о том, что Вы должны уметь делать кладку кирпича. В противном случае стоит нанять человека, который разбирается в этом. Весь строительный процесс стоит начать с возведения основы мангала.

Для этого необходимо вырыть ямы диаметром в 120-130 см и глубиной 80 см. На нижнюю донную часть насыпьте слой щебенки, а сверху слой песка. После этого залить все бетонным раствором. Дальше нужно проармировать основу, взяв стальную арматурную сетку. Когда эта часть будет вмуровываться, она будет выглядеть как вертикальный цилиндр в диаметре 1 метр.

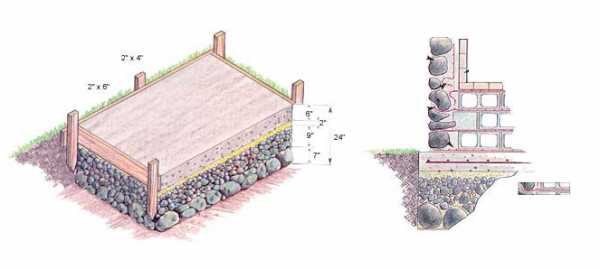

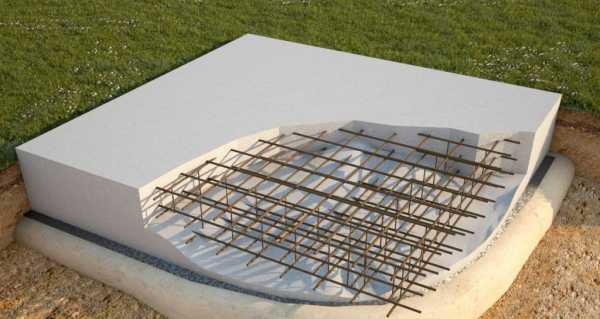

Схема устройства фундамента для каменного мангала

По истечению десяти дней, когда бетон застынет и станет прочным, внутри вмурованной сетки нужно сделать выкладку с помощью цементного раствора, состоящего из осколочков частей кирпичей или камней. Внутренняя поверхность должна получиться не рельефной. Чем она будет ровнее, тем лучше.

Когда эта часть будет обкладываться природными камнями, из-за рельефности могут возникнуть проблемы. Каменное сооружение, получившееся в результате описанных выше работ, имеет форму цилиндра. Вовнутрь строения необходимо подсыпать, затем сразу утрамбовывать почву. После таких работ остается углубление, напоминающее чашу, глубиной в 55 см.

  1. Облицовочный этап.

Будущая шашлычная с внешней стороны должна быть отделана природным камнем, но с использованием только профильного или специализированного клея. Иначе, после того как в мангале несколько раз прогорят дрова (если плитка посажена не на специальный клей), она просто отвалится, и никакой внешней привлекательности просто не будет. Это хороший клей, имеющий консистенцию сухого состояния, покупаемых в любых строительных магазинах.

Для скрепления камней он очень помогает и формирует водонепроницаемые соединения. Такой мангал может находиться под снегом или дождем, но облицовочная плитка не отвалится и прослужит очень долго.

Отдельные плиточные части во время укладки нужно подбирать, как мозаику или пазлы. Они должны быть прилегающими к основанию друг друга. Камни, находящиеся на внешней стороне, нужно привязывать в шахматном порядке с другими камнями, выложенными внутри. Их нужно фиксировать с помощью стальной нити.

  1. Подготовка вытяжки.

Когда Вы будете выкладывать каменный цилиндр, внизу нужно оставить отверстие для холодного воздуха, из-за которого создается тяга. Нужно уложить металлическую конструкцию в виде круга, чтобы горело и размещалось топливо. Металлический круг можно вырезать из листа металла, воспользовавшись болгаркой. Металл можно применять любой, даже ненужный и старый. Наверху будет располагаться съемная решетка, через которую будет проникать холодный воздух, обеспечивающий процесс жарки.

Во внутреннем очаговом периметре делается закрепление стального обруча, размер которого 6х60 мм. Он будет использоваться в качестве защиты каменных краев и будет выступать подпоркой и основной, чтобы класть сетку или шампура. Также Вы можете сделать дополнительную функцию – гриль. К примеру, очередь удобно жарить на гриле курицу, мясные блюда или рыбу, а на сетке запекать овощи.

Для этого потребуется установка стоек на стальном обруче. Вертел, который будет крутиться и располагаться на таких стойках. Для изготовления стержня рекомендуем использовать арматурную сталь. Такой материал огнеустойчив и имеет продолжительный срок эксплуатации. Когда кладка закончена, выложите огнеупорными кирпичами периметр укладки, где будет находиться жаровня.

При этой выкладке лучше не использовать раствор, а прибегнуть к методу «песчаной подушки». Просто насыпьте песок и уложите кирпичи. Это делается, для того чтобы в случае треска или поломки какой-то плитки ее можно было бы заменить на новую. Можно построить конструкцию мангала с топкой. Однако для этого понадобится вытяжная труба. Стоит отметить, что это достаточно хлопотная работа, которая требует умений и навыков.

Если человек не разбирается в этом, может ничего не получиться, так как самодельные мангалы из камня не могут обеспечить нормальную тягу в дымоходах.

Альтернатива каменному мангалу

Чтобы сделать более сложную конструкцию с нормальной тягой и дымоходом, можно сделать стальной камин, который в последствие по всем сторонам отделать камнем.

Какой бы камин Вы ни решили делать, важно не забывать, что камень или кирпич не должны бояться огня. Иначе от огня может возникнуть серьезная взрывная волна, в результате которой камни отлетят мелкими кусочками и могут стать причиной травмы. Как следствие, Ваш пикник пойдет насмарку. Да и внешний вид мангала может пострадать.

Нижнюю часть возле камина необходимо обложить плиткой. Она и красивее, и хорошо подходит к мангалу. У Вас есть возможность создания квадратного камина с каменной облицовкой, но со стальными защитами, обеспечивающими высокую прочностью.

Описанный выше метод строительства каменного мангала своими руками недорогой и эффективный. Эту конструкцию может сделать каждый мужчина, главное определиться с правильным местом и строго придерживаться инструкции. Лучше подобрать такое место для камина, где отсутствуют сквозняки, в противном случае жар будет регулярно сдуваться ветром.

Возможно Вам будет также интерестно:

remontik.org

Барбекю из камня своими руками

Барбекю из камня своими руками Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором мастер-класса вы узнаете, как можно самостоятельно у себя на участке построить печь-барбекю из камня или кирпича.

На сегодняшний день среди владельцев загородного жилья очень популярна тема строительства всевозможных печей, мангалов, коптилен и конечно же барбекю. Все перечисленное к нам в основном пришло из за границы, а все новое очень интересно) Барбекю можно сделать из металла, кирпича, камня или блоков, все зависит от предпочтения хозяина и его финансовых возможностей. Стационарная печь выложенная специалистом удовольствие дорогое, а вот если самому построить, то получится вполне бюджетно.

За основу был взят гранитный камень размером 20х20 см и цементно-песчаная смесь. Залит фундамент, а далее выложено основание в форме буквы "Е" Столешница бетонная.

И так, давайте рассмотрим, что конкретно понадобится для строительства барбекю из камня?

Материалы

1. гранитный камень 20х20
2. цемент
3. песок
4. арматура
5. фанера
6. ган-отсев или мелкий гравий
7. металлическая решетка для барбекю
8. металлический прут

Инструменты

1. лопата
2. кельма
3. киянка
4. уровень
5. ножовка по металлу
6. молоток
7. ножовка по дереву
8. рулетка

Пошаговая инструкция по строительству барбекю из камня своими руками.

Как и в любом другом строительстве, все начинается с фундамента, а именно расчищается необходимая площадка и снимается верхний слой земли вместе с дерном. Роется яма глубиной 25-30 см этого вполне достаточно, на дно укладывается слой гарцовки 10 см, то есть гран отсев смешанный с цементом в соотношении 1:4, смачивается водой, трамбуется и выравнивается в процессе. Далее выкладывается бутовый камень с расстоянием 1-2 см, а полость заполняется цементно-песчаным раствором.

На дно ямы передварительно нужно уложить геотекстиль.После того как фундамент будет готов, мастер переходит к кладке стен печи.Основание разделено на 2 части, в этих печурках будет размещены дрова.Стенки поднимаются в 3 ряда данных камней, все зависит от вашего роста конечно, необходимо строить под себя естественно.Затем изготавливается столешница, в данном случае автор использовал бордюры от тротуарной плитки.На основание столешницы выкладываются 2 ряда камней жаровни.В шов закладывается металлический прут на расстоянии 10 см от поверхности столешницы, а остальные на расстоянии не менее 5 см.Вот таким нехитрым образом автор сложил стационарную печь-барбекю открытого типа, как видите нечего сложного здесь нет и под силу построить человеку не имеющему опыта в строительстве.

Так же можно данную печь усовершенствовать и сделать закрытой. Здесь тот же сам процесс только столешница изготавливалась отдельно. На ровной поверхности сколачивается опалубка из доски, в нижнюю часть укладывается гидроизоляционный материал и закладываются камни с расстоянием 1-2 см друг от друга, после чего все заливается жидким цементно-песчаным раствором.

Далее также выкладывается жаровня, но уже с добавлением арки, которую можно согнуть из фанеры.Арка выкладывается камнем на цементно-песчаный раствор, для усиления конструкции добавлен металлический пруток и армирующая сетка.Задняя стенка так же выкладывается камнем, но в вверхней части оставляется пространство, оно будет служить дымоотводом.Так же на гриль можно поставить казанок и приготовить к примеру плов или сварить уху.Получилась добротная печь, но желательно для не еще сделать небольшой навес, чтоб дожди не размывали кладочные швы, а на столешницу можно выложить керамическую плитку.

На этом заканчиваю статью. Большое спасибо за внимание!
Заходите в гости почаще, не пропускайте новинки в мире самоделок!


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Барбекю из камня | Кладка камина

Барбекю прекрасно дополняет кухню. Существует много разновидностей этих летних печей. Популярны конструкции стационарного и переносного типа..

Фото: Барбекю из камня

Барбекю из камня гармонично входит в обстановку садового участка. Прежде чем самостоятельно сооружать летнюю печь или приобретать готовое изделие, следует определить место, где будет располагаться будущая конструкция. Это влияет на эффективность и безопасность использования барбекю. Лучше размещать оборудование для жарки не слишком далеко от дома, иначе возникнут проблемы с переноской посуды, других кухонных принадлежностей и мелочей. Не стоит сооружать барбекю под развесистыми деревьями, это опасно возможностью их возгорания. Если для строительства был выбран газон, нужно учитывать тип растущей на нем травы. Часто подходящие к барбекю люди могут быстро вытоптать ее.

Форма выложенной из камня конструкции напоминает ящик на столещнице. Передней стенки нет, верхняя часть дымоход с трубой. Можно построить барбекю самостоятельно или купить в готовом виде. Профессиональные дизайнеры всегда готовы рассмотреть индивидуальные проекты клиентов. Каменный декор барбекю отлично соответствует современному ландшафтному дизайну и внешнему виду зданий. Использование натуральных камней – не просто направление моды. Конструкции из них выходят необычайно прочными и стойкими к износу. Популярны ракушечник и «дикий камень». Преимущества этих материалов заключаются в прочности, долговечности, эстетичности и редкости. Как уже упоминалось, выбор породы камня зависит от стиля оформления интерьера и экстерьера.

Отделка

В отделке барбекю может сочетаться необработанный и полированный камень. Узор и фактура бывают различными. Наиболее смелые дизайнерские идеи воплощаются за счет богатой цветовой гаммы натурального камня. Современные творцы смело экспериментируют. Обширная палитра позволяет совмещать разные породы, создавать уникальные композиции. Некоторым людям по душе природная небрежность.

При сравнении барбекю из камня и обычного мангала, несомненны преимущества каменной конструкции. Это долговечность и возможность готовить любимые блюда круглый год. Кладка барбекю выполняется из заранее подготовленных деталей. Конструкция может быть усложненной, включать очаг и гриль, коптильню, духовку, вертел и мангал.

Оборудование барбекю разнообразно – мангалы, стационарные печи, портативные металлические жаровни. Самый простой стационарный барбекю из камня создается на приусадебном участке. В последнее время подобные конструкции пользуются повышенным спросом. Камень придает мангалу признаки стильности и древности. Этот природный материал долговечен и в состоянии пережить многие поколения владельцев барбекю. Из камня выкладывают ограждения, скамьи, столики, садовые дорожки. Он пригоден для облицовки дымохода и кирпичной топки. Камень обеспечивает сохранение тепла, способствует качественному приготовлению блюд.

Перед постройкой барбекю из камня следует подобрать подходящее место и разработать схему строения. Если было принято решение не просто обустроить каменный мангал, но выложить полноценную печь, лучше обратиться к опытным профессионалам. Только специалисты в силах разработать качественный проект, учитывая пожелания заказчика, и воплотить его в камне.

Фундамент

Когда подходящее место выбрано, можно переходить к сооружению фундамента. Эта часть работы самая легкая. Примерно на глубину 30 см нужно уложить щебень или гравий и плотно утрамбовать. Сверху кладут несколько прутьев стальной арматуры, так, чтобы они не касались краев опалубки, иначе будут подвержены коррозии при контакте с влагой. Арматура придает жесткость фундаменту. Затем обносят будущий фундамент деревянной опалубкой и заливают бетоном, это нужно сделать за один раз, чтобы получился монолит. После затвердевания бетона начинают выкладывать на фундаменте основание каменной печи. Плоские камни лучше оставить напоследок, для облицовки. Камни укладывают поплотнее. Для топки и дымохода желательно использовать огнеупорный кирпич. В конце сооружение облицовывают плоскими камнями. Однако столь сложную работу лучше поручить опытным печникам.

Фундамент



Барбекю из камня

 В этой статье мы подробно расскажет, как построить коптильню барбекю из речного камня.

Строительство коптильни барбекю из камня – Construction smokehouse barbecue of stone

фото: фундаментное основание

Фото 1

На начальном этапе необходимо сделать фундаментное основание и на нем возвести опорные стены всей конструкции. Для фундамента сбиваем деревянный каркас желаемого размера, заливаем цементно-песчаный раствор и в него вкладываем камни, при этом соблюдаем горизонтальный уровень. После собираем на площадке деревянный каркас, который будет служить внутренней опорой для каменных стен, что в свою очередь намного облегчит работу их строительства. Как далать фундамент для барбекю смотреть тут.

фото: Подымаем углы

Фото 3

Подобрав подходящие формы камней, укладываем их на цементный раствор, максимально заполняя промежутки между ними и деревянным каркасом. Обращаю ваше внимание на сборку каркаса, его необходимо скрутить с внутренней стороны  всевозможными крепежами, уголками и т.д., так чтобы по окончанию укладки стен эго можно было разобрать и удалить без проблем.

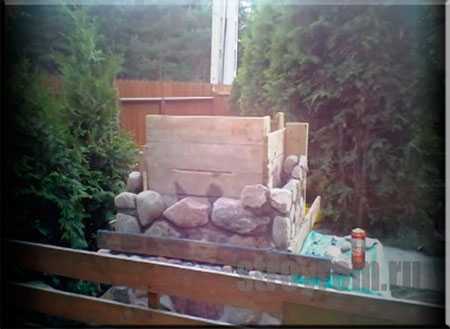

Фото: стенки для мангала

Фото 4

По мере схватывания раствора возводим стены до необходимой высоты.

фото:Раствор для мангала

Фото 5

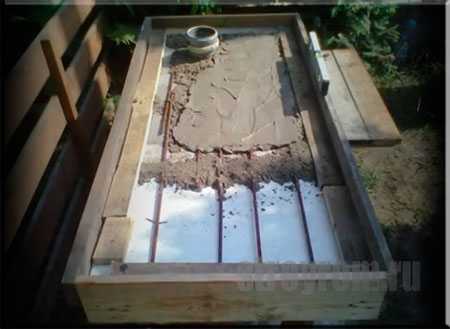

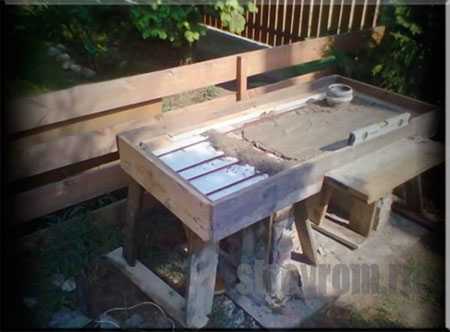

Закончив с опорными стенами, приступаем к сооружению каркаса под столешницу. Из доски сбиваем раму, под нее заводим обрезки фанеры, ДСП, OSB тому подобных материалов, это будет основание для дна столешницы.

Фото: арматура

Фото 6

Незабываем укладывать арматуру, трубы, уголки, то, что есть под рукой для усиления основания столешницы.

фото: Барбекю из камня

Фото 7

В правом углу опорных стен в столешнице необходимо оставить сквозное отверстие под дымоходный канал для коптильни.

Фото: Барбекю из камня

Фото 8

фото: Барбекю из камня

Фото 9

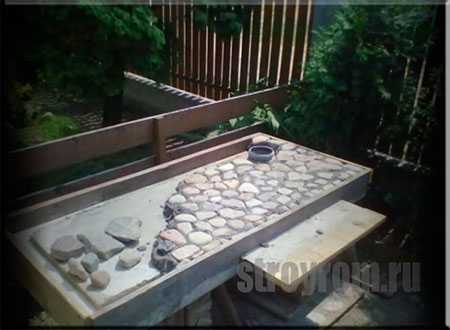

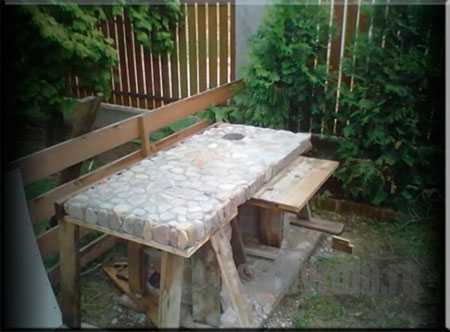

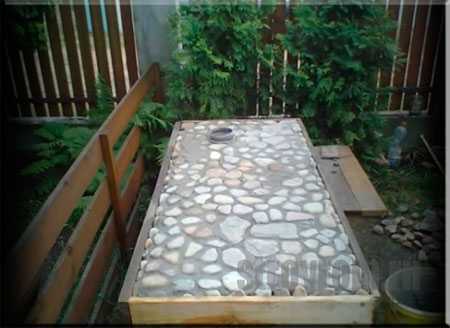

Выбрав максимально плоские камни, выкладываем столешницу.

Фото: Основание печки

Фото 10

Разбивать каркас столешницы желательно после полного затвердевания цементного раствора.

фото: Топочная камера

Фото 11

Затем повторяем начальный этап по сборке опорного каркаса для стен, только уже на столешнице, не забывайте о легкости обратной его разборке.

Фото:стенки мангала

Фото 12

.

фото: Кладка мангала

Фото 13

В той же последовательности что и опорные стены возводим стены барбекю.

Фото: Барбекю из камня

Фото 14

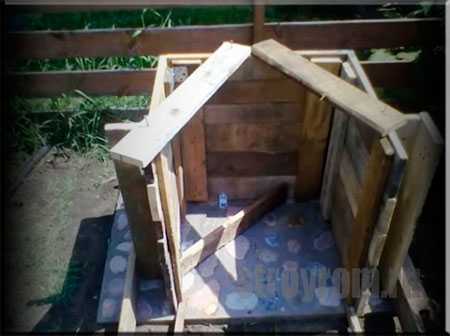

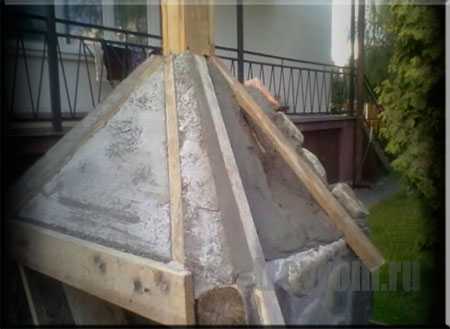

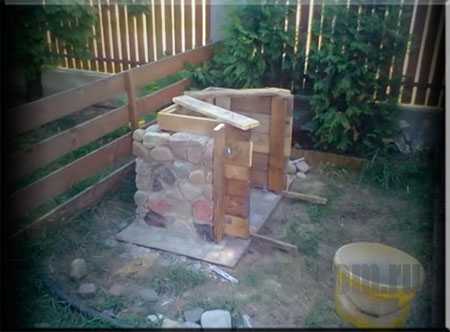

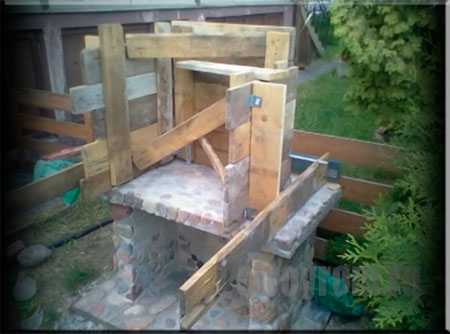

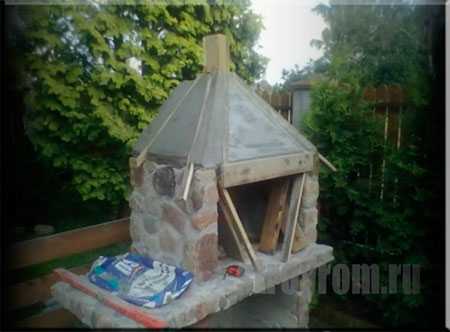

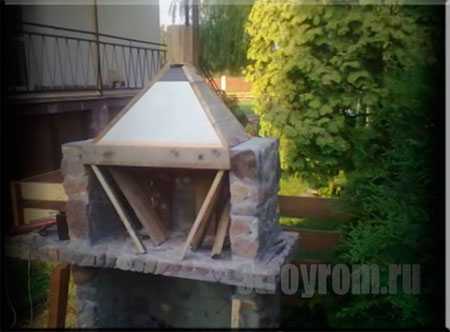

Для формирования перекрытия собираем четырехскатный деревянный каркас со сквозным коробом посередине для отвода дыма. Вся конструкция должна свободно опускаться в проем стен барбекю для дальнейшего его удаления.м

фото: крыша дверка

Фото 15

Уложив на перекрытие металлическую сетку набрасываем раствор и выравниваем до необходимого слоя.

Фото: крыша мангала

Фото 16

Перед нанесением выравнивающего слоя плоскости крыши закладываем деревянные рейки для крепления кровли.

Фото: Барбекю из камня

Фото 17

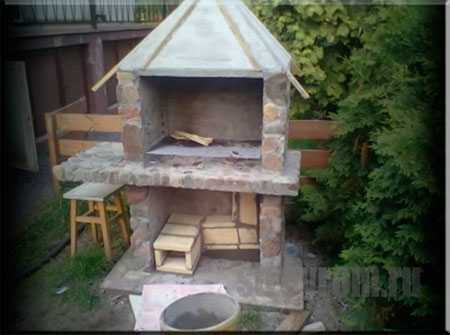

Выложив камнем дымоход, извлекаем удерживавший каркас.

Фото:Дымоход для копчения

Фото 18

Дровяная печь и дымоходный канал коптильни выложен из огнеупорной плитки, после чего декорирован камнем. Под решетку гриль засверлены отверстия и вбиты металлические штыри на нескольких уровнях.

Фото: Барбекю из камня

Фото 19

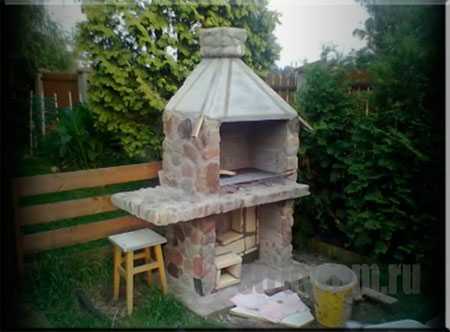

Кровля накрыта окрашенной деревянной доской внахлест. В качестве дверцы коптильного шкафа используется скрученная по размеру деревянная ставня (задвижка). Коптильня барбекю из камня готова

Фото: Дрова для копчения

Фото 20

Закладываем дровишки.

Фото: Барбекю и мясо

Фото 21

Наслаждаемся вкусными и ароматными копченостями.

kladka-kamina.ru

Каменный мангал своими руками - строительство мангала из камня (+фото)

Любите шумные веселья с друзьями, с шашлыком? Тогда вам стоит задуматься о строительстве каменного мангала, причем сделать это вы можете самостоятельно! Давайте разберемся, что такое каменный мангал, какой инструмент и материал нужен для его возведения, а также узнаем, в чем заключается технология строительства.

Итак, каменным мангалом считается конструкция, изготовленная из натурального камня или жаропрочного кирпича. Она должна быть спроектирована с учетом технологических особенностей кладки. При этом вы можете соорудить как простой вариант – под открытым небом, так и более сложный его аналог, возводимый под укрытием.

Произведение архитектурного искусства, сделанное собственноручно, может состоять из очага с решеткой, просторной поверхности для готовки пищи, коптильни, духовки, вместительных и удобных полок. Кроме того, тут может быть предусмотрено место для дров, казан для хранения воды, дымоход и, разумеется, мойка. Такое сооружение может использоваться круглый год, не исключая даже зимнего время. На полках вы сможете выращивать всевозможные растения, например, вечнозеленые.

Место для мангала нужно подбирать тщательно, это играет важную роль. Неудобное расположение мангала уже впоследствии будет невозможно компенсировать. Единственный вариант в таком случае – это выбрать новое место с учетом прежних неудобств и построить заново мангал, а старый – разобрать. Согласитесь, что это влечет за собой дополнительные трудозатраты и потерю времени. Для проверки удобства места, вы можете сделать временный мангал или пользоваться переносным. Постарайтесь учесть потенциально опасные факторы, например, близкое расположение мангала возле дома или очень низкое расположение веток деревьев возле мангала. В ряд недостатков можно отнести и близкое расположение выгребной ямы, в которую во время отдыха могут угодить гости или дети, а также излишнюю удаленность зоны отдыха от жилища.

Определяемся с оборудованием и инструментами первой необходимости

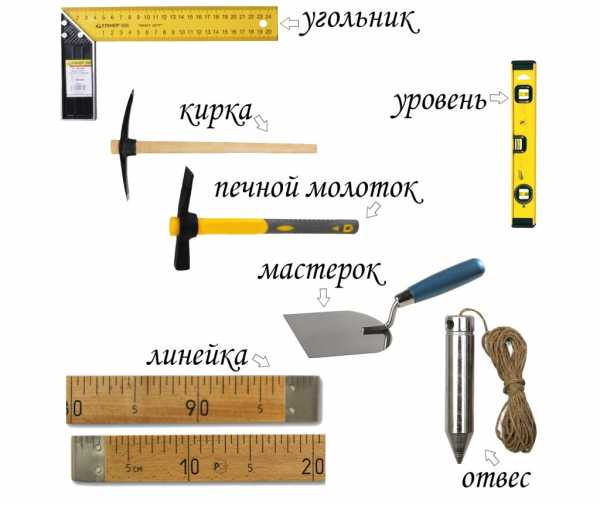

Какой нужен инструмент

В наборе инструментов для постройки каменного мангала у вас должны быть:

  1. Вилы, штыковая и совковая лопата.
  2. Тачка и ведро.
  3. Столярный молоток.
  4. Кирка, кельма и расшивка каменщика.
  5. Уровень.
  6. Бетономешалка.
  7. Ручной лобзик.
  8. Пила.
  9. Кувалды с короткой и длинной ручкой.
  10. Зубило с защитой, шпунт, закольник.
  11. Мел и измерительная рулетка.
  12. Болгарка с набором алмазных дисков.

Прежде чем приступить к строительству каменного мангала, исходный материал, то есть камень, предварительно нужно обработать ручными инструментами. Этот процесс малопроизводительный и довольно трудоемкий.

Тем не менее, инструмент для этой работы стоит не много, что позволяет при поломке быстро его заменить.

Умелые инженеры! Вникаем в проект!

План мангала

К каждому строительному объекту нужен проект и мангал не является исключением. Пожалуй, с этой задачей лучше всего сможет справиться только печник. Если вы не владеете такими умениями, то закажите проект в специализированной организации. Кроме самого чертежа, вам предоставят техническое задание, в котором будет пошаговое описание работ наряду со схемами

После просмотра чертежей и утверждения проекта, вы можете начинать строительный процесс. При помощи нарисованной схемы вы визуально представите себе будущий мангал, что значительно сэкономит время при возведении конструкции. Картинка делается на 2-х разрезах изнутри.

Мангал в разрезе

В проекте должны присутствовать и описания порядовок. Для успешной работы внимательно изучите предоставленный чертеж, потому что на нем четко обозначен каждый отдельный камень.

Выполняя порядовки, неукоснительно следуйте предписаниям специалистов! В противном случае даже отклонение, кажущееся незначительным, принесет много неприятностей в процессе эксплуатации мангала.

Дело мастера боится! Укладка фундамента

Заливка фундамента

Какой бы вы ни выбрали мангал: просто прямоугольное сооружение или крытое строение, вам следует позаботиться о возведении качественного фундамента. Если вы обустраиваете простую конструкцию, то основание может быть выполнено из булыжников на цементном растворе. Если же мангал будет иметь высоту, превышающую 1 м, то фундамент нужно будет соорудить ниже уровня промерзания грунта. А иначе верхняя часть конструкции может накрениться, вследствие вспучивания промерзшей почвы.

Если на участке, принадлежащем вам, глинистая земля, то бетонный раствор заливайте непосредственно в вырытое углубление. Не доходите до краев ямы где-то 15 см. Теперь установите опалубку, так вы сможете создать ровную прямоугольную форму. Если почва в основном песчаная, то установите опалубку сразу. После затвердевания фундамента ее можно будет снять. Что касается гидроизоляции, то ее нужно осуществлять при помощь желтой, красной или белой глины.

Внешний корпус. Как сделать его правильно?

Облицовка камнем

После того как фундамент полностью затвердеет, вы можете приступить к строительству стенок мангала. Кладка камней при этом практически не отличается от той, что используется при возведении обычных печей. Меловым шнуром обозначьте основание. В этом случае соединительным материалом для камней должен быть цемент. Проверяйте ровность сооружения водяным уровнем. Чтобы углы были ровными, сделайте деревянную раму. Установите ее по краям постройки.

По окончании строительных работ, уделите внимание эстетическому оформлению мангала. Продумайте его дизайн, например, облицовку и прочие декоративные элементы. Теперь ваш мангал готов! Спешите порадовать друзей вкуснейшими блюдами!

Мы будем признательны вам, если вы оставите свои комментарии к статье! Ваш опыт очень важен для нас!

Видео

Как сделать облицовку из натурального камня, смотрите ниже:

Фото

Из бута

Мангал простой конструкции

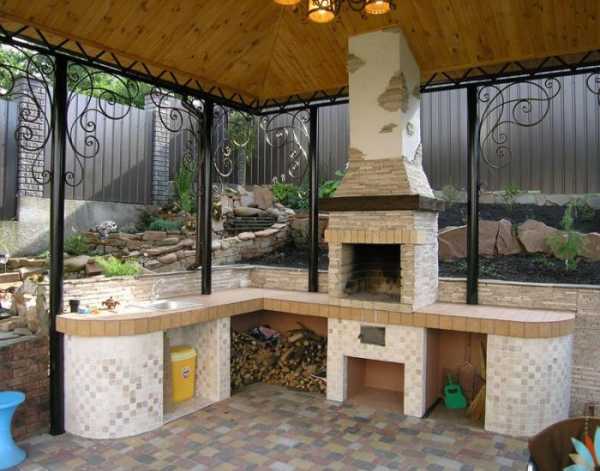

Мангальный комплекс

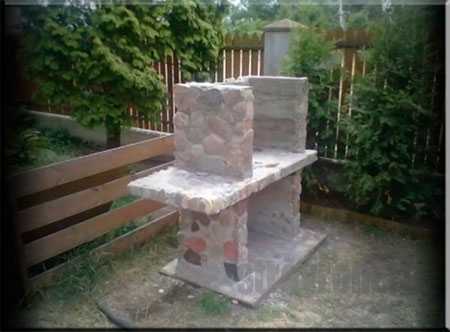

Мангал из натурального камня

Каменный мангал

kakpravilnosdelat.ru

чертежи, пошаговая схема с фото

Скрасить времяпровождение на даче можно разным способом. Самый простой и популярный – пожарить мясо в компании друзей. Но для этого потребуется специальная печка. Удачное сочетание красоты и эффективности – мангал из камня. Несмотря на сложности в строительстве, преимущества конструкции с лихвой оправдывают рабочий процесс.

Конструкционная вариативность

Каменная печка разительно отличается от своих кирпичных и металлических аналогов. В глаза бросается внешний вид конструкции. Массивное сооружение с фактурной отделкой вписывается в любой дачный участок. Возведение каменного мангала требует тщательной подготовки. Кроме того, такую конструкцию просто так не перенести.

Камень – не очень удобный строительный материал. Чтобы сооружение прослужило долго, уделять внимание нужно каждому компоненту кладки. Именно поэтому возведение такой конструкции будет по силам не всем.

У данного вида мангала имеются свои плюсы

Преимущества мангала, выложенного из камня:

  • привлекательный вид;
  • высокая прочность и износоустойчивость;
  • устойчивость к минусовой температуре;
  • огнеупорность;
  • водонепроницаемость.

Из недостатков выделим дорогой материал, трудоемкий рабочий процесс, необходимость тщательного подбора компонентов.

Видео: «Строительство площадки под мангал»

Из этого видео вы узнаете, как своими руками построить площадку под мангал:

Дизайнерский проект

Каменный мангал – это поле для экспериментов. Создать конструкцию можно самого разного вида. Благодаря широкому выбору материала удастся воплотить в жизнь любую задумку. Сегодня наиболее популярны конструкции следующих типов:

  1. Основание с жаровней – вариант проще некуда. Компактная печка, фундамент из камня, жаровня находится сверху.

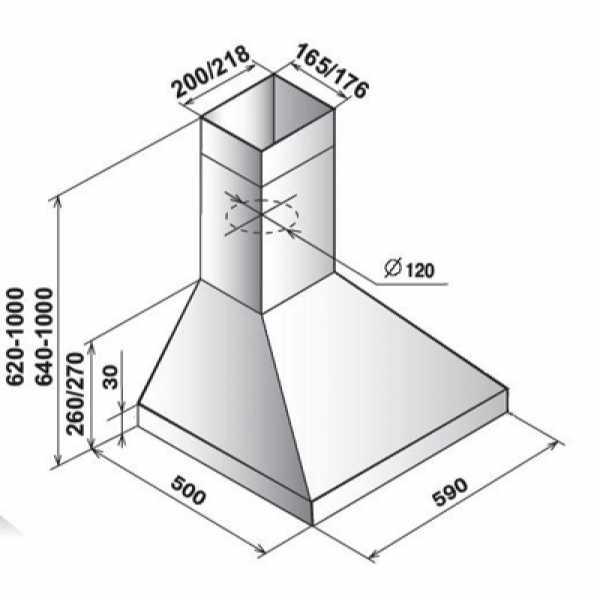

  2. Мангал с дымоходом – здесь уже нужно потрудиться над составлением проекта. Рекомендуем при создании чертежа воспользоваться услугами специалистов. Они помогут определиться с размерами, предупредят о «подводных камнях» рабочего процесса.
  3. Система «коптильня, мангал, печка» – очень сложная с точки зрения строительства конструкция. Также комплекс занимает много места. Для удобства его дополняют столешницей, другими компонентами.

Составление схемы мангала требует учета индивидуальных предпочтений, особенностей территории. Универсального проекта нет. В качестве ориентира можно использовать чертежи, представленные в интернете. В них учитываются конструктивные особенности, указаны оптимальные габариты. Останется лишь подогнать проект под свои условия.

Чертеж должен быть понятным. С помощью компьютерных программ можно сформировать 3D-проекцию конструкции. Не менее популярно создание схемы на обычном листе бумаги. Условно чертеж можно разделить на следующие пункты:

  1. Высота. Нормальный показатель для жаровни – 80–90 см. Главное, чтобы было удобно работать с барбекю.
  2. Ширина. 7–10 шампуров это около 40 см. Рекомендуем сделать небольшой запас.
  3. Глубина. Хватит 15–20 см.

Не помешает предусмотреть вспомогательные компоненты: столешницу, дымоход и т. д.

Подготовительные аспекты

При подготовке к строительству нужно определиться с материалом и инструментами. Самые популярные разновидности камня для возведения мангала:

  1. Песчаник. Отличается белым, серым или коричневым оттенком. Прекрасно подойдет для выполнения наружных работ.
  2. Гранит. Недешевый материал. Но взамен вы получаете крепкую и долговечную конструкцию.
  3. Доломит. Компонент белого или серого цвета с вкраплениями. Отлично подходит для отделки.
  4. Сланец. Представитель горной породы. Привлекает взгляд уникальным окрасом. Материал напоминает слоеный пирог из разных минералов.
  5. Шунгит. Камень черного цвета. Используется для облицовки, стоит недешево. Главное преимущество – изысканный вид.
  6. Кварцит. Горная порода. По самому названию камня понятно, какой минерал лежит в его основе. Бывает разных оттенков.
Существует несколько видов камня

Независимо от выбора, мангал из камня будет смотреться самобытно, удачно впишется во двор, сад.

Из инструментов будем использовать долото, уровень, зубило, кувалду, болгарку и т. п.

Акцент на локализацию

Выбор места для мангала имеет существенное значение. Логично, что такую конструкцию нет смысла устанавливать под окном дома. В противном случае запах дыма в комнатах обеспечен. Здорово смотрится мангал, окруженный террасой, беседкой. Сразу создается атмосфера уюта и отдыха.

Определяя локацию для печки, нужно брать за ориентир не только декоративный эффект. Важно помнить, что открытый огонь опасен. Чтобы с безопасностью не возникло проблем, нужно расположить очаг подальше от легковозгараемых объектов: деревьев, кустов, хозяйственных помещений.

Важный фактор – ветер. Его порывы не должны разносить угли, это плохо для жарки, а главное, опасно.

Мангал отлично сочетается с обеденной зоной на улице. Здесь как раз можно поесть мяса «с пылу с жару». Вы сможете в полной мере насладиться ужином на свежем воздухе.

Видео: «Каменный мангал своими руками за пару дней»

Из этого видео вы узнаете, как самостоятельно сделать качественный каменный мангал за пару дней:

Технология пошагово

Строительство каменного мангала – трудоемкий процесс. Важно расписать каждый этап деятельности, не забывая при этом о технике безопасности. Проверьте исправность инструмента, если есть возможность лучше работайте с напарником, который сможет подстраховать.

Фундамент

Конструкция из камня весит немало, поэтому должна возводиться на хорошем фундаменте. Определяемся с размерами и готовим площадку для работ. Должна получиться выровненная по уровню плоскость:

  1. Нужно удалить верхний слой грунта, достаточно будет вырыть яму на штык лопаты.
  2. На дне обустраиваем песчано-гравийную «подушку».
  3. Заливаем немного раствора.
  4. Укладываем арматуру для повышения надежности основания.
  5. Финальный этап – полная заливка бетоном.

Теперь осталось подождать, пока конструкция полностью высохнет.

Цоколь

Теперь на очереди кладка. Ее принципы такие же, как если бы мы работали с кирпичом. Каждый слой хорошо обрабатываем смесью, чтобы не было щелей. Важно делать все аккуратно, поскольку даже мелкая помарка может негативно повлиять на результат.

Не старайтесь, чтобы наружная стенка была идеальной. Выступы и неровности придадут конструкции естественный вид. Чтобы сооружение было прочней, закладывайте в раствор металлический прут. На данной стадии займемся выстраиванием рабочей поверхности, печи и других компонентов.

Цоколь возводится на наружной части фундамента. Для удобства работы обозначайте контуры стен с помощью обычного мелка.

Очаг

В процессе выкладки рядов устанавливайте металлические скобы, на которые в будущем поместим решетку. При желании можно предусмотреть место сразу для нескольких. На верхнем слое камней будет решетка-гриль. Понадобится обустроить компактные желобки, чтобы закрепить в них изделие.

Продвигаясь по рядам, нужно подготовить место для жаровни, рабочей поверхности. На данном этапе предусматривается выкладка верхушки дровника. Чтобы зафиксировать форму кладки, применяют деревянные распорки. Место для углей оснащается рамой, чугунной решеткой.

Для поддержания органичного вида мангала рабочую поверхность тоже можно сделать из камня. Но не факт, что удобно будет готовить еду в таких условиях. Лучше просто дополнить конструкцию столешницей.

Отделочные работы

Когда основное строительство закончено, следует не менее важный этап. Отделка конструкции – это финишный аккорд рабочего процесса:

  • вычищаем лишний раствор;
  • убираем мусор, грязь, отмываем камень;
  • мангалы, сложенные полностью из камней, не нуждаются в облицовке;
  • рабочую поверхность накрываем столешницей.

Возведение мангала из камня – трудоемкая затея, но результат того стоит. Полученное сооружение гармонично смотрится на природе, позволяет в комфортных условиях жарить мясо, овощи, готовить горячие блюда.

Еда с открытого огня станет украшением любого отдыха, а вы сможете улучшить строительные навыки.

'; blockSettingArray[3]["setting_type"] = 5; blockSettingArray[5] = []; blockSettingArray[5]["minSymbols"] = 0; blockSettingArray[5]["minHeaders"] = 0; blockSettingArray[5]["text"] = '

'; blockSettingArray[5]["setting_type"] = 6; blockSettingArray[5]["elementPlace"] = 90; var jsInputerLaunch = 15;

besedka.guru

Мангал и барбекю из дикого природного камня на даче своими руками

Если вы любите шашлыки и самостоятельно их готовить, то на даче можно изготовить мангал, который будет украшением загородного домика. Важно отметить, что конструкция выполняет множество функций, поэтому на ней можно готовить самые разные блюда из овощей, рыбы и мяса.

Каменное барбекю нельзя делать рядом с сооружениями, насаждениями выгребной ямы. Идеальным местом является участок у водоема или зоны отдыха, которая защищена от ветров.

Сооружение строится на фундаменте, поэтому участок необходимо проверить на глубину грунтовых вод. Каждый камень нужно подготовить перед кладкой, что является непростой задачей. Поэтому не каждый человек решается браться за возведение сооружения своими руками.

Для кладки можно купить специальную клеевую смесь или сделать цементно-песчаный раствор. Современные производители также предлагают средства с ингредиентами, которые улучшают жаропрочные и влагостойкие свойства.

При возможности используйте специальный миксер для раствора или бетономешалку. Это позволит значительно сократить время строительных работ.

Барбекю своими руками: чертежи и фото с пошаговой инструкцией

Перед началом возведения мангала, нужно определиться с оформлением и видом сооружения. Так как натуральный камень может иметь разную форму, то существует возможность разработать большое количество проектов. Это может быть аккуратная или хаотичная постройка. Независимо от типа сооружения, оно состоит из жаровни и основания.

Во время подготовки схемы и чертежа, нужно указать размеры всех деталей, а также следующие параметры:

  • Высота. Чаще всего, барбекю делают на высоте до 90 см. Но это все индивидуально, и в большей степени зависит от роста человека.
  • Ширина. Чтобы в жаровне помещалось около 10 шампуров, хватает 50 см.
  • Глубина. Она зависит от вида шампуров или решетки. Специалисты часто делают глубину 20 см.

Все параметры рекомендуется разметить в трехмерной проекции.

Ниже представлен проект сооружения купольной формы.

Когда план будет готов, следует приступить к изготовлению конструкции из природного камня. Строительные работы длятся несколько недель, так как нужно корректировать элементы кладки и ждать просушки цементно-песчаной смеси.

Будущее сооружение будет достаточно тяжелым, поэтому нужно подготовить надежный фундамент. Лучшим вариантом является бетонное основание.

Для этого необходимо вырыть котлован глубиной 25 см, дно которого нужно залить водой и тщательно утрамбовать. Когда земля высохнет, то 1/3 ямы нужно засыпать гравием и песком. Для большей надежности, рекомендуется уложить арматуру, затем приготовить бетонный раствор.

Нижняя часть основания должна находиться над поверхностью земли на 15 см. Она выступает в качестве цоколя.

Кладка натурального камня, практически не отличается от кладки кирпича. Но перед этим, материал рекомендуется смачивать. Все стыки нужно тщательно подгонять и смазывать цементной смесью. Для лучшей связки используются пруты из металла.

Чертеж основной конструкции:

Большие зазоры можно заполнить ломаным камнем.

Барбекю с естественными неровностями выглядит эффективнее, поэтому не обязательно добиваться полностью ровных стен. Но такую работу могут выполнить только профессионалы, в противном случае, конструкция будет недостаточно прочной. Выступов можно добиться при помощи облицовочных материалов.

С каждым рядом, вы будете приближаться к месту дровника и жаровни. Перемычки из металла и распорки позволяют зафиксировать форму. Для обустройства места для топлива нужно установить чугунную решетку и раму.

Рабочий стол также выкладывается из натурального камня, чтобы добиться единого дизайна.

Когда черновые работы будут закончены, поверхность нужно очистить от лишнего раствора. При необходимости остатки камней можно использовать в качестве дополнительных декоративных элементов.

Для отделки сооружения можно использовать разные породы камня. Если правильно подобрать цвет и фактуру, то можно создать уникальное оформление своего барбекю.

Ниже представлены проекты разных мастеров.

Схема и чертеж мангала из камня своими руками для дома и дачи

Перед строительными работами, натуральный камень необходимо подготовить, то есть тщательно обработать. Этот процесс занимает много времени.

Также нужно разработать проект, только после этого приступать к возведению сооружения. Схем должна быть в двух разрезах.

Во время выполнения порядовок, необходимо проконсультироваться со специалистами, иначе срок эксплуатации мангала будет небольшим.

Независимо от типа конструкции, необходимо подготовит основание. Если будущее сооружение будет иметь высоту больше 1 м, то фундамент закладывается ниже глубины промерзания почвы. В противном случае, мангал может наклониться.

Для этого нужно вырыть котлован глубиной 15 см, сделать опалубку и залить бетоном. В качестве гидроизоляции можно использовать глину. Когда фундамент будет готов и затвердеет, то следует начать возведение стенок. Ровность поверхности определяется при помощи уровня. Специалисты рекомендуют соорудить деревянную раму, чтобы добиться ровных углов.

Во время кладки не стоит забывать оставить специальное отверстие для поддувала. Внутренний край сооружения рекомендуется укрепить при помощи стальной ленты.

Когда сооружение схватиться, то нужно разжигать небольшие огни, чтобы ускорить просушку. Площадку можно также выложить из натурального камня.

После выполнения всех этапов черновых работ, нужно поработать над внешним видом мангала. Для этого подойдут декоративные и облицовочные элементы.

Таким образом, при наличии опыта кладки камня, можно самостоятельно сделать на своем дачном участке уникальную конструкцию для приготовления пищи.

Автор публикации

0 Комментарии: 14Публикации: 173Регистрация: 14-02-2017

leadinlife.info

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
