Проекты каминов - чертежи, схемы, кладка и фото каминов из кирпича своими руками

Проект отопительного сооружения — это чертеж камина будущей конструкции на бумаге. Перед началом кладки необходимо грамотно продумать все моменты и правильно составить эскиз.

Изучая проекты домов с камином, вам следует знать следующие параметры:

  • какой размер фундамента заливать под камин;
  • высоту помещения;
  • прочность высокого кирпичного сооружения;
  • соблюдение мер противопожарной безопасности;
  • внешний вид привлекательности камина.

Правильно составленная схема камина из кирпича позволит сэкономить время и силы, и даст возможность выполнить задуманное строительство в самом лучшем виде, а так же избежать сложностей при эксплуатации. Проекты каминов из кирпича

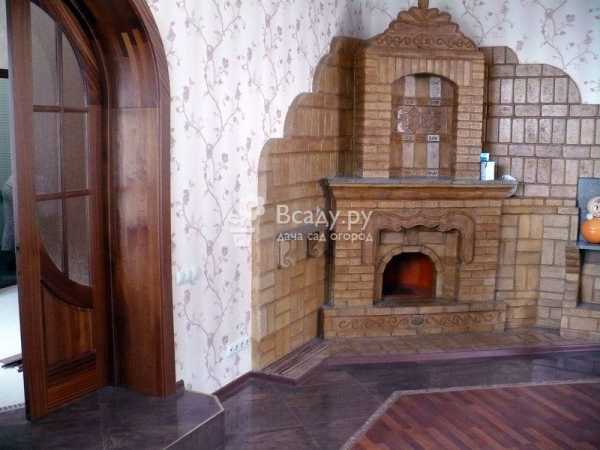

Угловой камин и его уникальность

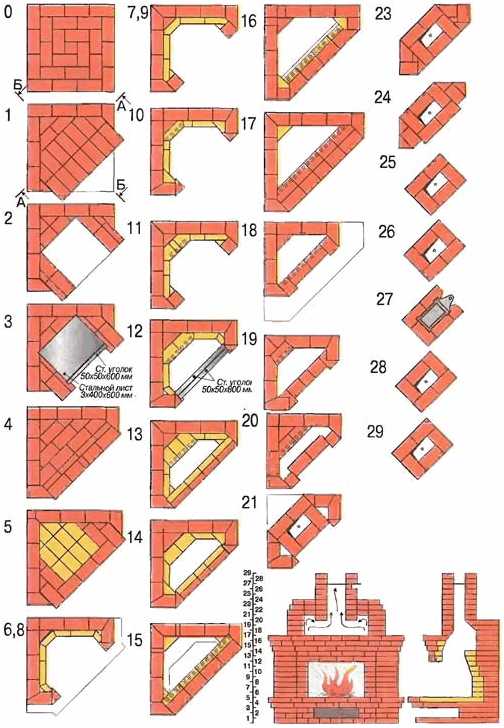

Рассмотрим подробный чертеж кладки углового камина из кирпича и порядовку с описанием. На сегодняшний день проектов каминов насчитывается огромное множество, но на данный момент предлагаем вам удобный встроенный в углу камин, который можно установить в небольшой, не меньше 12 м2 комнате, так как кислорода не будет хватать для его обогрева. Для его создания следует найти каменщика 4 – 5 разряда, что бы он обладал тонкостями возведения этого сооружения или вникать самостоятельно тонкости этого процесса.

Следует помнить, что внутреннее строение каминов создаётся практически одинаково, и горение огня в топке одно и то же.

У угловых очагов есть свои достоинства:

Его особенностью является то, что он находится не в центре строения, а в углу, и имеет небольшие габариты. К тому же он равномерно передаёт энергию тепла по всему помещению.

Сложенный аккуратно, с наименьшими отклонениями и допусками в строительстве, угловой камин является греющим оборудованием, несет в себе определенную декоративную красоту и показывает статус хозяина этого строения.

Его минусом является дорогостоящая, декоративная отделка.

Кирпич для конструкции этого сооружения нужен высокой марки, конечно, можно выложить маркой 100, но следует помнить о том, что этот материал является некачественным для его выкладывания. В данном случае, если возвести из этого кирпича камин, то его, по технике пожарной безопасности, следует оштукатурить.

Данную марку кирпича применяют для выкладывания внешней части корпуса и для возведения трубы. А внутреннюю часть топки выкладывают из огнеупорного кирпича.

Читайте также: устройство трубы для камина.

  • Под эту конструкцию из кирпича требуется заливать отдельное основание, чтобы не нарушить основной фундамент, так как у отопительного прибора имеется своя усадка.
  • Требуется между стеной и будущим камином прикрепить специальный теплоизолирующий материал или выложить кладку в четверть кирпича, то есть на ребро (желательно через два ряда прокладывать проволоку, для крепости конструкции).


Его кладку изготавливают по проекту, выполняя перевязку швов. Работа выполняется без спешки, так как глиняный раствор имеет свойство плыть.

Желательно соблюдать уровень горизонта, вертикальную поверхность и равные точки диагонали. При данном соблюдении правил зависит качество вывода наружу продуктов горения.

Читайте также: Виды беседок с красивыми каминами.

Схема прямоугольного камина и чертеж

Его размер 5×2,5 порядовка кирпичной кладки состоит из 33 рядов

Данное сооружение используют без дверцы на топке. Проектировщик, создавая этот чертеж, использовал дымоотводящий сквозной канал, который обеспечивает хорошую тягу. В связи с этим, его теплоемкость уменьшается, чтобы увеличить КПД данного строения. Для этого следует воспользоваться стандартными способами, такими как кладка пустых каналов вдоль топливника и дымохода.

  • Внутреннюю часть топливника следует выкладывать из огнеупорного кирпича, который выдерживает 1100 градусов.

Основная массивная часть камина выкладывается полнотелым керамическим кирпичом высокого качества, он должен соответствовать марке 125 и выше, его температурный нагрев равен 750 градусов.

Вам следует помнить, что огнеупорный и керамический кирпич запрещается перевязывать, но их можно связать благодаря проволоке сечением 3 мм, уложенной в шов между кирпичами.

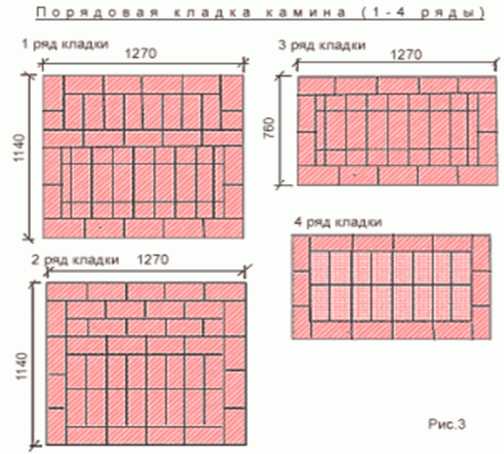

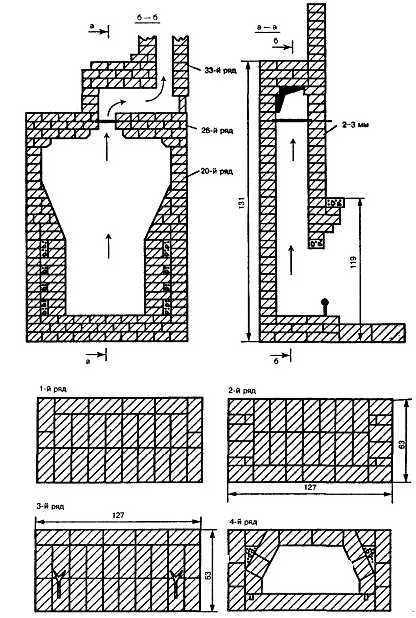

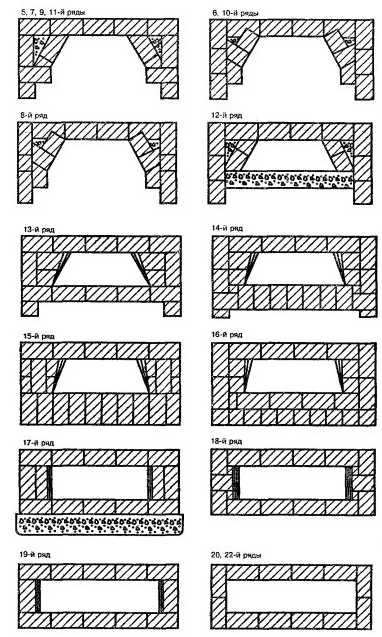

Порядовая схема прямоугольного камина 5×2,5 из кирпича

Выкладывая это строение, следует выдерживать одинаковую толщину между кирпичами, равную 5-7 мм.

Если материал содержит изъяны, допустим косые углы, тогда их следует стёсывать друг от друга, таким образом, вы добьётесь нужной толщины шва.

Ряды следует проверять уровнем или отвесом, чтобы достичь правильной геометрической формы конструкции.


Данным чертежом пользуются мастера-печники, даже имея огромный опыт, они сверяются с ним.

Чертеж мини камина

Данный отопительный прибор рекомендуют устанавливать в комнате не менее 16 м2. Его встраивают в перегородку для обогрева двух комнат. Чтобы увеличить теплоотдачу, топка выкладывается без огнеупорного кирпича. Таким образом, керамический кирпич нагревается намного быстрее, потому что он меньше сохраняет теплоемкость массива, чем огнеупорный.

  • В данном случае, чтобы защитить топку от высоких температур мастер — печник применяет вместо каменного зуба, металлический лист толщиной 3 миллиметра.

Чертеж камина из кирпича прилагается ниже в описании. Если мастер имеет малую квалификацию в этом направлении, то вместо арки портала можно соорудить горизонтальное перекрытие. Для этого вам потребуется 2 уголка из металла нужной длины.

Положительной характеристикой этого камина является то, что приобретая материалы для его возведения, вы минимально расходуете свои средства.

Для возведения вам потребуется:

  • керамический кирпич 235 штук;
  • глина – 0,12 м3;
  • песок – 0 , 3м3;
  • дверка прочистная – 1 штука;
  • задвижка печная – 1 штука;
  • колосниковая решетка – 1 штука;
  • душники – 2 штуки;
  • сталь листовая толщина – 3 мм и размером 0, 25 м2;
  • рубероид – 1,5 м2;
  • цемент – 15 килограмм.

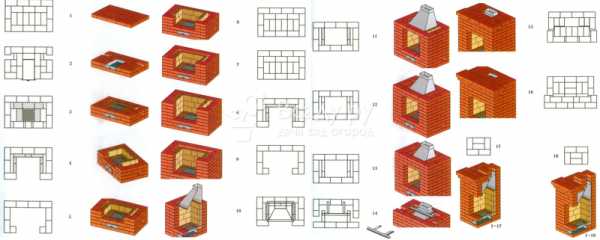

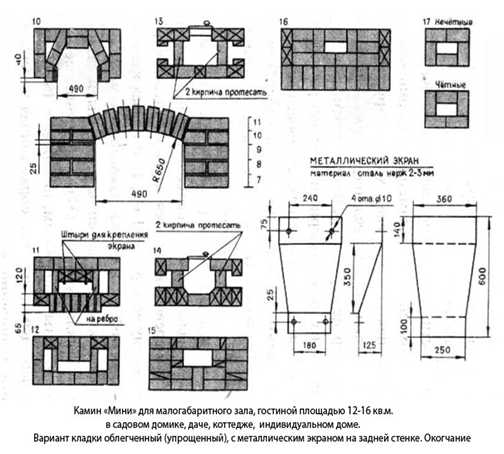

Камин «мини» и его порядовая схема кладки

Чтобы максимально увеличить эффективность КПД данного сооружения, боковые стенки топливника выкладывают под углом 25градусов.

Задняя стенка выкладывается 10 рядами обычным способом, то есть горизонтально. Начиная с 11 ряда, кирпич выдвигается на четверть под углом 30 градусов во внутреннюю часть топки. Таким действием образуются перевал каминного зуба, в швы между кирпичами вставляются металлические штыри далее, к ним будет крепиться лист из металла.

Ниже имеется чертеж из металла для топливника.


Благодаря отсутствию шамотного кирпича в этом строении, пространство в помещении нагревается намного быстрее, так как выложены боковые воздушные каналы.

В нижней части находятся отверстия, через которые поступает холодный воздух, а нагретый от топки камина горячий воздух через «душники», находящиеся в 13 и 14 рядах, выходят во внутрь помещения уже горячим воздухом. Таким образом, увеличивается его КПД на 15, 20%

Английский камин среднего размера

Английский камин из кирпича своими руками является одним из самых древних, которые возводились вообще. Также его называют классическим кирпичным камином открытого типа.

К параметрам причисляют следующее особенности:

  • выступающий зуб;
  • открытая топка;
  • задняя стенка наклонного излома.

Внутреннее углубление топки или очага выкладывается из огнеупорного кирпича на раствор, в состав которого входит глина и шамотная крошка, а также немного цемента. Внешний контур сооружения создается из керамического, полнотелого материала.

Элементы и схема камина английского типа

Данная схема является актуальной для большинства моделей английского типа.


Эта схема английского типа является сложной, но окупается тем, что у него стабильная тяга и хорошее КПД. Чертеж камина из кирпича английского типа 5×3 и его порядовая схема.

Для его возведения вам потребуется:

  • полнотелый керамический кирпич – 350 штук;
  • шамотный кирпич – 125 штук;
  • песчано-глиняный раствор – 215кг;
  • раствор огнеупорный – 155кг.

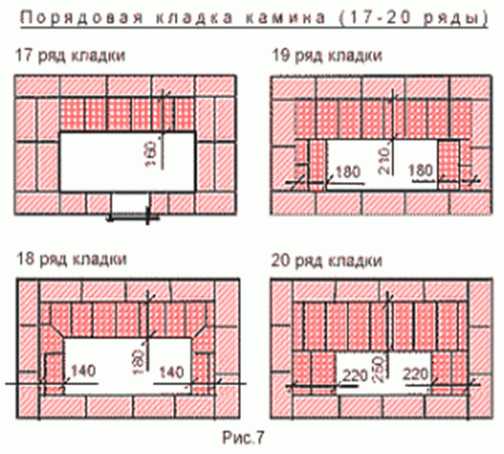

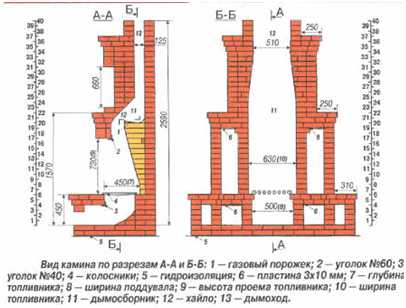

Ниже приведён подробный чертеж английского отопительного прибора 5×3 из кирпича

Первые четыре ряда основания выкладываются из керамического кирпича маркой 100, далее применяется более качественный материал марки 150 и выше.

Это строение устанавливают в помещении не менее 80 м3 общего пространства. Изучив его порядовку, следует отметить следующее моменты, обратите внимание, что отсутствует поддувало и колосниковая решетка.

Если комната малого объема имеет герметично закрывающиеся окна со всех сторон, следует установить подвод кислорода с улицы в топку для лучшего горения.

Чтобы создать перекрытие для топки на двенадцатом ряду укладывается уголок из стали и 2 полосы из такого же материала.

В этой конструкции на 16 – 17 ряду предусмотрена прочистная дверца, которая устанавливается на задней стенке. Это отверстие ограничивает размещение камина прилегания к несущей стене, либо к простенку. В этом случае, данным отопительным прибором не получится согреть вторую комнату.

Для сохранения эластичности раствора и его естественного схватывания керамический кирпич, перед возведением кладки конструкции, следует на 5 минут замачивать в емкости с водой. Термостойкий кирпич обтирают влажной ветошью для того, чтобы избавиться от пыли.

После завершения возведения английского камина, следует в течение 3 недель понемногу протапливать – просушивать его, и только после прошествия этого времени, можно закладывать топку до половины. Спустя еще месяц можно затапливать отопительный прибор на полную мощность.

Следуя этому правилу, вы дадите возможность раствору естественным образом схватиться, если его нарушить, то вы подвергаете свою конструкцию ограничению в сроке службы. Решение за вами.

Кладка трёхуровневого камина с колосниковой решеткой

Данная конструкция является русской версией, но основные элементы взяты из тематики английского и шведского моделирования.

фото камина, состоящего из трёх уровней

Тяга в трубе этого строения стабильно хорошая, даже при высоте три метра, благодаря большому сечению внутренней части дымоотвода.

Следует помнить, что этим сооружением пользуются в тех помещениях, где высокая влажность воздуха.

Схема чертежа трехуровневого камина с колосниковой решеткой

Для кладки понадобятся следующие материалы:

  • керамический кирпич – 620шт;
  • кирпич шамотный (огнеупорный) – 220 шт;
  • решетка колосниковая 420х200мм – 2шт;
  • задвижка дымовая 260х260 мм – 1шт;
  • уголок стальной №40 – 150см;
  • уголок стальной №60 – 100 см;
  • стальная полоса 4х60 мм – 300 см;
  • глиняный раствор – 750 кг.

Изучив вышеописанные порядовки и чертежи каминов из кирпича для строительства своими руками, вам следует знать, как рассчитать все размеры данного сооружения.

Запаситесь терпением для самостоятельного строительства или найдите мастера – печника с хорошей квалификацией для установки данного отопительного оборудования.

znatoktepla.ru

Камины из кирпича ручной работы - Своими руками - Статьи по печному делу

Обзор конструкций каминов из кирпича

Кто не мечтает о камине у себя дома? Ведь этот отопительный «прибор» является не только средством для получения тепла, но и отличным декоративным элементом, способным украсить любой интерьер. Как и раньше наиболее простым в исполнении является кирпичный камин. Устройство такого очага представлено топкой, дымоходом и порталом. Но не стоит думать, что простота строения подразумевает возможность самостоятельного его создания. При строительстве необходимо учитывать множество факторов, которые в дальнейшем будут влиять не только на внешний вид, но и на функциональность.

Фото

Содержание:



Наши работы





Разновидности каминов из кирпича


1. П-образный – представляет собой классический очаг, который может быть декорирован различными архитектурными элементами;
2. В стиле Модерн – им присуща вытянутая прямоугольная или полукруглая форма;
3. В стиле Кантри – имеют массивную деревянную балку и Д-образную форму;
4. В стиле Hi-Tech – в своей основе несут новейшие материалы, которые придают вычурный вид.
- по способу установки в помещениях:
1. Угловые – как видно из названия, устанавливается непосредственно в углу комнаты. Благодаря такому расположению он способен отапливать сразу несколько комнат;
2. Закрытые – данное расположение подразумевает его установку ещё на стадии строительства здания. В этом случае располагается непосредственно в стене. Такое расположение занимает минимум места;
3. Открытые – предназначены для больших домов. Они располагаются посередине помещения, обеспечивая, таким образом, более эффективный его нагрев. Дымоход в таком случае подвешивается с помощью специальных цепных креплений.

Камины из резного кирпича

Камины из кирпича «Фагот»

Выбираем место


От правильности выбора расположения очага в комнате будет зависеть его эффективность в качестве обогревающего средства. Притом важно помнить, что камин из кирпича не сможет обеспечить постоянное поддержание температуры на определённом уровне. Это связано с его строением и особенностями кирпича, который отличается своей теплопроводностью. Он очень быстро нагревается, и также быстро остывает. Эти факторы должны быть обязательно учтены, иначе, оплот тепла не будет справляться со своей функцией. Как правило, их располагают у торцовых стен. Это позволяет органично вписать его в интерьер и получить при этом желаемый отопительный эффект. В ряде случаев камин из кирпича может быть размещён и в углу. В таком случае можно получить возможность одновременного обогрева нескольких помещений. При этом необходимо учитывать и технику пожарной безопасности, которая является первоочередной. Поэтому выбор места для его установки в каждом конкретном случае лучше передать опытным специалистам. Что же касается размеров помещения, то они должны быть не менее 11-12 м2. Кроме того, в нём обязательно должно быть открывающееся окно. Только в этом случае может быть гарантирован приток свежего воздуха, который и обеспечит безопасное функционирование.

Фото (Камины из кирпича ручной формовки)

Правильное расположение очага

Не рекомендуемое расположение очага



Расчёт размеров


Как и любое и у любого обогревающего устройства, размеры влияют на его тепловые характеристики. Поэтому перед его проектированием необходимо определить его точные размеры. Для этих целей используют пропорцию 1:50 – 1:70. В качестве соотношения берут объём самого помещения и топочного отверстия. Что же касается глубины топки, то она должна соответствовать высоте в пропорции 1:2 – 2:3. При этом стоит учитывать, что задняя стенка делается толщиной примерно 12 см, а боковые – 25 см. Рассчитав данные величины можно получить точный размер будущего камина и оптимально разместить его в выбранном месте. Исходя из размера топки, рассчитывается и дымоход, который должен быть в 8-15 раз меньше в диаметре.

Расчёт размеров кирпичного камина
Элименты каминаS-12м²S-15м²S-20м²S-25м²S-30м²S-35м²
Ширина портала5060708090100
Высота портала424956637077
Глубина топки303235384042
Высота задней стенки топки363636363636
Ширина задней стенки топки304045506070
Высота дымосборника576063667080
Сечение кирпичного дымохода14х2714х2727х2727х2727х4027х40
Сечение дымохода из металла200200230250300300



Подбор материалов


В качестве основного строительного материала для классического камина используется печной кирпич. Сразу стоит отметить, что такой кирпич должен соответствовать определённым нормам, которые определяет мастер непосредственно перед его использованием. Этот процесс с виду достаточно прост: легкое постукивание молотом по кирпичу дает определенный звук, по которому и определяется пригодность строительного материала. Если построить, не учитывая этого фактора, появляется вероятность неправильного его функционирования.

Немаловажен при строительстве и раствор, который состоит из глины и песка. Что же касается глины, то подойдёт практически любая. Но, как говоря опытные мастера, наилучших результатов можно добиться только используя «красную» глину. Что же касается отделочных материалов, то на сегодняшний день выбор широк. В качестве материала для портала могут выступать, как природные материалы: различные камни, древесина, так и «продукты» прогресса – металлические сплавы и ряд других материалов. В этом случае всё зависит от требуемого дизайна.



Фундамент – основа


Для того чтобы кирпичный очаг прослужил Вам «верой и правдой» долгие годы, необходимо очень тщательно подойти не только к его строительству. Особенно это касается создания фундамента. Именно от того, насколько правильно будет выложен фундамент, настолько устойчив и будет сам камин. В качестве основных материалов для фундамента используют бутовый камень или специальный водостойкий кирпич. как правило, фундамент делают на 10-15 см шире, чем основание . При этом, его выполняют отдельно от фундамента здания. Таким образом, предупреждают воздействие просадок, как самого здания, так и очага.  Рекомендуется использовать цемент с индексом 400 или 500.


В процессе строительства самого камина дымоход нужно располагать именно посередине фундамента. Благодаря этому создаётся симметричная нагрузка на основание, которая предупреждает перекосы.

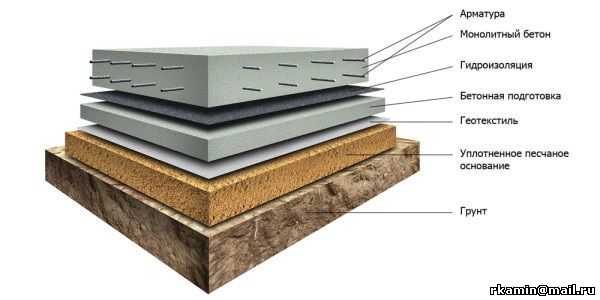

Схема фундамента:

1. Грунт

2. Уплотнённое песчаное основание

3. Геотекстиль

4. Бетонная подготовка

5. Гидроизоляция

6. Монолитный бетон

7. Арматура



Уход и топка


Начнём с того, что постоянное использование камина является причиной образования большого количества сажи, которую необходимо регулярно убирать. Это касается не только самой топки, но и дымохода. Конечно же, чистить дымоход после каждого использования не стоит, а вот раз в год всё же придётся заняться им вплотную. Для этих целей желательно предусмотреть ещё на этапе строительства удобный доступ к наружной его части. Что же касается самой топки, то после каждого использования она подлежит обязательной чистке, так как образующаяся сажа не благотворно влияет на организм человека. Кстати, её количество как раз и зависит от того, чем топить. Классическим источником огня в камине являются дрова. При этом, лучше всего использовать берёзу, и отказаться от хвойных пород. Но, так как древесина сейчас достаточно дорогая, да и требует организации дополнительных мест для хранения, то всё чаще владельцы используют уголь и брикеты. Хоть это топливо и даёт больше сажи, но всё же оно менее «хлопотно», да и тепло от него поболее.
 Несмотря на то, что кирпичные камины отличаются простотой своей конструкции, они требуют к себе только профессионального подхода. Это обусловлено рядом особенностей, которые необходимо учитывать при их постройке. Кроме того,  это источник открытого пламени. Неправильное его исполнение может стать причиной пожара. Поэтому, помните, что строительство любого камина, даже самого простого СОБСТВЕННЫМИ СИЛАМИ, НЕДОПУСТИМО!
Если хотите украсить свой дом современным шедевром, который будет радовать своим теплом, то специалисты нашей компании всегда готовы Вам помочь в его постройке.

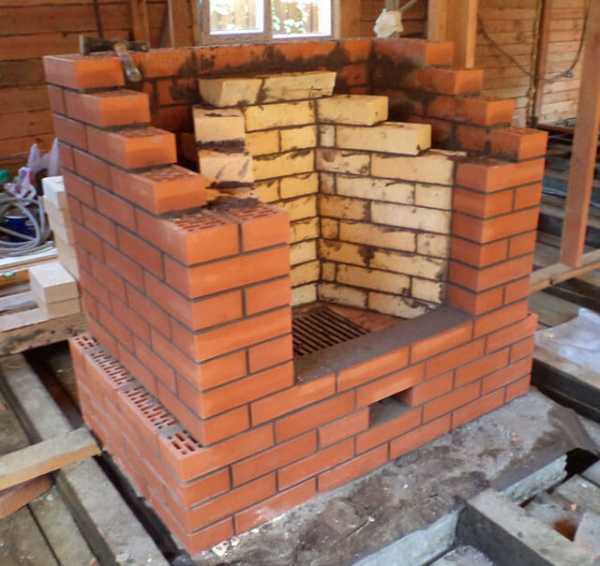

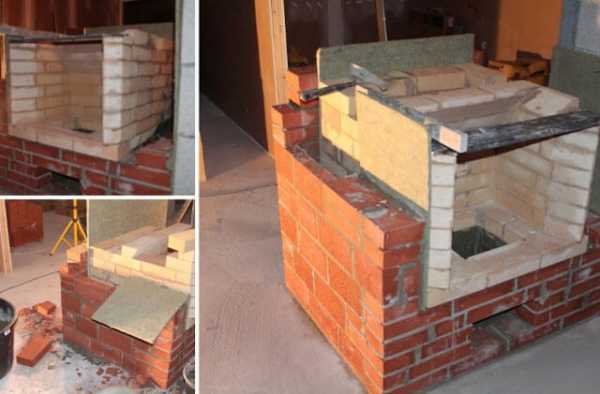

Фото этапы строительства камина

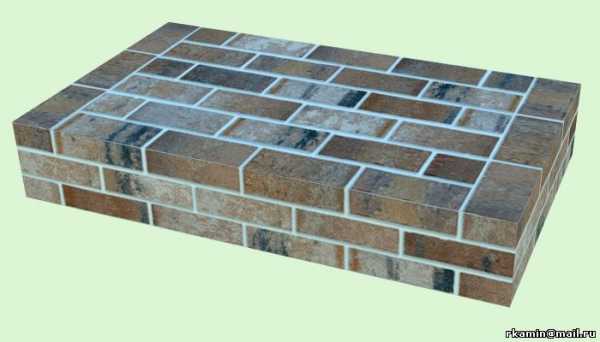

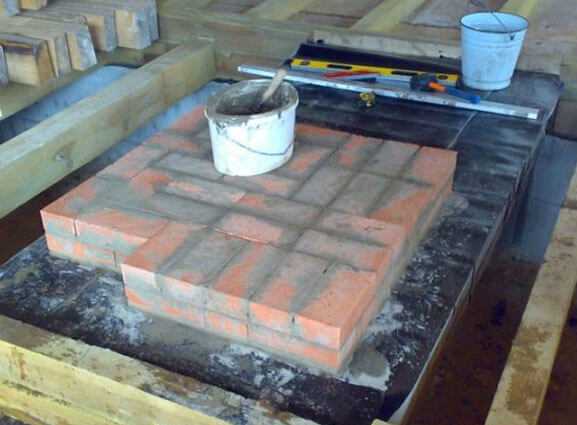

1-3 ряд Пьедестал камина

4-10 ряд Портал камина

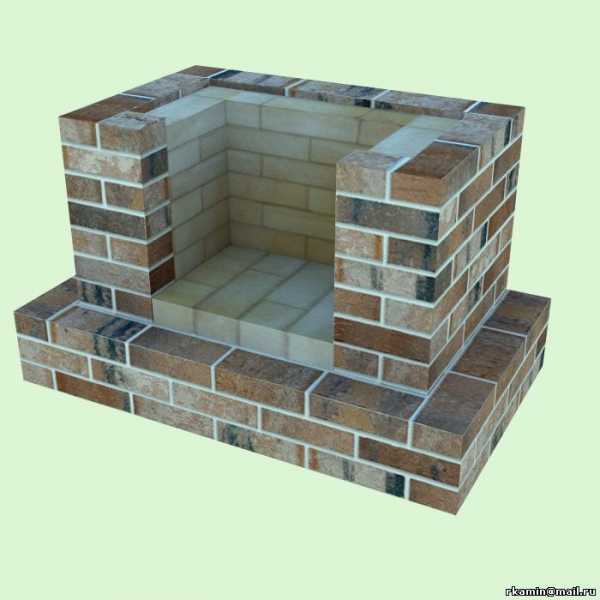

Топка камина

11-14 ряд Полка камина

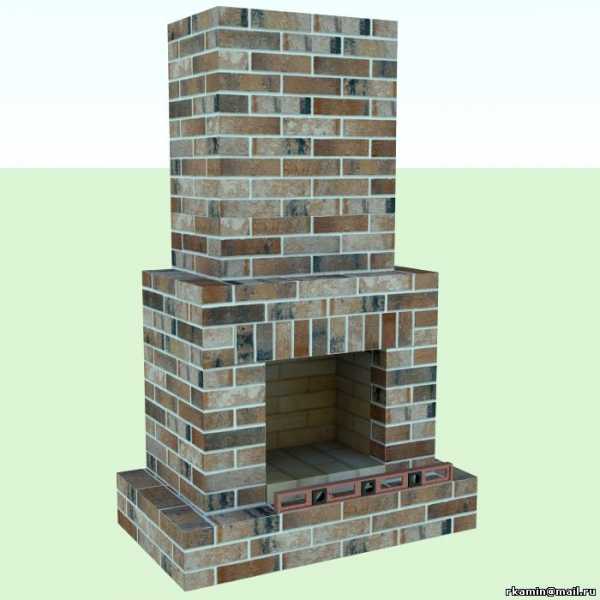

Камин готов





Видео:


Читайте также:


Печи из кирпича своими

руками

Правила при монтаже

камина или печи

Кладка барбекю

из кирпича



xn--80akiglhhi7e6b.xn--p1ai

Камины из кирпича фото, схемы и проекты. Кладка и облицовка

Кладка каминов из кирпича своими руками

Камины из кирпича: конструктивные особенности

Их чаще всего выбирают для коттеджей, дач и загородных домов.

Кирпичные камины долговечные, прочные, огнестойкие и просты в построении. К тому же используемый конструкционный материал позволяет выложить какую угодно форму.

По расположению в помещении камины делятся на:

  • лицевые;
  • угловые;
  • встроенные;
  • уличные.

В зависимости от типа устройства:

  • с открытой или закрытой топливной камерой,
  • с воздушным или водяным отоплением.

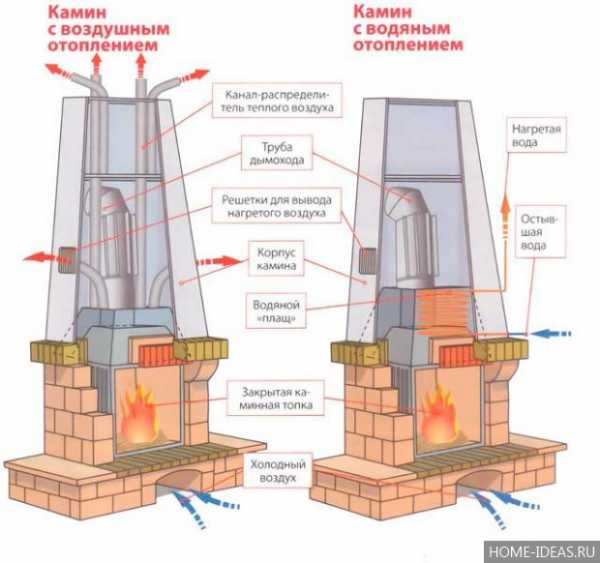

Типы каминов в зависимости от типа устройства

По назначению выделяют:

  • традиционные;
  • садовые;
  • декоративные;
  • печи.

Устройство камина из кирпича

Для того чтобы разобраться как строить камин, прежде всего, рассмотрите его элементы. Он имеет достаточно сложное устройство:

Устройство камина
  • а – дымовая камера, ее функция – сбор продуктов сгорания и вывод их через дымоход;
  • б – каминная полка;
  • в – портал;
  • г – топочная камера, где непосредственно сгорает топливо;
  • д – подкаминная полка;
  • е – дровница.

Камин из кирпича своими руками строится для выполнения следующих функций:

  • для обогрева помещения;
  • в качестве декоративного элемента;
  • для приготовления еды.

В каждом отдельном проекте эти функции могут совмещаться или использоваться по отдельности.

Камины своими руками чертежи и проектирование

Для начала нужно подготовить проект камина из кирпича. Определившись с размером и формой, возьмите за основу любое типовое решение и адаптируйте его под ваше помещение. Не игнорируйте эту стадию, поскольку она даст вам точное понимание всего процесса.

Порядовка и схема для кладки, позволит сделать расчет необходимого количества кирпича и связующего материала. Как правило, она рисуется для каждого ряда, кроме цокольного.

Схема традиционного камина

Этот вариант наиболее подходит начинающим. Для ее выполнения понадобится совсем немного материала, тем не менее, такая конструкция даст хороший обогрев для комнаты площадью до 35 кв. м.

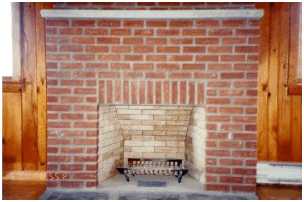

Схема традиционного каминаФото традиционного камина

Для холла его можно выстроить повыше, полку украсить различными элементами. В современной архитектуре частных домов зачастую используют деревенский стиль.

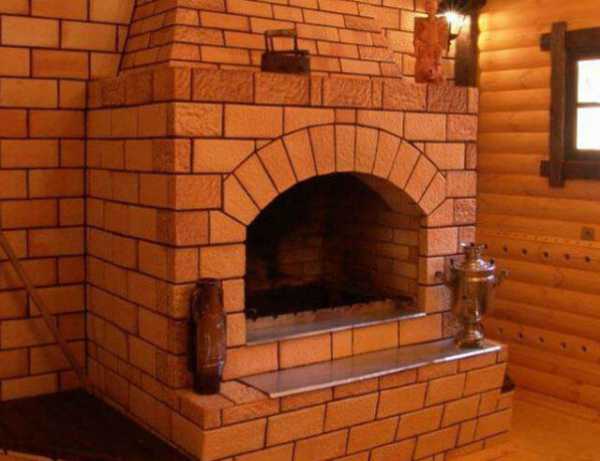

Фото камина в деревенском стиле

Также очаг можно расположить отдельно стоящим, не монтируя его у стены. Это позволяет выделить его декоративные особенности.

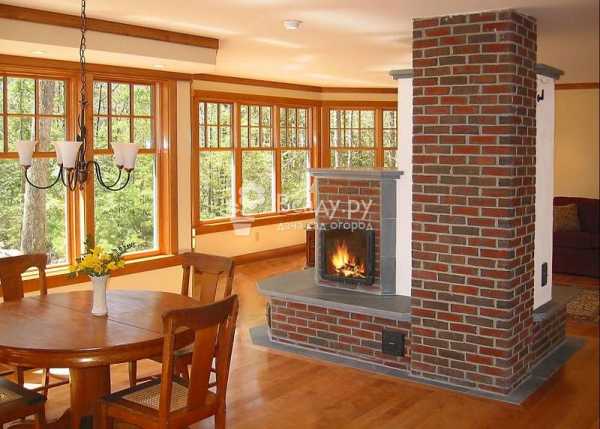

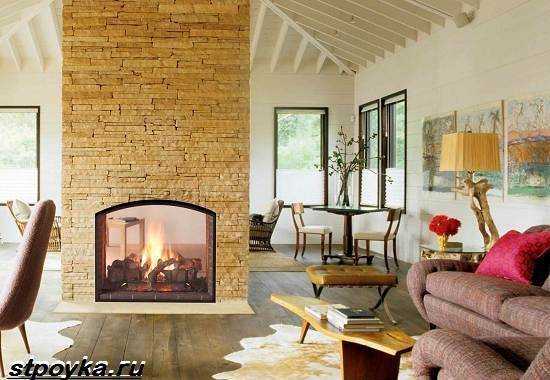

Фото камина отдельностоящего

Или наоборот, для экономии места встроить в стену.

Камин встроенный фото

Порядовка угловая: схемы и фотографии

Угловой камин, как правило, экономит пространство, поэтому его часто устанавливают в небольших холлах или спальнях. Порядовка приведена ниже.

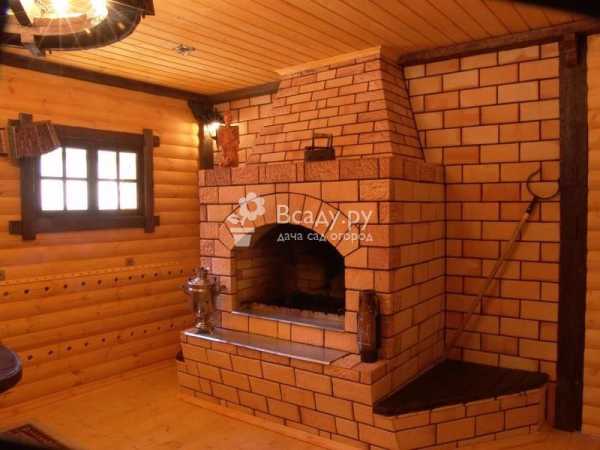

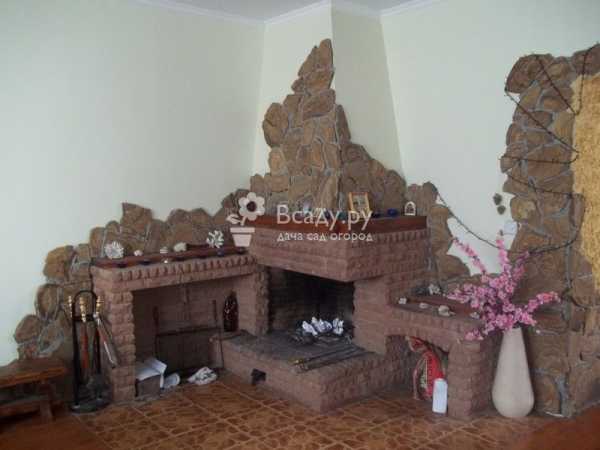

Схема углового каминаФото углового камина

Очаг может иметь открытую или закрытую топку.

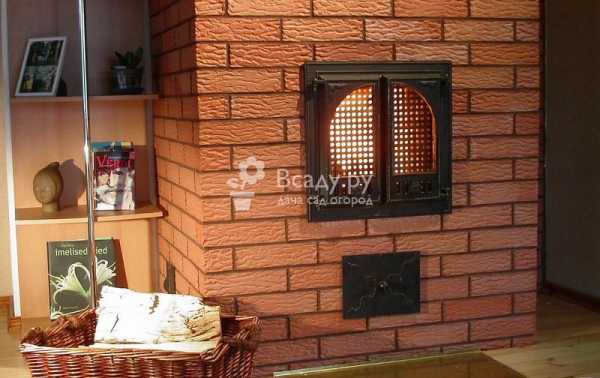

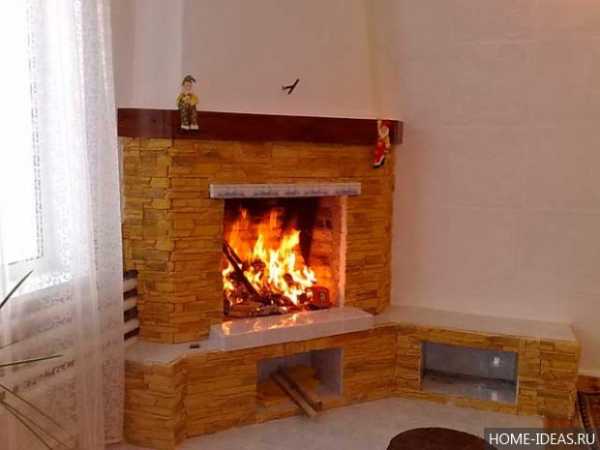

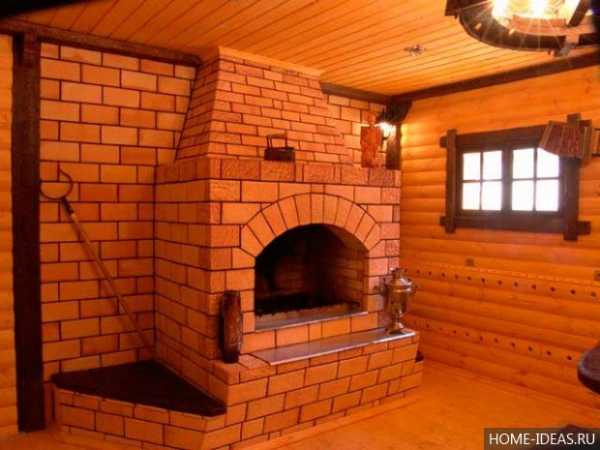

Фото углового камина с закрытой топкой

Модифицированный вариант – угловой садовый камин с печью очень удобен для дачи. Такое строение имеет не только функциональное назначение, оно еще и украсит дачный участок. По данной схеме его можно смонтировать как на улице, так и в частном доме.

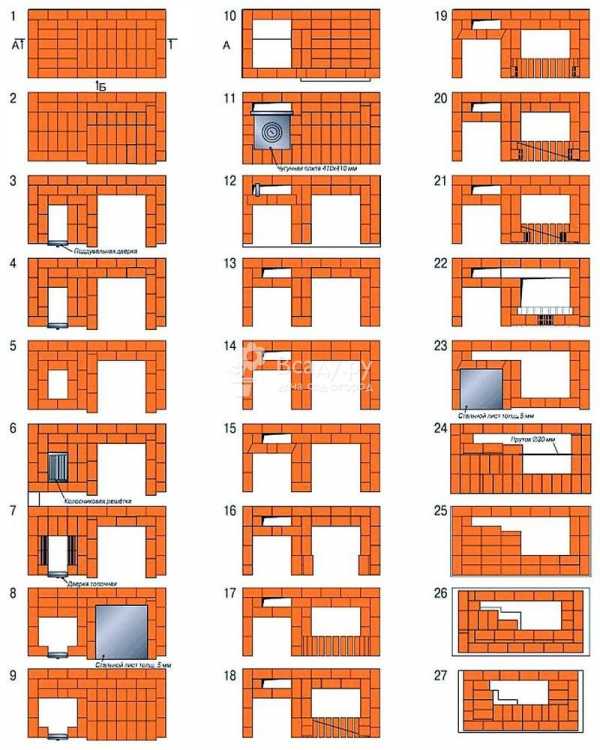

Схема углового печи-каминаФото углового печи-камина

Схема с легкостью моделируется, в зависимости от ваших потребностей. И её легко приспособить для создания красивой летней кухни.

Схема стандартной печи-камина

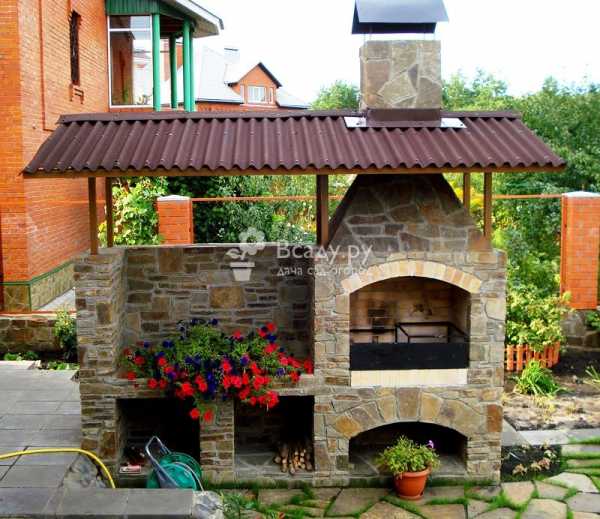

Садовый очаг

Уличный камин-барбекю не так сложен, ознакомьтесь с его порядовкой и исполнением и сможете с легкостью смонтировать его у себя в саду следуя схеме.

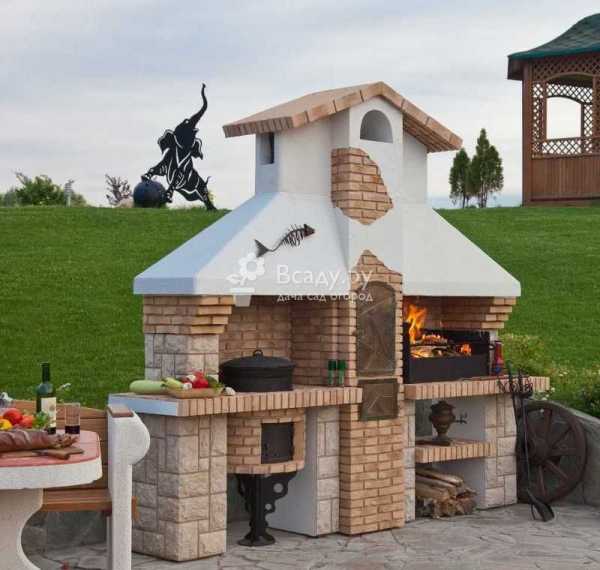

Схема уличного камина для барбекюФото камина-барбекю

С отделкой из искусственного камня садовый камин-барбекю смотрится очень оригинально. Основную схему можно изменить на свой вкус, как на снимке.

Камин-барбекю с отделкой фото

Кладка камина своими руками

На этом этапе один из важных вопросов – выбор составляющих для раствора. Цемент не подходит, поскольку от высокой температуры он рассыпается, и такая конструкция будет ненадежной.

Процедура кладки камина

Подготовка связующего раствора

Поэтому для кладки используется глина. Но если она будет слишком жирной или недостаточно насыщенной, то результат вашей работы покроется трещинами.

Пропорция компонентов раствора аналогична цементному: на 1 часть глины добавляют 3 части песка.

Из-за индивидуальных свойств глины, полученная масса проверяется экспериментально. Шарик приготовленного вами раствора бросьте на твердую поверхность и посмотрите на результат:

  • если масса рассыпалась - добавьте глины;
  • приобрела вид лепешки – увеличьте количество песка;
  • форма почти не изменилась – состав оптимален.

Выбор материала для камина

Качество выполненных работ зависит в основном от того, как выбрать кирпич для камина. Обычно считают, что используется только термостойкий материал. Это мнение ошибочно, поскольку и обычный красный кирпич хорошо справляется с жаром.

Его проверяют, слегка ударив молотком, при этом должен издаваться тонкий звон. Также удостоверьтесь в отсутствии дефектов и наличии правильной формы и ровных поверхностей без сколов. Лучше пересматривать каждый перед укладкой – это застрахует от возможных неприятностей. Такая процедура не будет слишком долгой, ведь в среднем вам понадобится до полутысячи штук на все элементы.

Процедура кладки

Кладка камина из кирпича определяется его назначением:

  • Если он строится для обогрева помещения, то топка размещается наиболее низко для того, чтобы пол прогревался.
  • Когда конструкция будет служить декоративным элементом помещения, то она приподнимается над полом.
  • Для готовки должны быть предусмотрены дополнительные конструктивные особенности проектирования.

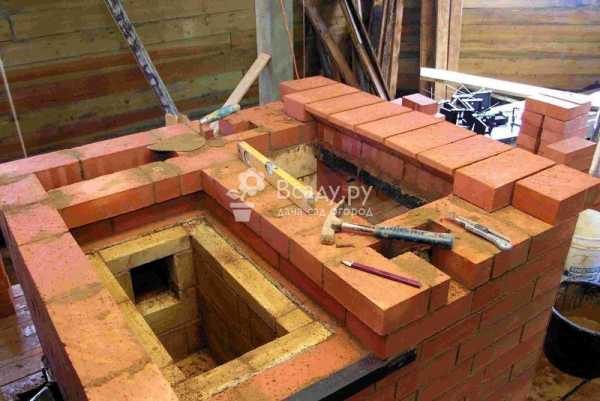

Кладка камина начинается с фундамента. Он выкладывается сплошными рядами, которые чередуются: первый ряд ложится вдоль, второй – поперек и т. д. Количество рядов может быть от 3 до 6, в зависимости от назначения камина. Остальная часть, включая дымоход, выкладывается по бокам целым кирпичом, а спереди и сзади - в полкирпича.

Особое внимание обратите на противопожарную безопасность. Для изоляции фундамента от основной части дома проложите два слоя рубероида, между ними – глину, предварительно замоченную на 2-3 дня.

Далее выстраивается поддувало - полость, в которую осыпаются угли. Над ним устанавливается специальная решетка из чугуна, которая поддерживает топливо. Для доступа к поддувалу в его лицевой стороне замуровывается дверка.

При выполнении топливной камеры учтите следующее:

  1. Она делается в форме корыта, чтобы не выпадали дрова, пепел или угли. Для этого два ряда кирпича укладывается плашмя. После формируется полость топочной камеры.
  2. Внутренность обложите огнеупорным кирпичом, как на фото.
  3. На высоте 60 см от низа топки начинайте выполнять сужение внутреннего пространства. Уровень дымохода достигается с сужением до ширины в 12 см.
  4. Верх задней стенки топки выполните в виде косого уступа, он предназначен отражать тепло от стены и направлять его в помещение. Такая конфигурация позволяет прогреваться фронтальной стороне.
  5. При переходе к дымоходу, для управления тягой, установите задвижку – она препятствует выходу тепла наружу. При ее отсутствии камин плохо функционирует и проблематично разжигается.

Постоянно следите за углами, конструкцию связывайте, чтобы она была монолитной и ровной.

Камины из кирпича фото разнообразной отделки

Используя отделку и декоративные детали, камин можно выполнить в абсолютно любом стиле, главное, чтобы материал был термостойким и качественным. Участок, куда могут попадать искры, выкладывается только керамической плиткой.

Небольшие штрихи: экономичный вариант отделки

Если кладка ровная, из качественного материала, то можно оставить все как есть.

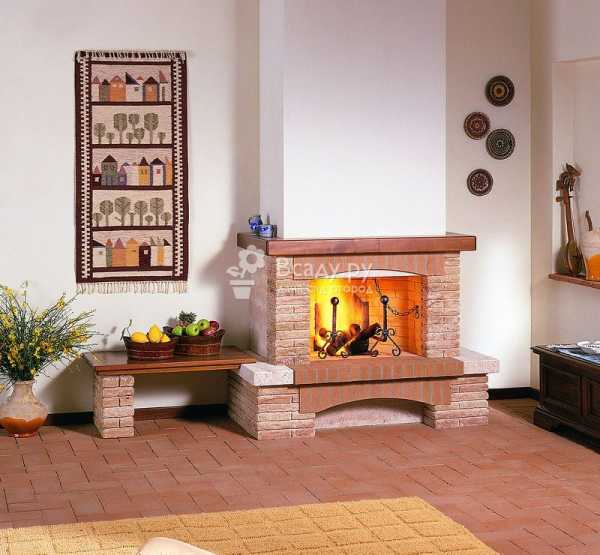

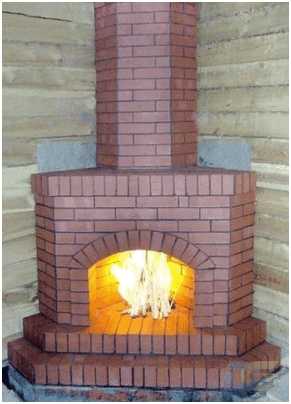

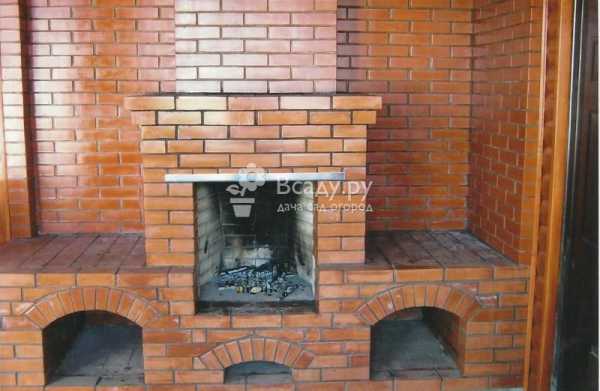

Камин без отделки

Еще один экономичный вариант - выполнить только обработку швов.

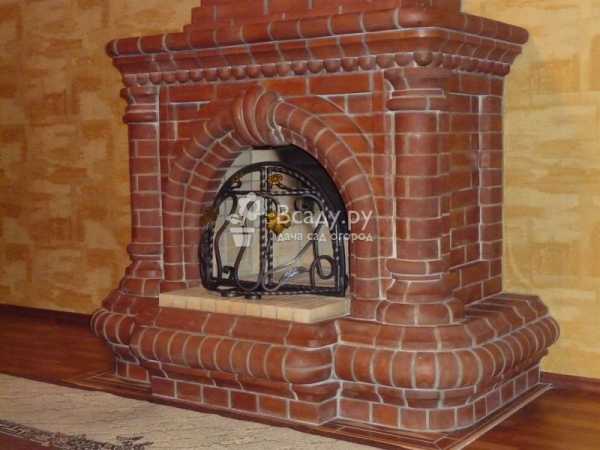

Фото камина с отделкой швов

Можно покрыть поверхность специальным лаком для камня, она будет отталкивать пыль, копоть и влагу.

Покрытие камина лаком

Штукатурка поверх кирпичной кладки

Выполнить штукатурку и покрыть ее термостойкой краской – бюджетный и несложный способ, позволяющий создать множество декоративных эффектов. Его преимущество в том, что краску всегда можно освежить. Но также есть и недостаток: осыпание штукатурки от случайного удара, поэтому углы лучше обложить камнем или плиткой.

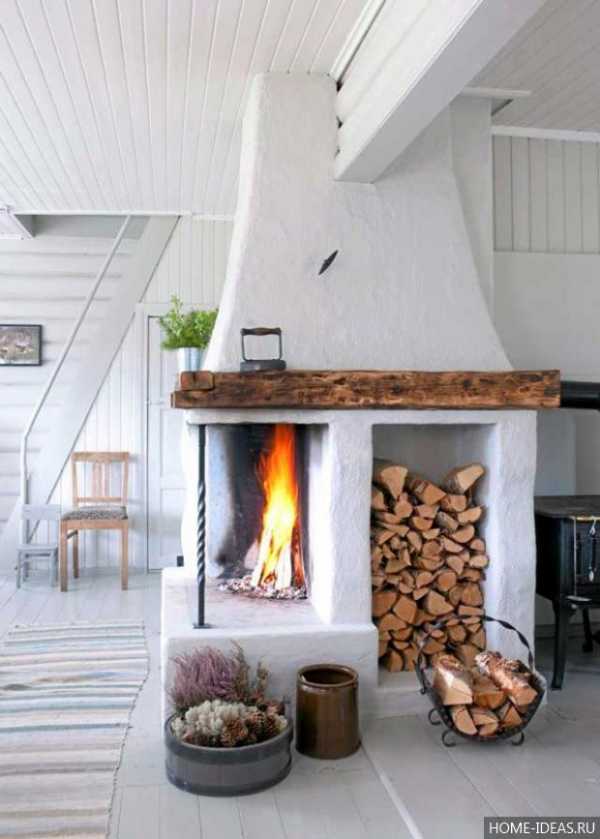

Штукатурка поверх кладки

Облицовка

Обычный кафель для этого не подойдет, поскольку он отпадает при воздействии высокой температуры. Для облицовки используют жаропрочную терракотовую плитку. Этот материал еще и теплоемкий: прогревается хорошо, а остывает медленно.

Облицовка плиткой

Также для облицовки применяют керамогранит - он практичный, влагостойкий, не горючий.

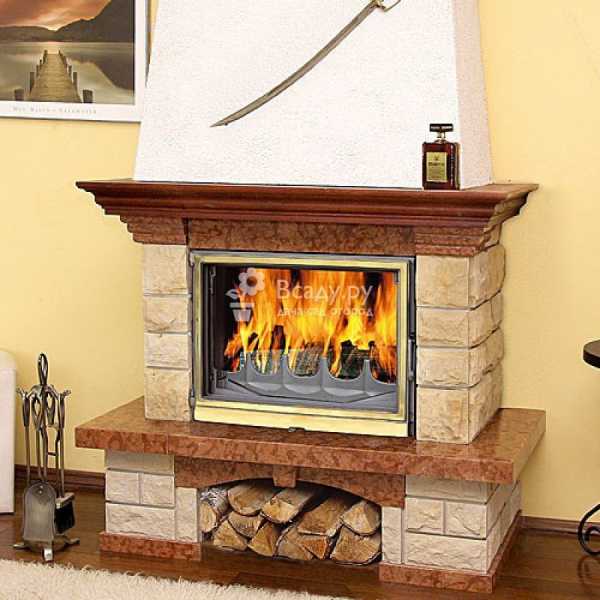

Отделка керамогранитом

Керамогранитную плитку можно комбинировать с другими отделочными материалами.

Декорирование камнем, деревом и другими материалами

Натуральный камень экологичный, огнестойкий и прочный, он хорошо передает тепло. Отделка прекрасно впишется в любой интерьер, но стоимость ее достаточно высока.

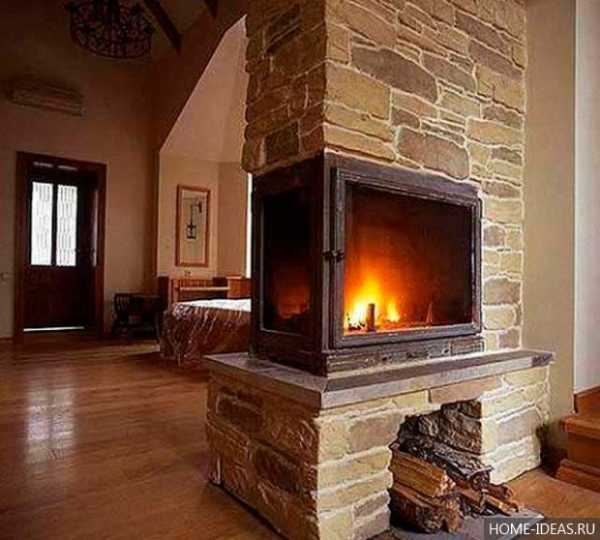

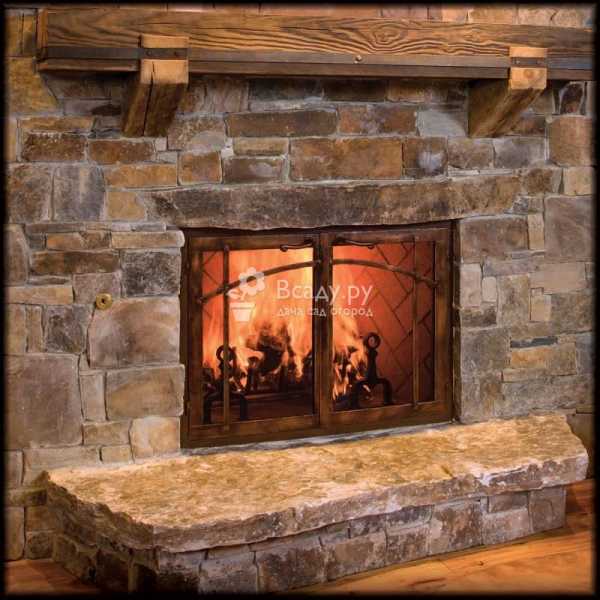

Декорирование камнем

Также широко используется отделочный кирпич, который по термостойкости не уступает природному камню.

Декорирование отделочным кирпичомСтилизация

Такой материал отлично смотрится на каминах-печах как деревенском стиле, так и в самых новомодных дизайнах.

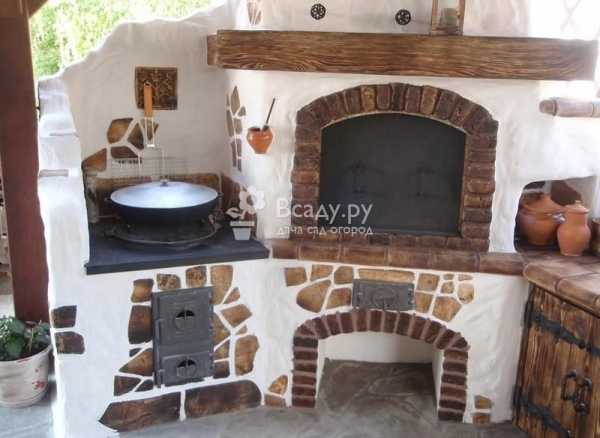

Печь-камин в деревенском стиле

Форма декоративного кирпича может быть отличной от традиционной, как на снимке выше.Также можно выбирать абсолютно любые цвета отделочного материала.

Облицовка белым отделочным кирпичом

Дерево

Порода древесины может быть любой. Поскольку она легко загорается, то из дерева выполняю только некоторые декоративные элементы – портал, полки и обрабатывают огнезащитой.

Фото камина с отделкой из дерева

Гипсокартон: создаем иллюзию

Применяется исключительно для декоративного фальш-камина или электрического нагревателя в виде камина, так как гипсокартон не предназначен для нагрева. Это практичный вариант, например, для квартиры.

Отделка гипсокартоном декоративного очага

Комбинируем

Можно применить несколько видов отделок, их соединение выглядит просто замечательно. Отдельные части этого садового камина-барбекю оштукатурены и обложены керамогранитной плиткой.

Садовый камин-барбекю - штукатурка и керамогранитная плиткаУгловой камин на снимке декорирован двумя видами керамогранита

Печь в деревенском стиле облицована декоративным кирпичом, на углах – штукатурка и декоративная лепка.

Комбинированная облицовка печи в деревенском стиле

Итог

Газовый и электрокамин есть возможность приобрести, а камин из кирпича делается только своими руками или под заказ. Для постройки в частном доме достаточно выбрать подходящую схему, приготовить необходимые материалы, ознакомиться с технологией и нюансами его устройства.

Вы сможете в буквальном смысле стать создателем домашнего очага - места, объединяющего семью и гостей. Его величественный вид украсит любое, даже самое скромное жилище. А мерцающее пламя и потрескивающие дрова будут подчеркивать красоту и индивидуальный стиль вашего дома, а также дарить уют.

vsadu.ru

Камин из кирпича. Особенности, виды и схемы каминов из кирпича

«Открытый очаг». Так переводится с итальянского слово caminus. По сути, это печь с открытой топкой. Дымоход уходит в потолок, выводится на крышу.

В Риме камины не всегда «прирастали» к стенам. Эта тенденция родом из 15-го века, когда архитекторы стали черпать идеи Античности, по-своему перерабатывая их.

Однако, отходить от облицовки очага кирпичом не стали. Искусственный камень начали использовать еще до появления каминов, в Месопотамии.

Вавилонская башня, к примеру, сложена из древнего кирпича. Материалу около 5 000 лет и  он остается актуальным. Появляются новые дома,  беседки, заборы и, конечно, камины из кирпича. О последних и поговорим.

Особенности каминов из кирпича

Проекты каминов из кирпича делятся на три типа. Одни созданы для топок в центре помещений, другие — по их стенам и в углах.

Если  топка закрыта, место выбирается лишь из соображений эстетики и удобства. Так, угловые камины почти не «съедают» площадь помещения, по крайней мере, полезную.

Сэкономить ее позволяет и ряд пристенных топок. Речь о встроенных каминах. Их «загоняют» в ниши, выдолбленные в стенах. Строение выдается из них максимум на половину кирпича.

Выдалбливание проема редко прельщает хозяев уже оформленного помещения. Тогда, выбор падает на простой пристенный камин. Он подставляется к поверхности. Место уходит много. Поэтому, классические пристенные очаги подходят для просторных зал.

Пристенный, или угловой камин из кирпича – популярное решение, поскольку выгодны экономически и дают хороший прогрев. Сделав отводы в соседние помещения, можно отапливать весь дом. Очаги же в центральной части комнат дают малую теплоотдачу.

Обязательно дополнительное отопление. К тому же, на возведение камина, просматриваемого со всех сторон, требуется больше материала, да и места. Но, минусы перевешивает оригинальная внешность очагов в центре зал.

Открытые камины располагают, с учетом наличия сквозняков. Их источниками служат дверные проемы, окна. Чем чревато возведение очага рядом с ними, или напротив, расскажет автор следующего видео. Он же поведает условия, в которых установка камина с открытой топкой – риск.

Несмотря на опасность, исходящую от окон, их наличие в комнате с дровяным камином из кирпича обязательно. Так обеспечивается необходимый приток воздуха. Требуется минимум одно окно. А минимальная площадь помещения для установки топки равна 12 квадратам.

Однако, камины из кирпича для дома рекомендованы при наличии просторных зал. Глиняно-песочные блоки отлично аккумулируют тепло. Его хватает на обширные площади. Больше тепла вмещает лишь талькомагнезит. Это горная порода.

Она распространена в Финляндии, в силу чего широко используется там для строительства, в том числе и каминов. В России талькомагнезит не столь распространен и стоит дороже.

Кирпич не только накапливает тепло, но и быстро прогревается. Соответственно, холод улетучивается в считанные минуты. Правда, кладка кирпичной топки сложна. Нужен, к примеру, отдельный фундамент.

Он заливается на 5 сантиметров ниже пола. Глубина котлована, обычно, равна полуметру. Фундамент должен быть на 10-15 сантиметров больше задуманного очага.

По этим параметрам делается опалубка, заливается. Усадки основания придется ждать около 2-ух недель. Наглядное расположение фрагментов и их материалы представлены на следующем рисунке:

Схема камина из кирпича заявляет условие для кладки основания. Блоки должны быть полнотелыми. Что это значит и как не ошибиться с выбором кирпича для возведения очага, разберемся в отдельной главе.

Из какого кирпича сделать камин

Полнотелым именуют кирпич из тугоплавкой глины  без внутренних полостей. Именно он кладется в первые два ряда кладки. Их-то и называют основанием камина.

Его дымоход и основную кладку тоже можно выполнить из полнотелых блоков. Однако, топку обкладывают шамотным кирпичом. В нем минимум 70% глины. Запекаются блоки в печах температурой выше 1 000 градусов.

В итоге, готовый материал выдерживает жар минимум в 1 600 по шкале Цельсия. Качественный продукт, обычно, не оплавляется и при 2 000 градусов. Как распознать качество в предлагаемом кирпиче, понятно из следующего ролика.

Порой, из шамота печь-камин из кирпича выкладывают полностью. По теплоемкости блоки выигрывают у обычных минимум 500 единиц, максимально приближаясь к талькомагнезиту, однако, и стоят дороже стандартного материала.

Будь кирпич кладки просто полнотелым или же шамотным, возникают трудности с эстетикой поверхности камина. Приходится подбирать блоки идеальной геометрии, без дефектов и, главное, совпадающих размеров.

Отклонение даже в пару миллиметров нарушает прямоту и ширину швов. Так называют пространство меж кирпичами, заполненное раствором.

Нужна либо идеальная партия блоков, либо филигранное мастерство печника. Упрощает кладку использование для облицовки лего кирпича. Для начала, ознакомимся с его внешними отличиями от стандартного.

Как видно, лего блоки напоминают детали известного конструктора. При их кладке исключены несостыковки. Швы получаются идеально ровными, к тому же, почти незаметными.

Лего кирпич кладется на клей. Производятся блоки методом прессовки. Но, отсутствие обжига не лишает лего огнеупорности. Некоторые камины, особенно био и электро, выполняют из кирпича с пазами полностью.

Обложить шамотом лишь топку достаточно для уличных очагов-мангалов. Идеальным вариантом лего является и для каминов-имитаций, выполняющих только декоративную функцию.

Камин из кирпича своими руками

Камин своими руками из кирпича требует, как теоретических знаний, так и практических навыков. Начнем с первых. Топка, к примеру, должна быть не столько глубокой, сколько широкой. Это обеспечит должный прогрев помещения.

При этом, стоит учесть, чтобы ширина портала  была кратной половине кирпича. Высота кратна целому кирпичу с добавлением 0,5 сантиметров кладки.

Это равно 70 миллиметрам. Так  что, предварительно не мешает составить чертежи каминов. Из кирпича модели требуют точных просчетов. Можно воспользоваться готовыми схемами. Несколько примеров, ниже.

На последней схеме указана квадратура помещения, где будет располагаться очаг. Эта величина – основа для расчетов. Но, опять же, годами выверены рекомендованные нормы. Так, на 20 квадратов предлагается топка шириной в 79 сантиметров.

Это 3 кирпича. Глубина топки, при этом, составит 1,5-1,7. Высота портала нужна в 53 сантиметра, то есть 7 рядов кладки. Остается вопрос трубы. Для описываемого камина достаточно дымохода с сечением 14 на 27 сантиметров.

Зачастую, используют круглые трубы. Их сечение может быть на несколько сантиметров меньше, чем у квадратных. На следующем видео, кстати, возводят камин именно с круглым дымоходом.

Дымоход тоже стоит денег. Это стоит учесть, подыскивая камину место. Если придется прокладывать несколько метров трубы еще и загибать ее с помощью соединительных элементов, возникнет солидная наценка. Порой, к примеру, проектируют топку прямо под несущей балкой. Ее придется обходить, либо демонтировать  и переносить печь.

В каминном деле, как и в прочем строительстве, много уходит на мелочи, на которых при рождении идеи сделать очаг, можешь не заострить внимание. Поэтому, предлагаем дотошнее проанализировать готовые проекты каминов, сделав при этом правильные выводы.

Проекты и схемы каминов из кирпича

Просматривая проекты, фото каминов из кирпича, понимаешь, что дно топки должно отстоять от пола минимум на 3 ряда блоков. Их кладут плашмя. Но, кирпичи первого ряда ставят на ребро. Точная схема камина позволяет подсчитать число необходимых блоков.

Учитывая, что продаются они поштучно, денежные потери минимальны. Копейки «утекут» лишь на срезах кирпичей, ведь их количество в кладке не всегда четное, а углы камина не всегда прямые. Ниже, пара примеров каминов сложной архитектуры.

На фото и схемах не указываются нюансы, которых не видно глазу, но которые снижают качество кладки. Так, для огнеупорного кирпича и скрепляющий раствор нужен из огнеупорной глины. Перед кладкой стоит опустить строительные блоки в воду.

Она вытеснит из пор кирпича воздух. Вода в порах замедлит проникновение в поры раствора. В итоге, он распределится равномернее, обеспечив максимально крепкое сцепление блоков.

Сухой же кирпич сразу примет влагу из раствора, а сама глина в поры почти не попадет. Так что,  важен не только кирпич для камина, цена материала, но и нюансы его обработки, сцепки.

Замачивание кирпича особенно важно при кладке из блоков б/у. Это может быть материал из бабушкиной печи, или же кирпич 18-19-го веков, взятый из разрушенных усадьб дворян.

Некоторые фирмы предлагают и такой. Поры в старинных образцах уже заполнены. Вмещающий раствор требует размягчения, частичного вымывания, чтобы принять к себе свежую глину. Разве эта информация видна хоть на одной из нижеприведенных схем?

На то она и схематичность, чтобы представлять материал в общих чертах. Собираясь возводить камин из кирпича, стоит обратиться не только к готовым проектам, но и информационным статьям, посидеть на форумах.

Найдете не только практические советы, но и интересные факты о домашних очагах. Самый большой из них, к примеру, находится во Франции. В камине острова Сен-Мишель помещается не то что поросенок, бык на вертеле. Построили очаг бенедиктинцы.

Так именую членов старейшего католического ордена. Проект требовал масштабности, чтобы накормить всех паломников и рыцарей, устремлявшихся в островное аббатство.

stpoyka.ru

как сделать кирпичный мини камин, схема кладки, порядовка классического камина, виды

Содержание:

С помощью камина на дровах можно не только украсить помещение, но и сделать его теплым и уютным. Для его сооружения совсем необязательно приглашать специалистов. В статье далее мы расскажем о том, как сделать камин из кирпича своими руками – какие схемы использовать, сколько потребуется материала и каковы нормативы для данного вида работ.


Форма и размер кирпичного камина

Итак, перед началом строительства кирпичного камина необходимо определиться с формой и габаритами будущей постройки, подобрать схему ее сооружения, чтобы обеспечить безопасность и презентабельный внешний вид.

Определиться с результирующими размерами и видами каминов из кирпича можно только учитывая несколько факторов, среди которых: величина комнаты, соотношение между стенками и размеры кирпича.


Выполним несколько простых действий:

  1. Прежде как сделать камин своими руками, необходимо выяснить будущий размер топки пристенного камина из кирпича. Чтобы это сделать, сначала нужно вычислить площадь комнаты, а затем разделить ее на 100. Это значит, что для отопления комнаты, скажем в 30 м2, будет достаточно топки площадью 0,3 м2.
  2. Следующий показатель – глубина топливной камеры. Ее глубина должна быть в 1,5 – 2,5 раза меньше ширины. Например, для топки площадью 0,3 м2 при выбранном соотношении 1:2 глубина камеры составит 37,5 см или 1,5 кирпича, а ширина – 75 см или 3 кирпича.
  3. Параметры по высоте топки нужно рассчитывать, исходя из отношения 1:1,5 ширины к высоте. Так, высота топливной камеры шириной в 3 кирпича должна составлять немного более 1 метра. Это примерно 14-15 рядов кладки.
  4. Наконец, важно определить площадь отверстия для дымохода. Его величина должна быть меньше общей площади топливной камеры в 10-15 раз, хотя толщина дымохода может быть немного больше. Прямой участок дымовой трубы должен иметь длину в пределах от 3 до 5 м, иначе тяга будет неустойчивой. Лучше всего изначально выбрать проект камина, который подходит под ваши требования и условия.

Чтобы упростить себе задачу, можно воспользоваться готовыми схемами кладки камина из кирпича. Они уже содержат заранее прорисованную раскладку, что позволяет не допустить ошибок во время работы. Выберите наиболее подходящий чертеж для вашего жилья и, возможно, слегка адаптируйте его под свои размеры. После этого нужно будет закупить необходимое количество материала и начинать строительство.

Возможные схемы-порядовки

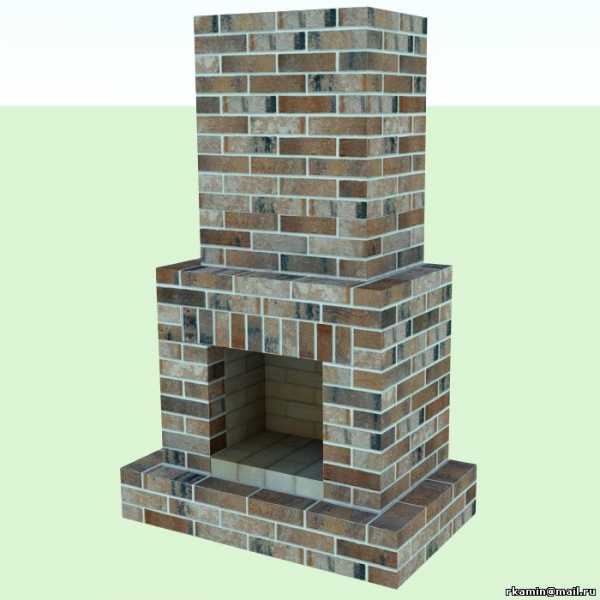

Если вы хотите сделать небольшой камин из кирпича своими руками для гостиной или спальни, можно остановиться на угловом варианте. Он не только эффективен, но и позволяет сэкономить место. Габаритные размеры камина будут 1×1 м. Для выкладки внешних стен понадобится 200 керамических красных кирпичей, а топку нужно будет сделать из 100 огнеупорных кирпичей. Для кладочного раствора понадобится цемент, песок и глина. А для заливки фундамента необходимо будет замешать бетонный раствор.

Достаточно просто можно будет изготовить маленький камин своими руками из кирпича с габаритными размерами 65×115 см. С этой работой справится даже неопытный человек. Несмотря на свой небольшой размер, такой камин способен отопить помещение с площадью до 35 м2. Для сооружения стен такого камина потребуется 250 керамических кирпичей, а также 100 шамотных кирпичей для топки. Для раствора потребуется немного цемента, 3-4 мешка речного песка, 2 мешка глины. Кроме того, нужно приобрести уголки для свода топливной камеры, а также трубную заслонку.


Для того чтобы выложить большой классический камин из кирпича, от мастера требуется наличие определенного опыта работы с кирпичом, а также внимательность. Чтобы не допустить ошибок, нужно четко следовать схеме порядовки.

Для возведения такой сложной конструкции потребуются следующие материалы:

  • керамический красный кирпич для стен – 300 штук;
  • огнеупорный кирпич – 130 штук;
  • печная глина – 2 мешка;
  • цемент – 1 мешок;
  • песок – 4 мешка;
  • уголки и полоса из стали – 3 куска по 1 м;
  • печная дверка для чистки дымовой трубы;
  • заслонка для топки.

Существует очень много разнообразных схем кладки камина своими руками с разной степенью сложности. Выбирать для себя стоит вариант, наиболее подходящие вам по размерам помещения, а также тот, с которым вы сможете справиться, учитывая опыт кладочных работ. В любом случае не стоит пренебрегать рекомендациями профессионалов.

Как сделать заливку фундамента для камина своими руками

Долговечность и работоспособность камина будет зависеть не только от качества кладки, но и от того, насколько прочный фундамент под него был заложен. Обратите внимание, что основу под камин следует заливать отдельно от общего фундамента здания, чтобы избежать повреждения печи и дымохода в результате сезонных перепадов уровня грунта. Если планируется установка камина из кирпича своими руками возле несущей стены, между его основой и фундаментом дома выполняют компенсационную песчаную подушку – промежуток между ними засыпают песком и проливают водой.

Заливая фундамент для мини камина из кирпича своими руками нужно проследить, чтобы первый ряд кирпичей ложился вровень с чистовым полом. Под основу не требуется глубокая яма, правда, на пучинистом грунте нужно засыпать песчано-гравийную подушку 50 см толщины. Она компенсирует перемещение грунта и послужит гидроизоляцией для фундамента и стен камина.


Для фундамента потребуется бетон М150-М300, а также армирующая сетка. По габаритам основа должна выходить за пределы камина максимум на 10 см с каждой стороны. Как правило, необходимые размеры фундамента указывают в чертежах для кирпичных каминов.

Готовый залитый фундамент должен простоять порядка 5-7 дней, чтобы полностью высохнуть и окрепнуть. После этого можно начинать разметку и выкладку стен камина. Обратите внимание, что перед тем, как сделать камин из кирпича, поверх фундамента необходимо уложить двойной слой рубероида.

Инструкция по кладке камина из кирпича

Следует строго придерживаться порядовки камина своими руками из кирпича, особенно, если вы хотите соорудить его в английском стиле. Первое, чем стоит заняться – изолировать примыкающую к камину стену листовым металлом или прочной фольгой. Все деревянные элементы пропитывают антипиренами для внутренних работ. Кроме того, на пол стелют огнеупорное покрытие, которое не боится искр и угольков.

Перед началом строительства стоит перебрать и отсортировать кирпичи, отложив в сторону экземпляры со сколами и трещинами. Такие дефектные кирпичи можно употребить для кладки основы. Каждый этап кладки можно выполнить сначала без раствора, чтобы отшлифовать и подрезать кирпичи.


Простой керамический кирпич предварительно нужно замочить, а вот шамотный – можно только вытереть влажной тряпкой от грязи. Тогда раствор будет просыхать равномернее.

Для кладки основы камина используют полнотелый кирпич площадью 1140×1270 мм, уложив из него два ряда с перевязкой. Предварительно проверяют горизонтальность фундамента, и в случае необходимости выравнивают уровень с помощью кладочного раствора, регулируя толщину шва. Раствор при этом используют цементно-песчаный с пропорциями 1:2 или 1:3. Следующие два ряда кладут согласно схеме, но для дна топки используют уже шамотный кирпич и жаропрочный раствор. Его делают из глины с песком, смешанных так, чтобы раствор не сползал с мастерка, но и не прилипал к нему.


Далее выгоняют стенки топки. Согласно схеме-порядовке выкладывают внутренние стенки из шамотного кирпича на раствор глины, а внешние – из керамического кирпича на цементно-песчаную смесь или глиняный раствор с добавлением 20 % цемента. На кирпичах в задних углах топки делают диагональные срезы для улучшения теплоотдачи.

В 12 ряду по мере завершения кладки топки укладывают стальную полосу и уголки согласно схеме. В задней части камеры кирпич кладут тычковым способом, сделав на нем срезы для получения свода.

Во время кладки с 13 по 16 ряд выводят свод камина и газовый зуб, препятствующий проникновению угарных газов в помещение. В 15 ряду отверстие дымохода сужается, чтобы образовывалась усиленная тяга. А затем, в 16 ряду, дымоход делается шире и в него встраивают заслонку для очистки сажи. Внутренние стенки дымохода делают из огнеупорных кирпичей, а внешние – из красных керамических.


Потом нужно постепенно, в точном соответствии со схемой выстроить дымоход с трубой. Все швы изнутри тщательно затирают рукой и проходят сверху влажной ветошью, чтобы устранить любые шероховатости. В противном случае, в таких местах будет скапливаться сажа.

В самом конце производят кладку дымовой трубы, сужая ее просвет до 1 кирпича. В 25 ряду ее накрывают заслонкой.

Когда кладка камина завершена, его оставляют для просушки при комнатной температуре на 2-5 суток, а затем начинают слегка протапливать. Таким способом раствор глины в топке равномерно прогревается и спекается. Благодаря этому кладка станет прочнее и долговечнее. Только после этого можно переходить к внешним отделочным работам.


teplospec.com

Камины для дома дровяные из кирпича своими руками: проекты, фото

Содержание:

Виды дровяных каминов

Особенности конструкции

Требования к самостоятельной установке каминов из кирпича

Схемы, проекты, фото

Камин из кирпича своими руками: видео

Оформление внутреннего пространства загородного дома, по мнению дизайнеров предполагает наличие камина, который, становится центральным элементом композиционного решения декора всего помещения. Живой огонь притягивает взгляды, согреваясь его теплом легко беседовать с друзьями или проводить время в раздумьях. Однако, помимо декоративных возможностей, камин способен полноценно выполнять свои прямые функции – эффективно отапливать помещения загородного дома.

Советуем почитать: Дровяные камины для дома

Виды дровяных каминов

Несмотря на то, что классические камины, нередко, относят к утилитарным элементам оформления частного владения, которые способны создать особую атмосферу в гостиной или используют как сооружения, являющиеся интересными деталями декора, их возведение подчиняется определённым правилам, и классифицируется по видам.

Так, камины, для топки которых используются дрова или иное твёрдое топливо, специалистами принято различать:

  • по архитектурным особенностям сооружения;
  • по конструкции топочной камеры;
  • по месту расположения в помещении.

Архитектурный стиль оформления подобных сооружений предполагает подразделение на:

  • камины классического стиля;
  • выполняемые, в так называемом «деревенском стиле»;
  • модерн;
  • хай-тек.

Полезно почитать: Камины в интерьере — создаем домашний очаг

Независимо от особенностей оформления, камины разделяются видами топочных камер на открытые и закрытые.

Для дизайна и отопления помещения имеет значение месторасположение камина:

  • рядом со стеной и, в этом случае, их элементы сооружаются пристенными или встраиваемыми. Подобные конструкции практически не занимают полезной площади, особенно, если вся конструкция монтируется в нише;
  • в углах помещений, и, так же, занимают мало места, однако монтажные работы таких каминов требуют особого внимания при организации прикаминной зоны;
  • островные камины, которые способны равномерно распределять тепло огня в стороны, однако для размещения требуется свободное пространство.

Особенности конструкции

При выборе камина учитывается:

  • число и площадь жилых помещений в доме;
  • этажность строения.

Так, камины с открытой топкой легко справятся с обогревом комнаты до 15 м2 , кроме того, такая конструкция разрешает приготовление пищи на огне, однако для домов с площадью комнат от 20 м2 устанавливают  конструкции с закрытой топкой, монтаж которых способен обеспечить воздушное или водяное отопление практически всех помещений загородного дома.

Помимо малой эффективности каминных очагов с открытой топкой их использование требует строго соблюдения правил противопожарной безопасности, однако установка конструкций с закрытым порталом обязывает владельцев жилья к организации продуманной системы вентиляции, так как горение топлива в закрытом пространстве требует постоянного притока воздуха.

Благодаря закрытой топке, коэффициент полезного действия камина достигает 75٪. Кроме того, топки изготавливаются из материалов противостоящих коррозии и высоким температурам.

Требования к самостоятельной установке каминов из кирпича

Желательно, чтобы установка камина была включена в проект дома ещё до возведения, тогда, при установке каждого каминного очага будет предусмотрен отдельный дымоход, причём сечение каналов, составляет одну десятую площади топки.

Дымоходные каналы принято оснащать специальными заслонками, отделяющими топку от дымоходов, что позволит удалять образующуюся сажу. Такая шиберная заслонка, обычно, выполняется как задвижка, либо в крепёжном варианте.

Кроме того, любая каминная конструкция имеет солидный вес и потому, установка камина предполагает прочное и надёжное основание. Так, если камин монтируется уже в готовом доме, необходимы работы по дополнительному усилению несущих конструкций.

Помимо этого:

  • При самостоятельной установке каминных очагов потребуется строгое соблюдение правил кладки тех или иных конструкций, а так же ответственное отношение к выбору материалов для их возведения.
  • Так, для проведения работ используются смесь цементного раствора с глиной и кварцевым песком, что позволит повысить надёжность кладки, а для обработки внутренней поверхности топки из кирпича, применяют шамот или иной огнеупорный материал.
  • Соотношение глубины топки и ширины сооружения определяется как один к двум.
  • В месте сочленения топливника с трубой очаг оснащается специалным порожком. Ширина порожка  соответствует размерам дымового канала, а выступ выполняется заподлицо с передней стенкой трубы.

Если в доме предусмотрен и оборудован дымоход, оптимальным вариантом установки каминного очага считается монтаж специально изготовленной топочной камеры.

Схемы, проекты, фото

Камин с закрытой топкой: схема

Камин с водяным плащом: схема

Камин с воздушным и водяным отоплением: схема

Камин из кирпича своими руками: видео

published on cemicvet.ru according to the materials home-ideas.ru

Мой мир

Facebook

Вконтакте

Twitter

Одноклассники

cemicvet.mediasole.ru

Камин из кирпича своими руками

Установка каминов в загородных домах, коттеджах, на дачах в последние годы становится все популярней. По внешнему виду камин похож на глубокую нишу в стене, оборудованную для вывода угарных газов дымоходом. Сооружение в основном служит декоративным элементом интерьера способным своим потрясающим видом украсить даже самое скромное помещение и создать ощущение особого уюта и комфорта.

Камин может служить источником дополнительного тепла зимой. Чтобы тепло, получаемое от горения дров, обогревало помещение, нужно топливную камеру проектировать не слишком глубокую, но достаточно широкую. В основном возводятся пристенные конструкции. Идеальным местом установки камина считается угол помещения. Никогда сооружение не устанавливается у стены с окнами или напротив окон.

Строительные материалы для каминов

Для возведения настоящего камина на дровах нужны долговечные и самые прочные материалы. К таким материалам относится камень-песчаник, мрамор и кирпич. Камин-имитацию — фальш-камин можно возвести из более легких материалов — гипсокартон, полиуретан, дерево. При строительстве традиционного камина предпочтение в основном отдается огнеупорному и красному кирпичу. Стандартные формы кирпича значительно облегчают проектирование и кладку.

В работе используется целый кирпич, половинки ичетвертинки. Составленная порядовка поможет правильно рассчитать количество необходимого материала, что значительно уменьшит финансовые расходы. Следует также сказать, что камины из кирпича при качественно выполненной кладке можно практически не декорировать. Используемый материал всегда выглядит красиво и может украсить любой интерьер.

Строим камин самостоятельно

Если следовать ниже приведенной инструкции, то уже в ближайшее время ваш дом украсит настоящий чудо-камин.

Порядок проведения работ:

  1. Зарисовка эскизов будущего сооружения.
  2. Выбор строительных материалов.
  3. Кладка камина из кирпича.
  4. Монтаж дымохода.
  5. Установка металлических элементов.
  6. Декоративная отделка.

Зарисовка эскизов будущего сооружения

Все строительные работы начинаются с проектирования, вне зависимости от того строите вы камин в эксплуатируемом здании или во время постройки дома. Для составления проекта лучше всего подойдет бумага-миллиметровка или листы в клетку.

В первую очередь нужно рассчитать глубину топливника, высоту дымосборника, угол кладки боковых стенок топки, высоту сужения для выхода дыма в дымосборник. Если предполагается установка круглой трубы, то размеры ее сечения могут быть меньше, чем при монтаже прямоугольного или квадратного дымохода. Для трубы высотой в 5 метров прямоугольное сечение должно быть равно 66 кв. см, квадратное сечение — 62 кв. см, а круглое — 56 кв. см.

Пример расчета размера камина для помещения площадью в 20 кв. м

Ширина портала камина обязательно должна быть кратной ½ длины кирпича, а высота портала кратная высоте кирпича и 0,5 см кладки, что равно 7 см. В нашем случае ширина портала будет равна трем кирпичам или 77 см, а высота равно 7 рядам кладки или 49 см.

Для комнаты в 20 кв. метров мы рекомендуем установить кирпичный камин следующих параметров:

  • Высота портала — 53,5 см (семь рядов кладки).
  • Ширина топки — 79 см (три кирпича).
  • Глубина топки — от 1,5 до 1,75 кирпича.
  • Сечение трубы равно 14 см на 27 см.

Важно! При составлении проекта камина, учитывать расположение балок и стропил для правильного монтажа трубы.

Приступая к выполнению порядовок помним, что первый ряд лучше укладывать на ребро, а последующие ряды кладутся плашмя. Дно топки возвышается над полом минимум на три ряда кладки. Мы представим вам несколько схем порядовок для каминов.

Схема № 1. Порядовка углового самодельного камина

Схема № 2. Порядовка пристенного камина для комнаты в 20 кв. метров

Схема № 3. Английский камин

Тщательно составив проект можно подсчитать количество кирпича необходимого для строительства выбранной модели камина. Высчитывая каждый ряд, учитываем, что все единицы считаются, как целый кирпич.

Выбор строительных материалов

Для возведения камина нужен строительный материал лучшего качества.

  • Кирпич. Нам понадобится огнеупорный (шамотный) кирпич. При покупке кирпича тщательно проверяйте каждое изделие отдельно. Цвет должен быть оранжево-красный, все углы целые, никаких сколов и надломов, при постукивании звучать чистый звук.
  • Песок . Фракция песка должна быть не больше 1,5 мм. Материал тщательно просеивается через мелкое сито. Для более качественной кладки песок промывают.
  • Глина. Нужна темно-красная или коричневая глина без примесей. Если есть возможность достать кембрийскую глину, это будет самым лучшим вариантом для кладки камина.

Важно! Применение огнеупорного кирпича предполагает использование раствора из огнеупорной глины.

  • Портландцемент. Отличным вариантом будет выбор марки 300.
  • Щебень . Этот материал фракцией до 6 мм нужен для изготовления бетонного фундамента.
  • Дымовая заслонка
  • Арматурные стержни . Их понадобится не меньше 20 шт. длиной в 70 см и диаметром в 1 см.
  • Колосниковая решетка
  • Каминный экран

Кладка камина из кирпича

Работы по возведению камина начинаются с закладки фундамента. Под камин закладывается отдельный фундамент. Размеры площади фундамента делаем на 6 см больше цоколя камина.

Фундамент

  1. Выкопать яму под фундамент на 10 см больше чем размеры готового фундамента и глубиной до 60 см.
  2. На дно ямы засыпать щебень слоем до 15 см.Сделать утрамбовку.
  3. Установить деревянную опалубку и обработать внутри битумом.
  4. Уложить камни, битый кирпич и щебень.
  5. Залить раствором, приготовленным из цемента и песка в соотношении 1:3. Раствор должен быть тщательно вымешан и иметь однородный вид.
  6. Полностью залитый фундамент выровнять и сделать контроль горизонтали.
  7. Накрыть фундамент пленкой и дать выстояться в течение недели.

Важно! Уровень готового фундамента должен быть ниже уровня поля на 6 см.

Кладка камина

Дня за три до начала работ над кладкой камина нужно замочить глину добавляя воду небольшими порциями, чтобы раствор не был слишком густой. Качество кладки зависит от качества приготовленного раствора. Готовую глиняную пульпу заливают в промытый высушенный песок и тщательно перемешивают до состояния густого киселя. Из готовой смеси катают небольшие палочки толщиной до 15 мм. При отличном качестве раствора палочки не будут распадаться и прилипать к рукам.

Сделать тщательную калибровку кирпичей. На готовый фундамент уложить гидроизоляцию, это может быть рубероид, застеленный двумя слоями.

К работе все готово и можно начинать основной этап работ.

Важно! Если вы отдали предпочтение красному кирпичу, его перед началом работ необходимо замочить в воде, чтобы сохранить прочность кладки. Огнеупорный кирпич перед кладкой окунают в воду на пару минут давая возможность выйти наружу пузырькам воздуха.

Для кладки первого ряда в раствор добавить до 30% от основной массы портландцемента. Составленную порядовку держат рядом с собой, чтобы периодически сверять точность выполнения работ. Уложив ряд и сделав проверку на сохранение геометричности, запланированной конструкции, нужно поставить в проекте отметку. Кладка каминной конструкции — работа кропотливая, а такой контроль значительно упростит поставленную перед собой задачу.

Мастерок или кельма используются для кладки сплошных рядов. Топливник и дымосборник лучше укладывать вручную. Толщина шва не должна быть больше 5 мм. Раствор выкладывать на середину кирпича в таком количестве, чтобы он не выходил за края кирпича.

Важно! Чтобы на долгое время сохранить кладку камина, нельзя связывать облицовку топливника с внешней стенкой камина.

Кладка топливника, дымосборника и каналов проводится с особой тщательностью. Излишки раствора необходимо удалять. Очень важно помнить что эти элементы камина внутри не поддаются штукатурке.

Для красивой качественной кладки изогнутого свода нужно установить кружало — временную опалубку. Уложив первый кирпич посередине свода продолжить кладку в обе стороны.

Монтаж дымохода

Выкладывая дымовую трубу необходимо, как можно чаще проверять ее вертикальность. Чем качественней выполнены работы по монтажу дымохода, тем лучше будет в камине тяга и меньше вероятность выхода угарного газа в помещение. Внутренние стенки дымохода нужно протирать смоченной в жидкой глине тряпочкой, что поможет создать идеальную поверхность без трещин. Для кладки дымохода на крыше используют раствор из цемента и песка.

Намного проще будет проведение работ, связанных с установкой дымохода, если использовать в дымовой шахте специальные трубы. Это могут быть дымоходы из керамических труб, модульные из нержавеющей стали, тонкостенные конструкции из кислотоупорной и термостойкой стали.

Установка металлических элементов

Во время монтажа конструкции камина в швы укладывают металлическую арматуру оставляя зазоры до 8 мм. Укладывать много металлических элементов в кирпичную кладку нежелательно, но и обойтись без них совсем не получится никак. Каминная топка и вьюшка должны быть обязательно.

Рамки топливника и задвижки ничем не крепятся, они прекрасно держатся на приготовленном растворе. Установка задвижки делается на высоте 2 метров.

Декоративная отделка

При идеальном выборе кирпича и качественной кладке делать дополнительную облицовку камина нет никакой необходимости. Достаточно, используя белый раствор, сделать аккуратную затирку швов.

Если все же у вас есть желание заняться отделкой камина, используйте для облицовки специальные гладкие или узорчатые изразцы, способные прекрасно держаться на горячей поверхности камина.

Сегодня можно приобрести порталы от производителей каминов из натуральных материалов разного качества. Это может быть травертин, мрамор, камень. Готовые порталы смогут по достоинству украсить сложенный вами камин и придать ему еще большей уникальности и красоты.

Отличным дополнением к камину будет специальный каминный набор, изготовленный из цветного или чугунного кованного металла. В наборах всегда есть щипцы, багор, метелка и совок. Защитить расстеленный у камина ковер от случайно упавшего уголька может красивый и практичный экран.

Подведем итоги

Завершив кладку камина, необходимо дать некоторое время для просушки раствора. Лучше подождать несколько дней, а потом для проверки тяги поместить в дымоход скомканные газеты и поджечь. При готовности камина к эксплуатации газеты будут гореть хорошо. Теперь можно попробовать протопить дровами.

Основное правило при самостоятельной кладке камина — не торопиться и тщательно выполнять все рекомендации.

Видео строительства камина из кирпича

teplo.guru

Отправить ответ

avatar
  Подписаться
Уведомление о
