чертежи и инструкция по кладке

Трудно представить лучший летний отдых, чем за городом на даче. Там приятно расположиться в жаркий день под сенью деревьев, в тени.

Садовые камины барбекю своими руками

Не менее привлекательны и вечерние посиделки у огня, когда тишину нарушает только стрекот сверчков и потрескивание дров в очаге, от которого разносится удивительный аромат жареного мяса и овощей.

Эту сказку сделать былью, поможет установленный на территории участка камин-барбекю. Садовые камины барбекю своими руками возвести совсем несложно даже без опыта каменщика, если выбрать для установки простую конструкцию. Если же уже приходилось строить стены из кирпича, то по силам будет построить и более сложный вариант.

Такой камин барбекю устанавливают под крышей в открытом патио или в закрытой беседке, рядом с беседкой или даже на террасе.

Содержание

  • Модели печей-каминов
    • Самая простая конструкция
    • Печь-камин в беседке
    • Печь-камин на террасе
  • Возведение печи-камина
  • Инструменты
  • Видео-урок по возведению садовой печи-камина

Модели печей-каминов

Чтобы выбрать подходящий вариант, нужно рассмотреть несколько моделей как по конструкции, так и по месту их установки.

Самая простая конструкция

Это — самая простая конструкция камина барбекю, которую только можно представить. Каменные тумбы с разделочными поверхностями, установленные рядом, выстраиваются по желанию, но без них вряд ли можно будет обойтись, так как для приготовления пищи необходим надежный стол, а постоянно приносить его к печи будет не совсем удобно.

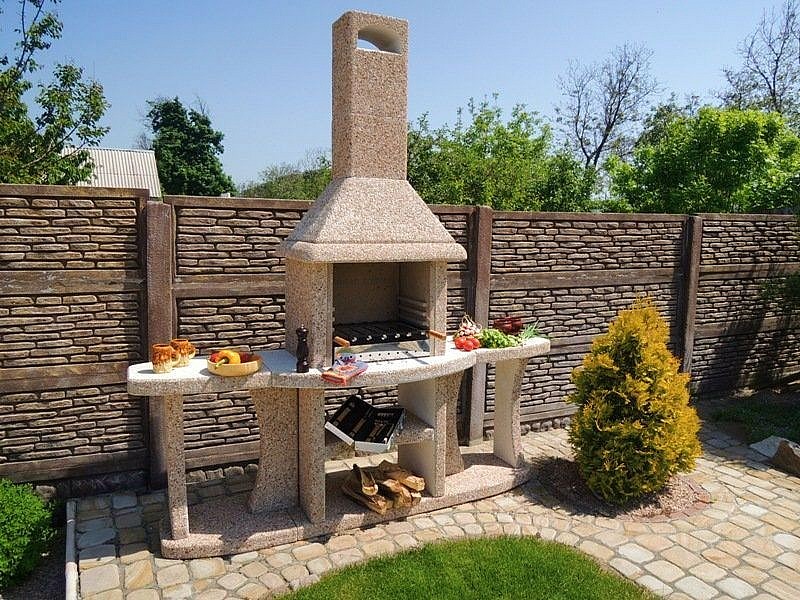

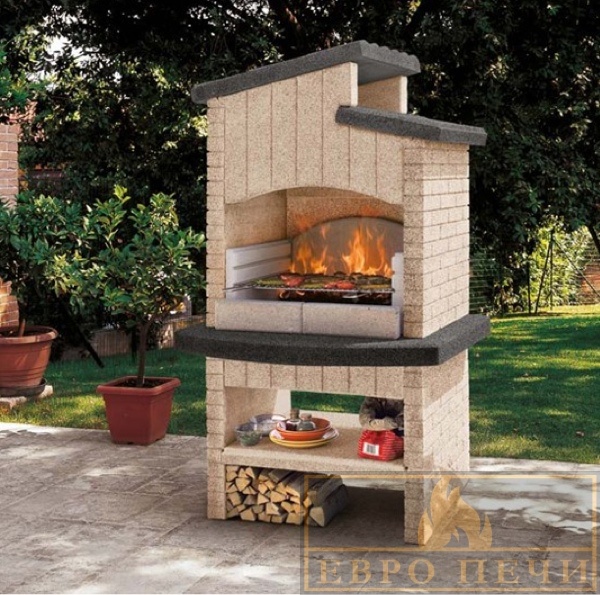

Несложная компактная конструкция

Печь-камин не покрыта крышей и является отдельным элементом дизайнерского украшения ландшафта, не входя в комплекс беседки. Нужно отметить, что она органично вписалась в окружающую обстановку.

Площадка, на которой печь установлена, плавно переходит в лужайку перед ней, где и можно расположиться во время приятного отдыха, сидя за столом, ведя интересные беседы и вкушая деликатесные блюда.

Так как конструкция проста, она имеет только топку для приготовления барбекю и нишу для хранения дров. В такой печи можно приготовить шашлык и другие блюда на мангале — это жареные овощи или мясо на решетке.

При постройке печей-каминов отдельно от беседки, т.е. без крыши, для кладки используют особый водостойкий раствор, который не будет разрушаться от воздействия атмосферных осадков.

Так как эта постройка не слишком массивная, фундамент для нее очень сильно заглублять не нужно, достаточно соорудить армированную плиту толщиной в 12—15 сантиметров и площадью чуть больше основания печи — на 10÷15 сантиметров.

Печь-камин в беседке

Этот вариант печи-камина в комплексе с беседкой более сложен и трудоемок в возведении. Постройка потребует больше времени и материала, но зато она и прослужит более долгий срок, так как будет защищена от дождя и ветра. Сложности встретятся и при проведении дымоотводной трубы через кровлю, равно как и обустройство гидроизоляции вокруг ее оголовка.

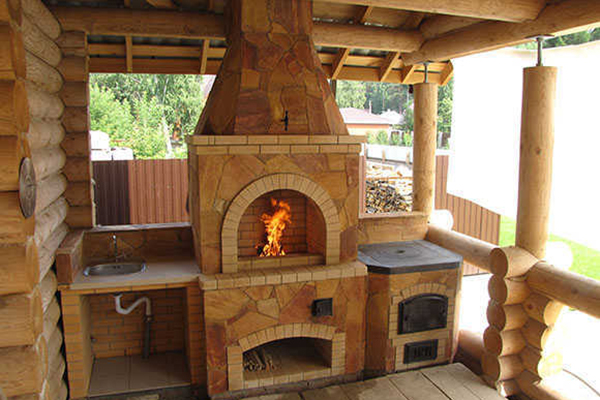

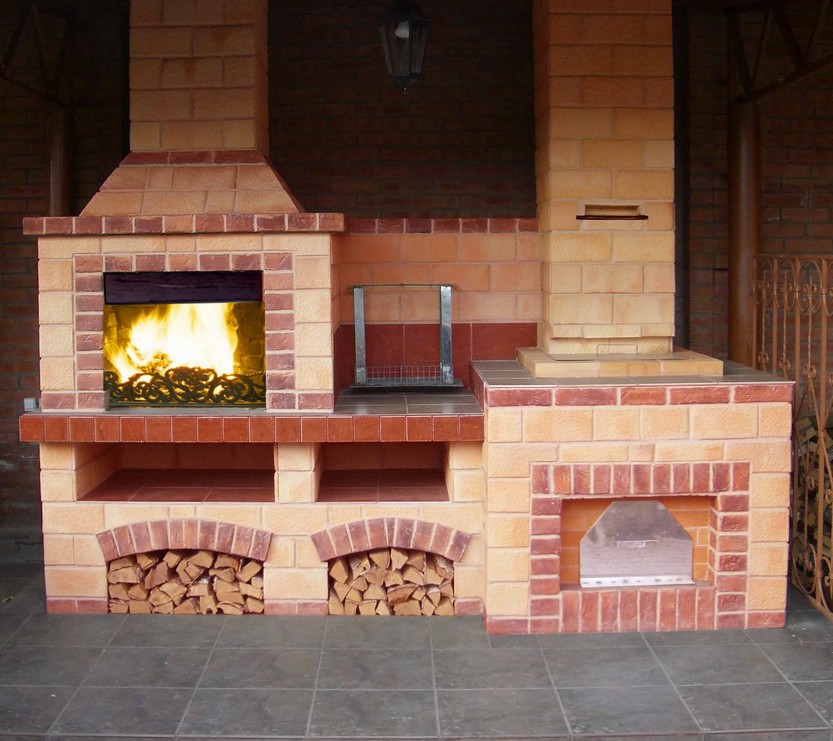

Удобная печь-камин в беседке

Осложнит работу и более объемная конструкция печи, так как в комплекс входит не только печь барбекю, но и варочная плита с отдельной топкой, которая должна быть соединена с общей дымоходной трубой. Но удобство этого сооружения неоспоримо, так как здесь, кроме плиты и очага, есть разделочный стол и ниша для запаса топлива.

Если выбор падет на эту модель, но практики в строительстве подобных сооружений нет, то лучше пригласить опытного помощника или мастера, который самостоятельно справится с работой.

Отдельно нужно сказать и о добротной беседке с кирпичными стенами — они спрячут хозяев и гостей не только от ветра, но и от любопытных соседей. Крыша над головой тоже будет в помощь — она не позволит испортить праздник в любую погоду. Во время дождя даже романтично сидеть около огня, в этом защищенном уголке, наблюдая за падающими каплями воды и игрой пламени в очаге.

Печь-камин на террасе

Можно сказать, что этот вариант установки печи-барбекю самый удобный, особенно если территория дачного участка совсем небольшая или плотно засажена экзотическими растениями, расположенными в особом сочетании или на альпийских горках.

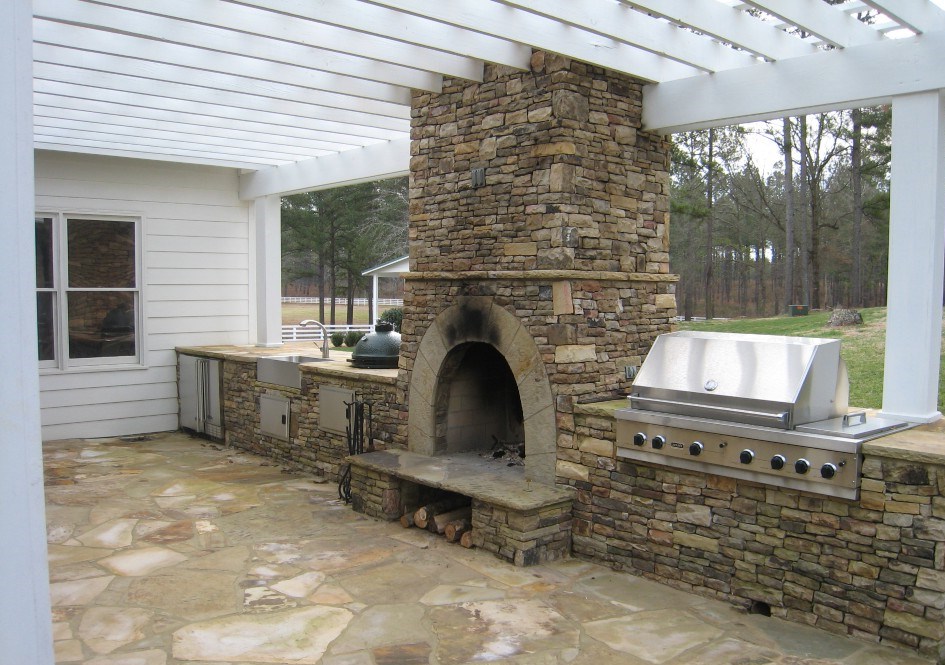

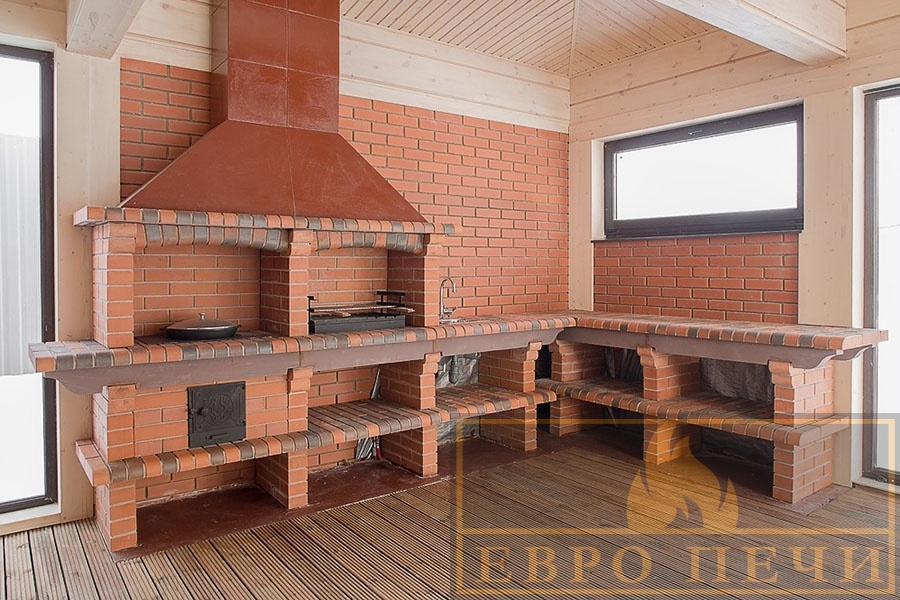

Камин-барбекю на террасе — максимум удобств

И, конечно, самым главным удобством установки, является близость к дому. Имея такую печь так близко, с ее помощью можно готовить разнообразные блюда ежедневно. Тем более что в этом комплексе предусмотрены все условия для приготовления полноценного обеда. В то время, когда в топке печи будет жариться мясо, на варочной плите можно приготовить первое блюдо и гарнир. Единственной причиной, которая может помешать процессу готовки — это отсутствие топлива.

Террасная крыша позволит не только готовить все лето на свежем воздухе, но и там же принимать пищу. Установив стол, стулья или кресла, можно обеспечить все удобства для вечернего отдыха перед горящей печкой.

Для комплекса понадобится больше топлива, потому что в процессе приготовления будут участвовать две топки: для барбекю и под варочной плитой.

Если установить такое сооружение в частном доме, то печь не раз выручит в различных непредвиденных ситуациях. Например, готовится праздник, а электричество по каким-то причинам отключили. В этом случае растапливается печь, и все задуманное готовятся на ней.

Кроме таких моделей существуют и другие, в которых устраиваются приспособления для расширения функций этого комплекса — это могут быть казан, коптильня, гриль и бак для нагрева воды.

Возведение печи-камина

  • Определившись с моделью печи, нужно найти порядовую схему ее кладки. По ней будет определяться количество материала и металлических элементов, необходимых для постройки. Узнав эти данные, можно отправляться за ними в строительный магазин.

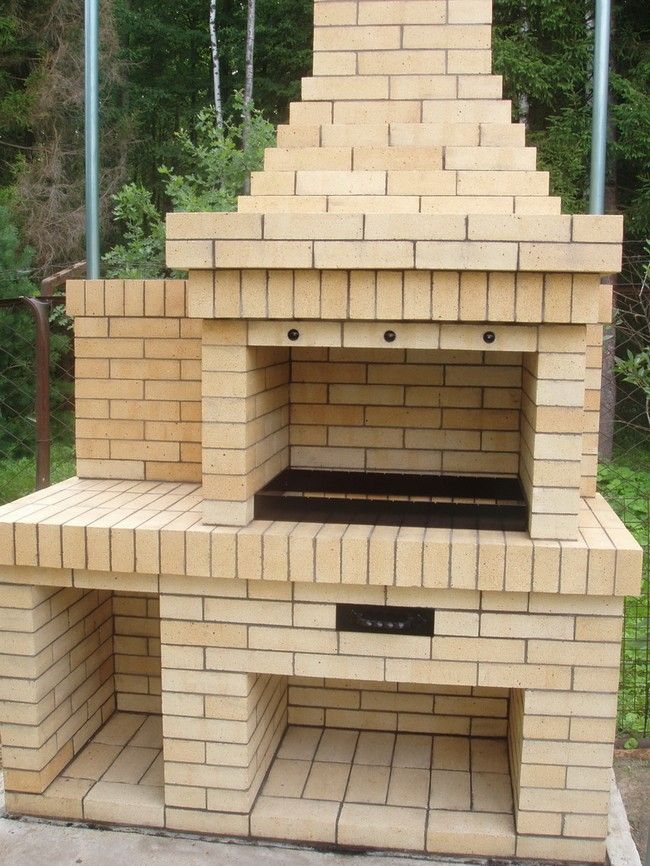

Такую садовую печь-камин вполне посильно выполнить самому

Если взять как пример, показанную на схеме печь, то из материалов для нее понадобится:

— кирпич, закаленный, красный для всей конструкции;

— кирпич шамотный жаростойкий для очага барбекю и топки под варочной панелью;

— цемент, арматура, песок, доски, лист гидроизоляции для фундамента;

— сухая специальная смесь для кладки кирпича;

— колосник для топки;

— дверцы для поддувала и топки;

— варочная панель;

— стальной лист, имеющий толщину от 3 до 5 миллиметров;

— металлические полосы, толщиной не менее трех миллиметров или металлический уголок.

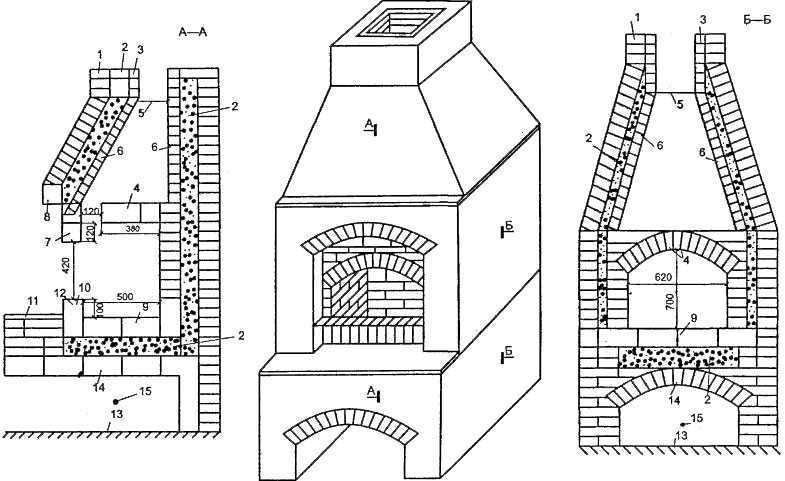

Общая схема садового камина барбекю …

  • Далее определяется место в саду или на террасе, где будет устанавливаться печь. Выбранное место нужно подготовить:

— если это печь будет находиться в саду, то верхний слой почвы снимается и разравнивается;

— затем, роется котлован. Фундамент может быть ленточным или сплошным — для не слишком массивной постройки, подойдут оба варианта;

— если печь устраивают на деревянной веранде или террасе, то полы размечаются, и выпиливается участок, который будет превосходить основу печи на 10—15 сантиметров;

— в последнем случае, фундамент для печи придется поднимать до уровня пола;

— в вырытом котловане устанавливается опалубка из досок, на дно насыпается песчаный слой в десять сантиметров и закрепляется арматурная сетка;

— далее в опалубку заливается раствор. Если котлован глубокий, то бетон заливается в несколько этапов;

— на застывший фундамент расстилают гидроизоляцию, и только на нее будет устраиваться кладка по схеме-порядовке.

  • Кладку нужно проводить аккуратно, строго придерживаясь схемы, и устанавливая металлические детали именно на тех рядах, которые указаны на чертеже.

… и его подробная порядовка

— Например, на третьем ряду ставят дверцу зольника-поддувала, которая временно подпирается кирпичами и закрепляется проволокой из стали. Далее, когда дверца будет закреплена кладкой, подпор из кирпичей убирается.

— На пятом ряду делают кладку из шамотного кирпича, подрезая его таким образом, чтобы в получившийся проем на шестом ряду можно было уложить колосник. На приложенном видео этот процесс проводят профессиональные мастера, и можно увидеть, как это делать правильно.

— Уложив колосник, на этом же седьмом ряду ставят дверцу топки, предварительно обмотав ее веревкой из асбеста. На этом же ряду кладут подготовленный по размеру стальной лист.

— Далее следует работать по схеме до одиннадцатого ряда. На нем укладывают варочную панель в заранее устроенные в кирпичах углубления, так же, как и для колосника. Предварительно в них кладут полоски асбеста, и уже на них кладется варочная панель.

— С семнадцатого ряда начинают устраивать арку над очагом. Форму ей помогут придать подготовленная деревянная форма или согнутые полукругом металлические полосы.

— На двадцать втором ряду завершается кладка арки.

— Перекрытие ниши, расположенной с левой стороны, происходит на двадцать третьем ряду.

— С двадцать шестого ряда кладка ведется со сдвигом вовнутрь — это переход к возведению дымоотводной трубы.

  • Дымоход для печи-барбекю в отличие от отопительных печей, кладется ровно, и не имеет выдры и распушки, поэтому сложить его не составит труда.

Дымоход у садовых каминов делают только вертикальным



  • Сверху трубы надевают специальный зонт, сохраняющий внутренние стенки дымохода от сырости.

Инструменты

При работе над печью — камином не обойтись без специальных, предназначенных для этого инструментов. Как их применяют, можно увидеть на видео, а как они выглядят и называются — также неплохо было бы узнать заранее. На рисунке они обозначены буквами, которые соответствуют приведенному списку:

Что потребуется из инструментов?

А — кирка, она необходима для подгонки кирпича по размеру и форме;

Б — молоток — кирочка;

В — правило;

Г — лопатка деревянная;

Д — уровень;

Е — кисть из мочала;

Ж — плоскогубцы;

З — цикля;

И — стукальце;

К — чертилка;

Л — рашпиль;

М — угольник;

Н — отвес;

О — кувалда;

П — зубило;

Р — кельма;

С — расшивка.

Многие из этих инструментов не получится заменить какими-либо подручными, которые есть в каждом доме. Поэтому, если решено самостоятельно заняться кладкой, придется их приобрести.

Видео-урок по возведению садовой печи-камина

Главное в работе каменщика-печника не скорость, а внимательность и аккуратность, поэтому, если придерживаться этих правил и набраться терпения, все обязательно получится.

Камин-барбекю, мангал-камин своими руками

Краткое содержание

  • 1 Виды
  • 2 Преимущества
  • 3 Место для барбекю
  • 4 Материалы
  • 5 Особенности
  • 6 Строительство
  • 7 Кладка
  • 8 Мангал в барбекю
  • 9 Топливо
  • 10 Эксплуатация и уход
  • 11 Видео: Уличный комплекс с печью древних ариев

Уличный камин совсем не роскошь, как может показаться многим. Это отличная конструкция, которая может иметь и дополнительные функции, к примеру, камин барбекю или камин мангал.

Никто не станет спорить, что пища, приготовленная на открытом огне и на свежем воздухе, намного вкуснее, чем при стандартном способе приготовления. Поэтому каминный комплекс, в последнее время, приобрел большую известность и востребованность, среди владельцев загородных домов.

Садовый камин-барбекю

Камины барбекю имеют достаточно много функций, которые позволяют широко использовать эту конструкцию в повседневной жизни, к примеру, можно совместить приготовление пищи и отопление помещения.

Одной из особенностей устройства барбекю является постоянное место размещения. Для них применяют особый вид кирпича, который способствует большей отдаче жара.

Виды

Среди огромного выбора можно выделить только три варианта, которые считаются наиболее востребованными:

  • Печь-барбекю. В ее арсенале мангал и дымоход, благодаря которому весь дым попадает в трубу.
  • Барбекю-комплекс. Название говорит само за себя, здесь и камин, и мангал, и русская печь, а также плита под казан и коптильня.
  • Камин с функцией барбекю. В его арсенале находятся мангал и специальные решетки в основании конструкции.

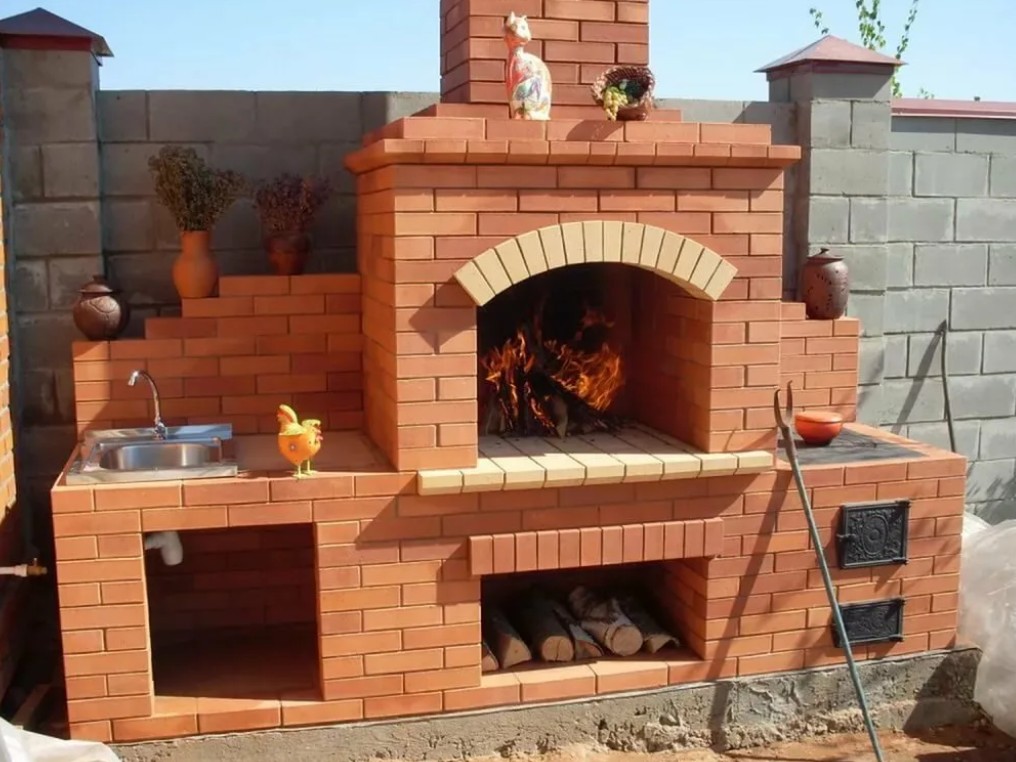

Комплекс барбекю

Любая конструкция достаточно функциональна, ее можно запросто оборудовать своими руками на даче или во дворе.

Преимущества

Ароматный шашлык, приятная компания, отдых с семьей и друзьями, это лишь немногие аргументы в пользу барбекю камин во дворе. Кроме этого, можно выделить и другие преимущества:

  • Возможность строительства своими руками.
  • Возможность отдыха в любое время года, независимо от того, какая погода стоит на улице, благодаря тому, что такой камин обычно устанавливают в беседках или на террасах, поэтому проблем с отдыхом не возникнет.
  • Безопасность конструкции. Камин с функциями барбекю или мангала относятся к постройкам с пожаробезопасными свойствами.
  • Отсутствие дыма. Благодаря тому, что конструкция предполагает наличие дымохода, весь образовавшийся дым в процессе горения, уходит в трубу.
  • Стильное дополнение вашего участка.
  • Наличие дополнительных функций: отопление, копчение, функции русской печи.

Место для барбекю

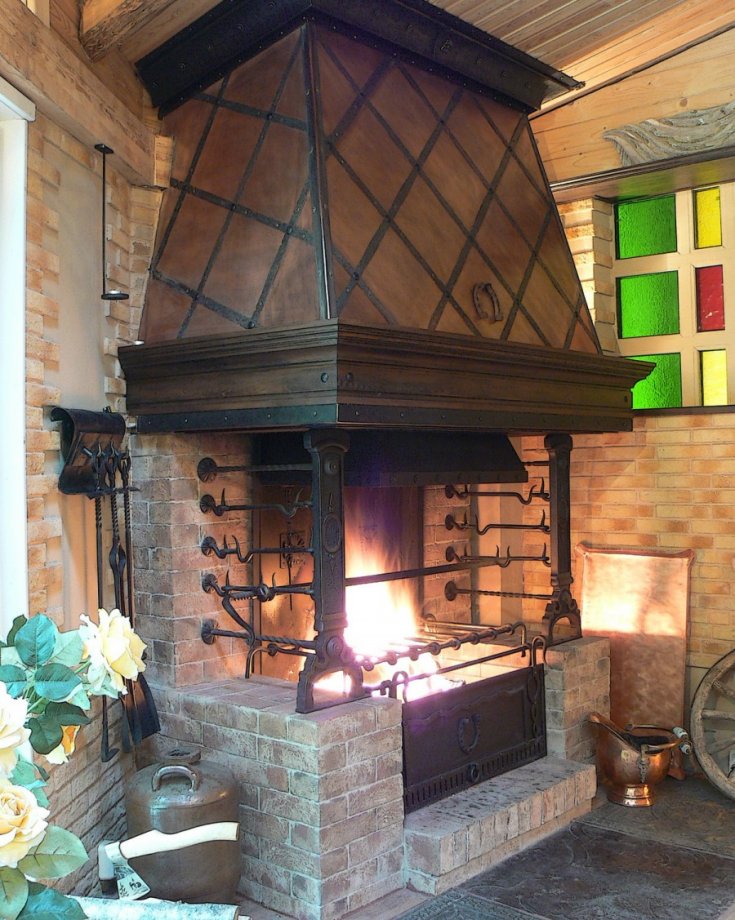

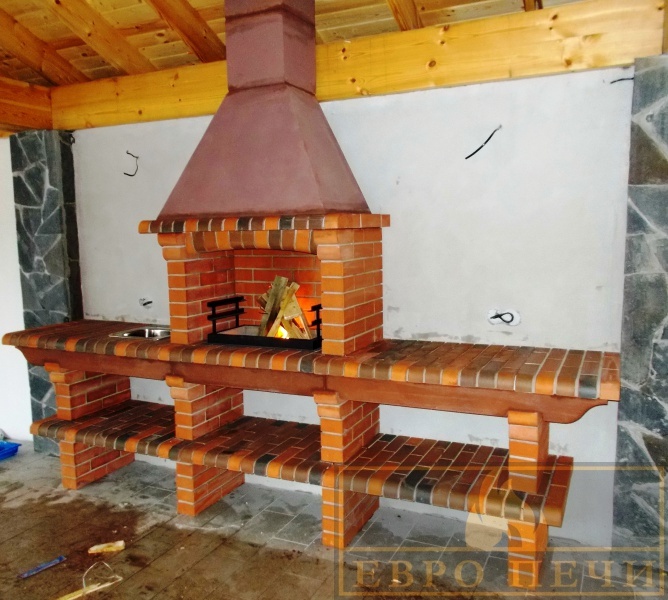

Камин-барбекю на терассе [ads-mob-1][ads-pc-1]

Для того чтобы построить конструкцию с функцией барбекю своими руками, для начала необходимо подобрать ее месторасположение. Оптимальным местом считается расположение вблизи зоны отдыха, к примеру, помещение беседки или террасы.

Если рядом с беседкой находится жилое строение, то нужно позаботиться, чтобы дым не попадал внутрь помещения.

С местом расположения мы разобрались, приступаем к материалам.

Материалы

Для строительства барбекю своими руками нужно позаботиться о приобретении материалов. Основная конструкция может быть построена из кирпича или из камня, вулканической породы. Кроме этого потребуется:

Кладка камина-барбекю из термостойкого кирпича
  • Песок и глина — для создания раствора.
  • Щебень и цемент — для заливки фундамента.
  • Доски. Из них необходимо смастерить опалубку для фундамента.
  • Арматура или металлические отходы.
  • Рубероид.
  • Наборы элементов для крепежа.
  • Решетка.
  • Поддон под уголь.
  • Отделочный материал.

Если будущее строение будет располагаться в саду, за пределами беседки или террасы, то необходимо позаботиться об ограждении зоны камина стенами, а также оборудовать крышу или навес, это убережет строение от осадочных явлений и ветра.

Особенности

Начинают процесс строительства с проекта камина. Чтобы конечный результат был удобен и функционален, необходимо учесть такие показатели:

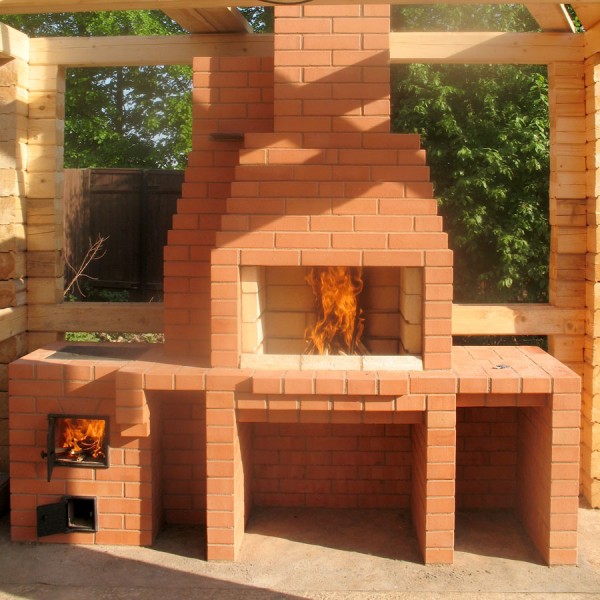

Одна из вариаций беседок с барбекю
  • Площадь помещения, где будет располагаться камин.
  • Максимальные и минимальные колебания температур.
  • Правила пожарной безопасности.
  • Наличие предметов с легковоспламеняющимися свойствами поблизости от каминного комплекса.
  • Исключение насаждений со стороны будущего устройства, для избежания возгорания.
  • Освещение в помещении.

Многие камины содержат в себе две топки, соответственно, и два дымохода, которые имеют многоступенчатую конструкцию. Это позволяет достичь оптимальной пропорции тепла и свежего воздуха.

Строительство

Построить комплекс с функциями барбекю или камина можно своими руками.

Самым легким вариантом для строительства считается кладка из кирпича в виде буквы «П». Высота такой постройки будет около метра, по бокам с двух сторон закрепляют решетки, расстояние между которыми должно быть 20 см.

Печь-барбекю порядовка

Верхняя решетка предназначается для расположения продуктов, а нижняя предназначена для углей. Кладка из кирпича осуществляется только на фундаментное основание. Кроме этого, предусматривают дополнительные места для удобного расположения кухонных приборов и угля.

Кладка

Самый распространенный вариант камина с функцией барбекю это конструкция из кирпича, которая может быть изготовлена своими руками. Благодаря свойствам кирпича, камин приобретает жаропрочные свойства, отлично удерживает тепло. К тому же, кирпич очень удобен в процессе стройки, и позволяет создать самые разнообразные конструкции каминного комплекса.

Яма для песчаной подушки под фундамент

Для начала необходимо подготовить фундамент, его тоже можно залить своими руками. Глубина фундамента должна достигать 80–100 см. Сверху на него раскладывают рубероид в несколько слоев, и только потом приступают к основной кладке камина из кирпича.

Раствор для кладки наводят из смеси песка и глины, первый ряд кирпича выкладывают на раствор, в котором находится цемент.

Кладка выполняется методом укладки кирпичей на ребро. Чтобы конструкция была ровной, без перекосов или наклонов, каждый новый ряд проверяется по вертикали и горизонтали при помощи уровня или отвеса.

Мангал в барбекю

Если, кроме барбекю, вам хочется видеть камин мангал на своем участке, то выходом из этой ситуации может быть чугунная вставка, которая располагается в основную конструкцию камина. Ее можно изготовить своими руками, по виду она напоминает ящик с ножками. Для сбора золы использую другой ящик, вставка которого осуществляется на дне ниши. Это позволяет воздуху равномерно участвовать в процессе горения.

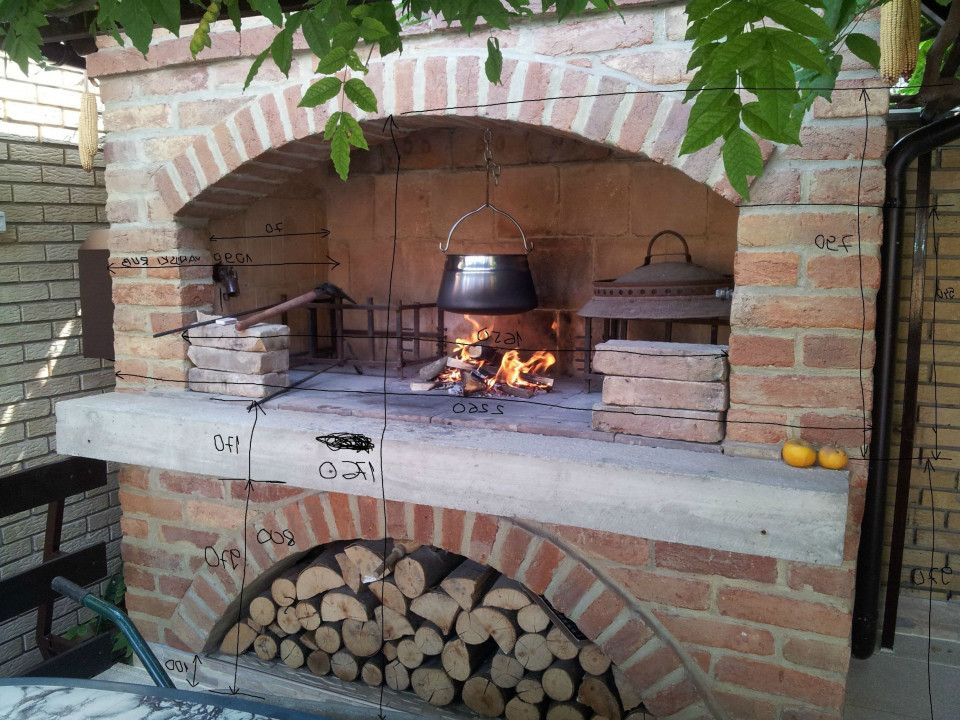

Стационарный кирпичный мангал камина-барбекю

Для изготовления чугунного короба используют колосниковую решетку, ширина между полосами должна быть достаточно узкой. Это позволит задержать раскаленные угли. Мангал может быть различных размеров, его ширина определяется в зависимости от размеров основного строения.

Такая конструкция в полной мере заменяет стационарный мангал камин, поэтому ее можно использовать для расширения функциональности своего камина.

Топливо

Обычно в качестве топлива принято использовать дерево, но из-за того, что древесина становится дороже с каждым днем, появилась тенденция использовать альтернативные варианты. К ним можно отнести:

Виды топлива для каминов-барбекю
  • древесные пеллеты.
  • брикетированный уголь.
  • торф.
  • каменный уголь.

Для обеспечения хорошего горения этих видов топлива камины оборудуют специальными решетками, которые не препятствуют поступлению кислорода во время горения.

Эксплуатация и уход

Эксплуатация и уход за камином с барбекю состоит из нескольких простых правил. Итак, что нужно сделать:

  • Очистить решетки.
  • Накрыть камин чехлом.

Соблюдая эти правила, вы продлеваете срок эксплуатации конструкции.
