Как построить каркасный сарай с односкатной крышей своими руками

Обустройство загородного участка подобно ремонту квартиры. Процесс нельзя завершить, можно только приостановить, затем продолжить. Собственная усадьба, словно живой организм, вечно требует от хозяина пристального внимания, вложения трудовых усилий и средств. Особенно острым становится вопрос, когда дело касается бытовых построек. Хочется, чтобы они были крепкими, удобными, внешне достойными, но недорогими.

Союз экономии с результатом возможен, если строить своими руками. Для этого нужно знать, как сооружается каркасный сарай с односкатной крышей – самый доступный для неопытного исполнителя вариант.

Неспроста каркасные технологии настойчиво вытесняют с отечественных просторов привычные способы строительства. Новые методы широко используются в возведении бань, гаражей, дач, солидных жилых домов. В сфере сооружения сараев у каркасной технологии вообще нет альтернативы, потому что это:

Дешево. Ощутимо сокращается расход материалов, необходимых для возведения стен. Благодаря легковесности каркасной постройки основой служит бюджетный столбчатый фундамент.

Быстро. Строительство выполняется в разы быстрее, чем сооружение несущих конструкций из пеноблоков, кирпича, бруса, бревна.
Легко. Монтаж элементов каркаса небольшого сарая производится без строительной спецтехники.
Практично. Собранную из щитов на каркасе постройку можно демонтировать при необходимости, перенести и снова скомпоновать на другом месте.

Кроме всего прочего это просто удобно. Каркасное строение без проблем адаптируется к хозяйственным потребностям и вкусовым критериям владельцев. Имеется возможность дополнить или изменить конфигурацию.

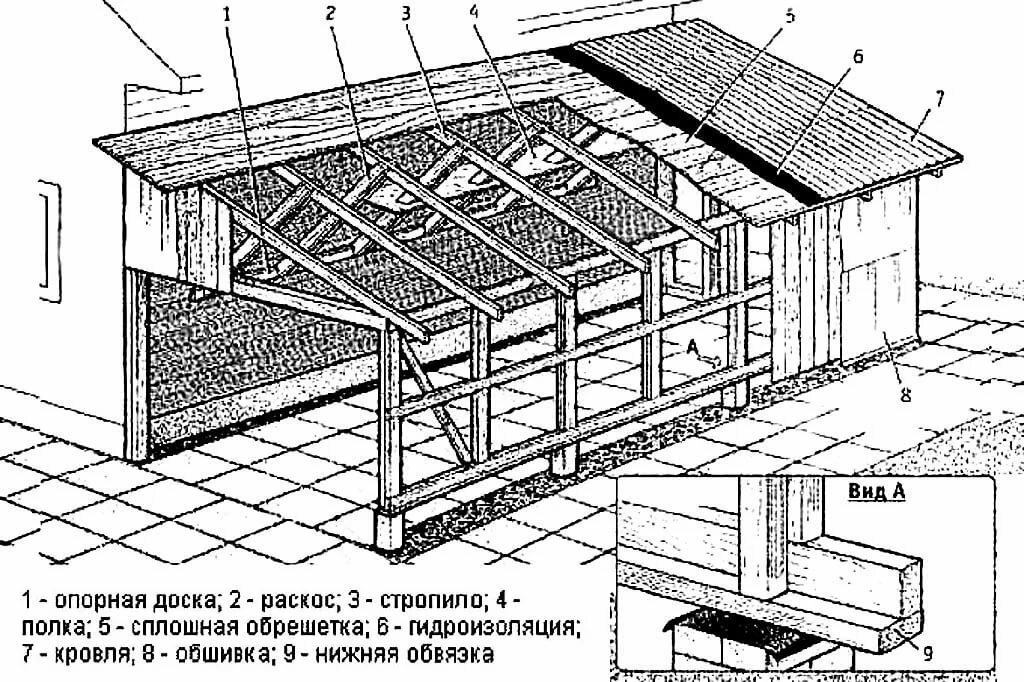

Стропильные системы скатных крыш опираются на верхнюю обвязку каркасной постройки, играющей роль мауэрлата. При устройстве односкатной крыши в классическом варианте стропила укладываются отдельно на стенки разной высоты.

Разница в высоте опорных стен обеспечивает скату уклон, необходимый для отвода осадков.

Однако для устройства односкатной крыши это необязательное условие. Ее вполне можно построить над коробкой со стенами, расположенными на одном уровне, если:

Соорудить консольно-прогонную раму над одной из стен каркасного короба. Рама в таких конструкциях выполняет функцию опоры для прогона, на который верхами опираются стропила.
Установить стропильные фермы, формой напоминающие прямоугольный треугольник. Длинный катер треугольника прикрепляется к обвязке, гипотенуза играет роль стропильной ноги.

Выбор покрытия односкатной крыши тесно связан с уклоном ее единственной плоскости. В большинстве случаев это пологие конструкции крутизной до 8º. Для их обустройства лучше всего подходит рулонные мягкие материалы, битумный или битумно-полимерный рулонный материал.

Односкатные системы с наклоном от 10º до 25º покрывают металлическими профилированными листами или кровельной сталью без профиля. Если необходимо соблюсти целостность архитектурного ансамбля, допустимо укладывать на односкатные крыши штучный материал.

Но следует четко помнить, что чем меньше крутизна, тем больше вероятность застоя осадков и протекания атмосферной воды в кровельный пирог. Следом за крайне нежелательным увлажнением составляющих кровельной системы неизбежно наступит преждевременное разрушение.

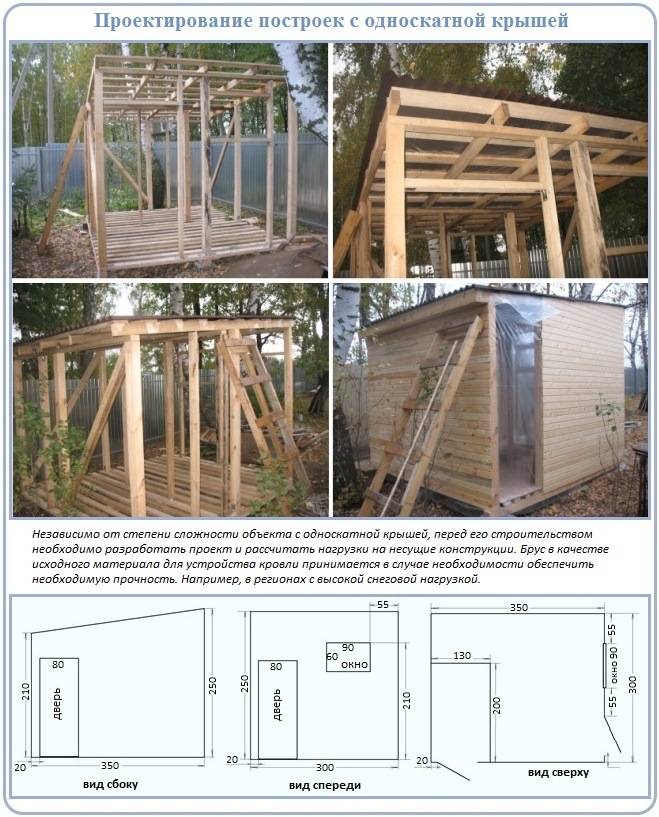

Разбор конкретных примеров – лучший способ узнать, как правильно построить сарай с прочной односкатной крышей. Исследование реальных решений поможет изучить принципы технологии, получить представление о том, как распределить этапы работ и на чем заострить внимание.

Предложенные нами в качестве образца проекты дадут возможность без проблем соорудить аналогичный объект или подскажут, как сделать собственную разработку.

Сооружение каркасного сарая на полозьях

Неоспоримое достоинство легкого каркасного сарая на полозьях в том, что его при желании перемещают и устанавливают в любой точке садового участка. Например, его можно расположить летом возле бассейна или пруда для временного размещения насосного оборудования, а с завершением сезона перевезти ближе к дому для складирования дров.

С целью периодической транспортировки строение устанавливается на полозья из бруса. Если идея мобильности не увлекает, сарай в зависимости от свойств подстилающих грунтов опирается на поверхностную ж/б плиту или на мелко-заглубленные бетонные блоки, расположенные под углами постройки.

Иллюстрировать будем процесс сооружения сарайчика на полозьях. Построить подобный объект своими руками и оснастить его элементарной односкатной крышей сможет хозяин, владеющий только начальными приемами плотницкого дела. Размеры на рисунках даны в дюймах, менять мы их не стали, чтобы не путать заинтересованных читателей. Желающие могут перевести данные, умножив приведенные числа на условный коэффициент 2,54.

Строительство для удобства разделим на следующие этапы:

Сооружение основания. Конструктивно оно включает раму, прикрепленную к двум параллельно расположенным брусьям-полозьям. Полозья выполнены из бруса 4ʺ×4ʺ, рама из бруса 2ʺ×4ʺ. Пространство между сторонами рамы заполнено отрезками бруса 2ʺ×4ʺ. Элементы основания соединяются гвоздями или саморезами. Для надежности ответственные места желательно продублировать металлическими уголками. Полозья фиксируют 4 шурупа. Все точки крепления должны отступать от края присоединяемой заготовки минимум на 1,2ʺ, чтобы деревянные детали не расщеплялись.
Устройство пола
. Промеряем диагонали перед креплением к раме листа фанеры 3/4″, играющего роль будущего пола. Размеры диагоналей обязаны совпадать. Если условие не выполнено, выявляем огрехи и исправляем, затем крепим лист. Крепеж не затягиваем «до упора», чтобы не повредить фанеру. По периметру пола с учетом дверного проема прокладываем дополнительную обвязку.

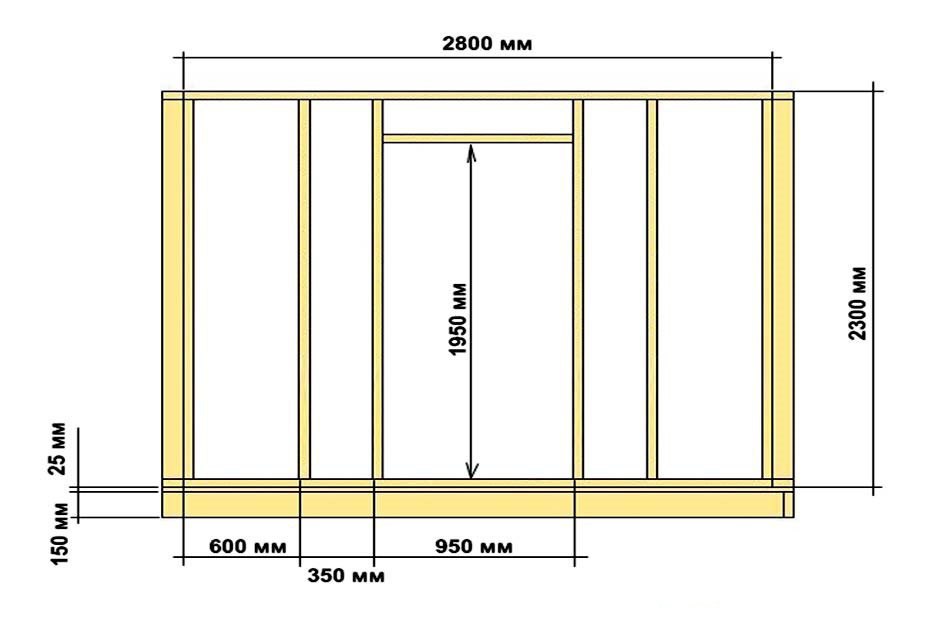

Построение задней стенки каркаса. Детали для нее выкраиваем из дюймовки по размерам с учетом формирования дверного проема. Верх вертикальных элементов следует подпилить под углом 17,5º. Стойки стенки фиксируются временными укосинами. После проверки параметров установки уровнемером стойки крепятся уголками к основанию. Верх обычных стоек и коротких стоек над проемом соединяется прибитой сверху доской – задней частью верхней обвязки. Она должна быть расположена под углом.
Построение передней стенки

. Выполняется по аналогии, но с учетом отсутствия дверного проема. Стойки выкраиваем по размерам и запиливаем в верхней части под углом 17,5º. Запилы в обоих случаях удобнее сделать перед установкой. Однако если нет уверенности в точности раскроя и монтажа, детали лучше раскроить с небольшим запасом. А после установки и фиксации запилить по факту.
Построение боковых стенок. Выполняются они в форме рамы с центральной стойкой посредине. Крайние элементы рамы укрепляют угловые стойки каркасного сарая.

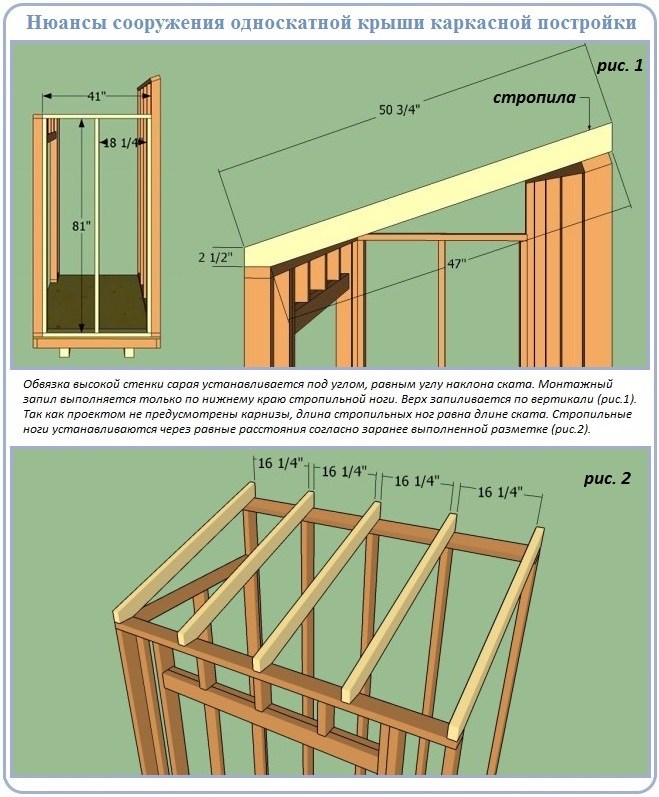

Изготовление стропилин. Для раскроя стропилин используется обрезок дюймовки. Его прикладываем к месту предстоящей установки с торца и отмечают линии запилов. Выкраиваем по этому шаблону из бруса 2ʺ×4ʺ.
Установка стропильных ног. Стропила располагаем точно над стойками передней и задней стенки. Для крепления используем гвозди или самонарезающие шурупы.

Обшивка. Производится стеновым профлистом, шпунтованной или не шпунтованной доской.
Крепление ветровой доски. После обшивки стенок вверху по периметру устанавливается доска 1ʺ×4ʺ так, чтобы край предыдущего элемента был закрыт торцом последующего. Раскрой деталей производится с предварительными примерками по фактическому положению.
Монтаж обрешетки. Влагостойкую фанеру 1/2ʺ раскраиваем с учетом фактической площади крыши вместе с установленной по периметру доской. Листовой материал фиксируется к стропилам.
Укладка гидроизоляции и покрытия. На пологие крыши поверх обрешетки стелим сплошной гидроизоляционный ковер. Полосы гидроизоляции настилаются снизу вверх так, чтобы швы были в результате направлены вдоль течения атмосферной воды. Гидроизоляция укладывается с нахлестом 10-15см. Поверх нее устраивается кровля. В описываемом примере это гибкая черепица, технологию укладки которой мы уже разбирали.

В завершении дверной проем обрамляется косяками из доски 1ʺ×4ʺ, устанавливаются дверные петли и навешивается дверь.

Предложенный метод строительства мобильного сарая с односкатной крышей подходит для сооружения своими руками детских домиков, будок для хранения инвентаря, наружных составляющих скважинных оголовков.

В бюджетных вариантах раму основания можно банально закрепить посредством забивки в грунт арматуры. Металлические стержни длиной примерно 50см либо просто забивают через высверленные в раме отверстия, либо забивают рядом с основанием, а к нему крепят с помощью металлических пластин.

Сооружение стационарной бытовки

Несмотря на более солидные размеры следующего сарая, заливать под него ленточный или монолитный фундамент не имеет малейшего смысла. Достаточно бетонных блоков, уложенных в три ряда. Однако это не значит, что работы по рытью и подготовке котлована можно упразднить.

Отказаться от них разрешается только, если под строительство отведена площадка, ранее выровненная и тщательно утрамбованная в процессе активной эксплуатации.

Если сарай предстоит строить на неподготовленном месте, то придется сначала полностью снять почвенно-растительный слой. Затем вырыть котлован, глубиной на 0,2м ниже уровня сезонного промерзания в конкретном регионе.

Отметку найдем в сборнике нормативов «Строительная климатология», не забывая сверять показания с видом грунта на площадке. Дно котлована следует утрамбовать, засыпать щебенисто-песчаной подушкой на 25-30см и залить слоем тощего цемента толщиной 10см.

После отвердевания бетона разметим котлован под строительство кирпичных или пенобетонных столбов. Соорудим опоры подходящего нам типа. Во время кладки столбиков заложим анкера для будущего крепления нижней обвязки каркаса.

Поверх столбов уложим обрезки рубероида, чтобы защитить деревянный каркас от гниения. Будем считать, что этап устройства фундаментной основы благополучно пройден и займемся непосредственно строительством сарая с односкатной крышей.

Алгоритм работ:

Проверяем, насколько точно построены опорные столбы. Кладем на ряд столбов плашмя доску и устанавливаем ватерпас. Выявленные ошибки исправляем посредством установки обрезков доски на верхушки столбиков. Контрольные действия проводим, помещая доску вдоль длинных и вдоль коротких рядов.
На выровненный столбчатый фундамент укладываем брус основания. Если при возведении столбов не были заложены анкера, брус сначала примеряем по месту и размечаем точки сверления отверстий для крепежа к столбам.
Поверх бруса устанавливаем раму нижней обвязки и заполняем ее внутри рядовыми лагами.
По лагам стелим пол из толстой фанеры, доски или плит ОСП. Элементы пола укладываем с зазорами по 2-3мм на температурное линейное расширение.
Монтируем переднюю стенку согласно размерам. Фиксируем ее положение временными укосинами.
Собираем и устанавливаем заднюю и боковые стенки каркаса. Если раскрой был выполнен правильно, то результатом сборки станет безупречный каркас со стенками одной высоты. В противном случае придется подпиливать или наращивать. Мастерам, сомневающимся в безукоризненности работы, желательно стены собирать не готовой рамой, а отдельными стойками, раскроенными с небольшим запасом по длине. Согласно этому методу верх стоек скрепляется временной боковой обвязкой. А после сооружения всех стен излишки отпиливаются по показаниям верхней грани обвязки.
Сверху на торцы стоек устанавливается в два ряда верхняя обвязка. Если для выравнивания применялась временная боковая доска, ее следует демонтировать. Стационарная обвязка укладывается с перекрытием стыков нижележащего ряда.
Собираем консольно-прогонную раму, из коротких стоек, верх которых запиливаем под требующимся углом для формирования ската. Угол вычисляем заранее, вычертив на схеме профиль крыши в виде обычного прямоугольного треугольника.
Изготавливаем из доски шаблон стропильных ног, приложив заготовку сбоку к месту установки. Не забываем, что длина стропильной ноги обязана обеспечить передний и задний карнизный свес.
Раскраиваем стропилины, устанавливаем их прямо над стойками, фиксируем металлическими уголками.
Устраиваем по стропилам сплошную обрешетку с гидроизоляционным ковром и укладываем кровельное покрытие: металлочерепицу, профилированную кровельную сталь и т.д.

По завершению устройства каркаса обшиваем сарай сайдингом или любым подобным материалом.

Затем сооружаем дверной косяк, навешиваем дверь, на нее замки. Консольно-прогонную раму изнутри закрываем сеткой. Если задумались, как лучше сделать крышу с одним скатом на каркасный сарай с равными по высоте стенками, сведения о проведении строительства описанным способом очень пригодятся.

Устройство ската стропильными фермами

Применение готовых стропильных ферм в формировании односкатной крыши вполне оправдано удобством и безопасностью выполнения работ. Основные действия по изготовлению стропильных модулей проводятся в спокойных условиях на твердой почве.

Приобрести деревянные или металлические фермы можно в готовом виде, их нужно будет просто водрузить на крышу и закрепить. Правда, бюджет строительства покупка несколько увеличит.

Самостоятельное сооружение стропильных ферм позволит сэкономить внушительную сумму. К тому же неопытному в плотницком деле мастеру, решившему заняться изготовлением собственноручно, гораздо комфортнее будет работать на земле.

Легче контролировать точность размеров и исправлять недочеты, чем отпиливать, наращивать, соединять на высоте. Благодаря комфортным условиям плотницкой работы ощутимо возрастает качество сооружения.

Главное преимущество использования стропильных ферм в каркасном строительстве заключается в том, что замкнутый треугольный модуль не передает распор на стенки, что крайне нежелательно для несущих конструкций этого типа. Распор распределяется и гасится внутри стропильной фермы, не передавая нагрузки на каркас постройки.

Однако способ все же не идеален. Применяется он только в случае обустройства небольших по площади строений, т.к. стропильные треугольники без дополнительных приспособлений вправе перекрывать пролеты лишь до 7м, с дополнениями в виде подкосов и опор до 24м.

Стропильные фермы устанавливаются на каркасы со стенками равной высоты. Принцип сооружения элементарен. По заранее спроектированным размерам изготавливаются деревянные модули, конфигурацией напоминающие прямоугольные треугольники.

Гипотенуза треугольника чаще всего является стропильной ногой, реже представляет собой опорный элемент, поверх которого укладывается стропилина. Длинный катет выполняет функцию балки перекрытия. Короткий катет играет роль стойки своеобразной консольно-прогонной рамы, составленной из торцовых частей стропильных ферм.

Перед изготовлением стропильных треугольников необходимо сделать чертеж с расчетами. Длина стропильной ноги должна обеспечивать карнизные свесы с обеих сторон. Если ферма изготавливается под последующее крепление стропилины сверху гипотенузы, то треугольник вычерчивается без учета свесов. Т.е. длинный катет равен ширине обустраиваемой коробки.

Крутизну односкатной крыши необходимо тщательно продумать. Преобладающее количество конструкций с одним скатом имеют небольшой уклон из-за увеличенной ветровой нагрузки на вертикальную часть крыши. Однако производители профилированной кровельной стали, к примеру, настоятельно рекомендуют использовать материал для обустройства скатов с уклоном не менее 25º.

Увеличение угла наклона до рекомендованных производителями размеров порой приносит не слишком привлекательные по эстетическим критериям результаты. К тому же повышается расход материалов для возведения стропильной системы и укладки покрытия. При уменьшении крутизны возрастает расход гидроизоляции из-за необходимости стелить многослойный сплошной ковер и усиливать проблемные участки дополнительными полосами водозащиты.

Ролики в «живой» форме объяснят, как своими руками можно качественно сделать односкатную крышу: видео инструкции наглядно ознакомят с процессом устройства.

Остроумный метод строительства на фундаменте из шин:

Распространенная технология сооружения:

Каркасный сарай на бетонных плитах:

Строительство сарая с односкатной крышей по каркасной технологии – дело, за которое можно смело браться хозяину, не забывшему, как в руках держать инструмент.

Технологических тонкостей не слишком много, но специфика все же есть. Без учета особенностей строительства не может быть безупречного результата. Помнить об этом следует и при выборе оптимального способа сооружения, и при воплощении намеченных планов.

Будьте в курсе!

Подпишитесь на новостную рассылку

Сарай своими руками деревянный каркасный

Содержимое

1 Что нужно учесть перед началом разработки проекта каркасного сарая
2 Рисуем чертеж и определяемся с размерами каркасного сарая
3 Возводим фундамент для каркасного сарая
4 Возведение всех элементов каркасного сарая
- 4. 1 Изготовление каркаса
- 4.2 Делаем стены и пол каркасного сарая
- 4.3 Утепление сарая
- 4.4 Установка крыши каркасного сарая
5 Заключение

Приобретая не обустроенный загородный участок, у хозяина возникает проблема хранения инструмента и других вещей. Строительство капитального сарая из кирпича или блоков требует больших трудозатрат и денежных вложений. Как же решить проблему, чтобы не заносить весь инвентарь в дом? Быстро можно установить во дворе каркасный сарай своими руками из пиломатериалов.

Что нужно учесть перед началом разработки проекта каркасного сарая

Несмотря на простоту возведения каркасного сарая, перед началом работ нужно учесть несколько важных нюансов. Для ознакомления предлагаем рассмотреть пошаговое руководство:

При составлении проекта нужно правильно расположить каркасную постройку на своем участке. Даже если сарай получится красивый, он все равно остается хозблоком. При входе во двор он не должен стоять во всеобщем обозрении на первом плане.
Проект разрабатывают так, чтобы обеспечить свободный подход к входу в сарай.
Расположить деревянную постройку желательно на возвышенности. Во время дождя и таяния снега каркасный хозблок не будет подтопляться.
Перед тем как разрабатывать проект, важно еще раз продумать планировку сарая. В каркасном хозблоке можно сделать мастерскую, дровяник, летнюю кухню и другие полезные помещения. Чтобы упростить задачу, на листе потребуется набросать простенькую схему с указанием всех перегородок, дверей и окон. Большой деревянный сарай, разделенный на комнаты, удобней снабдить несколькими дверями. Каждое помещение будет иметь свой вход, и вам не придется путешествовать, например, из летней кухни через туалет, чтобы попасть в душ.
Проекты каркасных хозблоков чаще всего разрабатывают с односкатной крышей. Она проще в установке и требует меньше материала. При желании можно установить и двускатную крышу. Ее схема немного сложнее, но конструкция позволяет создать чердачное помещение, где можно хранить вещи.
Разрабатывая проект сарая нужно предусмотреть, чтобы уклон крыши был расположен в другую сторону от дверей. Иначе при входе в хозблок дождевая вода будет литься на голову хозяину.

После того, как вы определились с планировкой и другими нюансами, можно начинать разрабатывать проект каркасного сарая.

Рисуем чертеж и определяемся с размерами каркасного сарая

Учитывая рекомендации из руководства по планировке, приступают к разработке проекта. Сначала нужно нарисовать чертеж, определяющий контур каркасного сарая. На фото мы привели пример схемы хозблока с односкатной крышей. В качестве фундамента используется столбчатое основание.

Выстраивая чертежи каркасного хозблока по схемам из интернета, нужно указать свои размеры общей конструкции и каждого элемента в отдельности. Габариты сараев подбирают индивидуально под свои потребности. Вообще, каркасная технология не предусматривает возведение больших хозблоков. На нашем фото представлена схема сарая 2,5х5 м. Самым ходовым считается каркасный сарай с размерами 3х6 м.

Возводим фундамент для каркасного сарая

Тип фундамента нужно определить, когда составляете проект хозблока. Для капитальных каркасных построек с бетонным цоколем заливают ленточное основание. Но такой фундамент не подойдет для участка с осадочным грунтом или торфяником. Легкие каркасные сараи ставят на столбчатый фундамент. Давайте рассмотрим, как выглядит пошаговая инструкция по изготовлению каждого типа основания.

Обзор начнем с того, как выглядит поэтапная закладка ленточного фундамента:

По размерам будущего деревянного сарая на выбранном участке наносят разметку. Для каркасного хозблока хватит мелкозаглубленного основания около 40 см. Если наблюдается сезонное движение грунта, то глубину траншеи лучше увеличить до 80 см. Ширины ленты хватит 30 см.
В траншею насыпают 15 см слой песка со щебнем. Дно и боковые стенки укрывают рубероидом, чтобы молочко из бетонного раствора не впиталось в грунт. По периметру траншеи устанавливают опалубок. Он должен выступать над уровнем земли согласно высоте цоколя. Чтобы высокие борта опалубка не выгнуло от тяжести бетона, их нужно усилить распорками.
Следующим шагом из арматуры толщиной 12 мм вяжут каркас в форме короба по всей траншее. Металлоконструкция сделает бетонную ленту прочной на излом.
Заливку бетонного раствора лучше выполнять при пасмурной погоде за один день. Дождь, солнце или заливка раствора с большими перерывами плохо сказываются на прочности основания.

Минимум через две недели, а лучше по истечении месяца можно приступать к установке каркаса сарая.

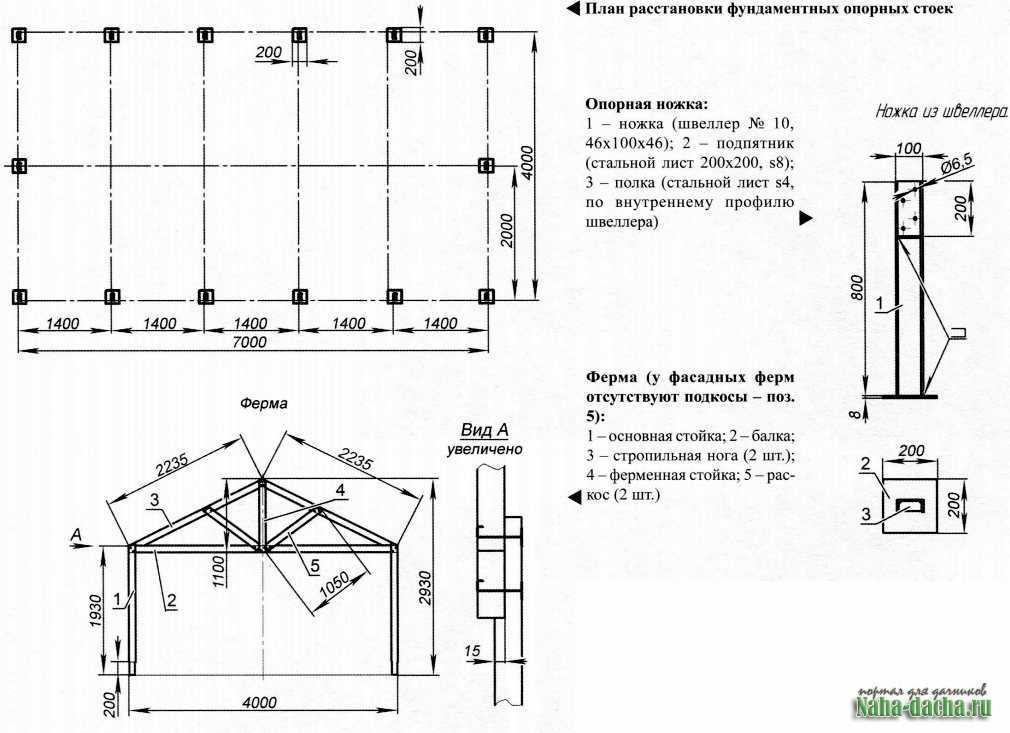

Теперь давайте остановимся на пошаговой инструкции изготовления столбчатого основания:

Опоры ставят по углам каркасной постройки и в местах примыкания перегородок. Чем толще брус нижней обвязки, тем большим шагом можно ставить столбы, но не реже 2 м. Если ширина сарая более 2,5 м, тогда устанавливают промежуточные опоры, чтобы не прогибалось во время ходьбы напольное покрытие.
Для установки столбов под каркас хозблока сначала выкапывают лунки глубиной около 80 см. На дно насыпают щебень или гравий с песком толщиной 15 см. Кладку столбов выполняют из красного кирпича или шлакоблока с применением бетонного раствора.

Совет! Опоры можно сделать из готовых ж/б блоков или вкопать куски труб диаметром 150–200 мм и залить их бетоном.

Столбы можно нарезать из бревен дуба или лиственницы толщиной минимум 300 мм. Их хорошо придется пропитать антисептиком. Нижнюю часть столбов, которая будет зарыта в землю, обрабатывают битумной мастикой, после чего обматывают несколькими слоями рубероида. После установки в лунки деревянные опоры заливают бетоном.

Возведение всех элементов каркасного сарая

Сейчас мы рассмотрим, как возводится пошагово своими руками каркасный деревянный сарай на столбчатом основании.

Изготовление каркаса

К строительству каркасного хозблока приступают после того, как фундамент полностью застыл. Для сараев такого типа изготовление каркаса начинается с нижней рамы. Она будет основанием всей конструкции, поэтому нужно позаботиться о выборе качественного дерева без сучков и механических повреждений.

Итак, смотрим на процесс изготовления каркаса:

Выступающие из земли бетонные опоры накрывают двумя листами рубероида. Гидроизоляция нужна для защиты прилегающих к фундаменту деревянных элементов каркаса от сырости. Из бруса сечением 100х100 мм собирают нижнюю раму каркаса. К ней крепят лаги из доски сечением 50х100 мм. Расстояние между ними выдерживают в пределах 50–60 см.
Построив нижнюю раму, начинают ставить деревянные стойки каркаса из бруса аналогичного сечения. Их фиксируют металлическими накладными пластинами или просто прибивают гвоздями наискось. Максимальное расстояние между стойками на каркасе – 1,5 м, но лучше установить шагом 60 см. Тогда каждая опора совпадет с верхними балками перекрытия. При таком расположении стойки дополнительно станут упором крыши.

Сверху стойки соединяют обвязкой. То есть, получается точно такая рама, как и снизу.

Применяя каркасную технологию для строительства сарая, необязательно использовать брус. Каркас можно сделать из стальной трубы, уголка или профиля. Порядок изготовления остается неизменный. Отличие лишь в том, все элементы придется сваривать электросваркой. Достоинство стального каркаса в том, что его можно установить без фундамента на песчано-гравийную насыпь.

Построенный стальной каркас желательно перед обшивкой покрасить. Если использовался профиль с оцинкованным покрытием, то его можно оставить не крашенным.

Делаем стены и пол каркасного сарая

Пол можно настилать сразу после изготовления каркаса и укладки лаг. При строительстве холодного сарая на лаги прибивают листы ОСБ. Это будет черновой пол. Сверху укладывают гидроизоляцию. Самый дешевый материал – это рубероид. Следующий идет чистовой пол. Его можно сделать с обрезной или шпунтованной доски. Второй материал для напольного покрытия лучше. Благодаря пазам на торце досок исключается образование щелей, а также увеличивается прочность пола. Как правильно крепить шпунтованную доску, показано на фото.

Перед возведением стен каркас усиливают укосинами. По углам ставят постоянные элементы. Временными укосинами подпирают стойки каркаса, чтобы избежать перекоса конструкции. Их убирают только после монтажа балок перекрытия.

Постоянные укосины обязательно нужны, если каркас будет обшиваться вагонкой или доской. При использовании для этих целей плит ОСБ можно обойтись только временными подпорками. Перед закреплением укосин нужно выровнять углы каркаса, а поможет это сделать отвес или строительный уровень.

Занявшись самостоятельным строительством сарая, надо правильно уметь соединять все узлы каркаса и устанавливать укосины:

Оптимальный угол установки укосин – 45^о. Такое положение элемента обеспечивает лучшую жесткость каркаса. Возле окон и дверей не получается выдержать требуемый угол. Здесь допускается установка укосин под наклоном 60^о.
Полые укосины можно ставить только на каркасе маленького хозблока.
Стыковка всех элементов каркаса должна происходить плотно без зазоров. На углах каркаса брус соединяют «в пол дерева» или «в лапу». Принцип технологии показан на фото.
Укосины не прибивают просто к поверхности бруса. Сначала на стойке и нижней раме вырезают паз. Его глубина зависит от сечения заготовки, взятой для укосины. Вставленный в пазы элемент обладает дополнительным упором, что усложняет перекашивание каркаса.

После настила пола и установки всех укосин переходят к обшивке каркаса с наружной стороны. При использовании обрезной доски толщиной 15–20 мм, ее прибивают горизонтально внахлест, чтобы избежать образования щелей. Подойдет для обшивки вагонка или ОСБ. Материал хозяин выбирает по своему предпочтению.

Утепление сарая

Каркасный сарай является сам по себе теплый, так как древесина обладает хорошими теплоизоляционными свойствами. Если хозблок будет использоваться зимой как кухня или мастерская, то все его элементы нужно дополнительно утеплить.

Работу начинают с пола еще до укладки напольного покрытия. В качестве теплоизоляции подойдет минвата, пенопласт или керамзит. Сначала снизу лаг подбивают черновой пол из ОСБ или доски. В итоге получились ячейки, куда и нужно уложить утеплитель. Эту работу проделывают еще до установки стоек каркаса сразу после изготовления рамы. Если этот момент упустить, то прибить черновой пол под лаги не получится. Его придется настилать сверху, а затем набивать контробрешетку для образования ячеек. Можно сделать и так, но с поднятием пола уменьшается высота свободного пространства внутри сарая.

На черновой пол укладывают гидроизоляцию. Минеральную вату или пенопласт плотно заталкивают в ячейки между лагами, чтобы не было щелей. Керамзит просто засыпают и разравнивают. Толщина теплоизоляции должна быть меньше высоты лаг, чтобы между ней и напольным покрытием получился вентилируемый зазор. Сверху утеплитель накрывают пароизоляцией, после чего прибивают чистовой пол.

Потолок утепляют этими же материалами, и точно по такому же принципу. Единственным отличием является укладка на нижнюю обшивку балок перекрытия пароизоляции. Гидроизоляцию укладывают сверху теплоизоляции, чтобы защитить ее от сырости со стороны крыши.

Для утепления стен каркасного хозблока применяют минвату или пенопласт. Технология практически такая же, как и для пола или потолка. С внутренней стороны помещения утеплитель закрывают пароизоляцией, а сверху прибивают обшивку. Со стороны улицы теплоизоляцию закрывают гидроизоляцией. Между ней и наружной обшивкой прибивают контробрешетку из планок сечением 20х40 мм, чтобы получился вентиляционный зазор.

Установка крыши каркасного сарая

Для изготовления односкатной крыши каркасного сарая необходимо из доски сечением 50х100 мм собрать стропила. Их схема изображена на фото. Готовые стропила устанавливают после укладки балок перекрытия, и фиксируют к верхней обвязке каркаса.

Чтобы обойтись без стропил, можно переднюю стенку каркасного сарая сделать на 50–60 см выше задней. Тогда балки перекрытия лягут на верхнюю обвязку под уклоном. Они то и исполнят роль стропил. Только нужно спереди и сзади каркасного сарая сделать выпуск балок около 50 см, чтобы получился свес кровли.

Для двускатной крыши сбивают треугольные стропила. В этом случае высота передней и задней стенки каркасного сарая должна быть одинаковая. Крепят стропила двускатной крыши аналогично к верхней обвязке каркаса.

Сверху по стропильным ногам прибивается обрешетка из доски толщиной 20 мм. Ее шаг зависит от используемого кровельного покрытия. Обрешетку накрывают гидроизоляцией, после чего можно укладывать профнастил, шифер или другой материал.

На видео представлен пример каркасного сарая:

Заключение

Теперь вы в общих чертах знаете, как построить каркасный сарай на своем участке. Работу можно выполнить своими силами, а при не уверенности лучше пригласить специалиста.

Планы сарая — Деревянный каркас HQ

Главная » Планы деревянного каркаса » Планы амбаров

Планы амбаров, наружных планов, планов павильонов / 4 комментария

Если вы сами рубите бревна и вам нужно укрыть лесопилку, не имеет ли смысл сделать вашу конструкцию еще и деревянной? У нас есть только билет с этим сараем для лесопилки 12 × 26!

1500 кв. футов. до 2000 кв. футов, 2,5 ванные комнаты, 3 спальни, планы амбара / Оставить комментарий

Вы заметили популярность Barndominiums? Взгляните на этот доминиум с деревянным каркасом 24×48, и вы поймете его привлекательность!

Планы амбаров, планы бунгало, планы домиков, современные, планы коттеджей, планы гаражей, чердак, планы деревянных каркасных навесов / Оставьте комментарий

Эта односкатная крыша размером 16×24 с мансардным планом представляет собой чрезвычайно универсальный дизайн! Эта рама станет отличной фермой для хранения высокого оборудования и двухъярусного хранилища рядом с ней. Или из этого может получиться отличный домик для кемпинга с большим количеством жилого пространства и мансардой для сна!

Планы амбаров, планы домиков, планы гаражей, планы павильонов, планы сарая с деревянным каркасом / 122 Комментарии

Описание Технические характеристики Гарантия 30 дней Комплект крепежа Этот универсальный план можно превратить в навес для хранения, павильон для пикника или даже хижину для глэмпинга. Он имеет размеры 16 футов в ширину и 24 фута в глубину с двумя большими отсеками. Приложите …

План деревянного каркаса 16×24 Подробнее »

1000 кв. футов. до 1500 кв. Футов, Планы Сарая, Планы Бунгало, Планы Хижин, Планы Коттеджей, Планы Деревянных Каркасных Сараев / 6 комментариев

Этот 14×36 с односкатной крышей обладает таким большим потенциалом для самых разных целей! Основная рама представляет собой полноценную двухэтажную конструкцию и имеет размеры 14 × 36 от внешней стороны к внешним сторонам стоек.

2000 кв. футов. до 2500 кв. Футов, планы амбаров, планы домиков, планы домов / 8 комментариев

Типичный для всех планов сарая для варанов, этот план сарая для варанов размером 40×42 имеет большой центральный проход с навесными крыльями с обеих сторон и второй уровень над центральным проходом. Если вам нужна большая структура с отличным характером и функциональностью, не ищите ничего, кроме этого!

1500 кв. футов. до 2000 кв. Футов, Планы Сарая, Планы Бунгало, Планы Хижин, Планы Коттеджей, Чердак / 10 комментариев

Дизайн этого дома с двускатным амбаром 24×36 позволит максимально увеличить пространство над головой на втором этаже! Каркас получил свое название из-за характерных двойных скатов крыши. Наряду с достаточной высотой по центру, у вас будет достаточно места для хранения в пространстве за пределами стоек чердака.

Планы амбаров, планы домиков, планы гаражей / 8 комментариев

Сахарные лачуги традиционно были найдены в Восточной Канаде и Северной Новой Англии, где кленовый сироп производится путем кипячения сахарного кленового сока. Характерный купол на самом деле служил для выхода пара. Теперь вы можете создавать …

24×36 Столб сахарной лачуги и балочный амбар Подробнее »

1500 кв. футов. до 2000 кв. Футов, планы амбаров, планы домиков, планы коттеджей / 29 комментариев

Если вы ищете прочную конструкцию, которая выдержит испытание временем, этот тяжелый деревянный сарай 24×36 может быть именно тем, что вы искали! Построенные из стоек, балок и стропил 8 × 8, а также балок, прогонов и прогонов 6 × 8, большие бревна придают конструкции огромную прочность.

1000 кв. футов. до 1500 кв. Футов, планы сарая, планы бунгало, планы домиков / 21 Комментарии

Эта деревянная хижина с размерами 24×30 яркая стильная и интересная на своих 956 квадратных футах! Поговорите о привлекательности бордюра: входное крыльцо усилено ферменной балкой и расширенными прогонами, чтобы создать драматическое ощущение входа. Если вы приложите это пространство, вы получите 1036 квадратных футов.

Бесплатные планы сарая, планы хозяйственных построек, проекты «Сделай сам» и руководства по строительству

Бесплатные планы сарая, Планы пристроек, проекты «Сделай сам» и строительство Путеводители

Эти бесплатные чертежи и строительство руководства могут помочь вам создать новый сарай, сарай для трактора, курятник, сарай для столбов, сарай для лошадей или укрытие для снаряжения.

Бесплатные планы небольших амбаров

Использовать любой из семнадцати различных планов, которые помогут построить практичный небольшой сарай для вашего двора или свойство. Эти здания укроют ваши небольшой трактор, транспортные средства, садовая техника, инструменты или мелких животных. Некоторые конструкции поставляются с полные списки материалов и строительных инструкции, чтобы сделать ваш проект максимально простым возможно.

Бесплатные чертежи мини-амбара

Вы можете использовать любой из этих планов, чтобы помочь построить практичный сарай в загородном стиле твой задний двор. Эти хозяйственные постройки будут приютите свой маленький трактор, садовую технику и инструменты. Конструкции включают обычные, каркасно-каркасные постройки и недорогие маленькие полюс-амбары.

сделай сам сарай Руководства по строительству

Эти бесплатные онлайн-уроки по строительству и загружаемые руководства могут помочь вам научиться построить безопасный, прочный и долговечный сарай. С помощи этих гидов, многие из небольших амбаров дизайны на этом сайте могут сделать отличный DIY проекты для тех, у кого есть небольшое здание опыт.

Бесплатные планы фермы

Эти большие рабочие планы, в основном из США и канадские правительственные источники, доступны как бесплатные загружаемые планы. Эти рисунки упакован с хорошими деталями конструкции и отличным идеи, которые вы должны уметь использовать любой проект строительства амбара.

Бесплатные планы курятника

Держите цыплят на заднем дворе или на своем усадьба для свежих органических яиц. Используйте любой из эти бесплатные планы, чтобы построить свой собственный курятник или курицу дом. Найдите более шестисот отличных дизайнов, инструкции по строительству, чертежи, строительство детали и идеи по уходу за курицей.

Бесплатные планы конюшни

Выберите из более чем шестидесяти бесплатных зданий наборы планов для конюшен, загонов, бездельников сараи и сенокосы. Ты найдешь конструкции для коровников и конюшен с от одного до семнадцати киосков.

Автомобиль, грузовик и трактор Планы Сарая

Используйте любой из более чем десятка бесплатные планы, чтобы помочь построить сарай, каретный двор, тракторный навес или открытый убежище для ваших автомобилей, грузовиков или сельскохозяйственных машин. Работа с инструкциями по строительству и шаг за шагом гиды, перечисленные выше, чтобы превратить любой из планов в самостоятельный строительный проект.

Бесплатные планы сарая

Узнайте, как построить собственный сарай или мини-сарай. Эти бесплатные путеводители своими руками и строительные чертежи могут показать вам, насколько это просто. То, что вы узнаете здесь, может сэкономить вам целое состояние и помочь вам Создайте идеальное здание для хранения, садовый сарай, сарай для инструментов, огонь дровяной сарай или небольшой сарай для вашего заднего двора.

Бесплатные планы гаража

Эти бесплатные онлайн-путеводители, загружаемые строительные чертежи и проект планы могут помочь вам создать отличный новый гараж, мастерская или навес.

Бесплатные чертежи мастерской

Используйте эти бесплатные загружаемые планы, чтобы помочь построить ваш идеальный авторемонтный гараж, дом деревообрабатывающий цех, художественная студия, магазин хобби или ремесленный сарай. Чертежи включают пост-рамку или методы строительства столбов, а также магазины, которые предназначены для сборки с обычными колесными формулами 2×4. и шпильки 2х6.

Спонсоры:

Скачать десятки планов сарая, амбара, гаража, студии и мастерской прямо сейчас

Выбирайте из десятков отличных дизайнов и печатайте любой и все строительные планы, так часто, как вы хотите, с одним легкая покупка. И ваша стоимость в 29 долларов будет меньше, чем один комплект планов с большинства других сайтов. Вы получите полный возврат денег гарантия.

Страна Строительные планы, префабы и Комплекты

Если вы мечтая о новом доме за городом, гостевом коттедже, студия на заднем дворе, небольшой сарай, сарай или гараж, вот где вы можете начать превращать эти мечты в реальность.

Каркас для сарая своими руками схема: Каркасный сарай своими руками — пошаговая инструкция с фото и видео
