Изготовление катушки для импульсного металлоискателя своими руками — Мир искателей

Одним из достоинств импульсных металлоискателей, является простота изготовления для них поисковых катушек. При этом с простой катушкой, импульсные металлоискатели имеют хорошую глубину обнаружения. В этой статье будут описаны наиболее простые и доступные способы изготовления поисковых катушек для импульсных металлоискателей своими руками.

Катушки, изготовленные описанными ниже способами изготовления, подойдут практически для всех популярных схем импульсных металлоискателей (Кощей, Клон, Тракер, Пират и др.).

  1. Катушка для импульсного металлоискателя из витой пары

Из провода витая пара, можно получить отличный датчик для импульсных металлоискателей. Такая катушка, будет иметь глубину поиска более 1,5 метра и обладать неплохой чувствительностью к небольшим предметам (Монетам, кольцам и т.д.). Для ее изготовления вам понадобиться провод витая пара (такой провод используется для интернет подключения и есть в продаже на любом рынке и компьютерном магазине).

Провод состоит из 4 свитых пар провода без экрана!

Последовательность изготовления катушки для импульсного металлоискателя, из провода витая пара:

  • Отрезаем 2,7 метра провода.
  • Находим середину нашего куска (135 см) и отмечаем его. Затем от него отмеряем по 41 см и также ставим отметки.
  • Соединяем провод по отметкам в кольцо, как показано ниже на рисунке, и фиксируем его скотчем или изолентой.

  • Теперь начинаем обвивать концы вокруг кольца. Делаем это одновременно с обеих сторон, и следим, чтобы витки ложились плотно, без зазоров. В результате вы получаете кольцо из 3ох витков. Вот так у вас должно получится:

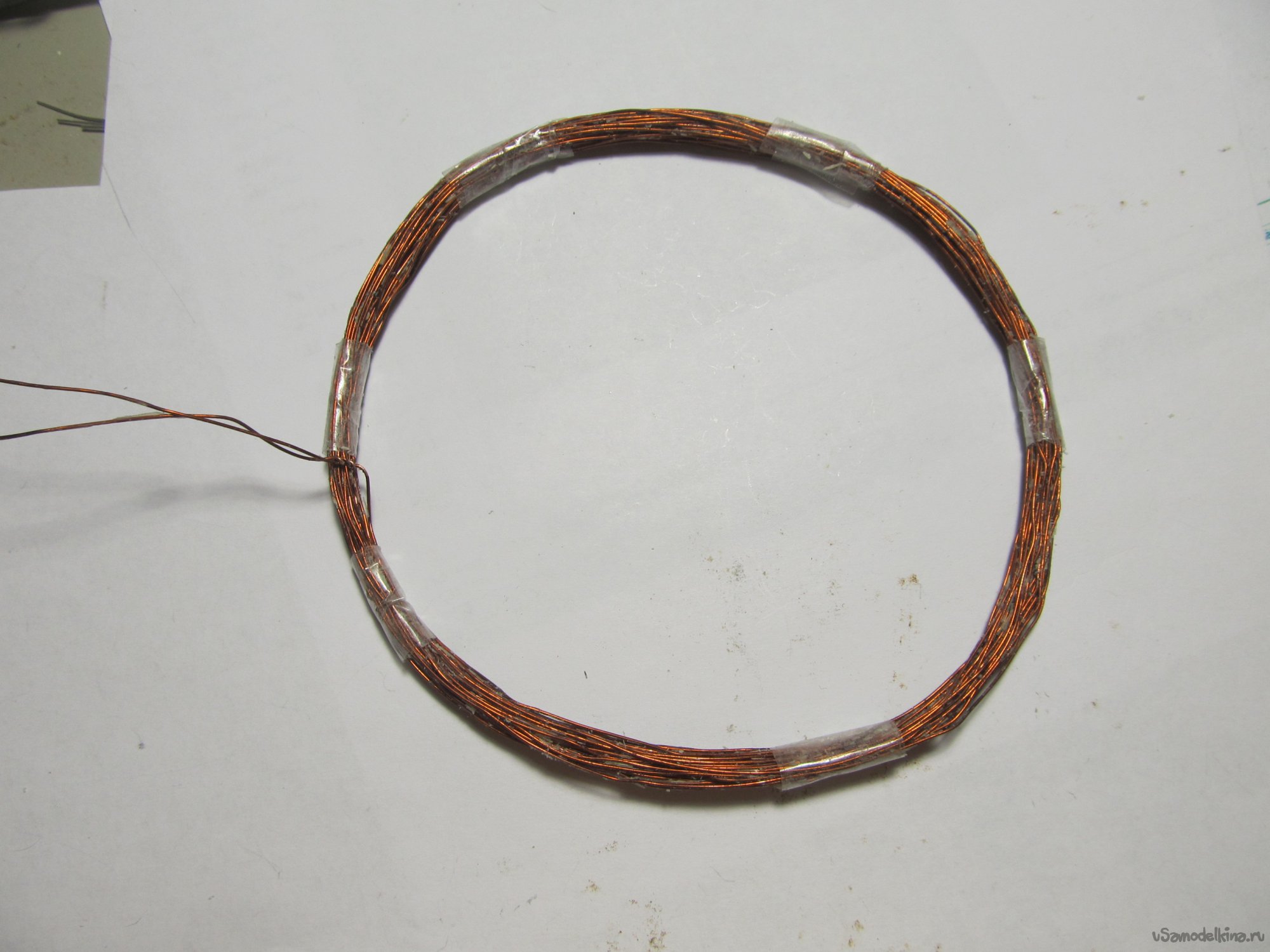

  • Полученное кольцо фиксируем скотчем. А концы нашей катушки отгибаем вовнутрь.
  • Затем зачищаем изоляцию проводов, и спаиваем наши провода, в следующей последовательности:

  • Места спайки изолируем при помощи термотрубок или изоленты.

  • Для вывода катушки, берем провод 2*0. 5 или 2*0.75 мм в резиновой изоляции, длинной 1,2 метра, и подпаиваем его к оставшимся концам катушки и также изолируем.
  • Затем необходимо подобрать подходящий корпус для катушки, его можно купить готовый, или подобрать подходящего диаметра пластиковую тарелку и т.д.
  • Вкладываем катушку в корпус и фиксируем ее там при помощи термоклея, также фиксируем наши спайки и провода на выводы. Вы должны получить нечто подобное:

  • Затем корпус заклеивается, или если вы использовали пластиковую тарелку или поддон, то его лучше заполнить эпоксидной смолой, это придаст вашей конструкции дополнительную жесткость. Перед тем как заклеивать корпус, или заполнять его эпоксидной смолой, лучше провести промежуточные испытания работоспособности! Так как после склейки, исправить уже нечего не получится!
  • Для крепления катушки к штанге металлоискателя, можно использовать вот такой кронштейн (стоит он совсем недорого), или изготовить его подобие самостоятельно.

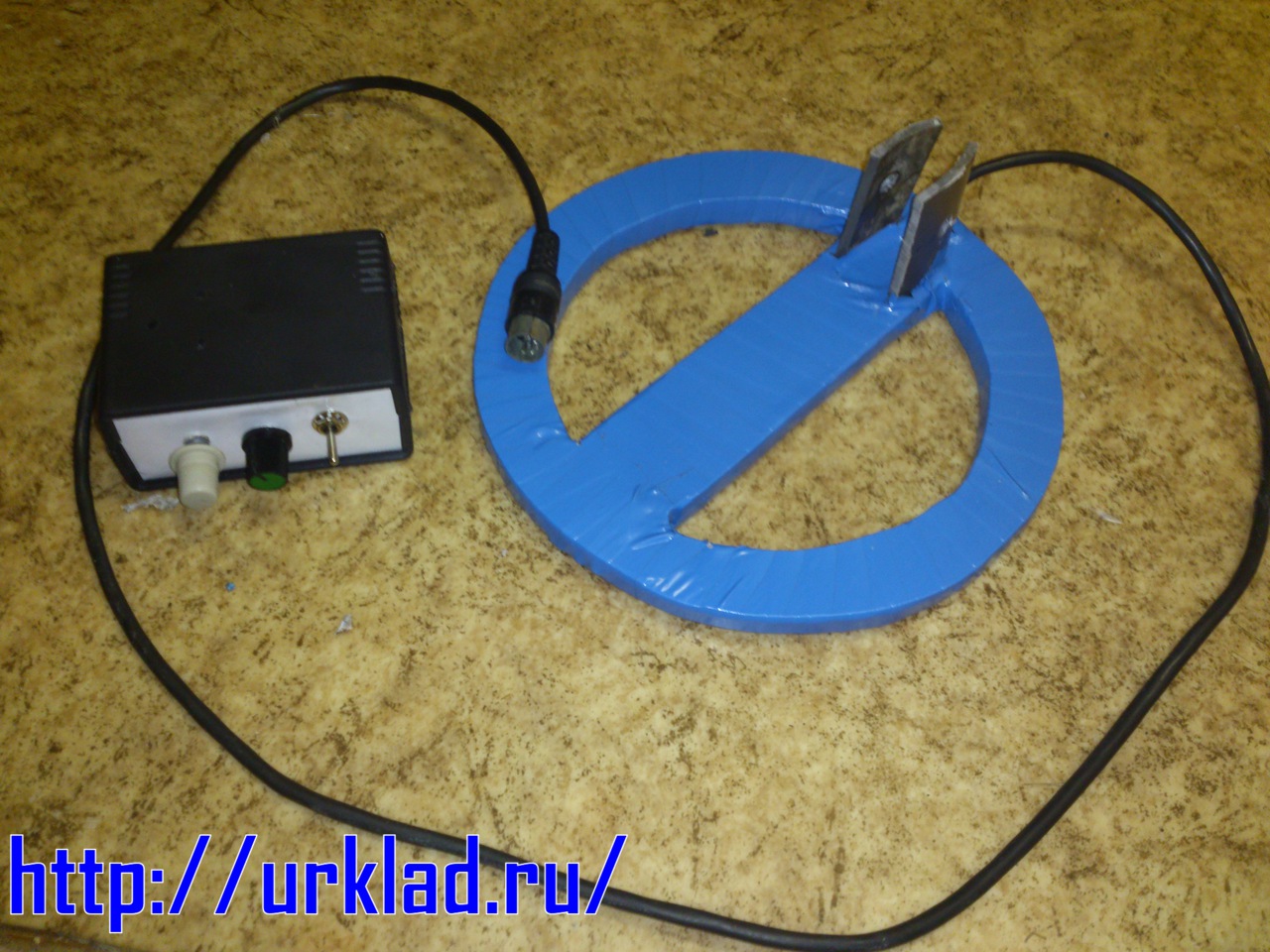

  • Ко второму концу провода подпаиваем разъем, и наша катушка готова к применению.

При испытании такой катушки с металлоискателей Кощей 5И были получены следующие данные:

  • Ворота железные – 190 см
  • Каска – 85 см
  • Монета 5 кос СССР – 30 см.

  1. Большая катушка для импульсного металлоискателя своими руками.

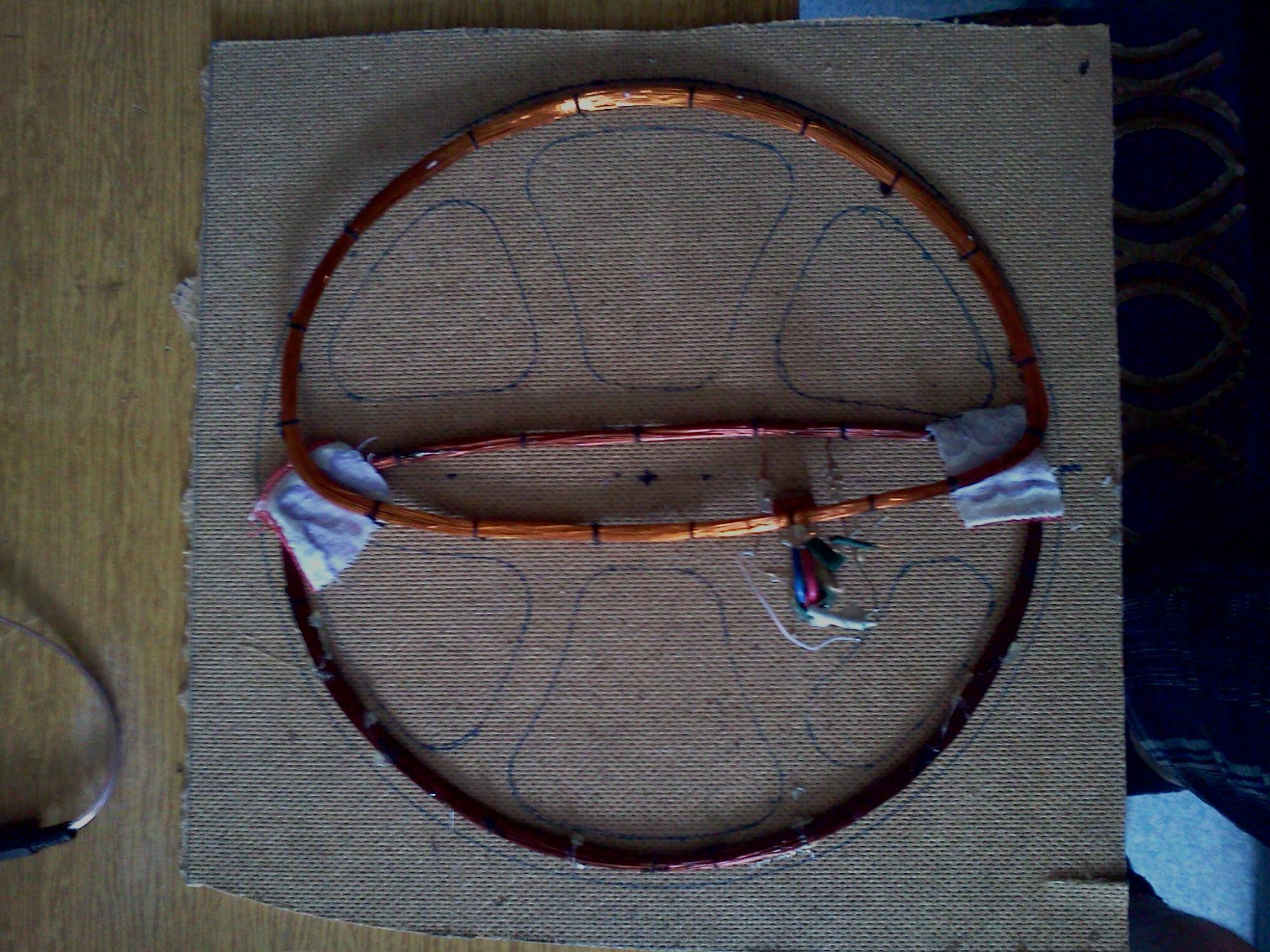

Тут мы опишем способ изготовления глубинной катушки 50*70 см, для импульсных металлоискателей. Такая катушка хорошо подойдет для поиска крупных металлических целей на большой глубине, но она не пригодна для поиска мелкого металла.

Итак, процесс изготовления катушки для импульсных металлоискателей:

  • Изготавливаем лекало. Для этого в любой графической программе, рисуем наше лекало, и распечатываем его в размере 1:1.

  • При помощи лекала, чертим контур нашей катушки на листе фанеры или ДСП.
  • Вбиваем по периметру гвозди, или вкручиваем шурупы (шурупы необходимо обмотать изолентой, чтобы они не царапали провод), с шагом 5 – 10 см.

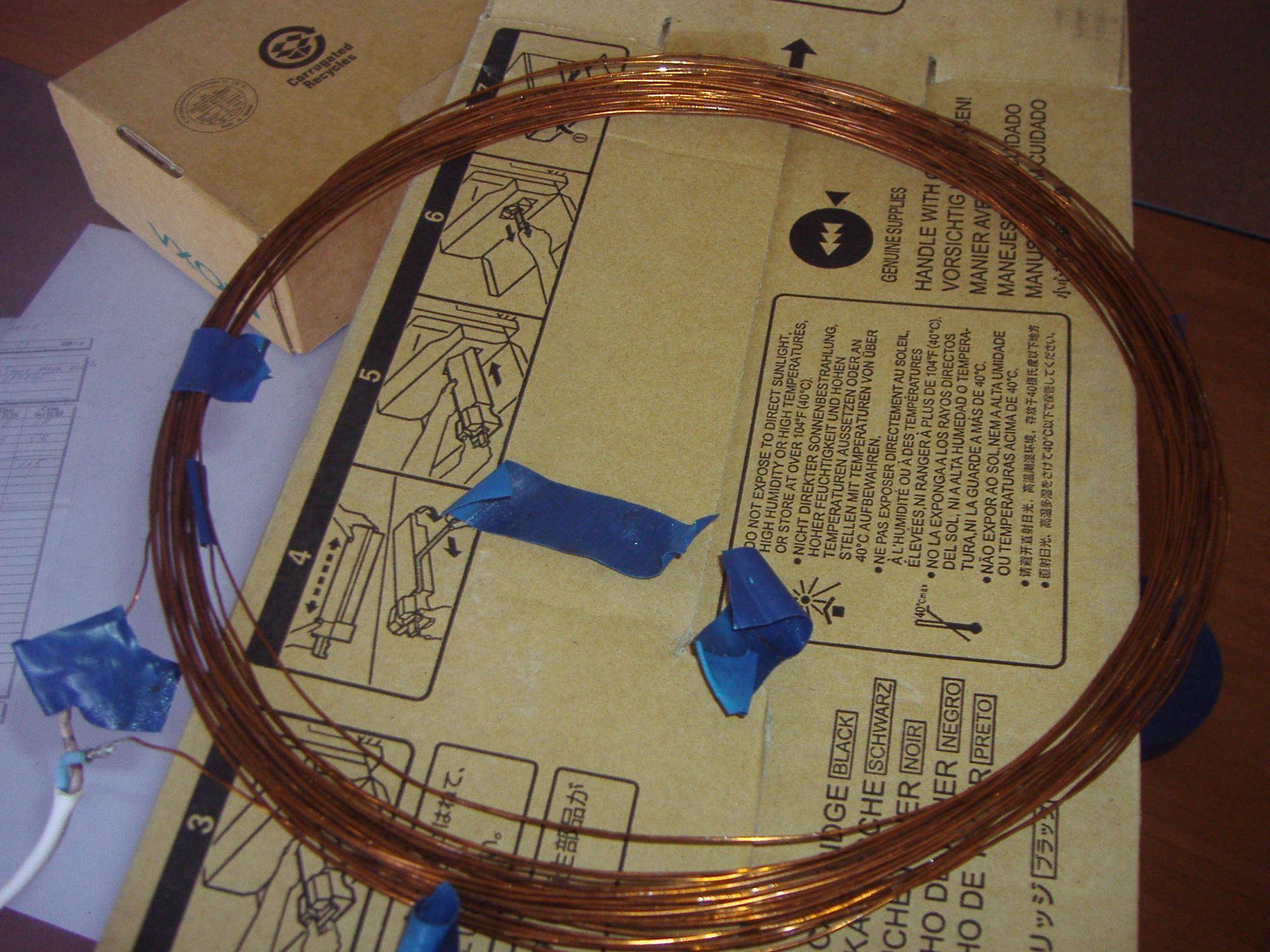

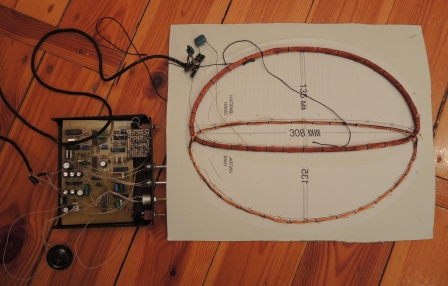

  • Затем наматываем на них обмотку (для металлоискателя Клон 18 -19 витков) обмоточного эмаль провода 0.7-0.8мм, также можно использовать многожильный изолированный провод, но тогда вес катушки получиться немного больше.

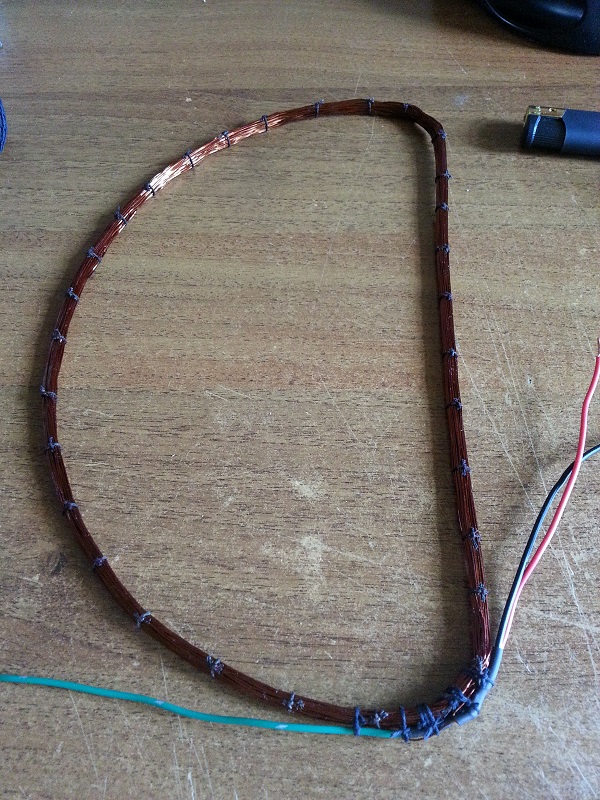

  • Между гвоздиками, обмотку стягиваем кабельными стяжками, или скотчем. И промазываем свободные участки эпоксидной смолой.

  • После застывания эпоксидной смолы, вынимаем гвозди и снимаем катушку. Удаляем наши стяжки. К концам катушки подпаиваем выводы из многожильного провода длинной 1,5 метра. И обматываем катушку стеклотканью, с эпоксидной смолой.

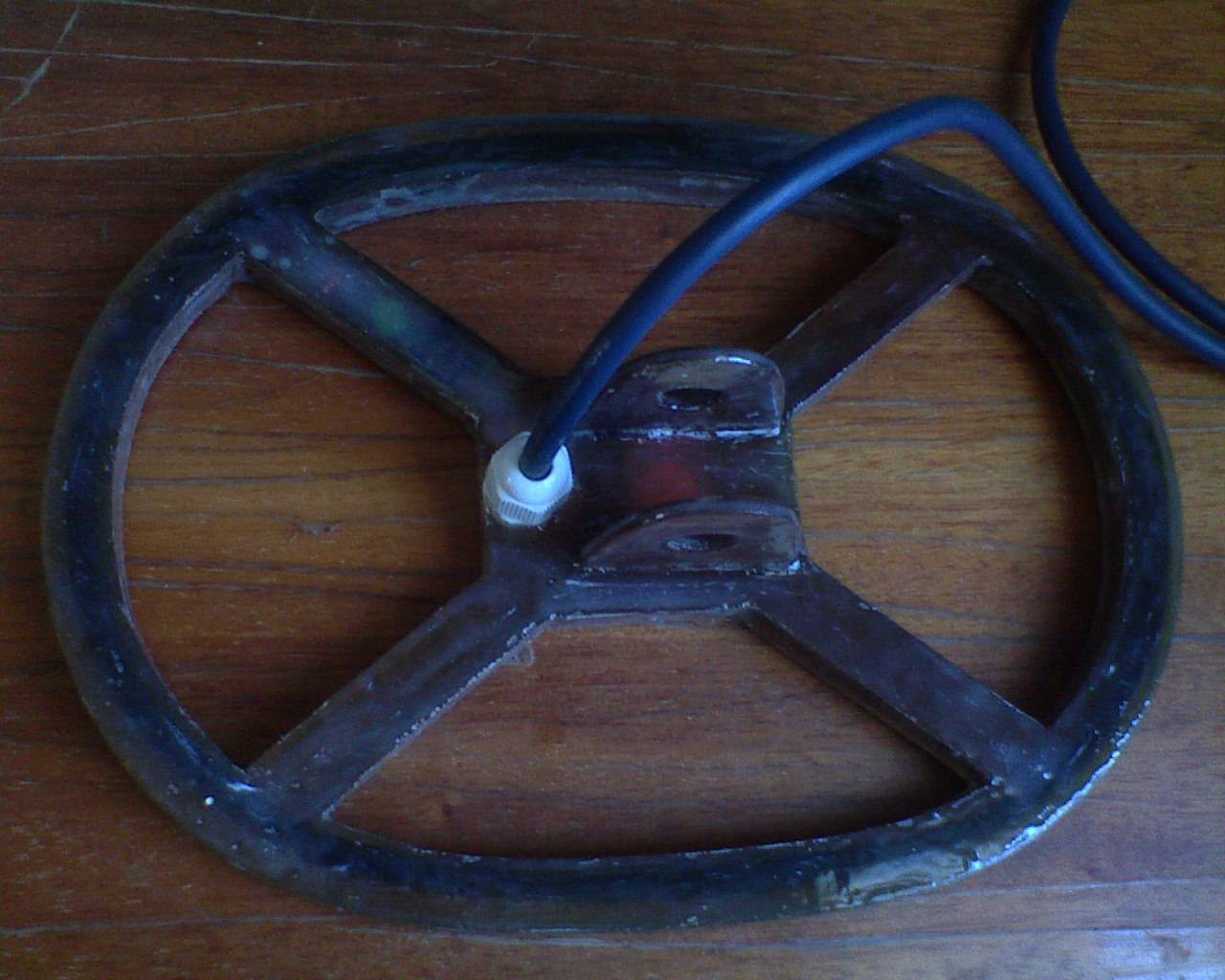

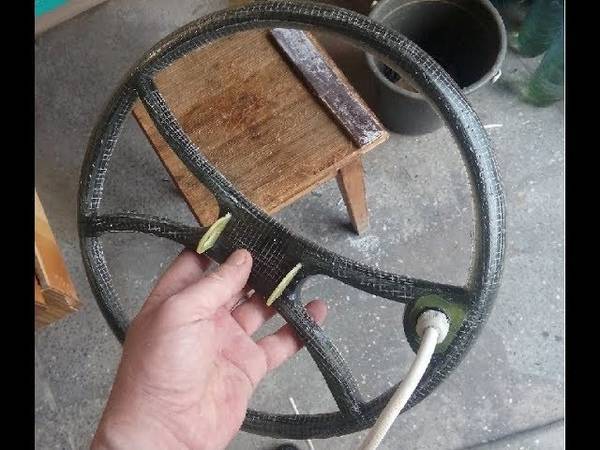

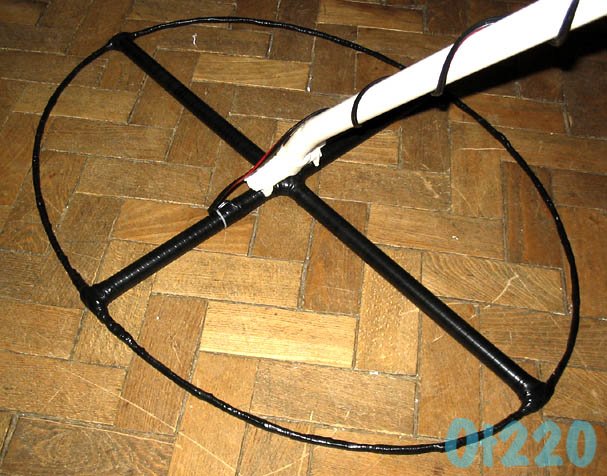

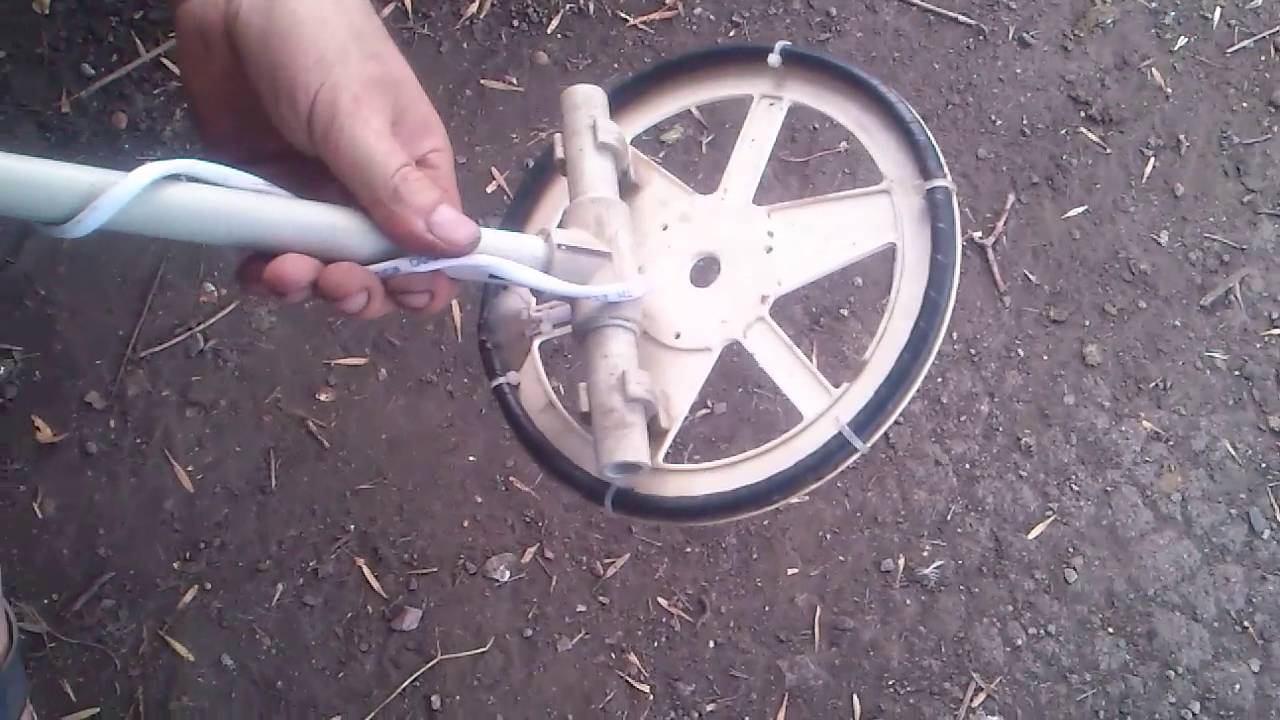

  • Для изготовления крестовины, можно использовать полипропиленовую трубу диаметром 20 мм. Такие трубы продаются под названием «Трубы под термосварку».

  • Работать с полипропиленом можно с помощью промышленного фена. Нагревать его надо очень осторожно, т.к. при 280 градусах материал разлагается. Итак, берём два отрезка трубы, у одного из них нагреваем середину, проковыриваем дырку насквозь, расширяем её так, чтобы в неё пролезла вторая труба, нагреваем середину этой самой второй трубы (продолжая поддерживать середину первой в горячем состоянии) и вставляем одно в другое. Не смотря на сложное описание, особой ловкости это не требует — у меня получилось с первого раза. Два разогретых куска полипропилена склеиваются «насмерть», об их прочности можно не беспокоиться.
  • Разогреваем кончики крестовины и надрезаем их ножницами (разогретый полипропилен неплохо режется) с целью получения «выемок» для обмотки. Затем вставляем крестовину внутрь обмотки и, поочередно нагревая кончики крестовины с выемками, «запечатываем» в последних обмотку. При надевании обмотки на крестовину можно пропустить кабель через одну из труб крестовины.
  • Из отрезка такой же трубы изготавливаем пластинку (методом плющенья в горячем состоянии), изгибаем её буквой » П » и привариваем (опять же в горячем виде) к середине крестовины. Сверлим отверстия под всеми любимые болты от унитазной крышки.
  • С целью придания дополнительной прочности и герметичности заделываем оставшиеся щели всевозможными герметиками, заматываем сомнительные места стеклотканью с эпоксидкой, наконец, заматываем всё изолентой.

Катушка для металлоискателя Пират и Clone Pi | Лучшие самоделки

Мы ранее рассказывали, как сделать металлоискатель Пират своими руками, при его изготовлении многие задаются вопросом как и из чего к нему сделать катушку, чтобы она и выглядела хорошо и была не сложной в изготовлении. Сегодня я покажу как сделать такую катушку, которая подойдёт как для Пирата так и для подобных импульсных МД, например, Clone Pi.

Для создания катушки нам понадобится:

  • Эпоксидная смола;
  • Красящий чёрный пигмент для эпоксидки, у меня это будет просто активированный уголь;
  • Плотный пенополистирол 20 мм;
  • Гайки, болты и шайбы;
  • Обмоточный провод.

Как сделать катушку для металлоискателя Пират, инструкция:

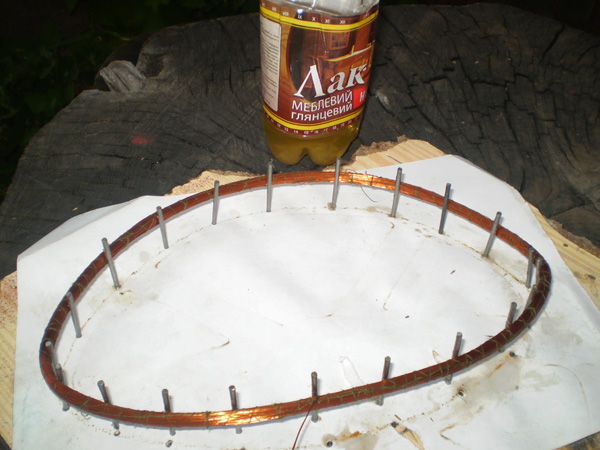

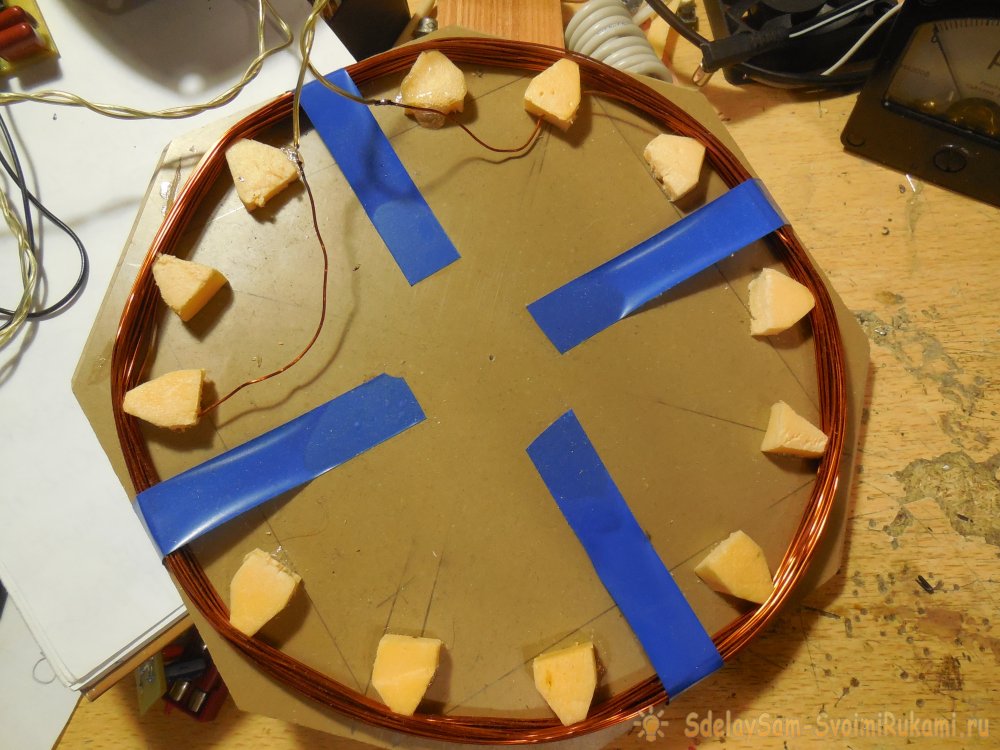

Для начала сделаем намотку катушки, для этого нужно начертить циркулем форму будущей катушки и перегородку по средине с утолщением под крепление. Затем нужно разметить контур по которому будем наматывать саму катушку, я обычно располагаю его на 1 см от внешнего контура.

Далее ставим точки по этому кругу, в этих местах будем сверлить отверстия под зубочистки.

Катушка для металлоискателя Пират и Clone Pi

Итак шаблон сделали, накладываем его на фанеру или ДСП и продавливаем чем-то острым точки под сверление (я сейчас показываю на примере немного другого типа катушки но смысл такой же). Далее просверливаем в ДСП отверстия сверлом диаметром 1,5 мм и вставляем в них разломанные пополам зубочистки, острым концом в отверстия и наматываем на них обмоточным проводом обмотку датчика, количество витков зависит от диаметра катушки, в прошлой статье мы писали, как рассчитать их.

Катушка для металлоискателя Пират и Clone Pi

Катушка для металлоискателя Пират и Clone Pi

Я буду делать катушку диаметром 20 см. После намотки скрепляем витки скотчем или обвязываем ниткой и затем припаиваем кабель.

Катушка для металлоискателя Пират и Clone Pi

По средине я добавил палочку для суши для жёсткости, а далее можно катушку обмотать стеклотканью но так как я её не нашёл то обмотаю хлопковой лентой от петли размагничивания кинескопного телевизора.

Катушка для металлоискателя Пират и Clone Pi

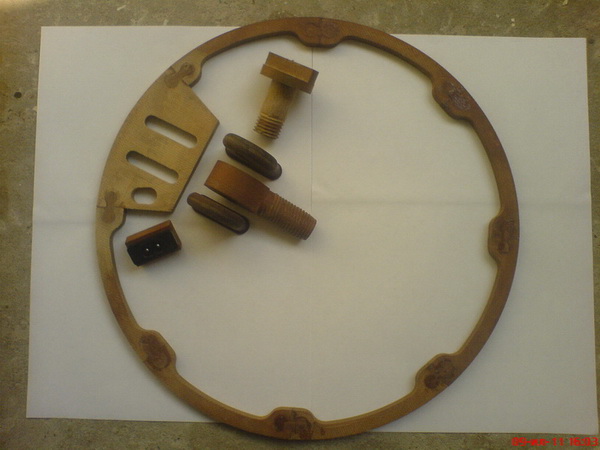

Ушки для крепления штанги я выпилил из стеклотекстолита.

Катушка для металлоискателя Пират и Clone Pi

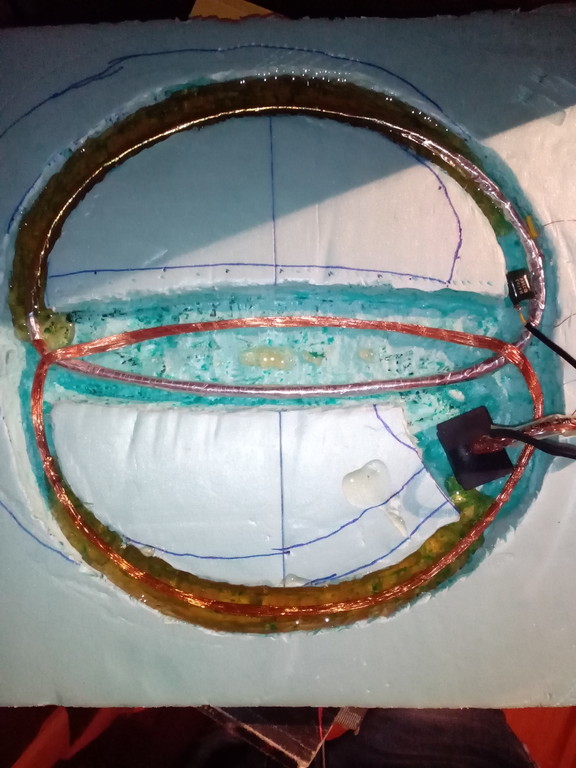

Дальше буду делать форму для заливки катушки, её буду делать многоразовой, разборной, чтобы в будущем ещё можно её использовать для создания катушек.

Вырезаем по шаблону в пенополистироле круг и внутренние части, э это сделал лобзиком и затем зашлифовал наждачной бумагой. Закрепляем их на ещё одном сплошном куске пенополистирола с помощью болтов с гайками и шайбами.

Катушка для металлоискателя Пират и Clone Pi

С внутренней стороны формы куда будет заливаться эпоксидный клей я всё обклеил хорошенько скотчем и затем смазал льняным маслом, чтобы эпоксидная смола хорошо отходила после застывания.

Для закрашивания эпоксидки растворил 10 таблеток активированного угля (лучше использовать побольше 15-20 штук) в 280 мл эпоксидного клея, перед этим нужно их растолочь, затем заливаем отвердитель для смолы.

Катушка для металлоискателя Пират и Clone Pi

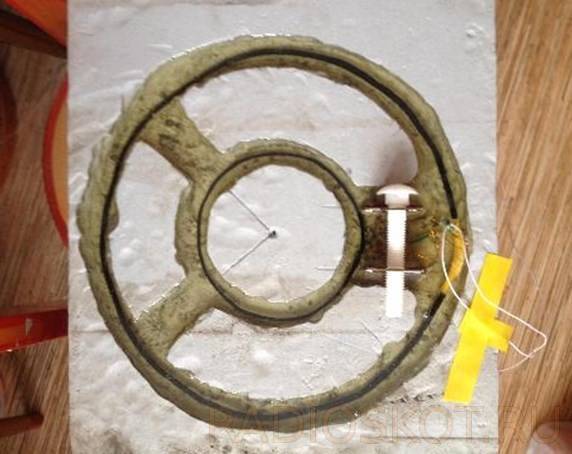

Готовую эпоксидку заливаем в форму и оставляем на время которое указано на упаковке к клею, обычно это 1-2 суток. Толщина самой катушки получилась 11-12 см и её вес составил 300 грамм.

Катушка для металлоискателя Пират и Clone Pi

Катушка для металлоискателя Пират и Clone Pi

Форма, части которой были обклеены скотчем разобралась отлично, эпоксидный клей к ней не приклеился, в отличии от ранее мной сделанной формы которая была обклеена синей изолентой.

Катушка для металлоискателя Пират и Clone Pi

Грани катушки получились острые но их можно обрезать ножом и обработать дремелем.

Катушка для металлоискателя Пират и Clone Pi

Катушка для металлоискателя Пират и Clone Pi

Далее нужно катушку обезжирить, я это сделал с помощью бензина «Калоша» и покрасил чёрной краской из баллончика, сделал это из-за того, что катушка у меня получилась немного прозрачной, надо в следующий раз добавлять больше активированного угля.

Катушка для металлоискателя Пират и Clone Pi

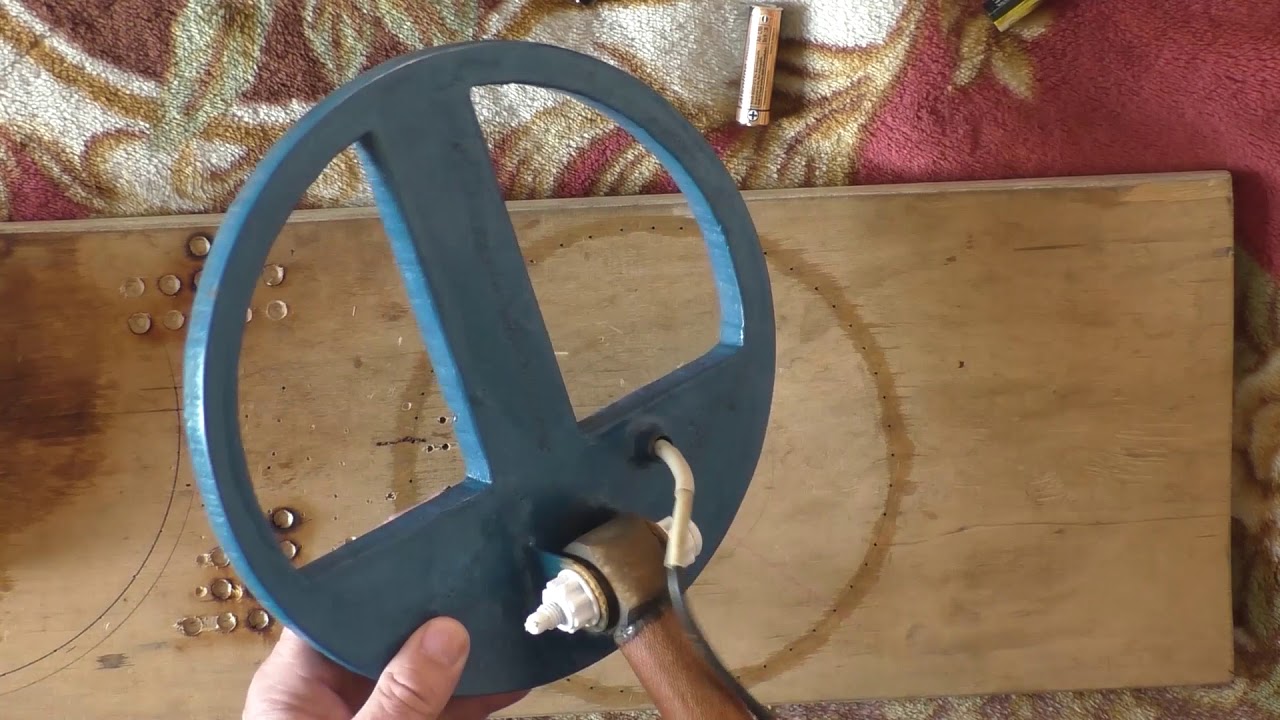

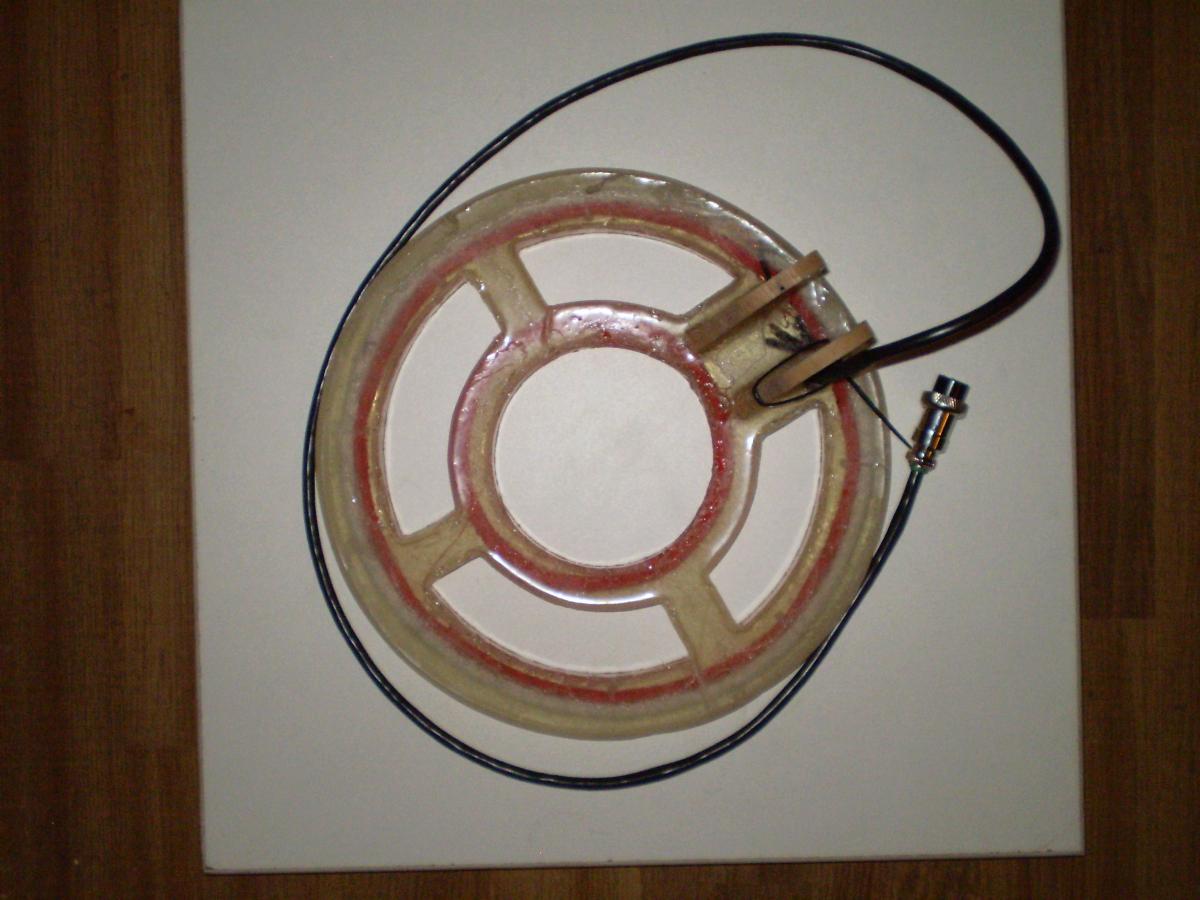

Вот так выглядит готовая самодельная катушка для металлоискателя Пират, Clone Pi и других импульсных МД.

Катушка для металлоискателя Пират и Clone Pi

Поисковая катушка для металлоискателя своими руками

Одним из достоинств импульсных металлоискателей, является простота изготовления для них поисковых катушек. При этом с простой катушкой, импульсные металлоискатели имеют хорошую глубину обнаружения. В этой статье будут описаны наиболее простые и доступные способы изготовления поисковых катушек для импульсных металлоискателей своими руками.

Катушки, изготовленные описанными ниже способами изготовления, подойдут практически для всех популярных схем импульсных металлоискателей (Кощей, Клон, Тракер, Пират и др.).

Катушка для импульсного металлоискателя из витой пары

Из провода витая пара, можно получить отличный датчик для импульсных металлоискателей. Такая катушка, будет иметь глубину поиска более 1,5 метра и обладать неплохой чувствительностью к небольшим предметам (Монетам, кольцам и т.д.). Для ее изготовления вам понадобиться провод витая пара (такой провод используется для интернет подключения и есть в продаже на любом рынке и компьютерном магазине). Провод состоит из 4 свитых пар провода без экрана!

Последовательность изготовления катушки для импульсного металлоискателя, из провода витая пара:

  • Отрезаем 2,7 метра провода.
  • Находим середину нашего куска (135 см) и отмечаем его. Затем от него отмеряем по 41 см и также ставим отметки.
  • Соединяем провод по отметкам в кольцо, как показано ниже на рисунке, и фиксируем его скотчем или изолентой.

  • Теперь начинаем обвивать концы вокруг кольца. Делаем это одновременно с обеих сторон, и следим, чтобы витки ложились плотно, без зазоров. В результате вы получаете кольцо из 3ох витков. Вот так у вас должно получится:

  • Полученное кольцо фиксируем скотчем. А концы нашей катушки отгибаем вовнутрь.
  • Затем зачищаем изоляцию проводов, и спаиваем наши провода, в следующей последовательности:

  • Места спайки изолируем при помощи термотрубок или изоленты.

  • Для вывода катушки, берем провод 2*0.5 или 2*0.75 мм в резиновой изоляции, длинной 1,2 метра, и подпаиваем его к оставшимся концам катушки и также изолируем.
  • Затем необходимо подобрать подходящий корпус для катушки, его можно купить готовый, или подобрать подходящего диаметра пластиковую тарелку и т.д.
  • Вкладываем катушку в корпус и фиксируем ее там при помощи термоклея, также фиксируем наши спайки и провода на выводы. Вы должны получить нечто подобное:

  • Затем корпус заклеивается, или если вы использовали пластиковую тарелку или поддон, то его лучше заполнить эпоксидной смолой, это придаст вашей конструкции дополнительную жесткость. Перед тем как заклеивать корпус, или заполнять его эпоксидной смолой, лучше провести промежуточные испытания работоспособности! Так как после склейки, исправить уже нечего не получится!
  • Для крепления катушки к штанге металлоискателя, можно использовать вот такой кронштейн (стоит он совсем недорого), или изготовить его подобие самостоятельно.

  • Ко второму концу провода подпаиваем разъем, и наша катушка готова к применению.

При испытании такой катушки с металлоискателей Кощей 5И были получены следующие данные:

  • Ворота железные – 190 см
  • Каска – 85 см
  • Монета 5 кос СССР – 30 см.

    Большая катушка для импульсного металлоискателя своими руками.

    Тут мы опишем способ изготовления глубинной катушки 50*70 см, для импульсных металлоискателей. Такая катушка хорошо подойдет для поиска крупных металлических целей на большой глубине, но она не пригодна для поиска мелкого металла.

    Итак, процесс изготовления катушки для импульсных металлоискателей:

    • Изготавливаем лекало. Для этого в любой графической программе, рисуем наше лекало, и распечатываем его в размере 1:1.

    • При помощи лекала, чертим контур нашей катушки на листе фанеры или ДСП.
    • Вбиваем по периметру гвозди, или вкручиваем шурупы (шурупы необходимо обмотать изолентой, чтобы они не царапали провод), с шагом 5 – 10 см.
    • Затем наматываем на них обмотку (для металлоискателя Клон 18 -19 витков) обмоточного эмаль провода 0.7-0.8мм, также можно использовать многожильный изолированный провод, но тогда вес катушки получиться немного больше.
    • Между гвоздиками, обмотку стягиваем кабельными стяжками, или скотчем. И промазываем свободные участки эпоксидной смолой.

    • После застывания эпоксидной смолы, вынимаем гвозди и снимаем катушку. Удаляем наши стяжки. К концам катушки подпаиваем выводы из многожильного провода длинной 1,5 метра. И обматываем катушку стеклотканью, с эпоксидной смолой.

    • Для изготовления крестовины, можно использовать полипропиленовую трубу диаметром 20 мм. Такие трубы продаются под названием «Трубы под термосварку».

    • Работать с полипропиленом можно с помощью промышленного фена. Нагревать его надо очень осторожно, т.к. при 280 градусах материал разлагается. Итак, берём два отрезка трубы, у одного из них нагреваем середину, проковыриваем дырку насквозь, расширяем её так, чтобы в неё пролезла вторая труба, нагреваем середину этой самой второй трубы (продолжая поддерживать середину первой в горячем состоянии) и вставляем одно в другое. Не смотря на сложное описание, особой ловкости это не требует — у меня получилось с первого раза. Два разогретых куска полипропилена склеиваются «насмерть», об их прочности можно не беспокоиться.
    • Разогреваем кончики крестовины и надрезаем их ножницами (разогретый полипропилен неплохо режется) с целью получения «выемок» для обмотки. Затем вставляем крестовину внутрь обмотки и, поочередно нагревая кончики крестовины с выемками, «запечатываем» в последних обмотку. При надевании обмотки на крестовину можно пропустить кабель через одну из труб крестовины.
    • Из отрезка такой же трубы изготавливаем пластинку (методом плющенья в горячем состоянии), изгибаем её буквой » П » и привариваем (опять же в горячем виде) к середине крестовины. Сверлим отверстия под всеми любимые болты от унитазной крышки.
    • С целью придания дополнительной прочности и герметичности заделываем оставшиеся щели всевозможными герметиками, заматываем сомнительные места стеклотканью с эпоксидкой, наконец, заматываем всё изолентой.

    Изготовление катушки для импульсного металлоискателя своими руками: 97 комментариев

    Доброй ночи коллега. Будьте добры, дайте мне пожалуйста детально фото что к каким проводам соединять…..а то я малость запутался.

    Если вы о катушке с витой пары то вот фото:
    А вообще удобнее смотреть по таблице выше в статье — где О (оранжевое) — оранжевый провод, ОБ (белый с оранжевой полосой) и т.д.

    Привет. Есть такой вопрос. Хочу сделать глубинку на пират размером 60 на 60, какой провод нужно взять, и сколько витков? Спасибо.

    Здраствуйте.скажыте пожалуйста! А можна ли с помощью катушки из витой пары найти золото,серебро,медь?

    Здравствуйте. Да можно. Но учтите, что все импульсные металлоискатели не очень хорошо видят цепочки. А с монетами, кольцами другими цельнымиизделиями проблем не будит!

    Здравствуйте!
    Хочу сделать глубинную катушку на металлоискатель Астра-250… Чтобы глубина обнаружения в грунте была не менее 2,5 метров… Подскажите пожалуйста, какой диаметр самой катушки должен быть? Диаметр проволоки? И сколько витков мне нужно делать? Спасибо!

    Здравствуйте!
    Мне нужно сделать глубинную катушку на металлоискатель Астра-250… Чтобы глубина обнаружения металла в грунте была не менее 2,5 метров… Подскажите пожалуйста… Какой диаметр катушки должен быть? Какой диаметр проволоки? И какое количество витков? Спасибо!

    Добрый день. Скажите ,эту огромную катушку можно использовать на гаретт асе, количество витков останется таким же?

    Добрый день. Нет, такие катушки могут работать с импульсными металлоискателя (Клон, Tracker, Кощей, Пулсстар и т.д.) и с Кощеем 25к в нем есть отдельно импульсный режим. Аська 250 такого не умеет. Так что к Гаррет АСЕ она не пойдет!

    Доброе утро. Подскажите подойдут ли данные катушки для металоискателей ТЕРМИНАТОР ? Спасибо.

    Нет, такая катушка для Терминатора не подайдет!

    Привет. Могу я подсоединть этого большой катушку Гаррет ACE 250. Спосибо

    Здравствуйте. Если я не ошибаюсь ,то Терминатор это фирма Фрагма. они импульсные. Я сам владелец метало искателя Фрагма рам 5, так что не смотря на то что они говорят что их металлоискатели работают только с ихнеми катушками , я думаю что он должен работать и с этой катушкой.

    Вы ошибаетесь, Терминатор это не их проект, они могут или просто повторять этот металлоискатель или под его названием выпускать чтото свое!

    а вот допустим датчик для маленьких предметов . Допустим переделать кощей 5и в подводник .Типа снайперки .диаметр 10-12 см .Какие параметры чтоб цепочку найти пусть в ущерб глубине и настроить в приборе ? заранее спасибо за труды .

    С цепочками у импульсников у всех проблемы, независимо от размера катушки. Такие маленькие как 10-12 см. катушки не пробывал. А так лучший результат для поиска небольших целей показывала катушка Печатный Датчик. Она наиболее чувствительна к мелким монеткам и ювелирным украшениям, может если зделать маленькую карзинку см 10-15 результат будит еще лучше но намоточных данных для такой катушки я не встречал.

    Спасибо за схему намотки , только у меня один вопрос остался скажите пожалуйста у Кощея четыре провода на разъеме , 2 на вход 2 на выход, а как быть вашей схемой у вас два провода? как соединить?

    У кощея 5и, 2 провода на катушку и два для определения типа датчика. Эту корзинку можно подключить или вообще не соединяя контакты на определение типа датчика (Контакты2-3 в стандартном 5 пиновом разъеме) или впаяв туда резистор 30кОм и так и так работать будит нормально!

    Доброго. Подскажите а к Тесоро Тежон (импульсник 17.3 кГц) можна сделать или заказать катушку (рамку 1мх1м) для глубины, а то нужно найти на глубине свыше 3 метров медные шайбы, там их оч.много. А заявленая глубина Тежона до 2метров. Или прийдёться покупать глубинник или магнитометр. Спс

    Рамка к вашему металлоискателю работать не будит. И магнитометр вам не поможет, он видит феромагнитные металлы (т.е. черные) а медь он не увидит.
    Вам нужен глубинник, например Кощей 5И, с вот такой рамкой http://detectori.com.ua/shop/127/desc/metalloiskatel-glubinnyj-koshhej-5ig-s-glubinnoj-ramkoj-1-2-1-2-metra

    Доброго времени суток iskatel !Можете сбросить свой адрес почтового ящика ? Заинтересовался Кщеем-5ИМ, а он оказывается снят с призводства. А корзинка для Кощея может быть исполнена не из эмальпровода ,а из многожильного медного такого же сечения в ПВХ изоляции ?
    Заранее благодарен .Петрович

    Написал вам на Имеил!

    можно изготовити катух на МД Сенатор.

    у меня схема на базе 3к561ле5, очень простая,3 кандера,3 сопротивления ,одно переменное и1транз. кт315б.катуха диам.30см. Досталась по случаю.,(один чел выбросил после «ремонта» ),я подобрал,дал питание-труп . Всю распаял ,монтаж был на куске нефольг.гетин. Малость покумекав,решил задачу из этого материала.нарисовал ,спаял,дал 9в.-работает.очень стабильно.но чуйка слабовата,кусок железа с 1кг видет см на30,ведро -60см.,а на мелочь типа болт с ук.палец,шайба диам.2-3см не пикнет,алюм,медь -аж завывает до свиста. Нужда заставляет рыть землю,мой единственный заработок в нашей глуши.по молодости малость конструировал,но по звукотехнике,а вот с ми не сталкивался. я благодарен тем,кто нашел время и уделил внимание моему «роману»,но суть в другом… Железа много,но мой ми плохо видет глубже 30см,помогите увеличить чутье.
    Заранее низкий поклон! Иван .54года.

    То есть сам провод должен быть НЕ экранированым? И как себя даная катушка ведёт на Traker PI 2?

    Нормально себя ведет! а вы видели импульсные металлоискатели с экранированными проводами.

    Не пойму. А почему моё соо не отсылается?

    Первое сообщение от пользователя, должно пройти модерацию… Дальше все сообщения будут добавлятся нормально. .

    Обращаюсь ко всем понимающих толк в конструировании, в частности МД и катушек к ним. Особо имею желание пообщаться с ИСКАТЕЛЕМ. Есть много вопросов и некоторые соображения. Может я от Вас чего — то возьму, а быть может и Вам кой — чего пригодится. Если ДА, то плиз координаты в личку: мыло, а еще лучше Скайп.

    Доброго времени суток какую катушку посоветуете на мд. фортуна?

    Доброго времени суток, подскажите пожалуйста какой провод, сколько витков и какой должен быть диаметр глубиной катушки на металлоискатель фантом, для поиска крупных предметов, что бы не сробатывала на гвозди, болты и так далее.
    Заранее спасибо за ответ.

    Что можете сказать о таких характеристиках катушки Пирата

    Диаметр — 30 см…
    3 витка витой пары с последовательной распайкой..
    сопротивление — 5.5 Ом

    Возможно, кто-то имел опыт за катушкою из витой пары ?

    Ребята намотал катушку для кощей5и по инструкции 1.2*1.2метра нету тех показателей кто может подскажите пожалуйста как можно исправить

    А ваш металлоискатель увидел ее как глубинную? вы установили перемычку, или переключатель для определения типа датчика?

    Подойтет первая катушка на пирата?

    хотелось бы поинтересовать возможно ли из fit детектора 3 в 1 сделать металоискатель для монет либо чего по более?Заранее спасибо!

    Имею военный прибор ИМП 1971 года, неисправна катушка кто знает как сделать на этот прибор самодельную катушку?

    Доброго времени суток, подскажите пожалуйста сколько витков проволки и какой должен быть диаметр глубиной катушки на металлоискатель пират, для поиска крупных предметов на большой глубене?
    Заранее спасибо за ответ.

    Доброго времени суток, подскажите ,пожалуйста, какой провод, сколько витков и какой должен быть диаметр глубинной катушки на металлоискатель «Геосканер М45» для обнаружения объекта на глубине до 8 метров.
    Заранее спасибо за ответ.

    При изготовлении металлоискателя можно убедиться, что основным элементом такой конструкции является катушка. Как правило, эта деталь состоит из медного провода. С помощью специальных импульсов, исходящих катушки, в грунте различной плотности можно идентифицировать металлические предметы.

    Катушка металлоискателя представляет собой довольно простой элемент, поэтому сделать ее намотку самостоятельно будет не сложно. В качестве основы для работы можно взять детектор металлов «Малыш FM2». Катушка этого прибора должна быть намотана довольно точно. Опытные люди смогут сделать подобную работу самостоятельно. Новичку же лучше воспользоваться специализированным программным обеспечением. Для этого необходимо скачать, размещенный в конце статьи, файл программы Coil32.

    Индуктивность катушки металлоискателя измеряется в единицах микрогенри. По схеме детектора это значение должно составлять 2290 mkH. Существует и инструкция по подбору толщины провода в зависимости от диаметра элемента.

    В случае, если в наличии есть только провод с определенным сечением, а размер катушки нужен больше (или меньше), тогда на помощь приходит специальная программа. При запуске Coil32 должно появиться окно, которое показано на следующем рисунке:

    В окне запущенной программы нужно нажать кнопку «PLUGINS», в открывшемся меню выбирают параметр «Multi loop». В этом подразделе должны отображаться необходимые для работы катушки. Если все выполнено последовательно, то на экране компьютера должно появиться окно:

    В этом окне подробно изложено, какой диаметр провода подходит для определенного каркаса. Тут также можно найти значения параметра «Индуктивность».

    Перед началом работ нужно выставить в ячейках необходимые параметры:

    • индуктивность – 2290 mkH;
    • толщина провода – 0,4 мм;
    • оправа катушки – 111 мм.

    После ввода этих параметров в окне программы потребуется нажать соответствующую кнопку для вычислений. Нужная информация появится справа, и будет иметь вид как на следующем рисунке:

    Самостоятельный расчет параметров для намотки катушки металлоискателя с помощью соответствующего программного обеспечения покажется довольно легко. Программа сама определит для каждого диаметра и значений индуктивности оптимально подходящие сечение провода. Программа Coil32 доступна для скачивания в архивном файле.

    Подошла очередь к самой кропотливой детали металлоискателя «Шанс» – поисковой катушки. Хотя, по многочисленным отзывам в Интернете, «Шанс» может работать с катушками любых импульсных металлоискателей, но для правильной обработки дискриминации и селекции, нужно изготовить катушку как можно ближе к параметрам катушки автора. В результате должна получиться катушка с малой паразитной ёмкостью, со следующими параметрами: L = 400 uH, R = 1,7 Ohm.

    В авторском варианте каркас катушки изготавливался из оргстекла, толщиной 4 мм, у меня будет использоваться 5 мм гетинакс.

    Вот так выглядит готовая поисковая катушка. Она состоит из 2-х частей, по 24 и 18 витков.

    Для намотки катушки необходимо расчертить каркас и сделать в нём запилы. Легче всего будет распечатать и вырезать данный шаблон, приложить его к будущему каркасу и сделать заметки для запилов.
    Синим и красным цветом обозначил размеры частей катушки, зелёным — запилы.

    В итоге должен получится вот такой каркас.

    Вот мой каркас (я немного переусердствовал с запилами, пришлось исправлять спичками).

    Для намотки катушки использовал эмалированный провод диаметром 0,8 мм.

    В начале начинаем мотать часть катушки с 24 витками.

    Что бы был понятен принцип намотки, посмотрите на рисунок, так выглядит один виток. Коричневым с красными стрелками обозначена часть витка, которая нам видна, пунктиром обозначена часть витка, которая находиться на обратной стороне каркаса.

    Вот так будет мотаться виток, если посмотреть на катушку с торца каркаса. Здесь коричневым обозначен каркас с запилами, чёрным — виток провода. Витки мотаются «змейкой».

    Вот так выглядит первый виток на моём каркасе.

    Далее продолжаем так же мотать 2-й виток.

    А это со стороны торца каркаса, чёрным обозначен первый виток, красным — второй.

    И так далее, пока не будет намотано 24 витка.

    В итоге должно выглядеть вот так. Поскольку витки мотаются «змейкой», с одной стороны каркаса мы сможем увидеть только половину витков (12 шт.), вторая половина будет на обратной стороне.
    Намотав первую часть катушки, переходим ко второй, содержащей 18 витков. Продолжаем мотать по такому же принципу, только на других запилах (у меня подложены спички, поскольку переусердствовал с запилами). В итоге на каждой стороне каркаса должно быть по 9 витков.

    Вот так я вывел 2-й конец катушки.

    Вот так в конечном итоге будет выглядеть поисковая катушка.

    Измерить индуктивность у меня пока нет возможности, но сопротивление такое же как и у катушки автора – 1,7 Ом.

    На этом всё, следующая часть про изготовление штанги для металлоискателя.

    Намотка катушки металлоискателя своими руками

    При изготовлении металлоискателя можно убедиться, что основным элементом такой конструкции является катушка. Как правило, эта деталь состоит из медного провода. С помощью специальных импульсов, исходящих катушки, в грунте различной плотности можно идентифицировать металлические предметы.

    Катушка металлоискателя представляет собой довольно простой элемент, поэтому сделать ее намотку самостоятельно будет не сложно. В качестве основы для работы можно взять детектор металлов «Малыш FM2». Катушка этого прибора должна быть намотана довольно точно. Опытные люди смогут сделать подобную работу самостоятельно. Новичку же лучше воспользоваться специализированным программным обеспечением. Для  этого необходимо скачать, размещенный в конце статьи, файл программы Coil32.

    Индуктивность катушки металлоискателя измеряется в единицах микрогенри. По схеме детектора это значение должно составлять 2290 mkH. Существует и инструкция по подбору толщины провода в зависимости от диаметра элемента.

    В случае, если в наличии есть только провод с определенным сечением, а размер катушки нужен больше (или меньше), тогда на помощь приходит специальная программа. При запуске Coil32 должно появиться окно, которое показано на следующем рисунке:

    В окне запущенной программы нужно нажать кнопку «PLUGINS», в открывшемся меню выбирают параметр «Multi loop». В этом подразделе должны отображаться необходимые для работы катушки. Если все выполнено последовательно, то на экране компьютера должно появиться окно:

    В этом окне подробно изложено, какой диаметр провода подходит для определенного каркаса. Тут также можно найти значения параметра «Индуктивность».

    Перед началом работ нужно выставить в ячейках необходимые параметры:

    • индуктивность – 2290 mkH;
    • толщина провода – 0,4 мм;
    • оправа катушки – 111 мм.

    После ввода этих параметров в окне программы потребуется нажать соответствующую кнопку для вычислений. Нужная информация появится справа, и будет иметь вид как на следующем рисунке:

    Самостоятельный расчет параметров для намотки катушки металлоискателя с помощью соответствующего программного обеспечения покажется довольно легко. Программа сама определит для каждого диаметра и значений индуктивности оптимально подходящие сечение провода. Программа Coil32 доступна для скачивания в архивном файле.

    Прикрепленные файлы : АРХИВ



    МЕТАЛЛОИСКАТЕЛИ: О КАТУШКАХ

       При изготовлении металлоискателей любых типов особое внимание следует уделять качеству поисковой катушки (катушек) и точной ее настройке на рабочую частоту поиска. От этого сильно зависит дальность обнаружения и стабильность частоты генерации. Часто случается, что при правильной и вполне работоспособной схеме частота «плавает», что может, конечно, объясняться и температурной нестабильностью применяемых элементов (в основном конденсаторов). Я лично собрал не один десяток разных металлоискателей и на практике температурная стабильность пассивных элементов все же не обеспечивает гарантированной стабильности частоты если сама поисковая катушка сделана небрежно и не обеспечена ее точная настройка на рабочую частоту. Далее будут даны практические рекомендации по изготовлению качественных катушек-датчиков и их настройке для однокатушечных металлоискателей.

    Изготовление хорошей катушки

       Обычно катушки металлоискателей мотают «внавал» на какой-либо оправке – кастрюле, банке и т.д. подходящего диаметра. Затем обматывают изолентой, экранирующей фольгой и снова изолентой. Такие катушки не обладают необходимой жесткостью конструкции и стабильностью, очень чувствительны к малейшей деформации и сильно меняют частоту даже при простом сдавливании пальцами! Металлоискатель с такой катушкой придется то и дело подстраивать и от ручки-регулятора ваши пальцы будут постоянно в больших болючих мозолях:). Часто рекомендуют такую катушку «залить эпоксидкой», но куда ее, эпоксидку, заливать, если катушка бескаркасная?.. Могу предложить простой и легкий способ изготовления качественной катушки, герметичной и стойкой ко всякого рода внешним воздействиям, обладающей достаточной жесткостью конструкции и, к тому же, обеспечивающей простое крепление к палке-штанге без всяких кронштейнов.

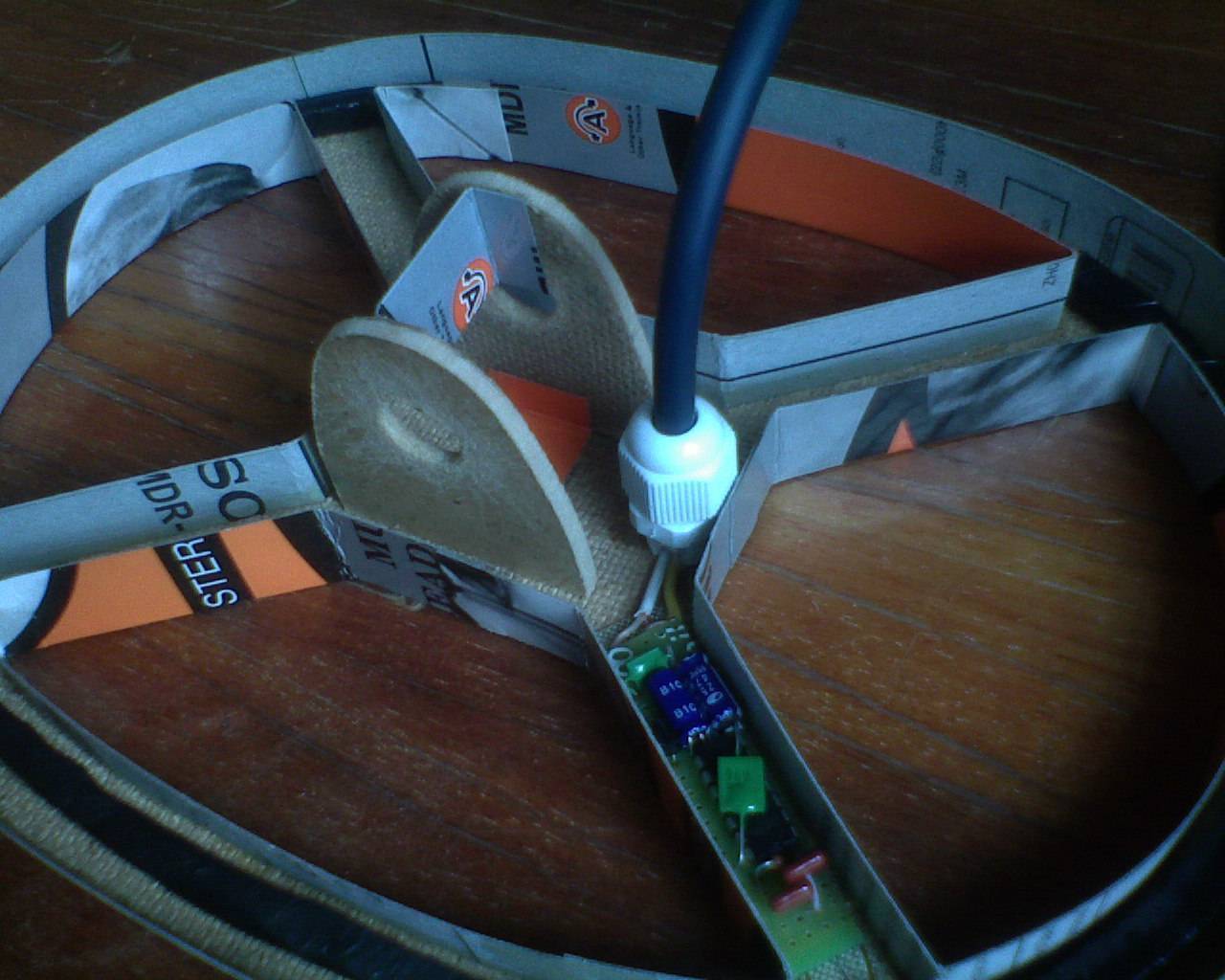

       Для каркаса катушки можно сделать, используя пластиковой короб (кабель-канал) подходящего сечения. Например, для 80 – 100 витков провода сечением 0,3…0,5 мм вполне подойдет короб сечением 15 Х 10 и меньше, в зависимости от сечения вашего конкретного провода для намотки. В качестве намоточного провода подойдет одножильный медный провод для слаботочных электрических цепей, продается в бухтах, типа CQR, КСПВ и т.д. Это медный нелуженый провод в полихлорвиниловой изоляции. Кабель может содержать от 2-х и более одножильных проводов сечением 0,3 … 0,5 мм в изоляции разных цветов. Снимаем внешнюю оболочку кабеля и получаем несколько нужных проводов. Такой провод удобен тем, что исключает возможность короткого замыкания витков при некачественной изоляции (как в случае провода с лаковой изоляцией марок ПЭЛ или ПЭВ, где мелкие ее повреждения на глаз не видны). Чтобы определить, какой длины должен быть провод для намотки катушки, нужно длину окружности катушки умножить на количество ее витков и оставить небольшой запас для выводов. Если нет отрезка провода нужной длины, можно сделать намотку из нескольких отрезков проводов, концы которых хорошо пропаять друг с другом и тщательно заизолировать изолентой или при помощи термоусадочной трубки.


       Снимаем крышку с кабельного канала и надрезаем боковые стенки острым ножом через 1 … 2 см:


       После этого кабель-канал легко может обогнуть цилиндрическую поверхность нужного диаметра (банку, кастрюли и др.), соответственно диаметру катушки металлоискателя. Концы каб.-канала склеиваются при этом между собой и получается цилиндрический каркас с бортиками. На такой каркас нетрудно намотать нужное количество витков провода и промазать их, например, лаком, эпоксидкой, или залить все герметиком.

       Сверху каркас с проводом закрывается крышкой каб.-канала. Если бортики этой крышки невысокие (это зависит от размера и типа короба), то боковые надрезы на ней можно не делать, потому что она итак достаточно хорошо гнется. Выходные концы катушки выводятся наружу рядом друг с другом.

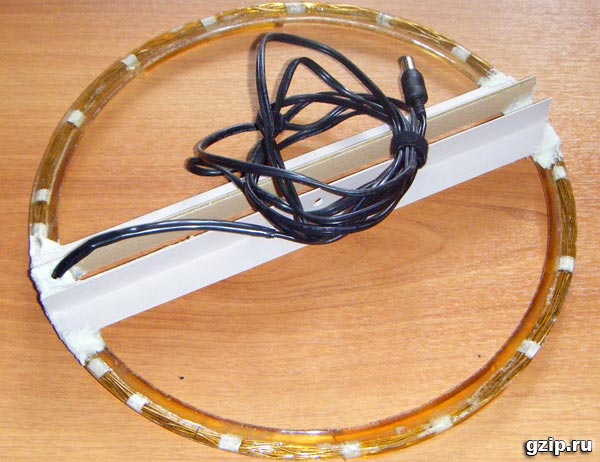

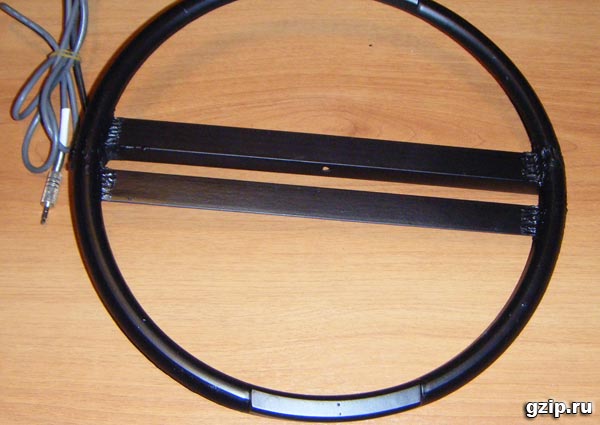

       Таким образом получается герметичная катушка с хорошей жесткостью конструкции. Все острые края, выступы и неровности каб.-канала следует выровнять при помощи наждачной бумаги или же обмотать слоем изоленты.


       После проверки катушки на работоспособность (это можно сделать, подключив катушку даже без экрана к вашему металлоискателю по наличию генерации), заливки ее клеем или герметиком и механической обработки неровностей, следует сделать экран. Для этого берется фольга от электролитических конденсаторов или пищевая фольга из магазина, которая нарезается на полосы шириной 1,5 … 2 см. Фольга наматывается вокруг катушки плотно, без зазоров, внахлест. Между концами фольги в месте выводов катушки нужно оставить зазор 1 … 1,5 см, иначе образуется короткозамкнутый виток и катушка работать не будет. Концы фольги следует закрепить клеем. Затем сверху фольга обматывается по всей длине любым луженым проводом (без изоляции) по спирали, с шагом около 1 см. Провод обязательно должен быть луженым, иначе может иметь место несовместимый контакт металлов (алюминий-медь). Один из концов этого провода будет являться общим проводом катушки (GND).

       Потом вся катушка обматывается двумя-тремя слоями изоленты для защиты фольги-экрана от механических повреждений.

    Настройка катушки металлоискателя

       Настройка катушки на нужную частоту заключается в подборе конденсаторов, которые вместе с катушкой образуют колебательный контур:

       Реальная индуктивность катушки, как правило, не соответствует ее расчетному значению, поэтому добиться нужной частоты контура можно подбором соответствующих конденсаторов. Для облегчения подбора этих конденсаторов удобно сделать так называемый «магазин емкостей». Для этого можно взять подходящий переключатель, например типа П2К на 5 … 10 кнопок (или несколько таких переключателей с меньшим количеством кнопок), с зависимой или независимой фиксацией (все равно, главное, чтобы была возможность включать несколько кнопок одновременно). Чем больше будет кнопок на вашем переключателе, тем, соответственно, большее количество емкостей можно включить в «магазин». Схема простая и приведена ниже. Весь монтаж навесной, конденсаторы паяются прямо к выводам кнопок.

       Здесь приведен пример для подбора конденсаторов последовательного колебательного контура (два конденсатора + катушка) с емкостями около 5600 пФ. Переключая кнопки можно задействовать разные емкости, указанные на соответствующей кнопке. Кроме того, включая одновременно несколько кнопок, можно получить суммарные емкости. Например если одновременном нажать кнопки 3 и 4 получим суммарные емкости 5610 пФ (5100 + 510), а при нажатии 3 и 5 – 5950 пФ (5100 + 850). Таким образом можно создать необходимый набор емкостей для точного подбора нужной частоты настройки контура. Выбирать емкости конденсаторов в «магазине емкостей» нужно исходя из тех значений, которые даны в вашей схеме металлоискателя. На примере, который здесь дан, емкости конденсаторов по схеме указаны 5600пФ. Поэтому в «магазин» первым делом включены, конечно, эти емкости. Ну а далее берите емкости с меньшими номиналами ( 4700, 4300, 3900 пФ например), и совсем небольшими (100, 300, 470, 1000 пФ) для более точного подбора. Таким образом вы сможете простым переключением кнопок и их комбинацией получить очень широкий диапазон емкостей и настроить катушку на требуемую частоту. Ну а затем останется только подобрать конденсаторы с емкостью, равной той, какая получилась у вас в результате на «магазине емкостей». Конденсаторы с такой емкостью и следует ставить в рабочую схему. Следует иметь в виду, что при подборе емкостей сам «магазин» нужно подключать к металлоискателю именно тем проводом/кабелем, который и будет в дальнейшем использоваться, а провода подключения «магазина» к катушке нужно сделать как можно короче! Потому что все провода имеют еще и свою емкость.

       Для параллельного контура (один конденсатор + катушка) достаточно будет использовать в «магазине», соответственно, и по одному конденсатору на каждый номинал. Конденсаторы после их подбора лучше припаять прямо на выводы катушки, для чего удобно сделать небольшую монтажную пластинку из фольгированного текстолита и закрепить ее на штанге рядом с катушкой либо на самой катушке:


       В следующей статье мы рассмотрим методы улучшения стабильности питания и повышении громкости сигнала в наушниках. Автор — В. Барышев

       Форум по металлоискателям

       Форум по обсуждению материала МЕТАЛЛОИСКАТЕЛИ: О КАТУШКАХ

    Изготовление катушки для импульсного металлоискателя своими руками

    Одним из достоинств импульсных металлоискателей, является простота изготовления для них поисковых катушек. При этом с простой катушкой, импульсные металлоискатели имеют хорошую глубину обнаружения. В этой статье будут описаны наиболее простые и доступные способы изготовления поисковых катушек для импульсных металлоискателей своими руками.

    Катушки, изготовленные описанными ниже способами изготовления, подойдут практически для всех популярных схем импульсных металлоискателей (Кощей, Клон, Тракер, Пират и др. ).

    Катушка для импульсного металлоискателя из витой пары

    Из провода витая пара, можно получить отличный датчик для импульсных металлоискателей. Такая катушка, будит иметь глубину поиска более 1,5 метра и обладать неплохой чувствительностью к небольшим предметам (Монетам, кольцам и т. д.). Для ее изготовления вам понадобиться провод витая пара (такой провод используется для интернет подключения и есть в продаже на на любом рынке и компьютерном магазине). Провод состоит из 4 свитых пар провода без экрана!

    Последовательность изготовления катушки для импульсного металлоискателя, из провода витая пара:

    • Отрезаем 2,7 метра провода.
    • Находим середину нашего куска (135 см) и отмечаем его. Затем от него отмеряем по 41 см и также ставим отметки.
    • Соединяем провод по отметкам в кольцо, как показано ниже на рисунке, и фиксируем его скотчем или изолентой.
    • Теперь начинаем обвивать концы вокруг кольца. Делаем это одновременно с обоих сторон, и следим чтобы витки ложились плотно, без зазоров. В результате вы получаете кольцо из 3ох витков. Вот так у вас должно получится:
    • Полученное кольцо фиксируем скотчем. А концы нашей катушки отгибаем во внутрь.
    • Затем зачищаем изоляцию проводов, и спаиваем наши провода, в следующей последовательности:
    • Места спайки изолируем при помощи термотрубок или изоленты.
    • Для вывода катушки, берем провод 2*0.5 или 2*0.75 мм в резиновой изоляции, длинной 1,2 метра, и подпаиваем его к оставшимся концам катушки и также изолируем.
    • Затем необходимо подобрать подходящий корпус для катушки, его можно купить готовый, или подобрать подходящего диаметра пластиковую тарелку и т. д.
    • Вкладываем катушку в корпус и фиксируем ее там при помощи термоклея, также фиксируем наши спайки и провода на выводы. Вы должны получить нечто подобное:
    • Затем корпус заклеивается, или если вы использовали пластиковую тарелку или поддон, то его лучше заполнить эпоксидной смолой, это придаст вашей конструкции дополнительную жесткость. Перед тем как заклеивать корпус, или заполнять его эпоксидной смолой, лучше провести промежуточные испытания работоспособности! Так как после склейки, исправить уже нечего не получится!
    • Для крепления катушки к штанге металлоискателя, можно использовать вот такой кронштейн (стоит он совсем недорого), или изготовить его подобие самостоятельно.
    • К второму концу провода подпаиваем разъем, и наша катушка готова к применению.

    При испытании такой катушки с металлоискателей Кощей 5И были получены следующие данные:

    • Ворота железные – 190 см
    • Каска – 85 см
    • Монета 5 кос СССР – 30 см.

    1. Большая катушка для импульсного металлоискателя своими руками.

      Тут мы опишем способ изготовления глубинной катушки 50*70 см, для импульсных металлоискателей. Такая катушка хорошо подойдет для поиска крупных металлических целей на большой глубине, но она не пригодна для поиска мелкого металла.

      Итак, процесс изготовления катушки для импульсных металлоискателей:

      • Изготавливаем лекало. Для этого в любой графической программе, лисуем наше лекало, и распечатываем его в размере 1:1.
      • При помощи лекала, чертим контур нашей катушки на листе фанеры или ДСП.
      • Вбиваем по периметру гвозди, или вкручиваем шурупы (шурупы необходимо обмотать изолентой, чтобы они не царапали провод), с шагом 5 – 10 см.
      • Затем наматываем на них обмотку (для металлоискателя Клон 18 -19 витков) обмоточного эмаль провода 0.7-0.8мм, также можно использовать многожильный изолированный провод, но тогда вес катушки получиться немного больше.
      • Между гвоздиками, обмотку стягиваем кабельными стяжками, или скотчем. И промазываем свободные участки эпоксидной смолой.
      • После застывания эпоксидной смолы, вынимаем гвозди и снимаем катушку. Удаляем наши стяжки. К концам катушки подпаиваем выводы из многожильного провода длинной 1,5 метра. И обматываем катушку стеклотканью, с эпоксидной смолой.
      • Для изготовления крестовины, можно использовать полипропиленовую трубу диаметром 20 мм. Такие трубы продаются под названием «Трубы под термосварку».
      • Работать с полипропиленом можно с помощью промышленного фена. Нагревать его надо очень осторожно, т. к. при 280 градусах материал разлагается. Итак, берём два отрезка трубы, у одного из них нагреваем середину, проковыриваем дырку насквозь, расширяем её так, чтобы в неё пролезла вторая труба, нагреваем середину этой самой второй трубы (продолжая поддерживать середину первой в горячем состоянии) и вставляем одно в другое. Не смотря на сложное описание, особой ловкости это не требует — у меня получилось с первого раза. Два разогретых куска полипропилена склеиваются «насмерть», об их прочности можно не беспокоиться.
      • Разогреваем кончики крестовины и надрезаем их ножницами (разогретый полипропилен неплохо режется) с целью получения «выемок» для обмотки. Затем вставляем крестовину внутрь обмотки и, поочередно нагревая кончики крестовины с выемками, «запечатываем» в последних обмотку. При надевании обмотки на крестовину можно пропустить кабель через одну из труб крестовины.
      • Из отрезка такой же трубы изготавливаем пластинку (методом плющенья в горячем состоянии), изгибаем её буквой » П » и привариваем (опять же в горячем виде) к середине крестовины. Сверлим отверстия под всеми любимые болты от унитазной крышки.
      • С целью придания дополнительной прочности и герметичности заделываем оставшиеся щели всевозможными герметиками, заматываем сомнительные места стеклотканью с эпоксидкой, наконец, заматываем всё изолентой.

    Металлоискатель своими руками — 2021- википедия

    Металлоискатель крайне распространен среди начинающих археологов и искателей клада. Прибор имеет высокую цену, а ряд приспособлений вовсе обладают запредельной стоимостью. Ввиду этого многие радиолюбители собирают устройство собственноручно. Чтобы своими руками собрать металлоискатель, следует ознакомиться с рекомендациями.

    Сборка металлодетектора собственноручно

    Функционирование металлодетектора

    Металлоискатель представляет собой электронное приспособление, состоящее из первичного индикатора и вторичного узла. Изделия бывают нескольких видов:

    • приемопередатчик;
    • индукционные;
    • импульсные;
    • генераторные.

    Металлодетекторы среднего класса относят к категории «прием-передача». Они передают и принимают магнитные колебания. Ключевыми компонентами рассматриваемого устройства станут 2 катушки. Первая будет передавать волны, которые во время столкновения с предметами из металла будут отражены. После этого они передадутся на приемник. Когда отраженный импульс попал на 2 катушку, зуммер информирует о положении цели.

    Индукционный металлоискатель функционирует аналогичным образом. Основным отличием станет число катушек с обмоткой. Здесь присутствует 1 катушка, посылающая и принимающая импульс одновременно. Импульсные устройства невосприимчивы к содержанию солей в почве и имеют катушку, поле которой создаст на металле токи, воспринимаемые металлодетектором. Подобный принцип воздействия уменьшит дифференциацию, что осложняет поисковые работы.

    Устройство детектора

    Устройство детектора

    Функциональные и технические показатели

    До выбора и приобретения хорошего устройства, важно выяснить, в каких условиях будет происходить поиск. Кроме того, важно учитывать габариты предметов и степень залегания. Ключевые параметры:

    • принцип воздействия;
    • частота устройства;
    • восприимчивость;
    • масса;
    • балансировка почвы;
    • указание цели;
    • дискриминатор;
    • вспомогательный функционал.

    Принцип воздействия и рабочий диапазон устройства – главные показатели, которые определяют возможности детектора. Восприимчивость будет определять степень залегания предметов. Дискриминатор помогает провести настройку изделия на поиски конкретной разновидности металла. Подобное даст возможность оператору сконцентрироваться на искомом предмете.

    Металлоискатель с дискриминатором

    Металлоискатель с дискриминатором

    Инструкция сборки металлодетектора «Пират»

    Часто появляется вопрос, как сделать металлодетектор своими руками. Устройства серии «Пират» имеют цену примерно 150−300 долларов. Подобная цена обусловливается опцией приспособления находить предметы на глубине от 20 см (для небольших) и 150 см (для крупных). Нужно изучить характерные особенности монтажа и настройки изделия.

    Материалы для самостоятельной сборки

    Для создания металлоискателя потребуются такие материалы:

    • ИМС КР 1006ВИ1;
    • транзистор;
    • ИМС К 157УД2, чтобы собрать приемный узел;
    • NPN-транзисторы;
    • провода;
    • материалы для изготовления корпуса, штанги и пр.;
    • пластинка, которая покрыта медью;
    • изоляция;
    • паяльное устройство;
    • нож;
    • отвертки;
    • разные крепления.

    Детали для самодельного металлоискателя

    Детали для самодельного металлоискателя

    Самостоятельная сборка металлоискателя: схемы

    Сегодня схем детектора «Пират» большое количество, так как ряд радиолюбителей модернизирует устройства под собственные нужды. Рассмотрим лишь наиболее распространенные.

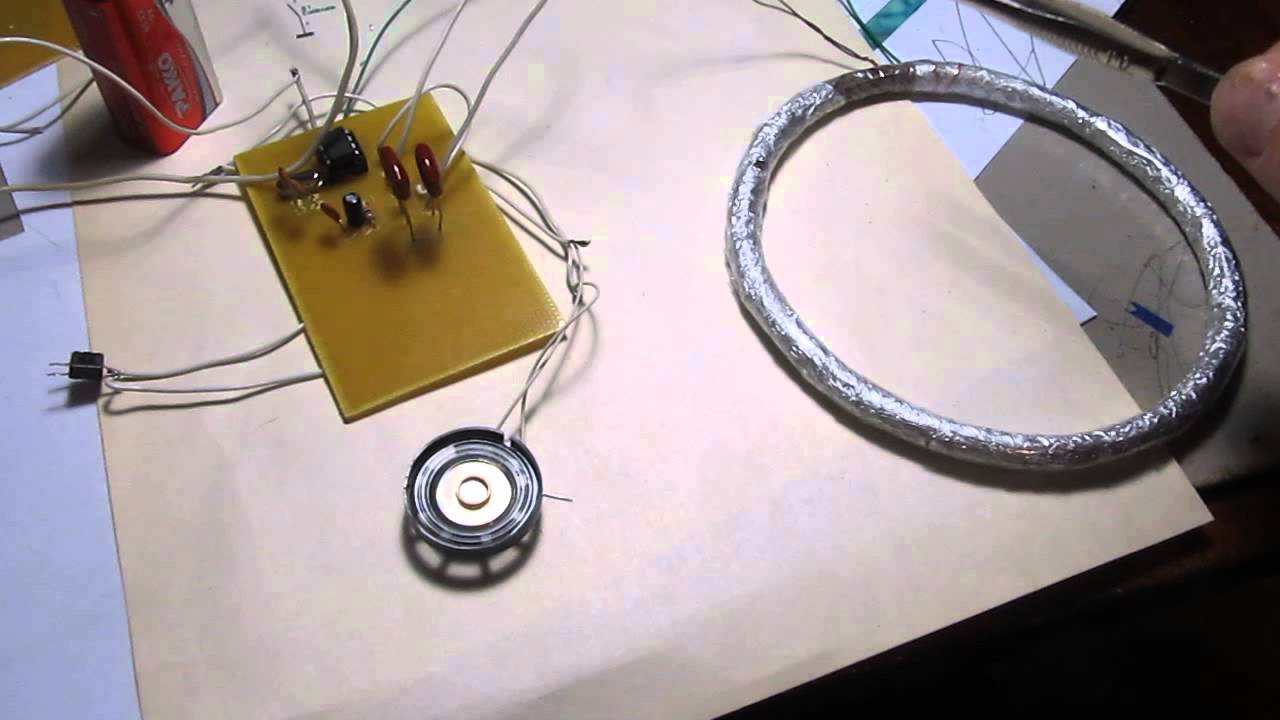

    Сборка металлодетектора NE555

    Стандартная схема NE555 детектора «Пират». Функционирование изделия определяет компаратор: 1 выход монтируют к генератору сигналов, 2 — к катушке. Когда обнаруживаются металлические фрагменты, импульс идет на компаратор, а потом на динамик, оповещающий человека о результатах.

    Микросхема детектора модели «Пират 4»

    Микросхема детектора модели Пират 4

    Самостоятельная сборка детектора без микросхем

    В отличие от прошлой микросхемы, в данном приборе, чтобы генерировать сигналы, используют транзисторы КТ-361 и КТ-315. Допускается воспользоваться аналогичными радиодеталями.

    Микросхема детектора на транзисторах

    Микросхема детектора на транзисторах

    Печатная плата собственноручно

    Чтобы разместить детали, применяют печатную плату. Создать ее собственноручно не потребуется значительных усилий. Для таких целей необходим гетинакс, который покрыт фольгой из меди. На заготовку переносится схема и размечаются дорожки. Далее проделываются отверстия. Дорожки покрываются с помощью спецлака, затем заготовка опускается в хлорное железо. Удаляются незащищённые части фольги.

    Когда схема будет готова, устанавливают и распаивают детали. Потом проверяется плата с помощью измерительных устройств.

    Самостоятельная сборка катушки

    Чтобы знать, как собрать катушку для металлодетектора, необходимо ознакомиться с пошаговым руководством. Ввиду того, что искатель «Пират» представляет собой импульсное изделие, точность не станет ключевым значением. Понадобится кольцо с диаметром 250 мм, на него наматывается 25 оборотов проволоки. Для увеличения глубины обнаружения предметов, каркас должен быть приблизительно 26 см. После оправку обматывают изоляционным материалом.

    Теперь катушку нужно установить в самом корпусе. Используются соответствующие по габаритам корпуса от сломанной быттехники. Такие меры дадут возможность защитить элемент от повреждений различного характера при использовании металлодетектора. Концы обмотки припаиваются к проводу. Оптимально воспользоваться витой парой.

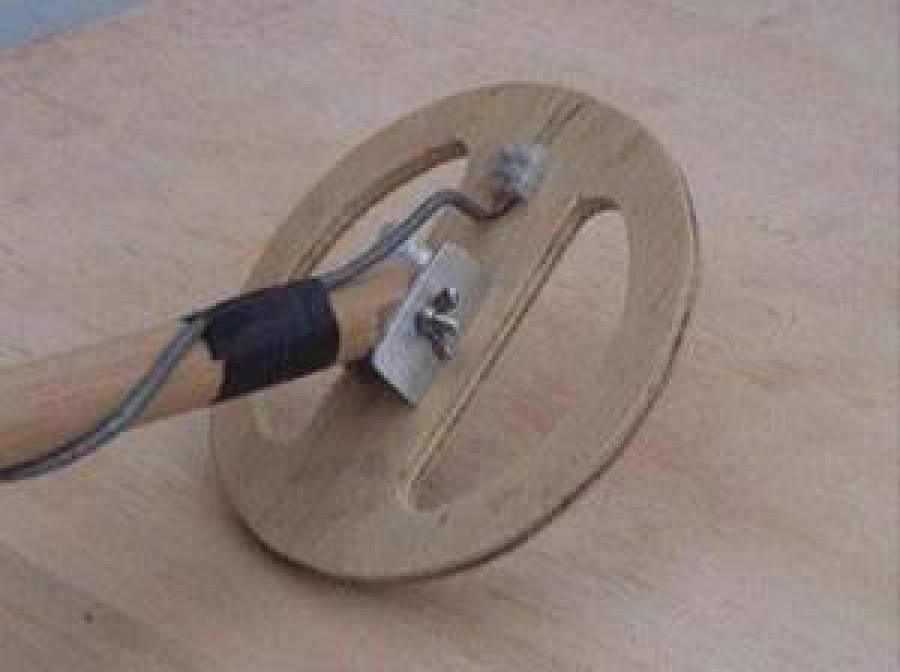

    Катушка для детектора своими руками

    Катушка для детектора своими руками

    Проверка и настройка

    На штанге металлоискателя требуется закрепить все элементы приспособления: корпус, блок «прием-передача» и рукоять. Когда микросхема устройства собрана без ошибок, то настраивать его нет нужды, поскольку он уже обладает надлежащей восприимчивостью.

    Переменный резистор помогает провести глубокую настройку. Надлежащее функционирование изделия будет достигнуто при промежуточном расположении регулятора. Когда есть осциллограф, то благодаря ему на затворе транзистора измеряется частота. Она составляет 135 Гц, продолжительность сигнала – 140 мкс.

    Самостоятельное изготовление подводного металлодетектора

    В ряде ситуаций поиск переносят с земли под воду. В подобной ситуации используют спецустройства для функционирования под толщей воды. Однако возможно изготовить глубинный устройства собственноручно. Для таких целей разрешено использовать обыкновенный самодельный прибор. Помещается каждый узел в герметичные корпуса. Понадобится несколько изменить приспособление и вместо звукового сигнала монтировать светоиндикаторы.

    Простой глубинный металлоискатель

    Простой глубинный металлоискатель

    Инструкция самостоятельного создания детектора «Терминатор 3»

    Рассматриваемое приспособление имеет распространенность среди многих пользователей. За длительный период существования изделие многократно совершенствовалось. Возможно воспользоваться пошаговым руководством, как самостоятельно изготовить детектор в домашних условиях. Приспособление характеризуется невысоким потреблением электроэнергии. Вероятно настраивать прибор на поиск конкретных видов металла. Кроме того, прибор обладает хорошими глубинными показателями.

    Инструменты

    До того, как собирать самодельный детектор, понадобится следующий инструментарий:

    • паяльное устройство;
    • припой и канифоль;
    • плоскогубцы;
    • отвертки;
    • ножовку;
    • вспомогательные устройства для проведения измерений.

    Инструментарий для радиолюбителя

    Схема, выбор деталей и плата

    Для создания блока контроля, понадобится изготовить монтажную схему, где находятся основные компоненты. Плата переносится на пластинку из гетинакса с фольгированным покрытием. Делается схема аналогично модели «Пират». Размеры платы варьируются в пределах 10,5 на 6,5 см.

    Катушка

    Это наиболее восприимчивая часть металлоискателя, которая обеспечивает сканирование подземного периметра. Основные стадии создания стандартной катушки для детектора:

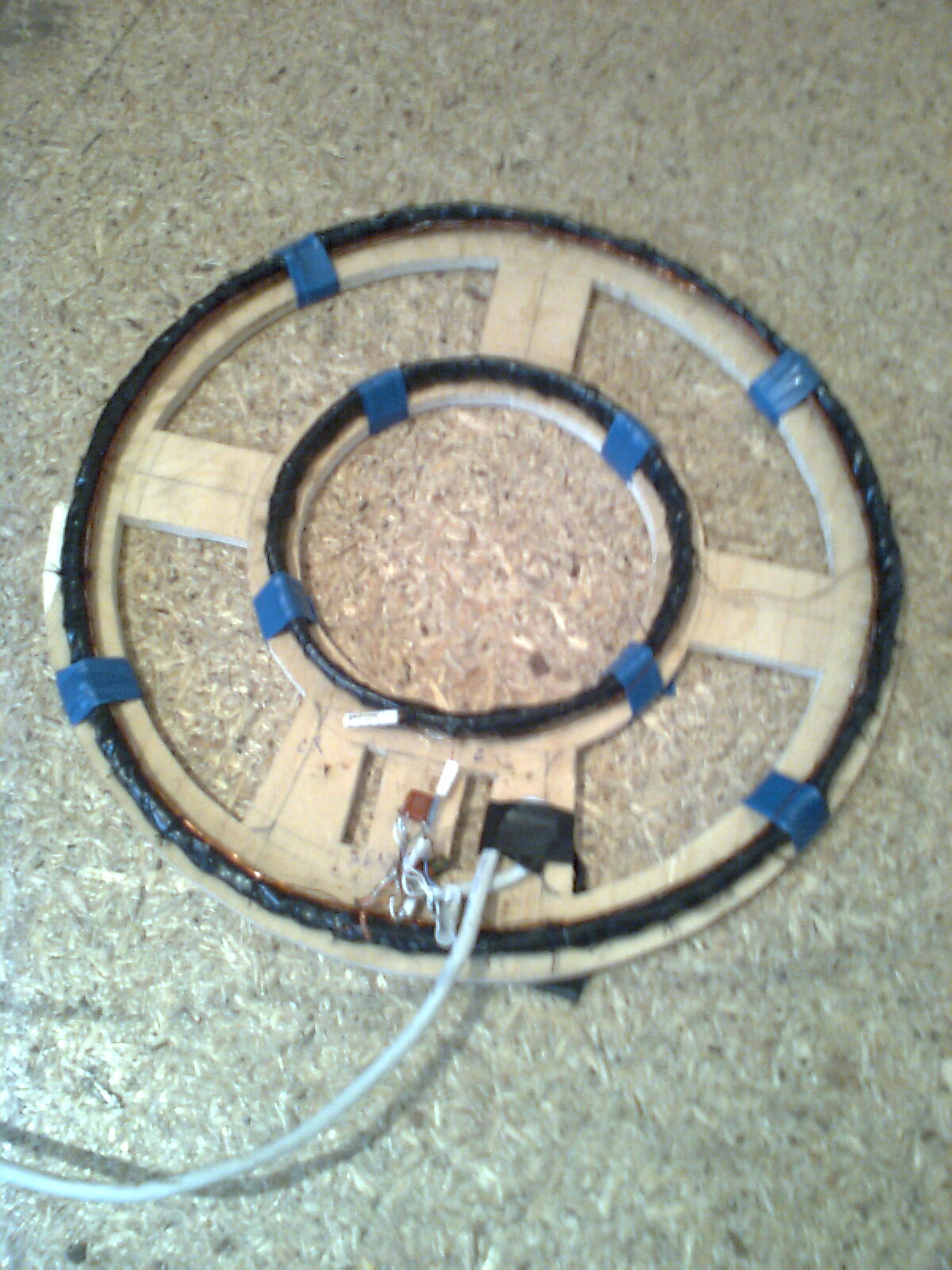

    • На фанерном листе расчерчиваются 2 круга, аналогичные в диаметре катушкам. Забивают по всей площади гвозди. Диаметр обмотки снаружи варьируется в границах 20 см. Катушка монтируется из 2 связанных проводов. Далее на гвозди наматывается проволока (25 оборотов).
    • Теперь обмотку нужно перевязать, используя нитки. Затем гвозди вынимают, изготовленная катушка вскрывается лаком. По завершении просыхания, обматывается изоляцией. Аналогичным образом пользователь должен сделать обмотку внутри. Она в 2 раза меньше и содержит 50 оборотов проволоки.
    • Катушки монтируют внутрь корпуса. Затем провода, присоединяемые к блоку контроля распаиваются.

    Катушка для детектора собственноручно

    Катушка для детектора собственноручно

    Монтаж и настройка самодельного металлодетектора

    Подробная инструкция стадий сборки схемы и главных компонентов искателя рассматривались выше. Потому делается акцент на монтаже и настройке приспособления:

    • Берется коробка либо изготавливается корпус своими руками. Просверливаются отверстия для резисторов и разъем. Монтируется микросхема.
    • Закрывается корпус, подключается рама и крепится на трубку с рукоятью из пластмассы. Изделие готово функционировать.

    Самостоятельная сборка с микросхемой дискриминации металлов

    Детекторы с обычной схемой дают возможность обнаружить различные предметы. Однако, чтобы выяснить какие непосредственно найдены, требуется откопать их. Вместо искомых деталей из золота есть вероятность обнаружить обычный фрагмент трубопровода и потерять большое количество времени. Для облегчения задачи операторам, приспособления оснащают дискриминаторами. Они дают возможность дифференцировать вид металла и отсеивать мусор.

    Самые легкие пути дифференцирования видов металла присутствуют в технике старого образца общего уровня. Детекторы обладали 2 режимами – «весь металл» и «цветной». Опция дискриминации даст возможность человеку среагировать на изменения конкретных величин. Однако приспособление не в состоянии дифференцировать цветные металлы.

    В изделиях профназначения устанавливаются дискриминаторы с выделенным диапазоном. Микропроцессоры, которые используются в такой технике, дают опцию программирования прибора на восприятие конкретных видов металла. Такая функция будет необходимой на замусоренной территории, однако ухудшится глубина выявления на 15%.

    Изготовление детектора собственноручно: схема на золото

    Изготовление детектора собственноручно схема на золото

    Сборка глубинного детектора

    Глубинная разновидность металлоискателя является специфическим приспособлением. Оно способно обнаружить предметы, которые спрятаны на значительном удалении от верхнего слоя земли. Непосредственно на большой глубине возможно отыскать наиболее ценные артефакты. Часть металлоискателей в состоянии отыскать цель на глубине 5 м.

    Выделяют 2 разновидности приборов: рамочное и «прием-передача» на штанге. Первый вид может обрабатывать большой периметр. Благодаря этому, поиск будет ускорен, однако его эффективность при этом страдает. Приемопередатчик функционирует на меньшем периметре, однако точнее обнаруживает центр искомого предмета. С таким приспособлением целесообразно осуществлять поисковые работы в лесистой местности. Потому в процессе выбора нужно знать, в каких условиях проводятся работы.

    Металлодетектор предназначен, чтобы обнаруживать предметы, которые отличаются по электро-магнитным показателям от среды нахождения. Многие люди предпочитают собственноручно изготовить рассматриваемые приспособления. Чтобы знать, как собрать детектор самостоятельно, нужно получить некоторые навыки.

    Summary

    Article Name

    Металлоискатель своими руками

    Description

    Как сделать металлоискатель своими руками. Металлоискатель пират своими руками в домашних условиях — подробная инструкция и схема.

    Author

    Сарычев Александр Викторович — судебный строительно-технический эксперт, кандидат технических наук

    Publisher Name

    Википедия строительного инструмента

    Publisher Logo

    Поделиться новостью в соцсетях



    « Предыдущая запись Следующая запись »

    Металлоискатель своими руками — Можно ли сделать металлоискатель? • История обнаружения

    Металлоискатели, изготовленные своими руками, интересны не только новичкам, которые хотели бы попытать счастья в создании собственной машины, но и опытным детекторам, которые были там и испробовали все это, и в конечном итоге хотят попытаться создать свою машина.

    Имейте в виду, что это не стопроцентное практическое руководство, которое поможет вам шаг за шагом сделать металлоискатель сразу после прочтения поста.Вместо этого в этом посте мы рассмотрим три самых популярных способа изготовления металлоискателей в домашних условиях и обсудим, какие детали могут вам понадобиться, какие подходы вы можете предпринять и какие трудности могут встать у вас на пути.

    Как сделать металлоискатель — 3 популярных способа изготовления самодельного металлоискателя

    Несмотря на то, что создать действительно мощный металлоискатель своими руками, который мог бы составить конкуренцию металлоискателям известных брендов по своим функциям и характеристикам, является сложной задачей, все же можно сделать более простую машину из подручных материалов.Возможно, вы захотите обзавестись специальным металлоискателем для металлоискателя своими руками, а можете попробовать все сделать самостоятельно.

    Если вы предпочитаете пропустить ярлыки, то, скорее всего, вам понадобятся следующие инструменты и материалы:

    • Макет
    • провода
    • плоскогубцы
    • пинцет
    • проволока для пайки
    • паяльник
    • два компаса
    • линейка
    • ручка
    • высококачественный острый нож
    • горячий клей
    • резистор
    • конденсатор
    • Печатная плата
    • аккумулятор
    • аккумуляторный кабель
    • провода
    • зуммер или динамик
    • медный провод
    • клейкая лента
    • столярный клей

    Эти инструменты и материалы будут полезны для любого из трех вариантов самодельного металлоискателя, которые мы обсудим ниже.Говоря о блоке управления, валу и катушке, вы можете попробовать деревянные рамы или даже высококачественные картонные рамы. Однако, если у вас есть такая возможность, вы можете заказать распечатку рам на 3D-принтере.

    Металлоискатель Arduino

    Для металлоискателя Arduino вам понадобится плата Arduino Nano. Это плата микроконтроллера, разработанная Arduino.cc. Эти блоки Arduino постоянно используются во всех видах электроники, от примитивов до более сложных проектов.Коробки Arduino в основном создавались для людей без технического образования или приличного опыта — например, студентов. Помимо того, что это отличный инструмент для электронных проектов и предметов DIY, у Arduino есть настоящее сообщество, поэтому там можно попросить помощи и поддержки.

    Технические характеристики ArduinoNano таковы:

    • рабочее напряжение — 5 В
      • Флэш-память
    • — 32 КБ
    • тактовая частота — 16 МГц
    • входное напряжение 7-12 В
    • потребляемая мощность — 19 мА
    • Размер платы — 18 x 45 мм
    • вес — 7 г

    Плата использует Mini USB вместо стандартного USB-соединения (о чем следует помнить) и программируется с помощью программного обеспечения Arduino IDE, установленного на компьютере.Для переноса программы записи с ПК на плату не требуется никакого специального дополнительного программного обеспечения, просто подключите его к ПК с помощью кабеля Mini USB.

    Чтобы сделать работающий металлоискатель Arduino своими руками, вы должны сначала начать с прототипа. То есть не беспокойтесь о штанге, рукоятке и всех этих деталях, пока не убедитесь, что ваша электрическая цепь работает, и что ваш запрограммированный блок управления также работает должным образом. Во-первых, сделайте блок управления и катушку, два основных рабочих компонента, без которых невозможно обнаружение металла.Подключите все элементы схемы и только после этого перепрограммируйте плату Arduino Nano. Затем еще раз проверьте, все ли хорошо работает вместе.

    Если ваша схема и ваша плата Arduino работают правильно вместе, ваш прототип готов, и вы можете начать работу над другими элементами — валом, ручкой (или подлокотником, если вы делаете большой металлоискатель) и, возможно, крышкой катушки. голого цикла поиска. Вы можете сделать прочный вал, который будет удобно держать, и убедитесь, что стержень от катушки до блока управления не торчит, потому что вы зацепитесь им и можете легко повредить его.

    Металлоискатели

    DIY Arduino очень популярны среди искателей сокровищ, которые обладают необходимыми навыками для изготовления этих устройств дома, в основном из-за (сравнительно) простых возможностей программирования Arduino.

    Импульсный индукционный металлоискатель

    Индукционный импульсный металлоискатель своими руками — еще одна популярная альтернатива промышленному металлоискателю. Импульсная индукция — хорошая идея, потому что эта конструкция обычно устойчива к воздействию земли, хорошо работает с цветными металлами и покажет хорошие характеристики, даже если вам удастся сделать водонепроницаемую катушку для поиска на мелководье.

    Чтобы сделать самодельный металлоискатель Pi самостоятельно, решите, хотите ли вы сделать всю схему самостоятельно или вы хотите загрузить уже готовое программное обеспечение. На самом деле существует множество программных продуктов, доступных в свободном доступе в Интернете для DIY-детекторов.

    После того, как вы определитесь со схемой и программным обеспечением — сделанным самостоятельно или загруженным и перепрограммированным — вам нужно будет сделать поисковую катушку. Вы можете взять провод и сделать катушку примерно из 30+ витков и использовать на нем некоторую изоляцию, чтобы предотвратить внутреннюю емкость катушки.Имейте в виду, что вы можете изменить размер и форму катушки; вы можете сделать петли меньшего размера и немного сжать их, чтобы создать эллиптическую форму для лучшей производительности и маневренности. Когда вы делаете катушку, вам придется закрепить обмотки, залить их эпоксидной смолой или распечатать пластиковую крышку, потому что любое сотрясение обмоток приведет к потере эффективности катушки.

    Если ваша схема, ваше программное обеспечение для блока управления и ваша катушка работают нормально, подключите их все и сохраните крышку катушки, вал, стержень и ручку для вашего металлоискателя DIY.Опять же, вы можете сделать более прочный каркас из дерева, металла или пластика или использовать картон в качестве первой попытки. Самое главное — убедиться, что характеристики катушки согласованы с блоком управления. Таким образом, вы получите хороший металлоискатель с импульсной индукцией, чувствительный к объектам из цветных металлов, эффективный под водой и даже с некоторой способностью балансировать грунт.

    VLF Металлоискатель

    Самостоятельные низкочастотные металлоискатели

    также могут быть изготовлены с помощью Arduino Nano, но они также могут быть изготовлены с использованием доступного модуля генератора сигналов с регулируемой частотой.Ожидаемая доступная рабочая частота такого самодельного УНЧ металлоискателя составляет от 2 до 5 кГц. Лучшее в замене Arduino Nano модулем генератора сигналов — это то, что настройки становятся чрезвычайно упрощенными, так что справится даже полный новичок. Более того, появляется возможность для дополнительных экспериментов.

    Еще одна интересная вещь заключается в том, что вы действительно можете использовать смартфон в качестве дисплея и интерпретатора сигнала для этого металлоискателя. Существуют приложения для обнаружения металлов, которые могут фактически превратить сам смартфон в металлоискатель, но производительность смартфона не может сравниться с нормальной поисковой катушкой, даже самодельной.Итак, если у вас есть запасной Android-смартфон, возможно, он вам понадобится для большего удобства.

    Кроме того, для более плавной работы УНЧ-металлоискателя вы можете рассмотреть возможность создания не концентрической круглой или эллиптической катушки, а двойной D-образной формы. Для этого вам понадобятся две одинаковые катушки, состоящие примерно из 55 витков каждая, одинакового размера. Затем согните каждую катушку в форме буквы D и сложите их вместе так, чтобы точки D располагались по разным сторонам. Это ваша поисковая катушка, просто убедитесь, что она неподвижна и не трясется.

    Перед тем, как опробовать свой прототип, убедитесь, что катушки создают одинаковое электрическое поле и получают отклик аналогичным образом; вы не хотите, чтобы каждая половина катушки работала по-разному.

    Если ваша схема, программное обеспечение и катушка хорошо работают вместе, соберите их все в один детектор, используя стержень, вал, крышку катушки и ручку. Обычно даже самодельные ОНЧ-детекторы показывают удивительно хорошие результаты.

    Как сделать катушку металлоискателя

    Прежде чем вы сделаете свою собственную поисковую катушку для металлоискателя своими руками — любую из описанных выше — вам необходимо определиться со всеми аспектами вашей поисковой катушки.Катушка металлоискателя своими руками необходима, она должна быть устойчивой и устойчивой.

    Перво-наперво определитесь с размером вашей катушки. Катушки меньшего размера обычно хорошо работают с небольшими и неглубокими предметами и эффективны в захламленных местах с большим количеством предметов на близком расстоянии друг от друга. Катушки большего размера обычно позволяют покрывать большие площади и обеспечивают большую глубину досягаемости. Однако это особенно актуально для металлоискателей, производимых на заводах; Если мы говорим о самодельной машине, то делать большую катушку не имеет смысла, потому что в любом случае она не будет работать так хорошо.Так что лучше сделайте катушку от маленькой до средней и постарайтесь не делать ее слишком тяжелой.

    Во-вторых, определитесь с формой. Вы можете сделать его круглым или эллиптическим. Круглые стабильны по производительности и предсказуемы. Эллиптические катушки менее устойчивы, но более маневренны и показывают хорошие характеристики на неровных поверхностях. Учитывая эти характеристики, сделать катушку круглой формы может быть намного проще; однако, если вы хотите, чтобы самодельный металлоискатель не для удовольствия, а на самом деле протянул руку где-нибудь в доме и поискал металлические предметы, возможно, вам подойдет эллиптическая катушка.

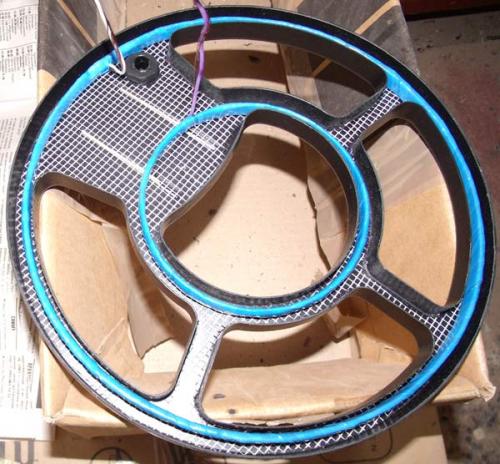

    В-третьих, определитесь с конфигурацией. Вы можете сделать концентрическую катушку, монопетлю или конфигурацию DD. Monoloop — это самый простой вариант самодельного металлоискателя, потому что приемная и передающая катушки имеют примерно одну и ту же обмотку, а Monoloop обеспечивает лучшую глубину, чем, скажем, катушки DD. Катушки DD также легко изготовить в домашних условиях, и они более универсальны в эксплуатации. Концентрические катушки требуют более тщательного проведения, но они очень точны в обнаружении объектов.

    После того, как вы определитесь с размером, формой и конфигурацией, возьмите провода и сделайте обмотки. От 30+ до 50+ — хорошее количество обмоток для эффективной катушки.Убедитесь, что обмотки не трясутся; вы можете сделать прочную крышку или залить провода эпоксидной смолой. Некоторые люди используют картон или даже дерево и приклеивают к такой крышке провода.

    Как сделать пинпоинтер для металлоискателя

    По сути, вы можете сделать металлоискатель своими руками пинпоинтер так же, как вы делаете полноценный металлоискатель, но используя плату Arduino Nano и мощную концентрическую катушку для точности. Однако, чтобы быть эффективным, пинпоинтер должен иметь другую форму с зондом, и, в конечном итоге, лучше приобрести заводской, если вы хотите действительно хороших результатов.Чтобы сделать эффективный пинпоинтер в домашних условиях, необходимы дополнительные знания и навыки, поэтому мы рекомендуем ознакомиться с обзором лучших металлоискателей и руководством по лучшим детекторам для начинающих, чтобы получить дополнительную информацию об инструментах пинпоинтера.

    Заключение

    Изготовление металлоискателя в домашних условиях — это весело, если вы умеете делать самодельный металлоискатель и имеете все необходимые материалы. Некоторые люди делают это в качестве хобби, другие используют самодельные устройства, чтобы время от времени обнаруживать металлические предметы дома или на заднем дворе, если им нужно.Однако, честно говоря, самодельные станки никогда не сравнятся даже с самыми дешевыми станками заводского производства. Итак, если вы действительно интересуетесь охотой за сокровищами и обнаружением металлов или вам действительно нужно рабочее устройство дома для повседневных нужд, лучше ознакомьтесь с доступными машинами для начинающих от известных брендов.

    скручивающих катушек своими руками? — ПРОЕКТЫ СДЕЛКИ

    Хорошо, вот история. Я построил Surf Master PI из набора. У меня была оригинальная катушка Surf Master Coil, которую я планировал использовать.Это отстой. Я построил простую моно катушку, и она удвоила обнаружение всех целей.
    Этот детектор был бы чем-то большим, чем отличные пляжи для охоты или участки ToT, если вы не возражаете против Dig It All. НЕТ. Были похожи на золотую машину. Я подарил его ребенку.

    Затем я построил Mini Pulse Plus. Этот детектор может работать с задержкой 10 мкс или ниже. У этого есть потенциал наполовину самородков Azz. Для этого мне нужна была Faster Coil. Более быстрое значение от импульса передачи до времени выборки.Время, необходимое катушке для отмены напряжения обратного хода, меньше времени.
    Я не хочу вдаваться в подробности здесь. Я просто хочу знать, заинтересованы ли некоторые из вас в создании собственных простых PI Coil.
    Я не пытаюсь создать шахтную лабораторную машину, а просто супер простой ИП, который ДОЗЫ может найти относительно небольшое золото. ДЕШЕВО, я говорил тебе, что я дешевый скейт?
    Я использую GMT в качестве основной золотой машины. Я тоже хочу поиграть с PI.


    Сначала я начал играть с супер простыми моно катушками. Некоторые вышли извинения. Некоторые не так уж и плохи. Некоторые чертовски хорошие.

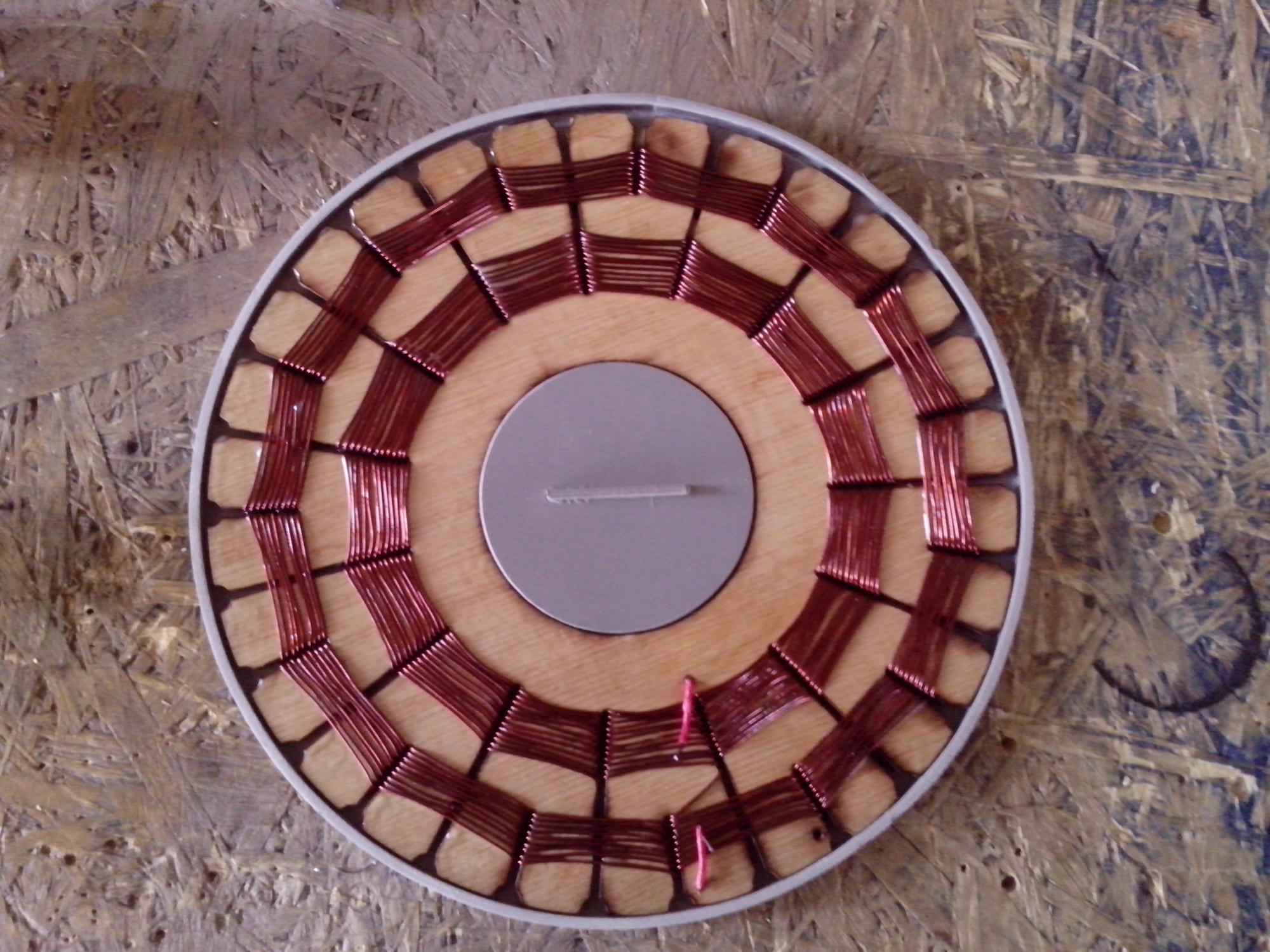

    Затем, чтобы ускорить катушки, я узнал о катушках корзины. Думал, что у меня все получилось, пока я не потерпел третью неудачу. Все еще работаю над некоторыми, но, похоже, я просто не могу произвести такую ​​хорошую катушку.
    Я возился с формами катушек High Dollar и придумал то, чего я никогда не видел. Катушка с наборной корзиной.


    Идея корзиночной катушки состоит в том, чтобы снизить внутреннюю емкость катушек, которая увеличивает обратное напряжение и заставляет катушку дольше успокаиваться после окончания Tx Pulse.Катушка корзины дозирует это, увеличивая расстояние / пространство между обмотками катушки, снижая емкость. Предыдущие катушки корзины используют излучаемый спиральный ветер. Начиная изнутри, постепенно расширяясь наружу. Это лучше всего работает с уменьшением емкости, но также немного снижает индуктивность. Катушка с более высокой индуктивностью лучше при обнаружении сигнала цели, но также вносит свой вклад в обратное напряжение. Эта составная корзина катушки делает то же самое, снижая емкость таким же образом.Хранение Обмотки отдельно. Похоже, что у нее есть преимущество перед спиральной ветровой корзиной в том, что обмотка производит более четкий целевой сигнал из-за формирования формы катушки. Спиральный тип перемещает обмотку наружу, что снижает концентрацию сигнала цели. В отличие от Spiral, Stacked сохраняет всю обмотку перпендикулярно направлению сигнала цели. Больше Winding подвергается сигналу и получает возможность собирать больше того же самого.Катушка видит целевой сигнал примерно так же, как моно, но без добавленной емкости, которая не позволяет моно катушке работать быстро.


    Эта геометрия катушки имеет еще одно полезное качество. Генерируемое поле сосредоточено на вертикальной равнине. Как бы то ни было, он обнаруживает больше под и над катушками, чем Mono. ГЛУБЖЕ ! Поскольку большее количество целевого сигнала той же силы подвергается большему количеству обмоток в той же вертикальной плоскости, я не понимаю, как это не может быть преобразовано в больший целевой сигнал.У меня есть новый осциллограф, с помощью которого мне нужно это проверить. Мой старый DIY Kit DSO 138 Scope не справлялся с этой задачей.


    Rant Over LOL


    Мои текущие ресурсы:


    Бесплатный провод. Спасаю весь свой провод от Старых телеков. Катушка дегазации является первичным источником. Они есть во всех старых телевизорах с кинокамерой. Более полезный провод можно получить от катушек ярма на конце трубки. Одна катушка дегазации обеспечивает достаточное количество проволоки для создания как минимум трех или четырех катушек или более.В некоторых новых телевизорах для дегазации катушек использовался алюминиевый провод. Это тоже отлично работает, если вы хотите использовать этот материал. Я сделал из него несколько приличных катушек. Вам просто нужно использовать Mechanical Spices, понимая, что вы не можете паять материал. Не проблема.


    Проволочные формы. Я начал строить свою собственную и нашел это королевской болью. Пришлось создать новую форму для каждого типа катушки, который я хотел. Злая Ванда Чудо-жена решила это за меня. Совершенно неожиданно она сказала: «Эааааа! Что в этом плохого?


    https: // www.walmart.com/ip/Darice-Easy-Knitting-Loom-Round-4pc-Neon/10727494


    Она оставила свой набор делу.
    У меня ткацкий станок 5 дюймов, 7 дюймов, 9 дюймов и 11 дюймов.
    Вы можете делать моно катушки, катушки DD и да, сложенные корзины.

    Испытательное оборудование: У меня под рукой довольно много приличного оборудования. Что касается катушек, я полагаюсь на одну из самых недорогих под рукой. Тест за 7,00 $ обо всем O Matic!


    Эти вещи дешевы по грязи. Я сказал тебе, что я дешевый скейт?
    Эта штука расскажет вам все, что вам нужно о катушке.
    Он может определить индуктивность и сопротивление за один тест.


    https://www.banggood.com/LCR-T3-Transistor-Tester-Resistance-Capacitance-Diode-ESR-SCR-Inductance-Meter-p-987971.html?rmmds=search


    Корпуса катушек.


    Есть несколько людей, которые их производят. Мой любимый мистер Хейс закрыл магазин.

    Парень по имени Д.Бауэрс делает несколько хороших по разумной цене.


    По большей части я импровизирую.Используйте кожух салазок катушки в качестве кожуха, старые катушки рассечены. Ведро заканчивает лот. Ограничено только вашим воображением.

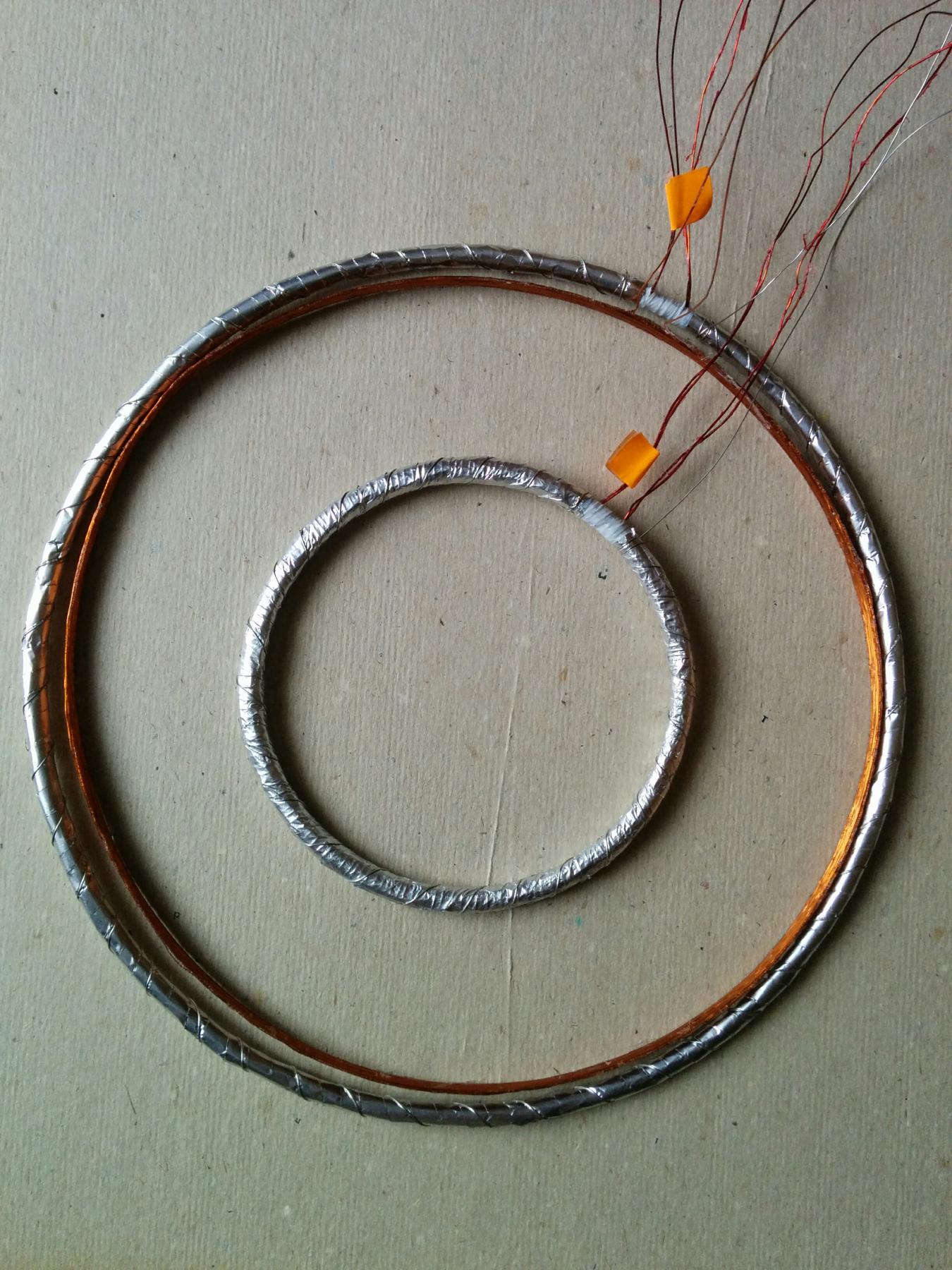

    Экранирование. Я использую старую добрую медную ленту на всех моно катушках. Дешево и отлично работает. Я упоминал, что я дешевый скейт?

    https://www.banggood.com/10mm-X-20m-EMI-Copper-Foil-Shielding-Tape-Conductive-Self-Adhesive-Tape-p-1107008.html?rmmds=search

    Для всех остальных я использую спрей Graphite.Вы не можете оборачивать штабелированные или корзиночные катушки.

    Вот несколько дрянных фотографий моего беспорядка и некоторая основная информация для размышлений.

    У меня есть все необходимое для изготовления самодельной катушки для моего GMT, и я думаю, что займусь этим зимой.


    Основы D-катушек.pdf

    D-FastCoil.pdf

    Отредактировано автор: homefire

    Как сделать металлоискатель с радио

    Вы можете сэкономить на металлоискателе, объединив портативное радио и несколько других компонентов. Это особенно рентабельно, если вы можете использовать переносной транзисторный радиоприемник, который у вас уже есть.

    Металлоискатель можно сделать из радиоприемника и некоторых других деталей, которые могут быть у вас под рукой.Эти системы работают, потому что они могут создавать электромагнитные поля, которые усиливаются или уменьшаются проводниками, такими как металлы.

    Здесь вы узнаете, какие детали вам понадобятся для сборки металлоискателя из портативного транзисторного радиоприемника. Некоторые из этих схем проектирования довольно просты, в одном методе используются только радио и калькулятор. У вас также будет возможность собрать свою собственную печатную плату с помощью набора DIY.

    Как сделать металлоискатель с радио? Источник: https: // www.academia.edu/37291461/BASIC_CIRCUITRY_of_metal_detektor

    Есть несколько различных методов изготовления металлоискателя из радиоприемника. Один метод будет намного более продвинутым, в то время как другой метод может быть интересным проектом, чтобы познакомить вас с металлоискателями.

    Быстрый и легкий метод

    Для этого потребуется очень мало инструментов и мало знаний об электронных компонентах. Все, что вам нужно, это радио, дешевый калькулятор и изолента.

    • Найдите работающее AM / FM-радио и небольшой пластиковый калькулятор
    • Отрегулируйте частоту радио, повернув его как можно вправо (высокие номера станций AM / FM)
    • Отрегулируйте громкость, чтобы все, что вы могли слышать, было статичным
    • Включите калькулятор и приложите его к задней части радио
    • Перемещайте калькулятор, пока статический тон не станет более постоянным
    • Скотчем магнитолу и калькулятор

    Более эффективный метод

    Более эффективная конструктивная схема предполагает создание металлоискателя, который по структуре аналогичен металлоискателям, которые вы можете купить.Эти типы детекторов в конечном итоге будут более доступным вариантом, если вы потратите время на то, чтобы научиться строить систему.

    Эти металлоискатели потребуют строительства:

    • Катушка для поиска металлических деталей под землей
    • Электроника, соединяющая поисковую катушку с переносным транзисторным радиоприемником
    • Печатная плата для размещения электроники

    Ниже вы найдете инструкции о том, как собрать этот металлоискатель с помощью радио.У вас есть небольшая свобода в том, что касается проектной схемы, но вы захотите убедиться, что электронные компоненты, такие как резисторы и транзисторы. К счастью, у вас есть возможность купить набор для пайки своими руками, который немного упростит работу.

    Почему из радио можно сделать металлоискатель

    Многие люди недоверчивы, когда им говорят, что они могут сделать металлоискатель из радио. Хотя радиоприемники и металлоискатели служат очень разным целям, они действительно имеют много одинаковых компонентов.Это относительно простой процесс, сделанный своими руками.

    Любой металлоискатель должен состоять из следующих частей : большой катушки с проволокой и набора электроники. Из катушки с проволокой будет сделан круглый конец металлоискателя, направленный в сторону зоны поиска. Следовательно, эта часть называется «поисковой катушкой». Электроника сигнализирует о наличии металлического предмета.

    Металлоискатели работают, создавая электромагнитное поле через электрическую часть, называемую осциллятором.Изоляторы, такие как сухие камни, не вносят заметного изменения в электрическое поле, но проводники (например, металлы) вызывают усиление или уменьшение электромагнитного поля.

    Вам понадобится как минимум три разных радиомодуля, чтобы вы могли извлечь необходимые компоненты из радиостанции. По крайней мере, одно из этих радиомодулей должно быть в рабочем состоянии, чтобы вы могли использовать усилитель для питания динамика.

    Вы извлечете из радиостанций следующие части :

    • Транзистор
      • Этот компонент отвечает за усиление сигналов и включение и выключение напряжений
    • Конденсатор настройки
      • Это циферблат или ручка на магнитоле
    • Резистор (ы)
    • Осцилляторы

    Какие инструменты мне понадобятся?

    Инструменты, которые вам понадобятся, будут зависеть от сложности проекта.По крайней мере, вам понадобится лента для соединения различных компонентов. Вам также понадобится доска из пластика, дерева или другого жесткого материала, если вы собираетесь построить поисковую катушку, которая будет обнаруживать металл, закопанный под землей.

    Самый простой вид металлического сектора:

    Более сложные конструкции:

    Вы даже можете купить паяльные комплекты для металлоискателей, подобные представленному здесь. Это упростит сборку всех необходимых электрических компонентов для вашего проекта.Вам все равно придется покупать комплект для пайки и портативную радиостанцию ​​AM отдельно, но вам не придется беспокоиться о том, чтобы иметь нужные детали для изготовления печатной платы.

    Схема на одном транзисторе — самая простая конструкция

    Источник: https://www.academia.edu/37291461/BASIC_CIRCUITRY_of_metal_detektor

    Существует множество различных методов изготовления металлоискателя в домашних условиях. В простейших конструктивных решениях предусматривается создание единой транзисторной схемы. Эта схема позволяет спасти использованное портативное транзисторное радио , подобное тому, которое также можно найти здесь .

    Причина, по которой это работает, заключается в следующем:

    • AM-приемник обнаруживает два сигнала резонансной частоты
    • Если эти два сигнала разнесены менее чем на несколько кГц (килогерц), то можно услышать звуковой сигнал

    Генераторы резонансной частоты являются самым основным типом металлоискателей, потому что использует только одну поисковую катушку для целей обнаружения. По этой причине это также самая доступная технология обнаружения металлов b, что делает ее практичной в проектах DIY.

    В схеме с одним транзистором необходимо использовать только один генератор резонансной частоты.

    • Радиовещательная станция AM генерирует один из сигналов RF (резонансной частоты)
    • Портативный транзисторный радиоприемник принимает два сигнала и выводит звук.

    Краткое описание строительства

    • Витки медной проволоки намотаны на жесткий материал
      • Это может быть дерево или пластик
    • Удерживайте витки обмотки на месте с помощью ленты
    • Микширование и усиление звука выполняет транзисторный радиомодуль
      • .

    В следующих разделах будут более подробные инструкции о том, как сконструированы отдельные компоненты металлоискателя.Ниже вы также узнаете, что вы можете найти комплекты для пайки металлоискателей, которые значительно облегчат вашу работу.

    Копаем глубже: частота металлоискателей — объяснение

    Создание поисковой катушки

    Источник: https://www.academia.edu/37291461/BASIC_CIRCUITRY_of_metal_detektor

    Первый шаг будет включать создание поисковой катушки. Это замена маленькой круглой части на конце металлоискателя, которая отвечает за распознавание проводов и изоляторов.Далее будут построены части, которые действительно производят звук.

    Вы начнете с вырезания деревянного каркаса для поисковой катушки, согласно этим указаниям. «Формирователь» — это часть, в которой будет размещаться поисковая катушка. В приведенных здесь инструкциях говорится, что первым должен быть кусок дерева, вырезанный до 30 см в диаметре.

    • Затем вы нарисуете большой круг на деревянной доске, используя карандаш и циркуль.
      • К размеру круга особых требований не предъявляется.
        • Однако больший круг сможет сканировать металл на большую глубину под землей.
    • Нарисуйте круг поменьше внутри этого круга, не забудьте оставить зазор 2-3 дюйма между кругом

    Вырежьте круг с помощью пилы. Для этого хорошо подойдет ленточная пила, если она у вас есть. В конце вы намотаете медным проводом по окружности круга. Инструкции зависят от источника, но в этих инструкциях требуется 20 витков эмалированного медного провода.Проволока должна быть максимально плотно прижата к деревянной доске.

    Необязательный шаг: добавьте щит Фарадея

    Добавление щита Фарадея к металлоискателю своими руками сделает устройство в целом более эффективным, но этот дополнительный шаг не является обязательным. Хотя это сделает ваш металлоискатель более эффективным, вам также необходимо сбалансировать расходы. Один из основных моментов проекта DIY — это экономия средств.

    Щит Фарадея — это устройство, которое помогает уменьшить проблему сдвига частоты из-за влияния земли. Эта проблема возникает из-за того, что металлоискатель сканирует землю параллельно земле. Это имеет тенденцию смещать частоту осциллятора.

    Необходимые материалы:

    Начните с разрезания алюминиевой фольги на кусок шириной 3 дюйма и достаточной длины, чтобы покрыть почти всю окружность поисковой катушки. Обязательно оставьте не менее 1-2 дюймов свободного пространства по окружности поисковой катушки. Затем добавьте 4 дюйма неизолированного провода на одном конце под алюминиевой фольгой.

    Затем приклейте щиток на место. Убедитесь, что клей высохнет должным образом, поместив всю поисковую катушку на плоскую поверхность, а затем накрыв ее тяжелым предметом, например книгой. Оставьте хотя бы на час, чтобы клей высох. После высыхания клея вы подключите другой конец 4-дюймового неизолированного провода к заземлению контура.

    Изготовление неметаллической ручки

    Вы будете использовать два разных генератора, чтобы отметить обнаружение металла.Один из них будет поступать по радио. Один из них будет помещен в поисковую катушку, а другой — на конец деревянной ручки.

    Если вы собираетесь сконструировать ручку для удержания металлоискателя, тогда ручка должна быть изготовлена ​​из неметаллического материала. Это связано с тем, что частота, передаваемая генератором, увеличивается, когда он находится где-то рядом с металлической частью. Использование металлической опорной ручки в первую очередь лишит детектор цели.

    Подходящие кандидаты для материалов ручки включают:

    Деревянная / пластиковая ручка должна быть сконструирована таким образом, чтобы ею было удобно пользоваться.По габаритам особых требований нет, но нужно иметь в виду, что устанавливать радиогенератор придется в удобном для электромонтажа месте.

    Деревянная ручка будет соединена с центром петли поисковой катушки. Нет никаких требований относительно того, какие материалы или методы вы используете для прикрепления ручки к поисковой катушке. Лента — это простой и эффективный способ прикрепить деревянную ручку к катушке.

    Электронику следует собирать и хранить в герметичных контейнерах

    Вам предлагается собирать электронику в герметичных контейнерах и хранить их в этих контейнерах.Это поможет избежать повреждений от влаги и пыли. Не нужно слишком фантазировать; вы можете использовать такие герметичные пластиковые контейнеры для пищевых продуктов, чтобы хранить детали металлоискателя. Вы можете поместить аккумулятор в один контейнер, а электронику — в другой.

    Как собрать электронику с поисковой катушкой

    Вы создадите генератор для электронной части поисковой катушки. Терминология звучит довольно сложно, но генератор — это просто устройство, создающее электромагнитное поле.Это электрическая цепь, которая может быстро включаться и выключаться, что делает ее эффективным компонентом для разделения проводников и индукторов.

    Генератор может быть построен с использованием транзистора и нескольких резисторов. В радиоприемнике все эти электрические компоненты уже соединены вместе, образуя цепь. Обычный металлоискатель использует только один осциллятор, но этому сделай сам нужно будет использовать два разных осциллятора, чтобы обнаруживать изменение в банкноте при обнаружении металла.

    Соединение электроники металлоискателя вместе

    Для того, чтобы соединить электронику металлоискателя вместе, вам потребуется знать, как построить и подключить цепь. Для этих соединений вы будете использовать проволочную и металлическую пайку. Если у вас еще нет набора для пайки, вы можете легко найти его в Интернете, как в случае с набором паяльника Anbes.

    Для печатной платы рекомендуется использовать пластиковый лист , такой как здесь .

    • Просверлить отверстия в том месте, где будут размещены провода компонентов
    • Соедините концы электрических компонентов с помощью паяльника
    • Электропроводка будет проложена под самодельной платой
    • Поместите электронику в водонепроницаемый бокс

    Как собрать монтажную плату для металлоискателя?

    Как было сказано ранее, сборка электрических компонентов металлоискателя требует определенных знаний в области пайки и электроники. Если вы новичок в сборке электроники, не отчаивайтесь от создания металлоискателя своими руками.

    В Интернете можно найти интерактивные ресурсы по созданию электроники для металлоискателей. Одним из таких ресурсов является данное руководство для набора для пайки металлоискателя своими руками. Более подробная информация об этом наборе, в том числе о том, где его купить, будет включена в один из разделов ниже.

    Вот несколько советов о том, как собрать печатную плату и электронные части металлоискателя:

    • Найдите принципиальную электрическую схему, подобную той, что приведена в этом руководстве.
      • Это объясняет, как переключатель замыкается и ток течет по цепи.
      • Цепь должна быть построена аналогично схеме на схеме, чтобы она могла колебаться на резонансной частоте.
    • Начните , установив транзистор на печатную плату
    • Компоненты будут установлены в соответствии с принципиальной схемой печатной платы
    • Затем вставьте концы поисковой катушки в печатную плату ПК

    Инструкция по эксплуатации набора для пайки металлоискателя может пригодиться даже в том случае, если вы решите построить с нуля без набора.В нем рассказывается о конкретных электрических деталях, которые вам нужны, и о том, как их собрать.

    Как использовать металлоискатель

    Для использования металлоискателя необходимо подключить радио к батарее. Затем вы отрегулируете громкость усилителя динамика. Продолжайте регулировать громкость, пока не услышите ноту из динамика.

    Вы сможете определить, когда металлоискатель обнаружил кусок металла, закопанный под землей.Нота из динамика должна оставаться в постоянном состоянии, пока не будет обнаружен металл. Любое изменение в примечании будет указывать на место, где металл закопан под землей.

    Упростите процесс с помощью набора для пайки металлоискателя

    Соединение электроники, пожалуй, самая сложная часть сборки металлоискателя с радио. Этот процесс требует, чтобы вы немного разбирались в построении электрической цепи, а также тщательно продумывали расположение компонентов.

    Эту задачу можно значительно упростить с помощью набора для пайки металлоискателя Elenco K-26. Этот комплект специально разработан для использования с AM-радио. В комплект входит печатная плата, электрические компоненты и инструкция.

    Согласно инструкции по сборке и эксплуатации в комплект входят следующие электронные компоненты:

    • 2 резистора
    • Горшок с 1 обрезкой
    • 2 конденсатора
    • 1 транзистор
    • Переключатель
    • Аккумуляторная защелка

    Инструкции показывают вам, как именно использовать набор для пайки, поэтому вам не обязательно применять предварительные знания, как если бы вы строили с нуля. В комплект также входят подробные инструкции по сборке печатной платы.

    Если вы поместите AM-радио рядом с генератором, он будет издавать звуковой сигнал, когда устройство находится рядом с металлом. При необходимости вам понадобится напильник или лезвие бритвы, чтобы удалить эмаль с проволоки. В комплект поставки этого комплекта не входит паяльник, но вы можете найти в Интернете такие комплекты, как здесь.

    Даже если у вас есть план того, как именно вы хотели бы спроектировать свой комплект для самодельного металлоискателя, вы все равно можете воспользоваться набором для пайки металлоискателя.Этот комплект поставляется с рядом полезных компонентов по невысокой цене, в том числе печатной платой, проводом и несколькими электрическими компонентами.

    Насколько большой должна быть катушка поиска на металлоискателе?

    Поисковая катушка большего размера позволит вам обнаруживать металлы на большей глубине с некоторыми заметными оговорками. Вы должны выбрать размер своей поисковой катушки в зависимости от того, какой тип материалов вы ищете. В противном случае вы можете построить металлоискатель неэффективным способом, потратив на материалы больше денег, чем нужно. Это руководство было адаптировано на основе исследований, проведенных в Хартумском университете.

    Мини-катушки / Снайперы

    Наименьший размер поисковой катушки, который вы можете сделать и при этом сохранить ее эффективность, по крайней мере, для некоторых целей, — это около 5 дюймов в диаметре . Они хорошо работают, чтобы отличить металлические предметы от других материалов в местах с большим количеством мусора, например, на свалке. Они не будут обслуживать большинство обычных операций по обнаружению металлов, таких как поиск металлических предметов, закопанных в парке.

    Малые поисковые катушки

    Поисковые катушки диаметром 5–8 дюймов используются для обнаружения металла в областях с большим количеством другого мусора, а также в областях с густой растительностью или пересеченной местностью. Поисковые катушки такого размера предпочтительны среди тех, кто ищет что-то портативное. К сожалению, они все еще достаточно малы, чтобы их реально можно было пройти под землей, чтобы обнаружить металл.

    Средние поисковые катушки

    Поисковые катушки 8-11.Диаметр 5 дюймов представляет собой своего рода универсал , когда дело доходит до полезности. Катушки этого типа подходят для общих целей, например, для обнаружения металлов, закопанных под парком или на пляже. Это будет хороший диапазон размеров мишени для вашего металлоискателя, сделанного своими руками.

    Большие поисковые катушки

    Поисковые катушки считаются большими, если их диаметр составляет 11,5–24 дюйма. Существует небольшое заблуждение, что поисковые катушки большего размера всегда дают лучшие результаты. Этот сигнал поисковой катушки может не попасть так глубоко под землю, как вы думаете, если вы работаете в областях с высокой степенью минерализации почвы. Их также может быть немного сложнее и дороже построить, чем поисковую катушку среднего размера.

    Большие поисковые катушки станут хорошим выбором для вас, если вы планируете следующие виды деятельности:

    • Поиск тайников для монет
    • В поисках артефактов / других глубоко захороненных реликвий
    • Обыск большой площади, например, поля фермы или пастбища, за более короткий промежуток времени

    Копаем глубже: как работают поисковые катушки

    Какой металлоискатель сделать проще всего?

    Перечисленные выше более сложные конструкции не идеальны для тех, у кого нет опыта пайки и сборки схем.Как это сделать, научит комплект для пайки металлоискателя, при условии, что паяльник нужно покупать отдельно.

    Простейший металлоискатель следует конструктивной схеме, в которой калькулятор и портативное радио используются для изготовления металлоискателя. Вы будете использовать портативное радио с батареей, например DreamSky Pocket Radio. Вам также понадобится калькулятор с батареей, например Texas Instruments TI-30Xa. Калькулятор должен работать от батареи, а не от солнечной батареи.

    Самая простая схема проектирования подразумевает простое соединение радио и калькулятора вместе. Перед тем, как соединить магнитолу и калькулятор вместе, переключите радио на диапазон AM и настройте его вправо, пока не услышите только статические помехи, а не музыку.

    Тогда вы будете :

    • Совместите батарейные отсеки каждого устройства так, чтобы они были задними сторонами
    • Включите калькулятор
    • Найдите металлический предмет, чтобы проверить металлоискатель
    • Вы должны заметить изменение статического звука, который звучит почти как звуковой сигнал
    • Если вы не слышите звуковой сигнал, отрегулируйте положение калькулятора до тех пор, пока не увидите

    Вы можете упростить обращение с этим металлоискателем, добавив деревянную или пластмассовую штангу и приклеив к ней калькулятор и переносное радио.Это упростит перемещение металлоискателя.

    Этот калькулятор и радио-металлоискатель подойдут для идентификации крупных металлических предметов, но вы, скорее всего, не сможете обнаружить мелкие предметы, такие как монеты, под землей. Это связано с тем, что в эту конструктивную схему не добавлена ​​поисковая катушка из медного провода.

    Если вам нужен детектор с немного большей мощностью, вам рекомендуется попробовать построить детектор с присоединенной поисковой катушкой из медного провода, как это обсуждается в этой статье.Стандартная поисковая катушка имеет диаметр около 8-11 дюймов. Он должен быть достаточно большим, чтобы обнаруживать большинство металлических предметов под землей и вблизи поверхности.

    Кори Хааснот — писатель, предприниматель, энтузиаст поиска металлов, антиквариат, коллекционер монет и основатель Treasure Seekr.

    DIY Простой чувствительный металлоискатель

    Это модифицированная версия известного российского импульсного индукционного металлоискателя «ПИРАТ», на этот раз сделанного с помощью Arduino Nano, что значительно упрощает его производство.

    Обнаруживает металлическую монету на расстоянии 15 см и более крупный металлический объект на расстоянии 40 см и более. Это относительно хороший результат, учитывая его простоту.

    Импульсная индукция (PI) Металлоискатель использует одну катушку как передатчик, так и приемник. Эта технология посылает мощные короткие импульсы тока через катушку с проводом. Каждый импульс создает короткое магнитное поле. Когда импульс заканчивается, магнитное поле меняет полярность и очень внезапно схлопывается, что приводит к резкому электрическому всплеску.Этот всплеск длится несколько микросекунд и вызывает прохождение другого тока через катушку. Этот ток называется отраженным импульсом и очень короткий, длится всего около 30 микросекунд. Затем отправляется еще один импульс, и процесс повторяется. Если кусок металла попадает в зону действия силовых линий магнитного поля, приемная катушка может обнаружить изменение как амплитуды, так и фазы принятого сигнала. Величина изменения амплитуды и изменения фазы является показателем размера и расстояния до металла, а также может использоваться для различения черных и цветных металлов.

    Устройство очень простое в изготовлении и содержит несколько компонентов:

    — микроконтроллер Arduino Nano

    — силовой транзистор Mosfet

    — операционный усилитель

    — несколько резисторов и конденсаторов

    — поисковая катушка

    — и светодиоды и зуммер для индикации

    В одном из своих предыдущих видео я представил похожий металлоискатель, но в нем в качестве индикатора использовался смартфон, и его нужно было очень часто калибровать.В отличие от него, это автономное устройство, которое самокалибруется, перезагружая Arduino. Для питания устройства используются две последовательно соединенные литий-ионные батареи. На этот раз с детектором намного проще работать, так как он содержит световую и звуковую индикацию. Приближение к объекту увеличивает частоту и яркость светодиода. Поисковая катушка имеет диаметр 20 см и содержит 25 витков изолированного медного провода сечением 0,3-0,5 кв. Мм.

    Металлоискатели: действительно ли работают самодельные металлоискатели?

    Введение

    Самодельные металлоискатели бывают разных типов и изготавливаются с использованием различных аксессуаров для металлоискателей .Однако наиболее распространенными из них являются:

    1. Металлоискатель с радио и калькулятором
    2. Детектор с катушкой

    Большинство людей задается вопросом, можно ли определить их функциональность. Металлоискатели своими руками изготавливаются из деталей, которые дешевы и их легко приобрести, если они уже не находятся в нашем распоряжении. Функциональность детектора полностью зависит от компонентов, из которых он состоит. Когда мы подвергаем сомнению механику аксессуаров для металлоискателя , мы действительно ставим под сомнение механику деталей, из которых он изготовлен.

    В этой статье я рассмотрю ключевые части простого самодельного металлоискателя и объясню, что в этой части может привести к срабатыванию или отказу металлоискателя.

    Эпоха радио и калькулятора

    Согласно сайту sciencebuddies.org, металлоискатель с радио и калькулятором может не работать, потому что радио и калькулятор, использованные при создании детектора, слишком новые. Новые радиоприемники — это более оцифрованная версия своих предшественников. Цифровое радио получает свою промежуточную частоту из схемы делителя, в то время как аналоговое радио получает свою частоту из схемы генератора.Схема генератора с большей вероятностью из двух взаимодействует с микросхемой часов калькулятора, которая регистрирует помехи в радиочастоте, когда поблизости есть металл.

    Калькулятор может быть слишком новым для работы в том смысле, что это калькулятор, работающий от солнечной энергии. При изготовлении самодельного металлоискателя вы хотите использовать калькулятор с батарейным питанием. Это связано с тем, что калькуляторы на солнечных батареях потребляют меньше энергии при использовании по сравнению с калькуляторами с батарейным питанием.Хотя это качество может быть эффективным при вычислении чисел, оно гораздо менее эффективно при поиске сокровищ. Калькулятор с батарейным питанием послужит лучшим металлическим щупом, и его настоятельно рекомендуется использовать в этом проекте. Однако это не означает, что оборудование должно быть старым физически, это просто технологически.

    В металлоискателе с радио и калькулятором калькулятор работает как металлоискатель, а радиоприемник — как устройство вывода, которое позволяет нам узнать, когда было обнаружено обнаружение.Калькулятор может обнаружить металл; но в некоторых случаях радио не дает дополнительных результатов, потому что оно, вероятно, слишком старое и перестало работать должным образом. При изготовлении этого гаджета рекомендуется использовать оборудование, которое все еще находится в хорошем состоянии. Само собой разумеется; хорошо функционирующие части делают гаджет хорошо функционирующим.

    Процесс изготовления рулонов: не торопитесь и делайте это правильно

    Тот факт, что он самодельный, не означает, что его невозможно изготовить тщательно. Наши металлоискатели иногда не работают из-за способа изготовления катушки.Катушка — самая важная часть детектора (в детекторах, где катушка используется). Проволока, которую мы используем для изготовления катушки, — это медная проволока меньшего диаметра.

    Настоятельно рекомендуется использовать медный провод, поскольку он имеет низкое сопротивление. Поэтому при использовании гаджета теряется не так много тока. Медь также является очень хорошим проводником электричества.

    Диаметр небольшой для эффективности. Меньший диаметр проводит ток быстрее, чем широкий диаметр.

    Медь аксессуаров металлоискателя должна быть повернута по повторяющимся концентрическим кругам.Делая катушку, старайтесь укладывать каждый виток как можно ближе к предыдущему. Чем плотнее упакована катушка, тем лучше она проводит заряд. Кроме того, постарайтесь разложить их как можно аккуратнее и не перекрывать их.

    Кроме того, витки медной проволоки должны быть как можно выше

    ле. В источниках есть ссылка на обучающее видео, в котором графически объясняется, как сделать катушку. Если вы не знаете, как начать работу с металлоискателем, нажмите здесь.

    ОПТИМИЗАЦИЯ БОЛЬШИХ БАТАРЕЙ С ДЛИННЫМ ПРОДОЛЖЕНИЕМ

    Использование аккумуляторов с более высоким током гарантирует, что гаджет получит более высокое питание. Чем выше блок питания, тем шире радиус действия металлоискателя. Наиболее эффективные батареи, которые мы можем использовать, — это батареи типа D. Они выдают большой ток при низком сопротивлении, что делает их идеальными для такого проекта.

    Кроме того, они плохо разряжаются, что является недостатком некоторых других типов батарей, которые мы используем. Убедитесь, что поблизости действительно есть металлические элементы.Иногда металлоискатели, которые мы производим, могут быть чрезвычайно полезными;

    Вблизи обнаруживается очень мало металла. Это отправляет лучших из нас обратно в мастерскую; разбирая наш проект, пытаясь понять, что это проблема. Если вы успешно опробовали гаджет на металлических материалах, поводов для беспокойства быть не должно.

    Также неплохо испытать его на различных типах металлов. Разные металлы определенно будут давать разные частоты на металлоискателе радио и калькуляторе.Некоторые частоты могут быть настолько похожими, что их становится трудно различить; другие частоты могут иметь низкий тон, из-за чего их трудно даже распознать как частоту. В области, где нет частоты, которую можно обнаружить, вероятно, следует задавать вопросы именно месту, а не детектору.

    В том же духе металлических аспектов; детектор может не работать, потому что радиоприемник и калькулятор сделаны из металлических корпусов, которые блокируют их от внешних воздействий, что приводит к сбою работы детектора.При создании металлоискателя своими руками изучите материалы, из которых изготовлены детали, которые вы хотите использовать. Вероятно, единственное, что не так с вашим детектором, это то, что он ограничен в получении выбросов металлических веществ, потому что он сам себя экранирует.

    Заключение

    Чтобы ответить на вопрос: действительно ли работают самодельные металлоискатели? Ответ положительный. Более важный вопрос должен заключаться в том, есть ли у вас части, которые эффективны и действенны не только по своей функциональности, но и по функциональности металлоискателя.То, что хорошо для гусака, в данном случае может оказаться не лучшим для гуся.

    Разница между самодельным и купленным в магазине заключается в разнице в ассортименте и четкости. Многие из нас сравнивают свои самодельные гаджеты с промышленными; забывая о сложности второго и простоте первого.

    Прилагается ссылка на видео, которое показывает нам силу металлоискателя DIY.

    DIY Простой чувствительный металлоискатель

    Это модифицированная версия известного российского импульсного индукционного металлоискателя «ПИРАТ», на этот раз сделанного с помощью Arduino Nano, что значительно упрощает его производство.

    Он может обнаруживать металлическую монету на расстоянии 15 см и более крупный металлический объект на расстоянии 40 см и более. Это относительно хороший результат, учитывая его простоту.

    Импульсная индукция (PI) Металлоискатель использует одну катушку как передатчик, так и приемник. Эта технология посылает мощные короткие импульсы тока через катушку с проводом. Каждый импульс создает короткое магнитное поле. Когда импульс заканчивается, магнитное поле меняет полярность и очень внезапно схлопывается, что приводит к резкому электрическому всплеску.Этот всплеск длится несколько микросекунд и вызывает прохождение другого тока через катушку. Этот ток называется отраженным импульсом и очень короткий, длится всего около 30 микросекунд. Затем отправляется еще один импульс, и процесс повторяется. Если кусок металла попадает в зону действия силовых линий магнитного поля, приемная катушка может обнаружить изменение как амплитуды, так и фазы принятого сигнала. Величина изменения амплитуды и изменения фазы является показателем размера и расстояния до металла, а также может использоваться для различения черных и цветных металлов.

    Устройство очень простое в изготовлении и содержит несколько компонентов:

    — микроконтроллер Arduino Nano

    — силовой транзистор Mosfet

    — операционный усилитель

    — несколько резисторов и конденсаторов

    — поисковая катушка

    — и светодиоды и зуммер для индикации

    Подобный металлоискатель я представил в одном из своих предыдущих видео, но в нем в качестве индикатора использовался смартфон, и его нужно было очень часто калибровать. В отличие от него, это автономное устройство, которое самокалибруется, перезагружая Arduino.Для питания устройства используются две последовательно соединенные литий-ионные батареи. На этот раз с детектором намного проще работать, так как он содержит световую и звуковую индикацию. Приближение к объекту увеличивает частоту и яркость светодиода. Поисковая катушка имеет диаметр 20 см и содержит 25 витков изолированного медного провода сечением 0,3-0,5 кв. Мм.

    Совместимость с поисковой катушкой металлоискателя — Руководства Стива

    Хорошо, эта штука на конце стержня металлоискателя, который проходит над землей, как мы это называем? Внутри этой оболочки находится катушка с проволокой, некоторые могут назвать ее петлей из проволоки.Итак, вы склонны слышать два термина. В течение многих лет компания White’s Electronics любила называть их «петлями», но теперь большинство компаний называют их «поисковыми катушками» или просто «катушками».

    Поисковые катушки — это не что иное, как антенна, предназначенная как для передачи, так и для приема сигнала. Таким образом, они обычно настроены для работы с определенными детекторами на определенных частотах. Одночастотным машинам нужна катушка, предназначенная для работы на определенной частоте, на которой они работают. Есть немного места для маневра, вроде плюс-минус пара частот, но не так много.

    Есть некоторые детекторы, которые работают на нескольких частотах, и для них также требуются специальные катушки. Катушки, сделанные для White’s DFX, например, настроены для работы на частоте 3 кГц или 15 кГц, или и то, и другое. Серия Minelab X-Terra уникальна тем, что они работают на одной частоте, но эту частоту можно изменить, заменив катушки. Детектор «разговаривает» с катушкой, определяет частоту, для которой была сделана катушка, и переключается на эту частоту. Катушки созданы специально для X-Terra.

    Производители часто пытаются использовать набор катушек, создавая серию детекторов, которые работают на одной и той же частоте или частотах. Это очень часто встречается в монетоприемниках. У более специализированных детекторов есть катушки, которые работают только с этой конкретной моделью, а не даже с другими детекторами того же производителя.

    Дело в том, что вам действительно нужно знать, какой у вас детектор (производитель и модель), чтобы получить к нему катушку. Катушки разных производителей почти никогда не взаимозаменяемы, поэтому не думайте об использовании катушек Tesoro на Fisher.Но даже если вы говорите об одном производителе, только несколько моделей могут обмениваться катушками. Таким образом, у White M6, MXT и DFX можно менять местами катушки. Но золотые машины, в частности, имеют тенденцию работать на более высоких частотах, поэтому только катушки, изготовленные для белого GMT, будут работать с GMT.

    Fisher принадлежит First Texas, как и Bounty Hunter и Teknetics, поэтому они представляют собой особый случай, когда несколько катушек можно менять местами между брендами, потому что все они действительно являются детекторами First Texas, продаваемыми под тремя разными торговыми марками.Как GM и Chevy, детали часто такие же.

    Производители не всегда делают все катушки, которые хотят конечные пользователи, поэтому катушки на вторичном рынке являются обычным явлением. Однако применяется то же правило — необходимо быть очень уверенным в том, с каким детектором должна работать катушка.

    Каждый раз, проверяя детектор, проверяйте, сколько катушек для него доступно. Некоторые детекторы самородков имеют только две или три катушки, включая стандартную катушку. У некоторых их больше, и чем больше, тем лучше, поскольку это дает вам больше возможностей.Для многих единственная катушка, которая им когда-либо понадобится, — это та, которая установлена ​​на детекторе. Я как раз наоборот. Я неизменно использую катушки, которые больше или меньше стандартной катушки, в зависимости от того, что я делаю, поэтому доступность катушки для меня имеет большое значение. Это должно быть и для вас.

    Технические примечания —

    Основы катушки Карла Морленда

    О поисковых катушках Дэйва Джонсона

    Форма поля поисковой катушки, Дэйв Джонсон

    ~ Стив Хершбах
    Авторские права © 2010 Herschbach Enterprises

    Видео об основах поисковой катушки для металлоискателя

    .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
