Кирпичная печка для бани с баком для воды: инструкция по изготовлению из кирпича

Содержание

инструкция по изготовлению из кирпича

Самодельные печи для бани на дровах с баком для воды снабжаются металлическим сосудом таких размеров, чтобы он гармонично вписывался в помещение. Обычно бак устанавливается внутри отопительного сооружения, реже под дымоход или сбоку печки.

Вода в баке выполняет двойную функцию. Воздушные пары из котла насыщают и увлажняют воздух в парилке. Горячая вода в бане всегда нужна для различных целей: запарки веника, помывки.

О конструкции

Чтобы построить печь в баню из кирпича с баком для воды потребуются листы металла, кирпичи, труба в зависимости от высоты конструкции. Встроенный бачок размещается так, что дно или боковина емкости нагревается языками пламени из топки.

Такое обустройство означает, что лучшим выбором в качестве материала будет толстая нержавеющая сталь. Такой бачок не прогорит с годами и не подвергнется коррозии от паров воды.

Кирпич для печки приобретают огнеупорный. Материал для отопительного сооружения в бане должен быть прочным, крепким, пароустойчивым.

Кирпичи должны быть одинакового размера, без дефектов.

Хорошим выбором будет шамотный огнеупорный кирпич. Этот строительный материал делают из глиняной смеси и его применяют для кладки доменных горнов.

к содержанию ↑

Инструменты

Если вы решили сделать печь для бани с баком своими руками из кирпича, то вам потребуется несколько стандартных инструментов печника:

молоток-кирочка,
специальный мастерок,
киянка,
уровень,
рулетка,
строительный шнур,
отвес.

Инновационные технологии постепенно приходят и в область кладки печек. Некоторые строители используют лазерные уровни, шлифмашинку. Для изготовления бачка потребуется сварочный аппарат, электроды, листогиб. Сделать герметичную емкость из нержавеющей стали своими руками, для начинающего сварщика, задача довольно сложная. Поэтому лучше купить материал и обратится к профессионалам за помощью.

к содержанию ↑

Советы по работе

Прежде чем приступить к работе, определите размеры печи для бани с баком для воды. Ширина и высота конструкции напрямую зависит от помещения. Естественно, печурка не должна занимать все пространство. Расстояние до деревянных стен и полок должно быть не менее 0,3 м. Линейные размеры могут варьироваться от 80 см до полутора метров.

Кирпичная печь для бани с баком для воды своими руками, как и любая другая начинается с фундамента. Вес будущей печки будет значительным (500-900 кг), поэтому платформу нужно подготовить основательно. Для тяжелых конструкций придется вырыть котлован глубиною больше метра. Более точно глубину определяют в зависимости от региона и структуры почвы.

Для защиты деревянных поверхностей от возгорания их рекомендуется закрывать сэндвичем из теплоизоляции и листа металла. Касается это тех мест, которые расположены близко к сооружению. Из металлов предпочтение отдается нержавеющей стали, которая не подвергается коррозии. Толщина здесь играет несущественную роль, главная задача такой защиты – отражать тепловое излучение. Размещать листы целесообразно подальше от основных путей движения людей, чтобы не получить ожоги.

Подробнее читайте в статье: защита стен банной печи от жара.

Несколько слов о баке… Браться за работу по изготовлению бачка для банной печи следует только опытному сварщику. Стыковочные швы в емкости должны быть тщательно проварены, чтобы пары под давлением не могли проникнуть наружу. Сами понимаете, что разбирать печь из-за подтекающего бака занятие неприятное. Делать емкость рекомендуется из нержавеющей стали толщиной 1,5 – 2 мм.

к содержанию ↑

Процесс кладки и порядовка

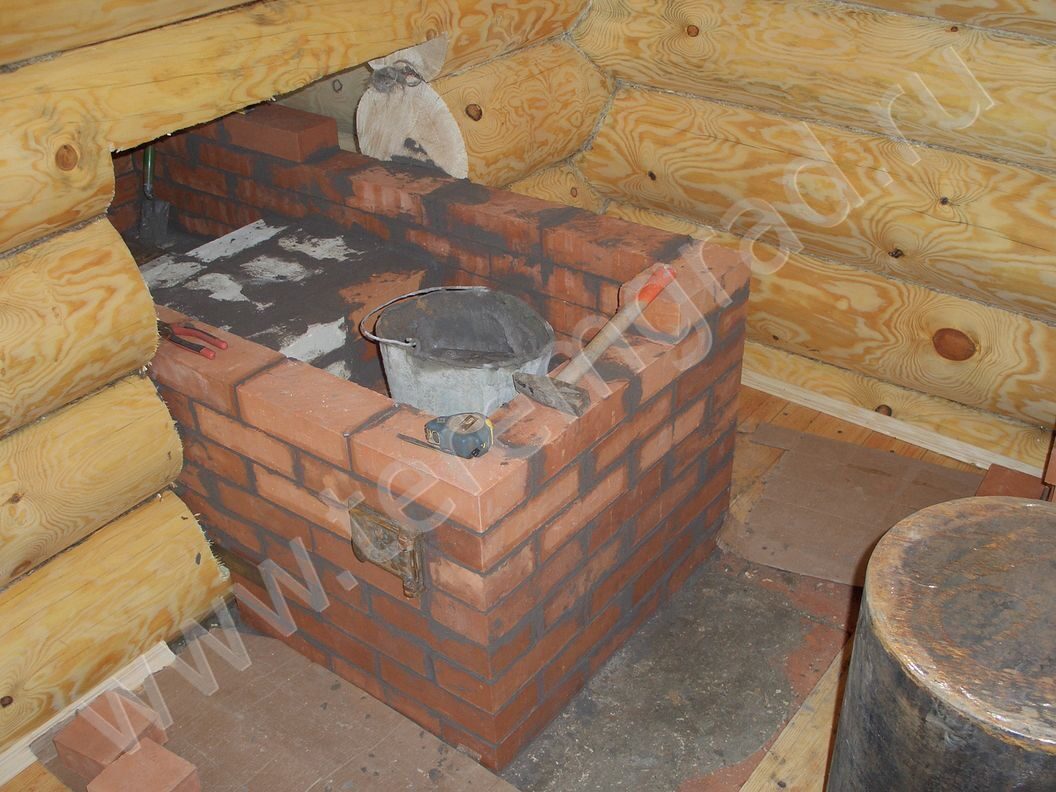

Банные печи своими руками из кирпича с баком для воды укладывают на специальных растворах с высоким содержанием глины. Для кладки дымохода и фундамента используют известковый или цементный растворы. Приготовление глиняного раствора процедура очень ответственная. Самое главное в процессе – правильно подобрать компоненты. Слишком жирная смесь будет растрескиваться при высыхании, а если переборщить песка, то швы будут крошиться.

Воду для кладки печки лучше всего брать дождевую. Песок должен быть мелкозернистый, просеянный через сито. Глину для обеспечения пластичности замачивают на сутки и периодически помешивают. Опытные печники на глазок могут определить пропорции смеси. Для тех, кто работает с глиной недавно, советуем сделать несколько опытных образцов и затем замешивать основную партию.

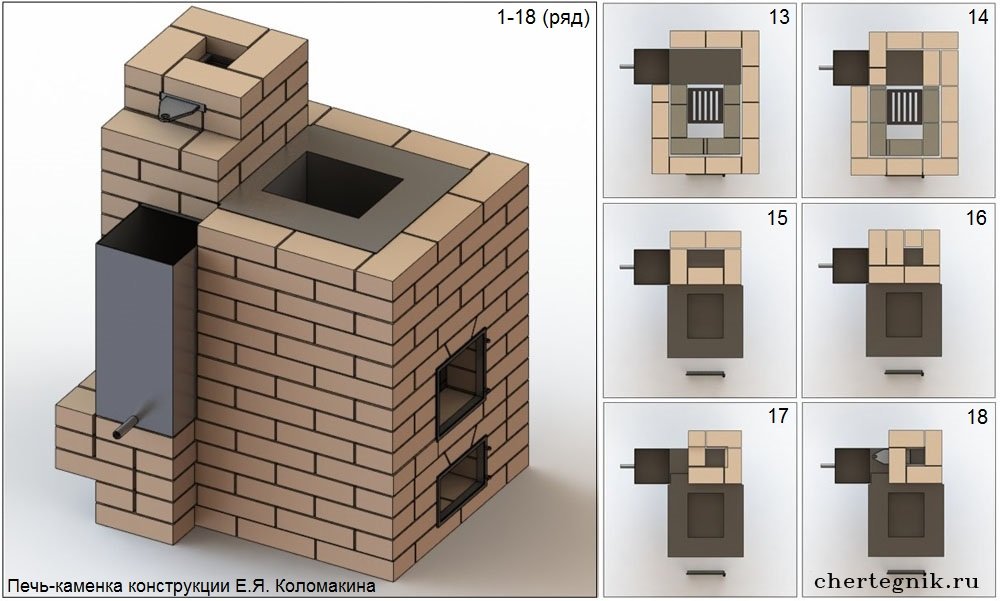

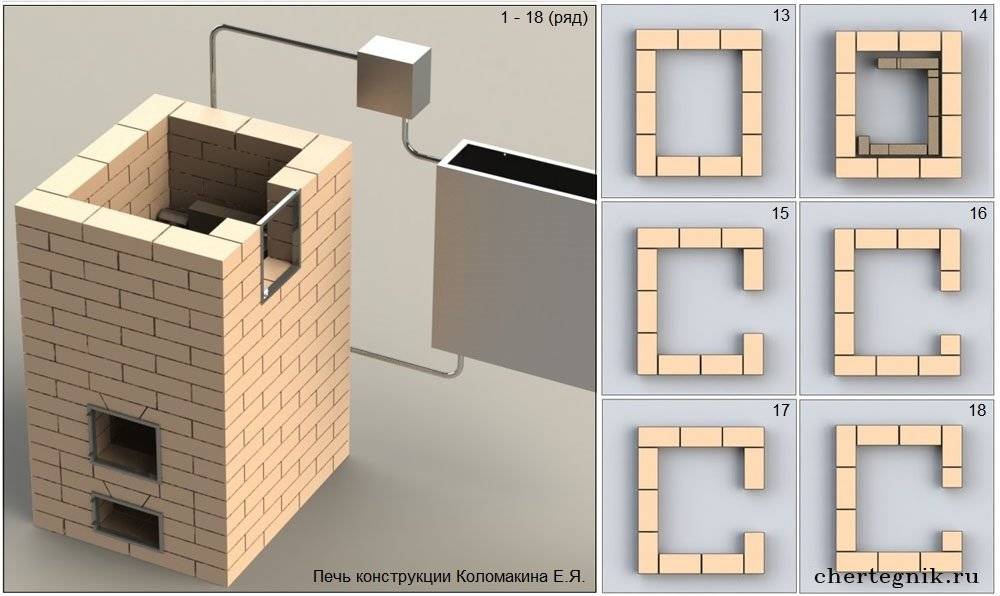

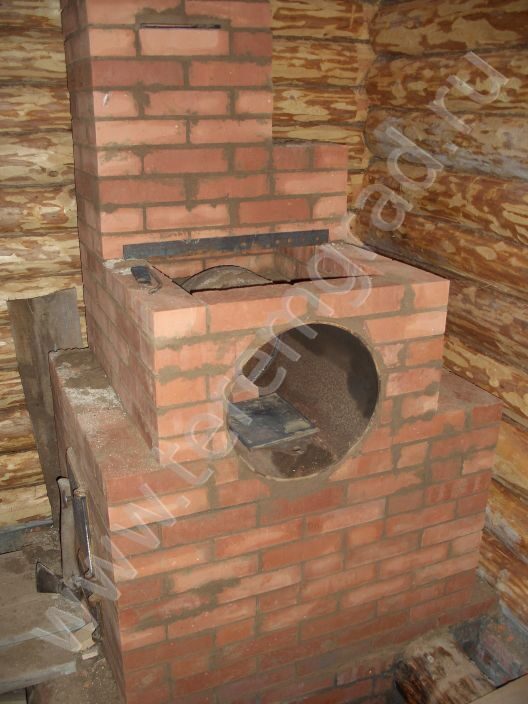

Порядовка кирпичной печи для бани с баком для воды:

Кладка печи выполняется в следующем порядке:

Перед первой топкой кладке нужно как следует просохнуть. Естественную сушку можно ускорить усиленным проветриванием помещения.

к содержанию ↑

О дымоходе

Отопительное устройство может быть с полностью кирпичным дымоходом или трубой. Обычно используют комбинированную версию: до потолка идет кирпич, а дальше асбестовая труба. Кладку кирпичного дымохода начинают с выкладывания ряда перекрывающего зону топки. Сначала идут два воздушных канала, но позже они сходятся в одни. Зона вытяжки постепенно сужается и смещается в сторону. Одна или две задвижки регулируют ширину дымохода и скорость выхода горячего воздуха.

При самостоятельном выполнении работ важно сделать дымоход без трещин и правильно рассчитать сечение вытяжной трубы. Нарушение этих параметров приведет к скоплению конденсата и чрезмерному охлаждению печи во время работы. Некачественную сборку вы ощутите сразу по копоти на стенах бани.

Вывод трубы из бани можно делать в двух направлениях:

вверх, через кровельные листы;
в сторону стены.

Для наружного варианта горизонтальный участок трубы не должен быть длиннее метра, иначе тяга будет очень слабой. Трубу дымохода у бани следует отвести от других конструкций, способных воспламениться, не менее чем на полметра. Закреплять трубу жестко в кровле не желательно. Кроме прочего следует учесть, что никаких стыков в районе потолка быть не должно по соображениям пожарной безопасности.

Читайте также: Как сделать дымоход для печи в баню?

к содержанию ↑

Вывод

Сложить своими руками печь для бани с водяным баком вполне возможно. Потребуются навыки сварочных работ и умения по печной укладке. А еще стремление и трудолюбие, и любая задача будет по плечу.

Делаем для бани кирпичную печь с баком для воды

Издавна на Руси возводили добротные бани. Самым важным фактором было место ее постройки, а уж сделать эту конструкцию желал практически каждый. Всякий человек знает, что баня восстанавливает здоровье и придаёт силы. Именно такие слова можно обнаружить во множестве древних свитков.

Строят бани и сегодня. Перед тем, как сделан основной проект, нужно решить, какой будет печь – электрической, металлической или же кирпичной с баком для воды. Не будем нарушать древних обычаев и рассмотрим, как именно сделать конструкцию из кирпича с баком для воды.

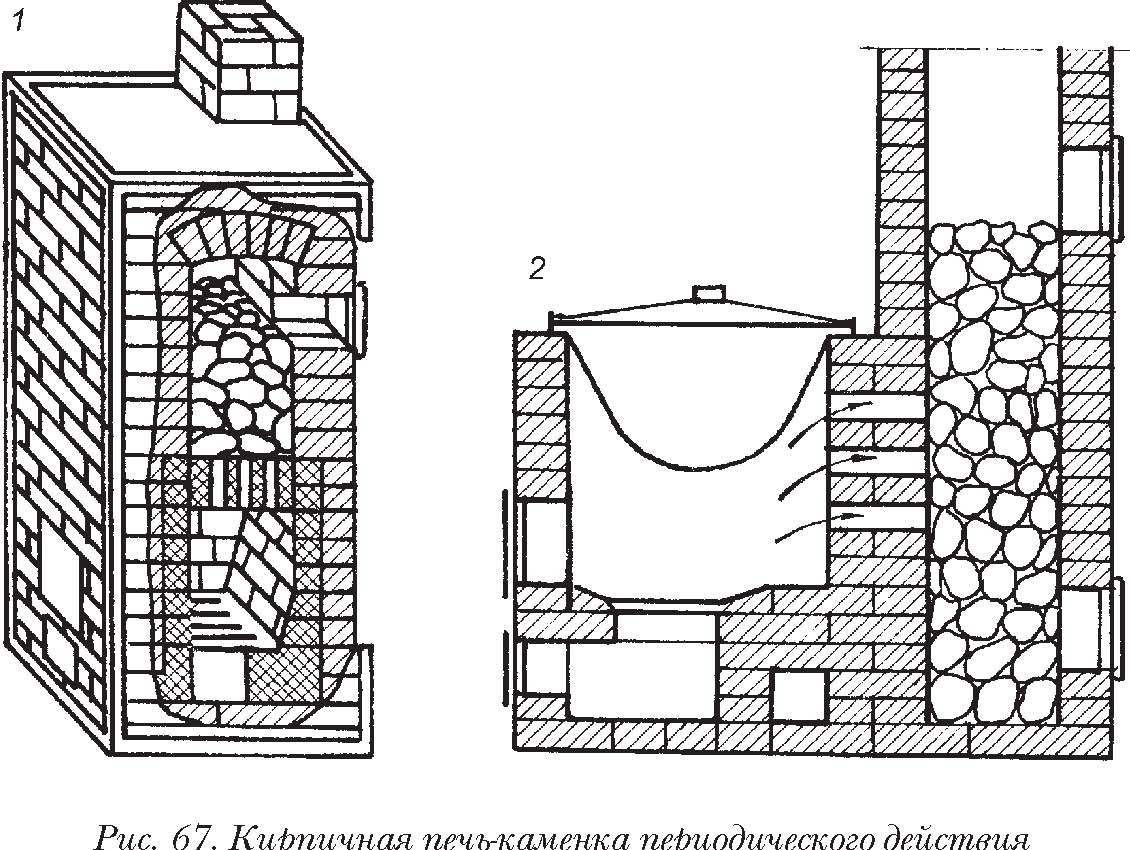

Как выглядит кирпичная печь для бани

Банная кирпичная печь имеет следующие основные части:

топку;
зольник;
каменку;
дымоход;
бак для воды.

Труба с дымоходом своими руками изготавливается несколькими способами:

Её можно сделать насадной. В этом случае она закрепится прямо к печке.
Её можно сделать коренной. Труба ставится отдельно и примыкает к самой печи.

За правило нужно взять тот факт, что трубу необходимо ставить на 0,5 метров выше конька крыши. У трубы дымохода поперечное сечение должно равняться полноценному кирпичу. В крайнем случае, его половине. Когда труба проходит через потолок, необходимо сделать её уширение.

В большинстве случаев своими руками делаются простые банные кирпичные печи, без каких-либо замороченных конструкций. Поэтому, в основном, бывает достаточно обычного бака для воды. В качестве дымоходной трубы для таких конструкций отлично подойдут металлические трубы. К сожалению, когда они охлаждаются, от них начинает исходить неприятный запах. Чтобы этого избежать, на трубы нужно поставить теплоизолирующий футляр.

Для бани важно правильно сложить печку из кирпича с баком. Особенно это касается тех случаев, когда вы не нанимаете специалистов, а делаете её своими руками. Пар можно получить, если поливать разогретые камни холодной водой.

Виды

Кирпичные печки для бани бывают построены в нескольких вариациях:

По-чёрному. Их ещё иногда встречаются в полузаброшенных деревнях. Они не имеют дымохода, отсюда и название. Баки для воды есть, но не всегда.
По-серому. Такие конструкции строятся с дымоходом. Дрова должны прогореть, чтобы сажа осела.
По-белому. Такая печка греет баню на протяжении 12 часов.
С плиткой. В данном случае на паре чугунных плит располагаются камни и бак.

Строим кирпичную печь своими руками

Прежде всего, нам понадобится следующий инструмент:

строительный уровень;
терка;
лопата;
сито;
отвес;
кельма;
ведро.

Сначала нужно понять, в каком месте нам расположить печь из кирпича.

После этого потребуется отметить, где будет находиться труба дымохода. Закрепите отвес в отмеченном круге.

Нужно обязательно выстроить фундамент. По площади он значительно больше будущей конструкции. Алгоритм работ получится таким:

лопатой вырывается котлован и на дно насыпается слой песка;
песок проливается водой и тщательно утрамбовывается;
далее происходит установка опалубки, состоящей из досок;
после этого насыпьте своими руками слой гравия, разровняйте его и утрамбуйте;
положите на гравий прут арматуры и залейте всё раствором цемента;
оставьте получившуюся массу до момента полнейшего высыхания. Чтобы процесс ускорить, рекомендуется насыпать влажные опилки.

Перед тем, как будет выполнена кладка кирпичей, их нужно смочить в воде. Благодаря такому нехитрому приему, они не заберут влагу из раствора. После этого опалубка снимается, все возможные щели засыпаются песком. Итак, вы возвели фундамент, на котором будет стоять банная кирпичная печь. Теперь на него нужно уложить слой пергамина для гидроизоляции. Печка делается на глиняном растворе. Его приготавливают своими руками. Это требуется для термостойкости.

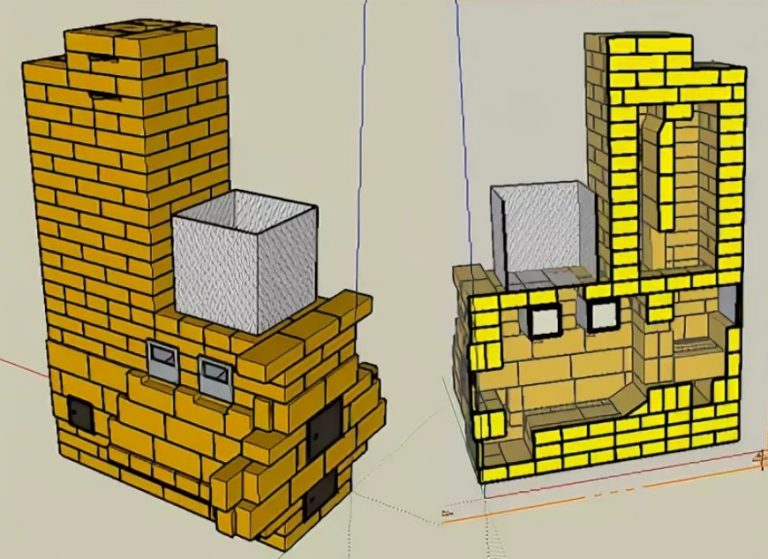

Кладка печи. Порядовка

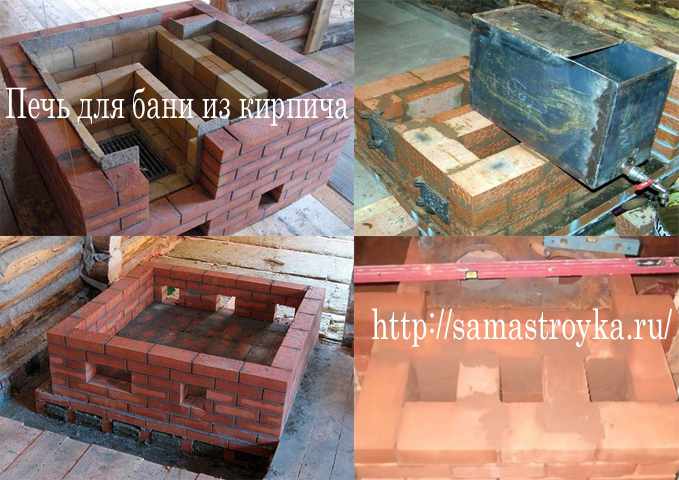

На слой гидроизоляции происходит кладка первого ряда кирпичей. Делать это нужно насухо. Обязательно оставьте для чистки отверстие, на него впоследствии можно повесить дверцу.

Дальнейшая порядовка происходит так:

На нижнем креплении в третьем ряду своими руками нужно поставить дверцу. Сверху она будет закреплена на шестом ряду.
Чтобы кирпичи лучше прилегали друг к другу, потребуется некоторые из них немного подпилить своими руками. Важно помнить, что их можно будет установить исключительно поверх дверцы.
Понять, правильно ли положена кладка, можно с помощью отвеса.
Дверца топки, зольный колодец и колосники необходимо установить также в третьем ряду.
На следующей порядовке нужно поставить специальную перегородку. Она будет отводить дымовые газы.
Когда порядовка будет выполнена вплоть до 14 ряда, то потребуется сделать проем и закрепить швеллера на боковые стены. Это необходимо, чтобы дальше установить бак для воды своими руками.
Дальше один ряд кирпичей нужно выложить друг к другу под углом. Это будет основой разделительной стены.
Далее выкладывается ещё 3 ряда для закрытия стыков.
Асбестовым шнуром обматываются имеющиеся металлические детали, чтобы не произошло пожара.
После этого нужно построить своими руками дымоход и заслонку для него.

Штукатурим кирпичные печи

Когда кирпич высохнет, его нужно будет отштукатурить. Для этого можно использовать раствор, состоящий из песка и глины. Песок просеивается, в раствор добавляется стекловолокно. До того, как проводить дальнейшие работы, поверхность печки потребуется тщательно подготовить:

остатки раствора и пыли отчищаются;
стенки смачиваются водой.

Дальше нужно по одному слою наносить получившийся раствор на стенки печки. Каждый слой должен успевать высохнуть.

Итак, кирпичная печь с баком для воды может быть построена самостоятельно. Не важно, если вы не профессионал в данном деле. Если будете пользоваться инструкцией, то великолепная печь будет сложена очень быстро. Также вряд ли для вас составит сложность поставить бак для воды.

разновидности, преимущества, плюсы и минусы, а также видео-инструкция кладки кирпичной банной печки

Одна из наиболее востребованных комплектаций банной печи включает в себя бак для нагрева воды. Давайте вместе разберемся, насколько выгодна подобная конструкция, какие у нее есть разновидности и как выбрать оптимальную для своей бани.

Кому нужны?

Ответ очевиден: тем, у кого нет подключения к сети горячего водоснабжения, а такое у нас, к сожалению, не редкость. Но в каждом конкретном случае горячая вода может использоваться для мытья или для обогрева, или для того и другого, поэтому под конкретные обстоятельства нужны печи с емкостью для воды разных типов.

Кроме того, в самой парилке тоже есть необходимость в горячей воде — нехорошо поддавать на камни холодную воду, потому что они охлаждаются резко, могут потрескаться; потом температура — она от этого понизится, а пока снова наберется — это время. Так что, пусть небольшой, но бачок для горячей воды в парилке уместен даже в случае наличия водопроводных сетей.

Принцип действия

Тут ничего сложного. Вода относится к наиболее теплоемким веществам, поэтому для ее нагрева нужно много энергии. Эту энергию мы можем отобрать либо у корпуса печи, либо с дымохода.

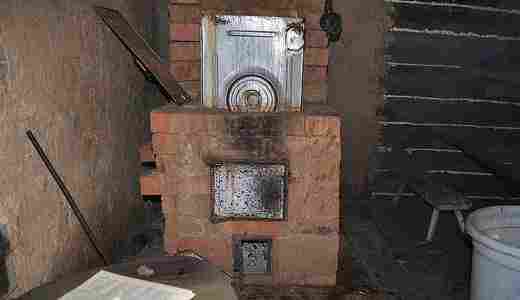

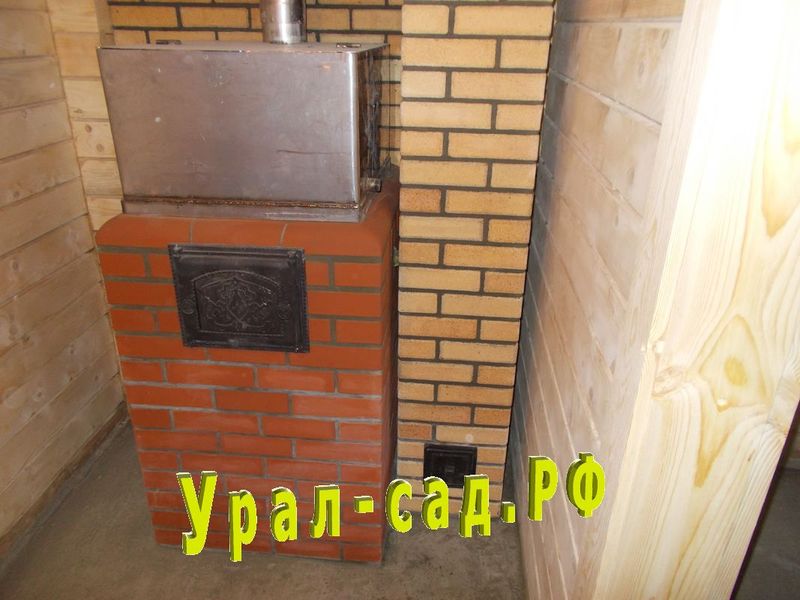

Кирпичная печка для бани с баком для воды

Понятно, что внутри печки тепло «рабочее», идущее на обогрев парилки, а в дымоходе оно уже относится к числу потерь, потому что газы не успевают охладиться, проходя через трубу, и в таком виде уходят в атмосферу.

Из этого следует, что идея приобрести печку для бани с баком для воды может быть полезной для увеличения КПД печи — для этого нужно брать модель, у которой бак на дымоходе.

Виды

В зависимости от расположения бака относительно печи, они делятся на следующие подвиды:

С наставным баком

Дровяная печь Жара-Малютка 700ПУ. Фото Добросталь

Наиболее древний способ нагрева: печь делалась таким образом, чтобы на ее верхней поверхности оставалось свободное место или даже делалось специальное углубление под емкость с водой.

Вода хорошо прогревалась, располагаясь в емкости непосредственно над топкой. А каменка при этом находилась по соседству с ней.

Сегодня в вашем распоряжении множество моделей печей, позволяющих при необходимости устанавливать верхний бак, который, кстати, чаще всего можно приобрести у производителя одновременно с печкой.

В качестве примера можно назвать печь «Жара-Малютка» 700ПУ. Она комплектуется наставным баком для воды на 50 литров (есть вариант 30 литров).

С навесным или приставным

Банная печь с баком для воды — навесная разновидность бака

Расположение в данном случае одинаковое, а

крепление может быть разным.

Такой резервуар получает тепло от боковой стенки печи. При этом производители предоставляют владельцу решать, с какой именно стороны печки будет располагаться резервуар для воды — это существенно для бань с небольшим пространством парилки.

Боковой бак можно либо повесить на специальных крючках, либо же просто приставить на приступочку — теплообмен будет идти в любом случае, но не шибко.

Пример — печи «Ермак», которые предполагают возможную комплектацию баками навесными.

Со встроенным

Сложно вынести такие резервуары в отдельную разновидность, потому что на практике это все тот же расположенная сбоку емкость, только без возможности ее удаления. Некоторые производители продолжают делать подобные конструкции. В качестве примера приведем

печь «Сибирь», которую делает НМК.

Печь в баню с баком для воды Kastor — встроенный бак

С выносными

Независимо от того, в какое именно помещение будет вынесен резервуар для горячей воды, конструкция будет одна и та же. Если все предыдущие баки так или иначе соприкасались непосредственно с печью, то эта разновидность находится на значительном удалении, поэтому нагрев производится с помощью теплообменника.

О разновидностях теплообменников вы можете прочитать на нашем сайте в посвященной им статье.

Чаще всего выносные баки используются для того, чтобы не только снабдить моечную горячей водой, но и обогреть помещение, в котором расположен бак. А вариантов, кстати, несколько:

одни предпочитают выносить бак в моечную;
другие ставят его в предбаннике;
третьи оставляют в парилке;
четвертые выносят на чердак.

Если первые три мало чем отличаются друг от друга, то последний вариант имеет функциональную значимость. Вы наверняка знаете, что для гравитационного напора нужно поднять резервуар с водой как можно выше. Если просто повесить бак на стену, вряд ли вы сможете помыться под душем. А вот если поднять бак на чердак, то привычное для горожанина мытье в душе становится вполне возможным.

СОВЕТ! Теплопотери не изолированного бака на чердаке будут чересчур велики. Поэтому обычно такой бак обкладывают тем или иным теплоизолятором, можно даже с фольгой.

Примеров выносных баков весьма многочисленны. Они есть практически у каждого производителя вместе с теплообменниками.

Печи для бани на дровах с баком — выносная разновидность резервуара.

С баком на дымоходе

Печка для бани с баком на дымоходе.

Выше мы уже упоминали достоинство подобных баков. Теперь пришло время внести ясность по поводу их конструкции. Дело в том, что у вас всегда есть выбор: крепить к дымоходной трубе полноценный резервуар на десятки литров или небольшой по объему на 5-10 литров, который будет выполнять функцию теплообменника, то есть передавать тепло дальше, к большому резервуару.

Оба варианта повышают КПД печи, но какие-то теплопотери при передаче к удаленному резервуару все-таки будут.

Плюсы и минусы разных конструкций

В зависимости от обстоятельств отдельные достоинства могут перевешивать недостатки. Понятно, что если бак расположен на печи или пристроен сбоку, то из этого следует три неприятные вещи:

постоянный нагрев воды приведет к образованию пара, но это будет не тот разогретый свыше 100 градусов пар, который зовется легким — тот получают только с перегретых камней. А из емкости будет валить обычный тяжелый пар, от которого в парилке тяжело находиться.
использовать нагретую воду для мытья проблематично, если парная не совмещена с парилкой. Придется носить горячую воду в моечную и мыться так, как предки мылись).
у баков, пристроенных на боку печи нагрев происходит хуже всего, потому что стенки печи прогреваются не так сильно, как верх или дымоход. Плюс еще стенка самого бака со временем потеряет теплопроводность из-за накипи, а стенка печи — из-за окалины. Поэтому вода прогревается плохо, внизу остается холодной, ее надо перемешивать вручную.

Однако есть и достоинства у подобных конструкций — их легко заливать водой именно потому, что емкость расположена не высоко. Но это если нет холодного водоснабжения тоже. В противном случае плюс нивелируется.

Кстати! Чем больше площадь соприкосновения емкости с водой и печи, тем быстрее нагрев. Но не всегда к этому стоит стремиться — зачем вам клубы тяжелого пара в непрогретой бане?

Конечно, возможность устроить душ с любого бака у вас все-таки есть. И, хоть печники и не советуют пользоваться насосом, принудительная циркуляция жидкости в системе спокойно заберет воду хоть с наставного, хоть с приставного бака. Главное — не забывать подливать.

Насос не нужен только при правильно организованной гравитационной и конвекционной циркуляции между теплообменником и выносным баком. (Советуем прочитать статью, где дана схема.) Но и тут, если выносной резервуар расположен не слишком высоко, помыться получится разве что со шланга. А поднимете на чердак, может нарушиться правило, говорящее, что длина соединений не должна превышать трех метров. То есть все строится на нюансах и на конкретных обстоятельствах.

Сами мы считаем оптимальной систему, в которой резервуар крепится на дымоходе. А будет это большой бак или теплообменник — зависит от того, как вам привычнее или удобнее мыться. Ну, или от того, будет в системе насос или нет.

Фото: теплообменник самоварного типа

Однако и у оптимальной системы есть свои недостатки. В частности, торговцы признаются, что соединение бака и трубы на входе внизу может сильно страдать от перегрева, например, в ситуации, когда вода наливается уже после растопки печи. Тогда шов расходится и надо заваривать. Другой недостаток — это выгорание трубы при сильном разогреве печи.

Обращайте внимание и на размеры заливного отверстия. У одних резервуаров оно большое, это даже откидная крышка, а у других — маленькое круглое. Все-таки вам придется заливать десятки литров, а также время от времени мыть бак изнутри!

На заметку! Печь вообще не стоит топить на пределе ее возможностей. Это сокращает срок службы металла, который неизбежно окисляется и превращается в окалину, а потом она осыпается и остаются дыры. Нижний кусок дымохода тоже прогорит, если так топить. Если не хотите подобного, вставьте внутрь кусок черной трубы из конструкционной стали нужного диаметра. Она и часть тепла заберет, и прочности конструкции добавит.

Полезное видео

В этом ролике объясняется подробнее про укрепление дымохода обрезком трубы:

Больше узнать о недостатках навесного и крепящегося на дымоходе резервуара можно из следующих видеороликов:

https://youtu.be/S5TRvRjgmLs

Как выбрать оптимальную конструкцию

В сущности, мы уже ответили на этот вопрос в предыдущей главе, но ответ отсылал к конкретике той или иной бани.

Давайте еще раз посмотрим на определяющие пункты:

Как рассчитать нужный объем емкости? Исходите из того, что для одного моющегося нужно не менее 10 литров воды.

Как предполагается отапливать смежные помещения? Если нет других вариантов, можно использовать для этой цели выносной резервуар. Само собой разумеется, что в этом случае его не стоит теплоизолировать. Как другой вариант, можно использовать печь для нагрева антифриза в отдельной отопительной системе.

Готовы ли вы к созданию принудительной циркуляции? Если да, то никаких препятствий к выбору любой из описанных конструкций не имеется. В этом случае вы получите не только душ, но и, при желании, отопление через радиаторы. Правда, придется организовывать систему по всем правилам.

К примеру, не забывайте о необходимости установки расширительного бачка, который принимает избыток жидкости в системе.

Как установить печь на дровах с баком

Если печь не самодельная, то подробности ее установки описываются в паспорте. На всякий случай напомним, что есть существенная разница между подготовкой к установке металлической печи и кладкой кирпичной.

Печь для бани с водой: теплообменник на трубе

В первом случае делается относительно легкое основание, без отдельного фундамента, которое призвано обеспечить и устойчивость, и пожарную безопасность. Это 1-3 ряда кирпичей, которые укладываются ниже уровня чистового пола.

Поверх основания кладется лист огнеупора, следом — железный лист, существенно выступающий перед топкой, чтобы избежать возгорания от вылетающих искр.

Если топка выносная, то канал проводится через стену и должен быть теплоизолирован. Для этого между каналом и стеной оставляется зазор, куда вставляется теплоизолятор (не любой, а только тот, который выдерживает очень высокие температуры). Сама стена делается из негорючего материала, например, из кирпича. Подробнее про выносные топки тут, также вам может понадобиться материал про порталы и про печи-камины.

После установки печи (см. здесь и тут) монтируется дымоход. Это отдельная тема. Нас интересует только случай, когда бак находится на дымоходе. Внутри него уже есть дымоходная труба, поэтому его просто ставят на выходной участок трубы из печки, а сверху монтируют обычный дымоход.

В остальных случаях бак либо ставится/вешается на борт, либо к штуцерам встроенного теплообменника крепятся трубы/шланги, которые соединят его с выносным баком, закрепленном в моечной или предбаннике.

Установка бака не должна вызывать больших затруднений, особенно, когда это не выносная модель. Навесной, как следует из названия, просто навешивается с помощью крючков на борт печки, наставной — ставится сверху. Баки на дымоходе просто ставятся на выходной кусок трубы из печи. Для большей надежности стоит предусмотреть более прочное крепление, если нет желания уронить бак весом в полцентнера, а то и больше.

Выносной бак может иметь петли для крепления на стену: посмотрите короткий ролик, где они показаны.

Безопасная эксплуатация

Мы уже упоминали об опасности опрокинуть на себя установленный на дымоходе бак, если его не закрепить дополнительно.

Не менее важно соблюдать следующее правило эксплуатации системы нагрева воды:

ВАЖНО! Проверяйте наличие воды в системе перед тем, как начать топить печь. По крайней мере в этом случае вы можете рассчитывать на более продолжительную эксплуатацию оборудования.

В зимнее время особенно актуальным становится правило о сливе воды в системе:

ОПАСНОСТЬ! Сливайте воду перед уходом, чтобы она не промерзла и не разорвала трубы.

Ну и не стоит пренебрегать следующим советом:

СОВЕТ! Стыки и соединения — самые ненадежные места любых конструкций, поэтому они требуют хорошей изоляции и постоянного внимания в дальнейшем.

Боритесь с тяжелым паром, заливая неполный бак, чтобы потом можно было долить холодной воды и ликвидировать пар.

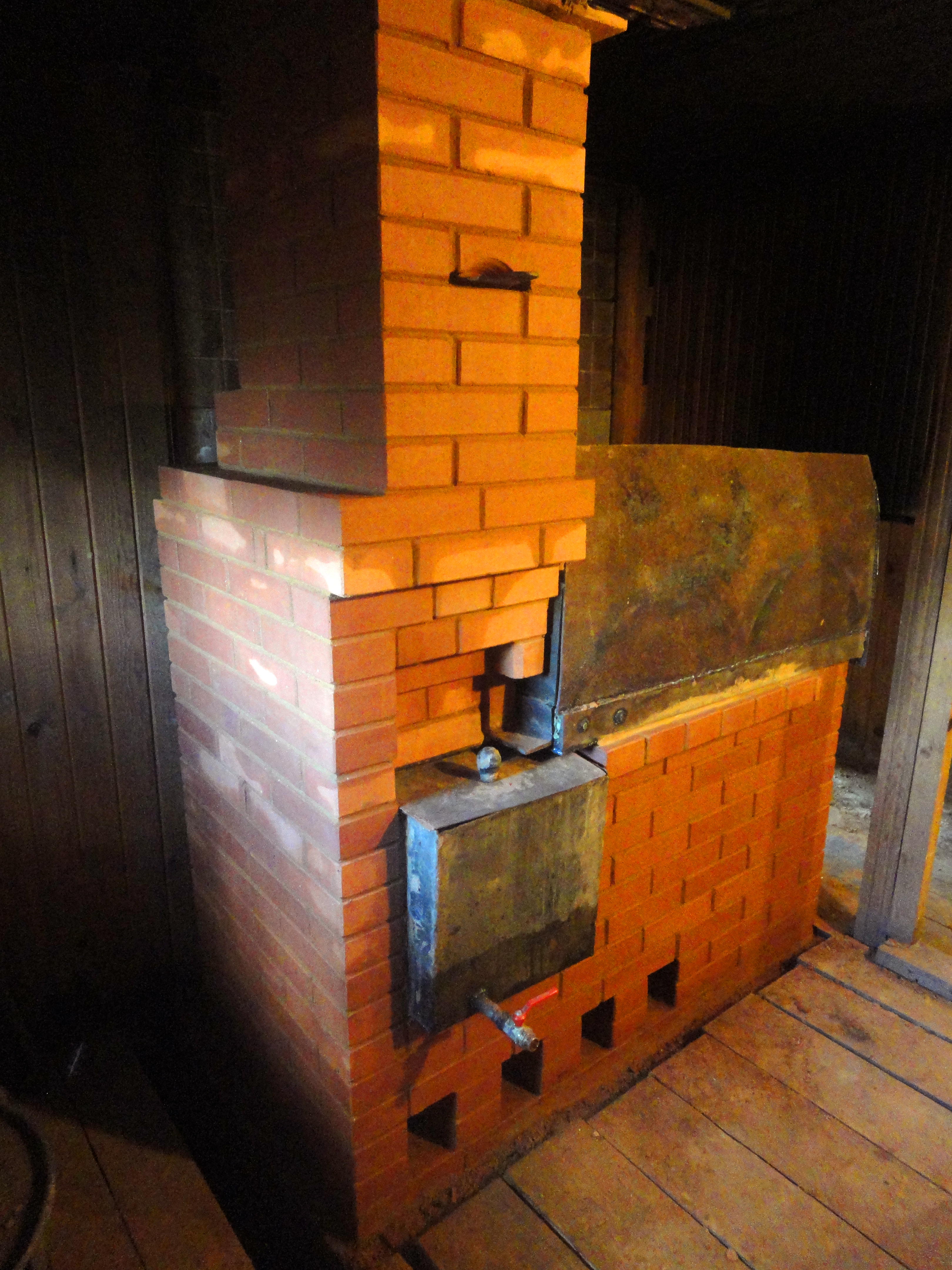

Как кладутся кирпичные печи с баком для воды

Кирпичные банные печи с баком для воды могут иметь различную конструкцию. Общее будет то, что бак располагается либо над топкой, либо сбоку от нее, рядом с каменкой. Обычно под бак, который имеет прямоугольную форму, делается соответствующих размеров выступ.

Для самостоятельной работы по возведению кирпичной печи нужен опыт. «Рецепт» может показаться простым, но эта простота обманчива. Подробнее про кирпичные печи тут.

Начинается все с выбора конструкции, а их довольно много. Когда выбор сделан и порядовки найдены (например, в интернете), рассчитывается количество кирпича и вес печи со всеми составляющими — от этого параметра зависит глубина заложения фундамента. Если вес готовой печи будет более 700 кг (а он точно будет больше и не забудьте вписать бак доверху налитый водой), то фундамент автоматически обязателен. О том, как делаются фундаменты под печи, читайте на нашем сайте.

Подготовив основание, можно приступать к кладке. Но сначала надо приготовить правильный раствор.

ВАЖНО! Для кладки печей не используется цементный раствор. Только глина и песок. Еще есть кладка без раствора.

Сначала надо замочить глину. Для этого возьмите равные количества воды и глины и замешайте их. Через пару дней протрите раствор через мелкую решетку (3х3 мм годится). Затем возьмите песок, просейте его и добавьте в смесь так, чтобы получилось что-то вроде густой сметаны. Раствор для кладки не должен быть ни слишком жирным, ни слишком тощим.

Как вариант, можно купить готовую глиняно-песчаную смесь в мешках в строительном магазине, ее достаточно развести водой и можно класть печь (соблюдайте инструкцию на мешке).

Сама кладка представляет собой следование порядовке выбранной конструкции печи. Понадобятся два вида кирпича: обычный полнотельный и шамотный. В помощь тем, кто решится сделать это своими руками, мы подобрали ролик, где как раз объясняются существенные нюансы (голос нудный, но потерпеть можно):

Рекомендуем также полезные материалы про печи:

***

Что ж, тема раскрыта достаточно полно, чтобы вы смогли определиться в выборе нужного типа бака, его объема и расположения. Успехов при установке!

Где купить

Как видно из статьи ассортимент печей с баком для воды достаточно обширен. Ознакомиться с полным ассортиментом оборудования для бани возможно на сайтах компаний, которые собраны в разделе «Где купить печи».

Кирпичная печь для бани с баком для воды своими руками

кирпичная печь для бани с баком для воды своими руками

Материалы для кладки малогабаритной кирпичной печи – каменки:

кирпич – 190 штук;
глина — 0,08 м 3 ;
песок — 0,1 м 3 ;
дверка поддувальная размером 13×14 см;
дверка топки размером 25×21 см;
колосниковая решетка размером 30×20 см;
задвижка размером 13×13 см;
плита чугунная или стальная размером 47×38 см;
бак для воды размером 50×50×42 см;
пластины стальные размером 25×13 см – 4 штуки;
пластина стальная размером 38×13 см – 1 штука;
картон асбестовый размером 50×40 см;
предтопочный металлический лист размером 50×70 см.

Сооружение малогабаритной печи – каменки с баком для воды начинают с устройства фундамента, описание этого этапа сооружения печи находится в записи «фундамент под печь».

Объем бака 35 — 40 литров. Бак размещается на металлической плите рядом с камнями. Вместо одной плиты можно использовать две размером 47×38 см. Толщина плит должна быть не менее 10 мм. Материал плиты должен быть жаропрочным. Лучше всего пользоваться чугунными плитами для кухонных печей. Можно использовать плиты с отверстиями для конфорок. Плиты также могут служить крышками для баков с камнями. Для быстрого нагрева камней под ними насыпают стальной или чугунный лом. Для регулирования времени нагрева воды в баке между ним и камнями вставляется асбестовый картон. Если нужно, чтобы вода нагревалась быстрее, то картон приподнимают. Бак для воды можно закрывать крышкой, сделанной из кровельной стали.

Для того чтобы низ печи нагревался в задней части кладки сделаны два канала (см. ряды 5-9 порядовки). Каналы делаются с помощью стальных пластин, которые плотно прилегают друг к другу. Пластины вставляют между кирпичами кладки. Пластину в 8-м ряду кладки изгибают и помещают между кирпичами боковой стенки печи. В верхней части печи делаются контрфорсы. Контрфорсы служат дополнительными аккумуляторами тепла на внутренней поверхности дымоходов. Контрфорсы делают в виде вертикальных ребер, идущих вдоль стенок печи. Обычно контрфорсы делают в четверть кирпича. Дымовые газы поступают из топки в дымоход, поднимаются вверх, отдавая при своем движении часть тепла стенкам печи, контрфорсам и своду печи.

При укладке стыки кирпичей одного ряда должны перекрываться кирпичами другого ряда, то есть необходимо соблюдать правило перевязки швов.

Топку делают из огнеупорного кирпича. Более подробно правила кладка топки описаны в записи «топка печи». Обязательным условием при кладке печи является обеспечение наполненности швов, в них не должно быть пустот. Толщина швов должна быть для обычного кирпича не более 5 мм, для тугоплавкого и огнеупорного — не более 3 мм.

Дверка топки состоит из рамки и самой дверки. В рамке, как правило, имеются отверстия. В эти отверстия вставляют проволоку или с помощью заклепок прикрепляют лапки из мягкой стальной полосы. Проволоку или лапки заделывают в швы кладки. Так как металл при нагревании расширяется, то перед установкой рамку обматывают асбестовым шнуром или тканью. Этот прием обеспечит сохранность кладки. Если вы не используете асбест, то обязательно между рамкой дверки и кирпичами оставляйте зазор шириной 3 — 4 мм. Для обеспечения прочности кладки над дверкой топки кладку в этом месте делают способом «в замок».

Остальные дверки и рамки задвижек крепят в швах кладки проволокой диаметром 2мм.

Колосниковую решетку устанавливают прорезями вдоль топливника. Края решетки должны отстоять от кирпичей кладки на расстоянии не менее 5мм. Зазор заполняют песком. Такой же зазор оставляют между плитой над топкой и кладкой.

Важная часть печи — топка. При использовании дров минимальная ширина топки 25 см (в один кирпич), минимальная высота — 35 см. С увеличением высоты топливника условия горения топлива улучшаются. Желательно, чтобы она была 40—60 см в зависимости от размеров печи. В нижней части стены топливника выполняют с уклоном в сторону колосниковой решетки, чтобы при сгорании угли оседали на решетку. Под топливника располагают ниже рамки топочной дверки не менее чем на 1 кирпич, иначе при открывании дверки будут выпадать угли. Дно зольника желательно делать также ниже поддувальной дверки.

Порядовка малогабаритной печи – каменки для бани с баком для воды.

Кирпичная печь – каменка для бани с нижним расположением бака для воды.

Материалы для кладки кирпичной печи – каменки с нижним расположением бака для воды:

кирпич – 230 штук;
глина — 0,1 м 3 ;
песок — 0,1 м 3 ;
дверка поддувальная размером 13×14 см;
дверка топки размером 25×21 см;
колосниковая решетка размером 30×20 см;
задвижка размером 13×13 см;
задвижка размером 7×13 см;
плита чугунная или стальная размером 59×35 см;
бак для воды размером 50×23×35 см;
пластины стальные размером 25×13 см – 4 штуки;
пластина стальная размером 38×13 см – 1 штука;
предтопочный металлический лист размером 50×70 см.

Сооружение печи – каменки для бани с нижним расположение бака для воды начинают с устройства фундамента, описание этого этапа сооружения печи находится в записи «фундамент под печь».

Одна сторона бака для воды размещается в топке, что способствует быстрому нагреву воды. Кроме того низ бака и его боковые стороны нагреваются горячими дымовыми газами. Для того чтобы обеспечить укладку кирпичей на бак его необходимо на 2/3 закрыть металлическим листом, толщина которого должна быть не менее 5 мм. Данная печь – каменка имеет топку большей длины. Объем камеры для камней – 50 л. Печь имеет две задвижки. Нижняя задвижка обеспечивает хорошую тягу при растопке печи. При открытой нижней задвижке газы попадают сразу в дымовую трубу, минуя нижние дымоходы. Нижнюю задвижку закрывают при достижении устойчивой тяги.

Кирпичная печь – каменка для бани с встроенным баком для воды (конструкция А.Ф.Филичко).

В качестве топлива в кирпичной печи – каменки конструкции А. Ф.Филичко используется уголь, но также возможно применение жидкого топлива. Топка печи ведется непрерывно, даже во время мытья. Емкость камеры для камней 40 л, бака для воды – 45 л. Особенностью данной печи является то, что она выкладывается в металлическом футляре. Металлический футляр обеспечивает герметичность стенок печи и противопожарную защиту. Изготавливают футляр из уголков и листовой стали толщиной 0.65 мм. Для изготовления футляра рекомендуется применять гофрированную сталь. Гофрированный футляр лучше сохраняет форму и более жесткий. Делается несколько футляров, которые вставляются один в другой. Высота каждого футляра не должна превышать 70 см. Для того, чтобы футляры не сдвигались, внизу и вверху каждого футляра делаются валики на расстоянии 3 см от краёв.

Для придания футляру жесткости можно также использовать металлические полосы, которые крепятся с внутренней стороны футляров на таком же расстоянии от краев, как и валики. Для обеспечения плотного прилегания футляра к стенкам печи используют стальные пластинки (кляммеры), которые приклепывают к футляру по три-четыре штуки с каждой стороны, Кляммеры обязательно должны располагаться напротив швов кладки. Сначала пластинки отгибают вверх. После того как очередной ряд кладки сравняется с пластинкой её прижимают к кирпичам и кладут следующий ряд. Пластинки располагают через три — четыре ряда кладки. Вместо кляммеров можно использовать гвозди с ровными шляпками, которые забивают в стенки футляров напротив швов кладки. С внутренней стороны концы гвоздей загибают, привязывают к ним проволоку. Концы проволоки вмуровывают в швы кладки. Другим способом обеспечения плотного прилегания футляра к стенкам печи является использование скобок, которые изготавливаются из проволоки диаметром 3 -4 мм Длина скобки должна быть не менее 40-50 мм. Длина ножек скобок 10 – 15 см. Скобки вставляются в отверстия в футляре напротив швов кладки. Ножки скобок, загибают таким образом, чтобы они находились в середине швов кладки.

Порядовка кирпичной печи – каменки для бани с встроенным баком для воды (конструкция А.Ф.Филичко).

1 – й ряд кирпичей кладут плашмя в металлический футляр.

2 – й ряд выкладывают кирпичами, установленными на ребро, над ним укладывают ряд кирпичей, уложенных плашмя, устанавливают поддувальную дверку, бак для воды и обогревательный щит, обмурованный огнеупорным кирпичом.

3 – й ряд кирпичей устанавливается на ребро, закрепляют поддувальную дверку, устанавливая на нее ряд кирпичей плашмя вровень с кирпичами, установленными на ребро. Кладут колосниковую решетку, облицовывают ее огнеупорным кирпичом и укрепляют ряд стальными пластинами. Огнеупорным кирпичом обкладывают также правый бок бака для воды. Ширина обогревательного щитка в 3 –м ряду – 18 см.

4 и 5 ряды выкладывают кирпичами, установленными на ребро. Устанавливают и закрепляют топочную дверку. Внутреннюю часть топки и обогревательный щиток выкладывают огнеупорным кирпичом. Над топочной дверкой укладывают плашмя один ряд кирпичей вровень с рядом кирпичей, установленных на ребро. Выкладывают перемычку между дымоходами. Чтобы обеспечить возможность брать воду, бак должен выступать относительно наружной поверхности печи. Верх бака должен находиться ниже 5 – го ряда кирпичей на 6 -7 см. 5 – ряд кирпичей устанавливается на ребро. На 5 – ый ряд кладут металлическую плиту, толщина которой должна быть не менее 2 см.

6 – й ряд выкладывают кирпичами, установленными на ребро. Обогревательный щиток выкладывают огнеупорными кирпичами, уложенных плашмя. На металлическую плиту кладут камни на высоту 14 – 18 см.

7 и 8 ряды выкладывают кирпичами, установленными на ребро. Устанавливают дверку камеры для камней. Над 8 – ым рядом прокладывают металлические пластины.

9 – й ряд выкладывают кирпичами, установленными на ребро, обогревательный щиток выкладывают кирпичами, уложенных плашмя.

10 – й ряд выкладывают кирпичами, уложенных плашмя, обогревательный щиток выкладывают кирпичами, установленными на ребро. Прокладывают металлическую пластинку.

11, 12 и 13 ряды выкладывают кирпичами, установленными на ребро. 11 – ый ряд состоит из двух кирпичей, уложенных плашмя. Ширина обогревательного щитка – 18 см.

На 12 – м ряду выкладывают металлическую полосу и пластину, указанных на рисунке пунктиром. На 13 – м ряду выкладывают металлические полосы.

На 14 – й ряду устанавливают задвижку. Далее продолжают кладку печи таким образом, чтобы 16 ряд прижал противопожарный асбестовый лист к потолку. На потолке и на крыше выкладывают дымовую трубу кирпичами, уложенных плашмя.

Нужен ли фундамент?

Такая конструкция будет иметь значительный вес, поэтому перед ее установкой обязательно возводится прочное основание. Некоторые специалисты утверждают, что, если здание построено на сплошном фундаменте, отдельное его возведение для печи не требуется. Однако в болотистой местности или в северных районах, где из-за перепадов температур даже тщательно утрамбованная почва будет «играть», для каменки лучше предусмотреть отдельный фундамент.

Фундамент для банной печи

Возведение фундамента для печи

Глубина котлована определяется исходя из свойств грунта: при высокой плотности достаточно 20-50 см, в рыхлых почвах он углубляется на 50-100 см. Его ширина должна быть на кирпич больше основания печи. Перед началом укладки на дно насыпается песок, который для уплотнения тщательно проливается водой, затем укладывается и плотно трамбуется щебень или бой кирпича.

Что такое порядовка?

Порядовкой называют подробную схему кладки с указанием порядка размещения кирпичей в каждом ряду. Для работ следует подобрать порядовку печи, соответствующую размеру парилки. К примеру, если каменка будет располагаться над топкой, для обеспечения их максимального прогрева топливник делается не менее 0,5 м. При объеме парилки до 12 кв. м и баком для воды 40 л размер каменки с сухим паром будет составлять 0,77×0,5 м. Высота топливника при этом должна быть около 0,5 м.

Печь-каменка с баком

Порядовка каменки с баком, расположенным вверху

Песчано-глиняный раствор

Цемент плохо переносит воздействие высоких температур, поэтому для печи не используется. Кладка производится с помощью раствора глины, добытой на достаточной глубине без примесей земли и других посторонних включений, и песка.

Выбор кирпича

Если планируется топка углем или газом, для работ используется огнеупорный качественный кирпич морозостойкостью до 25 циклов. Для печи на дровах лучше использовать его тугоплавкую (типа гжельского) разновидность. Пустотелые и силикатные виды не используются, так как под действием высоких температур они быстро разрушаются.

Кладка печи

Перед укладкой для улучшения сцепления и предохранения от обезвоживания раствора кирпич вымачивается несколько минут в воде до выделения пузырьков. Шамотный кирпич можно лишь ненадолго погрузить в воду для удаления пыли.

Укладка половинок и частей кирпича

Советы по кладке:

• чтобы идеально подобрать кирпичи по размеру, каждый их ряд размещается вначале насухо без раствора, излишки длины аккуратно подрезаются, кирпичи пронумеровываются, а затем собираются в ряд уже на растворе;

• печь, выложенная неровно, простоит недолго, поэтому не следует допускать даже малейших отклонений: после укладки каждого ряда горизонталь и вертикаль лучше выверять с помощью уровня; точность углов дополнительно определяется с помощью отвесов или уголка;

• чтобы колосник и дверки прослужили как можно дольше, лучше выбирать не сталь, а более огнеупорный чугун;

• в дровяной печи колосник и дверка располагаются на одном уровне, при отоплении углем колосник должен находиться на 20 см ниже топки;

• при укладке колосника обязательно оставляются зазоры для температурного расширения; для этого при необходимости кирпич подрезается до нужного размера;

• для обеспечения лучшего притока воздуха и полного сгорания топлива колосники укладываются только вдоль поддувального канала;

• половинки и четверти лучше использовать в верхних рядах;

• чтобы глина со временем не растрескалась, печь можно армировать глиной с сеткой из стали; крепежная проволока для нее предусматриваться уже в кладке.

Возведение трубы и дымохода

Железные дымовые трубы имеют серьезный недостаток: при перепадах температур на них образовывается конденсат, который «притягивает» сажу, поэтому их лучше возводить из также из кирпича.

• хайлом называют систему ходов, соединяющих камеру с топливом и дымоход; размер его нижней части зависят от ширины топливника и в среднем составляет 3/4 кирпича; площадь его сечения должна быть около 60-65% от общей площади дымохода;

• все места прохождения дыма следует сразу же прочистить и полностью удалить остатки раствора;

• недопустимо сужать канал дымохода – по всей его длине он должен быть одинаковым; кроме того, его сечение не может быть меньше сечения хайла, а его общая длина от края трубы до колосника не менее 5 м;

• при слишком коротком дымоходе дым не успеет остыть, и жар будет попросту улетать в трубу;

• для предохранения от возгорания в месте прохождения через потолок труба дополнительно обкладывается кирпичом и оборачивается термостойким материалом;

Отделка места примыкания трубы к потолку

• чтобы можно было легко определить повреждение, труба белится известковым раствором: в таком случае места утечки дыма легко определить по следам копоти.

Пробная растопка печи

Считается, что идеально высушенная перед первой растопкой печь прослужить дольше, поэтому лучше оставить ее на пару недель с открытыми дверками до полного высыхания. Если нет дождя, задвижку трубы тоже оставляют открытой. Проветривать в эти дни следует и само помещение.

Кирпичная печь для бани: проекты и порядовка

Размер кирпичной печи для бани зависит в первую очередь от площади парилки, также учитывают количество людей, которые будут регулярно париться. Принимается во внимание сезонная баня или нет, будет использоваться она для отопления и готовки, или только для разогрева парилки.

Проекты кирпичных печей для бани

Очень редко можно найти готовый проект кирпичной печи, который устраивает на 100%. Приходится дорабатывать и переделывать готовую порядовку. В этом случае вносите необходимые коррективы, детально прорисовывая каждый ряд кирпичей, и исправленную порядовку показываете специалисту.

Проект кирпичной печи для бани

Даже если были внесены даже незначительные изменения, консультация крайне желательна. Печь в бане должна быть безопасна, потому очень важно мнение грамотного специалиста.

Корректируя проект нужно помнить несколько особенностей кладки кирпичных печей:

Топливник в каменках обычно делают большого размера и для обеспечения нормального процесса горения необходимо обеспечить хороший приток воздуха. Поэтому поддувало и поддувальная дверца должны также иметь приличные размеры.
Чтобы обеспечить хороший приток воздуха в топливную камеру колосники лучше укладывать вдоль поддувального канала. Но найти колосник требуемого размера зачастую проблематично, потому часто приходится устанавливать несколько решеток меньшей длины поперек поддувала.
Если каменка находится над топкой, высота топливника должна быть не меньше 55см. Оптимальный вариант – 8 или 9 рядов кирпича. В этом случае камни будут нагреваться до высоких температур. Уменьшение высоты топливника приведет не к ускорению нагрева, а к понижению температуры камней и скоплению в промежутках между ними сажи.
Если деревянные конструкции не защищены огнеупорными материалами, то расстояние до кирпичной печи не может быть меньше 30 см.
Перед тем, как укладывать кирпичи на глиняно-песчаный раствор (информация о растворе размещена в статье Материалы для кирпичной банной печи), выложите их согласно плану насухо, начиная с одного из углов, подберите кирпичи подходящего размера, чтобы ширина швов не превышала 5мм. И лишь затем укладывайте на раствор.
После укладки каждого ряда его проверяют на вертикальность и горизонтальность при помощи строительного уровня. Точность соблюдения углов можно проверить установленными отвесами. Корректируйте даже минимальные отклонения.
При установке дверец кладку начинают от нее, плотно фиксируя. Все дверцы в тех местах, где они прилегают к кирпичам, предварительно обматывают асбестовым шнуром или полосой асбеста. Фиксируются они на месте при помощи проволоки или стальных полос, закрепляемых в швах. Для более жесткой фиксации в кирпичах под проволоку прорезают канавки.
Особое внимание нужно уделить месту прохода трубы от кирпичной печи через потолок, крышу или стену. В этом месте трубу обязательно изолируют базальтовой ватой или другими теплоизоляторами, переносящими высокие температуры.

В видео показано, как можно крепить зольную и топочную дверцы, а также процесс приготовления глиняного раствора.

Вот проект печи для бани, в котором бак для нагрева воды примыкает к каменке и дополнительно обогревается за счет теплоотдачи от дымохода. Эта печь имеет небольшие размеры и несложна в изготовлении.

Кирпичная печь с металлической каменкой и боковым расположением бака для воды: 1 — опора бака; 2 — бак для воды; 3 — дымовая труба; 4 — люк для полива камней; 5 — крышка каменки; 6 — проволочные скрепы; 7 — камни; 8 — решётка каменки; 9 — стойки постамента каменки; 10 — колосниковая решётка; 11 — дверца топки; 12 — дверца поддувала

Емкость для каменки размером 530х510х500 мм изготовлена из стали толщиной 8-10мм, бак для воды – из трубы диаметром 40см (емкость около 50 литров). Опорой для каменки служит сваренный из уголков каркас (уголок берут 50х50 мм), для водяного бака изготавливают скользящую опору.

Каменка имеет крышку, через которую закладываются камни и поддается вода. Чтобы камни нагревались до более высоких температур, крышку закрывают, а если нужно их температуру понизить – открывают. После установки на каркас каменка обкладывается кирпичом, поставленным на ребро.

Вот также небольшая кирпичная печь для бани с закрытой каменкой и баком для воды, расположенном сбоку.

Кирпичная печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8 — экран; 9 — колосниковая решётка; 10 — дверка топки; 11 — дверка поддувала

Порядовка для этой печи проста и не требует больших затрат времени и материалов.

Порядовка печи с закрытой каменкой и боковым размещением бака для воды

Порядовка печи для бани

Эту печь очень маленькой не назовешь. Печь непрерывного действия конструкции Анатолия Заболотного может обогреть парную для 4-х человек. В закрытую каменку загружать камни можно только после окончательного высыхания печи.

Расположение печи Анатолия Заболотнего в бане для 4-х человек

Главная привлекательная черта этой печи – возможность организации вентиляции/просушки подпольного пространства. Для чего используют обычный гофрошланг.

Печь Анатолия Заболотнего непрерывного действия

Для кладки этой печи нужны 700шт печного кирпича, 40шт шамотного, песка около 30 ведер, глины 15 ведер (ведро 12 литровое). По 2 штуки печных дверцы, дверцы поддувала и прочистных. Требуются также 2 колосниковые решетки и 2 задвижки, и металлический уголок 30х30, нарезанный на отрезки по 50см (9 отрезков) и 35см (2 отрезка). Понадобится также панель с одной конфоркой и шкаф для камней.

Печь Анатолия Заболотнего непрерывного действия

Шкаф для камней изготавливают из нержавейки – только она выдерживает температуру до 800 о С, до которой могут в этой печи нагреваться камни. Для придания каменке большей жесткости, на боковые поверхности наваривают дополнительные ребра жесткости.

Порядовка кирпичной печи непрерывного действия Анатолия Заболотнего

Класть эту печь нужно с базового-нулевого ряда, в котором начинается формирование вентиляционного канала. Строго соблюдайте схему расположения кирпичей, проверяя вертикальность и горизонтальность каждого ряда и отслеживая правильность углов.

Заслонка устанавливается в 3-м ряду. Тут же начинается формирование зольников двух независимых топок и устанавливаются на них дверцы. В следующем 4-м заслонка перекрывается поперечно расположенным каналом для прочистки сажи. В этом же ряду устанавливается на него дверца.

Закрытие дверец поддувала происходит в 5-м. Тут же устанавливаются перемычки для перехода к формированию попки. Толщина металла для перемычек — 3 мм. В следующем ряду происходит разделение шахты, для чего устанавливают две колосниковые решетки. Шахта топки выкладывается шамотным кирпичом с использованием специального раствора. Под колосниковые решетки выпиливается в кирпичах углубление с таким расчетом, чтобы оставался зазор на температурное расширение колосников (6-10 мм с каждой стороны). Тут же начинаются независимые дымоходные каналы, для чего также укладываются полосы металла.

В 7-м ряду шамотный кирпич устанавливают на ложок (боком), устанавливают дверки топок, дымоходные каналы не меняются. Одновременно устанавливаются дверцы топок. 8-й ряд аналогичен предыдущему, обкладываем дверцы. В следующем они перекрываются металлическими полосками, на которые будут опираться кирпичи перекрытия.

В 10-м дверцы поверху закрываются кирпичами, для чего они подпиливаются при необходимости в зависимости от формы. После завершения 11-го ряда над одной шахтой укладывается платформа плиты, а на другой шамотный кирпич укладывают только по коротким сторонам топки. После установки емкости для камней тут будут дымоходные каналы.

В 12-м ряду устанавливают металлический короб для камней, закладывают один из каналов дымохода. Следующие два ряда без изменений, и лишь в 15-м монтируют дверцу для чистки сажи. Далее в 16-м добавляются две металлические перемычки над основной шахтой.

В 17-м снова дымоходная шахта разделяется на два канала (как в 5-м ), а над плитой закрепляют две металлические перемычки, которые послужат основанием для кирпичей следующего ряда. Следующие два без изменений, и только в 18-м добавляется дымоходная дверка, а в 19-м устанавливаются перемычки с другой стороны печи, которые послужат основанием для ее окончательного перекрытия и формирования свода печи.

21 ряд аналогичен 12, но там имеются дымоходные каналы. Следующие два ряда происходит сужение топливных шахт, а в 24 шахта, где установлена емкость для камней перекрывается совершенно.

Формирование дымохода в кирпичной печи для бани

Далее перекрывается вторая топливная шахта, остается только дымоход, и с 27 ряда выкладывается только он.

Небольшая кирпичная печь для бани

Эта небольшая кирпичная печь для бани очень проста и экономична. Она подходит для маленьких парилок.

Небольшая кирпичная печь для бани

Порядовка для нее очень проста. Она имеет относительно небольшой вес вес, и при условии достаточной толщины лаг и соблюдении мер противопожарной безопасности может быть сложена без фундамента.

Небольшая кирпичная печь для бани. Порядовка

В действительности, сколько бань, столько, наверное и проектов печей — каждый хозяин старается по максимуму использовать имеющееся пространство, потому изменения и корректировки практически необходимы. Если у вас есть хоть небольшой опыт работы с кирпичами и растворами — вы вполне можете сложить кирпичную печь своими руками. Но если вы в своих силах не уверены, то стоит подумать о приглашении опытного печника, хотя бы в качестве консультанта. Это может сэкономить вам приличные средства: переделка печи и устранение огрехов стоят, зачастую, гораздо больше, чем кладка печи по-новой.

Во многих случаях проще установить металлическую печь (например «Жара» ) и обложить ее кирпичом.

Если каменка находится над топкой, высота топливника должна быть не меньше 55см. Оптимальный вариант – 8 или 9 рядов кирпича. В этом случае камни будут нагреваться до высоких температур.

Сомнительное утверждение , самая оптимальная температура где-то на две трети от пода, т..е. 6 рядов кладки.

Что касается печи Заболотнего, несчастные хозяева, сколько им нужно будет дров.. Вторая печь для бака с водой паразитирует на каменке. На занимаемой ею площади можно было бы поставить тот же бак с трубой, с пропуском его в топливник. И печь приобрела бы разумные размеры. Большая банная печь это следствие её неэффективности..

Срубил баню из липы, 5*5, парная 2,5*3.

мучаюсь, ищу порядовку простой каменки без подогрева воды.

Кирпичные банные печи с баком для воды — Отопление и утепление

Содержание статьи

В каждой бане обязательно обустраивается печь. Торговые сети сегодня предлагают огромное разнообразие печей заводского изготовления. Практически все они выполнены из чугуна или иного металла.

Но в настоящей русской бане обустраивается кирпичная печь каменка с баком для воды.

Особенности конструкции печи с нагревательным баком

Существуют разные проекты, по которым может быть выложена печь для бани из кирпича с баком для воды. Все их можно отнести к одному из четырёх видов:

Печи с плитой

В этой версии камни греются достаточно долго, так как их нагрев двухступенчатый. Тепло камни получают от плиты, которая нагревается за счёт тепла, выделяемого при горении топлива. Она значительно перекрывает дымоход и, в процессе использования, фактически не даёт сажи, копоти и грязи.

Кирпичные банные печи с баком для воды, изготовленные для топки по-белому

Фактически это аналог вышерассмотренного варианта, с незначительными конструктивными отличиями. Дымоход частично открытый. Время нагрева достигает 12-ти часов. Сажа и грязь образуются в минимальных объёмах.

Печи для растопки по-серому

Дымоход открыт. Время нагрева каменки – среднее. В процессе работы образуется определённое количество сажи, т.к. внутренние стенки имеющегося дымохода открыты.

Кирпичная печь с баком для воды, предназначенная для топки по-чёрному.

Дымоход у печи полностью отсутствует. Она быстро прогревается, однако, для того, чтобы пользоваться парилкой, в этом случае требуется ждать полного выгорания закладки топлива.

Предварительно следует выбрать один из двух существующих у кирпичных печей типов топки: с колосниками или без таковых.

Выбирать нужную версию требуется с учётом конструкции Вашей бани. Основные чертежи и порядовки можно взять из каталогов готовых работ и адаптировать «по месту».

Если порядовка, по которой кладётся печь для бани с водяным баком, предусматривает наличие колосниковой решётки, то процесс горения топлива проходит весьма интенсивно, с образованием высокого и мощного факела пламени. Но такие печи эксплуатировать и обслуживать в разы сложнее, чем те, топливники которых не имеют колосников. К тому же, последние значительно экономнее расходуют топливо.

Кирпичные банные печи с баком для воды обязательно получают колосники в ситуациях, когда работать приходится с сырыми дровами, либо со свежесрубленными. Объясняется это тем, что их наличие позволяет быстро повысить температуру в топливнике до значения, которое требуется для устойчивого горения.

Разновидности водяных баков для печи и их характеристики

Принимая решение изготовить такую конструкцию, как банная печь с баком для воды, требуется определиться с тем, бак какой ёмкости, формы или конструкции следует установить и из какого материала его изготовить.

При этом следует руководствоваться следующими требованиями:

Кирпичные печи для бани на дровах с баком для воды формируются ёмкостью, форма и размеры которой выбираются с таким расчётом, чтобы его установка не привела к снижению комфорта пользования помещениями бани. Для этого бак, практически всегда, монтируется непосредственно на печь или под дымоход.
Цена вопроса должна быть для потребителя приемлемой. Несмотря на то, что банная печь с баком для воды, имеющая эмалированный бак обойдётся дешевле, следует понимать, что оцинковка прослужит минимум вдвое дольше и продемонстрирует при этом более высокие эксплуатационные характеристики.
Эстетика изделия. Бак из обычной стали, именуемой «чёрной», достаточно быстро ржавеет, а нержавейка несколько лет сохраняет товарный вид и стойко воспринимает механические нагрузки (отсутствуют деформации и сколы).
Выбрав оцинковку, обязательно определитесь с маркой стали. Самым оптимальным выбором будет материал, из которого изготавливают посуду. Это 08Х17, либо 8-12Х18Н10.
Обратите внимание на толщину стенок выбранного бака. Оптимальным значением для изделий ёмкостью 50-100 литров является 1,0 мм, более 100 л – 1,5 мм.

Конструкция и материал, из которого выполнен бак, должны обеспечивать минимальное время его нагрева и максимально долго сохранять высокую температуру воды. Нержавеющая сталь и здесь вне конкуренции. Хотя чугунный бак дольше сохраняет воду горячей. Существенными минусами чугуна является его высокий вес, хрупкость и длительное время разогрева.

Бак для воды, которым вы оборудуете свою банную печь из кирпича, должен быть надёжным и обязательно прочным, стойко переносить воздействие низких и высоких температур. Указанным параметрам лучше всего соответствуют изделия из нержавейки. Этот материал устойчив к воздействию коррозии, поэтому долго может находиться в помещениях, где постоянно повышена влажность, и почти не ржаветь при этом.

Существующие конструкции баков и места их размещения

Все банные печи с баком имеют ёмкости, которые изготавливаются по одному из трёх вариантов размещения:

Встроенные баки

Размещаются непосредственно на печи так, что дно бака располагается в самой горячей части топливника (сверху) и непосредственно контактирует с пламенем. забор воды из такого бака осуществляется через специальный кран или через край черпаком.

Выносные баки

Печь с баком (из кирпича) в этом варианте имеет встраиваемый теплообменник, а сам бак устанавливается там, где удобнее. Т.е. может находиться и в парной и в моечном отделении. Подсоединяться к магистрали подачи воды бак должен только металлическими трубами.

Бак, расположенный на трубе

Достаточно редкий вариант установки. К нему прибегают только тогда, когда помывка в бане проходит весь день, даже когда топить уже перестали. Труда для удаления продуктов сгорания проводится сквозь бак. Обычно эти баки достаточно большого объёма.

Последовательность возведения банной печи с баком

Рассмотренная последовательность кладки является одним из возможных вариантов, по которому выкладываются банные печи, с баком для воды из нержавеющей стали.

В связи с тем, что банная печь из кирпича достаточно массивна, для неё требуется прочный фундамент. Здесь необходим котлован не менее 600 мм в глубину, а ближе к донной части его расширяют. Это позволит придать фундаменту после заливки более высокую устойчивость на случай непредусмотренных горизонтальных перемещений грунта.

Приямок засыпается песком, поверх которого выкладывается щебень и бой кирпича, промачивается и трамбуется. После усадки подушки собирается опалубка, монтируется каркас и заливается фундамент. После застывания опалубка убирается, а фундамент изолируется от влаги.

Затем готовится кладочный раствор и с использованием порядовки выбранного проекта печи выполняется кладка.

Кладка печи выполняется с обязательной «заводкой» всех её углов и контролем горизонтали и вертикали по уровню, отвесу и угольнику.

Первый, основной ряд, кирпича кладётся на гидроизоляционный слой. При этом каждый кирпич предварительно смачивается водой. Контролируется толщина кладочных швов, которая не должна превышать 5 мм и плотность торцевого прилегания кирпича. Кладка выполняется с перевязкой образующихся швов.

В третьем ряду обустраивается поддувало (если оно предусмотрено в порядовках).
В четвёртом размещаются колосниковые решётки и зольник. Установку колосников требуется выполнять с учётом их температурного расширения.
В шестом ряду ставится дверка поддувала. В седьмом – топливника. Лучше всего устанавливать дверки заводского изготовления, отлитые из чугуна.
Начиная с восьмого ряда, обустраивается дымоход.
На 14-ом ряду закладываются швеллеры из металла. на лицевой стороне печи формируется проём для водяного бака. Последний устанавливается так, чтобы своими боковыми стенками он опирался на выполненную кирпичную кладку, а основанием – на швеллеры.

На последнем этапе производится монтаж дымохода и бака для нагрева воды выполняется согласно порядовке.

Загрузка…

Кирпичная печь для бани: проекты и порядовка

Проекты кирпичных печей для бани

Проект кирпичной печи для бани

Корректируя проект нужно помнить несколько особенностей кладки кирпичных печей:

Топливник в каменках обычно делают большого размера и для обеспечения нормального процесса горения необходимо обеспечить хороший приток воздуха. Поэтому поддувало и поддувальная дверца должны также иметь приличные размеры.
Чтобы обеспечить хороший приток воздуха в топливную камеру колосники лучше укладывать вдоль поддувального канала. Но найти колосник требуемого размера зачастую проблематично, потому часто приходится устанавливать несколько решеток меньшей длины поперек поддувала.
Если каменка находится над топкой, высота топливника должна быть не меньше 55см. Оптимальный вариант – 8 или 9 рядов кирпича. В этом случае камни будут нагреваться до высоких температур. Уменьшение высоты топливника приведет не к ускорению нагрева, а к понижению температуры камней и скоплению в промежутках между ними сажи.
Если деревянные конструкции не защищены огнеупорными материалами, то расстояние до кирпичной печи не может быть меньше 30 см.
Перед тем, как укладывать кирпичи на глиняно-песчаный раствор (информация о растворе размещена в статье Материалы для кирпичной банной печи), выложите их согласно плану насухо, начиная с одного из углов, подберите кирпичи подходящего размера, чтобы ширина швов не превышала 5мм. И лишь затем укладывайте на раствор.
После укладки каждого ряда его проверяют на вертикальность и горизонтальность при помощи строительного уровня. Точность соблюдения углов можно проверить установленными отвесами. Корректируйте даже минимальные отклонения.
При установке дверец кладку начинают от нее, плотно фиксируя. Все дверцы в тех местах, где они прилегают к кирпичам, предварительно обматывают асбестовым шнуром или полосой асбеста. Фиксируются они на месте при помощи проволоки или стальных полос, закрепляемых в швах. Для более жесткой фиксации в кирпичах под проволоку прорезают канавки.
Особое внимание нужно уделить месту прохода трубы от кирпичной печи через потолок, крышу или стену. В этом месте трубу обязательно изолируют базальтовой ватой или другими теплоизоляторами, переносящими высокие температуры.

Вот также небольшая кирпичная печь для бани с закрытой каменкой и баком для воды, расположенном сбоку.

Порядовка для этой печи проста и не требует больших затрат времени и материалов.

Порядовка печи с закрытой каменкой и боковым размещением бака для воды

Порядовка печи для бани

Расположение печи Анатолия Заболотнего в бане для 4-х человек

Печи непрерывного действия можно топить во время того, как в парилке находятся люди – они сконструированы таким образом, что продукты горения не попадают в помещение.

Печь Анатолия Заболотнего непрерывного действия

Шкаф для камней изготавливают из нержавейки – только она выдерживает температуру до 800^оС, до которой могут в этой печи нагреваться камни. Для придания каменке большей жесткости, на боковые поверхности наваривают дополнительные ребра жесткости.

Порядовка кирпичной печи непрерывного действия Анатолия Заболотнего

Формирование дымохода в кирпичной печи для бани

Далее перекрывается вторая топливная шахта, остается только дымоход, и с 27 ряда выкладывается только он.

Небольшая кирпичная печь для бани

Эта небольшая кирпичная печь для бани очень проста и экономична. Она подходит для маленьких парилок.

Небольшая кирпичная печь для бани

Небольшая кирпичная печь для бани. Порядовка

Во многих случаях проще установить металлическую печь (например «Жара» ) и обложить ее кирпичом.

Кирпичная печь для бани (с баком для воды) своими руками

Бани на Руси известны с незапамятных времен. Строить их разрешалось всем желающим, лишь бы была земля под застройку. Бани и сауны дают человеку бодрость и ясность ума, свежесть, силу, здоровье и приятный цвет кожи – об этом написано в древнем трактате.

Схема печи для бани.

Перед началом строительства бани, застройщик должен определиться, какую печь он будет строить для бани: кирпичную с баком для воды, металлическую или установит электропечь. Самой популярной на Руси всегда считалась кирпичная печь – каменка с баком для воды.

Кирпичные печи для бани с баком для воды

Основные части кирпичной печи для бани: зольник, топка, дымоход, каменка и встроенный бак для воды.

Трубу дымохода можно сделать двумя способами: либо насадной, которая укрепляется непосредственно на печи, либо коренной, которую строят отдельно и она примыкает к кирпичной печи. Труба дымохода должна находиться выше конька крыши не менее 0,5 м.

Схема печи со сводом.

Поперечное сечение трубы дымохода должно быть равным кирпичу, или полукирпичу. При прохождении трубы дымохода через потолок должно быть сделано уширение трубы, которое делается из кирпича для предохранения от возгорания деревянных деталей потолочного перекрытия. Кладку дымохода из кирпича через чердачное помещение ведут на цементном растворе. Дымовая труба, проходящая через чердачное помещение, должна быть заштукатурена тем же раствором, который использовался при кладке, и побелена, чтобы можно было определить наличие в трубе плотностей по следам копоти. Места обнаружение следов копоти следует зачистить, заштукатурить и заново побелить.

Строители современных бань предпочитают сооружать сравнительно простые и легкие печи своими руками, такие как печь-каменка с встроенным баком для воды. При строительстве такой печи, для трубы дымохода лучше использовать металлическую или асбоцементную трубы.

К сожалению, эти трубы имеют существенный недостаток; при сильном охлаждении на них образуется конденсат, имеющий неприятный запах и стекающий обратно в печь. Поэтому вокруг асбоцементных и металлических труб делается теплоизолирующий футляр, который можно сделать своими руками.

Схема самодельной печи.

Весьма практичным является вариант устройства дымохода, когда металлическая или асбоцементная труба обложены кирпичом. Металлическая или асбоцементная трубы являются направляющими для дыма и имеют гладкую внутреннюю поверхность, непроницаемую для него.

Хорошо сложенная кирпичная печь – это главное для бани, особенно если она сделана своими руками. Над сводом топки делается камера – каменка, в которую укладывается булыжник. Вместо камней можно использовать кирпич, у которого теплоемкость значительно выше. Поливая холодной водой разогретые камни, получают пар. Иногда делают каменку закрытой, и пар поступает в баню через специальное окно. Сбоку от свода строятся два дымовых канала, которые нагревая боковую стену печи, уходят в дымоход.

Вернуться к оглавлению

Строительство печи своими руками

Инструмент для строительства:

лопата;
отвес;
уровень;
ведро;
кельма;
сито;
терка.

До начала строительства кирпичной печи с баком для воды в бане необходимо определить ее место в помещении. Затем в потолке отмечается место, где будет проходить труба дымохода. В отмеченном круге крепится строительный отвес, и по нему начинается строительство печи.

Для устройства кирпичной печи в бане своими руками, прежде всего, необходимо строительство фундамента, который по площади должен быть больше самой печи. Вырыть небольшой котлован лопатой, на дно насыпать слой песка, который необходимо пролить водой и утрамбовать. Установить опалубку из досок. Затем слой щебня или гравия, разровнять и утрамбовать, положить арматуру (пруток диаметром 10см) и залить цементным раствором. Оставить до полного высыхания. Чтобы бетон равномерно высыхал, его посыпают влажными опилками.

В отличие от остальных вяжущих, цемент становится прочным во влажной среде. Полностью затвердев, он обладает гидравлическими свойствами и не боится подмачивания. Поэтому при строительстве свежий раствор или бетон укрывают от солнца. Кирпичи перед укладкой смачивают водой, чтобы они не забирали влагу из раствора. Снять опалубку и оставшиеся щели засыпать песком.

На построенный фундамент уложить слой гидроизоляции из рубероида или пергамина. Бока фундамента можно промазать гудроном.

Поскольку цементный раствор не термостойкий, печь в бане лучше делать на глиняном растворе приготовленном своими руками.

Кладку печей ведут на глиняном растворе, который можно приготовить следующим образом. Глину заливают водой на бойке на день-два затем перемешивают с песком. Песок должен быть просеян на сите с ячейками 1.5 мм. Если глина жирная, кладется два объема песка, если тощая – один. Воды берут половину объема глины. Качественный раствор должен легко отделяться от лопатки и не прилипать к пальцам.

Вернуться к оглавлению

Кладка печи – каменки своими руками

Первый ряд кирпичей кладется насухо на слой гидроизоляции. Оставляется отверстие для чистки, на которое навешивается дверца. Нижнее крепление будет заведено под кирпич, а для закрепления верхней части в кирпиче делают канавки. Крепление делается на слегка обожженную оцинкованную проволоку диаметром до 3 мм. Она лучше поддается скручиванию. После прокладки проволоки по канавкам их заполняют глиняным раствором. После установки дверцы, щели по бокам, сверху и снизу замазываются глиняным раствором.

При укладке третьего ряда крепится дверца поддувала – нижнее крепление. Верхнее крепление производится в шестом ряду. Для более плотного прилегания кирпичей, часть их надо подпилить. Подпиленные кирпичи можно устанавливать только сверху дверцы. Проверить по отвесу правильность кирпичной кладки. В этом же ряду начинают строить зольный колодец, устанавливаются колосники и дверца топки. Колосники в печи необходимы для удаления золы из топливника. В следующем ряду строится перегородка для отвода дымовых газов. Выложив печь до четырнадцатого ряда, делается проем, и на боковые стенки крепятся швеллера для установки бака для воды. В следующем ряду кирпичи выкладываются под углом друг к другу – это основа разделительной стены. Далее кладут три ряда кирпича так, чтобы были закрыты стыки кирпичей. Для противопожарной безопасности все металлические детали кирпичной печи (дверцы, бак) желательно обмотать асбестовым шнуром. Для выхода пара из каменки установить дверцу. Устанавливается заслонка в дымоходе, и строится сам дымоход.

Вернуться к оглавлению

Штукатурка печи сделанной из кирпича

Штукатурить печи надо обязательно после полного высыхания и лучше всего раствором глины с добавлением песка. На 1 весовую часть глины добавляется 4 весовых части песка. Песок необходимо просеять, чтобы исключить попадание посторонних частиц. В глинопесчаный раствор можно добавить асбест или стекловолокно. Перед началом работ нужно подготовить поверхность печи: очистить от пыли и остатков раствора; смочить стенки водой для лучшего схватывания раствора. Раствор наносится на горячие стенки послойно. После затвердения первого слоя наносится второй, а затем третий слой штукатурки. Смочить штукатурку водой и затереть теркой.

какие бывают печи, какой нужен кирпич. Установка бака для воды, колосниковой решетки, топки.

Несмотря на растущую популярность готовых металлоконструкций, традиционная русская баня всегда ассоциировалась с духовками из кирпича. Мастерам, предпочитающим самостоятельно благоустроить имущество, полезно ознакомиться с порядком строительства кирпичной печи из кирпича. Информация о необходимых материалах, нюансах процесса и подробное описание последовательности работ помогут организовать комфортное место для отдыха.

Материалы и инструменты

Приобретение качественного материала — это первый шаг к постройке прочной кирпичной конструкции для бани. Кирпич заслуживает первостепенного внимания: для обустройства топки и дымохода используется красный тип огнеупора, выдерживающий нагрев до 850 ° С, топка кладется шамотным кирпичом, сохраняющим свои свойства при температуре выше 1500 ° С. Крупнозернистый. Для закладки фундамента требуется песок и глина, в качестве гидроизоляционного материала между основанием и банной печью используется рубероид.

Дополнительные материалы для устройства банной печи:

печное литье;
стальной уголок и лента;
емкость для подогрева жидкости;
шнур асбестовый;
проволока оцинкованная.

Перечисленные материалы позволят построить самую простую модель банной печи из кирпича, более сложные конструкции потребуют дополнительных деталей. Чтобы не прерывать процесс поиска необходимых инструментов, заранее позаботьтесь об их наличии.Помимо электродрели и болгарки вам понадобится емкость для раствора, уровень, рулетка, отвес и деревянный молоток.

Варианты проекта

Существует множество схем кладки, если вы не считаете себя профессионалом, лучше подобрать несложный вариант возведения самостоятельно. На КПД банной печи это не повлияет, а шанс на успешный результат работы будет намного выше.

Помимо традиционных способов кладки, предлагаем вашему вниманию заказ колоколообразных бань кузнецовских духовых шкафов, которые занимают значительно меньше места в отличие от стандартных конструкций.

Каждому начинающему печнику полезно познакомиться с тонкостями процесса оборудования кирпичной печи, иначе допущенные при кладке ошибки могут стать фатальными при эксплуатации банной конструкции. Итак, на что стоит обратить внимание:

Глина, взятая при рытье котлована, пригодится для растворной смеси при кладке печи.
Глина и песок для кладки банных печей смешиваются в соотношении 2: 1 или 3: 1.Определить правильную плотность раствора для соединения кирпича поможет следующий метод: опустив в него деревянную палку, отмерьте оставшийся слой глины. Оптимальной считается толщина 2 мм, если показатель больше, нужно добавить песок, более тонкий слой говорит о необходимости делать глину.
Монтаж печи литья в кирпичные ряды предусматривает образование между ними полусантиметрового зазора. Это предотвращает разрушение кладки каменки для бани из кирпича в результате расширения металла от накаливания.
Нестандартные размеры кирпича приводят к его выступам или недобору в конце кладки ряда. Исправить ситуацию поможет отпиливание выступающих частей кирпича болгаркой или формовка в случае нехватки утолщенных промежуточных швов.
Если размер решетки не совпадает с размером отверстия в топке, подготовленном в банной топке, обратиться к болгарке с металлическим кружком.
Обязательно предусмотрите очистные колодцы на изгибах внутренних каналов дымохода, эти участки наиболее подвержены скоплению сажи.
Избегать контакта отливки печи и кирпича. Эти места банной печи нуждаются в дополнительной защите, которая организовывается путем наматывания асбестового шнура на металлические детали.
Деревянные элементы, расположенные рядом с печью сауны, нуждаются в защите антисептическими растворами, которые защищают материал от самовозгорания в результате нагрева кирпичей и препятствуют процессам гниения.

Важно! Кладка кирпича осуществляется с обязательным использованием строительного уровня строго по отвесу.

Последовательность работ

Кирпичная печь из кирпича ввиду своей массивности требует предварительного устройства фундамента. Заложив фундамент, переходят непосредственно к кладке, завершается процесс обустройством дымохода.

Фундамент

Котлован под кирпичную банную печь выкапывается на глубину, превышающую уровень промерзания почвы. В зависимости от региона этот показатель составляет 0,7-1,2 м. Ширина ямы в самом низу немного превышает основную выемку.Это не допускает нарушения целостности общей конструкции при движении грунта. Порядок возведения фундамента под банную печь включает следующие этапы:

Дно котлована оборудовано песчаной подушкой высотой 15 см, которую впоследствии заполняют водой.
После полной пропитки укладывается камень или битый кирпич, формируется слой толщиной 20 см.
По окончании усадки песчаной подушки образуется слой щебня.
Сверху устанавливается опалубка и монтируется усиленный каркас.
Бетонный раствор заливается до уровня не более 15 см от поверхности пола.
Следующий этап — демонтаж опалубки. Освободившееся пространство засыпается мелким гравием или крупным песком.

Завершает процесс укладка на бетон двух слоев рубероида, выполняющего функцию гидроизоляционного материала между фундаментом и кирпичной печью.Предотвращение попадания влаги в кирпич предотвращает преждевременное разрушение материала. После полного высыхания основания переходят к основной конструкции ванны из кирпича.

Каменная печь

После проверки горизонтальности фундамента можно переходить к возведению стен печи сауны. Сначала на полу образуется своеобразный кирпичный защитный экран, создающий противопожарный барьер. Для этого понадобится пескобетонный раствор и кирпич резьбовой.Для основной кладки используется песчано-глиняная смесь.

Совет! Облегчить использование сухой глины поможет ее предварительное замачивание на несколько дней в специальной емкости. Песок для раствора очищают от мусора и просеивают.

Рекомендуется создать небольшой объем раствора в соотношении песка и глины примерно 2: 1. При формировании первого ряда печи сауны кирпич, уложенный на гидроизоляционный материал, предварительно смачивают водой. Завершите первый ряд обязательной проверкой углов и соблюдением выбранного порядка.Это учитывается в любом выбранном проекте банной печи из кирпича. Швы между рядами формируются толщиной 3-5 мм. Следующий слой кирпича укладывается на стык двух нижних, это правило соблюдается на всей кладке.

Обычно при формировании третьего ряда кирпичей из кирпича монтируется люк. Для его усиления используйте полосы из стального листа или оцинкованной проволоки. Специалисты отдают предпочтение стальным полосам из-за облегченного процесса крепления, при отсутствии полос выбранная проволока должна соответствовать стандартной толщине.Чтобы закрепить его в кирпиче, необходимо подготовить небольшие углубления.

Перед тем, как приступить к формированию четвертого ряда, еще раз проверьте уровень стен по горизонтали и вертикали, а также установленный угол 90 ° для каменки сауны. В этом ряду оборудуют колодец для золы и колосниковую решетку. Для установки решетки в кирпичи делают выемки так, чтобы образовавшиеся зазоры позволяли решетке расширяться в результате теплового воздействия. Эти зазоры составляют примерно 1 см в каждую сторону.Задняя стенка под решеткой закруглена битым кирпичом для уменьшения сопротивления при попадании воздуха в камеру сгорания.

После 6-го ряда монтируется дверца под нагнетатель, 7-й ряд заканчивается фиксацией колосниковой решетки и топочной дверцы. Устанавливается аналогично дверце воздуходувки. Как правило, для банных печей используют чугунные дверцы, которые отличаются прочностью и высокими огнеупорными свойствами. На 8-м ряду образуется перегородка, которая служит началом дымохода.Такая кладка продолжается до четырнадцатого ряда, на котором оборудуют каналы. Следующий ряд банной печи выкладывается полукирпичами, лежащими под углом друг к другу. Это служит основой для формирования плоскости отрыва. Кладка следующих трех рядов осуществляется аналогично первым трем уровням: каждый кирпич ложится на стык предыдущего слоя.

Дверь для выхода пара оборудуется на 19-м ряду каменки, после чего монтируются металлические тонкие планки, которые служат для крепления 20-го и 21-го рядов.На 21-м ряду закрывается каркас парной двери и устанавливается емкость для воды, если это предусмотрено проектом.

Дымоход

Двадцать третий ряд служит для оснащения банной печи трубой, длина которой варьируется в зависимости от общей высоты помещения. Труба подбирается пропорционально размерам самой бани: чем мощнее основная конструкция, тем больше дымоход, и наоборот.

Важно! Минимальная толщина стен дымохода и печи для бани — полкирпича, одинаковый размер сечения дымоходов.

Высота дымохода над крышей не менее полуметра. Для его кладки используют известковый или цементный раствор, так как песчано-глиняная смесь будет вымыта в результате атмосферных осадков или воздействия конденсата.

Улучшить внешний вид готовой банной печи поможет ее штукатурка. В раствор желательно добавить асбест или гипс. Перед намеченной процедурой кирпичную печь очищают от излишков раствора, немного углубляют швы и шпаклевывают.

Придерживаясь установленных размеров топки, габаритов каменки и сечения дымохода, вы обеспечите безопасную работу банной печи, а кирпичная конструкция надолго создаст комфортные условия при посещении парилки. номер.

Печь — кирпичная каменка — сердце бани, она мягко и равномерно нагревает комнату и надолго поддерживает комфортный для банных процедур уровень тепла. Купание в бане с такой печкой — «рождение свыше» — это целый комплекс оздоровительных процедур, как для тела, так и для общего тонуса тела.«Наслаждайтесь паром!» Это не просто желание, это целая философия, вобравшая в себя весь опыт и традиции банных мастеров.

Именно поэтому печь для бани кирпич должна соответствовать самым высоким требованиям, кладка печи должна выполняться с особой тщательностью, обладать необходимыми знаниями, навыками и умениями. Секреты того, как построить печь, бережно передаются из поколения в поколение, каждый раз конструкция печи улучшается, но есть несколько правил, которые остаются незыблемыми на протяжении веков.

Ни в коем случае нельзя привязывать фундамент печи к основному основанию бани, так как при нагреве печи образуется разница температурных расширений. Его необходимо изолировать и выложить по определенной схеме, нарушение этого правила неизбежно приведет к повреждению кладки.

Устройство:

Основание должно быть больше печи на полкирпича с каждой стороны.
Углубление рекомендуется на 700 мм и более.
Расстояние от основного фундамента до фундамента печи должно быть не менее полуметра.

Просеянный песок и гашеная известь 2: 1.
Песок и цемент 3: 1.
Известь гашеная, цемент, песок 2: 1: 6. Песок может быть до 16 частей, в зависимости от марки цемента и жирности извести.

Первый ряд фундамента выкладывается из бутового камня, щебня и жженого кирпича, все тщательно утрамбовывается и заливается раствором, затем слой следует повторить.Высота конструкции не должна доходить до уровня пола ванны на 2 кирпича, поверхность слоев необходимо выровнять. Затем таким же раствором уложите 2 ряда кирпичей. Промежутки между фундаментом топки и полом бани следует засыпать песком и утрамбовать. Завершают устройство устройство 2 слоя гидроизоляции из битумной мастики или рубероида.

Банная печь своими руками

Не использовать дырявый и силикатный кирпич, они разрушаются при высоких температурах.

Перед кладкой каждый кирпич нужно на пару минут замочить в воде, это повысит сцепление слоев и предотвратит обезвоживание раствора.

Раствор готовится из глины и песка 1: 1 или 1: 2. Глину необходимо замочить в воде на сутки (см. Смесь для кладки кирпича для печи). Для кладки огнеупорного и огнеупорного кирпича используют раствор глины и шамота или глины и горного песка в соотношении 1: 1 (2). Готовый раствор должен быть однородным, с шероховатой поверхностью, легко отделяться от лопаты.В растворе не должно быть комочков, консистенцию довести до густоты жирной сметаны, процедить через сито с металлической решеткой.

Кладка дымохода выполняется строго по схеме, кирпич можно класть сразу на раствор, при кладке топки и дымохода каждый кирпич должен быть предварительно просушен досуха.

Ниже представлена схема кладки дровяной печи с камнями и резервуаром для воды:

На изображении выше вы можете увидеть вертикальную шкалу снизу вверх от единицы до 25 — это этапы кладки, которые показаны на более подробно на схеме ниже:

Чтобы кладка оставалась горизонтальной, первый кирпич в ряду необходимо положить на рекомендуемый слой раствора, а второй — на более толстый слой и выдавить, проверяя уровень.Швы должны быть максимально тонкими, на всю глубину заполнены глиной. Слой для кладки обычного кирпича 5 мм, для огнеупорного и огнеупорного 3 мм.

Правила перевязки:

Из-за разницы в расширении при нагревании обычный кирпич нельзя перевязать огнеупором и огнеупором.
Вертикальные швы необходимо сверху засыпать кирпичом.
Швы необходимо тщательно отремонтировать, чтобы угарный газ не мешал пребыванию в ванне.

Внутренняя поверхность банной печи должна быть очень гладкой, все неровности должны быть устранены.Рекомендуется протереть изнутри тряпкой, смоченной глиной, чтобы размять мельчайшие трещинки и неровности.

Видеоинструкция

При кладке топки следует как можно чаще проверять геометрию конструкции с помощью горизонтального уровня и вертикального отвеса.

Всегда обращайтесь к чертежу. для правильной установки решеток, задвижек, баков горячей воды, дверей.

Если печь планируется топить дровами, то решетка и дверца должны находиться на одном уровне; если предполагается использовать уголь, то колосниковая решетка должна располагаться на 20-30 см ниже топочной дверцы.

Правила установки топливных устройств:

При установке решетки, расширяющейся при нагревании, оставьте зазор между ней и кирпичами 5 мм. Щель можно заполнить асбестом или песком.
Печь над топкой также установлена с зазором 5 мм и уложена асбестом.
Двери крепятся с помощью специальных «ножек», которые сделаны из проволоки или мягкой стальной ленты. Для теплоизоляции двери используется асбестовый шнур.
Для дровяной печи ширина дверцы должна быть не менее 250 мм, 1 кирпич, а высота 350 мм и более.

Верхняя стенка печи (перекрытие) сложена 3 рядами плоско уложенного кирпича с тщательной перевязкой стыков.

Дымоход

Соблюдайте пожарную безопасность! Помните, что труба должна подниматься над крышей не менее чем на 80 см, тогда вам не придется убегать от горящей бани.

Стены дымохода нужно делать толще, специалисты настаивают на толщине в полтора кирпича. Конечно, они будут медленно прогреваться, но гораздо дольше сохранят тепло, поэтому можно избежать образования конденсата на внутренних стенках дымохода.

Количество материалов

Для кладки типовой печи для бани, изображенной на фото, потребуется:

отборный кирпич — 230 шт;
глина — 0,1 м 3;
песок — 0,2 м 3;
бак для нагрева воды — 1 шт;
; 1 шт;
дверца выдувная — 1 шт;
дверца топочная — 1 шт;
печь чугунная — 1 шт .;
рубероид — 2 кв. М;
клапан дымовой — 1 шт;
— 1 шт;
Асбест и защитный лист для предварительного нагрева.

Конструкция печи от основания до трубы предусматривает 21 ряд кладки , каждый ряд необходимо выполнять в строгом соответствии с чертежами, и многократно проверять по горизонтальному и вертикальному уровню.

Кирпичная печь сушат не менее 2 недель. После завершения кладки обязательно проверьте тягу, открыв все дверцы и заглушки. Рекомендуется проводить испытание топки на щепе, не сильно нагревая печь.

4 основных конструктивных преимущества кирпичная печь для бани

В этой статье я хотел бы рассказать о преимуществах конструкции кирпичной печи для бани , или по-другому ее часто называют печью для бани. Многие покупатели сомневаются в выборе — покупать ли железную печь или арендовать печь для укладки банной печи. Мы взвесим все за и против и посмотрим, чем кирпич лучше?

Преимущества кирпичной печи в бане

Недостатки железной печи

Кирпичная печь

Когда заказчик меня, печника, спрашивает, что ему выбрать — железную или кирпичную печь, то, как правило, у самого заказчика есть определенные мотивы, чтобы выбрать железную печь.Как один из мотивов — цена вопроса.
Давайте вкратце рассмотрим, сколько стоит хорошая железная печь, каковы ее возможности и сколько стоит установка такой печи.

Сравнение металлических и кирпичных печей

схема чугунной печи с баком для воды

Для начала посчитаем стоимость материалов

Стоимость материалов для чугунных печей

Стоимость хорошей, прочной печи-топки из прочного металла в среднем составляет 60-70 тысяч рублей.Труба железная от 1000-1500 за метр, это 3-4 метра, получается около 6000 рублей, ну и третий компонент, по желанию, по желанию — хотя без него сложно представить свою баню. Это резервуар для воды, который необходимо встроить в дымоходную систему. Танк обойдется вам в среднем в 5000 рублей. Общие затраты составят 80 000 рублей.

Стоимость установки железной печи

Теперь оценим стоимость установки банной печи, дымохода и подключения бака к банной печи, если вы хотите полностью использовать энергию горючего топлива и использовать ее для нагрева воды для душа.Печных установок вместе с дымоходом обходится около 30 000 тысяч человек; если нужно установить еще и резервуар для воды, то не менее 40000

Материалы

Стоимость работ

Печь железная

Бак для воды

Общая стоимость установки 116 000 руб. Дорого или дешево — можно сказать только по сравнению с кирпичной печью.

Кирпичная печь в бане. Оценка стоимости работ

Для сравнения возьму одну из своих работ.На следующем фото моя печь для бани кирпич , о преимуществах которой я вам расскажу позже, а в этом разделе сравниваю только показатели стоимости.

Кирпичная печь для бани. Вид со стороны печи

Итак, для этой печи было использовано 900 кирпичей, и это немалое количество. В среднем на банные печи уходит 600-800 кирпичей. Но моя печь в кирпичной бане особенная. 900 кирпичей по средней стоимости кирпича с учетом кладочной смеси и фурнитуры — решеток, топочных дверок и т. Д.- Всего по состоянию на сентябрь 2015 г. составило около 80 000 руб.
Стоимость нашей работы 90 000. Всего получилось — 170 тысяч.

Печь железная

Печь из кирпича

Материалы

Конечно, можно сказать, что железная печь стоит на порядок дешевле, чем если заказывать кладку печи для бани.
Сравнить время установки железной печи и укладки банной печи

Печь железная

Печь из кирпича

Время установки

Результат — кирпичная печь в бане дороже и тратится больше времени, однако преимуществ кирпичной печи намного больше, и они с лихвой окупаются потраченными деньгами и временем.

Банная печь из кирпича

: основные преимущества

Большинство клиентов выбирают кирпичную кладку по следующим причинам:

Плавное отопление помещений
Кирпич имеет свойство плавно нагреваться, в свою очередь, помещение тоже мягко нагревается. Кирпичный обогреватель в бане Также заменит ТЭН в гардеробной и на втором этаже. Печка будет долго отдавать тепло, несмотря на то, что дрова уже давно выгорели.

Долговечность
Кирпичная печь для сауны более прочная.Это связано с плавностью нагрева кирпича. Построив такую печь один раз — не придется покупать ее заново каждые 5-10 лет, это прочная конструкция, которая прослужит без ремонта 15-20 лет.

Security
Благодаря плавному и равномерному нагреву кирпича, в отличие от горячего железа, вы не получите ожогов, если случайно коснетесь горячего кирпича. С этой стороны печь-каменка в русской бане самая безопасная.

Уникальность размера

У Вас могут быть абсолютно любые размеры бани и абсолютно любые требования к печи — печь спроектирует печь в бане по Вашим параметрам.Вот один из самых ярких примеров моей работы: выложена кирпичная печь из кирпича в парилку, со стороны большой гардеробной, туалета, топка с большим отопительным щитом, которая выполняет и то, и другое. роль отопления и роль камина.
Большая дверь топки открывается, и вы можете наблюдать за открытым огнем. Кроме того, на втором этаже построена дополнительная автономная топка для обогрева второго этажа

Банная печь из кирпича

: дефекты чугунных печей

Мягкое отопление Утюг нагревается быстро, но тепло от железной печи не будет совсем здоровым — попробуйте сесть рядом с раскаленным утюгом, получите ожоги даже на расстоянии.А если случайно прикоснуться к такой плите телом, получится 100% ожог, после которого совсем не захочется париться.

Долговечность утюга Печь-утюг, в отличие от конструкции «кирпичной печи», резко нагревается, а сам материал в принципе быстро изнашивается. Через 5-10 лет активного использования железную печь придется выбросить в мусорную корзину, а в сауне печь будет 15-25 лет

Излучение Тепло от железа идет очень сухо, а главное — раскаленный металл выделяет элементы, вредные для организма. Банная печь из кирпича таких недостатков не имеет.

4. Печь кирпичная, облицованная кирпичом

Во избежание воздействия горячего утюга, прямых ожогов от случайного контакта кожи и утюга, а также для поддержания тепла в парилке, печь для бани нужно облицевать кирпичом. В этом видео можно схематично проследить, что происходит при строительных работах по футеровке печи кирпичом. Это одна из часто выполняемых работ, поэтому я бы рекомендовал рассматривать ее как некое среднее звено между железной печью и кирпичной печью для сауны.

Кладку топки для бани следует производить на отдельном фундаменте с учетом особых технических требований.

Конструкция печи отличается от конструкций домашних печей из кирпича, используемых для обогрева помещения в холод и приготовления пищи.

Каменку для бани из кирпича можно эксплуатировать в любое время года, независимо от погодных условий.

Его назначение — равномерно обогреть пространство ванны и поддерживать особый микроклимат в помещении.

Грамотно выполненная заказ печи позволяет каменке работать по продуманной схеме — сначала прогревается сама печь, потом камни и потом парилка.

Информационные и видеоматериалы данной статьи позволят правильно выбрать строительный материал и сложить печь для бани своими руками.

На сегодняшний день среди мастеров бани существует несколько технологий укладки печей для бани.

Некоторые виды печей встречаются чаще, о других почти забыли, так как ими пользоваться не совсем удобно.

При желании своими руками можно сложить любой из следующих дизайнов: белый, серый, черный, с печкой.

С коптильней и без, с баком, расположенным над плитой, или баком для воды, расположенным внизу печи.

Главное — выбрать оптимальный вариант под свои нужды.

Белая печь для обогрева бани совсем не выделяет сажу в помещение, поэтому больше, чем любой другой тип печи для бани, соответствует экологическим нормам.

Камни нагреваются с помощью железной части, расположенной в конструкции. Именно поэтому на прогрев помещения требуется более 12 часов.

Но такой длительный период прогрева оправдывает себя длительным периодом сохранения тепла.

«Серая» кладка печи возводится с прямым дымоходом, благодаря чему прямоточный считается наиболее экономичным.

«Серая» конструкция парилки прогревается за короткое время, но чтобы использовать свое предназначение, нужно дождаться полного сгорания топлива, так как сажа оседает на камнях.

Кладка «черной» печи производится без дымохода.Именно такая конструкция была распространена в русских деревнях, и сегодня, как выясняется, эта технология кладки не забыта.

Единственный минус использования каменки в том, что нужно ждать, пока догорает топливо, но он перекрывается плюсом — ароматным качественным паром.

Кладка печи с печью представляет собой конструкцию, оборудованную камином и баком, которые устанавливаются на чугунные перекрытия и за счет них отапливаются.

Бак окружен кирпичным кожухом, что позволяет длительное время поддерживать нужную температуру воды.

Подробнее о способах укладки печи для бани в видеоматериале в статье.

Как правильно выбрать кирпич для каменки?

Для кладки банной печи лучше приобретать дорогие качественные материалы, но если бюджет не позволяет, можно построить печь из недорогого красного кирпича.

Главное — выбирать изделия правильной геометрической формы, без каких-либо деформаций.

При покупке кирпича из разряда малобюджетного материала нужно учитывать, что некоторые изделия могут иметь размеры несколько отличные от стандартных.

В результате при кладке топки для бани стыки будут иметь перепады до 10 мм.

Такая технология кладки допускается при возведении стен зданий, но не для устройства утеплителя.

Отрицательный момент будет не во внешнем виде, а в отводе тепла наружу, что для банных печей недопустимо.

Качественно изготовленное кирпичное изделие при слабом постукивании молотком по его поверхности должно издавать чистый звук.

Если при ударе слышен глухой звук, значит, изделие сгорело без соблюдения технологии.

Производство и испытание кладочной смеси на вязкость

Такой подход позволит получить одинаковый коэффициент теплового расширения швов и кирпича, благодаря чему срок эксплуатации банной печи увеличится.

При этом не стоит забывать и о правилах укладки печи для бани: качественную печь можно сложить своими руками, если швы кирпичной конструкции сделать максимально тонкими.

Оптимальная толщина шва — 5 мм, если получится, раствор можно наносить еще тоньше.

Раствор следует готовить на промытом речном песке, в этом компоненте смеси недопустимы даже следы ила.

В этом случае можно использовать песок фракции от 1 мм до 1,5 мм.

Самостоятельно приготовить раствор несложно, главное соблюдать нижеприведенную технологию.

Кроме того, чтобы расширить свои знания по данной теме, вы можете посмотреть полезный видеоматериал.

Приготовление кладочной смеси и методы проверки ее качества:

Глина помещается в подготовленную емкость, измельчается своими руками и доливается немного воды. Тщательно перемешивая замоченную глину, добавляем еще воды, еще раз перемешиваем. На выходе должна получиться однородная масса без комков консистенции густой сметаны. В таком состоянии его оставляют на сутки;
По истечении указанного времени вода поднимается над уровнем глины, после чего лишняя вода сливается.Еще не полностью готовый раствор протирают через сито, чтобы окончательно удалить комочки;
Как только глиняная масса за счет воды приобретет необходимую однородность, в нее своими руками добавляют песок. Его количество определяется исходя из глиняной массы.

Качество приготовленной смеси определяют двумя способами:

Из строительного раствора своими руками сформировать шар диаметром около 50 мм. Затем кладут на деревянную доску, сверху прижимают образец другой доской, прижимают до тех пор, пока на забрызганном продукте не начнут образовываться трещины.Если шарик раскрошился еще до появления трещин, значит, раствор имеет плохую вязкость. Если трещины начали образовываться на трети диаметра изделия, то раствор можно считать нормальным. Появившиеся в середине изделия трещинки говорят о необходимости добавить в смесь еще немного песка;
Сделайте своими руками два круглых образца диаметром 50 мм. Из одного шарика делают гранулу, изделия оставляют сохнуть в тени на 2 дня. Если за это время на образцах появились трещины, то в смесь необходимо добавить еще песка, так как глина маслянистая.Если мяч оставлен на деревянной доске, и после этого он остается целым, то решение оказалось хорошим.

Особенности кладки топки для бани

Чтобы сложить полноценную печь для бани, сначала делают под нее фундамент с гидроизоляцией. Монтаж основания осуществляется ниже перекрытия с использованием цементной смеси.

На уровне поверхности пола, в месте расположения дверцы духовки, укладывается железный лист.

Во-первых, каждый ряд кладки необходимо загибать без использования раствора, чтобы подобрать кирпичи с одинаковыми параметрами и определить толщину будущего шва.

При этом не забывайте, что каждый ряд кладки должен начинаться с краеугольного кирпича.

Затем необходимо набрать воду в любую емкость, и непосредственно перед кладкой кирпича опустить в нее кирпич на пару секунд.

Наличие воды необходимо для того, чтобы процесс сушки возведенной конструкции шел равномерно, а сухой кирпич не мог забирать влагу из раствора.

На каждый ряд кладки разрабатывается отдельная схема, ее еще называют порядком.Разный порядок банной печи по-своему влияет на способность кирпичной кладки отводить тепло.

Любая предложенная ниже схема заказа может обеспечить другой внешний вид и размер печи для бани.

Порядочную кладку банной печи можно произвести следующим образом:

С помощью кельмы выкладывается определенное количество глиняной смеси и разравнивается по рабочей зоне — в месте кладки первого ряда кирпичных блоков. Блоки поочередно вынимаются из воды (замачиваются не более 20 секунд), затем устанавливаются на раствор;
При кладке кирпич утрамбовывают кельмой, следя за тем, чтобы толщина шва раствора не превышала 5 мм.Излишки глиняной смеси удаляются кельмой;
После кладки первого кирпича торец следующего обрабатывается раствором и прикрепляется к торцу уже уложенного первого. Таким образом, используя глиняный состав и нанося этап заделки изделий кельмой, выполняется первый ряд кладки. Все последующие ряды кладки кладут по такому же принципу;
При укладке первых 3-4 рядов блоков получившийся фасад протирают влажной тряпкой, чтобы улучшить визуальное восприятие заказа и легче контролировать последующий процесс упорядоченной укладки;
Следующий ряд блоков укладывается так же, как и первый.При этом нельзя допускать совпадения вертикальных швов. Вертикальные швы одного ряда должны перекрываться серединой корпуса кирпичей второго ряда.

В процессе эксплуатации не допускается использование четвертинок изделий для укладки со сколом внутри печи или дымохода — под воздействием высоких температур проколотые блоки будут постепенно разрушаться.

Советы по прокладке топки и конструкции печных приборов

Камера топки бани построена только из шамотного кирпича, недопустимо сочетание изделий, изготовленных по разным технологиям.

Если сравнить огнеупорный и простой кирпич, то оба материала имеют разную степень теплового расширения. При кладке шамотных кирпичей следует использовать только шамотную глину.

Если внимательно посмотреть видео, то можно увидеть, что блоки из кирпича при строительстве печи для бани кладут по краю.

При этом между внутренними стенками топки и стенками камеры сгорания оставляют зазоры не менее 50 см.

Так как печные приборы (дверцы, решетки) изготовлены из чугуна, рекомендуется монтировать их с зазором, иначе раскаленный металл порвет кладку.

Решетка комплектуется без раствора; в случае необходимости решетка должна легко сниматься.

Все виды печных дверок бани крепятся к конструкции за счет специальных отверстий в них и использования мягкой проволоки, которая фиксируется в стыках кладки.

При монтаже устройства также устанавливаются на растворную смесь.

Испокон веков кирпич использовали для кладки банных печей. Даже в наше время, учитывая широкий выбор материалов для этого, тем не менее, печи из кирпича все же производят.Прочтите нашу статью и вы сможете сделать печь для бани из кирпича своими руками.

А на самом деле это не только традиционно, но и не так уж и сложно. Поэтому многие пытаются сделать обжиговые печи для бани своими руками. Достаточно иметь небольшое представление о конструкции и некоторые навыки строительства банной печи. А поставить плиту самому будет несложно. Более того, он не потребует дальнейшей облицовки и даже оштукатуривания.

Да и инструментов для кирпичной печи так много не понадобится.Кроме самих кирпичей вам также понадобится емкость для раствора, наждачный инструмент, квадраты, карандаши для меток, плоскогубцы и другие простые вещи, которые есть под рукой практически у каждого.

Заказ кирпичной печи для бани

Для начала, как и практически во всех строительных конструкциях, необходима кладка фундамента. Фундаменты под другую печь тоже не будут. В данном случае поговорим о кирпичной печи и, соответственно, о фундаменте под ней. И если вы определились с местом для строительства печи, можно приступать.

Фундамент под банную печь из кирпича

Для начала нужно выкопать яму. Его дно должно достигать такой глубины, чтобы находиться ниже слоя мерзлого грунта. А это примерно 0,7 метра. Ширина котлована в самом низу должна быть немного больше, чем основной котлован. Это необходимо для того, чтобы любое движение грунта не повлияло на общую конструкцию фундамента.

Рубероид на фундамент под кирпичную печь

Затем на дно выкопанной ямы насыпают песок.Его количество должно быть таким, чтобы покрывать дно примерно на 1,5 дм. Песок заливается водой и после насыщения водой засыпается битым кирпичом и камнем толщиной до двух дм. После того, как песок перестанет давать усадку, слой присыпается щебнем, а затем в котловане производится опалубка и устанавливается армированный каркас. После этого заливается бетон толщиной, которая не должна достигать 1,5 дм. к поверхности почвы. Затем опалубку демонтируют, нанося на ее стороны несколько слоев дегтя, а оставшееся пространство засыпают крупным песком и мелким гравием.

Далее нам понадобится рубероид, две штуки, размером с аналогичную площадь фундамента, которые укладываются на бетон, как последние слои фундамента. Эти детали, таким образом, являются прокладкой между ними и служат гидроизоляционным материалом. Это очень важно, так как при попадании влаги на кирпичи теряется их прочность, а это приводит к его скорейшему разрушению. Итак, если фундамент готов, можно приступать к возведению стен.

Готовим раствор для кладки

После того, как фундамент готов, можно проверить его горизонтальность и пригодность, можно переходить к следующему этапу — возведению стен.Во-первых, необходимо будет выложить так называемую «защитную стену», то есть защиту от возможного возгорания. Для него понадобится раствор из песка и бетона и резьбовой кирпич. Из них выкладывается первая стена, которая служит основанием топки.

Кладочная глина пропитанная глиной

Кладку кирпичной печи для бани обычно кладут на песчано-глиняный раствор. Глина добывается, как правило, на глубине более полуметра. Для облегчения использования глина умягчена водой.Его замачивают в специальной емкости на несколько дней, а затем вводят в эксплуатацию. Песок для раствора необходимо очистить от мусора и желательно просеять.

Раствор готовится путем замешивания глины и добавления к ней воды, при этом масса тщательно перемешивается. После этого в состав добавляют песок, который по количеству обычно превосходит глину примерно в два раза. Необходимо помнить, что не обязательно сразу готовить необходимое количество раствора для всей конструкции, так как смесь быстро теряет свои свойства, затвердевает, и ее использование со временем затрудняется.

Строим кирпичную печь

Первая кладка кирпича производится по битумной гидроизоляционной кладке, наложенной на фундамент. Каждый кирпич смачивают водой.

Защищаем стену и облицовку от огня. Необходимо помнить, что здесь необходимо использовать цементно-песчаный раствор.

После этой установки обязательно проверьте углы, которые должны быть прямыми, и так называемое «выравнивание». Порядок топки для бани следует учитывать при любом строении печей из кирпича или другого камня.Это зависит от размеров нагревательной конструкции: чем она больше, тем мощнее ее обогреваемость. Края упорядочивания стоит тщательно замерить, так как при любом зазоре дым может пройти в комнату. Толщина швов в междурядьях кирпича не должна превышать трех-пяти мм., Кирпичи должны плотно прилегать друг к другу. Для этого необходимо, как уже было сказано, сделать качественный раствор без лишнего мусора и камней.

Монтаж отвеса с грузом

Второй ряд кирпичей кладут так, чтобы каждый кирпич лежал на стыке двух нижних кирпичей, третий ряд похож на второй и так далее.

Установка взорвалась. Здесь виден уровень — отвес

При кладке третьего ряда кирпича обычно устанавливают дверцу поддувала. Для более точного расчета потребуются чертежи печей из кирпича для бани. Руководствуясь ими, можно будет рассчитать все этапы сооружения. Дверь армируется оцинкованной проволокой или полосами из стального листа. Кстати, специалисты рекомендуют использовать стальные полосы, так как их легче закрепить. Но если их нет, подойдет и проволока, главное, чтобы по толщине она соответствовала норме.Для этого нужно сделать в кирпичах небольшие углубления.

Установка дверок в кирпичную печь для бани

Чтобы дверца получилась качественной, кирпич нужно подпилить

Перед кладкой четвертого ряда нужно будет еще раз проверить ровность стен и прямолинейность углов будущей печи.

Там будет колодец для золы

Это очень важно, так как в четвертом ряду проложен колодец для золы, а также для решетки — решетка для воздуховода и для очистки топливного отсека пепел.Для его установки нужно проделать углубления в кирпичах, оставив зазоры для теплового расширения решетки.

Решетка в кирпичной печи

Они должны быть примерно по 1 см в каждую сторону. Заднюю стенку под решеткой нужно будет округлить битым кирпичом, чтобы обеспечить наименьшее сопротивление проходу воздуха в топочное отделение.

Шестой ряд кирпичной кладки завершается установкой дверцы под воздуходувку, а седьмой — установкой колосниковой решетки и топочной дверцы.Кстати, топочная дверца устанавливается так же, как и воздуходувка. Двери для банных печей обычно используются чугунные. На сегодняшний день они считаются самыми прочными и огнеупорными деталями.

Восьмой ряд кладки делается перегородкой, с которой будет начинаться дымоход. Таким образом, до 14-го ряда кладут кирпичи, на которые уже установлены каналы — металлические П-образные изделия, часто применяемые в строительстве, в том числе при возведении печи.

В передней стенке печи сауны нужно сделать отверстие для бака, где будет горячая вода.Этот контейнер должен располагаться так, чтобы он вертикально держался на боковых стенках кладки и при этом касался ранее проложенных каналов.

Установка емкости в кирпичную печь

Пятнадцатый ряд выкладывается половинками кирпича, которые лежат под углом друг к другу. Это будет основа для выкладки разделительной стены. Следующие три ряда выкладываются так же, как и первый, то есть каждый кирпич перекрывает стыки кирпичей предыдущего ряда.

Все двери и резервуар должны быть обернуты асбестом.

Установите воздуходувку в нашу кирпичную печь

В 19-м ряду установлена дверь, через которую будет выходить пар. Затем обычно укладывают тонкие полосы металла, обычно из малоуглеродистой стали, чтобы скрепить 20-й и 21-й ряды. Делается это потому, что уже в 21 ряду закрывают рамку дверцы для пара и ставят емкость для горячей воды. После монтажа его как бы оборачивают кусками кирпича, максимально прижимая его к стенкам емкости.

Установить печь

23-й ряд начинается с установки трубы, длина которой будет зависеть от высоты бани.

Труба для банной печи подбирается в зависимости от самой конструкции. То есть, если это массивная печь, то труба должна быть непростой. Для более хрупкой конструкции понадобится труба меньшего размера. Всегда следует учитывать, что толщина стенок трубы и топки не должна быть меньше половины кирпича, а сечение дымоходов должно быть одинакового размера.Дымоход возводится не менее чем на полметра над поверхностью кровли. В данном случае это уже не песчано-глиняный раствор, который легко смывается дождями или размягчается под воздействием конденсата, образующегося в трубе, а известковый раствор или даже цемент.

Почти готовая 10-рядная кирпичная печь

После того, как кирпичная печь будет готова, ее можно оштукатурить. Хотя это не обязательная процедура. Однако некоторые предпочитают улучшить внешний вид печи, а также защитить баню от огня.

Для штукатурки подойдет любой раствор с добавлением в него небольшого количества асбеста. Также можно нанести раствор с гипсом, только здесь нужно учитывать, что такая штукатурка схватывается довольно быстро. Кроме того, для оштукатуривания используются смеси глины, песка и гипса или без гипса.

Перед оштукатуриванием стена печи подготавливается, то есть очищается от затвердевшего при строительстве раствора, стыки зачищаются на глубину до 1 см и шпаклевываются.

Как видите, сделать печи для бани из кирпича своими руками не так уж и сложно.И, что самое главное, не дорого. Хотя это зависит от того, какие кирпичи выбрать для нее. Обычно для печей выбирают более прочные кирпичи, чем для других построек. Для этого выбираются огнеупорные виды, то есть из огнеупорной глины. Кирпич для бани нужно выбирать полнотелый, прилично обожженный, без трещин и сколов.

Многие используют обыкновенный кирпич, он не очень прочный, но и не очень дорогой. Но наиболее распространенным является так называемый шамотный кирпич (от названия глины «шамот»), который на 70 процентов состоит из огнеупорной глины.Его популярность объясняется прочностью и качеством, несравнимым с обычным видом. Такой кирпич намного дороже, но прослужит в несколько раз дольше.

При строительстве печи главное внимание следует уделять не кирпичу, а структуре конструкции и ее безопасности. Это очень важный момент, так как большинство пожаров возникает именно из-за тех печей, которые облицованы кирпичом. Для пожарной безопасности следует знать несколько простых правил:

расстояние от поверхности топки и горючей конструкции не должно быть меньше полуметра.Если конструкция имеет огнестойкую броню, то расстояние можно сократить.
Между кирпичной трубой и деревянными элементами кровли бани, например обшивкой или стропилами, должен быть свободный зазор не менее одного дм.
Щель между дымоходом и крышей закрывается вырезом из оцинкованной стали. №
на полу перед основанием печи, если оно деревянное, положите металлическую пластину или лист, который также защитит баню от пожара, вызванного горящим углем на полу.

Зная эти принципы строительства, можно смело переходить к возведению печи для бани, не беспокоясь о ее будущем

И всегда нужно помнить, что при строительстве печи для бани нужно выбрать только проверенный материал и приступить к работе. строительство только после того, как все будет тщательно просчитано.

Банная печь с баком для воды

В зависимости от того, какие задачи возложены на накопитель горячей воды, подбирается печь с определенным объемом водонагревателя.При использовании только кипятка для обжига камней, прогрева веника нет смысла ставить большую емкость.

В зависимости от установки возможны несколько вариантов установки емкости под воду:

Размещение адаптера предполагает установку бака непосредственно в камеру сгорания. У самоварного варианта бак установлен на дымоходе. Расположение насадок предполагает установку бака сбоку от печи. Банная печь с резервуаром для воды может дополнительно включать теплообменник.Он используется для обеспечения комфортной температуры в прихожей и на террасе. Дополнительно теплообменник подает горячую воду в парилку и душ.

На размер кирпичной печи, используемой в бане, влияют следующие факторы:

площадь парилки;
количество людей, которые будут им пользоваться;
сезонность использования бань;
приложение

Найти проект из кирпича под ключ, полностью удовлетворяющий собственника, довольно сложно.В большинстве случаев необходимо изменить существующий порядок, чтобы внести серьезные изменения в исходный проект.

Совет! В любом случае, даже при незначительных изменениях кладки, перед корректировкой необходимо получить консультацию специалиста. В противном случае духовка может представлять угрозу для здоровья человека.

При внесении изменений в проект следует учитывать некоторые особенности кирпичной кладки:

В обогревателях топливный отсек должен быть значительного размера, чтобы обеспечить полное сгорание дров и гарантировать качество потока воздуха.Дверь зольника, сама зольница тоже внушительных размеров.
Для подачи нормального воздуха в топку решетки размещают параллельно каналу зольника.

Внимание! Подобрать в готовом виде решётку нужного размера сложно, приходится ставить несколько решеток меньшей длины перпендикулярно поддувалу.

При расположении ТЭН над топкой, топка не может быть меньше см. Идеально рассмотреть топочную баню с баком для воды (на фото) с топливным элементом в 8-9 кирпичей.В этом случае нагрев камня будет равномерным. Если уменьшить размеры топки, между камнями будет скапливаться сажа, температура в топке снизится.

Кладка печи с резервуаром для воды начинается с тренировочной площадки. Отдельно готовится глиняно-песчаный раствор. Далее по плану кладут насухо кирпичи. Сначала уложенные угловые кирпичи подбираются по размеру, чтобы ширина швов не превышала 5 мм. Только после завершения этого этапа можно приступать к кладке кирпичей в раствор.

Проверка вертикальности и горизонтальности выполняется после укладки полигона, для этого потребуется строительный уровень. Для оценки качества углов используйте отвес. Регулировка необходима даже с минимальными допусками, иначе духовка будет безопасной, к тому же вода в ней не нагреется до нужной температуры.

Есть определенные нюансы и при установке дверей. В местах, где двери будут плотно прилегать к кладке, сначала сделайте слой асбеста.Для запирания дверей вам понадобится проволока или металлокорд.

Также следует обратить внимание на место, где труба из кирпичных печей будет проходить через стену, крышу или потолок. Выполняется качественная изоляция труб изоляционными материалами, например, базальтовой ватой.

На видео представлен алгоритм создания печи из кирпича.

Эти кирпичные печи с резервуарами для воды небольшие, их легко сделать. Ключевые элементы:

бак под водой;
печь-плита;
дымоход;
опора под бак;
противопожарные двери и воздуходувка;
постамент решетки обогревателя

Для изготовления емкости под нагреватель используется сталь толщиной около 8-10 мм.Бак под воду из труб диаметром 40 см. В качестве опоры под водонагреватель можно использовать каркас из углов 50 на 50 см. Крышка водонагревателя предназначена для укладки камней, жертвует водой.

Внимание! При закрытой крышке камни нагреваются равномерно.

Утеплитель ставится на каркас, затем обкладывается кирпичом, стоящим на краю.

Футеровка банной печи с баком для воды простая, не требует значительных временных затрат.

Печи предназначены для нагрева пара, в которых одновременно находится 3-4 человека.Загрузка камней в каменку осуществляется после полной сушки печи.

На эту печь потребуется около 700 кирпичей, 30 ведер с просеянным песком, 40 кусков огнеупорного кирпича, 15 ведер глины для строительства. Необходимые аксессуары 2 топочные дверцы, дверной вентилятор, 2 клапана, 2 решетки, металлический уголок 30 30, панель с горелкой, стальной шкаф под камни.

Эта печь для пиццы расположена базовой (нулевой) линией. В таком виде форточка. При кладке важно соблюдать раскладку кирпича, проверять ровность и вертикальность в каждом ряду, следить за качеством углов.

Демпфер выполняется в третьем ряду. Сразу же происходит и образование вставок зольников, размещаемых дверцами топки. Дверь захлопнулась в 5 ряду. Установите перемычки, чтобы создать переход к топке. Для перемычек используйте металл толщиной не менее 3 мм. В шахте 6 серии используются 2 решетки. Шахтная печь выкладывается шамотным кирпичом, нужен специальный раствор. Укладывая решетку, кирпичи делают специальную ямку на расстоянии 6-10 мм в случае теплового расширения материала.Затем выполняется укладка каналов дымохода, для этого потребуется стальная лента.

Кирпич шамотный 7 ряд положил дверцу топки сбоку. 8 ряд обращен к дверям. Затем их накрывают металлическими полосами, служащими опорой для кирпичных плит.

10 ряд дверок печи полностью кладут кирпичом, затем напильником (при необходимости). Далее идет укладка плиты и установка шкафа под камни.

С 12 рядами прокладки каналов до дымохода и 15 рядным замком дверцы для удаления сажи.Затем прикрепите дымоход к двери. С 22-го числа начинают сужать горючее в шахте, а в 24-м ряду полностью перекрывать.

Для создания дымохода при 27-м числе прокладок только один дымоход.

Каменная печь с большим резервуаром для воды — мечта каждого отдыхающего. Чтобы печь под силу любому хозяину, нужно выбрать вариант печи, обратиться за советом к профессиональным гончарам, чтобы восполнить свое желание и терпение. При минимальных временных и материальных затратах можно рассчитывать на получение желаемого результата.

Связанные с контентом

Преобразование водонагревателя в дровяную печь: 11 шагов

Вы можете использовать фонарик, чтобы зажечь печь через переднее отверстие. После зажигания я закрываю отверстие пустой банкой для кошачьего корма на 5 унций. У меня есть три баллончика, в двух из которых отверстия разного размера для разного количества воздуха. Я обычно использую фонарик на коротких деревянных планках, чтобы разжечь огонь. Когда запас планки заканчивается, я использую топор, чтобы расколоть небольшие доски.
Освещение фонаря показано на фото V .

Установите решетку на вытяжную трубу. Это предотвратит прогорание углей через дно печи и позволит воздуху проходить через вытяжную трубу. Вероятно, вам придется заменять решетку каждый год. См. Фото W .

Печь будет производить от 1 до 2 фунтов золы каждый день. Лучше всего убирать золу каждый день, потому что ее накопление снижает тепловыделение. На фото X показаны инструменты, которые я использую для удаления золы. Я использую магнит, чтобы удалить гвозди и шурупы из золы, потому что весной я кладу золу на лужайку.

Вам придется иметь дело с скоплением сажи (креозота) в дымоходе. Я привязал веревку к кирпичу, обернул вокруг нее старую футболку и каждый год таскал ее вверх и вниз по дымоходу.

Я изучил химические вещества, разрушающие сажу, и обнаружил, что их не хватает. Испытания этих химикатов показывают, что они практически не работают. Один из популярных сортов — смесь 90% нитрата калия и 10% древесного угля, которая фактически способствует возгоранию дымохода. Идея состоит в том, чтобы вместо одного большого пожара в дымоходе были частые небольшие пожары.Эти материалы воспламенили сажу в трубе печи, отчего она загорелась тускло-красным светом.

Второй тип разрушителей сажи — это антипирен, который испаряется в огне, а затем конденсируется на отложениях сажи. Он затрудняет воспламенение сажи. У вас все еще есть проблема накапливания в дымоходе.

Еще одна возможность — вставить небольшие кусочки битого гипсокартона вместе с деревом. Идея состоит в том, что образуется горячий диоксид серы, который вступает в реакцию с сажей в дымоходе.Насколько я помню, гипсокартон — это сульфат кальция, который при нагревании разлагается на оксид кальция и диоксид серы.

Первое использование этой печи, вероятно, должно быть на улице, чтобы сжечь любые горючие вещества на внешней поверхности. Не стоит красить печь снаружи, потому что она будет дымиться и загораться.

Если у вас есть сварочное оборудование, вам следует добавить нижнюю камеру для сбора и удаления золы. Это могло быть сделано из другого контейнера с гелием.

Я обнаружил, что размещение легковоспламеняющихся материалов на расстоянии не менее 3 футов от печи было достаточным для пожарной безопасности.Особенно это касается области непосредственно над плитой, где сосредоточено тепло. Любые дымовые извещатели следует размещать подальше от печи, потому что при заправке печи часто выходит дым.

Когда я использовал печь, иногда крышка на переднем отверстии отрывалась после добавления новой порции дров. Итак, я добавил болт, чтобы удерживать крышку на месте. Это проиллюстрировано на фото Y .

Клапан на фото был добавлен мной на плиту, которую я использовал.Это оказалось совершенно ненужным и всегда открытым.

Если вы используете эту печь в городе, начните с небольшого количества дров. Начните ранней осенью с небольших нагрузок, чтобы соседи привыкли видеть дым, идущий из вашей трубы. Городские жители, видя, что из трубы идет дым, вызовут пожарную охрану. Это, в свою очередь, могло привести к конфискации, осуждению или регулированию. В моем случае пожарные были очарованы и не нашли ничего, что можно было бы критиковать.

По возможности держите запасы древесины сухими и скрытыми от глаз. Вы же не хотите, чтобы соседи утверждали, что поленницы — это «бельмо на глазу» или «крысиный приют». Держите поблизости диких кошек, чтобы контролировать грызунов.

Также можно сжигать небольшие количества различных пластмасс. Некоторые пластмассы могут быстро нагреваться.

Я обнаружил, что в очень холодные дни печь можно использовать для плавления алюминия для литья. Мой чугунный тигель вмещает около 18 унций воды, и такое количество алюминия требует много тепла для плавления.Даже в холодные дни плавящийся алюминий легко может поднять температуру в салоне до 100 градусов. Чтобы полностью растопить огонь, нужно около полутора часов разжечь огонь.

На фото Z изображена загрузка печи дровами. Мне приходится раскалывать большинство бревен, чтобы забрать их. Большая часть моего топлива — это сломанная мебель. Пожар на этой фотографии смоделирован.

Основным принципом конструкции здесь является использование трубы или трубы для впуска воздуха в огонь. Эта трубка служит двум целям: во-первых, для предварительного нагрева воздуха, поступающего в печь, и во-вторых, для гашения колебаний воздушного столба, проходящего через печь и поднимающегося в дымоход.Эти принципы могут быть использованы в каменных печах, бочковых и чугунных печах.

В этом проекте больше всего проблем и разочарований доставило мне компилирование текста и изображений на компьютере под управлением Windows. Кажется, что программы Windows созданы для того, чтобы помешать и рассердить несчастного пользователя. Я думаю, у нас никогда не будет хорошего программного обеспечения, пока Microsoft не выйдет из бизнеса.

В следующий раз я буду использовать цифры для картинок. У меня почти закончились письма по этому поводу.

Ракетный душ — Научно-исследовательский институт пермакультуры

План нашей системы горячего водоснабжения с ракетным двигателем для блока душа + ванны Basecamp

Тратить весь день на сбор палочек для горячего душа — это совсем не весело.Совсем не весело. Имейте в виду, что все, что приводит к принятию горячего душа (или, еще лучше, горячей ванны), должно считаться приоритетом в Milkwood. Итак, когда Ник закончил преобразовывать старую конструкцию «Овечий душ Sunbeam» (по сути, новомодную овечью чашу) в душевую кабину с небольшой самодельной дровяной топкой для подогрева воды для душа и ванны, вот что мы сделали. Куча палок.

Однако романтика горячей воды на дровах быстро иссякает, если ваша система водяного отопления не очень эффективна.Потому что это означает, что системе требуется изрядное количество древесины для нагрева воды, которая, следовательно, выделяет соответствующее количество CO2. А также приводит к скоплению большого количества палочек. Итак, Ник отправился на поиски самой суперэффективной, сверхпростой и супер-модной системы отопления, которую он смог найти, которую затем можно было бы преобразовать в систему водяного отопления. Таким образом, мы открыли для себя славу Ракетного нагревателя массы.

Ник Ритар + Си Лошади обрушивают вокруг камеры сгорания и огнеупорные кирпичи, чтобы защитить их

Основная предпосылка ракетного нагревателя массы заключается в том, что тепловая энергия небольшого, очень горячего горящего огня используется оптимальным образом для получения максимальной отдачи от этой тепловой энергии.Сверхэффективность при минимальном расходе топлива. Янто Эванс и Лесли Джексон, пара пермцев, которые являются в значительной степени гуру в этом вопросе, составили замечательную небольшую книгу под названием «Ракетные нагреватели массы», и это было нашим вдохновением и руководством для нашего проекта. Тепло от небольшого костра забирается через какой-то вертикальный стояк тепла, который создает восходящий поток и, следовательно, заставляет огонь гореть очень горячим. Более горячий ожог означает меньше дыма. А меньше дыма — больше горячей воды на пригоршню палочек.

Затем горячие газы в стояке запускаются — проталкиваются (или втягиваются) под горячими плитами, мимо водогрейных котлов, под глиняные скамейки, сквозь стены из термобаллона — везде, где вам нужно отапливать. К тому времени, когда горячие газы выходят во внешний мир, они расходуются, и они становятся намного холоднее — тепловая энергия по пути передается всему, что необходимо нагреть. Ура!

Завершенная система — два дня работы, все сказано

Ракетные печи

быстро завоевывают популярность в разных местах по всему миру — потому что они очень экономичны, например, они используются в проектах помощи развитию, где не хватает топлива.А поскольку они очень простые, их может сделать любой, у кого есть потребность, план и несколько простых инструментов. На сайте RocketStoves.org есть масса замечательных проектов Rocket Stove, реализованных по всему миру.

Но вернемся к нам в Милквуд. На изготовление нашего водонагревателя с ракетным двигателем у двух человек ушло два дня. Приведенная выше диаграмма все это очень хорошо объясняет. Огнеупорные кирпичи по схеме с камерой горения впереди, увенчанной изолированным стояком тепла, увенчанным небольшим теплообменником, увенчанным дымоходом.Вода поступала в один конец системы со дна резервуара для воды, а затем пассивно циркулировала между теплообменником и резервуаром для горячей воды (обычный резервуар для горячей воды, как в обычной западной системе горячего водоснабжения) после того, как огонь шел через простые трубы и силу конвекции. Пригоршня палок в камере сгорания разожгла огонь. Потом мы подождали и, наконец, открыли кран для душа и… вуаля. Горячая вода на пару для одного душа. Ху-кровавый луч.

После мойки вода стекает в желоб для серых вод, который орошает насаждения She-Oaks (Casuarinas) вниз по склону от душевого блока.Со временем из них получатся отличные дрова для огня, так как древесина казуарины — одна из самых горячих горящих дров в мире. Что ближе всего к тому, чтобы замкнуть цикл (с точки зрения энергии, углерода и ответственности) нашего ежедневного душа в ближайшее время… что делает душ очень счастливым.

Горстка палочек — это все, что вам нужно…

Вот набор Flickr о процессе построения — он должен дать вам хорошее представление, он довольно тщательный.Не стесняйтесь задавать вопросы, если хотите, я уверен, что Ник с удовольствием расскажет о своей любимой конструкции Ракеты.

So viva la Rocket Stove. Эти штуки сверхэффективны. Я считаю, что они должны захватить мир — что может быть лучше для устойчивого и ответственного образа жизни, чем горячая ванна без чувства вины?

Счастливый Ник купается в лучах своего ракетного душа

** Примечания по этой системе для безопасности: вам нужен клапан сброса давления на баке с горячей водой (у большинства они уже есть), чтобы бак для воды не взорвался, а также регулирующий клапан на выходе горячей воды (так что нет вода горячее 60º), чтобы никто не обгорел во время чудесного дровяного душа.

Kuuma Подлинные финские печи для сауны на дровах

Часто задаваемые вопросы —

Достаточно ли тяжелый металл, чтобы предотвратить коробление?

Да, при нормальной работе. Он состоит из пластин размером 1/4 дюйма, 3/8 дюйма и 1/2 дюйма.

Нужно ли сушить мою плиту перед ее использованием?

Да, даже несмотря на то, что мы хорошо ее очищаем, на стали все еще остаются остаточные масла и консерванты, плюс высокотемпературная краска немного дымится при первоначальном нагреве.Лучше всего топить печь на улице на слабом огне в течение нескольких часов, используя хотя бы одну секцию длиной 3–4 фута для создания сквозняков. Дым сильный, но дышать безопасно.

Как долго я должен оставлять сквозняк открытым при обогреве горячей комнаты?

Тяга никогда не должна оставаться в положении сильного горения дольше (5-10) минут, чтобы предотвратить перегрев. В теплой комнате с хорошей изоляцией температура в вашей горячей комнате должна разогреться примерно за 45 минут. Когда рычаг тяги остается в полностью открытом положении, вы направляете все тепло прямо в дымоход, а не отапливаете свое горячее помещение.Это также сильно перегреет плиту. Чтобы эффективно отапливать горячую комнату, вам нужно опустить тяговый рычаг между 1/8 и 1/4 открытия после того, как поленья хорошо прогорят. Это нагреет жаркое помещение и не направит тепло в дымоход.

Соответствует ли он стандартам UL?

Да, он одобрен PFS согласно UL # 1482. Только один на рынке, о котором мы знаем в настоящее время.

Это кирпичная кладка и перегородка?

Да, он облицован кирпичом для предотвращения коробления и в сочетании с перегородкой улучшает сжигание газов.

Это герметичная печь?

Да, он пропускает только воздух, который вы устанавливаете на карбюратор. Двери герметичны.

Есть ли в моей печи Куума камни?

Нет, но мы рекомендуем гранит или кварц, которые часто встречаются в озерах и ручьях. Многие розничные компании, занимающиеся ландшафтным дизайном, также часто продают их. Мы рекомендуем размер мяча для гольфа с небольшими отклонениями. Если вы выбираете свой собственный, пожалуйста, промойте теплой водой с мылом перед установкой.

Можно ли нагреть воду для купания одновременно с обогревом комнаты?

Да, с дополнительным баком для горячей воды из нержавеющей стали на 12 или 16 галлонов вода нагревается очень быстро.

Вы видите огонь?

Да, при заказе доступно дополнительное стеклянное окно 5 ″ x 8 ″, чтобы наблюдать за горением и сделать вашу сауну еще более романтичной и приятной.

Легко ли мыть стеклянное окно?

Да, при необходимости его легко очистить, окунув влажную тряпку в золу, находящуюся в топке или зольнике, и протерев, а затем высушив бумажным полотенцем.

Помещение какого размера будет отапливаться?

В зависимости от того, насколько хорошо теплоизолировано помещение для обогрева, маленькая печь предназначена для помещения размером до 8 x 8 x 8, средняя — до 10 x 10 x 8, а большая — для больших саун.

Какая длина дров лучше всего подходит для каждой печи для сауны?

Дрова длиной 16 дюймов для малых и средних печей для сауны . Дрова длиной 20 дюймов для большой печи для сауны .

Можно ли загружать дрова снаружи гардеробной?

Да, дополнительные удлинители на 8 или 12 дюймов используются для прохождения сквозь стену.Мы не рекомендуем это делать, потому что внешний источник питания добавляет около 1000 долларов к стоимости строительства здания, и вы также теряете 25% тепла от печи, поэтому вам также необходимо увеличить размер печи на один размер. Почти все повреждения печки, которые мы когда-либо видели из-за перегрева, были связаны с неправильным регулированием тяги, поскольку регулятор не находится в горячей комнате. Если вы все еще хотите, чтобы внешний канал знал об этом, мы будем рады создать его для вас.

Каковы требования к разрешению (соответствие стандартам UL для страхования)?

При использовании теплозащитного экрана необходимо расстояние 7 дюймов от экрана на плите до негорючего экрана на стене с воздушным зазором 1 дюйм позади него.
Если у вас есть тепловые экраны на сауне, но не на стене или наоборот, вам потребуется зазор 18 дюймов.
Если размер вашего потолка составляет 7 футов 6 дюймов или меньше, потребуется теплозащитный экран 3х5 футов на потолке с воздушным зазором 2 дюйма над ним.
Без теплозащитных экранов или негорючих поверхностей вам потребуется зазор 36 дюймов.

Как отремонтировать протекающий водонагреватель — HomeTips

Протекает ли ваш водонагреватель? Если вода скапливается рядом с водонагревателем или капает из бака или труб с горячей водой, следуйте этим советам экспертов по диагностике и устранению утечек в водонагревателе.

Протекающий водонагреватель может указывать на любую из нескольких проблем, начиная от незакрепленных клапанов и заканчивая корродированным резервуаром для воды. На самом деле, скопление воды вокруг вашего обогревателя не всегда указывает на утечку — это может быть результатом конденсации.

Поддон водонагревателя, установленный одновременно с водонагревателем, улавливает капли. Его следует направить в канализацию. Купите поддон для водонагревателя на Amazon. © HomeTips / Dell Hake

Здесь мы расскажем, что делать, если вы видите капли или скопления вокруг водонагревателя.Для получения информации о других проблемах водонагревателя см. Устранение неисправностей и ремонт водонагревателя.

Первый и наиболее очевидный шаг — определить, капает ли вода, разбрызгивается или затопляется.

Начнем с худшего из них: опрыскивания или затопления. Если из водонагревателя капает вода, пропустите страницу вниз.

Если ваш водонагреватель затопил и повредил пол или другие части вашего дома, обязательно изучите покрытие страхового полиса вашего домовладельца.

Нужна помощь по водонагревателю СЕЙЧАС? Получите профессиональный ремонт водонагревателя быстро!

Вода разбрызгивается или затопляется из труб или водонагревателя

Если вода разбрызгивается из труб рядом с водонагревателем или затопляется из самого водонагревателя, вероятно, это связано с давлением воды в трубах или резервуаре для воды. Подводящие трубы, по которым вода поступает в водонагреватель, негерметичны в местах соединений, сами трубы протекают, либо есть утечка внутри бака водонагревателя.

Вода разбрызгивается из труб или водонагревателя. Немедленно закройте клапан, ближайший к стороне подачи утечки. В некоторых случаях запорный вентиль располагается на трубе прямо перед водонагревателем или над ним и может иметь красную ручку. Чтобы выключить его, поверните ручку по часовой стрелке или, если это рычаг, подобный показанному на фото справа, потяните рычаг на 90 градусов. Рычажные клапаны регулируют подачу в водонагреватель. Обратите внимание на красный главный клапан подачи на заднем плане.© HomeTips

Если на водонагревателе нет клапана подачи воды, перекройте кран подачи воды в дом. Этот клапан обычно находится рядом с местом, где труба холодной воды входит в дом. Клапан обычно находится снаружи в регионах с теплым климатом и внутри в регионах с холодным климатом. См. Как перекрыть подачу воды.

Если утечка происходит из фитингов или труб, см. Раздел «Устранение утечек и проблем в водопроводных трубах».

Утечки из бака горячей воды. Водонагреватель имеет ограниченный срок службы.Имея это в виду, ваш резервуар может протекать, потому что коррозия разъела металл. В этом случае необходимо заменить водонагреватель.

Если удаление старого бака и установка нового водонагревателя не в ваших силах, наймите сантехника или профессионального водонагревателя, чтобы заменить его. Вы можете получить бесплатные ставки от нашего сервисного партнера HomeAdvisor.

Перед заменой водонагревателя необходимо слить из него горячую воду. Осторожно: будьте осторожны при опорожнении водонагревателя — вода может быть достаточно горячей, чтобы ошпарить вас.

Слейте воду из водонагревателя, как описано в статье «Как промыть водонагреватель». Вода должна течь через шланг до тех пор, пока резервуар не станет пустым. Подсоедините шланг к сливному клапану водонагревателя и опорожните резервуар. © Дон Вандерворт, HomeTips

Утечки из прокладки нагревательного элемента электрического водонагревателя. В электрических водонагревателях утечки могут возникать из-за прокладок, которые герметизируют нагревательные элементы в баке. Выключите электропитание и отключите подачу воды в резервуар.Информацию о снятии нагревательного элемента и замене прокладки см. В статье «Ремонт и устранение неисправностей электрического водонагревателя». Кроме того, перед повторным включением питания обязательно включите подачу воды в водонагреватель, чтобы наполнить резервуар, и налейте горячую воду в раковину в вашем доме, чтобы выпустить воздух из резервуара водонагревателя. В противном случае нагревательные элементы водонагревателя могут выйти из строя.

Вода капает из водонагревателя

Если из водонагревателя капает вода, определите, откуда капает вода.Пара наиболее очевидных источников подтекания — это предохранительный клапан и сливной клапан (см. Рисунок). Схемы электрических и газовых водонагревателей © Дон Вандерворт, HomeTips

Менее очевидные утечки могут происходить из-за конденсации или негерметичной арматуры (см. выше информацию о негерметичных фитингах). Худший тип капель — это капля, идущая со дна резервуара, что указывает на то, что коррозия разъела резервуар.

Часто вода капает из предохранительного клапана температуры-давления (TP), который предназначен для выпуска воды при обнаружении избыточного давления.Заменить неисправный предохранительный клапан. © Дон Вандерворт, HomeTips

Избыточное давление может быть вызвано слишком высокой установкой шкалы температуры водонагревателя, слишком сильным давлением основной воды в вашем доме или специальными клапанами, которые снижают давление воды в вашей системе водоснабжения. с учетом расширения горячей воды в баке.

В некоторых случаях сам предохранительный клапан TP может быть неисправен — если это так, его необходимо немедленно заменить. Обратитесь к руководству пользователя, чтобы узнать, что делать, и посмотрите, как заменить предохранительный клапан водонагревателя, или обратитесь к водопроводчику, который работает с водонагревателями.Работающий клапан TP абсолютно необходим для предотвращения чрезмерного накопления пара, которое может вызвать взрыв водонагревателя. Если вам необходимо заменить предохранительный клапан температуры-давления (TP), вы можете купить его в Интернете.

Капает из сливного клапана водонагревателя. Вы можете устранить некоторые утечки воды, просто затянув сливной клапан. Если сам клапан неисправен, его нужно будет заменить.

Капает конденсат. Во многих случаях при заполнении бака холодной водой образуется конденсат.а потом стекает конденсат. Если проблема возникает при первом заполнении бака или в холодное время года (когда поступающая вода особенно холодна), но затем исчезает, когда вода успевает нагреться, это обычно указывает на конденсацию.

В газовых водонагревателях конденсат может также идти из вентиляционного отверстия. Проверьте, нет ли препятствий в вентиляционном отверстии. Если вы их обнаружите, выключите водонагреватель и прочистите дымоход. Если проблема не исчезнет, обратитесь к водопроводчику или специалисту по ремонту водонагревателя.

Вот полезное видео, которое проведет вас через процесс поиска и устранения неисправностей в протекающем водонагревателе:

СЛЕДУЮЩИЙ СМОТРЕТЬ:
• Как промыть или слить воду из водонагревателя
• Ремонт водонагревателя И устранение неисправностей
• Как заменить сливной клапан водонагревателя
• Как произвести обратную промывку водонагревателя
• Ремонт газового водонагревателя

Позвоните, чтобы получить бесплатную оценку от местных профессионалов прямо сейчас:
1- 866-342-3263

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором книги бесчисленные журнальные статьи.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Доне Вандерворте

Rocket Stoves: Simple & Efficient Systems for Heating Water & Other Stuff

Просто для того, чтобы очистить воздух, в системах с ракетными печами не используются ракеты, и это не ракетостроение.

Что они тогда?

Первоначальная ракетная печь была разработана как эффективная печь для приготовления пищи, питаемая от небольшого костра, разжигаемого ветками и крошечными палочками, а не дровами.Он сжигается в простой высокотемпературной камере сгорания, содержащей вертикальный дымоход и вторичный источник воздуха, который обеспечивает почти полное сгорание до того, как пламя достигнет варочной поверхности. Таким образом, он суперэффективный, простой и низкотехнологичный, а это означает, что практически любой может построить его в любой точке мира. Базовую конструкцию маленькой или большой ракетной печи можно увидеть выше. Из-за своей низкотехнологичной природы они были особенно ценными и подходящими для сред, где у людей затруднен доступ к электричеству или богатым ресурсам.Особо следует отметить некоторые развивающиеся страны, которые выиграли от строительства небольших ракетных печей для приготовления пищи, улучшения качества жизни и использования ресурсов. Поскольку их так легко построить, существует очень мало препятствий (если они есть) для людей, создающих свои собственные — инженеры не требуются (ура). На уровне кухонных плит они также производились серийно по очень низким ценам.

Принципы были описаны доктором Ларри Виньярски из Исследовательского центра Апровечо в 1982 году, и с тех пор печи, основанные на этой конструкции, завоевали множество наград, а другие компании продолжили разработку других изделий с «ракетным двигателем», включая массовые обогреватели и души.

Ракетный душ? Это работает путем направления тепла от ракетной печи на нагрев воды. Это может быть просто резервуар, расположенный над огнем, или система водяной рубашки, используемая в обычных водонагревателях, работающих на дровах. Для систем прямого нагрева, представленных ниже, вам потребуются кирпичи для создания огня, резервуар для горячей воды (желательно переработанный), дымовые материалы, подставка для резервуара и сантехника. Вдобавок вам понадобится доза энтузиазма и большое ведро грязи!

Предупреждение: мы знаем, что это захватывающе, но есть ряд вещей, о которых нужно позаботиться.Во-первых, будьте осторожны, чтобы не сжечь то, что не хотите сжигать. Во-вторых, что наиболее важно, водогрейный котел содержит значительную энергию и при плохой конструкции может достичь высокого давления и даже взорваться — вот почему в вашей домашней системе есть клапан сброса давления. Нетехнологичные альтернативы могут предотвратить ситуацию высокого давления, ознакомьтесь с тем, как это сделать безопасно, если вы хотите продолжить.

Вот несколько примеров душевых с ракетным двигателем, построенных Тимом Баркером, международным экспертом в области ракетной энергетики, базирующимся в С.E, Квинсленд, и как раз так получилось, что 25-26 апреля на юге Тасмании он будет проводить семинар по душевым с ракетным двигателем!

В самом простом и сверхфункциональном виде — ракетный душ может выглядеть так, как показано ниже. Вам не нужно тратить время, силы и деньги на благоустройство, чтобы получить легкую горячую воду. Тим построил эту систему в Научно-исследовательском институте пермакультуры, вы можете посмотреть этот короткий видеоролик на YouTube (рассказанный Джеффом Лоутоном), чтобы подробно рассказать о том, как создать ее самостоятельно.

Используя ту же конструкцию, Тим недавно построил душ с ракетным двигателем внизу с Very Edible Gardens в Вик. Гофрированная пленка означает, что вам не нужно надевать сверху дождевик. Блестяще.

Изображение предоставлено Very Edible Gardens

Огонь горит в глинобитной конструкции под цилиндром из гофрированного железа. Тепло от огня направляется в этот цилиндр, где нагревает воду. Вода в баке не используется непосредственно для душа.Холодная вода проходит через медный змеевик в резервуаре для воды. Вода накапливается в змеевике и затем по водопроводу попадает в душевую кабину.

Тим Баркер слева с наполовину построенной душевой системой с ракетным двигателем. На этой фотографии подчеркивается изоляционный слой, благодаря которому вода дольше остается горячей. Изображение Very Edible Gardens

Пример номер два от компании Milkwood Permaculture, их конструкция немного отличается от бака Тима тем, что их резервуар для горячей воды расположен вертикально, а не горизонтально.Это гораздо больше похоже на обычную систему горячего водоснабжения с «мокрой спиной», которую можно увидеть на многих сельских объектах. В этой системе ракетная печь размещается в глинобитной конструкции на уровне земли. Горячий дымовой газ затем нагревает «мокрую заднюю часть» (стальную коробку). Влажная задняя часть направляет воду в резервуар для хранения справа, откуда ее можно использовать позже. На фото ниже он показан в «обнаженном виде»

.
Схема Милквуда, показывающая, как все это работает
Уплотнение всего этого початком добавляет дополнительный слой изоляции и выглядит красиво.
Что-то еще, что мы представим и изготовим в нашей предстоящей мастерской, — это переносная ракетная печь, которую используют для приготовления пищи дома, на ферме, на уличной вечеринке, в кемпинге или в местной библиотеке инструментов — как вы можно увидеть, что делает Меган ниже Эти системы удивительно просты и эффективны, и их можно сделать из предметов, найденных в куче мусора.
Портативная ракетная плита для удобного приготовления пищи в любом месте и в любое время — как продемонстрировала Меган в библиотеке инструментов Brunswick.Изображение предоставлено Very Edible Gardens.
Rocket power предназначен для людей, которые хотят снизить потребление энергии и расширить свое подключение к простым и устойчивым методам производства энергии для собственных нужд. Будь вы в городе или на суше — живите один или с целой толпой людей, есть ракетная система, подходящая для вас и вашего контекста.
** Присоединяйтесь к нам в мастерской Rocket Powered Shoarded с Тимом Баркером 25-26 апреля на юге Тасмании, чтобы построить свою собственную.Вы также сможете сделать свою портативную ракетную плиту для приготовления пищи! **
.
