Обычный камин на дровах может кардинально изменить атмосферу дома. И совсем не обязательно для этого нанимать мастеров или покупать готовые дорогие агрегаты.

Выложить камин из кирпича своими руками под силу каждому хозяину дома, у которого есть желание обустроить своё жилище. Для этого нужно иметь терпение и хорошую схему камина с топкой.

По какому принципу выбирать размеры и конструкцию

Все строительные работы по правилам начинают с проектов. Нужно точно рассчитать все нужные размеры кирпичного камина, от этого зависит мощность и эстетический вид. Самое главное — это гарантия безопасной эксплуатации.

На заметку. Идеально высчитанных готовых размеров камина не существует, так как дома разные, материалы изготовления тоже различаются по форме и качеству. Можно только приблизительно ориентироваться на стандартный размер кирпича.

Простые камины своими руками — сейчас очень распространённое явление. Важно правильно определить габариты топочной камеры.

Расчёт выполняется следующим образом:

• Площадь помещения делят на 100. Так, например, в гостиной 30 кв. м, топка будет 30 см.
• Теперь глубина. При кладке топки камина выдерживают пропорции: глубина в 1,5-2,5 раза меньше ширины. В указанном примере можно взять условно пропорцию 1:2. То есть глубина равняется 37,5 см (полтора кирпича), а в ширину 0,75 м (3 кирпича).
• Высота топочной части больше ширины в полтора раза. В итоге получается, что у топочной камеры шириной в 3 кирпича высота немного более одного метра.
  В реальности надо будет выложить 15 рядов кладки.
• Дымовой канал по отношению к площади топки 1:10-15. Его можно сделать и шире. Однако в вышину прямой участок нельзя делать менее 3 метров и более 4 метров. Эти параметры выдерживают для хорошей тяги.

Чтобы представлять конструкцию камина из кирпича, лучше запастись готовым чертежом, чтобы не наделать ошибок в расчётах. Существуют уже готовые чертежи каминов, среди которых можно выбрать подходящий вариант.

Камин выручит не только в качестве самостоятельного источника тепла в межсезонье, но и как добавление к основному обогреву помещений. Когда позволяют возможности, есть опыт в строительстве подобных сооружений, выбирают сложные камины с дополнительными функциями. Это может быть подключение водяного контура, нагрев воды, варочная панель. Классический камин из кирпича размером не очень большой, и его возведение осилит и начинающий домашний мастер. Видов топлива для камина сейчас очень много, но самым дешёвым по-прежнему являются обычные дрова.

Какими бывают схемы-порядовки

Вариантов схем очень много, можно выбрать подходящий к данному помещению, закупить нужные материалы и приступать к самостоятельному строительству каминов из кирпича.

Экономит площадь и выглядит стильно угловой камин. К его достоинствам можно отнести хорошие тепловые характеристики и экономию средств на строительных материалах. Их требуется для такой конструкции гораздо меньше, чем при возведении пристенных или островных вариантов. По габаритам он не велик — 100х100см. Материал наружных стенок — 200 штук керамического красного кирпича, топка — 100 штук огнеупорного.

Простой кирпичный камин для не опытных мастеров потребует совсем немного строительных материалов. Однако такое сооружение не только для красоты, им можно обогреть площадь в 35 кв. метров. По габаритам он 65х115 см., керамического кирпича нужно приобрести 245-255 штук. Так же следует подготовить 90-100 штук шамота, 2 мешка печной глины, 3-4 мешка песка, небольшое количество цемента.

Нужно приобрести шиберную заслонку и металлический уголок.

Внушительный английский кирпичный камин своими руками хорошо установить в просторной гостиной. Чтобы справиться со строительством такого варианта, необходимы навыки каменщика, а так же тщательное следование схеме-порядовке.

Материалы, которые надо приобрести для английского камина:

• 300-320 штук красного керамического кирпича;
• 130-150 штук шамота;
• 2 мешка печной или огнеупорной кладочной смеси;
• 4 мешка обычного песка;
• 1 мешок цемента;
• 3 метровые узкие пластины из металла и уголок;
• шибер и прочистная дверка.

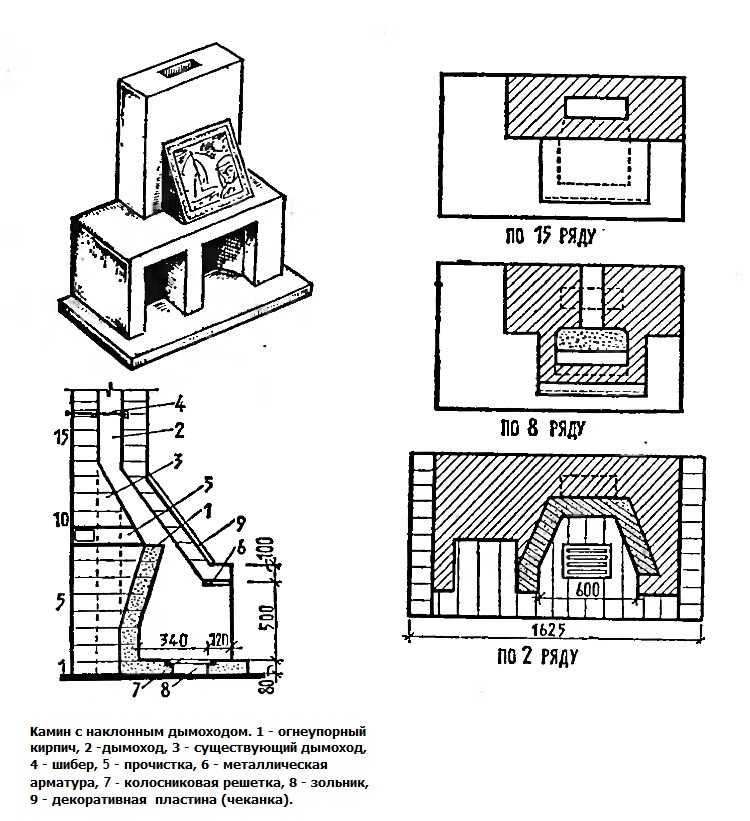

Если внимательно изучить изображение камина в разрезе, то можно понять принцип его устройства.

Начинаем с фундамента

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Главное правило при строительстве камина: фундамент надо сделать надёжным. А это значит, что возводят его раздельно от здания, иначе неравномерная усадка приведёт к трещинам каминных стенок. Появится угроза безопасности, ведь могут повредиться топочная часть и дымоходный канал.

Когда сооружение ставят рядом с несущей стеной, между фундаментами дома и камином просыпают песочную прослойку. Верхний уровень фундамента сравнивают с полом.

Углубление в грунт делают не слишком глубоким. Если грунт подвижный, следует сделать песчано-гравийную прослойку не менее 50 см толщиной. Она будет играть роль компенсатора при капиллярном подъёме грунтовых вод. Это своеобразная гидроизоляция основания и каминных стен.

Для заливки берут бетон М150. Выполняют в обязательном порядке армирование. Опалубка получится крепкой, если её сделать из досок либо фанеры, скрепив саморезами. По параметрам фундамент должен быть габаритнее, чем само строение, минимум на 0,1 м с каждой стороны. На чертеже камина обычно указывают требуемые параметры фундамента.

На заметку. Когда фундамент будет целиком залит, необходимо подождать, пока бетон «схватится». Это происходит в течение 6-7 дней.

Поверх бетона необходимо уложить рубероид, который не даст «тянуть» влагу из грунта. После этого можно делать разметку и начинать кладку, строго придерживаясь схемы. Читайте также: «Как построить камин своими руками — пошаговое руководство».

Подготовка к кладке камина

Кладка каминов из кирпича — дело интересное и несложное, если есть начальные навыки кирпичного мастера.

В целях пожаробезопасности и удержания тепла стену сзади камина необходимо закрыть металлическим листом либо толстым фольгированным пластом. Если конструкции деревянные, их необходимо обработать антипиреновой смесью для внутренних работ.

Также нужно защитить пол перед очагом от возможного возгорания от золы. С этой целью настилают огнеупорное покрытие.

На заметку. Для быстроты и удобства желательно отсортировать бракованные кирпичи. Они пойдут в основание.

Перед каждым этапом работ кирпичи выкладываются на сухую, обрезают их и отшлифовывают.

Красный керамический кирпич предварительно кладут в воду на короткий срок. Огнеупорные кирпичи не смачивают, этого делать нельзя. С их поверхности вытирают грязь слегка мокрой ветошью. Это требуется для равномерного высыхания раствора. Читайте также: «Популярные проекты каминов из кирпича — выбираем под себя».

Как выполнять порядовку из кирпича

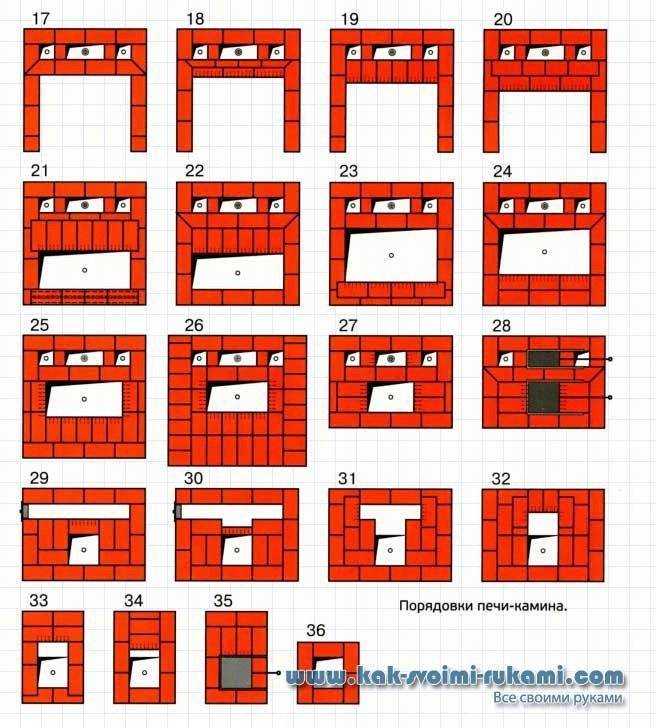

Устройство камина из кирпича хорошо видно на схеме-порядовке. Отступать от неё нельзя, так как это может привести к ухудшению эксплуатационных свойств очага.

Все швы во время работы следует тщательно заполнять раствором, иначе камин начнёт дымить, так как тяга нарушится.

Этапы работ:

1. Первые два ряда английского камина кладут красным полнотелым кирпичом. Площадь поверхности — 1 м 140 см на 1 м 270 см. Эти два ряда делают с перевязкой, предварительно проконтролировав уровнем фундамент. Если неровности небольшие, то толщиной шва это легко отрегулировать. Очень важно начальную ступень сделать идеально ровной, малейший скос будет выдавать ошибку, увеличивая наклон с каждым новым рядом.

   На заметку. Кладка основания производится с помощью цементно-песчаной смеси в пропорции 1:2, можно и 1:3.

2. Следующие по схеме 3 и 4 ряды. Топочное дно в 4 ряду нужно сделать из огнеупорного кирпича с помощью огнестойкой смеси. Глину и песок смешивают в такой пропорции, чтобы смесь не слетала с кельмы при кладке, и не очень прилипала.
3. Далее идёт кладка стенок. Внутренние выполняют огнеупорным кирпичом на глиняной смеси, внешние — керамическим, с помощью цементно-песчаного раствора.
   При необходимости, к глине и песку и добавляют от 10 до 20 процентов цемента.
4. Для хорошей теплоотдачи кирпичи заднего угла топочной камеры срезают по диагонали.
5. Завершающая стадия кладки топки — 12 ряд. Поверх кладки необходимо установить стальные уголок и полосу. Задняя стенка топочной части в 12 ряду выполняется тычковой кладкой. Кирпич обрезают под углом таким образом, чтобы в итоге вышел купол.
6. С 13 по 16 ряд идёт формирование каминного свода и специального уступа, который препятствует возврату продуктов сгорания в помещение. 15 ряд сужает дымоходный канал, тем самым усиливая тягу. Затем канал вновь расширяют, и в него встраивают прочистную дверку для удаления сажи. Внутри дымоходный канал выкладывают шамотным кирпичом, снаружи — красным керамическим. Портал для камина из кирпича не должен превышать в высоту размер глубины очага более чем в два раза.
   Важно. Выполняя кладку дымохода, нужно тщательно затирать внутренние швы рукой и вытирать от раствора влажной ветошью. Если этого не делать, на шероховатости в дальнейшем будет притягиваться сажа.

7. 17-20 ряды — завершающий этап кладки камина. Затем идёт труба, высотой примерно до 26 ряда. Просвет нужно сузить до одного кирпича и перекрыть заслонкой на уровне 25 ряда.

После окончания строительных работ нужно выждать 3-5 суток, не растапливая камин.

Первая топка должна быть щадящей. Следует добиться равномерного прогрева всей поверхности камина и плавного склеивания глиняного раствора. В будущем этот шаг предотвратит хрупкость швов, длительность службы сооружения продлится.

После того как будет сделана первая топка, можно приступить к отделке. Желательно соблюдать умеренность, так как главное украшение такого очага — это огонь. Поэтому достаточно будет красивой вазы, либо дополнить камин коваными принадлежностями и красивой корзиной для дров. Читайте также: «Как сделать камин своими руками – детальное пошаговое руководство».

Как сделать камин своими руками: пошаговая инструкция, чертежи

Камин из кирпича своими руками

Огонь, как только его научились добывать, надежным спутником и помощником человеку. На огне готовили еду, камин обогревал жителей дома, у потрескивающих в камине поленьев было приятно проводить долгие зимние вечера, наслаждаясь общением с близкими, или просто пребывая в размышлениях. С каждым годом камины становятся все более популярными, их стали чаще использовать как элемент декора в помещении.

Если вы решили построить собственный дом, в котором обязательно должен быть камин, то наверняка перед вами стоял вопрос, как сделать первоклассный камин, не привлекая сторонних специалистов, какие чертежи и расчеты необходимо выполнить и какие материалы обязательно приобрести.

Камин, принцип его работы

Прежде чем приступать к выполнению работы не помешает разобраться, как устроен камин и каковы основные принципы его работы. По сути, камин является обычной печью, в которой топка не закрыта. Топливом для камина являются дрова, которые сгорая, выделяют тепло, которое и служит источником обогрева помещений в доме.

Устройство каминной плиты

Для того чтобы искры от горения дров и дым не проникали в помещение форма дымохода немного изогнута. Такая изогнутая форма также надежно защищает дом от попадания дождевой воды и снега.

Несмотря на то, что камин издавна использовался человеком как источник тепла в доме, в качестве основного обогрева его сегодня не стоит применять, поскольку только 20 процентов производимого тепла попадает в дом, а остальные 80 процентов, как это не прискорбно, в прямом смысле просто вылетают в трубу. Кроме того, обогрев при помощи камина не будет равномерным, поскольку основной поток теплого воздуха направлен вперед от топливника, а боковые стороны не обогревают. Чтобы повысить уровень теплоотдачи наиболее рационально строить неглубокие конструкции.

Камин, делаем своими руками

Вполне возможно сделать камин из кирпича своими руками, чертежи должны изначально соответствовать всем вашим пожелания. Наиболее простым способом изготовить обогреватель, не привлекая к работам специалистов, а выполняя все работы самостоятельно, является постройка камина, основным материалом для которого послужит кирпич. Основное правило, которому должен соответствовать построенный обогреватель, он не должен дымить, и должен обогревать дом, хотя и эстетическая составляющая это не последняя составляющая. Ведь если камин не дымит, прекрасно обогревает помещение, но его нельзя назвать красивым, эстетического удовольствия своему владельцу он не принесет.

Итак, как и любые другие виды работ, сооружение каминного обогревателя требует проведения подготовительных работ:

• выбор проекта;
• выбор месторасположение его в доме;
• выполнение чертежей камина;
• подбор строительных материалов.

Если в голову не приходят идеи, как оформить камин, каким должен быть его внешний вид, в таком случае всегда за помощью можно обратиться к профессионалам или же попытаться найти вдохновение, просматривая виды готовых каминов, которые выложены в Сети.

Чертеж камина для собственного дома

Определяем место для будущего камина в доме

Наиболее часто владельцы домов выбирают для постройки камина в доме несущую стену, которая, как правило, располагается напротив входа в помещение. Однако это не единственный вариант, ведь можно построить и камин вмонтированный, угловой, и даже камин, и даже отдельно стоящий. Какой вид камина выбрать зависит только от свободного места в доме, и только от вкусовых пристрастий владельца дома.

Где в доме не следует устанавливать камин? Конечно, напротив окна, ведь в таком случае все тепло будет направлено прямо на окно, и не будет обогревать помещение. Планируя место, где поместить камин, не стоит забывать о безопасности в доме, камин не должен быть источником искры или задымления в доме.

Как выбрать место для камина

Как рассчитать размеры камина

Чтобы произвести расчеты и определить размеры будущего камина понадобиться свободное время и письменные принадлежности, бумагу лучше брать в клетку.

• прежде всего, необходимо определить размер комнаты, и схематически отразить ее, нарисовав на бумаги, используя масштаб;
• далее выполняем расчет топливника, его размер должен быть не меньше чем одна пятидесятая от общего объема помещения;
• пропорции глубины портала для устройства обогревателя составляет пропорции два к трем или один к двум, важно их соблюдать для того чтобы правильно организовать теплоотдачу и не допустить задымления в помещении;
• размер дымохода напрямую зависит от площади, занимаемой топкой, он должен быть меньше чем в восемь раз;
• если дымоход будет круглой формы, диаметр его трубы, как минимум 100мм, средний показатель длины трубы – 5 метров.

Как рассчитать размеры камина

Какие расходные материалы необходимы для строительства

Подготовительные работы окончены, расчеты произведены, все чертежи подготовлены, можно было бы и приступать к строительству, однако, нужно еще и подобрать и приобрести материалы для сооружения обогревателя. Итак, для постройки камина, такого комфортного и такого уютного, понадобятся следующие материалы:

• кирпичи полнотелые, которые стоит приобретать поштучно, поскольку этот материал является довольно дорогостоящим;
• чистый речной песок, его крупность может составлять от 0,2 мм до 1,5 миллиметров;
• цемент, который может быть самым обыкновенным, который продается в любом магазине;
• площадка для камина, запасаемся щебнем;
• арматура, длина – 700 миллиметров, диаметр – от 8 до 10 мм, 20 штук;
• заслонка, которая предназначена для дымохода.

Кроме традиционного кирпича можно использовать и другие виды материалов, например, металл, который станет превосходным решением, однако, используя металл в качестве материала для камина, очень важно правильно определить необходимое количество.

Материалы для камина

Этапы обустройства фундамента для камина

Прежде чем приступить к обустройству фундамента стоит помнить о том, что он не может быть на том же месте, что и основание дома. Кладка фундамента камина обычно начинают с его заливки. Ширина пьедестала фундамента для будущего обогревателя должна быть равной ширине ряда цокольного с запасом в пять сантиметров. Итак:

• необходимо выкопать яму для фундамента, ширина которой на 15 сантиметров больше камина, глубина ямы – не менее 60 сантиметров;
• дно ямы засыпаем щебнем, который необходимо тщательно утрамбовать и выровнять, используя уровень;
• приступаем к сооружению фундамента, для этого из досок необходимо подготовить опалубок, высота которого должна соответствовать высоте фундамента, не будет лишним, если подготовленные доски будут покрыты слоем смолы, и обработаны слоем рубероида;
• приготавливаем раствор в соотношении цемент и песок – 1 к 3, и заливаем им установленный опалубок;
• верх готового фундамента тщательно выравнивается и закрывается слоем полиэтиленовой пленки;
• осталось дождаться полного высыхания фундамента, которое обычно происходит в течение шести-семи дней.

Готовим к кладке кирпичи

Кирпич и бетон являются лучшими материалами, которые широко используются для постройки камина. Однако кирпич, прежде чем его использовать для кладки необходимо подготовить. Обычно кирпичи имеют стандартную форму и размеры, однако не помешает отбраковать все шероховатые, неровные кирпичи, кирпичи со сколами и трещинами. Материал должен обладать идеально ровной поверхностью. Перед использованием материал для кладки стоит опустить в воду, в течение нескольких минут из него выйдет весь воздух, что значительно повысит уровень прочности выполненной кладки.

Материал готов, пришло время подготовить глину, которую нужно за два дня до начала работ замочить в воде, в течение которых необходимо понемногу добавлять воду, а получившийся раствор вымешивать до состояния однородной массы.

Кладка камина – этапы выполнения

Пришло время приступать к выполнению кладки будущего обогревателя. Кладка выполняется на несколько слоев предварительно уложенного рубероида. Каждый следующий слой должен располагаться ровно над предыдущим, тут надежным помощником станет уровень. Кладка должна выполняться аккуратно, ведь от этого зависит внешний вид законченного камина.

В ходе выполнения работы материал выкладываем на рейку, слегка ее прижимая. Сверху кладем слой глины, которая выкладывается аккуратно. Нижние кирпичи выкладываем на «ребро».

Чтобы кладка была идеально ровной, каждый готовый ряд в своей работе не забываем использовать уровень и угольники, которые помогут соблюсти все правила выполнения качественной работы.

Дымоход, его сооружение требует особого внимания. Перед работой обязательно раствор нужно проверить руками, что позволит полностью исключить из его состава различные вкрапления. Укладывая очередной слой кирпича, стоит на схеме отмечать его, закрашивая простым карандашом.

Выполнив три ряда кладки, закладываем штыри, которые будут держать каминную решетку.

Боковым выступам портала, требуется не меньше внимания, их необходимо выкладывать используя половину кирпича. Работы окончены, теперь пришло время обработать швы, для этого, как правило применяются декоративные виды растворов, в который принято добавлять красящие вещества.

Кладка камина

Видео: камин из кирпича своими руками, чертежи в 3D, пошаговый разбор этапов
