Виды кирпичной кладки — обзор существующих вариантов
От специфики и назначения конструкции используются разнообразные виды кирпичной кладки. Игнорирование строительных правил и норм может свести к нулю затраты труда и потраченного времени. Статья раскрывает особенности кладки тем или иным способом, знакомит с системой перевязки швов. Материал носит ознакомительный характер и сопровождается фото и видеоматериалом.
О кирпичах, которые используются в строительстве
Строительный материал (кирпич) бывает:
- Силикатный.
- Керамический.
- Клинкерный.
- Шамотный.

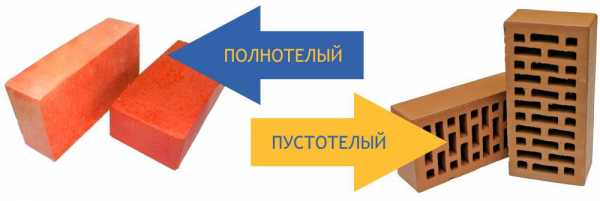

- Полнотелый кирпич.
- Пустотелый кирпич.
Давайте поближе познакомимся с каждым из видов и узнаем особенности и отличия этого строительного материала.
Силикатный
Обзор рабочего материала начинаем с самого простого и дешевого кирпича, который можно использовать в строительстве. В производстве используется известь и песок. Сырьё замешивается в автоклаве или вручную добавляется вода в определенных пропорциях. Затем, готовый продукт сушат. При столь слабом технологическом процессе понятно, что качество готового продукта не высоте. Его недостатки:
- прочность на низком уровне;
- большой вес, что затруднят работу;
- слабые теплоизоляционные свойства;
- влагостойкость на низком уровне.
К тому же, силикатный кирпич, слабо переносит воздействие ультрафиолетовых лучей.
Керамический (красный)
Своему названию обязан материалу изготовления – глине. Производство предполагает обжиг сырья в печи при t0 800-1 тыс. градусов. Пористость, получается, из-за того, что при обжиге глины вода испаряется, а органика выгорает.
Клинкерный
От красного кирпича его отличает только более высокая t0 обжига. В остальном это схожий конечный продукт. Понятно, что чем выше температура обжига, тем прочнее материал.
Шамотный
Его изготавливают из огнеупорной глины. Продукт отличается:
- Особой устойчивостью к высоким t0. Даже неоднократно нагретый шамотный кирпич не разрушается.
- Огнеупорный очень теплоёмкий. Он быстро нагревается и медленно отдаёт тепло.
Его назначение и область применения предсказуемая: его практикуют при монтаже печей, плит и каминов.
Полнотелый
Он обладает высокой прочностью, не поддаётся промерзанию и противостоит проникновению влаги. Он, благодаря вышеперечисленным свойствам, применяется при строительстве конструкций с повышенными нагрузками. Он идеально подходит для возведения дымовых труб, подпорных стенок и подземных сооружений.
Пустотелый
Его используют при возведении стен зданий разного направления. Пустоты кирпича служат проводником тепла. С ним легче работать, его вес меньше чем у пустотелого кирпича.
Об инструменте, коротко
Для кирпичной кладки необходим определённый набор инструментов, в который входит:

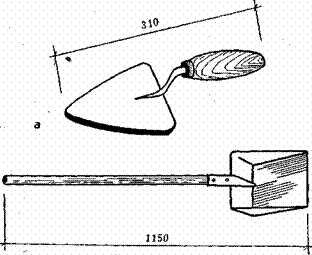

- Основной инструмент любого каменщика – это мастерок или как его ещё называют кельма. Им наносится и выравнивается цементный раствор, убираются излишки связывающего вещества.
- Корочка. С её помощью кирпич подгоняют под размер: обтёсывают и колют.

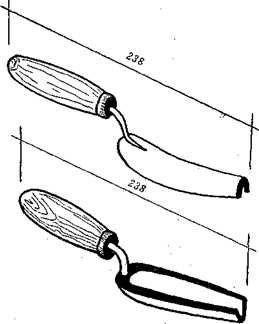

- Расшивка. Этим инструментом разделывают швы между рядами.

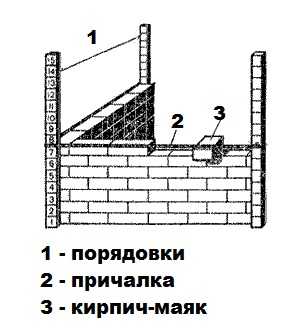

- Порядовка выступает контролёром высоты кладки. Допускается толщина шва до 12 мм.
- Шнур натягивается на расстоянии 2-3 мм от края ряда. С его помощью осуществляется контроль горизонта.
- Отвес ещё одно необходимое приспособление. С его помощью контролируют вертикаль.
Общие принципы кирпичной кладки

Калькулятор кирпичной кладки.
Существуют определённые (общие) понятия кирпичной кладки, о которой речь пойдёт ниже.

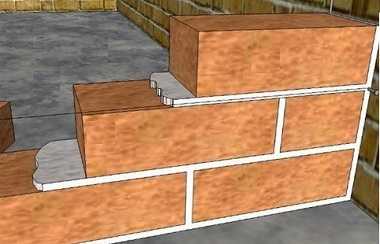

- Кирпич, уложенный в соседних вертикальных рядах должен перекрывать на ½ длины или ширины. Один кирпич должен иметь опору из двух других.
- Вертикальные швы необходимо заполнять цементным раствором. Не допускается наличие пустот. Это не даёт кладке расслоиться.
- Перевязка при кладке обязательна. Она обеспечивает общее соединение всей стены.
- В нижней части: цоколь и/или фундамент от кладки должен разделять изоляционный слой.
- Она начинается с обустройства углов. Наружная сторона стены кладётся в первую очередь.
- Если необходимо укрепить конструкцию используют стальную арматуру.
Это и есть основные принципы, используемые в работе. Теперь необходимо определиться со способами.
Виды и способы

Кладку различают в зависимости от вида строительства.

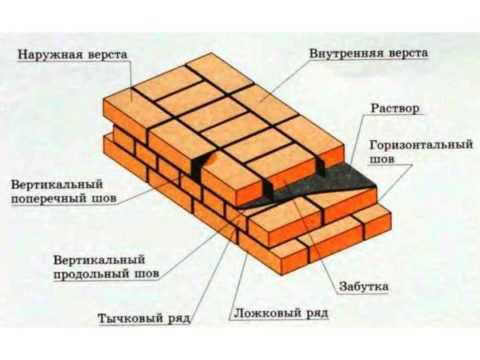

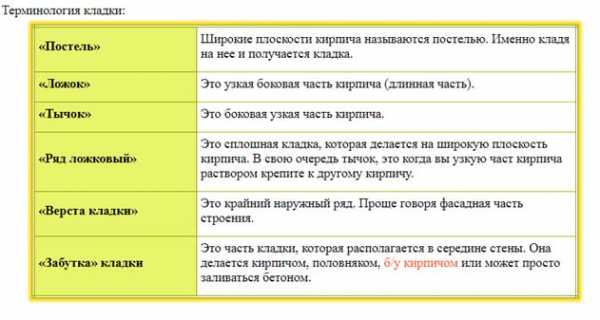

Терминология кладки
Существуют определённые способы, к которым относится:
- Ложковая перевязка.
- Цепная перевязка.
- Многорядный вариант.
- Облегчённая.
- Армированная перевязка.
- Декоративная перевязка.
- Ажурная.

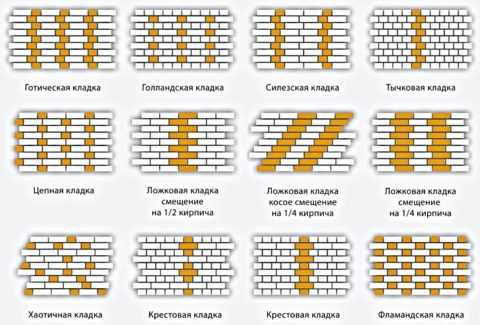

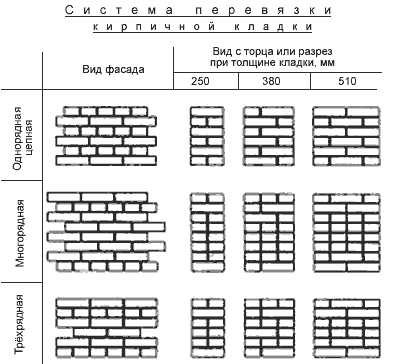

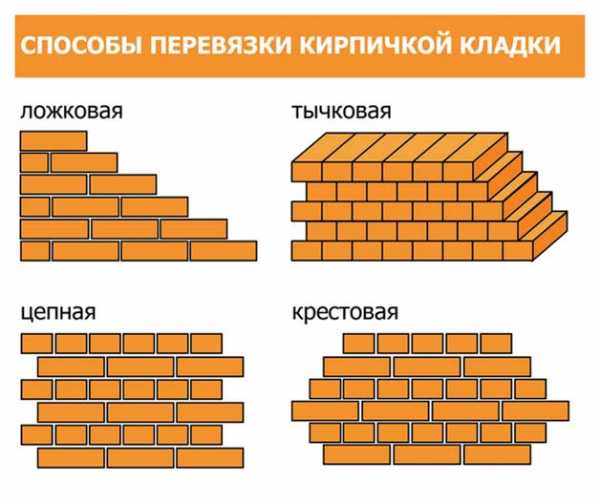

Способы перевязки кладки.
Что собой представляет каждый вариант, давайте разбираться вместе.
Ложковый ряд
Это самая простая кладка в 1\2 кирпича. Особенность выполнения: смещение вертикальных швов от одного ряда к другому на четверть или половину длину кирпича. Если речь идёт о стандартном продукте: 250/120/65.
Цепная перевязка
Её назначение: сделать стену как можно прочнее. Для монолита всей конструкции используется схема: горизонтальный ложковый ряд укладывается параллельно с разбежкой швов. Второй ряд – тычковый.
Многорядный вариант
Важно чтобы тычком выполнялись первые и крайние ряды в стене. Нет жёстких ограничений на использование тычка в каждом втором ряду кладки. С тычковым рядом можно чередовать от 3-х до шести ложковых рядов.
Облегчённая кладка

Особенности облегчённых конструкций.
В данном варианте облегчённой конструкции есть одна особенность. Облегченная кладка – это по сути две стены, только выложенные в 2 кирпича. Пространство между стенами заполняется разными материалами. Например, керамзитом.
Армированная перевязка

Армированный способ перевязки
Перевязка этим способом необходима для укрепления общей конструкции. Обычно этим способом пользуются при возведении зданий в сейсмоопасном районе. Армирование возможно при монтаже теплоизоляционных стен.
Декоративный вариант

Внешняя декоративная отделка

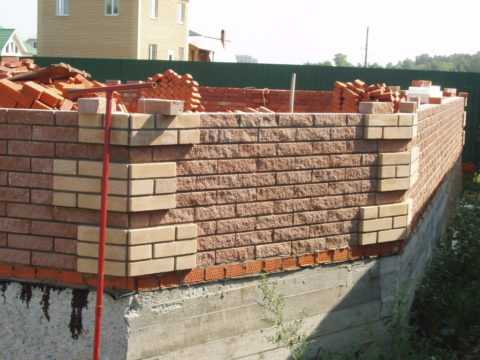

Этот способ кладки используется с внешней стороны здания для украшения фасада и/или полной композиции. Сегодня ажурная кладка практикуется при отделке внутри помещений, как технических, так и жилых зон. Стену можно искусственно состарить, или использовать как вариант отделки углов помещения, или в виде фрагмента на общей стене.
Существует несколько вариантов, о которых читайте ниже.
- Готический вариант.
Простой способ укладки ,где в каждом ряду чередуются длинные и короткие стороны рабочего (укладочного) продукта.
- В виде креста.
Она выполняется на два креста. Сначала необходимо подобрать промежуток чередования будущего узора.
- Силезская технология.
Этот вариант предполагает вложить два ряда непосредственно в ложок. Третий ряд укладывается в тычёк. Важно при выполнении этого технологического процесса соблюдать вертикальность шва.
- Голландская технология.
Вариант голландской технологии предполагает изначально укладывать кирпич ложком. Необходимо чередовать тычёк через каждые два ложка.

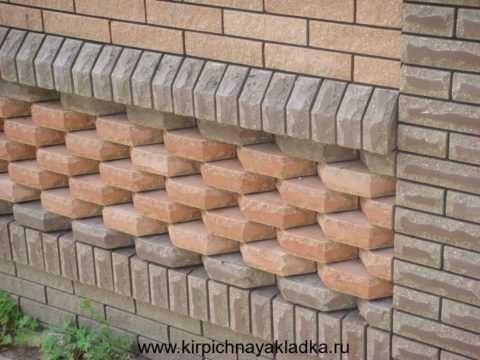

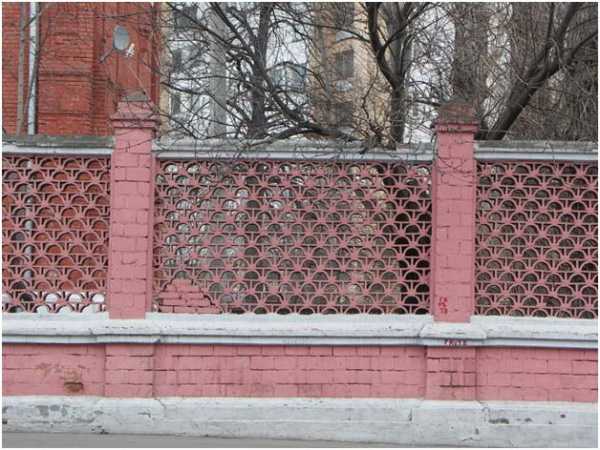

- Ажурный вариант.

Ажурный забор
Этот вариант больше подходит для оформления стены с внешней стороны.
Мы перечислили небольшую часть возможных приёмов кладки кирпича. Больше о способах можно почерпнуть из технической литературы и видеоматериалов, которых много в сети интернет.

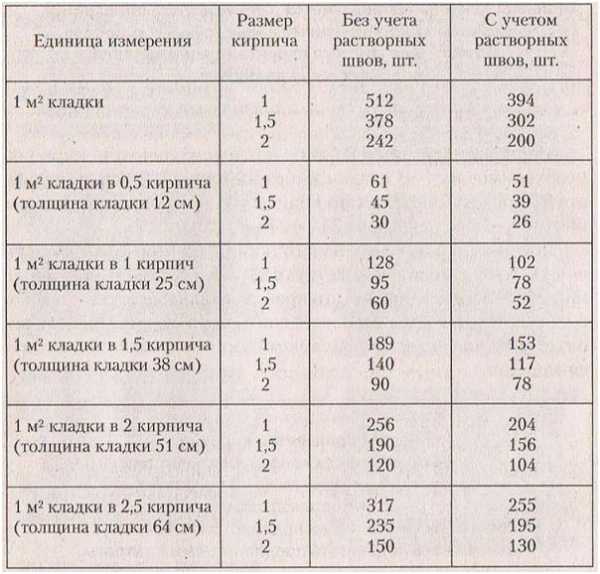

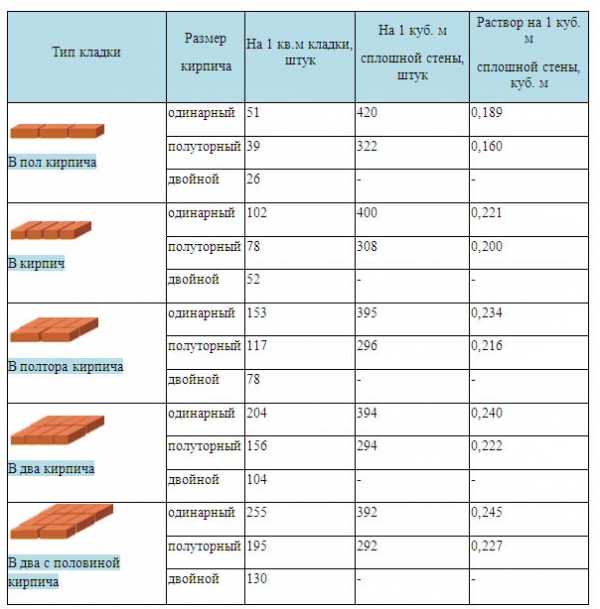

Расчёт кирпича для кладки

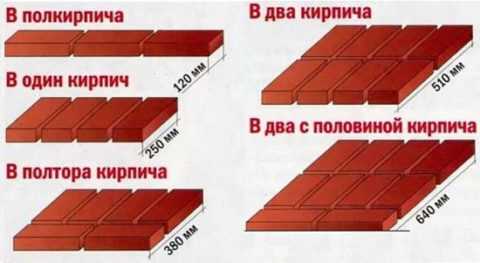

Толщина кирпичной кладки
| |||||||
Вид кирпичной кладки | Часть кирпича | Толщина стены, мм. | |||||
Кладка в четверть кирпича | 0,25 | 65 | |||||
Кладка в полкирпича | 0,5 | 120 | |||||
Кладка в 1 кирпич | 1 | 250 | |||||
Кладка в полтора кирпича | 1,5 | 380 | |||||
В два кирпича | 2 | 510 | |||||
В два с половиной кирпича | 2,5 | 640 | |||||
В три кирпича | 3 и более | 770 и больше | |||||
Стандартные размеры кирпича | |||||||
Вид кирпича | Размеры, мм. | ||||||
длина | ширина | толщина | |||||
Одинарный | 250 | 120 | 65 | ||||
Утолщенный | 250 | 120 | 88 | ||||
Одинарный модульных размеров | 288 | 138 | 63 | ||||
Утолщенный модульных размеров | 288 | 138 | 88 | ||||
Утолщенный с горизонтальным расположением пустот | 250 | 120 | 88 | ||||

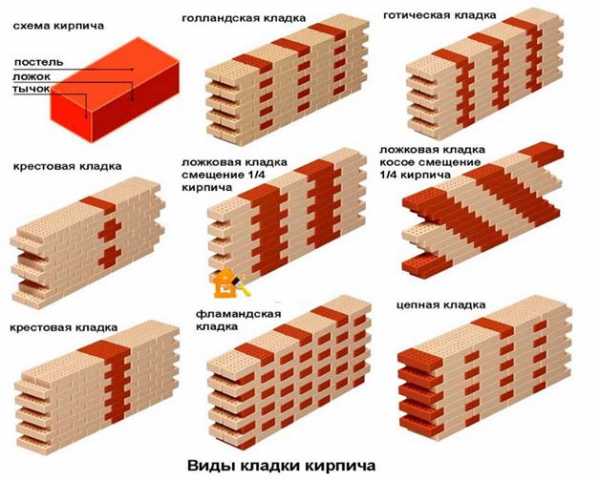

Возможные виды кладки

Виды кладки кирпича

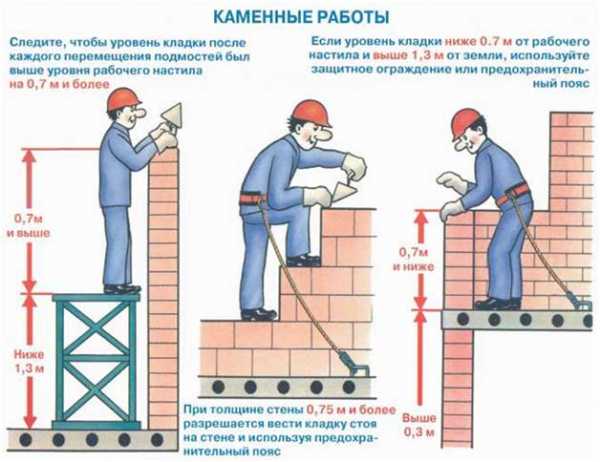

Техника безопасности при выполнении работ
В строительстве кладка может выполняться на разной высоте. Поэтому, работа каменщика на «верхотуре», считается опасной. Различные документы регламентируют выполнение работ на высоте. Необходимо соблюдение не только техники выполнения работ, но и личной безопасности.
Работа выполняется в специальной одежде (рабочем костюме). В комплект костюма входит специальная обувь (ботинки) и рукавицы.
При работе на нижних этажах, к примеру, строительстве частного дома с использованием лестницы, конструкция должна быть надёжно закреплена.

Вы помните о соблюдении техники безопасности?
В заключение
Как видим вариантов использования кирпича много. Необходимо при строительстве дома соблюдать определённый порядок и правильно выполнять кладку.
Отклонение от строительных технологий и/или несоблюдение элементарных норм строительного процесса может пагубно повлиять на прочность возводимого объекта.
Как класть облицовочный кирпич — пошаговая инструкция!
При облицовке стен кирпичом требуется определенное мастерство, ведь кладка должна быть идеально ровной и аккуратной. Чтобы заниматься этим самостоятельно, нужно подробно изучить, как класть облицовочный кирпич, какие способы кладки бывают, как правильно выполнить расшивку. Отделка таким кирпичом очень ценится за внешнюю привлекательност

Как класть облицовочный кирпич

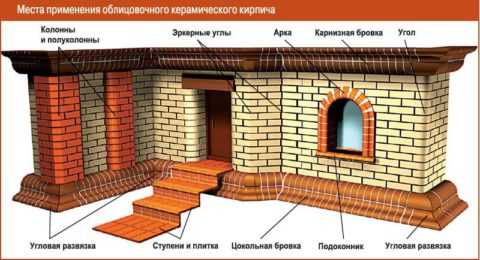

Применение облицовочного кирпича
Содержание статьи
Инструменты для кладки кирпича
Параметры кирпича | Гиперпрессованный кирпич | Клинкерный кирпич | Силикатный кирпич | Керамический кирпич |
---|---|---|---|---|
Предел прочности при сжатии, кг/см² | 150-300 | 300-500 | 75-200 | 100-175 |
Морозостойкость, цикл | 75-150 | 50-100 | 35-50 | 15-50 |
Влагопоглощение, % | 6-8 | Менее 6 | 6-12 | 6-8 |
Теплопроводность, Вт/м° С | 0,7-0,8 | 0,7 | 0,3-0,7 | 0,3-0,5 |
Вес при размере 250х120х65., кг. | 4 | 3-4 | 3,8 | 3,5 |
Для качественной облицовки нужны соответствующие инструменты:
- строительный уровень – без него уложить кирпич ровными рядами не получится;
- кельма – ею наносят раствор, снимают излишки, подравнивают кирпич при укладке;
- молоток-кирка – применяется для раскалывания облицовочного материала;
- болгарка с алмазными дисками – используется для резки кирпичей;
- квадратный металлический прутик сечением 10х10 мм – для формирования одинаковых швов между рядами;
- круглый прут диаметром 10 мм – для расшивки.
Дополнительно понадобится тонкий строительный шнур или прочная нитка, анкера и вязальная проволока для связки кладки с несущей стеной.
Разновидности кладки

Разновидности кладки облицовочного кирпича

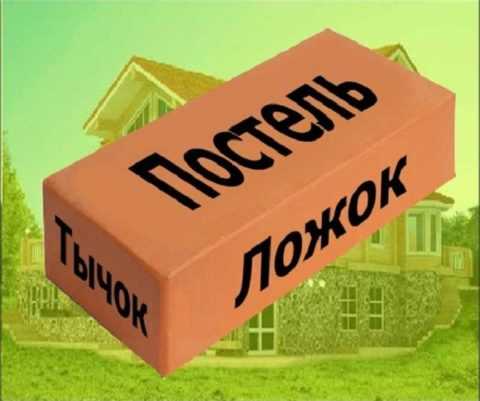

По расположению кирпича в ряду выделяют несколько видов кладки:
- лицевая (постельная) – кирпич укладывают так, чтобы видна была самая широкая сторона;
- ложковая – снаружи видна длинная узкая сторона;
- тычковая – снаружи видны только торцы кирпичей.

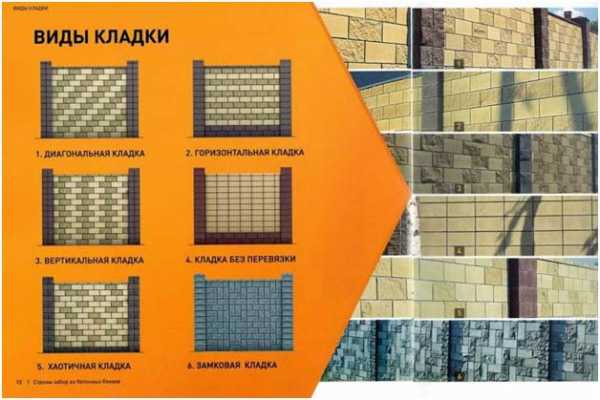

Виды кладок
Кроме того, кладки делятся на виды по декоративности:
- кладка «в полкирпича» — вертикальные швы ложковой или постельной кладки смещаются по горизонтали на половину длины кирпича;
- штабельная – вертикальные швы между кирпичами расположены на одной линии;
- фламандская – ложковая и тычковая кладка чередуются в одном ряду;
- «американка» — ложковая и тычковая кладки чередуются рядами.

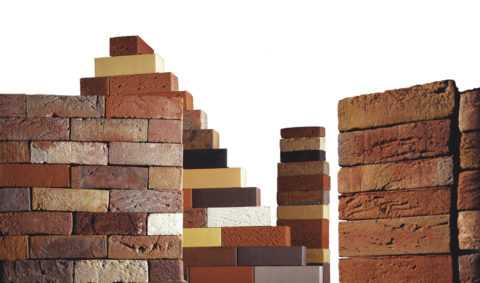

Декоративный облицовочный кирпич
При отсутствии опыта начинать лучше со стандартной ложковой кладки в полкирпича, а по мере повышения мастерства можно пробовать и другие способы. Следует учесть, что штабельная кладка является самой неустойчивой, поэтому применяется исключительно в декоративных целях.
Технология облицовки кирпичом

Монтаж облицовочного кирпича

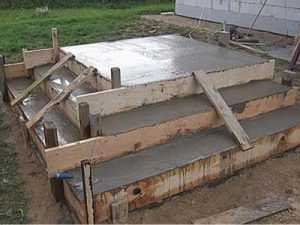

Шаг 1. Подготовка основания
Облицовочный кирпич нужно укладывать на цоколь, поэтому при заливке и утеплении фундамента предусматривают выступ цоколя по периметру дома на толщину облицовочной кладки плюс 2-3 см для воздушного зазора. Перед началом работ следует проверить основание строительным уровнем, чтобы исключить возможные перекосы. Если обнаружены какие-либо неровности, их устраняют цементным раствором. После этого поверхность нужно тщательно подмести.

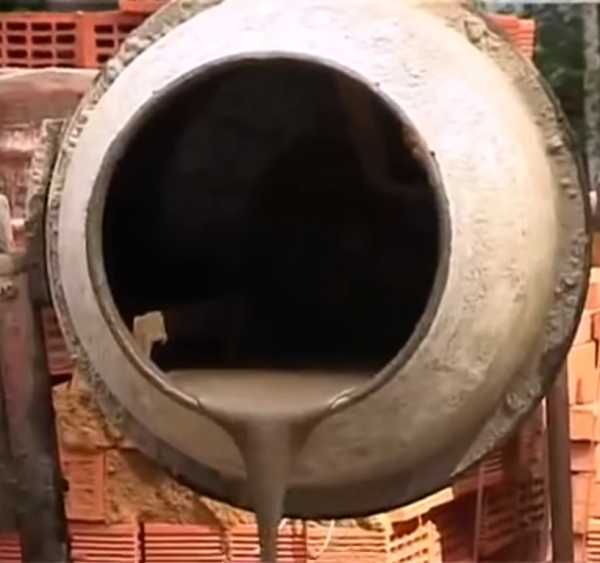

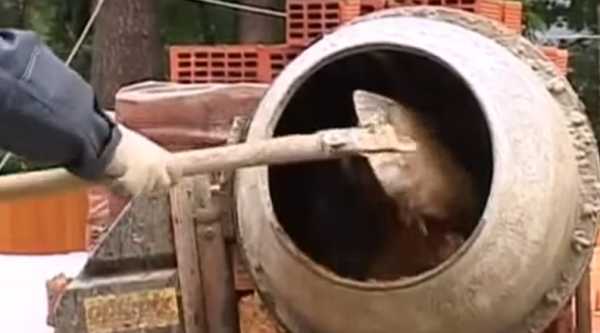

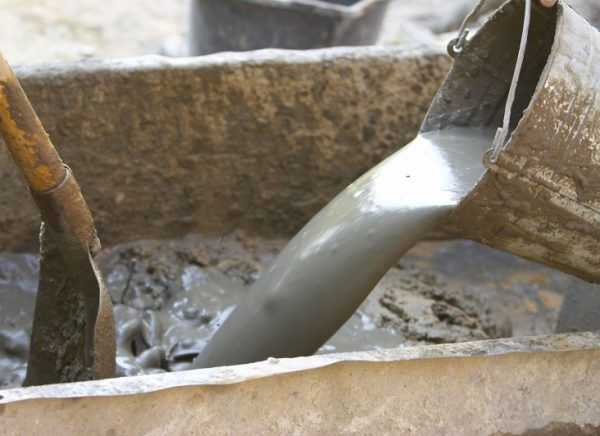

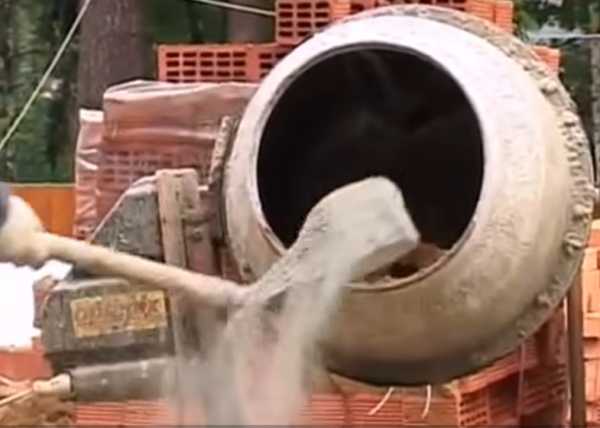

Шаг 2. Замешивание раствора
Для кирпичной облицовочной кладки раствор готовят из цемента М500 и чистого мелкого песка. Компоненты смешивают в пропорции 1:4, небольшими порциями вливают воду. Готовая смесь должна быть однородной, достаточно густой; если скатанный из раствора шарик не распадается и хорошо держит форму, консистенция считается правильной. Воду для замеса обязательно берут чистую, с минимальным количеством солей, иначе на облицовке выступят неэстетичные белесые пятна – высолы, убрать которые не так просто. Важный момент: замешивать раствор нужно в небольшом объеме, поскольку процесс укладки занимает время, а раствор высыхает быстро.
Шаг 3. Укладка нижнего ряда

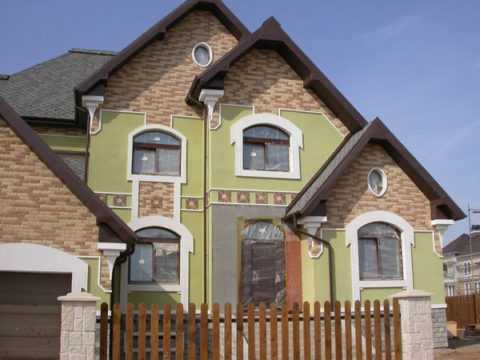

Облицовка фасада
Рядом с рабочим местом ставят емкость с водой и замачивают в ней кирпичи. Опытные строители рекомендуют укладывать нижний ряд без раствора. Поскольку длина периметра дома не всегда является кратной длине кирпича, в определенных местах придется подрезать кирпич и выбирать оптимальное расположение швов. Если уложить первый ряд на раствор, выполнить подрезку будет проблематичнее. Работать начинают от угла: с помощью уровня каждый кирпичик укладывают сверху на цоколь и выравнивают швы. Между несущей стеной и облицовкой обязательно оставляют 2-3 сантиметра свободного пространства для вентиляции.
Шаг 4. Укладка углов

Раскладка кирпичей при кладке прямого угла (одинарный облицовочный кирпич, утолщенный полуторный основной)
Теперь необходимо выложить углы на высоту 4-6 рядов. На нижний ряд вдоль наружной кромки кладут квадратный прут, набирают кельмой немного раствора и аккуратно его наносят. Слегка разровняв раствор, сверху укладывают кирпич, подбивают его ручкой кельмы, чтобы он соприкасался с прутком. Проверяют расположение уровнем, если нужно, подбивают еще. Осторожно вынимают прут, вытирают крошки раствора, а затем повторяют то же самое с другой стороны этого угла. При укладке следующих кирпичей следят за правильной перевязкой угла: торцы должны чередоваться с длинными гранями по обе стороны.

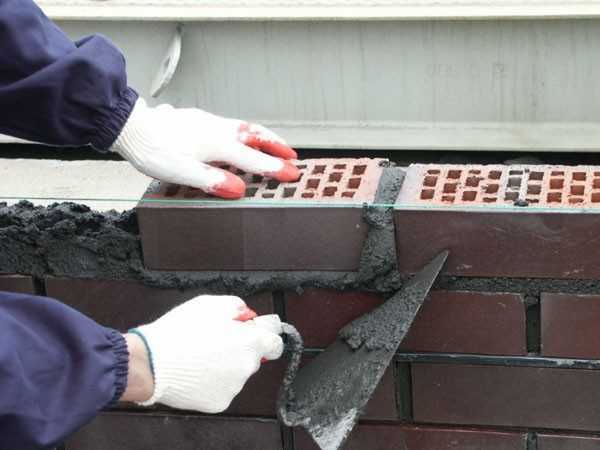

Кладка облицовочного кирпича

Кладка облицовочного кирпича

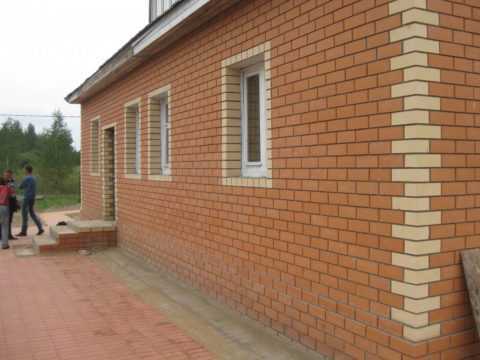

Здесь облицовочный кирпич использован для создания рельефа на углу дома
Шаг 5. Облицовка стен
Когда все углы выложены, приступают к облицовке стен. Между угловыми кирпичами второго ряда натягивают прочную нитку, уложив ее сверху и зафиксировав чем-нибудь тяжелым. Теперь кладут на край первого ряда пруток, покрывают поверхность кладки раствором. Кирпичи, предназначенные для этого ряда, ставят вертикально на земле, наносят кельмой немного раствора на торцы, а потом аккуратными движениями укладывают на раствор. Подбивают каждый из них, ориентируясь по нитке, вынимают пруток, проверяют ряд с помощью уровня.

Крепление облицовочного кирпича по фасаду дома

Облицовка фасада

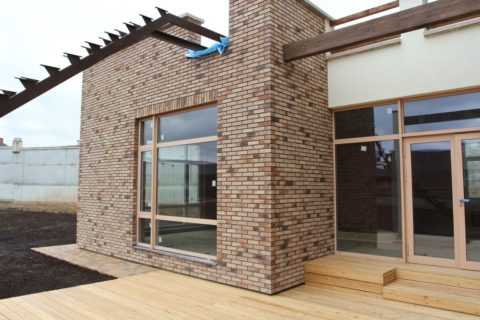

Облицовка дома кирпичом
Шаг 6. Привязка облицовки к стене
Если кирпичная облицовка не была запланирована изначально, необходимо выполнить привязку фасадной кладки к несущей стене. Делают это двумя способами: с помощью анкеров и дюбелей с вязальной проволокой. В первом варианте в стену здания вбивают анкер до половины, оставляя вторую часть между рядами облицовки. Анкеры лучше брать оцинкованные, диаметром 6 мм.
Второй вариант: в стене просверливают отверстия, вставляют дюбели, крепят на них вязальную проволоку. Проволока должна ложиться на кирпич, но не выходить за его край. Стандартно крепежи устанавливаются через 4 вертикальных ряда и на расстоянии 70 см по горизонтали. На один квадратный метр поверхности требуется около 5 креплений. Вокруг проемов расстояние между дюбелями сокращают примерно на треть.

На фото показано, как можно крепить облицовку с помощью кладочной сетки и пластиковых зонтиков при утеплении стен ЭППС или пенопластом

Облицовочную кирпичную кладку необходимо крепить к стенам дома

Декоративный кирпич

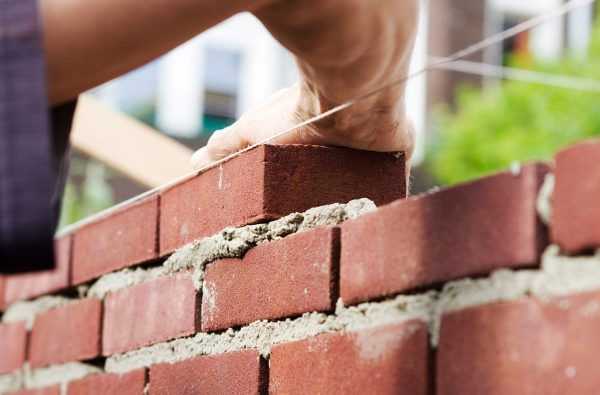

Остальные ряды выполняются по этой же схеме: натягивают нитку между угловыми элементами на высоте ряда, укладывают пруток, затем раствор и кирпичи. Следует учесть, что ширина горизонтальных швов должна составлять 10-15 мм, а вертикальных чуть меньше – от 8 до 10 мм. Такая кладка будет смотреться наиболее привлекательно. Возле дверных и оконных проемов кирпич обрезают и крепят так, чтобы с другой стороны не прерывался ряд, тогда над проемом рисунок кладки останется правильным.

Как монтируется облицовочный кирпич

Система крепления кирпичных фасадов

Особенности отделки каркасного дома кирпичом

Связь кирпичной облицовки со стеной
Шаг 7. Укладка откосов
Для большей декоративности откосы выкладывают из кирпича другого цвета. По периметру откосов облицовка выполняется тычковым способом; получившиеся колонны шириной в один кирпич могут слегка выступать за край облицовки стен. Сами откосы должны быть строго вертикальными, поэтому при укладке производят контроль строительным уровнем.
Шаг 7. Расшивка

Виды и размеры швов при укладке кирпича

Расшивка
Как только раствор схватится, можно приступать к расшивке кладки. Поверхность обметают, удаляют крошки раствора, увлажняют кладку водой. Готовят рабочий раствор: смешивают в равных частях цемент и известь, а затем добавляют песок. Соотношение песка к цементу равняется 10:1, воды добавляется столько, чтобы смесь приобрела консистенцию пасты. После этого раствором заполняют швы и начинают их формировать при помощи расшивки. Первыми формируют вертикальные швы, затем расшивают горизонтальные.

Цветные растворы для затирки швов
Полезные рекомендации
Выкладывать за один раз больше 6-7 рядов нельзя, так как от большой нагрузки кладка может деформироваться. Каждые 3-4 ряда проверяют уровнем, чтобы добиться максимальной вертикальности. Нельзя ничем заполнять зазор между облицовкой и стеной здания, воздушная прослойка необходима для вентиляции поверхностей, к тому же, она выполняет и теплоизоляционны

Кирпичная облицовка
Видео — Как класть облицовочный кирпич
stroyday.ru
Кирпичные стены — все о кладке кирпича
Кирпич — прочный и долговечный материал. Стена толщиной 25 см (в один кирпич) способна нести любую равномерно распределенную нагрузку, возникающую в одно-, двухэтажных домах от вышерасположенных конструкций, в том числе от железобетонных перекрытий. Срок службы кирпичных стен при надежных фундаментах и правильно выполненной кладке практически не ограничен.
Вместе с тем кирпич, особенно полнотелый, обладая высокой прочностью, по своим теплозащитным качествам, уступает многим другим стеновым материалам. Например, при расчетной температуре наружного воздуха -30 °С (большинство районов центральной части России) наружные стены сплошной кладки из полнотелого кирпича должны иметь толщину 64 см (2,5 кирпича). В то же время толщина деревянных брусчатых стен может быть лишь 16-18 см.

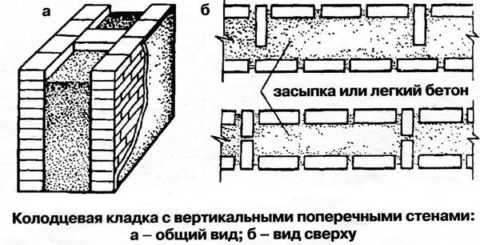

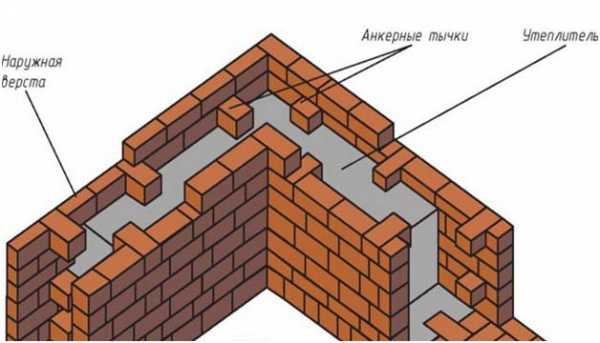

Для того чтобы сократить расход кирпича, уменьшить массу стен и нагрузку на фундаменты, наружные стены следует выкладывать либо из пустотелого, либо из полнотелого кирпича, вести кладку с образованием пустот, колодцев, уширенных швов, а также применять эффективные утеплители, теплые кладочные и штукатурные растворы. Применение сплошной кладки из полнотелого кирпича толщиной более 38 см (1,5 кирпича) экономически нецелесообразно. При заполнении воздушных, полостей минеральным войлоком (битуминизированная минеральная вата) тепловая эффективность кирпичной стены увеличивается на 30-40 %, а при использовании пенопласта — на 200 %. Применение теплых кладочных растворов (на основе мелких заполнителей из шлака, керамзита, туфа, трепела, перлита, опилок и т. п.) также повышает теплозащитные качества стен на 10-15 %.
Типы кладок кирпичных стен
Распространенной и экономичной конструкцией наружных кирпичных стен является так называемая колодцевая кладка, при которой стену выкладывают из двух самостоятельных стенок толщиной в полкирпича, соединенных между собой вертикальными и горизонтальными кирпичными мостиками с образованием замкнутых колодцев. Колодцы по ходу кладки заполняют утеплителем: шлаком, керамзитом, легким бетоном. Колодцевая кладка хорошо защищает утеплитель от внешних воздействий, хотя несколько и ослабляет конструктивную прочность стены.
При сплошной кладке экономичным решением является также устройство кирпичных стен с утеплением их снаружи или изнутри помещений. В этом случае толщину кирпичной стены можно принять минимальной исходя лишь из требований прочности, т.е. во всех климатических районах она может быть равной 25 см. Тепловая защита при таком решении обеспечивается толщиной и качеством утеплителя.
При расположении утепляющего слоя изнутри его защищают от водяных паров пароизоляцией, при расположении снаружи защищают от атмосферных воздействий экраном или штукатуркой. При использовании пустотелого (многодырчатого) кирпича возможны все перечисленные выще варианты устройства наружных стен, в том числе и сплошная. кладка без утепления, при которой толщина стены будет примерно на 0,5 кирпича меньше, чем при кладке из полнотелого кирпича.
Кирпичные стены имеют большую тепловую инерционность: они медленно прогреваются и также медленно остывают, причем инерционность тем больше, чем толще стена, чем больше ее масса. В кирпичных домах температура внутри помещений имеет незначительные суточные колебания, и это является достоинством кирпичных стен. Вместе с тем в домах периодического проживания (дачи, садовые домики) это свойство кирпичных стен не всегда желательно, особенно в холодное время года. Большая масса охлажденных стен требует каждый раз для своего прогрева значительного расхода топлива, а резкие перепады температуры внутри помещений приводят к конденсации влаги на внутренних поверхностях кирпичных стен. В таких домах стены изнутри лучше обшить досками.
Виды кирпича
Для кладки стен малоэтажных зданий пригодны практически все виды кирпича, выпускаемые промышленностью.
Красный (глиняный) обыкновенный и пустотелый кирпич пластического прессования применяют без ограничения. Тот же кирпич полусухого прессования и силикатный нельзя применять без дополнительной защиты в наружных стенах ванных комнат, душевых и постирочных. Внутренние несущие стены обычно выкладывают из полнотелого (глиняного или силикатного) кирпича любой выпускаемой промышленностью марки. Минимальная толщина внутренних несущих стен 25 см, сечение столбов не менее 38х38 см, простенков не менее 25х51 см.
При больших нагрузках несущие столбы и простенки армируют металлической сеткой из проволоки диаметром 3-б мм через 3-5 рядов кладки по высоте. Перегородки выкладывают толщиной 12 см (вполкирпича) и 6,5 см (кирпич «на ребро»). При длине перегородок, выложенных «на ребро», более 1,5 м их также армируют проволокой через 2-3 ряда кладки по высоте. Для облицовки фасадов лучше всего использовать лицевой керамический кирпич. По внешнему виду, фактуре и допустимым отклонениям в размерах он является наиболее качественным.
Кладка кирпича
Кладку кирпичных стен ведут на цементно-песчаном, цементно-известковом или цементно-глиняном растворе. Цементно-песчаный раствор практически при любой марке цемента получается излишне прочным и жестким, поэтому лучше, если в его состав добавить известковое или глиняное тесто. Раствор от такой добавки станет более пластичным и удобоукладываемым, а расход цемента уменьшится в 1,5-2 раза. Марка раствора для несущих стен и столбов, а также для штукатурки фасадов — 25, для несущих стен и перегородок — 10.

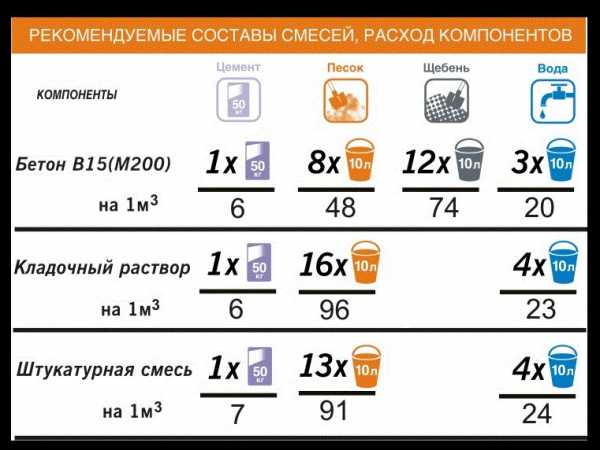

Марка цемента | Марка раствора | |
---|---|---|
25 | 10 | |
Соотношение частей раствора ( цемент : [известь либо глина] : песок ) | ||
400 | 1 : 2 : 12 | 1 : 4 : 20 |
300 | 1 : 1,5 : 10 | 1 : 3 : 16 |
200 | 1 : 1 : 8 | 1 : 2 :12 |
100 | 1 : 0,5 : 4 | 1 : 1 : 6 |

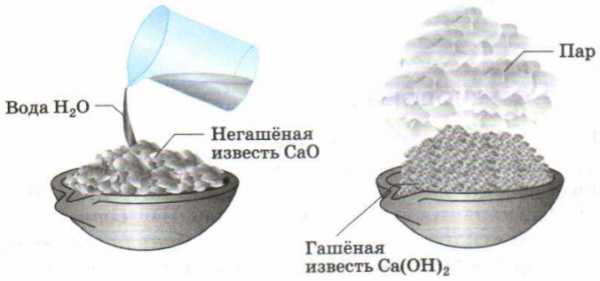

Известковое тесто, применяемое в качестве добавки к цементно-песчаному раствору, готовят из гашеной извести. Если имеется негашеная известь в виде отдельных кусков (кипелка) или порошка (пушонка), ее необходимо погасить водой в творильной яме, обшитой досками, и выдержать в таком состоянии не менее двух недель. Чем больше срок выдержки, тем лучше, так как повышаются однородность состава и прочность известкового теста.
Глиняное тесто, используемое для кладочных растворов, также целесообразно приготовить заранее. Для этого куски глины замачивают в воде и выдерживают их до полного размокания (3-5 сут). Затем добавляют воду, перемешивают и процеживают смесь, после отстоя сливают лишнюю воду и употребляют тесто в дело. Срок хранения глиняного теста неограниченный.
Раствор для кирпичной кладки приготавливают непосредственно перед началом работ и используют его в течение 1,5-2 ч.
Толщину вертикальных швов принимают в среднем равной 10 мм. Горизонтальные швы при использовании раствора с пластифицирующими добавками (известь или глина) выкладывают также толщиной 10 мм, без добавок — 12 мм. Максимальная толщина швов 15, минимальная — 8 мм.
Кладку наружных стен начинают с углов здания, на каждом из которых делают маяки высотой в 6-8 рядов кирпича в виде наклонных штраб. Затем между ними, с отступом от вертикальной плоскости стены на 3-4 мм, на уровне верха укладываемых кирпичей натягивают шнур-причалку. Кладку кирпичей всегда начинают с наружной стороны. Для прочности ряды кирпичной кладки ведут с перевязкой вертикальных продольных и поперечных швов, используя при этом не только целый кирпич, но и его части: 1/4, 1/2 и 3/4. Если кирпичную стену штукатурят с двух сторон, следует стремиться к перевязке швов в каждом ряду. При кладке стен с расшивкой наружных швов перевязка лицевых кирпичей подчиняется принятому рисунку кирпичной кладки, однако и в этом случае необходимо, чтобы облицовочный ряд кирпичей был перевязан со стеной не реже чем через 5 рядов.
На рисунке показана сплошная кладка наружных стен толщиной 25, 38 и 51 см с системой полной перевязки вертикальных швов как в каждом ряду, так и через 3 или 5 рядов.
При чередовании только первого и второго рядов получается однорядная перевязка швов, если же после второго ряда уложить третий, снова второй, затем первый и т. д. (показано в аксонометрии), то получится трехрядная перевязка. При двойном чередовании второго и третьего рядов полная перевязка вертикальных швов произойдет через пять рядов.
Прочность кирпичной кладки, выполненной с перевязкой вертикальных швов в каждом ряду или через 3-5 рядов, практически одинакова. Она значительно увеличивается, если независимо от системы кладки в горизонтальных швах через 3-5 рядов проложить арматурную сетку с ячейками шириной 6-18 см из проволоки диаметром 3-6 мм.
Ненесущие перемычки над оконными и дверными проемами при их длине до 1,5 м могут быть рядовыми, т. е. выполненными на месте, по ходу кладки, путем устройства армированного пояса из высокопрочного цементно-песчаного раствора толщиной слоя 3-5 см, уложенного по деревянной опалубке. Рядовую перемычку можно усилить прокладкой дополнительной арматуры в 2-3 нижних рядах кладки из проволоки диаметром 4-6 мм с заведением ее отогнутых концов в кладку на 1-1,5 кирпича в каждую сторону от проема.
Брусковые сборные железобетонные перемычки при толщине (высоте) 7-14 см могут перекрывать пролеты длиной соответственно до 1,8-2,3 м. Если на такую перемычку опираются балки перекрытия, то с внутренней стороны стены ее высота должка быть 22-29 см. Для крепления коробок столярных изделий по ходу кладки устанавливают деревянные антисептированные (покрытые битумом и обернутые рубероидом) пробки, кратные по размеру кирпича: в оконных проемах по две, в дверных — по три с каждой стороны проема.

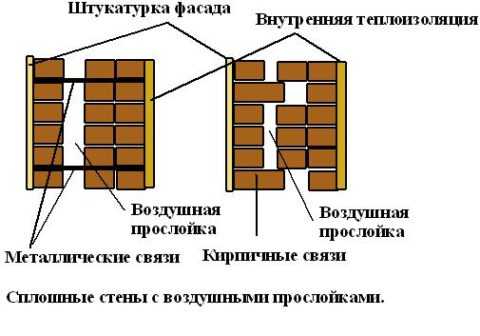

Стены с воздушной прослойкой устраивают при использовании как полнотелого, так и эффективного кирпича. При этом виде кладки лицевые (ложковые) ряды перевязывают с основной стеной через 4-6 рядов тычковыми рядами кирпичей либо металлическими связями. С наружной стороны такие стены во избежание продувания обычно оштукатуривают или выкладывают с расшивкой швов при строгом контроле качества работ.
- воздушные прослойки
- металлические связи
- наружная верста из тычковых кирпичей
Металлические связи (анкеры из проволоки диаметром 4-6 мм) защищают от коррозии битумом, цементным раствором или эпоксидной смолой. Тепловая эффективность таких стен значительно увеличивается, если воздушную прослойку заполнить теплым раствором, минеральной ватой или пенопластом.
Особенно эффективен пенопласт. При его использовании общую толщину наружной стены можно уменьшить до 29 см (12+5+12), причем такая стена по теплозащитным качествам эквивалентна сплошной кирпичной кладке из полнотелого кирпича толщиной 64 см.
Кирпичные стены с внутренним или наружным утеплением упрощают процесс кирпичной кладки и позволяют вести работы по их утеплению во вторую очередь. При утеплении стек изнутри можно использовать фибролит, арболит, опилкобетон, мягкие древесно-волокнистые плиты, а также термоизоляционные блоки из легкого бетона. Плиты из органических материалов устанавливают по маякам на относе, неорганические утеплители крепят к стене непосредственно на растворе или неорганических клеях.
Для наружного утепления лучше всего использовать минеральную вату или пенопласт.
- утеплитель
- воздушная прослойка
- маяки из раствора
- дощатая обшивка
Стена колодцевой кладки состоит из двух продольных стенок толщиной в полкирпича, расположенных одна от другой на расстоянии 14-27 см и соединенных между собой через 65-120 см вертикальными поперечными стенками.
Колодцы между продольными и поперечными стенками заполняют утеплителем слоями толщиной 10-15 см с послойным трамбованием. Для предупреждения усадки утеплители через 30-60 см по высоте устраивают горизонтальные диафрагмы из армированного цементно-песчаного раствора или тычковых рядов кирпича.
Колодцевую кладку применяют в тех случаях, когда имеется в достаточном количестве относительно легкий и малотеплопроводный материал для заполнения внутреннего пространства стен: шлак, керамзит, щебень или песок легких горных пород, древесные опилки и т. п. Минеральные материалы (не поддающиеся биологическому разрушению) можно использовать в виде сухой засыпки, органические — обязательно в виде легких бетонов на основе неорганических вяжущих: цемента, извести, гипса или глины.
best-stroy.ru
Кладочный раствор для кирпича — способы приготовления с инструкциями
Кладочный раствор очень важен в строительстве. Даже если сама кирпичная кладка выполнена очень качественно, но раствор приготовлен неправильно, то постройка долго стоять не будет.

Кладочный раствор для кирпича

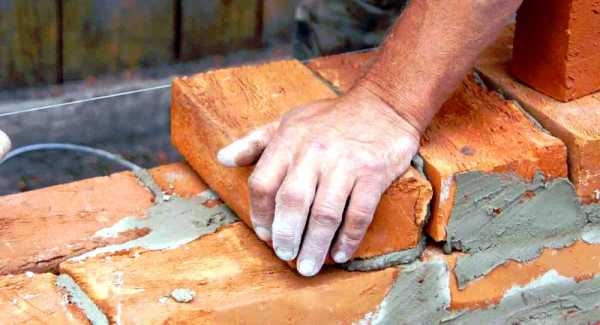

Кладка кирпича
Если раствор для кладки выполнен с соблюдением всех инструкций и были использованы качественные материалы, то здание простоит очень долго. Примером может служить любой православный храм, который был построен еще тысячу лет назад, но при этом все еще стоит и используется для проведения служб. Исходя из этого, очевидно, что допускать изменения пропорций компонентов, шагов в технике изготовления или еще чего-либо ни в коем случае нельзя, так как последствия будут самыми неприятными.

Раствор, готовый к использованию

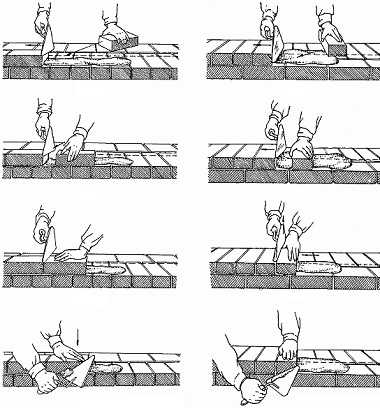

Пример схемы кирпичной кладки
Какие существуют требования к раствору
К кладочному раствору выдвигается несколько основных требований, которым он должен отвечать.
- Раствор должен заполнить все пустоты и полости, которые есть в структуре кирпича. Для достижения этой цели необходимо, чтобы приготовленный раствор был достаточно пластичным.

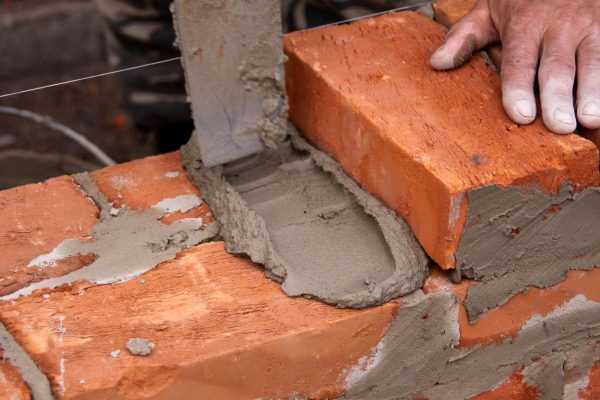

Консистенция раствора
- Если приготовленный раствор слишком быстро затвердеет, то вы не сможете его использовать во время работ с кирпичом, так что нужно обеспечить продолжительное пребывание в вязком состоянии.
Важно, чтобы раствор долгое время был вязким
- Полученная смесь после схватывания должна оставаться в твердом состоянии достаточно долгое время, лучше, чтобы это был весь эксплуатационный срок здания. Также необходимо обеспечение жесткости затвердевшего раствора.
- Необходима хорошая адгезия с материалом кладки.
Еще у раствора должна быть хорошая адгезия
- Слой состава должен быть тонким и равномерным — это необходимо, чтобы после затвердевания конструкция крепко держалась.
- Правильно изготовленная смесь должна иметь хорошие изоляционные характеристики.

Приготовление цементного раствора
ГОСТ 28013-98. Растворы строительные. Общие технические условия. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).
ГОСТ 28013-98
СП 82-101-98. Приготовление и применение растворов строительных. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).
СП 82-101-98
Виды смесей для кладки
Каждый раствор содержит в себе три главных компонента, при этом их пропорции варьируются. Смесь состоит из наполнителя, воды и вяжущего вещества. Существуют три основных вида вяжущих веществ, по которым и определяется разновидность раствора. Первый – это цемент, второй – известь и третий – цемент и известь вместе.

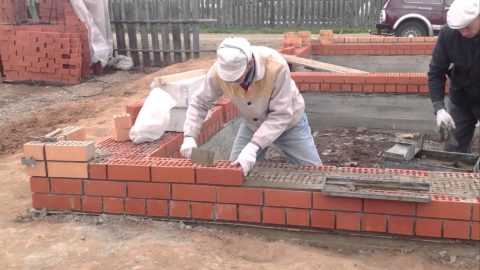

Процесс кладки кирпича
В качестве наполнителя обычно используют песок, при этом важно, чтобы фракции песчинок были маленькими (не более 2 мм в диаметре). Наполнитель нужно выбирать достаточно чистый, без примесей и добавок. Перед тем как начать готовить раствор, нужно отдельно подготовить песок, который в обязательном порядке просеивается, чтобы не допускать образования комков. Также не стоит покупать желтый песок — такой цвет свидетельствует о повышенном количестве добавок, и полученная смесь будет обладать не лучшими характеристиками.

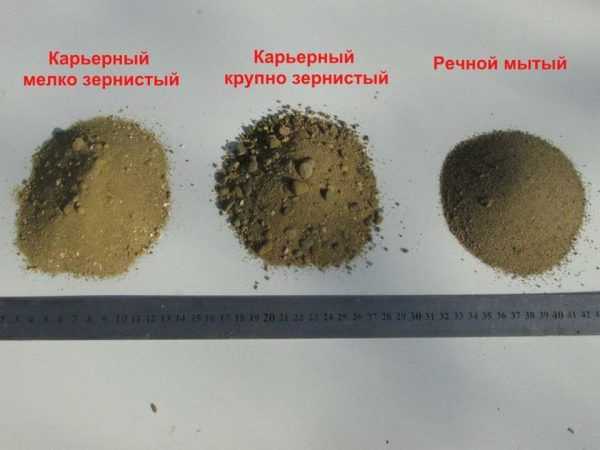

Некоторые разновидности песка
На заметку! Помимо песка, можно использовать и глину — в этом случае раствор будет очень пластичным, однако подойдет не для каждой кладки, к примеру, использовать такую смесь с пустотелым кирпичом нельзя, так как она проникнет в его полости, а это вызовет проблемы с теплоизоляцией готовой конструкции.
Сегодня сухую смесь для кладочного раствора можно без проблем купить в любом строительном магазине. Нужно будет только залить воду (нужное количество всегда пишется на упаковке), перемешать и после этого раствор готов к использованию. Начинать строительные работы стоит после того, как смесь постоит около 10 минут в готовом виде.

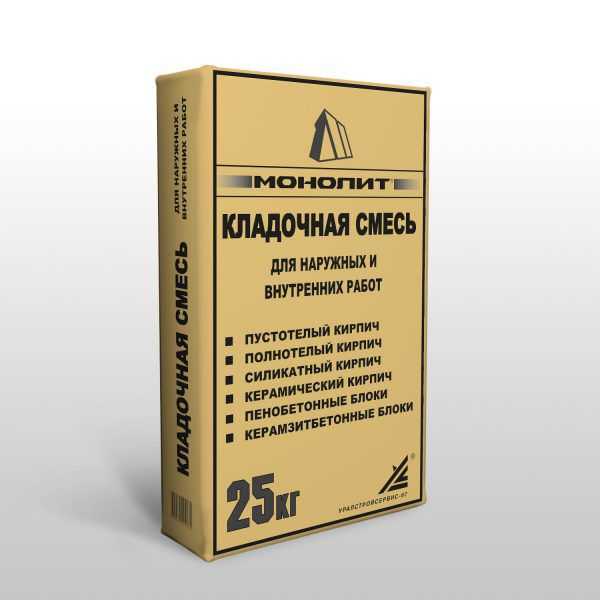

Кладочная смесь для кирпича

Виды кладочных цветных смесей
Если вам нужно небольшое количество раствора, то можно обойтись строительным миксером и ведром либо другой тарой. В случае если необходим большой объем состава, рациональнее приготовить его в бетономешалке, при этом важно её хорошо вымыть, так как если частицы, которые остались в ней от предыдущих манипуляций, попадут в кладочный раствор, возникнет риск ухудшения качества смеси и снижения срока эксплуатации здания.
Приготовление цементного раствора для кладки кирпича
Чтобы определить, насколько готов раствор, нужно сдвинуть верхний слой шпателем. Если смесь разрывается и остается характерная волнообразная структура – значит, было добавлено слишком мало воды. Если же, наоборот, раствор оплывает, то воды было с избытком и нужно досыпать сухую составляющую. Идеальная смесь должна хорошо держать форму, не рваться и оставлять равномерную поверхность после проведения по ней шпателем.

Определение готовности раствора для кирпичной кладки
Во время приготовления смеси нужно обратить внимание на то, что показатели пластичности и прочности зависят не только от ингредиентов и правильности их добавления, но еще и от материала, из которого создается кладка. У пористых материалов есть свойство «высасывать» из смеси воду благодаря капиллярным силам, в итоге раствор после затвердевания будет невероятно прочным. В обратной ситуации может остаться слишком много воды в кладочном растворе, и когда он затвердеет, то прочностных показателей не хватит для обеспечения длительного существования здания.
На заметку! К воде также есть свои требования: она должна быть чистой, в идеале — дистиллированной, содержать как можно меньше примесей и находиться в температурном диапазоне +15-20 градусов. На 1 часть цемента обычно добавляется 0,8 части воды — такая пропорция считается наиболее оптимальной. Добавление именно такого количества воды очень важно, поскольку это один из главных факторов, влияющих на качество готового раствора.
Перед тем как приобретать компоненты для приготовления смеси, нужно просчитать необходимое количество раствора — оно будет зависеть от вида используемого кирпича и толщины сооружаемой стены.

Процесс кладки
Цементные растворы
У профессиональных строителей, которые часто кладут кирпич, этот вид смесей самый популярный и используется в большинстве случаев из-за простой методики приготовления. В зависимости от технологических свойств, можно создать три вида раствора для кирпичной кладки.
Таблица. Виды кладочного раствора по технологическим свойствам.
Вид состава | Свойства |
---|---|
Тощие | Такие смеси имеют в своем составе немного вяжущего компонента, они не очень пластичны и прочны, в итоге появляется большой риск растрескивания после затвердевания раствора, однако они достаточно дешевы. |
![]() Жирные | Характеризуются превышающим норму количеством связующего вещества. Отличаются высокими показателями прочности и пластичности, но склонны к усадке и во время затвердевания, впоследствии часто трескаются. |
Оптимальные | Если использовать необходимые пропорции при приготовлении смеси, то сохранятся все положительные характеристики и при этом не будет неприятных последствий, которые уменьшают срок эксплуатации конструкции. Такой раствор достаточно густой, не содержит комков и не рвется, если провести по нему шпателем. |
К выбору цемента для приготовления раствора необходимо подойти особенно серьезно. Марка цемента, которая используется для создания смеси, очень важна. Чем она будет выше, тем меньший объем вяжущей составляющей нужно будет использовать. Темный оттенок раствору можно придать использованием высокой марки цемента (выше М500) либо добавлением графита, сажи. В любом случае, необходимо точно следовать указанным на упаковке цемента пропорциям.

Марки цементного раствора
Чтобы изменить пластичность раствора, который получится, можно вводить пластификаторы. Обычно это специальные поверхностно-активные вещества, однако для удешевления приготовления можно воспользоваться народными средствами. Отличным пластификатором послужит бытовая химия, такая как шампунь или моющее средство для посуды. Порошковое чистящее средство лучше не использовать, так как оно может привести к образованию трещин спустя некоторое время.
Видео — Кладочный раствор для кирпича V O R Квик Микс
Видео — Кладка кирпича с цветным кладочным раствором Perel
Приготовление раствора на цементной основе — пошаговая инструкция
Шаг 1. Первым делом необходимо подготовить все компоненты, которые понадобятся. Чистая вода температурой +15-20 градусов, просеянный песок без примесей и цемент. Мы рассмотрим процесс приготовления раствора марки М75 с использованием цемента марки М500.

Пропорции цементно-песчаного раствора
Шаг 2. Необходимо залить 20 л воды в подготовленную и вымытую бетономешалку.
Шаг 3. К воде в бетономешалке необходимо добавить 3 лопаты песка (желательно с горсткой). Засыпать можно любым способом — из ведра или прямо с лопаты.

Засыпается песок
Шаг 4. Далее нужно добавить цемент М500. Его нужна 1 лопата — такая же, как и для песка.

Засыпается цемент
Шаг 5. После того как все ингредиенты засыпаны в бетономешалку, ее нужно включить. Время работы – 3-5 минут, за которые смесь будет полностью перемешана.
Шаг 6. Далее остается вылить готовый раствор в бадью или иную тару.

Выливается готовый раствор
Растворы из извести
Растворы на основе извести уступают своим аналогам, изготовленным с добавлением цемента, по показателю прочности. Чтобы создать известковую смесь, используется негашеная известь или молотая, также подходит известковое тесто. Для того чтобы не образовывались комочки, стоит использовать сито с ячейками 1х1 см. Если ячейки будут крупнее, то они пропустят небольшие комки вещества, а с более мелкими тяжело работать из-за их склонности забиваться.

Известковый раствор

Схема гашения негашеной извести
Важно! Известь перемешивается с водой и песком, пока не получится однородная смесь с высокими показателями пластичности.
Растворы на основе извести имеют не очень высокие прочностные характеристики, по этой причине редко используются для создания строительных конструкций из кирпича. Чаще всего такая смесь актуальна при возведении печей, дымоходов и каминов, т. к. известковый раствор отлично выдерживает перепады температур, при этом другие разновидности склонны в таких условиях к растрескиванию.
Как правильно класть кирпич
Сейчас, несмотря на все современные строительные технологии, человек, который умеет быстро и правильно класть кирпич, очень высоко цениться. Так почему бы и вам не приобщиться к мастерству каменщиков? Зная, как правильно класть кирпич, вы получите возможность самостоятельно возводить различные жилые и хозяйственные постройки из этого материала на своем участке.
Растворы с добавлением цемента и извести
Для того чтобы приготовить этот вид раствора, используют воду, песок, цемент и известь. Благодаря последнему ингредиенту, готовый раствор получается более пластичным, а также обладает большей прочностью, чем известковый. В этом составе наиболее оптимальное сочетание свойств, поэтому такой вид смеси чаще используется в профессиональном строительстве. При возведении цоколей и фундаментов этот вид растворов используется повсеместно.

Приготовления цементно-известкового раствора — таблица
Приготовление раствора на цементно-известковой основе — пошаговая инструкция
Будем делать раствор марки М100 с использованием цемента М400. Для этого потребуется 10 кг цемента, 50 кг песка, 0,5 кг извести и 50 л воды.
Шаг 1. Как и во время приготовления любого другого раствора, необходимо сначала подготовить нужные компоненты. Вода должны быть чистой, температурой +15-20 градусов, песок необходимо просеять. Цементу дополнительная обработка перед использованием не нужна.
Шаг 2. Далее в бетономешалку необходимо залить 2/3 предполагаемого количества воды, в нашем случае — 30 л. Можно шлангом, можно с помощью ведра.

Заливаем воду
Шаг 3. Теперь нужно засыпать 10 кг цемента и 5 кг извести. Далее необходимо эти ингредиенты пару минут перемешать.

Засыпаем цемент
Шаг 4. Теперь в раствор следует добавить наполнитель, то есть песок, и долить оставшуюся часть воды. Песка требуется 50 кг, воды — 20 л.

Засыпаем песок
Шаг 5. На этом этапе нужно перемешивать раствор в течение 5 минут для достижения однородной консистенции смеси.
Шаг 6. Раствор готов, нужно вылить его в бадью или другую подготовленную тару.

Выливаем раствор
Сделать раствор своими руками совсем несложно, нужно лишь определить для себя, какая смесь необходима для ваших целей, правильно рассчитать пропорции и строго их придерживаться.
Видео — Приготовление раствора для кладки кирпича
fasad-exp.ru
Рассмотрим виды кирпичной кладки | Kladka kirpicha

При строительстве дома важную роль играет выбранный вид кирпичной кладки. От него напрямую зависит прочность, теплопроводность, долговечность стен.
В статье мы расскажем о том, какие существуют виды кирпичной кладки, где и когда их можно применять. Поговорим о способах перевязки швов, разновидностях лицевой отделки фасада кирпичом, а также рассмотрим основные характеристики каждого вида кладки.
Основные правила кладки

У кирпича есть несколько плоскостей, и, в соответствии с ГОСТом, у каждой имеется свое название. Это облегчает описание работ в различных строительных документах.
- Постель – самая большая по площади сторона, она может быть верхней или нижней относительно кладки. Постель относится к плоскости первого порядка.
- Ложок – более длинная вертикальная грань, по способу укладки делится на наружную (фасадную) и внутреннюю стороны. Относится к плоскости второго порядка.
- Тычок – короткая торцевая грань, обычно обращенная к торцу следующего кирпича или наружу. Относится к плоскости третьего порядка.
Правила разрезки
Опытный каменщик знает, что при устройстве стен или перегородок необходимо строго выполнять некоторые базовые правила, названные правилами разрезки.
Их всего три:
Правило разрезки | Для чего это нужно |
Ряды кирпичей в кладке (плоскости первого порядка) должны быть горизонтальны и параллельны между собой. | Поскольку кирпич хорошо работает на сжатие и плохо на изгиб, то только строгое выполнение этого правила обеспечит перпендикулярность действия силы сжатия. В противном случае отдельные камни, подвергшиеся изгибающему моменту, могут деформироваться. |
Тычок и ложок (плоскости второго и третьего порядка) должны быть перпендикулярны постели (плоскости первого ряда), а также друг другу. | Если геометрия кирпича нарушена, не выдерживается толщина шва или горизонтальность и вертикальность рядов, то сложно четко выполнить данное правило. А это опять же чревато трещинами в стене. |
Нагрузку от каждого камня должны принимать, как минимум, два нижележащих. | Только так можно избежать возникновения изгибающего усилия в отдельных кирпичах. |
Иными словами, если вертикальные и горизонтальные швы кладки имеют одинаковую толщину и расположены строго параллельно друг другу, то и технология кладки не нарушена. Невозможно сделать идеальные швы без соблюдения правил разрезки. Все дефекты будут отлично видны на лицевой части стен после окончания работ.

Плохо то, что если все-таки каменщик не придерживался базовых правил, и швы получились кривыми и неровными, то исправить дефекты без полного демонтажа кладки будет невозможно.
Важно! Строгое выполнение этих трех основных правил разрезки при возведении здания своими руками, обеспечит прочность и долговечность строения.
Толщина стен

Толщина стен здания рассчитывается, исходя из кратности к ширине тычка кирпича.
Она может быть:
- В полкирпича (120 мм).
- В кирпич (250 мм).
- В полтора кирпича (380 мм).
- В два кирпича (510 мм).
- В два с половиной кирпича (640 мм).
Толщина кладки более последнего значения для жилых домов не применяется, так как это нецелесообразно, и требует больших затрат как в физическом, так и в финансовом отношении.

В толщине стены более одного кирпича учитывается ширина продольных швов между соседними камнями, поэтому размер в чистоте берется немного больше, чем просто сумма габаритов кирпичей.
Разновидности кирпича
Типы кирпича могут быть также различными:

- Полнотелый керамический – применяется для устройства ответственных конструкций, подвергаемых большим нагрузкам (фундаментные или несущие стены). Так как масса такого здания довольно большая, то под него требуется возведение прочного фундамента.
- Пустотелый керамический – имеет меньший вес и более высокие показатели теплопросбережения. Применяется в основном для устройства несущих стен здания.
- Силикатный полнотелый и пустотелый – применяют для несущих стен и внутренних перегородок, обладает отличной звукоизоляцией.
Важно! Кирпич может иметь различные габариты по высоте и ширине, но длина постели у всех типов остается неизменной (250 мм). Это нужно для того, чтобы использовать в строительстве разный кирпич одновременно. Например, комбинировать красный и белый для декорирования фасада без необходимости подгонки каждого камня.

Такой способ применяют в основном при устройстве облицовки дома. Хотя, если при возведении используется кирпич с фасадной стороной, то дополнительная облицовка не требуется.
Способы возведения стен из кирпича
Кирпичная стена здания должна в полной мере обладать основными положительными техническими и эксплуатационными качествами:
- Прочностью.
- Низкой теплопроводностью.
- Звукоизоляцией.
- Устойчивостью.
- Экономичностью.

Виды кладки кирпича включают в себя способы его укладки, армирование, декорирование.
Для возведения стен жилого дома в зависимости от его типа и эксплуатационных особенностей применяют в основном два вида:
- Сплошная кладка.
- Облегченная кладка.
Разберем каждую в отдельности.
Сплошная кладка стен

Она представляет собой единый монолит без пустот внутри. Кирпич кладется плотно друг к другу по всей толще стены. Такой вид устройства хорош для стен подвала, цоколя, несущих конструкций многоэтажного дома.

Состоит кладка (как видно на рисунке) из внутренней и наружной версты и забутки, в качестве которой можно применять как целый, так и половинчатый кирпич, но в разумных пределах. Количество укладываемых половинок не должно превышать 10 % от общей массы кирпичей.

Из всех положительных качеств данной кладки, можно стопроцентно отметить прочность и устойчивость.
По другим параметрам сплошная кладка значительно уступает облегченной:
- Теплопроводность выше, придется дополнительно утеплять стены как изнутри, так и снаружи.
- То же самое касается звукоизоляции.
- Расход материалов будет больше процентов на 30.
- Соответственно, повысится и цена всего строительства.
- При температуре наружного воздуха в зимний период -30 градусов, толщину стен придется делать не менее 640 мм.
Увеличить теплоизоляционные свойства сплошной кладки можно, применив воздушный вентилируемый зазор 50 мм между ней и облицовочным слоем кирпича.

- Справа показаны кирпичные связи, когда уложенный торцом камень облицовки заходит в тело основной стены и зажимается соседними кирпичами. Видео в этой статье на примере показывает метод сплошной укладки кирпича.
- На рисунке слева для сцепления наружной облицовки с основной стеной применены металлические связи, которые по мере возведения кладки устанавливаются в швы на раствор. Здесь важно выдержать горизонт швов стены и облицовки на одном уровне.
- Хотя, сейчас выпускаются гибкие связи из композитной арматуры, которые по прочности не уступают металлу, но могут гнуться. Если небольшой перепад между швами все-таки получился, то можно воспользоваться как раз такими гибкими связями.
- Зазор можно оставить пустым или уложить утеплитель, например, слой минплиты, джутовые маты, любой другой плитный или рулонный утеплитель толщиной 30–50 мм.

Кроме того, связями можно крепко зафиксировать утеплитель во избежание его сдвига.
Важно! Благодаря зазору с помещенным в него утеплителем, толщину стены можно уменьшить до 510 мм без потери основных положительных качеств.
Облегченная кладка
В настоящее время специалисты по возможности стараются применять облегченный вид кладки кирпича, чтобы максимально уменьшить нагрузку на фундамент и значительно удешевить само строительство.
Суть устройства кладки в том, что забутка в ней выполняется не полноценным кирпичом, а альтернативными теплоизоляционными материалами. Подобная кладка в отличие от сплошной, при толщине стены в 42 см легко выдерживает мороз -30 градусов. Помните, что для сплошной кладки этом показатель составил 64 см?

Эту кладку еще называют колодцевой, так как пустоты в ней имеют вид колодца, окруженного так называемыми ребрами жесткости – перемычками в полкирпича, установленными через каждый метр и соединяющими наружную и внутреннюю версты, расположенные друг от друга на расстоянии 14–34 мм.
Типы кирпичной кладки облегченной различаются способом заполнения пустот в стенах, для забутки которых применяют следующие теплоизолирующие материалы:

- Засыпки – сухой песок, мелкий шлак, базальтовая вата, керамзит, мох, шишки и прочее.
Для уменьшения осадки сухие заполнители (например, шлак) через каждые 50 см по высоте рекомендуется проливать жидким цементно-песчаным раствором и уплотнять.
- Также можно использовать плитные утеплители, которые устанавливают в колодцы в несколько слоев с обязательным перехлестом на стыках не менее 100 мм.
- В этом случае ребра жесткости кладки устанавливают на расстоянии, равном ширине утеплителя.

- Теплые бетоны – смесь цемента (1 часть), песка (6 частей) и любого наполнителя, имеющего теплоизоляционные свойства (опилки, стружка, шлак, керамзит и другие) (12 частей) затворяют водой до консистенции обычного раствора.
- Полученную массу укладывают в колодец и уплотняют. Инструкция по укладке требует заполнять пустоты послойно толщиной не более 15 см с тщательным уплотнением каждого стоя.
- Рекомендуемая высота подъема стен перед укладкой смеси – 1–1,2 м. В противном случае большое количество уложенного бетона при уплотнении может выдавить кирпич.
- По той же причине нельзя заливать следующую часть стены раньше, чем схватится предыдущий слой.

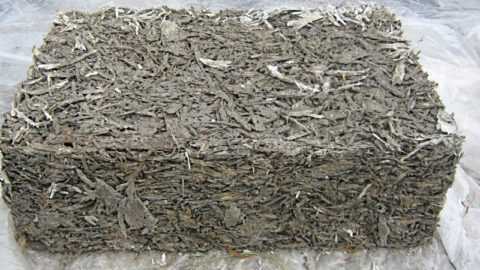

На фото вверху показана цементная смесь с добавлением опилок, служащая отличным утеплительным слоем для облегченной кладки.
Важно! Возведение облегченных стен рекомендуется для зданий, имеющих не более двух этажей, имеющих в основании прочный, устоявшийся фундамент.
Облицовка и декорирование фасада кирпичом
Для украшения фасада современный рынок предлагает множество специальных типов декоративного камня. Лицевая кладка кирпича, обладающего улучшенными характеристиками, способна длительное время противостоять негативным атмосферным явлениям и механическим нагрузкам.
- Фасадный – имеющий одну сторону, имитирующую текстуру натурального камня.

- Клинкерный – окрашенный в различные цвета и оттенки, тоже имитирующий текстуры разных строительных материалов.

- Фасонный – обладающий формой различных конфигураций и позволяющий создавать на фасаде объемные композиции.

Использование в строительстве дома специального декоративного кирпича позволяет отказаться от устройства дополнительной отделки. Укрепленная и улучшенная лицевая кладка кирпича не только украсит здание, но и надежно защитит стены от дождя, снега, сезонных перепадов и прочее.
Кстати, если дом снаружи отделывается кирпичом, то надо знать, что наиболее выигрышно и эффектно будут смотреться не все стены, а именно некоторые части фасада, контрастно выделенные декором. На фото ниже показано, какие элементы рекомендуется декорировать облицовочным кирпичом для достижения максимального результата.

Теперь давайте поговорим о том, как выбрать лучший тип кладки кирпича.
Укладка кирпича с перевязкой швов
Для того, чтобы превратить стену из кирпича в единую монолитную конструкцию и не допустить сдвига или выпадения отдельных камней под действием нагрузки, применяют перевязку швов. Суть ее заключается в том, что кирпич следующего ряда минимум на четверть своей длины перекрывает шов нижележащего.

Существует множество способов красиво и надежно перевязать швы кладки, но используются они далеко не все. Некоторые из-за сложности, другие из-за особенностей конструкций.
В основном, особо эффектные применяются в процессе облицовки здания кирпичом контрастных расцветок, чтобы выделить красоту рисунка, придать фасаду эстетический и оригинальный вид.
В строительстве же основных стен самыми распространенными являются всего три вида кладки:

- Цепная (однорядная) – получается чередованием ложковых и тычковых рядов.
- Трехрядная – через три ложковых ряда укладывается один тычковый.
- Многорядная – на один тычковый ряд кладутся от 4 до 7 ложковых.
Самой простой и прочной считается цепная кладка, но интересней и аккуратней смотрятся трех- и многоуровневые перевязки.

Любые виды перевязки кирпичной кладки всегда начинают с тычкового ряда, вторым рядом кладут ложок, дальше – по схеме.
Заключение
Мы рассказали о различных способах возведения кирпичных стен, перевязке швов, декоративной отделке дома. Если вы еще не решили, какая будет вам больше нравится кладка кирпича, видео уроки на любом строительном сайте помогут сделать выбор.
iz-kirpicha.su
Материалы для кладки кирпича — Кирпичная кладка
Материалы для кладки кирпича
Для возведения стен используют самый разный кирпич, т. е. он может быть глиняным — красным, силикатным — белым, шамотным — желтым.
По способу изготовления кирпич бывает цельным, дырчатым и пустотелым.
Красный кирпич
Используется при возведении стен, внутренних перегородок, столбов, фундаментов и печей. Имеет размеры 250×120×65 мм. Он не должен иметь пережогов и недожогов, при ударе по нему должен издавать чистый, звонкий звук.
Силикатный пустотелый и дырчатый кирпич
Применяется при кладке столбов, стен и внутренних перегородок. Выпускается с размерами 250 х 120 мм — это длина и ширина, а по толщине он полуторный или двойной с пустотами. Одинарный имеет вес от 3,5 до 4 кг, полуторный — 5 кг, а двойной — примерно 5,7 кг.
Шамотный кирпич
Бывает двух видов: огнеупорный и тугоплавкий. Вместе с высококачественным красным кирпичом его применяют при производстве печных работ. Огнеупорный имеет размеры 250 х 123 X 65 мм, вес -— 3,4 кг. Тугоплавкий, имея такие же размеры, весит на 0,5 кг меньше.
Весь используемый кирпич должен быть хорошего качества, т. е. не иметь трещин, сколов и т. д.
При приготовлении растворов используются следующие материалы.
Щебень
Материал, получаемый при размельчении горных пород. Представляет собой камешки размером от 10 до 80 мм.
Гравий
Это естественный природный материал в виде небольших камешков. Перед применением гравий нужно хорошо промыть.
Песок
Является заполнителем в растворах и бетонах. Различают несколько видов песка: речной и озерный (чистый), овражный и горный (засоренный).
Глина
Используется не только в качестве сырья при производстве кирпича, но и как вяжущее в растворах. Глины бывают жирными (требующими добавления песка), средними и тощими (добавлять песок не нужно).
Гипс строительный
Используется в качестве добавки при составлении известковых или глинистых растворов для ускорения отвердения и повышения прочности.
Цемент
Является самым лучшим вяжущим, которое твердеет не только на воздухе, но и в воде. Имеет очень широкое применение при затворении строительных составов и при производстве бетонных и железобетонных конструкций. По технологии изготовления и по компонентам различают портландцемент, шлакопортландцемент, пуццо-лановый портландцемент, пластифицированный портландцемент. Чаще всего применяют цемент марки 400, 500, 600.
Негашеная известь
Применяется несколько видов извести: доломитовая, кальциевая, магнезиальная. Все растворы с добавлением извести получили самое широкое распространение.
Растворы, применяемые при возведении стен, различают по типу вяжущего. Они бывают: цементными, известковыми, гипсовыми, смешанными. Расскажем немного о том, что представляет собой каждый раствор.
Цементные растворы
Их изготавливают из 1 части цемента и 2-5 частей песка. Но поскольку песок значительно снижает пластичность раствора, лучше его брать немного меньше (например, 2-3 части).
Цемент и песок слоями насыпают в емкость или растворный ящик и тщательно перемешивают в сухом виде. Затем вливают требуемое количество воды и снова все хорошо перемешивают.
Известковые растворы
Приготавливаются из 1 части известкового теста (известь разводят в воде до густоты теста) и 3 частей песка. Сколько песка засыпать в раствор, покажет процент жирности извести.
Известково-глиняные растворы
Изготавливаются из 1 части глиняного, 0,3 части известкового теста и 5 частей песка. Сначала нужно известковое и глиняное тесто хорошо перемешать, затем всыпать в него постепенно песок и снова перемешать.
Цементно-известковые растворы
1 часть цемента и б частей песка смешивают в емкости в сухом виде, после этого добавляют 2 части известкового теста и тщательно вымешивают.
Кирпичные стены можно класть в один и в полтора кирпича, а перегородки — в полкирпича. Они могут быть сплошными и пустотелыми. Если хотите сэкономить материалы, то нужно возводить пустотелые стены, заполняя их внутри теплоизоляционными наполнителями. В противном случае следует класть массивные стены.
В процессе кладки нужно обязательно следить за перевязкой швов. Система перевязки — это определенный порядок укладки кирпичей относительно друг друга. Различают перевязку поперечных, продольных и вертикальных швов. Вертикальные швы выполняют со сдвигом в полкирпича.
Самыми широко применяемыми системами перевязки являются однорядная (цепная) и многорядная (ложковая) кладка. Иногда пользуются и трехрядной.
При выполнении однорядной перевязки ложковые, т. е. ряды, уложенные вдоль стены, нужно чередовать с тычковыми (кирпичи кладутся поперек стены).
При многорядной перевязке кладка представляет собой отдельные стенки толщиной в 1/4 кирпича, выложенные ложковыми рядами, которые перевязаны тычковыми через несколько рядов по высоте.
Многорядную перевязку можно порекомендовать в качестве основной при возведении стен. Ее нельзя применять в том случае, когда кладут столбы, потому что из-за неполной перевязки швов они будут зыбкими, непрочными.
При многорядной системе отсутствует перевязка продольных швов на высоте пяти рядов кладки. Однако это совсем не понижает прочности стены. При этом из-за высокого термического сопротивления швов, которые расположены по направлению теплового потока, улучшается теплотехнический коэффициент. Самой трудоемкой операцией считается укладка наружных и внутренних верст.
Сколько будет уложено кирпича в конструкцию, зависит от соотношения его количества в верстах и забутке, т. е. опять же от системы перевязки кладки.
Процесс выполнения кирпичной кладки состоит из нескольких рабочих операций, которые производятся в определенном порядке, например: vcTaHOBKa порядовок, натягивание шнуров-причалок, подача и раскладка кирпичей на стене, перемешивание раствора в емкости, подача раствора на стену и расстилание его под наружную версту, укладка наружной версты, расстилание раствора под внутреннюю версту, укладка внутренней версты, расстилание раствора под забутку, укладка забутки, проверка правильности выложенного ряда.
Рис. 1. Инструменты для работы с раствором: а — кельма; б — растворная лопатка
Порядок укладки верст может быть и другим. Это зависит от системы организации труда и применяемой перевязки. Помимо этого, приходится заниматься расшивкой швов, тесать и рубить кирпичи. Каждый этап работы требует применения определенного инструмента. Например, для подачи на стену и разравнивания раствора, для обрезки лишнего, выступившего между швами, использу -ют кельму и растворную лопатку (рис. 1). Кельма представляет собой небольшую гладкую плоскую лопаточку, укрепленную на деревянной ручке. Ею разравнивают и убирают лишний раствор в швах. Растворная лопатка — это средних размеров совок на длинном деревянном черенке. Предназначена для перемешивания раствора в ящике и подачи его на стену.
Чтобы придать швам нужную форму, используют расшивки, размеры и профиль поперечного сечения которых должны быть выполнены в соответствии с заданной формой и толщиной швов. Расшивки бывают для выпуклых и вогнутых швов (рис. 2).
Рис. 2. Расшивки для выпуклых и вогнутых швов
Для того чтобы обтесать до заданной формы кирпич или отрубить половинку, применяется молоток-кирочка, у которого один обушок квадратный (им осаживают и подбивают кирпичи при кладке), а другой — заостренный (им рубят и обтесывают камни) (рис. 3).
При проверке вертикальности стен, столбов, углов и качества кладки используют отвес и угольник (рис. 4).
Рис. 3. Молоток-кирочка
Помимо этого, для контроля за вертикальностью и горизонтальностью кладки используют строительный уровень, или ватерпас. Он представляет собой деревянную или алюминиевую колодку, в которую впаяна стеклянная трубка, содержащая пузырек воздуха. По его отклонению и положению и определяют правильность укладки кирпича.
Рис. 4. Контрольно-измерительные инструменты: а — отвес; б — угольник
Можно проверить ровность поверхности правилом — деревянной отфугованной линейкой длиной примерно 2 м.
Применяются при производстве каменных работ, в т. ч. кирпичной кладки, и другие приборы и инструменты. Расскажем о некоторых из них.
Порядовка — это деревянная рейка разного сечения (например. 50 X 50 или 70 X 50 мм) длиной до 2 м. На ней через каждые 77 мм нанесены риски (насечки). 77 мм — это сумма цифр, составляющих толщину шва (12 мм) и высоту кирпича (65 мм). Они применяются для разметки рядов кладки, для отметки низа и верха оконных и дверных проемов и других конструкций. Порядовка закрепляется при помощи стальной скобы с поперечной планкой на наружной стороне стены* шкалой внутрь здания.
Шнур-причалка — это шпагат или веревка толщиной 3-5 мм. Его натягивают между порядовками и маяками и используют в качестве ориентира при определении прямолинейности и горизонтальности кладки. С помощью этого шнура можно определить положение любого кирпича в кладке.
При возведении стены кирпич можно, конечно, разложить где и как угодно. Но лучше всего сделать это по правилам. Тогда и работать будет удобно, и работа будет спориться. Делается это следующим образом. Для ложковых рядов кирпичи раскладывают под небольшим углом к стене или параллельно ей, а для тычковых — перпендикулярно к оси стены. Чтобы выполнить наружную версту, кирпичи раскладывают на внутренней стороне стены, и наоборот. Но при этом нельзя занимать кирпичами место, предназначенное под постель для версты или забутки.
Раскладку кирпича на стене нужно производить, отступив примерно 50 см от последнего уложенного кирпича; тем самым оставляется место для раствора. Во время выполнения этой операции нужно следить за тем, чтобы кирпичи были обращены на внешнюю сторону тем торцом, на котором нет дефектов.
Расстилание и разравнивание раствора на стене тоже имеет свои особенности. Самое главное, чтобы слой его был одинаковым, равномерным по толщине. От этого зависит плотность и обжатие в кладке, а значит, и качество кладки.
При выполнении ложковых рядов раствор расстилается грядкой с шириной 90, а тычковых — 200-220 мм.
Толщина такой грядки в среднем не должна превышать 25 мм.
Но качество кирпичной кладки зависит не только от того, насколько правильно был расстелен раствор, но и от свойств самого раствора.
Известковые или смешанные (цементно-известковые, цементно-глиняные) легко разравниваются и хорошо уплотняются. Цементные же имеют малую пластичность, с ними труднее работать, и поэтому в их состав вводятся пластификаторы. Такие растворы медленнее расслаиваются и слабее отдают воду, из-за этого отвердение их происходит в нормальные сроки.
Перед тем как подавать раствор на стену, его нужно перемешать в емкости, т. к. тяжелые частицы оседают на дно и состав становится водянистым.
Кирпичная кладка обычно ведется тремя способами: вприжим, впритык и впритык с подрезкой раствора. Эти три способа используются при укладке верст. Забутки выкладываются способом вполупритык.
Какой из предложенных вариантов применить, будет зависеть от нескольких факторов, а именно: от состояния кирпича (сухой или влажный), времени года, пластичности раствора, от того, будет облицовываться лицевая сторона или нет.
Первым способом (вприжим) возводят кирпичные стены на жестком растворе, используя расшивку швов. Но этот вариант считается наиболее трудоемким, потому что требует большого количества движений.
Способ впритык применяют при использовании пластичных растворов с частичным заполнением швов. При этом раствор расстилают в виде грядки с отступом на 20-30 мм. Делается это для того, чтобы лишний раствор не выдавливался на лицевую сторону кладки.
Третий способ используется при кладке стен со 100%-ным заполнением и расшивкой швов. Излишки раствора, выдавленные на лицевую сторону, подрезают кельмой, как при кладке вприжим.
Забутка выполняется способом вполупритык, т. е. сначала между наружной и внутренней верстами расстилают раствор, затем разравнивают его и укладывают кирпич в забутку.
При применении любой системы перевязки, когда ведется кладка стен, столбов, напусков и т. д., ее начинают и заканчивают всегда тычковым рядом.
Существует несколько типов кладки: порядный, ступенчатый, смешанный.
Простым и в то же время имеющим большие трудозатраты является порядный способ укладки кирпича. Каждый следующий ряд начинают только после того, как будут уложены версты и забутки предыдущего. Этот способ используют, как правило, при однорядной системе перевязки. Но можно его немного упростить. Для этого следует после укладки тычковых кирпичей наружной версты уложить ложковые 2-го ряда наружной версты, после этого — внутренние версты и забутку. Если следовать такому порядку работы, то меньше придется переходить с наружных верст на внутренние, а значит, снизится трудоемкость.
При многорядной перевязке кладки применяется, как правило, ступенчатый способ. Его особенность в том, что вначале укладывают тычковую версту 1-го ряда и уже на ней — наружные ложковые версты со 2-го по 6-й ряд. После этого выполняют внутреннюю тычковую версту и затем порядно 5 рядов внутренней версты и забутки, т. е. высота ступени будет равна шести рядам.
Смешанный способ используется при возведении стен с системой многорядной перевязки. Примерно 7-10 рядов выкладывают порядно, но, начиная с 8-го ряда, применяют ступенчатый способ кладки, т. к. порядным типом работать уже невозможно из-за толщины стен.
Читать далее:
Перегородки из плит и кирпича
Кладка стен с архитектурными деталями
Декоративная кладка кирпича
Лицевая кладка из керамического или силикатного кирпича
Возведение стен облегченных конструкций
Армированная кирпичная кладка
Выполнение простенков
Кладка столбов
Возведение перегородок
Кладка пустотелых стен
stroy-server.ru
Как правильно класть кирпичную кладку? Уроки и Основы кладки
Кладка кирпича — дело не хитрое на первый взгляд и не все умеют это делать. Обучение этому делу лучше начать с теории, а только потом приступить к практике. Профессиональные строители тоже, когда то начинали с нуля. У них тоже не сразу всё получалось, и были ошибки, но так как они имеют образование в этой области, они быстро их исправляли и совершенствовали своё мастерство.
Кирпичная кладка
Укладка кирпича — дело трудоёмкое. От качества укладки на прямую зависит и срок эксплуатации.
Укладке кирпича может научиться каждый желающий и, обладая знаниями и навыками, можно возвести добротное здание!
Виды кладки кирпича
Разновидностей кладок несколько:
- Кладка из простого кирпича – сплошная;
- Кладка из обычного кирпича в виде колодца.
- Кладка из обычного кирпича с горизонтальными связями в виде тычковых рядов (бетонно-кирпичная).
- Кладка из керамического щелевого кирпича.
Кладка осуществляется рядами, кирпичи укладывают на песчано-цементный раствор. Следующий ряд немного смещают в сторону, это делается для того чтобы стена была крепкой. Кстати говоря, песчано-цементный раствор тоже необходимо уметь делать. Для его приготовления нужно произвести расчёт ингредиентов иначе раствор может получиться не той консистенции, которая нужна.
Технология укладки
Первый ряд кирпича укладывают на фундамент, при этом неровности последнего выравнивают при помощи раствора. Необходимо знать, что перед укладкой кирпича необходимо сделать гидроизоляцию фундамента. Для этой цели подойдут такие материалы как рубероид, битумная мастика, стеклохолст и другие подходящие материалы.
Затем нам нужно разметить стены, это делают с помощью специального шнура и уровня. По углам выставляют кирпичи – маяки, их устанавливают в местах пересечения стен и в узлах дверных и оконных проёмов. Если стены длинные, то выставляют промежуточные маяки, к которым и будет крепиться шнур. На сколько, ровно уложен кирпич, проверяют с помощью уровня и бруска, который укладывают на кирпичи.
Рабочие профессионалы сначала выкладывают углы. В намеченных местах кладку кирпича делают в 3-4 ряда и прямо на фундамент. Такие действия позволяют перебазировать шнур на следующий ряд. В том случае, если стена толще чем в половину кирпича, то укладку первого ряда делают перпендикулярно стене.
Различные способы укладки кирпича
Неопытному работнику будет трудно соблюдать толщину шва. Для этого нужно несложное приспособление, которое можно изготовить самостоятельно. Для приспособления вам понадобится деревянный брусок с прибитым к нему куском фанеры, толщина которой составляет один см. Этот кусок фанеры должен быть похож на букву «П». Внутренняя часть фанерки должна быть равна длине и ширине кирпича, а высота «ножек» должна быть равна толщине шва.
Укладку раствора осуществляют во внутренний проём и лишний раствор убирают мастерком. Чтобы упростить работу, берут специальное приспособление. Его изготавливают из парочки реек, длина которых составляет от одного до полутора метров, в них делают отверстия. Рейки должны находиться на расстоянии высоты кирпича и ширины кладочного шва. Когда используют данное приспособление, перенос шнура для разметки осуществлять проще и кладка кирпича выходит лучше.
Чтобы узнать правильно ли уложили, кирпич, по углам используют деревянный или металлический угольник.
При проверке стен используют отвес. Раствор обычно укладывают кельмой или мастерком. Кирпичи обычно выравнивают киянкой.
Готовим раствор
Требования к раствору:
- Пластичность;
- Отсутствие мелких камушков.
Состав:
- цемент,
- вода,
- песок.
Для раствора применяют марку цемента М300, просеянный песок средней зернистости. Ингредиенты нужно брать в пропорциях 1:4, где одну часть составляет цемент, а четыре части песок.
Для улучшения вязкости и пластичности в раствор добавляют глину. При небольшом объёме работ для раствора берут готовые сухие смеси. Такие смеси имеют в своём составе все необходимые ингредиенты в нужном количестве.
В готовую смесь необходимо добавить воды и хорошо размешать, чтобы не было комков.
Готовность раствора проверяют так: в тару, где находится раствор, бросают мастерок лезвием вниз, и если мастерок войдёт в раствор до самой ручки, то раствор приготовили верно.
Процесс укладки кирпича
Устанавливаем порядовки, кирпичи-маяки и причалки
- Наносится слой раствора, выравнивается, затем в необходимом месте устанавливают вертикально кирпич.
- Следующим действием будет прикладывание уровня и выравнивание кирпича киянкой в горизонтальной плоскости.
- Вертикальность следующей кладки проверяется отвесом. В том случае если кирпич установлен не совсем горизонтально, то кирпич снимают, очищают и начинают всё снова.
- При укладке углов нужно учитывать перевязку: верхний кирпич должен быть расположен на двух кирпичах, которые находятся снизу. За счёт такой конструкции обеспечивается прочность кладки.
- В том случае, когда пара углов одной стены сделаны, под верхними кирпичами в шов вставляют гвозди и натягивают нитку, эта метка позволит выдержать вертикаль при возведении стен. Угол выравнивают, пока не застыл раствор.
Правильность угла проверяйте строительным угольником!
Работаем с раствором
Первым делом наносят слой раствора, затем его выравнивают.
На боковые стороны кирпича наносят раствор, ведь этой стороной кирпич будет прижиматься к другому кирпичу.
Необходимо отслеживать совпадение вертикальных швов, это даст возможность не делать вставки из небольших кусочков кирпича.
Кирпичную кладку выравнивают не только киянкой, ещё и ручкой мастерка.
Выступивший раствор убирают при помощи мастерка, и убирается либо в ёмкость, либо наверх стены.Кладочную смесь, на сторону кирпича не размазывают, а укладывают кучкой.
Нельзя допускать образования пустот в процессе кладки!
Расшиваем швы
Чтобы придать дому красивый вид, необходимо сделать расшивку швов. Это делают специальным приспособлением. Такой инструмент может заменить, например отрезок трубы. Такой приём позволит сделать красивый шов и кладку.
Желаем удачи в ваших начинаниях!
ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
- Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
- homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
- Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
- Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
- Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
- Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
- Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.
domsdelat.ru
