🍖 Коптильня своими руками: инструкция по изготовлению

Копчёные продукты появились ещё на заре человечества. Древние люди открыли эффект копчения, когда случайно дым от костра опалил развешенное на ветках мясо. Очень скоро первобытные охотники поняли, что обработанное таким образом мясо хранится дольше, не теряет своих полезных свойств. До сих пор нас манит запах копчёностей, где бы мы ни находились. К сожалению, такой деликатес не каждый может покупать регулярно. В этом случае отличным решением может стать домашняя коптильня, которую, при должной сноровке, легко сделать своими руками. Сегодня в нашем обзоре мы расскажем, как можно изготовить это устройство, чтобы наслаждаться любимым деликатесом так часто, как вы сами этого захотите.

Мясо, обработанное в домашней коптильне, ничуть не уступает покупному, напротив, вы сами выбираете сырье, специи и вариант копчения

Содержание статьи

Как своими руками изготовить коптильни для разных видов копчения

Если вы много раз пытались реализовать идею создания собственной коптильни, считая, что это дорогое удовольствие, то вам сюда. Сегодня в обзоре мы представим недорогие варианты, как своими руками осуществить вашу мечту.

Холодное

В интернете легко найти десятки рекомендаций, как своими руками сделать коптильню холодного копчения. Многие из них предполагают покупку дорогостоящего металла, создание прочного короба, дополнительной вентиляции. Всё это, конечно, имеет право на существование, однако, если вы ищите бюджетный вариант, то используйте простые конструкции. Вот одна из них.

Если вы решили выбраться на пикник, то лучшей возможности испробовать походный вариант коптильни из полиэтиленовой плёнки не придумаешь
Что нужно для работы

Первый этап – покупка плёнки, достаточно будет двух метров. Важно, чтобы она была прозрачной и максимально плотной. Обычно такое покрытие используют для укрытия парников.

Важно! Один рукав плёнки следует плотно зашить, а стык дополнительно проклеить скотчем, у вас должен получиться мешок.

Инструкция по изготовлению

Для выбора места под походную коптильню лучше освободить отдельную и ровную площадку. Очистите её от лишнего мусора. Достаточно расчистить 1 м². Далее подготовьте из веток колья высотой примерно 2 м.

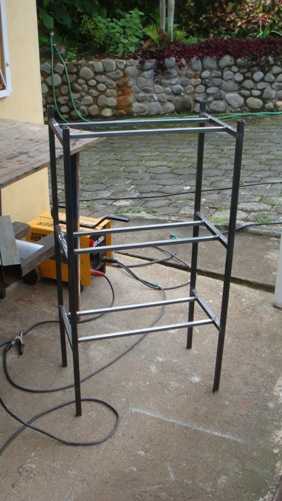

Вам необходимо воссоздать примерно вот такой каркас

Далее вбиваете колья по периметру конструкции, укрепляя вертикальные колья поперечинами, важно проверить устойчивость. К поперечинам мы будем вешать подготовленную для копчения рыбу.

Важно! Тушки не должны соприкасаться между собой.

Теперь важно правильно укрыть конструкцию плёнкой. Распределите её так, чтобы не оставалось лишних складок, особенно, зазоров. Полиэтиленовый мешок натягиваем примерно до середины кольев. Сейчас важно высыпать на песчаную площадку горящие угли и зелёную траву. Плёнку плотно прижимают камнями, создавая герметичность конструкции. По мере необходимости, к углям можно добавлять траву, чтобы создать дополнительный дым.

Проверить тушки можно уже через 4 часа. Если рыба крупная, то процесс может затянуться на 6-8 часов

Статья по теме:

Как сделать дымогенератор для холодного копчения своими руками

: чертежи, видео, подробная пошаговая инструкция, устройство и принцип работы дымогенератора, разновидности, обзор готовых моделей, средние цены — в нашей публикации.

Горячее

Процесс горячего копчения несколько сложнее. Для горячего копчения можно использовать подручные ёмкости: кастрюли, бочки, различные железные ящики с крышкой. Главное, опять же, создать герметичность.

В такой коптильне можно приготовить деликатес из рыбы, мяса
Что нужно для работы

Для работы понадобится:

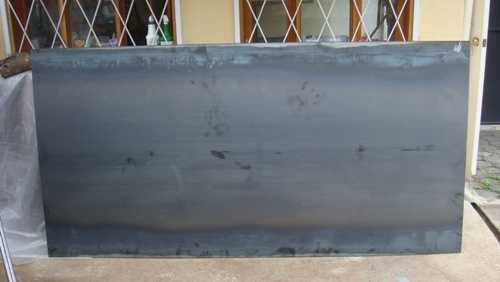

  • два металлических листа размером в 61×156,5 см и толщиной в 2 мм;
  • болгарка;
  • сварочный аппарат;
  • столярный угол, метр;
  • тонкая арматура.
Инструкция по изготовлению

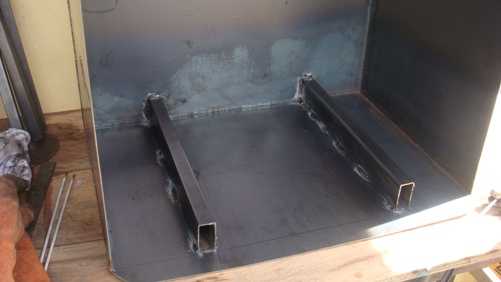

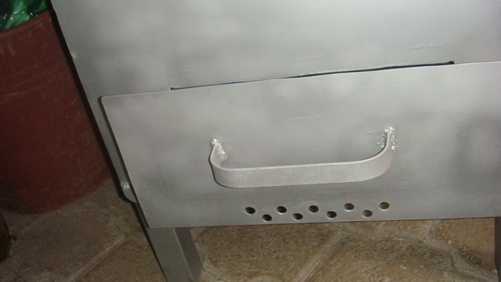

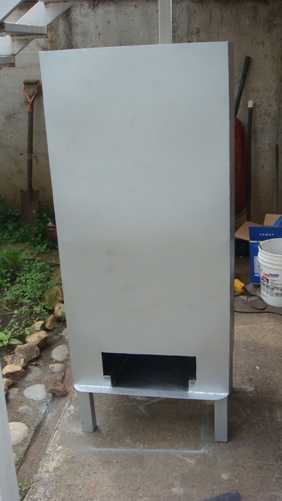

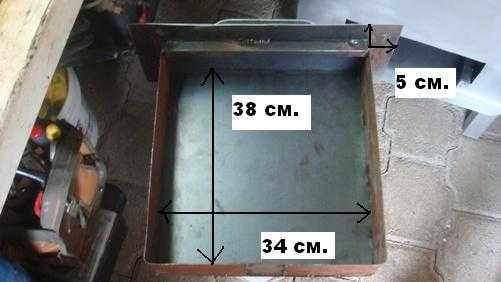

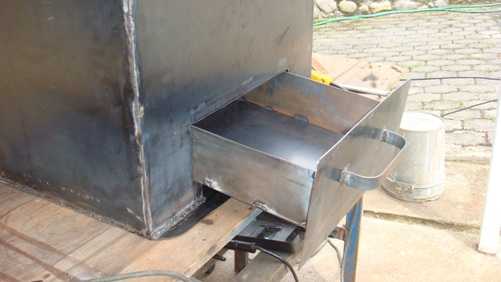

Рассмотрим процесс изготовления коптильни для горячего копчения своими руками в пошаговой инструкции.

Чертёж, по которому будет выполнена коптильня

Важно! Размеры коптильни могут быть самые разные. На ваш вкус можно сделать и крышку. Она может быть плоской, «домиком».  Главное – обеспечить герметичность конструкции.

Не забывайте, что проще всего сделать коптильню по готовым чертежам, тогда вы сможете избежать лишних ошибок и неточностей.

Полугорячее

Полугорячим копчением называют вид приготовления продуктов, когда они подвергаются тепловой обработке дымом при температуре от 70°C до 90°C. Самый простой путь добиться таких параметров — создать эффект парилки. Для этого можно использовать обычную садовую бочку. Варианты коптилен из бочки можно посмотреть в фотопримерах.

Что нужно для работы

У садовой бочки необходимо предварительно срезать дно. Кроме того, необходимо подготовить место, куда эта бочка будет вкопана. Для этого выкапывается небольшая яма, над которой будет находиться коптильня, а на неё устанавливается сама бочка.

Важно! Пространство вокруг ямы необходимо обложить кирпичом.

Инструкция изготовления

Рассмотрим подробнее этап работ.

Изготовление своими руками коптилен разных конструкций

На самом деле, вариаций того, как именно будет выглядеть ваша коптильня, великое множество. Очень интересно смотрятся коптильни, изготовленные, что называется, на века – стационарные варианты.

Стационарная

Подход к строительству такой конструкции должен быть основательным. Прежде всего, необходимо определиться с местом установки и вариантом размещения. Это может быть отдельный домик, так и конструкция, использующая особый рельеф местности.

Вариант стационарной коптильни своими руками
Что нужно для работы

Стационарные коптильни, чаще всего, устанавливают на даче или на участке индивидуального дома. Такая конструкция используется для изготовления деликатесов в достаточно крупных объёмах. Для этого необходимо определиться с местом установки, предварительно подготовив все материалы: кирпич, цемент, металлические элементы для обшивки внутренней части.

Подготовительные работы и выбор места
Инструкция по изготовлению

Чаще всего, дымоход устанавливают в земле, обычно из металлической или асбестоцементной трубы. Саму топку выносят ближе к мангальной зоне. Начинается строительство с фундамента под коптильную камеру. Достаточно сделать его в виде монолитной плиты, установив песчано-гравийную подушку и залив её цементом на глубину 30-40 см. Дополнительно усилить фундамент можно при помощи проволоки и арматуры.

Совет! Траншею для дымохода установите сразу, как только вы вырыли яму под фундамент. Камеру сгорания лучше расположить на расстоянии 1,5-2 м от топки. Отверстие для дымохода устанавливают в основании фундамента.

Подробнее о том, как самостоятельно изготовить стационарную коптильню смотрите в этом видео:

Переносная

Переносные конструкции – идеальный вариант для создания небольшой мангальной зоны на природе или в гостях. Пользуясь привычной фразой – всё своё ношу с собой, заранее позаботьтесь о приобретении такой конструкции, либо её самостоятельном изготовлении. Преимущества использования такой коптильни очевидны – её легко брать с собой на пикник, еда готовится быстро, ведь в этой коптильне мясо обрабатывается при очень высокой температуре.

В любом месте вы получите ароматные копчёности
Что нужно для работы

Простые переносные конструкции, по своей сути, представляют собой небольшие ёмкости. Для их изготовления достаточно использовать кастрюлю или ведро. Можно использовать металлические ящики.

Совет! В крышке необходимо обязательно просверлить отверстие, так как в маленьком пространстве дым будет распространяться очень быстро.

Инструкция по изготовлению

Обычно для изготовления переносной конструкции используется либо готовая ёмкость, либо изделие изготавливается по чертежам.

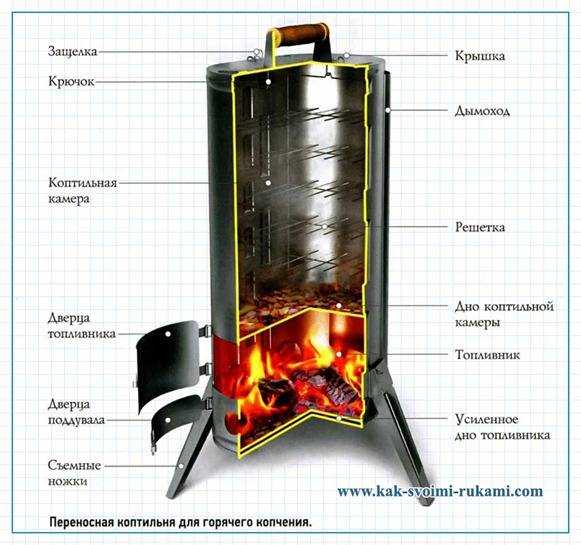

Устройство мини-коптильни

Процесс изготовления довольно прост. Необходимо снабдить устройство противнем, установить внутри решётку или крючки. И обеспечить равномерный  прогрев конструкции, в частности, опилок и травы. Чтобы создать чистый дым важно следить за тем, что весь жир стекал на поддон.

Если у вас есть свободное ведро или старая кастрюля, то коптить можно прямо в нём, установив его на газовую горелку

Складная

Складные коптильни в списке оборудования на каждый день занимают почётное первое место. Их можно купить в любом хозяйственном магазине, собрать, как конструктор, за 5 минут.

Складная коптильня
Что нужно для работы

Если использовать более толстый металл, то можно сделать конструкцию многоразовой. Кроме того, готовые модели можно уложить в небольшой кейс. В этом видео вы познакомитесь с моделями именно таких складных коптилен.



Предыдущая

Бытовая техникаФункциональные и интересные аксессуары для кухни: обзор полезных новинок

Следующая

Бытовая техникаХолодильники No Frost: в чём секрет технологии заморозки без льда

Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

homius.ru

Коптильня с гидрозатвором — конструктив, чертежи для изготовления своими руками

Многие любят побаловать себя и своих близких копченой рыбкой или мясными деликатесами собственного изготовления. Использование коптильни на даче или на рыбалке не доставит неудобств. Но что делать, если возможности выехать на природу нет, а копченых деликатесов очень хочется? Выход есть – коптильня с гидрозатвором.

Устройство коптильни

Видео о строении

коптильни с гидрозатвором

Данный вид коптильни имеет некоторые общие части с остальными видами подобных агрегатов, но и имеет ряд существенных отличий. Основа приспособления – корпус, изготавливаемый из стальных листов толщиной не менее 0,8 мм, лучше 1,5 или 2 мм. В местах стыка стенки и дно соединяются сплошным герметичным сварным швом.

Второй обязательный элемент конструкции – крышка, оснащенная одной или парой ручек, что облегчает ее установку и подъем. В центре или с одного из краев данного узла расположен трубчатый отводок для дымоудаления. Уменьшить потери газов и обеспечить чистоту воздуха в квартире поможет наличие винтовых прижимов, устанавливаемых на боках корпуса.

На дно коптильни обязательно устанавливаются поддоны, изготовленные в одиночном или парном исполнении. Их основное назначение – сбор жира и предотвращение попадания его на днище, что приводит к появлению открытого огня.

Укладку продуктов при копчении осуществляют на устанавливаемые в корпус одинарные или двойные решетки, изготовленные из металлических прутков или трубок небольшого диаметра. Для удобства извлечения готовых деликатесов решетки оснащаются рукоятками.

Основной элемент, отличающий данный вид коптилен от остальных – гидрозатвор. Он представляет собой небольшую, примерно 20х20 мм в сечении, кольцеобразную емкость, расположенную вдоль верхней кромки корпуса.

Изготовлен он должен быть герметично качественным сварным швом из уголка 20х20 или отдельных пластин шириной 20 мм.

Принцип работы коптильни с гидрозатвором

В основу работы коптильни заложено воздействие на продукты плотного горячего дыма, выделяющегося щепой или мелкими веточками деревьев лиственных пород. Дым придает рыбе или мясу неповторимый аромат и вкус. При этом газы, образующиеся при тлении древесины не должны создавать избыточного давления внутри коптильни, в противном случае возможны неприятные последствия в виде разрыва корпуса приспособления.

Принцип работы гидрозатвора заключается в предотвращении выхода дыма в просвет между крышкой и верхней кромкой корпуса благодаря наличию достаточного слоя воды.

Газы выводятся через выходной трубчатый патрубок и шланг, один конец которого крепится на дымоотвод, а второй выводится в форточку кухонного окна. Главная задача при работе коптильни с гидрозатвором – не забывать наполнять его водой и следить за тем, чтобы она не выкипела.

Как сделать коптильню своими руками

При наличии необходимого материала, инструментов для резки и сварки металла не сложно коптильню с гидрозатвором изготовить самостоятельно. Наша фотоинструкция вам в помощь.

Прежде всего, подберите несколько листов стали толщиной 0,8 – 1 мм. Лучше подобрать коррозионностойкую нержавейку, но вполне сгодится и черная. Пользуясь предложенными размерами, выполните разметку заготовок корпуса и крышки. Размеры указаны с учетом толщины металла в одни миллиметр.

Из того же материала разметьте детали гидрозатвора, решетки и поддона. Как видно из чертежа, размер гидрозатвора предполагается сделать 25 мм в сечении.

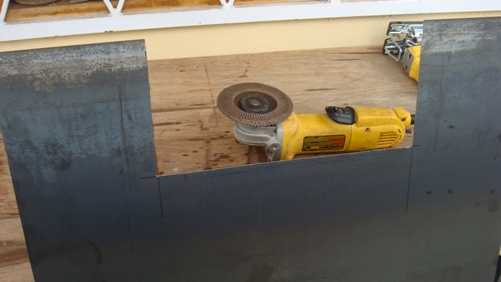

Для раскроя стальных листов на отдельные части лучше воспользоваться болгаркой. Можно, конечно, и зубилом вырубить, но в этом случае времени на изготовление потребуется раз в 10 больше. Да и края полученных деталей потребуют значительной дополнительной механической обработки.

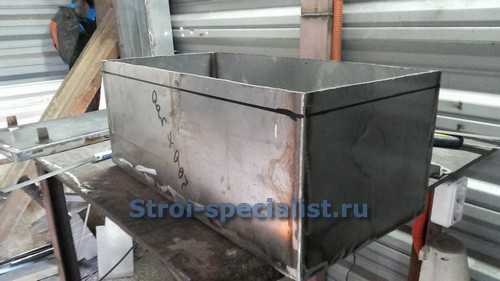

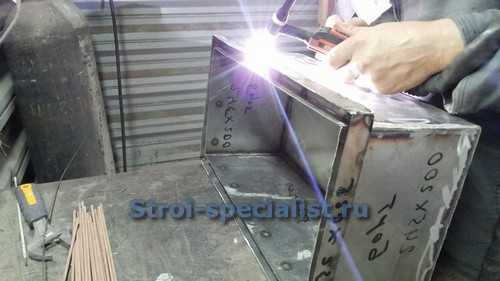

Подготовленные и тщательно обработанные по кромкам детали свариваем в отдельные элементы сборной конструкции. Начинаем с корпуса коптильни.

При работе тщательно контролируем прямоугольность стыков боковых стенок между собой и с дном.

Видео о самостоятельном

изговлении коптильни

Швы должны быть сплошными и полностью герметичными. Излишки металла на углах можно снять той же болгаркой. Если не удалось подобрать уголок необходимого размера, сварите его из отдельных полос, сначала прихватив в нескольких местах, а затем аккуратно проварив по всей длине. Следите за тем, чтобы профиль не повело по длине. Пользуйтесь прямоугольной оправкой достаточной длины. Подготовленные уголки привариваем по всей длине корпуса так, чтобы гидрозатвор располагался ниже уровня верхней кромки корпуса примерно на 0.5 — 1 см.

Тщательно проверяем герметичность швов самого уголка, а так же стыка уголка с корпусом. В готовый гидрозатвор можно залить необходимое количество воды и испытать его.

Следующий элемент – крышка коптильни. Как следует из чертежа, она имеет двускатную форму. Это обеспечит лучший отвод дыма, который, поднимаясь вверх, будет собираться у дымоотвода и удаляться в атмосферу.

Не забудьте вварить ближе к коньку трубчатый отводок для крепления дымоотводящего шланга. Для этого просверлите отверстие по диаметру найденной трубки, установите ее, углубив на 3-5 мм, и обварите по кругу.

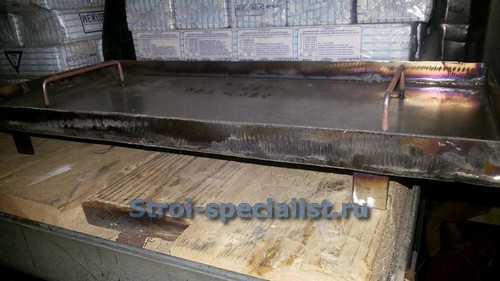

Поддон так же собираем из нескольких частей. На дне снизу ввариваем 4 ножки высотой 3 см. Внутри поддона устанавливаем и закрепляем сварным швом пару П-образных рукояток, что облегчит удаление емкости для ее очистки.

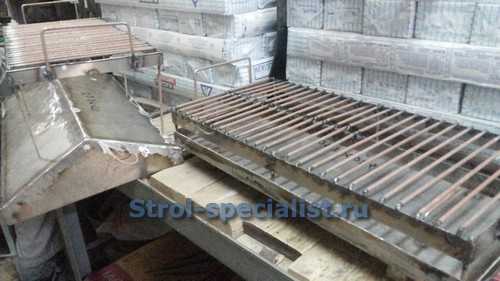

Последние обязательные части коптильни – решетки. При обработке небольшого объема продуктов подойдет «одноэтажный» вариант. Ее удобно сварить из трех продольных полос и двух поперечных, а так же нескольких десятков равновеликих отрезков стальных трубочек (можно взять отчищенные электроды) или стержней диаметром 5-7 мм.

В том случае, когда вы хотите порадовать вкусными деликатесами своих близких и знакомых, лучше воспользоваться двухъярусной решеткой. Конечно, материала на ее изготовление потребуется в 2 раза больше, но и расход щепы и газа на обработку продуктов снизится.

Самое интересное — тонкие хитрости  копчения рыбы или мяса

Изготовив коптильню необходимо ее опробовать. Новую конструкцию тщательно протираем сухой чистой ветошью и устанавливаем на огонь минут на 10 для обжига. Далее определяемся с желаемым продуктом. Чаще всего копчению подвергают рыбу, практически любые ее виды, курицу (целиком или отдельные части), а так же сало с прожилками мяса (грудинка).

Видео о копчении

куринных ножек

Выбранный продукт следует определенным образом подготовить. Рыбу и курицу тщательно моют, потрошат. Удаление головы у рыбы – дело вкуса. Кто-то предпочитает созерцать только тушки, кого-то умиляет естественный вид золотой копченой рыбки.

Следующий этап – подготовка рассола. Для этого в прохладную воду, желательно родниковую, объемом 2,5 литра всыпаем стакан соли и столовую ложку сахарного песка, с десяток горошин черного перца или 1\2 ч.л. молотого, пяток листиков лаврушки или 1\2 ч.л. порошка из молотых листьев. Рассол тщательно перемешиваем. Можно использовать как свежий, так и предварительно прокипяченный и охлажденный до комнатной температуры. В него аккуратно укладываем продукты и оставляем на 3-6 часов. Речную рыбу можно засаливать и сухим посолом с использованием указанных выше компонентов. Не рекомендуется одновременно засаливать рыбу и мясные продукты, а так же птицу.

Подсоленные продукты извлекаем из рассола и тщательно просушиваем. Для этого протрите их кухонными бумажными или тканевыми полотенцами. При копчении переувлажненных продуктов они получатся вареными. Приступаем к подготовке коптильни.

На дно уложите 4-5 горстей сухих ольховых опилок для копчения или щепы. Вполне подойдет и тонкая стружка. Для придания золотистого оттенка курице добавьте к ольхе чайную ложечку сахарного песка. При копчении на газовой плите старайтесь укладывать топливо напротив горелок. После этого устанавливаем поддон, над ним решетки с разложенными продуктами.

Во избежание смешения вкусов не рекомендуем одновременно коптить рыбу, птицу и мясо (сало). Старайтесь, чтобы обрабатываемые продукты не касались корпуса коптильни.

Далее закрываем коптильню крышкой. Не забудьте предварительно надеть на газоотводный патрубок шланг достаточной длины. При наличии вытяжки его можно закрепить и на ней, например, с помощью небольшого магнита. Последнее, что необходимо сделать – аккуратно залить в гидрозатвор достаточное количество воды. Теперь зажигаем газ на максимум и ждем появления дыма из шланга. После этого убавляем мощность горелок наполовину и ждем от 15 минут до получаса, в зависимости от толщины продуктов и их количества. Мясо требует большего времени приготовления, рыба – меньшего.

После необходимой продолжительности копчения не торопитесь открывать крышку, дайте содержимому полежать еще минут 25, а коптильне остыть. После этого аккуратно открываем крышку и наслаждаемся прекраснейшим вкусом.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

Коптильня горячего копчения своими руками чертежи

Коптильня горячего копчения своими руками, чертежи и подробное описание.

Представленное изделие изготавливается из нержавеющей стали AISI 316 или AISI 304 следующего ассортимента:
  • швеллер равнополочный 20х20х2 (мм)
  • квадрат 10х10 (мм)
  • круг Ø5 (мм)
  • лист толщиной 2…3 (мм)

Изделие состоит из следующих элементов:
  1. Корпус.
  2. Крышка.
  3. Поддон для сбора жира.
  4. Решетка первого уровня.
  5. Решетка второго уровня.

КОРПУС состоит из короба (1) – листовой металл; гидрозатвора (2) – равнополочный швеллер; угол дна (3) – равнополочный швеллер, распиленный на две одинаковых части; дно (4) – листовой металл; ручка (5) – квадрат.

КРЫШКА состоит из окантовки (1) – одна часть распиленного равнополочного швеллера; крышка (2) – листовой металл; ручка (3) – квадрат; патрубок для установки арматуры, регулирующей выход дыма (4).

Чертеж корпуса и крышки в сборе.

ПОДДОН для сбора жира изготавливается из окантовки (1) – одна часть распиленного равнополочного швеллера; дно (2) – листовой металл; ножки (3) – квадрат; ручки (4) – квадрат.

РЕШЕТКА первого уровня состоит из каркаса (1) – квадрат; прутики (2) – круг.

РЕШЕТКА второго уровня состоит из каркаса (1) – квадрат; прутики (2) – круг.

Чертеж поддона и решеток в сборе.

Все детали свариваются сплошным швом в местах стыка.

Порядок подготовки к работе коптильни горячего копчения:

  1. На дно корпуса засыпаем необходимое количество щепы для копчения.
  2. На дне в корпусе устанавливаем поддон для сбора жира.
  3. На поддон устанавливаем решетку первого уровня.
  4. На решетку первого уровня кладем продукты для копчения.
  5. На поддон устанавливаем решетку второго уровня.
  6. На решетку второго уровня кладем продукты для копчения.
  7. Корпус закрываем крышкой.
  8. Желоб (гидрозатвор) наполняем водой.
  9. Коптильню ставим на огонь.
  10. Через отверстие регулируем выход дыма.

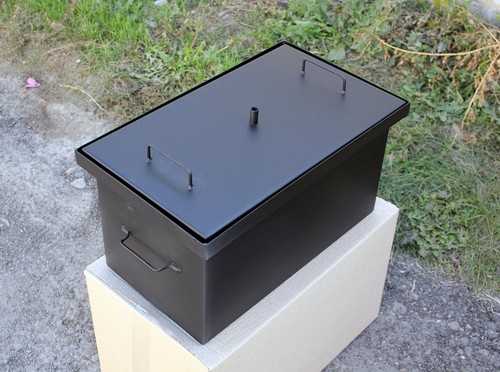

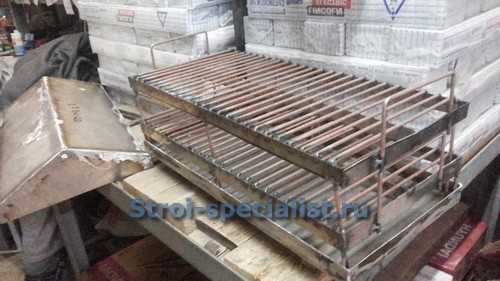

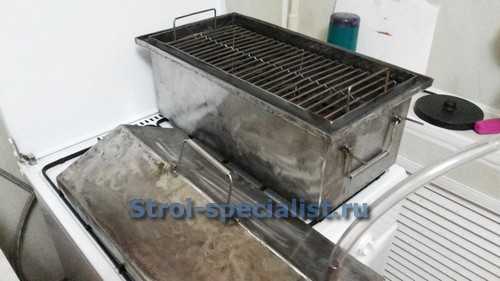

Вот так выглядит коптильня горячего копчения, своими руками собранная по предложенным чертежам.

Заказать чертеж


Поделитесь с друзьями!

chertegnik.ru

Как изготовить коптильню своими руками, если есть чертежи и размеры

Экология потребления. Лайфхак: Коптильня, сделанная своими руками, и правильно подобранный режим копчения позволят вам...

Удивите своих родных и близких копченостями собственного приготовления

Копченая рыба и мясо неспроста относятся к деликатесам — копчение позволяет не только придать продуктам неповторимый вкус и аромат, но и существенно продлить срок хранения.

Продукты из магазина, к сожалению, нельзя назвать копчеными — для их массового производства давно используют концентрат «жидкий дым». В результате вкус получается посредственным, а польза их и вовсе сомнительна.

Виды и условия копчения

Коптить можно совершенно разные продукты: привычные всем рыбу, мясо и сало, а также орехи, сыры, овощи и даже фрукты и ягоды.

Конечно, для них нужны разные режимы: температура дыма и длительность копчения, а также применяемая для этого древесная щепа.

Копчение бывает:

  • холодное, с чуть теплым дымом 30-50ºС;
  • горячее, с температурой дыма 70-120ºС;
  • полугорячее, при 60-70ºС.

Чем выше температурный режим, тем быстрее готовится мясо и рыба.

Придание же дыму нужной температуры — задача, решаемая правильной конструкцией коптильни.

Холодного копчения

Главное ее отличие — протяженный дымоход, в котором дымовые газы успевают полностью прогореть, вредные канцерогены из них осаждаются на стенках дымохода, а продукты, подвергающиеся копчению, окутывает легкий ароматный дымок.

Мясо после такой обработки может храниться несколько месяцев, рыба — от трех до 12 недель.

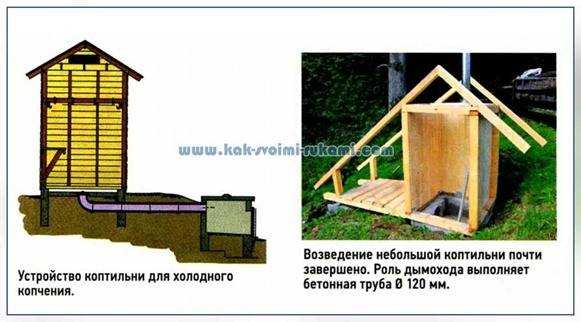

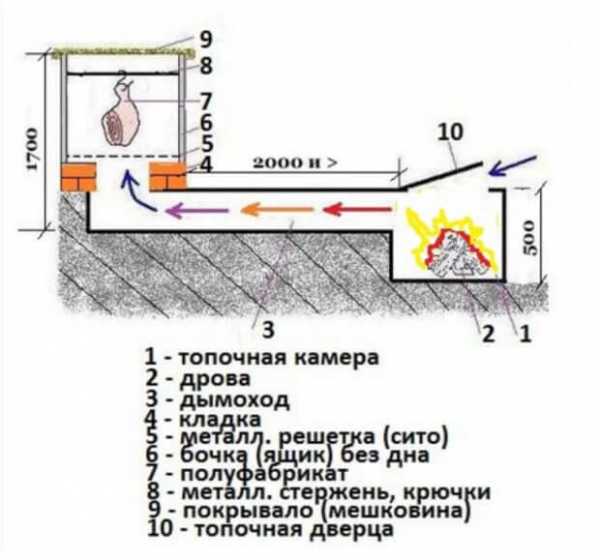

На рисунке — традиционная коптильня холодного копчения, ее можно установить на участке в загородном доме. Размеры — произвольные, поэтому на чертеже указаны только основные конструктивные элементы.

Коптильня холодного копчения состоит из трех основных блоков:

  • топки,
  • коптильной камеры,
  • соединяющего их дымохода.

Топку можно сложить из блоков, кирпича или сварить из металла. Ее необходимо оснастить легко очищаемым зольником — время копчения некоторых продуктов составляет несколько суток, и золу необходимо в процессе топки удалять.

Выход дыма — регулируемый, при розжиге и в начале топки дрова выделяют темный едкий дым, который может испортить вкус копченостей. Поэтому топку оснащают заслонкой для дыма, направляющей его поток либо в дымоход, либо наружу. Чаще всего ее делают в виде крышки топочной камеры.

Для копчения нельзя использовать смолистые — ель, сосна, или выделяющие деготь — клен, береза, дрова. Лучшая древесина — вишня, ольха, дуб и яблоня.

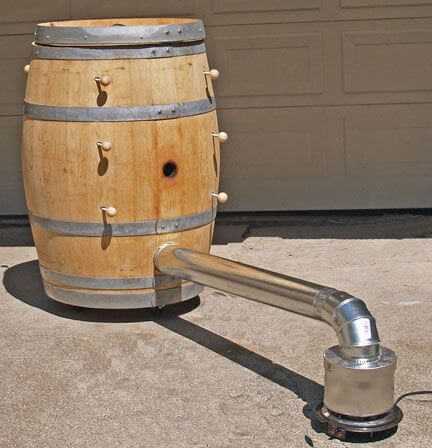

На фото — коптилка холодного копчения из деревянной бочки, оснащенная съемными прутьями.

Коптильную камеру из-за невысокой температуры можно делать из чего угодно, например, из металла или дерева. Не рекомендуется применение пористых материалов, типа кирпича — впитывая дым, а после окончания копчения влагу, они образуют осадок, который со временем приобретает неприятный тухлый запах.

Самый простой вариант — металлическая или деревянная бочка с отверстием в дне, в которое будет поступать дым. Ее оснащают крючьями или решетками для размещения продуктов. Роль крышки обычно играет влажная мешковина — она задерживает дым внутри камеры, при этом поглощает лишнюю влагу.

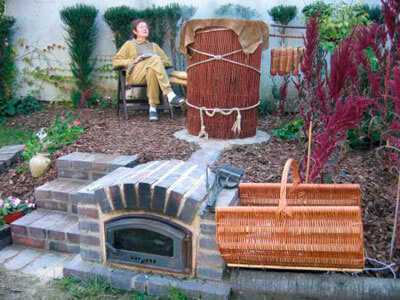

На фото приведен пример коптильной камеры из ивняка, накрытой сверху мешковиной.

Ответственный момент — устройство дымохода. Его, так же как коптильную камеру, не стоит делать из кирпича, так как он впитывает влагу и вредные вещества из дыма. Металл подойдет лучше, но из него необходимо своевременно удалять конденсат и сажу, иначе со временем образуется запах.

Оптимальный вариант — дымоход, выкопанный в земле. Грунт не только эффективно охлаждает дым, но и впитывает конденсат, а содержащиеся в почве микроорганизмы успешно перерабатывают канцерогены из него.

Сделать такую коптильню своими руками довольно просто. Для этого необходимо выбрать участок с небольшим склоном, обеспечивающим естественную тягу дыма. Внизу склона размещают топку. На склоне копают канавку, которая будет выполнять функцию дымохода. Сверху ее накрывают листами железа, а на них насыпают слой грунта для лучшей теплоизоляции. Дымоход выводят в коптильную камеру, изготовить ее можно по-разному.

Горячего копчения

Горячее копчение — процесс довольно быстрый, от 15 минут до нескольких часов в зависимости от размера отдельных кусков мяса или рыбы. Дым при этом более горячий, около 100ºС, и получают его не от дров, а от специальной щепы, поэтому конструкция коптильни горячего копчения имеет свои особенности.

1. Прежде всего, топка расположена непосредственно под камерой копчения. Необязательно делать топку на дровах, ее можно сделать своими руками из газовой горелки или электроплитки. Главное — нагреть дно коптильни до температуры, при которой начнется тление щепы.

2. Коптильная камера в коптилках горячего копчения выполняется герметичной. Это обеспечивает более равномерный прогрев всех уровней продукта — их в коптильне может быть несколько, а также позволяет использовать дым полностью, не допуская его утечек.

3. Некоторые модели коптилок имеют крышку с гидрозатвором. Этот гидрозатвор представляет собой П-образное углубление по периметру камеры, в которое наливают воду. Края крышки входят в это углубление, в результате получается барьер для воздуха снаружи и для дыма изнутри. Гидрозатвор не только позволяет изолировать камеру, но и уменьшает количество канцерогенов в дыме.

4. На одном или нескольких уровнях располагают съемные решетки или прутья для подвешивания крючков. На них при копчении помещают продукты. Можно использовать решетки-барбекю подходящего размера, если сделать своими руками под них опоры из уголка и отрезать болгаркой ручки.

5. Еще одно обязательное условие — поддон для сбора сока и жира. Если они будут капать прямо на дно коптилки, жир начнет гореть, а продукты приобретут горький неприятный вкус. Для рыбы, из-за низкой температуры горения ее жиров, лучше сделать его с оттоком из камеры. Поддон также должен быть съемным, его необходимо регулярно очищать от остатков жира.

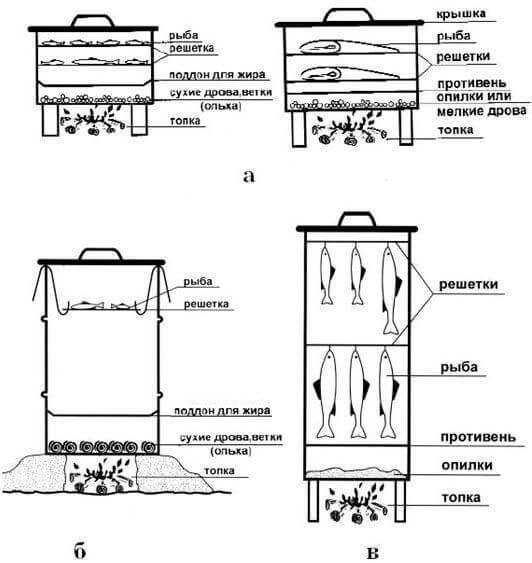

Чертеж с вариантами выполнения коптилки для горячего копчения приведен ниже.


Лучший материал для такой коптилки — нержавейка, но часто их делают из подручных материалов, например, из металлической бочки, как показано в видео.

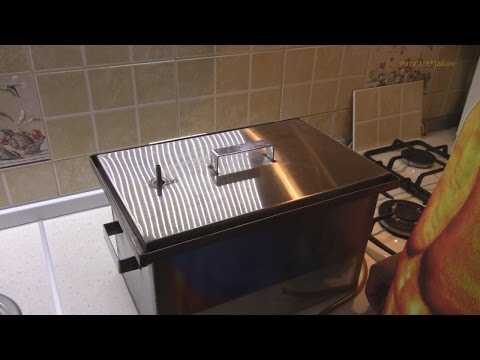

Переносные мини-коптильни полугорячего копчения

Приведенные выше конструкции коптилок отлично подходят для дачи или деревенского дома, но взять их с собой на пикник или рыбалку не получится — они слишком громоздки. В походных условиях их с успехом заменит мини-коптилка в виде ящика с крышкой, как на чертеже. Ее можно сделать своими руками и использовать как на даче, так и перевозить в багажнике автомобиля на место отдыха.

Температура в такой коптильне оптимально поддерживается на уровне 60-70ºС, что соответствует режиму полугорячего копчения.

Подготовка продуктов для такого копчения непродолжительна, а их срок хранения — около трех суток.

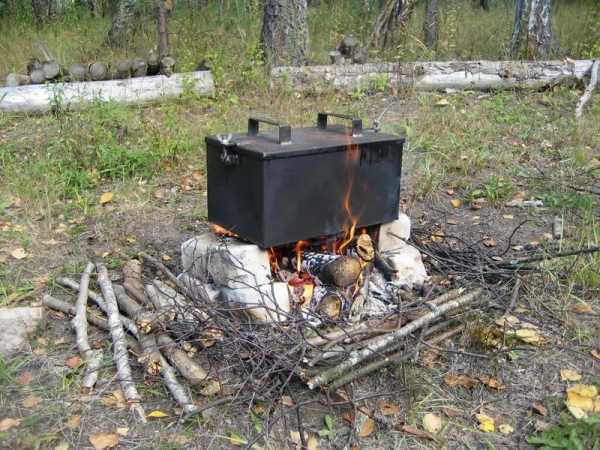

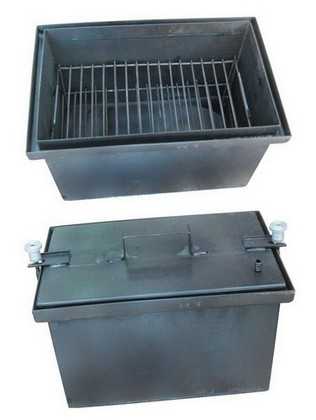

Конструкция мини-коптильни проста: ящик с крышкой, оснащенный поддоном для сбора жира и решетками. Стружку насыпают на дно, при размещении коптилки на костре она начинает тлеть. Дым заполняет пространство камеры, и продукты быстро готовятся. Крышку при желании можно оснастить гидрозатвором и отверстием для выхода дыма небольшого диаметра, как на фото.

Материал для изготовления — листовая сталь, лучше нержавеющая. Толщина должна быть такой, чтобы при нагреве не уводило стенки коптилки, иначе, из-за неравномерного нагрева, она деформируется. Обычно применяют черную сталь 2-3 мм толщиной, нержавейку — от 1,5 мм. Решетки в любом случае должны иметь нержавеющее покрытие.

Видео: как сделать мини-коптилку своими руками.

Дрова и щепа: как правильно выбрать

Залог вкуса копченостей — правильно подобранные дрова. Известно, что дым от разных пород древесины имеет совершенно разный привкус. Проще всего использовать в этом случае покупную щепу, выбрав подходящую для каждого вида продуктов:

  • ольховая — универсальна, подходит для мяса, сала, рыбы и овощей;
  • дуб — преимущественно для копчения дичи и красного мяса;
  • ива, береза — дичь со специфическим вкусом, например, лося или медведя, а также болотную рыбу;
  • вишня, яблоня — сыры, овощи, орехи и ягоды.

Влажность дров и щепы должна находиться в пределах 15%, иначе будет образовываться слишком много пара, и копчености размокнут, после чего будут плохо храниться.

Затраты на изготовление коптилки незначительны, можно использовать подручные материалы и остатки.

Коптильня, сделанная своими руками, и правильно подобранный режим копчения позволят вам приготовить уникальные по вкусу деликатесы и удивить семью и гостей.опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

econet.ru

Коптильня своими руками - как и из чего сделать? | Своими руками

Если на вашем участие все еще нет коптильни, то самое время подготовиться, потому что весна придет быстро, а загородную жизнь важно наполнить маленькими гастрономическими удовольствиями.

Процесс копчения заключается в тепловой обработке мяса или рыбы дымом тлеющей древесины. Копчение может быть холодным и горячим — разница лишь в температуре дыма. Холодный дым — это +25…+30°С, горячий — +60…+120°С. В первом случае мясо или рыба коптятся в течение суток и более, а во втором — будут готовы уже через час-два. Пища, приготовленная холодным копчением, хранится на протяжении 3-4 месяцев, а вот блюдо горячего копчения лучше съесть сразу, поскольку через пару дней оно может испортиться. Принципиальное отличие между коптильнями двух типов — в наличии протяженного дымохода, в котором дым успевает немного остыть.


Читайте также: Электрокоптильня своими руками – чертежи, фото инструкция по изготовлению.


Коптильня своими руками – кирпич, железо, дерево

Место для коптильни — бетонированная площадка 4-5 м2. Высота бетонного основания — 5-10 см. Следующий этап — установка коптильного канала (рукава), который строят из кирпича на фундаменте. Длина канала — 2,5-3 м, рекомендуемая высота — не менее 25 см, а ширина — не менее 50 см.

Дым в таком канале успевает остыть достаточно, чтобы продукт не получился горячекопченым. Основное требование к каналу — полная герметичность, иначе из-за недостаточной тяги процесс копчения затянется. Для хорошей тяги можно поместить в рукав металлическую трубу.

Топочная камера должна располагаться в начале коптильного канала и герметично стыковаться с ним. Камера для очага может быть чуть выше и шире, чем рукав для отвода дыма или иметь такие же размеры. Как и в обычной печи, камеру оборудуют чугунной дверцей. На другом конце канала возводят собственно коптильное отделение и дымоход.

Конструкция коптильного отделения проста: наибольшее распространение получил вариант в виде домика, плавно сужающегося кверху, — так камера постепенно переходит в дымоход с небольшой трубой.

Камера для копчения оборудована стальной дверцей, поддоном для стенания жира и прутьями из нержавейки для подвешивания мяса и рыбы. Поддон для жира должен находиться ниже входа дымоходного канала. Дымоход оборудуют заслонкой, которой регулируют интенсивность дыма.

Капитальная кирпичная коптильня — дело довольно затратное, поэтому можно обойтись более экономичной конструкцией.

В этом случае удобно воспользоваться готовой камерой для горячего копчения — из дерева, с металлическими створками и двускатной крышей. Для основания все же понадобятся кирпичи, но сложенные без фундамента. В качестве коптильного канала можно использовать металлическую трубу без всякой облицовки. Вид будет попроще, но на качество готового продукта не повлияет. В качестве топочной камеры можно использовать готовую стальную или чугунную топку. Но можно соорудить коптильню еще проще.


Ссылка по теме: Барбекю мангал и коптильня – все в одной самодельной конструкции


Бочка, топка и труба = самодельная коптильня

Чтобы собрать коптильню из металлической бочки, дорогие материалы не нужны. Обычно для этой цели используют двухсотлитровую садовую бочку для воды. Самый простой способ подразумевает устройство очага под бочкой, для чего ее ставят на небольшое основание из нескольких кирпичей. Над очагом на металлической подставке следует расположить емкость для стенания жира, при этом она не должна перекрывать проход для дыма. Ближе к верхнему краю бочки устанавливают крестовину с крюком для подвешивания продуктов. Эта конструкция — лишь для горячего копчения, поскольку дым не остывает и попадает прямо в коптильную камеру. А вот если две бочки закрепить одну над другой, то можно коптить и холодным способом. Для этого между бочками устанавливают фильтр для очищения дыма от сажи.

Фильтром может стать редкая мешковина. Зафиксировать емкости между собой поможет гибкий алюминиевый обруч с уголковым соединением или специальные прижимные пластины. При желании приготовить блюдо горячего копчения верхнюю бочку нужно просто убрать.

Устраивать очаг прямо под коптильной камерой не очень удобно, поэтому его можно оборудовать в нескольких метрах от нее, сделав для этого небольшое, на пару штыков лопаты, углубление в грунте.

Еще один приямок такой же глубины необходимо сделать в том месте, где должна стоять бочка. Боковые стенки и того, и другого приямка желательно выложить кирпичами, после чего оба углубления соединить обычной стальной трубой — для этого роют неглубокую траншею. Часть ямы в том месте, где будет располагаться очаг, следует накрыть металлическим листом.

Эта схема не требует серьезных вложений: старая бочка и 2-3-метровая труба 0 100-150 мм для водостока найдутся почти в любом хозяйстве. Кстати, трубу не обязательно размещать в грунте, если использовать готовую топочную камеру, приобретенную в магазине. Да и приямок под бочку в таком случае тоже можно не делать: дымоходный рукав, соединяющий очаг с бочкой, будет проходить над землей.

Слева устройство коптильни для холодного копчения. Справа строительство самодельной коптильни своими руками

Дрова, еда, копчение

Лучшие дрова для копчения рыбы — сухие гнилушки ольхи и осины, веточки ольхи, вереска, лозы и краснотала. На завершающей стадии хорошо добавить в топливо несколько сырых веточек можжевельника: их дым обладает сильными антимикробными свойствами, рыба меньше плесневеет, дольше сохраняется, к тому же можжевельник придает ей золотистый цвет и изысканный аромат.

Перед началом стоит уделить внимание топливу, подготовить продукты и собственно коптильню. Вкусовые свойства и качество копченого продукта зависят от древесины, сжигаемой для получения дыма.

Традиционные березовые и сосновые поленья в этом случае не подойдут: можно использовать только щепу или опилки лиственных пород деревьев без дегтярных примесей — это ольха, тополь, липа, осина. Применяют также щепу яблони, вишни, груши, сливы и даже абрикоса — она придает блюдам неповторимый аромат и тонкий вкус с легким фруктовым оттенком.

Для приготовления жесткого мяса — баранины, говядины — рекомендуем использовать опилки бука, ореха или вяза. Для рыбы хороша древесина ракиты, ивы, тальника.

Продукт для холодного копчения следует предварительно засолить. Рыбу или мясо кладут в насыщенный раствор поваренной соли. Рыбу выдерживают в растворе от 3 до 12 часов, мясо — сутки и более. Например, окорок из свинины засаливают на протяжении двух-трех суток.

Затем продукт необходимо вымочить. Для этого его опускают в воду — также на несколько часов. Рыбу можно вымачивать около 4 часов, для мяса времени нужно больше. Тот же окорок придется вымачивать 12 часов. После вымачивания рыбу или мясо нужно промокнуть бумажным полотенцем и просушить в хорошо проветриваемом помещении при комнатной температуре. После этого можно коптить. Время копчения — двое-трое суток.

Коптильня тоже нуждается в некоторой подготовке. Если она уже использовалась ранее, рабочую камеру желательно очистить от застарелой сажи и копоти, а сборник для жира — вымыть или заменить на новый. При отсутствии в конструкции заслонки дымоход (бочку) следует прикрыть мешковиной — это позволит регулировать поступление дыма в коптильню.

В процессе приготовления важно следить за температурой внутри коптильной камеры. Для этого можно использовать гриль-термометр.

При закладке дров соблюдают определенный порядок: сначала нужно положить несколько мелких поленьев, а потом засыпать их щепой или опилками, поскольку топливо должно не гореть, а тлеть.

Коптите на здоровье!


Читайте также: Садовый камин-барбекю+коптильня своими руками: фото и чертеж-схема


Коптильня для горячего копчения – конструкция

© Автор: Сергей Васильев

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ - ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Коптильня – вкладыш для мангала своими руками (фото+чертеж-схема) Как сделать коптильню в виде...
  • Несложная в изготовлении коптильня своими руками в саду, на даче Просмотреть полный альбомДелаем коптильню на...
  • Металлическая жаровня своими руками – пошаговое фото Жаровня своими руками из металлаПрошлой...
  • Коптильня для сала и мяса своими руками – описание и чертеж КАК СДЕЛАТЬ КОПТИЛЬНЮ ДЛЯ КОПЧЕНИЯ...
  • Какую коптильню построить на даче – чертежи и устройства, разница и отличия САМОДЕЛЬНЫЕ КОПТИЛЬНИ - ЧЕРТЕЖИ И...
  • Переносная коптильня с поддоном своими руками – чертеж ЧЕРТЕЖ ПЕРЕНОСНОЙ КОПТИЛЬНИ На собственном участке...
  • Кафельный столик своими руками – декор Декор старого столикаУ многих где-нибудь...

    Подпишитесь на обновления в наших группах и поделитесь.

    Будем друзьями!

  • kak-svoimi-rukami.com

    чертежи, фото, размеры, пример, инструкция по изготовлению

    Умопомрачительный аромат дымка, приятный золотистый цвет, и вкуснейшая и нежнейшая мякоть мяса или рыбы. Все это относится  к продуктам, приготовленным способом копчения. Не сомневаюсь, мало найдется людей, которые бы не получали удовольствия от поглощения продуктов, приготовленных на коптильне. Есть множество способов приготовления мяса или рыбы, но с применением коптильни один из самых вкусных и, что немаловажно, простых способов обработки и получения вкуснейшей пищи.

    Копчение, один из самых древних, если не древнейший способ консервации продуктов питания, придуманный нашими далекими предками. Добытая с трудом пища, должна была как-то сохраняться, хотя бы короткий промежуток времени, пока не будет добыта другая пища. В зимнее время помогал холод и лед, а вот летом наступали проблемы. И копчение решало эту проблему, при этом придавая пище отличный вкус и аромат. Вероятно, наша тяга к копчению и приготовлению пищи на огне или от жара от горячих углей, идет именно с тех времен. Но, вернемся в наше время.
     В этой статье мы расскажем вам о видах копчения, его особенностях и о том, как сделать коптильню своими руками.

    Технология копчения на коптильне

    Суть копчения заключается в том, что продукты, самые популярные, это рыба и мясо, готовятся с использованием горячего дыма, выделяемого тлеющими (но, ни в коем случае не горящими) кусочками дерева. В свою очередь, тление вызывает открытый огонь, находящийся под днищем коптильни. Для копчения, т.е. для получения дыма, используются только древесина плодовых деревьев – яблони, сливы, груши. И, ни в коем случае, не смолистых деревьев – сосны, ели, пихты, и т.п. Также, нельзя использовать для копчения древесину плодовых деревьев прошедшую технологическую обработку. Приобрести щепу можно в любой садовом магазине. Не экономьте на своем здоровье. Покупайте то, что не нанесет вам вреда.

    Вот стандартная схема коптильни.

    1- коптильня
    2- крышка
    3,9 – система отвода дыма
    4 – решетка для продуктов копчения
    5 –  противень для сбора жира
    6 – опилки или кусочки дерева
    7 – бортики
    8 – продукт копчения
    10 – огонь

    При копчении, компоненты дыма придают копченостям золотистый или красноватый оттенок, придают им особые ароматические и вкусовые качества, повышают их бактерицидные свойства, препятствующие гниению, и обеспечивающие их длительное хранение, упрочняют белковый слой, предотвращая порчу жирового слоя. В зависимости от температуры дыма, копчение делят на горячее и холодное.

    Горячее копчение с помощью коптильни

    Приведенная стандартная схема коптильни, как раз и используется для приготовления продуктов горячего копчения. Огонь, нагревающий дно коптильни, должен нагревать ее до 300-350 градусов Цельсия. При такой температуре, происходит качественный пиролиз, или, другими словами, тление стружки или опилок плодовых деревьев, с выделением дыма необходимой температуры. Для горячего копчения, температура дыма составляет 80-100 градусов Цельсия. Более высокая температура огня под днищем коптильни, может вызвать обугливание опилок или стружки, и будут выделяться канцерогенные вещества и сажа, портящие вкус продукта. Мастерство коптильщика, как раз и заключается в умении поддержать необходимую для копчения температуру дыма. Это самый сложный момент в процессе копчения.
     Как это не покажется странным, но в объемных коптильнях, от 40 литров и выше, получить качественно прокопченный продукт значительно легче, чем в малогабаритной коптильне, в которой даже минимальный перегрев может испортить продукт.

    Холодное копчение с помощью коптильни

    Холодное копчение отличается от горячего, тем, что продукты приготавливаются при температуре дыма 20-25 градусов Цельсия. И поэтому процесс копчения может длиться несколько дней.

    Для того, чтобы охладить дым, очаг с платформой, на которой находятся опилки, стружка, относится на некоторое расстояние от самой коптильни. Обычно это расстояние составляет 2-3 метра. Также при холодном копчении, используется тлеющий костер. Он состоит на 20% из дров,  а 80% составляют тех же опилки и щепа. Дрова располагаются в центре костра, и засыпаются опилками, стружками, щепой. Костер не горит, а именно тлеет, создавая дым, поступающий в коптильню.

    Коптильня своими руками

    Размеры коптильни:
    высота – 120 см, ширина – 60 см, глубина – 40 см. Берется лист железа, толщиной 3 мм.

    Размечаются и разрезаются стенки и днище согласно размерам (высота – 120 см, ширина – 60 см, глубина – 40 см) Металл можно резать электролобзиком, пилкой по металлу или болгаркой.

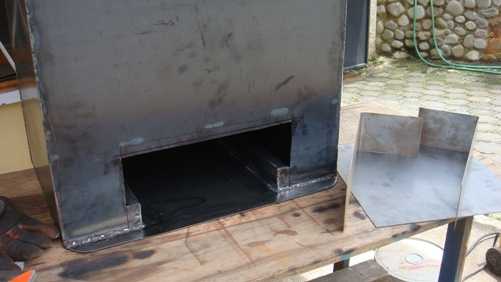

    В лицевой части коптильни, размером 120 х 60 см, внизу вырезается отверстие для ящика с опилками. Заусенцы убираем болгаркой.

    Свариваем детали коптильни. Вначале все стенки кроме передней. Затем ребра жескости ...



    ... снизу привариваются направляющие для ящика с опилками, квадратная труба 5 х 2 см.

    Привариваем лицевую панель с ребрами жесткости.

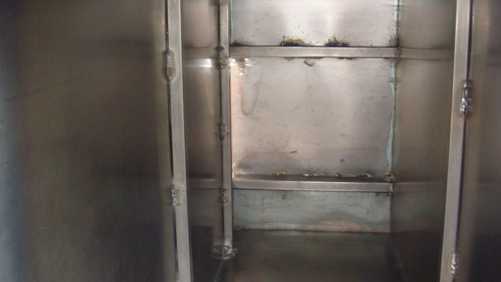

    (Вид на коптильню сделанную своими руками сверху. Внизу видны направляющие для ящика, по бокам ребра жесткости стенок.)

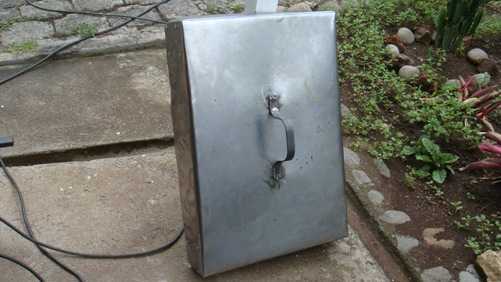

    Изготавливается ящик для опилок и щепы.



    Сверлим дырки для улучшения тяги.

    Привариваем ножки – 30 см.



    Для эстетики внешние стенки коптильни можно окрасить огнестойкой краской. Но это на ваш вкус.

    Затем изготавливается станина для подвешивания продукции в коптильне.

    Размерность: высота – 110см, ширина – 56 см, глубина – 34см. (то есть несколько меньше габаритов коптильни, для того чтобы без проблем установить ее внутрь)

    Ну, и завершающий этап – изготовление крышки. Используется лист металла толщиной 1 мм. Крышка делается на 10 см больше размерности коптильни и, кроме того, привариваются ограничители закрывания крышки – 2-3 см.  Ограничители и увеличенные зазоры обеспечат выход излишнего дыма из камеры коптильни

    В качестве источника огня в коптильни, в данном случае используется газовая горелка. Горелка устанавливается под ящик с опилками.

    Газ к горелке в коптильне подводится по гибкому шлангу

    Осталось подвесить рыбу или мясо, засыпать щепу и получит вот такой результат.

    В зависимости от высоты подвеса и интенсивности огня горелки, можно приготовить продукты и горячего и холодного копчения. И, как говорят, в таких случаях – приятного вам аппетита!

    xn-----7kcglddctzgerobebivoffrddel5x.xn--p1ai

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
