Дымогенератор для холодного копчения своими руками: три типа +ВИДЕО

Главная » Разное » Как сделать генератор дыма для коптильни

Копчение, как метод консервации продуктов, известен очень давно. Сегодня он не потерял актуальности и  не столько из-за длительного срока хранения, сколько из-за вкусовых качеств, которые приобретает продукт. В этой статье поговорим, как сделать дымогенератор для холодного копчения своими руками.

Традиционное устройство коптильни холодным дымом

Содержание статьи

Независимо от типа копчения источником дыма является костер. При холодном копчении главное чтобы дым был холодным или теплым, но не горячим. Максимальная температура — порядка +40°C. Для этого костер разводят за несколько метров от коптильного шкафа, между ними прокладывают трубу -дымопровод. Проходя по этому пути дым остывает до приемлемых температур.

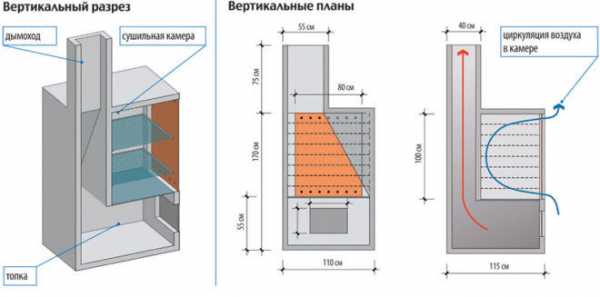

Устройство коптилен разного типа

Устройство дымохода — длительный процесс. Трасса прохождения дыма должна обеспечить нормальный теплосъем и должна быть при этом герметичной. Для создания дымохода можно использовать стандартный металлический дымоход (но не из оцинкованной стали), но чтобы дым лучше остывал, трубу желательно закопать в землю. В общем, непростая задача. Именно по этому предпочитают сделать коптильню горячего копчения — меньше проблем — над костром установил бочку и коптишь…

Но есть простой дымогенератор для холодного копчения, который обойдется буквально в несколько тысяч. Но для работы потребуется сварочный аппарат и умение с ним обращаться. Все остальное можно купить на рынке или в строительном магазине. При наличи всех компонентов собрать дымогенератор для копчения своими руками можно за час-два.

Простой дымогенератор для холодного копчения своими руками

Если вам не нужны производственные объемы, можно сделать небольшой и несложный генератор дыма из металлической трубы. Из трубы делают корпус, в который набивают опилки или стружку. Стружку зажигают снизу, дым поднимется вверх, где отводится при помощи приваренной трубы в коптильную камеру. Для усиления тяги в верхней части корпуса подключается маломощный компрессор — производительностью на 1,5-2 литра/мин. То есть, можно использовать аквариумный компрессор или агрегат от старого холодильника. Если есть выбор, то аквариумный предпочтительнее, так как им можно регулировать интенсивность выхода дыма.

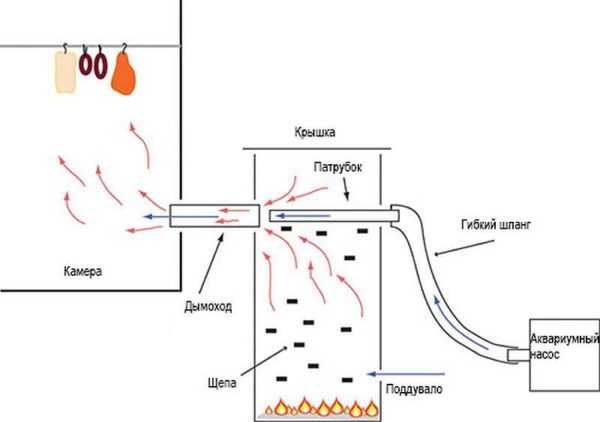

Дымогенератор для холодного копчения своими руками: конструкция и принцип действия

На выходе из этого дымогенератора дым чуть теплый. Очаг возгорания совсем небольшой, огонь распространяется медленно, образовавшийся дым медленно поднимается через опилки. Он остывает, опилки подсыхают. В общем, работает все на отлично.

Материалы

Для корпуса дымогенератора можно использовать:

  • круглую трубу диаметром от 80-90 мм;
  • профилированную трубу со стороной 80 мм и больше.

Чем больше будет сечение, тем больше можно будет уложить опилок внутрь, тем дольше проработает дымогенератор для холодного копчения на одной закладке.

Длинна трубы — 60 см и больше. Оптимально — около 1 метра. Снова-таки, чем больше труба, тем большее количество топлива можно заложить. С другой стороны, слишком большой дымогенератор неудобно заправлять и чистить, так как он получается тяжелым и громоздким.

Дымогенератор холодного копчения — один из вариантов

Еще нужна будет труба 3/4 дюйма — кусок сантиметров 30 или больше. Трубка 1/4 дюйма или около того. Ее длина подбирается уже в готовом состоянии, но должно хватить 20 см.

Еще нужна сетка. Это может быть любая металлическая сетка с ячейкой 2-3 мм или пластина с частыми дырочками. Для ножек найдите небольшие отрезки прутка/арматуры/металлической полосы. Некоторые конструкции обходятся и без них, но с ними конструкция более устойчивая.

Примерно такой аквариумный компрессор подойдет для самодельного дымогенератора

Еще нужен компрессор мощностью 1,5-2 литра/мин, желательно с возможностью регулировки производительности. Этим требованиям соответствуют аквариумные компрессоры. И нужен штуцер, чтобы можно было через него подключить трубки от компрессора.

Сборка

Описывать будем дымогенератор для холодного копчения на основе профильной трубы сечением 100*100 мм. С круглой трубой процесс почти ничем не отличается, но приваривать трубки сложнее, если у вас небольшой опыт в сварочных работах, лучше используйте профилированную (квадратную) трубу.

  • На расстоянии 2 см от нижнего края болгаркой делаем пропилы на двух противоположных сторонах.
  • Вырезаем из сетки квадрат, по размерам чуть больше сечения трубы. Вставляем его, закрепив в противоположных пропилах.

    Сетку устанавливаем со стороны дна

  • С другой стороны привариваем кусок трубы 3/4 дюйма.

    Можно приварить или собрать на винтовом соединении

  • Строго напротив надо приварить штуцер для подключения компрессора. Его надо расположить так, чтобы его центр совпадал с центром уже приваренной трехчетвертной трубы.
  • Теперь берем тонкую трубку. Ее надо вставить в штуцер, она должна проходить через корпус и входить в трубку напротив на 1 см. Не больше, но и не меньше. Через эту трубку поступает воздух от компрессора. Создавая тягу, он стимулирует горение. Регулируя мощность компрессора, регулируется интенсивность выхода дыма.

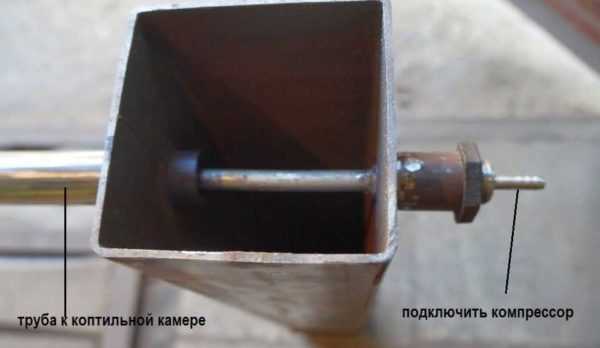

    Вот что должно получиться в итоге

  • Делаем крышку. Из куска металла вырезаем квадрат, немного больше по размерам, чем сечение трубы корпуса. По центру делаем отверстие, устанавливаем ручку. Желательно деревянную. Хоть дым и не горячий, но корпус разогревается от «костра» который горит в нижней части. Такая крышка не очень удобна, так как слетает. Обрисовав контур трубы, отступаем от полученной линии пару миллиметров и привариваем полосу металла шириной в 1 см или около того. Такая крышка уже не слетает.

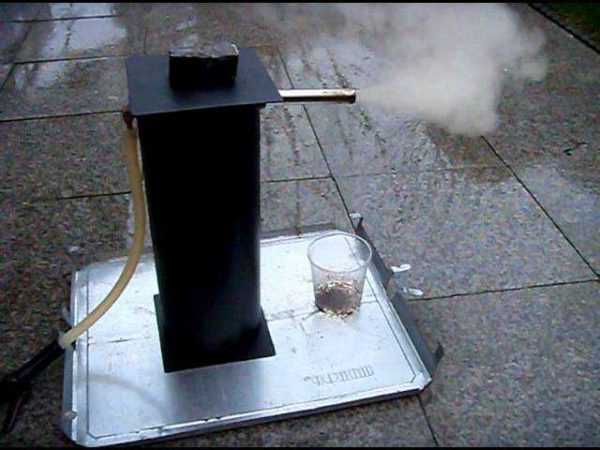

    Готовый вид и основная часть конструкции

  • Снизу, там где закреплена сетка, привариваем четыре отрезка прутка/арматуры. Это ножки.

Вот и все. Самодельный дымогенератор для холодного копчения. Готов. Его можно испытывать. Для удобства использования еще можно приварить ножки. И помните, что через сетку будут высыпаться угольки и пепел, так что ставить дымогенератор для холодного копчения надо не негорючую площадку.

Как работает

В трубу закладываются сухая стружка. Можно использовать опилки, но тогда на тонкую трубку, расположенную в верней части, надевают пружину, которая по длине достает до самой сетки. Состояние и качества пружины не важны. Важен ее диаметр — около 2 см. Зачем она нужна? Для активизации горения и нормального выхода дыма.

Когда корпус заполняется опилками, они лежат плотно, сильно затрудняя выход дыма, подсос воздуха очень слабый, горит все еле-еле. Пружина и нужна для активизации горения. Через нее выходит дым, создается тяга (от сетки — через пружину — к выходному патрубку.

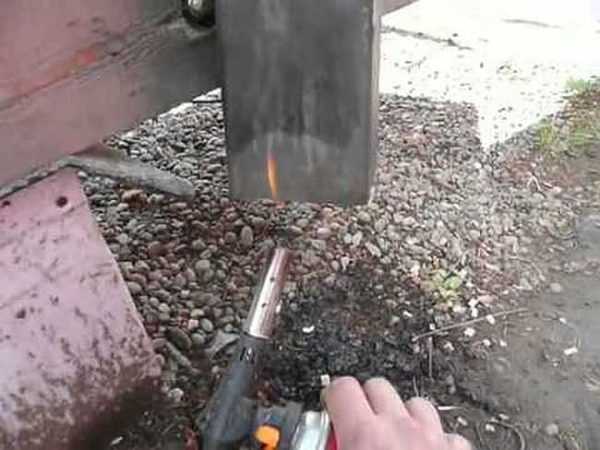

Поджигают закладку снизу — через сетку

После того, как заполнили корпус опилками, их снизу поджигают. Сделать это можно при помощи газовой горелки, наклонив дымогенератор для копчения на бок. Когда стружка начнет гореть, надеваем крышку, включаем компрессор. Если стружка/опилки сухие, дым стазу начинает активно входить. Вот и все. Вы сделали дымогенератор для холодного копчения своими руками.

Модернизация

Описанная выше конструкция полностью работоспособна. Но она имеет много недостатков, не очень удобна. По результатам ее использования сделаны доработки и усовершенствования.

Регулируемая тяга

Один из главных недостатков описанной конструкции — плохая регулировка интенсивности горения. Ее можно немного изменить, регулируя производительность компрессора. В конструкцию можно добавить регулируемое поддувало. Его можно сделать по принципу шибера:

  • В нижней части корпуса (выше места крепления стеки) приварить кусок круглой трубы длиной 10-15 см.
  • Просверлить два отверстия, которые располагаются строго одно напротив другого.
  • Взять пруток, которых проходит в эти отверстия. Его длина на 20 см больше диаметра трубы.

    Шибер выглядит так

  • Из листа металла (2-3 мм толщины) вырезать круг. Его диаметр чуть меньше внутреннего диаметра трубы.
  • Из прутка сделать «ручку» (согнуть ее).
  • Вставить в отверстия ручку, приварить вырезанный круг.

Все, регулируемая заслонка готова. Поворачиваете ее, регулируете интенсивность поступления воздуха, регулируя интенсивность горения.

Зольник

Еще один недостаток — через сетку просыпается зола. Можно ставить дымогенератор на металлическую пластину, но можно сделать зольник. Кстати, шибер можно сделать в зольнике. Это будет правильнее, так как подсос воздуха можно будет почти перекрыть, чего с шибером в корпусе не добьешься — воздух поступает через сетку.

Зольник — небольшая емкость по размерам чуть больше корпуса

Зольник делают из отрезка трубы чуть большего сечения, чем труба на корпусе. Если такой нет, придется сварить. К куску трубы приваривается дно, к корпусу — по периметру — тонкая полоса металла. Корпус вставляется в зольник (ножки привариваются также к нему).

Сбор конденсата

При работе дымогенератора для холодного копчения происходит выделение конденсата. Это осложняет жизнь, особенно если на улице температура невысокая. Решить проблему можно сделав сборник для конденсата. Для этого:

  • выходную трубку дымогенератора опускаем вниз,
  • в нижней точке устанавливаем емкость для конденсата, приварив к ней две трубы — одну напротив другой;
  • с противоположной стороны труба снова поднимается вверх и входит в коптильный шкаф.

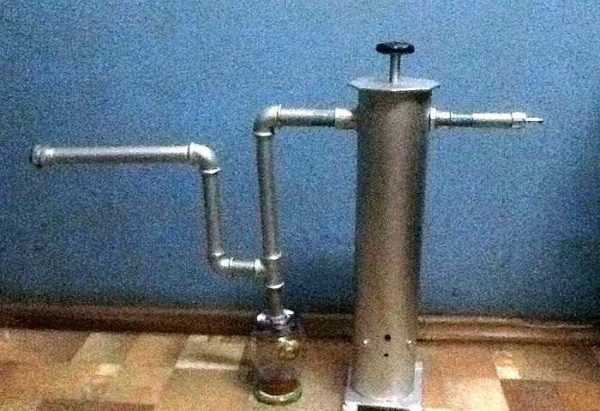

    Для сбора конденсата усложняю трассу подачи дыма

При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.

Простейший дымогенератор из электроплитки

Если копчености нужны «вот прямо сейчас», можно использовать очень простой способ: нужна электрическая плитка, бочка без дна или отрезок трубы большого диаметра, проволочная сетка с ячейкой не менее 10*10 см, лист фанеры или железа. Еще — опилки и «объект копчения».

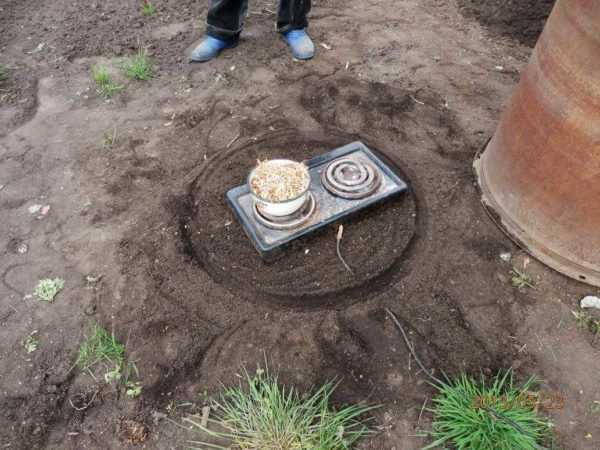

Простейший дымогенератор холодного копчения можно соорудить на основе электроплитки и бочки

Такую коптильню холодного копчения ставят обычно на улице, на заднем дворе. Надо очистить пятачок от растительности, установить электроплитку. На нее — металлическую емкость (которую не жалко выбросить). В емкость насыпаются опилки.

В верхней части бочки/трубы, отступив от верхнего края 10-5 см, сверлим четыре отверстия. Расположены они диаметрально или друг напротив друга. В них продеваем штыри. Можно металлические прутья, можно — палки. Выбор зависит от веса укладываемых продуктов или того, что имеется в наличии. Сами прутья могут располагаться накрест или как две параллели, расположенные примерно на 1/3 диаметра корпуса коптильни. Сверху на эту опору укладываем сетку, с прикрепленными снизу продуктами. Коптильню прикрываем фанерой или листом металла.

В верхней части бочки сверлим отверстия, в них вставляем прутья решетки с подвешенными продуктами

Включаем плитку. Через некоторое время опилки начинают дымить. Время «работы» на одной закладке зависит от количества насыпанных опилок, но в среднем это 3-5 часов. Дальше приходится отставлять корпус, досыпать опилки, ставить все на место. Тяжело, неудобно и чревато «авариями». Но конструкция очень проста, это «походный» вариант, который и не предполагает удобств.

Это дымогенератор холодного копчения в собранном виде

Еще один минус — регулировать интенсивность дыма моно регулятором плитки, но делать это в таком виде неудобно — снова-таки приходится переносить корпус. Избавиться от этих недостатков можно, если сделать внизу дверку. С ее помощью можно будет и приток воздуха регулировать, и менять опилки.

Печка-дымогенератор для холодного копчения

Если требуется установка большей производительности, варят простейшую печку. Ее можно сделать из той же трубы большого диаметра или сварить из металла прямоугольный корпус. Приварить дверку, сделать дымовую трубу, закрепленную под наклоном. Вот и все сложности.  Нужно еще внутреннее пространство разделить горизонтально закрепленным металлическим листом на две части. Нижняя часть больше, верхняя — меньше. Внизу разжигают огонь, на лист насыпают опилки. Дальше процесс известен.

От печного дымохода до коптильного шкафа прокладывают трубу. Она должна иметь восходящий уклон, хоть и небольшой. При этом вход в шкаф должен располагаться в нижней части — чтобы дым окутывал все продукты. Потому шкаф устанавливают на возвышении, ножках, постаменте. Для экономии места можно печку-дымогенератор установить под шкафом, сварив конструкцию из металлического уголка.

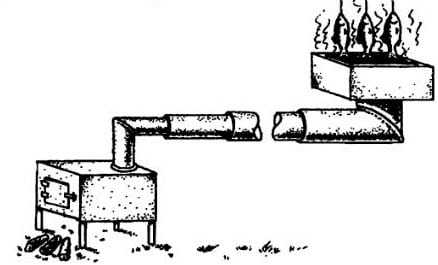

Дымогенератор — отдельно стоящая печка

Но при такой конструкции дым может быть чересчур горячим. Для его охлаждения нужны дополнительные меры. Как вариант — найти трубу большего диаметра, надеть ее на основной дымоход. Установить кулера, так чтобы поток воздуха был направлен в промежуток между трубами.

Еще вариант — сделать что-то по типу водяной рубашки, во время копчения получая еще и горячую воду. Но куда девать ее — вопрос. Хотя, теплая вода в хозяйстве всегда пригодится.

Дымогенератор для холодного копчения этого типа требует больше затрат — металл или толстостенная труба, плюс дымоход. Причем дымоход лучше не делать из оцинкованной стали — цинк, это не тот металл, Который полезен для здоровья. Не стоит использовать и асбест. Он во-первых, плохо отводит тепло, во-вторых, еще вреднее цинка. Потому выбор в этом плане небольшой — заказать трубы из черной стали или купить из нержавейки. Тут уж каждый решает сам.

Видео по теме

stroychik.ru

Дымогенераторы холодного и горячего копчения

В данной публикации рассмотрены вопросы технологии холодного и горячего копчения с применением дымогенераторов, предложены варианты самодельных конструкций – простых и сложных.

Правильный подход к конструкции дымогенератора для коптильни

Для приготовления блюд ведущий канала “COOLинарная ПРОпаганда” иногда использует дымогенератор, выписанный в интернет-магазине за большую цену. Если бы была возможность протестировать перед покупкой, то вряд ли купил. Лучше бы сделал своими руками что-нибудь подобное.

Что касается технологии копчения. Все ролики, снятые на канале, сделаны, отталкиваясь документа “Производство продуктов из свинины, говядины, баранины и других видов мяса”.

В комментариях тут же появились такие, которые авторитетно заявили: это всё фигня.

Ответ. Любой человек, который попробовал свежую копченую рыбку, приготовленную на костре или в какой-нибудь коптильне, “знает” о копчении всё. По крайней мере в 100 раз больше, чем технологи, которые пишут технологические карты и регламенты копчения. Такой комментатор, если он закоптил что-нибудь сам, а тем более не один раз, тут же становится непререкаемым авторитетом в области всего, что касается копчения. Да и во всех областях сразу.

Автор же такими глубокими познаниями похвастаться не может. Поэтому вынужден постоянно учиться, обращаясь к специальной литературе и профессиональным технологом.

При каких температурах происходит холодное и горячее копчение

Что касается процессов копчения. В этом документе указано, что горячее копчение – это обработка продукта, происходящая при температуре 32 – 40 градусов по Цельсию. При начальной температуре 50 градусов. Холодное производится при 18 – 22 градуса. Справедливости ради надо заметить, что здесь есть некоторые неточности. Холодным копчением вообще следовало бы называть всё то, что происходит при температуре ниже 22 градусов. В Финляндии например, продают нежнейшего лосося, который коптится вовсе при отрицательных температурах. Что закачается копчения при температуре выше 50 градусов, то это уже не просто копчение, а объединенное в одном процессе с запеканием.

Откуда вообще берется градация, эти границы? У дяди Васи очень просто. Он так думает. В пищевом производстве всё намного сложнее. Есть такое понятие “температура денатурации белков”. Например, для яичного белка это температура 55 градусов. Однако температура денатурации очень сильно зависит от ph среды, кислотности. И технологи на производстве активно этим пользуются, добиваясь результата. Вот и получается, что температура, близкая к границе денатурации белков, это и есть температура горячего копчения. А если она заведомо выше, то это уже горячее копчение совместно с запеканием.

Вариантов приготовления копченых продуктов величайшее множество. Важно понимать, какие процессы происходят в процессе приготовления пищи либо следовать рекомендациям грамотных технологов. В рецептуре копченых изделий количество дыма может быть какой-то небольшим, так и незначительным. Скорость дымового потока может быть высокой или совершенно незначительной. Более того, попадались рецепты, в которых часть процесса копчения происходила в стоячем дыму.

Как сделать дымогенератор для копчения самому

Дымогенератор можно изготовить самому. Для этого используются кусок металлической сетки. Возможно это будет и проще и дешевле. Дымогенератор такого типа работает не на щепе, а на мелких опилках. Размеры его абсолютно неважны. Лабиринт сделан только для экономии пространства и габаритов. Вовсе нет нужды особо старательно его повторять. Всё что нужно, это канал, который стоит на некотором расстоянии от основания для равномерного притока воздуха. Мастер использует в качестве дымовой камеры гриль veber. Просто потому, что он у него есть. Либо делает двухкамерную коптильню из картонных коробок.

Всегда появляется знатоки, которые расскажут про ужасный вред картона, однако не забывайте, что речь идет о холодном копчении.

Автора видео неоднократно спрашивали, можно ли использовать дымогенератор на балконе для коптильни? Лучше один раз увидеть, чем сто раз услышать. Поэтому смотрите и принимайте решение сами.

Вариант кустарного генератора дыма для приготовления пищи

Посмотрите этот ролик с удачной разработки по теме самодельных генераторов дыма для кулинарных дел. Дмитрий Проценко.

Дымогенератор, подходящий для холодного копчения

ARTUR AZOYAN.

Как и из каких деталей был собран коптильный аппарат

Свой дымогенератор мастер собирал в течение 2 недель. Проблема в том, что некоторые детали, используемые в данной конструкции, достать трудно. В магазинах их нет. Вырезать необходимую резьбу на какой-то трубе тоже не просто. В местности, где проживает мастер, сантехники практикуют 16 миллиметровые медные трубки. То есть покупаешь необходимого размера трубки, переходники к ним, посадил, болт сажал, сантехника готова. Никто не мучается со сгонами. Всё продается в готовом виде. Сложностей было очень много, но раз начал, дело надо довести до конца. В итоге удалось найти в магазине необходимую деталь – 10-12 сантиметров полностью резьбовой сгон, к нему угольник и тройник.

Самодельная коптилка

На канале “Олег 0406016” показали интересную простую конструкцию коптилки с дымным генератором.

Конструкция модели

Труба 560 мм. Должна быть от 500 до 600 мм. Диаметр наружный 110 мм.
Дополнительная труба три четверти и длиной полметра.
Система: от металлопластиковых элементов, трубка 8-ка нержавейка, входит в отверстие плотно, почти прессуется. Стык проточен, нарезана резьба м18 шаг 1, чтобы она снималась. Устройство закручивается, входя в дополнительный канал.

Работа дымогенератора

Для работы сначала необходимо насыпать опилки в генератор дыма. Внизу основной трубы сделана сетка. Сетка в случае использована штукатурная, сложенная вдвое, чтобы ячейки были меньше. В низ трубы на сетку насыпаются опилки, низ прикрывается крышкой, остается небольшой зазор для поддува. Наддув за счет крышки может регулироваться: больше – меньше. Также необходим компрессор. Компрессор подключается к конструкции, за счет чего происходит вдувание воздуха. «Система» входит на приблизительно 15 мм в дополнительную трубу. За счет тяги опилки внутри основной части начинают тлеть. Верх прикрывается крышкой.

Автор видео использует опилки вишни, либо черешни. Если насыпать много опилок с первого раза, то дым может получиться не объемным. Для более густого дыма рекомендуется в нижней части основной трубы развести костер, так как поджигать сами опилки сложно.
В завершении необходимо построить «Домик». Для этого можно использовать бочку, ведро и т.п. Автор предлагает сделать домик наподобие будки.

izobreteniya.net

Электро коптильня и дымогенератор своими руками


Пример создания электрической коптильни на основе духовки «Харьков М».
Автор давно хотел собрать аппарат для копчения. Для этого у него были все необходимые материалы, поэтому, как только нашлось свободное время, он приступил к сборке.

Материалы и инструменты:

-несколько труб различных размеров
-гайки
-электрическая духовка «Харьков М»
-несколько металлических пластин
-решета от мангала
-сварочный аппарат
-циркулярная пила

Описание создания коптильни с дымогенератором:

Шаг первый: модернизация духовки под корпус коптильни.

В гараже давно стояла ненужная старая электрическая духовка «Харьков М», которая отлично подходит для корпуса устройства коптильни. Для более удобного последующего использования, конструкция духовки была модернизирована таким образом, чтобы могла разбираться, а так же к ней был добавлен терморегулятор.


Установка регулятора температуры даст возможность соблюдать нужный уровень температурного режима при горячем копчении.

Шаг второй: создание полок.

В качестве внутренних полок для коптильни, автор решил использовать сетку от мангала. Порезав ее на две части, она как раз подошла под параметры коптильни.


Закрепив разрезанную сетку от мангала внутри духовки, автор получил два яруса полок для своей коптильни.


Шаг третий: создание дымогенератора.

Далее автор приступил к созданию дымогенератора для коптильни. Вариантов создания дымогенераторов довольно много, все они подбираются под определенные нужды и выбор схемы в основном зависит от имеющихся деталей.

Поэтому было предпочтено построить довольно простую модель дымогенератора, состоящую из трубы с вваренными гайками под 1\2 и м16.

1\2 служит для вывода дыма, а в м16 крепиться тонкая трубка, через которую должна идти подача воздуха от компрессора. В качестве компрессора для дымогенератора был использован имеющийся у автора ненужный аквариумный компрессор.

Для поступления дыма в духовой шкаф, были сделаны несколько прорезей на трубе 1\2, именно через эти прорези дым и будет засасываться в коптильню.

Вся идея довольно простая и ее реализация не должна составить труда, но для наглядности можно посмотреть представленные фотографии, которые показывают, как эта схема реализована автором.


Кроме того на дно и верх дымогенератора были сделаны крышки.

Шаг четвертый: соединение дымогенератора с корпусом коптильни и тестирование работы.

Далее для копчения полученный генератор стыкуется с коптильней из духового шкафа и после этого можно приступать к самому процессу копчения. Для полного создания данной коптильни автору потребовалось всего пара дней, не учитывая время на покраску.

Ниже представлен видеоматериал, в котором можно узнать более подробную информацию по созданию данной коптильни.


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Дымогенератор для копчения своими руками

Приготовление мяса и рыбы на холодном дыму становится все более популярным среди любителей копченостей. Процесс холодного копчения можно относительно просто организовать собственными руками даже на балконе квартире. Процедура окуривания продуктов холодным дымом не требует особых технических знаний или кухонных премудростей, потребуется только сделать дымогенератор для копчения своими руками. Остальная часть оборудования для холодного копчения представляет собой обычную деревянную коробку или шкаф, в которой подвешенные на крюке или уложенные на сетке продукты просто окуриваются холодным или теплым дымом.

Как происходит процесс холодного копчения

Большинство людей воспринимают холодное копчение, как усовершенствованную разновидность классической обработки продуктов теплом и паром. На самом деле холодное окуривание является химическим способом обработки, поэтому такая схема ближе к глубокому вялению мясного и рыбного белка.

Основой подобной обработки является специальный прибор, дымогенератор для холодного копчения, который вырабатывает парогазовую смесь со специальными характеристиками:

  • Поток дыма и газа насыщен парами химически активных веществ, альдегидами, кислотами, спиртами, угарным газом и влагой. Также присутствуют продукты разложения лигнина и целлюлозы в виде дегтевой воды и смол;
  • Температура парогазового потока относительно невелика, не более 40оС, поэтому термического «варения», подобно горячему копчению, в коптильне нет.

Получить стабильный поток газа с подобными характеристиками можно только одним способом — сделать дымогенератор для холодного копчения своими руками. Дым, попадая в коптильную камеру, насыщает поверхностные слои мяса или сала химически активными веществами, и все, продукт можно извлекать и отправлять на «отдых», под навес или в прохладное место, где нет мух, пыли, сквозняка и солнечного света. Еще примерно сутки идет процесс всасывания осевших продуктов разложения опилок в ткани мясопродуктов.

Чтобы получать отличный букет запаха и внешнего вида копченых продуктов, необходимо не просто подобрать удачную конструкцию коптильни, лучше сделать дымогенератор своими руками. Как показывает практика, у настоящего кулинара процесс улучшения коптильни своими руками, по-хорошему, не завершается никогда, постоянно вносятся поправки, модификации и усовершенствования в конструкцию, поэтому важно знать устройство дымогенератора и уметь регулировать основные его параметры.

Эффекта холодного копчения можно добиться с помощью химических добавок, но вкус мяса, обработанного химикалиями, в корне отличается от продукта, прошедшего через поток дыма, поэтому проще сделать дымогенератор для коптильни холодного копчения своими руками, чем рисковать своим здоровьем и здоровьем своей семьи.

Типовое устройство и принцип работы дымогенератора

Существует две основные схемы дымогенератора – пиролизные и конструкции с внешним теплоподводом. Для дымогенератора с внешним подводом тепла потребуется нагреватель, не менее 1000Вт, толстостенный чугунный или стальной корпус и специальная система охлаждения дыма из медной трубы. В итоге конструкция получается более тяжелой и громоздкой, но качество холодного копчения на таком дымогенераторе в разы лучше, чем в пиролизной схеме.

Для эффективной работы такого генератора дыма нужно будет устанавливать систему охлаждения, циркуляции и схему управления нагревом, например, реостат или тиристорный регулятор нагрузки, что усложняет работу, но позволяет получить очень стабильные параметры дымового потока. По сути, это хай-тек в сфере холодного копчения.

Оптимальное устройство установки для холодного копчения

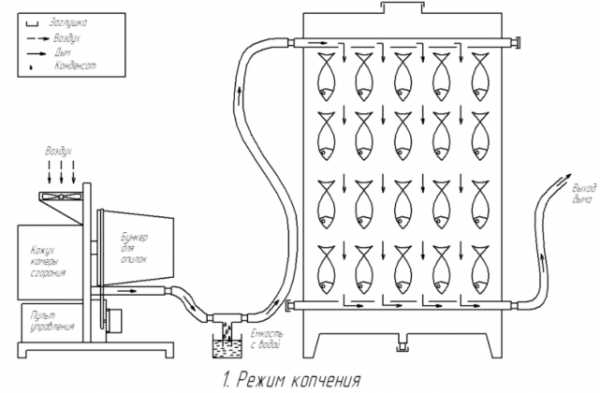

Вот так устроена настоящая система холодного копчения.

Продукты находятся в камере холодного копчения. Поток дыма охлаждается в специальном теплообменнике до 30-35оС, самое главное — освобождается от водяных паров и наиболее тяжелых компонентов парогазовой смеси, в камеру поступает подсушенная и насыщенная летучими веществами смесь. Мало того, смесь регулярно циркулирует по замкнутому контуру холодного копчения, отдавая избыток воды и насыщаясь новыми веществами. Что это дает?

Во-первых, благодаря наличию охладителя удаляется наиболее вонючая и вредная часть дыма — подсмольная вода и фенолы.

Во-вторых, поток газов движется вокруг рыбы или мяса с достаточно большой скоростью, а значит, удается избежать сразу двух возможных проблем – холодной закалки и характерной горечи копчения. Холодная закалка возникает в тех случаях, когда продукт из-за перепада температуры на улице или недостаточно хорошо очищенного дыма от влаги, в процессе холодного копчения покрывается тонким слоем воды, защищающим поверхность мяса от глубокого проникновения ценных компонентов дыма. В результате получается, что внешняя часть будет делаться перенасыщенной продуктами холодного копченая, а внутри продукт остается сырым.

Домашний вариант дымогенератора для камеры холодного копчения

В домашних условиях можно сделать обе, но большинство ленивых любителей продуктов холодного копчения предпочитают пиролизный тип генератора дыма по вполне объективным причинам:

  • Простота конструкции, для сборки самых примитивных генераторов можно использовать даже консервные банки и водопроводную фурнитуру;
  • Для работы пиролизной системы генерации дыма не требуется мощных нагревателей, достаточно 5-10 Вт для питания электровентилятора или компрессора;
  • В потоке дымовых газов значительно больше активных веществ, ниже температура и стабильнее поток дыма.

Независимо от того, какие схемы и чертежи дымогенератора для холодного копчения своими руками вы используете, параметры дыма будут примерно одинаковыми. Различие будет касаться степени очистки дыма и удобства обслуживания устройства после использования по назначению.

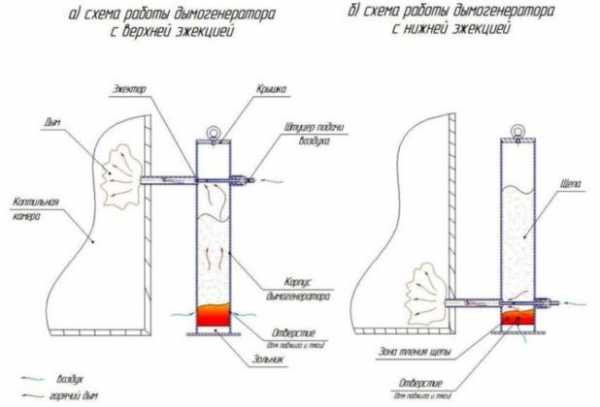

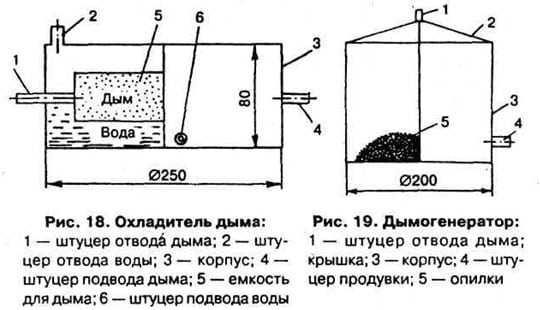

Работу установки можно пояснить на приведенной ниже схеме дымогенератора.

Конструктивно газогенератор состоит из трех основных частей:

  • Емкости из жаропрочного материала, чаще всего корпус делается из нержавеющей стали или плакированной алюминием чугунной трубы дымохода;
  • Узла отбора горячих газов, образующихся вследствие разложения опилок при высокой температуре;
  • Компрессора для подачи воздуха в дымогенератор и наддува продуктов разложения опилок вовнутрь шкафа для холодного копчения продуктов.

Мелкая буковая или вишневая щепа засыпается на дно корпуса дымогенератора. Для холодного копчения идеально подходят абрикос, вишня, яблоня. Хуже – ольха и бук, категорически нельзя использовать хвойные породы древесины, березу, осину, тополь и дерево, выросшее на берегу водоема с непроточной водой.

Это наиболее подходящее сырье для получения качественного холодного дыма. В нижней части корпуса имеется отверстие для подсоса воздуха. После розжига включается компрессор, который нагнетает воздух в две трубки. В данном случае одна трубка вставлена коаксиально внутрь другой трубы. Это устройство называется инжекторным насосом. При движении воздушного потока происходит подсасывание дыма, и внутри дымогенератора возникает разряжение. Часть воздуха через поддувало проникает внутрь корпуса дымогенератора и подпитывает процесс термического разложения опилок.

Теоретически процесс полностью автономен и не требует участия человека в процедуре холодного копчения. На самом деле, в отдельных случаях, опилки «цементируются» выделяющимися дымом и смолистыми парами, и часто приходится постукивать по корпусу, чтобы обрушить выгоревший свод топлива в дымогенераторе и продолжить процесс холодного копчения.

Наиболее популярные конструкции генератора холодного дыма

За редким исключением, в большинстве случаев свой, кустарно сделанный, дымогенератор дает возможность коптить продукты на приемлемом уровне качества. Поэтому проблем в том, как сделать дымогенератор, нет абсолютно никаких. Можно брать любую понравившуюся, проверенную на практике схему дымогенератора для холодного копчения, и строить ее в соответствии с рекомендациями разработчика.

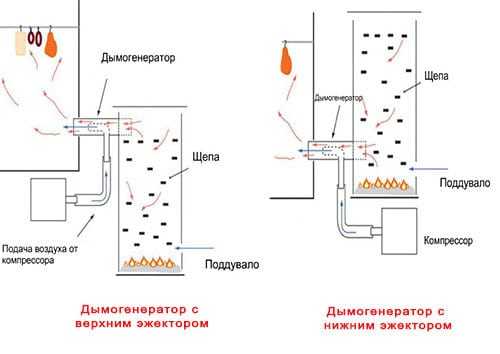

В качестве примера классических дымогенераторов можно привести два варианта — с верхним отбором дыма и с забором газов непосредственно из зоны горения в нижней части корпуса.

Совет! Для корпуса генератора холодного дыма используйте только жаропрочные материалы, лучше всего подойдет жаровая труба дымохода из нержавейки диаметром 125 мм или 150 мм.

О том, насколько подходящим получается генератор холодного дыма из такого материала, можно узнать из видео:

Верхний вариант дымогенератора

Генератор холодного дыма с верхним отбором продуктов разложения представляет собой цилиндрический корпус нержавеющей стали, нижняя часть которого закрывается крышкой на винтах-барашках, в верхней холодной части установлен инжекторный узел, подключенный к воздушному компрессору. Главное — не столько точно придерживаться размеров и конструкционных особенностей дымогенератора, сколько сделать его управляемым или настраиваемым под конкретные условия холодного копчения. В данном случае чрезвычайно важно точно воспроизвести инжектор в верхней части устройства. Трубка дымохода может изготавливаться из меди или алюминия, любого металла с высокой теплопроводностью.

Для установки инжектора к корпусу приваривается муфта с внутренней резьбой. На трубку инжектора напрессовывается втулка с наружной резьбой, что позволяет вращением настраивать работу инжекторного узла.

В нижней части корпуса дымогенератора устанавливается сетка для золы, просверливается отверстие для розжига и подсоса воздуха в зону горения. Чтобы сделать генератор более эффективным, в конструкцию нужно добавить промежуточный узел между дымоходом и камерой холодного копчения, приведенный на схеме.

Такое решение позволит управлять не только расходом дыма, но и его температурой, соответственно, качество мяса или рыбы холодного копчения будет намного выше, а количество попавших в камеру с дымом фенолов уменьшится вдвое-втрое.

Схема дымогенератора с нижним отбором дымовых газов

Добиться дополнительной очистки дыма можно с помощью встроенной в корпус генератора медной трубы, именуемой лифтом парогазовой смеси. В этом случае конструкция дымогенератора выглядит следующим образом.

Корпус изготавливается сваркой из листового металла, в нижней части конструкции днище заваривается герметично, оставляется только резьбовое отверстие для розжига опилок, которое после запуска дымогенератора закрывается болтом. Опилки засыпаются по уровню на ¾ высоты корпуса генератора. Воздух подается от компрессора по вертикальной медной трубке, а продукты горения отводятся через боковой штуцер в верхней части корпуса. Дымогенератор может работать и в обратном порядке, если через дымовую трубу подавать воздух, то продукты горения и дым будут подыматься по медному лифту, охлаждаться и освобождаться от фенольной воды. Кроме того, опилки в дымогенераторе будут подсушиваться и разрыхляться дымом.

Компрессор для дымогенератора

Кроме инжектора и охладителя, третьим регулируемым узлом дымогенератора является компрессор. Чаще всего для этих целей используют переделанные маломощные кулеры от компьютера или даже аквариумные компрессоры. Наиболее удачным решением можно назвать вариант собранного компрессора для дымогенератора своими руками на основе пляжного 12-ти вольтового аппарата для накачки матрацев и надувных диванов, как на видео:

Совет! К стандартному устройству необходимо лишь добавить регулятор оборотов, и получается идеальный компрессор для дымогенератора. Все остальные варианты получаются либо слишком маломощными, либо громоздкими.

Заключение

Корпус дымогенератора нельзя изготавливать из любых крашеных или покрытых оловом емкостей, например, консервных банок или другой тары. Олово, свинец, припои, краска — все, что вступает в контакт с потоком дыма и разогретыми парами кислот и спиртов, рано или поздно переходит в летучую форму и оказывается внутри камеры холодного копчения. Кроме того, если в конструкции коптильни планируется применение электростатического поля, нужно будет очень тщательно очищать дым от смолы и воды.

Отправить комментарий

2proraba.com

Как сделать коптильню холодного копчения своими руками: фото и видео

Коптильня холодного типа копчения – стоящая вещь, если есть любители хорошо прокопченного ароматного мяса, которое еще и долго хранится. Благодаря консервирующему эффекту дыма, вредоносная микрофлора на обработанных таким образом продуктах длительное время не появляется.

Коптильню несложно сделать своими руками в домашних условиях, но не всегда можно расположить такое устройство во дворе, а дома очаг не разведешь. Ведь для холодного типа копчения важна дистанция между очагом и камерой. В таком случае спасет дымогенератор.

Как сделать коптильню холодного копчения с дымогенератором на даче, с минимумом затрат, при помощи подручных средств, можно увидеть на видео.

Об устройстве

Конструкцию коптильни холодного копчения, как показано на фото, несложно построить своими руками правильно, по пошаговой инструкции или с помощью урока из видео.

Благодаря этому устройству можно получить подходящий для холодного копчения дым, который будет нагнетаться в коптильной камере. Дым нагнетается при помощи перепада температур или вентиляторов, в зависимости от конструкции изделия. Топливом для дымогенератора, как и в случае с обычной коптильней с отдаленным очагом, служат щепа и опилки фруктовых деревьев.

Принцип работы дымогенератора заключается в выработке дыма благодаря протеканию двух непрерывных и взаимосвязанных процессов: бескислородному тлению и нагреванию опилок.

Как правило, генератор дыма является частью коптильни холодного копчения, если она была приобретена в специализированном магазине. Для коптильни, сделанной своими руками дома, нужно и генератор построить самостоятельно.

Изготовление

Чтобы построить правильно дымогенератор в домашних условиях, нужно в первую очередь знать, из чего состоит это устройство:

  • рама;
  • барабан;
  • вентилятор;
  • термокамера;
  • электропривод и пульт управления (только в электронных устройствах).

Если проще, то любой дымогенератор должен иметь в себе:

  • источник тепла;
  • топливо, из которого получается дым;
  • систему охлаждения дыма;
  • систему подачи дыма в камеру копчения.

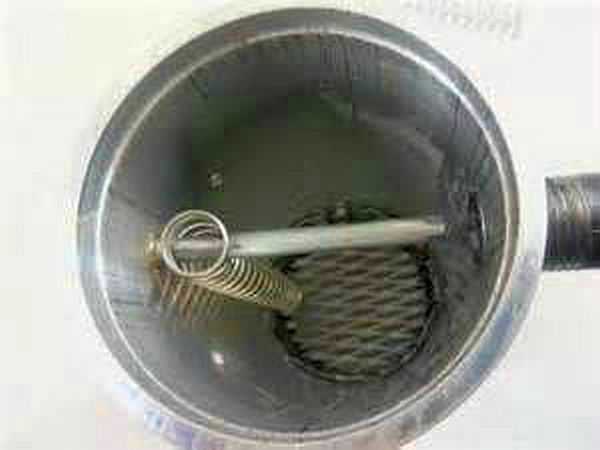

На фото видны детали генератора дыма, а на видео продемонстрирована работа этого устройства и его пошаговое изготовление в домашних условиях.

Электрическую модель проще всего купить, чем правильно изготовить самому дома или на даче, но дымогенератор может быть и не электрическим.

На фото – чертеж  дымогенератора в разрезе, по которому можно детально ознакомится с положением деталей устройства.

Вариант 1

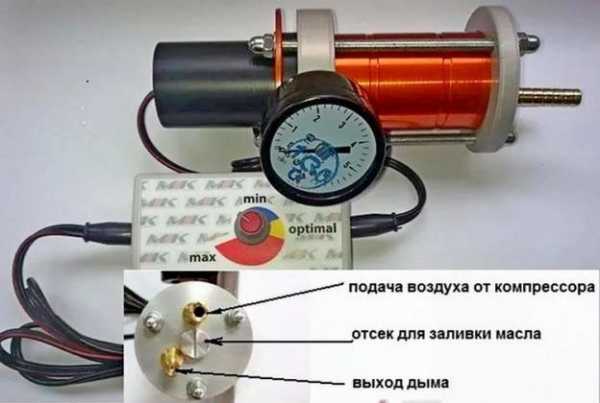

Простейший вариант сделанного своими руками дымогенератора из подручных средств по образцу, представленному на фото:

  • источник дыма – детское масло;
  • нагревательный элемент – факельная свеча от КАМАЗа, с заглушенным отверстием для подачи топлива;
  • корпус из старой оправки для сальника с небольшими модификациями;
  • крышка от 20 л. канистры, которой можно закрыть генератор дыма;
  • старый механический таймер от стиральной машины или СВЧ – для автоматизации устройства;
  • для оптимальной работы устройства, давление в нем должно составлять от 0,8 до 1 атмосфер, его легко получить с помощью любого компрессора.

Выйдет своеобразный электродымогенератор.

Вариант 2

  • Источником тепла может быть: электричество, газ, дрова, уголь. В любом случае, перед созданием устройства стоит решить, что именно будет использоваться.
  • Для квартирного варианта коптильни холодного типа на дымогенераторе самым приемлемым вариантом источника тепла будет электричество. Например, электрическая нагревательная спираль.
  • Розетка с таймером полностью снимет вопрос автоматизации процесса работы устройства. С ее помощью можно установить промежуток времени, в течение которого топливо нагревается, вырабатывая дым, с какой периодичностью нужно подогревать топливо.
  • Для коптильни холодного типа на даче хорошим вариантом топлива всегда будут дрова или уголь, ввиду их легкодоступности, точнее – опилки в готовых брикетах или кассетах, продающиеся в магазинах.
  • Дым можно охладить несколькими путями. Можно удлинить шланг подачи дыма в камеру, тем самым увеличив его время доступа к коптильне, как показано на фото. Еще для охлаждения дыма можно использовать проточную холодную воду, как на фото. В любом случае, если расстояние от источника тепла до камеры больше метра, дополнительное охлаждение дыма не требуется.

Изготовить дымогенератор для коптильни холодного типа копчения своими руками дома или на даче не трудно. Источником тепла может быть домашняя электроплитка. А дым охладится на подходе к камере по трубе.

На фото продемонстрирована коптильня холодного копчения, сделанная своими руками дома, в конструкции которой дымогенератором служит печь типа «буржуйка», а дым идет по трубе к камере
.

Вариант 3

Генератор дыма поможет сделать процесс копчения практически автоматизированным и упростить его до максимума.

Конструкция дымогенератора во многом зависит от технических возможностей, размеров и теоретических знаний мастера, надумавшего сделать такое изделие на даче.

  • время автоматической работы устройства зависит напрямую от объемов контейнера и конфигурации самого изделия. Контейнером может стать практически любая огнеупорная емкость по типу металлической трубы диаметром 80 – 100 мм. и длиной 40 – 50 см. В нижней части обязательно должно быть отверстие диаметром 7 – 10 мм. для подачи кислорода и розжига топлива. Верхняя часть обязательно должна быть закрыта, чтобы не случался подсос воздуха.
  • Основу внутренностей устройства можно сделать, используя водопроводные тройники, сгоны и трубки разных размеров и диаметров. Они могут также и соединяться разными способами. Все зависит от наличествующих материалов.
  • Сердцевину из предыдущего пункта можно расположить, как в верхней части изделия, так и в нижней. Примеры показаны на фото.
  • Дымогенератор, в котором эжектор расположен в нижней части, будет отличным вариантом к небольшой коптильной камере. Только такой вид подключения может иметь недостаток в виде быстрого и частого затухания. Камеру сгорания в таком случае стоит ограничивать по высоте, но это уменьшит время непрерывной работы устройства, генерирующего дым.
  • В случае с расположением эжектора внизу, открытая труба, ведущая в камеру сгорания, должна быть защищена от попадания щепы внутрь, что может повлечь за собой закупорку. Такая конструкция способствует естественной тяге в камере холодного копчения, потому что коптилка и загрузочный контейнер для топлива расположены на одном уровне. Если насос выключить – прекратится подача дыма тут же.
  • Поэтому эжектор лучше устанавливать в верхней части изделия.
  • Для подачи воздуха понадобится любой подходящий насос, даже аквариумный компрессор мощностью 4-5 ватт.
  • Обычный компьютерный кулер также может быть компрессором.

Обслуживание

Весь процесс ухода за устройством заключается в подаче опилок и очистке от их истлевших остатков. В заводских моделях этот процесс автоматизирован, но если у вас самодельный дымогенератор, придется позаботиться этим вручную. На крупных промышленных коптильнях дымогенератор обслуживает специальный человек – оператор.

poluchi-teplo.ru

Дымогенератор для холодного копчения своими руками

Готовка копчений – это не только вкусный итог, но и интересный процесс, требующих творческого подхода, умений и опыта. Многие люди не хотят покупать уже готовые системы для копчения, поэтому решаются создать дымогенератор своими руками. На первый взгляд, может показаться, что это довольно сложная задача, но на самом деле это не так. При наличии желания и небольшого перечня материала и инструмента можно самостоятельно соорудить отличную установку для копчения, с помощью которой вкус праздников приобретет совершенно новые оттенки.

Интересно, что закопченные продукты могут пригодиться не только для непосредственного употребления на праздниках, проведенных на природе. Копчение известно и как отличный метод консервации. Обработанные таким способом продукты (мясо, сало, рыба) могут отлично сохранять свои полезные и вкусовые качества на протяжении длительного периода времени. Именно поэтому многие люди часто хотят получить дымогенератор для коптильни, чтобы с его помощью заготовлять на хранение продукты.

Устройство и процесс работы дымогенератора

Перед тем как взяться за работу, рекомендуется разобраться в том, что же собой представляет рассматриваемый агрегат. Дымогенератор – это приспособление, с помощью которого создается направленный поток дыма, появляющийся в процессе горения топлива, которым в преимущественном большинстве случаев выступают дрова. Примерная структура типичного генератора дыма выглядит следующим образом:

  • В устройстве должен быть предусмотрен вход для потока дыма, исходящего от сгораемого топлива.
  • К нему подводится соединение, через которое подается воздух с повышенным давлением. Он создается благодаря использованию компрессора.
  • Под воздействием компрессора поток дыма устремляется в другую часть устройства и выходит в коптильню.

Дымогенератор — схема работы

Дымогенератор для копчения – это небольшой прибор цилиндрического размера, задача которого состоит в перегонке дыма от сгораемых дров в коптильню. Устройство совершенно простое и несложное в изготовлении, его конструирование не потребует больших затрат и использования сложных инструментов.

Особенность такого типа аппарата состоит в его очень высоком значении ПКД. Так как дым устремляется за потоком воздуха от компрессора (который должен быть не слишком большим), то здесь не происходит практически никакой потери полезного рабочего вещества. В качестве резервуара для перегонки дыма можно использовать все что угодно:

  • корпус старого огнетушителя;
  • старый алюминиевый бидон из-под молока;
  • нерабочий термос.

Лучшим вариантом будет применение стальной трубы с диаметром приблизительно 8–10 сантиметров и длиною не более полметра. На слишком большой длине дым будет терять свою температуру, скорость движения, рассеиваться и приводить к неэффективной работе устройства.

Схема работы дымогенератора из трубы

Основы изготовления

В общих чертах процесс создания генератора дыма со стальной трубой выглядит так:

  1. Сначала она закрывается с обеих сторон заглушками. С одной стороны можно заварить трубу наглухо, с другой же оставить плотную крышку, через которую в установку будет загружаться топливо для горения.
  2. В одной стороне сбоку (там, где будет лежать горючее) делается большое отверстие (прямоугольное или круглое), через которое должен совершаться поджог дров и щепы.
  3. С другой стороны трубы делается отверстие и к нему подсоединяется патрубок. Он нужен для подачи воздуха под давлением от компрессора, благодаря чему дым будет вытягиваться из аппарата и подаваться в нужное место.

Пример чертежа дымогенератора для холодного копчения

Чтобы созданный таким способом дымогенератор для коптильни работал хорошо, нужно расположить патрубок для выхода рабочего вещества в оптимальном положении. Рекомендуется, чтобы он находился выше зоны горения, так как это поможет преодолеть несколько существенных негативных эффектов:

Размещение дымогенератора

  • Размер камеры сгорания не будет ограничен по высоте, будет возможность заложить большее количество щепы или дров.
  • Быстрое сгорание топлива из-за слишком сильной тяги.
  • Регулировать тягу с находящимся выше уровня горения патрубком будет значительно проще и эффективнее.
  • Попадание несгоревшей щепы в патрубок, благодаря чему может случиться его засорение и потребуется чистка.
  • Рабочий ресурс патрубка будет значительно снижен, если он расположиться в зоне горения.

Постоянное воздействие высокотемпературного пламени способствует быстрому износу материала и потери его рабочих и прочностных характеристик.Если выполнить указанные рекомендации, то у хозяина обязательно получится отличный дымогенератор своими руками, способный работать долгое время и приносить своему владельцу пользу.

Несложный дымогенератор своими руками

Чтобы изготовить хороший аппарат, с помощью которого можно будет выполнять холодное копчение продовольствия, нужно совсем немного материала и подручного инструмента. Из обычной стальной трубы диаметром в 10 см получится отличная камера сгорания. С одной стороны у нее должна быть заваренная часть, с другой – открывающаяся крышка. Со стороны заваренной части делается небольшое отверстие для поджога топлива, со стороны крышки – отверстие для присоединения патрубка, с помощью которого дым будет направляться в коптильню.

Еще следует изготовить другие ключевые компоненты установок.

Компрессор

Дымогенератор для коптильни не требует компрессора высокой мощности. Здесь достаточно использовать простейшее устройство мощностью всего в 4–5 Вт. Такие компрессоры активно применяются для аквариумов. Их стоимость невысока, а эффективность работы вполне достаточна для создания полнофункционального генератора дыма.

Для желающих сэкономить еще и здесь и создать свой компрессор варианты тоже есть, и вот один из них. Для его реализации понадобиться обычный компьютерный вентилятор и пластиковая бутылка на пять литров. Процесс разработки компрессора выглядит следующим образом:

  • В бутылке нужно вырезать дно и вставить в отверстие кулер с ПК. Закрепить его можно саморезами или кусочками обычной проволоки.
  • В месте закручивания крышки бутылки нужно приделать шланг.
  • Важно сделать это так, чтобы соединение получилось герметичным, иначе его работа может оказаться под сомнением.

Компрессор для дымогенератора

Вот и все. Самодельный компрессор готов и коптильная установка станет еще более бюджетной.

Камера для копчения

Важно продумать и конструкцию самой коптильни, где будут находиться продукты, которые нужно обработать. В качестве нужного резервуара может выступать что угодно:

  • сваренный с листов металла прямоугольный ящик с дверцей;
  • старая металлическая бочка.

Если в хозяйстве завалялся никому не нужный нерабочий старый холодильник, то он идеально подойдет в качестве коптильни. Чтобы пустить в это приспособление дым, можно просто повести к нему от патрубка шланг.

Камера для копчения — схема

Важные нюансы

Чтобы дымогенератор для коптильни функционировал как надо, нужно внимательно отнестись к некоторым особенностям его работы. Это касается в первую очередь таких вещей, как регулировка тяги горения, сбор золы и борьба с нежелательным конденсатом.

В простой конструкции генератора для копчения может возникнуть одна существенная проблема – в ней сложно регулировать интенсивность процесса горения. Основные варианты воздействия на этот параметр: регулировка мощности работы компрессора и обустройство так называемого поддувала. Первый вариант часто невозможен, так как в системе будет использоваться простейший или самодельный компрессор. Остается только потратить некоторые усилия на сооружения поддувала.

Делая дымогенератор своими руками, лучшим способом регулировки тяги будет создание заслонки переменной площади. Делается это так:

  1. В нижней части корпуса стальной трубы (корпуса дымогенератора) проделывается отверстие и к нему приваривается недлинный кусок трубы.
  2. В этой трубе нужно проделать два параллельно находящихся отверстия, в которые вставится стальной пруток.
  3. К самому прутку следует изготовить пластинку круглой или квадратной формы (в зависимости от используемой для поддувала трубы) и установить ее внутри конструкции.

Схема режима копчения

Теперь тяга в устройстве регулируется – достаточно просто проворачивать пруток в поддувале, увеличивая или уменьшая уровень открытия пластинки.

Дополнительные установки

Если планируется регулярное использование коптильни, то нелишним будет предусмотреть зольник для того, чтобы периодически, без лишних усилий, убирать остатки после сожженного топлива. Сделать его можно из трубы немного большего диаметра, чем используемой в аппарате, со смонтированной сбоку дверцей. Между камерой сгорания и зольников располагается металлическая сетка, через которую зола опадает вниз и периодически убирается.

Когда нужно использовать коптильню в холодное время года, то придется столкнуться с проблемой выделения конденсата в патрубке. Это можно обойти следующим образом. Патрубок, вместо того чтобы выводиться перпендикулярно корпусу устройства, опускается до земли, там к нему приваривается пара трубок:

Дымогенератор с зольником

  • одна смотри вниз и выводит сконденсированную жидкость с устройства;
  • другая снова подымается вверх и пропускает дым дальше в коптильню.

Собираясь делать дымогенератор своими руками, об этом момент рекомендуется подумать заранее. Холодный дым легко подымится по трубке вверх и попадет в камеру обработки продукта, а остаточная влага просто стечет по нижней трубке в предусмотренную емкость и не будет создавать никаких проблем.

Изготовление дымогенератора из электроплитки

Для тех, кто не любит сложных решений, всегда есть варианты попроще. Самый элементарный дымогенератор своими руками можно сделать с использованием простой электрической плитки. Делается он так:

Схема полноценной сборки коптилки

  • На электроплитку ставится металлическая емкость (которая больше не потребуется в хозяйстве) с насыпанными в нее опилками.
  • Поверх плитки устанавливается широкий металлический «корпус», к примеру, из бочки без дна и верха.
  • В верхней части бочки создается примитивное крепление для размещения продуктов (натянутая проволока, скрещенные прутья и т. п.).
  • Плитка включается, начинает выделяться дым.

Копчение проходит примерно 3–4 часа. Плюсы метода – отсутствие проблем изготовления коптильного шкафа, вся конструкция предельно проста и очень дешева.

Если собираетесь сделать дымогенератор для копчения собственными руками, то в этом нет ничего сложного. Достаточно запастись небольшим запасом материала, стальной трубы, а еще сварочным аппаратом и задумка за считаные часы воплотиться в жизнь.

Видео по теме: Дымогенератор для холодного копчения

teplyhouse.ru

Как сделать дымогенератор для холодного копчения + вкусные рецепты мяса и рыбы

Содержание:

Первоначально копчение было всего лишь одним из удачных способов длительного хранения продуктов, но к нашему времени постепенно стало настоящим кулинарным искусством. Что только не получают при помощи копчения! Вкуснейшее мясо, сочная курочка, ароматная рыбка и невероятно соблазнительное сало — все эти замечательные блюда позволяет получить технология холодного копчения. По ней продукты обрабатываются «холодным» дымом, приобретают тонкий вкус и нежный, но выразительный аромат. Используя эту технологию в домашних условиях, можно существенно разнообразить свое меню и порадовать родных и близких самыми душистыми и правильно приготовленными копчеными продуктами.

Зачем нужна и как работает установка для холодного копчения?

Первые коптильни были предельно примитивными устройствами, которые требовали неусыпного внимания коптильщика в течении долгих часов обработки продуктов. Очень важно, чтобы температура холодного копчения не превышала 20 — 25 градусов, только при таких условиях продукт сохраняет все свои полезные свойства и приобретает тонкий, упоительно придымленный аромат, который возбуждает аппетит лучше любого аперитива. В наши дни появление компактных и очень удобных в использовании дымогенераторов избавило людей от лишних хлопот при приготовлении копченостей и сделало это процесс настолько простым, что его можно использовать и в домашних условиях.

Устройство дымогенератора очень простое. Это своеобразный связующий элемент, соединяющий воедино емкость, в которой тлеет щепа или опилки, компрессор, подающий воздух, быстро продвигающий дым в коптильную камеру, где развешаны продукты, предназначенные для копчения.

Для того, чтобы запустить процесс копчения, нужно всего несколько минут. Для этого необходимо выполнить следующие шаги:

  1. Выбрать вид древесины, которой вы хотели бы обработать продукты.
  2. Высыпать щепу в дымогенератор.
  3. Подключить компрессор к устройству.
  4. Пожечь щепу в нижнем отсеке устройства.

После этого можно спокойно заниматься своими делами. По истечении времени дымления продукты будут готовы к использованию.

Важно! При подготовке к копчению продукты никогда не солят мелкой солью типа Экстра. Используется только крупная каменная или морская соль.

Как сделать дымогенератор для холодного копчения своими руками

Поскольку конструкция дымогенератора для холодного копчения предельно простая, сделать его вполне возможно в домашних условиях. Для этого необходимо использовать подходящие материалы и инструменты, а также применить все свои знания и мастерство.

Самодельный дымогенератор можно сделать из любого подходящего изделия, не боящегося высоких температур, например, из бидона для молока или термоса. Но чаще всего для этих целей подбирают качественную и прочную трубу из хорошего металла. Размеры дымогенератора для холодного копчения обычно не превышают в длину 50 см, в диаметре 10 см. Компрессор для дымогенератора коптильни можно сделать из простого аэратора для аквариума мощностью в 4 — 5 Ватт.

Для того, чтобы дымогенератор на опилках исправно работал, верхнюю часть трубы плотно закупоривают, а в нижней делают отверстие примерно 10 мм в диаметре. Оно необходимо для постоянного поступления кислорода, поддерживающего горение щепы, а также для её поджигания.

Важно! Выбирайте различные виды щепы для холодного копчения в зависимости от того, какой вкус и аромат вы хотите получить в результате. Универсальной считается буковая щепа. Для особого пряного духа можно добавлять дубовые щепки, вишневую древесину.

Как сделать дымогенератор для холодного копчения своими руками: видео

Cхема дымогенератора для холодного копчения:

Делаем домашнюю коптильню холодного копчения с дымогенератором своими руками

Не обязательно иметь сложные профессиональные чертежи, чтобы сделать качественную домашнюю коптильню. После того, как вы собрали генератор дыма для холодного копчения своими руками, остается только подобрать подходящую емкость для собственно коптильной камеры, где будут размещаться обрабатываемые продукты.

Размеры коптильни холодного копчения зависят от мощности генератора и от того, сколько продуктов за один раз вы хотите обработать. Для домашней коптильни емкость может быть совсем небольшой.

Некоторые умельцы успешно изготавливают коптильню из простой крупной картонной коробки. В нее помещаются решетчатые противни от плиты или из холодильника, подключается самодельный или фабричный дымогенератор — и готово, можно обрабатывать пищу.

Выбор вариантов коптильных камер очень велик. Для этого используют старые корпуса холодильников, духовых шкафов, микроволновых печей, деревянных ящиков, металлических контейнеров, даже предметы мебели, вышедшие из строя. В принципе, приспособить под коптильный шкаф можно массу ненужных вещей, которые найдутся в любом хозяйстве.

Важно! Не используйте под емкость для копчения старые холодильники с пластиковыми вкладышами. При нагревании пластик может выделять токсичные вещества. Перед использованием выньте из холодильника пластмассовые «внутренности».

Где можно купить дымогенератор и сколько он стоит

Если вы не умеете работать инструментами или вам неинтересно, как самому сделать дымогенератор для холодного копчения, это устройство можно купить в готовом виде. Выпускают дымогенераторы многочисленные предприятия, поэтому цены могут различаться. В основном на уровень стоимости влияет размер дымогенератора и емкости для щепы, а также времени производства дыма.

Проще всего приобрести такое устройство через интернет-магазины — в них цены обычно ниже, чем в обычных торговых точках.

Рецепты холодного копчения в домашних условиях

Успех приготовления вкусных копченостей напрямую связан с выбором продуктов и аккуратностью, даже щепетильностью повара. Все продукты должны быть самыми свежими, т.к. в коптильню для холодной обработки фактически отправляется сырой продукт, только обработанный солью и пряностями, или же выдержанный в маринаде. Сколько коптить холодным копчением, зависит от типа продуктов и размеров куска (единицы).

Важно! Чтобы пища при копчении была вкусной и плотной, долго хранилась, ее нужно обязательно хорошо просушить перед обработкой дымом.

Копченое мясо

Коптить можно самое разное мясо, но в основном для этой цели подходят более жирные его сорта, например, свиная грудинка, ребрышки, почеревок. Самый тонкий вкус и нарядный вид имеет копченый окорок.

Для его приготовления можно воспользоваться двумя методами посолки:

  1. Сухим.
  2. Рассольным.

Для сухой засолки составляется следующая смесь:

  • Соль каменная крупная — 1 кг.
  • Сахар — 35 граммов.

Смесь приправ (молотый черный перец, лавровый лист, мускатный орех и так далее по вкусу) — чайная ложка.

Мясо тщательно обмывают проточной холодной водой, зачищают от пленок и дефектных мест, обсушивают. На дно засолочной посуды насыпают примерно слой смеси, сверху помещают мясо, обсыпают со всех сторон и кладут гнет.

Держат примерно 10 — 12 суток, затем помещают в рассол, сваренный из литра воды, 130 граммов соли, 3 граммов сахара, приправы по вкусу (расчеты рассола на 1 кг мяса, по весу вашего окорока кол-во продуктов увеличиваете).

В рассоле окорок лежит до 20 суток при периодическом поворачивании. Перед копчением мясо можно не только солить, но и мариновать. Рецептов маринада существует очень много, их подбирают под свой вкус. Сейчас в продаже можно найти уже готовые маринады для разных видов мяса.

После окончания срока выдержки рассол или маринад для холодного копчения сливают, окорок подвешивают в сухом и прохладном, хорошо проветриваемом помещении примерно на 5 дней, затем заворачивают в несколько слоев марли и коптят холодным копчением от 2 до 4 суток (в зависимости от величины куска мяса). После окончания копчения окорок должен вызреть не менее 14 дней. Должен получиться деликатесный и очень нежный продукт с великолепным ароматом и вкусом.

Домашняя копченая курица

Тем, кто любит копченую птицу, можно попробовать закоптить курочку в домашних условиях. Для этого берут мясистую птицу, лучше бройлера, моют и сушат примерно половину суток. Затем солят в рассоле или маринуют до тех пор, пока в мясе не перестанет показываться кровь — примерно неделю, 10 дней для жирных тушек.

Готовую птичку на сутки вывешивают для обсушивания, а затем перевязывают шпагатом, оборачивают в два слоя марли и вывешивают для копчения.

Обычное время холодного копчения курицы — от суток до двух. Готовую тушку протирают марлей, в которой ее коптили, оставляют еще минимум на 24 часа и после этого курица готова к употреблению.

Закоптить можно и отварную курицу, но она не будет настолько вкусной, как сырокопченая. Если птица очень крупная, ее разрезают вдоль на две половины. Также можно разобрать птицу на отдельные компоненты и закоптить отдельно ножки, крылышки и грудинку. Для того, чтобы подвесить продукты, можно использовать обвязку шпагатом.

Как коптить рыбу

Благородный палтус холодного копчения или мелкая копченая рыбешка к пиву — все это можно приготовить в собственной домашней коптильне. Мелкую рыбу не потрошат, солят обычно ее сухим методом, в чистой каменной поваренной соли без добавок. У крупной рыбы убирают жабры и потроха, солят сначала сухим способом, затем в рассоле. Выдержанную до готовности рыбу обсушивают, подвешивая при помощи бечевки за хвост или жабры. Коптят примерно двое — трое суток, предпочтительно без перерывов.

Мелкую рыбу обычно подвешивают за хвост, так как жабры у нее не удалены. У крупной удобно продевать бечевку через пустые жаберные крышки. Очень крупную рыбину нужно перевязывать в нескольких местах и делать крепкие узлы, чтобы рыба не сорвалась с подвески во время копчения.

Рыба, приготовленная таким способом, намного вкуснее чем при горячем копчении. Например, жирная скумбрия холодного копчения становится золотистой, прекрасно сохраняет свою форму, а горячего — рассыпается.

Вкуснейшее копченое сало

Получить ароматное сало холодного копчения в домашних условиях проще простого. Солят сало сухим способом до полного просаливания, затем соскребают соль, обсушивают, перевязывают шпагатом и коптят 2 — 3 суток.

Закоптить можно и вареное сало. Для этого его готовят со смесью пряностей, перца, соли и чеснока, после просыхания можно дополнительно натереть сало растертым с солью и перцем чесноком, посыпают красным перцем для аромата и коптят столько же, сколько и обычное соленое. Получается невероятно вкусный и душистый продукт, который идеально подходит к наваристому украинскому борщу.

Если отнестись к копчению творчески, то можно получить очень вкусные продукты, которые будут разительно отличаться по качеству и своим органолептическим свойствам от покупных. Готовя копчености дома, вы можете быть твердо уверены в том, что кормите своих родных и близких самой свежей, качественной и полезной пищей.

modishlady.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
