Котел самодельный: отопительный котел своими руками, как сделать, сварить

Самодельные котлы для водяного отопления частного дома, как сделать газовый агрегат своими руками

Котлы необходимы для нагрева теплоносителя в системе отопления частного дома и иногда – водопроводной воды, если не имеется бойлера. Обычно для решения этих задач используется оборудование фабричного производства, когда от хозяина требуется лишь выполнить монтаж системы и проконтролировать ее работу.

В некоторых случаях устанавливаются самодельные котлы, причем их сборка осуществляется «с нуля». Сложность конструкции зависит от планируемого к использованию топлива. Ниже будут рассмотрены только твердотопливные и электрические котлы, поскольку самодельные газовые и дизельные агрегаты опасны, и их установка дома запрещена.

Для чего нужны котлы ручной сборки

Котлы, собранные своими руками, обходятся дешевле своих фабричных аналогов, но не превосходят их по уровню КПД. Принцип работы оборудования основан на том, что сгорающее топливо выделяет тепло, которое уже поступает в теплообменник и нагревает циркулирующую воду. В этом самодельные изделия ничем не отличаются от фабричных.

Главный недостаток котлов, собранных по индивидуальным чертежам – это отсутствие гарантии. В случае с оборудованием заводского производства хозяин может быть уверен, что техника будет работать, а если нет – ее можно вернуть или заменить. За качество работы самодельного котла отвечает только тот, кто его собрал и установил в своем доме. В случае поломки придется за свой счет ремонтировать оборудование.

Для отопления самостоятельно изготовленным котлом рекомендуется использовать только безопасные виды топлива – дрова, уголь, пеллеты, электричество. Очень опасны самодельные газовые и дизельные котлы — их монтировать в жилых помещениях не стоит.

Более того, компетентные органы не разрешат врезку собранного своими руками оборудования в контур газовой трубы, а если обнаружат нарушение, потребуют привлечения хозяина к административной ответственности.

Несмотря на недостатки, у котла ручной сборки есть неоспоримое достоинство – эксплуатационные характеристики оборудования можно сделать такими, чтобы они в точности соответствовали потребностям хозяев дома.

Твердотопливные котлы

Наибольшей популярностью пользуются самодельные котлы отопления, работающие на твердом топливе. Они имеют простую конструкцию, которая во многом перекликается с устройством обычной печи. Собранные самостоятельно твердотопливные котлы универсальны, они могут работать как на угле, так и на дровах, а также пеллетах.

На эффективность работы оборудования влияют такие факторы, как полнота сгорания топлива и конструкция теплообменника. Интересно, что температура сгорания обратна КПД: чем она выше, тем коэффициент полезного действия ниже, поэтому нужно позаботиться о том, чтобы огонь был слабым. Кроме того, небольшая температура обеспечит лучшую сохранность трубопровода. Самые лучшие самодельные котлы, работающие на твердом топливе, имеют на выходе температуру до 120-150С°.

Электрические котлы

Электрические котлы для обогрева частного дома могут иметь различную конструкцию. Самый простой вариант – установить ТЭН прямо в системе отопления. Тогда исчезает необходимость в изготовлении отдельно стоящего котла.

Правда, труба, где ТЭН монтирован, должна иметь большой диаметр. Заодно рекомендуется сделать ее съемной, чтобы было легче обслуживать нагревательные элементы.

Интересны электродные котлы, когда для выработки тепла электрический ток пропускают прямо через жидкость. Тепловая энергия производится в результате хаотического движения ионов. В воде при этом должна содержаться соль.

Самостоятельно изготовить электродный котел намного сложнее, чем работающий на ТЭН: ведь ток оказывает прямое воздействие на воду, из-за чего требуется принять серьезные меры по электробезопасности.

Самые распространенные угрозы – электродуговой пробой теплоносителя, что практически равно короткому замыканию, а также накопление электролизного газа в контуре системы.

Сборка

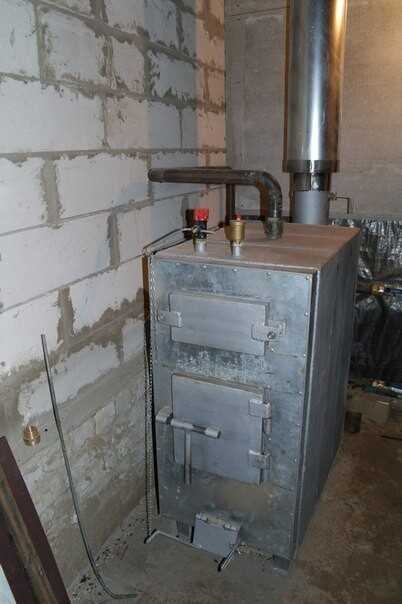

Проще всего сконструировать твердотопливный котел. При его сборке используются жаростойкие сорта стали – они прочнее, чем обычный стальной лист, который на открытом огне прогорает и быстро изнашивается.

Тем не менее, жаростойкая сталь стоит дорого, и на практике в котлах кустарной сборки применяется редко. Еще один вариант – чугун: этот материал отлично переносит жар, хотя работать с ним тяжело. Оборудование для изготовления чугунной печи есть только на специализированных предприятиях.

На водяной циркуляции

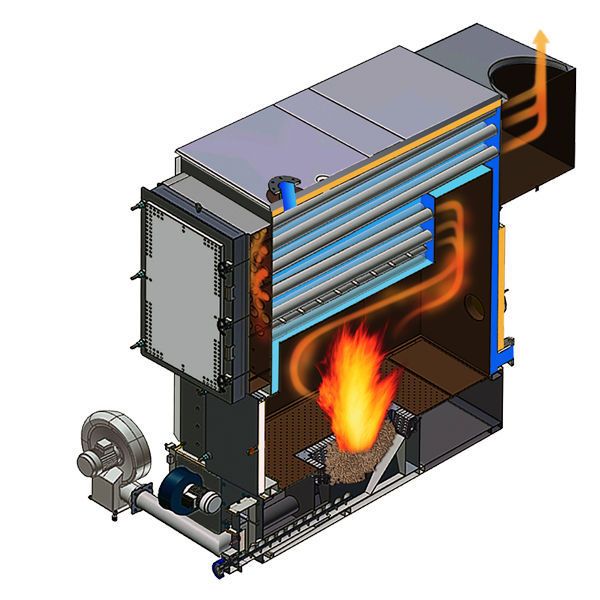

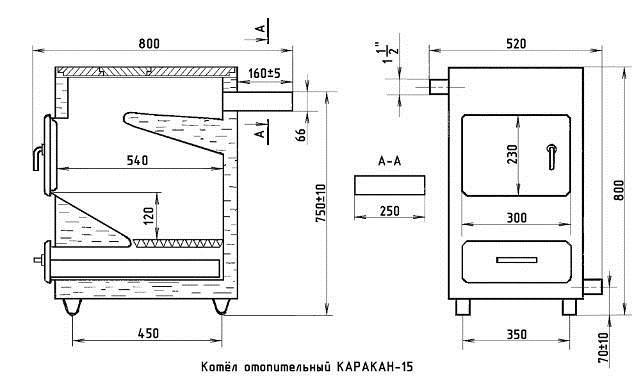

Твердотопливный самодельный котел для водяного отопления с классической компоновкой имеет камеру сгорания с колосниками – монтированными горизонтально стальными полосами металла, заменяющими цельнометаллическое дно. Топливо закладывается поверх колосников, а оставшийся после его сгорания пепел проваливается между ними в расположенную ниже камеру. К последней присоединен дымоходный канал, предназначенный для отвода дыма. Каждый раз перед началом очередной топки пепел из этой камеры нужно выгребать.

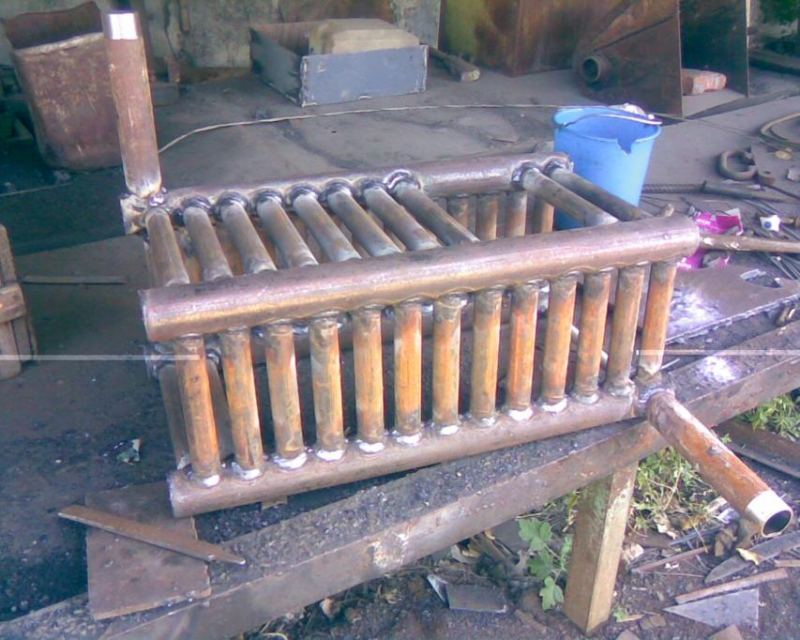

Рядом с камерой сгорания — обычно со стороны дымоходного канала — располагается емкость для нагрева воды, подключенная к контуру трубопровода частного дома: в нижнюю часть емкости поступает охлажденная вода, которая по мере нагрева поднимается вверх. Поток воздуха в камеру сгорания нагнетается вентилятором. Котел оснащен двумя дверками: верхняя предназначена для загрузки топлива, нижняя – для чистки камеры под колосниками. Также эта камера необходима для циркуляции воздуха.

На принципе пиролиза

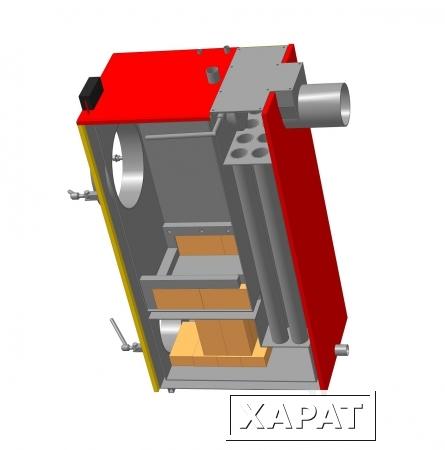

Другую конструкцию имеют пиролизные котлы. У них имеется дополнительная верхняя камера, куда попадают газы, выделяемые в процессе сгорания дров. Там газы догорают, производя дополнительное тепло.

Пиролизный самодельный котел имеет больший КПД по сравнению с устройством традиционного типа.

Для отопления загородного дома, состоящего из нескольких комнат, подойдет аппарат с ТЭН, состоящий из трубы диаметром 21,9 см и длиной около 50 см. Такое приспособление будет экономным, ведь киловатты энергии не будут расходоваться впустую. Кроме того, устройство очень компактно.

Если ТЭН предполагается установить в отдельном корпусе, то лучше сделать котел с небольшими габаритами. В случае если котел применяется для подогрева проточной воды, это правило не действует.

Ведь тогда нужно иметь запас жидкости, а для этого требуется больший резервуар.

Для работы котла не нужна выделенная линия электропитания, его можно подключать к бытовой сети вместе с другими электроприборами. В отличие от электродного оборудования, отопительный котел с ТЭН безопасен, ведь теплоноситель изолирован от тех частей устройства, которые находятся под напряжением. Если оснастить агрегат регулятором, то появится возможность настраивать температуру нагрева воды с высокой точностью – это главное преимущество электрического котла перед твердотопливным.

Самодельный газовый котел для отопления частного дома и дачи: обзор трех лучших конструкций

Покупать дорогостоящее оборудование для организации отопления в редко посещаемой даче, баньке или небольшом доме не всегда целесообразно. Особенно неразумно, если за загородной собственностью нет постоянного присмотра и не установлена охранная сигнализация. Как быть, если периодически все же требуется обогрев?

С отоплением вполне успешно справится самодельный газовый котел, собранный из подручных материалов или отслуживших бытовых агрегатов. Сделанный собственными руками прибор может стать гордостью хозяина. Сооружение работающей на газу конструкции поможет проявить мастерство.

В предложенной нами статье детально описаны шаги сборки и модернизации газовых агрегатов, которые смогут достойно обогреть частные постройки. Мы привели в качестве примеров наиболее популярные, проверенные на практике варианты самоделок. Наши советы обеспечат домашним мастерам успех в непростом деле.

Содержание статьи:

• Стоит ли проектировать газовый котел самому?
• Процесс изготовления атмосферной газовой горелки
• Установка газовой горелки в твердотопливный котел
• Варианты самодельных газовых котлов
  • #1: Самоделка на базе газовой колонки
  • #2: Устройство на основе газовой плиты
  • #3: Изготовление пиролизного котла
• Выводы и полезное видео по теме

Стоит ли проектировать газовый котел самому?

Разбор вариантов изготовления газового котла собственными руками начнем с того, что перерабатываемое ими топливо относится к разряду токсичных и взрывоопасных веществ. Газ легко воспламеняется. Малейшие просчеты в конструировании и реализации самоделок могут обернуться серьезными разрушениями, нанесением урона здоровью, потерей имущества.

Потому разработкой модели газового котла мы не рекомендуем заниматься людям, не имеющим технического образования со специализацией в сфере проектирования газового оборудования. Да зачастую и опытные газовщики не возьмутся за подобный проект.

Галерея изображений

Фото из

Газ — популярный вид топлива, привлекающий доступностью, бюджетными расценками и минимальным уроном, наносимым экологической обстановке. Вместе с тем при неграмотной эксплуатации и нарушении правил безопасности это самый опасный тип горючего для котлов

Если утрированно представить конструкцию работающего на газу котла — это газовая горелка, установленная в стальной или кирпичный корпус. Располагают ее под теплообменником, через который курсирует теплоноситель, чаще всего вода

В простейшей схеме на газовую горелку или в зону ее действия ставят металлический бак. К нему подключают трубы подачи теплоносителя в приборы отопления и обратки

Корпусом самодельного газового котла может быть отслуживший газовый баллон, толстостенная металлическая бочка, освобожденная от зольника и колосника кирпичная или металлическая печка

Пламя атмосферной газовой горелки

Установка газовой горелки в стальной корпус

Нагрев воды в металлическом баке

Газовый котел из отслужившего газового баллона

Оптимальным решением вполне обоснованно считается:

• Переделка твердотопливной модели в газовый котел путем установки в топливник газовой горелки;
• Усовершенствование отслужившего, но работоспособного агрегата с ориентацией на использование в отопительном контуре. Дополнение заводской модели устройствами для нагрева и стимуляции движения ;
• Изготовление пиролизного котла – оборудования, генерирующего газообразное горючее в результате переработки твердого топлива на первоначальном этапе. На вторичном этапе в дополнительном топливнике дожигается выделяемый в ходе сжигания дров газ.

Если у вас все же возникнет желание досконально изучить вопрос и изобрести вариант самодельного газового котла для устройства автономного отопления в частном доме, готовьтесь к буквальному «хождению по мукам». Вам предстоит получить разрешения и подтверждение безопасности изобретения в ряде государственных надзорных инстанций.

Самостоятельному народному умельцу потребуется:

• Проверить котел на соответствие требованием безопасности, после чего получить подтверждающий или опровергающий документ.
• Получить разрешения от ГосТехНадзора, ПожИнспекции МЧС и ГорГаза.
• Подать заявку на получение патента и сертификата, разрешающего изготовление в разовом или поточном исполнении.

Этот пусть и немногочисленный, но довольно внушительный перечень способен отбить желание изобретать у любого народного доки. Однако он не сможет погасить стремления модернизировать существующий агрегат посредством установки собранных на заводе горелочных модулей. Усовершенствование запросто совмещает безопасность эксплуатации с повышением эффективности.

Самый важный рабочий орган в газовом оборудовании – горелка. Установка ее превратит любой котел в требующийся нам тип нагревателя теплоносителя и горячей воды для санитарных целей.

Зажженный запальник нагревает рабочую часть термопары, которая в итоге начинает генерировать ток. Заряд поступает в катушку газового клапана, она действует как электромагнит и примагничивает шайбу, закрывающую путь газу

В зависимости от способа подачи в камеру сгорания воздуха, требующегося для горения, горелки подразделяются на две основные группы:

• Атмосферные. Их устанавливают в открытые камеры сгорания . В них воздух свободно затягивается из помещения, в котором расположен котел.
• Вентиляторные (они же дутьевые). Такими моделями оснащают закрытые камеры сгорания, в которые воздух нагнетается принудительным способом с захватом его на улице. Для вывода дымовых газов им требуется коаксиальный дымоход и вентилятор.

Дутьевые конструкции слишком сложны для домашнего творчества. Их проще, да и выгоднее купить. Ведь приобретение всех устройств регулировки и безопасности для работы вентиляторной горелки может обойтись дороже, чем покупка модуля в готовом для установки виде.

Галерея изображений

Фото из

По типу действия газовые горелки подразделяются на атмосферные и вентиляторные. Продают их в виде подготовленных к установке блоков с системами управления и безопасности

В атмосферных горелочных блоках для газовых котлов бывает от 1 до 4 (или более) горелочных коллекторов. Мощность горения зависит от того, сколько коллекторов задействовано в данный момент

На лицевой панели атмосферного горелочного блока обязательно есть отверстия для поступления воздуха в камеру сгорания

Дутьевыми горелками оборудуют закрытые камеры сгорания турбированных котлов. Они безопасней в эксплуатации, но значительно сложнее в исполнении

Приспособить для установки в самодельный газовый котел можно горелку старого образца, если она не повреждена, не засорена и каналы подачи газа герметичны

Безусловно, установить в самодельный газовый агрегат лучше новую газовую горелку с регулировкой и системами безопасности

Упрощенный вариант горелочного блока предполагает подачу газа в камеру сгорания через щелевые сопла. Там он смешивается с воздухом, в результате чего горит и нагревает теплообменник

В атмосферных горелках с круглыми и щелевыми соплами давление подаваемого газа практически никак не регулируется. однако это самый простой вариант для собственноручного изготовления горелки

Лицевая сторона горелочного блока

Блок для газового котла с двумя горелками

Установленный в печь атмосферный блок

Дутьевая газовая горелка для закрытой камеры

Чугунная горелка от отслужившего оборудования

Круглая газовая горелка с медными жиклерами

Газовый блок с щелевыми соплами

Круглые сопла газового горелочного блока

Атмосферную горелку тоже желательно приобрести, но можно сделать простейшую разновидность собственными руками. Ниже рассмотрим, как и из чего ее можно собрать.

Процесс изготовления атмосферной газовой горелки

Горелку атмосферного типа легче соорудить, так как конструктивно она гораздо проще вентиляторного собрата. Самый характерный и известный большинству россиян пример – горелочный блок в газовых колонках старого образца. В ее конструкции нет энергозависимых элементов, принуждающих газ и воздух смешиваться в требующихся пропорциях.

Воздух в камеру с атмосферным горелочным модулем втягивается самопроизвольно по мере необходимости. Продукты переработки голубого горючего выводятся естественным образом через благодаря наличию тяги. Вся работа заключается в сооружении коллектора с газовыми форсунками, через которые с нужной скоростью будет поступать газ.

При желании соорудить газовую горелку собственными руками за основу лучше взять продукцию заводского производства, точнее имеющийся в ее техпаспорте чертеж с размерами и обозначением конструктивных элементов

Чтобы своими руками сделать горелку для оснащения газового котла отопления, потребуется:

• Вентиль серии ВК-74. Обычно используется на кислородных баллонах, рассчитан на максимальное давление в 20 мПа. В комплектации должна быть накидная гайка на 3/4″, с помощью которой можно герметично подключиться к подающей газ трубе или шлангу. Служить вентиль будет опорной базой для фиксации форсунки.
• Колпачок под форсунку. Устройство будет удерживать дозатор подачи газа и формировать узконаправленную струю. В вершине колпачка высверливают отверстие, в которое предстоит поставить форсунку. Основанием оно накручивается на вентиль.
• Форсунка. Купить ее лучше в готовом виде с расчетом на подачу магистрального газа или сжиженной газовой смеси. У форсунок различается диаметр выхода. Вместо форсунок для котлов можно использовать жиклер от газовой горелки.
• Самодельный инжектор. Его сооружают из стальной трубки с толщиной стенки до 2 мм. Потребуется отрезок трубы примерно в 10 см длинной.
• Пьезоэлемент. Устанавливается по желанию, хотя и без него можно обойтись. Самоделку можно поджигать спичками.

Все приведенные элементы собираются преимущественно сварным способом. Потому инициативному «самоделкину» очень пригодятся навыки и минимальные познания в сварном деле. Однако там, где возможно применение резьбы, в приоритете должна остаться она.

Канал для подачи газа должен быть безупречен и герметичен, ведь от его состояния зависит безопасность. Между входом газа в устройство и форсункой должно сохраниться расстояние в 10 см, необходимое для смешивания горючего с воздухом.

Галерея изображений

Фото из

Собственноручно делать даже простейшую атмосферную горелку есть смысл, если она нужна для оснащения котла нестандартных размеров

В самодельных газовых горелках процесс горения фактически никак не контролируется, нет устройств прерывания пламени в случае возникновения рискованной ситуации

Кроме необходимости постоянно контролировать самодельный газовый котел во время работы, еще сложно отрегулировать расход газа. В некой степени эту задачу решит редуктор на выходе из газового баллона

Весомым недостатком атмосферных горелок является сжигание кислорода в помещении, в котором расположено оборудование. Учитывая, что за работой самоделки, нужно постоянно следить, это небезопасно для здоровья хозяина

Крупногабаритная газовая горелка

Процесс горения газовой горелки

Воспламенение атмосферного горелочного блока

Сжигание кислорода в помещении

Домашнему мастеру остается придумать, как закрепить самодельную газовую горелку в камере сгорания отслужившей колонки или в топливнике бывшего дровяного котла. Следует учесть, что для притока воздуха нужно оставить возможность. В камеру должен регулярно поступать воздух, для чего в дверке требуется вырезать круглые или продольные отверстия.

Не забываем, что вышеописанный вариант сложно назвать безопасным газоподающим устройством. В конструкции нет автоматики, прерывающей работу котла в случае задувания или нестабильного пламени. У владельцев не будет возможности отрегулировать давление и расход газа, потому ни об удобстве, ни об экономии не может идти речь.

Установка газовой горелки в твердотопливный котел

После здравого размышления и реальной оценки своих возможностей большинство домашних умельцев таки отдают предпочтение модернизации , перерабатывающих ранее дрова или уголь. В их топку просто ставят газовую горелку заводского изготовления.

Для обустройства загородной собственности можно приобрести твердотопливный агрегат, который можно переделать в газовый. К примеру, печку Теплодар, в которую монтируется газовая горелка

Рассмотрим этапы установки горелочного устройства марки Теплодар АГГ:

• Демонтаж дверки топливника, заслонки зольника (или самого зольника, если он выполнен в виде выдвижного решетчатого ящика с монолитной дверкой), отбойник и колосниковую решетку. Короче, удалить нужно все конструктивные части, находящиеся в пределах топки и зольника.
• Фиксация горелочного устройства. В освобожденный от вышеперечисленных элементов канал топливника монтируется горелочный блок. Если печка Теплодар рассчитана на смену топлива, то горелочный модуль фиксируется в канале через штатные ушки продетыми в них шурупами с гайками.
• Подключение автоматики к пульту. Имеющиеся в конструкции горелочного блока устройства, обеспечивающие автоматическую работу котла, подключают к пульту управления.
• Крепление датчика термостата. Устанавливается на трубу подачи, оборачивается изоляцией для защиты от внешних механических и температурных воздействий, а сверху стяжками.
• Запуск в работу. Производится после проверки тяги и залпового проветривания помещения с модернизированным котлом. С помощью простой рукоятки подбирают наиболее подходящий режим.

Напоминаем, согласно требованиям, обозначенным в «Правилах безопасности систем газораспределения и газопотребления» все работы по установке оборудования, замене горелок, обслуживанию оборудования и подключению к сети, поставляющей голубое горючее, должны производиться газовщиками.

В технической документации, прилагающейся к печке Теплодар, есть подробное описание процесса установки газовой горелки для переделки твердотопливного агрегата в газовый

В соответствии с федеральными предписаниями и нормами с представителями газовых служб нужно на поставку газа и сопутствующих услуг. Понятно, что не все удаленные населенные пункты смогут обслуживать сотрудники газовых организаций. Однако придерживаться требований желательно, чтобы избежать катастрофических последствий.

При уменьшении и резком погасании ослабляется ток, поступающий от электроэлемента, в итоге чего перекрывается канал подачи газа. Перегрев воды в котле фиксируется термодатчиком, который передает сигнал для размыкания контактной пары, блокирующей горелку

Рисковать или ценить и охранять здоровье с благополучием своих близких? Решать только вам. Разумнее отказаться от угрожающих мероприятий, но знать о процессе их выполнения очень полезно, чтобы проследить, насколько качественно и честно работают газовщики.

Варианты самодельных газовых котлов

По сути все представленные нами самоделки являются модернизацией газового оборудования с целью эксплуатации их в качестве нагревателей теплоносителя. Мы приводим только идеи, настоятельно рекомендуем не рисковать, а поставить в твердотопливный агрегат атмосферную или вентиляторную горелку.

#1: Самоделка на базе газовой колонки

Если вы поменяли устаревшую газовую колонку на котел нового поколения с и закрытой горелкой, не спешите расставаться со стареньким оборудованием. Оно еще отлично послужит в загородной баньке или гараже. Усовершенствование не потребует много средств и усилий.

Вся переделка в этом случае заключается в смене форсунок или полного горелочного блока, если за городом планируется жечь сжиженную газовую смесь. Купить надо будет атмосферный горелочный блок соответствующих камере сгорания габаритов. Затем его нужно будет закрепить внутри камеры.

Если хозяин решит установить в самодельный газовый котел вентиляторную горелку, придется дополнить отопительный контур обязательными функциональными системами. Это группа безопасности, циркуляционный насос, расширительный бачок, автоматический воздухоотводчик или краны Маевского

У желающих поставить вентиляционную горелку расходов будет побольше. Им потребуется еще приобрести группу безопасности, включающую , манометр и устройство для автоматического стравливания воздуха. Понадобится небольшой мембранный бак, циркуляционный насос и для подачи свежего воздуха в горелку и вывода продуктов горения.

#2: Устройство на основе газовой плиты

Особых преобразований старая газовая плита не требует, т.к. переделать ее в газовый котел просто нереально. Можно только на одну из конфорок поставить металлический бак, объем которого подбирают в зависимости от несущей способности плиты и объема теплоносителя в самодельной системе отопления. Обычно это 100-150 л.

В нижней трети металлического бака в нее вваривают патрубок для подключения трубы обратки, в верхней трети – патрубок для подключения подачи. Нагреваясь, вода будет самопроизвольно подыматься вверх и перетекать в магистраль, перемещающую нагретый теплоноситель к приборам отопления.

Галерея изображений

Фото из

Мультитопливный источник огня

Тяжелая чугунная горелка и корпус

Регулировка мощности горения прибора

Устройство для быстрого нагрева воды

Ни предохранительного клапана, ни воздухоотводчика такой самодельной системе не потребуется. Излишки нагретой воды будут испаряться естественным образом, пузырьки стравливаться через неплотно прилегающую крышку бака.

#3: Изготовление пиролизного котла

Пиролизные котлы загружаются сначала через верхнюю дверку дровами или углем. При этом дроссель на дымоотводном канале полностью открывают и включают вентилятор для стимуляции горения. Процесс на этом этапе проходит в традиционном для твердотопливного агрегата режиме.

Дождавшись, когда уголь и дрова полностью разгорятся, дроссель на дымоходе перекрывают, чтобы ограничить доступ кислорода к месту переработки твердого топлива. Из-за слабой подачи воздуха оно начинает тлеть, т.е. стартует этап пиролиза – разложение топлива на угли и пиролизные газы.

Обоснованным преимуществом пиролизного котла считается экономный расход топлива. Агрегат кроме основного вида перерабатывает еще и газы, формирующиеся в ходе сжигания дров либо угля

Пиролизные газы через форсунку перемещаются в камеру их сжигания. В нее же нагнетается подогретый вторичный воздух, требующийся для окисления пиролизных газов. В таких условиях пиролизные газы быстро воспламеняются и горят при температуре в 1100º С.

Теплообменник располагают над камерой сжигания одноименных газов, оперативно нагревающих протекающий по трубкам теплоноситель. Желающим разобраться в том, как самому лучше сделать эффективный и экономный газовый котел, мы предлагаем проверенную на практике пиролизную конструкцию.

Для сооружения самодельного пиролизного котла желательно найти схему проверенной на практике конструкции. У экспериментов в этой области далеко не всегда положительный результат

Главное понять принцип устройства и действия котлов, использующих полученные во время горения газы. В каждой конструкции подобного типа конструктивные элементы повторяются. Ну а корпус может быть как сварным, так и выполненным из металлической бочки, трубы большого диаметра или опустошенного газового баллона.

Для изготовления котла пиролизного типа лучше воспользоваться уже проверенной разработкой. Потребуются навыки сварщика и сварочный аппарат, инвертор, дрель с набором различных насадок и буром для сверления больших отверстий. Нужно еще приготовить обычные слесарные инструменты и струбцины.

Потребуется запастись материалом, перечень которого мы приводим ниже:

Для сооружения пиролизного котла нужно запастись материалом, примерный перечень которого мы приводим в помощь самостоятельным домашним мастерам

Если вы не располагаете всем инструментом, требующимся для раскроя деталей, это дело лучше заказать в мастерской. Без опыта, да еще и пользуясь одной углошлифовальной машинкой, ровного среза не добиться. С точностью резки тоже могут возникнуть проблемы.

Сооружение пиролизного котла начинаем со сборки корпуса:

Галерея изображений

Фото из

Шаг 1: Рубка материала по размерам котла

Шаг 2: Сборка стенок нижней и верхней камер

Шаг 3: Установка воздуховодов в камере газификации

Шаг 4: Ввод канала подачи воздуха в камеру сгорания

Теперь нужно сделать теплообменник, затем установить его и дроссельную заслонку в корпус:

Галерея изображений

Фото из

Шаг 5: Изготовление направляющей пластины теплообменника

Шаг 6: Сборка теплообменника пиролизного котла

Шаг 7: Приварка теплообменника на проектное место

Шаг 8: Монтаж дроссельной заслонки

Внутренняя часть корпуса котла собрана, дроссельное устройство приварено. Проверим, насколько качественно выполнена сварка простейшим методом — зажжем внутри котла фонарик и посмотрим, не проникает ли через какой-либо отрезок свет.

Внутренняя часть пиролизного котла готова. Теперь ее надо обшить. В устройстве обшивки в представленной для примера модели мастер пользовался листовой сталью толщиной в 4 мм

Наружную обшивку самодельного котла производят по всем плоскостям, кроме верхней панели. Ее приваривают после установки контрольных тоннелей, с помощью которых будет контролироваться состояние воздуховодов.

Галерея изображений

Фото из

Шаг 9: Приварка дистанционного уголка

Шаг 10: Разметка отверстий для крепления обшивки

Шаг 11: Приварка листов обшивки к дистанционным уголкам

Шаг 12: Зачистка мест проведения сварки

Теперь перед проведением дальнейших работ проверяем качество сварных швов простейшим способом — нальем воды в сформированные «емкости». После чего высушим конструкцию и слегка зачистим сварные соединения крупной наждачной бумагой или шлифовальным диском.

А вот сейчас можно приступать к устройству систем управления поступлением и движением воздуха:

Галерея изображений

Фото из

Устройство тонелей для ревизии воздуховодов

Монтаж резьбовых шпилек

Изготовление и навешивание дверок для камер

Футеровка и уплотнение дверок

Осталось только выполнить футеровку камер пиленным шамотным кирпичом. Распил производим болгаркой с диском для резки камня. Дорабатываем срезы шлифовальным камнем.

Галерея изображений

Фото из

Футеровка камеры газификации

Установка центробежного вентилятора

Футеровка камеры для твердого топлива

Завихрители для оптимизации передачи тепла

Перед вводом самодельного котла в эксплуатацию обязательно надо проверить герметичность всех систем, проводящих голубое топливо и дымовые газы. Для этого выполняют опрессовку котла, поставив в трубы обратки с подачей герметичные заглушки. Агрегат должен свободно держать давление в 3 бар.

Выводы и полезное видео по теме

С интересной разработкой газового нагревателя ознакомит следующий видеоролик:

Устройство газовой горелки для установки в твердотопливный агрегат:

Конструктивные особенности и процесс изготовления пиролизного котла наглядно представлены видео:

Полезные в хозяйстве самоделки – отличный вариант для решения проблем обустройства загородной собственности. Они обеспечат теплом постройки, нуждающиеся в обогреве, при этом почти не повлияют на семейный бюджет. У мастеровитого хозяина дача, гараж, баня будут в полном порядке.

Важно помнить, что газовое отопительное оборудование представляет собой потенциальную опасность при неграмотной сборке и нарушении эксплуатационных правил.

Расскажите о том, как делали котел для обустройства загородной собственности. Поделитесь вариантами изготовления и интересными конструктивными решениями. Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото по теме статьи, задавайте вопросы.

Открытый дровяной котел из хлама: 6 шагов (с иллюстрациями)

Введение: Открытый дровяной котел из хлама

Наружные дровяные котлы стали популярным вариантом отопления дома в холодной стране.
Преимущество в том, что весь дым, беспорядок и пожароопасность остаются снаружи и вдали от дома.

Недостатком является стоимость. Изготовленный на заводе стоит несколько тысяч долларов. Мы сжигаем дрова, чтобы сэкономить деньги, поэтому трата нескольких тысяч не поддерживает эту цель.
Я покажу вам, как я построил шахту почти бесплатно.

Первый из них я запускал всю прошлую зиму без каких-либо проблем. За всю зиму я не купил ни глотка бензина. теперь я делаю это для друга

Шаг 1: Топка

мы начинаем с строительства топки. Я приобрёл на свалке большой водонагреватель, который использую для своей топки. диаметр от 20 до 24 дюймов — это хорошо. Я обнаружил, что круглая топка отлично работает, потому что пламя играет вокруг верхней части для хорошей теплопередачи.
* Сначала начнем со снятия внешнего кожуха, изоляции, узла горелки с водонагревателя. осталось только танк.
*Далее я вырезал дымоход, идущий вверх по центру, и все фитинги, и приварил заплатки поверх отверстий.
* Затем я повторно использовал дымоход из центра и приварил его к внешней стороне резервуара. На конец приварил пластину для опрессовки.
* Теперь нам нужно опрессовать бак на герметичность. Для этого я приварил в удобном месте небольшой штуцер и установил воздушный клапан. это похоже на стержень клапана шины с трубными наконечниками на нем. они используются в кемперах для повышения давления в резервуаре для воды. нам нужно только около 5 фунтов на квадратный дюйм. с баком под давлением я использовал густой раствор средства для мытья посуды и воды в пульверизаторе, чтобы найти утечки.

Шаг 2: Бак

Для части бака я использовал старый бак для мазута. этот мы удалили из дома, который мы реконструировали. нам нужно будет добавить некоторые фитинги для труб, и, конечно же, топка идет внутрь. Фитинги, которые я снял с водонагревателя, я сохранил и приварю их к мазутному баку в нужных местах, это штуцеры на 3/4″. Нам нужно 5 штуцеров. Они будут для
* аквастата резервуар
* термометр     3/4 высоты
* перелив             самая верхняя сторона
* впускное отверстие для воды           нижнее рядом с передним концом
* выпускное отверстие для воды         на дне бака используйте стояк внутри примерно на 2/3 высоты бака ближе к задней части
Нам также понадобятся 2 фитинга большего размера в верхней части бака . будут использоваться существующие 2-дюймовые фитинги для труб. Они предназначены для
* вентиляционной трубы
* поплавкового клапана
. Первый шаг — прорезать отверстия в резервуаре. Я использовал свою кислородно-ацетиленовую горелку, но вы используете то, что у вас есть. во время резки процесса, вы, вероятно, воспламените остатки мазута в баке. Не волнуйтесь, мазут горит медленно. Просто отойдите и дайте ему догореть. Нам понадобится большое отверстие для бака топки. один конец масляного бака. На другом конце масляного бака вам нужно будет вырезать отверстие для выхода дымохода. Это будет плотное прилегание к дымоходной трубе. Теперь нам нужны отверстия для фитингов трубы, расположенные как говорилось ранее.0007 Затем приварите все фитинги, а когда они будут готовы, вставьте топку. оставьте переднюю часть масляного бака примерно на 8 дюймов. Оставьте конец на топке, пока он не будет прочно приварен к баку. В противном случае он выпадет из круглого сечения. можно отрезать торчащий конец топки. 6 дюймов из него все еще торчит из бака. оставьте отрезанный конец для двери.

Шаг 3: Демпфер

Далее мы сделаем демпфер. Он должен управляться солоноидом. Я сделал его как дроссельную заслонку. Возьмите короткий кусок трубы. Я использовал кусок от баскетбольной стойки. это был диаметр 3 1/2 дюйма. Просверлите два отверстия 1/2 дюйма точно напротив друг друга для вала дроссельной заслонки. Теперь найдите кусок 1/2-дюймового стержня длиной около 16 дюймов. это будет ваш дроссельный вал. мы хотим, чтобы он был длинным, чтобы он доходил до дверной петли, где находится наш солоноид. вставьте вал в трубу и отметьте вал внутри трубы с обеих сторон. Теперь вытащите вал и отшлифуйте его ровно между метками. Затем отрежьте кусок стальной пластины в форме эллипса, который будет располагаться под углом внутри трубы. Просверлите два отверстия по его центральной линии на расстоянии около 3/4 дюйма от каждого края. Установите вал на место, приложите к нему дроссельную заслонку и отметьте отверстия на валу. Теперь просверлите и нарежьте вал для крепежных винтов. винты и убедитесь, что он идеально подходит. отрегулируйте по мере необходимости. нам нужно добавить груз, чтобы закрыть заслонку. Я использовал небольшой кусок стали 1/2 дюйма с отверстием, просверленным на одном конце. наденьте его на вал и приварите в том месте, где он будет удерживать заслонку в закрытом положении
это все, что касается демпфера, просто отложите его пока.

Шаг 4: Дверь

Мы будем переворачивать конец резервуара так, чтобы он был выпуклым. вне.
* Сначала вам нужно будет создать канал по периметру двери, чтобы вместить веревку уплотнителя. Я сделал это, взяв кусок 1-дюймового уголка и прорезав в нем прорези через каждые 1/2 дюйма или около того. что позволило мне согнуть его по контуру двери. Я приварил его по периметру двери так, чтобы он выступал за край двери примерно на 3/8 дюйма. Затем я вырезал плоскую металлическую полосу шириной около 3/4 дюйма и скрутил ее внутри уголка, образуя канавка шириной 1/2 дюйма для прокладки. Несколько деревянных брусков толщиной 1/2 дюйма помогут получить равномерный канал. приварить его туда.
Теперь вырежьте отверстие для узла амортизатора, вставьте его и приварите.

Шаг 5: Дверная петля

Нам нужна петля для нашей двери. Я приварил короткий кусок швеллерного железа, чтобы получить плоскую поверхность для петель. один на топку, один на дверь. На моем первом котле в ящике для мусора лежали готовые петли. это то, что показывают фотографии. для этого мне нужно будет вырезать что-то подобное из толстого уголка. Вы хотите прикрутить петли, чтобы вы могли отрегулировать их. Пока мы этим занимаемся, просверлите отверстие диаметром 1/4 дюйма в нижней части канала на двери. Это будет удерживать солоноид.
Нам также понадобится защелка. с другой стороны двери приварил болт, на котором будет вращаться защелка. затем надевается кусок ремешка с насечкой. на топку приваривается короткий кусок уголка, чтобы поймать защелку.

Шаг 6: Подключить.

Если вы, как я, помещаете это в надворную постройку, вы можете обернуть его изоляцией из стекловолокна, и все готово. На данный момент я не потратил ни копейки на это. Это вот-вот изменится. Теперь вам нужно будет купить периферийные устройства, чтобы подключить его. Это то, что вам понадобится.

* Канальный змеевик / водовоздушный теплообменник. это должно будет вписаться в вашу печь или воздуховоды.
* Циркуляционный насос мощностью 1/25 л.с. плюс соединительные фланцы.

* Аквастат, контакт размыкается при повышении температуры. также погружение хорошо, чтобы пойти с ним.
* Электромагнитный клапан на 115 вольт. около 1 дюйма хода
* Реле 24 вольт на 115 вольт
* Дополнительный термостат. Только отопление
* Провод термостата, от котла к дому.
* UF romex провод (под землей) от котла к дому пройти от котла к топке дважды
* Дымоходная труба, кровельный башмак и т. д.
* кусок 2-дюймовой трубы. Достаточно длинный, чтобы пройти через крышу. с кровельным башмаком.

Давайте подсоединим его!
Думаю, первое, что мы сделаем, это установим теплообменник Теплообменник в топке. Я установил свой прямо в топку, куда поступает возврат холодного воздуха. Вам нужно установить его так, чтобы он был практически герметичен на входе воздуходувки, чтобы весь воздух проходил через него.



Далее прикрепите циркуляционный насос к штуцеру стояка на дне бака.

Теперь выкопайте траншею от котла к дому и закопайте два куска трубы из сшитого полиэтилена, один провод термостата и один провод ромекса. Изолируйте трубы действительно хорошо и убедитесь, что изоляция останется сухой.

Водяные шланги будут подсоединены от выхода циркуляционного насоса к входу теплообменника, затем с другой стороны теплообменника обратно к штуцеру обратной воды на дне бака. Вы можете включить тройник и клапан где-нибудь в контуре, чтобы добавить воду из домашнего водопровода.

цепь термостата будет питаться от существующего трансформатора в вашей печи. Вам необходимо закрепить вспомогательный термостат на стене в вашем доме. возьмите питание от трансформатора вашей печи (красный провод) к термостату, затем от термостата (белая клемма) к реле рядом с вашим котлом. затем от другой клеммы 24 В на реле обратно к минусу на трансформаторе вашей печи. Вам также нужно будет подключить белый провод от вашего нового термостата к реле вентилятора в печи.

Теперь возьмите где-нибудь в доме ток и подключите его через реле к циркуляционному насосу.
, поэтому при контакте нового термостата он включит насос и вентилятор печи.

Теперь об управлении заслонкой. установите погружной колодец в соответствующий фитинг на баке и закрепите на нем аквастат. установите аквастат на 180 градусов по Фаренгейту
Теперь мы прикрепим соленоид тяги к дверной петле. прикрутите небольшой кусок дерева к шарниру в качестве теплоизолятора, также сделайте теплозащитный экран из листового металла, чтобы окружить соленоид. теперь прикрепите соленоид к деревянному блоку с помощью винтов. нам нужно будет прикрепить рычаг к валу заслонки. У меня на валу была резьба, поэтому я использовал две гайки, чтобы прикрепить его. Вы должны быть в состоянии отрегулировать его, так что не приваривайте его. жесткая проволочная связь от этого рычага к соленоиду завершает механику. возьмем наш домовой ток и подключим черный провод через аквастат к соленоиду, ну и естественно белый провод идет напрямую к соленоиду.

Установить трубу дымохода через крышу, установить багажник и т. д.

вкрутить кусок 2-дюймовой трубы в верхнюю часть резервуара, проходящего через крышу. готово!!!

Просто наполните водой, разожгите огонь и согрейтесь этой зимой.  Если вы установите свой обычный термостат печи немного ниже, чем наш вспомогательный термостат, он будет у вас в качестве резервного.

Участвовал в
Off Конкурс сетки

1 человек сделал этот проект!

Вы сделали этот проект? Поделись с нами!

Рекомендации

Самодельный дровяной котел: все, что нужно знать

2 мая 2022 г. 19 декабря 2021 г.

В этой статье вы узнаете, как сделать дровяной котел своими руками, и мы рассмотрим все этапы его изготовления. Самодельный дровяной котел – отличная альтернатива традиционным методам отопления, таким как электрические и газовые обогреватели. Они обеспечивают более эффективное использование тепла от источников топлива, таких как дрова или биомасса! Вы можете сэкономить много денег, сделав дровяной котел своими руками, но все же лучше иметь некоторые знания, прежде чем начинать этот проект.

Что такое самодельные дровяные котлы?

Дровяные котлы — это самодельные устройства, которые используют тепло, поступающее от печей, для производства горячей воды, которая затем может быть распределена по трубопроводам по всему дому для таких вещей, как душ, купание или даже мытье посуды. Эти самодельные дровяные котлы можно использовать для нагрева воды для самых разных целей, как в помещении, так и на улице. Например, вы можете использовать небольшой дровяной котел, чтобы обеспечить горячей водой свой дом зимой, или вы можете использовать большой дровяной котел, чтобы обеспечить горячей водой весь кемпинг!

Самодельная дровяная горелка требует некоторого ухода, но она стоит потраченного времени и усилий! На самом деле, лучшая часть самодельных дровяных котлов заключается в том, что они очень доступны по цене, особенно по сравнению с коммерческими моделями. При правильном уходе самодельные дровяные котлы прослужат много лет с минимальными проблемами.

Из каких частей состоит самодельный дровяной котел?

Самодельный дровяной котел состоит из нескольких основных частей: самого котла, бака для воды и печи. Котел отвечает за нагрев воды, а бак для воды хранит горячую воду до тех пор, пока она не понадобится. Печь обеспечивает тепло, которое кипятит воду в котле.

Существует множество различных типов самодельных дровяных котлов, поэтому вы можете выбрать тот, который соответствует вашим потребностям и способностям. Например, если вы хотите сделать небольшой дровяной котел для дома, вы можете использовать в качестве котла кастрюлю или скороварку. Если вы хотите сделать более крупный дровяной котел для наружного применения, вы можете построить металлический ящик с топкой сверху и изоляцией по бокам.

Самодельный дровяной котел Водоснабжение

Первое, что вы должны учитывать при строительстве дровяного котла, это правильная циркуляция воды. Без правильной циркуляции воды котел не будет эффективно нагревать воду.

Выбранный вами самодельный дровяной котел должен иметь достаточно места для установки трубы большого диаметра для транспортировки горячей воды от печи к внутренней водопроводной системе вашего дома или наружной распределительной сети. Вы можете использовать металлические или пластиковые трубы (например, ПВХ) в зависимости от того, какие материалы наиболее доступны в вашем регионе. Пластик легче и дешевле металла; однако, если он не защищен должным образом от воздействия солнечных лучей, он может со временем испортиться из-за ультрафиолетового излучения солнечного света. Металлические трубы служат дольше, но их сложнее и дороже монтировать.

Самодельный дровяной котел: для внутреннего и наружного применения

Самодельный дровяной котел можно использовать как для внутреннего, так и для наружного применения. Внутренний дровяной котел — отличный способ обеспечить горячей водой ваш дом зимой, а уличный дровяной котел можно использовать для обеспечения горячей водой всего кемпинга!

Внутренние дровяные котлы обычно меньше, чем наружные дровяные котлы, и они предназначены для установки в одном месте. Наружные дровяные котлы больше по размеру, и для них обычно требуется фундамент или платформа. Их также необходимо изолировать от холода, чтобы вода внутри оставалась горячей.

Внутренние котлы нельзя размещать снаружи. Однако их можно найти в отдаленных помещениях. Здания закрытых котельных должны иметь четыре стены, крышу, теплоизоляцию, электричество и воду.

Самодельные дровяные котлы относительно просты в изготовлении. Вы можете либо использовать самодельный котел, который уже был спроектирован кем-то другим, либо спроектировать свой собственный дровяной котел с нуля! Для получения дополнительной информации о том, как сделать один.

Безопасны ли самодельные дровяные котлы?

Всякий раз, когда вы строите или используете самодельные дровяные котлы, убедитесь, что поблизости нет легковоспламеняющихся материалов, и всегда следите за детьми. Если у вашего самодельного дровяного котла есть собственная дымовая труба, постройте ее высоко над землей, чтобы она не представляла опасности для проходящих мимо людей, если они столкнутся с ней.
