Котёл твердотопливный длительного горения своими руками: чертежи разных устройств

Собрав первый твердотопливный котел своими руками, чертежи можно отправлять на полку. Потому что, если вы выбрали жаротрубный теплообменник, процесс этот прост. Конечно, если вы пробуете собрать пиролизный твердотопливный котел своими руками, чертежи вам понадобятся снова и снова, и очень хорошего качества.

Необходимые инструменты и материалы

Пеноблоки Болгарка Электроды Цемент Лист стальной Кирпич Уровень Мастерок Показать все Твердотопливные котлы – это не только способ обеспечить автономное отопление дома, но и сэкономить на энергоресурсах.

Действительно ли так выгодно делать твердотопливный котел своими руками? Или же лучше купить готовый агрегат от надежного производителя? Например, на сайте компании Теплодар -kotly/ представлено 11 моделей отопительных котлов на твердом топливе и 37 их модификаций.

Котел длительного горения своими руками: чертежи твердотопливного котла, устройство на твердом топливе, как устроен котел на дровах, схема, размеры самодельного котла с водяным контуром Котел длительного горения своими руками: чертежи твердотопливного котла, устройство на твердом топливе, как устроен котел на дровах, схема, размеры самодельного котла с водяным контуром Котел на дровах чертежи своими руками – чертежи твердотопливного котла, устройство на твердом топливе, как устроен котел на дровах, схема, размеры самодельного котла с водяным контуром — Inside — дизайнерская мебель и освещение Котел длительного горения своими руками – чертежи, изготовление Котел длительного горения своими руками – чертежи, изготовление
  • 2 Пиролизные котлы – получаем газ из дров
  • 3 Котлы длительного горения – закладка дров два раза в сутки!
  • 4 Сталь против чугуна – такие разные котлы
  • 5 Готовый проект твердотопливного котла – бери и делай!
  • 6 Увеличиваем КПД самодельного котла – тепло для всего дома

Самодельное отопительное оборудование: важные моменты

Чтобы собрать твердотопливный водонагреватель своими руками, потребуется несколько железных фрагментов толщиной 3 – 5 мм. Для придания им нужной формы используется болгарка и сварочный аппарат. Первостепенная задача – обращать особое внимание на качество и герметичность швов, поскольку устройство котла подразумевает наличие резервуара для циркуляции воды. Если у вас нет достаточных навыков, вы можете заказать раскрой и сварку корпуса специалисту. В любом случае это будет дешевле, чем покупать готовый водонагревательный котел на твердом топливе.

Самодельный твердотопливный котел … Как сделать своими руками котел … Самодельный твердотопливный котел … Самодельный твердотопливный котел …

Немаловажным моментом является выбор правильного материала для корпуса. Это может быть сталь или чугун. Чугунные котлы при своевременном техническом обслуживании служат не менее 50 лет. Этот материал отличается большей устойчивостью к коррозии и тепловому воздействию. Однако тепловая инерционность чугуна может быть как достоинством, так и недостатком. Для моделей из данного материала в качестве сырья используют высококалорийный уголь с максимальной температурой горения. Стальные котлы отличаются небольшим весом и сравнительно недорогой стоимостью материала. Но их срок службы при интенсивном использовании составляет не больше 15 – 20 лет.

Главная боковая колонка

Найти:Новые Публикации на Сайте

  • Правильное отопление бани зимой
  • Подключение радиатора отопления к полипропиленовым трубам — варианты
  • Грамотный расчет отопления дома
  • Реальное отопление пеллетами – отзывы владельцев котлов и печей
  • Какой расход пеллет на отопление дома 200м2
  • Оптимальный расход пеллет на отопление дома 150м2
  • Реальный расход пеллет на отопление частного дома 100м2
  • Печь для гаража своими руками – отопление гаража на дровах
  • Печка в гараж своими руками — варианты на отработке, дровах, электричестве
  • Отопление гаража — самый простой и экономный способ
Отзывы Пользователей
  • Stepan к записи Разморозка системы отопления — запуск системы отопления частного дома после аварии
  • Павел к записи Какие лучше купить брикеты для отопления
  • bertsi к записи Отопительно-варочная печь Малютка – порядовка для печи
  • plastallik к записи Медные трубы для отопления – цены и какие выбрать
  • Геннадий к записи Самодельный котел для водяного отопления в частном доме
  • Володя к записи Как работает автоматический спускник воздуха системы отопления в частном доме
  • ВЛАДЛЕН к записи Альтернатива газовому отоплению в частном доме — какие есть варианты
  • Валерун к записи Конвекционные печи на дровах и угле для отопления дома

Виды печей со встроенным котлом

Наиболее оптимальным вариантом для бани станет печь, в которую заведомо, еще на этапе возведения, вмонтирован специально подготовленный водяной котел. В таком случае печь приобретает свои специфические особенности в плане конструкции, что в значительной степени повышает эффективность всей системы и ее компактность.

Установка такой печи имеет самый высокий КПД теплоотдачи

Конструкция может быть выполнена из металла или кирпича с разным размещением каменки, с котлом для подогрева воды для мытья, если речь ведется о бане. Размеры не ограничены: выбор параметров определяется с учетом габаритов помещения, строительных материалов здания, а также местного климата.

Следует рассмотреть особенности конструкции двух видов печей с котлами отопления:

  1. Котел встраивается в дымоход. Такая модель отличается длительным сроком эксплуатации, стенки печки полностью получают тепло из топки, показатели теплоотдачи неизменны. Недостаток: нельзя обогреть большую площадь.
  2. Котел находится прямо в топке. Можно обогреть большую площадь помещения. Есть возможность использования разных видов теплообменника. Недостатки: металлические части напрямую контактируют с огнем, в результате чего разрушаются. Из-за низкой температуры теплообменника вырабатывается конденсат, из-за чего позже к поверхности прилипает много сажи, вследствие чего понижается КПД.

Принцип работы

Физическая составляющая процесса работы самодельных котлов на твердом топливе очень проста.

Как видите, все довольно-таки просто. Хотя надо отметить, что этот принцип работы самодельных котлов на дровах, торфе, опилках и угле полностью соответствует и другим типам отопительных приборов, работающих на других видах топлива. Соответственно и конструкция их мало чем отличаются друг от друга. Конечно, есть определенные конструктивные нюансы. К примеру, твердотопливные котлы – это агрегаты с низким коэффициентом полезного действия. «Едят» они топливо в больших количествах, выделяя при этом огромное количество тепловой энергии, большая часть которой, к сожалению, вылетает в трубу. Поэтому сегодня, говоря о самодельных котлах отопления на дровах, необходимо говорить о современных моделях с более высоким КПД. Их и будем разбирать в этой статье.

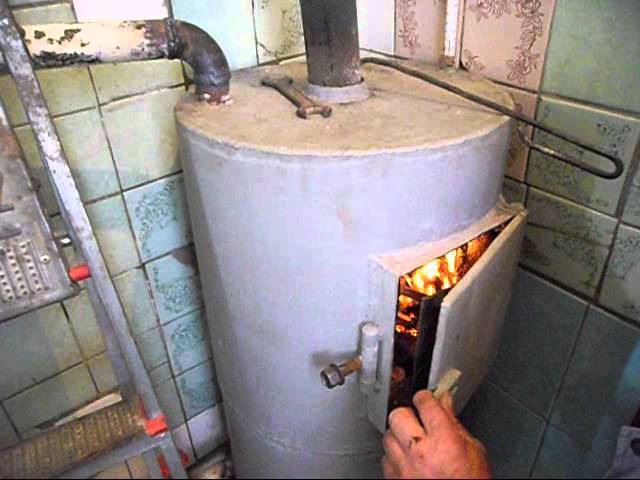

Котел на дровах цилиндрического типа

Но перед тем как перейти к основному сборочному процессу, хотелось бы несколько слов сказать об условиях реализации данного проекта.

  1. Надежность конструкции котла будет зависеть от того, как вы владеете используемым в этом деле инструментом. Основной из них – это сварочный аппарат. Если ваши навыки не позволяют добиться максимального результат, то лучше от эксперимента отказаться и передать сборку агрегата специалисту, то есть высококвалифицированному сварщику.
  2. Говоря об эксперименте, а сборка котла на дровах своими руками – это большой эксперимент, надо отдать должное, что вы можете применить все свои инженерные знания и опыт. И в случае удачно проведенного процесса гордиться им. Но не забываем, что самодельный котел потребует доработки в процессе его эксплуатации. Некоторые незначительные неточности и ошибки дадут о себе знать обязательно. Так что к ним надо просто быть готовым.
  3. Для изготовления твердотопливного котла используются металлические листы или труба толщиною не меньше 5 мм. Это же относится к трубным элементам теплообменника.
  4. Установка настроечных приборов. Немаловажный момент в деле изготовления самодельного котла. Что именно надо установить: термометры на входе и выходе теплоносителя, регулятор мощности циркуляционного насоса, датчик тяги.
  5. Кстати, о циркуляционном насосе. Не все потребители устанавливают это оборудование, которое привязывает систему отопления дома к электроэнергии. Но, как показывает практика, именно этот агрегат дает возможность увеличить КПД котла, равномерно распределяя теплоноситель по всей отопительной системе, и внутри теплообменника в том числе.

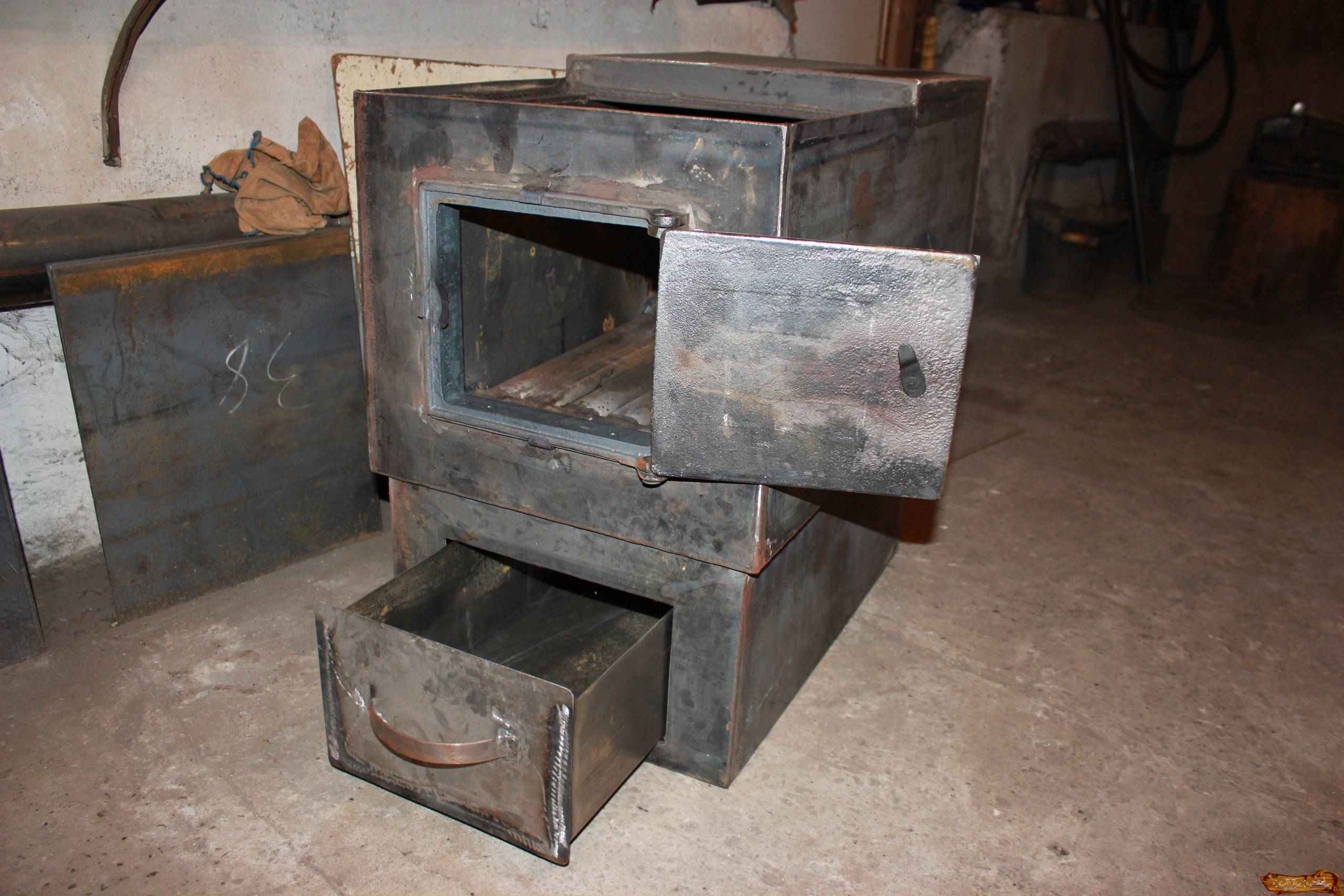

Компактная конструкция

Важная информация

Совершенные промышленные модели, несмотря на их высокую стоимость, позволяют получать значительную экономию в ходе их длительной эксплуатации за счет меньшего расхода топлива и необходимости частого обслуживания.

Изготовить в домашних условиях высокотехнологичное отопительное устройство, обладающее всеми качествами промышленных аналогов, практически нереально. В связи с этим большинство самодельных котлов отличаются достаточно простой конструкцией из дешевых материалов. Они, как правило, обладают небольшим КПД, требуют частого обслуживания (чистки от золы и сажи) и постоянного присмотра за ними во время работы.

Котел длительного горения своими руками: чертежи твердотопливного котла, устройство на твердом топливе, как устроен котел на дровах, схема, размеры самодельного котла с водяным контуром Схема котла длительного горения: Чертежи твердотопливных котлов длительного горения своими руками — ООО «СК «Инросстрой» Дровяной котел длительного горения с водяным контуром своими руками – чертежи твердотопливного котла, устройство на твердом топливе, как устроен котел на дровах, схема, размеры самодельного котла с водяным контуром — Стройматериалы Пирамида Устройство котла длительного горения – чертежи твердотопливного котла, устройство на твердом топливе, как устроен котел на дровах, схема, размеры самодельного котла с водяным контуром — СлавПромСтрой Чертеж котел длительного горения – Как сделать твердотопливный котел длительного горения своими руками: пошаговая инструкция + чертежи — termopaneli59. ru — Отопление маркет

Принимая решение о самостоятельном изготовлении твердотопливного котла нужно реально оценить свои технические навыки и умения, доступность необходимых материалов и инструментов, а также примерные расходы на их приобретение.

В ходе проведения работ (особенно при использовании сварки) следует тщательно выполнять все меры противопожарной безопасности.

Советы по изготовлению котла собственноручно

Котлы длительного горения, функционирующие на дровах, можно заказать у мастеров, но при этом не будет лишним проследить за процессом создания агрегата. Купить устройство проще всего в магазине, но собрать собственноручно тоже не так уж и сложно.

Общие советы по созданию твердотопливного котла собственноручно:

  • топка должна быть обязательно из стали толщиной – 5 мм;
  • жаропрочность камере придаст легирование хромом и молибденом;
  • можно использовать и обычную углеродистую сталь, но агрегат не прослужит дольше 7 лет потому, что этот металл деформируется из-за перепада температур;
  • корпус водяной рубашки создается из того же материала, что и топка, но более тонкого – 3 мм. Понадобится 20 марка стали.

Именно на этих тонкостях часто любят экономить мастер во время изготовления. Потому, если есть необходимость и минимальные навыки работы со сталью, стоит создать котел длительного горения, функционирующий на дровах своими руками.

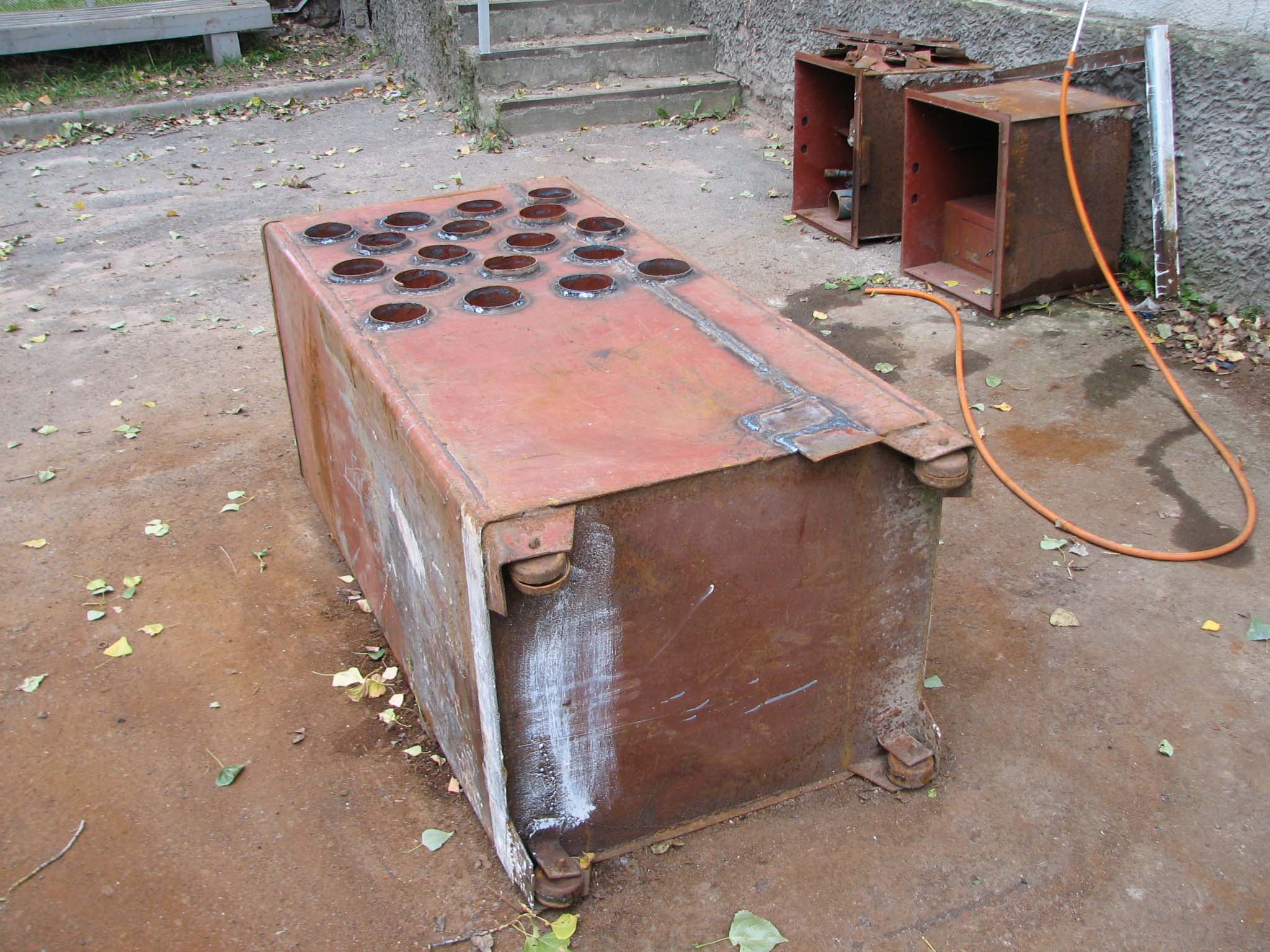

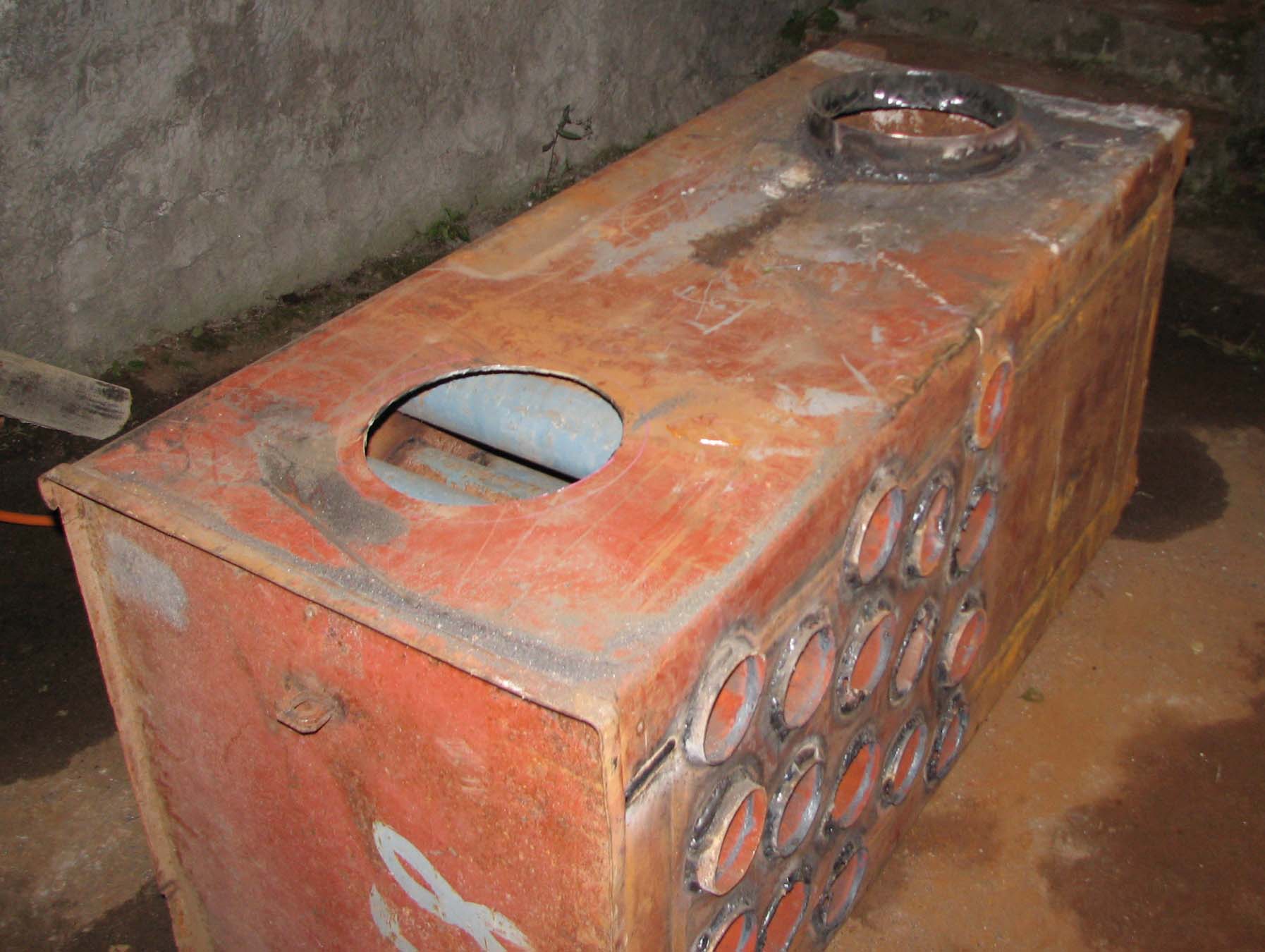

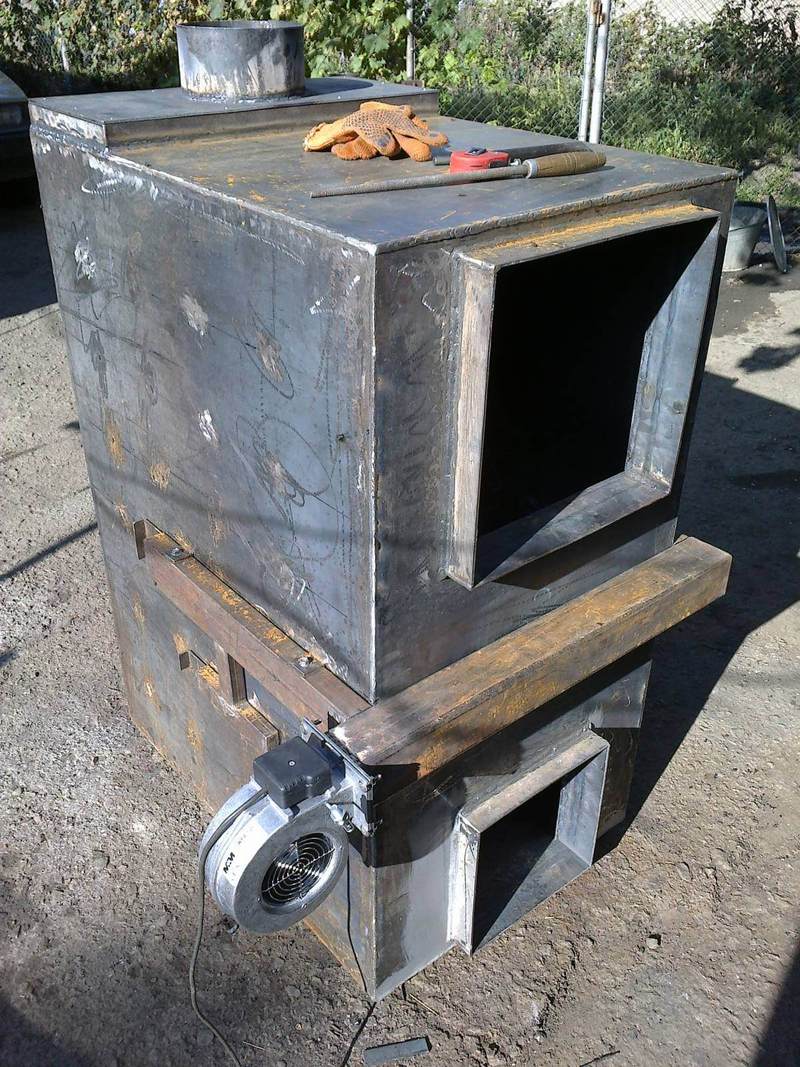

Пиролизные газогенераторные твердотопливные котлы длительного горения на дровах

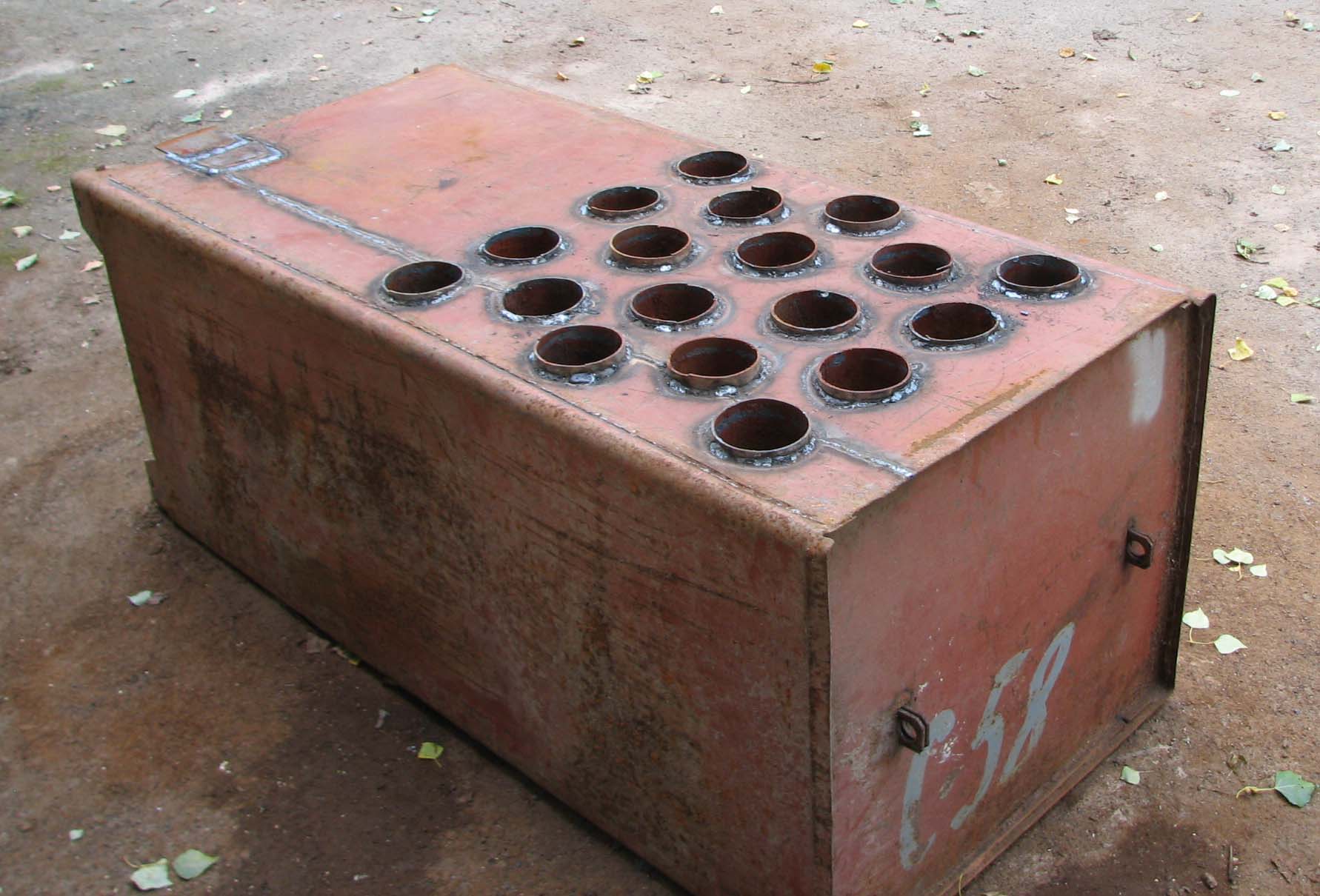

Работа пиролизных котлов основана на принципе газификации топлива.

Топка котла разделена на две части. В верхней камере котла (камере загрузки топлива) топливо тлеет. Под действием высокой температуры и недостатке воздуха для полного сгорания, из древесины выделяется горючий газ, который затем сжигается в нижней камере (камере сгорания).

Этот процесс повышает КПД котла до 85-90% и увеличивает продолжительность горения до 12 часов.

Пиролизные котлы достаточно сложные и дорогие устройства. Как правило, котлы оснащаются дымососом, электронными устройствами управления и контроля.

Котельная на дровах в частном доме своими руками – чертежи твердотопливного котла, устройство на твердом топливе, как устроен котел на дровах, схема, размеры самодельного котла с водяным контуром — Мини гостиница «Отель А» Устройство котла длительного горения – чертежи твердотопливного котла, устройство на твердом топливе, как устроен котел на дровах, схема, размеры самодельного котла с водяным контуром — СлавПромСтрой Пиролизные котлы длительного горения с водяным контуром Дровяной котел длительного горения с водяным контуром своими руками – чертежи твердотопливного котла, устройство на твердом топливе, как устроен котел на дровах, схема, размеры самодельного котла с водяным контуром — Стройматериалы Пирамида Твердотопливный котел своими руками, установка, монтаж, обвязка, схема, чертеж

Котлы требуют обязательного использования дров влажностью не более 20-25%. При естественной сушке в поленнице, колотые дрова приобретают указанную влажность только через два года хранения под навесом.

Для увеличения продолжительности горения пиролизных котлов необходимо топливо определенных размеров, например, толщина полена не должна быть меньше 10 см.

Диапазон регулирования мощности котла 50-100% Работа котла нарушается при малой нагрузке, с мощностью менее 30-50%. Для отопления дома в межсезонье необходим другой источник тепла.

Пиролизные котлы торговых марок VERNER и ATMOS  имеют хорошие отзывы домовладельцев.

Двухконтурные твердотопливные котлы

Предназначаются двухконтурные котлы отопления на твердом топливе для обогрева помещений.

Данные устройства могут функционировать на дровах, угле, биотопливе из древесных отходов и т.д.

На сегодняшний день котлы двухконтурные твердотопливные считаются относительно недорогим и надежным вариантом теплоснабжения дома и обеспечения горячим водоснабжением.

Эти агрегаты производят двух видов:

  • со встроенным в прибор бойлером;
  • со встроенным змеевиком.

Следует отметить такую особенность двухконтурных твердотопливных котлов длительного горения, как отсутствие возможности производить точную регулировку нагрева, позволяющую обеспечивать стабильную температуру теплоносителя для обогрева помещений. Это основной их недостаток, но данную проблему решить можно.

Чтобы регулировка температуры в котле стала возможной, данное оборудование следует подключить вместе с котлом бойлера, так называемого косвенного нагрева, у которого имеется встроенный змеевик, пропускающий сквозь себя горячую воду из агрегата.

В данном случае этот элемент прибора выполняет функцию теплообменника и его монтируют таким образом, что обеспечивается равномерность нагрева жидкости. Поскольку у теплообменника площадь поверхности большая, вода становится горячей за короткий промежуток времени.

Все двухконтурные модели, которые работают на твердом топливе, имеют идентичное строение. Это две цилиндрические емкости, одна из которых расположена внутри второй.

Внутренняя отвечает за отопление жилища, а внешняя – за подачу горячей воды. В самом теплообменнике расположена труба, нагревающая воду. Она же делает возможным отвод газа из топки.

У любого двухконтурного котла есть скобообразная труба, отвечающая за распределение тепла.

Схема твердотопливного котла включает в себя следующее:

  • регулятор тяги;
  • камера сгорания и подогрева; зона горения;
  • заслонка;
  • телескопная труба;
  • распределитель воздуха.

В каждом котле за один раз помещается примерно 30 кг твердого топлива. Это гарантирует бесперебойную работу двухконтурной модели в течение 8 часов. В большинстве случаев теплоносителем выступает вода, поскольку она является недорогим и безопасным сырьем.

Однако нужно учитывать, что зимой, при отсутствии использования двухконтурного аппарата, вода замерзнет. Чтобы избежать этого, необходимо применять антифриз. Его использование не потребуется при ежедневном отоплении жилища.

Двухконтурный котел создается из стали либо чугуна.

Второй вариант считается более долговечным, однако, он отличается повышенной хрупкостью, которая значительно возрастает при сильном нагревании.

Соответственно, во время работы твердотопливного котла необходимо обращать внимание на температуру воды. Чтобы она снизилась, систему отопления заполняют самостоятельно холодной жидкостью. Чугунный твердотопливный котел считается более качественным, ведь его сборка выполняется вручную.

У стального аналога есть множество особенностей.

Хотя такое оборудование более прочное, оно может подвергнуться коррозии из-за контакта с влагой. При превышении уровня температуры, термостатический кран откроется в автоматическом режиме, что приведет к охлаждению системы.

Стоит помнить, что стальной котел создается посредством сварки, а это влияет на цену оборудования.

Как сделать котел длительного горения своими руками – пошаговое руководство

Самым оптимальным источником отопления для отдаленных районов без газификации и электрификации является твердотопливный котел длительного горения. Благодаря надежности, экономичности и эффективности он нередко используется для оснащения загородных домов и коттеджей.

Как работает агрегат

Обычные твердотопливные котлы способны проработать на одной закладке около 6-7 часов. Если по истечении этого времени в топку не подбросить очередную порцию топлива, это приведет к снижению температуры в доме.

В отдельных моделях горение поддерживается почти неделю.

Секрет здесь в следующем: в отличии от традиционных котлов, схема котла длительного горения включает в себя не одну, а две камеры сгорания. Первая из них предназначена для сжигания топлива, вторая – для поступивших из первой камеры газов.

Качество процесса во многом зависит от своевременной подачи воздуха, для чего в конструкции имеется вентилятор.

Подобный подход является инновационным: его впервые представила литовская компания Stropuva в 2000 году, после чего чертежи твердотопливных котлов длительного горения были взяты на вооружение ведущими производителями котельного оборудования.

На сегодняшний день агрегаты, работающие по этому принципу, являются наиболее недорогим и практичным вариантом обогрева домов в местностях, лишенных газификации. Сутью работы приборов данного типа выступает горение верхнего топлива.

Обычно месторасположением топки является нижняя часть: как следствие, холодный воздух после нагревания имеет возможность подниматься вверх.

Совет

Котлы длительного горения очень похожи на пиролизные: выделение основной порции тепла происходит не от сгорания твердых брикетов, а от выделившегося при этом газа.

Для сгорания внутри конструкции имеется специальное закрытое пространство. Камеры соединены между собой телескопической трубой, по которой выделившийся газ из первого отделения поступает во второе.

Процесс его дожига сопровождается смешиванием с холодным воздухом, нагнетаемым вентилятором. Эта процедура проистекает без пауз, до полного перегорания топлива.

Она отличается достаточно высоким температурным режимом – до +1200 градусов.

В продаже имеется целый ряд нагревательных приборов, сутью работы которых является один и тот же чертеж котла длительного горения на дровах. Разная степень их экономичности и эффективности объясняется различием размеров, материалов изготовления и наличием дополнительных функций.

Для работы универсальных ТТ котлов можно использовать любое топливо, что значительно упрощает их обслуживание. Наиболее экономичными моделями считаются дровяные ТТ котлы.

Конструкционные особенности и устройство

Дороговизна и сложность изготовления чертежа котла длительного горения своими руками ставит определенные препятствия на пути распространения последнего из них на территории нашей страны. В отличии от него, метод Булерьян широко используем народными умельцами для самостоятельной организации отопления загородных домов.

Чертеж котла длительного горения на твердом топливе Булерьян состоит из следующих узлов:

Также имеется еще одна любопытная деталь. Как известно, в обычных печах функция поддувала выполняется зольником: именно через него поступает необходимый для горения воздух.

В случае с Булерьян зольный отсек делается полностью герметичным: каналом подачи воздуха здесь является верхняя воздушная камера. Для регулировки подачи кислорода в верхней части этой камеры имеется заслонка.

По ходу сгорания дрова в топке постепенно оседают, что приводит к опусканию распределителя. Таким образом обеспечивается беспрерывная подача свежего воздуха.

Котел твердотопливный длительного горения своими руками

Материалы и инструменты первой необходимости:

Монтаж твердотопливного котла.

  • труба из металла, имеющая диаметр не менее 30 см и толщину стенок не менее 3 мм;
  • листовой металл толщиной 4 мм;
  • труба Ø 60 мм для воздухоподачи;
  • стальной диск Ø 27 см;
  • труба Ø 100 мм для отвода отработанного газа;
  • аппарат для сварочных работ;
  • болгарка для резки металла.

Для того чтобы сделать твердотопливный котел, который будет рассматриваться ниже, необходима толстостенная труба из стали Ø 300 мм, имеющая длину примерно равную 85 см. Вверху трубы вваривается отвод для отработанных газов, который состоит из трубы Ø 100 мм, имеющей длину около 40 см.

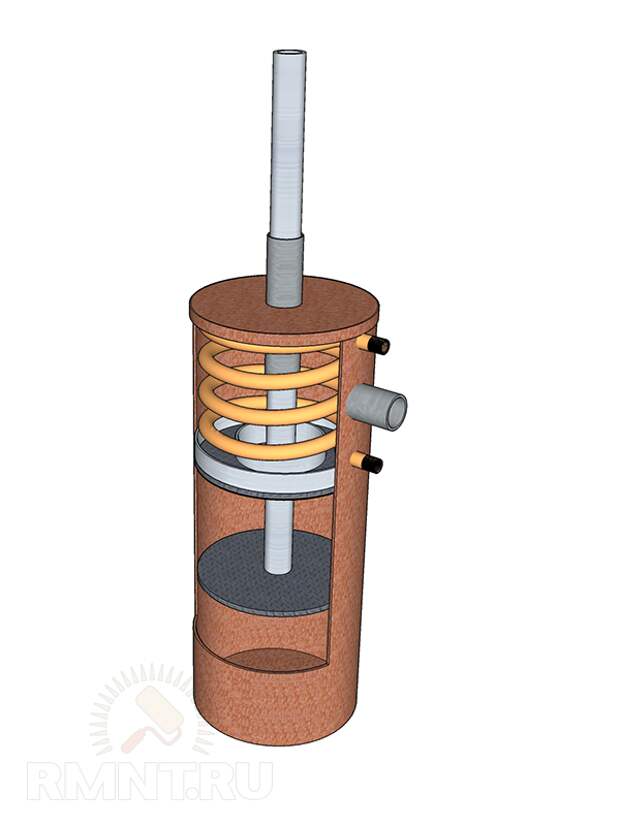

Секрет данной конструкции заключается в изготовлении некой ограничивающей зоны под горение топлива, в которой происходит уплотнение дров, препятствующее принятию участия в реакции избыточному кислороду.

Данная “зона” изготавливается из отрезка стальной трубы Ø 60 мм. Длиной труба должна быть немного больше, чем общая длина печи. В данном случае она равна 90 см. Внизу ограничителя подачи воздуха при помощи сварочного аппарата крепится стальной диск, имеющий диаметр 270 мм, на котором приварены шесть дугообразных лопастей, расходящихся от центра. Диаметр входного отверстия трубы ограничивается при помощи еще одного диска, имеющего круглое отверстие по центру Ø 20 мм. Это делается, для того чтобы уменьшить попадание воздуха в камеру сгорания.

Схема подключения твердотопливного котла.

Из стального листа толщиной 4 мм делается съемная круглая крышка, у которой в центре сделано отверстие диаметром немного большим, чем наружный диаметр ограничительного штока (такое устройство позволит ему беспрепятственно двигаться внутри топливного агрегата).

Нижнюю часть корпуса будущей печи необходимо оборудовать небольшим отверстием прямоугольного сечения, к которому крепится открывающаяся дверца. Это отверстие необходимо для систематического удаления отработанных продуктов сгорания. Низкая скорость горения способствует более плотному сгоранию дров, что, в свою очередь, ощутимо снижает количество золы и копоти, образующейся в камере сгорания топливного аппарата.

Теплом, образующимся вследствие сгорания твердого топлива, можно обогревать жидкий теплоноситель, находящийся в отопительной системе дома. Передача тепла от сгорающего топлива может осуществляться несколькими способами. Наиболее простое решение – сделать водяную рубашку вокруг греющейся зоны котла. Такая конструкция чем-то напоминает термос с топливом внутри, а теплоноситель циркулирует между наружными и внутренними стенками.

Во втором варианте жидкость подводится прямо в поршень, который давит на твердое топливо по ходу работы печной конструкции. Такую систему отопления сделать своими руками достаточно сложно. В случае если теплообменник печи не оборудован подвижными конструктивными элементами, его можно расположить в зоне горения топлива. Затем бак соединяется с подающим и отводящим трубопроводом.

Чтобы более наглядно рассмотреть все элементы рассматриваемого котла и изготовить их своими руками, можно использовать следующий чертеж, содержащий основные детали печи длительного горения.

Чертеж содержит подробное описание основных габаритных и посадочных размеров корпуса и других элементов. Чтобы облегчить понимание, развертка чертежа содержит разрезы и поперечные сечения.

Сделанные своими руками котлы длительного горения на твердом топливе могут использоваться не только для обогрева домов частного сектора, но и для выращивания овощей, фруктов, цветов и т. д. в тепличных условиях. Наличие отапливаемой теплицы позволяет получать урожай на протяжении всего года. Причем себестоимость продукции, полученной в теплице отапливаемой твердотопливным котлом, будет намного ниже, чем в парнике с электрическим или газовым обогревом. Если теплица располагается недалеко от дома, то ее можно подключить к общей системе отопления.

Самые популярные статьи блога за неделю

  • Как рассчитать количество батарей отопления
  • Как сделать печь длительного горения своими руками
  • Камины для загородного дома своими руками
  • Создание отопления в бане
  • Как утеплить потолок в гараже
  • Котел отопительный своими руками
  • Этапы устройства теплого водяного пола под плитку
  • Антифриз в качестве теплоносителя в системе отопления дома

Теплоаккумулятор — зачем?

Проблемы перегрева системы отопления решаются установкой теплоаккумулятора — значительной емкости с теплоносителем, которая «стабилизирует» систему. Во-первых, она добавляет объем. С малыми системами это важно. Больший объем теплоносителя перегреть сложно, а иногда (при определенных параметрах) и невозможно.

Подбор объема аккумуляторного бака

Во-вторых, теплоаккумулятор исключает резкие скачки температуры, которые характерны для дровяных и угольных котлов. При установке аккумулирующей емкости, резкие изменения температуры тоже исключены, так как из-за большего объема система становится более инерционной. И это плохо, если ее приходится запускать заново. Потому для домов периодического проживания (дач) такой вариант не подходит.

Схема с баком для аккумуляции тепла

Большая инерционность намного лучше с точки зрения комфорта при постоянном проживании в доме: в емкости теплоаккумулятора находится большое количество теплой воды. После того как котел потух, температура в доме поддерживается благодаря циркуляции нагретого ранее в емкости теплоносителя. Этим достигается более стабильная температура, и более редкие топки. Потому обвязка твердотопливного котла с теплоаккумулирующей емкостью используется только и исключительно для домов постоянного проживания.

Обратите внимание, что при обвязке твердотопливного котла с аккумуляторной емкостью, трехходовой клапан ставится по-другому:

Плюсы и минусы самодельных агрегатов

Как уже говорилось, котлы такого типа можно сделать и без специального оборудования и без помощи мастеров. У агрегатов, сделанных самостоятельно, есть такие положительные свойства:

  • Возможности усовершенствования оборудования. Так, один из самых популярных заводских вариантов имеет показатель эксплуатационного давления в 1,6 Бар. Это достаточно низкий уровень, а сами вы сможете сделать агрегат, в котором давление будет составлять до 3 Бар;
  • Работа на разных типах топлива. В котел вы можете закладывать дрова, уголь или отходы в виде опилок и т.д. Главное, чтобы к топливной камере был постоянный приток воздуха. А вот влажность древесины не настолько важна.

Мастера немного упростили конструкцию, чтобы такие котлы действительно можно было сделать без сторонней помощи и производственного оборедование. Главное изменение в системе подачи кислорода. Телескопический элемент сделать достаточно сложно, и сейчас вместо нее начали использовать стальную трубу, у нее длина на 30-50 сантиметров больше высоты самой топки. На конце устанавливается «блин» и элементы рассеивания воздуха. Другая часть торчит из крышки конструкции, на ней надо установить заслонку, чтобы контролировать подачу воздуха.

Недостатки у самодельных котлов те же, что и у заводских вариантов, но когда вы делаете котел самостоятельно, то такие недостатки можно исправить, и сделать все действительно качественно:

  1. Цилиндрическая форма. Обычно у таких котлов цилиндрический корпус, и без вальцовочного станка придать такую форму металлу очень сложно. Но выход есть, можно соорудить топку из пустых баллонов, которые предназначаются для пропана. Также можно использовать трубы необходимого диаметра. Но стоит учесть, что такие трубы очень прочные, толщина стенок у них составляет 5 миллиметров и больше, поэтому вес конструкции значительно увеличится.
  1. Конструкция котлов длительного горения такая, что лучше не подбрасывать топливо «на ходу». Для качественной загрузки дров или угля надо дождаться полного сгорания предыдущей порции. Если при работе котла открыть дверцу, то из нее дым начнет выходить внутрь дома, и топливо придется подкидать очень быстро и абы-как. Решается такая проблема установкой теплоаккумулятора.

DIY Outdoor Wood Boiler (Форум дровяных печей в Перми)

Видео №7 показывает старую изоляцию после того, как я снял ее с котла. Держится хорошо, за исключением самого верха, постоянное истирание при закладке дров было ему не по силам.

В этом году перешел на более подходящий материал. Я использовал одеяло из керамического волокна, покрытое твердой подкладкой, чтобы защитить его. Пока что дела обстоят намного лучше. Для тех, у кого нет широкополосного доступа для просмотра видео, у меня есть много фотографий в моем блоге:

Вы заметите сильное вдохновение от периодического сжигания ракетных печей в видео и фотографиях. Эта установка создает больше горения с боковой / нижней тягой, чем с нижней тягой, как в коммерческих бездымных дровяных кирпич в задней и вторичной камере светится от ярко-оранжевого до желтого, когда достигает полной температуры. Вторичные форсунки возвращают воздух в эту камеру независимо от того, работает индукционный нагнетатель или нет.

Со времени съемки моего последнего видео я смог раздобыть немного хорошо выдержанной древесины. Какая разница! Он горит бездымным светом в течение 5 минут после запуска. Когда включается индукционный вентилятор, он не дымит. При добавлении дров нет дыма. Я еще не видел, чтобы из дымохода выходила искра или была самая успешная дровяная печь, которую я построил, и я считаю, что она самая чистая. Никакого запаха горения древесины и, в отличие от моего первого ракетного котла, не выделяется летучая зола (я знаю, что это угольный термин, но я имею в виду золу, которая уносится вместе с выхлопом и оседает за пределами печи). В следующую пятницу я планирую сделать новое видео с обновлением, показывающее, насколько хорошо он горит со всеми настройками, которые я сделал с момента последнего видео, и с использованием хорошего выдержанного дуба.

Самый большой минус – маленькая на улице холодно (20F или ниже), мне нужно наполнять его каждые 4 часа. Это будет моим проектом в следующем году, наряду со строительством изолированного сарая для размещения котла для повышения эффективности.

Закрытая система с двумя котлами

Такая схема предусматривает параллельное подключение двух котлов . При этом востребованной становится группа безопасности. Также вместо открытого расширительного бака в специальном помещении устанавливается закрытый мембранный.

Группа безопасности состоит из:

  1. Клапана для стравливания воздуха.
  2. Предохранительного клапана для снижения давления.
  3. Манометра.

Согласно многим видео эту обвязку делают по такой схеме:

  1. Устанавливают на выходы теплообменников обоих котлов отсекающие краны.
  2. На подающую линию, которая отходит от , устанавливают своими руками группу безопасности. Расстояние между ней и клапаном может быть небольшим.
  3. Соединяют подающие трубы обоих котлов. При этом перед соединением в линию, которая отходит от твердотопливного котла для дома, врезают перемычку (для организации малого круга). Место врезки может находиться на расстоянии 1-2 м от котла. На небольшом расстоянии от перемычки ставят обратной лепестковый клапан. Если дровяной котел перестанет работать, теплоноситель под давлением, созданным газовым работающим от баллона агрегатом, не сможет двигаться по подающей линии в сторону твердотопливного устройства.
  4. Подающую линию соединяют с радиаторами отопления, находящимися в разных помещениях и на разных расстояниях друг от друга.
  5. Монтируют обратную линию. Она должна находиться между батареями и котлами. В одном месте ее разделяют на две трубы. Одна из них будет подходить к газовому котлу. На ней перед агрегатом ставят обратной пружинный клапан . Другая труба должна подходить к твердотопливному котлу. К ней подключают вышеупомянутую перемычку. Для подключения используют трехходовой клапан.
  6. Перед разветвлением обратной линии стоит поставить мембранный бак и циркуляционный насос.

Подобная схема может быть использована в ситуации, когда монтируются универсальные

Строим классический котел

Печь длительного горения Начинать изготовление котла необходимо с расчетов и выполнения чертежей, схем или, как минимум, эскизов. Расчеты позволяют определить необходимую мощность агрегата, а значит, выявить такие важные параметры, как объем топки, площадь теплообменника, объем разовой загрузки и т. п. Чертежи можно найти в сети или отчертить самостоятельно. Для создания простейшей конструкции может быть достаточно небольшого эскиза.

Оптимальный вариант — изготовление классического котла. Ведь разработать без наличия опыта и навыков эффективный и надежный пиролизный котел крайне сложно. Основой корпуса агрегата может быть труба или сварная конструкция из листовой стали. Все зависит от наличия возможностей и разработанного проекта.

Работа проводится в несколько этапов:

  • Сваривание корпуса.
  • Изготовление воздухораспределителя. С этой целью в верхней части приваривается небольшой кусок трубы с заслонкой для регулировки подачи воздуха в топку. В нижней части распределителя можно дополнительно установить крыльчатку.
  • Формирование зольника и топки, установка дверок и другой фурнитуры.
  • Установка крышки в верхней части корпуса.
  • Монтаж готового котла на бетонный фундамент.
  • Подключение к водяному контуру.
  • Разгонная топка.

Если конструкция выполнена правильно, и не было ошибок при подключении агрегата к топливной сети, разгонная топка проходит без проблем. Это означает, что котел можно эксплуатировать без опаски.

Разгонная топка

По окончании загрузки крышка закрывается, и возвращается на место регулятор воздухоподачи. Один из недостатков подобной конструкции состоит в том, что снять верхнюю крышку, не убирая воздухорегулятор, невозможно.

Розжиг осуществляется через открытую воздушную заслонку с помощью горящей лучины. До тех пор пока топливо не начнет уверенно тлеть, заслонка должна оставаться открытой. Затем она немного прикрывается. При снижении скорости горения до недостаточного для эффективной работы уровня заслонку можно немного приоткрыть. При разгонной топке топливо в котле должно полностью прогореть.

Особенности загрузки топлива и эксплуатации

Сборка системы отопления От простого котла, где полноценное воздухоснабжение необходимо по всему объему сжигания топлива, конструкция длительного горения, как отмечалось ранее, отличается ограниченностью этой подачи. Более того, объем загрузки непосредственно влияет на время горения, поэтому в нашем случае топочная загружается предельно плотно, чтобы не оставалось промежутков.

Топка изнутри

Обратите внимание! В качестве топлива можно использовать не только дрова, но и опилки, уголь, торф, мусор (исключительно сгораемый) и проч.

Топливо загружается в такой последовательности.

Пробная топка котла

Шаг 1. Снимается верхняя крышка конструкции.

Шаг 2. Извлекается воздушный регулятор.

Шаг 3. Котел загружается топливом по уровень дымоходной трубы.

Шаг 4. Сверху топливо поливается небольшим количеством жидкости для розжига (соляркой, отработанным маслом и проч.).

Шаг 5. Воздушный регулятор устанавливается обратно, сверху надевается крышка.

Шаг 6. Воздушная заслонка открывается до предела.

Шаг 7. Поджигается кусок бумаги, бросается внутрь конструкции. Когда топливо начинает тлеть, воздушная заслонка закрывается.

Система отопления. Обвязка

Система отопления. Обвязка

О том, что началось перманентное горение, можно судить по появившемуся из дымоходной трубы дыму. По мере сжигания топлива труба меньшего диаметра будет опускаться вместе с воздушным регулятором – по этому своеобразному индикатору и можно определить количество оставшегося топлива.

Изготовление котла длительного горения

Сделать такую конструкцию в домашних условиях несложно, но для этого потребуются навыки работы со сварочным аппаратом и четкая инструкция.

Этап 1. Подготовка всего необходимого

Для изготовления котла потребуются:

    металлическая труба ø30 см и больше с толщиной стенок в 4-5 мм;

Корпус можно изготовить из листовой стали методом сварки

После подготовки оборудования и расходных материалов можно приступать к работе.

Этап 2. Сборка конструкции

Обратите внимание! Котел обязательно должен быть установлен на ровную поверхность. Если требуется, оборудуется бетонное основание (здесь все зависит от общего веса конструкции).

Последовательнос ть действий при сборке следующая.

Шаг 1. Труба, которая послужит корпусом конструкции, обрезается в соответствии с выбранной длиной (от 0,8 до 1 м). Если длина будет большей, это затруднит загрузку топлива при эксплуатации. Приваривается дно из листовой стали и (если требуется) ножки, выполненные из швеллера.

Шаг 2. Формируется воздушный распределитель. Для этого из листа стали вырезается круг, диаметр которого меньше диаметра конструкции на 2 см. В центре круга проделывается отверстие ø2 см.

К распределителю приваривается крыльчатка с закрепленными на ней 5-сантиметровыми лопастями, изготовленными из той же стали. Сверху приваривается труба ø6 см таким образом, чтобы посередине встало проделанное ранее отверстие.

Корпус котла и воздушный распределитель

Двойные стенки котла

Двойные стенки котла

Обратите внимание! Эта труба должна равняться по высоте корпусу котла (можно и больше).

Сверху труба оборудуется заслонкой для регулировки подачи кислорода.

Шаг 3. Возле дна котла оборудуется дверка для удаления продуктов горения. Болгаркой из стального листа вырезается прямоугольник, фиксируются петли с запорной ручкой. Прямоугольник и послужит дверкой.

Загрузочный лючок для топлива

Шаг 4. Сверху на котел крепится дымоходная труба ø10 см. Первые 40-45 см труба должна идти строго горизонтально, после чего пропускается через обменник тепла (последний выполняется в виде металлической емкости с водой).

Шаг 5. Вырезается крышка для котла, в ней проделывается отверстие для воздушного распределителя. Важно, чтобы крышка прилегала к корпусу максимально плотно, иначе через щели будет выходить дым.

Крышка котла (еще один вариант)

Все, теплогенератор длительного горения готов к использованию.

Некоторые особенности

Конфигурация котла, его характеристики, чертежи будут зависеть от многих факторов:

  • Материала. Подойдет обычная сталь (лист), но лучше всего – жароустойчивая нержавейка или чугун.
  • Возможности хорошей обработки стали, надежного соединения деталей конструкции. Обычно для этого используют в основном болгарку, газовый резак и электросварку.
  • Вида, характеристик топлива (жидкое или твердое). Сталь должна выдерживать высокие температуры, не деформироваться, не плавиться под их воздействием. Выдерживать внутреннее давление паров и газов без разрывов и трещин.
  • Правильного расчета способа циркуляции теплоносителя. Будет ли она естественной ( за счет правильной манипуляции диаметрами труб, их наклоном, высоты бака и прочего) или принудительной (с использованием в схеме  насоса).
  • Учета давления паров, использования клапанов для сброски излишек газов, конденсата (монтаж обратки).

Важно в процессе проектирования котла, включения его в цепь отопления тщательно все продумать. Что и как будет работать после сборки.

Сделать отопительный котел своими руками не так уж сложно. Все проблемы обычно начинаются потом, когда что-то не учтено или коряво сделано.

Самодельные котлы для отопления частного дома чертежи

Самодельный котел для водяного отопления. Особенности и виды

Автономное обогревание все больше набирает популярность. Особенно актуально это для частных домов, коттеджей и дач. Поскольку не всегда существует финансовая возможность покупки качественного оборудования, самодельный котел для водяного отопления и разные его виды весьма распространены в частном секторе, в частности для обогрева не только помещения, но и телиц или других хозяйственных сооружений.

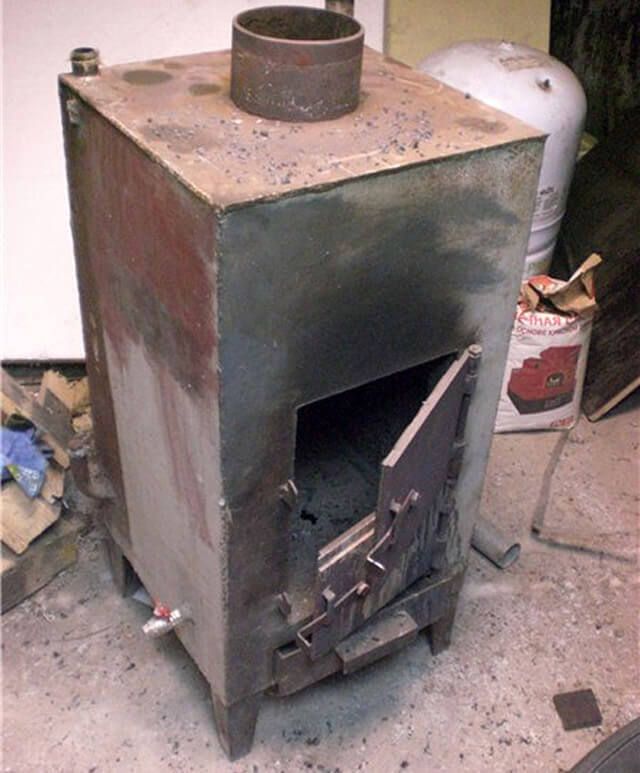

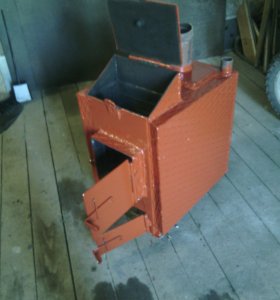

Рис. 1 Самодельный котел

Что нужно учитывать при сооружении отопительного котла?

Основой деятельности любого самодельного водяного котла является базовый принцип: любой вид топлива, который в нем сгорает, обогревает одновременно и теплообменник.

Схема работы подобного водяного отопительного оборудования зависит от следующего:

  • Наличие доступных материалов, из которых можно обустроить систему отопления.
  • Фактические умения и навыки, которые позволят создать отопительное оборудование с использованием печи или других вариантов. Готовые чертежи самодельных котлов отопления можно найти в интернете.
  • Выбор вида топлива. На это влияют такие показатели, как его доступность в определенном регионе и стоимость.

Эффективность самодельных котлов отопления зависит от следующих показателей:

  • Размеры конструкции. Чем больше площадь прямого контакта емкости с используемым теплоносителем, тем большее количество единиц тепла получает теплоноситель за определенный отрезок времени.
  • Показатель полноты сгорания применяемого топлива. Если вместе с продуктами сгорания в водяном оборудовании в трубу попадает и пиролизный газ, его дожёг в несколько раз повышает КПД. Если же приток кислорода к данному элементу водяной отопительной конструкции недостаточный, то схему сооружения необходимо доработать.

Отсюда можно сделать вывод, что для повышения качества обогревания нужно добиться минимального показателя температуры продуктов сгорания.

Чем температура ниже, тем выше КПД. Кроме того, применение низкой температуры будет залогом безопасности самодельного котла отопления.

Особенности отопления с наличием печи

В случае наличия проблем с подачей газа, существуют альтернативные способы применения отопительного оборудования. Неплохим вариантом является традиционная печка, однако такой способ подойдет только для небольших домов. Для двухэтажных вариантов альтернативой станут самодельные котлы отопления. Печи из кирпича с водяным отоплением станут оптимальным вариантом.

Несмотря на совмещение в данном варианте двух разных систем, самодельный котел в печку является одним из самых эффективных. Он позволяет осуществлять отопление большой площади, при этом расход топлива будет аналогичным традиционной печи.

Рис. 2 Кирпичная печь

Для работы печи может использоваться самодельный котел на угле или дровах. Также при желании можно чередовать эти варианты. Преимуществом подобной конструкции также является то, что самодельный печь-котел не требует наличия постоянной топки.

Вполне достаточно будет поддерживать нужный уровень отопления при помощи печи, подкладывая необходимое количество угля или другого топлива. Печь позволяет поддерживать оптимальный микроклимат внутри помещения, независимо от климатических условий снаружи.

Особенности сооружения

Самодельный отопительный котел для кирпичной печи может быть выполнен в различных вариациях, в зависимости от применения. Подобная конструкция может быть установлена не только в жилом доме, но и в служебных или хозяйственных помещениях, например, в теплице.

Самым важным этапом является правильная установка котла. Он должен находиться непосредственно в печи. Самодельный водяной котел отопления в кирпичную печь на дровах или угле устанавливается в виде буквы «П». Чертежи для данного процесса можно легко найти во всемирной паутине. Оптимальным материалом для его сооружения станет труба или листовой металл.

Для сооружения отопительного агрегата также пойдут неиспользуемые чугунные радиаторы, которые использовались в старых системах отопления многоэтажных жилых помещений. Перед монтажом радиатор нужно хорошо очистить, промыть и обработать соляным раствором. Это позволит значительно продлить срок службы самодельного водяного котла.

Сварить водяной котел для печи можно самостоятельно. Это несложно сделать при наличии чертежей и небольших навыков в этой сфере. Если же опыт отсутствует, то сварку оборудования для печи нужно доверить специалисту.

Несмотря на явные преимущества, подобное водяное отопление для печи имеет и свои недостатки:

  • Работа печи требует постоянной диагностики и контроля.
  • Зольная камера печи должна регулярно чиститься.
  • Подобная конструкция с печью используется преимущественно в холодное время года.
  • Износ конструкции котла в связи с высокой температурой внутри печи.
  • Отсутствие системы аварийного контроля, что обусловлено особенностями конструкции кирпичной печи.

Однако, при отсутствии других вариантов и при качественно выполненной работе, отопление с использованием печи будет неплохим вариантом.

Сооружение варианта для отопления теплицы

Для повышения урожая в холодное время года для теплицы необходимо предвидеть дополненное отопление. В отличие от обогрева при помощи электричества, использование самодельных котлов отопления будет более выгодным с финансовой стороны.

Рис. 3 Котел для теплицы

Оптимальным вариантом станет сооружение в теплице печи с выходящим дымоходом, что вполне можно сделать своими руками. Чертежи для этого также можно легко найти во всемирной паутине.

Процесс сооружения оборудования в теплице состоит из следующих этапов:

  • В тамбуре теплицы необходимо выложить кирпичную печь.
  • По всей длине теплицы вверху конструкции или под грядками устанавливается дымоход.
  • Выход для трубы необходимо сделать с другой стороны теплицы. Таким образом, угарный дым будет уходить, но тепло оставаться внутри теплицы.

Возможен также другой вариант самодельного котла для теплицы:

  • Подбор бочки большого объема и ее окрашивание изнутри, что позволит избежать коррозии.
  • Проделывание в бочке отверстий для дымохода, печи, дополнительного бочка и сливочного крана.
  • Установка топки внутри бочки.
  • Вывод из бочки дымохода.
  • Установка дополнительного расширительного бачка на бочку.
  • Сварка отопления для теплицы из профильной трубы.
  • Раскладка труб внутри конструкции теплицы.
  • Приобретение насоса для циркуляции воды в системе теплицы.

Подобный вариант для теплицы может работать как на дровах, так и на другом виде топлива. Для контроля температуры внутри теплицы самодельные котлы отопления можно оснастить электронным датчиком температуры, а само цифровое табло разместить непосредственно в доме.

Автономное обогревание в виде самодельных котлов отопления пользуется спросом, как у владельцев частных домов, так и среди жильцов многоэтажных зданий. Это позволяет значительно сэкономить на покупке дорогостоящего оборудования, а также контролировать сам процесс обогрева. Самодельные котлы отопления могут работать на дровах, угле или другом виде топлива, что позволяет использовать подобные агрегаты в разных сферах.

Пеллетные котлы российского производства

Жаротрубный котел

Сборка самодельных котлов

Котлы необходимы для нагрева теплоносителя в системе отопления частного дома и иногда – водопроводной воды, если не имеется бойлера. Обычно для решения этих задач используется оборудование фабричного производства, когда от хозяина требуется лишь выполнить монтаж системы и проконтролировать ее работу.

В некоторых случаях устанавливаются самодельные котлы, причем их сборка осуществляется «с нуля». Сложность конструкции зависит от планируемого к использованию топлива. Ниже будут рассмотрены только твердотопливные и электрические котлы. поскольку самодельные газовые и дизельные агрегаты опасны, и их установка дома запрещена.

Для чего нужны котлы ручной сборки

Котлы, собранные своими руками, обходятся дешевле своих фабричных аналогов, но не превосходят их по уровню КПД. Принцип работы оборудования основан на том, что сгорающее топливо выделяет тепло, которое уже поступает в теплообменник и нагревает циркулирующую воду. В этом самодельные изделия ничем не отличаются от фабричных.

Главный недостаток котлов, собранных по индивидуальным чертежам – это отсутствие гарантии. В случае с оборудованием заводского производства хозяин может быть уверен, что техника будет работать, а если нет – ее можно вернуть или заменить. За качество работы самодельного котла отвечает только тот, кто его собрал и установил в своем доме. В случае поломки придется за свой счет ремонтировать оборудование.

Для отопления самостоятельно изготовленным котлом рекомендуется использовать только безопасные виды топлива – дрова, уголь, пеллеты, электричество. Очень опасны самодельные газовые и дизельные котлы — их монтировать в жилых помещениях не стоит.

Более того, компетентные органы не разрешат врезку собранного своими руками оборудования в контур газовой трубы, а если обнаружат нарушение, потребуют привлечения хозяина к административной ответственности.

Несмотря на недостатки, у котла ручной сборки есть неоспоримое достоинство – эксплуатационные характеристики оборудования можно сделать такими, чтобы они в точности соответствовали потребностям хозяев дома.

Твердотопливные котлы

Наибольшей популярностью пользуются самодельные котлы отопления, работающие на твердом топливе. Они имеют простую конструкцию, которая во многом перекликается с устройством обычной печи. Собранные самостоятельно твердотопливные котлы универсальны, они могут работать как на угле, так и на дровах, а также пеллетах.

На эффективность работы оборудования влияют такие факторы, как полнота сгорания топлива и конструкция теплообменника. Интересно, что температура сгорания обратна КПД: чем она выше, тем коэффициент полезного действия ниже, поэтому нужно позаботиться о том, чтобы огонь был слабым. Кроме того, небольшая температура обеспечит лучшую сохранность трубопровода. Самые лучшие самодельные котлы, работающие на твердом топливе, имеют на выходе температуру до 120-150С°.

Электрические котлы

Электрические котлы для обогрева частного дома могут иметь различную конструкцию. Самый простой вариант – установить ТЭН прямо в системе отопления. Тогда исчезает необходимость в изготовлении отдельно стоящего котла.

Правда, труба, где ТЭН монтирован, должна иметь большой диаметр. Заодно рекомендуется сделать ее съемной, чтобы было легче обслуживать нагревательные элементы.

Интересны электродные котлы, когда для выработки тепла электрический ток пропускают прямо через жидкость. Тепловая энергия производится в результате хаотического движения ионов. В воде при этом должна содержаться соль.

Самостоятельно изготовить электродный котел намного сложнее, чем работающий на ТЭН: ведь ток оказывает прямое воздействие на воду, из-за чего требуется принять серьезные меры по электробезопасности.

Самые распространенные угрозы – электродуговой пробой теплоносителя, что практически равно короткому замыканию, а также накопление электролизного газа в контуре системы.

Проще всего сконструировать твердотопливный котел. При его сборке используются жаростойкие сорта стали – они прочнее, чем обычный стальной лист, который на открытом огне прогорает и быстро изнашивается.

Тем не менее, жаростойкая сталь стоит дорого, и на практике в котлах кустарной сборки применяется редко. Еще один вариант – чугун: этот материал отлично переносит жар, хотя работать с ним тяжело. Оборудование для изготовления чугунной печи есть только на специализированных предприятиях.

На водяной циркуляции

Твердотопливный самодельный котел для водяного отопления с классической компоновкой имеет камеру сгорания с колосниками – монтированными горизонтально стальными полосами металла, заменяющими цельнометаллическое дно. Топливо закладывается поверх колосников, а оставшийся после его сгорания пепел проваливается между ними в расположенную ниже камеру. К последней присоединен дымоходный канал, предназначенный для отвода дыма. Каждый раз перед началом очередной топки пепел из этой камеры нужно выгребать.

Рядом с камерой сгорания — обычно со стороны дымоходного канала — располагается емкость для нагрева воды, подключенная к контуру трубопровода частного дома: в нижнюю часть емкости поступает охлажденная вода, которая по мере нагрева поднимается вверх. Поток воздуха в камеру сгорания нагнетается вентилятором. Котел оснащен двумя дверками: верхняя предназначена для загрузки топлива, нижняя – для чистки камеры под колосниками. Также эта камера необходима для циркуляции воздуха.

На принципе пиролиза

Другую конструкцию имеют пиролизные котлы. У них имеется дополнительная верхняя камера, куда попадают газы, выделяемые в процессе сгорания дров. Там газы догорают, производя дополнительное тепло.

Пиролизный самодельный котел имеет больший КПД по сравнению с устройством традиционного типа.

Для отопления загородного дома, состоящего из нескольких комнат, подойдет аппарат с ТЭН, состоящий из трубы диаметром 21,9 см и длиной около 50 см. Такое приспособление будет экономным, ведь киловатты энергии не будут расходоваться впустую. Кроме того, устройство очень компактно.

Если ТЭН предполагается установить в отдельном корпусе, то лучше сделать котел с небольшими габаритами. В случае если котел применяется для подогрева проточной воды, это правило не действует. Ведь тогда нужно иметь запас жидкости, а для этого требуется больший резервуар.

Для работы котла не нужна выделенная линия электропитания, его можно подключать к бытовой сети вместе с другими электроприборами. В отличие от электродного оборудования, отопительный котел с ТЭН безопасен, ведь теплоноситель изолирован от тех частей устройства, которые находятся под напряжением. Если оснастить агрегат регулятором, то появится возможность настраивать температуру нагрева воды с высокой точностью – это главное преимущество электрического котла перед твердотопливным.

Котел отопления своими руками

Центром отопительной системы в частном доме является отопительный котел. Именно он выделяет энергию, которая в дальнейшем преобразуется, поступает в теплоноситель и нагревает отопительные радиаторы. В этой статье мы расскажем как сделать котел отопления своими руками, как сварить котел для отопления частного дома, а также предоставим чертежи и фото инструкции.

Виды отопительных котлов

Котлы, работающие на газу

Перед началом самостоятельного изготовления котла, необходимо определиться с его видом, который зависит от типа топлива, нагреваемого тепловой носитель. При желании можно соорудить котел, работающий от любого топлива. Найти необходимую информацию можно на ресурсах интернета. Однако прежде чем сделать выбор, стоит иметь представление о преимуществах и недостатках самых известных из них.

  1. Котлы для отопления, работающие на газу. Данный вид не стоит пытаться изготовить своими руками, так как к ним предъявляется очень много требований, которые вы вряд ли сможете удовлетворить. Ну и не менее важная причина – это высокая вероятность взрыва в ходе эксплуатации. Монтаж газового котла запрещен в подвальном помещении дома.
  2. Для изготовления электрического котла вам не потребуется профессиональных навыков и наличия множества материалов. Нельзя не отметить огромный недостаток – высокие цены на электрическую энергию. Это является идеальным вариантом для периодического обогрева домика на даче, но для постоянного использования электрический котел очень дорог.
  3. Котел с жидким топливом вполне подходит для изготовления своими руками, но стоимость топлива и особенности настройки форсунок могут вызвать немалые сложности в ходе работ.
  4. Среди всех перечисленных вариантов самым оптимальным можно назвать котел, работающий на твердом топливе, в качестве которого можно успешно использовать дрова.

Котел для системы водяного отопления

Всем известно, что дрова имеют высокую скорость сгорания, а соответственно не успевают обогреть помещение до нужной температуры при первоначальном КПД. Для того чтобы оптимизировать этот процесс, стоит рассмотреть два способа самостоятельного сооружения котлов на твердом топливе.

Пиролизный вариант котла

Котел такого вида адаптирован под сжигание дров, его дополнительное название – газогенераторный котел. Суть его работы состоит в том, что сгорание дров и выходящих из них летучих веществ осуществляется отдельно. Благодаря пиролизному процессу таким котлам удается сохранять оптимальный температурный режим теплового носителя длительностью от 6 до 12 часов, не подкладывая дрова.

Принцип работы пиролизного котла Работа пиролизного котла не может осуществляться без электрической энергии, которая обеспечивает работу вентилятора поддерживающего процесс горения принудительным способом.

Размеры таких конструкций составляют 1,5×0,75×1,7 м. Объем емкости для воды – 500 литров с обеспечиваемой мощностью 50 кВт. Габариты установки могут варьироваться исходя из индивидуальных потребностей.

Как правило, для самостоятельного изготовления конструкции вам потребуется стальной лист толщиной 4-6 мм, чугунный лист 1 см, труба из стали с толщиной стен 4 мм, электроды для сварки и сварочный аппарат. Также запаситесь центробежным вентилятором, колосниковой решеткой, совпадающей с размером камеры горения, автоматическое устройство для регулирования температурного режима, асбестовый лист и уплотнительный шнур.

По окончании процесса изготовления должна быть произведена обвязка котла отопления своими руками с соблюдением технологических требований.

Пеллетный тип котла

Принцип работы пеллетного котла

Этот вид котельной установки более автоматизирован и менее прихотлив в уходе в процессе эксплуатации. Пеллеты представляют собой гранулированную древесину, для изготовления которой используются опилки и стружка. Поскольку этот материал сыпучий, их подача в камеру для сгорания осуществляется автоматически с помощью шнека, или бункера.

Пеллеты У вас могут возникнуть трудности при изготовлении такого котла из-за отсутствия определенного электрического оборудования: электрического двигателя для обеспечения работы шнека, или бункерной заслонки.

Работа пеллетного котла выполняется таким способом, при котором отпадает необходимость в растопке или добавлении топлива. На это влияют габариты бункера. Благодаря принципу работы котельной установки можно контролировать количество выделяемого тепла, за счет количества подаваемых пеллет в топку.

Эти два вида котлов являются оптимальными для собственноручного изготовления. На каком из них останавливать свой выбор, решать вам. Это определяется многими факторами, главным из которых является необходимость в тепле и наличии определенного вида топлива, которое вы будете применять.

При любом варианте необходимо строго следовать технологии и соблюдать правила безопасности.

Посмотрите, как можно самостоятельно сделать котел длительного горения:

В этом видео демонстрируется твердотопливный котел шахтного типа с теплоаккумулятором:

Схемы и чертежи

Устройство печки медленного горения

Устройство пеллетного котла

Чертеж твердотопливного котла

Чертеж с размерами для создания твердотопливного котла

Чертеж пиролизного котла Viessmann на 25-40 кВт

Viessmann на 65 и 80 кВт

Чертеж котла для самостоятельного изготовления

Печь медленного горения

Чертеж печи на отработке

Простой и безопасный банный котел

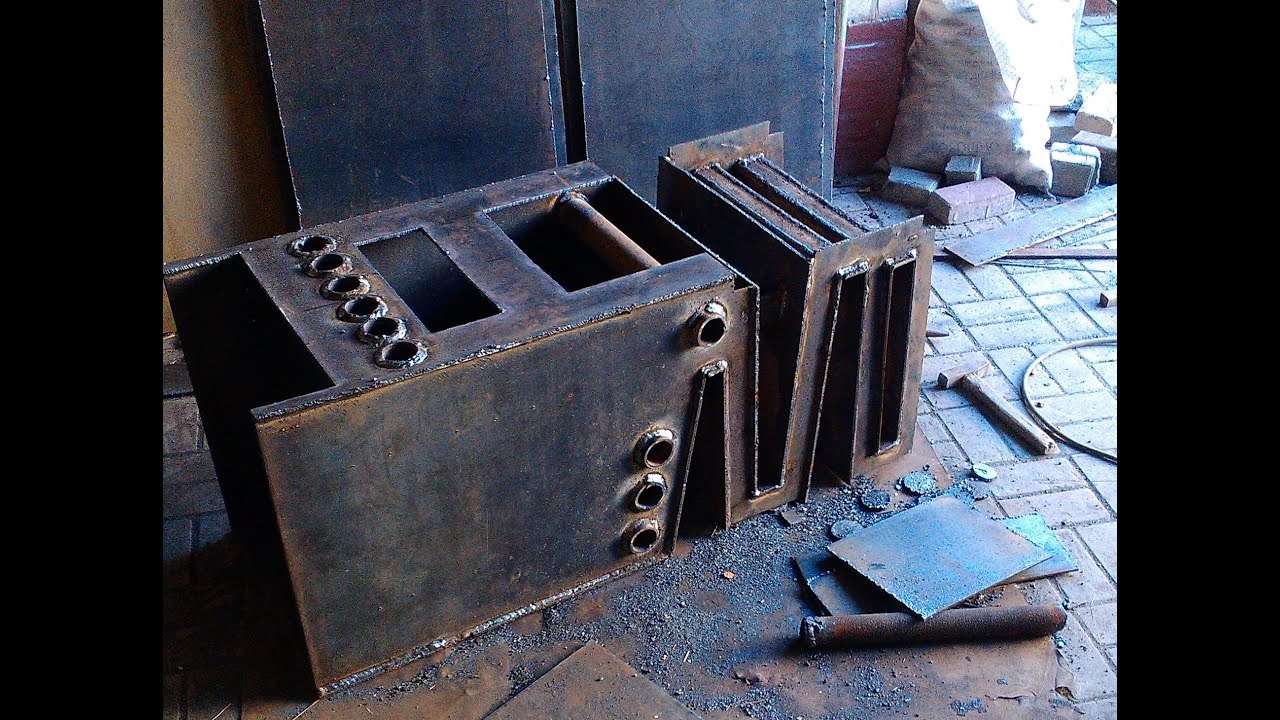

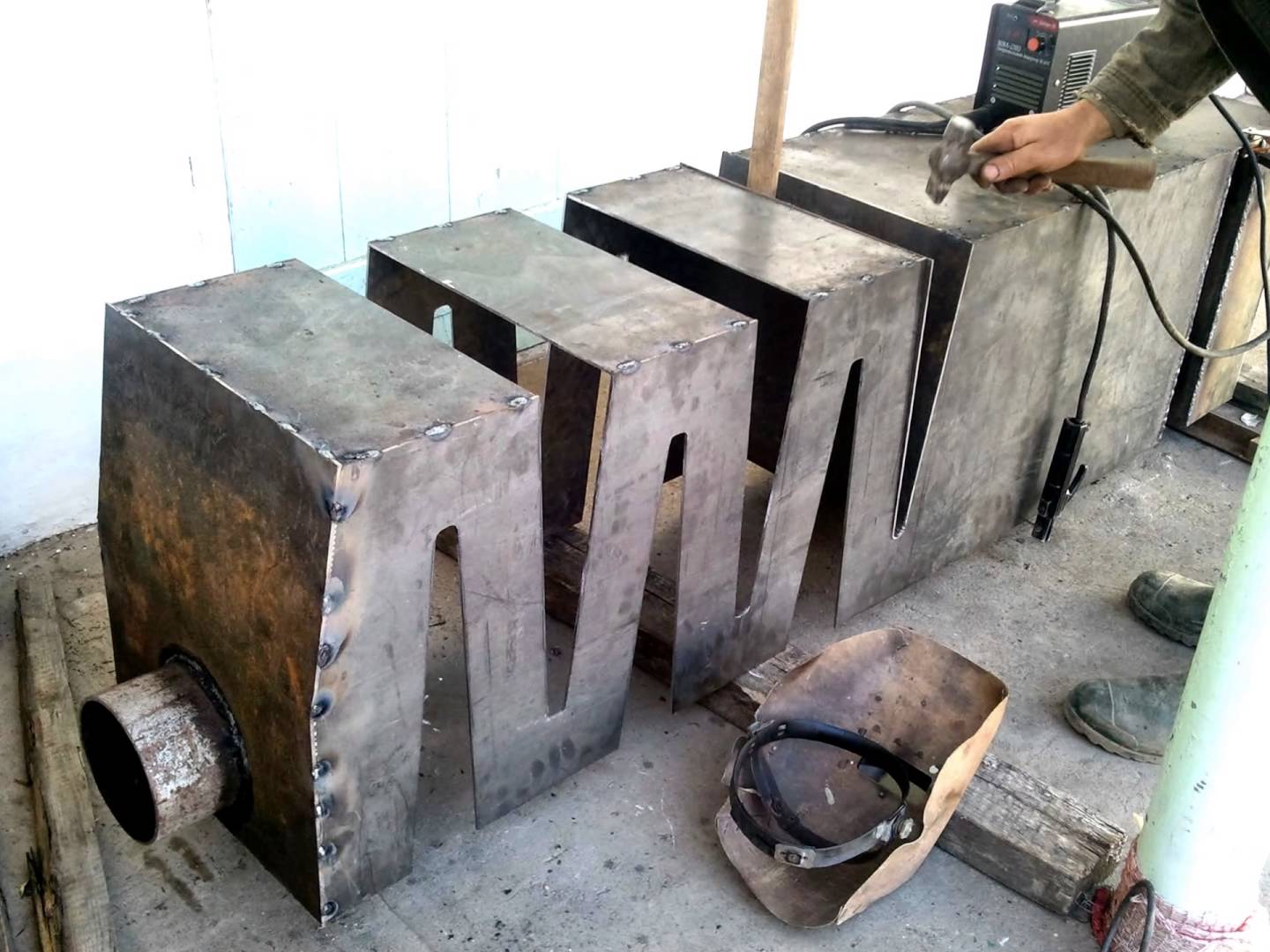

Сварочные работы при изготовлении котла

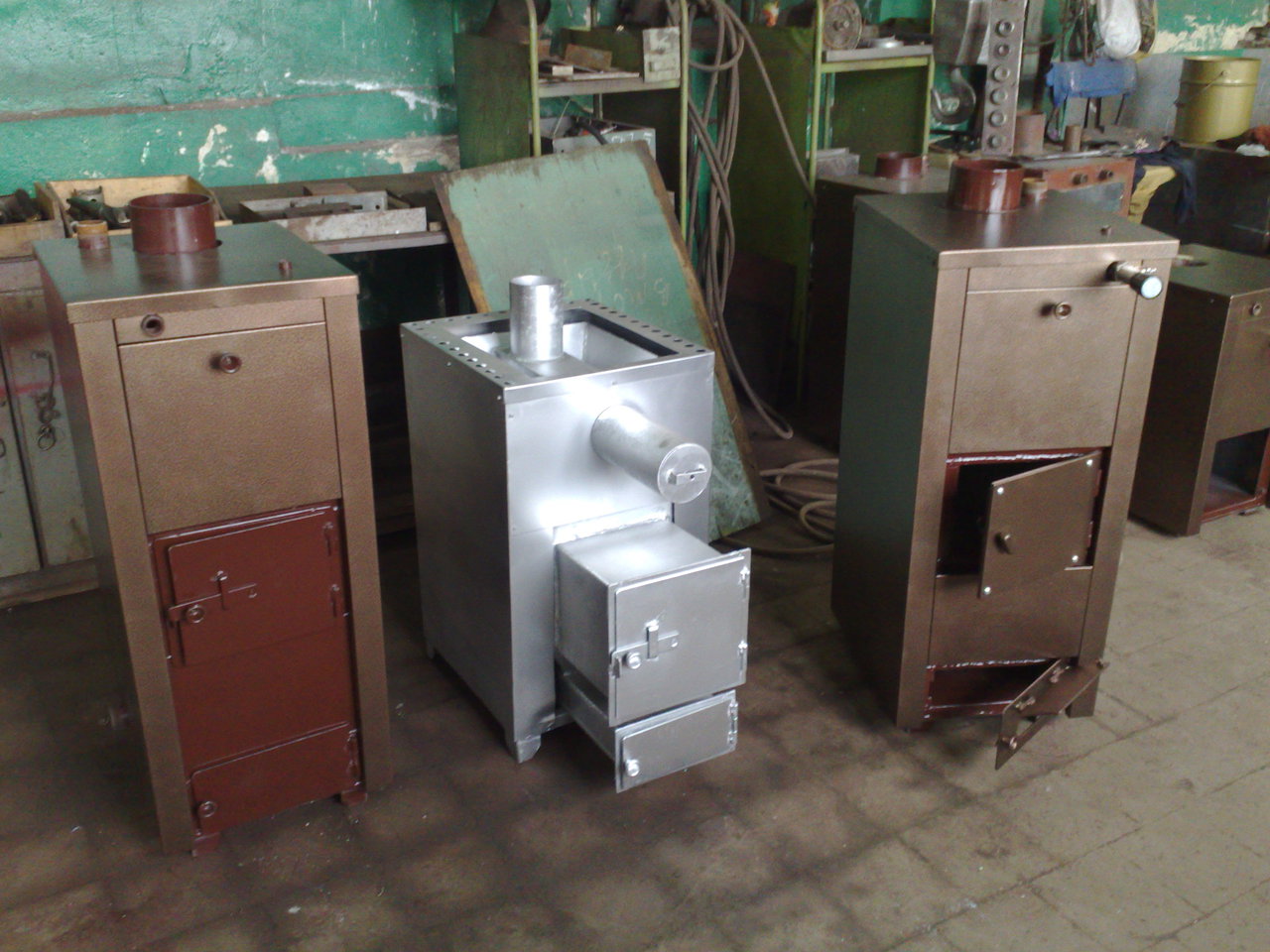

Изготовление котла в домашних условиях

Переделка сейфа в печку

Печь-камин с режимом тления до 8 часов

Печка медленного горения из газового баллона

Самодельная металлическая печь

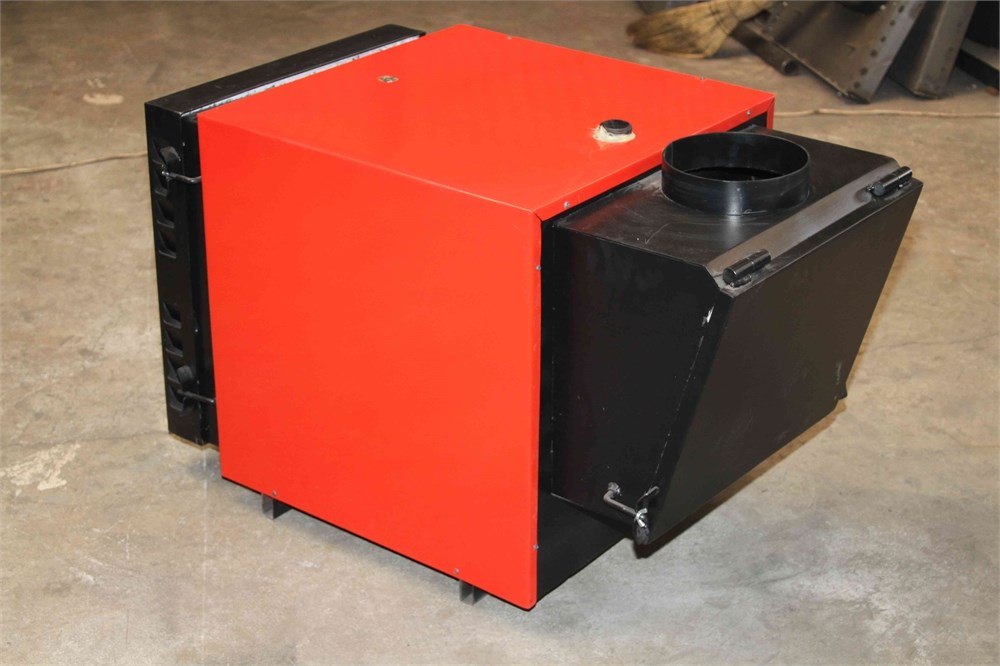

Надёжный и экономичный твердотопливный котёл

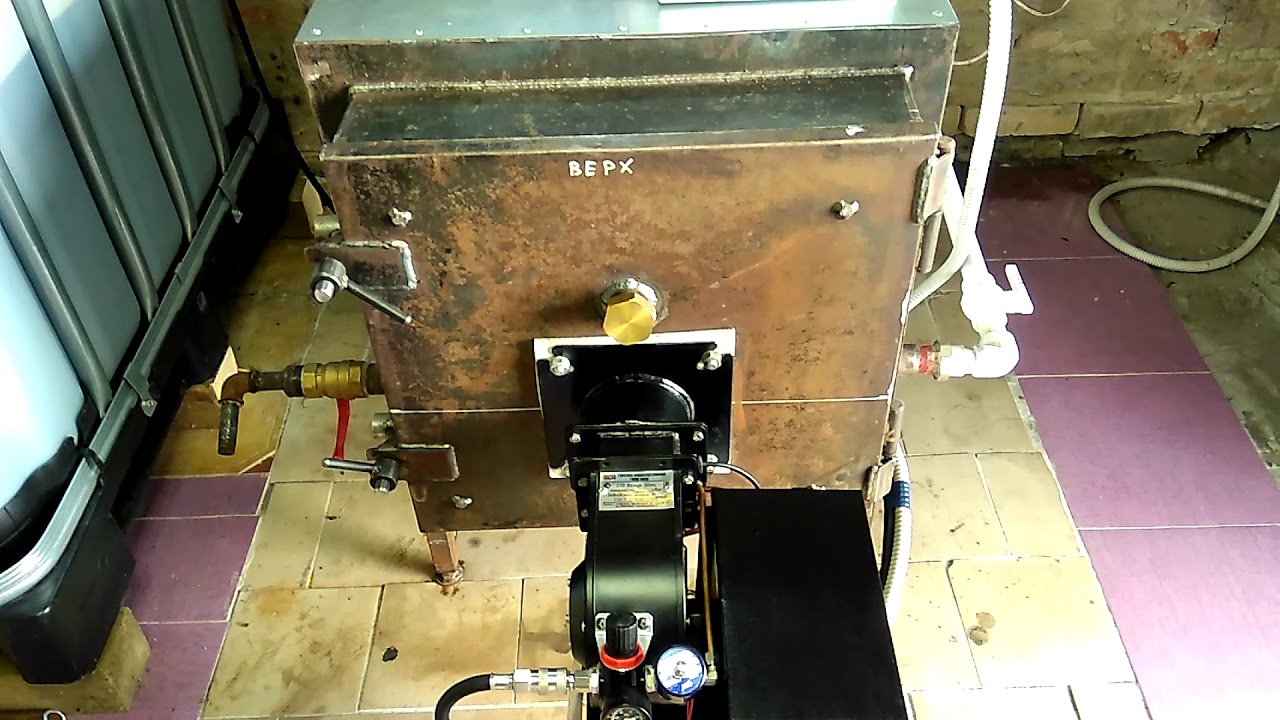

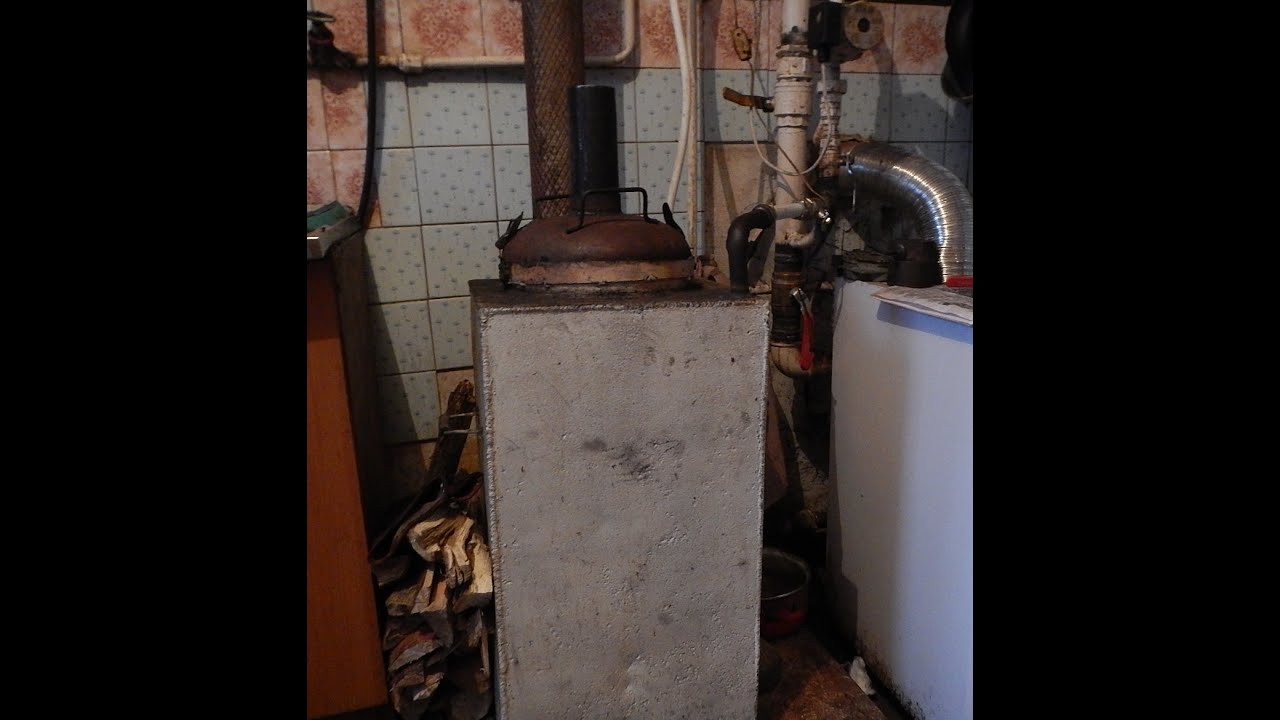

Котел отопления на отработанном масле

Выполненный из бочки

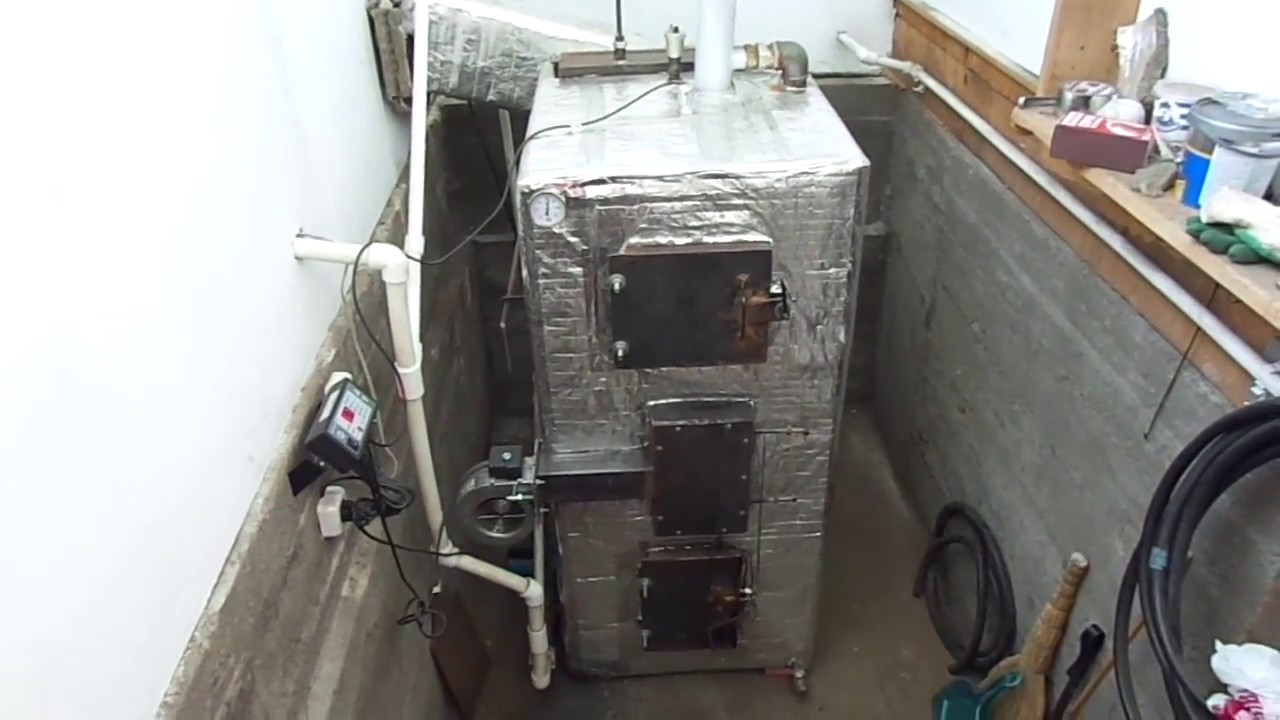

Испытание самодельного котла длительного горения

Источники: http://kotlomaniya. ru/kotly/samodelnyy-kotel-dlya-vodyanogo-otopleniya.html, http://x-teplo.ru/otoplenie/kotly/samodelnye.html, http://kakpravilnosdelat.ru/kotel-otopleniya-svoimi-rukami/

Котел отопления своими руками: описание и чертежи

Проектируя систему отопления для частного дома, многие владельцы для того, чтобы сократить расходы на покупку оборудования, предпочитают самодельные котлы отопления заводским. Действительно, заводские агрегаты стоят достаточно дорого, а сделать котёл на дровах своими руками вполне по силам, если у вас имеются грамотные чертежи и есть навыки обращения с инструментами для механической обработки материалов, а также со сварочным аппаратом.

Схема работы водогрейных котлов, как правило, универсальна – тепловая энергия, которая выделяется при сгорании топлива, передаётся на теплообменник, откуда идёт на отопительные приборы для обогрева дома. Конструкция агрегатов может быть самой разной, как используемое топливо и материалы для изготовления.

Пиролизные котлы длительного горения

Схема работы пиролизного устройства длительного горения основана на процессе пиролиза (сухой перегонки). В процессе тления дров выделяется древесный газ, который сгорает при очень высокой температуре. При этом выделяется большое количество тепла – оно идёт на обогрев водяного теплообменника, откуда поступает через магистраль в отопительные приборы для обогрева дома.

Твердотопливные пиролизные котлы – достаточно дорогое удовольствие, поэтому многие владельцы для своего дома предпочитают изготовить самодельный котёл отопления.

Конструкция такого агрегата довольно проста. Твердотопливные пиролизные котлы состоят из следующих элементов:

  • Камера загрузки дров.
  • Колосник.
  • Камера сгорания летучих газов.
  • Дымосос – средство обеспечения принудительной тяги.
  • Теплообменник водяного типа.

Дрова помещают в загрузочную камеру, поджигают и закрывают заслонку. В герметичном пространстве при тлении дров образуются азот, углерод и водород. Они поступают в специальный отсек, где сгорают – при этом выделяется большое количество теплоты. Она используется для нагревания водяного контура, откуда вместе с нагретым теплоносителем идёт на отопление дома.

Время сгорания топлива у такого водогрейного устройства составляет около 12 часов – это достаточно удобно, поскольку нет необходимости часто к нему наведываться для загрузки новой порции дров. По этой причине твердотопливные котлы пиролизного действия очень высоко ценятся среди владельцев домов частного сектора.

Чертёж на схеме наглядно демонстрирует все особенности конструкции водогрейных котлов пиролизного действия.

Для того, чтобы самостоятельно изготовить подобный аппарат, понадобятся болгарка, сварочный аппарат и следующие расходные материалы:

  • Лист металла толщиной в 4 мм.
  • Металлическая труба диаметром в 300 мм с толщиной стенки 3 мм.
  • Металлические трубы, диаметр которых составляет 60 мм.
  • Металлические трубы, диаметр которых составляет 100 мм.

Пошагово алгоритм изготовления выглядит следующим образом:

  • Отрезаем участок длиной 1 м из трубы диаметром 300 мм.
  • Далее необходимо приделать дно из листового металла – для этого нужно вырезать участок необходимого размера и сварить с трубой. Подставки можно сварить из швеллера.
  • Далее делаем средство для забора воздуха. Вырезаем из листового металла круг диаметром 28 см. В середине сверлим отверстие размером 20 мм.
  • Размещаем с одной стороны вентилятор – лопасти должны быть 5 см по ширине.
  • Далее ставим трубку, диаметр которой 60 мм и длина более 1 м. С верхней стороны крепим люк для того, чтобы была возможность регулировки воздушного потока.
  • В нижней части котла необходимо отверстие для топлива. Далее нужно сварить и прикрепить люк для герметичного закрывания.
  • Сверху размещаем дымоход. Он ставится вертикально на расстоянии 40 см, после чего его пропускают через теплообменник.

Твердотопливные пиролизные устройства водогрейного типа очень эффективно обеспечивают отопление частного дома. Их самостоятельное изготовление помогает сэкономить очень существенную сумму денег.

Как изготовить паровой котёл своими руками

Схема действия паровых систем отопления построена на использовании тепловой энергии горячего пара. При сгорании топлива образуется определённое количество теплоты, которое поступает на водогрейный участок системы. Там вода превращается в пар, который под высоким давлением поступает с водогрейного участка в магистраль отопления.

Такие аппараты могут быть одноконтурными и двухконтурными. Одноконтурный аппарат используется только для отопления. Двухконтурный обеспечивает ещё и наличие горячего водяного снабжения.

Паровая система отопления состоит из следующих элементов:

  • Водогрейного парового устройства.
  • Стояков.
  • Магистрали.
  • Радиаторов отопления.

Чертёж на рисунке наглядно демонстрирует все нюансы конструкции парового котла.

Читайте также: Газовый самодельный котел отопления.

Сварить такой агрегат своими руками можно, если иметь некоторые навыки в обращении со сварочным аппаратом и инструментами для механической обработки материалов. Самой важной частью системы является барабан. К нему подсоединяем трубы водяного контура и приборы для контроля и измерений.

В верхнюю часть агрегата при помощи насоса нагнетается вода. Вниз направлены трубы, по которым вода поступает в коллекторы и подъёмный трубопровод. Он проходит в зоне сгорания топлива и там происходит нагревание воды. По сути здесь задействован принцип сообщающихся сосудов.

Для начала необходимо хорошо продумать систему и изучить все её элементы. Потом необходимо закупить все необходимые расходные материалы и инструменты:

  • Трубы из нержавейки диаметром 10-12 см.
  • Стальной лист из нержавейки толщиной в 1 мм.
  • Трубы диаметром 10 мм и 30 мм.
  • Предохранительный клапан.
  • Асбест.
  • Инструменты для механической обработки.
  • Сварочный аппарат.
  • Приборы для контроля и измерений.

Далее изготовление агрегата выглядит следующим образом:

  • Делаем корпус из трубы длиной 11 см с толщиной стенки 2,5 мм.
  • Делаем 12 дымогарных труб длиной 10 см.
  • Делаем жаровую трубку 11 см.
  • Из листа нержавейки изготавливаем перегородки. В них проделываем отверстия для дымогарных трубок – их крепим к основанию при помощи сварки.
  • Привариваем к корпусу предохранительный клапан и коллектор.
  • Теплоизоляцию выполняем при помощи асбеста.
  • Оснащаем агрегат приборами контроля и регулировки.

Заключение

Как показывает практика, изготовление котлов для систем отопления частных домов достаточно распространено. При правильном выполнении всех теплотехнических расчётов, при наличии грамотно составленного чертежа и схемы разводки магистрали такие аппараты достаточно эффективно справляются со своей задачей и позволяют сэкономить значительную сумму денег, поскольку подобные устройства заводского изготовления стоят достаточно дорого.

Изготовление отопительных аппаратов своими силами – задача скрупулёзная, сложная и трудоёмкая. Для того, чтобы с ней справиться, нужно уметь пользоваться сварочным аппаратом и иметь навыки владения инструментами для механической обработки материалов. Если же вы таких навыков не имеете, такой случай будет неплохим поводом научиться – и вы своими руками сумеете обеспечить своё жильё теплом и комфортом.

Самодельный котел для водяного отопления своими руками

Без отопления дом не дом. На даче или в гараже тоже иногда без него не обойтись. Но что делать, если централизованного отопления нет и не предвидится даже в далекой перспективе? Стоит подумать об установке системы водяного отопления.

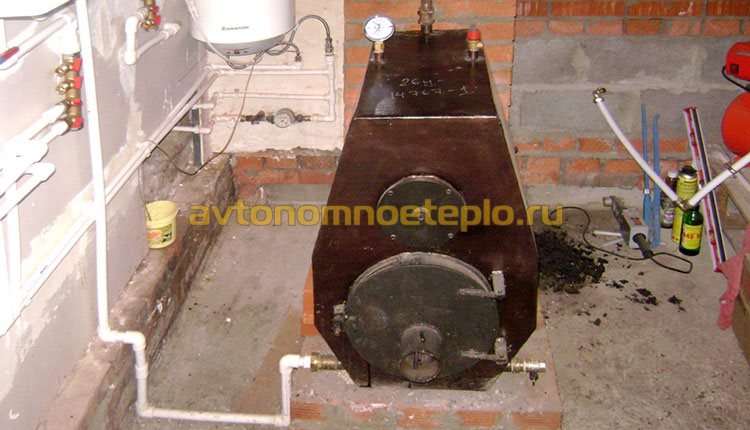

Самодельный котел водяного отопления

Когда не хватает денег на покупку заводского котла, на помощь приходят смекалка и опыт поколений мастеров, создававших нагреватели воды своими руками. Самодельный котел для водяного отопления не представляет особой сложности. Надо знать устройство, принцип функционирования котла и четко следовать рекомендациям.

Принцип работы

Работа котла, в том числе самодельного, базируется на сгорании в нем топлива и нагревании теплообменника с последующей передачей тепла теплоносителю. В нашем случае воде. Конструктивная схема и внешний дизайн зависят от доступности тех или иных материалов, видов топлива. В качестве топлива используются дрова, уголь, реже – отработанное масло.

Эффективность зависит от конструкции теплообменника. От площади и времени соприкосновения теплоносителя с теплом, получаемым из топки, зависит отдача. КПД котла зависит от полноты сгорания топлива. Когда пиролизный газ просто уходит в трубу, а поступление кислорода к камере сгорания недостаточно, не стоит ожидать больших результатов.

Решение одно – добиваться снижения температуры выходящих газов. Низкая температура на выходе дымохода увеличивает безопасность, продлевает срок службы нагревателя.

Требуемые материалы

Конструкцию реализуют двумя путями:

  • Разместить емкость с водой над топкой (в рубашке между стенками котла).
  • Пустить воду через змеевик, который проложен в камере сгорания на выходе продуктов горения из топки.

Первый – это классический вариант, позаимствованный из русской бани. Второй способ подходит для проточного котла с более высоким КПД. Детальную схему находят в интернете или заимствуют у знакомых, уже реализовавших данную идею.

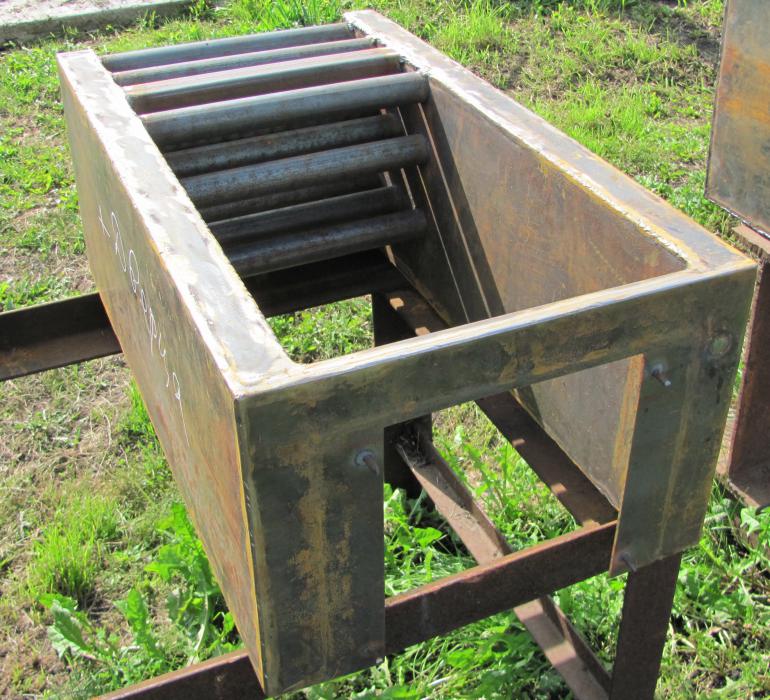

Самодельный теплообменник

Для котла понадобится металл толщиной не менее 5 мм. Топку лучше делать из чугуна, но его литьем сегодня мало кто занимается. Поэтому, ее изготавливают из жаропрочной стали легированной. Если использовать обычную сталь, то она может быстро деформироваться и даже прогореть. Чтобы укрепить стенки, их обкладывают огнеупорным кирпичом, что не всегда практично.

Для водяной рубашки подойдет металл обычного качества (например СТ20) толщиной 3 мм. Для труб, по которым проходят газы (их называют дымогарными), оптимальный диаметр – 50-75 мм. Материал лучше брать такой же. Конструкция рубашки выполняется жесткой, чтобы обеспечивать принудительную циркуляцию воды, когда нет электричества. Для этого наружные стенки топки укрепляют ребрами из металлопрофиля, к которым приварится внешний корпус. Шаг установки рекомендуется делать не менее 15 см.

Дверцы рекомендуется делать двухслойными с прокладкой теплоизолятора – асбеста, волокон базальта или их сочетаний. Их герметизируют шнуром из асбеста. Петли ставят регулируемые. Ручки покрывают эбонитом или текстолитом.

Диаметр выходного патрубка не менее 15 см, а длина трубы дымоудаления составляет 5-6 метров. Так обеспечивается естественная тяга. На выходе воды ставят обратный канал с трехходовым термодатчиком, настроенным на +55 градусов. Если вода не нагрелась до этой температуры, она пойдет по малому кругу. Как только температура достигнет +60 градусов, начнется забор воды из системы.

Насос нагнетания допускает использование труб с меньшим диаметром. Кроме того, бак с водой не требуется поднимать слишком высоко.

Если в систему включен насос, вода закипит при пропадании электричества.

Устройство твердотопливного котла

Чтобы такого не произошло, требуется установка предохранительного клапана в водяную рубашку. Еще лучше установить источник бесперебойного питания или генератор. Не позволит котлу закипеть и теплоаккумулирующая емкость. Кроме того, она обогреет дом после полного сгорания топлива.

Манометры и термометры должны в обязательном порядке включаться в схему работы котла. Трубки для подачи воды и собственно теплообменника рекомендуется выбирать диаметром дюйм – дюйм с четвертью. Желательно, чтобы они были оцинкованные. Места резьбового соединения герметизируют льном и суриком.

Возможные конструкции котлов отопления

Самый распространенный – на дровах. Его сделать проще, но у него низкий КПД. Простейшая конструкция выполняется таким образом: в трубу большего диаметра вставляется трубка с меньшим. Последняя играет роль топки, а между трубами циркулирует вода.

Эффективны пиролизные котлы. Их КПД доходит до 92%. Они используют процесс сухой перегонки древесины. В этом случае топливо распадается на кокс и газ, который называют пиролизным. При соединении последнего с кислородом, происходит воспламенение с освобождением большой энергии. Одна порция дров в таком агрегате горит в три раза дольше, чем в обычном котле, а золы в несколько раз меньше.

Но пиролизный котел требует сухих дров. Их влажность не более 30%. Плюс, дороже обойдутся материалы.

Схема пиролизного котла

В котле, работающем на отработанном масле, реализован другой принцип. Когда на раскаленный поддон попадает масло, оно мгновенно испаряется, а выделившиеся газы нагревают емкость или трубки с водой. Такой котел топят даже соляркой.

Электрический котел предполагает использование ТЭНов. Их можно просто установить внутри вертикальной трубы. Сверху организуют подачу воды, а обратную линию подключают снизу. Основной недостаток такого котла – малая мощность. Дело в том, что котлы мощнее 7 кВт подключать к сети напряжением 220 вольт запрещено. Для них требуется сеть 380 вольт.

На видео можно ознакомиться с устройством самодельного котла:

Инструменты для сборки котла

Сделать можно из подручных средств и при помощи стандартных инструментов, без дополнительного специального оборудования. Чтобы отважиться на самостоятельную работу, в хозяйстве должны быть:

  • Листовой металл. Используют и старую чугунную печь.
  • Трубы стальные разного диаметра, в том числе, оцинкованные.
  • Старые стальные или чугунные дверцы и заслонки. Их делают самостоятельно, но лучше поискать на свалке или в магазине.
  • Автомобильный радиатор. Его используют как теплообменник.
  • Дрель.
  • Сварочный аппарат.
  • Болты, гайки, уголок, метизы, гаечные ключи, герметик и пакля.

Если в конструкции предусмотрен насос, надо найти и его. Еще понадобятся датчики давления, температуры и термостат.

Вконтакте

Facebook

Twitter

Одноклассники

Самодельный, двухконтурный котел | котел

Категории раздела
Устройство и схемы котлов на жидком топливе [33]

Различные конструкции жидкотопливных котлов заводского и самодельного производства. Преимущества и недостатки, а также особенности монтажа и подключения, включая особенности дымоходов. Обзор и отзывы о различных моделях котлов работающих на жидком топливе различной мощности и от различчных производителей в комментариях

Котлы на жидком топливе своими руками [7]

Самодельные конструкции жидкотопливных котлов. Подборка материалов (фотографии, схемы и чертежи) котлов и печек на жидком топливе, включая печки на отработке (отработанном масле), полезных тем кто решил построить своими руками печку или котёл на отработке или другом жидком топливе

отечественное производство

  Если Вас интересуют направления: самодельный котел, двухконтурный котел, котел работающий на жидком топливе — внешний вид — много полезной информации Вы сможете найти в разделе: Жидкотопливные котлы нашего Фотоальбома.

  Посмотреть ещё Котлы на жидком топливе своими руками можно Здесь.

Все категории раздела — в колонке слева. Приятного просмотра!



котел




  Котел состоит из двух секций. Верхнюю секцию можно, дополнительно, использовать для подогрева воды. Мощность котла около 55 Квт … Читать больше, или Перейти на главную.

работает на жидком топливе и природном газе

 Не пропустите похожие материалы:

  Для просмотра фотографии в реальном размере перейдите по ссылке Самодельный, двухконтурный котел.

  Если Вы готовы поделиться интересной информацией по вопросам подобным запросу котел, или внешний вид — заходите пожалуйста в нужную Вам категорию раздела.
  В любом случае, если Вы добавите фотографии или любые другие интересные материалы: схемы, чертежи или описания — посетители, которых интересует «отечественное производство / самодельный котел, двухконтурный котел, котел работающий на жидком топливе», останутся Вам благодарны.


Пока комментариев никто не оставил. Оставьте свой — первый.

Добавлять комментарии могут только зарегистрированные пользователи.

Сервис объявлений OLX: сайт объявлений в Украине

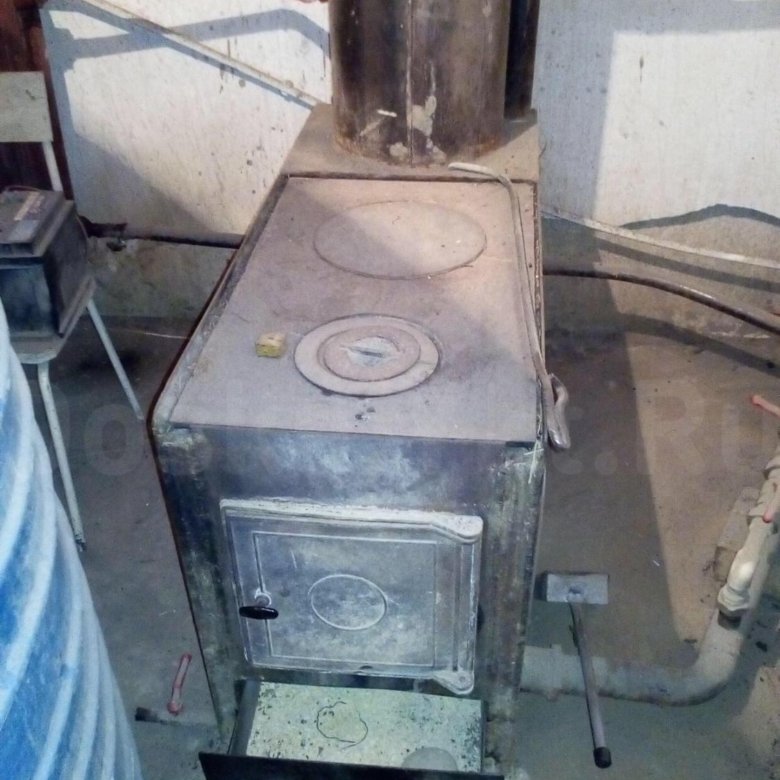

Киев, Оболонский Сегодня 11:22

450 грн.

Договорная

Васильевка Сегодня 11:22

Паровой котел своими руками

Паровым котлом называется специальный агрегат, который предназначен для получения горячего пара, имеющего давление выше атмосферного. Пар в котлах образуется при помощи тепловой энергии, выделяемой при сгорании сжигаемого в топках топлива. Тепло выделяемых топочных газов передается на поверхности нагрева, которые находятся в контакте с теплоносителями.

Принципы устройства паровых котлов

В общих чертах устройство парового котла можно представить следующим образом. В верхней части расположен барабан, в который при помощи насосов поступает вода. В нижнюю часть устройства идут опускные трубы, которые не подвергаются нагреву. По этой трубопроводной системе вода из барабанной установки поступает в коллекторы, располагающиеся в нижней части котла. От коллекторной установки к барабану идет подъемный трубопровод, создающий поверхности нагрева, которые расположены в горячей зоне сгорания топлива. (См. также: Одноконтурный газовый котел Baxi)

Система трубопровода парового котла действует по принципу сообщающихся сосудов. В горячих трубах находится пароводяная смесь, плотность которой ниже, чем плотность воды. В результате этого пароводяная смесь поступает вверх и попадает в сепараторную систему. В сепараторе пар и вода разделяются, после чего вода оказывается в барабане котла, а пар направляется в паропровод, а далее в пароперегреватели, где  он нагревается до требуемых величин. Здесь же повышается и его давление. После этого пар поступает в паровую турбину.

Применение паровых котлов в бытовых целях

Помимо промышленного применения, паровые котлы получили широкое распространение в быту, где они используются, в основном, для систем обогрева помещений. Наиболее популярны бытовые паровые и водогрейные котлы, использующие в качестве топлива газ. Это значительно повышает эксплуатационные характеристики. Паровые котлы на газе можно использовать для создания отопительной системы в городской малогабаритной квартире, они не требуют постоянного контроля за уровнем расходуемого топлива, при их работе не образуется копоти и шума.

Помимо газовых котлов, существуют и жидкотопливные, твердотопливные, комбинированные и электрические модели. Каждая разновидность имеет свои особенности конструкции и технические характеристики, но принцип их действия аналогичен тому принципу, на котором работает паровой газовый котел. (См. также: Отопительные котлы на отработанном масле)

Бытовые твердотопливные паровые котлы в качестве топлива используют дрова, уголь, кокс. Жидкотопливные котлы работают, в основном, на дизельном топливе. Некоторые модели жидкотопливных котлов могут использовать в качестве топлива отработанное машинное масло, печное топливо, мазут. Комбинированные паровые котлы могут использовать различные виды топлива. В большинстве случаев подобные агрегат рассчитаны на применение газа и дизельного топлива.

Относительная дороговизна котельного оборудования может послужить причиной возникновения желания построить паровой котел своими руками. Однако следует учитывать, что самостоятельное изготовление котла требует проведения очень точных расчетов и наличия высокотехнологичных жаропрочных материалов, инструментов и оснастки. К тому же любые паровые котлы, особенно котлы паровые газовые, должны соответствовать требованиям и стандартам безопасности и оснащаться автоматическими системами контроля. Понятно, что изготовить соответствующий всем требованиям паровой котел своими руками едва ли возможно. Но для того чтобы полностью узнать устройство парового котла и понять принцип его действия, можно самостоятельно построить небольшой паровой котел для модели паровоза или парохода.

Технология изготовления котла

Для изготовления парового котла понадобятся: лист нержавеющей стали, трубы различного диаметра из нержавеющей стали, асбестовый лист, клапан-предохранитель, набор инструментов для работы по металлу, измерительные приборы, аппарат контактной сварки. (См. также: Отопительные системы)

Для начала необходимо определить размеры и предназначения изготавливаемого котла. Прежде чем приступить к работе, следует найти и досконально ознакомиться с подробными чертежами подобных агрегатов. Далее следует заготовить необходимый материал. Это нержавеющая сталь толщиной в 1 мм, трубы из нержавейки диаметром от 100 до 120 мм, трубки, диаметр которых составляет 10 и 30 мм.

В качестве основания котла можно использовать обрезок трубы длиной около 110 мм. Толщина стенок трубы должна составлять 2,5 мм. Необходимо из трубы диаметром в 100 мм изготовить двенадцать дымогарных трубок. Из трубы большего диаметра изготавливается жаровая трубка. Длины трубок подбираются в зависимости от общих размеров парового котла. Из листа нержавеющей стали изготавливаются стенки и переборки котла. В стенках необходимо проделать отверстия для установки дымогарных и жаровых трубок. Развальцованные дымогарные трубки присоединяются к основанию котла с использованием аргоновой сварки.

Теперь к корпусу котла нужно приварить парозаборный коллектор и клапан-предохранитель, через который в случае необходимости спускается избыток пара. Теплоизоляция парового котла должна быть выполнена из листового асбеста. Готовая паровая установка может быть закреплена на модели с использованием хомутов. В среднем, подобные котлы предусматривают рабочее давление горячего пара в диапазоне от 4 до 6 кг/кв. см.

Наружный дровяной котел из хлама: 6 шагов (с иллюстрациями)

Если вы помещаете его в надворную постройку, как я, вы можете обернуть его изоляцией из стекловолокна, и все готово. На данный момент я не потратил ни копейки на это. Это вот-вот изменится. Теперь вам нужно будет купить периферийные устройства, чтобы подключить его. Это то, что вам понадобится.

* Канальный змеевик / водовоздушный теплообменник. это должно будет вписаться в вашу печь или воздуховоды.
* Циркуляционный насос мощностью 1/25 л.с. плюс соединительные фланцы.
* Аквастат, контакт размыкается при повышении температуры. также погружение хорошо, чтобы пойти с ним.
* Электромагнитный клапан на 115 вольт. около 1 дюйма хода
* Реле 24 В на 115 В
* Дополнительный термостат. Только отопление
* Провод термостата, от котла к дому.
* Провод UF romex (под землей) от котла к дому два раза переходить от котла к топке
* Дымоходная труба, кровельный башмак и т. д.
* кусок 2-дюймовой трубы. достаточно долго, чтобы пройти через крышу. с багажником на крыше.

Подключаем!
Думаю, первое, что мы сделаем, это установим змеевиковый теплообменник в топку.Я установил свой прямо в топку, куда входит возврат холодного воздуха. Вам нужно будет установить его так, чтобы он был в значительной степени герметичен на входе вентилятора, чтобы весь воздух проходил через него.

Затем прикрепите циркуляционный насос к штуцеру стояка на дне резервуара.

Теперь выкопайте траншею от котла к дому и закопайте два куска трубы из сшитого полиэтилена, один провод термостата и один провод ромекса. Изолируйте трубы действительно хорошо и убедитесь, что изоляция останется сухой.

Водяные шланги будут подсоединены от выхода циркуляционного насоса к входу теплообменника, затем с другой стороны теплообменника обратно к штуцеру обратной воды на дне бака.Вы можете включить тройник и клапан где-нибудь в контуре, чтобы добавить воду из домашнего водопровода.

цепь термостата будет питаться от существующего трансформатора в вашей печи. Вам необходимо закрепить вспомогательный термостат на стене в вашем доме. возьмите питание от трансформатора вашей печи (красный провод) к термостату, затем от термостата (белая клемма) к реле рядом с вашим котлом. затем от другой клеммы 24 В на реле обратно к минусу на трансформаторе вашей печи.Вам также нужно будет подключить белый провод от вашего нового термостата к реле вентилятора в печи.
Теперь возьмите где-нибудь в доме ток и подключите его через реле к циркуляционному насосу.
, поэтому при контакте нового термостата он включит насос и вентилятор печи.

Теперь об управлении заслонкой. установите погружной колодец в соответствующий фитинг на баке и закрепите на нем аквастат. установите аквастат на 180 градусов по Фаренгейту
Теперь мы прикрепим соленоид тяги к дверной петле.прикрутите небольшой кусок дерева к шарниру в качестве теплоизолятора, также сделайте теплозащитный экран из листового металла, чтобы окружить соленоид. теперь прикрепите соленоид к деревянному блоку с помощью винтов. нам нужно будет прикрепить рычаг к валу заслонки. У меня на валу была резьба, поэтому я использовал две гайки, чтобы прикрепить его. Вы должны быть в состоянии отрегулировать его, так что не приваривайте его. жесткая проволочная связь от этого рычага к соленоиду завершает механику. возьмем наш домовой ток и подключим черный провод через аквастат к соленоиду, ну и естественно белый провод идет напрямую к соленоиду.

Установить трубу дымохода через крышу, установить багажник и т. д.

вкрутить кусок 2-дюймовой трубы в верхнюю часть резервуара, проходящего через крышу. это наша вентиляция для выпуска пара.

 готово!!!

Просто наполните водой, разожгите огонь и согрейтесь этой зимой.  Если вы установите обычный термостат печи немного ниже, чем наш вспомогательный термостат, у вас будет запасной вариант.

Планы, как построить Деревянный уличный котел

Как построить собственную уличную дровяную печь

Вы всегда хотели знать, как построить открытый котел или печь чистого горения? Или что-то вы придумали недавно из-за огромного счета за топливо или электричество только что получили? Или у вас дома ВСЕГДА холодно?

Вы хотите знать, как пройти о строительстве наружная отопительная печь для вашего дома?

Не важно почему; у нас есть ответ!

Вы, конечно, можете построить чистый горящий дровяная печь снаружи, при наличии доступа справа материалы и достаточные навыки сварки. Помните, что сварка сварка таких толстых материалов сильно отличается от сварки стали диаметром 1/8 дюйма, потому что правильное проплавление имеет первостепенное значение для вашего успеха.

Круглая топка или цилиндр, безусловно, способ пойти. Получение трубы или цилиндра, уже сваренных и подвергнутых рентгеновскому излучению сделает вас на шаг ближе к успеху. Это, безусловно, требует НАМНОГО меньше сварочных работ, чем сборка квадратной коробки; беру 12 сварные швы, чтобы сделать это! Помните, что сварные швы обычно являются местом, где начинаются утечки, а плоские стальные плиты далеко не так прочны как цилиндр; сгибание, сгибание и деформация от интенсивного нагревать.

Убедитесь, что торцевые пластины имеют толщину топки!



Вам нужно построить что-то вроде этого; путь для воздуха дунуть в топку. Это лучший способ, с воздухом Врываясь сквозь решетки, в огонь снизу, как в кузнечном горне.

Вам понадобятся прочные решетки. Это сделано с прутком 3/4″.

Прежде чем идти дальше, начните выяснять стоимость ваших материалов. Сталь дорогая и можно ли вообще найти цилиндр толщиной 3/8 дюйма или 1/2 дюйма, как наша дополнительная топка? Ищите обсадную трубу!

Потребуются торцевые пластины для топки — две листы ок. 3 х 3 фута для 36-дюймовой круглой топки.



Также потребуется водяная рубашка (коробка) — 6 шт. листы размером не менее 4 на 5 футов.

Вам понадобится труба дымохода около 5 футов. Мы рекомендуется сталь толщиной 1/4″.

Вварить дымоход в топку.

Не забудьте крышку доступа к горячей воде катушку, как показано выше, что сэкономит вам от 35 до 65 долларов за штуку. месяц в счетах за электричество все само собой!

Если кладете сайдинг, например стальной строительный металл, вам понадобится каркас вокруг него (см. рисунок) и обрамление крыши.



Помните, что вам также нужно будет построить дверь; желательно с воздушным зазором для обеспечения теплоизоляционных свойств; похожа на изоляцию пузырькового типа. Прикрепите пластину с 4 маленькими кусочками металла, чтобы было очень мало тепла перенос с пластины на внешний металл. Вода заполнена дверь — фарс, потому что в итоге получается более 60 дюймов металла или более, окружающий наполненный водой воздух, который просто приводит к большая теплопередача, на которую вода очень мало влияет утихатьКроме того, вода не движется внутри. дверь, даже если у вас есть шланги, и это позволит частицы для осаждения; и подумайте об отсутствии защиты от ржавчины в том районе!

Вам также понадобится водопровод, чтобы заполнить печь также.

СЕЙЧАС подумайте об этом. Вы можете приобрести HyproTherm 185 всего за 4487 долларов без сайдинга, изоляции, насос, вентилятор, змеевик горячей воды и термостат.

Мы также иногда восстанавливаем эти точные котлы и стоят на 1500$ дешевле нового по 3877$. Время от времени клиент обменивает один, и мы пройдите их сверху вниз и наизнанку, как описано на нашем Страница б/у котла.

Я не верю, что можно построить такую ​​же печь, с топкой толщиной 1/2 дюйма менее чем за 3000 долларов США.

На него можно положить любой вид сайдинга, который вы хотите или мы можем предоставить 21 различных цветов и 8000 цветов комбинации, для вас.Конечно, вам понадобится насос, вентилятор, змеевик горячей воды и термостат, или вы можете приобрести их самостоятельно на месте.











Информация предоставлена ​​ НАРУЖНАЯ ДРОВЯНАЯ ПЕЧЬ SHAVER

Домашние лайфхаки: Сделай сам излучающее тепло с помощью котла-ракеты — Новости Матери-Земли

1 / 6

Ракетный котел «Дракон» предназначен для нагрева воды для теплого пола в доме «Люс».

Фото Шины Пендли

2 / 6

Обыщите местную свалку, чтобы найти и установить компоненты для собственного ракетного котла «Дракон».

Фото Тимоти Люса

3 / 6

Решетка топливной камеры для хранения дров в ракетном котле «Дракон».

Фото Тимоти Люса

4 / 6

Наружная юбка стояка котла «Дракон».

Фото Тимоти Люса

5 / 6

Сухой монтаж элементов стояка и камеры сгорания ракетного котла «Дракон».

Фото Тимоти Люса

6 / 6

Оберните медную трубку вокруг камеры сгорания, чтобы увеличить площадь захвата тепла. Сконцентрируйте катушки вокруг нижней трети камеры, чтобы получить наибольшее количество тепла.

Фото Тимоти Люса

❮ ❯

Мы с женой спроектировали дом для лучистого тепла своими руками. Я установил медные теплообменники в топку и дымовую трубу печи Fisher Grandpa Bear, на которой я вырос, и прокачивал через нее воду, чтобы нагреть наши лучистые полы. После трудной зимы, проведенной на кормлении печи, я понял, что ракетная печь лучше подойдет для наших нужд. (Ракетные печи — это эффективные конвекционные печи, работающие на биомассе, которые горят горячее, чем обычные печи.)

Мне потребовалось два-три дня, чтобы построить то, что я называю ракетной печью «Дракон». Он состоит из трех основных компонентов: камеры сгорания, в которой начинается горение; стояк, представляющий собой конвекционный двигатель, который запускает печь; и два теплообменника. Нагретая вода хранится в баке на 330 галлонов отдельно от печи.Я разработал закрытую систему, что означает, что вода не входит и не выходит из системы. Чтобы построить собственного «Дракона», отправляйтесь на местную свалку и подберите детали из металлолома, избегая алюминия.

Узнайте больше об этом проекте котла с ракетной печью.

Материалы

• Сталь толщиной от 1⁄4 до 3⁄8 дюйма для основания/решетки
• Сталь толщиной от 1⁄16 до 1⁄8 дюйма для внутренней и внешней стенок топочной камеры
• Сталь толщиной от 1⁄16 до 1⁄ Сталь толщиной 8 дюймов для основания стояка
• Сталь толщиной от 1/8 до 1/4 дюйма для стояка/соединительной трубы и внешней стенки стояка
• Два 50-футовых витка мягкого материала толщиной 1/2 дюйма. медная трубка
• 3/4-дюймовый резиновый шланг для горячей воды

Инструменты

• Молоток
• Сварочный аппарат
• Электролобзик
• Сабельная пила
• Фонарик
• Болгарка или плазменный резак для резки металла

Камера сгорания. Топочная камера состоит из основания, решетки, внутренней стенки, теплообменника из мягких медных труб и наружной стенки с крышкой. Диаметр вашей внешней стены должен быть примерно на 1 1/2 дюйма больше, чем диаметр вашей внутренней стены.

Я соорудил основу, приварив часть старого водонагревателя к нижнему ободу двухколесной проставки полуприцепа или тормозного барабана. Вы можете использовать все, что сделано из стали толщиной не менее 1⁄4 дюйма и имеет какую-то структуру сетки / спиц, чтобы пропускать воздух и пепел.

Установите внутреннюю стенку камеры над основанием для хранения дров. Я отрезал дно и верхнюю часть старого 100-фунтового баллона с пропаном.

Оберните 1/2-дюймовую медную трубку вокруг камеры сгорания, чтобы создать первоначальный теплообменник. Оставьте приблизительно 10 дюймов, торчащих за пределы верхней и нижней части внутренней стенки камеры. (См. «Теплообменники» ниже.)

Сделайте надрез в нижней части внешней стенки камеры для выхода медной катушки. Сдвиньте внешнюю стенку камеры вниз по медной трубке.Убедитесь, что крышка надевается на внешнюю камеру.

После того, как вы собрали печь, вам нужно разметить и вырезать отверстие в нижней юбке/решетке и вставить 2-дюймовую стальную трубу, которая будет служить воздухозаборником. Установите входное отверстие под углом 45 градусов, где-то рядом с центром решетки. Часть мусора, выпадающего из печи, может быть раскаленными углями, поэтому важно, чтобы впускное отверстие высыпалось вниз в огнеупорный контейнер.

Подъемная трубка. Это вертикальная труба, в которой горячий газ и пламя поднимаются вверх, создавая мощную силу конвекции, развивающую тягу. Несмотря на то, что стенка внешней камеры на стояке не требуется, если вы планируете выводить воздух прямо из стояка прямо в дымоход, это добавит некоторую изоляцию, чтобы обеспечить более эффективную передачу тепла от стояка во вторичный контур. теплообменник. Это также повысит безопасность стояка и колена в сборе, которые могут раскаляться докрасна.

Подсоедините стояк к камере сгорания с помощью колена 90 градусов (или сделайте колено 90 градусов, обрезав трубу под углом 45 градусов).Изготовьте опору и внешнюю стенку камеры для размещения стояка. Оберните 1/2-дюймовую медную трубку вокруг стояка в качестве теплообменника. Поместите дымовую трубу прямо в стояк и выведите воздух наружу здания.

Теплообменники. Используйте медную трубку диаметром 1/2 дюйма. Если вы будете использовать инструмент для развальцовки для выполнения сантехнических соединений, не имеет значения, какой размер у вас медной трубы (CTS) или размер трубы для хладагента. Оставьте трубку свернутой. Снимите защитные резиновые колпачки с обоих концов и отложите их в сторону.Поверните катушку и отрегулируйте петли так, чтобы, когда катушка стоит вертикально, оба конца трубки были направлены вверх. Поместите один конец трубки в садовый шланг и включайте его примерно наполовину, пока с другого конца не пойдет вода. Это вытеснит все пузырьки воздуха из трубки. Снимите шланг, следя за тем, чтобы вода оставалась внутри трубки, и закройте колпачки на обоих концах. Поместите трубку в морозильную камеру примерно на 12 часов. Лед оттолкнет колпачки и выступит на пару дюймов с обоих концов.Этот шаг необходим для предотвращения перекручивания трубки при сгибании ее вокруг стояка. Чтобы создать змеевик теплообменника для стояка, аккуратно выпрямите примерно 20 футов трубки и прикрепите ее скотчем к стояку.

Лента будет удерживать трубку на месте, когда вы быстро намотаете медь на стояк. В результате получится хитрый змеевик, напоминающий самогонные аппараты. Аналогично повторите процесс для камеры сгорания, поместив большую часть змеевика в нижнюю треть камеры, где будет сосредоточена большая часть тепла. Используйте проволоку вместо ленты, чтобы удерживать медь при намотке этой катушки.

Используйте хомуты из нержавеющей стали для подсоединения 3/4-дюймового резинового шланга к обоим теплообменникам котла ракетной печи. Резиновый шланг должен выдерживать температуру до 212 градусов по Фаренгейту. Я использую стальной бак на 330 галлонов для хранения горячей воды. Вода, безусловно, является наиболее эффективной средой для хранения тепловой массы, поэтому у нас есть примерно восемь часов буферного времени после того, как пожар погаснет, прежде чем наш дом начнет остывать.Вода по трубе подается из дома в печь, из печи в бак, а из бака обратно в дом. Еще одним преимуществом является то, что бак смягчает перепады температуры в печи. Это гарантирует, что я никогда не рискую подавать чрезмерно горячую воду в трубопроводы из сшитого полиэтилена (PEX) в наших бетонных полах (которые рассчитаны на температуру до 185 градусов под давлением).


Есть хак? Если вы решили проблему с вашей собственностью, мы хотим услышать об этом. Напишите свое исправление и отправьте его (с фотографиями) по адресу [email protected]ком .

Опубликовано 6 декабря 2016 г.

СВЯЗАННЫЕ СТАТЬИ

Целью нашего усадьбы было накопить 150 000 долларов на покупку ветхого имущества за наличные и его ремонт. В итоге мы перевыполнили эту цель.

Возможно ли выращивание орехового сада для вас? Эти советы по выращиванию орехового дерева помогут вам определить, является ли ответ убедительным «да».

Узнайте, как можно внедрить агролесоводство для защиты от ветра, защиты растений, защиты от эрозии, лесоводства и выращивания аллей.

Набор «Сделай сам» — соберите свой собственный дровяной котел или печь —


В настоящее время недоступен.
Мы не знаем, когда и будет ли этот товар снова в наличии.
  • Убедитесь, что он подходит, введя номер модели.
  • В этот комплект входят: цифровой контроллер Ranco, сухой колодец из нержавеющей стали для контроллера Ranco,
  • 4C446 воздуходувка Dayton, крышка вентилятора Dayton, ламинированный соленоид Dormeyer 2005-M-1, кронштейн соленоида, провод вентилятора
  • , электрическая схема (We Решили, как подключить котел, чтобы он работал и функционировал. Отлично!)
  • Размеры: 12 3/4 дюйма в высоту и 6 1/2 дюйма в ширину (это размеры комплекта в полностью собранном виде)
  • Поставляется в собранном виде. Все, что вам нужно, это обеспечить электричеством ваш котел!
› Подробнее о продукте

Murphy’s Machines — Самодельные котлы на отработанном масле

.
Открытый котел на жидком топливе
Техническая поддержка включена!

Схемы наружных котлов, работающих на жидком топливе
(только онлайн-доступ, для печати)
Цена: 99 долларов. 50

Схемы наружных котлов на жидком топливе
(онлайн-доступ + распечатка*)
Цена: $149,50

Узнать больше:

Приобретение планов
Покупая, вы получаете эксклюзивный доступ к этим замечательным планам на 90 дней.
В течение этого времени вы можете просматривать, скачивать и распечатывать планы
столько раз, сколько пожелаете!
Информация для входа будет отправлена ​​на указанный адрес электронной почты в течение 48 часов после оплаты.
Схемы котлов на отработанном масле
Часто задаваемые вопросы по котлам на отработанном масле
Комплект деталей автоматического зажигания
Вас также могут заинтересовать наши нагнетательный вентилятор, топливный насос Murphy MP-1 и комплект нагревателя котла

Запчасти и аксессуары:

Нет в наличии

Топливный насос Murphy MP-1
(уплотнения Buna)
Цена: 166 долларов. 80

Нет в наличии

Add Viton Seals
(совместимы с маслами на растительной основе)
Цена: $30,00

Нет в наличии

Комплект нагревателя бойлера
Цена: $64.50

Нет в наличии

Вентилятор камеры сгорания
Цена: $116,69

Нет в наличии

Наружный котел на жидком топливе Murphy’s Machines.
Нагрейте свой дом, сарай, джакузи, горячую воду для бытовых нужд или даже бассейн! Работает даже с системами принудительной вентиляции!

Изготовлен из общедоступных деталей и материалов!

Дешевый и простой в изготовлении!

Сократите или полностью избавьтесь от счетов за отопление зимой!

Невероятно подробные и простые инструкции проведут вас через процесс сборки на каждом этапе.

Детали конструкции сопровождаются полнотекстовыми пояснениями, четкой 3D-графикой и реальными фотографиями.

Более 170 страниц с рисунками настолько хороши, что выглядят почти как фотографии!

Удивительная трехмерная компьютерная графика и детали облегчают выполнение пошаговых планов!
Часто задаваемые вопросы можно найти внизу этого документа.
Применение в системах отопления Включает:
  • ОТОПЛЕНИЕ ПЛИНТУСА
  • ИЗЛУЧАЮЩЕЕ ВНУТРЕННЕЕ ОТОПЛЕНИЕ
  • БАССЕЙНЫ
  • НАПРЯЖЕННОЕ ВОЗДУШНОЕ ОТОПЛЕНИЕ
  • МАСТЕРСКИЕ, АМАРЫ, ТЕПЛИЦА
  • ДЖАКУЗИ ИЛИ ГИДРОМАССАЖНАЯ ВАННА

БТЕ Выход: от 80 000 до 150 000 БТЕ/ч
Расход топлива:
— Нефтяные масла = 1 — 1. 5 галлонов/час
— Растительные масла = 1-2 галлона/час
Объем теплообменника: ~37 галлонов
Максимальная рекомендуемая температура воды: 180 градусов
Максимальное давление: Только атмосферное открытое отверстие
Требования к питанию: 120 вольт при 15 ампер
Требования к атмосферному давлению: 90 PSI при <0,25 кубических футов в минуту
Допустимое топливо: Моторные масла / картерные масла, трансмиссионные жидкости, гидравлические масла, растительные масла, биодизель, уайт-спирит, No.1 Дизельное топливо – № 2 Дизельное топливо – жидкое топливо, масла для машинной резки

Необходимые инструменты: сварочный аппарат Mig или Tig , угловая шлифовальная машина 4 1/2 дюйма, кольцевые пилы, сверла по металлу и основные ручные инструменты.

Требуемые навыки: Владение сваркой, базовые навыки работы с металлом, базовые навыки работы с электричеством.

Среднее время сборки: Сильно зависит от опыта и других возможностей.

Комплект деталей для автоматического зажигания

Автоматизируйте свою систему зажигания, чтобы упростить ее эксплуатацию!

Экономьте топливо и время!

Комплект автоматического зажигания включает в себя большинство необходимых деталей для автоматизации процесса зажигания. Этот пакет предполагает, что у вас уже есть готовая котельная система, и вы просто хотите добавить необходимые компоненты для ее автоматизации.

Комплектация:
  • Контроллер горелки
  • Реле управления
  • Соленоид давления воздуха
  • Соленоид пилотного топлива
  • Искровой запальник
  • Аквастат
  • Поплавковый выключатель топлива
  • Поплавковый выключатель воды
  • Сопло пилотного пламени
  • Датчик пламени
  • Клеммные колодки
  • Тумблер
Следующие элементы также необходимы, но не входят в комплект поставки.
  • Баллон с пропаном
  • Регулятор пропана
  • Шланги для пропана
  • Соединительный провод
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Сколько стоит построить?
Базовая неавтоматическая установка будет стоить от 250 до 300 долларов. Автоматизация устройства добавит к стоимости еще 500 долларов.
Существуют также затраты, связанные с подключением котла к вашей отопительной нагрузке, но мы не можем их рассчитать из-за широкого спектра возможных применений.
Что делать, если у меня печь с принудительной подачей воздуха?
Я также использую печь с принудительной подачей воздуха, и она отлично работает! Вы просто устанавливаете змеевик с горячей водой в камеру топки, очень похожую на змеевик кондиционера, который у вас, вероятно, уже есть. В зависимости от размера змеевик с горячей водой стоит от 100 до 200 долларов, и его довольно легко установить. Нагретая на 180 градусов вода из котла прокачивается через змеевик, и вы просто подключаете термостат, чтобы включить только вентилятор в вашей печи.
Сколько сжатого воздуха он использует?
Для котла требуется сжатый воздух под давлением 90 фунтов на квадратный дюйм. Чтобы дать вам представление о том, какой объем он использует, скажу, что если у вас когда-либо был быстроразъемный фитинг на конце воздушного шланга на полу, издававший шипящий звук, он использует менее 1/2 этого объема. Очень мало!
Мой 30-галлонный воздушный компрессор включается примерно каждые 2 или 3 часа.
Насколько большой воздушный компрессор мне нужен?
Почти любой воздушный компрессор, способный создавать 90 фунтов на квадратный дюйм, справится с этой задачей. Вы могли бы даже не отставать от велосипедного насоса, если бы захотели попробовать! Один из этих маленьких воздушных компрессоров-блинчиков даже отлично сработает.
Для чего нужен баллон с пропаном?
Автоматическая версия котла использует запальное пламя на пропане примерно на 15 секунд при каждом розжиге основной горелки. Стандартный пропановый баллон размером с барбекю, вероятно, прослужит пару лет.
Может ли он сжигать глицерин?
Пока нет, но мы над этим работаем.
Какое топливо он может использовать?
Котел Murphy’s Machines может сжигать новые или бывшие в употреблении моторные масла, трансмиссионные жидкости, гидравлические жидкости, тормозные жидкости, уайт-спирит, мазут, растительные масла и биодизель.
Нужны ли мне специальные инструменты для сборки этого котла?
Не совсем так. Вам потребуется сварочный аппарат Mig или Tig, угловая шлифовальная машина и некоторые основные ручные инструменты. Можно ли разместить устройство в моем подвале?
Все, что в природе относится к категории «Сделай сам», не будет внесено в список UL и поэтому не должно размещаться внутри какого-либо жилища.Котел Murphy’s Machines предназначен для работы на открытом воздухе в непогоду и стихию.
Может ли этот котел производить пар?
Нет. Бойлер Murphy’s Machines имеет атмосферную конструкцию и может производить только горячую воду.
Сколько требуется обслуживания?
Теплообменник и корпус горелки в сборе следует разбирать и очищать каждый сезон. Вода также должна проверяться на надлежащее количество антикоррозионного химиката каждый сезон.
Сколько шума он издает?
Количество и тип шума, который он издает, почти такие же, как у микроволновой печи.Жужжание едва слышно на расстоянии 100 футов.
Нужно ли менять фильтры или забитые форсунки?
В агрегате нет топливных фильтров, но имеется топливный экран для предотвращения засорения насоса насекомыми, ветками или каплями масла. Экран будет требовать очистки только «по мере необходимости», вероятно, один или два раза за сезон.
Есть ли на этом котле специальные детали, которые трудно найти или они дорогие?
Базовый блок с ручным управлением состоит из самых распространенных деталей и расходных материалов. Тем не менее, если вы хотите автоматизировать систему, вы не найдете эти детали ни в куче мусора, ни в хозяйственном магазине. MurphysMachines.com предлагает полный пакет автоматизации.
Может ли это обогреть мой дом?
Да! Абсолютно! На самом деле он был предназначен для обогрева моего дома, гаража и биодизельного процессора! Котел Murphy’s Machines производит до 150 000 БТЕ/час и может легко нагреть большой дом и даже горячую воду для бытовых нужд! Его также можно использовать для обогрева бассейна, джакузи, мастерской или любой другой тепловой нагрузки!
Можно ли этот котел подключить к термостату?
Да! При установленном пакете автоматики установка самозажигается и выключается по мере необходимости, чтобы поддерживать заданную температуру водяной рубашки.
Чем этот обогреватель отличается от других обогревателей на отработанном масле?
Большинство нагревателей на отработанном масле, представленных сегодня на рынке, спроектированы либо как распылители, либо как горшечные горелки. Горелки — это именно то, на что они похожи. Это масляный огонь, содержащийся в кастрюле или горшке. Это очень грязные устройства, из-за которых образуется много копоти и дыма. Пистолеты-распылители имеют гораздо более эффективную конструкцию, поскольку они распыляют топливо перед его воспламенением. Это приводит к гораздо более чистому горению и большей теплоотдаче.Проблема с большинством нагревателей пистолетов-распылителей заключается в том, что они содержат топливные насосы высокого давления и крошечные топливные форсунки, которые засоряются из-за частиц и загрязняющих веществ, присутствующих в отработанных маслах. Наш нагреватель не имеет насоса высокого давления или топливной форсунки, поэтому затыкать нечего.
Нужно ли мне строить навес снаружи для размещения котла Murphy’s Machines?
Нет. Устройство предназначено для использования на открытом воздухе в условиях дождя, снега и других стихийных бедствий.
Можно ли подключить котел Murphy’s Machines к моей существующей котельной системе?
Если ваш текущий котел является системой горячего водоснабжения, то да, котел Murphy’s Machines будет работать с ним нормально. Однако, поскольку котел Murphy’s Machines имеет максимальную температуру 190 градусов, он не будет работать с паровыми котлами. Как насчет уличных дровяных котлов?
Котел Murphy’s Machines может быть легко установлен в сочетании с системой наружного дровяного котла, такой как Heatmor или Central Boiler. На самом деле, вы, вероятно, обнаружите, что транспортировка нефти требует гораздо меньше усилий, чем транспортировка древесины. Кроме того, поскольку система Murphy’s Machines автоматизирована, она может выступать в качестве защиты от замерзания систем дровяных котлов или использоваться в качестве основного источника тепла.

Доступна ли поддержка, если у меня возникнут вопросы?
Как и в случае со всеми планами и продуктами MurphysMachines.com, мы отвечаем на наши звонки 7 дней в неделю до 22:00 по восточному стандартному времени, чтобы убедиться, что вы успешно выполняете свой график! Мы стали хорошо известны благодаря нашим услугам поддержки выше среднего и заботе о наших клиентах.

Схемы самодельных дровяных котлов (Полное пошаговое руководство)

СХЕМЫ НАРУЖНЫХ КОТЛОВ



Стоимость отопления дома может стать все возрастающим бременем для семейного бюджета.Хотели бы вы уменьшить или устранить свою зависимость от коммунальных предприятий по теплу? Есть ли у вас доступ к древесине в любой форме, включая твердую, мягкую или «мусорную» древесину? Рассмотрите возможность установки внешней дровяной печи. Возможно, вы уже заинтересованы в наружной дровяной печи, но обеспокоены высокой стоимостью коммерческих единиц. Тогда создайте свой собственный, используя этот набор планов. Если у вас есть средние навыки сварки или вы знаете кого-то, кто этим занимается, это можно легко сделать. Это устройство будет сжигать любую древесину, включая мягкую или необработанную древесину, не беспокоясь о накоплении креозота.Печь, изображенная выше, была построена примерно за 2000 долларов с использованием всех новых материалов, но ее можно построить гораздо дешевле из утилизированных материалов.

Характеристики печи для наружной установки Включают:
* Топку объемом 20 кубических футов
* Водяную рубашку емкостью 90 галлонов
* Большая заполненная водой дверца для загрузки
* Автоматический термостатический контроль температуры водяной рубашки
* Питание от источника питания демпфер, система контроля тяги
* Время горения 12-24 часа, между загрузками
* Полная конструкция, не требующая дополнительного корпуса
* Конструкция вентиляционной рубашки с открытой водяной рубашкой, предотвращающая опасное давление от накопления креозота и возможного возгорания дымохода
Соберите теплообменник вместе с этим дровяным котлом и СЭКОНОМЬТЕ ЕЩЕ БОЛЬШЕ на расходах на отопление, ознакомьтесь с чертежами теплообменника жидкость-жидкость.

При желании строитель может изменить эти планы, включив следующие изменения:
* Увеличить размер печи
* Использовать более толстую или нержавеющую сталь.

В этот 201-страничный набор чертежей деревянного котла входят:
Полный список материалов, включая источники
Советы по строительству, извлеченные из создания прототипов
Пошаговые строительные чертежи, включая 187 изображений с высоким разрешением
Электрика и сантехника схемы
*Инструкции по запуску и техническому обслуживанию

Эти чертежи дровяных котлов своими руками вместе с временем, терпением и постоянными усилиями могут позволить вам построить собственную уличную дровяную печь.
Также используйте котельную для:

Нагрев горячей воды для бытовых нужд
Простой нагрев плавательного бассейна или спа

Тогда вы можете быть спокойны, зная, что счета за отопление вашего дома остаются? контролируемыми!
