Котел в печь для отопления своими руками: печной котел в кирпичную печь для отопления дома

печной котел в кирпичную печь для отопления дома

Содержание:

Целесообразность установки печи с котлом
Делаем разводку для системы водяного отопления

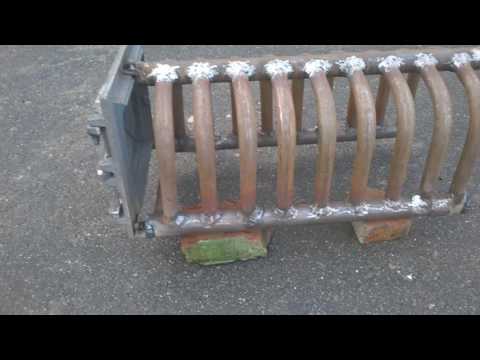

Изготовление теплообменника для печного котла своими руками
— Простой способ
— Более сложный и эффективный способ

Видео

Кирпичная печь с котлом водяного отопления – отличное решение для организации обогрева в загородном доме. Ниже мы подробно опишем, как организовать такую конструкцию своими руками.

Целесообразность установки печи с котлом

Отопление помещений печным способом занимает следующее место по экономичности после газового. Реальность такова, что газовые магистрали проходят не везде, поэтому приходится отапливаться дровами. Обычная дровяная печь обладает одним серьезным недостатком: эффективность обогрева достигается лишь в ближайшем помещении, и то, не совсем равномерно.

Можно выделить такие нюансы пользования дровяной печью:

• Комнаты, расположенные вдалеке, либо остаются холодными, либо их приходится дополнительно обогревать электричеством. Помимо этого, зачастую, мощные электрообогреватели попросту не от чего запитать. Так как на одну розетку приходится максимум в 3,5 кВт, а мощность устройства превышает 7 кВт, требуется и вовсе трехфазное питание.
• За отсутствием тепловой завесы окна постоянно потеют, покрываясь изморозью.

Решением данной проблемы будет разводка теплосети от печи по помещениям, и установка под окнами радиаторов для водяного отопления. Потребуется проделать минимум работы: соединить печь с котлом водяного отопления, и сделать соответствующую качественную разводку.

Делаем разводку для системы водяного отопления

Самой простой схемой отопления будет однотрубная, с естественной циркуляцией теплоносителя. Ее по другому еще называют гравитационной системой – в ней жидкость в зависимости от температуры, увеличиваясь и уменьшаясь в объеме, циркулирует по системе.

Более детально схема печного котла выглядит так:

• От теплообменника контур поднимается – таким образом создается разгонный коллектор. В его конце устанавливают расширительный бачок открытого типа. Он необходим для сбора лишнего теплоносителя вследствие расширения, там же в него попадают излишки воздуха из отопительной системы.
• Далее основной контур по всему дому идет обратно от расширительного бака к теплообменнику, отдавая при этом все тепло радиаторам.

Чтобы в печи с котлом для отопления дома циркулирующая вода всегда могла двигаться по контуру, по всей его длине должен быть небольшой уклон. Для достижения наилучшей в нем циркуляции, конечная часть контура должна быть как можно ниже.

При врезке котла в печь для отопления своими руками контур делают из трубы как минимум в 32 мм, поскольку уменьшение внутреннего диаметра увеличивает давление в системе. Радиаторы устанавливают параллельно ей и оборудуются дросселем на подающей нитке, отсекающим вентилем на обратной пробке и воздушником на одной из верхних пробок. Тип подключения используется нижний или диагональный.

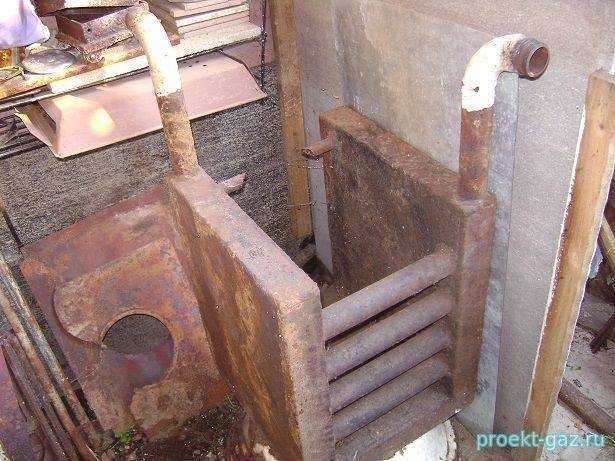

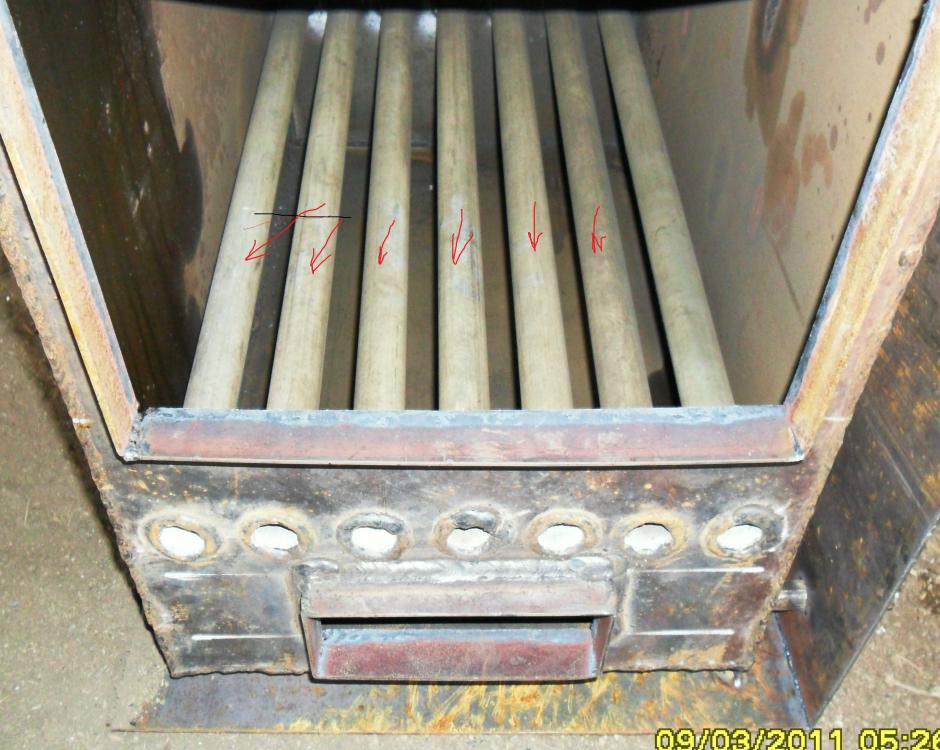

Изготовление теплообменника для печного котла своими руками

Простой способ

Допустим, имеется готовая кирпичная печь (отопительная, отопительно-варочная или обычный камин).

От нас требуется сделать разводку по дому и затратить при этом минимум средств. Легче всего в процессе встраивания котла в кирпичную печь сделать и разместить в топке обычный змеевик. Как правило, печь с теплообменником более эффективна и экономична. Стоит отметить, что можно использовать любую форму теплообменника.

Стоит учитывать такие три нюанса:

1. Предельную разницу высот на входе и выходе.
2. Максимальную площадь поверхности.
3. Теплообменник не должен мешать процессу горения и подаче топлива.

Желательно, чтобы теплообменник был сделан из жаропрочной нержавеющей стали. Хотя такой материал обойдется вам значительно дороже в сравнении со сталью, которая со временем поддается ржавлению, одно он прослужит намного дольше.

Более сложный и эффективный способ

В тех случаях, когда печь только возводится, можно добиться того, чтобы водяной котел в кирпичной печи работал максимально эффективно.

Чтобы этого добиться, потребуется выполнить такие условия:

• Продукты горения должны выходить из дымоотводящей трубы с предельно возможной температурой. Коэффициент полезного действия такой печи будет тем выше, чем больший объем тепла будет отдан внутри печи.
• Идеально, если теплообменник будет установлен за пределами топливника. Такой подход объясняется тем, что пламя, являясь летучим веществом, легко отдает свое тепло и охлаждается, в результате чего мы имеем частичное сжигание топлива, КПД печи ухудшается. Хотя, казалось бы, в топке присутствует самая высокая температура.

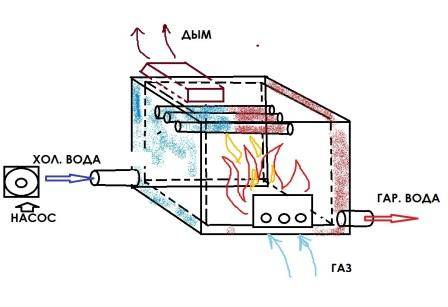

• Схема должна быть таковой, чтобы вода в теплообменнике перемещалась навстречу тепловому потоку. Иными словами, охлажденный теплоноситель должен встречаться с самыми холодными печными газами, а разогретый – с газами, имеющими более высокую температуру.

Таким образом, получится удерживать большую постоянную температуру между двумя участками, и можно будет добиться более эффективного отопления. Помимо всего прочего, на теплообменнике будет скапливаться намного меньше конденсата, который провоцирует ржавление обычной стали.

Данный способ обустройства печки с котлом водяного отопления очень прост – он подразумевает установку колпакового дымохода с размещенным внутри теплообменником, способным удерживать большое количество теплоносителя. Лучше всего в качестве теплообменника в данном случае использовать регистр, сваренный воедино из нескольких труб большого сечения.

Устанавливая котел в печку своими руками по такой схеме, получим следующие результаты:

1. Печные газы будут дольше оставаться в колпаке – самые горячие будут скапливаться в его верхней части, а их выход за пределы колпака будет происходить после того, как продукты горения остынут и опустятся вниз.
2. Отсутствуют какие-либо препятствия для горения в топливнике. Сгорание топлива будет происходить максимально эффективно.
3. Естественное движение потоков в находящемся в колпаке теплообменнике осуществляется снизу вверх. Самые холодные отработанные газы контактируют с теплоносителем, только что попавшим в теплообменник.

Если все условия по соединению котла для кирпичной печи с водяным отоплением будут полностью соблюдены, готовая отопительная система, созданная своими руками, получится максимально эффективной. Однако какой вариант теплообменника лучше всего подойдет именно для вас, решать только вам. Читайте также: «Как сделать водяное отопление от печи на дровах – пошаговое руководство».

Печь с котлом водяного отопления своими руками: кирпичная печь для отопления дома

Содержание:

1. Как совместить кирпичную печь и водяной обогрев
2. Преимущество печи с водяным отоплением
3. Основные недостатки такого отопления
4. Строительство печи с котлом отопления
5. Видео об ошибках при кладке печи

Кирпичная печь – классический вариант автономного отопления, который в России используется уже сотни лет. Кирпич можно назвать вечным материалом, служить такая печь будет очень долго, и она не потеряет своей эффективности. Однако обычная печь обогревает дом неравномерно, кроме того, она подойдёт только для небольшого одноэтажного здания.Можно значительно расширить её возможности за счёт установки регистра – водяного контура, который позволит с помощью радиаторов обогревать все помещения дома и получать максимум тепла с минимальными затратами. Как устроена печь с котлом водяного отопления?

Как совместить кирпичную печь и водяной обогрев

Встроить котёл в печь для отопления всего дома вовсе не так трудно, как может показаться. Для этого необходимо сделать теплообменник, который обычно представляет собой обычный змеевик.

От него требуется максимальная площадь поверхности и такое расположение, чтобы он не мешал загрузке топлива и процессу горения. Чаще всего его изготавливают из труб или металлических пластин, в качестве материала оптимальным вариантом является жаропрочная нержавейка. Теплообменник устанавливается в топочную камеру, и вода в нём прогревается за счёт сгорания топлива. После этого она поступает в радиаторы отопления, отдаёт им тепло, которое поступает в комнаты, и возвращается для следующего цикла нагрева. Возможно два варианта монтажа такой системы:

• С естественной циркуляцией. Это самый простой вариант, который будет полностью энергонезависимым. Движение воды в сети в этом случае осуществляется за счёт температурного расширения и повышения давления воды при нагревании.
• Для этого не требуются насосы, вода расширяется под воздействием тепла и поднимается наверх, а затем под действием силы тяжести она опускается к радиаторам и возвращается обратно. В верхней точке устанавливается открытый расширительный бак, который компенсирует температурное расширение и обеспечивает удаление лишнего воздуха из системы трубопровода.
• С принудительной циркуляцией. В этом случае движение воды осуществляется циркуляционным насосом, работающим от электричества. Это делает систему зависимой и более уязвимой, однако она будет более энергоэффективной.

Принудительная циркуляция предполагает установку герметичного расширительного бака и предохранительного клапана. Бак компенсирует расширение воды при нагреве, а воздух из системы удаляется через клапаны.

Более быстрая циркуляция не позволяет воде остыть, следовательно, на её повторное прогревание требуется меньше энергии, и система будет более экономичной. Кроме того, циркуляционный насос позволит обеспечить движение воды по всем комнатам даже в очень большом доме.

Преимущество печи с водяным отоплением

Печь с котлом водяного отопления дома играет сразу несколько ролей: это не только обогреватель, её можно использовать и для горячего водоснабжения. Если же оборудовать её варочной панелью и духовым шкафом, она станет ещё и лучшим местом для приготовления пищи, что дополнительно повысит её полезность. Кирпичные печи с котлом отопления имеют несколько важных преимуществ:

1. Он даст возможность уменьшить размеры печи и освободить пространство. Обычная кирпичная печь занимает часть места сразу в нескольких комнатах, и чем она больше, тем теплее будет в доме.Если же снабдить её теплообменником, будет играть роль только размер топливной камеры, что даст возможность использовать более компактные печи. Она может играть и практическую, и декоративную роль.
2. Во всех комнатах дома будет одинаково тепло. Обычная печь не позволит достигнуть такого результата: перед самой печкой будет жарко, а в отдалённых помещениях постоянно будет холодно. Установка теплообменника и радиаторов даст возможность превратить обычную печь в мини-котельную, которая позволит полностью обогревать все жилые помещения.
3. Это красивое и эстетичное решение. Русская печь или «голландка» — это не просто обогреватели, это ещё и отличные украшения, если позаботиться об их отделке и постоянно содержать в чистоте.

Кроме того, такую печь не придётся постоянно топить, что значительно упростит жизнь владельцу дома. Достаточно топки утром и вечером или даже один раз в сутки, чтобы достаточно прогреть теплоноситель и обеспечить достаточное количество тепла.

Водяной контур позволит значительно увеличить КПД: в стандартной русской печи он составляет не более 50-60%, а после установки теплообменника этот параметр вырастет до 85%. Это позволит расходовать минимум топлива, чтобы получить максимум тепла.

Основные недостатки такого отопления

Печь-котёл для отопления дома – неидеальное решение, и минусы, как и у всякой другой системы, у него есть. Даже обновлённая печь остаётся пожароопасной, поэтому придётся постоянно заботиться о требованиях пожарной безопасности исправности дымоходов и прочее. Перед топкой должен лежать металлический лист или иной негорючий материал, защищающий помещение от случайно выпавших угольков.

Отопительная печь с котлом водяного отопления потребует профессионального строительства. Построить её своими руками можно, но при этом желательно постоянно консультироваться с профессионалами, так как кладка печи представляет собой сложнейшее искусство, освоить которое сразу предельно трудно. Услуги профессионала стоят дорого и всё равно не будут стопроцентной гарантией от ошибок и недоработок.

Если вы хотите самостоятельно построить печь, потребуется возводить для неё дополнительный фундамент: кирпичная кладка имеет слишком большой вес, поэтому она нуждается в прочном бетонном основании. Площадь рассчитывается по формуле: 1 кв. м. печи отапливает 35 кв. метров жилплощади. Соответственно, можно посчитать, какого размера должен быть обогреватель с учётом устанавливаемого водяного контура.

Строительство печи с котлом отопления

Строительство начинается с проектировочных работ: обычно сначала проектируется и изготавливается змеевик-теплообменник, а потом по его размерам выстраивается печь. Важно правильно выбрать место: обычно её располагают устьем в сторону кухни, а сам корпус должен выходить в жилые помещения. Если печь будет снабжена водяным контуром, её можно ставить там, где это будет удобно для обслуживания.

Когда место выбрано, и готов фундамент, составляется порядовка печи с котлом водяного отопления: это порядный план расположения кирпичей, позволяющий определить расположение поддувала, топливной камеры, варочной панели, дымохода и т. д. Порядовку можно скачать в сети в готовом виде: уже разработаны самые разнообразные проекты, и продумывать уникальную печь необязательно.

Печь с котлом водяного отопления своими руками строится из огнеупорного кирпича высокого качества: он не должен быть пережжённым или недожжённым, на нём не должно быть сколов и трещин. Само строительство после завершения подготовительных работ проводится в несколько этапов:

1. Необходимо приготовить раствор из песка, воды и глины, или можно купить готовую строительную смесь. Второй вариант значительно упростит работу и избавит от лишнего труда. Однако опытные печники готовят раствор только самостоятельно.
2. Готовый фундамент закрывается гидроизоляционным слоем. Для этого можно взять рубероид или другой защитный материал.
3. На слой рубероида наносится раствор, и выкладывается первый ряд кирпичей. Далее согласно порядовке возводятся первые ряды, и в контуры топочной камеры устанавливается змеевик.
4. Выстраивается отделение для золы и топка, работы нужно проводить строго по порядовке. Каждый ряд кирпичей обязательно проверяется: отклонение от ряда может привести к очень неприятным последствиям.
5. Проволокой закрепляется топочная дверца, выстраивается свод печи и дымоход. Для внутренней поверхности топочной камеры и дымохода используются кирпичи со скруглёнными углами, чтобы внутри не скапливалась сажа, которая может привести к возгоранию.

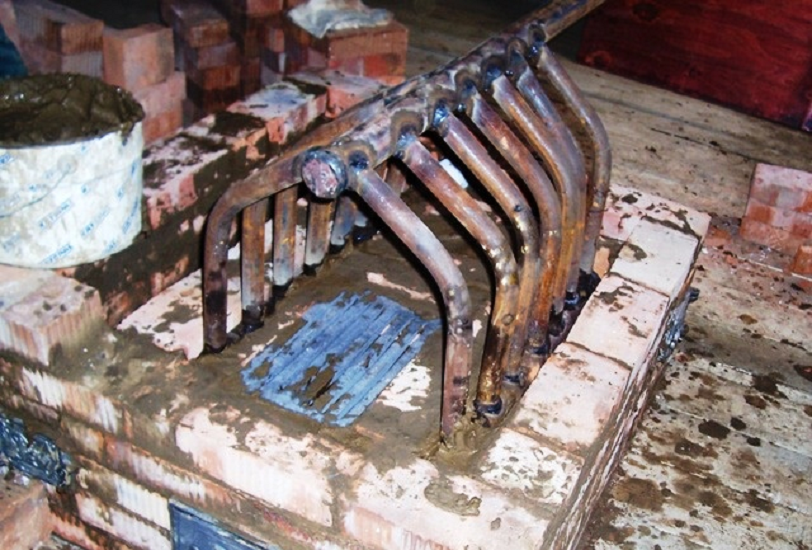

6. Когда печь готова, можно переходить к установке водяного отопления. К теплообменнику прикрепляются трубы подающего и обратного контура, которые соединяются с радиаторами. Устанавливается расширительный бак, система заполняется теплоносителем.

Когда процесс строительства закончен, можно приступать к отделке печи и пробной топке. Для внешней поверхности можно использовать простую штукатурку или плиточную отделку. Плиткой-изразцом печь украшают уже давно, это позволит создать интересный красивый интерьер.Труба дымохода должна быть белой: на ней будут заметны чёрные пятна, если дымоход неисправен и пропускает продукты сгорания в комнату. Уже пробная топка позволит увидеть ошибки и по возможности их исправить.Самостоятельное строительство печи и установка в неё теплообменника – непростая задача, и лучше поручить её профессионалам. Мастерство печника всегда высоко ценилось, и не стоит экономить на вызове мастера, который, действительно, знает все секреты технологии строительства. Правильное сооружение отопления позволит обеспечить надёжный обогрев, и в вашем доме никогда не будет холодно.

Одно из главных преимуществ русской печи – полная автономность. При достаточном запасе дров можно обеспечить дому отопление в течение всей зимы, и ваш дом не останется без тепла из-за аварии на централизованных сетях. Русская печь – вечная классика, которая ещё долго не потеряет популярности, а новые технологии позволят сделать её использование более эффективным.
