Котел в печь для отопления своими руками: печной котел в кирпичную печь для отопления дома

Содержание

печной котел в кирпичную печь для отопления дома

Содержание:

Целесообразность установки печи с котлом
Делаем разводку для системы водяного отопления
Изготовление теплообменника для печного котла своими руками
— Простой способ
— Более сложный и эффективный способ

Видео

Кирпичная печь с котлом водяного отопления – отличное решение для организации обогрева в загородном доме. Ниже мы подробно опишем, как организовать такую конструкцию своими руками.

Целесообразность установки печи с котлом

Отопление помещений печным способом занимает следующее место по экономичности после газового. Реальность такова, что газовые магистрали проходят не везде, поэтому приходится отапливаться дровами. Обычная дровяная печь обладает одним серьезным недостатком: эффективность обогрева достигается лишь в ближайшем помещении, и то, не совсем равномерно.


Можно выделить такие нюансы пользования дровяной печью:

  • Комнаты, расположенные вдалеке, либо остаются холодными, либо их приходится дополнительно обогревать электричеством. Помимо этого, зачастую, мощные электрообогреватели попросту не от чего запитать. Так как на одну розетку приходится максимум в 3,5 кВт, а мощность устройства превышает 7 кВт, требуется и вовсе трехфазное питание.
  • За отсутствием тепловой завесы окна постоянно потеют, покрываясь изморозью.

Решением данной проблемы будет разводка теплосети от печи по помещениям, и установка под окнами радиаторов для водяного отопления. Потребуется проделать минимум работы: соединить печь с котлом водяного отопления, и сделать соответствующую качественную разводку.

Делаем разводку для системы водяного отопления

Самой простой схемой отопления будет однотрубная, с естественной циркуляцией теплоносителя. Ее по другому еще называют гравитационной системой – в ней жидкость в зависимости от температуры, увеличиваясь и уменьшаясь в объеме, циркулирует по системе.


Более детально схема печного котла выглядит так:

  • От теплообменника контур поднимается вверх – таким образом создается разгонный коллектор. В его конце устанавливают расширительный бачок открытого типа. Он необходим для сбора лишнего теплоносителя вследствие расширения, там же в него попадают излишки воздуха из отопительной системы.
  • Далее основной контур по всему дому идет обратно от расширительного бака к теплообменнику, отдавая при этом все тепло радиаторам.

Чтобы в печи с котлом для отопления дома циркулирующая вода всегда могла двигаться по контуру, по всей его длине должен быть небольшой уклон. Для достижения наилучшей в нем циркуляции, конечная часть контура должна быть как можно ниже.


При врезке котла в печь для отопления своими руками контур делают из трубы как минимум в 32 мм, поскольку уменьшение внутреннего диаметра увеличивает давление в системе. Радиаторы устанавливают параллельно ей и оборудуются дросселем на подающей нитке, отсекающим вентилем на обратной пробке и воздушником на одной из верхних пробок. Тип подключения используется нижний или диагональный.

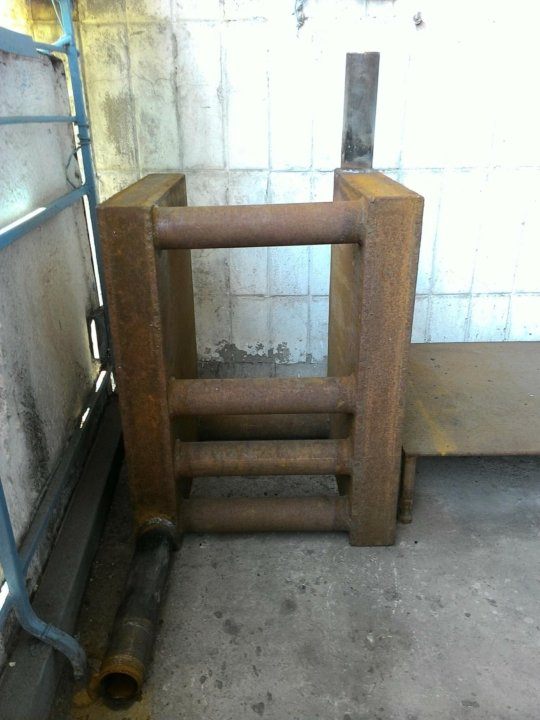

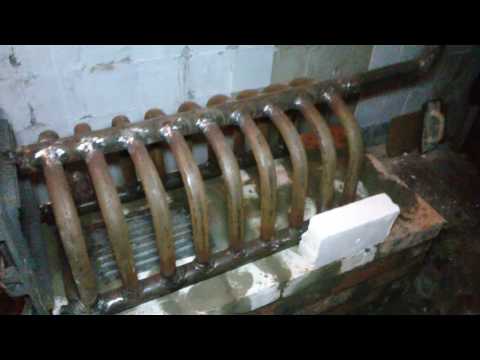

Изготовление теплообменника для печного котла своими руками

Простой способ

Допустим, имеется готовая кирпичная печь (отопительная, отопительно-варочная или обычный камин).

От нас требуется сделать разводку по дому и затратить при этом минимум средств. Легче всего в процессе встраивания котла в кирпичную печь сделать и разместить в топке обычный змеевик. Как правило, печь с теплообменником более эффективна и экономична. Стоит отметить, что можно использовать любую форму теплообменника.


Стоит учитывать такие три нюанса:

  1. Предельную разницу высот на входе и выходе.
  2. Максимальную площадь поверхности.
  3. Теплообменник не должен мешать процессу горения и подаче топлива.

Желательно, чтобы теплообменник был сделан из жаропрочной нержавеющей стали. Хотя такой материал обойдется вам значительно дороже в сравнении со сталью, которая со временем поддается ржавлению, одно он прослужит намного дольше.

Более сложный и эффективный способ

В тех случаях, когда печь только возводится, можно добиться того, чтобы водяной котел в кирпичной печи работал максимально эффективно.

Чтобы этого добиться, потребуется выполнить такие условия:

  • Продукты горения должны выходить из дымоотводящей трубы с предельно возможной температурой. Коэффициент полезного действия такой печи будет тем выше, чем больший объем тепла будет отдан внутри печи.
  • Идеально, если теплообменник будет установлен за пределами топливника. Такой подход объясняется тем, что пламя, являясь летучим веществом, легко отдает свое тепло и охлаждается, в результате чего мы имеем частичное сжигание топлива, КПД печи ухудшается. Хотя, казалось бы, в топке присутствует самая высокая температура.
  • Схема должна быть таковой, чтобы вода в теплообменнике перемещалась навстречу тепловому потоку. Иными словами, охлажденный теплоноситель должен встречаться с самыми холодными печными газами, а разогретый – с газами, имеющими более высокую температуру.

Таким образом, получится удерживать большую постоянную температуру между двумя участками, и можно будет добиться более эффективного отопления. Помимо всего прочего, на теплообменнике будет скапливаться намного меньше конденсата, который провоцирует ржавление обычной стали.

Данный способ обустройства печки с котлом водяного отопления очень прост – он подразумевает установку колпакового дымохода с размещенным внутри теплообменником, способным удерживать большое количество теплоносителя. Лучше всего в качестве теплообменника в данном случае использовать регистр, сваренный воедино из нескольких труб большого сечения.


Устанавливая котел в печку своими руками по такой схеме, получим следующие результаты:

  1. Печные газы будут дольше оставаться в колпаке – самые горячие будут скапливаться в его верхней части, а их выход за пределы колпака будет происходить после того, как продукты горения остынут и опустятся вниз.
  2. Отсутствуют какие-либо препятствия для горения в топливнике. Сгорание топлива будет происходить максимально эффективно.
  3. Естественное движение потоков в находящемся в колпаке теплообменнике осуществляется снизу вверх. Самые холодные отработанные газы контактируют с теплоносителем, только что попавшим в теплообменник.

Если все условия по соединению котла для кирпичной печи с водяным отоплением будут полностью соблюдены, готовая отопительная система, созданная своими руками, получится максимально эффективной. Однако какой вариант теплообменника лучше всего подойдет именно для вас, решать только вам.


Котел в кирпичную печь для загородного дома своими руками

В последние годы все большую популярность набирает частное домостроение, так как городские жители переезжают в пригород, чтобы наслаждаться свежим воздухом и чистой природой. Однако не все пригороды обеспечены магистральным газоснабжением, а потому при постройке загородного дома возникает вопрос: как организовать его отопление? Применение электрического отопления тоже не всегда целесообразно, так как электрическая цепь бывает не в состоянии выдержать столь большие нагрузки.

Прежде чем возводить котёл в печи, сначала необходимо почистить от загрязнения радиаторы и тщательно промыть горячим раствором соляной кислоты 6%.

В таких случаях практически идеальным вариантом является кирпичная печь с водяным котлом отопления.

Такая печь способна без проблем обогреть дом любой конфигурации с площадью до 100 м2. Принцип работы такой схемы заключается в том, что тепло для отопления дает печь, а непосредственный обогрев комнат производят трубы отопления, которые нагреваются под действием жидкостного теплоносителя из котла в печи. Такая система обеспечивает довольно высокий КПД и теплоотдачу.

Содержание

  1. Простые правила эффективного теплообменника
  2. Необходимые материалы
  3. Сооружение теплообменника
  4. Котел для кирпичной печи из радиаторов
  5. Кладка кирпичной печи с водяным котлом

Простые правила эффективного теплообменника

Принцип работы печного отопления.

Если в доме есть готовая кирпичная печь, то организация водяного отопления своими руками — довольно несложная задача. Для этого достаточно поместить в топку самодельный котел в виде змеевика или любой другой формы. Главное, что необходимо учитывать при этом:

  • Перепад высоты между выходом жидкости из теплообменника и входом в него;
  • Необходимо обеспечить максимально возможную площадь его поверхности;
  • Теплообменник не должен мешать загрузке и горению топлива.

Если же сооружается печь своими руками, то котел для кирпичной печи можно сделать максимально эффективным. Для этого необходимо соблюсти несколько важных условий:

  • Продукты сгорания должны выходить из дымохода максимально холодными;
  • Большая теплоотдача печных газов внутри печи повышает ее КПД;
  • Теплообменник лучше всего помещать в дымоходе, а не в топке.

Возможно, эти правила покажутся несколько странными, ведь по логике лучше всего теплообменник должен нагреваться на открытом пламени топки.

Однако необходимо учитывать и другие процессы, происходящие в печи. С точки зрения физики, пламя — это сгорающие частицы топлива. И если мы будем отбирать у этих частиц тепло, тогда они не будут сгорать полностью, что снизит полезность печи.

Схема подключение котла к отопительной системе.

Кроме того, для лучшего нагрева теплоноситель должен двигаться навстречу потоку тепла. Только таким образом сохраняется разница температур между разными частями теплоносителя, повышая эффективность нагрева и обеспечивая лучшую его циркуляцию внутри системы.

Еще одним плюсом такого расположения нагревательного бака является то, что на нем образуется меньше конденсата, что способствует отсутствию коррозии.

Вернуться к оглавлению

Необходимые материалы

Для сооружения кирпичной печи с котлом обогрева понадобится:

  • котел отопления или радиаторы;
  • схема кладки;
  • кирпич для печи;
  • колосники;
  • трубы, для того чтобы вводить и выводить теплоноситель внутрь котла;
  • необходимый инструмент.

Вернуться к оглавлению

Сооружение теплообменника

Схема монтажа теплообменника и накопительного бака.

Можно легко соорудить эффективный котел своими руками. Если он будет выполнен в виде бака, то необходима высококачественная сталь, которая хорошо переносит тепловые нагрузки и коррозию из-за теплоносителя. Кроме того, материал изготовления должен обладать высокой теплопроводностью, чтобы повысить эффективность системы.

Толщина стенок бака должна быть в пределах 4-5 мм, что обеспечивает его прочность с одновременным быстрым прогревом. Стандартных размеров для такого теплообменника не существует, все зависит от конфигурации существующей или планируемой печи. Главное, чтобы высота бака была не менее 500 мм для лучшей циркуляции.

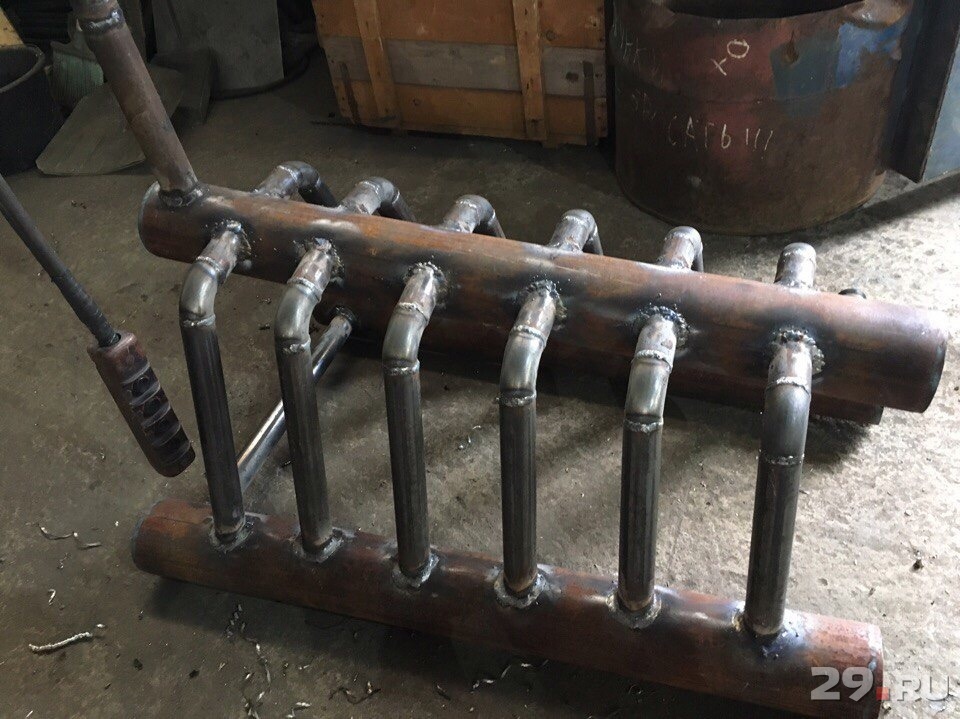

Если же теплообменник будет представлять собой змеевик или другой контур из труб, то тут также есть некоторые нюансы. Трубы для изготовления подобных конструкций должны быть толстостенными и не иметь швов. Если же бесшовную трубу найти затруднительно, то необходимо проварить уже имеющиеся швы, чтобы предотвратить возможную утечку теплоносителя.

Входную трубу лучше всего располагать у верхней части конструкции, а обратка располагается в любом удобном месте. Трубы свариваются не встык, а с фасками, чтобы избежать непроваренных участков, которые будут течь в дальнейшем. Минимальное расстояние между коленями конструкции 5-6 см, чтобы нагрев каждого колена был максимальным. Перед тем как поместить такой котел непосредственно в печь, необходимо наполнить его водой и проверить наличие течей, которые оперативно устраняются.

При помещении котла непосредственно в печь стоит придерживаться уровня, однако допускаются незначительные отклонения.

Вернуться к оглавлению

Котел для кирпичной печи из радиаторов

Чертеж водяного котла для отопления.

В качестве теплообменника могут быть использованы старые чугунные радиаторы отопления. Площадь поверхности каждого такого радиатора составляет 0,25 м2, что в несколько раз больше прямоугольного бака, занимающего такой же объем.

Перед тем как помещать систему радиаторов непосредственно в печь, необходимо убрать с них всю грязь, промыть сначала теплым раствором 6% соляной кислоты, а затем — водой. Картонные прокладки между секциями удаляются, так как в печи они выгорят, и через них будет вытекать жидкий теплоноситель. Все прокладки заменяются асбестовыми нитями, пропитанными графитовым порошком.

Необходимое количество секций радиаторов скрепляются между собой. Входную и выходную трубы располагают по диагонали, остальные отверстия заглушаются пробками. Вся конструкция проверяется на наличие течи.

Если при работе установка не протекает, то она помещается непосредственно в печь. При этом, как уже говорилось ранее, располагается она не в самой топке, а в дымоходе. В данном случае это обусловлено еще и тем, что чугун нельзя нагревать на открытом огне, что чревато его разрушением. Входные и выходные трубы должны располагаться перпендикулярно полу. Для улучшения естественной циркуляции трубу-обратку можно пропустить через подпольное пространство, что увеличит разницу температур теплоносителя в системе.

Вернуться к оглавлению

Кладка кирпичной печи с водяным котлом

Схема устройства твёрдотопливного котла.

Кладка кирпичной печи с водяным котлом производится в следующей последовательности:

  1. Заливается фундамент под местом расположения печи.
  2. Пока фундамент сохнет, смешивается раствор глины и песка в соотношении 1:2. В зависимости от жирности глины эту пропорцию можно изменять. До начала приготовления смеси глина отмокает в воде в течение 10-12 часов (большие комки глины необходимо при этом размять руками). Перед началом кладки песок и глина тщательно перемешиваются.
  3. На высохший фундамент выкладывается гидроизоляция — обычно рубероид с размером будущей печи.
  4. Поверх гидроизоляции наносится слой раствора, выравнивается и укладывается первый слой кирпича. Следует учесть, что для внешнего слоя лучше использовать красивый кирпич, он будет выглядеть более эстетично. Внутренние слои можно формировать из бракованных или битых кирпичей.
  5. Каждый слой кирпича тщательно покрывается раствором.
  6. На необходимой высоте делается отделение для золы и непосредственно топка.
  7. В отделении для золы размещается лист металла, для того чтобы в дальнейшем удобно было выгребать зольные остатки. Тут же устанавливается дверца поддувала.
  8. За топкой, в передней части дымохода, устанавливается водяной котел. Для него сооружаются кирпичные выступы с металлическими уголками. Необходимо использовать уровень, чтобы предотвратить образование воздушных пробок. В самой топке закрепляется дверца для загрузки топлива.
  9. Поверх котла ставится металлическая плита, формируется дымоход и система прочистки. Будет нелишним сделать отдельную дверцу для чистки котла от нагара.
  10. На полу перед топкой закрепляется металлический лист, чтобы соблюсти правила противопожарной безопасности.

https://1popechi.ru/www.youtube.com/watch?v=f2kPfaiW3A4&feature=player_detailpage#t=36

Схема устройства котла.

При первой растопке сделанной печи необходимо следить за исправностью системы и отсутствием течи. Помещение необходимо проветривать, так как зачастую при первой протопке возникают неприятные запахи выгорающих промышленных смазок и нагревающейся глины. Она производится не менее часа с максимально возможным количеством топлива.

Кирпичная печь с самодельным котлом — это один из лучших способов обогрева небольших загородных домов, который позволит насладиться теплом холодными зимними вечерами и сохранит ваш бюджет.

изготовление водогрейного котла для отопления, установка кирпичной печи своими руками

Делаем печь с водогрейным котлом

Никто не сомневается, что в русской бане наибольший комфорт достигается, если дровяная печь с установлен треск дров, приятный дух и потрясающее тепло от живого огня. Плохо только то, что иногда требуется слишком много дров, чтобы растопить баню и насладиться процессом очистки. Водогрейный котел, встроенный прямо в печь, позволяет значительно ускорить обогрев помещения и приготовление бани. Такой тандем значительно повышает КПД дровяной печи и экономит время и дрова. Основная идея заключается в том, что встроенный котел обеспечивает колоссальную теплоотдачу даже при небольших габаритах. Теперь поговорим о том, как реализовать такое усовершенствование дровяной печи с помощью подручных средств в короткие сроки.

Самодельный водогрейный котел из чугунных радиаторов

Отличный по своим качествам и КПД котел можно получить из обычных чугунных радиаторов отопления. За основу можно взять радиатор М-140. Его легко найти, ведь в больших количествах их вывозят на металлолом при демонтаже и сносе большинства старых пятиэтажек. Емкость каждой секции таких радиаторов составляет 1,5 литра воды, а площадь поверхности достигает 0,254 кв. В собранном виде при объединении 12 таких секций объем жидкости составляет 18 литров, а общая площадь поверхности составляет 3 квадратных метра. м. Не каждый готовый котел, собранный из листового металла, может похвастаться такими параметрами при подобных габаритах. Производительности такого котла от радиатора может вполне хватить для обогрева помещения площадью до 100 кв.м. Так что для обычной бани подойдет, да и запас тоже будет достаточно большой.

Перед использованием радиатора требуется его переделка. Для начала нужно избавиться от картонных прокладок между секциями. Лучше всего заменить их асбестовым шнуром, пропитанным натуральной олифой с примесью графита. Так вы сможете защитить прокладки от прогорания при высоких температурах.

Пока секции разобраны, их следует промыть изнутри раствором соляной кислоты 6% концентрации, а затем большим количеством воды. Так их можно очистить от большого слоя ржавчины и грязи, накопившихся за долгие годы эксплуатации.

Процедура сборки радиатора повторяет процесс разборки, только в обратном направлении. Для соединения секций используются ниппели, снабженные правой и левой резьбой с каждой стороны. Таким образом, срезы как снизу, так и сверху одновременно притягиваются закручиванием ниппеля. Как только между секциями останется зазор в 2 см, наматывают пропитанный асбестовый шнур и окончательно затягивают ниппели.

Завершив сборку всего радиатора и дождавшись высыхания олифы, следует проверить герметичность соединений, подав жидкость под давлением в радиатор. Только так можно обезопасить себя от возможных протечек при эксплуатации при значительных температурах топки.

Соединение подающей и обратной труб лучше всего делать по диагонали поперек радиатора. Таким образом, вода будет равномерно течь по всему новому котлу. Два оставшихся отверстия следует закрыть заглушками. Трубы лучше брать дюймовые. С одной стороны радиатора будет правая резьба и проблем с подключением не будет. С другой стороны, там, где осталась резьба, лучше использовать ниппель и муфту с ракелем.

Такой самодельный котел должен располагаться не в топке, где горят дрова, а в камерах дымоходов, которые находятся непосредственно за топочной камерой. Так как используются чугунные радиаторы, то обогревать их следует не пламенем, а горячими газами, которые выводятся из топки.

Радиатор лучше расположить так, чтобы трубы из него выходили перпендикулярно полу, а обратка также была опущена под пол в подпольное пространство. Таким образом можно добиться лучшей естественной циркуляции воды при отоплении.

При сборке секций можно экспериментировать, улучшая конструкцию получившегося котла. В результате должно получиться что-то похожее на изображение, показанное ниже. Так же показаны примеры расположения котла и способы его подключения. Опять же, не забывайте, что в случае с чугуном котел нужно размещать в дымоходе.

Установка котла для кирпичной печи

https://youtu.be/f2kPfaiW3A4

Простые правила эффективного теплообменника

Принцип работы печного отопления.

Если в доме есть готовая кирпичная печь, то организовать водяное отопление своими руками – задача довольно простая. Для этого достаточно разместить в топке самодельный котел в виде змеевика или любой другой формы. Главное учитывать при этом:

  • Перепад высот между выходом жидкости из теплообменника и входом в него;
  • Необходимо предусмотреть максимально возможную площадь поверхности;
  • Теплообменник не должен мешать загрузке и сгоранию топлива.

Если строится печь своими руками, то котел для кирпичной печи можно сделать максимально эффективным. Для этого необходимо выполнить несколько важных условий:

  • Продукты горения должны выходить из дымохода максимально холодными;
  • Большая теплопередача печных газов внутри печи повышает ее КПД;
  • Теплообменник лучше размещать в дымоходе, а не в топке.

Возможно, эти правила покажутся несколько странными, ведь, по логике вещей, теплообменник следует прогревать на открытом пламени печи. Однако необходимо учитывать и другие процессы, происходящие в печи. С точки зрения физики пламя — это горящие частицы топлива. И если мы будем брать тепло от этих частиц, то они не сгорят полностью, что снизит полезность печи.

Схема подключения котла к системе отопления.

Кроме того, для лучшего нагрева теплоноситель должен двигаться навстречу тепловому потоку. Только так сохраняется разница температур между разными частями теплоносителя, повышая эффективность обогрева и обеспечивая его лучшую циркуляцию внутри системы.

Еще одним преимуществом такого расположения бака отопления является то, что на нем образуется меньше конденсата, что способствует отсутствию коррозии.

Как правильно разместить котел в духовке?

Наиболее эффектный вариант водогрейного котла получается при использовании в качестве материала труб или жести толщиной от 3,5 до 5 мм. В этом варианте котел можно разместить непосредственно в топке печи и таким образом обеспечить максимальную эффективность. На рисунке выше показан вариант конструкции самого котла отопительной воды и его схематическое расположение в топке. При использовании труб лучше отдать предпочтение бесшовным, но если таких под рукой нет, то имеющийся шов следует дополнительно заварить.

Подача горячей воды от котла в систему отопления должна располагаться исключительно в самой высокой точке котла. Расположение входа обратки не регламентировано, но логичнее всего разместить его внизу для улучшения циркуляции воды.

При размещении любого котла в топке следите за тем, чтобы между наружными стенками котла и кирпичной кладкой топки оставался зазор. Это необходимо для компенсации теплового расширения металла котла.

При сварке труб обязательно необходимо срезать фаску по контуру среза трубы. Это позволяет заполнить всю толщину трубы сварным швом и надежно скрепить детали, не опасаясь, что они разойдутся в процессе эксплуатации.

При установке котла внутри печи соблюдайте горизонтальный уровень. Однако можно несколько отступить от этого правила, чтобы обеспечить максимальную высоту точки выхода корма из котла.

Конструкция теплообменника

Схема установки теплообменника и накопительного бака.

Вы можете легко построить эффективный котел самостоятельно. Если он выполнен в виде бака, то нужна качественная сталь, которая хорошо переносит тепловые нагрузки и коррозию из-за теплоносителя. Кроме того, материал изготовления должен обладать высокой теплопроводностью, чтобы повысить КПД системы.

Толщина стенок бака должна быть в пределах 4-5 мм, что обеспечивает его прочность при одновременном быстром нагреве. Стандартного размера такого теплообменника не существует, все зависит от конфигурации существующей или планируемой печи. Главное, чтобы высота резервуара была не менее 500 мм для лучшей циркуляции.

Если теплообменник представляет собой змеевик или другую трубную петлю, то тоже есть свои нюансы. Трубы для изготовления таких конструкций должны быть толстостенными и не иметь швов. Если бесшовную трубу найти сложно, то необходимо проварить имеющиеся швы, чтобы предотвратить возможную утечку теплоносителя.

Впускной патрубок лучше располагать вверху конструкции, а обратку — в любом удобном месте. Трубы свариваются не встык, а со скосами, чтобы избежать непроваренных участков, которые потекут в дальнейшем. Минимальное расстояние между коленами конструкции 5-6 см, чтобы прогрев каждого колена был максимальным. Перед помещением такого котла непосредственно в топку его необходимо заполнить водой и проверить на наличие протечек, которые оперативно устраняются.

При размещении котла непосредственно в топке стоит придерживаться уровня, однако допускаются небольшие отклонения.

Установка печи со встроенным котлом

Лучшим вариантом для бани будет печь, в которую, очевидно, еще на этапе строительства монтируется специально подготовленный водогрейный котел. При этом печь приобретает свои конструктивные особенности, что значительно повышает эффективность всей системы и ее компактность.

Установка такой печи имеет самую высокую эффективность теплоотдачи.

Тонкости установки самодельной банной печи

Можно выделить ряд таких советов:

  1. Подступы к металлической топке следует закрыть теплоизоляцией и листовой сталью.
  2. Категорически запрещается размещать печь возле деревянных стен и потолков, подверженных возгоранию.
  3. Самодельную печь можно обложить кирпичом, что повысит безопасность эксплуатации, теплоотдачу и улучшит внешний вид. Толщина стены может быть ½ кирпича.
  4. Перед установкой в ​​баню приготовленную печь необходимо несколько раз протопить вхолостую, чтобы она приняла окончательную форму.
  5. Топка должна открываться напротив входной двери.
  6. Дымоход должен находиться на высоте не менее 50 см над крышей. В месте выхода через крышу дымоход оштукатурен и замазан известью.
  7. В горизонтальной топке дрова сгорают без остатка, поэтому такая печь отдает больше тепла.
  8. Для сварки печи в баню желательно использовать толстую трубу, не подверженную разрушению и коррозии.
  9. В последнее время довольно часто изготавливают двухкамерные печи для полного сжигания топлива. Они намного эффективнее и экономичнее.
  10. Размер печи должен соответствовать размерам помещения сауны.

Кладка кирпича под печь с водяным котлом

Кладка кирпича под печь с водяным котлом осуществляется следующим образом:

  1. Закладывается бетонный фундамент с армированием.
  2. Для кладки используется глиняно-песчаный раствор. Лучше всего замочить глину и песок на ночь. Комки глины и песка растираются. На следующий день оба компонента смешивают в соотношении: 1 порция глины на две порции песка.
  3. Поверх фундамента укладывается слой гидроизоляции в виде рубероида.
  4. Равномерно и ровно распределяется слой раствора по гидроизоляции, после чего можно приступать к кладке первого слоя кирпича.
  5. Формируется первый контур поддувала и устанавливается дверца для него. Далее поверх выложенной в несколько слоев кирпичной кладки укладывается решетка, разделяющая топку и поддувал, в которой будет скапливаться зола.
  6. При формировании топки учитываются размеры водогрейного котла с обязательными зазорами между его наружными стенками и кирпичной кладкой по периметру топки. По контуру первого ряда кирпичей в топке формируют бортик для установки уголка. Именно на углах и будет закреплен котел. В боковых стенках топки необходимо оставить отверстия для выхода обратки и подающего патрубка.
  7. Стенки дымохода снимаются с обязательным формированием каналов для отвода избыточного тепла и сброса золы и сжигания.
  8. В довершение всего выложен дымоход. По завершению всех работ можно подключить систему отопления к котлу и проверить ее в действии.

Разметка кирпичей для топки с водяным котлом

Сушка готовой печи

Нельзя сразу приступать непосредственно к розжигу. Это грозит необратимыми дефектами, перекосами и протечкой котла. Выполните следующие действия:

  1. Если печь раскладывается летом, то до наступления первых холодов это идеальное время для просушки. Открыты все камеры – зольник, топка, дымоходы, вентиляционные и очистные каналы.
  2. В таком состоянии печь оставляют на длительный срок — до полугода. Используйте другой тип обогревателя в особенно пасмурные дни.

  3. Сушку можно проводить в ускоренном, но осторожном темпе. Для этого берется стружка (не опилки — они забьют дымоходы) в количестве нескольких штук или небольшой охапки. Его кладут на решетку и поджигают.
  4. Все проходы, включая зольник, на это время должны быть закрыты, кроме общего дымохода. Когда масса прогорела, духовку открывают со всех сторон и полдня проветривают.

    Затем снова положите в топку порцию дров и действуйте так же. Процесс длительный и регулярный – не менее трех недель. Но если все сделать правильно, то в дальнейшем агрегат окупит все усилия.

Для последующей эксплуатации хозяину необходимо помнить, что сжигание мусора в топке происходит только при интенсивном процессе горения. В противном случае сильная тяга подхватит барахло и, не дав ему сгореть, унесет в газоходы, снизив тем самым эффективность теплоотдачи. Фольгированные материалы нельзя сжигать в печи – они плохо поддаются процессу, прилипают к секциям, тем самым создавая горячие точки – это приводит к перегреву и деформации котла.

Если кладка печи производилась из не очень презентабельного материала, то после проверки всех рабочих качеств агрегата его облицовывают клинкерной плиткой, изразцами, декоративным кирпичом, выдерживающим высокие температуры — их много предложений от производителей.

Бытовые печи с водяным отоплением, схема которых выверена заранее, будут служить своим владельцам верой и правдой долгие годы, окупая затраты на собственную конструкцию уже в первый год эксплуатации. Важно только регулярно подвергать систему профилактике – менять упавшие кирпичи, тщательно чистить газоходы и общий дымоход, проверять поверхность котла на наличие дефектов в виде трещин. Обычно ремонтные работы откладывают на лето, чтобы зимой насладиться теплом и потрескиванием березовых поленьев внутри.

Николай Казаков

Автор публикаций на 1Drevo.ru по темам: Окна в вальмовой крыше | Формы окон | Врезка окна в бревенчатый дом | Малогабаритные дома | Круглый лес | Домокомплект | Коттеджи из цилиндрической конструкции | Отопительные электрические котлы | Навес из поликарбоната | Аккумуляторная дрель | Бревенчатые коттеджи | Дерево или кирпич | Беседка для дачи | Коттедж из клееного бруса | Бревенчатый коттедж | Столбчатый фундамент и другие.

Подборки публикаций по темам:

Водогрейные печи Печь с бойлером

Была ли эта публикация полезной для вас?

Сохраните закладку в социальных сетях!

Всего баллов: 0 Проголосовало: 0

Обзор альтернативных систем отопления частного дома

Как сделать систему отопления солнечными коллекторами самостоятельно

Рекомендуем! — Энциклопедия деревянных домов — NEW

Подробную и расширенную информацию по теме статьи вы можете узнать из книги «Деревянные дома», в которой отражены все этапы строительства дома, начиная от закладки фундамента и заканчивая установкой крыши. Цена книги = 77 руб.

Вас также могут заинтересовать другие КНИГИ по строительству деревянных домов своими руками.

Рекомендуем еще посты по теме:

Отопление частного дома на электричестве — вопросы экономии
Как отапливать каркасный дом из сип панелей электричеством

Использование дизельного топлива для отопления частного дома

Сделай сам самостоятельно водяная печь отопление частного дома

Расширительный бак для отопления — открытый и закрытый

Кирпичная печь с водогрейным котлом

Кладка котла и установка в него горизонтального теплообменника

В кирпичный котел устанавливается теплообменник своими руками по любому из вариантов. Последняя кладется по тому же принципу, что и кирпичная печь.

При расчете стоит учесть, что нужно оставить расстояние между внутренней поверхностью топки и змеевиком не менее 10 мм.

Размеры твердотопливного котла должны быть пропорциональны объему помещений, которые он должен отапливать. Имеющиеся в статье значения даны на дом площадью 90-100 кв.м. с 6-ю чугунными радиаторами и разводкой из 2-х труб (25-50 мм).

Выбор и конструкция обвязки котла должны основываться на многих факторах:

  1. Количество контуров в системе.
  2. Насколько сложна система.
  3. Есть ли другое оборудование.

Весь котел должен стоять на прочном железобетонном основании. Размер фундамента выбирается исходя из габаритов печи. При прокладке твердотопливного котла теплообменник необходимо располагать таким образом, чтобы выходной патрубок был самой высокой точкой. Разница по высоте должна быть не менее 10 мм. Это необходимо для того, чтобы во время заполнения водой в котле не образовалась воздушная пробка. Также такой уклон улучшит циркуляцию жидкости.

Кирпичная кладка выполняется своими руками, соблюдая правила перевязки швов. Трубы должны быть примерно на 2-3 см ниже самой кирпичной стены. Для предотвращения снижения КПД необходимо иметь сверху котла съемную чугунную плиту для более удобной чистки. Дым отводится в отдельную или корневую трубу. Труба может быть кирпичной или металлической.

Как построить водяную печь дома

  • Осуществить печное отопление водяным контуром своими руками можно тремя способами:
  • купить стальную печь у производителя, в услуги которого входит установка системы;
  • нанять мастера — специалист подберет материал, изготовит устройство, разложит печь и установит котел;
  • сделай сам.

Как самому сделать такую ​​печь

Принцип работы котла для водяного отопления

Можно ли самому сделать такую ​​систему? Вполне достаточно опыта сварки и кладки кирпича при строительстве печи. Для начала нужно подготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно приобрести или изготовить своими руками из листового металла и труб. Поскольку весь процесс работ по изготовлению и обустройству водяного контура невозможно изложить в кратком обзоре, ниже приведены основные рекомендации.

Варианты изготовления и рекомендации

Водяное отопление от дровяной печи — схема

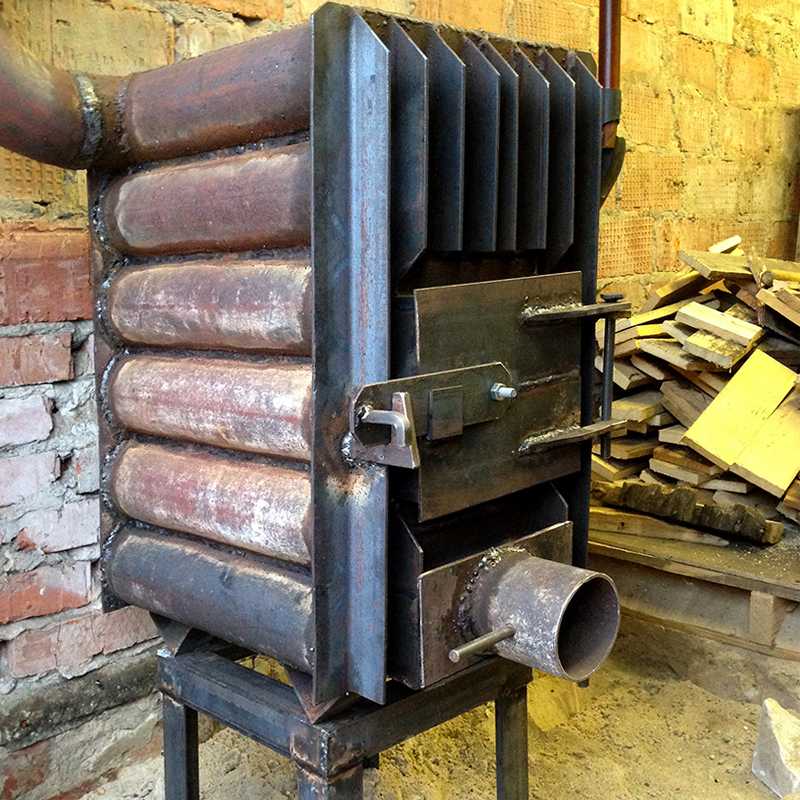

Для котла используется лист металла толщиной не менее 5 мм, а его конструкция выполнена так, чтобы было максимальное количество воды подогрев для дальнейшей циркуляции. Котел, сваренный из листовой стали, прост в изготовлении и эксплуатации – легко моется.

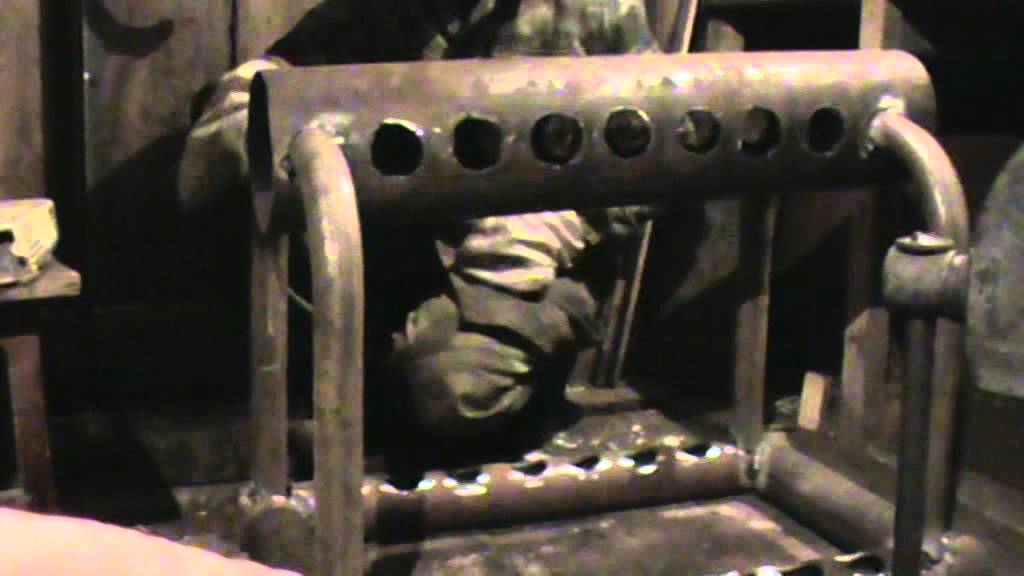

Но такой теплообменник имеет меньшую площадь нагрева, в отличие от трубчатого регистра. Сделать регистр трубы дома самостоятельно сложно – нужен точный расчет и подходящие условия работы, обычно такие котлы изготавливают на заказ специалисты, которые сами устанавливают систему на месте.

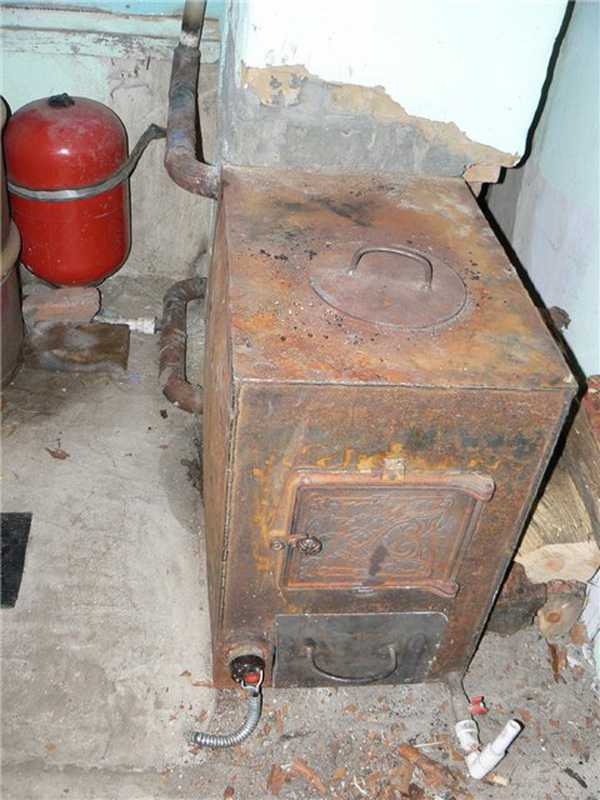

Самый простой способ использования твердотопливного теплообменника – это обычная буржуйка со встроенной водяной системой. Здесь за основу можно взять толстую трубу, тогда сварочных работ будет намного меньше.

Внимание! Все сварочные швы необходимо делать двойными, так как температура в топке не ниже 1000 градусов. Если проварить обычные швы, то есть шанс, что это место быстро прогорит

Оформить регистр в соответствии с размерами духовки дома. Также необходимо учитывать планировку комнат дома и расстановку мебели.

Здесь следует отметить, что лучше выбирать схему с листовыми котлами — у них нет отводов труб, соединенных в один сплошной контур. Такое сооружение не так уж и хлопотно построить.

Удобен еще и тем, что после установки можно без проблем пользоваться варочной панелью, чего нельзя сказать о некоторых трубчатых котлах.

Реестр гладких труб — чертеж

Когда теплоноситель движется самотеком, то нужно поднять расширительный бачок выше, и использовать трубы большого диаметра. Если трубы недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

Котлы, оборудованные насосами, имеют свои плюсы и минусы: можно сэкономить, установив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус — при отключении электричества или сгорании циркуляционного насоса , нагретый котел может просто взорваться.

Собирать конструкцию лучше дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

Чугунный аккумуляторный теплообменник

  • Перед установкой заливается прочный фундамент, поверх которого лучше уложить слой кирпича.
  • Колосник можно укладывать на разных этапах: перед котлом, если двойная конструкция, нижняя часть которой может быть равна или выше верхней части колосника, когда печь низкая, а система размещается чуть выше, то колосник, дверцы, уголок на плите обычно ставят уже после установки котла…
  • Устанавливается корпус — обычно он состоит из двух емкостей, соединенных трубами.
  • К котлу приварена вся система теплообмена: выходной патрубок идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу к котлу приваривается обратка.

Печное отопление с водяным контуром позволяет, во-первых, намного эффективнее использовать дрова, а во-вторых, равномерно распределять теплый воздух по отапливаемому помещению.

Задумав самостоятельно сделать систему отопления дома с водяным контуром на дровах, продумайте все этапы работ, а если есть сомнения в успешном исходе, то лучше обратиться к специалистам.

Кирпичная печь с водяным контуром отопления

Кирпичные печи этого типа не предполагают особо сложной кладки. Печь с водогрейным котлом имеет достаточно простую конструкцию: чугунная варочная плита, варочная камера, вытяжной канал, водогрейный короб, духовка.

Такая печь выложена из огнеупорного кирпича с использованием тех же огнеупорных растворов. Двери: топочная, поддувальная, прочистная, варочная камера. Чугунная печь с варочной поверхностью, водогрейный бокс, духовка, решетка для сушки, решетка. Аналогичную конструкцию имеют дровяные печи с водогрейным котлом отопления на кирпичной кладке.

Монтаж кирпичной печи

Строительные работы лучше всего начинать с изготовления чертежа типового проекта, где будут указаны все точные размеры будущего теплообменника, а уже исходя из его размеров — кирпичную кладку устройство печи будет заложено. Что касается размещения, то агрегат можно установить в любом удобном для владельцев месте, главное, чтобы был свободный доступ, чтобы его можно было легко почистить и, при необходимости, отремонтировать.

После подготовки фундамента приступают к порядовке, но при монтаже необходимо учесть водяной контур, схему расположения поддувала, камеры сгорания, дымохода, а также варочной панели, если она установлена.

При изготовлении печного оборудования лучше всего использовать огнеупорный кирпич, не имеющий трещин, сколов и других дефектов.

Строительство печи с водяным контуром осуществляется по следующей инструкции:

  1. В самом начале готовится печной раствор, в состав которого входит речной песок, глина и вода. Не возбраняется использовать покупные составы, но при размешивании следует учитывать, что смесь не должна быть слишком жидкой или, наоборот, густой.
  2. На просохший фундамент укладывается слой гидроизоляционного материала, это может быть специальная пленка или рубероид.
  3. Приготовленный раствор равномерно наносится на гидроизоляцию и выкладывается первый ряд кирпичей. После него, действуя строго по подготовленному чертежу, укладывают остальные ряды.
  4. Достигнув уровня камеры сгорания, устанавливается теплообменник.
  5. На следующем этапе монтируются зольник и камера сгорания.
  6. Каждый новый ряд проверяется строительным уровнем. Если есть какие-то неровности, их можно легко устранить. Достаточно надавить рукой на неровный элемент, а затем слегка постучать по нему ручкой молотка или другим тяжелым предметом.
  7. Теперь необходимо установить и закрепить дверь в топочный отсек, а после этого выложить печную крышу и дымоход. Округлые кирпичи используются для ограждения внутренних стен.

После завершения кладочных работ приступайте к монтажу водяного контура. Для этого к теплообменнику необходимо подвести трубы, которые подключаются к радиаторам. Затем подключите расширительный бачок и заполните его водой. Отопительная печь считается готовой. Осталось провести отделочные работы, для этого можно просто оштукатурить поверхность агрегата. Многие владельцы таких устройств украшают их плиткой.

Экономичное оборудование, которое оснащено отопительным контуром, можно изготовить своими руками. Это безопасные, практичные и долговечные конструкции, которые по сравнению с другими подобными устройствами обладают более высоким КПД. Еще одним преимуществом перед другими устройствами является независимость от централизованного источника энергии.
Связаться с

Пароварка: Как сделать пароварку своими руками | Лукавая выпечка | Ранее Baking911 | CraftyBaking

Как сделатьДвойной бойлер: как сделать свой собственный двойной бойлер

Copyright © 2000 Сара Филлипс CraftyBaking.com Все права защищены.

Является ли задача плавлением шоколада , приготовлением глазури на основе вареного яичного белка, такой как наш Семиминутный рецепт глазури с ванильными бобами , или приготовлением термочувствительных рецептов, таких как Шоколадно-заварная начинка , медленный, нежный нагрев пароварки, кухонный инструмент, обеспечивает идеальные результаты .
САРА ГОВОРИТ: Пароварка часто ошибочно называется Водяная баня, Водяная баня или Паровая баня, , но техника отличается. В водяной бане кастрюля или блюдо фактически погружаются в ванну с горячей водой.


Что такое пароварка?

Пароварка обычно состоит из вставки с плоским дном, которая плотно прилегает к кастрюле с кипящей водой; между уровнем воды и дном вставки пароварки есть зазор, поэтому предмет в верхней части пароварки нагревается паром из жидкости внизу, а не горячей водой. Это делает тепло непрямым. Захваченный пар выделяет тепло около 212 градусов по Фаренгейту (100 градусов по Цельсию), гораздо более низкую температуру, чем можно было бы достичь, поставив содержимое кастрюли прямо на горелку плиты.



Как сделать пароварку

Можно сделать самостоятельно, используя термостойкую миску и кастрюлю. Чаша не соприкасается с водой, но образует уплотнение с нижней кастрюлей, удерживая пар, образующийся при кипении воды.

КАК СОВЕТЫ: ​​ Мы сами сделали пароварку, когда готовили наш Шоколадный ангельский пирог или Учебное пособие по рецепту торта безе.
1. Убедитесь, что миксерная чаша, которую вы собираетесь использовать, термостойкая. Это будет верхняя часть пароварки.
САРА ГОВОРИТ: Мне нравится использовать широкую миску, а не глубокую и узкую, потому что в ней больше поверхности ингредиентов открывается над паром, который будет образовываться внизу.

2. Наполните кастрюлю водой наполовину. Это будет дно пароварки.

3. Убедитесь, что смесь плотно прилегает к кастрюле и не касается воды в нижней кастрюле, когда кастрюля заполнена водой примерно наполовину. Если это так, уменьшите глубину воды не менее чем на 2 дюйма; убедитесь, что их достаточно, потому что вы не хотите, чтобы они закончились во время приготовления.
САРА ГОВОРИТ: Миска должна плотно прилегать к краю кастрюли, чтобы образовать уплотнение с нижней кастрюлей и задерживать пар, образующийся при кипении воды.

Снимите чашу миксера с верхней части и отложите в сторону.

4. Включите плиту на сильный огонь и доведите воду на дне пароварки до быстрого кипения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
