Котел для бани своими руками

Одним из важных атрибутов бани является котел. Современные котлы работают на разных источниках топлива, что определяет не только качество работы, но и стоимость, как самого аппарата, так и его обслуживания. Изготовить такое устройство или, по крайней мере, установить его можно самостоятельно, тем самым вы значительно сэкономите. В данной статье мы поговорим о том, как это сделать из трубы (металла), рассмотрим варианты установки, а также предоставим схемы, чертежи, фото и видео инструкции.

Виды котлов

Котел твердотопливный

В зависимости от вида применяемого топлива все известные конструкции котлов (металлических печей) для бань подразделяются в настоящее время на следующие классы:

• газовые агрегаты;
• электрические;
• работающие на твёрдом топливе;
• пиролизные;
• работающие на жидком (дизельном) топливе.

Изготовление газового котла, являющегося самым экономичным вариантом из всех перечисленных, представляется возможным лишь в том случае, когда к вам на участок уже подведён газ.

Особенностью таких аппаратов является то, что во время работы они почти совсем не выделяют запаха или гари и не требуют подготовки запасов топлива на весь год.

Бесспорным достоинством устройств электрического типа является отсутствие каких-либо вредных отходов и возможность обходиться без вентиляционных систем. Такие котлы также снимают заботу о наличии долгосрочных запасов топлива; но при таком выборе не следует забывать о постоянном росте стоимости потребляемой ими электроэнергии.

Изготовление котла

Котлы на твёрдом топливе способны долгое время поддерживать как сам процесс горения, так и требуемую температуру нагрева. Но, в отличие от своих газовых и электрических собратьев, они не могут работать непрерывно и нуждаются в регулярной загрузке новых партий топлива.

Пиролизные и жидкотопливные котлы выполняются, как правило, по сложным технологическим схемам и вряд ли могут быть реализованы в обычных бытовых условиях. Для самостоятельного изготовления подходят лишь первые три из рассмотренных нами видов отопительных конструкций. Предлагаем вашему рассмотрению наиболее распространённый сегодня вариант твёрдотопливного устройства, работающего на обычных дровах.

Конструкция

Схема котла для бани Для начала вам следует запастись всем необходимым для сборки такого котла оборудованием и инструментом. Из инструмента вам потребуется сварочный аппарат и «болгарка», а в качестве исходной заготовки вы можете использовать металлическую бочку объемом 200 литров (горизонтальное исполнение). Для обустройства котла вертикального типа вам придётся подобрать отрезок толстостенной трубы диаметром около 50 см и длиной порядка полутора метров. Изготовленный из такого материала аппарат способен обогреть помещение с площадью до 10 квадратных метров.

Рассмотрим этот вариант более подробно.

Вся труба разбивается на три части, каждая из которых представляет собой определённый функциональный узел печи, используемый по своему назначению. Самая нижняя и расположенная над ней часть пространства трубы используются под топку и камену. Они обеспечивают требуемый режим работы котла и создают условия для его нормального функционирования. В качестве нагреваемой ёмкости с водой (бака) используется та часть трубной заготовки, которая располагается в самом верху (над каменкой и истопником).

Самые нижние отделения трубы (поддувало, топка и каменка) оснащаются перегородками, на которые навешиваются специальные решётки – колосники, свободно продающиеся в специализированных магазинах печного литья. Отделение каменки заполняется небольшими камнями овальной формы, структура которых позволяет долго «держать» тепло.

В вертикальной печи отделение, служащее ёмкостью для горячей воды обустраивается непосредственно над каменкой. Для этого прямо над ней монтируется еще одна перегородка, являющаяся дном этого отделения.

В этой перегородке должно быть предусмотрено специальное отверстие под трубу дымохода, смещённое ближе к задней стенке котла. Сверху это отделение имеет перегородку с отверстием под дымоход, которая закрывает лишь часть бака. Оставшаяся незакрытой часть перегородки служит отверстием для заливки воды и снабжается специальной крышкой.

Установка

Защита стен, потолка

Установку котла следует начинать с подготовки фундамента; при этом мощность последнего будет зависеть о того, планируете ли вы обкладывать его кирпичом или нет. Такая обкладка потребуется вам лишь в том случае, если вы привыкли париться в несколько «заходов» и желаете, чтобы тепло держалось в парилке по возможности дольше.

Фундамент под котёл изготавливается из огнеупорного кирпича, который укладывается на заранее подготовленную площадку в два ряда и заливается затем готовой бетонной смесью. Размеры площадки под фундамент и его удаление от стен парилки также зависят от того, собираетесь ли вы делать кирпичную обкладку.

Для безопасной эксплуатации установленного в парилке металлического котла стены в районе его размещения должны закрываться слоем огнеупорного материала («Изовера», например). Места прокладки трубы дымохода через деревянные элементы конструкции бани должны быть защищены при помощи специального огнеупорного материала (асбеста).

Видео

В следующем видеоматериале вы увидите пример печи для бани с водонагревательным котлом:

Фото

Схема котла

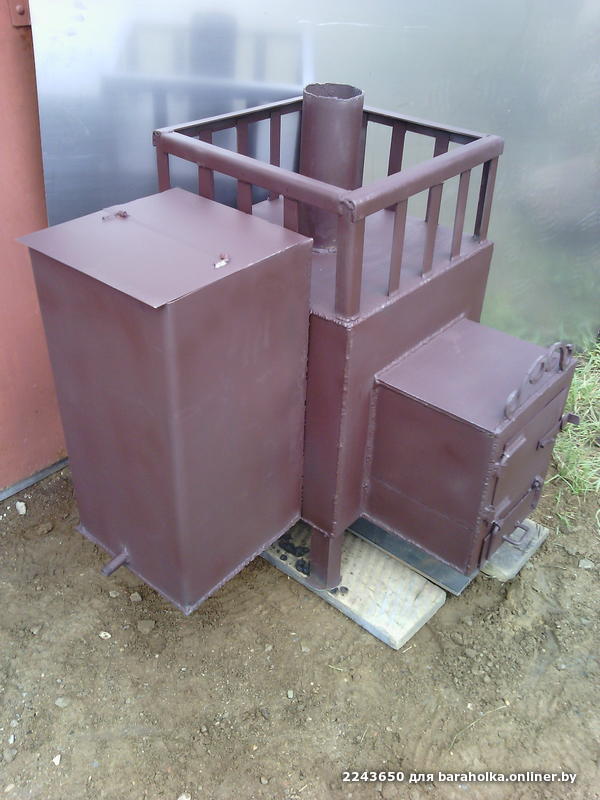

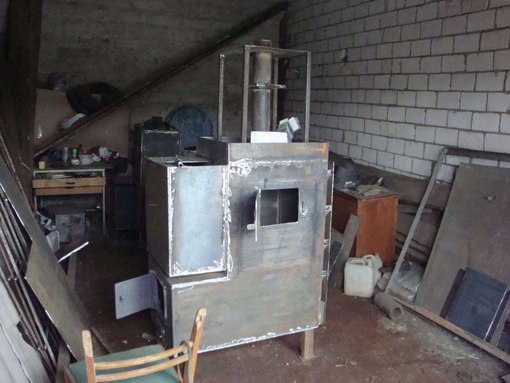

Самодельный котел для бани

Делим трубу на три части

Котел для бани своими руками

Котел в бане – это ключевая «фигура». От его обустройства зависит, будет ли тепло в бане и комфортно в парном помещении. Сказать однозначно, что лучше печь-каменка лучше, чем котел, нельзя. Если человек имеет хоть какой-то минимальный опыт строителя, то вполне возможно соорудить котел для бани своими руками. Считается, что самый ответственный этап обустройства – это установка котла. Нынешний рынок владельцам бань предлагает широкий выбор котлов для обогрева. Но лучшим вариантом считается котел, сделанный собственными силами.

Оглавление:

1. Отличие между банной печью и котлом
2. Причины строительства котла для бани
3. Выбор котла для бани
4. Строительство котла для бани своими руками



Отличие между банной печью и котлом

Для расширения кругозора хозяину бани нужно знать особенности всех видов котлов. На данный момент в глобальной сети не сложно найти любую информацию по данной тематике, также фотографии любых видов котлов. Поиски в глобальной сети ответа на вопрос, как изготавливаются котлы для бани, обычно заканчиваются информацией об устройстве печки. Эту информацию также нужно изучать, потому что большой разницы между котлом и печью для бани, нет.

И вот вы нашли чертежи, фото котлов в баню и подробную информацию, как строится печка своими руками. Но стоит отчетливо понимать, что кирпичная печь, которая выложена в русской бане, это совсем не чугунный котел. А вот металлическую конструкцию, сваренную из трубы или бочки, нельзя назвать печкой, потому что она является не чем иным, как котлом для бани.

При этом чугунные котлы, как и печи для русской бани, предназначены для одного: отопления банных помещений, нагрева камней и воды, а также поддержания определенной температуры в бане. Поэтому под словом «печь» стоит понимать кирпичные сооружения, а термин «самодельные котлы для бань» включает в себя другие отопительные устройства.

Причины строительства котла для бани

Сегодня на рынке представлены различные котлы на твердом горючем. Можно при желании выложить кирпичную печь в бане. Если вы хотите построить кирпичную печь, то помните, что процесс этот — довольно сложен, если вы не имеете навыков каменщика. И цена такой постройки будет намного больше цены котла для бани, потому что требует закупки кирпича и глины, а также изучения технологии производства. Это повлечет за собой немалые расходы.

Какой вариант выбрать — решать каждому хозяину парной самому.

Помните, что для небольшой парилки на вашей даче вполне сгодится котел, который вы смастерите из простейших подручных материалов. К тому же котел в баню своими руками обойдется намного дешевле. К тому же интересно его изготавливать самому. Конечно, строительство — это очень ответственный процесс, но если вы уже решились на возведение бани, то не должны бояться таких трудностей. Значит, мы смело должны приступать к работе.

Выбор котла для бани

Прежде всего стоит знать, что выбор котельного оборудования зависит от источника горючего, которое планируется использоваться. В некоторых случаях к бане можно провести газ, выбор будет понятным. А вот о твердом и дизельном топливе можно узнать подробнее: как часто происходит его доставка, какая стоимость. После этого вы анализируете все и принимаете грамотное решение.

Тарифы на дизельное горючее не стоят на месте, а постоянно возрастают. На сегодняшний момент наиболее эффективно использовать твердое топливо, например, уголь, торф или дрова.

Значит, стоит приготовиться к тому, что постоянно нужно будет избавляться от сажи и запаха дыма. Например – регулярно чистить котел. Также необходимо знать, что самодельный котел в баню на дизельном топливе работает целую неделю, твердотопливные же — постоянно нуждаются в «подкормке».

В наше время существуют комбинированные котлы, однако даже они максимального КПД не могут достичь. Поэтому изначально лучшем выбором будет котел, который настроен на один вид топлива. Желательно хотя бы, на последний случай, купить котел, который может использовать и газ, и жидкое горючее.  А вообще существуют котлы для бани 5 видов: на жидком горючем, на газу, комбинированные, твердотопливные, электрические.

Газовые котлы для бани

Оптимальным решением для бани на сегодня считается газовый котел. Если к участку вы уже подвели газ, то такой котел станет самым экономичным для парилки. Еще он хорош тем, что во время топки не выделяет ни запаха, ни гари. Если вдруг вы почувствуете запах газа, то немедленно нужно обратиться к специалисту.

Это значит, что возникли неполадки с котлом. Еще одно из преимуществ газовых котлов — не нужно запасаться горючим на целый год.

Из всех видов современных котлов газовый — самый компактный. Вес данных котлов достигает 50 килограмм, при этом его мощность — до 40 кВт. Подобный агрегат может обогреть площадь в 300 квадратных метров, не говоря о маленькой частной бане.

В зависимости от теплообменника, газовые котлы делятся на 3 категории: одноконтурные, предназначенные только для отопления баньки; двухконтурные для отопления бани и подогрева воды; трехконтурные для подогрева мини-бассейна и пола. Газ сам по себе взрывоопасен, поэтому собственноручно изготавливать котел для бани не стоит.

Электрические котлы для бани

На сегодня электрические котлы — экологически самые чистые. Один из самых важных факторов, который присущ электрическим котлам, — им не нужна вентиляция. Это подходит для парилок, к которым не подведен газ.

Котлы, работающие на электричестве, очень хороши в эксплуатации, их очень легко настраивать на определенную температуру, и нет необходимости заботиться о запасах топлива и периодической его подаче. Однако затраты электричества на подобное отопление являются очень накладными.

Твердотопливные котлы для бани

Твердотопливные котлы в бане очень четко поддерживают заданную температуру при достаточно долгом горении топлива. Но, все же, они не могут функционировать в автоматическом режиме, соответственно они требуют загрузки очередной партии топлива и экологически чисты.

На сегодня производители котлов, которые действуют на твердом топливе, постоянно стараются усовершенствовать устройство котлов для бани, разрабатывают технологии, которые помогают добиться более высокой надежности и эффективности. В котлах, которые сделаны в наше время, грелки сделаны по принципу извлекания максимума энергии из сырья и равномерного распределения процесса горения дров.

Улучшенная термоизоляция котла максимально уменьшает теплопотери, а грамотно придуманная  конструкция передает теплоносителю максимально возможную часть теплоты. Сегодня практически во всех твердотопливных котлах вмонтирована специальная защита от перегрева, то есть охлаждающий контур.

Твердотопливные аппараты существуют во многих вариантах, которые объединяются в две основные группы: чугунные и стальные котлы. У каждого из этих котлов свои преимущества и недостатки. Чугунные котлы очень чувствительны к перепадам температур, зато они выгодно отличаются от других долгим сроком эксплуатации. Стальные котлы больше подвергаются коррозии из-за постоянного образования конденсата внутри, но отличаются большей инертностью теплообменника, если сравненить с чугунными.

В наше время подобные котлы для бани могут быть оснащены механическими регуляторами температуры или дополнительными вентиляторами. Также твердотопливные котлы способны работать в автономном режиме до трех дней, так как они могут быть оснащены специальным бункером, предназначенным для загрузки топлива мелкой фракции, и специальным устройством  для подачи его в камеру горения.

Котлы на жидком топливе для бани

Агрегаты, которые работают на дизельном топливе, считаются по удобству вторыми после газовых. Ведь в этом случае нет проблемы с хранением топлива, достаточно найти вместительную металлическую или пластиковую емкость, желательно с двойным дном, так как при хранении дизельного топлива более года ухудшаются его физические свойства.

Обязательно для такого котла требуется отдельное помещение в бане, потому что неприятными запахами пропитаются все остальные комнаты. Некоторые народные умельцы покупают сразу несколько тонн и закапывают цистерны в землю, при этом заправляя раз в год. Все это нужно делать исключительно под руководством опытных людей. На сегодня имеются в продаже аппараты, которые также могут работать на жидком топливе. Перед тем, как установить котел в бане подобного типа, его нужно обязательно показать специалисту.

Пиролизные котлы для бани

Принцип функционирования таких котлов состоит в работе камеры сгорания топлива. Начальный процесс горения осуществляется в первой камере с выделением газа, а во второй камере совершается непосредственно синтез газа, то есть догорание. Для того чтобы растопить подобное оборудование согласно схеме котла для бани, нужно пользоваться системой электрического розжига.

Преимущество пиролизных котлов заключается в том, что топливо практически полностью сгорает, также почти не остается сажи и золы. Один из недостатков таких колов — высокая цена. Нужно помнить, что пиролизные котлы требует только на хорошо высушенных дров.

Строительство котла для бани своими руками

В конструкции котла для бани нет нечего сложного или особенного. До начала работы нужно запастись материалами и специальными инструментами, а также изучить все чертежи котлов для бани. Сам процесс изготовления подобного аппарата включает в себя выбор материала, приваривание опор котла и монтаж экрана.

Выбор материала

Перед тем, как сделать котел в баню, стоит обязательно подготовить материал, который будет использоваться в процессе работы. Опытные мастера при изготовлении котельного оборудования обычно выбирают для его основания металлические бочки, что имеют объем порядка 200 литров. Для этого стоит воспользоваться небольшим отрезком толстостенной трубы, диаметр которой составляет 51 сантиметр, а длина должна быть 70-100 сантиметров.

Такие котлы обычно обогревают помещения объемом 12-15 метров кубических, что соответствует площади 3 на 3 квадратных метра. Для этого нужно запастись домашним сварочным аппаратом и подготовить «болгарку» со специальными кругами по металлу. Не забудьте посмотреть фото котлов для бани и видео о процессе строительства.

Приваривание опор для котла

В качестве корпуса для банного котла будет использоваться труба. Вашей задачей будет приварить параллельно земле 3 опоры, на 3-х уровнях, другими словами – 3 отрезка арматуры длиной 3 сантиметра и толщиной 14 миллиметров:

1. Самый нижний уровень необходим для выполнения установки дна печи;
2. Обычно высоту второго уровня рассчитывают зависимо от габаритов поддувальной дверцы, которую вы будете монтировать в печку;
3. Высоту третьей опоры согласно чертежам котла в баню рассчитывают так: она примерно всегда должна находиться на расстоянии хотя бы 20 см от верха трубы.

Также понадобится металлический круг для дна печи, толщина которой будет не меньше 4 миллиметров. Крышка делается из металлического круга с минимальной толщиной от 5 миллиметров и также вырезанным отверстием для укрепления переходного кольца дымовой трубы.

Разместите опоры под перегородки строго друг под другом. Вырежьте отверстие для короба, в котором будете монтировать поддувальные и печные дверки, в боковой части трубы, а начинать стоит от самого дна. Толщина стены определяет глубину короба, который производит топку печи. Также внутри короба делается перегородка, которая нужна для разделения зольного и топочного отсеков самодельного котла для бани.

Экран котла для бани

Для начала вваривается короб, затем вставляется в корпус дно, верхняя крышка и колосник. Далее производя монтаж в помещении, делают таким способом, чтобы корпус, который проходит сквозь стену, вышел аккуратно в топочное помещение или на улицу. Далее установите дымовую трубу и на верхнюю крышку уложите камни. Весь котел обычно монтируют на фундамент, что изготовлен под печь.

После этого сделайте экран для банного котла. Экран делают по-разному и для этого используют кирпич. Можно сделать одну кирпичную стену или обложить котел кирпичом полностью. Также нужно знать, что в нижней части кирпичной конструкции должно оставаться отверстие, предназначенное для конвекции воздуха.

Ознакомившись с нашим материалом, вы узнали, как сделать котел для бани собственными руками. Такой вариант имеет много преимуществ перед строительством кирпичной печи в парную или покупкой готового котла. Первый способ вам гарантировано обеспечит хорошую экономию денежных средств и увлекательное время провождение. Соорудив самодельный котел, нужно подумать, что для качественного обогрева парилки понадобятся ещё и хорошие камни.


Котел для бани своими руками

Котел в бане – это ключевая «фигура». От его обустройства зависит, будет ли тепло в бане и комфортно в парном помещении. Сказать однозначно, что лучше печь-каменка лучше, чем котел, нельзя. Если человек имеет хоть какой-то минимальный опыт строителя, то вполне возможно соорудить котел для бани своими руками. Считается, что самый ответственный этап обустройства – это установка котла. Нынешний рынок владельцам бань предлагает широкий выбор котлов для обогрева. Но лучшим вариантом считается котел, сделанный собственными силами.

Оглавление:

1. Отличие между банной печью и котлом
2. Причины строительства котла для бани
3. Выбор котла для бани
4. Строительство котла для бани своими руками



Отличие между банной печью и котлом

Для расширения кругозора хозяину бани нужно знать особенности всех видов котлов. На данный момент в глобальной сети не сложно найти любую информацию по данной тематике, также фотографии любых видов котлов. Поиски в глобальной сети ответа на вопрос, как изготавливаются котлы для бани, обычно заканчиваются информацией об устройстве печки. Эту информацию также нужно изучать, потому что большой разницы между котлом и печью для бани, нет.

И вот вы нашли чертежи, фото котлов в баню и подробную информацию, как строится печка своими руками. Но стоит отчетливо понимать, что кирпичная печь, которая выложена в русской бане, это совсем не чугунный котел. А вот металлическую конструкцию, сваренную из трубы или бочки, нельзя назвать печкой, потому что она является не чем иным, как котлом для бани.

При этом чугунные котлы, как и печи для русской бани, предназначены для одного: отопления банных помещений, нагрева камней и воды, а также поддержания определенной температуры в бане. Поэтому под словом «печь» стоит понимать кирпичные сооружения, а термин «самодельные котлы для бань» включает в себя другие отопительные устройства.

Причины строительства котла для бани

Сегодня на рынке представлены различные котлы на твердом горючем. Можно при желании выложить кирпичную печь в бане. Если вы хотите построить кирпичную печь, то помните, что процесс этот — довольно сложен, если вы не имеете навыков каменщика. И цена такой постройки будет намного больше цены котла для бани, потому что требует закупки кирпича и глины, а также изучения технологии производства. Это повлечет за собой немалые расходы.

Какой вариант выбрать — решать каждому хозяину парной самому. Помните, что для небольшой парилки на вашей даче вполне сгодится котел, который вы смастерите из простейших подручных материалов. К тому же котел в баню своими руками обойдется намного дешевле. К тому же интересно его изготавливать самому. Конечно, строительство — это очень ответственный процесс, но если вы уже решились на возведение бани, то не должны бояться таких трудностей. Значит, мы смело должны приступать к работе.

Выбор котла для бани

Прежде всего стоит знать, что выбор котельного оборудования зависит от источника горючего, которое планируется использоваться. В некоторых случаях к бане можно провести газ, выбор будет понятным. А вот о твердом и дизельном топливе можно узнать подробнее: как часто происходит его доставка, какая стоимость. После этого вы анализируете все и принимаете грамотное решение.

Тарифы на дизельное горючее не стоят на месте, а постоянно возрастают. На сегодняшний момент наиболее эффективно использовать твердое топливо, например, уголь, торф или дрова. Значит, стоит приготовиться к тому, что постоянно нужно будет избавляться от сажи и запаха дыма. Например – регулярно чистить котел. Также необходимо знать, что самодельный котел в баню на дизельном топливе работает целую неделю, твердотопливные же — постоянно нуждаются в «подкормке».

В наше время существуют комбинированные котлы, однако даже они максимального КПД не могут достичь. Поэтому изначально лучшем выбором будет котел, который настроен на один вид топлива. Желательно хотя бы, на последний случай, купить котел, который может использовать и газ, и жидкое горючее.  А вообще существуют котлы для бани 5 видов: на жидком горючем, на газу, комбинированные, твердотопливные, электрические.

Газовые котлы для бани

Оптимальным решением для бани на сегодня считается газовый котел. Если к участку вы уже подвели газ, то такой котел станет самым экономичным для парилки. Еще он хорош тем, что во время топки не выделяет ни запаха, ни гари. Если вдруг вы почувствуете запах газа, то немедленно нужно обратиться к специалисту. Это значит, что возникли неполадки с котлом. Еще одно из преимуществ газовых котлов — не нужно запасаться горючим на целый год.

Из всех видов современных котлов газовый — самый компактный. Вес данных котлов достигает 50 килограмм, при этом его мощность — до 40 кВт. Подобный агрегат может обогреть площадь в 300 квадратных метров, не говоря о маленькой частной бане.

В зависимости от теплообменника, газовые котлы делятся на 3 категории: одноконтурные, предназначенные только для отопления баньки; двухконтурные для отопления бани и подогрева воды; трехконтурные для подогрева мини-бассейна и пола. Газ сам по себе взрывоопасен, поэтому собственноручно изготавливать котел для бани не стоит.

Электрические котлы для бани

На сегодня электрические котлы — экологически самые чистые. Один из самых важных факторов, который присущ электрическим котлам, — им не нужна вентиляция. Это подходит для парилок, к которым не подведен газ.

Котлы, работающие на электричестве, очень хороши в эксплуатации, их очень легко настраивать на определенную температуру, и нет необходимости заботиться о запасах топлива и периодической его подаче. Однако затраты электричества на подобное отопление являются очень накладными.

Твердотопливные котлы для бани

Твердотопливные котлы в бане очень четко поддерживают заданную температуру при достаточно долгом горении топлива. Но, все же, они не могут функционировать в автоматическом режиме, соответственно они требуют загрузки очередной партии топлива и экологически чисты.

На сегодня производители котлов, которые действуют на твердом топливе, постоянно стараются усовершенствовать устройство котлов для бани, разрабатывают технологии, которые помогают добиться более высокой надежности и эффективности. В котлах, которые сделаны в наше время, грелки сделаны по принципу извлекания максимума энергии из сырья и равномерного распределения процесса горения дров.

Улучшенная термоизоляция котла максимально уменьшает теплопотери, а грамотно придуманная  конструкция передает теплоносителю максимально возможную часть теплоты. Сегодня практически во всех твердотопливных котлах вмонтирована специальная защита от перегрева, то есть охлаждающий контур.

Твердотопливные аппараты существуют во многих вариантах, которые объединяются в две основные группы: чугунные и стальные котлы. У каждого из этих котлов свои преимущества и недостатки. Чугунные котлы очень чувствительны к перепадам температур, зато они выгодно отличаются от других долгим сроком эксплуатации. Стальные котлы больше подвергаются коррозии из-за постоянного образования конденсата внутри, но отличаются большей инертностью теплообменника, если сравненить с чугунными.

В наше время подобные котлы для бани могут быть оснащены механическими регуляторами температуры или дополнительными вентиляторами. Также твердотопливные котлы способны работать в автономном режиме до трех дней, так как они могут быть оснащены специальным бункером, предназначенным для загрузки топлива мелкой фракции, и специальным устройством  для подачи его в камеру горения.

Котлы на жидком топливе для бани

Агрегаты, которые работают на дизельном топливе, считаются по удобству вторыми после газовых. Ведь в этом случае нет проблемы с хранением топлива, достаточно найти вместительную металлическую или пластиковую емкость, желательно с двойным дном, так как при хранении дизельного топлива более года ухудшаются его физические свойства.

Обязательно для такого котла требуется отдельное помещение в бане, потому что неприятными запахами пропитаются все остальные комнаты. Некоторые народные умельцы покупают сразу несколько тонн и закапывают цистерны в землю, при этом заправляя раз в год. Все это нужно делать исключительно под руководством опытных людей. На сегодня имеются в продаже аппараты, которые также могут работать на жидком топливе. Перед тем, как установить котел в бане подобного типа, его нужно обязательно показать специалисту.

Пиролизные котлы для бани

Принцип функционирования таких котлов состоит в работе камеры сгорания топлива. Начальный процесс горения осуществляется в первой камере с выделением газа, а во второй камере совершается непосредственно синтез газа, то есть догорание. Для того чтобы растопить подобное оборудование согласно схеме котла для бани, нужно пользоваться системой электрического розжига.

Преимущество пиролизных котлов заключается в том, что топливо практически полностью сгорает, также почти не остается сажи и золы. Один из недостатков таких колов — высокая цена. Нужно помнить, что пиролизные котлы требует только на хорошо высушенных дров.

Строительство котла для бани своими руками

В конструкции котла для бани нет нечего сложного или особенного. До начала работы нужно запастись материалами и специальными инструментами, а также изучить все чертежи котлов для бани. Сам процесс изготовления подобного аппарата включает в себя выбор материала, приваривание опор котла и монтаж экрана.

Выбор материала

Перед тем, как сделать котел в баню, стоит обязательно подготовить материал, который будет использоваться в процессе работы. Опытные мастера при изготовлении котельного оборудования обычно выбирают для его основания металлические бочки, что имеют объем порядка 200 литров. Для этого стоит воспользоваться небольшим отрезком толстостенной трубы, диаметр которой составляет 51 сантиметр, а длина должна быть 70-100 сантиметров.

Такие котлы обычно обогревают помещения объемом 12-15 метров кубических, что соответствует площади 3 на 3 квадратных метра. Для этого нужно запастись домашним сварочным аппаратом и подготовить «болгарку» со специальными кругами по металлу. Не забудьте посмотреть фото котлов для бани и видео о процессе строительства.

Приваривание опор для котла

В качестве корпуса для банного котла будет использоваться труба. Вашей задачей будет приварить параллельно земле 3 опоры, на 3-х уровнях, другими словами – 3 отрезка арматуры длиной 3 сантиметра и толщиной 14 миллиметров:

1. Самый нижний уровень необходим для выполнения установки дна печи;
2. Обычно высоту второго уровня рассчитывают зависимо от габаритов поддувальной дверцы, которую вы будете монтировать в печку;
3. Высоту третьей опоры согласно чертежам котла в баню рассчитывают так: она примерно всегда должна находиться на расстоянии хотя бы 20 см от верха трубы.

Также понадобится металлический круг для дна печи, толщина которой будет не меньше 4 миллиметров. Крышка делается из металлического круга с минимальной толщиной от 5 миллиметров и также вырезанным отверстием для укрепления переходного кольца дымовой трубы.

Разместите опоры под перегородки строго друг под другом. Вырежьте отверстие для короба, в котором будете монтировать поддувальные и печные дверки, в боковой части трубы, а начинать стоит от самого дна. Толщина стены определяет глубину короба, который производит топку печи. Также внутри короба делается перегородка, которая нужна для разделения зольного и топочного отсеков самодельного котла для бани.

Экран котла для бани

Для начала вваривается короб, затем вставляется в корпус дно, верхняя крышка и колосник. Далее производя монтаж в помещении, делают таким способом, чтобы корпус, который проходит сквозь стену, вышел аккуратно в топочное помещение или на улицу. Далее установите дымовую трубу и на верхнюю крышку уложите камни. Весь котел обычно монтируют на фундамент, что изготовлен под печь.

После этого сделайте экран для банного котла. Экран делают по-разному и для этого используют кирпич. Можно сделать одну кирпичную стену или обложить котел кирпичом полностью. Также нужно знать, что в нижней части кирпичной конструкции должно оставаться отверстие, предназначенное для конвекции воздуха.

Ознакомившись с нашим материалом, вы узнали, как сделать котел для бани собственными руками. Такой вариант имеет много преимуществ перед строительством кирпичной печи в парную или покупкой готового котла. Первый способ вам гарантировано обеспечит хорошую экономию денежных средств и увлекательное время провождение. Соорудив самодельный котел, нужно подумать, что для качественного обогрева парилки понадобятся ещё и хорошие камни.


Котел для бани своими руками

Котел в бане – это ключевая «фигура». От его обустройства зависит, будет ли тепло в бане и комфортно в парном помещении. Сказать однозначно, что лучше печь-каменка лучше, чем котел, нельзя. Если человек имеет хоть какой-то минимальный опыт строителя, то вполне возможно соорудить котел для бани своими руками. Считается, что самый ответственный этап обустройства – это установка котла. Нынешний рынок владельцам бань предлагает широкий выбор котлов для обогрева. Но лучшим вариантом считается котел, сделанный собственными силами.

Оглавление:

1. Отличие между банной печью и котлом
2. Причины строительства котла для бани
3. Выбор котла для бани
4. Строительство котла для бани своими руками



Отличие между банной печью и котлом

Для расширения кругозора хозяину бани нужно знать особенности всех видов котлов. На данный момент в глобальной сети не сложно найти любую информацию по данной тематике, также фотографии любых видов котлов. Поиски в глобальной сети ответа на вопрос, как изготавливаются котлы для бани, обычно заканчиваются информацией об устройстве печки. Эту информацию также нужно изучать, потому что большой разницы между котлом и печью для бани, нет.

И вот вы нашли чертежи, фото котлов в баню и подробную информацию, как строится печка своими руками. Но стоит отчетливо понимать, что кирпичная печь, которая выложена в русской бане, это совсем не чугунный котел. А вот металлическую конструкцию, сваренную из трубы или бочки, нельзя назвать печкой, потому что она является не чем иным, как котлом для бани.

При этом чугунные котлы, как и печи для русской бани, предназначены для одного: отопления банных помещений, нагрева камней и воды, а также поддержания определенной температуры в бане. Поэтому под словом «печь» стоит понимать кирпичные сооружения, а термин «самодельные котлы для бань» включает в себя другие отопительные устройства.

Причины строительства котла для бани

Сегодня на рынке представлены различные котлы на твердом горючем. Можно при желании выложить кирпичную печь в бане. Если вы хотите построить кирпичную печь, то помните, что процесс этот — довольно сложен, если вы не имеете навыков каменщика. И цена такой постройки будет намного больше цены котла для бани, потому что требует закупки кирпича и глины, а также изучения технологии производства. Это повлечет за собой немалые расходы.

Какой вариант выбрать — решать каждому хозяину парной самому. Помните, что для небольшой парилки на вашей даче вполне сгодится котел, который вы смастерите из простейших подручных материалов. К тому же котел в баню своими руками обойдется намного дешевле. К тому же интересно его изготавливать самому. Конечно, строительство — это очень ответственный процесс, но если вы уже решились на возведение бани, то не должны бояться таких трудностей. Значит, мы смело должны приступать к работе.

Выбор котла для бани

Прежде всего стоит знать, что выбор котельного оборудования зависит от источника горючего, которое планируется использоваться. В некоторых случаях к бане можно провести газ, выбор будет понятным. А вот о твердом и дизельном топливе можно узнать подробнее: как часто происходит его доставка, какая стоимость. После этого вы анализируете все и принимаете грамотное решение.

Тарифы на дизельное горючее не стоят на месте, а постоянно возрастают. На сегодняшний момент наиболее эффективно использовать твердое топливо, например, уголь, торф или дрова. Значит, стоит приготовиться к тому, что постоянно нужно будет избавляться от сажи и запаха дыма. Например – регулярно чистить котел. Также необходимо знать, что самодельный котел в баню на дизельном топливе работает целую неделю, твердотопливные же — постоянно нуждаются в «подкормке».

В наше время существуют комбинированные котлы, однако даже они максимального КПД не могут достичь. Поэтому изначально лучшем выбором будет котел, который настроен на один вид топлива. Желательно хотя бы, на последний случай, купить котел, который может использовать и газ, и жидкое горючее.  А вообще существуют котлы для бани 5 видов: на жидком горючем, на газу, комбинированные, твердотопливные, электрические.

Газовые котлы для бани

Оптимальным решением для бани на сегодня считается газовый котел. Если к участку вы уже подвели газ, то такой котел станет самым экономичным для парилки. Еще он хорош тем, что во время топки не выделяет ни запаха, ни гари. Если вдруг вы почувствуете запах газа, то немедленно нужно обратиться к специалисту. Это значит, что возникли неполадки с котлом. Еще одно из преимуществ газовых котлов — не нужно запасаться горючим на целый год.

Из всех видов современных котлов газовый — самый компактный. Вес данных котлов достигает 50 килограмм, при этом его мощность — до 40 кВт. Подобный агрегат может обогреть площадь в 300 квадратных метров, не говоря о маленькой частной бане.

В зависимости от теплообменника, газовые котлы делятся на 3 категории: одноконтурные, предназначенные только для отопления баньки; двухконтурные для отопления бани и подогрева воды; трехконтурные для подогрева мини-бассейна и пола. Газ сам по себе взрывоопасен, поэтому собственноручно изготавливать котел для бани не стоит.

Электрические котлы для бани

На сегодня электрические котлы — экологически самые чистые. Один из самых важных факторов, который присущ электрическим котлам, — им не нужна вентиляция. Это подходит для парилок, к которым не подведен газ.

Котлы, работающие на электричестве, очень хороши в эксплуатации, их очень легко настраивать на определенную температуру, и нет необходимости заботиться о запасах топлива и периодической его подаче. Однако затраты электричества на подобное отопление являются очень накладными.

Твердотопливные котлы для бани

Твердотопливные котлы в бане очень четко поддерживают заданную температуру при достаточно долгом горении топлива. Но, все же, они не могут функционировать в автоматическом режиме, соответственно они требуют загрузки очередной партии топлива и экологически чисты.

На сегодня производители котлов, которые действуют на твердом топливе, постоянно стараются усовершенствовать устройство котлов для бани, разрабатывают технологии, которые помогают добиться более высокой надежности и эффективности. В котлах, которые сделаны в наше время, грелки сделаны по принципу извлекания максимума энергии из сырья и равномерного распределения процесса горения дров.

Улучшенная термоизоляция котла максимально уменьшает теплопотери, а грамотно придуманная  конструкция передает теплоносителю максимально возможную часть теплоты. Сегодня практически во всех твердотопливных котлах вмонтирована специальная защита от перегрева, то есть охлаждающий контур.

Твердотопливные аппараты существуют во многих вариантах, которые объединяются в две основные группы: чугунные и стальные котлы. У каждого из этих котлов свои преимущества и недостатки. Чугунные котлы очень чувствительны к перепадам температур, зато они выгодно отличаются от других долгим сроком эксплуатации. Стальные котлы больше подвергаются коррозии из-за постоянного образования конденсата внутри, но отличаются большей инертностью теплообменника, если сравненить с чугунными.

В наше время подобные котлы для бани могут быть оснащены механическими регуляторами температуры или дополнительными вентиляторами. Также твердотопливные котлы способны работать в автономном режиме до трех дней, так как они могут быть оснащены специальным бункером, предназначенным для загрузки топлива мелкой фракции, и специальным устройством  для подачи его в камеру горения.

Котлы на жидком топливе для бани

Агрегаты, которые работают на дизельном топливе, считаются по удобству вторыми после газовых. Ведь в этом случае нет проблемы с хранением топлива, достаточно найти вместительную металлическую или пластиковую емкость, желательно с двойным дном, так как при хранении дизельного топлива более года ухудшаются его физические свойства.

Обязательно для такого котла требуется отдельное помещение в бане, потому что неприятными запахами пропитаются все остальные комнаты. Некоторые народные умельцы покупают сразу несколько тонн и закапывают цистерны в землю, при этом заправляя раз в год. Все это нужно делать исключительно под руководством опытных людей. На сегодня имеются в продаже аппараты, которые также могут работать на жидком топливе. Перед тем, как установить котел в бане подобного типа, его нужно обязательно показать специалисту.

Пиролизные котлы для бани

Принцип функционирования таких котлов состоит в работе камеры сгорания топлива. Начальный процесс горения осуществляется в первой камере с выделением газа, а во второй камере совершается непосредственно синтез газа, то есть догорание. Для того чтобы растопить подобное оборудование согласно схеме котла для бани, нужно пользоваться системой электрического розжига.

Преимущество пиролизных котлов заключается в том, что топливо практически полностью сгорает, также почти не остается сажи и золы. Один из недостатков таких колов — высокая цена. Нужно помнить, что пиролизные котлы требует только на хорошо высушенных дров.

Строительство котла для бани своими руками

В конструкции котла для бани нет нечего сложного или особенного. До начала работы нужно запастись материалами и специальными инструментами, а также изучить все чертежи котлов для бани. Сам процесс изготовления подобного аппарата включает в себя выбор материала, приваривание опор котла и монтаж экрана.

Выбор материала

Перед тем, как сделать котел в баню, стоит обязательно подготовить материал, который будет использоваться в процессе работы. Опытные мастера при изготовлении котельного оборудования обычно выбирают для его основания металлические бочки, что имеют объем порядка 200 литров. Для этого стоит воспользоваться небольшим отрезком толстостенной трубы, диаметр которой составляет 51 сантиметр, а длина должна быть 70-100 сантиметров.

Такие котлы обычно обогревают помещения объемом 12-15 метров кубических, что соответствует площади 3 на 3 квадратных метра. Для этого нужно запастись домашним сварочным аппаратом и подготовить «болгарку» со специальными кругами по металлу. Не забудьте посмотреть фото котлов для бани и видео о процессе строительства.

Приваривание опор для котла

В качестве корпуса для банного котла будет использоваться труба. Вашей задачей будет приварить параллельно земле 3 опоры, на 3-х уровнях, другими словами – 3 отрезка арматуры длиной 3 сантиметра и толщиной 14 миллиметров:

1. Самый нижний уровень необходим для выполнения установки дна печи;
2. Обычно высоту второго уровня рассчитывают зависимо от габаритов поддувальной дверцы, которую вы будете монтировать в печку;
3. Высоту третьей опоры согласно чертежам котла в баню рассчитывают так: она примерно всегда должна находиться на расстоянии хотя бы 20 см от верха трубы.

Также понадобится металлический круг для дна печи, толщина которой будет не меньше 4 миллиметров. Крышка делается из металлического круга с минимальной толщиной от 5 миллиметров и также вырезанным отверстием для укрепления переходного кольца дымовой трубы.

Разместите опоры под перегородки строго друг под другом. Вырежьте отверстие для короба, в котором будете монтировать поддувальные и печные дверки, в боковой части трубы, а начинать стоит от самого дна. Толщина стены определяет глубину короба, который производит топку печи. Также внутри короба делается перегородка, которая нужна для разделения зольного и топочного отсеков самодельного котла для бани.

Экран котла для бани

Для начала вваривается короб, затем вставляется в корпус дно, верхняя крышка и колосник. Далее производя монтаж в помещении, делают таким способом, чтобы корпус, который проходит сквозь стену, вышел аккуратно в топочное помещение или на улицу. Далее установите дымовую трубу и на верхнюю крышку уложите камни. Весь котел обычно монтируют на фундамент, что изготовлен под печь.

После этого сделайте экран для банного котла. Экран делают по-разному и для этого используют кирпич. Можно сделать одну кирпичную стену или обложить котел кирпичом полностью. Также нужно знать, что в нижней части кирпичной конструкции должно оставаться отверстие, предназначенное для конвекции воздуха.

Ознакомившись с нашим материалом, вы узнали, как сделать котел для бани собственными руками. Такой вариант имеет много преимуществ перед строительством кирпичной печи в парную или покупкой готового котла. Первый способ вам гарантировано обеспечит хорошую экономию денежных средств и увлекательное время провождение. Соорудив самодельный котел, нужно подумать, что для качественного обогрева парилки понадобятся ещё и хорошие камни.


Котел для бани своими руками

Котел в бане – это ключевая «фигура». От его обустройства зависит, будет ли тепло в бане и комфортно в парном помещении. Сказать однозначно, что лучше печь-каменка лучше, чем котел, нельзя. Если человек имеет хоть какой-то минимальный опыт строителя, то вполне возможно соорудить котел для бани своими руками. Считается, что самый ответственный этап обустройства – это установка котла. Нынешний рынок владельцам бань предлагает широкий выбор котлов для обогрева. Но лучшим вариантом считается котел, сделанный собственными силами.

Оглавление:

1. Отличие между банной печью и котлом
2. Причины строительства котла для бани
3. Выбор котла для бани
4. Строительство котла для бани своими руками



Отличие между банной печью и котлом

Для расширения кругозора хозяину бани нужно знать особенности всех видов котлов. На данный момент в глобальной сети не сложно найти любую информацию по данной тематике, также фотографии любых видов котлов. Поиски в глобальной сети ответа на вопрос, как изготавливаются котлы для бани, обычно заканчиваются информацией об устройстве печки. Эту информацию также нужно изучать, потому что большой разницы между котлом и печью для бани, нет.

И вот вы нашли чертежи, фото котлов в баню и подробную информацию, как строится печка своими руками. Но стоит отчетливо понимать, что кирпичная печь, которая выложена в русской бане, это совсем не чугунный котел. А вот металлическую конструкцию, сваренную из трубы или бочки, нельзя назвать печкой, потому что она является не чем иным, как котлом для бани.

При этом чугунные котлы, как и печи для русской бани, предназначены для одного: отопления банных помещений, нагрева камней и воды, а также поддержания определенной температуры в бане. Поэтому под словом «печь» стоит понимать кирпичные сооружения, а термин «самодельные котлы для бань» включает в себя другие отопительные устройства.

Причины строительства котла для бани

Сегодня на рынке представлены различные котлы на твердом горючем. Можно при желании выложить кирпичную печь в бане. Если вы хотите построить кирпичную печь, то помните, что процесс этот — довольно сложен, если вы не имеете навыков каменщика. И цена такой постройки будет намного больше цены котла для бани, потому что требует закупки кирпича и глины, а также изучения технологии производства. Это повлечет за собой немалые расходы.

Какой вариант выбрать — решать каждому хозяину парной самому. Помните, что для небольшой парилки на вашей даче вполне сгодится котел, который вы смастерите из простейших подручных материалов. К тому же котел в баню своими руками обойдется намного дешевле. К тому же интересно его изготавливать самому. Конечно, строительство — это очень ответственный процесс, но если вы уже решились на возведение бани, то не должны бояться таких трудностей. Значит, мы смело должны приступать к работе.

Выбор котла для бани

Прежде всего стоит знать, что выбор котельного оборудования зависит от источника горючего, которое планируется использоваться. В некоторых случаях к бане можно провести газ, выбор будет понятным. А вот о твердом и дизельном топливе можно узнать подробнее: как часто происходит его доставка, какая стоимость. После этого вы анализируете все и принимаете грамотное решение.

Тарифы на дизельное горючее не стоят на месте, а постоянно возрастают. На сегодняшний момент наиболее эффективно использовать твердое топливо, например, уголь, торф или дрова. Значит, стоит приготовиться к тому, что постоянно нужно будет избавляться от сажи и запаха дыма. Например – регулярно чистить котел. Также необходимо знать, что самодельный котел в баню на дизельном топливе работает целую неделю, твердотопливные же — постоянно нуждаются в «подкормке».

В наше время существуют комбинированные котлы, однако даже они максимального КПД не могут достичь. Поэтому изначально лучшем выбором будет котел, который настроен на один вид топлива. Желательно хотя бы, на последний случай, купить котел, который может использовать и газ, и жидкое горючее.  А вообще существуют котлы для бани 5 видов: на жидком горючем, на газу, комбинированные, твердотопливные, электрические.

Газовые котлы для бани

Оптимальным решением для бани на сегодня считается газовый котел. Если к участку вы уже подвели газ, то такой котел станет самым экономичным для парилки. Еще он хорош тем, что во время топки не выделяет ни запаха, ни гари. Если вдруг вы почувствуете запах газа, то немедленно нужно обратиться к специалисту. Это значит, что возникли неполадки с котлом. Еще одно из преимуществ газовых котлов — не нужно запасаться горючим на целый год.

Из всех видов современных котлов газовый — самый компактный. Вес данных котлов достигает 50 килограмм, при этом его мощность — до 40 кВт. Подобный агрегат может обогреть площадь в 300 квадратных метров, не говоря о маленькой частной бане.

В зависимости от теплообменника, газовые котлы делятся на 3 категории: одноконтурные, предназначенные только для отопления баньки; двухконтурные для отопления бани и подогрева воды; трехконтурные для подогрева мини-бассейна и пола. Газ сам по себе взрывоопасен, поэтому собственноручно изготавливать котел для бани не стоит.

Электрические котлы для бани

На сегодня электрические котлы — экологически самые чистые. Один из самых важных факторов, который присущ электрическим котлам, — им не нужна вентиляция. Это подходит для парилок, к которым не подведен газ.

Котлы, работающие на электричестве, очень хороши в эксплуатации, их очень легко настраивать на определенную температуру, и нет необходимости заботиться о запасах топлива и периодической его подаче. Однако затраты электричества на подобное отопление являются очень накладными.

Твердотопливные котлы для бани

Твердотопливные котлы в бане очень четко поддерживают заданную температуру при достаточно долгом горении топлива. Но, все же, они не могут функционировать в автоматическом режиме, соответственно они требуют загрузки очередной партии топлива и экологически чисты.

На сегодня производители котлов, которые действуют на твердом топливе, постоянно стараются усовершенствовать устройство котлов для бани, разрабатывают технологии, которые помогают добиться более высокой надежности и эффективности. В котлах, которые сделаны в наше время, грелки сделаны по принципу извлекания максимума энергии из сырья и равномерного распределения процесса горения дров.

Улучшенная термоизоляция котла максимально уменьшает теплопотери, а грамотно придуманная  конструкция передает теплоносителю максимально возможную часть теплоты. Сегодня практически во всех твердотопливных котлах вмонтирована специальная защита от перегрева, то есть охлаждающий контур.

Твердотопливные аппараты существуют во многих вариантах, которые объединяются в две основные группы: чугунные и стальные котлы. У каждого из этих котлов свои преимущества и недостатки. Чугунные котлы очень чувствительны к перепадам температур, зато они выгодно отличаются от других долгим сроком эксплуатации. Стальные котлы больше подвергаются коррозии из-за постоянного образования конденсата внутри, но отличаются большей инертностью теплообменника, если сравненить с чугунными.

В наше время подобные котлы для бани могут быть оснащены механическими регуляторами температуры или дополнительными вентиляторами. Также твердотопливные котлы способны работать в автономном режиме до трех дней, так как они могут быть оснащены специальным бункером, предназначенным для загрузки топлива мелкой фракции, и специальным устройством  для подачи его в камеру горения.

Котлы на жидком топливе для бани

Агрегаты, которые работают на дизельном топливе, считаются по удобству вторыми после газовых. Ведь в этом случае нет проблемы с хранением топлива, достаточно найти вместительную металлическую или пластиковую емкость, желательно с двойным дном, так как при хранении дизельного топлива более года ухудшаются его физические свойства.

Обязательно для такого котла требуется отдельное помещение в бане, потому что неприятными запахами пропитаются все остальные комнаты. Некоторые народные умельцы покупают сразу несколько тонн и закапывают цистерны в землю, при этом заправляя раз в год. Все это нужно делать исключительно под руководством опытных людей. На сегодня имеются в продаже аппараты, которые также могут работать на жидком топливе. Перед тем, как установить котел в бане подобного типа, его нужно обязательно показать специалисту.

Пиролизные котлы для бани

Принцип функционирования таких котлов состоит в работе камеры сгорания топлива. Начальный процесс горения осуществляется в первой камере с выделением газа, а во второй камере совершается непосредственно синтез газа, то есть догорание. Для того чтобы растопить подобное оборудование согласно схеме котла для бани, нужно пользоваться системой электрического розжига.

Преимущество пиролизных котлов заключается в том, что топливо практически полностью сгорает, также почти не остается сажи и золы. Один из недостатков таких колов — высокая цена. Нужно помнить, что пиролизные котлы требует только на хорошо высушенных дров.

Строительство котла для бани своими руками

В конструкции котла для бани нет нечего сложного или особенного. До начала работы нужно запастись материалами и специальными инструментами, а также изучить все чертежи котлов для бани. Сам процесс изготовления подобного аппарата включает в себя выбор материала, приваривание опор котла и монтаж экрана.

Выбор материала

Перед тем, как сделать котел в баню, стоит обязательно подготовить материал, который будет использоваться в процессе работы. Опытные мастера при изготовлении котельного оборудования обычно выбирают для его основания металлические бочки, что имеют объем порядка 200 литров. Для этого стоит воспользоваться небольшим отрезком толстостенной трубы, диаметр которой составляет 51 сантиметр, а длина должна быть 70-100 сантиметров.

Такие котлы обычно обогревают помещения объемом 12-15 метров кубических, что соответствует площади 3 на 3 квадратных метра. Для этого нужно запастись домашним сварочным аппаратом и подготовить «болгарку» со специальными кругами по металлу. Не забудьте посмотреть фото котлов для бани и видео о процессе строительства.

Приваривание опор для котла

В качестве корпуса для банного котла будет использоваться труба. Вашей задачей будет приварить параллельно земле 3 опоры, на 3-х уровнях, другими словами – 3 отрезка арматуры длиной 3 сантиметра и толщиной 14 миллиметров:

1. Самый нижний уровень необходим для выполнения установки дна печи;
2. Обычно высоту второго уровня рассчитывают зависимо от габаритов поддувальной дверцы, которую вы будете монтировать в печку;
3. Высоту третьей опоры согласно чертежам котла в баню рассчитывают так: она примерно всегда должна находиться на расстоянии хотя бы 20 см от верха трубы.

Также понадобится металлический круг для дна печи, толщина которой будет не меньше 4 миллиметров. Крышка делается из металлического круга с минимальной толщиной от 5 миллиметров и также вырезанным отверстием для укрепления переходного кольца дымовой трубы.

Разместите опоры под перегородки строго друг под другом. Вырежьте отверстие для короба, в котором будете монтировать поддувальные и печные дверки, в боковой части трубы, а начинать стоит от самого дна. Толщина стены определяет глубину короба, который производит топку печи. Также внутри короба делается перегородка, которая нужна для разделения зольного и топочного отсеков самодельного котла для бани.

Экран котла для бани

Для начала вваривается короб, затем вставляется в корпус дно, верхняя крышка и колосник. Далее производя монтаж в помещении, делают таким способом, чтобы корпус, который проходит сквозь стену, вышел аккуратно в топочное помещение или на улицу. Далее установите дымовую трубу и на верхнюю крышку уложите камни. Весь котел обычно монтируют на фундамент, что изготовлен под печь.

После этого сделайте экран для банного котла. Экран делают по-разному и для этого используют кирпич. Можно сделать одну кирпичную стену или обложить котел кирпичом полностью. Также нужно знать, что в нижней части кирпичной конструкции должно оставаться отверстие, предназначенное для конвекции воздуха.

Ознакомившись с нашим материалом, вы узнали, как сделать котел для бани собственными руками. Такой вариант имеет много преимуществ перед строительством кирпичной печи в парную или покупкой готового котла. Первый способ вам гарантировано обеспечит хорошую экономию денежных средств и увлекательное время провождение. Соорудив самодельный котел, нужно подумать, что для качественного обогрева парилки понадобятся ещё и хорошие камни.


Котел для бани своими руками: чертежи, как сварить

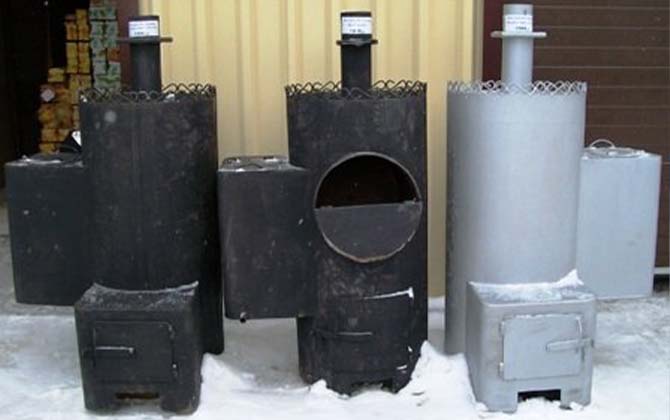

Котел для бани своими руками обычно сваривают из листового металла, бочки или трубы большого диаметра. Простейшая конструкция выполнена в виде короба с дымоходом и каменкой. Если отопительный прибор укомплектовать теплообменником, можно подключит систему отопления с радиаторами для большой бани.

Виды и особенности банных котлов

В общих чертах котел для бани похож на традиционный отопительный прибор, устанавливаемый внутри жилого помещения. При самодельном изготовлении конструкция напоминает буржуйку. Для большой бани сваривают котел с теплообменником, к которому подсоединяют систему отопления.

Основное отличие по конструкции зависит от типа топлива, на котором будет работать отопительный прибор в бане:

1. Электрические котлы удобны из-за отсутствия дымохода. Нагрев осуществляется ТЭНами. Большая мощность нагревательных элементов требует подведение отдельной линии электропроводки.
2. Газовые модели удобны для использования. Автоматическая регулировка горения поддерживает заданную температуру. Однако взрывоопасность газа не делает этот вид котла лучшим выбором для бани.
3. Твердотопливные котлы – самые ходовые отопительные приборы для бани. Внутри топки можно сжечь все что горит.
4. Жидкотопливные модели обычно работают на солярке. Котлы пожароопасные. Вдобавок едкий запах солярки не придаст комфорта пребывания внутри бани.
5. Пиролизные котлы экономичны. В одной камере происходит тление дров, а само горение осуществляется во второй топке.

Из всех вариантов для бани идеален только твердотопливный отопительный прибор. Котел можно даже сварить самостоятельно из металла. Газовые модели неудобны в плане подключения из-за необходимости оформления разрешительной документации. Пиролизные – это котлы длительного горения. Они должны работать постоянно, что выгодно только для жилого помещения.

На видео представлена работа котла на твердом топливе:

Как сделать котел в баню

Собрать котел банный своими руками не составит труда при умении пользоваться болгаркой и сварочным аппаратом. Конструкцию сваривают по готовому чертежу или разрабатывают свою схему. Важно только знать, из каких узлов состоит отопительный прибор для бани.

Конструкция самодельных котлов

Самоделки отличаются формой, что зависит от материала изготовления (труба или листовая сталь). Конструкция отопительного прибора для бани состоит из следующих узлов:

1. Камера сгорания. В топку загружают дрова, здесь же и происходит их сжигание.
2. Дымоход. Труба соединена с топкой и выведена через крышу бани на улицу для отвода продуктов сгорания.
3. Зольник. Камера расположена под топкой и разделена колосниками. Через щели в зольник просыпаются угли перегоревших дров. Еще эту камеру называют поддувало, так как через зольник поступает воздух в топку для поддержания горения.
4. Каменка установлена над топкой. Отсек выполнен в виде камеры, куда внутрь загружены камни.
5. Бак для нагрева воды расположен выше каменки. Внутри проходит металлический дымоход. От него происходит нагрев воды.

Теперь стоит рассмотреть нюансы конструкции. Котел делают слегка вытянутым, чтобы дверцы топки и зольника выходили в предбанник. Сам корпус через стенку входит в парную. Каменка не является обязательным узлом. Обогрев парилки может происходить от корпуса и кипящей в баке воды.

Совет! Каменка является неотъемлемым атрибутом бани. Приятно париться в парилке, в которой можно плеснуть водичкой на раскаленные камни.

При изготовлении котла экономить на каменке нежелательно.

Если баня большая и имеется много комнат, потребуется полноценная система отопления. Отопительный прибор оснащают еще одним узлом – теплообменником. Бак или змеевик располагают в топке. К теплообменнику подключают трубопровод с радиаторами. Систему заполняют теплоносителем, чаще всего водой или антифризом.

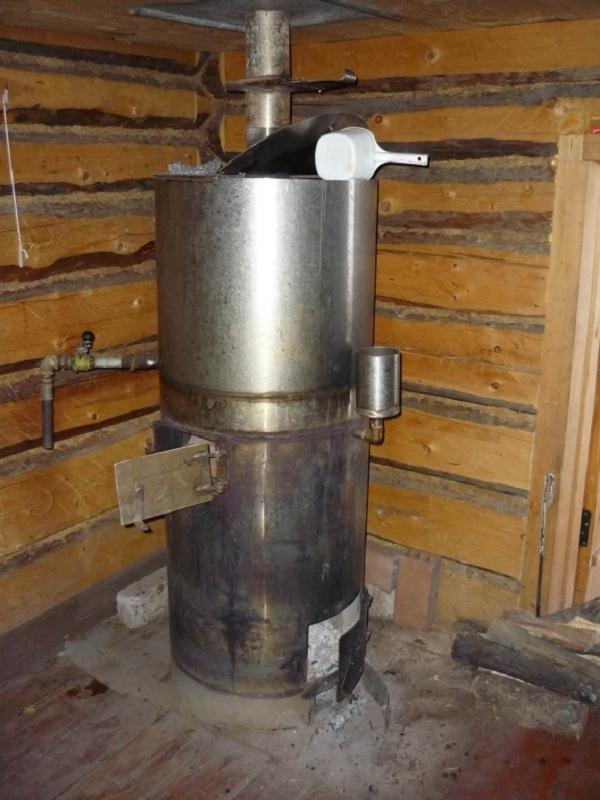

Цилиндрический котел

Проще в изготовлении цилиндрический котел из-за меньшего количества сварных стыков. Материалом послужит бочка или труба диаметром минимум 50 см. Метал желательно подбирать толстый – около 6 мм. От этого зависит срок эксплуатации.

Для изготовления цилиндрической модели отрезают кусок трубы длиной 1 м. Торцы заваривают заглушкой. Там, где будет низ, приваривают 4 маленькие ножки. На высоте 5 см от днища в трубе прорезают болгаркой прямоугольное окошко зольника. Из вырезанного фрагмента металла делают дверцу, крепят возле поддувала к трубе петлями.

На 10 см выше зольника внутри трубы вваривают колосники. Их можно сделать съемными. К трубе приваривают пластины, а на них укладывают чугунные колосники. Выше на 10 см от колосников вырезают еще одно отверстие для топки. Дверцу аналогично фиксируют петлями.

Для каменки отрезают еще один кусок трубы. Длину рассчитывают индивидуально, чтобы торец вышел в парилку бани. Заготовку для каменки приваривают над топкой. Одновременно вваривают трубу дымохода. Торец каменки, выходящий в парилку, можно оборудовать дверцей. Выше каменки монтируют бак для воды.

Совет! Все контактирующие с водой узлы (бак и дымоход) лучше сделать из нержавейки.

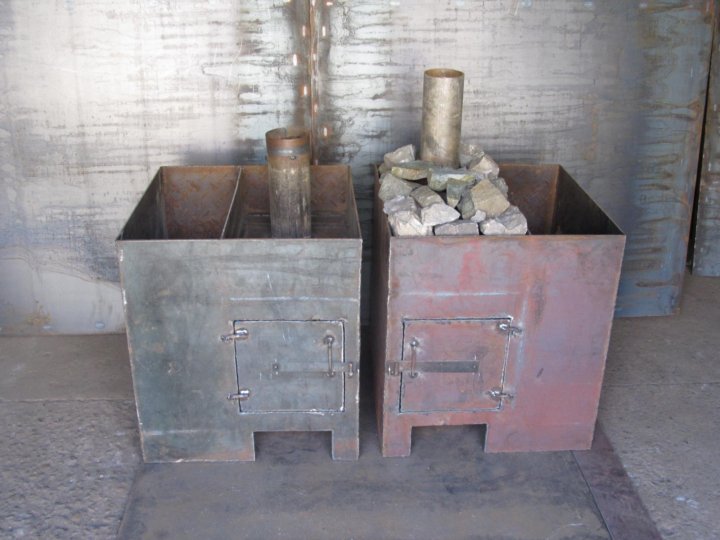

Прямоугольный котел



Схема изготовления прямоугольного отопительного прибора для бани аналогична цилиндрической конструкции. Отличием является только то, что труба образует готовый корпус, где остается только вырезать топку и зольник. Корпус прямоугольной конструкции придется сварить из отдельных кусков листовой стали.

Еще одним важным моментом является устойчивость цилиндра к деформации при нагреве. Чтобы прямоугольные стенки оставались ровными, внутри корпуса со стороны топки приваривают ребра жесткости.

На видео показан пример изготовления котла:

Котел в баню своими руками: чертежи

Газовый и твердотопливный котел можно изготовить по одному чертежу. Узлы практически одинаковы, но есть нюансы. В газовом котле вместо колосника ставят горелки. Топку уменьшают, а за счет нее увеличивают размер каменки. Зольник тоже не нужен, но маленькое поддувало делают для подачи воздуха в камеру сгорания.

Внимание! Конструкцию газового котла для бани проектируют так, чтобы автоматика и все подключения к горелке располагались в предбаннике. Узел управления закрывают защитным кожухом.

Чертеж котла на солярке для бани похож на газовый аналог. Отличием является установка другого типа горелки.

Инструменты и материалы

При изготовлении котла не обойтись без следующих инструментов:

• аппарат для электро- или газосварки;
• болгарка с отрезными дисками по металлу;
• молоток, зубило, пассатижи.

Из материалов нужен металл для котла (труба, бочка или листовая сталь). Еще понадобится кран для бака с водой и петли, чтобы навесить дверцы. Расходные материалы для сварочных работ зависят от типа аппарата (электроды, карбид, кислород, проволока).

Правила установки котла

Еще до начала приготовления котла в бане подготавливают для него место. Из-за большого веса металлической конструкции предусматривают фундамент из бетона или кирпича. Отверстие в потолке и крыше бани прорезают строго над выходом дымохода из котла, чтобы избежать поворотов. Колена быстрее забиваются сажей, ухудшается тяга.

Совет! Проход дымохода через перекрытие бани лучше сделать из двухслойной «сэндвич» трубы.

Из-за теплоизоляции внутреннего канала наружный корпус не нагревается. Дымоход безопасен даже при прикосновении к горючим материалам кровли бани.

Как сварить котел для бани своими руками

К изготовлению котла стоит приступать, когда под рукой есть чертеж, инструмент и все материалы. Тематическое видео поможет быстрее разобраться с очередностью работ:

Подготовка расходных материалов

К расходным материалам относятся круги для болгарки. Резать придется много. Причем понадобятся не только отрезные, но и шлифовальные диски. Нужны расходные материалы для сварочных работ. Толстый металл котла лучше сваривать электросваркой. Понадобятся электроды диаметром 3-4 мм. Тонкостенную бочку лучше варить газосваркой. Здесь уже нужен карбид и баллон с кислородом. Чтобы заварить шов газосваркой, потребуется металлическая проволока диаметром 2-3 мм. Вместо карбида можно использовать баллон с закаченным ацетиленом.

Сварка опор конструкции

Более надежный и функциональный котел для бани изготавливают из трубы, выступающей в роли корпуса. Внутри из кусков толстой арматуры длиной по 30 мм приваривают 3 опоры на разном уровне. Располагаются элементы параллельно друг другу и земле. На нижней опоре будет установлена печь. Высоту среднего элемента рассчитывают с учетом конструкции дверцы зольной камеры. Третья опора приваривается на расстоянии 200 мм от верхнего края корпуса котла. Днище и крышку корпуса вырезают из стали толщиной 5-6 мм.

Для колосника из металла толщиной 10 мм вырезают круг. Заготовка должна войти внутрь корпуса котла. В кругу прорезают продольные прорези. В нижней части корпуса вырезают окно для короба. В дальнейшем отверстие закрывают дверцей.

Из металла сваривают сам короб. Внутри ставят перегородку, разделяющую топку и поддувало. Важно учесть, что уровень перегородки с колосником, стоящим внутри котла, должен совпадать.

Сварка теплообменника

Если в большой бане предусмотрена система отопления, самодельный котел оснащают еще одним узлом – теплообменником. В заводском изготовлении деталь часто представляет собой змеевик из медной трубы. Выбор металла не случаен. Медь устойчива к коррозии и быстро отдает тепло от огня теплоносителю. В домашних условиях медный теплообменник сварить сложно. Потребуются навыки и специальное сварочное оборудование. Для самодельного котла принято использовать трубы и листовую сталь толщиной более 1 мм.

По конструкции теплообменник котла может быть трубчатым или плоским из нескольких баков. От площади узла зависит скорость нагрева теплоносителя в системе. Другими словами, размер теплообменника определяет мощность, эффективность котла.

Площадь нагрева можно увеличить за счет размера теплообменника. Однако для большого узла придется расширять топку котла, что не является лучшим решением для отопительного прибора бани.

Увеличить площадь нагрева можно свариванием трубчатого теплообменника. Недостатком конструкции является сложность изготовления. Понадобится сверлить на станке или прорезать газосваркой много отверстий в трубе для вертикальных стоек. Вдобавок увеличивается количество сварочных стыков.

Плоский теплообменник варят из листовой стали в форме буквы «П». Цельные емкости имеют меньшую площадь нагрева, но узел проще сделать. Чтобы найти золотую середину, сваривают комбинированный теплообменник. Боковые стенки узла состоят из плоских баков, а между собой сверху они соединены трубками. За счет верхней перемычки увеличивается площадь нагрева.

Иногда плоский теплообменник изготавливают из одного бака и устанавливают его в верхней части топки. Идея плохая. Возле дымохода собирается много сажи. Теплообменник облипает, требует частой очистки. Вдобавок прямое попадание огня быстрее сжигает стенки бака.

Стенки П-образного комбинированного теплообменника располагаются по бокам топки, что является лучшим вариантом. Верхняя перемычка из труб имеет зазоры, сквозь которые дым с сажей свободнее направляются к дымоходу.

При установке теплообменника в корпусе котла прорезают два отверстия. Через них выводят патрубки, к которым потом будет подсоединена система отопления бани.

Сборка конструкции

Когда все узлы котла сварены, осталось их собрать в единую конструкцию. Сначала в корпус вваривают короб. Топку выводят в предбанник или на улицу. Второй вариант хуже, так как загружать дрова по морозу не комфортно.

Если предусмотрен теплообменник, узел вставляют внутрь топки. На крышке корпуса прорезают отверстие, вваривают дымоходную трубу. Следующим этапом идет монтаж бака для воды.

Монтажные работы

Под котел в бане заливают фундамент. Сначала выкапывают углубление, насыпают из песка и щебня подушку толщиной 15 см. Сверху заливают бетонную стяжку толщиной 10 см. Стены вокруг котла обкладывают кирпичом или обшивают металлом с подкладкой асбеста.

После застывания фундамента в бане котел ставят на свое место. Дымоход выводят через подготовленное в потолке отверстие. Каменку загружают камнями, к патрубкам теплообменника подсоединяют систему отопления.

Заключение

Котел для бани своими руками требует много трудозатрат, но изготовить его намного дешевле. Заводские отопительные приборы дорогие и не всегда из качественной стали.

Отправить комментарий

Котел для бани своими руками

Любители загородного отдыха предпочитают построить баню самостоятельно. Выбирая способ её отопления, задумываются над выбором: выложить в бане печь или поставить котёл? Принцип действия печи и котла практически одинаковый, но самостоятельно соорудить котёл — быстрее и легче, чем возвести настоящую кирпичную печь. Да и по стоимости кладка печи обойдётся в несколько раз дороже. А для изготовления банного котла чаще всего используют листовой металл, поэтому вам потребуются навыки выполнения сварочных работ.

Устройство котла для бани

Котёл в парилке во многом определяет качество банной процедуры. В зависимости от вида парилки конструкции котлов отличаются, но общими остаются три основных компонента нагревательного устройства: топочное отделение, каменка и бак для нагрева воды. Внешний вид водяного бака у котлов разнообразен, и зависит от модели бани: для парного отделения применяются ёмкости открытого типа, а для сауны (где влажность не превышает 15%) чаще используют закрытые устройства косвенного нагрева.

Характерный признак банных котлов — расположение топочного отделения чуть дальше от основного корпуса. Такая конструкция позволяет подавать топливо из смежного с парилкой помещения, что обеспечивает отсутствие продуктов горения в самой парилке.
Каменку — ёмкость с крупными камнями — проектируют в разных частях котла, но важно учитывать самое прогреваемое место корпуса.

Режимы парения в сауне и в бане сильно отличаются. Для сауны температура воздуха в парильном отделении устанавливается 80–85 ^оС, а для русской бани — в интервале 55–65 ^оС при влажности до 60%. Это достигается подачей воды или различных травяных настоев на раскалённую каменку.

Твёрдотопливный котёл для сауны в разрезе, с наглядным изображением движения потоков воздуха

Чтобы выполнялись такие различные задачи, конструкцию котлов изменяют под индивидуальные требования. Агрегат для сауны отличается малым размером каменки, которая устраивается над топочным отделением. Поскольку главная задача печи в сауне — максимально быстро разогреть воздух в парилке, то каменка выполняется открытой сверху, и температура камней не превышает 250 ^оС за счёт их интенсивного охлаждения.

Каменка для парной бани располагается в задней верхней части печи, и камни в ней находятся в замкнутом пространстве. Предусмотрено специальное отверстие для подачи воды на камни и несколько выходов для перегретого пара. Температура камней в таком устройстве достигает 500 ^оС, что позволяет получить на выходе «сухой» пар с температурой 140–150 ^оС.

Как происходит нагрев, и куда выходит пар в каждом отдельном котле — на примере разных видов устройств с закрытой каменкой и открытой

Конструкций самодельных котлов для парилки — великое множество, и изготавливаются они из различных материалов. Можно даже сказать, что разновидностей котлов существует столько же, сколько и индивидуальных изготовителей.

Фотогалерея: котлы своими руками для сауны и бани

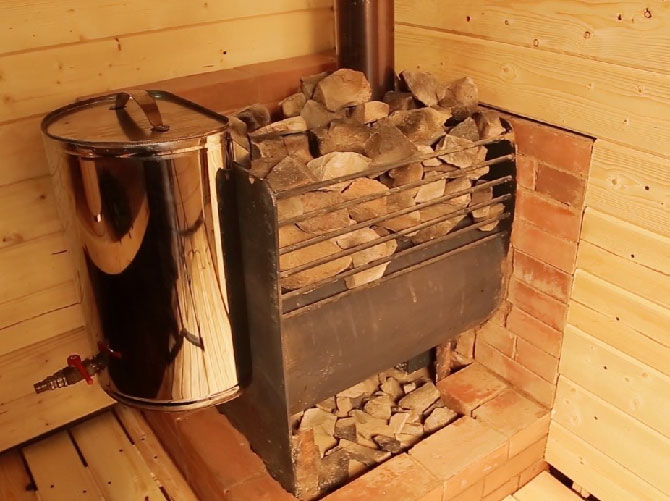

Установка котла в углу экономит пространство помещения

Удачный вариант оформления и защиты стены вокруг котла природным камнем

Котёл с открытой каменкой используется в сауне, так как даёт больше жара

Котёл с большим водогрейным баком удобно использовать в загородной бане, где нет центрального водоснабжения

Подготовка к изготовлению банного котла

Перед началом работ по сборке котла проверьте: какие материалы и инструменты у вас есть в наличии, чтобы осталось только закупить недостающее.

Определитесь: на каком топливе котёл будет работать, где вы его поставите, высчитайте оптимальный размер котла исходя из площади бани, и прочие моменты. Затем сделайте эскизный проект (т. е. как котёл выглядит внешне и где располагается внутри бани), нарисуйте эскизы каждой детали, а потом создайте подробный чертёж с точными размерами.

Пример выполнения чертежа металлического банного котла с размерами во всех проекциях

Составить проект и разработать чертёж удобнее самому. Но можно найти все эти данные в интернете: тогда потребуется тщательная привязка размеров котла к площади парилки.

Выбор материала

Для изготовления банных котлов чаще используют стальные листы толщиной 4–8 мм и обрезки труб диаметром от 420 до 820 мм. Можно, конечно, использовать даже металлическую бочку, но такое изделие не будет долговечным — её металл имеет недостаточную толщину стенок.

Горизонтальный банный котёл из трубы

Горизонтально расположенный котёл специалисты-печники считают удобным и эффективным в работе за счёт протяжённости нижнего отсека и обтекания воздухом корпуса, а, следовательно, и более высокого коэффициента полезного действия устройства.

Самый простой и быстрый способ сборки горизонтального котла — изготовление его из трубы

Горизонтальный котёл имеет ряд преимуществ перед вертикальным:

• форма печки позволяет легко загружать дрова в топку и размещать их по колосниковой решётке;
• невысокое расположение каменки;
• размещение топлива тонким слоем обеспечивает полное равномерное сгорание;
• материал, применяемый для изготовления труб, прочный и отлично сваривается, поскольку первоначально разработан для сварки. Продольный шов на трубе не опасен — он по прочности в несколько раз выше основной стенки.

Для сборки такого котла кроме трубы потребуются стальные листы. Длина трубы при диаметре 530 мм составляет 0,9–1,2 м, а более длинные подойдут для котла с закрытой каменкой. Толщина стенки стандартных труб 8–12 мм, но лучше выбирайте со стенкой 8 мм.

Для передней и задней части котла понадобится углеродистая листовая сталь марки ст.3 — ст.20 толщиной 6–8 мм. Поддон для сбора золы выполняется из листового металла толщиной 1,5–2,0 мм с высотой стенки 15–25 мм. Располагается он в проёме поддувала.

Колосники применяют цельнолитые или раздельные. Цельнолитая колосниковая решётка из чугуна продаётся в строительных магазинах. А раздельную можно сварить самостоятельно из арматуры. Для крепления решётки вдоль стенок котла привариваются направляющие из уголка, размер которого определяется высотой размещения колосника.

Котёл из листовой стали

Для него используют стальные листы толщиной 6–8 мм из низкоуглеродистого материала. Объём топочного отделения не должен быть меньше объёма каменки. На практике применяется соотношение, когда объём топки на 30–50% больше. Подходящее месторасположение ёмкости для камней — в зоне повышенной температуры — вверху у задней стенки печи. Здесь также происходит охлаждение продуктов горения, поэтому процесс перегорания металла замедляется.

Эскиз котла из листовой стали в трёх проекциях и с точными размерами помогает сориентироваться в выборе материалов и рассмотреть в деталях нюансы конструкции

Удержать температуру стенок котла в пределах 60 ^оС невозможно: перегрев неизбежен. Из-за высоких температур происходит интенсивное ультрафиолетовое излучение, не добавляющее приятных ощущений в парилке. Чтобы уберечь стены металлического банного котла от перегрева и увеличить срок его службы, в строительстве применяют два способа теплозащиты:

• футеровка банного котла;
• обкладка кирпичом снаружи.

Футеровка — изолирование стен печи изнутри кирпичной кладкой. Топку обкладывают огнеупорным кирпичом (шамотный раствор используется только для скрепления кирпичей), а между металлом и кладкой надо оставить зазор, чтобы футеровка не треснула при нагревании. Зазор уплотняют базальтовой ватой. При выставлении кирпичей на ребро толщина футеровки составит 6 см, а если удастся приобрети тонкий кирпич в 3 см — тогда вдвое меньше.

Планировать футеровку нужно заранее, учитывая размеры топки при составлении проекта. Недостаток варианта — значительная температура дымовых газов. Отбор тепла на каменке недостаточен, поэтому на дымовой трубе устанавливают водогрейный бак. Дополнительно монтируют отопительный щиток с лабиринтным дымоходом. Пройдя по его извилистому каналу, дымовые газы теряют температуру до 100 ^оС, что считается безопасным в пожарном отношении.

Футеровка топочного отсека применяется не только как мера пожаробезопасности, но и для долговечности конструкции

Обкладка кирпичом снаружи — это сооружение саркофага вокруг котла. Кладут красный отделочный кирпич на стандартный раствор, оставляя зазор между металлом и кирпичной кладкой. Недостаток способа — перегрев металла котла с быстрым его перегоранием. Можно применить жаростойкий металл, но он стоит дорого и требует особых навыков при сварке; или использовать конструкционную сталь увеличенной толщины, если сможете её достать.

Саркофаг из кирпича для банного котла помогает надолго сохранять тепло внутри и уберегает людей от ожогов при случайном прикосновении к нему в парилке

Инструменты для сборки банного котла

В процессе изготовления котла и вырезания составных деталей пользуйтесь специальными инструментами:

• разрезное оборудование или керосинорез — для разделки листового и профильного металла на черновые заготовки;
• ручная шлифмашина (болгарка) — для доводки размеров деталей, зачистки газовых резов, удаления острых кромок, изготовления технологических фасок на деталях под сварку и разделывания листового металла толщиной до 3 мм;
• абразивные круги для шлифмашины;
• сварочный аппарат — для сборки устройства;
• электроды для сварки — подбираются в зависимости от толщины деталей и марки материала;
• мерительный инструмент — для контроля размеров.

Применяется и слесарный инструмент: напильники, молотки и прочее. Для фиксации деталей при сборке применяют струбцины; для покраски котла — жаростойкую краску и малярную кисть; для футеровки или наружной обкладки запаситесь инструментом каменщика.

Изготовление своими руками других видов котлов

Котлы для саун и бань различаются внутренним устройством (по количеству и расположению отсеков), способом действия (простое горение или дожиг пиролизных газов) и по используемому топливу — их несколько видов:

• газовые котлы;
• электрические;
• на твёрдом топливе;
• на жидком топливе.

Каждое название говорит само за себя. Котлы на твёрдом топливе, чаще всего дровяном, наиболее популярны. Однако экологичными, чистыми и простыми в использовании признаются электрические и газовые.

Электрические котлы

Основной элемент электрического котла — теплоэлектронагреватель (ТЭН). Подбирая его мощность, руководствуйтесь соотношением расхода энергии в 1 киловатт на 10 м² площади парилки.

ТЭН для котла подбирают, исходя из его показателей: мощности и напряжения, чтобы правильно рассчитать обогрев всей площади бани

Мощность показанного нагревателя составляет 1500 ватт, потребляемое напряжение 230 вольт. Технология изготовления следующая:

• перед началом отделочных работ в помещении выполняется разводка силовых и управляющих цепей электроснабжения. Обязательно используйте металлический рукав, в который протяните провода, чтобы изолировать их от влаги;
• для нижнего основания используют полнотелые кирпичи (4–6 штук), уложенные на подкладку из асбестовой плитки толщиной не менее 20 мм; асбест кладётся непосредственно на пол;
• поверх нагревателя устанавливается корзина с камнями (для сауны) или закрытая каменка из металлического листа в 2–3 мм.

Сооружение на этом закончено. Остаётся смонтировать управление нагревом при помощи датчика температуры в парилке и терморегулятора. Нагрев воды в помывочном отделении может также производиться электронагревателем, подключённым по отдельной цепи.

Такой «котёл» устанавливается в углу парилки. Поэтому заранее продумайте противопожарную защиту: пласты асбеста набиваются на стену, поверх них — листы оцинкованной стали 0,5–0,7 мм. Преимуществами такой конструкции являются:

• простота монтажа;
• низкие затраты;
• отсутствие необходимости установки дымохода;
• возможность устройства дежурного нагрева для поддержания положительной температуры при длительно отсутствии хозяев.

Фотогалерея: варианты исполнения электрического котла своими руками

Принцип устройства вертикальной каменки для бани с использованием теплоэлектронагревателя

Каменка открытого типа с электронагревателем быстро прогревает парилку, работает без запаха и сажи

Каменка электрическая для сауны в целях безопасности ограждена деревянным заборчиком

Каменка электрическая открытого типа лучше подходит для парилки с малой влажностью

Газовые котлы

Газовое оборудование является источником повышенной опасности, и браться за его изготовление своими руками не рекомендуется, если нет опыта в работе с газом. Но некоторые всё же берутся, так как устройство газового котла довольно простое.

Газовый котёл устанавливают в помещении, где есть подключение к проводке от центральной газовой магистрали с постоянным доступом

Газовый котёл снабжён крышкой: ей можно пользоваться как в открытом режиме для сауны, так и в закрытом — для парной бани. Технология изготовления почти не отличается от представленных твердотопливных котлов, только его подключение производится напрямую к газовой трубе.

Помещения для газовых отопительных котлов снабжают двойным вытяжным устройством: с принудительной вентиляцией и естественной. Эксплуатация газового оборудования дешевле, чем электрических котлов того же назначения.

Один из вариантов изготовления банного котла своими руками

Наверное, невозможно найти два одинаковых самодельных котла для бани: любой мастер по ходу изготовления обязательно вносит в конструкцию изменения и усовершенствования исходя из полёта своей фантазии и особенностей эксплуатации отопительной системы в будущем. И это интересно само по себе. Да и полученный опыт не помешает в дальнейшем.

Оцените статью: Поделитесь с друзьями!

Как построить самодельный водонагреватель: 13 шагов (с изображениями)

Введение: Как построить самодельный водонагреватель

Я покажу вам, как построить дешевый и простой водонагреватель для использования в кемпинге, охотничьих домиках или везде, где нет горячей воды. Я также включил фотографии своего готового продукта. Я много путешествую в своем доме на колесах и не люблю использовать сжиженный газ, поэтому я повозился с некоторыми материалами и придумал это. Все водонагреватели для дома потребляют много энергии, но тот, который я построил, потребляет менее 1200 Вт (10 ампер).Я бы не рекомендовал использовать это в доме, если вы не измените направление, поскольку в стандартных домах используется вода под давлением (городская вода или колодец). Когда я ношу лагерь, я беру инвертор мощностью 1500 Вт и подключаю к автомобильному аккумулятору, чтобы нагреть воду. Я пошел в Wal-Mart, купил палатку для душа и использовал ПВХ, чтобы забежать в палатку, надеть клапан и насадку для душа, и она готова к работе.

Добавить TipAsk QuestionDownload

Шаг 1: Шаг 1

Добавить TipAsk QuestionDownload

Шаг 2: Шаг 2

На этом шаге НЕ нужно снимать резервуар с кофеварки.Вам нужно просверлить (2) отверстия диаметром 3/4 дюйма в задней части кофеварки, чтобы перенаправить водяные линии, и вам нужно снять дно кофеварки, чтобы отсоединить старые линии и подключить новые. . (См. Изображение в ШАГЕ 13)

Добавить TipAsk QuestionDownload

Шаг 3: Шаг 3

Добавить TipAsk QuestionDownload

Шаг 4: Шаг 4

Добавить TipAsk QuestionDownload

Шаг 5: Шаг 5

Добавить Tip

Шаг 6: Шаг 6

Добавить TipAsk QuestionDownload

Шаг 7: Шаг 7

Добавить TipAsk QuestionDownload

Шаг 8: Шаг 8

Добавить TipAsk QuestionDownload

Шаг 9: Шаг 9

Добавить вопрос TipAsk

Загрузить 9000 : Step 10

Как видите, у меня на бочке стоит модифицированная кофеварка.Я просверлил еще 2 отверстия в пространстве, где находится кофеварка, на случай, если шланг (-ы) будет протекать из элемента, и вода пойдет обратно в бочку, а не на землю. Моя не просочилась, но всегда лучше перестраховаться. Не обращайте внимания на все трубы и клапаны из ПВХ, поскольку я просто собрал их из тех частей, которые у меня были в то время. Я начал с водонагревателя для душа, затем добавил еще одну линию, ведущую к кухонной раковине.

Добавить TipAsk QuestionDownload

Шаг 11: Шаг 11

Это изображение моего поплавка.Я просто использовал обычный поплавок, который вставляется в унитаз. Единственная реальная проблема, с которой я до сих пор сталкивался с этой установкой, — это один раз в месяц, когда мне нужно чистить элемент кофеварки. Я просто отсоединяю кофеварку от бочки и заливаю уксус по шлангу к элементу. Кофеварка должна быть включена, чтобы очистить ее, так как жар и кислотность уксуса очищают ее. Если вы не чистите его хотя бы раз в месяц, элемент засорится, и вам придется покупать новую кофеварку, так как из элемента очень трудно получить толстые слои извести и кальция.

Добавить TipAsk QuestionDownload

Шаг 12: Шаг 12

На этом рисунке, рядом с поплавком, изображен водяной насос (внизу справа). Я не протянул выпускной шланг насоса к верхней части крышки, как описано в Шагах . У меня на резервуаре установлен поплавок, но я вручную наливаю воду сверху, пока не установлю резервуар для холодной воды. Я использую ручей или речную воду, чтобы наполнять бочку, когда путешествую, но у меня есть осадочный фильтр, который фильтрует мою воду перед тем, как залить ее в бочку, чтобы помочь устранить накопление извести и кальция.Я также добавляю 3 капли отбеливателя на каждый галлон воды, который наливаю в бочку. В конце концов я хотел бы заменить крышу на моем доме на колесах, чтобы я мог собирать дождевую воду.

Добавить TipAsk QuestionDownload

Шаг 13: Шаг 13

На этом рисунке показано, где я просверлил отверстия диаметром 3/4 дюйма для моих новых шлангов для подключения к нагревательному элементу внутри кофеварки. В своей первой попытке я фактически разобрал кофеварку, чтобы закрепить элемент, но мне некуда было поставить элемент, поэтому я купил еще один, просверлил отверстия и оставил собранным.Еще я поставил небольшой вентиль на выпускной трубопровод, идущий в бочку. Это необходимо для контроля потока воды, если у вас есть насос для пруда / аквариума большего размера. Я не рекомендую использовать насос большего размера, так как с этим конкретным клапаном я должен очищать отложения извести и кальция каждые 2 недели, когда он не полностью открыт. У меня нет большого насоса в моей установке, но у меня был клапан, поэтому я установил его в качестве примера.

Добавить вопрос Задать вопросЗагрузить

Будьте первым, кто поделится

Вы сделали этот проект? Поделитесь с нами!

Я сделал это!

Рекомендации

Дровяная уличная баня: 6 ступеней (с изображениями)

Ну, первое, что нужно сделать, конечно, это собрать целую кучу дров.Мы не знали, сколько нам понадобится, поэтому просто собрали тонны. Опять же, нам повезло, что мы делаем это рядом с лесом, поэтому найти мертвые сухие части не составляет труда. Очевидно, что если у вас нет доступа к подобным дровам, вам нужно более внимательно относиться к источнику топлива.

Второе — это вода. Ой, как мы ломали голову над этим. Да, мы рядом с рекой. Но что делать, если сейчас не середина июля, а река полна ила и грязи? Поблизости есть природный источник, и будущая версия этой ванны может включать в себя создание источника питания из источника по трубопроводу.А пока и для этого теста мы были счастливы тащить ведра по берегу и наполнять ванну речной водой. Конечно, мы заполнили ванну намного выше верхнего отверстия змеевика. Из-за того, что лето было относительно засушливым, река была медленной, чистой и чистой, поэтому вода в ванне также была относительно чистой. Система фильтрации тоже может работать …. Пища для размышлений.

Ок. Дрова — проверю. Вода — проверьте. Баню все настроили — проверю. Любопытные соседи … ну, если вы не считаете овец, все будет в порядке.Давай сделаем это.

Разожгли огонь в центре катушки и дали немного погаснуть. Затем мы распределяем топливо вокруг змеевика и снова наращиваем его так, чтобы горящие дрова находились в прямом контакте со всей трубой. Для справки, температура воды в реке была 10 градусов по Цельсию, и 10 минут в ванне ничем не отличались.

Вскоре после этого, может быть, еще через 10 минут, я попытался положить руку на верхнюю трубу, входящую в ванну, чтобы почувствовать, нет ли каких-либо изменений температуры, которые я мог почувствовать рукой.За эту любознательность меня лечили легким ожогом. Так что-то случилось! Я приложил руку к отверстию верхнего входа в ванну и снова получил неприятный ожог! Качественный товар!

Итак, мы навалили на катушку еще кучу дров и сели, чтобы немного поработать. Примерно через 5 минут мы, как сумасшедшие, выбежали из ванны, думая, что она вот-вот взорвется … внезапные и громкие звуки лязга, звона и цокания доносились из труб, хотя на вид они были совершенно неподвижными.Что это могло значить?

Успокоившись и вспомнив мысли, мы поняли, что неизбежно в трубах все еще должны присутствовать воздушные карманы, и они продвигались вверх и вниз по ним, пока нагретая вода входила и выходила из них. Мы решили оставить все как есть.

Мы накинули брезент на ванну в качестве временного метода сохранения тепла, навалили еще дров и начали утешаться лязгающими звуками промышленности, которые отпугивали ближайших овец на другое поле.На самом деле это было здорово, потому что, когда лязг прекратился, мы знали, что нужно вернуться к огню и налить еще топлива. Это означало, что мы могли уйти от ванны и заняться другими делами, пока мы ждали, пока конвекция сделает свою основную работу.

По моим оценкам, прошло от 2 до 2 с половиной часов между началом пожара и нашим решением прекратить доливать топливо. Проверка термометра показала около 60 градусов по Цельсию. Пора делать решительный шаг.

Мы довольно быстро поняли, что 60 градусов — это слишком жарко даже для самых кожаных энтузиастов купания.Мы выручили пару ведер горячего и заменили их холодным из реки. Проверка локтя завершена, мы окунулись в воду и началось радостное купание! Откупорите игристую газировку и зажгите изящные чайные свечи!

Двухконтурный метод | CraftyBaking

Copyright © 2000 Сара Филлипс CraftyBaking.com Все права защищены.

Является ли задача плавление шоколада , приготовление глазурей на основе яичного белка, такой как наш Семиминутный рецепт ванильной глазури , или приготовление термочувствительных рецептов, таких как Шоколадная начинка для заварного крема , медленный, нежный нагрев Пароварка, кухонный инструмент, обеспечивает идеальный результат .
САРА ГОВОРИТ: Пароварку часто ошибочно называют водяная баня, водяная баня или водяной баней, , но техника отличается. На водяной бане кастрюля или блюдо фактически погружается в горячую водяную баню.

Пароварка обычно состоит из вставки с плоским дном, которая плотно прилегает к кастрюле с кипящей водой; между уровнем воды и нижней частью вставки пароварки имеется зазор, поэтому предмет в верхней части пароварки нагревается паром из находящейся ниже жидкости, а не горячей водой.Это делает тепло непрямым. Захваченный пар выделяет тепло, которое составляет всего около 212 градусов по Фаренгейту (100 градусов по Цельсию), что намного ниже температуры, которую можно было бы достичь, поместив содержимое в кастрюлю непосредственно на горелку печи.

Самостоятельно приготовить можно из жаропрочной миски и кастрюли. Чаша не касается воды, но создает уплотнение с нижней чашей для улавливания пара, производимого кипящей водой.

КАК ПОДСКАЗАТЬ: Мы сами сделали пароварку, когда готовили Шоколадный пирог ангела или Учебное пособие по рецептам торта безе.
1. Убедитесь, что миксерная чаша, которую вы собираетесь использовать, термостойкая. Это будет верх пароварки.
САРА ГОВОРЯЕТ: Мне нравится использовать широкую миску, а не глубокую и узкую, потому что она открывает большую часть поверхности ингредиентов над паром, который образуется внизу.

2. Наполните кастрюлю водой наполовину. Это будет дно пароварки.

3. Убедитесь, что смесь плотно прилегает к кастрюле и не касается воды в кастрюле внизу, когда кастрюля наполовину наполнена водой.Если это так, уменьшите воду до глубины не менее 2 дюймов; убедитесь, что его достаточно, потому что вы не хотите, чтобы он закончился во время приготовления.
САРА ГОВОРИТ: Чаша должна плотно прилегать к краю кастрюли, чтобы создать уплотнение с нижней кастрюлей, чтобы улавливать пар, производимый кипящей водой.

Снимите миксерную чашу сверху и отставьте в сторону.

4. Включите плиту на сильный огонь и доведите воду на дне пароварки до быстрого кипения. Когда это произойдет, уменьшите огонь, чтобы поддерживать кипение.

5. Поместите шоколад, воду, порошок эспрессо и соль в миску для смешивания, поставленную на пароварку с кипящей водой, чтобы шоколад плавно растаял.
САРА ГОВОРЯЕТ: Сначала наполните миксерную чашу, прежде чем ставить ее над кипящей водой; Таким образом, пустая миска не станет слишком горячей из-за того, что ее ставят над кипящей водой, и не подожжет ингредиенты, когда вы затем поместите их в горячую миску.

6. Часто помешивайте, пока шоколад почти или не растает, выключите огонь.

7. Затем выньте верхнюю миску из нижней кастрюли, используя прихватку. Позаботьтесь о том, чтобы пар от горячей воды в кастрюле не обжег вас. Также будьте осторожны, потому что миксерная чаша будет очень горячей.
САРА ГОВОРЯЕТ: Вытрите дно миски, когда вы в одиночестве растапливаете шоколад; он схватится из-за попадания нескольких капель воды в растопленный шоколад.

8. Перемешайте содержимое кастрюли, чтобы растопить нерасплавленные кусочки шоколада, смешать ингредиенты или запустить процесс охлаждения.

Теплый пол 101 — Боб Вила

Иллюстрация: Findanyfloor.com

Теплый пол, возможно, является идеальной системой отопления дома. Он удобный, эффективный, ненавязчивый, тихий и не продувает пыль и аллергены, как это делают системы принудительного горячего воздуха. Вместо того, чтобы перегревать периметр комнаты в надежде, что теплый воздух пройдет по всему помещению, прежде чем подняться, теплый пол подает тепло снизу. В результате получается более равномерное общее тепло, которое согревает все в комнате, включая поверхности, мебель и, что наиболее важно, вас самих.Лучистое тепло похоже на тепло, которое вы чувствуете, когда стоите у окна в холодный солнечный день. Ваше лицо кажется теплым, но солнцу не нужно было нагревать воздух снаружи, чтобы вы так себя чувствовали.

Для справки, полы с подогревом существовали веками, от гипокауста — пола, поднятого на колоннах, где тепло могло циркулировать внизу и излучаться через слои плитки и камня — древних турецких и римских бань, до череды Фрэнка Ллойда Райта. — заимствование более современных японских образцов прошлого века.И хотя решение установить лучистое отопление раньше было требованием перед строительством, сегодняшние инновации делают его возможным — и даже пригодным для самостоятельной работы — для модернизации существующих домов.

Типы систем теплого пола

Теплые полы нагреваются либо с помощью электрических кабелей сопротивления, либо горячей воды, протекающей по трубам.

Электрические системы

Системы электрического лучистого отопления обычно являются дополнительными, а не единственным источником тепла для помещения.Кабели, которые часто предварительно прикрепляются к матам для простоты монтажа, прокладываются над черновым полом в слое из тонкозастывающего раствора. Керамическая или каменная плитка — популярные варианты отделки пола. Существуют также излучающие электрические панели для подогрева пола, которые можно установить под ламинатом и другими плавающими полами, например, из искусственной древесины. Один производитель, Thermosoft, производит подушечки производительностью 31 БТЕ на квадратный фут. Установка проста. Просто раскатайте его, приклейте скотчем, накройте плавающим полом и выполните электрические соединения.Никакого строительного раствора не требуется.

Не хотите поднять существующий пол? Такие компании, как SunTouch, производят электрические излучающие подушки, которые подходят для балок под черным полом. Вам, конечно же, понадобится доступ к отсекам из подвала или из подвала. Под ковриками устанавливаются биты из стекловолокна, поэтому большая часть тепла идет вверх, а не вниз.

Фото: manasquanplumber.com

Гидравлические системы

Гидравлические системы лучистого отопления обычно предназначены для обогрева всего дома.Вода нагревается до температуры от 100 до 120 градусов по Фаренгейту с помощью бойлера и циркулирует по трубам под полом. Трубы могут быть установлены несколькими способами: вмонтированы в бетонную плиту, установлены поверх существующей плиты в цементе, скреплены скобами под черновым полом или установлены внутри каналов специально разработанных панелей чернового пола. Поверх него можно укладывать любой вид готового напольного покрытия, в том числе полосовой паркет, винил или ковровое покрытие. (Примечание: некоторые установщики могут рекомендовать паркетные полы из инженерной древесины, а не из массивной древесины в домах с высоким уровнем влажности.В противном случае изменения содержания влаги могут привести к образованию чашечек, выгибанию или деформации деревянных досок.)

Найдите надежных местных профессионалов для любого домашнего проекта

+

Больше комфорта, меньше затрат на энергию

Лучистое отопление удобнее, чем другие системы по целому ряду причин. Прежде всего, становится теплее, потому что тепло доставляется туда, где вы живете, — к полу. Поскольку все поверхности в комнате также нагреваются, нет холодных предметов, которые могли бы отнять у вас тепло и заставить вас чувствовать себя холодно.Кроме того, лучистое тепло не постоянно включается и выключается, из-за чего вам становится слишком жарко в одну минуту и ​​слишком холодно в следующую. Он также не сушит воздух, который, в свою очередь, сушит носовые оболочки. Кроме того, лучистое тепло не имеет сквозняков. Здесь нет регистров подачи и возврата или радиаторов, зависящих от конвекции, а также меньше утечек воздуха вокруг дверей и окон. Наконец, воздух в доме становится чище, потому что пыль и аллергены с меньшей вероятностью поднимаются воздушными потоками.

Фото: fotosearch.com

Поскольку электрическое отопление стоит дорого, электрические лучистые полы обычно ограничиваются небольшими помещениями, такими как ванная или кухня. Для таких систем рекомендуется использовать программируемые термостаты с ограничениями температуры воздуха и пола для экономии затрат на электроэнергию. Системы водяного излучающего пола позволяют экономить электроэнергию и снижать расходы на топливо, поскольку лучистое тепло ощущается комфортно при более низких температурах воздуха, что позволяет снизить термостат. Дальнейшая экономия может быть достигнута, поскольку использование высокоэффективного котла при более низких температурах увеличивает срок его службы.Кроме того, жидкостное лучистое тепло более эффективно, чем другие системы, поскольку для обогрева вашего дома используются относительно низкие температуры воды. Фактически, весь пол представляет собой радиатор, поэтому он не должен быть таким горячим, как обычные радиаторы. Бойлеры могут нагревать воду до более низких температур более эффективно, чем они могут нагревать воду до более высоких температур.

Фото: warmboard.com

Последние инновации

Растущая популярность труб из PEX (сшитого полиэтилена) за последние 15-20 лет сделала излучающие полы более простыми в установке и герметичными.Это было не так с излучающими системами 50-х и 60-х годов, в которых использовались медные трубы, залитые в бетон. Со временем в трубах произошла утечка, и системы были заброшены. Вначале PEX тоже не обходился без сбоев. Крошечные количества кислорода могут проникать через футеровку из PEX, вызывая коррозию металлических компонентов, таких как чугунные котлы. Новые версии PEX включают кислородный барьер.

Растущая популярность солнечного отопления также побудила строителей и домовладельцев обратить внимание на лучистое отопление полов.Солнечная энергия является хорошим источником тепла для излучающих полов, поскольку солнечные тепловые коллекторы очень эффективны при обеспечении более низких температур воды, необходимых для таких систем.

Упрощенная установка

Установка была упрощена в последние годы с появлением чернового пола, в котором предварительно установлены каналы для труб. Warmboard, например, производит излучающие панели пола 4 x 8 для нового строительства и панели 2 x 4 для реконструкции, которые облицованы алюминиевым листом для равномерного распределения тепла.Панели дороже материалов, используемых в некоторых других системах, но они более эффективны и снижают трудозатраты.

Лучистое охлаждение

Единственным минусом лучистого напольного отопления является то, что его не так просто использовать для охлаждения. В традиционной системе воздушного отопления те же каналы, по которым горячий воздух через каналы из печи, могут быть использованы для подачи холодного воздуха от центрального кондиционера. Хотя радиационное охлаждение возможно, его установка обычно не рентабельна.Для подачи холодной воды необходимо использовать чиллер или геотермальный тепловой насос. Кроме того, трубку для лучистого охлаждения лучше всего прокладывать под потолком (а не в полу, это лучшее место для обогрева). И хотя системы лучистого охлаждения снижают температуру воздуха, может потребоваться осушение, чтобы пассажиры чувствовали себя прохладно.

Затраты на системы теплого пола

Для нового строительства система водяного теплого пола, вероятно, будет стоить дороже, чем принудительный горячий воздух (воздуховоды и регистры) или гидравлические системы (радиаторы плинтуса).Однако в долгосрочной перспективе это позволит сэкономить деньги за счет более низких настроек термостата и более высокой эффективности. Стоимость модернизации водяных излучающих полов варьируется в зависимости от того, есть ли доступ к черному полу, а также от того, в какой степени пол и потолки должны быть оторваны и установлены заново. В качестве отправной точки материалы и механическое оборудование для установки водяного лучистого тепла в доме площадью 2000 кв. Футов стоят около 3500 долларов или 1,75 доллара за квадратный фут, по данным компании Radiant Floor. Это исключает источник тепла и предполагает две зоны (1000 кв.футов подвала и 1000 квадратных футов первого этажа). Затраты на рабочую силу зависят от должности и местоположения.

Электрические лучистые полы с подогревом стоят около 6 долларов за кв. Фут на материалы, но зачастую их установка дешевле из-за более низких затрат на рабочую силу. К сожалению, его эксплуатация обходится дороже, и поэтому его можно использовать в качестве дополнительного, а не основного источника тепла.

Подходит ли вам лучистое отопление?

Лучистое тепло — простая задача, если вы строите новый дом — также можно модернизировать, чтобы подогнать под полы существующих домов, хотя затраты на установку будут выше.При модернизации трубы присоединяются к нижней стороне чернового пола первого этажа, предполагая, что к нему есть доступ из подвала или из подвала. Если ремонт обширный и готовый пол в любом случае будет заменен, обычно лучше установить трубы над черным полом, где они будут более эффективными, легче в установке и потребуют меньше труб. Добавление лучистого тепла ко второму и третьему этажам, когда существующие полы должны оставаться на месте, может потребовать снятия потолка в помещениях ниже, чтобы получить доступ к нижней стороне черного пола.

Ваш источник тепла также будет влиять на ваше решение. Если у вас есть эффективный котел, который не слишком старый, его, вероятно, можно использовать для теплоснабжения ваших лучистых полов. Если ваш котел пережил лучшие времена, выберите высокоэффективный конденсационный газовый модулирующий котел, который также может нагревать вашу воду для бытового потребления.

Найдите проверенных местных профессионалов для любого домашнего проекта

+

DIY Hot Tub — DIY

Я живу на тихоокеанском северо-западе с его прохладными влажными зимами более 20 лет и всегда хотел построить джакузи.Меня не интересовала одна из популярных гидромассажных ванн, потому что их стоимость непомерно высока, шум насоса и вибрация доставляют мне неудобства, а химические вещества, используемые для защиты воды от бактерий, отталкивают.

Идея использования резервуара для полива для самостоятельного проекта гидромассажной ванны существует уже давно, но все те, что я видел, были довольно непривлекательными. Мне нужна была установка, которая была красивой, простой в использовании и экономичной. Мои мечты о джакузи сбылись, когда я обнаружил дровяную печь для спа, сделанную в Японии компанией Chofu и импортированную компанией Island Hot Tub Co.В зависимости от того, как настроена зона замачивания, сконструированная мною установка может стоить менее 1000 долларов.

Погружение в дровяной ванне

В отличие от имеющейся в продаже ванны, для которой требуется только подключить ее к электросети и установить таймер, вы будете более вовлечены в работу своей ванны для замачивания на дровах. Вода не поддерживается постоянно горячей, поэтому каждое замачивание необходимо планировать за несколько часов. Я считаю, что участие — это часть привлекательности. Это вызывает предвкушение, которое начинается с разжигания огня и заканчивается погружением в горячую расслабляющую ванну.

Японцы давно осознали пользу от замачивания в горячей воде для облегчения боли и снятия повседневных жизненных стрессов. Обычно они купаются перед замачиванием, чтобы не испачкать воду и как можно больше раз использовать воду, прежде чем ее нужно будет подменить. Перед каждым замачиванием я умываюсь горячей водой, смоченной прямо из ванны. Это сохраняет воду чистой, а также придает мне акклиматизацию к температуре воды. Традиционно японцы предпочитают исключительно горячую воду, но Комиссия по безопасности потребительских товаров рекомендует, чтобы температура воды в гидромассажной ванне никогда не превышала 104 градуса по Фаренгейту.Я держу под рукой шланг, чтобы при необходимости долить холодную воду.

Отопление и обслуживание воды

Ванна, которую я выбрал, вмещает 100 галлонов, если она заполнена до краев. В нашем городе столько воды стоит около доллара. Наполните ванну на 3–4 дюйма от края, иначе вода, вытесняемая вашим телом, будет потеряна, когда вы войдете в нее. Эта установка использует значительно меньше воды, чем коммерчески доступные ванны, что делает более практичным частый слив воды, сохраняя ее без бактерий без использования токсичных химикатов.

При ежедневном использовании на двоих, воду меняем каждые четыре дня. Когда воду нужно сменить, вы можете просто слить ее в сад. Если вы хотите, чтобы вода оставалась дольше или беспокоитесь о росте бактерий, добавьте примерно четверть стакана 35-процентной перекиси водорода на 100 галлонов (при работе используйте перчатки и защитные очки). Перекись водорода такой концентрации продается в спа-магазинах в качестве осветлителя воды. В воде он разделяется на водород и кислород, и кислород является активным ингредиентом, убивающим бактерии.

Пришло время решить, как нагреть воду. Chofu предлагает газовые и дровяные обогреватели. В обоих типах печей для перемещения воды используется конвекция, поэтому насосы не требуются, и обе они могут нагреть 100 галлонов воды примерно за полтора часа.

Я выбрал дровяной обогреватель, потому что он дешевле в эксплуатации, не использует ископаемое топливо и является еще одним способом уменьшения зависимости от коммунальных служб. К тому же мне нравится звук и запах дров.

Дровяной обогреватель Chofu стоит около 750 долларов, и для его работы не требуется подключение к электросети.Этот обогреватель не имеет автоматического термостата для температуры воды, поэтому для достижения желаемой температуры требуется немного времени. Вода обычно готова после того, как вы сожгли в печи две партии дров.

Рекомендации по проектированию гидромассажной ванны

Стандартные резервуары выпускаются из металла или полиэтилена. Металлические резервуары имеют вертикальные стенки, что делает их несколько менее удобными. Я выбрал пластиковый резервуар производства Rubbermaid — у него скошенная сторона, поэтому пользоваться им удобно.Он просторный для одного человека и уютный для двоих — идеально подходит для вас и вашего любимого. Бак практически неуязвим, а его верхний край откидывается, что делает его привлекательным и удобным для рук. На дне бака также имеется 1-дюймовый сливной порт с резьбой. Большинство фермерских магазинов продают цистерны такого размера по цене от 75 долларов.

Не забывайте учитывать конфиденциальность. Определите, сколько вам нужно, и соответствующим образом спроектируйте зону ванны, учитывая такие варианты, как забор или передвижная ширма.Чем комфортнее и удобнее пользоваться ванной, тем больше удовольствия вы получите от нее.

При выборе места также учитывайте, будет ли ванна видна из вашего дома или двора, и будет ли обстановка привлекательной и вписываться в ландшафт. Рядом с печью должно быть место для дров и растопки, а также место, где можно повесить халат или одежду. Если вы планируете сливать воду в свой сад, ванна должна быть на высоте вашего сада или выше, а на сливе должен быть вентиль.

Если вы выберете дровяную печь для обогрева ванны, помните о преобладающем ветре и, по возможности, расположите печь так, чтобы путь дыма не попадал в ваш дом. Дымный воздух может испортить вам время отдыха. В моем случае, когда я хотел разместить печь у себя во дворе, поставьте дымоход прямо на пути к дому. Рискнув, все равно туда положил, работает нормально. Время от времени дым поднимается в наш внутренний дворик и за пределы жилой зоны, но только на короткое время сразу после того, как разожгли огонь или добавили свежую древесину.

Если вы живете в районе, подверженном замерзанию, вам необходимо защитить систему гидромассажной ванны. В большинстве климатических условий вода в ванной сама по себе может выдержать продолжительный период холода, прежде чем замерзнет, ​​но следите за тем, чтобы вода в плите и водопроводные линии не замерзли. Вы можете легко слить воду из печи через сливную пробку сзади. В нижний порт печки вставляю резиновую пробку. Это позволяет воде стекать из плиты, но при этом экономится большая часть воды в ванне.Изолируйте нижнюю ватерлинию печи, а также все сливные шланги. Если в вашем районе продолжительные периоды морозов, самый безопасный способ — сливать воду из всей системы после каждого использования.

Я полностью в восторге от своей самодельной гидромассажной ванны. Сожалею только о том, что давно не построил. Наслаждаться!

---

Шаги по созданию гидромассажной ванны

1. Изготовьте деревянную насадку. Вам нужно будет создать деревянный воротник толщиной 2 дюйма вокруг внешней стороны ванны, к которому вы в конечном итоге прикрепите вертикальный сайдинг.Используйте устойчивую к гниению древесину для воротника, например кедр или красное дерево.

Начните с измерения внутренней ширины бака на приблизительной высоте от дна бака, где будет располагаться воротник (примерно 8 дюймов от дна), и разделите его пополам, чтобы определить радиус изогнутого конца.

Затем, используя радиус, нарисуйте полукруг на куске фанеры, а затем другой радиус (с использованием той же центральной линии) на 2 дюйма больше первого. Эти два полукруга образуют внутреннюю и внешнюю стороны деревянного воротника.Разделите эти линии пополам по кривой, чтобы сформировать четыре части одинаковой длины.

Теперь вырежьте углы 22½ градуса на каждом конце четырех 2х4, сделав их длиной 12 дюймов между длинными точками угла. Поместите части поверх нарисованных кривых, соединив их концы вместе и убедившись, что они покрывают нарисованные радиусные линии. Теперь перерисуйте две радиусные линии на 2х4 и вырежьте их с помощью сабельной пилы или ленточной пилы. Таким же образом приклейте прямые части воротника к ванне.

2.Прикрепите воротник и изолируйте ванну. Приклейте деревянные части воротника к ванне с помощью продукта под названием Great Stuff. Этот пенопластовый утеплитель обычно используется для заполнения зазоров вокруг окон и дверей, но в этом плане он действует как невероятно эффективный клей. Он водонепроницаем, прилипает к чему-либо, и его чрезвычайно сложно скрыть от себя, поэтому при его использовании надевайте старую одежду и защитные перчатки (он не выйдет из одежды). На настройку Great Stuff требуется время, поэтому отдельные части воротника необходимо поддерживать на месте, пока они не высохнут (см. Вертикальные части 2 на 4 на фото выше).При использовании клея помните, что чем меньше, тем лучше, потому что он будет значительно расширяться по мере его схватывания и может легко сместить прикрепляемую деталь.

Нецелесообразно изолировать все поверхности ванны, но сделайте как можно больше. Лучшим продуктом для изоляции ванны является утеплитель из твердого пенополистирола «синяя доска». Он бывает толщиной 1 и 2 дюйма, и вы можете приклеить его к ванне с помощью Great Stuff.

3. Обрезать и прикрепить кедровый сайдинг. После того, как вы наклеили столько утеплителя, сколько сможете, примените кедровый сайдинг.Я обнаружил, что заборные доски из кедра толщиной в полдюйма прекрасно работают. Они недорогие, обычно чистые и без узлов. Отрежьте доски до нужной длины и разорвите их до ширины 1¾ дюйма (точная ширина не имеет значения, если она меньше 2 дюймов). Оставьте около одной шестнадцатой дюйма между отдельными досками для расширения. Доски легко поднимутся по прямым сторонам, но с изогнутыми концами придется немного потрудиться. Комбинация изгиба и наклонных сторон требует, чтобы отдельные доски, огибающие изогнутые концы, были на восемь дюймов шире вверху, чем внизу.Это будет держать их в относительно вертикальном положении. Отрегулируйте этот шаг соответствующим образом, если вы используете резервуар другого размера или металлический резервуар с прямыми стенками.

Прикрепите доски, сначала нанеся немного клея на верхнюю часть ванны. Выдвинув доску вверх до упора за выступ, прикрутите ее к деревянному воротнику винтом из нержавеющей стали. Не используйте слишком много клея, так как он выйдет из щелей между досками по мере застывания. На участках, где расположены трубопроводы горячей воды и слив, не снимайте доски, пока не закончите установку сантехники.Сантехника минимальна, требуется только клапан и несколько колен.

4. Установить печку и сделать крышку. Подключение плиты будет одним из последних шагов, и инструкции, прилагаемые к плите, великолепны. Единственная проблема, которая может возникнуть, — это не иметь пилы нужного размера для сверления отверстий в ванне, но в целом это несложно. Установка дымохода несложна, хотя дымоход необходимо привязать к чему-нибудь для поддержки ветра. Я расположил свою деревянную конструкцию для хранения рядом с печью, чтобы она могла поддерживать дымоход.

Вы можете сделать крышку для джакузи из того же деревянного материала, что и ванна. Сделайте доски на крышке достаточно близко, чтобы листья и мусор не попали в ванну. Наши кошки любят укрытие и сидят там в паре, когда вода теплая.

---

Первоначально опубликовано: июнь / июль 2010 г.

самодельных цветных капель для ванны!

Мой сын любит принимать ванну, особенно когда есть специальная приправа для купания! Одно из его любимых занятий — красить ванну, и мы быстро просмотрели контейнер с каплями для ванны.В поисках их в магазине у меня возникла мысль — а почему бы не попробовать сделать их самому ?! У меня есть все ингредиенты, чтобы сделать бомбы для ванн дома, и я поняла, что это будет хорошей основой для капель для ванн!

Я понял, что для выполнения этой работы мне придется немного изменить рецепт обычных бомб для ванн. Вместо того, чтобы опрыскивать смесь окрашенной водой, единственная жидкость в цветных каплях — пищевой краситель. Это помогает придать им действительно насыщенный цвет, а когда они растворяются в ванне, цвет капель меняется!

Слева видно, что красного не совсем там, ему нужно больше пищевого красителя.Справа он насыщенного цвета, но я обнаружил, что этот, я добавил слишком много цвета, и он переливался в формы, как показано на рисунке ниже. Это баланс!

После того, как все формы будут заполнены, поставьте лоток на ночь для сушки в прохладном и сухом месте. Когда они все высохнут, осторожно вытащите их, чтобы использовать! Лучше всего делать это на бумажном полотенце или другом подобном полотенце, потому что с некоторых из них может упасть несколько крошек.

Я был так взволнован, когда попробовал свои капли, чтобы убедиться, что они работают, и не был разочарован! Это зеленая капля! Капли немного пузырились из-за лимонной кислоты и растворялись в воде! Зеленому требовалась небольшая помощь, но синий растворился сам по себе.

Это синий и зеленый вместе, что придает воде приятный цвет морской волны. Цвет не оставил пятен на ванне или на коже моего сына. Однако, если вы втираете капли непосредственно в мокрую кожу, одежду и т. Д., Я предполагаю, что это может немного испачкать, поэтому будьте осторожны!

Они похожи на вулканические породы! Вот и мой рецепт самодельных цветных капель! Для фиолетового я просто смешал красный и синий. Если у вас есть неоновый или другой цвет пищевого красителя, это тоже будет здорово!

Что касается стоимости, я не проводил разбивку по партиям, но, поскольку вы используете так мало ингредиентов, я предполагаю, что это не так уж и много! Самый дорогой ингредиент — лимонная кислота, но даже если вы купите самую маленькую емкость, у вас будет достаточно для изготовления тонны партий!

Материалы

• 1 столовая ложка лимонной кислоты (вы можете найти в отделении консервирования вашего магазина или купить на Amazon)
• 1 столовая ложка кукурузного крахмала
• 1 столовая ложка английской соли
• 2 столовые ложки пищевой соды
• жидкий (не гель) пищевой краситель (берите в долларовом магазине!)

Инструменты

• несколько мисок для смешивания цветов
• форма какая-то, я использовал форму для конфет

Инструкции

• Смешайте все сухие ингредиенты до однородного состояния.
• Чтобы приготовить разные цвета, поочередно выкладывайте столовую ложку смеси в отдельную миску.
• А теперь самое интересное — добавление цветов! Добавьте пищевой краситель в столовую ложку смеси, по 5 капель за раз, постоянно помешивая, чтобы смесь не начала пузыриться. Я обнаружил, что лучше всего работает около 20-25 капель цвета. Слишком много, и смесь будет пузыриться по формочкам (как красный!), Слишком мало, и ваши цветные капли не будут достаточно яркими.
• Дайте каплям застыть в сухом прохладном месте на ночь.Затем вытащите их из форм, чтобы использовать!

Рекомендуемые товары

Как партнер Amazon и участник других партнерских программ, я зарабатываю на соответствующих покупках.

Наслаждаться! Сообщите мне, если вы попробуете мои самодельные цветные капли, я буду рад получить от вас известие!

Вам также может понравиться:

Metropolitan Engineering Consulting and Forensics

Неправильное хранение

Для работы паровых установок часто требуется долгосрочное хранение котлов, используемых в качестве резервных блоков или блоков, эксплуатируемых только во время периодов технического обслуживания.Внимание к правильным методам хранения может иметь решающее значение для поддержания долговечности котла в качестве резервного агрегата. Неправильное хранение котла может привести к коррозии со стороны огня или воды.

Коррозионное повреждение на стороне возгорания часто происходит на котле, который находится в холодном резерве и который ранее работал на топливе с содержанием серы. В котле неизбежно есть участки, где зола не удаляется с поверхности трубы во время нормальной работы сажеобдувочного устройства. Одной из наиболее уязвимых областей является граница раздела, где трубы входят в барабан на границах раздела труба-перегородка и раздела огнеупор-труба.Когда котел горячий, коррозия, как правило, не проблема, так как в нем нет влаги; однако при остановке зола и огнеупор могут поглощать влагу, и со временем в этих областях будет происходить концентрированное коррозионное воздействие. Локализованная точечная коррозия может быть довольно глубокой, в результате чего звуковая трубка требует хотя бы частичной замены.

По возможности, храните резервный котел в горячем состоянии, чтобы предотвратить коррозию трубок у огня. Техники горячего хранения, такие как использование нагревателей бурового барабана или направление продувки из работающего котла через неактивный блок, обычно достаточно для поддержания температуры труб котла выше точки росы кислоты.Эти же методы поддержания горячего котла имеют решающее значение, если блоку требуется быстро перейти из состояния ожидания в режим работы в случае отказа другого блока. Поддержание котла в горячем резерве предотвратит проблемы, связанные с неправильным прогревом.

Котел, находящийся в горячем резерве с заполненным водой агрегатом, требует надлежащего обращения для предотвращения кислородной коррозии агрегата. Мощность агрегата необходимо медленно понижать, одновременно поднимая уровень воды в измерительном стекле как можно выше, продолжая подавать экспортный пар в линию.Поскольку давление пара стабилизируется на уровне давления горячего резерва, убедитесь, что в установку подается деаэрированная питательная вода, чтобы поддерживать необходимый уровень воды, чтобы при необходимости можно было немедленно начать поджигание.

Если блок находится в холодном влажном режиме ожидания, выполните описанные выше процедуры, чтобы вывести блок из эксплуатации. Наиболее эффективным способом борьбы с коррозией является повышение концентрации сульфита натрия в котловой воде до 100 ppm. Источник азота должен быть присоединен к вентиляционному отверстию барабана, когда давление почти спало.Повышение давления в котле до 5 фунтов на квадратный дюйм с помощью системы азотной подушки гарантирует, что кислород не попадет в котел. Рекомендуется хранить в холодильнике с использованием влажных процедур, описанных выше; однако, если необходимо сухое хранение, убедитесь, что в бочки помещено достаточное количество осушителя и что водная сторона плотно закрыта.

Падение пламени

Проникновение пламени — это незаметная проблема, которая в первую очередь характерна для котлов большой мощности.Поскольку габаритные размеры при транспортировке определяют конструктивную геометрию блочных котлов, котлы естественно становятся длинными и узкими по мере увеличения размера. Это приводит к тому, что производители горелок сталкиваются с серьезной проблемой: формировать пламя таким образом, чтобы оно было длинным и узким, одновременно пытаясь организовать горение для уменьшения образования NOx.

Когда пламя омывает боковые стенки печи, возникает потенциальная коррозия труб на границе раздела пламени, особенно при сжигании тяжелой нефти с загрязнителями.Коррозия ускоряется из-за высоких температур металла, связанных с воздействием пламени, и химическими отложениями на трубках, возникающими в результате гашения пламени при его соприкосновении со стенкой трубки. Проблемы обработки воды могут усугубить проблемы, связанные с воздействием пламени, поскольку внутренние отложения в этой локальной высокотемпературной зоне образуются на внутренней стенке трубы, что приводит к еще более высокой рабочей температуре трубы.

Создание вакуума

Котлы, рассчитанные на работу при очень высоком давлении, не предназначены для работы даже при малейшем вакууме.При отключении котла создается потенциальный вакуум. По мере охлаждения агрегата пар конденсируется, и уровень воды падает, что приводит к падению давления.

Если вентиляционное отверстие парового барабана не открывается во время охлаждения агрегата, может возникнуть вакуум. Вакуум в котле может вызвать проблемы с утечками на седлах катаных труб генераторных труб, которые рассчитаны на механическую посадку, чтобы выдерживать положительное давление.

Профилактические меры

В заключение, некоторые общепринятые методы, которых следует придерживаться, чтобы избежать «разрушения котла», включают:

o Частое наблюдение за пламенем горелки для раннего выявления проблем с горением.

o Перед многочисленными попытками зажигания выясните причину любого отключения.

o Перед зажиганием котла всегда тщательно продувайте топку. Это особенно важно, если в топку пролилось масло. В результате продувки все несгоревшие газы будут откачаны до тех пор, пока их концентрация не станет ниже пределов взрываемости. В случае сомнений выполните чистку, чистку, чистку!

o Убедитесь, что система водоподготовки работает должным образом, производя питательную воду для котла достаточно высокого качества для соответствующих температур и давлений.Хотя нулевая жесткость всегда является абсолютным критерием, следует соблюдать другие стандарты качества воды, основанные на рабочем давлении и температуре, рекомендованные ABMA. Никогда не используйте в бойлере неочищенную воду.

o Регулярная продувка всех мертвых зон спусков низкого уровня воды, водяного столба и т. Д. Для предотвращения накопления осадка, который приводит к неисправности устройства. Никогда ни при каких обстоятельствах не отключайте систему отключения при низком уровне воды.

o Убедитесь, что вода, выходящая из деаэратора, не содержит кислорода, что деаэратор работает при надлежащем давлении и что вода в накопительном баке имеет температуру насыщения.Необходим постоянный выпуск воздуха из деаэратора для выпуска неконденсируемых газов.

o Постоянно контролировать качество конденсата, возвращающегося из технологического процесса, чтобы обеспечить отвод конденсата в случае катастрофического отказа технологического оборудования.

o Отрегулируйте непрерывную продувку для поддержания электропроводности котловой воды в требуемых рабочих пределах и включите продувку грязевого барабана на регулярной основе (проконсультируйтесь со своим специалистом по очистке воды).Никогда не продувайте коллектор стенки топки во время работы котла.

o Водную сторону котла следует регулярно проверять. Если есть какие-либо признаки накипи или накопления твердых частиц на трубах, необходимо отрегулировать водоподготовку и очистить котел механически или химически.

o Внутренние детали деаэратора следует регулярно проверять на предмет коррозии. Это важная проблема безопасности, поскольку деаэратор может разорваться из-за коррозии.Вся вода в деаэраторе в случае разрыва немедленно превратится в пар, наполняя котельную смертоносным паром.

o Необходимо строго соблюдать график прогрева котла. Стандартная кривая прогрева для типичного котла не предполагает повышения температуры котловой воды выше 100 ° F в час. Нет ничего необычного в том, что непрерывный минимальный огонь превышает эту максимальную скорость разогрева. Следовательно, во время запуска горелка должна периодически запускаться, чтобы гарантировать, что эта скорость не будет превышена.

o Убедитесь, что весь персонал, работающий с котлами, понимает, что тонкие трубы довольно хрупкие. Поощряйте рабочих сообщать о любых случайных повреждениях, чтобы их можно было осмотреть и / или отремонтировать при необходимости.

o Если производственные потребности требуют перегорания котла, проводите периодические оценки потенциальных последствий перегорания и сообщайте о них руководству.

o Когда котел отключен на длительный период времени, следует использовать систему азотной подушки, чтобы предотвратить попадание воздуха и кислорода в котел во время охлаждения и хранения, и следует ввести сульфит натрия для реакции с любым свободным кислород в котловой воде.
