Детская кровать своими руками из дерева. 1000 фото, чертежи, пошаговые инструкции

как сделать детскую кровать своими руками

Не удивительно, что дети проводят много времени в своей спальне. Поэтому знать, как правильно сделать детскую кровать своими руками очень важно. Для детей это и место для сна, игры и полезных занятий, например, чтения. Отсюда следует, что пространство ребенка должно быть отражением его маленькой личности.

Детская мебель должна быть стильной и практичной, а ребенку в его детской кровати весело, уютно и комфортно. Вот только найти готовую детскую кровать для малыша может быть довольно сложно, особенно на бюджетной основе. Поэтому иногда проще сделать детскую кровать из дерева своими руками. Конечно, не для всех родителей это простая задача, но вполне выполнимая. Здесь представлено несколько действительно хороших предложений в плане домашних проектов «сделай сам».



Сделать детскую кровать с нуля - это не совсем прогулка в парке, но не так уж и сложно. В статье вы найдете, как сделать:

  1. Детскую кровать из дерева своими руками
  2. Чертежи детской кровати своими руками
  3. Детские кровати с ящиками для хранения
  4. Кушетки со спальным местом для ребенка
  5. Детская кровать карета для девочки
  6. Детская кровать в виде корабля
  7. Пиратский корабль кровать
  8. Ограничитель бортик для детской кровати

А также интересные примеры с пошаговыми фото, как сделать оригинальные детские кровати из бревен, в виде ринга, ассиметричной формы и другие самодельные модели для детской спальни.

Как сделать детскую кровать своими руками из дерева

Здесь показано, как сделать детскую кровать из дерева без ножек. Безопасный вариант для маленьких детей, так как каркас кровати лежит на полу. Исходите из имеющегося у вас матраса и реечной основы. В данном случае это 120см х 60см. Возьмите доску шириной в зависимости от толщины матраса, и немного планок 1x1. Прикрутите снаружи, только убедитесь, что шурупы находятся на одном уровне. Нарисуйте вырез сбоку. Просверлите отверстия под углом, чтобы сделать плавный переход. Затем соедините все 4 стороны вместе. Начните заполнять раму, закрепляя ее с помощью степлера. Покройте обивку тканью. Здесь использовались остатки от штор. Вот и все, мастер класс смотрите на пошаговых фото.

Источник фото: snapguide.com/guides/make-a-bed-frame-for-a-baby-or-a-kid/

Детская кровать из дерева с бортиками

Детям нравятся кровати, в которых можно не только спать, но и играть. Многие из «крутых» моделей в магазине - это чаще всего обычные кровати с нарисованными героями мультфильмов по бокам, или закрытые форты, крайне неудобные для родителей. Есть несколько действительно аккуратных нестандартных моделей, но чтобы сделать такую детскую кровать своими руками, необходимо обладать серьезными навыками.

Данный проект, имитирующий детскую кровать на дереве, должен удовлетворить потребности детей и взрослых.  Кровать разработана, чтобы больше походить на домик на дереве, чем на предмет мебели.

Чтобы достичь этого, конструкция собрана с использованием материалов и технологий, которые используются для строительства террас и настоящих домов на деревьях. Сделать кровать можно с помощью простых инструментов, хотя, если у вас есть фрезерный стол, вам будет проще, но это не обязательно. Ниже в галерее можете посмотреть схемы с размерами деталей и отдельные фото сборки.

Источник фото: www.instructables.com/id/Tree-House-Bed/

Красивая детская кровать для девочки

В каталоге мебельного салона можно найти очень красивые модели кроватей, замечательные во всех отношениях, кроме цены. Просто жалко столько платить, ведь дети так быстро вырастают. Эта детская кроватка для девочки сделана своими руками, хотя дизайн тоже взят из каталога. Самое интересное в самостоятельном изготовлении мебели, это то, что вы можете удовлетворить любые потребности, конечно, если есть инструменты и набор навыков. Можете сделать кровать настолько прочной, насколько захотите! Например, можно удлинить ноги на 15 см или установить вплотную к основанию кровати и прикрепить металлическими скобками.

Еще один вариант, который может быть интересным, - это колесики. Также вам необходимо будет определится с методом крепления верхних боковых направляющих к изголовьям. Можно сделать карманное отверстие, но будет заметно. Лучше использовать небольшой шуруп с потайной головкой, аккуратно закрученный снаружи. Также подойдут клей и отделочные гвозди, и их будет легче скрыть. Матрасные планки рекомендуется крепить как можно ближе друг к другу, не меньше 2 см. В качестве основы также можете использовать фанеру 3/4 ”.

Распиловка и порядок сборки читайте на сайте, ниже в галерее пошаговые фото с чертежами.

Источник фото: www.ana-white.com/2013/04/plans/tatum-toddler-bed

И вот кроватка, изготовленная по этом проекту.

Источник фото: jenwoodhouse.com/diy-restoration-hardware-toddler-bed/

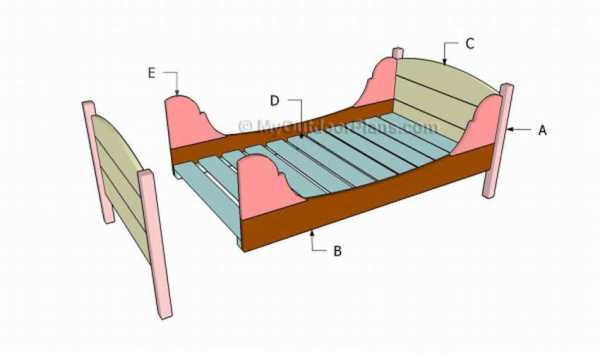

Вот еще похожий чертеж детской кровати с декоративными элементами. Последовательность сборки показана на схемах в галерее. На сайте можно прочитать инструкцию. Совет: важно просверлить карманные отверстия на внутренних поверхностях компонентов, чтобы скрыть головки шурупов. Убедитесь, что все соединения расположены под прямым углом, прежде чем закручивать шурупы.

Размеры деталей:

A  - 4 бруска 2 × 2 длиной 22 1/2 ” (57 см) ноги

B  - 2 доски 1 × 6 длиной 52 дюйма (132 см) бока

C  - 6 досок 1 × 6 длиной 28 ” (71 см)

D  - 2 бруска 2 × 2 длиной 52 дюйма (132 см) , 11 досок 1 × 4 длиной 28 дюйма (71 см)

E  - 4 листа фанеры 3/4 ″ размером 9 1/2 ″ x11 ″ (24 см х 28 см))декоративные элементы

Источник фото: myoutdoorplans.com/furniture/toddler-bed-plans/

Простая детская кровать своими руками

Посмотрите, как сделать простую и стильную детскую кровать всего за 40 долларов. Прежде чем решите, что это для вас слишком сложный проект, имейте в виду, что любой может сделать такую кровать, даже с минимальным опытом. Из инструментов достаточно ручной пилы и дрели. Если вы раньше никогда не делали что-то подобное, это идеальная возможность начинать приобретать первый опыт! Вот все материалы, которые вам понадобятся:

  • доска 1x4 длиной 3 метра,
  • три доски 1 х 4
  • 5 планок 1 х 2 длиной 2,5 метра.

В инструкции на сайте автора процесс сборки описан очень подробно, ссылка под галереей с пошаговыми фото.

Источник фото: www.instructables.com/id/Simple-Stylish-Toddler-Bed-for-Under-40/

Детская кроватка из фанеры своими руками

Это действительно простая конструкция, для изготовления которой потребуются только простые инструменты (хотя электроинструменты ускорят процесс). Сделана детская кровать из фанеры и сосновых досок, поэтому ее можно покрасить, покрыть лаком или оставить необработанной. К сожалению нормальных пошаговых фото автор не делал, но зато написал очень подробную инструкцию, которую вы можете прочитать на сайте. Хотя здесь все просто, рама показана на фото. Изголовье спроектировано с использованием вырезов, и  не требует никаких дополнительных надрезов. Просто положите две доски друг на друга по горизонтали, а затем установите две другие выемки на обоих концах вертикально, чтобы на конце имелось как минимум 40-миллиметровое перекрытие. Прикрутите доски и затем прикрепите к одному концу рамы.

Источник фото: www.instructables.com/id/DIY-Toddler-Bed/

Детская кровать для дошкольника

Пример простой детской кровати для дошкольника. Не сложная конструкция, по силам даже начинающему мастеру. Воспользуйтесь ссылкой под галереей и прочитайте статью автора, где найдете много полезной информации: как сделать детскую кровать своими руками, идеи декорирования, как правильно выбирать материалы для детской мебели, в чем преимущества самодельных конструкций и многое другое. Ниже в галерее смотрите мастер класс, несколько пошаговых фото, как собрать деревянную кровать для дошкольника своими руками.

Источник: remont-spalni.ru/detskaya-spalnya/kak-sdelat-detskuyu-krovat-svoimi-rukami.html

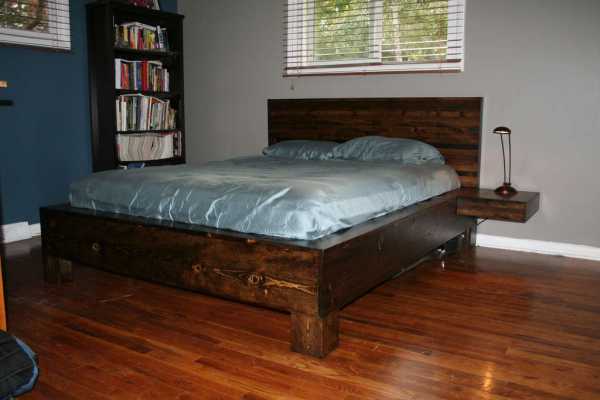

Большая детская кровать для девочки

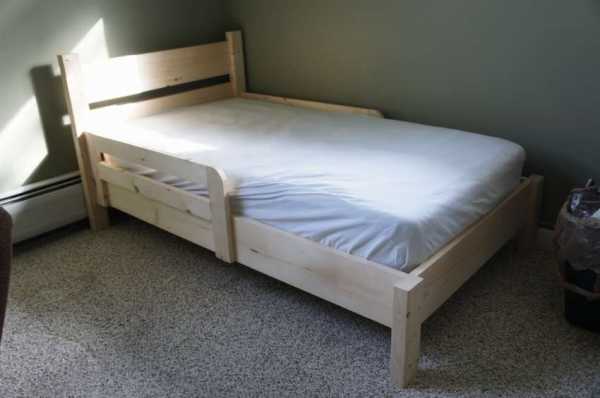

Эту большую детскую кровать автор сделал для своей дочки. Размеры кровати в натуральную величину составляют 190 x 137 см. В данном случае были куплены доски длиной 245 см, нужно распилить их на такие части:

  • Три бруска 2x4 длиной (245 – 192) = 53 см ( для ног)
  • Два бруска 2x4 длиной 108 см (тоже для ног)
  • Восемь досок 1x3 длиной 108 см (для изголовья)

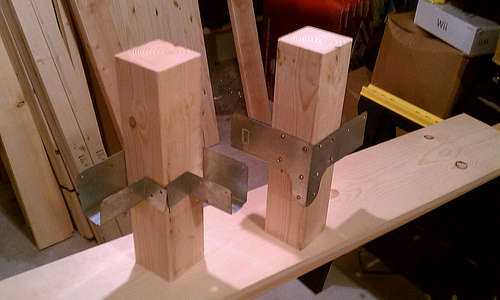

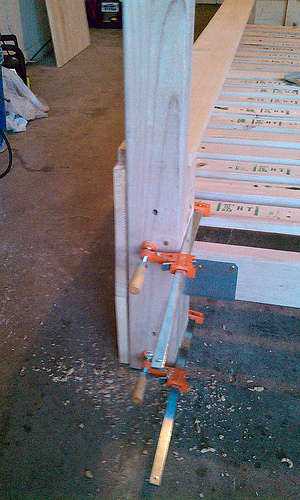

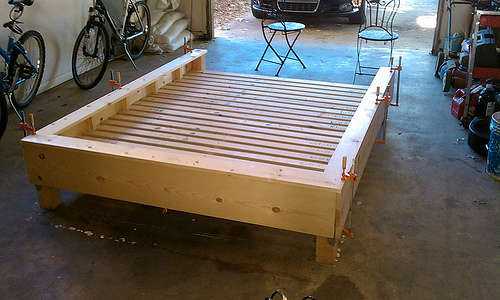

Вам понадобится 8 ножек, соберите их, соединив деревянные планки размером 5 см и 16 см, как показано на фото. Склейте кусочки и прикрутите шурупами. Полностью инструкцию можно прочитать на сайте, ссылка под галереей.

Источник фото: www.instructables.com/id/Full-Size-Platform-bed/

Как сделать кровать для малышей

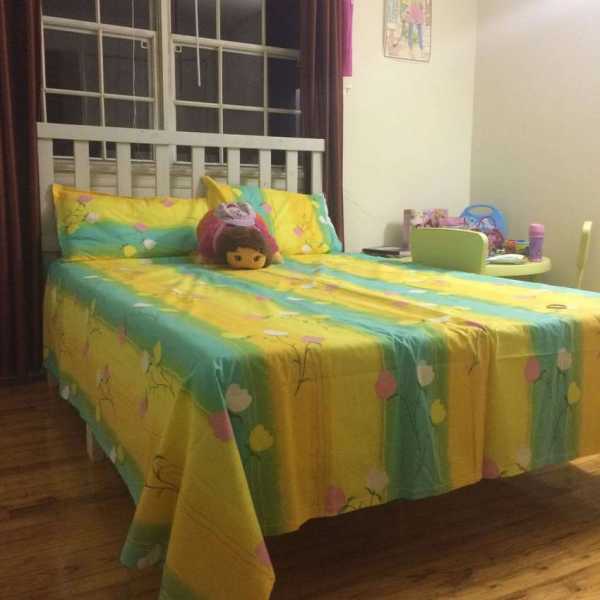

Две кровати для малышей были сделаны родителями для своих близнецов, которым пришло время перебираться из своих детских кроваток.

Все было готово примерно за 2 часа, включая резку всего дерева. Даже тот, кто мало разбирается в столярке и не имеет навыков, сможет сделать такую детскую кроватку своими руками. Только имейте в виду, что здесь  размеры для матраса длиной 132 см, шириной 70 см и толщиной 15 см. Ваш матрас может быть другого размера, и нужно будет изменить чертеж, чтобы он соответствовал вашему матрасу.

Из материалов понадобится доски длиной 2,5 метра: 8 шт. 1 × 2, 3 шт. 1 × 4, 2 шт 1 × 6 и одна доска 1 × 3. Также саморезы, гвозди, наждачка и клей для дерева. Конструкция не сложная, но если вам необходима инструкция, зайдите на сайт автора, ссылка под галереей. Мастер класс и чертежи смотрите ниже на пошаговых фото.

Источник фото: www.fivelittlebears.com/index.php/2017/09/21/toddler-bed-diy/

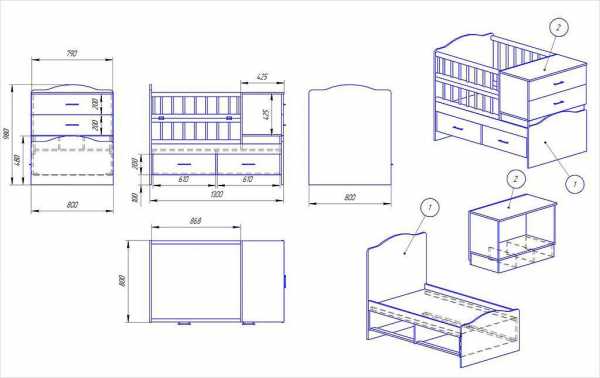

Детская кровать своими руками из дерева чертежи

Вы будете удивлены, насколько просто и недорого сделать такую

детскую кровать своими руками.

Ниже в галерее представлен порядок сборки на схемах и чертежах с размерами, правда, в дюймах. Перевести очень легко, 1 дюйм – 2,54 см, просто умножьте показатели и получите размеры в сантиметрах. Ниже схем фото детских кроватей, изготовленных по этим чертежам.

Источник фото: www.ana-white.com/2010/02/plans-toddler-farmhouse-bed.html

Детская кровать в классическом стиле

Эта простая деревянная кровать в классическом стиле будет прекрасно смотреться в интерьере любой детской спальне.

Используя стандартные недорогие доски, вы сможете сделать детскую кровать своими руками примерно за 35 долларов - и это настоящая твердая древесина! Воспользуйтесь представленными чертежами и сэкономите значительную сумму.

Самое сложное в этом проекте, декоративная часть, закругленное изголовье.

Вырежьте форму изголовья немного меньше, чтобы края не были видны спереди. Закрепите финишными гвоздями и добавьте клей для дерева. Подробную инструкцию, как сделать детскую кровать из дерева своими руками читайте на сайте. Ниже в галерее, помимо чертежей представлено 12 примеров детских кроватей в классическом стиле, сделанных по этому руководству.

Источник фото: www.ana-white.com/2011/10/traditional-wood-toddler-bed

Классическая детская кровать

Было время, когда все кровати были простыми. Вам нравится простая детская кровать в классическом стиле? Вот простой пример, как сделать такую модель своими руками.

Чем проще конструкция, тем легче сборка. Необходимые материалы, инструменты, распиловка с размерами и пошаговая инструкция – все это есть на сайте, ссылка под галереей. Чертежи и схемы смотрите на пошаговых фото.

Источник фото: www.ana-white.com/2010/09/pioneer-bed-twin.html

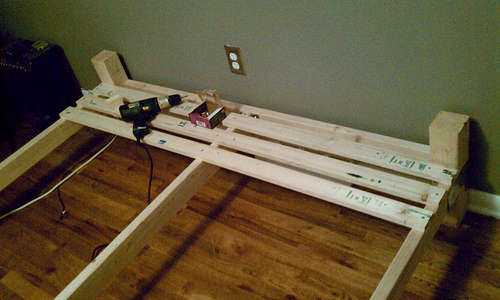

Детская кровать из бруса своими руками

Если хотите сделать хорошую детскую кровать из бруса 2 × 4, то представленные здесь чертежи и пошаговая инструкция на сайте вам пригодятся. Несмотря на то, что вы можете выбрать вариант из множества дизайнов, в этой статье найдете все, что нужно знать о изготовлении классической детской кровати из обычных материалов. Первым шагом является сборка подножки для кровати. Затем подгоните планки, вы должны установить бруски 2 × 4 на верхней части подножки. Далее необходимо собрать изголовье так же, как подножку, разница лишь в размерах компонентов. Чтобы сделать подгонку обивки к изголовью, установите накладку 2 × 4 в верхней части изголовья и закрепите шурупами, просверлив несколько направляющих отверстий. После сборки подножки и изголовья необходимо соединить их, установив боковые планки на каркас кровати. Затем установите скобы 1 × 1 с обеих сторон каркаса кровати. Закрепите опорные планки и боковые перила.

Схема распиловки с размерами

A  - 2 бруска 2 × 4 длиной 25” (63,5 см), 2 части - 37 "(94 см) ножки
B  - 4 бруска 2 × 4  длиной 39 дюймов (99 см)
C  - 7 брусков 2 × 4 длиной 6 дюймов (15 см), 7 штук - длиной 18 дюймов (46 см).
D  - 2 бруска 2 × 4 - планки длиной 75 1/2 ” (192 см)
E  - 2 бруска 1 × 1 длиной 75 1/2 дюйма (192 см)
F  - 17 досок 1 × 4 - 39 ”(99 см)
F  - 2 бруска 2 × 4 длиной 48 "(122 см)

Источник фото: howtospecialist.com/finishes/furniture/2x4-bed-plans/

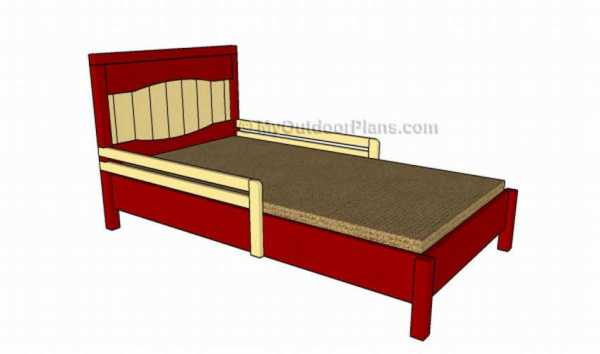

Чертеж детской кровати с ограничителем

По этим чертежам вы сможете сделать простую детскую кровать своими руками с ограничителем. Инструкцию можно прочитать на сайте. Отдельные моменты: сделайте выемки на ножках и просверлите карманные отверстия на обоих концах нижнего элемента. Кроме того, просверлите направляющие отверстия на обоих концах ножек. И еще, добавляйте водостойкий клей к соединениям и не забывайте удалять остатки влажной тканью.

A  - 2 бруска 2 × 2 длиной 26 дюймов (66 см), 2 шт. длиной 9  дюймов (23 см)
B  - 2 доски 1 × 6 длиной 52 дюйма (132 см), 1 шт. длиной 27 1/2 дюйма (70 см), 1 доска 2 × 6 - длиной 27 1/2  дюйма (70 см)
C  - 8 досок 1 × 6 панель длиной 17 ″ (43 см)
D  - 2 доски 1 × 6 длиной 27 1/2 ″ (70 см)
E  - 2 бруска 2 × 2 длиной 52 дюйма (132 см) , 11 штук длиной 27 1/2  дюйма (70 см)

Источник фото: myoutdoorplans.com/furniture/kids-bed-plans/

Детская кровать с навесом

Здесь представлены инструкции и чертежи, как сделать симпатичную кровать для малышей с навесом.

Для тех, у кого мало места или ребенок, возможно, хочет чего-то более привлекательного, не отчаивайтесь. Эту конструкцию можно легко модифицировать. Просто обрежьте ноги и сделайте изголовье симметричным подножке. Размеры указаны на чертеже в дюймах, умножьте их на 2,54 и получите результат в сантиметрах. Убедитесь, что правильно измерили свой матрас (кроватка рассчитана на матрас  размером 71 х 132 см), а также учитывайте высоту навеса. Вы можете сделать выше, если хотите.

Распиловка:

  • 7 досок 1 × 6 длина 28 ″ (71 см) доски для спинки и подножки
  • 4 бруска 2 × 2 длина 58 1/2 ″ (149 см) ноги
  • 2 бруска 1 × 3 длина 28 ″ (71 см) верх / низ навеса
  • 2 доски 1 × 6 длина 52 ″ (132 см) боковые перекладины
  • 2 бруска 1 × 3 длина 52 ″ (132 см) боковые стороны навеса
  • 2 бруска 2 × 2 длина 52 ″ (132 см)
  • 2 доски 1 × 12 длина 15 ″ (38 см) декоративная сторона, верх
  • 2 доски 1 × 12 длина 8 1/2 ″ (22 см) декоративная сторона снизу
  • 12 частей 1 × 3 длина 28 ″ или фанера 1/2 ″ 28 ″ x 52 ″ (71 х 132 см) матрас снизу

novamett.ru

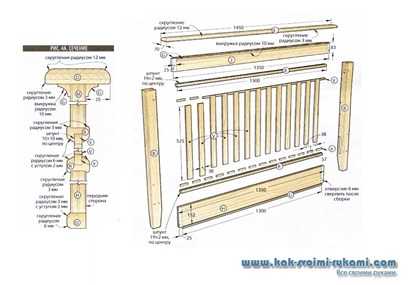

Красивая детская кроватка из дерева своими руками - фото и чертежи | Своими руками

Габаритные размеры, мм (ширина * глубина * высота):

  1. Кроватка для младенца: 1450x806x1102
  2. Кровать для дошкольника: 1450x800x1102
  3. Кровать для подростка: 1450x2108x1102

Став сначала первым гнёздышком для новорождённого, эта система легко превращается в кровать для подрастающего малыша, а затем в полноразмерную кровать для подростка, служа ему до тех пор, пока он не станет взрослым.

Такие трансформации возможны благодаря простым винтам с декоративными головками и скрытым поперечным гайкам. Изготовьте все детали сразу, чтобы за один приём избавиться от проблемы на многие годы, или выберите один из трёх вариантов, который больше подходит сейчас.

Склейте ножки

1.Из 19-миллиметровых досок выпилите шесть заготовок размерами 73×1057 мм для ножек изголовья А, шесть – размерами 73×981 мм для ножек изножья В и шесть – размерами 73×981 мм для ножек ограждения С. Затем сгруппируйте по три заготовки для каждой ножки, расположив лучшие стороны снаружи. Пометьте заготовки каждой группы для последующей сборки и возьмите из каждой группы центральную доску.

Острогайте все центральные доски до толщины фанеры, из которой будут сделаны детали от Н до М. Затем установите в пильный станок наборный пазовый диск и сделайте в центральных досках вырезы (рис. 1). Примечание. Обратите внимание – центральная доска одной ножки для ограждения С имеет вверху вырез шириной 51 мм, а на другой он отсутствует.

2. Склейте детали ножек и сожмите их струбцинами. Равномерно распределите клей тонким слоем только на центральные доски, не нанося слишком много, чтобы выдавленные излишки не пришлось удалять из гнёзд. Как выровнять торцы и кромки описано в «Совете мастера».

Когда клей высохнет, снимите струбцины. Удалите засохший клей стамеской из гнёзд и соскоблите скребком с граней. Затем с помощью строгально-фуговального станка удалите слой толщиной около 1,5 мм с граней, имеющих гнёзда, и обработайте противоположные грани на рейсмусовом станке, придав ножкам окончательную ширину. Наконец, отпилите сначала нижние концы ножек под прямым углом, отступив 152 мм от нижнего гнезда (рис. 1), а затем отпилите верхний конец каждой ножки до окончательной длины.

3. Расположите ножки попарно гнёздами друг к другу в порядке, показанном на рис. 2.11ометь-те грани, на которых должны быть сужения. Разметьте сужения, опилите их ленточной пилой и гладко отшлифуйте.

4. На верхних концах ножек изголовья А сделайте скосы под углом 10° (рис. 2). Затем отфрезеруйте на всех ножках 3-миллиметровые скру-гления в указанных местах.

Заметьте на ножках А, Б, С центры отверстий для установки резьбовых втулок (рис. 2). Вставьте; в патрон сверлильного панка 10-миллиметровое сверло с центральным острием и сделайте отверстия.

Совет:  Как выровнять детали при склейке ножек

Делая каждую ножку А, В, С из трёх склеенных пластями досок, трудно удержать их в требуемом положении, так как при затягивании струбцин они начинают сдвигаться. Чтобы избежать этого, выпиливайте заготовки с припуском подлине (Для этого проекта мы добавляли лишние 25 мм на каждом конце доски.)

Затем нанесите клей уложите заготовки в стопку и скрепите парой тонких гвоздей, вбивая их у концов, которые затем будут отпилены. (Если у вас нет пневматического нейлера, перед нанесением клея уложите доски в стопку и просверлите направляющие отверстия для отделочных гвоздей. Затем нанесите клей и вбейте гвозди молотком.) Убедитесь, что на линии распила нет гвоздей, и сожмите склейку струбцинами, как обычно. Когда клей высохнет, опилите детали до окончательной длины.

6. Разметьте центры 6-миллиметровых отверстий с цековками и без цековок на ножках А; В, С (рис. 2). Сделайте цековки и отверстия, используя сверлильный станок.

7. Окончательно отшлифуйте ножки А, В, С. Затем с помощью шестигранного ключа вверните резьбовые втулки в 10-миллиметровые отверстия.

Сделайте навершия и галтели для кроватки

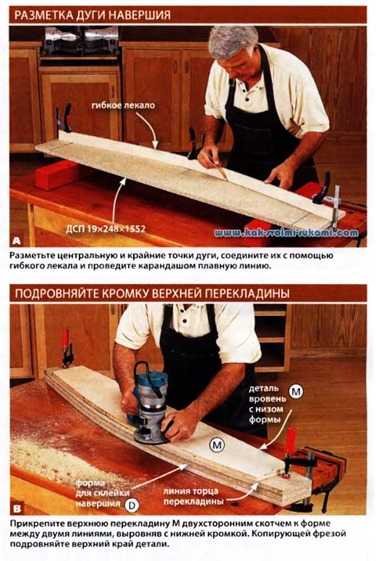

1. Выпилите из 19-миллиметровой древесно-стружечной плиты четыре куска размерами 248×1553 мм, чтобы изготовить форму для склейки навершия изголовья D. Затем разметьте на одном из этих кусков верхнюю дугу (рис. 3, фото А). Выпилите дугу ленточной пилой и отшлифуйте по контуру. Используя этот кусок как шаблон,

разметьте дуги на остальных кусках, и выпилите их, оставляя небольшой припуск снаружи. Скрепляйте струбцинами эти куски с первым куском-шаблоном по одному, выровняв торцы и прямую кромку, чтобы удалить припуски фрезером с копирующей фрезой. Соедините все четыре куска вместе, чтобы собрать форму. Разметьте на форме центральную линию, а также линии для концов детали М и линии обреза для детали D.

2. Для склейки навершия изголовья D распустите по толщине доску и острогайте три планки размерами 6x73x1525 мм. Поставьте на кромках планок метки посередине их длины. Нанесите клей и уложите планки в стопку поверх формы, выровняв по центру. Двигаясь от центра к краям, прижимайте планки струбцинами к форме, поправляя их положение, чтобы кромки были выровнены.

3. Тщательно высушив склейку, снимите навершие изголовья D с формы и перенесите линию центра с кромок на нижнюю сторону. Соскобли те излишки клея и гладко острогайте одну кромку. Затем с помощью рейсмусового станка острогайте на-вершие до окончательной ширины. Снова зафиксируйте деталь струбцинами на форме, выровняв по центру.

Перенесите метки длины с формы на деталь, снимите деталь и опилите сё концы до окончательной длины. Выпилите навершие изножья Е и торцевые навершия F указанных размеров.

4. Разметьте вдоль торцов наперший изголовья и изножья 1), Е границы округлений сверху радиусом 12 мм (рис. 4 и 5), и сформируйте их с помощью шлифмашины. Не делайте скругления на концах торцевых наверший F. Затем вставьте в цангу фрезера, закреплённого в столе, фрезу для 12-миллиметровых скруглений. Поставив навершие изголовья на кромку, отфрезеруйте скругления вдоль верхних рёбер (рис. 4а). Затем сделайте скругления сверху на навершии изножья и торцевых навершиях, кладя их на фрезерный стол верхней стороной.

5. Отфрезеруйте скругления радиусом 3 мм снизу вдоль торнов наверший изголовья и изножья D, Е, держа фрезер в руках. Затем выньте фрезу и установите её в фрезерный стол. Поставив навершие изголовья на кромку, сделайте 3-миллимстровые скругления вдоль нижних рёбер. После этого отфрезеруйте скругления на навершии изножья и торцевых навершиях, положив их на стол нижней стороной.

6. Просверлите у концов навершия изголовья D отверстия с цековками (рис. 4). Окончательно отшлифуйте деталь.

7. Для изготовления галтелей G острогайте доску размером 152* 1525 мм до толщины 13 мм и выровняйте фугованием обе кромки. Установив в фрезерный стол фасонную фрезу, сформируйте за несколько проходов выкружки радиусом 10 мм вдоль обеих кромок. Затем с помощью пильного станка отделите от каждой кромки полоску шириной 13 мм. Снова острогав кромки, фрезеруйте выкружки и отпиливайте, пока не получите пять заготовок для галтелей. Окончательно отшлифуйте все заготовки.


Читайте также:  Детская двухэтажная кровать своими руками – чертежи


Выпилите перекладины и панели

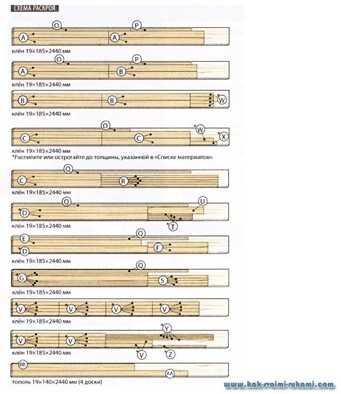

1. Из 19-миллиметровой фанеры выпилите нижние перекладины Н, I, верхние перекладины, К и царги L указанных размеров, а заготовку для верхней перекладины изголовья М сделайте на 12 мм шире.

2. Снова возьмите форму, с помощью которой склеивали навершие изголовья D. Выровняйте верхнюю перекладину изголовья М с нижним краем формы и между линиями, указывающими длину изголовья. Перенесите контур дуги на заготовку и выпилите ленточной пилой, оставляя снаружи линии припуск около 3 мм. Затем фрезером с копирующей фрезой обработайте деталь до окончательной формы (фото В), и гладко отшлифуйте все перекладины.

З. Из 6-миллимстровой фанеры выпилите четыре заготовки для торцевых панелей N с припусками около 25 мм по длине и ширине. Затем выпилите из 19-миллиметровой древесно-стружечной плиты две прижимные доски таких же размеров для склейки панелей. Попарно склейте фанерные заготовки, располагая их лучшие стороны снаружи, положите между прижимных досок и сожмите струбцинами. Когда клей высохнет, опилите панели до окончательных размеров, тщательно соблюдая прямоуголыюсть. Удалите все следы клея и окончательно отшлифуйте панели.

Профильные детали и планки

По указанным размерам выпилите накладки О, Р, С^для нижних перекладин и царг. Затем отфрезеруйте детали (рис. 6, шаг 1 и 2).

2 Выпилите желобки R, S для планок и панелей, боковые накладки Т и поручень U указанных размеров. Выберите шпунты и отфрезеруйте детали (рис. 7, шаг 1-7).

3 Острогайте заготовки до толщины 10 мм, подгоняя их к ширине шпунтов в желобках R для планок. Затем выпилите длинные, короткие и торцевые планки V, W, X, а также заготовки для вкладышей Y. Острогайте материал в соответствии с шириной шпунтов в желобках S  для панелей и выпилите заготовку для проставок Z.

Сборка изголовья и изножья

1. Приклейте накладки О к нижним кромкам нижних перекладин Н, фиксируя детали струбцинами. Располагайте накладки по центру с отступом 25 мм от торцов перекладин (рис. 4, 5 и 8). Выровняйте накладки и перекладины заподлицо с внутренней стороны (рис. 4а).

2. Приклейте желобки R к верхним кромкам нижних перекладин Н и нижним кромкам верхних перекладин изголовья и изножья М, J, выравнивая по центру с отступом 25 мм от торцов перекладин. Окончательно отшлифуйте нижние накладки О и желобки. Отложите одну собранную перекладину H/O/R в сторону.

3. Склейте изголовье, вставив концы нижней и верхней перекладин Н, Мв гнёзда ножек А (рис. 4). Затем, вклеивая концы нижней и верхней перекладин Н, J в гнёзда ножек В, склейте изножье (рис. 5), кон тролируя прямоугольиость сборки. Затем через 6-миллиметровые отверстия ножек просверлите отверстия в перекладинах.

4. Приклейте навершие изголовья D к верхней перекладине М и ножкам А, выровняв по центру, чтобы концы навершия одинаково выступали за внешние грани ножек. Через отверстия навершия просверлите направляющие отверстия в ножках и вверните шурупы. Закрепите в патрон сверлильного станка пробочное сверло, сделайте четыре пробки-заглушки и вклейте в цековки, ориентируя их соответственно направлению волокон влетали. Когда клей высохнет, отшлифуйте заглушки вровень с поверхностью.

5. Приклейте навершие изножья Е к верхней перекладине J и ножкам В, фиксируя струбцинами. Выровняйте навершие по центру перекладины, чтобы концы летали одинаково выступали за внешние фа ни ножек.

6. Для установки галтелей снизу изогнутого навершия изголовья D (рис. 4 и 4а), сначала опилите скос под углом 10° па одном конце двух заготовок G. Затем отметьте окончательную длину каждой галтели (фото С и D). Чтобы прижать галтели к вогнутой поверхности, подложите пол губки струбцин короткие отрезки деревянного стержня-шканта диаметром 19 мм. Теперь опилите концы галтелей под углом 10 С по сделанным меткам. Приклейте детали на место и зафиксируйте струбцинами. Возьмите ещё две заготовки галтелей, подгоните их подлине между ножками изножья В (рис. 5), приклейте на место и зафиксируйте. Окончательно отшлифуйте навершия и галтели изголовья и изножья.

7. Перед установкой в изголовье длинных планок V убедитесь, что их длина на 1,5-2 мм меньше расстояния между дном шпунтов в верхнем и нижнем желобках R. Затем с помощью кусочков малярного скотча разметьте центры у обоих концов одной планки и середину каждого желобка. От заготовок для вкладышей-проставок Y отпилите 28 отрезков длиной 57 мм. Теперь, начав с середины, вставляйте вкладыши и планки (фото Е).

Измерив расстояния, отпилите последние четыре вкладыша для установки между крайними планками и ножками А. В такой же последовательности установите планки в изножье. Примечание, Если вам не хватает места, чтобы наклонить планки и вставить их в шпунты, установитедве последние планки у ножек, а затем вставьте последние шесть вкладышей.

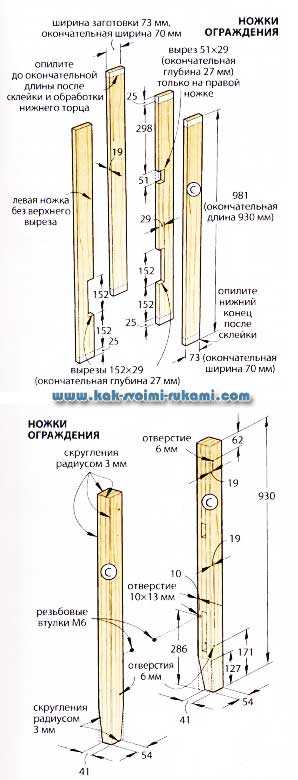

Соберите ограждение

1. Возьмите заготовку поручня U. От заготовки для вкладышей Y0 отпилите отрезок длиной 35 мм и вклейте его в шпунт поручня вровень с торцом (рис. 8а), Разметьте закругления и вырезы для формирования плечиков. Выпилите закругления ленточной пилой и отшлифуйте, затем выпилите вырезы на углах. Отфрезеруйте 3-миллиметровые скругления.

2. Возьмите собранную ранее нижнюю перекладину ограждения H/O/R. Затем выберите гнёзда в поручне U и нижней перекладине (рис. 8 и 8Ь).

З. Для выравнивания поручня U и нижней перекладины H/O/R при сборке ограждения выпилите две проставки длиной 246 мм. Затем вклейте крайнюю стойку X в гнёзда поручня и нижней перекладины (фото F). После этого приклейте на место ножки С (фото G).

4. От заготовки для вкладышей Y отпилите только один отрезок, по догнав его длину к расстоянию между ножкой С и крайней стойкой X (рис. 8). Вклейте его в шпунт желобка R и зафиксируйте струбцинами. Затем отпилите 11 вкладышей-проставок длиной 57 мм. Установите вкладыши и короткие планки W таким же способом, как в изголовье. (Вставьте две последние планки, затем добавьте шесть последних вкладышей и подгоните длину двух крайних.)

Соберите пару торцевых стенок

1. Приклейте накладки Р к нижней кромке нижних перекладин 1, выравнивая концы и внутренние стороны (рис. 9 и 9а). Приклейте желобки S к верхней кромке нижних перекладин и нижней кромке верхних перекладин К.

2. От заготовки для вкладышей Z отпилите восемь отрезков длиной 67 мм и вклейте их в шпунты желобков S вровень с торцами. Затем вставьте в патрон сверлильного станка 10-миллиметровое сверло с центральным острием и сделайте отверстия для поперечных гаек в нижних кромках верхних и нижних перекладин I/P/S/Z, K/S/Z (рис. 9 и 9а).

3. Приклейте навершия F к верхним перекладинам К с отступом наружу (рис. 9а) и выровняв горцы. Затем от заготовки для галтелей G отпилите два отрезка такой же длины, как верхние перекладины, приклейте их на место и зафиксируйте. Когда клей высохнет, окончательно отшлифуйте собранные верхние и нижние перекладины.

4. Приклейте к панелям N боковые накладки Т, выровняв их посередине высоты (рис. 9). После высыхания клея окончательно отшлифуйте накладки и соберите торцевые стенки (фото Н).

5. Чтобы сделать 7-миллиметровые отверстия для болтов, пересекающие отверстия в нижних перекладинах I, изготовьте направляющее приспособление-кондуктор (рис. 10). Затем просверлите отверстия в обоих торцах нижних перекладин (фото I). Такие же отверстия для болтов в верхних перекладинах К будут сделаны позже.

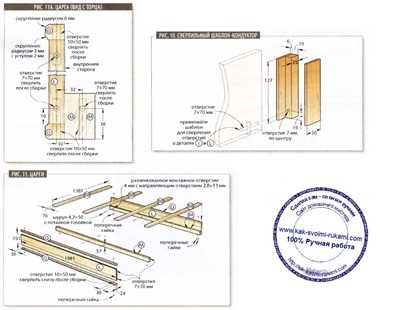

Склейка царг

1. Приклейте накладки Q к кромкам парт L, выравнивая торцы и внутренние стороны (рис. 11 и 11а). Затем, вставив в патрон сверлильного станка 10-миллиметровое сверло с центральным острием, сделайте отверстия для поперечных гаек у обоих концов царг сверху и снизу.

2. Фиксируя сверлильный кондуктор на торцах царг L, выровняйте его нижний край с верхом нижней накладки Q. Затем просверлите нижние отверстия для болтов в торцах обеих царг. Верхние отверстия будут сделаны позже.

3. Выпилите опорные планки ЛЛ и поперечные планки ВВ указанных размеров. Приклейте опорные планки к царгам, выровняв снизу (рис. 11 и 11а). Затем просверлите в указанных местах направляющие отверстия и вверните шурупы. Сделайте в опорных планках 10-миллиметровые отверстия для поперечных гаек. Окончательно отшлифуйте накладки Q, опорные и поперечные планки.

Приступайте к отделке

Осмотрите все детали и дополнительно их отшлифуйте, если необходимо. Нанесите два слоя бесцветного покрытия. (Мы Применяли полиуретан на волной основе с промежуточной шлифовкой наждачной бумагой № 220.)

Соберите кроватку для младенца

1. Для сборки самого маленького варианта кровати вставьте поперечные гайки ь отверстия на нижних кромках нижних перекладин I (рис. 12). Проденьте болты длиной 120 мм через нижние внутренние отверстия ножек изголовья и изножья Л, В в отверстия на торцах нижних перекладин и вверните их в поперечные гайки (рис. 12а). Как удержать поперечную гайку на месте во время сборки, описано в «Совете мастера».

2. Выровняйте торцевые стенки, чтобы верхние и нижние перекладины I, К были параллельны граням ножек А, В, и зафиксируйте их положение. Разметьте центры верхних отверстий для болтов на торцах верхних перекладин К (фото J). Затем отведите торцевые стенки от ножек, наклонив их в стороны, рассверлите отверстия в перекладинах до диаметра 7 мм и до глубины 70 мм. Теперь вставьте поперечные гайки в отверстия верхних перекладин и соедините перекладины с ножками с помощью болтов. В два свободных внешних отверстия внизу каждой ножки вставьте 50-миллиметровые болты с декоративными гайками (рис. 12).

3. Поверните рычаги регулируемой матрасной решётки в верхнее положение, опустите решётку в кроватку и закрепите на выбранной высоте болтами с шестигранной головкой, продевая их в отверстия рычагов и вворачивая в резьбовые втулки, установленные в ножках А, В. Положите поверх решётки матрас.

Переделайте кровать для дошкольника

Удалив матрас, выверните болты крепления решётки из резьбовых втулок изножья. Затем выверните болты, скрепляющие изножье с торцевыми стенками. Возьмите собранное ранее ограждение и прикрепите его к торцевым стенкам болтами с поперечными гайками (рис. 13). Рели необходимо, опустите решётку для матраса в нижнее положение и прикрепите к ножкам изголовья и ограждения Л, С.


Читайте также:  Детская кровать-автомобиль своими руками


Сборка кровати для подростка

1. Удалите детский матрас. Вывернув болты, снимите решётку. Затем удалите болты и поперечные гайки, соединяющие торцевые пенки с изголовьем и ограждением. Возьмите сделанные ранее царги L/Q и изножье. Вставьте поперечные гайки снизу в отверстия царг и прикрепите изголовье и изножье болтами через нижние внешние отверстия ножек (рис. 14).

2 Выровняйте царги L/Q параллельно граням ножек и зафиксируйте их положение. Затем через отверстия, расположенные рядом с болтами и над ними, просверлите 6-миллиметровые отверстия в опорных планках АА и царгах I.. Разъедините части кровати. Рассверлите отверстия в царгах до диаметра 7 мм и глубины 70 мм. Теперь снова соберите четыре части, скрепляя их болтами и поперечными гайками. Вставьте в свободные отверстия ножек болты и наверните декоративные гайки.

3. Положите поперечные планки ВВ поверх опорных планок АЛ (рис. 14), и зафиксируйте. Просверлите направляющие отверстия и закрепите поперечные планки шурупами. Затем положите сверху пружинный матрас и прилягте на несколько минут, чтобы оценить комфорт. Вы этого заслуживаете!

КРОВАТКА ДЛЯ МЛАДЕНЦА ДОЛЖНА БЫТЬ БЕЗОПАСНОЙ

Детская кроватка с давних пор считается одним из лучших подарков для новорожденного. Познакомьтесь с десятью обязательными условиями, которые делают её безопасной.

Прежде чем разрабатывать собственную конструкцию, вносить изменения в существующий проект или даже выбирать детскую кроватку в магазине, советуем запомнить несколько важных требований. Американская комиссия по безопасности потребительских товаров определяет стандартную детскую кровать с внутренними размерами 1320(±16)х710(±16)мм как место для сна в помещении или рядом с домом. Полный перечень требований занял бы слишком много страниц, поэтому мы укажем на 10 главных, которые особенно важны для безопасности малыша.

1. Высота угловых стоек или ножек над верхними перекладинами или поручнем должна быть менее 2 или более 400 мм.

2. Расстояние от верха фиксированных верхних или регулируемых по высоте перекладин и ограждений до верха матрасной решетки, установленной в нижнее положение, должно быть не менее 660 мм.

3. Расстояние от верха фиксированных верхних или регулируемых по высоте перекладин и ограждений до верха матрасной решётки, установленной в верхнее положение, должно быть не менее 230 мм

4. Расстояние между соседними деталями, такими как планки, прутья, стойки или ножки, не должно быть больше 60 мм

5. Фиксирующие устройства для регулируемых по высоте перекладин и ограждений должны разъединяться или освобождаться посредством двух движений или при воздействии усилия не менее 5 кг.

6. Не допускается применение шурупов для соединения частей, разъединяемых при обычной разборке конструкции.

7. Не допускаются горизонтальные выступы высотой более 10 мм на внутренней стороне ограждений на высоте менее 500 мм от верха матрасной решётки.

8. Не допускаются зазоры между верх ней стороной матрасной решётки и царгами или нижними перекладинами торцевых и продольных стенок.

9.Декоративные вырезы в панелях создают угрозу защемления шеи или головы, поэтому не должны применяться в детских кроватях.

10. Матрас должен плотно вставляться между стенками без видимых зазоров, чтобы исключить защемление любых частей тела ребёнка.


Читайте также:  Двухъярусная кровать со столом своими руками – подробные чертежи и ход изготовления


Детская кроватка своими руками на вырост – чертежи

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ - ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Реклама

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Кроватка-автомобиль своими руками (+фото) Как сделать детскую кроватку автомобильОчень...
  • Подставка для вертикального хранения инструментов своими руками (+ чертежи) Вертикальное хранение инструментов в мастерской...
  • Устойчивые складные козлы для мастерской своими руками – фото и чертеж Складные козлы для мастерской своими...
  • Кроватка своими руками – как сделать, фото и чертежи Как сделать детскую кроватку своими...
  • Вешалка для шланга с полочкой своими руками Как сделать полезную вешалку для...
  • Ночник из морской раковины своими руками Ночник в ракушке своими руками С...
  • Очень красивые браслеты из дерева своими руками (фото) Элегантные БРАСЛЕТЫ без станка своими...

    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com

    Кровать из дерева своими руками: выбор модели и материалов, особенности изготовления и сборки

    Все фото из статьи

    Изготовление кровати из дерева своими руками – это не только интересно, но и выгодно, так как цена на мебель растет с каждым днем. Более того, вам и вашим близким будет приятно спасть на предмете собственного производства, а в интерьере деревянного дома или дачи он будет смотреться абсолютно гармонично.

    Кровать для дачи своими руками из дерева – разумное решение.

    Мы хотим рассказать, как сделать деревянную кровать своими руками.

    Подготовительный этап

    Выбор модели

    Чертежи двухъярусной кровати из дерева своими руками можно найти на нашем сайте.

    Можно сделать кровать своими руками из дерева с ящиками или «парящими» тумбами, выдвижными отсеками, откидной спинкой или балдахином, можно самому собрать двухъярусную детскую деревянную кровать – все зависит от ваших требований и вкуса. В любом случае, первым делом необходимо выбрать наиболее подходящую модель.

    Здесь следует руководствоваться соображениями практичности и стилистического соответствия с общим интерьером помещения, в котором изделие будет установлено.

    То есть вы должны определить общую направленность дизайна и предусмотреть все конструкционные нюансы, которые сделают ваш отдых максимально комфортным.

    Начнем со стиля. Дизайн кровати своими руками из дерева может быть представлен такими основными примерами:

    • Классический вариант. Обычно это массивная кровать с резными элементами, иногда присутствует инкрустация бархатом, металлом и камнями. Нередко подобная мебель комплектуется балдахином для наиболее комфортного, если не сказать королевского отдыха;

    Чертежи кровати из массива дерева своими руками в классическом стиле требуют высокого мастерства изготовления;

    • Прованский стиль. Отличается использованием древесины светлых пород – ясеня или березы, часто покрывается белой или бежевой краской. Изделие укомплектовано высокими резными спинками, массивными ящиками, изысканной фурнитурой;

    Французская изысканность воплотилась в стиле «прованс».

    • Восточный стиль. Для восточной мебели характерен аскетический, но одновременно рациональный минимализм, строгость линий и форм. Кровати, как правило, низкие, выполнены из древесины темных сортов – вишни или венге;

    Рациональный минимализм восточной мебели.

    • Современный модерн. Здесь на первый план выходят простота и функциональность, формы и линии отличаются лаконичностью и строгостью. Стыки незаметны, острые углы сглажены, все нюансы продуманы.

    Современная функциональность и практичность.

    Следующим этапом будет выбор технических и конструкционных особенностей. Это может быть:

    • двухъярусная или одноярусная модель;
    • двуспальная или одноместная;
    • детская или взрослая;
    • раскладная;
    • с выдвижными ящичками или боковыми тумбами.

    Даже кровать-раскладушка своими руками из дерева – это вполне реально, все зависит от ваших предпочтений и возможностей.

    Эксклюзивная винтажная модель.

    Важно! Если вы начинающий мастер, тогда вам следует выбирать конструкции попроще. Двухэтажная кровать своими руками из дерева – это практично, но требует расчетов и соответствующих навыков.

    Выбор материалов

    Кровать для ребенка своими руками из дерева лучше делать из хвойного массива.

    Когда модель выбрана, следует подобрать необходимый пиломатериал. Само собой, мы рассматриваем исключительно массив, никакой фанеры или MDF.

    Для изготовления деревянной кровати своими руками можно использовать самую разнообразную древесину, как хвойную, так и лиственную. Хвойные породы считаются более полезными за счет содержания определенных смол и фитонцидов, которые оказывают антисептический и противомикробный эффект.

    Простота и лаконичность – основы стиля.



    Порода древесиныОсобенности
    СоснаОдна из самых недорогих и популярных пород. Легка в обработке, хорошо противостоит влаге и вредителям, достаточно прочна. Имеет красивую бежево-желтую текстуру и приятный запах
    ЛиственницаСамая прочная хвойная порода, отличается необычайно высокими эксплуатационными показателями, не боится влаги и вредителей. Имеет красновато-бурый оттенок, обрабатывается с трудом
    ДубНаиболее популярная древесина из лиственных пород для изготовления мебели. Отличается высокой прочностью, стойкостью к гниению и влаге, невероятно красивой текстурой и сравнительно высокой податливостью для обработки
    ЯсеньОтличается высокой прочностью (сравним с дубом), светлой древесиной и интересным рисунком волокон. Боится насекомых и требует обязательной обработки антисептиком, плохо полируется
    ЛипаПрочная и пластичная порода, которая неплохо противостоит сырости и влаге. Отличается белым или сливочным оттенком, хорошо поддается морению, но нуждается в антисептической обработке



    Красота массива не сравнится ни с чем.

    Важно! При выборе материала учитывайте его податливость для обработки и доступность. Если вы плохо разбираетесь в вопросе – выбирайте сосну.

    Изготовление кровати

    Понадобится набор инструмента для обработки дерева.

    Мы не будем рассматривать сложные чертежи кровати из дерева своими руками, начинать лучше с простого.

    1. Первым делом вырезаем ножки из бруса 100х100 мм, длину подбираем под собственный рост.

    Вырезаем ножки из бруса 100х100 мм.

    1. К ножкам крепим металлические крепления для боковых досок каркаса с помощью саморезов. Размеры креплений можно подобрать при покупке точно под брус.

    Монтируем крепления на ножки.

    1. Отрезаем две доски 100х50 мм по ширине матраца и крепим их между ножками по короткой стороне конструкции.
    2. Затем вырезаем три доски по длине матраца, две из них крепим к ножкам, третью устанавливаем по центру кровати, фиксируя к коротким доскам каркаса на металлические крепления.

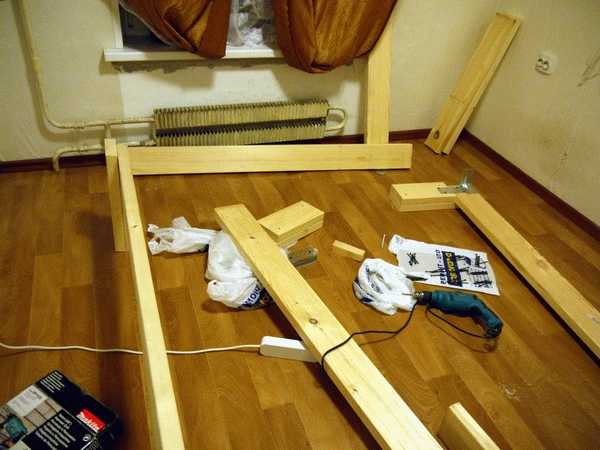

    Собираем каркас и устанавливаем центральную балку.

    1. Нарезаем планки из доски 75х25 мм по ширине матраца и набиваем на каркас с зазором 50 мм. Планки будут амортизировать, и поддерживать матрац.

    Набиваем планки под матрац.

    1. Вырезаем доску сечением 250х25 мм по ширине и приклеиваем по верхней кромке ножек, прижимая струбцинами.

    Приклеиваем с одной стороны декоративную накладку.

    1. Аналогичные накладки делаем по обеим длинным сторонам. Стыки должны быть ровными и аккуратными, с минимальными щелями.

    Делаем аккуратные стыки.

    1. Нарезаем отрезки бруса 50х50 мм и крепим их с внутренней стороны наших накладок с шагом 35 – 40 см.

    Нарезаем и крепим бруски.

    1. Затем накрываем бортики верхними торцевыми накладками шириной 100 — 110 мм, которые предварительно вырезаем из доски толщиной 25 мм.

    Монтируем верхние накладки.

    1. С той стороны, где нет накладки, крепим к задней стороне ножек отрезки доски из того же материала, что и накладки. Высота должна быть немного ниже планируемого изголовья.

    Крепим доски для изголовья.

    1. Собираем щит для изголовья и крепим его к установленным доскам. Используем клей и струбцины.

    Монтируем изголовье.

    1. Шпаклюем все щели и стыки замазкой для дерева. Все поверхности шкурим до блеска, тонируем морилкой и вскрываем лаком в два-три слоя.

    При желании можно приделать сбоку тумбу, как на фото.

    Важно! Весь пиломатериал должен быть предварительно высушен и обработан антисептическим комплексом.

    Вывод

    Чтобы сделать кровать собственными руками, вам понадобится немного терпения, набор инструмента и желание поработать. Видео в этой статье и наше руководство помогут вам справиться с этой задачей.

    rubankom.com

    Детская кровать своими руками - как сделать детскую кровать

    Сделать самостоятельно? — Вполне реально! Для этого вовсе не обязательно быть мастером-мебельщиком. Хотя умение держать в руках инструмент, конечно, пригодится. Полезной будет и способность четко представить себе конечный результат, составить схему и сделать простейшие геометрические расчеты.

    Главный вопрос в этом деле – «зачем?»

    Зачем самостоятельно делать мебель?

    Массовое производство не всегда и не всех удовлетворяет своей продукцией. И это вызывает неудовольствие одних, а другим дает стимул для творчества.

    Что получает домашний мастер в результате хлопот по собственноручному изготовлению мебели?

    1. Экономию. Всякая работа стоит денег. Выполнение этой работы избавляет от необходимости платить за нее.
    2. Полную свободу в планировании помещения и создании функциональной меблировки.
    3. Максимальное соответствие своим запросам. Самостоятельное изготовление мебели позволяет построить мебельный комплекс, соответствующий собственным потребностям и представлениям о комфорте и функциональности.
    4. Радость формирования своего жизненного пространства. Здесь мы уходим от рациональных мотивов и попадаем в область творчества.

    Концепция и дизайн

    Создание кроватки начинается с ответа на ряд вопросов:

    • Для какого возраста нужна кровать?
    • Нужно ли, чтобы кровать трансформировалась для разных возрастов?
    • Сколько нужно спальных мест?
    • Нужна стационарная или складная конструкция?
    • Будет это только кровать или комплекс с различными функциями?

    От ответов на эти вопросы зависят размеры будущего изделия, предпочтения по материалам и множество других конструктивных решений.

    Для самых маленьких

    Кровать для новорожденных должна обеспечивать безопасность младенцу и удобство его маме. Здесь в основном применяются два варианта:

    • отдельная кроватка с бортиками и ложем высотой не менее 500–600 мм от пола;
    • приставная кровать, ложе которой расположено на одной высоте с кроватью мамы, а бортики ограничивают ее только с трех сторон.

    Приставную кроватку не стоит делать длиннее 800–1000 мм, а вот отдельная кровать должна иметь длину 1200–1400 мм и съемный бортик.

    В ней ребенку будет комфортно до 3 лет, а может и дольше. Следует сразу предусмотреть возможность перестановки ложа, чтобы можно было опустить его ниже, когда малыш подрастет.

    Кровать на вырост

    Еще один интересный вариант конструкции «на вырост» — это кровать-трансформер. Это реализация идеи универсальной мебели, которая трансформируется в зависимости от потребностей.

    Кроватка имеет модульную конструкцию, и ее назначение изменяется перестановкой модулей. В первоначальной компоновке она приспособлена для новорожденного и, кроме места для ребенка, содержит пеленальный столик и ящики для хранения белья и других полезных вещей.

    По мере роста малыша ему становится тесно в «гнезде» длиной всего около 800 мм. Тогда пеленальный столик снимается с нижнего корпуса и становится отдельной тумбой. Ложе для новорожденного также снимается, его можно использовать в игровой зоне. А оставшаяся конструкция – это и есть новая версия кровати, которая прослужит до 5‑7 лет.

    Конструкция трансформера понятна из приведенной схемы.

    Обратите внимание! Здесь и далее размеры указываются только в миллиметрах. Это может показаться неудобным и непривычным, но использование миллиметров избавляет от дробных чисел, которые не сразу схватываются взглядом, дольше произносятся и труднее воспринимаются на слух. Измеряйте в миллиметрах, это уменьшит вероятность ошибки!

    Не только кровать

    В самом простом исполнении кровать — это просто ложе с бортиками, установленное на ножки или другие опоры. Вот чертеж классической конструкции из ДСП.

    Чтобы реализовать ее в материале, нужно только вырезать детали нужных размеров и правильно их соединить. Это не трудно, особенно если воспользоваться советами, данными ниже в этой статье.

    Но детская кровать вовсе не должна выполнять только утилитарную функцию. Для детей можно и нужно делать интересную мебель. Даже для простой вещи маленький человек способен придумать с десяток применений, не предусмотренных ее конструкцией. Стоит войти в мир детской фантазии и сделать комнату ребенка полем для игр и исследований.

    Кровать-игрушка

    Кровать может принимать любые формы. Обязательными остаются только плоскость ложа и безопасность мебели. Хорошим примером интересной мебели может послужить кровать-машина.

    Простота ее конструкции видна из приведенной схемы каркаса.

    В этой конструкции в качестве основы под матрас использованы упругие ламели из фанеры, которые можно приобрести в компаниях, торгующих мебельными комплектующими. Но можно обойтись и без них, уложив на опорные рейки жесткое ложе из ДСП или фанеры толщиной 10 мм.

    Яркие рисунки на панелях сделать довольно просто. Для этого нужно:

    • найти подходящее изображение в электронном виде;
    • найти полиграфическую или рекламную фирму, которая подгонит рисунок под нужные габариты, распечатает его на виниловой пленке и прорежет контуры;
    • наложить пленку на заготовки, отметить контуры, вырезать детали и обработать их края;
    • наклеить пленку.

    Этот же подход применим и для других элементов мебели, например, для фасадов шкафа. Для этого можно использовать и полноцветную печать, и одно-двух-трехцветные аппликации из самоклеящихся пленок разных оттенков.

    Композиция функций: кровать как часть бытового, рабочего или игрового комплекса

    Нескучная кровать интересной формы обязательно понравится ребенку. Такой эффект дает мебель-игрушка, мебель-сказка. Но можно обратиться к идее трансформера и совместить функции кровати и другой мебели. Это сделает кровать интересной и сэкономит место, которого никогда не бывает слишком много в детской комнате.

    Функциональное наполнение определяется возрастом ребенка и родом его занятий. Кровать можно и нужно комбинировать со шкафом для одежды, ящиками для игрушек, полками для книг, компьютерным столом или местом для учебы. При этом активно используется разнесение функций на разные уровни, а также складные элементы и подвижные модули.

    Кровать со встроенным шкафчиком и выдвижным модулем

    А это даже солидно выглядит!

    Такая кровать-чердак совмещает несколько функций и своей неординарностью создает условия для всестороннего развития ребенка.

    Сложная на первый взгляд конструкция станет проще и понятнее, если представить ее в виде чертежа или схемы.

    Здесь приведена упрощенная версия, без бокового модуля-лестницы. И  на рисунке, и на чертеже видна задняя стенка, которая служит опорой кровати и стола, а также, что очень важно, продольным ребром жесткости.

    Двухъярусная и другие варианты «мультикровати»

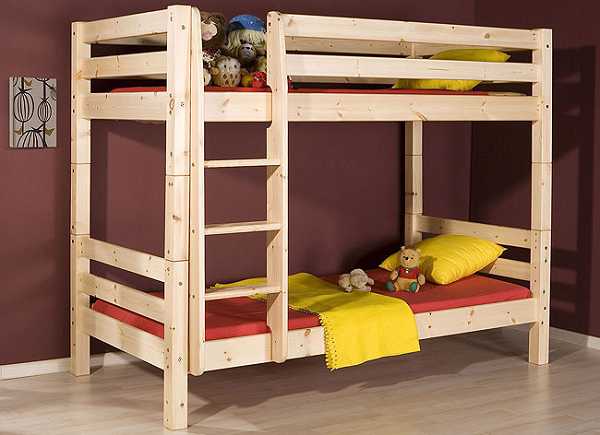

    Если детей в семье два и больше, то есть смысл объединить их спальные места в одном комплексе. Самое очевидное и привычное решение – двухъярусная кровать. При создании такой кровати обеспечивается удобство доступа на второй ярус. Для этого делаются лестницы или применяются другие решения.

    На этом чертеже двухъярусной кровати из ДСП хорошо видно, что все детали соединяются так, что образуют жесткие коробчатые конструкции. Боковые стойки обеспечивают жесткость в поперечном направлении, задняя стенка — в продольном, а ложе задает прямоугольность конструкции в плане.

    Расположение деталей в трех плоскостях — принципиально важный момент при конструировании мебели из листовых материалов.

    Соблюдая это простое правило, можно дать волю фантазии и создавать очень интересную и надежную мебель.

    Кровать с

    Кровать-рабочий уголок

    Кардинальное решение для нескольких спальных мест на ограниченной площади

    Все эти конструкции можно сделать из дерева, а можно из более удобных плитных и листовых материалов, изготавливаемых на основе древесины.

    Немного о материалах

    Современная мебель в подавляющем большинстве производится из плитных материалов, которые изготавливаются из древесной стружки и мелких волокон.

    ДСП – основа мебели

    Основной конструкционный материал, используемый для мебели, – это ламинированная древесностружечная плита (ЛДСП), часто называемая просто ДСП. Изделия из нее не требуют никакой дополнительной обработки и практически никакого ухода. Декор поверхности задается на этапе производства плиты, а ассортимент дает возможность выбрать из нескольких десятков вариантов.

    ДСП производится из мелких древесных стружек с применением карбамидо-формальдегидных смол, из-за чего материал вызывает настороженное к себе отношение. Но производимые сегодня мебельные плиты допущены к использованию в жилых помещениях и в детских учреждениях. Большинство из них имеют класс эмиссии Е1, а некоторые, такие как плита компании Egger – Е0. Они обоснованно считаются безвредными.

    ДСП – довольно пластичный материал. Саморезы диаметром 3–4,5 мм закручиваются в плиту без предварительной засверловки, а при установке крепежей, дверных петель и другой фурнитуры допускается коррекция точек крепления, хотя это и нежелательно, поскольку уменьшает держащую способность винта.

    При создании конструкций из ДСП следует иметь в виду, что даже вроде бы прочное ребро жесткости из планки высотой 50–60 мм, под нагрузкой со временем может «поползти» и выгнуться дугой, что на первый взгляд кажется невозможным. Любые силовые элементы, работающие на изгиб, должны иметь сечение в направлении изгиба не меньше 100 мм.

    ДВП – вспомогательный материал

    ДВП – это древесно-волокнистая плита. Несмотря на слово «плита» в названии, это все-таки гибкий лист, который чаще всего имеет толщину 3,2 мм. Для мебели используется ламинированная ДВП. Ее используют как заднюю стенку шкафов, тумб и как донышко ящиков. ДВП служит «тыловой» мембраной и выполняет важную функцию – придает жесткость коробчатым конструкциям, которые без нее не смогли бы сохранить форму.

    Фасады и другие «особые» элементы

    Детали, к которым предъявляются особые требования в части дизайна и эстетики, изготавливаются из мелкодисперсной волокнистой плиты Medium Density Fiberboard (МДФ). Эта плита отличается более высокой плотностью и прочностью, чем ДСП. Фасадные детали из нее украшаются фигурной фрезеровкой, а облицовывается она виниловой пленкой или окраской. Из нее изготавливаются дверцы шкафчиков, торцевые и боковые (лицевые) щитки кровати, столешницы.

    Дерево

    Натуральная древесина – материал, который в последние десятилетия оброс почти магическим ореолом «экологичности». Спору нет, дерево и в самом деле приятнее и на ощупь, и на запах, и на вкус, чем любой из композитов. Однако, сравнивая его с другими материалами, следует учитывать, что детали мебели из дерева обрабатываются морилками, антисептиками, лаками. При их изготовлении и сборке изделий используются клеи. То есть, натуральность получается не такой уж и абсолютной, в работе этот материал намного более сложен, а в эксплуатации более капризен, чем та же ДСП. И все же, дерево применяется в современном мебельном производстве. В основном это изделия и конструкции, от которых требуется высокая прочность при минимальном сечении деталей или особая эстетичность. Это:

    • лестницы, перекладины и ступени лестниц;
    • несущие балки, стойки легких конструкций;
    • лицевые детали – дверцы, щитки, фасадные панели, поручни.

    Легкие конструкции — только из дерева

    Чаще всего используются твердые породы – дуб, бук, ясень. Реже – сосна или ольха. Такой выбор связан с тем, что твердые породы лучше держат шлифовку и при хорошей обработке не создают опасности заноз. Кроме того, эти породы меньше подвержены короблению при сезонном изменении влажности.

    Особенности мебельного производства и самостоятельного изготовления мебели

    В мебельном производстве применяется принцип простой работы со сложными компонентами. ДСП или деревянный брус, фурнитура и крепеж изготавливаются на предприятиях, имеющих для этого все необходимое и обеспечивающих невысокие цены за счет массовости.

    Для изготовления качественной мебели необязательно иметь сложное оборудование и производственные площади. Все высокотехнологичные, но рутинные операции можно доверить тем, кто на этом специализируется, а самому сосредоточиться на творчестве и на получении конечного результата.

    Изготовление мебели сводится к сборке изделий из готовых деталей и фурнитуры. Именно так работают небольшие мебельные компании, и отсутствие собственных производственных мощностей им нисколько не мешает. То же самое можно сделать и у себя дома. Для этого достаточно иметь самый простой электроинструмент хозяйственного класса.

    Начинаем действовать

    Описанный далее алгоритм рассчитан на то, что вся работа, требующая применения специального оборудования, будет поручена специализированным компаниям.

    Дизайн и проект

    Вначале нужно придумать конструкцию кровати и сделать чертеж. Начинать следует с габаритных размеров и общих видов. Затем пошагово уточняются детали. Ниже приведен эскиз, с которым уже можно работать.

    Здесь достаточно подробно указаны размеры, на основании которых делается деталировка. Необозначенные размеры вычисляются, исходя из указанных и толщины материала. Если какие-либо детали не ясны из общего эскиза, то нужно делать дополнительные чертежи, более подробно показывающие отдельные узлы или виды.

    Для сложных деталей, таких как столешница на этом эскизе, указываются габаритные размеры, размеры ключевых элементов, радиусы скругления.

    Проект должен учитывать максимально возможные размеры деталей, которые ограничены форматом листа ДСП. Как правило, это 2750×1830 мм минус 10‑20 мм на обрезку краев. Конкретные ограничения уточняйте в той компании, где заказывается материал и его распил на детали.

    Плиту режут на специальном раскроечном станке, который обеспечивает точность распила и чистоту реза. Лучше не пытаться сделать это ручным инструментом. Полученная таким образом экономия не оправдает потери времени и ухудшения качества.

    Деталировка

    После составления подробных чертежей делается деталировка – список деталей с их габаритными размерами и указанием дополнительной обработки. Ниже для примера показан фрагмент деталировки.

    Деталь Длина Ширина Колич Вращать
    1 Стойки 1 1355 834 2 нет
    2 Стойки 2 1360 830 2 нет
    3 Бортик 1822 296 2 да
    4 Фасад шкафа 1500 396 2 нет
    5 Фасад тумбы 550 396 1 нет

    Первым указывается размер вдоль структуры рисунка на ДСП. Вторым – поперек. В последней колонке указывается, можно ли повернуть деталь при раскрое. Например, если в строке «Фасад шкафа» указать «да», то рисунок на одной дверце может оказаться вертикальным, а на другой – горизонтальным.

    Кроме того, нужно указать, какие стороны деталей оклеиваются кромковочной лентой. Это указывают подчеркиванием соответствующей цифры. Одно подчеркивание – одна сторона, две – обе по параллельным краям. Подчеркивание двух цифр означает кромковку краев по обоим размерам.

    Важно! При определении размеров нужно учитывать толщину ДСП. Обычно это 16 или 18 мм. Выбирая расцветку материала, нужно сразу уточнять, в какой толщине она есть в наличии. При определении размеров фасадов используйте приведенные ниже правила.

    • Для накладных фасадов, которые накладываются на торцы деталей шкафа или тумбы, размер берется на 4 миллиметра меньше, чем размер модуля или геометрическое расчетное место под фасад.
    • Для внутренних фасадов, которые входят в проем, размер берется на 5‑6 миллиметров меньше размеров проема по каждой стороне. Для крупных деталей нужно предусматривать зазоры по всему периметру не меньше 3 мм.
    • Фасады выдвижных ящиков рассчитываются так, чтобы между ними оставался зазор 3 мм.
    • Если предусматривается оклейка торцов кромочной лентой толщиной более 0,5 мм, то она учитывается при расчете размеров деталей.

    По таблице деталировки в компании, продающей ДСП, составят карту кроя, определят нужное количество листов, распилят их на детали и облицуют торцы кромочной лентой.

    Обработку сложных деталей нужно указывать отдельно, в виде эскизов с обозначением мест скругления и их радиусов. Если форма не описывается только размерами и радиусами, то контуры можно задать при помощи координатной сетки или самостоятельно вырезать шаблон из ДВП и отдать его в работу.

    Впрочем, если дома есть электролобзик и ленточная шлифмашина, сложные детали можно сделать и самому. Для лобзика нужно использовать твердосплавную пилку «зубом вверх», рез делать на расстоянии 3‑5 мм от чистового контура, а лишний материал затем снимать ленточной шлифмашинкой. При самостоятельной обработке сложных деталей придется отдельно отвозить их на кромковку или оклеивать торцы самому.

    Важно! При самостоятельной шлифовке торцов сложной формы обязательно нужно обеспечивать их перпендикулярность. В противном случае, при оклеивании кромочная лента не ляжет по всей длине, а уйдет в сторону.

    При проектировании криволинейных деталей под кромку ПВХ толщиной 2 мм нужно предусматривать внешние скругления радиусом не меньше 50 мм, а внутренние — не меньше, чем позволяет обработать применяемый инструмент. Для ручной шлифмашины это обычно не меньше 300 мм.



    Тонкая и толстая пластиковые кромки

    В домашних условиях пластиковая кромка ПВХ толщиной 0,4–0,5 мм клеится контактным клеем «Наирит» или аналогичным. Выступающие края аккуратно срезаются острым ножом, а получившийся угол сглаживается тонкой шкуркой и полируется войлоком.

    Обрезка краев кромки

    Меламиновая «бумажная» кромка клеится проще. Она приглаживается горячим утюгом и дополнительно прижимается плоским бруском с лоскутом войлока или другой плотной ткани.

    Края деталей, часто испытывающие повышенные нагрузки, такие как край столешницы, ступени лестницы, верхний край бортика лучше оклеивать пластиковой лентой толщиной 2 мм. Это делается только на специальном станке при помощи термопластичного клея, а края обрабатываются фрезером.

    Сборка

    При сборке мебели из ДСП основная операция – это фиксация торца одной детали к пласти другой сквозным винтом – конфирматом. Это не единственный вид крепежа, но он наиболее прост в работе и не слишком требователен к точности и квалификации сборщика.

    Под конфирмат сверлится отверстие специальным конфирматным сверлом с рабочей частью 4,5‑5 мм.

    Не имея навыка, не стоит пытаться сверлить канал за один проход. Лучше сначала проделать узкое отверстие в пласти, а затем, прижав торец другой детали, закончить сверление и сразу же установить крепеж.

    Важно! Разметка мест установки деталей и точек крепления ведется от одного края. Нельзя часть точек размечать с одной стороны, а другую часть – от противоположного края детали. Небольшая неточность раскроя и погрешность рулетки обязательно дадут заметную ошибку. Выберите опорные плоскости, от которых будут производиться все измерения на всех деталях. Рекомендуется теоретический пол — нижний край стоек и плоскость задней стенки — тыльные торцы деталей.

    Там, где конфирматы ставить неудобно, или они портят вид, например на столешнице, применяют уголки.

    Полки шкафов выполняются съемными и ставятся на полкодержатели в виде штифтов диаметром 5 мм. Под них в боковых стенках сверлятся глухие отверстия диаметром 4,8 мм. Одна-две полки шкафа крепятся жестко для усиления боковых стенок. Обычно это полки, на которых сходятся два фасада, расположенные один над другим.

    После сборки модулей, перед установкой на них задних стенок из ДВП обязательно нужно проверить равенство диагоналей. Размер задней стенки берется на 5‑6 мм меньше, чем размеры модуля.

    Изготовление и монтаж выдвижных ящиков

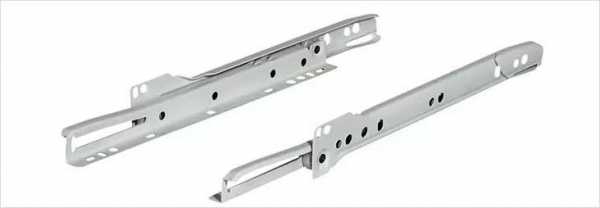

    Для выдвижных ящиков используются направляющие разных видов. Здесь рассмотрим монтаж на роликовые направляющие.

    Ящики изготавливаются из ДСП, а их дно – из ДВП. Размеры определяются размерами секции, куда они устанавливаются, длиной направляющих и количеством ящиков.

    • Длина берется равной длине используемых направляющих или больше, в пределах 50 мм. Но в любом случае, хотя бы на 3‑5 мм меньше, чем глубина секции (тумбы).
    • Ширина должна быть на 25 мм меньше, чем внутренняя ширина тумбы.
    • Высота ящиков должна оставлять над краем боковины не менее 20 мм свободного пространства (между боковиной и верхним ящиком, между боковиной и столешницей или монтажной планкой).

    Важно! При сборке ящиков нужно следить за тем, чтобы их не повело «винтом», а при установке донышка тщательно контролировать равенство диагоналей.

    Схема установки направляющих

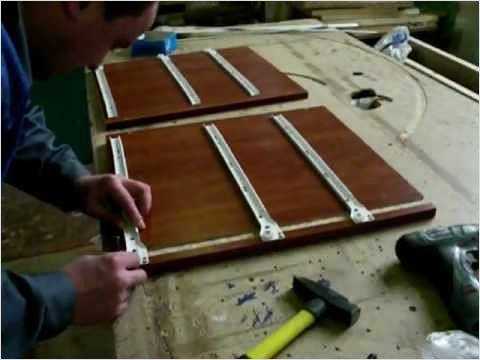

    Направляющие удобнее нашивать на боковые стенки модуля до его сборки. Самая нижняя направляющая крепится не ближе 20 мм от пола тумбы (по оси крепежей). Каждая следующая – с шагом, равным шагу фасадов, то есть, высота фасада плюс зазор.

    Установка фасадов выдвижных ящиков

    Фасады ящиков устанавливаются только после того, как все направляющие будут смонтированы, модуль собран, ящики установлены, легко движутся и не «приплясывают».

    Важно! Обязательно пронумеруйте ящики. Не стоит рассчитывать на их взаимозаменяемость! Номер можно нанести на дно снизу.

    Установка фасадов ведется последовательно снизу вверх. Для удобства работы все ящики, кроме самого нижнего, вынимаются, а работа начинается с него.

    • В фасадах сверлятся отверстия под винты ручек диаметром 4 мм.
    • Фасад выставляется в расчетное положение и прижимается к передней стенке ящика. Удерживать фасад можно рукой, но лучше применять легкие струбцины.
    • Сквозь отверстия под винты ручки фасад крепится к ящику двумя саморезами 4×30. После этого струбцины снимаются и проверяется правильность положения фасада. При необходимости можно на пол-оборота отпустить саморезы и подкорректировать деталь.
    • Выставленный фасад окончательно фиксируется четырьмя саморезами 4×30 изнутри ящика. После этого нужно удалить временный крепеж, досверлить насквозь отверстия для винтов ручки и установить ручку с креплением на длинные винты. «Родные» рассчитаны на толщину до 18 мм и в этом случае не годятся.

    Работа по выставлению фасада упрощается, если использовать опорные вкладыши под него, соответствующие ширине зазора.

    Перед окончательной фиксацией фасада, в точках крепления лучше просверлить отверстия диаметром 2 мм и глубиной не более толщины ДСП. На поверхности нужно аккуратно зенкером или сверлом сделать потай под головку винта.

    Установка распашных фасадов

    Распашные фасады (дверцы) устанавливаются на специальные петли.

    Мебельная промышленность производит большое количество видов петель. На рисунке ниже изображены три типа петель, отличающихся положением фасада. Все они имеют одинаковый базовый угол – 90 градусов.

    Есть петли, предназначенные для фасадов, расположенных под углами 0, 45, 135 градусов, и этим их разнообразие не ограничивается. Кроме того, петли различаются по углу открывания. Стандарт – 90 градусов, но есть и 110, и 175.

    Все они монтируются по одной и той же схеме:

    • В тыльной плоскости фасада на расстоянии 21‑22 мм от края сверлится углубление под чашку петли.
    • Петля крепится на фасад.
    • На стенке, куда будет крепиться дверца, делается вертикальная разметка на расстоянии 37 мм от внутреннего края фасада в закрытом положении.
    • Дверца выставляется на свое место и ответные планки петель крепятся саморезами по разметке.

    Петли следует располагать на расстоянии 70‑120 мм от верхнего и нижнего краев фасада. При высоте дверцы более 900 мм устанавливается 3 петли, при высоте более 1500 – четыре.

    Размещенный ниже видеоролик демонстрирует способ установки «приставил и закрепил». Он не требует разметки под ответные планки петель на стенке шкафа и работает, даже если петли имеют нестандартный монтажный размер.

    Нужно только не забыть перед установкой выставить регулировки всех петель в среднее положение, а при установке держать фасад на 0,5-1 мм выше расчетного уровня. Эту разницу не нужно отмерять. Она легко определяется на ощупь. Нужно только держать пальцы на стыке нижнего края фасада и корпуса мебели.

    Важно! При распределении петель по высоте дверцы проследите, чтобы они не приходились на полки.

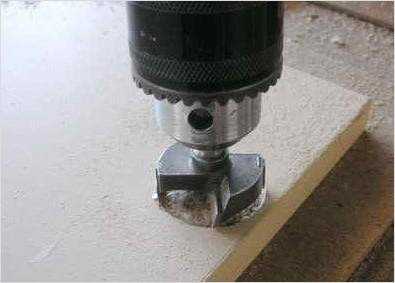

    Для углубления под чашку петли понадобится торцевая фреза – сверло Форстнера диаметром 35 мм. Сверло должно быть с твердосплавными резцами и коротким «носиком». Такой инструмент проделает ровное отверстие нужной глубины и не испортит лицевую сторону фасада.

    О крепеже

    Основной крепеж при сборке – это саморезы. Для крепления петель, направляющих и другой фурнитуры используйте оцинкованные саморезы размером 4×16. Если требуется повышенная прочность, можно увеличить диаметр до 4,5 мм. В некоторых случаях шляпка 4-миллиметрового самореза великовата и смотрится некрасиво. Там, где это важно, используйте саморезы 3,5×16.

    Для крепления фурнитуры с крепежными пластинами толщиной 4 мм и более, можно использовать саморезы длиной 20 мм. Но всегда нужно соблюдать осторожность, чтобы не испортить внешнюю сторону детали.

    Для крепления двух деталей внахлест, как в случае фасадов выдвижных ящиков, смело используйте саморезы 4×30. Ими можно сшивать между собой отдельные секции, нашивать планки усиления и т.д.

    Для крепления ДВП можно использовать гвозди или саморезы диаметром 3 мм.

    Для уверенной работы с оцинкованными саморезами используйте шуруповерт с магнитной насадкой и биты PZ. Магнит в насадке должен хорошо удерживать саморез на бите. Для проверки опустите держатель с битой в банку с саморезами 4×16. Если на бите повиснет один-два самореза – держатель плохой. Берите такой, который удержит хотя бы четыре штуки.

    О фурнитуре

    Для изготовления мебели есть огромное количество фурнитуры. Перед тем как сделать проект, ознакомьтесь с теми возможностями, которые дает фурнитура. Это могут быть ролики для мобильных тумб, поворотные стойки для складных столиков, выдвижные корзины и многое другое.

    Фактически, фурнитура – это «душа» мебели. Она определяет ее удобство и функциональность. Поэтому не стесняйтесь «доставать» продавцов фурнитуры просьбами побольше показать, объяснить, предложить.

    kakpravilnosdelat.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
