Трудно представить баню без печи, ведь она, помимо обогрева помещения, ещё является залогом комфорта и получения удовольствия от банной процедуры.

Печь в баню легко смастерить своими руками, при чём она будет хорошо функционировать, и потребует не много денежных и временных вложений. Наиболее простая модель — банная печка из трубы с большим диаметром. Для  её производства не нужен особый опыт и знания в этой области.

Плюсы и минусы таких печей

Требуемые свойства для материала, используемого при изготовлении печи, это обладание жаростойкостью, прочностью, долговечностью, устойчивостью к коррозии. Кроме того, он должен противостоять резким температурным перепадам и обладать хорошей тепло проводимостью.

Чёрный металл, из которого изготавливается толстостенная труба диаметром 500-600 мм, нельзя назвать полностью не поддающимся коррозии. Но именно она оптимально подходит для самостоятельного производства печи для бани, так как отвечает практически всем перечисленным выше требованиям.

Имея толщину стен не меньше 8 мм, делает печь в бане достаточно теплоёмкой, в которой сохраняется тепло, когда топливо уже прогорело. А круглое сечение внутри неё позволяет эффективно распространяться теплу.

Применение трубы, имеющей круглую форму для печи в баню, сводит к уменьшению протяжённости сварочных швов — это самые первые места образования коррозии, и именно через них выходит угарный газ. Кроме того, этот вариант остаётся самым дешёвым, хотя цены на чёрный металл растут.

Виды печей — горизонтальная и вертикальная, особенности выбора, плюсы и минусы

Печь в баню из трубы собранная своими руками, хоть и смотрится незатейливо, но отлично справляется с обогревом парной. Бывает вертикального или горизонтального вида. Выбор напрямую зависит от площади парной и от желания хозяина.

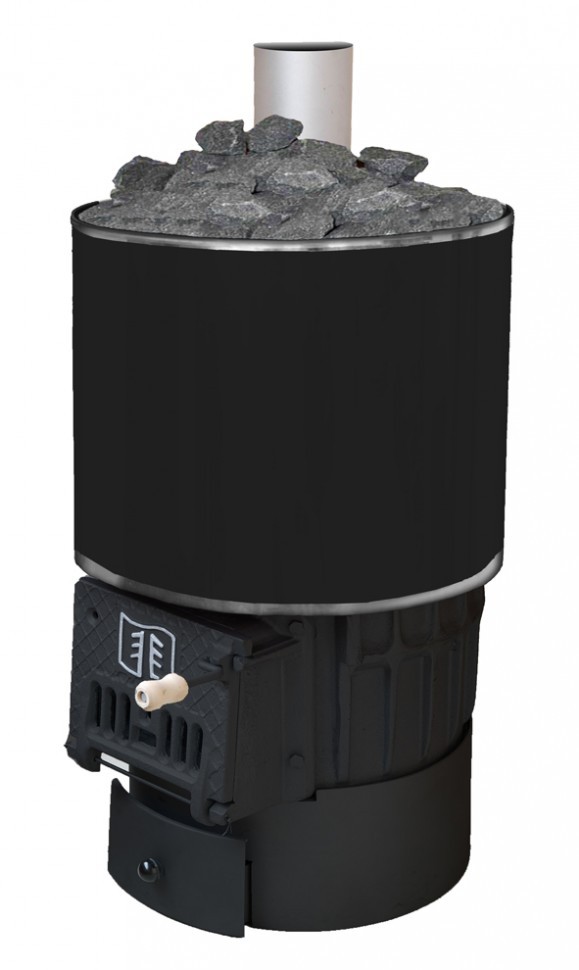

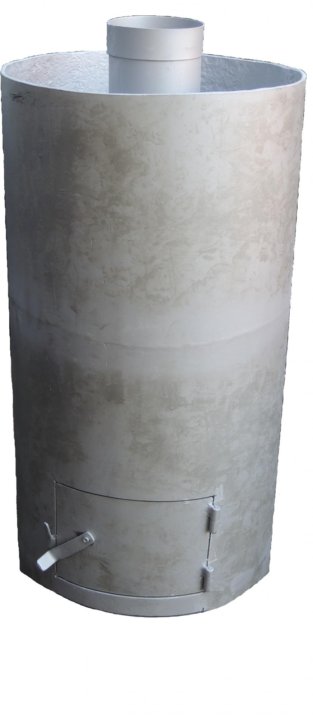

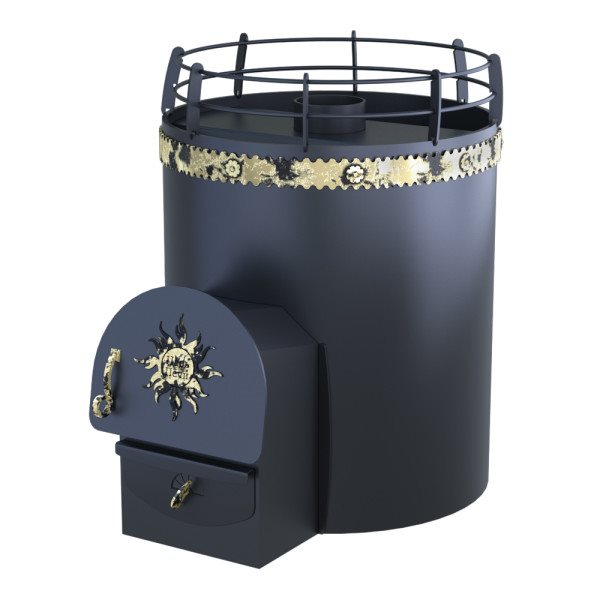

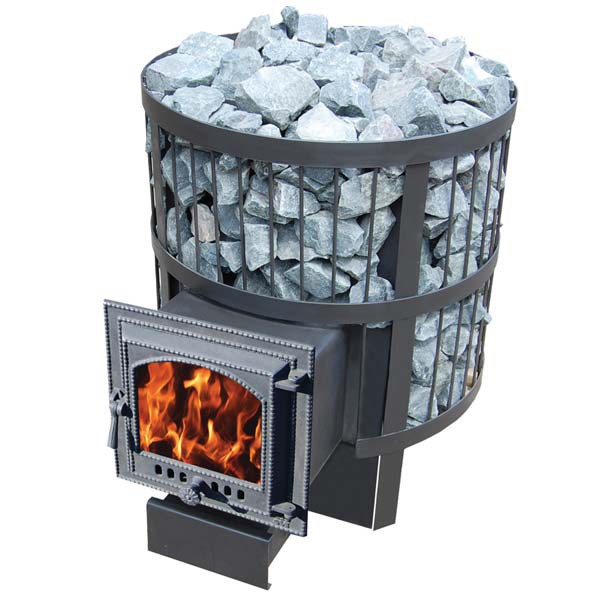

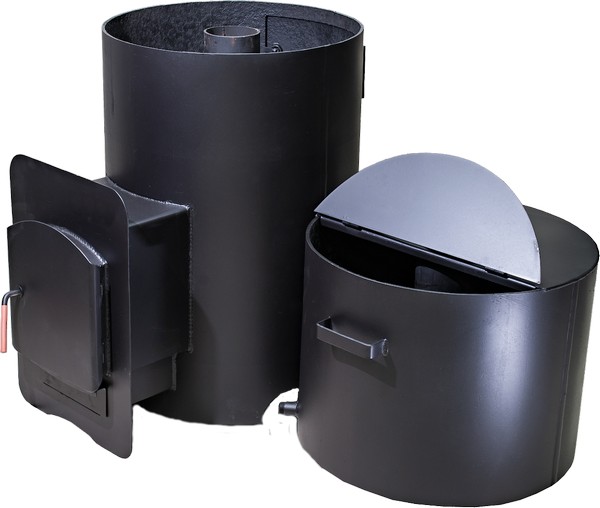

Вертикальная

Внешне, такая печь напоминает распространённую буржуйку, но отличается своими конструктивными особенностями. Помимо топки и отсека, куда закладываются камни, есть специальный бак, где греется вода. Данный вид идеально подходит для небольшой бани.

Топка и колосник располагаются друг над другом ступенчато, что даёт возможность экономить пространство. Поэтому, данная модель набирает популярность для установки в банях.

Однако стоит отметить, что она менее эффективна, так как тепло уходит вверх, и стены не успевают прогреваться. Помимо этого, в вертикальной конструкции топливо сгорает быстрее. А основной недостаток — нахождение топки и отсека для усиления тяги в парилки бани.

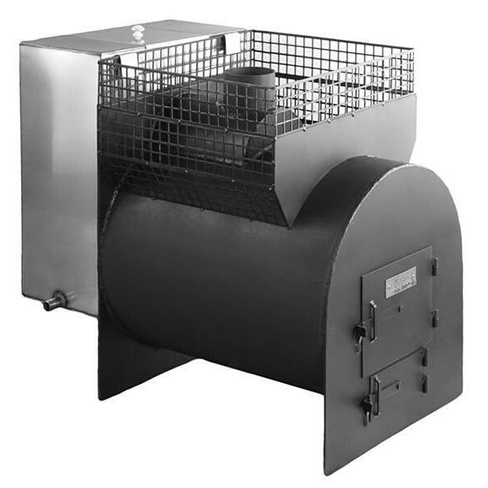

Горизонтальная

Горизонтальная форма рекомендована для банных помещений имеющих большую площадь. Оборудована отсеком, куда закладываются камни и бачком для воды. Топка более объёмная, и дверцы её и поддувала располагаются в торце трубы, они не редко выходят в комнату перед парной, что ускоряет процесс обогрева. Кроме того, такое расположение удобнее, так как при растопке, нет надо входить в парную, и она не охлаждается.

В отличие от вертикального типа, этот вид каменки требует больше площади, но так как топка длиннее, и находится внизу, то это значительно увеличивает площадь обогрева, и улучшает естественный обмен тёплого воздуха в бане. Поэтому, специалисты рекомендуют именно эту модель, если позволяет площадь бани.

Что нам понадобится — инструменты и материалы

Прежде чем приступить к самостоятельному производству банной печки из трубы на 530, следует подготовить место для работы и запастись нужным инструментарием:

• сварочным аппаратом;

• болгаркой с разными насадками;
• электродрелью;
• слесарным инструментом;
• ручками дверными;
• врезным краном;
• асбестовым шнуром.

Кроме инструментов, понадобится следующий материал:

1. Толстостенный металлический трубопрокат для топки и ёмкости для воды, имеющая диаметр от 500 до 650 и толщину стен 8-16 мм, а длину от 1,2 до 1,5 метра. Также труба, через которую будет выходить угарный газ, диаметр её 120 — 150, а толщина стенки 2 — 4 мм.

2. Стальная труба, куда будет осуществляться подкладка камней. Толщина её стен 5-8 мм, и диаметр 350.
3. Листовой металл, размер 600 на 800 мм, имеющий толщину 8 — 12.
4. Навесные стальные петли.
5. Водопроводная труба — кусок небольшого размера, подходящий диаметр ½ или ¾ дюйма, длина 50 — 80 мм, и шаровой кран со схожей резьбой.
6. Металлические арматурные прутья — 500 мм, диаметром 12 — 18.
7. Цемент.
8. Кирпич.
9. Песок.

Схемы и размеры вертикальной и горизонтальной печи

После выбора модели, перед производством печи в баню своими руками, чертится чертёж, в нём обязательно нужно отразить все параметры и конфигурацию печи. Правильно составленный чертёж не только облегчит процесс монтажа, но и избавит от неполадок в работе.

На схеме следует отразить основные части печи. Если вы впервые делаете печь в баню, то лучше воспользоваться готовой схемой.

Схемы горизонтальной модели

Именно модель, у которой горизонтальная труба наиболее часто устанавливается в банях, если позволяет площадь.

Схемы вертикальной печи

Как и для печи горизонтальной, для вертикальной модели также идеально подходит труба, у которой диаметр 530.

Пример чертежа печи в баню вертикального вида, которую легко смонтировать самостоятельно .

Процесс сбора печи

Естественно, печка в баню из трубы собранная своими руками не будет смотреться супер идеально внешне. Однако она выглядит вполне прилично, и главные свои функции будет осуществлять не хуже заводской модели — равномерное выделение тепла.

Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:

• ставить её нужно на фундамент, отступив от стены 0,2 метра;
• в месте выхода трубы наружу следует произвести утолщение 120 мм, а выступать над кровлей она должна минимум на 0,5 метра;
• все элементы из дерева нужно обработать изоляционным составом с глиной;
• отрезок дымохода, между потолком и крышей, необходимо оштукатурить и нанести известковый раствор;
• полок размещать вблизи стены, где установлена печь.

Фундамент

Самостоятельное изготовление любой модели печи в бане начинается с установки фундамента.

1. На месте в бане, где планируется размещение печи, надо вырыть яму глубиной 0,5 метра, а длина и ширина может достигать 0,7 метра.

2. Засыпать её на 0,3 метра щебнем, небольшими фракциями, и хорошо утрамбовать.

3. Приготовить раствор, цемент и песок, из расчёта 1 к 4, разбавить водой.

4. Залить раствор в яму и на 24 часа оставить, чтоб он подсох и приобрёл твёрдость.

5. Сверху необходимо положить рубероид, он защитит от влаги.

6. Приготовить бетонный раствор, его состав цемент, песок, мелкий гравий и вода, в соотношении 1 к 2 к 4. Полученной смесью залить рубероид.

7. Хорошо выровнять основание строительным уровнем.

Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.

Колосник

Колосник — это специальная решётка, которая обеспечивает тягу. Изготовить колосник можно двумя способами.

Первый:

1. Вырезать металлический прямоугольник толщиной 10 — 12 мм, размером отвечающим параметрам трубы внутри.
2. В изготовленной детали удалить середину, оставив места для сварки по краям.
3. К данной раме приварить металлические прутья, расположив их по горизонтали или вертикали.

Второй:

1. Вырезать круг из металла, диаметр его должен совпадать с трубой внутри.
2. В кругу вырезать отверстия большого размера, получится что-то похожее на решето.

Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.

Дымоход

Этот элемент конструкции — важная часть любой печи, она необходима для выхода продукта горения.

 Дымоходы бывают:

1. Керамическими — наиболее устойчивы к большим температурам. Срок службы у таких моделей самый большой.

2. Кирпичными — так как поверхность шероховатая, накапливание сажи происходит быстро, это приводи к замедлению тяги воздуха.

3. Стальными — этот вариант наиболее подходящий для бани изготовленной своими руками, так как его цена не велика. Материал обладает небольшим весом и большой прочностью, кроме того он хорошо выдерживает температурные перепады, устойчив к воде и коррозии. Он быстро нагревается, поэтому на него ставят бак с водой для дальнейших банных процедур.

Процесс сборки несложный:

1. Сначала нужно отметить место для отверстия и по отметкам проделать его.
2. К трубе присоединить кожух из стали, надеть кольца и зафиксировать их к потолку. Ее нижний край закрепить саморезами.
3. Второй край вывести на крышу. Для заполнения зазоров между ним и крышей можно использовать керамзит, глину или асбест.

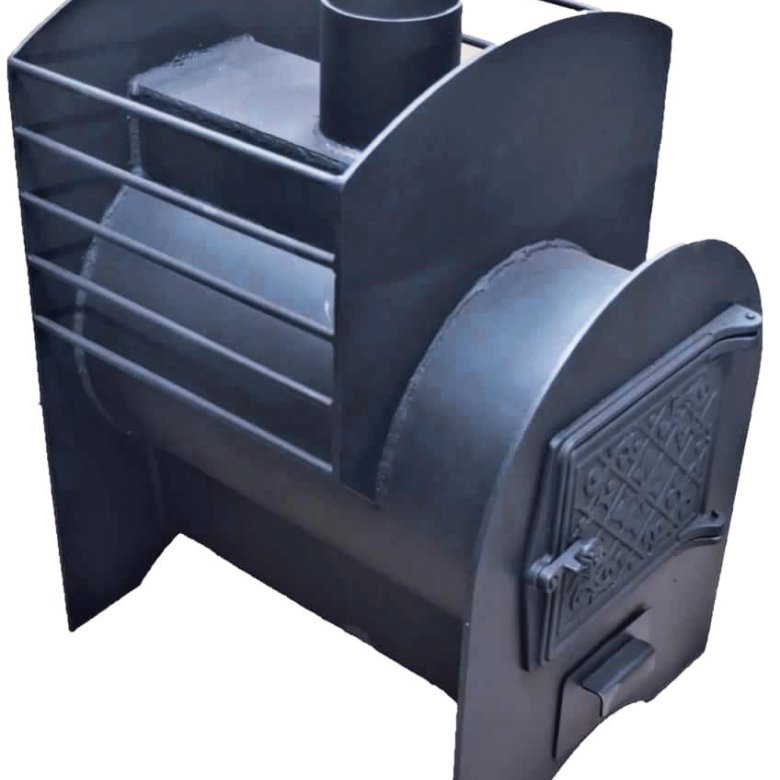

Сборка горизонтальной модели

Печь из горизонтальной трубы для бани, имеет каменку, расположенную с наружной стороны, а бак делается навесным. Преимущество данного устройства, в том, что оно имеет компактный размер и большую глубину топки. В нем топливо сгорает полностью а, следовательно, больше тепла поступает в баню.

Инструкция, по самостоятельному производству печки горизонтального типа в баню следующая:

• Понадобится 2-х метровая труба диаметром 500-мм, имеющая толстые стены, на ней необходимо поставить отметки. Для этого, она ложится на ровную поверхность набок, фиксируется и, сделав отступ 1/3 диаметра от низа, на ней чертится две линии в горизонтальном направлении, расположенные параллельно.

• Из металла вырезается основание для топливника круглой формы, размером равным длине трубы, а шириной соответствующей расстоянию между линиями.

В середине круга делается прямоугольное или квадратное окно, в которое надо вмонтировать колосник. Возможно, просто к низу окна приварить арматурные прутья в виде решётки.

• Основа вставляется в главную трубу печки строго по меткам и фиксируется сваркой внутри ее.

• Из металлического листа с толстыми стенами изготавливается две заготовки, так, чтобы их нижняя часть несла функцию ножек устройства. А ширина стен должна на 20 мм превышать диаметр трубы. Чтобы придать эстетичный внешний вид, лицевая стенка закругляется, а задняя остаётся прямоугольная, к ней будет монтироваться водяной бачок.
• На лицевой стенке печи проделывается окошко для топки и отсек для усиления тяги. Нижний уровень проёма топки размещается на 0,03 метра вверх от основы топливника. А верхняя грань поддувала ниже ёмкости с камнями на 0,01 метр.

• Из вырезанных деталей изготавливаются дверки. Они привариваются на лицевую сторону печи петлями около проёмов. К ним приделываются ручки и защёлки.
• Каждая торцевая планка присоединяется к основе трубы и фиксируется сварочным швом по всей площади.

• Чтобы увеличить теплоотдачу печи, рекомендовано между окошками топки и дымоходом вмонтировать дополнительную камеру, в ней накопленное тепло передаётся камню. Потребуется труба 350 мм, с длиной 0,35 — 0,45 метра. Её нужно распилить пополам горизонтально. Один край заваривается заглушкой, имеющей форму полукруга.
• В верхней части данного устройства вырезается отверстие, чуть смещённое от середины. Размер проёма должен равняться диаметру дымовой трубы. В него вставляется патрубок размером 0,1 метр, для подсоединения дымохода.

• Вверху основной конструкции, не далеко от стенки расположенной сзади, делается круглое отверстие размером 150 мм. Далее, подготовленный купол устанавливается в трубу печи так, чтобы оба проёма находились друг по отношению к другу с маленьким смещением. Затем он приваривается к основной трубе.
• Завершающий этап — вокруг дополнительной камеры делается металлическая корзина, изготовленная из сваренных арматурных прутьев, она будет удерживать камни. А к стенке сзади приделывается бак для воды, и можно начинать испытывать банную печь из трубы, которую вы собрали своими руками.

Совет! Так как топка и окошко для усиления тяги выведено в помещение перед парилкой, то рекомендовано стену вокруг дверцы для защиты, оформить металлическими пластинами.

Смотрите видео

вечная печь для бани

Смотрите это видео на YouTube

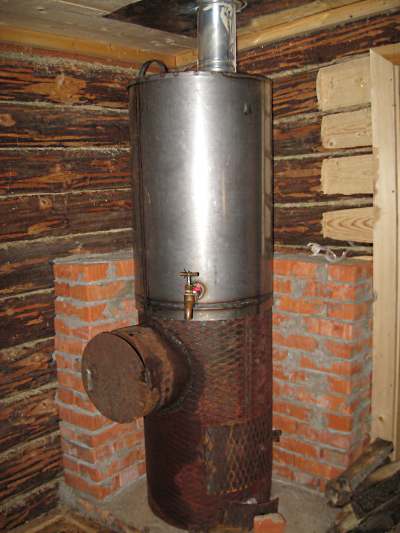

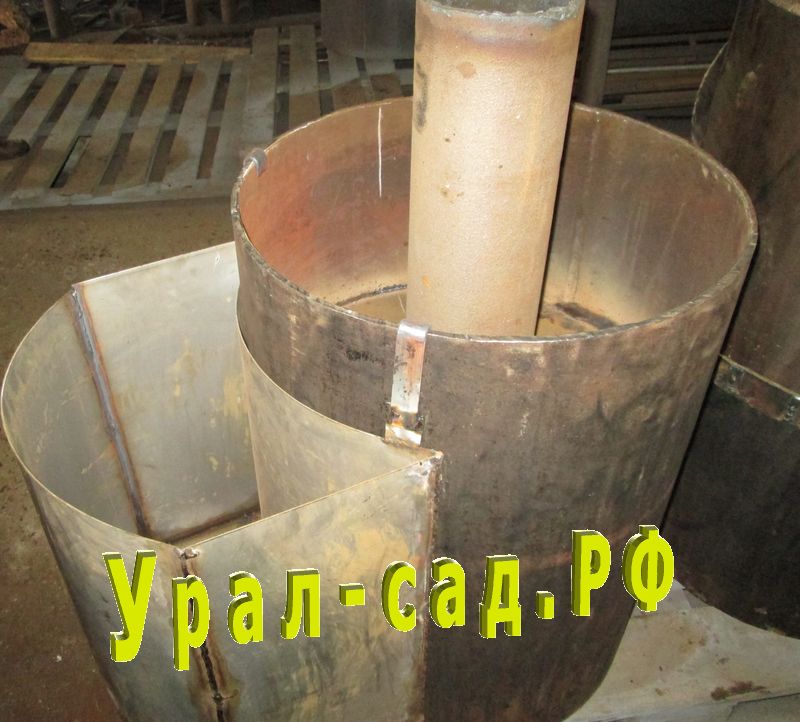

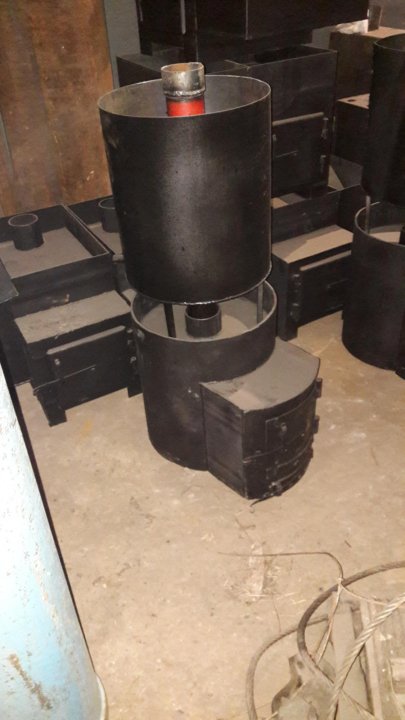

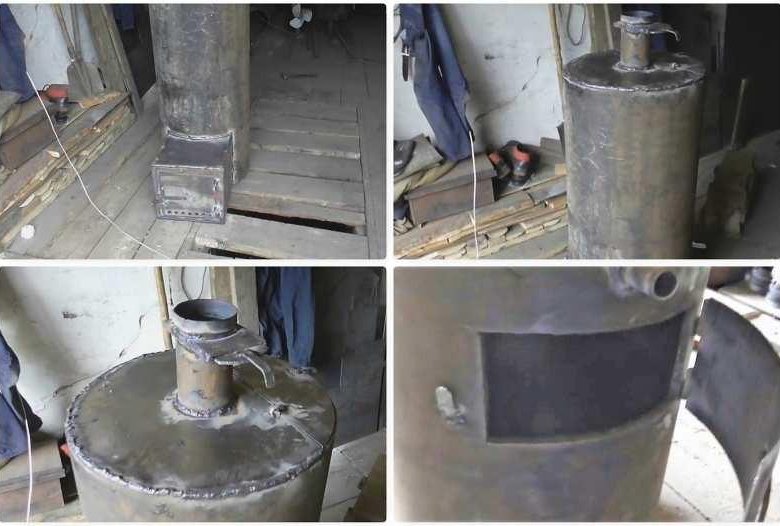

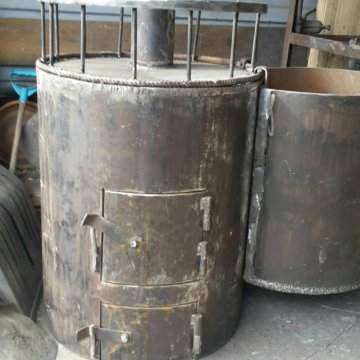

Сборка вертикальной печи

Вертикальный тип печки для бани собрать самостоятельно немного сложнее, так как камни закладываются сразу в топочную ёмкость.

Пошаговый алгоритм работы выглядит так:

• В толстой трубе делается люк для поддувала. Он требуется для поступления воздуха вместо горения топлива и, чтобы собирать прогоревшую золу. Вырезается он болгаркой, отступив снизу 0,04 метра, и размером 0,24 на 0,08 метра.
• Оформляется топочный отсек, на расстоянии 200 мм от верха поддувала. Он должен располагаться на одной оси с ним. Для этого вырезается над колосником прямоугольное отверстие небольшого размера (0,24 на 0,20 метра). Вырезанные детали металла потребуются в качестве дверцы, поэтому резать нужно аккуратно, используя тонкие диски.

• Делается ёмкость для загрузки камней, она располагается чуть выше топки (0,12 — 0,18 метра). Это окно в виде круга (350 мм), оно смещается по трубе в требуемую сторону на 90 градусов.

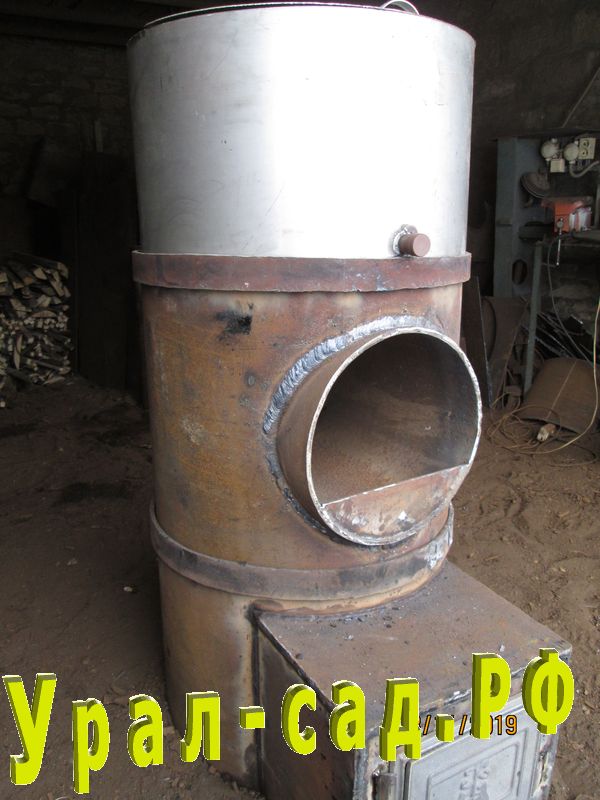

• Вторая труба, имеющая диаметр 350 мм, отрезается длиной, равной диаметру большой трубы снаружи. Сверху, немного отступив от переднего края, срезается деталь в виде совка (¾ части). К задней её части приваривается стенка, а к торцу спереди полукруглая заглушка. Она нужна, чтобы осуществлять закладку камней и поддавать воду на них в момент посещения парили.
• Этот совок вставляется в проём основного корпуса печи для бани. Он должен выходить 20 мм из неё, а внутри, вокруг него должно быть свободное пространство. Периметр проёма необходимо хорошо сварить. Если требуется, то дополнительно закрепить совок можно арматурными прутьями, которые предварительно привариваются внутри основной конструкции.
• Сделанный заранее колосник приваривается, он будет основанием топки. Располагается он параллельно пола, на расстоянии 0,02 метра от верха поддувала.

• Вырезается круг из металла, размером наружного диаметра трубы, его нужно приварить к нижней его части. Если планируете приподнять каменку выше пола, то можно приварить ножки, сделанные из профильного уголка.

• Делается водяной бак, в нём будет располагаться дымоход. У бака, боковые стены — основная труба печи, а его дно является верхом топливника.
• Дно бака выполняется из металла, размером соответствующим диаметру корпусной трубы печки. На данной детали, на расстоянии 0,05 метра надо оформить проём круглой формы, для усиления тяги. К отверстию приваривается дымоход, так, чтоб в конструкции он был выше печи.
• Дно бочка с дымоходной трубой устанавливается в корпус печи, оно должно располагаться выше ёмкости для камней на 100 — 120 мм, и в стороне от «совка».

1. Проверяется правильность установки, и дно фиксируется сваркой. В нём простреливается отверстие, куда помещается и приваривается водопроводная труба. К ней приделывается шаровой кран.
2. Верхушка бака для воды монтируется из 2-х деталей: одну нужно приварить, а вторую установить на шарнирах. Необходимо сделать 2 металлических полукруга, в одном проделать окошко для дымохода. Элемент с проёмом приварить наглухо, а вторую часть приделать на шарнирные петли, она будет открываться.

3. Завершающий этап — устанавливается практически готовое устройство и фиксируется к подготовленному фундаменту.

4. К корпусу привариваются петли, к ним приделываются дверцы топки и окошка для усиления тяги. Заранее на них устанавливаются ручки и защёлки.
5. Проверяется печь на герметичность — наполнить бак водой, и проверить, не протекает ли он.

Важно знать! Для снижения риска ожога от пара, в момент поддавания воды на каменку, дверцы в отсек рекомендовано расположить в глухом углу, где отсутствуют лавки для людей.

Совет: Печку из трубы в бане нужно повернуть так, чтобы шов проходил под колосником, это снизит нагрузку на него.

Смотрите видео

Печь для бани из трубы

Смотрите это видео на YouTube

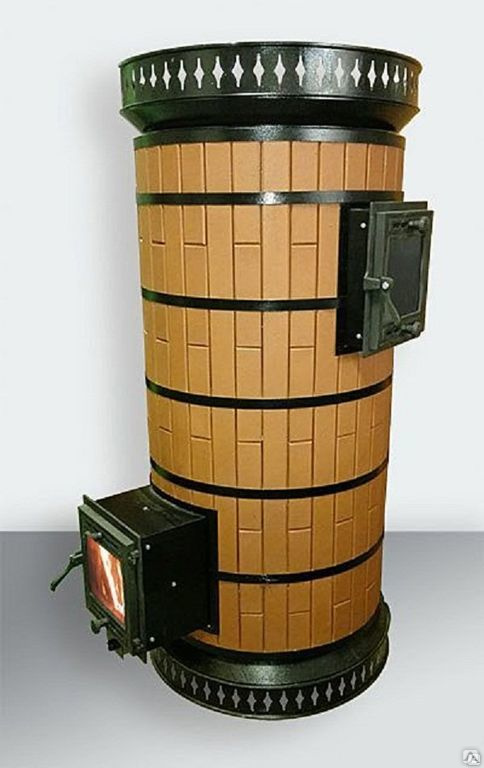

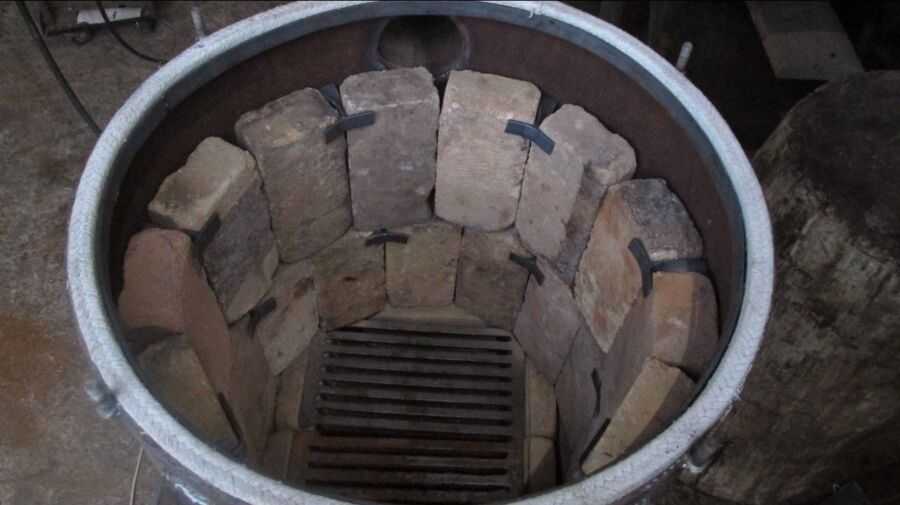

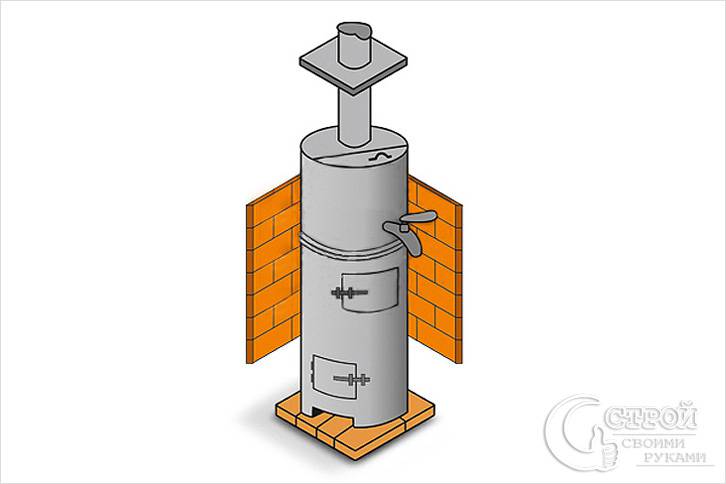

Обкладка кирпичом

Для придания металлической печи в бане эстетичного вида, её можно обложить кирпичом.

Варианты облицовки могут быть различные:

• Сплошной — быстрая теплоотдача, это приводит к снижению производительности устройства. Является исключительно декоративной деталью.

• Тепловой экран — каменное ограждение небольшого размера. Такая модель повышает отдачу тепла и обеспечивает комфорт отдыхающим вблизи печи. Стандартная ширина и длина на 0,7 метра, а высота 1,2 метра.

• Конвектор с продухами — является универсальным видом, так можно оформить любую конструкцию из металла имеющую разную площадь.

Окраска и воронение

Чтобы печь в бане, которую вы сделали самостоятельно, выглядела более привлекательно, её рекомендуется задекорировать. Есть несколько способов:

1. Окрасить. В настоящее время существует множество специальных термоустойчивых красок. Не стоит брать алюминиевую краску.

Важно: Специалисты рекомендуют выбрать тёмный цвет краски, так как печь окрашенная в тёмные тона и имеющая шероховатую поверхность лучше распространяет тепло. А вот труба с гладкой и блестящей поверхностью плохо отдаёт его.

2. Воронение — обработка поверхности химическими составами. Они не только оберегают устройство от коррозии, но и придадут эстетики. Нет необходимости покупать такой состав, его можно сделать самостоятельно. На 1 литр воды понадобится бутиловый спирт — 4 грамма и фосфорная кислота -150 грамм.

Перед нанесением лучше хорошо очистить металлическую поверхность трубы, тогда состав будет держаться дольше. После этого необходимо протопить печь до 150 гр и нанести на металл едкий натр на час.

Первая топка

Обязательно необходимо провести пробную топку, чтобы испытать конструкцию и герметичность швов. Процесс выглядит следующим образом:

1. Необходимо открыть заслонку и поддувало.
2. Заложить дрова и поджечь.
3. Закрыть дверь и подать кислород в верхний отсек.

Следует отслеживать процесс, наличие тяги и проверить герметичность швов.

Печь для бани из трубы сделанная своими руками не только является отличным и дешёвым вариантом, но и прекрасной альтернативой заводским моделям. Кроме того, такая печь будет отвечать индивидуальным требованиям парной и вашим личным предпочтениям.

Видео обзор ошибок в конструкции банной печи

ПЕЧЬ БАННАЯ ОБЗОР ОШИБОК

Смотрите это видео на YouTube

как сделать печку своими руками? Чертежи самодельных горизонтальных и вертикальных печей

Баня без печки, что дерево без гусеницы – вот так можно перефразировать высказывание одного персонажа из известного всем мультика. И ведь действительно, печь – самое главное, практически – сердце каждой бани. Если вы решили построить баню, то вам необходимо будет приобрести печь. Проще, конечно же, купить металлическую буржуйку. Однако дешевле будет сделать печку самостоятельно, чем приобретать промышленный вариант. Что для этого понадобится, где взять чертежи – на эти и многие другие вопросы мы ответим в нашей статье.

Особенности самодельной печи

Проще всего смастерить отопитель для бани из трубы или газового баллона. Если изготавливать его своими руками, то выйдет не только экономия бюджета, но и получится идеально подогнать агрегат под размер вашей парной, что с промышленным вариантом может и не случиться. Основными особенностями круглых печей являются:

• простота изготовления – сварить отопитель цилиндрической формы легче, чем квадратной или прямоугольной;
• круглая форма гораздо лучше осуществляет теплообмен, и теплоемкость у нее выше;
• форма цилиндра лучше выводит дым и угарные газы;
• печь цилиндрической формы в плане эксплуатации прослужит дольше;
• благодаря цилиндрической форме агрегата помещение парной прогревается примерно за час.

Минус у круглых печей тоже имеется – это неравномерное прогревание помещения.

При достаточно большом объеме парной это станет заметной проблемой, но при средних объемах одного такого отопителя хватит.

Цилиндрические модели практичнее, чем прямоугольные, а на их изготовление потребуется меньше материала.

Виды

Круглые печи не отличаются особым разнообразием или изящным дизайном и могут быть только вертикальными и горизонтальными. Выбор модели целиком зависит от площади парной. В маленьком помещении целесообразнее всего поставить вертикальную модель, а если же площадь позволяет, то тогда лучше установить горизонтальную печь.

Вес металлической печи составляет от 60 до 180 кг, это зависит от величины стенок. В связи с этим цилиндрическую печь горизонтальной модели спокойно располагают в центре помещения парилки на обычном металлическом каркасе. Рассмотрим оба вида подробнее.

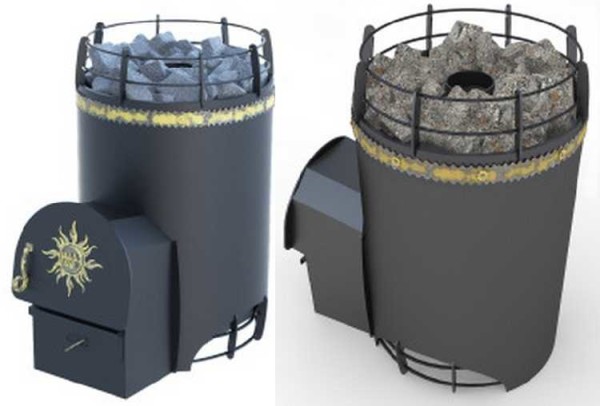

Вертикальные

Отопитель внешне схож со всеми известной круглой буржуйкой. Отличительные особенности состоят в конструктивных решениях в виде водяного бака и каменки, в которую закладывают каменную фракцию. Топочный отсек с колосником расположены ступенькой, что позволяет экономить пространство. Но стоит отметить и минусы данных моделей. Топливо в них сгорает быстрей, теплоотдача высокая, но тёплый воздух поднимается вверх и помещение не успевает нагреваться.

К тому же топка расположена в самой парилке, а это значит, что для того чтобы подбросить дров или древесных брикетов в топку, необходимо будет входить в парную, что поспособствует обмену горячего и холодного воздуха в парилке.

Нагреваясь, бока печи отдают тепло в помещении по параллели к железной поверхности, следовательно, большая доля энергии, примерно 90%, направлена по бокам горизонтально. Такое расположение способствует хорошему прогреву стен, но не полу и воздуху вверху помещения.

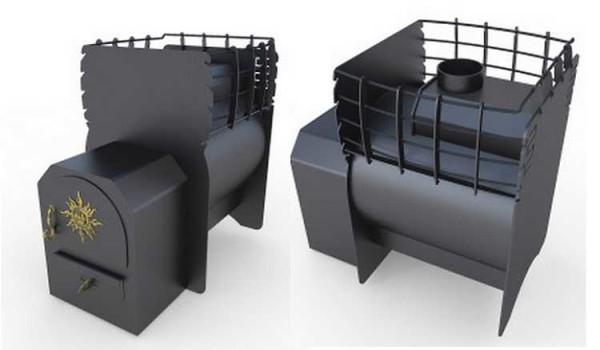

Горизонтальные

Печь с горизонтальным размещением почти ничем не отличается от вертикального отопителя. Модель точно так же оборудована каменкой и гидробаком. Топливный отсек у печи большего объёма, дверцы расположены в предбаннике, что, несомненно, является плюсом. Отсек каменки так же большей площади, быстрее и сильнее нагревает помещение парной. Впрочем, топлива необходимо тоже, соответственно, больше.

Горизонтальный отопитель отлично нагревает все участки бани, кроме тех, которые расположены в непосредственной близости к полу или находятся под топочным отсеком.

Подготовка инструментов и материалов

При изготовлении круглой железной печи из большой трубы потребуются следующие инструменты:

• сварочник;
• угловая шлифовальная машинка с различными насадками;
• электрическая ударная дрель;
• различный слесарный инструмент;
• шнур из асбеста.

Помимо этого, нужны будут данные наименования расходного материала:

• металлическая труба 500, 530, 600 или 700 миллиметров в поперечнике с толщиной 8-16 миллиметров и длиной до полутора метров;
• труба для вывода дыма и угара размером от 120 до 150 миллиметров;
• труба из стали для отсека с камнями, размеры – 300, 350, 400 или 420 миллиметров;
• лист металла 600 на 800 миллиметров;
• петли для навеса дверок;
• труба, используемая для воды, размером 1/2 или 3/4 дюйма;
• шаровой кран с такой же резьбой;
• металлическая арматура 500 мм с размером прутка 12-18 миллиметров;
• 2 дверцы;
• ножки из квадратного металлического профиля;
• цемент;
• кирпичи и песок.

Возможно даже смастерить отопитель из ненужного газового баллона.

Не рекомендуем приобретать для самоделки трубу, бывшую в употреблении, потому что существует риск того, что она будет из нефтяной промышленности.

Такой прокат не годится для сварки печки, так как её обрабатывали защитными покрытиями, которые при нагревании выделяют токсичные вещества. К тому же эти трубы обладают высоким радиационным фоном.

Процесс сборки конструкции

До начала сборки необходимо определиться с параметрами печи, сделать чертеж. Следующим действием станет создание фундамента, затем можно сварить печь. Важно держать в памяти, что установка отопителя осуществляется на расстоянии не меньше 20 сантиметров от стены. Трубу дымохода необходимо расположить так, чтобы она выступала над коньком кровли не меньше чем на полуметр.

Приведем пример сварки печи с горизонтальным расположением. Процесс включает в себя несколько последовательных этапов.

1. Двухметровая труба кладётся набок на гладкую поверхность. Отступив одну третью снизу, проводим 2 черты горизонтально, расположенные параллельно друг другу.
2. Врезается основание для топки. В середине основания делается окошко для колосника, который заводится внутрь трубы до отмеченного уровня и сваркой закрепляется там.
3. На той стороне стенки, которая будет лицевой, проделывается ниша для дверок топки и поддувала. Вырезанные части пойдут на дверки, к ним приделывают ручки с защелками и насаживают на петли. Для увеличения теплоотдачи рекомендуют между дверцей топки и дымоходом сделать дополнительную камеру.
4. Дополнительная камера устанавливается по окружности каменки, в виде металлической корзины, сваренной из арматуры. Конечно же, описанный нами вариант самый простейший, но тем не менее рабочий и очень эффективный.

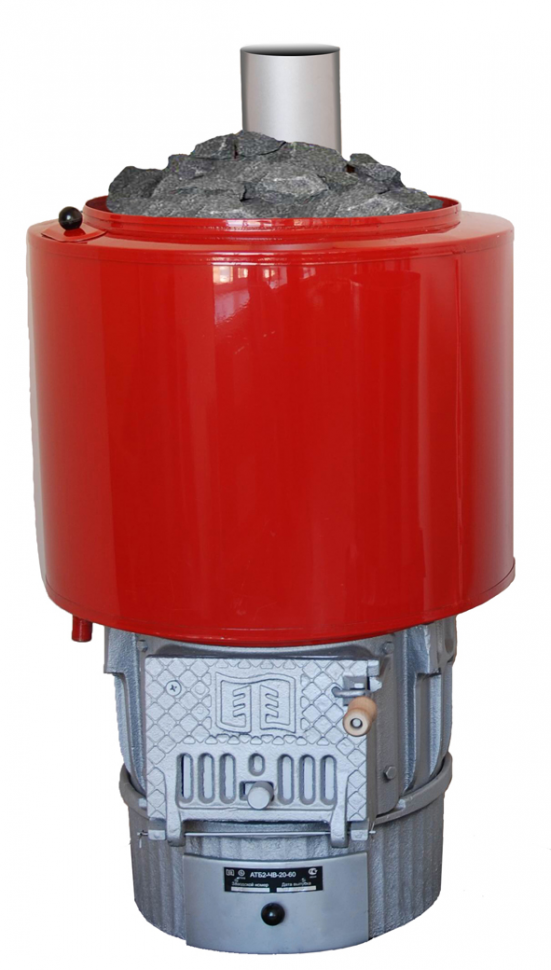

Вертикальные печи представлены оригинальным конструктивным решением – печь-котел.

Устройство оптимально для маленькой парной, так как корпус оснащен тремя камерами – топкой, каменкой и гидробаком, расположенными друг над другом.

Емкость топливного отсека небольшая, однако его можно увеличить, если совсем убрать или уменьшить емкость водяного бака.

Рассмотрим самые основные моменты, на которых чаще всего ошибаются начинающие печники.

Фундамент

Абсолютно любая печь в бане устанавливается на фундамент. Для его изготовления необходимо:

• выкопать яму глубиной полметра и длиной и шириной примерно 70 сантиметров;
• насыпать в яму примерно 30 сантиметров некрупных фракций щебня, тщательно уплотнить;
• сделать смесь из цемента с песком в соотношении 1: 4, готовый раствор вылить в яму и оставить минимум на сутки, чтобы будущий фундамент застыл;
• на застывшую поверхность нужно положить кусок рубероида;
• следующим шагом будет приготовление раствора бетона из цемента с добавлением песка и гравия в расчёте 1: 2: 4;
• готовый раствор необходимо распределить поверх рубероида, основание выравнивается по уровню;
• как только раствор высохнет, для эстетики можно оформить кирпичную кладку.

Колосник

Колосник выглядит как решетка, основная функция которой – обеспечивать тягу воздуха. Создать его можно двумя способами.

1. Металлический лист обрезают прямоугольником размером, соответствующим размеру внутри трубы. В обрезанном листе удаляют середину, оставив рамку. К этой рамке приваривают металлическую арматуру, расположив её вертикально или горизонтально.
2. Из листа металла вырезается круг с размером, соответствующим внутреннему расстоянию трубы. В кругу вырезаются большие отверстия по типу решета, колосник приваривается изнутри в промежутке приблизительно от 15 до 20 сантиметров от основания.

Дымоход

Дымоход в печке может быть выполнен в нескольких вариантах.

• Керамический. Модель самая устойчивая к воздействию высоких температур.
• Кирпичный. Не менее устойчивый к воздействию высоких температур, но в то же время в нем быстро накапливается сажа, в результате чего происходит ухудшение тяги.
• Стальной. Модель наиболее оптимальная для использования в самодельной цилиндрической печи.

Сборка дымохода не представляет особой сложности:

• сначала обозначается местоположение и по отмеченным знакам проделывается отверстие;
• к трубе крепится стальной чехол;
• надеваются кольца, фиксируются к потолку;
• край трубы снизу закрепляется болтами либо саморезами, верхний край выводится на крышу в дымоход;
• для заполнения промежутков от дымохода до крыши применяют керамзит, асбестовый шнур или глину.

Советы по эксплуатации

Для правильной работоспособности круглой печи необходимо соблюдать ряд правил.

1. Для каменки самыми оптимальными в использовании будут такие камни, как базальт, габбро-диабаз, талькохлорит, малиновый или белый кварцит, а в их отсутствие – речная галька.
2. Специалисты не советуют варить отопитель из высокоуглеродистой или легированной стали. Оптимальным вариантом будет сталь, в которой содержится до 2 процентов углерода.
3. Если топка с колосником выведены в предбанник, то рекомендуется для защиты от выпадающих искр часть стены и пола обезопасить листами из металла.
4. Для уменьшения риска получить ожог от выплескивания водной массы на раскаленную каменную фракцию лучше всего заглушку в каменку расположить так, чтобы там не находились полки и лавки.
5. Печь нужно конструировать так, чтобы сварной шов находился под колосником, что снижает нагрузку на шов.
6. После сварки печи необходимо провести пробную топку для проверки герметичности сварных швов и правильной работоспособности устройства.
7. Бак заполняется водой до растопки бани, если залить воду в процессе топки, то есть большая вероятность получить термический ожог от раскаленного пара.
8. Делать печь необходимо строго по осям, небольшое отклонение не является критичным, но со временем может появиться деформация.
9. Сварной шов необходимо тщательно зашлифовать до гладкости шлифовальной машинкой, так минимизируется реакция коррозии.
10. На элементы из дерева необходимо нанести изолирующее покрытие с последующей обмазкой густым глиняным раствором.
11. Место у дымохода, расположенное от потолка до кровли, нужно оштукатурить и покрыть известкой.
12. Полок размещается около стены, где расположена печь. Обустраивая полок нужно продумать его так, чтобы парящийся, находящийся на полке, не соприкасался головой с потолком.

Для придания эстетичного вида печку оформляют кирпичом либо красят или делают воронение. Делается это и для уменьшения вредного излучения. Состав для воронения можно сделать самостоятельно, необходимо смешать 4 грамма спирта бутилового, 150 грамм фосфорной кислоты и 1 литр воды.

Смесь наносится на предварительно подготовленную поверхность печи, затем ее нагревают до 150 градусов, покрывают поверхность едким натром и оставляют на 1 час.

Если решите окрашивать металлическую печь, то не рекомендуется использовать краску для алюминия. Лучше всего применять краску темного цвета, которая при высыхании придаст поверхности шероховатость – это позволит лучше отдавать тепло. Гладкая поверхность не обладает таким коэффициентом полезного действия.

Обзор частых ошибок

Многие начинающие мастера совершают ошибки, но приобретая опыт, недочетов становится гораздо меньше. Самыми распространенными ошибками являются следующие.

• Быстрый теплообмен. При сильном остывании отопителя внутри дымохода нужно установить подвижную заслонку.
• Узкая труба дымохода. При значительном накоплении сажи необходимо сделать дожигатель – так топливо будет прогорать лучше и сажи станет меньше.
• Маленькая высота трубы. Длина трубы влияет на вытяжку дыма и не должна быть меньше чем половина метра над коньком.
• Узкий диаметр канала вытяжки. Если размер вытяжки меньше 120-150 миллиметров, то дым, скорее всего, будет выходить и в помещение.
• Неплотно прилегает дверца топки. В таком случае будет выходить угарный газ. Самый простой способ устранить неполадку – прикрепить на дверце асбестовый шнур.
• Многие мастера решаются делать печь без точного чертежа, но это чревато тем, что можно не учесть многих факторов, и печь будет пропускать не только дым, но и угарный газ.
• Учитывайте розу ветров, характерную для вашей местности проживания, и делайте постройки с ее учетом. Если не учесть розу ветров, то выбросы дыма в помещение будут постоянными, даже с правильно расположенной трубой.
• Во избежание пожара соблюдайте расстояние от металлической печи до бревенчатой стены не менее одного метра.

Самостоятельно сварить круглую печь может даже начинающий сварщик, главное – делать это по чертежам, соблюдая все размеры. Самодельная печь не только позволит сэкономить бюджет, но и оптимально подойдет под размер бани. Впрочем, такая печь пригодится для многих хозяйственных целей, например, для обогрева мастерской или подогрева воды для сельскохозяйственных животных.

Как сделать банную печь из трубы, смотрите далее.

Каменки для сауны – Почти райские сауны

Купить сейчас

Электрическая каменка

Электрическая каменка является частью дизайна интерьера и атмосферы сауны. Найдите подходящую модель из ассортимента электронагревателей Harvia. Правильно встроенная сауна является очень важным фактором для получения максимальной отдачи от ваш обогреватель. Мощность печи выбирается исходя из размера и материала сауны.

Лечение теплом

Тепло сауны полезно для сердца. Посещение сауны 2-3 раза в день. недели достаточно, чтобы снизить риск сердечно-сосудистых заболеваний на 20% по сравнению с теми, кто купается в сауне только раз в неделю. риски могут снизиться на 65%, чем больше человек посещает сауну.

Сауна у вас под рукой

MyHarvia — это мобильное приложение, которое можно использовать для удаленного управления каменкой, освещением и вентиляцией сауны. Для использования функции дистанционного управления вам потребуется каменка для сауны, совместимая с приложением, защитное устройство и панель управления Harvia Xenio WiFi (для каменок модели E также требуется отдельный блок управления). Функции могут различаться в зависимости от того, какое оборудование подключено. Мобильное приложение MyHarvia позволяет вам регулировать температуру так, как вам нравится, и выбирать время, когда сауна будет готова для вас, где бы вы ни находились и когда захотите. Интеллектуальное защитное устройство гарантирует, что удаленный нагрев сауны безопасен.

Электрокаменка КИП для сауны

Электрокаменка KIP для сауны

Обычная цена

от 1245,00 долларов США

Цена продажи

от 1245,00 долларов США

Обычная цена

Цена за единицу товара

/за

Уже в продаже Продано

Обогреватель Virta + Wi-Fi

Обогреватель Virta + Wi-Fi

Обычная цена

от 3 599,00 долларов США

Цена продажи

от 3 599,00 долларов США

Обычная цена

Цена за единицу товара

/за

Уже в продаже Продано

М3 Нагреватель

Нагреватель M3

Обычная цена

$813,00

Цена продажи

$813,00

Обычная цена

Цена за единицу товара

/за

Уже в продаже Продано

Про 20 Обогреватель

Нагреватель Pro 20

Обычная цена

1308,00 долларов США

Цена продажи

1308,00 долларов США

Обычная цена

Цена за единицу товара

/за

Уже в продаже Продано

Legend Kit + крышка дымовой трубы

Комплект Legend + крышка дымовой трубы

Обычная цена

5 108,00 долларов США

Цена продажи

5 108,00 долларов США

Обычная цена

Цена за единицу товара

/за

Уже в продаже Продано

Комплект Legend 150 + водонагреватель

Комплект Legend 150 + водонагреватель

Обычная цена

5 539,00 долларов США

Цена продажи

5 539,00 долларов США

Обычная цена

Цена за единицу товара

/за

Уже в продаже Продано

Используйте стрелки влево/вправо для перемещения по слайд-шоу или проведите пальцем влево/вправо при использовании мобильного устройства

Сауна из кедровой бочки — Сауна на открытом воздухе

Наведите курсор, чтобы увеличить

6 299 $

Доступность: В наличии и готово к отправке!

Также обратите внимание:

• Сауна в кедровой бочке — 8 человек
• Сауна в бочке из термодерева — 6 человек

Эта сауна на 6 человек является нашим бестселлером, и неудивительно, почему. Эта сауна, имеющая своевременную бочкообразную форму, очень привлекательна для бордюров, а ее длина 6 футов подходит практически для любого двора. Наслаждайтесь сеансом сауны на заднем дворе сегодня. Подробнее…

Сауна в кедровой бочке — 6 человек

Поля формы оценки продукта

Рейтинг * Обязательно Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта * Обязательно

Тема обзора * Обязательно

Комментарии * Обязательно




Поделись моментом

Тихое место, где вы можете провести время вместе, избежать отвлекающих факторов и заново открыть друг друга

Создан на века

Разработан для использования на открытом воздухе и проверен временем тысяч довольных клиентов

Здоровый образ жизни

Было доказано, что преднамеренное тепловое воздействие обеспечивает ряд преимуществ для здоровья, лучший сон, снижение стресса и уменьшение болей в мышцах и суставах ждут вас

Отзывы покупателей и фото

5 звезд

Я долго искал идеальную сауну. Я нашел идеальную сауну Cube от Redwood Outdoors. Ежедневное посещение сауны стало важной частью моего распорядка дня. Спасибо Redwood Outdoors за то, что сделали это возможным.

— Джейсон Оппенгейм, продавец Sunset Host

5 звезд

В этой сауне мне нравится все. Это оооочень круто. В целом 5/5, очень рекомендую приобрести. Первый раз в жизни я не могу дождаться наступления холодов, поэтому могу получить много пользы от этой сауны. Электрический обогреватель нагревается безумно быстро. Максимум за 20 минут вы достигаете очень высокой температуры.

— Зак, Миннесота

5 звезд

Лучшее решение, которое может изменить вашу жизнь. Заказал баню-бочку на 6 человек два года назад и с тех пор пользуюсь ею почти каждый день без проблем. Redwood Outdoors заботится о том, чтобы клиент был доволен, и сделает все возможное, чтобы сделать все правильно.

— Мэтт Чанг, Орегон

5 звезд

В сегодняшнем мире мне не часто приходится говорить это. Этот продукт превзошел мои ожидания. Инструкция хорошо написана и продумана. Я смог сделать это за один день с помощью моей жены, которая подняла и удержала более тяжелые концевые части на месте. Хотя нас всего 2 или 3 человека, мы выбрали сауну-бочку на 6 человек и очень довольны этим выбором.

— Клифф Эбботт, Юта

5 звезд

Я так счастлив, что выбрал Redwood Outdoors, когда пришло время добавить к моему дому сауну-бочку. Мало того, что качество сауны не имеет себе равных, обслуживание клиентов и помощь команды Redwood были на высшем уровне. Я бы выбрал Redwood Outdoors снова с большим удовольствием.

— Дастин Майерс, тренер борцовской команды штата Огайо

5 звезд

Стив и команда Redwood Outdoors настолько хороши, что купили 2 сауны!!! С ними все было в восторге — от оригинального предложения / цены, доставки (действительно организованная упаковка), установки (идеальные инструкции на YouTube) и послепродажной поддержки.

— Дон Миллер, Калифорния

5 звезд

Я заказал бочонок на 8 человек вместе с глубокой ванной, чтобы каждое утро после тренировки в тренажерном зале делать интервалы между горячими и холодными. Нет лучшего способа начать день! Спасибо Редвуд на открытом воздухе.

— Маркос Лопес, Аризона

5 звезд

Садовая сауна у меня есть! Чувак, я в восторге от того, как он работает и как он выглядит у меня во дворе. Думаю взять еще один для своей каюты.

— Эрик Лебель, Нью-Йорк

5 звезд

Уже два года посещаю сауну. Мастерство по-прежнему солидно, а сауна по-прежнему очень приятна. Как профессиональный пожарный и фельдшер, я использую сауну, чтобы снять стресс, и она работает хорошо. Рассказал об этом нескольким коллегам и очень рекомендую Redwood Outdoors.

— Адам Шуман, Коннектикут

5 звезд

Нам нравится наша сауна на открытом воздухе Redwood. Доставка была в одном большом ящике, и настроить его оказалось проще, чем я ожидал. Он у нас уже больше года, и кедр продолжает прекрасно выглядеть и пахнуть. Это было прекрасным дополнением к нашему оазису на заднем дворе в городе.

— Алекс Брайан, Орегон

5 звезд

Купили панорамную сауну в качестве дополнения к нашему маленькому домику, и ВАУ! Комплект было очень весело собирать. Материалы хорошего качества, а нагреватель для сауны — один из лучших брендов! Я определенно рекомендую Redwood Outdoors всем, кто хочет купить сауну, и следите за отзывами от меня об их гидромассажных ваннах — я надеюсь добавить один в ближайшем будущем.

— Стивен Маллотт, Вашингтон, округ Колумбия

5 звезд

Мы приобрели сауну в компании Redwood Outdoors в марте 2021 года, и это было просто потрясающе. У них было отличное обслуживание клиентов, которое помогло нам принять решение, а также поддержало нас в его настройке. Мы живем на Среднем Западе с очень разным климатом, и сауна прекрасно сохранилась. Рекомендую эту компанию всем, кто ищет сауну!

— Эшли Мэгги, Огайо

5 звезд

В магазине «Редвуд на открытом воздухе» была отличная служба поддержки клиентов. Все они были очень отзывчивы и дружелюбны. Баня-бочка, которую мы купили, была проста в сборке. Мы купили дровяную печь, и она работает без нареканий. Мы измеряли 200F пару раз. Спасибо!

— Бренда Хейккинен, Западная Вирджиния

Сборка

Подробная информация о продукте

Есть вопросы о наших саунах? Позвоните нам прямо сейчас по телефону 1800 567 8036.

Каждый набор для сауны-бочки Redwood Outdoors поставляется в комплекте с электрокаменкой Harvia или дровяной печью, деревянным кожухом каменки, ведром и ковшом для воды, камнями для сауны и внутренними скамейками для сидения. Наши сауны нагреваются до 195 F менее чем за час, и можно наслаждаться как влажным, так и сухим способом, обеспечивая настоящую скандинавскую сауну.

Традиционный скандинавский дизайн

Скандинавская сауна-бочка сочетает в себе классическую красоту и элегантную простоту. Наши сауны-бочки построены из деревянных досок с шипами и пазами, которые плотно скреплены лентами и застежками из нержавеющей стали. Эта система блокировки позволяет деревянным рейкам естественным образом расширяться и сжиматься, а также образовывать плотное соединение. Блок сауны устанавливается на опорные опоры (входят в комплект), которые удерживают нижнюю часть сауны над землей. Мало того, что наши скандинавские сауны-бочки красивы, их конструкция невероятно энергоэффективна и помогает равномерно распределять тепло по всему интерьеру.

100% канадский красный кедр класса А

Во всех наших кедровых бочках используется 100% канадский красный кедр. Мы выбираем кедр высочайшего качества из-за его доказанной устойчивости к погодным условиям и элементам. Кедр — лучший выбор пиломатериалов для увеличения срока службы на открытом воздухе. При правильном уходе и обслуживании ваша кедровая баня прослужит 15-20 лет.

Расслабление приходит само собой

Наш набор для сауны включает в себя деревянный подголовник, люльку и спинку, чтобы вы могли устроиться поудобнее. Сядьте на деревянные скамейки и насладитесь компанией друзей и близких в сауне, наполненной мягким светом и насладитесь ароматными ароматами кедра. Наши сауны подарят посетителям настоящую расслабляющую атмосферу скандинавской сауны. Вешалка для полотенец (входит в комплект) — отличное место для хранения полотенец для сушки и охлаждения между раундами.

Варианты обогревателей с ручным управлением или управлением через Wi-Fi

Наши обогреватели с ручным управлением имеют две шкалы: шкалу температуры и таймер. Таймер можно установить на 8-часовую задержку, что означает, что вы настраиваете нагреватель на включение, когда вас нет дома, и ваша сауна будет готова, когда вы вернетесь домой.

Нашими цифровыми Wi-Fi каменками можно управлять с помощью цифровой настенной панели, установленной рядом с сауной, или с любого смартфона или планшета. Большим удобством управления по Wi-Fi является возможность удаленного запуска, которая позволяет предварительно протопить сауну из любого места — будь то в офисе или на склонах. Всего несколько нажатий на вашем телефоне, и ваша сауна будет готова, когда вы вернетесь домой. Обогреватели Wi-Fi также могут быть предварительно настроены на включение в определенное время дня, например, рано утром.

К сожалению, в будущем вы не сможете модернизировать обогреватель с ручным управлением до цифровой системы Wi-Fi. Хотя ручные и цифровые обогреватели выглядят очень похоже, на самом деле это совершенно разные обогреватели. Это означает, что вы должны выбрать систему управления с самого начала.

Вариант с дровяной печью для клиентов, не подключенных к сети

Классические дровяные сауны очень особенные. Потрескивающий огонь, теплый пар от камней и ритуал ухаживания за огнем — все это создает неподвластные времени и незабываемые впечатления. Harvia M3 — это компактная дровяная печь, которая идеально подходит для наших саун. Для установки комплекта дымохода необходимо вырезать круглое отверстие в балках крыши. Это может сделать плотник или более опытный покупатель. Обратите внимание, что наш комплект дымохода продается отдельно. При желании дымоход и аксессуары для печи можно приобрести отдельно. Если вы закупаете самостоятельно, вам понадобятся трубы печи диаметром 6 футов и 6 дюймов, внутренняя защитная обшивка, воротник дымохода и внешний фланец от дождя. Также обратите внимание, что дровяная печь M3 больше, чем электрические нагреватели, и уменьшает количество сидячих мест в камине. сауна

Легкая самостоятельная сборка

Собрать наши наборы для сауны очень просто! Все наши сауны спроектированы с учетом потребностей покупателей, которые делают их своими руками. Все детали предварительно нарезаны и имеют пазы, поэтому распиловка или резка не требуется.

Любой, у кого есть навыки работы с деревом, может построить его примерно за 4 часа. Все, что потребуется сборщику, — это спиртовой уровень, дрель с крестообразным шлицем, разводной ключ, молоток и резиновый молоток.

Доставка по США

Мы отправляем наши сауны в любую точку США любителям саун, которые наслаждаются оздоровительными преимуществами тепла и пара!

Спецификация продукта*

Обратите внимание, что наша команда дизайнеров постоянно работает над улучшением качества и удобства использования наших саун. В результате мелкие детали (например, тип аксессуаров, количество ламелей, направление стеновых досок, стиль дверных ручек и т. д.) могут немного отличаться от устройства, изображенного выше.

* Технические характеристики являются приблизительными и могут быть изменены без предварительного уведомления, фактические размеры продукта могут отличаться

Схема продукта

Технические характеристики

Вместимость

4-6 человек в зависимости от рассадки, а также размера и близости купающихся

Тип дерева

Канадский красный кедр

Внешние размеры

71” Д x 72 ¾” Ш x 76 ½” В

Вес

900 фунтов

Принадлежности в комплекте

Ведро и ковш, спинка, камни для сауны, светильник

Дверь

Дверца из закаленного стекла в комплекте

Крыльцо

Не включено

Количество люлек

2

Электрические требования

110 В для освещения и 240 В для обогревателя

Информация об упаковке и отгрузке

Формат отгрузки

Деревянный ящик

Транспортировочные размеры

85” Д x 45 ½” Ш x 28 ½” В

Наши деревянные сауны поставляются с ограниченной гарантией сроком на 1 год. Наши электрические нагреватели для саун Harvia и печи Harvia для саун также поставляются с ограниченной гарантией сроком на 1 год. Подробную информацию о гарантии на нашу продукцию см. на странице https://www.redwoodoutdoors.com/warranty.

• Превзошел наши ожидания

  19 марта 2023 г.

  Джойселин Киаха

  5

  Мы приобрели сауну из кедровой бочки на 6 человек в мае 2021 года. Высокое качество материалов для сауны подверглось воздействию проливных дождей и высокой влажности на Мауи. Он все еще выглядит новым. Наша семья очень любит сауну. Польза для здоровья от посещения сауны превзошла все наши ожидания. Команда Redwood Outdoors очень помогла нам, предоставив информацию для размещения заказа на всех этапах процесса доставки и сборки. Единственная проблема, с которой мы столкнулись, заключалась в том, что инструкции по сборке устарели, поэтому нам пришлось обратиться к ним за помощью. Избегайте дешевых саун от других конкурентов. Мой друг купил более дешевую сауну, и качество материалов было ужасным.

• Высококачественные материалы и простота сборки

  15 февраля 2023 г.

  Игорь Члв

  5

  Куплена баня-бочка на 6 человек с дровяной печью harvia!! Изготовлен из качественных материалов и прост в сборке. Макс. темп. 115 по Цельсию (это то, что я сделал), Redwood Outdoors Сауна — отличный источник энергии, снятие стресса, более чистая и лучшая кожа. Это все, что нам нужно!!! Сделайте свой двор красивым. Обязательно порекомендую!! Спасибо, Redwood Outdoors

• Первоклассные продукты и услуги

  12 июля 2022 г.

  Дастин Майерс

  5

  Я так счастлив, что выбрал Redwood Outdoors, когда пришло время добавить к моему дому сауну-бочку. Мало того, что качество сауны не имеет себе равных, обслуживание клиентов и помощь со стороны Ника, Джордана и остальной команды в Редвуде были на высшем уровне. Во время сборки они ответили на любые мои вопросы, прислали видеоуроки и даже позвонили мне в воскресенье, чтобы помочь пройти этап, с которым у меня (очень начинающего плотника) возникли проблемы. Я думаю, что эта сауна — единственная, которая мне когда-либо понадобится, но если нет, я снова выберу Redwood Outdoors с большим удовольствием.
