Как самостоятельно построить двухскатную крышу – большая статья по устройству

Крыша дома – это один из основных составляющих элементов дома. Она представляет собой верхнюю конструкцию здания, без которой сложно себе представить комфортное проживание. Основными функциями крыши являются защита от снега, дождя и иных осадков, а также сохранение тепла в холодное время года и защита от перегрева в летние месяцы. В наши годы существует большое разнообразие крыш на любой вкус и кошелек. Однако самыми распространенными и популярными в любые времена являются двухскатные крыши, которые являются универсальными, незатратными и простыми в установке. О том, как правильно сделать двухскатную крышу своими руками мы поговорим в сегодняшней статье

Конструкция двухскатной кровли является наиболее распространенной в частном строительстве. Как понятно из названия данного вида крыши, она выполняется в виде двух скатов или, проще говоря, в виде треугольника. Такие крыши легко и быстро монтировать, они достаточно долговечны и их внешний вид находит множество поклонников, так как сочетает в себе вид русской избы и современной постройки. Обладая необходимыми знаниями, ее можно сделать самостоятельно, используя доступные инструменты.

Устройство стропильной системы двухскатной крыши

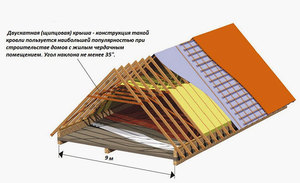

Стропильная система современной двухскатной крыши состоит из множества элементов, каждый из которых равномерно перераспределяет вес конструкции и грамотно передает ее на стены дома. На рисунке ниже показана конструкция двухскатной крыши дома с ее основными узлами и элементами стропильной системы.

Стропильная система двухскатной крыши

Разберем каждый из элементов, показанных на схеме, отдельно:

  • Стропильная нога — основная часть в конструкции стропильной системы двухскатной крыши, представляющая собой наклонный элемент, прокладываемый через всю кровлю. Для его создания выбираются наиболее прочные брусья, поскольку стропильная нога помимо веса кровельного материала и обрешетки может нести на себе вес осадков в виде снега;
  • Мауэрлат — так называемый «фундамент» крыши, являющийся основной опорой для всей конструкции, распределяющей нагрузки на стены. Представляет из себя брус или толстую доску, на которую опираются стропильные ноги и который является «прокладкой» между стеной и кровлей;
  • Затяжка (стяжка)— распорка, лежащая в основании треугольника, усиливающая прочность. Затяжка выполняет двойную функцию, так как к нижней ее части монтируется потолок;
  • Прогоны — коньковые крепятся в верхней части, боковые в центре стропильных ног. Задача прогонов — удержание стропильных ног от падения и «складывания»;
  • Стойка — располагается в центральной зоне, непосредственно под коньком. Служит опорой, передает нагрузку на затяжку;
  • Лежень — дополнительный элемент, на который опирается стойка;
  • Обрешетка — доски, которые монтируются поперек стропил. Обрешетка предназначена для укладки на нее кровельного материала (в самом простейшем случае) и для обеспечения дополнительной жесткости всей стропильной системы.

Данная схема крыши является универсальной для множества построек, но в зависимости от сложности конструкции сюда могут добавляться специальные элементы, придающие устойчивость и жесткость всей стропильной системе.

Угол наклона двухскатной крыши

Выбор приемлемого угла наклона крыши является значимой задачей, но у многих строителей она отходит на второй план, что неверно. Стандартными считаются так называемые щипцовые сооружения, имеющие прямые скаты. Оптимальный угол наклона двухскатной крыши составляет в среднем 30°-45° (за основу берется угол в основании равнобедренного треугольника).

Угол наклона стропил

От выбора угла наклона будет зависеть, насколько хорошо верхняя часть дома станет противостоять следующим факторам:

  • нагрузка от ветра и дождя;
  • давление выпавшего снега;
  • вес отдельного объекта, находящегося на крыше, например, человека.

Первые два пункта необходимо учитывать с особой тщательностью, так как просчет в выборе наклона крыши может стоить больших финансовых потерь и здоровья в случае обрушения.

Пример: чем больше угол, тем меньше нагрузка на кровлю от осадков, однако возрастает угроза повреждения ветром из-за создаваемой парусности (крышу просто может сдуть). Также повысится шумовой эффект, если кровельным материалом выбран металл.

Важно обратить внимание на рекомендации производителей, касающиеся использования того или иного продукта. Взгляните подробнее:

  • Рулонные материалы: предварительно рассчитывается количество слоев. Чем их больше, тем ниже можно делать крышу. Двойной настил — от 10-15°;
  • Наборные элементы: к ним относится черепица (в том числе мягкая) и шифер. Угол наклона стропил выставляется от 20°;
  • Металлочерепица: придерживаться следует уклона от 14°;
  • Профнастил: его листы должны размещаться под углом от 12°;
  • Ондулин: разрешается придерживаться показателя от 6°.

Таким образом при проектировании крыши и выборе угла наклона важно заранее знать каким кровельным материалом вы будете ее покрывать. Как видно, минимальный угол наклона двухскатной крыши может быть 6°.

Виды стропильных систем для двухскатных крыш

Большинство стропильных систем для двухскатных крыш делится на два основных вида — висячая и наслонная. Первый вид является наиболее распространённым. Разберем подробно оба вида.

Висячая стропильная система двухскатной крыши

Данный вид кровельных конструкций используется исключительно в случае, когда стены дома находятся на расстоянии до 10 м друг от друга и между ними нет опорных перекрытий. Стропила (ноги) стыкуются только с боковыми частями дома в виде мауэрлата. Минусом двухскатной крыши с висячими стропилами является возможность ее повреждения из-за распирающей нагрузки, так как между стропилами в данном случае не предусмотрены растяжки.

Наслонная стропильная система двухскатной крыши

Отличием наслонных конструкций является наличие дополнительной подпорки в виде стены или другой опоры. Наслонная стропильная система устанавливается с опорами, которые крепятся на промежуточные стены. Данная конструкция позволяет закрывать большие пролеты без ущерба жесткости всей стропильной системе.

Стропильная система двухскатной крыши

Отдельно стоит рассказать еще о нескольких видах двухскатных крыш. По конструкции двухскатная крыша может быть выполнена в следующих вариантах:

  • симметричная двухскатная крыша;
  • ассиметричная двухскатная крыша;
  • двухскатная ломаная крыша.

Отличия данных конструкций понятны из названия. В зависимости от проекта вашего дома и от дизайнерских решений крыша может быть ассиметричной, то есть иметь разные углы наклона в основании. Такая крыша немного сложнее в монтаже, нежели обычная симметричная крыша, имеющая в своем основании равнобедренный треугольник, но опытному мастеру не составит труда возвести такую конструкцию.

Также весьма распространена двухскатная ломаная крыша. Стропила такой крыши как бы немного обломаны у основания. Такие крыши практически не задерживают на себе осадки и позволяют выиграть в чердачном пространстве для обустройства мансарды.

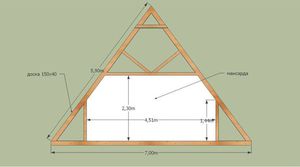

Расчет двухскатной крыши

Часто у начинающих строителей перед проектированием и расчетами на закупку материала возникают вопросы по поводу того, как узнать длину стропил двухскатной крыши. Для этого важно на этапе проектирования знать, какой будет ширина здания, для  подбора стропил стандартного размера, чтобы не пришлось их сращивать, жертвуя их несущей способностью. Вместе с этим нужно не забыть об угле наклона крыши. Все эти факторы в конечном итоге будут влиять на расчет длины.

Итак, для вычисления длины стропил такой крыши нужно разделить треугольник, образованный стропильной системой на два прямоугольных треугольника. Дальше, зная ширину здания и угол наклона крыши можно определить высоту конька двухскатной крыши. Зная два катета прямоугольного треугольника и используя теорему Пифагора, можно вычислить гипотенузу каждого прямоугольного треугольника, которая и является необходимой длиной стропил нашей крыши.

В итоге, для определения окончательной длины, к полученному значению нужно прибавить еще 30-50 см. для обеспечения свесов крыши.

Все проведенные расчеты по определению высоты конька (она же высота фронтона) и длины стропил наглядно показаны на изображении:

Расчет двухскатной крыши

Из всего вышесказанного можно сделать вывод, что двухскатная крыша является наиболее дешевым и универсальным видом кровли для частного дома. Есть примеры, когда с помощью подручных средств люди возводили двухскатную крышу самостоятельно в одиночку. Но все же советуем вам пользоваться помощью специалистов в таких вопросах, ведь грамотно сделанная крыша над головой — это комфорт и уют в доме.

Проектирование конструкции двухскатной крыши дома

Первым и основополагающим этапом постройки двухскатной крыши является ее проектирование. Мы уже говорили о том, что от выбора угла наклона крыши будут зависеть нагрузка, воспринимаемая кровлей, и, как следствие, выбор кровельного материала, который сможет противостоять осадкам и нагрузкам от этих осадков и ветра.

На данном этапе создаются чертежи конструкции будущей кровли и проводятся все необходимые расчеты. Это необходимо, в первую очередь, чтобы иметь представление об общем виде крыши и ее размерах, а также чтобы учесть все предполагаемые максимальные нагрузки.

После проектирования у вас на руках будет весь пакет документов, в которых будут указаны все размеры будущей крыши, ее площадь для закупки кровельных материалов, полная номенклатура пиломатериалов, используемых в постройке. Наличие списка с номенклатурой пиломатериала позволит не потратить лишних средств на его закупку, так как при строительстве крыши пиломатериал — это основная статья расходов.

После того, как выполнены все проектные работы, переходят непосредственно к строительным работам. При проведении работ своими руками экономится половина бюджета, который мог бы пойти на оплату строителям. При это важно помнить о соблюдении всех норм и правил, чтобы конечный результат оправдал ожидания.

Строительство двухскатной крыши пошагово

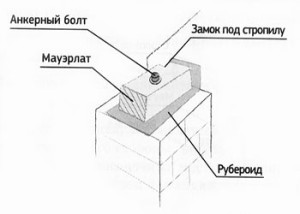

Монтаж мауэрлата двухскатной крыши

Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

Мауэрлат двухскатной крыши

Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы. Подробнее о закреплении мауэрата рассказано в данном видео

Установка стропил двухскатной крыши

После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

Установка стропил двухскатной крыши

После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно). При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб. Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

Крепление стропил двухскатной крыши

После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

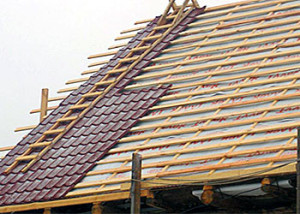

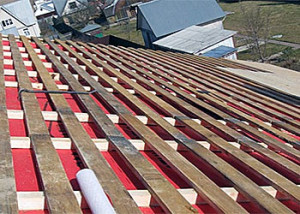

Обрешетка двухскатной крыши

Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

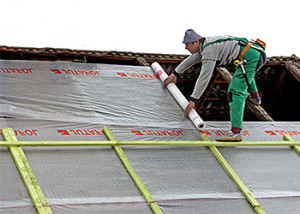

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

Обрешетка двухскатной крыши

На заключительном этапе монтажа двухскатной крыши  производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:

Помогла статья? Оцените ее



Двухскатная крыша дома своими руками, пошаговая инструкция


Крыша дома — надежная и прочная защита от дождей, ветров, палящего солнца или холодного снега. Она сохраняет тепло в помещениях, украшает облик здания. Двускатная крыша своими руками — завершающий этап возведения коробки, требующий от строителя подготовки и мастерства.

Монтаж включает сборку стропильной системы и обрешетки, гидро и теплоизоляционные работы, укладку кровельного материала, подшивку свесов. Крышу возводят на многие десятилетия, поэтому она должна быть безопасна, функциональна и долговечна.

Составные части крыши

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке. Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

Собранная двухскатная крыша своими руками готова под монтаж кровельного покрытияДвухскатная крыша дома своими руками, пошаговая инструкция - сборка и установка стропил

Пошаговый монтаж двухскатной крыши

Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.

Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы. Их устранение — сложное и дорогостоящее мероприятие. Потому или покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), или купите материал за пару месяцев, сложите в проветриваемые штабеля. После обработайте необходимыми пропитками (от поражения грибками и для снижения горючести) и только после этого используйте в монтаже стропильной системы.


Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложкиДвухскатная крыша дома своими руками, пошаговая инструкция - сборка и установка стропил

Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.

Мауэрлат

Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.

В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.


Крепление мауэрлата на шпилькиДвухскатная крыша дома своими руками, пошаговая инструкция - сборка и установка стропил

Способов связки стен и мауэрлата несколько:



  • В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
  • В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
  • Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.

Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.

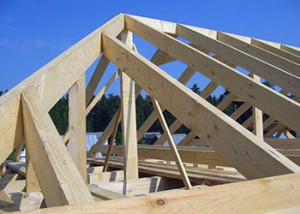

Установка стропил

Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.


Собирают готовые фермы и потом поднимают на крышуДвухскатная крыша дома своими руками, пошаговая инструкция - сборка и установка стропил

Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.

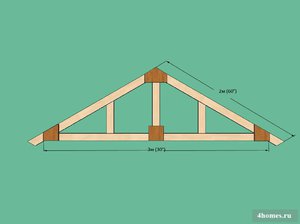

В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.

С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.

Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.


Порядок сборки стропильной системы
  1. Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.
    Как правильно выставить стропильную системуДвухскатная крыша дома своими руками, пошаговая инструкция - сборка и установка стропил
  2. Далее между установленными крайними фермами натягивается шпагат. Он проходит на уровне конька и с двух сторон внизу — на месте окончания стропильных ног. Натянутый шпагат проверяют на горизонтальность — прикладывают хороший строительный уровень. Если есть отклонения, а фермы выставлены строго вертикально, придется подпиливать стропильные ноги на одной из них. Иногда при отклонении на коньковом шнуре пытаются скорректировать отклонение наклоняя ферму. Но делать этого нельзя: «поплывет» вся система.

  3. Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрииДвухскатная крыша дома своими руками, пошаговая инструкция - сборка и установка стропил
  • Выставленные крайние фермы закрепляют к мауэрлату. Способы крепления зависят от типа выбранной системы и могут быть скользящими или нет. Типы стропильных систем двухскатных крыш и узлы крепления стропильных ног к мауэрлату и коньковому брусу расписаны в этой статье.
  • Следующие фермы ставятся, ориентируясь на натянутые шпагаты. Удобнее предварительно разметить на мауэрлате требуемый шаг установки стропил, проверить верно ли нанесена разметка и только потом приступать к подъему и расстановке ферм. Чтобы в процессе строительства не сбить установленные стропила, их крепят одну к другой временными балками, ставят распорки и укосы. Снимаются они после того, как набивается обрешетка.
  • Выставленная стропильная система накрывается слоем гидроизоляционной мембраны, поверх которой набивается обрешетка. Мембрана на утепленных крышах по последним технологиям обязательна, иначе утепление будет мокнуть, что приведет к его неэффективности (попросту выброшенные деньги). Если крыша будет холодной, можно обойтись и без гидроизоляции.
  • Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.

    Сам процесс установки стропил вызывает достаточно вопросов, но способов много и обо всех рассказать невозможно. Один из них смотрите в видео. Система большая и поднималась на крышу частями, а там уже собиралась в единую конструкцию. Для больших домов это удобно.

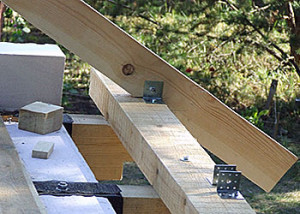

    Особенности монтажа стропильной системы деревянного дома

    Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).


    Способ крепления стропильной системы деревянного домаДвухскатная крыша дома своими руками, пошаговая инструкция - сборка и установка стропил

    Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

    Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.


    Видео по сборке и установке стропильной системы двускатных крыш

    Строится двухскатная крыша своими руками непросто: очень много тонкостей и нюансов, существуют разные способы крепления, наращивания. Описывать словами их дело неблагодарное. Это тот случай, когда лучше увидеть. Ниже вам предлагаем подборку видео, которые вам могут быть полезны.

    Видео-отчет о том, как сделана двухскатная крыша

    Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.


    Два типа соединения стропил: жесткое и скользящее

    Видео о двух наиболее проблемных типах соединений.


    Как определить угол наклона стропил


    В этом ролике показан весть процесс, продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на каркасный дом, но при установке на здания другого типа (кроме деревянных домов) разницы нет.


как сделать своими руками для частного дома, необходимые материалы, этапы работы

Двускатная крышаМонтаж крыши представляет собой многоэтапный сложный процесс. Для самостоятельной установки и сбора стропильной системы понадобится основательно изучить методы соединения элементов, подобрать нужные материалы, высчитать угол наклона и длину стропил. Поможет сделать крышу своими руками пошаговая инструкция.

Устройство кровли

Выбрав конструкцию для двускатной крыши, переходят к проектированию. Создать проект с чертежной документацией можно самостоятельно, имея навыки работы с компьютером и зная архитектурные программы (например, ArchiCAD.) Если таковых не имеется — лучше обратиться за консультацией и помощью к профессионалу. Можно все проектную работу делегировать профильным организациям.

Необходимо знать элементы конструкции и материалы для ее возведения, чтобы понимать, как сделать крышу двускатную своими руками.

Стандартная двускатная крыша состоит из нижеследующих элементов:

  1. Строительство крышиМауэрлат — брус, уложенный вдоль периметра постройки на стены сверху. Крепят его стальными стержнями с анкерными болтами или резьбой. Брус должен быть из хвойной древесины и иметь квадратное сечение 150×150мм или 100×100. Он принимает от стропил на себя нагрузку и передает ее наружным стенам.
  2. Стропильные ноги — длинные доски, которые под углом крепятся между собой, придавая треугольную форму крыше. Сечение досок 100×150 или 50Х150. Конструкцию из двух стропильных ног называют фермой. В зависимости от здания и вида кровельного покрытия делают определенное количество ферм. Максимальное расстояние между ними равняется 120 см, минимальное — 60 см. Рассчитывая шаги стропильных ног, учитывают: вес покрытия, ветровую нагрузку и количество снега в зимнее время.
  3. Конек — чаще всего представлен продольным брусом, расположенным в высшей точке крыши. Он соединяет между собой оба ската. В некоторых случаях конек состоит из двух досок, прибитых с обеих сторон к верхней части стропил и соединенных под определенным углом. Подкосы изготавливают из обрезков бруса. Их устанавливают между стропилами и стойками, укрепляя боковые грани фермы и повышая несущую способность конструкции.
  4. Стойки — расположены внутри каждой фермы вертикальные брусья сечением 100×100. Они передают нагрузку от прогона конька на несущие стены внутри здания.
  5. Правила работы с страпиламиЗатяжка — основание треугольника фермы. Балка, соединяющая нижние части стропил. Она вместе с подкосами повышает устойчивость к нагрузкам.
  6. Обрешетка — брус или доски, набитые на стропила. В зависимости от вида кровли бывает сплошной или с зазорами. Ее всегда крепят перпендикулярно направлению стропил, чаще — горизонтально.
  7. Лежень — длинный брус (сечение 100×100). Его укладывают вдоль несущей центральной стены. На него опираются вертикальные стойки. Используют лежень при монтаже наслонных стропил, если между наружными стенами прогон составляет более 10 м.

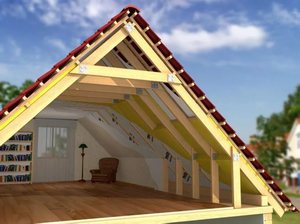

Выбор системы стропил

Определяясь, как сделать двускатную крышу, следует выбрать, какой будет система стропил. Висячую стропильную систему выбирают в случае, когда между наружными стенами расстояние не более 10 м и посередине отсутствует несущая стена. Верхние концы смежных стропил при такой системе запиливают под углом, соединяя гвоздями между собой. Исключается монтаж коньков бруса и стоек. Снизу стропильные ноги опираются на внешние стены. Отсутствие стоек позволяет использовать чердачное пространство для обустройства мансарды. Функцию затяжек часто выполняют балки перекрытия. Чтобы упорядочить конструкцию верхнюю, затяжку рекомендуется устанавливать от конька на расстоянии 50 см.

Наслонную стропильную систему более оправдано обустраивать если есть опорная центральная стена. На стену укладывают лежень и крепят на него опорные стойки, к ним прибивают коньковый брус. Такой способ монтажа экономичный и простой в исполнении, если во внутреннем помещении потолки проектируются на разных уровнях. Чердак делят на две половины кирпичной стеной.

Установка мауэрлата

Как возводить крышуСборку стропильной системы начинают с установки мауэрлата строго горизонтально. Прежде чем начать монтаж, необходимо тщательно проверить стены, к которым он крепится. При необходимости их выравнивают раствором цемента. Работу можно продолжать, когда раствор наберет прочность 50%.

В зависимости от системы, мауэрлат может представлять собой доску размером 50*150мм либо брус сечение 150*150. Его прикрепляют к верхнему ряду кладки стены. В деревянном строении роль его выполняет верхний венец.

Если стены делают из газобетона или пенобетона сверху последнего ряда необходимо сделать железобетонный армированный пояс для перераспределения нагрузки. В него вмуровывают закладной крепеж — шпильки или проволоку. На них насаживают доску либо брус.

Существует несколько способов связки мауэрлата и стен:

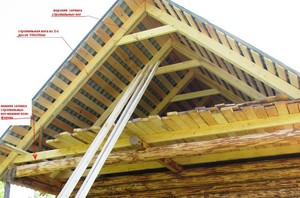

  1. Разновидности двускатных крышВ железобетонном поясе крепят гладкую катаную проволоку большого диаметра. Концы ее должны торчать вверх. Затем в доске делают отверстия в нужных местах и продевают в них проволоку. Скручивают и загибают ее.
  2. Замуровывают в стену шпильки диаметром не менее 12 мм. Делают под них в мауэрлате отверстия и насаживают доску или брус. Закрепляют гайками с широкой шайбой.
  3. Выравнивают по внутреннему или наружному краю стены доску или брус. Сверлом диаметром 12 мм делают отверстия для анкерных болтов (диаметр 12мм), которые забивают по шляпку и затягивают ключом.

Между поволокой (шпильками) расстояние должно быть меньше 120 см. Под мауэрлат на стену укладывают обязательно отсечную гидроизоляцию: гидрозоли лм рубероид, свернутый в два слоя. Можно промазать битумной мастикой.

Установка стропил

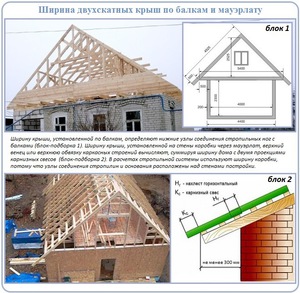

Как правильно возволить крышуВначале работы необходимо определиться с нужным сечением строительных ног. Данную величину рассчитывают в зависимости от расстояния между стропилами и их длиной. Важно учитывать использование утеплителя. Расстояние между стропилами должно быть таким, чтобы не надо было тратить время и силы на обрезку теплоизоляционного материала.

Есть несколько видов стропильных систем (не один десяток). Выбрав тот, что вам наиболее подходит, из тонких досок следует сделать шаблон для врубок, запилов и других деталей. Часто первую форму делают на крыше, затем по ней делают шаблон.

Порядок сборки различается в зависимости от вида стропильной системы. Наклонные стропила устанавливаются постепенно. Их собирают из элементов на крыше. Очень удобно в этом случае, если уже настелены балки перекрытия потолка и черновой настил мансарды.

Для системы с висячими стропилами ферма собирается на земле. Она состоит из треугольника стропильных ног и затяжки со всеми стойками и подкосами. Сначала понадобится составить чертеж, высчитав угол соединения и длину стропил. Обычно угол наклона крыши 35−40 градусов. Однако на сильно продуваемых, открытых участках его делают меньше — 15−20 градусов. Чтобы определить угол соединения стропил, надо умножить на 2 угол наклона крыши.

Длину стропильных ног высчитывают, основываясь на угол соединения и длину прогона между внешними стенами. С учетом карнизного свеса (шириной 50−60см), она, чаще всего равняется 4−6 м.

Верхние концы стропил крепят разными способами:

  • встык;
  • внахлест;
  • с вырезом пазов.

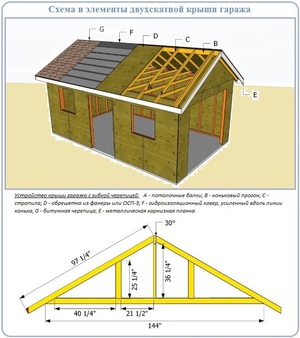

Материалы для крышиФиксируют их болтами или металлическими накладками. Дальше монтируют верхние и нижние затяжки.

Собрав нужное количество ферм, их поднимают на крышу и крепят к мауэрлату. Первыми крепят крайние фермы. Стропила выставляют с помощью отвеса по вертикали, регулируя длину свеса. Ферму необходимо укрепить временными укосинами из бруса, чтобы она не сдвинулась в процессе монтажа.

Далее устанавливают остальные стропила, соблюдая одинаковое расстояние между ними.

Закрепив все фермы, доской с сечением 50*150мм, длиной на 20−30 см больше карниза прибивают верхние края ската. Эту же работу проводят с другой стороны крыши.

Изоляция крыши

Задумываясь о том, как сделать двускатную крышу, следует уделить должное внимание тепло — и пароизоляции. Параллельно коньковому прогону раскатывают рулонный материал, который крепят к стропилам с внутренней стороны. Стыки соединяют внахлест и герметизируют скотчем.

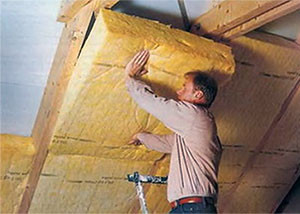

Межстропильное пространство сверху заполняют утеплителем — минеральной ватой.

Для защиты теплоизоляции от увлажнения, следует установить подкровельную гидроизоляцию. Ее прибивают снаружи стропил гвоздями или прикрепляют скобами.

Изготовление обрешетки

Завершающим этапом в строительстве двускатной крыши является построение обрешетки. Для этого используют сухой брус без сучков и трещин. Брусья обрешетки прибивают снизу карнизов. Две доски возле конька крепят без зазора. Для проверки обрешетки на прочность, на нее может стать человек весом 70−80 кг. Если сделано качественно — решетка не прогнется.

Доски для обрешетки двускатной кровли подбирают в зависимости от вида кровли:

  • Чем покрыть кровлюдля мягкой и рулонной кровли делают два обрешеченых слоя — разреженный и сплошной. Ширина досок до 140 мм, толщина — от 25 мм. Доски набивают параллельно коньковому брусу с небольшими зазорами. Сверху досок — сплошной небольшой слой кровельной фанеры. Угол — 45 градусов.
  • при укладке шифера или металлочерепицы делают один слой бруса (сечение 50*50).

Следующий этап — обшивка досками стропильной системы. Их набивают начиная от карниза крыши перпендикулярно рейкам. Шаг обрешетки зависит от угла наклона скатов и от вида кровельного покрытия. Чем угол больше, тем между досками больше расстояние.

Завершив монтаж обрешетки, приступают к обшивке свесов и фронтонов. Фронтоны закрывают досками, вагонкой, пластиковыми панелями, профнастилом или водостойкой фанерой. Это зависит от личных предпочтений и финансовых возможностей. Обшивку крепят к боковой части стропил, используя саморезы и гвозди в качестве крепежей. Светы тоже подшивают разным материалом от сайдинга до дерева.

Как сделать двухскатную крышу дома – пошаговая инструкция

Крыша дома — надежная и прочная защита от дождей, ветров, палящего солнца или холодного снега. Она сохраняет тепло в помещениях, украшает облик здания. Двускатная крыша своими руками — завершающий этап возведения коробки, требующий от строителя подготовки и мастерства.

Как сделать двухскатную крышу дома – пошаговая инструкция

Монтаж включает сборку стропильной системы и обрешетки, гидро- и теплоизоляционные работы, укладку кровельного материала, подшивку свесов. Крышу возводят на многие десятилетия, поэтому она должна быть безопасна, функциональна и долговечна.

Составные части крыши

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке.Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

Как сделать двухскатную крышу дома – пошаговая инструкция

Несущий каркас крыши состоит из стропильной системы, которая включает элементы:

  • Мауэрлат — опорная балка, расположенная по периметру дома в верхней части стен. Нагрузка от вышележащей конструкции, снега и ветра передается коробке через нее.
  • Как сделать двухскатную крышу дома – пошаговая инструкция

    Крепление мауэрлата

    Как сделать двухскатную крышу дома – пошаговая инструкция

    Мауэрлат

  • Стропильные ноги или стропила — наклонные элементы, которые монтируют с шагом 80-200 см и соединяют горизонтальными прогонами. Передают усилия от кровли на мауэрлат. По виду опирания их разделяют на наслонные или висячие.
  • Как сделать двухскатную крышу дома – пошаговая инструкция

    Крепление стропильной ноги к мауэрлету.

  • Конек — горизонтальный брус для крепления стропил, верхняя точка крыши.
  • Стойки, подкосы, распорки, ригели — горизонтальные, вертикальные и диагональные элементы для придания жесткости каркасу.
  • Лежень — горизонтальный брус для опирания стоек, уложенный на внутреннюю несущую стену.
  • Обрешетка, настил — основание для слоев кровельного пирога, добавляет стропильной системе устойчивость.
  • Кобылка — элемент, удлиняющий стропила. Применяют при недостаточной их длине для формирования свесов.
  • Затяжка — потолочная балка, элемент перекрытия этажа или усиливающая стропильную систему горизонтальная связь.

По обрешетке монтируют слои гидро-, шумо- и пароизоляции, утеплитель, если чердак жилой, и кровельные материалы.

Стропильная система двускатной крыши в частном строительстве обычно изготавливается из дерева. Материал доступен, прост в обработке, позволяет возводить легкие пространственные конструкции, не перегружающие стены и фундамент.

Как сделать двухскатную крышу дома – пошаговая инструкция

Схемы стропильной системы двухскатной крыши.

Иногда для сооружения каркаса применяют металлический прокат — швеллеры, трубы, двутавры, уголки. Такой способ в индивидуальном строительстве используется значительно реже. Конструкции из стали дороже, сборка требует профессиональной квалификации и оборудования.

Как сделать двухскатную крышу дома – пошаговая инструкция

Сечения стандартных несущих элементов составляют:

  • мауэрлат (лежень) — брус толщиной от 100, высотой от 150 мм, бревно диаметром 170-190 мм;
  • стропила — брус 50х150, 100х150 мм, стесанные на один кант бревна, доски, уложенные на ребро;
  • стойки — 100х100 мм;
  • доски обрешетки — толщина 25 мм.

При больших пролетах домов и высоких нагрузках размеры сечений несущих элементов определяют расчетом на прочность.При соответствующей подготовке антисептиками древесина устойчива к гниению. Специальные составы — антипирены — защищают материал от возгорания.

Помимо несущего каркаса и покрытия крыша содержит элементы:

  • свесы — выступающие за пределы наружных стен продолжения скатов, оберегают ограждающие конструкции от стекающей воды;
  • Как сделать двухскатную крышу дома – пошаговая инструкция
  • ендовы, разжелобки — элементы для обустройства стыков при пересечении плоскостей кровли, необходимый узел в кровлях, состоящих из нескольких двускатных форм.
Как сделать двухскатную крышу дома – пошаговая инструкция

С боков крышу ограничивают фронтоны — части стен треугольной формы. Чердак может выполнять функции мансарды и использоваться как жилое помещение для постоянного или временного проживания.

Особенности строительства крыш с углом

Двускатная кровля — самый простой вариант для строительства частного дома. Стропильная система может иметь наслонную, висячую или комбинированную конструкцию.

Как сделать двухскатную крышу дома – пошаговая инструкция

Наслонная и висячая стропильная система.

В первом случае стропила «наслоняют» — укладывают на наружные и внутренние опоры. Во втором — «подвешивают» с опиранием только на стены.

Сооружение по наслонной схеме

Наслонная система применяется в строительстве домов с внутренними капитальными стенами, разгружающими от распора наружные ограждающие конструкции. Основная нагрузка здесь — вертикальная.

Как сделать двухскатную крышу дома – пошаговая инструкция

Отсутствие горизонтальных распирающих усилий упрощает и удешевляет конструкцию несущего каркаса крыши. Она состоит из стропильных ног, подкосов, ригелей, прогонов и стоек. Мауэрлат или лежень монтируют выше уровня перекрытия на 100-150 мм для свободного доступа к низу стропил. Если стены непрочные, его располагают по периметру здания. В противном случае можно обойтись коротышами длиной 60-70 см, уложенными под стропильные ноги.

В деревянных зданиях функцию мауэрлата выполняет верхний венец или обвязка. Стропила нижним концом врубают в несущую балку, дополнительно закрепляют скобами и скрутками из проволоки.Чтобы в коньке не возникали распирающие напряжения и стропила не смещались вдоль ската, сопряжение выполняют внахлест или встык, закрепляют накладками, болтами, нагелями.

Как сделать двухскатную крышу дома – пошаговая инструкция
Подробней про устройство всех видов крыш, про кровлю читайте в соответствующем разделе перейдя по ссылке. Также рекомендуем прочитать статью про односкатную крышу и уже после решить, какой вид подходит вам под вашу постройку.

Систему усиливают прогонами, подкосами и стойками. К тому же это помогает уменьшить сечение стропил и прогибы. Соединяют элементы металлическим крепежом — гвоздями, скобами, болтами, накладками, кольцами, зубчатыми дисками.

Устройство крыши висячим методом

Висячие стропила монтируют при пролетах дома 6-14 м. Опираясь только на наружные стены, несущие балки воспринимают значительные распирающие усилия. Чтобы их распределить, в конструкцию вводят дополнительные горизонтальные и вертикальные элементы — ригели, затяжки, бабки (стойки, опирающиеся на затяжку).

Как сделать двухскатную крышу дома – пошаговая инструкция

Чем шире пролет строения, тем больше возникающие в конструкциях напряжения, сложнее устройство каркаса. До 6 м достаточно затяжек, совмещающих функции балок перекрытия. Свыше — вводится дополнительные ригели.В домах без внутренней несущей стены, превышающих ширину 9 м, систему крыши укрепляют бабками и подкосами. Фрагмент из двух стропил, затяжки и связей называется фермой.

В некоторых случаях мауэрлат не устанавливают. Готовые фермы монтируют на доску, уложенную по верху стены на слой гидроизоляции.Стропила врубают в затяжку или укладывают, скосив край. Закрепляют нагелями, накладками, хомутами.

Коньковый узел решается сложнее, чем в наслонных кровлях. Стропила врезают в горизонтальный брус, усиливают стык деревянными или металлическими накладками.Устройство висячей стропильной системы сложнее и дороже, чем безраспорной. Поэтому часто фермы устанавливают с шагом — 3-4 м, соединяют прогонами, по которым укладывают наслонные стропила. Этот способ называется комбинированным.

Достоинство висячих конструкций — возможность использовать чердачное пространство под мансарду.

Выбор конструкции кровли

Как сделать двухскатную крышу дома, нужно определить на этапе проектирования до монтажа коробки. При наличии внутренней капитальной стены целесообразно использовать наслонную систему, в других случаях — висячую или комбинированную.

Угол наклона стропил зависит от ветровых нагрузок в регионе — чем они больше, тем ниже должна быть крыша. Выбор кровельного материала также влияет на уклон. Для различных видов покрытий изготовители рекомендуют оптимальные величины углов.

Важно. Решающее значение при выборе конструкции кровли имеет ширина пролета, нагрузка от снега, ветра, собственный вес. Чем показатели выше, тем мощнее должны быть сечения элементов, надежнее исполнение узлов.

Монтаж двускатной крыши

Для самостоятельного изготовления довольно непростая задача — двухскатная крыша дома, пошаговая инструкция поможет построить ее грамотно и без ошибок.

Крепление мауэрлата

Для изготовления опорной балки используют брус или бревно, которое обрезают с одной стороны для укладки на стену. Основание должно быть ровным, выставленным по горизонтали. Под мауэрлат настилают гидроизоляцию из рулонных материалов или применяют обмазочные составы. Это защитит древесину от гниения.

Как сделать двухскатную крышу дома – пошаговая инструкция
Важно. Для домов из газосиликатных блоков рекомендуется устройство армопояса по верху стены. Он придает жесткость конструкции и одновременно служит прочным основанием под крепление стропильной системы.

Способы крепления которые применяют при монтаже мауэрлата:

  • Стальной проволокой диаметром 4-6 мм. В кирпичной кладке под каждой стропильной ногой ниже на 3-4 ряда закладывают скрученную в 2-3 раза тонкую арматуру. После высыхания раствора брус устанавливают на слой гидроизоляции, обвязывают метизом, прочно закрепляют концы.
  • Металлическими анкерами или шпильками Г-образной формы. Их закладывают в стену в процессе кладки или бетонирования с шагом 1-1,5 м на глубину от 45 см. Над мауэрлатом стержень должен выступать не менее, чем на 3 см, чтобы можно было закрутить гайку с шайбой. Предварительно намечают места расположения отверстий под крепеж, положив брус на сену и ударив по нему.
  • Нагелями с дюбелем. Пластиковую гильзу вбивают в подготовленное отверстие, вкручивают саморез по бетону. Хороший результат дает применение химических анкеров. Мауэрлат насаживают на крепеж аналогично предыдущему описанию.
  • Изогнутой арматурой. Обрезки стальной проволоки диаметром от 10 мм в форме буквы Г закладывают между рядами блоков или кирпича на глубину 30-40 см, верхний край выпускают над мауэрлатом на 25 см. После монтажа балки арматуру загибают и фиксируют гвоздями.
  • Деревянными пробками и скобами. Куски антисептированного бруса длиной, равной продольному размеру кирпича, вмуровывают в кладку непосредственно под стропильной ногой или ниже на 1 ряд. Мауэрлат закрепляют к пробкам металлическими скобами.

Брус для мауэрлата сращивают по длине косым или прямым замком. В углах соединяют «в полдерева», «в лапу». Если древесина недостаточно высушена, рекомендуется анкерное крепление с гайкой. Положение балки регулируют каждый год до того момента, когда прекратится интенсивная усадка. Обычно на это уходит пять лет.

Важно. Метизы в кладке или бетоне должны быть максимально неподвижны. Крепеж ненадежен, если анкеры смонтированы под углом или их длина недостаточна.

Устройство висячих стропил

Двускатная крыша своими руками с висячими стропилами при пролете до 6 м монтируется в следующей последовательности:

  1. Выравнивают по горизонтали основание.
  2. На верхней обвязке размечают положение стропил. Обычно между ними 0,8-1,5 м.
  3. Собирают на земле фермы или арки из стропил, затяжек, ригелей.
  4. Поднимают и устанавливают фермы в проектное положение, начиная с крайних. Каждую фиксируют временными укосинами для сохранения вертикали, которую контролируют отвесом или уровнем.
  5. Натягивают шнуры по нижней и верхней точке между крайними конструкциями. По ним выставляют промежуточные элементы.
  6. Закрепляют фермы или арки коньковыми досками, контролируя соответствие расстояний между верхними и нижними точками.
Важно. Если между опорами более 6 м, ферму усиливают бабкой и подкосами. При монтаже стропильную конструкцию соединяют временными креплениями из диагональных досок.

Варианты крепления висячих стропил к мауэрлату

В распорной системе узел сопряжение стропил и мауэрлата выполняют по двум технологиям:

  • жестким способом, исключающим подвижку элементов;
  • подвижным, или скользящим, предназначенным для компенсации усадочных деформаций древесины.

Жесткое крепление осуществляется с запилом или без него. В первом случае в стропилах вырезают седло для посадки на опорный брус. Для этого применяют шаблон.Для дополнительной площади опирания и блокировки подвижек системы запил делают на мауэрлате (крепление с зубом) или на упорном брусе. Выборка древесины ослабляет сечение, поэтому не рекомендуется делать вырез более 1/3 высоты доски или бруса.

Как сделать двухскатную крышу дома – пошаговая инструкция

В узле без запила усилия от стропил мауэрлату передаются только через крепеж — металлические пластины, уголки и нагели. Дополнительно устанавливают упорный брусок длиной до 1 м, разгружающий сопряжение.

При подвижном способе элементы соединены не жестко. Деревянные конструкции могут перемещаться при колебаниях влажности, изменять размеры при усушке. Применяются специальные скользящие опоры, допускающие подвижку стропил вдоль оси. Такие крепления часто используют в деревянных постройках, где деформации значительны.

Как сделать двухскатную крышу дома – пошаговая инструкция

В случае, когда стропила жестко связаны с затяжкой в одну конструкцию, к мауэрлату крепят саму балку посредством уголков.

Устройство наслонных стропил

Последовательность монтажа нераспорной системы отличается от висячей:

  1. На внутреннюю опорную стену или столбы укладывают лежень в одном уровне с мауэрлатом.
  2. Устанавливают стойки.
  3. По ним монтируют коньковый брус.
  4. Чтобы опоры не смещались, их соединяют продольными и боковыми раскосами.
  5. Стропила опирают на стойки и брус поочередно, начиная с крайних, в коньке закрепляют внакладку или встык.

Применяют оцинкованные уголки, накладки, саморезы, хомуты, Т-образные пластины, шипованный крепеж.

Монтаж обрешетки

Обрешетка — основание для укладки кровельного покрытия. Одновременно усиливает стропильную систему, придает ей устойчивость и жесткость. Ее выполняют из доски, брусков, влагостойкой, фанеры, ОСП.Доски или бруски монтируют вдоль конька. Если расстояние между ними до 1 см или обрешетка выполнена из щитов или листов, то ее называют настилом. Если шаг больше, то это разреженная конструкция.

Для укладки крупноразмерных жестких материалов — волнистого шифера, профнастила, металлочерепицы, фальцованных листов используют разреженную обрешетку. Ее набивают по шаблону.

Как сделать двухскатную крышу дома – пошаговая инструкция

Если материал мелкоразмерный, тяжелый или гибкий — керамическая или битумная черепица, ондулин, рулонные виды — используют настил.

Как сделать двухскатную крышу дома – пошаговая инструкция

Обрешетка может быть одинарной или двойной. В последнем случае сначала укладывают ряд брусков с шагом 0,6-1 м, затем по ним набивают доски или щиты.

Если крышу предполагается утеплять и устраивать полноценный кровельный пирог, то монтируют дополнительно контробрешетку. Ее функция — создание вентиляционного зазора между слоем гидроизоляции и покрытием.

Алгоритм монтажа обрешетки с контробрешеткой:

  1. К стропильным ногам крепят гидроизоляцию.
  2. Сверху по стропилам набивают бруски толщиной 40 мм.
  3. Перпендикулярно укладывают доски обрешетки.

Завершают работы монтажом кровельного покрытия. Утеплитель и пароизоляцию устанавливают изнутри. теплоизоляционные маты помещают между стропилами, пленку или мембрану закрепляют сверху.

чертежи и фото, видео, стоимость

Обустройство крыши – один из заключительных этапов возведения любого здания. Монтаж крыши – ответственная задача, качество выполнения которой определяет характеристики будущего дома, в том числе и безопасность его обитателей. Поэтому данному этапу требуется уделить пристальное внимание. Но это не значит, что для того, чтобы возвести крышу, придётся вызывать профессионалов. При грамотном подходе все необходимые работы можно выполнить самостоятельно. А наша статья подробно расскажет вам, как делается крыша своими руками, чертежи и фото помогут вам разобраться в нюансах процесса обустройства и добиться отличного результата без лишних вложений.

Крыша своими руками: чертежи и фото

К обустройству крыши переходят после того, как все прочие основные работы завершены. То есть ваш будущий дом уже имеет надёжный фундамент и крепкие стены. Можно сказать, что крыша – это наиболее затратный элемент строения, а также требующий проведения кропотливых работ. Для того чтобы выполнить качественный монтаж кровли, необходимо, по крайней мере, знать, какие её виды используют сегодня и в чём их особенности.

Постройка без крыши – это не постройка. Потому что наличие крыши обеспечивает защиту от холода и осадков, удерживает тепло, делает здание красивым и пригодным для жизни. Как не может дом стоять без одной стены или без основания, так не может он стать полноценным жилищем и без хорошей, надёжной крыши. Поэтому самостоятельное возведение должно быть продуманным и взвешенным шагом, чтобы оно не превратилось в пустую трату сил и времени. Подумайте, что необходимо для достижения поставленной цели, проанализируйте все этапы и составьте подробный оптимальный план действий.

Кровля: какой она бывает?

Кровля: какой она бывает?

Первое, что стоит определить при планировании возведения кровли – это её вид. При этом можно, конечно, опираться исключительно на собственные эстетические предпочтения. Но этот вариант едва ли можно назвать оптимальным выбором. При определении подходящего типа кровли надо ориентироваться на особенности будущего здания, его назначение, размеры и прочие характеристики. Необходимо соотнести их с особенностями различных видов кровли, и тогда оптимальный выбор станет очевидным.

По крайней мере, вы выберите два варианта, наиболее подходящих к условиям строительства, а затем уже сможете пустить в ход ваши эстетические предпочтения. Итак, сегодня здания снабжают следующими видами кровли:

  • плоская – наиболее частый вид, применяющийся для многоэтажных жилых домов;
  • односкатная – простой и практичный вариант для построек хозяйственного назначения или помещений нежилого назначения. Часто такими крышами снабжают сараи и гаражи;
  • двухскатная – популярная и часто встречающаяся крыша. Чаще всего она венчает жилые деревенские дома, баньки. Конструкционно представляет собой две наклонённые плоскости, соединённые в верхней точке между собой;
  • четырёхскатная, или вальмовая – практичный и оригинальный вариант. Отличается сложностью в реализации в сравнении с вышеперечисленными;
  • мансардная – отличительная особенность такой крыши состоит в том, что её обустраивают под жилым чердачным помещением. Форма и вид могут различаться. Выполнить такой вариант довольно сложно. Для этого требуются тщательно продуманные чертежи;
  • ломаная – чаще всего этот вид кровли встречается в следующем конструктивном варианте: двускатная крыша с изломами по обеим сторонам, начинающимся в центре каждой стороны крыши. Однако ломаная кровля может выполняться и в других вариантах, а том числе и в мансардном.

Кровля: какой она бывает?

Определяясь с типом кровли для своего дома, обратите внимание на то, что выбирают при строительстве современных домов. Проанализируйте собственные потребности. Нужно ли вам жилое помещение на чердаке? Если необходимость в нём имеется, то есть смысл заняться более сложным в исполнении видом кровли – мансардной ломаной. Если же нет, то всегда может обратиться к «классической» двускатной конструкции.

Сложность работы с крышей определяется во многом не только выбранным типом кровли, но и тем, насколько большой площади она должна быть. Для больших домов возводить крышу сложно, для маленьких – проще. Имеет своё значение и планировка. Сложность крышной конструкции определяется в большей степени только от сложности изготовления системы стропил.

Стадия первая: подготовка

Стадия первая: подготовка

После того как вы определились с типом конструкции, пришёл черёд выбрать предпочтительные материалы. Тип материала тоже влияет на то, какой будет система стропил для вашей крыши. Ведь любой материал имеет вес, который оказывает давление. Поэтому нередко стропила требуют дополнительного усиления. Не менее важно определить, каким образом кровельный материал будет крепиться к доскам и прочие важные моменты.

Грамотно выполненный и достоверный чертёж – залог успешного решения задачи устройства кровли. Он является основой всех работ. Некоторые элементы кровли заслуживают быть выделенными на отдельную схему, особенно это касается тех узлов, которые отвечают за соединение усиливающих деталей и системы стропил.

Самый тяжёлый материал для кровли – это керамическая черепица. Конечно, она красива и экологична, но требует особой подготовки здания к дополнительной серьёзной нагрузке. Это относится не только к системе стропил, но и к стенам и фундаменту. Посмотрите несколько чертежей, которые могут быть вам полезными в процессе выполнения работ по устройству кровли своими руками.

Стадия первая: подготовка

Лучший материал для стропил – это хвойная древесина, влажностью 20%. На ней не должно быть ни суков, ни синевы.

Для решения вопроса обустройства крыши необходимо иметь:

  • гидроизоляционный материал;
  • пароизоляционный материал;
  • гидроизоляционную плёнку;
  • теплоизоляционный материал;
  • крепёж;
  • инструментарий.

Особенности создания стропильной системы

Особенности создания стропильной системы

Первая стадия создания стропильной системы – это установка железобетонной обвязки поверх стен. Это обязательный этап для любых домов, кроме брусовых. Обвязка необходима для усиления стен и выравнивания их по горизонтали, создания гладкой поверхности.

В каркас обвязки нужно вставить армированные шпильки, необходимые для крепежа мауэрлата. Их высота должна быть достаточной, чтобы выступать над мауэрлатом на 3 см. Из бруса 20х20 мм или 150х150 мм выполняется сам мауэрлат, назначение которого – служить основанием для стропил.

Не забудьте уделить достаточно внимания такому аспекту, как качественная и надёжная гидроизоляция. Соответствующий материал укладывается на обвязку. В качестве такового можно применить рубероид. Он доступен по цене и отлично справляется с функцией защиты от проникновения влаги. Сверху на него кладётся мауэрлат и закрепляется на шпильки оцинкованными гайками. Постоянно контролируйте степень ровности укладки мауэрлата с помощью исправного уровня.

Используя в работе деревянные элементы, позаботьтесь об обеспечении их долговечности. Для этого обработайте их антисептическими составами.

На следующем этапе устанавливаются так называемые стропильные ноги. Материалом здесь выступит брус 150х150 мм. Распорки, подкосы, стяжки создаются из досок подходящих размеров. Тип стропил может быть висячий или наклонный. Он определяется конструкцией самой крыши.

Пошаговая инструкция самостоятельного возведения крыши

Пошаговая инструкция самостоятельного возведения крыши

После установки наружных стропил нужно выполнить присоединение обрешётки. Она просто прибивается к стропилам. Материалом для неё служат доски в 2 см толщиной. Не забудьте об особенностях выбранного вами типа крыши, потому что именно он определяет конструкцию обрешётки – сплошной она будет или с зазорами.

Но перед обрешёткой надо решить ещё одну важную задачу – изолировать от влаги стропила. Если вы планируете использовать чердак под жилую комнату, то требуется дополнительное утепление. Теплоизоляция укладывается между стропилами. Используйте пенопласт или минвату. Если пропустить этот важный этап, то впоследствии придётся выполнять те же самые манипуляции под уже собранной крышей, что довольно неудобно. Поэтому заранее позаботьтесь об этом.

Для жилой комнаты утеплитель кладётся двойным слоем, каждый из которых составляем не менее 50 мм. Выбранный вами материал должен одновременно сохранять тепло и выполнять звукоизоляционную функцию. На утеплитель рекомендуется положить пароизоляционные материалы. В противном случае существует риск образования конденсата на утеплителе. Если вы строите крышу самостоятельно, то имеет смысл подробно следовать профессиональным советам и инструкциям, чтоб конструкция получилась максимально качественной.

Финишной прямой в создании кровли является укладка кровельного материала. Чаще всего используют шифер. Он недорогой, проверенный временем, долговечный. Но сегодня имеет смысл обратить внимание и на более современные материалы: черепицу, ондулин и др. В этом отношении советовать что-либо сложно, так как и свойства, и особенности у всех материалов разные, так же, как и их стоимость. Поэтому выбирайте на собственный вкус и в соответствии с вашими возможностями.

Итак, мы рассказали, как самостоятельно возвести крышу для дома. Надеемся, что наши советы и дополнительные материалы помогут вам выполнить все работы максимально качественно, и результат вас не разочарует. Ещё раз напоминаем, что к решению этой задачи необходимо подходить очень серьёзно и взвешенно, потому что она требует аккуратности, кропотливости и терпения. Желаем вам удачи!

Крыша своими руками: Видео

Пошаговая инструкция самостоятельного возведения крыши Загрузка...

Двухскатная крыша своими руками - пошаговая видео инструкция (фото, схема, план)

Не зря мы так часто употребляем выражение «крыша над головой», ведь ничуть не умаляя значение прочных стен, трудно представить себе дом без этого элемента. Что как не прочная кровля станет щитом между вами и непогодой, защитит от осадков и ветра. Только после возведения говорят о полноценном завершении строительства и о переходе к внутренней отделке дома. Качественно выполненный монтаж кровли определяет комфорт будущего жилища.

Содержание статьи

Двускатная крыша своими руками — популярная конструкция в частном строительстве, которую используют при строительстве домов из таких материалов: бруса, бревна, кирпича, блока, даже бетона. Вы без труда узнаете двухскатную крышу среди остальных конструктивных решений благодаря внешнему виду дома, напоминающему треугольник.

Выбор такого типа кровли объясняется доступностью используемых материалов и относительной простате монтажа, выполнить который под силу даже начинающему домостроителю.

Устройство

Двускатная крыша, в независимости от того простая она или мансардная, состоит из нескольких структурных элементов, отображенных на схематичном рисунке:

Стропильная система двухскатной крыши

Схема расположение элементов стропильной системы крыши

  1. Конек. Верхняя горизонтальна часть крыши, место соединения двух скатов. Она образуется там, где встречаются стропильные ноги.
  2. Стойка. Вертикальный конструкция, перенаправляющий вес кровли с конька по направлению к несущим перегородкам. Изготавливается из прочного бруса в здоровом состоянии, предпочтительно использование материала квадратного сечения 100х100 мм или 150х150 мм.
  3. Лежень. Расположенный горизонтально брус, соединяющий между собой стойку с несущей стеной. Опытные кровельщики отдают предпочтению пиломатериалу толщиной 100-150 мм.3 Конек крыши

    Конек крыши

    4

  4. Подкосы. Прикрепленные под углом доски, перераспределяющие нагрузку от стропильных ног к несущим конструкциям, расположенным ниже. Если пролеты превышают 6 метров в длину, возникает необходимость налаживания сложной системы таких подкосов — ферм. Благодаря им стропильные опоры способны выдержать даже колоссальные нагрузки.
  5. Стропильная нога. Без нее невозможно строительство своими руками, так как это базовый элемент конструкции. Стропила изготавливают из доски размером 50х150 мм или 100х150 мм. Стропильные ноги, встречаясь места расположения конька, образуют узнаваемый контур двухскатной крыши — треугольник. Предназначение этого элемента — нести на себе вес покрытия кровли, периодическую нагрузку, образуемую выпавшими осадками. Ноги устанавливаются с шагом в диапазоне 60 до 120 сантиметров в зависимости от используемого материала. Кровельные мастера советуют руководствоваться элементарным правилом: чем он тяжелее, тем чаще шаг.
  6. Кобылки. Доски удлиняющие стропильные ноги для формирования свеса двухскатной крыши, который по строительным нормам должен располагаться род углом, на расстоянии не менее, чем 0,5 метров от стены.
Стойки

Стойки

Стропильная система двухскатной крыши

Стропильная система двухскатной крыши

Кобылки стропильных ног

Кобылки стропильных ног

Виды стропильных систем

Есть несколько способов, как сделать двухскатную крышу для частного дома. Их различия можно объяснить использованием разных видов стропильных системы, которых насчитывается всего два:

  • Наслонные. Как следует из названия, эта конструкция подразумевает установку дополнительной опорной балки, которая должна располагаться в точности посередине между двумя несущими стенами. Получается, что стропила наслоняются на балку или на внутренние перегородки, передавая им нагрузку от веса двухскатной крыши. Этот способ приемлем для тяжелых перекрытий, также, если дом имеет большую площадь, а расстояние от стены до стены более 10 м. Наслонная стропильная система

    Наслонная стропильная система

  • Висячие. Они, в отличии от наслонных, опираются только на боковые перекрытия. Этот метод организации стропил создает негативный распирающий эффект, ликвидируемый при помощи затяжек, в качестве которых часто используются балки перекрытия. Затяжки могут быть верхние или нижние. Необходимо только учесть, что монтируя верхнюю затяжку, отступ от конька не должен составлять менее 500 мм. Висячие стропила

    Висячие стропила

Обе эти системы одинаково надежны, мансардная кровля предполагает их совместное использование, когда комбинирют висячие и наслонные стропила. Профессиональные кровельные мастера до проведения работ создают чертеж двускатной крыши — план, который отражает расположение всех элементов крыши, согласно которому производится расчет необходимых материалов.

Расчет кровли

Как любой строительный процесс, конструкция кровли дома должна создаваться своими руками на основании инженерного расчета. Для удобства его выполнения перед тем, как построить двухскатную крышу, нужно набросать примерный план, на которой обязательно должны быть указаны длина крыши вдоль конька, точная длина скатов, учитывая отвесы. На этом этапе уже должен быть определен уклон будущей кровли:

  • Если главным агрессивным фактором в зоне строительства является ветер, то он должен составлять 10-10о, чтобы его порывы не срывали кровельный материал.
  • Если же строительство затевается в зоне с большим количеством зимних осадков, целесообразнее уклон 35-45о, который не затрудняет соскальзывание снега с крыши.

Производя расчет необходимого материала, лучше округлять полученные значения в большую сторону, не усложняя вычисления вычетами отверстий под дымоходы или мансардные окна, дабы избежать путаницы.

Необходимые подсчеты не требуют знания сложных формул, так что выполнить их сможет каждый, кто прошел школьный курс математики. Однако, чем изощренней, сложнее двускатная крыша дома, тем выше сложность расчетов и схема стропильной системы.

Монтаж мауэрлата

Если расчет выполнен, а материалы закуплены, можно выполнять монтаж мауэрлата, а затем созданию обрешетки. Мауэрлат — это своего рода фундамент для будущей кровли. Только эта конструкция не из бетона, как основание для дома, а из соснового бруса.

Древесина хвойных пород — идеальный для этого материал, достаточно прочный и легкий, чтобы распределить вес крыши равномерно по периметру опорных элементов дома. Его размещают вдоль скатов кровли, между стропильной ногой и верхней частью стены.

крепление стропильных ног к мауэрлату

Крепление стропильных ног к мауэрлату

Для большей сохранности мауэрлата и долгого срока его службы, между ним и стеной прокладывают слой гидроизоляции, в качестве которого чаще всего выступает рубероид. В зависимости от материала, из которого возводится дом, монтаж мауэрлата выполняется различными методами.

Строительство своими руками предполагает проверку надежности соединения. Если речь идет о деревянном доме, крепеж можно делать при помощи шпилек или брусков, в кирпичном — используют металлическую проволоку, арматуру, в строениях из пеноблоков, газосиликата — бетонную стяжку.

Последовательность работ

Если бы существовала пошаговая инструкция о том, как построить двухскатную крышу, она бы начиналась с того, как крепить стропила. Висячие следует собрать заблаговременно, используя металлические уголки, болты. Первыми выполняют монтаж крайних конструкций, а только потом расположенных внутри.

Чтобы создать наслонную систему, необходимо сначала наладить лежень, на который будут устанавливаться опоры. Сборку можно будет считать завершенной после закрепления всех стропильных ног как показывает чертеж. Если их длины не хватает для создания свеса, ее увеличивают за счет крепления кобылок.

Следующий этап — монтаж обрешетки. Так как назначение ее сугубо практическое, в ход идет самый простой, дешевый материал, к примеру, необрезная доска или даже горбыль. Однако, не стоит пренебрегать удалением коры с поверхности дерева, эта нехитрая операция увеличит срок его эксплуатации. В зависимости от того, чем планируется укрывать крышу дома, различают два типа обрешетки:

  • Сплошная. Применяется в случаях, когда выбор пал на мягкие виды кровли, которые переживают новую волну популярности, в частности ондулин. Так как сами по себе они форм не держат, им необходима жесткая опора, чтобы избежать возможных деформаций от собственной тяжести или весом выпавших осадков. Сплошна обрешетка

    Сплошна обрешетка

  • Решетчатая. В этом случае доска укладывается не сплошным слоем, а с промежутками, шаг которых выбирают в зависимости от материала, используемого для покрытия. Чаще такая схема пользуется для создания обрешетки под металлочерепицу, шифер, профнастил. Решетчатая обрешетка

    Решетчатая обрешетка

Завершающий этап работ и последующая эксплуатация

Заканчивается строительство укладкой кровельного материала. Пошагово расписать монтаж каждого материала, коих на строительном рынке представлено очень много, будет сложно.

Поэтому придется ограничиться общими рекомендациями: строго придерживайтесь инструкции производителей, не забывайте о необходимости нахлеста между листами (рулонами), дабы избежать протечек, работайте аккуратно, стараясь не повредить материал.

Конструкция двухскатной крыши гарантирует:

  1. Отличное сопротивление порывам ветра;
  2. Легкий сход снега со скатов;
  3. Защиту от дождя и холода;
  4. Долговечность и надежность.

Если монтаж был произведен качественно с использованием современных материалов то кровля прослужит не один десяток лет, не требуя ремонта, не нуждаясь в сложном обслуживании. Поэтому не стоит экономить на кровельных работах, так как надежная крыша — это долгосрочная инвестиция в вашу комфортную жизнь!

Видео-инструкция

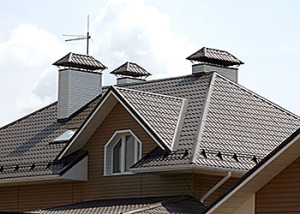

Крыша своими руками - пошаговая инструкция по возведению, с фото и видео

Крышa своими рукамиМногие владельцы загородных земельных участков в целях экономии предпочитают заняться строительством дома самостоятельно. При наличии определённых навыков это позволяет прилично сократить расходы на оплату труда наёмных рабочих. Завершающим этапом самостоятельного строительства здания является возведение крыши своими руками. Эта конструкция является неотъемлемой и одной из важнейших частей здания, которая защищает его от атмосферных воздействий. Следует заметить, что крыша своими руками не делается в одиночку, в любом случае понадобятся 2-3 помощника.

Определения элементов крыши

Для начала необходимо ознакомиться с некоторыми терминами и определениями:

  • Крыша – конструкция здания, закрывающая верхний этаж. Она обеспечивает теплоизоляцию и выполняет гидроизоляционные функции.
  • Кровля – покрытие крыши, обеспечивающее защиту от атмосферных осадков.
  • Мауэрлат – элемент кровельной системы, передающий нагрузку от конструкций крыши на несущие стены. Обычно представляет из себя брус или бревно, укладываемое на стены по периметру здания, но в случае монтажа металлического каркаса может быть выполнен из металлопроката — швеллера или двутавра.
  • Стропило – наклонный несущий элемент крыши, чаще всего в виде бруса. Совокупность стропил образует стропильную систему, несущую настил кровли и передающую нагрузку на мауэрлат.

Процесс возведения крыши

Приведённая ниже пошаговая инструкция по возведению крыши своими руками позволит избежать ошибок и построить крышу правильно. Технология производства работ включает в себя несколько этапов.

Составление чертежа конструкции крыши

Перед тем, как приступить к работам, необходимо составить подробный чертёж будущей конструкции скатной крыши, это позволит определить необходимое количество стройматериалов и подготовить нужный инструмент. Крыши могут быть односкатными, имеющими уклон только в одну сторону, двускатными и более сложных конструкций (четырёхскатными, шатровыми и шпилеобразными). Лучше всего взять за основу типовые чертежи конструкций крыш, разработанные профессионалами и имеющиеся в свободном доступе.

Монтаж мауэрлата

Крепление мауэрлата Обычно мауэрлат изготавливают из бруса сечением 150х100(150) мм. Его укладывают вдоль внутреннего края стены на гидроизоляционный материал, которым может служить двойной слой рубероида или полиэтилена. От наружных атмосферных воздействий мауэрлат защищают, если дом каменный – рядом кирпичной кладки, если деревянный – тем же слоем гидроизоляционных или облицовочных материалов. Брусья мауэрлата по периметру скрепляют между собой в единую конструкцию, выпиливая на половину толщины бруса отрезки длиной 100-150 мм. и соединяя их болтами или гвоздями. К деревянным стенам мауэрлат крепят металлическими скобами, к стенам из кирпича, пено- и газосиликатных блоков – с помощью резьбовых шпилек диаметром порядка 12-16 мм., замоноличеных в устроенный по верху стены железобетонный пояс. Шпильки располагают по периметру на расстоянии 1500-2000 мм., в брусе конструкции высверливают под них отверстия.

Монтаж стропильной системы

Монтаж стропильной системыЭто следующий этап возведения крыши своими руками. Схема расположения стропил определяется исходя из выбранных конструктивных особенностей крыши. Расстояние между элементами конструкции и размер сечения материала зависит от длины ската крыши. Так, при длине стропил до 4 метров шаг стропил варьируется от 1000 мм. (при сечении бруса 80х160 мм.) до 1800 мм. (при сечении бруса 90х180 мм.), при длине ската крыши до 6 метров для шага стропил 1000 (1400) мм. потребуется брус сечением 80х200 (100х200) мм. Однако данные величины не являются обязательными, если впоследствии рассматривается вариант укладки рулонной или плитной теплоизоляции, то целесообразнее всего будет подогнать шаг стропил под размер утеплителя. Так же на шаг и размер сечения стропил влияет тип и, соответственно, вес выбранной кровли. К примеру, тяжёлая керамическая черепица или шифер требуют большей несущей способности конструкций крыши, нежели кровля из ондулина или оцинкованной стали.

Важным моментом является выбор угла наклона крыши. Чем больше величина угла к горизонтали, тем меньшее количество снега будет задерживаться на крыше, что даёт возможность уменьшить сечение бруса для изготовления стропил. Оптимальным считается угол наклона 45 градусов, он обеспечивает устойчивость конструкции к сильным порывам ветра и одновременно не даёт скапливаться на крыше значительным снежным массам.

Крепление стропил

Крепление стропилК мауэрлату стропила крепятся несколькими методами, это может быть врезка с последующим креплением гвоздями или с помощью металлических кронштейнов. В случае использования кронштейнов трудозатратная врезка в стропильную ногу не требуется, соединение конструкций производится с помощью саморезов или болтов. Толщина металла кронштейна порядка 2 мм. и антикоррозионное покрытие обеспечивают надёжность и долговечность крепления. В последнее время при строительстве деревянных домов пользуется популярностью крепёжный элемент «салазки», который обеспечивает небольшую степень свободы крепления для компенсации возможных деформаций при осадке здания. Параллельно с креплением стропил к мауэрлату выполняется монтаж потолочных лаг – поперечных брусьев, служащих основанием для устройства пола чердака. Обычное сечение лаг – 100х150 или 200х100 мм, в зависимости от ширины пролёта здания. При соединении потолочных лаг со стропилами возможно обеспечить дополнительную прочность стропильной системе.

Верхняя часть стропил при монтаже крыши своими руками так же может соединяться несколькими методами:

  • внахлёст (при этом выполняется врубка на половину сечения стропил и сверлится отверстие для болтового соединения с использованием широких шайб)
  • способом обрезки торцов стропил под углом (верхние торцы бруса обрезаются для получения вертикального стыка, для обеспечения прочности узла применяют крепёжные пластины или деревянные накладки)

Для обеспечения дополнительной жёсткости, на расстоянии от верха стропил примерно в 1/4 от общей высоты конструкции, крепятся горизонтальные затяжки сечением 100х50 мм.

С процессом возведения стропильной системы двухскатной крыши, можете ознакомиться здесь.

Монтаж гидроизоляционной плёнки

Монтаж гидроизоляционной плёнкиПроизводится вдоль крыши непосредственно на стропила с помощью мелких гвоздей или строительного степлера. Работы начинают от низа стропил так, чтобы верхнее полотно перекрывало нижнее на 5-10 см. Плёнка при этом должна провисать, но не более чем на 2 см. На завершающем этапе этих работ поверх плёнки на стропила прибиваются контррейки сечением 25х50 мм.

Устройство обрешётки

Обрешётка служит для крепления элементов кровли к конструкции крыши. Обычно для её выполнения используют доски сечением 100х25 мм. и длиной, достаточной для перекрытия двух шагов стропильных ног. Крепление к стропилам производится с помощью гвоздей длиной не менее Устройство обрешётки100 мм. Стык досок обрешётки должен приходиться на опорах и расстояние между их торцами не должно превышать 5 мм. Доски, формирующие конёк (верх стропильной системы), должны находиться максимально близко друг к другу. Тип обрешётки выбирается исходя от вида настилаемой кровли. Для мягких, черепичных и рулонных кровель требуется выполнять сплошной настил. Иногда требуется устройство двухслойного настила, в этом случае первый слой досок располагается параллельно коньку, второй – перпендикулярно, вдоль ската крыши. Для шиферных и металлических кровель вполне подойдёт обрешётка с шагом досок, соразмерным с габаритами используемого материала.

Монтаж кровли

Монтаж кровлиВ зависимости от выбранного материала кровли применяется и соответствующий ей метод монтажа. Кровли из шифера, ондулина и гибкой битумной черепицы начинают с низа крыши, обеспечивая достаточный нахлёст вышележащего ряда на нижележащий. Шифер и ондулин крепят к обрешётке кровельными гвоздями, битумную черепицу – оцинкованными гвоздями с широкой шляпкой. Металлическую черепицу укладывают следующим методом: первый лист выравнивают по торцу крыши и карнизу, второй – выше первого, третий – сбоку, четвёртый – выше второго. Крепят листы металлочерепицы оцинкованными саморезами. Керамическую черепицу крепят снизу вверх рядами справа налево. Предварительно весь материал раскладывают на обрешётке равномерно, стопками по 5-6 плиток. Крепление к обрешётке выполняют оцинкованными шурупами.

Укладка теплоизоляции

Утепление мансардной крыши изнутри своими рукамиПроизводится изнутри крыши в пространство между стропилами. Утеплитель нарезается в необходимый размер так, чтобы ширина листа была на 20-30 мм. больше межстропильного расстояния. Это обеспечит фиксацию материала «враспор», для распрямления материала после заталкивания между стропилами необходимо нажать на середину листа. Поверх слоя утеплителя с помощью строительного степлера крепится пароизоляционная плёнка. Крепление плёнки необходимо производить с нахлёстом в 5-7 см.

Подробнее изучить процесс утепления крыши частного дома можете тут.

На этом монтаж крыши можно считать законченным. При приложении должных усилий и неукоснительном исполнении данной пошаговой инструкции крыша своими руками по качеству может быть построена ничуть не хуже, чем профессионалами.

Сколько стоит построить крошечный дом?

Вам нравится тенденция крошечных домов, которая наводняет нашу страну?

Что ж, я лично большой поклонник этого, потому что мне нравится идея избавиться от кучи долгов в доме. Мне также нравится тот факт, что о нем меньше заботиться. Они кажутся намного более экономичными с точки зрения обслуживания.

Я имею в виду, что площадь в квадратных футах не так уж велика, так почему это будет стоить вам руки и ноги?

Но сколько на самом деле стоят эти крошечные домики? Стоят ли они денег? А как можно сэкономить, если вы решили построить собственный крохотный домик?

Что ж, это все, что мы собираемся обсудить.Вот мои мысли по этому поводу:

Сколько стоит построить крошечный домик?

через Country Living

Это сложный вопрос. Настоящий ответ будет зависеть от того, в какой части мира вы живете. Я плохо разбираюсь в ценах по всей стране, поэтому не могу дать вам разбивку по вашему региону. Лучшее, что вы могли бы сделать (если вы хотите, чтобы кто-то построил для вас ваш крошечный дом), - это позвонить местному подрядчику и посмотреть, сколько они взимают за квадратный фут.

Затем вы можете просмотреть крошечные планы этажей. Если вы планируете ставить дом на фундамент, вам не понадобится специальный строитель.

Однако, если вы хотите, чтобы ваш крошечный дом был мобильным, вам нужно будет найти кого-то, кто специализируется на его строительстве. Они разбросаны по всей стране, поэтому используйте Интернет, чтобы найти их. Я живу в очень сельской местности, и мой муж во время своей основной работы встретил мужчину, который зарабатывает на жизнь строительством крошечных домов.

Так что, если я найду кого-нибудь у себя в лесу, я бы сказал, что они довольно хорошо везде.Надо просто посмотреть.

Но для моего района (а я живу в сельской местности Северной Каролины) мы с мужем недавно узнали, сколько стоит построить дом. Когда мы решали купить больше земли, мы не были уверены, хотим ли мы купить дом вместе с землей или построить дом на земле.

Однако мы отказались от строительства из-за дороговизны. Тем не менее, мы все же выяснили, что строительство дома будет стоить в среднем около 120 долларов за квадратный фут. Это означает, что для дома среднего размера 1500 квадратных футов мы планировали потратить около 200 000 долларов.Это выходило за рамки нашего бюджета, поэтому мы, естественно, передали эту идею.

Но не расстраивайтесь. Если у вас небольшой бюджет на строительство дома и вы хотите стать крошечным, возьмите ту же цифру и поймите, что вы можете построить свой собственный крошечный дом примерно за 36-60 тысяч долларов. Возможно, это не такая «крошечная» цифра, как вы надеялись, но у вас может быть свой собственный дом, построенный по индивидуальному заказу, всего за небольшую часть стоимости дома нормального размера.

Опять же, если вы решите пойти по этому пути, я рекомендую вам поговорить с генеральным подрядчиком в вашем районе, который может дать вам стоимость строительства в вашем конкретном месте (поскольку цифры сильно различаются), или поищите крошечного строителя дома в ваш район, который может также предложить некоторые цифры.Число, которое я только что выбрал, - это то, что мы обнаружили на собственном опыте.

Без сомнения, он изменится, поэтому вы можете быть удивлены, обнаружив, что его строительство может стоить вам меньше или намного дороже. Определенно, проведите собственное исследование, решая, находится ли построенный для вас крошечный дом в рамках вашего бюджета.

На что следует обратить внимание

через Tiny House Talk

1. Деньги, деньги, деньги

Когда вы решаете построить крошечный дом, это немного отличается от строительства «обычного» дома.Например, вам нужно действительно изучить вопрос финансирования.

Итак, если у вас нет денег вперед, то финансирование действительно может определить, какой тип дома вы можете построить.

Например, идея иметь финансируемый мобильный крошечный дом, вероятно, будет действительно трудной в поиске кредитора для этого. Становится все труднее и труднее просто получить финансирование для дома на колесах, и они (обычно) должны иметь под собой постоянный фундамент, чтобы их можно было финансировать, если только они не поступают напрямую от дилера на колесах.

Так что знайте, откуда берутся ваши деньги, прежде чем вы по-настоящему взволнованы строительством крошечного, потому что финансирование может быть определенным рассолом.

Но если вам нужно профинансировать крошечный дом, вы можете подумать о том, чтобы разместить его на постоянном фундаменте, поэтому, надеюсь, банки будут просто смотреть на него как на дом с небольшой площадью в квадратных футах.

Или вы можете пойти в автосалон, где продают дома модели парков. Они должны предлагать им финансирование в дилерских центрах, и они выглядят как маленькие крошечные домики.

Кроме того, вы могли бы подумать о покупке действительно небольшого передвижного дома, который поступает прямо от дилера, чтобы вы могли там найти варианты финансирования.

2. Можно ли вписаться в крошечный?

Как я сейчас учусь, стать крошечным - нелегкий подвиг. Дом, в который мы сейчас переезжаем, расположен на большой площади, но меньше тысячи квадратных футов с подвалом под ним.

Итак, мы, семья из 5 человек, должны действительно избавляться от всего, что не служит цели, имеет какую-то сентиментальную ценность или делает нас счастливыми.С детьми это может быть непросто.

Но я уверен, вы можете только представить, какие маленькие спальни в этом доме. К счастью, подвал превратится в большую игровую площадку для мальчиков в дождливые дни, но нам все равно придется выбирать, что нам нужно, а что нет.

Так что подумайте об этом, прежде чем принимать решение стать крошечным. Вы действительно будете счастливы, ведя крошечный образ жизни? Мы не будем такими крошечными, как некоторые, но для нас уменьшение площади в квадратных футах (как мы считаем) сделает нас счастливыми и впишется в наш образ жизни.

Но это личный выбор, который вы должны решить сами.

Как я могу сэкономить на сборке?

via Houzz

1. Вытащите молоток и гвозди

Обрамление собственного крошечного дома может сэкономить вам немало денег. Даже если у вас есть генеральный подрядчик, почти все, что вы можете сделать самостоятельно, сэкономит вам приличную сумму денег.

Потому что, выполняя работу, вы платите только за материалы. А если вы нанимаете кого-то другого, вы платите за материалы и труд.В наши дни труд стоит довольно дорого.

Итак, если у вас есть навыки, чтобы построить крошечный дом, тогда вам действительно стоит подумать о том, чтобы засучить рукава и взяться за работу самому.

Или, может быть, заручиться поддержкой тех, кто умеет это делать. Друзья со столярными навыками - это великие сокровища, которые вы можете не ценить, пока вам не понадобится что-то построенное. Мой муж очень умело работает руками, и я не могу сказать вам, сколько денег он сэкономил нам благодаря этому.

2. Все необходимое своими руками

В каждый дом потребуется электричество и водопровод. Вы можете решить сделать это по-разному. Вы можете провести традиционное электричество по всему дому. Если вы все же решите это сделать, обратитесь к квалифицированному электрику. С электричеством не стоит возиться.

Но вы также можете выбрать солнечные батареи или ветряную турбину для питания вашего дома. В любом случае вам все равно понадобится помощь кого-то, кто специализируется в этих областях или имеет опыт.

Всегда помните, что при выполнении электромонтажных и сантехнических работ вам понадобится совет профессионалов, потому что вам, возможно, придется получать разрешения, и в этом случае вам обязательно нужно будет пройти проверку, чтобы убедиться, что ваш дом безопасен. В конце концов, безопасность имеет первостепенное значение.

3. Крошечная крыша

Одна из самых больших вещей, которые мне нравятся в крошечных домах, - это низкие затраты на обслуживание. В большинстве домов, когда вам нужна новая крыша, вы могли бы также пойти дальше и спланировать получение ссуды, потому что вам повезло получить около 10 000 долларов.

Но в крошечном доме не так уж много крыши, поэтому не требуется столько же материалов и времени. Что должно означать меньшие расходы.

Итак, если вы хотите сэкономить на сборке, вы можете сделать свою крошечную крышу самостоятельно. Вот ресурс, который может вам помочь.

Но, как всегда, мы всегда рекомендуем вам обращаться за помощью к тем, у кого есть опыт в выполнении любого типа проекта DIY.

4. Подержанные вещи - ваш друг

Подержанные товары всегда будут вашим другом при строительстве дома.Вы можете найти старую древесину и использовать ее для сайдинга. Вы можете найти подержанные двери и окна, которые потенциально могут сэкономить вам кучу денег.

Так что не бойтесь делать покупки в магазинах вторсырья. У них часто есть вещи, которые можно забрать домой и отремонтировать. Они могут отлично смотреться в вашем доме и сэкономить вам кучу денег.

5. Проявите творческий подход к дизайну.

Я знаю по собственному опыту, что если вы проявите творческий подход, вы можете сэкономить кучу денег при ремонте дома.

Здесь я поделился своим опытом модернизации нашей ванной комнаты с очень ограниченным бюджетом, а вот статья, в которой мы сделали то же самое на нашей кухне.

Итак, если я смогу переделать эти комнаты в полноразмерный дом с ограниченным бюджетом, я уверен, что некоторые из тех же идей можно применить и к крошечному дому.

Например, вы можете использовать пол из деревянных досок вместо сборных полов, чтобы сэкономить деньги. Вы можете построить свои собственные шкафы и использовать открытые стеллажи, чтобы сэкономить на кухне.Вы также можете сделать свои собственные светильники и купить краску со скидкой.

Также подумайте о создании собственной мебели. Возможно, вам придется переосмыслить свои планы относительно кровати размера «king-size», но мы смогли объединить два предмета мебели в один (кровать и комод), когда строили нашу кровать.

Как вы понимаете, есть много способов сэкономить на украшении интерьера вашего крошечного дома.

6. Некоторые «крошечные» предметы не имеют крошечных цен

Когда вы думаете о своем бюджете на крошечный дом, действительно подумайте о том, как вы можете сэкономить деньги, потому что есть некоторые предметы, независимо от того, как вы их нарезаете, они просто дороже, потому что они специально созданы, чтобы поместиться в крошечном доме.

Например, мы покупали дровяную печь, чтобы добавить ее в наш будущий дом. Опять же, наш дом просто меньше. Она не считается крошечной, но нам не нужна полноразмерная дровяная печь, иначе мы будем готовить. Я был ошеломлен, обнаружив, что эти печи стоят больше, чем моя большая дровяная печь, которая у нас сейчас есть.

Так что будьте готовы к повышению цен на бытовую технику, дровяные печи и т. Д. Возможно, вы захотите найти способ освободить место для полноразмерной бытовой техники в своем крошечном доме, чтобы сэкономить деньги, или вы можете выяснить, где Вы можете сэкономить деньги в другом месте, чтобы иметь возможность лучше позволить себе повышение цен на крошечную бытовую технику.

Что ж, я надеюсь, что это руководство дало вам несколько вещей, которые следует учитывать при принятии решения, строить ли крошечный домик или нет. Я узнал из своих суровых испытаний домашней охоты, что чем более вы образованы, тем лучше вам будет.

Но я хотел бы услышать ваши мысли. Сколько вам стоило построить крошечный дом? Есть ли у вас какие-нибудь советы по экономии денег на постройке для тех, кто подумывает построить крошечный дом? Если вы собираетесь стать крошечным, в каких областях вашего бюджета вы зацикливаетесь? Я уверен, что наше сообщество будет рад помочь, где может.

Нам всем приятно слышать от вас. Обязательно оставьте нам свои комментарии в графе p

.

Планы крошечных домов - Строители крошечных домов

На что обращать внимание при планировании крошечных домов

Когда вы ищете планы крошечного дома, есть несколько вещей, на которые вы захотите обратить внимание. Не все планы одинаковы.

Целевая аудитория

Часто упускаемый из виду аспект планов крошечных домов - это уровень опыта, ожидаемый от читателя или строителя.Например, обычный дом планы обычно включают план этажа, а затем страницу с подробной схемой, на которой показано, как материалы сочетаются друг с другом в определенных областях. дома (например, над окном или на крыше). Затем ожидается, что строитель воспользуется своими знаниями, чтобы заполнить пробелы. Такой подход делает имеет смысл для более крупных проектов, так как наличие чертежей, показывающих размещение каждой стойки, было бы утомительным и сделало бы планы слишком многословными.Проблема в том, что Если вы не являетесь опытным строителем, в этом стиле планов могут отсутствовать важные детали, которые вам нужны. Если вы новичок в строительстве, поищите планы которые удобны для самостоятельной работы.

Сделай сам

Не очень подходит для самостоятельной работы

Источник

Еще одно важное соображение при оценке планов - это источник планов.В частности, квалифицирован ли автор и построили ли они один или несколько домов с использованием планов. Одно дело - знать, как пользоваться такой программой, как SketchUp, и совсем другое - правильно понимать строительные методы. Проблема в том, что если вы не знаете, каковы правильные методы строительства, может быть трудно определить, знает их. В конце концов, мы не знаем того, чего не знаем. Один из признаков, который вы можете использовать, чтобы определить тех, кто более квалифицирован, - это наличие у них построили хотя бы один дом, желательно много, интересующего вас проекта.Преимущество создания нескольких копий одного и того же дома У дизайнера была возможность проработать любые изломы, которые могли быть случайно включены в первую итерацию. Крошечные домостроители продает только планы домов, которые мы уже построили сами.

Список материалов

Ценность подробного списка материалов невозможно недооценить.Список материалов может сэкономить ваше время и деньги, часто значительно превышая затраты. планов. Со списком материалов вы можете значительно сократить количество походов в магазин, так как заранее будете знать, что вам нужно. ты начинаешь. Это может быть невероятно неприятно покупать все расходные материалы, которые, как вы ожидаете, вам понадобятся в течение дня, только для того, чтобы вернуться на рабочее место и понимаете, что что-то забыли, и вам нужно вернуться в магазин.В зависимости от вашей близости к магазину, каждая поездка может легко потребовать часть вашего дня.

Наличие списка материалов также может сэкономить много денег, поскольку вы можете воспользоваться значительными скидками для строителей в большом магазине. магазины. Я подробно расскажу, как это сделать, в Руководство по проектированию и строительству крошечных домов.

Формат

Наконец, вам нужно будет рассмотреть формат планов, которые вы покупаете. Некоторые планы имеют изменяемый формат, например SketchUp или AutoCad, а другие можно только распечатать. Это может быть чрезвычайно важно, если вы планируете изменить планы по сравнению с первоначальным строителем. разработан.С другой стороны, если вы хотите построить именно то, что изначально построил конструктор, формат плана не так важен.

Когда планы вашего крошечного дома представлены в удобном для изменений формате, вам или архитектору будет значительно легче вносить любые изменения. Если планы приходят только в виде бумажных планов или PDF-файлов, которые вы распечатываете сами, любые изменения потребуют воссоздания планов в инструменте редактирования, опять же как SketchUp, а затем изменения применяются.Этот процесс может значительно увеличить стоимость и время, необходимое для внедрения ваших изменений.

.

Как сделать каркас крыши сарай своими руками [Пошаговое руководство]

Готовы построить сарай? Просто интересно, какую крышу построить и как все это сочетается? Когда начать? Не волнуйтесь; мы все были там. Углы, длина, уклоны - все это часть конструкции и конструкции крыши.

Чтобы упростить задачу, мы составили практическое руководство по созданию каркаса односкатной крыши с пошаговым руководством для некоторых наиболее популярных конструкций односкатной крыши. Мы дадим вам несколько советов и приемов, которые упростят сборку, а также поможем понять некоторые термины сборки.

Итак, налейте себе любимый напиток, расслабьтесь и наслаждайтесь нашим маленьким руководством. Надеемся, мы ответим на все ваши вопросы.

Shed Roof Framing Shed Roof Framing

Факторы, влияющие на конструкцию односкатной крыши

Типы кровельных материалов

Фанера или OSB являются наиболее распространенными материалами, используемыми для обшивки кровли. Она должна соответствовать местным нормам по толщине (не менее 3/8 дюйма), которая также зависит от расстояния между стропилами или фермами.

Наклон крыши определяет кровельный материал, который вы можете использовать. Асфальтовую черепицу можно укладывать с шагом от 2 до 12 и более . Для 2/12 доступны специальные черепицы, но лучше использовать другие материалы. Если кровля меньше 2/12, она должна быть металлической или покрытой резиновой мембраной.

Вы вложили много пота и денег в строительство своего навеса, поэтому защитите свои вложения, используя войлочную бумагу, защиту от льда и кромку от капель. Они могут не понадобиться в сарае, но они продлят срок службы крыши и защитят все, что вы храните в сарае.

Климат

Место, где вы строите, влияет на наклон крыши и конструкцию. Снеговая нагрузка, сила ветра, дождь и жара - все это климатические факторы, влияющие на крышу. Большинство конструкций крыш можно заставить работать в любом климате, просто имейте в виду, что их строительство может потребовать более высоких затрат.

Чем выше потенциал снеговой нагрузки, тем выше должен быть уклон (4/12 или лучше). Дождь может скапливаться на крыше с низким уклоном, гнить кедр и битумную черепицу, а также находить или увеличивать щели, вызывающие утечки.Влажная черепица может привести к образованию мха, который также разложит ее.

Сильный преобладающий ветер или порывы обычно означают более низкий уклон наветренной стороны для уменьшения силы ветра. Крыша солянки рассчитана на прибрежные ветры. В жарком и засушливом климате крыша с низким уклоном часто имеет хорошую вентиляцию и изоляцию.

Тип навеса

Различные стили крыши сочетаются с определенными конструкциями. Если все стены имеют одинаковую высоту, хорошо подойдет крыша Gable, Hip и Gambrel.Если вам нужна высокая и низкая сторона, вам подойдет Saltbox, Skillion или односкатная крыша.

Если вам нужно много полезного чердака / складского помещения, лучше всего подойдет крыша Gambrel или сарай. Если вам нужна высота или место для хранения с одной стороны, но не с другой, Saltbox - идеальный вариант. Двускатная или шатровая крыша даст более высокий центр хранения или высоту.

Крыша Skillion или Shed представляет собой односкатную крышу, идущую от высокой стены к нижней стене. Наклон определяет, является ли это крышей Skillion (больше 6/12) или односкатной крышей.Это позволяет много места для хранения на одной стене и меньше - на другой.

Объяснение общих терминов для кровли

  • Уклон
    Измеряет подъем в дюймах на каждый фут расстояния по горизонтали: подъем на 3 дюйма для пробега длиной 12 дюймов (3/12).
  • Шаг
    Высота крыши по сравнению с общим пролетом крыши, обычно выражается как отношение в футах (от 6 футов к 18 футов или 8:16). Пролет расстояние от одной стропильной опорной стенки к другой стропильной несущей стене.
  • Уголок
    Используется для распила стропила там, где оно встречается с коньковой балкой, и для вырезания пасти птицы у стены. Он измеряется от горизонтальной линии стены до наклонного стропила с использованием подъема через пролет: угол 14 ° дает уклон 3/12, 4/12 - угол 18,2 °, а 6/12 - угол 26,6 °.
  • Конек
    Верхний край, где встречаются два ската или настила крыши.
  • Коньковая балка
    Передает нагрузку на крышу на коньки фронтона или стойку и поддерживает коньки стропил на коньке.Он может быть под стропилами для поддержки, или стропила могут быть привязаны к нему для поддержки.
  • Коньковая доска
    Это доска, которая поддерживает верхний конец стропил, поддерживает расстояние и помогает конструкции крыши работать как связная система.
  • Хомуты
    Горизонтальная планка, которая помогает удерживать вместе два противоположных стропила и, следовательно, крышу; часто располагается на 1/3 - 1/2 стропила между коньком и потолком.

  • Birdsmouth ли вырезать выемкой в ​​стропила, где она лежит на верхней плите опорной стенки; он помогает передавать усилие крыши на стену и облегчает надежное прикрепление стропила к стене.
  • Длина стропил
    Расстояние от балки конька до стены, рассчитывается с использованием общего подъема на протяжении всего пролета (теорема Пифагора). Если у него есть свес, он добавляется после расчета длины стропила.

Как крыша выдерживает снеговые нагрузки
Кровля обычно может выдерживать снеговую нагрузку, превышающую ее номинальную, в зависимости от площади притока, продолжительности и инерции. Чем ближе стропила вместе, чем толще их глубина, тем больше используется воротниковая стяжка, и чем больше уклон, тем лучше они выдерживают снеговую нагрузку.Кроме того, чем больше уклон, тем больше сила тяжести для крыши, чтобы сбрасывать снег.

Площадь притока - это максимальное расстояние между стропилами: 12 дюймов означает 6 дюймов площадь притока, 16 дюймов - 8 дюймов площадь притока и 24 дюйма - 12 дюймов площади притока. Чем больше расстояние между стропилами, тем большую снеговую нагрузку несет каждое стропило.

Продолжительность - это время, в течение которого снег остается на крыше, прежде чем он тает, испаряется или соскальзывает; он обычно кратковременный, поэтому ущерб меньше, чем при круглогодичном накоплении.

Инерция основана на времени, за которое снег собирается на крыше. Момент инерции велик, поскольку снег собирается в течение нескольких часов, дней или даже недель. Так что крыша успевает приспособиться к нагрузке.

В чем разница между уклоном и уклоном

Угол наклона измеряет высоту крыши, ее общий подъем по сравнению с общим расстоянием, которое крыша покрывает из стороны в сторону или ее пролетом, в футах. Это соотношение.Если коньковая балка или пик на 6 футов выше горизонтальной высоты стены; это общий рост. Пролет общего расстояние от одного стропильной опорной стенки к другой опорной стенке стропила; обычно удваивают пробег стропила. Например, если высота подъема составляет 6 футов, а пролет - 24 фута, шаг будет 6/24 или 1/4.

Уклон - это отношение подъема стропила по длине, обычно измеряемое в дюймах или в долях. Расстояние по горизонтали от опорной стенки к осевой линии под коньковой балкой прогон.Расстояние по вертикали от верхней плиты до верха коньковой балки - это подъем. Он сравнивает расстояние в дюймах для каждой горизонтальной ноги или бега. Подъем на 6 дюймов по сравнению с 12-дюймовым бегом - это уклон 6/12.

Шаг больше подходит для строительства здания и расчета потребности в материалах, а уклон - для конструкции крыши.

Типы крыш по уклону

Есть 3 основных типа крыш; плоский, пологий склон и крутой склон - Гамбрель представляет собой сочетание низкого и крутого склона.

Flat Roof - имеет уклон 2/12 и менее, обычно покрывается металлом или мембраной. Очень слабый ветер или его отсутствие, но очень медленно проливается снег или дождевая вода; может потребоваться специальная дренажная система.

Низкий уклон - имеет уклон от 2/12 до 4/14, обычно покрывается черепицей или сталью. Воздействие ветра меньше, но снег, дождь и мусор проливаются медленно.

Крутой склон - имеет уклон более 4/12 и покрыт черепицей или сталью.Он должен выдерживать большую силу ветра, но быстрее проливает дождь, снег и мусор.

Types of the Roof by Slope Types of the Roof by Slope

Требования Строительного кодекса

Строительный кодекс выделяет приемлемые материалы для различных уклонов, стилей и климатических условий крыш. В нем подробно описаны все факторы конструкции крыши, даже вентиляция. Однако он не решает проблему подтекания.

Строительные нормы и правила также детализируют требования для районов со значительным снегопадом. Он часто включает требования к более крутому уклону крыши.Возможно, вам также понадобятся штампованные чертежи фермы. Или вам может потребоваться более толстый деревянный материал для конструкции стропильных ферм. В некоторых областях также указаны требования к высоте от уровня земли до карниза. Также часто учитывается влияние на соседние строения или свойства.

Перед началом работы лучше всего проконсультироваться в местном строительном управлении. Убедитесь, что ваша структура соответствует требованиям кода.

Различия между стропилами и фермами

Стропила и фермы используются для создания конструкции крыши.Основное отличие состоит в том, что ферма изготавливается на заводе по техническим стандартам. Он часто использует более мелкие элементы для формирования сети треугольников поддержки. Стропила обычно изготавливают на стройплощадке из бруса большей толщины. Разрезы для привязки к коньковой балке и птичьему рту к стене выполняются индивидуально, добавляются завязки-воротники.

Стропила с коньковой балкой

  • Доски размером 2 × 6 или более, срезанные под углом, чтобы прилегать к коньковой балке, проходящей по всей длине крыши, или выше.У них также обычно есть выемка для пасти птицы, поэтому они крепятся к верхней панели стены.

Стропила для наклонных, наклонных или наклонных

  • Проходят через верхнюю плиту низкой стены над верхней плитой высокой стены. Они часто имеют выемки на обеих стенах и выступают за несущие стены, образуя карниз. Обычно это доски 2 × 6, но они могут быть толще в зависимости от уклона, снеговой нагрузки и пролета.

Фермы

  • Обычно изготавливаются в соответствии с техническими стандартами.У них есть диагональный верхний элемент, который образует скат крыши, а нижний элемент проходит по пролету крыши. Верх и низ соединены более мелкими деталями, которые образуют соединительные треугольники. Треугольники переносят нагрузку с настила крыши на стены или опоры.

Когда использовать фермы, а когда стропила?

  • Используйте стропила для проектов с меньшим пролетом и фермы для проектов с большим пролетом. Стропила лучше подходят для открытого чердака или сводчатого потолка, и их не нужно заказывать заранее.Исторически стропила проходили на таком же расстоянии, что и современные фермы, но сегодня главным фактором является стоимость. Рассчитайте стоимость материала для постройки крыши с использованием стропил, затем позвоните в компанию, занимающуюся фермой (или две или три), и получите расценки на ту же крышу, сделанную из ферм. Не забудьте учесть стоимость доставки и использования крана для подъема ферм на крышу (при необходимости). Чем дальше вы находитесь от производителя ферм и крана, тем выше стоимость, поэтому стропила могут быть лучшим вариантом.

Что лучше: стропила или фермы?

  • Зависит от того, что вы строите, поскольку структурная целостность правильно построенных стропил такая же, как и у фермы.Стропила заменяют фермы, потому что они легче покрывают более широкие пролеты. Часто они стоят дешевле, так как изготавливаются из пиломатериалов меньших размеров, чем стропила. Поскольку фермы собираются на месте, они прибывают готовыми к установке, что экономит время. Однако заказывать их нужно за недели, а иногда и за месяцы. Стропила отлично подходят для сараев или гаражей или даже для небольших пристроек к дому, и их не нужно заказывать заранее.

Какой вариант быстрее и безопаснее?

  • Стропила быстрее для небольших проектов.Однако для больших зданий предварительно заказанные фермы поступают в установленный срок и могут быть установлены за день или два. На строительство стропил для одного и того же проекта у квалифицированных плотников могут уйти недели или месяцы.
  • И фермы, и стропила безопасны для строительства крыш. Однако безопасность - это вопрос человеческих знаний, планирования и ошибок. Длина и вес стропил может легко обрабатываться одним человеком в сарае. Но для фермы для дома может потребоваться 2 или 3 рабочих или кран. Не укрепить стены или поставить руку или ногу не в то место - человеческая ошибка; знания и планирование предотвращают ошибки.

Обрамление Наиболее распространенные типы крыши

Двускатная крыша

Двускатная крыша сарая может быть построена с помощью стропил с коньковой доской 1 × 6 или с использованием ферм. Многое зависит от размера конструкции и желаемого чердака, чердака или высоты над уровнем моря. Простая двускатная односкатная крыша часто строится из бруса 2х4 или 2х6 для стропил и 2х4 для воротниковых стяжек. Стропила угла срез на конце хребта и зубчатый с birdsmouth, где она соприкасается с верхней пластиной опорной стенки.

Строительство ферм на месте несложно для сарая. Стропила обрезаются под углом друг к другу вместо коньковой доски. Потолок балочных пролетов от опорной стены, чтобы поддержать стену и сидит на стенах. Это угол, вырезанный там, где он встречается со стропилами. Используйте треугольные или квадратные косынки, вырезанные из оболочки толщиной ½ дюйма, чтобы соединить 3 части фермы вместе. Не забудьте продлить стропила за стены для карниза и обрезать концы так, чтобы они были параллельны стенам для крепления облицовки.

Крыша Gambrel

Односкатная крыша Gambrel требует значительно большего количества вырезов под углом, чем двускатная крыша, но обеспечивает больше места для хранения вещей на чердаке.Сделать фермы своими руками намного проще, чем построить стропильную систему или даже купить готовые фермы.

Чтобы сделать угол ферм своими руками, отрежьте 2 × 4 части для верхнего откоса до желаемой длины. Затем отрежьте нижний откос 2 × 4 части, чтобы они соединились с верхней частью и переместились на верхнюю пластину. Сделайте треугольные косынки, используя фанеру ½ дюйма, чтобы прикрепить 4 части, чтобы сформировать ферму. Балка потолка 2 × 4 или 2 × 6 (или более тяжелая) соединяет нижнюю часть фермы там, где она находится на верхней пластине.Размер балки перекрытия зависит от пролета и того, что вы планируете хранить на чердаке.

Крыша соляного ящика

Крыша соляного ящика сконструирована так же, как и двускатная крыша, за исключением того, что один скат крыши длиннее другого, поскольку опорные стены имеют разную высоту. Гребень смещен от центра и ближе к более высокой стене.

Стропила имеют разрез под углом, чтобы встретиться с коньковой доской, и выемку в виде «птичьего рта» в местах пересечения с опорными стенками. Хомут-стяжка часто соединяется с короткой частью на верхней пластине, а затем проходит горизонтально к длинной наклонной части.Большинство частей изготавливаются из пиломатериалов 2 × 4 или 2 × 6.

Skillion - Каркас односкатной крыши

Крыши Skillion и Shed образуются односторонними стропилами 2 × 4 или 2 × 6 (или более толстых), простирающихся от низкой стены до высокой стены. Если вы планируете использовать карниз для защиты стен сарая, убедитесь, что вы добавили дополнительную длину при измерении стропил.

Я предпочитаю вырезать «птичий пасть» там, где стропила опираются на высокую стену и низкую стену и расширяют их с обоих концов, образуя карниз.Я также обрезаю каждый конец вертикально для облицовки и блокирую или закрепляю стропила, чтобы предотвратить скручивание под снеговой нагрузкой.

Наклон к каркасу односкатной крыши

Односкатная крыша означает, что она прикреплена к существующей конструкции. Верхний конец стропил устанавливается на пластину ригеля, прикрепленную к существующей стене. Нижняя часть делается так же, как Skillion или односкатная крыша. Вырежьте птичий рот там, где он сидит на низкой стене, и вытяните его за стену для карниза.

Lean to Shed Roof Framing Lean to Shed Roof Framing

Вальмовая крыша

Вальмовая крыша хорошо защищает от снега, дождя и листвы и может быть сделана с помощью ферм или стропил. При использовании стропил к укороченной коньковой доске, которая не проходит по всей длине здания, крепятся обычные стропила. Обрежьте конец гребня с углом срезом, а на опорной стенке верхней пластине с выемкой birdsmouth.

Обычные стропила обычно идут от каждого конца коньковой доски с одинаковым срезом под углом и «птичьим ртом» там, где она сидит на торцевых стенах.Четыре стропила вальмы срезаются под углом, чтобы поместиться между двумя перпендикулярными общими стропилами на конце коньковой доски. На нижнем конце сделана выемка, чтобы лучше сидеть на углу двух стен.

Более короткие стропила или домкраты обрезаются под углом для крепления к набедренным стропилам и имеют выемки для стены. Все стропила имеют одинаковое расстояние между центрами 12, 16 или 24 дюйма. Несмотря на то, что нужно вырезать много углов и вырезов, это довольно простая, но привлекательная крыша.

Каркас плоской крыши

Плоская крыша имеет уклон от 1/8 дюйма на фут до 2/12.Он не идеален для снега или сильного дождя, но современные материалы и надлежащий дренаж помогли. Если вы строите плоскую крышу, постарайтесь сделать ее наклонной в разных направлениях к водостокам или желобам; представьте себе плоскую шатровую крышу. Из-за нагрузки или веса рекомендуется проконсультироваться с местным строительным отделом. Также, если это рекомендовано, используйте более толстые строительные материалы.

Процесс создания каркаса односкатной крыши - Пошаговые инструкции

Обрамление односкатной крыши аналогично обрамлению стены.Облицовочная доска является нижней пластиной, а коньковая доска - верхней пластиной. Будьте проще и помните; это сарай! Придерживайтесь основ упрощенного дизайна и используйте размеры, которые не вызывают отходов. Обшивка поставляется в виде листов 4 × 8, а размер пиломатериалов кратен 2 футам. Самые ровные навесы идеальны, даже если вам нужны карнизы со всех сторон. Возможно, вам придется разрезать лист 4 × 8 пополам, но минимальные отходы означают меньшие расходы.

Построить фермы или стропила для садового сарая довольно просто.Если это сарай или гараж, то изготовленные фермы дешевле. Разложите конструкцию стропил или фермы и определите необходимые углы, пасть или косынки. Вырежьте кусок или части выкройки, проверьте соответствие, затем вырежьте, соберите и обрамите крышу.

Безопасность прежде всего

Ежегодно тысячи несчастных случаев на строительстве происходят. Будь то наступление на гвоздь, скручивание при переноске груза, обрезание пальца специальной пилой, падение сломанных костей с лестницы или серфинг по крыше по мокрой обшивке, не выдержав удара.Большинство несчастных случаев можно избежать, и обычно это просто человеческая небрежность.

  • Лестницы упрощают и безопаснее достигают высоты стропил или ферм. Свяжите лестницу, используйте стойки, чтобы стабилизировать ее, убедитесь, что она стоит на твердой, ровной поверхности и не перегибается.
  • Защитные очки необходимы на строительной площадке. Опилки, осколки гвоздей и разлетающиеся обломки - вот некоторые из опасностей, от которых вам нужно защищать глаза; дешевый способ минимизировать риск.
  • Защитная обувь - это всегда хорошая идея.Сандалии или бегуны могут быть легкими и удобными, но наступите на гвоздь или наденьте ферму на место, и вы почувствуете это.
  • Рабочие перчатки защищают от осколков и порезов, а некоторые даже улучшают сцепление с гвоздями и деревом.
  • Страховочный трос и привязь - хорошая идея при работе на крыше. Убедитесь, что вы привязали его к чему-то, что не будет уезжать или к тому месту, где оно будет развязано, потому что мешает.

Выберите кровельный материал.

  • Для строительства ферм используйте брус 2 × 4, а косынки сделайте из фанеры ½ дюйма.
  • Сделайте стропила из бруса размером 2 × 6 или больше, чтобы стропила не повредила стропило. Более толстая древесина также облегчает изоляцию, если вы захотите.

Определить подъем

Умножьте подъем в одном футе на общую длину склона.

Например, :

Чтобы построить односкатную крышу на односкатном навесе размером 4х8 дюймов, мне нужно знать, где прикрепить пластину гроссбуха. Ригель - это то, к чему стропила будут прикреплены к существующему зданию.Используя наклон, я могу рассчитать, насколько высоко от вершины наклонной стены должна быть бухгалтерская книга.

Для уклона 3/12 умножьте общий пробег в футах на подъем уклона: 4 фута пробега X 3 дюйма подъема равны 12 дюймам. Доска бухгалтерской книги должна быть на 12 дюймов выше вершины приставных стен.

Определить Пробег

Прогон расстояние от одной опорной стенки к осевой линии навеса для двускатной крышей. Для Skillion или навеса, это расстояние от одной опорной стены к другим.

Для наклонной площадки 4х8 футов в примере на Determine Rise пролет - это ширина здания, или 4 фута.

Рассчитать высоты

Шага является общим повышением от вертикали в верхней части стенки к вершине хребта, по сравнению с общим пролетом от опорной стенки к опорной стенке.

Чтобы определить уклон нашего примера навеса 4х8 дюймов, сравните общий подъем в футах с общим пролетом в футах, или в данном случае бегом. Общий подъем составляет 12 дюймов или 1 фут, а пролет - 4 фута, поэтому уклон будет 1/4, или «крыша в четверть ската».

  • Чем больше уклон крыши, тем лучше она будет проливать снег, лед и дождь. Также проще утеплить крышу с большим уклоном.
  • Минимальный уклон крыши составляет 1/8 дюйма на фут пролета
  • Для асфальтовой или композитной черепицы требуется уклон не менее 2/12, для стальной кровли требуется уклон 3/12 или выше, а для рулонной кровли - 2 / Шаг 12 и более.
  • Оптимальный шаг для черепицы - от 4/12 до 12/12. Однако чем выше шаг, тем большую силу ветра он должен выдерживать.С 4/12 по 8/12 - лучший вариант.
  • Металлическая кровля - хороший выбор для снежного климата. Он более водонепроницаем, чем черепица, лучше распределяет снеговую нагрузку, металл служит дольше и часто проливает снег быстрее, поэтому могут потребоваться защитные устройства от льда / снега. Более темные цвета притягивают солнечную энергию и тепло, что помогает быстрее сбрасывать снег.

Каркас односкатной крыши с общими стропилами

Определите длину общих стропил в сарае

Под общим стропилом понимаются все стропила, которые идентичны в конструкции конкретной крыши.После того, как вы сделаете образец стропила, все (или большая часть) обрезаются в тон. Чтобы найти длину обычного стропила, вы можете использовать строительный калькулятор, бесплатный онлайн-калькулятор или математику для младших классов с использованием формулы Пифагора.

Горизонтальное расстояние от хребта к наружному опорной стенке вводный, в ногах. Требуемый уклон - это подъем над пробегом, умножьте пробег в футах на желаемый пробег, и вы получите общий подъем в дюймах. Преобразуйте так, чтобы оба были либо в футах, либо в дюймах, и используйте формулу и выполните математические вычисления… дважды, чтобы убедиться.(подъем x подъем) + (бег x бег), затем найдите квадратный корень из комбинированных чисел, и вы получите длину стропил от конька до стены.

Для нашего примера с наклоном 4х8 футов общий подъем составляет 1 фут, а общий пробег - 4 фута. 1 × 1 + 4 × 4 = 17. Квадратный корень из 17 (√17) составляет 4,123 фута, или 49,477 дюйма, или 49-15 / 32 дюйма +/-.

Определение размера пиломатериалов и O.C. Расстояние

Добавьте длину карниза, если необходимо, к длине стропил, и вы получите общую длину вашего обычного стропила.Помните, что при выборе длины используемого размерного бруса вам необходимо прибавить для среза конькового угла плюс толщину стены. Для определения размера пиломатериалов и O.C. Расстояния я использую таблицы пролета стропил. Для большинства навесов шириной менее 20 футов с двускатной крышей 3/12 подходит вариант 2 × 6 с центром в 16 дюймов, то есть с живой нагрузкой 40 фунтов. Если длина вашего стропила меньше 5 футов, используйте стропило 2 × 4 с шагом 16 дюймов.

В примере с навесом 4х8 дюймов можно использовать стропила 2 × 4 с центрами 16 дюймов, поскольку их длина составляет менее 5 футов.Длина материала будет определяться нависающим карнизом.

Определите, насколько глубоко нужно разрезать «Птичий пасть»

Птичий пасть не должна располагаться на стене и не превышать 1/3 глубины стропила, если она выходит за пределы стены. Согласно нормативам, как правило, требуется не менее 1½ дюйма стропил, прилегающих к стене заподлицо. Используйте угольник для обрамления, чтобы сделать выемку в соответствии с уклоном крыши. В стене 2 × 4 со стропилами 2 × 6 можно сделать выемку для сиденья 4 дюйма.

Для нашего примера с навесом 4'x8 'с использованием стропил 2 × 4 глубина птичьего рта ограничена 1/3 глубины стропильного правила: то есть примерно 1-3 / 16 дюйма.

Отрезать верхний отвес

Верхний отвес выполняется там, где стропила соприкасается с коньковой доской или противоположным стропилом. Используйте угольник для обрамления, чтобы разметить вырез по скату крыши. Для уклона 3/12 выровняйте квадрат так, чтобы внешняя часть короткой стороны была напротив доски на 1/2 - 1 дюйм от конца. Поверните длинную штангу квадрата, пока отметка 12 дюймов на внешней стороне не окажется напротив доски. Дважды убедитесь, что отметки 3 ”и 12” находятся на краю и с одной стороны доски.Проведите линию поперек доски там, где внешняя сторона короткой руки пересекает доску. Возможно, вам придется продлить линию поперек доски. Используйте пилу и разрежьте линию.

Измерьте длину стропил и отметьте внешний край здания

От вершины угла измерьте длину стропил, определенную по формуле. Отметьте стропило такой длины. Используя квадрат в обрамлении, проведите отвес через доску на этой отметке; он должен быть параллелен верхней линии отвеса. Там, где отвес отмечает нижнюю сторону стропила, это место, где они будут встречаться с внешней стороной стены, и там будет заканчиваться пасть или сиденье.

Разметьте и обрежьте птичий рот

Строительные нормы и правила обычно гласят, что вам понадобится не менее 1½ дюйма стропила, сидящего на стеновой плите. Совместите квадрат обрамления с нижней стороной стропил по уклону. Перемещайте 12-дюймовую балку квадрата до тех пор, пока на линии отвеса не будет достигнута желаемая глубина сиденья, т. Е. 12 дюймов - 1½ дюйма = 10½ дюймов, так что подъем и спуск должны быть ориентированы на квадрат напротив нижней стороны стропила, отвес линия должна пересекать внешнюю сторону длинной руки на расстоянии 10½ дюймов.Проведите линию от отвеса до отметки 12 дюймов, и вы получите линии разреза для птичьего рта.

Разметка и обрезка хвоста стропил

Хвост стропил также образует карниз. От линии отвеса по горизонтали расстояние до карниза. Используя квадрат для обрамления в контрольных точках уклона для подъема над пролетом на вершине стропила, измерьте расстояние от отвеса до желаемой меры. Нарисуйте еще один параллельный отвес, используя квадрат. Это конец вашего стропила.Размер облицовки определяет глубину стропильного конца. С помощью квадрата измерьте толщину лицевой панели по конечной отвесу. Нарисуйте горизонтальную линию (90 °) от желаемой толщины лицевой панели к устью птицы. Отрежьте угол 90 °, чтобы сформировать конец стропила.

Теперь у вас есть образец для всех распространенных стропил.

Установить стропила

Если стропила привязаны к коньковой доске, отметьте ее и верхнюю плиту опорных стен с шагом. Прибейте одно стропило к коньковой доске, а затем прибейте противоположное стропило на место.Продвигайтесь вдоль конька, устанавливая остальные пары стропил. Выровняйте птичий пасть по отметке и зафиксируйте ногтем на месте.

Pro Примечание:

Разместите стропила или фермы с шагом 16 дюймов, выровняйте их по стойкам опорных стен. Это поможет стене лучше выдерживать нагрузку на крышу.

Способы прикрепления стропил к верхним плитам:

Используйте гвозди 10d или 16d, чтобы прибить стропила к верхней плите. Я также обычно добавляю ураганные стяжки для дополнительной защиты от ветра.Это увеличивает стоимость, но может иметь значение при необходимости.

Односкатная односкатная крыша с коньковым каркасом

Коньковая балка толще коньковой доски, поэтому прибить ее гвоздями к стропильному краю нереально.

  • Врезание гвоздей с обеих сторон стропила в балку - это один из вариантов, но затрудняет удержание стропила на одной линии.
  • Стропильные вешалки - еще один вариант крепления стропил к коньковой балке. Прикрепите к балке крючки на необходимом расстоянии, а затем прикрепите стропило к подвеске.Прибейте гвоздями 10d или 16d или используйте крепеж Simpson Strong-Tie, предназначенный для структурных скоб (мое предпочтение).

Обрамление крыши с помощью ферм

Другой вариант - обрамление крыши с использованием ферм вместо стропил. Они могут быть изготовлены или изготовлены заранее, или вы можете сделать их самостоятельно.

  • Для изготовления ферм составьте план ферм или найдите его в Интернете или в печати. Мне нравится составлять его; Иногда бывает проще, если сарай необычного размера или формы.
  • Вырежьте все компоненты одной фермы, включая косынки, чтобы скрепить ее. Скрепите части вместе и убедитесь, что они подходят - при необходимости отрегулируйте. Разберите и используйте детали выкройки, чтобы разложить и вырезать все компоненты для всех ферм.
  • Соберите фермы, используя фанерные вставки ½ дюйма, используя гвозди со спиральными или кольцевыми стержнями 6d.
  • Положите фермы друг на друга, чтобы убедиться, что все они одинаковы.
  • Поднимите фермы на верхние плиты, разложите их в соответствии с планом и прикрепите к стеновым плитам.
  • Прибейте ферм к верхней пластине с помощью спиральных или кольцевых гвоздей 16d. Или прикрепите фермы к стеновым плитам с помощью ураганных кронштейнов с гвоздями 10d или крепежами Simpson Strong-Tie.
  • Постройте концы фронтона так, чтобы верхняя пластина была на 1½ дюйма ниже, чем верх фермы. Отрежьте отрезки длины 2 × 4, чтобы прибить к последней ферме, пройтись по торцу фронтона и вытянуть, чтобы сформировать карниз. Прибейте облицовочную доску к концам надстроек крыши 2 × 4.

Обрамление с использованием металлических скоб

На рынке представлено множество металлических скоб.Многие из них хороши, но некоторые лучше. Я предпочитаю застежки Simpson Strong-Tie и структурные кронштейны. Они легко доступны и имеют хорошую гарантию.

Установка обшивки крыши

Фанера или OSB подходят для обшивки крыши. Минимальные значения толщины указаны в строительных нормах и правилах. Я использую 5/8 дюйма для 16-дюймовых центров и 3/4 дюйма для 24-дюймовых центров . Заблокируйте или закрепите стропила, если они изгибаются вбок. Используйте шпунт и паз или H-образные зажимы между фермами / стропилами.

Начните с нижнего угла и работайте вдоль крыши с полными листами поперек стропил или ферм. Используйте обычные гвозди 8d или 10d. Второй ряд сместите на половину листа и отделайте крышу. Отрежьте лист, чтобы заполнить концы ряда. Не забудьте оставить на выступе место для вентиляции.

Install Roof Sheathing Install Roof Sheathing

Обязательно ознакомьтесь с моим постом о том, какой тип фанеры использовать для односкатной крыши.

Установите фетр для навесной крыши

Раскатайте первый ряд войлока и скобы на месте или используйте самоклеящийся защитный кожух.Начните с края обшивки. Наложите следующий ряд и продолжайте, пока крыша не будет покрыта. Используйте скобу из нержавеющей стали или самоклеящуюся кровлю.

Installing Roofing Felt Installing Roofing Felt

Установите капельницу

Капельницу прибивают гвоздями длиной 3/4 дюйма или более. Он проходит через войлок на фронтонах, чтобы предотвратить попадание ветром влаги под войлок. На конце «Птичья пасть» проходит под войлоком. Также перекрывайте участки капельного края.

Install Drip Edge Install Drip Edge

Установка черепицы

Начните с нижнего угла и следуйте инструкциям производителя.Первый ряд черепицы повернут так, чтобы выступы поднимались вверх по крыше и перекрывали край водостока на 3/8 дюйма. Используйте гвозди диаметром 1 ¼ дюйма на высоте 6 дюймов от края капель, чтобы закрепить их на месте. Второй ряд полностью покрывает первый ряд с выступами, закрывающими край оттока. Каждый ряд смещен на 1/3 черепицы.

shingles installed shingles installed

Звучит как статья на другой день!

Надеюсь, вам пригодилась эта статья о создании каркаса односкатной крыши. Сообщите нам свое мнение. Если вы знаете кого-то, кому эта статья может оказаться полезной, поделитесь ею.

Eugene Eugene

Евгений был энтузиастом DIY большую часть своей жизни и любит творчество, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

.

Добавьте воды, затем перемешайте - Как работает Adobe Construction

Большинство строительных конструкций из сырца сегодня следует многим из тех же принципов, которые использовались с IX века до нашей эры. - то есть сделайте глиняные кирпичи и оставьте их сушиться. Некоторые производители кирпича используют различные варианты: они используют искусственное тепло, а не солнце, чтобы сушить кирпичи, или выливают саманскую смесь в более крупные формы, а не делают отдельные кирпичи. Другие добавляют цемент, асфальт или другие вещества, чтобы сделать кирпичи прочнее.Но кирпичи, высушенные на огне или с добавками, не имеют такого же внешнего вида и текстуры, как те, которые сделаны традиционными способами. Если не хотите делать это самостоятельно, можно купить готовые кирпичи.

Вот как делают сырцовые кирпичи:

Объявление

  • Песок и глина смешиваются с водой.
  • Обычно добавляют солому или траву (а иногда и навоз). Это помогает глине усадиться в однородную форму кирпича по мере высыхания.
  • Грязевая смесь укладывается в деревянные формы и разравнивается вручную. Вы можете сделать их любого размера или формы, но их должно быть легко перемещать вручную.
  • Кирпичи вынимают из форм и кладут на солнечную поверхность, покрытую соломой или травой.
  • После того, как кирпичи высохнут в течение нескольких дней, кладут их на края как минимум на четыре недели для сушки на воздухе.

Вот основной метод строительства из сырцовых кирпичей:

  • Создайте свой фундамент.Дома из самана обычно не имеют подвалов. Фундаменты могут быть сделаны из камня или других материалов, доступных на месте.
  • Уложить кирпичи раствором. Лучше всего подходит грязь, потому что она сжимается и набухает вместе с кирпичами. Цемент и аналогичные растворы слишком прочные и жесткие.
  • Сложите кирпичи вместе, чтобы получились толстые стены - 10 дюймов (25,4 сантиметра) или более - для прочности. Эта масса помогает охлаждать дом летом и согревать зимой. Дома из кирпича обычно прямоугольной формы и редко выше двух этажей.
  • Оставьте проемы для дверей и окон. Их не должно быть слишком много, так как они ослабят конструкцию. Используйте деревянные перемычки (опоры) над проемами.
  • Выберите крышу. Крыши саманных домов традиционно меняются в зависимости от местоположения. Многие выбирают соломенные крыши. Часто встречаются довольно плоские, но не ровные крыши (вода должна стекать). Часто строители используют бревна или грубую древесину (так называемые vigas ) в качестве балок с прокладкой бревен поверх и между ними под кровлей. Некоторые люди используют глину в качестве кровли.Сегодня строители любят терракотовую черепицу, деревянную черепицу и металлочерепицу.
  • Выберите покрытие. Строители используют покрытия из глиняной штукатурки, побелки, известковой штукатурки и цементной штукатурки для защиты сырцовых стен.

Adobe может иметь долгую историю, но в некоторых кругах она определенно является передовой. Читайте дальше, чтобы узнать больше о современном строительстве из самана.

.

Отправить ответ

avatar
  Подписаться
Уведомление о
