Устройство крыши частного дома – изучаем схемы

Дата последнего изменения:

26 декабря 2016

Время на чтение:

9 минут

1763

Одним из последних этапов частного домостроения является устройство крыши частного дома правильная схема которой имеет особую важность. Кровля выполняет множество разнообразных функций, но одно из основных ее предназначений – это защита внутренних помещений здания от природных явлений: ветра, солнца, атмосферных осадков. Не одна постройка, в особенности жилые дома, не обходятся без кровельных конструкций, при возведении которых важно не допускать даже самые элементарные ошибки, присущие неопытным строителям. Иначе уже через несколько лет эксплуатации дома уже придется ремонтировать крышу.

А ремонт кровельной конструкции – это достаточно трудоемкая работа, сопровождающаяся с рядом трудностей, ущемлением комфорта проживания на данный период, ну и, конечно же, дополнительные финансовые затраты. Поэтому прежде чем выполнять устройство крыши частного дома, нужна схема с подробным отражением на ней всех конструктивных элементов кровли, используемого стройматериала, прочих деталей.

В этой статье

• Варианты схем кровельных конструкций для частного домостроения
• Разновидности многоскатных кровельных конструкций
• Конструкционные особенности чердачной крыши
• Основные нюансы, которые необходимо учитывать при изготовлении системы стропил своими руками

Варианты схем кровельных конструкций для частного домостроения

При выполнении строительства частных домов для их перекрытия часто применяются скатные конструкции кровли, которые могут быть односкатными или многоскатными.

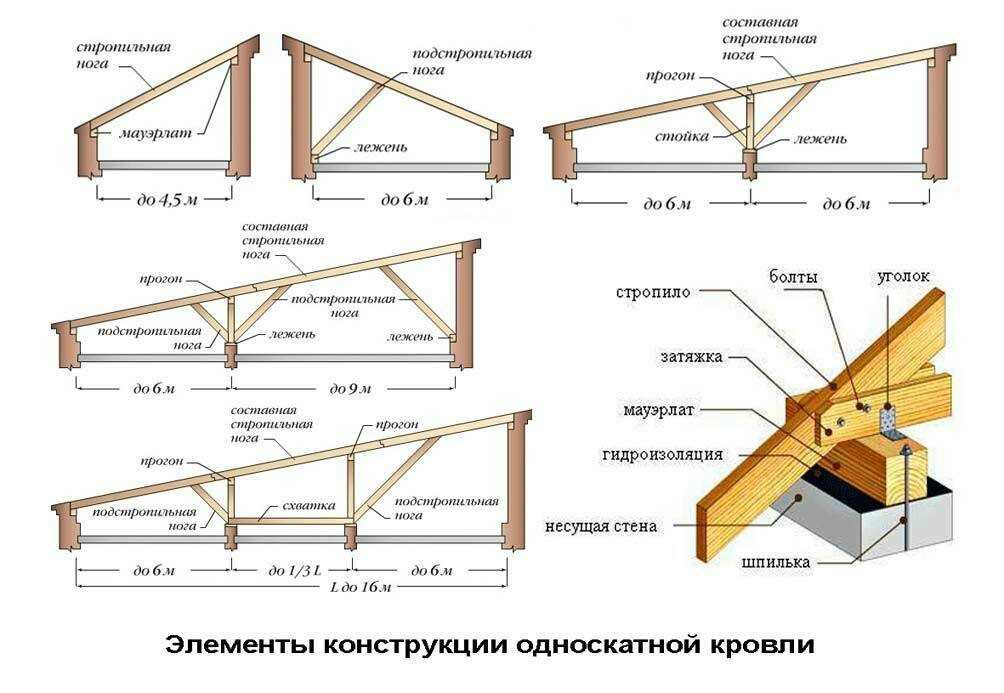

Чертеж односкатной крыши используется в основном для небольших простых хозяйственных построек.

Разновидности многоскатных кровельных конструкций

• Двускатные крыши. Наиболее распространенный тип конструкции, под который можно использовать любой кровельный материал. Такая крыша является достаточно простой в плане ее монтажа, но при этом надежной и долговечной.

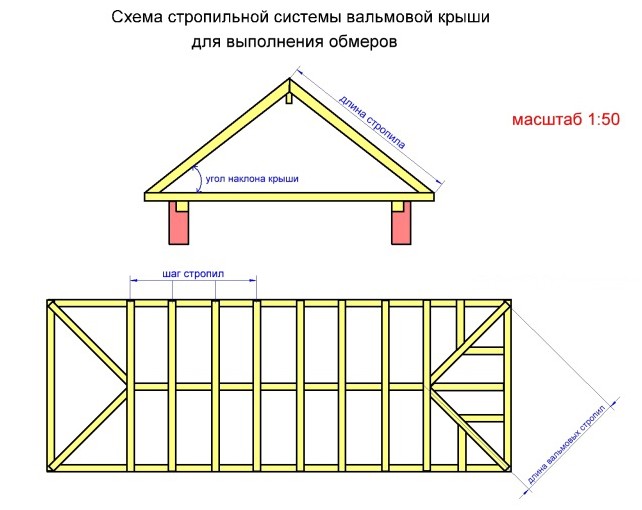

• Вальмовыеконструкции – крыши конвертом по схеме четырехскатной кровли, когда два ската выполнены в форме трапеции, другие два – в виде треугольника. Чаще всего используются для перекрытия домов в южных регионах, так как отличаются прекрасной способностью противостоять значительным ветровым нагрузкам.
• Полувальмовые кровли. Это подтип вальмовой конструкции, у которой длина боковых скатов по линии уклона меньше основных скатов. Большая часть таких конструкций приходится на регионы с неблагоприятными условиями климата.
• Шатровые крыши. Их конструкция состоит из четырех скатов треугольной формы, вершины которых соединяются в одной точке.
• Ломаные кровельные конструкции. Подобные крыши относятся к двускатным кровлям, состоят из четырех поверхностей, которые пересекаются между собой под тупым углом.
• Многощипцовые кровли. Такие крыши имеют достаточно сложную схему конструкции, которая чаще всего применяется для перекрытия домов элитного класса, обладающих сложной геометрической конфигурацией.

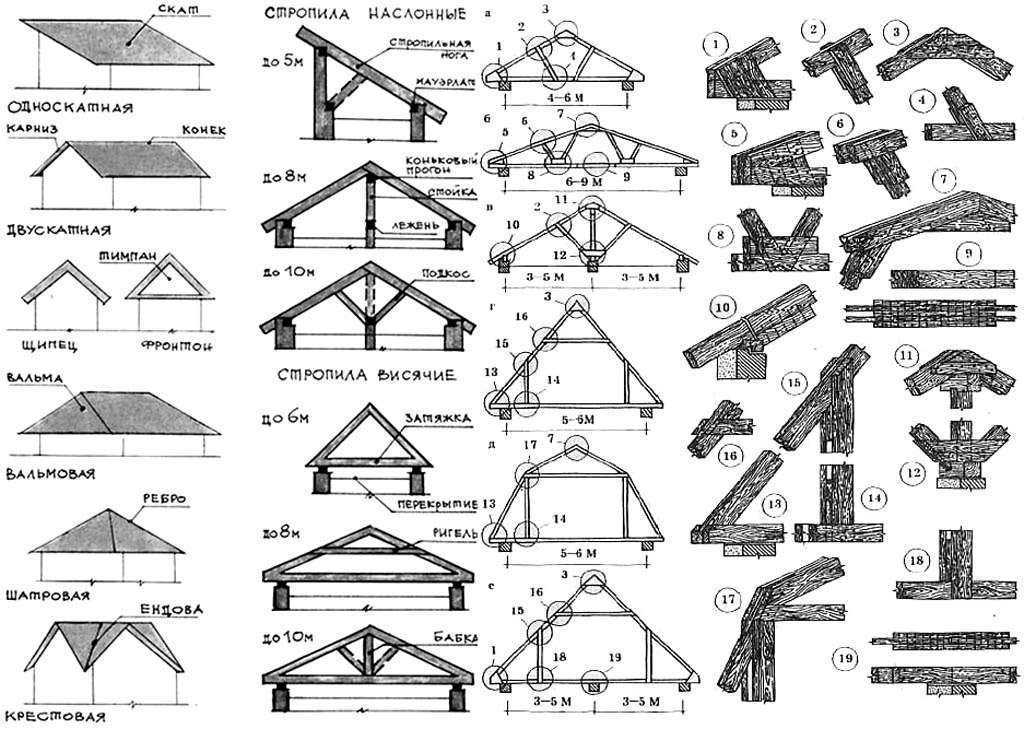

Скатные кровли, зависимо от своих конструктивных особенностей, подразделяются на чердачные, безчердачные крыши. В первом случае между перекрытием и кровлей обустраивается чердачное помещение (раздельный тип скатной кровли). Во втором случае все несущие компоненты кровельной конструкции являются также перекрытием крайнего этажа здания (совмещенный тип скатной крыши).

Для перекрытия частных домов часто применяется исполнительная схема кровли чердачного типа.

Конструкционные особенности чердачной крыши

При возведении кровель с чердачным помещением стоит учитывать следующие детали:

Особенное внимание необходимо уделять параметрам пролетов перекрытия. Если достаточно большая ширина, в таком случае стропильная нога должна обладать максимальным сечением. К примеру, пролет перекрытия односкатной кровли составляет 5 метров, тогда сечение бруса, используемого для изготовления стропил, должно составлять 15х5 см, а шаг установки порядка одного метра.

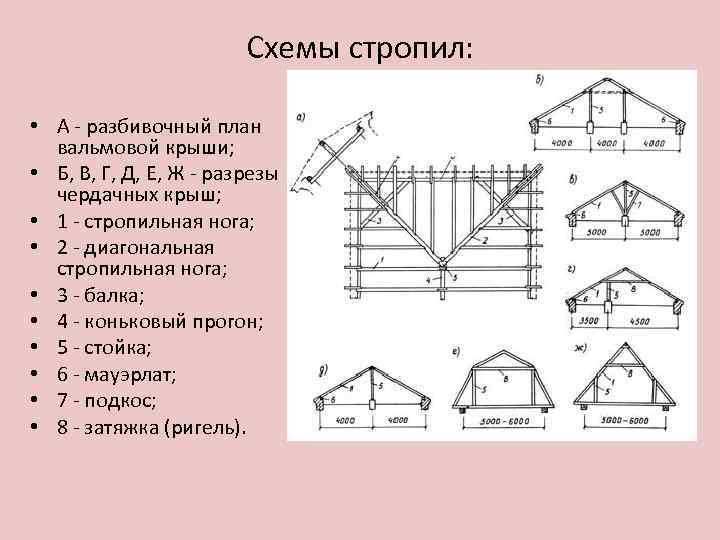

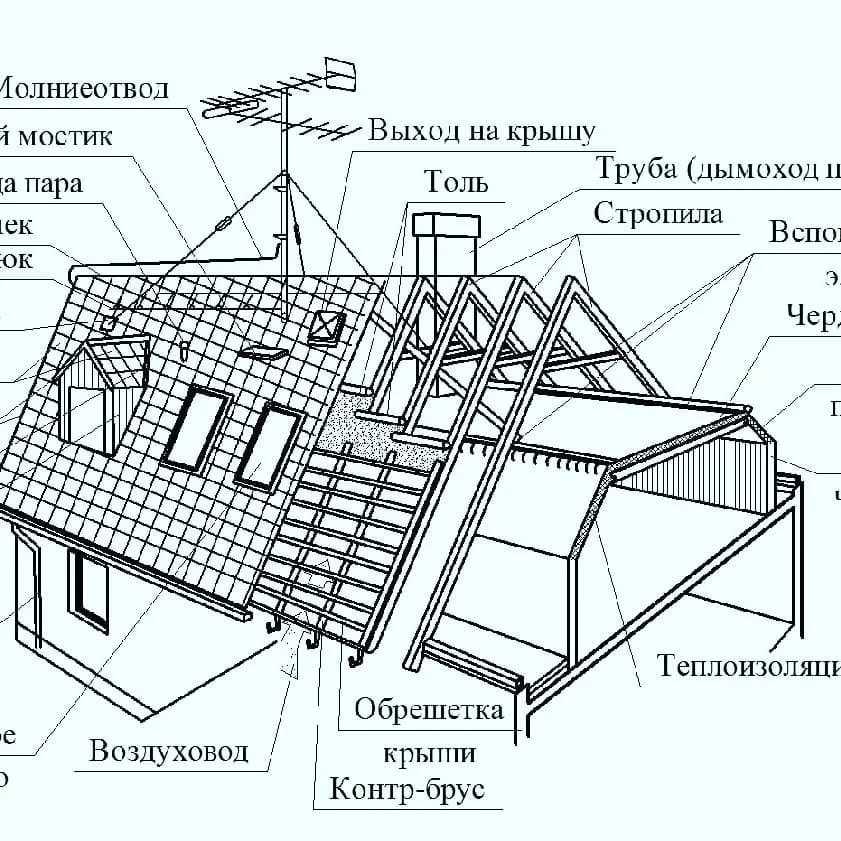

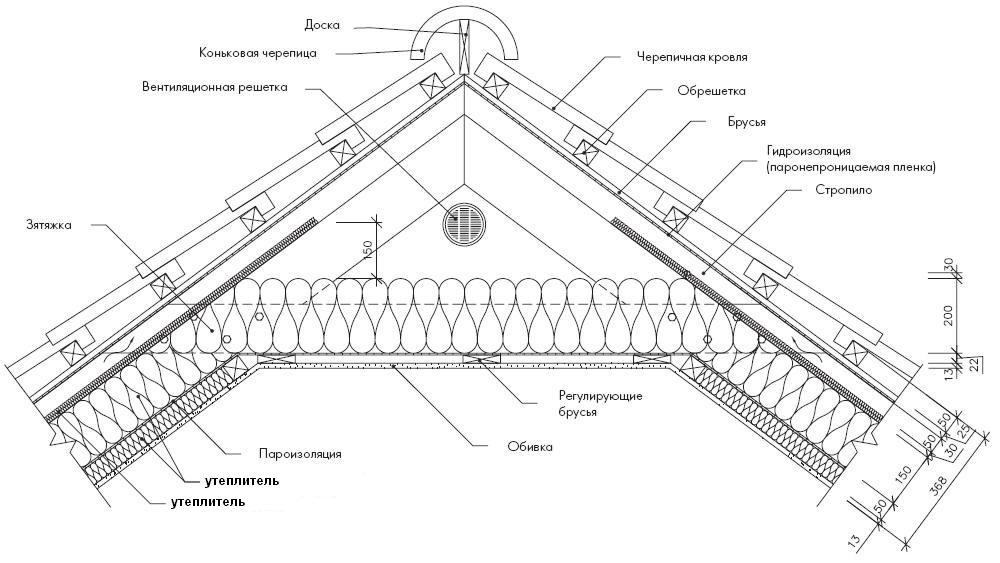

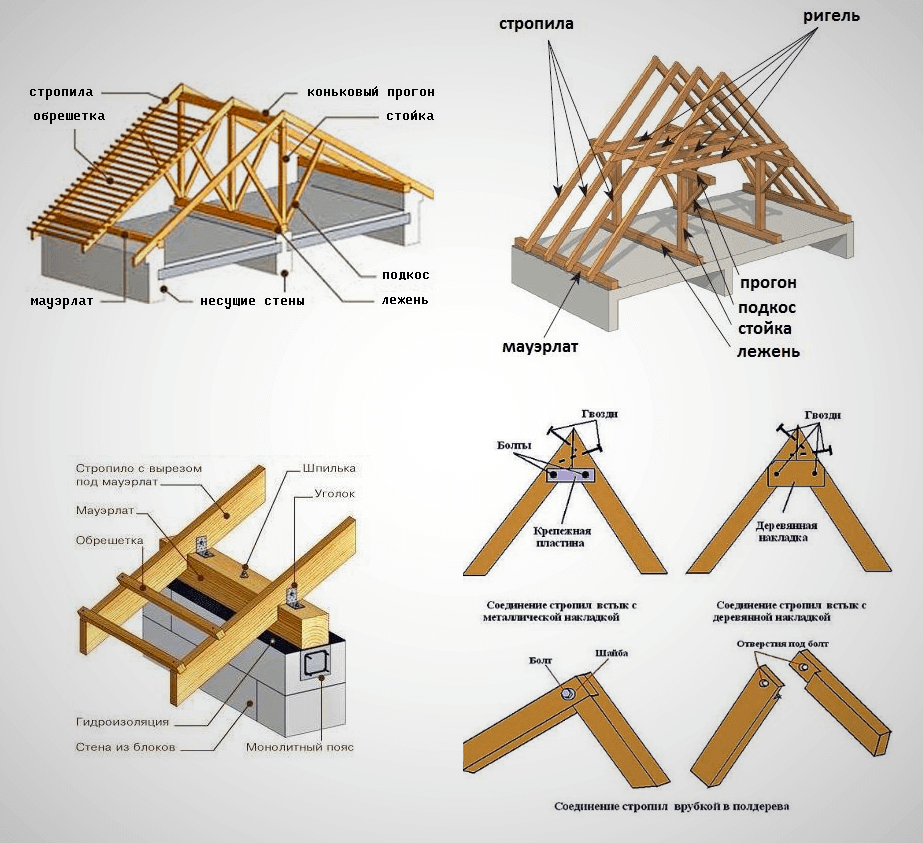

Если сделать частичный разрез крыши с чердачным помещением, можно рассмотреть ее основные составляющие:

• материал перекрытия поверхности кровли;
• брус коньковый;
• несущая внутренняя стенка;
• ноги стропильные;
• стойки опорные;
• мауэрлат;
• подкосы;
• обрешетка;
• металлические крепежные детали.

Обязательно нужно учитывать угол уклона ската. Крыша, имеющая склоны под большим углом, будет быстрее освобождаться от атмосферных осадков, так как вода и снег на такой поверхности не способны удерживаться. Поэтому для кровли с уклоном от 50º можно применять стропила с меньшим сечением, чем для крыш с углом наклона менее 20º. Эти данные должны обязательно отражаться в схеме обустройства кровельной конструкции.



Также стоит помнить о периоде эксплуатации отдельных деталей кровельной конструкции в зависимости от используемого для их изготовления стройматериала. Например, несущие элементы, выполненные из натурального дерева, могут служить без потери первоначальной прочности порядка 30 лет, конструкции из железобетона – 50 лет. При правильной организации деревянной стропильной системы, надлежащем уходе в период эксплуатации, ее можно не менять на протяжении 100 лет. При выборе конструкции будущей крыши нужно учитывать предполагаемые условия ее эксплуатации.

[wpsm_box type=»info» float=»none» text_align=»left»]
Особенное внимание при обустройстве кровли уделяется огнестойкости используемого материала, который дополнительно обрабатывается специализированными негорючими составами.  [/wpsm_box]

При проектировании схемы крыш в обязательном порядке должны учитываться ее теплотехнические свойства.

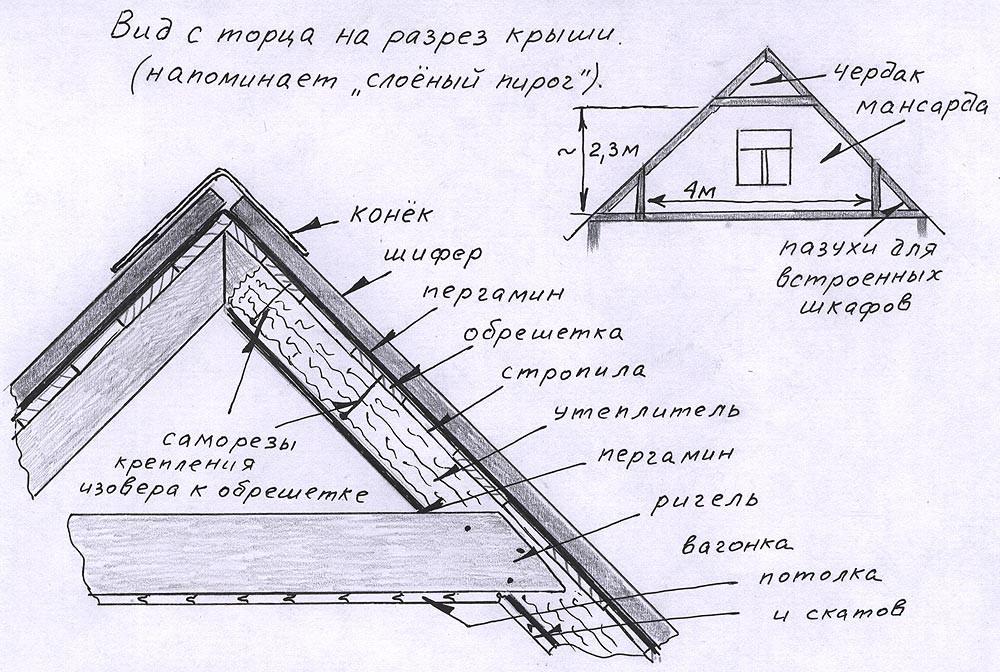

При выполнении расчета сечения бруса для стропильной системы также нужно учитывать массу кровельного «пирога».

Основные нюансы, которые необходимо учитывать при изготовлении системы стропил своими руками

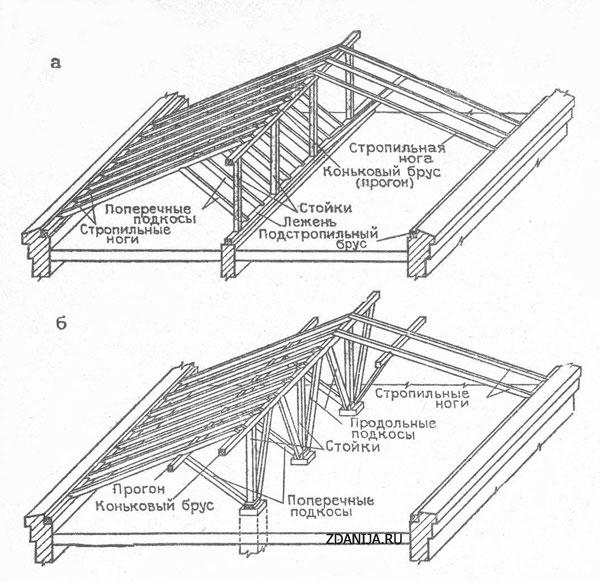

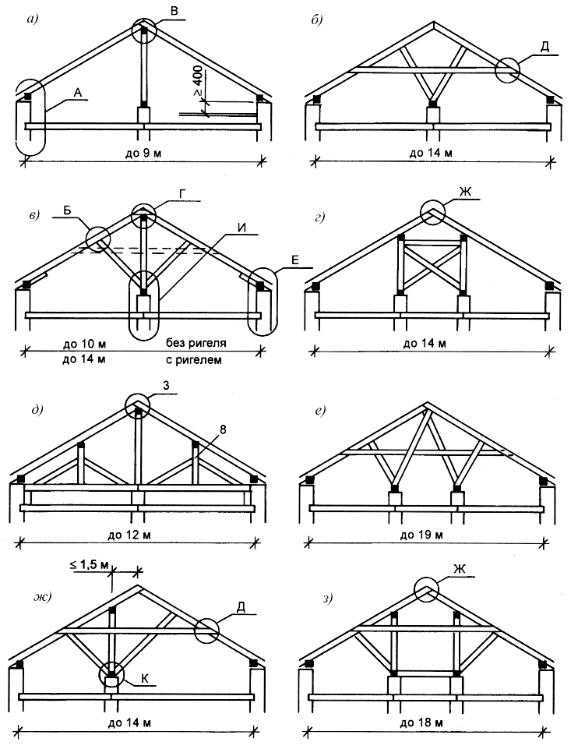

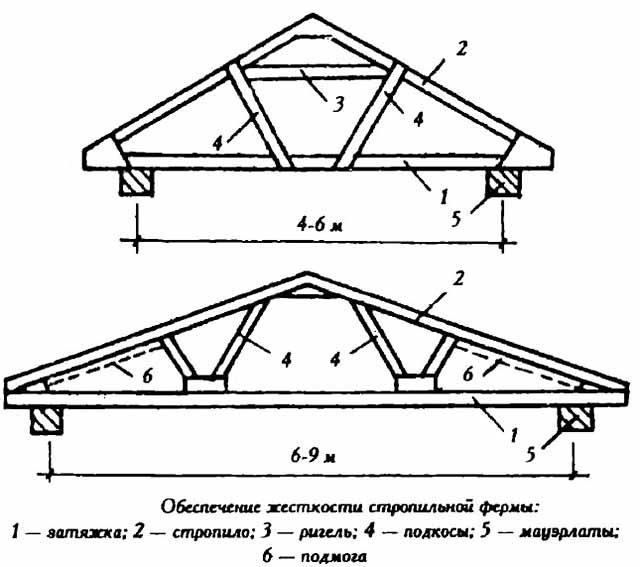

• Чтоб не допустить прогиба строительных ног в случае изготовления стропил недостаточного сечения при расчете потребного кровельного материала, ферма в обязательном порядке обустраивается добавочными опорными стойками, подкосами, затяжками.
• Когда осуществляется расчет кровли, обязательно нужно учитывать возможность срыва сильными порывами ветра кровельного материала. Чтобы этого не допустить, стропильные ноги должны закрепляться скобами и дополнительно стальной проволокой (сечением до 8 мм, но не менее 4 мм).
• Для изготовления прогона кровельного конька рекомендуется использовать бревна (доски в самом крайнем случае, толщина которых должна составлять 5 см и более).
• Если схема крыши для мансардной конструкции, тогда затяжки не обустраиваются, они будут компенсироваться за счет перекрытия этажей, которое впоследствии будет выполнять функцию полового основания мансарды.
• От используемого кровельного покрытия будет зависеть плотность обрешетки, основным стройматериалом для которой являются бревна (доски) и тес. Основное предназначение обрешетки – это прием на себя нагрузки от всего покрытия кровли, последующая передача ее на систему стропил.
• Зависимо от типа обустраиваемой крыши обрешетка бывает разреженной, сплошной. Особенность обрешетки сплошного типа заключается в следующем: она выполняется из двух слоев, между досками допускается зазор не более 2 мм. При этом первый слой разреженный, второй относительно первого монтируется под углом 45º. Это обуславливается особенностью укладки некоторых типов материалов для крыши. При обустройстве обрешетки разреженного типа между досками может выдерживаться расстояние от 6 до 14 см (зависимо от заснеженности региона, в котором возводится дом).
• Также нужно запомнить, что сплошная обрешетка всегда выполняется  на скатах крыши, стыках системы стропил.

Основные особенности конструкции кровли обязательно отражаются при составлении схемы.

При планировании перекрытия крыши дома своими руками необходимо учитывать, что при выборе схемы ее обустройства стоит опираться не только на условия ее дальнейшей эксплуатации, но и собственные финансовые возможности. Также важно понимать, что от качества монтажа крыши дома своими руками будет зависеть безопасность жителей дома. Прежде чем использовать определенную схему кровельной конструкции, можно предварительно изучить их особенности по фотографиям в интернете.

https://www.youtube.com/watch?v=sxgBJv2HKKM

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Рекомендуем по теме

какой план кровли выбрать, детали на фото и видео

1. Виды крыш для частного дома
2. Конструкционные особенности чердачной крыши
3. Материалы для каркаса крыши

Крыша, являясь финальной частью строительства здания любого назначения, необходима для создания надежной защиты от таких атмосферных явлений как дождь, снег, ветер, лучи солнца. Основные ее части – это стропильная система и верхнее покрытие, состоящее из нескольких слоев. Чтобы их построить, необходима схема кровли крыши.

Многоскатную крышу часто устанавливают на зданиях, выстроенных в виде буквы Г, П или Т.

Такая кровля в зависимости от количества скатов и их формы бывает:

• односкатной;
• двухскатной;
• ломаной;
• шатровой;
• вальмовой;
• мансардной;
• многощипцовой.

Двускатные крыши. Подобный тип кровель наиболее распространенный, поскольку подходит практически под каждый кровельный материал. Они несложные в монтаже и имеют надежную конструкцию.

Ломаные крыши. Представляют собой 4 поверхности, пересекающиеся под тупым углом.

Шатровые крыши. Оригинальные шатровые крыши состоят из четырех треугольной формы скатов, вершины которых соприкасаются в одной точке (см. фото).

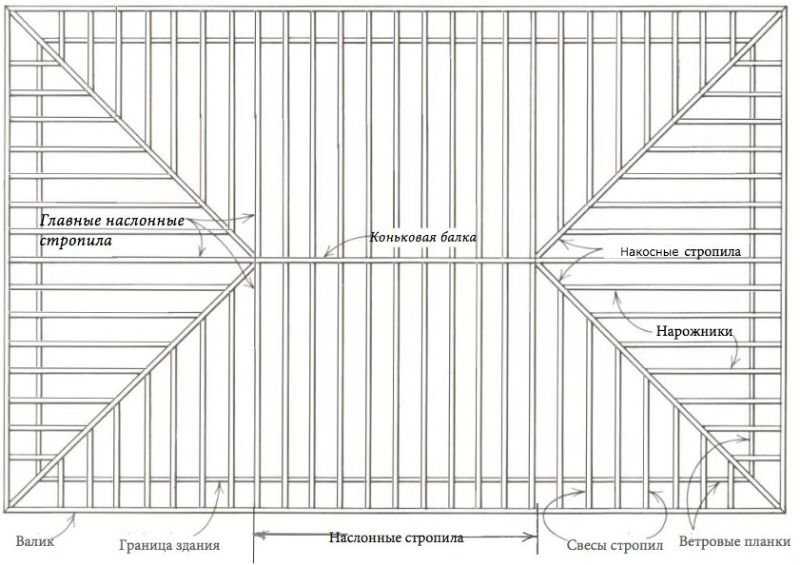

Вальмовые крыши. Являются вариантом четырехскатных кровельных конструкций, у них два ската имеют вид трапеции, а еще два – треугольника. Для создания такой формы нужна схема крыши дома. Часто вальмовую кровлю можно встретить в южных регионах, поскольку она хорошо переносит усиленные ветровые нагрузки.

Полувальмовые крыши. Считаются разновидностью вальмовых кровель. По линии уклона их боковые скаты имеют меньшую длину, чем основные. Обычно полувальмовые крыши возводят в тех районах, где наблюдаются неблагоприятные климатические условия.

Многощипцовые крыши. План крыши дома такой непростой для монтажа конструкции при ее строительстве просто необходим, поскольку она имеет сложнейшую геометрическую форму.

Также все скатные типы крыш делятся на чердачные (раздельные) и бесчердачные (совмещенные). В первом случае между кровлей и перекрытием дома обустраивают чердачное помещение. Второй вариант подразумевает, что несущая система одновременно является перекрытием для верхнего этажа здания. Чердачный тип применяют чаще, чем бесчердачный. Еще такие крыши называют мансардными.

Конструкционные особенности чердачной крыши

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

При строительстве крыш с чердаком необходимо учитывать ряд нюансов. В первую очередь во внимание принимаются размеры перекрываемых пролетов. Если их ширина большая, тогда стропильная нога будет иметь максимальное сечение. Например, при 5-метровом пролете для перекрытия односкатной кровли потребуются стропила с сечением бруска 150х50 миллиметров и шагом монтажа около 1 метра.

Если посмотреть разрез крыши с чердачным помещением, можно увидеть, что основные элементы ее конструкции следующие:

• стропильные ноги;
• мауэрлат;
• коньковый брус;
• подкосы;
• стойки;
• обрешетка;
• крепежные металлические изделия;
• материал для покрытия поверхности крыши;
• внутренняя несущая стена.

Во вторую очередь непременно учитывается угол уклона ската. Кровля с крутыми склонами быстро очищается от атмосферных осадков, поскольку снег и вода на их поверхности не задерживаются. Поэтому сечение стропил при наклоне крыши более 50 градусов подбирают с меньшими размерами, чем при уклоне около 20 градусов, это должен учитывать план кровли изначально..

В третью очередь, не следует забывать о сроках эксплуатации элементов крыши в зависимости от материала изготовления.

Так несущие конструкции из натуральной древесины сохраняют свою прочность на протяжении трех десятков лет, а из железобетона и дерева в течение 50 лет.

В случае грамотно выполненного монтажа и при наличии регулярного ухода стропильная система из дерева может прослужить около 100 лет. При выборе конструкционного решения для крыши не следует забывать об условиях, в которых она будет эксплуатироваться.

В-четвертых, также следует уделить серьезное внимание огнестойкости элементов деревянной конструкции крыши. Для снижения вероятности возгорания их покрывают цементно-песчаной штукатуркой или специальной защитной краской, укладывают негорючие маты.

В-пятых, когда проектируется схема крыши дома, обязательно учитывают ее теплотехнические характеристики.

В-шестых, при расчете сечения стропил при составлении проекта крыши частного дома непременно принимают во внимание вес кровельного «пирога».

Устройство крыши дома, видео инструкция:

Материалы для каркаса крыши

Когда составляется схема крыши дома, нужно при себе иметь миллиметровую бумагу, рулетку, линейку, карандаш и калькулятор.

Создание несущей части крыши предполагает использование:

• деревянных и металлодеревянных систем;
• железобетонных и стальных ферм.

Обычно в частном домостроении для несущих конструкций используют качественные пиломатериалы (прочитайте: «Строительство крыши частного дома — подготовка»).

Как показывает разрез кровли, состоит стропильная система из:

• деревянных балок (стропильных ног), на которые приходится нагрузка от кровельного покрытия;
• бруса (мауэрлата), являющегося опорой для монтажа стропил;
• стяжек;
• стоек;
• реек для обрешетки, иногда используется влагостойкая фанера.

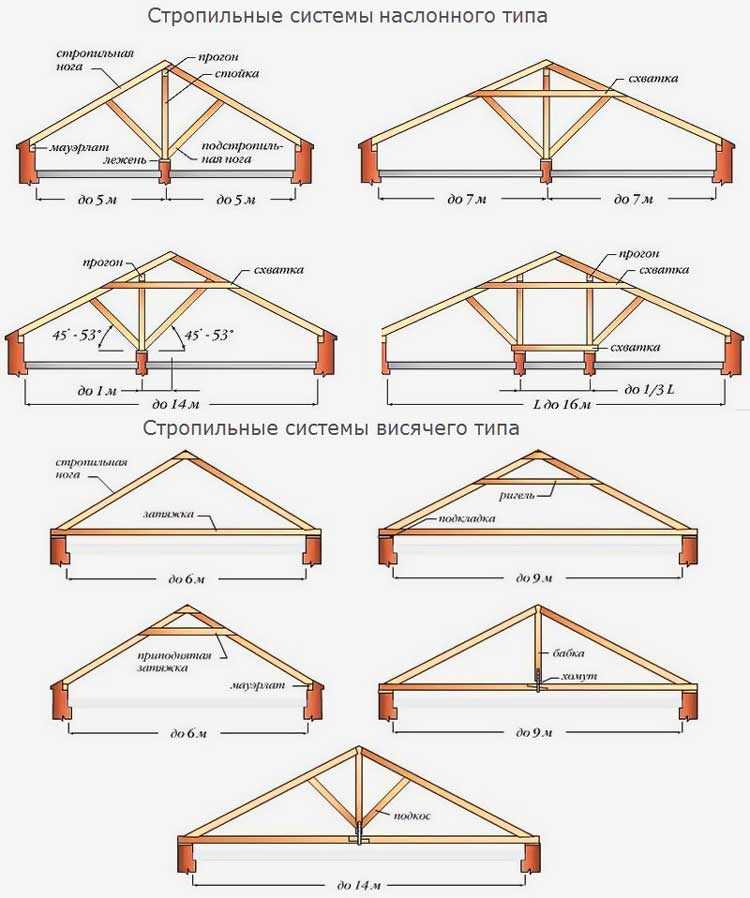

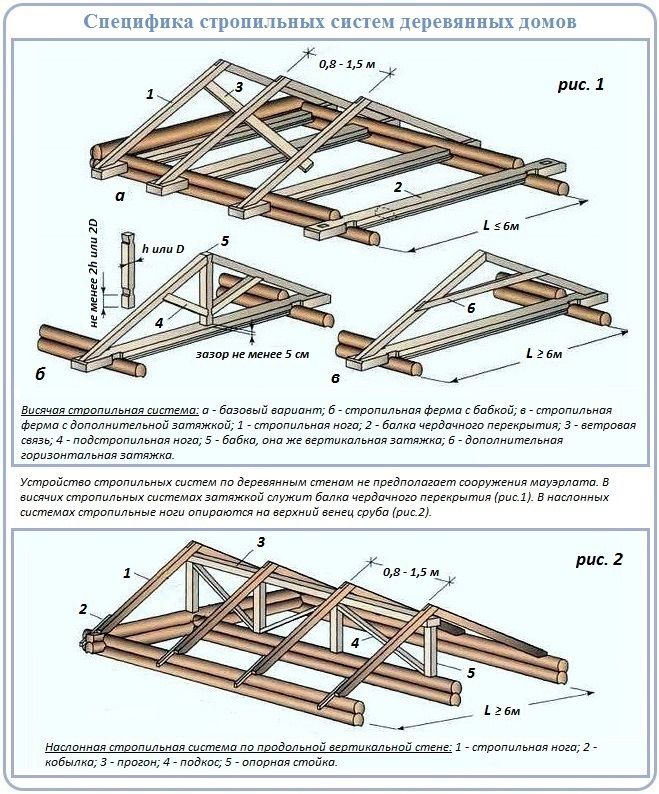

Вид, который имеет стропильная система (наслонная или висячая), зависит от материала для создания поверхности кровли. В домах, построенных из камня или кирпичей, при монтаже наслонной системы используют мауэрлат, а в деревянных срубах – верхние венцы. Стропильные ноги устанавливают с интервалом от 0,6 до 2-х метров. Размер шага определяют с учетом степени нагрузки, сечения бруса и сорта древесины, как правило, хвойных пород.

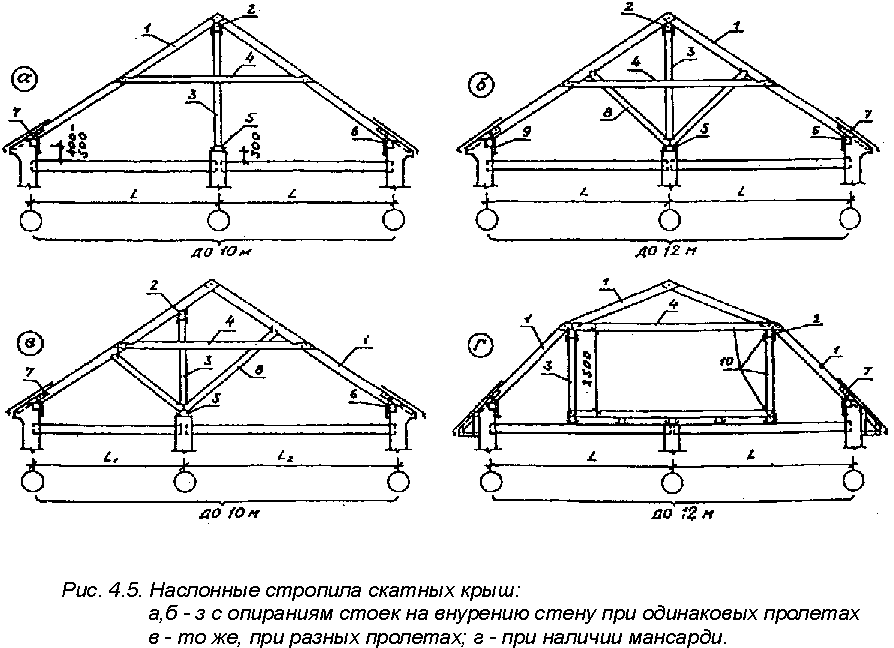

Опорой для середины стропильной системы является внутренняя стена или столбчатая опора. Наслонные стропила используют, если между противоположными стенами расстояние не превышает 6 метровой отметки. При наличии дополнительной опоры допустимая величина пролета увеличивается до 12 метров.
