Самодельные стуловые тиски. - Кузнечное дело

Продолжаем с тисами,попали ко мне во владения такие вот заготовки сечением 52на38мм.длинной около 550мм,срезал болгаркой как отчерченно мелом,также сделал пропил (тоже показано мелом),технология пропила следующая,поставил на болгарку 125ю подработаный до диаметра примерно 100мм диск толщиной 1,2мм,и как показано мелом стал прорезать с бвух сторон заготовку,стараясь не делать разрез длиннее 70мм(под дальшейшее формирование отверстия под винт тисков).Разрезы встретились посредине и образовался паз в который удалось пропустить ножовочное полотно,дальше ручной ножовкой пропил сделал ровным(ведь от болгарочного круга были радиусные"недорезы").Дальше нагрел в горне и под молотом(80ка) сначала забивал зубило,расширяя разрез,затем коническую оправку,и затем оправку овальной формы, постепенно получил отверстие диаметром(вернее овалом)55на 50мм(винт намечаю поставить на 42ш6). Последнее фото немного забегает вперёд,но так уж получилось,некоторые промежуточные этапы изготовления не получилось задукоментировать. Да и думаю надо дать пояснение почему просто в кузне не разрубил или не прошил отверстие,поясняю хотелось максимально сохранить толщину металла в месте формировки отверстия,поставленая задача по моему выполнена,при разрубре или подобных действиях металл всё равно бы вытянулся и толщина потерялась значительно. Продолжение следует.

www.chipmaker.ru

кузнечное оборудование и инструмент (горн, молот, наковальня, клещи, тиски стуловые), устройство кузницы, фото, советы, рекомендации

Со словом «кузня» обычно ассоциируется тёмное помещение с наковальнями, горнами, молотами и кузнечными клещами. Однако создание кузни своими руками значительно проще, чем кажется на первый взгляд. Кроме того, кузницу можно сделать довольно компактной, не приспосабливая под нее специальных помещений.

Собственно кузня — это помещение с оборудованием для проведения кузнечных работ. В кузне осуществляется разогрев заготовок металла и обработка их при помощи молотов и других кузнечных инструментов. Реже плавка металлов и сплавов для отливки, каких то элементов.

На самом деле, кузня вовсе не обязательно должна располагаться в помещении. В нашем случае кузница — это открытое пространство (или же пространство под навесом).

В кузне присутствует кузнечный горн — источник открытого огня. Из него часто выдуваются мелкие частички угля. Кроме того, металл обрабатывается в горячем состоянии около 800-900?С. Поэтому пол в кузне должен быть не из горючих материалов и в близи работы горна и наковальни не должно быть электропроводов, так как часто раскалённые заготовки роняются на пол.

Основные инструменты, которые понадобятся для устройства кузницы:Наковальня кузнечная

Может быть практически любая, которую удастся найти. Главное чтобы края и рабочая поверхность наковальни были не сбиты (края должны быть ровными). При ударе молотком о настоящую кузнечную наковальню он должен от неё отскакивать, а сама наковальня должна сильно звенеть. Наковальня может быть установлена либо на большой деревянный пень либо на сваренный из уголка каркас. Второй вариант более функционален, кроме того, он позволяет кантовать наковальню и устанавливать её в любое место двора или помещения без особых проблем. Установка на пне, как правило, закрепляет наковальню на одном месте «навечно».

Высота установки наковальни обуславливается уровнем разгибания руки кузнеца: чтобы при ударе молотом — его поверхность была примерно параллельна земле.

Кузнечный горн

Горн может быть сварен из листового металла с вложением вовнутрь огнеупорного кирпича. Чтобы не варить кузнечный горн можно использовать для этого разрезанный старый баллон. Кузнечный горн, как и наковальня, также устанавливается на сваренный из арматуры каркас на высоте примерно пояса кузнеца. Каркас горна менее массивный, чем у наковальни, из 12-14 арматуры.

На дно горна можно также сварить колосник (решетка, на которой располагается горящий уголь или дрова) из арматуры. Но промежутки между прутами колосника должны быть как можно тоньше (не более 1-2 мм), так как пламенный кузнечный уголь при горении распадается на очень мелкие частички и будет весь просыпаться через большие отверстия. Струя воздуха должна подаваться сбоку, немного под углом вниз, а не снизу как у печей. Это обусловлено тем, что струя сильная и при подаче снизу будет выдувать мелкие частички угля из горна, которые будут разлетаться довольно далеко.

Старый пылесос

Необходим для поддува воздуха в кузнечный горн при работе «на выдув».

Молот

Это обычный молоток. Но не такой как слесарный, у которого один конец тоньше. Молот — это молоток, у которого оба конца одинаково плоские. В отличие от кувалды молот имеет меньший вес (от 800 грамм до 2 кг) и короткую ручку для работы одной рукой. Молот следует выбирать, исходя из собственных физических возможностей, чтобы работать им долго и не уставать. Очень важно, чтобы молот был сделан из хорошей стали, лучше использовать старый советский. Китайские молоты могут расколоться после нескольких ударов, а у некоторых в процессе эксплуатации появляются бороздки на рабочей поверхности, что свидетельствует о низком качестве металла.

Стуловые кузнечные тиски

Основным отличием кузнечных тисков от слесарных является металл, из которого они изготовлены. Кузнечные тиски изготовлены из инструментальной стали, по ним можно бить, не опасаясь расколоть тиски.

Кузнечные клещи с длинными ручками

Длинные ручки необходимы для работы с мелкими заготовками. Плюсом будет фиксирующее кольцо, которое скрепляет ручки «в замок», что позволяет не сжимать их с силой при работе с заготовкой.

Другие инструменты являются неспециальными или обычными слесарными.

Рекомендации по устройству кузницы

Это оборудование для полноценной кузни может разместиться в углу, на площади менее 1 квадратного метра, так как наковальню и горн можно двигать. Если планируется работать в закрытом помещении, то в месте установки горна следует также дополнительно изготовить вытяжку. Если кузня разместиться во дворе или под навесом, то вытяжка не нужна, при активном горении кузнечный горн выделяет мало дыма.

Уголь для ковки нужен «пламенный». Отличить его можно по весу. Куски этого угля даже очень большие — очень лёгкие. Он сильно разгорается, быстро сгорает и даёт большую температуру необходимую для нагрева заготовок до температуры ковки. Выбирать следует большие и средние куски. Маленькие быстро прогорают и не дают нужной температуры.


homycomfort.ru

Стуловые кузнечные тиски своими руками

Мастер покажет самодельные стуловые тиски, расскажет как он их сделал.

Верхняя часть, где крепятся губки, это вал 40 мм. Вырезалось болгаркой по всей длине. Ширина кузнечных тисков 14 см. Вырезалась, вставлялась стальная губка с обеих сторон. Снималась фаска, все заваривалось. Так был сделан верх.

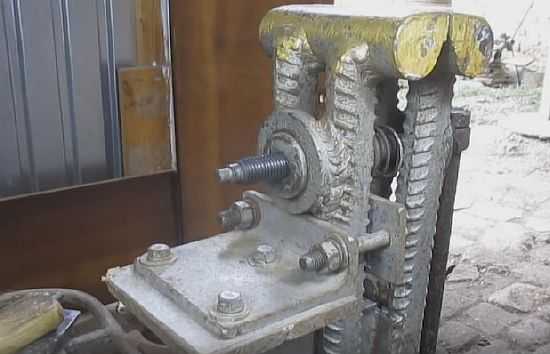

Перейдем вниз, на основание. Стояки из толстой арматуры. Она нагревалась на горне, обстукивалась, чтобы не оставалась округлая форма и было удобно делать сварку, сверлить.

Нехитрая сварная конструкция. Стоит винт, пружина для облегчения отвода назад.

Задняя часть неподвижная. Она намертво закреплена на основании, в качестве которого в данном случае труба. Выполнено по принципу стуловых тисков.

Далее низ кузнечных тисков. Установлен кронштейн, приварен к трубе. Заварен, закручен с левой и с правой стороны. В нижней части второго – подвижного стояка находится ось. Арматура просверлена, вставлен валик.

Все крепится к железной пластине сваркой. Здесь видно, как приваривалась арматурные стояки. Подгонялось, прорезалось, обтачивалось. Конструкция стоит крепко и надежно.

Кузнечные тиски

Это вид с задней стороны.

Из рессор получатся хорошие трубные тиски.

izobreteniya.net

Как правильно сделать кузню своими руками: кузнечное оборудование и инструмент (горн, молот, наковальня, клещи, тиски стуловые), устройство кузницы, фото, советы, рекомендации

Категория: Дата публикации: 13 май 2015

Со словом «кузня» обычно ассоциируется тёмное помещение с наковальнями, горнами, молотами и кузнечными клещами. Однако создание кузни своими руками значительно проще, чем кажется на первый взгляд. Кроме того, кузницу можно сделать довольно компактной, не приспосабливая под нее специальных помещений.

Собственно кузня — это помещение с оборудованием для проведения кузнечных работ. В кузне осуществляется разогрев заготовок металла и обработка их при помощи молотов и других кузнечных инструментов. Реже плавка металлов и сплавов для отливки, каких то элементов.

На самом деле, кузня вовсе не обязательно должна располагаться в помещении. В нашем случае кузница — это открытое пространство (или же пространство под навесом).

В кузне присутствует кузнечный горн — источник открытого огня. Из него часто выдуваются мелкие частички угля. Кроме того, металл обрабатывается в горячем состоянии около 800-900?С. Поэтому пол в кузне должен быть не из горючих материалов и в близи работы горна и наковальни не должно быть электропроводов, так как часто раскалённые заготовки роняются на пол.

Основные инструменты, которые понадобятся для устройства кузницы:

Наковальня кузнечная

Может быть практически любая, которую удастся найти. Главное чтобы края и рабочая поверхность наковальни были не сбиты (края должны быть ровными). При ударе молотком о настоящую кузнечную наковальню он должен от неё отскакивать, а сама наковальня должна сильно звенеть. Наковальня может быть установлена либо на большой деревянный пень либо на сваренный из уголка каркас. Второй вариант более функционален, кроме того, он позволяет кантовать наковальню и устанавливать её в любое место двора или помещения без особых проблем. Установка на пне, как правило, закрепляет наковальню на одном месте «навечно».

Высота установки наковальни обуславливается уровнем разгибания руки кузнеца: чтобы при ударе молотом — его поверхность была примерно параллельна земле.

Кузнечный горн

Горн может быть сварен из листового металла с вложением вовнутрь огнеупорного кирпича. Чтобы не варить кузнечный горн можно использовать для этого разрезанный старый баллон. Кузнечный горн, как и наковальня, также устанавливается на сваренный из арматуры каркас на высоте примерно пояса кузнеца. Каркас горна менее массивный, чем у наковальни, из 12-14 арматуры.

На дно горна можно также сварить колосник (решетка, на которой располагается горящий уголь или дрова) из арматуры. Но промежутки между прутами колосника должны быть как можно тоньше (не более 1-2 мм), так как пламенный кузнечный уголь при горении распадается на очень мелкие частички и будет весь просыпаться через большие отверстия. Струя воздуха должна подаваться сбоку, немного под углом вниз, а не снизу как у печей. Это обусловлено тем, что струя сильная и при подаче снизу будет выдувать мелкие частички угля из горна, которые будут разлетаться довольно далеко.

Старый пылесос

Необходим для поддува воздуха в кузнечный горн при работе «на выдув».

Молот

Это обычный молоток. Но не такой как слесарный, у которого один конец тоньше. Молот — это молоток, у которого оба конца одинаково плоские. В отличие от кувалды молот имеет меньший вес (от 800 грамм до 2 кг) и короткую ручку для работы одной рукой. Молот следует выбирать, исходя из собственных физических возможностей, чтобы работать им долго и не уставать. Очень важно, чтобы молот был сделан из хорошей стали, лучше использовать старый советский. Китайские молоты могут расколоться после нескольких ударов, а у некоторых в процессе эксплуатации появляются бороздки на рабочей поверхности, что свидетельствует о низком качестве металла.

Стуловые кузнечные тиски

Основным отличием кузнечных тисков от слесарных является металл, из которого они изготовлены. Кузнечные тиски изготовлены из инструментальной стали, по ним можно бить, не опасаясь расколоть тиски.

Кузнечные клещи с длинными ручками

Длинные ручки необходимы для работы с мелкими заготовками. Плюсом будет фиксирующее кольцо, которое скрепляет ручки «в замок», что позволяет не сжимать их с силой при работе с заготовкой.

Другие инструменты являются неспециальными или обычными слесарными.

Рекомендации по устройству кузницы

Это оборудование для полноценной кузни может разместиться в углу, на площади менее 1 квадратного метра, так как наковальню и горн можно двигать. Если планируется работать в закрытом помещении, то в месте установки горна следует также дополнительно изготовить вытяжку. Если кузня разместиться во дворе или под навесом, то вытяжка не нужна, при активном горении кузнечный горн выделяет мало дыма.

Уголь для ковки нужен «пламенный». Отличить его можно по весу. Куски этого угля даже очень большие — очень лёгкие. Он сильно разгорается, быстро сгорает и даёт большую температуру необходимую для нагрева заготовок до температуры ковки. Выбирать следует большие и средние куски. Маленькие быстро прогорают и не дают нужной температуры.

www.initial.com.ua

Тиски своими руками 800 фото, пошаговые инструкции

тиски столярные своими руками

Если собрались оборудовать собственную мастерскую или просто верстак, рабочий стол, вам понадобится много инструментов и приспособлений. Некоторые из них можно изготовить самостоятельно, например не сложно сделать тиски своими руками, так как в любом случае без них не обойтись.



Существует много видов зажимных устройств, но для небольшой мастерской или рабочего стола в гараже обычно используют слесарные или столярные тиски. В этой статье представлено больше двадцати вариантов самодельных тисков – столярных и слесарных, а также инструкции по реставрации и усовершенствованию заводских моделей.

Столярные тиски своими руками

Столярные тиски для верстака своими руками

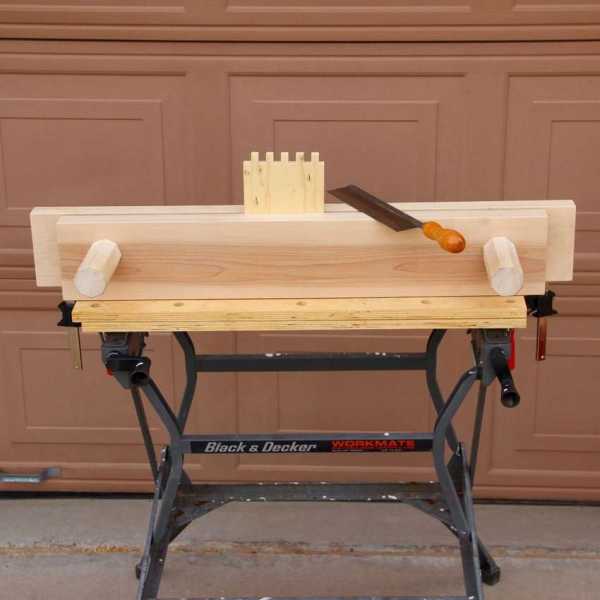

Эти столярные тиски, которые еще называют тиски Моксона хорошо подходят для различного рода столярных работ, их удобно использовать для зажима широких досок или панелей, распила и обработки торцов. Тиски не занимают много места, их можно разместить даже в небольшой мастерской, к тому же изготовление обойдется не дорого. В интернете можно найти много конструкций подобного типа, вы можете сравнить их с этой версией столярных тисков для верстака, у которых есть свои преимущества, а размеры можно настроить в соответствии с вашими потребностями. Конструкция не сложная, как сделать своими руками, смотрите на пошаговых фото.

Источник фото www.instructables.com/id/Make-a-Bench-Vise-for-Woodworking/?ALLSTEPS

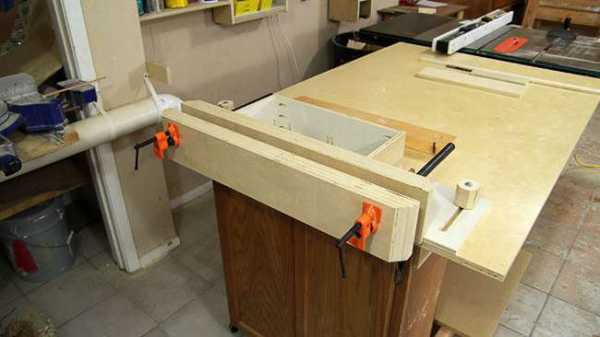

Еще один вариант тисков Моксона, сделанных из клееной фанеры. Тиски могут быть изготовлены различными способами и из различных материалов, в этом варианте использовались листы фанеры, клей для дерева, несколько шурупов, два винта для зажима, две трубки, чтобы служить в качестве зажимных винтов. Два т-гайки и соответствующие болты каретки, чтобы обеспечить скольжение.

Источник фото www.instructables.com/id/Sliding-Moxon-Vise

Как сделать двухвинтовые столярные тиски



Если нужны по настоящему мощные столярные  тиски Моксона, данная модель наверняка вас заинтересует. М20 Болты из Фаркоп могут дать усилие в несколько тонн, так что отличный вариант для тисков.

Порядок сборки показан на пошаговых фото, только стоит обратить внимание на такие нюансы, как установка втулок, чтобы винты не разбивали древесину в зажиме. Также для крепления распорок автор использовал силиконовый клей. Для крепления к столу вы можете использовать зажимы, но автор предпочел металлические скобки.

Источник фото www.instructables.com/id/How-to-Build-a-Twin-Screw-Vise-DIY-Woodworking-Too

Мини-тиски Моксона

Здесь вы можете узнать, как сделать мини-тиски Моксона своими руками. На представленных ниже фото шаг за шагом показано, как это сделать, конструкция не будет стоить дорого, к тому же они довольно просты в изготовлении. Из материалов потребуются деревянные заготовки, винты, гайки, шайбы и кожа. Из инструментов настольная пила, фрезер, долото, клей, наждачка. Для изготовления использовалось 2 вида древесины. Бук для зажимов и орех для колес. На картинке вы можете увидеть размеры всех деталей. После обрезки края необходимо зашкурить наждачной бумагой. Чтобы закруглить края колес, используйте сверло и наждачную бумагу. С помощью настольной пилы сделайте фаски.  Для изготовления винтов купите длинный резьбовой стержень, и разрежьте на два коротких куска. Затем вставьте гайки в отверстия. Наклейте кожу на зажимы и лишнее просто отрежьте. Для защиты поверхности можно использовать тунговое масло, в отличие от других средств, применяемых для обработки древесины, оно полимеризуется не только на поверхности, но в массе дерева, куда быстро проникает. Когда масло высохнет, просто соедините все части вместе. Готово 🙂

Источник фото www.instructables.com/id/Mini-Moxon-Vise

Тиски Моксона своими руками

Многие предпочитают тиски Моксона из-за их универсальности  и относительно низкой стоимости. Изготовить их несложно. Вначале необходимо правильно подобрать материалы. Для достаточно жестких тисков вы должны убедиться, что заготовки толщиной не меньше 4 см. можно склеить несколько досок. Это не только добавит приятный визуальный дизайн, но и должно помочь сохранить форму, такой способ значительно лучше, чем массивная древесина. Как только части склеены,  обрежьте края до нужного размера. Обозначте место для гаек маркировочным ножом и уберите лишний материал. Это не так сложно, как кажется, просто нужна острая стаместка или зубило. Как только затяните и плотно закрутите гайки , переместите место отверстия в подвижный зажим, выстроив две части и просверлив непосредственно через неподвижную губку. Затем сдвиньте подвижную часть в любом направлении и используйте сверло для удлинения отверстий. Это позволяет подвижной части зажима раскладываться в стороны друг к другу без привязки, так что конические части могут быть зажаты. Затем приклейте опрные ножки и кусочки кожи на губки, как на фото. Оставьте на ночь сохнуть и затем обрежьте все лишнее.

Источник фото www.instructables.com/id/Make-It-Moxon-Vise

Еще один вариант подобных самодельных тисков с некоторыми усовершенствованиями. Это портативная компактная конструкция, которую можно установить на стол или верстак. Готовое изделие представляет собой комбинацию моксонов и тисков с двумя винтами. Возможно, это не самые совершенные тиски, но с учетом, что они обошлись автору в минимальную сумму, вариант неплохой.





Источник фото www.instructables.com/id/Downdraft-Moxon-Vise

Самодельные столярные тиски Моксона

Данная модель самодельных столярных тисков очень проста в изготовлении, всю работу можно выполнить за один день или даже меньше. Для любого столяра это очень нужный ручной инструмент, чрезвычайно полезный для изготовления ласточкиных хвостов и других мелких столярных изделия. Порядок изготовления подробно показан на пошаговых фото, только обратите внимание на конечный этап склейки. Нанесите немного клея на внутреннюю сторону гайки и один конец резьбового стержня, затем необходимо вставить стержень в гайку так, чтобы он едва выступал с другой стороны. Отставьте в сторону, чтобы сохла в течение ночи. После того, как они высохнут использовать мелкий напильник, чтобы сгладить конец резьбового стержня заподлицо с гайкой.

Источник фото www.instructables.com/id/Make-a-Moxon-Vise

Простые столярные тиски для верстака

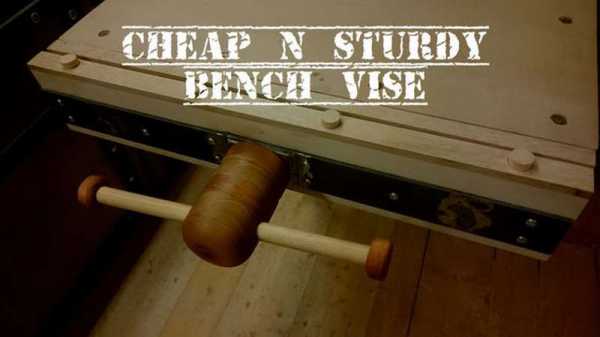

Здесь показано, как изготовить простые столярные тиски для верстака своими руками. Вначале разрежьте по размеру фанеру. Для резьбового направляющего стержня приварите две гайки к плоской панели и прикреплены все под столом с помощью винтов, это добавит стабильности всей конструкции. Главное, все правильно выровнять, а то не будет работать. С помощью зубила сделайте выемку для гайки. Кроме того, на наружном зажиме просверлите 3 см глубоких отверстия. Именно поэтому для наружного зажима необходимо использовать фанеру толщиной 3 см.

Источник фото www.instructables.com/id/Cheap-N-Sturdy-Bench-Vise

Деревянные тиски своими руками

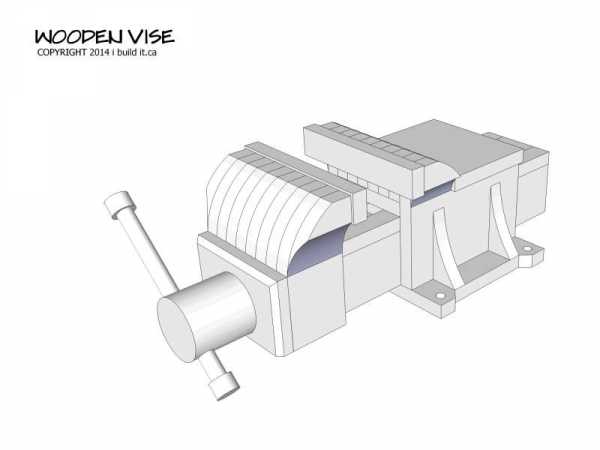

Эта конструкция копия слесарных тисков, почти полностью сделанная из дерева. Из металлических деталей понадобится винт, приблизительно 45 см длинной  и толщиной около 8 см. Эти тиски большей частью изготовлены из массивной сосны, но лучшим выбором будет высококачественная фанера. Что нужно отметить: при использовании массивной древесины, необходимо обратить внимание на направлении волокон и чтобы заготовка была хорошо просушена. Прежде чем начинать, проверти, чтобы все детали были одинаковой толщины.

Губки тисков сделаны из отдельных блоков, склеенных друг с другом. Склейте блоки вместе, чтобы они держались на одной линии. Когда клей высохнет, отшлифуйте губки и придайте им окончательную форму. Далее стороны и верхняя часть фиксированной губки разрезаются. Для одного из блоков используйте более толстое дерево, чтобы компенсировать пространство между неподвижной и подвижной губками. Ручка через головку должна свободно проходить в отверстие, позже необходимо добавить крышку набалдашник. Чтобы закончить фиксированную губку, приклейте наковальню. Конечно, это не будет использоваться в качестве наковальни, но укрепит конструкцию и накроет вершину фиксированной губки. В завершении снимите крепежные винты, покройте детали двумя слоями масляного полиуретана и пусть всю ночь сохнет. На следующий день прикрепите болтами к своему рабочему столу.

Источник фото www.ibuildit.ca/Workshop%20Projects/wooden-vise-1.html

Самодельные тиски из дуба

Дизайн этих самодельных тисков основан на чертежах, опубликованных Benchcrafted, основанных на старинных моделях, а корпус изготовлен из дубовой шпалы. Губки вырезаны вручную, но это желание автора проекта, вы же можете использовать ленточную пилу. Канавки продолблены вниз по обе стороны от основания, чтобы выступать в качестве бегунов для задних губок арматурных скобок. Кронштейны добавят прочность задней губке, но в основном, чтобы хорошо прикрепить губку к основанию. Верхняя часть тройника находится вверху прижимного болта. Для крепления вам понадобится болт, естественно, он должен быть здоровенным,  и иметь квадратную головку, чтобы зафиксировался в пазе корпуса в основании тисков. Снизу с каждой стороной основания добавьте стальную полосу, это чтобы предотвратить боковые кронштейны от изнашивания.
