Как сделать ленточный фундамент своими руками

Ленточные фундаменты наиболее популярны из всех существующих типов применяемых при строительстве домов, самостоятельных или надворных хозяйственных построек. При всей кажущейся их простоте, устройство ленточного фундамента своими руками — далеко не простая задача, и, нередко, из-за ошибок допущенных на этапе его возведении, в дальнейшем возникают серьезные проблемы. Далее мы рассмотрим, как правильно выполнить устройство ленточного фундамента, что и в какой последовательности нужно делать, а чего допускать ни в коем случае нельзя, что бы самим не попасть впросак, а так же уберечь своих друзей и знакомых.

Содержание
1. Типы ленточных фундаментов: сборные и монолитные.
2. Как сделать монолитный ленточный фундамент своими руками.
3. Как сделать сборный и комбинированный ленточный фундамент своими руками.

Типы ленточных фундаментов: сборные и монолитные

Ленточные фундаменты разделяют на два основных типа, сборные и монолитные.

Устройство монолитного фундамента более технологично, и в последнее время получает все большее распространение, однако требует более высокой культуры строительства, и разнообразия навыков (плотник-бетонщик, арматурщик).

Сборные фундаменты несколько проще, и допускают больше «вольностей» при их устройстве. Они могут выполняться как из крупных блоков, (для чего необходима грузоподъемная техника), так и из мелких. Для их устройства применяют как искусственные, так и камни естественного происхождения, главным требованием к которым является прочность и нечувствительность к воздействию влаги.

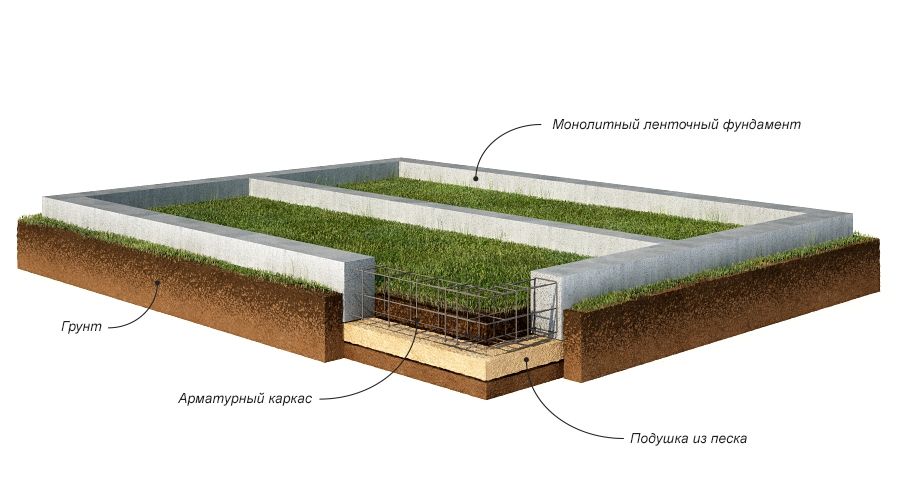

Ленточные фундаменты состоят из двух основных частей — фундаментной подушки и стен. Нередко, для небольших зданий и сооружений, а так же на прочных грунтах (к примеру – скальных), подушку, представляющую собой уширение низа фундамента, не делают.

Как сделать монолитный ленточный фундамент своими руками

Начнем с монолитных фундаментов, как более сложных в изготовлении, и еще потому, что даже при устройстве фундаментов сборных, нередко устройство монолитных участков, монолитных поясов и перемычек. Кроме того, они подкупают высокими эксплуатационными характеристиками и технологичностью.

Если требования несущей способности делают необходимой подушку, ленточный фундамент своими руками начинают с ее устройства, затем на готовой подушке размещают стену фундамента. При качественно выполненных земляных работах, устраивая подушку, можно обойтись без опалубки, заливая бетон на всю ширину траншеи. Такой же вариант можно использовать, если фундамент одинаковой ширины, т. е. без подушки. В этом случае, опалубка устанавливается для устройства цоколя, и часто для ее устройства достаточно одной доски шириной 15-20 см.

Следует, однако, заранее представлять, что подобное упрощение работы делает невозможным или крайне затруднительным (после бетонных, придется выполнять дополнительные земляные работы) устройство вертикальной гидроизоляции стены фундамента.

Для того, что бы обойтись без опалубки, важно, что бы земляные стены были высокого качества. Но для надежности постройки, важнее качественно подготовленное грунтовое основание, т. е. дно траншеи. И вот тут строители, особенно не достаточно опытные, допускают ошибки.

Первым делом дно траншеи выравнивается, или, как говорят строители, выполняется его планировка. При этом перепад земляного полотна по высоте не должен превышать полутора — двух сантиметров от горизонтальной плоскости. Цель планировки, помимо создания горизонтали, убрать разрыхленный грунт. Особенно важно это при рытье траншеи экскаватором.

После того как дно траншеи подготовлено, выполняется уплотнение его щебнем. Делается это следующим образом: насыпают слой щебня, толщина которого не должна превышать полтора – два размера камней самой крупной фракции. Например, для щебня фракции 5-20, (минимальный размер частиц 5 мм, максимальный – 20 мм) толщина слоя должна быть в пределах 40 мм. Трамбовкой щебень вбивают, «втрамбовывают», для создания плотного слоя, препятствующего засорению укладываемой бетонной смеси частичками грунта. Это особенно актуально, если основанием служат черноземы.

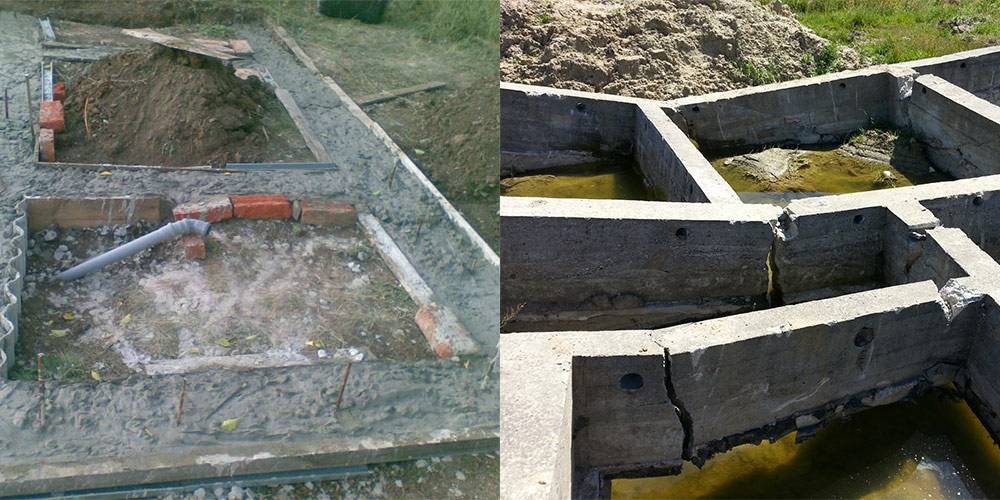

Наиболее распространенные и серьезные ошибки при устройстве грунтового основания:

1. Замоченное основание. Несколько дней льют дожди, затем выглядывает солнышко и, торопясь, пока стоят погожие деньки, строители укладывают бетон. А сильно насыщенный водой грунт, впоследствии может преподнести неприятный сюрприз – просесть, либо наоборот, промерзнув вспучиться.

2. Промороженное основание.

Случается при устройстве фундаментов ранней весной, поздней осенью или зимой (что, разумеется, не желательно, но иногда приходится делать). Внезапные заморозки, и основание может промерзнуть на определенную глубину (проблемы может вызвать промерзание уже на 10 см). Следствием, может быть усадка грунта после оттаивания, либо значительное снижение прочности бетона контактирующего с мерзлым грунтом, что в свою очередь может вызвать его промерзание.

3. Неправильное устройство выравнивающей подушки. Иногда, для того, что бы выровнять значительные перепады плохо вырытой траншеи, приходится выполнять подсыпку песком или щебнем. При этом, если толщина подушки превышает 10 см, она требует качественного уплотнения, выполняемого трамбовкой, укаткой, проливом водой и т. п. иначе впоследствии неизбежна усадка. Недопустимо выполнение подсыпки обычным грунтом, даже с утрамбовкой.

Небольшое отступление. Читатель, может, пребывает в недоумении, ведь очевидно, что просадка фундаментных плит во всех описываемых случаях измеряется миллиметрами! Неужели жалкий миллиметр стоит таких ухищрений и предосторожностей? Увы, да. Все дело в законах геометрии и принципах действия рычага, открытых еще древними греками. Наглядно, это все можно представить, посмотрев на рисунок 1. Просадка подушки на 5 мм вызывает смещение верха конструкции превышающее 75 мм. В реальности, следствием такой ситуации будет появление трещин, и даже разрушение конструкций.

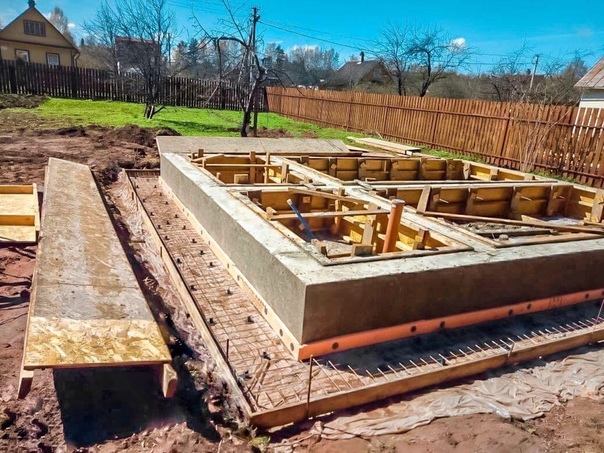

Земляное основание готово. Теперь укладываем арматурную сетку, поскольку устройство монолитного ленточного фундамента своими руками, обычно, требует армирования. Как работает и какие функции выполняет арматура в бетонных конструкциях, разговор отдельный и непростой. Для нас достаточно знать, что сетка должна располагаться в нижней части подушки, при этом, рабочая арматура, т.

е. арматура большего диаметра, кладется поперек! А арматура монтажная, главная функция которой обеспечить заданное расположение рабочих стержней — вдоль. Для коттеджа этажностью не более трех, при грунтах средней несущей способности (суглинки, супеси, разборно-скальные грунты) более чем достаточно использовать арматуру А-II или А-III диаметром 10-12 мм укладываемую с шагом 20 см. В качестве монтажной (соединительной) арматуры используют проволоку ВР-5 диаметром 5 мм, или шести миллиметровую «катанку», арматуру марки А-I. В подушку шириной 800 мм кладутся три — четыре стержня монтажной арматуры. Защитный слой бетона, закрывающий арматуру, выдерживаем толщиной не менее 30 мм. Как это выглядит, можно увидеть на рисунке 2.

Для того, что бы создать защитный слой сетка кладется на подкладки. В качестве таковых, вполне подойдут куски гравия или обломки керамического кирпича. Уложив арматуру, заливаем бетон. Не стоит применять бетон высокой прочности, для малоэтажных коттеджей бетон В20 (приблизительно соответствует М 250) — более чем.

Заливать бетон можно отдельными участками, так, что бы законченный участок по геометрическим характеристикам соответствовал готовой конструкции. Укладка бетона послойно не допускается. Если все же, на каком то участке бетона не хватило для выдерживания нужной высоты, бетонирование необходимо продолжить не позднее чем через 12-15 часов. Подробнее про заливку фундамента бетоном, можно узнать по ссылке.

Купить арматуру лучше на специализированной базе, торгующей металлом — дешевле, качество выше и порежут как нужно. При этом арматурные стержни должны быть ровными, допускается налет ржавчины, но именно налет, а не глубокая коррозия. Проволока Вр и катанка, продается в бухтах.

После того, как бетон подушки «схватился» и по нему можно ходить (как правило, уже на следующий день), производят установку опалубки для устройства стен ленточного фундамента. Толщину стены обычно принимают, как говорят строители «конструктивно», то есть, исходя из удобства кладки стены здания, которая должна на этот фундамент опираться.

К примеру, для кирпичной стены «в два кирпича» (510 мм) ширину фундамента принимают 450-500 мм.

Еще отступление, раскрывающее смысл понятия «конструктивно». Несложно подсчитать, что метр фундаментной стены, шириной всего в 10 см выполненной из бетона марки 250 выдерживает нагрузку на сжатие в 250 тонн, соответственно погонный метр фундамента полуметровой ширины выдержит 1250 тонн, более чем достаточно для здания в 12 этажей! Однако разместить на тонком фундаменте стену впятеро шире крайне затруднительно. Фундамент придется делать с уширением верхнего обреза, сложной формы, гораздо более трудоемким в работе. Придется рассчитывать и компенсировать армированием дополнительные усилия от возможных несимметричных нагрузок а так же многое другое. Короче говоря,

проще сделать стену толще!

На слабых и пучинистых грунтах предусматривают вертикальное армирование стен фундаментов пространственными арматурными каркасами. При этом кажущееся очевидным продольное расположение рабочей арматуры является ошибочным. Рабочие стержни должны располагаться вертикально. Для уже упоминаемых выше коттеджей этажностью до 3-х, достаточно использование арматуру А-II или А-III диаметром 10 мм, с шагом 40-50 см. Для продольной арматуры хватит А-I толщиной 6 мм. Схематически подушка и стена с армированием показана на рисунке 2.

Как сделать сборный и комбинированный ленточный фундамент своими руками

Теперь поговорим о сборных и комбинированных фундаментах. Как уже говорилось, для их устройства могут применяться самые различные материалы. При устройстве (монтаже) фундамента из крупных блоков, основание подготавливают точно так же, как и для монолитных, с одним отличием, уплотнения грунта не делают, а устраивают песчаную подушку, толщиной не более 100 мм. Вместо песка можно использовать отходы щебеночного производства, так называемый отсев, или мелкий щебень, фракции 5-10 мм, клинец, смотря, что дешевле купить в вашем регионе.

Для стен применяют фундаментные блоки маркируемые по ГОСТу аббревиатурой «ФБС» с цифрами. Цифры обозначают по порядку: длину блока, его ширину и высоту в дециметрах. Так, марка ФБС 24-4-6 расшифровывается как «фундаментный блок стеновой» длина 2,4 м, ширина 0,4 м (в просторечии «четверка») и высотой 0,6 м. При необходимости устройства расширенного основания, используют железобетонные подушки, которые в свою очередь имеют обозначение «ФЛ» и цифровые данные. Пример, сочетание ФЛ 8-12-3 говорит о том, что это «фундамент ленточный», длиной 0,8 мм, шириной 1,2 м и толщиной 0,3 м.

Нижний ряд подушек или блоков (при отсутствии необходимости в уширенном основании) монтируется непосредственно на песчаную подушку, под следующие ряды наносят слой цементного раствора.

Задача растворной прослойки, заполнение неровностей бетонных блоков, а не их скрепление, поэтому при устройстве фундаментов из крупных блоков, достаточно использовать раствор М50. Цементный раствор вообще был не нужен, если бы блоки изготавливались без каких-либо огрехов. Известны как древние, так и более новые постройки, с фундаментами из блоков. Так, огромные камни, составляющие фундаменты замков Шотландии, подтесывались для плотного прилегания настолько хорошо, что между ними невозможно всунуть бритвенное лезвие.

Монтажные петли блоков перед монтажом следующего ряда сгибают кувалдой или срезают («болгаркой», либо газовым резаком). Торцевые стыки между фундаментными блоками заполняют бетоном из щебня мелкой фракции, а чаще просто цементным раствором.

Кладка фундаментов из мелких блоков аналогична кладке обычных стен. Тут уже марка раствора имеет значение, поскольку швы воспринимают нагрузку наряду с кладочными камнями. При устройстве фундаментов из кирпича, кладочных бетонных камней, пиленых блоков из естественного камня, «рваного» камня, применяют раствор не ниже М100.

В заключение, о комбинированных схемах. Тут возможны различные сочетания, например, часто опорные подушки выполняют монолитными, поскольку далеко не везде железобетонные подушки можно купить, а везти накладно. Устройство стен подвалов по монолитным подушкам выполняют из блоков, крупных или мелких.

Распространен вариант, когда для повышения надежности фундаментов поверх последнего ряда блоков выполняют так называемый монолитный пояс (особенно на подрабатываемых территориях, где это обязательно). Он в обязательном порядке должен охватывать весь периметр постройки, разрывы не допускаются (потому и пояс). Армирование конструктива выполняют пространственным каркасом, при этом рабочая арматура располагается вдоль. Обычно достаточно А-II или А-III диаметром 10-12 мм, три — четыре стержня вверху и столько же внизу. Стержни соединяем хомутами из катанки.

При необходимости изгибов пояса по высоте, они усиливаются дополнительными наклонными стержнями. Так же усиливаются и горизонтальные углы. Защитный слой бетона поверх арматуры пояса, минимум 30 мм.

Пример комбинированного фундамента с устройством монолитного пояса, монолитных же подушек и стен из крупных блоков, можно увидеть на фотографии выше.

Мы рассмотрели основные моменты, которые необходимо знать, выполняя устройство ленточного фундамента своими руками. Не лишним будет добавить еще, что соединение арматурных стержней, выполняют электросваркой, но лучше, особенно, там, где существуют ограничения с электроэнергией, с помощью проволочных скруток из мягкой железной проволоки диаметром 1-1,5 мм. При вязаных соединениях не происходит перекаливание арматуры, и армирование получается более надежным. Проволоку скруток затягивают с помощью специальных крючков, либо обычных клещей. Задавайте вопросы в комментариях либо по почте. Присылайте Ваши работы, фотографии, мы опубликуем их на сайте. Заказывайте работы специалистам! Поддерживайте проект! Успехов Вам, Добра Вашему Дому!

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Как правильно сделать заглубленный ленточный фундамент для каменного дома: конструкция, изготовление, монтаж, инструменты и материалы, армирование фундамента и залиавка, советы, рекомендации

Каждый из нас думает: «Мой дом — моя крепость». А откуда взялось это выражение? Наверное, из тех времен, когда дома действительно представляли собой крепкие, каменные «крепости», неподверженные разрушениям под действием времени. Как построить такой дом я расскажу в серии статей «Мой дом — моя крепость». А начнем мы, разумеется, с фундамента.


Каждый дом начинается с фундамента. Устройство фундамента напрямую зависит от того, сколько этажей вы планируете сделать. Для каменного дома, без цокольного (подвального) этажа подойдет ленточный заглубленный фундамент. Это обусловлено тем, что мы планируем работать с тяжелыми материалами и естественно, каменный дом со временем будет давать усадку. Чтобы не треснули стены, мы должны иметь цельнолитой, армированный фундамент. Так как наш фундамент несколько отличается от обычно фундамента для каркасного дома, я рассмотрю этот вопрос подробно.

Инструменты и материалы:

Первый этап. Планирование

Определяемся с размерами несущих стен, количеством и расположением простенков. Несущими стенами называются стены, на которых будут держаться перекрытия. Простенки — это стены разделяющие комнаты, ванные, туалеты и прочие помещения. Зарисовываем все с целью последующего переноса на грунт.

Главное правило — под каждую стену или простенок мы будем заливать отдельный участок, который будет элементом всего фундамента.

Этап второй. Подготовка траншей

  1. Переносим нашу схему на грунт, забивая колышки и натягивая на них канатик.
  2. Затем выкапываем траншеи по канату.
  3. Если вы планируете строить дом высотой до трех этажей, то высота фундамента должна быть от 60-100 см, причем не менее 10-15 см должно возвышаться над грунтом. С этой целью по краю над траншеей ставим опалубку: сбиваем или скручиваем шурупами. Опалубка сооружается из досок, или фанеры.
  4. Через 1-1.5 м опалубки делаем поперечные распорки по верхнему и нижнему краю опалубки. Это не даст бетону раздавить опалубку.
  5. Выставляем верхний край опалубки по уровню для того, чтобы вся плоскость фундамента была абсолютно ровной. Этого мы добиваемся, пробивая плоскость строительным гидроуровнем.

Этап третий. Сооружение «подушки»

Для того чтобы фундамент «крепко спал» в земле, ему необходима подушка. Ее мы сделаем, насыпав по дну траншей щебень. Это даст нашему фундаменту более плотное основание, которое уменьшит деформацию и трещины при усадке. Подушка должна быть толщиной не менее 5 см.

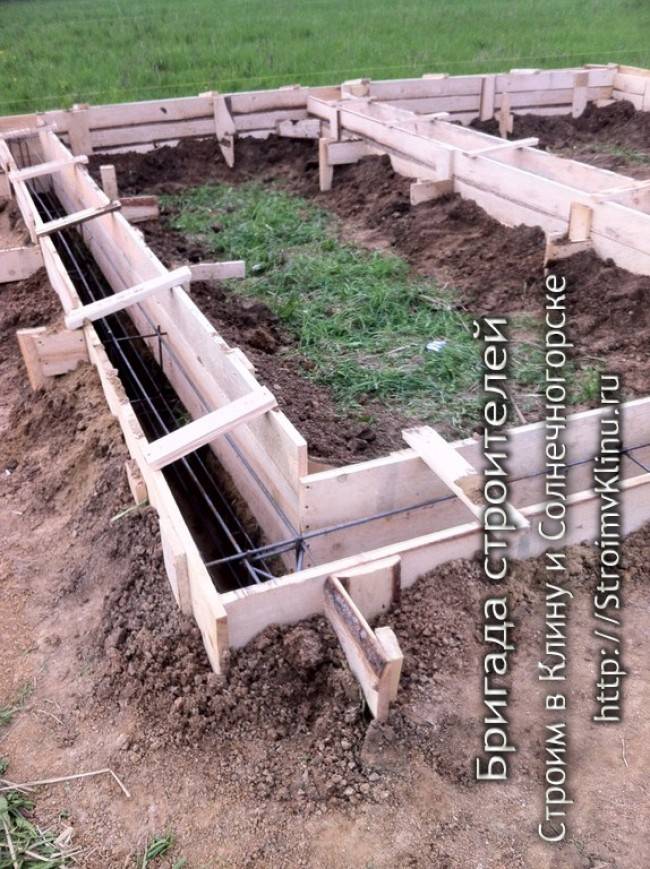

Этап четвертый. Армирование фундамента

Армирование не даст фундаменту треснуть, сделает его единым целым и уменьшит осадку и деформацию фундамента и стен. Следовательно, сделаем короб из арматуры по всей длине и для всех траншей фундамента.

Короб будет иметь форму объемных прямоугольников, связанных между собой по углам здания. Короб можно сваривать, но проще связывать арматуру вязальной проволокой, скручивая ее плоскогубцами.

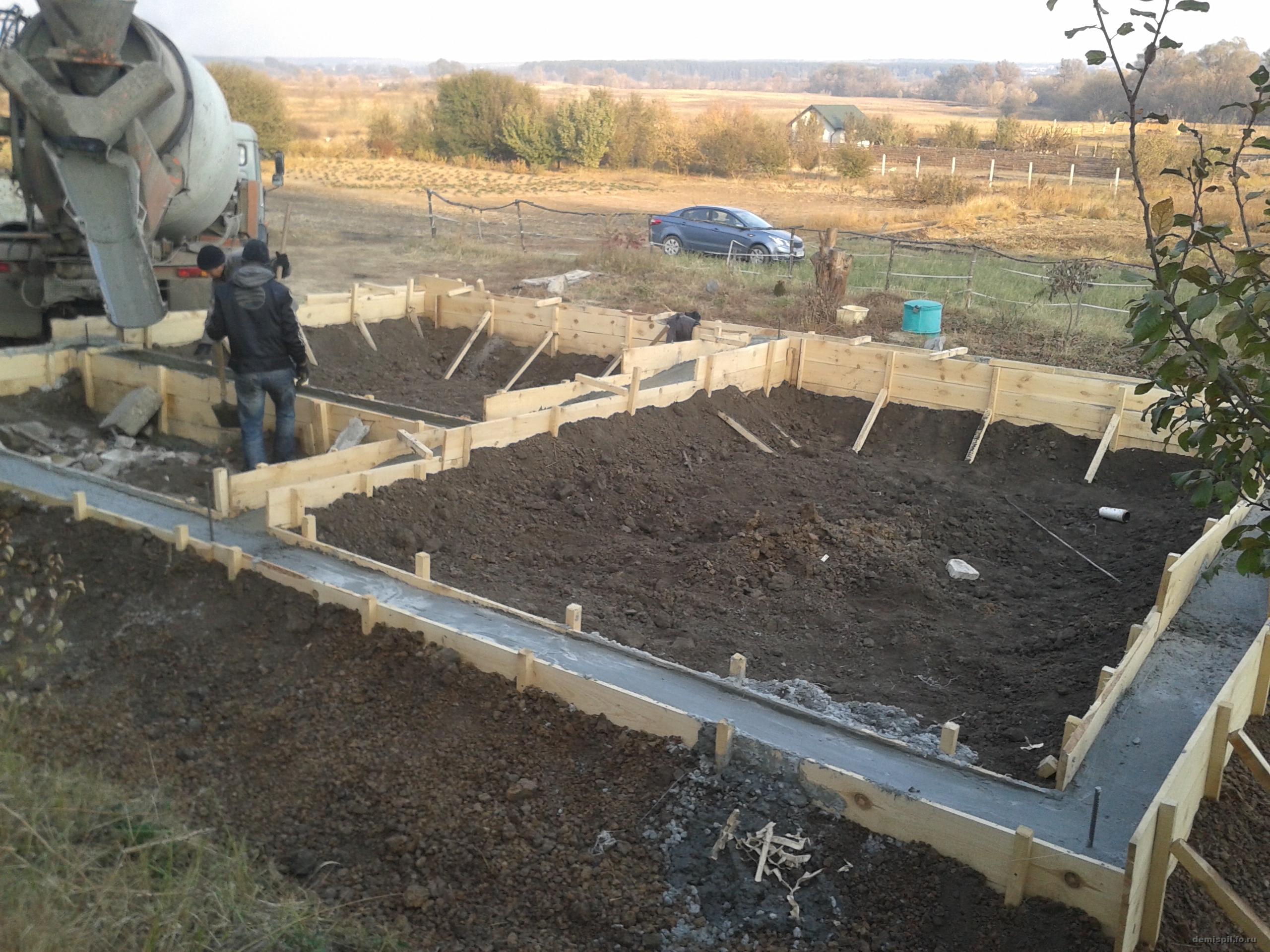

Этап пятый. Заливка бетона

Итак, подушка подсыпана, армировочный короб связан, опалубка установлена, теперь можно заливать фундамент.

Основное и самое важное правило изготовления фундамента — это цельнолитье. То есть, все траншеи, всего фундамента должны быть залиты за один раз. Естественно, совершенно нелишними в таком деле будут бетономешалка или готовый бетон, а также бригада друзей-помощников.

  1. Ведрами заливаем бетон в траншеи. Делать это можно послойно — поочередно заливаем слои до самого верха.
  2. При глубине траншеи более 60 см допускается забутовка: уложив первый слой, забрасываем в траншею крупные гранитные глыбы, куски старого битого бетона или любые другие плотные камни.
  3. Когда вы начнете заливать опалубку, постукивайте по ее внешним бокам мастерком для лучшей усадки бетона. Идеально конечно использовать глубинный вибратор, но за неимением такового можно обойтись и простукиванием.
  4. Выравниваем верхний край бетона мастерком, делая его поверхность ровной.

Важно!
В некоторых случаях при наличии армировочного короба допускается заливка несущих и простенков с перерывом (не более 7-10 часов). Если таковой перерыв был, обязательно следует смочить места, где будет стыковаться фундамент свежий и уже залитый.

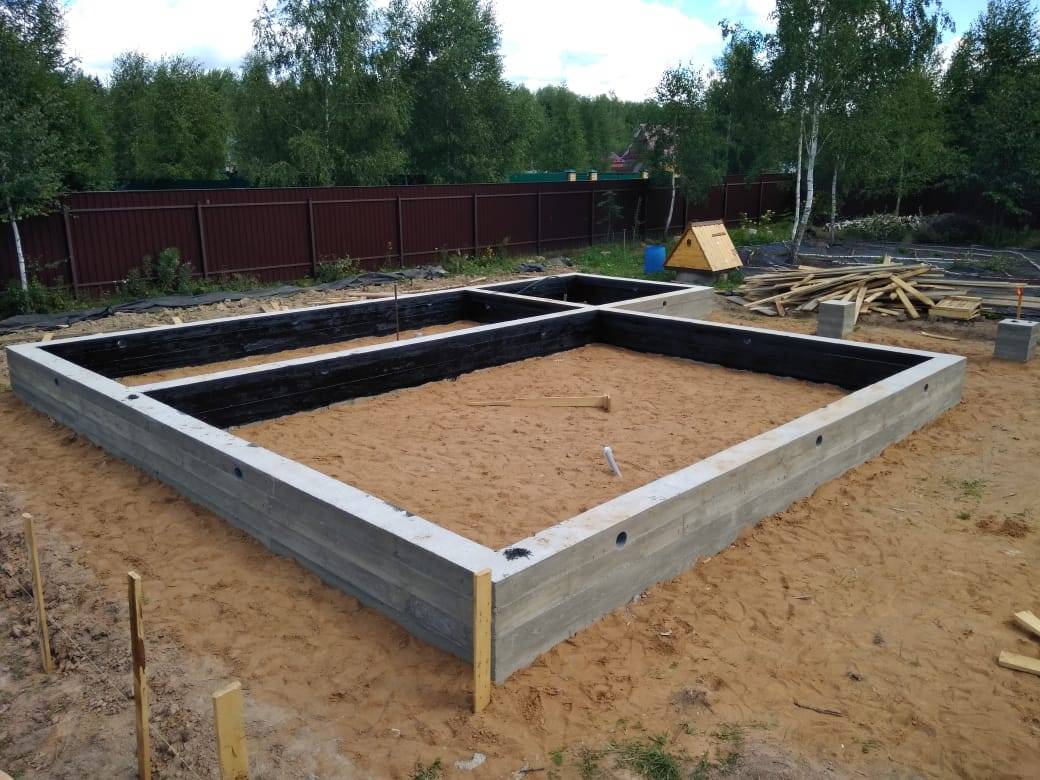

Теперь фундамент готов. Завозим на участок строительные материалы, отдыхаем и ждем, пока бетон не возьмется. Если в течение первых двух дней вы заметите трещины на схватывающемся фундаменте, обильно полейте его водой. Идеальный срок высыхания фундамента — 24 дня. Однако, если вы не можете ждать так долго, дайте фундаменту неделю.

Как построить фундамент для дома самостоятельно: выбор наиболее подходящего варианта

Решая построить дом, необходимо выбрать для него подходящий фундамент. Ведь именно от основания зависит то, насколько прочна будет постройка. Существует несколько видов фундамента, и выбирать нужно исходя из особенностей грунта, веса дома и своих финансовых возможностей.

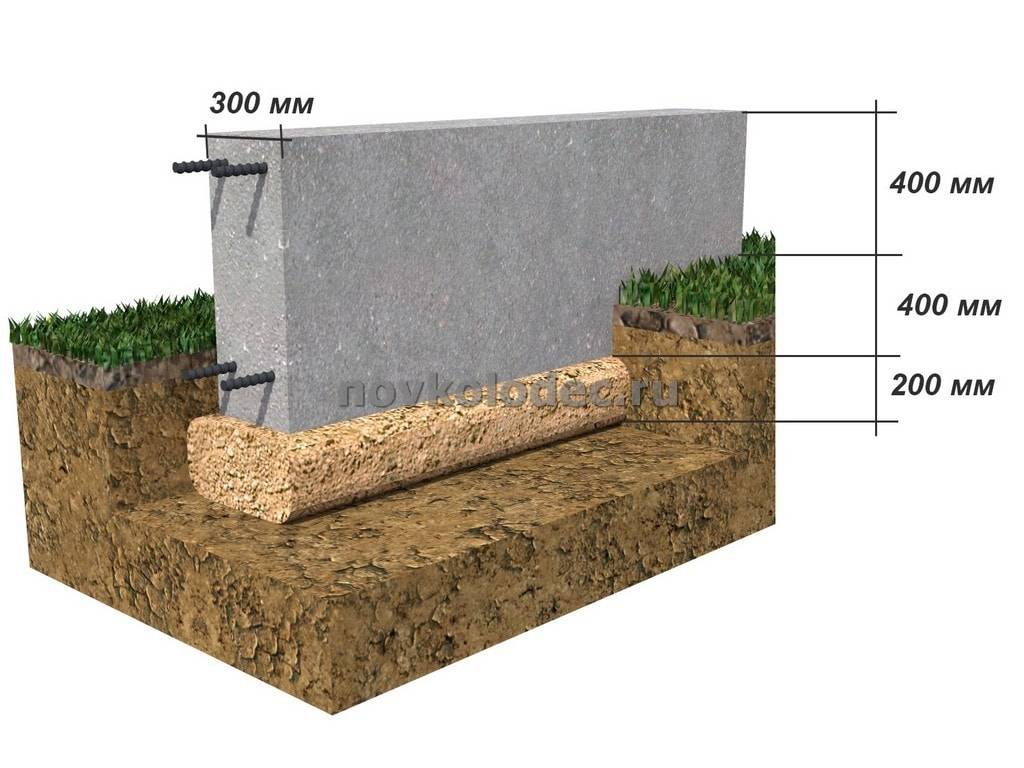

Мелкозаглубленный ленточный фундамент

Такой фундамент строится легко и не требует больших затрат. Сооружают мелкозаглубленный ленточный фундамент тогда, когда вес строения невелик. Это может быть небольшая хоз. постройка или одноэтажный дом без подвала. Работа по постройке мелкозаглубленного ленточного фундамента состоит из следующих пунктов:

  1. Выбирается и подготавливается площадка
  2. Производится разметка
  3. Роются траншеи
  4. Подсыпается подушка
  5. Устанавливается опалубка
  6. Монтируется арматура
  7. Заливается бетон

Разметка производится при помощи веревок. Их нужно привязать к колышкам, отметив места, где будет сооружен фундамент.

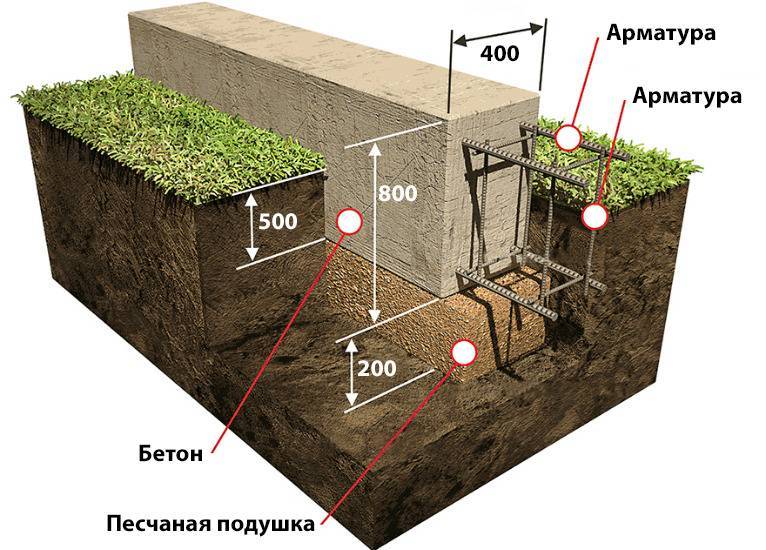

Глубина мелкозаглубленного ленточного фундамента составляет 50 см для хозяйственных построек и до 1 метра под жилой дом. На дно нужно насыпать щебень и песок. Сначала насыпается щебень, который необходимо хорошо утрамбовать. Затем утрамбовать нужно песок.

После этого сооружается опалубка. Если строится жилой дом, то фундамент лучше армировать. Для этого из прутьев арматуры толщиной 10-12 мм монтируется решетка. Расстояние между прутьями – 25-30 см. Скрепляются они между собой вязальной проволокой. Решетка помещается внутри опалубки. Стены опалубки надо проложить полиэтиленом или рубероидом. Если этого не сделать, то влага при застывании бетона будет уходить в почву, что отразится на прочности фундамента.

Для приготовления бетона берется 1 часть цемента, песка 3 части и 5 частей щебня. Для самостоятельного приготовления раствора рекомендуется брать цемент марки не ниже М400. Песок используется крупный. Его нужно промыть, чтобы не было глины.

Для замеса лучше всего взять бетономешалку. Если же бетономешалки нет, можно сделать бетон и в большой металлической емкости, но столько, чтобы фундамент был залит за 1 раз. Фундамент нельзя заливать частями, так как от этого уменьшится его прочность.

При заливке бетонной смеси рекомендуется пользоваться вибратором для того, чтобы бетон равномерно распределился между прутьями арматуры. Если вибратора нет, можно использовать штыковую лопату, многократно протыкая ей раствор.

Теперь бетон должен высохнуть и набрать свою прочность в течение 4-6 недель. Все это время за фундаментом необходимо присматривать. Если идет дождь, его нужно накрывать полиэтиленом, а в жаркую погоду, надо накрывать бетонную ленту мокрыми тряпками.

Как мы и написали выше, на мелкозаглубленном фундаменте можно возводить постройки, которые имеют небольшой вес. Например, дачные каркасно-щитовые домики или каркасные садовые дома могут быть построены на таком фундаменте. О строительстве каркасных садовых домов читайте в этой статье. Такие дома могут быть как для постоянного проживания, так и для сезонного.

Заглубленный ленточный фундамент

Заглубленный ленточный фундамент строят тогда, когда хотят сделать под домом подвал, или если дом будет большой, и выше 1 этажа. Это основание обойдется значительно дороже, чем мелкозаглубленный ленточный фундамент, поэтому делать его нужно только тогда, когда он действительно нужен.

Для того чтобы соорудить заглубленный ленточный фундамент, выполняют следующую работу:

  1. Выбирают площадку
  2. Роют котлован
  3. Устанавливают опалубку
  4. Армируют
  5. Заливают раствор

На выбранной площадке копают котлован глубиной немного больше полутора метров. 1,5 метра, это глубина промерзания в центральных районах России. В северных районах надо копать еще глубже.

После того как котлован выкопан, на его дно насыпается подушка из щебня и песка. Каждый слой хорошо утрамбовывается. Затем сооружается опалубка в тех местах, где будут проходить стены будущего дома. Внутри опалубки делается армирование, а затем заливается бетон.

Можно использовать и готовые железобетонные блоки, но для этого нужна подъемная техника. С блоками строительство идет гораздо быстрее.

Железобетонная лента будет служить стенами подвала, поэтому выполняется гидроизоляция. Для этого бетон обмазывают битумом или другим гидроизоляционным материалом, например, жидкой резиной. В том месте, где будет располагаться подвал, бетонируют дно котлована. Это будет пол подвала. Для армирования можно положить сетку. После высыхания выполняется гидроизоляция.

Описанные фундаменты самые распространенные в малоэтажном строительстве, но есть и другие.

Плитный фундамент

Плитный фундамент представляет собой бетонную плиту, на которой строится дом. Для сооружения такого фундамента потребуется сделать следующую работу:

  1. Выбрать и расчистить место для дома
  2. Выкопать в земле небольшую выемку по размеру фундамента
  3. Сделать подушку из гравия и песка
  4. Проложить рубероид для гидроизоляции
  5. Смонтировать силовой каркас
  6. Установить опалубку
  7. Залить бетон

Выемка в земле может быть глубиной в 20 сантиметров. На дно насыпается подушка и утрамбовывается каждый слой. Затем необходимо сделать гидроизоляцию. Для этого, обычно используют рубероид, располагая листы внахлест. Швы обрабатываются паяльной лампой.

Рубероид надо расположить таким образом, чтобы он загибался по бокам будущей бетонной плиты. После этого необходимо из арматуры связать силовой каркас на месте будущего фундамента. После этого устанавливается опалубка и заливается бетонный раствор. Рекомендуемая толщина фундамента – 25 см.

После того как бетон станет твердым, нужно выполнить гидроизоляцию и наверху плиты. Для этого тоже используют рубероид. Затем, верх фундамента утепляется.

Плитный фундамент позволяет строить дома тогда, когда грунт пучинистый.

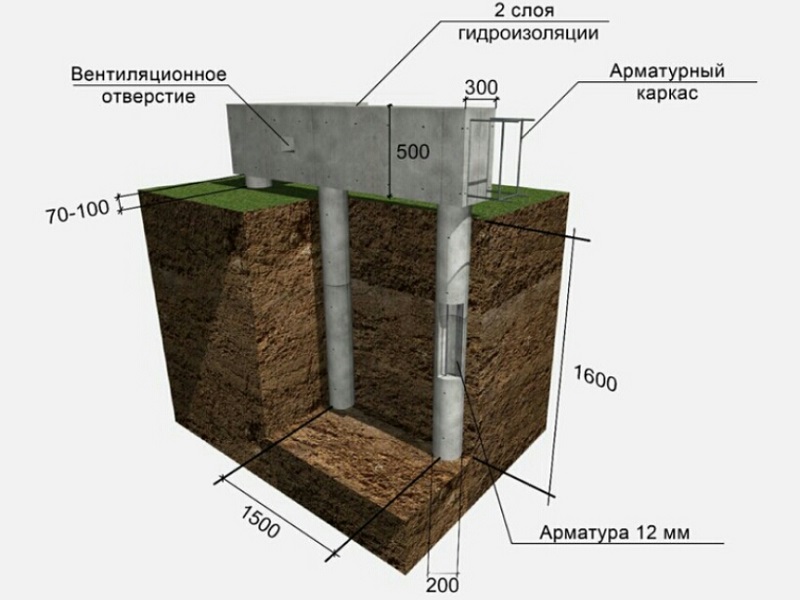

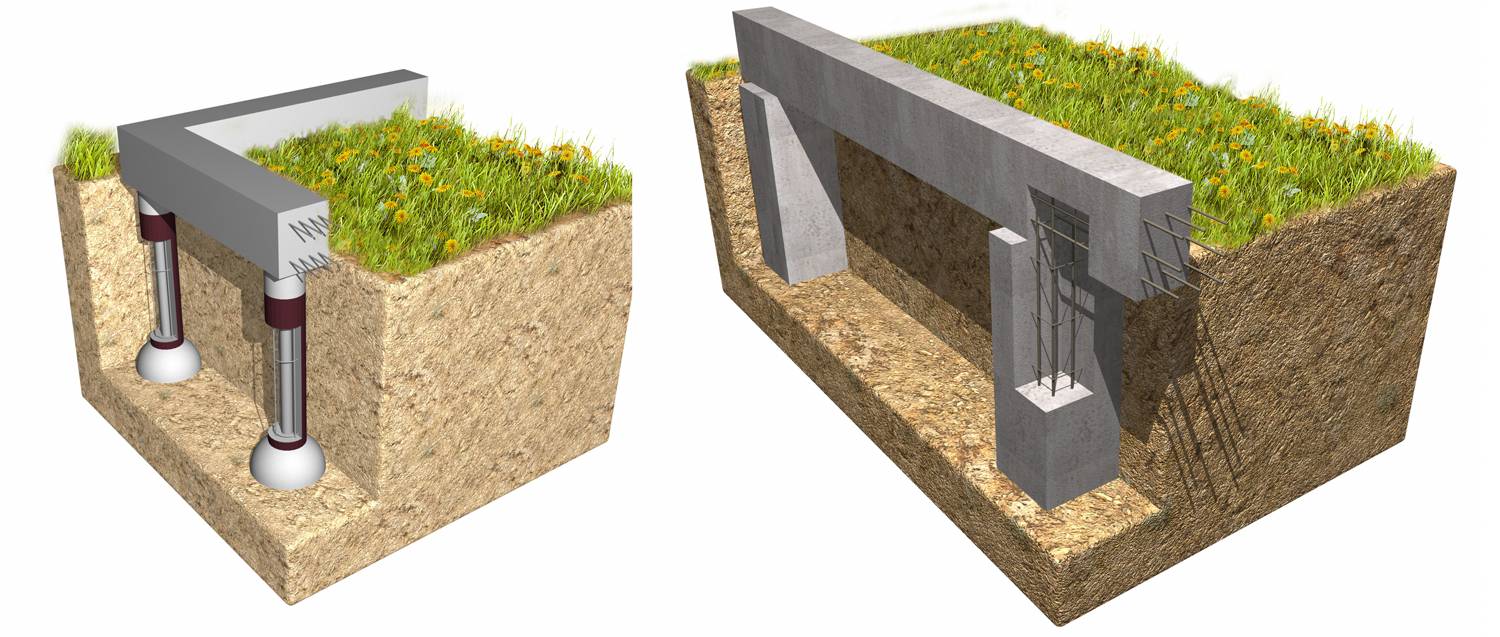

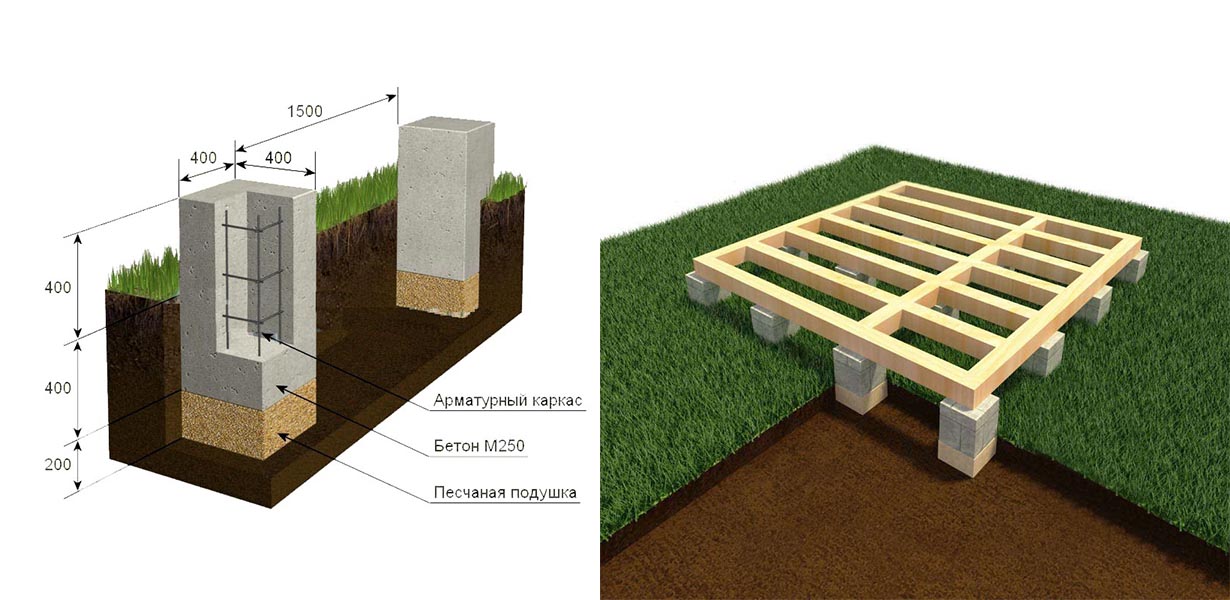

Свайный фундамент

Такой фундамент тоже применяют в малоэтажном строительстве. Для его изготовления нужно:

  1. Выбрать место для будущего дома
  2. Разметить его
  3. Пробурить или выкопать скважины
  4. Опустить в них трубы, сделанные из рубероида
  5. Залить бетон
  6. Установить опалубку под ростверк
  7. Залить ростверк

Если есть возможность использовать винтовые сваи под дом, то копать скважины нет необходимости. Сваи просто вкручиваются в грунт согласно проведенной разметке.

При сооружении бетонных столбов, в скважину опускают изготовленную из рубероида трубу, затем каркас из арматуры. Потом замешивают раствор из 1 части цемента, 3 частей песка и 5 частей щебня и заливают его в скважину.

После того как бетон в каждой скважине застынет, их все соединяют перемычками, которые называются ростверк. Для этого, между сваями устанавливают опалубку, выполняют армирование и заливают бетоном.

В случае с винтовыми сваями, ростверк делают и из металла.

Свайный фундамент хорош тем, что позволяет строить дома там, где грунт не позволяет сделать другой тип фундамента. Например, там, где верхняя часть почвы рыхлая или пропитанная водой. Сваи передают нагрузку нижним, плотным слоям почвы. На таком фундаменте можно построить дом и там, где почва каменистая, что затрудняет выкапывание траншей или котлована.

Судя по отзывам о винтовом фундаменте, он имеет невероятно высокую скорость строительства. Возведение стен можно начинать сразу же после завершения фундамента без каких-либо периодов ожидания. Такую фундаментную основу можно возводить практически на любом типе грунта.

На свайно-винтовом фундаменте можно построить легкие дома, такие как каркасные или канадские. О строительстве каркасного дома своими руками читайте в этой статье, а о канадской технологии строительства домов – здесь. Канадские дома всё больше набирают популярность в нашей стране, так как они отлично удерживают тепло.

Дренаж вокруг фундамента

Рассказ о фундаментах был бы незакончен, если не упомянуть о дренаже. При грамотной постройке дома, дренаж необходим, ведь он отводит воду от фундамента во время осенних и весенних дождей и таяния снега. Особенно он нужен, если в доме имеется подвал.

Чтобы сделать дренаж, вокруг фундамента выкапывается траншея, в которую под наклоном укладывается дренажная труба. Можно использовать специальную трубу для дренажа, а можно сделать ее самому. Для этого берется ПВХ труба и в ней просверливаются мелкие отверстия.

Труба заворачивается в специальную ткань и засыпается гравием и песком. Ткань и присыпка не дадут отверстиям заилиться, и такой дренаж служит долго. Дренажные трубы нужно вывести в специальный колодец.

Изготовление отмостки

Отмостка, это бетонная лента, которая прокладывается вплотную к фундаменту по всему его периметру. Бетон заливается на подушку из щебня и песка с небольшим уклоном от дома. Отмостка замечательно выполняет свои функции в паре с дренажной системой.

Резюме

Выбирая фундамент для дома, нежно внимательно рассмотреть достоинства и недостатки каждого из них.

Как уже говорилось, что незачем строить дорогой и трудоемкий заглубленный фундамент под одноэтажный дом без подвала.

Плитный фундамент позволит построить дом на пучинистом грунте.

А свайный фундамент может спасти даже в тех случаях, если верхний слой почвы, казалось бы, совсем непригоден для строительства.

Соорудив нужный фундамент по всем правилам, вы соорудите для своего будущего дома прочное и надежное основание. И он простоит на нем долгие годы.

Видео о постройке фундамента для дома

Строительство ленточного фундамента под дом

Изготовление опалубки и заливка фундамент

Армирование и опалубка мелкозаглубленного ленточного фундамента

Ленточный фундамент. Этапы создания

Железобетонный фундамент, возведенный с соблюдением всех строительных  правил и технологий, послужит залогом долголетия всего здания.

В этой статье содержится информация об основных этапах возведения ленточного монолитного фундамента, его особенностях, достоинствах и недостатках.

Самый распространенный тип фундамента в малоэтажном строительстве. Монолитная железобетонная конструкция повторяет контуры основания здания, обладает высокими прочностными характеристиками и при этом достаточно экономична по затратам на ее устройство. Ленточный фундамент бывает двух типов — заглубленный и мелкозаглубленный. Тип выбирается исходя из площади и этажности строения, материалов стен и перекрытий, типа грунта и условий эксплуатации.

Основное отличие мелкозаглубленного фундамента от заглубленного в глубине залегания и, как следствие, в расходе материалов. Траншеи редко выкапываются глубже 50 сантиметров и для проведения земляных работ применение строительной техники не обязательно. Но подходит мелкозаглубленная лента далеко не под все здания – это, как правило, малоэтажные легкие каркасные и деревянные конструкции. В остальном же технология возведения практически одинакова — подушка из щебня и и песка, опалубка по контурам стен. Прочность конструкции обеспечивает стальная арматура, связанная в решётку и залитая бетоном.

При возведении заглубленного ленточного фундамента объём земляных работ значительно возрастает, так как траншеи выкапываются ниже отметки промерзания грунта. Этот вид ленточного фундамента прочнее, надежнее и подходит для тяжелых каменных построек.

Этап первый. Инженерно-геологическое исследование участка.

Этот этап является важным условием при любом капитальном строительстве. Сотрудники специализированных организаций проводят отбор грунта. Для этого на участке, который отведен под возведение здания, бурятся скважины. В зависимости от геометрии будущего строения количество скважин может быть разным, но обычно их не менее пяти — по углам и в центре, дополнительно определяется несущая способность грунта, уровень грунтовых вод и пр. По  результатам полевых испытаний и анализу свойств грунта производятся расчеты, определяется наиболее подходящий тип фундамента, формируются рекомендации по используемым строительным материалам, схемам и вариантам устройства дренажной системы и пр..

ВАЖНО. Отказ от инженерно-геологических изысканий грозит проблемами в дальнейшей эксплуатации здания: трещины в стенах из-за неравномерной просадки, вода в подвальных помещениях в весенний и осенний период, потеря фундаментом несущей способности, частичное или полное разрушение постройки — вот лишь небольшой перечень возможных проблем при отказе от инженерных исследований.

Этап второй. Выемка грунта и закладка подушки-основания.

В зависимости от проекта здания, на участке роется котлован или траншеи по контуру, включая внутренние несущие стены.

ВАЖНО. С заливкой фундамента бетоном лучше не затягивать. Из-за осадков на дне траншей может скапливаться вода, а грунт по краям осыпаться.

После завершения земляных работ основание траншей утрамбовывается, после чего засыпается слой песка, 15-20 сантиметров, который также необходимо уплотнить. Затем слой гравия или мелкого щебня толщиной 10 сантиметров. Последний шаг — укладка поверх сформированной подушки полиэтиленовой пленки либо рубероида.

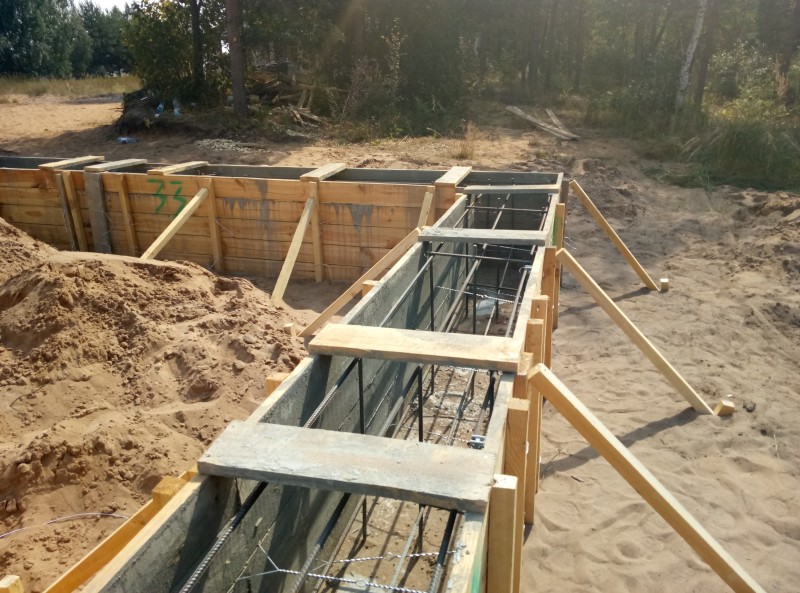

Этап третий. Сооружение опалубки.

Вдоль внешнего и внутреннего периметра траншей собирается опалубка. Самый распространённый материал - дерево. Обычно используются доски либо деревянные щиты. Строительные организации, занимающиеся возведением малоэтажный домов, всё чаще используют быстровозводимую типовую инвентарную опалубку, которая сохраняет свои геометрические размеры при бетонировании фундамента.

Зазор между элементами опалубки не должен превышать двух миллиметров, в противном случае могут возникнуть большие потери  «цементного молочка» из бетонной смеси.

ВАЖНО. Чем шире будет лента фундамента, тем более высокие нагрузки будут приходится на стенки опалубки. Необходимо использовать доски большей толщины и чаще устанавливать распорки. Несоблюдение этих простых правил грозит прорывом — вытекшая бетонная смесь, смешавшаяся с грунтом и строительным мусором более не пригодна для возведения фундамента.

При строительстве зданий в местности с холодным климатом целесообразно проводить утепление фундамента на этапе возведения опалубки. С внутренней стороны заграждений размещается утеплитель, например пенополистирол, либо используется несъемная опалубка с утеплителем.

Этап четвертый. Армирование.

Внутри опалубки производится армирование. Именно стальные скрепленные между собой прутья арматуры обеспечивают фундаменту прочность и целостность при сезонных колебаниях грунта. Из арматуры вяжется силовой каркас фундамента с одинаковыми размерами ячеек. Расстояние между стенкой опалубки и арматурой не должно быть меньше 5 сантиметров.

ВАЖНО. Ленточному фундаменту необходима вентиляция. В случае её отсутствия подпол станет рассадником плесени. Лучше всего сделать вентиляционные отверстия до заливки фундамента. Количество и размер отверстий рассчитывается  инженером-проектировщиком. При избыточной вентиляции из подпола будет выдуваться всё тепло, а при недостаточной — оставаться сырость.

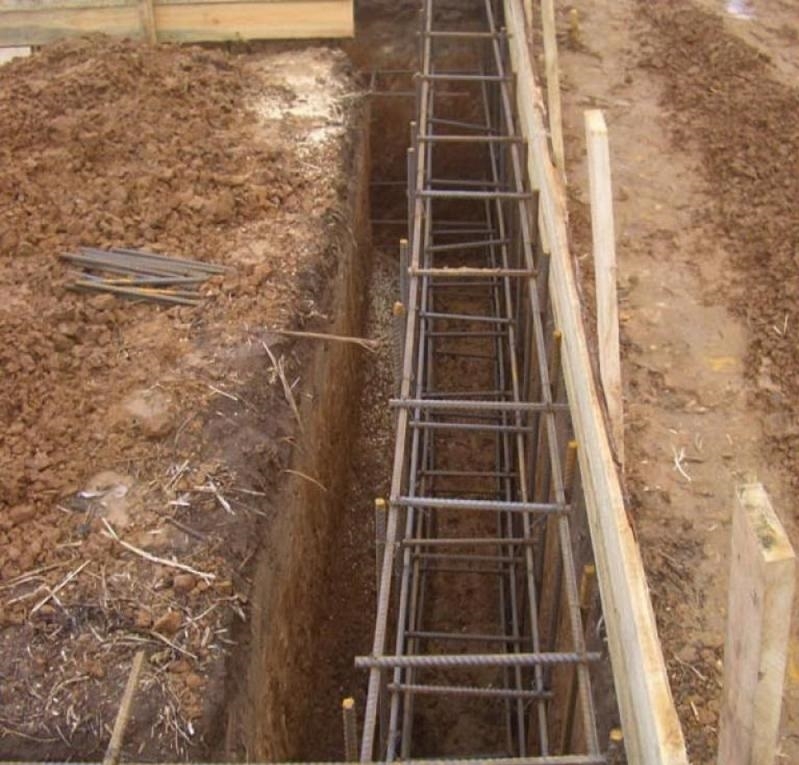

Использование сварки при армировании крайне нежелательно — есть вероятность того, что место сварки может лопнуть. Лучше использовать для этих целей проволоку. Связанные прутья арматуры имеют некоторую подвижность, а сама проволока — эластичность.

Этап пятый. Бетонирование.

Бетонирование  рекомендуется проводить за один проход для исключения образования «холодных швов» . Правильным решением будет обеспечение подъезда бетонных миксеров к строительной площадке с нескольких сторон — это сохранит время и силы. Бетононасосы значительно упрощают заливку фундамента за счёт доставки бетонной смеси в нужную точку строительной площадки.

ВАЖНО. На этом этапе важно не допустить образования воздушных полостей в фундаменте и расслоение бетонной смеси. Наличие воздушных полостей выявить сложно, но они крайне негативно влияют на общую прочность конструкции. Для удаления воздушных полостей используют строительные погружные (глубинные) вибраторы.  При расслоении бетонной смеси на поверхности образуется слой воды, а под ним рыхлый слой цементного молочка с небольшим количеством песка. Основными причинами расслоения бетонной смеси является неправильно подобранные рецептуры смеси на заводе-изготовителе; слишком высокая подвижность бетонной смеси; неправильный режим работы бетононасоса. Еще одной причиной возникновения расслоения является слишком интенсивное или продолжительное уплотнение бетонной смеси глубинным вибратором. Обратите внимание (!), что при работе с глубинными вибраторами крайне нежелательно задевать арматуру.

Прежде чем заключать договор, необходимо уточнить у застройщика или бригадира, как на объекте проводится приемка бетонной смеси и контролируется ее качество; имеются ли в наличии все необходимые инструменты для работы с бетонными смесями и материалы для ухода за свежеуложенным бетоном.

От результатов инженерно-геологических изысканий и климатических условий зависит выбор бетона. Три его основные характеристики — прочность (M), морозостойкость (F), водонепроницаемость (W). Чем выше последующая цифра, тем лучше соответствующий параметр. Подробнее о характеристиках строительных бетонов и растворов можно прочитать здесь.

Технология производства, как и сами свойства бетонов постоянно совершенствуются и улучшаются, ведь прогресс не стоит на месте. При замешивании бетонной смеси используются различные добавки, улучшающие те или иные характеристики смеси — пластификаторы, водоредуцирующие компоненты, гидрофобизаторы, стабилизаторы, волокна фибры и прочие добавки. Выдержать верные пропорции при замесе большого объема бетона возможно лишь в промышленных условиях.

Поэтому, если требуется большой объем бетонной смеси, то лучше всего обратиться на бетонный завод, находящийся поблизости от вашей строительной площадки, предварительно проверив его репутацию. Это позволит минимизировать риски, связанные с доставкой бетонной смеси.

Использование качественных материалов, проведение инженерно-геологических исследований участка не будет гарантией высокого качества фундамента, если к выбору исполнителей вы подошли спустя рукава. Во многом от их профессионализма и опыта зависит качество, долговечность и отсутствие скрытых дефектов в фундаменте. На рынке полно строительных организаций и вольнонаемных бригад, обещающих сделать всё быстро и качественно, но не у всех имеется портфолио, за которое не стыдно. Не поленитесь, узнайте, что строили выбранные вами исполнители, пообщайтесь с людьми, которые эти здания эксплуатируют, и лишь потом составляйте и подписывайте договор.

Помните — исправление ошибок, допущенных при возведении фундамента обходится дорого.

Ленточный фундамент своими руками — Статьи о строительстве домов и бань из бруса в Екатеринбурге

Опорные конструкции зданий в средних широтах проектируются и возводятся в соответствие с требованиями СНиП 31-105-2002, 2.02.01-83 (Свод правил СП 22.13330.2011). Построить ленточный фундамент для бани своими руками, обеспечив при этом требуемую несущую способность, вполне возможно, если строго придерживаться технологии работ. Основание принимает на себя нагрузку от строительных конструкций и равномерно перераспределяет ее на грунт.

Устройство ленточного фундамента для бани самостоятельно на естественных основаниях предполагает его отливку из бетона в опалубку с армированием стальным или композитным прутом. Опорные конструкции закладываются под несущими стенами, перегородками, печами и дымовыми трубами. Основание здания должно обеспечивать необходимые технико-экономические характеристики в период его строительства и эксплуатации. Наша компания предлагает готовые строительство по типовым проектам домов в короткие сроки.

Расчет фундамента на примере бани 6×4 метра

Разработка опорной конструкции осуществляется с учетом информации о результатах инженерных изысканий, назначения строения, действующих нагрузок и влияния окружающей застройки. При проектировании ленточного фундамента банирасчеты производятся на основании технического задания, которое должно содержать исходные данные. В числе прочих факторов принимаются во внимание сведения о климатических условиях местности, в частности глубины промерзания грунтов и залегания грунтовых вод.

В процессе расчетов определяются размеры глубина залегания, высота и ширина ленточного фундамента для бани достаточные доя восприятия нагрузок от строительных конструкций. На основании данных о сечении опорной конструкции возможно самостоятельно провести расчет потребного количества материалов и объемов земляных работ.

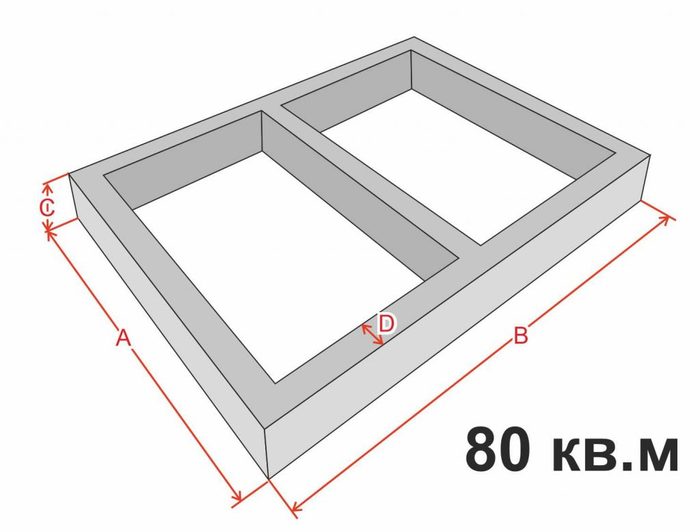

В качестве примера определим размер ленточного фундамента для бани 3×6 м, расчет выполняется в следующем порядке:

Вычисляем общую длину опорной конструкции с учетом одной перегородки, делящей строение на предбанник и парную. В нашем случае требуется решить выражение: L= (3+6) ×2+3= 21 м

Определяем площадь сечения ленты фундамента по формуле: S=h×b,

где h –глубина заложения и b – ширина основания, которая зависит от количества этажей и варьируется в пределах от 250 до 450 мм.

Минимальный объем земляных работ, и требуемое количество бетона рассчитываем по формуле: V1=S×L.

Дополнительно обсчитываем фундамент под печь для бани:  V2=h ×sп,

где sп – площадь основания печи.

Установив точные размеры ленточного фундамента под баню, определяем полный объем земельных работ: V= V1 + V2.

Аналогично тому, как рассчитывается ленточный фундамент для бани 3х6 своими руками проводятся вычисления для оснований под строения размером 6х4 и 6х6.

Расчет необходимого количества арматуры

Проект бани предусматривает использование нужного количества арматуры, которое определяется из расчета прокладки четырех прутков продольно. Они в сечении являются вершинами прямоугольника. Поперечные связи делаются с установленным интервалом из металлопроката или композита и соединяют стороны фигуры по периметру. В среднем на баню потребуется не менее 120 м прутка сечение 8-10 мм.

Расчет требуемого количества материалов для гидроизоляции

Мелкозаглубленный ленточный фундамент для бани 3на4 метра нуждается в гидроизоляции, которая выполняется из рубероида. Данного материала понадобится минимум 10-12 рулонов в зависимости от глубины заложения и других размеров опорной конструкции. Ко всему вышеперечисленному понадобятся обрезные доски, бруски и гвозди для устройства опалубки под заливку бетона.

Глубина заложения фундамента

При строительстве дома из древесины не требуется большого сечения опорной конструкции.
Для ленточного фундамента бани глубина заложения определяется с учетом следующих факторов:

  • расположения здания относительно других строений и инженерных коммуникаций;
  • рельефа местности проектируемого и существующего;
  • геологических и гидрогеологических условий местности;
  • глубины промерзания грунтов в холодное время года.

Брус профилированный обладает небольшой удельной массой и нагрузки опорную конструкцию невелики. Мелкозаглубленный ленточный фундамент под баню из древесины является наилучшим вариантом. Строительство опорных конструкций данного типа особенно оправдано с экономической толки зрения, обеспечивая возможность экономии материалов и финансовых средств.

Самостоятельно рассчитать ленточный фундамент под баню по глубине заложения можно исходя из нормативного показателя сезонного промерзания грунтов. Данный параметр определяется как среднее арифметическое результатов фактических наблюдений за предыдущие 10 лет. Глубина заложение фундамента напрямую зависит от состава грунтов основания и для отапливаемых помещений она должна быть достаточной, чтобы исключить возможность морозного пучения.

Высота фундамента

Этот показатель определяется от планировочного уровня земли на площадке, где размещается строение. Минимальная высота ленточного фундамента бани, стены которой делаются из деревянного бруса, должна быть больше 250 мм. Это необходимо защиты ограждающих конструкций от воздействия влаги. Знание данного параметра в сочетании с глубиной заложения позволит точно рассчитать ленточный фундамент бани и установить потребное количество материалов.

Для отапливаемых помещений высота основания должна быть достаточной для обеспечения комфортных условий для человека исключающей возможность образования сквозняков. Уровень пола в бане с ленточным фундаментом устанавливается по верхней кромке опорной конструкции или цоколя при наличии последнего. Большая высота основания позволит снизить влияние земли и сделает помещение более теплым.

Подготовка и разметка площадки

Как делать ленточный фундамент под баню и с чего следует начинать, имея на руках проект и чертежи?
На первом этапе производится подготовка и разметка площадки в таком порядке:

  • С участка удаляется плодородный слой почвы, растительность, остатки корней и мусор.
  • Если под зданием располагаются инженерные коммуникации, то в местах пересечения траншей с опорной конструкцией канавка заполняется грунтом или бетоном.
  • На площадке при необходимости предусматривается дренаж.

Как сделать ленточный фундамент под баню правильно и точно? Для этого необходимо произвести разметку участка с использованием колышков, шнура, рулетки и уровня. При выполнении данной операции необходимо строго выдерживать расстояние до других строений на участке и внешних ограждений. Не допускается нарушение красных линий. На этом этапе строительства бани 6х4 фундамент ленточный необходимо тщательно проверить длину диагоналей, которые должны быть одинаковыми.

Земляные работы

Выемка грунта по заранее размеченным линиям осуществляется обычно вручную с использование шанцевого инструмента. Глубина траншей выбирается с учетом необходимости отсыпки гравийно-песчаной подушки под ленточный фундамент бани, толщина которой должна быть не менее 200 мм. Основание хорошо утрамбовывается и проливается водой для осадки грунта.

Для того чтобы сделать ленточный фундамент бани достаточно надежным необходимо исключить возможность осыпания траншей в период проведения работ. Для этого проводятся мероприятия по укреплению стенок разными способами и удаление грунта на достаточное расстояние от котлована. При проведении земляных работ следует быть внимательным, чтобы исключить возможность повреждения подземных коммуникаций.

Устройство опалубки

Для изготовления вспомогательных конструкций удобно использовать готовые щиты из обрезных досок толщиной не менее 25 мм. В процессе самостоятельного устройства опалубки под ленточный фундамент под баню необходимо точно выдерживать его размеры в соответствии с проектом. Конструкция устанавливается на подготовленную подушку и тщательно закрепляется в вертикальном положении с использованием откосов. Щиты соединятся между собой в верхней части брусками с интервалом в 800 – 1000 мм, чем обеспечивается необходимая прочность для форм.

На данном этапе устройства ленточного фундамента под баню своими руками необходимо обеспечить точное положение верхней кромки опалубки. Она должна образовывать строго горизонтальную плоскость на установленной высоте от планировочного уровня земли. Достигается это путем использования гидравлического уровня и тонкого шнура, по нему осуществляется выравнивание щитов опалубки.

Гидроизоляция и армирование

Усиление фундамента для бани 4х6 ленточного осуществляется при помощи стального или композитного прутка. Внутри опалубки устанавливается пространственная конструкция из арматуры, состоящей из четырех продольных прутков. Между собой они соединяются поперечинами с использованием электросварки или связываются мягкой проволокой. Последняя технология более доступная и не требует применения специального оборудования.

Опорная конструкция нуждается в защите от воздействия влаги, содержащейся в почве. Как правильно сделать ленточный фундамент под баню и обеспечить необходимую гидроизоляцию?
Устройство водонепроницаемого слоя на поверхности основания возможно двумя способами:

  • Укладкой рубероида в опалубку непосредственно перед заливкой в нее бетонных смесей.
  • Оклеиванием стенок фундамента после снятия щитов с использованием расплавленной смолы или других материалов.

Выбор технологии нанесения гидроизоляционных покрытий выбирается исполнителем работ с учетом технических возможностей и сложности выполняемых операций.

Заливка фундамента

Этот процесс осуществляется с применением готовых смесей либо путем их приготовления на строительной площадке. Как залить ленточный фундамент под баню и сделать это правильно? Вопрос этот достаточно сложный, с одной стороны, использование товарного бетона, доставляемого бетономешалкой значительно ускорить процесс. С другой стороны, самостоятельное приготовление цементно-песчаных смесей обеспечивает значительную экономию средств.

Какой бетон нужен для ленточного фундамента бани? В соответствии с действующим СНиП материал для опорной конструкции должен относится к классу прочности не ниже В 15. Использование такого бетона позволит обеспечить необходимую прочность опорной конструкции. Заполнение опалубки бетоном осуществляется по всей конструкции равномерно до верхней кромки.

Как правильно залить ленточный фундамент под баню? В процессе заполнения опалубки бетоном необходимо тщательно следить, чтобы в основании не оставалось пустот. Для этого применяются стальные щупы, которыми протыкается масса и направляется в нужные места. По окончании процесса заливки необходимо проследить, чтобы не было деформации опалубки и смещения щитов.

Выдержка фундамента для осадки

Время необходимое для полного застывания бетона составляет не менее 24 часов. В ходе строительства ленточного фундамента бани необходимо учитывать, что конструкцию необходимо выдержать в течение определенного периода. Продолжительность высыхания сильно зависит от температуры окружающей среды и наличия ветров. Смесь набирает марочную прочность примерно за четыре недели при 20 °C.

Для защиты бетона от пересыхания рекомендуется его сверху засыпать опилками и смачивать водой. По мере готовности основания с него снимается опалубка и осуществляется обратная засыпка фундамента грунтом до планировочного уровня. Для получения профессиональной консультации как правильно поставить баню на ленточный фундамент следует обратиться к специалистам нашей компании.

Ленточный фундамент своими руками всё этапы строительства фундамента

Один из традиционных, прошедших проверку временем видов фундаментов – это монолитный, ленточный вариант. Своими руками ленточный фундамент построить несложно, если знать весь алгоритм действий. По конструкции он является железобетонной полосой, проходящей под несущими стенами будущего здания.



Этапы возведения

Ленточный монолитный фундамент может быть мелкозаглубленным, глубиной от 50 до 70 см (для пенобетонных, деревянных, каркасных легких домов) и заглубленным – от 70 до 150 см (для значительных расчетных нагрузок от стен). Заглубленный вариант более устойчивый, так как находится ниже уровня промерзания почвы.



1 Этап: проектирование

Задавшись целью сделать своими руками фундамент грамотно, нельзя полагаться на случай и игнорировать фазу инженерно-геологических изысканий. Ее выполняют специалисты проектной организации, и на этом этапе определяют:

  • вид и основные характеристики грунта;

  • его несущую способность;

  • глубину промерзания;

  • залегание грунтовых вод.

Данный анализ позволит разработать подробный проект с расчетами действия всех нагрузок от будущего сооружения, подбором соответствующего полученным величинам материала и определением необходимого запаса прочности. В проекте будут детализированы условия наиболее безопасного для окружающего ландшафта расположения будущего сооружения.

Если работы предполагаются без разработки проекта, в любом случае нужно знать состав грунта (песок, супесь, суглинок или глина), наличие грунтовых вод и примерную глубину промерзания почвенного слоя. Следует иметь в виду, что заглубленный фундамент получает устойчивость от морозного пучения, характерного тем, что вода, расширяясь при замерзании, с силой выдавливает его. Наиболее выражено это явление на глинистых и тяжелых суглинистых грунтах.



2 Этап: подготовка




На стадии подготовки расчищается вся строительная площадка. Понадобится выравнивание рельефа при явно выраженных перепадах высот.

Готовится необходимый строительный материал. Нужно предусмотреть обустройство навеса в качестве временного склада.



В строгом соответствии с чертежами проводится разметка, для чего используют веревку или проволоку (последняя предпочтительнее, так как она меньше растягивается) и колья. Для колышков целесообразно взять арматуру. Вначале размечаются центральные оси по периметру будущего сооружения. Вбивается колышек в первую точку угла дома и от него строго под прямым углом натягивают проволоку в двух перпендикулярных направлениях. Отметив нужную длину, вбивают два фиксирующих колышка, получив еще две вершины прямоугольника, от которых также под прямым углом, который выверяется с помощью угольника, натягивают еще две проволоки. В пересечении их образуется четвертая вершина. При соблюдении всех разметок, угол при четвертой вершине автоматически получается прямым (обязательно делается контрольный замер).

Нужно проверить правильность геометрической фигуры замером двух диагоналей, которые должны быть равными. Погрешности не допускаются. Если они выявляются, производится дополнительное уточнение всей разметки.

Затем размечаются оси внутренних несущих стен с соблюдением всех требований к перпендикулярности при пересечении.

Когда все осевые линии точно обозначены на поверхности, размечают контур будущей траншеи, откладывая в обе стороны от оси половину ее расчетной ширины, равной ширине фундамента с учетом закладки опалубки.

Расчетная ширина фундамента равна ширине стен. При этом прибавляется и последующая наружная отделка, если это заложено в проекте, с утеплителем, которые также опираются на фундамент.



3 Этап: разметки

Разметка фундамента с помощью обноски



Этот вид работ необходим на участках с уклонами. Обноска в виде вкопанных столбиков высотой 1,0–1,3 м с прибитыми с наружной стороны досками устанавливается на отдалении порядка двух метров от разметки здания. Верхний ровный срез досок должен находиться в одной горизонтальной плоскости, которая будет служить ориентиром при разметке дна траншеи. Такой контроль послужит гарантией того, что подошва фундамента будет находиться в одной плоскости без перекосов.



4 Этап: рытье траншеи

Траншея для фундамента




Фундамент ленточный своими руками можно возводить быстрее, если этот трудоемкий для ручного рытья процесс провести с помощью экскаватора. После него дно и откосы обязательно выравнивается вручную. Глубина траншеи варьируется в зависимости от грунта: песчаный – 1 м, супесчаный и легкий суглинистый – 1,25 м, тяжелый суглинистый и глинистый – 1,5 м.

Стены рва делаются вертикальными, контролируя эти участки при помощи отвеса. Для обеспечения амортизации при сезонных вспучиваниях грунта на выровненном дне устраивается песчано-гравийная подушка (примерно 10 см песка, который увлажняется и утрамбовывается, и 10 см гравия или щебня) одинаковой толщины на всем протяжении. Недопустимо маскировать подушкой неровности дна траншеи.

Подушка для траншеи фундамента



5 Этап: установка опалубки

Схема опалубка



Для опалубки применяют разборную щитовую металлическую конструкцию или используют обрезные доски в см. минимальной толщины, имеющие стандартизированную ширину и ровную кромку. Сборка щитов из таких досок, которые строгаются для внутренней поверхности с одной стороны, проводится на земле. После этого по краям траншеи устанавливают опоры, к которым и крепят сбитые щиты.

Стенки опалубки делают выше уровня будущего фундамента, чтобы смесь не выливалась через верх. Весь процесс установки постоянно контролируют отвесом для достижения строгой вертикали стенок. Сразу же делаются отверстия для будущих канализационных и инженерных сетей. Деревянная конструкция придавливается к стенкам траншеи распорками и обильно смачивается водой.

Для отметки уровня заливки внутри натягивают шнур, рассчитывая, чтобы над поверхностью земли он возвышался минимум на 30 см, образуя в последующем цоколь здания.

6 Этап: армирование

Установка арматуры




От армирования, которое обусловливает необходимую фиксацию бетона, зависит прочность и надежность фундамента. Наименьшая площадь сечения арматуры – 8 мм. Монтаж арматурного каркаса в соответствии с проектом проводится параллельно с установкой опалубки.

Устанавливают прутья в два ряда вертикально с шагом от 10 до 25 см. По горизонтали к ним прикрепляют арматуру с помощью проволоки. Образуются жестко скрепленные между собой поперечными горизонтальными прутьями арматурные сетки с практически квадратными ячейками. Делается каркас на высоту фундамента, выдерживается промежуток между стенкой опалубки до центральной оси стержня от 40 до 70 мм, для того, чтобы он находился полностью внутри конструкции.


Можно делать каркас с помощью сварки, выполняя вне траншеи отдельные секции по расчетным параметрам. Затем их устанавливают на место и сваривают в единую конструкцию.



7 Этап: установка цокольной вентиляции

Труба для вентиляции


Для обеспечения естественной вентиляции цоколя и впоследствии дома к арматуре крепится проволокой вровень с опалубкой асбестоцементная или пластиковая труба диаметром около 100 мм.

8 Этап: дренаж фундамента

Для исключения разрушения фундамента, выполненного своими руками от близко залегающих грунтовых вод, целесообразно устроить дренажный закрытый канал с уклоном для вывода воды на расстоянии от полутора до трех метров по всему периметру. Глубина его на полметра больше, чем у фундамента, а по дну проложена дренажная труба с перфорацией.



9 Этап: заливка бетона

Заливка бетона в опалубку




Перед заливкой прокладывают по стенам опалубки вощеную бумагу, которая значительно облегчит в последующем ее демонтаж.

В каркас бетон (марка выбирается не меньше М200) заливается послойно. При этом каждый пласт протыкается, чтобы выпустить воздух, и трамбуется до появления на поверхности «молочка» для исключения пустот и получения расчетной прочности фундамента. Для этого используют деревянные трамбовки с одновременным простукиванием стенок опалубки или, если есть возможность, применяют более эффективный бетонный вибратор.

На данном этапе необходим контроль качества бетона, который должен иметь равномерную консистенцию и не быть чрезмерно текучим. Нужно применять дополнительные устройства в виде желоба при проведении заливки из бетонных смесителей высотой более полутора метров, так как существует опасность расслоения смеси, когда ее заливают с такого расстояния.

При самостоятельном приготовлении бетона М-200 понадобится цемент (марки М-400), песок и щебень (мелкой зернистости) в пропорции 1:3:5. Количество воды определяется из соотношения: 0,68 = цемент/вода, откуда вода = цемент/0,68.

Самый верхний слой после утрамбовки дополнительно выравнивают строительным мастерком. Через три часа накрывают всю конструкцию мешковиной. Для равномерной сушки при жаркой погоде поверхность увлажняется. Если же идут дожди, то накрывается полиэтиленовой пленкой. Через неделю, чтобы добиться максимальной усадки, можно уложить на верхний срез несколько рядов обычного кирпич.



10 Этап: гидроизоляция

Гидроизоляция фундамента и цоколя

Через две-три недели после окончания заливки бетона, сняв опалубку, начинают работы по гидроизоляции. Для этого наружные стены промазывают битумной мастикой и приклеивают рубероид. Через несколько дней проводят контроль качества на предмет прочности прилегания материала по всей поверхности без отслаивания. Выявленные недочеты устраняют.

11 Этап: обратная засыпка

Слои готового ленточного фундамента




Фундамент ленточный своими руками почти готов, так как это последний этап возведения. Он заключается в ручном засыпании пазух фундамента песком средней фракции, который увлажняется и утрамбовывается по слоям. Применяется вариант защиты гидроизоляции от повреждений при проведении обратной засыпки слоем геотекстиля.

Калькулятор

Все фундаментные работы проводят в течение летнего периода планомерно, излишне не форсируя события, так как закладывается основа долговечности и надежности дома. По окончании последнего этапа возведения фундамента, соорудив временное укрытие, при необходимости останавливают процесс строительства до следующего года.



разновидности и этапы монтажа пошагово с фото

При сооружении дома или других построек чаще всего отдают предпочтение ленточному фундаменту, так как такое основание обладает многими преимуществами. Ленточный фундамент для дома достаточно прост в устройстве и при большой необходимости его можно залить без привлечения строительной техники. Такой фундамент является универсальной конструкцией и применяется при строительстве легких деревянных и тяжелых каменных построек на различного типа грунтах. Подробнее, что такое ленточный фундамент, его виды, и как он обустраивается рассмотрим в нашей статье.

Ленточный фундамент в разрезеИсточник bayanay.info

Виды ленточного фундамента

Перед тем как приступать к сооружению такого основания, необходимо тщательно рассмотреть его особенности и разновидности. Это позволит правильно подобрать фундамент для сооружения той или иной конструкции. Также это даст возможность правильно провести все необходимые работы. Ленточный фундамент — это не один какой-то способ сделать основание для дома, их существует несколько видов:

1. Цельнолитой

Монолитный или цельнолитый ленточный фундамент сооружается непосредственно на месте проведения строительства. Для начала сооружается опалубка, в которую укладывается армированный пояс по всей длине. После этого проводится заливка бетона.

Основание представляет собой замкнутый монолитный контур, изготовленный из железобетона. Благодаря этому можно создать цельный каркас, который подходит для любого грунта, в том числе и нестабильного. На таком основании можно легко соорудить загородный дом или каменный забор.

Среди достоинств такой конструкции выделяют простоту возведения и надежность. При этом основание может иметь различную форму. Что касается недостатков, то здесь отмечается большая масса монолитной конструкции.

Цельнолитой ленточный фундамент – бетон заливается за один прием в подготовленную опалубкуИсточник sazhaemvsadu.ru

2. Сборный

Для сооружения фундамента используются готовые железобетонные блоки. Из них выкладывается лента нужной формы непосредственно на участке. Их скрепление производится с помощью цементного раствора. Они оптимально подходят для сооружения малоэтажных домов. Приобрести готовые блоки довольно просто, так как их производством занимаются многие заводы.

Среди достоинств стоит выделить простоту сборки, что позволяет значительно сэкономить время на сооружение основания. Но, вместе с этим, сборные конструкции имеют некоторые недостатки. Не цельная структура и потребность в привлечении тяжелой строительной техники снижает популярность данного вида ленточного фундамента.

Для справки! Если говорить о цене вопроса, то разница между сборным и монолитным ленточным фундаментом незначительна. Поэтому при выборе стоит ориентироваться на особенности строения.

Сборный ленточный фундамент собирается из готовых плит, а стыки между ними герметизируютсяИсточник kinozavr.info

3. Мелкозаглубленный фундамент

Данный вид фундаментов в основном используется при сооружении легких построек. Так, это могут быть каркасные дома и конструкции из бруса и бревен. Особенность такого основания заключается в том, что он находится несколько выше уровня промерзания почвы. Поэтому его зачастую используют на менее проблемных грунтах.

Мелкозаглубленные конструкции легко переносят пучение грунта, которое происходит в зимний период. При сооружении особое внимание уделяют гидроизоляции и теплоизоляции. Это позволит защитить основание от негативного действия окружающей среды.

К достоинствам мелкозаглубленного основания относят ее невысокую стоимость постройки. При этом нет потребности в проведении сложных земельных работ. Недостатков у него несколько. Прежде всего, стоит отметить, что такую конструкцию можно использовать не на всех типах грунта и для строительства не всех сооружений.

Конструкция мелкозаглубленного фундамента стандартная – просто он заглубляется в грунт не больше чем на 50-70 сантиметровИсточник novostroika93. ru

4. Ленточный фундамент глубокого залегания

Строительство ленточного фундамента данного типа выполняется ниже уровня промерзания грунта. Это дает возможность распределить нагрузку от будущего строения на устойчивый слой почвы. Благодаря этому, фундаменты глубокого залегания используются для строительства многоэтажных домов, которые имеют значительный вес.

Плюсы данной конструкции заключается в том, что они пригодны для строительства тяжелых сооружений. Также есть возможность обустроить цокольное и подвальное помещение. Конечно, для обустройства основания понадобятся значительные физические и материальные затраты. В особенности это касается проведения земляных работ.

Ленточный фундамент глубокого залегания заглублен ниже уровня промерзания почвы – это может быть 1,7-2,2 метра или ниже, в зависимости от регионаИсточник diagnostika.spb.ru

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость ленточного фундамента, воспользуйтесь следующим калькулятором:

Плюсы и минусы ленточного фундамента

При выборе фундамента стоит обратить внимание на достоинства и недостатки того или иного варианта. Это касается и монолитной ленточной конструкции. К преимуществам относят:

  • возможность обустройства подвального помещения;
  • простота в возведении;
  • невысокая стоимость;
  • высокая прочность и надежность;
  • возможность применения на пучинистых грунтах.

К сожалению, ленточный фундамент имеет некоторые недостатки:

  • в некоторых случаях есть потребность в проведении сложных земляных работ и в использовании тяжелой строительной техники;
  • потребность в проведении гидроизоляционных и теплоизоляционных работ.

Стоит учитывать, что понятие плюсов и минусов неоднозначно, так как здесь все зависит от глубины залегания конструкции. Поэтому каждый тип фундамента необходимо рассматривать отдельно.

Материалы для изготовления ленточного фундамента

Для изготовления основания понадобятся различные материалы. Все зависит от его типа. Так, для сооружения сборного фундамента используют такие материалы:

  • бетонные блоки и плиты определенной марки;
  • бетон для заделывания отверстий между блоками;
  • материалы для проведения гидроизоляции и теплоизоляции.

Фото фундамента с разборной опалубкой:

Один из вариантов гидроизоляции – укладывается еще в процессе сборки опалубкиИсточник readmehouse.ru

Выложить ленту исключительно из блоков практически невозможно. Поэтому для заделки пробелов используют бетонный раствор и даже кирпичи. Также при этом рекомендовано устраивать железобетонную ленту, которая позволит связать все элементы во единое.

Что касается монолитной конструкции, то для ее возведения понадобится:

  • доски или пенополистирол для сооружения опалубки;
  • арматура для изготовления пояса и соединительных элементов;
  • бетон определенного класса;
  • тепло- и гидроизоляционные материалы.

Сооружая ленточный фундамент для дома, стоит учитывать, что есть потребность в проведении определенных работ. Это касается обустройства подушки. Для этого понадобится песок или щебень, а также гидроизоляционный материал.


Выбираем фундамент под дом из газобетона: особенности мелкозаглубленного ленточного и плитного, этапы заливки

Процесс проектирования ленточного фундамента

Проектирование фундамента является весьма сложной и ответственной задачей, решение которой лучше доверить профессионалам. В процессе этого нужно определить:

  • Вид грунта.
  • Его расчетное сопротивление.
  • Линейные нагрузки.
  • Глубину залегания.
  • Ширину подошвы ленты.
  • Назначение и особенности армирования.
  • Возможность обустройства дренажа.
Схема обустройства дренажа ленточного фундаментаИсточник krovli-zabori.ru

Для того чтобы определить эти значения, необходимо обладать определенными знаниями. Именно поэтому эту работу лучше доверить профессионалам. Только они смогут выполнить ее качественно. Стоит помнить, что от этого будет зависеть прочность и долговечность не только фундамента, но и строения возведенного на нем.

Подвал в доме с ленточным фундаментом

Обустройство подвального помещения в доме с ленточным фундаментом является весьма трудоемким и затратным процессом. Для решения этого вопроса понадобится привлечение строительной техники и проведение ложных земляных и бетонных работ. Обустройство подвала проводится в такой последовательности:

  • Выкапывается котлован установленных размеров. Если он сооружается под всем домом, то для этого понадобится тяжелая строительная техника. Процесс нужно проводить очень аккуратно, чтобы не обрушить землю.
  • По дну котлована делается подушка из щебня и заливается бетон. Чтобы придать полу прочности, выполняется армирование. Арматура должна несколько торчать по периметру, в тех местах, где будут устанавливаться стены.
Пример армирования ленточного фундаментаИсточник doka-metal.ru
  • Когда пол полностью затвердеет, выполняется армирование стен и установка опалубки для дальнейшей заливки бетона. Если подвал устанавливается только под частью дома, то выпускается арматура, которая в дальнейшем будет связываться с армированным поясом ленточного фундамента.

При сооружении стен особое внимание стоит уделить их высоте. Они должны совпадать с верхней точкой фундамента. После сооружения основания, выполняется накрытие подвального помещения путем заливки монолитной плиты.

Глубина заложения ленточного фундамента для дома

Глубина заложения фундамента вычисляется еще на этапе его проектирования. Заглубленная конструкция устанавливается так, что ее подошва находится на 25 см ниже уровня промерзания почвы. Это позволит защитить ее от неравномерных деформаций, которые возникают при морозном пучении грунта.

Высота конструкции зависит от климатических особенностей той или иной местности. Глубину промерзания определяют по формуле. Но, есть готовая таблица, где можно найти эти значения для того или иного региона.

Примерная глубина промерзания почвы в различных регионах РФ и СНГИсточник izchegopostroit. ru

Если говорить о мелкозаглубленном фундаменте, то он располагается на расстоянии 85 см от уровня промерзания почвы. При сооружении конструкции стоит учесть, что она будет иметь низкую несущую способность. Также при сооружении основания стоит учесть уровень грунтовых вод. Подошва должна располагаться на расстоянии 20 см от нее. Итак, как делать ленточный фундамент?


Строительство ленточного фундамента: виды, материал, технология

Этапы возведения ленточного фундамента

Изготовление ленточного фундамента является не такой уж сложней задачей. Но, чтобы правильно выполнить работу, нужно тщательно изучить все нюансы и требования. И начать стоит с составления схемы конструкции. На ней указываются размеры элементов, что позволит легко провести ее сооружение. Также по такой схеме можно рассчитать необходимое количество материалов.

Технология устройства ленточного фундамента выглядит примерно так:

  • подготовка основания;
  • работа с опалубкой;
  • гидроизоляция;
  • армирование каркаса;
  • бетонирование ленточного фундамента;

Подготовка основания

На этапе подготовки проводится расчет, нанесение разметки и другие не менее важные работы. Начать стоит с геологического взыскания – эту работу доверяют исключительно специалистам.

Для грамотного проведения геологических изысканий нужна спецтехника и профильные знания Источник ro.decorexpro.com

В процессе геологического взыскания нужно определить следующее:

  • тип почвы на уровне подошвы основания;
  • уровень грунтовых вод;

После этого вычисляют отметку залегания и толщину монолитной ленты. Когда с геологическими взысканиями будет окончено, приступают к разметке участка. Для этого используют деревянную доску и шнур. Также можно использовать известковый раствор. С его помощью на земле делают отметку, где будет проходить лента. Чтобы упростить задачу, работу проводят с использованием заранее подготовленной схемы фундамента.

Разметка начинается с одного угла. После этого намечается сторона. Лучше ее делать параллельно забору или дороге. Далее намечается другая сторона и так далее. При этом стоит тщательно проверять углы и диагонали. Это позволит избежать проблем с возведением стен. Допустимая погрешность между диагоналями составляет 2 см.

По нанесенной разметке выполняется рытье котлована или траншей. Первый вариант применяется при сооружении домов с подвальным помещением. Здесь понадобится использование тяжелой строительной техники.

Зачем выполняется подготовка основания, смотрите в следующем видео:

На дне подготовленного котлована или траншеи устраивается песчаная подушка. Толщина насыпа может достигать 50 см. Этот параметр зависит от особенностей грунта. Подушку тщательно уплотняют. Это делают путем вибрирования или поливки водой. Поверх подушки делается подготовленный слой. Для этого проводится заливка тощего бетона толщиной не более 10 см.

Работа с опалубкой и гидроизоляция

Устройство ленточного фундамента проводится с помощью таких типов опалубки:

  • съемная, которая изготовляется из деревянных досок;
  • несъемная, изготовленная из пенополистирола.

Особенность второго варианта заключается в том, что пенополистирол играет роль тепло- и гидроизоляционного слоя. Опалубка выставляется строго по нанесенной разметке. Она на 10 см возвышается над фундаментом. Чтобы обеспечить устойчивость конструкции, ее подпирают подпорками с внутренней и внешней стороны. В опалубке укладывается полиэтиленовая пленка, которая предотвратит протекание цементного молочка.

На внутренней стороне опалубки делают отметку верхней точки бетона. Для этого используют маркер. В процессе проведения этой работы используют гидравлический уровень. Это позволит залить бетон равномерно.

Как выглядит несъемная гидроизолирующая опалубка, смотрите в следующем видео:

Армирование каркаса

Для изготовления каркаса используют три типа арматуры, которые выполняют определенную задачу:

  • рабочая продольная арматура диаметром от 12 мм и более;
  • горизонтальные хомуты – от 6 мм;
  • вертикальные хомуты – от 8 мм.

Для соединения арматуры рекомендовано использовать вязальную проволоку. Что касается сварки, то она обладает низкой прочностью и надежностью. Чтобы облегчить сооружения каркаса, для этого используют специальный вязальный пистолет.

Перед тем как покупать арматуру, необходимо рассчитать, сколько ее потребуется для сооружения каркаса. При этом стоит учесть особенности его конструкции. Расстояние между хомутами в среднем составляет 25 см. В углах и на стыках стен шаг несколько уменьшается. При армировании стоит соблюдать определенные нормы и требования.

Еще про армирование смотрите в следующем видео:

Бетонирование ленточного фундамента

Теперь нужно решить, как залить ленточный фундамент? Если он имеет значительные размеры, то лучше заказать готовый бетонный раствор, что позволит залить опалубку за один прием.

При бетонировании стоит придерживаться некоторых правил:

  • Заливка проводится в один день. Перерыв не должен превышать двух часов.
  • Сливать бетон с миксера необходимо с разных точек. Если растягивать раствор, то это несколько снизит его качество.
  • Бетонный раствор можно сбрасывать с высоты не более двух метров.
  • Бетонный раствор уплотняется с помощью вибратора или путем штыкования.

Заливку ленточного фундамента лучше проводить при среднесуточной температуре, которая составляет около 20°С. После завершения конструкция накрывается полиэтиленовой пленкой, что позволит притормозить потерю влаги.

Наглядно про всю технологию создания ленточных фундаментов смотрите в следующем видео:


Как рассчитать арматуру для ленточных, свайных и плитных фундаментов частных домов

Заключение

Сооружение ленточного фундамента хоть и кажется достаточно простым делом, но на него тратится очень много сил и материалов, а по стоимости это примерно треть всего бюджета строительства. Хороший фундамент рассчитывается под проект конкретного дома и эту работу лучше доверить профессионалам. Не забывайте, что от качества и прочности основания будет зависеть срок эксплуатации строения.

Ленточный фундамент — Проектирование зданий

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.

В широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, и поэтому их необходимо перенести на более глубокие слои с более высокой несущей способностью.

Ленточные фундаменты (или ленточные фундаменты) представляют собой тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной, ровной (или иногда ступенчатой) полосы поддержки линейной конструкции, такой как стена или близко расположенные ряды колонн, построенных по центру над ними.

Ленточные фундаменты могут использоваться для большинства грунтов, но наиболее подходят для грунтов с относительно хорошей несущей способностью. Они особенно подходят для легких структурных нагрузок, таких как те, которые встречаются во многих малоэтажных или средних жилых домах, где можно использовать ленточный фундамент из массивного бетона .В других случаях может потребоваться железобетон.

Старые здания могут иметь ленточный кирпичный фундамент.

В широком смысле размер и положение ленточных фундаментов обычно связаны с общей шириной стены. Глубина традиционного ленточного фундамента обычно равна или превышает общую ширину стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены. В результате нагрузка передается под углом 45º от основания стены к грунту.

Утвержденный документ А строительных норм и правил определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя при проектировании фундаментов обычно рекомендуется консультироваться с инженером-строителем.

Нижняя сторона ленточных фундаментов должна быть достаточно глубокой, чтобы избежать промерзания; например, не менее 450 мм, если они не опираются на горные породы, и не менее 1 м на сильноусадочные глины.

Глубокие ленточные фундаменты могут быть необходимы там, где грунт с подходящей несущей способностью находится глубже.

Широкие ленточные фундаменты могут потребоваться, если грунт мягкий или имеет низкую несущую способность, чтобы распределить нагрузку на большую площадь. Широкие ленточные фундаменты обычно требуют усиления.

Там, где есть более высокие локальные нагрузки, такие как колонны, можно использовать фундаментные плиты. Дополнительную информацию см. в разделе фундаментные подушки.

При плохих грунтовых условиях, вероятной осадке, или там, где создание отдельных ленточных или подкладных фундаментов для большого количества отдельных нагрузок может оказаться нецелесообразным, можно использовать фундаменты под ростверки. Дополнительную информацию см. в разделе Фундаменты Raft.

Если несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, могут использоваться глубокие фундаменты, такие как свайные фундаменты. Дополнительную информацию см. в разделе Свайные фундаменты.

Более крупные или более сложные здания могут включать использование ряда различных типов фундамента.

Дополнительные рекомендации доступны в документе BRE «Простые фундаменты для малоэтажного жилья: эмпирическое правило».

типов фундаментов, используемых в строительстве

Независимо от того, строите ли вы дома на одну семью, небоскребы или надстройки, важно выбрать правильный фундамент.Фундамент любого здания служит двум основным целям: распределяет вес от несущих стен на почву или коренную породу под ними и предотвращает попадание грунтовых вод или влаги в почву.

Топография, геология и почвоведение (исследование почвы) на вашей строительной площадке в дополнение к размеру вашего здания и другим факторам, таким как тип конструкции, будут определять тип фундамента, который подходит для вашего здания.

В этой статье мы рассмотрим наиболее распространенные типы фундаментов и примеры каждого из них.Мы также предоставляем визуальные доказательства каждого фундамента, чтобы помочь прояснить преимущества каждого типа фундамента.

Типы фундаментов

Учитывая, что земля под нашими ногами может состоять из множества различных типов почв, камней, отложений и многого другого, инженеры-геотехники должны знать, как эти переменные в земле влияют на строительство и структурную целостность.

В строительстве есть две основные категории фундаментов: глубокие и неглубокие.Давайте рассмотрим их на высоком уровне:

1. Глубокие фундаменты

Глубокий фундамент необходим при строительстве на песке и другом мягком грунте, который не сможет выдержать нагрузку здания. Вместо этого фундамент должен быть установлен глубоко под землей или даже под водой, где может быть установлен контакт с более прочными слоями земли.

Мосты, опоры и дамбы, например, должны закладываться под воду, сохраняя при этом структурную целостность. Именно здесь глубокие фундаменты становятся необходимыми для строительства крупных сооружений.

2. Неглубокие фундаменты

Обычно мелкозаглубленный фундамент имеет ширину больше глубины. Неглубокие фундаменты также можно назвать насыпными или открытыми.

По понятным причинам мелкозаглубленный фундамент является более экономичным из двух типов. Им не нужно много копать или бурить землю, и по этой причине они наиболее распространены.

Неглубокие фундаменты полезны, когда здание не очень тяжелое, а грунт может выдерживать значительный вес на небольшой глубине.

Примеры неглубоких фундаментов

Существует четыре примера неглубоких фундаментов, которые мы покроем матом, отдельным фундаментом, комбинированным фундаментом и стволовой стеной. Каждый из них имеет уникальную структуру и различные варианты использования.

1. Матовая основа

Матовый фундамент в полной мере использует площадь поверхности, на которой будет возводиться здание, по сути, используя подвал в качестве всего несущего фундамента. Матовый фундамент часто используется, когда почва рыхлая, слабая и требует равномерного распределения веса.

Фундамент из матов также используется, когда возможен подвал, а столбы или колонны расположены близко друг к другу. Его часто называют плотным фундаментом, потому что фундамент подвала погружен в почву, как корпус плота в воду.

2. Индивидуальная основа

Одним из наиболее распространенных типов мелкозаглубленного фундамента является индивидуальный фундамент — это может даже прийти на ум, когда вы думаете о фундаменте.

Отдельные или изолированные широкие фундаменты обычно представляют собой квадратные, прямоугольные или даже усеченные бетонные блоки геометрической формы, которые несут нагрузку от одной колонны или колонны.Ширина отдельных опор зависит от веса, который будет переноситься, и несущей способности почвы.

3. Комбинированный фундамент

Комбинированный фундамент очень похож на отдельный фундамент, за исключением того, что одно основание разделяет вес двух столбов или колонн, которые расположены достаточно близко друг к другу, чтобы обеспечить общую точку фундамента.

4. Фундамент стволовой стены

Стена, ленточный или сплошной фундамент — это фундамент, который проходит по всей длине несущей стены.Ленточный фундамент обычно в два или три раза превышает ширину рассматриваемой стены и обычно строится из железобетона.

Эти фундаменты типичны, когда вес здания распределяется на несущие стены вместо колонн, столбов или балок. Ленточный фундамент обычно используется для возведения каменных стен, но его также можно эффективно использовать при строительстве на гравии или плотно утрамбованном песке.

Примеры глубоких фундаментов

Глубокий фундамент чаще используется для более крупных сооружений, но его можно использовать и для домов, построенных на крутых скалах, над водой, на пляже или в других уникальных местах.Глубокие фундаменты возводятся именно там, где они звучат — глубоко в землю. Основные примеры, сваи и кессон, также имеют несколько подтипов, которые мы также рассмотрим.

1. Свайный фундамент

Наиболее распространенным среди глубокозаглубленных фундаментов является свайный фундамент. Существует два типа свайных фундаментов: торцевые и висячие сваи. Оба состоят из бурения больших прочных колонн глубоко в землю.

Сваи концевые

Иногда грунт, на котором мы строим, никогда не выдерживает достаточного веса для масштаба строящегося объекта, даже с грунтовыми катками и неглубоким фундаментом.Вместо этого мы должны обойти этот слой мягкой почвы и добраться до подложки из коренной породы под ним, чтобы распределить нагрузку.

Концевые сваи забивают в землю на такую ​​глубину, которая необходима для того, чтобы конец соприкасался с скальной породой в земле. Это позволяет передать нагрузку через сваю в скалу, создавая безопасное распределение веса.

Висячие сваи

Висячие сваи по-другому подходят к проблемному слою мягкого грунта.Вместо бурения до слоя породы принцип работы висячих свай заключается в обмене силами с грунтом, окружающим колонну, с полным использованием площади поверхности колонны.

Вес, который может выдержать висячая свая, прямо пропорционален ее длине. Каждая свая имеет зону влияния и должна быть размещена на одинаковом расстоянии, чтобы обеспечить равномерное распределение и поглощение веса. Сваи могут быть изготовлены из дерева, бетона или Н-образной стали.

Сваи могут быть либо предварительно изготовлены и забиты в землю, либо залиты на месте (залиты на месте на стройплощадке).

2. Фундаменты кессонов

Кессонный фундамент чаще всего используется при строительстве моста, пирса или другого сооружения над водой. Но его также можно использовать для поддержки эстакад, домов на склонах холмов и многого другого. Кессоны могут быть изготовлены заранее, доставлены на место бурения и размещены в углубленном котловане. Кессоны также могут быть построены на месте с помощью арматурной сетки, заполненной бетоном.

Для сооружения фундамента кессона рыхлая земля перекапывается шнеком до достижения скальной породы.Во время копания может быть имплантирован полый стальной кожух, чтобы предотвратить обрушение песка или почвы при движении. Затем армирующая сетка центрируется внутри обсадной трубы и заливается бетон, начиная снизу и заполняющей обсадную колонну, вытесняя оставшиеся грунтовые воды сверху. После того, как бетон заполнится надлежащим образом, кожух можно снять.

Существует несколько вариаций кессона, вот основные типы:

  • Открытые кессоны: ящик без дна, утопленный в землю и стабилизированный грузами для балласта и навозной трубой для отвода избытка грунтовых вод.Герметичная камера позволяет работать внутри.
  • Пневматические кессоны: Когда работы по техническому обслуживанию необходимо проводить глубоко под землей или под водой, эти кессоны предназначены для спуска рабочих в шахту.
  • Монолитные кессоны: Большие одностоечные кессоны из железобетона.
  • Кессон отстойник: Кессон с возможностью откачки воды снизу. Часто используется морскими бурильщиками для рециркуляции загрязненной воды.
  • Коробчатые кессоны: Полая бетонная коробка с дном и стенками погружается в воду и затем заполняется бетоном. В своем полом состоянии коробка менее плотна, чем вода, и рискует уплыть из своего положения, но после заполнения она становится более постоянной.

Выбор правильного типа фундамента

В зависимости от размера, местоположения и геотехнических задач, стоящих перед вашим проектом, решение о строительстве неглубокого или глубокого фундамента может быть очевидным, но точный тип фундамента может быть более нюансированным.Учитывая важность фундамента здания для его общей структурной целостности, очень важно принять правильное решение.

Используйте квалифицированные строительные компании, инженеров и консультантов, чтобы убедиться, что фундамент прочный и выдержит нагрузку в течение всего срока службы конструкции. Вы также должны убедиться, что линии связи между всеми участниками проекта ясны.

Похожие сообщения











Лучшие практики для фундаментов в строительной отрасли

Техническая группа специалистов по структурным гарантиям Advantage Insurance (AHCI) рассматривает лучшие практики для фондов в 2020 году

В этом выпуске журнала PBC Today, посвященном строительству, мы рассмотрели различные варианты фундаментов, наиболее часто используемых сегодня в строительной отрасли, а также рассмотрели ключевые переменные, которые будут влиять на окончательный выбор фундаментов при проектировании. сцена.

Мы также предоставляем информацию о действующих строительных нормах и британских стандартах, предназначенных для обеспечения оптимального проектирования фундаментов. Само собой разумеется, что ошибки на этой ранней стадии процесса строительства могут оказаться дорогостоящими для исправления и могут нанести ущерб структуре и долговечности здания.

Назначение фундаментов

По сути, функция фундаментов заключается в обеспечении эффективной и сбалансированной передачи конструкционных нагрузок, действующих на грунт, поддерживающий здание, при одновременном предотвращении перенапряжения этого грунта.Субстраты земли будут выступать в качестве одного из наиболее важных факторов при выборе фундамента.

Рисунок 1: Таблица несущей способности.
Ленточный фундамент
Ленточный фундамент

– один из наиболее часто используемых фундаментов. Как правило, они используются для грунта с хорошей несущей способностью грунта. Ленточные фундаменты предназначены для сооружений с относительно небольшой нагрузкой, например, жилых домов малой и средней этажности. Традиционная форма строительства большинства домов допускает использование ленточного фундамента.

Ленточные фундаменты состоят из непрерывной полосы бетона, образованной по центру под несущими стенами. Непрерывная полоса действует как опора, для которой строятся стены, и имеет такую ​​ширину, чтобы равномерно распределять нагрузку здания на землю под ним, поддерживая его. Это известно как «равномерно распределенная нагрузка» (UDL) и относится к равномерной передаче нагрузки конструкции на уровне фундамента на грунт, способный выдержать нагрузку без чрезмерного уплотнения (см. таблицу ленточных фундаментов).

Рисунок 2: Минимальная ширина ленточных фундаментов таблица

Минимальные требования к глубине ленточных фундаментов диктуются местными грунтовыми условиями, но, как правило, глубина этих фундаментов должна быть не менее 450 мм ниже уровня чистового грунта во избежание повреждений от действия мороза на морозостойком грунте. (См. BS 8004 для правильных указаний по глубине и ширине фундаментов).

Глубокие фундаменты – Свайные фундаменты

Сваи часто называют колоннами в земле.Они могут быть непопулярным выбором фундамента из-за потребности в тяжелом оборудовании, а также затрат и дополнительного времени, которые это требует.

Для участков с менее благоприятными грунтовыми условиями свайные фундаменты часто являются единственным приемлемым решением, если проект должен быть начат. Свайные фундаменты устанавливаются там, где качество грунта близко к поверхности плохое или непостоянное. Применение столь глубокого фундамента в этих условиях часто является обязательным. Обычно свайные фундаменты делятся на 2 разных типа, и они различаются по типу в зависимости от способа их установки.

Сваи смещения (забивные)

Смещающие сваи устанавливаются путем забивания или забивания сплошной сваи или полой обсадной трубы в более глубокие слои основания, что приводит к смещению окружающего грунта. Этот метод забивания сваи в землю требует больших усилий и энергии. Для этого процесса обычно используется приводная установка. Этот метод может создавать трудности из-за уровня шума и вибрации, возникающих в результате движения. Эти нежелательные характеристики часто делают этот метод непригодным для перегруженных участков, где соседние здания могут быть структурно затронуты, или районов, где неприятный шум запрещен.(Свод практических правил, BS 5228 конкретно касается шума и вибрации свай).

Сменные сваи (буронабивные)

В отличие от этого, сменные сваи устанавливаются путем удаления объема грунта и «замены» его сваями, поддерживающими нагрузку. Почва удаляется с помощью полого утяжеленного грейфера или роторного бурового шнека. Выемка предотвращается от обрушения путем введения полой оболочки, обычно сделанной из стали, или вязкой жидкости, бентонита. Затем бентонит вытесняется бетоном при заливке в котлован.Существует четыре основных формы сменных свай, см. ниже:

.
  • Буронабивные монолитные сваи (малого диаметра)
  • Буронабивные монолитные сваи (большого диаметра)
  • Висячие и опорные сваи
  • Инъекционные сваи
Соединение со сваями

Во многих случаях сваи подвергаются точечным нагрузкам. Часто бывает так, что нагрузка здания превышает мощность одной свайной колонны. Поэтому сваи часто группируются вместе, чтобы выдерживать приложенную нагрузку.Соединения с концами свай называются оголовками; они используются для соединения оголовков соседних свай и обеспечения платформы для нагрузки здания. Заземляющие балки вводятся в соединения свай для того, чтобы равномерно распределить нагрузку (UDL) традиционных жилых домов, таким образом, выступая в качестве подходящего интерфейса между стенами и сваями.

Фундаментная балка обычно отливается на месте с помощью опалубки вокруг оголовков свай. Бетон заливается в опалубку и обычно армируется кольцевой балкой из стальной арматуры.Бетонные прокладки устанавливаются на стальную арматуру, чтобы гарантировать, что при схватывании бетона будет достаточно покрытия стали, чтобы избежать коррозии стали (см. BS 7937 для руководства по бетонным прокладкам).

Таким образом, свайные фундаменты должны быть установлены соответствующим специалистом под наблюдением инженера-строителя. Все сваи должны соответствовать расчетной нагрузке. После установки сваи должны быть проверены на целостность, чтобы убедиться, что сваи могут выдержать назначенную нагрузку.

Плотный фундамент

Проекты плотных фундаментов могут быть предложены и представлены инженером с соответствующей квалификацией, если они соответствуют назначению и рентабельны. Очень важно, чтобы плитный фундамент обеспечивал достаточную несущую способность с учетом скрытых характеристик осадки, которые часто зависят от состава слоев. Приложенная нагрузка распределяется по более широкой области, обычно по всей площади основания, и можно считать, что она «плавает» по земле подобно плоту, плавающему по воде.

Они построены из железобетонных плит одинаковой толщины по всей длине, как правило, 150-300 мм с водонепроницаемой мембраной сверху. Чтобы свести к минимуму вероятность растрескивания, в бетонный фундамент можно интегрировать стальную арматуру; этот метод более экономичен по сравнению с регулировкой толщины плиты. Особенно там, где есть сложные грунтовые условия (загрязнение, грунтовые воды, деревья и т. д.) или где требуется дополнительная опора для определенных нагрузок.Типы ростверка следующие:

  • Сплошная плита
  • Свайный плот
  • Плот из перекрытий
  • Сотовый плот

Используемый тип будет соответственно зависеть от характера и характеристик предлагаемой схемы. Некоторые факторы, которые следует учитывать, включают:

  • Есть ли подвал?
  • Площадь пола, высота и нагрузки
  • Дифференциальная осадка
  • При невозможности устройства отдельных ленточных фундаментов для покрытия площади основания
  • Там, где невозможно проводить земляные работы на значительную глубину.

В целом, плотные фундаменты объединяют плиту перекрытия с фундаментом, что позволяет использовать меньше материалов и времени, что, в свою очередь, снижает стоимость. При этом они иногда могут быть подвержены эрозии по краям и, как правило, менее эффективны в зонах концентрированных конструкционных нагрузок.



АЧИ

Тел. 0845 900 3969

www.ahci.co.uk

Твиттер: @AdvantageLDI



Обратите внимание: это коммерческий профиль.

Рекомендуемые сопутствующие статьи

Как залить ленточный фундамент? поясняющее руководство;

Даже когда вы начинаете строить недорогой ленточный фундамент для домов, конструкция должна выдерживать ее тяжесть. При неправильной заливке фундамента вы можете столкнуться с сухим, потрескавшимся и неровным основанием. Само по себе здание развалится от его веса.

  • Выберите форму фундамента;

Первичный, закрепите фундамент ваших требований к зданию.Удостоверьтесь в состоянии земли, на которой вы гладите базу. Измерьте уровень влажности, копайте соответственно.

Выбранный тип фундамента также учитывает уклон грунта. Если вы строите на склоне холма, сделайте поправку на врезку в склон, чтобы получить ровное основание для фундамента. Или вы можете поддерживать свое здание с помощью столбов. Для получения более подробной информации о земле, свяжитесь с вашим геодезистом.

Этот шаг включает расчистку и вскапывание земли.Избавьтесь от больших камней, травы, пней, мусора и другого мусора с участка. Затем начните раскопки вашего ленточного фундамента. Разрешите вашей команде несколько дополнительных планет перемещаться повсюду в области вырытого фундамента. Копайте почву до необходимого уровня проникновения.

  • Подготовка и установка противовесов

Количество и изготовление фундаментов, поддерживающих фундаменты. Для их изготовления требуется армированная арматура и бетон. Используйте герметик, чтобы избежать влаги. Получите прямые опалубочные доски и риски для строительства фундаментной стены.

Залейте примерно один фут бетона, и готово. Убедитесь, что этот слой бетона не имеет сбоев. Когда бетон высохнет, снимите панели. Затем побрызгайте эту опорную стену герметиком. Используйте бетон осторожно, так как он кислотный. Носите защитные приспособления, такие как защитные очки, перчатки и резиновые сапоги.

Сформируйте внешний вид плиты из деревянных рам и внешних металлических блоков для поддержки. Используйте прочные колья для каркаса. Насыпьте щебень и положите на него полиэтиленовый лист.

  • Приготовьтесь к заключительному бетону

Измерьте проникновение и определите, сколько бетона требуется для смеси.Когда вы будете к этому готовы, пока не заполните площадь, начинайте лить. Используйте поплавок для быка, чтобы отполировать внешний вид. Не забывайте вставлять анкерные болты во влажный бетон. Каждый должен быть на расстоянии одного фута.

Расчет стоимости поверхностного и глубокого фундамента:

Основание здания можно считать одной из наиболее важных частей конструкции, поскольку оно является фундаментом, на котором все будет построено. Многие маркеры определяют желаемую категорию фундамента для строения.

Ниже приведены необходимые вопросы, чтобы иметь в виду, что при оценке Фонда стоит:

  • Почвенные испытания, дренаж и сырость :
  • :

Перед любым проектом. начинается, предлагается нанять профессионального инженера-геотехника для оценки почвы на месте. Это подтвердит, что выбран точный метод на основе содержания почвы. После заливки фундаментные плиты и подполья должны быть закрыты для защиты от воды и влаги.

Склоны холмов часто нуждаются в более глубоком основании, чтобы избежать дополнительной нагрузки на маршрут. В более холодную погоду и влажную почву может потребоваться более глубокий фундамент для защиты от замерзания и таяния. Чем глубже вещество, тем выше общая стоимость.

Фундамент из бетонных плит может стоить от 4 500 до 21 000 долларов США в зависимости от проекта. – Основания из монолитных плит недорогие, так как выливается только один бетон.

Неглубокие фундаменты находятся в середине рейтинга, поскольку производители хотят вырыть ямы и покрыть их бетоном, а также связать их с конструкцией выше.

Сваи с ограниченным доступом Стены и глубокие фундаменты находятся между пиковыми уровнями фундаментов, поскольку для их возведения необходимы дополнительные земляные работы, оборудование и материалы, и они склонны быть более сложными.

  • Строительные нормы, сертификаты и местные сборы :

Очень важно учитывать, как местные инструкции повлияют на стоимость проекта. Размер и площадь постройки будут влиять на цену. Добавление фундамента и получение необходимых разрешений для соблюдения местных строительных норм и правил также может увеличить расходы на схему.

Отличный способ защитить свой дом — нанять сертифицированного и заслуживающего доверия строителя для установки или ремонта фундамента. Это обеспечит защиту и безопасность вашего дома или строительной конструкции. Здесь, в Prime Piling, мы можем помочь вам найти опытного строителя для вашей собственности.

Ленточные фундаменты и подушки — AMERICAN GEOSERVICES

КОЛОРАДО

Denver, CO
191 University Blvd #375
Denver, CO 80206
(303) 325-3869
Наберите весь номер

Boulder, CO

2810 E.College Ave # 102
Boulder, CO 80303
(303) 325-3869
набор наценок на целый номер

Форт Коллинз, CO
1281 E Magnolia ST D250, Форт Коллинз, CO 80524
(303) 325-3869
Набрать весь номер

КОЛОРАДО

Colorado Springs, Co
738 Synthes Ave, памятник, CO 80132
(719) 344-8177
Набор целого номера

PUEBLO, CO
140 W. 29th St # 311
Pueblo, Co 81008
(719) 344 -8177​
Наберите весь номер

Гленвуд Спрингс, Колорадо
1338 Grand Avenue #316
Гленвуд Спрингс, Колорадо
(970) 436-7050
Наберите весь номер

ОРЕГОН

Портленд, или Salem, или
Salem, или
Lincoln City, или
NewPort, или
Eugene, или
изгиб, или

6312 SW Capitol HWY # 231
Portland, или 97239
(503) 922-3432
Наберите весь номер

ВАШИНГТОН

Сиэтл, WA
24 Roy Street # 727
Seattle, WA 98109
(206) 418-6634
Набор целого номера

Ванкувер, WA
LongView, WA
41105 Ne Cedar Ridge Rd
Amboy , WA 98601
(360) 437-6369
Наберите весь номер​

​ФЛОРИДА

Jacksonville, FL
6001 Argyle Forest Blvd,
Suite 21
Jacksonville, FL 32244
(904) 512-0085
(904) 512-0085
Dial Number

Orlando, FL
10524 Moss Park Rd,
Suite 204 # 701
Орландо, FL 32832
(407) 362-1940
Набрать весь номер

ФЛОРИДА

Тампа, Флорида
701 S Howard Ave #106, Тампа, Флорида 33606
(813) 569-7704
Наберите весь номер

Майами, Флорида
3725 W. Flaglen St,
Майами, Флорида 33134
(305) 677-9494
Наберите весь номер

важные функции спасут ваш дом

Что такое ленточный фундамент. Его виды, особенности конструкции, преимущества и недостатки применения. Этапы возведения ленточного фундамента.

Ленточный фундамент представляет собой сплошную бетонную ленту, на которой центрально возводятся несущие стены. Он представляет собой ровное основание для стен, и его размеры должны быть достаточными для распределения нагрузки, воздействующей на фундамент, на площадь основания, способную выдержать вес здания без чрезмерного уплотнения.Сегодня для фундаментов застройщики в основном используют бетон, так как его легко укладывать, распределять и выравнивать в траншее для фундамента. Благодаря своей способности затвердевать бетон создает основу для стен и развивает достаточную прочность на сжатие, чтобы выдержать нагрузку фундамента. Раньше ленточные фундаменты делали из кирпича. Их устанавливали непосредственно на твердый грунт или возводили на ложе из природного камня.

Что такое ширина ленточного фундамента? Он определяется несущей способностью грунтов и предполагаемой нагрузкой.Чем больше несущая способность грунта, тем меньшая ширина фундамента необходима для одной и той же конструкции.

Если ленточный фундамент должен быть построен на наклонном участке, вероятно, потребуется создание ступенчатой ​​конструкции. Для правильной укладки фундамента общая толщина верхней части фундамента должна быть в два раза больше высоты ступени; или он должен быть равен 12 дюймам, если больше. Во избежание возможной необходимости подрезки блоков или кирпичей, а также для обеспечения устойчивости будущей стены, выполняемую в дальнейшем кирпичную или блочную кладку следует завязывать непосредственно у ступени.

Глубокий ленточный фундамент известен как наиболее используемый тип и является самым дешевым методом при подходящих почвенных условиях. Полоса железобетона поддерживает стены. Глубина траншеи может варьироваться, хотя она должна быть не менее 40 дюймов в глубину и 24 дюйма в ширину. Минимальная глубина бетона должна быть 9 дюймов.

Ширина фундамента определяется особенностями грунта, но условный минимум составляет 18 дюймов. Однако ваш строитель, скорее всего, укажет 24 дюйма; это условная ширина, применяемая для строительства двухэтажных домов.

Широкий ленточный фундамент. Фундаментные конструкции, построенные на грунтах с плохой несущей способностью, например, на мягких супесчаных глинах, должны быть значительно шире, чем традиционные ленточные фундаменты, так как для большей устойчивости необходимо распределить нагрузку на большую площадь грунта. Чрезмерное увеличение ширины и глубины конструкции с целью предотвращения сдвига стены экономически не обосновано. Разумным вариантом является строительство фундамента с использованием железобетона. Арматурные стержни придают фундаменту прочность на растяжение, делая всю конструкцию способной выдерживать воздействие растяжения и сжатия.

Преимущества и недостатки ленточных фундаментов

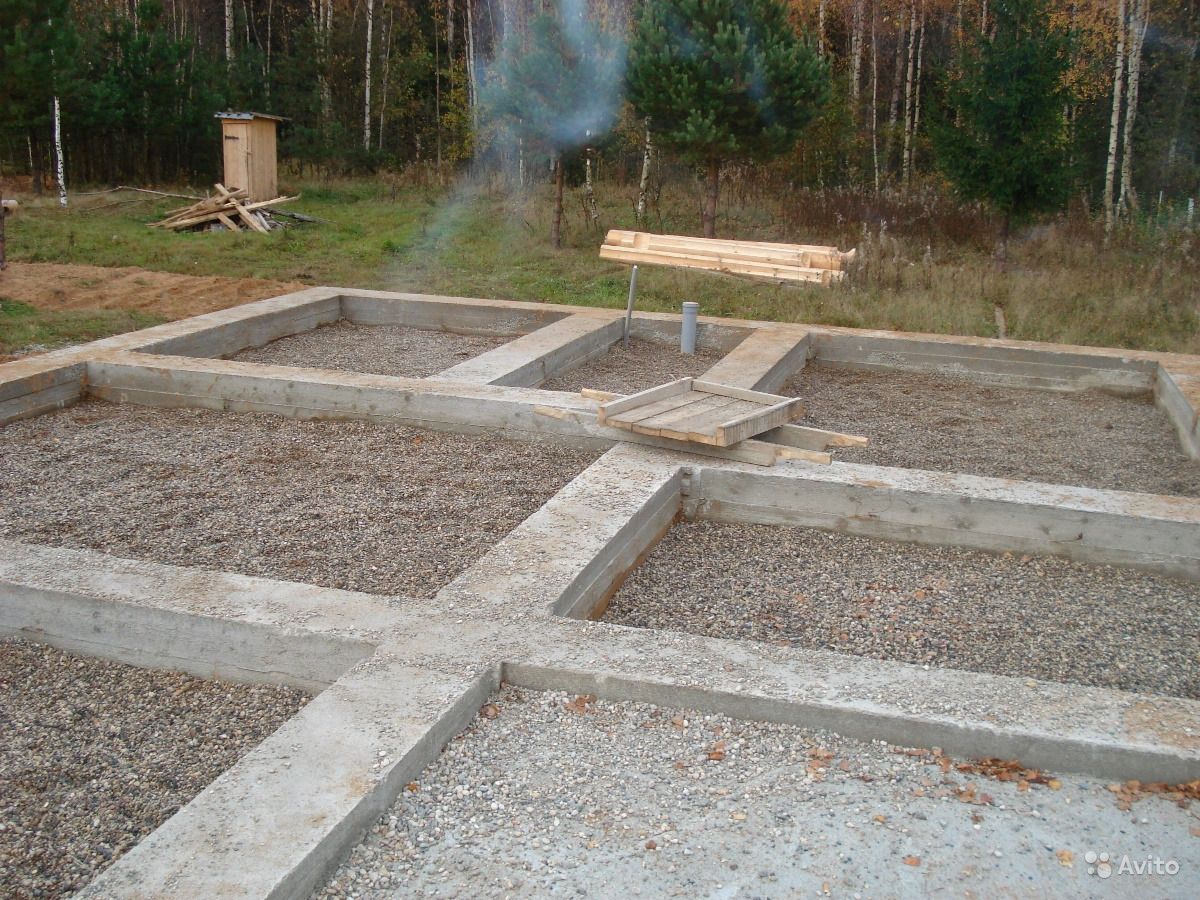

Ленточный фундамент

имеет как положительные, так и отрицательные качества. К положительным можно отнести простоту конструкции, возможность возведения фундамента без дорогостоящего инструмента, а также его длительную эксплуатацию. Отрицательные качества заключаются в сравнительно низкой долговечности, дороговизне на завершающих стадиях строительства (необходимо выполнение дополнительных ручных работ, таких как засыпка грунта между полосами и его выравнивание, устройство пола и т. пол в подвал.

Когда можно использовать ленточный фундамент?

Вы можете ознакомиться со строительными нормами, чтобы узнать, при каких условиях можно использовать ленточный фундамент. Обратите внимание на следующее:

  1. При планировании строительства учитывайте необходимую ширину ленты фундамента, указанную в строительных нормах.
  2. Бетонный раствор должен соответствовать требованиям совместимости с химическими веществами почвы.
  3. Толщина бетонной полосы должна быть равна или превышать выступ внешней стороны стены, но не менее 6 дюймов.
  4. Высота ступени не должна превышать толщину фундамента.
  5. Фундаментная полоса выступает за край опор, дымоход образует сторону стены на столько, на сколько он выступает за внешнюю поверхность стены.

Разделение

Уберите мусор с места и приступайте к разделению, закладывая на землю как внешний, так и внутренний бордюры будущего фундамента. Используйте колышки или арматурные стержни и веревки.

После выполнения разметки следует изучить вариации поверхности строительной площадки и выбрать самую низкую точку, на которую следует ориентироваться при разметке глубины траншеи и исключить разницу в высоте фундамента.

Подготовка к строительству ленточного фундамента

  1. Когда траншея будет готова, засыпьте песчаное дно с добавлением гравия на дно.
  2. Опалубка фундамента изготавливается из строганных досок толщиной примерно 40-50 мм. При возведении опалубки следует все время следить за ее вертикальностью. Рекомендуемая проекция рамы над землей составляет 12 дюймов. Необходимо построить небольшую базу.
  3. Следующим шагом является армирование фундамента.Арматурные стержни сечением 10-12 мм связывают специально разработанной вязальной проволокой так, чтобы стороны квадратных ячеек были равны 12-16 дюймам. Для армирования можно использовать как стальные, так и стеклопластиковые арматурные стержни. При укладке арматуры в траншею следите за отступами от краев. Оптимальная набивка 50 мм. В этом случае арматура будет наиболее эффективно располагаться в монолите.

Заливка бетонного ленточного фундамента

Заливку бетона производят сразу в случае товарного бетона или послойно, если бетон готовят самостоятельно.

  1. Приготовление бетона: цемент смешивают с просеянным речным песком в соотношении 1:2 – 1:2,5, разбавляют водой до консистенции жидкой сметаны, после чего выливают на подготовленный щебень. Количество щебня соответствует количеству песка. Перемешать смесь так, чтобы весь щебень смочил раствором.
  2. Залить бетон в подготовленную опалубку. Проткните бетон в нескольких местах с помощью металлического бруса и уплотните его деревянным бруском, чтобы удалить остатки воздуха из пустот.
  3. Залейте бетон до уровня, указанного на опалубке. При этом сотрясают опалубку снаружи для лучшей осадки бетона.
  4. Верхний слой выравнивается правилом или кельмой.
  5. Посыпать бетон просеянным сухим цементом; можно через сито. Этот метод позволяет немного затвердеть верхнему слою бетона и предотвращает его эрозию и растрескивание.
  6. Накройте бетон мешковиной или укрывным материалом и оставьте на 3-4 недели. В сухую погоду нужно увлажнять верхний слой бетона, чтобы предотвратить его высыхание.

Рекомендуем:

Типы фундаментов домов.

Ленточные фундаменты

Введение

Ленточный фундамент на сегодняшний день является наиболее распространенной формой фундамента дома в Соединенное Королевство. Ленточный фундамент, как понятно из названия, представляет собой ленту или ленту из бетон под всеми несущими стенами. Ширина полосы зависит на допустимое опорное давление грунта и нагрузку здания.Для более слабых грунтов и/или более тяжелых нагрузок потребуются более широкие фундаменты. распределить нагрузку по требуемому участку земли. Полоса должна быть достаточно глубоко, чтобы опираться на твердый слой. Глубина также зависит от характеристики почвы. В глинистых грунтах, например, фундамент должны быть расположены достаточно глубоко, чтобы избежать влияния изменений объема, вызванных сезонным перемещением или деревьями (обычно около 1 метра и более). В песках, гравии и некоторых илах необходимо быть достаточно глубоким, чтобы избежать движения, вызванного морозным пучением (обычно около 450 — 500 мм или около того).Впервые Строительные нормы 2004 г. требуют минимальной глубины заложения ленточного фундамента. Это 0,45 м, где есть опасность заморозков и 0,75 м на глинистых почвах. Это минимум глубины, и на практике Регламенты признают, что фундаменты могут иметь быть глубже, чем это из-за местных условий.
фундамент, показанный слева, представляет собой ленточный фундамент с парой ступеней в Это.Они распространены там, где участок находится на склоне; они помогают уменьшить необходимый объем земляных работ. На картинке справа показано более позднее сцена (то же место, другой дом). Подконструкция блочная (плотная блоки) находится на пути к завершению. Следующим этапом будет добавление сборный цокольный этаж.

Типы фундаментов

Ленточные фундаменты обычно либо традиционные ленточная или траншейная засыпка.В некоторых сжимаемых грунтах фундамент может иметь быть достаточно широким. Их часто называют широколенточными фундаментами – на самом деле это просто еще одна форма традиционной полосы. Ленточные фундаменты (из любой тип) также может быть ступенчатым — иногда это кажется довольно сложным но не влияет на то, как они работают. Шаг происходит только в наклонной поверхности и является средством снижения затрат. Фундамент всегда должен быть ровным и без ступенек. фундамент может быть довольно глубоким на наклонном участке.
Силовая установка Если вы хотите получить простое представление о ленточном фундаменте перейдите по ссылке слева. Это приведет вас к Powerpoint последовательность с фотографиями, рисунками и т.д. Последовательность занимает пару минут и показывает типичную конструкцию фундамента для современного дома. В В любой момент вы можете ускорить последовательность, приостановить ее или просмотреть.
Не забудьте видеоклипы (ссылка на левая рамка экрана).

Традиционная полосовая или траншейная засыпка?

Как упоминалось выше, фундамент может быть либо традиционная полосовая или траншейная засыпка. Они отличаются общей глубиной конкретные — но они не отличаются в принципе. См. следующую страницу, чтобы увидеть их соответствующие преимущества и недостатки.кликните сюда увидеть традиционный ленточный фундамент после кладки подстилающего блока полный.

Для большинства домов на большинстве типов грунта фундамент не требует специалистов дизайн. Посмотрите на страницу, посвященную размерам фундамента.

На плане дома справа показан типовой фундамент макет. фундамент проходит под наружными стенами, а также под внутренние несущие стены.В большинстве домов в наши дни внутренние несущие стены поддерживают балки верхнего этажа. В старых домах или современные дома с «разрезанными» крышами, внутренние стены часто продолжаются вверх через дом и опорную часть конструкции крыши.

Правила и положения

Существует ряд требований строительных норм по поводу ленточных фундаментов.Они, в основном, касаются таких вопросов, как как ширина фундамента, глубина (новое в 2004 г.) перепады уровней, бетонная смесь, проблемы рядом стоки и так далее. Для получения более подробной информации перейдите в раздел Строительные правила. (Доступ через домашнюю страницу)


Широкий ленточный фундамент

Широкий ленточный фундамент шире примерно 750мм или так.Его можно использовать там, где земля представляет собой материал с низкой несущей способностью. емкость. Распределение нагрузки по максимально возможной площади помогает ограничить опорное давление. Строительные нормы требуют, чтобы фундамент толщина по крайней мере равна выступу. В широком фундаменте это было бы имею в виду очень толстую бетонную полосу. Альтернативой является усиление фундамент со сталью. Нажмите на правую картинку, чтобы увидеть это объясняется с помощью некоторых графиков.Широкие ленточные фундаменты не очень часто. Часто дешевле использовать сваи или даже плоты, если полоса, скорее всего, будет очень широкой.

Деревья

Деревья могут стать настоящей проблемой при проектировании или возведение фундаментов дома. Если деревья находятся очень близко к фундаменту, корни иногда могут повредить фундамент. Более распространены, а потому большую озабоченность вызывает ущерб, наносимый деревьями на усадочных глинистых почвах.В в жаркую погоду дерево может удалять воду из корневой зоны. Это будет вызвать усадку в глинистой почве. Если деревья были удалены наоборот бывает, глинистая почва медленно набухает (вздымается) по мере того, как земля впитывает воду больше не используется деревом. Обе ситуации могут быть разрушительными. Для большего подробности и некоторые решения нажмите на картинку.

Несколько практических моментов для размышления.

Добавить комментарий

Ваш адрес email не будет опубликован.
