Проектирование лестниц: все, что нужно знать

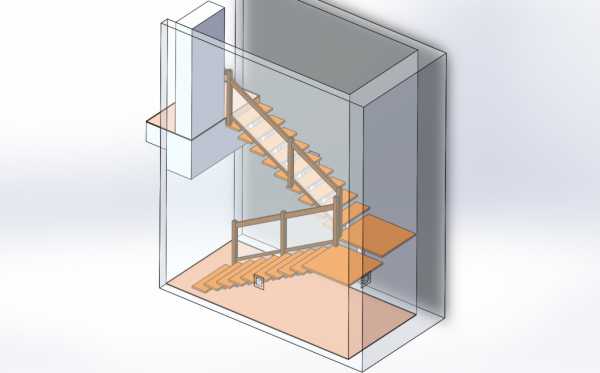

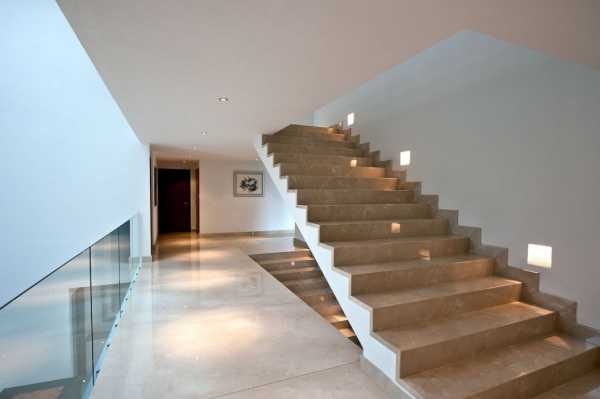

Пример проекта лестницы на второй этаж.

Один из важнейших этапов при строительстве дома – проектирование лестниц. Выбор формы и типа лестниц в доме находится в прямой зависимости от характеристик помещений, места установки лестницы и расположения проемов между этажами. При этом не стоит забывать про дизайн лестницы, ее совместимость с общим видом помещения.

Общие вопросы проектирования

Начиная строить дом, необходимо представлять какие лестницы и в каких местах будут располагаться. Процесс проектирования включает в себя несколько этапов. Чтобы спроектировать лестницу в частном доме, необходимо рассчитать все ее элементы:

  • главные несущие части – косоуры и тетива;
  • проступь;
  • опорные стойки всего лестничного пролета;
  • подступенки (при условии, что лестничный марш будет закрытого типа).

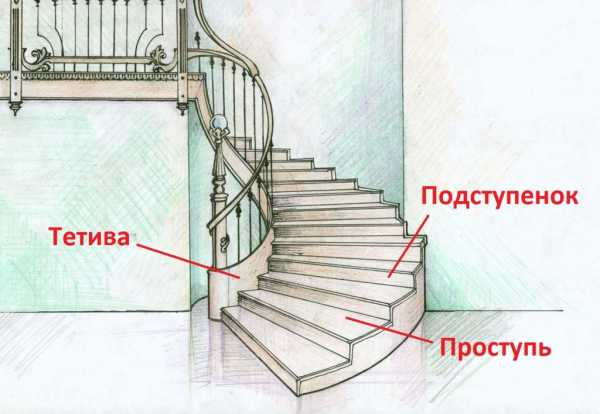

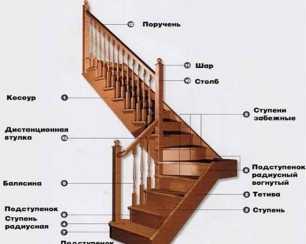

Основные элементы лестниц, на которые стоит обратить внимание при проектировании.

Занимаясь проектом лестницы, кроме основных расчетов необходимо учесть и другие немало важные вопросы:

  1. Материал, из которого будет строиться конструкция.
  2. Ступени должны быть изготовлены из материала, на котором обувь не будет скользить. Или же, на всю ширину ступени монтируется полоса, которая препятствует проскальзыванию обуви.

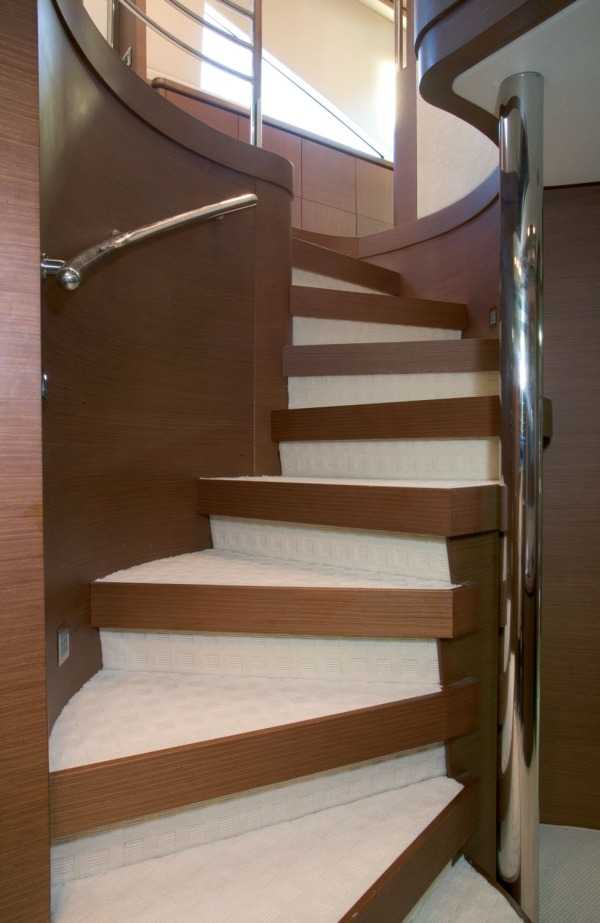

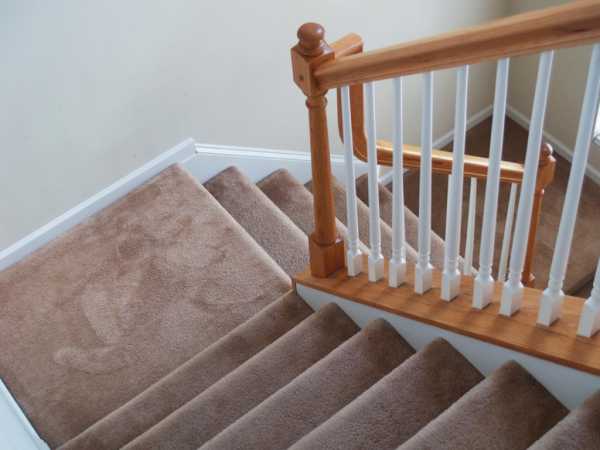

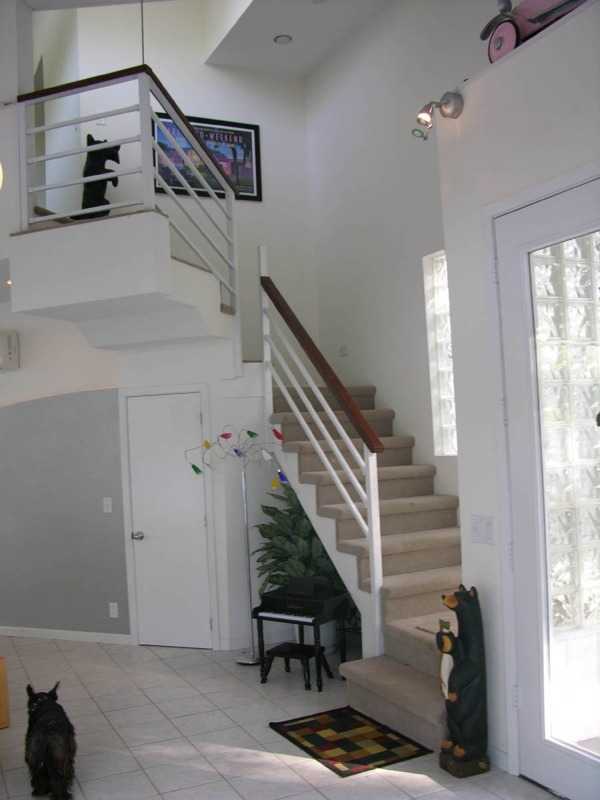

    Внутридомовые лестницы часто покрывают ковролином.

  3. Все ступени должны быть максимально одинаковы по размерам. Перепад размеров ступеней по высоте не должен превышать 5 мм.
  4. Нагрузка на лестничный марш не должна превышать 220 кг, на ограждения – 100 кг.
  5. Ступени обязательно должны быть с подступенями, если в перспективе планируется использовать свободное пространство под лестницей.

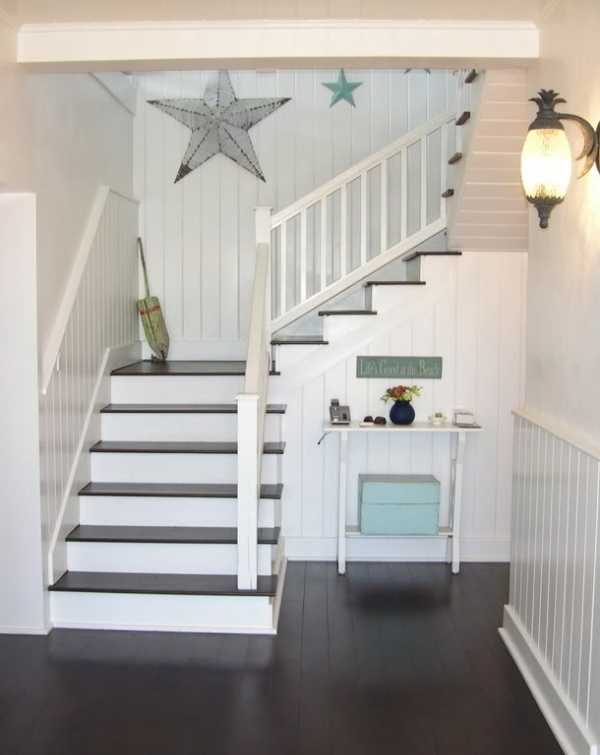

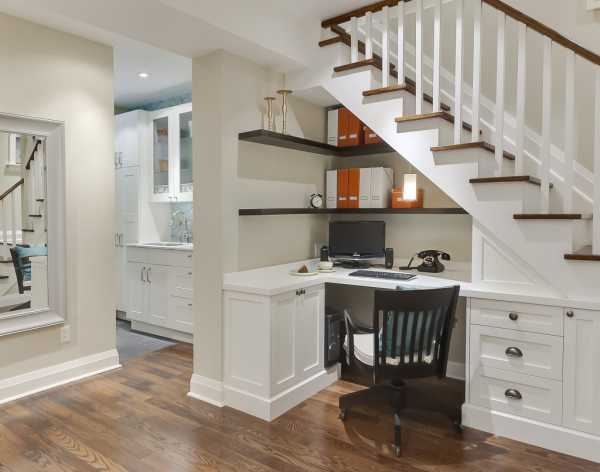

    Пример эффективного использования пространства под лестницей.

  6. При проектировании лестницы учитывайте наличие дверей на поворотных площадках и куда они открываются.

Начиная проект лестницы в доме, нужно учитывать также следующие факторы:

  • удобная и безопасная форма и высота перил;
  • глубину и высоту ступеней;
  • удобство в эксплуатации и надежность всей конструкции.

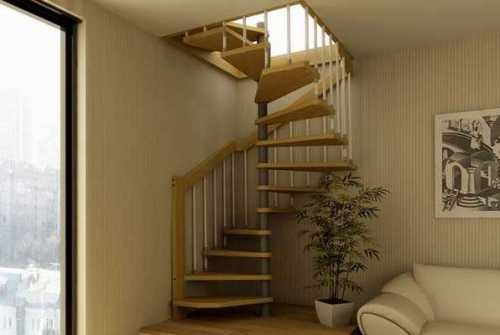

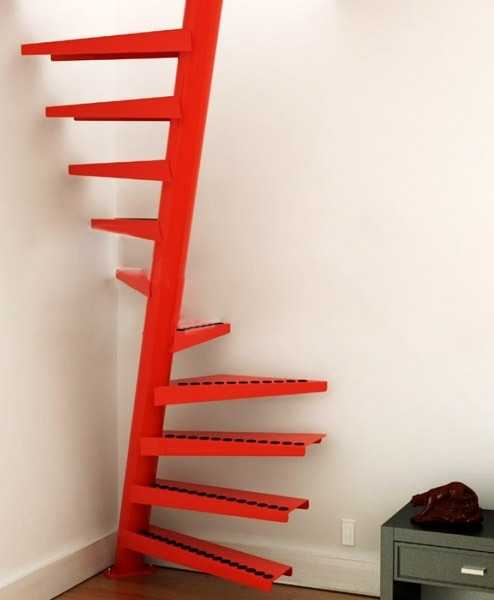

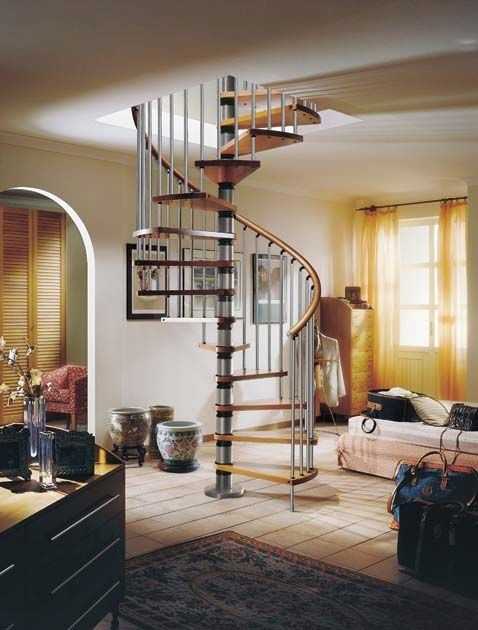

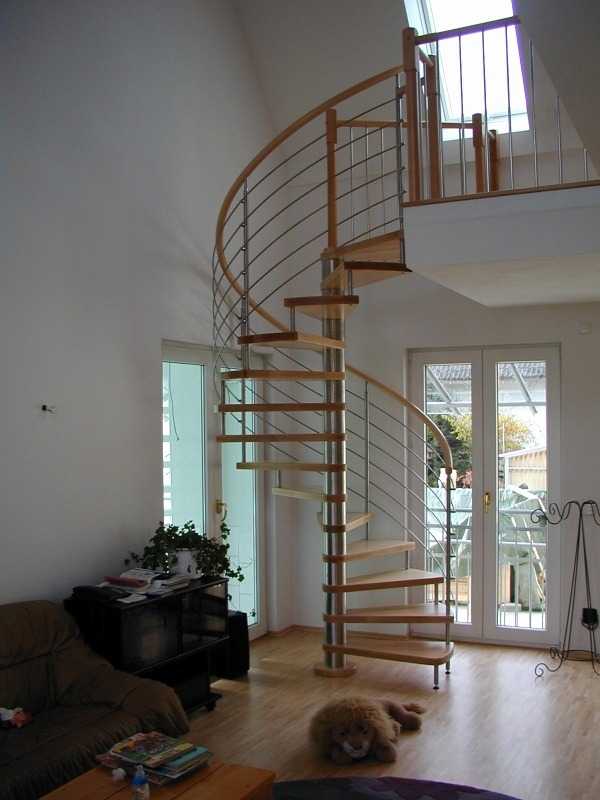

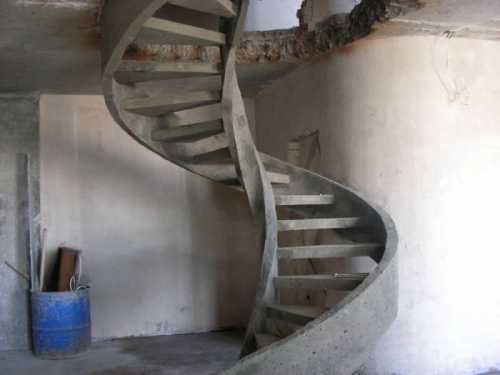

Проектирование винтовых лестниц имеет некоторые особенности, поскольку в ней необходимо еще определить направление движения.

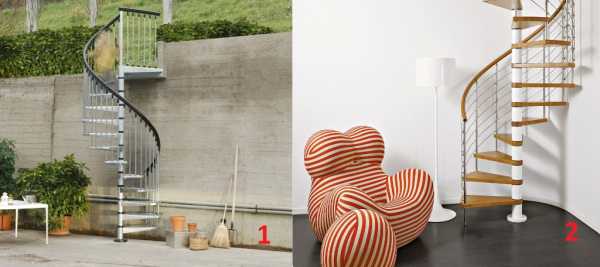

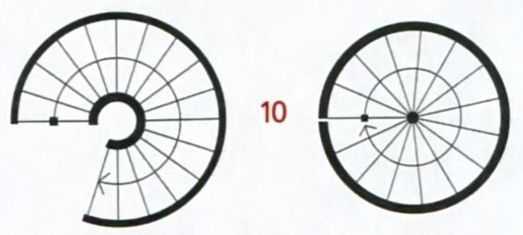

1. Против часовой стрелки. 2. По часовой стрелке.

Расчет угла подъема

Безопасность конструкции можно напрямую связать с углом подъема, который определяется как соотношение между высотой и глубиной ступени. Угол наклона можно рассчитать графически, имея за основу данные о высоте потолка помещения и месте монтажа конструкции. При этом, необходимо учесть средние биологические параметры человека: высота подъема ступни и размера шага. Средняя высота подъема ступни человека около 31 см, а размер шага – 63 см. Для расчета удобства ступенек применяю правило расчета шага: 2 а + b = 63 см, где а – высота ступени, b – глубина проступи.

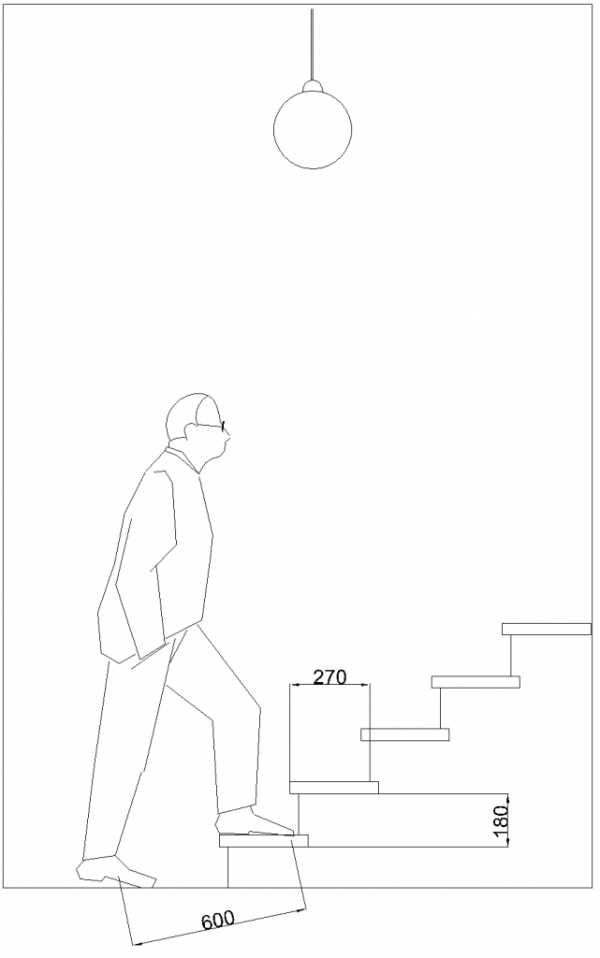

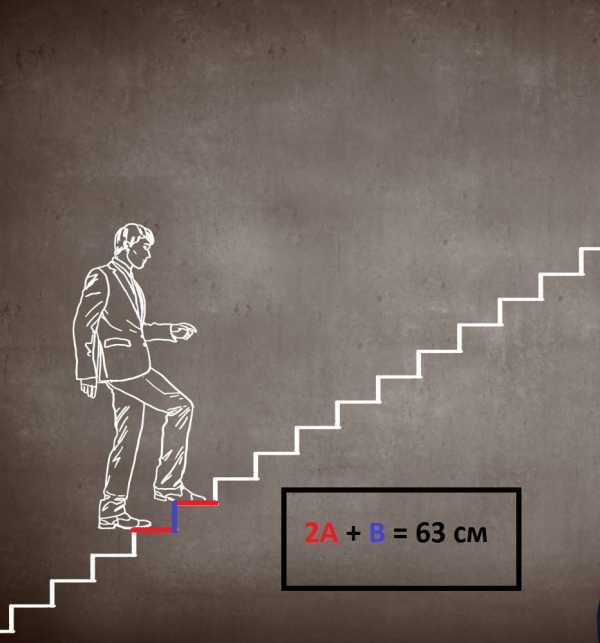

Расчет среднего шага взрослого человека.

Именно его используют в случае необходимости определить угол наклона лестничного марша. Но эта формула не может быть универсальна для всех вариантов расчета. При необходимости сделать в доме конструкцию более крутую или более пологую, проступи получатся или очень узкие, или очень глубокие. В таком случае для расчета применяется формула: а+b=46 см. Эта формула применяется для конструкций, которые имеют либо крутой, либо пологий подъем. Лестница с крутым подъемом будет иметь большой угол наклона и небольшую глубину ступени, пологая будет с меньшим углом наклона и большой глубиной ступени. Альтернативный метод расчета ступеней (первая часть) Альтернативный метод расчета ступеней (первая часть)

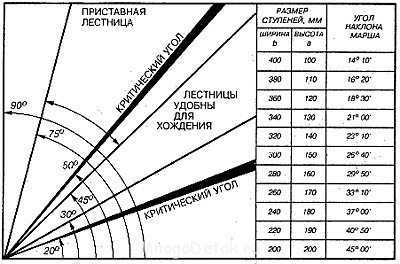

Рекомендуемый угол наклона лежит в пределах от 30 до 45 градусов. Удобными в эксплуатации являются лестницы, имеющие подступенок высотой от 14 до 17 сантиметров и проступи глубиной от 34 до 37 см.

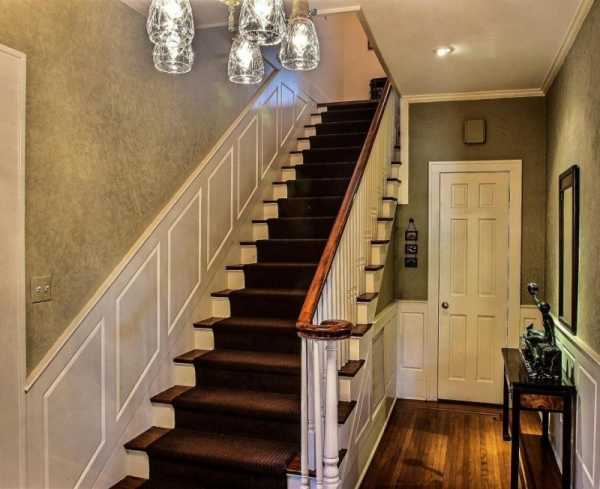

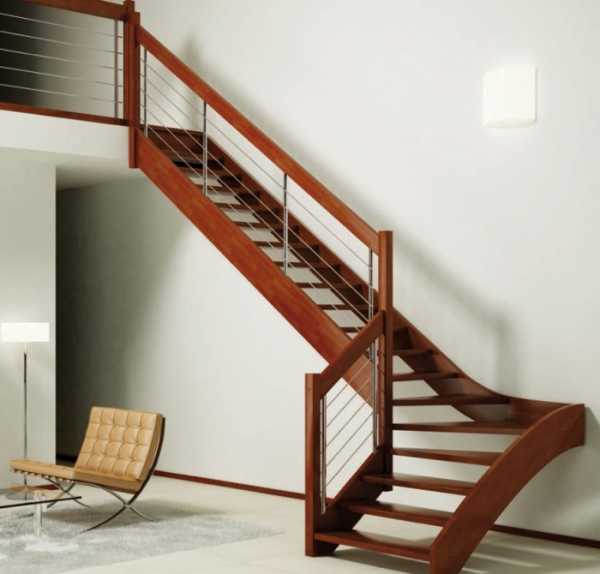

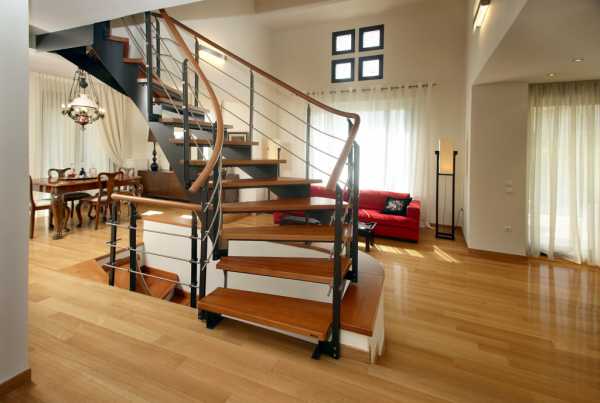

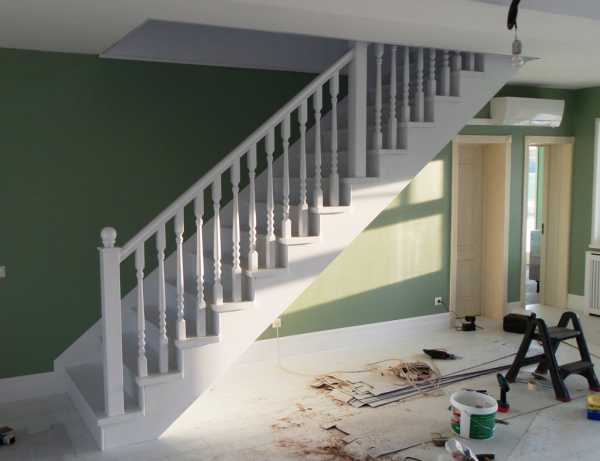

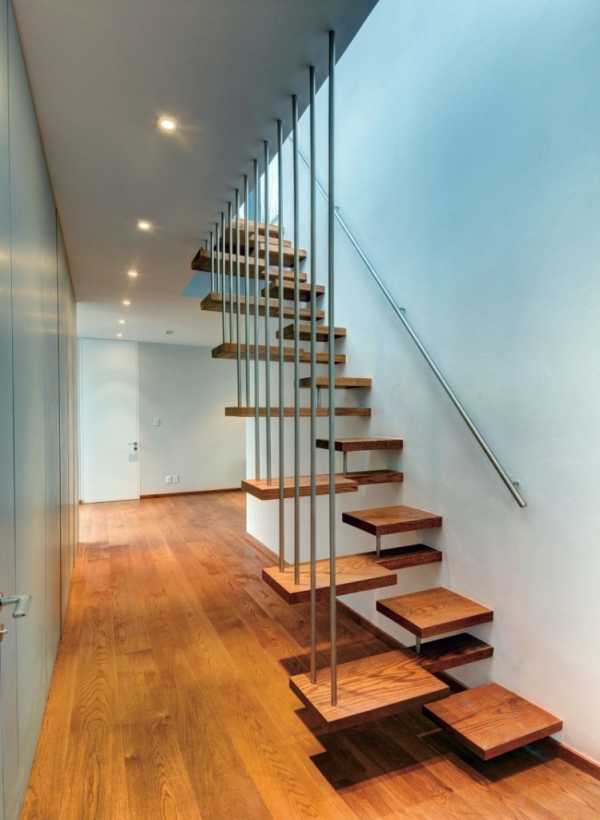

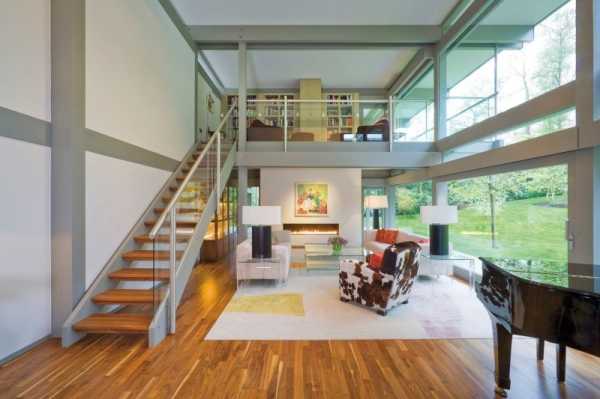

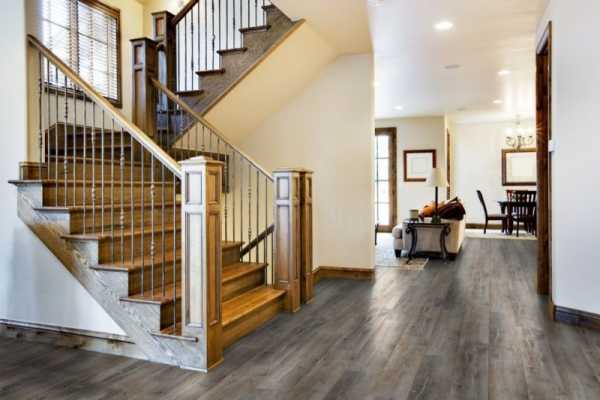

Пример удобной лестницы

Ширина и высота лестничного марша

Ширина лестницы в частном доме определяется из того, сколько человек будут ею пользоваться одновременно.

Полезная ширина – это расстояние между внутренними краями ограждений или же расстояние от стены до внутренней части ограждения. Для движения одного человека проектируют конструкцию с шириной марша от 90 до 100 см. Если по лестнице будет идти встречное движение или возникнет необходимость переноски крупногабаритных вещей, то полезная ширина увеличивается.

Место расположения лестницыПолезная ширина
Здание с двумя этажамиот 90 до 100 см
Здание с тремя этажами и болееот 100 до 110 см
Подвал, мансарда, аварийная лестницаот 70 до 80 см
Дома повышенного комфортаот 70 до 80 см
Высота прохода должна обеспечивать безопасное движение людей. Высотой прохода принято считать вертикальное расстояние от верхнего края проступи и нижнего края верхней конструкции, которой может быть потолок или верхний уровень лестничного марша. Нормативные документы определяют это расстояние не менее 2 метров, а для домов повышенного комфорта в 2.1 метра. Порой бывает, что и этих расстояний мало, так как во время спуска человек непроизвольно наклоняется вперед и можно получить травму.

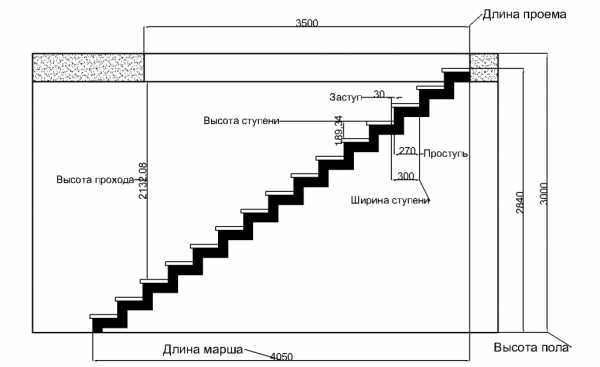

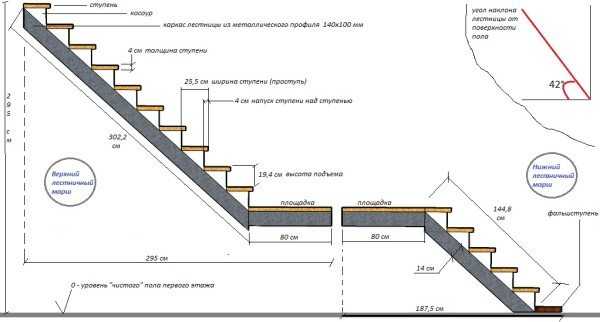

Пример чертежа лестницы с указанием высоты прохода.

Поворотная площадка

Немаловажную роль при проектировании лестниц в частном доме играет расчет габаритов поворотной площадки. Площадка может быть прямая, с разворотами на 90, 180 и 360 градусов в зависимости от формы лестницы. Поворотная площадка может проектироваться при необходимости, при этом лестничный пролет между площадками должен иметь не более 15 ступеней. Ширина площадки должна быть по размерам одинаковой с шириной лестничного марша. Длину рассчитывают исходя из свободной площади.

[ot-gallery url=”//lestnitsygid.ru/gallery/varianty-povorotnyx-ploshhadok”]

Немаловажно сделать длину, соразмерную с величиной шага человека, чтобы обеспечить удобное передвижение по площадке. Минимальная длина должна совпадать с размером шага лестницы и быть не менее 1 метра. При расчете площадки к длине шага человека добавляют ширину проступи, по формуле:

M пл =M + a, или же

M пл = 2 (b+a)

где: M пл – длина площадки, M – размер шага лестницы, а – высота ступени, b – глубина проступи.

Важно!

Согласно установленным нормам, минимальная длина площадки должна быть не менее 1 метра, в домах повышенного комфорта – не менее 1,25 метра.

В многоквартирных домах лестничная площадка проектируется таким образом, чтобы по ней можно было перемещаться с габаритными предметами, вроде мебели или бытовой техники.

Ступени

Одной из главных составляющих любой лестницы являются ступени. Исходя из места расположения конструкции и функций, которые на нее возложены, ступени могут иметь свой вид и форму. Для проектирования лестничных конструкций разработаны общепринятые размеры ступеней.

Место расположения
лестничного марша
Максимальная высота, ммМинимальная ширина, мм
Наружные входные лестницы190260
Лестницы внутри помещений200230
Лестницы на чердаках и в подвалах210210

Высота подступенка при строительстве лестниц составляет от 12 до 20 см, рекомендуемая от 14 до 17 см. Ступени можно изготовить либо врезными, либо седельными. Врезные ступени монтируются в косоуры, седельные монтируются на них сверху.

Тетива или косоур

Главная несущая часть конструкции, тетива или косоур, является основным звеном и требует тщательного расчета. Основа безопасности при эксплуатации лестничного марша в частом доме заложена в правильном выборе размера сечения.

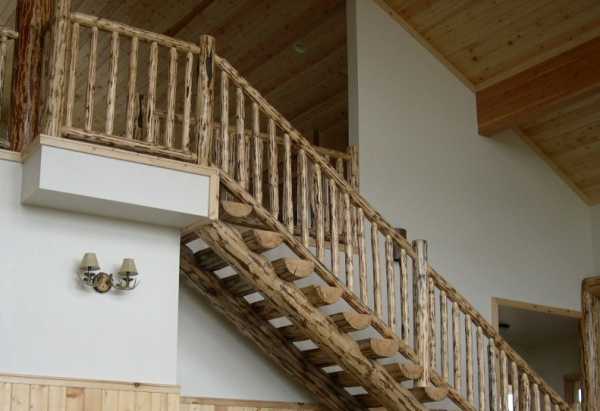

Лестница на тетивах – самый распространенный вариант монтажа. Такая конструкция может быть спроектирована без подступенков, что сделает ее более легкой и дешевой. Тетиву, в основном, делают из дерева или из металла. Наиболее приемлемый вариант – дерево. Плюсом может стать простота обработки и монтажа. Недостатком служит специфика крепления к полу и в перекрытии. Необходимо учесть, что дерево со временем даст усадку, а лестница с тетивой из металла сама может служить опорой перекрытию. Тетива из дерева имеет стандартные габариты. Она должна быть длиной от 2 до 5.5 метров, шириной – 0.3 метра, толщиной – 0.5 метра.

[ot-gallery url=”//lestnitsygid.ru/gallery/lestnicy-na-tetivax”]

Лестничный марш на косоурах смотрится гораздо симпатичнее, но является более трудоемким в производстве. Для проектирования конструкции на косоурах нам понадобятся исходные данные: глубина проступи, высота подступенка, длина и высота лестницы. Размеры планируемой высоты и длины лестницы мы можем получить на планируемом месте монтажа. Допустим, что ее высота будет 2.5 метра, а длина составит 4 метра. Имеем глубину ступенек от 0.25 до 0.4 метра. Мы берем среднюю величину 0.28 метра. Поделив высоту лестницы на глубину ступени, получим число ступенек:

4 метра : 0.28 метра = 14 ступенек.

Далее рассчитываем высоту подступенка. Для этого делим высоту лестницы на количество ступенек:

2.5 метра : 14 = 0.18 метра

Высота подступенка 0.18 метра соответствует установленным стандартам.

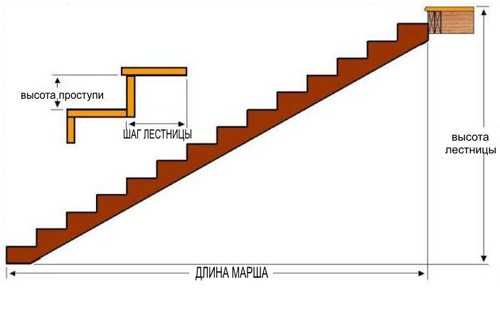

Длина косоура прямой конструкции рассчитывается по формуле:

H2 + L2 = K2

K = √(H 2 + L2 ), где

H – высота, L – длина лестничного пролета, K – длина косоура

В нашем расчете длина косоура будет К = √ (2.5 2 + 42 ) = 4.7 метра

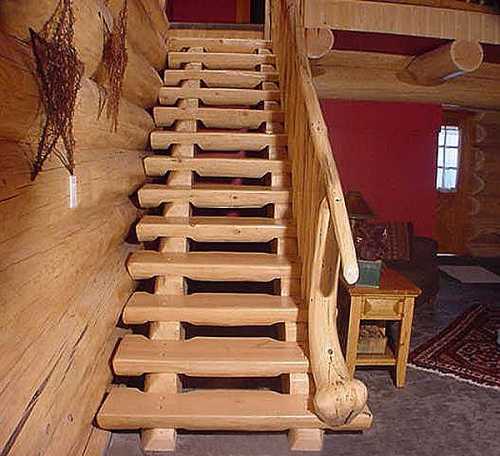

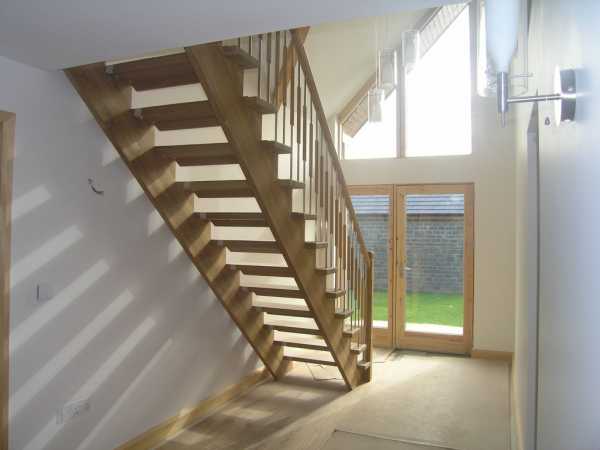

Прямая лестница на косоурах их дерева.

Высота ограждений

Главная задача ограждения – безопасность людей. Особое внимание следует обратить на крепления между стойками перил и косоурами. При необходимости, эти соединения можно усилить. Лестничные проходы имеют ограждения или сплошные (заполненные), или из балясин.

Важно!

Ограждение лестничных проходов должно быть прочным и выдерживать нагрузку не менее 100 кг.

Проектируя лестницу в частном доме надо учитывать, что высота ограждения у конструкции с прямым маршем должна быть не меньше 90 см, винтовые лестницы должны иметь поручни высотою от 110 см. Перила в ограждении проемов межэтажных перекрытий должны иметь минимальную высоту 90 см. В соответствии с установленными нормативами, расстояние между балясинами не должно превышать 12 см.

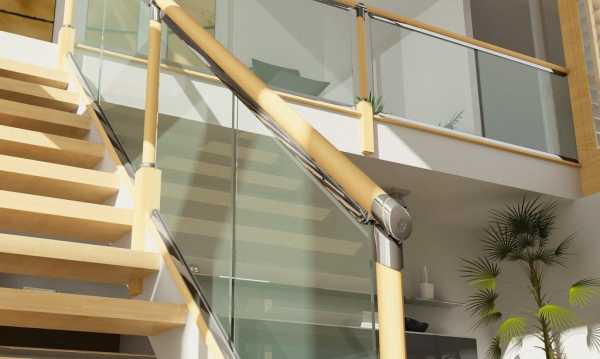

В последнее время очень популярными стали ограждения из специального стекла

Предыдущая

Своими рукамиДелаем деревянную приставную лестницу своими руками

Следующая

Своими рукамиРазмеры и особенности конструкции чердачного люка с лестницей

lestnitsygid.ru

Расчет ступеней лестницы: формулы и рекомендации специалистов

Правильно просчитанные ступени выглядят не слишком оригинальны, но удобны и безопасны.

Строительство дома, имеющего второй этаж, предполагает создание лестничной конструкции, которая соединяет этажи между собой. Наиболее простым и доступным для самостоятельного возведения вариантом является одномаршевая лестница. Однако даже в этом случае нужно знать, как рассчитать ступени лестницы, чтобы она получилась не только безопасной, но еще и удобной.

Необходимые формулы

Расчет лестничных ступеней производят, ориентируясь на такой параметр, как человеческий шаг. Его среднее значение находится в диапазоне от 600 до 640 мм. Как, исходя из этой величины, сделать расчет высоты и глубины ступеней (высоты подступенка и глубины проступи)?

Размер шага среднестатистического человека.

Существуют формулы, которые связывают высоту и глубину ступени с конкретными числовыми параметрами, характерными для человеческого шага. Вот наиболее значимые соотношения:

  1. Y + 2H = S;
  2. Y + H = 460 мм;
  3. Y – H = 120 мм.

Обозначения: Y – глубина ступени, H – высота ступени, S – средний шаг человека (600–640 мм). Первая формула является основной. Вторая – упрощенный вариант первой, она еще называется формулой безопасности. Использование третьей формулы поможет сделать лестницу наиболее удобной. Все эти соотношения были получены еще в 18 веке, но они и по сегодняшний день считаются эталонными. Если ваши размеры совпадут со стандартными, значит лестница будет удобной и безопасной.

Нестандартная форма ступеней хоть и выглядит оригинально, особым удобством обычно не отличается.

Рекомендуемые значения высоты и глубины

Помимо формул, позволяющих сделать правильный расчет размеров ступеней, есть рекомендуемые параметры. Например, площадь ступени должна быть такой, чтобы человек при ходьбе по лестнице опирался всей ступней или хотя бы большей ее частью. Глубина проступи как раз и определяет эту площадь. Минимальное значение глубины – 25 см. Это особенно важно для спуска. С другой стороны, при чрезмерно большой глубине ступенек, человек, поднимаясь на второй этаж или спускаясь, непременно будет сбиваться с шага. Площадь ступени, конечно, будет достаточной для постановки ног, но ходить с этажа на этаж, когда ступени шире 40 см, уже не комфортно. Таким образом, глубина выбирается из диапазона 25–40 см. Оптимальное значение – 30 см.

Стопа должна помещаться на проступи.

Можно поступить по-другому – взять обувь тех людей, которые будут пользоваться лестницей, и увеличить ее размер на пару сантиметров. Полученные величины и станут ориентиром для выбора глубины проступи. Если глубина получается слишком маленькой, что бывает, например, из-за большого угла наклона лестницы, то применяют выступы (нахлесты). Ширина участка проступи, нависающего над нижележащей ступенью, не должна превышать 5 см.

Иногда нависание проступи имеет и декоративный характер.

Когда выбрана глубина проступи, расчет высоты подступенка можно произвести согласно описанным выше формулам. Но существуют и рекомендуемые значения. Высота выбирается из диапазона 12–22 см. Делать ступеньки высокими нежелательно, если пользоваться лестницей будут дети и пожилые люди. Слишком низкие ступени тоже не рекомендуются, так как шагать при этом придется часто и мелко, что неудобно. Оптимальной считается высота 15 см.

Важно!Ступени должны быть одинаковой высоты. Спускаясь на нижний этаж в темноте, очень легко оступиться, когда реальная высота ступеньки отличается от ожидаемой, так как мы ориентируемся на мышечную память.

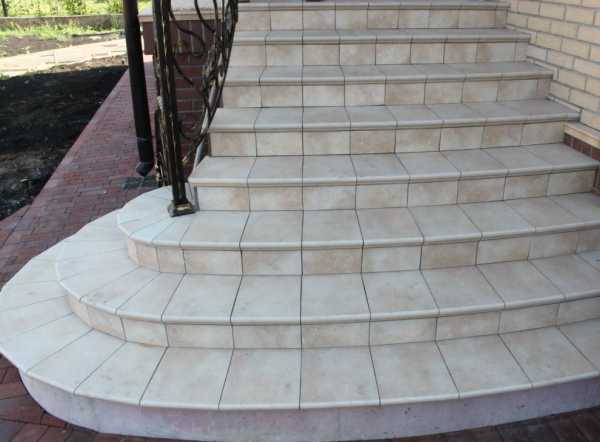

Отличная высота может быть у первой ступени наружных лестниц.

Выбор ширины марша

Одним из параметров ступеней является их ширина. Правильнее называть его шириной марша. От этой величины зависит возможность комфортно передвигаться по лестнице. Ширина марша не должна быть меньше 70 см.

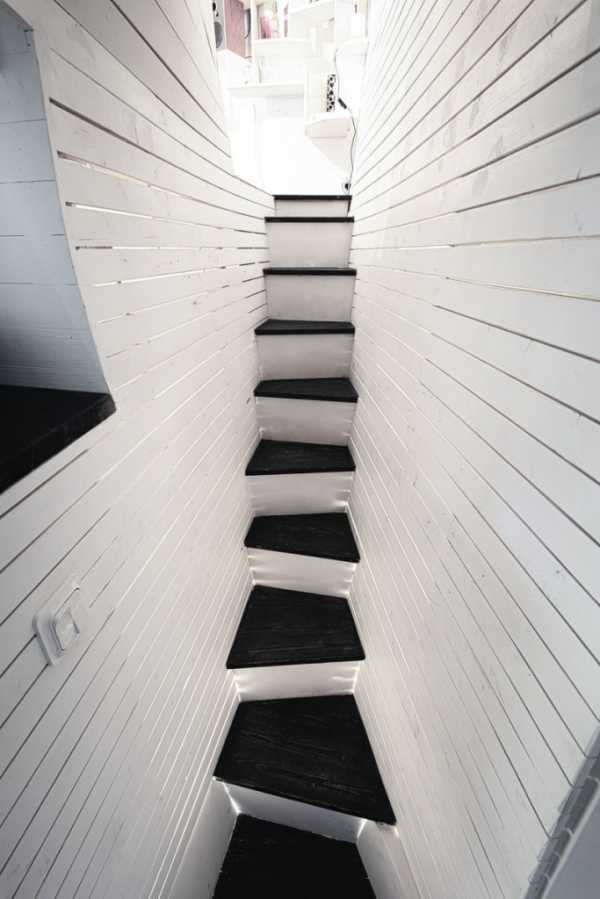

Разминуться на такой лестнице двум людям практически нереально.

Если лестницей будут пользоваться несколько человек одновременно, конструкция должна быть не только более прочной, но и более широкой. Когда один человек поднимается на второй этаж, а другой спускается на первый, им необходимо разойтись, не испытывая при этом каких-либо неудобств. Чтобы обеспечить возможность ходить по лестнице навстречу друг другу, ширина марша должна быть не меньше 120 см.

Такая лестница будет удобна даже для большой семьи, так как по ней без проблем могут идти рядом два человека.

Длина ступеней может быть и больше, когда необходимо обеспечить увеличение так называемой пропускной способности лестницы. В многоквартирных домах и общественных зданиях, где в передвижениях с этажа на этаж участвует большое количество людей, пролеты лестниц в ширину достигают полутора метров, а то и больше. В частных постройках ширина марша лестницы, ведущей на верхний этаж, нередко совпадает с шириной дверного проема, к которому она примыкает.

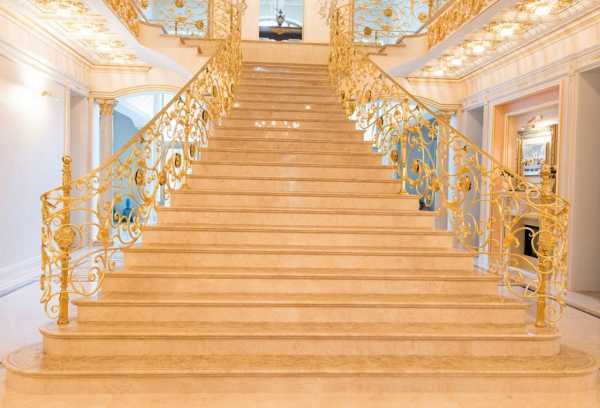

В роскошном особняке можно позволить себе установить даже слишком широкую лестницу, которая только подчеркнет статус владельца.

От чего могут зависеть параметры ступеней

Ориентируясь на средний шаг человека и рекомендуемые значения, можно выбрать высоту, глубину и ширину ступеней. Однако в большинстве случаев это лишь предварительный шаг. Окончательный выбор размеров может зависеть от следующих величин:

  • количество ступеней;
  • высота лестницы;
  • угол наклона.

Для определения количества ступеней межэтажное расстояние делят на высоту одной ступеньки. Все просто, но проблема в том, что полученное значение может оказаться нецелым. Решение – сделать нижнюю фризовую ступеньку нестандартной. Площадь ее при этом не изменится, но высота будет меньше, чем у остальных – она равна произведению остатка и исходной высоты ступеней.

В данном случае первая ступень получилась несколько ниже остальных.

Другой вариант – размазать «лишнее» по всем ступеням, увеличив их высоту. Расчет несложен – остаток умножается на высоту ступеньки, полученное произведение делится на число ступенек и это частное добавляется к исходной высоте каждой ступеньки. Очевидно, что изменение окажется несущественным, если ступеней много.

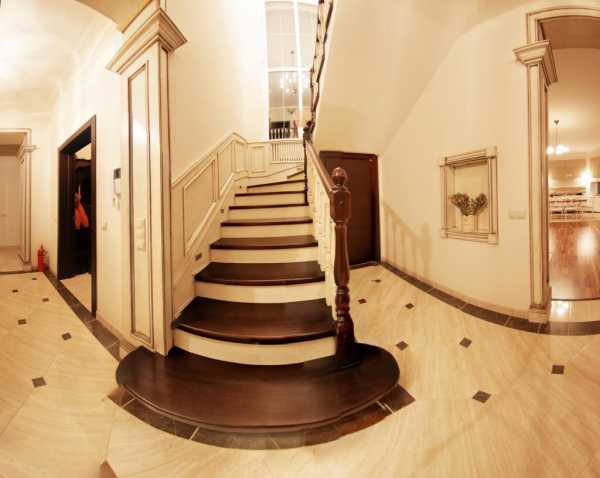

Также можно установить так называемую подиумную ступень, которая может быть, как ниже, так и выше остальных.

Графический метод

Метод, использующий графические построения, позволяет получить параметры ступеней (высоту и глубину), беря за основу угол наклона лестницы и их (ступеней) количество. Для этого строится система координат, на горизонтальной оси которой откладываются значения среднего шага человека, а на вертикальной – половины этой величины.

Важно!При таком расчете нужно выбрать подходящий масштаб, иначе для чертежа потребуется слишком большая площадь.

Если средний шаг человека принять равным 620 мм, а масштаб выбрать 1:10, то на горизонтальной оси откладываются отрезки величиной 66 мм, а на вертикальной – 31 мм. Количество отрезков на каждой из осей должно быть равно числу ступеней.

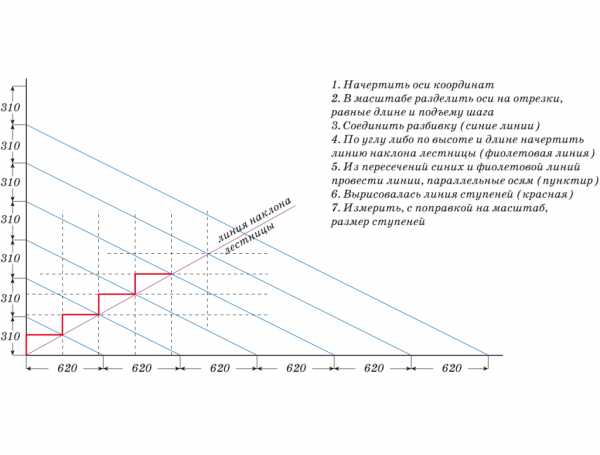

Графический просчет ступеней.

Имея оси с отметками, чертят линии, соединяющие первую отметку на горизонтальной оси с первой отметкой на вертикальной, вторую – со второй, третью – с третьей и т. д. Получив ряд параллельных наклонных линий, из центра координат проводят прямую, обозначающую крутизну лестницы. Теперь из каждой точки пересечения прямой с наклонными линиями чертят по два отрезка:

  • первый – влево, параллельно горизонтальной оси;
  • второй – вверх, параллельно вертикальной оси.

В итоге должны обрисоваться границы ступеней. Их ширина и высота определяется простым измерением получившихся на графике линий. Окончательные размеры получают с учетом масштабирования (например, умножением на 10, если был выбран масштаб 1:10).

Данный метод подойдет для расчета прямых одномаршевых лестниц.

Онлайн-калькулятор

Самым простым способом расчета параметров лестниц является онлайн-калькулятор. Здесь не требуется каких-то особых знаний и навыков. Кроме того, онлайн-калькуляторы позволяют произвести расчет параметров не только простых одномаршевых лестниц на второй этаж, но и винтовых, а также лестниц с забежными ступенями. Расчет может производиться с разными исходными данными. В одном случае для получения нужных размеров в программу вводятся высота этажа и площадь помещения. В другом случае расчеты ведутся, исходя из высоты ступеней и угла наклона конструкции. Онлайн калькулятор лестниц и других строительных работ

Онлайн-калькуляторы, производящие расчет параметров лестниц, разрабатываются, как правило, с соблюдением норм, указанных в ГОСТ. Использование таких программ может принести пользу не только новичкам, но и профессионалам.

Не стоит забывать про специальные компьютерные программы для архитекторов, но их интерфейс обычно достаточно сложен для новичков.

Предыдущая

Своими рукамиРазмеры элементов лестницы и конструкции в целом

Следующая

Своими рукамиСоветы по монтажу лестницы на второй этаж своими руками

lestnitsygid.ru

Расчет размеров прямой лестницы на тетивах

Расчет размеров прямой лестницы на тетивах

Расчет размеров деревянной лестницы с тетивами



Укажите необходимые размеры в миллиметрах

X - длина проема лестницы
Y - высота лестницы
Z - ширина лестницы
C - количество ступеней
W - толщина ступеней
F - выступ ступеней
T - толщина тетивы или косоура
H - показывать подступенки
LR - направление подъема лестницы
SP - положение первой ступени относительно уровня пола второго этажа

Возможности программы.

Расчет удобной конструкции деревянной лестницы на тетивах.
Определение необходимого количества материалов.
Точные размеры всех деталей.
Подробные чертежи и схемы всех элементов лестницы.
Рекомендации по удобству лестницы.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем - 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы - от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви - не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.


Автор проекта: Дмитрий Житов        © 2007 - 2018
Facebook Vkontakte Приглашаю вас в друзья.

Автор: Бакуменко Валентина

Расчет прямой лестницы

В процессе строительства жилого дома лестнице нужно уделить особое внимание ещё на стадии проектирования. К сожалению, это понимают далеко не все. Отсутствие самого проекта дома, низкоквалифицированная бригада строителей и прочие обстоятельства зачастую приводят к тому, что внешне красивая лестница оказывается не совсем удобной в эксплуатации, а при наличии в доме детей и пожилых людей – и вовсе опасной. Я это авторитетно заявляю как мать трехлетней гиперактивной малышки, которая регулярно летала с лестницы нашей мансардной квартиры в период с полутора до двух лет. А все потому, что фирме-застройщику было лень озадачиваться соответствием технических характеристик такой важной детали жилого помещения установленным нормам.

Программа расчета лестницы

Итак, лестница в доме должна быть в первую очередь удобной. Особенно, если вы планируете активно её использовать. И если возводить дом, не учтя изначально необходимую площадь для её размещения, впоследствии придется ломать голову над тем, как её вписать в ограниченное пространство таким образом, чтобы однажды не пересчитать себе все кости во время спуска со второго этажа. Про внешний вид конструкции, её уместность и гармонию с интерьером в отдельных случаях я и вовсе промолчу. Чаще всего, если изначально не продумать размещение лестницы и не просчитать необходимые для этого площади, приходится чем-то жертвовать: или красотой или удобством. А порой и тем, и другим. Чтобы не сталкиваться с подобными проблемами, воспользуйтесь калькулятором расчета лестницы. Он поможет вам сделать все необходимые расчёты онлайн, подобрать оптимальные параметры конструкции, исходя из имеющихся площадей, или, в случае расчетов на стадии проектирования дома, подобрать размеры требуемой площади для размещения наиболее удобной лестницы – и все это абсолютно бесплатно.

Расчет прямой лестницы на тетивах

На этой странице вы сможете сделать расчет прямой лестницы на тетивах. Прямая лестница занимает немного места в ширину, при этом ей требуется довольно много места в длину. Она оптимально подходит для размещения в просторных помещениях небольшой высоты и устанавливается обычно вдоль стены, ограничиваясь сбоку перилами. Чтобы избежать потери полезной площади, под лестницей можно разместить гардеробную или же обустроить небольшое рабочее место (как, впрочем, и место для отдыха или что-то другое – полет фантазии неограничен). Прямая лестница состоит из одного ряда ступеней – марша и называется одномаршевой. Так как лестницы данного типа не оснащаются промежуточными площадками, на которых было бы можно остановиться и передохнуть во время подъёма, крайне важно рассчитать оптимальный размер ступеней и их высоту. Добиваться при этом следует таких параметров, при которых ходьба по лестнице осуществлялась бы в привычном для человека ритме шага. Немаловажен и угол наклона прямой лестницы. Отсутствие площадок и поворотов, которые могли бы задержать человека в случае падения, приводит к необходимости стараться сделать лестницу как можно боле пологой (угол наклона 30°-45°, не более).

Параметры расчета и результаты

Программа для расчета лестниц учитывает несколько основных параметров: • Желаемые/текущие размеры площади, которую будет занимать лестница; • Высоту помещения; • Желаемое количество ступеней и их толщину; • Выступ ступеней. После того, как будут введены все значения, онлайн-калькулятор сделает расчет. Для удобства печати предусмотрена возможность вывести результат в отдельном окне. В результатах расчета вы увидите общий чертеж лестницы, чертеж шаблона ступеней и чертеж тетивы с подробными объяснениями. В случае несоответствия параметров лестницы стандартам и рекомендациям СНиПов, что может сделать лестницу неудобной в использовании, программа сообщит об этом и порекомендует внести изменения с конкретным их указанием (например, увеличить количество ступеней). Таким образом, вы сможете "играть" с параметрами до тех пор, пока не найдете оптимальный вариант. Прямая лестница считается самой удобной в эксплуатации, не создающей помех в перемещении мебели на верхние этажи и наименее опасной из существующих разновидностей лестниц. Если изготавливать её в точном соответствии с расчётами и рекомендациями нашего строительного калькулятора, она станет комфортной в использовании и безопасной конструктивной частью вашего дома.

www.zhitov.ru

Как правильно рассчитать лестницу - Всё о лестницах

Расчет лестницы: основы и правила

  • Как рассчитать лестницу. основы
  • Расчет лестницы
  • Как правильно сделать поворот
  • Как рассчитать лестницу: правила

Лестницы – это важный и ответственный атрибут в каждом доме. Они должны обеспечивать комфорт, надежность и безопасность для каждого жителя. Желательно, чтобы лестничная конструкция по своей площади занимала немного места. А чтобы она соответствовала всем стандартам, нужно рассчитать лестницу и спроектировать ее правильно.

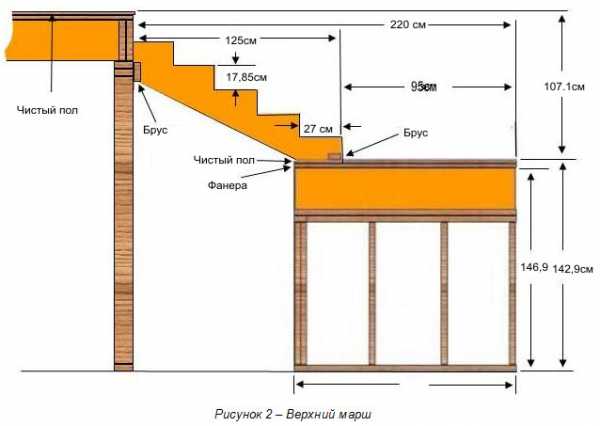

Расчет верхнего марша деревянной лестницы.

Как рассчитать лестницу: основы

Самый распространенный материал для изготовления лестничной конструкции – это дерево. Оно считается самым «теплым» и податливым материалом, с которым работать следует очень осторожно. Наиболее распространенные сорта древесины – это бук, дуб, ясень, береза, лиственница и сосна.

Чтобы сделать расчеты у любых видов лестниц, необходимо сначала определить три размера. Во-первых, нужно определить уровень чистого пола и затем от него замерить высоту конструкции по стене. Во-вторых, следует измерить ее длину, начиная от стены и заканчивая предполагаемым завершением пролета. И в-третьих, нужно найти длину лестничного марша, прибегнув к теореме Пифагора. В этом случае длинами катетов являются найденные размеры высоты и длины лестницы, найти при этом нужно гипотенузу получившегося прямоугольного треугольника, т.е. длину марша.

Далее следует рассчитать количество ступеней, которые получатся в лестничном марше.

Чтобы по лестнице было комфортно ходить, глубину ступенек нужно делать около 30 см, а высоту – около 16 см.

Схема новой лестницы на косоурах.

Зная габариты ступеней, необходимо длину лестничного марша разделить на эти размеры, и получится их количество.

Для удобства нужно делать лестницы. ширина которых не менее 80-90 см. Если она предназначена для хозяйственного назначения, т.е. ведет в подвал, то ее лучше сделать около 120 см. Если же конструкция направлена в мансардное помещение, то ее можно сделать более узкой, около 70-80 см.

Угол наклона лестницы должен составлять 40-45 °. Наиболее комфортной является лестничная конструкция, которая наклонена под углом в 45 °. Но ввиду того что она занимает много места, используется в строительстве достаточно редко. Можно выбрать и острый угол наклона в 30-36 °. тем более что такая конструкция займет на полу не более двух метров. Подниматься вверх по данной установке будет удобно, а спускаться можно только спиной вперед из-за крутизны наклонного спуска.

Вернуться к оглавлению

Расчет лестницы

  • отборная малосучковая древесина для тетивы.

Схема расчета лестницы с углом наклона 45 градусов.

Рассмотрим более подробно, как правильно произвести расчет. Любая лестничная конструкция состоит из маршей и площадок. Важно, чтобы ширина площадок не была меньше ширины марша. Марши состоят из ступенек и несущих балок, которые называются тетивы или косоуры. Их изготавливают из толстых и широких досок, сечение которых – 80-100х200-250 мм, либо делают из двух более узких досок.

Ступени состоят из проступей и подступенков, ширину которых следует правильно рассчитать. Крутизну лестницы, а также удобство ходьбы по ней, определяет именно соотношение их размеров. Необходимо, чтобы стопа человека полностью вставала на проступь, т.е. это в среднем около 30 см, а длина шага в среднем была равна 60-70 см, значит, высота подступенка получается 14-16 см. При этом действует следующая формула для расчета: сумма двух подступенков плюс ширина проступи равняется длине среднего шага человека. Учитывая толщину проступи в 3 см, получается, что одна ступенька занимает горизонтально 30 см и вертикально 15-18 см.

Полученные цифры необходимы, чтобы рассчитать лестницу для дома правильно. Приведем пример, если высота между первым и вторым этажом равна 3 метрам, а одна ступенька размером 30 см на 15-18 см, то получится 17-20 подступенков. При этом последняя ступенька – это пол на втором этаже. Далее нужно высоту подъема лестничной конструкции разделить на целое число в данном диапазоне. Лучше, если оно будет четное, и получится точная высота ступеньки, состоящая из толщины проступи и ширины подступенка. Допустим, нужно сделать 18 ступенек, тогда высота ступеньки будет равна 300:18=16,7 см. Такую конструкцию следует разбить на два лестничных марша и обязательно сделать ее с поворотом.

Вернуться к оглавлению

Как правильно сделать поворот

Схема расчета лестничной конструкции для изготовления своими руками.

У лестничной конструкции поворот можно сделать тремя способами. Один из них для винтовой лестницы, которая представляет собой один большой поворот. Она очень компактна и занимает мало площади, но обладает достаточно большой крутизной. Так как за один оборот на 360 ° лестница должна подняться на два метра как минимум, то пролет должен иметь от 13 до 15 ступенек. Из-за конструкции ширина проступи должна быть небольшой, поэтому ступени у винтовой лестницы узкие и высокие. Ее лучше всего устанавливать либо на чердаке, либо в хозяйственном помещении.

Маршевые лестницы нужно поворачивать на 90 ° или 180 ° с помощью площадок, а можно с помощью специальных ступенек в виде трапеции. Горизонтальную лестничную площадку устраивают в том случае, если позволяет площадь. Такая лестница состоит из прямых элементов и имеет классический вид. На самой площадке можно сделать окно, что придаст изящность и дополнительное освещение днем. Если такой возможности нет, то поворот лестничной конструкции нужно сделать непосредственно ступенями. В этом случае в определенном месте, можно и не в середине, следует начать устанавливать проступи в виде трапеции, которые задают поворот лестнице на 15 ° либо 30 ° на каждую ступеньку. В результате они поворачивают ее на нужный угол.

Вернуться к оглавлению

Как рассчитать лестницу: правила

Чтобы правильно спроектировать лестницу. необходимо придерживаться некоторых правил:

Чертеж лестницы на стальном косоуре с расчетными данными.

  1. Во-первых, лестничный марш должен иметь ширину не менее 1 метра. А если он имеет больше трех ступеней, то обязательно должен быть оборудован перилами. Их высота не должна быть меньше 90 см, а ширина – около 10 см. Если в доме есть дети, то можно сделать дополнительные поручни и для ребенка, высота которых должна быть 70-75 см. Также нужно ограждать окна, которые прилегают к лестничному маршу.
  2. Во-вторых, все ступени должны быть одинаковыми по высоте. Если отклонение все-таки присутствует, то оно должно быть минимальным, 0,5 см. Расстояние, которое находится между лестничным маршем и стеной, должно быть меньше 6 см. Расстояние между ступенью и потолком (балкой), т.е. высота прохода, должна быть больше 2 метров.
  3. В-третьих, сооружая криволинейные лестницы (с забежными ступенями), в средней ее линии следует радиус кривизны устанавливать не менее 30 см. При монтаже забежных ступеней необходимо помнить, что в зоне прохода ширина ступени должна быть больше 20 см, а уровень последней ступени должен всегда совпадать с уровнем пола этажа. Лестница должна быть безопасной и надежной, для этого необходимо ее установить так, чтобы она могла выдержать нагрузку около 180-220 кг, а ее перила – около 100 кг. Также подходы к ней должны иметь ширину не менее 1 метра и иметь освещение в любое время суток.

Расчет размеров ступеней и уклона лестничного марша

При расчёте по несущей способности элементы лестницы расчленяются на статически определимые балки — консольные или однопролётные, и рассчитываются по соответствующим формулам. Так как лестницы подвержены действию динамических нагрузок, к жёсткости несущих элементов предъявляются повышенные требования: прогиб их не должен превышать 1/400 пролёта. Нагрузки, действующие на лестничные марши и площадки, должны собираться путем сложения собственного веса конструкций и временных нагрузок: в жилых домах — 300 кг/м².

При подъеме человек затрачивает примерно в два раза больше энергии, чем при движении по горизонтали (рис. 2). Практикой установлено: лестница удобна и безопасна, если удвоенная высота подступёнка, сложенная с шириной ступени (проступью), равняется среднему шагу человека. Длина шага человека на плоскости составляет примерно 600–640 мм. Исходя из этого, проступь и подъем определяют по формуле: 2а+b = 600. 640 мм .

рис.2. Расчет высоты и ширины рядовых ступеней

Как альтернативу можно использовать другую, более легкую для запоминания, формулу: а+b = 450 ± 20 мм. где а — высота ступени (подступёнка), b — ширина ступени (проступи).

Ширина проступи должна обеспечивать опирание ноги полной стопой, то есть быть не меньше 200 и не больше 320 мм. Оптимальной считается высота подступёнка, равная 150, а ширина проступи — 300 мм. При сильном увеличении ширины проступи вы непременно собьетесь с шага, а при сильном уменьшении затруднится спуск. При проектировании забежных ступеней нужно учитывать, что минимальная ширина ступеней с узкого конца должна составлять не менее 100 мм, а нависание проступи над нижней ступенькой должно быть не более 50 мм. Так же нависание верхней ступени над нижней делается тогда, когда другими способами не удается увеличить ширину проступи, в этом случае величина нависания не должна превышать 30 мм для деревянных и 50 мм для железобетонных ступеней.

Наиболее удобные углы подъёма лестницы находятся в диапазоне от 23 до 37°. Чем лестница круче, тем меньше ей надо места для установки в доме, и соответственно, чем лестница положе, тем больше места необходимо для неё предусмотреть. Если угол меньше 23° — лестницу можно заменить пандусом (ровной наклонной площадкой), если больше 45°, то лестница переходит в разряд приставных или раскладных (рис. 3). Оптимальный угол подъема винтовых лестниц — 25—35°. Наиболее сложным процессом при крутизне лестничного марша более 40° является спуск с лестницы, а при углах более 45° спуск можно осуществлять только спиной вперед.

рис. 3. Нормативная зависимость размеров ступеней от крутизны лестницы

Количество ступеней зависит от высоты этажа и угла наклона лестницы. Зная местоположение лестницы в плане и высоту помещения, количество ступеней можно (и проще) установить графически, а после этого, по формулам безопасности определить ширину проступи.

Для графического построения лестницы на миллиметровой бумаге или бумаге «в клеточку» нужно в масштабе нарисовать лестничный марш (рис. 4) соизмеряя его с высотой этажа.

рис. 4. Пример графического расчета количества ступеней и высоты подступёнка. Таблица высот для ступенек в зданиях с нормативной высотой этажа

Высотой этажа называется разница высотных отметок уровней чистого пола нижнего и верхнего этажа, то есть в размер высоты этажа должны быть включены толщины одежды полов. Например, пол нижнего этажа облицован керамической плиткой, а пол верхнего этажа выложен паркетом по лагам и фанерному «черному полу». В расчет высоты этажа должны быть включены все слои данных половых конструкций: внизу — толщины выравнивающей стяжки, плиточного клея и плитки; вверху — толщина лаг, фанеры и паркета. В России еще со времен существования СССР высота этажа — величина регламентированная. Обычно стандартная высота этажа равна 2,8 или 3 м, реже — 2,7 или 3,3 м, что позволяет проектировать высоту помещения (расстояние от пола до потолка) не менее 2,4 м. Такая высота этажа позволяют без особого труда вписать лестницу с размерами ступеней, отвечающим требованиям расчетной формулы безопасности (рис. 4, таблица 2). Если ваша высота этажа отличается от нормативной и не кратна 3, то высоту ступеней нужно рассчитывать (округлять) с точностью до одного миллиметра, но так, чтобы высоты всех подступёнков были одинаковыми. Погрешность вычисления, набегающую от округления высот, лучше распределить на нижнюю фризовую ступень, а остальные ступеньки марша сделать одинаковой высоты.

Разные по высоте ступени приводят к постройке травмоопасной лестницы. Особенно опасной эта лестница становится во время спуска в ночное время суток. Спускаясь по лестнице, мышечная память нам подсказывает, что должна быть ступенька. Вес тела переносится на ногу, а ступеньки под ней нет… Она — ниже! И всего-то два-три десятка миллиметров, а ногу подвернули… и еще хорошо, если не покатились кубарем вниз.

В домах с нестандартной высотой этажа для выравнивания высоты ступеней допускается опустить уровень чистого пола верхней этажной площадки чуть ниже относительно уровня чистого пола остального этажа. Порожек лучше не делать, а сделать пол этажной площадки в виде пандуса, то есть наклонным. Для подравнивания высоты ступенек потребуется всего несколько миллиметров так, что уклон будет вряд ли сильно заметным. Как вариант, если лестничная площадка огорожена стенами с дверями, полы между этими помещениями можно сделать с небольшим порогом. Такое решение всем хорошо знакомо: уровень этажных площадок в многоквартирных домах, как правило, ниже уровня чистых полов в квартирах. Ноги мы здесь не ломаем — привыкли.

В таблице 1 рисунка 3 приведены размеры ступеней для «уплотненных» лестниц, пригодных для загородных домов. Нередко в планировках этих домов под лестницы оставляется так мало места, что для того, чтобы сделать лестницу короче, приходится жертвовать шириной проступи. Так, например, в лестнице с высотой подступёнка 200 мм ширина проступи равняется 250 мм. Взрослый человек не может опереться на такую проступь полной ступней и ему приходится спускаться с лестницы боком или спиной вперед. В таблице 2 рисунка 4 приведены размеры высот подступёнков для стандартных высот этажа. Рассчитать ширину проступи по формулам безопасности не составит особого труда. Но есть и еще один способ определить размеры ступеней — графический.

Этот эргономический способ основан на том, что человек, свободно делая по горизонтальной плоскости шаг в 620 мм, может с той же легкостью поднимать ногу на высоту, равную лишь половине этой величины, то есть на 310 мм. Поэтому, если на горизонтальной оси графика (рис. 5) отложить известное число частей, равных каждая одному шагу (620 мм), а на вертикальной оси — равных высоте подъема ноги 310 мм, то такое построение дает возможность получить размеры подъема и ширины ступеней для лестницы с любым наклоном. Для этого нужно нанести на график линию наклона своей лестницы (ее высота и длина известны) и в точках пересечения с сеткой графика провести перпендикуляры. Это и есть оптимальная высота и ширина ступени для данного уклона лестничного марша. Более того, вы можете воспользоваться этим методом и построить лестницу конкретно «по себя». Например, задав шаг равным 600, а подъем соответственно 300 мм либо задав длину шага такой, какой вы считаете нужным.

рис. 5. Графический способ подбора оптимальных размеров ступеней (размеры в мм)

Как рассчитать лестницу: виды и элементы конструкции

В настоящее время есть немало фирм, осуществляющих изготовление и монтаж лестниц, но их услуги стоят достаточно дорого. Поэтому домовладельцы нередко пытаются сделать эту работу самостоятельно. Первая сложность, с которой они при этом сталкиваются — это проектирование будущего изделия.

Наша статья расскажет вам, как рассчитать лестницу в доме, чтобы в итоге получить безопасную и удобную конструкцию.

Общая характеристика лестниц

Начнем мы с того, что рассмотрим виды таких изделий и их составные элементы. Это потребуется знать при проведении расчетов.

Виды лестниц

Всего выделяют два основных вида таких конструкций. Причем каждый из них обладает своими особенностями.

Давайте обозначим эти разновидности:

  • маршевые – этот вид является самым распространенным в силу своей простоты и надежности. Данное название он получил из-за того, что состоит из одного или нескольких маршей. Так именуют ряд ступеней, соединенных друг с другом. Марши могут быть разделены между собой лестничной площадкой;

  • винтовые – такие изделия используются гораздо реже. Причина этого в том, что их цена довольно высока, что обусловлено сложностью изготовления этой конструкции. Кроме того, она малофункциональна – по ней невозможно поднять никаких габаритных вещей. К ее достоинствам можно отнести весьма привлекательный внешний вид, а также скромные габариты;

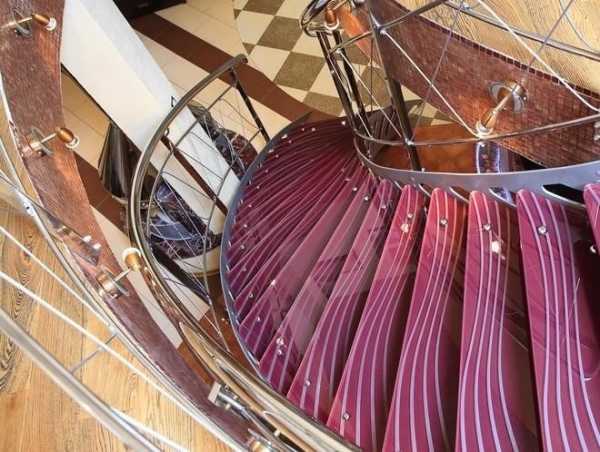

На фото — винтовой вариант

Первый вид гораздо проще в изготовлении. И, разумеется, стоит он дешевле второго. Но минус его в том, что он обладает большими габаритами, что, впрочем, не осложняет задачу того, как расчитать лестницу для дома.

Самая распространенная разновидность лестницы обычно бывает двухмаршевой. Это означает, что она состоит их двух маршей, разделенных между собой лестничной площадкой. Причем второй из них может быть развернут относительно первого на угол от 90 до 180 градусов.

Домовладельцы выбирают тот или иной вид исходя из параметров своего жилья. А точнее, из размеров имеющегося свободного места. Немаловажно при этом учесть удобство пользования и функциональность будущего изделия. Вдобавок к тому, постройка должна хорошо вписываться в имеющийся интерьер.

Элементы конструкции

Наглядное изображение элементов

Теперь следует разобраться с тем, из чего же собственно, состоит лестница.

Она изготовлена из следующих частей:

  • ступени – они определяют большую часть характеристик всей конструкции. Поэтому именно им стоит уделить особое внимание, обдумывая то, как правильно рассчитать лестницу. Состоят они из двух элементов. Верхняя часть – проступь и нижняя часть – подступенок;
  • опорные балки – бывают они одного из трех видов. Это косоур, тетива, а также центральный столб. Косоур имеет вид наклонной балки, к которой сверху прикреплены ступени. Тетива лестницы сходна с ним, но в ней ступени вставляются в специальные пазы. Столб, в свою очередь, используют для винтовых конструкций;
  • перила – имеют в своем составе поручень, который опирается на балясины.

Расчетные работы

В качестве образца возьмем пример расчетов для маршевой лестницы. В целом, создание такой конструкции является несложным делом, доступным любому домашнему мастеру. Но прежде чем приступать к изготовлению следует провести необходимые расчеты.

Первый вопрос, который возникает при этом — как рассчитать шаг лестницы. Чтобы на него ответить, нужно в первую очередь определиться с тем, какая конфигурация изделия вам потребуется.

Дело в том, что отнюдь не любая конструкция впишется в имеющееся пространство. Но это в том случае, если оно является ограниченным. Если же места достаточно, то и проблем, соответственно, не возникнет. Но так бывает далеко не всегда.

Также следует учесть, что к любой лестнице предъявляются два основных требования – это безопасность и удобство. Поэтому при проектировании нужно иметь в виду наличие прямой зависимости между шириной проступи и высотой подступенка.

Шаг лестницы и другие параметры

Поэтому, при расчете надо ориентироваться на среднюю величину шага взрослого человека. Она составляет 60 сантиметров.

Применяем эту величину следующим образом. Ширину проступи сложим с двумя высотами ступени. Допустим, проступь равна 28 см, а ступень – 16 см. В итоге мы получаем – 16*2+28=60 см.

Спроектированная таким образом конструкция будет и безопасной и удобной. Решая, как рассчитать размеры лестницы, вы можете применить и несколько иное соотношение. Но, в любом случае, оно не должно сильно отличаться от вышеназванных значений.

Совет!
Высота ступени не должна превышать ее ширину.
В противном случае, по такой постройке будет просто неудобно ходить.

Теперь рассчитаем необходимое количество ступеней. Для этого сперва придется сделать замер имеющегося проема, предназначенного для размещения лестницы. С этой целью воспользуемся строительной рулеткой.

Завершив проведенные своими руками измерения, полученную межэтажную высоту мы разделим на высоту ступени. Как правило, эта величина лежит в диапазоне от 15 до 18 сантиметров.

Полученная при этом цифра будет равна точному количеству требуемых подступенков. Если число оказалось не точным, то его следует округлить. После чего проводим новый расчет.

В ходе него высоту разделим на количество подступенков. В итоге мы получим цифру, показывающую нужную высоту ступени.

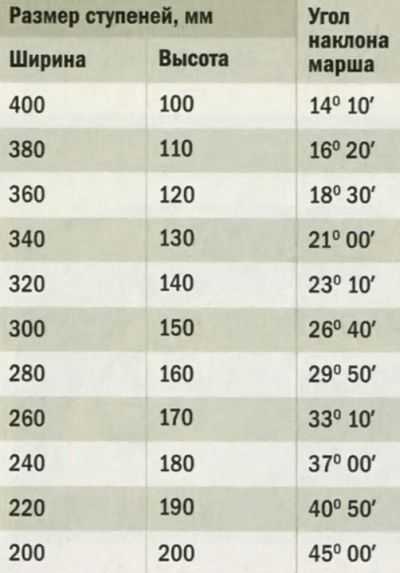

Высота и ширина ступени в миллиметрах

Теперь поговорим о длине ступени. Для ее расчета из средней длины человеческого шага надо вычесть высоту ступени, помноженную на два.

Возьмем цифры из предыдущего примера. Тогда у нас получится следующее: 60-16*2=28 см. Вот это число и будет требуемой длиной. Если необходимо, его можно округлить до 30 см.

В случае, если мы решаем вопрос того, как рассчитать металлическую лестницу, применяем те же вычисления.

В расчете лестничных конструкций присутствует один интересный момент. При проектировании количество подступенков получается всегда на одну единицу большим, чем число проступей.

Проводя расчеты, нужно учесть и еще один момент. Расстояние от нашего изделия до расположенных выше конструкций, таких как потолочные перекрытия, должна составлять не менее 190 сантиметров.

Проводить расчеты можно с использованием специальной таблицы. Ее вы можете увидеть ниже.

Думая о том, как самому рассчитать лестницу, нужно учитывать те особенности, которые имеет тот или иной вид конструкции. Среди них наиболее простыми в изготовлении и доступными по стоимости являются маршевые лестницы.

Их расчет не представляет особой сложности. Инструкция, изложенная в данной статье, поможет вам с успехом справиться с данной задачей. (см. также статью Изготовление деревянных лестниц своими руками с помощью подручных средств ).

Помимо прочтения этого текста, рекомендуем вам посмотреть видео в этой статье, чтобы визуализировать данную информацию.

Источники: http://1polestnicam.ru/raschet/pravilnyj-lestnicy.html, http://ostroykevse.com/Lestnica/02.html, http://sdelai-lestnicu.ru/osobennosty/185-kak-rasschitat-lestnicu

lestnica-mpl.ru

Правильная лестница в доме, фото / Расчеты для ступеней и больцов, видео

в частном доме имеют тот вид конструкции, какую выберут хозяева. Встречаются простые и удобные варианты или настоящие шедевры, выполненные из дорогих материалов, имеющие сложный дизайн и способы крепления элементов. Но любые лестницы в доме должны быть надежными и подходить владельцам дома по всем параметрам.

Сделать лестницу по чертежу в частном доме можно абсолютно любой конфигурации, но разумнее подобрать ту модель, которая наиболее органично впишется в пространство дома.

Модели лестниц

Проект модели лесенки очень важен еще на этапе возведения дома. Важно понять, потребуется спрятать ее или, наоборот, сделать центральным объектом композиции. Любая конструкция сильно влияет на помещение, а некоторые модели сокращают его площадь из-за своих размеров и способа монтажа. В самом начале можно избежать ряда проблем, если отвести для конструкции подходящее место. В готовом доме выбор модели лестницы зависит от того, насколько возможно разместить тот или иной ее вариант.

Все варианты условно подразделяются на лестницы в доме и наружные конструкции. В доме они позволяют перемещаться с одного этажа на другой, а также попадать на цокольные этажи и чердак. В этом случае расчеты размеров изделия крайне важны.

Выбрать модель для частного дома можно любого размера и вида, но особое внимание необходимо уделить вариантам, встречающимся чаще всего. Лестницы в частном доме могут быть:

  • Прямые. Самый простой и удобный вариант для дома. Его легко сделать, а подготовить предварительные расчеты и чертежи можно своими руками, опираясь на параметры помещения. Прямые модели применяют для связки этажей в доме. Готовьтесь к тому, что из-за прямых лестниц сильно сократится площадь помещения. Ширина ступеней и самой лесенки напрямую влияют на массивность конструкции;
  • Криволинейные. По смыслу они похожи на винтовые, но не имеют центральной основы. В криволинейном марше ступени тоже клиновидные, из-за чего иногда теряется полезное пространство дома. Делать этот вариант своими руками сложно и дорого, поэтому лучше заказать проект и исполнение у специалистов;
  • Круговые. Ступени крепятся на столб (основу), поэтому установить круговую лесенку можно в любой точке дома. Сделать это самостоятельно сложно, а без предварительных расчетов невозможно.

Все лесенки можно изготовить из самых разных материалов, которые легко комбинируются между собой, образуя удобные и красивые конструкции. Предварительные расчеты необходимо внести в чертежи, по которым потом будут изготовлены части лестницы: ступени, поручни, балясины и другие элементы.

Какие расчеты нужно сделать

Чтобы изделие получилось правильным и надежным, нужно знать размеры ступеней. Из-за ошибок в расчетах придется переделывать не только ступени, но и всю конструкцию в целом. Стоит ли говорить, что некорректные расчеты подвергают опасности всех, кто будет передвигаться по ступням, выполненным по ошибочным чертежам.

Если лестница примыкает к стене, заметить неточности сложнее, но круговая конструкция в центре обязана быть идеальной.

Следует произвести основные расчеты, на которых строятся чертежи:

  • Ширина ступеней;
  • Глубина проступи;
  • Высота подступенка;
  • Ширина лестницы;
  • Длина лестницы.

Длину лесенки важно знать для того, чтобы иметь преставление о необходимом количестве ступеней. Сложно высчитывать их количество для круговой конструкции, но грамотно составленный чертеж поможет верно оценить объем работ. Определив подходящие размеры элементов, можно легко собрать и установить любую лестницу.

Делаем расчёты

Поскольку разновидностей лестниц много, для каждой отдельной лесенки потребуются свои расчеты и проекты. Не рекомендуется пользоваться одним планом для всех лесенок в доме или за его пределами. Для маршевой и винтовой лестницы нужно делать расчеты отдельно, так как количество ступеней будет отличаться из-за формы и вида конструкции. Междуэтажные лесенки и лестницы, соединяющие чердак или подвал с комнатами, тоже имеют ряд отличий.

Для начала требуется разобраться со ступенями, ведь именно от их размеров будет зависеть ширина лестницы в доме. Поскольку обычно в ширину лестничный марш равен 90 или 120 см, длина ступеней должна быть такой же. Для угловых конструкций это расстояние необходимо сократить на 20 см, чтобы не превращать лесенку с неудобное сооружение, занимающее пространство в доме.

Нельзя делать очень узкие ступени, это небезопасно при подъеме или спуске человека. Нужно взять среднюю величину ступни и сделать глубину проступи не менее 25 см. Очень глубокие ступеньки также не годятся, поэтому не стоит делать их больше 30 см.

Выступ ступени не должен быть большим, иначе человек может зацепиться за него и упасть. Безопасным считается край около 5 см.

Высота подступенка может варьироваться от 12 до 20 см, но его можно не монтировать. Если же вы решили его установить, не выходите за рекомендованные размеры, а найдите для себя средний показатель. Без подступенка сделать лестницу легче, но если проект требует его установки, придерживайтесь оптимальной высоты.

На круговой лестнице подступенки не делают, так как ступени имеют клинообразную форму, а дополнительные элементы усложняют подъем по маршу.

Параметры стандартной лестницы

Лестницы в частном доме могут иметь стандартные размеры и нестандартные. Это зависит от того, как их эксплуатируют, в какой части дома расположена конструкция и какова площадь помещения.

Типичная для стандартной лесенки ширина в среднем равна 90 см. Если требуется часто переносить крупные вещи или количество человек, одновременно спускающихся по лестнице, больше одного, рекомендуется установить лесенку шириной до полутора метров.

Типичная глубина ступеней - около 25 см, но в первую очередь нужно ориентироваться на личное удобство.

У стандартной лесенки параметры приведены к средним показателям и удобны практически для всех. Такие конструкции легче собирать и монтировать, они гармонично вписываются в большинстве помещений. Но бывают исключения, когда приходится отдавать предпочтение нестандартной лестнице с размерами, отличающимися от типичных.

Нестандартные лестницы в частном доме

Нужно понимать, что изделия со стандартными параметрами привлекательны тем, что считаются безопасными и удобными. Поэтому нетипичные лестницы, имеющие большие или меньшие размеры элементов, могут быть опасными и дискомфортными. Монтаж такой лесенки в частном доме иногда неизбежен по ряду причин. Серьезными причинами являются:

  • Слишком маленькая площадь помещения, где необходимо поставить лесенку. Это приводит к сокращению размеров основных деталей модели. Ступени становятся уже, а подъем круче;
  • Лестница на чердак или цокольный этаж. Из этих помещений часто приходится переносить тяжелые и крупные предметы, поэтому ширина марша должна иметь большие размеры. Иногда лесенка в эти помещения, наоборот, узкая. Это связано с экономией пространства; Низкий уровень использования. В этом случае больше подходят незаметные узкие модели, которые легко спрятать;
  • Если обстоятельства вынуждают сделать лестницу в доме с нетипичными размерами, позаботьтесь о безопасности. Обязательно установите прочные перила или какую-либо опору. Монтировать подобные конструкции можно только в частном доме, в общественных заведениях лестницы делают по стандартным расчетам.

Советы по правильному монтажу лестницы

Правильная лестница снаружи и внутри дома должна быть выполнена строго по расчетам, но учитывать необходимо не только размеры ступеней и других деталей, но и параметры помещения.

Для монтажа междуэтажной лестницы в частном доме надо делать правильный проем в перекрытиях.
Его место расположения и размеры следует просчитать заранее. Именно эти данные помогут понять, какого типа лесенку нужно установить в доме. Учитывается высота от пола и ширина помещения.

Не забывайте о перилах.

Правильная лесенка должна их иметь, а если она еще и круговая, опора нужна однозначно, чтобы подъем был безопасным.
Закреплять изделие следует к полу и в верхней точке. Некоторые модели требуют крепежа со стороны стены, но это обязательно должна быть несущая стена. В противном случае она разрушится из-за нагрузки. Дополнительно можно использовать в конструкции косоуры.

В темное время суток спускаться по лестнице довольно опасно, поэтому располагайте ее рядом с выключателем или создайте дополнительный источник освещения. Правильные расчеты помогут установить лесенку в самом удачном месте дома.

prolestnitsy.ru

Правила устройства лестниц в доме

Лестница необычной формы не требует дополнительных украшений

Междуэтажная лестница необходима для связи помещений дома, имеющего несколько уровней. Она должна быть прочной, безопасной и удобной. Кроме того, лестница — важнейший элемент дизайна интерьера, ее нельзя спрятать или замаскировать.

О расположении, конфигурации и конструкции лестницы в ломе следует подумать в самом начале проектирования, ведь от этого нередко зависит планировка здания. С учетом особенностей этого элемента располагают холлы этажей и входы в комнаты. Свободная зона перед лестницей и вокруг нее, удобное расположение «старта» лестницы и ее «финиша», освещение подъема — важнейшие условия комфорта и гармонии интерьера. Кроме того, безопасность лестницы напрямую связана с ее удобством.

Правила устройства лестниц в доме

Проектируя дом, учитывают необходимую величину проема для лестницы в перекрытии между этажами и способ ее опирания. Бетонная, мраморная или стеклянная конструкция может весить до 2 т, поэтому необходимо учесть дополнительную нагрузку на перекрытие.

Бетонные лестницы — конструктивная составляющая дома, и их возводят на этапе строительства. В небольшом здании их обычно встраивают между капитальными стенами, ограничивающими лестничное пространство.

Легкие лестницы — деревянные, металлические — монтируют на конечном этапе отделочных работ. Их можно превратить в эффектный элемент интерьера, расположить в любом месте дома, сделать полностью открытыми.

Проектируя лестницу, владельцу нередко приходится выбирать между ее удобством и полезной площадью дома. Создать удобную, экономичную и безопасную конструкцию под силу только специалисту. Размер проема в перекрытии второго этажа зависит от формы лестницы и высоты этажа. Для самых экономичных, одномаршевых конструкций потребуется проем минимум 100 х 250 см, для винтовых минимальный диаметр проема — 120 см. Иногда экономичностью можно пожертвовать ради эффекта — например, увеличить проем, чтобы с верхнего лестничного холла просматривалась часть первого этажа.

Просторный холл — лучшее место для лестницы





Но всегда следует помнить об удобстве и безопасности лестницы. Их обеспечат:

  • правильное соотношение параметров: угла подъема и спуска, ширины прохода по лестнице, поворотных участков;
  • достаточное свободное пространство над головой поднимающегося человека — минимум 2 м;
  • надежное ограждение лестницы и лестничной площадки;
  • достаточное освещение — лучше, естественное, а если это невозможно, желательно обеспечить светлые лестничные холлы.

Лестница у двери обеспечивает максимальную автономность второго этажа



Расположение лестницы в доме

Лестницу лучше расположить ближе к геометрическому центру дома, чтобы сэкономить на длине коммуникаций. Надо обеспечить удобный подход к ней, а вокруг — свободное пространство, чтобы два человека могли разминуться. Чаще всего лестницу располагают в холле или прихожей — это обеспечивает автономность помещений и позволяет подняться на второй этаж прямо от входа в дом. Иногда лестницу располагают в гостиной и эта многоуровневая конструкция служит украшением комнаты. Холл второго этажа можно сделать в виде галереи, открытой в гостиную или прихожую.

Лестница расположена в гостиной так, что не нарушает уюта

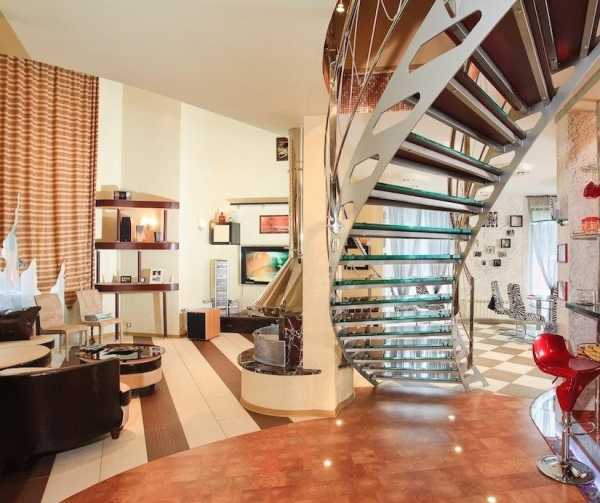

Винтовая лестница с галереей

Этот тип лестницы чаще располагают в гостиной. Она менее удобна для подъема, чем маршевая, и предполагает ограниченное использование, например, ведет на антресоль.

Винтовая лестница с галереей



Лестница в холле

Лестница в холле удобна тем, что связывает между собой специальные коммуникационные помещения и обеспечивает автономность всех комнат. Под ней можно устроить подсобные помещения.

Лестница в холле



Лестница в гостиной

Лестница, расположенная в гостиной, всегда привлекает внимание. Она должна иметь выразительный дизайн. Но для нее придется пожертвовать свободным местом и покоем в общей комнате.

Лестница в гостиной



Элементы лестницы

Лестница состоит из несущей конструкции, ступеней и ограждения. Конструкция должна быть прочной, а опираться она может на стены или перекрытия. Удобство лестницы зависит от угла подъема и связано с соотношением высоты и ширины ступеней (их рассчитывают исходя из среднего шага человека). Ограждение состоит из перил и заполнения между ними и ступенями. В первую очередь важны прочность и высота ограждения, а во вторую — его декоративность.

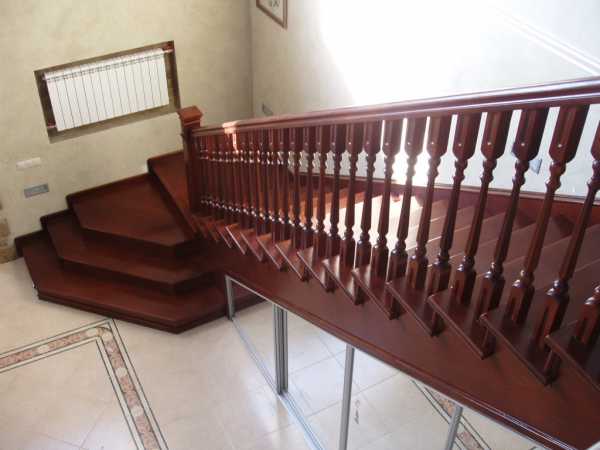

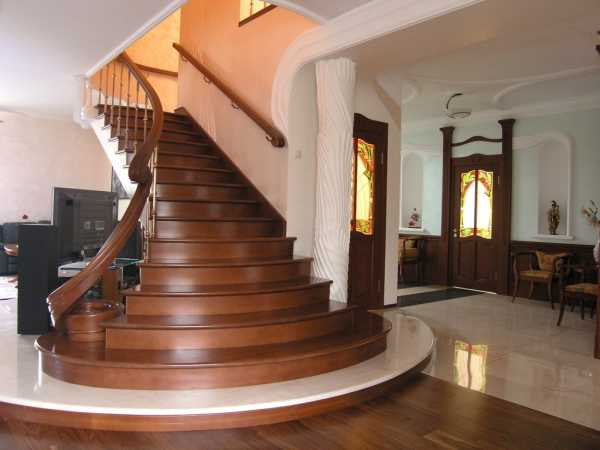

Широкие первые ступени приглашают начать подъем и обеспечивают поворот



Лестничная терминология

Лестничный марш — подъем с определенным количеством ступеней (желательно не более 17) между лестничными площадками или от пола одного этажа до пола другого. Оптимальный наклон марша — 30-40°, но не более 45°, а его оптимальная ширина для частного дома — 80-90 см.

Лестничная площадка — горизонтальная площадка между маршами, ширина и длина которой не меньше, чем у марша. Обычно служит для поворота лестницы на 90-180°.

Проступь — ширина ступени, соразмерная со стопой человека. Обычно 25-30 см, но не менее 22 см.

Подступенок — высота ступени. Оптимальная высота — 15-18 см, но не более 20 см. Высота всех ступеней должна быть одинаковой.

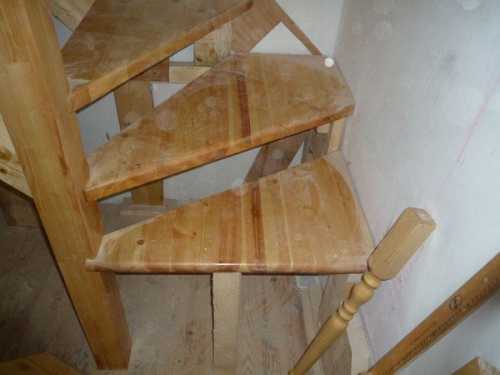

Забежные ступени — ступени, сужающиеся к внутреннему и расширяющиеся к наружному краю лестницы. Служат для ее поворота. Ширина забежной ступени по центру должна быть не менее 22 см. Лестницы, состоящие только из забежных ступеней, называют винтовыми.

Балясины — элементы ограждения лестницы: вертикальные столбики, расположенные между ступенями и перилами и ограничивающие лестницу, площадку, галерею. Они обеспечивают безопасность и украшают лестницу. Расстояние между балясинами не должно превышать 10 см, а высота ограждения с перилами должна быть 96-98 см, но не мене 90 см.

Больцы — элементы несущей конструкции лестницы: вмонтированные в стену болты, на которые крепится лестничная ступень.

Косоур — элемент несущей конструкции лестницы: наклонная балка (или пара балок), к которой крепят ступени. Ее делают из дерева, металла, бетона и опирают на перекрытия этажей.

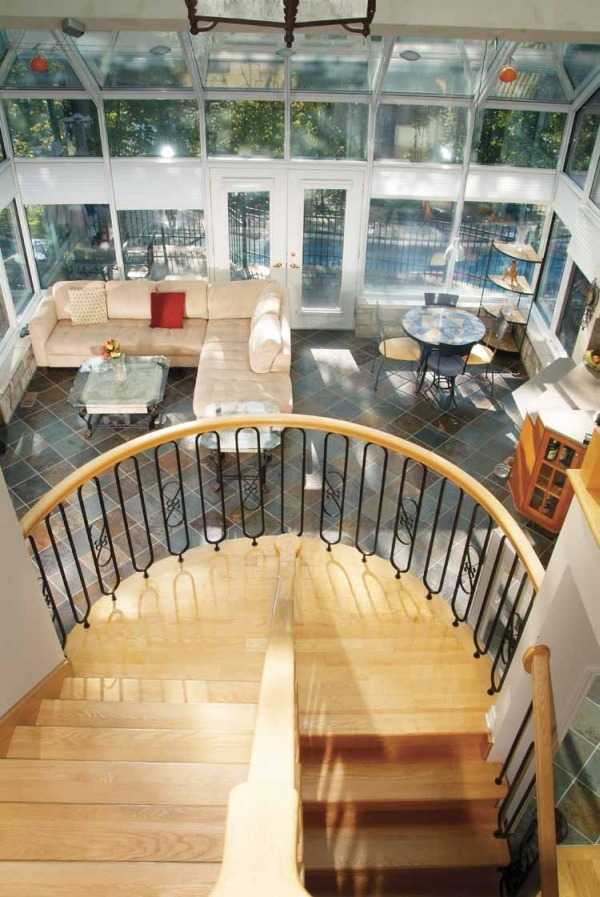

С лестничной площадки, как с балкона, — приятно бросить взгляд на гостиную





Типы и конфигурации лестниц

Конфигурация лестницы зависит от планировки этажа, отведенной для этого элемента площади, стиля интерьера, конструкции и материала. При правильном расчете параметров любая конфигурация лестницы будет удобной. При этом чем больше количество маршей и наклон конструкции, тем больше она займет места, зато будет безопаснее, презентабельнее и легче для подъема.

Лестница в минималистском стиле

Оригинально, но спуск по такому «каскаду» потребует осторожности

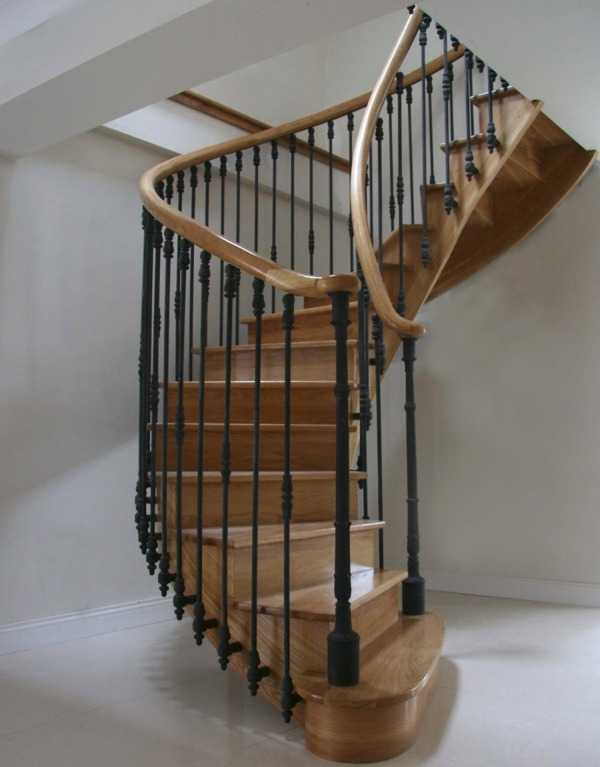

Лестница с забежными ступенями короче двухмаршевой. А винтовая занимает меньше места, чем другие, но по ней трудно ходить, поэтому лучше не использовать ее как основную.

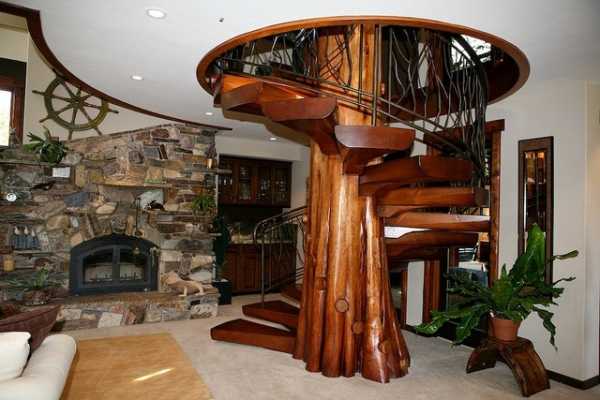

Лестница необычной формы не требует дополнительных украшений



Конфигурация и площадь лестницы шириной 0,9 м при высоте этажа 2,75 м (17 ступеней)



Маршевые лестницы

Маршевые лестницы

1. Одномаршевая прямая (3,78 м²) 2. Двухмаршевая прямая с промежуточной площадкой (4,59 м²) 3. Двухмаршевая Г-образная (4,59 м²) 4. Двухмаршевая П-образная с промежуточной площадкой (5,61 м²) 5. Трехмаршевая с двумя площадками (5,51 м²)



Лестницы с забежными ступенями

Лестницы с забежными ступенями

6. Одномаршевая с забежными ступенями и поворотом на 90° (4,23 м²) 7. Одномаршевая с забежными ступенями и поворотом на 180° (4,32 м²) 8. Одномаршевая с забежными ступенями и поворотом на 180° (3,75 м²) 9. Одномаршевая только с забежными ступенями и поворотом на 180° (3,54 м²)



Винтовые лестницы

Винтовые лестницы

10. Винтовые лестницы (3,14 м²) и (2,54 м²)



Удобная лестница: соотношение размеров ступеней

Соотношение размеров ступеней



О безопасности лестниц

Лестницу должен проектировать специалист. Следует уделить особое внимание ее безопасности и не пренебрегать следующими правилами:

  • начиная с высоты 1 м лестничные марши, площадки и галереи должны иметь ограждение высотой не менее 90 см;
  • просветы между элементами ограждения не должны быть более 10 см по ширине или диаметру;
  • перила должны иметь форму, удобную для обхвата рукой;
  • все ступени должны быть одинаковой высоты;
  • ступени не должны скользить;
  • на верхней площадке к лестнице надо обеспечить свободный проход от всех помещений.

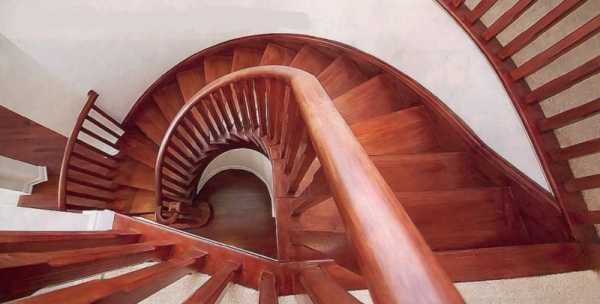

Классическая, четко выверенная винтовая лестница

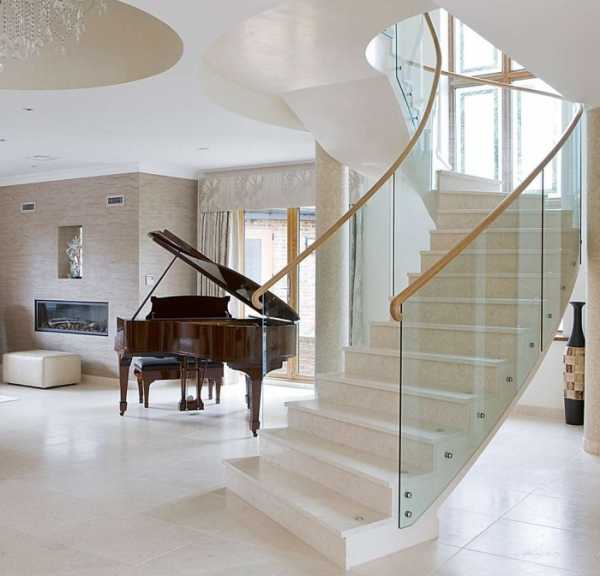

Плавный поворот по всей длине — и красиво, и удобно

Чем проще форма и чем меньше у лестницы поворотов, тем она удобнее

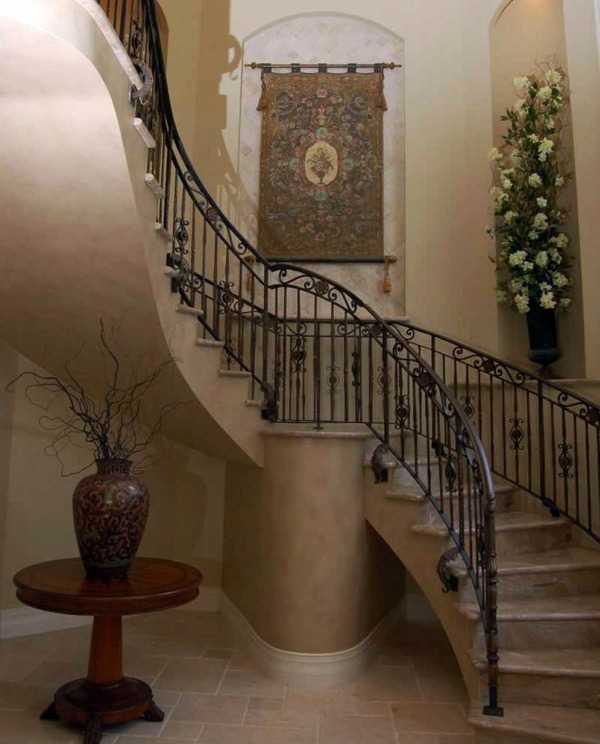

Изящно и удобно, но лучше, когда перила расположены справа

Классическая прямая лестница с удобным поручнем вдоль стены





Материалы лестниц

Несущие конструкции лестниц делают из дерева, металла, стекла и бетона. В качестве отделочных материалов используют керамику, камень и мозаику. При отделке ступеней учитывают, что они должны противостоять истиранию. Если ступени облицованы скользким материалом, наносят шероховатые полосы на плоскости проступей или стелют ковровое покрытие. Ограждение и облицовку лестниц согласуют с дизайном интерьера. Наиболее популярны деревянные лестницы: они подходят для интерьеров любого стиля, а сталь и стекло — атрибуты современной обстановки.

Деревянные лестницы особенно востребованы в частных домах, отличаются разнообразием, прочны, экологичны и красивы. Для конструкции используют массив дерева или клееную древесину

Деревянные лестницы традиционно украшают резными балясинами и перилами, а также деревянными скульптурами. Конструкцию из любого материала делают эффектной кованые перила и ограждения, а также стеклянные элементы. Для дизайна лестницы важна входная площадка с несколькими начальными ступенями. Она может быть овальной, с необычно оформленными перилами.

Стеклянные лестницы делают из триплекса (нескольких слоев закаленного, стекла), для не сущей конструкции используют металл. Лестницы из стекла могут иметь сложную пространственную конфигурацию и эффектны. Ограждения делают из триплекса, стали, латуни

Металлические лестницы делают из металлических профилей, труб, арматурной стали и стальных листов. Они позволяют придать конструкции любую конфигурацию.

Бетонная лестница может быть сборной или монолитной. Бетон позволяет создавать представительные лестницы сложных, пластичных, изогнутых форм. Поверхность лестницы облицовывают камнем, мозаикой, керамикой. Ограждения делают из камня, кованого металла, стали, реже — из дерева



Освещение лестниц

Если лестница темная или освещена неправильно, пользоваться ею опасно. Чем сложнее форма конструкции и чем она длиннее, тем внимательнее надо отнестись к освещению лестничных маршей и подходов к ним.

Светлая отделка лестницы — залог безопасности

Если лестница расположена возле наружной стены, необходимы окна. А используя мансардные окна, естественный свет можно обеспечить и для конструкции, расположенной в глубине дома.

В затененном помещении самым светлым местом должна быть лестница

Желательно добиваться естественного света на лестнице

Искусственный свет прежде всего должен хорошо освещать ступени. Их ночная подсветка и удобна, и эффектна. Светлая отделка окружающих лестницу стен также сделает пространство светлее и комфортнее.

Подсветка ступеней — одно из практичных решений проблемы безопасности









Что бы еще почитать?

remstd.ru

стандарты и ГОСТ, в доме шаг и норма ширины, схема оптимальная, удобная и минимальная

Существуют специальные нормы и стандарты, которые регламентируют оптимальный размер ступеней на второй этаж. Если соответствовать требуемым стандартам, то лестница прослужит долгие годы, при этом, не подвергая своих хозяев ненужному риску.

Стандартные ступени лестницы

Помимо всего прочего, лестницы должны учитывать и требования хозяев.

А именно:

  • Подходящее оформление;
  • Эстетичный вид;
  • Комфорт;
  • Безопасность.

И плюс к этому – соответствие ГОСТ и СНиП, чтобы лестница могла не только радовать глаз, но и служить долгие годы. Именно эти стандарты, а так же некоторые другие, не менее важные, параметры обеспечивают безопасное движение по лестнице. Это особенно актуально для семей, где проживают дети или пожилые люди. Сама лестница может быть любой по дизайну и внешнему виду – это зависит исключительно от личных предпочтений.

Но выбор покупателей чаще всего останавливается на деревянных конструкциях: самых прочных, устойчивых и красивых.

Самыми удобными и безопасными по праву считаются стандартные ступени. Их параметры так же регламентированы: высота 15-19 см, а ширина – 30. В обычной деревянной лестнице ширина равняется 27 см, однако на поворотах или на марше на ступеньку наползает так называемый свес (или носик). Его ширина как раз равна недостающим трем сантиметрам.

Лестница — неотъемлемый атрибут для частного или загородного дома. И отделка лестницы является важным вопросом. Подробнее о том, как защитить ступени лестницы от воздействий окружающей среды и сделать их красивыми, читайте в нашей статье: https://homeli.ru/remont-i-otdelka/lestnitsy/stupeni-dlya-ulichnykh-lestnits.

Размер ступенек лестницы: ГОСТ

Для того чтобы не приходилось ломать голову, какими же должны быть ступеньки, а удобный спуск или подъем не приносил проблем, были созданы специальные нормативы: они учитывают все необходимые стандарты и подробно расписывают весь порядок работ. Самой важной частью лестницы являются, конечно, ступени.

Например, когда составляется чертеж будущей лестницы, необходимо посчитать такие параметры:

  • Угол наклона ступенек;
  • Их же ширину;
  • Высоту;
  • Ширину самого марша;
  • Глубина проступи;
  • Ширина шага.

Для стандартного частного дома минимальная ширина должна быть 70 см, не учитывая перил и поручней – их ширина считается отдельно. ГОСТ не рекомендует сужать лестницы, но допускает подобное конструирование – для лестниц типа «гусиный шаг» или же чердачных.

Ширину шага необходимо высчитать. Обычно, для частных домов – это от 60 до 65 см. При подсчете берут формулу 2Ш+В=60-65, где 2ш – это две ширины, а В – высота ступени.

Оптимальный размер ступеней лестницы в доме

При расчете размеров ступеней на второй этаж, нужно знать некоторые нюансы.

Это:

  • Размер подступенка 15-18 см;
  • Проступь – 30 см;
  • Комфортная длина ступени от метра, лучше 120 см.

Количество самих ступеней посчитать не слишком сложно. Для этого нужно знать такой параметр, как высота этажа. Точность должна быть абсолютной, иначе ступени будут отличаться по размеру. Нормативы рекомендуют установить высоту ступеней в 15 см, но она может незначительно варьироваться.

Далее нужно получившуюся высоту этажа в сантиметрах поделить на высоту ступеней, а затем отнять единицу, так как последняя ступенька выйдет сама.

И необходимо учесть просвет, то есть высоту от ступеньки до верхней преграды. Это минимум два метра – иначе придется постоянно накладывать повязки на голову: будут ушибы. Чертежи и расчеты рекомендуется доверить специалистам – без нужных навыков есть вероятность фатальных ошибок. Очень важно произвести длительную и полную подготовку, чтобы избежать различных трудностей.

Благодаря подсветке ступеней можно существенно улучшить эстетические качества лестницы. Расскажем про варианты подсветки ступеней в материале: https://homeli.ru/remont-i-otdelka/lestnitsy/podsvetka-stupenej-lestnitsy.

Каков стандартный размер ступеней лестницы

Стандартные размеры ступеней указаны в ГОСТ и СНиП – по этим нормативам получаются практически идеальные конструкции.

Основные стандарты, которые нужно учитывать:

  • Ступени не должны отличаться по размеру, максимум – 5 мм;
  • Высота ступени не должна быть ниже 15 см, но и не должна превышать 20 см;
  • От двери до лестницы – не меньше метра, но при этом расстояние должно превысить ширину самой двери;
  • Размеры свеса – максимум 3 см;
  • Глубина проступи от 23 до 35 см;
  • Самая узкая часть забежных ступеней – 10 см, широкая – 40 см, а ходовая полоса – 25 см.

Для складных лестниц рекомендуются параметры не менее 600х1000х1200, чтобы она оставалась безопасной. Если конфигурация и наличие свободного пространства позволяют, то ступеньки можно сделать намного шире. Это пригодится для того, чтобы на второй этаж можно было удобно заносить мебель или другие габаритные предметы. Есть и еще один плюс – лестница с широкими ступенями смотрится внушительно, презентабельно и дорого.

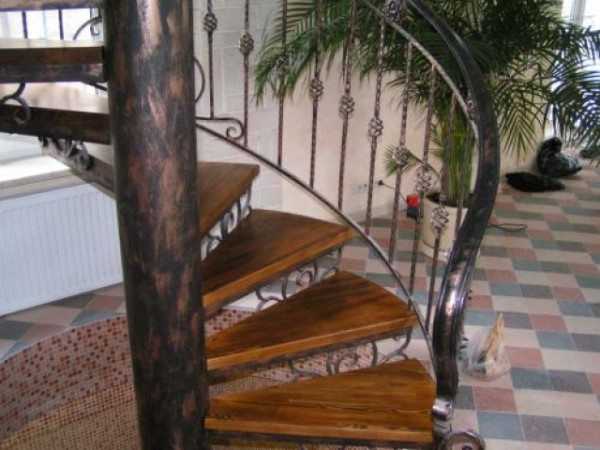

Для винтовой лестницы параметры не слишком сильно отличаются. Ширина ступенек – не ниже предела в 20 см. Рядом с центральной балкой – от 10 см, а в самой широкой части – 40.

Стоит учитывать, что все ступени необходимо монтировать под углом в 1 градус, что поможет избежать скопления воды, грязи и пыли на лестнице.

Шаг ступеней лестницы

Этот параметр является чуть ли не самым главным. От него проводятся другие расчеты, и от него же зависит комфорт и безопасность передвижения по будущей лестнице. Неправильно рассчитанный шаг может привести даже к ухудшению самочувствия – от излишнего напряжения для сохранения устойчивости часто болят ноги, особенно у пожилых людей.

Расчет производится по определенным требованиям, которые в итоге могут отличаться от СНиП. Это не страшно, ведь строительные нормы только обобщают сведения.

Итак:

  1. Сумма ширины проступи и высоты подступенка должна оказаться около 440 мм, с учетом угла уклона самой лестницы. Ведь, чем он больше, тем выше высота подступенка.
  2. При сложении двойного размера подступенка и ширины проступи обязательно должно выйти от 600 до 650 мм.
  3. Абсолютно безопасными являются лестницы, у которых разность между размерами подступенка и проступи около 46 мм.
  4. Высота и ширина ступеней должны отличаться максимум на 5 мм.
  5. Длина балок для лестницы влияет на крутизну (она будет практически вертикальной), которая в свою очередь может влиять на высоту ступенек.
  6. Высота будет влиять на количество, а так же на ширину.

Если что-то не сходится, не получается или выходит, но далеко не так, как планировалось, то отчаиваться не нужно. Возможно, дело не в ошибках – решить это можно изменением конфигурации и типа лестницы.

Стильно украсить лестницу и сделать ее оригинальной можно при помощи красивой плитки. О том, как самостоятельно облицевать лестницу плиткой и как правильно выбрать материалы, читайте на нашем сайте: https://homeli.ru/remont-i-otdelka/lestnitsy/plitki-dlya-lestnitsy.

Ширина ступени лестницы: норма

Так какие допустимые нормы ширины? Все параметры лестницы очень зависят друг от друга. Ширина напрямую зависит от получившейся в результате расчетов высоты.

При этом нужно опираться на некоторые правила:

  • Идеальной шириной пролета для частного дома будет 120 см;
  • Ширина же ступени – от 25 см;
  • При наличии перил – 80 см;
  • При отсутствии перил – 60 см;
  • Для маршевых – не менее 60 см, исключая конструкции типа «гусиный шаг».

Конечно же, при определении ширины стоит опираться и на свою ногу – она должна полностью удобно помещаться на ступеньке. Также, исключением из правила будут и раскладные лестницы – их ширина может быть меньше, но никак не ниже порога в 20 см.

От ширины будет зависеть и угол, то есть наклон лестницы. Для примера: при ширине в 20 см, то оптимальная высота будет такой же, а угол наклона – ровно 45 градусов. А вот если ширина 40 см, при этом высота будет 10 см, а угол будет равен 14 градусам и 10 минутам.

Из-за развития технологий и появления множества других материалов, из которых изготавливаются лестницы, различных норм и требований стало куда больше. Соответствовать им полностью редко у кого выходит – именно поэтому и рекомендуется обратиться к специалистам или же приобрести готовую конструкцию, а не пытаться воздвигнуть ее своими руками – тут навык нужен.

Есть еще несколько деталей, о которых важно знать:

  1. Если лестницу будут эксплуатировать постоянно, то она должна быть стационарной.
  2. Лестничные площадки должны быть равны ширине ступеней.
  3. Необходимо обратить внимание на СНиП, регламентирующий высоту перил – от потолка до поручня должно быть не менее 190 см, а лучше 200.

Оптимальные размеры ступеней лестницы (видео)

Лестница в доме или квартире – вещь нужная и полезная. Устанавливать лифт – по крайней мере, дорого, да и бессмысленно, ради двух-то этажей. Правильный подбор и верная схема чертежа гарантируют, что лестница прослужит долго, а так же станет украшением дома.

homeli.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
