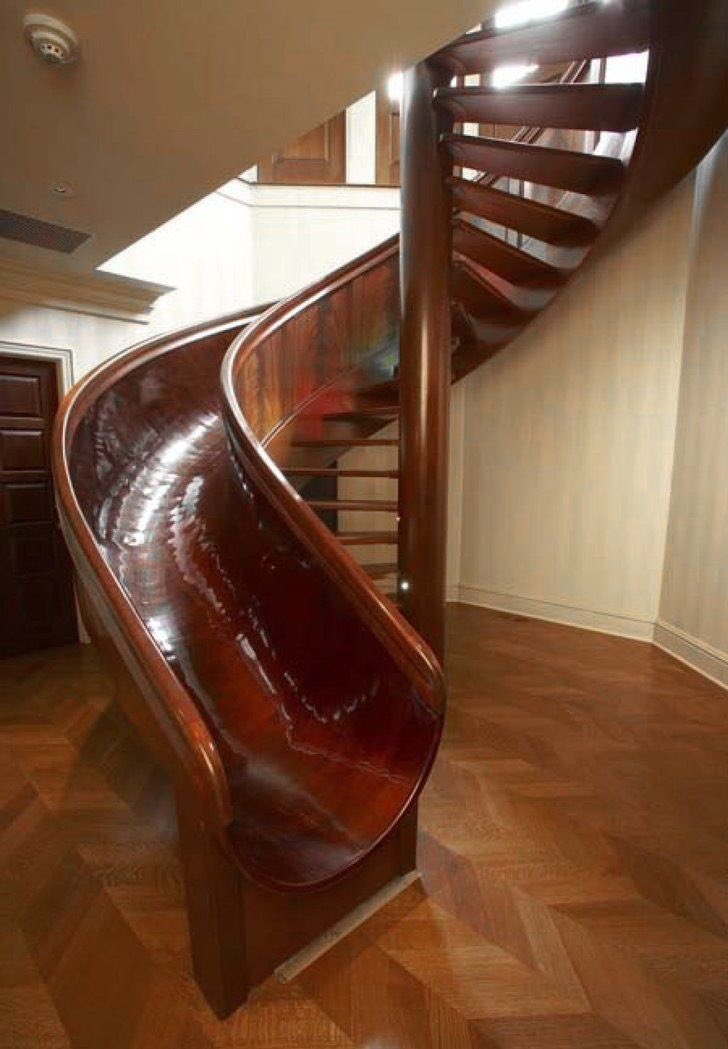

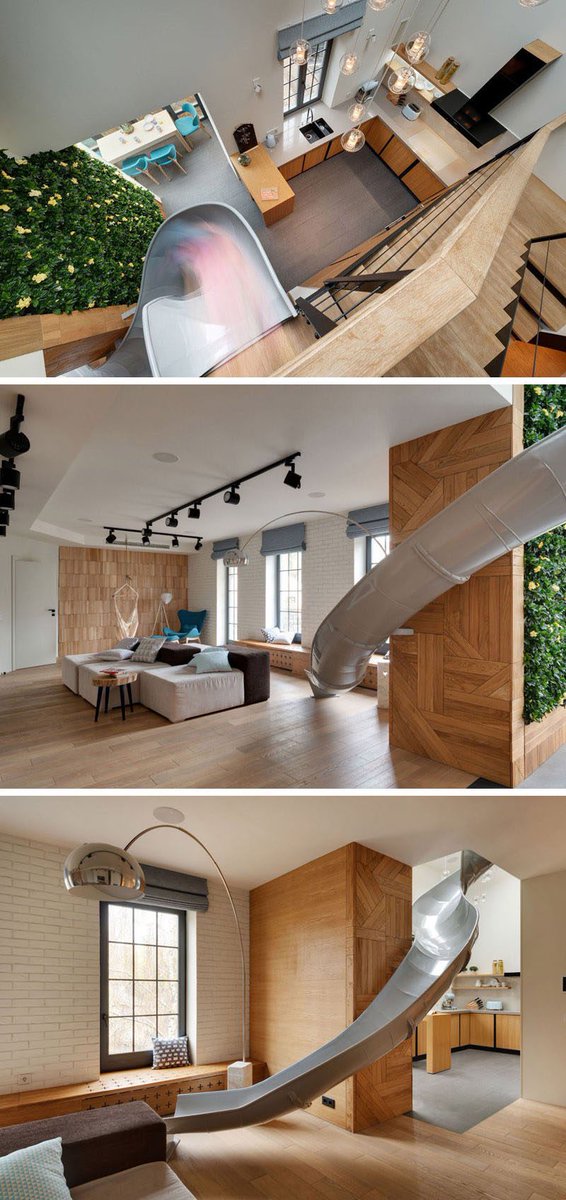

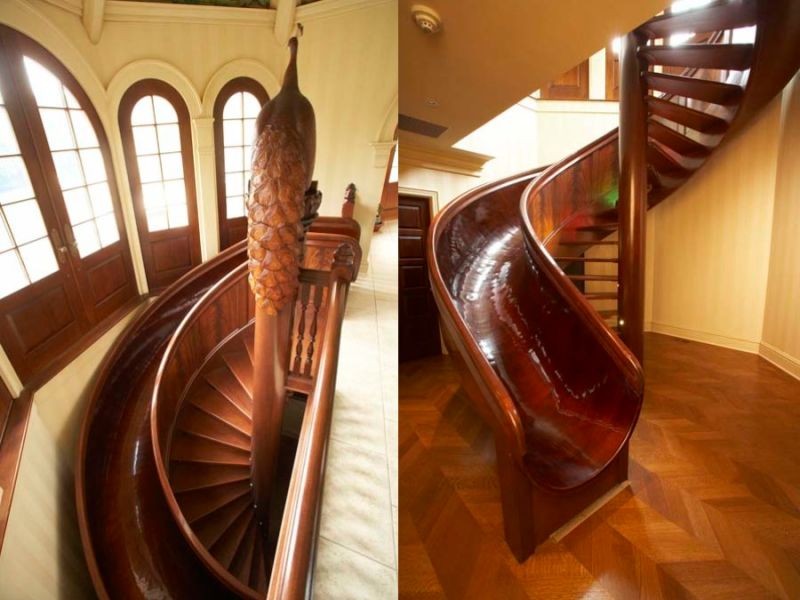

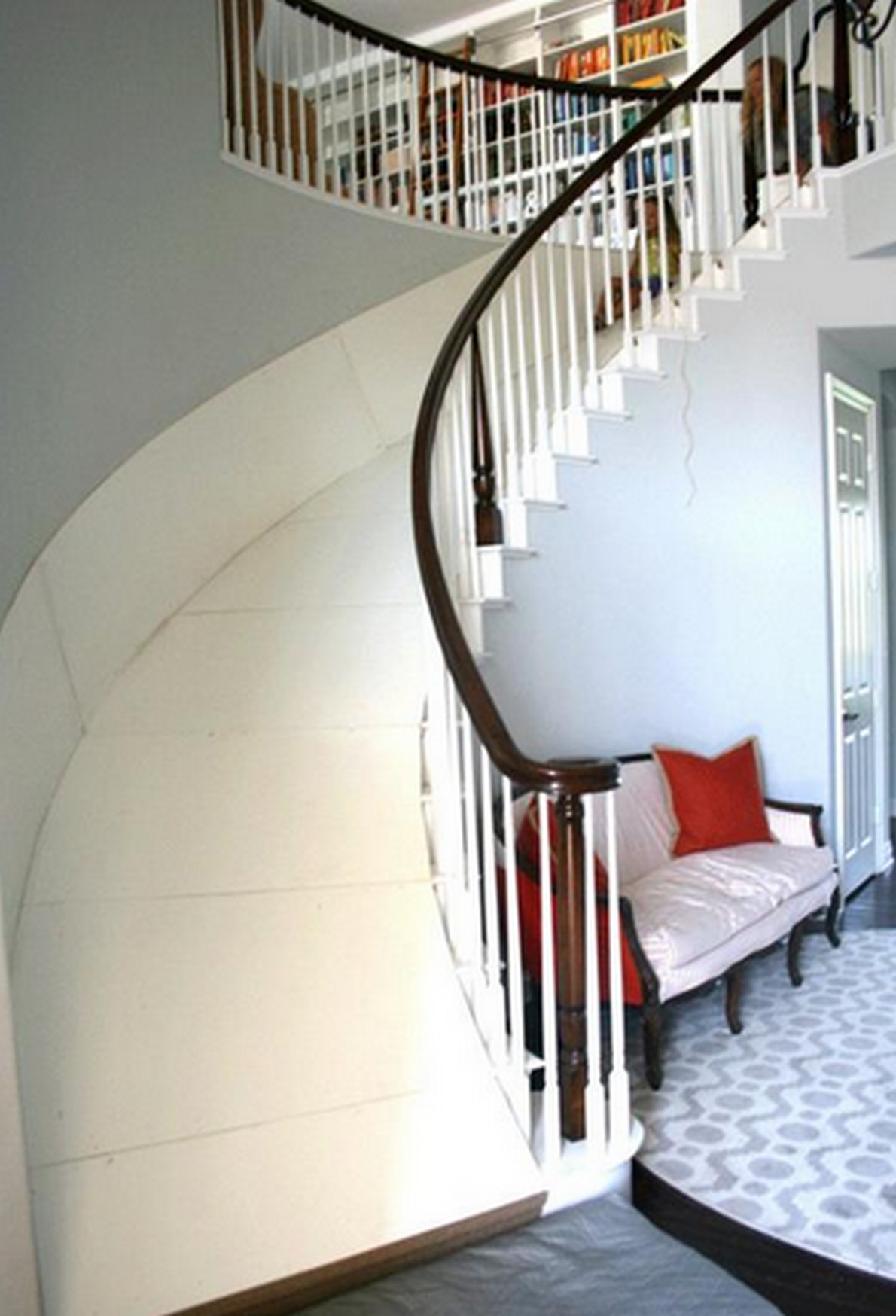

Лестница винтовая с горкой: горки вместо лестниц. Домашняя лестница с горкой! Что может быть лучше? Винтовая лестница с горкой

Как сделать винтовую лестницу?

Винтовые лестницы на видео.

Перед тем как сделать деревянную винтовую лестницу или возвести конструкцию из другого материала, необходимо выполнить расчет. Лишь вычислив правильные размеры ступеней и их количество, можно выполнять чертеж, а затем приступать к работе. При изготовлении винтовых лестниц не забывайте, что полнооборотная конструкция в обязательном порядке требует достаточной высоты потолка.

Винтовые деревянные лестницы широко используются в домах как с небольшой площадью, так и для украшения интерьера больших загородных коттеджей. Винтовая лестница в пределах одного этажа может иметь угол поворота 270-360°. Не всегда возможно выполнить проект лестницы с полным оборотом. Сложность может возникнуть из-за того, что начало и конец движения по вертикали будут совпадать и, следовательно, не в каждом помещений можно найти достаточное пространство для расположения сооружения такой конструкции.

В помещениях с низкими потолками возведение винтовой лестницы довольно проблематично, так как требуется наличие пространства по вертикали (1900-2000 мм) между начальными ступенями и нижней плоскостью верхней этажной площадки.

В этой статье вы узнаете, как рассчитать винтовую лестницу на второй этаж и как возвести конструкцию.

Типы винтовых лестниц из дерева в частном доме, изготавливаемых своими руками (с фото)

Среди винтовых лестниц, различают правые и левые. Чаще всего возводят правые лестницы, так как, согласно исследованиям, большинство людей первой ставят на ступень правую ногу, как при подъеме, так и при спуске. Поэтому закручивание винтовых лестниц происходит против часовой стрелки.

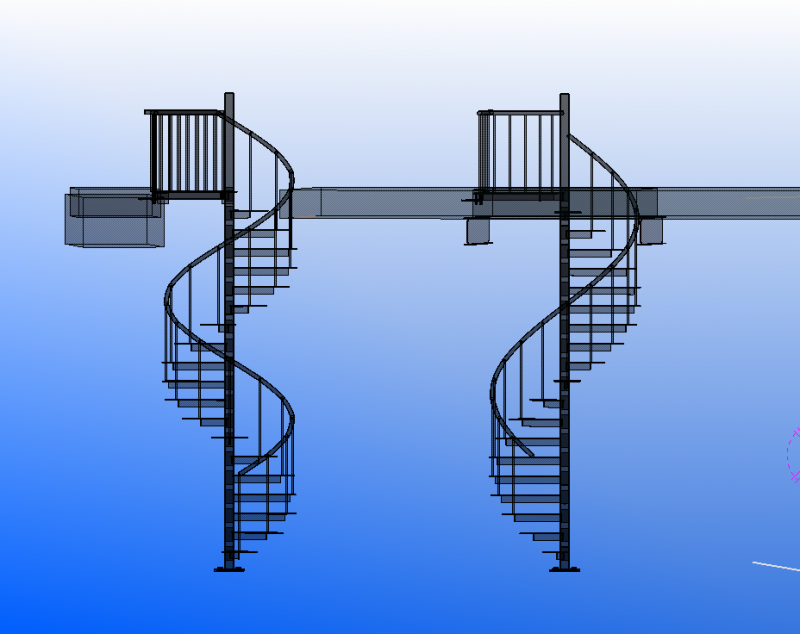

Правые и левые винтовые лестницы, возводимые своими руками, показаны на этих фото:

Ступени винтовой лестницы имеют клиновидную форму и являются забежными. Один конец ступени узкий, другой, наоборот, широкий. Существуют определенные строительные нормы, согласно которым узкий конец ступени должен быть шириной не менее 100 мм, а другой составлять в ширину не более 400 мм (на практике широкая часть забежной ступени обычно равна 410—500 мм).

Перед тем как сделать винтовую лестницу на второй этаж, особое внимание следует уделить ширине проступи по оси ходовой полосы, так как в подобных конструкциях она отличается от средней линии марша и расположена ближе к широкой (внешней) стороне ступеней — на расстоянии 2/3 от центральной оси.

Винтовая лестница может быть как основной, так и вспомогательной. В первом случае проступь должна быть длиной не менее 900 мм, а диаметр проема в перекрытии должен составлять не менее 2000 мм. Такие габариты необходимы для того, чтобы в проем поместилась не только лестница, но и ограждение с поручнем. Чтобы сделать винтовую лестницу своими руками, уменьшить диаметр проема возможно только путем сокращения расстояния между поручнем и кромкой проема. Желательно сделать его не более 100 мм. Но из-за этого могут возникнуть сложности при эксплуатации лестницы, так как рука при опирании на поручень будет постоянно подвержена риску травмы.

Длина ступеней, которые были бы наиболее удобны для хождения, окажется меньше, чем 1/2 диаметра, указанного в плане. Например, возьмем за основу проект лестницы диаметром 2000 мм, тогда, разделив эту величину на 2, мы должны получить ступень длиной 1000 мм. Но необходимо учитывать, что определенная часть проступи пропадет с одной стороны из-за центральной опоры, с другой стороны ее «отнимет» ограждение (стойки перил). Поэтому реальная длина проступи будет составлять только 800-900 мм.

Чтобы построить винтовую лестницу так, как предполагает правильная технология, учитывайте, что в данной конструкции все ступени являются забежными, и монтаж их происходит веерообразно, т. е. проступи, расположенные ближе к стойке, будут нависать друг над другом и превратят еще примерно третью часть проступи в неиспользуемую зону. Таким образом, активно могут задействоваться приблизительно 500-600 мм проступи. По такой лестнице сможет подняться только один человек, для двух уже не будет хватать места.

Если вы своими руками возводите в доме винтовую лестницу и знаете, что она будет использоваться нечасто (например, конструкция, ведущая на мансарду или в подвал), то диаметр проема может достигать 1400 мм, а длину проступи можно увеличить до 550-600 мм.

Перед тем как сделать проект винтовой лестницы, необходимо узнать размеры проема в перекрытии. Это важно для определения длины проступи. При расчете количества ступеней следует выяснить, каково расстояние между этажами. Не менее важен и угол закручивания лестницы. Пройдя по ней полный круг, можно оказаться в той же точке, с которой начиналось движение. Это не так важно, если винтовая лестница располагается посередине помещения, поскольку вход на нее и выход с нее можно ориентировать в любую сторону. Другое дело, если предполагается возвести сооружение у стены или в углу, так как в этом случае направление движения и место входа и выхода имеют значение. Не исключено, что за основу конструкции такого сооружения должен быть взят угол, отличный от 360°. Также при возведении лестницы необходимо учитывать расстояние до перекрытия, если она делается в доме с мансардой. Это нужно для того, чтобы при эксплуатации сооружения не ударяться о перекрытия головой.

Следующий раздел статьи посвящен тому, как рассчитать размеры винтовой лестницы.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

[1]

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм. Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени.

Размеры других ступеней винтовой лестницы в частном доме должны быть одинаковыми по ширине и высоте. Если все-таки проступь винтовой лестницы получится чуть шире, то никаких неприятных последствий для всей конструкции ожидать не следует, просто нижняя ступень окажется немного более углубленной под верхнюю.

[2]

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени. Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами.

Для того чтобы определить ширину проступи в широкой части ступени винтовой лестницы, изготавливаемой своими руками, первоначально необходимо, используя формулу L = 2ɷR, вычислить длину окружности: 2 X 3,14 х 1000 мм = 6280 мм. При 16 ступенях ширина проступи в широкой части будет составлять 6280 мм : 16 = 393 мм.

[3]

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

[4]

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Как сделать винтовую деревянную лестницу на второй этаж своими руками: пошаговая инструкция с видео

Отдельно стоит рассмотреть, как своими руками сделать проем винтовой лестницы в перекрытии верхнего этажа. Проем обычно обозначен в проекте дома и во время строительства не должен ничем перекрываться. Если лестница будет строиться позднее, то его можно будет выпилить в уже законченном перекрытии.

Отверстие необходимо просверлить снизу вверх, затем нужно подняться на верхний этаж и, ориентируясь на него, как на центр, начертить круг подходящего диаметра. С помощью лобзика следует выпилить проем по контуру на полу и вынуть доски. При этом перекрытия должны остаться нетронутыми.

Так как проем оформляется гнутыми деталями, необходимо правильно загнуть пиломатериалы. Существует множество вариантов, но начинающим мастерам будет проще всего сделать это, используя холодноклеевой метод. Перед загибанием пиломатериалов требуется провести подготовительную работу. Большую ровную поверхность (желательно стол) следует обить оцинкованным железом. Это нужно для того, чтобы к ней не приклеивались соединяемые элементы. Затем необходимо прикрепить к столу металлические или деревянные кружала подходящего диаметра. После этого, сделав от кружал отступ, который должен составлять чуть больше толщины загибаемого элемента, следует установить деревянные или металлические упоры.

Этапы работы по возведению винтовой лестницы из дерева своими руками: показаны на этих фото:

Для склеивания древесного шпона необходимо его полосы смазать клеем, вставить в кондуктор и обжать клиньями. При этом первая и последняя полосы должны быть достаточно длинными, чтобы образовать кольцо. Расположенные между ними полосы могут быть разной длины. Следует обратить внимание, что для последующей обработки (строгания и шлифовки) полосы шпона должны быть на 5-10 мм шире, чем необходимо.

В зависимости от толщины изготавливаемой детали ее можно гнуть как за один раз, так и в несколько приемов. Качество продукции будет лучше, если в кондуктор последовательно добавлять по одному слою шпона и, перед тем как положить следующий, тщательно обжимать первый и просушивать. На это требуется дополнительное время, но качество обжима будет превосходным.

[5]

Когда гнутая деталь будет полностью готова, можно приступать к ее установке в лестничный проем. Для этого сначала необходимо выпилить несущие балки, вставить и закрепить обрамление.

Чтобы построить винтовую лестницу на второй этаж как можно более прочной, в качестве крепежа лучше всего применять угловые накладки или стальные зубчатые пластины. Для того чтобы проем обрел полностью законченный вид, рекомендуется сделать на кондукторе два гнутых плинтуса, которые должны быть шире и значительно ниже балки. Их следует прикрутить с помощью шурупов вверху и внизу проема.

Что касается ступеней для винтовой лестницы, то их толщина зависит от диаметра лестничной конструкции. Таким образом, полностью готовая ступень для лестницы диаметром 2000 мм должна быть толщиной более 50 мм, а для лестницы диаметром 3000 мм — толщиной 60 мм. Рассмотрим подробнее методику изготовления ступеней для винтовой лестницы.

При создании ступеней лестницы не рекомендуется применять пиломатериалы, не прошедшие предварительной обработки. Если просто подобрать доску нужной ширины и выпилить из нее ступень, то когда последняя будет установлена, условия сушки и увлажнения будут неравномерными.

Перед тем как сделать винтовую лестницу из дерева, необходимо подобрать строганые бруски, скомпоновать их в пакет таким образом, чтобы годовые кольца были расположены в разных направлениях. Затем следует промазать боковые стороны брусков клеем, соединить их и зажать струбцинами. Когда клей высохнет, щиты будут готовы к разметке и раскройке ступеней.

Так как параметры ступеней будут уже рассчитаны, то по ним можно сделать выкройку из картона или фанеры, положить ее на щит, обвести, оставив со всех сторон припуски, а затем выпилить и обработать вручную или с использованием шлифовальной машинки. Чтобы сэкономить материал, необходимо максимально правильно разложить выкройку. Нужно следить за тем, чтобы широкая часть и отверстие под стойку были полностью идентичными. Это не означает, что ширина узкой и средней частей не учитываются, просто их влияние на сборку лестницы не столь велико. После осуществления раскройки всех ступеней необходимо собрать их в пакет и одновременно во всех заготовках сделать отверстия, используя специальную фрезу. Благодаря пакетному методу увеличивается точность сверления, что значительно упрощает сборку лестницы.

После того как ступени винтовой лестницы в частном доме, возводимой своими руками, будут подготовлены, следует разметить и произвести запил, необходимый для монтажа стоек ограждения. Для этого рекомендуется применять брусок сечением не менее 50 х 50 мм.

Крайние стойки перил необходимо одновременно соединить по 2 ступени, благодаря этому конструкция станет более жесткой, а ступени не будут проворачиваться на оси центральной стойки. Разметку запила под стойки рекомендуется проводить в несколько этапов. Сначала необходимо подготовить шаблон для разметки радиусов и от центра отверстия обозначить их на ступенях. На радиусах следует отмерить ширину бруска стойки, а от найденной точки построить прямой угол.

Таким образом, получится вырез под стойку. Его глубина определяется сечением бруска, а врезка обеспечивает зацеп, который равен половине сечения бруска. После этого нужно выпилить его, а затем в соответствии с уклоном лестницы отпилить верх стоек.

Верхняя ступень необходима для перехода по ней на верхний этаж и одновременно она является лестничной площадкой. Поэтому верхняя ступень должна быть длиннее, чем другие. Благодаря увеличению лестничного проема для размещения поручня перил можно настолько же нарастить радиус верхней ступени. Его рекомендуется выполнить таким образом, чтобы широким концом ступень расположилась на конструкции перекрытия, что придаст всей лестнице дополнительную жесткость и прочность. С целью повышения эксплуатационных характеристик сооружения верхнюю ступень можно и расширить. Это возможно сделать, если расстояние между нижними ступенями и нижней стороной площадки будет около 2000 мм.

В таком случае лестница окажется как бы замкнутой в трубу из стоек ограждения.

Верхнюю ступень необходимо изготавливать отдельно. Сначала также нужно собрать под нее щит, затем положить на него шаблон основной ступени, продлить линию длины до необходимого размера лестничной площадки, нарисовать дугу, прибавив к радиусу примерно 100-150 мм.

После этого ширину площадки следует разметить по длине дуги, занимаемой несколькими ступенями. Чтобы облегчить задачу, можно просто поворачивать шаблон рядовой ступени относительно отверстия под опору. Далее необходимо просверлить отверстие под стойки ограждения.

Здесь вы можете посмотреть видео «Винтовая лестница своими руками», чтобы лучше представить, как возводится подобная конструкция:

Как своими руками построить винтовую лестницу на второй этаж: подготовка стойки и монтаж

Перед тем как перейти непосредственно к сборке винтовой лестницы, следует подготовить для нее центральную стойку. Лучше всего использовать для конструкции стальную толстостенную бесшовную трубу диаметром не менее 50 мм. Особенно тщательно нужно произвести крепление стойки к полу, так как на это место будут направлены сжимающие и изгибающие нагрузки, возникающие как от веса самой лестницы, так и веса людей, передвигающихся по ней.

Чтобы построить винтовую лестницу своими руками, для крепления центральной стойки рекомендуется использовать конструкцию пяты, которая имеет вид крестовины и заглубляется в пол.

Благодаря такой конструкции узел будет воспринимать, изгибающие нагрузки, а длинные опоры не позволят опрокинуть лестницу. Узел можно без труда закрепить на перекрытии любого типа. К железобетонным плитам перекрытия его можно крепить с помощью дюбелей. При монолитном бетонном перекрытии его разрешено встраивать непосредственно на этапе производства данной конструкции. При деревянных перекрытиях консоли узла способствуют распределению веса лестницы между несколькими балками. Для изготовления крестовины рекомендуется применять швеллер или уголки.

Длина консолей должна составлять не менее половины радиуса лестницы, а узел верхнего крепления необходимо сделать максимально надежным. Узел опирания разрешено выполнить в виде круглого или прямоугольного стального листа.

Опорный узел следует монтировать строго вертикально и точно в центр проема. Проверить перпендикулярность опорного узла к полу можно двумя способами.

Во-первых, если узел выполнен правильно и опорная труба установлена перпендикулярно к крестовине, достаточно положить строительный уровень на верхнюю грань опорной трубы, чтобы проверить ее горизонтальность.

Во-вторых, следует произвести проверку вертикальности обсадной трубы. Для этого нужно вставить ее в опорный узел и выставить всю конструкцию, после чего приложить к трубе строительный уровень.

Размер обсадной трубы зависит от высоты этажа и того, насколько глубоко она опустится в опорный узел. Необходимо, чтобы на верхнем конце обсадной трубы была резьба, на которую после монтажа лестницы следует накрутить муфту. Такое обжатие ступеней обеспечит им статическую устойчивость.

Начало резьбы должно располагаться под нижней плоскостью лестничной площадки, а ее конец — выше верхней плоскости примерно на 10-15 витков.

При правильно выполненных расчетах и подходящей высоте трубы останется только нарезать резьбу сверху. Таким образом, подготовку центральной стойки можно будет считать завершенной.

Если есть возможность использования сварки, то резьбу желательно не нарезать, а приварить. Для этого дополнительно понадобится сгон (кусок трубы с готовой резьбой). С трубы и сгона нужно обязательно снять фаску.

Лестница будет считаться законченной, когда она достигнет верхнего этажа и будет установлена стойка ограждения. Место под стойку должно совпадать с центральной опорой. Для этого вместо муфты на резьбу нужно накрутить еще одну трубу (обжимную), одновременно выполняющую роль муфты и стойки ограждения. Кроме того, если нижний опорный узел не такой прочный, то эта труба станет элементом верхнего узла крепления всей конструкции.

На нижнем конце обжимной трубы должна располагаться внутренняя резьба. В этом случае она может быть изготовлена из той же трубы, что и гильзы. Внешняя резьба выполняется при использовании трубы, аналогичной обсадной. Тогда соединение делают с помощью сантехнической муфты.

Кроме стальной обсадной и обжимной труб, у винтовой лестницы имеются и другие металлические детали — опорные гильзы. Они должны быть определенной высоты, которая зависит от того, погружен ли узел в конструкцию пола или же он располагается на поверхности.

Лучше всего, если гильзы будут соответствующей высоты. Ошибка в расчете допускается в сторону уменьшения. Если гильза будет ниже, чем необходимо, то высоту, равную подъему ступеней, можно компенсировать, используя шайбы. В том случае, если гильза, наоборот, получится выше, чем нужно, то скорректировать вертикальный шаг ступеней будет невозможно. Общая высота гильз и шайб должна быть на 1—2 мм больше высоты вертикального шага ступеней, чтобы при обжиме лестницы шайбы слегка сминали древесину, углубившись в нее. Благодаря этому соединение будет более плотным и, следовательно, повысится прочность ступеней и лестницы в целом.

Диаметр гильз должен быть таким, чтобы обсадная труба входила в нее без зазора. Хорошим примером является совмещение толстостенной трубы с внешним диаметром 50 мм и трубы диаметром 57 мм и толщиной стенок 3-3,5 мм.

Практически все гильзы должны быть одинаковыми. Только нижняя может отличаться, ее размер зависит от особенностей места крепления опоры к полу и высоты, на которой будет установлена нижняя ступень.

Видео удалено.

Перед тем как приступить к монтажу лестницы, гильзы рекомендуется обработать — хромировать или окрасить.

Регулировочные шайбы лучше всего выточить на токарном станке, но также их можно заменить на сантехнические фланцы.

После того как все подготовительные работы будут завершены, можно приступать к монтажу винтовой лестницы. С целью выявления погрешностей и недочетов и дальнейшего их исправления рекомендуется провести предварительную сборку. Она должна осуществляться в следующем порядке.

Сначала нужно установить нижний опорный узел, вставить в него центральную опору, надеть на стойку гильзы, шайбы и ступени. Затем следует приступить к расположению ступеней по кругу. Нужно примерить стойки ограждения, разметить отверстия под болты для последующего крепления балясин и просверлить их.

Когда будет видно, удалось ли избежать ошибок при проектировании винтовой лестницы своими руками и изготовлении ее деталей, можно разобрать полученную конструкцию и подготовить ее к отделке. Нужно отшлифовать деревянные детали, окрасить или залакировать их. Стоит помнить, что металлические детали также могут нуждаться в специальной обработке.

Как самому сделать винтовую лестницу из дерева: заключительный этап

Заключительным этапом является сборка лестницы и установка поручня. Чтобы не тратить времени, рекомендуется приобрести готовый поручень из поливинилхлорида и придать ему желаемую форму с помощью строительного фена. Наверное, самым креативным решением будет изготовление гнутого деревянного поручня. Не стоит переживать о возможных трудностях при его создании, так как уже имеется определенный опыт, полученный при конструировании обрамления для круглого лестничного проема. Но нужно следить за тем, чтобы поручень был изогнут не только в горизонтальной плоскости. Он должен иметь уклон, характерный для лестницы.

Склеивать полосы шпона и изгибать поручень необходимо непосредственно на лестнице, накрыв ее полиэтиленовой пленкой, чтобы не испачкать клеем. Порядок выполнения работ следующий. Сначала требуется промазать шпон клеем, скомпоновать заготовки в пакет и уложить на ступени. Затем необходимо притянуть будущий поручень струбцинами к стойкам, стараясь не пропустить ни одну из них. На участках между струбцинами поручень следует стянуть шпагатом и оставить до высыхания. После этого можно снять струбцины и шпагат.

Чтобы самому сделать винтовую лестницу как можно более прочной, необходимо соблюдать следующие условия. Работать нужно быстро и аккуратно, чтобы не допустить высыхания клея, в противном случае полосы шпона будут изгибаться неравномерно и могут вовсе сдвинуться. Чтобы не повредить древесину, под зажимы струбцин рекомендуется подкладывать, например, фанеру. Во избежание необходимости отделывать поручень можно придать ему прямоугольное сечение с заоваленными ребрами.

Не рекомендуется делать поручень широким и высоким. Желательно его изогнуть при достижении высоты в 30 мм и ширины более 50 мм.

Установку поручня удобнее всего начинать с верхней балясины, притянув его двумя шурупами. Далее можно постепенно переходить к следующим стойкам. Так нужно двигаться до тех пор, пока не будет прикручен весь поручень. После этого рекомендуется обработать его наждачной шкуркой и произвести отделку так же, как и других деревянных деталей лестницы.

Заключительным штрихом будет установка балюстрады. Ее можно оформить поручнем, прикрепив его к верху обжимной трубы. Благодаря этому появится дополнительный крепежный узел лестницы.

Если нет возможности самостоятельно сконструировать гнутые детали для винтовой лестницы, можно изменить форму проема, сделав его прямоугольным. В таком случае поручень также будет иметь вид прямоугольных сегментов, опиленных под определенным углом. При этом края ступеней не нужно закруглять, лучше их выполнить по хордам.

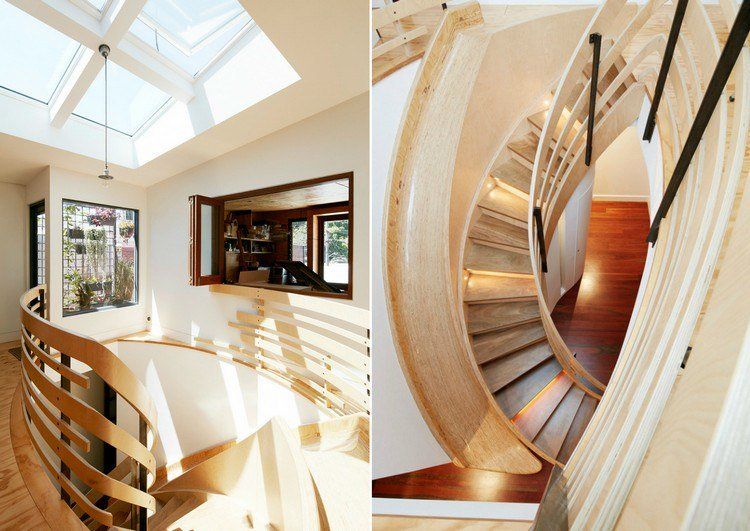

На этих фото показаны винтовые лестницы в доме, возведенные своими руками:

Рассмотрим технологию устройства винтовой лестницы, какой материал использовать, как рассчитать и как изготовить элементы конструкции.

Плюсы винтовых лестниц

• Во-первых, винтовая лестница не занимает много места, поскольку она располагается вокруг специальной опоры и как бы «висит» в воздухе. В случае ограниченной площади, это весомый аргумент. Достаточно 1,5 кв. м для устройства такой конструкции.

• Во-вторых, стоимость винтовой лестницы несколько меньше цены на сооружение привычных маршевых лестниц.

• В-третьих, довольно несложный принцип изготовления, конечно, нужно обладать определенными навыками и инструментом, но вполне можно сделать своими силами.

• В-четвертых, эффективность использования в собственных домах или квартирах, где нет интенсивного движения людей и можно спокойно подняться на второй этаж.

Важно при этом помнить, что ступени винтовой конструкции не очень широкие и при достаточно крутом подъеме, это становится источником повышенной опасности. Следовательно, по такому сооружению рекомендуется ходить не очень быстро и соблюдать правила осторожности. Компенсировать этот недостаток можно, устроив надежные поручни. Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности).

Деревянная винтовая лестница своими руками

По сути, сделать винтовую лестницу для дома, которая станет изысканным компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих принципиальное значение:

1. Профессионалы советуют для комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции получается чуть более двух метров, при условии, что несущая опора будет иметь диаметр 20-50 мм.
2. Недорогим и в то же время надежным вариантом, который является одним из самых распространенных, считается конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях с балясинами.
3. Другая конструкция, с гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями без сооружения опоры в центре, значительно дороже и требует больше трудозатрат.

Взятый в горизонтальной плоскости лестничный винт может иметь форму круга или многоугольника (когда конструкция находится около стен). Чтобы установить ступеньки, делаются углубления в стене, где готовят закладки для последующего монтажа.

Какие материалы использовать для изготовления винтовых лестниц?

От выбранного материала зависит прочность и долговечность лестницы. В качестве главного несущего элемента конструкции подойдет асбоцементная или металлическая труба, на которую способом сварки, болтового или муфтового соединения крепятся ступени. Иногда при изготовлении опоры применяют кирпич, бетон, камень или дерево.

Перила делают из дерева твердых пород, металла, возможно их комбинированное применение. Помимо традиционных буковых, дубовых, ясеневых и металлических ступеней сегодня нередко встречаются стеклянные или пластмассовые ступени.

Как сделать винтовую лестницу своими руками

В целях достижения долговечности, надежности и повышения безопасности следует придерживаться следующих рекомендаций:

1. Винтовая конструкция, у которой внутренняя кромка горизонтальной плоскости является свободной, уменьшает опасность соскальзывания при подъеме и спуске по узкой части степеней. Подобный вариант называют лестницей без вертикальной плоскости, и она имеет более высокие показатели безопасности.
2. Передвижение по лестнице обычно происходит по середине ступеней, поэтому рекомендуется делать их шириной около 20 сантиметров. Уже в 15-ти см от центральной опоры ширина ступеней должны быть не меньше 10-ти см.
3. Длина ступеней зависит от назначения лестницы. В случае редкого использования можно ограничиться размером в 0,6 м при диаметре 1,4 м. Оптимальный размер несколько больше: ступени – 0,8 м, диаметр – около 2 м.
4. При расчете проектных данных следует предусмотреть, чтобы высота для прохода человека обеспечивала возможность передвижения по следующему витку, что составляет около двух метров.
5. Для центральной опоры оптимальным представляется использование толстостенной металлической трубы (диаметром около 50 мм), что придает всей конструкции необходимую крепость. Опора должна устанавливаться точно вертикально, а точка, на которую она опирается, должна обладать способностью нести всю нагрузку.
6. При деревянном покрытии вертикальная стойка монтируется с помощью анкерных болтов и необходимого крепежа. Возможен вариант крепления путем заливки бетоном с применением растяжек.
7. Чтобы закрепить ступени на центральной стойке, с узкой стороны ступени сверлят отверстия с диаметром, который равен диаметру стойки. Ступеньки устанавливаются посредством втулок, их высота должна быть такой же как высота вертикальной плоскости. Горизонтальные плоскости и втулки необходимо проложить шайбами, предохраняющими дерево от деформации. Размер втулок следует рассчитывать, прибавляя размер всех шайб, иначе высота всего сооружения получится больше предварительных данных.
8. Длина ступеней прямо соотносится с размером проема в перекрытии, а их число получим, разделив высоту лестницы на 18-20 см (расстояние между ступнями), не забывая прибавить толщину ступенек.
9. Для придания конструкции прочности последующие ступени укладывается с небольшим нахлёстом на предыдущие и закрепляются кронштейном, который ставится между смежными краями ступеней в их широкой части.

Монтаж винтовой лестницы

Сборка винтовой лестницы ведется в следующей последовательности: установка несущей стойки, установка в нужном порядке проступей и втулок. Далее следует монтаж ступеней, учитывая их точное начальное и конечное положение, в конце выполняется закрепление кронштейнов. Завершается монтаж крепежом верхней ступени к перекрытию. Остается только поставить перила и сделать поручни.

Расчет винтовой лестницы – чертежи и схемы

Винтовая лестница своими руками – видео инструкция по сборке

Деревянные винтовые лестницы — фото

Метки: Лестница Винтовая лестница

Элегантные и изящные металлические конструкции, винтовые лестницы, привлекают по нескольким причинам. Однако, простота их изготовления и относительно невысокая стоимость удачно дополняют положительные качества лестницы. К тому же компактность, с которой можно выполнить конструкцию, позволит разместить ее даже на самой зажатой площади. Если в планах по строительству или переоборудованию дачи или дома винтовой лестницы и не было, то стоит присмотреться к ней внимательнее. Она может не только украсить дом, но сделать его функциональнее.

Содержание:

1. Лестница винтовая на второй этаж, преимущества конструкции
2. Виды винтовых лестниц из металла
3. Конструкция и чертежи винтовых лестниц
4. Винтовая лестница эконом в частном доме, дизайн и перила

Лестница винтовая на второй этаж, преимущества конструкции

1. Компактность. Лестница винтовой конструкции имеет совсем небольшие размеры благодаря одной единственной опоре, вокруг которой располагаются все ее конструктивные элементы. Для того, чтобы полноценно пользоваться винтовой лестницей можно выделить не более полутора квадратных метров площади. Это в несколько раз меньше, если сравнивать с традиционными конструкциями.

2. Доступность. Винтовые лестницы цены на которые обусловлены только затратами на материал и изготовления в заводских условиях или условиях мастерских, гораздо ниже маршевых конструкций, поскольку все детали конструкции могут быть унифицированы и не требовать подгонки по месту.

3. Простота монтажа и изготовления. Принцип изготовления металлических винтовых лестниц прост, нужно просто обладать определенными базовыми умениями и владеть элементарным инструментом, чтобы была изготовлена винтовая лестница своими руками из металла Чертежи и схемы также совсем не сложные доступны для понимания и прочтения без какой-либо подготовки.

4. Функциональность. Винтовая лестница, кроме того, что может стать основным средством подъема на второй этаж, может быть использована, как дополнительный способ, благодаря маленьким размерам и существовать наряду с маршевыми лестницами.

Тем не менее, многие указывают и на некоторые недостатки, которые есть у винтовой металлической лестницы. Как правило, предметами нападок становятся ступени — не всегда удается выполнить их с достаточной шириной. Иногда она может стать источником повышенной опасности, особенно, если говорить о пожилых людях.

Виды винтовых лестниц из металла

Поскольку лестницу можно изготовить разными способами, то и характеристики, в том числе, динамическую нагрузку, лестница будет выдерживать разную. Все зависит от металла, из которого изготовлена конструкция. И, конечно, технология. А она может быть разной:

• кованая винтовая лестница;
• литая конструкция;
• сварная конструкция.

Конечно, это не означает, что лестница отливается по месту установки, это означает способ изготовления конструктивных элементов. Самые простые в установке — сварные конструкции, поскольку они гибче в выборе как линейных параметров, так и нагрузочных характеристик, поэтому практически все лестницы, которые изготавливаются самостоятельно, выполняются при помощи сварки.

Конструкция и чертежи винтовых лестниц

Проектирование винтовых лестниц — дело довольно сложное, поэтому при изготовлении стоит воспользоваться готовыми чертежами. Это обусловлено массой как справочных, так и локальных данных, которые необходимо использовать для расчета, поэтому применение и адаптация готового чертежа — идеальный вариант. При разработке чертежей принимается во внимание не только основные показатели, привязанные к особенностям строения, такие, как:

• площадь, выделяемая под устройство лестницы;
• прочность материала изготовления, поскольку металлы могут иметь разные прочностные показатели, зависящие как от состава, так и от толщины, метода сварки, и т. д.;
• высоты, на которую нужно обеспечивать подъем;
• уровень комфорта пользования лестницей.

Основной же показатель, который определяет функциональность конструкции — это ширина ступени, поэтому по всем стандартам она должна быть не менее 35 см в самом широком месте. Учитывая тот факт, что ступень в винтовой лестнице не прямоугольная, а трапециевидная, то принимают среднюю ширину по центру ступени, равной 20 см.

Винтовая лестница эконом в частном доме, дизайн и перила

Самые простые лестницы, которые можно успешно собрать своими руками и использовать как на даче, так и в большом коттедже — сварные простые конструкции эконом-класса. Как правило, такие лестницы собираются вокруг основного столба, который жестко закреплен в лестничном проеме. Такая конструкция собирается из готовых элементов, а сами элементы могут быть заготовлены и сделаны в удобных условиях, а при монтаже конструкции достаточно будет собрать их воедино. Несколько таких конструкций мы представили на фото.

Самый простой вариант — сборный столб, который формируется по мере укрепления ступеней, а дизайн перил и силовых элементов определяется по выбору хозяина, здесь выбор чрезвычайно велик. Таким образом, за совсем небольшие деньги и своими руками можно выполнить простую винтовую лестницу для дачи, которая тем не менее, будет отвечать всем параметрам безопасности и комфорта.

Читайте также Кованые лестницы в доме – фото, Дизайн лестниц на второй этаж, фото

При строительстве дома в несколько этажей сразу встает вопрос о том, каким образом будет осуществляться подъем. В некоторых случаях выбор падает на уличный коридор, т. к. он не будет занимать место внутри помещения. Но есть и другой вариант – винтовая лестница. Это непростое сооружение, которое сможет украсить интерьер, наградив его изюминкой. Перед тем как решиться на такой вариант, необходимо знать все нюансы того, как сделать винтовую лестницу. Статья посвящена описанию существующих вариантов и правилам проектирования, а также сборки.

Почему винтовая лестница

Сложно себе представить изделие, которое лишено определенных недостатков. Вкус каждого человека отличается, поэтому всегда можно найти то, что кому-то не понравится. Это справедливо и в отношении винтовых лестниц. Перед тем как решиться на сооружение такой конструкции, необходимо знать некоторые нюансы. Положительными являются:

• визуальное увеличение помещения;
• компактные габариты;
• минимальные требования к площади;
• сравнительно невысокие затраты на изготовление.

Если сравнивать винтовые лестницы на второй этаж экономкласса с большими деревянными, тогда сразу становится очевидной экономическая выгода такого решения. Иногда сумма может разниться в 1,5 раза. Это весомый аргумент в пользу выбора именно винтовой лестницы. Благодаря своим уникальным особенностям она способна визуально увеличить потолки в небольшой комнате. Это объясняется тем, как взгляд скользит по спиральной конструкции. По площади винтовая лестница занимает минимальные размеры. Для некоторых моделей может понадобиться всего около 2 м2. В силу этого не должно возникнуть сложностей с выбором места для ее монтажа. При должной сноровке винтовую лестницу можно собрать самостоятельно. Есть у конструкции и отрицательные стороны:

• некоторая сложность использования;
• проблемы с самочувствием.

Узкая винтовая лестница на второй этаж создает сложности с подъемом габаритных предметов. При отсутствии других входов придется поднимать мебель и другие предметы через окна. Винтовая лестница подразумевает постоянное движение по кругу. Если ей приходится пользоваться по несколько раз в день, то у людей, которые имеют проблемы с вестибулярным аппаратом, может ухудшиться самочувствие. Недостатки использования винтовой лестницы незначительны по сравнению с плюсами, поэтому она станет отличным помощником в доме.

Варианты конструкций

Перед тем как приступить к расчетным работам, необходимо определиться с приблизительным проектом, точнее, видом винтовой лестницы, которая лучше всего подойдет к конкретному помещению. Выбирать стоит из материала изготовления, а также из следующих конструкций:

• с опорой на стену и столб;
• с опорой на столб;
• с опорой на ограждение;
• с опорой на небольшую трубу.

Визуально представить себе каждый из видов конструкций позволит иллюстрация, которая находится выше. Первый вид винтовой лестницы подойдет в тех случаях, когда ее установка планируется в углу и есть возможность смонтировать дополнительную стену. Это позволит осуществить двойной упор для большей надежности. Одна часть ступеней крепится к опорному столбу, а вторая к стенам. Второй вид лестницы может быть установлен в любом месте. В нем нет необходимости в опорной стене. Все ступени прочно зафиксированы к основному столбу. Некоторые виды лестниц предусматривают наличие перил. Они могут быть выполнены как отдельные столбики или стеновая конструкция. В этом случае опора осуществляется и на нее, кроме столба.

Если захотелось совсем миниатюрной конструкции, тогда подойдет четвертый вид. Он представляет собой небольшую металлическую трубу, на которую осуществляется крепление ступенек. Этот вид схож со вторым, но получается значительно компактнее. Для изготовления конструкции винтовой лестницы могут применяться самые распространенные виды материала: древесина, металл и камень. Деревянные винтовые лестницы являются одними из самых сложных в изготовлении. Бетонные требуют большого количества времени, т. к. заливка должна идти аккуратно и поэтапно. Проще всего соорудить металлический вариант.

Расчетные работы

Одни из важных этапов составления проекта является пункт о том, как рассчитать винтовую лестницу. Если место и вид лестницы уже определены, тогда исходя из этого, можно приступить к конкретным цифрам. Чтобы конструкция была безопасной, важно предусмотреть правильную ширину ступеньки. В той части, где чаще всего ступает нога – посередине – ширина должна быть более 20 см. Если центральная стойка будет выполнена из металлической трубы, тогда ее диаметр должен быть не меньше, чем 50 мм. В отличие от обычных конструкций, на винтовых не должно быть горизонтальной поверхности или подступеньки. В таком случае уровень безопасности будет выше, ведь носок может свободно выходить за пределы ступеньки для лучшей опоры.

Общая высота всей конструкции будет зависеть от того, какая высота потолков. Но она также должна быть удобной для каждого жильца. Поэтому расстояние между пролетами или витками должно быть больше роста самого высокого человека. Это необходимо, чтобы подниматься можно было в полный рост без риска удариться головой. Как правило, на один виток предусматривается 12 ступеней. Обладая этими показателями, уже можно примерно набросать эскиз будущей конструкции. Для комфортного перемещения человека средних габаритов будет достаточно ширины в 70 см. При необходимости его можно увеличить до 1 м.

Теперь можно вычислить общую ширину изделия. Для этого необходимо сложить ширину прохода и диаметр опорного столба. При ширине прохода в метр, а опорной части в 40 см, диаметр получиться 2,4 м. Обозначить получившийся размер будет просто на проекции конструкции сверху. Лучше выполнить рисунок в масштабе. Для этого можно начертить окружность с диаметром в 24 см. На ней необходимо обозначить опорную конструкцию. В середине чертится еще один круг с диаметром в 4 см. Благодаря этому чертежу появляется возможность вычислить количество ступеней в оном витке. Для этого необходимо знать длину траектории движения. Она проходит примерно посередине между краем опоры и опорной стеной, если она есть. Чтобы узнать требуемую цифру, необходимо вычислить половину радиуса опорной конструкции и радиус окружности прохода.

Первая в конкретном случае равна 20 см, а вторая 100 см. Теперь их сумму необходимо разделить на два. Получится 60 см – это радиус окружности движения. Чтобы узнать количество ступеней, необходимо вычислить длину окружности траектории движения. Для этого необходимо воспользоваться формулой 2πr. В результате получится 376,8 см. Эту цифру необходимо разделить на ширину той части ступеней, которая будет приходиться на траекторию движения человека. Середина ступени равна примерно 25 см в ширину. Поэтому количество ступеней с округлением в большую сторону равно 15 штукам на один виток. Теперь можно вычислить высоту одного витка. Если за основу взять 2 метра, то к ним необходимо прибавить толщину всех ступеней в витке. Если одна ступень будет толщиной в 25 мм, тогда общая цифра получится 2,4 м. При высоте потолка в 2,5 метра будет достаточно одного витка, чтобы подняться на второй этаж.

Работы по изготовлению

Проем

Если лестница планировалась с самого начала, тогда, скорее всего, под нее уже предусмотрен проем. Но бывают случаи, когда идея о мансарде приходит в ходе строительства или после реконструкции крыши. Именно в этот момент потребуется правильный расчет и изготовление проема для винтовой конструкции. В зависимости от выбранной конструкции лестницы, проем для нее принимает соответствующую форму: прямоугольную, квадратную, овальную или круглую. Основным правилом, которое впоследствии поможет при монтаже лестницы, является соблюдение зазора до элементов лестницы в 10 см. Делается это также для запаса, если будут перила, чтобы руки не касались стены.

Чтобы лестница расположилась именно там, где нужно, необходимо четко совестить нижнюю центральную точку с верхней. Для этих целей можно использовать специальный лазерный отвес. Он позволит точно перенести метку винтовой конструкции с пола на потолок, после чего можно просверлить сквозное отверстие, обозначив желаемую окружность. Есть другой вариант совмещения точек винтовой конструкции. Для этого с верхнего этажа сверлится отверстие и опускается отвес на веревке, по кончику которого можно будет определить центр требуемой окружности.

Ступеньки

Наилучшим материалом для изготовления ступеней будут твердые породы древесины. Они обладают достаточной жесткостью, чтобы долгое время выдерживать оказываемую нагрузку весом тела человека. Чаще всего используется дуб или бук. Останавливать свой выбор стоит на обработанной доске. Это сэкономит время, а также позволит лучше видеть структуру. Заготовки для лестницы должны быть хорошо просушены. Если этого не будет сделано, тогда уже после монтажа может появиться деформация, которая нанесен урон винтовой конструкции. Оптимальной толщиной для ступеньки при высоте пролета больше 2 метров считается 6 см. Бывает сложно найти доску, которая бы подходила наилучшим образом. Поэтому можно изготовить клееные элементы.

Для этого доска нарезается ровными частями на небольшие полоски и приклеивается под прессом. Чтобы все ступени получились одинаковыми правильным решением будет подготовить образчик. Его можно сделать из картона или куска тонкой фанеры. Размеры для образчика необходимо брать в согласии с расчетами, которые проводились для винтовой лестницы. При переносе линий с образца стоит быть внимательным особенно при выполнении закруглений, а также отверстия, которое, в которое будет вставляться центральная стойка, если оно будет. На иллюстрации выше видно, каким образом лучше размещать шаблон на заготовки. Особое внимание стоит уделить последней ступеньке лестницы. Той, которая будет выходить на второй этаж. Ее габариты должны быть немного больше, чем остальные элементы винтовой конструкции. Для нее можно использовать все то же лекало, но после нанесения линий, необходимо немного увеличить ее габариты.

Обратите внимание! После того как ступеньки вырезаны, они подвергаются дальнейшей обработке. Для этого элементы винтовой лестницы могут быть пропущены через фуговальный станок, а также пройдены фрезером. Отличным решением будет сверление отверстий длинным сверлом через несколько элементов, которые будут жестко закреплены между собой струбциной.

Балясины

В случае когда винтовая лестница располагается в некотором отдалении от стен, могут быть изготовлены балясины, которые будут выполнять декоративную функцию, а также защитную для тех, кто пользуется винтовой лестницей. Для них также подготавливается клееный брус. Чаще всего используются заготовки для винтовой лестницы с размером 50×50 мм. Они зажимаются в токарный станок по дереву и на них по чертежу наносится узор. При использовании фиксации только за счет средней стойки винтовой лестницы ступеньки могут проворачиваться. Чтобы этого не происходило, балясины закрепляются ближе к краю ступени, при этом они опускаются таким образом, чтобы зафиксировать сразу две ступеньки.

Перила

Перила являются довольно сложным элементом для винтовой конструкции. Они должны быть изготовлены таким образом, чтобы точно повторять спираль лестницы. Изготовить перила в домашних условиях будет довольно проблематично, если нет необходимого инструмента и требуемых навыков. Чаще всего такие элементы для винтовых конструкций заказываются у мастеров своего дела.

Монтаж

После того как произведен расчет винтовой лестницы и ее изготовление, можно приступить к установке. На картинке выше можно наглядно видеть взрывную схему всего конструктора. Опираясь на отмеченную точку, выставляется центральная опора винтовой конструкции. Делать это лучше с помощью уровня, который позволит выдержать лестницу в вертикальном положении. Фиксируется труба с помощью фланца к полу, а наверху может удерживаться крайней ступенькой или дополнительными распорками под ней. Винтовая конструкция собирается последовательным нанизыванием ступенек и муфт на лестницу. После того как операция завершена, они разворачиваются согласно выбранному шагу ступенек у винтовой конструкции. Внешним краем ступеньки лестницы крепятся к стене с помощью опорных элементов. Далее можно переходить к монтажу балясин и перил. Видео о монтаже винтовой конструкции можно посмотреть ниже.

Заключение

Как видно, винтовая конструкция может стать отличным помощником в доме. Ее изготовление и сборка может производиться самостоятельно, если речь не идет об очень сложной конструкции. Эксклюзивные варианты обычно изготавливаются на заказ, т. к. требуется дорогостоящее оборудование.

Источники:

1. Белов В. В., Петропавловская В. Б., Шлапаков Ю. А. Лабораторные определения свойств строительных материалов; Издательство Ассоциации строительных вузов — М., 2015. — 200 c.
2. Каменев П. Н., Тертичник Е. И. Вентиляция; Машиностроение — Москва, 2014. — 624 c.
3. Клюев, Г. И. Паркетчик (повышенный уровень) / Г.И. Клюев. — М.: Academia, 2010. — 491 c.
4. Куприянова, Г. В. Каменщик / Г.В. Куприянова. — М.: Academia, 2014. — 593 c.
5. Белецкий Б. Ф., Булгакова И. Г. Строительные машины и оборудование; Феникс — Москва, 2005. — 608 c.

Как сделать винтовую лестницу?

Здравствуйте! Представляюсь на нашем ресурсе. Меня зовут Максим Буров. В настоящее время я уже более 12 лет занимаюсь застройкой и планировкой помещений. В настоящее время являюсь специалистом в этом направлении, хочу помочь всем посетителям сайта решать разнообразные задачи.
Все данные для сайта собраны и тщательно переработаны для того чтобы донести как можно доступнее всю нужную информацию. Перед применением описанного на сайте всегда необходима обязательная консультация с профессионалами.

12 Удивительных лестниц со всего мира

Лестницы – это конструкции, предназначенные для пересечения больших вертикальных расстояний путем деления их на более мелкие вертикальные расстояния, называемые ступеньками. Люди часто избегают хождения по лестнице, потому что многие находят подъём по лестнице скучным и напряженным, и часто предпочитают ездить на лифтах, но не каждый раз… Дизайн некоторых лестниц просто удивителен, такие лестницы открывают невероятный вид на окружающую местность и просто привлекают туристов и местных жителей пройтись по ним.

1. Гора де Бюрена (Bueren Mountain), Бельгия

Гора де Бюрена это не настоящая гора. Это лестница длиною в 374 ступеньки, находящаяся в городе Льеж (Liège). Лестница была построена в 1881 году, чтобы солдаты могли спуститься с вершины холма в центр города без того, чтобы проходить через опасные переулки.

Структура была названа в честь аристократа 15-го века Винсента де Бюрена (Vincent de Bueren), который защищал город Льеж от нападения герцога Бургундского пришедшего со своим войском из тех земель, которые в настоящее время являются голландской провинцией Гелдерланд (Gelderland). По большей части разрушенная цитадель, находящаяся недалеко от горы де Бюрена, является бывшим оплотом обороны города.

2. Лестница над морем (Stairs Above the Sea), Испания

Этот прекрасный ряд лестниц расположен на острове Гастелугаче (Gaztelugatxe) в Испании. Гастелугаче это крошечный островок на побережье провинции Бискайя (Biscay), принадлежащей муниципалитету Бермео (Bermeo), в Баскских землях (Basque Country), Испания.

Он соединён с материком искусственным мостом. На вершине острова находится уединённое жилище, которое датируется 10-м веком, хотя некоторые открытия указывают на то, что дата может быть ближе к 9-му веку.

К жилищу можно добраться по узкому проходу, перейдя крепкий каменный мост и поднявшись на 237 ступенек, хотя по данным различных ресурсов, число ступенек варьирует от 229 до 231.

Лучшим временем года для посещения этого места, являются весна и осень, когда можно насладиться умиротворённостью этого пейзажа, так как летом здесь, как правило, слишком много народа.

3. Спиральная лестница в горах Тайханшань (Taihang Mountains), Китай

Лестница высотой 91,5 метра, которая тянется вдоль склона горы в Тайханшань, Линьчжоу (Linzhou), Китай, предлагает полный спектр ощущений от альпинизма, которые можно получить, не опасаясь за свою жизнь. Экскурсия вверх по лестнице обеспечивает море незабываемых впечатлений, и для неё не требуется специального снаряжения.

«Здесь ветер дует и колотит их, птицы пролетают мимо них, лестницы скрипят. Это намного более впечатляюще, чем подъём в лифте», — сказал чиновник.

Однако в связи с безопасностью и здоровьем, менеджмент допускает к подъёму только тех, кто соответствует требуемым квалификациям. Тем, кто поднимается по этой лестнице должно быть не больше 60 лет и они должны заполнить форму, подтверждающую, что у них нет проблем с сердцем или лёгкими.

4. Авадзи Хякуданен (Awaji Hyakudanen), Япония

«Авадзи Юмэбутай» (Awaji Yumebutai), что в переводе означает Этапы Снов, представляет собой сложный комплекс зданий и прилегающих к ним территорий, расположенных на острове Авадзи (Awaji Island) в префектуре Хего (Hyōgo Prefecture), Япония.

Одним из садов Авадзи Юмэбутай является 100-уровневый сад (или по-японски — Хякуданен (hyakudan’en)), который состоит из 100 квадратов небольших садов расположенных в виде террас.

Авадзи Хякуданен был построен в качестве мемориала в память о Землетрясении в Кобе (Great Hanshin earthquake), которое произошло в 1995 году. Он построен на склоне горы, половина которой была забрана ещё в начале 90-х годов и использована в качестве насыпей во время постройки искусственных островов в Осакском заливе (Osaka Bay). Одним из этих островов является Международный аэропорт Кансай (Kansai International Airport).

5. Лестницы Моста Моисея (Moses Bridge Stairs), Нидерланды

Форт де Рувер (Fort de Roovere), построенный в начале 17-ого века, окружён рвом с водой и изначально был построен без моста. Однако в ходе недавней программы по реставрации было решено построить мост, обеспечивающий доступ к форту.

Из уважения к изначальному островному статусу форта, компания «RO & AD Architecten» из Нидерланд, построила «Лестницу Моста Моисея», в виде незаметного «затопленного» моста, который находится на одном уровне с линией почвы и воды. В результате получился почти невидимый мост, который частично погружает идущих по нему людей в ров.

Изначально, зона затопления на севере представляла собой участок земли, который мог быть затоплен водой достаточно глубоко, чтобы сделать пешее продвижение противника опасным, но достаточно мелко для того, чтобы можно было исключить эффективное использование лодок.

В настоящее время по краям рва находятся две плотины, гарантируя, то что, когда уровень воды поднимается, она переливается через дамбы, а не в мост.

6. Ступни Каньона (Canyon Steps), Эквадор

Эта знаменитая Лестница Каньона (Canyon Staircase) находится рядом с водопадом «Чаша Дьявола» (Pailon del Diablo) в Эквадоре. Чаша Дьявола это довольно большой водопад, расположенный на реке Пастаса (Pastaza River), всего в 30 минутах от города Баньос (Baños) в Эквадоре. Эта лестница считается одной из самых популярных достопримечательностей в этом районе. Посещая Эквадор, обязательно посетите эти великолепные закрученные ступени-лестницы.

7. Колодец Чанд Баори (Chand Baori), Индия

Чанд Баори является знаменитым колодцем с лестницами, расположенным в деревне Абанери (Abhaneri), недалеко от города Джайпур (Jaipur) в индийском штате Раджастхан (Rajasthan).

Он был построен в 800-ом году нашей эры. Его 3500 узких ступенек, составляющих 13 этажей, уходят вглубь на 30 метров, что делает его одним из самых глубоких (и самых больших) колодцев с лестницами в Индии.

Штат Раджастхан крайне засушливый, поэтому идея и окончательная структура Чанд Баори была призвана сохранить как можно больше воды. В нижней части колодца, воздух на 5-6 градусов холоднее, чем на поверхности, поэтому Чанд Баори использовался в качестве места сбора сообщества местных жителей в периоды сильной жары.

8. Лестничный марш острова Тира (Santorini Stairway), Греция

В 1715 году жители острова построили грубый лестничный марш на склоне огромной горы, чтобы иметь возможность подниматься пешком на вершину. Вскоре, для помощи в перевозке грузов и пассажиров от кораблей и из города были привлечены ослы. В 1930 году лестничный марш был усовершенствован, и ещё большее количество ослов было привлечено для помощи в спуске и подъёме. Наконец, в 1979 году для автоматизации процесса была установлена канатная дорога — но самую интересную поездку по-прежнему можно совершить на осле.

Зигзагообразный лестничный марш вымощен камнем и ведёт от моря до города, а из-за многих горок, расстояние от одного конца до другого составляет 1300 метров. Здесь можно насчитать 657 десятисантиметровых ступенек и этот природный тренажёр предоставляет отличную площадку для тренировки в солнечный день.

9. Лестницы Шлоссберга (Schlossberg Stairs), Австрия

Главной достопримечательностью города Грац (Graz) является Шлоссберг (Частовая Башня). Она гордо возвышается и видна со всех уголков города. Для того чтобы полюбоваться сказочным видом Граца и его окрестностей, туристы и местные посетители должны подняться на вершину. Лестницы Шлоссберга находятся на дальнем конце Шлоссбергплатц (Schlossbergplatz).

Впечатляющая лестница вырезана в скалистом склоне холма Шлоссберг и виляет назад и вперед до вершины холма и часовой башни. По мере восхождения по ступенькам можно насладиться прекрасными видами на город. Самым интересным (хотя и выматывающим) способом восхождения на вершину является подъём по 260 ступенькам лестниц. Для менее энергичных людей предусмотрен лифт и фуникулёр Шлоссбергбан (Schlossbergbahn).

10. Потёмкинская лестница, Украина

Потёмкинская лестница это гигантский лестничный марш в Одессе, Украина. Эта лестница считается официальным входом в город со стороны моря, и является самым широко известным символом Одессы.

На данный момент эта лестница называется Приморской, однако изначально у лестничного марша было много названий: лестница Николаевского бульвара, Гигантская лестница, Ришельевская лестница. Ширина самой верхней ступеньки составляет 12,5 метров, а самой нижней – 21,7 метров. Высота лестницы составляет 27 метров, и она простирается на 142 метра, но создаёт иллюзию ещё большей длины.

11. Лестница Хайку (Haiku Stairs), Гавайи, США

Лестница Хайку, также известная как Лестница в Рай это крутая тропа для пешего восхождения, расположенная на острове Оаху (O’ahu).

В самом начале Лестница Хайку была деревянной лестницей, прикреплённой к склону утёса на южной стороне долины Хайку (Ha’ikū Valley). Она была установлена в 1942 году для того, чтобы можно было протянуть антенные кабели с одной стороны скал над долиной Хайку на другую.

На вершине горы Pu’ukeahiakahoe, на высоте 850 метров было построено здание для обеспечения непрерывной связи между городом Вахиава (Wahiawā) и Морской Радиостанцией Долины Хайку (Ha’ikū Valley Naval Radio Station).

В 2003 году лестницу отремонтировали, ремонт обошёлся городу в 875 000 долларов. На начало 2012 года, споры по поводу прав на пользование землей так и не были разрешены. Администрация округа Гонолулу (City and County of Honolulu) заявила, что на текущий момент они не планируют открыть лестницу для общего пользования по причине нерешённых вопросов о том, кто будет нести за неё ответственность.

12. Лестница-Мост (Bridge-Stair), Швейцария

Мост над Траверсинертобелем (Traversinertobel), боковой долиной Виа Малы (Via Mala) это самое последнее строение такого рода, разработанное инженером Юргом Концетт (Jürg Conzett) и его сотрудником Рольфом Бахофнером (Rolf Bachofner).

Они решили проблему соединения двух различных высот над ущельем, создав лестницу. Лестница заменяет туристам верёвочный мост, который был уничтожен оползнем. Этот висячий мост охватывает расстояние в 56 метров, с разницей в высоте между двумя концами, составляющей 22 метра.

Бонус 1: Лестница как Выражение Искусства в Германии

Это 21-метровая скульптурная тропинка названа «Тигр и Черепаха — Волшебная Гора» (Tiger and Turtle — Magic Mountain) и расположена она на вершине холма в Дуйсбурге (Duisburg), Германия. Лестница вьётся по поверхности стальной конструкции, которая закручивается вокруг себя так же, как ярмарочная горка.

Посетители могут подняться на скульптуру в тех местах, где она касается земли, но замкнутая петля в центре скульптуры не даёт им совершить полный круг.

Широкомасштабная скульптура «Тигр и Черепаха — Волшебная Гора», созданная Хайке Муттером (Heike Mutter) и Ульрихом Генцем (Ulrich Genth), открылась для публики 13 ноября прошлого года.

Посетители могут забраться на скульптуру пешком. Несмотря на то, что тропа описывает замкнутую петлю, по ней невозможно пройтись, так как вы наткнётесь на физический барьер. На вершине, на самой высокой точке скульптуры, находящейся на высоте 21 метра над землёй, посетители могут полюбоваться потрясающими видами на ландшафт Рурской области.

Бонус 2: Лестница как Выражение Искусства в Великобритании

Каскад Вселенной (Universe Cascade) расположен на склоне холма, и спускается позади Садов Космических Размышлений (Gardens of Cosmic Speculation) в городе Дамфрис (Dumfries), Шотландия, формируя ось между Холмом Улитки и задней частью дома, и состоит из серии крутых ступенек.

Гигантский камень и скамейка для размышлений были установлены на каждом уровне для отдыха людей, которые могут их использовать, при подъёме по крутым ступенькам.

Лестница является невероятно прекрасным строением, поднимающимся из большого пруда, вода льется в центр, спускаясь крест-накрест с крутого склона, а заканчивается строение открытым павильоном, расположенным на самом верху. Несмотря на то, что сады находятся в частном владении, раз в год они открываются для публики.

нестандартные сервисы, потаенные места и эксклюзивные развлечения

Совершить восхождение на смотровую площадку Ульмского собора

Провести время в городском зоопарке

Экстремальные аттракционы Леголенда

Совершить короткий круиз по Дунаю

Постоять на площадке бастиона Лаузек

Алло, справочная?

Оригинальные достопримечательности Ульма

Штайнхаймский кратер

Шахта в Аалене

Винтовая лестница из металла, цена изготовления конструкций в Москве на сайте byvek.

Особенности изготовления

Высокая прочность

Разнообразие решений

Безопастность

Приемлимая цена

Оригинальные формы, компактность, доступная цена сделали винтовую лестницу популярным дизайнерским решением. Закрученный в спираль каскад ступеней гармоничен и в ретро-интерьере, и в футуристическом пространстве: все зависит от материала и декора.

Удачный ход для hi-tech – стеклянная или металлическая винтовая лестница: цена такой модели невысока, а срок службы измеряется десятилетиями. Сталь не подвержена коррозии, закаленное стекло невозможно разбить, если же это произошло, осколки останутся приклеенными к пленке. Эти материалы среди классических комбинаций: их сближает холодный блеск с легким зеркальным эффектом. Интересно смотрится и винтовая лестница из металла и дерева: цена такой модели примерно на том же уровне.

Преимущества винтовых лестниц из металла

• Экономия пространства. При умеренной цене винтовая лестница на 100 % справляется со своей задачей – связывать этажи, и при этом вся конструкция занимает не более 1-2 кв. м.
• Дизайн. Форм и моделей намного больше, чем кажется. Где-то уместен крутой каскад, где-то – плавная винтовая лестница из металла, цена при этом практически не меняется. Сама спираль может быть округлой или угловатой. Такая модель, особенно с прозрачными ступенями, выглядит очень легкой.
• Стоимость. Цена винтовой лестницы из металла, стекла или дерева значительно ниже расценков традиционных моделей. Это результат меньшего расхода материала.

Материалы

Для достижения максимальной надежности изготавливается винтовая лестница из металла, цена при этом частично определяется ее высотой и площадью. Имеет значение и марка сырья. Архитекторы ByVeK применяют трубную и листовую нержавеющую сталь AISI 304. Поручни и стойки диаметром 40-50 мм выдерживают серьезные механические нагрузки. Это действительно прочная винтовая лестница из металла, цена от 120 т. р. полностью оправдана десятилетиями службы.

Из стали изготавливается также направляющая ось, к которой крепятся ступени. Они делаются из массива дерева или из стекла – закаленного триплекса, толщиной от 24 мм.

 Перила часто изготавливают из этих же материалов, также возможно использование архитектурного стекла и гипсокартона.

Производство винтовых лестниц

Из какого бы материала ни строилась винтовая лестница, цена во многом определяется техникой крепления ступеней. Рассмотрим основные конструкции:

• На косоурах. Опоры на стены или столбы нет: ступени фиксируют изогнутые тетивы. Конструкция выглядит очень легкой. Хотя внешне это довольно необычная винтовая лестница, цена вполне доступна.
• На центральной стойке. Единственным опорным элементом служит металлический столбик, дополнительное крепление к стенам не нужно. Такую модель можно установить в середине комнаты.
• С опорой на стену или столб. Устойчивость конструкции обеспечивает несущий архитектурный элемент. Это довольно компактная винтовая лестница из металла, цена ее невысока.

ByVeK создает необычные модели по индивидуальным эскизам, некоторые из наших работ собраны в фотогалерее. Узнать больше об изделиях, уточнить цены винтовых лестниц из металла, задать другие вопросы можно по телефонам +7 (495) 698-63-91 и +7 (495) 502-41-65.

Офис компании находится по адресу: Москва, Зеленый проспект, д. 3Б. Неподалеку, в д. 3, стр. 7, расположен производственный цех.

 Украсьте свой интерьер модернизированной, декоративной и уникальной винтовой лестницей  с горкой  на Alibaba. com по самым выгодным ценам. Эти эффектно оформленные винтовые лестницы  с горкой  являются идеальными элементами декора интерьера, которые подходят для любого типа жилых домов или коммерческих объектов. Эти продукты долговечны и служат долгое время без ущерба для производительности и стиля.Независимо от того, какой стиль и тему вы выберете для своего интерьера, эти винтовые лестницы  с горкой  могут безукоризненно сочетаться с любым дизайном или украшением. Покупайте их у проверенных поставщиков и ведущих оптовиков на сайте с гарантированным качеством.
 Огромная коллекция уникальных и современных винтовых лестниц  с горкой , доступных на сайте, не только эстетична, но и устойчива ко всем видам внешних воздействий.Эти винтовые лестницы  с горкой  изготовлены из прочных материалов и не имеют себе равных по сроку службы. Кроме того, эти винтовые лестницы  с горкой  доступны в различных изысканных дизайнах, которые обязательно привлекут ваше внимание с первого взгляда.

 Alibaba.com предлагает широкий ассортимент винтовых лестниц  с горкой , доступных в различных цветах, дизайнах, формах, материалах и стилях, которые могут быть адаптированы к любому интерьеру и требованиям.Эти винтовые лестницы  с горкой  хорошо отполированы, оснащены ограждениями для предотвращения любых несчастных случаев и имеют гладкие края. Эти винтовые лестницы  с горкой  идеально подходят для любого помещения, а их высокоточные характеристики делают их популярными продуктами.

 Просмотрите ассортимент винтовых лестниц  с направляющими  на Alibaba.com и сэкономьте деньги при покупке этих продуктов. Эти продукты не только уникальны, но и имеют блестящее послепродажное обслуживание, установку на месте и многое другое.Найдите надежных продавцов и товары одним щелчком мыши!
