Как сделать чертеж лестницы на второй этаж дома своими руками

Лестницы в домах бывают очень разными. Обычная лестница с этажа на этаж выкладывается из готовых ступеней, отливается из бетона или изготавливается своими руками из досок, укладываемых на направляющие брусья. Иногда лестницы делают в виде сборных или готовых элементов.

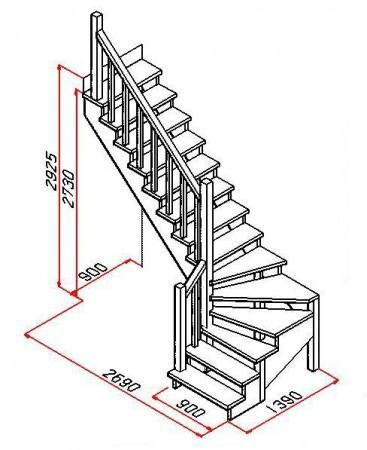

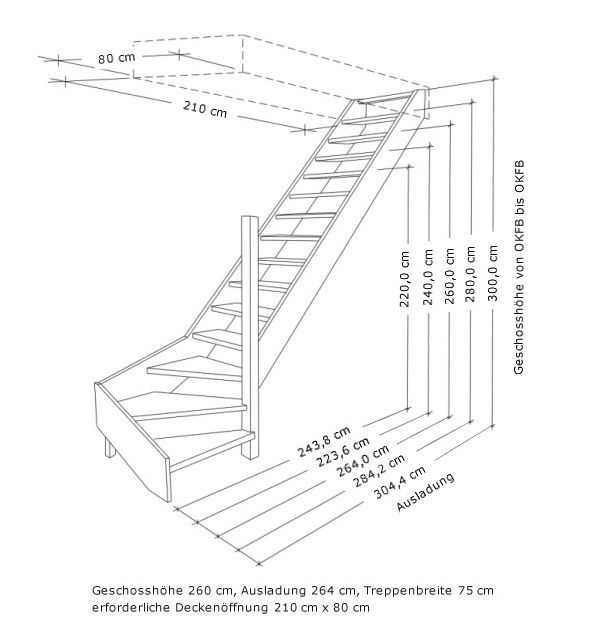

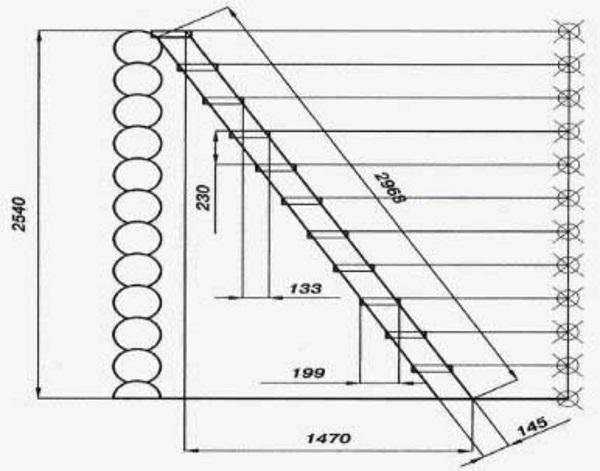

Чертеж с размерами простой классической лестницы

Они проще в монтаже и установки, так как рассчитываются под определённые габариты и изготавливаются на месте или при помощи привлечённой фирмы, специализирующейся на такой продукции. В качестве примера можно вспомнить о винтовых лестницах, как правило, поставляющихся в готовом виде.

Вернуться к оглавлению

Содержание материала

• 1 Лестница из металла
• 2 Чертёж бокового прогона
• 3 Расчёт ширины ступени
• 4 Высота ступени
• 5 Чертёж лестницы
• 6 Деревянные лестницы

Лестница из металла

Сталь является очень технологичным материалом, дающим возможность создания любых изделий. Для работы со сталью требуется квалификация и специализированное оборудование. Если говорить о винтовых лестницах из металла, то они являются очень сложной конструкцией.

Подробный чертеж винтовой лестницы из металла

Лестничные ступени должны выдерживать значительную нагрузку, что предъявляет к ним повышенные требования. Использование слишком толстого металла очень усложнит работу. Для создания элементов коробчатого сечения сложной конфигурации потребуется специальное оборудование. Изготовить её своими руками может только истинный мастер.

Лестница на чердак или мансарду обычно гораздо проще. Она может свободно устанавливаться на верхний этаж, подвешиваться или закрепляться на шарнирах. Изготовление такой лестницы следует начать с чертежа, на котором отображаются все необходимые размеры. Элементы конструкции из металла придётся резать и сваривать, поэтому все габариты следует рассчитать заранее.

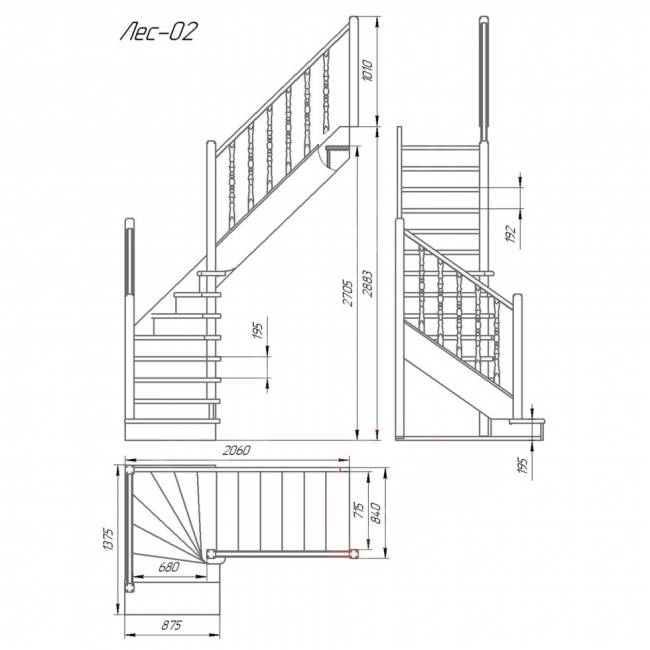

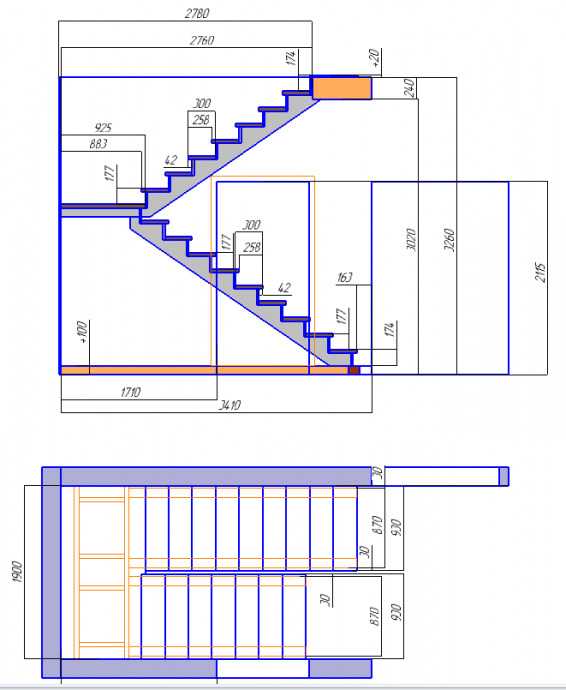

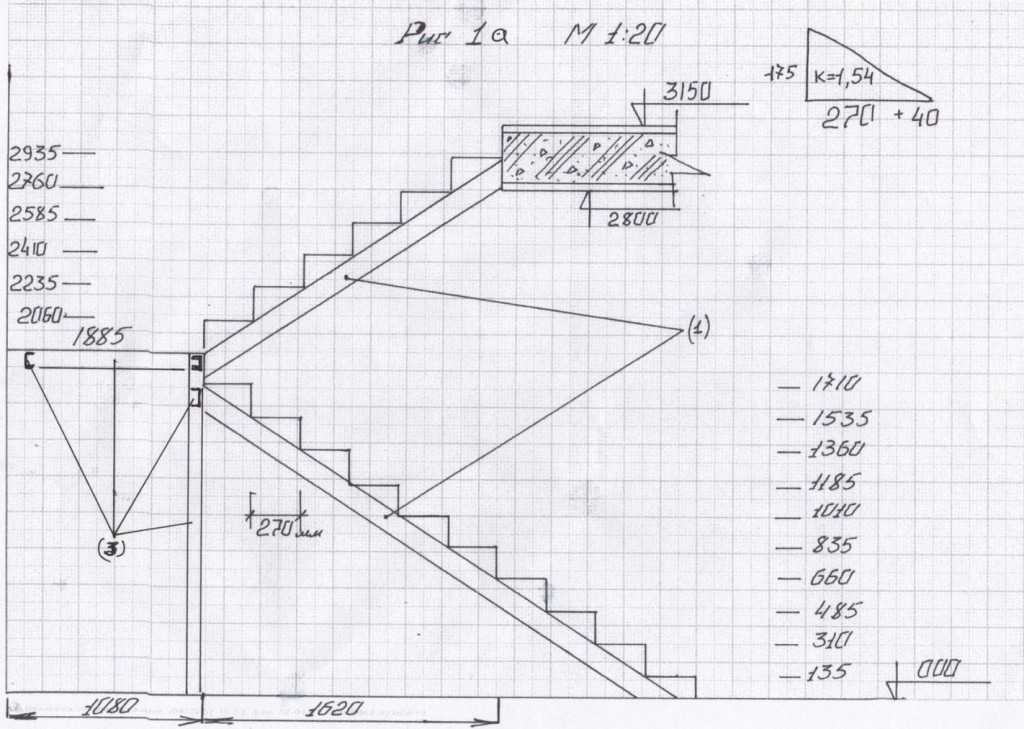

Чертеж и схема металлической лестницы на второй этаж

Для начала нужно уточнить высоту, которую имеет этаж здания от верха пола нижнего уровня до верха пола чердачного помещения. Длина лестницы должна быть несколько больше этой цифры.

Лестница устанавливается под наклоном к вертикали и составляет гипотенузу прямоугольного треугольника. Несущие прогоны лестницы из металла должны выдерживать вес человека, не поддаваясь деформации. Чем больше наклон лестницы, тем большая изгибающая нагрузка на них действует.

Обычно лестницу стараются установить в очень маленькую площадь. Приставная или навесная лестница применяется тогда, когда свободного места практически нет.

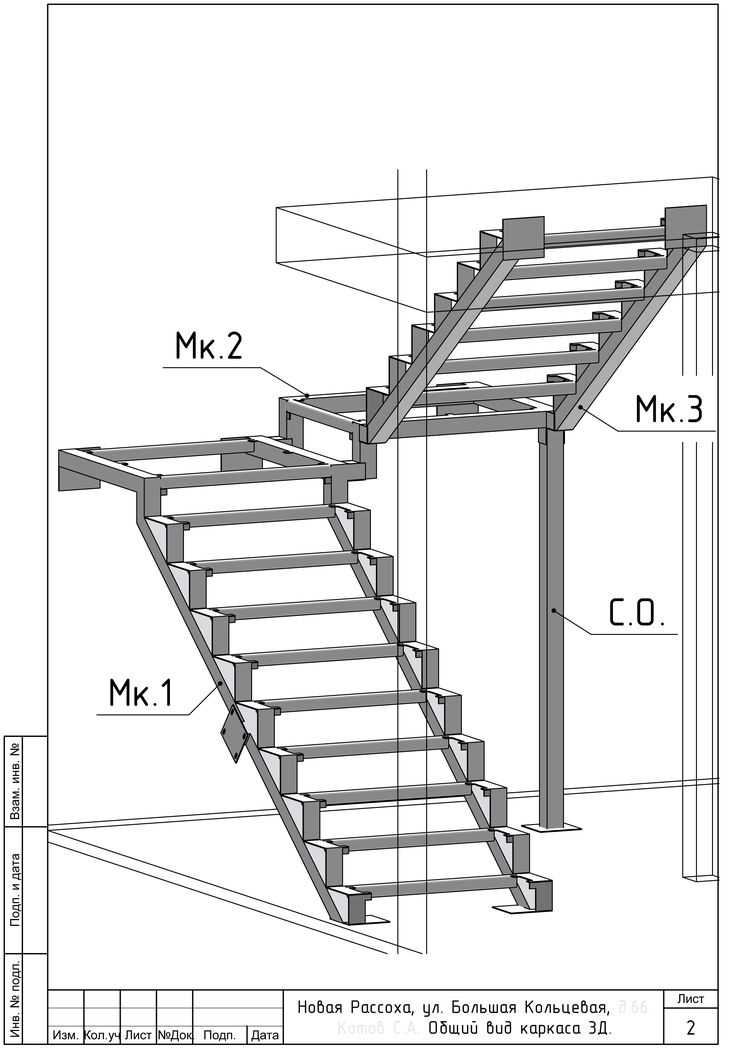

Пример металлической лестницы на второй этаж

Тем не менее некоторый наклон при установке лестницы на этаж следует предусмотреть. Определившись с уклоном и высотой помещения, можно легко рассчитать длину прогонов лестницы. Учитывая уклон, следует подобрать сечение прогона, обеспечивающее необходимую жёсткость.

В качестве прогона можно использовать заготовки из листового металла или профиля прямоугольного сечения. Труба имеет наименьшую жёсткость, поэтому применять её не нужно. Боковые элементы из листовой стали нужно детально вычертить на бумаге или в компьютере, чтобы потом перенести на сам материал.

Вернуться к оглавлению

Чертёж бокового прогона

Нижние опорные поверхности лестницы должны иметь скос, позволяющий надёжно установить её на пол под требуемым углом. Расчёты угла и скоса легко выполнить своими руками, нарисовав чертёж этой детали в разрезе или на виде сбоку. В чертеже указываются расстояния между ступенями и места закрепления ступеней на основании. Лестница из металла обычно собирается на сварных соединениях, которые на чертеже лестницы можно не указывать в том случае, если сварка будет производиться своими руками.

При сборке конструкции на болтах или саморезах желательно рассчитать места предполагаемых отверстий и отобразить их на чертеже.

Если боковины лестницы решено делать из стального профиля, опорные грани также должны срезаться под необходимым углом. В дальнейшем этот чертёж пригодится для проектирования ступеней. Определение габаритов и направления ступеней относительно боковых элементов является очень важным этапом создания лестницы.

Кроме эстетической функции, удобства пользования, от размещения ступеней зависит безопасность людей, которые станут пользоваться лестницей. Неправильно спроектированное и изготовленное изделие может привести к травмам из-за вызванного ошибкой неудобства.

Вернуться к оглавлению

Расчёт ширины ступени

Лестничные ступени должны располагаться строго горизонтально и быть параллельными полу. Это требование не относится к лестницам типа стремянки, но для всех остальных оно обязательно. Ширина ступени должна быть достаточной для устойчивой фиксации на ней ноги. В обычных лестничных маршах это расстояние составляет, как правило, 27 сантиметров.

Если лестница соединяет верхний этаж и мансарду, жёстко придерживаться этого размера не нужно. Но учитывать этот габарит желательно. Уменьшение его до пятнадцати-двадцати сантиметров незначительно ухудшит эксплуатационные характеристики.

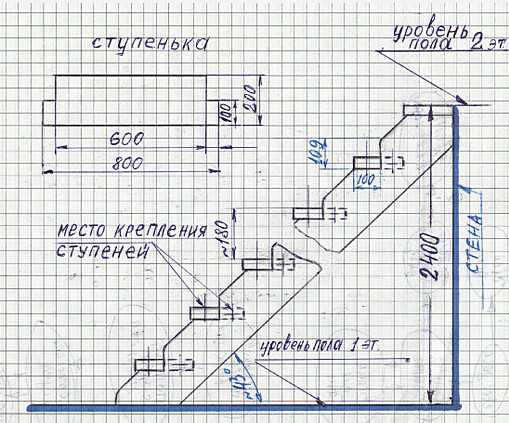

Схема и чертеж с размерами ступеней лестницы

Очень важно учитывать, что ступени не должны перекрывать друг друга по ширине. Иначе возникнет реальная угроза того, что человек запнётся за ступень, находящуюся выше той, на которой стоит его нога. Это реальная опасность, которой нельзя пренебрегать.

Вернуться к оглавлению

Высота ступени

Под этим термином понимают расстояние между верхними плоскостями ступеней. Оно тоже является важным параметром, обеспечивающим удобство и безопасность эксплуатации изделия. Высота ступеней может варьироваться от 13 до 17 сантиметров. Оптимальной высотой считают 15 сантиметров для лестниц из металла, дерева и других материалов.

Сложность проектирования лестниц заключается в том, что уменьшение высоты ступеней приводит к увеличению их количества. Большее число ступеней делает лестницу длиннее, что иногда нежелательно.

Когда лестница связывает верхний и мансардный этаж, условия не позволяют увеличивать её длину. Поэтому приходится увеличивать высоту ступени или уменьшать их ширину. Обычно увеличивают высоту ступеней примерно до 20 сантиметров. Это уменьшает комфортность эксплуатации, но позволяет вписаться в ограниченный габарит.

Вернуться к оглавлению

Чертёж лестницы

Определив все необходимые размеры, можно закончить чертёж, изобразив лестницу на бумаге в соответствии с масштабом. Лучше чертёж выполнять в конструкторской или графической программах, которые сегодня обычно используются для таких целей. Электронную версию чертежа легче корректировать и редактировать.

При необходимости внести изменения в свою схему, преимущество компьютерного формата станет очевидным.

Сделанная своими руками работа, поможет воплотить идею в настоящее изделие. Даже элементарна лестница, чуть сложнее стремянки из металла или дерева, требует довольно сложных расчётов и перебора вариантов решений.

Проектирование винтовых лестниц гораздо труднее, поскольку она меняет конфигурацию в трёх измерениях. Для этого обычно применяют специальные конструкторские программы, позволяющие сэкономить много усилий и времени, избежав при этом ошибок.

Вернуться к оглавлению

Деревянные лестницы

Чертёж лестниц из дерева выполняется точно так же, как и металлических. Никаких принципиальных различий между ними не существует. Характер материала вносит небольшие коррективы в процесс разработки. В чертеже следует учитывать толщину дерева, используемого для устройства лестницы.

Необходимо предусмотреть способы крепления ступеней к боковым прогонам и нарисовать необходимые пазы в масштабе и с размерами. Деревянная лестница может скрепляться шурупами или гвоздями. Нужно учесть расстояния от края элементов до точки крепежа, чтобы избежать растрескивания и порчи изделия при установке шурупа.

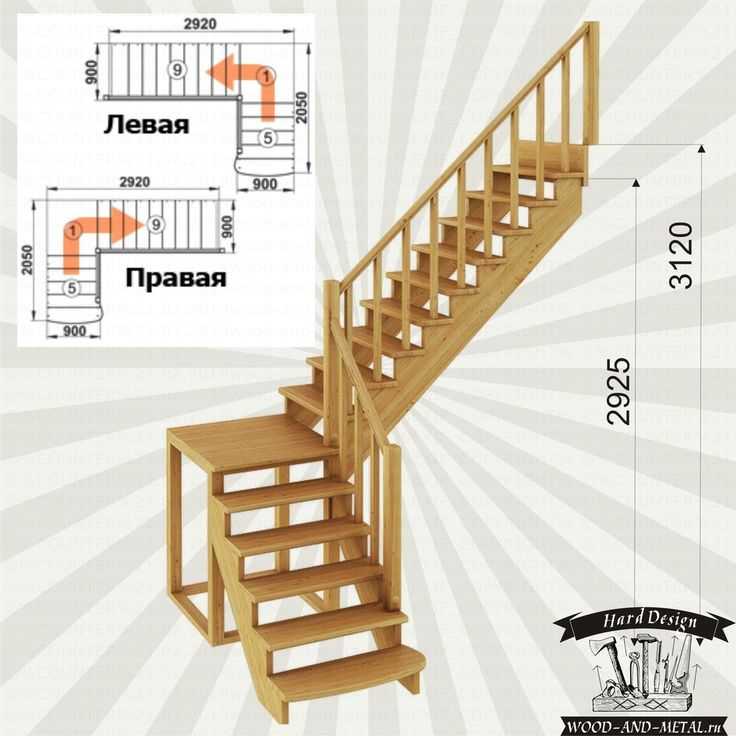

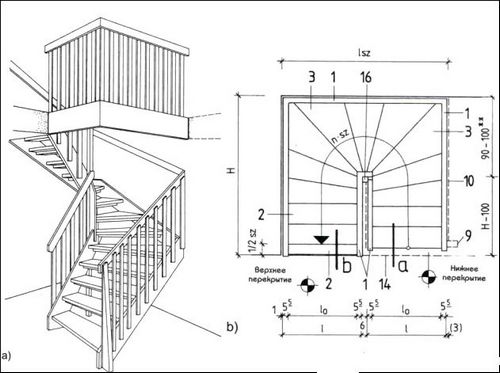

Чертеж лестницы из дерева на два пролета

Изготовление деревянной лестницы своими руками гораздо проще, чем металлической. Материал дешевле, доступней и легче в обработке. Поэтому обычно чертёж для них не делают, предпочитая подбирать размеры по месту и оценивать уже собранную конструкцию.

Это не совсем правильно, поскольку может привести к ошибочному выбору высоты и ширины ступеньки, неверному расчёту количества ступеней.

Приступая к изготовлению лестницы своими руками, лучше всё рассчитать на бумаге и нарисовать чертёж и продумать расположение лестницы в доме, чтобы не потерять плоды своих размышлений. Если в процессе подготовки к работе вы сочтёте задачу слишком сложной, чертёж пригодится для мастера, который возьмётся выполнить эту работу. Более сложные лестницы следует рисовать в общих чертах, без лишней детализации.

Процесс сборки деревянной лестницы

Необходимо указывать габариты лестничной клетки, высоту, которую имеет этаж и желаемое количество ступеней. Эта информация послужит основой для конструкторов фирмы-производителя, которая возьмётся изготовить лестницу. Детальные чертежи они изготовят сами в соответствии со стандартом фирмы и представят вам вместе с готовым изделием при выполнении заказа.

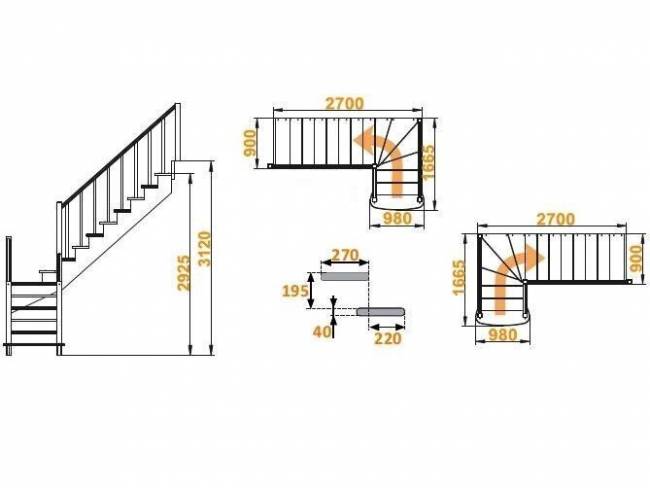

Чертеж и схема лестницы на второй этаж

Чертежи лестниц, представленные в интернете, дают возможность легко подобрать подходящий вариант. Но каждый дом имеет свои конструктивные особенности. Поэтому готовые решения могут не подойти. Да и составленный своими руками чертеж, по которому в дальнейшем установится лестница, станет особым предметом гордости хозяина перед родственниками, соседями, друзьями.

Вернуться к оглавлению

Содержание материала

• 1 Виды конструкций, крепления — подбор материала
• 2 Данные для составления чертежей
• 3 Методы получения чертежа
• 4 Основные формулы для расчета
• 5 Чертежи лестниц
  • 5.1 Прямые
  • 5.2 Поворотные лестницы с площадками
  • 5. 3 Лестницы с забежными ступенями
  • 5.4 Винтовые

Виды конструкций, крепления — подбор материала

Перед началом проектирования следует решить вопрос с видом конструкции. Можно условно выделить следующие варианты:

1. Прямые. Самая простая модель для расчета и монтажа. Да и в эксплуатации эти конструкции, если соблюдены строительные нормы, самые удобные и безопасные. Для их установки требуется большое пространство.
2. Поворотные с площадкой. Эти конструкции устанавливают, чтобы частично сократить занимаемую площадь и обеспечить комфортное, безопасное перемещение. Дополнительное удобство дает поворотная площадка, на которой свободно можно разойтись со встречным движением и передохнуть при подъеме. Поворот осуществляется на 90˚ или 180˚. Проекты лестниц в доме могут иметь место два или три лестничных марша.

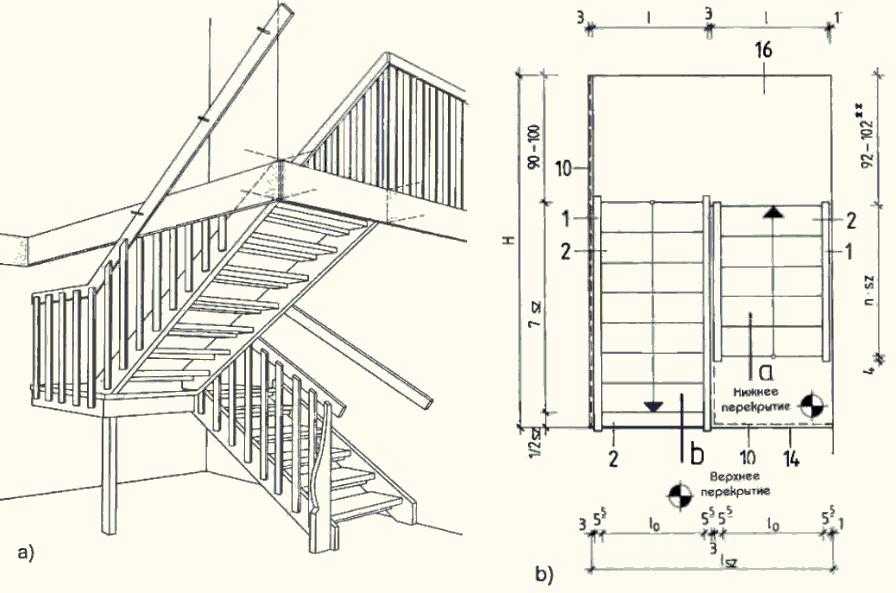

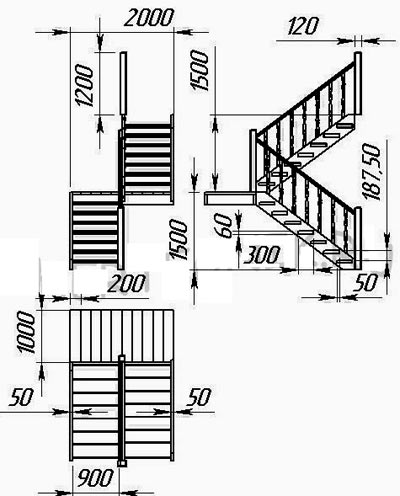

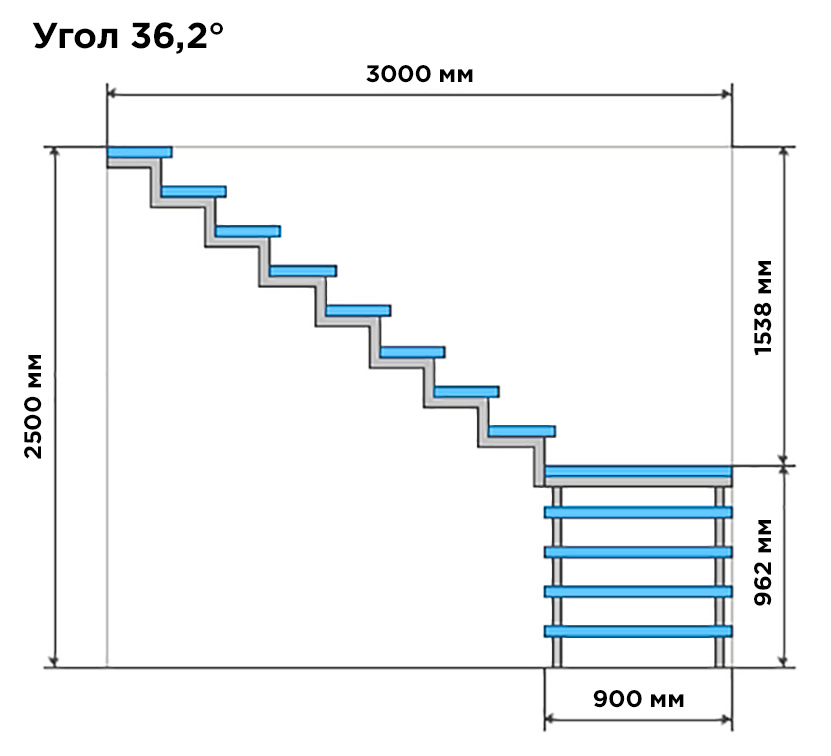

   Пример чертежа поворотной лестницы с площадкой

3. Забежные поворотные. Разновидность предыдущего варианта, только вместо площадок монтируются ступени. Проступи в таких конструкциях имеют форму усеченного треугольника. Более сложный вариант для расчета и монтажа, но позволяет сэкономить лишние 1,5–2 кв. м.
4. Винтовые. Самые компактные конструкции. Устанавливаются в домах с маленькой площадью. Могут использоваться как дополнительное устройство к основной лестнице. Рекомендуется устанавливать в домах, где проем предусмотрен до 3 000 м. Не самый удобный и безопасный вариант.
5. Криволинейные, радиусные. Более сложные конструкции, разработку и монтаж которых, лучше доверить профессионалам.

Важным для конструирования или выбора чертежа является вариант несущей конструкции под лестницу:

1. Больцовое. От немецкого «болты». Так выглядит больцовая лестница

   Крепление осуществляется непосредственно к стене (рекомендуется кирпичное основание). Такие конструкции смотрятся легко, но при этом выдерживают требуемую нагрузку.

2. Через стойку. Чаще всего применяется для винтовых лестниц в качестве основной опоры. Для поворотных моделей может применяться как дополнительная стойка.
3. Тетива. Состоит из двух боковых направляющих профилей, к которым крепятся ступени. Для этого с внутренней части балок делаются пазы под них. В таких конструкциях боковины ступеней закрыты направляющими профилями.
4. Косоур. Похож на предыдущий вид конструкции, но профили по верхней части имеют фигурный гребень, выпиленный под размеры ступенек (высота, глубина). В этих лестницах сбоку видны торцы проступи и подступенка (горизонтальный и вертикальный элемент ступеньки).

Материал подбирается с учетом планируемой конструкции и общего дизайна интерьера. Ограничений в этой области нет. Часто используется комбинирование: металл, как несущая часть конструкции, и стекло, дерево, керамическая плитка, прочие в качестве ступеней.

Вернуться к оглавлению

Данные для составления чертежей

Для начала определяются с местоположением будущей конструкции и производят следующие замеры:

1. Высота проема.
   За основу берется чистовой пол, первого и второго этажей. Расстояние от одного до другого – требуемый параметр.
2. Ширина проема. Следует отметить, что она может иметь различную конфигурацию: от самой востребованной – прямоугольной до фигурной (круг, овал или другое нестандартное исполнение). Этот параметр существенно влияет на выбор конструкции.
3. Высота от потолка до пола первого этажа. В дальнейшем позволит рассчитать высоту прохода и правильно спроектировать и сконструировать лестницу в доме.

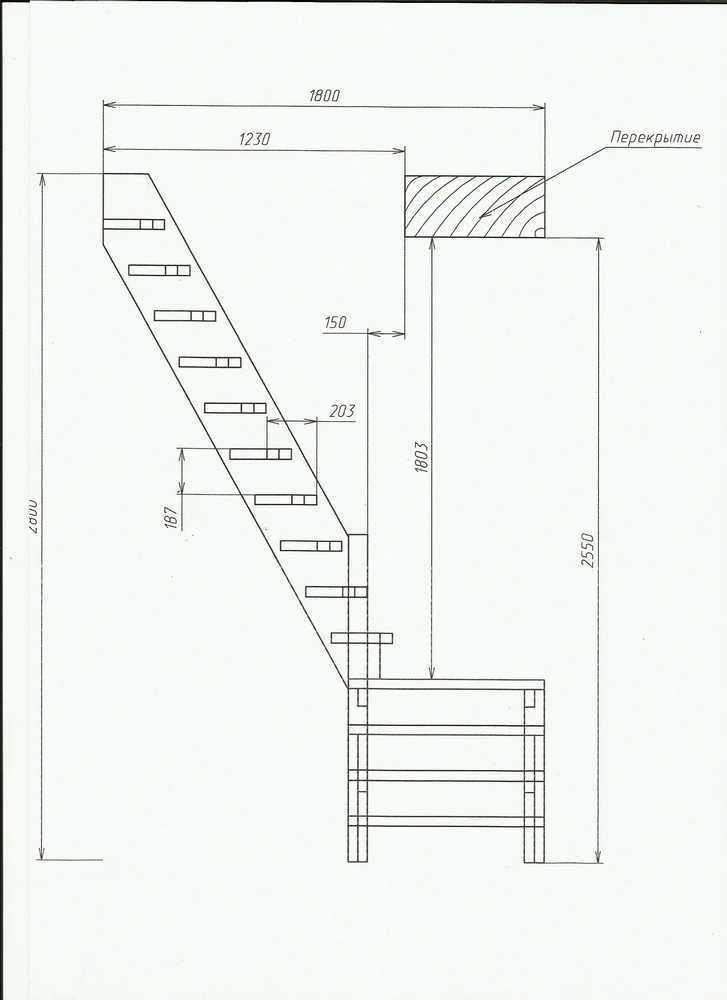

   Схема и чертеж лестницы с размерами по высоте и ширине

4. Прочерчивается в масштабе план первого этажа в частном доме. Определяется место начала лестницы, размечается длина марша по полу. Если планировка первого этажа в местоположении конструкции имеет выступы, дверные и оконные проемы, ниши, коммуникации, то их прочерчивают на схеме с привязкой к несущим конструкциям. Эти предотвратить их перекрытие еще на этапе проектирования. Чем больше деталей и размеров в плане, тем меньше проблем при монтаже.

До разработки чертежа следует внимательно изучить строительные нормы для лестниц:

Грамотные чертежи лестниц на второй этаж можно выполнить только на основе перечисленных параметров и дальнейших расчетов. Каждый вид конструкции имеет свои особенности.

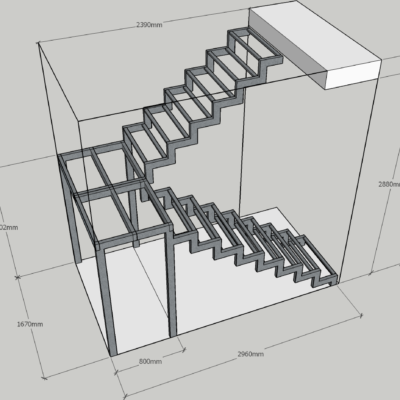

Чертеж лестницы на второй этаж

Вернуться к оглавлению

Методы получения чертежа

Выделить можно несколько способов составления проектной документации:

• Самостоятельно. Произвести расчет и выполнить чертеж лестницы для несложных конструкций (прямых, поворотных с площадкой) под силу многим. Более сложные варианты лучше доверить профессионалам;
• Программы для проектирования лестниц. Позволяют осуществить детальное конструирование, получить визуализацию сооружения до начала монтажа и внести коррективы. С помощью 3D картинки можно посмотреть, как впишется лестница в окружающий интерьер. В этом случае может уйти несколько дней на освоение софта;
• Готовые решения. Чертежи лестниц, представленных в интернете, могут предлагаться с подробной детализацией и без нее. Такие проекты следует проверять на соответствие расчетов и строительных норм. Для консультации можно обратиться к профессионалам. Пример готового чертежа лестницы

  Это выйдет значительно дешевле, чем вносить коррективы в момент монтажа. Еще одна тонкость – следует понимать, насколько впишется по параметрам готовое решение в место установки;

• Онлайн-калькуляторы. Предлагаются некоторыми разработчиками и производителями. Такие софты могут рассчитать и автоматически сформировать чертеж на основе введенных данных. Эти же программы выводят список рекомендаций по изменению параметров, если они не соответствуют техническим нормам. Минус калькуляторов – конструкция не увязана с планировкой двухэтажного дома;
• Обращение к профессионалам. Такой способ считается самым дешевым. Потому что именно опыт и профессиональные навыки позволят выполнить грамотный расчет, чертеж лестницы с учетом особенностей интерьера. 2. Позволяет высчитать длину лестничного пролета для прямых конструкций. Где a,b – высота проема и длина проекции лестницы (отведенные метры для конструкции по полу), c – длина лестничного пролета.
• Количество ступеней (K). Расчет производят, отталкиваясь от планируемой высоты ступени (h) и высоты проема (Н): K= H/h. Параметр h выбирается из рекомендуемого диапазона с учетом собственного удобства подъема ноги на нужную высоту.
• Формула комфортного перемещения. За основу берется среднестатистический шаг человека 600-640 мм (P), планируемая высота подступенка (h) и глубина проступи (t): Р=2h+t. Эту формулу применяют для поиска одного показателя габаритов ступени в связке с другим.
  Расчет габаритов ступеней лестницы

• Расчет длины пролета (с) можно осуществить еще одним способом. Определив количество и глубину ступени через умножение, получают требуемый параметр: с=К*t.
• Высота прохода – немаловажный показатель для комфортного и безопасного движения. От высоты проема отнимается рекомендуемая цифра (1900-2000 мм). Остаток делят на планируемую высоту подступенка с учетом толщины проступи. Получают количество ступеней, которые могут находиться в зоне перекрытия второго этажа. Остальное количество должно быть расположено под проемом.

При расчетах рекомендуется сверять данные с техническими нормативами для лестниц. В случае необходимости корректируют высоту и глубину ступеней. Но также при расчетах и составлении чертежа конструкции не стоит забывать про толщину материала. Иначе проделанная работа будет выполнена некорректно.


Вернуться к оглавлению

Чертежи лестниц

Если решение принято самостоятельно готовить чертеж и расчет конструкции, то следует понимать, что каждый вид лестницы имеет свои особенности проектирования.

Прямые

Самый простой вид конструкции, так как сделать чертеж и расчет не составит труда даже для неопытного столяра.
Высчитывается длина пролета, количество ступеней, их глубина и высота. Определяются с шириной лестницы. По числу ступеней решается — сколько будет маршей. При количестве более 18 рекомендуется обустройство площадки. Ее размещают посередине, вверху или внизу лестницы.

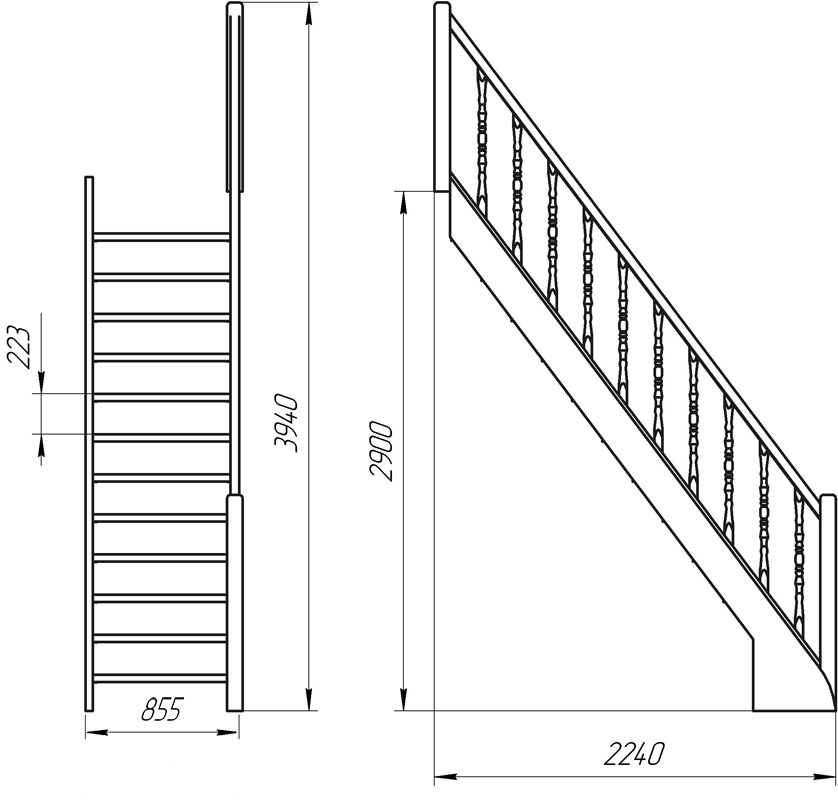

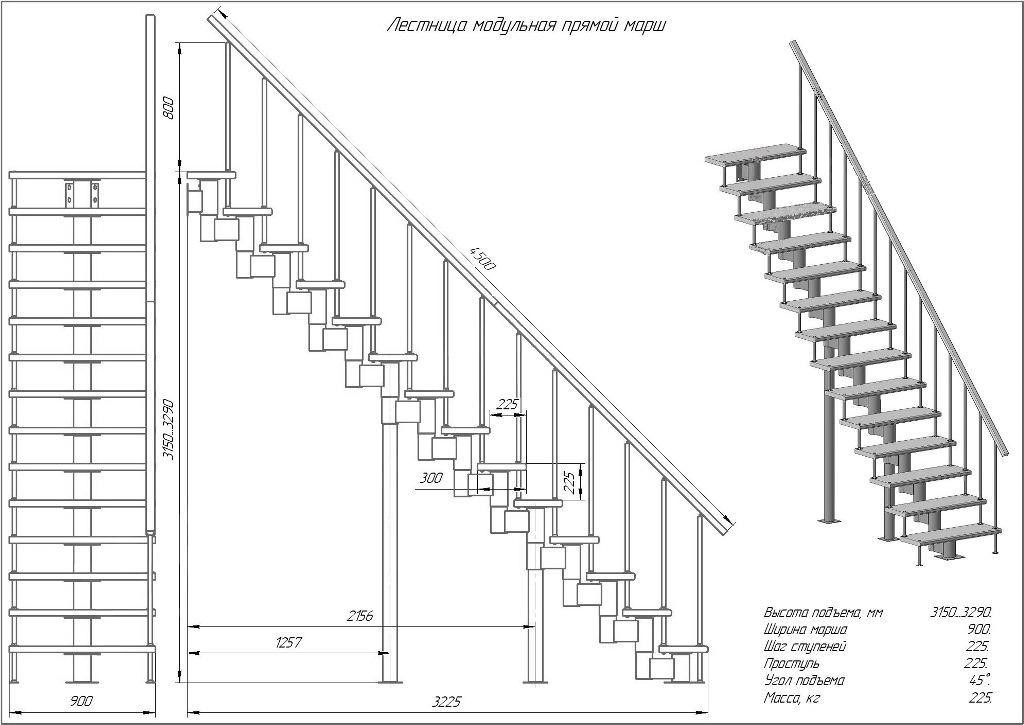

Схема и чертеж прямой лестницы

Помимо основных проекций, следует тщательно рассчитать и прочертить детали конструкций. Для прямых маршей используются следующее способы крепления: косоуры, тетива, больцовое.

Поворотные лестницы с площадками

Лестницы такого плана могут быть двух — или трехмаршевые. Размещение площадок во многом зависит от параметров помещения и расчетных данных высоты прохода, ширины проема. Допускаются конструкции с нижним размещением перехода, посередине и вверху.

Оптимальными по комфорту и безопасности считаются первые два варианта, так как хорошо просматриваются с разного уровня высоты.

При проектировании следует понимать, что габариты площадки не должны быть меньше ширины подведенного пролета.


Рекомендуемые системы крепления: косоуры, тетива, больцовое совмещенное с опорной стойкой. Расчеты ведутся по ранее представленным формулам.

Лестницы с забежными ступенями

Эти конструкции сложны для самостоятельного проектирования. Лучше довериться профессионалам. Если все же решено применить свои силы, то можно воспользоваться проектными программами или онлайн-калькулятором, который автоматически выдаст чертеж и детализацию. Но придется вручную делать привязку полученной схемы к плану помещений.
Для ручного проектирования можно воспользоваться методом пропорций. Существует еще три способа (датский, развертки, подъема линий), но они более сложные для восприятия и конструирования.

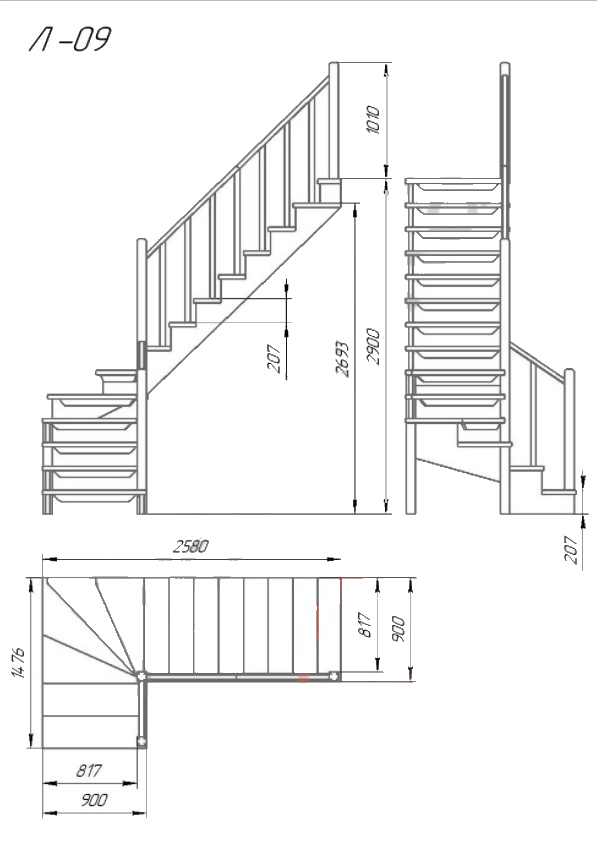

Пример лестницы с забежными ступенями

Основная проблема при конструировании – рассчитать форму и количество забежных ступеней. Их конфигурация иногда отличается.
Система креплений аналогична предыдущему варианту.

Винтовые

Как сделать расчет данных для спиральной лестницы? Да, он ведется по другой формуле, но основные требования к эргономичности остаются прежними. Для удобства расчета и проектирования воспользуемся примером. Высота проема Н = 2800 мм (2,8 м), ширина лестницы S = 1000 мм (1 м), диаметр опорного столба d = 200 мм (0,2 м).

• Высчитывается диаметр всей конструкции (D=2*S+d): 1*2+0,2= 2.2 м;
• Чертим окружность с полученным диаметром. Рассчитываем радиус R (R=D/2): 2.2/2=1.1 м;
• В центр полученного круга вписываем окружность с диаметром d = 0,2 м. Рассчитываем ее радиус r по предыдущей формуле 0,2/2=0,1 м;
• Прочерчиваем окружность с радиусом R1. Это средняя линия восхождения по лестнице. Другими словами, середина ступеней. R1=S/2+r: 1/2+0,1=0,6 м. Рекомендуемая ширина для забежной проступи s на этом расстоянии 200-250 мм (0,2-0,25 м). Для примера выберем s= 0,25 м;
• Рассчитаем количество ступеней n=2ΠR1/s: n=2*3,14*0,6/0,25=15,072. Соответственно, 15 ступеней;
• Окружность с радиусом R1 делим на 15 равных частей;
• Высота прохода (полный виток) Н1. Нормативный диапазон 1900-2000 мм. Для примера возьмем 2000 мм (2 м), толщина ступени 50 мм (0,05 м). Тогда высота полного витка Н1 будет: 2+0,05=2,05 м;
• Высота ступеней h рассчитывается просто h=h2/n: 2,05/15=0,137 м (137 мм). Полученная высота лежит в диапазоне оптимальных нормативных требований;
• Общее количество ступеней рассчитывается обычным методом. Высота проема делится на высоту ступени: 2,8/0,137=20,44 шт. Остаток округляют в любую сторону. Выравнивание количества ступеней осуществляется за счет изменения высоты первой ступеньки. Этот параметр подгоняется по месту в момент монтажа.

Расчет данных для проектирования и строительные нормы позволяют наиболее точно разработать чертеж и деталировку лестниц любого типа. Для сложных фигурных конструкций с забежными ступенями лучше обратиться к профессионалам. Они подберут и смонтируют наиболее подходящий вариант.
