Мангал чемодан чертежи размеры: чертеж и размеры складной конструкции, раскладной переносной «чемоданчик» из нержавейки своими руками

Раскладной мангал-чемодан и мангал-дипломат из металла своими руками

Содержание

• 1 Подготовительный этап
• 2 Мангал-дипломат: устройство и сборка
• 3 Мангал-чемодан: устройство и сборка

Самый удобный вариант для приготовления шашлыка на природе — сборно-разборный мангал из нержавеющей стали. Выбрав подходящую конструкцию жаровни и найдя к ней чертеж, всю работу можно выполнить своими руками.

Подготовительный этап

На начальном этапе необходимо выбрать макет мангала. Они бывают разборные, мангал-чемодан, мангал-дипломат и жаровня сумкой. Основные требования:

• удобный размер и легкость;
• возможность сделать складной мангал своими руками;
• надежность и долговечность, к таким относятся изделия из металла.

Чертежи с указанием всех размеров необходимо сделать на бумаге или можно на плотном картоне изготовить лекало. Так будет легче сделать ровный и красивый складывающийся мангал.

Далее необходимо позаботиться об инструментах и материалах, желательно чтобы они были под рукой и в рабочем состоянии.  Для того, чтобы сделать складной мангал, потребуется:

• лобзик с лезвиями по металлу;
• болгарка и электродрель;
• ножницы по металлу;
• сварочный аппарат;
• уровень и рулетка;
• листы металла или нержавеющей стали;
• набор резьбовых плашек.

Мангал-дипломат: устройство и сборка

Такая конструкция очень удобна, она разборная, и ее легко можно сделать своими руками. При складывании все пачкающиеся поверхности убираются внутрь и закрываются. Мангал-дипломат в сложенном виде примерно 40 мм толщиной, оснащен удобной ручкой, его легко переносить. Такой конструкцией можно воспользоваться как сумкой для транспортировки шампуров или решетки гриля. В этом случае размеры будут зависеть от длины шампуров. Идеальный размер мангала для активного отдыха — это 40 см ширина и 65 см длина. Приступаем к работе:

1. Изготавливаем дно. Для этого понадобится металл толщиной около 3-х мм, лучше выбрать нержавеющую сталь, она надежнее и увеличит срок службы жаровни.
2. В продольных стенках необходимо сделать дырки для воздухообмена, можно сделать их в два ряда в шахматном порядке. Размеры стенки будут 65х20,5 см. Для того, чтобы конструкция складывалась, к ним крепят небольшие навесы (сваркой или болтами).
3. Поперечные стенки должны быть съемными и крепиться ко дну зажимами. Для этого делают прорези, края загибают на 10 мм по короткой стенке.
4. Для ножек ко дну необходимо прикрутить гайки М8. Сами ножки изготавливаются из прута (8мм), длина примерно 60 см. С одной стороны ножки необходимо сделать резьбу, с другой стороны нужно позаботиться о том, чтобы мангал не тонул в земле.
5. Ко дну крепится ручка для переноски. Также необходимо продумать элементы фиксации, исключающие самопроизвольное открытие. Складывающийся мангал-дипломат в этом случае не доставит хлопот в транспортировке.

Мангал-чемодан: устройство и сборка

Сделать мангал-чемодан из нержавеющей стали так же можно своими руками. Для сборки подойдет и другой металл, но нержавейка прослужит дольше. В собранном виде конструкция напоминает чемодан, и им можно пользоваться как сумкой.

Мангал-чемодан состоит из дна и крышки, детали вырезаются в соответствии с чертежами. В обеих частях делаются отверстия. На боковых стенках делаются отверстия под шампуры, их можно сделать напильником. В крышке вырезаются отверстия по всей площади, для защиты от ветра на нижнем крае дублируется фиксация для шампуров. В процессе готовки нижний край отгибается и становится опорой.

Для крышки необходимо сделать упоры (прямоугольные пластины из стали с закруглением с одной стороны). Они вставляются в распор между крышкой и дном. Для ножек можно использовать трубки (10 мм) из металла. Корпус ставится на них и фиксируется штифтами.

В завершении работы изготовленный мангал-чемодан или мангал-дипломат можно покрасить краской, она обязательно должна выдерживать нагрев до 600 градусов. Складные жаровни очень удобны в использовании, их легко можно взять с собой, они помещаются в багажник авто и удобны в хранении.

Мангал из металла своими руками: разборные, размеры, чертежи

Кто не любит шашлыков, тем более на открытом воздухе и в любое время года. К сожалению, не всегда погода оказывается благополучной и приготовление шашлыков в дождь – это большая проблема. Со снегом как-то еще можно бороться, а вот с дождем, тем более, обильным, совсем не просто. В условиях частного дома или дачи имеется возможность построить надежное укрытие от дождя, совмещающее место отдыха и мангал или барбикюшницу. Подобные конструкции возводятся частично из кирпича или камня и частично из металла. Наиболее простой вариант – это сварить из металла что-то вроде мангала и установить эту конструкцию под обычным навесом, который можно снять на зиму и спрятать в сарае или в гараже. Отдых на природе требует разборной конструкции, которая легко транспортируется и собирается, и разбирается за считанные минуты.

Содержание

• 1 Возможные размеры мангала
• 2 Стационарные мангалы
  • 2.1 Первый вариант: минимум сварки
  • 2.2 Второй вариант: использование сварки
  • 2.3 Третий вариант: использование каркаса из уголков
• 3 Разборные мангалы
  • 3.1 Раскладные или мангалы в чемодане
  • 3.2 Разборные мангалы
• 4 Покраска мангала из металла
• 5 Чертежи мангалов

Возможные размеры мангала

Размер самой жаровни может иметь различное значение, в зависимости от того, сколько шашлыков предполагается готовить за один раз. Что касается высоты ее бортов, то оптимальным считается высота стенок около 15 см. Если сделать меньше этой величины, то угли будут жечь мясо, а высота бортов больше 15 см потребует большего количества углей. Как правило, все хотят, чтобы шашлыки готовились быстро, но качественно, поэтому заявленная высота считается наиболее приемлемой.

Что касается остальных размеров, то они рассчитываются, исходя из личных предпочтений и конкретных условий. Итак:

В некоторых самодельных конструкциях на дно мангала устанавливается своеобразная решетка в виде колосников. В результате, не выгорает дно мангала, хотя, как показывает практика, можно обойтись и без этого элемента: ведь не каждый день мы жарим шашлыки.

Конструкция мангала достаточно типичная, поэтому о большом разнообразии говорить не приходится. Как правило, это жаровня на ножках, хотя встречаются уникальные модели, а также достаточно простые, предназначенные для приготовления шашлыков на природе.

Стационарные мангалы

Стационарный мангал изготавливается по-разному, хотя подобные отличия не имеют существенного значения.

Первый вариант: минимум сварки

Этот вариант можно реализовать в том случае, если имеется лист металла, на котором можно разместить весь рисунок, как дно, так и стенки. Лишние элементы вырезаются с помощью болгарки, после чего места изгибов также подрезаются болгаркой на небольшую глубину, чтобы легче было изгибать.

Начинаем все с нанесения размеров на лист металла, потом вырезаем лишние углы

После того, как в мангале появились боковушки, их следует закрепить с помощью электрической сварки, воспользовавшись сварочным аппаратом любой конструкции. С этой работой может справиться даже начинающий сварщик, поскольку герметичность не требуется. Даже если и появится какая-то дырка, то это лишь пойдет на пользу: к очагу горения будет поступать кислород. Проварив швы в 4-х углах, получается своеобразный короб.

Сгибаете заготовку, потом завариваете швы

Если применяется слишком тонкий металл, около полутора миллиметров, то дно и стенки могут покоробиться под действием высокой температуры. Чтобы этого не случилось, конструкция усиливается уголками или профильной трубой.

Остается только приварить ножки, используя для этого уголки или отрезки трубы. На фото можно увидеть, как привариваются ножки из труб к металлическому мангалу. Разборной мангал собирается по той же схеме, при этом необходимо точно подбирать размеры труб, чтобы соединение было плотным и надежным. Это очень важно, поскольку неустойчивая конструкция не украсит процесс приготовления шашлыка на природе.

Как прикрепить к дну мангала из металла ножки из труб

Ножки из уголков – это более простой вариант, особенно для стационарной конструкции. Они просто привариваются в углах короба, тем более что они идеально стыкуются. Это же можно сказать и о профильной трубе. Кстати, профильную трубу проще использовать в разборном мангале, так как она более технологичная, по сравнению с трубой обыкновенной.

В качестве ножек для мангала можно использовать железный уголок или профильную трубу небольшого сечения

Второй вариант: использование сварки

При наличии отрезков металла, можно изготовить мангал только с помощью электрической сварки. Все отрезки металла подгоняют под определенные размеры, отрезая лишнее болгаркой. Этот вариант требует более качественной сварки, поскольку вся конструкция будет держаться за счет сварочных швов.

Второй способ сделать мангал из металла своими руками — нарезать все необходимые детали для короба и затем сварит

Последовательность изготовления такая же, поэтому после сварки короба приступают к креплению ножек, также с помощью сварки, если конструкция не разборная.

Мангал своими руками со съёмными ножками

Watch this video on YouTube

Третий вариант: использование каркаса из уголков

При изготовлении подобной конструкции, последовательность изготовления мангала несколько иная, поскольку в первую очередь сваривается каркас из уголков (на фото слева) или каркас из профильной трубы (на фото справа). Такая конструкция получается более прочной. Последовательность изготовления, следующая:

Если конструкция мангала стационарная, то ее можно (даже нужно) дополнить рамой в виде столешницы, где можно расположить шампура и не только. На фото ниже представлены именно такие варианты. Чтобы это сделать, достаточно усилить верхний край жаровни с помощью профильной трубы. В результате, по краям жаровни имеются отверстия, в которые можно вставить дополнительные элементы, в виде решетки для шампуров или в виде сплошной подставки, с другой стороны, на которую можно установить сковородку, кастрюлю и т.д.

Самодельный мангал из металла с опциями: столиком и подставкой для шампуров

Существует вариант более основательной конструкции, которая включает не только мангал, а также накрытие, решетку для шампуров и столешницу. Такой вариант смотрится превосходно. Достоинство конструкции в том, что ее может сварить начинающий сварщик. Как вариант, на такой конструкции можно попрактиковаться в технологии сварки. Прекрасная, как идея, так и исполнение.

Самодельный мангал под навесом с «кухонным» уголком

Существует еще один простой вариант – это изготовление мангала из газового баллона.

Мангал из баллона за 2 часа своими руками! Идея для самоделки!

Watch this video on YouTube

Разборные мангалы

Трудно найти семью или группу людей (знакомых, друзей), которые бы летом не выезжали на природу, чтобы поправить свое самочувствие. Какой же отдых без шашлыков? На самом деле, были бы шампура, и была бы возможность развести костер, а также было бы, чем нанизать шампура. К сожалению, на такое приготовление может уйти масса времени, что и шашлыков не захочется. Другое дело, взять с собой раскладной мангал и быстро приготовить шашлыки. Переносной (разборный) мангал легко изготавливается своими руками.

Переносные мангалы могут быть:

• Раскладными.
• Сборными.

Раскладные или мангалы в чемодане

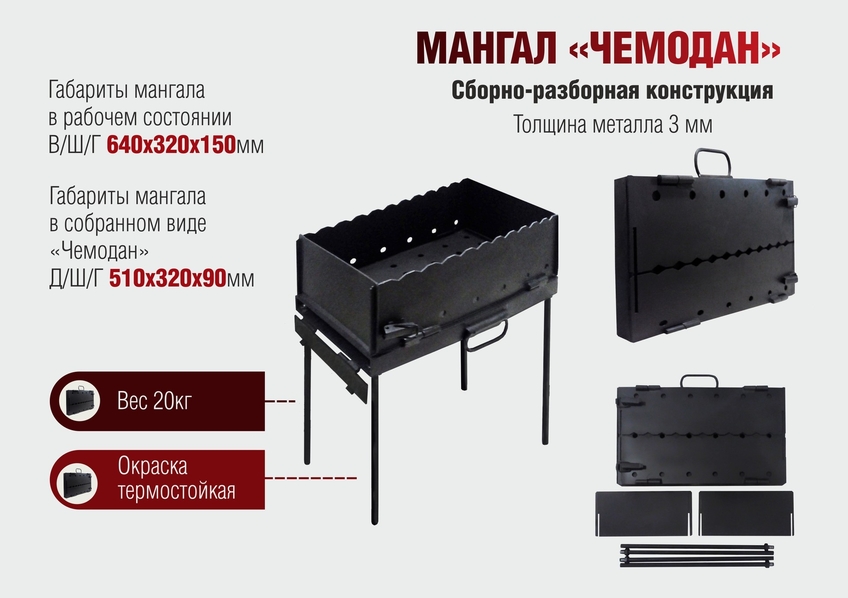

Раскладные мангалы чаще всего изготавливаются в виде чемоданчиков. Они могут быть с ручками или без них, переносимые в специальных чехлах.

Мангал в чемоданчике — хорошая идея

Под мангал можно приспособить имеющийся чемодан, как в представленном варианте. Крепление всех частей осуществляется за счет дверных петель из металла (конечно же), которые закреплены с помощью электросварки. Создается впечатление непропорциональности конструкции за счет тонких ножек. Главное, чтобы изделие отличалось хорошей устойчивостью.

Следующий вариант переносного сборного мангала не предусмотрен для использования имеющего чемодана, но его можно упаковать в сумку из брезента, которую легко сшить самому.

Еще один мангал, который можно уложить в чемодан

Дно этого мангала имеет складывающиеся ножки, а остальные части разбираются и укладываются на дно по отдельности. Все элементы соединяются между собой за счет пропилов, которые проделаны до середины всех элементов мангала.

На видео представлена еще одна конструкция складного мангала.

Еще один раскладной мангал + деталировка и раскрой

Watch this video on YouTube

Разборные мангалы

Такая конструкция отличается от раскладных тем, что состоят из отдельных компонентов, не скрепленных ничем. Чтобы отдельные части стали мангалом, их необходимо собрать вместе, причем способы могут быть разными и зависят от уровней фантазии. Достоинство подобных конструкций в том, что они делаются без применения электросварки, но без болгарки здесь никак не обойтись.

На фото внизу представлен сборной мангал, который можно сравнить с детским конструктором. Идея заслуживает на внимание, как и исполнение. Все элементы изготовлены с помощью болгарки. Это универсальный и полезный инструмент, владение которым не требует особых навыков. Чтобы сделать что-то подобное, лучше сразу изготовить все детали, используя для этого толстый картон. Хорошо, если толщина картона соответствует толщине металла, тогда точность будет идеальной. Собрав макет мангала из картона, тщательно подогнав все детали, можно переносить все размеры на металл.

Мангал из металла без сварки сделан из нержавеющей стали

Существуют разборные мангалы, конструкция которых такая же, как и в заводских моделях. Кроме того, что используется тонкий металл, ножки в таких конструкциях сделаны из уголков, с соответствующими пропилами, которые позволяют формировать отогнутые язычки. На боковых стенках под эти язычки сделаны отверстия. Ножки устанавливаются так, что язычки попадают в эти отверстия. Язычки смотрят вверх, поэтому боковушки как бы насаживаются на них, за счет чего получается достаточно устойчивая конструкция.

Разборный мангал из металла — такой несложно сделать своими руками

Дно в таких мангалах просто укладывается и удерживается за счет того, что низ боковых частей изогнут внутрь под углом в 90 градусов. Поэтому, дно удерживается на полученных с помощью изгиба бортиках. Как правило, такая конструкция мангала не отличается особой устойчивостью. К тому же, мангал практически нереально перенести в собранном виде на другое место. Несмотря на эти недостатки, мангал может оказаться незаменимым на природе.

На изображении внизу представлен еще один вариант сборного мангала. Он отличается тем, что у него надежные ножки. За счет специально приваренных пластин, боковушки удерживаются на таких ножках.

Разборный мангал на кованых ножках

На фото ниже можно увидеть самый простой мангал, который изготавливается за пару минут, используя болгарку. Как вариант, можно не изгибать, а соединить элементы (уголки из металла) с помощью просверленных отверстий и болтов.

Самая простая шашлычница из металла. Своими руками можно сделать за несколько минут

Он просто устанавливается над костром с помощью ножек, забитых в грунт. Может не совсем удобно, но зато очень просто, тем более в походных условиях.

Покраска мангала из металла

Естественно, что не всем нравится появляющаяся ржавчина на металлических частях мангала. Если мангал эксплуатировать интенсивно, то для ржавчины нет условий. Обычно ржавчина появляется после зимнего хранения. От нее можно избавиться, используя металлическую щетку или наждачную бумагу. Как вариант, мангал допустимо покрасить, но обычные краски не годятся, так как они обгорят при первом же пользовании. Краски должны быть не только термостойкими, но и жаростойкими, чтобы выдержать температуру горения дров. Для такой цели можно воспользоваться красками:

• Краской CERTA, которая может выдержать температуру в 900 градусов.
• Эмаль Rust-oleum, с температурой эксплуатации порядка 1093 градуса.
• Эмаль «KO-8101», которая может противостоять температуре в 650 градусов.
• Эмаль «КО-8111», способная выдержать около 600 градусов.

Стационарный мангал допустимо соорудить с кирпича. В результате получается красивая, привлекательная конструкция, выдерживающая внушительные температуры. Как правило, любые конструкции мангалов не отличаются сложностью, поэтому их может изготовить любой желающий.

Чертежи мангалов

Размеры мангалов достаточно условные, поскольку каждый может изменить их, приспособив к конкретным условиям.

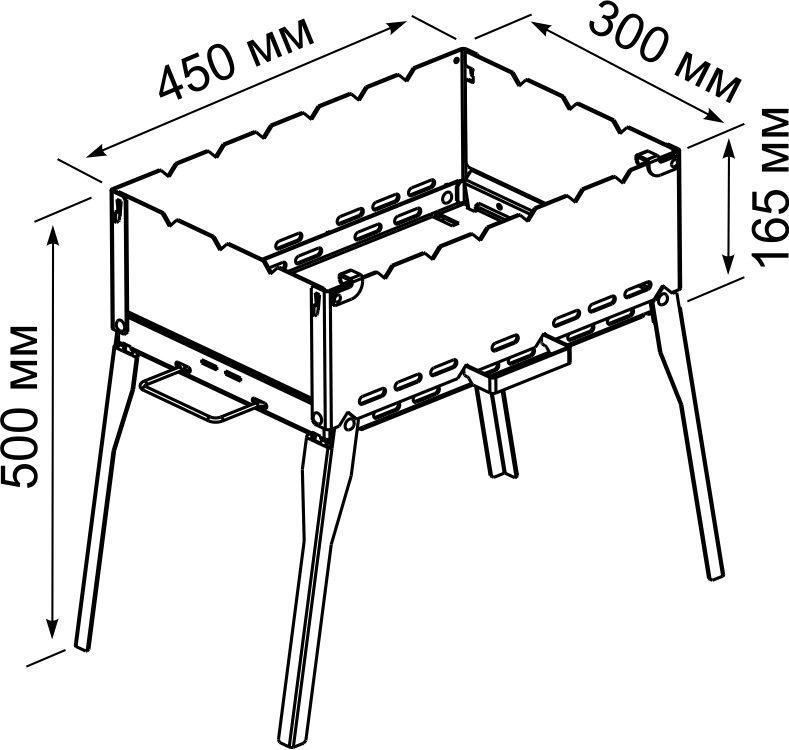

Чертеж железного мангала на высоких ножках

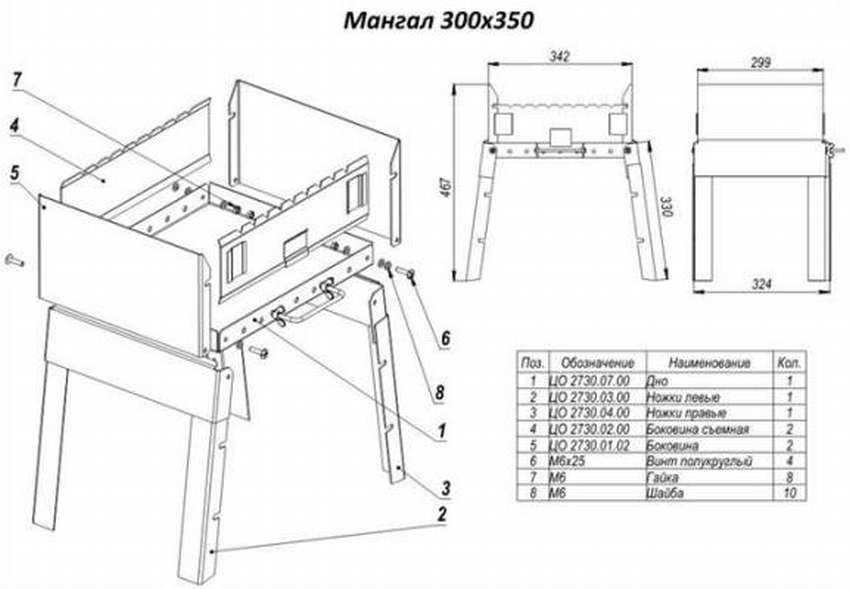

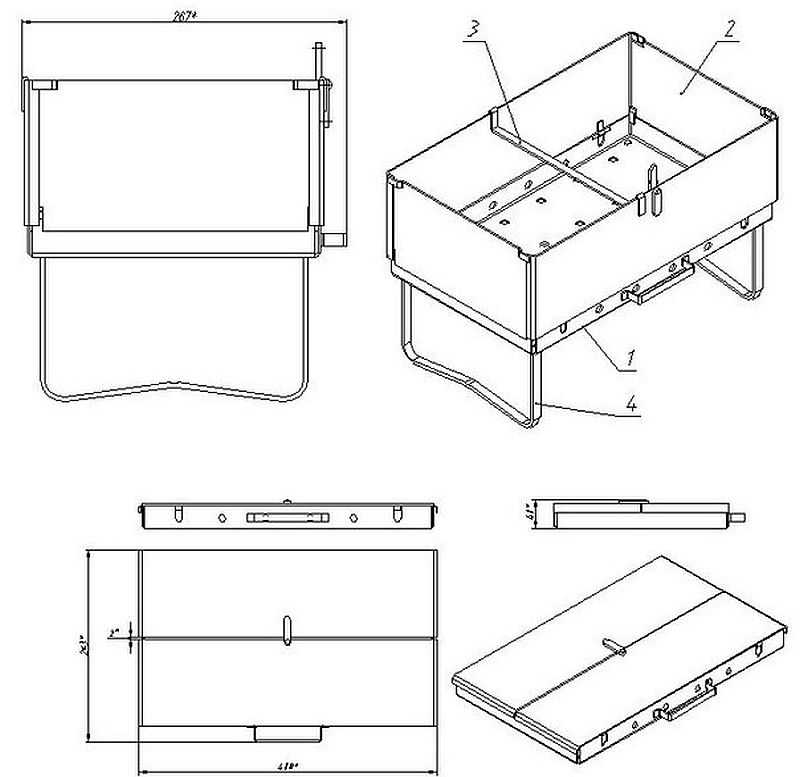

Чертеж мангала-чемодана из металлаЧертеж разборного мангала

Еще несколько вариантов красивых мангалов
