Чертеж мангала из металла с размерами, фото

Вряд ли любители отдохнуть на природе будут делать это без приготовления шашлыка. Чтобы приготовление было приятным, а готовый продукт имел восхитительный вкус, нужен как минимум нормальный мангал из металла, ну и, конечно же, опыт в приготовлении лакомства. Если обдув происходит только с помощью ветра, угли будут разгораться неравномерно, жар получится не очень качественным. Шашлык может с одной стороны пригореть, или не дожариться. Не совсем удобно на отдых брать громоздкое изделие. Оптимальным вариантом, если планируется выезд на природу, будет складной мангал.

Вариантов того, как сделать мангал из металла своими руками, может быть несколько. Если планируется не покупать, а изготовить все собственноручно, придется приложить немного усилий. Но сделать что-то своими руками, после чего многократно восхищаться удобством и качеством изготовления – это неоспоримые преимущества, которые заставят домашнего мастера немедленно приступить к изготовлению.

Складной мангал обладает несколькими преимуществами перед обычным аналогом:

  • его можно переносить в другое место не опасаясь, что руки будут испачканы в саже;
  • мобильность конструкции максимальная: он легко поместится в кузов автомобиля, в отличие от стационарного;
  • обеспечивается легкость мытья, разборки изделия.

Изготовление складного металлического мангала своими руками

Перед нарезкой железа и другими действиями требуется составление чертежа изделия. Можно пользоваться уже готовыми вариантами, но, если хочется построить что-то оригинальное, некоторые цифры в предложенных данных можно изменять по своему усмотрению. Чертеж делать несложно, но должна быть предусмотрена каждая деталь.

Чтобы переносной мангал легко разбирался, переносился, он должен состоять из нескольких обязательных частей. Они делаются не очень большими, чтобы, разобрав изделие, его можно было легко перемещать.

После разбора и приготовления чертежей стоит продумать, как он будет перевозиться. Для перевозки можно использовать маленький старый чемодан, дипломат. Некоторые используют сумку, или даже маленький деревянный ящик. Каркас, в котором мангал будет перемещаться, должен не сильно отличаться размерами от самого изделия. Как вариант, можно подогнать размеры самого мангала на чертежах, если имеется уже готовый каркас для его перевозки.Вариант схемы мангала

Стоит знать, как сделать разборный мангал своими руками, но, кроме этого, учесть множество мелочей. Кроме самого изделия, придется перевозить шампура, некоторые предпочитают решетку для гриля. Угли обычно находятся в специальном пакете. Плюс, мясо, посуда, другие дополнительные приспособления. Смысл в том, что чем меньше будет занимать места жаровня, тем лучше.

Если планируется перевозить мангал только в машине, а руками перемещать его придется минимально, длина может быть значительно увеличена. Некоторые делают ее до метра, и это вполне удобно, если продумать все мелочи, связанные с перемещением конструкции.

Схема мангала

Не стоит делать барбекю меньше 60 (по длине) х 30 (по ширине) х 15 (по высоте). Размеры минимальны для помещения туда шести шампуров. Если сделать меньше, в один прекрасный момент может возникнуть неудобство, нехватка места для приготовления мяса. Делать следует из металла, который соответствует следующим требованиям:

  1. Должен быть легким, прочным.
  2. Не должен покрываться ржавчиной, на нем не должны оставаться следы коррозии.
  3. Температура плавления должна быть высокой.
  4. Материал не должен быть токсичным.

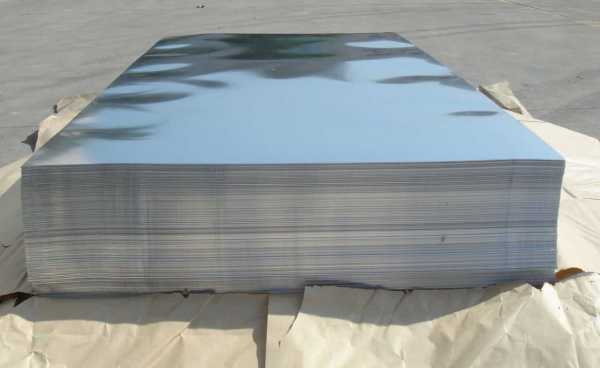

Подойдет простая нержавеющая сталь, потому что ее характеристики вполне отвечают заявленным требованиям. Толщину листов можно выбирать в 2-3 мм. Материалы тоньше 2 мм будут со временем деформироваться. При повышении толщины конструкция будет слишком тяжелой. Днище будет нагреваться и подвергаться высокой температуре чаще остальных граней. Имеет смысл сделать его 5 мм толщиной. Если такого материала нет, можно воспользоваться листовым железом, сплавами тугоплавких металлов.

Процесс изготовления мангала

Раскладные конструкции получаются не всегда правильно. Чтобы все получилось нормально, следует перенести с чертежа цифры на металл и вырезать необходимые части. Например, если размеры составляют 60х30х15 см на чертеже, на металле получится так:

  • 2 части, располагающиеся с боков, размерами 60х15 см;
  • 2 части, размеры которых 30х15 см;
  • дно, размер которого 60х30 см.

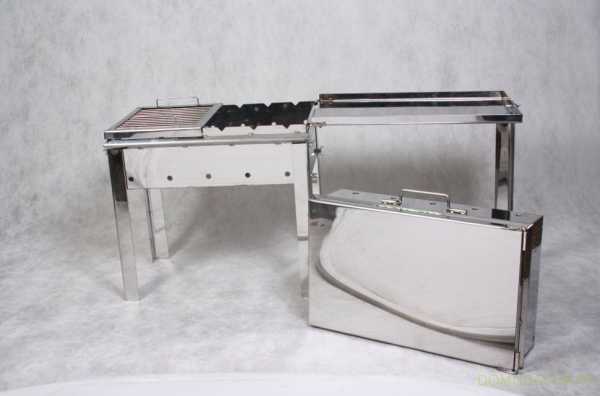

Мангалы своими руками из нержавейки

Стоит продумать, как будут делаться ножки. Некоторые делают их отдельно, можно сделать их продолжением днища или торцевых граней. Для удобства ножки делаются высотой чуть менее метра, чтобы готовое изделие было по высоте около 100 – 120 см. До начала изготовления стоит продумать, какие дополнительные части придется устанавливать в мангал. Например, крепления, которые можно изготовить в форме уголков или навесов (как в форточках). Оно привариваются к основанию корпуса.

Если сварочный аппарат отсутствует, не критично сделать все части составными, то есть так, чтобы они вставлялись одна в другую. На чертеже делается несколько выступов, которые формой будут как буква «Г». Их размеры составляют около 1,5х3 см. На торцах в схеме делаются места, где будут проделаны распилы. Там ставятся крепления. Такие же крепления можно делать, чтобы зафиксировать дно. После решения вопроса с креплениями можно приступать к вырезке частей мангала.

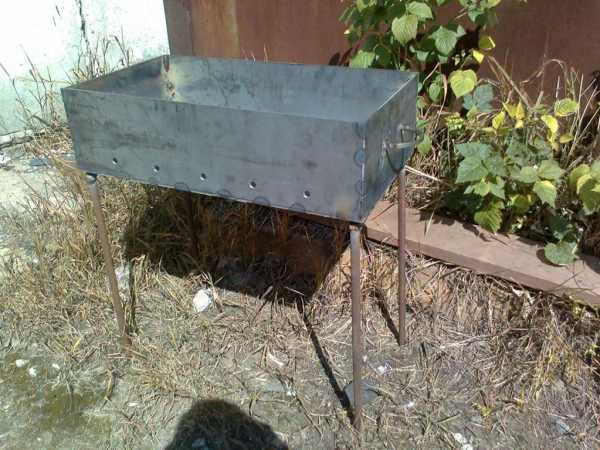

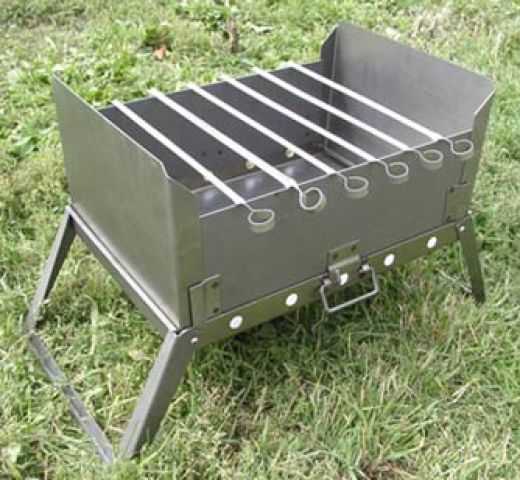

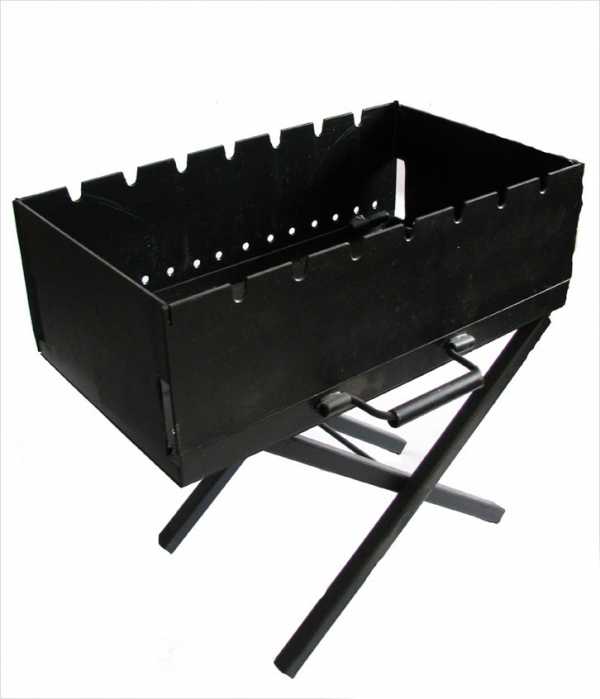

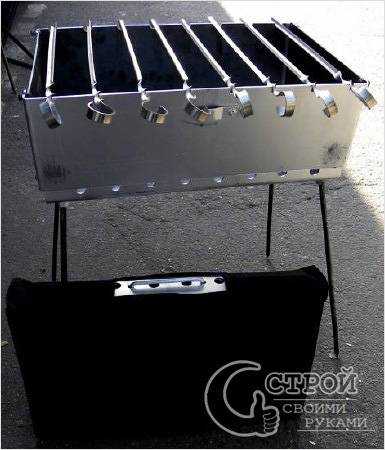

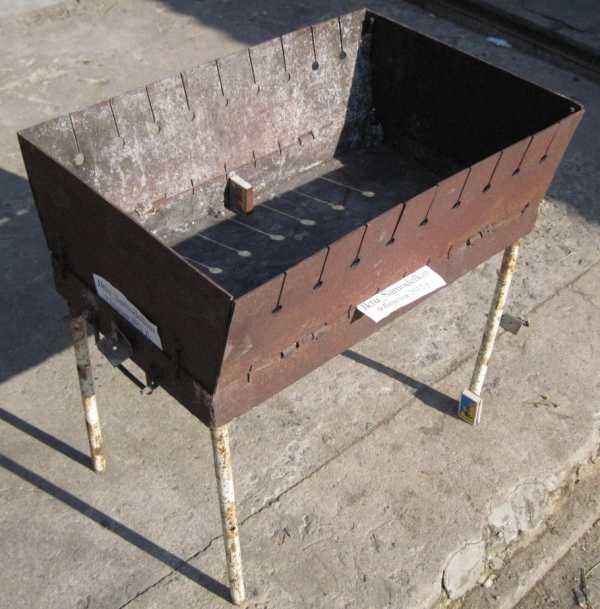

Готовые мангалы

Режется все с помощью болгарки. После вырезания все части обязательно должны шлифоваться. Заусенцы на краях должны быть обязательно убраны, так как об них легко порезаться. В боковых частях проделываются небольшие отверстия, которые послужат как ручки. Они понадобятся, если будет нужно переставить изделие с одного места на другое. Сделать складной мангал своими руками из металла, если чертежи имеются, не так сложно, как кажется – достаточно приложить немного усилий, понять технологию изготовления.

После шлифовки деталей внизу боковых стенок проделываются отверстия для вентиляции, подачи воздуха к углям. Делается 2 ряда, толщина каждого по 1 см. Для красоты проделывать их лучше всего в шахматном порядке. Расстояние между каждой составляет 4 см. Цифры примерны, здесь нет обязательного значения.Пример мангала

Если ножки планируется делать съемными, на днище, в самых уголках, привариваются гайки или уголки, в которые можно будет установить ножки. Стойки делаются из трубок или уголков. После приготовления всех частей их можно сваривать в единую конструкцию или соединять, если изделие планировалось выполнить без сварки.Готовый мангал

Если в качестве материала использовалась нержавейка, его не нужно обрабатывать составами против коррозии. В других случаях необходимо покрыть металл антикоррозийными составами. Защитить можно с помощью воронения или покраски. Стоит помнить, что человек, сделавший мангал сам, будет гордиться своим изделием. Особенно в случае, если у него не раз получилось сделать отменный шашлык.

jsnip.ru

как сделать, чертежи переносных (походных) мангалов

Переносной мангал – самый желательный атрибут для полноценного отдыха на свежем воздухе. Существуют множественные промышленные образцы этого изделия, которые могут удовлетворить многих любителей активного отдыха. Но гораздо предпочтительней сделать разборный мангал своими руками.

Самодельный вариант подобной портативной жаровни всегда выгодно отличается от промышленных изделий, так как он дешевле и появляется возможность воплотить в собственную конструкцию все необходимые нюансы.

Существуют множественные чертежи и подробные описания процесса изготовления подобных поделок, но лишь некоторые зарекомендовали себя предпочтительными образцами, которые достойны для повторения. Как правило, они испытаны временем, скрупулезно проверены практикой и полноценно выполняют поставленные задачи.

Рассмотрим несколько самых популярных версий изготовления самодельных мангалов разборной конструкции.

Для повторения всех предложенных ниже конструкций из металла потребуется ряд инструментов и материалов:

  • Непосредственно материал. Сталь толщиной ~ 3-5 мм.
  • Болгарка с набором отрезных и шлифовальных кругов.
  • Металлическая линейка и угольник.
  • Мерительный и разметочный инструмент.
  • Крепеж. Болты с гайками М5 или самодельные шпильки с резьбой.

При наличии всего перечисленного можно приступать к непосредственному сотворению разборного мангала.

Разборный с крепежом

Походный мангал подобной конструкции станет незаменимым спутником при выездах на природу. Его конструкция незамысловата, а процесс изготовления не вызовет затруднений. Примечательно, что для этого изделия не применяются сварочные работы и все его элементы соединяются стандартными болтами с гайками.

Процесс создания и сборки этой конструкции сводится к следующим действиям:

  • Производится раскрой исходного материала, то есть – металла.
  • Вырезаются все конструктивные элементы.
  • На вырезанных деталях (согласно чертежу) формируют бортики, которые необходимы для жесткости и крепления.
  • Сверлятся нужные отверстия.
  • Изготавливаются крепежные шпильки.
  • Из торцевых и боковых стенок собирается коробчатый остов изделия. Взаимная фиксация стенок показана на виде – «А».
  • На загнутые бортики короба укладываются элементы днища.
  • Вся конструкция окончательно скрепляется, и проверяется сопряженность ее элементов.
  • Готовое изделие зачищается и покрывается специальной жаропрочной краской.

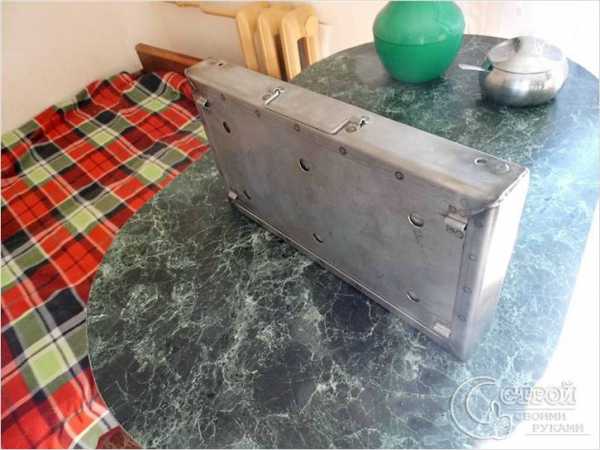

Такой сборный мангал очень компактен, эстетично выглядит и вовсе не уступает своим промышленным собратьям по многим функциональным характеристикам.

Следующая схема разборного мангала является более сложной, но и его вполне можно сделать самостоятельно.

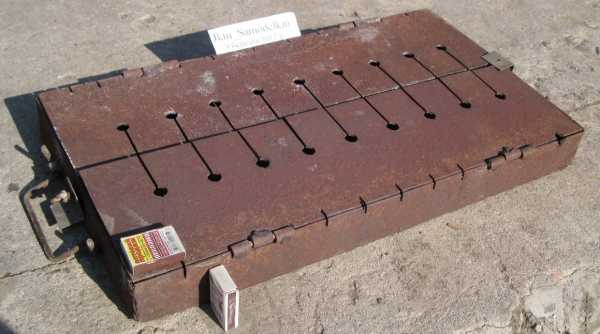

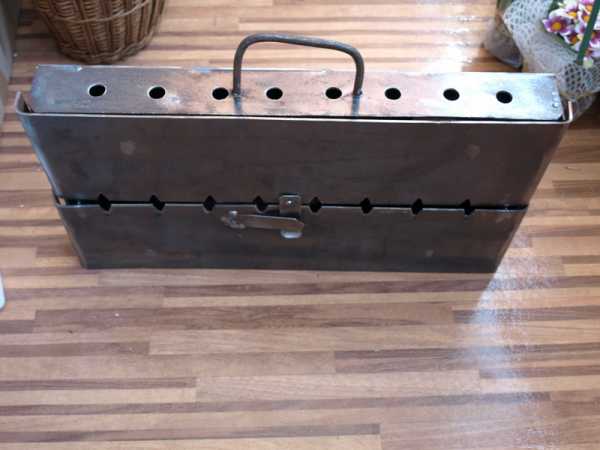

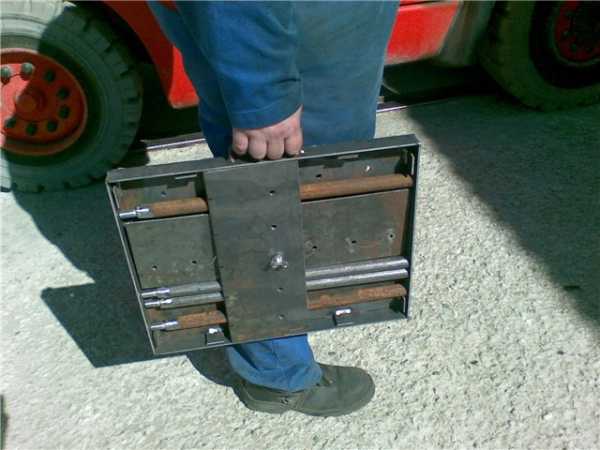

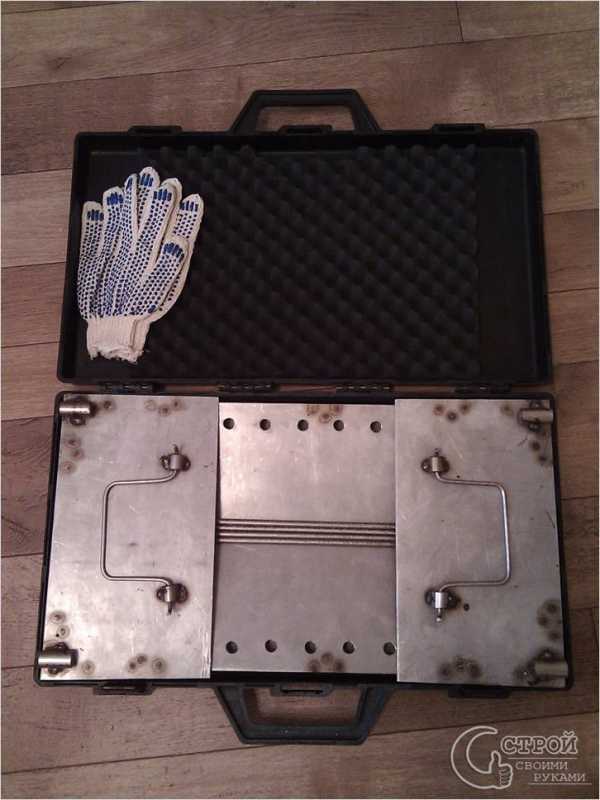

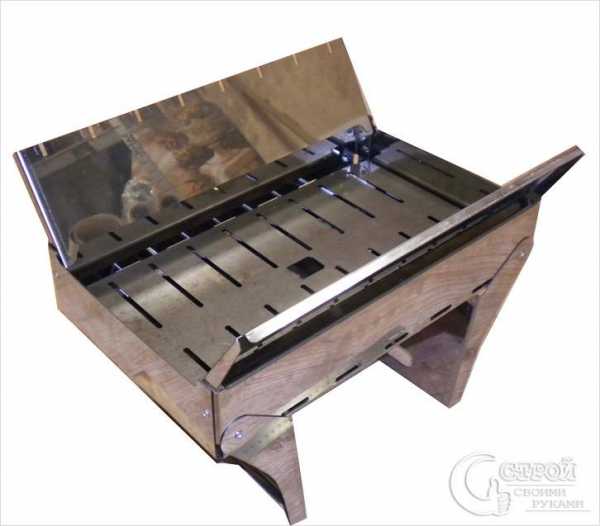

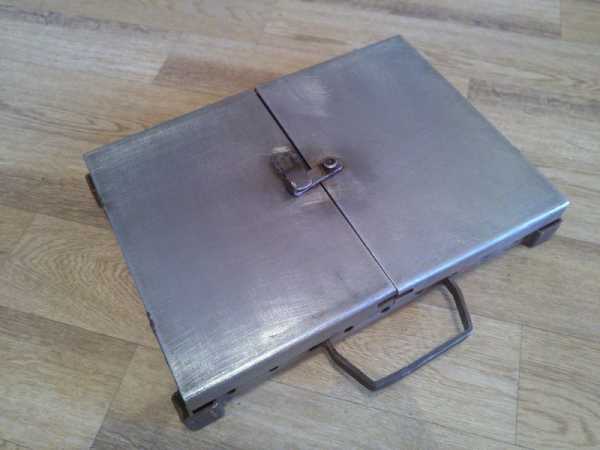

Мангал-чемодан

Отличительной особенностью этого варианта мангала является то, что в разобранном виде он компактно складывается в своеобразный чемодан. Конструкционных деталей тут больше, чем у рассмотренного выше варианта, однако технология изготовления и сборки имеет многие сходства.

Из чертежа мангала-чемодана видно, что в этой конструкции одна пара боковых стенок съемная, а другая пара имеет шарнирное крепление. В качестве шарниров можно использовать дверные петли.

Основой всего изделия служит днище с загнутыми бортиками, к которому крепятся основные детали конструкции. Высота бортиков ~ 5 мм.

Присутствует в этом варианте разборного мангала и колосниковая решетка, что позволяет предельно оптимизировать процесс горения. Решетку можно сварить из металлических прутков, но вполне возможно подобрать и уже готовое изделие подобного рода.

Рассмотренный раскладной мангал-чемодан желательно изготовить из нержавейки, так как именно в таком исполнении он выглядит наиболее презентабельно.

Если перечисленные выше конструкции мангалов окажутся сложны для повторения, то можно сделать мангал раскладной конструкции по еще более простым схемам. Их чертежи тоже весьма востребованы в интернете.

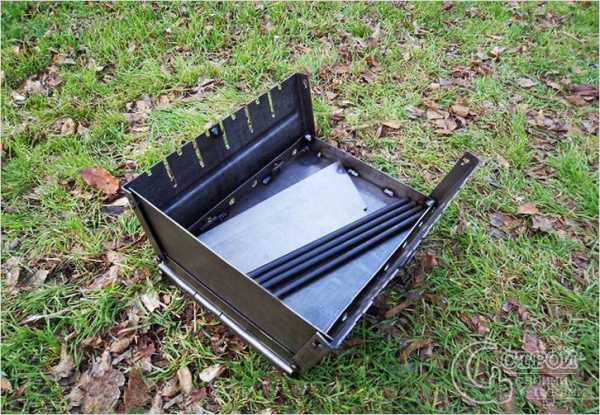

Простейшая самодельная конструкция

Этот мангал оригинальной конструкции легко изготовит даже тот, кто не обладает серьезными познаниями и навыками в слесарном деле. Сборный мангал подобного простейшего варианта абсолютно не требует применения сварки или использования крепежных деталей.


Все конструкционные элементы мангала крепятся с помощью вырезанных специальных пазов

Для изготовления такого уникального изделия потребуется:

  • Лист любого металла, так как можно использовать не только нержавейку, но и обычную сталь.
  • Небольшая болгарка.
  • Разметочный и мерительный инструмент.

Процесс создания этого оригинального разборного мангала состоит из нескольких элементарных действий:

  • Производится разметка имеющегося листа металла.
  • Вырезаются необходимые детали конструкции.
  • Проделываются крепежные пазы.
  • Изделие собирается в единое целое.
  • Если есть желание, то мангал можно покрасить любым жаропрочным составом.
  • Вот и все. Мангал полностью готов к использованию.

Итак, вырезаются следующие конструкционные детали:

1. Стенки боковые – 2 штуки.

2. Стенки торцевые – 2 штуки.

3. Днище мангала – 1 штука.

При формировании сборочных пазов следует учитывать, что их ширина должна быть немного больше толщины используемого металла.

Далее все вырезанные элементы конструкции обрабатываются и собираются в единое изделие. Для этого используются сборочные пазы, и детали мангала просто вставляются друг в друга.

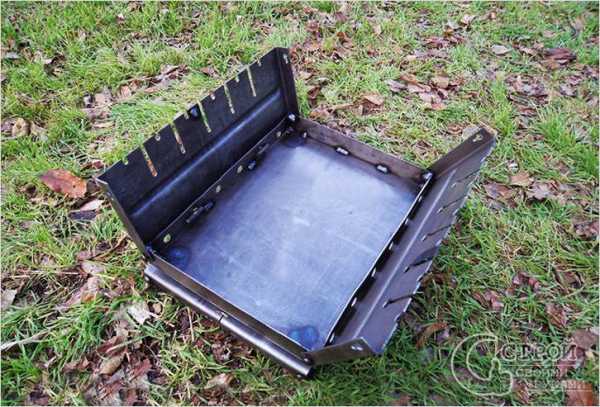

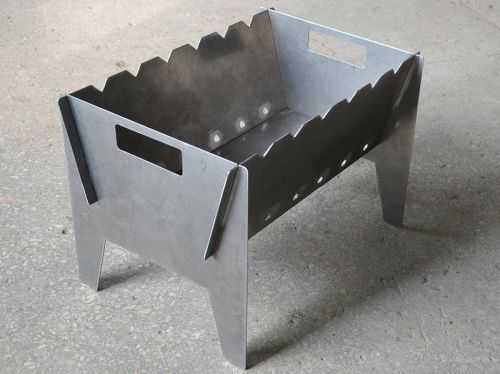

В конечном итоге должна получиться такая законченная конструкция:

Несмотря на свою элементарность, изготовленный мангал обладает рядом преимуществ:

  • Минимальные затраты на изготовление.
  • Максимальная компактность как в сложенном виде, так и в рабочем состоянии.
  • Предельно легкий вес изделия. Такой мангал можно не только перевозить, но и переносить в рюкзаке.
  • Конструкция не обременена громоздкими элементами. Например, не предусмотрен дымосборник.
  • Отсутствуют крепежные элементы, что позволяет не опасаться за их потерю.
  • На сборку и разборку мангала требуется предельный минимум времени.
  • Полная функциональность изделия, которая позволяет приготовить шашлык достойного качества.
  • Элементарность процесса изготовления конструкции. Такой складной мангал своими руками может изготовить каждый.

Раскладной мангал подобной конструкции оптимально подойдет не только для выездов на природу, но и для банальных посиделок у собственного гаража.

Следует заметить, что указанные размеры разборного мангала можно изменить по своему усмотрению. Но всегда необходимо выдерживать оптимальную глубину изделия. Ее рекомендуемая величина составляет 15-20 сантиметров.

Кроме того, следует отметить, что рассмотренная технология изготовления мангалов позволяет свободно изменять конфигурацию изделия. И в конечном итоге могут получиться весьма оригинальные конструкции. Пример удачного варианта мангала разборной конструкции изображен на следующем фото:

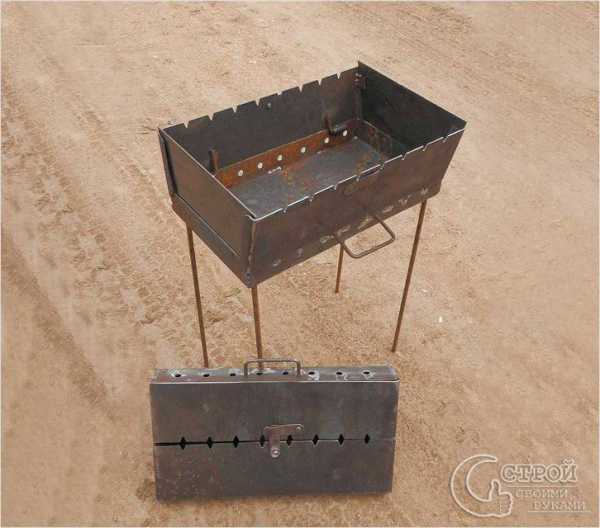

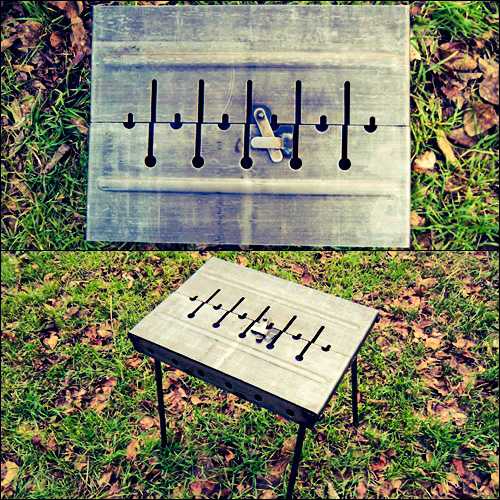

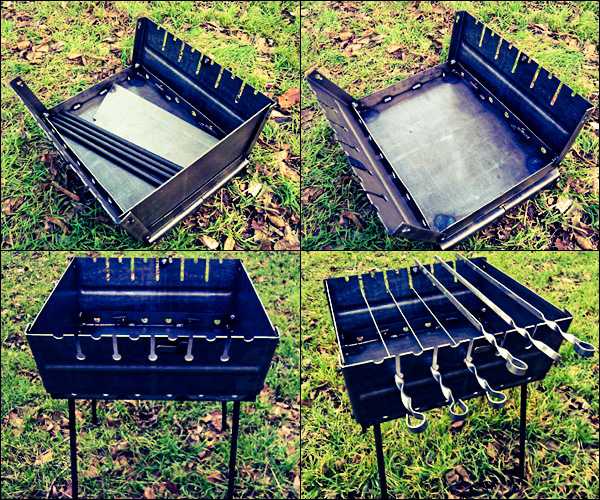

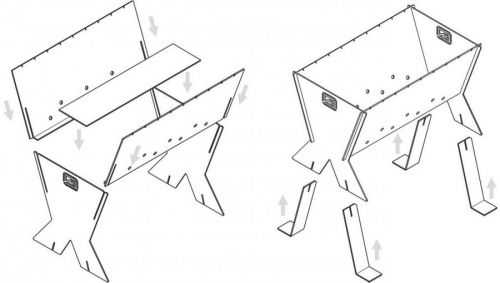

Из фотографии и схемы сборки видно, что эти изделия изготовлены по аналогичной технологии, но с измененной конфигурацией деталей.

Торцевые стенки, которые являются и ножками мангала, можно сделать различной длины, и тогда получится универсальная конструкция. В стационарных условиях будут использоваться торцевые стенки с более длинными ножками, а в походном варианте – с короткими.

Сделать чертежи и эскизы самодельной конструкции собственной конфигурации, как правило, не составит особого труда.

Для туристических походов можно изготовить облеченную «урезанную» конструкцию разборного мангала. Она представляет собой простой сборный короб из металла. У этого короба отсутствует дно, и он устанавливается прямо на костер. Детали металлического каркаса скрепляются болтами или используют вставку его стенок в специальные пазы, то есть по аналогии, рассмотренной выше. Шампуры раскладываются непосредственно на верхней кромке короба. Удивительно, но и такое упрощение позволяет приготовить стоящий шашлык.

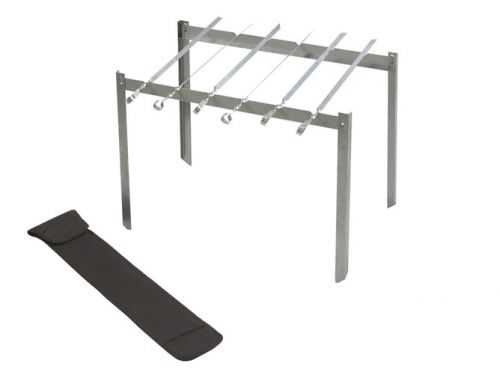

Можно поступить иначе и создать простейшую конструкцию, заменяющую мангал. Смысл идеи понятен на фото

Конструкция тоже разборная и изготавливается из металлических уголков. Основание уголков-ножек необходимо заострить. Соединяются уголки обычными болтами. В верхних поперечных уголках делаются пазы для шампуров, что позволит их надежно зафиксировать в столь необычной конструкции для приготовления шашлыка. Для долгих туристических походов или для рыбаков – это самый оптимальный вариант имитации мангала.

Из вышесказанного видно, что изготовить разборный мангал своими руками достаточно просто, и все зависит от имеющихся навыков или определенных личных предпочтений.

edaturistu.ru

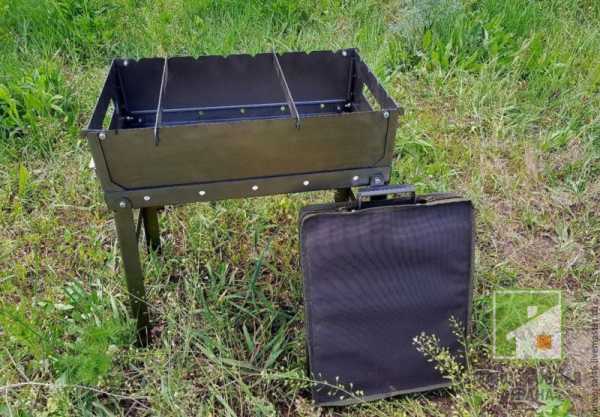

Мангал складной из металла своими руками (фото)

Самодельные разборные мангалы обладают внушительным списком преимуществ. Изготовить походную модель можно из доступных подручных материалов на основе чертежа. Статья поможет разобраться в тонкостях самостоятельного создания качественных решений для полевой кухни.

Практичные разборные мангалы станут оптимальным решением для приготовления вкусного шашлыка на природе. Они легко демонтируются, помещаются в багажник легкового автомобиля. Самодельные конструкции имеют оригинальный внешний вид. Их несложно изготовить своими руками из металла и подручных средств.

Основные характеристики походного изделия

Создание практичного решения для выездной кухни позволит с удовольствием отдыхать на природе с семьей и друзьями. Популярные чугунные разборные модели уступают самодельным по многим параметрам. Уникальный мангал складной обладает рядом достоинств, обусловленных особенностями его конструкции. В их число входят:

  • компактность размеров, удобство хранения и перевозки;
  • небольшой вес;
  • поддержание оптимального значения температуры за счет хорошего доступа воздуха;
  • устойчивость, возможность установки на любой поверхности;
  • предназначенная для комфортного использования высота;
  • простота эксплуатации и легкость очистки;
  • высокая температура плавления материала;
  • прочность изделия и долгий срок службы;
  • разнообразие вариантов изготовления раскладной конструкции;
  • оригинальный внешний вид;
  • дешевизна и доступность.

Продуманный самодельный мангал способен превратиться в настоящий гриль-комплекс. Дополнительная установка нержавеющей решетки расширит возможности изделия до отличного барбекю. Промышленный мангал чугунный имеет больший вес и меньшую функциональность.

Материалы и инструменты для работы

Для изготовления надежного мангала из металла достаточно взять листовую сталь или нержавейку. Толщина материала должна быть не менее 2-3 мм. Более тонкие изделия подвержены быстрой деформации, а если взять лист толще – увеличится их вес. Днище мангала переносного выполняют из нержавейки в 5 мм. Оно наиболее подвержено скорому износу.

Определение перечня необходимого для работы оборудования возможно только после выбора схемы конструкции. В сложенном виде размеры изделия соответствуют небольшому чемоданчику. Он компактно помещается в багажнике автомобиля.

Изготовить разборный мангал своими руками можно при помощи доступных инструментов и расходных материалов. В их число входят:

  • лист стали;
  • болгарка, отрезные круги;
  • уголки из металла;
  • дрель;
  • сварочный аппарат, электроды;
  • ножницы по металлу;
  • приспособления для точных измерений и разметки;
  • резьбовые плашки;
  • элементы крепления.

Обратите внимание: В домашнем арсенале уже есть большая часть требуемого оборудования. Недостающий инструмент можно попросить у друзей или взять напрокат в магазине электротехники.

Построение чертежа разборной модели

Изготовить переносной мангал самостоятельно не составит труда и не займет много времени. Начинают работу с подготовки чертежа на обычном бумажном листе. Это упростит рабочий процесс, повысит качество конечной сборки. Все размеры рассчитываются индивидуально. Учитывают максимальное количество одновременно размещенных шампуров на рабочей поверхности и габариты багажника, где будет перевозиться изделие.

При построении чертежа отмечают параметры стенок, высоту ножек и расстояние между отверстиями под вертела и прорезями в стенках. Оптимальный мангал для шашлыка может иметь следующие технические показатели:

  • 300 мм ширина изделия;
  • 600 мм длина;
  • 150 мм высота бортов;
  • 600 мм габариты ножек.

Данная конструкция рассчитана для 6-ти шампуров длиною в 400 мм. Расстояние между ними – 100 мм. Стандартная высота стенок складных решений составляет 130 мм. При уменьшении данного показателя мясо может подгореть при приготовлении.

В комплектацию походной модели входят металлическая рама из углов с фиксирующими трубками, дно, 4 ножки, 2 продольных и боковых борта с выступами, колосник. Изготовить практичный мангал своими руками из доступных подручных средств можно всего за несколько часов работы.

Этапы изготовления переносной конструкции

При наличии подробного чертежа сделать мангал хорошего качества не составит труда. Весь процесс делят на несколько основных этапов.

  • Изготовление базовой подставки в виде функциональной рамы. Для ее создания используются металлические уголки установленного заранее размера. Их сваривают между собой в конструкцию прямоугольной формы. На нее в дальнейшем крепятся ножки и каркас. Она необходима для того, чтобы сделать складной мангал своими руками устойчивым на любой поверхности.
  • Ножки изделия. Для опор можно взять уже использованные водопроводные трубы. Отрезки диаметром 17-20 мм приваривают к внутренней кромке рамы по краям. Конец, упирающийся в землю, комплектуется специальной заглушкой. Для прочной фиксации ножек к основанию используют штыри или болты.
  • Днище конструкции. К нижней части основания приваривают прямоугольный стальной лист. По всему его периметру на равном расстоянии просверливают отверстия. Они обеспечивают в зоне нагрева постоянную циркуляцию воздуха.
  • Бортики. Для их создания используют листовой металл около 2 мм толщиной. Заготовки размечают по размеру основания и разрезают болгаркой. Необходимо по два продольных и боковых бортика. В точках крепления стенок между собой и к раме делаются отверстия (посадочные места).
  • Колосники. Толстые прутья из арматуры нарезают в соответствии с размерами дна будущего изделия. Их сваривают в виде решетки.

Функциональные мангалы переносные отличаются удобством использования и практичностью. Надежные изделия прослужат длительный срок. По завершению всех этапов создания самодельной конструкции приступают к сборке ее основных элементов.

Сборка готового изделия

  • Каркас готового изделия соединяют при помощи болтов с основанием. Повысить прочность крепления позволит использование шайб граверов.
  • Монтаж ножек на основание. На заготовленные трубные опоры надевают отрезки большего диаметра. Применяется резьбовое крепление.
  • Закрепление бортов между собой и к основе болтовыми соединениями.
  • Дополнительное раскрепление стен продольными спицами для повышения прочности. Понадобятся гайки типа «барашек».
  • Комплектация днища колосником.

Разобравшись как сделать разборный мангал можно изготавливать дешевые конструкции с наличием декоративных элементов, ковки и прочих деталей. Самодельные походные складные модели можно усовершенствовать, менять их размеры или использовать свои уникальные технологии. Опытные мастера способны сделать походный мангал своими руками без сварки. При этом используется сборка всех элементов «в паз». На боковых деталях делают несколько выступов буквой «Г».

Особенности длительной эксплуатации самодельного мангала

Использование в работе качественных материалов повышает надежность конструкции. Правильные условия хранения и дальнейшей эксплуатации позволят продлить отменные эксплуатационные свойства модели. Поверхность готового изделия необходимо дополнительно обработать антикоррозийными средствами. Можно применять как покраску металла термостойкими смесями, так и его воронение.

Дополнительные меры защиты позволяют сделать складной мангал устойчивым к различным механическим воздействиям и высокой температуре. Изготовленное из нержавейки походное изделие не нуждается в обработке. Металл обладает необходимыми качествами для длительного использования.

После каждого использования нужно тщательно очищать стенки и дно конструкции от скоплений золы и сажи. Нельзя тушить угли водой, нужно дождаться их полного остывания естественным путем. Обнаруженные дефекты зачищают и обрабатывают краской.

Сделать разборный мангал своими руками сможет даже неопытный мастер. Все инструменты можно найти в любом доме, а подручные материалы доступны по низкой цене в ближайшем металлопрокате. На подготовку и обработку изделия уйдет небольшое количество времени.


omangale.ru

размеры, чертежи, схемы + фото

09 Июля 2018 2018-07-09

3465

Время чтения 7 минут

Прочитать позже
Отправим материал на почту
Распечатать

Разборной металлический мангал – это достаточно простая конструкция. Но чтобы оценить качество изделия, надо знать, как оно изготавливается…

В статье дана информация о том, как изготавливается разборный мангал. Каковы его размеры, какие материалы для этого используются. Потребуется ли для изготовления чертеж. Если «да», то на что необходимо обратить внимание, какие параметры важны с учетом удобства использования жаровни под шашлык. Рассмотрено изготовление мангала поэтапно.

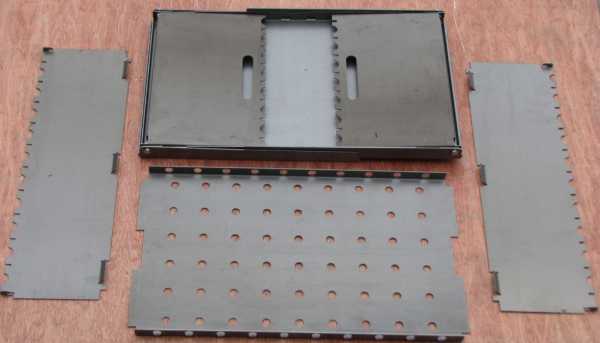

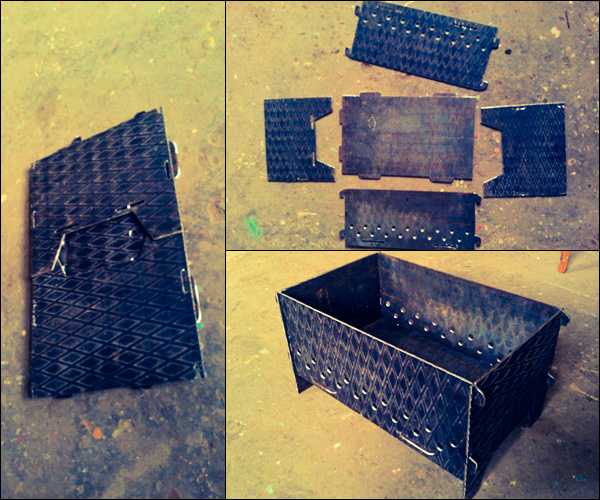

Мангал в разобранном виде

Размеры мангала

Разбираясь с размерами мангала для шашлыка из железа по чертежам, представленным в интернете, можно сказать лишь одно, что среди них есть только один стандартный параметр – высота бортиков. Она варьируется в диапазоне 13-15 см. Меньше делать не стоит – подгорит шашлык, большая высота – придется подготавливать больше углей, а это расходы и время.

Все остальные размеры на усмотрение заказчика:

  • ширина выбирается в зависимости от длины используемых шампуров;

  • длина зависит от количества требуемого шашлыка в плане одновременной жарки, к примеру, если между шампурами оставляется зазор в 5 см, плюс ширина самого мяса, то получится в пределах 8-10 см, если надо прожарить 10 палочек, то длина будет в пределах 1 м;

  • высота зависит от того, как готовить на мангале: стоя или сидя на корточках, в первом случае это 70-80 см, во втором 20-30 см;

  • что касается толщины листового железа, то для разборной конструкции подойдет размер в 2 мм, но для дна лучше использовать трехмиллиметровый металл.

Размеры высокого мангала с крышкой

Технология изготовления разборной жаровни

В первую очередь набрасывается на бумаге чертеж мангала с обозначением на нем размеров. В чисто конструктивном плане этот прибор представляет собой параллелепипед. То есть у него все противоположные парные стенки равны между собой. Единственная плоскость, которая присутствует в жаровне в единственном виде, это днище.

К разработке чертежей мангалов надо подходить основательно. Потому что это основа будущей конструкции. Именно на ней отображаются пропорции жаровни. И хотя для переносного разборного варианта это имеет небольшое значение, все же некая эстетическая сторона в конструкции должна присутствовать.

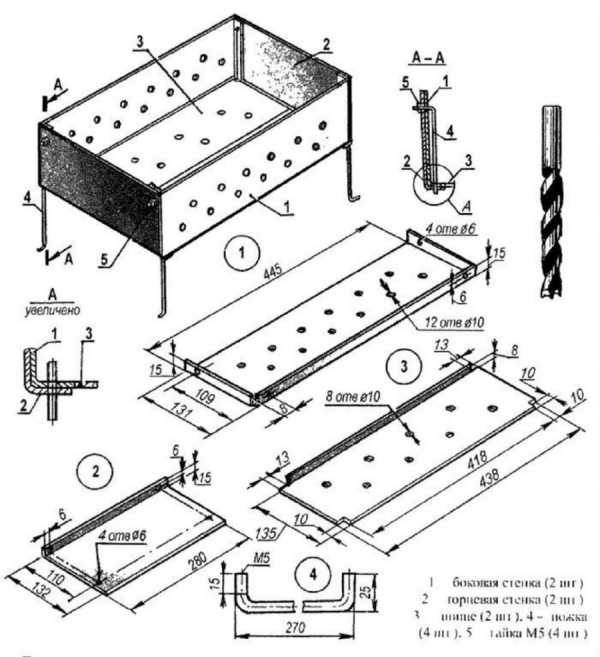

На чертеж ниже, где показана полная деталировка конструкции. Именно так мастера и набрасывают его на бумаге. Основная задача – показать размеры каждой детали, потому что они изготавливаются каждая по отдельности. А точные размеры помогут скомпоновать детали в единое целое без подгонок.

Чертеж мангала и его деталей

Если чертеж мангала из металла с размерами готов, мастер переходит непосредственно к изготовлению жаровни.

Это может быть интересно! В статье по следующей ссылке читайте про мангалы с крышей.

Материалы

Как уже было сказано выше, в качестве материала потребуется стальной лист толщиною 2 и 3 мм. В качестве ножек можно использовать арматуру диаметром 10 мм. Для соединения частей жаровни потребуется восемь болтом М6 или 8.

Разметка

Согласно чертежу все размеры деталей мангала переносятся на лист железа. Как уже упоминалось, боковых стенок будет две, торцевых тоже, днище одна часть. Парные стенки одинаковые.

Нельзя разбрасывать разметку по всему листу. Многие размеры деталей совпадают, так что края двух частей будут обозначаться одной линией. Так можно сэкономить, уменьшая отходы.

На рынке можно найти обрезанные листы металла. Если правильно скомпоновать (сделать грамотно схему расположения частей) разметку, то можно приобрести не целый лист, а обрезанный. Стоит он в разы дешевле.

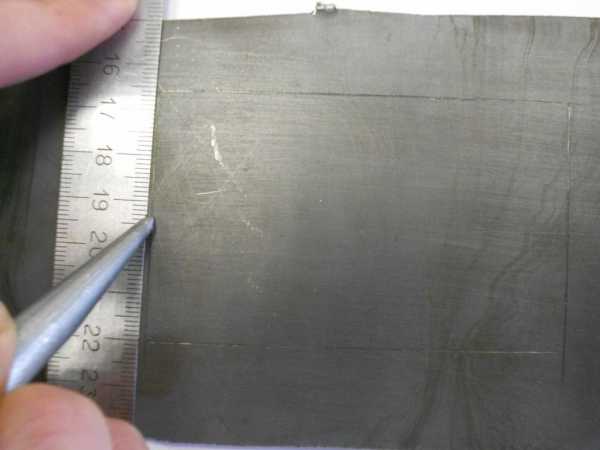

Разметка по металлу

Теперь важный момент. Соединение деталей мангала производится на болты (как один из вариантов), поэтому под места стыковки делаются бортики, которые отгибаются внутрь от основной плоскости стенок на 90°. При этом на боковых стенках отгиб производится на трех торцах с крепление к торцевым стенкам и днищу, на торцевых только с оной стороны – к днищу. Ширина отгиба:

Этот параметр обязательно прибавляется к размерам деталей. К примеру, если длина мангала равна 50 см, то длина боковых стенок – 52 см, потому что к ней прибавляется отгиб с двух сторон по 1 см.

Резка, подгиб, сверление

Следующий этап – вырезка всех частей мангала точно по линиям разметки. Обычно это делают болгаркой с отрезным алмазным диском. Можно использовать и другие инструменты: плазморез, электролобзик с полотном по металлу. Резка должна проводиться точно по нанесенной разметке. Все должно быть сделано аккуратно.

Резка болгаркой

В конечном итоге должно получиться пять деталей: боковые стенки – 2 шт., торцевые – 2, днище одно.

Следующая операция – изгиб участков соединения частей мангала. На вырезанных деталях жаровни наносятся отступы для изгибов. Опять используются линейка и маркер. На боковых стенках будет три линии: две параллельные (для соединения с торцевыми стенками), одна перпендикулярная им (для соединения с днищем). На торцевых стенках одна линия. Она должна совпадать по месту расположения с линией для днища.

По нанесенным линиям делается неглубокий прорез, он не сквозной, а с небольшим углублением до 0,5 мм. Это делается для того, чтобы легче и ровнее гнуть отгибы. Обратите внимание на боковые стенки, где прорези перпендикулярных линий создадут в двух углах квадраты. Их срезают полностью.

Теперь производятся загибы с помощью молотка. Заготовку укладывают на край стола, лучше, если он будет отделан стальным уголком, и легкими ударами сгибают кромку отгиба по линии подреза. Угол изгиба – 90°.

Сверление отверстий
Это может быть интересно! В статье по следующей ссылке читайте про кирпичный мангал для дома и дачи.

Следующий этап – формирование мест соединения. Для этого в изгибах боковых стенок с отступом от верхнего и нижнего края внутрь по 3 см делается метка маркером. По ним сверлятся сквозные отверстия.

Далее одну торцевую стенку прикладывают к боковой так, как они должны находиться в сборе. Через сделанные отверстия на плоскости торцевой стенки делаются метки, которые также высверливаются.

Сразу надо обозначить, что днище мангала не закрепляется к стенкам. Оно просто лежит свободно внутри короба из боковых и торцевых деталей, упираясь в изгибы с четырех сторон.

Остается только просверлить отверстия во всех частях мангала. Они предназначаются для того, чтобы свежий воздух, насыщенный кислородом, проникал в зону горения углей. Без воздуха угли не смогут отдавать максимального количества тепла, от этого жарка шашлыка до готовности затянется.

В принципе, самодельный мангал готов. Его остается собрать и закрепить болтами.

Простая конструкция мангала готова к использованию

Изготовление ножек

Здесь огромное количество вариантов. Нередко их изготавливают из листового железа толщиною 3 мм, сгибая буквой «Z». Для этого только придется в днище мангала и в каждой ножке сделать отверстия для болтов.

Более усиленная конструкция – из арматуры или трубок небольшого диаметра. Главное – выбрать способ соединения ножек с мангалом (разборным). Самый простой – приварить к ножке болт, в днище сделать под него отверстие. Снизу ножка болтом вставляется в мангал и сверху затягивается гайкой.

Есть другой вариант – приваривают к нижним краям торцевых или боковых стенок мангала в местах установок ножек трубки диаметром чуть больше диаметра арматуры. Длина трубок 3-4 см. То есть ножки при сборке жаровни просто будут вставляться в трубки. К днищу приваривать нельзя, потому что этот элемент не закреплен к конструкции мангала. Есть в этом варианте один момент – на ножки приваривают ограничители в виде шайб или перпендикулярных поперечных стержней, изготовленных, к примеру, из катанки диаметром 6 мм. Хотя вариантов здесь много.

Ножки для мангала из гладкой арматуры

Можно разборное устройство для жарки шашлыка дополнить разными удобными приспособлениями. К примеру, ручки для поднятия всей конструкции в виде колец, приваренных электросваркой или присоединенных болтовым соединением к торцевым стенкам. Можно обойтись без ручек, сделав прорези для пальцев рук. Сегодня популярны мангалы в виде барбекюшниц, то есть снабженные крышкой и сеткой, на которой располагают мясо, птицу или рыбу.

В видео представлен раскладной мангал-книжка:

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу монтажа печей и каминов, а также различных металлоконструкций под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Заключение

В качестве примера был рассмотрен один вид разборного мангала: его чертежи с размерами, технология изготовления и сборки. Основная задача производителя работ – выбрать правильные размеры конструкции и согласовать их с заказчиком. Если у вас есть какие-либо специфические требования, то желательно их обсудить с мастером – от этого зависит удобство дальнейшего использования мангала и качество готовки.

Прочитать позже
Отправим материал на почту
Распечатать

m-strana.ru

Раскладной мангал-чемодан и мангал-дипломат из металла своими руками

Самый удобный вариант для приготовления шашлыка на природе – сборно-разборный мангал из нержавеющей стали. Выбрав подходящую конструкцию жаровни и найдя к ней чертеж, всю работу можно выполнить своими руками.

Подготовительный этап

На начальном этапе необходимо выбрать макет мангала. Они бывают разборные, мангал-чемодан, мангал-дипломат и жаровня сумкой. Основные требования:

  • удобный размер и легкость;
  • возможность сделать складной мангал своими руками;
  • надежность и долговечность, к таким относятся изделия из металла.

Чертежи с указанием всех размеров необходимо сделать на бумаге или можно на плотном картоне изготовить лекало. Так будет легче сделать ровный и красивый складывающийся мангал.

Далее необходимо позаботиться об инструментах и материалах, желательно чтобы они были под рукой и в рабочем состоянии.  Для того, чтобы сделать складной мангал, потребуется:

  • лобзик с лезвиями по металлу;
  • болгарка и электродрель;
  • ножницы по металлу;
  • сварочный аппарат;
  • уровень и рулетка;
  • листы металла или нержавеющей стали;
  • набор резьбовых плашек.

Мангал-дипломат: устройство и сборка

Такая конструкция очень удобна, она разборная, и ее легко можно сделать своими руками. При складывании все пачкающиеся поверхности убираются внутрь и закрываются. Мангал-дипломат в сложенном виде примерно 40 мм толщиной, оснащен удобной ручкой, его легко переносить. Такой конструкцией можно воспользоваться как сумкой для транспортировки шампуров или решетки гриля. В этом случае размеры будут зависеть от длины шампуров. Идеальный размер мангала для активного отдыха – это 40 см ширина и 65 см длина. Приступаем к работе:

  1. Изготавливаем дно. Для этого понадобится металл толщиной около 3-х мм, лучше выбрать нержавеющую сталь, она надежнее и увеличит срок службы жаровни.
  2. В продольных стенках необходимо сделать дырки для воздухообмена, можно сделать их в два ряда в шахматном порядке. Размеры стенки будут 65х20,5 см. Для того, чтобы конструкция складывалась, к ним крепят небольшие навесы (сваркой или болтами).
  3. Поперечные стенки должны быть съемными и крепиться ко дну зажимами. Для этого делают прорези, края загибают на 10 мм по короткой стенке.
  4. Для ножек ко дну необходимо прикрутить гайки М8. Сами ножки изготавливаются из прута (8мм), длина примерно 60 см. С одной стороны ножки необходимо сделать резьбу, с другой стороны нужно позаботиться о том, чтобы мангал не тонул в земле.
  5. Ко дну крепится ручка для переноски. Также необходимо продумать элементы фиксации, исключающие самопроизвольное открытие. Складывающийся мангал-дипломат в этом случае не доставит хлопот в транспортировке.

Мангал-чемодан: устройство и сборка

Сделать мангал-чемодан из нержавеющей стали так же можно своими руками. Для сборки подойдет и другой металл, но нержавейка прослужит дольше. В собранном виде конструкция напоминает чемодан, и им можно пользоваться как сумкой.

Мангал-чемодан состоит из дна и крышки, детали вырезаются в соответствии с чертежами. В обеих частях делаются отверстия. На боковых стенках делаются отверстия под шампуры, их можно сделать напильником. В крышке вырезаются отверстия по всей площади, для защиты от ветра на нижнем крае дублируется фиксация для шампуров. В процессе готовки нижний край отгибается и становится опорой.

Для крышки необходимо сделать упоры (прямоугольные пластины из стали с закруглением с одной стороны). Они вставляются в распор между крышкой и дном. Для ножек можно использовать трубки (10 мм) из металла. Корпус ставится на них и фиксируется штифтами.

В завершении работы изготовленный мангал-чемодан или мангал-дипломат можно покрасить краской, она обязательно должна выдерживать нагрев до 600 градусов. Складные жаровни очень удобны в использовании, их легко можно взять с собой, они помещаются в багажник авто и удобны в хранении.

poluchi-teplo.ru

Разборный мангал своими руками

Приготовление шашлыка – любимое кулинарное развлечение россиян, зимой и летом. Зимний вариант, ароматного, сочной мясного блюда, из баранины или свинины, больше подходит для приготовления на стационарном или неразборном мангале. Его устанавливают на расчищенной от снега площадке, возле теплого загородного дома. Другое дело лето – пора отпусков и путешествий. Нет ничего лучше, после купания в речке или на привале в автомобильном путешествии, организовать пахнущий дымком шашлычок. Для любителей летнего отдыха на природе полезно иметь свой собственный переносной, удобный мангал.

Сделаем разборный мангал своими руками. Все, что изготовлено для себя и с душой, становится предметом гордости. С другой стороны, если выезжать за город случается редко лучше не заморачиваться. На одну-две, за лето, вылазки на природу вполне подойдет магазинный, одноразовый мангал. Как вариант, можно приобрести добротный разборный мангал, заводского изготовления, как на рисунке 1. В магазинах имеется большой выбор. Но если вам нужен недорогой и оригинальный мангал, тогда приступим к работе.

Рисунок 1. Мангал в собранном виде

Вернуться к содержанию

Каким должен быть разборный мангал?

Хороший разборный мангал, сделанный своими руками, должен соответствовать следующим требованиям. Он должен быть:

  • компактным, оптимально подходить под габариты багажника Вашего автомобиля;
  • простым в изготовлении, без использования дорогого листогибного оборудования и гильотины;
  • долговечным, изготовленным из стойких к воздействию высоких температур материалов;
  • легко собираться и разбираться в походных условиях с минимальным использованием инструментов;
  • надежным в плане пожарной безопасности и эксплуатации.

Вернуться к содержанию

Инструменты для изготовления разборного мангала своими руками

Для мангала потребуется стандартный набор инструментов, имеющийся в домашней или гаражной мастерской любого мастера. Не беда, если каких-то инструментов нет, их можно взять напрокат. Для работы потребуется:

  • электролобзик с полотнами по металлу марки HSS;
  • болгарка и отрезные круги по металлу к нему;
  • усиленные ножницы по металлу;
  • сверлильный станок с набором сверл по металлу;
  • рулетка, иной измерительный инструмент;
  • линейка и угольник металлические;
  • стилет, для разметки по металлическому листу;
  • набор плашек для нарезки резьбы;
  • сварочный аппарат;

Вернуться к содержанию

Размеры разборного мангала своими руками

Размеры необходимо рассчитать индивидуально. За основу расчетов берется:

  • количество порций шашлыка, которое предполагается готовить одномоментно;
  • габариты багажника автомобиля, которые должны совпадать с габаритами мангала в разобранном виде.

Однако рекомендуется не экспериментировать с размерами. Например, ширина рассчитана исходя из размеров шампура. Высота борта 130 мм оптимальна для экономии угля и создания тепла, достаточного для прожарки.

Предлагаемый нами мангал имеет следующие размеры:

  • 300 мм в ширину, длина шампура обычно – 400 мм;
  • 600 мм в длину (рассчитано на 6 шампуров) расстояние между шампурами 100 мм;
  • 150 мм – высота бортов мангала (с учетом колосников 20 мм), оптимальная высота борта 130 мм (для переносного мангала), при меньшей высоте мясо может подгореть, при более высоком бортике потребуется больше угля;
  • 600 мм – высота ножек (в нашем случае совпадает с длиной мангала) не забывайте о габаритах багажника.

Вернуться к содержанию

Чертежи разборного мангала

Простейшая конструкция мангала представлена на рисунке ниже.

Приведем несколько вариантов чертежей разборного мангала с разными размерами. Вы сможете выбрать себе один наиболее подходящий Вам по размерам.

Вернуться к содержанию

Комплектация разборного мангала

Разборный мангал своими руками состоит из шести основных элементов.

  1. Подставка (рама) из уголков с четырьмя фиксирующими трубками диаметром 17 мм – 1 шт.
  2. Ножки, диаметр 20 мм – 4 штуки.
  3. Основание (дно) мангала из стального листа – 1 шт.
  4. Борт продольный с тремя выступами – 2 штуки.
  5. Борт боковой с двумя выступами – 2 штуки.
  6. Колосник – 1 штука.
  7. Элементы крепления барашковые гайки, шайбы простые и гравера по – 8 штук.
  8. Болты с гайками и простыми шайбами – 10 штука.

Компактно сложить такой мангал не представляет сложности. Его габариты в сложенном состоянии составят в ширину – 300 мм, в длину не выше 600 мм, в высоту не более 60 мм.

Рисунок 2. Пример компактной укладки разборного мангала

Вернуться к содержанию

Изготовление элементов конструкции разборного мангала

Ниже приведем поэтапное описание изготовление элементов конструкции разборного мангала своими руками.

I. Делаем подставку (раму) для мангала

Предлагаю для разборного мангала своими руками сделать подставку. Делается она в виде рамы. Рама необходима для придания устойчивости конструкции мангала и крепления ножек. Кроме того, подставка на ножках, может использоваться отдельно, для других утилитарных нужд, например для сушки обуви и одежды и так далее.

Рама – это обычный прямоугольник, сваренный из уголков. Для изготовления рамы потребуются стальные уголки. Использовать можно некондиционные изделия. Такие всегда имеются на металлобазах, стоят они значительно дешевле сортового металлопроката.

Обратите внимание. Размер рамы должен быть чуть меньше размера основания. Это необходимо для того, чтобы при сварке ширина её не вышла за габариты основания мангала. Отмеренные и распиленные уголки необходимо сварить в прямоугольник с габаритами:

  • ширина – 230 мм;
  • длина 570 мм.

С внутренней стороны уголка, по краям рамы приварить четыре отрезка водопроводной трубы длиной 50 мм, с внутренним диаметром 10 мм, наружный диаметр – 17 мм. Эти четыре трубки будут служить основой для опоры ножек мангала.

II. Делаем ножки мангала

В качестве ножек для мангала использовать водопроводные трубы с внутренним диаметром (20 мм). Водопроводные трубы, можно использовать некондиционные или бывшие в употреблении. Такие ножки легко войдут в опорные трубки, закрепленные на раме мангала. Длина ножек, в данном проекте, не более 600 мм. На конец, который будет упираться в почву, можно приварить заглушку и площадку для устойчивости. Для того чтобы ножка не выпадала можно сделать сквозное отверстие и в собранном состоянии закреплять ножку к опоре с помощью шпильки. Ножки можно сделать выше.

III. Делаем основание (дно) мангала

Рисунок 3. Стальной лист – основа для изготовления разборного мангала своими руками

Дно мангала в готовом виде представляет собой прямоугольный стальной лист с отверстиями для циркуляции воздуха, пазами для фиксации бортов, отверстиями для крепления к каркасу.

Для изготовления основания разборного мангала своими руками подойдет стальной лист толщиной не более 3,0 мм. Для повышения долговечности ,подверженного сильным температурным нагрузкам, дна мангала использовать лист нержавеющей или жаростойкой стали.

Если возможность использования такого материала отсутствует, лучший выход:

  • сделать колосники из металлических прутков сваренных между собой в решетку под размеры основания или;
  • подобрать под размеры основания мангала чугунные колосники, которые используют в домашних печах. Последний вариант сильно утяжеляет конструкцию.

Собственно изготовление основания делается в четыре этапа.

  1. Болгаркой, электролобзиком, иным инструментов вырезаем прямоугольник размером 300 мм на 600 мм.
  2. Для циркуляции воздуха, на равном расстоянии друг от друга, высверливаем сквозные отверстия, диаметром 20 мм. Они необходимы для доступа воздуха при горении древесного угля. Количество высверленных отверстий регулируйте, слишком много отверстий – снизит прочность конструкции, слишком мало отверстий – не обеспечит хорошее горение древесного угля. Отверстия не должны быть закрыты колосниками.
  3. Делаем сквозные пазы в дне мангала. Пазы необходимы для фиксации нижних краев бортов мангала. Для этого по периметру основания отмеряем расстояние 7,0 мм от наружного края. Вычерчиваем линию по всему периметру. На равных расстояниях от краев и в центре намечаем будущие пазы. Высверливаем близко друг к другу отверстия диаметром 2,0 мм. Электролобзиком соединяем их, круглым напильником выравниваем внутренние края. Получаем по три паза, с продольной и по два с боковой стороны. Размеры пазов в длину 20,0 мм и в ширину 2,0 мм.
  4. Делаем отверстия для фиксации листа дна мангала к раме. Укладываем раму на днище мангала. Высверливаем по три отверстия с продольной и по 2 отверстия с боковой стороны. Скрепляем дно и раму болтами. Гайка обязательно должна быть снизу, под днищем мангала. Это сбережет резьбу от спекания при высокой температуре.

IV. Делаем бортики мангала

  1. Для изготовления бортов потребуется листовой металл. Толщина стенок от 1,5 до 2 мм. Потребуются два продольных и два боковых бортика. Размер боковых, длина 286,0 мм, продольных – 586,0 мм, по две детали на каждую сторону. Размер, по отношению к основанию, уменьшили на 14,0 мм. Высота бортов – 170,0 мм, предусматриваем 20,0 мм для фиксирующих выступов.
  2. Делаем разметку бортов по нижнему краю. Прикладываем борт к соответствующему краю основания. Делаем метки напротив пазов. Таким образом получаем по три выступа с продольной и по два с боковой стороны.
  3. Электролобзиком с пилками по металлу марки HSS (пилки предназначенные резать металл до 2 мм) вырезаем контуры бортов. Снизу не забываем вырезать фиксирующие выступы, отмеренные в п. 2.
  4. На равном друг от друга расстоянии, делаем сквозные отверстия в бортиках для доступа воздуха.

Как закрепить бортики?

От прочности соединения бортиков зависит устойчивость и безопасность конструкции мангала. Из множества вариантов крепления выбираем, на наш взгляд, самый надежный. Суть, предложенного крепления, заключается в фиксации бортов на продольные спицы и стягивание их между собой барашковыми гайками.

  1. Прутки (спицы) круглого сечения желательно сделать из жаростойкого металла. Всего необходимо четыре спицы, длиной 300 мм. Диаметр их выбираем произвольно. На обоих концах спицы делаем резьбу. Подбираем под диаметр спицы барашковые гайки.
  2. Спицы намертво крепим на боковых бортах. Так проще впоследствии собирать конструкцию мангала. Для этого вымеряем нужные расстояния для крепления спиц. Если толщина металла их которого сделаны бортики позволяет сварку, то лучше приварить спицы к боковине. Если сварить невозможно, то с двух сторон прутка делаем парные отверстия. Всего будет четыре отверстия для крепления спицы. В парные отверстия вставляют подковообразный болт с резьбой на обоих концах. Выступающие концы подковы затягиваем прочно гайками.
  3. В продольном борте делаем по два отверстия совпадающие с выступающими частями спиц. Они необходимы для соединения и фиксации бортов. Все конструкция изготовлена.

V. Делаем колосники для разборного мангала своими руками

Не сложно сделать колосники просто, имея сварочный аппарат. Для изготовления потребуются арматурные прутья или иной материал. Болгаркой нарезаем отрезки прутков 584 мм и поперечины 284 мм. Количество прутков для колосников подбираем индивидуально. Далее свариваем в виде решетки. Предусматриваем ножки 15 мм.

Вернуться к содержанию

Сборка мангала разборного мангала своими руками

Приступаем к финальной части работы. Этот этап работы необходимо провести особенно тщательно с целью подгонки деталей мангала.

  1. Каркас мангала соединяем с основанием. Болты, продеть сквозь отверстия в основании и уголке каркаса. Для надежности фиксации болтов использовать шайбы обычные и гравера. Окончательную фиксацию осуществить гайкой и контргайкой. В принципе это соединение лучше сделать неразборным.
  2. Присоединяем ножки. На опоры ножек наружным диаметром 17 мм надеваем ножки внутренним диаметром 20 мм. Если люфт 3 мм между опорой и ножкой будет мешать устойчивости мангала ножки можно углубить в грунт. Как вариант, для крепления ножек, можно предусмотреть резьбовое крепление.
  3. Присоединяем борта. Выступы нижней части бортиков вставляем в пазы основания мангала. Нижняя часть бортиков предварительно зафиксирована. В отверстия, высверленные в нижней части выступов, вставляем металлические шпильки, препятствующие выпадению бортиков. Возможно вам такой способ крепления покажется слишком громоздким. Попробуйте свой вариант крепления, например шарнирное соединение основания и бортиков.

    Рисунок 4. Шарнирное крепление бортиков мангала

  4. Стягиваем боковые и продольные борта с помощью спиц. Спицы, на боковых бортах вставляем в отверстия на продольных бортах. Важно, чтобы торцы боковых бортиков прижимались к продольному борту. Надеваем шайбы, барашками стягиваем продольный борт к боковому. Возможно крепление спицами изнутри мангала не рационально, спицы могут деформироваться, под действием жара от горящих углей. Сделайте их снаружи бортика. Тем самым получите дополнительные ручки
  5. На дно мангала укладываем колосник.

Итак мы осуществили задуманное и самостоятельно сделали разборный мангал своими руками. Если вы найдете конструктивные недостатки в схеме мангала, давайте свои предложения в комментариях.

Стоит добавить, что после изготовления всех частей разборного мангала необходимо произвести их обработку специальными средствами, которые будут защищать металл от коррозии и придавать влагоустойчивые свойства. Самым простым способом обработки поверхности деталей мангала является покраска балончиком специальной краски, который можно приобрести в любом автомобильном магазине.

Вернуться к содержанию

Видео

На представленном ниже видеоролике Вы увидете процесс изготовления мангала своими руками, а также его покраску.

Полезно? Сохраните себе на стену! Спасибо за лайк!

vse-postroim-sami.ru

Складной мангал своими руками + фото

Вряд ли кто-то из нас согласится провести отдых на природе без шашлыка. А для того чтобы шашлык имел превосходный вкус, который порадует всю компанию необходимо сделать складной мангал. При постоянном обдувании ветром костровых углей жар получается неравномерный и некачественный, что в свою очередь не позволит получить хороший шашлык. Однако даже при поездке на собственном автомобиле вам вряд ли будет удобно вести с собой громоздкий мангал. В этой ситуации на выручку придет складная конструкция.

Такой мангал можно просто купить в магазине. Хотя им больше подходит название сборные, поскольку после использования мангала в собранном виде не каждому под силу его разобрать. А происходит это по следующим причинам: конструкция состоит из нескольких пластин, изготовленных из стали, которые вставляются в ножки, сделанные из гнутых уголков. Независимо от стоимости и качества мангала, под воздействием высокой температуры его начинает коробить, пластины заклиниваются в ножках, поэтому разборка этой конструкции довольно сложна. Даже если вы с успехом справитесь с этой задачей, обратно вы его собрать не сможете, а руки, испачканные сажей, вы точно получите.

Для того чтобы данное устройство оправдывало свое название, стоит рассмотреть самостоятельное его изготовление из листового металла. Для этого вам потребуется немного пересмотреть его конструкцию, и он будет без труда собираться и разбираться. Кроме этого после данного процесса вы останетесь чистыми, поскольку все поверхности с сажей будут закрыты.

Складной мангал в сборе

В разборном виде конструкция напоминает дипломат с толщиной не более 4 см, который оснащен ручкой для транспортировки. При этом внутрь конструкции с легкостью поместятся как шампура, так и решетка для приготовления гриля.

Действие самых высоких температур оказывает влияние на дно, поскольку именно там находятся угли. Исходя из этого, необходимо изготавливать дно из 3 мм листа нержавейки, таким образом, увеличивая эксплуатационный срок конструкции. Если полностью мангал выполнен из нержавеющего металла, срок его службы будет «бесконечным».

Обратите внимание! Размер конструкции зависит от предполагаемого размера шампуров и составляет от 60 до 80 см. Если мангал используется для выездов на природу, оптимальным размером будет 40-65 см.

Во-первых, изготовьте дно мангала. Боковые элементы дна необходимо загнуть по размеченной линии.

Обратите внимание! В низу необходимо заблаговременно проделать отверстия диаметром 1 см. Это необходимо для того, чтобы кислород поступал к углям.

Боковые поверхности мангала изготавливаются с размером 65*20,5 см. Для изготовления складного механизма вам потребуется установить небольшие мебельные навесы между стенками и основанием конструкции. Фиксация навесов осуществляется электрической сваркой или винтами.

Схема складной конструкции

Чертеж складного мангала

Более короткие стенки мангала изготавливаются съемными и фиксируются ко дну зажимами. То есть вам потребуется прорезать и загнуть края, по заранее обозначенной линии.

Нижние углы основания привариваются гайками с размером М8, к которым далее прикручиваются ножки, изготовленные из кругляка с размером 8*600 мм. На ножках нарезается резьба на расстоянии 1 см под гайки. С противоположной стороны они заостряются, и к ним привариваются отрезки прутьев размером 8*30 мм.

Изготовление ножек

Ножки для складного мангала

Заточенный элемент ножек потребуется для надежной фиксации конструкции на поверхности земли, препятствуя погружению мангала в землю. При разборке такого мангала задачу облегчит упорная ручка на ножках.

Боковая часть сооружения оснащена специальной ручкой, необходимой для облегчения транспортировки.

Советы

Компактный складной мангал Складной мангал с шампурами На одну из стенок мангала приделывается крючок, который предотвращает возможность произвольного сложения.

Завершающим этапом изготовления конструкции станет его покраска в черный цвет с помощью термоустойчивой краски. Для этой цели можно применить краску в баллончиках, которая применяется для покраски выхлопных труб транспортных средств. Этот покрасочный материал переносит температуры до 600 градусов, не деформируясь при этом.

Складная конструкция такого типа понадобится вам не только при поездке на шашлыки, но и отлично подойдет для любителей активного отдыха в качестве обогревательного элемента. То есть вы можете наполнить мангал камнями и, нагрев их, установить конструкцию в палатке. Такого рода печка подарит вам тепло на несколько часов.

Разобравшись с технологией изготовления складного мангала своими руками, вы сможете бесконечно удивлять своих знакомым изготовлением мясных продуктов на открытом воздухе.

Видео

В следующем видеоматериале вы увидите, что из себя представляет складной мангал и как его собрать:

Фото

Покупной складной мангал Мангал, складывающийся в чемоданчик Мангал-чемодан Крепление ножек мангала Крепление ручки складного мангала Крепление бортов мангала Складной мангал вид сбоку

stroysvoimirukami.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
