Складной мангал своими руками + фото

Вряд ли кто-то из нас согласится провести отдых на природе без шашлыка. А для того чтобы шашлык имел превосходный вкус, который порадует всю компанию необходимо сделать складной мангал. При постоянном обдувании ветром костровых углей жар получается неравномерный и некачественный, что в свою очередь не позволит получить хороший шашлык. Однако даже при поездке на собственном автомобиле вам вряд ли будет удобно вести с собой громоздкий мангал. В этой ситуации на выручку придет складная конструкция.

Такой мангал можно просто купить в магазине. Хотя им больше подходит название сборные, поскольку после использования мангала в собранном виде не каждому под силу его разобрать. А происходит это по следующим причинам: конструкция состоит из нескольких пластин, изготовленных из стали, которые вставляются в ножки, сделанные из гнутых уголков. Независимо от стоимости и качества мангала, под воздействием высокой температуры его начинает коробить, пластины заклиниваются в ножках, поэтому разборка этой конструкции довольно сложна.

Даже если вы с успехом справитесь с этой задачей, обратно вы его собрать не сможете, а руки, испачканные сажей, вы точно получите.

Для того чтобы данное устройство оправдывало свое название, стоит рассмотреть самостоятельное его изготовление из листового металла. Для этого вам потребуется немного пересмотреть его конструкцию, и он будет без труда собираться и разбираться. Кроме этого после данного процесса вы останетесь чистыми, поскольку все поверхности с сажей будут закрыты.

Складной мангал в сборе

В разборном виде конструкция напоминает дипломат с толщиной не более 4 см, который оснащен ручкой для транспортировки. При этом внутрь конструкции с легкостью поместятся как шампура, так и решетка для приготовления гриля.

Действие самых высоких температур оказывает влияние на дно, поскольку именно там находятся угли. Исходя из этого, необходимо изготавливать дно из 3 мм листа нержавейки, таким образом, увеличивая эксплуатационный срок конструкции.

Если полностью мангал выполнен из нержавеющего металла, срок его службы будет «бесконечным».

Обратите внимание! Размер конструкции зависит от предполагаемого размера шампуров и составляет от 60 до 80 см. Если мангал используется для выездов на природу, оптимальным размером будет 40-65 см.

Во-первых, изготовьте дно мангала. Боковые элементы дна необходимо загнуть по размеченной линии.

Обратите внимание! В низу необходимо заблаговременно проделать отверстия диаметром 1 см. Это необходимо для того, чтобы кислород поступал к углям.

Боковые поверхности мангала изготавливаются с размером 65*20,5 см. Для изготовления складного механизма вам потребуется установить небольшие мебельные навесы между стенками и основанием конструкции. Фиксация навесов осуществляется электрической сваркой или винтами.

Схема складной конструкции

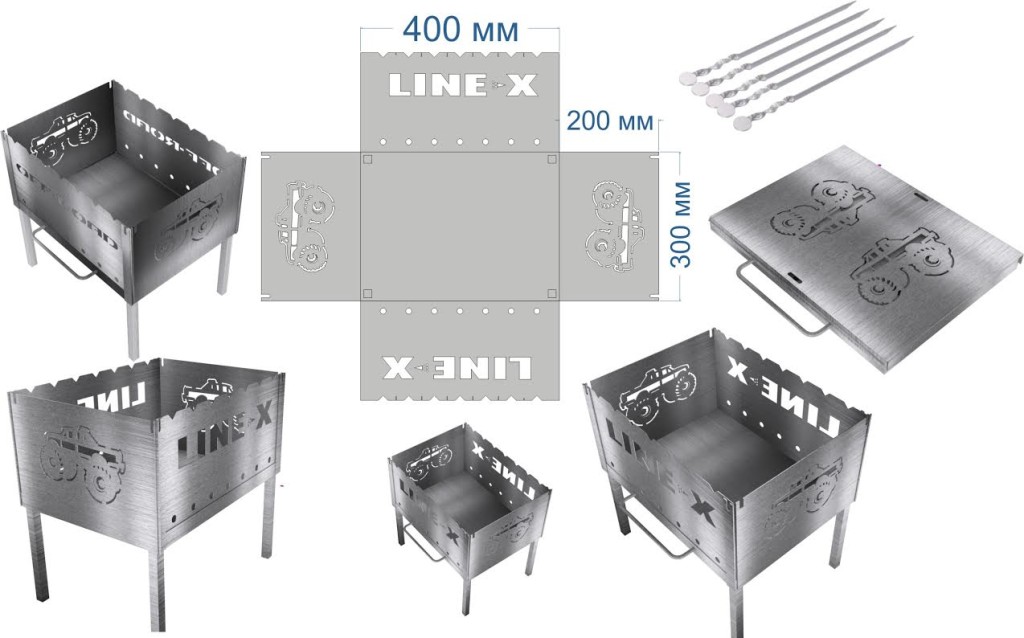

Чертеж складного мангала

Более короткие стенки мангала изготавливаются съемными и фиксируются ко дну зажимами. То есть вам потребуется прорезать и загнуть края, по заранее обозначенной линии.

Нижние углы основания привариваются гайками с размером М8, к которым далее прикручиваются ножки, изготовленные из кругляка с размером 8*600 мм. На ножках нарезается резьба на расстоянии 1 см под гайки. С противоположной стороны они заостряются, и к ним привариваются отрезки прутьев размером 8*30 мм.

Изготовление ножек

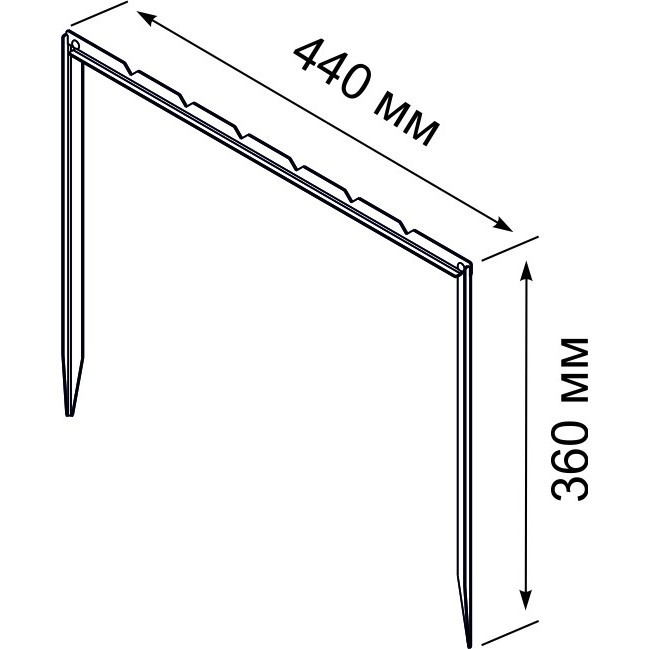

Ножки для складного мангала

Заточенный элемент ножек потребуется для надежной фиксации конструкции на поверхности земли, препятствуя погружению мангала в землю. При разборке такого мангала задачу облегчит упорная ручка на ножках.

Боковая часть сооружения оснащена специальной ручкой, необходимой для облегчения транспортировки.

Советы

Компактный складной мангал

Складной мангал с шампурами

На одну из стенок мангала приделывается крючок, который предотвращает возможность произвольного сложения.

Завершающим этапом изготовления конструкции станет его покраска в черный цвет с помощью термоустойчивой краски. Для этой цели можно применить краску в баллончиках, которая применяется для покраски выхлопных труб транспортных средств. Этот покрасочный материал переносит температуры до 600 градусов, не деформируясь при этом.

Складная конструкция такого типа понадобится вам не только при поездке на шашлыки, но и отлично подойдет для любителей активного отдыха в качестве обогревательного элемента. То есть вы можете наполнить мангал камнями и, нагрев их, установить конструкцию в палатке. Такого рода печка подарит вам тепло на несколько часов.

Разобравшись с технологией изготовления складного мангала своими руками, вы сможете бесконечно удивлять своих знакомым изготовлением мясных продуктов на открытом воздухе.

Видео

В следующем видеоматериале вы увидите, что из себя представляет складной мангал и как его собрать:

Фото

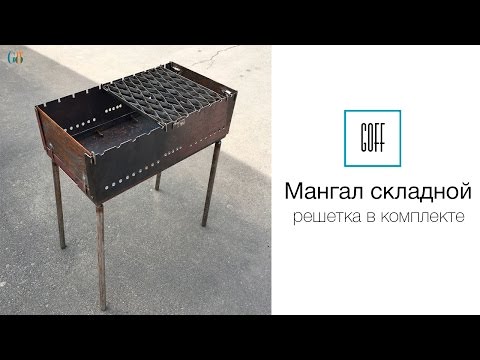

Покупной складной мангал

Мангал, складывающийся в чемоданчик

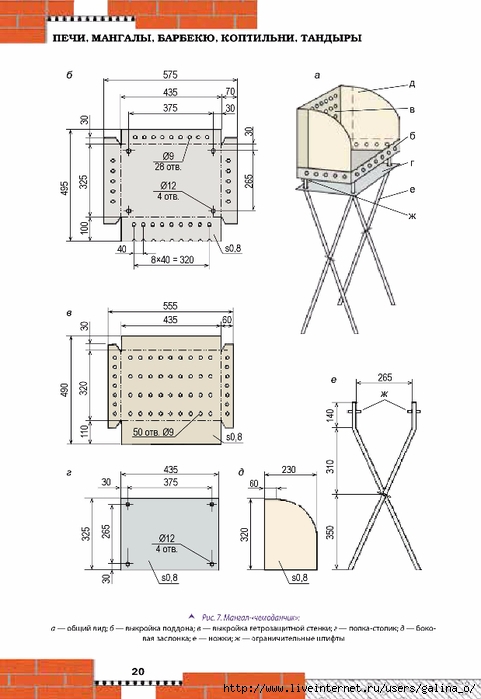

Мангал-чемодан

Крепление ножек мангала

Крепление ручки складного мангала

Крепление бортов мангала

Складной мангал вид сбоку

сделаем мангал чемодан своими руками

Мангал дипломат, сделанный своими руками, удобен при транспортировке и не занимает много места в автомобиле. Давайте рассмотрим, что потребуется и как сделать мангал чемодан своими руками.

Конструкция

Такой складной мангал удобен прежде всего, тем что все детали (за исключением ножек) неотъёмные, и потерять их не получится. То есть, всегда, беря с собой, вы получаете мангал, а не конструкцию без одной нужной детали.
Размер мангала средний и это удобно для компании 4-6 человек (8, если готовы подождать своей очереди).
Сборка и разборка элементарная и быстрая.
Вес мангала чемодана несколько больше, чем складного такого же размера, но для перевозки в авто это не так важно.

Мангал состоит из четырёх частей:

  • Дно;
  • Боковые стенки по длине;
  • Боковые стенки по ширине;
  • Ножки.

Как сделать самому

Мы будем использовать стальной уголок и листовое железо 3 мм. Брать более тонкие листы не строит: от жара мангал коробится и нарушается геометрия, а это важно для складной конструкции на шарнирах.
Применение нержавеющей стали даст долгий срок службы, но и большую цену. Поэтому считайте сами, а мы рекомендуем изготовить из обычной стали и покрыть изделие термокраской.

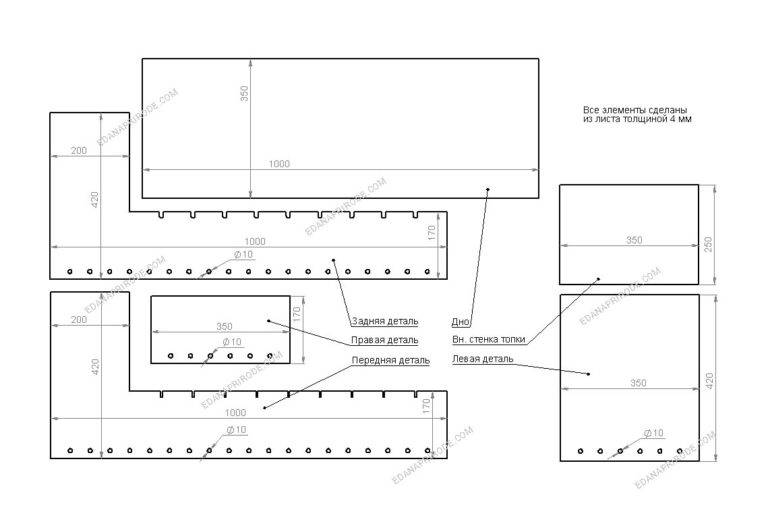

Чертежи

Дно

Продольная боковина

Продольная боковина (заготовка под гибку)

Поперечная боковина (короткая)

Ножка

Дно

К пластине по контуру приварить уголок.
Просверлить сквозь уголок 4 отверстия и нарезать резьбу М10.

Боковины

Продольные боковины крепятся на шарнире ко дну, а поперечные — вкладываются между.

Продольные:

  1. Вырезать заготовку.
  2. Просверлить отверстия для воздуха.
  3. Сделать пропилы для шампуров: на одной боковине в виде щелей, на другой — треугольной формы.
  4. Загнуть боковые полочки. Чтобы боковины вышли одинаковые, гнуть их можно вместе.
  5. Просверлить отверстие под шарнир — болт М10. В собранном виде с дном, стенка должна раскладываться на 90о, а в сложенном — ровно лежать поверх дна.

Поперечные:

  1. Вырезать заготовку.
  2. Просверлить вентиляционные отверстия.
  3. Приварить квадраты 2*2 см, так чтоб получились пазы (нужно 8 квадратов на одну сторону).

Ножки

Размер ножек: от 30 см до 47 см (внутренний размер дна). Больше не нужно — не поместятся внутрь.

Ножки нарезать из прутка или трубы Ø 12-14 мм. На одном конце нарезать резьбу М10.

Окраска

Покрасьте конструкцию в 2-3 слоя . Резьбу на ножках красить не надо.

Сборка

  1. Ко дну прикручиваются ножки.
  2. Боковые продольные стенки скрепляются с дном при помощи болтов (по 2 на стенку) и этот шарнир при эксплуатации не разбирается.
  3. Отогнуть продольные боковины под 90о.
  4. Вложить между ними стенки-вкладыши, так чтобы пазы зацепились за отогнутые края боковых стенок.

Мангал готов.

В собранном виде это небольшой чемоданчик-дипломат, а в разложенном — среднего вида мангал. Для удобства можно прикрепить ручку переноски и защелку чтобы стенки не раскрывались.

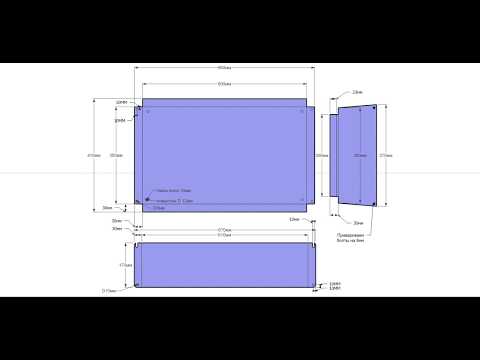

Видеоинструкция

Как сделать этот мангал, рекомендуем посмотреть:

Поделиться в социальных сетях

Складной мангал из металла своими руками (по чертежам)

Если вы хотите купить складной мангал, то можете подумать о возможности его изготовления. Несмотря на то, что сегодня можно найти подобные конструкции самых разнообразных размеров и форм, стоят такие модели достаточно дорого. Тогда как если вы предпочитаете недорогие варианты, то, как показывает практика, долго они не прослужат.

Подготовка материалов

Для того, чтобы сделать складной мангал, вам потребуется приобрести листовую сталь. Тот, что имеет толщину 2 миллиметра, пойдет на формирование юбки. В то время как для нижней части конструкции будет использована сталь толщиной 3 мм. Вам понадобятся стальные прутья, длина которых должна равняться 20 миллиметрам. Их нужно использовать для изготовления ножек. Возьмите гайки, которые будут служить креплением для ног. Также вам потребуются стандартные мебельные петли, с помощью них вы сможете крепить бортики к низу.

Подготовка инструментов

Мангал складной не может быть изготовлен без применения усиленных ножниц, предназначенных для работы по металлу. Полезная болгарка, как и рулетка. Мастер не обойдется без дрели, угольника и линейки.

Проклейка

Конечно, более внушительные габариты мангала позволят приготовить единовременно мясо, но стоит учесть, что эта конструкция будет складной. Поэтому лучше всего выбирать габариты, позволяющие удобно возить устройство в багажнике автомобиля. Специалисты не рекомендуют выбирать кожух большого размера. Ввиду того, что стандартная длина шампура составляет 70 см, он все же не слишком широкий для изготовления мангала. В качестве наиболее подходящих габаритов являются следующие: 50х30х15 см. Именно такой случай можно будет без особых трудностей разместить в багажнике для транспортировки.

Залогом успеха работы будет подбор подходящего стального листа. Само собой, тонкие стенки и дно быстро прогорят. Толстый будет способствовать утяжелению конструкции, делая ее неудобной для переноски и транспортировки. Самый оптимальный вариант днища – сталь, толщина которой должна равняться 3 миллиметрам.

Работа над корпусом

Если вы решили сделать складной мангал, то после выбора размеров можно приступать к практической части. При этом важно сделать корпус, его сборка предполагает на первом этапе вырезание листа жести, из которого необходимо вырезать заготовку размерами 34х54 см. Полученный элемент следует загнуть по бокам, отступив от краев по 4 см. Этот компонент будет представлять дно. Теперь можно вырезать две стороны, размеры которых 50х15 см. При этом два других боковых элемента должны иметь размеры 30х15 см. Длинные боковые края следует закрепить к ранее загнутой детали с помощью мебельных петель. Навесы могут быть сварены или скреплены шурупами. Теперь стоит заняться короткими стенками, в которых делаются прорези, а затем гнутся металл. Это позволит получить застежки для этих юбок.

Консультация специалиста

При изготовлении разборного мангала своими руками следует с помощью фанеры или пластика подготовить прямоугольник, размеры которого должны быть несколько меньше дна. Этот прямоугольник следует уложить на дно жаровни, а затем использовать как вентилятор для нагнетания воздуха. Подготовленный таким образом импровизированный вентилятор нужно будет транспортировать вместе с мангалом.

Изготовление ножек

Если вы делаете складной мангал своими руками, то на следующем этапе можно заняться ножками. Из толстого прута необходимо вырезать 4 заготовки. Их длина будет зависеть от того, какую высоту следует придать мангалу. На одном конце столбиков нить следует обрезать. Другой конец заострен. Это позволит легко погрузить ножки в почву.

Отбойное крыло должно быть максимально удобным в эксплуатации, поэтому важно предусмотреть тот момент, что если не сделать ограничения на концы ножек, то они слишком глубоко уйдут в землю. Чтобы исключить этот момент, к каждой стойке следует приварить короткие продольные отрезки стержней. На нижней части корпуса к наружным углам следует приварить гайки. В них и будут устанавливаться ножки. На длинных сторонах мангала нужно просверлить отверстия. Они будут способствовать равномерному прогреву углей. В некоторых случаях такие отверстия делаются в днище, при этом они располагаются ближе к краю. Для удобства переноски мангала к каждой боковой длинной стенке можно приварить по одной ручке.

Обработка дна и стенок

При изготовлении мангала из металла важно подумать о долговечности конструкции. Для этого стены следует обработать краской, обладающей термостойкими характеристиками. Выполнить эту процедуру самостоятельно достаточно просто. Можно использовать краситель, которым обрабатывают автомобильные глушители. Купить этот материал можно в магазине автозапчастей. Такой состав выдерживает температуру до 800 градусов. Для того, чтобы продлить срок службы металла, его следует пропустить. Для этого потребуется приобрести термостойкую черную пленку. На следующем этапе разбирают решетку, снимают термостойкую пленку и растворяют жидкий натрий в воде. В этом растворе все элементы свариваются в течение полутора часов.

Заключение

Если мангал складывается своими руками, чертежи можно подготовить самостоятельно, на примере представленного в статье чертежа. Это сделает работу максимально правильной, даже если вы выберете другие размеры исходя из своих предпочтений. В первую очередь важно рассчитать длину ножек, от которых будет зависеть высота конструкции. При этом ориентируйтесь на рост того, кто чаще всего готовит мясо с помощью самодельного мангала.
