Мангал из металла своими руками в том числе с крышей, чертежами и фото его изготовления (видео)

 Удержаться на тему пролога отдыха выходного дня с шашлыком просто невозможно. И хотя мы вам не расскажем ничего нового, со своей стороны, все же также хотим вас подразнить приятным времяпрепровождение за мангалом, на котором шкварчит маринованное мясо.
 Запах, вкус и быстрота, с которой исчезает мясо, могут поразить любого, но не все и всегда так романтично как на в желаниях. Зачастую, чтобы желаемое превратилось в реальное, необходимо что-то для этого сделать. В нашем случае ключевым предметом, вокруг которого и ведется весь этот разговор, является мангал. Именно о мангале, в нашем случае мангале из металла и пойдет речь в этой статье. В статье будут приведены эскизы для разделки металла под мангал, а также описан процесс его изготовления. Описаны будут даже несколько вариантов. А вот на каком остановться, выбирать вам.

Мангал из металла своими руками: основные материалы и инструменты

 Конечно, чтобы выполнить любую работу требуются определенные средства и возможности.

В нашем случае это металл, листовой лучше всего от 2 мм, квадрат — труба для ножек и силовых конструкций, сварочный аппарат любого типа, электроды тройка, дрель, болгарка с диском по металлу и то, что у вас всегда при себе, ваши «золотые» руки.  Сразу скажем о том, что если вы решите купить металл, то постарайтесь его и раскроить на месте. Так часто у организаций реализующих металл имеются гильотины, резка, в общем, все то , что значительно может облегчить ваш труд. Раскроить металл на листы будет не так уж дорого, а вот занимаясь этим самостоятельно не стоит. Вы точно пожалеете о том, что не воспользовались подобным предложением, особенно если возьмете металл 3 и более того.

Мангал из металла своими руками самый простой (1 вариант)

 Прежде всего, необходимо раскроить металл, если вы этого еще не сделали при покупке.

  Далее просверлите отверстия в указанных на рисунке местах. Фактически эти отверстия по бокамм будут выполнять роль вентиляции, поддерживая постоянную тягу и эффективное горение углей и дров в мангале.

  Отверстия снизу кроме вентиляции будут выполнять и роль для слива дождевой воды из камеры горения.
 Итак, когда все готово, то необходимо пропилить проточки на металле.

Фактически это канавки пропиленные не в полную толщину листа. Далее по этим канавкам лист свернем под углом 90 градусов. Получится П-образная конструкция.

 Вставляем боковые стенки в торцы и привариваем.  Далее отрезаем трубу такой длины, чтобы выставить мангал на удобной нам высоте. Ножки можно приварить по всей длине стенок мангала, что прибавит ему жесткости, а для ножек увеличить площадь контакта, за счет которого они будут закреплены к корпусу более надежно. Внизу ножки можно связать между собой все той же трубой. «Последним штрихом» в изготовлении мангала из металла станут пропилы, которые можно сделать болгаркой. Такие пропилы очень удобны для удержания шампуров над углями в мангале в определенном положении. Альтернативные опции к мангалу из металла своими руками

Так мы привели, пожалуй, самый простой пример изготовления мангала из металла своими руками.

 В качестве опций к уже имеющемуся мангалу из металла можно предложить крышку  от дождя, полку для посуды. В конце концов, можно просто облагородить мангал коваными изделиями, которые можно просто купить в специализированных магазинах и приварить к корпусу и ножкам мангала.

Незабывайте и еще одном счастном случае изготовления мангала из металла своими руками. Так, мангал можно сделать из газового баллона, более подробно об этом в статье «Мангал из газового балона своими руками».

Мангал из металла с полкой и двойным дном своими руками (2 вариант)

 Второй вариант мангала из металла посложнее. В общем, для тех, кто хочет получить подобное изделие с улучшенными эксплуатационными характеристиками. Основными плюсами этого мангала по сравнению с предыдущим является наличие высоких ножек, полки между ними, ручек для его переноски, а также двойного дна, которое обеспечит более равномерное сгорание углей или дров. Теперь обо всем по порядку. Берем металл и размечаем его на дно и стенки.

… режем металл по размеченным линиям.

Из получившихся деталей варима мангал. В принципе, все что было до настоящего момента можно назвать аналогией предыдущего варианта.

Швы зачищаем от окалины.

Теперь о двойном дне. Двойное дно чуть меньше «родного» дна, которое мы уже установили, так как оно будет вставляться внутрь мангала.

Для того, чтобы обеспечить раномерность тяги воздуха,  по всей площади дна сверлим отверстия, вроде тех что на фото.

Для дистанционного размещения «второго» дна относительного стационарного, привариаем по периметру уголок 20*20 см.

Поверху обвариваем корпус квадрат — трубой и делаем прорези для шампуров. Также в нижней части прорезаем два отверстия, для того чтобы воздух проходил под «второе» дно.

Теперь используя болты и гайки прикручиваем «второе» дно к стационарному в мангале. Дно прикручивается на разборный крепеж, чтобы обеспечить возможность теплового расширения металла, без деформаций. Также открутив болты можно будет почистить «первое» дно и полость между двумя металлическими пластинами.

Привариваем ножки и перемычки между ними.

Собираем ручки из шпильки и гаек.

Привариваем ручки на место.

На перемычки устанавливаем фанеру. Теперь для придания эстетического вида мангалу, можно его покрыть термокраской, а фанеру защитной пропиткой для дерева.

Мангал из металла с крышей с чертежами и фото по его изготовлению своими руками (3 вариант)

А вот этот вариант уже не стыдно будет поставить и на участок. При этом он будет радовать и вас и ваших гостей, а уж соседи наверняка станут вам завидовать. Будем надеяться по-доброму!
 Началось все с того, что однажды посетив федеральную сеть магазинов я засмотрелся на мангал из металла. Сделан он был вроде как даже ничего, но ценник был так себе 🙁 Не то чтобы не было денег на покупку, но очень захотелось попробовать свои силы… Что же смогу я, если попробую сваять нечто подобное? Ну раз решено, значит начинаем работать. Первым делом был нарисован чертеж. Чертежом, конечно, это можно назвать с большой натяжкой. Больше это было похоже на скетч, рукотворный эскиз на листке бумаги. С него была снята копия в гараж, в котором я и делал мангал и скан, который представляю вашему вниманию.

Здесь была прикинута потребность в металле. Все перечислено на листке, но по факту для кратности заказанного профиля получилось следующее. Прилагаю выдержку из счета…

Сам мангал был заказан как для самого первого варианта, то есть из листа 600*900. Толщина 4 мм (см. счет)

Можете смело брать тоже самое количество, обрезки остались, но не много. Теперь, после закупки металла была также закуплена и кованина. Это уже на усмотрение. Счет на нее не прилагаю, так как дело это личное, хотите купите для украшения, хотите нет. Весь вышеперечисленный металл был доставлен в гараж. Там на полу выложил одну сторону мангала. Так как углы на чертеже просчитать было трудно, вернее долго, то было решено сделать резы по месту.

Так вот, для того чтобы сделать резы, можно воспользоваться острым гвоздем или баллонном краски. Поверх наложенного металла из баллона была нанесена краска. После того как я перевернул профиль, то стало видно, как резать детали.

Наиболее сложный рез на схождении ножек мангала. Хотя получился он очень даже удачно и не такой уж он оказался и сложный.

Примеряем ножки между собой.

Теперь примеряем как получились другие резы, согласно тому, что я выложил ранее.

Теперь начинается процесс сварки металла. Берем сварочник, в моем случае самый простой китайский сварочник верно работающий уж не первый десяток лет, и начинаем варить швы электродами — 3 мм. Варим и вторую сторону мангала, при этом зеркально противоположную. Получились две такие части. Еще не соединены между собой.



Теперь берем перемычки и соединяем стороны между собой. Вначале лучше крепите на прихватки, чтобы можно было чуть откорректировать положение одной стороны, относительно другой. Затем уже обвариваем все как положено.

 Приступаем к сторонам мангала. Их я решил сделать в качестве решетки. Вокруг при приготовлении пищи всегда не хватает полочек, то кастрюльку поставить, то тарелку с готовым шашлыком. Именно из-за этого полки будут с двух сторон. Была найден струбцина, единственное приспособление используемое при изготовлении всей конструкции. Ей зажимал перемычки на полке, и соответственно варил.

Получилось нечто такое.

Так как изначально в листе не было сделано отверстий для тяги, то здесь нельзя упускать момент. Они были прорезаны до установки дна мангала.

Далее с помощью рук и угла, были выгнуты дуги на крышу. Тут и трубогиба не понадобилось. Все получилось довольно ровно.

По верхним трубам был размечен металл на стойках, приложив трубы к ним.

После обрезаны стойки по месту, а верхние дуги приварены. Пришло время варить донышко.

Здесь позвонили из ТК и сказали о том, что пришла кованина.

Что же, быстро на машинку и скатался до терминала получения. Вот что имеем в наличии.

Все это варим в соответствии со своими художественными представлениями о том, как должен выглядеть идеальный мангал из металла с крышей. У меня получилось следующее.

Далее осталось приварить боковые стенки мангала. Так как мангал планировался к установке на участке и перевозке, то сверху лист металла — профлист я крепить не стал. Решил, что это надо делать непосредственно при установке мангала, чтобы не помять крышу. Вот собственно отографии и с места, где был установлен мангал, а также опробован…

Для устойчиовости, а также чтобы мангал не выдрали вандалы, он был приварен к вбитым металлическим трубкам и забетонирован.

Подводя итог об изготовлении мангала из металла своими руками

 Что хотелось бы сказать в завершении нашей статьи. Во-первых, вариантов мангалов из металла может быть великое множество. Начиная от тех, что мы привели в нашей статье и заканчивая теми, что роятся в ваших мыслях.

Во-вторых, если вы хоть раз в жизни держали болгарку, держак сварочника и захолопывали забрало сварочной маски на своем лице, то мангал из металла вам точно под силу.
 Ну, и последнее, но точно не в жизни, а всего лишь в нашей статье, так это то, что сделанный вами мангал из металла станет неким местом паломничества на выходных. Поверьте нам, это занятие приятное и душевное. Посидеть у мангала, который вы сделали своими руками, да еще и самому не спеша и с чувством приготовить любимое блюдо на нем.
 Кстати, к одному из видов варианта мангала из металла можно отнести и вариант мангала из газового баллона, об этом в статье «Мангал из газового баллона своими руками». Если вам нужен компактный вариант, для выезда на пикник, то об этом здесь «Переносной разборный мангал».

Видео мангала из металла своими руками

размеры, чертежи, схемы + фото

В статье дана информация о том, как изготавливается разборный мангал. Каковы его размеры, какие материалы для этого используются. Потребуется ли для изготовления чертеж. Если «да», то на что необходимо обратить внимание, какие параметры важны с учетом удобства использования жаровни под шашлык. Рассмотрено изготовление мангала поэтапно.

Мангал в разобранном видеИсточник notperfect.ru

Размеры мангала

Разбираясь с размерами мангала для шашлыка из железа по чертежам, представленным в интернете, можно сказать лишь одно, что среди них есть только один стандартный параметр – высота бортиков. Она варьируется в диапазоне 13-15 см. Меньше делать не стоит – подгорит шашлык, большая высота – придется подготавливать больше углей, а это расходы и время.

Все остальные размеры на усмотрение заказчика:

  • ширина выбирается в зависимости от длины используемых шампуров;
  • длина зависит от количества требуемого шашлыка в плане одновременной жарки, к примеру, если между шампурами оставляется зазор в 5 см, плюс ширина самого мяса, то получится в пределах 8-10 см, если надо прожарить 10 палочек, то длина будет в пределах 1 м;
  • высота зависит от того, как готовить на мангале: стоя или сидя на корточках, в первом случае это 70-80 см, во втором 20-30 см;
  • что касается толщины листового железа, то для разборной конструкции подойдет размер в 2 мм, но для дна лучше использовать трехмиллиметровый металл.

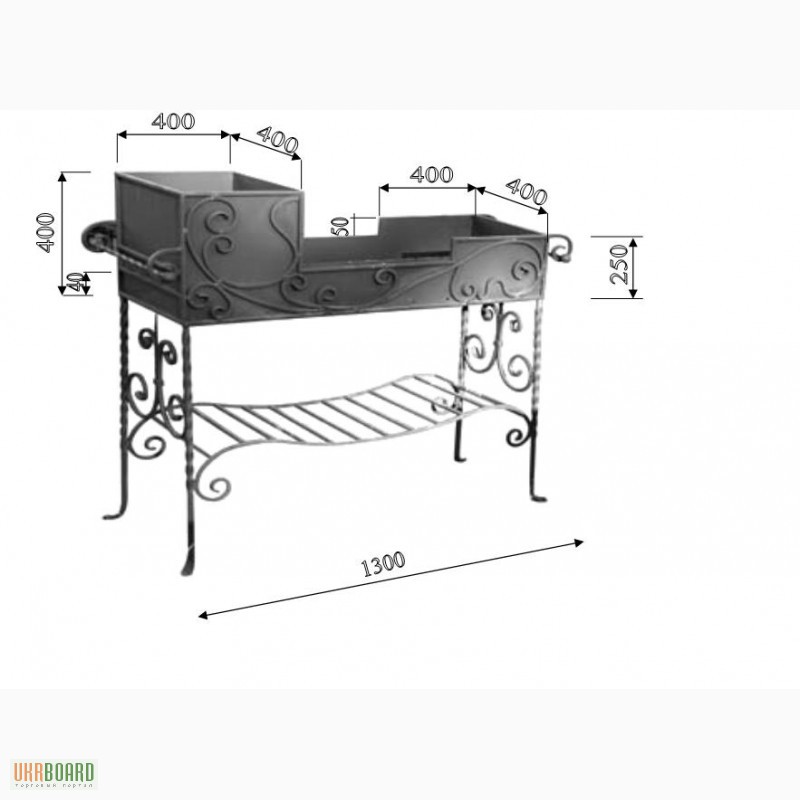

Размеры высокого мангала с крышкойИсточник www.nestsk.ru

Технология изготовления разборной жаровни

В первую очередь набрасывается на бумаге чертеж мангала с обозначением на нем размеров. В чисто конструктивном плане этот прибор представляет собой параллелепипед. То есть у него все противоположные парные стенки равны между собой. Единственная плоскость, которая присутствует в жаровне в единственном виде, это днище.

К разработке чертежей мангалов надо подходить основательно. Потому что это основа будущей конструкции. Именно на ней отображаются пропорции жаровни. И хотя для переносного разборного варианта это имеет небольшое значение, все же некая эстетическая сторона в конструкции должна присутствовать.

На чертеж ниже, где показана полная деталировка конструкции. Именно так мастера и набрасывают его на бумаге. Основная задача – показать размеры каждой детали, потому что они изготавливаются каждая по отдельности. А точные размеры помогут скомпоновать детали в единое целое без подгонок.

Чертеж мангала и его деталейИсточник remontik.org

Если чертеж мангала из металла с размерами готов, мастер переходит непосредственно к изготовлению жаровни.

Материалы

Как уже было сказано выше, в качестве материала потребуется стальной лист толщиною 2 и 3 мм. В качестве ножек можно использовать арматуру диаметром 10 мм. Для соединения частей жаровни потребуется восемь болтом М6 или 8.

Разметка

Согласно чертежу все размеры деталей мангала переносятся на лист железа. Как уже упоминалось, боковых стенок будет две, торцевых тоже, днище одна часть. Парные стенки одинаковые.

Нельзя разбрасывать разметку по всему листу. Многие размеры деталей совпадают, так что края двух частей будут обозначаться одной линией. Так можно сэкономить, уменьшая отходы.

На рынке можно найти обрезанные листы металла. Если правильно скомпоновать (сделать грамотно схему расположения частей) разметку, то можно приобрести не целый лист, а обрезанный. Стоит он в разы дешевле.

Разметка по металлуИсточник setfsb.ru

Теперь важный момент. Соединение деталей мангала производится на болты (как один из вариантов), поэтому под места стыковки делаются бортики, которые отгибаются внутрь от основной плоскости стенок на 90°. При этом на боковых стенках отгиб производится на трех торцах с крепление к торцевым стенкам и днищу, на торцевых только с оной стороны – к днищу. Ширина отгиба:

  • если используется для соединение болт М6 – 10 мм;
  • если болт М8 – 12 мм.

Этот параметр обязательно прибавляется к размерам деталей. К примеру, если длина мангала равна 50 см, то длина боковых стенок – 52 см, потому что к ней прибавляется отгиб с двух сторон по 1 см.

Резка, подгиб, сверление

Следующий этап – вырезка всех частей мангала точно по линиям разметки. Обычно это делают болгаркой с отрезным алмазным диском. Можно использовать и другие инструменты: плазморез, электролобзик с полотном по металлу. Резка должна проводиться точно по нанесенной разметке. Все должно быть сделано аккуратно.

Резка болгаркойИсточник chrome-effect.ru

В конечном итоге должно получиться пять деталей: боковые стенки – 2 шт., торцевые – 2, днище одно.

Следующая операция – изгиб участков соединения частей мангала. На вырезанных деталях жаровни наносятся отступы для изгибов. Опять используются линейка и маркер. На боковых стенках будет три линии: две параллельные (для соединения с торцевыми стенками), одна перпендикулярная им (для соединения с днищем). На торцевых стенках одна линия. Она должна совпадать по месту расположения с линией для днища.

По нанесенным линиям делается неглубокий прорез, он не сквозной, а с небольшим углублением до 0,5 мм. Это делается для того, чтобы легче и ровнее гнуть отгибы. Обратите внимание на боковые стенки, где прорези перпендикулярных линий создадут в двух углах квадраты. Их срезают полностью.

Теперь производятся загибы с помощью молотка. Заготовку укладывают на край стола, лучше, если он будет отделан стальным уголком, и легкими ударами сгибают кромку отгиба по линии подреза. Угол изгиба – 90°.

Сверление отверстийИсточник grandado.com
Фундамент под барбекю из кирпича: где поставить и этапы возведения

Следующий этап – формирование мест соединения. Для этого в изгибах боковых стенок с отступом от верхнего и нижнего края внутрь по 3 см делается метка маркером. По ним сверлятся сквозные отверстия.

Далее одну торцевую стенку прикладывают к боковой так, как они должны находиться в сборе. Через сделанные отверстия на плоскости торцевой стенки делаются метки, которые также высверливаются.

Сразу надо обозначить, что днище мангала не закрепляется к стенкам. Оно просто лежит свободно внутри короба из боковых и торцевых деталей, упираясь в изгибы с четырех сторон.

Остается только просверлить отверстия во всех частях мангала. Они предназначаются для того, чтобы свежий воздух, насыщенный кислородом, проникал в зону горения углей. Без воздуха угли не смогут отдавать максимального количества тепла, от этого жарка шашлыка до готовности затянется.

В принципе, самодельный мангал готов. Его остается собрать и закрепить болтами.

Простая конструкция мангала готова к использованиюИсточник strodom.ru

Изготовление ножек

Здесь огромное количество вариантов. Нередко их изготавливают из листового железа толщиною 3 мм, сгибая буквой «Z». Для этого только придется в днище мангала и в каждой ножке сделать отверстия для болтов.

Более усиленная конструкция – из арматуры или трубок небольшого диаметра. Главное – выбрать способ соединения ножек с мангалом (разборным). Самый простой – приварить к ножке болт, в днище сделать под него отверстие. Снизу ножка болтом вставляется в мангал и сверху затягивается гайкой.

Есть другой вариант – приваривают к нижним краям торцевых или боковых стенок мангала в местах установок ножек трубки диаметром чуть больше диаметра арматуры. Длина трубок 3-4 см. То есть ножки при сборке жаровни просто будут вставляться в трубки. К днищу приваривать нельзя, потому что этот элемент не закреплен к конструкции мангала. Есть в этом варианте один момент – на ножки приваривают ограничители в виде шайб или перпендикулярных поперечных стержней, изготовленных, к примеру, из катанки диаметром 6 мм. Хотя вариантов здесь много.

Ножки для мангала из гладкой арматурыИсточник chelnyogneupor.ru

Можно разборное устройство для жарки шашлыка дополнить разными удобными приспособлениями. К примеру, ручки для поднятия всей конструкции в виде колец, приваренных электросваркой или присоединенных болтовым соединением к торцевым стенкам. Можно обойтись без ручек, сделав прорези для пальцев рук. Сегодня популярны мангалы в виде барбекюшниц, то есть снабженные крышкой и сеткой, на которой располагают мясо, птицу или рыбу.

В видео представлен раскладной мангал-книжка:


Мангалы для дачи с крышей: стационарные и переносные – преимущества и особенности, этапы монтажа, правила использования, фото

Заключение

В качестве примера был рассмотрен один вид разборного мангала: его чертежи с размерами, технология изготовления и сборки. Основная задача производителя работ – выбрать правильные размеры конструкции и согласовать их с заказчиком. Если у вас есть какие-либо специфические требования, то желательно их обсудить с мастером – от этого зависит удобство дальнейшего использования мангала и качество готовки.

Мангал своими руками из металла разборный: размеры, схема.

чертеж

Уже невозможно представить себе дачный или приусадебный участок без мангала. Немудрено, ведь пища на углях не только очень вкусна, а еще и полезна, и экономна. Правильное изготовление мангала из металла – отличный способ готовить вкусно и полезно. Но, главное, это устройство абсолютно не требует особых условий эксплуатации. Оно прекрасно переносит зимний застой и весеннюю влажность. Более того, на качественном металлическом мангале можно без труда готовить шашлык своими руками в любую погоду. Для этого многие владельцы оборудуют целые удобные площадки, позволяющие не бояться погодных сюрпризов.

Примечание: Мангал своими руками из металла – прекрасный способ обзавестись отличным кулинарным помощником с минимальными затратами и максимальной пользой. Шашлык будет превосходным.

Портативный

Одно из особых потребительских мест занимает портативный мангал металлический. Это устройство небольшого размера, имеет сравнительно малый вес, при этом обеспечивает неплохую производительность. Конструкций мангалов металлических малых размеров очень много. Поэтому можно подобрать оптимальный вариант. Но самый верный способ получить устройство, отвечающее всем требованиям, – сделать его самому.

Портативный мангал, изготовленный своими руками

В чем же заключается суть изготовления мангала из металла своими руками? И в чем состоит мобильность устройства? Начнем с того, что определился с составными частями агрегата. Итак, любой качественный мангал из металла состоит из элементов:

  1. Камера для углей или дров. Она обычно состоит из двух частей. Металлическая решетка, которая устанавливается на определенном расстоянии от днища, позволяет получать меньшую интенсивность огня. В результате продукт будет готовиться постепенно и равномерно, а не обугливаться.
  2. Отдел для сухого топлива. Например, хороши модели портативных мангалов, которые оснащены специальной решеткой или отсеком, где можно хранить угли или дрова. Это позволяет готовить длительное время, не отлучаясь на доставку топлива.
  3. Колеса. Безусловно, это не главное, что нужно сделать мангал из металла своими руками, но не помешает. А если сочетать колеса с ручкой на одной из сторон, вообще, может получиться передвижная шашлычница. Продумывая и изготавливая мангал из металла, отнюдь не лишним будет учесть особенности транспортировки.
Мангал на колесах

4. Дымоход. Не самая часто устанавливаемая, но достаточно нужная деталь. Стоит только вспомнить «дачные шашлыки», когда ветер разгоняет клубы дыма, застилающие всю красоту природы участка. Чтобы этого не произошло, решая сделать мангал из металла своими руками, нелишним будет позаботиться о дымоходе. Тогда продукты горения будут выходить постепенно и сразу подниматься вверх, где и рассеиваться.

Мангал с дымоходом

5. Дополнительные атрибуты. Это может быть небольшой столик. Его преимущество по достоинству оценит тот, кто готовит шашлык, например. Ведь вполне можно отвезти устройство на безопасное расстояние от важных объектов. При этом, столик, на который можно установить блюдо с продуктом, поможет быстрее и проще помещать его на жаровню. Также мангал своими руками из металла можно оснастить механическим вертелом. Вообще, для удобства можно изготовить целый комплект для приготовления. Он может состоять из решётки, места для шампуров и вертела.

Привлекательный мангал с навесом

Продуманность этих решений может помочь сделать качественное устройство.

Классика

Что значит классический мангал из металла? Это – устройство, имеющее простейшую структуру. Самый обычный мангал из металла своими руками, можно сделать с использованием сварки. Простыми словами, берутся 4 пластины, по две с одинаковыми параметрами. После этого они свариваются в единый прямоугольник. Затем добавляется днище и ноги. Днище и стенки изготавливаются из стали, а вот ноги можно сделать из профилированной трубы. Проще всего, своими руками прикрепить сначала ноги к днищу, а потом все вместе к прямоугольнику из пластин.

Мобильный мангал классического формата

Классический вариант камина имеет в одной из пластин отверстия для воздуха, что способствует быстрому возгоранию и поддержанию достаточной температуры на весь период приготовления пищи. Также стоит отметить, что классические мангалы из металла, можно не только сделать своими руками, но и купить в крупных супермаркетах, либо в отделе товаров для дачи. Стоимость их относительно не высокая. Изготавливаются такие модели обычно из тонкой стали. Благодаря этому мангал получается относительно лёгким и прочным.

Преимущества

Мангал металлический – это целый комплект положительных качеств и преимуществ. Среди всех достоинств по праву можно выделить:

  1. Устойчивость к температурам. Мангал из металла спокойно выдерживает открытый огонь на протяжении длительного времени. Несмотря на подверженность материала термическим изменениям, в итоге он не теряет формы и жесткости.
  2. Легкость при эксплуатации. Мангал из металла просто моется, не задерживает золу и грязь. Простота в использовании делает способ приготовления пищи на углях еще приятнее. Можно сделать своими руками вкусные шашлыки, приготовить овощи и т. д.
  3. Относительно невысокая стоимость даже при самодельной реализации. Тем более что сталь, которая чаще всего используется для мангала, черновая и необработанная, что, естественно, снижает стоимость листов.
  4. Универсальность в изготовлении. Действительно, если нет возможности использовать сварку, чтобы сделать мангал, вполне можно воспользоваться такими крепежными элементами: болты, гайки, саморезы.
  5. Мобильность. Можно сделать складную конструкции. Ее допустимо раскладывать, когда это необходимо, а затем собирать. Складная конструкция удобна при транспортировке.

Изготовление мангала из газового баллона

К тому же под основную камеру можно использовать разные металлические предметы, но об позже.

Чертежи

Примечание: Без надлежащего чертежа и схематических записей с расчетами сделать самодельный мангал будет очень сложно.

Попробуем описать, как будет выглядеть схематический срез изделия высотой до 1 м и размерами камеры 80х40 см. Первоначально вся конструкция раскраивается на составные детали, проводятся предварительные расчеты. Они записываются в схеме, там же указываются линии крепления и его способы. Обязательно в чертеже учитывается каждый элемент конструкции.

Сварка

Естественно, надежнее будет сварить швы мангала. Желательно также приварить как минимум ручки, за которые будет удобно переносить конструкцию.

Сварка мангала своими руками

Предварительно необходимо рассчитать режим сварки, выбрать правильный диаметр и состав электродов, используется ручной дуговой способ. Также для обеспечения качественного шва следует обеспечить правильное положение деталей, а после сварки шов рекомендуется обработать, чтобы снизить напряжение в этой части конструкции.

Рекомендации по самостоятельному созданию мангала из металла

Краска

На металл желательно не наносить какие-либо химические покрытия, так как при воздействии температуры они могут выделять вредные вещества, которые впитываются в продукт. Однако современные технологии шагнули далеко. И сейчас предлагаются жаростойкие и экологически чистые покрытия, которые можно использовать для наружной стороны. Красить мангал не стоит, так как из большой температуры в жаровне любое покрытие попросту сгорит.

Качественно покрашенный мангал

Для конструкции могут использоваться такие способы покрытия:

1. Оксидирование. Опасный сложный химический процесс, который при достаточном оборудовании и ресурсах можно организовать своими руками. Для этого камера либо металлические листы обрабатываются 5% составом серной кислоты, после чего прокипячиваются в насыщенном мыльном растворе. Для него используется хозяйственное мыло. И заключительным этапом будет полуторачасовая варка в едком натрии. В конечном итоге металл, в результате химической реакции, покроется антипригарным черным слоем. Он станет надежной защитой от коррозии и ржавчины.

Мангал с оксидированием

2. Порошковая краска. Сложность ее использования заключается в том, что она должна «вжигаться» в материал при очень высоких температурах, добиться которых в домашних условиях практически нереально.

Порошковая краска для мангала

3. Эмали кремнийорганические. Подойдут только для покрытия наружной части камеры, выдерживают температуру 500–600 градусов.

Мангал, покрашенный эмалью

Важно при любой работе с химическими веществами соблюдать технику безопасности.

Разборный мангал

Есть свои плюсы в разборной конструкции. Такой мангал из металла легко хранить и транспортировать, после использования его очень удобно чистить. Разборный мангал может собираться без использования крепежных элементов. Для этого пластины стенок устанавливаются в пазы, специально заготовленные в днище. Расчет конструкции выполняется таким образом, чтобы без дополнительных крепежей сборка получилась достаточно прочной. Плюс в процессе работы от высокой температуры металл немного расширяется, а значит, разборное изделие будет еще более надежным. Листы стали для стенок самодельного мангала должны быть толщиной от 4 до 10 мм.

Разборной мангал, который можно изготовить своими руками

Остается отметить, что любой выбранный вариант – это прекрасная возможность насладиться вкусным блюдом на природе. Можно приобрести готовое изделие или сделать его самому, но результат вполне может быть функциональным, привлекательным и долговечным.

Особенности изготовления складного мангала своими руками

Разборный, складной мангал из металла своими руками: чертеж

В последнее время любителей активного отдыха становится все больше. Ведь это не только приятно, но и полезно. Собираясь отдохнуть компанией на природе, не забудьте взять с собой разборный мангал, который также называют мобильным, складным, сборным или походным. С его помощью можно приготовить пищу и даже вскипятить воду в чайнике.

Особенности конструкции

В сложенном виде мобильный мангал имеет небольшие размеры. Устройство похоже скорее на маленький чемоданчик, который отлично помещается в багажнике. Владельцам этого агрегата нужно учитывать, что чем меньше вес, тем тоньше материал. Потому среди его основных недостатков отмечают низкую теплоемкость и способность к прогоранию. По этой причине обладатель такого мангала должен быть готовым к тому, что складная конструкция быстро износится, соответственно, придется искать ему замену.

Походное устройство обладает следующими преимуществами:

  • небольшой вес;
  • мобильность;
  • низкая цена.

Сколько стоит и где купить

Приобрести складной мангал можно как в обычном магазине, где продаются подобные товары, так и в интернет-магазине. В продаже представлены простые и кованные конструкции разных производителей. Цена разборного мангала для дачи варьируется от 3 до 130 долларов. Так что он подойдет для людей любой категории.

Походный мангал своими руками

Впрочем, если у вас нет желания тратить деньги на покупку устройства, его можно сделать своими руками. Это совершенно несложно и займет немного времени.

Чтобы конструкция не была слишком тяжелой, советуем изготавливать складной мангал из легких сплавов, что позволит собирать и разбирать его без труда. Дорожный агрегат должен помещаться в рюкзаке или в багажнике, чтобы его можно было брать с собой в поход. Нелишним будет приобрести специальный переносной дипломат, в который помещается вся конструкция устройства в разобранном виде.

Прежде чем приступить к сооружению разборного мангала из металла, на обычном листе бумаги нужно подготовить чертеж агрегата. Наглядная схема намного облегчит процесс сооружения.

Необходимые материалы и инструменты

Разборный мангал состоит из четырех стенок с отверстиями, прямоугольного дна и 4 ножек. Для работы нам понадобятся следующие материалы и инструменты:

  • лист стали;
  • металлические уголки;
  • болгарка;
  • аппарат для сварки;
  • дрель.

Приступаем к работе

В интернете можно найти множество схем и способов изготовления разборного мангала. В рамках этой статьи рассмотрим один несложный вариант. Он заключается в следующем:

  1. Возьмите лист бумаги. На нем отметьте высоту ножек, размер стенок устройства, а также расстояние между прорезями в боковых элементах и отверстиями для шампуров.
  2. Выберите лист стали: чем толще металл, тем дольше прослужит изделие. Перенесите на него чертеж разборного мангала.
  3. Возьмите стальные листы и разрежьте их болгаркой, отступив от отметки 3-4 см.
  4. Дрелью сделайте в стенках отверстия.
  5. С помощью ножовки необходимо изготовить направляющие для шампуров по верхним краям боковых элементов конструкции.
  6. Надрежьте стенки и сделайте сгибы таким образом, чтобы углы можно было стыковать.
  7. Уложите дно.
  8. Просверлите в боковых сгибах дырки для болтов. Это необходимо для того, чтобы детали не рассыпались.
  9. Возьмите четыре прутья и приступите к изготовлению опор, на которые в дальнейшем следует нанести резьбу. Конструкция будет с отвинчивающимися ножками. Их также можно сделать из металлических уголков. Для этого нужно просверлить дырки для болтов. Чтобы опоры получившейся конструкции легко входили в землю, необходимо заострить их снизу.
  10. Ко дну ящика приварите гайки.

С помощью этой инструкции вы без труда изготовите мангал в домашних условиях.

Как продлить срок службы самодельного устройства

Всем известно, что со временем любая металлическая конструкция подвергается коррозии. Если вы хотите продлить срок службы своего мангала, необходимо предпринять соответствующие меры. Для этого требуется покрыть конструкцию жаропрочной автомобильной краской или темной пленкой, устойчивой к высоким температурам. Такой процесс называется воронением. Для этого металлическую конструкцию выдерживают час-полтора в горячем растворе гидроксида натрия. Чтобы сделать этот состав, понадобится смешать 50 г едкого вещества с литром воды, а после нагреть его до 100 градусов.

Итог

Складной мангал является незаменимым атрибутом любого путешествия. Изготовить такой агрегат своими руками не составляет большого труда при наличии минимум навыков по обработке металла, а также сварочного аппарата, дрели и болгарки. Правильная эксплуатация и соблюдение мер защиты от коррозии помогут продлить срок службы вашего агрегата.

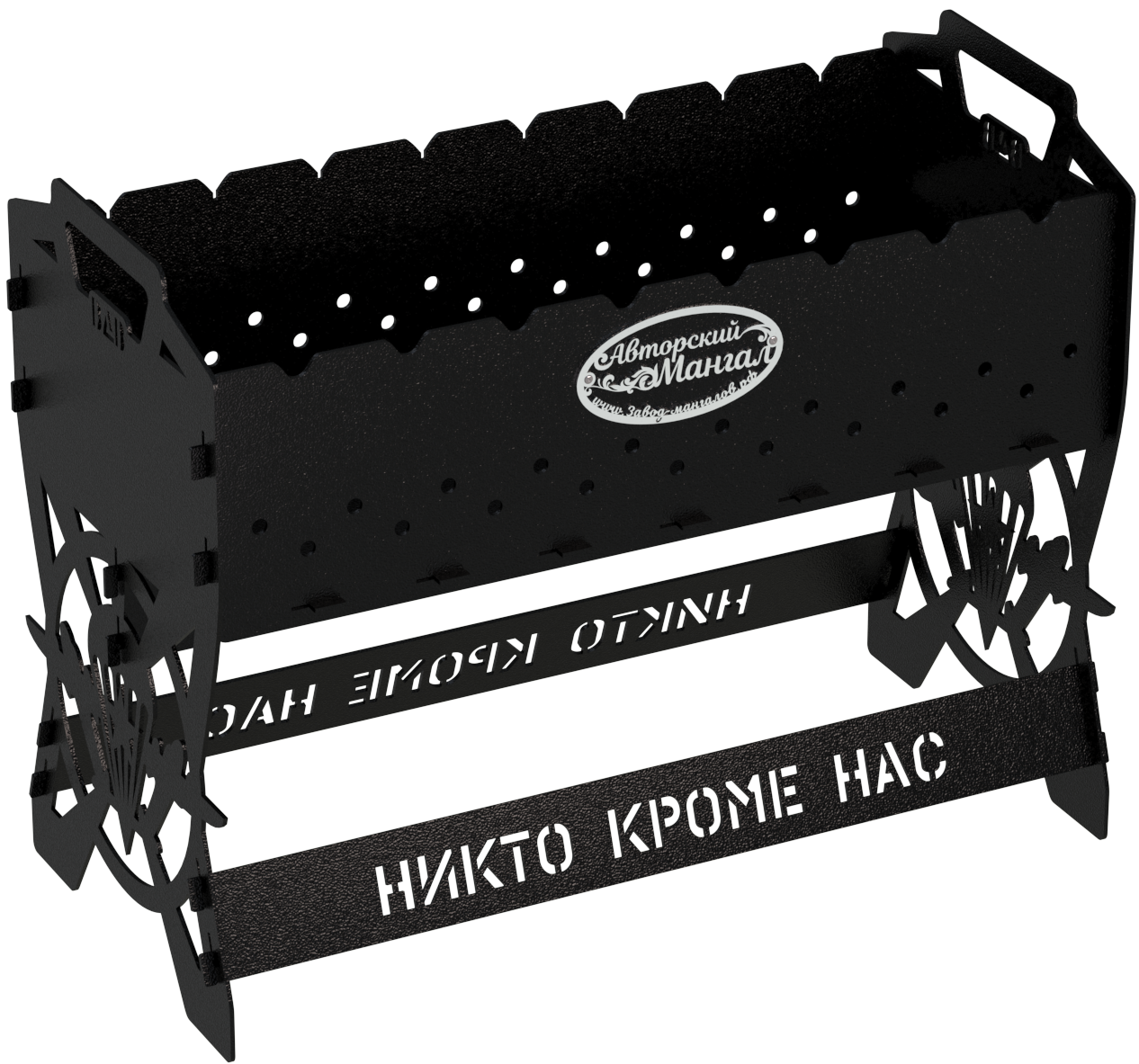

Предлагаем посмотреть еще несколько фотографий разборного мангала:





Похожие статьи:

Как делают мангалы из металла: размеры, чертежи, схемы | Табличник

Настоящий шашлычный алтарь: секреты изготовления.

Металлический мангал имеется, наверное, в каждом загородном доме, но дешёвые стандартные модели не отличаются ни удобством, ни красотой. В этой статье мы расскажем, как самостоятельно сделать мангал, полностью соответствующий вашим вкусам и потребностям.

Устройство мангала

Основа мангала – это металлический контейнер, куда закладываются либо поленья, либо уже готовые угли. Как правило, это прямоугольный ящик без крышки, но нередко встречаются и цилиндрические, и трапециевидные конструкции. В длинных стенках, а иногда и в днище просверливаются поддувала – отверстия для поступления кислорода к углям. По верху делаются выемки для фиксации шампуров. Стоит контейнер на ножках, высота которых варьируется в широких пределах.

Возможные вариации

Переносной или стационарный?

Компактный переносной мангал можно взять с собой на пикник, но многие используют такие и в повседневной жизни. Это хороший вариант для небольших участков, где сложно выделить специальную зону для шашлыков. В походных условиях особенно востребованы складные мангалы-чемоданчики.

Есть у маленьких размеров и обратная сторона. Тонкие стенки обеспечивают лёгкость, но плохо держат тепло. На большую компанию нужно готовить в несколько приёмов. Работать удобно только при наличии негорючей столешницы, на которую можно поставить мангал; в противном случае приходится сидеть на корточках или стоять внаклонку.

Стационарный мангал по определению больше, выше и тяжелее, зачастую оснащён навесом, вытяжкой и дополнительными поверхностями. На участке за ним закреплено постоянное место – мощёная площадка или специально обустроенная беседка.

Разборный или неразборный?

Возможность отсоединить высокие ножки, неудобные при транспортировке, является большим плюсом, а кому-то нужно, чтобы разбирался и сам контейнер. Даже в домашних условиях неплохо, когда на зиму мангал можно разобрать и компактно сложить. В таких случаях мангал собирают без применения сварки с помощью пазов и язычков, как конструктор.

Думаете, как улучшить свой загородной дом? Загляните на сайт https://tablichnik.ru/

Компания «Табличник» производит стильные адресные таблички. Переходите по ссылке и заказывайте.

Расширенный функционал

Прелесть самодельных мангалов – в возможности настроить базовую конструкцию под себя, добавив любые приспособления, необходимые лично вам:

  • Полочки для дров, углей, кочерги или шампуров;
  • Ручки или прорези для пальцев;
  • Откидной столик;
  • Место для казана;
  • Вытяжку;
  • Двойное дно для более равномерного прогорания угля;
  • Крышку, которая ускорит приготовление мяса;
  • Мини-навес, который позволит готовить в любую погоду;
  • Колёса, чтобы с лёгкостью перемещать мангал по участку.
Некоторые мастера шашлычных дел считают, что кислород нужно подавать только вручную, с помощью опахала. Если вы придерживаетесь этой позиции, просто не делайте поддувала; ваш мангал – ваши правила. Выемки для шампуров тоже нравятся не всем: хорошо, когда можно менять расстояние между шампурами в зависимости от размеров лакомых кусочков.

Размеры

· Ширина мангала зависит от длины шампуров, а это обычно 45–50 см (из них рабочие только 30). Соответственно, максимальная ширина мангала – 40 см, а оптимальная – 30 (незачем впустую расходовать угли). Этот параметр стоит менять лишь в том случае, если ваши шампуры отличаются от стандартного размера.

· Длина зависит от количества единовременно используемых шампуров. На каждый стоит заложить около 10 см. Тогда выходит, что для небольшой компании хватит 60 см, для большой – 100. Ограничений, в принципе, нет, но при длине больше метра советуем оснастить конструкцию дополнительными ножками.

· Если вы предпочитаете готовить на решётке, логично будет исходить из её размеров. Решётки бывают разными, так что ориентируйтесь на свою.

· Для мангала, работающего на готовых углях, рекомендуемая глубина – 15–18 см. Этого достаточно, чтобы мясо и не сгорало, и быстро жарилось. Если мангал будет работать на дровах, его стоит сделать глубже, но в любом случае между углями и мясом должно быть около 8 см.

· Высота ножек – сугубо индивидуальный параметр. Если вам не тяжело сидеть на корточках, хватит 20–30 см. Стоя удобно работать при 80–120 см; отталкивайтесь от своего роста. Идеальной считается высота до пояса, при которой руки находятся в полусогнутом положении.

Дизайн

· Краска не только улучшит внешний вид мангала, но и защитит его от природных воздействий. Она обязательно должна быть термостойкой (рассчитанной на температуры до 600–1000 градусов), без токсичных компонентов, с антикоррозийными свойствами. Лучше всего использовать специальную краску для мангалов в виде аэрозоля.

· Если хотите сделать мангал по-настоящему эстетичным и оригинальным, приварите к нему кованые украшения – цветы, листья, завитушки. Их легко купить в готовом виде.

· Ещё один способ выделиться – сделать мангал из нестандартных подручных материалов. Это может быть бочка, газовый баллон, барабан от стиральной машины или даже передняя часть автомобиля. В качестве ножек можно использовать, скажем, подставку от швейной машинки.

Думаете, как улучшить свой загородной дом? Загляните на сайт https://tablichnik.ru/

Компания «Табличник» производит стильные адресные таблички. Переходите по ссылке и заказывайте.

Необходимые материалы и инструменты

· Стальной лист для изготовления контейнера. Если в хозяйстве есть только небольшие обрезки, ничего страшного: можно начертить и вырезать каждую стенку отдельно. Тем не менее лучше использовать цельный лист, чтобы нарисовать всю развёртку, вырезать её целиком и получить меньше швов.

· Материалы для ножек: профильные трубы, арматурные прутья, металлические уголки или обрезки того же листа. Уголки могут пригодиться ещё и для укрепления стенок.

· Болгарка, дрель, молоток.

· Сварочный аппарат или жаропрочные болты и гайки.

· Ацетон, краска для мангалов и защитные средства (респиратор, перчатки, очки).

Оптимальная толщина листа – от 3 до 8 мм. Чем она больше, тем лучше мангал держит тепло и тем дольше он прослужит. В то же время с толщиной увеличивается вес изделия, поэтому для походных моделей предпочтителен тонкий металл.

Инструкция

Для изготовления мангала вам потребуется чертёж, где показаны все детали и их размеры. Вы можете использовать вариант из нашей статьи, найти в интернете другой или даже разработать свой собственный.

1. Возьмите лист металла и начертите на нём развёртку будущего мангала в форме креста. Если будете использовать сварку, просто переносите размеры с чертежа. Чтобы скрепить детали болтами, вам потребуются припуски: для длинных стенок – слева, справа и снизу, для коротких – только снизу. Для болтов М6 достаточно добавить по 10 мм с каждой стороны, для болтов М8 – по 12 мм.

2. Аккуратно вырежьте развёртку с помощью болгарки и согните. Для этого надо сделать неглубокие надрезы по линиям сгиба, вставить заготовку в тиски или просто положить на край стола и постучать по ней молотком. Припуски тоже нужно согнуть – внутрь, под углом 90 градусов.

3. Просверлите в нижней части длинных стенок отверстия диаметром 10–12 мм. Располагайте их равномерно, на расстоянии 5-6 см друг от друга и от краёв, если в два ряда, то в шахматном порядке.

4. Сварите ящик или скрепите болтами. Для начинающих сварщиков мангал – отличный предмет для первых опытов, потому что герметичность швов здесь не критична. Если вы используете совсем тонкий металл (до 3 мм), усильте конструкцию металлическими уголками, а то стенки и дно могут выгнуться от жара.

5. По желанию сделайте по верхнему краю длинных сторон парные насечки для шампуров с шагом 5–8 см.

6. Приделайте ножки. Трубки привариваются к дну, уголки – к стенкам. Можно вырезать из листового металла 4 полоски шириной 5–7 см и согнуть вдоль под 90 градусов. Сделать ножки съёмными проще всего так: приварить к ним сверху болты, а в днище просверлить подходящие отверстия.

7. Приделайте любые дополнительные приспособления – ручки, крючки, колёсики и так далее.

8. Если есть ржавчина, удалите её с помощью шлифовальной машинки или дрели со специальной насадкой, но не до идеально гладкого состояния.

9. Покрасьте мангал жаропрочной краской. Перед этим поверхность нужно обработать ацетоном или другим обезжиривающим раствором. Краска наносится в несколько слоёв, причём каждый должен просохнуть как минимум 30 минут перед нанесением следующего.

Сделать мангал из бочки ещё проще. Достаточно распилить её пополам или вырезать из верхней части крышку и прикрепить её дверными навесами, а напротив линии среза сделать крепления для шампуров. В остальном процесс не отличается от стандартного.

Будьте очень осторожны, если используете газовый баллон. Выпустите остатки газа, переверните баллон, смажьте клапан мыльной водой и оставьте на некоторое время, если увидите пузырьки. Затем отпилите кран болгаркой и попросите помощника то и дело поливать место среза водой, чтобы избежать возгорания. После этого промойте баллон шлангом, наполните водой и подождите несколько дней. Чтобы вывести запах, обожгите внутреннюю часть баллона.

Думаете, как улучшить свой загородной дом? Загляните на сайт https://tablichnik.ru/

Компания «Табличник» производит стильные адресные таблички. Переходите по ссылке и заказывайте.

Мангалы из металла своими руками. Размеры, фото, как выбрать

Конечно, отдыхая на даче, или в загородном доме, хочется приготовить что-нибудь вкусненькое, такое, что нет возможности приготовить в квартире. Например, овощи на гриле или мясо, обжаренное на открытом огне, для этого мы или шашлыки. Мангалы металлические своими руками . Из нашей статьи вы узнаете размеры, фото и как выбрать нужный товар сегодня, сделаете правильный выбор.

Какие виды барбекю существуют:

Простые варианты изготовления мангалов своими руками, их фото и размеры, вы сейчас видите на схеме, сделать очень просто, главное правильно подобрать материал и найти грамотного сварщика, или сделать эту конструкцию самому, если у вас есть соответствующие навыки. Принцип работы такого мангала очень прост – в его основание мы насыпаем угли, а на поверхности получаем необходимое тепло для приготовления вкусных блюд.

Стандартные размеры мангала

Мангалы своими руками возможны в нескольких интерпретациях, в зависимости от того, какие цели вы преследуете и хотите ли вы перевозить такое изделие, или оно останется на одном месте.

Стационарные модели:

Чаще всего такие мангалы делают как произведение искусства и элемент декора участка. Это, как правило, массивные конструкции, которые служат очень долго, как вы видите на фото мангал с коптильней выглядит достаточно стильно.

Мобильные грили:

Такие модели отличаются своей легкостью, и как правило они разборные, их легко можно взять с собой в поездку, или просто выбраться с собой в лес или на озеро, речку. Но конечно срок службы таких мангалов, которые вы видите на фото, значительно меньше стационарных, потому что они сделаны из тонкой стали, что делает их легче по весу, но конечно прочность такого материала намного ниже .В отличие от стационарных мангалов, такие переносные чаще покупают, чем изготавливают своими руками.

Мобильный:

Это нечто среднее между первыми двумя вариантами. Такие мангалы достаточно большие, а не разборные, как первые, а с помощью колес такую ​​конструкцию можно перемещать по участку, и она не встраивается в часть здания. Поэтому его можно убрать со двора на зиму и не оставлять на улице, а можно перенести и на задний двор, или в любое другое удобное место для пикника. Такие металлические мангалы тоже изготавливаются своими руками, а их размеры и фото вы можете оценить ниже.

Как видите, это вполне функциональные конструкции, и с их помощью можно приготовить множество различных блюд.

Сейчас в моду вошли электрические мангалы, есть экземпляры, в которых шампуры вращаются самостоятельно, что обеспечивает идеальное и равномерное прожаривание мяса, а есть и полностью электронные, в них вместо угольного жара используются специальные нагревательные трубки.Но такие конструкции больше подходят для квартирного содержания, ведь теряется вся романтика отдыха на природе, тем не менее спрос на такие мангалы есть, фото и размеры вы можете посмотреть ниже.

Если вы новичок в машиностроении и не умеете пользоваться сваркой, предлагаем вам сделать самый простой мобильный мангал по нашим чертежам, с этой задачей справится любой, особенно с нашими советами.

Переносной мангал из металла своими руками:

Это очень простая конструкция, как видите, по своему рисунку она напоминает букву «П», сверху на нее кладем шампура, а внизу устраиваем жаровню, все очень просто, но достаточно эффектно. Конечно, следует отметить и недостатки данной конструкции:

  • Низкая высота конструкции, мясо придется жарить на корточках или сидя.
  • Так как отсека для мангала нет, то все тепло будет расходиться равномерно по всему пространству, а не только в нужном направлении, что в свою очередь приведет к потерям тепла, да и находиться рядом с мангалом будет не очень комфортно такой дизайн.

Но конечно же из плюсов следует отметить компактность и легкость такого изделия, его можно брать с собой в поход или на отдых, даже машину брать не надо, можно возить в обычная сумка или походный рюкзак.

Необходимые материалы для изготовления мангала из металла, фото и размеры:

  • Два металлических уголка, длина таких уголков будет равна длине вашего мангала.
  • 4 металлические стойки.
  • Детали крепления.

Листы металла для такой конструкции берут минимум 2 мм, если хотите, чтобы конструкция прослужила дольше, берите металл потолще, часто используются пятимиллиметровые листы.

Стационарный мангал из металла фото и размеры, чертежи как сделать своими руками:

Если вы хотите сделать цельную конструкцию и использовать ее на даче, предлагаем простую реализацию.

Комплектующие для изготовления изделия:

  • Сварочный аппарат;
  • Стальной лист;
  • Дрель;
  • болгарский;
  • Арматура, если нет арматуры, можно взять уголок для стоек.

Выполнение работ:

В первую очередь вам потребуется набросать эскиз будущего изделия, исходите из того, что пропорции и размеры металлического мангала должны быть следующими:

  • Необходимо сделать вентиляционные щели, расстояние между ними должно быть примерно 7 сантиметров.От дна мангала до этих отверстий также должно быть около 7 сантиметров. Если вы рассчитываете сделать конструкцию на 7 шампуров, то и количество фасок должно быть таким же.
  • Далее следует изготовить дополнительные съемные подставки, сделайте их по фото инструкции, которую вы видите ниже.

Мангалы из металла своими руками: чертежи и фото. Пошаговая инструкция изготовления

Чтобы сделать отличный металлический мангал, следует правильно подобрать размеры, а фото и схемы, чертежи посмотреть в нашей статье, а также посмотреть полезные видео на эту тему, которые вы можете найти в конце нашего рассказа.А теперь предлагаем вам небольшое пошаговое введение в тему.

Что нам нужно сделать:

  • Отмечаем на листе металла граничные значения, чтобы указать места для стен;
  • Теперь нам нужно разрезать металл по отмеченным линиям;
  • Далее сверлом нужно сделать отверстия;
  • На верхних кромках стен необходимо нарезать фаски;
  • Теперь при помощи сварочного аппарата нужно соединить все детали конструкции воедино;
  • Делаем ножки устойчивыми, для этого нужно приварить уголки, либо отрезать стойку под углом, чтобы их можно было вкопать в землю;
  • Приварите стойки и ящик друг к другу.

Сборно-разборные мангалы из металла своими руками. Размеры, фото

Если у вас нет сварочного аппарата, и нет возможности нанять человека, который может вам в этом помочь, не беда. Для изготовления разборных металлических решеток вам потребуются только материалы, фото , размеры , которые мы вам предоставим, а также полезные чертежи и схемы. С нашей помощью вы сможете сделать все в лучшем виде.

70х30 см — эталонный размер коробки, который используется в таких конструкциях.Приступая к резке листа металла, оставьте 4 мм на стыки. Когда вы завершите стены, сделайте небольшие входы для соединения деталей будущего строения, как в детском конструкторе. Также на всех деталях необходимо будет просверлить отверстия дрелью, в них мы будем вставлять шурупы, и таким образом скреплять детали между собой.


Правильный мангал из металла видео:

Оптимальные размеры мангала из металла своими руками, видео:

Результат:

Мангалы из металла своими руками.Размеры, фото, помогут вам сделать подходящую для ваших целей конструкцию, если остались вопросы, то посмотрите видео ролики по теме, уверен они прояснят ситуацию, если вы хотите сделать такие коптильни и мангалы у себя загородный дом, то у вас все карты на руках, старайтесь и у вас все получится, желаем вам удачи в ваших начинаниях. Всем добра и до встречи на нашем сайте!

Заказать — Мангал — Дом

3 в 1: Жаровня, Барбекю и Высокий Стол

Выберите дизайн Квадратный мангал — Природа — Зимний Жаровня — Природа — Зимний Жаровня — Природа — Летний Жаровня —  Природа — Святой Юбер Жаровня —  Природа — Кабан и собаки — отрицательныйЖаровня — Природа — Кабан и собаки — положительныйЖаровня — Природа — Одуванчик — ЦветыЖаровня — Природа — Лиса и ОрелЖаровня — Природа — Розы Жаровня — Природа — Одуванчики Жаровня — Природа — Елка Жаровня — Природа — Волк и Луна Жаровня — Природа — Горы, Орлы и Медведи Жаровня — Природа — Пустыня, Пирамиды и Верблюды Жаровня — Свадьба — Пара — Любовь Жаровня — Свадьба — Молодожены, розы и голуби Жаровня — Свадьба — Молодожены, Аллея роз и голубей. Жаровня — Свадьба — Молодожены, Амур и Розы.Жаровня — Свадьба — Принцесса и Принц в их замке.Жаровня — Вдохновение — Знаменитость, Мэрилин МонроЖаровня — Вдохновение — Актер, Кино, Гладиатор, МаксимусМангал — Портрет — Молодая влюбленная параМангал — Бизнес — Le Moulin du Petit RotBrazier — Бизнес — Back to woodBrazier — Бизнес — Barbar — BeerBrazier — Business — Ateliers WillemsBrazier — Business — Cercle-LegrainBrazier — Business — Effichasse — DeerBrazier — Business — Tendances JardinsBrazier — Business — Chassart — DogsBrazier — Business — La Plaine ChassartBrazier — Бизнес — Wohrmann’sBrazier — Бизнес — Ciney ExpoBrazier — Бизнес — La Grande BaladeBrazier — Бизнес — In den AppelboomBrazier — Бизнес — Maredsous — BeerBrazier — Бизнес — Brasseries GeorgesBrazier — Бизнес — Sepulcher & de BellefroidBrazier — Бизнес — Охота — Ferage — Hulsonniaux — Кабан — DeerBrazier — Business — Logo — School — Saint GeorgesBrazier — Business — Logo — Oelegems Ti tsenbierBrazier — Business — Logo — Охотничий домикBrazier — Business — Ферма Варшава — Охота — Фазанмангал — Business — Bruly Охотничьи угодья — Wild BoarBrazier — Business — Xylo LogoBrazier — Business — Your Logo — MarketingBrazier — Business — Gifts, Marketing, Personalized LampBrazier — Business — Logo — ModuleBrazier — House — Gomery CastleBrazier — House — BautersemhofBrazier — House — Abbaye de NizellesBrazier — Home — Отдых в вашем домеЖаровня — Дом — Рисунок с фотографииЖаровня — Вдохновение — Дзен — БлагополучиеЖаровня — Вдохновение — Карта мира — ПутешествияЖаровня — Вдохновение — Школьники 90-х Жаровня — Вдохновение — Пики, Трефы, Червы, Бубны Жаровня — Вдохновение — Считать овец Жаровня — Вдохновение — Космос, Звезды и Кометы Жаровня — Вдохновение — Стрекоза — Фейерверк Жаровня — Вдохновение — Мультфильмы — Дисней — Красавица и Чудовище Жаровня — Вдохновение — Охота на лис, Пике Авант-БургоньЖаровня — Вдохновение — Париж, Эйфелева башня, БабочкиЖаровня — Inspi Рацион — Голова, Волк, Жираф, ТигрЖаровня — Вдохновение — Голова, Сова, Кролик, МедведьЖаровня — Вдохновение — Обои — Японский Жаровня Васи — Вдохновение — Обои — Греческий Жаровня — Вдохновение — Скандинавский Декор — ЛожкаЖаровня — Вдохновение — Узор из перьев лукаЖаровня — Вдохновение — Олень и Жаровня — Вдохновение — Карта мираЖаровня — Вдохновение — ПузыриЖаровня — Вдохновение — Лодка, Рыба, МореЖаровня — Вдохновение — Дерево, Вишневое дерево, Цветы

ЖАРОВНЯ, 18 ВЕК.

Рабочие делают кухонную утварь (фотографии в рамке…) #12244104

Репродукция ЖАРОВНИ, 18 ВЕК. Рабочие, изготавливающие кухонную утварь, латунные и медные сосуды на жаровне

ЖАРОВНЯ, 18 ВЕК.
Рабочие, изготавливающие кухонную утварь, медные и латунные сосуды на жаровне. Гравюра на меди из Энциклопедии Дени Дидро, 18 век

Мы рады предложить этот принт от Granger, Нью-Йорк / The Granger Collection в сотрудничестве с Granger Art on Demand

Грейнджер хранит миллионы изображений, охватывающих более 25 000 лет мировой истории, от каменного века до начала космической эры

Идентификатор носителя 12244104

18 век Латунь Мангал Готовка Медь Дени Денис Диаграмма Дидро Гравировка Фабрика Огонь Франция Французский Молоток Забивание Промышленность Интерьер Кухня Ленциклопедия Производство Заклепка Клепальщик Сидящий Дым стоя Посуда Судно Рабочий Работающий

Современная рамка 14 x 12 дюймов (38 x 32 см)

Наши современные репродукции в рамке профессионально изготовлены и готовы повесить на стену

проверить

Гарантия Pixel Perfect

чек

Изготовлен из высококачественных материалов

проверить

Необрезанное изображение 24. 4 х 12,2 см (оценка)

чек

Отделка профессионального качества

чек

Размер продукта 37,6 x 32,5 см (ориентировочно)

Наши водяные знаки не появляются на готовой продукции

Рамка под дерево, на карточке, фотопечать архивного качества 10×8. Габаритные внешние размеры 14×12 дюймов (38×32 см). Экологически чистый и безопасный для озона молдинг Polycore® размером 40 мм x 15 мм выглядит как настоящая древесина, он прочный, легкий и легко подвешивается. Биоразлагаемый и изготовленный из нехлорированных газов (без токсичных паров), он эффективен; производство 100 тонн полистирола может спасти 300 тонн деревьев! Отпечатки глазированы легким, небьющимся акрилом с оптической прозрачностью (обеспечивающим такую ​​же общую защиту от окружающей среды, как и стекло).Задняя часть сшита из ДВП с прикрепленной пилообразной вешалкой. Примечание. Чтобы свести к минимуму обрезку оригинального изображения, обеспечить оптимальную компоновку и обеспечить безопасность печати, видимый отпечаток может быть немного меньше

Код продукта dmcs_12244104_80876_736

Фотопечать Печать в рамке Печать плакатов Пазл Поздравительные открытки Фото Кружка Печать на холсте Художественная печать Печать в рамке Установленное фото Подушка Сумка Премиум обрамление Стеклянная рамка Коврик для мыши акриловый блок Стеклянные коврики Стеклянная подставка

Категории

> Искусство > Художники > Д > 6 > Дени Дидро

> Европа > Франция > Похожие изображения

> Искусство Грейнджер по запросу > Промышленность

Полный ассортимент художественной печати

Наши стандартные фотоотпечатки (идеально подходят для оформления) отправляются в тот же или на следующий рабочий день, а большинство других товаров отправляются через несколько дней.

Фотопечать (8,50–60,80 долл. США)
Наши фотоотпечатки печатаются на прочной бумаге архивного качества для яркого воспроизведения и идеально подходят для оформления.

Принт в рамке (54,72–279,73 долл. США)
Наши современные репродукции в рамке профессионально изготовлены и готовы повесить на стену

Печать плакатов (13,37–72,97 долл. США)
Бумага для постеров архивного качества, идеальна для печати больших изображений

Пазл ($34.04 – 46,21 долл. США)
Пазлы — идеальный подарок на любой праздник

Поздравительные открытки (7,26–14,58 долл. США)
Поздравительные открытки, подходящие для дней рождения, свадеб, юбилеев, выпускных, благодарностей и многого другого

Фотокружка ($12,15)
Наслаждайтесь любимым напитком из кружки, украшенной любимым изображением. Сентиментальные и практичные персонализированные кружки с фотографиями станут идеальным подарком для близких, друзей или коллег по работе

Печать на холсте (60 долларов США. 80 — 255,40 долларов США)
Профессионально сделанные, готовые к развешиванию картины на холсте — отличный способ добавить цвет, глубину и текстуру в любое пространство.

Художественная печать (36,48–145,94 долл. США)
Наши художественные репродукции с мягкой текстурированной натуральной поверхностью — это лучшее, что может быть после приобретения оригинальных произведений искусства. Они соответствуют стандартам самых требовательных музейных хранителей.

Принт в рамке (54,72–304,05 долл. США)
Наш оригинальный ассортимент британских репродукций в рамке со скошенным краем

Установленная фотография (15 долларов США.80 — 158,10 долларов США)
Фотоотпечатки поставляются в специальном футляре для карточек, готовые к рамке

Подушка (30,39–54,72 долл. США)
Украсьте свое пространство декоративными мягкими подушками

Большая сумка (36,43 долл. США)
Наши большие сумки изготовлены из мягкой прочной ткани и оснащены ремнем для удобной переноски.

Каркас премиум-класса (109,45–352,70 долл. США)
Наши превосходные репродукции в рамке премиум-класса профессионально изготовлены и готовы повесить на стену

Стеклянная рамка (27 долларов США.96 – 83,93 доллара США) Крепления из закаленного стекла
идеально подходят для настенного дисплея, кроме того, мониторы меньшего размера можно использовать отдельно на встроенной подставке.

Коврик для мыши (17,02 долл. США)
Фотопринт архивного качества на прочном коврике для мыши с нескользящей подложкой. Работает со всеми компьютерными мышами.

Acrylic Blox (36,48–60,80 долл. США)
Обтекаемый, односторонний современный и привлекательный принт на столешнице

Стеклянные салфетки (60,80 долл. США)
Набор из 4 стеклянных салфеток. Элегантное полированное безопасное стекло и термостойкое. Соответствующие подставки также доступны

Стеклянная подставка (9,72 долл. США)
Индивидуальная стеклянная подставка. Также доступны элегантные полированные безопасные закаленные стекла и термостойкие коврики под тарелки

.

Как сделать мангал из металлических габаритов. Как сделать мангал своими руками

Мангал — удобный и полезный кулинарный инвентарь для приготовления пищи в жару. Это функциональное изобретение позволяет готовить разнообразные блюда, используя природный жар углей.Несмотря на то, что изначально он создавался как универсальный инструмент для приготовления пищи, сегодня гриль является основой для приготовления мяса и шашлыка. Вокруг него проводят поездки на дачу и природу, провожая осень, встречая приход весны и празднуя лето. А ниже мы предоставим чертежи металлических мангалов, их фото и видео по технологии изготовления мангалов различных конструкций.

Покупка мангала – дорогая покупка. Простая металлическая конструкция иногда стоит дорого, не оправдывая ни своего качества, ни внешнего вида.Поэтому намного лучше сделать мангал своими руками, используя чертежи, качественный металл, а также свои навыки.

Основание для барбекю

Мангал — удобный инструмент для приготовления пищи в жару. У него очень прочная конструкция, но все его особенности имеют нюансы. Они позволяют быстро и легко приготовить шашлык и другие блюда, обеспечивая достаточное количество тепла для приготовления.

Среди основных достоинств мангала можно выделить следующие:

  • подходящие размеры;
  • вентиляционных отверстия;
  • глубина;
  • углубления для шампуров.

Хотя некоторые из них очевидны, все они необходимы для качественного приготовления пищи. Что касается глубины мангала, то она позволяет набрать достаточно тепла и разместить мясо на такой высоте, где оно будет готовиться, но не подгорать. Таким образом, вы можете положить необходимое количество дров.

Вентиляционные отверстия являются особенно важным аспектом этих конструкций. Ведь именно из-за них мясо, которое готовят на гриле, сильно отличается от другого способа приготовления на природе. Регулярный поток воздуха позволяет поддерживать температуру и тепло углей в полной мере.

Внимание! Еще один нюанс мангала – поддон. Он предотвращает попадание углей через специальные вентиляционные отверстия на дно и облегчает частичную регулировку воздуха.

Для дальнейшего использования конструкции крайне важна проклейка. Ведь приготовление происходит на решетке или шампурах, поэтому отталкиваться нужно от ее среднего размера. Жаровня должна быть широкой, позволяющей разместить шампур на всю длину и обеспечивать необходимое количество тепла, позволять разместить более восьми порций мяса.

И последний нюанс – изготовление углублений для шампуров. Они позволяют размещать мясо в любом положении, равномерно обжаривая его с разных сторон. Такой подход играет большую роль в приготовлении ароматного и сочного шашлыка без прилипания.

Но эти точки всегда различаются в зависимости от типа барбекю.

Определяемся с видом мангала: чертежи, фото

Сразу стоит сказать, что разновидностей таких конструкций множество.Ведь каждому хочется найти оптимальный вариант, где приготовить мясо и другие продукты в жару. На сегодняшний день различают следующие виды мангала:

  1. Обычный.

Обычный мангал имеет квадратную форму. Несмотря на то, что они имеют большой вес, их можно переносить. Часто имеет съемные ножки.

  1. Складной.

Легкая и компактная складная модель, которую можно носить в машине. Он удобнее и проще, а также подходит для походов в лес.

  1. Стационарный.

Мощный мангал из металла. В его основе могут быть кирпичные блоки, обеспечивающие высокую надежность. Часто такие мангалы можно дополнить стальными украшениями.

К выбору типа мангала очень ответственно относится его самостоятельное строительство. Таким образом, вы сможете определиться с задачами и выбрать оптимальный путь. Однако рекомендуется выбирать обычный тип, как наиболее универсальный выбор для дачников.

Внимание! Мангалы могут иметь разную форму.Отмечаются круглые, прямоугольные, гнутые и другие виды, приготовление на которых может незначительно отличаться.

Чертежи металлических мангалов: фото разных видов

Прежде чем делать соответствующие чертежи и выбирать размеры будущего мангала, для строительства нужно выбрать оптимальный вариант, который чаще всего используется. Необходимо подобрать подходящую ширину и высоту конструкции, подходящую длину ножек. Чертеж обычного мангала предоставляется следующим образом:

Размеры в миллиметрах.На нем хорошо видно, что общая высота мангала с длиной ножки 70 см и длиной 95 см. Глубина мангала составит 25 см, что является оптимальным расстоянием от жара до шампуров.

Ширина мангала 28 см, что чуть меньше среднего размера шампура. Длина 54 см, нужно равномерно распределить по жару 9 порций.

Верхняя часть конструкции снабжена прорезями для шампуров. Так вы сможете равномерно распределить мясо и свободно зафиксировать его при вращении, обеспечив равномерную прожарку.При этом расстояние между зазорами должно быть 6 см. Между крайними стенками и зазорами необходимо оставлять пространство, чтобы мясо их не касалось, а также не пригорало.

Отличная вентиляция – важный нюанс. Здесь это достигается за счет отверстий диаметром 12-15 мм, расположенных на боковых стенках. Отверстия находятся внизу металлического листа в шахматном порядке. На передних боковинах они не нужны.

Внимание! Представленная конструкция не предполагает наличия поддона и отверстий на дне мангала.Это легко исправить, приварив к днищу или ножкам небольшие уголки и подобрав соответствующий лист металла.

Как подготовить элементы будущей конструкции?

Металлические листы служат основой для мангала. Мы не рекомендуем использовать другие материалы, так как решетка обеспечивает достаточную устойчивость конструкции к компактности и теплу. Толщина металла должна быть примерно 2-3 мм. Для работы вам понадобится:

  • Два листа металла размерами 280х250 мм и 240х250 мм.
  • Один лист металла 540х280 мм.
  • Уголки длиной 700 мм и четыре металлические трубы.
  • Сварочный аппарат.
  • Дрель.
  • Рулетка.
  • Пила по металлу или болгарка.

Большинство людей предпочитают другой вариант сборки. Различные листы можно заменить большим металлическим листом. Делая разрезы, вы можете соединить конструкцию с небольшим количеством сварных швов. Так будет надежнее.

Также важно учитывать дополнительные элементы, если конструкция отличается от вышеперечисленных.Его можно дополнить поддоном, ручками для переноски, углублениями для ног и прочим.

В первую очередь необходимо сделать предварительную разметку. Размечаются места сварки и крепежа, создаются специальные зазоры. Для этого используется пила или болгарка. На этом этапе также создаются воздушные отверстия.

Внимание! Часто такую ​​конструкцию делают на усиливающих ножках. Они ненадежны, так как конструкция будет шататься даже при небольших нагрузках. Поэтому их лучше заменить уголками.

Как сварить мангал своими руками

Сварка — лучшее решение для барбекю. Он способен выдерживать высокие температурные колебания и эффективное болтовое соединение. Для этого используют сварочный аппарат независимо от его типа. Затем конструкция закрепляется по очереди, а в углах выполняется сварка.

Внимание! Для более удобной сварки стоит использовать металлические уголки по бокам. Также они могут повысить надежность швов, а также значительно утяжелить конструкцию.

Затем идет сварка ручек и ножек. Крепятся они по бокам (уголки) или к низу конструкции (трубы). Приварить их нужно надежно, так как сама решетка будет достаточно тяжелой.

Внимание! Для крепления ножек можно использовать разборные элементы, а не сварочный аппарат. Съемные ножки значительно уменьшат габариты мангала при хранении.

По завершению работы нужно зашлифовать швы, а также проверить всю конструкцию на надежность.

Мангалы металлические с навесом: чертежи

Для приготовления шашлыков в непогоду можно использовать специальную конструкцию мангала. Это позволяет скрыть жар и мясо от осадков, но сама по себе такая конструкция непроста. Возможны два варианта действий:

  • установка навеса непосредственно на мангал;
  • установка дополнительного навеса, не относящегося к мангалу.

Последний вариант будет более рациональным, так как позволяет скрыть не только шашлыки, но и человека, наблюдающего за их приготовлением.Первый вариант требует дополнительных затрат, так как основание должно выдерживать нагрузку от навеса.

В этом случае рекомендуем закрепить конструкцию на металлические уголки. Это лучший вариант, так как он упрощает сборку. Полотном для навеса чаще всего служит профнастил. Он пожаробезопасен, никак не реагирует на перепады температур и отличается малым весом, что немаловажно для облегченной конструкции.

Сборка навеса мало чем отличается от обычной, требуется только противопожарная защита и грамотное расположение основания.Таким образом, вы можете спокойно готовить пищу, не беспокоясь о том, что зацепитесь за фурнитуру.

Стоит отметить, что металлический мангал с навесом – сложный вариант, который под силу опытным сварщикам. Здесь важно создать прочную конструкцию, вес которой будет равномерно распределяться по основанию. Для стационарных мангалов такой навес сделать гораздо проще, так как для них можно устроить несущий фундамент.

Конструкция навеса может быть украшена металлическими элементами, как на фото.Это не только улучшит внешний вид, но и сделает навес более устойчивым и надежным.

Внимание! Если крыша установлена ​​низкая, оборудуйте ее специальным воздуховодом.

Окраска готовой продукции

Важным моментом при изготовлении мангала является покраска. Без него не обойтись, так как используемый в конструкции металл подвержен ржавчине, а пепел и копоть не улучшают его внешний вид.

Для покраски применяют специальные составы, к которым предъявляются следующие требования:

  • термостойкость;
  • устойчивость к перепадам температур;
  • без вредных испарений.

Этим требованиям соответствуют следующие покрытия:

  • Краски термостойкие различного назначения.

Следует отметить, что покраска мангала своими руками – достаточно сложный и ответственный процесс. Им нужен специальный обжиг, после которого они получают свои свойства. Предлагается еще один вариант – оксидирование. Это достаточно затратно в исполнении, но вполне возможно сделать его своими руками.

Краску лучше выбирать черную.Так как рядом будет много золы и копоти, остальные покрытия быстро загрязнятся. На таком цвете налет будет абсолютно незаметен.

Внимание! Окрашивать нужно только снаружи. Внутри покрытие довольно быстро отслаивается в результате сильного нагрева, и смысла в этом нет.

Сделать мангал своими руками достаточно просто. Для этого вам понадобится лист металла, сварочный аппарат и желание. Однако придерживаться плана и схемы стоит, так как в дальнейшем любые отклонения могут отразиться на удобстве ее использования.Но материалы нашего сайта «Ремонтик», среди которых особенно пригодятся чертежи металлических мангалов и их фото, а также видео по изготовлению, помогут вам справиться с этой задачей.

Одним из атрибутов загородного участка являются металлические мангалы. Такие конструкции при желании можно сделать своими руками. Создав собственный чертеж, вы сможете сделать уникальное сооружение, которое будет использоваться не только по прямому назначению, но и станет украшением участка. Чтобы понять, какая именно конструкция подойдет для установки на вашем участке, следует рассмотреть фото подобных изделий.

Виды мангалов


Простейшие металлические конструкции имеют прямоугольную форму и отличаются небольшими размерами. Внутри корпуса мангала из металла размещаются угли, создающие тепло, необходимое для приготовления мяса. Все мангалы можно разделить на несколько основных видов:

  1. Стационарные конструкции. Такие изделия имеют большие размеры и устанавливаются на фундамент. Стационарные мангалы долговечны и надежны.
  2. Портативные изделия. Мангалы описываемого типа легче и легко перевозятся в автомобиле.Они могут быть изготовлены из тонкого металла, деформирующегося при физическом воздействии. Такие изделия удобны и часто берутся в отпуск многими автовладельцами.
  3. Мобильные мангалы своими руками из металла. Такие конструкции имеют большие размеры, но при этом оснащены колесами, благодаря которым могут передвигаться по участку. Такие мангалы приобретают владельцы участков, которые по разным причинам не хотят создавать стационарную конструкцию. Примером могут служить ситуации, когда участок небольшой и металлический мангал не будет гармонично вписываться в ландшафт.

Вы также можете найти электрические изделия, которые имеют функцию автоматического перемещения шампуров. Благодаря этому можно не беспокоиться о равномерности прожарки мяса. В таких устройствах вместо углей используются спиральные ТЭНы.

Преимущества металлических мангалов


При выборе типа мангала в первую очередь необходимо определиться, будет ли конструкция стационарной или переносной. Стационарные могут быть выполнены из металла или кирпича. Но чаще всего владельцы участков приобретают переносные конструкции, так как они выполняют свои функции и не занимают много места.

Конструкции из металла имеют следующие преимущества:

  1. Возможность перемещения по участку. Если мангал складной, его можно взять с собой, даже не имея машины (при условии, что место отдыха рядом).
  2. Равномерная прожарка мяса. Металл хорошо удерживает тепло, поэтому мясо готовится достаточно быстро.
  3. Возможность создать дизайн своими руками. При наличии сварочного аппарата можно сделать мангал из металла своими руками.

Создавая металлический мангал, можно сделать конструкцию любой формы и покрасить в нужный оттенок. При отсутствии сварочного аппарата можно приобрести уже готовый металлический мангал. Эти предметы обычно продаются в садовых магазинах. Стоит отметить, что при отсутствии сварочного аппарата можно соединить элементы мангала болтами.

Мангалы простые разборные


Самыми простыми мангалами являются изделия, представляющие собой две стойки в форме буквы П.Для приготовления мяса стойки втыкаются в землю, после чего между ними располагаются угли. Стоит помнить, что из-за небольшой высоты таких изделий жарить мясо стоя не получится. При этом из-за отсутствия стенок мангала происходят потери тепла.

Но если вы собираетесь в поход, то стоит взять именно такой гриль. Такие изделия не тяжелые и поэтому не могут вызвать утомления во время похода. Чтобы определить, какая конструкция будет для вас более удобной, необходимо рассмотреть различные фото описываемых изделий.Также важно определить оптимальное положение изделия.

Мангал металлический неразборный


Перед созданием мангала нужно заранее подумать, какие материалы и инструменты потребуются для работы и составить список. Для сооружения металлического мангала необходимо иметь: арматуру

  • и металлический уголок для создания стоек;
  • болгарский;
  • сверло
  • стальной лист, необходимый для создания основной части мангала;
  • сварочный аппарат

Некоторые владельцы участков обходятся без сварочного аппарата, соединяя металлические элементы болтами.В этом случае стоит заранее подготовить чертеж мангала с размерами. Можно взять готовые схемы. На чертеже должны отображаться высота, длина и другие параметры конструкции. Важно указать расстояние между прорезями перфорации и фасками вертела.

Расстояние между вентиляционными щелями в мангалах обычно составляет около 7 см. Длину конструкции следует рассчитывать с учетом того, что на мангале должно быть 8 шампуров.

Для создания мангала важно правильно выбрать металлические листы. Эти изделия должны быть толщиной не менее 2 мм. Чем выше этот показатель, тем прочнее будет вся конструкция. Именно поэтому многие выбирают листы 5 мм.

Размеры мангала


При создании чертежа важно точно указать размеры каждой детали конструкции. При определении оптимальных параметров стоит ориентироваться на стандартные изделия высотой 95 см и длиной штанины около 70 см.Глубина мангала в этом случае составит 25 см, что вполне достаточно для эффективного обжаривания мяса.

Ширина многих металлических мангалов составляет около 28 см. Длина конструкции должна быть около 54 см. При таких параметрах на мангал можно свободно разместить 9 порций шашлыка. При создании чертежа следует ориентироваться на количество человек, которые будут отдыхать возле мангала. Если конструкция создается для большой семьи, то размер можно увеличить. Если гриль будет использоваться для приготовления мяса всего на 2-3 человека, можно создать небольшую конструкцию.

В верхней части конструкции нужно сделать зазоры для шампуров. Благодаря им вы сможете равномерно распределить мясо по углям. Расстояние между зазорами должно быть около 6 см, при этом оставлять пространство между наружными стенами и зазорами. Если этого не сделать, мясо может коснуться металла и сгореть.

Важно помнить, что вся конструкция должна хорошо вентилироваться. Для этого на боковых стенках мангала создаются отверстия. Их диаметр должен быть около 15 мм.Важно сделать их внизу мангала и расположить в шахматном порядке. Нет необходимости делать отверстия на торцевых стенках.

Указав все размеры на чертеже, необходимо перепроверить его во избежание ошибок при соединении частей конструкции.

Создание мангала из нескольких листов металла


Чаще всего мангал создают из нескольких листов металла, которые соединяются между собой сваркой.Для работы вам понадобится 2 листа длиной 28 см и шириной 25 см. Также нужно подготовить листы размером 24х25 см. Кроме того, вам понадобится еще один лист металла (54х28 см), который нужен для создания дна мангала.

Для ножек мангала можно использовать металлические трубы или уголки. Их длина должна быть равна 70 см. Для создания мангала необходимо заранее подготовить сварочный аппарат, рулетку и дрель. Также следует подготовить пилу по металлу или болгарку.

Металлическая конструкция может быть оснащена ручками для переноски и другими деталями. Например, многие закрепляют навес над мангалом. Это позволяет мясу готовиться даже под дождем. Перед проведением работ нужно еще раз сделать замеры и отметить стыки листов. Промежутки под шампуры делают с помощью пилы по металлу или болгарки.

Важно! Лучше всего сделать ножки мангала из металлических уголков. Обосновывается это тем, что арматура не надежна и под нагрузкой конструкция может шататься.

Мангал из цельного листа металла


Для упрощения процесса сборки мангала можно сделать его из одного стального листа. Для этого достаточно сделать надрезы в определенных местах, затем согнуть части листа и соединить их при помощи сварочного аппарата.

Сборка происходит следующим образом:

  1. Сначала на листовом металле создаются метки.
  2. После этого будущая форма вырезается по отмеченным линиям.
  3. На следующем этапе края загибаются, в результате чего получается металлическая коробка.На этом этапе согнутые части металлического листа соединяются между собой.
  4. Затем в нижней части конструкции делаются перфорации. Их диаметр должен быть около 15 мм.
  5. После этого на боковых стенках делаются фаски.
  6. На последнем этапе изготавливаются ножки и привариваются к полученной металлической коробке. Лучше всего делать ножки из уголка, так как они более устойчивы, чем изделия из арматуры.

Мангал, полученный таким образом, будет более прочным, чем собранный из нескольких металлических листов.Чтобы конструкция была более устойчивой, ножки следует закреплять не вертикально, а с небольшим наклоном.

Мангал из бочки или газового баллона


При желании можно создать мангал из бочки или старого газового баллона. Для этого достаточно разрезать такие изделия вдоль. Для сохранения целостности конструкции торцы не следует обрезать.

Ножки для такого мангала также можно сделать из металлического уголка. Эти конструктивные элементы приварены к концам ствола.На последнем этапе срезаются фаски для размещения шампуров.

Особенности изготовления сборно-разборного мангала


Сборно-разборные мангалы обычно изготавливаются для использования в поездках на автомобиле. Также их можно использовать в том случае, когда возле дома есть небольшое свободное пространство, которое не хочется занимать громоздкой неразборной конструкцией.

Для сборки описываемых изделий не обязательно иметь сварочное оборудование, так как все элементы соединяются болтами.Так же, как и при создании стационарного мангала, сначала нужно сделать чертеж, на котором будут указаны размеры каждой детали. Компоновка сборно-разборного изделия более сложная, поэтому важно тщательно рассчитать и правильно прорисовать каждый элемент.

После подготовки каждого элемента каркаса они соединяются с помощью болтов. Чтобы сделать соединения более прочными, следует использовать шайбы Гровера. На следующем этапе ножки закрепляются на основе. Благодаря использованию болтов конструкцию можно быстро разобрать, если ее необходимо переместить.Многие сборно-разборные мангалы дополнены коваными элементами. Чтобы конструкцию было удобно переносить, стоит закрепить ручки на корпусе.

Как защитить мангал от коррозии


При создании любого изделия из металла стоит помнить, что оно должно быть защищено от коррозии. Часто используются различные краски. Но при выборе такого состава стоит помнить, что он должен быть устойчив к высоким температурам. Также можно использовать такой метод, как воронение.После обработки на поверхности материала образуется пленка, которая способствует его защите.

Воронение выполняется следующим образом:

  1. Сначала металл обезжиривается и очищается;
  2. После этого материал выдерживают в растворе гидроксида натрия. В этот состав необходимо погрузить металл на полтора часа.

Если вы выбираете краску для защиты вашего мангала, вам необходимо определить наиболее подходящий вид состава. Часто для мангала используют серебро — краску, в состав которой входит алюминиевая пудра.

Часто используются термостойкие порошковые краски. Но стоит отметить, что после нанесения такого красителя необходимо провести обработку конструкции в сушильной печи. Перед покраской мангала нужно удалить с поверхности любые загрязнения, так как их наличие может привести к отслаиванию красящего вещества. Перед тем, как выбрать определенный оттенок, вы можете посмотреть фото, на котором представлены похожие изделия.

Чтобы не тратиться на приобретение листового металла, можно использовать старый газовый баллон. Такие изделия изготавливаются из достаточно прочного и толстого материала.В этом случае компактный мангал получается из газового баллона. Но перед использованием такие изделия необходимо прожечь, чтобы избавиться от газового конденсата.

Для создания прочной конструкции необходимо соблюдать несколько простых правил:

  1. Резка металла должна производиться максимально аккуратно. Допуск может быть не более 0,5 мм.
  2. Обрабатываемые детали должны быть закреплены на столе струбцинами. Если этого не сделать, ровно разрезать материал будет достаточно сложно.
  3. Для резки металла стоит использовать большую УШМ, так как это позволяет сделать более ровный срез.
  4. Перед проведением работ необходимо подобрать защитную одежду, перчатки и очки. Несоблюдение правил безопасности может привести к серьезным травмам.

Заранее создав чертеж будущей конструкции, вы сможете выполнить всю работу своими руками и создать надежный мангал.

Мангалы металлические с навесом


Чтобы иметь возможность готовить мясо на мангале в любую погоду, можно сделать мангал с навесом.Важно решить. Навес будете делать отдельно от металлоконструкции или будете крепить на решетку?

Первый вариант оптимален, так как позволит с комфортом жарить шашлыки под дождем. К тому же монтаж такой конструкции проще. Если выбран второй вариант, следует учесть, что навес будет создавать дополнительную нагрузку на конструкцию. Именно поэтому перед началом работы важно произвести расчет.

Навес должен быть закреплен с помощью металлических уголков.Это значительно упрощает сборку изделия. Навес навеса должен быть выполнен из легкого огнеупорного материала. Лучше всего подходит декинг. Он выдерживает перепады температур и имеет небольшой вес.

При составлении плана здания следует подумать о расположении опор. Если их разместить по углам мангала, они будут мешать мангалу. Если закрепить дополнительные элементы на крепеж, это может привести к смещению центра тяжести всей конструкции.

Если создается навес для готового мангала, важно рассчитать и определить, как дополнительные элементы повлияют на устойчивость. При необходимости добавьте дополнительные ножки. Конструкции с навесами часто дополнительно украшают коваными элементами.

Оригинальные идеи


Перед изготовлением мангала следует рассмотреть несколько оригинальных видов таких изделий. Это поможет сделать мангал не только функциональным, но и красивым по дизайну.

Некоторые владельцы участков создают жаровни из старых металлических бочек. Такие изделия могут быть как с крышкой, так и без нее. При выборе первого варианта срезанная часть ствола откидывается и оснащается рукояткой. Крышка остается открытой во время приготовления мяса. К краям такого мангала-барбекю привариваются ножки. Располагать их следует так, чтобы вся конструкция была устойчивой и не могла упасть от сильного ветра.

В некоторых случаях ствол устроен таким образом, что вся конструкция выглядит как паровоз.Для этого достаточно приварить к опорам металлические колеса и добавить металлические листы, похожие на детали паровоза.

Также можно стилизовать гриль-барбекю под металлический сундук. В этом случае мангал создается шире и оснащается крышкой с ручками. Это добавляет углы и заклепки. Также такие мангалы часто оснащаются коваными элементами.

Изучив фото с изображением описываемых товаров, вы сможете понять, какой дизайн будет лучше смотреться на вашем сайте. Выбор того или иного варианта стоит делать только после определения стиля сайта.

Многие дополняют мангалы-барбекю полками, подставками и колесами, в чем можно убедиться, взглянув на фото. При желании можно создать мангал в виде небольшого автомобиля, кареты и других подобных конструкций. Такие металлические мангалы могут существенно изменить внешний вид участка.

Изготовив красивую металлическую конструкцию, можно свободно приглашать гостей на барбекю.

Ни один праздник, организованный на углях, не обходится без шашлыка или других мясных, рыбных, овощных блюд, приготовленных на дачных углях или при выезде на природу, поэтому в арсенале любого хозяина обычно есть такое удобное приспособление, как мангал .Главное, правильно представлять себе, как сделать мангал своими руками из металла, иметь для этого необходимые инструменты и материалы, иметь определенные навыки слесарного дела. В продаже есть множество видов этого полезного «полевого» кухонного инвентаря, но его вполне реально сделать своими руками.

Первым делом необходимо определиться с наиболее удобной моделью, так как мангал может быть стационарным, постоянно стоящим на участке, или разборным и передвижным.

Стационарный мангал может быть многофункциональным, так как при его изготовлении, добавив несколько дополнительных элементов, можно получить не только мангал-барбекю, но и мангал, барбекю или даже коптильню.Кроме того, такой гриль иногда становится настоящим украшением. ландшафтный дизайн участка.

Мобильный мангал по-своему хорош — он компактен и помещается в багажнике автомобиля. Этот вариант идеален для тех, кто любит часто выезжать не только на дачу, но и на природу. Подобный мангал может быть разборным или складным.

Инструменты и материалы для изготовления барбекю

Мангалы могут быть разными, но материалы, а также инструменты для их изготовления в принципе не отличаются друг от друга.Единственное, что может отличаться, так это количество материала, так как если вы планируете делать стационарный мангал с крышей и дополнительным декоративным оформлением, то разных элементов и металла понадобится гораздо больше.

Итак, для работы вам понадобится:

— УШМ — «болгарка» с необходимым количеством отрезных и шлифовальных кругов;

— электродрель с набором сверл необходимых диаметров;

— электролобзик с режущими элементами по металлу;

— рулетка квадратная;

— отвертка;

слесарный инструмент — молоток, клещи, керн.

Из материалов вам нужно будет приобрести:

— металлический лист толщиной 2÷3 мм, старый газовый баллон или металлическая бочка;

— уголок металлический, 25×25 или 20×20мм;

— труба-квадрат со сторонами 20×20 мм;

— крепежные изделия;

— для некоторых мангалов с крышкой потребуются петли и ручка для открывания;

— для мобильных мангалов, которые планируется перемещать по участку, для удобства понадобятся колеса. Их количество будет зависеть от выбранной модели – два, три или четыре.

Как сделать мангал своими руками из металла — несколько вариантов

Видов металлических мангалов много, и изготавливаются они по-разному, поэтому стоит рассмотреть некоторые из них, чтобы выбрать наиболее подходящий.

Мангал из металлической бочки
Бочка — отличный исходный материал для изготовления мангала

Модель мангала из бочки может быть выполнена в двух вариантах — с крышкой и без.Первый из них делается из двух половинок бочки, а второй из одной.

Какой бы вариант не был выбран, сначала нужно нарисовать чертеж будущего мангала.

На рисунке должны быть четко видны и понятны все детали и их размеры. Один вариант чертежа представлен для примера, но в него вполне возможно внести изменения. Составленный план будет самым главным помощником в процессе изготовления.


Вторым моментом в работе над мангалом является подготовка всех элементов, из которых он будет собираться.

  • Читать этот процесс нужно, конечно же, с основного элемента — бочки… Его нужно разрезать, и сделать это можно двумя способами:

— Пополам, по высоте емкости — этот способ подходит как для первого, так и для второго варианта мангала.


— Другой способ, когда вырезается только верх ствола. Впоследствии вырезанный элемент станет крышкой для мангала.


Края разрезанной емкости необходимо зачистить, освободив их от металлических заусенцев.

  • Подготовив бочку, можно ориентироваться, какого размера уголки потребуются для обрамления проема. Поэтому следующий шаг – нарезка уголков и труб, которые впоследствии станут ножками и подставками для мангала.
  • Далее все крепления подготовлены — лучше всего приобрести их с небольшим запасом.

Изготовление жаровни

1. Жаровню из половины бочки сделать проще, чем с крышкой, закрепленной на ее задней стенке.Чтобы было легче работать над верхней частью бочки, лучше всего начать с ножек и подставок. Изготавливаются из квадратных или круглых труб.


  • Если нет возможности согнуть трубу полукругом, под размер бочки, то, правильно рассчитав, можно сварить уголок из двух труб, а затем приварить к нему две трубы в тройник фигурная структура. Таких ножек с подставками должно быть две. Они свариваются между собой одной или двумя перемычками, а при желании могут скрепляться подобием корзины или сетки, на которой можно хранить дрова.
  • Далее половина ствола укладывается в стойки и приваривается. Все места сварки и швы лучше сразу зачистить, чтобы не вернуться к нижним частям мангала.
  • Тогда можно смело работать над половинкой ствола. Сначала к его краям приваривается уголок – он сразу придаст изделию опрятности. Кроме того, на такую ​​полку будет удобно ставить шампуры.

Если мангал планировалось использовать еще и как гриль, то стойки для него можно закрепить, как показано на схеме, к подставке для контейнера или к бортам самого полурулета и к уголкам на его краях.


Если решено делать крышку из второй части бочки, ее также обваривают уголком. Затем к половинкам привариваются петли – и крышка готова. Чтобы крышкой было удобно пользоваться, к ней нужно прикрепить ручку и металлический держатель с подвижным креплением. Устанавливается с одной или обеих сторон мангала.

  • Чтобы мангал служил еще и для шашлыка, поверх половинки рулона можно надеть сетку. Для нее в края ствола вкручиваются специальные опорные элементы.

  • Для обеспечения хорошей тяги в мангале в стенках нижнего полувалка просверлены круглые отверстия.

2. Во втором случае ствол не разрезают пополам, а вырезают из него заранее размеченную часть, имеющую в плане прямоугольную форму.


В этой модели пища, приготовленная на огне, будет защищена от ветра задней частью бочки. На фото хорошо видно, как устанавливаются мангалы-барбекю.


  • Если выбран этот вариант, то края бочки обваривать не нужно — их нужно только очень хорошо зачистить и закруглить.
  • Остальные работы выполняются в той же последовательности, что и в первом случае, а петли прикручиваются или привариваются к верхней части мангала и крышке. В этой модели держатель для крышки не нужен — откидываясь, она будет опираться на верхнюю часть мангала.

Следует отметить, что к этому мангалу можно добавить функцию. Для этого закрепите в боковом дымоходе . В любой бочке всегда есть горловина с пробкой, которую можно использовать для установки трубы. Но об этом нужно подумать заранее, прежде чем начинать резать бочку, так как отверстие должно располагаться в верхней части мангала.

При необходимости для удобства с боковых сторон бочки как в первом, так и во втором варианте можно устроить полки-столики. Для этого к бочке приваривают металлические скобы, на которые впоследствии закрепляют деревянное или металлическое покрытие.

Мангалы изготавливаются так же из газовых или кислородных баллонов. Но надо учитывать, что они будут уже и предназначены для коротких шампуров.


Как было сказано выше, к любому из описанных мангалов можно прикрепить колеса для удобства перемещения его по участку.Но описываемые варианты мобильны только в пределах территории загородного участка – перевозить его на дальние расстояния крайне неудобно.

Бочка или цилиндр – отличный материал для изготовления мангала. Всегда есть простор для фантазии — просто посмотрите, например, варианты, представленные в видео:

Видео: что можно сделать из металлической бочки или газового баллона

Мастер-класс читайте в нашей новой статье.

Мангал складной

Сборно-разборный или раскладной мангал не будет лишним в любом доме и даже в квартире.Он компактен, поэтому не занимает много места, так как легко поместится на полке в кладовке или антресоли. Такой мангал можно использовать не только при выезде за город, но и во дворе многоэтажки, разумеется, соблюдая все правила пожарной безопасности.

Планируя работу, следует исходить из того, что в сложенном виде мангал выглядит как тонкий чемоданчик, в котором будут находиться все принадлежности для жарки мяса. Так, например, походные шампуры имеют длину не более 600 мм, значит, длина мангала может быть всего 630÷650 мм, а его ширина в разложенном виде 400÷450 мм.


Мангал, показанный на фото, не так уж и сложно сделать самостоятельно. Для его изготовления вам понадобится:

— стальной лист толщиной 2÷3 мм — из него будут изготовлены большие стенки мангала и установленные треугольные боковые элементы;

— уголки стальные 10×10 мм — обварят основные плоскости. Кроме того, такие уголки закрепляются во внутренней части стенок мангала и служат опорами для решетки из стальной проволоки;

— петли для крепления и складывания двух половинок мангала;

— с боков фиксируются откидные ножки, которые при разборке мангала подходят ровно по высоте его стенок;

— пруток стальной Ø 7 ÷ 8 мм — нужен для устройства ручки на половинках мангала;

— сетка стальная готовая или проволока для ее изготовления.

Производственный процесс

  • Лучше всего сначала сделать чертеж и нанести на него все размеры, чтобы потом не пришлось переделывать работу из-за малейшей неточности.
  • Далее нужно нарисовать на металле, а затем вырезать из него все необходимые детали:

— Две капитальные стенки мангала размером 400×630 мм или 450×650 мм.

— Квадрат 400×400 мм или 450×450 мм. Затем его разрезают по диагонали и получаются два равносторонних треугольника, которые будут жестко держать всю конструкцию.

— Из уголка вырезаем заготовки, нужно 4 штуки. 630 ÷ 650 мм и 4 шт. 400 ÷ 450 мм для обрамления стенок мангала и опор для мангала.

  • Далее нужно сделать два элемента на подвижных креплениях по типу мебели — это будут складные ножки мангала. Для этого из толстого металла вырезают четыре полосы, шириной 10 мм, или используют уголки. Их длина может быть от 400 до 600 мм, но чем выше будут ножки, тем неустойчивее будет конструкция.

Когда все элементы подготовлены, можно приступать к сборке мангала. Чтобы не отличить от заводского, нужно очень аккуратно выполнять работу.

  • Первым делом необходимо облагородить переднюю и заднюю стенки мангала, тщательно очистив и обварив их с трех сторон уголком.
  • Далее, разметив расположение сетки в мангале, приварите или прикрутите под нее уголки-стойки.
  • Следующим шагом разметить и приварить петли к стенкам, с их длинной стороны, не обваренной уголком.

  • Затем по бокам собранной конструкции закрепляются откидные ножки, чтобы их можно было выдвинуть на определенную ширину и легко сложить при сборке мангала. Угол раскрытого мангала должен составлять 45 градусов, чтобы подготовленные металлические треугольники — боковые стенки — легко вставляются по бокам.
  • В верхней части полотен просверливаются два отверстия, в них устанавливаются и ввариваются ручки, согнутые из стального прутка. При желании можно установить крючок, чтобы мангал не открывался при сборке.

В завершение можно собрать всю конструкцию полностью, уложить на ее дно металлическую сетку и попробовать приготовить шашлык.

Дополнительно при желании изготавливается насадка, которая поможет вам приготовить шашлык. В этом случае мангал станет многофункциональным. Для этого элемента вам нужно будет вырезать и сварить вместе пять элементов. Это боковые детали-насадки, имеющие в нижней части угол 45 градусов — они будут установлены вместо боковых треугольников, два длинных лобовых листа и установленная сверху решетка.Также можно сделать эту деталь разборной – прорезать в боковых частях больших полотен отверстия и приварить к боковым частям узких полотен специальные крючки, которые должны легко входить в них.

Еще один интересный вариант мангала представлен в предлагаемом видео:

Видео: вариант самодельного разборного мангала
Цены на разные виды мангалов
Жаровня стационарная из листового металла

Если вы планируете использовать мангал только на даче, не перевозя его с места на место, то можно, не усложняя задачу, остановиться на самом простом варианте, который может только «бродить» по участку и устанавливаться на ровная твердая поверхность.


Перед началом работы, конечно же, нужно сделать чертеж – его очень легко составить самостоятельно, так как в этом варианте нет сложных элементов. Закупив все необходимое, вырежьте заготовки, опираясь на размеры, указанные на чертеже.

В качестве примера рассмотрите готовый чертеж, и на его основе сделайте свой, добавив к нему элементы, которые сделают его более удобным в использовании.

  • Используется металлический лист толщиной 2÷3 мм, стальной уголок 10×10 или 15×15 мм, который будет необходим для изготовления ножек и каркаса для мангала.Если планируется обустройство полок с одной или обеих сторон мангала, то для их изготовления также потребуется уголок.

  • Детали мангала отмечены на металлическом листе. Если металл имеет небольшую толщину (около 2 мм), то его можно согнуть, избавив себя от лишних работ по сварке швов, соединяющих стенки и дно мангала. В этом случае, сделав разметку, из листового четырехугольника вырезают четыре – и получается форма креста.
  • Средняя часть — это дно мангала, а остальные четыре — боковые стенки. Их необходимо загнуть под прямым углом к ​​низу.

Стенки загибаются перпендикулярно дну…
  • Следующий этап — стенки между собой по вертикальным углам.

… а потом проварил по вертикальным углам
Видео: мангал своими руками из металлического листа

Владея необходимыми инструментами и опытом работы с ними, можно смело за два дня изготовить мангал, сэкономив тем самым немалую сумму из семейного бюджета.Выполнив работу качественно и аккуратно, вы можете быть уверены, что полученное изделие не будет отличаться от заводских образцов и надежно прослужит долгие годы.

ТОП-9 лучших мангалов для дачи

Фото Имя Рейтинг Цена
Лучшие стальные грили
#1


⭐ 100/100
#2


⭐ 99/100
#3


⭐ 98/100
#4


Балезинский ЛМЗ ⭐ 97/100
Лучшие комбинированные мангалы
#1


Doorz Мангал дачный с плиткой МДП ⭐ 99/100
#2


Мангал Doorz с казаном МСК 2 мм ⭐ 98/100
#3


МУССОН ВУЛКАН МАКС ⭐ 97/100
#4


Грильвер Firecraft Comfort Air ⭐ 96/100 1 — голос
#5


Мангал Doorz с крышей разборный МКР ⭐ 93/100

Отличная модель для дачи, которая начала продаваться в 2017 году и пользуется спросом по сей день. Стенки изготовлены из стали толщиной 4 мм, на дне есть перфорация для увеличения тепла. Ножки слегка украшены, поэтому изделие не только станет функциональным, но и дополнит вид двора. Для более удобной переноски с обеих сторон установлены ручки.

  • На поверхность корпуса можно положить одновременно 9 шампуров, что подходит для большой компании;
  • ножки большие, квадратной формы, поэтому решетку можно поставить даже на землю и не будет перекоса;
  • вся конструкция жесткая и прочная, так как внизу есть перемычки;
  • сталь
  • жаропрочная, ее толщина 4 мм и она не меняется даже при длительном горении огня;
  • верхняя часть имеет ширину 37 см, поэтому подходит для длинных шампуров;
  • во всех деталях используется профильная труба 15×15 мм;
  • состав окрашен порошковой краской;
  • товар разбирается, что облегчает транспортировку товара в автомобиле;
  • после приготовления на гриле или гриле все легко очистить.
  • небольшая высота 81 см, поэтому во время готовки нужно немного наклоняться;
  • общий вес не самый маленький, целых 24 кг;
  • для дополнительного оборудования крючки не предусмотрены;
  • боковые ручки выполнены из металлических полос, и при переносе режут и сдавливают руки.

Продукт высокого качества, прочный и простой в использовании, обслуживании. Конструкция быстро разбирается и собирается. Конструкция изготовлена ​​из нержавеющей стали, толщина стенок 3 мм, поэтому устройство не деформируется.Имеются ребра жесткости для увеличения прочности. Размеры в сумке 49х31х48 см, а вес всего 10 кг. Сумка изготовлена ​​из синтетического материала, прочная, подходит для ношения в багажнике или переноски в руках. Изделие имеет оптимальную высоту в собранном виде, что позволит комфортно готовить, глубина достаточная, исключает пригорание. Кроме того, производитель предоставляет гарантию 1 год.

  • портативность;
  • простота сборки и разборки;
  • малый вес и размер;
  • устойчивость;
  • толстая нержавеющая сталь
  • ;
  • подходит для угля и дров;
  • имеется достаточная гарантия от производителя.
  • недостатков не выявлено.

Неплохой вариант для дачи, если нужно постоянно оттуда подбирать мангал. Это связано с небольшим весом и удобной трансформацией, что позволяет перевозить изделие даже в автобусе или поезде. Мангал полностью разборный, а ножки являются основными составляющими для крепления стенок и дна. Общий вес всего 2,3 кг, длина 50 см, на 6 шампуров.

  • полностью разборная модель, подходит для транспортировки в сумке;
  • подходит для работы с углями и дровами;
  • имеются перфорации вдоль стенок для улучшения горения угля;
  • наличие специальных вырезов для лучшей фиксации шампуров;
  • минимальный вес и габариты.Сборка займет 3 минуты.
  • не поставляется с сумкой для переноски;
  • ширина всего 30 см, поэтому используются только короткие шампура;
  • низкая конструкция, всего 50 см;
  • для исключения проседания нужно использовать накладки для тонких ножек;
  • сталь
  • толщиной 0,8 мм, поэтому возможна деформация;
  • если решетка попала под дождь, быстро начинает появляться ржавчина.
Балезинский ЛМЗ

Балезинский ЛМЗ – одна из лучших моделей чугунных мангалов для дачи, которая прослужит 30 и более лет.Его стенки и ножки изготовлены из толстого чугуна, стали, поэтому конструкция не подвержена коррозии и другим внешним факторам. Имеется 10 отверстий для надежной установки шампуров. боковые части с узорами для украшения.

  • в углах есть специальные отверстия, которые используются для лопаты, кочерги и другого дополнительного оборудования;
  • мангал разборного типа, поэтому его без проблем можно перевозить в багажнике автомобиля;
  • общая ширина 35 см, что подходит для длинных шампуров;
  • есть большие перфорации для улучшения обдува;
  • стены высокие, на концах есть кронштейны для косы.

Шашлык на даче — отличительная черта приятного отдыха за городом с шашлыками в хорошей компании. Наверное, поэтому большинство дачников с удовольствием устанавливают на дачном участке мангал или мангал.

Да, можно просто купить готовый мангал на дачу, но есть что-то заманчивое в планах построить такой мангал своими руками. Дачный мангал – это не только место сбора всей семьи и интересный элемент загородного дизайна,

но и очень действенная вещь, когда нужно накормить много людей, например на праздник; так как размер поверхности любительского мангала обычно намного больше стандартного покупного.Кроме того, мангал, сделанный своими руками, более долговечен, менее прихотлив в эксплуатации и имеет «более теплый индивидуальный» вид, чем покупной.

Задачу по изготовлению мангала своими руками может решить пара умелых рук за выходные. Ничего сложного в устройстве дачного мангала нет, вы сами можете убедиться в этом на чертеже.

Простое устройство для барбекю.

Топка: Внутренняя стенка мангала может быть облицована огнеупорным кирпичом.Стенку лучше немного выдвинуть вперед для облегчения доступа к решетке гриля.
Решетка для гриля : Выберите из чугуна или из нержавеющей стали. .. Подходит для угловых выступов.
Фундамент: бетонная площадка (8-10 см) на подушке из утрамбованного щебня (8-10 см) обеспечивает устойчивость конструкции гриля.
Кирпичные стены: Образуют закрытый каркас решетки, уменьшая расход древесины на 65% и защищая от горячих искр.
Зольник: листа металла для топлива.Располагается на 20-35 см ниже решетки гриля.

Гриль своими руками или купить?

Если у вас есть навыки каменщика, нет проблем со спиной и есть пара друзей, которые готовы вам помочь, то мангал можно сделать самому за выходные.

Где разместить мангал на дачном участке?

Определите преобладающее направление ветра и расположите решетку так, чтобы дым не залетал в дом или зону отдыха.

Из чего сделать мангал?

Блоки бетонные фундаментные — самый дешевый строительный материал для мангала.Внутри топку можно обложить огнеупорным кирпичом для большего удержания тепла. Снаружи решетку можно обложить натуральным камнем.

Натуральный камень — натуральный камень хорошо сохраняет тепло. Запланируйте достаточно времени, чтобы выбрать и установить камень. Кроме того, хорошо иметь про запас какой-то излишек камня, потому что точный расход материала на строительство мангала из натурального камня предсказать сложно.

Красный керамический кирпич – чуть ли не лучший выбор для строительства мангала.Внешне привлекательна, хорошо сохраняет тепло, не боится взаимодействия с открытым огнем. Для мангала из кирпича потребуется немного больше навыков в кирпичной кладке, чем для мангала из бетонных блоков.

Как разогреть гриль?

Используйте поленья из сухих фруктов, которые придадут незабываемый вкус всем блюдам на гриле. Предусмотрите в конструкции мангала место, куда можно заранее положить подходящие бревна, которые вы получили при обрезке фруктовых деревьев.

Инструменты для барбекю.

Щипцы — чем длиннее, тем лучше для вашей безопасности.
Щетка металлическая для очистки решетки гриля.
Перчатки для барбекю , выдерживающие высокие температуры.

Дополнительные принадлежности для барбекю.

Жаровня с вертелом , что позволит равномерно прожарить большой кусок мяса.

Мангал с дымоходом — позволит собирать и отводить дым вверх от летней кухни или беседки, рядом с которой установлен мангал.

Камин с мангалом — хотите построить на даче что-то грандиозное? Сооружаем камин для патио или дачи, в стены которого врезаем уголки для поддержки мангала.

Решетка для гриля должна быть горячей. Разогрейте в течение 15 минут, прежде чем поместить мясо на решетку.

Устройте зоны разной температуры для решетки гриля, переместив часть углей в одну сторону. Жарьте мясо на более теплой стороне, овощи или рыбу на более холодной стороне.

Не переворачивайте продукты на решетке каждую минуту, чтобы мясо поджарилось, достаточно один раз перевернуть, обжаривая 5-6 минут с одной стороны.

Добавить вкус. Какими бы ни были дрова в вашем гриле, вы всегда можете облагородить аромат готовящейся пищи, замочив пару веточек плодовых пород в воде на несколько минут, а затем положив их на раскаленные угли.

Дайте ему отдохнуть. Готовое мясо оставьте остывать на пару минут, чтобы оно лучше распределило в нем сок.

Правильный уголь для гриля – красный с легким оттенком серого пепла.

Барбекю и охрана.

Пищевое отравление. Мойте руки, покупайте мясо в безопасных местах. Это лучший совет, чтобы избежать пищевого отравления в разгар вашего пикника на даче.

Жареное мясо. Любишь хорошо прожаренное мясо? Не обугляйте шашлык до черного цвета! Обугленные частицы пищи удваивают риск развития рака. Так что можно поднять тост за здоровье и мясо с легким покраснением внутри.

Отравление угарным газом. Все хорошо на своих местах. Если вы готовите на мангале в непогоду и у вас возникает шальная мысль «а почему бы мне не сделать это в гараже», прогоните ее противным веником. Концентрация угарного газа в помещении может быть драматичной для вас.

Огонь. Минимум 3 м от построек, деревянных заборов, сараев и т.п. позволит избежать колоссального ущерба от пожара и серьезных травм.

Тепловой удар. «Здесь так жарко, что мне хватит дуновения.Это может быть не просто шутка. Перегрев может вызвать тяжелое обострение у людей с сердечно-сосудистыми заболеваниями.

Повседневная одежда. Не носите свободную одежду с свисающими рукавами или полочками при использовании гриля. Попавшая в него искра может произвести совершенно другой фейерверк, чем вы планировали.

Фритюр. Работу с фритюром лучше доверить профессиональным поварам. Разбрызгивание частиц жира, открытый огонь — лучше себя не переоценивать, мы достаточно умны, чтобы понять «выделка не стоит».

Осторожно, оса. Укусы ос чрезвычайно болезненны и очень опасны для людей с аллергическими реакциями. Поэтому лучше иметь в аптечке антиаллергенные препараты, и носить рубашку с длинным рукавом.

Угли и пожарная безопасность. Подождите 48 часов, прежде чем выбрасывать золу из гриля.

Как ухаживать за мангалом?

Используйте стальную щетку для очистки решетки, чтобы не скапливались пепел и остатки пищи.Сбрызните остывший гриль подсолнечным маслом, чтобы предотвратить образование на нем ржавчины. Пепел удаляйте после каждого использования гриля, чтобы не накапливались запахи для следующего приготовления.

Сделаете ли вы мангал сами или купите уже готовый, он принесет вам много приятных минут, когда с шашлыком в руках, любуясь открытым огнем в приятной компании, вы получите такую ​​необходимую передышку от напряженной повседневности ритм.

Теги:,

Многие люди не представляют себе полноценный отдых на природе без ароматного шашлыка. Умельцы могут сделать мангал из кирпича своими руками. Это обязательно для выездной сессии.

Выйдя на природу, можно построить компактную конструкцию из подручных материалов. Для дачи больше подойдет беседка, оборудованная мангалом.

С чего начать строительство?

Подумайте, где вы хотите построить жаровню. Для этого лучше выбрать зону отдыха.

Необходимо позаботиться о защите от непогоды.Самодельный очаг можно установить на дачном участке, под навесом или на частично открытой веранде.

Мастера часто решают сложную задачу, как сделать мангал в виде многофункциональной печи.

Показатели средних размеров: ширина — 1,6 м; высота — 1,6 м; глубина — 0,8 м. Для многофункциональной печи требуется сделать основание, примером которого является ленточный фундамент.

Мастер обычно дополняет сложную конструкцию различными функциональными дополнениями:

  • Ниши.В них удобно хранить шампуры и другую посуду.
  • Выемки. В них кладут дрова, чтобы они подсохли возле очага.
  • Раковина. Устанавливается при наличии реальной возможности подвести коммуникации. В ней удобно мыть руки или посуду.

Рядом с очагом ставится стол со скамьями. Хозяин волен выбирать мебель из бюджетных или дорогих вариантов в зависимости от своих финансовых возможностей и вкусовых предпочтений.

Чертежи мангала помогут грамотно создать проект. Ведь необходимо учитывать не только техническую сторону вопроса, но и эстетическую составляющую.

Если посмотреть на фото мангала, то он должен быть центральным элементом композиции. При этом важно, чтобы все окружающие предметы сочетались.

Кирпичная конструкция барбекю

Конструкция предполагает возведение прочного фундамента.Изготавливается из песка, гравия, цемента и огнеупорного кирпича. Помимо строительных инструментов, для приготовления раствора мастеру понадобится дрель со специальной насадкой или бетономешалка.

Необходимо подготовить арматурные прутья с армирующей сеткой, а также металлические уголки с метизами. Мастер заранее подготавливает материал для создания обрешетки.

Поэтапное строительство

Очерчивают строительную площадку и проводят разметку.После этого создается котлован шириной 0,6 м и длиной 1,6 м.

Снимают на глубину 0,6 м верхний слой грунта.

Сделать подушку из песка. Его толщина не должна быть меньше 10 см. Подушку необходимо тщательно утрамбовать. Опалубка ставится по всему периметру котлована.

Следующий этап – вязание арматуры. Металлические прутья соединяются между собой в виде решетки и опускаются на дно котлована.

Внимание!

Изготавливается цементный раствор и заливается в опалубку.Его нужно проткнуть металлическим стержнем, чтобы внутри не осталось воздуха.

Марки 150 и 200 подходят для приготовления цементной смеси. В раствор также добавляют щебень с песком. Пропорциональное соотношение цемента, песка и щебня – 1:3:5. Для раствора также понадобится вода – 1 или 2 ведра, в зависимости от того, насколько влажный песок.

Уплотненный раствор разглаживается и выравнивается. Нужно сделать ровное основание под кирпичи.

Для гидроизоляции применяют рубероид

и специальные мастики.

После затвердевания основания можно приступать к укладке.

Нюансы, которые должен знать мастер о

Печной кирпич обладает отличной огнестойкостью, но на морозе может стать ломким. Поэтому беседка с мангалом из кирпича – лучший вариант.

Внимание!

Перед началом строительных работ материал замачивается в воде.Кирпичи способны впитывать жидкость, что может негативно сказаться на эксплуатационных характеристиках раствора.

Сама смесь готовится из других компонентов и отличается по консистенции. Изготавливается из цемента, песка и гашеной извести в соотношении 1:3:1.

Укладка начинается с углов. Длина задней стенки 3 кирпича, боковых 2,5 кирпича. Ширина должна быть не менее 1,5 кирпича. В процессе кладки мастер слегка простукивает киянкой поверхность кирпича, чтобы вплотную подогнать его к соседнему.

Металлическая конструкция

Мангал из металла может сделать тот мастер, который умеет обращаться со сварочным аппаратом. Мастеру понадобится листовой металл, металлические уголки или куски арматуры, поддон с решеткой тех же размеров и маркер с рулетка.

Конструкция представляет собой глубокий мангал с опорными ножками. При желании хозяин может снабдить мангал коптильней, тогда у домочадцев всегда будет возможность полакомиться натуральными копчеными деликатесами.

Внимание!

Опытные мастера могут попробовать свои силы в приготовлении домашнего шашлыка. Из двух соединенных баллонов создают мангал-коптильню. Мастеру потребуется умение работать болгаркой и дрелью.

Дымоход изготовлен из трубы, а стойки, ручки и ножки из металла. Нужно подготовить петли, гайки с болтами, специальную эмаль и фитиль. Мангал из воздушного шара можно украсить на свое усмотрение.

Главное в этом деле — творческий подход.

Фото мангала своими руками

История производства листового металла

Изготовление изделий из листового металла восходит к египетским украшениям с использованием природных металлов и доисторических технологий. Вот наша (практически) исчерпывающая хронология истории производства листового металла: от современных средств до завершения проекта и инструментов торговли:

Около 14:01: Люди перестают использовать первобытные печи для укладки чередующихся слоев железа и древесного угля для плавления стали.

1485: Леонардо да Винчи рисует эскиз прокатного стана, очень продвинутого для того времени.

Около 15:01: Есть два сообщения о двух прокатных станах. Один используется для получения золотых листов одинаковой толщины, из которых можно черпать монеты, а другой используется для разрезания предварительно сформированных листов на полосы.

1590: Прокатный стан da Vinci оживает благодаря использованию двух тяжелых цилиндров для прессования различных типов металла, изменяя их толщину.

Около 1606: Изобретена самая неудачная технология обработки листового металла. Пудлинг включает в себя нагрев чугуна для разжижения материала в отражательных печах, но используется только пламя, что приводит к недостаточному количеству энергии.

1615: Первое промышленное предприятие по производству свинца и жести.

1682: Стан холодной прокатки   находится в Англии.

17:00: Российские инженеры начинают проектирование систем центрального отопления на основе гидроники.

Около 1717: Люди могут получить чугун, используя карьерный уголь, а затем компенсируя нехватку древесины. Это позволяет создавать более сложные формы, такие как круглые, квадратные, рельсы и двутавровые балки.

1760: Промышленная революция породила всплеск производства изделий из листового металла. Благодаря новым изобретениям, таким как сборочная линия и листогибочные прессы, работники листового металла прошлого могут производить большее количество деталей и проектов.

1770: Английский промышленник Джозеф Брама разрабатывает гидравлический пресс.

1783: Швейцарский инженер Жан-Пьер Дроз совершенствует процесс обработки листового металла, позволяя одновременно производить аверс, реверс и пение.

1801:  Изобретения алюминия и паровых молотов положили конец эпохе железа.

1851: На Великой британской выставке представлен кусок листового металла длиной более 6 метров, шириной 1 метр и толщиной 11 мм, который весит 500 кг.

1857: Конвертер Бессемера становится первым недорогим процессом массового производства стали из чугуна.

1861: В результате слияния нескольких профсоюзов, в том числе Всеобщего профсоюза рабочих по производству белой жести, создается Всеобщий союз рабочих по производству жаровен и листового металла в Соединенном Королевстве и Ирландии.

1885: Фейетт Браун патентует первое загрузочное устройство доменной печи.

1959: Всеобщий союз медников и медников объединяется с Национальным обществом медников, медников и медников, переименовывая себя в Национальный союз медников и медников.

1960-е годы: Основной процесс кислородной печи заменяет бессемеровский.

1967:  Национальный союз рабочих-металлистов и медников объединяется с Союзом инженеров по отоплению и домашнему хозяйству, переименовывая себя в Национальный союз рабочих по металлу, медников, отопительных и домашних инженеров.

1970: Воздушная гибка становится популярной техникой. Это требует меньшего усилия и инструментов меньшего размера, чем традиционное прессование.

1983:  Национальный союз рабочих-металлистов, медников, теплотехников и домашних инженеров объединяется с Технической, административной и надзорной секцией (ТАСС), британским профсоюзом.

2011: Производство листового металла растет экспоненциально. С 4400 фабричными магазинами в Соединенных Штатах он стоит около 20,5 миллиардов долларов.

Производство листового металла со временем превратилось из гениального наброска в индустрию с оборотом в миллиард долларов, и она все еще развивается. Будущее технологий, инструментов и проектов для изготовления листового металла захватывающее, и нам не терпится стать его частью.

Функциональный. Творческий. Металлические изделия, вдохновленные природой —

Блейзен.Металл воплощает в жизнь функциональные, творческие, вдохновленные природой изделия из металла. Ознакомьтесь с нашим ассортиментом новозеландских птиц, наружных каминов, адресных панелей, садового искусства, идей для подарков и многого другого! Пожалуйста, свяжитесь с нами для индивидуальной работы.

Вся наша продукция изготовлена ​​из атмосферостойкой стали, которая со временем покрывается красивой ржавой патиной.

Наружные камины

  • Камин Chiminea Teardrop — Олень

    1190 долларов.00

  • Большой каплевидный камин с деревянным ящиком — Олень

    1 890,00 $

  • Teardrop Chiminea с Woodbox – Кереру

    1 390,00 $

  • Чайный гриль

    125,00 $

  • Большая каплевидная химинея с деревянным ящиком – инкрустация с местными птицами

    1890 долларов.00

  • Камин Teardrop Chiminea – инкрустация местными птицами

    1 190,00 $

  • Koru NZ Native Geo-Bowl Камин

    1 190,00 $

  • Большая капля Chiminea с коробкой для дерева — Tui

    1 890,00 $

  • Камин Chiminea Teardrop – Koru

    1190 долларов. 00

Садовое искусство

  • Комбинированная палочка Mini Critter

    Распродажа Товар в продаже

    95,00 $

  • Палочка Monarch Butterfly Critter Mini

    40,00 $

  • Миниатюрная палочка Bee Critter

    40 долларов.00

  • Миниатюрная палочка Dragonfly Critter

    40,00 $

  • Миниатюрная палочка для лягушек

    40,00 $

  • Weta Critter Stick Mini

    40,00 $

  • Ставки пользовательских сценариев

    $65,00 – $165,00

  • Ставки сценария

    55 долларов.00 – $135,00

  • Палочка Weta Critter

    95,00 $

Bang’n Birds

  • Веерохвост веером

    40,00 $

  • Туй

    40,00 $

  • Морская свинина

    40 долларов. 00

  • Зимородок

    40,00 $

  • Веерохвост

    40,00 $

  • Кереру

    55,00 $

  • Кокако

    40,00 $

  • Веерохвост и цыпленок

    55 долларов.00

  • Хуйя

    45,00 $

Адресные панели

  • Веерохвост, развевающийся на ветке

    120,00 $

  • 2 номера

    $35,00 – $45,00

  • 3 номера

    45 долларов.00 – $55.00

  • 4 цифры

    $55,00 – $65,00

  • Кереру в филиале

    120,00 $

  • Остров Капити – Адресная панель

    160,00 $

  • Посадка Кеа на ветку

    120,00 $

  • Wharite Peak – адресная панель

    160 долларов.00

  • Дерево дикой природы – номер дома

    180,00 $

Идеи подарков

  • Веге Стейкс

    25,00–55,00 $

  • Веерохвост и цыпленок

    55,00 $

  • Веерохвостые влюбленные птицы

    55 долларов. 00

  • Комбинированная палочка Mini Critter

    Распродажа Товар в продаже

    95,00 $

  • Ставки сценария

    $55,00 – $135,00

  • Особая палочка для зверьков

    Распродажа Товар в продаже

    140,00 $

  • Пара Кереру

    75 долларов.00

  • Семейство Weka

    $85,00 – $155,00

  • Fantail Love Birds – индивидуальная дата свадьбы

    90,00 $

Пользовательские знаки

  • Изготовленные на заказ знаки фермы

    $290,00 – $340,00

  • Индивидуальные свадебные таблички с пейзажем

    180 долларов.00 – $200.00

  • Индивидуальные свадебные таблички

    $180,00 – $200,00

  • Пользовательские таблички Mr & Mrs — местные птицы на ветке

    120,00 $

Диаграмма пределов деформации – обзор

10.

3.2 Влияние параметров сварки

Диаграммы пределов деформации в предыдущих разделах проиллюстрированы для монолитных листов.Сварные заготовки по индивидуальному заказу состоят как минимум из двух материалов, соединенных сварным швом. Сначала остановимся на заготовках из листов одного сплава и толщины.

Применительно к TWB можно использовать два подхода для разработки диаграмм пределов формы. Первый подход объединяет свойства основного металла и материала сварного шва и создает один FLD, представляющий всю заготовку. Второй подход обеспечивает различные FLD для основных металлов и материала сварного шва. Большинство исследователей использовали первый подход.Гу и др. (2001b) предложил второй подход для повышения точности FLD. В этом подходе строятся две разные предельные кривые. Одна из кривых представляет пределы деформации основного металла, а другая представляет пределы деформации металла сварного шва. Поскольку между этими двумя значениями может быть значительная разница, окончательный FLD, полученный вторым подходом, обычно является более точным. Обратите внимание, что при использовании разных основных металлов в FLD представлено больше кривых.На формуемость TWB (и их пределы в FLD) влияет полученная микроструктура сварного шва и, в частности, ЗТВ.

Как правило, перед процессом сварки листы основного металла обладают высокими механическими свойствами благодаря своему составу и обработке. Конкретный сплав и его обработка термической обработкой или холодной обработкой имеют специфические и специальные микроструктурные особенности, которые повышают предел текучести, сопротивление усталости или другие свойства. Как только листы сварены вместе вдоль линии сварки, эти специфические свойства (частично) нарушаются.На линии, перпендикулярной линии сварки, твердость, предел текучести и предел прочности часто снижаются, что может быть продемонстрировано измерениями твердости или DIC.

Влияние сварки на прочность материала сильно зависит от материалов и параметров сварки. Показано, что послесварочная прочность некоторых сталей, например SPCC, остается на том же уровне, что и у основного металла, независимо от способа сварки (Chan et al. , 2003; Kang et al., 2000; Чан и др. , 2005а). То же самое относится и к алюминиевым сплавам, подвергнутым отпуску O (Cheng и др. , 2005a; Miles и др. , 2004; Davies и др. , 2000). Однако свойства закаленных алюминиевых сплавов изменяются во время сварки и, как правило, имеют более низкую прочность по сравнению с основными металлами (Wu и др. , 2004; Miles и др. , 2004; Friedman and Kridli, 2000). Из-за локального переплава размер зерна в зоне шва может отличаться от такового в основном металле.Несоответствие между размерами зерен приводит к разным пределам текучести и, таким образом, к снижению прочности (зависимость Холла-Петча) (Фридман и Кридли, 2000).

Пределы отказов также изменяются. Термические и механические особенности процесса сварки изменяют микроструктуру и, следовательно, деформации разрушения. Часто деформация разрушения уменьшается, а материал в зоне сварки становится более хрупким. Это приводит к снижению пределов формообразования в FLD. Как правило, алюминиевые сплавы становятся более хрупкими при увеличении размера зерна, поскольку легче происходит межкристаллитное разрушение.Сато и др. (2004) показали, что существует оптимальный размер зерна, при котором формуемость достигает максимума.

Экспериментальные результаты показывают, что пластичность TWB снижается после сварки. Это уменьшение сильно зависит, например, от метода сварки (Miles et al. , 2004), ориентации линии сварки (Cheng et al. , 2005a), размера зоны сварки в поперечном сечении образцы (Davies et al. , 2000) и отношение толщины (Friedman and Kridli, 2000).Майлз и др. (2004) показали, что СТП СТП имеют лучшую пластичность по сравнению с СТП, сваренными вольфрамовой дугой (Чэн и др. , 2005a). Меньшее отношение толщины также приведет к повышению пластичности (Chan и др. , 2005a; Friedman and Kridli, 2000).

Пониженная формуемость линии сварки материала влияет на формуемость всей заготовки как вдоль линии сварки, так и перпендикулярно ей.

Добавить комментарий

Ваш адрес email не будет опубликован.
