Мангал из металла своими руками + размеры, фото, видео, схемы, чертежи

Любой отдых на лоне природы просто невозможно представить без приготовления шашлыка. В настоящее время существует огромное количество различных мангалов (для дачи и не только), как классической конструкции, так и эксклюзивного проекта, выполненного на заказ с учетом всех особенностей ландшафтного дизайна. Конструкция мангала в классическом стиле очень проста. В основном это металлический ящик, сделанный из листов различной толщины, так как считается, что чем толще будут стенки конструкции, тем дольше он прослужит.

Основные достоинства мангала из металла:

  • Простота изготовления. Практически любой человек может изготовить металлический мангал из подручных материалов в самые сжатые сроки у себя на участке.
  • Мобильность. Важное достоинство мангала, который, исходя из различных обстоятельств, можно перенести в любое удобное место, спрятать зимой в закрытое помещение.
  • Пожаробезопасность. Металл традиционно относится к самым безопасным строительным материалам.
  • Ценовая доступность. Стоимость изготовления мангала из металла при использовании подручных и остаточных материалов будет минимальна.

Даже отправляясь на отдых на природу можно изготовить металлический мангал, достаточно найти листовой металл, прямоугольный профиль и с помощью сварки или болтовых соединений закрепить листы между собой. Такой мангал изготавливается очень быстро, он легок в транспортировки, удобен тем, кто регулярно выбирается на природу. Если же вы хотите сделать стационарное сооружение на своем приусадебном участке, чтобы он оригинально и функционально дополнял вид и облагораживал участок, то придется постараться.

В статье мы расскажем как сделать мангал из металла своими руками, какие должны быть размеры, а также предоставим схемы, чертежи, фото и видео инструкции.

Размеры

Расчет конструктивных параметров мангала из металла

Перед тем как сделать мангал из металла, необходимо определиться с его габаритами. Первоначально следует ориентироваться на количество людей, которые традиционно или периодически могут отдыхать одновременно. Если семья небольшая, из четырех или пяти человек, то вполне хватит сооружения небольших размеров, около 500×300 миллиметров.

Если мангал необходим для большой компании, более десяти человек, то посчитать ориентировочное число шампуров, которые будут одновременно на мангале и добавить к расчетному размеру по 100 мм по краям. Если планируется пользоваться решеткой, то можно рассчитать размеры по ширине, исходя из параметров готового изделия (магазинной решетки). Важно не проектировать мангал слишком глубоким, тогда может понадобиться большее количество углей, и мясо будет жариться медленно и неравномерно.

Изготовление простого мангала

Технология изготовления металлического мангала

Очень важно при изготовлении мангала правильно выбрать материал. Итак, какой же металл лучше? Идеально подойдут листы из стали, чем больше ширина, тем лучше. Ножки можно изготовить из того же листа, предварительного согнутого по всей длине уголком, для придания ему жесткости. Отлично, если у вас имеется сварочный аппарат. Тогда размечаются на листе металла все стороны изделия, отрезается лишнее и по разметке сгибаются под углом 90º. По краям поверхности сваривают по всей длине, а потом к готовой заготовке приваривают дно. Ножки можно крепить не намертво к изделию, чтобы в дальнейшем можно было их снимать при транспортировке или длительном хранении.

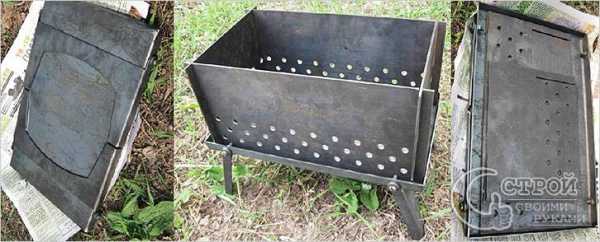

Мангал из металла собран на болтах

Если в наличии нет сварочного аппарата, то схема будет другая. Еще при разметке каркаса необходимо прибавить 30–40 мм с каждой стороны. Со стороны стыка потом загибают этот излишек, состыковывают с другой стороной и сверлят через стык три отверстия: по краям и посередине. Поверхности прикручивают болтами. Снизу по ребрам делают 4 разреза по 30–40 мм, аккуратно загибают внутрь под прямым углом. Получится по периметру опорная площадка, на которую сверху уже кладем дно. Такой конструкции жесткости хватит с избытком, для того, чтобы выдержать угли и дрова.

После сборки каркаса необходимо сделать отверстия в боковых стенках мангала. Отверстия делают прямо над дном. Оптимальны отверстия диаметром 20–30 мм через каждые 40–50 мм. Чем меньше будет диаметр отверстия, тем необходимо чаще их делать. Эти технологические отверстия необходимы для раздувания углей и подачи воздуха. После этого делают ножки, которые можно прикрепить с помощью болтов. Достаточно четырех болтов на ножку, по два на каждую сторону. Это позволит в дальнейшем снимать их. При желании ножки можно приварить их к основанию мангала.

Сделать простой мангал из металла очень просто. Достаточно при себе иметь слесарный инструмент, листы металла, немного свободного времени и конечно важный элемент – желание! Однако не всех людей устраивает такая простая конструкция, особенно когда готовить приходится при не совсем подходящей погоде. О том, как усовершенствовать металлический мангал, пойдет речь далее.

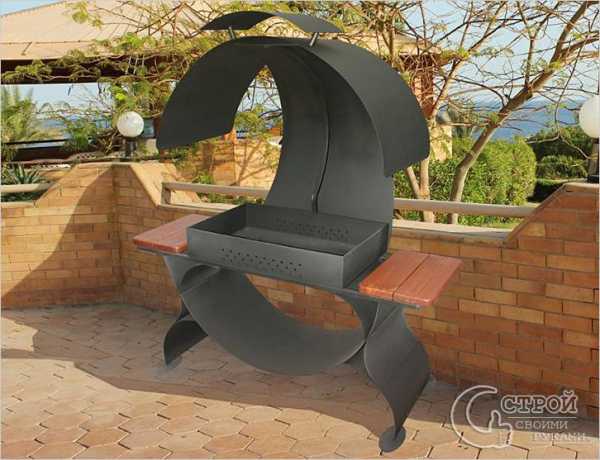

Делаем мангал с крышей

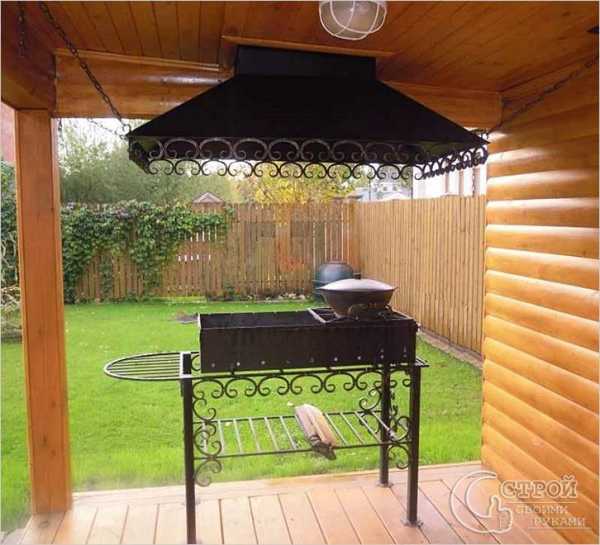

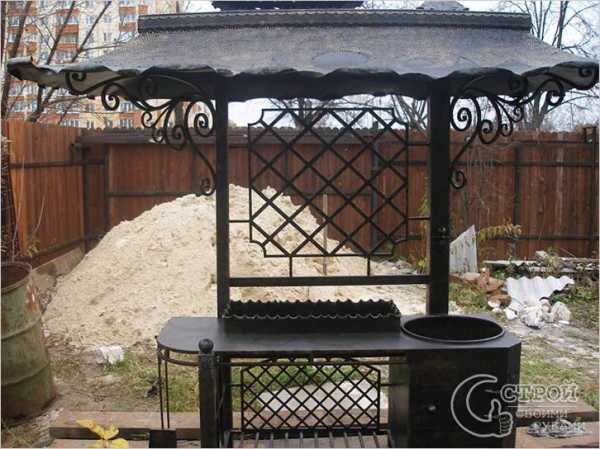

Кованый мангал с крышей

Для начала нужно определиться, будет ли мангал стационарным или его будете убирать, ведь может случиться так, что после того, как над ним появится крыша, эта конструкция не поместится в сарай.

Переносной вариант

Чтобы мангал можно было куда-то перенести, то он не должен быть слишком громоздким. В таком случае можно сделать съемную крышу. Если вам подходит именно такой вариант, то необходимо учесть, что парусность конструкции повысится, а это значит, что сравнительно небольшой ветер сможет опрокинуть мангал. Чтобы этого не произошло, мангал ставят ножками на металлические уголки (чем больше площадь крыши, тем длиннее должен быть уголок) и прикручивают болтами. Такую конструкцию не составит труда разобрать, а потом вновь собрать.

Обратите внимание! В зависимости от выбранного типа крыши может потребоваться изготовление вытяжной трубы, чтобы дым выходил через нее.

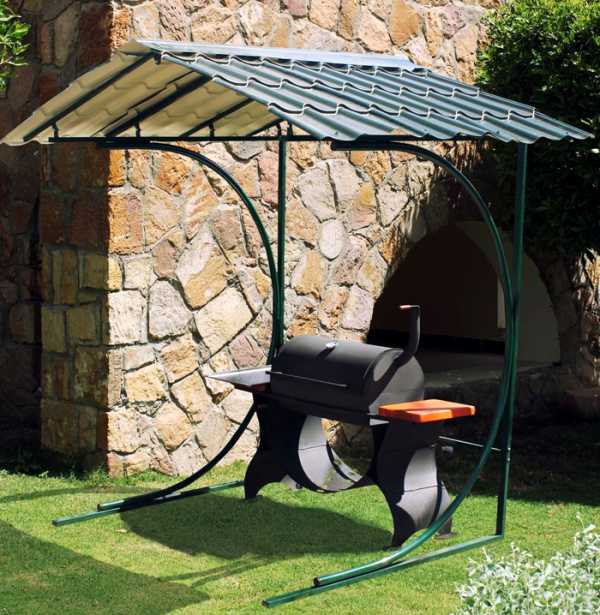

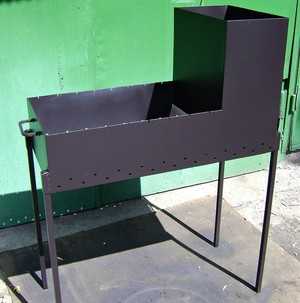

Переносной мангал с несъемным дымосборником perenosnoy-mangal-s-nesemnym-dymosbornikom

Теперь приступим к изготовлению крыши. Для опор можно использовать уголок или трубу, главное, чтобы ее прочности хватило выдерживать ветровые нагрузки. Поскольку речь идет о переносной конструкции, то опоры нужно закрепить винтами на ножках, подальше от жара углей. Если этого не сделать, то раскрутить их станет большой проблемой.

Определившись с местом крепления опор, необходимо продумать форму и просчитать высоту крыши. Это немаловажный фактор, так как высокая крыша не нужна, а об низкую можно разбить голову. В выборе вам помогут размещенные в конце статьи фотографии и чертежи.

Обратите внимание! Можно установить и забетонировать навес, а мангал просто ставить под него.

Стационарный вариант

Стационарный мангал

Если вы предпочитаете пользоваться мангалом в любое время года и есть для него постоянное место, то можно изготовить стационарную конструкцию с крышей.

Начнем с того, что нет четкого определения, что такое мангал с крышей. Крыша бывает небольшой, расположенной прямо над мангалом или же это может быть большой навес и даже беседка. В каждом случае конструкция и габариты подбираются индивидуально, исходя из потребностей и возможностей хозяина.

Обратите внимание! В такой конструкции мангала часто присутствует печь, и предусмотрено место для складирования дров.

Приложив усилия и проявив изобретательность и смекалку, вы сможете сделать шедевр, или хотя бы удобный и практичный мангал, который будет вас радовать долгие годы.

Видео

В этом видео показано, как можно сделать неразборной мангал из листов металла с ножками:

Посмотрите обзор кованых мангалов, изготовленных домашними умельцами:

Схемы и чертежи

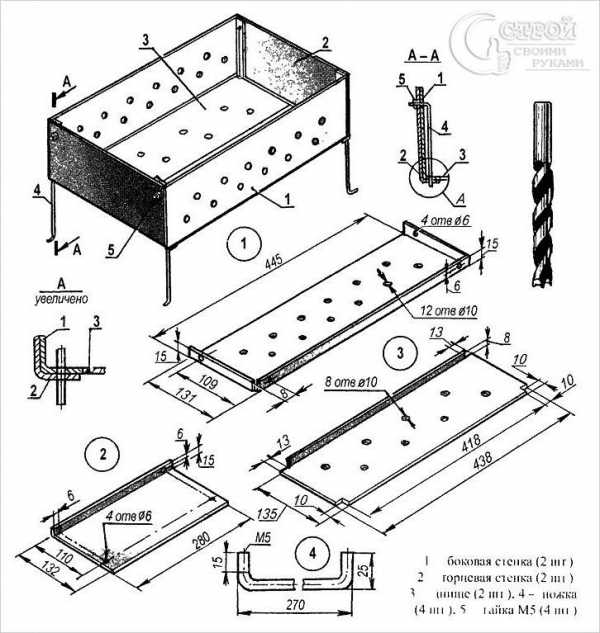

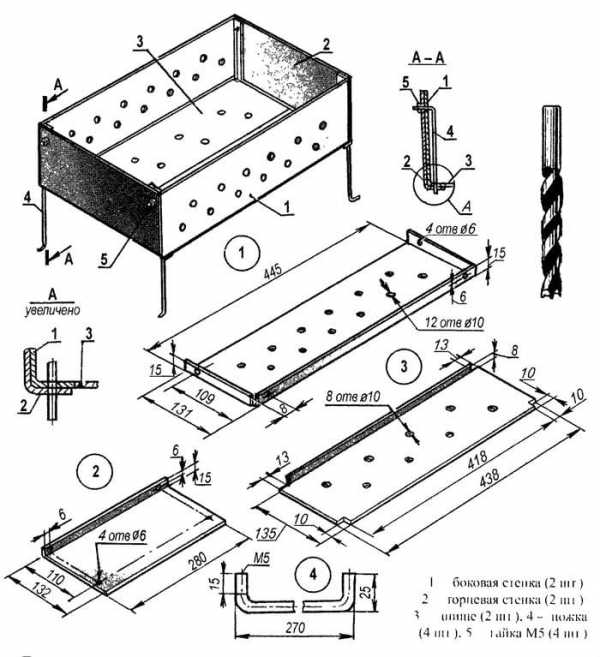

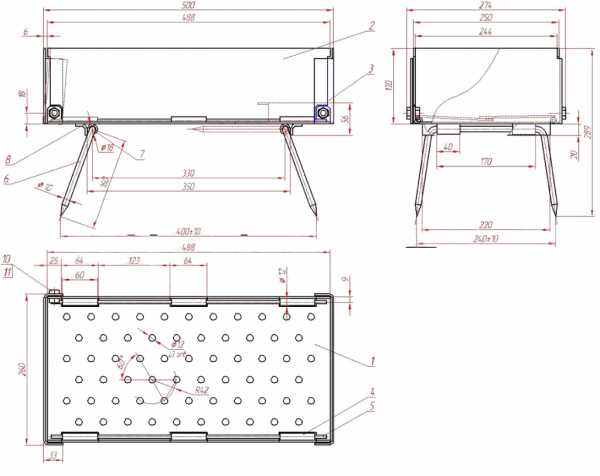

Чертеж мангала Разборной мангал Чертеж металлического мангала Чертеж мангала с ножками

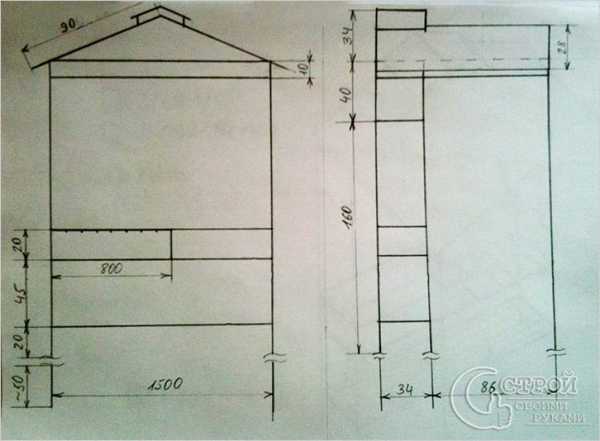

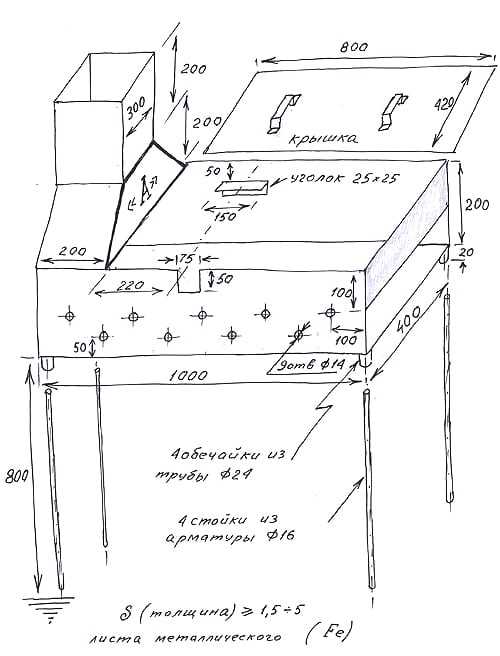

Чертеж простого мангала Нарисованный от руки мангал с крышей

Фото

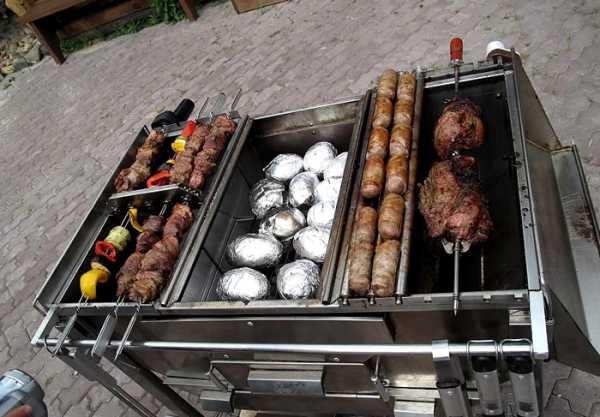

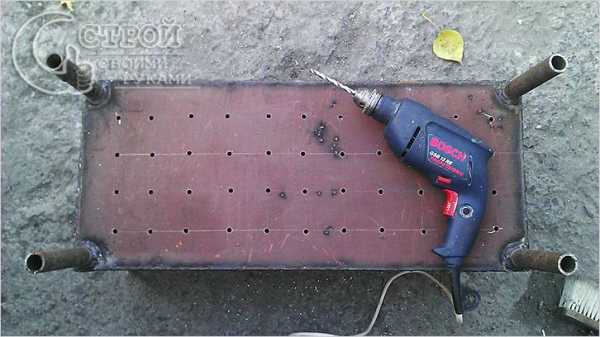

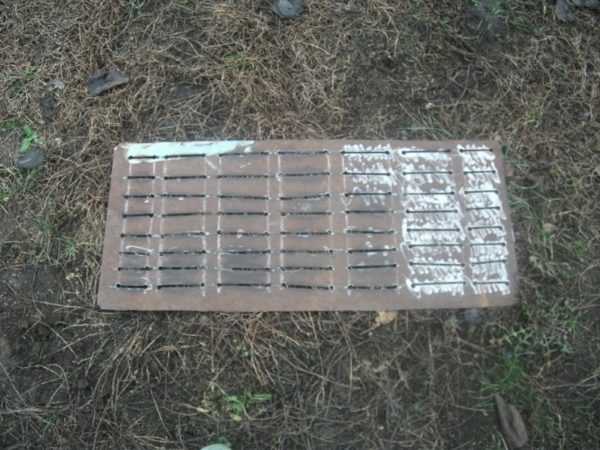

В дне нужно просверлить отверстия Металлический мангал с электроприводом Мангал с оригинальной крышей Мангал под капотом старого автомобиля Крыша мангала сделана так, чтобы выходил дым

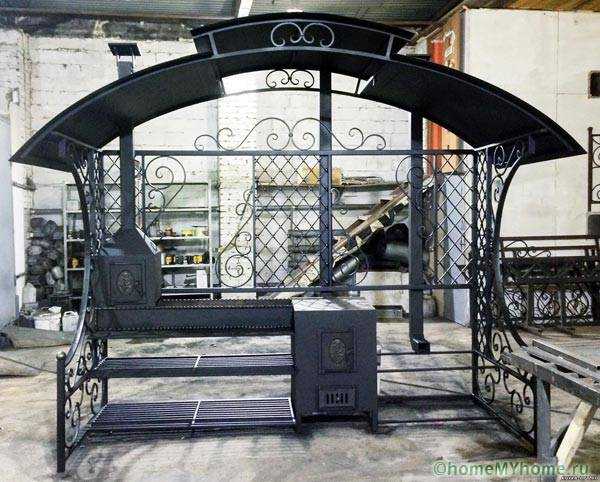

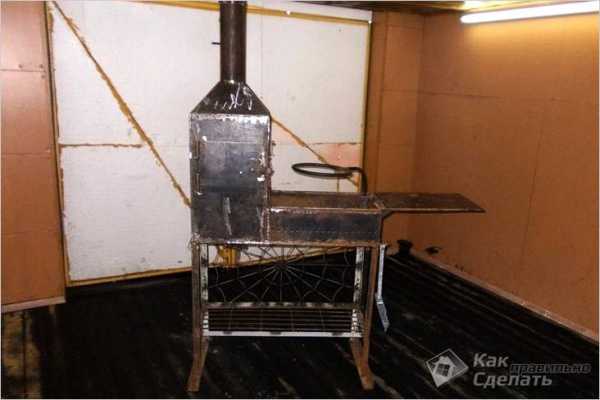

Мангал под одной крышей с печкой Мангал с печкой и крышей Мангал в беседке Мангал украшен элементами ковки Складной металлический мангал

stroysvoimirukami.ru

Мангалы из металла своими руками: размеры, фото, чертежи

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Во время отдыха неизменным спросом пользуются мангалы. Хотя бы раз в год жарят шашлык даже заядлые жители мегаполисов. Бюджетным вариантом для дома и удобным способом для загородной поездки остаются мангалы из металла своими руками. Размеры, фото и инструкции ниже, помогут изготовить очаг любого типа с минимальными затратами бюджета. Обо всем этом подробнее в нашем сегодняшнем обзоре.

Самодельный металлический мангал

Содержание статьи

Видео: многофункциональный мангал своими руками



Разновидности мангалов, материалы, характеристики

Металлический очаг сооружается быстрее кирпичной печи-барбекю, не требует доставки стройматериалов, специальных навыков. Существуют различные мангалы из металла своими руками. Размеры, фото и конструкция могут существенно отличаться. Поскольку оборудование для приготовления горячих блюд на скорую руку сооружается для длительной эксплуатации, следует серьезно отнестись к выбору материалов, габаритов стационарного или мобильного очага.

Разновидности самодельных мангалов

Классификация

Стальные мангалы традиционно различают по нескольким критериям, основными из которых являются:

  • мобильность – стационарный, передвижной либо переносной очаг;

Переносной мангал для дачи

  • конфигурация – бочка, классическая прямоугольная коробка, сложной формы;

Мангал из металлической бочки

  • габариты – для крупной компании, семейных посиделок;

Мангал-барбекю для большой компании

  • функционал – крышки для защиты углей, отделение для головешек сбоку, откидная крыша.

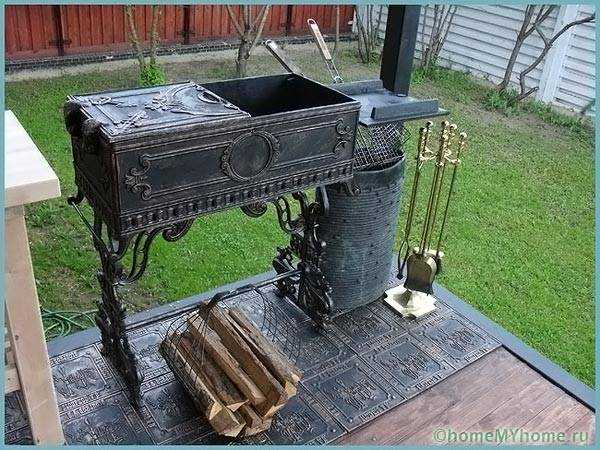

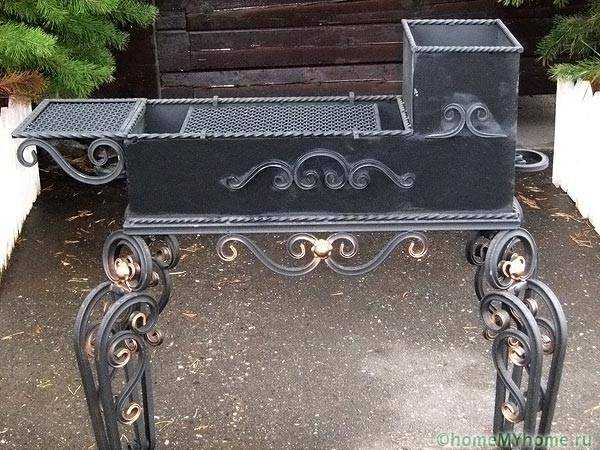

Многофункциональный мангал

Декоративные элементы присутствуют обычно у передвижных или стационарных модификаций. От толщины корпуса зависит эксплуатационный ресурс очага. Переносные мангалы делятся на разборные и трансформируемые («чемоданчик»).

Разборный тип

Статья по теме:

Из чего можно сделать?

Бюджетным вариантом являются конструкции из б/у изделий, выпущенных промышленным способом. Например, пропановый баллон или 20 л бочка являются практически готовыми корпусами, к которым нужно лишь приварить ножки.

Мангал из пропанового баллона

Старые журнальные столики, швейные машины, наоборот, обеспечивают мастера литыми ножками оригинальной формы, потребуется лишь дополнить конструкцию боковыми стенками. Классические мангалы сооружаются из листовой стали, металлопроката (уголок или профильная труба).

Оригинальные стационарные устройства

Размеры мангала

Основными рекомендациями для домашнего мастера, решившего повысить комфортность отдыха семьи, гостей, являются:

  • длина стандартного шампура с 6 кусками мяса составляет 25 см, поэтому ширину мангала следует увеличить до 30 см;
  • простейший вариант без бокового отсека для углей имеет длину 0,7 – 1 м для семьи, приема гостей, соответственно, исходя из того, для нормального прожаривания шампура расстояние должно быть 10 см;
  • глубина 20 – 25 см позволяет приготовить мясо быстрее, однако существует риск подгорания, поэтому рекомендуется 30 см от шампура до углей;
  • в зависимости от роста шеф-повара удобнее 0,5 – 0,7 м ножки для мобильных очагов, 0,8 – 1,2 м для стационарных конструкций.

Размеры универсального мангала на все случаи жизни

Полезная информация! Если мангал изготавливается из бочки, угли располагаются внутри нее неравномерно, конструкция дополняется подом – стальной лист на указанной глубине.

Неразборный мангал своими руками, инструкция по изготовлению, чертежи, фото

Проще всего выбрать толстостенную (2 мм минимум) бочку или большой пропановый баллон для мангала из металла своими руками. Размеры, фото поясняют процесс сооружения стационарного очага. Важно учесть высоту пода при изготовлении ножек/подставки, добавить в конструкцию трубу сбоку.

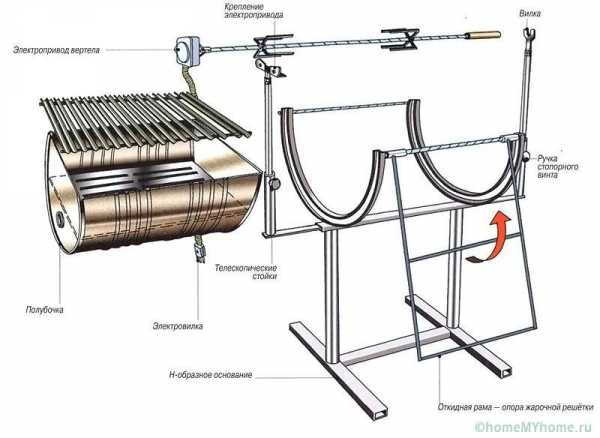

Схема мангала из бочки со стойками и вертелом

Крой материалов

Бочку (баллон) можно раскроить двумя способами:

  • вырезать люк для обеспечения доступа к внутреннему пространству топки;

Бочка с люком

  • полностью отрезать верхнюю часть (1/3 – 1/2 цилиндра).

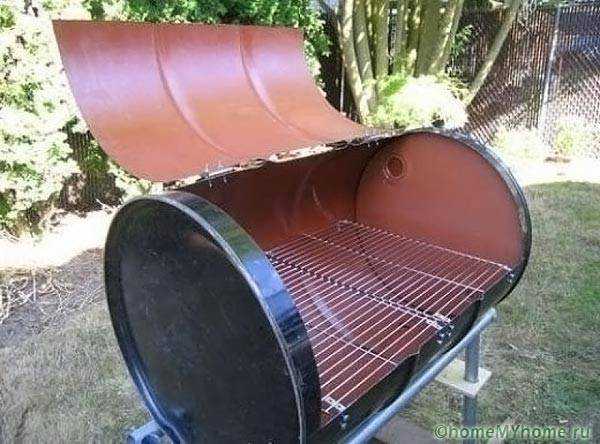

Бочка и двух половинок

Шарниры понадобятся в любом случае, чтобы закрывать верхнюю часть для быстрого приготовления блюд или во время непогоды. Опираться бочка может на приваренные накрест стойки, обычные ножки из профильной трубы, уголка или специальную раму, внутрь которой укладывается мангал.

Сооружение мангала из бочки

«Под» выкраивается из листа с учетом расстояния от него до шампуров 30 см. Для надежного позиционирования жаровни внутри бочки по торцам цилиндра привариваются два уголка.

 Сборка

Чтобы собрать мангал, достаточно прикрутить петли, уложить внутрь нижнего отсека лист жаровни. Боковая труба дымохода необходима для нормального сгорания дров при закрытом люке в ненастье или ветреную погоду. Для исключения самопроизвольного закрытия крышки ветром монтируется защелка.

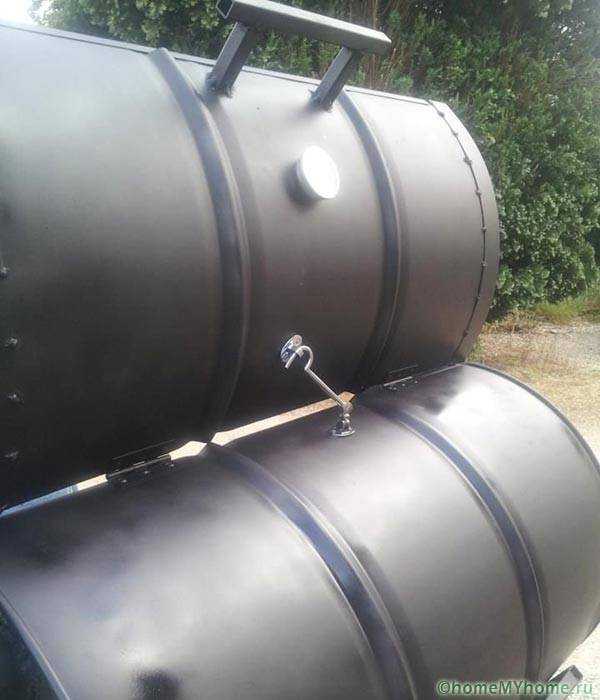

Крючок для фиксации открытой крышки

Шампуры укладываются в пропилы, изготовленные УШМ. По торцам бочки ниже жаровни просверливаются отверстия для обеспечения тяги. Эксплуатация с закрытым люком возможна и без трубы – для этого достаточно добавить отверстия в верхней части (шахматный порядок, диаметр от 1 см).

Перфорация в боковых стенках

Полезная информация! Декорирование (окрашивание) наружных поверхностей осуществляется красками Certa, Elcon или аналогичными термостойкими ЛКМ.



Статья по теме:

Беседка с мангалом: проекты, фото. Обзор красивых и функциональных беседок с организацией мангальной зоны в разных стилях из разных материалов в специальной публикации нашего онлайн-журнала.

Походный разборный мангал своими руками, чертежи, фото

Существуют мобильные мангалы из металла своими руками размеры очагов и конструкция могут существенно отличаться. Для примера будут рассмотрены две лидирующих в рейтинге модификации – «чемоданчик» трансформируемого типа и полностью разборный классический мангал.

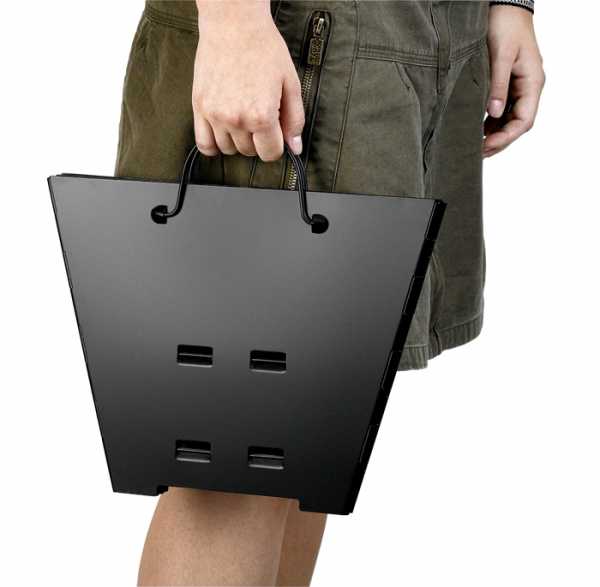

Походный складной мангал

Причем, домашний мастер может применить в своей конструкции дюжину вариантов узлов – шарнирное крепление деталей или их полная разборка, съемные, вкручиваемые, откидные ножки на свое усмотрение.

«Чемодан»

Трансформируемые в переносной чемоданчик мангалы из металла своими руками конструируются из заготовок следующей конфигурации, размера:

  • дно – 2 – 3 мм лист 0,3 х 0,9 м;
  • стенки – боковые (длинные) 0,15 х 0,9 м, торцевые (короткие) 0,15 х 0,3 м;
  • стойки – труба круглая или профильная 0,6 – 08 м;
  • уголок – 5 см полка, длиной 2,2 м.

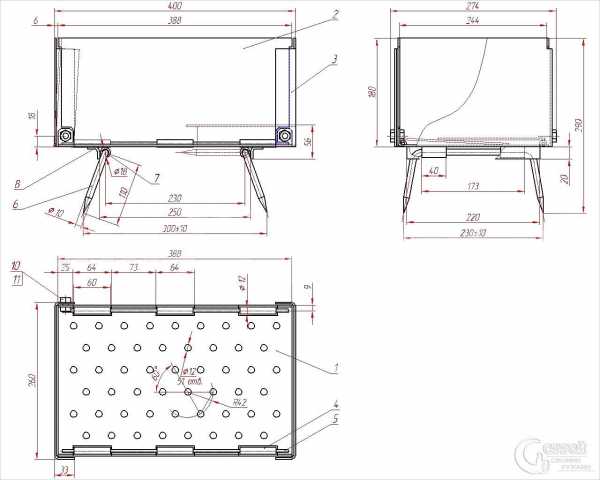

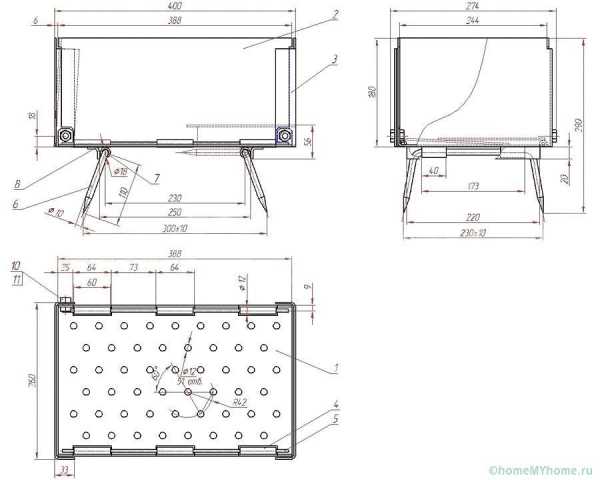

Чертеж походного мангала

Из уголка сваривается каркас 0,3 х 0,9 м, внутрь него укладывается дно, крепится на прихватки. Длинные боковые стенки фиксируются к каркасу шарнирно (2 петли с каждой стороны), имеют два ряда отверстий в нижней части для тяги, прорези вверху для шампуров. Они складываются в момент транспортировки, откидываются при готовке.

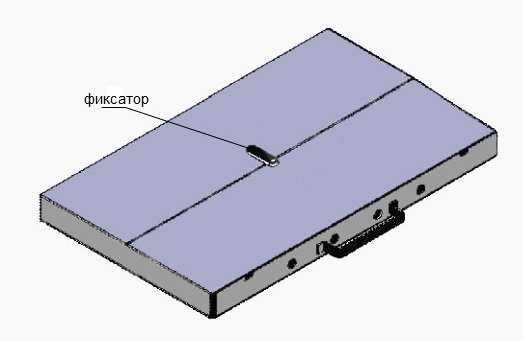

Конструкция мангала-трансформера

Торцевые стенки съемные, убираются внутрь чемодана при переноска, надеваются на уголок каркаса во время приготовления шашлыка. Для этого на каждую из них наварен пруток, жестко защемляющий их внутри конструкции.

Сборка трансформируемого мангала-чемодачика

Ножки либо вкручиваются в приваренные к уголку гайки по углам, либо вставляются внутрь квадратных трубок длиной 3 см. Для переноски сбоку закреплена шарнирная рукоятка из прутка, для обеспечения неподвижности длинных стенок сквозь чемоданчик может пропускаться в специальные отверстия болт, фиксируемый с обратной стороны гайкой.

Разборный мангал

Конструкция этого переносного очага несколько отличается от предыдущего варианта:

  • жесткая рама из уголка, необходимая для укладки жаровни, заменена отогнутыми на 90 градусов 2 см полками на длинных, коротких боковых стенках;
  • ножки сделаны из гнутого облегченного уголка.

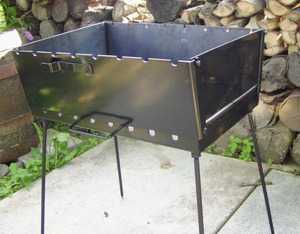

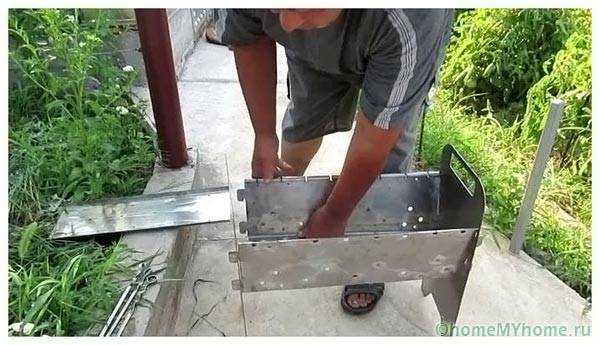

Мангал разборного типа

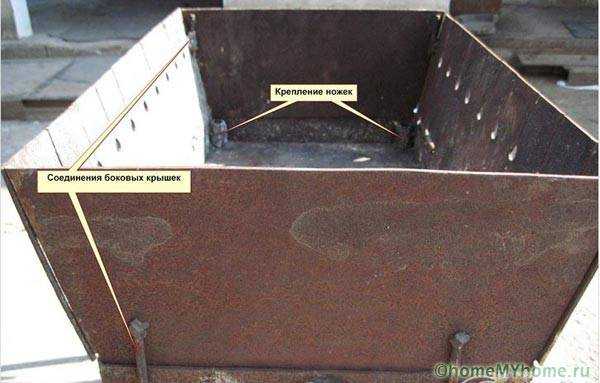

Для фиксации элементов мангала относительно друг друга в ножках, боковых стенках создана V-образная перфорация, отогнутая наружу (изготавливается зубилом, отгибается пассатижами). Боковые листы поочередно вставляются перфорированными отогнутыми хомутами в ножки мангала. Конечная жесткость конструкции достигается только после укладки жаровни.

Статья по теме:

Заключение

Таким образом, домашний мастер может соорудить стационарный мангал из подручного материала. Для изготовления мобильных очагов потребуется листовая сталь, металлопрокат.

Видео: мангал-барбекю своими руками



Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Виды мангалов из металла и их чертежи с размерами

Металлический мангал является наиболее простым в изготовлении. Поэтому он наиболее распространенный, особенно среди тех людей, которые любят что-то делать своими руками и постоянно отдыхают на даче или на природе.

Виды

Сделанные из металла мангалы бывают:

  1. Складными.
  2. Переносными.
  3. Стационарными.

Переносные могут быть полностью или частично разборными.

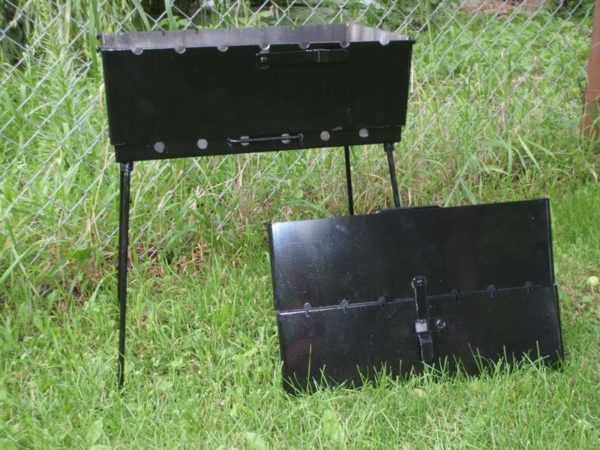

Складные изделия

Первый вид представляет собой единую конструкцию, которую можно сложить в портативный кейс. Такие металлические мангалы разработаны для туристов. Поэтому их особенностями являются:

  • небольшие размеры;
  • сравнительно малый вес.

Большинство чертежей таких мангалов предусматривают жаровню с размерами 45х26х16 см (ДхШхВ). Для большой компании она не очень подойдёт, ведь готовить шашлык придется очень долго.

Еще одной особенностью правильных складных мангалов является особый материал. Для их изготовления используют тонкую огнестойкую нержавейку. При этом из нее также делают своими руками все петли. Благодаря этому мангал получается достаточно малого веса.

Нержавейку очень легко чистить от копоти. Достаточно протереть тряпкой, и возвращается ее зеркальный вид. Поэтому складный мангал можно ставить в рюкзак и не беспокоиться, что что-то внутри станет грязным.

Также складные мангалы делают из листового металла. Они могут иметь вышеуказанные размеры, а также могут быть и большего размера. Изделия немного тяжелые и поэтому подходят для коротких путешествий. Такие конструкции являются хорошим вариантом в тех случаях, когда в машине очень мало места.

Разборные  и стационарные модели

Переносные полностью разборные мангалы можно также сложить компактно. Однако компактность будет хуже, чем у складных. Ведь схема предусматривает большие по размерам детали. При этом создатели используют стойки с высотой в 1 м. Они значительно больше аналогичных элементов складного мангала. Благодаря большим размерам и высоте разборные переносные мангалы создают большой комфорт во время приготовления шашлыка.

Частично разборные модели и их эскизы предусматривают возможность снятия ножек. Жаровня является цельной конструкцией.

Стационарные имеют большую массу, и их можно переносить только по внутреннему двору. Их отличает большое количество декорирующих красивых элементов. Многие из них являются коваными. Такие мангалы имеют почти такую, как у разборных конструкций, жаровню. Все остальные элементы красиво оформлены и зависят от фантазии создателя. Часто такие мангалы напоминают персонажей сказок, поезд, автомобили и любые другие предметы. Многие стационарные мангалы встроены в каркас с крышей.

Формы жаровен

Жаровня мангала может иметь вид:

  1. Коробки без верха.
  2. Вертикального широкого цилиндра со столбом по центру.
  3. Цилиндра с горлом вверху.
  4. Желоба с закругленным дном.

Чаще всего используются мангал с первым типом жаровни. Многие делают последний тип. Его название звучит несколько странно, на практике он представляет собой разрезанную вдоль бочку или газовый баллон.

Идеальная модель

Ее особенности зависят от формы жаровни. Для каждой формы есть свои оптимальные размеры.

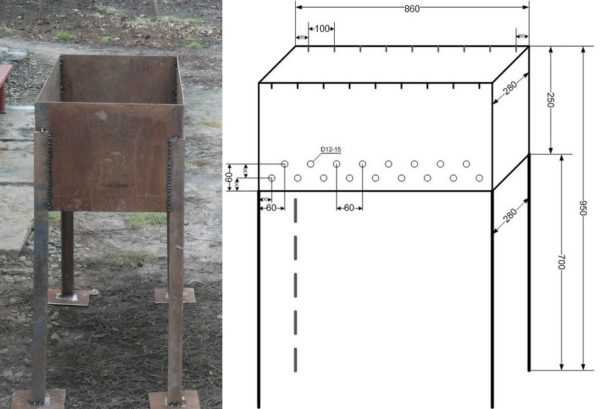

Чертеж идеального классического прямоугольного металлического мангала имеет такие особенности:

  1. Ширина – 250 мм. Этого достаточно для размещения 6-8 кусков мяса. При такой величине тепло от продольных боковых стенок получают все куски, включая и те, которые находятся посередине. Это тепло необходимо для формирования румяной корочки. Если сделать ширину больше, то средние куски будут без корочки.
  2. Длина – около 1 м. При этом учитывается, что на один шампур должно приходиться 8-12 см. Также учитывается запас в 5 см с обеих сторон. Получается, что в метровом мангале можно разместить 8 шампуров. Этого для средней компании вполне достаточно. Большую длину делать не следует, ведь повару придется бегать от одного конца до другого. Удобнее стоять на одном месте.
  3. Высота – 200 мм. Оптимальной высотой является 150 мм. Однако дрова бывают разными и выделяют свое количество тепла.
  4. Вертикальные вырезы в продольных боковых стенках. Их длина должна составлять 50 мм. Такая величина позволит подбирать высоту размещения шампуров в зависимости от вида дров. Мясо должно находиться в 30-70 мм от углей.
  5. Дырочки в днище. Их должно быть много. Диаметр каждого отверстия следует делать 10-15 мм. Расстояние между отверстиями и рядами дыр должно достигать 20-30 мм. Чертежи идеального мангала могут предусматривать днище из сетки. Такой вариант лучше, поскольку приток воздуха к углям увеличивается. Сетку стоит делать из проволоки, диаметр которой больше 4 мм.
  6. Толщина металлических стенок – 2 мм, а еще лучше 4-6 мм. Это обеспечит долгий срок службы и создание необходимого тепла для приготовления шашлыка.
  7. Высота всей конструкции зависит от роста повара. В большинстве случаев – 1 м.

Как сделать идеальную модель

Сначала нужно нарисовать своими руками чертеж. При этом соблюдают вышеупомянутые правила. Чертеж позволит определить размеры каждой боковой стенки. Во время его рисования определяются с реализацией возможности разбора мангала. Если будет такая возможность, то длину боковых стенок следует увеличивать на 2 см. Эти дополнительные сантиметры будут представлять собой загнутые края. То есть 1 см каждой из сторон, которые будут примыкать к стойкам, нужно будет загибать под углом 90°. 1 см нижнего края боковин любой жаровни также нужно загибать. Делают это внутрь конструкции.

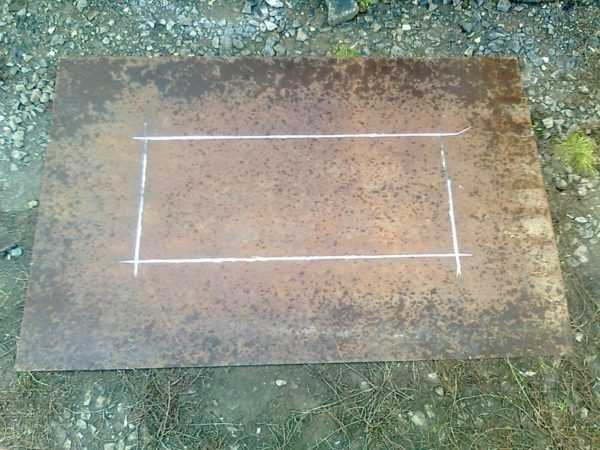

По составленному чертежу разрезают заготовленный листовой металл и профильную трубу или уголки. В днище сверлят отверстия. В продольных боковых стенках делают прорези. В случае создания полностью разборной конструкции в стойках делают два длинных проема. Их длина должна равняться высоте жаровни. Воображаемые линии, которые будут проходить через проемы, должны образовывать прямой угол.

Если создается своими руками неразборный мангал, то сначала сваривают боковины. Далее к ним приваривают стойки. Можно и не приваривать. Это улучшит портативность конструкции. В этом случае каждую пару стоек нужно сделать в виде буквы «Н». При этом концы стоек должны быть выше горизонтальной перегородки на 1-2-см. Для надежной фиксации к боковинам жаровни на уровне верха стоек можно приварить 4 выступающих металлических квадратика с размерами 2х2 см. Эти квадратики и стойки нужно будет скреплять крючками в форме буквы «П».

Для дополнительной устойчивости можно сделать концы стоек острыми, чтобы вогнать их в землю.

Модель с горлом

Такой мангал напоминает собой большую бутылку. Конструкция состоит из трех частей:

  1. Широкого цилиндра. Его высота равна 180-200 мм.
  2. Срезанного конуса. Высота – 100-150 мм.
  3. Узкого цилиндра. Имеет высоту, равную 100-150 мм.

Нижняя часть имеет в себе много дыр. Они есть не только в днище, но и в боковых стенках. Верхние из них делают на высоте 130 мм. Наличие боковых отверстий является весьма интересной особенностью. Правильные мангалы не должны иметь таких дыр, поскольку через них к мясу подходит много кислорода. Он меняет химические процессы в мясе, и блюдо получается не таким, как нужно.

Однако в случае с приготовлением мяса на этом мангале это не так потому, что в жаровне сжигают столько дров, что боковые отверстия перекрываются углями. С постепенным тлением углей дыры станут свободными, но до этого момента процесс приготовления мяса завершается. В результате часть дров тратится впустую.

Шампур с мясом ставят своими руками в горло такого мангала, то  есть в верхний цилиндр. Во время тления углей эта часть превращается в проточную духовую камеру.

Такой мангал используют для приготовления шашлыка по-карски. Блюдо представляет собой большой кусок мяса. Его толщина достигает 3-4 см, а по размеру он напоминает маленькую тарелку.

Конструкция из бочки

Мангал с круглым днищем не работает так, как образец с прямоугольной жаровней. Это потому, что:

  • закругленные стенки отражают тепло назад на угли;
  • в середине угли быстро оседают, а по краям не успевают прогореть должным образом.

Поэтому просто распилить бочку пополам или вырезать в ней своими руками крышку для создания правильного мангала недостаточно. Проблему с чрезмерной осадкой углей можно решить благодаря устройству воздуховода. Есть два варианта его создания:

  1. Решетка для буржуйки. Ее ставят на днище. На ней угли будут лежать ровным слоем. Кроме этого под ней будет пространство с воздухом. Для притока свежего воздуха нужно сделать дырочки по центру днища.
  2. Уголок с размерами 85х85 мм. В нем нужно сделать несколько рядов дыр. Далее его приваривают к днищу. Дырки можно сделать под ним или в местах, где размещаются его концы.

При создании мангала из бочки нужно выдержать правило относительно оптимальной ширины. Заготовку следует обрезать не пополам, а на треть или четверть. Ширина образуемого среза должна равняться 25 см. В таком случае не соблюдается рекомендация касательно правильного расстояния между мясом и углями.

Однако испытательные эскизы показали, что шашлык получается очень хорошим. Объясняется это тем, что отраженные от стенок инфракрасные лучи создают дополнительный нагрев углей, и возникает более плотный поток горячего воздуха.

После изготовления жаровни, следующие действия таковы:

  1. Создание проемов под шампуры.
  2. Приварка шарниров и прикрепление крышки.
  3. Прикрепление ручки к крышке.
  4. Изготовление стоек.

poluchi-teplo.ru

как сделать своими руками, чертежи и размеры металлических мангалов

Загрузка...

Почти все люди в душе своей романтики и любят отдыхать в компании друзей на природе. Ведь как приятно посидеть у костра, послушать песни под гитару и, конечно, сложно представить такой отдых без вкуснейшего шашлыка, приготовленного своими руками. Но в любую погоду приготовление шашлыка без мангала становится делом затруднительным, неудобным, а порой даже и невозможным. Именно применение этого приспособления и делает такие посиделки в хорошей компании комфортными и уютными.

Изначально мангал использовался как универсальный инструмент для приготовления различной пищи. Сейчас это устройство применяется чаще всего для жарки вкусных шашлыков и мяса, используя натуральный жар от углей.

Приобрести мангалы из металла можно почти в любом хозяйственном магазине. Но порой такая простая металлическая конструкция может стоить дорого, не оправдывая надежды потребителей по качеству и внешнему виду. Поэтому всё больше людей старается сделать мангал своими руками из металла.

Мангалы из металла – виды

Мангал металлический может быть двух видов, в зависимости от предназначения и места использования:

  1. Стационарные мангалы. Такой вид идеально подходит для приготовления шашлыка на дачном участке или на территории загородного дома. Обычно изготавливают их из толстостенного металла толщиной более 4 мм, что намного увеличивает срок службы. Установив мангал под крышу или сделав специальный навес, можно готовить шашлык в любую погоду.
  2. Переносные мангалы. Такие приспособления делают из тонкого металла, что даёт возможность существенно снизить вес изделия, но намного снижает и срок службы. Но, благодаря малым габаритам и небольшому весу, имеется возможность брать их в поход.

Размер мангала

Постоянным размером металлических мангалов считается глубина. Именно от глубины конструкции и зависит прогрев мяса. Оптимальным расстоянием от шашлыка до углей считается 150–180 мм. Поэтому для создания таких условий глубина должна быть 250 мм.

Остальные размеры владельцы выбирают исходя из своих желаний и предпочтений:

Также рекомендуем прочитать:

  • Ширина полностью зависит от размера используемых шампуров. Она должна быть на 8–10 см меньше длины шампуров;
  • Длина изделия определяется количеством шампуров, которые вы желаете использовать при одной закладке мяса. Между шампурами должно быть расстояние 8–10 мм;
  • Высота всего мангала регулируется установкой ножек. Её размер — дело сугубо индивидуальное. Если хозяин не желает наклоняться, то делается высота 70–80 см. Для переносных моделей, в целях экономии, ножки делают 20–30 см высотой;
  • Понадобится сделать вентиляционные отверстия для доступа воздуха к углям. На боковых стенках их сверлят на высоте 60 мм от днища с шагом 60–70 мм.

После того как размер мангала для шашлыка из металла определён приступаем к непосредственному изготовлению изделия. Для начала необходимо сделать чертёж мангала из металла с размерами.

Создание мангала своими руками

Стандартный мангал может производиться несколькими способами, которые принципиально не меняют саму конструкцию, но всё же имеют отличия по способу ведения сварочных работ.

При первом способе желательно использовать большой лист металла, чтобы на нём могла разместиться вся развёртка будущего изделия. Начинаем изготовление с нанесения на лист металла размеров будущего изделия. Затем любым режущим инструментом вырезаем лишние углы на листе. Места сгиба аккуратно подрезаем болгаркой, чтобы облегчить изгиб конструкции. Далее, при помощи сварочного аппарата соединяем стенки. Сделав всего четыре сварных шва, мы получаем готовый короб мангала.

Если используется тонкий металл, то для усиления конструкции рекомендуется наварить дополнительные уголки. Далее, остаётся только приварить ножки нужной длины. В качестве ножек можно использовать профильную трубу или железный уголок.

Вентиляционные отверстия можно сделать как на раскроенной заготовке, так и на готовом коробе.

Второй способ применяется в случае, если имеется металл небольшими кусками. Сначала нарезаем прямоугольные куски металла, а затем свариваем их в короб. При таком способе сварные швы нужно делать более качественными, да и длина их намного будет больше. Но плюсом такого способа можно считать то, что можно дно сделать из толстого куска металла. Это намного увеличивает срок службы мангала.

При третьем способе сначала необходимо из уголков или профильной трубы сварить каркас будущего изделия. Затем к нему приваривается дно, можно из металла большей толщины чем стенки. После привариваются боковые стены.

Для создания комфортных условий можно приварить по бокам раму для укладки шампуров и столешницу. А для возможности устраивать пикник при плохой погоде, нелишним будет сварить навес.

Разборная модель

Не очень сложно сделать простейший разборный мангал своими руками без сварочного аппарата:

  1. Прежде всего нужно нанести разметку фрагментов на металлический лист. При разметке необходимо учитывать разборный стык каждого элемента конструкции, поэтому каждый торцевой и боковой размер фрагмента нужно увеличить на 40 мм.
  2. Аккуратно, при помощи режущего инструмента, вырезаем все элементы изделия и делаем на них необходимые вентиляционные отверстия.
  3. На боковых стенках делаем надрезы 20 мм глубиной. Затем выгибаем металл так, чтобы сделать кромку под прямым углом. В верхней части полок делаем прорези под шампуры. В нижней части делаем надрезы 40 мм и сгибаем кромку для укладки днища.
  4. Торцевые стенки также надрезаем внизу на 40 мм и сгибаем кромку под днище.
  5. Затем все эти элементы слаживаем в прямоугольный короб. Торцевые стенки прикручиваем болтами к загнутым кромкам боковых стенок. Дно улаживается на загнутые внизу кромки.
  6. Съёмные ножки делаются из металлического уголка.

Компактная шашлычница своими руками

Мангалы, сделанные по складному типу, быстро собираются и разбираются без применения дополнительного инструмента. Они очень легко перевозятся, поэтому стали незаменимыми спутниками туристов в походе. Изготовление такого изделия займёт немного времени:

  1. Кроим лист железа и делаем фрагменты аналогичные переносной конструкции.
  2. Мебельными металлическими завесами соединяем торцевые и боковые стенки с днищем.
  3. В верхней части стенок привариваем крючки, чтобы избежать самопроизвольного складывания.
  4. Изготавливаем съёмные ножки.

Для установки такой шашлычницы нужно будет лишь поднять боковые стенки и закрепить их между собой крючками. В походном положении такое изделие напоминает железный чемодан.

Мангал коптилка

Сделанный своими руками мангал из металлической бочки может служить одновременно и коптилкой.

Процесс изготовления:

  1. Уложив бочку набок, необходимо при помощи болгарки вырезать верхнюю половину. При этом нельзя затрагивать круглые торцы бочки.
  2. Делаем ножки. Для этого к торцам бочки привариваем четыре металлических уголка одинаковой длины.
  3. Отрезаем по длине бочки два уголка. Привариваем их горизонтально внутри бочки возле среза верхней части, предварительно сделав нарезку под шампуры. В режиме шашлычницы на уголки будут укладываться шампуры. А когда возникнет необходимость использовать изделие как коптилку или барбекю, на эти уголки укладывается сетка.
  4. Ниже уголков нужно приварить перемычки-ограничители, на которые будет устанавливаться поддон для стекания жира.
  5. Вырезанный верх бочки фиксируется петлями к бочке. Получится крышка, наличие которой обязательно для коптилки.
  6. Чтобы избежать падения крышки внутрь бочки, нужно приварить пару ограничителей. Для удобства пользования сверху крышки ставим две ручки.
  7. В верхней части круглого торца бочки делаем вентиляционные отверстия.

При работе в режиме коптилки на дно засыпаются опилки. Снаружи греется дно бочки или паяльной лампой, или при помощи костра. Дым выходит через вентиляционные отверстия или щели крышки.

Сварка мангала из двух баллонов

Если у вас имеется в хозяйстве два пустых газовых баллона, то можно сделать универсальное изделие для приготовления пищи на свежем воздухе. Установить такой мангал из металла можно не только под любой навес, но и под крышу беседки. Для изготовления нужно:

  1. Трубным ключом удалить вентили баллонов и налить в них воду. Затем, уложив баллоны набок, необходимо режущим инструментом вырезать верх. Для удаления запаха газа нужно, слив воду, нагреть их докрасна на костре.
  2. Нужно из этих баллонов сделать два мангала. Как сварить мангал из бочки, было описано выше. Затем, расположить их на ножки в торец друг к другу. Баллон для коптильни устанавливается выше по отношению к другому.
  3. Вырезаются отверстия в смежных торцах при помощи сварки. Затем баллоны свариваются между собой.
  4. Чтобы воздух поступал в мангал, на днище нижнего баллона нужно сделать два окошка. Затем, в уголке с сечением 100 мм сверлим отверстия и привариваем его вдоль баллона, перекрывая оба окошка. Это и будет колосник.
  5. Для исправной работы коптильни под крышей и отвода дыма из беседки, нужно оборудовать её вытяжной трубой.

В итоге получилась универсальная конструкция, где нижний баллон – мангал, а верхний – коптильня. Когда в нижнем баллоне сгорают дрова, дым попадает в коптильню, а затем через дымоход отводится за пределы беседки.

Мини-мангал

Для стандартного мангала места в городской квартире совсем мало. Но всё же любители приготовить вкусный ароматный шашлык нашли выход из этой ситуации. На помощь им приходит миниатюрный балконный мангал, который крепится на перила балкона. Можно такое миниатюрное изделие (длина не более полуметра) прикрепить и на стенку в любом удобном месте.

Мангал из пластилина

Дети, как и взрослые люди, очень любят отдых на природе. Они с удовольствием играют с куклами, которые тоже хотят скушать кусочек вкусного шашлыка. Поэтому нужно сделать мангал из пластилина:

  1. Берём коробочку прямоугольной формы и тщательно облицовываем её снаружи коричневым пластилином.
  2. Создаём имитацию углей. Для этого серый пластилин небрежно смешиваем с красным и оранжевым. Помещаем эту смесь внутрь коробочки.
  3. Делаем ножки. На 4 спички наносим тонкий слой серого пластилина. Шилом делаем отверстия снизу коробочки и вставляем ножки.
  4. Берём ещё несколько спичек и нанизываем на них коричневые кусочки – мясо, и белые колечки – лук. Получились шампуры с мясом.
  5. Укладываем шампуры на коробочку и поделка готова.

Несколько советов для работы на мангале

  • Минут 15 нужно разогревать решётку, перед тем как положить на неё мясо;
  • Для того чтобы мясо хорошо прожарилось, его достаточно повернуть один раз, поджаривая по 5–6 минут с каждой стороны;
  • Готовое мясо нужно подержать несколько минут, чтобы дать ему немного остыть, при этом лучше распределяется сок;
  • Для приготовления на мангале угли должны быть красного цвета с небольшим налётом сизого пепла;
  • Для защиты от ожога рубашка на руке должна быть застёгнута.

Существует большое разнообразие моделей мангалов. Чертежи мангалов из металла с размерами всегда можно посмотреть на просторах интернета.

Мангал своими руками

Внимание, только СЕГОДНЯ!

Загрузка...

landshaftnik.com

Мангал из металла своими руками +фото, схемы

Мангалом, как известно, называется специальное приспособление, с помощью которого любой желающий может приготовить на углях шашлык или барбекю. Можно приобрести готовую конструкцию в магазине или изготовить её самостоятельно.

Внешне эти устройства представляют собой металлический короб, сваренный или собранный из листовых заготовок толщиной порядка 1,5–3,0 мм. Подобные изделия имеют ряд бесспорных преимуществ:

  • простота в изготовлении;
  • удобство в обращении;
  • повышенная пожаробезопасность;
  • относительно низкая стоимость.

Материалы и инструменты

Самодельный мангал

Потребуются следующие инструменты и материалы:

  • железный лист заданного размера;
  • набор крепёжных болтов;
  • сварочный аппарат любого типа;
  • электродрель с набором свёрл;
  • болгарка с комплектом дисков по металлу;
  • измерительная рулетка.

Перед началом работ следует определиться с тем, какие размеры будет иметь мангал. Для небольшой семьи вполне достаточно жаровни размером 50×30 см, в то время как для большой дружной компании её размеры должны подбираться индивидуально (по количеству постоянно присутствующих членов коллектива). При выборе габаритов должен учитываться и такой параметр, как вместимость багажника вашего личного автомобиля.

Для изготовления мангала следует использовать стальной лист толщиной не менее 1 мм, так как чем более толстым будет железо, тем дольше прослужит вам готовое приспособление. Ножки для жаровни можно изготовить из того же металла, сформировав из полос жёсткую конструкцию (в виде чередующихся уголков).

Сборка

Схема мангала

В том случае если в вашем распоряжении имеется сварочный аппарат, то сделать мангал из отдельных заготовок можно очень просто. По ходу сборки конструкции заранее размеченные и нарезанные листовые заготовки формуются таким образом, чтобы на их краях образовались полосы, расположенные под углом в 90 градусов к основному листу. Затем они свариваются по линии стыка по всей длине заготовок, после чего к полученному коробу приваривается дно, в котором заранее проделываются отверстия для сброса золы в отдельную секцию.

Ножки мангала рекомендуется крепить на болтах, что позволит вам легко демонтировать их (например, при необходимости транспортировки).

При отсутствии сварочного агрегата изготовление каркаса осуществляется при помощи болтовых соединений. При этом в подготовленных заранее заготовках необходимо будет просверлить не менее трёх отверстий соответствующего размера – по краям и в центральной части стыкующихся между собой листов.

Полосы прикладываются загнутыми краями ко дну короба и стягиваются болтами через подготовленные отверстия. Запаса прочности такой конструкции вполне достаточно для того, чтобы выдерживать нагрузку от укладываемого в мангал топлива.

По окончании сборки каркаса в его боковых стенках на высоте порядка 3 см от дна сверлятся отверстия размером 2-3 см (с шагом около 4-5 см). Эти отверстия будут служить для получения воздушной тяги или для «раздувания» углей.

Несколько советов от опытных мастеров

Мангал с дровницей

Ознакомьтесь с рядом рекомендаций:

  1. Перед использованием новых листов железа желательно предварительно прокалить их паяльной лампой с целью удаления слоя заводского защитного покрытия.
  2. Опоры для мангала лучше всего сделать съемными, что позволяет легко транспортировать его к месту проведения пикника. Такие ножки легко можно будет изготовить из уголков, которые закрепляются по углам конструкции посредством болтов.
  3. Высота топки выбирается из того расчета, чтобы мясо не подгорало при его приготовлении на жару. Опытным путём установлено, что это значение должно быть в пределах 20–25 см.
  4. Поддувало в подобных приспособлениях обычно не предусматривается, поскольку угли в них и так прогорают достаточно быстро.
  5. Вместо поддувала можно сделать съемным одну из торцевых стенок каркаса, что позволит вам с лёгкостью очищать секцию для сбора золы.

В нижней части конструкции вы можете изготовить специальную полочку, на которой удобно будет хранить топливо для мангала (дрова, щепу или уголь).

Видео

kakpravilnosdelat.ru

Мангалы из металла своими руками: размеры, фото и советы

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Самостоятельное изготовление таких конструкций позволяет в точности учесть реальные потребности. В стандартных изделиях всегда будут присутствовать те или другие недостатки. В этой статье представлены мангалы из металла своими руками, размеры, фото, различные конструкции и подробные пошаговые инструкции.

Кованые украшения изготовить сложно. Но некоторые другие части конструкции можно использовать, как образцы, для создания функционального изделия собственными силами

Содержание статьи

Как создают мангалы из металла своими руками: размеры, фото примеров, главные определения

Купить мангал из металла не трудно. В торговой сети можно найти множество предложений. Но вряд ли получится найти идеальные размеры и техническое оснащение. Именно поэтому предпочтительным выглядит решение о самостоятельном изготовлении. Но в любом случае пригодится предварительная формулировка конкретных требований.

Составление списка нужных критериев

Если состав семьи – небольшой, а образ жизни можно назвать замкнутым, достаточно будет создать компактную легкую конструкцию.Ее проще будет переносить, очищать от загрязнений. Когда предполагаются регулярные встречи в составе крупно компании понадобиться соответствующее по размерам оборудование.

Этот пример поясняет, что особо важным является целевое назначение изделия. Для уточнения его параметров, надо точно определить следующие параметры и особенности:

  • Количество и длину шампуров, которые будут устанавливаться одновременно для приготовления одной партии блюд (максимальное количество).
  • Размеры, которые подходят для места будущей установки мангала.
  • Примерный вес и необходимость оснащения колесами.
  • Защищенность площадки для барбекю от погодных воздействий.
  • Индивидуальные требования к внешнему виду.

В некоторых случаях пригодятся разборные конструкции. Их можно трансформировать в компактный вид, удобный для хранения. Небольшие модели пригодятся для пикников.

Такое стационарное сооружение уместно на приусадебном участке. Но взять его с собой в турпоход не получится


Современный переносной мангал фабричного производства. В сложенном состоянии он займет минимум места багажнике легкового автомобиля

Конструкции и материалы

Если изучить качественные мангалы из металла своими руками, размеры, фото, будет проще уточнить параметры собственного изделия.

Передвижной мангал

Примечательные особенности этой конструкции перечислены ниже:

  • Толстые стенки и защитно-декоративное покрытие обеспечивают хорошую прочность, устойчивость к внешним воздействиям разной природы.
  • Вырезы на кромках корпуса сделаны для фиксации шампуров в разных положениях.
  • Внизу есть отверстия. Они предназначены для свободного доступа кислорода в область горения.
  • С одной стороны внизу сделаны ножки с приваренными пластинами. С их помощью создают надежные точки опоры и предотвращают перемещение.
  • Крупные колеса подходят для передвижения по неровным поверхностям без приложения лишних усилий.
  • Сбоку к мангалу жестко присоединен небольшой столик с креплениями для крепления совка и кочерги. Обратите внимание на то, что опытный мастер повернул крючки в сторону. В таком положении они не поранят пользователя.
  • Широкие рукоятки также прикреплены жестко. Они удобны для захвата даже тогда, когда на руки надеты рукавицы.

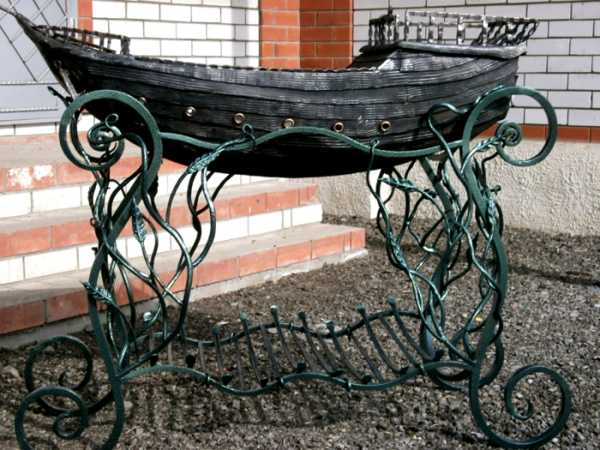

Мангал – «корабль»

Такое изделие копировать сложно. Но вряд ли это надо, если нужны практические функции. Завитки и выступы быстро загрязняться, а очистить их будет непросто. Острые концы металлических листьев небезопасны. Подобные сооружения, скорее, используют для украшения садовых участков.

Мангал с крышей из металла: фото фабричного изделия

А такое решение пригодится. Конструкцию можно сделать меньше и проще, из других материалов. Но интересна сама идея – в рабочей зоне будут даже в дождь сохранены комфортные условия.

Шампура с электроприводом

Подобные изделия обеспечивают автоматическое вращение обрабатываемых продуктов питания, без вмешательства со стороны пользователя. Обеспечивается равномерная тепловая обработка, уменьшаются трудовые затраты. Но такое приспособление можно приобрести отдельно в готовом виде, либо создать отдельно с учетом размеров получившейся конструкции.

В мангале профессиональной категории устанавливают несколько областей тепловой обработки. Некоторые шампуры и вертела вращают с применением электрических приводов


Для разжигания углей можно приобрести такой аппарат. Но некоторые мастера оснащают мангалы встроенными устройствами принудительной подачи воздуха


Еще одна «туристическая» модель. Здесь отсутствуют сварные соединения, поэтому самостоятельно создать упрощенный вариант не сложно

Изготовление стационарного мангала своими руками из металла: чертежи, фото

Для создания конструкции можно использовать следующую последовательность действий:

  • Устанавливают необходимые размеры контура стенок с учетом рассмотренных выше критериев. Глубину делают от 15 до 25 см. При большем расстоянии придется тратить слишком много углей для получения аналогичного результата.
  • Длину опорных частей подбирают с учетом роста пользователей. Модно замерить расстояние, которое получится от середины ладоней свободно опущенных рук до поверхности земли. Если предполагается сделать ножки острыми для заглубления в грунт, выполняют соответствующую коррекцию (5-10 см).
  • Отверстия в нижней части корпуса создают диаметром 8-12 мм.
  • После определения с общими параметрами их отмечают на чертеже.

Вполне достаточно рисунка «от руки»

  • Дальнейшие действия будут зависеть от личных навыков, оснащенности, умений работать со специализированным оборудованием. Для упрощения допустим, что сварочная техника применяться не будет.
  • В этом случае вначале из листового метала (2-3 мм) создают заготовки, прямоугольники с нужными размерами. Применяют ножовку с подходящим полотном. Торцы зачищают напильником, удаляют заусенцы.
  • Края боковин (10-15 мм) загибают под прямым углом. Высверливают вентиляционные и крепежные отверстия.
  • Для ножек можно использовать готовые стальные уголки подходящего размера.
  • Отдельные части скрепляют винтами и гайками.

Мангал в собранном виде

На этом рисунке приведен пример с другими ножками. Они сделаны из стальных прутьев с резьбой. К днищу корпуса приварены гайки соответствующего диаметра. Такую конструкцию можно разобрать по завершении летнего сезона, если не предполагается использование в зимний период.

Всесезонная стационарная модификация

Чтобы сделать мангал своими руками из металла, размеры с крышей можно оценить с помощью фото. Устраняйте кованые завитки и другие излишества. Выпрямляйте линии несущих элементов. В результате получится простая конструкция, но не менее функциональная, чем на рисунке.

Статья по теме:

Больше видов, идей и чертежей мангалов (разборных, неразборных, с крышкой, из бочек и баллонов, стационарных и переносных и т.д.) можно найти на страницах популярного онлайн-журнала HomeMyHome.ru. Кроме этого, там Вы найдете множество полезнейшей информации о строительстве и ремонте вашего дома.

Чертежи мангалов из металла с размерами, компактные конструкции

Ниже приведены примеры небольших мангалов из металла своими руками, размеры, фото, чертежи. Для их изготовления применяют технологические операции, описанные выше.

Складная конструкция


В этой модели ножки в рабочем положении фиксируются специальными уголками


В сложенном состоянии ширина мангала – примерно 40 мм


Сложно придумать изделие проще. Хотя, можно сделать аналог из двух полос в форме буквы «П»


Эта неустойчивая «магазинная» конструкция из жести быстро придет в негодность. Качественная самоделка будет долговечнее

Обратите внимание! Окрашивать стальные стенки надо с применением жаропрочных эмульсионных составов. Обычные строительные краски быстро будут уничтожены пламенем и высокой температурой.

Полезные советы и общие выводы

При выборе размеров мангала для шашлыка из металла можно быстро принять правильное решение. Но сложнее определиться с видом соединений. Для сварки потребуется не только оборудование, но и профессиональные навыки. Придется сделать соответствующие инвестиции и пройти курс обучения. Также используют изготовление частей по индивидуальному заказу в мастерской, применяют иные методики сборки.

Как сделать мангал своими руками (видео)




ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка...

aquatic-home.ru

Мангал из металла своими руками - металлический, стационарный, складной

С наступлением тёплых весенних деньков многие задумываются о выезде на природу или в свой загородный дом для того, чтобы отдохнуть после зимних холодов и поесть вкусных шашлычков с настоящим ароматом дымка сосновых, вишнёвых, абрикосовых или яблоневых веточек. А для этого необходим металлический мангал. Естественно, его можно приобрести в магазине, но если вы не поленитесь потратить несколько часов своего времени, то сможете своими руками сделать отличный мангал из металла, который будет радовать вас и ваших близких вкусными шашлыками долгие годы.

Плюсы и минусы металлического мангала. Его особенности

Если вы решили самостоятельно сделать мангал из металла (стали), то прежде всего необходимо определиться какой размер будет оптимальным для того, чтобы удовлетворить потребности всей вашей семьи, а также какой металл дольше всего прослужит вашим целям.

Сегодня существует большое количество разновидностей мангалов, которые можно сделать из самых различных материалов, но среди них наибольшей популярностью пользуется металл, так как он имеет множество неоспоримых преимуществ таких, как:

  • Мобильность. Даже если мангал не раскладной, то его всё равно можно легко перенести в любое подсобное помещение (подвал, чулан, гараж, кладовую), где он будет стоять до своего следующего применения надёжно спрятан от воздействия различных атмосферных осадков.
  • Пожаробезопасность. Даже при случайном сильном возгорании дров или угля, габариты и металл мангала смогут предотвратить возникновение пожароопасной ситуации. Металл может сильно раскалиться, но так как он не горит, то пожар возникнуть не сможет.
  • Доступная цена. Металл в настоящее время является наиболее доступным и недорогим материалом для изготовления любого типа мангала по сравнению с огнеупорным кирпичом, натуральным камнем или другими дорогостоящими материалами.
  • Скорость изготовления. При наличии материала и сварочного аппарата изготовить такой мангал можно всего лишь за несколько часов и сразу же эксплуатировать, в то время как сооружение из кирпича придётся делать не меньше месяца и эксплуатировать его нельзя будет ещё несколько дней.
  • Удобство использования. Мангал из металла легко чистится, моется и при необходимости разбирается или складывается (если он разборной или складной).
  • Быстрота приготовления пищи. Так как металл прекрасно удерживает жар, то мясо, овощи и другие продукты приготовятся на нём достаточно быстро и пропекутся равномерно.

Единственным недостатком такой конструкции можно назвать неэстетичный вид. Но если вы мастер на все руки, то можете сделать из металла не просто мангал, а настоящее произведение искусства. Также металл подвержен коррозии, но если обработать его специальными антикоррозийными средствами и ухаживать за изделием из него, то оно прослужит вам не один десяток лет.

Фото: разновидности дизайна сооружений из металла

Давайте посмотрим, какие необычные и красивые мангалы можно сделать из железа, стали и подручных средств, если есть хоть немного фантазии и «золотые руки» мастера.

Подготовка к сооружению: чертежи, схемы, какие должны быть оптимальные размеры и устройство

Размер мангала, который вы собираетесь делать должен соответствовать вашим требованиям и учитывать все условия его эксплуатации.

  • Если ваша семья состоит из трёх или четырёх человек, то вам подойдёт изделие размером 50х30 см.
  • Ширина обычного мангала составляет 30 см. Это расстояние рассчитано для одного шампура, на котором поместится восемь или девять небольших кусочков свинины или телятины на одну порцию.
  • Длина мангала может быть различной исходя из числа шампуров, которые необходимо будет укладывать друг возле друга. Расстояние между шампурами должно быть около 10 см, поэтому для 8 штук необходимо отмерить 80 см длины листа, для 10–1 метр и т. д. Но слишком длинный мангал делать не следует, так как это будет просто неудобно, и он окажется слишком громоздким и несуразным.
  • Глубина должна быть около 1520 см. Этого объёма будет вполне достаточно для того, чтобы человек смог разместить в мангале поленья или угли, а также мясо, чтобы оно впоследствии при жарке не соприкасалось с горящими углями и не подгорало.
  • Высота «коробки» от днища до ножек должна быть такой, чтобы человек мог ровно стоять, держать в согнутой руке шампур и переворачивать его во время жарки шашлыка.
  • Для изготовления ножек можно взять уголки (2530 мм полки) или четыре отрезка обычной арматуры (диаметр 810 мм).

Стационарный мангал и его чертёж

Какой материал выбрать для изготовления конструкции казана: нержавейка, железо и т.д.

Для сварки мангала лучше всего подходит обычный листовой прокатный металл, из которого вырезается днище и стенки изделия. Чем толще вы возьмёте металл, тем прочнее и надёжнее будет мангал, а также устойчивее. Обычно берут лист толщиной более 4 мм.

Размер листа должен быть:

  • ширина — 80 см — 90 см;
  • длина — 80 см — 100 см.

Стационарные модели должны быть толстостенными, так как они будут иметь более длительный срок службы. Для изготовления коробки жаровни можно взять нержавеющую сталь, обычный чёрный металл или жаропрочную сталь. Естественно, нержавеющая и жаропрочная сталь является самым оптимальным вариантом для изготовления стационарного надёжного мангала, но и более дорогостоящим.

Если смотреть с точки зрения экономии, то лучше всего один раз купить хороший стальной лист и металлопрофили (уголки или арматуру), чем потом ремонтировать мангал, который прогорит из-за некачественного металла. Чёрный металл со временем может проржаветь, а днище жаровни просто прогореть при частом использовании мангала. Поэтому выбирать материал надо с учётом интенсивности эксплуатации будущего изделия.

Необходимые инструменты и материалы

  • Листовой металл (нержавеющая или жаропрочная сталь, обычный чёрный прокатный металл).
  • Железные уголки или обычные отрезки арматуры (длина индивидуальная).
  • Углошлифовальная машинка (болгарка), ножовка или электрический лобзик.
  • Мощная дрель.
  • Аппарат для сварки.

Изготовление стационарной шашлычницы из металла своими руками: пошаговая инструкция

  • На железном листе необходимо сделать разметку мелом в соответствии с разработанным планом чертежа.

Разметка металлического листа для будущей коробки мангала

  • Вырезать боковины и дно конструкции углошлифовальной машинкой, ножовкой или электрическим лобзиком.
  • В нижней части всех четырёх стенок мангала необходимо высверлить симметричные отверстия по всему периметру, которые будут облегчать поступление воздуха извне для ускорения процесса розжига поленьев или углей. Также на дне коробки жаровни можно сделать болгаркой специальную перфорацию для постоянной циркуляции воздуха.

Перфорация днища мангала для лучшей циркуляции воздуха

  • На верхней части по всей длине стенок необходимо сделать отверстия для укладки шампуров. Это можно сделать болгаркой. Расстояния между ними должны быть строго симметричными по отношению к противоположной стороне и иметь между собой одинаковые расстояния.
  • Далее стенки и дно мангала необходимо сварить в своеобразный прямоугольный короб, который и будет составлять основную часть мангала. Все сварные швы необходимо хорошо зачистить шлифмашинкой, чтобы они были ровными и имели привлекательный вид.

Мангал с выемками для укладки шампуров

  • Для изготовления ножек необходимо взять уголки или арматуру и приварить ко всем четырём углам стенок. При желании можно сделать ножки откручивающимися. К днищу мангала просто надо приварить четыре гайки, а на арматуре нарезать резьбу для прикручивания ножек к основанию жаровни. Гайки должны по своему диаметру соответствовать диаметру арматуры. Тогда ножки легко можно будет откручивать для более удобного хранения мангала по окончании сезона.

Мангал с перфорацией днища

Чем отделать железный мангал, и можно ли его красить?

Давайте посмотрим, нужно ли красить коробку мангала и для чего это необходимо делать? Использовать краску и другие химически активные красящие вещества не желательно, так как в процессе горения угля или дров краска начнёт облущиваться, издавать неприятный запах, а мясо может впитывать в себя опасные для здоровья химические выделения.

Но в настоящее время современные производители могут предложить специальные средства для окрашивания всей конструкции мангала совершенно безопасные для людей, находящихся рядом и для приготовленного на нём мяса, овощей и других продуктов.

Единственной проблемой является то, что температура внутри жаровни настолько высокая, что любое покрытие (даже очень стойкое) может просто быстро сгореть и осыпаться.

Жаростойкие краски для окрашивания мангала

Сегодня существуют такие жаростойкие краски, как:

  • Кремнийорганические эмали, хорошо выдерживающие температуру накала до +600 градусов Цельсия.
  • Порошковые термостойкие краски прекрасно подойдут для окрашивания жаровни, но они достаточно сложные в применении, так как их необходимо обжигать при очень высокой температуре.
  • Процесс оксидирования достаточно сложный, но при желании его можно провести и кустарным способом дома. Для этого коробку мангала необходимо обработать пятипроцентной серной кислотой. Затем прокипятить в густом растворе щелочного мыла и варить около полутора или двух часов в растворе натрия. После этих «водных» процедур металл покроется чёрным антипригарным покрытием, которое будет сохранять его от появления коррозии. Но такой способ очень небезопасный, так как работа с таким химическим веществом, как серная кислота требует большой осторожности.

Видео: строительство стальной печи для шашлыков

Видео: самодельный вариант конструкции

Проекты, эскизы и особенности изготовления разборного и складного мангала

Разборный мангал для дачи

Такой мангал очень легко разложить на отдельные элементы, которые не будут занимать много места во время его хранения.

Конструкция жаровни не предусматривает сваривания всех её частей, поэтому сварочный аппарат здесь может и не понадобиться. А для того чтобы боковины и ножки мангала снимались нам понадобятся только болты и гайки.

Чертёж разборного мангала

Как сделать
  1. Вначале необходимо разметить все детали изделия на железном листе. По бокам и внизу надо прибавить около 4 см на стыки как указано в схеме.
  2. Затем все детали необходимо вырезать.
  3. Для того чтобы можно было согнуть листы необходимо на вырезанных боковушках сделать по бокам небольшие надрезы. Тогда можно будет состыковать углы и днище легко уложить внутрь каркаса.
  4. Чтобы вся конструкция «коробки» жаровни не распалась во время приготовления шашлыков на концах стенок надо сделать отверстия и прочно закрепить их болтами.
  5. На верхней части боковых сторон жаровни надо сделать выемки на одинаковом расстоянии для укладки шампуров.
  6. Ножки надо сделать из 4 железных уголков, в которых также надо сделать дыры для болтов, а также в углах смежных стенок, к которым они будут крепиться.
  7. Для лучшего доступа воздуха в самом внизу стенок коробки надо сделать небольшие отверстия дрелью или болгаркой.

Вид готового разборного мангала

Складной мангал

Такой походный мангал также можно сделать во дворе своего дома и это будет отличный вариант для загородных пикников. В сложенном виде — это небольшой железный чемодан с переносным приспособлением. Толщина такого «чемодана» всего лишь 40 мм, а длина составляет от 65 до 85 см. В него можно сложить шампуры или решётку для гриля.

Складной мангал в виде чемодана

Как сварить
  • Из листа железа необходимо выпилить днище мангала и просверлить на боковых сторонах круглые дыры дрелью диаметром около 10 мм для притока воздуха. Затем боковины загнуть по линии, показанной на чертеже.

Чертеж днища складного мангала

  • Вырезать боковины (размер 62х20,5 см).
  • Для того чтобы они легко складывались внутрь «чемоданчика», между днищем и стенками необходимо закрепить по две небольшие петли (навеса). Сделать это можно с помощью винтов или сварки.
  • Далее необходимо вырезать торцевые съёмные стенки. При сборке они будут вставляться в боковушки и днище. Для этого по всем краям боковых стенок надо сделать прямоугольные тонкие прорези.

Чертеж стенок мангала складного

  • К низу днища необходимо приварить четыре гайки, которые необходимы для прикручивающихся ножек.
  • Для их изготовления надо взять четыре прута арматуры, длиной по 60 см и на каждой из них надо сделать резьбу (по 1 см М8). Во время сборки ножки можно будет вкручивать с приваренные гайки.

Мангал складной — вид в сборе

  • Для удобства переноски конструкция мангала дополняется специальной металлической ручкой, которую можно просто приварить или прикрутить болтами с гайками.
  • Чтобы мангал закрывался как «чемодан» необходимо на одной из стенок прикрутить фиксатор или крючок.

Мангал складной — вид в сложенном состоянии

Видео: мангал в виде чемодана

Какой бы вид мангала вы ни выбрали (стационарный, разборный или складной), каждый из них имеет свои неоспоримые преимущества, которые вы сразу же увидите, как только захотите сделать шашлык на своём приусадебном участке или выехать всей семьёй на природу. А мангал, сделанный своими руками, будет радовать вас долгие годы, а вы сможете гордиться своей работой.

legkovmeste.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
