Мангал — удобное кулинарное оборудование, основа для готовки на жару. Это функциональное изобретение позволит готовить различную пищу, используя натуральный шар от углей. Хотя изначально оно создавалось как универсальный инструмент готовки, сейчас мангал — основа для приготовления шашлыков и мяса. Вокруг него организовываются пикники на природе и даче, отмечая приход весны, встречая лето и провожая осень.

Однако приобретение мангала дорогостоящее. Простая металлическая конструкция порой стоит огромные суммы, не оправдываясь внешним видом или качеством. Поэтому гораздо лучше сделать его самостоятельно, используя качественный металл и свои навыки.

Основа мангала

Мангал — специальный инструмент для приготовления на жару. Он имеет достаточно простую конструкцию, однако все ее особенности заключены в нюансах. Именно они позволяют легко и быстро готовить те самые шашлыки и другие блюда, предоставляя достаточно жара для кулинарии.

Среди основных нюансов мангала стоит отметить:

• Глубину
• Отверстия для воздуха
• Подходящие размеры
• Выемки для шампуров

Хотя некоторые из них очевидны, они все необходимы для качественной готовки. Глубина мангала позволит создать достаточное количество жара и поместить мясо на такой высоте, где оно будет готовиться, а не гореть. Также это позволит одновременно положить достаточно древесины.

Отверстия для воздуха — важный нюанс таких конструкций. Именно из-за них мясо, приготовленное на мангале, существенно отличается от другой готовки на природе. Постоянный приток воздуха позволяет сохранить жар и температуру углей, используя весь их потенциал.

Важно! Еще одним нюансом мангала является поддон. Он препятствует падению углей через вентиляционные отверстия в днище и частично регулирует поток воздуха.

Предварительный подбор размеров крайне важен для дальнейшего использования конструкции. Ведь готовка осуществляется на шампурах или решетке, поэтому стоит ориентироваться по их средним габаритам. Мангал должен давать достаточно жара, быть широким для покрытия всей длины шампура, при этом допускать размещение более чем восьми порций мяса.

И последний нюанс — выемки для шампуров. Они позволяют расположить мясо в любой позиции, равномерно обжаривая его со всех сторон. Такой подход важен для приготовления сочного шашлыка без горелых сторон.

Однако эти моменты могут варьироваться при изготовлении мангала в зависимости от  его типа.

Определяемся с видом мангала

Виды самодельных конструкций мангалов многочисленны. Ведь каждый старается найти оптимальный вариант, где лучше всего готовить мясо и другие продукты на жару. Сейчас отмечают несколько типов мангала:

Обычный

Обычный мангал для дачи квадратной конструкции. Хотя и имеет большой вес, может переноситься. Зачастую ножки съемные. На фото показан один из красивых домашних мангалов для дачи, изготовленный умельцем своими руками

Разборный

Небольшой и легкий разборный вариант, который можно изготовить в домашних условиях и возить в машине. Подходит для походов в лес, красивый, удобный и простой.

Стационарный

Массивный мангал, изготовленный из металла. В основе могут быть кирпичные блоки для большей надежности. Часто такие виды дополняются стальными декорациями.

Выбор типа — важный нюанс при самостоятельном изготовлении мангала. Это позволит определиться с задачами и подобрать оптимальный вариант. Но рекомендуется все же обычный тип как наиболее универсальный выбор для дачи.

Чертежи и размеры

Перед началом работ необходимо сделать соответствующие чертежи и подобрать размеры для будущего мангала. Для постройки выберем обычный вариант, используемый чаще всего. Необходимо подобрать соответствующую высоту и ширину конструкции, а также подходящую длину ножек. Чертеж простого мангала представлен на фото:

Размеры указаны в миллиметрах. Здесь видно, что общая высота мангала — 95 см при длине ножек в 70 см. При этом глубина жаровни будет 25 см, что является оптимальным расстоянием от жара до шампуров. Ширина — 28 см, что чуть ниже среднего размера шампура. Длина — 54 см, необходимая для равномерного распределения девяти порций над шаром.

Верхняя часть конструкции оснащена зазорами для шампуров. Они позволяют распределить мясо, чтобы оно не касалось друг друга, а также свободно фиксировать его при вращении для равномерной прожарки. Расстояние между зазорами — 6 см. Нужно оставить немного места между крайними зазорами и стенками, чтобы мясо не касалось их и не пригорало.

Хорошая продуваемость — важный нюанс мангала. Здесь она достигается посредством отверстий диаметром 12-15 мм на боковых стенках. Отверстия располагаются в нижней части металлического листа в шахматном порядке. На передних стенках отверстия не нужны.

Важно! Представленная конструкция не учитывает поддон и отверстия на дне мангала. Это можно легко исправить, приварив к ножкам или днищу небольшие уголки и подобрав соответствующий лист металла.

Подготовка элементов будущей конструкции

Основой для мангала являются металлические листы. Другие материалы использовать не рекомендуется, ведь именно металл обеспечивает конструкцию достаточной стойкостью к жару и компактностью. Толщина металла — около 2-3 мм. Для работы понадобятся:

1. 2 листа металла 280х250 мм
2. 2 листа металла 240х250 мм
3. 1 лист металла 540х280 мм
4. 4 металлические трубы или уголки длиной 700 мм
5. Дрель
6. Сварочный аппарат
7. Рулетка
8. Болгарка или пила по металлу

Многие предпочитают другой вариант сборки. Различные листы можно заменить одним большим металлическим полотном. Сделав несколько надрезов, можно соединить конструкцию с минимальным количеством сварных швов. Так она будет более надежной.

Стоит учитывать дополнительные элементы, если ваша конструкция отличается от вышеприведенной. Ее можно дополнить ручками для переноски, поддоном, выемками для ножек и другими деталями.

Для начала происходит предварительная разметка. Отмечаются места крепежа и сварки, создаются зазоры для шампуров. Для этого используется болгарка или пила. Воздушные отверстия также создаются на этом этапе.

Важно! Зачастую такую конструкцию делают на арматурных ножках. Они слишком ненадежны, поэтому конструкция шатается при малейших нагрузках. Лучше заменить их уголками.

Сварка мангала своими руками

Сварка — оптимальный вариант для мангала. Она выдерживает большие перепады температуры и гораздо эффективнее крепления болтами. Для этого используется сварочный аппарат, тип которого выбирается по предпочтениям. После этого конструкция поочередно фиксируется и приваривается по углам.

Совет! Для более удобной сварки рекомендуется использовать металлические уголки по бортам. Они также увеличат надежность швов, но и утяжелят конструкцию.

Далее идет приваривание ножек и ручек. Они крепятся ко дну конструкции (металлические трубы) либо по бортам (уголки). Необходимо надежно приварить их, ведь мангал достаточно тяжелый.

Совет! Для крепления ножек можно использовать не сварку, а разборные элементы. Съемные ножки уменьшат габариты мангала при его хранении.

По окончании работ необходимо зашлифовать швы и проверить конструкцию на надежность.

Мангалы из металла с навесом

Для готовки шашлыков при непогоде используется специальная конструкция мангала с крышей, например, как показан на фото. Это позволит скрыть мясо и жар от осадков, однако такая конструкция непроста. Здесь есть два варианта действий:

• Установка дополнительного навеса, не относящегося к мангалу
• Установка крыши на сам мангал

Первый вариант оптимальный, ведь он позволит скрыть как шашлыки, так и самого шашлычника. При этом его конструкция и установка куда проще. Второй же вариант требует дополнительных расчетов, чтобы основа смогла выдержать вес навеса.

Конструкцию рекомендуется крепить на металлические углы. Это лучший вариант, ведь он существенно облегчает сборку навеса. Само же полотно для навеса — профнастил. Он огнеупорный, не реагирует на перепады температуры и имеет малый вес, что немаловажно для такой легкой конструкции.

Сборка навеса ничем не отличается от обычной, необходима лишь защита огня и удобное расположение основы. Это позволит свободно готовить еду, не цепляясь за арматуру.

Вариант мангала с крышей в одной конструкции более сложен и выполняется профессиональными сварщиками. Здесь требуется создание надежной конструкции, вес которой равномерно распределен на основание. Для стационарных мангалов навес изготовить куда проще, ведь для них можно сделать несущий фундамент.

Конструкция с навесом может быть дополнительно красиво декорирована металлическими элементами, как это видно на фото.

Это не только улучшит внешний вид, но и сделает навес более надежным и устойчивым.

Совет! Оборудуйте крышу воздуховодом, если она установлена низко.

Покраска конечного результата

Важным нюансом в создании мангала является покраска. Она попросту необходима, ведь металл, используемый в конструкции, легко подвергается ржавчине, а сажа и пепел не улучшают ее внешний вид.

Для покраски используются специальные составы. Они имеют следующие требования:

• Устойчивость к перепадам температур
• Жаростойкость
• Отсутствие вредных испарений

Таким требованием соответствуют следующие покрытия:

• Кремнийорганические эмали
• Порошковые термо краски
• Термостойкие краски разного назначения

Второй вариант для таких задач подходит лучше всего, но нанести их своими руками трудно. Они требуют специального обжига, после которого и получают свои свойства.

Имеется еще один вариант — оксидирование. Он довольно трудный в исполнении, но своими руками провести его возможно.

Цветом краски лучше выбрать черный. Так как рядом будет много сажи и пепла, другие покрытия будут быстро мараться. На этом же цвете налет будет незаметным.

Совет! Покраску стоит проводить лишь снаружи. Внутри любое покрытие быстро слезет из-за высокого жара, да и смысла в нем нет.

Самостоятельно сделать мангал довольно просто. Для этого достаточно листа металла, сварки и желания. Но стоит придерживаться схемы и плана, ведь незначительные отклонения могут в дальнейшем сказаться на удобстве в использовании. В этом поможет данное видео, где продемонстрирована сборка более сложной конструкции:

• Теплица из старых оконных рам своими руками
• Делаем садовую скамейку своими руками
• Размеры будки для овчарки, алабая и других собак
• Как сделать домашнюю коптильню своими руками

чертежи с размерами, а также инструкция как сварить самодельный навес

Что бы пожарить вкусный шашлык, нужен хороший мангал
Любим мы, если погода позволяет, с друзьями пожарить на открытом воздухе шашлыки. Впрочем, если погода не позволяет, тоже…жарим. Но в любую погоду шашлыки без мангала — дело несерьезное. Если есть у вас частный дом или дача, сделать можно стационарную солидную установку, совмещающую мангал и барбекюшницу. Их делают обычно частично из кирпича или природного камня, частично из металла. Если нет желания возводить нечто серьезное, можно сварить жаровню из металла и поставить недалеко — на заднем дворе под навесом, в гараже, в кладовке и т.д. Если вы любитель отдыха на природе в любом виде, вам без переносного мангала не обойтись. Причем такого, который удобно будет переносить/перевозить. Вот о том, как сделать мангал из металла своими руками и пойдет речь дальше.

Шашлыки жарим и когда погода позволяет, и когда нет… потому и мангал нам нужен в любое время года

Особенности металлических конструкций

Мангалы из металла могут быть как стационарными для дачи, так и передвижными или складными. Первый вариант проще в сборке, так как требует лишь прикрепления ножек, забетонированных (или просто вкопанных) в грунт. В этом случае достаточно 2 опор, погруженных на глубину 50-70 см.

Передвижные конструкции устанавливают на более устойчивые опоры в форме салазок или 4 ножек. Колеса крепятся к нижней части опор. Иногда ставят все 4, реже — 2 колеса, чтобы мангал не перемещался при любом нажатии на боковую сторону.

Складной металлический мангал — это ящик для углей, у которого ножки либо вовсе отсоединяются, либо установлены на фиксируемых опорах. Этот вариант конструкции удобен для любителей выезжать на природу, устраивать пикники, походы.

Чертежи

И напоследок несколько чертежей. Размеры меняйте по своему усмотрению, никакого криминала в этом нет.
Чертеж железного мангала на высоких ножках

Чертеж мангала-чемодана из металла

Чертеж разборного мангала

Размеры и типовые схемы

При самостоятельном изготовлении мангала можно ориентироваться на следующие параметры и особенности их расчета.

Ширина

Определяется величиной шампуров. Длина типовых изделий составляет 45-50 см, из которых полезная или рабочая длина всего 30-35 см.

Следовательно, наибольшая допустимая ширина типового мангала — 40 см. Тогда мясо будет занимать максимум пространства над углями, и жар не будет рассеиваться впустую.

Длина

Ее нужно рассчитывать исходя из среднего количества шашлыков. Рекомендуемое расстояние между двумя шампурами — 5-10 см. Для 6 шампуров лучше сделать мангал 60 см длиной.

На большую компанию, когда мясо жарится на 10 шампурах одновременно, подойдет метровый мангал. А для барбекю-решеток оптимальна жаровня длиной 40 см.

Глубина жаровни

Идеальное значение — от 15 до 20 см. Для жарки мяса достаточно слоя углей 5-10 см высотой, а рекомендуемое расстояние между шампурами и топливом составляет 8 см.

Для мангалов на дровяном топливе глубину увеличивают, но тогда для хорошей прожарки потребуется больше углей.

Высота мангала

Этот параметр подбирается индивидуально под повара. Считается, что жаровня должна находиться на уровне пояса человека, тогда работать с мангалом будет удобно.

В зависимости от роста повара высота мангала может колебаться от 80 до 120 см.

Толщина стенок жаровни

Для стационарных мангалов работает правило: чем толще стенки топки (жаровни) мангала, тем лучше. Желательно использовать листы металла толщиной 5-10 мм. Такой мангал будет лучше сохранять тепло и дольше прослужит.

Если вы хотите сварить переносную конструкцию, подойдут листы толщиной 3-4 мм. Тогда конструкция будет меньше весить.

Как делать мангал на подставке с разделочным столиком

В жаровне, установленной на подвижную подставку с разделочным столиком, предусмотрено практически все:

• возможность подготовить продукты, поставить посуду, специи;
• удобно, «под рукой», разместить аксессуары, повесив их на крючки;
• хранить запас топлива и кухонную утварь;
• перевозить шашлычницу в пределах участка.

В случае дождя неиспользуемую жаровню, чтобы не ржавела, можно перевернуть вверх дном, установив в то же посадочное место.

Чертеж мангала:

Технология изготовления жаровни аналогична предыдущему варианту:

1. Вырезаем заготовки корпуса из листа толщиной 4 мм.
2. Свариваем корпус.
3. Привариваем ручки из уголка 25х25 мм длиной 100 мм.

На чертежах схематично показаны отверстия в мангале для поступления воздуха и расстояния между ними, а также пазы под шампуры. Почему их делать не обязательно читайте в статье «Идеальные размеры мангала».

Как сделать жаровню мангала своими руками смотрите в 11-минутном видео
Подставка под мангал: чертежи с размерами.

Изготовление каркаса из трубы 20х20 мм:

1. Нарезаем трубу по размерам, указанным в спецификации чертежа, с учетом углов соединения деталей.
2. Свариваем объемный каркас рамы. По углам с внутренней стороны укрепляем верхнюю конструкцию, прихватив 4 пластинами. Привариваем ручку. Устанавливаем 2 колеса.
3. Свариваем разделочный столик из 4 кусков трубы, изнутри по углам прихватываем 4 пластины. Привариваем к нему 2 детали для крепления к подставке и крючки.
4. Раскраиваем деревянные части столешницы и нижнего основания.
5. Собираем конструкцию:

• устанавливаем жаровню,
• монтируем деревянные элементы.

Достоинства и недостатки мангала из металла

Достоинства:

• простота и большое количество вариантов конструкции;
• высокая скорость сборки;
• возможность самостоятельного изготовления;
• сравнительно малая стоимость при изготовлении своими руками;
• высокая ремонтопригодность.

Недостатки:

• материал склонен к коррозии, поэтому его приходится периодически подкрашивать. При этом, нанесение защитного покрытия на внешнюю сторону угольного ящика бесполезно, от сильного нагрева защита отгорает;
• для изготовления необходимо владеть соответствующими навыками и умением работать с инструментами.

Металлические мангалы популярны и удобны, передвижные модели можно убирать на зиму. Однако, сама конструкция не слишком привлекательна, ящик покрывается копотью и не украшает участок.

Красивые мангалы с коваными элементами

Кованые элементы придают изделию своеобразие, легкость и индивидуальный стиль. Даже простая накладка или завитая ручка на жаровне делает ее непохожей на остальные шашлычницы.

Кованые элементы носят не только декоративный характер, а и придают прочности конструкции. Советы мастера как правильно сварить мангал с применением готовых кованых элементов смотрите в динамичном 7-минутном видео:

Как изготовить мангал без сварки своими руками читайте в статье «Разборный мангал».

Инструкция по самостоятельному изготовлению

Рассмотрим процесс сборки мангала из металла. Для изготовления простой модели нужен минимум материалов и инструментов.

Инструменты и материалы

Листы металла толщиной 5 мм для днища и 3 мм для стенок

Стальные трубы для изготовления опор

Металлический уголок на 20 мм для оформления бортиков (можно также усилить соединение днища и бортиков)

Болгарка с отрезным кругом

Сварочный инвертер с набором электродов

Лопата или бур для изготовления гнезд под опоры

Рубероид, битумная мастика для гильзования гнезд и нанесения защитного покрытия на опоры

Защитная краска для нанесения на мангал

Мнение эксперта

Валерий Гармаш

Шеф повар ресторана «Grill House», гриллер

Как правило, для покраски используют термостойкую краску черного цвета, чтобы обгоревшие бортики не выделялись и не создавали контраст с основным покрытием.

Пошаговая инструкция

Мы покажем, как самостоятельно собрать простой мангал. Его конструкция настолько проста, что изготовить его сможет любой начинающий мастер.

Для этого на металлобазе был куплен лист металла толщиной 2 мм. Мы советуем для мангала использовать металл толщиной не менее 3 мм.

Так как этот мангал (в нашем примере) будет использоваться не очень часто, то металла толщиной 2 мм нам вполне хватит. Перед началом работы для удобства составили небольшую схему раскроя.

Для получения ровного реза в качестве направляющей шины, можно закрепить обычную железную полосу.

При работе не забывайте использовать соответствующие средства защиты.

За счет своей конструкции самодельные струбцины очень помогают в работе.

Когда все панели нарезаны, самое время заняться сверлением отверстий. Для пробы решили заказать комплект ступенчатых сверл.

Оптимальная высота бортов мангала 150 мм. Ряд отверстий находится на высоте 50 мм от основания. Шаг отверстий 60 мм. Диаметр 12.4 мм.

Первое впечатление от этих сверл пока положительные. Стружка, как положено, выходит из отверстия целыми ленточкам. С помощью зенковки убираю заусенцы.

Углубление под шампуры располагаем также с шагом 60 мм.

Боковины лучше всего обрабатывать пакетом, предварительно сжав струбцинами.

Когда все детали готовы можно переходить к сварке.

Для фиксации деталей очень удобно использовать магнитные уголки.

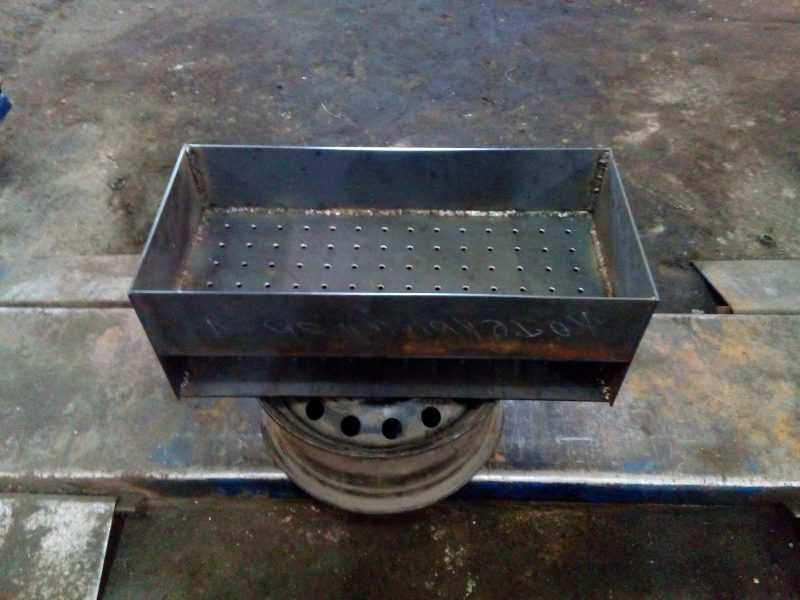

Собираем короб на прихватки.

Теперь можно обваривать.

Проваривать полностью все швы не обязательно. Нам лишь хотелось лишний раз попрактиковаться в сварке. Сбиваем шлак и зачищаем сварные швы.

Из 10 квадрата мы делаем ручки для удобной переноски.

Ножки мангала мы изготовим из 15 профильной трубы, длина их будет 80 см. Торцуем заготовки с помощью аккумуляторной дисковой пилы.

Получить настолько ровный рез обычной болгаркой будет непросто.

Крепиться ножки будут посредством болтов М6.

При необходимости это позволит хранить и транспортировать мангал в сложенном виде.

Для крепления ножек удобнее всего использовать гайку-барашек.

При приготовлении шашлыка дополнительная рабочая поверхность никогда не бывает лишней. Из 10 квадрата арматуры на скорую руку было сварена небольшая полочка. Устанавливается она одним движением в два отрезка 15 профтрубы.

Когда все работы завершены, очищаем все детали и покрываем жаростойкой эмалью. Дожидаемся полного высыхания краски и можно мангал собирать.

Мангал получился очень прочный и достаточно устойчивый. Его размеры следующие: высота 80 см, длина 50 см, ширина 30 см, глубина 15 см.

При первом розжиге в течение 15 минут происходит обжиг краски, и она набирает полную механическую прочность.

Мангал получился очень удачным. Конструкция его настолько простая, что изготовить такой мангал, сможет, даже начинающий сварщик.

Иногда над мангалом устанавливают тент или навес, чтобы защитить жаровню от дождя. Также мангал можно покрасить термоустойчивой краской для защиты от коррозии.

Полезные советы

От выбора вида металла зависит долговечность мангала. Поэтому эксперты рекомендуют использовать жаропрочную сталь. Чугун по долговечности, надёжности, способности удерживать тепло соответствует всем требованиям, но для работы с ним необходимы профессиональные навыки. По поводу оцинкованной стали однозначного мнения нет. Одни считают, что она опасна, так как при высокой температуре возможно выделение вредных веществ. Другие полагают, что нагреть жаровню дровами до такой степени невозможно. С тем, что нержавеющая сталь самый лучший материал согласны все. Мангал, сделанный из неё, прослужит несколько десятков лет.

С места, где установлен мангал, нужно убрать сухую траву, ветки и прочий легковоспламеняющийся мусор, а рядом поставить ящик с песком. Если в конструкции использованы деревянные детали, они должны располагаться на расстоянии не менее 20 см от корпуса. Чтобы дым не мешал отдыхать, рекомендуется установить вытяжку с короткой трубой. Она по площади равна мангалу и крепится к его корпусу.

При уходе за мангалом необходимо соблюдать следующие правила:

• нельзя заливать угли водой, так как это приведёт к деформации металла,
• потёки жира удаляются тряпкой с песком,
• для защиты от неблагоприятных погодных воздействий нужно мангал регулярно смазывать растительным маслом.

Для изготовления металлического мангала не требуется высочайшая квалификация и дефицитные материалы. Возможно, что первый экземпляр получится кривобоким, но не надо опускать руки. Следующий мангал получится не хуже заводского.

Чем окантовать грядки

Выбираем ровную площадку. На ней будем устанавливать высокую грядку.

Борта грядки можно делать из кирпича, шифера, бревен. Главное — оградить грядку. Лично я взял бревна от старого дома: внутри древесина начала разлагаться, а вот для грядки они подойдут и простоят как минимум 15 лет.

Бревна устойчиво укладываем на земле, их можно даже при необходимости заглубить. Бревна скрепляем между собой шурупами или гвоздями.

Многие спрашивают, на сколько хватает таких досок или бревен. Сейчас продается много антикоррозийных средств. Обработав ими, можно существенно продлить срок службы такой грядки.

Если покрасить грядку-короб (известью или краской на водной основе) это не только сделает вашу грудку-короб более эстетичной, предохранит дерево от гниения, но и не позволит бортам нагреваться в жаркие дни. Белый цвет отталкивает солнечные лучи. Так, например, картофель не любит, когда земля сильно прогревается с боков.

Дополнительный функционал

Навес

Защищает в любую погоду. От жаркого солнца, осадков, во время готовки. От сильного ливня не убережёт, но при небольшом дожде отказываться от шашлыков не придётся.

Мангал с крышкой

Наличие крышки сокращает время жарки, защищает продукты от насекомых, высыхания, случайного возгорания углей. С ней мясо пропитывается ароматом дыма, приобретает слегка копчёный вкус.

Двойное дно

Для него характерна воздушная прослойка, с которой процесс накаливания углей равномерен.

Ручки

Простые разборные мангалы можно дополнить ручками, чтобы удобно было его поднимать. Они или привариваются, или крепятся с помощью болтовых соединений. Выполнить их можно в виде кованых завитков. И тогда конструкция станет не только функциональной, но и красивой.

Совок и кочерга

Можно выполнить из того же квадрата диаметром 10 мм. Ручки для большей декоративности скручиваются в спираль на Торсионе.

Мангал с казаном

Мангал легко дополнить местом под казан. К боковой или задней стенке приваривается кольцо, в которое можно вставить пруток с держателем. Лишний расход металла отсутствует. Есть посложнее вариант: в конструкции предусматривается увеличение длины, печка приваривается в боковой части. С такой моделью ко столу будет и плов, и рагу, и жаркое.

Полочка

Полочка внизу выполняет не только декоративную функцию, но и прикладную. Во-первых, увеличивает жёсткость каркаса. Во-вторых, можно сложить дрова, и если они сырые, то от жара огня высохнут быстро.

Колёса

Можно использовать колёса со старой тачки, либо взять мебельные ролики. Или изготовить самому из колец разного диаметра, для соединения добавив железные спицы. Чтобы прикрепить их, к ножкам приваривается ось, на которой уже размещаются колёса.

Кроме перечисленного, мангал может быть доработан многими полезными вещами. К примеру, ящик для золы, специальные полочки, труба, ручки, крючки, щипцы и т.д.

Возможности устройства аппарата

Металлические очаги могут быть:

• стационарными. Отличительной чертой служит прочная фиксация на грунте, здесь пригодится железобетонный фундамент. Конструкция обладает существенными габаритами, позволяющими кроме шашлыка приготовить на мангале блюда в казане, закоптить рыбу и мясо;
• разборными. Активно используются как на садовых участках, так и в выездных пикниках, они очень компактны, за счет чего идеально приспособлены к транспортировке. Подвидом разборных очагов являются складные модели, также имеющие небольшой вес и скромные габариты;
• переносными. Такие жаровни актуальны в теплое время года, имеют колеса или ножки, благодаря которым конструкцию можно переместить в одиночку.

Вне зависимости от выбранного чертежа сооружение будет состоять из основания (оно же дно), крышки, рамы, колосников, ножек, бортиков. Столик откидного или выдвижного типа существенно облегчит эксплуатацию, для декора можно использовать кованые элементы.

Голосование: какой сварочный инвертор самый лучший?

Что бы вы выбрали из сварочных инверторов или посоветовали бы приобрести?

Eurolux IWM190

0.00 % ( 0 )

Fubag IQ200

0.00 % ( 0 )

Ресанта САИ-220

100.00 % ( 1 )

Искра MIG-305SP

0.00 % ( 0 )

Blue Weld Starmig 210 DualSynergic

0. 00 % ( 0 )

AuroraPRO Overman 200

0.00 % ( 0 )

Сварог ProMIG 200 Synergy

0.00 % ( 0 )

Fubag IRMIG 200 Syn

0.00 % ( 0 )

AuroraPRO Inter TIG 202

0.00 % ( 0 )

Сварог Real TIG 200

0.00 % ( 0 )

Ресанта САИ-250АД AC/DC

0.00 % ( 0 )

Wert MMA 200

0.00 % ( 0 )

Кедр MIG 175GD

0.00 % ( 0 )

Quattro Elementi MultiPro 2100

0.00 % ( 0 )

размеры и чертежи, пошаговая инструкция как сварить самому

Мастера барбекю могут приготовить это блюдо даже посреди глухого леса без единого для этого приспособления. Но все же гораздо приятнее и удобнее пользоваться надежными, проверенными и долговечными устройствами для приготовления пищи на природе. Но чаще всего этот процесс происходит с участием жаровни.

Особенности

Наиболее распространенным приспособлением для барбекю является металлический гриль.

Вот его основные преимущества.

• Простота. Чаще всего мангал представляет собой ящик на ножках, в который насыпают дрова или уголь, разжигают огонь, а сверху кладут шампур с мясом или решетку с овощами.
• Мобильность. Некоторые металлические модели можно использовать где угодно: на земле, на бетонной платформе, на террасе или даже на песчаном пляже.
• Функциональность. Даже самое простое изобретение можно украсить витиеватой ковкой, которая может служить дополнительными крючками для подвешивания шампуров или сетки. Можно соорудить конструкцию с крышей или с дополнительными полками.

• Безопасность. Металл не горит, не плавится и не создает пожаров. И это большой плюс.
• Эффективность. Даже при отсутствии необходимого материала и желании сделать мангал из металла самостоятельно, на его приобретение вы потратите небольшую сумму денег.

К недостаткам можно отнести не всегда эстетичный вид и хрупкость некоторых моделей. Однако все эти нюансы устраняются и регулируются индивидуально для каждого пользователя и для каждого случая.

Уникальная особенность металлических решеток в том, что их легко изготовить самостоятельно.

Вам не нужно иметь никаких специальных знаний или навыков. Нужно только определиться с моделью и материалами, прислушаться к советам профессионалов или просто знающих людей, а также быть уверенным, что ваш замысел реализован на все 100.

Устройство и принцип работы

Начиная рассматривать устройство снизу вверх, обязательно обратите внимание на ножки. Как правило, это четыре металлических уголка, заостренных вниз, чтобы их можно было воткнуть в землю.

Высота этого элемента подбирается индивидуально, если изделие изготавливается на заказ. В строительных и садовых магазинах вы, скорее всего, найдете стандартные универсальные модели длиной от 80 до 120 см. В качестве этого элемента иногда выбирают металлическую арматуру, некоторые умельцы прибегают к кованой основе мангала.

Существуют также уникальные самодельные конструкции, устанавливаемые на нижнюю железную часть швейных машин, негодные столы и так далее. В ход идет практически все, что устойчиво держится на любой поверхности и способно выдержать массу металлического ящика и его содержимого в процессе приготовления пищи на огне.

Стальной короб, состоящий из четырех сторон и дна, является основой конструкции мангала.

Часто нижнюю часть этого короба делают усиленной, чтобы увеличить срок службы всей конструкции. Боковые стенки должны быть перфорированы, чтобы тепло не скапливалось в одном месте, а воздух циркулировал. Таким образом, создается своеобразный поддувал, как в печах.

По верхним краям длинных сторон металлического ящика сделаны пазы, в которые потом очень удобно вставляется шпажка. Это сводит к минимуму движение мини-вертелов по металлу.

Принцип работы таких мангалов известен всем. На дно металлического ящика укладываются угли или поленья дров, разжигается огонь. Когда огонь утихнет, а в мангале останутся только угли, зола и жар от них, в стройной конструкции выкладывается шампур с заранее подготовленным мясом или овощами. Жар в очаге поддерживается подручными средствами, которые создают внутри конструкции мощный поток воздуха, но не разжигают повторно огонь в золе.

Виды конструкций

Что касается различных конструкций, подразумевающих комфортное приготовление шашлыка, то здесь прежде всего следует разобраться с основными видами металлических решеток.

Только четверо.

• Одноразовые. Шашлык на скорую руку. В ход идет все, что можно найти поблизости — от жестяных банок до двух П-образных металлических профилей.
• Стационарный. Второй шаг в эволюции металлических жаровен. Просто, экономично, надежно. Можно использовать как на открытом воздухе, так и под навесом. При необходимости можно добавить крышу, вытяжку (или даже дымоход), подставку для кастрюль и двойное дно.

• Съемный. Отличается от стационарного способом крепления элементов мангала между собой. В первом случае все стыки свариваются точечной сваркой. Во втором они крепятся металлическими болтами или петлями, что позволяет разобрать его на то время, когда он не будет использоваться.
• Складной. Оригинальные модели мобильных мангалов из металла, которые очень удобно хранить прямо в багажнике автомобиля на случай внезапной поездки на природу. Представляют собой чемоданы, внутрь которых можно сложить шампуры и ножки складной металлической конструкции.

Каждая из модификаций имеет как положительные стороны, так и недостатки. Делая металлический мангал своими руками, вы берете на себя ответственность за его конструкцию и эксплуатацию. И это хорошо для вас.

Решившись на этот ответственный шаг, можно запланировать наличие коптильни или мангала-барбекю.

Некоторые проекты включают крышку в общую конструкцию барбекю. Накрыв шашлычную, вы сможете добиться максимально быстрого приготовления вашего блюда и быть уверенным, что в нем останутся все самые ценные и полезные свойства и витамины.

Для того чтобы обеспечить правильную циркуляцию воздуха внутри металлического короба мангала, в нижней части боковых стенок конструкции следует сделать прорези, называемые поддувалом. В дне делаются специальные отверстия диаметром 10–12 мм, чтобы кислород, поступающий в эти отверстия, выгорал, тем самым обогащая мясо над огнем.

Для ножек мангала иногда легко используются металлические прутья или даже трубы. Главное правильно разрезать, сварить или склеить с основной конструкцией.

Ремесленники делают металлические решетки практически из воздуха.

Итак, есть варианты из бочки, газового баллона и даже из барабана стиральной машины-автомата.

Чертежи и размеры

Прежде чем приступить к процессу производства, необходимо определиться с моделью, размером, материалом. Следующим шагом будет создание небольшого, но правильного плана проекта, в котором нужно отобразить все нюансы и необходимые цифры. На эскизе нужно схематично изобразить будущую конструкцию.

Рассмотрим основные комплектующие и инструменты, которые понадобятся для работы.

• Листовой металл или его части. Толщина материала, по рекомендациям профессионалов, колеблется от 3 до 5-7 мм. Разумеется, чем больше будет этот показатель, тем дольше будет срок службы самой металлоконструкции. Удобно в этом случае сделать изготовление сборной конструкции, когда дно можно сделать плотнее, а стенки тоньше.
• Металлические уголки или профильные трубы. Первые подходят как для устройства ножек мангала, так и для укрепления тонкостенных бортов короба. Трубы же годятся только для создания двух пар ножек, на которых будет стоять вся конструкция.

• Болгарка с дисками по металлу.
• Дрель для сверления вентиляционных отверстий или монтажных отверстий.
• Сварочный аппарат, если вы решили изготовить стационарную решетку из одного или нескольких листов металла.

Основные размеры стандартного стационарного металлического гриля указаны на схеме. Но для того, чтобы сделать свои замеры, нужно понимать, почему выбраны именно такие цифры. Ширина коробки всегда ориентируется на длину шампуров минус 8-10 см. В среднем она будет где-то около 30 см.

Длина зависит от количества шампуров, которые будут одновременно задействованы в приготовлении шашлыка. Также учитывается расстояние от одного полуфабриката до другого, ведь они не должны плотно прилегать друг к другу. Таким образом, за основу берется цифра – 10 см на одну шпажку, нанизанную вместе.

Глубина металлического короба мангала рассчитана четко и имеет параметры 20-25 см. Этого расстояния достаточно, чтобы мясо поджарилось, но не подгорело. Если сделать глубину более 25 см, увеличится расход топлива и время приготовления шашлыка.

Также есть оригинальные мини-модели, все размеры которых придется резать в зависимости от уменьшения самого макета.

Они обычно имеют короткие ноги и расположены близко к земле. Но даже такие конструкции выглядят красиво и практично благодаря системному и внимательному подходу к изготовлению и сборке.

Пошаговая инструкция

Необходимо разобраться в поэтапном процессе создания стационарных металлических решеток своими руками.

Первый шаг — разметка. На цельном листе металла рисуем силуэт будущей конструкции в разобранном состоянии. У вас должен получиться крест.

Вторым этапом необходимо вырезать нарисованную фигуру с помощью болгарки. Далее нужно загнуть все стороны и сварить их между собой. Коробка готова.

Затем сверлим в дне отверстия для воздуха и вырезаем поддувало в стенках ящика. Также важно соблюдать определенную систему. Отверстия должны быть примерно на одинаковом расстоянии друг от друга и от краев коробки. Ориентировочно — около 60 мм в том же ряду.

Учитывая, что отверстия расположены в шахматном порядке, расстояние от низа до верха составляет всего 30 мм. Это необходимо для того, чтобы кислород поступал в гриль равномерно.

Следующий этап – вырезание пазов для устойчивой фиксации шампуров на решетке. Эти «зубчики» располагаются в верхней части длинных сторон конструкции. Изготовление и крепление ножек планируется в последнюю очередь.

Стационарный металлический гриль готов. Можно прикрепить дополнительные ручки (для удобства перемещения с места на место), крючки, решетки и даже колеса для транспортировки.

Гриль разборный железный для дачи можно сделать самому.

Все работы выполняются в четыре этапа.

1. Разметка и резка стенок и дна. Все элементы должны быть рассчитаны с учетом припусков на швы.
2. Делаем приточно-вытяжные каналы в стенах и днище.
3. На припусках, оставшихся при раскрое элементов, выполнены отверстия для крепления их друг к другу.
4. Ножки тоже будут крепиться без сварки. Здесь подойдет металлический уголок, который будет крепиться к коробу огнеупорными шурупами или саморезами. Также было бы отличной идеей использовать трубы, на которых нужно сделать резьбу, а к конструкции приварить болты и вкрутить в них ножки-трубы.

Самодельный разборный железный гриль можно использовать по прямому назначению сразу после завершения всех работ.

После приготовления легко складывается и убирается в сарай или гараж. Он не займет много места и не будет мешать.

Дорожный «чемодан» тоже легко сделать в домашних условиях. Для этого необходимо выполнить чертеж на металлическом листе, где к каждой стороне прибавляется по 4 см. На длинных сторонах делаются отверстия. Дно и стенки скреплены между собой дверными навесами. К днищу привариваются болты для крепления ножек. Дополняем конструкцию крючком с петлей, чтобы мангал не разложился. Приварите ручку сбоку, чтобы с комфортом носить металлический «чемодан», даже если вы едете на природу на общественном транспорте.

Сделать оригинальный шашлык из подручных материалов проще простого. Самые популярные проекты на сегодня это мангал из металлической бочки, из газового баллона и барабана стиральной машины.

Конструкция бочки может совмещать в себе сразу две функции: мангала и коптильни.

Есть как минимум три способа сделать это. При первом стволе кладут на бок, его верхнюю часть обрезают, оставляя концы нетронутыми. Резная крышка крепится к основному корпусу будущего мангала обычными дверными навесами. К концам бочки привариваются ножки, например, металлические прутья. На линии верхних срезов уголки крепятся сварочным аппаратом, где делаются насечки для фиксации шампуров.

Второй вариант обрезки ствола — разделить его на две части. Положив основание мангала на ровную поверхность, делаем вертикальный пропил сверху вниз. Процентное соотношение частей может быть разным: от 30/70 до 50/50. Но нижняя часть должна быть больше или равна верхней. Далее весь процесс идентичен.

Сделать идеальную коптильню тоже несложно. Но для этого нужно две бочки. Одна станет основой для коптильни, внутри которой будет разводиться огонь. Вторая будет разрезана на две части по горизонтали и станет самим агрегатом для копчения. На дно этой бочки необходимо положить опилки. Крышка должна находиться в закрытом положении на протяжении всего процесса.

Изготовление металлического мангала из использованного газового баллона очень схематично очень похоже на изготовление бочки.

Главный нюанс, на который стоит обратить внимание, это подготовка использованной тары к эксплуатации.

Баллон должен быть объемом не менее 50 литров, чтобы гриль был хорошим. Следующим шагом будет очистка бака от остатков газа.

Для этого нужно сделать три вещи.

1. выпустить остаточный газ через вентиль и перевернуть баллон вверх дном;
2. смочите клапан мыльным раствором, в случае появления пузырей или соответствующего запаха газ не вышел весь, нужно подождать
3. Промыть пустую тару.

Для максимально безопасного выполнения третьего шага рекомендуется выполнять эту процедуру с помощником.

Первым делом, пока один отпиливает кран болгаркой, другой периодически заливает место среза водой, чтобы искры не попали внутрь и не вступили в реакцию с остатками газообразных веществ на стенках цилиндра.

В отверстие вставлен шланг, из которого подается вода под хорошим напором. Пока жидкость идет внутрь, баллон периодически встряхивают, чтобы тщательно промыть все стенки. Залить полной емкостью и оставить на несколько дней. По истечении отведенного времени вода сливается, но помните, что это уже яд. Чтобы убрать резкий запах газа из баллона, его сжигают внутри, прежде чем приступить к изготовлению из него шашлыка. Дальнейшие манипуляции выглядят и производятся так же, как и в случае с металлической бочкой.

Мангалы оригинальной конструкции получаются из старых автомобилей. Используя капот и переднюю часть старого автомобиля, можно получить отличный термостойкий и необычный гриль с крышкой.

Самым простым является мангал из подручных средств.

Самый быстрый и долговечный в этой категории – жаровня из барабана стиральной машины. Среднее время обработки 10-15 минут. Главное условие — найти барабан. Его можно использовать полностью, а можно отрезать ненужную часть, если она покажется вам слишком высокой. Что касается опоры, то удобство этого варианта в том, что ее можно поставить прямо на землю, кирпичи или камни. А можно сделать специально для него ножки из прутьев арматуры. Оба варианта заслуживают внимания. Подбирайте индивидуально для себя.

Советы по эксплуатации

Невозможно обойтись одной только сборкой компонентов металлического гриля. В работе этого устройства есть ряд особенностей, которые необходимо принять и внедрить для улучшения его функциональных качеств и эксплуатационных характеристик.

После завершения всех производственных работ необходимо очистить решетку от грязи и ржавчины. Для удаления последних используйте шлифовальную машинку или дрель со специальной насадкой.

Внутренние стенки мангала уже в процессе эксплуатации очищать от нагара не нужно. Считается, что именно это придает шашлыку особый аромат и «здоровье».

Металлоконструкции рекомендуется окрашивать только термостойкими лакокрасочными материалами. Чтобы вызвать красоту, выполняется процесс, называемый воронением.

Происходит в два этапа:

1. обезжиривание поверхности;
2. выдерживание элементов мангала в растворе едкого натра около полутора часов.

Такая обработка позволит не только получить специальную теплозащитную пленку, но и защитить металл от коррозии на весь срок эксплуатации устройства.

При использовании в общей конструкции деревянных деталей особое внимание следует уделить их обработке различными антисептическими, влагозащитными и теплоотталкивающими средствами.

Место, где вы планируете разместить мангал, необходимо заранее освободить от сухой травы, веток или других легковоспламеняющихся предметов и обязательно установить рядом емкость с песком, рядом с которой в случае возгорания очаг будет тушиться.

Чтобы едкий дым от костра не мешал готовить и наслаждаться природой, можно самостоятельно соорудить вытяжку для металлического мангала. Изготовлен из того же материала, что и устройство для приготовления пищи на природе. Он отличается от стандартных мангальных профилей, устанавливаемых внутри помещения, тем, что имеет вид спиленной трубы. Площадь вытяжки купола обычно равна площади мангала. Это позволяет минимизировать выброс дыма за пределы места приготовления пищи. Крышка колпака приваривается к корпусу мангала. Также важно учитывать вес конструкции, чтобы все оставалось устойчивым.

Красивые примеры

Оригинальный стационарный гриль из металла, выполненный с элементами ковки. В данном случае кованые детали представляют собой стол-подставку под жаровню. Под столом есть место для заготовки дров или угля, чтобы далеко за ними не бегать. Этот мангал будет непростым, но достаточно мобильным. То есть переставить его в удобное место или убрать на зиму в сарай не составит труда. Кованые изделия около

Металлический гриль с крышей позволяет готовить еду на костре даже в непогоду. Если у вас во дворе нет сарая или беседки, а хочется мяса или овощей, поджаренных на костре, этот вариант — отличное решение. Кроме того, конструкция оснащена подставкой для установки казана, а также удобным местом для размещения топлива.

Необычные модели встречаются и среди стационарных мангалов. К ножкам этой конструкции очень удачно крепятся два больших колеса. Имитируя садовую тачку, устройство легко перемещается по вашему участку и прочно и устойчиво становится там, где вам нужно.

Такая конфигурация мангалов из металла в виде сапога довольно распространена. Он сочетает в себе шашлык, шашлык и даже возможность приготовления мяса на вертеле. Удобный стол-решетка позволяет оптимально расположить все необходимые инструменты и ингредиенты под рукой.

Складной металлический гриль в упакованном виде напоминает чемодан. Это позволяет брать его с собой куда угодно и когда угодно. При необходимости внутрь можно сложить шпажки и другие необходимые мелочи. Единственным недостатком этой конструкции является высота. Она максимально компактна, а потому готовить на ней придется только в сидячем положении.

Еще один пример чемодана-барбекю, который уже оснащен ножками. Эти дополнительные детали удобно складываются в коробку, которая закрывается на специальную застежку, чтобы ничего не рассыпалось. На фото также представлены другие модели складных мангалов, которые также имеют компактные размеры и удобны в эксплуатации.

Вместительный стационарный гриль, выполненный из листового металла с добавлением кованых узоров. Также он оснащен приспособлением для приготовления пищи в казане, имеет удобный приставной мини-стол и место для дров или посуды под самим ящиком.

Оригинальный способ установки вытяжки над мангалом. Подойдет для тех, кто не хочет крепить шашлык на одном месте и устанавливать в беседке или на веранде громоздкую вытяжную конструкцию. Все нюансы уже учтены. Некоторые производители даже предлагают скамейки и стульчики для кормления в едином стиле.

Сказочный мангал в виде кареты с крышей не оставит равнодушным даже самого скептически настроенного покупателя. Однако цена такой кованой модели может оказаться не самым приятным значением. Из особенностей данной конструкции можно отметить наличие крышки на мангале-барбекю.

Оригинальный под очаг получается из передней части автомобиля. Это позволяет не только удивить своих гостей, но и получить удобный прибор для приготовления пищи на огне. Благодаря такому нестандартному подходу вы также избавляетесь от ненужного транспортного средства, которое только занимало место.

Шикарный кованый мангал в виде каравана, оборудованного крышей и дымоходом, станет настоящим украшением вашего участка. Конструкция громоздкая, но позволяет готовить прямо на большую компанию как на шампурах, так и на решетке для барбекю.

Есть много красивых и практичных образцов металлических мангалов. Важно помнить о всех важных мерах безопасности при их использовании, чтобы внешняя эстетика не обернулась неприятностями. Изготовление металлических решеток для собственного пользования своими руками – ответственный и творческий процесс, требующий сосредоточенности, осторожности и внимательности. индивидуальный подход.

Как сделать мангал из металла своими руками смотрите в видео ниже.

Жаровня Расулида Султана аль-Малик аль-Музаффар Шамс ад-Дин Юсуф ибн Умар

Жаровня Расулида Султан аль-Малик аль-Музаффар Шамс ад-Дин Юсуф ибн Умар | Метрополитен-музей ×

Обрежьте изображение:

Отсканируйте свой QR-код:

С благодарностью создан с помощью ACNLPatternTool

Детали обложки

Используйте клавиши со стрелками для перемещения по вкладкам ниже и клавишу табуляции для выбора элемента

Заголовок: Жаровня Расулида Султана аль-Малик аль-Музаффар Шамс ад-Дин Юсуф ибн Умар

Дата: вторая половина 13 века

География: Сделано скорее всего в Египте

Середина: Латунь; литье, чеканка и инкрустация серебром и черным составом

Размеры: В. 13 7/8 дюйма (35,2 см)
Ш. 15 1/2 дюйма (39,4 см)
Макс. Г. 16 3/8 дюйма (41,6 см)

Классификация: Металл

Кредитная линия: Коллекция Эдварда К. Мура, завещание Эдварда К. Мура, 189 г.1

Регистрационный номер: 91.1.540

Узнайте больше об этом произведении

Хронология истории искусств

Музейные публикации

«Недавние приобретения: подборка, 1988–1989»: Бюллетень Метрополитен-музея, т. 47, вып. 2 (осень 1989 г.)

Музей Метрополитен. Том. 11, Исламский мир

Шедевры из отдела исламского искусства Метрополитен-музея

Справочник по мусульманскому декоративному искусству

Узнать больше

Похожие произведения искусства

• В той же галерее
• Исламское искусство
• Латунь
• Жаровни
• Медный сплав
• Металл
• Серебро
• Из Африки
• Из Египта
• С 1000 по 1400 г.
