Машинка из фанеры – Модель Ретро Автомобиля из фанеры для сборки своими руками

Модель Ретро Автомобиля из фанеры для сборки своими руками

Предлагаю вашему вниманию сборную деревянную модель ретро автомобиля MG TC, от Британской компании MG Cars специализирующейся на производстве спортивных автомобилей.
Работа сложная, но бояться этого не стоит. Деревянная модель ретро автомобиля состоит из 42 элементов. Такая модель послужит хорошим интерьерным украшением и займет достойное место на вашей полке.

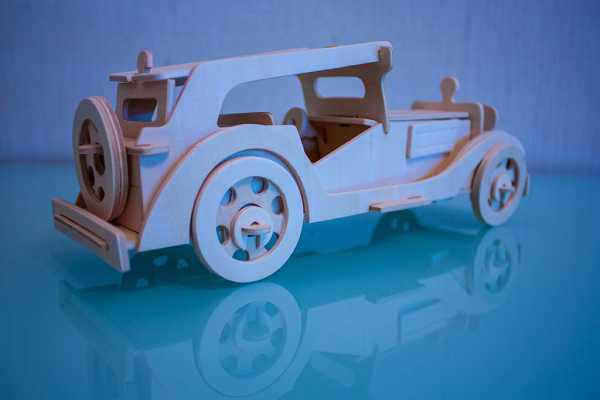

Родстер MG TC 1945 г.


Автомобиль из фанеры

Для того что бы собрать такой ретро автомобиль своими руками Вам понадобятся следующие инструменты и принадлежности:

Подготовка рабочего места

Как обычно, первым делом Вам необходимо оборудовать свое рабочее место, на котором Вы будете работать. Правила не сложные: на столе не должно находиться лишних вещей, весь инструмент должен находиться на своих местах и быть под рукой. Не у каждого есть свой рабочий стол и наверняка Вы уже задумались над его созданием. Сделать стол не сложно — труднее выбрать для него место в доме. Хороший вариант — это утепленный балкон, на котором Вы в любой момент сможете приступить к работе над поделкой. Если у Вас есть специально оборудованное помещение с верстаком, то Вам можно сказать повезло. Про подготовку стола Вы можете почитать в отдельной статье где я постарался как можно подробнее описать весь процесс его создания. После того как завершили процесс создания рабочего места можно приступить непосредственно к Вашей будущей поделки.

Выбор фанеры

Предполагаемые габариты модели автомобиля из фанеры (10 см. х 26,5 см. х 10 см.) В чертеже за основу взят формат А3, детали можно уместить на двух листах фанеры размером 38х23 см, Толщина же фанеры должна быть от 2,5 до 3 мм. Прежде чем перевести чертеж на фанеру отшлифуйте заготовку шкуркой с крупным зерном, а заканчивайте мелким. Удобнее шлифовать с деревянным бруском, обернутым шкуркой. Шлифуйте заготовленную фанеру вдоль слоев, а не поперек. Хорошо отшлифованная поверхность должна быть ровной, совершенно гладкой, глянцево-матовой на свету и шелковистой на ощупь. Обратите внимание на расположение волокон, сучки, вмятины и другие пороки. Качество и цвет.

Перенос рисунка на фанеру

Переводить рисунок нужно точно и аккуратно: чертеж закрепите при помощи кнопок или просто придерживайте левой рукой. Проверьте, подходит ли чертеж по габаритам. Отдельные детали расположите так, чтобы как можно экономичнее использовать лист фанеры. Торопиться не стоит, ведь от чертежа зависит Ваша будущая поделка. Для ускорения процесса перевода можно воспользоваться техникой быстрого перевода рисунка, для этого предлагаю ознакомиться со статьей: Нанесения рисунка на фанеру за 60 секунд. Скачать файл с чертежом автомобиля из фанеры Вы можете в конце статьи.

Выпиливание автомобиля лобзиком

Правил по выпиливанию много, но основываться нужно на самых распространенных. Сначала следует выпилить внутренние элементы затем приступать к выпиливанию контура. При выпиливании торопиться не нужно. Главное, при выпиливании держать лобзик всегда прямо под углом 90 градусов. Выпиливайте детали по точно размеченным линиям. Движения лобзика должно быть всегда ровными вверх-вниз. Так же не забывайте следить за своей осанкой. Старайтесь не допускать скосов и неровностей. Если при выпиливании вы сошли с линии, переживать не стоит. Такие скосы, неровности в последствии можно убрать с помощью плоского напильника или «Крупнозернистой» шкурки.

Отдых

При выпиливании мы часто устаем. Зачастую устают пальцы рук а так же глаза, которые всегда в напряжении. При работе, конечно же, все устают. Для того чтобы уменьшить нагрузку, нужно делать пару упражнений. Упражнения вы можете Посмотреть здесь. Упражнения проделывайте в процессе работы несколько раз.

Схема сборки



Подробная схема сборки :
Сборка деталей поделки в данной работе не очень сложная, собирал модель ретро автомобиля мой сын 6 лет, с моими подсказками и не большой помощью. Такие занятия развивают мелкую моторику рук, воображение, фантазию и так же тренируется терпение.


После того как детали собираются в одну общую поделку без особых проблем, то приступайте к их склеиванию.

Для придания большего сходства можно добавить несколько штрихов в виде линий используя электро-выжигатель. Красиво выжечь узор бывает очень сложно, но здесь же линий не много и сделать их довольно просто. Сначала нужно нарисовать линии карандашом затем не спеша пройти по этим линиям электро-выжигателем. Как работать с электро-выжигателем и добавить узоры Вы можете Прочитать в отдельной статье.

Основные виды

Вид сбоку:


Вид сзади:

Изометрия:

Лакировка поделки


Коллекционную модель ретро автомобиля, по желанию можно покрыть лаком или раскрасить, делать это не обязательно, но это придаст большую индивидуальность Вашей поделке. Постарайтесь выбрать хороший и качественный лак. Лакирование производите при помощи специальной кисти, не торопитесь. Старайтесь не оставлять видимых разводов пузырьков и ворсинок от кисти.

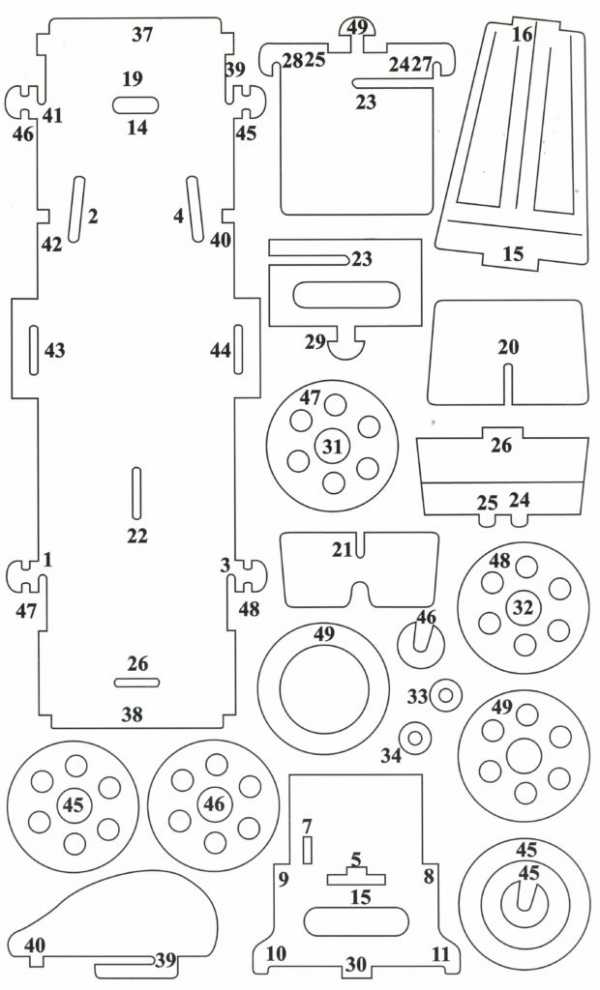

Скачать шаблон для выпиливания лобзиком модели Ретро автомобиля Вы можете у нас на сайте по следующей ссылке:
Interernoe-ukrashenie-Retro-avtomobil.pdf (6346 Загрузок)

chudo-lobzik.ru

Ленточная шлифовальная машина из фанеры


Привет всем, в этой инструкции мы рассмотрим, как сделать маленький ленточный шлифовальный станок. Эта машинка позволит вам с легкостью выполнять шлифовку мелких предметов, это очень полезная машина для тех, кто занимается рукоделием, моделированием и так далее. Машина имеет небольшую мощность, поэтому собирается она из фанеры, этот материал имеет более чем достаточный запас прочности для такого станка. Материалы автор использует доступные, так, например, двигатель был использован от насоса, он имеет мощность около 250 Вт. Если самоделка вас заинтересовала, предлагаю изучить проект более детально!

Материалы и инструменты, которые использовал автор:

Список материалов:
- фанера;
- мебельные винты и гайки;
- двигатель на 250Вт/1725 оборотов в минуту;
- подшипники;
- резьбовые стержни;
- столярный клей или эпоксидный;
- дверные петли;
- наждачная бумага для изготовления ремня.


Список инструментов:
- циркулярная пила;
- сверлильный станок;
- фрезер;
- электролобзик;
- зажимы;
- карандаш, линейка и пр.

Процесс изготовления самоделки:

Шаг первый. Двигатель
Подберем подходящий двигатель для станка, машина у нас небольших размеров и мощный двигатель тут не нужен. Автор использовал для таких целей двигатель от насоса, его мощность составляет всего 250 Ватт, а что касается оборотов, то моторчик развивает в минуту 1725 оборотов. Важно заранее определить, в каком направлении вращается вал двигателя, у выбранного автором двигателя вал вращается против часовой стрелки, если смотреть на него спереди.

Сразу можно удлинить питающие провода, у автора они были очень короткие, так что он поставил распределительную коробку на моторчик.



Шаг второй. Вырезаем стойку

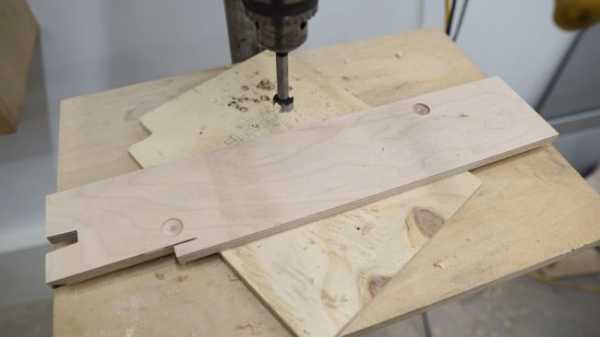

Вырезаем основную стойку станка, делаем нужный чертеж и вырезаем деталь на циркулярной пиле. В верхней части стойки есть паз, нужен он для шарнирного крепления верхнего кронштейна с ведомым колесом. Благодаря изменению углу колеса мы сможем центрировать ремень. Также сверлим в стойке отверстия и забиваем мебельные гайки.

Само собой, стойка и многие другие силовые детали собираются из нескольких слоев фанеры, так что таких деталей нужно нарезать несколько.





Шаг третий. Кронштейн двигателя и нижняя крышка

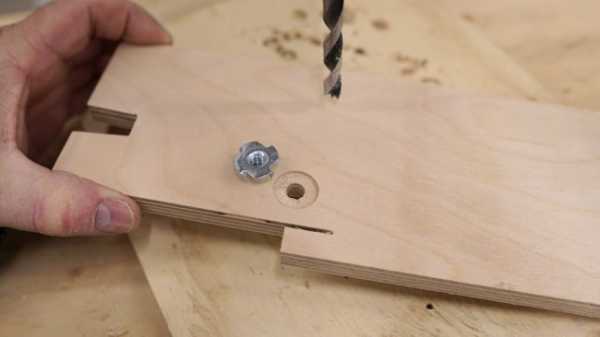

Делаем кронштейн для двигателя, вырезаем его из фанеры. В нем сверлим отверстие под носовую часть двигателя, но если двигатель другой, нужно придумать другую систему крепления.

Что касается нижней крышки станка, то благодаря ней образуется своего рода пылесборник в нижней части станка. В крышке сверлим отверстие для патрубка, к нему можно будет подключать пылесос для высасывания пыли из станка.

Шаг четвертый. Заготовки для колес
Делаем ведомое и ведущее колесо для станка, в верхнем колесе должен находиться подшипник, ну а нижнее устанавливается на вал двигателя. Колеса делаются из трех слоев фанеры, сперва вырезаем квадраты, сверлим отверстия в центре. Ну а далее на помощь приходит фрезер, используя специальную насадку, автор как циркулем вырезает колеса.

В некоторых деталях нужно будет вырезать внутренние части, для этого автор сперва использует электрический лобзик, а потом дорабатываем детали на шпиндельном шлифовальном станке.




Шаг пятый. Верхний кронштейн и прочие детали

Аналогично из фанеры вырезаем верхний кронштейн для колеса и прочие детали. Делиться чертежами бесплатно автор не хочет, так что их придется сделать вручную или купить.


Шаг шестой. Ручки
Делаем ручки для настройки станка, тут нам понадобятся сосновые брусочки, сверлим в них отверстия и вклеиваем на хороший клей резьбовые стрежни. Далее останется хорошо отшлифовать, придать им нужную форму и сделать гладкими.

Шаг седьмой. Склеивание
Склеиваем колеса, стойку, а также кронштейн. Все эти детали изготавливаются из нескольких слоев фанеры. Все тщательно стягиваем струбцинами и даем клею высохнуть. В качестве клея можно использовать быстросохнущую эпоксидку, соединение будет крепким, да и высохнет все куда быстрее.

Шаг восьмой. Установка колеса на вал двигателя
Чтобы закрепить колесо из фанеры на валу двигателя, нам понадобится изготовить специальную соединительную деталь. Для этого понадобится шкив из алюминия, который можно закрепить на валу моторчик. Автор сделал крепеж из железа, но такой материал сложнее в обработке. Закрепив моторчик, автор придает шкиву желаемую форму, работая как на токарном станке. Далее в детали сверлим отверстия и нарезаем резьбу под винты в количестве 4 штуки.

Колесо можно прикручивать, учитывайте при этом, что биения должны быть минимальными, колесо должно быть закреплено четко по центру. Если биения есть, колесо можно отшлифовать, включив двигатель.



Шаг девятый. Сборка станка
Станок можно собирать, все соединения должны быть хорошо скручены саморезами или мебельными винтами. Стыкуемые части хорошо промазываем клеем, подойдет эпоксидный или столярный клей.

Двигатель висит на двух кронштейнах, спереди и сзади. Дополнительно двигатель прикручивается к кронштейнам при помощи винтов. Само собой, способ крепления мотора зависит от формы его корпуса, так что к каждому случаю нужно искать свои решения.






Нужно также установить упорную плиту, о которую мы будем упирать изделие при работе. Для ее изготовления можно использовать листовое железо, вырезаем деталь болгаркой.

Верхнее колесо крепим к кронштейну болтом с гайкой и изготавливаем шлифовальный ремень. Просто склеиваем из наждачной бумаги ленту нужной длины.

Обязательно для станка нужно сделать столик, он должен регулироваться по углу. Чтобы решить проблему, у автора столик закреплен на дверной петле, а снизу подпирается специальным регулирующими устройством.

Включается станок включателем клавишного типа, а чтобы машина не включилась случайным нажатием, автор сделал специальную защиту из фанеры над кнопкой. Станок готов, можно приступать к испытаниям, как все работает, можно увидеть на видео. Работает станок отлично, мощности вполне хватает, машина безопасна и сравнительно тихая. Надеюсь, вам проект понравился, и вы нашли для себя полезные мысли. Удачи и тверских вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Деревянная машинка своими руками


Привет всем сегодня я расскажу как мастер самодельщик сделал деревянную машинку.

Материалы и инструменты:
1. Пила
2. Напильник
3. Фанера 12мм и 4мм
4. Клей для дерева
5. Дрель

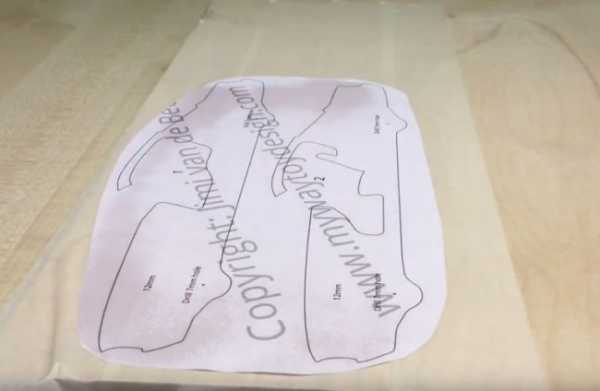

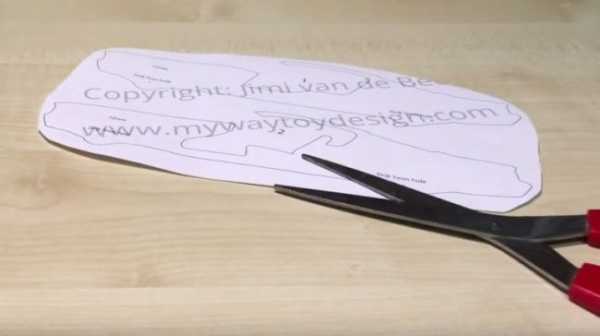

1. Распечатайте чертеж машины на бумаге.
Возьмите фанерный лист необходимой толщины, как указано на фото, и обрежьте его по размеру так, чтобы вырезанные части больше занимали место на фанере для экономии материала.

2. Далее автор вырезает все части, нужно вырезать аккуратно для того чтобы в дальнейшем меньше шлифовать кроя.

3. После того как все детали нарезаны автор приступил к шлифовке.

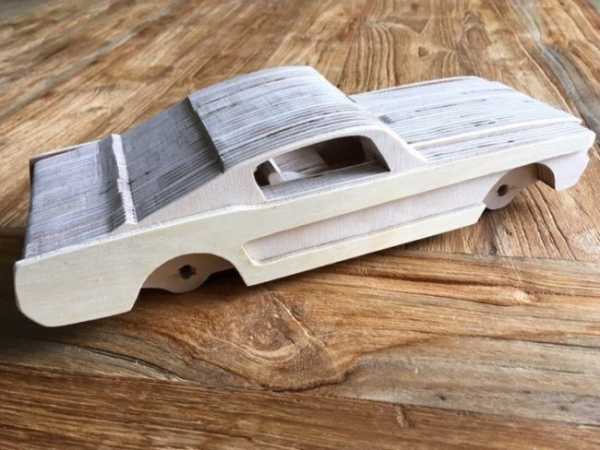

4. Далее автор склеил все части и после высыхания отшлифовал капот, крышу и богажник.

5. Колеса также были вырезаны из фанеры и установлены на машину, далее оси были подрезаны.

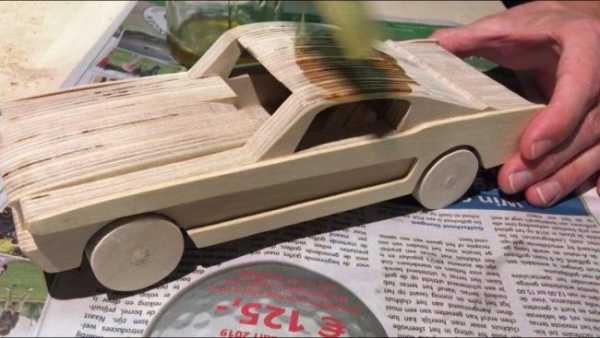

6. Автор покрыл машинку специальным маслом.


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Делаем экологически чистую игрушку-машинку из дерева

Сегодня я постараюсь показать, как сделать экологически чистую игрушку для вашего ребенка своими руками.

Изготавливать мы будем машинку «Ока».

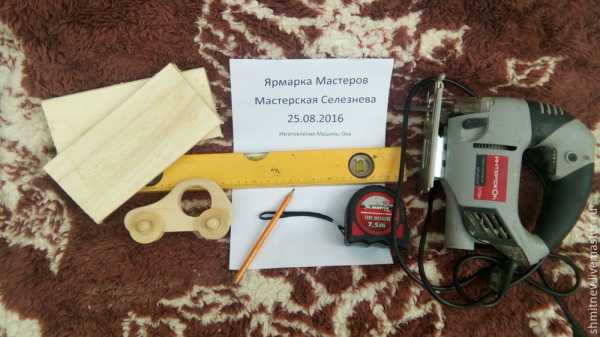

Для начала нам нужно определиться с инструментом и материалом.

В данный момент за материал я беру липу.

Я лично предпочитаю работать с липой, буком, дубом и берёзой.

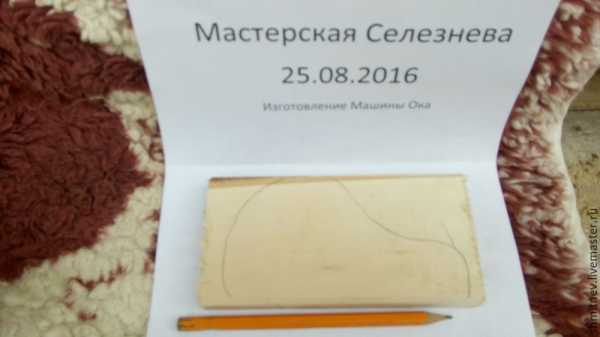

Далее я рисую по шаблону мою заготовку машинки «Оки» на заранее приготовленной доске из липы (толщина доски в среднем 20 мм).

После этого я выпиливаю заготовку на ручном лобзике.

После выпиливания мы переходим к шлифовке заготовки (одно из очень важных видов обработки, к чему надо отнестись довольно серьезно, поскольку от этого будет зависеть, получит ли ребенок занозы или нежелательные удары об острые углы игрушки).

После предварительной шлифовки я перехожу к сверлению отверстий ручной дрелью.

И к шлифовке большого круга в центре и всей заготовки до чистового уровня.

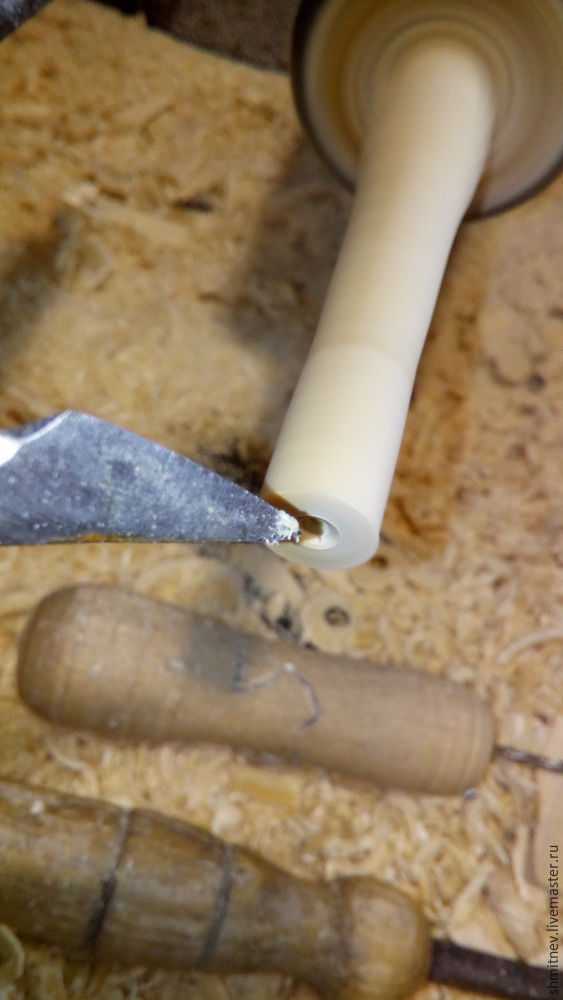

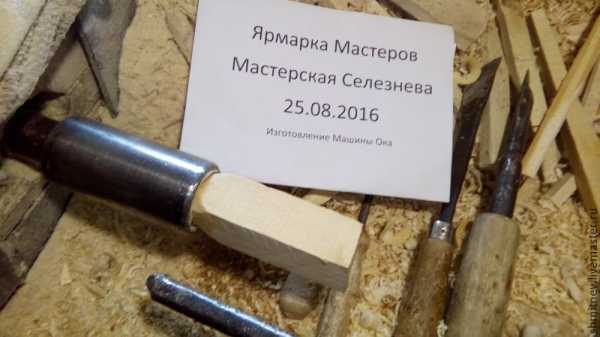

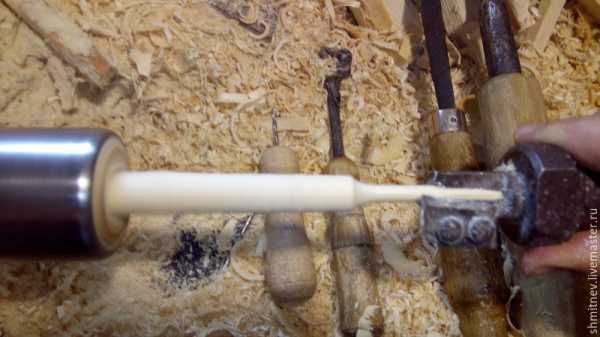

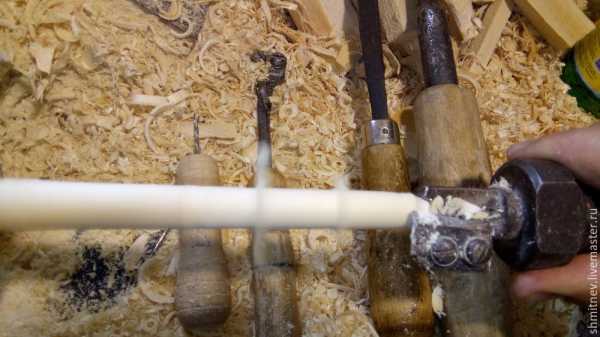

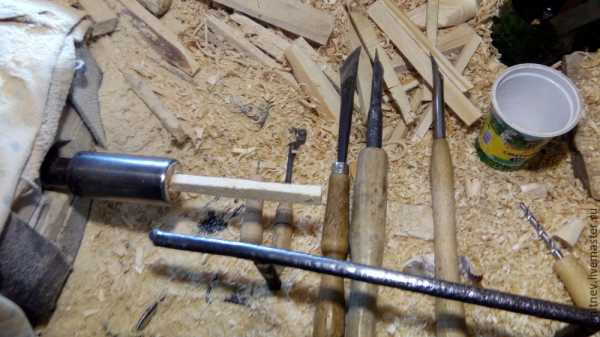

Далее мы переходим на малые токарные работы. Делать мы это будем на малом токарном станке, который специально предназначен для точения малых фигур. Как вы видите на фото, патрон стоит небольшой.

Мы будем точить оси и колеса для нашей «Оки».

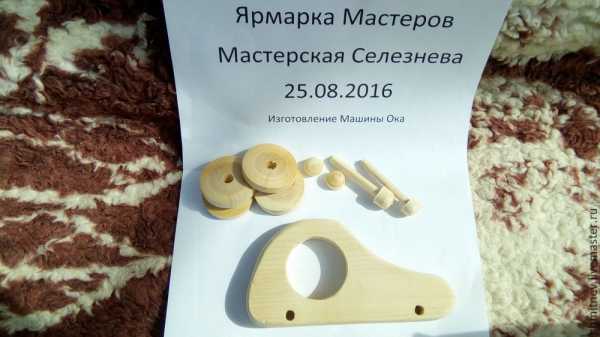

Далее мы приступаем к сборке нашей машинки.

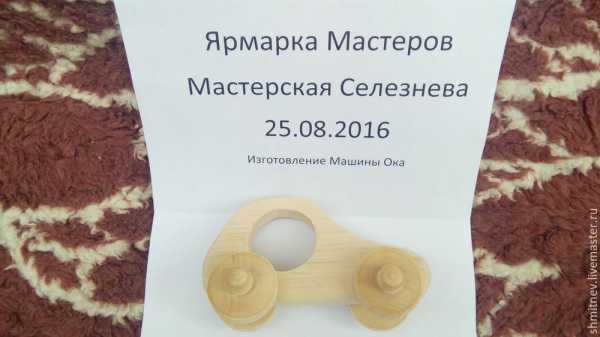

И после проделанной нами работы мы получаем готовую машинку «Оку».

В данном мастер-классе я постарался объяснить, как изготовить самому экологически чистую игрушку для вашего ребенка.

www.livemaster.ru

Изготовление машинок из фанеры на заказ – zpos.ru

Изготовление моделей транспорта и техники из фанеры

Делаем игрушки из фанеры с помощью лазерной и фрезерной резки, выполняем любые крупные заказы. Мы не ограничиваемся готовыми вариантами, а можем менять конструкцию уже существующей модели или придумывать новые макеты специально для вас. Исполнение среднего заказа занимает 5-7 рабочих дней.

Также наше оборудование позволяет печатать на изделиях различные изображения и надписи, поэтому вы смело можете заказать у нас корпоративные подарки и сувениры. Дополнительно мы можем отшлифовать или покрасить изделие.

Виды машинок и транспорта из фанеры

Самолеты

Вертолеты

Грузовики

Танки

Пушки

Тракторы

Поезда

Автобусы

Микроавтобусы

Мотоциклы

Корабли

Подлодки

Часто задаваемые вопросы

Сколько стоит?

Мы выполняем работу различной сложности, за разное время и с разными затратами, поэтому стоимость каждого заказа рассчитывается индивидуально. Заполните форму обращения ниже, и наши менеджеры произведут расчеты.

Из каких материалов делаем?

Из березовой фанеры ФК сорта 2/2, шлифованной с двух сторон. Этот сорт предназначен специально для лазерной резки и безопасен для детей. Также мы комбинируем фанеру с пластиком, мягкими металлами и массивом.

zpos.ru

Как сделать машину из фанеры своими руками

Фанера является практичным и универсальным строительным материалом, который пользуется большим спросом за счет простоты обработки, экологичности и низкой стоимости. Из нее можно сделать огромное количество вещей, о которых вы даже не догадываетесь, например - машину для своего ребенка. Давайте попробуем сделать автомобиль из фанеры своими руками.

Работа с фанерой

Прежде, чем приступить к работе, нужно разобраться, какие правила и требования необходимо соблюдать при сборке данной конструкции. Основное правило - полная безопасность, поскольку этой машиной будет играться ваш ребенок. В первую очередь нужно обратить особое внимание на прочность такой игрушки, чтобы по максимуму избежать сколов и трещин, ведь такие увечья в самой конструкции могут быть очень опасны для ребенка. Надо делать расчет на тот фактор, что бы сама машина смогла выдержать даже самые активные игры ребенка. Если с требованиями безопасности все понятно, тогда перейдем непосредственно к самому рабочему процессу. Для этого нам будет нужно сделать наброски чертежа автомобиля, непосредственно сама фанера, рубанок, электрический лобзик, набор крепежей и наждачная бумага. Здесь стоит заметить, что лучше всего для работы использовать фанерные листы такого размера, чтобы их хватило для вырезки одной или более деталей целиком. Чем меньше будет составляющих частей автомобиля, тем меньше крепежей, а это как раз плюс в сторону безопасности конструкции в целом.

Инструкция по созданию машины

Первое - необходимо перенести чертеж на лист из фанеры. Второе - берем в руки электрический лобзик и аккуратно, не спеша вырезаем по ранее перенесенному чертежу детали для нашего авто. Для начала нужно выпилить внутренние элементы, а уже потом приступать к контуру. Данное действие стоит проводить аккуратно, чтобы в процессе работы не травмировать самого себя. Затем нужно будет с помощью рубанка обработать срезы на деталях что были выпилены, после чего нужно будет пройтись наждачной бумагой. После всего этого готовые детали нужно обработать олифой или лучше всего морилкой, после чего нужно дать им просохнуть. Ну и наконец-то завершающий этап - это сборка. Тут стоит выделить несколько способов стыковки деталей машины:

  • Первый способ называется шип-паз, это если у вас есть определенный опыт, если же его нет, то лучше использовать обычные уголки и саморезы. После того, как мы окончили процесс сборки, нужно переходить на завершающую стадию.
  • Отделочные работы. Для этого нужно вооружиться кисточками и красками и просто включить фантазию, нарисовать решетку радиатора, номерной знак и фары, которые лучше всего сделать выпуклыми.

После всего, когда ваш малыш увидит конечный результат, то он будет просто в восторге. Так же еще можно нарисовать ручки на дверях, которые придадут реалистичности внешнего виду. Еще можно сделать так, чтобы у автомобиля открывались дверки и капот. Но здесь присутствует одно правило: маленькие дети должны играть машинкой только в присутствии кого-то из взрослых, в противном случае будет очень тяжело избежать травматизма. В качестве колес можно использовать уже негодные шины, в том случае если у вас машина внушительных размеров. В противном случае колеса вырезаем тоже из фанеры. Так что идей и способов их реализации относительно данной задачи очень много. И напрягаться особо над их воплощением абсолютно ненужно. Надо просто взять составить чертеж всех деталей автомобиля и приступать к работе. Когда будет готовая машина, уж будьте уверены в том, что ребенок будет просто в восторге и по достоинству оценит ваш труд, ведь для каждого родителя очень важно чтобы его ребенок был самым счастливым малышом в мире.

Чтобы машина из фанеры была как можно дольше сохраняла свой вид и выдерживала активные игры ребенка, стоит отдать предпочтение качественным надежным материалам, которые можно приобрести в интернет магазине ФАНЕРА МОНОЛИТ. Широкий ассортимент пиломатериалов, гибкие цены и оперативная доставка доступные каждому клиенту.

faneramonolit.ru

Woody - радиоуправляемая машинка из фанеры

В этот раз расскажу о том, что вы точно до этих пор не видели. По крайней мере, на моем сайте. Я уже неоднократно убеждался, что фанера отличный строительный материал не только для мебели(кресел, стульев, столов). Из нее можно строить целые дома, предметы интерьера и экстерьера, светильники, украшения и другие вещи. Можно из нее сделать картинг. А можно и маленькую радиоуправляемую модель. Вот о ней и пойдет разговор.

Итак, одна американская компания mechawood разработала и продает комплект для сборки вот такой вот машинки - Woody.

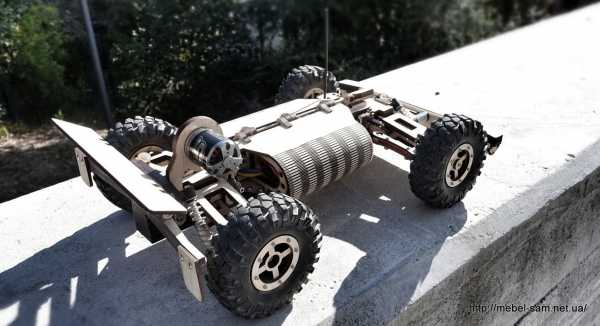

Woody почти полностью сделан из фанеры. Он имеет полноценные и независимые передние и задние подвески, задний дифференциал, что бы сохранять сцепление с дорогой при прохождении поворотов на высоких скоростях. В этот автомобильчик из фанеры установлен двигатель мощностью 500Вт, который позволяет ему разгоняться до 30 миль в час!!!

Большинство деталей Woody вырезаны на лазерном ЧПУ из тонкой фанеры. Так же с помощью лазера некоторые фанерные детали получили гибкость. Они используются для создания открываемого отсека для электроники и аккумуляторов. Если присмотреться к конструкции, то можно заметить что она довольно подробно повторяет устройство подвески автомобиля. Кроме того, поскольку машинка развивает довольно высокую скорость, для уменьшения вреда от столкновений – передний бампер подпружинен. Наверняка найдется еще несколько встроенных хитростей, которые не видны по фото. Одно можно сказать – это очень и очень продуманная модель.

Фото машинки из фанеры

 Вид сверху

Даже диски из фанеры

Обратите внимание на амортизаторы подвески и переднего бампера

машинка с открытым внутренним отсеком

отсек для электроники и акб

Даже корпус пульта управления выполнен из фанеры

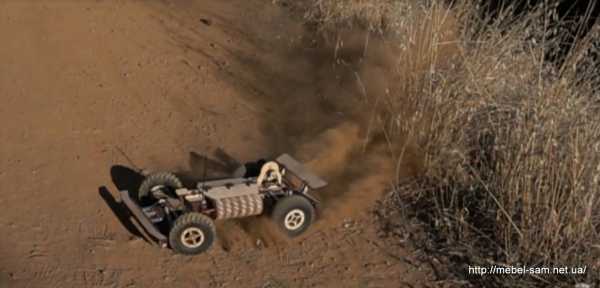

А тут небольшое видео его скоростных и маневренных возможностей.

Обратите внимание, как работает подвеска на не ровной дороге.







Резюме. Компания продает набор для сборки такой машины(контакты компании можно найти в подписи к видео). Набор включает в себя все фанерные и не фанерные детали, а так же электронику и двигатель. Шикарная идея! Отличный подарок для любителей различных конструкторов.
