Мельница своими руками чертежи: для сада, дачи, размеры, как построить из дерева, досок, пошаговые инструкции, видео

для сада, дачи, размеры, как построить из дерева, досок, пошаговые инструкции, видео

Содержание

• Выбор стиля декоративной мельницы
• Имитации реальных проектов
• Из чего можно сделать декоративную мельницу
• Чертежи, схемы и размеры декоративных ветряных мельниц для дачи и сада
• Как сделать декоративную мельницу из досок для дачи своими руками
  • Как сделать корпус из фанеры
  • Как сделать лопасти для декоративной мельницы
• Как построить декоративную мельницу с водопадом из дерева своими руками
• Как построить каменную декоративную мельницу своими руками
• Как сделать декоративную мини-мельницу своими руками
• Как самому сделать декоративную мельницу для цветов
• Рекомендации
• Заключение

Существует немало способов подчеркнуть особенности ландшафта своего загородного участка, можно использовать садовые фигурки, постройки, стилизованные под колодцы, беседки, декоративные ограды и клумбы. Как показывает практика, наибольшее впечатление на гостей и знакомых из всего списка оказывает правильно спланированная и собранная декоративная мельница для сада своими руками. Сделать ее несложно, материалы на постройку всегда найдутся. Есть одно лишь условие – сделать декоративную мельницу на дачном участке нужно так, чтобы постройка выглядела, как полнофункциональное изделие, со своим стилем и всеми атрибутами.

Простенькая мельница сможет оживить скучный ландшафт осеннего сада

Выбор стиля декоративной мельницы

Как ни странно, но установка крылатой машины на участке — это не самая сложная задача. Все, кто хотя бы разочек видел настоящую ветряную мельницу, неважно, вживую или на фото, всегда смогут построить ее декоративный вариант. Ничего сложного, набросать эскиз, разобраться в работах поэтапно и сделать декоративную мельницу для сада своими руками. Гораздо сложнее подобрать для нее подходящий дизайн или даже стиль. Без надлежащего оформления декоративная мельница будет выглядеть огромным скворечником, не более.

Какой можно предложить стиль для постройки конструкции. Все зависит от оформления ландшафта в саду и ожидаемого эффекта от установки мельницы:

• Наиболее распространенный тип – деревенская деревянная мельница;
• Имитация очень популярных голландских и морских ветряков;
• Сказочные декоративные мельницы;
• Упрощенный вариант мельницы, используется в основном, как элемент декоративной отделки клумбы или дорожек в саду.

Существует множество авторских проектов, в которых используются современные схемы ветряков с круглыми многолопастными ветроколесами. Они, как правило, изготавливаются из металла и мало похожи на те симпатичные мельничные постройки, что широко использовались еще в прошлом веке. В качестве декоративного элемента в саду от них не так уж много пользы, такие ветряки больше похожи на вспомогательное оборудование для дачи.

Совет! Не спешите отказываться от подобной идеи, если есть возможность то лучше запастись чертежом такой декоративной мельницы или инструкцией по ее сборке. При том, что конструкция не отличается изысканным дизайном, но в ее использовании есть рациональное зерно.

Небольшой металлический ветряк очень хорошо ловит ветер в саду, и если немного дооборудовать конструкцию, ее можно использовать, как источник энергии для светодиодных фонариков или даже в качестве привода полива клумбы.

Ну а для тех, кому важен внешний вид и дизайн, можно посоветовать самостоятельно сделать чертежи декоративной ветряной мельницы в огороде, фото, и построить ветряк из древесины.

Модели, стилизованные под сказочные постройки

Наибольшей популярностью пользуются мельницы, построенные в стиле атрибутов сказочных персонажей. Чаще всего корпус декоративной постройки выполнен в виде имитации сруба, при этом форма и размеры могут сознательно быть изготовлены с искажением, более приземистыми, как бы вросшими в грунт.

Если по замыслу требуется сделать своими руками простую декоративную мельницу для сада, то лучше всего использовать прототип старого деревенского ветряка в виде сруба.

Мельница в мультяшном стиле

Имитации реальных проектов

Для более строгого ландшафта можно сделать в сад модель декоративной мельницы в форме реально существовавших или существующих проектов. Максимально реалистичная копия настоящего ветряка, как правило, вызывает живой интерес у гостей, поэтому владельцы сада часто идут на дополнительные затраты, находят своими руками аутентичные чертежи и строят садовые декоративные мельницы по образу и подобию реальных прототипов. При этом не обязательно точно копировать объект, для сада достаточно передать образ мельницы и отдельные ее детали.

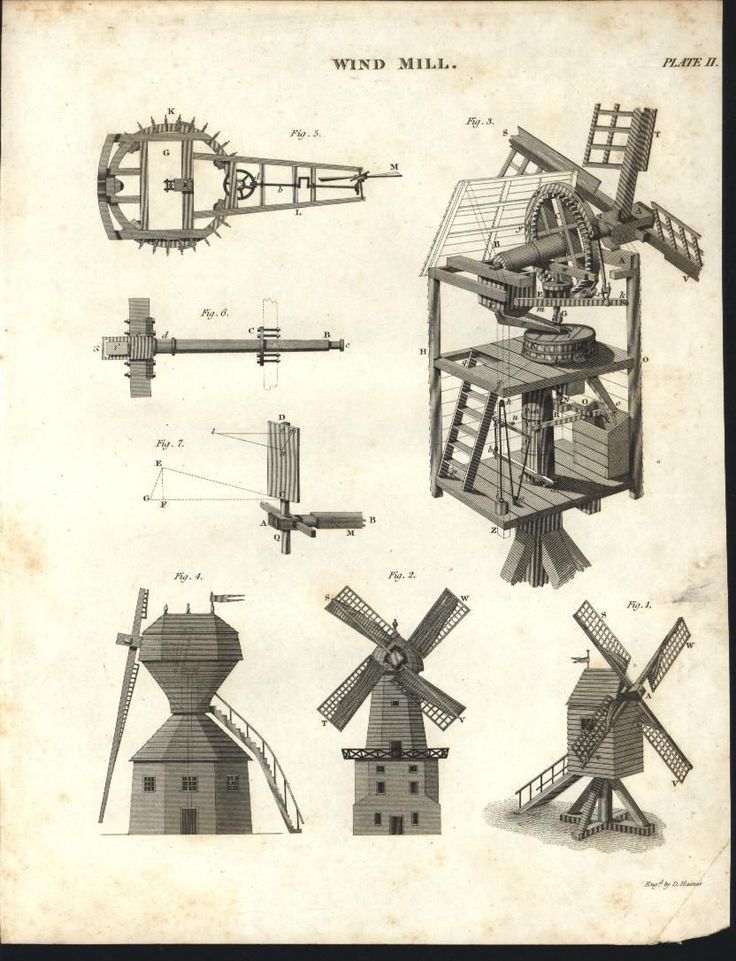

Так выглядят прототипы настоящих ветряков.

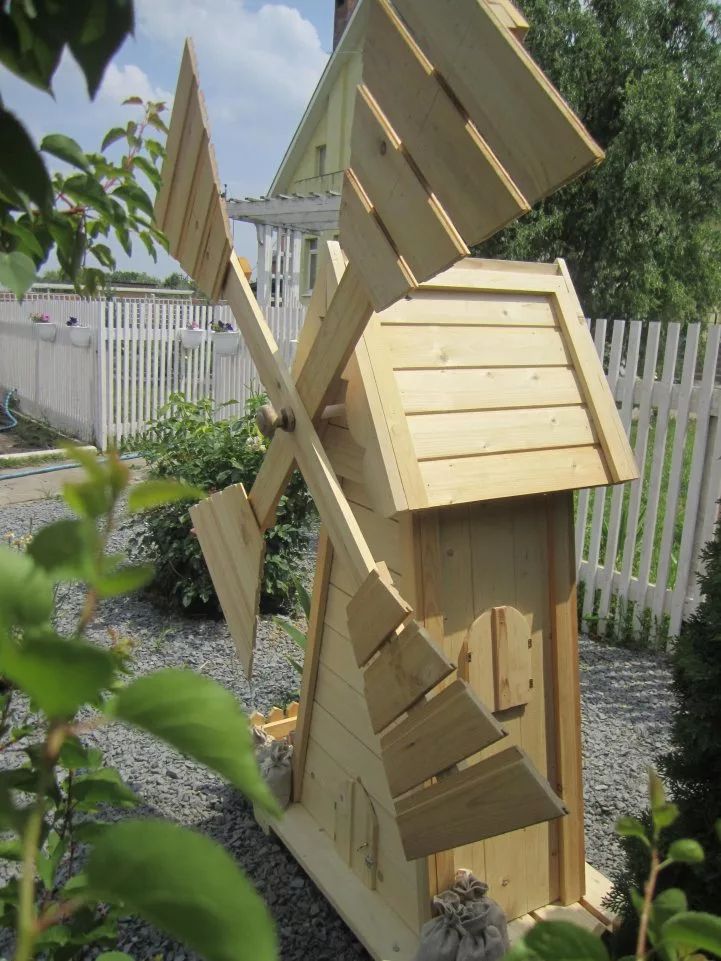

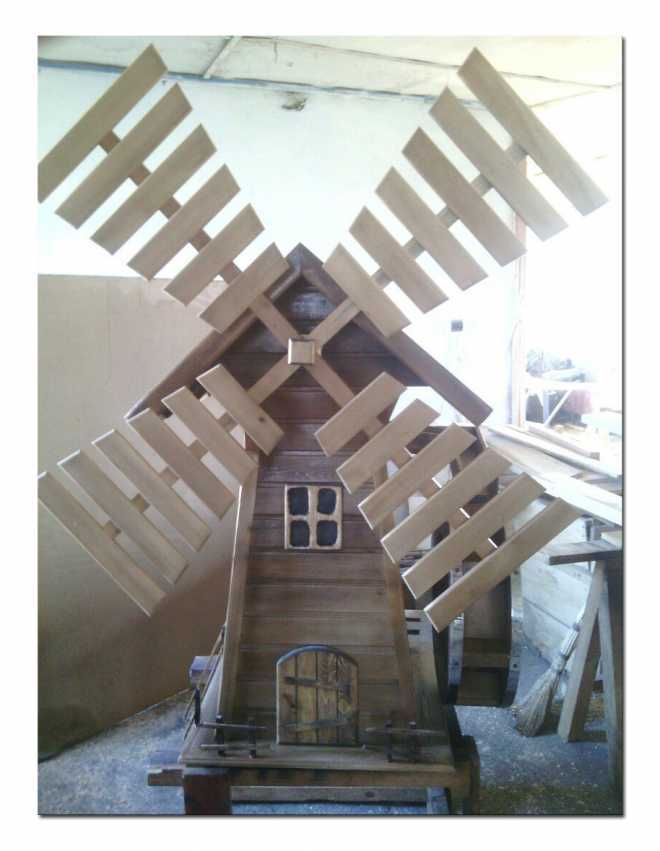

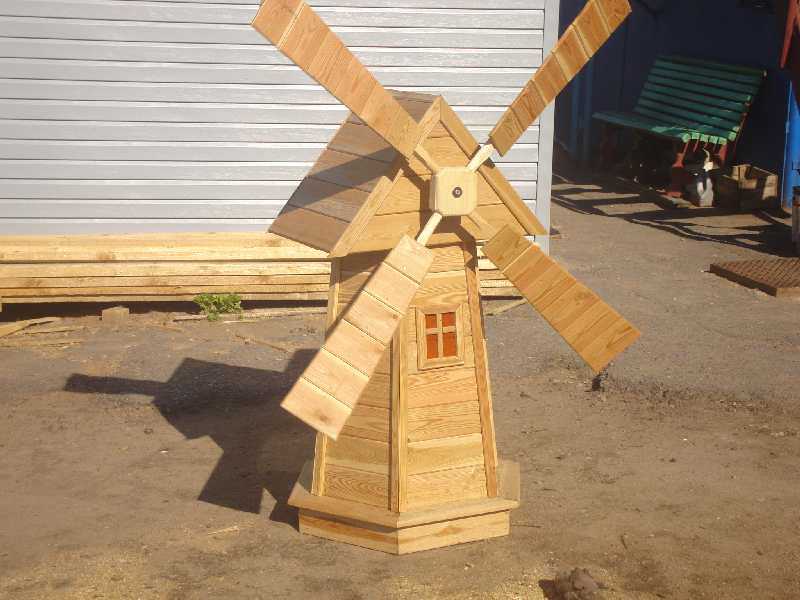

А так выглядят построенные своими руками декоративные деревянные мельницы для сада.

Иногда процесс проектирования декоративных ветряков заходит довольно далеко, владельцы участков вместо одиночной постройки устанавливают в саду или вдоль дорожки у дома целые композиции, воспроизводят своими руками декоративные мельницы для сада, фото, реальные пейзажи с каналами и мельничными рядами.

Из чего можно сделать декоративную мельницу

Теоретически коробку и крылья-лопасти можно сделать из любых материалов, оставшихся на даче после очередного ремонта или строительства. Все зависит от размеров и устройства будущей мельницы. Чем выше декоративная конструкция, тем больше материалов потребуется для увеличения жесткости коробки. Кроме того, нужно будет продумать пошагово изготовление своими руками фундамента или основания для декоративной мельницы.

При сильном ветре коробку с лопастями может просто опрокинуть, поэтому придется делать бетонное основание или ставить деревянный корпус на забитых в грунт кольях.

Декоративные ветряки лучше всего строить из:

• Досок, вагонки, деревянных реек, фанеры;
• Пластиковой вагонки, металлического профиля, стальных уголков и труб;
• Природного камня на цементном растворе.

Кроме того, потребуются вспомогательные материалы – саморезы, металлические втулки, обрезки труб, лак или краска для защитного покрытия древесины.

Возможно, потребуется тонер для искусственного состаривания древесины, битумная или металлическая черепица для крыши. Для имитации сруба часто используют блок-хаус или шлифованный горбыль.

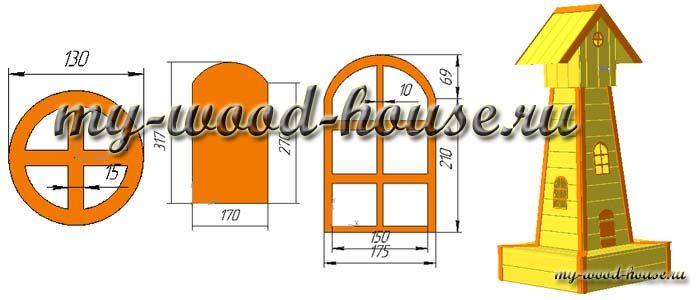

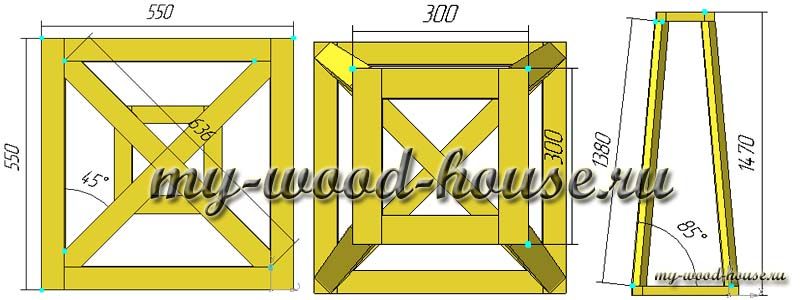

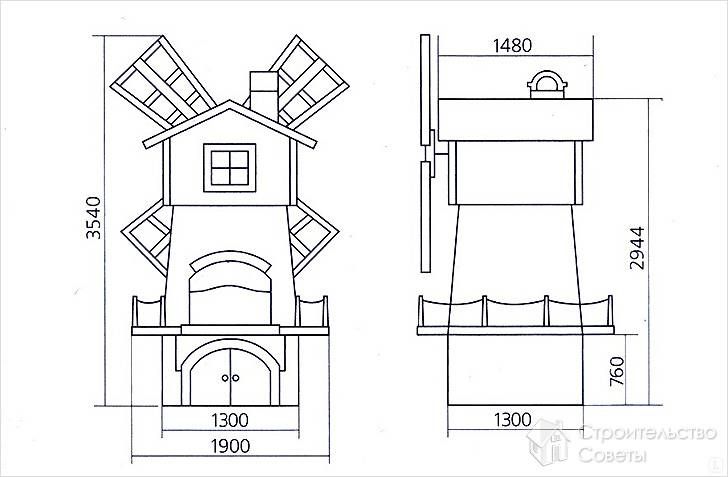

Чертежи, схемы и размеры декоративных ветряных мельниц для дачи и сада

Понятно, что основным условием успешного строительства является правильно выбранная конструкция ветряка и грамотный чертеж на изделие. Если есть хороший опыт столярных работ, то заделать своими руками небольшую декоративную мельницу можно, что называется, «на коленке», имея под рукой лишь схему или эскиз.

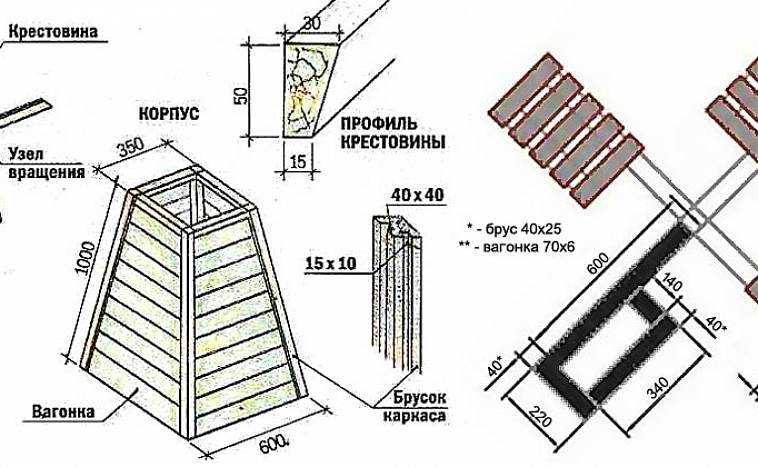

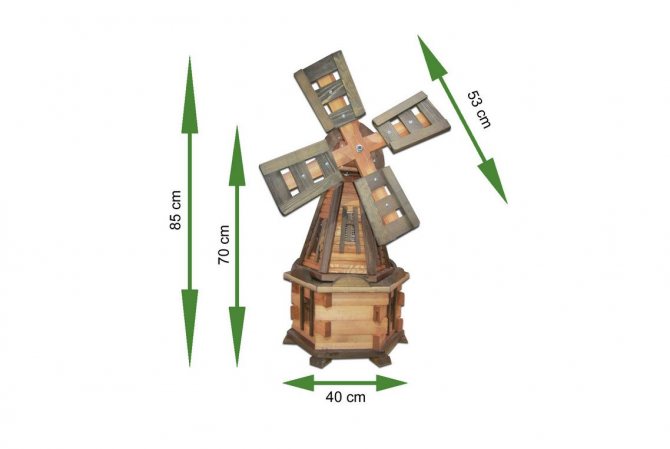

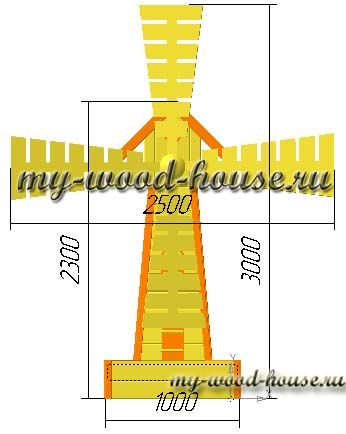

Наиболее распространенный вариант — это ветряк высотой 100-102 см с размахом крыльев 80-85 см.

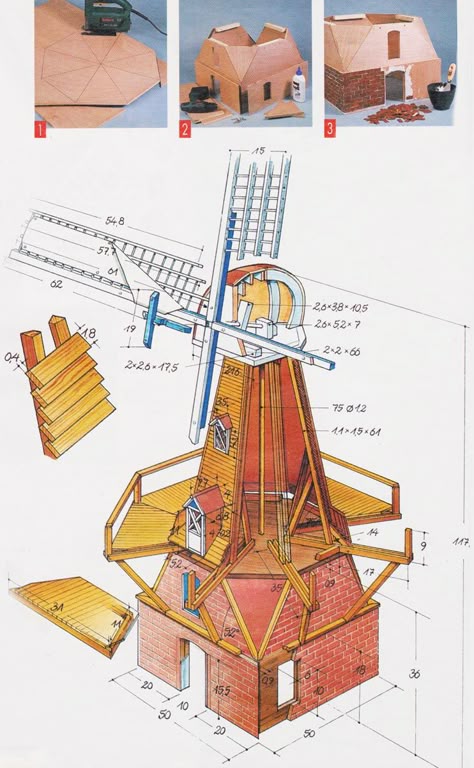

Один из вариантов такой мельницы с диаметром лопастей в 120 см представлен на сборочном чертеже ниже.

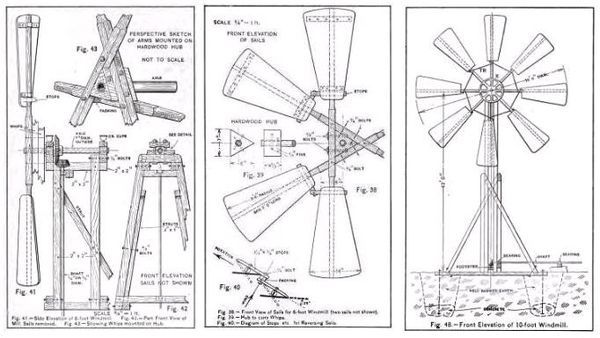

Если же для сада требуется нечто большее, то можно попытаться сделать полноценную мельницу – беседку по чертежу, приведенному ниже.

Это уже полноценный ветряк, который можно использовать в саду для обеспечения электроэнергией системы полива деревьев. Основание выполнено кирпичной кладкой, верхняя часть полностью строится из бруса и досок.

Важно! Выбирая размеры и размах крыльев мельницы, стоит помнить, что такие конструкции даже в декоративном исполнении могут сильно шуметь на ветру.

Для сада это не очень хорошо. Опытные садоводы утверждают, шум от ветроагрегатов и мельниц отпугивает пчел, поэтому большие постройки лучше всего располагать подальше от сада.

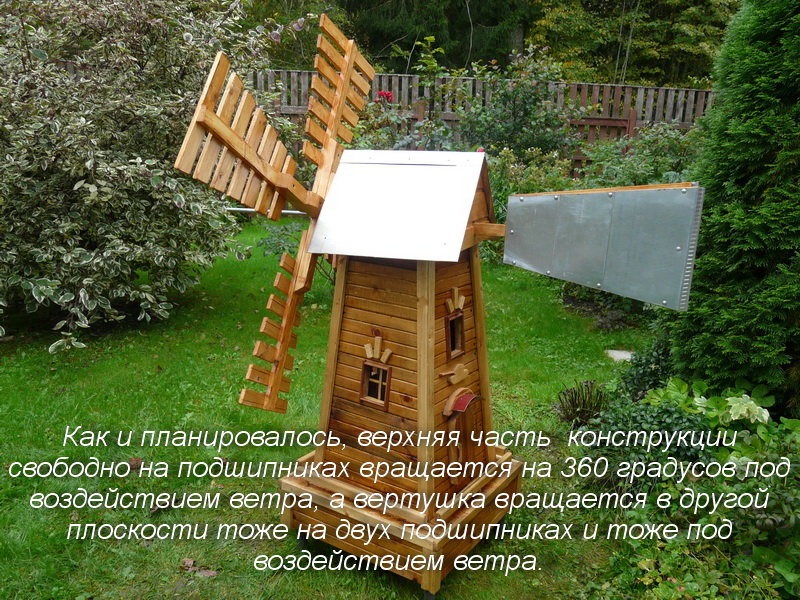

Как сделать декоративную мельницу из досок для дачи своими руками

Для первого опыта лучше всего выбрать мельницу с корпусом из фанеры толщиной не менее 12 мм. Корпус склеиваем любым столярным клеем, лучше всего использовать полиуретановые марки. Оголовок выполним из пластика, ветряное колесо собираем на металлической оси с опорой на подшипниках. В целом получится полностью работоспособная модель, которую можно использовать для практических нужд.

Как сделать корпус из фанеры

Процесс сборки коробки декоративной мельницы выглядит следующим образом:

• В первую очередь по шаблону вырезаем шесть одинаковых трапеций, сделать это можно на станке или обычным электролобзиком;
• Кромки на боках подрезаем на угол так, чтобы торцы после сборки плотно прилегали друг к другу, наносим клей и стягиваем скотчем до высыхания. Аналогичным способом делаем шестиугольное основание декоративной мельницы;
• Внутрь корпуса закладываем шестиугольное днище;
• На верхнюю часть корпуса крепим круглую «тарелку» — подставку под пластиковый колпак;

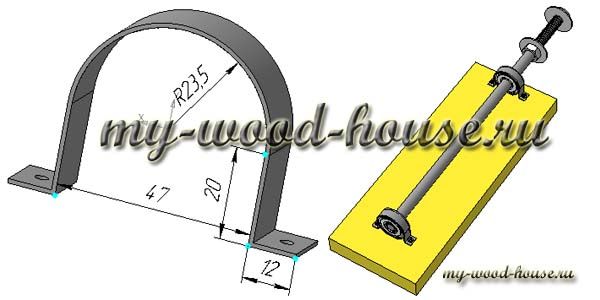

• Вырезаем из фанеры два квадрата, сверлим отверстия под подшипник и собираем опорный узел под установку оси вращения.

Остается лишь закрепить фанерный блок с осью и подшипниками, и можно приступать к изготовлению лопастей.

Это крайне важный этап, так как сделать крылья нужно максимально точно, иначе биение, возникающее при вращении лопастей, может стать причиной разрушения мельницы.

Как сделать лопасти для декоративной мельницы

Сами лопасти вырезаем из тонкой фанеры толщиной 5 мм по шаблону. Основной элемент – монокок, к которому будут крепиться крылья, нужно сделать по следующей схеме:

• Первым делом основа или заготовка, ее можно сделать из куска толстой фанеры, не менее 30 мм толщиной, или склеить два квадрата из листа 18 мм;
• Точно по центру сверлим отверстие под ось. Еще нужно сделать четыре отверстия для закладных втулок, в которые будут вворачиваться шпильки лопастей. Для них сделаем отверстия на гранях будущего кока;
• Вырезаем из ели четыре рейки, длиной не менее 40 см, сечением 30х30 мм. В торце каждой нужно сделать отверстие под переходной винт, вворачиваем его вовнутрь. Вырезанные заранее плоскости лопастей приклеиваем к рейкам.

Через сутки лопасти можно будет закрепить на монококе.

Крыльчатку одеваем на ось и фиксируем гайкой с шайбой.

Остается лишь отрегулировать биение лопастей. Для этого необходимо сделать несколько оборотов на большой скорости, чтобы понять, какое из крыльев оказалось наиболее тяжелым, и слегка подрезать его с конца ножовкой.

Совет! Перед окончательной сборкой и установкой декоративной мельницы в саду нужно будет провести небольшое испытание.

Достаточно установить корпус ветряка на сквозняке и понаблюдать за его работой в течение нескольких минут.

Если нет вибраций, посторонних шумов и скрипа, можно делать фундамент и выполнять декоративную отделку конструкции.

Как построить декоративную мельницу с водопадом из дерева своими руками

Многие владельцы дачных участков считают, что конструкция с водяным колесом более подходит для сада, чем классический ветряк. Причин для такого мнения много, но чаще всего людям нравится звук и вид падающей с колеса воды. Его не сравнить ни с фонтаном, ни с искусственным водопадом.

Декоративную водяную мельницу невозможно сделать без ручья или мини-водопада. Если такой имеется в саду, то процесс постройки заметно упрощается. Если же нет, то большую часть работы придется сделать с нуля.

Процесс изготовления декоративной мельницы своими руками пошагово будет выглядеть следующим образом:

• Облагораживаем место установки на пруду в саду, выкладываем берег камнями, забиваем в дно четыре опоры, на которых будет держатся корпус мельницы. Декоративное колесо будет работать и на берегу, но в этом случае теряется натурализм композиции;
• Собираем корпус, сделать его не сложнее собачьей будки, нужно лишь добавить имитацию окошка и установить лоток подачи воды на колесо. Лоток можно заменить брусом с выфрезерованным внутри пазом;
• Коробку собираем из осины, соединяем на деревянных шпунтах, без клея и саморезов. Из-за высокой влажности металл быстро приходит в негодность, а клеевая основа даже на основе эпоксидной или полиэфирной смолы отслаивается от поверхности древесины;
• Собираем водяное колесо. Структурно оно состоит из двух одинаковых дисков, соединенных между собой дощечками из той же осины, или лучше — дуба. Каждую половинку колеса собираем из 6-8 трапециевидных заготовок, все это крепим на пластиковый обруч;
• Ось вращения делаем из обточенного на станке дубового бруска, или пластиковой водопроводной трубы дюймового размера. Если декоративная мельница будет зимовать в саду, то лучше все детали делать деревянными.

Остаются мелочи – установить в пруд аквариумный погружной насос и завести шланг для подачи воды внутрь декоративной мельницы. Если в саду имеется ручей, то можно просто по руслу вверх по течению пробросить шланг и сделать вывод на подающий желоб. Никакой дополнительной отделки лаками и красками не будет. Если сделать коробку крашенной или лакированной, то такая мельница будет выглядеть неестественно.

Как построить каменную декоративную мельницу своими руками

На первый взгляд построить корпус ветряка намного проще, чем сделать его из досок или фанеры. С одной стороны это так, нужно лишь выложить башню декоративной мельницы из камня. Но это только на первый взгляд. Обычно в саду не так много подходящего материала для кладки, придется привезти бутовый камень, или же сделать коробку из кирпича с последующей облицовкой галечником на глиняном растворе. Подобный подход потребует уйму материала, цемент, песок для бетонного фундамента, да и сделать такую башню идеально вертикальной не всегда получается.

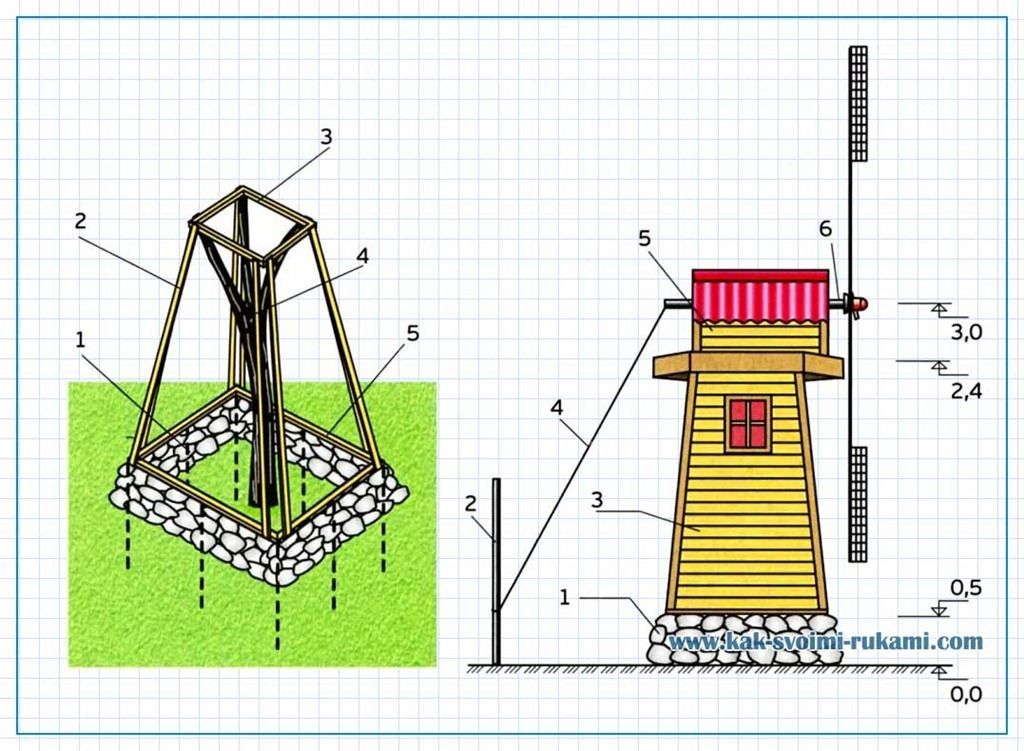

Проще всего сделать мельницу на каркасе. Принцип постройки декоративной башни следующий:

• Нарезаем рейку сечением 40х40 мм, не меньше, из сосны или лучше лиственницы;
• Сбиваем гвоздями каркас в форме правильной пирамиды. Обтягиваем его сперва упаковочной пленкой, затем скотчем и полиэтиленом;
• Выкладываем галечник на стены, в качестве кладочного раствора можно использовать печной раствор. Из-за наличия положительного уклона стен кладка не деформируется и не обвалится;
• Через двое-трое суток в верхней части каменной башни устанавливаем деревянную полку, к которой крепим узел вращения с осью, коком и готовыми лопастями.

Верхнюю часть декоративной мельницы можно задекорировать любым имеющимся в саду материалом. Подойдет все, от спила бревна с дуплом до старого скворечника.

Если толщина стен каменной мельницы больше 5 см, то под возведение башни нужно будет сделать фундамент или хотя бы отсыпку площадки смесью песка и гравия. Иначе после первого же сильного дождя или полива в саду тяжелая конструкция может дать крен или опрокинуться на бок.

Как сделать декоративную мини-мельницу своими руками

Часто для сада не требуется полноразмерная модель с функционирующими лопастями. Достаточно будет сделать небольшую мини-мельницу, чтобы установить ее в клумбе или рядом с местом отдыха в саду, вместо порядком надоевших пластиковых фигурок зверушек и гномов.

Сделать ее можно за пару часов работы, но для постройки потребуется запастись обрезками досок, чем толще, тем лучше. Вряд ли в саду найдется доска двухдюймовой толщины, материал явно придется привезти из дому.

Собираем декоративный ветряк:

• Нарезаем из пиломатериалов квадраты, потребуется сделать несколько заготовок максимального размера. Следующие 3-4 квадрата вырезаем меньшего размера, последние 4 штуки нужно сделать с ребром 15-20 см;
• Из заготовок нужно сделать пирамидку высотой до 50 см, все слои выравниваем и сбиваем между собой гвоздями;
• На верхушке прибиваем два треугольных щита, имитирующих фронтоны крыши, кровлю можно сделать из фанеры, но можно оставить и без покрытия. Это декоративная версия мельницы, поэтому точного соответствия оригиналу не требуется.

Лопасти можно сделать из двух перекрещенных реек, крепим их к фронтону саморезами.

Готовое изделие покрываем морилкой и лаком, можно вскрыть олифой. Оставлять в саду даже такую мини-мельницу без защитного покрытия нельзя, иначе древесина разбухнет от влаги и деформируется.

Как самому сделать декоративную мельницу для цветов

Корпус ветряка может послужить неплохой подставкой для растений на клумбе в саду. Для вьющихся сортов можно использовать каменную башню, для обычных придется сделать корпус с боковыми ящиками.

Принцип сборки декоративной подставки таков:

• Собираем в саду все имеющиеся в наличии доски, желательно одного размера и не гнилые;
• Нарезаем комплекты заготовок по четыре штуки в каждом. Из заготовок сбиваем короба, самый нижний нужно сделать размером 40х40 см. Каждый последующий уменьшается в размерах на 1-15 см;
• Второй и четвертый короба нужно сделать в форме ящиков с днищем;
• Готовые коробки устанавливаем друг на друга пирамидой и сбиваем между собой гвоздиками — сороковкой.

Верхнюю часть запиливаем с двух сторон под углом, из обрезков выбираем наиболее ровные дощечки, из них нужно будет сделать скаты импровизированной кровли декоративной мельницы.

Крыльчатку и лопасти сделать крестом на деревянной оси. Вращаться мельничное колесо не будет, да это и не требуется от подставки под цветы в саду. Перед загрузкой грунта в ящики нужно будет покрасить конструкцию хорошей масляной краской. Примерно раз в два года покрытие нужно будет обновлять.

Рекомендации

Чем больше высота декоративной мельницы, тем выше ее парусность. Это значит, что постройку от 120 см и выше нужно обязательно ставить на фундамент, хотя бы самый простой. Обычно под деревянные коробки не заливают бетонную плиту, достаточно будет забить по углам в грунт несколько кольев или арматуры.

Если по проекту лопасти будут вращаться, то вокруг нужно будет обязательно сделать ограждение. На первый взгляд это пустяк, но если в саду и у дома будут играть дети, подобная ограда будет как нельзя кстати. Кроме того, в конструкции декоративной мельницы нужно будет предусмотреть стопорящее устройство, они пригодится для блокировки вращения в случае шторма или очень сильного ветра. Можно построить неплохой вариант декоративной мельницы для сада своими руками по видео

Заключение

Декоративная мельница для сада своими руками строится за один уикенд, при условии, что чертеж, материалы и инструменты были заготовлены заранее. По отзывам, большинство владельцев, решившихся не покупать, а сделать своими руками, очень положительно вспоминают сам процесс постройки, видимо, позитивных впечатлений было немало.

• Как сделать правильные грядки на даче своими руками
• Газоны на даче своими руками
• Красивый дизайн и оформление цветников и клумб на даче
• Оформление декоративного колодца на даче своими руками

Декоративная мельница для сада своими руками — технология (+фото, чертежи)

Каждый владелец приусадебного участка имеет желание сделать свои владения более привлекательными. Одним по душе функциональные постройки, такие как бани, беседки, спортивные площадки и т. д. Другие предпочитают декоративные изделия наряду с массой зеленой растительности. Есть и такие, которые умудряются гармонично сочетать функциональные и декоративные строения с зеленой растительностью. Элементов декора, которые можно вписать в ландшафт довольно много. В этой статье речь пойдет о том, как изготавливается декоративная мельница для сада своими руками.

Содержание

1. Особенности конструкции
2. Определение размера
3. Материалы и инструменты
4. Строительство каменной фальшь-мельницы
5. Фундамент
6. Возведение домика
7. Декорирование
8. Изготовление пропеллера
9. Изготовление деревянной конструкции
10. Фундамент. Нужен ли
11. Опорная платформа
12. Изготовление корпуса
13. Обустройство крыши и сборка лопастей
14. Декоративная отделка
15. Видео
16. Фото
17. Чертежи

Особенности конструкции

Те времена, когда на участке возле дома были лишь ровные грядки, газоны и фруктовые сады уже остались далеко позади. Сегодня, как правило, дачи используются для дружеских посиделок, в качестве творческих мастерских и для семейного отдыха.

Деревянная декоративная мельница может стать дополнением простого ландшафта, выполненного в деревенском стиле. Такую конструкцию можно сочетать с декоративным колодцем под старину и забавными фигурками животных или сказочных персонажей, например, гномов.

Фальшь-мельница призвана стать украшением территории возле дома, но некоторые умельцы строят функциональное сооружение. Например, можно сделать дачный туалет в виде мельницы, небольшой сарай или вход в погреб. Еще вариант – детский домик для игр в форме мельницы или будка для сторожевой собаки.

Также с помощью простой конструкции можно скрыть неприглядные элементы ландшафта, такие как кран для полива огорода, люк от септика, трубу вентиляции из погреба.

Сделать небольшую декоративную мельницу можно практически без вложений, если у вас остались некоторые материалы от строительства – брус, фанера, крепеж, лак и краска.

Определение размера

При выборе размера важно учитывать размеры участка, финансовые возможности и личные предпочтения. Мельницы больших размеров отлично смотрятся на габаритных холмистых и разноуровневых участках с красиво оформленным ландшафтом. На возвышенности удачно смотрятся небольшие конструкции.

Если сделать фальшь-мельницу побольше, то внутри нее можно организовать столовую, беседку либо летнюю кухню. Но воплотить в жизнь эту идею можно только на участке больших масштабов. На маленькой территории такая большая постройка будет смотреться нелепо.

Если продумать строительство маленькой мельницы, то она тоже может приносить пользу. К примеру, оснастив ее выдвижными ящиками, вы сможете высадить в них цветники с разными сортами растений. Планируете обустроить водоем? В таком случае сделайте на нем мельницу, которая по совместительству может служить местом для хранения инвентаря по уходу за водоемом, а также удочек.

Материалы и инструменты

По сути, фальшь-мельница может быть сделана с любого материала, который есть на вашем приусадебном участке. Современные технологии позволяют задекорировать любой строительный материал. Для строительства этого малогабаритного сооружения подойдет даже битый кирпич, который по завершении строительного процесса просто декорируется декоративным камнем.

Традиционно мельницы изготавливают из дерева. Это недорогой, простой в обработке и презентабельный материал. Единственный его недостаток – неустойчивость к погодным условиям. Ввиду этого конструкцию из дерева нужно будет регулярно красить, а на зимний период прятать в сарай, что подразумевает изготовление мобильной мельницы. В этой статье будут рассмотрены две технологии изготовления фальшь-мельницы: из дерева и камня.

Итак, перед тем как сделать классическую деревянную декоративную мельницу вам нужно приобрести:

• Деревянный брус сечением 20×20 мм.
• Деревянная рейка для изготовления лопастей.
• Саморезы по дереву длиной 25 мм.
• Краска (цвет зависит только от ваших предпочтений).
• Влагостойкая фанера, которой будет обшит каркас.

Из инструментов вам понадобится:

• Электрический лобзик.
• Шуруповерт.
• Кисточки.
• Биты для закручивания саморезов.
• Рулетка и уровень.

Для строительства мельницы из камня, вам понадобится:

1. Кирпич или другой блочный материал, из которого будет сформирована фальшь-мельница.
2. Песок и цемент для замеса раствора.
3. Резанный природный камень или плитка для облицовки.
4. Листовое железо/пластик для изготовления ветровых лопастей.

Из инструментов вам понадобится:

• Шпатель.
• Мастерок.
• Миксер для замешивания раствора.
• Ведро и лопата.
• Болгарка для подрезки облицовочного материала и вырезания лопастей.
• Рулетка и уровень.

Строительство каменной фальшь-мельницы

Стоит сразу отметить, что построить декоративную мельницу гораздо проще, чем ее аналог из дерева. Для сборки последней, вам, вероятнее всего, придется использовать чертежи. Весь строительный процесс состоит из нескольких этапов.

Фундамент

Неразумно было бы построить каменную конструкцию без основания, ведь в таком случае вскоре она попросту рухнет. Итак, вам нужно отлить в почве мелкозаглубленное основание, примерно 40×40 см. Глубина фундамента 1–2 штыка лопаты.

Вначале выкопайте ямку, заложите в нее арматуру и залейте бетоном. Затем фундамент должен высохнуть, на это потребуется несколько дней.

Возведение домика

Размеры, пропорции и форма домика зависят полностью от вашей фантазии и пожеланий. Главное, чтобы размер фундамента соответствовал основанию мельницы. Конструкция должна быть ровной относительно уровня. Перевязка камешков должна быть по максимуму приближенной к реальным размерам.

В верхней части домика нужно вмуровать резьбовую шпильку, на которую впоследствии будут установлены лопасти. На шпильку приварите пластину, которой она будет зацеплена за каменную кладку.

Установить шпильку можно и по завершении строительного процесса, но в таком случае вам придется бурить под нее отверстие в домике. А эти мероприятия могут привести к нарушению кладки.

Декорирование

Чтобы строение выглядело максимально реалистично, нужно вырезать плитку по форме кирпичиков. Плитка в этом случае укладывается обычным образом.

При укладке плитки важно, чтобы в клее не образовывались пустоты.

Что касается выбора клея, то лучше приобрести морозостойкий состав. Это может быть Cerezit CM 17 и CM 117.

Изготовление пропеллера

Для изготовления пропеллера нужно вырезать круг из фанеры, в котором проделывается отверстие, равное диаметру шпильки. Потом к этому диску прикрепите предварительно подготовленные лопасти из рейки. Установите их на шпильку и зажмите гайками с шайбами с обеих сторон.

Перед установкой пропеллер из деревянных реек следует обработать специальными пропитками и антисептиками, а затем покрасить.

Изготовление деревянной конструкции

Мельница из дерева состоит из 4 основных составляющих:

• облегченный фундамент;
• опорная платформа;
• корпус;
• лопасти.

Для начала важно продумать фундамент конструкции. Затем можно приступать к изготовлению остальных элементов мельницы, которые нужно изготовить по отдельности, а потом соединить.

Фундамент. Нужен ли

Наиболее простой вариант – планка из металла, залитая в бетон под землей на глубину двух штыков лопаты. Впоследствии на эту планку и будет установлено декоративное сооружение.

Мельницу, установленную на такое основание невозможно украсть. Но если беспокоиться о безопасности нет предпосылок, то в качестве основания могут служить деревянные ножки с пластиковыми наконечниками. То есть, в заливке фундамента необходимости нет и вовсе.

В качестве наконечников мельницы на ножках могут выступать трубы ПВХ соответствующего диаметра. Скрепить пластик и дерево проще простого – для этого используйте саморезы.

Опорная платформа

Первоначально изготавливается нижняя часть мельницы – платформа. Она должна обладать достаточной устойчивостью, чтобы выдержать нагрузку всей конструкции.

Чем выше мельница, тем шире должно быть ее основание.

Для этих целей вы можете использовать доски, имеющие ширину 15 см, а толщину 20 мм. В качестве материала для платформы лучше всего использовать вагонку. Если речь идет о строительстве беседки в форме мельницы, то вам следует залить облегченный вариант ленточного, столбчатого или монолитного фундамента.

Рассмотрим изготовление деревянной мельницы на примере конструкции, украшающей сад высотой до 2 м. Для ее возведения вам понадобится платформа размером 60×60 см. Важно, чтобы она в процессе изготовления не перекосилась.

Готовую платформу можно уложить на предварительно подготовленный фундамент, специальные ножки или песчаную подушку, покрытую рубероидом. Как бы там ни было, перед тем как установить платформу мельницы, обработайте ее антисептиками во избежание загнивания материала. Кроме того, ее следует покрыть атмосферостойкой краской или лаком.

Просверлите в платформе небольшие отверстия, чтобы во время дождя на ней не задерживалась вода.

Изготовление корпуса

Чтобы сделать корпус мельницы, вам нужно взять 4 бруса с сечением 40×40 мм и 4 бруса с сечением 25×25 мм. Сначала следует собрать пирамиду из более толстых брусьев, скрепив их саморезами. То же самое нужно сделать и с тонкими элементами. Так, у вас получится тело мельницы. Оно должно быть строго вертикальным, что можно проконтролировать при помощи строительного уровня.

Обустройство крыши и сборка лопастей

Ни одно сооружение не будет завершенным, если не сделать для него крышу. Декоративная мельница не исключение. Для нее нужно сделать двускатную крышу, состоящую из двух деталей в форме равнобедренного треугольника. Размер скатов 30×30 см, а основания – 35 см.

Скаты можно сделать из ДСП или фанеры. Размер сторон может и не соответствовать указанным выше параметрам, главное, чтобы крыша гармонично сочеталась с каркасом.

Скаты следует соединить рейками по бокам и сверху. В результате у вас должен получиться объемный треугольник. Теперь самое время закрепить крышу к каркасу, прикручивая рейки саморезами.

На следующем этапе необходимо сделать отверстие в лицевом скате крыши. Затем соберите лопасти. Для этого 2 рейки выложите крест-накрест. В центре креста проделайте сквозное отверстие, оно должно быть равным диаметру отверстия в крыше.

Пропустите болт через отверстие креста и отверстие в крыше. После закрепите его шайбами с двух сторон.

Теперь возьмите заготовленные рейки для лопастей и небольшие гвозди и аккуратно прибейте их на 4 стороны установленных на крыше лопастей.

Форма лопастей может быть произвольной. Традиционно используется трапециевидная и прямоугольная фигура.

Обшейте бока крыши вагонкой. Это можно сделать по вертикали и горизонтали. Принципиальной разницы нет, тут все зависит от ваших предпочтений. Обшить бока крыши можно и более долговечным материалом, например, листами оцинковки.

Декоративная отделка

После фиксации каркаса, отделайте стены вагонкой по вертикали. Чтобы мельница была более интересной сделайте в ней окошки, дверцу и небольшой балкончик, в котором можно будет высадить цветы.

Чтобы провести декоративную отделку следует использовать краску, тонированные/прозрачные лаки и т. д. Для сохранения природной структуры дерева, поверхность можно вскрыть прозрачным лаком.

Лучше всего использовать атмосферостойкий лак на алкидной основе. Это может быть ПФ-170 либо Яхтенный лак.

Для того чтобы сделать древесину темнее, имитируя таким образом благородные породы, можно использовать морилку. Таким нехитрым образом, из доступной по цене сосны у вас получится мельница под вишню, орех, ясень или дуб. С каждым слоем поверхность будет выглядеть темнее.

Для улучшения эстетических характеристик мельницы, прикрепите на нее наличники или обычные молдинги. Покрасив их в контрастный с основанием цвет, вы сделаете конструкцию более эффектной. Очень красиво сочетается темный коричневый корпус с желтыми молдингами.

Еще одним вариантом декорации мельницы является установка подсветки. Например, можно поместить вовнутрь светодиодные фонарики, чтобы в вечернее время суток обеспечить дополнительное освещение. Наиболее гармонично освещение смотрится в декоративных мельницах с небольшими окошками. Нет окон? Не беда. Установите светодиодную подсветку по периметру крыши.

Желаете выгодно обозначить мельницу на территории около дома? Тогда сделайте вокруг нее цветник. Чтобы сооружение не потерялось в зарослях растений, высаживайте только стелющиеся почвопокровные культуры.

Какой бы вид мельницы вы ни выбрали, то ли деревянную, то ли каменную, если вы будете следовать изложенным в статье инструкциям, то вам действительно удастся красиво декорировать территорию около дома. Остались вопросы по теме? В таком случае пишите комментарии к статье.

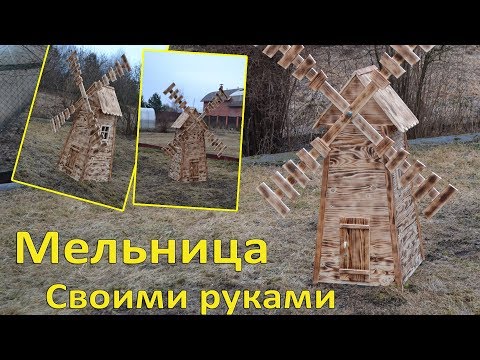

Видео

О том, как сделать декоративную деревянную мельницу на практике, применив знания, вы можете увидеть в видеоматериале:

Фото

В фотогалерее предоставлены разные идеи для реализации, которые помогут вам определиться с видом и особенностями этого декоративного элемента сада:

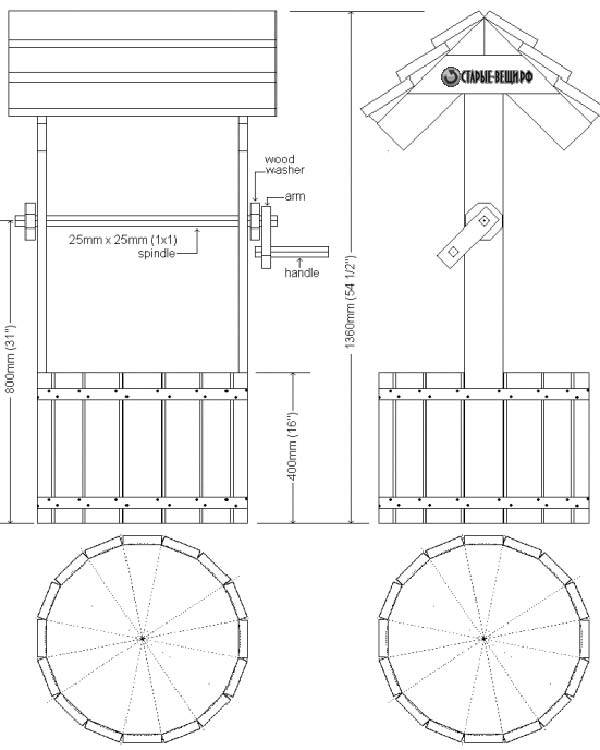

Чертежи

Нижеприведенные чертежи помогут вам определиться с размером и функциональностью декоративной мельницы:



9 Чертежи самодельных цепных пил, которые можно легко сделать своими руками

Если вам приходится иметь дело с поваленными деревьями после бури или у вас есть избыток древесины от вырубки деревьев на вашей территории, хорошая бензопила позволит вам производить полезные доски и доски. без необходимости платить дорогие сборы профессионального мельника.

Вы можете купить цепную пилу  – есть из чего выбрать практически на любой бюджет, но если вы уверены в своих навыках «сделай сам», вы можете вместо этого собрать свою собственную. Для тех, кто думает о том, чтобы попробовать, но не знает, с чего начать, мы предлагаем вам 9Самодельные чертежи бензопилы, которые вы можете легко сделать своими руками.

Содержание

1.  Полное руководство по цепным пилам

Вот отличная страница, написанная энтузиастом по деревообработке из Великобритании. использовать один, плюсы и минусы, советы по безопасности, альтернативы и многое другое.

Он также содержит информацию о том, как сделать свой собственный из некоторых недорогих материалов, которые вы можете легко достать. Если вам нужно подробное знакомство с цепными пилами и руководство по их изготовлению, это отличное место для начала.

>>>Проверьте идею

2.  Подробные инструкции по сборке

Вот еще одна замечательная страница о том, как сделать свой дом своими руками на фабрике, посвященной домостроению. Есть много фотографий, поэтому вы можете увидеть, как это должно выглядеть, и конечный результат кажется довольно впечатляющим.

Что нам больше всего нравится на этой странице, так это то, насколько подробно она описывает каждый шаг. Плакат, очевидно, очень методичен, и пока вы не новичок в рукоделии, вы сможете с легкостью следовать этим планам.

Еще одна вещь, которая нам нравится, это то, что в нижней части страницы есть доска объявлений, где вы можете прочитать о некоторых проблемах, с которыми столкнулись другие мастера, пытающиеся построить такую, а также о решениях.

>>> Проверьте идею

3. Домашняя вертикальная мельница

Вот более оригинальная идея — а не типичная «аляскан». и то, что многие люди пытаются сделать дома, этот мастер-сделай сам придумал план простой бензопилы, которая режет вертикально.

Как поясняется на плакате, идея возникла, когда он начал думать, как уменьшить неэффективность, связанную с более распространенными конструкциями цепных пил. Его решение состояло в том, чтобы создать мельницу, которая использует гравитацию для выполнения работы.

Как он признается, это «быстро и грязно», но есть много фотографий и четких инструкций, так что все, что вам нужно, есть, если вы решите тоже попробовать это сделать.

>>>Проверь идею

4.  Высококачественная большая цепная пила

Если вы настроены амбициозно и хотите что-то, способное производить высококачественные доски и доски, эта очень хорошо сделанная бензопила, созданная талантливым столяр и художник могут представлять интерес.

Это полная противоположность фразе «быстро и грязно» — это мельница, которая потребовала многих часов исследований, а затем еще много часов, чтобы построить ее. Однако, как видно из комментариев автора, есть чем гордиться, когда работа будет закончена.

Если у вас есть время, навыки и материалы, чтобы построить что-то подобное, это потенциально даст вам инструмент, который по крайней мере не хуже, если не лучше, чем обычная бензопила, которую вы можете купить.

>>>Проверьте идею

5.  Недорогая самодельная бензопила

Здесь вы найдете отличное видео, как сделать цепную пилу своими руками обойдется вам менее чем в 50 долларов.

Главной задачей плаката, помимо максимально возможной экономии денег, было сделать его удобным и безопасным в использовании.

Его видео очень хорошо сделано с хорошими инструкциями и объяснениями того, что он сделал.

Этот парень талантливый мастер-сделай сам — в видео вы можете увидеть некоторые другие удивительные вещи, которые он сделал раньше. Он, очевидно, очень гордится своей работой, а также хорошо объясняет причины того, что он делает на каждом этапе. Это тот, у кого мы все можем кое-чему научиться.

А еще нам нравится его выбор музыки!

6.  Простейшая самодельная бензопила

Если вы ищете самый простой доступный план, вот еще одно видео на YouTube , которое должно вам понравиться.

Само видео простое, короткое и по делу, но в нем рассказывается все, что вам нужно знать о том, как сделать бензопилу своими руками. Вы можете легко попробовать скопировать этот дизайн дома самостоятельно — и это один из самых недорогих планов, которые мы нашли.

Когда он закончит и покажет вам демо, вы сможете увидеть, как работает его творение. Единственный недостаток, который мы видим, это то, что он выглядит так, будто ему пришлось просверлить отверстие в шине бензопилы — не всем это понравится.

В любом случае, высшая оценка за создание простой и недорогой бензопилы, которая выполняет именно ту работу, для которой была разработана.

7.  Видео с бензопилой с хорошими комментариями

Это еще одно видео на YouTube , в котором демонстрируется самодельная бензопила в действии, прежде чем перейти к объяснению того, как она была сделана.

В этом видео нам нравится несколько моментов. Он начинается с того, что дает вам немного информации о том, почему эта мельница была изначально создана, прежде чем перейти к объяснению деталей того, как ее использовать.

Есть несколько информативных отрывков, показывающих, как собрать все это вместе, и нам также нравятся советы и комментарии, которые он дает о том, как успешно сделать бензопилу и управлять ею.

Например, в одном из разделов он рассказывает о том, как научился ставить мельницу под наклоном, чтобы гравитация помогала в работе, делая ее менее напряженной.

Независимо от того, копируете вы его дизайн или нет, это видео содержит много полезной информации о создании цепных пил своими руками, и его стоит посмотреть.

8.  Большая самодельная бензопила

Это видео на YouTube, которое мы нашли, интересно по нескольким причинам. Во-первых, это дает вам представление о том, чего можно достичь, если вы сосредоточитесь на этом.

Эта цепная пила немного сложнее, чем некоторые другие, которые мы видели, и включает в себя больше, чем просто привязывание бензопилы к установленной раме. Тем не менее, мы впечатлены качеством резки, которого, кажется, может достичь это хитрое изобретение.

К сожалению, существует несколько инструкций по сборке дома самостоятельно, поэтому, если вы не очень умелый человек, это будет не по силам большинству людей.

Есть еще одна причина, по которой мы хотели включить это видео – мы подумали, что оно стоит того, чтобы поместить его в качестве предупреждения о безопасности. Если вы решили построить собственную мельницу дома, обязательно обратите внимание на функции безопасности, а также просто на режущую способность.

Если вы хотите знать, о чем мы говорим, просто посмотрите видео на 2:25 и посмотрите, как близко его колено подходит к лезвию. Без бензопилы , парень на видео был так близок к серьезной травме – и совершенно не осознавал, как ему повезло!

9.  Самодельная бензопила без сварки

https://youtu.be/-EygSUu4lWg

Последнее видео, которое мы нашли на YouTube, показывает, как парень создал свою собственную насадку для бензопилы , все без необходимости какой-либо сварки.

Нет слов, нужно просто смотреть видео и следить за тем, что он делает. Тем не менее, видео сделано хорошо, а шаги легко понять и скопировать.

Материалы, которые он использует, недороги и легко доступны, и он заботится о том, чтобы точно показать, что он делает во время работы.

Когда все сделано и он начинает рубить дерево, мы можем точно увидеть, насколько эффективна его бензопила.

Что еще нам нравится в этом посте, так это комментарии ниже. Мастер-сделай сам хорошо поработал над тем, что он сделал, но некоторые из комментаторов подсказали ему, как он мог бы улучшить вещи — например, с помощью 9.0008 точилка для бензопил или покупка лучшей бензопилы !

Это одна из замечательных вещей в Интернете — объединение идей и опыта — и это видео вместе с комментариями ниже должно помочь вам получить несколько советов о том, как построить собственную бензопилу.

Развлекайтесь, занимаясь своими руками, но будьте осторожны

В любом проекте «Сделай сам» вы всегда должны думать в первую очередь о безопасности. Тем не менее, бензопилы — это чуть ли не самые опасные инструменты, которые вы можете иметь, поэтому при строительстве бензопилы своими руками убедитесь, что вы принимаете дополнительные меры предосторожности — мы видели в № 8, что опасность никогда не бывает далеко.

Если вы знаете, как обращаться с бензопилой, и принимаете необходимые меры для обеспечения своей безопасности, сборка собственной бензопилы в домашних условиях может оказаться очень выгодным предприятием. Если вы хорошо поработаете, это также даст вам недорогой и эффективный способ справиться с любыми упавшими или поваленными деревьями, которые есть на вашем участке.

Не забудьте приколоть!

Схемы шаровой мельницы своими руками — Чертеж самодельной стержневой мельницы

чертежи самодельной шаровой мельницы

На этом чертеже предполагается, что типичная самодельная лабораторная стержневая мельница или шаровая мельница может быть изготовлена ​​из трубы из нержавеющей стали типа 316 сортамента 316 диаметром 20 см (8 дюймов) и иметь длину около 38 см (15 дюймов). ) длинная.

планы показывают, что мелющие стержни из нержавеющей стали для этого размера мельницы могут иметь градуированную загрузку от 25 до 10 мм в диаметре (от 1 дюйма до 1/2 дюйма), но различия в размерах не являются существенными. Некоторые лаборатории по переработке полезных ископаемых используют стержневую мельницу диаметром 30 см и длиной 61 см (12 дюймов x 24 дюйма) со стержнями 30 и 45 мм (1 1/4 дюйма и 1 3/4 дюйма). Аналогичная, но меньшая лабораторная шаровая мельница 30 см x 30 см (12 дюймов x 12 дюймов) с шарами 40, 30, 25 и 20 мм (1 1/2, 1 1/4, 1 и 3/4 дюйма) используется для расчета индекса работы шаровой мельницы. Рекомендуется использовать нержавеющую сталь, потому что истирание и коррозия будут незначительными, ее легко очистить и не будет ржавчины, которая повлияет на последующие металлургические результаты. Тем не менее, для некоторых руд могут быть желательны испытательные мельницы из мягкой или углеродистой стали, а также стержни или шары для дублирования заводской флотации или выщелачивания, когда растворимое железо имеет отношение к металлургии или используемый раствор может реагировать с промышленной мельницей или средой.

Чертежи самодельной шаровой мельницы

Можно использовать стержневые или шаровые мельницы других размеров, но рекомендуется, независимо от выбора, использовать одну и ту же мельницу для всех руд и для всех испытаний. Это позволит проводить постоянные сравнения с прошлыми исследованиями и с известными рудами.

Упомянутая выше лабораторная мельница размером 20 х 38 см подходит для испытания партии 2000 граммов большинства руд с нормальным удельным весом. Если для всех испытаний на одной и той же мельнице используется одинаковое количество образца и плотность пульпы, результаты, полученные при изменении времени измельчения, будут легко проанализированы, поскольку время, необходимое для измельчения образца, пропорционально затрате труда.

http://www.scielo.br/pdf/rem/v69n1/0370-4467-rem-69-01-0091.pdf самодельная шаровая мельница

Нецелесообразно или, по крайней мере, крайне сложно измерить потребляемую мощность измельчения лабораторными мельницами непосредственно из-за высокой доли мощности, которая потребляется при неэффективности привода и характеристиках с фиксированной нагрузкой. Без очень сложных инструментов трудно определить разницу между лабораторной мельницей, загруженной сталью и целлюлозой, и мельницей только со сталью. К счастью, нет необходимости измерять эту мощность, поскольку доступны альтернативные способы определения индекса работы.

Если нет предыдущих записей о расчетах мощности мельницы, может потребоваться консультация с коммерческим персоналом или сотрудником лаборатории, чтобы определить первоначальный рабочий индекс для вашей руды в их лабораториях и сравнить с эталонными рудами. Второй метод доступен, когда действующая мельница перерабатывает руду, которую можно проверить в лаборатории. Проводя тот же скрининг продукта в лаборатории, прямое сравнение между продуктами на заводе и в лаборатории позволяет рассчитать относительную выполненную работу. С другой стороны, когда ваш собственный исследовательский персонал установит индексы работы в ходе предыдущих проектов, у них будут исторические данные, на которых можно основывать свой текущий проект. Исследовательская группа обнаружит, что прямые линии, показанные на логарифмических графиках результатов для различных протестированных руд, будут полезны для сравнения.

Объем измельчения, необходимый для любого проекта, определяется эффективностью или адекватностью начальной и последующих стадий разделения. Следовательно, как только установлена ​​корреляция между измельчением и извлечением, можно оценить экономическую потребность в мощности. Затем можно определить наиболее подходящий метод измельчения, который может быть со стальным или автогенным способом.

Существует несколько лабораторных тестов, которые могут помочь в выборе между стержневым или шаровым измельчением, поэтому на окончательный выбор влияют многие практические факторы.

Стержневые мельницы можно назвать «машинами тонкого дробления», но в начале этого века были сделаны два прямо противоположных утверждения об их эксплуатационных расходах: часто можно услышать, что «дробить дешевле, чем измельчать», но сегодня, с огромным увеличением размеров мельниц и потребляемой мощности сомнительно, что это утверждение все еще верно.
