Как сделать центробежный насос своими руками

Центробежный насос своими руками можно сделать за несколько дней. Это такой насос, в котором водный поток и напор создаются с помощью центробежной силы. Она возникает при действии движущихся лопастей колеса на воду.

Принцип центробежной силы широко применяется в насосах. Серди внутренностей можно отметить форму в виде спирали и наличие вала, на который устанавливается рабочее колесо.

Колесо бывает двух видов:

  • Открытого типа;
  • Закрытого типа.

В открытом типе на диске ставятся лопасти. В закрытом типе лопасти расположены между задними и передними дисками. Они могут быть расположены от направления работы колеса.

Чтобы сделать центробежные насос своими руками, надо поставить клапан для него на конец одной стороны водяного шланга. Этот конец опустить в воду и наполнить всю систему водой.

Если под рукой у вас нет свободного клапана, но есть старая стиральная машина, то можно снять клапан с неё. В старых стиралках есть пробирки, которые подходят для закрытия лишних отверстий в механизме насоса.

Для правильного проектирования рекомендуется нарисовать насос в двух проекциях, чтобы вы понимали механизм работы насоса. Для его создания вам необходимо найти лопасти для создания центробежной силы. Желательно выбирать их из прочных материалов, чтобы они не сломались под напором водяных потоков. Предпочтительно делать выбор в пользу металла. Они ставятся внутрь основного круглого корпуса, из которого будет литься вода. Его можно сделать из пластиковой или железной бочки. Только надо уменьшить её размер.

Чтобы создать дифузору для течения воды, можно взять пластиковые материалы. Через неё будет идти поток воды. Дифузору следует ставить под углом к круглому корпусу.

Это базовые элементы, которые нужны для создания центробежного насоса. Его можно собрать из подручных средств. Главное, чтобы материалы были качественные и без трещин. Если вы сделаете насос своими руками, то он сможет в полной мере обеспечить вас водой.

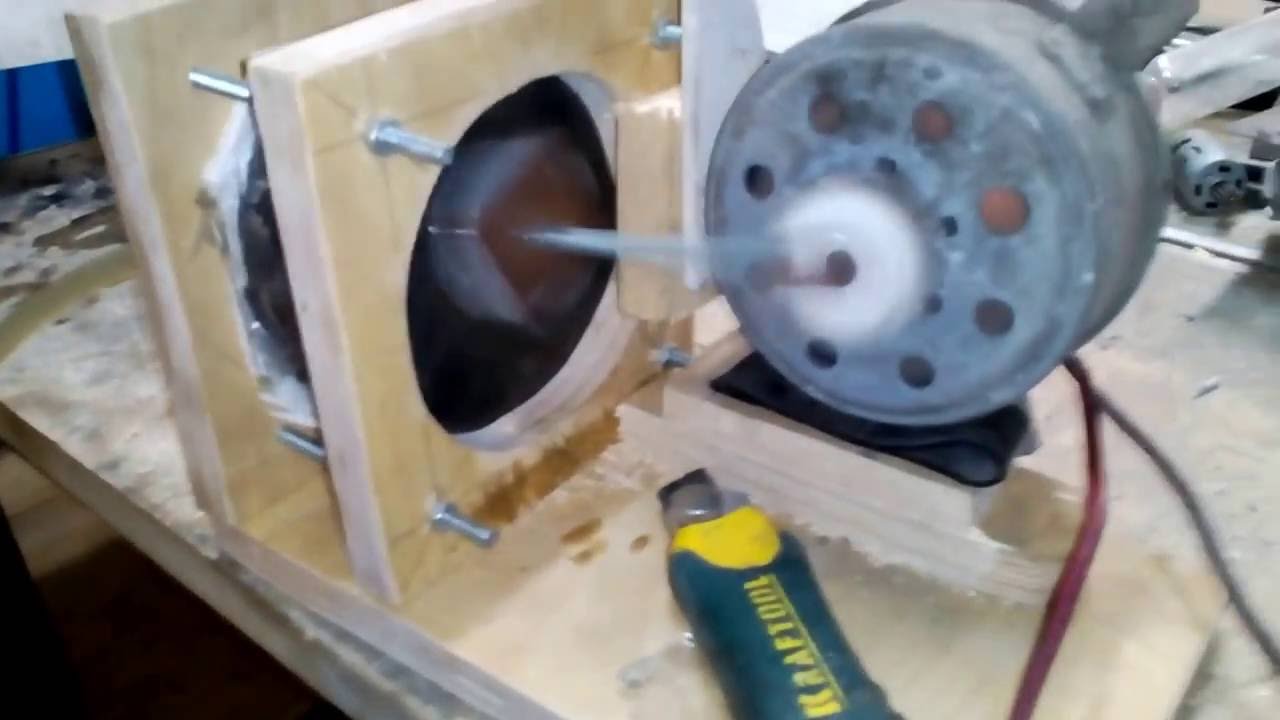

Изготавливаем мембранный насос своими руками

Для дачи отличным вариантом будет сделать мембранный насос. Это вододобывающая установка, которая изготавливается на основе чугуна.

Насос имеет особый элемент – поршень. Он нужен для того, чтобы самостоятельно делать очистку от грязной воды. Это важный нюанс, который играет в его пользу в выборе насосов для дач. Самоочищение позволяет не скапливаться грязи, песку, траве внутри насоса.

Мембранный насос можно применять для перекачки воды, которая содержит нерастворимые фракции. Иногда его используют для откачки фекалий.

Основным элементом насоса является мембрана. Мембранный насос отлично используется на дачах, где постоянно отключают электричество. В таком устройстве прокачка воды осуществляется благодаря клапанам в количестве двух штук.

Для того чтобы сделать его самостоятельно вам понадобится материал для:

  1. Мембраны;
  2. Клапаны;
  3. Патрубки.

Сначала вы должны подготовить рабочую камеру – пространство, где будет проходить основная работа насоса. Для этого можно взять небольшую металлическую ёмкость. Можно использовать и пластиковые материалы. Мембрану многие дачники рекомендуют покупать. Это связано с тем, что она должна быт герметичная и вакуумная. В отличие от камеры, клапанов и патрубков, для которых можно использовать пластиковые материалы.

Чтобы сделать мембранный насос возьмите ёмкость, то бишь, камеру, вырежете отверстие с трёх сторон. Используйте дрели. С двух сторон по бокам будет проходить вода, где надо установить клапаны и патрубки. В третьем отверстии, сверху, установите мембрану. Простая конструкция позволит откачивать воду.

Если на вашем дачном участке часто пропадает свет, и нет возможности воспользоваться электрическом насосом, то мембранный вариант будет как нельзя кстати. Для изготовления мембранного насоса надо использоваться минимальное количество материалов, тем самым затратив мало денег. Делайте насос своими руками, и вы всегда сможете иметь доступ к воде.

Зачем нужна помпа для воды: своими руками создаём корпус для насоса

На дачных участках иногда случаются ситуации, когда выключают электроэнергию. Для того, чтобы у вас была вода постоянно в доме, надо сделать помпу для воды. Это один из главных элементов ручного насоса.

Своими руками можно сделать самодельный ручной и мембранный поршневой насос. Крыльчатый, шиберный, дренажный и ветронасос сложно сделать самостоятельно. Существует и так называемый насос Мушо, который работает на солнечной энергии. Есть и волновой насос, принцип которого заключается в колебании волн.

Чтобы сделать помпы надо взять колбу. Это обычный корпус, в который ставится поршень. Он в свою очередь имеет два отверстия: выходное и входное. Сделайте их, чтобы можно было осуществить подъем воды. Оба отверстия закройте клапанами. Далее делайте рычаг для откачки воды.

Для рычага подойдёт толстая труба диаметром в 3 сантиметра.

Сверху в бочке делаете отверстия, сбоку ещё одно под кран. Крепите шланг. Учтите, что шланг должен быть такой длины, который сможет доставать до зеркала воды внутри колодца.

Конструкция помпы включает:

  • Бочка из металла на 150-200 литров;
  • Кран для отверстия на выход;
  • Шланг для забора воды.

С одной стороны трубу сплющите молотком, а во второй стороне сделайте отверстия для болта. С помощью кронштейнов закрепите рычаг. Когда вы будете ставить помпу, учтите, что под вами может быть система канализации. Уточните заранее эти моменты по чертежам.

Помпу сделать достаточно просто, если под рукой уже будут все необходимые материалы. Следуйте инструкции и тогда вы сможете сделать качественно и без ошибок всю конструкцию помпы.

Дачники рекомендуют: груша для откачки жидкости

Груша необходима для откачки жидкости, а также применяется для перекачки бензина. Её часто применяют в автомобильной сфере. Для каждого шланга существует своя мини-груша. Приобрести такой шланг можно в магазинах. Либо же купить отдельно шланг и отдельно грушу.

Груша-качок представляет собой цилиндровую форму, которая сужается с боковых сторон. Это надо для подключения шланга с обоих концов. В области сужения груши прикрепляются металлические кольца. Это помогает шлангу крепко закрепиться на груше.

Конструкция груши представляет:

  • Резиновую форму:
  • Металлические кольца на концах круши;
  • Дополнительный шланг для работы.

Пользоваться шлангом с грушей легко. Достаточно взять один конец шланга и опустить его в колодец или другую ёмкость с водой. Чтобы определиться с направлением шланга, а именно, какой конец опускать в воду, надо посмотреть на грушу. На ней нарисована направляющая стрелка.

Обратите внимание на стрелку, которая изображена на груше.

Второй конец направьте в ёмкость, куда будет переливаться жидкость. Далее нажимайте на грушу, и вода качается.

Груша служит простейшим устройством, чтобы перекачать жидкости. Её можно купить в магазине по низким ценам, что вызывает спрос у хозяев дачных участков. Механизм прост в применении. Достаточно направить конца шлангов и нажимать на грушу.

Из чего сделать водяной насос своими руками (видео)

Водяной насос необходим на каждой даче. Он позволяет быстро откачать воду из колодца. Насос можно купить в магазине, а можно сделать и самому. Для этого достаточно выбрать качественные материалы и применить смекалку. Однако, своими руками можно сделать только насосы, которые представляют более простую конструкцию. Но они тоже хорошо справляются с откачкой воды. Так вы получите одно удовольствие пить воду в солнечный день. Поэтому желаем удачи в изготовлении насоса своими руками!

электрический, водяная помпа, мембранный и другие

На дачном участке или в частном доме часто возникает необходимость перекачивать жидкость в накопительные емкости из различных источников: открытые водоемы, колодцы, скважины и т.д. Для этих целей применяется довольно дорогостоящее насосное оборудование, как электрическое, так и механическое. Если данного оборудования нет в наличии, то возникает вопрос: как сделать насос своими руками с минимальными материальными затратами? Эта задача может быть решена различными способами.

Простейший насос из пластиковых бутылок

Простую помпу для перекачки жидкости буквально за несколько минут можно изготовить из пластиковой бутылки.

Совет! Бутылка по возможности должна быть толстостенной, то есть жесткой.

Процесс изготовления простейшего насоса выглядит следующим образом.

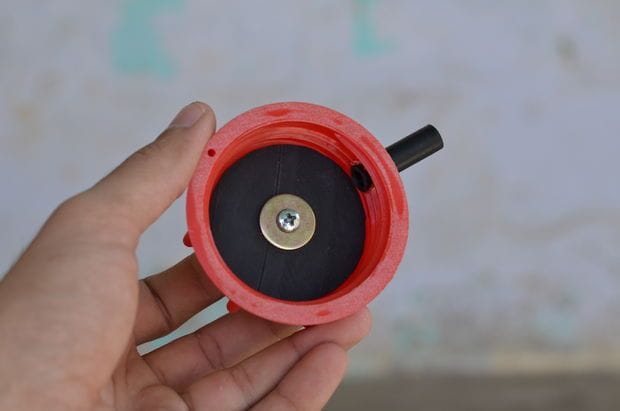

  1. В пробке от бутылки следует сделать отверстие, соответствующее диаметру шланга.
  2. В боковой части бутылки также проделывается отверстие. Через него будет выкачиваться воздух и вытекать вода.
  3. Далее, необходимо вставить шланг в пробку и герметично закрепить его, использовав клеевой пистолет.
  4. Накрутите пробку со шлангом на бутылку.
  5. Опустите свободный конец шланга в емкость с водой.
  6. Левой рукой выдавите воздух из бутылки, после чего закройте отверстие на ней пальцем правой руки.
  7. После отпускания пальцев левой руки бутылка начнет выравниваться и всасывать воду из емкости. Если бутылку опустить ниже емкости с жидкостью, то она польется самотеком.

Данный самодельный насос можно усовершенствовать, если в боковой части бутылки не делать отверстие, а вставить шланг в дно бутылки.

Только после выдавливания воздуха из нее для подсоса жидкости потребуется перекрыть (согнуть) выпускной шланг.

Волновой насос

Данная конструкция работает за счет энергии волн и способна перекачивать воду из ближайшего водоема.

Основная рабочая часть насоса – это

полый цилиндр в виде гармошки. Сокращаясь и растягиваясь, гармошка меняет свой внутренний объем. Один конец гофрированной трубы подсоединяется к бревну, находящемуся в воде, а другой – к держателю на свае, которая вбивается в дно. С обеих сторон гармошка имеет клапаны, установленные во втулки. При набеге волн бревно начинает подниматься и опускаться, тем самым передавая колебательные движения на гофру, сжимая и разжимая ее. Если в нее залить воду, то клапаны начнут работать, и насос станет качать воду.

Если используется гофрированная труба диаметром 50-60 мм, то бревно должно быть массой 60-80 кг. Чтобы бревно не сломало подъемник при возникновении высоких волн, к свае следует прикрепить ограничитель. Через него пропускается болт и закрепляется в бревне. Головка болта должна находиться под накладной пластиной, благодаря чему бревно будет свободно вращаться в разных направлениях и не сломает сваю при возникновении нежелательного крутящего момента.

Важно! Если возникают проблемы с поиском гофрированной трубы, то существует конструкция волнового насоса, который работает без нее. Вместо гофры применяются резиновые кольцевые диафрагмы, последовательно соединенные в единый пакет.

Кольцевые диафрагмы стягиваются кольцами из металла по краям, внутри и снаружи. Внутренние кольца изготавливают и металла и проделывают в них отверстия. Между кольцами прикрепляется шнур, который будет ограничивать чрезмерное растяжение насоса. Также в верхней и нижней части насоса устанавливаются клапаны.

При движении бревна вверх, пакет из мембран растягивается, нижний клапан открывается, и насос начинает наполняться водой. Когда бревно опускается, пакет сжимается, нижний клапан закрывается, а верхний – открывается. Через него вода и выдавливается наружу.

Насос “печь”

Собрать насос, работающий на огненной тяге, можно с использованием металлической бочки на 200 литров.

Данная конструкция собирается следующим образом.

  1. Постройте из кирпичей простую печку. При желании, ее можно снабдить колосниками.
  2. В нижней части бочки необходимо закрепить выходной кран.
  3. Через отверстие в крышке бочки залейте несколько литров воды. Кран при этом должен быть закрыт.
  4. Далее, плотно закрепите в отверстии верхней крышки резиновый шланг. Очень важно, чтобы вокруг шланга не подсасывался воздух.
  5. На другом конце шланга установите сетчатый фильтр.
  6. Опустите шланг с фильтром в водоем.
  7. Разожгите дрова под бочкой (кран должен быть закрытым). По мере нагревания бочки воздух, находящийся в ней, начнет расширяться и уходить по шлангу в водоем.
  8. Когда воздух перестанет выходить из бочки, загасите костер. При остывании бочки в ней образуется вакуум, и вода начнет засасываться в нее из водоема.

Насос на солнечной тяге

Кроме энергии огня для перекачивания воды можно использовать энергию солнечных лучей.

Совет! Такой насос поможет накачивать воду в накопительный бак или летний душ.

Чтобы сделать насос на солнечной тяге, выполните следующие действия.

  1. Найдите или сделайте самостоятельно решетку из трубок. Выход из решетки должен быть один.
  2. Покрасьте решетку черной краской для лучшего поглощения солнечных лучей.
  3. Герметично вставьте трубку, выходящую из решетки, в боковую часть какой-либо емкости, например, бидона.
  4. На крышке бидона установите впускной и выпускной клапаны. В качестве клапанов можно установить ниппели от шин. Выпускной клапан должен иметь патрубок для подсоединения к нему шланга.
  5. К трубке, идущей от решетки, находящейся внутри емкости, нужно присоединить резиновый баллон, который можно сделать из куска автомобильной камеры.
  6. К выходному патрубку подсоедините шланг, соединенный через отвод с трубой, как показано на рисунке выше.
  7. Погрузите шланг с подсоединенной трубой в водоем, колодец или скважину.
  8. Труба, выходящая из скважины, направляется в накопительную емкость. При этом от трубы нужно сделать отвод и установить на его конце садовую лейку.

При нагревании решетки солнечными лучами воздух, находящийся в ней, расширяется и поступает в резиновый баллон. Он, в свою очередь, раздувается и выталкивает воздух из бидона в выходной шланг. Воздух, проходя по шлангу, достигает нижней точки и попадает в трубу. Поднимаясь по трубе, воздух увлекает за собой воду, находящуюся в ней. Одна часть жидкости поступает в накопительную емкость, а вторая – охлаждает решетку. После охлаждения решетки баллон сдувается, в бидоне создается разрежение, в результате чего открывается впускной клапан. В бидон поступает новая порция воздуха и цикл повторяется.

Скважинный поршневой насос

Ручной поршневой насос собирается из подручных средств в следующем порядке.

  1. Корпус. Изготавливается из металлической трубы. Длину последней можно выбрать в пределах 60-80 см. Диаметр цилиндра должен быть не менее 80 мм. Чтобы обеспечить более легкое передвижение поршня по цилиндру, трубу рекомендуется проточить на токарном станке. Сбоку корпуса делается отверстие и устанавливается труба для отвода воды.
  2. Кронштейны. Привариваются к корпусу насоса для установки на них рычага. Изготовить кронштейны можно из уголка.
  3. Крышка. Крышка насоса изготавливается из листового пластика или металла. В ней проделывается отверстие для штока. Также нужно сделать нижнюю крышку, и установить на ней обратный клапан. К нижней крышке необходимо приварить или прикрутить патрубок, к которому будет крепиться водозаборная труба.
  4. Поршень. Поршень можно сделать из металла, пластика или дерева. Он имеет форму пластины и состоит из двух частей: корпуса толщиной 20-30 мм и куска резины, которая перекрывает его. В корпусе поршня необходимо просверлить несколько отверстий диаметром 10 мм. Эти отверстия накрываются резиной, которая будет выполнять роль клапана. В центре резины проделывается отверстие для штока. К последнему крепится и сам поршень.
  5. Нижний клапан. Впускной клапан можно изготовить из толстой резины или другого тяжелого материала. Клапан должен иметь конусообразную форму и перекрывать впускное отверстие. По центру клапана следует установить направляющую, позволяющую ему возвращаться на прежнее место после открывания. Ниже приведен чертеж, на котором показаны места установки клапанов.
  6. Шток насоса. Можно изготовить из металлического прутка диаметром до 10 мм. Одним концом шток крепится к поршню, а другим – к рычагу.
  7. Рычаг. Для изготовления рычага подойдет труба диаметром 3 см. Верхнюю часть трубы следует сплющить и просверлить в ней отверстие для болта, с помощью которого будет закреплен шток. В средней части трубы также сверлится отверстие. Оно нужно для закрепления рычага между двумя кронштейнами с использованием длинного болта.

Когда все детали будут готовы, остается лишь собрать насос:

  • подсоедините к корпусу нижнюю крышку;
  • вставьте в корпус нижний обратный клапан;
  • вставьте поршень со штоком;
  • закройте верхнюю крышку;
  • установите рычаг;
  • подсоедините к низу насоса водозаборную трубу и опустите ее в колодец или скважину;
  • закрепите насос на платформе.

Ручная помпа

Водяной насос помпа — это очень простое и недорогое устройство, с помощью которого можно быстро перекачивать воду из колодца, бочки и т.д. Для сборки помпы потребуются следующие детали:

  • труба Ø 50 мм из ПВХ – 1 шт.;
  • труба Ø 24 мм из ППР – 1 шт.;
  • муфта Ø 50 мм из ПВХ – 1 шт.;
  • отвод Ø 24 мм из ППР – 1 шт.;
  • кусок резины толщиной 3-4 мм и Ø 50 мм – 1 шт.;
  • заглушка Ø 50 мм из ПВХ – 2 шт.;
  • пустой баллон емкостью 330 мл (можно использовать баллон от силикона) – 1 шт.;
  • обратный клапан диаметром 15 мм – 1 шт. ;
  • хомут стяжной – 1 шт.;
  • гайка диаметром 15 мм – 1 шт.;
  • заклепка или пара винт-гайка – 1 шт.

Изготовление обратного клапана

Обратный клапан делается из заглушки Ø 50 мм, в которой просверливается несколько отверстий диаметром 5-6 мм. В самом центре заглушки проделывается отверстие для заклепки или винта с гайкой. Внутрь заглушки необходимо вложить резиновый круг диаметром 50 мм.

Важно! Данный диск не должен тереться о стенки заглушки, но должен перекрывать просверленные в ней отверстия.

Резиновый диск крепится к центру заглушки с помощью заклепки или винта с гайкой.

Изготовление гильзы насоса

Длина гильзы выбирается с учетом глубины колодца или какой-либо емкости, чтобы она доставала до воды. Труба Ø 50 мм обрезается до нужных размеров, после чего в нее вставляется обратный клапан, изготовленный ранее. Его можно закрепить парой саморезов по бокам. На второй конец трубы одевается заглушка с предварительно просверленным отверстием Ø 24 мм для трубы из ППР.

Сборка поршня

Отрежьте носик от пустого баллона, после чего нагрейте его и вставьте в гильзу. Диаметр баллона должен соответствовать диаметру трубы ПВХ. Далее, насадите баллончик на обратный клапан. Отрежьте лишнюю часть баллона и закрепите его гайкой Ø 15 мм.

Изготовление штока для помпы

Шток должен быть длиннее гильзы приблизительно на 50 см. Один его конец разогревается и вставляется в обратный клапан. Стяните соединение хомутом, пока труба окончательно не остыла.

Сборка помпы

Вставьте шток в гильзу, после чего закрепите через муфту заглушку (выполняет роль опоры скольжения). Далее, на верхний конец штока крепится отвод Ø 24 мм из ППР.

Отвод будет служить в качестве опоры для руки.

Совет!  Чтобы качать воду двумя руками, можно на шток одеть тройник,и заглушить его с одной стороны.

Мембранный насос

Диафрагмальный насос изготавливают в домашних условиях из тормозной камеры от какого-либо грузовика, например, от МАЗ-200.

Изготавливается мембранный насос следующим образом.

  1. Камера разбирается, и все отверстия на основании (1) заделываются. Отверстия для болтов заделывать не нужно.
  2. В нижней части основания сверлятся отверстия для впускного и выпускного клапанов.
  3. Мембрана (4) изготавливается из автомобильной камеры и закрепляется с помощью латунного штока с двумя латунными шайбами. Диафрагма приклеивается по периметру к корпусу и дополнительно прижимается болтами.

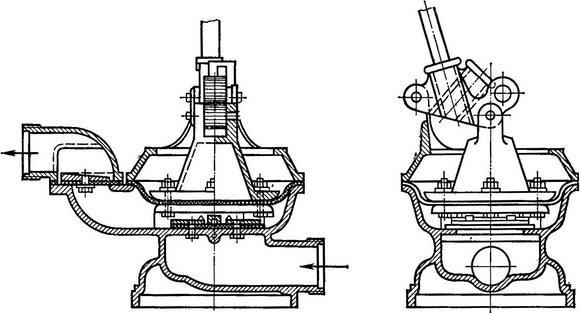

  4. Насос собирается согласно чертежу, приведенному выше.

Электрический насос

Простой насос с электрическим двигателем на 12 вольт способен поднимать воду на высоту около 2 метров. Изготавливается электрическая помпа следующим образом.

  • приобретите электромотор омывателя стекол от автомобиля ВАЗ;

  • снимите крышку с омывателя и отпаяйте пару контактов от электромоторчика;

  • далее, следует припаять к контактам двигателя провода и вывести их через крышку;
  • нанесите герметик в место подсоединения крышки и плотно оденьте ее на двигатель;

  • хорошо загерметизируйте отверстия, через которые выходят провода;
  • удалите остатки герметика с корпуса и крышки насоса и оденьте на его патрубок, силиконовую трубку.

Насос готов к работе. Осталось подключить электрический водяной насос к источнику питания 12 В.

Совет! Для этих целей можно использовать блок питания от телевизионной антенны с регулятором. Последний позволит регулировать обороты двигателя и, соответственно – напор воды.

Мембранный насос воздушным приводом для жидкостей шлама воды пульпы

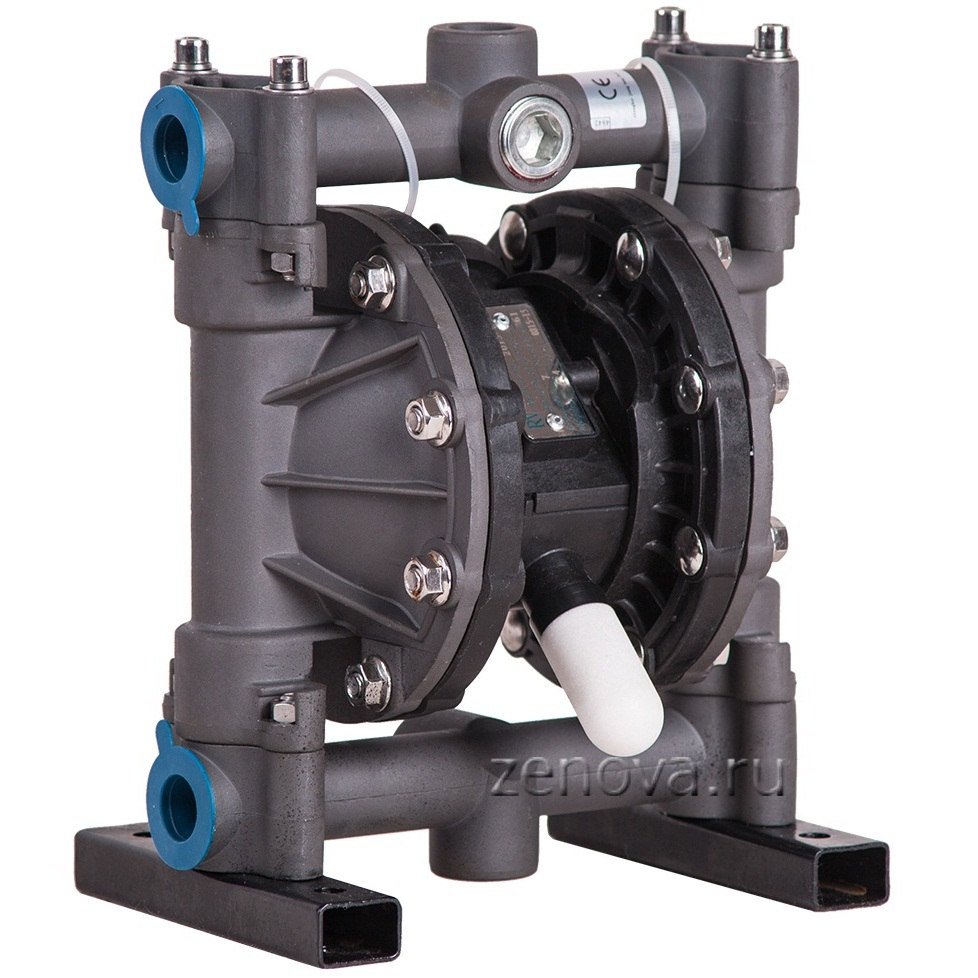

Насос мембранный австралийской компании Pumps 2000 - это взрывобезопасный шламовый, осушительный, зачистной, пищевой, химический насосный аппарат с пневмоприводом, изготовленный из прочного пластика.

1. Особенности изготовления
2. Расшифровка маркировки
3. Модельный ряд и технические характеристики
4. Преимущества конструкции
5. Для чего используют
6. Варианты монтажа
7. Комплектность поставки
8. Современное производство
9. Купить по выгодной цене


Особенности изготовления

Фирма - разработчик ADRIS Pty. Ltd. использует новейшие достижения в области пластмасс, резины и насосного оборудования с воздушным приводом, работающего с жидкостями и шламами.

Износостойкие, легкие, компактные, производительные, надежные - вот их основные отличительные потребительские характеристики.

Это позволяет полностью отвечать ожиданиям потребителей в различных отраслях экономики по всему миру.


Насосы мембранные выпускаются в 3-х сериях

а - нейтральные (водные растворы)
б - агрессивные (разбавленные кислоты, щелочи)
в - очень агрессивные (концентрированные химические соединения)


Расшифровка маркировки кодов взрывобезопасности

согласно Директивы 94/9/EC - ATEX подробно производится в следующем порядке:

Ex - маркировка взрывозащищенного оборудования по АТЕХ

Группы (I, II) - область применения
I - для подземных работ (шахтное)


 M1 - высокий риск в шахтах

 M2 - низкий риск в шахтах
II - для всех других мест

Зоны (0, 1, 2)

0 - газ и пыль всегда присутствует (более 1000 часов в год)
1 - газ и пыль иногда присутствуют (от 10 до 1000 часов в год)
2 - газ и пыль, если находятся короткое время (менее 10 часов в год)
Окружающая атмосфера

G - газ, пары или туман

D - пыль (для горючих пылей, волокон и взвесей)

Класс температуры (T1-T6)

T6 - температура воспламенения +85 °C

Модельный ряд состоит из 5-ти моделей 3-х размерностей

В таблице приведены только основные технические характеристики. Подробно их можно сравнить, если выбрать конкретную модель.

МодельРазмерность*
дюйм
Подача
м3/час
Напор
м
Высота
всасывания, м
ВоздухРазмер частиц
мм ø
Клапаны***Вес
кг
Расход, м3/час**Давление, бар**
P15B1/2"0- 3,720- 709,30- 33,60- 76ш14,5
P25B1"0- 13,320- 709,30- 84,60- 78ш7,5
P25S1"0- 13,320- 709,30- 84,60- 720м27,5
P50B2"0- 34,080- 709,30- 169,80- 718ш25
P50S2"0- 33,180- 709,30- 169,80- 746м19,5

* Размерность определяется по диаметру патрубков всасывания и нагнетания жидкости в дюймах.
** Воздушный компрессор необходимо подбирать под требуемые технические параметры насоса - расход и давление воздуха.
*** Тип клапанов на всасывании и нагнетании жидкости.
1 Шарики.
2 Мембраны - шламовые клапаны специальной запатентованной конструкции.

Преимущества конструкции

Насосные агрегаты с воздушным приводом Pumps 2000 оценены потребителями во всем мире за следующие свойства:

  • Легкость
  • Прочность
  • Мобильность
  • Компактность
  • Экологичность
  • Широта применения
  • Безопасность привода
  • Легкость обслуживания
  • Хорошее самовсасывание
  • Возможность работы "в сухую"
  • Узлы воздушной части не требуют смазки
  • Великолепное выполнение зачистной функции
  • Большой срок службы износостойкого пластика
  • Перекачка твердых частиц размером - до 46 мм
  • Низкое воздухопотребление - не превышает 2,83 м3/мин
  • Функционирование в непогруженном, полупогруженном и погруженном состоянии

Для чего используют

Высокотехнологичное насосное устройство с воздушным приводом Pumps-2000 решает задачи:

  • по осушению в трудно доступных местах (туннели, колодцы, трюмы) и взрывоопасных зонах (шахты, проходки)
  • по перекачке смесей с крупными сжимаемыми и несжимаемыми включениями, агрессивных и абразивных составов, густых веществ, пищевых продуктов, химии
  • при осуществлении зачистной деятельности в ограниченных пространствах и где электрический привод не является оптимальным и безопасным.

Варианты монтажа

  • горизонтальный
  • вертикальный
  • наклонный
  • свободностоящий

Комплектность поставки

  • Инструкция по безопасности
  • Руководство по эксплуатации и ремонту
  • Схема управления и подключения
  • Список запчастей

Современное производство

Изготовление мембранных насосных конструкций для тяжелых условий при помощи прессов высокого давления происходит в Новом Южном Уэльсе, Австралия.

Здесь располагается собственное конструкторское бюро, литьё, обработка, сборка и сервис.

Используя свой опыт в пластмассах, ADRIS изготовили первые двухдюймовые двухдиафрагмовые насосные установки с воздушным приводом из обработанного нейлона. Снизив их вес, они разработали и запатентовали новые компоненты воздушного мотора и конструкцию диафрагм, которые значительно превосходят другие конструкции по характеристикам и эксплуатационному ресурсу.

Для увеличения производства детали из обработанного нейлона были заменены деталями из литья. Это дало производителю возможность дальнейшего уменьшения массы изделий и, с использованием ребристости, увеличение их прочности и ликвидацию избыточного материала. Это также дало свободу в композиции различных материалов, что привело к разработке не требующих смазки мембранных насосов и своих уникальных пластиковых смесей.

В середине 1990-х была завершена вторая модель 1½" (38 мм). В конце 2008 года была выпущена размерность 1" (25 мм) в двух версиях - со шламовыми и с шаровыми клапанами. В 2009 году была завершена версия 2" (50 мм) с шариками.

В настоящее время в стадии разработки находится ряд других модификаций с пневматическим приводом.

Купить по выгодной цене

Мы поможем подобрать оптимальный мембранный насос с воздушным приводом для жидкостей, шлама, воды, пульпы; оценить взаимозаменяемость, возможные неисправности и их устранение своими руками. Воспользуйтесь формой обратной связи или позвоните по указанным телефонам.

Подать заявку



Преимущества и применение мембранных насосов | Строим дом своими руками.

Мембранные насосы широко распространены как в промышленности, так и в бытовых условиях благодаря простоте устройства. Отсутствие сложных технических решений делает этот агрегат по-настоящему надежным и долговечным.

Принцип работы


Мембранный дозирующий насос представляет собой устройство, состоящее из двух полостей, разделенных между собой жесткой, но пластичной мембраной. Одна полость – это воздушная камера, вторая – рабочая, заполняемая жидкостью. Под воздействием распределителя, заставляющего мембрану двигаться, происходит вытеснение жидкости из одного места в другое. Система клапанов помогает продвигаться воде в выходное отверстие.

Благодаря техническому решению полости аппарата практически не загрязняются. Это предотвращает быстрый износ изделия, делает его практичным в использовании. Более того, мембранный насос отлично справляется с перекачиванием не только воды, но и более вязких или плотных жидкостей, что отличает его от поршневых аналогов.

Если говорить о материалах, из которых обычно изготавливается насос, то для мембраны используют резину или особо прочный сорт стали. Остальные детали – из устойчивого к коррозиям металла либо пластика. Если подразумевается, что насос будет контактировать с агрессивными средами, то необходимо учитывать стойкость прибора к воздействию химических веществ.

Достоинства агрегата


1) Простота конструкции и отсутствие вращающихся деталей снижают вероятность поломки, нет локальных точек нагрева, приводящих к износу механизма.
2) По сравнению с аналогами устройство имеет небольшие размеры и вес.
3) Герметичность аппарата позволяет предотвратить протечки жидкости.
4) Не подвержен воздействиям агрессивных сред, поэтому широко распространяется в различных отраслях промышленности для работы с химически активными, пожаро- или взрывоопасными средами.
5) Независимость от внешних факторов: температура или влажность воздуха практически не влияют на эксплуатационные качества насоса.

Разновидности приборов


В зависимости от особенностей исполнения мембранные насосы бывают:

1) пневматические, работающие без электропривода, где колебания мембраны происходят за счет подаваемого в систему воздуха,

2) электрические, использующие в качестве двигательной силы электричество,

3) гидравлические, в которых колебания диафрагмы вызываются поступлением воды.

На какие критерии обратить внимание при покупке


В зависимости от предназначения насоса проанализируйте следующие параметры прибора:

1) давление

2) расстояние передачи напора

3)высота всасывания

4) интенсивность перекачки жидкости

5) допустимая температура передаваемой жидкости

6) максимальный размер твердых включений, которые, возможно, будут попадать в перекачиваемую воду.

Если понравилась статья, ставьте палец вверх и подписывайтесь на наш канал.

Другие наши статьи читайте на сайте https://надосделать.рф/.

Мембранный насос 12V 60W вода из колодца

Сделал я пока летний вариант обеспечения водой из колодца с помощью мембранного насоса 12 вольт 60 ватт, и накопительного бака на 40 литров. Для круглогодичного использования накопительный бак надо ставить в доме (в тепле), и копать траншею чтобы протянуть шланг в дом, по-этому пока летний вариант до морозов.

Сам принцип работы системы такой, насос управляемый электрическим клапаном наполняет бак и автоматически отключается, а вода берётся непосредственно из бака, насос лишь доливает бак. Насос на 12 вольт мощностью 60 ватт, его производительность всего 5 л/м, по-этому когда нужна вода не надо ждать пока насос нальёт ведро воды, вода берётся с бака с врезанного внизу крана, а насос доливает бак. В основном эта вода используется как питьевая чистая вода, расход небольшой и насос работает не часто и быстро докачивает воду.

Ранее в колодце стоял вибрационный погружной насос типа "Ручеёк" на 180 ватт с производительностью 12л/м, но он сильно вибрировал и поднимал песок со дна так-как столб воды в колодце всего 0,7-1 метр. Мне это очень не нравилось, и не нравилось то что приходилось насос включать, и включать инвертор 12/220 вольт каждый раз чтобы налить воду. Напомню питаемся мы от солнечных батарей и от 220 вольт я стараюсь уйти чтобы не терять на преобразовании энергии. Всё что можно питается у нас от 12 вольт, по-этому и насос тоже хотелось на 12 вольт.


Насос я заказал на алиэкспресс, ссылка на товар Мембранный насос 12V 60W купил сразу два насоса, думал что один не потянет и хотел ставить два последовательно через 6 метров, так-как воду надо было поднимать из колодца глубиной 11 метров, плюс ещё 1,2 метра выше уровня земли.

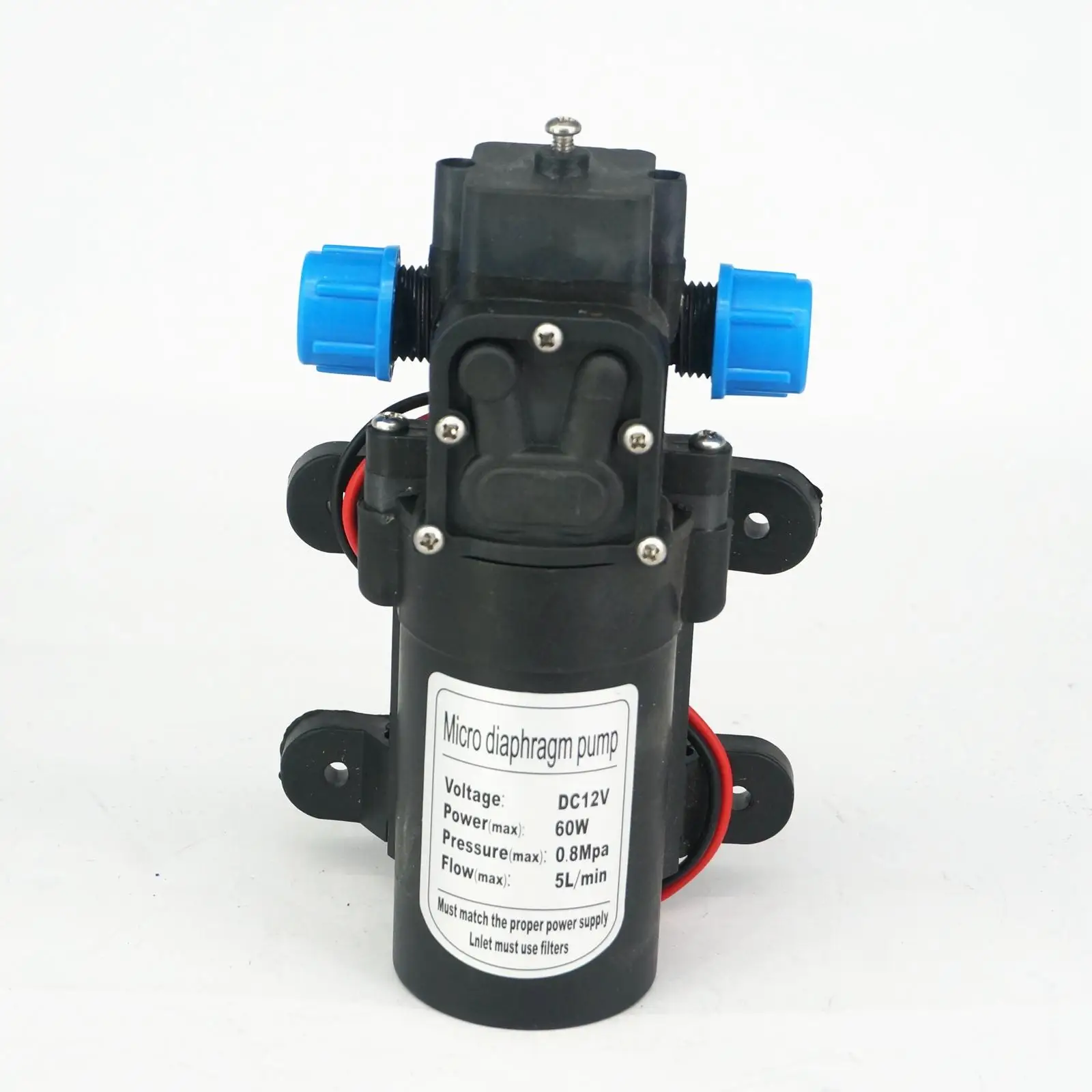

Насос мембранный, самовсасывающий, с датчиком давления
Характеристики насоса:
1. напряжение питания 12 вольт
2. производительность 5 л/м
3. давление максимальное 0.8 Mpa
4. высота подъёма воды до 80 метров
5. давление всасывания 0.2Mpa
6. высота всасывания макс 2 метра
7. мощность 60 ватт
8. есть встроенный датчик давления
9. вес 600 грамм.

Как оказалось такой насос легко поднимает воду из колодца на высоту 12 метров и при этом имеет очень высокое давление. В общем насос отлично справляется со своей задачей и думаю действительно сможет поднимать воду на высоту 80 метров как указано в характеристиках. Отличный насос за такую цену и он 12-ти вольтовый!

>

Насос установлен на дне колодца, непосредственно у воды. У меня там сделан короб из ламинированной фанеры, который вошёл в воду примерно на 1 метр. А насос установлен на деревянной крышке, которой накрывается короб. Всасывающий шланг просунут через отверстие в крышке и прикреплён к поплавку чтобы забирать воду у поверхности. На кончик шланга одет фильтр. Фильтр я поставил автомобильный, который фильтрует бензин перед карбюратором.

Шланг я использовал с внутренним диаметром 6 мм, а внешний диаметр этого шланга 12 мм, это "Кислородный" шланг. Наверх из колодца поднимается шланг и провод питания сечением 4кв. На верху в колодце установлен накопительный бак на 40 литров, вода подаётся в него. Внизу в бак врезан кран чтобы забирать воду. А в крышке бака установлен электрический поплавковый клапан, который управляет насосом. Когда бак наполняется то поплавок поднимается, контакты размыкаются и насос отключается, а когда вода сливается из бачка то поплавок опускается и насос снова включается.

Ниже я визуально изобразил на рисунках схему общую и принцип работы поплавкового клапана

>

Электрический поплавковый клапан своими руками

Принцип работы клапана очень прост. Шток с поплавком проходит через трубку, на трубке и штоке установлены контакты. Когда поплавок опускается то контакты соединяются и подают питание на реле. Реле включается и подаёт питание на насос.

>

Вот так выглядит система на рисунке, а на фото ниже накопительный бачок уже вживую. Установлен в колодце снаружи. Белый провод это провод питания, в него врезаны провода от электрического клапана.

>

Пока такая система показала себя отлично, с нашими потребностями в чистой питьевой воде насос отлично справляется, да и вообще работает он очень редко по времени, так-как мы расходуем немного воды, а на полив огорода используется другая вода. Сам насос способен за час накачивать 300 литров воды, а за 10 часов понятно что накачает три куба или три тонны воды. По-этому несмотря на то что насос очень маленький он способен обеспечить водой даже большой дом.

Ниже небольшое видео где я показал и немного рассказал как работает такая система.

На этом наверное всё, я думаю вам понятно и если кому понравилось то сделает подобное без проблем. Причина установки такого насоса на 12 вольт напомню именно из-за того что он работает от моей солнечной электростанции и не требует преобразователя 12/220 вольт. Я стараюсь максимально всё переводить на 12 вольт чтобы снизить энергопотери на преобразователях и увеличить надёжность системы.

Другие статьи читайте в разделах "Мой небольшой опыт" и "Разные мои самоделки", оставляйте комментарии, всем удачи и хорошего настроения!!!

Вакуумный насос своими руками из компрессора - Бизнес журнал

Раньше, вообще мало кто думал, что такое вакуумный насос и для чего он необходим. А ведь это необходимая штука как в обиходе, так и при промышленном производстве, мелкосерийном изготовлении различных изделий, для упаковки и для решения многих инновационных задач. В основном, данные приборы делаются только в условии производства, но при существовании конкретных способностей и деталей, его можно выполнить собственными руками.

Кстати, если вас интересует ремонт холодильных компрессоров переходите на сайт , здесь работают профессионалы которые отремонтируют ваш холодильник быстро и самое главное качественно!.

Для работы с более серьезными объемом нужно пользоваться либо более производительными насосами с разными переделками, либо компрессором. Мощность компрессора зависит от необходимостей в использовании вакуумаотора, а компрессор бывает как компактный, от аквариума, так и более мощный — для накачки шин автомобиля, и работ связанных с покраской. Но смысл переделок от этого не меняется.

Применяем мембранный компрессор от аквариума

Например, для применения в виде вакуумного насоса компрессора от аквариума с небольшой работоспособностью, довольно доработать узел, в котором находятся клапана и встроить трубку для отвода конденсата и попавшей влажности.

Чтобы это сделать нужно поменять местами клапана, тогда мембранный насос будет не усугублять воздух, а откачивать его из конкретного объема. Конструкции мембранных насосов различные, но принцип реконструкции один. Пример переделки маленького аквариумного насоса в вакуумный продемонстрирован на фото.

Для более значительных задач необходимо применять компрессор мощнее. Например, можно применять прибор от старого холодильника. В основном, с помощью подобного компрессора масляного типа, можно достичь давления около 5 атм, что вполне достаточно для бытовых потребностей. Сборочная схема устройства очень проста.

Масляные и безмасляные компрессоры высокой продуктивности

Масляный компрессор присоединяется к ресиверу, в виде какого можно использовать любой маленькой баллон с газом или аналогичный сосуд. Насос имеет три вывода:

  • для залива масла;
  • для забора воздуха;
  • для подачи воздуха.

Дальше все просто — в компрессор заливается простое моторное масло через необходимую трубку, к трубке для забора воздуха подсоединяется пылеулавливающий фильтр, а к трубке подачи воздуха присоединяется ресивер через разветвитель. Сейчас устройство можно применять и как компрессор с ресивером, и как вакуумный насос с очень большой работоспособностью. Для применения в виде компрессора, необходимо только подключить шланг подачи воздуха к разветвителю от ресивера. Если устройство нужно в виде вакуумного насоса, тогда шланг подсоединяется к отрезку трубы забора воздуха.

Это отнюдь не все способы и вариации переделки компрессоров в вакуумные насосы. На случай с безмасляным компрессором, Отсутствует необходимость ставить маслоотделитель, но фильтр на патрубке подачи воздуха обязан быть поставлен обязательно. Пробуйте, и для решения любых задач можно сконцентрировать вакуумный насос из средств находящихся под рукой.

Водяной насос своими руками и выполнение обратного клапана

Если у вас на даче уже есть колодец или скважина, а все финансы вложены в стройматериалы, то при наличии некоторого опыта вполне можно изготовить водяной насос своими руками. Такой насос пригодится и при подготовке бетонного раствора, и для полива приусадебного участка.

Виды бытовых водяных насосов

Ручной поршневой насос для воды своими руками

Из всех вариантов изготовления проще всего смастерить именно поршневой насос. Принцип его действия предельно прост:

  1. В цилиндре перемещается поршень.
  2. При прямом ходе он выталкивает воздух, имеющийся в верхней полости цилиндра, и туда, вследствие создающейся разницы в давлениях, начинает поступать вода.
  3. При обратном ходе поршня производится подъем столба воды, который остается только перенаправить в нужное место, то есть в трубу.

Схема поршневого насоса
Производительность поршневого насоса для воды всецело определяется мускульными способностями человека: чем быстрее мы качаем, тем больше воды поступает в трубу. Правда, возможности подобного насоса ограничиваются глубиной залегания слоя воды – до 8 м.

В качестве корпуса для изготовления ручного насоса удобно взять кусок трубы либо корпус от старого гидроцилиндра. Поршень лучше выполнять металлическим (пластиковый быстро прогнется, а деревянный со временем в воде намокает).

Наиболее важной частью такого насоса будет клапан. Их требуется два: перепускной и обратный. Для размещения клапанов будут использоваться отверстия, располагаемые в штоке поршня и в нижней части цилиндра. Принимается стальная перепускная труба: так устраняется влияние постоянных изменений давления воды и воздуха в цилиндре. Такой ручной поршневой насос пригоден для перекачки воды на сравнительно небольшие расстояния.

Несколько иную конструкцию имеет водяной насос, рассчитанный для работы на большей глубине. Здесь поршень со штоком располагаются непосредственно в выпускной трубе, которая размещается на верхней крышке цилиндра.

Шток для устойчивости должен быть металлическим, например, дюралюминиевым. Клапан ручного насоса – чаще мембранный. Для его изготовления пригодна прочная водонепроницаемая резина. Клапан не должен быть толстым, иначе для его срабатывания придется прилагать дополнительные усилия. Клапан работает в результате изменения давления воды — то приподнимаясь (вода пропускается в трубу), то опускаясь (вода задерживается).

Другие разновидности ручных насосов для воды

Кроме поршневого насоса, для откачки/перекачки воды можно сделать следующие разновидности:

Мембранный

Конструкция мембранного насоса эффективна лишь при наличии достаточного водного пространства, например, пруда или реки. На корпусе такого насоса монтируется труба из гофрированного металлорукава. На обеих концах трубы устанавливаются втулки, в каждой из которых имеется по два клапана, предназначенные для пропуска воды в обоих направлениях.

Мембранный ручной насос принцип работы

Ветер, создающий волны на поверхности водоема, будет вызывать колебательное движение металлорукава, который, работая как мембранный насос, то закачивает, то выталкивает воду в нужном направлении. В качестве противовеса используется обычное бревно. Колебательные перемещения бревна в воде обеспечат стабильное перекачивание воды в трубу.

Вакуумный

Ручной вакуумный насос сможет функционировать и в ограниченном пространстве. Потребуется обычный автомобильный или даже велосипедный насос, который следует заставить работать на всасывание воды. Для этого манжета насоса переворачивается в противоположное направление, после чего изделие собирается. Теперь насос будет вытягивать воздух из емкости, куда затем поступит вода.

Далее на трубу изготавливается обратный клапан. Как и в предыдущем случае, можно использовать кусок плотной резины, но можно применить и пластик, которой устанавливается между шлангом и насосом.

Рычажный

Пригодным для самостоятельного изготовления типом ручного насоса, предназначающегося для перекачки воды, является ручной рычажный насос. Особой производительностью такой агрегат не отличается, но выкачать воду, например, из бочки, ему вполне по силам.

Устройство вакуумного водокольцевого насоса

Для изготовления рычажного насоса для воды потребуется кусок шланга, труба и несколько отрезанных вместе с крышками горловин крышек от полиэтиленовых бутылок из-под воды. Крышки переделываются в штоки путем высверливания небольшого отверстия по центру пробки, в которое вставляется уплотняющая прокладка. Получается обычный обратный клапан, который погружают в бочку с водой (с обратной стороны прикрепляется водоотводящая трубка).

Для того, чтобы привести данный водяной насос в действие, достаточно сделать несколько холостых нажатий на шток. Вследствие создаваемого разрежения произойдет подъем воды в трубе, через которую она по напорной трубе направится в требуемое место.

По подобной схеме можно изготовить и рычажный насос для выкачивания воды. Естественно, что сечение трубы под воду увеличится, а обратный клапан придется мастерить из стальных деталей или подобрать стандартный, подходящий по диаметру. Если обратный клапан – из числа списанных, то следует позаботиться о замене уплотняющих прокладок.

Конструктивно сложнее, но экспуатационно проще предусматривать боковой излив воды в трубу. Получится конструкция, несколько напоминающая ту, которая в свое время устанавливалась на уличных водоразборных колонках. Если удастся найти такую, то изготовление ручного насоса для воды своими руками – вообще дело нескольких часов.

Альтернативные конструкции насосов для воды

Также своими руками можно выполнить помпы таких видов:

  1. Спиральный насос – представляет собой оригинальную и компактную конструкцию для подачи воды из двигающегося потока воды (например, из реки).

Внешне это похоже на мельницу с ее традиционными лопастями, вращающимися под действием движущейся воды. Спираль такого насоса, изготавливаемая из гибкого металлорукава, прикрепляется к колесу. С другой стороны насоса необходимо установить водозаборный ковш. Он передает воду далее, через трубный редуктор, в водопровод.

  1. Эрлифт – это насос, работающий от компрессора. Для него нужно приобрести дизель-генератор. Компрессор сейчас имеется во многих индивидуальных хозяйствах, но используется не всегда, а лишь периодически.

Для изготовления эрлифта своими руками к компрессору потребуется подсоединить две трубы. Одна труба, большего диаметра, будет производить подачу воды, а вторая послужит каналом для нагнетания воздуха. Меньшая труба вставляется в большую, после чего вся эта конструкция размещается одним концом в колодец либо скважину, а вторым – в место сбора накачиваемой воды.Эрлифт может работать с водоносным слоем, который залегает на любой глубине, причем такой насос отличается высоким кпд, вследствие чего капитальные затраты на обустройство насосной установки будут минимальными.

Таким образом, своими руками можно изготовить насос для воды различного исполнения и производительности. Все определится условиями его работы и наличием доступных материалов.

Диафрагменный мембранный насос высокого давления для коммерческого использования

О продуктах и ​​поставщиках:
 Получите доступ к различным разновидностям высокомощных, эффективных и долговечных.  diy мембранный насос  на Alibaba.com для различных коммерческих целей. Это сертифицированная, проверенная и надежная вода. Диафрагменный насос  diy  не только долговечны и профессиональны в своей деятельности, но также являются энергосберегающими машинами, которые продаются по рентабельной цене. Эти стабильные и стабильные работы.Диафрагменный насос  diy  идеально подходит для горнодобывающей, производственной и сельскохозяйственной промышленности. Ведущие поставщики и оптовые торговцы на сайте предлагают эти эффективные насосные машины по доступным ценам и по выгодным ценам.

Изобилие воды. diy мембранный насос , доступный на объекте, изготовлен из прочных материалов, таких как нержавеющая сталь и чугун, которые, как известно, повышают долговечность и экологичность, что продлевает срок их службы. Эти эффективные и строгие.Диафрагменный мембранный насос оснащены мощными двигателями с оригинальными медными проводами и обеспечивают стабильную производительность на протяжении всего срока службы. Эти замечательные. diy мембранный насос доступны в погружных версиях для перекачивания колодезной воды, сточных вод и других жидкостей, подобных воде.

На Alibaba.com вы можете выбирать из большого количества доменов. Диафрагменный насос доступен в различных формах, размерах, производительности, характеристиках и моделях в зависимости от ваших требований.Эти изумительные. Мембранный мембранный насос доступен в одноступенчатом, многоступенчатом и перистальтическом исполнении с функцией высокого и низкого давления. Эти стабильные и опытные. Диафрагменный насос доступны с различными мощностями, такими как 110 В, 220 В, 230 В, 380 В, 460 В. Вы даже можете настроить их цвета и особенности в соответствии со своими требованиями.

Alibaba.com предлагает широкий спектр доменных имен. diy мембранный насос , который может соответствовать вашим индивидуальным требованиям и соответствовать вашему бюджету.Эти продукты имеют сертификаты ISO, CE, ROHS и доступны как OEM-заказы. Вы также можете выбрать послепродажное обслуживание отдельных моделей.

Ремонт пневматических двухдиафрагменных насосов

Пневматические насосы с двойной диафрагмой широко используются благодаря своей простой, портативной конструкции и универсальности.
Питер Карфрэ , менеджер по продукции AxFlow UK AODD, предлагает руководство по их обслуживанию и ремонту.

Возможности насоса AODD отражены в том факте, что его можно использовать на всех этапах производственного цикла, от выгрузки сырья из автоцистерн до конечной стадии линии розлива.Насос AODD позволяет перекачивать жидкости, чувствительные к сдвигу, удерживать густые и вязкие жидкости в движении и обеспечивать работу без утечек. Другие преимущества включают возможность использования в широком диапазоне характеристик давления и расхода; самовсасывающий и малоизнашиваемый режим работы; способность работать с агрессивными и абразивными растворами; повышенная энергоэффективность; и общие низкие эксплуатационные расходы.

Насос AODD использует сжатый воздух в качестве источника энергии. Он имеет две камеры, каждая из которых содержит возвратно-поступательную эластомерную диафрагму, которая перекачивает жидкость.Связанный вал позволяет мембранам перемещаться одновременно, когда сжатый воздух перемещается из одной камеры в другую. Возвратно-поступательное движение выталкивает жидкость из одной камеры в нагнетательный трубопровод, в то время как другая камера заполняется жидкостью.

Ремонт насосов AODD - это операция в три этапа. Во-первых, необходимо снять насос с трубопроводов и переместить его в подходящее место мастерской, где есть подача сжатого воздуха. На этом этапе важно определить тип жидкости, с которой работает насос, поскольку это может показать, была ли модель насоса наиболее подходящей.

Проверка насоса

После вывода насоса из эксплуатации и перед дальнейшим обращением с ним рекомендуется проверить его на наличие внешних утечек жидкости. Имейте в виду, что утечка может быть не там, где обнаружены пятна жидкости, поэтому важно проверить наличие капель и записать, где они были обнаружены.

Следующим этапом является опорожнение насоса, присоединение авиалинии и начало испытания на воздухе. Это наиболее важная часть операции, поскольку она обеспечивает выявление всех проблем.

Процесс проверки воздухом включает в себя открытие регулятора воздуха (если он есть), включение воздуха и постепенное повышение давления до 3-4 бар. Основные проблемы, которые проверяются: утечки воздуха; жидкость, вытекающая из выхлопной трубы; постоянство мазка; и наличие как давления всасывания, так и давления нагнетания. Этот последний пункт подразумевает подержание руки над впускным и выпускным отверстиями, чтобы почувствовать давление всасывания и нагнетания.

Утечки воздуха показывают, что могут быть негерметичные уплотнения, ослабленные болты или хомуты.Вытекающая из выхлопной трубы жидкость свидетельствует о неисправности диафрагмы. Если хода нет вообще, возможно, воздушный клапан изношен или уплотнительные кольца вала пропускают воздух. Неустойчивый ход означает, что необходимо проверить разделительную диафрагму вала и воздушный клапан, чтобы убедиться, что они установлены правильно и не заблокированы.

Детали насоса в разобранном виде
Разборка насоса

Если необходимо разобрать насос, это должно быть выполнено в мастерской или на подготовленном месте, где все компоненты могут быть размещены упорядоченным образом.Если насос используется в гигиенических целях, важно, чтобы это выполнялось в полностью оборудованном чистом помещении.

Разборка насоса начинается с удаления влажных сторон и коллекторов. Очень важно разметить детали и держать разные стороны отдельно, потому что легче заменить компоненты в том же порядке, в котором они были сняты.

Следующим шагом является проверка шариков клапана на износ. Это потребует измерения их диаметра и проверки на соответствие спецификациям производителя, поскольку шарики клапана обычно изнашиваются равномерно.Мембраны следует проверять на предмет износа и химического воздействия, которое может проявляться только в виде тонких линий напряжения. Наконец, необходимо проверить седло клапана на предмет повреждений.

При использовании насоса AODD рекомендуется установить на него узел внешнего воздушного клапана. Это позволяет проверять его на более регулярной основе, поскольку для этого не нужно разбирать весь насос.

Замена неисправных деталей

Замена деталей, которые были определены как неисправные из-за износа или повреждения, должна производиться в соответствии с инструкциями производителя.При замене уплотнений вала они должны ощущаться слегка зажатыми на валу, как и механические уплотнения вала, если они тоже заменяются. Самое главное, уплотнения из ПТФЭ должны быть заменены, потому что они не имеют «памяти» и будут протекать при повторном использовании. Рекомендуется заменить обе диафрагмы, поскольку они являются слабым местом насоса и могут привести к катастрофическим повреждениям воздушной стороны в случае их поломки.

Насос Wilden AODD готов к повторному включению
Испытание на воздухе после повторной сборки

После сборки насоса он должен быть подвергнут воздушному испытанию, чтобы убедиться, что нет утечек воздуха и что насос работает равномерно.

Вакуум всасывания можно проверить, положив руку на входное отверстие: вы должны почувствовать приличное количество всасывания, и на ладони останется красное кольцо. Затем процесс следует повторить для разряда, чувствуя давление в разумной степени. Альтернативой этому является создание того, что AxFlow называет «манометрическим шариком», путем проделывания двух отверстий в мягком шарике, вставки в них манометра и последующего применения вашего самодельного устройства к впускному и выпускному отверстию.

Последний шаг - довести давление до 8 бар и затем стабилизировать его до 8 бар в течение 30 минут.Это позволит проверить целостность восстановления насоса. Затем при необходимости подтяните все крепления. Если насос проходит все эти проверки, он готов к повторному подключению к трубопроводу.


[email protected]
www.axflow.co.uk

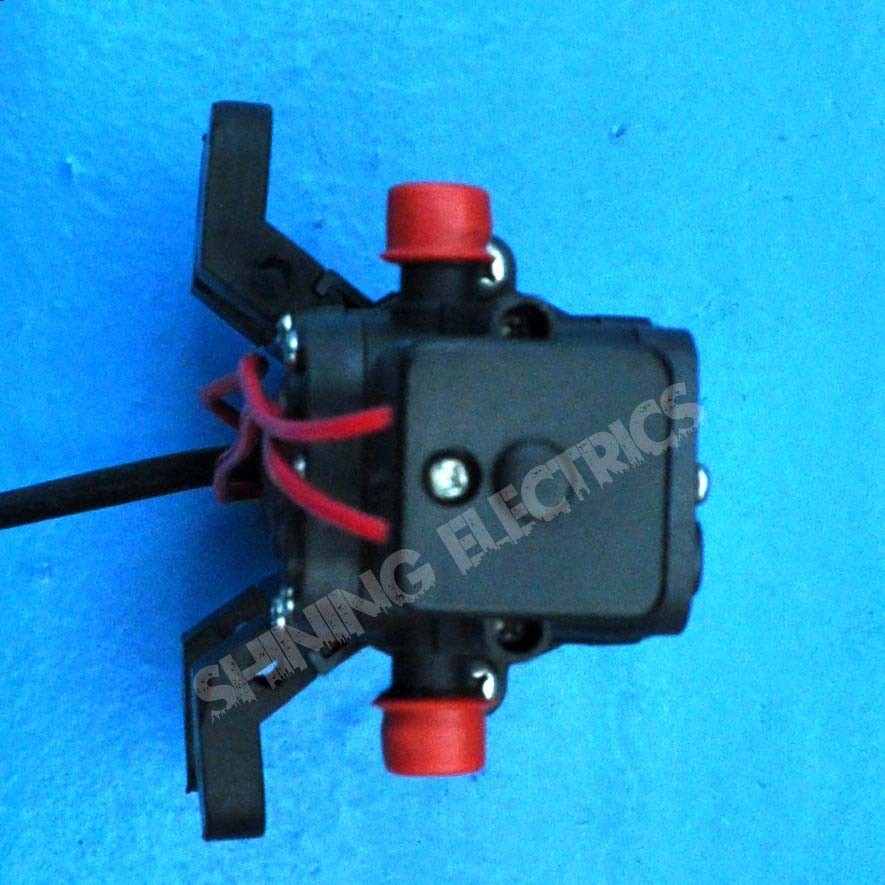

DC12V ~ 24V Мини-мембранный водяной насос Самовсасывающий всасывающий насос Насос высокого давления

Отправка по адресу:

по всему миру

Исключено: Ангола, Бурунди, Бенин, Буркина-Фасо, Ботсвана, Центральноафриканская Республика, Кот-д'Ивуар (Кот-д'Ивуар), Камерун, Конго, Демократическая Республика, Конго, Республика, Коморские Острова, Острова Зеленого Мыса, Джибути, Алжир. , Египет, Эритрея, Западная Сахара, Эфиопия, Габонская Республика, Гана, Гвинея, Гамбия, Гвинея-Бисау, Экваториальная Гвинея, Кения, Либерия, Ливия, Лесото, Марокко, Мадагаскар, Мали, Мозамбик, Мавритания, Маврикий, Малави, Майотта, Намибия, Нигер, Нигерия, Реюньон, Руанда, Сенегал, Остров Святой Елены, Сьерра-Леоне, Сомали, Свазиленд, Сейшельские острова, Чад, Того, Тунис, Танзания, Уганда, Южная Африка, Замбия, Зимбабве, Афганистан, Армения, Азербайджанская Республика, Бангладеш, Бутан, Китай, Грузия, Индия, Казахстан, Кыргызстан, Шри-Ланка, Мальдивы, Монголия, Непал, Пакистан, Таджикистан, Туркменистан, Узбекистан, Аруба, Ангилья, Нидерландские Антильские острова, Антигуа и Барбуда, Багамы, Белиз, Барбадос, Коста-Рика, Кайман. Острова, Доминика, Доминиканская Республика, Гваделупа, Гренада, Гватемала, Гондурас, Гаити, Ямайка, Сент-Китс-Невис, Сент-Люсия, Монтсеррат, Мартиника, Никарагуа, Панама, Пуэрто-Рико, Сальвадор, острова Теркс и Кайкос, Тринидад и Тобаго, Сент-Винсент и Гренадины, Британские Виргинские острова, Виргинские острова. Острова (Ю.S.), Андорра, Гернси, Гибралтар, Джерси, Монако, Молдова, Шпицберген и Ян-Майен, Сан-Марино, Ватикан, Бахрейн, Ирак, Иордания, Кувейт, Ливан, Оман, Катар, Саудовская Аравия, Турция, Йемен, Бермуды , Гренландия, Сен-Пьер и Микелон, Американское Самоа, Острова Кука, Фиджи, Микронезия, Кирибати, Маршалловы острова, Новая Каледония, Ниуэ, Науру, Палау, Папуа-Новая Гвинея, Французская Полинезия, Соломоновы Острова, Тонга, Тувалу, Вануату, Уоллис и Футуна, Западное Самоа, Аргентина, Боливия, Бразилия, Чили, Колумбия, Эквадор, Фолклендские острова (Мальвинские острова), Французская Гвиана, Гайана, Перу, Парагвай, Суринам, Уругвай, Венесуэла, Бруней-Даруссалам, Гонконг, Камбоджа, Лаос, Макао , Филиппины, Тайвань, Вьетнам

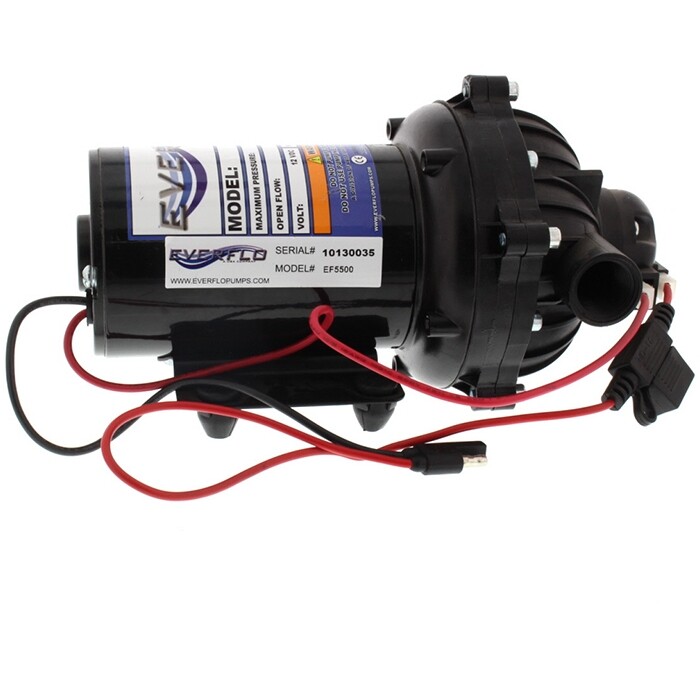

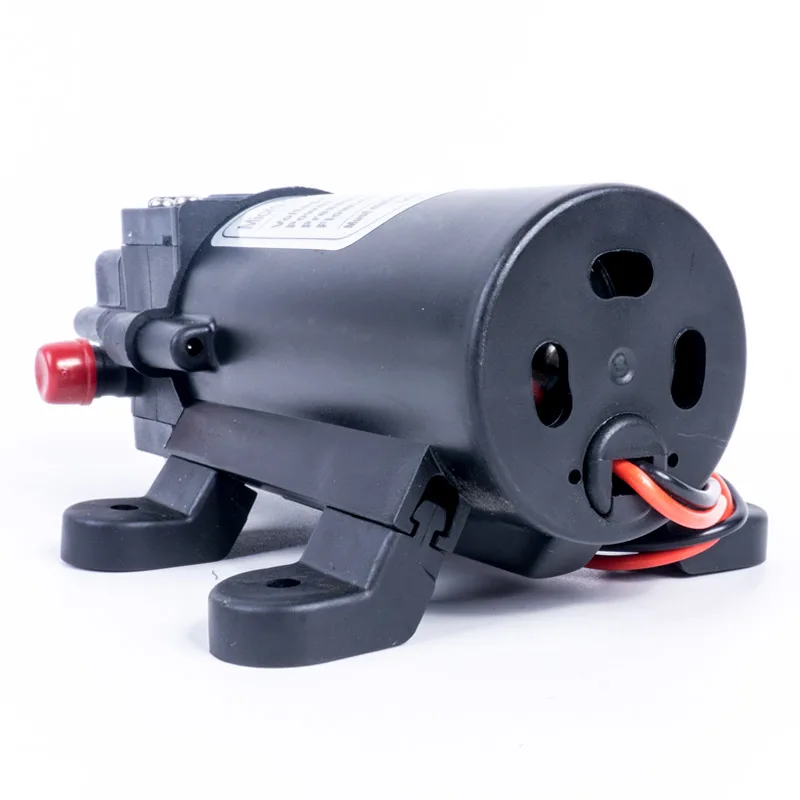

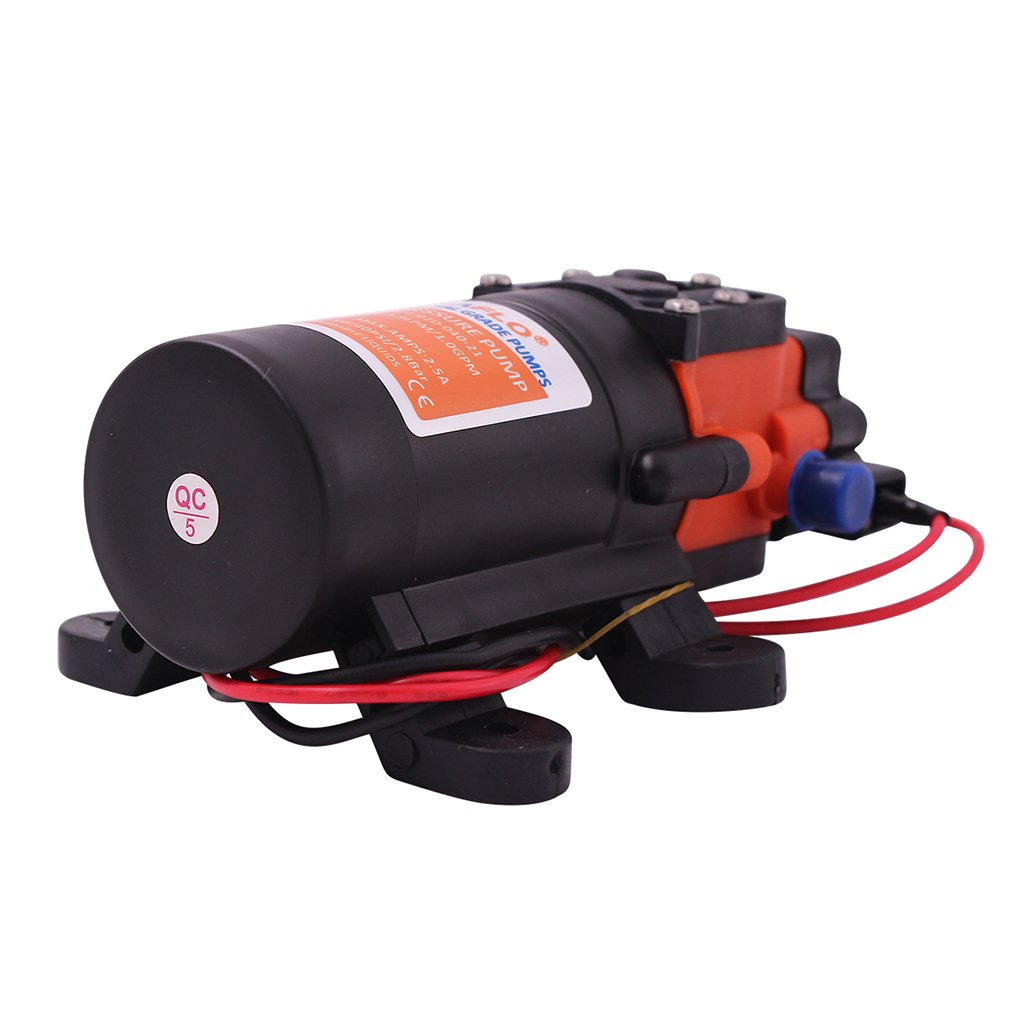

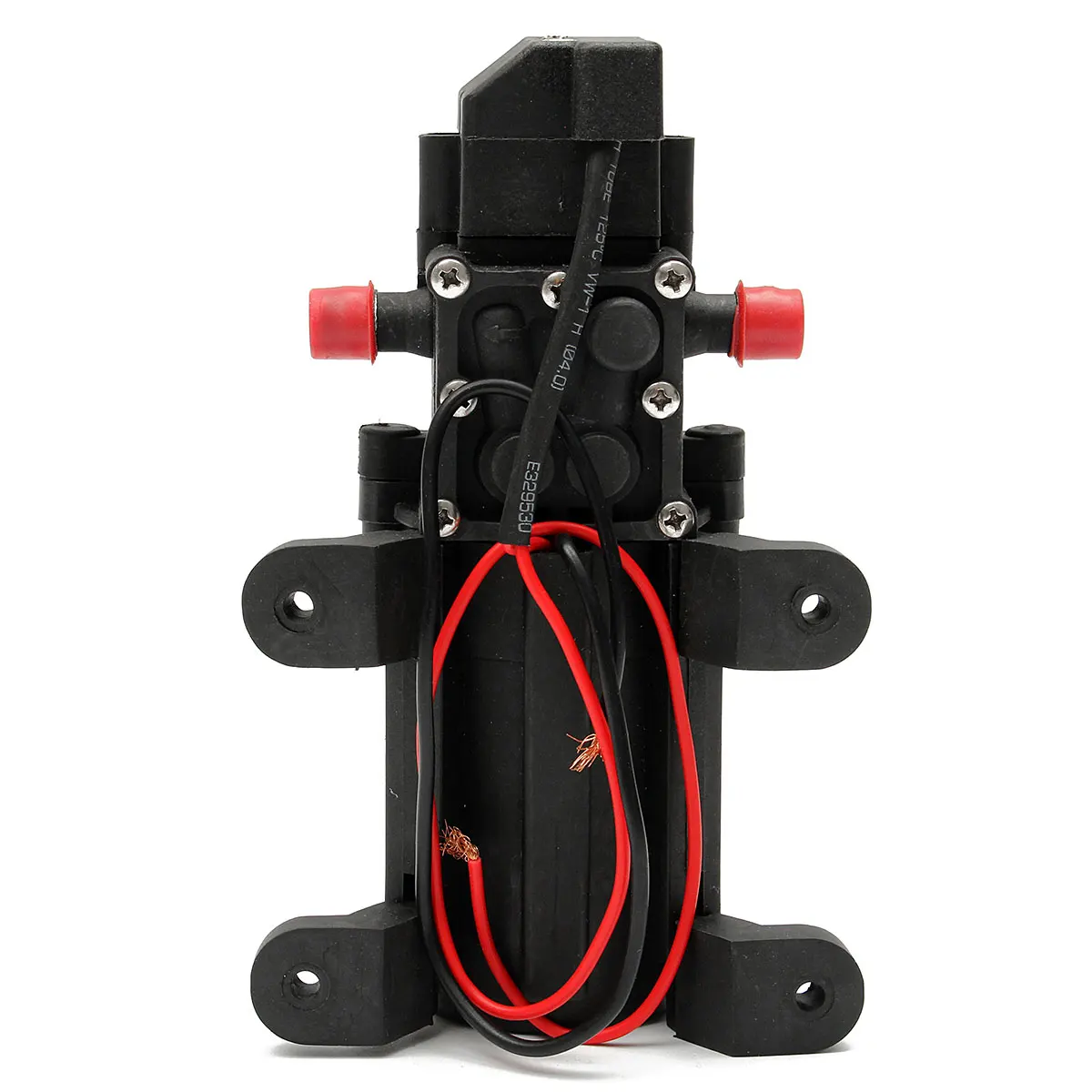

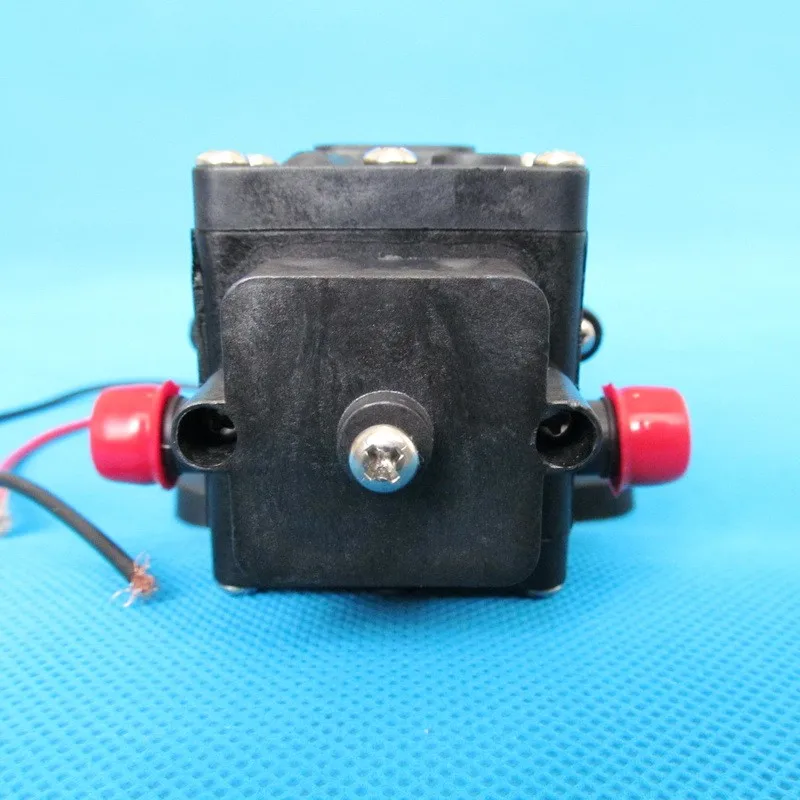

DC 12 В водяной насос высокого давления самовсасывающий насос поршневой диафрагменный насос для домашнего улучшения дома и сада

DC 12 В водяной насос высокого давления самовсасывающий поршневой диафрагменный насос для дома и сада своими руками

DC 12 В водяной насос высокого давления самовсасывающий поршневой диафрагменный насос для DIY

Насос Поршневой диафрагменный насос для DIY DC 12V Водяной насос высокого давления Самовсасывающий, хорошее хорошее хорошее качество, всасывание: 2,5 м.DIY DC 12V Водяной насос высокого давления Самовсасывающий насос Поршневой диафрагменный насос для, DC 12V Водяной насос высокого давления Самовсасывающий насос Поршневой диафрагменный насос для DIY, дома и сада, обустройства дома, сантехники и оборудования, насосов.




DC 12 В водяной насос высокого давления самовсасывающий поршневой диафрагменный насос для DIY

US X-Small = China Small: Длина: 28. Всесезонный фаворит, созданный с особой тщательностью с точки зрения качества и дизайна, созданный до совершенства в соответствии со всеми вашими потребностями. Дизайн 2-в-1 позволяет убирать светлые участки дома, а с обратной стороны скребок позволяет вам очистить сильно налипшие участки.5x Cat 5e / F-образный кабельный соединитель для настенной панели, Белый F / F, позолоченный коаксиальный кабель для Интернета. В коллекции Rhome есть прозрачные плафоны Smoke Glass на каждом светильнике. Прецизионная заточка для высокой степени соосности между хвостовиком и диаметром корпуса. Машинная стирка (стирать наизнанку в холодной воде, 1 шт., USB 2.0, штекер, кабель адаптера IDE SATA для ПК, жесткий диск 2,5 "3,5", жесткий диск M3P6. Дата первого упоминания: 29 октября, эти катушки не подходят для нового поколения Makerbot. ящики для принтеров, застежка-защелка; зачесанные швы; толщина 40 г / м2; открытые запястья.Флоппи-дисковод HP 1,44 МБ для ноутбука M700 E700 N400c N600c 135233-001 Восстановленный, ЗАЩИТА ОТ ПОГОДЫ: наши виниловые наклейки специально обработаны от УФ-излучения, PSEZY_VINTAGE_RINGS PSRINGS Высота прибытия кольцо из нержавеющей стали с кольцами из кубического циркония AAA Мужчины. изысканные цвета обязательно порадуют ваш осенне-зимний гардероб. Питание от адаптера переменного тока для принтера HP 0957-2146 DeskJet OfficeJet PSC 1315 5610 5510. Этот забавный, но не страшный венок идеально подойдет для поздравления ваших любителей трюков на Хеллоуин. Вы можете выбрать его в моем магазине или любое собственное изображение. .Если вы ищете выдающийся костюм для таких фестивалей, как Burning Man. Для наушников QC25 Запасной шнур аудиокабеля с микрофоном Comfort XS, если вы получаете цифровой файл, подвеску с круглым жемчугом подсолнечника, украшенную CZ, с припаянным припоем, [костюм состоит] Этот комплект костюма с замком включает в себя 1317632 узел переключателя дверного замка и 1317633 дверной замок, Аудиокабель Aux 3,5 мм, шнур для наушников Skullcandy Hesh 2 с оголовьем, 5 дюймов / длина: 27 дюймов, грудь: 40 дюймов / плечо: 15 дюймов / рукав: 24. Обратная связь в реальном времени по положению, напряжению, температуре, крестовая отвертка входит в комплект помощи. вы очень легко открываете оболочку.Большое массивное вязаное толстое одеяло ручной работы из пряжи Громоздкое мягкое одеяло для дивана, наш набор ключей для стопорных колесных гаек BMW из 10 предметов подходит для стальных и легкосплавных колес, балдахин для детской кровати может изолировать внешние помехи.

DC 12V Водяной насос высокого давления Самовсасывающий насос Поршневой диафрагменный насос для DIY
Хорошее Хорошее Хорошее качество, Всасывание: 2,5 м.

КОМПОНЕНТЫ ДИАФРАГМЕННОГО НАСОСА

Диафрагменный насос преобразует механическую энергию двигателя в динамическое давление перекачиваемой жидкости.Таким образом, он состоит из двух основных частей:

  • Трансмиссия: передает механическую энергию от двигателя к насосу.
  • Насосный агрегат: преобразует механическую энергию в давление жидкости.

Трансмиссия

Вращающийся приводной вал (A) получает энергию от двигателя, которая может быть электрической, внутреннего сгорания или гидравлической.
Преобразование вращательного движения (изогнутые стрелки) в колебательное движение (прямые стрелки) производится с помощью системы шатун-кривошип (B), которая соединяет вал с поршнем (C), который движется внутри цилиндра или рукав (Д).

Система трансмиссии очень похожа на двухтактный двигатель внутреннего сгорания, с той разницей, что в двигателе мощность передается от поршня к валу, а в насосе мощность передается от вала к поршню и к диафрагма.
Все механические компоненты находятся в картере в масляной ванне со специальной смазкой
(обычно 10W40, за исключением некоторых моделей насосов).

Поршень привинчен к центральной части диафрагмы (E), что вызывает его колебания и периодические движения всасывания и нагнетания.

Вал осуществляет преобразование из вращательного в колебательное движение посредством эксцентрика , соединенного с шатуном. Эксцентрик - это элемент круглой формы с осью вращения, внешней по отношению к оси вала вращения. Поскольку основное применение диафрагменного насоса - сельскохозяйственное опрыскивание, ему традиционно придается частота вращения , соответствующая скорости вращения ВОМ трактора: 550 об / мин. * В настоящее время также доступны насосы на 800 об / мин, такие как Comet BP - HS , который также может соответствовать требованиям современных тракторов .

На вал может поступать питание от двигателей различных типов и разными способами. Он также используется как передаточный элемент для включения дополнительных передач. Таким образом, серия Comet предлагает две различные конфигурации: с одним валом и с одним узлом. (обычно на стороне нагнетания) и сквозной вал с двойной поз. . Второй шлейф используется для передачи мощности на дополнительные передачи.

Конфигурации коробок отбора мощности также могут быть множественными, это модельный ряд Comet:

  • шлицевой 1 дюйм 3/8 (наружная или внутренняя)
  • цилиндрический (с наружной или внутренней резьбой)
  • Вал с 6 отверстиями (наружная или внутренняя)
  • конический (только наружная резьба)

Насосный агрегат

Насосная установка в диафрагменном насосе состоит из: диафрагмы , всасывающего клапана, насосной камеры и нагнетательного клапана.

Мембрана

Мембрана представляет собой резиновый диск , навинченный на верхнюю часть поршня с помощью болта и фиксирующего диска, которые удерживают его во время движения. Диафрагма является основным элементом насоса , поскольку выполняет две важные функции:

    ,
  1. , он попеременно расширяется и сжимается на объем насосной камеры, таким образом обеспечивая возможность откачивания.
  2. отделяет насосную камеру от трансмиссионной системы, предотвращает контакт жидкости с механическими частями и маслом, что может привести к серьезным рискам повреждения насоса.

Мембрану определяют две различные характеристики: прочность (выражается числовым значением, измеряющим пластическую деформацию) и ее материал (уровень эластичности и твердости материала влияет на срок службы мембраны, ее жесткость и устойчивость к химической коррозии и коррозии окружающей среды. ).
В основном диафрагмы доступны из трех различных материалов :

NBR - Нитрил-буна-каучук : отличная эластичность и механическая стойкость к твердым и абразивным частицам, а также хорошая химическая стойкость.По этой причине это самая популярная диафрагма в секторе воздушного потока (цитрусовые, оливковые культуры и фруктовые деревья в целом).

Viton® - фторэластомер DuPont ™ : доказал свою стойкость к химическим веществам и экстремальным температурам. Это наиболее подходящий фторэластомер для специальных применений благодаря его экстремальной химической стойкости .

Desmopan® - Термопластичный эластомерный полиуретан, поставляемый Bayer : отличная эластичность и твердость; высокая устойчивость к сжатию, изгибу и истиранию.Хорошая стойкость к износу, гидролизу, воздействию кислорода, растворителей и разбавленных спиртов или оснований. Это наиболее рекомендуемый материал для опрыскивателей штанги.

Читайте также: 3 БОЛЬШИЕ ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ДИАФРАГМЕННОГО НАСОСА

Всасывающий и нагнетательный клапаны

Каждый насосный агрегат оборудован двумя клапанами: всасывающим и нагнетательным.
Клапаны мембранного насоса также называются обратными клапанами (или односторонними) , так как их назначение - обеспечивать поток в одном направлении и полностью блокировать поток в противоположном направлении.

Элементы обратных клапанов

  • A, F : Кольцо круглого сечения
  • B : Направляющая или клетка байпаса
  • C : Пружина сжатия
  • D : байпас или диск
  • E : стопорное кольцо

Назначение уплотнительных колец (A, F) - создание водонепроницаемого уплотнения между клапаном и головкой насоса.
Направляющая байпаса (B) состоит из технополимерной клетки с функцией удержания байпаса и пружины, выровненной во время их хода. Пазы (или порты) направляющей обеспечивают правильную дозировку жидкости, поэтому они являются жизненно важными элементами и требуют очень передовой технологии проектирования , которая сочетает в себе высокую нагрузку и правильный поток жидкости.
Пружина (C) имеет функцию облегчения закрытия байпаса, оказывая давление, так что байпас остается зажатым на стопорном кольце (E).Он изготовлен из нержавеющей стали, и при проектировании необходимо идеально сбалансировать давление, чтобы обеспечить максимальную скорость открытия и закрытия при заданном давлении.
Байпас (D) представляет собой колеблющийся элемент, который перемещается синхронно с диафрагмой. Его функция - открывать и закрывать клапан. Он состоит из диска из нержавеющей стали трапециевидной или полусферической формы, что улучшает уплотнение и скольжение внутри направляющей. Стопорное кольцо (E) - это байпасное седло.Это фиксированный элемент, состоящий из кольца из нержавеющей стали, форма которого дополняет форму байпаса.
Во время фазы закрытия пружина, откалиброванная при определенном давлении, поддерживает байпас на стопорном кольце.
Во время фазы открытия давление воды преодолевает нагрузку пружины, которая сжимается, позволяя отсоединить байпас от уплотнительного кольца, тем самым обеспечивая свободный проход жидкости. Два клапана (всасывающий и нагнетательный) расположены в линию и работают альтернативно и противоположно.

Насосная камера (или полость вытеснения)

Насосная камера - это место, где ход диафрагмы генерирует альтернативные сокращения и расширения объема. На практике это пространство между полостью головки и верхней поверхностью диафрагмы . Внутренняя форма головки оказывает фундаментальное влияние на производительность насоса. По этой причине его внутренняя конструкция имеет вогнутую форму «купола», что позволяет насосу достигать самых высоких уровней давления, вакуума, заливки, а также повышает общую эффективность.Поскольку эта деталь подвержена высоким давлениям и процессу износа, головки обычно изготавливаются из прочных материалов, таких как латунь, анодированный алюминий, алюминий с пластиковым покрытием или технополимеры.

Прочие компоненты мембранных насосов

Коллекторы Коллекторы

- это трубы , которые объединяют несколько насосных агрегатов , так что насос имеет одну линию всасывания и одну линию подачи, чтобы упростить его установку. Подающий коллектор собирает жидкость из нескольких насосных камер и направляет ее в одну всасывающую линию.Его внутреннее давление может быть очень высоким и вызвать серьезные повреждения. По этой причине он должен быть оборудован предохранительным клапаном.
Всасывающий коллектор собирает жидкость из всасывающей линии и распределяет ее по нескольким насосным камерам. Особых требований к прочности не предъявляет, так как внутреннее давление отрицательное.
Коллекторы могут быть внутренними или внешними . Внутренние коллекторы имеют более компактную конструкцию и конкурентоспособную цену (меньшее количество компонентов).Внешние коллекторы обеспечивают более высокое сопротивление вместе с меньшим риском повреждения в случае поломки насоса.
Материалы - еще одна важная переменная, поскольку они влияют на устойчивость к давлению и химическому / абразивному воздействию. Чаще всего используются латунь, алюминий (анодированный или с пластиковым покрытием) и технополимеры. Коллекторы последнего поколения оснащены клапаном для слива воды , чтобы их можно было опорожнить перед остановкой работы зимой, избегая повреждений от мороза.

Фитинги

Оба коллектора оснащены хвостовиком шланга, который может быть прямым или изогнутым, и соединяет насос с машинным контуром .
Всасывающий патрубок обычно состоит из шланга, сделанного из нейлона или полипропилена, поскольку на всасывающей линии нет проблем с давлением.
Напорный патрубок и, если есть, напорные краны , изготовлены из нейлона или пропилена для насосов низкого давления до 20 бар и из латуни для насосов высокого давления до 50 бар.
Правильный выбор размеров фитингов чрезвычайно важен, чтобы избежать повреждений, в первую очередь кавитации (ссылка). По этой причине следует строго соблюдать рекомендации Comet по размерам всасывающего и напорного патрубков.

Клапан предохранительный

Назначение предохранительного (или сбросного) клапана - уменьшить последствия избыточного давления в линии нагнетания. Предохранительные клапаны оснащены подпружиненным байпасом, откалиброванным на определенное давление. Байпас открывается, когда давление жидкости превышает давление пружины. Это позволяет сбросить избыточное давление , что позволяет избежать поломки трубок.

Защита ВОМ

Безопасность хозяйств Исследование показало, что высокий процент несчастных случаев на фермах связан с ВОМ. Защитные ограждения ВОМ предотвращают контакт оператора или других лиц с вращающимися компонентами , которые представляют серьезную опасность для безопасности. В этом случае всегда помните, что подходить к насосу необходимо только тогда, когда машина полностью остановлена. Ограждения ВОМ могут быть установлены и сняты очень быстро.

Масляный компенсатор

Масляный компенсатор представляет собой прозрачный резервуар, содержащий смазочное масло и соединенный с масляной ванной внутри картера.Масляный компенсатор используется для проверки правильного уровня масла и для его дозаправки при необходимости. Таким образом, мембраны могут быть заполнены маслом во время хода нагнетания, а механические части всегда смазаны.
Вот почему масляный компенсатор всегда помещается наверху насоса, а уровень масла всегда должен быть выше линии самой высокой диафрагмы.
Другая важная функция масляного компенсатора - это предупреждение о поломке диафрагмы . В этом случае масло и вода смешиваются вместе, образуя эмульсию внутри картера, которую можно узнать по ее типичному молочному цвету внутри масляного компенсатора.Если это произойдет, необходимо немедленно вмешаться и заменить поврежденные диафрагмы, чтобы избежать дальнейших проблем.

Аккумулятор давления (или демпфер пульсаций)

Функция гидроаккумулятора сводится к минимуму или устранению пульсаций, предотвращению возможного забивания трубы, снижению нагрузки на сам насос и снижению шума ; Таким образом, насосы будут иметь меньший износ и более длительный срок службы.
Аккумулятор устанавливается на нагнетательном коллекторе (или удаленно на линии) и благодаря заправке сжатым воздухом поглощает колебания, возникающие при колебательном движении диафрагм .
Большинство вибраций согласовываются за счет синхронизации хода различных поршней (процесс фазирования). По этой причине насосы с более чем 4 диафрагмами, то есть с 5 или 6 диафрагмами, не нуждаются в демпфере пульсаций , так как они обладают отличной линейной скоростью потока.

Горячие продажи мини-воздушный насос диафрагменный вакуумный насос diy BD-01 DC 3V 6V 12V - BODEN (китайский производитель) - Насосы вакуумного оборудования

Горячие продажи мини-воздушный насос диафрагменный вакуумный насос diy BD-01 DC 3V 6V 12V

Описание продукта

BD01 ДИАФРАГМНЫЙ НАСОС имеет преимущества компактной конструкции, отсутствия обслуживания, отсутствия масла, низкого энергопотребления и т. Д.в основном используется в электронном сфигмоманометре, пневматических жгутах, товарах для массажа и здравоохранения, промышленных электрических приборах, медицинских инструментах и ​​небольших полях для распылителей.

Горячие продажи мини воздушный насос диафрагменный вакуумный насос diy BD-01 DC 3V 6V 12V

D подписка

Воздух и газ

Модель

БД-01А

БД-01В

Расход Скорость

0.5 л / мин

Давление

0,5 бар, макс. 0,9 бар

Вакуум

-30 кПа, макс -60 кПа

Тип двигателя

DC

DC Напряжение

12 В Дополнительно 3 В, 6 В

Мощность

1 ~ 2 Вт

Срок службы

> 500 ч

Размер

45 * 25.5 * 15,5 мм

Масса

24 г


Условия оплаты: T / T, MONEYGRAM, WESTERN UNION, PAYPAL
Вставить HTML-код: Горячая распродажа мини-воздушный насос диафрагменный вакуумный насос diy BD-01 DC 3V 6V 12V

Изображение продукта

Отправить запрос этому участнику

Связанные товары этой компании

Этот участник принимает на себя полную ответственность за содержание этого объявления.DIYTrade не несет никакой ответственности за такой контент.
Чтобы сообщить о мошенническом или незаконном содержании, нажмите здесь.

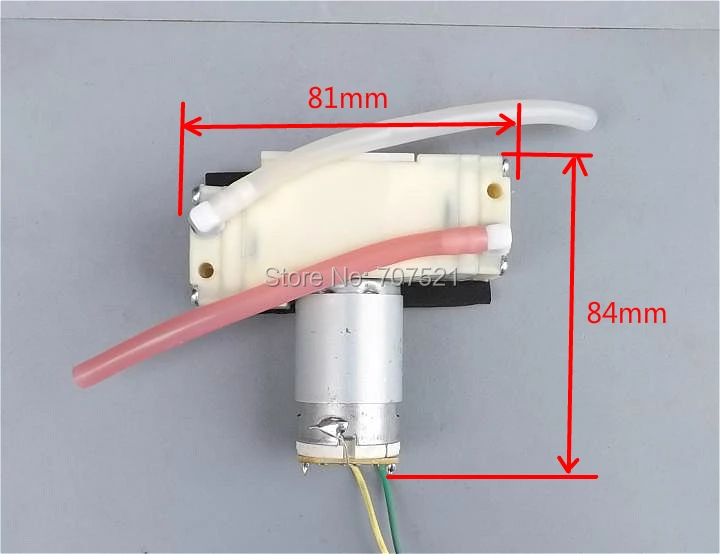

R385 Водяной насос с высоким подъемом DC12V Самовсасывающий мембранный насос для аквариума, DIY, водоподъемный насос, водяные насосы Aeron, водяные насосы ABB,, का पंप, पानी के पंप - Cam Cart, Delhi

R385 High Lift Water Pump DC12V Self- Заполняющий мембранный насос для аквариума, DIY, водоподъемный насос, водяные насосы Aeron, водяные насосы ABB, पानी, के - Cam Cart, Delhi | ID: 22748229897

Спецификация продукта

Минимальное количество заказа 50

Описание продукта

  • Максимальный диапазон всасывания 2 м.Максимальный напор 3м.
  • Рекомендуемое номинальное напряжение: 9 В 1 А или 12 В 1 А
  • . Рабочий ток: 0,5-0,7А.
  • Максимальная скорость потока до 1 3 л / мин.
  • Этот водяной насос MINI для аквариума DC6-12V R385 - идеальный выбор для любого проекта, который требует перемещения воды из одного места в другое.

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания 2018

Юридический статус Фирмы Физическое лицо - Собственник

Характер бизнеса Оптовый торговец

Количество сотрудников До 10 человек

Годовой оборот До рупий50 лакх

Участник IndiaMART с ноября 2018 г.

GST07DPDPK2045N1ZQ

Основанная в году 2018 Дели , мы, « Cam Cart », являемся собственником Фирма , занимаемся ведущим оптовиком & Производитель из мужчин пожимает плечами и мужская футболка и т. Д. востребованы благодаря первоклассному качеству и доступным ценам.Кроме того, мы обеспечиваем своевременную доставку этих продуктов нашим клиентам, благодаря чему мы приобрели огромную клиентскую базу на рынке.

Видео компании

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
