Металлоискатель Пират своими руками — Мир искателей

Пират – это импульсный металлоискатель с простой и доступной для повторения схемой. Металлоискатель содержит небольшое количество элементов и простую для изготовления поисковую катушку. С катушкой 280 мм, пират будит видеть монеты до 20см, а крупный металл до 1,5 метра.

Свое название ПИРАТ (PIRAT) получил от разработчиков его схемы – PI – импульсный принцип его работы, RAT – сокращение от «Радио Скот» – сайт разработчиков.

Металлоискатель ПИРАТ не различает металлы. Но он хорошо подойдет для поиска металла и для новичков. Также огромным достоинством пирата, является его простота для самостоятельного изготовления и доступность компонентов – все детали металлоискателя стоят копейки и их можно найти в любом магазине радиодеталей или на радио рынке. Также в Пирате отсутствуют программируемые элементы, что значительно упрощает жизнь радиолюбителям.

Даже человек с минимальным уровнем подготовки, изготовит металлоискатель пират своими руками.

Список деталей необходимых для сборки металлоискателя ПИРАТ своими руками.

Список деталей — исправленный для схемы на NE555,  (автор — Василий Субботин)

Схема металлоискателя ПИРАТ

Металлоискатель PIRAT имеет два варианта схемы, в первом варианте используется микросхема NE555 (советский аналог микросхемы — КР1006ВИ1) – таймер. Но в случае если у вас возникли проблемы с ее поиском, то авторы предусмотрели вариант схемы на транзисторах. Рекомендуем вам собирать схему на NE555, она будит иметь лучшую стабильность работы.
Схема металлоискателя Пират на NE555

(На схеме есть ошибка маркировки — R18 — это R9)!

Исправленная схема металлоискателя Пират для версии на NE555

Схема металлоискателя Пират на Транзисторах

При сборке схемы на транзисторах, нужно будит подбирать частоту и длительность. Так как у транзисторов встречается, большой разброс параметров. Для этого, необходимо использовать осциллограф. Архив с осциллограмами.

Резистор R1 в схеме отвечает за частоту генерации.

А резистор R2 — за длительность управляющего импульса.

Печатная плата металлоискателя ПИРАТ

Варианты разводки печатной платы пирата, от его разработчиков, на микросхеме и на транзисторах. Платы в формате Сприн Лайот скачать архив.

Плата на NE555.

Вот еще один вариант платы металлоискателя ПИРАТ на NE555

Плата на транзисторах.

Также в сети, мы нашли вот такой вариант разведения платы для металлодетектора PIRAT.

 Скачать файл этой платы в формате Спринт Лайот.

После того как вы спаяли плату металлоискателя, к ней необходимо

подключить питание. Для этого подойдет любой источник питания с напряжением 9-12 вольт. Можно использовать несколько соединенных параллельно батареек крона 3-4 шт., или аккумулятор. 1 крону использовать нежелательно, так как будит происходить быстрое падение напряжения, и это будит вызывать постоянный дрейф настройки металлодетектора.

Спаяная плата металлоискателя пират

Обратите внимание на конденсаторы слева! это пленочные конденсаторы с высокой термостабильностью. Их использование также благоприятно скажется на стабильности работы металлоискателя.

ДОПОЛНЕНО 26.01.2018.

В продаже у одного из наших рекламодателей нашел вот такой вариант печатной платы металлоискателя ПИРАТ, достаточно продуманная версия печатной платы. Переменники сразу стоят на плате, для подключения питания стоит штыревой разъем.

Вот чертеж этой печатной платы для Пирата (Правда в виде картинки, если кто-то срисует, присылайте выложу!):

Файл платы в формате Sprint Layot c двумя резисторами от Артем Родионов — https://drive.google.com/file/d/1-hHJX6d5ugy8Fmh9lvls0a5rIG3s860x/view?usp=sharing

Изготовления катушки для металлоискателя ПИРАТ

Как и другие импульсные металлоискатели, пират не требователен к точности изготовления катушки. Вполне подойдет катушка, намотанная на оправку диаметром 190-200 мм – 25 витков, обмоточным эмаль проводом 0,5 мм. После намотки, витки катушки необходимо обмотать изоляционной лентой или скотчем. Для увеличения глубины поиска металлоискателя, можно намотать катушку 260-270 мм – 21-22 витка, тем же проводом.

Расчеты катушки для металлоискателя ПИРАТ для различных диаметров катушки:

Рекомендуется использовать провод диаметрами 0,5-0,6мм, 0,4 это минимум но работает хуже!

Для работы, катушку металлоискателя, необходимо закрепить в жестком корпусе БЕЗ металла. Можно использовать любой подходящий пластиковый корпус. Это необходимо, для предотвращения воздействие ударов о траву или грунт на работу металлоискателя. Корпус для изготовления катушки, вы сможете найти в интернете, по запросу «Корпус для катушки металлоискателя» При изготовлении поисковых катушек, использования любых металлических частей, крайне не желательно. Выводы от катушки подпаять к многожильному проводу, с диаметром сечения 0,5 – 0,75 мм. В идеале, это два отдельных провода, свитые между собой.

Вышла статья о изготовлении глубинных катушек для импульсных металлоискателей своими руками. И вы сможете превратить ПИРАТ в настоящий глубинник!

Настройка металлоискателя ПИРАТ

Правильно собранный металлоискатель, практически не нуждается в настройке

. Максимальная чувствительность металлоискателя, получается в том положении переменного резистора R13, когда в динамике появляются редкие щелчки. Если у вас это возникает в крайних положениях резистора, то нужно заменить наминал резистора R12, так чтобы оптимальная настройка была примерно в среднем положении переменного резистора.

При наличие осциллографа, также можно проконтролировать следующие значения: на затворе транзистора Т2 длительность управляющего импульса и частоту генератора. Нормой будит длительность импульса 130-150мкс, частота 120-150 Гц.

Работа с металлоискателем ПИРАТ

После включения металлоискателя, необходимо подождать 10-20 секунд, для стабилизации работы, а затем переменным резистором R13, произвести его настройку. И можно приступать к поиску.

Видео обзор платы металлоискателя:

Подключение светодиодной индикации к металлоискателю ПИРАТ

Видео работы самодельного металлоискателя ПИРАТ

А вот так можно сделать металлоискатель ПИРАТ:




Также прикрепляю архив, с разведенной под СМД копоненты версией печатной платы металлоискателя Пират — Вариант СМД

Все вопросы по металлоискателю Пират можно задать в комментариях к этой статье.

Металлоискатель Шанс своими руками — Мир искателей

Представляю вниманию схему импульсного металлоискателя с дискриминацией металлов ШАНС. Этот металлоискатель разработал Андрей Федоров, и выложил в открытый доступ его схему, прошивку для микроконтроллера, а также другие данные необходимые для сборки металлоискателя шанс своими руками.

По сравнению с другими металлоискателями с дискриминацией металлов, ШАНС имеет огромное преимущество, связанное с относительной простотой изготовления поисковой катушки.

Собранный металлоискатель ШАНС с катушкой диаметром 25 см, будит иметь следующие поисковые характеристики: кольцо обручальное – 18 см, каску – 40-45 см. Максимальная глубина поиска 1 метр. Селекция и дискриминация металлов.

Схема металлоискатель ШАНС

А также схема кнопок управления металлоискателем

Схема данного металлоискателя, имеет средний уровень сложности.

Для ее сборки понадобится некоторые опыт. В своей схеме, металлоискатель ШАНС содержит микроконтроллер, поэтому для его успешной сборки ванн понадобится внутрисхемный программатор. Также в схеме металлоискателя имеется ряд достаточно дорогих компонентов: экран, процессор, и АЦП. Особое внимание следует уделить именно АЦП MCP3201, только после его приобретения, можно переходить к дальнейшей сборке металлоискателя. Так как его найти весьма непросто.

В работе ШАНС показал себя, как простой и надежный металлоискатель, но с дискриминацией все не очень радужно. Реально прибор отсеивает только мелкий железный мусор и небольшие гвозди, а вот пивные пробки уже вызывают у трудности дискриминации. Также ШАНС, как и другие импульсные металлоискатели плохо видит золотые цепочки.

Сборка металлоискателя ШАНС своими руками.

Процесс сборки металлодетектора ШАНС, нужно начать с изготовления печатной платы

. Неплохо себя зарекомендовали платы разведенные DexAlex. Скачать рисунок печатной платы в формате спринт лайот и другие материалы и рекомендации для самостоятельной сборке металлоискателя ШАНС от DexAlex.  Рисунок печатной платы и описание сборки металлоискателя ШАНС  Также в архиве вы найдете список деталей, для сборки металлоискателя «ШАНС»

Собранная плата металлоискателя шанс

После изготовления и спайки платы, необходимо прошить микроконтроллер. Последняя версия прошивки 1.2.1.
В конце статьи можно будит скачать архив со всеми версиями прошивок.

Для прошивки микроконтроллера биты конфигурации расставляем как на рисунке ниже.

После этого, к металлоискателю подключаем питание и уже любуемся его работой. Правда пока металл он видеть не будит. Нужно еще изготовить катушку.

А вот так выглядит уже собранный блок:

Видео запуска  металлоискателя ШАНС:

Шанс может работать с катушками от любых импульсных металлоискателей, но для хорошей работы дискриминации металлов, подойдут только катушки с низкой паразитной емкостью. Поэтому катушку для металлоискателя шанс лучше изготовить по приведенной ниже схеме:

Для намотки катушки можно использовать обмоточный эмаль провод диаметрами 0,67 — 0,85 мм.

После подключения катушки, вы уже можете полностью проверить металлоискатель. Но для полноценной работы с вашим металлоискателем, его стоит засунуть в корпус и изготовить для него штангу. Собранный металлоискатель вы можете видеть на верхней фотографии.

Металлоискатель Шанс себя хорошо зарекомендовал и имеет хорошие отзывы. А некоторые радиолюбители, даже наладили его мелкосерийное производство.

Единственный найденный в интернете, видео тест работы металлоискателя «ШАНС»

Все вопросы по металлоискателю Шанс можно задать в комментариях к этой статье.




Адрес сайта разработчика данного металлоискателя. http://fandy.hut2.ru/Chance. htm

Все версии прошивок для металлоискателя ШАНС — Прошивки

Плата, схема, разведенная печатная плата и другие материалы по металлоискателю ШАНС от DexAlex — Chance layout from DesAlex

Много отзывов о работе металлоискателя ШАНС можно прочитать тут: http://www.md4u.ru/viewtopic.php?f=5&t=4246

Металлоискатель КВАЗАР (quasar) своими руками — Мир искателей

Вся информация необходимая для изготовления металлоискателя КВАЗАР своими руками

Квазар – это селективный IB металлоискатель с распознанием металлов, и прямой обработкой сигнала. Шкала ВДИ в Квазаре разбита на 16 столбиков, с возможностью удаления из поиска любых из столбиков (Закрытие их маской) а также звуковой многотональной индикацией. В последних версиях прошивки, рабочая частота Квазара может быть до 17 кГц и зависит от поисковой катушки.

Схема металлоискателя Квазар, имеет средний уровень сложности (Единственный дефицитный компонент, это MCP3201, поэтому уже существует схема металлоискателя Квазар ARM и Квазар АВР где благодаря замене микроконтроллера эта проблема также устранена). Но наличие программируемого микроконтроллера и катушка для Квазара, как и для любых других селективных металлоискателей, создают некоторые трудности для радиолюбителей. Изготовления Квазара будит по силам, людям с  опытом в изготовлении металлоискателей. В целом металлодетектор Квазар имеет средний уровень сложности для изготовления своими руками.

Схема металлоискателя Квазар

Скачать схему металлоискателя Квазар в формате pdf — Quasar схема металлоискателя

Наличие доступного экрана, делает Квазар очень удобным и доступным для повторения металлоискателем с распознанием металлов.

Рабочий экран металлоискателя QUASAR выглядит следующим образом:

Шкала дискриминации металлоискателя QUASAR разделена следующим образом:

Управление металлоискателем КВАЗАР, осуществляется 6 кнопками:

  • SW1 «Up / Barrier+ / Autotune»
  • SW2 «Enter / OK / Ground balance»
  • SW3 «Right (+) / PinPointer»
  • SW4 «Left (-) / Backlight»
  • SW5 «Menu / Esc»
  • SW6 «Down / Barrier- / Autotune»

Прошивка для металлоискателя Квазар Версия 1. 4.5 (последняя на сегодня версия прошивки) – Quasar_hex_145

Для прошивки микроконтроллера металлодетектора «Квазар», фьюзы программирования необходимо расставить следующим образом:

Изготовление катушки для металлоискателя КВАЗАР

Разработчик металлоискателя квазар, дает краткое описание изготовленной им поисковой катушки. Тип катушки DD внешним диаметром 230 мм. TX – 40-45 витков проводом 0,5 мм и RX – 200 витков проводом 0,2 мм. Обмотка ТХ включается к металлоискателю с последовательным резонансом, емкость конденсатора 0,3 mF, резонансная частота получилась 8,192 кГц, обмотка RX включается к металлоискателю с параллельным резонансом, и настраивается на частоту на 1,5 – 2 кГц ниже резонансной частоты ТХ.

Ниже приведена схема подключения такой катушки к металлоискателю Квазар

Описание запуска и настройки металлоискателя КВАЗАР с осцилограмами — Настройка и осцилограмы металлоискателя Квазар

Описание меню и настроек в металлоискателе Квазар — Меню и настройка металлоискателя Квазар

Заключение: Металлоискатель КВАЗАР имеет не сложную схему, и не дорогие комплектующие (микроконтроллер, экран и т. д.), что делает его очень привлекательным для самостоятельного изготовления. В работе Квазар показывает вполне приятные характеристики, и хорошие результаты, и вполне может конкурировать с фирменными металлоискателями начального уровня.

Свое продолжение проект металлоискателя получил в версиях КВАЗАР ARM и КВАЗАР AVR, поэтому стоит преступать к изготовлению именно этих вариантов металлодетектора, так как для КВАЗАРА автор перестал выпускать обновления прошивок!

При написании, использовались материалы с сайта автора — http://fandy.ucoz.org/

Все вопросы по металлоискателю Квазар можно задать в комментариях к этой статье. А также написать свой отзыв, пожелание и предложение по дополнению этого материала.

Импульсный металлоискатель своими руками.Найдет 10 копеек на расстоянии 12см. | Электронные схемы

Импульсный металлоискатель схема

Импульсный металлоискатель схема

Импульсный металлоискатель. С его помощью можно найти 10 копеек на расстоянии по воздуху 12см.Потребляемый ток 35-40мА.В рабочем состоянии можно настроить чтобы не было щелчков,но чувтвительность будет ниже.Для высокой чувствительности,резистором R13 настраивают до одиночных щелчков в динамике,это и будет максимальная чувствительность.Когда в поле катушки появится металл,щелчки начнут усиливаться,сигнализируя о металле.

Детали импульсного металлоискателя

Детали импульсного металлоискателя

Генератор металлоискателя выполнен на таймере 555.На выводе таймера сигнал прямоугольной формы вниз,частота должна быть 120-150Гц.Длительность импульса 120-150мкС.

Осциллограмма импульсного металлоискателя таймер 555

Осциллограмма импульсного металлоискателя таймер 555

На транзисторе Т1 собран инвертирующий каскад,сигнал усиливается еще он нужен в качестве буфера между микросхемой и полевым транзистором.

Импульсный металлоискатель осциллограмма на транзисторе VT1

Импульсный металлоискатель осциллограмма на транзисторе VT1

На полевом транзисторе собран ключ. На стоке транзистора подключена нагрузка-поисковая катушка.Для эксперимента у меня используется катушка диаметром 11см и содержит 16 витков провода 0.5мм.

Сигнал на поисковой катушке импульсного металлоискателя.

Сигнал на поисковой катушке импульсного металлоискателя.

При подключении осциллографа к катушке видны импульсы самоиндукции.Они возникают во время отключения генератора.Их амплитудное значение достигает 80-100В.

Импульс самоиндукции на катушке металлоискателя.

Импульс самоиндукции на катушке металлоискателя.

Так вот эти импульсы,во время работы генератора и в режиме «поиск» наводят в поисковом металле вихревые токи,либо токи Фуко.Эти токи препятствуют резкому уменьшению тока в катушке и затягивают по времени спад напряжения на выводах катушки.Это затягивание на экране осциллографа можно наблюдать,если близко,почти вплотную поднести пинцет к катушке.Импульс ЭДС начинает реагировать поднятием вверх линии с правой стороны на фото.

Как проверить катушку импульсного металлоискателя

Как проверить катушку импульсного металлоискателя

Проверить импульсы на поисковой катушке можно приближением светодиода подключенного к круглой катушке,содержащей примерно 80-100витков тонкого медного провода.Уже на расстоянии 15-20см светодиод начинает вспыхивать.Либо параллельно к катушке подключить неоновую лампу,с напряжением зажигания 40-45В.

Импульс самоиндукции импульсного металлоискателя

Импульс самоиндукции импульсного металлоискателя

Через резистор R8 сигнал поступает на диодный ограничитель импульса.Ограничитель служит для защиты входа усилителя микросхемы от высокого напряжения и ограничивает импульс до примерно 1В.На конденсаторе C3, ЭДС самоиндукции в виде тонкой линии устремляется вверх.

Осциллограмма импульсного металлоискателя,сигнал на выводе 13 усилителя

Осциллограмма импульсного металлоискателя,сигнал на выводе 13 усилителя

Через C3 сигнал(ЭДС) поступает на инвертирующий вход усилителя,где он усиливается и инвертируется,»переворачивается». На выходе усилителя,вывод 13 сигнал ЭДС самоиндукции теперь идет линией вниз.На фото он растянут.С полностью собранной схемой,осциллограмма на выводе 13 в спокойном положении идет как горизонтальная линия от импульса самоиндукции,при обнаружении металла линия начинает реагировать.Резистор R11 обратная связь по напряжению.

Реакция на металл импульсного металлоискателя.

Реакция на металл импульсного металлоискателя.

На второй половине микросхемы собран компаратор.С вывода 13 усиленный и инвертированный импульс,через интегрирующую цепочку R12 R13 C5 поступает на инвертирующий 5 вывод сравнения.На выводе 6,на резисторах R14 R15 C6 собрана цепочка,которая сдвигает напряжение относительно вывода 5.Когда нет металла,компаратор не переключается,появляется металл,сигнал меняет полярность,компаратор переключается и на выводе 9 появляется положительный сигнал,усиливающийся транзистором VT3.По увеличению времени импульса и обнаруживается металл.Короткий импульс-металла нет,длинный-есть. R16 для закрывания транзистора.

Сигнал на компараторе импульсного металлоискателя

Сигнал на компараторе импульсного металлоискателя

Сигнал на компараторе импульсного металлоискателя вывод5

Сигнал на компараторе импульсного металлоискателя вывод5

Сигнал на компараторе импульсного металлоискателя вывод 6

Сигнал на компараторе импульсного металлоискателя вывод 6

Металлоискатель своими руками: схема, детали, как сделать…

Как собрать металлоискатель в домашних условиях

Металлопоиск дело крайне увлекательное, как хобби зародился в середине XX века. Спустя век, на смену простейшим металлоискателям пришли сложные многофункциональные модели, отчего стоимость приборов для поиска металлических целей нельзя назвать низкой.

Что же делать, если попробовать себя в кладоискательстве очень хочется, но тратить кругленькую сумму на покупку металлоискателя нет никакого желания. Выход есть — собрать металлоискатель своими руками. Что легко выполнимо, если вы обладаете базовыми знаниями в электротехнике и радиоконструировании.

Металлоискатель своими руками подробная инструкция

Тема сборки металлоискателя самостоятельно родилась и развивается не одно десятилетие. На простора интернета можно найти большое количество руководств, советов, видео и даже готовых схем металлоискателя. Эксперименты, пробы и ошибки, расходы на новые детали и элементы, а в итоге рабочие и не очень экземпляры.

Но можно пойти и другим путем — купить простой набор для сборки металлоискателя с уже готовой схемой металлодетектора и всеми необходимыми компонентами и подробной инструкцией в комплекте. Набор Пират — простейший металлоискатель своими руками без микросхем, готовая плата в комплекте.

Набор Пират «собери сам» — отличное решение по привлекательной цене.

Металлоискатель Пират набор для сборки

Итак, зачем заново открывать Америку, если уже есть готовое бюджетное решение.

Что будет в комплекте:

Плата металлоискателя 1 шт.
Динамик 1 шт.
Резистор переменный 10к 1 шт.
Резистор переменный 100к 1 шт.
Колодка (разъем) для батарейки типа Крона 9В 1 шт.
Проволока для изготовления катушки (диаметр 0,4мм, длина 18-20м)
Инструкция по сборке и эксплуатации 1 шт.
Коробка 1 шт.

Преимущества металлоискателей Пират

  • Одно из преимуществ набора Пират в том, что в инструкции по сборке подробно указаны такие параметры как количество витков проволоки для разных диаметров (11 размеров: от 120мм до 1,8м) для создания катушек разной величины и формы, в зависимости от задач поиска и предполагаемых целей. В среднем, глубина обнаружения на монеты до 15-20см, крупные предметы до 1,5м.
  • Дискриминации, как и любом другом детекторе, работающего по технологии PI, в металлоискателе Пират не будет, зато благодаря ей же прибор сможет выполнять стабильную работу на сложных грунтах, не теряя глубину обнаружения, стабильно обнаруживать цели из золота, серебра и любых других металлов.
  • Работает Пират в статическом режиме, т.е. нет необходимости проводить катушкой их стороны в сторону, как это происходит с индуктивными (VLF) моделями, с ним проще искать в ограниченном пространстве, лесу.

Где купить набор для сборки металлоискателя Пират

У нас осуществляется быстрая доставка по всей России Почтой России, ЕМС, ТК СДЭК (пункты выдачи есть практически в каждом городе), или ждем вас в наших магазинах в Москве или Краснодаре, есть вопросы звоните на номер 8 800 550 51 21 с 9 до 20 — все подскажем.
Просто нажмите на значок корзины в верхнем левом углу страницы или в карточке товара тут, заполните свои данные при оформите заказ, подготовим, упакуем и отправим.

Глубинный металлоискатель своими руками

Если перед вами остро встал вопрос, как сделать металлоискатель своими руками в домашних условиях, то сейчас мы найдём на него ответ. Рассмотрим пошаговое создание трёх видов металлодетекторов со схемами, видео и пошаговыми фото.

Блок: 1/4 | Кол-во символов: 229
Источник: https://tehnoobzor.com/schemes/next-sh/2781-kak-sdelat-metalloiskatel-svoimi-rukami-v-domashnih-usloviyah-top-3-shem.html

Начнем с механических конструкций глубинных рамок для металлоискателя

Глубинные рамки небольших размеров, устанавливают на штангу как и обычную катушку, но есть ограничения по весу и габаритам. Поэтому такая конструкция подходит для рамок диаметром до 60-70см. Большая рамка становится слишком тяжелой и ее уже неудобно носить таким способом.

Каркас глубинной катушки для металлоискателя изготавливают из пластиковых труб, без использования металлических элементов. Трубу выбираете в зависимости от способа которым вы ее будит соединять, и в зависимости от размеров вашей рамки, чтобы труба обеспечивала достаточную жесткость конструкции!

Небольшие катушки обычно делают неразборными в форме кольца или квадрата.

Вот несколько фотографий таких рамок:

Для рамок больших размеров, неразборная конструкция, уже неудобна для транспортировки, да и носить на штанге такую рамку уже тяжело. Наиболее распространенным решением для больших рамок, это разборный квадратный каркас с накладной поисковой петлей или петлей пропущенной вовнутрь трубного каркаса.

В таком случае, каркас рамки изготавливается из пластиковых труб, а поисковая катушка мотается многожильным проводом в изоляции! ПРОВОД ДОЛЖЕН БЫТЬ ОБЯЗАТЕЛЬНО МНОГОЖИЛЬНЫМ, так как при разборке и транспортировке глубинной катушки, провод будит гнуться и одножильный провод в итоге может переломиться!

Такие рамки носят обычно вдвоем:

Но есть варианты конструкций глубинного металлоискателя для самостоятельной переноски:

Вот еще несколько вариантов конструкций глубинных металлодетекторов и  их катушек:

Блок: 2/3 | Кол-во символов: 1557
Источник: http://www.miriskateley.com/glubinnyj-metalloiskatel-svoimi-rukami

Простой металлоискатель своими руками

Приветствую, Самоделкины! Металлоискатель очень заманчивое устройство. Его можно использовать для самых разных целей, например, для поиска старой проводки, водопроводных труб, ну и клада в конце

Читать далее

Блок: 2/15 | Кол-во символов: 250
Источник: https://USamodelkina. ru/jelektronika/metalloiskatel/

Как работает металлоискатель

Металлоискатель, или металлодетектор – электронное устройство, состоящее из первичного датчика (катушка с обмоткой) и вторичного узла. Приборы для обнаружения металлов разделяют на несколько типов:

  1. «приёмо-передача»;
  2. индукционные;
  3. импульсные;
  4. генераторные.

Устройство металлодетектора

Устройства средней ценовой категории в основном относятся к типу «приёмо-передачи». Принцип работы подобных металлодетекторов основан на передаче и приёме электромагнитных волн. Главными элементами прибора подобного типа являются две катушки: одна − передающая, а вторая − принимающая. Первая катушка передаёт электромагнитные волны, свободно проходящие через нейтральную среду и которые при столкновении с металлическими предметами отражаются и передаются на приёмное устройство. После того как отражённый сигнал попадает на вторую катушку, оператор зуммером информируется о нахождении цели.

Принцип работы металлоискателя

Металлодетектор индукционного типа работает по тому же принципу, что устройства «приёмо-передачи». Главное различие между ними заключается в количестве катушек с обмоткой. В индукционном металлоискателе одна катушка, которая посылает и принимает сигнал одновременно. Импульсные приборы нечувствительны к концентрации солей в грунте и включают в свою конструкцию катушку, электромагнитное поле которой создаёт на поверхности металла вихревые токи, улавливаемые детектором. Такой принцип действия снижает возможности к дискриминации, что может осложнить поиск.

Принцип работы импульсного металлодетектора

Металлоискатели генераторного типа бывают разных типов, но все они построены на основе LC-генератора. Они обладают низким уровнем чувствительности и, как правило, предназначены для того, чтобы находить металл только одного вида. Также металлодетекторы можно разделить на три

  1. общего пользования;
  2. средний класс;
  3. профессиональное оборудование.

Блок: 2/8 | Кол-во символов: 1868
Источник: https://HouseChief.ru/kak-sdelat-metalloiskatel-svoimi-rukami.html

Необходимые детали и инструменты для сборки

Для сборки такого металлоискателя необходимо в первую очередь подготовить набор необходимых деталей и инструментов.

В случае с импульсным металлоискателем примерныйсписок деталей будет выглядеть так:

  1. Электролитные конденсаторы с напряжением минимум 16 В следующих емкостей: 2 конденсатора емкостью 10 мкФ, один емкостью 2200 мкФ, 2 шт – 1 мкФ.
  2. Конденсаторы из керамики: 1 шт емкостью 1 нф.
  3. Пленочные конденсаторы самого минимальное значения напряжения, к примеру, 63 В – 2 шт по 100 нф.
  4. Резисторы по 0, 125 Вт: 1 к — один, 1,6 к – один, 47 к – один, 62к – два, 100 к – один, 120 к – один, 470 к – один, 2 ом – один, 100 ом – один, 470 ом – один, 150 ом – один,
  5. Резисторы по 0,25 Вт: 10 ом – один.
  6. Резисторы по 0,5 Вт: 390 ом – один
  7. Резисторы 1 Вт: 220 ом – один.
  8. Резисторы переменные: 10 к –один, 100 к – один,
  9. Транзисторы: ВС 557 – один, ВС 547 – один, IRF 740 – один,
  10. Диоды: 1N4148 — два, 1N4007 – один.
  11. Микросхемы: К157 УД2, NE555.
  12. Панели для каждой из них.

Детали для металлоискателя

Из инструментов при выполнении работ понадобятся:

  • Паяльник, олово, специальный припой, прочие принадлежности для пайки.
  • Набор отверток, кусачки, плоскогубцы и другой слесарный инструмент.
  • Материалы для производства печатной платы.

Блок: 3/5 | Кол-во символов: 1243
Источник: https://zakonoma.net/metalloiskatel-svoimi-rukami/glubinnyj-metalloiskatel-svoimi-rukami.html

Quasar ARM — обновление прошивки

Quasar ARM — это один из самых популярных металлодетекторов, схема и прошивка которого находятся в свободном доступе на сайте автора, за что ему отдельное спасибо. Возможности этого прибора выносят

Читать далее

Блок: 3/15 | Кол-во символов: 248
Источник: https://USamodelkina. ru/jelektronika/metalloiskatel/

Как сделать «Пират» самостоятельно?

Одна из наиболее популярных моделей металлоискателей, рассчитанных на собственноручное любительское изготовление – «Пират».

Это название, содержащее сокращённые данные его устройства и сайта разработчиков, остроумно отражает романтику поиска драгоценных металлов.

Вот главные достоинства этой модели:

  • простота устройства и сборки;
  • невысокая стоимость деталей и материалов;
  • достаточные рабочие параметры;
  • признанное удобство для новичков.

Электронная схема этой модели не требует программирования. В «Пирате» используются доступные каждому детали, правильно собранная схема полностью работоспособна.

Конструкция и принцип работы

Конструктивная схема и компоновка металлоискателя «Пират» традиционна для аппаратуры такого рода. Она представляет собой штангу, на нижнем конце которой установлена катушка, а в верхней части – электронный блок с элементом питания.

Расположение электронного блока должно оставлять место для удобного удержания штанги рукой.

Некоторые мастера предпочитают, чтобы звуковой сигнал аппарата подавался не динамиком, а наушниками. В таком случае от электронного блока отходит кабель наушников.

Технология работы аппарата – импульсная. Это позволяет обеспечить очень хорошие для такого класса аппаратуры показатели чувствительности.   Ниже представлена схема электронного блока на микросхемах.

Аналогичную схему можно собрать, использовав транзисторы вместо микросхем. Такая версия может потребовать дополнительных настроек, доступных только опытным радиомастерам. Вот почему транзисторная схема используется реже.

Материалы, детали и заготовки

Помимо подробно и точно указанных на принципиальной схеме электронного блока деталей, для сборки металлодетектора на золото и другие металлы потребуется приготовить некоторые материалы и заготовки:

  • готовая плата для сборки электронной схемы или фольгированный материал для её самостоятельного изготовления;
  • источник питания в виде любой комбинации аккумуляторов или батареек суммарным напряжением 12V;
  • эмаль-провод сечением 0,5 – 0,6 мм для изготовления катушки;
  • многожильный медный провод для соединений сечением не менее 0,75 кв. мм;
  • корпус для электронного блока — пластмассовая ёмкость подходящего размера;
  • достаточно прочная пластмассовая труба для штанги;
  • каркас для намотки катушки;
  • расходные материалы – припой, термоусадочный кембрик, изолента, винты и саморезы крепежа, клеи и герметики.

Печатную плату для сборки электронной схемы лучше всего делать по образцу разработок, представленных в интернете.

Ниже представлен один из таких образцов, пригодный для сборки электроники на микросхемах.

Изготовлением платы занимаются любители самодельной электроники, да и то не все. Большинство желающих создать металлоискатель самостоятельно предпочитают купить такую деталь.

Для сборки катушки потребуется оправа или каркас, не содержащий металлических элементов. Самодеятельный мастер может изготовить такой каркас из фанеры, пластмассы или подобрать похожий по параметрам из готовых пластмассовых изделий, например – посуды. Оправа может быть приобретена в готовом виде или сделана самостоятельно

Рекомендуемые параметры катушки – 25 витков эмаль-проводом диаметром 0,5мм по оправке диаметром 190-200мм. Увеличение диаметра на 30% приведёт к повышению чувствительности аппарата, при условии, что количество витков будет уменьшено до 20-21.

Пластмассовый каркас для катушки – одна из самых распространённых в продаже деталей металлоискателей.

Технология манипуляций катушкой такова, что этот весьма непрочный узел может пострадать от ударов о неровности земли, камни, острые предметы. Во избежание этого катушку на каркасе прикрывают снизу пластмассовой тарелкой. Такая тарелка не только защищает катушку, но и обеспечивает режим скольжения по высокой траве. Поиск становится более интенсивным.

Порядок сборки и дизайн

Для успешной сборки металлоискателя лучше всего придерживаться такого порядка действий:

  • изготовление печатной платы и сборка электронной схемы;
  • выбор подходящей по размеру пластмассовой ёмкости для неё и завершение сборки электронного блока;
  • изготовление катушки;
  • изготовление штанги удобной формы и крепление на неё электронного блока и катушки, выполнение соединений электронной схемы.

Хотя принципиального характера порядок сборки не имеет. Для тех, кто изготавливает аппарат для постоянной длительной работы в области поиска цветных металлов и последующего рециклинга (переработки ради повторного применения), важным фактором является удобство пользования.

В этом случае проработка формы штанги и компоновка основных элементов аппарата становится ключевым фактором. Таким образом, в создании аппарата появляется серьёзная дизайнерская фаза.

Лучше всего выполнять этот этап работы с помощью моделирования в натуральную величину. Такое моделирование можно произвести с использованием деревянных деталей подходящей формы, например:

  • черенка для лопаты;
  • фанерных кусков нужной формы;
  • обрезков из древесины;
  • временного крепежа из кусков проволоки, гвоздей и верёвок.

Убедившись, что скомпонованная модель аппарата будет достаточно функциональна и удобна, можно приступать к решающей сборке. Готовый аппарат, как правило, не требует настройки, он полностью готов к работе. Начать поиск металла можно, выбирая нужный уровень чувствительности и правильную тактику манипуляций катушкой.

Сборщики, которым нужно как можно быстрее собрать свой аппарат, могут воспользоваться готовыми наборами деталей.

Покупка такого комплекта позволяет значительно упростить изготовление «Пирата». Одно из предложений есть здесь.

Пользователи металлоискателя «Пират», обладающие навыками в радиолюбительском деле, модифицируют конструкцию этого аппарата. Вот только несколько направлений таких усовершенствований:

  1. Изготовление катушки с необычными параметрами – по размерам, из особенных материалов, например – кабеля типа «витая пара».
  2. Устройство дополнительных функциональных систем, например – индикации степени разряда аккумулятора.
  3. Изготовление моделей для подводной работы.
  4. Дополнения электронной схемы, позволяющие различать металлы (создание функции дискриминации).

Простой, недорогой и надёжный металлоискатель «Пират» исправно работает в самых разных условиях.

Блок: 3/6 | Кол-во символов: 6122
Источник: https://rcycle.net/metally/dragotsennye/metalloiskatel-na-zoloto-svoimi-rukami-shemy

Этапы сборки металлоискателя

Процесс сборки глубинного металлоискателя своими руками включает в себя следующие этапы:

На первом этапе необходимо собрать электронную часть, а именно блок управления.

Пошагово процесс выглядит так:

  • Вырезка текстолита необходимого размера.
  • Подготовка рисунка печатной платы и его перенесение непосредственно на плату.
  • Подготовка травильного раствора. В его состав входят соль поваренная, электролит и пероксид водорода.
  • Травление платы и просверливание технологических отверстий.
  • Лужение платы при помощи паяльника.
  • Далее наступает самый важный этап в сборке блока управления. Это подбор, поиск и припаивание деталей непосредственно на плату.
  • Наматывание пробной катушки. Существует несколько вариантов ее намотки. Наиболее простой вариант – использовать провод ПЭВ размером 0,5 и намотать его 25 витков на подходящей оправе с диаметром около 19-20 см.

Это интересно:как собрать дома простой металлоискатель.

Лучшим вариантом будет спаять все напрямую, а уже после окончания наладки подобрать необходимые разъемы и переходники. Скрутки лучше не делать, это оказывает отрицательное влияние на чувствительность прибора.

Вторым неплохим вариантом будет сделать такое кольцо из провода витой пары. Понадобится около 2,5 – 2,7 м провода.

Для достижения максимальной чувствительности необходимо выполнить следующие действия:

  1. Намотать 25 витков провода.
  2. Провести тест, отрезая небольшие куски провода и наблюдая за повышением чувствительности.
  3. Необходимо проделывать это до тех пор, пока чувствительность не начнет снижаться.
  4. Подсчитать число витков, намотать окончательный вариант катушки, добавив 1-2 витка. Таким образом, достигается максимальное значение чувствительности.

По окончании основных работ, блок управления, катушка и остальные детали закрепляются на своих местах на штанге. Металлоискатель можно включать и проверять.

Блок: 4/5 | Кол-во символов: 1837
Источник: https://zakonoma.net/metalloiskatel-svoimi-rukami/glubinnyj-metalloiskatel-svoimi-rukami.html

Самодельный металлодетектор – плюсы и минусы

Дешевизна, базовое преимущество самостоятельного изготовления любых изделий, актуальна для металлоискателя. Вот какие ещё есть достоинства у самодельного аппарата:

  • наибольшее соответствие технологии поиска для новичков;
  • возможности создания аппарата полностью индивидуальной формы, дизайна и конфигурации;
  • удовольствие от самостоятельного изготовления эффективного, работоспособного прибора.

Как и любое устройство, изготовленное любительским образом, металлоискатель не лишён некоторых недостатков.

Вот какие особенности  модели «Пират» отмечают пользователи:

  • энергичное потребление заряда аккумуляторов питания;
  • отсутствие дискриминации, то есть точной чувствительности на чёрные, цветные и драгоценные металлы;
  • ограниченная в сопоставлении с дорогостоящими моделями чувствительность.

Несмотря на недостатки, модель «Пират» очень популярна. Это объясняется простотой самодельного изготовления и высокой результативностью недорогого аппарата.

Занятые в области рециклинга специалисты считают, что возможности дискриминации металлоискателя не имеют большого значения. Все найденные металлы настолько ценны, что их переработка всегда оправдана. Ориентация на поиск золота требует не только аппаратуры, но и немалого опыта, сопутствующих знаний и, конечно же, удачи.

Блок: 4/6 | Кол-во символов: 1298
Источник: https://rcycle.net/metally/dragotsennye/metalloiskatel-na-zoloto-svoimi-rukami-shemy

Как сделать своими руками металлоискатель «Терминатор 3»: подробная инструкция

Модель «Терминатор 3» давно пользуется популярностью среди радиолюбителей, и за много лет существования прибор получил много усовершенствований. Предлагаем пошаговую инструкцию, как самому сделать металлоискатель в домашних условиях. Прибор отличается низким энергопотреблением, возможна настройка на поиск определённых типов металла и неплохие глубинные характеристики.

Внешний вид электронного блока управления

Инструменты

Перед тем как сделать самодельный металлоискатель, нужно подготовить следующие инструменты:

  • паяльник или паяльная станция;
  • припой, олово, канифоль;
  • пассатижи, круглогубцы, бокорезы;
  • набор отвёрток;
  • ножовка по металлу;
  • осциллографии и другие контрольно-измерительные приборы.

Набор инструментов для радиолюбителя

Схема, подбор деталей и монтажная плата

Для изготовления блока управления необходимо сделать монтажную плату, на которой будут размещаться все необходимые радиокомпоненты. Схему, представленную ниже, нужно перенести на гетинаксовую пластину с покрытием из медной фольги и изготовить монтажную плату таким же образом, как описано выше в статье для металлодетектора «Пират». Размер схемы должен быть в пределах 104×66 мм, а заготовка для платы на 10 мм больше с каждой стороны.

Принципиальная схема металлоискателя «Терминатор 3»Перечень необходимых радиодеталейПечатная плата металлоискателя

Как подготовить печатную плату для металлоискателя подробно расскажем в пошаговой инструкции:

Катушка металлоискателя

Это, собственно, самая чувствительная часть прибора. Она отвечает за сканирование пространства под землей. Рассмотрим этапы создания простой катушки для металлоискателя:

ИллюстрацияОписание процесса
На куске фанеры очерчиваем два круга, соответствующих диаметрам катушек – внутренне и наружной. Вбиваем по периметру окружности гвозди.

Диаметр внешней обмотки TX должен быть в пределах 200 мм. Катушка делается из двух сложенных проводов. Наматываем на гвозди 30 витков.

Перевязываем обмотку по окружности нитками. Вытаскиваем гвозди, полученную катушку покрываем лаком, и после того как он высохнет, обматываем изолентой и фольгой.

Точно таким же образом изготавливаем внутреннюю обмотку RX, которая в два раза меньше TX и содержит 48 витков проволоки.

Помещаем катушки в корпус и проводим распайку проводов, которые будут присоединены к блоку управления.
Вот так будет выглядеть готовая рамка металлоискателя.

Самодельный металлоискатель: подробное описание схемы сборки и настройка

Подробно этапы сборки платы и основные элементы металлоискателя мы рассматривали ранее, сейчас нам предстоят самые последние и ответственные шаги: сборка корпуса и настройка прибора.

Предлагаемое видео поможет с настройкой металлодетектора.

Блок: 6/8 | Кол-во символов: 2722
Источник: https://HouseChief.ru/kak-sdelat-metalloiskatel-svoimi-rukami.html

Схема глубинного металлоискателя

Она довольно проста, несмотря на кажущуюся сложность. Состоит металлодетектор из двух частей – принимающей и передающей. Основным устройством является генератор передатчика высокой частоты. Две рамочных антенны, одна из которых служит передатчиком сигнала, вторая приемником. Они должны располагаться строго под углом 90 градусов друг к другу для предотвращения улавливания сигналов генератора приемной антенной. При нахождении предмета из металла, магнитное поле, создаваемое генератором, подвергается искажению, и впоследствии улавливается принимающей антенной. В данном случае масса металлического предмета используется как источник излучения, отправляя производимую энергию на принимающую антенну.

Схема приемника металлодетектора

В передающее устройство входит тиристор мощностью от 0,25 до 1 Вт, генератор звука частотой 200 Гц. При нахождении металлического предмета оператор слышит звук частотой 200 Гц, сила которого зависит от величины найденного предмета и расстояния до него.

Детекторный приемник, контур колебаний которого реагирует на частоту 120 кГц, и состоящий из двух диодов. Усилителем может служить абсолютно любой генератор низких частот, которой можно найти в старом радиоприемнике. Достаточно усилителя на транзисторах в количестве 5-6 штук. Также используется транзистор в качестве усилителя тока для стрелочного прибора, позволяющий измерить уровень принимаемого сигнала. То есть, в составе прибора есть два вида индикаторов – визуальный и акустический. Частота работы настроена таким образом, чтобы не мешать работе приемника сигнала.

Схема передатчика

Блок: 2/5 | Кол-во символов: 1606
Источник: https://zakonoma.net/metalloiskatel-svoimi-rukami/glubinnyj-metalloiskatel-svoimi-rukami.html

Металлоискатель на Arduino Pro Mini. Переработка глубинника Колоколова-Щедрина по принципу «Прием-передача»

Переработка схемы глубинника Колоколова-Щедрина. Отличия от оригинальной схемы: 1. Кварцевого генератора на микросхеме к561.. и кварце на 32 кГц- НЕТ. Сигнал 32 кГц дает Ардуино Про Мини. 2. Схемы

Читать далее

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Dmitrij Электроника / Металлоискатели 10-08-2017, 15:04

7.44 из 10

Блок: 5/15 | Кол-во символов: 766
Источник: https://USamodelkina. ru/jelektronika/metalloiskatel/

Заключение

Когда металлоискатель будет готов,  можно начинать работу. Нужно отдать себе отчёт в том, что ни один самый совершенный аппарат не позволит находить  только золотые скрытые объекты.

Металлоискатель поможет найти ценный металл, и весьма вероятно, что это будет золото. Лучше всего, если у будущего искателя металлов и золота будет реальное представление  о технике поиска.

Многие особенности эксплуатации готовой аппаратуры очень важны для тех, кто разрабатывает и собирает собственные модели. Нужно заранее иметь представление о технологии работы с такой аппаратурой – именно это является основой её качественного дизайна.

Результативность поиска золота повышается с опытом. Вот наиболее важные элементы такого опыта:

  • правильный выбор конструкции металлоискателя и его качественное изготовление своими руками;
  • способность правильного выбора площадки поиска;
  • умение использовать потенциал металлоискателя полностью;
  • выбор правильной технологии поиска в разных условиях;
  • модернизация металлоискателя.

Правильно собранная и отлаженная аппаратура всегда поможет в поиске золота, и этот ценный металл обязательно найдется.

Блок: 6/6 | Кол-во символов: 1118
Источник: https://rcycle.net/metally/dragotsennye/metalloiskatel-na-zoloto-svoimi-rukami-shemy

Простейший металлоискатель на микросхеме К176ЛА7

Из этой статьи вы узнаете, как можно сделать очень простой металлоискатель из почти подручных материалов. Не смотря на всю свою простоту, металлоискатель работает, он может найти монету на глубине до

Читать далее

Dmitrij Электроника / Металлоискатели 10-08-2017, 14:11

9.33 из 10

Блок: 6/15 | Кол-во символов: 356
Источник: https://USamodelkina.ru/jelektronika/metalloiskatel/

Собираем металлоискатель сами

Рассмотрим еще один самодельный металлоискатель, требующий минимум вложений и не столь больших знаний для сборки. Уникальность металлоискателя в том, что он имеет не круглую катушку, как в

Читать далее

Dmitrij Электроника / Металлоискатели 7-08-2017, 23:16

6. 5 из 10

Блок: 7/15 | Кол-во символов: 325
Источник: https://USamodelkina.ru/jelektronika/metalloiskatel/

Особенности собранного своими руками металлоискателя со схемой дискриминации металлов

Металлоискатели с простой схемой позволяют обнаруживать скрытые предметы, но для того чтобы узнать, какие именно, придётся поработать лопатой. Вместо золотой монеты или военной каски, можно найти всего лишь кусок трубы и потратить на это много времени. Чтобы облегчить задачу поисковикам, детекторы стали оснащаться дискриминаторами, которые позволяют различать тип металла и пропускать различный мусор. Самые простые способы определения типов металлов были реализованы в старых приборах и устройствах начального уровня и имели два режима – «все металлы» и «цветные». Функция дискриминации позволяет оператору реагировать на фазовый сдвиг определённой величины, сравниваемый с настроенным (эталонным) уровнем. При этом прибор не может различать цветные металлы между собой.

В профессиональных металлоискателях используются дискриминаторы с выделением диапазона. Используемые в подобных приборах микропроцессорные системы позволяют запрограммировать устройство на реагирование только на определённые группы металлов. Дискриминация полезна на замусоренных участках, но снижает глубину обнаружения на 10−20%.

Металлоискатель своими руками: схема на золото

Блок: 7/8 | Кол-во символов: 1235
Источник: https://HouseChief.ru/kak-sdelat-metalloiskatel-svoimi-rukami.html

Металлоискатель Tesoro Eldorado

Рассмотренный ниже прибор является довольно мощным металлоискателем, он способен обнаружить монету в 25 мм на глубине порядка 30-ти см, а максимальная глубина обнаружения, по заявлению автора,

Читать далее

Dmitrij Электроника / Металлоискатели 7-08-2017, 17:24

2.0 из 10

Блок: 8/15 | Кол-во символов: 332
Источник: https://USamodelkina.ru/jelektronika/metalloiskatel/

Простой и чувствительный металлоискатель на двух осцилляторах

Рассмотрим, как можно сделать простой и довольно мощный металлоискатель на основе двух взаимосвязанных осцилляторов. Один осциллятор в такой схеме будет являться фиксированным, а другой будет от него

Читать далее

Блок: 9/15 | Кол-во символов: 282
Источник: https://USamodelkina.ru/jelektronika/metalloiskatel/

Простой металлоискатель из подручного материала своими руками

Приветствую всех Самоделкиных! Представляю на Ваш суд очередной самодельный девайс, испытания которого можно посмотреть на сайте YouTube — канал « Iskander AP ». Исходным источником для данной

Читать далее

Dmitrij Электроника / Металлоискатели 26-05-2016, 12:52

7.58 из 10

Блок: 10/15 | Кол-во символов: 366
Источник: https://USamodelkina.ru/jelektronika/metalloiskatel/

Один из простых металлоискателей с дискриминатором «Megatron»

Этот металлоискатель был разработан на основе уже известного устройства «Терминатор Про». Основным его преимуществом является качественная дискриминация, а также малое потребление тока. Также сборка

Читать далее

Dmitrij Arduino / Металлоискатели 26-05-2016, 11:57

7.33 из 10

Блок: 11/15 | Кол-во символов: 369
Источник: https://USamodelkina.ru/jelektronika/metalloiskatel/

Металлоискатель в виде перчатки на базе Arduino

Читать далее

Dmitrij Электроника / Металлоискатели 14-05-2016, 21:39

8.28 из 10

Блок: 12/15 | Кол-во символов: 162
Источник: https://USamodelkina.ru/jelektronika/metalloiskatel/

Металлоискатель «Бабочка»

Металлоискатель построен на принципе срыва синхронизации двух катушек. Именно из-за такой интересной конструкции, внешне напоминающей бабочку, устройство и получило такое название. Самоделка проста в

Читать далее

Dmitrij Электроника / Металлоискатели 28-04-2016, 20:30

9.0 из 10

Блок: 13/15 | Кол-во символов: 341
Источник: https://USamodelkina. ru/jelektronika/metalloiskatel/

Мощный металлоискатель Pirat своими руками

Подобные металлоискатели можно купить примерно за 100-300 долларов. Цена на металлодетекторы сильно взаимосвязана с их глубиной обнаружения, далек не каждый металлоискатель может «видеть» монеты на

Читать далее

Dmitrij Электроника / Металлоискатели 28-04-2016, 19:36

6.67 из 10

Блок: 14/15 | Кол-во символов: 356
Источник: https://USamodelkina.ru/jelektronika/metalloiskatel/

Очень простой и надежный металлоискатель на микросхеме К561ЛА7

Поиск кладов, древних реликвий и прочих интересных вещей для многих является довольно таки востребованным видом хобби, наряду с рыбалкой или охотой. Этот вид отдыха также можно считать активным, а

Читать далее

Блок: 15/15 | Кол-во символов: 273
Источник: https://USamodelkina.ru/jelektronika/metalloiskatel/

Кол-во блоков: 31 | Общее кол-во символов: 31501
Количество использованных доноров: 7
Информация по каждому донору:
  1. https://zakonoma. net/metalloiskatel-svoimi-rukami/glubinnyj-metalloiskatel-svoimi-rukami.html: использовано 4 блоков из 5, кол-во символов 5098 (16%)
  2. http://www.miriskateley.com/glubinnyj-metalloiskatel-svoimi-rukami: использовано 2 блоков из 3, кол-во символов 2742 (9%)
  3. https://www.asutpp.ru/kak-sdelat-metalloiskatel-svoimi-rukami.html: использовано 1 блоков из 3, кол-во символов 1781 (6%)
  4. https://HouseChief.ru/kak-sdelat-metalloiskatel-svoimi-rukami.html: использовано 3 блоков из 8, кол-во символов 5825 (18%)
  5. https://tehnoobzor.com/schemes/next-sh/2781-kak-sdelat-metalloiskatel-svoimi-rukami-v-domashnih-usloviyah-top-3-shem.html: использовано 2 блоков из 4, кол-во символов 2973 (9%)
  6. https://rcycle.net/metally/dragotsennye/metalloiskatel-na-zoloto-svoimi-rukami-shemy: использовано 4 блоков из 6, кол-во символов 8656 (27%)
  7. https://USamodelkina.ru/jelektronika/metalloiskatel/: использовано 13 блоков из 15, кол-во символов 4426 (14%)

Простой металлоискатель | Сделай сам своими руками

Я без сомнения могу сказать, что это самый простой металлоискатель из всех что я видел. В основе которого лежит всего одна микросхема TDA0161. Вам не нужно будет ничего программировать – просто собрать и все. Еще, его огромное отличие в том, что он при работе не издает никаких звуков, в отличии от металлоискателя на микросхеме NE555, который изначально неприятно пищит и о найденном металле нужно догадываться по тональности.

В этой схеме зуммер начинает пищать только тогда, когда обнаружит металл. Микросхема TDA0161 это специализированный промышленный вариант для индукционных датчиков. И на ней в основном строят металлодетекторы для производства, дающие сигнал при приближении металла к индукционному датчику.

Приобрести такую микросхемку можно на — TDA0161 aliexpress.com

Стоит она не дорого и вполне доступна каждому.

Вот схема простого металлоискателя

Характеристики металлоискателя

  • Напряжение питание микросхемы: от 3,5 до 15В
  • Частота генератора: 8-10 кГц
  • Потребляемый ток: 8-12 мА в режиме сигнализации. В состоянии поиска примерно 1 мА.
  • Рабочая температура: от -55 до +100 градусов Цельсия

Металлоискатель не только очень экономичен, но и очень неприхотлив.

Для питания хорошо подойдет аккумулятор от старого сотового телефона.

Катушка: 140-150 витков. Диаметр катушки 5-6 см. Можно переделать на катушку большего диаметра.

Чувствительность будет зависеть напрямую от размеров поисковой катушки.

В схеме я использую и световую сигнализацию и звуковую. Можно выбрать что-нибудь одно, если хотите. Зуммер с внутренним генератором.

Благодаря такой несложной схеме можно сделать карманный металлодетектор или большой металлоискатель, в зависимости от того что вам больше необходимо.

Металлоискатель после сборки работает сразу и в настройки не нуждается, за исключением выставлением порога срабатывания переменным резистором. Ну это стандартная процедура для металлоискателя.

Так что друзья, собирайте вещь нужная и, как говориться, в хозяйстве сгодиться. К примеру, для поиска электропроводки в стене, хоть гвоздей в бревне…

Смотрите видео работы металлоискателя

Информация о поиске драгоценных камней, золотых и серебряных руд

.


.

Кристальная энциклопедия геологоразведки. Ваш лучший источник информация о: золотых самородках, промывке золота, как спроектировать и построить собственный горнодобывающее оборудование, металлоискатель для самородков, выемка золота, геологоразведочные книги, Разведка в Калифорнии, 49ers, рок-гончие, инвестиции, акции горнодобывающей промышленности, материнская жила, сульфиды, бирюза, ювелирные изделия, серебро, золото, драгоценные камни, золотые чешуйки, поисковые приключения, копать собственное золото, наша поисковая энциклопедия, самодельные шлюзовые ящики, самодельные земснаряды, поиски золота в Неваде, самодельные стиральные машины и многое другое.я Недавно вышла книга «Fists Full Of Gold» о разведке, которая охватывает все, что вам нужно знать по теме поиска золота.


Basic Placer Mining
Вы когда-нибудь мечтали найти свои собственные золотые самородки? Проверить здесь, чтобы изучить основы добычи россыпей — и как вы можете отправиться на поиски вашего собственное россыпное золото. Будь то промывка, промывка, обнаружение металла, дноуглубительные работы или сухая мойка — вот целая серия страниц, которые составляют базовое руководство о том, как работает добыча золота, и как вы можете принять участие.

jpg»>

Места поиска золота
Золото трудно найти, и вам нужно найти правильное место для поиска, если вы собираетесь быть успешен в поисках золота. Вот масса информации о местах, где вы можете ищите россыпное золото, в том числе отличные места для кемпинга с семьей в Калифорнии, Аляске, Неваде и Аризоне и в других местах.

Все о добыче россыпей
Самородки россыпей являются целью многих старателей. Этот раздел содержит массу информации, в том числе информацию об исторических способы добычи россыпи, крупные самородки, как образуются самородки, знаменитая россыпь районы и многое другое.

Шахтеры Справочные страницы
Золотодобыча может получить немного технических, и это только, кажется, вызывает много вопросов. Хотите узнать, как получить золото из черного песка? Интересует сульфиды, теллуриды и другие минералы, содержащие золото или серебро? Вся эта информация и здесь расположено гораздо больше.

Создайте собственное горнодобывающее оборудование
C
и не можете позволить себе дорогое оборудование для поиска золотых самородков? Являются Вы заядлый энтузиаст DIY, заинтересованный в создании собственного оборудования для добычи полезных ископаемых? Проверьте здесь для бесплатных планов и другую конструкторскую информацию по изготовлению собственного геологоразведочного оборудования и улучшению того, что вы уже владеете.Я сделал это, и Я дам вам прямую и честную информацию.

Крис Поиск приключений
Вот мой опыт поисков золота, серебра и драгоценные камни. Я посещаю места по всей западной части США и использую различное оборудование, в том числе металлоискатели, земснаряд и другие геологоразведочные инструменты.

Страница коллекционеров минералов
Хотите узнать больше о минералах? Эти страницы имеют куча отличных фото и другой информации обо всем разном минералы, которые так важны в нашей жизни. Твердость, цвета, где они найдены, и другие важные данные приведены на этих веб-страницах.

Уголок рокхаунда
Многие золотоискатели также интересуются охотой и коллекционированием драгоценных камней. и минералы — в нас есть немного скального.Проверьте здесь информацию, интересующую гончие и собиратели минералов. Эти страницы включают комбинацию драгоценных камней ссылки, мой опыт и места для охоты за драгоценными камнями.



Золотая лихорадка История и волнение
История золотой лихорадки — это история рост и заселение планеты.Стремление к богатству водили молодых и крепких мужчин через опасные и трудные условия. Только некоторые разбогатели, но все узнали о новаторском духе. Читать о восхищение этой историей и своим опытом, в основном своими словами.

жемчужина Криса, Серебряный и золотые прииски
Владение собственной заявкой на добычу полезных ископаемых — одна из последних оставшихся прекрасных возможностей американцам. Зарегистрируйтесь здесь, чтобы совершить виртуальную экскурсию по шахтам Криса и претензиям на золото, серебро и драгоценные камни. Посмотрите, что это такое в отдаленных уголках великой Америки Запад.

  Рекомендуется
Металлодетекторы
Для поиска золота:
Библиотека и книжный магазин
Там всегда есть чему поучиться.Вот большой список книг, которые я рекомендую по поиску золото, сбор камней и минералов, геология, изготовление ювелирных изделий и т. д. есть ссылка, по которой вы можете купить эти книги прямо на Amazon, если вы желание. Привет, если вы ищете отличную книгу о поиске золота, Проверить: Золотые кулаки Криса Ральфа

Quartz and Hard Rock Mining
Горняки много работали, чтобы добывать золото из твердой твердой породы кварцевые жилы и другие месторождения золота и серебра. Эти веб-страницы рассказывают, как они делали это в старые времена и как технология была разработана.

Поиск золота с помощью MXT
MXT — это интересно. многоцелевой металлоискатель, подходящий для различных сред, включая как поиск, так и общая стрельба по монетам и охота за сокровищами.

Инвестиции в золото и Горнодобывающая промышленность
Поиск и добыча собственного золота — это весело, но задумывались ли вы когда-нибудь о инвестировать в золото и серебро? Здесь обсуждаются инструменты для инвестиций в золото и обсуждаются инвестиции в акции золотых и серебряных рудников.Акции горнодобывающей промышленности представляют собой высокий риск, но возможность с высокой прибылью. До тебя начать здесь некоторые вещи, которые вы должны знать.

Gold And Silver Prospecting Basics
Старатель находится в поисках золота и серебра (или другие ценные материалы), а знания — это то, что вам нужно, чтобы помочь вам в ваш квест. На этих страницах вы найдете основную информацию, необходимую для поиска собственное золото и серебро.

Всемирно известные месторождения золота
Вот основная информация и история некоторые из крупнейших и наиболее продуктивных золоторудных регионов мира. Узнать о геология, история золотой лихорадки и другие важные сведения о величайшем золоте несущие регионы на планете.

Страницы образцов руды и самородков
фотографии того, как выглядят разные виды руды? На страницах у меня есть изображения самородного золота и платины плюс множество различных руд для золота, серебро и медь, а также информацию об этих рудах и о том, где они находятся.

отметка Поисковые приключения Твена
Молодой Сэм Клеменс (позже известный как Марк Твен) приехал в Неваду и заразился очень тяжелым случаем «золотого и серебряного Лихорадка». Он стал старателем и протопал всю Неваду и Калифорнию. поиск драгоценных металлов. К счастью, он писал лучше, чем найти золото.

Энциклопедия драгоценных камней
На этих страницах вы найдете ответы на часто задаваемые вопросы о драгоценных камнях. Есть страницы и фотографии для всех типов отдельных драгоценных камней с изображением как самые популярные камни, а также некоторые менее известные специальные камни.
jpg»>

Сделайте свое собственное украшение
Некоторые старатели и скалолазы заинтересованы в преобразовании золота и камни, которые они находят в украшениях.Это особый вид искусства, но многие люди сделали все возможное, чтобы облегчить жизнь людям. Взгляните и посмотрите, в чем дело.



Проверьте мои последние поиски статьи, подписавшись на:

Отличная разведка приключенческие видеоролики и демонстрации продукции по адресу:

Хотите узнать немного больше о сумасшедшем парень-старатель, стоящий за этим сайтом? Что ж, вот еще немного обо мне и о том, как я занялся разведкой: Крис История геологоразведки

Самодельный чувствительный металлоискатель Arduino IB

      Чувствительность удовлетворительная, учитывая, что это относительно простое устройство. Это продолжение проекта Дэвида Крокера, представленного на форуме Arduino CC в 2013 году. Я решил протестировать его код, так как не нашел никаких доказательств (фото или видео) того, что этот металлоискатель кем-то сделан и хорошо работает.

Этот проект спонсируется PCBgogo:

  www.pcbgogo.com

    Сначала я сделал базовую версию с кодом, представленным на GitHub, чтобы убедиться в функциональности устройства, а затем обновил его. код так, чтобы он имел звуковой сигнал, и на ЖК-дисплее 16 на 2 отображается визуальная информация о типе обнаруженного объекта (железный или цветной металл) и гистограмма ЖК-дисплея для близости обнаруженных объектов.
    Устройство очень простое в сборке и состоит всего из нескольких компонентов:
     — микроконтроллер Arduino nano
      — Операционный усилитель (в моем случае LT1677, но вы можете использовать TL081 или 741 )
     — Несколько резисторов и конденсаторов
     — Маленький транзистор и динамик
— ЖК-дисплей
      — 3 переключателя
      — Потенциометр
      — Батарейки
     — И поисковые катушки

  Это VLF (очень низкочастотный) детектор с индукционным балансом, который содержит две идентичные катушки: передающую и приемную катушки. 2 эмалированных медных провода в форме буквы D, обмотанных лентой вокруг них, экранированных с помощью алюминиевой фольги, связанной луженой медной проволокой (следя за тем, чтобы оставить небольшой зазор, чтобы экран не вел себя как короткозамкнутый виток), и обмотан стяжками. их на пластиковую тарелку.

   Сначала необходимо определить параллельную резонансную частоту первичной цепи катушка-конденсатор с помощью одного из множества онлайн-калькуляторов. Я измерил его осциллографом, но если придерживаться приведенных выше размеров, то будет ровно 7.64 кГц, поэтому вы можете напрямую ввести значение, указанное в коде. В случае другого значения резонансной частоты нужно внести соответствующее изменение в код в очереди:
        #define TIMER1_TOP  (249)        //  подстроить частоту
   Как видно на видео, результаты такие удивительно хорошо. Без присутствия металла устройство вполне стабильно. Дальность относительно большая и например металлическая крышка диаметром 15 см обнаруживается на расстоянии более 30 см. Более крупные металлические предметы обнаруживаются на расстоянии более 40-50 см. Мы можем обнаружить мелкую монету на расстоянии 15 см в воздухе. Я использую две литиевые батареи для питания, которые соединены последовательно (7,4 вольта), и это напряжение подключено к входу Vin Arduino. Потребление не превышает 20 мА, поэтому батареи хватает на очень долгое время. В видео подробно описана конструкция всего устройства.
    Это только предварительные результаты. Есть возможность значительно улучшить чувствительность, вставив мощный MOSFET-транзистор для управления катушкой Tx, но я протестирую и представлю это в одном из следующих видео.

простой план сборки вашего первого простого металлоискателя с минимумом деталей

Индукционные весы Металлоискатели 0

Простой металлоискатель для начинающих Ранее мы рассмотрели различные схемы металлоискателей. Их можно посмотреть в …

Подробнее »

Индукционные весовые металлоискатели 0

простой металлоискатель с 2 NE555 Многие радиолюбители мечтают собрать своими руками простой металлоискатель …

Подробнее »

Импульсная индукция Металлодетекторы 0

Самодельный металлодетектор Металлодетектор или металлолокатор — это устройство, которое находит металлсодержащие предметы в диэлектрике …

Читать далее »

Индукционные весовые металлоискатели 0

Металлоискатель Tesoro Lobo — это забавное устройство. Не буду касаться его рабочей частоты, это отдельная тема. Но…

Подробнее »

Импульсные индукционные металлодетекторы 0

Импульсный PI-AR металлодетектор на базе микроконтроллера stm32f103c8t6. Название образовано от слов ПИ – импульсный принцип работы, АР – сокращенно от ARM …

Подробнее »

Индукционные весовые металлоискатели 0

Металлоискатель Qasar на микроконтроллере AVR Металлоискатель Quasar основан на микроконтроллере. Металлоискатель IB разработан с доступными …

Подробнее »

Металлодетекторы с индукционными весами 0

Рассмотрим еще один самодельный металлоискатель под названием «металлоискатель VLF Madera», который требует минимальных вложений и не так много знаний …

Подробнее »

Металлоискатели с индукционными весами 0

Tesoro Golden Sabre Light TLSL.Цель этого поста — обобщить часть материала из крайне …

Подробнее »

Импульсные индукционные металлодетекторы 0

В этом посте мы обсудим знаменитый металлоискатель PI Polonese (PI polonese AFRICA V4). Оригинальное устройство имеет …

Подробнее »

Импульсные индукционные металлоискатели 0

Здесь вы узнаете, как сделать классический линейный (полосовой) вольтметр на светодиодах без использования каких-либо микросхем и МК. Оказалось, что …

Подробнее »

Простые самодельные проекты 0

Жесткие диски старого образца (не твердотельные накопители) используют очень хорошие бесколлекторные двигатели BLDC.И часто бывает, что сам пропеллер имеет …

Подробнее »

Простые проекты DIY 0

С помощью устройства Android вы можете удаленно управлять светодиодной лентой RGB (или RGB-светодиодами) через любое устройство Android с …

Подробнее »

Металлоискатели СНЧ 0

Металлоискатель Tesoro Eldorado считается мощным металлоискателем, он способен обнаруживать 25 мм …

Подробнее »

Сопутствующие методы 0

Хороший осциллограф слишком дорог оборудование для обычного любителя электроники, для которого пайка микросхем и ремонт электроники (Пример: …

Подробнее »

Импульсные Индукционные Металлоискатели 0

Металлоискатель Smart Hunter на Смартфоне«Металлоискатель Smart Hunter на Смартфоне» является проект, который поможет вам …

Подробнее »

Импульсные индукционные металлодетекторы 0

Беспроводной металлоискатель Spirit pi Ардуино — импульсный металлоискатель. Этот металлоискатель основан на Arduino …

Подробнее »

Импульсные индукционные металлоискатели 0

Используемое приложение предназначено для подключения простых схем металлоискателя к iPhone через разъем для наушников. Этот самодел …

Подробнее »

Импульсные индукционные металлоискатели 0

Переработанная версия известного импульсного металлоискателя — «Пират», но на Arduino. Имеет хорошую чувствительность даже к мелким монетам. Стабильный …

Подробнее »

Металлодетекторы Импульсные Индукционные 0

Металлодетектор PI Polonaise Металлодетектор PI polonaise один из детекторов, который имеет ряд преимуществ перед детекторами работающими …

Подробнее »

Металлодетекторы Импульсные Индукции 0

Простой и надежный металлоискатель Если вы потеряли кольцо, ключ, отвертку… и знаете примерное место…

Подробнее »

Самодельный металлоискатель Терминатор 3 Схема.Металлоискатель своими руками (схема, печатная плата, принцип работы).

После завершения травления необходимо удалить нанесенные полоски ацетоном. Далее отмыть плату от остатков растворов нужно

Всем привет, сегодня мы попробуем разобраться, что за металлоискатель Терминатор? Слышал наверное о таком устройстве? В частности, одной из популярных моделей является третья. У меня есть друг, с которым мы познакомились в инете благодаря нашему увлечению, есть «термин» и вот что он мне рассказал об этом устройстве.

Фото в инете полно, все разные модификации:

Обычная «Тройка»:

Модель «Терминатор М»:

Ну и еще фото сразу двух самоделок:

Первое и самое главное самодельный металлоискатель, это значит, что его делают обычные люди, а точнее те, кто круто разбирается в схемах и электронике. Если ты в этом не «шаричен», то и сам не сделаешь.

Сделать это по схемам, которые есть в интернете пруд прайда.Самое главное, что нюансов тут очень много и каждый «разработчик» делает устройство под себя — что-то меняет, улучшает, приспосабливает. Вот общая схема — Гарантированно собрать сам этот МД:

А вот так выглядит плата, где все прикручено:

«Терма» имеет несколько разновидностей — здесь можно рассказать о модели «Трио», она улучшена, добавлены некоторые штампы, что делает поиск более удобным и комфортным.В Трио уже есть 2-тональная идентификация и по сравнению со старшими моделями их удобнее искать.

Модель «Терминатор-4» — уже считается устаревшей, но те, кто с нее начинали, тепло отзываются об этой модели и продолжают ее использовать. Ее «изобрели» в 2007 году, а Тройку уже 2009 года.

Тройка и Четверка — аппараты чаще всего однотональные (впрочем, стали собираться и обе двухцветные модели), а вот «Трио» — уже 2-тональные. Так что если вы решили купить «Термики», то лучше брать модель дангуона.Все-таки, когда нет дисплея, помогающего в копе, а ориентироваться надо по звуку, то чем больше тонов — тем лучше. И тут однофотонные автоконтейнеры, конечно, проигрывают заводским аппаратам, имеющим несколько дефолтных тонов.

Так же есть еще модели Pro и недавняя новинка — 2012. О них здесь говорить не буду, ибо по цене они уже сравнимы с аппаратами профессионального уровня.

Что лучше, Терминатор или Garrett Ace 250?

Как видим, это МД почти из одной ценовой категории, третий «термин» на тематических форумах можно купить за 4-5 тысяч рублей.Тогда как 250 ICQ стоит в 2 раза больше минимума.

Однако при такой низкой цене на глубине «Термик» делает Ася, он глубже видит цвет цели. Конечно, если все грамотно настроить и оператора раскачать.

С другой стороны удобство и информативность аськи на порядок выше и если вы полный новичок в копейке, то я бы советовал брать лучше заводской аппарат. А аська еще проверена временем — достойный аппарат начального уровня.

Есть ли пинпоинтер MD?

Актуальный вопрос, пока что уже сделали, чтобы ставить на них ДД-катушки и без Пина, приходится копать огромные ямы и даже технология поиска, когда проводишь в цель крест-накрест, не помогает. Отвечаем — Пинпоинеры нет, а потому рекомендуем купить недорогую ручную булавку из этого списка.

Как второстепенные цели хорошо видит?

Конструкция этого МД такова, что он видит «самых маленьких» просто отлично и легко справляется со всеми устройствами начального уровня — тёрками и аськами.Еще раз напомним, освоить это устройство с самого начала будет сложно.

Что это за металлоискатель для монет или на войне?

Тут ответ напрашивается сам собой — чаще всего эту модель обсуждают на форумах, посвященных менту на войне (в частности, Райберту), поэтому и используют ее для этой цели. Откапывают гильзы, каски, затворы от винтовок и прочие интересности для искателей войны. Однако народы древности, используя эти приборы, ставили выше аськи 250 и 34 терки Минелела в первую очередь по глубине обнаружения.

С каким МД чаще всего сравнивают «Терминатора»?

Чаще всего сравнивают с устройствами того же уровня — в частности, с МД «Кардинал Профи» от конторы «Стурлаб». Однако, как замечают землекопы, «термики», глюков меньше (Кардинал часто заводится, если махать катушкой по розовой траве). Ну и еще отмечу, что питания хватает надолго.

В общем, после общения с Camrad у меня сложилось впечатление, что аппарат на самом деле очень достойный, ну не зря же у него столько поклонников и поклонений.Плюс его активно улучшают, добавляя все новые фишки.

И вот я уже видел в продаже довольно «хитрые» металлоискатели с удобной панелью и приятным дизайном. А по характеристикам там заявляют, что они конкурируют со средними и топовыми детекторами минорбиан — 705 тёрок и экспозиций. Так что на этот МД стоит обратить внимание. Ну а если дружите с паяльником и трясете всякими схемами и транзисторами — то можно попробовать собрать своими руками? Благо схем в инете полно, и тематических форумов много.

Ну и наконец видео коропа с «Терм-4» — качество так себе, но что находит и самое главное — новая, лирическая песня про копателей. Советую посмотреть хотя бы чисто из-за него. Ну хорошо видно, что этим МД вполне можно копать старинные монеты.

Похоже, других сигналов просто нет, одни монеты) и ложных тоже нет, что говорит о хорошем застое от грунта и общей настройке прибора.

А вот тестовая ширина про модель «Трио» — там уже веселее и нагляднее:

Общаться с:
Технические характеристики:
Принцип действия индукционного баланса
-Рабочая частота, кГц 8-10 кГц
-Пасы работы динамические
-Тексуальная детекция (PIN-POINT) нет
-Палатация, в 9-12
-Реглер чувствительности
Разбойник Tone Root Tone
-Телирование от грунта (ручное)

Глубина обнаружения воздуха
-Деньги 25мм — около 35см
— Золото золото — 30см
-Каска 100-120см
— Максимальная глубина 150см
-Потребляемый ток:
— Звук звук около 35 мА

Краткие инструкции
Аппарат однотонный — это плюс и минус одновременно.Плюс потому что если появился четкий сигнал в обе стороны проводки над целью — значит 90% под датчиком цветного металла. Минус потому что один тон на весь цвет металла. Прибор можно ошибочно принять за плоский кусок железа (например, кусок крыши или консервную банку) и выдать за цветной металл, но при небольшом опыте использования прибора такие ошибки легко различимы. Дело в том, что при ошибке по железу прибор будет либо давать нестабильный рваный сигнал, либо сигнал будет стабильным, но только в одну сторону проводки.На обычных железках прибор просто не выдает сигнал. Небольшая, но очень полезная хитрость при поиске, если у вас вдруг под датчиком заложили черный металл или цвет, то есть если прибор дает непонятный сигнал, то нужно переходить в режим «Все металлы», если сигнал стал четким в обе стороны проводка датчика к цели Так вот внизу точно черный металл, если сигнал не изменился — значит датчик точно цвет металла. К устройству, конечно, нужно привыкнуть и понять, как оно работает.Хотя привыкание происходит довольно быстро. По двум-трем выходам вам придется почти точно определиться. Тип цели.
Питание от батарейки типа Krone 9V (не рекомендуется использовать батарейки). Вы можете использовать учетную запись Camelion Accomigable 8.4V.
Про включение и выключение писать не зачем, с этим все понятно. Итак
Регулировка:
1) Баланс грунта (БГ) — отстройка от грунта очень резкая, можно легко срезать и медь с грунтом. По этой ручке при отстройке грунт следует аккуратно (понемногу) подкручивать.Делается это так: Например, вышли в поле, включили прибор, подняли датчик от земли и опустили датчик — если сигнал был ранжирован на землю, то крутили ручку против часовой стрелки и повторил подъем; опускание датчика. Это делается до тех пор, пока сигнал не исчезнет в почве. Как уже написано крутить БГ нельзя, иначе медь порежется. Желательно для лучшего ориентира сделать отметку на корпусе инструмента, в каком положении рукоятка и грунт срезаны и хорошо видна медь.
2) Дискрум для отсечки нежелательных целей — при вращении против часовой стрелки вырезает металлы от сигаретной фольги до латуни. Почти медь остается срезанной.
3) Ручки чувствительности. Их две, одна грубая настройка, другая плавная регулировка. Ручка плавной регулировки ставится на середину оборота, а ручка грубой настройки ощущения крутится до появления мелких (очень коротких) ложных хлопков и немного отводится назад. После этого рукояткой плавной регулировки чувствительности настраивают так, чтобы не было ложных срабатываний и чувствительность была при этом.Сам прибор очень чувствительный, не стоит злоупотреблять регулировкой чувствительности. Опять же, чтобы избежать ложных рабочих процессов.
4) Переключатель режимов «только цвет» и «Все металлы» — переключает эти режимы. В режиме «Все металлы» прибор реагирует на все металлы, при этом глубина обнаружения немного увеличивается.
5) Переключатель режима «Золотой пляж» — переключает устройство в этот режим и работает только тогда, когда другой переключатель находится в положении «Только цветной режим». В режиме «ТОЛЬКО золото» прибор подает сигнал только на золото, на алюминиевые пробки с кольцами (типа Tuborg), на серебро, на алюминиевые язычки от пивных банок и на современный белый хавион (кроме пятиканальных монет) . Также может дать сигнал о сильно ржавой пивной трубке, но это бывает редко.
6) Кабель датчика — его необходимо обмотать вокруг штока прибора и прочно закрепить в двух-трех местах либо самоклеящейся пластиковой хомутикой (продается обычно в автомагазинах), либо просто изолентой, чтобы исключить перемещение кабеля при поиск. Дело в том, что в приборе не предусмотрен буфер, исключающий ложных работников от движения троса (во многих покупных приборах, кстати, тоже не ставят этот буфер, так как он снижает глубину обнаружения цели).Что ж, похоже на то. Удачных находок!

Рисунок 1. Схема устройства.

П.С. В архиве есть вся необходимая для сборки информация. Этот аппарат собирал лично я, работает на ура!!!

На протяжении длительного периода данный агрегат является одним из лучших среди самодельных устройств для поиска металла. За много лет этот прибор не раз не модернизировался, в результате чего появились новые модификации металлоискателя. С помощью этого устройства вы сможете найти только золото или цветные металлы — это уже будет зависеть от выбранной настройки. Изготовление металлоискателя Терминатор 3 своими руками не доставляет трудностей, но для этого необходимо следовать приведенной ниже инструкции.

Терминатор схемы 3.

Список запчастей Терминатор 3


Как сделать печатную плату Терминатор 3 своими руками

Сборка схемы будущего устройства производится на печатной плате, ее можно сделать своими руками в домашних условиях, для этого нужно:

1.Изображение платы на глянцевой бумаге необходимо при печати «Подачи» до нужного размера. После печати необходимо избавиться от лишних краев, но так, чтобы с каждой стороны в запасе оставалось по 10 миллиметров. Далее необходимо приобрести фольгированный текстолит, который будет соответствовать размеру платы. Также должен быть запас в 10 миллиметров со всех сторон. Текстолол необходимо зачистить «наждачной бумагой» до блеска.

2. Нанести изображение схемы на текстолит, закрепить любым прочным материалом (хорошим скотчем или суперчалтером) по оставшимся краям. Далее следует отметить с помощью шурупа или керна места, где расположены какие-либо отверстия, после этого необходимо отделить использование текстолита. Данные отверстия должны быть просверлены с полным изображением изображения на печатной плате. Для сверления следует использовать сверло, имеющее соответствующий диаметр 0,5 — 0,7 миллиметра для резисторов и 0,9 для силовых транзисторов, проводов. Далее необходимо уменьшить текстолит до необходимых размеров. Для этих целей можно использовать ножовку по металлу или другой инструмент.

3. Верхушки, ориентируясь на схему крепления, нанесите лаком или перманентным маркером дорожки и дождитесь их полного высыхания.

4. На этом этапе происходит оплата. Для этого необходимо смешать 10 миллилитров раствора перекиси 3%, 30 граммов лимонной кислоты и 5 граммов поваренной соли, и все размешать до полного растворения ингредиентов. Далее его следует поместить в емкость с полученным жидкостным текстолитом. Затем нужно дождаться полного растворения медного покрытия на плате. Для того, чтобы вышеописанный процесс ускорился, необходимо подогреть этот раствор, постоянно помешивая.

5.После завершения травления необходимо удалить нанесенные полоски ацетоном. Далее плату промывают от остаточных растворов нужной водой. Для этой цели можно использовать спирт. Дорожки нужно ремонтировать аккуратно, чтобы отверстия для деталей не были запаяны.

Плата изготовлена ​​таким образом для установки деталей.



Сборка схемы и подготовка необходимых деталей

На основании схемы металлодетектора Терминатор 3 и чертежа печатной платы можно приступать к сбору платы.

Схему агрегата можно найти во всемирной паутине, как и список необходимых запчастей. На схеме некоторые элементы можно обозначить «звездочками» и подобрать их опытным путем, чтобы полученное устройство было усовершенствовано. Но для первой сборки необходимо придерживаться строго заданной схемы. Эксперименты можно продолжить на установке металлоискателя.
Начинать пайку деталей необходимо с того, что должны быть соединены перемычки, которые находятся возле радиодеталей.Для этого необходимо использовать лакированный или изолированный провод не большого сечения.
Мельчайшие элементы следует припаять рядом с дорожками, после этого необходимо припаять панели, предназначенные для чипов и других элементов, которые есть в наличии. Провода, необходимые для закрепления на металлоискателе пульта управления и контроля, смены режима, источников питания, светового/звукового индикатора, следует снять. Также необходимо найти колпачки для регулировочных резисторов. На последнем шаге нужно вывести разъем, который потребуется для проводов датчика.
Чтобы проверить, все ли работает, необходимо подключить аккумулятор напряжением 9В. Если подключение было правильным, светодиод загорится и погаснет. То же самое должно происходить и при выключении устройства. Если дотронуться до разъема, где предполагается датчик, звук пропадет на какое-то время.
Также необходимо произвести тщательную проверку всех имеющихся управляющих напряжений, которые есть в схеме. Для этого необходимо включить режим предполагаемого постоянного напряжения, которое должно быть 20В.Щуп с плюсом необходим для измерения существующего напряжения, которое имеется на точках этой схемы, а щуп с минусом нужно присоединить к минусу.
Для изготовления корпуса используется пластиковая коробка необходимых размеров. Он должен быть закреплен на блоке устройства. Кнопки и регуляторы нужно будет подписать, в соответствии с возложенным на них функционалом.
Изготовление катушки для терминатора 3
Важным компонентом всех металлодетекторов являются поисковые датчики.В корпусе он состоит из двух катушек, расположенных в корпусе. Именно за счет их использования будут металлические предметы.
Для сборки поисковой катушки для металлоискателя Терминатор 3 необходимы следующие детали:
·эпоксидный клей;
· Лента клейкая;
· фольга;
· Лак;
· Резьба.


· корпус;

· Специальный провод для соединения схемы и датчика;

· Провод обмоточный ПХТВ сечением 0.4 миллиметра;


Первоочередной задачей будет сделать корпус катушки для датчика. Кузов лучше приобрести заводской, либо пластиковый отлитый из АБС лучше сделать своими руками. Его также можно сделать своими руками, но это займет много времени и труда. Плюсы приобретённого корпуса в том, что углубление для катушек имеет нужный размер. Штангу можно изготовить из любого материала с диэлектрическими свойствами.
Далее нужно спрятать обмотки.Размер диаметра следует выбирать исходя из корпуса – 20 сантиметров. Их нужно вывести на изделие, имеющее круглую форму, имеющую аналогичный диаметр. Намотку следует производить по часовой стрелке. Следует сделать тридцать оборотов. Получите четыре выхода. Все участки обмотки нужно будет максимально соединить нитками и лаком. В конце супа необходимо намотать витки с помощью ленты, после чего необходимо завершить процесс заворачивания фольги. Кружок фольги оставлять не обязательно, без него необходимо оставить 1 см.Фольгу нужно будет прикрепить и вывести провода. После окончания всех действий катушку ТХ следует закрыть с помощью скотча.
Вторую катушку нужно будет создать аналогичным образом, но диаметром в два раза меньше. Необходимо сделать обмотку из сорока восьми витков. Также, как и в предыдущий раз, следует выполнить соединение двух проводов с внешней обмоткой.
Для работы обмотки средней катушки нужно сделать двадцать витков по часовой стрелке. Следует учитывать тот факт, что его нужно будет разместить в пазу, рядом с витком внешней обмотки.Cx Не нужно дополнительно хватать и изолировать.
В конце работы у вас будет три катушки.



Настройка металлоискателя Терминатор 3

Для того, чтобы собрать металлоискатель, необходимо использовать устройство под названием осциллограф. Важную роль играет полное отсутствие в этом устройстве металла. Для настройки металлоискателя Терминатор 3 потребуется выполнить такие действия:
1. настроить частоту катушки;
2.балансировочные катушки.
Изначально подключается катушка с внешней обмоткой. Далее следует включить устройство. Щуп на минусе нужно прикладывать к минусу, расположенному на плате, а щуп плюс к одному из выводов, расположенных на катушке. Далее следует измерить частоту. Такие манипуляции следует проводить и с внешней катушкой. Его частота должна быть на 100 Гц меньше тех же данных на ТХ.
Следующим шагом укладываем все обмотки в один корпус.Далее необходимо будет соединить обе катушки с запасом. Минус осциллографа следует подключить к минусу на плате, а плюс к выводу конденсатора С5 и RX. Время на осциллографе необходимо установить 10 мс, а напряжение потребуется установить в 1В.
Во время настройки металлоискателя Терминатору 3 нужно добиться минимальной амплитуды. По этой причине необходимо сохранить вывод средней катушки, чтобы уменьшить существующее количество витков.Когда желаемые результаты были достигнуты, нужно переключить регулятор на наименьшее значение. Такие действия следует повторять до тех пор, пока не будет достигнута наименьшая амплитуда.
Теперь можно залить часть имеющейся схемы эпоксидным клеем, но следует учитывать, что регулировочную петлю СХ и RX нужно оставить свободной.

Как подготовить Терминатора 3 к работе



Для настройки установите переключатель в режим, позволяющий определять металлы.Регулятор баланса почвы нужно будет установить на Count 40-50 com. Для установки на нонлет потребуется дискриминация. Рядом с металлоискателем Терминатору 3 нужно будет поднести предмет из цветного металла и феррита. Если реакцией будет появление двух сигналов на феррите, а на металле будет только один, то вы все сделали правильно.

3. Поисковый датчик «Кольцо» для металлоискателя. Возьмите кусок фанеры или кусок ДСП, начертите окружность окружности нужного для ТХ диаметра (диаметр может быть произвольным, главное условие, чтобы диаметр Пр был в два раза меньше диаметра ТХ) так, чтобы диаметр для ТХ (скажем 200мм) и вбиваем по этому кругу дорожки Гвоздики через сантиметр друг от друга. Затем возьмите заранее подготовленный провод, сложенный вдвое (то есть в нем два конца и два начала) и намотайте 30 витков по 30 витков (и у вас получится 60 витков, как если бы вы мотали одиночный провод). Намотал, получил два начала и два конца на катушке (а внутри два намоточных плеча), не снимая не сняв катушку с лаком и даём высохнуть (выбранный лак не должен разрушать эмаль провода), далее плотно свяжите его нитками по всему кругу (расстояние до 5см друг от друга) и снимите с оправки, затем возьмите тестер и по сопротивлению в плечах определите, какие концы нужно соединить.Соединяешь эти концы и у тебя на катушке три вывода (два крайних и один средний), правильность подключения проверяется просто: между средним выводом и каждым из крайних должно быть совершенно одинаковое сопротивление, если да, то значит что он подключен правильно. Затем одеть плотную катушку лентой, сверху намотав экран из фольги (экран не должен иметь короткозамкнутого покрытия) То есть оставить либо зазор между его началом и концом примерно в сантиметр, либо сделать неполный сквозной изолент. Экран также умаляет мощностью, чтобы избежать повреждений, прежде чем, конечно, оставить провод на экран. Rx делаем так же, только диаметр в два раза меньше и количество витков 48 двойной провод.

Компенсационная катушка (СХ) мотается одним проводом, витков 20. Оправку для компенсации нужно выбирать так, чтобы она плотно входила внутрь ТХ, с учетом того, что у вас уже был каустик. Сенсорный кабель — четырехжильный в общем экране. И так катушки у вас готовы, а плата быстрая и проверенная на косяки при пайке.Возьмите ТХ и подключите его к плате генератора (по схеме) Средний вывод катушки подключаем к минусовой плате (иначе генератор не запустится), экран катушки тоже нужно подключить к минусовой плате (т.е. , к экрану кабеля) и включите питание. Включите осциллограф, минусовой щуп осциллографа подключите соответственно к минусовой плате, а плюсовой щуп подключите к одному из крайних преобразований катушки, и посмотрите, какую частоту вы включили на ТХ. При всех настройках рядом с катушкой не должно быть никаких металлических предметов. И так посмотрел ТХ, оказалось частота у вас например 10кГц, записал результат в бумажку и можно отсоединять катушку и откладывать в сторону. Точно так же делаете и с RX, то есть подключаете его вместо TX к генератору прибора и измеряете то же, что и осциллограф. Предположим, частота у вас получилась на ТХ 10кГц, а на RX 9,5кГц, то есть вам нужно подогнать частоту на RX так, чтобы она была на 100 герц ниже частоты ТХ (проще говоря, выгнать разница в 400Heres).Для этого нужно изменить емкость контура конденсата (или С1 на ТХ, или С2 на Rx). В данном случае это лучше сделать на контурном рассмотрении ТХ, надо в параллель к нему добавить один конден, тем самым понизив частоту и проконтролировать это дело на осциллографе (ПРМ не отключается ), (больше емкость контурного конденсатора — меньше частота , И НАОБОРОТ). Подогнав частоту до нужной, складываем емкость всей гирлянды упавших кондей и вместо этой гирлянды ставим один такой же бак и оставляем на ТХ.А у вас получилось например: TX=9,6кГц, а Rx=9,5кГц, значит Rx отключить. Все, катушки настроены по частоте и теперь можно приступать к их обнулению (то есть балансу по току). После подстройки частоты средний выход RX уже не нужен, он просто изолирован и остается всего два конца на Rx.


Установка на ноль — балансировка: соединить катушки по подключенной схеме латированной и обнуленной (балансировка) следующим образом: принять заданную форму для заливки будущего датчика эпоксидной смолой, промаркировать все три катушки (ТХ, СХ и RX), подключите их к плате согласно схеме подключения, минусовой щуп осциллографа подключите к минусу платы, а плюсовой щуп к выводу С5, на осциллографе выставьте время\деление -n 10мс, а вольт деление на 1 вольт на ячейке, включите прибор и осциллограф и посмотрите, сколько ячеек занимает вертикальная амплитуда, она соответственно будет занимать много ячеек, так как на данном этапе у вас нет баланса и ваша задача добиться минимального количества клетки на все вольт\осциллирующие деления.Для этого пропадаешь один из концов СХ, который подключен напрямую к RX, сплетаешь один виток от СХ, отрезаешь его, снова опускаешь конец СХ на RX и наблюдаешь уменьшение амплитуды ячейки на осциллографе. Такую процедуру (то есть ОЖ витков от СХ) проделывают до тех пор, пока на этом вольт\делении осциллографа не будет прямой линии, затем переключаем на нее ручку вольт в следующее положение в сторону уменьшения, и повторяем процедура. И так до тех пор, пока на наименьшем вольт\делении у вас не будет амплитуды минимального количества ячеек — это баланс всего датчика (или сведенный к нулю).Под нилом понимается ситуация амплитуды — когда она минимальна, стоит откинуть еще один виток и амплитуда снова начнет расти (это называется воспоминанием). После информации в ноль датчик можно заливать эпоксидкой. Заливается в несколько приемов, чтобы эпоксид при высыхании не нарушил заданный баланс. Когда будете заворачивать последний виток, то этот виток корня полностью не срезать, а оставить конец его подлиннее (сантиметров 15) и этот длинный конец уже подается на RX, на нем будет настроечная петля , вам будет полезно, когда вы на полпути с эпоксидным датчиком, с этим шлейфом вы окончательно уберете баланс в ноль, укладывая и двигая его туда-сюда, по этому он должен быть не приклеен эпоксидкой. Итак, вы оставили этот шлейф, датчик эпоксидки приклеили (немного), шлейф остался свободным, после высыхания эпоксидку подключили к осциллографу, включили прибор, заложили этот конец болтовни в виде шлейфа, как на рисунке вставьте внутрь катушку и начните ее двигать Вот, и при любом изгибе, и при этом смотрите колебание, в каком положении петли будет наименьшая амплитуда. Когда нашли нужное положение шлейфа — фиксируем его в этом положении (можно несколько капель клея в разных местах) Потом проверили что все в порядке и баланс у вас не ушел, тогда можно продолжать заливать эпоксидкой уже с этим шлейфом.Если отрезал лишнего, то этот нарезанный виток пропустить, место пайки поставить, дальше все написано.


Датчик ДД для металлоискателя Терминатор. Технология намотки провода такая же, как и для «кольцевого» датчика, то есть провода в два раза больше. Количество витков на каждой половинке со сложенным вдвое проводом — 30вист. Итак: — Делаем оправку для ДД — то есть кузнеем на фанере (диаметр может быть произвольным от 150мм до 350мм), разрезаем ее пополам (получается половинка Д правильной формы) и вбиваем по периметру это половина гвоздик, не забываем про кембрик. Две половинки буду (естественно по очереди). Соединяем концы обмоток в каждой половинке так же, как это было сделано в датчике «Кольцо», то есть тоже получаем по три вывода на каждой из половинок. Также настройте частоту, как это было сделано с катушками кольцевого датчика. Теперь ВНИМАНИЕ: — Деформировать половинки нельзя, т.к. при изменении формы половинок меняется их частота. Итак, настроили обе половинки на нужную частоту (RX на 100 Гц ниже TX), разметили половинку Rx, чтобы половинки не перепутать, уложили в подготовленную для заливки форму, соединили обе половинки с платы (каждый на своем месте, не забыл, что в половине RX подключены только два крайних вывода, а средний вывод заизолирован и ни к чему не подключен и сам саб не забыл их зашпаклевать), подключили осциллограф и мы сведены к нулю.Сведение на ноль производится по следующей технологии.

Одну из половинок (например, ТХ), уложенных в форму, необходимо зафиксировать, для чего приклеиваем ее каким-либо быстросохнущим клеем ко дну формы примерно через 5-6 месяцев по периметру, а вторая половина (в данном случае RX) двигается относительно первой и наблюдается на осциллографе амплитуды (нужно добиться минимальной амплитуды с Вольт\делением 0,02В). Двигаться нужно очень осторожно, буквально на полмиллиметра, потому что амплитуда очень резко растет и падает и нужно уловить положение половинок друг к другу, при котором будет минимальная амплитуда на заданном вольт\делении, и в этом положении зафиксировать вторую половинку (в НАШЕМ случае RX).После этого можно заливать эпоксидкой так же как и «кольцо» в несколько этапов, после каждого этапа заливки (когда эпоксидка уже высохла) надо проверять не пропал ли остаток. В последнюю очередь заливалась прямая часть той половинки (в нашем случае Rx) Так как в случае сохранения баланса, мы можем восстановить ее с небольшим (буквально микроном) изгибом или отбраковкой этой прямой части половинки. Еще раз повторяю: изгиб допускается буквально до миллиметра (во избежание ухода за частотой), хотя и в этом случае частота, скорее всего, подкорректируется.. Если баланса осталось слишком много, то его придется корректировать, вкладывая в датчик кусочки разных металлов (что нежелательно). Корпус датчика ДД, или датчика ДД метода, должен быть жестким и не подвергаться деформациям в процессе эксплуатации датчика, по всем тем же причинам, которые описаны выше.


Установка шкалы металлов. Во первых после балансировки проверьте правильность подключения. Делается это так: ручка дискриминации металла стоит на нуле, ручка баланса грунта стоит в среднем положении, ручка ощупывания регулируется, переключатель режимов ставится в положение «только цвет», берем кусочек феррита 1см х 1 см и какая-то медь, включаем аппарат и сначала феррит Над датчиком, потом медь, на феррите должен быть двойной писк, а на меди одинарный.Если наоборот, значит меняют концы на ТХ. Лучше всего взять несколько голов из разных цветных металлов (т.к. не всегда прибор может дать реакцию на медь — он ведь еще не настроен) Короче общий смысл проверки правильности установки подключение сводится к тому, что на цветную цель должен звучать одиночный сигнал, а на ферритовый срез — двойной. Если да, значит, катушки включены правильно. Далее ставим ручку БГ на 40к, ручку дискриминации на 0к и подтягиваем шкалу цветных металлов.Это делается добавлением или уменьшением емкости контурных конденсаторов. В зависимости от того, где мы будем выбирать или уменьшать контейнер (на TX или RX), фазовое «окно», в которое должна попасть наша шкала, будет двигаться в ту или иную сторону. Если уменьшить емкость на ТХ — «окно» смещается в сторону малопроводящих металлов (в сторону фольги), если на ПРМ — «окно» смещается в сторону высокопроводящих металлов, например меди. В общем смотрим в таблицу и исходя из того что «видит» ваше устройство после балансировки думаем куда добавить контурные уплотнители (на TX или RX).Добиваемся, чтобы все цветные металлы в таблице были видны, а кусок феррита при этом отрезался. В положении ручки БГ примерно 40к. Конденсаторы С5 и С12 тоже сильно двигают это «окно», но подгоняем тоньше. Лично я ставлю С5 — 10НФ и больше не трогаю, С12 предустановлен по максимальной амплитуде на ножке 12 предусилителя (МС2), а затем положение С12 после основной настройки добиваюсь более точной и окончательное схватывание металлов. Это вообще вся настройка.На самом деле устройство настраивается намного быстрее, чем я все это писал. От качества работы, выполняемой установкой, будет зависеть цель обнаружения цели и правильность дискриминации, по этому подойдите к этому делу ответственно. Удачи в изготовлении металлоискателя. Авторы: А2111105 и эл.

Обсудить Поисковые катушки для металлодетектора Terminator

Металлоискатель — специальный инструмент. Не каждому пользователю может понадобиться это интересное устройство, но все же желание обзавестись металлоискателем или, как некоторые его называют, Металлушукач является злоупотреблением.Конечно можно найти и приобрести прибор, но зачем, если есть возможность сделать его своими руками, по Схеме металлоискателя Мерминатор 3.

В интернете можно найти большой схем и инструкций по изготовлению металлоискателя своими руками, но одна из самых популярных вариаций будет представлена ​​ниже самодельных устройств такого типа.

Этот вариант металлоискателя называют одним из самых популярных.Изобретателем столь надежного устройства являются разработчики ятоган и радиодвигатель — оба пользователи форума MD4U. ru. На этом форуме, кстати, можно найти много интересного для тех, кто хочет собрать свой металлоискатель.

Следует сказать несколько слов о том, что настройка и сборка данного ИБ устройства будет очень сложной для пользователей, ранее не занимавшихся. Можно сказать, что даже почти невозможно. Это может напугать читателей, но пугать ни в коем случае нельзя.

Просто следует основательно подготовиться к процессу сборки, что можно сделать, посетив всем известный форум MD4U.ru.

Глубина обнаружения:

  • Пятерка — 22-24 см;
  • Файл Екатерининский — 27-30 см;
  • Шлем — примерно 80 см;
  • Пивная банка — на целый метр.

Глубина предназначена для чернозема с датчиком длиной 240 мм на проволоке . Кстати, можно сказать несколько слов о дискриминации этого металлоискателя.Дело в том, что в то время как многие подобные приборы способны определить местонахождение металлического элемента на определенной глубине, но не могут выяснить, что это за металл, Терминатор-3 справляется с этой задачей. Он может определять большинство металлических предметов на предельной глубине обнаружения.

Металлоискатель в сборе Терминатор-3

Для сборки и настройки данного прибора вам потребуются следующие инструменты:

  • мультиметр;
  • осциллограф;
  • LC-метр;
  • генератор;
  • полимер.

Конечно, если покупать весь представленный набор устройств самостоятельно, придется потратиться. Но можно попробовать создать виртуальный измерительный комплекс на базе обычного персонального компьютера. В Интернете, кстати, можно найти довольно большое количество программ для этой цели.

Схема металлоискателя:

Металлоискатель Терминатор-3 является одним из самых популярных приборов данного типа. По сути, это типичный чеканщик, прошедший некоторую доработку, в нем есть возможность обнаруживать золото, игнорируя при этом другие цветные металлы.

Кроме того, хоть Терминатор-3 и монотор, он еще и умеет искать металлолом, для чего его просто надо ввести в схему спецрежим «Все металлы», так как изначально берется схема на которой этот режим отсутствует.

Реализация схемы осуществляется с нестандартным применением логики в качестве ОУ. Конечно, есть определенный минус, который заключается в том, что неизвестна ку, сами микросхемы Да и уровень шума выше.Можно применить отечественную логику, но придется мириться с большим разбросом параметров. Верно заменить на патриотическую микросхему Звукогенератор, без ущерба и дополнительных проблем.

Кстати, Терминатор-3 по таким показателям, как глубина и точность идентификации цели, сравним с моделями марок, находящихся в среднем ценовом диапазоне. Если сравнивать с более дешевыми корпоративными аналогами, то Терминатор-3 обгоняет их по всем параметрам.Но так, чтобы металлоискатель надо было собрать как надо, а не как получится.

Описание настройки металлоискателя Терминатор-3

Для начала следует обратить внимание на отмеченные на схеме узлы, так как именно по ним и предстоит ориентироваться в дальнейшем. Это будет полезно в процессе настройки. При подключении к автогенератору передающей катушки (ТХ ) начинает производить колебания тока. Эти колебания вне меандра от микросхемы МС1.

После этого переходим к приемной катушке (Rx), в которой также есть ток, доверенный ТХ и создающий поле. По этому полю катушка должна быть сбалансирована с ТХ. Другими словами, необходимо вычесть поле RX из поля TX. Для этого вам понадобится компенсационная катушка (КХ). На разных датчиках он проявляется по-разному: у «кольцевого» датчика Сх — реальный, в виде катушки, а у датчика ДД СХ — виртуальный. Он должен быть подключен так, чтобы ток в нем бежал в противоположную сторону относительно приемной катушки.Путем постепенного перекрытия от компенсационной катушки достигается TX и RX RX.

Баланс баланса контролируется осциллографом, что позволяет добиться минимальной амплитуды при всех положениях рукоятки по очереди. При достижении определенного момента, при котором амплитуда снова начинает расти, начинает действовать контур настройки , который осуществляется с одного из концов компенсационной катушки. Перед этим необходимо настроить TX и RX по частоте, при этом Rx сделать на 100 Гц ниже TX. Катушки настраивают на нужную частоту, подключая каждую из них по очереди к осциллографу и генератору прибора.

CX по частоте не требуется. Образуется ситуация, при которой нарушается баланс в случае попадания металлического предмета под датчик в результате чего ток бежит в RX который попадает оттуда на предварительный усилитель, где затем усиливается и подается на синхрогенератор т.к. SD), который, в свою очередь, определяет фазы входящего сигнала и отдает все в каналы усиления.В них он возрастает и затем попадает на компиратор МС8, задачей которого является сравнение уровней сигналов в каналах, после чего компаратор дает разрешение на работу звуковому генератору.

В принципе почти все балансиры работают, правда, с небольшими отличиями. Отличия, во многом, касаются нюансов с отстройкой металлоискателя от грунта. В фазе отстройки Терминатора-3.

Проверка платы прибора после окончательной пайки:

Для проверки платы металлоискателя после пайки всех элементов схемы необходимо провести ряд процедур, которые позволят определить, пропаяна ли схема.

Для этого необходимо выполнить следующие действия:

Следует сказать несколько слов об индикации разряда аккумулятора. Выглядит это так: Металлоискатель начинает подавать частые сигналы Через одинаковые промежутки времени. При этом диод приходится закапывать постоянно, а чувствительность резко падает.

Все настройки частоты металлоискателя должны производиться с тем кабелем, с которым в дальнейшем будет использоваться прибор. После того, как пользователь произвел все необходимые настройки по частоте, ни в коем случае нельзя менять длину кабеля.

На картинке выше показана чувствительность устройства. Приведены некоторые данные о нескольких материалах, которые могут быть обнаружены этим металлоискателем.

Вывод

В принципе собрать такой металлоискатель не кажется совсем уж сложным, да, это может потребовать затрат сил, времени и денег, но есть ряд преимуществ, которые пользователь получает в качестве бонуса, ведь он собирал этот металловукач.

Терминатор-3 очень сильный прибор, если сравнивать его с фирменными моделями металлоискателей, а учитывая что его можно сделать своими руками, то это делает его даже симпатичнее и предпочтительнее.

Конечно, пользователю будет гораздо сложнее выполнить сборку такого прибора, если он не имеет должного опыта. Но всегда есть пособия и инструкции для начинающих радиолюбителей, которые могут найти там много интересной информации для последующей работы с электроникой.

КАК СДЕЛАТЬ МЕТАЛЛИЧЕСКИЙ ДЕТЕКТОР

КАК СДЕЛАТЬ МЕТАЛЛИЧЕСКИЙ ДЕТЕКТОР





Вы должны вырезать и вставить эти другие ссылки, чтобы увидеть эти видео на Youtube

Создание собственного металлоискателя — это идеальная школа, колледж или хобби-проект.

Требование очень мало навыков или оборудования.

Уверенно стройте этот проект абсолютно бесплатна, ничего не стоит, гарантированно работает и создана тысячами по всему миру.

Должно быть, это действительно хороший проект, потому что люди продолжают его воровать и называть своим.

СПИСОК ПОЗОРА

как здесь            Стив Робдей/делать проекты

и здесь                                            Matni

и здесь                            Scott W Hotaling

и здесь      Radioshack The Great Create. Они никогда не создавали его. Они украли это отсюда.

Make Projects и Radio Shack рекомендуют вам купить для этого проекта упаковку из 500 резисторов.

, а также много других дорогих вещей

Но, как и все неудачники, все они делали ошибки при копировании, так что вам лучше здесь с оригиналом, который работает

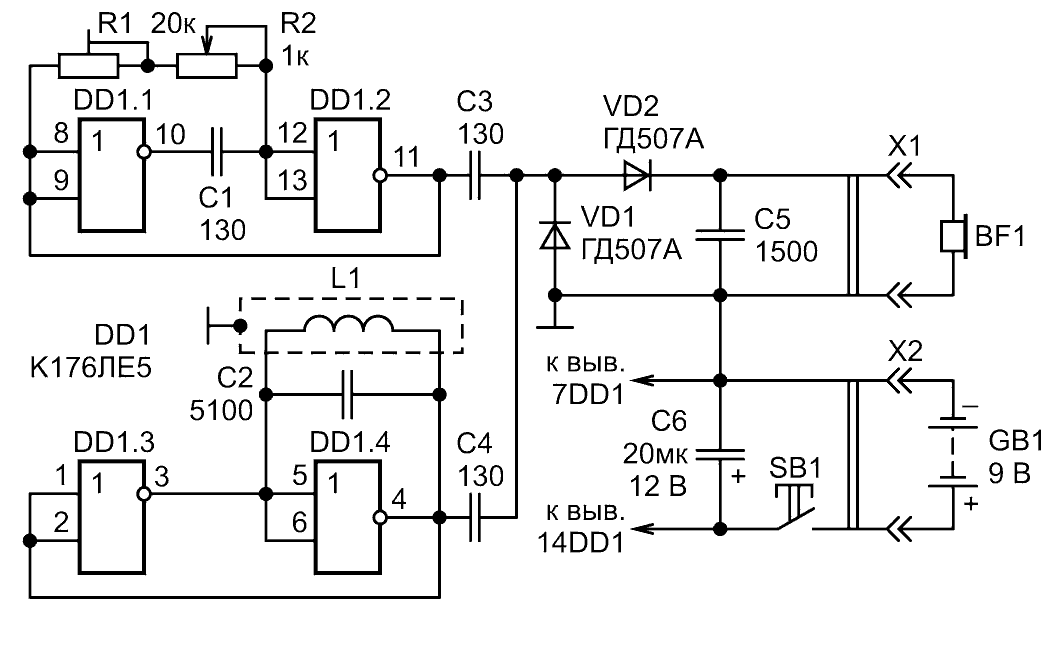

Простой Металлоискатель BFO

БФО (генератор частоты биений) Металлоискатели используют два генератора, каждый из которых производит радиочастоту.

В одном из этих генераторов используется катушка провода, которую мы вызов цикла поиска. Второй генератор использует гораздо меньшую катушку провода, и обычно находится внутри блока управления и называется опорным генератором.К настроить генераторы так, чтобы их частоты были почти одинаковыми, разница между ними слышна как нота доли, эта нота доли изменяется немного, когда поисковая петля перемещается над или рядом с куском металла. Она имеет на практике было обнаружено, что лучше всего сделать поисковый генератор фиксированным, скажем, на частоте 100 кГц. и настроить опорный генератор на 100 кГц плюс или минус 250 Гц. Это дает ноту удара от 250 Гц до 0 до 250 Гц. Нота ритма исчезает или обнуляется, когда два осциллятора примерно равны.Этот тип Детектор наиболее чувствителен, когда частота биений близка к нулю, около 5 Гц (при катании на моторной лодке). ) любые незначительные изменения заметны.

Запчасти список

Источник питания:


Любая батарея 9В PP3 идеальна.

Конденсаторы:


2 шт. 220 мкФ 16 В электролитические.
5 штук, полиэстер 0,01 мкФ.
5 шт. Полиэстер 0,1 мкФ.

Резисторы:


Все резисторы 1/4 Вт 5%
6 шт. 10 кОм
1 шт. 1 кОм
1 шт. 2.2 м ===== 2,2 МОм
2 шт.  39 000

Транзисторы:


Все BC 184B, или 2N3904, или 2N2222A. Подойдет практически любой малосигнальный npn с коэффициентом усиления 250+. Там сотни на выбор.

Аудиовыход:
Подойдет 2,5-дюймовый 8-омный динамик, но предпочтительнее наушники или наушник. чем выше импеданс, тем лучше.

Многие из вышеперечисленных деталей можно извлечь из сломанного транзисторного радиоприемника или приобрести у таких компаний, как RS Components, Maplin Electronics, Farnell или Digikey, чьи объявления часто появляются в верхней части этой страницы. .

После того, как компоненты Полученная схема может быть построена за несколько часов с использованием плакированных медью картон, или, если у вас есть возможности, сделайте печатную плату, используя макет ниже.

Исходный макет, как показано ниже, должен быть распечатан с размером около 50 мм x 100мм.

Катушки
Это это единственная сложная часть. Поисковую петлю лучше всего наматывать на фанерный формирователь. Метод 1: Вырежьте три круга из фанеры толщиной 3 мм, один диаметром 15 см и два круга 16 см. диаметр.С помощью столярного клея сделайте бутерброд с кругом диаметром 15 см в центре. Когда клей схватится, можно намотать 10 витков. Эмалированная медная проволока диаметром 25 мм вокруг паза на краю каркаса. Подключите эту катушку, когда закончите, к точкам, отмеченным катушкой 1 на схеме. Метод 2: Вырежьте круг диаметром 16 мм из фанеры толщиной 10 мм. потом с этим кругом, зажатым в тисках, проведите пилой по краю круга так, чтобы сделать прорезь глубиной около 5 мм и шириной 2 мм по краю для размещения обмотки.Если у вас есть доступ к осциллографу или частотомеру, запишите частоты. В идеале эта катушка будет колебаться на частоте около 104 кГц с амплитуда около 0,5v от p до p. Второй или опорный генератор необходимо сделать намного меньше, и если можно прикрепить к блоку управления, чтобы его можно было отрегулировать по мере того, как детектор использовал. Чтобы сделать действительно хороший регулируемый генератор опорной частоты, вам придется посетите магазин DIY, что вам нужно, это некоторые пластиковые водопроводные фитинги, два примера показаны ниже.Чем меньше одна из них — входная труба к пластиковому шаровому клапану, снабженному латунной гайкой. Больший из них представляет собой пластиковый соединитель бака, снабженный латунной гайкой от старого кран. Оба они хорошо работают и приклеены к блоку управления в положении где их можно настроить. Сама опорная катушка намотана на кусок дерево или пластик диаметром около 10/12 мм и длиной около 50 мм Фактическое количество витков этой катушки зависит от диаметра первый и может быть найден только экспериментальным путем. Начните примерно со 125 витков. 25 эмалированные медный провод (эта катушка, когда она закончена, должна поместиться внутри пластикового трубка) и убирайте витки, пока две частоты не сблизятся. Эта катушка прикреплен к печатной плате в точках, отмеченных катушкой 2. Если все в порядке, Детектор должен завывать в этот момент. Когда оба осциллятора в порядке должно быть возможно путем регулировки латунной гайки внутрь или наружу, чтобы привести бить ноту до остановки или нуля.

Примечание.На работающем детекторе, показанном на этих рисунках, мы намотали 10 витков на поисковую катушку, которая затем колебалась с частотой 104 кГц. Затем мы намотали на кусок деревянного дюбеля диаметром 12 мм и длиной 50 мм (взятый из птичьей клетки) 120 витков провода. Он был вставлен внутрь пластиковой трубки с резьбой от узла шарового клапана. Она колебалась с частотой 96 кГц без латунной гайки и постепенно увеличивалась по мере навинчивания латунной гайки до 106 кГц.

Это было идеально для настройки детектора.

Поисковая катушка из фанеры толщиной 10 мм

Эталонная катушка (настроечная катушка) намотана на кусок деревянного стержня диаметром около 12 мм и длиной 50 мм.Он должен поместиться внутри пластикового фитинга наверху и настраивается перемещением латунной гайки. Просверлите очень маленькое отверстие диаметром 1 мм на каждом конце дюбеля, чтобы вы могли пропустить концы провода через эти отверстия, чтобы обмотки оставались на месте.

Это большая катушка имеет ширину 30 см и длину 60 см (12 дюймов на 24 дюйма) и изготовлена ​​из Фанера 10мм. Он имеет 5 витков провода в канавке глубиной 3 мм, прорезанной по краю. с пилой. он колеблется на частоте 104 кГц. Если вы хотите сделать катушки разного размера начните с большого, так как всего за 5 поворотов вы можете изменить его только в больших прыжках например. 4 витка = 115 кГц и 6 витков = 85 кГц. Затем сделайте эталонную катушку для соответствовать. затем сделайте следующую наименьшую катушку и так далее. Меньшие катушки легче сопоставить, так как добавление или удаление поворота за один раз только изменяет частота в небольших количествах . Я разработал эту схему, чтобы не придираться к толщине проводов. .25 .31 .4 подойдет. Должен быть изолированный провод. медь эмалированная. Я сделал катушки, которые хорошо работают, используя проволоку с пластиковым покрытием 7/0,2 мм. Пластиковое покрытие подходит для больших катушек с несколькими витками, но становится немного громоздким для настроечной катушки и маленьких катушек.

Эта катушка 600×600, изготовленная из пластиковой переливной трубы и отводов от B&Q, имеет 4 витка провода 7/0,2 с пластиковым покрытием и дает действительно хороший сигнал на чем-то вроде крышки люка. Требуется очень небольшое количество тонкой краски, нанесенной внутри, чтобы предотвратить вибрацию провода



Создание практичного детектора для наружного использования зависит от навыков и материалов, имеющихся в вашем распоряжении.

Золотое правило металлодетекторов: пусть они будут легкими.Избегайте использования тяжелых материалов, таких как твердая древесина или плексиглас. Круглая поисковая петля должна быть приклеена или прикреплена к деревянной/пластиковой ручке, а печатная плата находится внутри небольшой пластиковой коробки на другом конце для баланса. При использовании вам потребуется довольно часто настраивать опорный генератор.

Самый простой способ сделать это — использовать полосовую ленту с медным покрытием (0,1 дюйма), но это может привести к ошибкам. Для начала осмотрите доску с помощью увеличительного стекла. Убедитесь в отсутствии обрывов дорожек, Или замыканий (неосторожной пайки) между дорожками.Если вы разрезаете картон, крошечные медные полоски иногда могут попасть на дорожки. Чтобы свести тебя с ума. Если вы делаете разрывы в гусеницах, используйте пальцами небольшое острое сверло диаметром 3 мм. (не перфоратор).

Катушка A = поисковая катушка: Катушка B = эталонная катушка: B + = красный провод батареи от 9v PP3 или аналогичный

B — = черный провод аккумулятора.

Вы можете поместить выключатель вкл/выкл на красный или черный провод батареи.

Заметки для начинающих электронщиков

.

2 выкл. 220 мкФ/16 В Электролитические: Это рабочие 220 мкФ/16 В. Напряжение. Вы можете использовать более высокое рабочее напряжение, но не меньшее. Высшее рабочее конденсаторы напряжения работают точно так же, но они становятся физически больше. У них есть отрицательный провод, который должен быть подключен к аккумулятору — дорожка. Эти компоненты должен идти правильным путем.

5 off .1 и .01 полиэстер : Они также имеют рабочее напряжение. 63 вольт в довольно распространенный и будет идеальным.Если вы хотите использовать компоновку печатной платы выше, вы Нужны конденсаторы с шагом выводов 5 мм. .1 можно отметить как .1 или 100n или иногда 104 :   .01 может быть помечен как .01 или 10n или иногда 103. Эти компоненты могут идти как угодно.

Все резисторы 1/4 Вт 5%: Это резисторы из углеродной пленки общего назначения с допуск 5% и номинальная мощность 1/4 Вт. Вы можете использовать резисторы более высокого мощность, так как это не влияет на работу, они просто увеличиваются. 1 Вт или больше не поместится на доске.Эти компоненты могут идти любым путем.

Транзисторы: Описан транзистор bc 184b Аудио, малоточный, общего назначения НПН. Их довольно легко получить в Великобритании, но может быть трудно получить в других странах. страны. Существуют сотни типов небольших пластиковых транзисторов NPN. доступны по всему миру, и почти все будут работать в этой схеме. Ты хотя надо быть уверенным в распиновке. Вы можете получить распиновку для большинства транзисторы с сайтов производителей.Это будет наиболее вероятной проблемой области при строительстве этого проекта. Эти компоненты должны быть правильно подключены. Типы PNP не будут работать.

Другие транзисторы: 2N 3904 —2N2222A —BC183 —подходят самые маленькие транзисторы npn

Часто задал вопросы.

В. Я ничего не понимаю в электронике, но люблю что-то мастерить, и всегда был очарован этими маленькими электронными компонентами, которые выглядят как конфеты. у меня есть оборудования нет, но я готов возиться с этим целыми днями, пока работает.Как вы думаете, у меня это получится.

А. Ну если у вас мало знаний в электронике, да и оборудования нет то будет трудно, но сотни таких, как вы, сделали это. Вам необходимо придерживаться планы точно и есть немного, если повезет с ним. Не поддавайтесь искушению изменить вещи и добавить такие вещи, как счетчик, контрольный свет или регулятор громкости. Что бы ни случилось, этого не будет стоить вам дорого, и в конце концов вы будете знать кое-что об электронике.

В. Я делаю этот детектор для моего школьного курсового проекта, можете ли вы прислать мне подробное объяснение с диаграммами, как это работает.

А. С удовольствием, но нет времени.

В. Сколько метров вниз могу ли я обнаружить одну золотую монету с помощью этого детектора.

А. Никто. Для одной монеты это около 120 мм, если повезет. Еще немного для большего объекты.

В. Я построил его, но я не могу заставить его работать.

А. Колодец это работает и обычно сразу. Наиболее вероятные причины не работы было бы. Транзистор не того типа, например.PNP или неправильное подключение. Неправильно распиновки. Можно использовать картон, но будьте осторожны, чтобы не образовались перемычки из пайки. по дорожкам. Если поисковая катушка и эталонная катушка далеко от частоты у вас не будет звука. Многие другие сайты скопировали этот проект, но они делают ошибки при копировании. Этот план не имеет ошибок и будет работать. Если вы не можете получить звук, попробуйте сделать две одинаковые катушки и соединить их. Затем поднесите куски металла к катушкам. Вы должны получить звук и быть в состоянии настроить детектор, перемещая куски металла рядом с катушками.

В. Какой оптимальный размер поисковой катушки?

А. Чем больше катушка, тем глубже она идет. Но большие катушки не годятся для маленьких. такие предметы, как монеты и кольца. Катушка 16 см почти идеальна для монет и кольца.

В. Можно ли использовать металлический стержень и кронштейн к поисковой катушке.

А. Любой металл рядом с катушкой или на ней повлияет на частоту, вы должны принять это во внимание. счет, когда вы наматываете катушку. Маленькая скобка союзника не сделает много разница.Если вы используете металлический стержень, и он движется, когда вы его обнаруживаете, он изменить тюнинг.

В. Могу ли я купить комплект части от вас для этого проекта.

А. Нет, мы не продаем ничего, что связано с этим проектом.

В. Наш сын хочет построить этот детектор для проекта школьного экзамена, не могли бы вы построить это для него и отправить его нам.

А. Не говори ему, что читы никогда не принесут успеха (проблема в том, что читы процветать) .Они продолжают развивать этот проект

Электронная почта Дэвид#Легкоесокровище.co.uk   Пожалуйста укажите имя и местоположение, например. Джон из Алабамы

Пожалуйста поместите Metal Detector в поле темы

# = @

Если вы добились успеха в этом проекте, отправьте нам электронное письмо, маленькая картинка будет приятно, но не принципиально.

От Трансильвания

А Зонд

Другой зонд

Иоав

Стив Робдей Поддельные проекты

Кристиан

Питер

Педро Из Испании

Том и Генри Хамерник Чикаголенд США

Раду из Румынии

Крейг из Западной Вирджинии 2N3904 Транзисторы

Daniele из Италии Транзисторы BC549C

Jaime из Филиппин Транзисторы 2N5551

Ionut из Румынии Транзисторы 2N2222

Спирос из Греции BC 549

Жан-Юг Бушар из Канады

2Н 2222А

Ссылки на этот сайт приветствуются. Пожалуйста, не просто копируйте и вставьте этот сайт на свой сайт.

Википедия

Ссылки на этот сайт из Вики теперь удалены тамошними братьями-социалистами. Вы не найдете на Вики больше никакой информации о металлоискателях.

ХОРОШО УДАЧА

Металлоискатель малыш фм2 своими руками схема. Схема более усовершенствованного металлоискателя «Малыш FM2» с металлоискателем. Изготовление катушки для металлоискателя kid fm

Представляю вашему вниманию схему более усовершенствованного металлоискателя Малыш ФМ-2.Металлоискатель малыш фм2 собрать своими руками не так уж и сложно, несмотря на его существенные изменения. Это, пожалуй, самый простой селективный металлоискатель, который сможет собрать даже начинающий радиолюбитель.

Вы наверняка слышали, а возможно и собирали такие металлоискатели, как «Малыш» и «Малыш FM-2». Но прогресс не стоит на месте и поэтому у нас есть схема более усовершенствованного металлоискателя Малыш ФМ-2. В новой версии добавлены металлы светодиодной индикации, добавлена ​​функция уведомления о включении, усилен звук уведомления, устройство стало намного стабильнее в работе.

Схема устройства:


Итак, данная печатная плата металлоискателя Малыш FM-2 рассчитана на использование DIP-компонентов, что было бы удобно всем, так как многие начинающие радиолюбители еще не сталкивались с SMD-компонентами.



Конденсаторы С5-22нФ и С1-100нФ должны быть пленочными


Регулятор напряжения AMS1117 -3,3 В


Так выглядит готовая плата металлоискателя «Малыш FM-2»


Вид с дорожек


После сборки платы приступаем к изготовлению катушки.

Стандартная катушка содержит 150 витков, диаметр провода 0,3, намотана на оправку 150 мм. Но я решил немного уменьшить диаметр до 10-11 см, чтобы металлоискатель лучше видел мелкие предметы, глубина обнаружения уменьшается, но увеличивается чувствительность. Провода 0,3 у меня не было, поэтому и намотал 0,4 на ободке 10 см, 130 витков.

Итак, после того, как катушка намотана, ее необходимо очень плотно затянуть скотчем.


Теперь необходимо экранировать катушку, чтобы металлоискатель не реагировал на помехи и не было ложных срабатываний.Берем пищевую фольгу и плотно оборачиваем катушку. Обратите внимание, что концы фольги не должны касаться друг друга!


Затем берем провод, зачищаем конец и приматываем к одному краю экрана катушки, после чего затягиваем и снова плотно обматываем изолентой.


Подключаем катушку к плате. Провод от экрана необходимо припаять к минусу платы.


Теперь осталось прошить микроконтроллер и все, можно пользоваться)

Если вы все сделаете правильно, то устройство должно работать без проблем при первом включении.Внимательно проверяйте номиналы деталей и не забывайте, что конденсаторы С2-22нФ и С6-100нФ должны быть пленочными, НЕ керамическими!

При включении устройство должно издавать характерный звук, похожий на «пик-фут», что означает, что устройство включилось и работает исправно.

ВАЖНО!!! «Сопротивлений по схеме 8, а на фото 9» — 9-й резистор (100 Ом) я сам поставил дополнительно на второй светодиод, хотя можно и не ставить! Диод 1N4007 тоже можно не ставить, как это сделал я!

», добавлены новые детали, добавлена ​​световая индикация металлов, усилен звук в динамике (наушники не нужны), а само устройство стало стабильнее в работе.Но все эти доработки не помешают собирать его людям, далеким от электроники.

Питается прибор от простой короны 9в, глубина обнаружения в принципе не больше диаметра поисковой катушки. Идеальный самодельный металлоискатель для пляжа или на смотровой площадке.

Для сборки нам понадобится:
1) Текстолит
2) Дрель
3) Лакированная медная проволока 0.3мм
4) Паяльник

Вот схема улучшенного Baby FM2

Я специально сделал плату для DIP компонентов, так проще монтировать


Сразу скажу что конденсаторы С2-22нФ и С6-100нФ обязательно пленочные


Все детали размещаем на нашей плате по схеме


Там схемы в интернете. Но они все в SMD, в DIP я их не нашел, поэтому сделал свой. Файл с платой выложу ниже, но детали и перемычки на нем не подписаны, поэтому сборка будет идти по фото или делать свою плату или SMD.

Ну вот и все припаяно


Стабилизатор напряжения AMS1117 -3.3v.


Советую брать светодиоды разных цветов, я взял красный для черного металла и синий для цветного.

Приступаем к намотке катушки. На схеме написано про катушку диаметром 15см. Но решил сделать меньше, так как чем меньше катушка, тем меньшие находки она видит, если катушка большая, то глубина обнаружения чуть больше. Но она плохо видит мелкие цели. Так как глубина обнаружения у этого металлоискателя не очень большая, решил сделать себе катушку 10-11 см. Для этого нужно намотать на оправку провод 10 см (у меня нет 0,3, намотал 0,4) 130 витков.


Катушку оборачиваем скотчем и экранируем, как в корпусе.


Вот фото всего устройства в сборе.


Далее прошиваем микроконтроллер и готово.

При включении устройство должно издавать звук (пик-фут), так что если есть Фут, то устройство включилось и начало работать. Если вообще не подцепил, то ошибка в плате или не работает кварц.

Если до пика дошло, а заветного Фьюта так и нет, то либо катушка не правильно намотана, либо не тот конденсатор С2 — 22нФ.Она у меня очень долго не заводилась, все пихалась да пихалась, а заветного Фута все не было. Выяснилось, что вместо пленочного конденсатора 22нФ я поставил простой керамический и не стал плотно стягивать катушку и не экранировал ее.

В принципе устройство не очень сложное в сборке, главное прошить микроконтроллер, для тех у кого нет программатора, обращайтесь, помогу с прошитыми микросхемами ([email protected]) или в комментарий.

Ниже выложил видео работы металлоискателя, а также файлы прошивки и платы в DIP.

ВИДЕО РАБОТА

«Блуждая по интернету» наткнулся на схему металлоискателя. (Ссылка на оригинал статьи — http://vrtp.ru/index.php?act=categories&CODE=article&article=2476)
А вот и еще одна, довольно интересная конструкция на микроконтроллере.
Схема детектора удивительно проста. Да и со стабильностью у нее все в порядке.


На сборку платы ушло около часа. Больше всего времени ушло на поиск нужных SMD компонентов на старых платах из дохлых винтов и прочей дохлой электроники. Ну и мне тоже пришлось напрячься, чтобы вспомнить, как работать с программатором Виллема.
В итоге плата была готова к работе через 4 часа.
Чехол для металлоискателя — как-то два года назад прислали два бесплатных образца (с прорезиненными боками) из какой-то конторы.
В общем получилось так:

Вот в сборе и с недоработанной катушкой:

Отдельно о катушке:

Намотал катушку на стеклянную банку из-под сметаны (раритет еще тот 🙂).Но это может быть и на пивной бутылке. В общем, у кого что. Диаметр обмотки 70 мм, количество витков 150.


После намотки закрепляю катушку ниткой. Плюс лак для волос. Сверху оборачиваю алюминиевой фольгой.


Далее луженую проволоку укладываю поверх фольги и снова закрепляю нитками. Готовую катушку приклеил к форме, вырезанной из прозрачного CD-диска (обычно они лежат с CD в самом низу и вверху).Осталось закрыть сверху такой же формой.

А вот и полностью готовая катушка с устройством.

А вот таблица чувствительности металлоискателя с этой катушкой:

Вещь Устойчиво
(см.)
Не
стабильный (см.)
1 копейка
СССР
4 5
3 копейки
СССР
6 7
1 цент
США
5 6
50 копеек
Россия
3.5 4
1 рубль
Россия
4 4,5
2 рубля
Россия
5,5 6
5 рублей
Россия
7 8
банка из
под пиво
12 13
латунь
пустой Г=6см В=5см
13 14

Представляю вашему вниманию схему более усовершенствованного металлоискателя Малыш ФМ-2. Металлоискатель малыш фм2 собрать своими руками не так уж и сложно, несмотря на его существенные изменения. Это, пожалуй, самый простой селективный металлоискатель, который сможет собрать даже начинающий радиолюбитель.

Вы наверняка слышали, а возможно и собирали такие металлоискатели, как «Малыш» и «Малыш FM-2». Но прогресс не стоит на месте и поэтому у нас есть схема более усовершенствованного металлоискателя Малыш ФМ-2. В новой версии добавлена ​​светодиодная индикация металлов, добавлена ​​функция уведомления о включении питания, усилен звук уведомления, устройство стало намного стабильнее в работе.

Схема усовершенствованного металлоискателя Малыш ФМ-2

Технические характеристики и особенности:

  • Напряжение питания — 9 Вольт
  • Глубина обнаружения металлов около 15 см.
  • Выбор металлов — черный, цветной
  • Светодиодная индикация металлов — черный, цвет
  • Индикатор включения

Итак, данная печатная плата металлоискателя Малыш FM-2 рассчитана на использование DIP-компонентов, что было бы удобно всем, так как многие начинающие радиолюбители еще не сталкивались с SMD-компонентами.

Конденсаторы С5-22нФ и С1-100нФ должны быть пленочными

Регулятор напряжения AMS1117 -3,3 В

Так выглядит готовая плата металлоискателя «Малыш FM-2»

Вид с дорожек

После сборки платы приступаем к изготовлению катушки.

Стандартная катушка содержит 150 витков, диаметр провода 0,3, намотана на оправку 150 мм.Но я решил немного уменьшить диаметр до 10-11 см, чтобы металлоискатель лучше видел мелкие предметы, глубина обнаружения уменьшается, но увеличивается чувствительность. Провода 0,3 у меня не было, поэтому и намотал 0,4 на ободке 10 см, 130 витков.

Итак, после того, как катушка намотана, ее необходимо очень плотно затянуть скотчем.

Теперь необходимо экранировать катушку, чтобы металлоискатель не реагировал на помехи и не было ложных срабатываний.Берем пищевую фольгу и плотно оборачиваем катушку. Обратите внимание, что концы фольги не должны касаться друг друга!

Затем берем провод, зачищаем конец и приматываем к одному краю экрана катушки, после чего затягиваем и снова плотно обматываем изолентой.

Подключаем катушку к плате. Провод от экрана необходимо припаять к минусу платы.

Теперь осталось прошить микроконтроллер и все, можно пользоваться)

Если вы все сделаете правильно, то устройство должно работать без проблем при первом включении.Внимательно проверяйте номиналы деталей и не забывайте, что конденсаторы С2-22нФ и С6-100нФ должны быть пленочными, НЕ керамическими!

При включении устройство должно издавать характерный звук, похожий на «пик-фут», что означает, что устройство включилось и работает исправно.

ВАЖНО!!! «Сопротивлений по схеме 8, а на фото 9» — 9-й резистор (100 Ом) я сам поставил дополнительно на второй светодиод, хотя можно и не ставить! Диод 1N4007 тоже можно не ставить, как это сделал я!

Печатная плата, прошивка, а также список деталей, которые можно купить очень дешево на AliExpress с бесплатной доставкой, находится под видео!

Видео работы металлоискателя малыш ФМ-2 v2


Купить все товары на AliExpress за копейки
  • USB программатор PIC K150 ICSP
  • PIC12F629 —

Kid FM — это, пожалуй, самый простой металлоискатель из существующих на сегодняшний день. Схема kid FM — отличное решение для изготовления пинпоинтера.

Малыш ФМ работает по принципу частотомера, ранее этот принцип применялся в металлоискателе Кощей ФМ. простая схема металлоискателя и несложная в изготовлении поисковая катушка принесли металлоискателю популярность среди радиолюбителей, несмотря на его мелкие недостатки, описанные ниже.

Новая идея, возникшая у создателей «Кощей FM», имела свои «подводные камни». Низкая стабильность работы, из-за постоянного дрейфа детектора, а так же малой глубины поиска.Но в пацане пытались устранить эти проблемы программно, и что-то из этого вышло.

Схема металлоискателя (пинпоинтера) BABY FM

Все детали просты и доступны. Стоит только обратить внимание на конденсаторы, они должны быть термостойкими. Например, можно взять конденсаторы от сгоревшего мультиметра, или советские К71, керамические конденсаторы для этого не подходят. Чем качественнее конденсаторы, тем стабильнее будет работать металлоискатель!

Плата металлоискателя Kid FM очень проста и выглядит так:

В архиве можно скачать плату и прошивку для металлоискателя Малыш ФМ

Для питания металлоискателя вполне подойдут батарейки типа Крона, или другой источник питания от 9 до 12 вольт. Сама плата металлоискателя потребляет всего 10 мА, и только мощный динамик может вызвать увеличение энергопотребления. Поэтому в качестве динамика можно использовать пьезодинамики или наушники.

Изготовление катушки для металлоискателя МАЛЫШ FM

Катушка для металлоискателя Малыш ФМ так же важна, как и качественные конденсаторы. Вместе с конденсаторами он образует колебательный контур с частотой 19 кГц.

Схема металлоискателя Малыш ФМ может использоваться как пинпоинтер, так и как пляжный металлоискатель.

Данные намотки катушки для пинпоинтера : на оправке диаметром 70мм, провод 0,1-0,18мм — 95 витков.

На фото ниже пример серийно выпускаемых пинпоинтеров Малыш ФМ: ​​

Для любителей пляжного отдыха : на оправке диаметром 180 мм, с ПЭТ проволокой 155 0,1 -0,18 — 55 витков.

Далее витки снимаются с оправки и плотно сматываются между собой ниткой, затем наматывается на виток алюминиевая фольга для экранирования витка, и в месте выхода витка делается разрыв экрана (Гэп без фольги). Затем на фольгу наматывается медная луженая проволока, и соединяется кабелем с минусом на плате металлоискателя. Для подключения катушки к плате металлоискателя хорошо подойдет микрофонный провод (2 жилы в общем экране), припаиваем провода к концам катушки, и «экран к экрану».

Металлоискатель Малыш FM 2

В версии металлоискатель Малыш ФМ 2 устранены многие аппаратные проблемы, которые были у пользователей первого FM малыша. Улучшена схема питания, что позволяет дольше работать на Кроне.Был добавлен внешний кварцевый генератор, что позволило микроконтроллеру работать при более низком напряжении питания.

У второго малыша также снижено влияние перепадов температуры, что позволило увеличить чувствительность металлоискателя, а соответственно и глубину поиска.

Схема металлоискателя Kid FM2

Перенеся некоторые элементы с микроконтроллера на плату, появилась возможность самостоятельно модернизировать металлоискатель.Ниже приведена модифицированная схема металлоискателя Малыш ФМ2:

Вид собранной платы металлоискателя BABY FM 2:

В архиве можно скачать схему, плату и прошивку для металлоискателя Малыш ФМ 2

Катушка для металлоискателя Малыш ФМ2 изготовлена ​​так же, как и для первого малыша.

Видео тест пинпоинтера Малыш FM:

Вывод: схема металлоискателя BABY FM и FM2 отлично подходит для изготовления пинпоинтеров, как полноценный металлоискатель слабоват, но для новичка вполне подойдет.Большим преимуществом этого металлоискателя является его простота, поэтому его сможет собрать даже человек с минимальными знаниями в электронике, а заодно попрактиковаться в программировании микроконтроллеров.

Сайт разработчика металлоискателя Малыш ФМ — http://smartelectronix.biz

Если у вас возникли трудности при сборке металлоискателя Малыш ФМ своими руками, вы можете обсудить их на этом форуме — http://md4u.ru/viewtopic.php?f=8&t=3602

Как собрать Surf PI 1.2-импульсный индукционный металлоискатель из набора «Сделай сам».

Этот пост покажет вам, как собрать свой собственный металлоискатель из комплекта импульсной индукции Surf Pi 1.2.

Последние несколько месяцев я увлекся металлодетекторами в качестве хобби… Несмотря на то, что это для «старых пенсионеров» и ботаников, поиском металла интересно заниматься с другом, семьей или в одиночку. Это довольно интересно, и я думаю, что каждый должен попробовать. Я думаю, что единственное, что меня беспокоит в этом хобби, — это высокие цены на мощный металлоискатель.Некоторые, такие как Minelab, Whites и Tesoros, стоят около 400-600 долларов (и это базовые модели)! Лично для меня инвестиции такой стоимости приближаются к пределу того, что я готов потратить.

Я помню, когда я был маленьким, мой отец подарил мне набор для обнаружения металла, который подключался к AM/FM-радио (я не нашел ничего, кроме банок из-под газировки и батареек на заднем дворе)… хотя с тех пор я всегда интересовался этим хобби. . Что касается снаряжения, у меня есть Bounty Hunter Tracker IV, который я считаю очень хорошим детектором примерно за 100 долларов (я предпочитаю его Fisher F2), и Tesoro Sand Shark, который я купил на ebay за 425 долларов.Оба детектора хорошо подходят для своих целей (трекер BH IV для наземных работ и Tesoro Sand Shark для использования на пляже и в соленой воде).

В любом случае, вернемся к теме металлоискателя, сделанного своими руками… После покупки моего Sand Shark (за большую сумму, чем я хотел потратить), я заметил, насколько маленькой и относительно простой была печатная плата. Это заставило меня задуматься о том, существуют ли какие-либо методы изготовления детектора своими руками, которые позволили бы сократить расходы и снизить барьеры для входа в хобби (при этом используя высококачественное оборудование).То, что я нашел, было форумами, заполненными очень умными людьми, работающими над самодельными детекторами, схемами, схемами и конструкциями, обладающими знаниями в области электротехники, чтобы делать очень интересные и экономичные металлоискатели. Я был рад найти несколько схем детекторов Pulse Induction, VLF и CCO на форуме Geotech. Чего я, однако, не нашел, так это простых инструкций и подробностей о том, как их создавать, поскольку информация была разрозненной и часто неполной, поскольку большинство людей уже понимали, что делать (большинство, похоже, очень хорошо разбирались в EE). .

Итак, я сделал то, что у меня получается лучше всего, я залез на форумы и прочитал столько, сколько мог, исследуя, обмениваясь сообщениями и выясняя лучший комплект детектора по деньгам и простоте сборки для тех, кто не знал, как читать принципиальную схему. Этот пост в блоге призван помочь тем, кто хочет собрать комплект металлоискателя своими руками намного дешевле, чем коммерческий металлоискатель, но при этом иметь преимущества отличного качества с возможностью будущих улучшений производительности и настроек… о да, и сэкономить немного $$$ тоже!

Я благодарю великих умов на форумах Geotech, таких как Silverdog, 6666, Tepco и других, которые ответили на мои вопросы и опубликовали свои выводы и пояснения, чтобы помочь другим в создании детектора от комплекта до катушки.Хорошо, по инструкции!

Шаг 1. Приобретение комплекта металлоискателя Surf PI 1.2 с импульсной индукцией и запасных частей.
  • Зайдите на http://silverdog. co.uk/ и купите комплект Surf PI 1.2 (они очень дешевые, очень хорошо работают и их легко собрать!) Я получил два комплекта менее чем за 90 долларов с доставкой в ​​Калифорнию. Энди управляет магазином (и активно пишет на форумах) и оказывает большую помощь тем, кто покупает его наборы и сталкивается с проблемами. Я очень рекомендую его!
  • Раньше я использовал Dealextreme.com для моих запчастей, но оказалось, что доставка слишком медленная и без реального обращения за помощью в случае необходимости возврата. Но с наплывом поставщиков LiPo на Amazon их поиск не является проблемой, и основные участники получают бесплатную двухдневную доставку!:

В наборы Surf PI 1.2 входит все необходимое для создания полнофункционального металлодетектора PI. Тем не менее, вам нужно проявить творческий подход и выяснить, из чего можно сделать катушку (позже я покажу вам, как это сделать), шахту металлоискателя (труба из ПВХ, дерево, отрезанные костыли и т. д.), катушку и корпус платы (можно например, водонепроницаемый корпус (см. дополнительные артикулы и крышка ведра), подключение катушки к печатной плате (кабель rg6 или usb) и блок питания (ссылки на который уже предоставлены выше).

Комплект

Surf PI 1.2 от Silverdogs — вот что входит в комплект поставки

Когда у вас все будет в руках, вы сначала захотите проверить все части и отсортировать их на рабочей области. Это поможет вам увидеть свой прогресс, а также будет держать вещи в некоторой степени организованными. Вот несколько снимков компонентов, которые входят в комплект.

Surf PI 1.2 Резисторы и другие компоненты

Конденсаторы Surf PI 1.2 и различные компоненты

Печатная плата Surf PI 1.2 Longboard.Это новейшая версия, в которой исправлена ​​индикация шелкографии для R18 и R22

.

Шаг 2: Сборка

Это не так сложно, как кажется, просто работайте медленно и осторожно.

В основном есть две вещи, которые вам нужно сделать, чтобы собрать эту плату: посмотреть на нанесенную трафаретной печатью маркировку компонентов и обратиться к СПИСКУ ЧАСТЕЙ, чтобы увидеть, какой компонент туда входит. Например, на картинке ниже вы заметите маркировку «U5». В списке деталей вы будете прокручивать вниз, пока не увидите U5, а затем укажите, какая часть используется.В данном случае это 78L05. Очень просто.

Сборка блока питания для Surf PI 1.2

Поскольку я построил два таких устройства, у меня есть несколько предложений, которые могут оказаться полезными для тех, кто пытается это сделать впервые.

  • Соберите плату слева направо с блоком питания слева.
  • Для конденсаторов источника питания (см. рисунок выше) выполните пробный прогон, чтобы сразу установить их на плату, не припаивая их на место. В один комплект, который я собрал, были включены немного более широкие колпачки, которые потребовали небольшой регулировки, чтобы они хорошо сели друг с другом.
  • Также обратите внимание на полярность конденсатора. Отрицательный вывод короче и отмечен серой полосой «-» на самой крышке. На Surf PI 1.2 две заглушки расположены в одном направлении, а третья напротив двух других (см. рисунок выше).
  • Имеется пять (5) 100 нФ [полиэфирная пленка (+/-10%)] и четыре (4) 1 нФ [слоистая полиэфирная пленка (+/-5%)] резисторов (в моем комплекте были резисторы красного цвета Wima 0,1 и 1000). ). Прежде чем начать, отметьте их и храните отдельно. При сборке легко запутаться, что есть что, поскольку они выглядят почти одинаково, а маркировка на резисторах не позволяет легко их идентифицировать (по крайней мере, я не мог этого понять).
  • Когда вы доберетесь до паяных перемычек, просто повторно используйте отрезанные выводы от колпачков или резисторов.

Повторное использование обрезанных выводов от других компонентов для паяных перемычек

  • Когда вы приступите к пайке компонентов, расположенных рядом с разъемами Molex для катушки, источника питания, громкости и порога, выполните сухую подгонку, чтобы убедиться, что вы оставили достаточно места, чтобы компоненты не мешали разъемам. Мне нужно было сделать некоторую регулировку рядом с R6 и соединением катушки, чтобы разъем Molex хорошо подходил.
  • Если на плате имеется несколько отверстий для пайки, которые соединяют компоненты, сначала проденьте через них все компоненты, прежде чем пытаться припаять каждый из них по отдельности. Иногда припой течет слишком легко и забивает неиспользуемые отверстия. Лучше всего ставить их все сразу.

При соединении отверстий под пайку установите все компоненты сразу перед пайкой

Работайте медленно и осторожно, дважды проверяйте каждый компонент, чтобы убедиться, что используется правильный компонент. Помните, что резисторы не чувствительны к полярности, а конденсаторы — чувствительны!

Завершено Surf PI 1.Печатная плата комплекта металлодетектора с 2 импульсами индукции — нажмите, чтобы открыть изображение в полном размере

Завершенный комплект импульсного индукционного металлодетектора Surf PI 1.2 Печатная плата со стороны пайки

После того, как вы закончили припаивать все компоненты к плате, пришло время подключить провода от прилагаемых штекеров и клемм к разъемам Molex. Полярность смотрите на рисунках ниже (иначе вы получите потенциометры, которые работают в противоположном направлении):

Подключение тома и блока питания к Surf PI 1.2 (нажмите, чтобы увеличить)

Подключение порогового потенциометра к Surf PI 1.2

Шаг 3. Сборка катушки

Мне кажется, что самая сложная и неуловимая концепция создания любого детектора — это создание катушки и ее согласование со схемой металлоискателя. Читая форумы Geotech, бесчисленные темы посвящены именно этому, однако при этом так много переменных, что я немного ошеломлен. Попробовав несколько предложений, я обнаружил, что лучший вариант — просто построить неэкранированную моноспиральную катушку, используя концепции, о которых Tepco писала в этой теме.Его легко построить, он дает стабильные результаты и позволяет при желании дополнительно изменять чувствительность к задержке.

В рамках данного руководства я сосредоточусь на том, как сделать неэкранированную катушку, но эту конструкцию можно легко адаптировать для использования с экранированным приложением. Блоки PI не требуют щита, но участники форумов обнаружили, что он помогает с балансировкой грунта… если он сделан из правильных материалов. Я попытался использовать эту катушку с экраном Фарадея из алюминиевой фольги, но безуспешно, поскольку катушка обнаружила алюминиевую фольгу.В любом случае, на создание катушки!

Требуемые материалы:

  • 100-футовый провод динамика 24awg (я купил свой в хозяйственном магазине Do it Best за 9,99 долларов США)
  • Крышка шпинделя DVD
  • Супер клей
  • Большой плоский кусок картона
  • Двусторонний скотч (я использовал двухсторонний скотч gorilla, но думаю, что что-то менее липкое было бы лучше)

По сути, вам нужно установить устройство для намотки катушки, как показано на рисунке ниже, а затем намотать провод динамика на его тонкий край (по направлению к картону) на 30 витков (моя катушка протестирована на 1.4 Ом с помощью мультиметра).

Устройство для намотки катушек с использованием крышки шпинделя DVD, двухстороннего скотча и картона

Двусторонняя лента удерживает шпиндель DVD в неподвижном состоянии и позволяет временно прикрепить провод к основанию во время намотки. Наносите несколько капель суперклея при намотке, чтобы катушка оставалась натянутой. Для дополнительной прочности я нанес капли суперклея по 4 сторонам катушки и вырезал небольшие полоски пластика из блистерной упаковки суперклея, чтобы прижать их к шарикам.Когда клей высохнет, вы можете использовать плоский нож для масла и просунуть его под катушку рядом с двусторонней лентой, чтобы поднять катушку снизу и снять ее со скотча.

Полностью намотанная катушка с опорой из суперклея

Когда вы закончите, зачистите и скрутите свободные внутренние жилы проволоки вместе. Повторите это для свободных прядей на внешнем конце катушки, чтобы два провода динамика функционировали как один провод, идущий параллельно длине — это должно уменьшить сопротивление провода.

Провода спиральной катушки скручены вместе

Чтобы подключить катушку к детектору, подключите внутренние выводы катушки к «+», а внешние выводы провода катушки к «-» на печатной плате.Не волнуйтесь, если один из проводов перекроет лицевую сторону катушки.

*Некоторые примечания по подключению катушки к плате металлоискателя:

  • Для быстрого тестирования используйте отрезок того же провода динамика длиной 3-4 фута для подключения катушки к плате.
  • Если катушка находится слишком близко к печатной плате, вы можете услышать медленные устойчивые пульсации или звуковой сигнал зуммера
  • Если катушка находится на каком-либо металле или очень близко к нему, вы можете обнаружить, что ничего не обнаруживаете. Проверьте катушку вдали от любого металлического верстака, стола или прилавка, внутри или на котором есть металл.Наилучший вариант — вынести весь комплект детектора на улицу, чтобы протестировать его вдали от радиочастотных или электрических помех, таких как электрические провода или беспроводные маршрутизаторы.
  • Для постоянного подключения катушки к плате можно использовать экранированный кабель USB 2 или коаксиальный кабель RG6 (центральный контакт к внутренним выводам катушки, внешние выводы катушки к экрану кабеля).

Шаг 4: Настройка детектора (смещение и задержка)

После того, как вы подключили катушку к детектору, необходимо выполнить несколько регулировок, чтобы вы могли получить наилучшие результаты от комплекта.Вам понадобится мультиметр и небольшая плоская отвертка (например, размер для ремонта очков), чтобы настроить триммеры смещения и задержки.

1. Включите устройство (ручкой громкости или просто подключите батарейный блок) и убедитесь, что все работает должным образом (вы должны услышать звуковой отклик от регулировки громкости и порогового потенциометра). Установите пороговый потенциометр, пока не получите устойчивый тон, чуть выше тишины.

2. Теперь давайте настроим смещение. Смещение должно быть установлено на 0 В постоянного тока.Подсоедините положительный вывод мультиметра к контакту 6 NE5534P, а отрицательный вывод — к земле. Помогает, чтобы кто-то повернул отвертку для следующего шага.

3. Используйте отвертку с плоской головкой, чтобы повернуть триммер смещения (обведен красным ниже), пока на мультиметре не появятся показания 0 В.

Установка смещения на Surf PI 1.2

Далее вам нужно настроить задержку, пока вы не сможете обнаружить золото/монеты/металл.

  • Возьмите золотое кольцо и взмахните им над катушкой.
  • Используйте отвертку с плоской головкой, чтобы повернуть триммер задержки, пока вы не сможете обнаружить золотое кольцо на максимальном расстоянии. У меня была наибольшая чувствительность к золоту и монетам, когда я повернул циферблат до упора по часовой стрелке (я услышал щелчок триммера, означающий его максимум).

Настройка задержки на Surf PI 1.2

Глубина обнаружения Surf PI:

Для справки, я получаю примерно 11-12 дюймов обнаружения на американском никеле, слабый сигнал на 10 дюймов на американском четвертаке и такое же расстояние для кольца из белого золота среднего размера.Для очень тонкого кольца вечности из белого золота (с миниатюрными бриллиантами вокруг него) я получаю около 5-7 дюймов обнаружения (что интересно, по сравнению с моим Tesoro Sand Shark, песочная акула получает только около 6 дюймов глубины). максимум по любому из вышеперечисленных предметов… так что, условно говоря, этот комплект прекрасен!).

Кажется, это согласуется с другими на форуме Geotech, которые построили эту машину, используя стандартные компоненты. Однако этот детектор можно настроить на более высокую чувствительность, заменив некоторые компоненты.Чтобы узнать больше о том, как это сделать, ознакомьтесь с сообщениями Tepco № 31, № 33 и № 35 в этой теме.

Дополнительная информация:

Теперь у вас должен быть полностью работающий металлоискатель с импульсной индукцией, способный находить тонны вещей на пляже. Нужно только выяснить, как разместить катушку, плату и соответствующие элементы управления.

Для получения дополнительной информации и идей о том, как это сделать, ознакомьтесь с веткой Surf PI на сайте Geotech.
Поскольку этот металлоискатель, по сути, является устройством White’s Surfmaster Pi, ознакомьтесь с руководством по настройке задержки и другой полезной информацией об использовании детектора.

Нужно построить шахту металлоискателя?

Инструкции по изготовлению прямого стержня для использования с этим (или любым другим) металлоискателем см. в моем посте здесь.

Прямой стержень для металлоискателя своими руками



Нужны идеи и источник по корпусам катушек?

Прочтите мой пост о том, как использовать термоформованную пластиковую раскладушку для изготовления прочного (и красивого) корпуса катушки металлоискателя своими руками.



Раскрытие существенной связи: Некоторые ссылки в посте выше являются «партнерскими ссылками.» Это означает, что если вы нажмете на ссылку и купите товар, я получу партнерскую комиссию. Несмотря на это, я рекомендую только продукты или услуги, которые я использую лично и считаю, что они добавят ценности моим читателям. Я раскрываю это в соответствии с Федеральным законом. 16 CFR Торговой комиссии, часть 255: «Руководства, касающиеся использования одобрений и отзывов в рекламе».

Добавить комментарий

Ваш адрес email не будет опубликован.
