Простой металлоискатель своими руками

Приветствую, Самоделкины!
Металлоискатель очень заманчивое устройство. Его можно использовать для самых разных целей, например, для поиска старой проводки, водопроводных труб, ну и клада в конце концов. На самом деле, понятие металлоискатель очень обширное, а сами металлоискатели бывают разными. Принцип поиска металла заложенный в классических металлоискателях применяется в самых разных устройствах начиная от простых детекторов и заканчивая радиолокационными станциями. Углубляться в теорию, пожалуй, будем как-нибудь в другой раз. Ну а сейчас перейдем к делу.


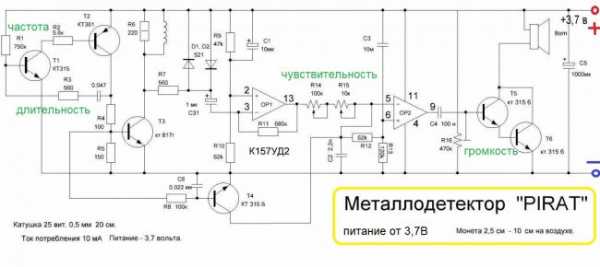

В последнее время большую популярность набирают так называемые импульсные металлоискатели, которые в своем составе содержат только одну катушку и имеют относительно простую конструкцию. При этом обеспечивают довольно неплохую чувствительность и высокую надежность. Импульсный металлоискатель работает по принципу прием-передача. Поисковая катушка в таком металлоискателе может работать в 2-ух режимах: приема и передачи.

Излучаемая катушка: сигнал генерирует или возбуждает в металле вихревые токи Фуко, которые улавливаются самой катушкой.


У разных металлов разная электропроводность, многие металлоискатели умеют распознавать это, с достаточно высокой точностью определяя, что за металл находится в земле. Приведенная схема металлоискателя в сети встречается очень часто, но фото реальных конструкций и отзывов крайне мало, поэтому AKA KASYAN (автор одноименного YouTube канала) решил повторить схему дабы понять, что к чему. Автор создал печатную плату и запаял все компоненты.

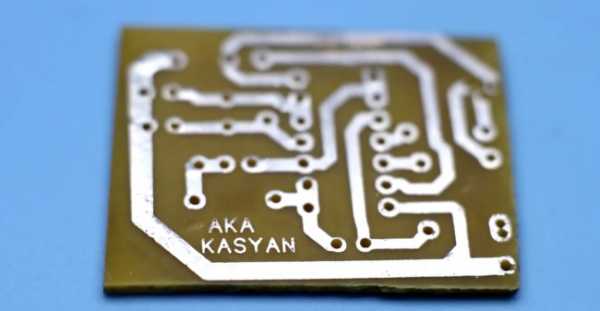

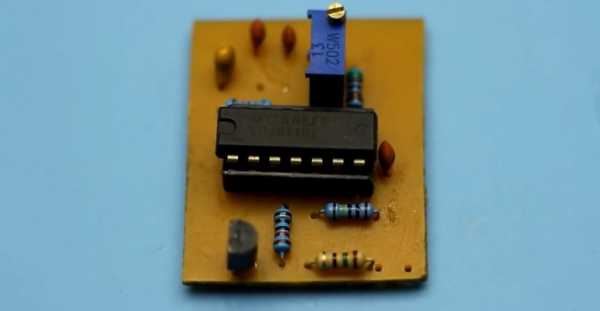

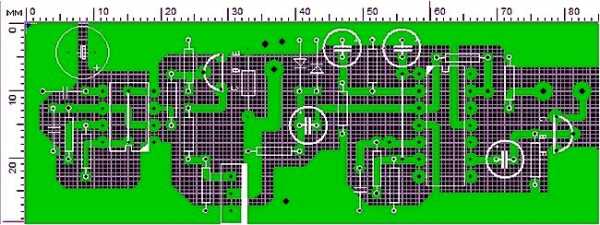

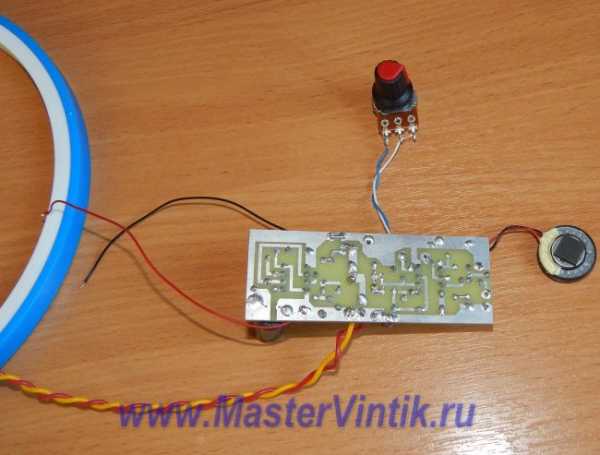

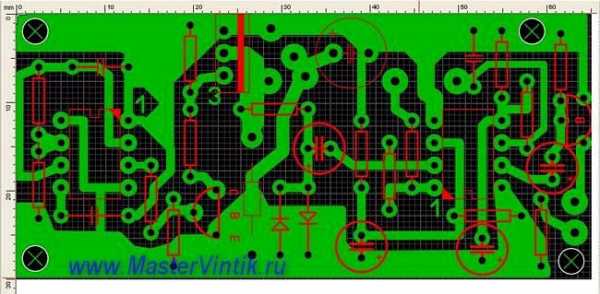

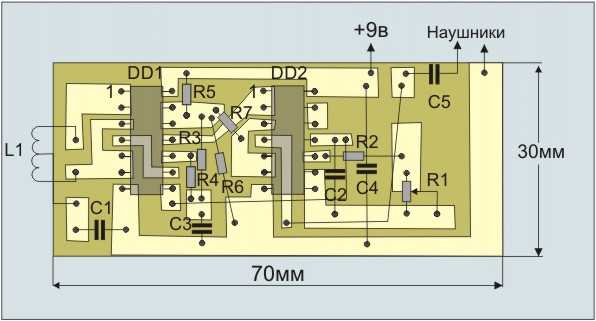

Сама печатная плата получилось довольно компактной. Сделана она методом ЛУТ (кому интересно, в описании под видеороликом автора вы найдете ссылку на архив проекта с файлом печатной платой, а также схему, список компонентов и все остальное (ссылка ИСТОЧНИК в конце статьи)).

Достоинств у приведенной схемы много. Во-первых, это наличие всего одной катушки, во-вторых, это крайне простая и не капризная схема, которая практически не требует дополнительной настройки, и наконец самое важное, вся схема построена на базе всего лишь одной микросхемы.


После сборки и проверки всплыли дополнительные фишки этой схемы, а именно малая чувствительность к грунту, что немаловажный момент. А еще при желании металлоискатель можно настроить так, чтобы он видел только цветные металлы и игнорировал черные. То есть, некоторое подобие функции дискриминации металлов, которая доступна на многих моделях коммерческих металлоискателей.

Из недостатков — малая глубина поиска. Крупные металлические предметы детектор замечает на расстояние до 30 см, средние монеты до 5-8 см. Этого мало, скажут многие, но это смотря для каких целей. Например, автор собрал этот металлоискатель для поиска старых водопроводных труб в стене и с этой задачей схема справилась на 100%.

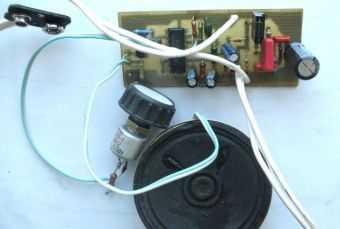

Данный же малыш хорош именно простотой и для определенных задач может стать незаменимым помощником.

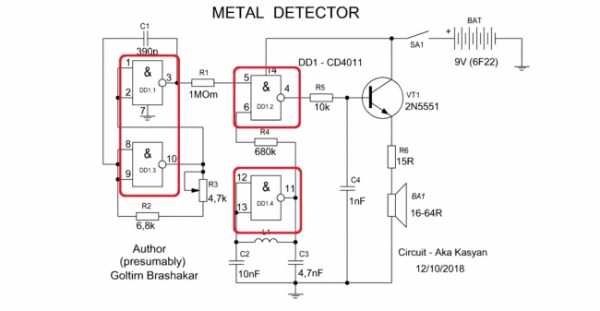

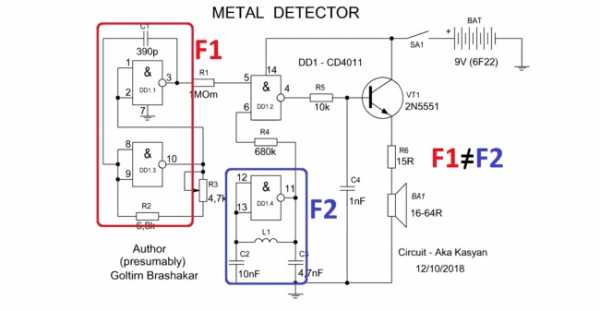

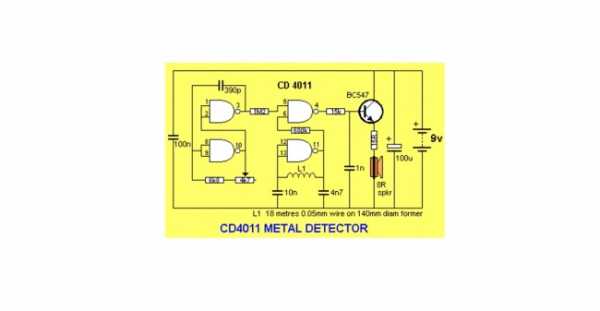

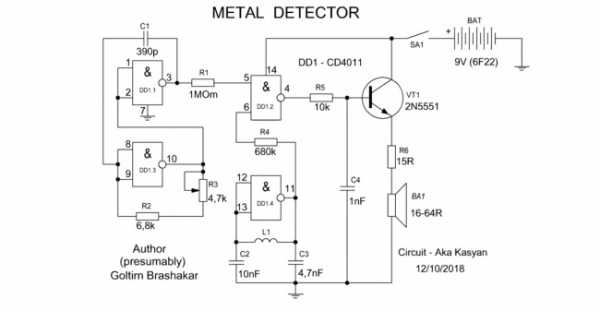

Давайте рассмотрим его схему:

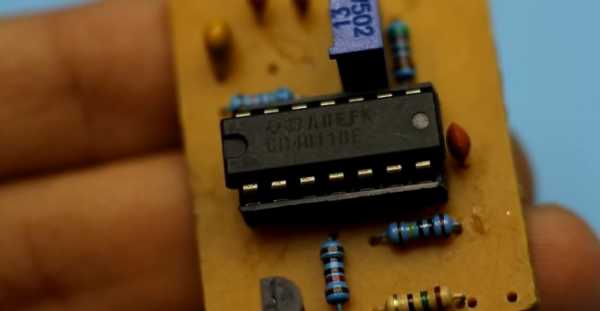

Построена она на базе КМОП логики CD4011.

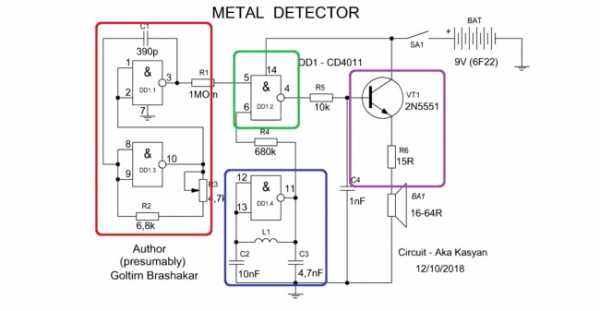

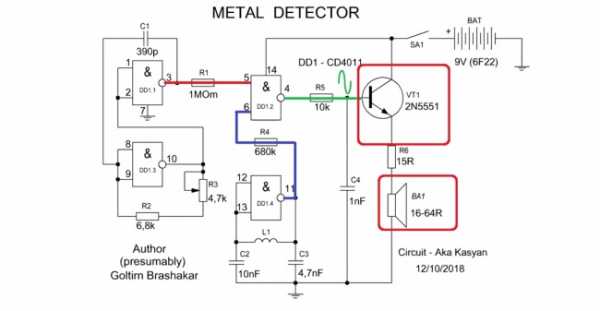

Схема состоит из 4-ех частей: опорного и поисковых генераторов, смесителя и усилителя сигнала (в данном случае он построен на одном транзисторе).

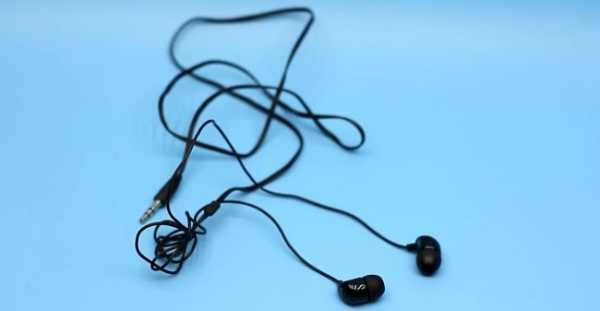

В качестве динамической головки предпочтительно использовать наушники с сопротивлением катушки от 16 до 64 Ом, так как выходной каскад не рассчитан под низкоомную нагрузку.

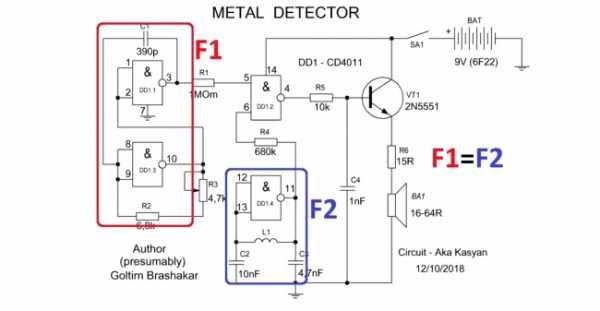

Работает металлоискатель простым образом. Изначально поисковый и опорный генератор настраиваются примерно на одинаковую частоту. В таком случае нет разницы частот, а, следовательно, из динамика мы ничего не услышим.

Частота опорного генератора фиксированная, с возможностью ручной подстройки путем вращения переменного резистора.

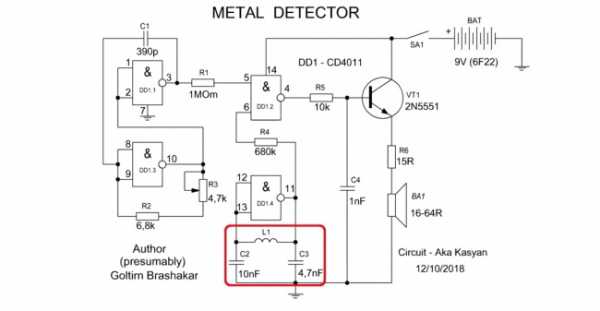

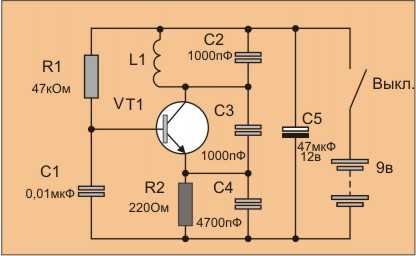

А вот частота поискового генератора сильно зависит от параметров LC контура.

Если в поле зрения поисковой катушки находится металлический предмет нарушается частота LC контура, иначе говоря, меняется частота поискового генератора относительно опорного.

Затем сигналы из обеих генераторов поступают в смеситель. Их разница выделяется в виде звукового сигнала, фильтруется и поступает на усилительный каскад, нагрузкой для которого является наушник.

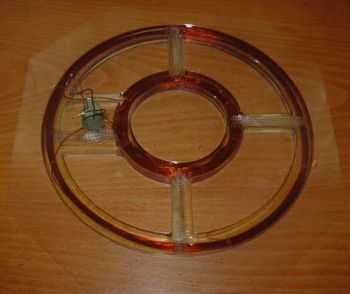

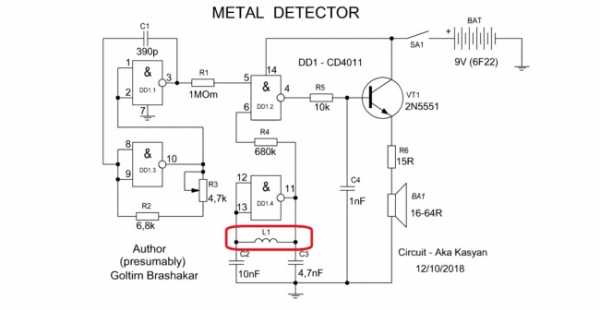

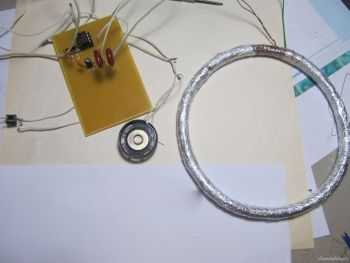

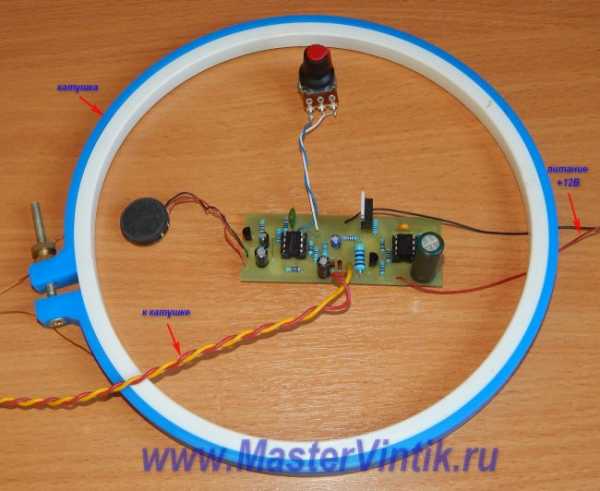

Катушка.

Чем больше диаметр катушки — тем чувствительнее металлоискатель. Но большие катушки имеют свои недостатки, поэтому нужно выбирать оптимальные параметры. Для данной схемы наиболее оптимальный диаметр лежит в пределах от 15 до 20 см. Диаметр провода обмотки от 0,4 до 0,6 мм, количество витков 40-50, в случае если диаметр катушки в пределах 20-ти см. В данном случае катушка урезана, витки и диаметр меньше чем нужно, поэтому чувствительность схемы не ахти.

Если планируете использовать самодельный металлоискатель в условиях повышенной влажности, катушку нужно тщательно загерметизировать.

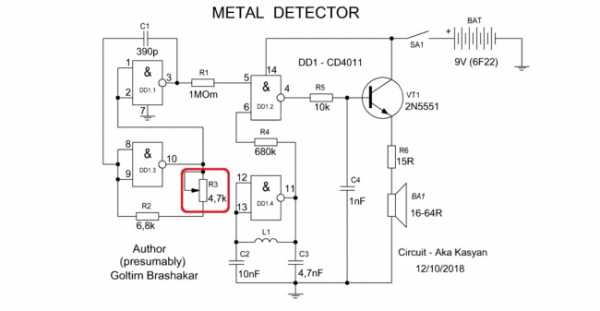

Настройка. Если при первом включении схема не реагируют на металл, но все компоненты исправны, скорее всего разница частот с генераторов находится за пределами звукового диапазона и звук просто не воспринимается человеком. В этом случае стоит покрутить переменный резистор до появления звукового сигнала, далее медленно вращаем тот же резистор до тех пор, пока из динамика не услышим низкочастотный сигнал. Затем еще чуток вращаем переменник в том же направлении до полного исчезновения сигнала.


Этим настройка завершена. Для более точной подстройки автор советует использовать многооборотный резистор, либо 2 обычных переменника, один из которых предназначен для грубой настройки, а второй для более плавной.

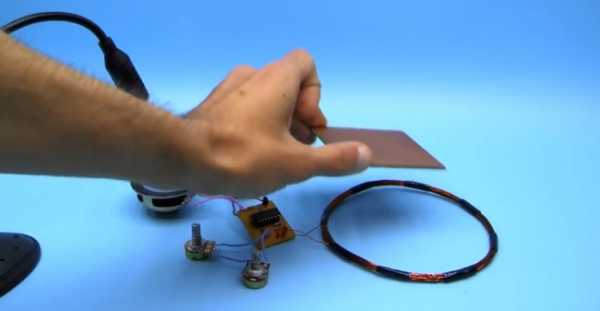

Естественно все наладочные работы необходимо производить при отсутствии металла в поле зрения катушки. Ну и в самом конце преподносим металлический предмет катушке и убеждаемся, что тональность звукового сигнала меняется, то бишь схема реагирует на металл.

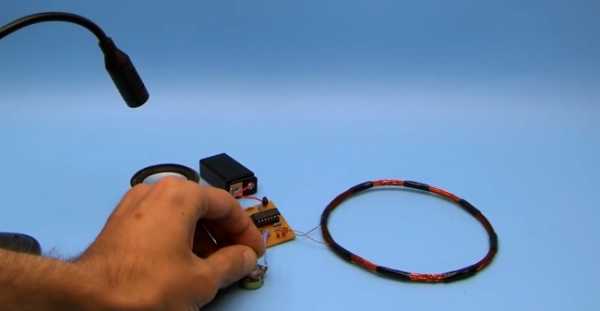

Для большей наглядности в эксперименте, автор использовал низкоомную головку + внешний микрофон.

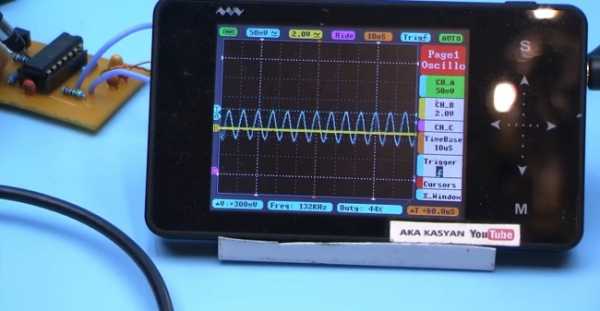

Ранее упомянутый эффект дискриминации металлов наблюдается в том случае, если оба генератора работают на частоте 130-135 кГц.

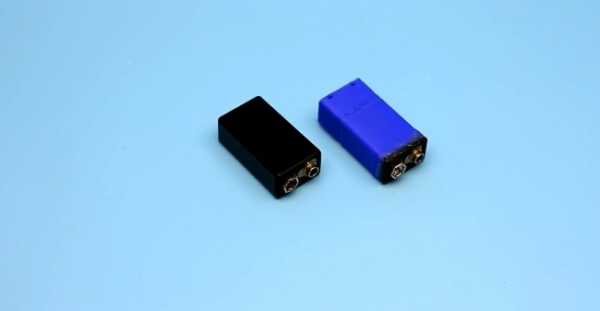

Схему можно питать от постоянного источника с напряжением от 3 до 15В. Оптимальный вариант использование 9-ти вольтовой батареи формата 6F22 (Крона).

Ток потребления схемы в этом случае будет в пределах от 15 до 30 мА, в зависимости от сопротивления нагрузки.

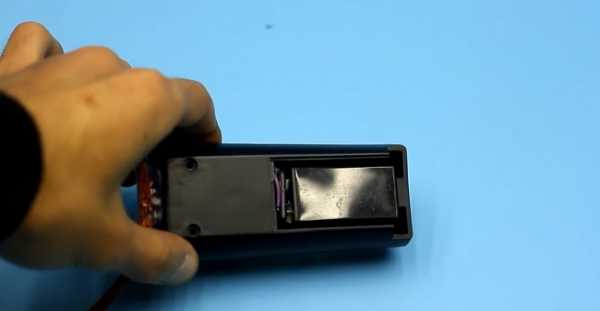

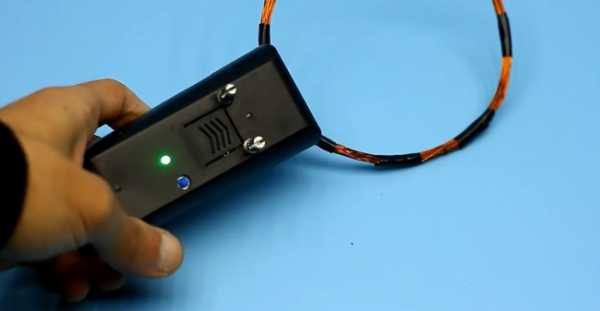

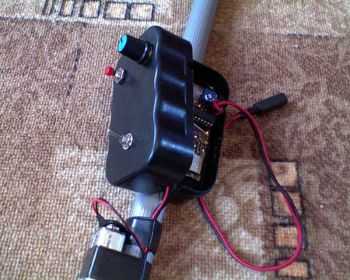

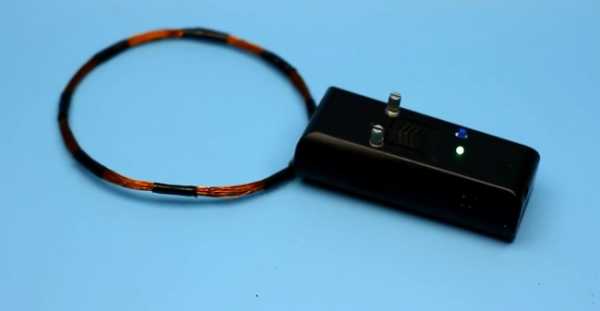

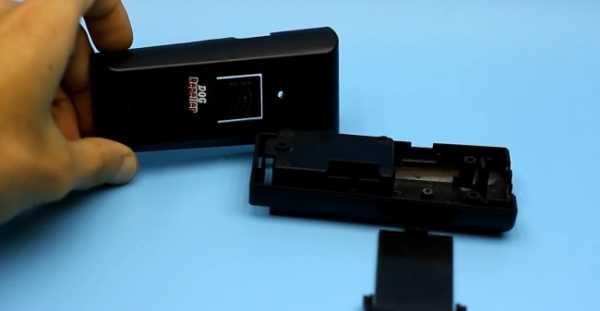

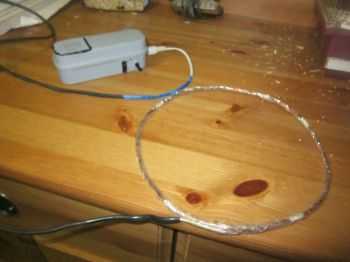

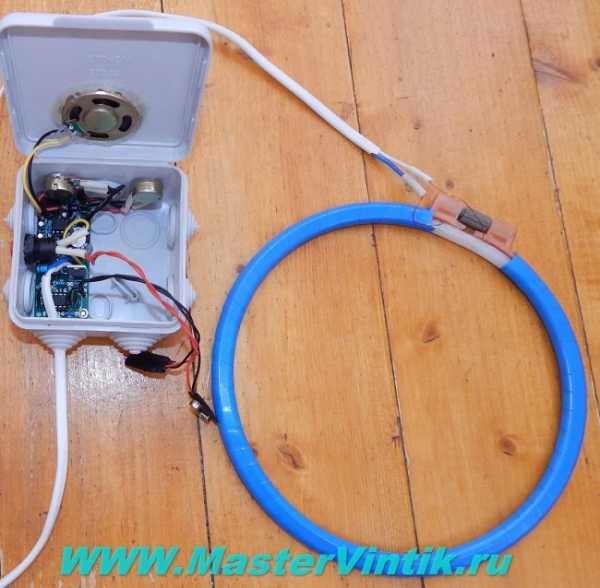

Корпус устройства был взят от китайского отпугивателя собак. Сам отпугиватель, по словам автора, был так себе, но вот корпус пригодился.

В данном корпусе имеется отсек для 9-ти вольтовой батареи, а место под капотом хватило для установки платы, переменников и прочей мелочовки, наподобие 3,5мм разъема, выключателя и индикатора питания.


Автор изначально хотел создать компактный ручной металлоискатель, отсюда и такое решение. Ну чтож, на этом, пожалуй, закругляемся. Благодарю за внимание. До новых встреч!

Видео:


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Сделать простой металлоискатель своими руками

Любители радиотехники прекрасно знают, что хороший работающий металлоискатель вполне возможно собрать вручную, у себя в гараже ничто не мешает вам приступить к исполнению детской мечты, и приступить к поиску кладов.

Данные, чертежи и фото самодельного металлоискателя можно очень просто найти на просторах интернета. Разве что вам помешает ваша лень.

Краткое содержимое статьи:

Как работает металлоискатель

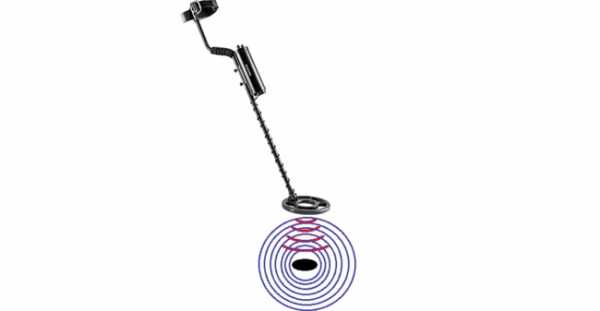

Металлодетектор, а именно так иначе называют металлоискатель, является устройством для обнаружения металлов, например, в грунте.

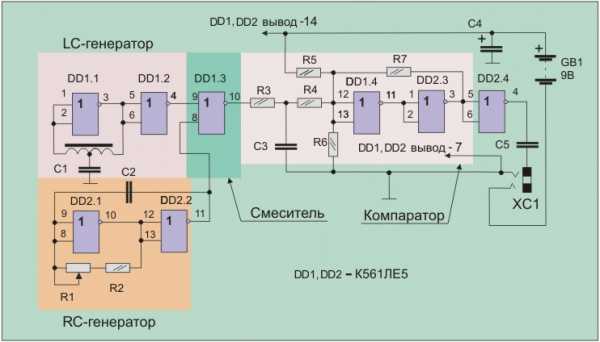

Металлоискатель представляет собой устройство, функционирующее на основе принципе действия индукции. Схема простого металлоискателя включает несколько элементов.

Применяются два генератора, работающие на одной частоте. С его помощью можно искать металлические предметы. Для него можно применять микросхемы типа NE555.

Самостоятельно вы можете изготовить такой аппарат с чувствительностью достаточной чтобы найти предмет размером с монету, ну или саму монету на глубине до метра, а более габаритные предметы на глубине до 3 м.

electrikexpert.ru

Начинающему радиолюбителю-Металлоискатель своими руками. Простые схемы

Рис.1. Принципиальная схема металлоискателя

Схема основана на двух микросхемах NE555. Здесь присутствует передающая (Tx) и приемная (Rx) катушки, поэтому схему можно условно разделить на две части. Левая часть представляет собой генератор прямоугольных импульсов. Времязадающие компоненты R1, R2, C1 подобраны так, что частота на выходе составляет около 700 Гц. Это частота слышимого диапазона. Импульсы передаются через токоограничивающий резистор R3.



Обе катушки располагаются в пространстве таким образом, что они совместно образуют некую зону перекрытия и система находится в индукционном балансе. При этом в принимающей катушке нулевое напряжение и правая часть схемы никак не реагирует. Если поблизости появляется металлический предмет, то происходит дисбаланс и появляется звуковой сигнал.
Сигнал от приемной катушки усиливается транзистором VT1 и поступает на вход второй микросхемы. В качестве биполярного транзистора VT1 использован КТ3102ЕМ, его можно заменить на любой аналогичный с большим коэффициентом усиления. С помощью четырех резисторов R5 — R8 образован делитель напряжения. Переменные резисторы служат для настройки металлоискателя. R6 является подстроечным и настраивается после взаимного размещения катушек. А R7 и R8 служат для грубой и точной настройки, их следует установить на корпусе прибора (обеспечьте к ним легкий доступ).
Звуковой сигнал создается благодаря пьезоизлучателю BA1, который можно взять от ненужного мультиметра. Но при тестировании схемы мне понравилось звучание пьезоизлучателя со встроенным генератором. Несмотря на то, что на выходе DD2 формируется импульсный сигнал он не только будет хорошо сигнализировать, но и позволит уловить малейшие изменения звука при обнаружении металлического объекта.

Создание катушек

Для намотки катушек металлоискателя потребуется эмалированный обмоточный провод, диаметром от 0,3 мм. В моем случае использован максимально допустимый диаметр 0,7 мм.
Оптимальный диаметр намотки катушки составляет примерно 15-16 см. Следует подобрать какой нибудь круглый предмет (например ведерко), чтобы вокруг него наматывать катушку. Но можно воспользоваться приспособлением. Для этого на чистую деревянную поверхность нужно забить гвозди по заранее начерченному кругу.



Внутренний диаметр в моем случае 15,5 см. Я намотал 25 полных витков. Количество витков можно и даже нужно делать больше чем у меня, к примеру около 50 витков. Сам обмоточный провод можно взять от ненужных электродвигателей или силовых трансформаторов.

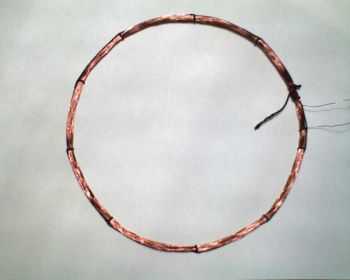

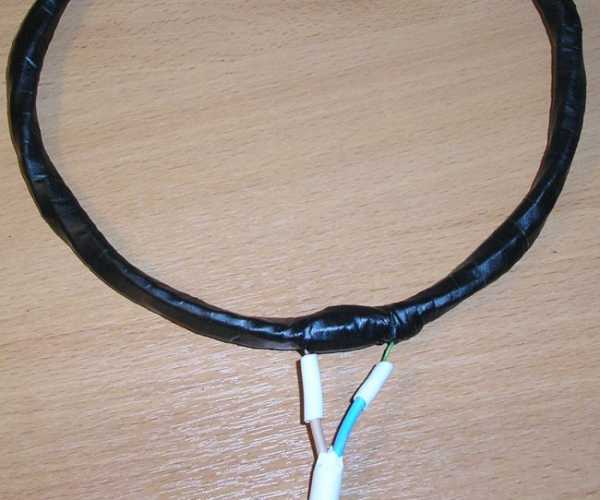

Когда катушка будет намотана, аккуратно достаем ее из приспособления и обматываем бумажным скотчем. В итоге необходимо сделать две абсолютно одинаковые катушки. Далее ножом соскабливаем лак и после очистки эти концы нужно залудить.

Обмотки имеют свойство изгибаться и терять правильную геометрию, поэтому катушки нужно полностью обмотать, например бумажным скотчем. После этого их нужно немного приплюснуть там где они перекрывают друг друга. Часто их делают похожими на букву «D» как показано на рисунке ниже.

В качестве основания для поисковых катушек удобно использовать сэндвич-панель, которая используется для откосов пластиковых окон.

Плата будет находиться на некотором расстоянии от поисковых катушек и не рекомендуется использовать обычные провода. Для соединения катушек с платой я использовал экранированный провод, если не ошибаюсь от микрофона.

Экранированный провод для соединения катушек с платой.

Центральный провод нужно припаять к началу катушки, а другой к минусу питания как показано выше.
Для обеих катушек, естественно, провода будут отдельные, чтобы не было помех.

Расположение и настройка катушек

Настройка системы начинается до приклеивания катушек к основанию.

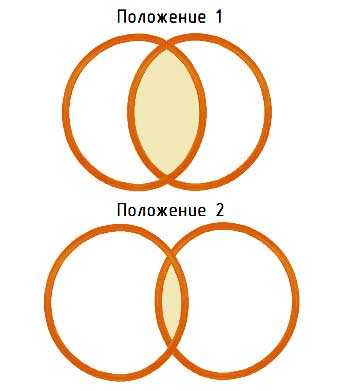

Подстроечный резистор R6 устанавливаем примерно на 90 кОм, а регулировочные резисторы R7 и R8 ставим в среднее положение. Теперь нужно подвигать катушки. Прибор будет издавать звук в двух положениях. При широком и узком перекрытии. Я советую зафиксировать катушки при их узком перекрытии как показано на рисунке ниже (положение 2). По моим наблюдениям в положении 2 чувствительность лучше и происходит более точное позиционирование.

После этого нужно хорошенько приклеить к основанию. Я это сделал с помощью термоклея. Но если есть желание можно в основании проделать углубления для катушек и залить их эпоксидкой.

После того как клей застыл нужно снова подкорректировать настройки. R7 и R8 мы пока не трогаем, они установлены в среднее положение и резистором R6 нужно добиться такого положения, при котором звуковой излучатель немного потрескивает и так сказать находится в пограничном положении между молчанием и пищанием (на грани срыва). В дальнейшем при использовании металлоискателя потребуется только корректировать положение R7 и R8. Это обусловлено тем, что прибор не идеальный, катушки не экранированы, а также настройки будут портиться при потере напряжения батарейки.

Вариант доработки

По желанию можно произвести дополнительную доработку катушек — экранирование от внешних электромагнитных полей («щит Фарадея»). Это делается после первоначального покрытия обмоток, который был описан ранее (бумажным скотчем или изолентой). Затем нужно взять длинные полоски алюминиевой фольги и обмотать катушки. Это делается не полностью, а оставляется зазор около 1-2 см в месте вывода проводов. Фольга соединяется с концом катушки и подключается к минусу питания. После этого катушка покрывается изолентой.

Я не стал этого делать, так как боялся потери чувствительности.

Конструкция металлоискателя

После пайки компонентов, с поверхности платы желательно удалить остатки флюса и канифоли, т.к. они могут плохо влиять на работу схемы.

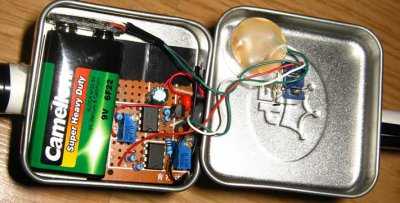

Разместить плату я решил в металлической коробочке, и чтобы не было замыкания с паянными соединениями, дно корпуса было покрыто изолентой. Позже я скорее всего, подберу пластмассовый корпус.

Всегда обращайте внимание на жесткость закрепления кабелей, т.к. будет обидно если в процессе использования что нибудь отпаяется.
Схема будет питаться от батарейки типа «кроны». Схема имеет низкое энергопотребление, но все таки лучше поставить алкалиновую батарейку, она обеспечит работу устройства на несколько «копов».

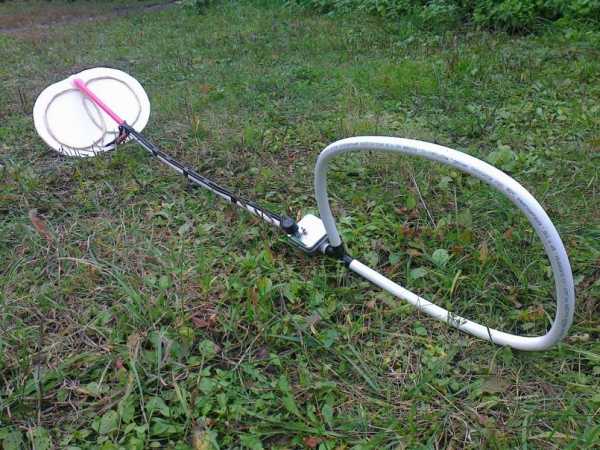

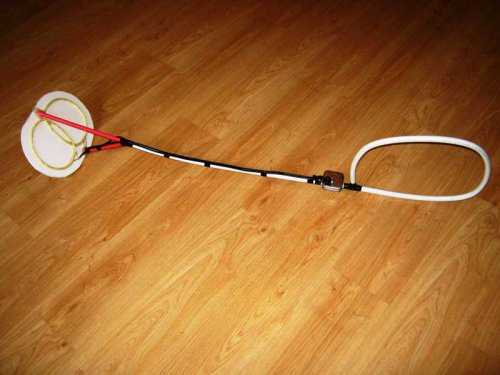

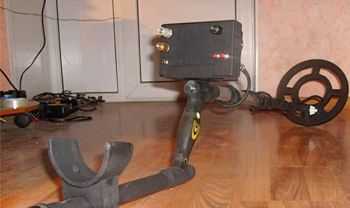

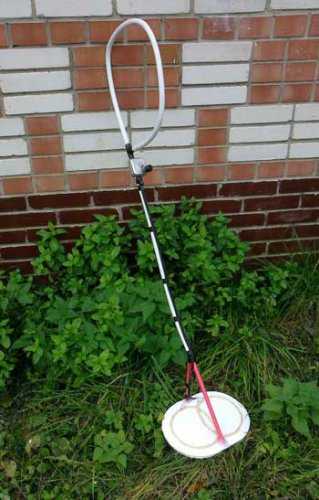

Рукоятка была сделана из металлопластиковой водопроводной трубы, а ближе к основанию она продолжена пластмассовыми трубками, чтобы катушки не реагировали на саму рукоятку из металлопласта. Конструкция получилась довольно легкая. Укладку экранированных проводов произвел изолентой. Коробочку с платой металлоискателя установил повыше, чтобы регулировочный резистор был под рукой.



А вот еще фото:







Совет

Каждый раз перед использованием металлоискателя, следует переменным резистором добиться быстрого потрескивания излучателя. Чем быстрее треск, тем больше чувствительность.

Первая находка

Эксперимент: монету диаметром 2,5 см я закопал в земле на глубине 25 см. При сканировании, катушки находились на расстоянии 5 см от земли. При этом металлоискатель издавал отчетливый сигнал. Предполагаю, что крупные металлические предметы будут «прозваниваться» глубже.

В любом случае мне требуется определенное время, чтобы привыкнуть к металлоискателю и после некоторых поисков, подвести окончательные результаты его способностей.

К этой статье имеется видеоролик, в котором показан процесс создания металлоискателя и его тест.



ОбозначениеТипНоминалКоличествоПримечание
DD1, DD2Программируемый таймер и осцилляторNE5552
VT1Биполярный транзисторКТ3102ЕМ1
R1Резистор1 кОм1
R2Резистор100 кОм1
R3Резистор470 — 680 Ом1
R4Резистор1
R5Резистор10 кОм1
R6Резистор100 кОм1
R7Резистор100 — 500 кОм1Грубая настройка
R8Резистор15 — 20 кОм1Точная настройка
C1Конденсатор0.01 мкФ1
C2Конденсатор0,0027 мкФ1
C3Электролитический конденсатор100 мкФ1
C4Электролитический конденсатор100 — 470 мкФ1
BA1Пьезоизлучатель 1
CA1Выключатель 1Любой
