Как сделать самодельный металлоискатель — схема и описание сборки. Жми!

Многие люди необоснованно считают, что самодельные металлоискатели по многим параметрам уступают фирменным образцам, произведенным на заводе.

Но по факту, правильно собранные своими руками конструкции, порой, оказываются не только лучше, но и дешевле «заводских» конкурентов.

Стоит знать: большинство кладоискателей и краеведов, чтобы сэкономить денежные средства, стараются выбрать наиболее дешевые варианты. В результате они либо сами собирают металлоискатели, либо приобретают самодельные кастомные устройства.

Новичков, а также людей, не разбирающихся в электронике, на первых порах пугает обилие не только специальной терминологии, но и различных формул и схем. Однако если немного вникнуть, то все сразу становится понятно, даже имея знания, полученные на школьных уроках по физике.

Поэтому стоит, прежде всего, разобрать принцип действия металлоискателя, что он собой представляет и как его можно самостоятельно собрать в домашних условиях.

Содержание

  • 1 Как работает

  • 2 Делаем печатную плату своими руками

  • 3 Установка элементов на плату

  • 4 Катушка металлоискателя

  • 5 Иные элементы

  • 6 Проверка металлоискателя

Как работает

Принцип функционирования данного устройства заключается в использовании электромагнитного поля. Оно создается катушкой передатчика и после столкновения с предметом, который проводит ток (а это большинство металлов), создаются вихревые токи, которые вносят искажение в ЭПМ катушки.

В тех случаях, когда предмет не является электропроводящим, однако обладает своим магнитным полем, создающиеся им помехи будут также уловлены за счет экранирования.

После этого изменения электромагнитного поля поступают непосредственно на блок управления, который для оповещения о находке человека издает специальный звуковой сигнал, а в более дорогих моделях выводит данные на дисплей.

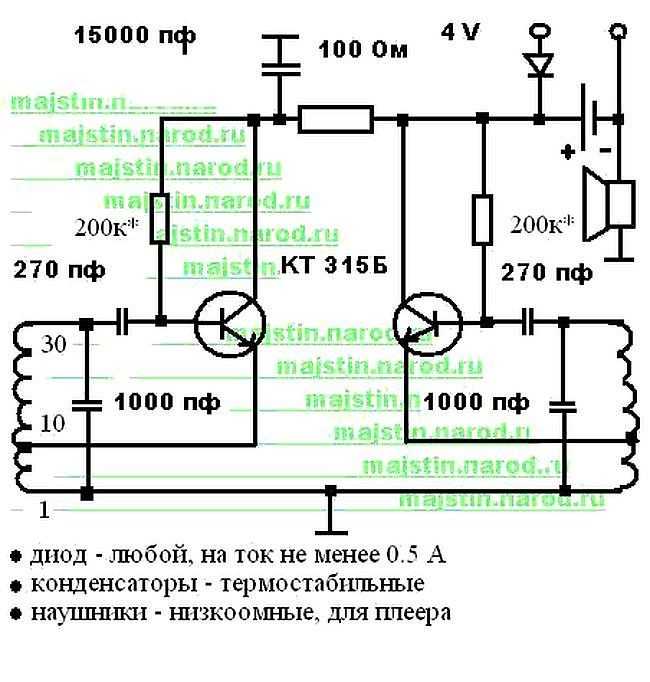

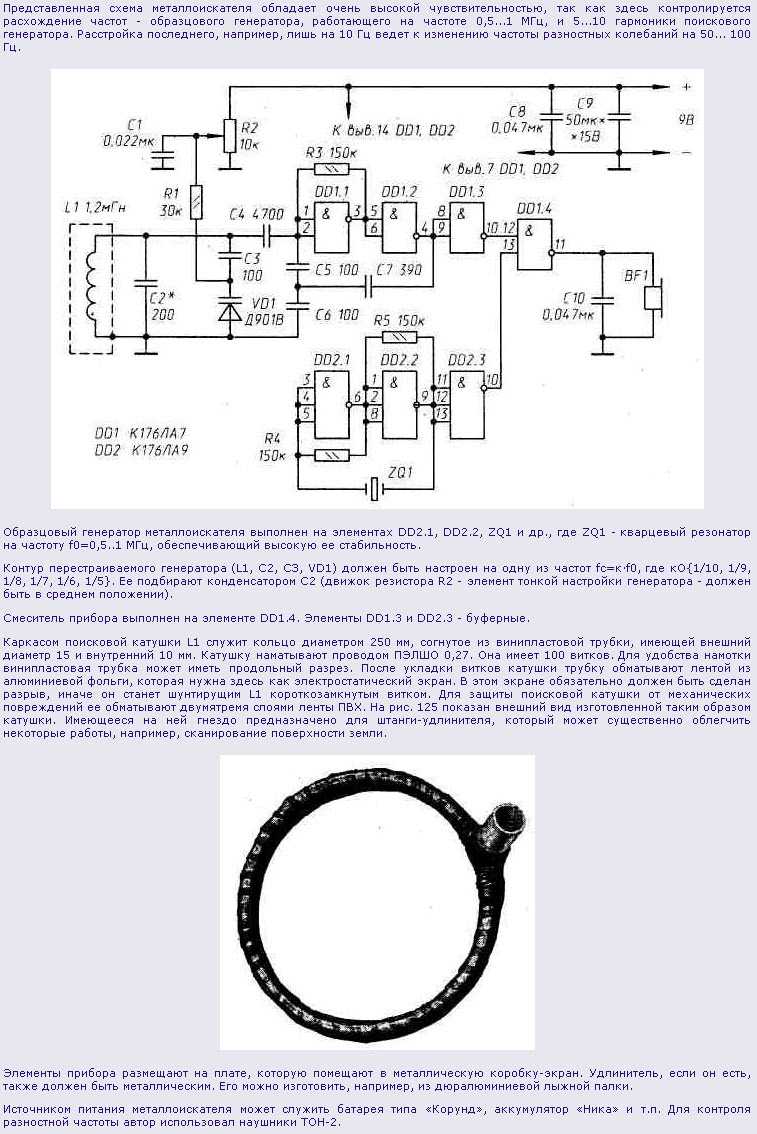

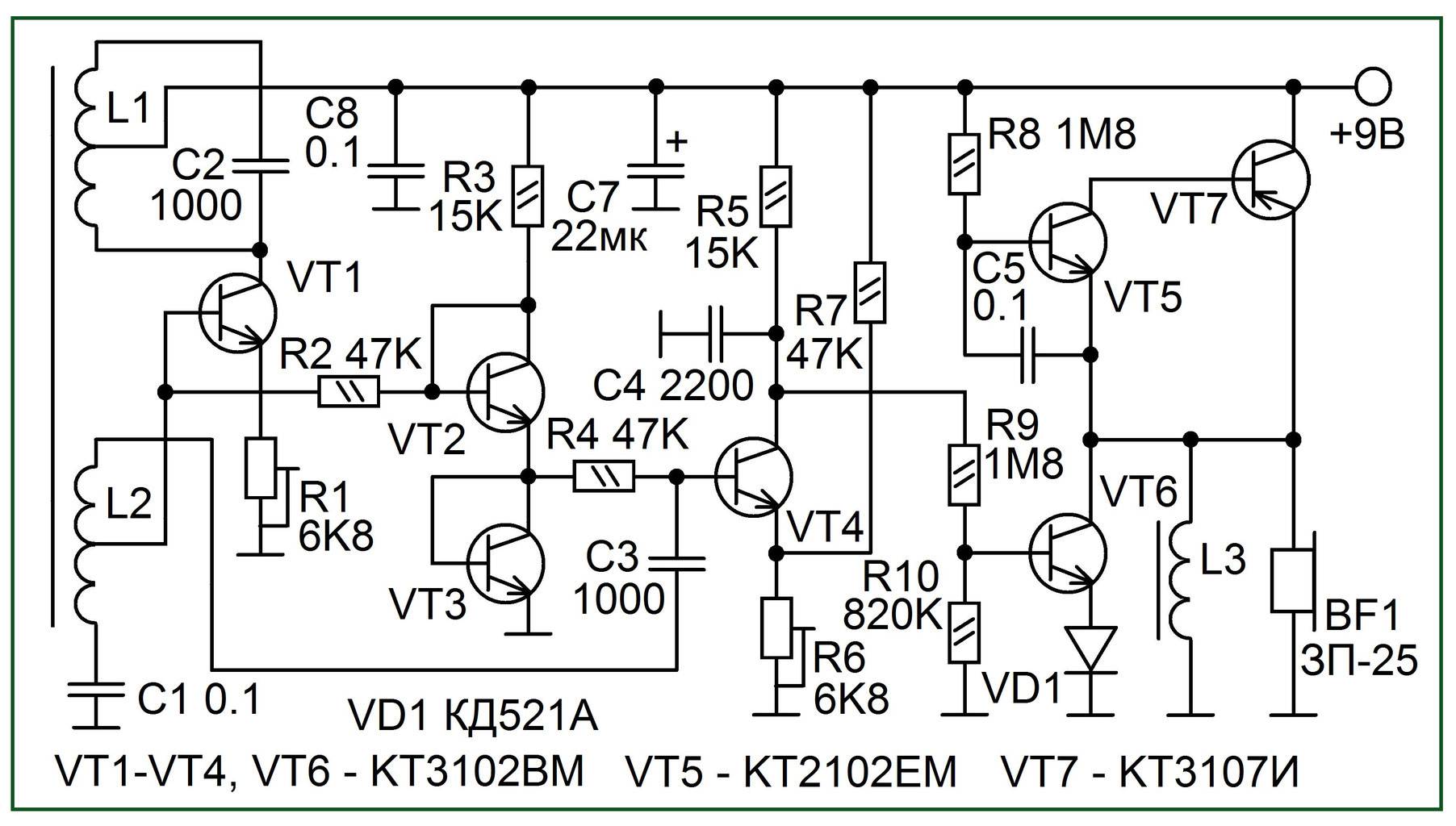

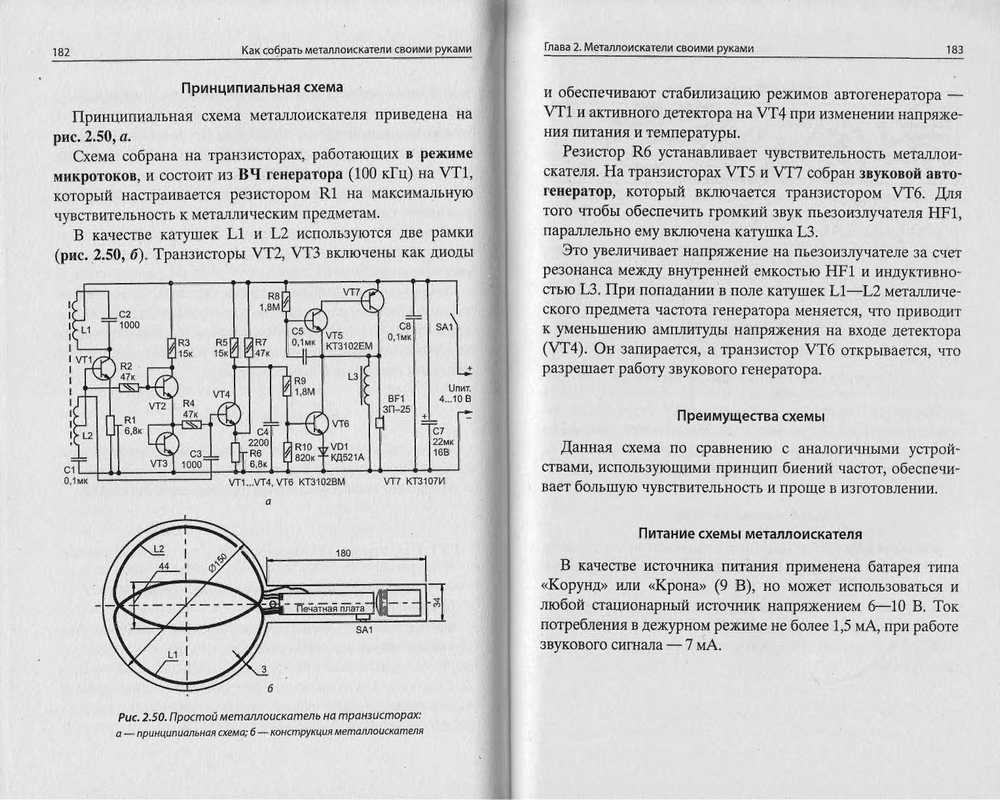

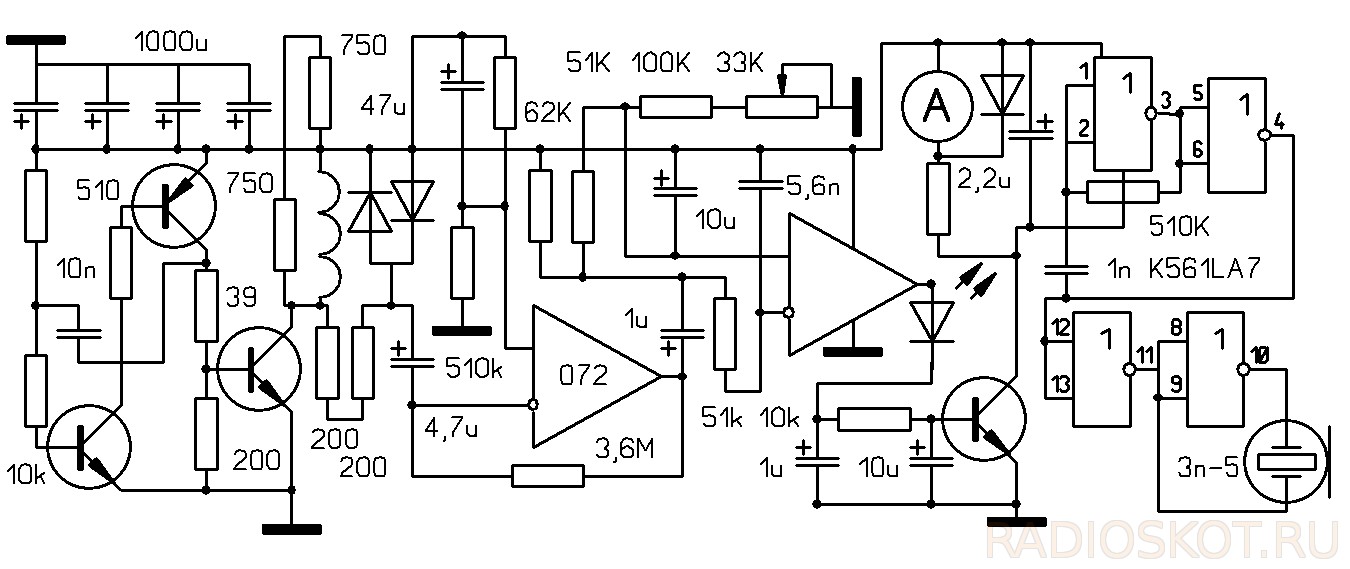

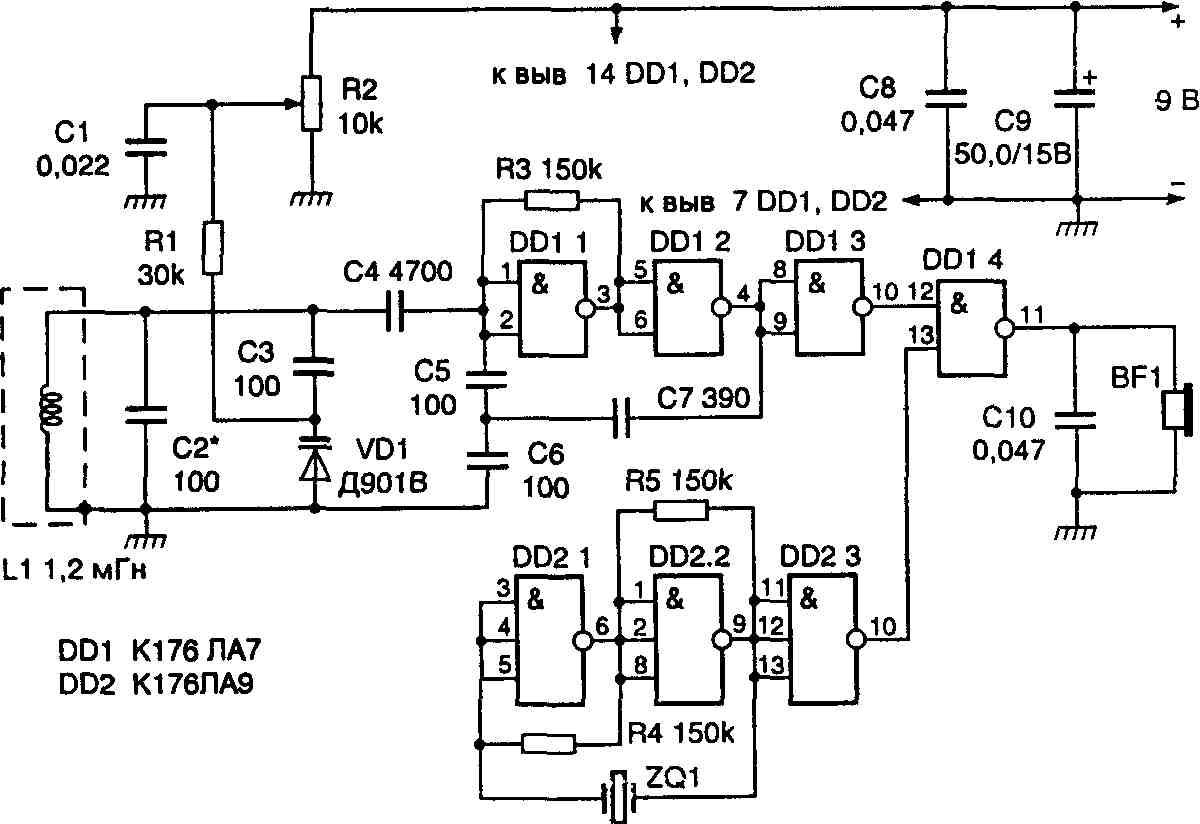

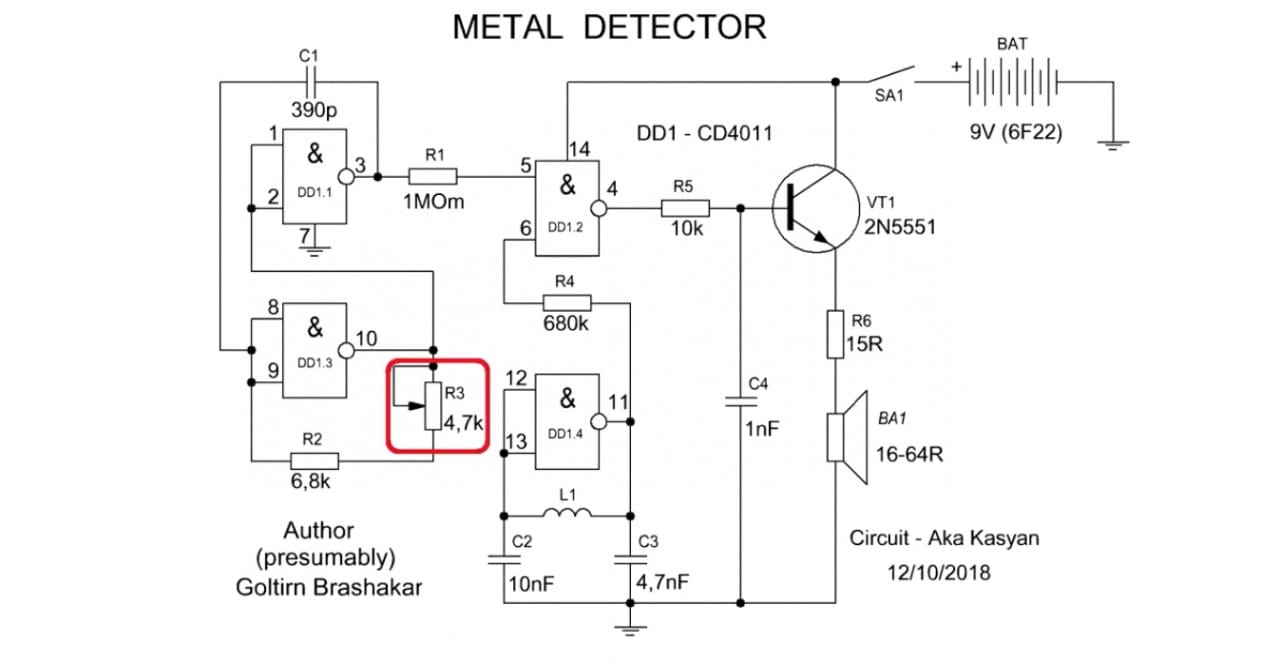

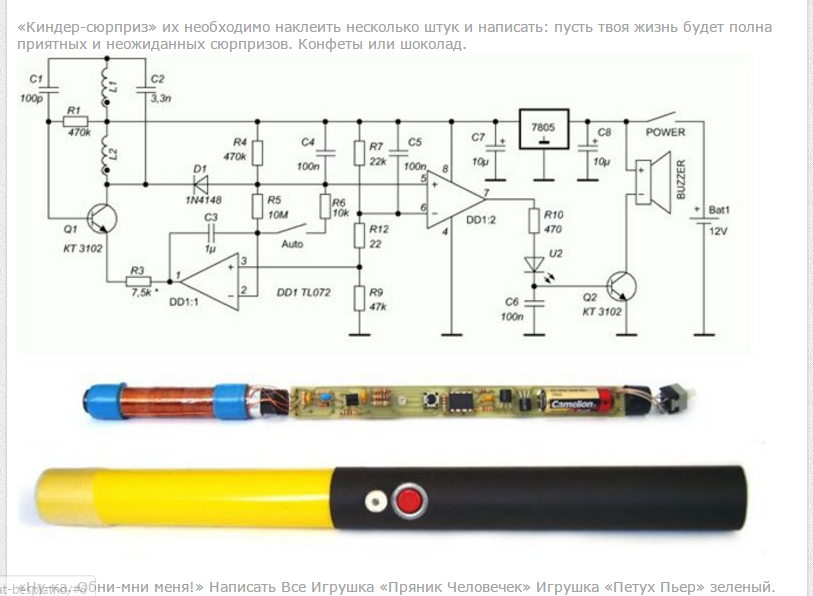

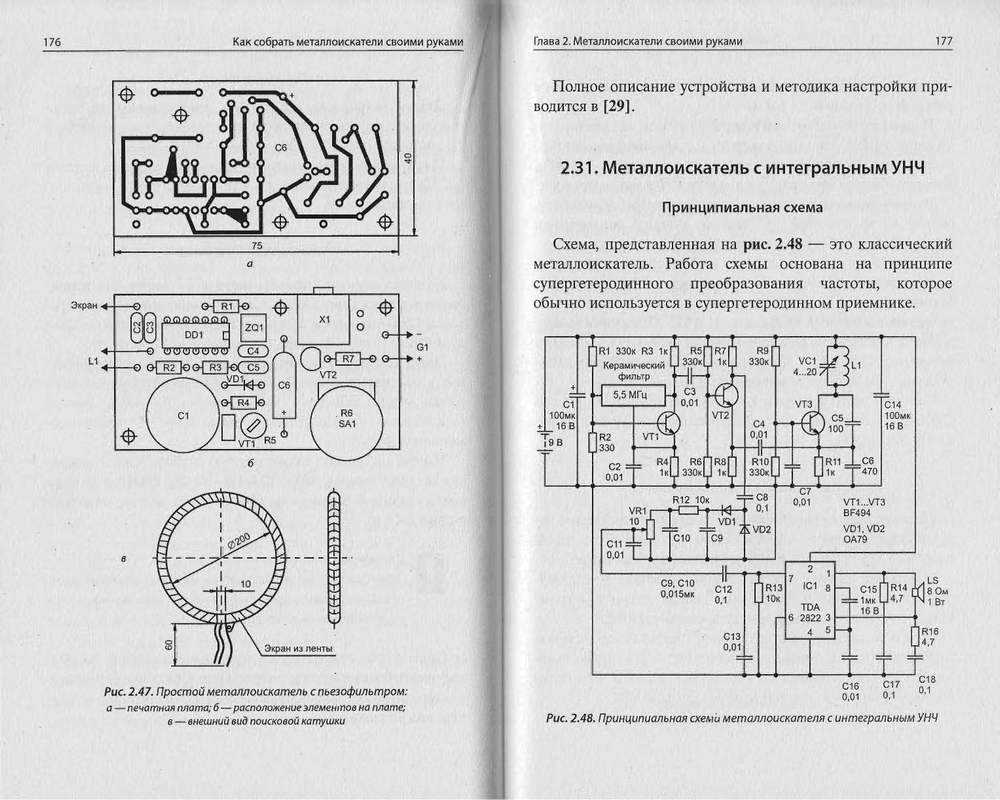

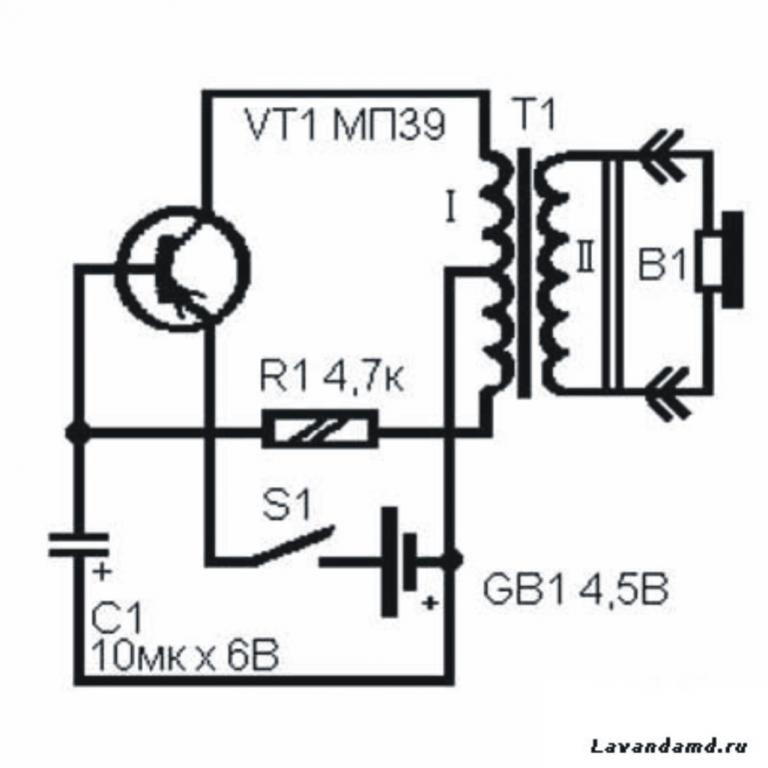

Принцип действия металлоискателя

Стоит разобрать, как происходит создание подобных устройств по примеру металлоискателя типа «Пират».

Металлоискатель «Пират»

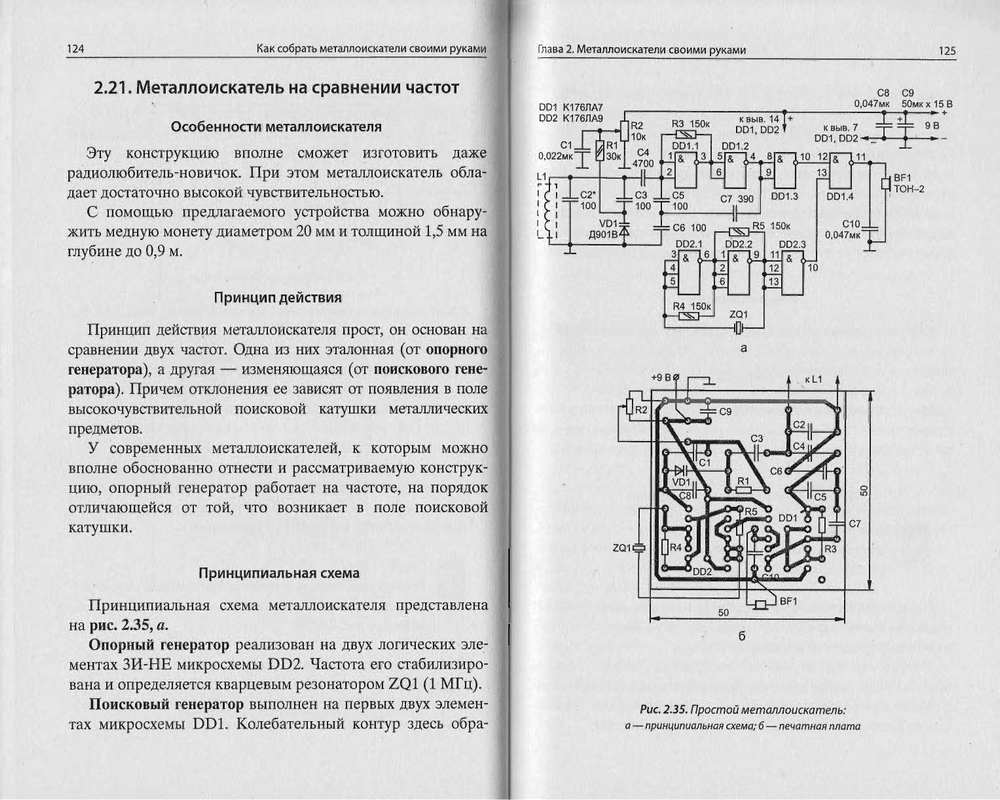

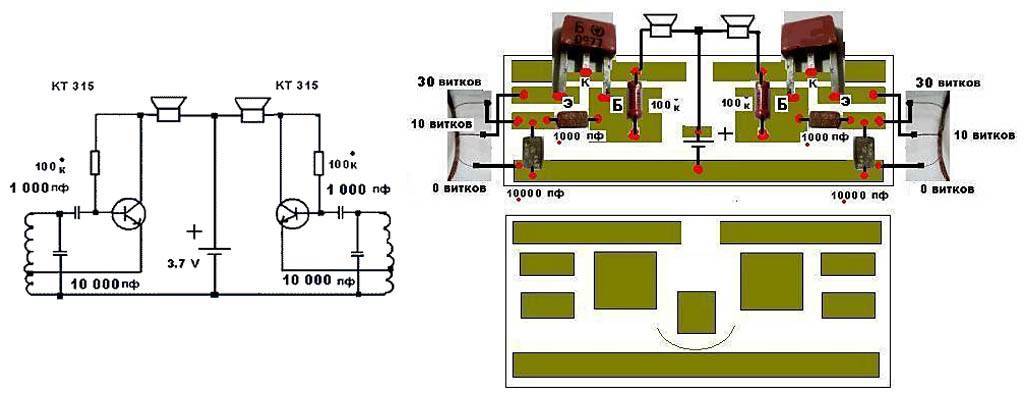

Делаем печатную плату своими руками

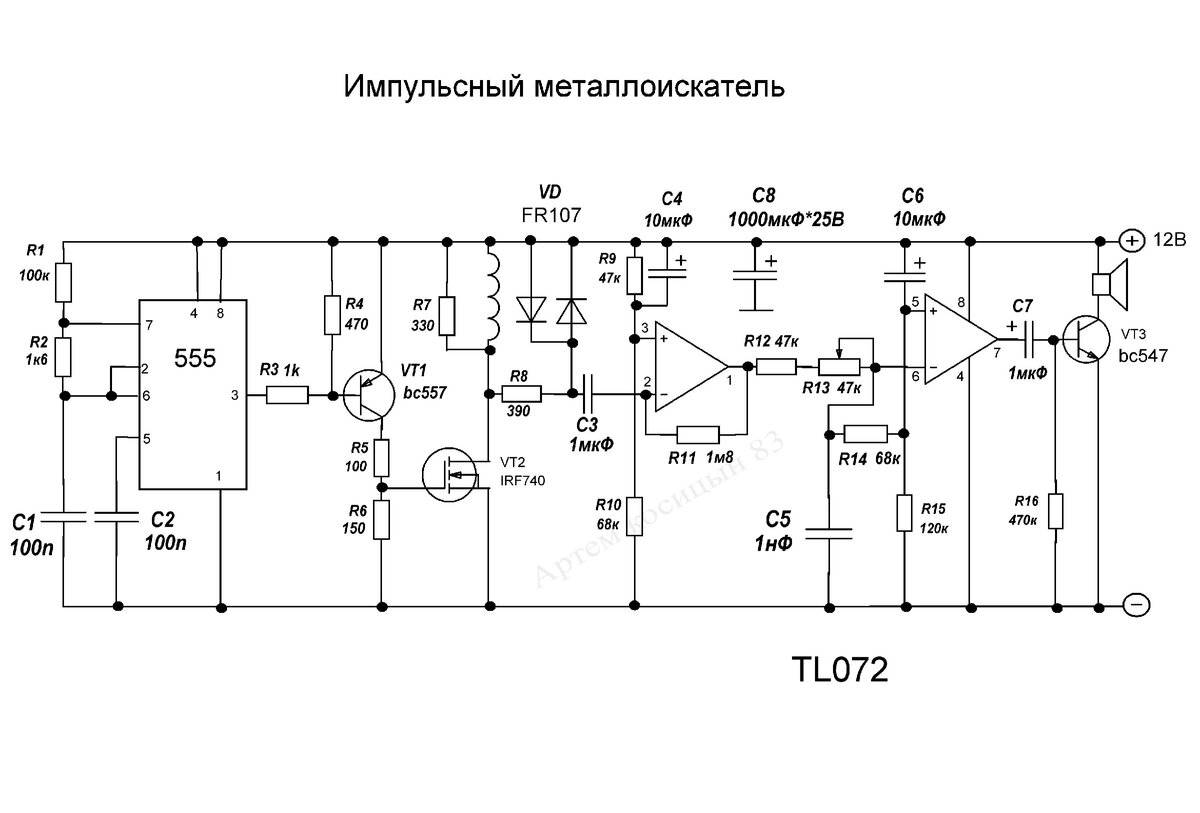

Схема металлоискателя Пират (нажмите для увеличения)

Сначала необходимо создать печатную плату, где в дальнейшем будут находиться все узлы металлоискателя. Лучше всего подходит метод лазерно-утюжной технологии или просто ЛУТ.

Для этого будет необходимо выполнить этапы изготовления в следующей последовательности:

  1. В начале необходимо, используя исключительно лазерный принтер, напечатать соответствующую схему, созданную через программу Sprint-Layout. Лучше всего использовать для этого фотобумагу маленькой плотности.
  2. Проводим подготовку заготовки из текстолита, сначала ошкуриваем, после чего проводим очистку раствором. Она должна иметь размеры 84х31.
  3. Теперь на заготовку сверху кладем фотобумагу со схемой лицевой стороной, на которой она была напечатана. Накрываем листом А4 и начинаем проглаживать горячим утюгом, для того, чтобы перенести на текстолит схему разметки.
  4. После закрепления схемы из тонера помещаем все это в воду, где аккуратно пальцами убираем бумагу.
  5. Далее при наличии размазанных участков исправляем их с помощью обычной иголки.
  6. Теперь плату нужно положить на несколько часов в раствор медного купороса (можно также хлорного железа).
  7. Тонер удаляется без проблемы любым растворителем, например, ацетоном.
  8. Сверлим отверстия для размещения в дальнейшем конструктивных элементов (сверло должно быть очень тонким).
  9. Последний этап заключается в луде дорожек платы. Для этого на поверхность намазывается специальный раствор «ЛТИ-120», который нужно размазать припой паяльника.

Установка элементов на плату

Данный этап создания металлоискателя заключается в монтаже всех элементов на созданную плату:

  1. Главной микросхемой является отечественная КР1006ВИ1 или её иностранный аналог NE555. Учтите, до монтажа под ней нужно запаять перемычку.
  2. Дальше устанавливается двухканальный усилитель К157УД2. Его можно купить или взять из советских магнитофонов.
  3. После этого монтируют 2 SMD-конденсатора, а также один резистор типа МЛТ С2-23.
  4. Теперь нужно произвести пайку двух транзисторов. Один должен быть NPN-структуры, а другой PNP. Желательно использовать ВС557 и ВС547. Однако подойдут и аналоги. В качестве полевого транзистора рекомендуется брать IRF-740 или иные варианты, имеющие схожие характеристики.
  5. Последними устанавливаются конденсаторы. Их стоит брать с минимальным показателем ТКЕ, что увеличит термостабильность всей конструкции.

Примите к сведению: тяжелее всего будет достать из этой схемы усилитель К157УД2. Причина в том, что это уже старая микросхема. Именно поэтому можно попробовать найти аналогичные современные варианты со схожими параметрами.

Катушка металлоискателя

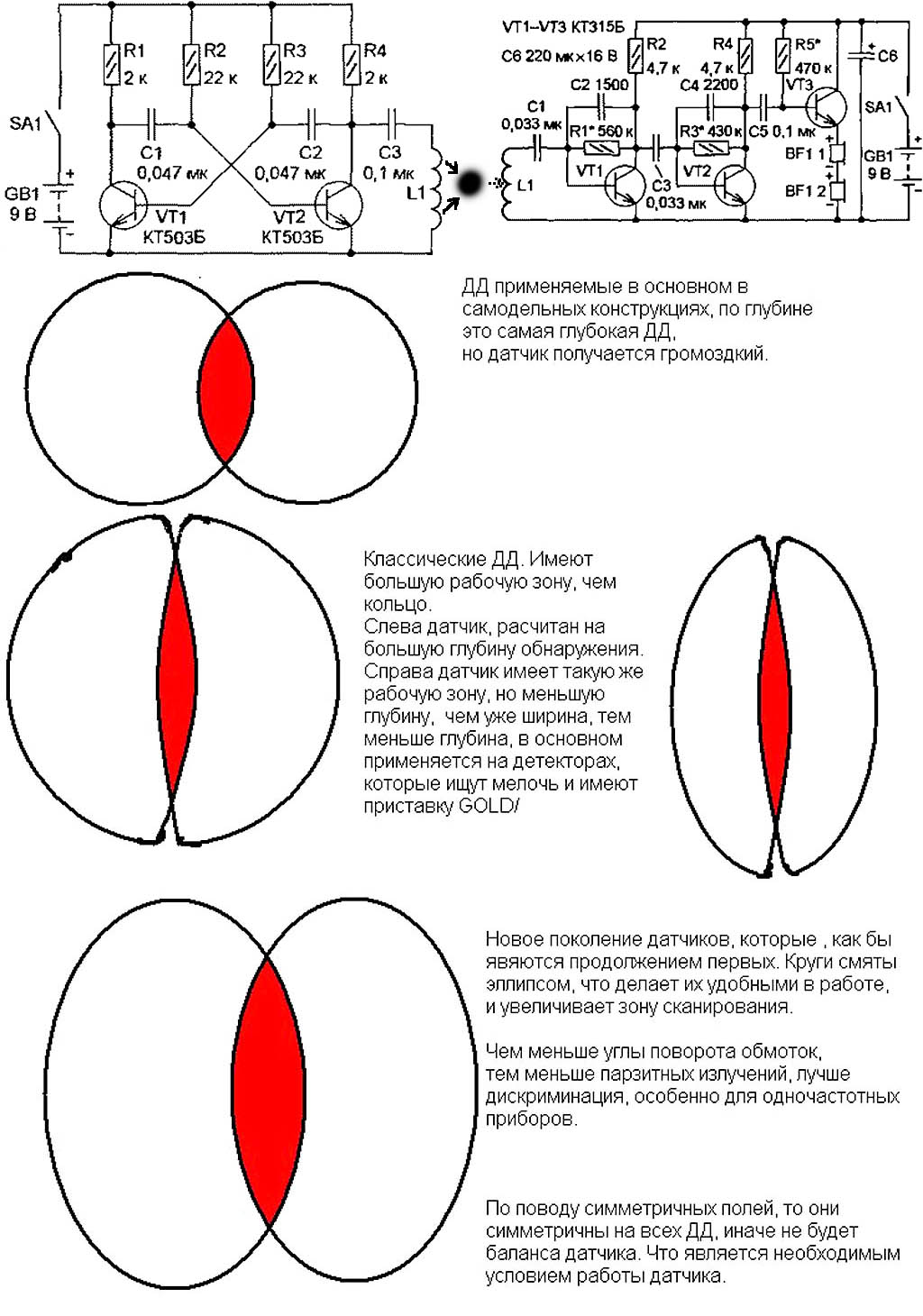

Катушка металлоискателя

Создание самодельной катушки производится на оправе диаметром в 20 см. Общее количество витков должно составлять примерно 25 шт. Данный показатель исходит из того, что используется проволока ПЭВ, которая имеет диаметр в 0,5 мм.

Однако есть определенная особенность. Общее количество витков можно изменить в большую или меньшую сторону. Чтобы найти наиболее оптимальный вариант, нужно взяв монетку проверить, в каком случае будет самое большое расстояние её «улавливания».

Иные элементы

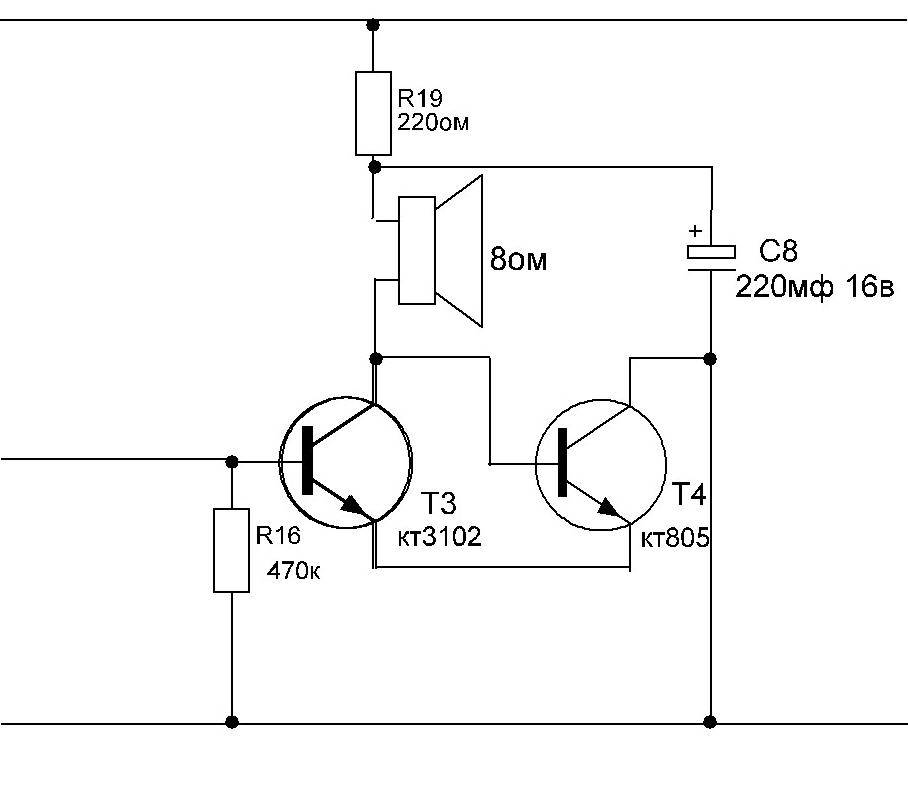

Сигнальный динамик можно использовать, взятый от портативного радио. Важно, чтобы он имел сопротивление 8 Ом (возможно использование китайских вариантов).


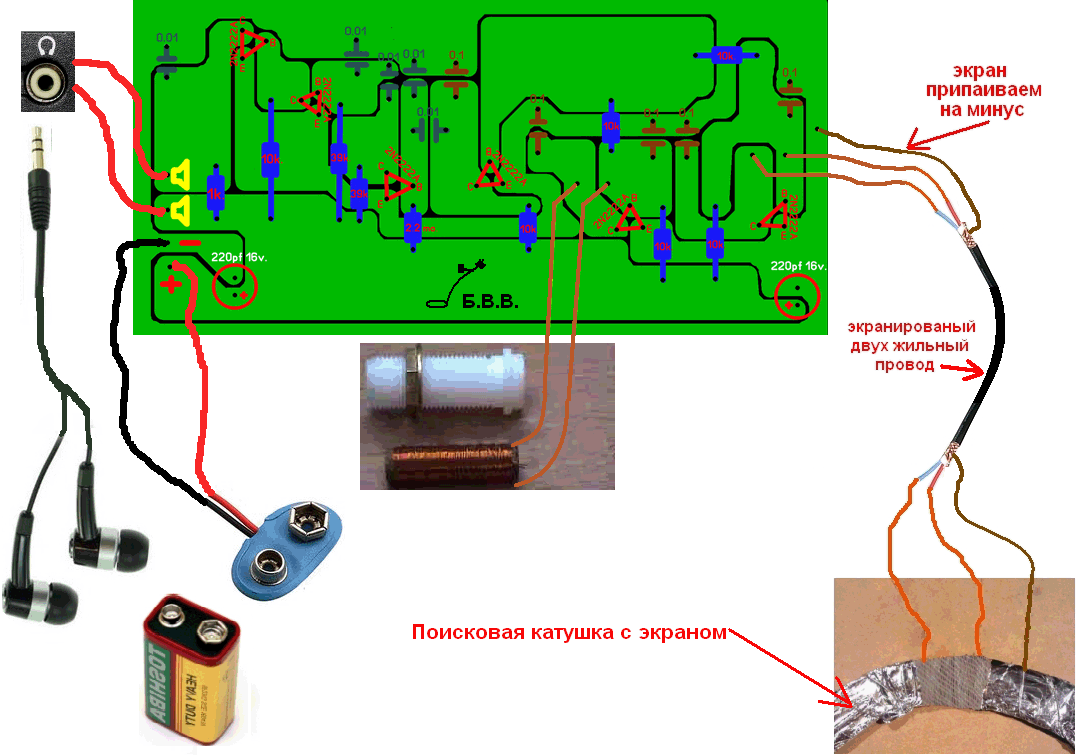

Для проведения настройки понадобятся две разные по мощности модели потенциометра: первый на 10 кОм, а второй уже на 100 кОм. Для минимизации влияния помех (исключить их полностью буде тяжело), рекомендуется использовать экранированный провод, который будет соединять схему и катушку. Источник питания металлоискателя должен составлять минимум 12 В.

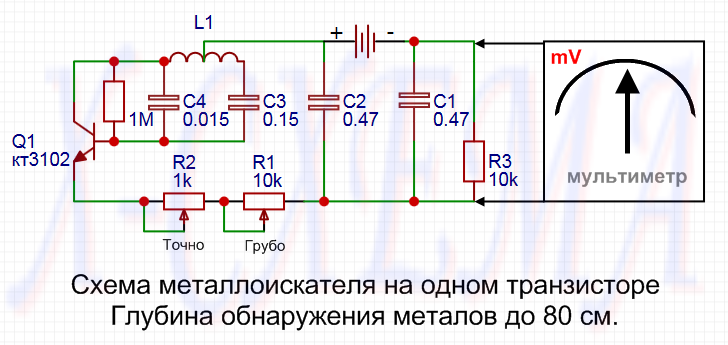

Настройка прибора с помощью потенциометров разной мощности

Это важно: чтобы увеличить устойчивость электросхемы, рекомендуется на входе дополнительно установить стабилизатор напряжения, такой как L7812.

Когда вся конструкция будет проверена на работоспособность, необходимо сделать каркас для будущего металлоискателя. Однако здесь можно дать лишь некоторые рекомендации, ведь каждый будет его создавать из имеющихся под руками предметов:

  • чтобы сделать штангу удобней, стоит приобрести метров 5 обычной трубы из ПВХ (которые применяются в водопроводе), а также несколько перемычек. На её верхнем конце стоит установить специальную подставку для рук, чтобы более удобно было держать. Для платы можно найти любую коробку соответствующего размера, которую нужно закрепить на штанге;
  • чтобы запитать систему, можно использовать аккумулятор от обычного шуруповерта. Его преимущества заключается в малом весе и большой емкости;
  • при создании корпуса и конструкции учтите, что в них не должно присутствовать никаких лишних металлических элементов. Причина в том, что они значительным образом искажают получаемое электромагнитное поле будущего прибора.

Проверка металлоискателя

Прежде всего, необходимо настроить чувствительность, используя потенциометры. Порогом будет равномерное, при этом не очень частое, потрескивание.

Так, пятирублёвую монету он должен будет «находить» с расстояния приблизительно 30 см, а вот если монета имеет размеры как советский рубль, то уже где-то с 40 см. Металл больших и объемных размеров он «увидит» с расстояния более метра.

Такой прибор не сможет искать на значительной глубине мелкие предметы. К тому же он не будет способен различать размеры и тип найденного металла. Именно поэтому, занимаясь поиском монет, можно будет натыкаться и на обычные гвозди.

Такая модель самодельного металлоискателя подойдет для людей, которые только начинают осваивать азы кладоискания или не имеют нужных средств для приобретения дорогостоящего прибора.
