как сделать самому, простые схемы, инструкция по сборке и настройке своими руками

Здравствуйте, читатели! Сегодня я хочу поговорить о том, как собрать металлоискатель своими руками. Когда очень хочется купить , а денег на нее нет, приходится откладывать покупку на потом или брать кредит. Кредит обходится дорого. И в голове возникает мысль: «Вот бы найти клад». А какой ? Правильно, металлоискатель. Эта статья расскажет вам, как устроен этот прибор и какие детали нужны для его сборки.

Конструкция и принцип работы

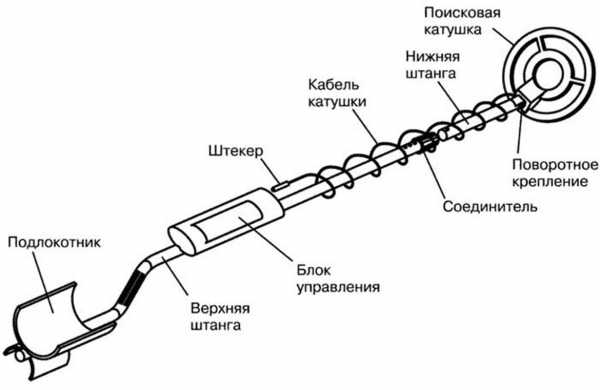

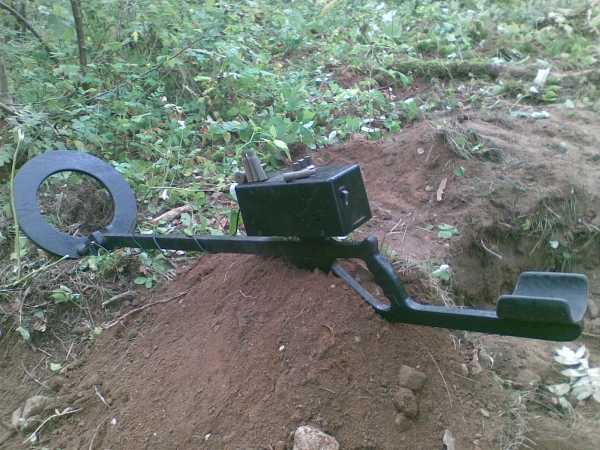

Конструкция металлоискателей состоит из следующих основных элементов:

  1. Катушка принимает и передает электромагнитный сигнал, сканируя поверхность с искомым металлом.
  2. Блок управления обрабатывает сигнал, получаемый от катушки, оповещает пользователя графическим или звуковым сигналом, а также позволяет своими руками настраивать режимы работы детектора.
  3. Нижняя штанга фиксирует катушку и регулирует угол ее наклона.
  4. Средняя штанга – промежуточное звено между нижней и верхней штангой, позволяет регулировать высоту металлоискателя.
  5. Верхняя штанга. Здесь размещается блок управления, а также удобная рукоятка с подлокотником, чтобы руки пользователя не устали от длительного удерживания металлоискателя.

Металлоискатель через катушку излучает электромагнитное поле. Когда в этом поле оказывается металл или любой другой токопроводящий материал, поле искажается и ослабляется. Блок управления улавливает это и подает сигнал.

Более электропроводные цветные металлы сильнее искажают излучаемое детектором поле, чем черные.

Поэтому чувствительные электронные схемы позволяют своими руками создавать приборы с дискриминацией металлов, которые могут отличать цветмет от чермета.

Разновидности металлодетекторов

Металлоискатели делятся на:

  • индукционные;
  • импульсные;
  • фазочувствительные;
  • параметрические.

Какие виды можно сделать в домашних условиях своими руками

Для самоделок хорошо подходят параметрические и фазочувствительные детекторы. Они просты в изготовлении, а детали для них стоят сущие копейки. Для сборки своими руками достаточно обладать базовыми знаниями по радиотехнике.

Металлоискатели с накоплением фазы намного чувствительнее параметрических. они имеют хорошую дискриминацию и позволяют находить даже мелкие драгоценности, что делает их любимым инструментом пляжных золотоискателей. На сухом песке удается найти серьги и кольца на глубине до 38 см.

Основные параметры

Метод поиска

Индукционные металлодетекторы (МД) состоят из приемопередающей катушки индуктивности.

Излучаемый сигнал при попадании на металлический предмет отражается обратно и регистрируется приемником. Эти устройства достаточно просты в изготовлении своими руками, но их чувствительность сильно зависит от типа грунта и качества катушки.

Импульсные МД возбуждают в поисковой зоне вихревые токи и измеряют вторичное затухающее электромагнитное поле. Чувствительность этих приборов выше и не зависит от типа грунта. Однако они потребляют много электроэнергии, что не позволяет работать в автономном режиме продолжительное время.

Фазочувствительные МД могут быть:

  1. Импульсными. Приемник и передатчик здесь – один и тот же элемент. Он фиксирует сдвиг фаз отраженного от металла сигнала. Нарастание сдвига фаз вызывает в наушниках щелчки: чем ближе МД к металлу, тем чаще они становятся, в итоге сливаясь в единый звук. На этом методе основана работа популярного металлоискателя «Пират».
  2. Двухконтурными. Состоят из 2 симметричных генераторов и 2 детекторов. Металлический предмет нарушает синхронизацию генераторов, и возникают те же щелчки, сливающиеся в непрерывный тон.

    Двухконтурные проще в изготовлении своими руками, чем импульсные.

  3. Параметрические МД не имеют ни приемной, ни передающей катушки, что делает их простыми, дешевыми и популярными для сборки своими руками. LC-генератор создает электромагнитное поле звуковой частоты. Любой металл рядом с металлоикателем изменяет параметры катушечного детектора, что влияет на частоту и амплитуду генерируемых сигналов. Схему таких приборов легко найти. Однако чувствительность их низкая и не позволяет вести сложные поиски. Параметрические МД делятся на:
  4. Частотные МД. Излучают многочастотные сигналы. При приближении к металлам прибор фиксирует изменение частоты.
  5. Металлоискатели, регистрирующие изменение добротности контура. Когда расстояние между прибором и металлом уменьшается, прибор фиксирует это.

Глубина обнаружения

Глубина обнаружения зависит от диаметра катушки, электронной схемы и частоты работы. Чем больше диаметр мотка провода, мощнее излучаемое электромагнитное поле и ниже его частота, тем глубже зона обнаружения металлоискателя, сделанного своими руками.

Однако с увеличением глубины поиска ухудшается чувствительность металлоискателя к мелким предметам, селективные возможности также снижаются. Возрастает энергопотребление и вес устройства, что усложняет длительное удержание металлоискателя в руках.

Частота работы

По частоте работы МД делятся на:

  1. Высокочастотные. Работают на частотах нескольких сотен кГц. Применяются в приборах, рассчитанных на поиски золота, так как имеют отличную дискриминацию. Но резко теряют чувствительность на мокрых и магнитных грунтах, а также на глубине больше 40 см.
  2. Среднечастотные. Частота работы до нескольких десятков кГц. Требования к качеству катушки ниже, хорошая чувствительность. Глубина обнаружения до 1,5 метров при условии, что грунт сухой и маломинерализованный.
  3. Низкочастотные. Работают на частоте от сотен Гц до нескольких кГц. Это глубинные металлоискатели, обнаруживающие предметы до 5 метров под землей. Они просты в изготовлении своими руками. Из недостатков: низкая чувствительность и высокое энергопотребление. Подходят в качестве магнитодетекторов, а также для поиска крупных предметов из черного металла (арматура, проводка).
  4. Сверхнизкочастотные. Не подходят для любительского поиска, так как имеют высокое энергопотребление и большие габариты, а для обработки сигнала требуются специальные программы. Частота работы до нескольких сотен Гц. Эти металлоискатели невозможно удерживать на руках, поэтому они устанавливаются на автомобиле.

Пошаговая инструкция по сборке простого самодельного металлоискателя своими руками

Необходимые инструменты и материалы

Для сборки металлоискателя своими руками понадобятся:

  1. Инструменты: кусачки, ножик, пила мелкая, отвертка, паяльник.
  2. Материалы: провод, припой, флюс, клей, изолента, радиодетали, деревянная или пластиковая палка.

В качестве штанги, а также элементов ее крепления нужно использовать диэлектрики (полимеры, дерево, клей), чтобы они не вносили помех в работу металлоискателя.

Подготовка деталей

Нужно подготовить плату, на которой будет монтироваться электрическая схема. В качестве платы может использоваться даже картон. На ней от руки размечают расположение будущих деталей и проделывают отверстия.

Радиодетали покупают в магазине или выпаивают из старой аппаратуры. Однако нужно следить, чтобы детали были одинаковыми. Это позволит легче согласовать работу двух детекторов.

Схемы металлодетектора для изготовления

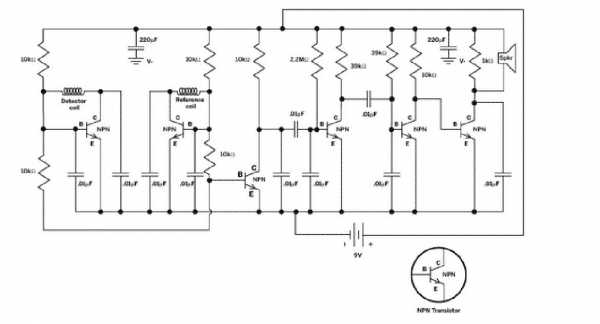

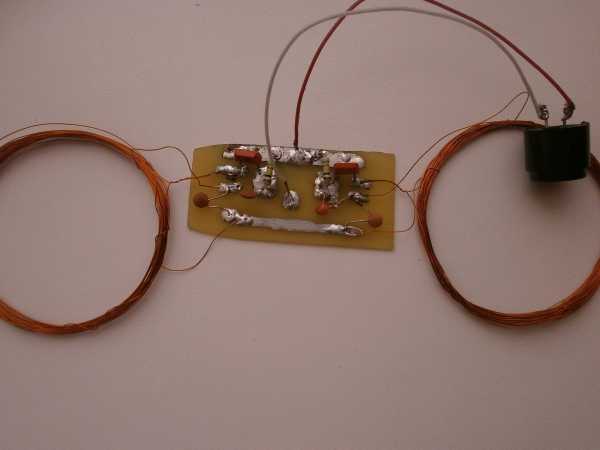

Чувствительного металлоискателя на базе схемы двухконтурного осциллятора

Этапы изготовления:

  1. Располагают на плате транзисторы, резисторы и конденсаторы и припаивают согласно приведенной ниже схеме.
  2. Припаивают два провода от батарейного отсека, а также два пьезоэлектрических динамика.
  3. Наматывают провод на круглый каркас диаметром около 22 см. После 10 витков делают отвод провода длиной 20 см. Провод в месте отвода не разрывают, а складывают руками пополам. Делают еще 20 витков. В результате должно получиться три вывода длиной 20 см: начало провода, конец и отвод после 10-го витка.
  4. Снимают катушку с каркаса, придерживая витки руками, и плотно фиксируют изолентой.
  5. Наматывают вторую катушечку, которая должна зеркально повторять первую. Снимают ее с каркаса и фиксируют изолентой.
  6. Припаивают согласно схеме выводы катушечных детекторов.
  7. Собирают подставку. Катушки располагают друг от друга на расстоянии примерно 15 см, а между ними прикрепляют плату.
  8. Настраивают детекторы перед закреплением. Включают металлоискатель и, перемещая руками катушки, добиваются максимальной тишины. Подносят металл к одной из них. Если звук заметно изменяется, значит, металлоискатель работоспособен.
  9. Фиксируют элементы клеем и замазывают масляным лаком.
  10. Прикрепляют к подставке рукоятку.
На трансформаторе с Ш-образными пластинами

Это простой параметрический металлоискатель с индуктивной обратной связью. Позволяет обнаруживать скрытую проводку, арматуру в стенах и перекрытиях, а также крупные металлы в почве. Трансформатор используется маломощный от любого радиоприемника. Чтобы своими руками превратить трансформатор в детектор, нужно разомкнуть его магнитопровод: снять каркас, прямые перемычки и обмотки.

Существуют две схемы переделки трансформатора. В первой используются старые обмотки, во второй они наматываются заново.

В первом случае Ш-образные пластины нужно сложить вместе и на них надеть обмотки. Обмотка на схеме II – сетевая, обмотка I – понижающая на 12 В. Конденсатором С1 настраивается тон звука. Вместо транзистора МП40 можно использовать КТ361.

Во втором случае на Ш-образные пластины наматываются обмотки на 1000 витков (на схеме I) и 200 витков (на схеме II). Для обмотки I используется провод ПЭЛ-0,1. Через 500 витков делается отвод. Обмотка II наматывается проводом ПЭЛ-0,2.

Трансформатор герметизируется и помещается на нижней штанге металлоискателя. При приближении к металлу в наушниках изменится тональность сигнала.

На транзисторах

Также несложная схема, состоящая из транзисторов К315Б или К3102, конденсаторов, резисторов, наушника и элемента питания.

Первый транзистор создает задающий генератор, второй – поисковый генератор. Если к катушке приблизить металл, в наушниках появляется звук. Подробная схема приведена ниже.

На микросхеме К561ЛЕ5

Схема состоит из микросхемы, наушников, резисторов и конденсаторов. Катушка L1 подключается к задающему генератору, а L2 – к поисковому генератору микросхемы. Металлический предмет влияет на частоту поискового генератора, меняя звук в наушниках. Настраивается МД конденсатором С6. Он устраняет лишние шумы. Напряжение питания прибора 9 В.

Как собрать своими руками без использования микросхем

Это самый простой в сборке вариант. Так сказать, для чайников. Не нужно даже ничего паять. Металлоискатель строится из калькулятора, радиоприемника и картонки или коробки от CD диска. Приемник и калькулятор нужно брать самые простые, без защиты от электромагнитных помех.

Принцип действия основан на том, что калькулятор создает радиопомехи в АМ диапазоне, а приемник их улавливает. Изготовление металлоискателя своими руками состоит из следующих стадий:

  1. Радио поставить на самый верхний АМ диапазон, но при этом свободный от станций. Должны слышаться только помехи.
  2. Приемник двухсторонним скотчем приклеить тыльной стороной к одной створке коробки от CD диска. Калькулятор приклеить к другой створке.
  3. Включить калькулятор. При полностью открытой створке приемник должен усилить свое звучание.
  4. Плавно сложить коробку. Когда угол между приемником и калькулятором станет примерно 90°, радио утихнет.
  5. Зафиксировать коробку в этом положении.

При попадании металла в зону действия МД вектор поля повернется, и приемник снова усилит свое звучание. В зависимости от конструкции приемника может оказаться, что при угле 90° звучание, наоборот, усиливается. В этом случае постепенно увеличивают угол между створками коробки, добиваясь ослабления тона.

Сборка печатной платы

Есть несколько вариантов разводки плат своими руками. На рисунках ниже приведены схемы разведения плат для металлоискателей на двухконтурном осцилляторе, на трансформаторе, транзисторах и на микросхеме К561ЛЕ5.

Собранную своими руками электронику нужно разместить в пластиковом корпусе для исключения помех.

Как сделать катушку

Используется медный эмалированный провод диаметром 0,4–0,6 мм и оправа нужного размера. Диаметр оправы зависит от целей применения металлоискателя:

  • до 9 см – подходит для поиска арматуры и профилей;
  • 14-18 см – для поиска мелких драгоценностей;
  • 22-50 см – для поиска крупных и глубоко залегающих предметов.

Также для правильной работоспособности металлоискателя нужно следить за индуктивностью катушки. Индуктивность можно измерить специальным прибором или рассчитать в интернете на калькуляторе.

Оправу для катушки можно приобрести в магазине или сделать самому. Для этого подойдут фанера или прочный пластик. Лучше всего использовать пластик (поликарбонат, компьютерный диск, ковш), так как он меньше всего влияет на электромагнитное поле и не поглощает влагу.

Расположение деталей на плате для микросхемы в корпусе DIP

Если используется микросхема в DIP корпусе, то детали размещают как на рисунке ниже.

Расположение деталей на плате для микросхемы в корпусе SM

Ниже приведена схема расположения деталей при использовании микросхемы в SM корпусе.

Краткая инструкция по настройке прибора

Общее правило при регулировке металлоискателя своими руками – добиться наименьшего звука в «холостом» режиме, чтобы писк или щелчки появлялись только при обнаружении металлического предмета. Этого можно достичь, изменяя индуктивности катушек, емкость конденсатора или сопротивление резистора.

Модернизация

Чтобы металлоискатель лучше находил мелкие драгоценности, нужно увеличить его рабочую частоту.

Чувствительность прибора увеличивается и при добавлении в схему дополнительной RC-цепи.

Установка переменных резисторов позволяет настраивать прибор своими руками, не трогая катушки.

Применение динамиков с конденсаторами делает выдаваемый звук громче. Полезно также создание надежного крепления катушек и блока управления. Защита от ударов и трясок уменьшит помехи, а настройки будут реже сбиваться.

Заключение

Теперь вы знаете, как изготовить металлоискатель своими руками. Буду рад, если эта статья поможет вам найти клад. Подписывайтесь на новые статьи и делитесь полезной информацией в соцсетях.

zhazhdazolota.ru

Схема металлоискателя

Подробности

   Данный металлоискатель является разработкой AlexGyver. Мне он понравился тем, что имеет простоту сборки,и обходиться дешево в сборке. Все компоненты для него являются из легкодоступных. И хоть сезон скоро кончится, все же поделюсь схемой со своими читателями. Приступаем.

Подробнее...

Подробности

  В интернете есть схема металлоискателя clone-pi,но это требует подключение дисплея,а еще где то нужно еще и взять. В данной статье рассмотрим схему металлоискателя клон-пи своими руками с индикацией на светодиодах.  Основным достоинством «Клон ПИ В» являются: его уменьшенное энергопотребление до 120 мА при максимальной громкости и при полном срабатывании всей шкалы светодиодов.

Подробнее...

Подробности

       В этой статье рассмотрим как сделать датчик кольцо для металлоискателя Квазар своими руками. Данный датчик показывает хорошие характеристики и на других типах металлоискателей.

Подробнее...

Подробности



Данный металлоискатель обладает очень важной функцией, в нем есть селективность металлов. И еще одно,что его отличает от многих-он прост в сборке своими руками.

Малыш FM определяет тип метала, Цветной или черный, о чем сообщает характерным звуком.

То есть на черный метал он пищит одним звуком, а на цветной другим.

Подробнее...

Подробности

      В этой статье разберем как грамотно намотать и сделать катушку для металлоискатя своими руками.

    Катушка в нем должна мотаться с определенной точностью, но как же это сделать простому человеку, который ничего в этом не понимает?? На помощь нам величайшие умы создали интересную программу ( Coil32 ) у кого нет программы, качаем в конце статьи.

Подробнее...

Подробности

Металлоискатель пират на микроконтроллере своими руками



    В интернете,и на нашем сайте схема металлоискателя Пират получило широкое распространение, и тут выложу схему данного металлоискателя на микроконтроллере PIC12F683.Смотрим далее

Подробнее...

Подробности

Металлоискатель своими руками



Не смотря на то что сезон поиска металлов подходит к концу, так как и погода, у кого учеба и работа препятствует этому. Но не смотря на это, люди продолжают интересоваться сборкой металлоискателя своими руками.



В этой статье я хотел бы выложить схему металлоискателя который получил название Терминатор-3. Он оправдал себя как частой сборкой радиолюбителями, так и хорошими характеристиками поиска о чем говорится дальше в продолжении. Конструкция данного металлоискателя разработанная Ятоганом (Ятоган, форум MD4U) и Радиогубителем (Radiogubitel, форум MD4U), имеет схемотехнику схожую с приборами знаменитой фирмы Tesoro, но гораздо более проста в настройке. Толчком к распространению этой разработки послужили печатные платы (с доработками и усовершенствованиями) еще одного самодельщика - A2111105 (форум MD4U,форум Паяльник).

Подробнее...

Подробности

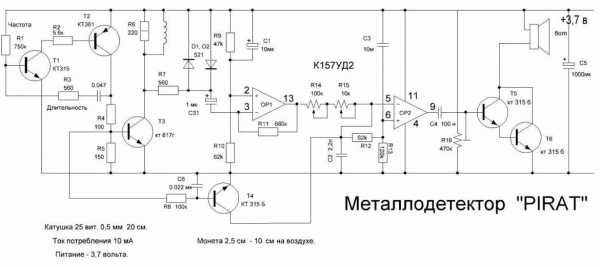

Схема металлоискателя pirat своими руками



За окном совсем уже жара, и на обзор пишу еще одну схему металлоискателя. Как известно, пределов нет для поиска металлов как черных, так и цветных.

Фотографии и сборка принадлежит Тимофееву Алексею.

Он собрал данный металлоискатель своими руками, так же данное устройство именнуется как pirat .

Смотрим подробности.



Подробнее...

Подробности

схема металлоискателя

Уже немало есть схем металлоискателей на сайте, но как известно хорошего много небывает. Все больше и больше, даже начинающие люди, имеют большое желание собрать своими руками металлоискатель для поиска предметов на глубине, ктото монеты, кто гильзы и все что осталось в земле с течением истории.



И так же, как сделать металлоискатель.Смотрим и читаем. Репостим кому не трудно.



Подробнее...

Подробности

Металлоискатель схема своими руками



Добрый вечер дорогие читатели. Настает время таяние снега, а с ним и новые приключения для некоторых. Поиск металлов, стариных монет, драгоценностей, цветных металлов как под снегом так и в земле. И поэтому, да, это будет еще одна схема металлоискателя которую может собрать каждый.Так же просмотреть все имеющиеся схемы металлоискателей можно набрав в поиске сайта-металлоискатель. Которые иногда так тяжело найти даже в интернете. Смотрим подробности кому интересно.

Подробнее...

radiostroi.ru

Самодельный металлоискатель | Мастер Винтик. Всё своими руками!

Металлоискатель своими руками

Свой металлоискатель я сделал из набора на микросхеме К561ЛА7. Схема простая и доступная для повторения начинающими радиолюбителями. Металлоискатель различает цветной от чёрного металла. Далее я подробно, с фото опишу изготовление данного металлоискателя.

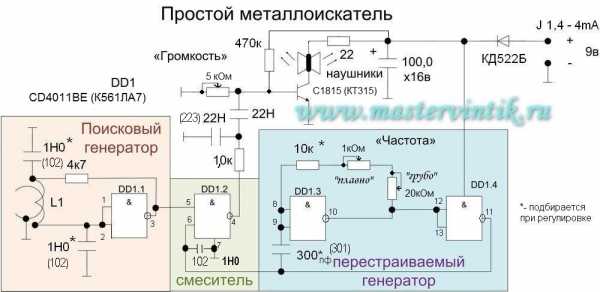

Схема металлоискателя

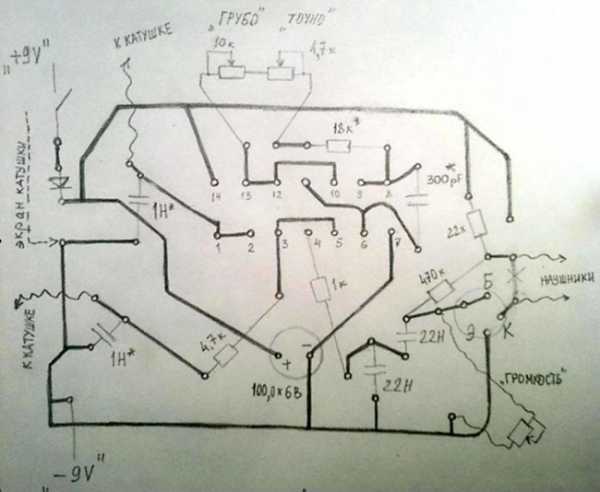

Расположение деталей на печатной плате (из набора www.mastervintik.ru)

На рисунке выше монтажная схема с элементами схеме до подбора параметров элементов для изготовленной мной катушки.

Параметры поисковой катушки

Катушка: 90 витков, диаметр катушки 230 мм, диаметр провода 0,45 мм.

Настройка металлоискателя

Вместо конденсаторов по 1Н поставил по 430 пикофарад. Для регулировки частоты соединил последовательно два переменных резистора: для грубой подстройки поставил 5 кОм, для точной 1 кОм (оба без выключателя). Последовательно с ними (по схеме) заменил постоянный резистор 18 кОм на 10 кОм.

Выключатель питания отдельный.

Больше никаких изменений в параметрах исходной схемы не делал.

Поисковый генератор даёт около 90 кГц, перестраиваемый генератор — до 120 кГц, т.е. находится в диапазоне работы поискового.

Металлоискатель реагирует на чёрные металлы понижением тона звука, а на цветные металлы – повышением тона.

На очень мелкие по размеру металлические предметы, например, золотые кольца реагирует с расстояния около 1-3 см.

Чем больше по площади предмет — тем больше расстояние, с которого реагирует датчик.

Реагирует прибор и на скрытую электропроводку.

При прикасании к ручкам регулировки частоты менялся звук. Чтобы его убрать я соединил их корпусы с «минусом» платы.

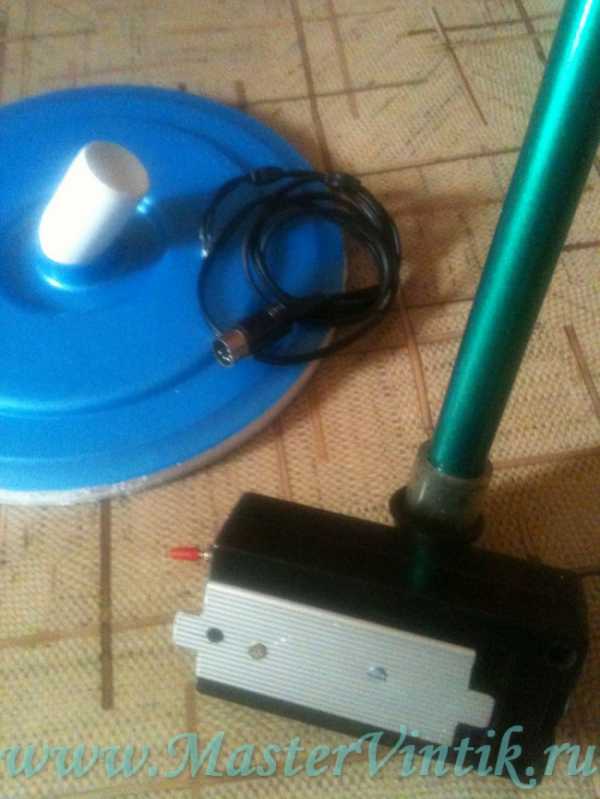

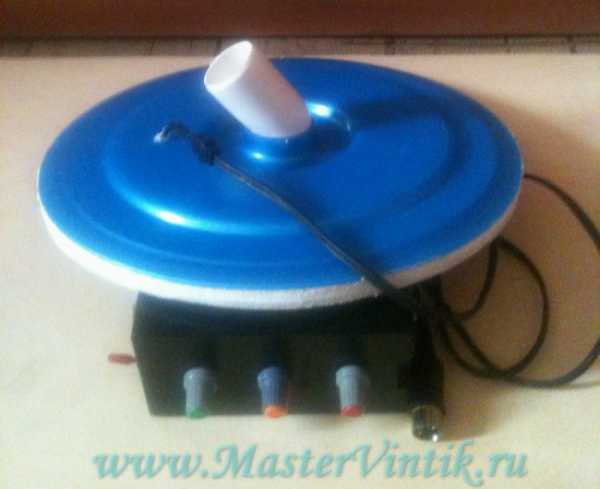

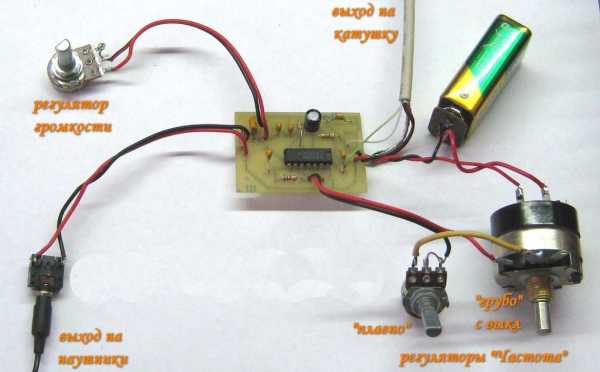

На фото ниже представлены элементы разборного (для удобства транспортировки) металлоискателя.

В качестве штанги использовалось старое удилище для спиннинга. Вместо катушки спиннинга на её место крепится съёмно блок управления.

Владимир Стрельцын, г Новороссийск




П О П У Л Я Р Н О Е:

  • Начинающим радиомастерам об электрическом токе
  • Любой автолюбитель знает, что нельзя сесть за руль, не зная, как запустить двигатель и для чего служат педали, рычаги, кнопки. Сначала нужно познакомиться с назначением каждого органа  управления, изучить устройство автомобиля, хотя бы в общих чертах, а потом уже ездить пытаться на нём проехать. И только со временем, обретая определённые навыки можно отнести себя к профессиональному водителю. Подробнее…

  • Как сделать простой табурет
  • Недорогой и простой табурет из одной доски может сделать каждый и довольно быстро! Такой табурет можно использовать на кухне или в коридоре, там где мало места для большего комфортного стула.

    Подробнее…

  • Автоматический ночник для безопасности
  • Во время отсутствия хозяев дома злоумышленники могут совершить кражу. Для предотвращения этого можно собрать простую схему, которая автоматически включала бы свет. Ниже, представлена простая схема, включающая свет примерно через 2 часа после полуночи. Время, в которое происходит большинство ограблений.

    Эта простая схема собрана на CMOS IC CD4060 для того чтобы получить необходимое время задержки.

    Подробнее…


- н а в и г а т о р -


Популярность: 26 051 просм.


ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ


www.mastervintik.ru

Почему металлоискатель находит железо, а не цветной метал?

Такие вопросы задают достаточно часто.

Нет таких металлоискателей в мире, чтобы сто процентов отличал железо от цветного металла. Металлоискатели настроены так, чтобы отсекать мелкие ненужные железки. Да и нужно ли игнорировать крупное железо? Предположим, клад золотых монет был спрятан в чугунном горшке или жестяной банке, а вам металлоискатель настроен только на золото, то клад вы пропустите. Нет приборов, которые через железную преграду могли определить что за ней. Сквозь железо даже рентген не увидит золото, а металлоискатель и подавно не сможет распознать, что в железной банке, золото или шишки. Следовательно, крупные железные предметы придется выкопать.



Естественно, вы выкопаете не только чугунки с сокровищами, но и другие старинные вещи, которые могут представлять немалый интерес. Например, старинный меч или шлем или станок фальшивомонетчика 19 века. Станок найден в Аларской долине, Иркусткой области и сейчас находится в экспозиции Иркутского музея кладоискателей. На сильно ржавые предметы, например ржавая железная пивная пробка, металлоискатель подаст сигнал очень похожий или даже не отличимый от медной монеты. Это происходит из-за старения металла, а проще сказать ржавчины. Ржавчина не железо, а оксид железа, поэтому металлоискатель не в состоянии правильно определить тип металла по проводимости металла. При выкапывании такой цели сигнал может исчезнуть, так как вы нарушили ржавчину вокруг цели и металлоискатель, при включенном дискриминаторе, уже не даст сигнал на железную цель. При этом вам может показаться, что цель просто потерялась. Переключите металлоискатель в режим поиска всех металлов и вы ее снова услышите или используйте тональный фон. Использование тонального фона, он есть у всех моделей Minelab, поможет распознать ржавые предметы. В фильме показано, на примере модели X-Terra 305, как с помощью тонального фона отличить железо. Такой способ определения железных предметов подходит для всех металлоискателей Minelab.

Рудольф Кавчик,  Клуб Клад,

Видео

Как научится отличать железо от цветного металла по звуку порогового фону металлоискателя. Для чего нужен пороговый тон и как его настроить. Применение пороговый тон или тональный фон показано на металлоискателе X-Terra, но данный пример подходит для любого металлоискателя X Terra 705, X Terra 305, Safari, Explorer, E-Trac Minelab и другим производителей. Дискриминатор и тональный фон, как отличить металл по звуку порогового тона металлоискателя х терра. Обучающее видео - Что такое тональный фон металлоискателя. Автор фильма Рудольф Кавчик.



Больше видео о кладоискателях, кладах, добычи золотых самородков и золотодобычи на канале Рудольфа Кавчик

clubklad.ru

Схема металлоискателя цветных металлов » Полезные самоделки

Электронный искатель, принципиальная схема которого приведена на рис: 1, состоит из измерительного генератора, собранного на транзисторе T1 и буферного каскада - эмиттерного повторителя, собранного на транзисторе Т2, разделенных кварцем Кв1 от индикаторного устройства- детектора на диоде Д2 с усилителем постоянного тока на транзисторе Т3. Нагрузкой УПТ служит стрелочный прибор с током полного отклонения 1 ма.


Рис.1. Принципиальная схема металлоискателя цветных металлов

Вследствие высокой добротности кварца малейшие изменения частоты измерительного генератора будут приводить к уменьшению полного сопротивления последнего, как это видно из характеристики, приведенной на рис. 2, а это, в конечном итоге,- к повышению чувствительности и точности отсчета.

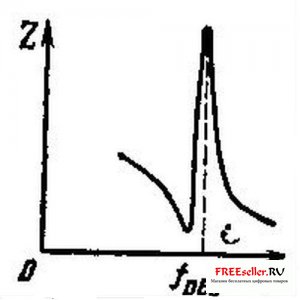

Рис.2. Характеристика изменения частоты

Подготовка к поиску заключается в настройке генератора на частоту параллельного резонанса кварца, равную 1 Мгц. Эта настройка производится конденсаторами переменной емкости С2 (грубо) и подстроечным конденсатором C1 (точно) в отсутствии около рамки металлических предметов. Поскольку кварц является элементом связи между измерительной и индикаторной частями устройства, его сопротивление в момент резонанса велико и минимальное показание стрелочного прибора свидетельствует о точной настройке устройства.

В остальном работа с прибором не отличается от таковой с металлоискателями на биениях. Уровень чувствительности регулируется переменным резистором R8.

Особенностью устройства является кольцевая рамка L1, изготовленная из отрезка кабеля. Центральная жила кабеля удаляется и вместо нее продергивается 6 витков провода типа ПЭЛ 0,1-0,2 длиной 115 мм. Конструкция рамки и порядок выводов показан на рис. 3.

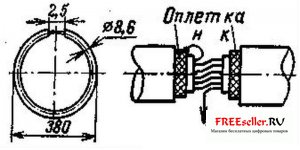

Рис.3. Конструкция рамки и порядок выводов металлоискателя цветных металлов

Такая рамка обладает высокой добротностью и хорошим электростатическим экраном. Жесткость конструкции рамки обеспечивается размещением ее между двумя дисками из фанеры или гетинакса диаметром 400 и толщиной 5-7 мм.

Примечание: В приборе могут быть использованы транзисторы КТ315Б,кремниевый опорный диод 2С156А. детекторный диод типа Д9 с любым буквенным индексом. Частота кварца может быть в интервале частот от 900 кгц до 1,1 Мгц. Кабель РК

Дополнительную информацию по катушке можно найти здесь>
Более подробная информация в журнале Radio-Electronics", 1967, № 11

www.freeseller.ru

как сделать в домашних условиях, подробная инструкция, самодельный металлодетектор

Для изготовления металлоискателя своими руками не нужно покупать дорогостоящие детали У каждого человека есть свое хобби. Вышивание, плетение, охота и рыбалка – наиболее излюбленные занятия людей после работы и во время отдыха. Многие от этого хобби получают не только удовольствие, но и доход. В данное время популярны различные реконструкции боев и другие археологические работы. Это не просто труд, это дань уважения к павшим воинам от современного поколения. Отличным помощником в данном деле будет металлоискатель. Но покупать его начинающим поисковикам очень дорого. Как его выбрать или сделать самому, далее в статье.

Вся работа металлоискателей зависит от изменения индуктивности катушки, которая предназначена для поиска. Описание и схема работы такой катушки в открытом доступе представлена любому желающему.

При попадании в магнитное поле данной катушки любого предмета из метала, индуктивность ее влияет на частоту работы самого генератора для поиска объектов.

Детали для металлоискателя можно найти на барахолке

После идет сравнение частоты полученной от попадания предмета во внимание и частотой эталонной. Сравнение идет при помощи детали, названной смесителем. Результат преобразуется в сигнал, который слышит пользователь. Очень простой и доступный способ инструмента «сказать» человеку, что найдено что-то интересное или наоборот, тут ничего нет.

Что нужно для изготовления металлоискателя:

  • Несколько микросхем, например, IC1 и IC2;
  • Мощный транзистор, например, можно использовать VT1-KT315;
  • Резисторы;
  • Конденсаторы;
  • Катушки;
  • Наушники;
  • Разъемы под наушники и батарейки;
  • Батарейки.

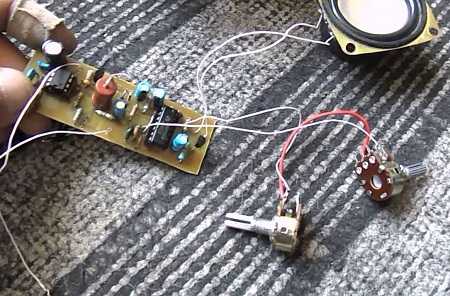

Еще можно добавить такие элементы, как кнопки для включения и различные провода. Также необходима печатная плата, ее можно изготовить самому, дома, используя утюг и лазерный принтер. Плату можно создать программами, которые для этого предназначаются, а вот при печати, стоит ее расположить в зеркальном отражении. Печатать надо максимально плотно, на бумаге из глянца. Рисунок нельзя подвергать воздействию пыли и оставлять на нем свои отпечатки.

Схема для изготовления платы ясна: принтер и затем утюг. Утюгом совершается процедура проглаживания для отпечатывания чернила со схемой платы с бумаги на текстолит. А вот остальные элементы для металлоискателя можно раздобыть из старого сотового телефона, радиоприемника, радио, при разборе калькулятора и электрических чайников. Собрать приборов по дому можно много. А вот уже получить из всего этого материала мини-миноискатель или, еще лучше, золотоискатель уже сложнее.

Пошаговая инструкция:

  1. Разобрать пластиковый корпус одной коробки из-под дисков, и удалить все ненужные предметы, которые помогают фиксировать в ней диски.
  2. Липучей лентой отмечаем место по центру корпуса радиоприемника и прилепляем туда липучки.
  3. Располагаем радио в коробке. Прикрепить радиоприемник нужно внутри коробки.
  4. Подобным образом прикрепить калькулятор к другой внутренней части коробки.
  5. Настроить радио на специальный диапазон: AM. При увеличении громкости, должны быть слышно только помехи.

При обнаружении самой последней радиостанции на диапазоне, необходимо «подобраться» к ней, как можно ближе. Но помехи пропадать не должны. После всего этого свернуть коробку с ее содержимым.

Если металлоискатель покупать в готовом виде, то необходимо учитывать 2 важных фактора: цена и глубина обнаружения предметов. Если металлоискатель стоит необоснованно дешево, то и работать на обнаружении он будет плохо.

Еще одной новинкой в мире кладоискателей стал металлоискатель со способностью различать металлы.

Перед тем как изготавливать металлоискатель, стоит посмотреть обучающее видео

Но, если нет возможности покупки металлоискателя или просто руки растут из нужного места, то его можно сделать своими руками в домашних условиях. Тип металлоискателя Бабочка подразумевает собой синхронизацию нескольких катушек, внешне это напоминает бабочку.

Какие детали нужны для сбора подобного металлоискателя:

  • Транзисторы: 2 штуки, КТЗ15;
  • Конденсаторы типа 1000 пФ – 2 штуки;
  • Конденсаторы типа 10000 пФ – 2 штуки;
  • Наушники для стерео вещания;
  • Батарея мобильного устройства;
  • Паяльник и материал для корпуса с проводами.

Такой аппарат работает в воде и у него очень надежный расход батареи – 20 или 30 ч. Изделие работает с любым видом грунта. Звук подается в наушники, и по его типу определяется вид металла.

Самодельный металлодетектор, пригодится не только в хобби, при поиске драгоценных кладов, но и для розыска, например, пропавшей серьги или ключа. Подробная инструкция сбора такого аппарата поможет в один миг найти пропажу. Схем для сборки металлоискателя из подручных средств очень много, материалы могут быть найдены практически в любом доме, а вот разобраться принципом работы и схемой сборки уже сложнее. Но и тут можно все понять, если сильно захотеть.

Простая забава с поиском металла может перерасти в большие приключения и открытия. Усилить интерес к истории, археологии и просто поиску различных реликтов поможет хороший металлодетектор. Но взять его не каждый может, тогда любители собирают его самостоятельно.

Популярные металлоискатели:

  1. Пират. Такой металлоискатель обладает отличной чувствительностью и достаточно точечный. Например, мелкую монету 1961 г он обнаруживает на глубине до 50 см. Его дополнительно можно усилить различными особенностями.
  2. Кощей. Металлоискатель, который в промышленных масштабах продают разобранным – конструктор для пользователей.
  3. Клон. Обладает большой чувствительностью и легкой схемой.

Браться за сложную схему по началу не стоит, лучше начать с простой модели. Эти металлоискатели самые простые. Их собирают самостоятельно. Самодельный металлоискатель – очень удобная вещь при раскопках и поиске сокровищ.

Инструмент для поиска различных предметов из золота, цветных металлов, называется металлоискателем. Собрать его можно не только из подручных средств, можно подойти с фантазией и придумать инструмент с любыми желаемыми способностями. Наградить такое изделие можно хорошими параметрами, которые пригодятся при различных работах.

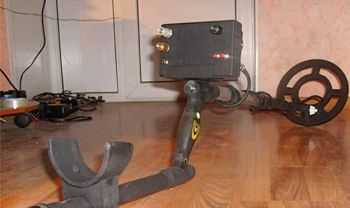

Самодельный металлоискатель по эффективности зачастую ничем не уступает тем, которые продаются в магазинах

При поиске различных материалов глубинный исследователь будет отличным помощником и избавит пользователя от копания в «пустом» месте.

Металлоискатель имеет первый датчик и второй прибор. Первый датчик – это катушка, обмотанная проводом. При обнаружении предмета из металла, поле меняется и становится не таким, как было до этого. Второй прибор – регистрирует изменение электромагнитного поля и сообщает пользователю о находке. Поэтому, при проектировании и сборе металлоискателя своими руками, стоит учитывать способность сигнализации своего пользователя. Металлоискатели бывают разных моделей или марок: Крот-М, Спектр, Каспер. Самостоятельно собрать лучший похожий прибор совсем не сложно.

Категории металлоискателей:

  • Для простого пользования;
  • Более высокого класса;
  • Для профессионалов.

Под простым металлоискателем, пользователями подразумеваются очень дешевые модели, чуть качественнее самоделок или даже на уровне. Мастерская сборка позволяет собрать изделие более качественным. Изделия более высокого класса имеют сменные датчики. А приборы для профессионалов уже имеют более продвинутую микросхему. С ее помощью можно определить не только вид металла, но и глубину, на которой он располагается. Такой металлоискатель имеет более высокую скорость определения объекта и множество других полезных качеств.

Важно помнить, что металлоискатель должен издавать равномерный гул при работе, а при обнаружении металла, уже изменять частоту звука, и подавать явные сигналы пользователю. Многим не нравится гудение в ушах во время поиска, поэтому они устанавливают нулевое биение.

Все время до обнаружения искатель не издаст ни звука, но при обнаружении объекта, металлоискатель будет издавать писк, и усиливаться он будет по мере приближения к нему.

Каждое свойство изделия для обнаружения металла связанно со всеми элементами. Если понизить частоту, для большего проницания, можно увеличить расход батареи. Все металлоискатели изначально классифицировались по частотам. Все параметры изделия, так или иначе, связанны с ней и зависят от нее.

Какие бывают частоты у металлоискателей:

  • СНЧ или сверхнизкочастотные;
  • НЧ или низкочастотные;
  • ПЧ или повышенной частоты;
  • РЧ или радиочастоты.

Все эти частоты разбиваются от первых сотен Гц до десятков кГц, а дальше уже будут металлоискатели, которые ищут золото. Они уже работают на радиочастотах. Таким устройством можно найти потерянное колечко на пляже или в другом немагнитном грунте.

Прибор для обнаружения металла в земле может не только быть дешевым при приобретении, но и принести немало пользы в будущем. Например, при определении клада или важной находки. При помощи специального магнита можно определить, что находится н определенной глубине, металлический предмет или обычный кусок камня.

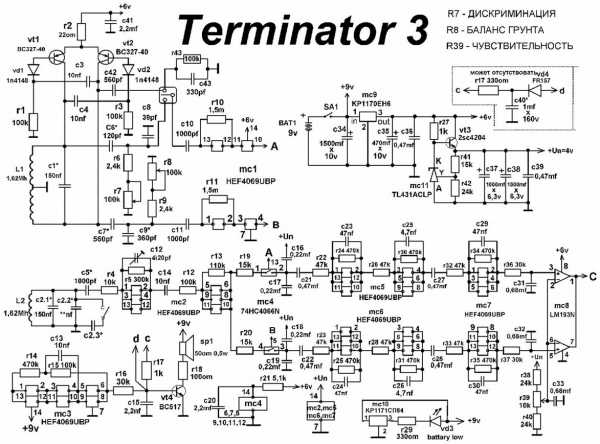

Схему металлоискателя можно легко найти в интернете

Металлоискатель можно собрать дома, самостоятельно и из подручных средств. Для того, чтобы находить железо, необходимы: коробка от компьютерных дисков, портативный радиоприемник, калькулятор, лента-липучка. Все эти предметы будут приемлемы для сбора металлоискателя простого типа дома.

Необходимые детали и элементы: 555-я модель (смотреть маркировку сверху на микросхеме) или же элемент на таймере, резистор, конденсаторы, плата, батарейки, разнообразные переключатели и кабеля для батарей, зуммеры и изолента, а еще пригодится картон.

Схема сборки металлоискателя из телефона:

  1. Найти схему. Изучив ее, можно добавить или исключить определенные элементы.

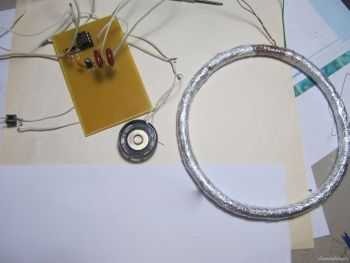

  2. Сделать катушку. Если нет возможности ее изготовить самостоятельно, то стоит ее приобрести. После протестировать. Для того чтобы не испортит плату, катушку тестируют только на макетной плате.
  3. После успешного тестирования, собрать уже готовую плату.
  4. Собрать картонный корпус. Тут, как подскажет фантазия, главное ему быть удобным.
  5. Приклеить к картонному корпусу все элементы, и расположить их в нужном порядке.

Все элементы скрепить и протестировать полученный металлодетектор. Для соединения использовать клей, который подходит для горячего фиксирования деталей и материалов.

Собрать металлоискатель с помощью телефона очень просто, достаточно одного желания. Для того, чтобы полностью разобраться в этом вопросе необходимо изучать соответствующую литературу, но примерный ход событий можно зафиксировать.

Таким металлодетектором можно пользоваться дома, для обнаружения пропажи в ворсе ковра или в диване. На улице такое изделие будет бесполезно и не оправдает себя.



Добавить комментарий

www.6watt.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
