Мини котельная своими руками: Как сделать котельную в доме

Содержание

Как сделать котельную в доме

Вопрос отопления жилого помещения и обеспечения его горячей водой является одним из наиболее важных для любого домовладельца. В городе проблем с этим, как правило, нет. Для обеспечения домов теплом там работают целые службы. А вот в условиях частного домовладения всё может быть далеко не так однозначно. Поэтому точно определиться с тем, как сделать котельную в доме правильно достаточно важно.

Необходимо сразу оговориться, что озвученный процесс достаточно сложен и потребует немалых знаний и умений в самых разных областях строительства, а некоторые его этапы и вовсе потребуют услуг профессионалов. Но в то же время иметь общее представление о том, что собой представляет котельная, из каких узлов она состоит и по каким правилам должны проводиться работы по ее строительству, стоит каждому.

Общее описание

Прежде чем перейти к описанию технологических аспектов процесса строительства котельной, стоит определиться с тем, что под этим следует понимать.

Итак, котельной можно считать помещение, специально созданное или обустроенное для размещения отопительного оборудования и управления системой отопления. А также для обеспечения возможности ухода и, при необходимости ремонта этого оборудования.

Виды котельных

В зависимости от того как расположена котельная можно выделить несколько видов таких помещений.

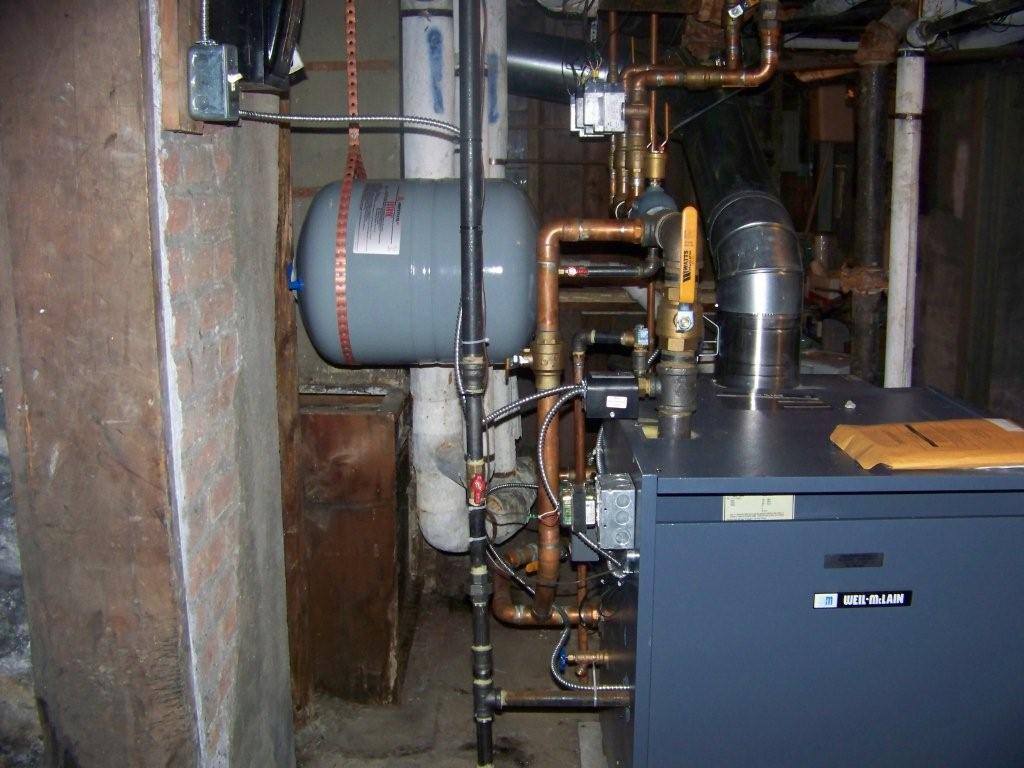

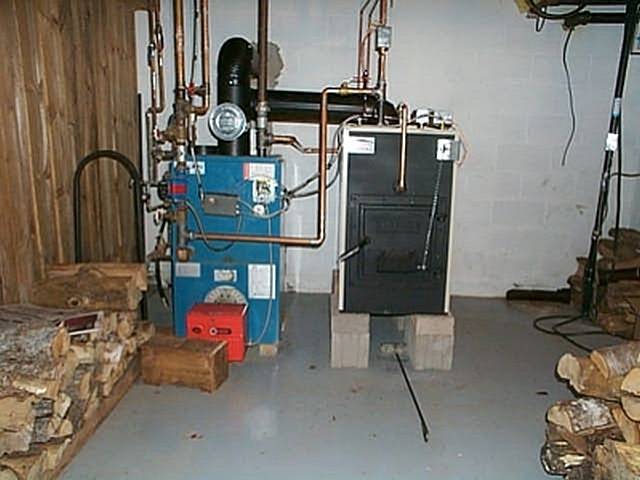

Котельная в подвале

Встроенная котельная. Здесь имеется в виду, что котельное помещение обустраивается в одном из помещений дома. Стоит знать, что элементы отопительного оборудования при работе могут создавать шум. Конечно, если котельная занимает одно из множества помещений огромного особняка, то этот вопрос менее значим, но вот в случае обычного дома встроенное расположение котельной не самый лучший выбор.

В пристройке

Пристроенная котельная. Можно сказать, что такой вариант более предпочтителен. Вообще, вопрос постройки и расположения котельной должен решаться еще на этапе проектирования дома, но если это сделано не было, как например, в старых домах с печным отоплением, то пристройка – это наилучший выход.

Отдельностоящая

Котельная в отдельном помещении. Такой выбор будет наиболее оптимальным в большинстве случаев. Если котельная оборудована в отдельном строении, то можно не беспокоиться, что шум работающего оборудования потревожит домочадцев, это также позволит значительно более свободно установить элементы системы отопления.

Элементы оборудования

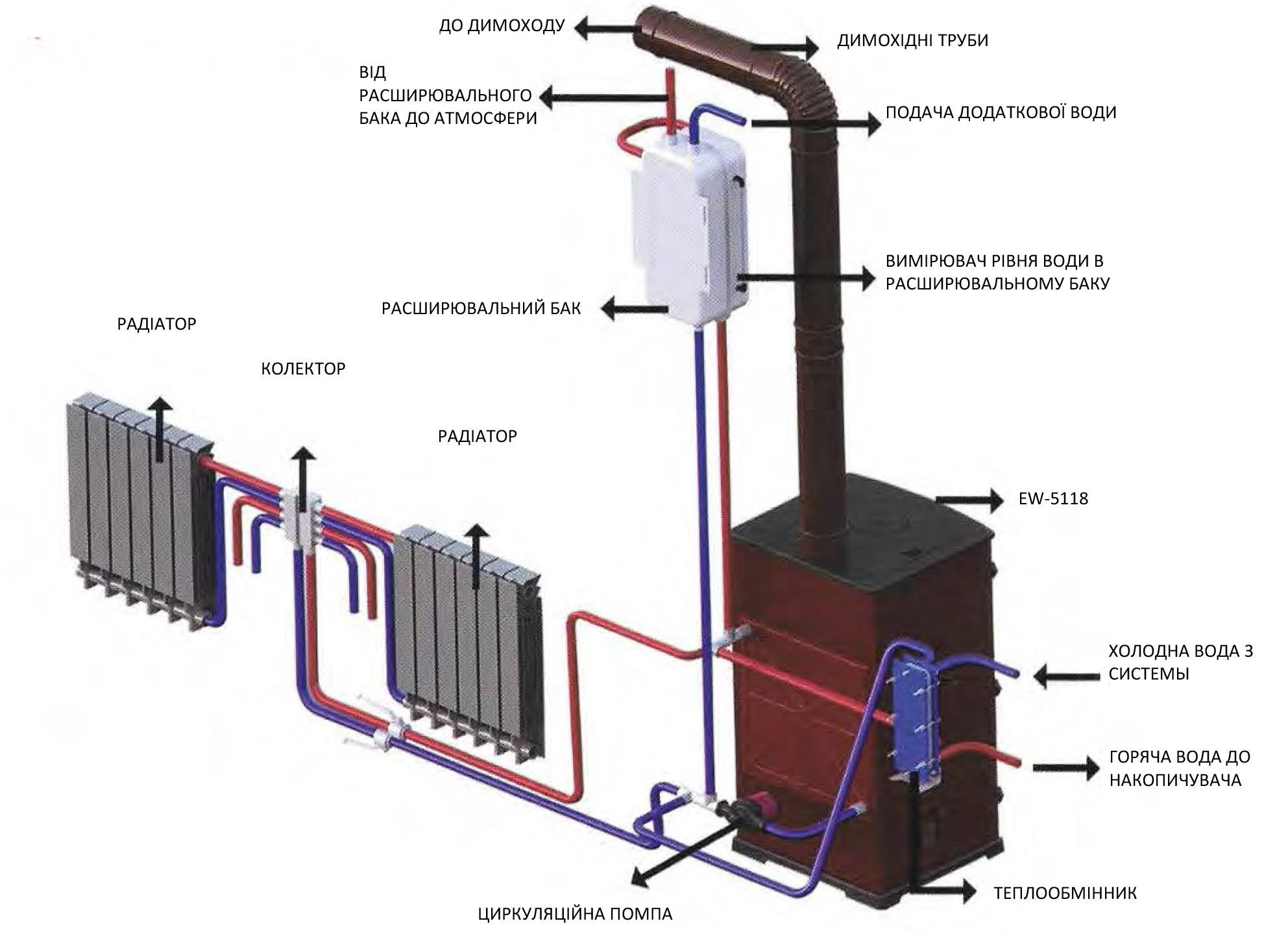

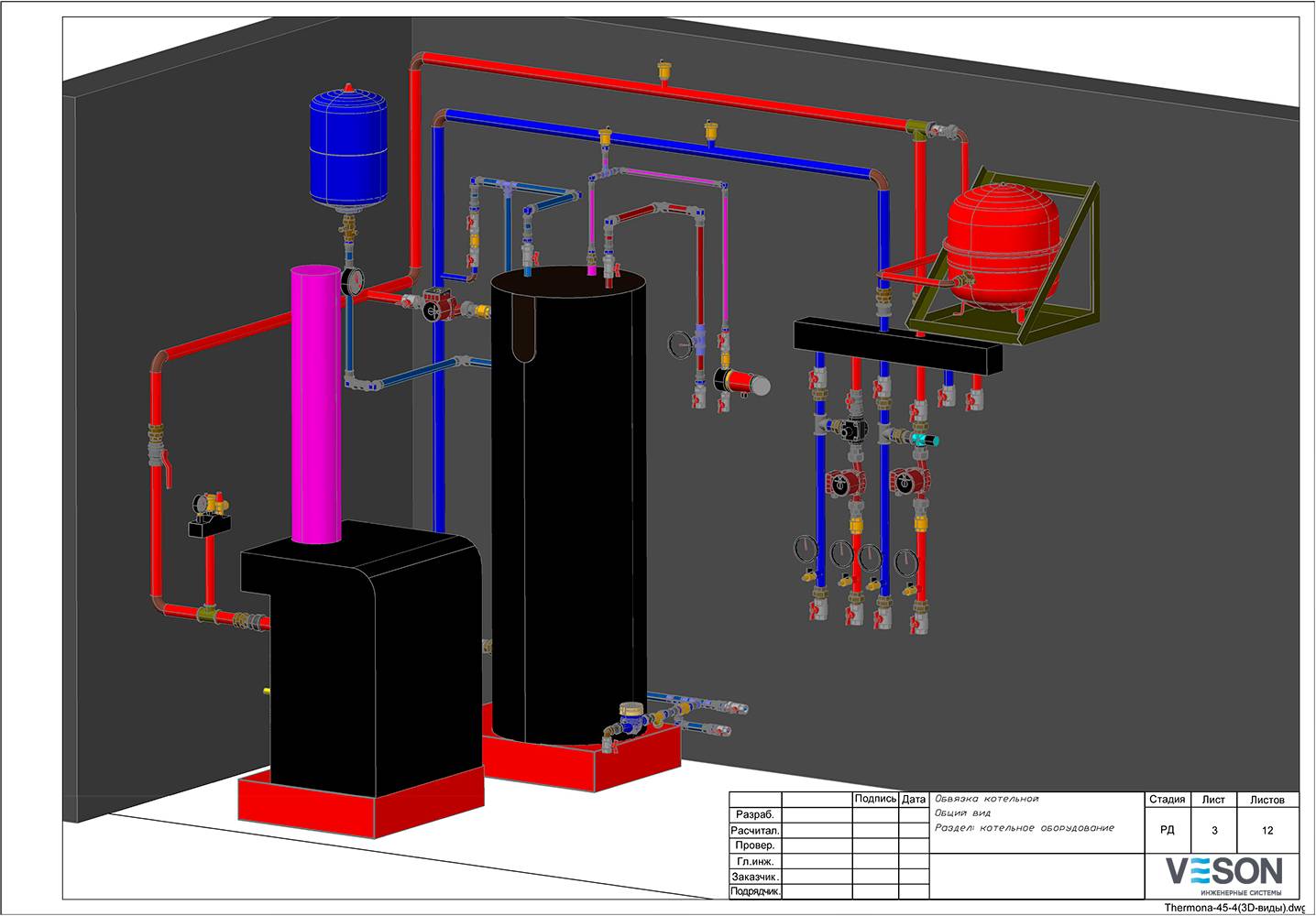

Принципиальная схема устройства котельной

Рассматривая вопрос о том, как построить котельную, нельзя обойти вниманием и то, какие элементы внутри помещения предстоит разместить.

  1. Одним из основных элементов отопительной системы является сам отопительный котел. Именно внутри этого элемента происходит сжигание топлива.
  2. Бак-водонагреватель. Как следует из названия этого элемента, он служит для нагревания воды. Это происходит благодаря циркуляции теплоносителя по специальным трубкам внутри бака.
  3. Коллектор-распределитель. Этот конструкционный элемент, как не сложно догадаться, служит для распределения теплоносителя по системе отопления, а также регулируют его температуру.
  4. Дымоход. Без этого элемента невозможно функционирование ни одной системы отопления (кроме парапетных котлов). Благодаря ему производится отвод дыма, образующегося при сгорании топлива в отопительном котле.

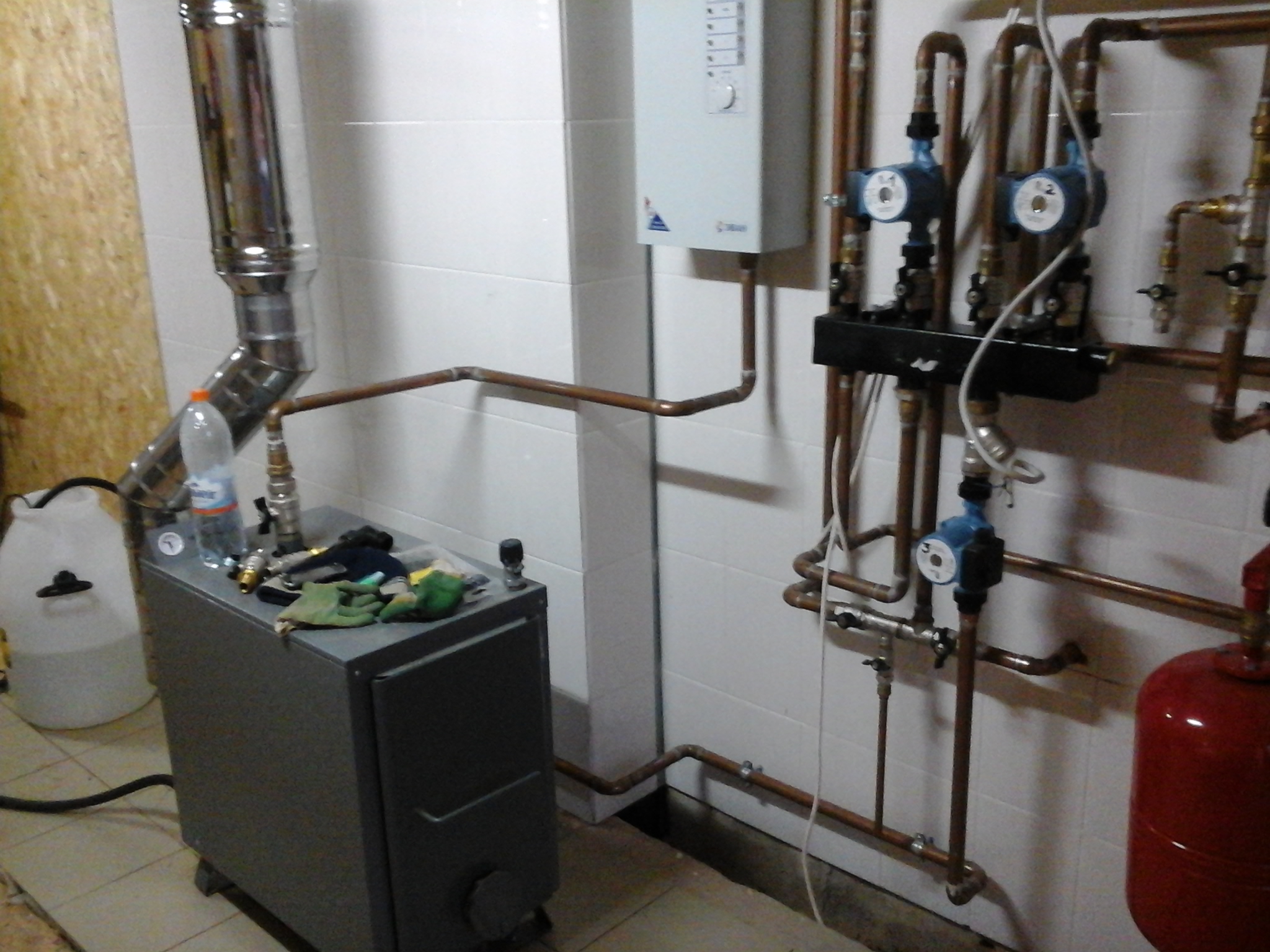

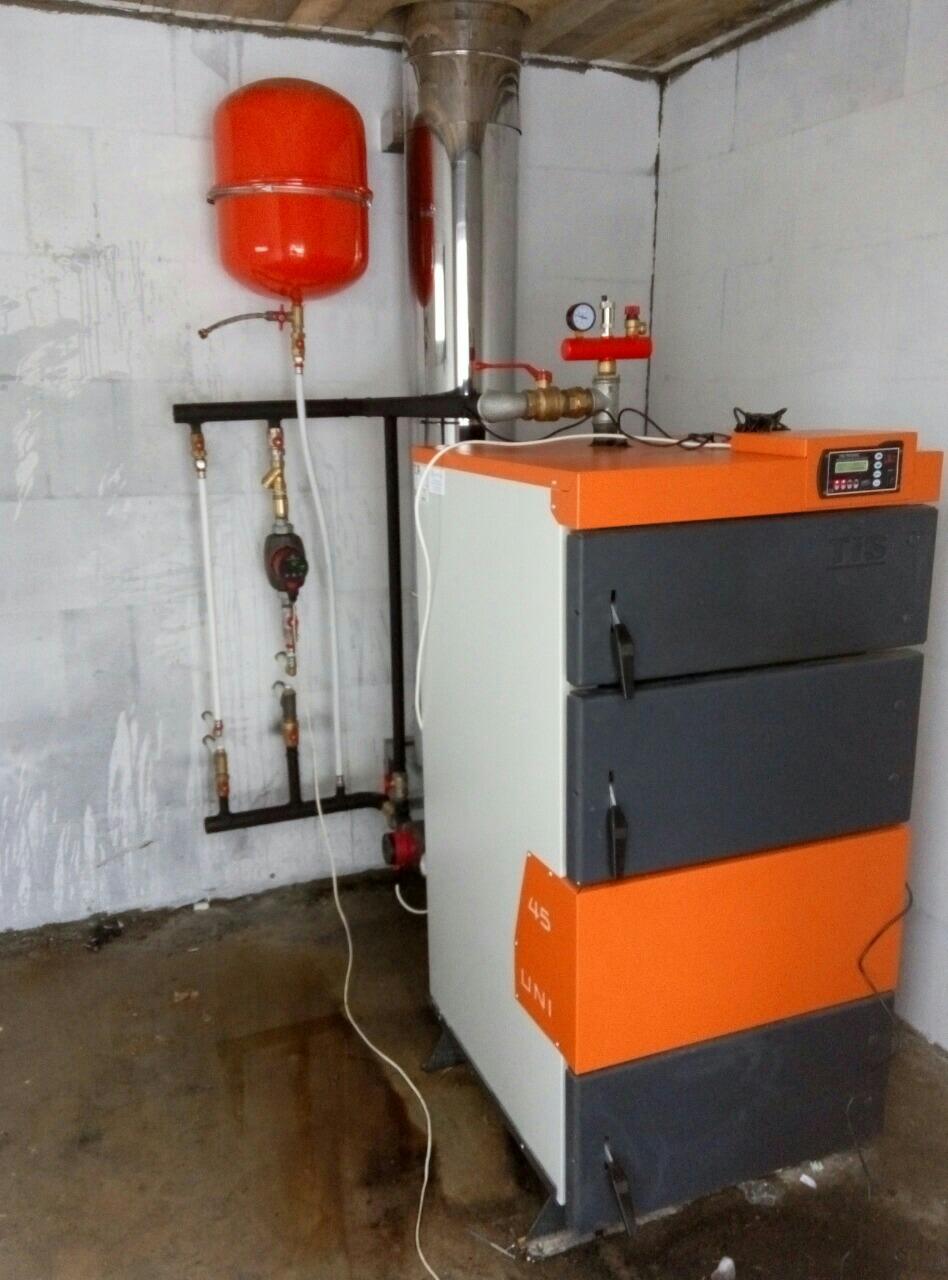

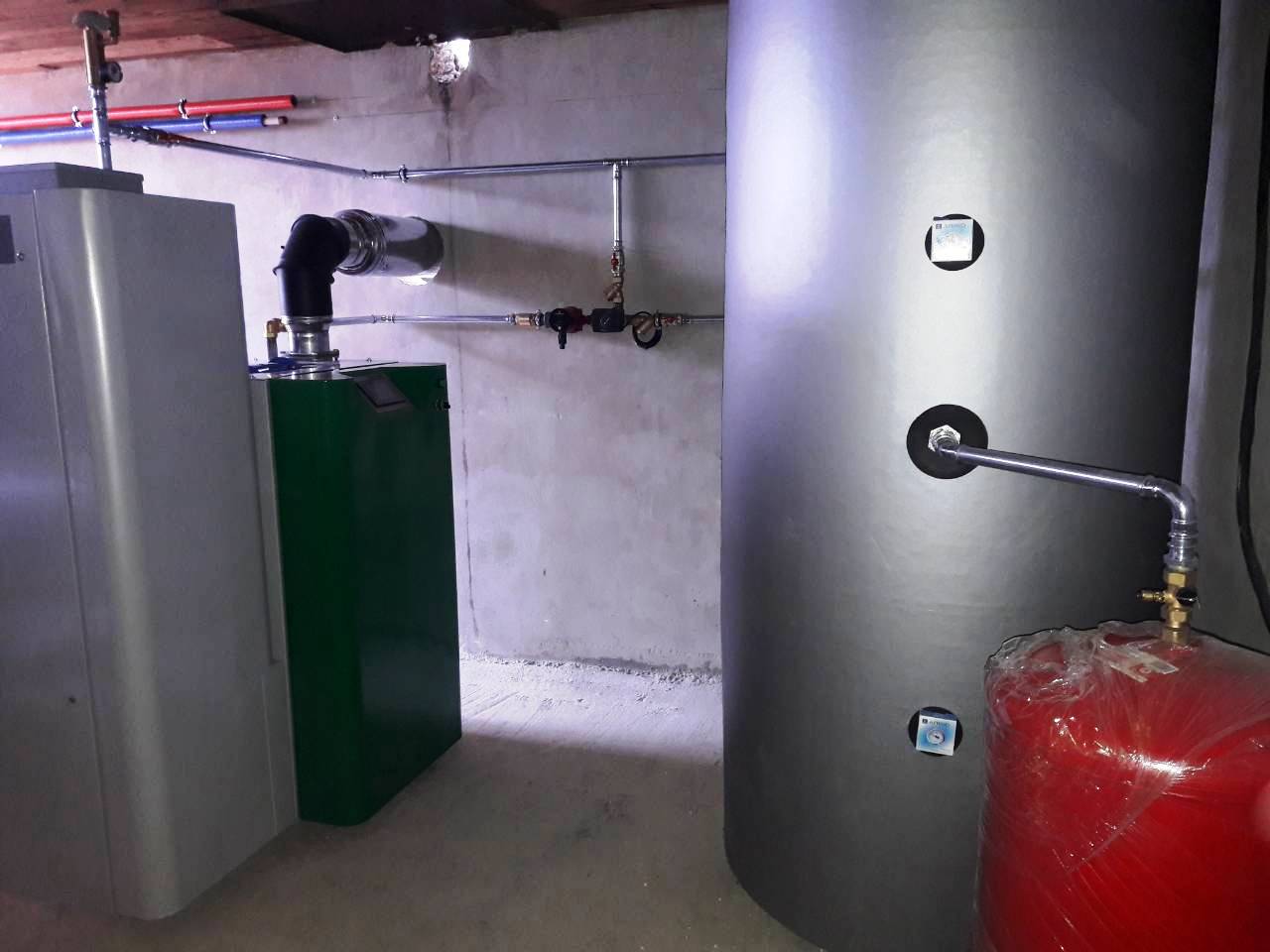

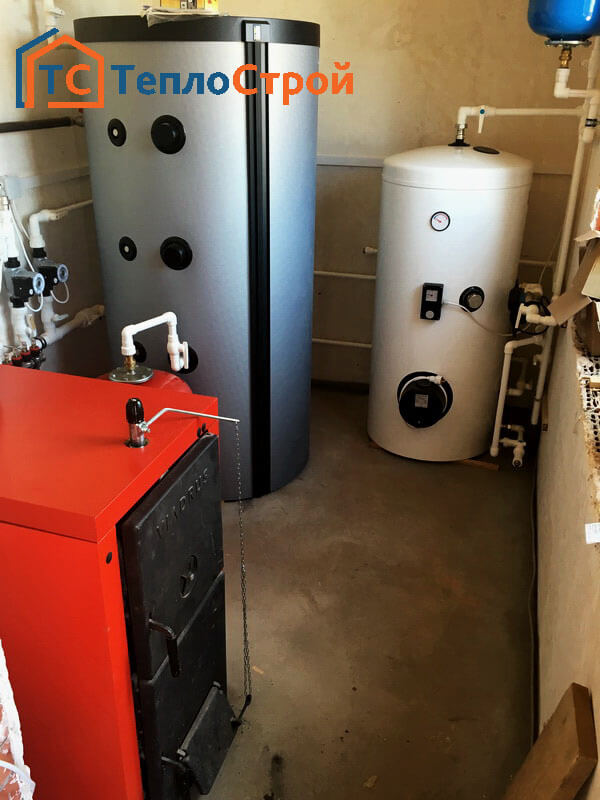

С автоматическим твердотопливным котлом

Кроме того, в систему отопления, размещаемую в котельной, входят и такие элементы, как система безопасности котла, устройство автоматического управления, трубопроводы и прочие части.

Правила постройки

Перед тем как приступать к постройке помещения котельной, полезно ознакомиться с рядом обязательных правил и требований, которые должны соблюдаться.

Требования к вентиляции в топочной котельной
  • Система вентиляции котельной должна подбираться с учетом мощности котла.
  • При установке котла следует учитывать, что в помещении должно быть достаточно свободного пространства для его комфортного обслуживания. Как правило, эти показатели указываются в сопроводительной документации, прилагаемой к котлу.
  • Складирование и хранение горючих веществ в помещении котельной строжайшим образом запрещено. Это превратит и без того опасное помещение в настоящую бомбу, поэтому для этих целей лучше использовать другие хозяйственные постройки.
  • Если котельная встроенная или пристроенная, то дверь, ведущая в остальные помещения дома, должна быть отделана противопожарными материалами.
  • Стены помещения котельной должны быть изготовлены из кирпича или бетонных блоков.
  • В одном помещении не должно быть установлено больше двух котлов.

Вышеперечисленные правила являются общими, вне зависимости от типа установленного в системе отопления котла. В дополнение к сказанному, можно добавить, что если в котельной установлен газовый котел, то в этом случае есть несколько дополнительных условий. Например, всё электрооборудование такой котельной должно быть вынесено в отдельное помещение. Все элементы электропроводки должны быть хорошо заизолированы.

Проведение работ

Если с типом котельной и применяемого в ней оборудования всё решено, то можно переходить к самой постройке.

Строительство котельной
  1. Сначала должен быть составлен подробный план и чертеж будущего строения. В нем нужно отразить необходимые размеры и параметры помещений. Также должна быть составлена схема самой системы отопления, на которой нужно отметить все ее элементы.
  2. После этого можно начинать работы. И первым их этапом должно быть рытье котлована под фундамент. Следует обратить внимание, что при этом нужно обеспечить устройство системы канализации. Конечно, эта стадия работ пропускается, если котельная будет встроенной.
  3. После заливки фундамента можно начинать возводить стены котельной. Как было сказано выше, для этих целей должен быть использован либо кирпич, либо бетонные блоки. Это необходимо, исходя из соображений безопасности.
  4. Завершающим этапом стройки будет установка крыши. Здесь никаких особенных ограничений нет.

Стоит добавить, что при постройке помещения котельной должны быть соблюдены и некоторые правила, касающиеся объема помещения.

  • Прежде всего, нужно помнить, что высота помещения котельной должна быть не менее 2,5-2,7 метра.
  • Что касается площади, то максимальные ограничения обусловлены лишь здравым смыслом, а вот что касается минимальных допустимых объемов, следует знать, что помещение котельной не должно быть меньше 6–7 квадратных метров, при том, что объем должен быть не менее 15 м3.
  • При постройке котельной важно помнить и то, что такого рода помещение, должно быть оборудовано мощной системой вентиляции, а также канализацией для отвода конденсата.
  • Дымоход котельной должен быть смонтирован таким образом, чтобы верхняя его часть выступала над уровнем конька, для лучшего функционирования. К тому же, дымоход должен быть оборудован дополнительными отверстиями для чистки.
  • Необходимо также учесть, что котельная должна быть оборудована, как минимум одним окном, площадь которого не меньше 0,5 квадратного метра.

Также должны быть учтены особенности внутренней отделки помещений такого типа. Для этих целей должны быть использованы только трудновоспламеняемые материалы. Так пол котельной лучше всего изготовить при помощи технологии бетонной стяжки, а оформить стены наиболее целесообразно при помощи кафельной плитки. Многообразие расцветок позволяет в полной мере осуществить свои дизайнерские амбиции, а прочность и неподверженность горению этого материала добавят безопасности.

Отделка кафельной плиткой

Что касается установки оборудования и монтажа системы отопления, то необходимо знать, что если нет достаточного количества знаний и опыта, то работы лучше доверить специалистам. Хотя определенные работы, например, подготовку помещения можно выполнить самостоятельно.

В заключение можно добавить, что при оборудовании и строительстве котельной должны соблюдаться определенные правила. Наиболее важные из них описаны выше. Что касается самого выполнения работ, то оно требует аккуратности, точности и определенной квалификации.

Особенную осторожность необходимо проявлять при установке оборудования и электрификации помещения. А также, перед началом работ стоит ознакомиться с документацией и нормативными актами, регламентирующими выполнение работ.

Видео

Подробнее о требованиях к проекту котельной расскажет специалист:

Схемы

С одним котлом, контуром отопления и двумя смесительными контурами С одним котлом, контуром горячего водоснабжения, рециркуляционным насосом С одним котлом, гидравлической стрелкой, контуром горячего водоснабжения С двумя котлами, гидравлической стрелкой, контуром горячего водоснабжения С двумя котлами, двумя смесительными контурами, рециркуляционным насосом

схема маленьких котельных для частных домов, газовые, на пеллетах и другие модели

Не всегда есть возможность подключить здание к центральному отоплению либо выделить отдельно стоящую постройку под блочную котельную. Чаще всего это затруднительно, и именно в таком случае на помощь приходят мини-котельные. Такая необычная система помещается в специальный контейнер, который можно разместить дома или во дворе.

Однако важно ее правильно подключить.

Особенности

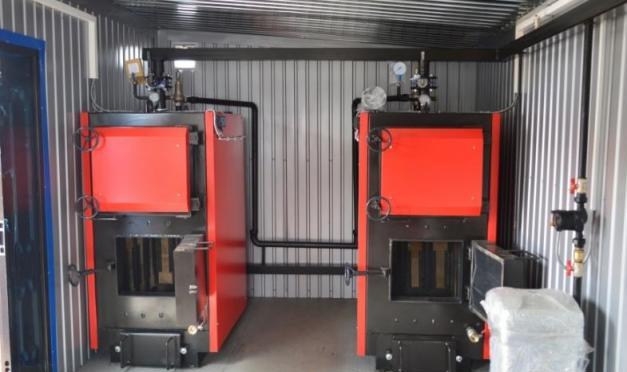

Мини-котельная — это небольшая, автономная установка для частного дома, обеспечивающая тепло и постоянную подачу горячей воды. Она имеет вид контейнера с необходимым оборудованием внутри. Максимальная мощность такой конструкции может достигать 0,5 мВт.

Стандартная комплектация выглядит следующим образом.

  • Водогрейные котлы. Он может быть один, но бывают модели, где два соединены в одну конструкцию.
  • Оборудование для циркуляции. Используются мощные насосы, которые обеспечивают систему нужным давлением.
  • Система дымоотведения, шлако- и золоудаления.
  • Система автоматики. Именно с ее помощью осуществляется управление работой и всеми процессами. В современных вариантах оборудования есть функция удаленного управления — СМС-сообщениями или при помощи подключения к интернету.

Работа маленькой котельной начинается с подогрева теплоносителя в котлах. Он нагревается до определенной температуры, а затем с помощью насосной конструкции отправляется в подключенное здание. Система автоматики обеспечивает постоянную работу котельной без перебоев.

От того, какой тип котла был выбран пользователем, топливоподача будет осуществляться насосной передачей при помощи шнеков или вибрации. То, насколько долго мини-котельная сможет работать самостоятельно, будет зависеть от типа топлива.

В отличие от твердотопливных, где требуется постоянная работа человека (добавлять уголь или дрова), жидкотопливные, газовые или пеллетные котлы не требуют в постоянного обслуживания.

По виду схемы системы делятся на 2 типа.

  • Открытые — ее установка дешевле, расходы во время эксплуатации выше. Здесь теплоноситель контактирует с воздухом, соответственно, тепло частично теряется.
  • Закрытые — более популярная схема. Герметична, поэтому потеря тепла минимальна, но процесс монтажа более трудоемкий. Нагретый в системе, теплоноситель циркулирует благодаря насосной установке.

Разновидности

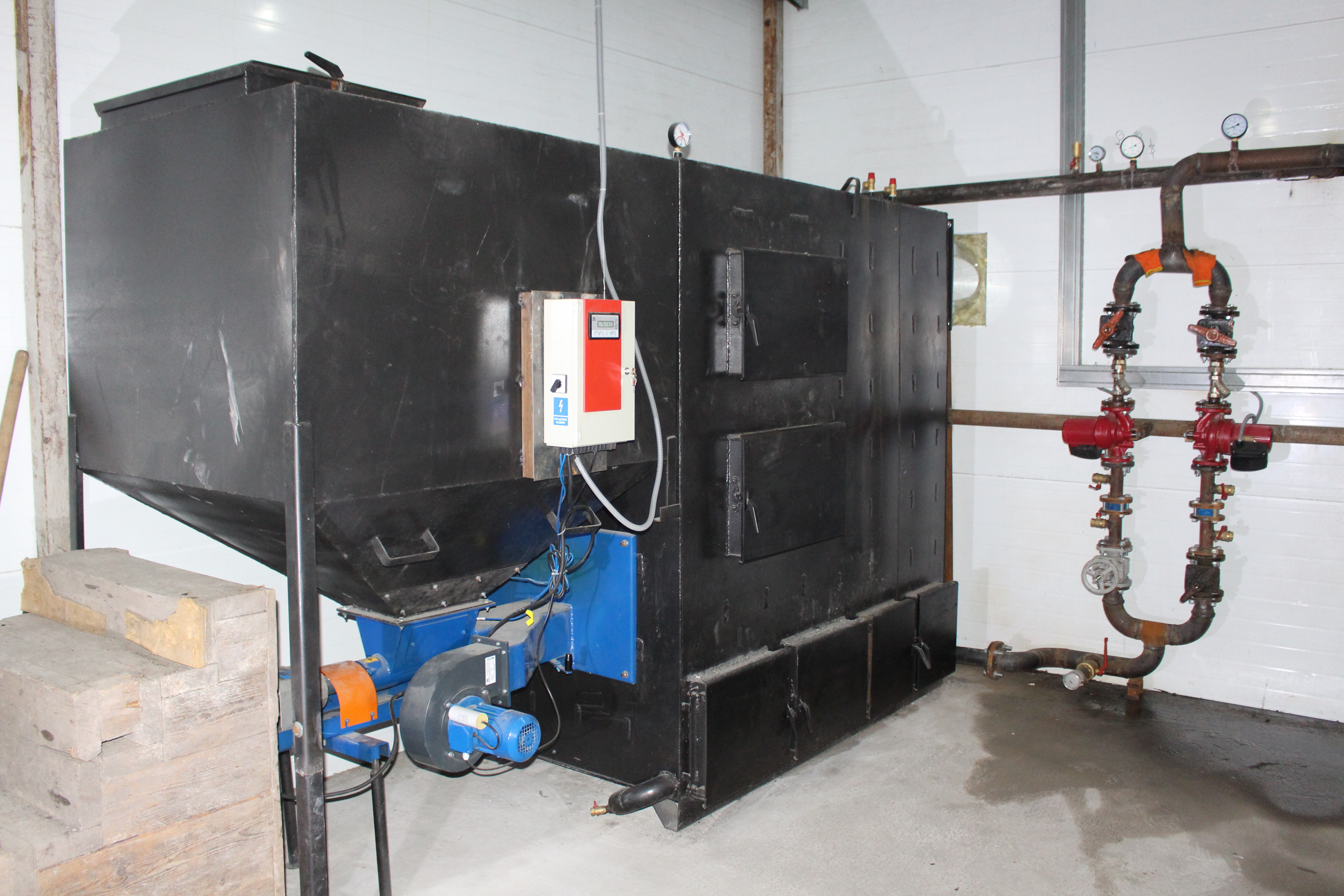

Твердотопливные

Данный вид модульных котельных работает на дровах, прессованных отходах деревообработки, пеллетах. Твердотопливная система подбирается согласно указаниям и требованиям заказчика — выбирается необходимая мощность и теплопроизводительность.

Резервуары для расположения топлива также различаются, все зависит от его вида:

  • емкости для пеллет оборудованы дополнительными шнековыми транспортерами или вибрацией;
  • для гранулированного топлива на крышу резервуара монтируется специальный бак;
  • для дровяной котельной устанавливается пиролизный котел, в котором дрова и летучие вещества, выделяемые ими, сгорают отдельно — эта система минимизирует пребывание человека на рабочем месте.

В систему автоматики входят функции, предупреждающие перегрев и обеспечивающие при необходимости сброс давления. Пеллетные котельные — это один из наиболее выгодных вариантов отопления, если нет возможности подключения газового оборудования.

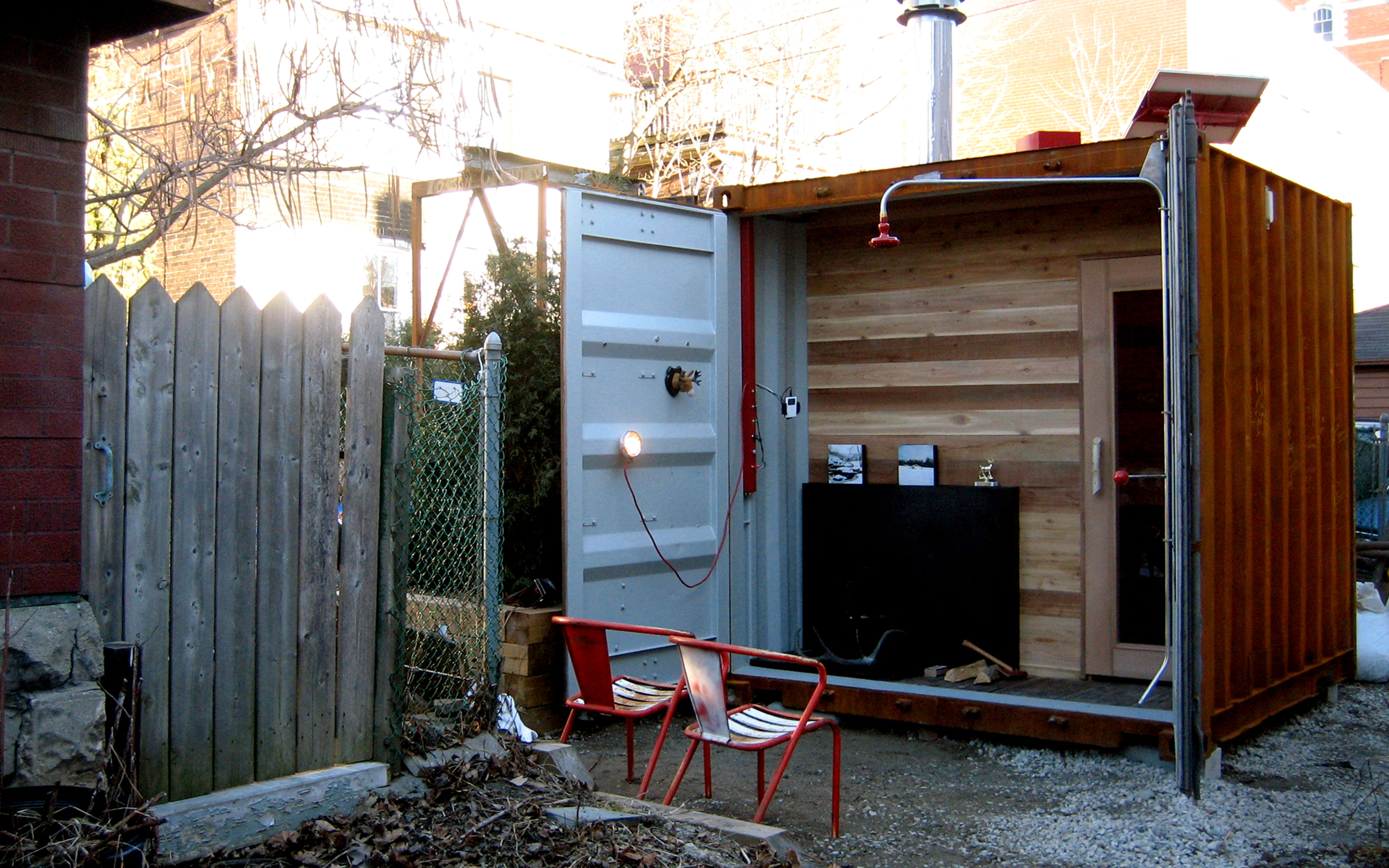

Такая мини-котельная не займет полезную площадь жилого помещения, а автоматический режим может поддерживаться до нескольких месяцев.

Для отопления на угле

Мини-котельные, топливом для которых служит уголь. Преимущества такой конструкции:

  • простота системы, благодаря чему подключение выполняется за очень короткий срок;
  • обслуживание и ремонтные работы пользователь может выполнять самостоятельно;
  • при необходимости контейнер без проблем устанавливается в другом месте;
  • надежная система, во время транспортировки риск повреждения минимальный.

При соблюдении правил обслуживания срок эксплуатации будет максимально долгим. В некоторых современных моделях функция автозагрузки топлива позволяет угольным мини-котельным работать в автономном режиме. Основным недостатком конструкции является емкость для топлива – она должна быть большого размера, а для этого потребуется занять полезную площадь дома.

Газовые

Система, работающая на природном газе или пропан-бутановой смеси. В отличие от предыдущих мини-котельных, она не имеет подобных недостатков. Отличается установкой по правилам ГОСТ и СНиП. Для постоянной автономной работы необходимо периодическое обслуживание и установка температурного режима.

В некоторых моделях имеется термодатчик, благодаря которому температура теплоносителя регулируется автоматически. Газ — это дешевый вид топлива, делает конструкцию достаточно экономичной.

Монтаж и подключение занимает около месяца, так как официальное оформление обязательно.

На жидком топливе

Довольно распространенный вид котельных. Работает на всех видах жидкого топлива, а также есть возможность переоборудовать под работу на сжиженном газе. Если отапливаемое помещение больших размеров, есть возможность установки промышленного котла. Насосное оборудование делает подачу топлива автоматизированной.

Главный недостаток котельной данного вида — топливо расходуется в больших количествах, что требует вместительной емкости для хранения.

Резервуар монтируется в помещение с хорошим отоплением либо в грунт ниже уровня промерзания, а это дополнительное время на работу.

Правила обустройства

В соответствии с тем, какой вид топлива выбран, требования к расположению могут быть основными и конкретными. К первым относятся следующие.

  1. Допустимое максимальное количество котлов на одно помещение, независимо от его размеров, — 2 штуки.
  2. Не допустим монтаж в комнате, в отделке которой использованы горючие материалы. Стены должны быть кирпичными или бетонными, а финальное оформление выполнено шпаклевкой или выложено керамической плиткой. Пол заливается бетонной смесью или имеет покрытие из металла.
  3. Дымоходная и вентиляционная системы должны соответствовать выбранному оборудованию. Повышенные требования предъявляются к вентиляционной конструкции котельной работающей от газа. По стандарту обновление воздуха должно происходить с периодичностью в 20 минут.
  4. К обязательному условию относится присутствие минимум одного окна и двери, распахивающихся в сторону улицы. Также согласно правилам пожарной безопасности возможна установка второй двери, ведущей в помещение подсобки.
  5. Исходя из размеров устанавливаемого инвентаря и учета дополнительного пространства, для удобства обслуживания рассчитывается площадь комнаты.

Конкретные правила для монтажа газовой мини-котельной.

  • Если мощность котла не превышает 30 кВт, то отдельное помещение для оборудования не нужно. Размещение возможно на кухне с хорошей вентиляцией, где объем помещения будет не менее 15 кубических метров и высота потолка не менее 250 сантиметров.
  • Главные требования к котельным на газу — это предотвращение утечки газа, поэтому ширина окна – минимум 50 сантиметров, а двери – 80 сантиметров.
  • Важно помнить, что установка газовой мини-котельной недопустима ниже уровня первого этажа помещения, так как газ тяжелее воздуха. В случае утечки он скапливается, и удалить его достаточно проблематично.

Если мощность выше 30 кВт, то необходимо отдельно стоящее помещение, правила возведения которого описаны в нормах по строительству:

  • фундамент нужно заливать отдельно от основания дома;
  • в раствор бетона для фундамента добавляется строго определенное количество песка;
  • для котла заливается дополнительный фундамент, возвышающийся над общим на 20 сантиметров;
  • также под котел нужно дополнительное кафельное или шиферное покрытие, имеющее выступ 10 сантиметров;
  • обязательно наличие канализации для слива теплоносителя в случае аварии;
  • нельзя загромождать место вокруг оборудования на 70 сантиметров;
  • предел огнестойкости отделки – 0,75 часа;
  • обязательно наличие газосигнализатора.

К газовому котлу должен прилагаться сертификат о том, что агрегат удовлетворяет всем требованиям безопасности.

Для систем на твердом топливе выбирается нежилое помещение либо построенное отдельно. Внутренняя отделка здания также должна быть из огнеупорных материалов. Расстояние от топки до стены – 120-150 сантиметров. От стен до котла – промежуток минимум в 100 сантиметров.

Запрещены какие-либо пристройки над самой котельной. Должна быть мощная подача воздуха с улицы. Если котельная расположена на первом этаже либо на уровень ниже, обязательна установка двери, открывающейся в сторону улицы.

    Если в качестве твердого топлива выбран уголь, то имеющуюся электропроводку необходимо защитить от попадания угольных частиц во избежание взрыва (он возможен при определенной концентрации).

    Установка емкости на жидком топливе проще, здесь не нужно специальных разрешений и сертификатов. Монтировать можно как в здании, так и во дворе. Объем комнаты для установки должен быть минимум 4 кубических метра.

    Если установлена внешняя вентиляция, то на мощность в 1 кВт воздуха нужно 8 сантиметров в кубе.

    Обзор мини-котельной «Прометей» в следующем видео.

    Котельная в частном доме схема

    Схема котельной частного дома: принцип автоматизации и расположения оборудования

    Тепло в доме — это уют и комфорт, но как же непросто дается решение этого вопроса, когда дом находится за городом, где иногда нет ни газовой магистрали, ни централизованного водоснабжения. Даже если эти все блага в наличии, сам процесс трудоемкий и сложный. Главную роль в нем играет правильно выбранная и подробно рассчитанная схема котельной частного дома и доступность топлива.

    Виды котельных для частного сектора

    Требования к котельным изложены в СНиП. В зависимости от места, где находится помещение с установленным в нем отопительным оборудованием, котельные можно отнести к одному из следующих типов:

    Размеры помещения, выделенного под котельную, выбирают исходя из вида топлива, конструкции котла.

    Когда обустройство специального помещения для котельной затруднительно, есть еще один вариант — мини-котельная. Она помещена в специальный контейнер, разместить который можно во дворе дома. Останется только подключить мини-котельную к коммуникациям.

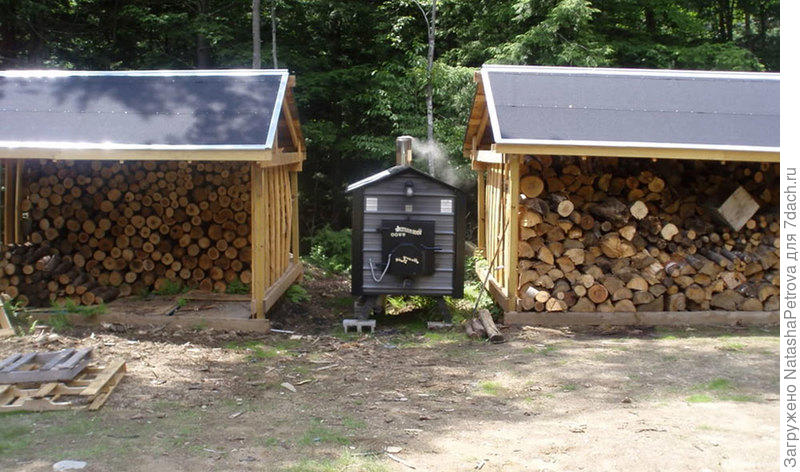

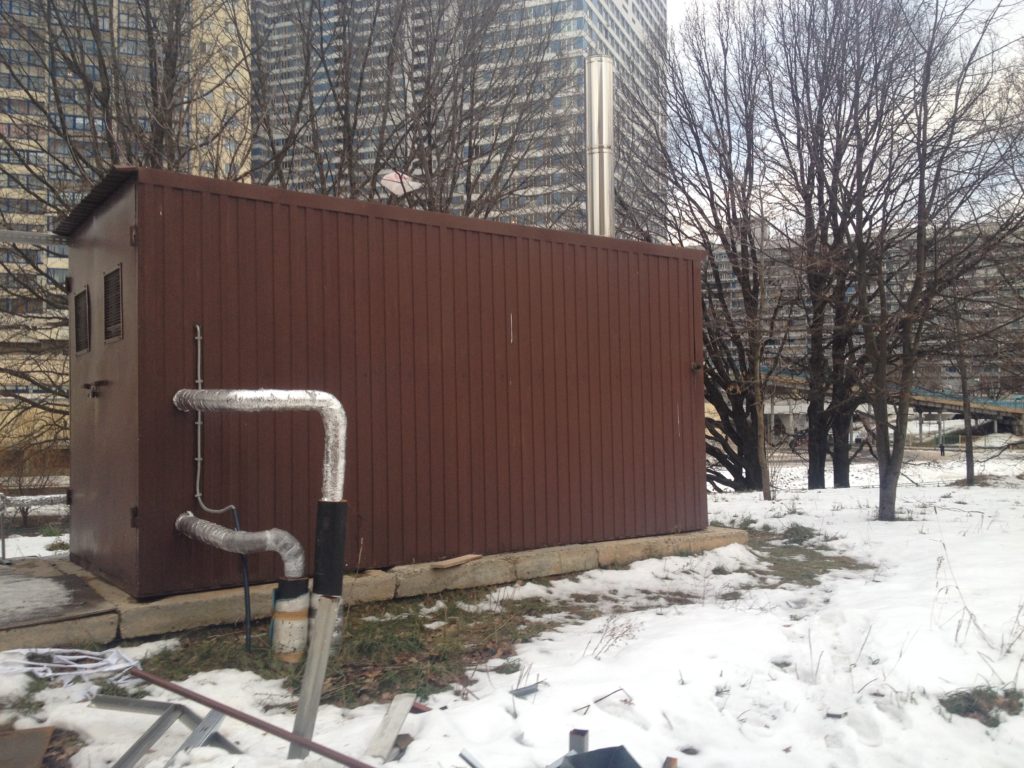

    Мини-котельная во дворе рядом с особняком избавляет от проектных работ, возведения и обустройства отдельного помещения, устройства вентиляции. В контейнере уже есть все, что нужно для эффективного функционирования отопительной системы

    Не очень большая популярность таких модулей объясняется их довольно высокой стоимостью. Если имеется перспектива отвести место под котельную в подвале, можно купить оборудование по отдельности. Тогда система отопления обойдется гораздо дешевле.

    Проектирование домашней котельной

    На отопление дома уходит значительная часть семейного бюджета. Поэтому на стадии проектирования системы следует стремиться к ее максимальной оптимизации путем выполнения точного расчета схемы котельной для загородного жилья. Потребуется просчет всех вариантов расположения оборудования, включая котел, расширительный бак, радиаторы, а также учет особенностей разводки и циркуляции.

    Проектируя котельную, необходимо исходить из требований нормативных документов. В помещении, где установлен котел, часто монтируют дополнительный подогрев, поскольку выделяемого самим агрегатом тепла бывает недостаточно

    В грамотно составленной принципиальной схеме котельной должны быть отражены все элементы и соединяющий их трубопровод. Стандартный чертеж включает: котлы, насосы — подпиточные, сетевые, циркуляционные, рециркуляционные, баки — конденсационные и аккумуляторные, теплообменники, вентиляторы, устройства подачи и сжигания топлива, пульты управления, тепловые щиты, деаэратор воды.

    Возможные варианты схем

    При составлении типовой схемы котельной можно взять за основу один из двух вариантов тепловых сетей — открытого и закрытого вида. Монтаж открытой схемы менее затратный, но обходится дороже в процессе эксплуатации. Второй вариант более сложный на начальном этапе, зато утечка теплоносителя практически сведена к нулю, поскольку система герметична. Такую схему используют в большинстве частных домов.

    В состав закрытой системы входит котел, обеспечивающий горячим теплоносителем как систему отопления, так и водонагревательный контур, замкнутый трубопровод горячего водоснабжения. Циркуляция теплоносителя осуществляется здесь принудительно посредством насоса. Это позволяет при монтаже труб, не особенно заботясь об уклонах, прокладывать их как более удобно.

    Требования к помещению котельной

    Существует 2 вида требований, выдвигаемых к котельной в частном доме — общие и конкретные в зависимости от категории применяемого топлива. К требованиям первого вида относятся:

    1. В одном помещение допускается установка максимум 2 котлов, какой бы ни была его площадь.
    2. При строительстве и отделке котельной недопустимо использование материалов, не соответствующих требованиям пожарной безопасности. Для возведения стен необходимо использовать кирпич или бетонные блоки, а в виде отделки — штукатурка или плитка. На полу должно быть бетонное или металлическое покрытие.
    3. Вентиляция и дымоход должны соответствовать установленному оборудованию. Особые требования предъявляют к вентиляции в случае использования оборудования, работающего на газе. В любом случае воздух в помещении должен циркулировать и обновляться не менее 3 раз в течение 60 мин.
    4. Обязательное условие — наличие окна и двери, открывающейся наружу. Возможно наличие второй двери, ведущей в подсобное помещение, но выполнить ее нужно в соответствии с условиями противопожарной безопасности.

    Площадь помещения котельной следует рассчитать исходя из характеристик оснастки, которую планируется установить и с учетом дополнительных квадратных метров для удобного обслуживания. Существует еще ряд дополнительных требований к помещению и оборудованию котельных, зависящих от принятого решения относительно вида топлива.

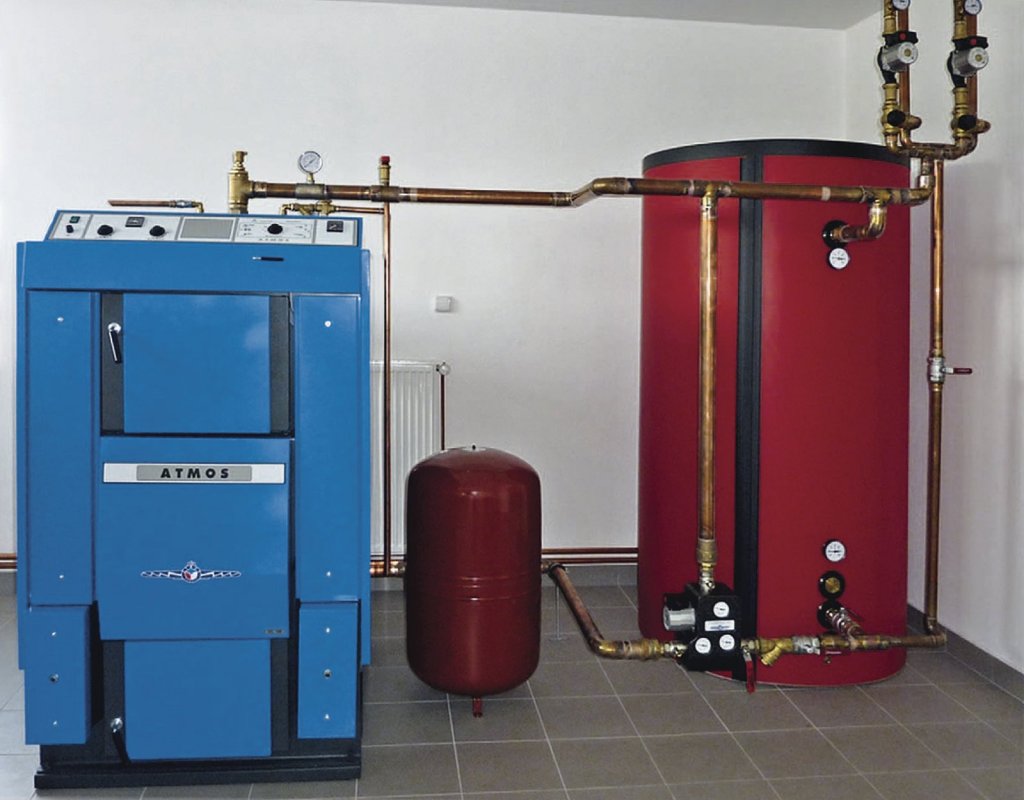

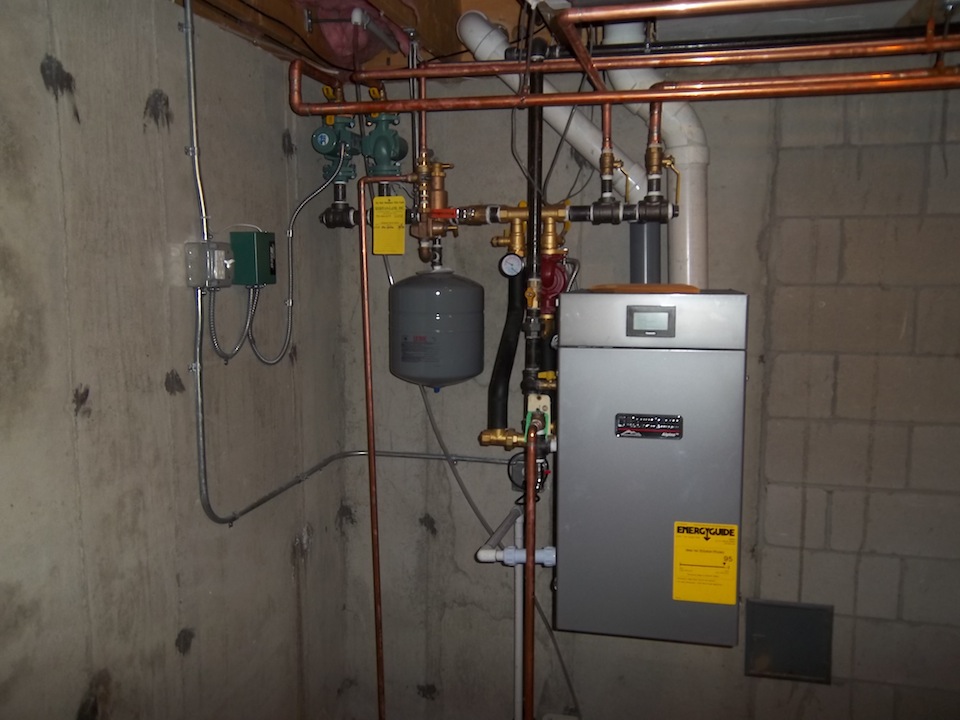

    Оборудование для обустройства котельной

    Независимо от выбранного вида топлива технологическая схема любой котельной включает приблизительно одни и те же обязательные элементы. Главное место в котельной занимает котел. Здесь теплоноситель нагревается, а затем по трубопроводам поступает в радиаторы.

    Если дом имеет большую площадь, то необходим коллектор, распределяющий теплоноситель между отопительными приборами, объединенными в отдельные группы. На коллектор устанавливается гидрострелка, представляющая собой полую трубу с выходящими из нее патрубками. На каждый контур монтируют циркуляционные насосы. Входит в состав коллектора и группа безопасности, включающая ряд датчиков, манометры, термометры.

    Система отопления с гидравлическим распределителем. При наличии в схеме гидрострелки, температура теплоносителя при запуске оборудования повышается быстрее. Она стабилизирует давление, температуру, защищает от гидроударов

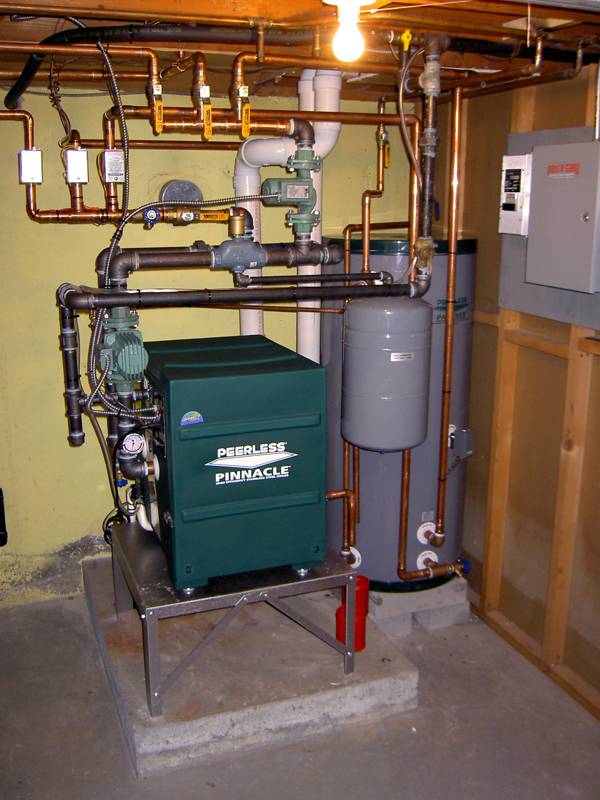

    Расширительный бак также неотъемлемый элемент схемы. Не обойтись в частном доме и без водонагревателя, обеспечивающего его жильцов горячей водой. Современную котельную обязательно снабжают автоматикой, контролирующей все параметры системы. В любой схеме есть трубопровод для подачи теплоносителя, запорная арматура, позволяющая выполнять регулировку и настройку системы отопления.

    В отопительной системе обязательно есть две взаимосвязанные системы —дымоудаления и вентиляции. Они не менее важны, чем котельное оборудование. Вентиляция обеспечивает качественное сгорание топлива за счет притока воздуха. Дымоудаление отводит дымовые газы.

    Что такое «умный котел»

    Чтобы реализовать схему автоматизации частной котельной, нужно вложить дополнительные средства. Совсем недорого обойдется простой термостатический вентиль, а программируемые системы во много раз дороже. Постоянная работа обычного котла в одном режиме влечет за собой большой расход электроэнергии и денежных средств. Поэтому затраты на приобретение блока автоматики быстро окупаются в процессе эксплуатации.

    Автоматика в частной котельной является гарантией функционирования отопительной системы с максимальной эффективностью, что позволяет обеспечить проживающим в доме комфортные условия

    Установив автоматику, хозяин дома может отрегулировать отопительный процесс в соответствии со своими потребностями. Благодаря этому счета за потребленные энергоресурсы сократятся в 2 раза. Управление котлом в автоматическом режиме дает возможность:

    1. Отключить котел в случае возникновения нестандартной ситуации. Осуществить автоматический пуск или остановку котла в действующем режиме. В зависимости от наружной температуры устанавливать температуру нагрева.
    2. Управлять отопительной и водонагревательной ветвями котла имеющего, 1 камеру сгорания.
    3. Регулировать температуру воды или другого теплоносителя.
    4. Вносить коррективы в работу насосов циркуляции или рециркуляции, если отопление отопления в доме устроено по закрытой схеме. В этом случае без автоматики функционирование системы невозможно.

    Важнейшим элементом системы отопления является термостат. Его функция заключается в регулировании температуры как в отдельной комнате, так и в доме полностью. Существует много видов термостатов — от простых механических до погодозависимых. Последний — самый технологичный, выгодный, но и очень дорогой.

    Система управления отоплением состоит из температурного контроллера, датчика температуры наружного воздуха, исполнительного элемента, датчика температуры теплоносителя, дисплея для подключения к системе управления, находящейся извне, циркуляционный насос подачи теплоносителя, контуров потребителей (+)

    Цена автоматики зависит от типа используемого котла, от наличия теплого пола, солнечных коллекторов и т.д. Чтобы не потратить лишних средств, следует проанализировать особенности всех схем, рассчитать стоимость. Сделать это самостоятельно довольно сложно, но всегда можно обратиться с этой проблемой к специалистам.

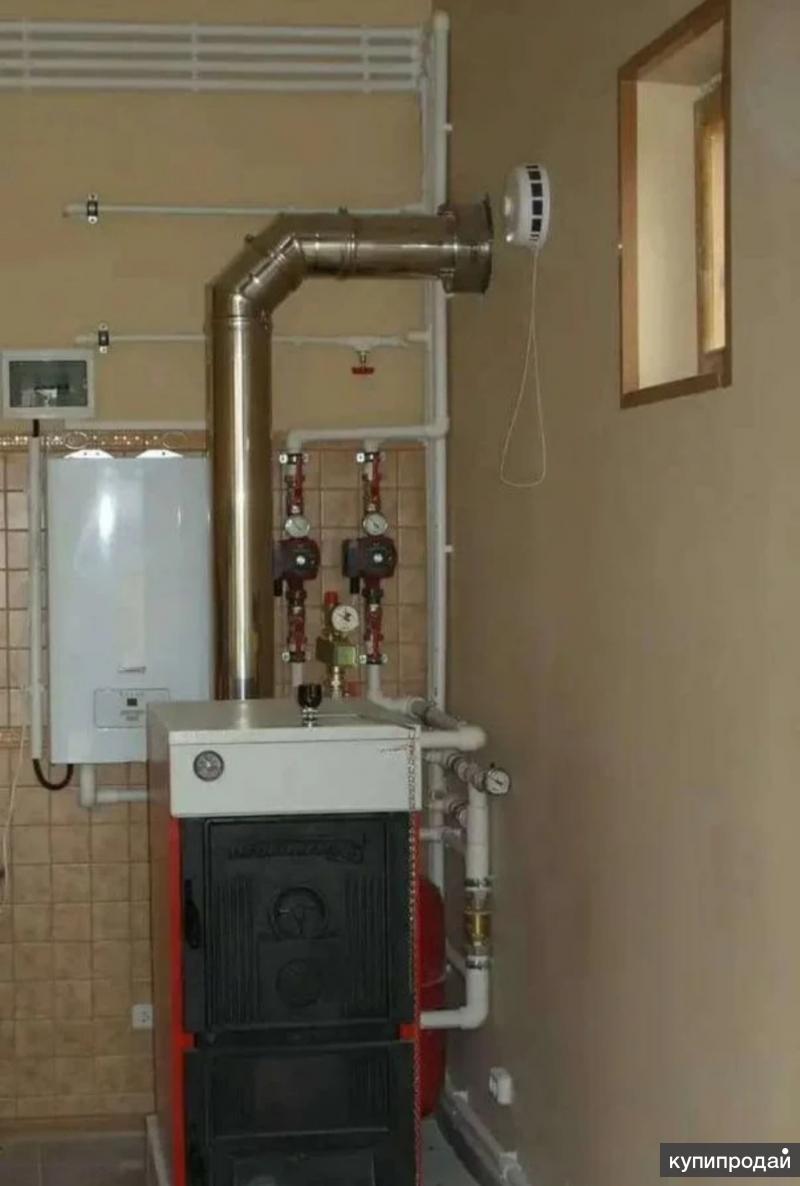

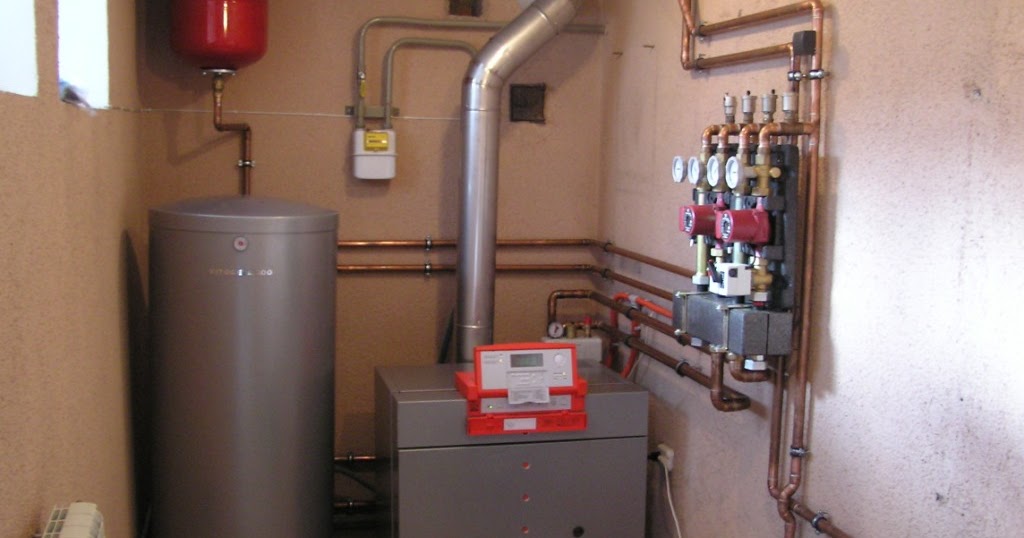

    Газовая котельная для вашего дома

    Газ — вещество взрывоопасное, поэтому требования к газовым котельным очень строгие. Если для отопления дома достаточно котла мощностью до 30 кВт, то надобности в отдельном помещении для котельной нет. Котел можно разместить на хорошо вентилируемой кухне на стене из негорючих материалов при условии, что объем помещения — минимум 15 м ᶾ, высота от пола до потолка от 2,5 м, площадь пола — от 6 м².

    Если в помещении кухни нет стен из негорючих материалов, то котел устанавливают на оштукатуренную и изолированную специальным экраном поверхность

    Все требования к газовым котельным связаны с предотвращением последствий возможных утечек газа. С этой целью площадь окна в помещении, где установлено газовое оборудование, начинается от 0,5 м², а ширина двери от 0,8 м.

    Дымоход такой котельной должен возвышаться над коньком крыши минимум на 500 см и иметь дополнительный канал для чистки. На дымоходе и вентиляции необходимо устанавливать сборники конденсата.

    Когда газ поступает к котлу, происходит включение электронного или пьезорозжига. Возникает искра и от нее зажигается запальник, а от него и основная горелка, нагревающая теплоноситель до заданной температуры. Далее, автоматика отключает горелку

    Если мощность газового котла превышает 30 кВт, то для него необходимо отдельное здание. Требования к отдельно стоящему помещению котельной изложены в строительных нормах:

    • фундамент здания котельной должен быть обособленным от фундамента дома;
    • в бетонном растворе, используемом при возведении здания, должен присутствовать определенный процент песка;
    • под котел устраивают отдельный фундамент, приподымая его над чистовой отделкой пола на 0,2 м;
    • под котел необходима подложка из плоского шифера или кафеля выступающая за его пределы на 0,1 м по всему периметру;
    • для спуска теплоносителя, в случае аварийной ситуации, котельную обязательно оборудуют канализацией;
    • в радиусе 0,7 м вокруг котла пространство должно быть свободным;
    • внутренняя отделка должна иметь коэффициент огнестойкости 0,75 ч.

    Есть специальные нормативные требования и к самому котлу, поскольку он относится не к бытовой технике, а к категории сложного инженерного оборудования. Газовые котлы, как и все остальные, применяемые в бытовом секторе, должны иметь сертификат, удостоверяющий, что они прошли экспертизу на безопасность. Контролирующие службы никогда не дадут разрешения на ввод в работу котельной с газовым котлом, если в помещении нет газосигнализатора.

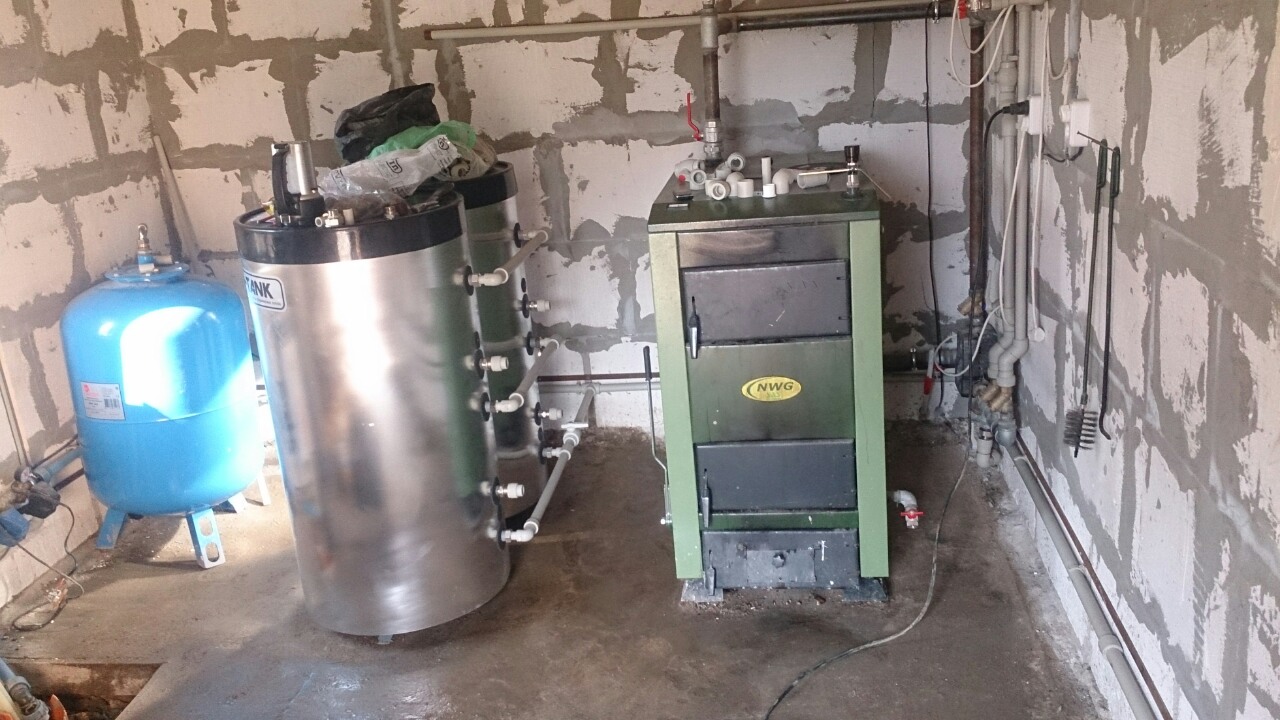

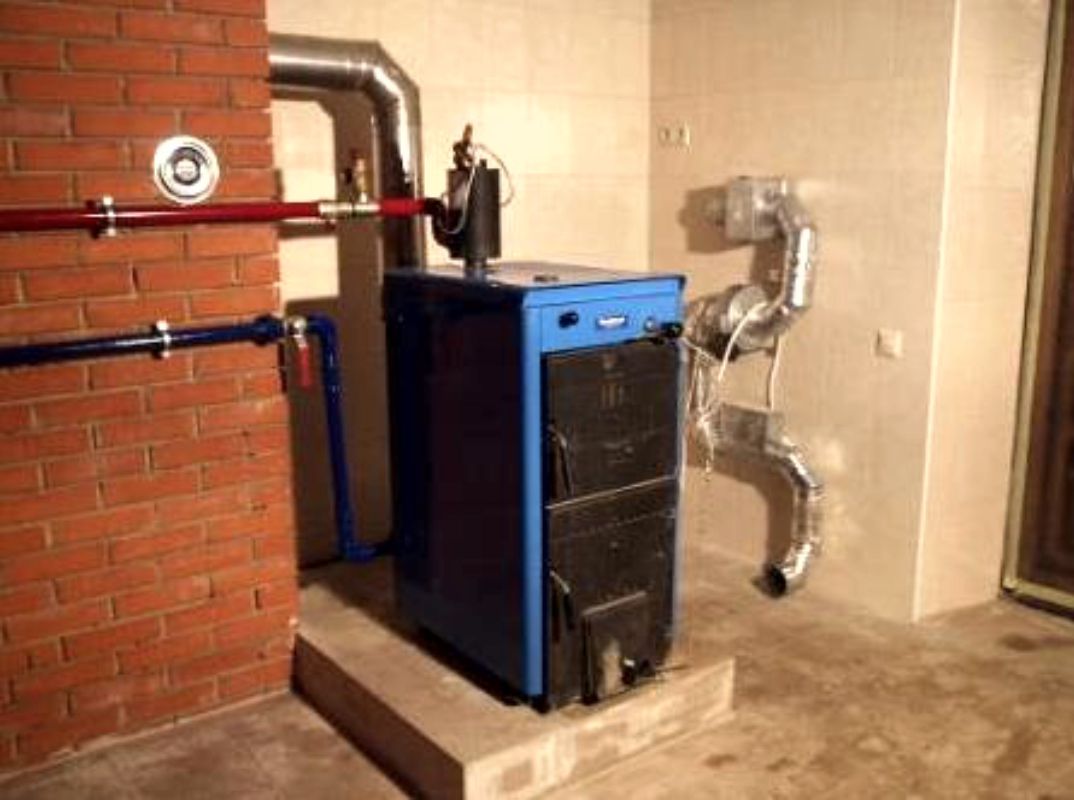

    Котельная с твердотопливным котлом

    Согласно с требованиями строительных норм, твердотопливные котлы устанавливают только в нежилых помещениях. Если мощность агрегата большая, потребуется строительство отдельно стоящей котельной. К помещению под твердотопливный котел выдвигается ряд требований:

    • наименьшая дистанция между дверцей топки и стеной — от 1,2 до 1,5 м;
    • минимальное расстояние от боковых стенок котла до стены, выполненной из несгораемого материала или защищенной специальным экраном — 1 м;
    • промежуток между задней стенкой котла, имеющего заднее подключение и стенкой из сгораемого материала с защитным экраном — 0,5 м;
    • над помещением котельной нельзя устраивать никаких дополнительных надстроек;
    • в помещении необходима приточная вентиляция, находящаяся в нижней части в виде промежутка между дверью и полом или отверстия в стенке.

    Если стена выполнена из материала, отвечающего требования противопожарной безопасности, то допускается трубу, находящуюся за котлом, крепить к ней посредством кронштейнов. Чтобы эксплуатировать ТТ с параметрами 1х0,8 м у основания хотя бы с минимумом комфорта, нужно установить его в помещении 2,8х2,5 м. С возрастанием габаритов агрегата увеличивается и площадь котельной.

    Планировать монтаж котла на твердом топливе нужно еще на этапе строительства дома, чтобы заранее отвести место под дымоход

    Если котельная имеет вид пристройки, то правильное место нахождения для нее — глухая стена. Дистанция до окон и дверей как в вертикальном, так и в горизонтальном направлениях, должна составлять не менее 1 м. При нахождении котельной в подвале, цокольном или первом этаже необходимо установить дверь, открывающуюся наружу.

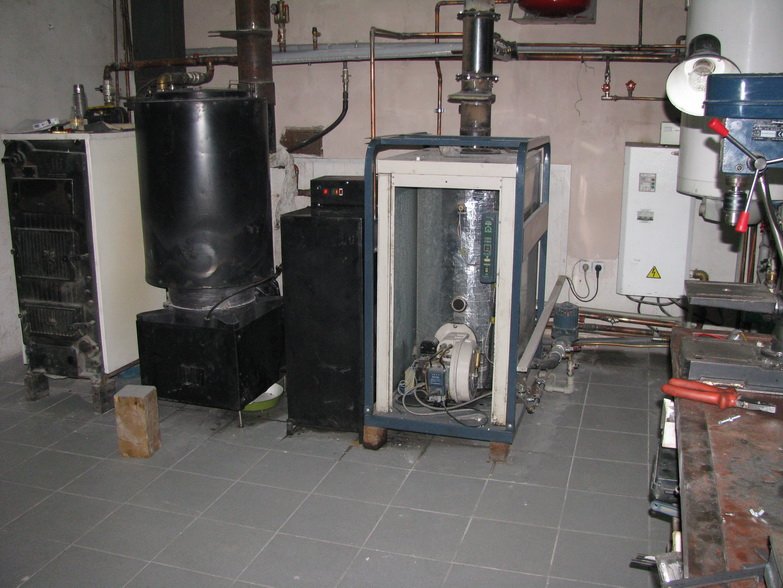

    Оборудование для твердотопливной котельной

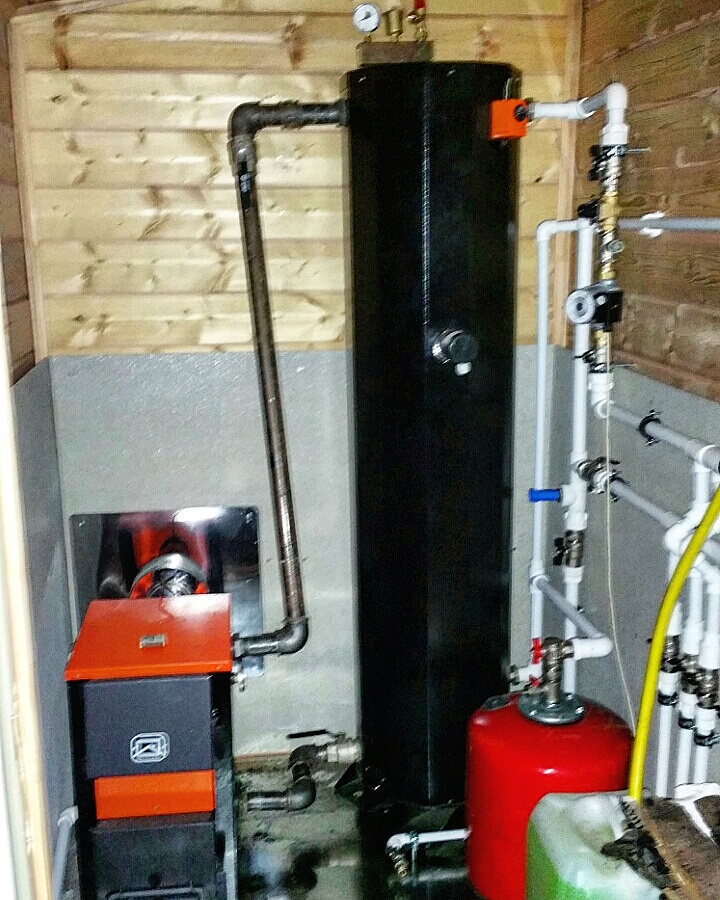

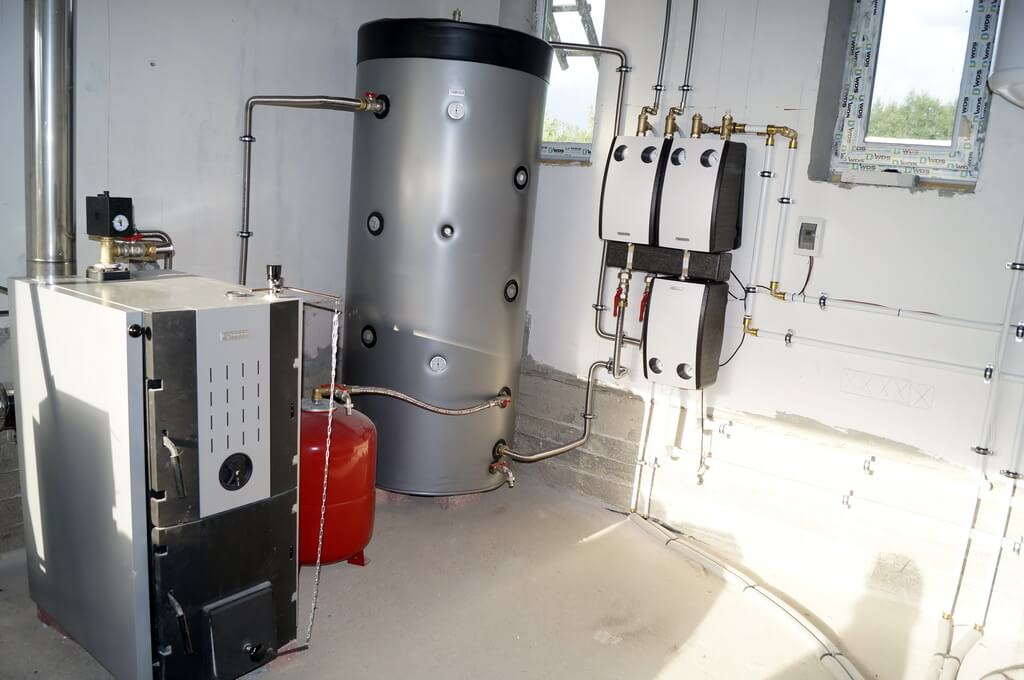

    Функциональная и грамотно составленная схема котельной с твердотопливным котлом должна включать ряд элементов:

    • Теплогенератор, оснащенный соответствующими бункерами, камерами для топлива и т. д.

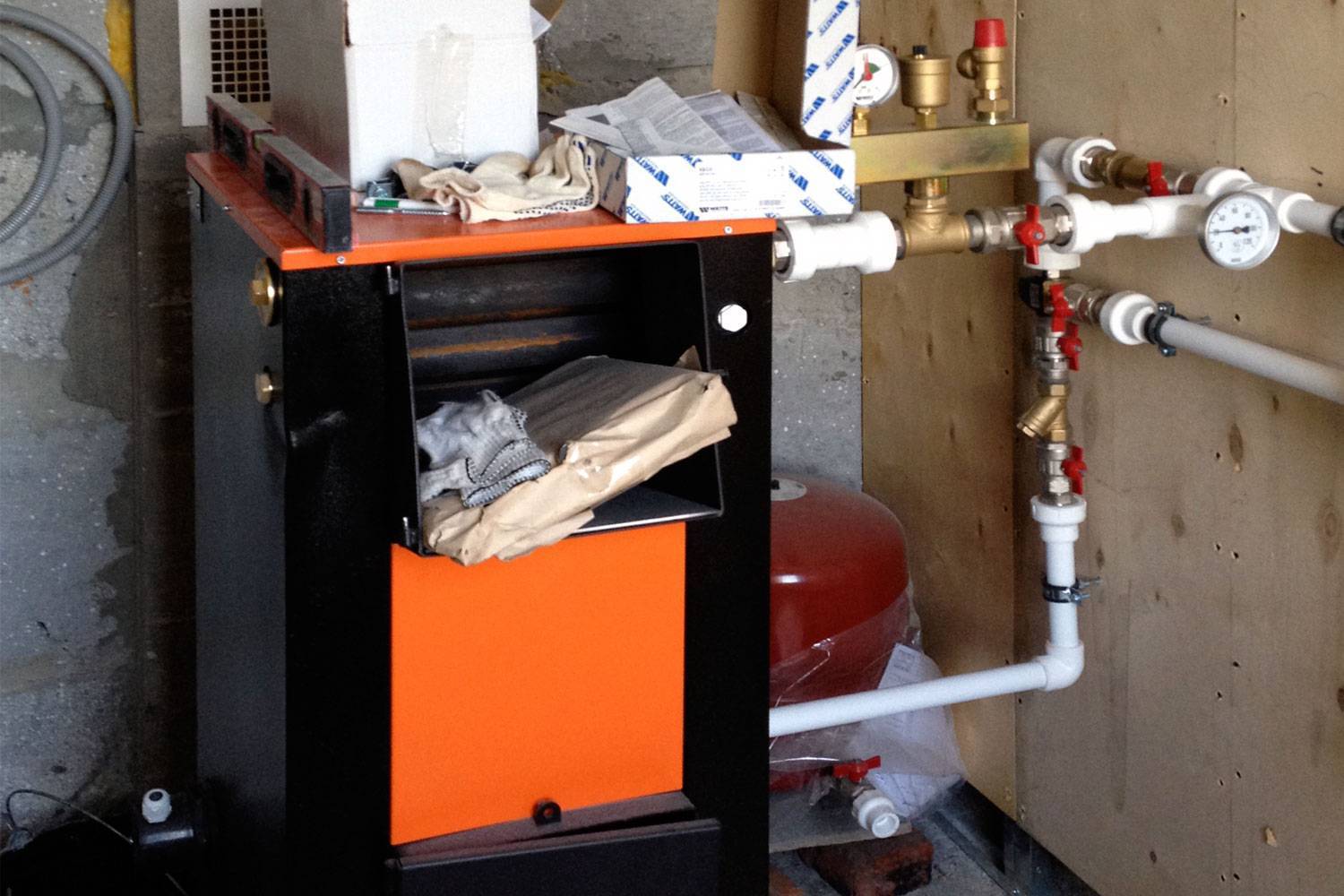

    • Обвязку ТТ котла состоящую из циркуляционного насоса, 3-ходового клапана, группы безопасности.
    • Дымоход.
    • Водонагреватель накопительный для снабжения дома горячей водой.
    • Автоматику — погодозависимую или внутридомовую.
    • Систему пожаротушения.

    В качестве топлива для ТТ применяют уголь, торф, дрова. Диаметр дымохода в котельной с ТТ агрегатом должен быть равным сечению патрубка котла. В помещении необходима вытяжная вентиляция, рассчитанная так, чтобы на каждые 8 см² ее площади приходился 1 кВт мощности котла. Если котел установлен в подвале, этот параметр умножается на 3.

    Вокруг основания котла необходимо проложить стальной лист. Нужно чтобы он выступал с каждой стороны на 1 м. Слой штукатурки на стенах по толщине должен быть не меньше чем 3 см. В самом дымоходе, имеющем по всей длине одинаковое сечение, предусматривают отверстия для сбора и удаления копоти. Обязательным атрибутом являются средства для тушения возгорания.

    Качественный твердотопливный котел способен превратить в тепловую энергию любой вид твердого топлива. Это позволяет экономить денежные средства

    На 1 кВт мощности ТТ котла должно приходиться около 0,08м² площади остекления. Предельно допустимая площадь котельной — 8м². Если топку планируют загружать углем, то электрическую проводку необходимо защитить от угольной пыли, т.к. она может взорваться при определенной концентрации.

    Преимущества котла на жидком топливе

    Установить такой котел намного проще, чем газовый или твердотопливный аналог. Поместить его можно в доме и во дворе. Главное преимущество — отсутствие необходимости в согласовании и получении разрешительной документации. Все что требуется от хозяина дома, это предусмотреть свободный подъезд машины с топливом и регулярно заправлять котел.

    Если рядом с загородным домом не проходит газовая магистраль, можно установить в котельной агрегат, работающий на дизельном топливе. Двухконтурный котел и дом обогреет, и обеспечит жильцов теплой водой

    Для получения 10 кВт мощности расходуется около 1 л дизтоплива, но точный расход зависит от качества топлива. В средней полосе при площади дома в 200 м² на отопительный сезон потребуется около 5 тыс. л топлива. Дымоход нужно периодически чистить.

    Для установки дизельного котла в среднем необходимо 4 м². Если приточная вентиляция обеспечивается путем поступления воздушного потока из других помещений дома, то на 1 кВт мощности котла должно приходиться минимум 30 смᶾ воздуха. При внешней вентиляции эта цифра уменьшается до 8 смᶾ.

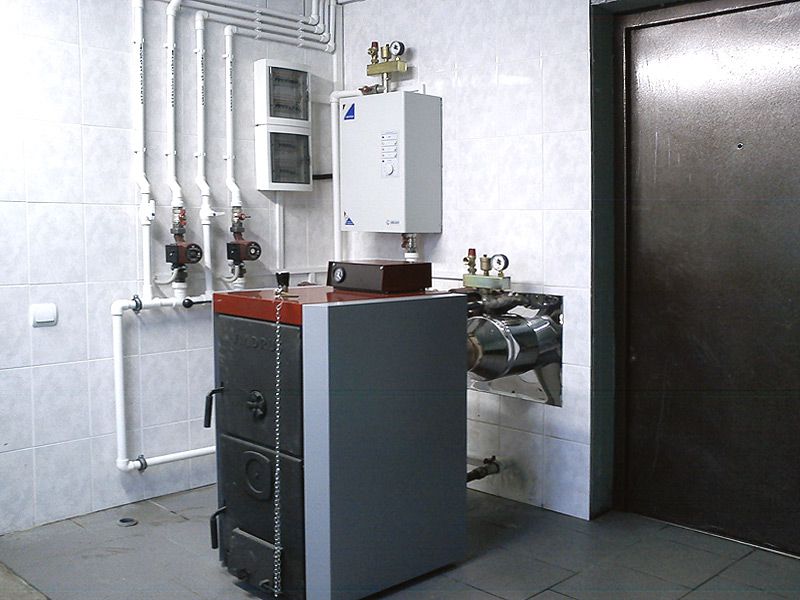

    Электрический котел для частной котельной

    Из всех видов котлов, используемых в частном доме, самым безопасным является электрический. Под него не обязательно оборудовать отдельную котельную. При нагреве теплоносителя не выделяются какие-либо продукты сгорания, поэтому и вентиляция для него не нужна.

    Монтаж таких котлов выполняется просто, они не создают шума во время работы, за ними легко ухаживать. Электрокотлы имеют высокий КПД, достигающий в отдельных случаях 99%. Недостатком являются высокие требования к мощности сети, а также зависимость от ее стабильной работы.

    Поместить электрический котел можно в любом уголке дома, лишь бы это было удобно. Он потребляет много электричества и чаще всего его используют в виде дополнительного источника тепла

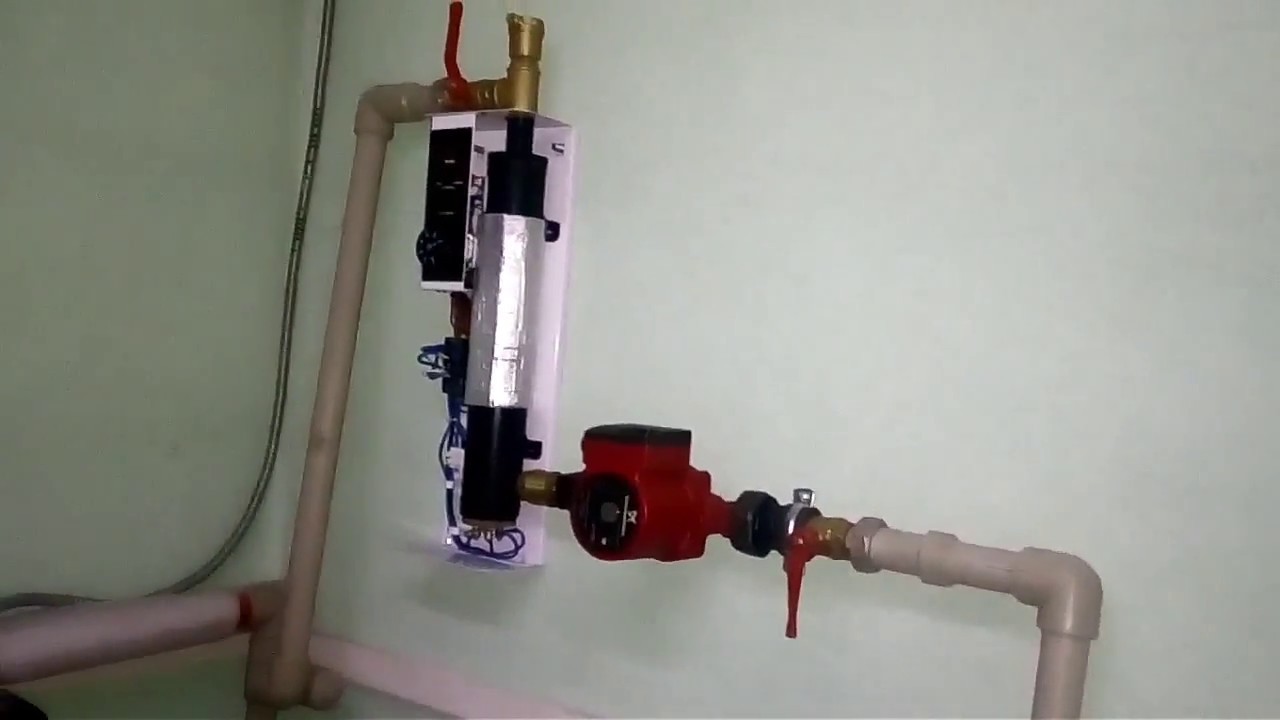

    Подключение электрического котла выполняют по разным схемам: соединяют его с радиаторами отопления, предусматривают возможность монтажа каскада в случае, когда нужно обогреть большую площадь. Обвязку выполняют по двум схемам — прямой и смесительной. В первом случае температуру регулируют при помощи горелки, а во втором — с использованием смесителя с сервоприводом.

    Видео-обзоры на тему проектирования котельной

    Информация об автономной котельной в доступной, даже для человека далекого от этой темы, форме:


    Если вы находитесь на этапе выбора котельного оборудования, вам будет полезной информация, изложенная в этом видеоматериале:


    Видео с подробной схемой котельной с твердотопливным котлом и котельной автоматике:

    Последние разработки компаний, выпускающих котельное оборудование, направлены на снижение энергопотребления за счет низкотемпературных программ. Главную роль в этом отводят автоматике, позволяющей выбирать оптимальные режимы, регулировать температуру таким образом, чтобы уровень нагрева снижался без ущерба для общего комфорта. Эти нюансы обязательно нужно принимать во внимание при составлении схемы котельной для своего дома.

    Понравилась статья? Поделитесь ей

    Газовая котельная в частном доме — схема, нормы и требования

    Природный газ является не только самым экономичным и эффективным, но и наиболее рискованным с точки зрения пожаробезопасности и взрывобезопасности видом топлива — именно поэтому устройство газовой котельной в частном доме по схеме должно производиться только при строгом соблюдении техники безопасности. Поскольку требования к газовым котельным, изложенные в СНиП, можно перечислять очень долго – рассмотрим основные из них.

    Требования к котельному помещению

    Первое и, пожалуй, главное требование – это обеспечение хорошей вентиляции в помещении газовой котельной в частном доме согласно данным, указанным в заданной схеме. Даже в незначительных, малых количествах, угарный газ способен нанести серьезный вред здоровью человека.

    Кроме того, при недостаточной вентиляции котел выдает гораздо меньше тепла, расходуя при этом одинаковое количество топлива.

    Вот почему при устройстве газовой котельной столь важно будет позаботиться о произведении качественной вентиляции.

    Что же касается расположения газовой котельной в частном доме, то тут требования будут немного, что называется, «помягче», нежели при обустройстве котельных в многоквартирных жилых домах. Разрешено устраивать котельную в специально отведенной комнате, отдельном строении, на чердаке или же в пристройке к коттеджу (для улучшения ориентации в этом вопросе, смотрите примеры фото котельной в частном доме, которые выложены в интернете).

    Если используется оборудование, которое рассчитано на сжиженный газ. то подвал или цокольный этаж для устройства газовой котельной в частном доме категорически не подходят — объясняется это тем, что данный вид топлива обладает большим, по сравнению с воздухом, удельным весом и, опускаясь при протечках в самые нижние части строения, может стать причиной взрыва.

    Эта особенность сжиженного газа должна учитываться перед устройством вентиляции в котельной частного дома, схема которой достаточно проста.

    Газовые установки мощностью до 60 кВт не требуют оборудования отдельного помещения. Такой тепловой генератор устанавливается в кухне или другой комнате, отвечающей следующим требованиям:

    • в помещении имеется окно с форточкой;
    • объем помещения составляет минимум 15 м³, плюс по 0.2 м³, выделяемой на каждую единицу мощности котла;
    • высота помещения – не менее 2.5 метров.

    Система вентиляции должна обеспечивать воздухообмен в полном соответствии с нормами устройства котельной в частном доме, т. е. составляющий трехкратное значение объема котельной в расчете на час времени. Помимо этого, необходимо учитывать такой показатель, как воздух, необходимый для горения топлива.

    Если мощность котла составляет от 60 кВт до 150 кВт, то под котельную оборудуется отдельное помещение, расположенное на любом этаже частного дома — в крайнем случае, оборудоваться может подвал.

    Стены котельной в этом случае должны соответствовать высоким требованиям огнестойкости, то есть быть способными выдерживать высокую температуру в течении, как минимум сорока пяти минут.

    Требования к мини-котельным

    • котельные, расположенные на первых этажах, в цокольных уровнях или подвалах, обязательно должны иметь отдельный выход на улицу.
    • дверь в котельную должна быть выполнена из огнеупорного материала и открываться наружу.
    • в случае, когда в уже возведенном частном доме недостаточно места для устройства котельной, можно пристроить для нее отдельное помещение (кроме теоретической информации, желательно обратить внимание и на фото котельной в частном доме)

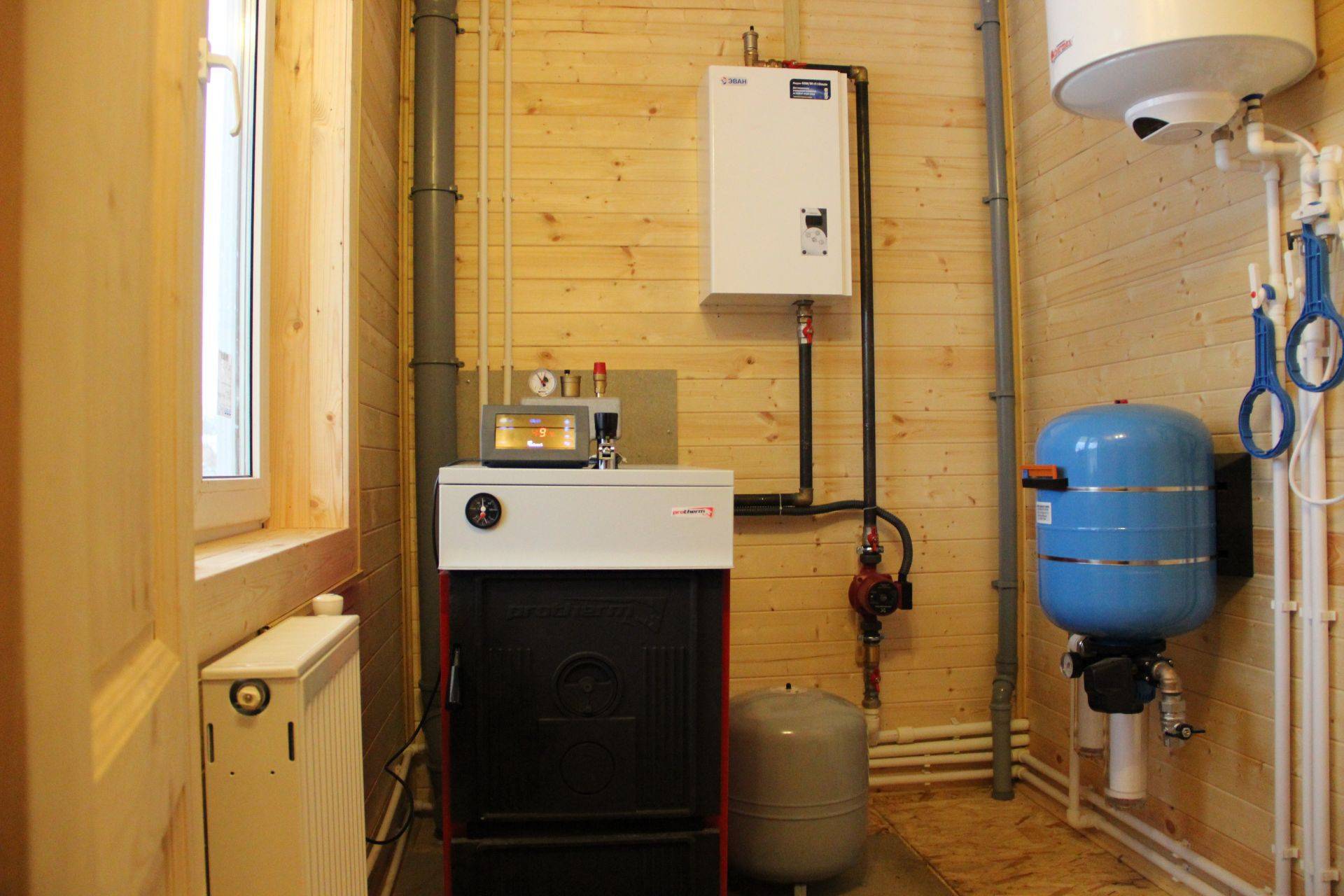

    Устройство котельной

    Отопительная система в частном доме включает в себя не только котел и трубы, но и другие, не менее важные для ее эффективного функционирования приборы и коммуникации, располагающиеся в котельной в частном доме по определенной, предварительно рассчитанной и заданной схеме.

    Система отопления состоит из:

    • отопительного котла, являющимся генератором тепла. Благодаря сгорающему в камере сгорания котла топливу теплоноситель нагревается, и тепло от труб и радиаторов поступает из котельной в частном доме в помещение.
    • бака-водонагревателя. Предназначение бойлера – обеспечение обитателей частного дома горячей водой. По трубке, проходящей внутри бака-водонагревателя, циркулирует нагретый теплоноситель, за счет которого и нагревается вода в бойлере.
    • распределительного коллектора, состоящего из циркуляционного насоса, гидравлического распределителя и гребенки. Главное предназначение распределительного коллектора — максимально удобное распределение и циркуляция теплоносителя во всех аппаратах системы отопления. а также поддержание температуры теплоносителя.
    • расширительного бака, необходимого для компенсации повышения давления в отопительной системе вследствие нагрева теплоносителя.
    • группы безопасности, обеспечивающей защиту отопительного контура от избыточного давления и удаляющей излишки воздуха. В эту группу входят: манометр, воздухоотводчик и предохранительный клапан.
    • дымохода. От правильности расчета и установки дымохода в котельной в частном доме, монтаж которого выполняется по определенной схеме, в немалой степени зависит безопасность и коэффициент полезного действия отопительной системы.
    • трубопроводов, запорной арматуры, применяемой для перекрытия потока среды
    • системы подпитки, осуществляющей контроль снижения давления теплоносителя в отопительной системе при испарении или же различных других утечках.
    • автоматики, представляющей собой электронное устройство, благодаря которому осуществляется полное управление газовой котельной в частном доме.

    Еще по этой теме на нашем сайте:

    1. Монтаж котельного оборудования в деревянном доме
        Произведение многих работ, связанных с отопительной системой — это, как правило, ряд взаимосвязанных ответственных мероприятий, направленных непосредственно на достижение конечного успеха — безусловно, эффект состоит.
  1. Правильный проект котельной – площадь и вентиляция
      При строительстве частных домов особое значение имеет устройство котельной, поскольку она должна полностью соответствовать разнообразным строительным нормам и правилам.
  2. Оборудуем котельную в частном доме своими руками
      Те, кто строит частный дом, обязательно сталкиваются с такой архиважной задачей, как оборудование котельной. Для того чтобы грамотно с ней справиться, а также избежать распространенных.
  3. ЦСП плита — применение для пола в частном доме
      Деревянный пол создает дополнительный комфорт в комнатах и благоприятную экологическую обстановку. Благодаря крепкому и ровному покрытию, которое создается при помощи цементно-стружечных плит, вы получаете в.
  4. Добавить комментарий

    Отменить ответ

    Требования к котельной в частном доме

    Котельная в частном доме представляет собой помещение с отопительным оборудованием, обеспечивающим работу систем горячего водоснабжения и отопления.

    Котельная необходима при отсутствии центрального отопления.

    Однако устройство котельной нельзя назвать простым, ведь к помещению предъявляются определенные требования, которые обязательно нужно соблюдать.

    Требования зависят от типа котла, а также от его месторасположения.

    Поэтому сначала нужно выполнить проектирование: проект должен содержать все детали устройства и нормативы, предъявляемые к помещению.

    Общие нормативы

    Котел можно разместить во многих местах:

    • на чердаке;
    • в отдельном здании;
    • в автономном модуле – мини котельная, располагающаяся в контейнере;
    • непосредственно в доме;
    • в пристройке.

    При планировке жилья оптимальным вариантом будет расположение котла на чердаке или в подвале.
    Однако если дом уже построен, то лучше выбрать пристройку или отдельное строение.

    Распространенным вариантом является мини котельная, в которой все оборудование размещено в контейнере. Небольшой размер позволяет установить ее в любом месте.

    На фото можно увидеть, такую мини котельную.

    Еще существуют мобильные котельные, представляющие собой готовые под ключ мини здания. Стены изготавливаются из сэндвич-панелей с отделкой негорючими материалами.

    Устройство котельной зависит от типа устанавливаемого котла, который может быть газовым, твердотопливным и электрическим.

    Соответственно, и выбор помещения зависит от вида отопительного оборудования.

    Однако недостаточно выбрать тип отопления и подобрать подходящее помещение, нужно еще составить проект. Проект должен содержать схему расположения оборудования и отображать все нормативы.

    Для наглядности представлена схема устройства котельной.

    Также проект нужно согласовать со специальными государственными структурами, в основном это касается газового оборудования.

    Обязательно нужно соблюдать общие требования ко всем видам котельных:

    • в одной котельной разрешена установка не более двух котлов;
    • стены выполняются из негорючего материала, например, кирпича или бетона;
    • пол нужно сделать бетонным или покрыть стальным листом, а облицевать кафелем;
    • запрещено использование любых горючих материалов;
    • устанавливается только противопожарная дверь;
    • дверь котельной и смежной комнаты должна открываться наружу;
    • в пристроенном здании одна дверь должна выходить в дом, а другая дверь – на улицу;
    • к котельному оборудованию должен быть обеспечен беспрепятственный доступ;
    • вытяжка должна обеспечивать в час трехкратный воздухообмен;
    • обязательно устанавливается окно, которое должно быть с форточкой.

    Нормативы для различных видов котельных

    Существуют и другие требования к помещению, зависящие от вида устанавливаемого котла.

    Все это прописано в СНиП и требует самого пристального внимания и неукоснительного следования всем нормативам. Какие именно требования для каждой котельной, мы рассмотрим ниже.

    Требования к газовой котельной

    Нормативы СНиП разрешают монтаж котла мощностью до 30 кВт не в отдельном помещении, а, например, на кухне.

    Размеры помещения должны соответствовать следующим нормам: минимальная высота — 2,5 м, минимальная площадь — 6 кв. м, минимальный объем — 15 куб.м.

    На размер помещения влияет мощность котла, что объясняется выделением продуктов сгорания. Обязательно устанавливается окно, размер которого также зависит от мощности котла.

    Минимальная площадь, которую должно иметь окно, составляет 0,5 кв.м. Устанавливается дверь шириной не менее 0,8 м.

    Обязательным элементом является вытяжка. Поэтому внизу стены или двери нужно проделать отверстия для обеспечения воздушного потока.

    Для мощного оборудования более 30 кВт согласно СНиП требуется отдельное помещение, которое может находиться как в доме, так и в отдельном строении.

    Если монтаж осуществляется внутри, то обязательно нужно учитывать следующие условия:

    1. должен быть отдельный выход из котельной на улицу;
    2. хорошее естественное освещение;
    3. качественная вытяжка;
    4. стены соседних комнат должны быть огнестойкими.

    Конечно, для мощного оборудования предпочтение нужно отдать отдельно стоящему от дома помещению, например, мини котельной.

    Устройство такого варианта является более безопасным, менее шумным и экономит жилплощадь дома.

    Для отдельной мини котельной можно использовать автономный модуль или построить мини котельную своими руками.

    К отдельному помещению предъявляются следующие требования СНиП:

    • фундамент котельной и фундамент частного дома не должны соединяться;
    • под газовый котел требуется отдельное основание;
    • стены и крыша выполняются из негорючих материалов;
    • котел должен размещаться на подиуме высотой 20 см;
    • дымоходная труба монтируется на отдельном фундаменте.

    Пример размещения газового котла представлен на фото.

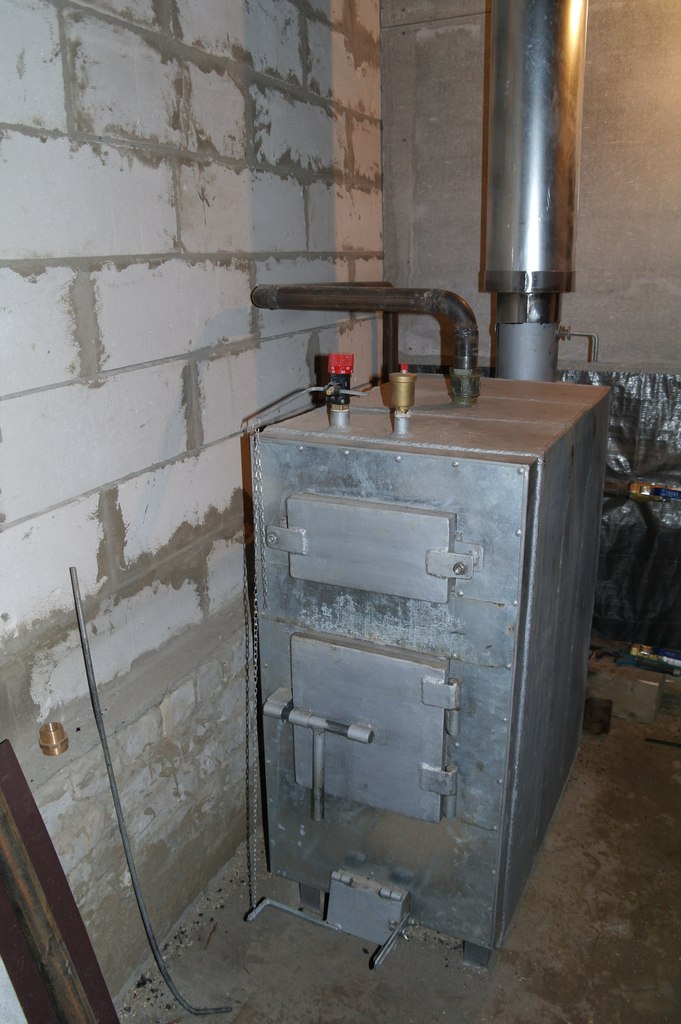

    Требования к твердотопливному котлу

    Данная система не относится к взрывоопасной, поэтому нормы СНиП невысокие. Установить оборудование можно в подвале. Размеры помещения аналогичны нормам для газовой котельной.

    На полу перед топкой должен лежать стальной лист, а оставшаяся площадь пола должна быть бетонной или облицована огнестойким напольным покрытием.

    Обязательно устанавливается окно, размер которого определяется так: 0,8 кв. м на 1кВт мощности котла.

    Диаметр дымохода должен соответствовать диаметру патрубка на котле.

    Дымоход рекомендуется оштукатурить или вставить в него асбестоцементную трубу, а также сделать в нем специальное отверстие для очистки. Минимальная площадь помещения – 8 кв.м.

    Вытяжка обязательна, объем рассчитывается следующим образом: 8 кв. см площади вытяжки на 1 кВт мощности котла, а если оборудование располагается в подвале, то из расчета 24 кв. см на 1 кВт.

    Обязательным условием для твердотопливной системы по СНиП является наличие средств пожаротушения: огнетушителя и др. Система пожаробезопасности представлена на фото.

    Необходимо отметить, что к мини котельной частного дома предъявляются такие же требования.

    Требования к электрокотельной

    Самым безопасным вариантом считается монтаж электрического отопления. Отдельное размещение котельной в данном случае не требуется.

    Не нужна и вентиляция, так как электрокотел не выделяет продукты сгорания. Поэтому отдельные котельные не нужны, электрокотел может стоять где угодно.

    Однако есть и недостатки – зависимость от электричества и потребность в высокой мощности сети.

    Монтажные работы

    В целом монтаж оборудования одинаков для всех видов систем отопления.

    Поэтому рассмотрим монтаж на примере самого распространенного и в то же время самого сложного в установке своими руками и эксплуатации газового котла.

    Монтажная схема систем отопления представлена ниже.

    Газовые котлы бывают двух видов: настенные и напольные.

    Настенная модель

    Монтаж производится при температуре воздуха в помещении от +5 до +35 градусов и влажности воздуха — не более 80%.

    Монтаж начинается с отделки стен, которые нужно покрыть жаропрочным материалом, толщиной 2 мм.

    Так как вентиляция в котельной частного дома имеет важное значение, вентиляционные отверстия нужно сделать на начальном этапе установки.

    Для этого внизу стены на высоте 30 см от пола пробивается отверстие диаметром 15 см с выходом на улицу, и вставляется пластиковая труба. Изнутри на трубу устанавливается обратный клапан.

    Таким же образом делается вытяжное отверстие. Схема вентиляции представлена на рисунке.

    Особенно, вентиляция нужна, если окно и дверь герметичны.

    Теперь можно производить монтаж непосредственно самого оборудования. Сначала к стене прикрепляется кронштейн для котла, который, как правило, входит в комплектацию.

    Минимальная высота расположения котла составляет 80 см от пола. Кронштейн нужно прикрепить параллельно полу.

    При выполнении работ своими руками проверить это можно строительным уровнем.

    После закрепления котла, в наивысшей точке системы нужно установить расширительный бак и воздушный кран.

    Для предотвращения засорения теплообменника, на трубу подвода воды нужно установить угловой сетчатый фильтр. На фильтр с двух сторон, а также на патрубки, желательно установить шаровые клапаны.

    В будущем это позволит менять фильтры без слива воды из системы. После этого нужно сделать подключение к дымоходу.

    Теперь надо соединить трубы с соответствующими патрубками котла, предварительно убрав заглушки от изготовителя. Труба поступления воды подключается сверху, а труба возврата – снизу.

    Лучше соединить газовой сваркой. При монтаже своими руками допускается уклон труб отопления не более 5 мм на 1 м трубы. Схема подключения труб представлена на фото.

    Следующим этапом является обвязка. Котел нужно подсоединить к трем системам: газовой, гидравлической, электрической.

    Подсоединение оборудования к газопроводу лучше делать не своими руками, а с помощью сертифицированного специалиста.

    Электрическая обвязка и гидрообвязка могут быть выполнены своими руками. Схема гидрообвязки позволит наглядно увидеть подключение.

    Обвязка осуществляется с соблюдением следующих условий:

    1. Горячие газы и вода в теплообменнике должны двигаться противотоком, в противном случае может произойти взрыв. После завершения гидрообвязки, все подключения нужно тщательно осмотреть и желательно повторить осмотр некоторое время спустя;
    2. Если в отопительной системе был антифриз, то его нужно слить и промыть оборудование несколько раз во избежание взрыва.

    Перед монтажом котла обязательно должны быть установлены:

    • вентиль/газовый кран;
    • счетчик;
    • сигнализатор загазованности;
    • термозапорный клапан.

    Электросистема должна быть оснащена автоматикой, которая предотвратит замыкания и перегревы.
    Перед первым запуском, оборудование нужно наполнить водой для проверки герметичности.

    Но сначала нужно отключить котел от сети и открыть встроенный вентиль, находящийся в нижней части котла.

    Напольная модель

    Напольные котлы являются намного мощнее навесных, поэтому чаще всего размещаются в отдельном помещении.

    Для напольного оборудования пол должен быть ровным и прочным для равномерной нагрузки на все ножки. Лучше, если это будет цементная стяжка.

    После установки котла с бойлером, оборудование нужно подвести к дымоходу, а затем к системе отопления дома с установкой фильтра, защищающего от засора.

    При подключении к водоснабжению, врезку в водопровод нужно разместить максимально близко к входу трубы в дом.

    Это обеспечит бесперебойную подачу воды и высокое давление воды в системе. Затем производится обвязка оборудования.

    Таким образом, выполнить установку отопительного оборудования в частном доме можно своими руками, а соблюдение всех норм и правил по устройству котельного помещения, а также по установке оборудования обеспечит длительную и безопасную работу системы.

    Источники: http://sovet-ingenera.com/otoplenie/kotelnaya/sxema-kotelnoj-chastnogo-doma.html, http://dnevnik-stroika.ru/otoplenie/gazovaya-kotelnaya-v-chastnom-dome-skhem/, http://stroyremned.ru/stroitelstvo/proektirovanie/kotelnaya-v-chastnom-dome.html

    Котельная на твердом топливе | Строительный портал

    Котельные установки на твердом топливе используются как постоянный или резервный источник отопления, для снабжения частного жилья или небольших хозяйственных промышленных построек горячей водой.

    Оглавление:

    1. Достоинства и недостатки котельной на твердом топливе
    2. Проект котельной на твердом топливе
    3. Котельная на твердом топливе требования
    4. Стоимость котельной на твердом топливе
    5. Модульные котельные на твердом топливе
    6. Мини котельные на твердом топливе
    7. Мобильные котельные на твердом топливе

    Достоинства и недостатки котельной на твердом топливе

    1.  Преимущества агрегатов:

    • главное преимущество —  автономный тип систем. На основе твердотопливной котельной делают независимое от общественных, коммунальных систем индивидуальное горячее водоснабжение и обогрев жилья;
    • организация отопления  с естественным типом циркуляции теплоносителя не требует дополнительного подключения электрических приборов;

    • автономность — идеальное решение задачи обеспечения удаленных от централей построек;
    • для районов с нестабильной подачей электричества, дизельного топлива или газа твердотопливные установки выступают вспомогательным источником теплообеспечения;
    • при современной нестабильности решающим фактором использования твердотопливного обогрева является экономический фактор;
    • оптимальное решение по обогреву для районов, где основное топливо – дрова, уголь;
    • экономически обоснованное решение обогрева твердотопливной установкой на предприятиях деревообрабатывающей отрасли. Брикеты из прессованной стружки и пиломатериала обходятся в копейки, уменьшают траты по вывозу мусора и его рекуперации.

    2. Недостатки твердотопливных установок:

    • самый главный недостаток твердотопливной системы – невозможность полной автоматизации процесса. При создании теоретически идеальных условий работа котла на угле не превышает 3-х суток, а на дровах только сутки. В реальности время намного меньше. Использование твердого топлива не дает полного комфорта для проживающих, как дает установка на жидком и газообразном топливе;
    • применение угля определяет размещение титана в отдельном помещении, установку дымохода, выделение места для хранения угля;
    • сезонная черновая работа по отбору и отсеиванию угля, по его хранению.

    3. Альтернативное топливо для твердотопливных агрегатов:

    • современные производства начали выпуск альтернативного топлива на смену угольному или дровам. Установки для отопления работают на специальных древесных гранулах – пеллетах;
    • основное преимущество таких котельных: экономичность, низкий уровень выхлопных газов, гигиеничность, высокая теплокалорийность;
    • возможность автоматизации подачи топлива в котел;
    • недостаток отопительной системы — потребление энергии. Котельная выпадает из разряда автономной.

    Проект котельной на твердом топливе

    При строительстве проектирование котельной также важно, как и закладка печи. Избежать в дальнейшем финансовых убытков, иметь гарантию безопасного пользования можно только при обращении за составлением проекта к профессиональному подрядчику.

    1. Перечень требований заказчика к проектно-строительной организации:

    • обязательное наличие у подрядчика всех сопроводительных документов: разрешающих деятельность, подтверждающих уровень квалификации, гарантирующих профильность деятельности;
    • вовлечение заказчика в составление технического задания, в котором содержится проект и перечень пожеланий к монтажу;
    • совместное составление и утверждение инженерных изменений при устройстве твердотопливной котельной в частном строении;
    • составление и утверждение сметы на проектирование, уточнение моментов удорожания монтажных работ;
    • получение на руки готового проекта с чертежами, ТУ, с расчетом тепловых нагрузок по отоплению и горячему водоснабжению.

    2. Обязательные функции подрядчика:

    • организация-подрядчик обязана согласовывать и регистрировать проект в соответствующих госорганах;
    • обеспечить комплектование котельной специфическим оборудованием;
    • произвести монтаж твердотопливной котельной с последующими пусконаладочными работами;
    • сдать установку заказчику под ключ: произвести контрольный стартовый запуск котельной в присутствии компетентных лиц;
    • предоставить заказчику наиболее приемлемый вариант реализации проекта.

    Схема котельной на твердом топливе:

    Предлагаемый видео сюжет ведет профессионал с большим опытом составления схем и монтажа твердотопливных котельных. Наглядная информация для начинающих мастеров, для домашних умельцев. Сюжет насыщен по полезной нагрузке и не содержит рекламной направленности:

    Котельная на твердом топливе требования

    1.  Обязательные требования к установке при отоплении дровами, углем, пеллетами:

    • руководствоваться необходимыми требованиями норм и правил к строительству помещений котельной, топочной, печной. Нормы составлялись на основе опыта пожаротушения и устранения заливов водоснабжения;

    • монтаж твердотопливных котлов производить в отдельном техническом помещении. Заранее предусмотреть постройку такого помещения при возведении жилого, частного дома, так как требования к котельной имеют влияние на проектирование отопительной системы уже во время строительства;
    • помещение под котельную необходимо делать с отдельным выходом. Оно не должно быть предназначенным для жилья;
    • мощность котла принимается равной показателю 0.15 + 0.2 м3 на каждую 1000 Вт. Максимальное значение не должно превышать 7 м3;
    • необходимо предусмотреть естественное освещение. Окно подбирается из условий 0.03 м2 на 1 м3 топочной. При невозможности установить окно проводят электрическое освещение;
    • пристройку для котельной размещают на одной из глухих стен здания, не имеющую смежного соприкасания со стеной жилого помещения. Выдерживают горизонтальное и вертикальное расстояние от проемов окон или дверей не менее 100 см;
    • отгородить помещение котельной от других помещений перекрытиями из несгораемого материала. Предел огнестойкости принимается не меньше 0.75 ч. Оптимальный материал для стен котельной – это огнеупорный кирпич, облицовка керамической плиткой. Эконом вариант – набросать на стену 2 слоя штукатурки из минерального состава;
    • обустройство помещения под котельную в цоколе или подвале с открыванием двери наружу. Дверь без засова, не закрывается на время отопления на замок;
    • ширину проема выдержать не менее 0.8 м. Оббить металлом изнутри поверхность или сразу установить металлические ворота;

    • из котельной в жилое помещение направление открытия двери внутрь топочной. Дверь автоматически доводить пружиной;
    • высота помещения топочной не менее 2500 см;
    • недопустимо устраивать над котельной чердачные помещения;
    • выдерживать минимальное расстояние от стены до передней части твердотопливного котла не менее 2000 см;
    • вокруг котла оставляется свободное место по всему периметру титана. Должен обеспечиваться свободных подступ для проведения чистки и закладки топлива;
    • монтаж агрегатов промышленного назначения выполняется в соответствии с указаниями в техпаспорте;
    • отходы отопления: горячая зола, шлак — выгребается в специальную металлическую емкость, заливается водой и выносится в место для отходов;
    • при горении котел использует воздух из помещения. Следить за его составом, не допускать утечки горючих, легковоспламеняющихся веществ.

    2. Требования по монтажу вентиляции в топочной:

    • для процесса горения в котельную должен постоянно поступать свежий воздух. Предусматривается приточная и вытяжная вентиляция. Это может быть естественная приточно-вытяжная система;
    • схема вентиляции разрабатывается при участии профессиональных мастеров;
    • для самостоятельных расчетов вентиляции принимаются такие значения:

    Сечение приточно-вытяжного вентиляционного канала берется больше площади сечения дымохода.

    Запрещено перегораживать, заслонять или приуменьшать величину сечения вентиляционного отверстия в топочной.

    При мощности твердотопливного котла до 30 000 Вт площадь вентиляционного сечения принимается 0,2 м2.

    3. Профессиональные рекомендации по монтажу:

    • монтаж вентиляции производится в нижней части стены, двери, напротив лицевой части котла;
    • при необходимости можно использовать решетку вентиляции, уже врезанную ранее в наружную стену котельной. Сечение не менее 25 см2;
    • расчет минимальной площади сечения произвести у специалистов;
    • при самостоятельном расчете принимать объем поступающего воздуха в 3 раза больше объема помещения.

    Стоимость котельной на твердом топливе

    Цена зависит от установки, монтажа, типа котла, вспомогательных работ.

    Обзор цен в фирмах, средняя стоимость по установке модульной котельной:

    • мощность котельной от 60 до 150 кВт – от 2050 $;
    • мощность котельной от 150 Квт до 300 кВт — от 3100 $;
    • мощность котельной от 350 до 600 кВт – от 6500 $;
    • установка котельной собственными руками, с учетом материалов обходится от 100 $.

    Модульные котельные на твердом топливе

    Тип котельных, выполненный в виде отдельного автономного передвижного модуля, блочных модулей, укомплектованных необходимым оборудованием. Типы котельных модульного вида по подаче топлива: автоматические, ручные.

    Монтаж котельной производится на ровной поверхности. Подключение к общей системе быстрое и легкое.

    Преимущества модульных котельных:

    • отпадает надобность проектирования системы;
    • не требуется строительство капитального сооружения для размещения котельной;
    • возможность транспортировать и перемещать установку по потребности.

    Мини котельные на твердом топливе

    Оптимальная, экономически выгодная установка для обогрева небольшой площади, например, частного дома, мастерской, хозпостроек

    1. Типы мини-котельных по принципу монтажа:

    • установленные в подвале дома. Удобное месторасположение для обслуживания.  Оператору котельной не придется покидать зону комфорта, выходить на мороз или в непогоду. Быстрее на порядок выполняется монтажная работа системы отопления и горячего водоснабжения. Не нужно тянуть трубы из пристройки, достаточно протянуть их из подвала в дом;
    • котельная, расположенная в изолированном отдельно стоящем помещении. Это, например, гараж или сарай.

    2. Особенности отделки помещения под котельную:

    • в деревянном срубе, доме:

    Для дома из дерева есть определенные требования к отделке помещения котельной. Тип горения в твердотопливной установке сопровождается сжиганием топлива в специальной камере. При неполадках в системе котла может произойти возгорание помещения. Поэтому его заранее экранируют тепловыми материалами. Корпус котла размещают вдали от легко воспламеняющих материалов. В идеале проводится приточно-вытяжная естественная вентиляция.

    • в отдельно стоящем здании:

    Стены помещения облицовывают плиткой или укрывают штукатуркой. Проводят вентиляцию.

    Мобильные котельные на твердом топливе

    Мобильные котельные – это готовые под ключ мини-здания. Стены изготовляют из сэндвич-панелей. Внутренние и наружные стены отделывают теплоизоляционными, негорючими материалами. Используются установки для резервного отопления удаленных от коммуникационных систем зданий, передвижных бытовок.

    Стоимость мобильной котельной высокая, этот фактор ограничивает сферу их применения в частном хозяйстве.

    Преимущества котельных мобильного типа:

    • ввод в эксплуатацию быстрый, без получения соответствующих документов по инстанциям. На установку полагается только получение регистрационного номера и заводская сертификация;
    • минимальный срок монтажных работ. Мини-котельные доставляются в полу готовом состоянии уже с завода. Подрядчику необходимо просто собрать модули по прилагающей схеме и подсоединить к системе отопления;
    • полностью или частично автоматизированные технологические агрегаты. Снимает вопрос по обслуживанию. При потребности комплектуется оборудованием для полной автоматизации;
    • мобильные установки изначально проектируют с возможностью корректировки по мощности. Увеличить или уменьшить напор водоснабжения, повысить или снизить температуру теплоносителя. Имеются возможности собрать мини-станции с мощностью до 4 Мвт.

    Современные котлы для отопления – это мини котельная

    Большинство импортных и отечественных котлов оборудованы теплоизоляцией. Свойства ее немного отличаются у разных моделей, то есть, чем дороже котел, тем добротнее его теплоизоляция.

    Чем лучше котел сохраняет тепло внутри себя, тем больше его поступает в систему отопления. Учитывая это, если вы хотите, чтобы в вашей котельной было тепло – проведите туда отопительные трубы и установите радиатор. Многие думают, что достаточно установить котел, и в помещении будет тепло. Это не так – качественный котел не обогревает воздух вокруг себя, а передает всю выработанную энергию теплоносителю – воде, которая циркулирует в системе отопления.

    Благодаря теплоизоляции, вода в резервуарах современных котлов остывает медленно. После отключения котла, температура воды, еще по прошествии двух суток, снижается не более чем градусов на двадцать – двадцать пять.

    Ставим систему на века!

    +7-932-2000-535

    Другое достижение современности – удобные контейнеры для хранения жидкого топлива. Как известно, солярка пахнет довольно неприятно, и, чтобы не допустить распространение запахов в помещении, многие фирмы выпускают солярку в пластиковых баках.

    Вообще, грамотно продуманная система подачи топлива в котел лишних запахов не дает. Однако у многих людей слова «солярка» и «дизтопливо» вызывают ассоциации с работой автомобильного дизельного двигателя – густые черные клубы дыма, вылетающие из выхлопной трубы пока двигатель не заведется, удушливый запах, сажа, копоть – одним словом, картина неприглядная. Это отталкивает ряд потенциальных покупателей от рассмотрения моделей котлов на жидком топливе. Но в реальности современные котлы хорошего качества, оснащенные исправной горелкой, такой картины давать не будут. Котел не производит ни выхлопного газа, ни черного дыма. В дымоходе остается лишь небольшой налет сажи, а дым практически полностью прозрачный.

    Отопление и водоснабжение – многогранный инженерный процесс,

    требующий знаний и умений ПРОФЕССИОНАЛА.

    Проясним Вашу ситуацию и ответим на вопросы бесплатно +7-932-2000-535

    Сантехнические работы Тюмень

    Как сделать котельную в гараже своими руками. Требования

    Котельная в гараже: возможен ли такой вариант? Такой вопрос интересует многих владельцев этого подсобного помещения. В принципе, он может решаться положительно, т.к. современные котлы при выполнении всех требований считаются безопасными, их установка допускается даже в подвалах и на чердаке. Другое дело, что не следует допускать самодеятельности, а надо использовать стандартное оборудование. В противном случае подобные установки могут привести к большой беде. Кроме того, большинство типов котельных устанавливаются, если разрешат соответствующие организации.

    Сущность проблемы

    По своей сути, любой гараж представляет собой подсобное помещение (как правило, отдельно стоящее) складского типа, но в котором находится автомашина и вещества, относящиеся к легковоспламеняющейся категории. Эти обстоятельства вызывают появление повышенных требований к пожарной безопасности. Естественно, что возникает вопрос, а можно ли вообще разместить котельную в гараже?

    Решая данный вопрос, следует разобраться в том, что такое котельная и для чего она устанавливается. Возможна постановка нескольких задач. Чаще всего под понятием гаражная котельная подразумевается котел для обогрева только самого помещения, но иногда котельная в гараже выполняет функции источника теплоносителя для отопления частного дома. Если в первом случае используется небольшой стандартный котел различного типа, то во втором нужны достаточно большие площади и специальное разрешение.

    В любом случае, гараж с котельной не запрещается нормативными документами. В то же время он должен соответствовать всем техническим и противопожарным требованиям. Необходимость составления проекта и согласование его с соответствующими организациями зависит от типа и мощности оборудования, вида потребляемого топлива и подключения к централизованным магистралям.

    Как сделать все идеально?

    Для того чтобы гаражная котельная не вызвала нареканий у контролирующих органов, при ее монтаже должны учитываться следующие основные принципы:

    1. Помещение должно оборудоваться эффективной и надежной вентиляцией принудительного типа. Выведение продуктов горения должно осуществляться через воздуховодную трубу, выход которой размещается на крыше (на нормируемой высоте).
    2. Должны строго выполняться все правила пожарной безопасности. При этом количество котлов в помещении не должно превышать 4 шт. с суммарной мощностью до 190-210 кВт.
    3. Котел должен отстоять от гаражной стены на расстояние не менее 100 см.
    4. Минимальный размер гаража, в котором допускается монтаж котлов, составляет 6,5 кв.м при высоте не менее 2 м.
    5. На полу под котлом должно быть сооружено термостойкое прочное основание (фундамент). Вокруг котла не допускается размещение горючих материалов.
    6. Подключение коммуникаций должно производиться профессионально, с учетом всех норм.

    Повышенные требования предъявляются при использовании газа. Когда в гараже устанавливается газовый котел, необходимо согласование уже на стадии проектирования. Должно быть получено разрешение на отведение газовой магистрали и установлены нормы по потреблению газа. Монтаж газовых котлов должен осуществляться в строгом соответствии с нормативными документами: СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000.

    Разновидности котлов

    При организации гаражного отопления возможно использование нагревательных котлов следующих типов:

    1. Газовый котел. При наличии возможности отведения трубы от газовой магистрали установка котла, работающего на природном газе, решает все проблемы. Газ в качестве топлива считается одним из самых дешевых. В качестве теплоносителя может использоваться вода, нагреваемая с помощью котла. Обогрев можно обеспечить конвекторным способом с применением вентиляторов. При установке для обогрева газовых установок можно выделить следующие достоинства — это дешевые энергоресурсы, доступность магистралей, автономность эксплуатации, повышенная энергетическая эффективность, высокая надежность и долговечность. Современные газовые котлы могут работать от газовой централи или от баллонов сжиженного газа. В качестве недостатков отмечают необходимость сложного согласования, повышенные требования по пожарной безопасности и к вентиляционной системе.
    2. Электрический котел. Наиболее просто поставить в гараже котел, в котором нагревание теплоносителя осуществляется электричеством. Принцип действия данного оборудования основывается на нагревании воды в теплообменники с помощью электрических ТЭНов. Установки такого типа отличаются малыми габаритами и простотой эксплуатации. Основные преимущества — это полная бесшумность работы, автоматическая регулировка, отсутствие продуктов горения. Главный недостаток — значительное превышение стоимости электроэнергии по сравнению с природным газом. Кроме того, появляется полная зависимость отопительной системы от бесперебойности электроснабжения, что вызывает определенные проблемы, например, в сельской местности.

    Топливные котлы

    Выше рассмотренные варианты предусматривают подключение оборудования к централизованным газовым или электрическим сетям. Что делать при отсутствии магистралей и ненадежном электроснабжении? Мини-котельная в гараже может основываться на котлах, работающих на жидком или твердом топливе, которые не зависят от поступления централизованной энергии. Выделяются такие установки:

    1. Твердотопливные котлы. Современный котел такого типа можно спокойно ставить даже в таком помещении, как гараж. Установки отличаются универсальностью, т.е. они способны работать на угле, торфе, дровах, даже на строительном мусоре и соломе. Оптимальным считается использование специальных горючих брикетов на основе спрессованной угольной пыли и других компонентов. Расход топлива происходит в минимальном количестве, что обеспечивается его полным сгоранием. Котлы работают по пиролизному принципу, что и дает достаточно высокий КПД.
    2. Жидкотопливные котлы. В них закладывается важный принцип экономии. Они могут эксплуатироваться на отработанном машинном масле. Это дает возможность получить дешевое топливо и одновременно решить вопрос с утилизацией отходов.

    Основным преимуществом топливных котлов является отсутствие необходимости получения разрешительных документов и доступность топлива. Важным недостатком можно считать наличие значительного количества продуктов горения. Для выведения их необходим надежный дымоход, труба которого должна выходить на крышу.

    Этапы монтажа

    Для обеспечения безопасной работы котельной в гараже важно установить качественную вентиляционную систему, способную удалить из помещения все вредные газы. Для этого надо правильно оценить необходимую производительность вентилятора. Расчет его мощности можно провести по такой формуле: М = (SxHx12) + 30%, где М — мощность вытяжки; S — площадь помещения; H — высота гаража. При этом формула учитывает, что полное обновление воздушного объема должно обеспечиваться за 12 часов, а минимальный запас мощности установки оценивается в 30%.

    Конструкция отопительного котла может быть одноконтурной и двухконтурной. В первом случае теплоноситель, нагреваемый в котле, предназначен только для отопления помещения, а потому циркулирует по замкнутой системе с радиаторами. В двухконтурном варианте предусматривается дополнительная сеть для получения горячей воды или отведения теплоносителя для обогрева другого помещения, дома.

    Котельная в гараже при желании владельца вполне может быть смонтирована своими руками, но с использованием стандартного оборудования. При установке газового котла проект обязательно должен быть согласован с соответствующими органами. Обустройство системы должно производиться с учетом технических и противопожарных требований. После осуществления всех этих этапов можно долгие годы пользоваться установленным оборудованием и наслаждаться тем безусловным комфортом, которое оно подарит.

    Котельная для электрического котла своими руками

    Электрический котел — самый безопасный агрегат, который не нуждается в отдельном помещении для его размещения. Это объясняется тем, что нагрев теплового носителя выполняется без выделения продуктов сгорания. Помещение, в котором установлен котел не требует монтажа специальной вентиляции.

    Среди преимуществ использования электрических котлов отметим:

    1. Компактные размеры — особенно удобно, если дом отличается небольшой площадью.

    2. Не нуждаются в сооружении отдельной котельной, обустройстве вентиляции.

    3. Безопасны в эксплуатации — не выделяют продуктов сгорания, отсутствует риск утечки газа, не сжигают воздух из помещения.

    4. Монтаж котла не согласуется со специальными службами и проходит быстро.

    5. КПД электрических котлов составляет 100%, так как в процессе их работы происходит полное преобразование тепловой энергии.

    Устанавливая электрический котел в деревянном доме, обустройте специальную защитную проводку. Диаметр используемых проводов должен соотноситься с мощностью оборудования. При установке прибора, мощностью более шести киловатт, необходимо предусмотреть монтаж трехфазного счетчика.

    Основным недостатком электрического котла является большое потребление электроэнергии. Поэтому, лучше их использовать в качестве вспомогательного отопительного оборудования в комбинации с другими типами котлов.

    Мини-котельная электрического типа представляет собой одноконтурную конструкцию. С ее помощью выполняется обогрев помещения и нагрев теплой воды с отдельно стоящем приборе. Среди функциональных особенностей мини-электрокотельной отметим:

    возможность плавной регулировки мощности;
    ограничение мощности работы прибора;
    морозостойкость;
    подключение к теплому полу;
    возможность автоматического переключения насоса;
    обвязка и полноценная работа.

    В соотношении с газовым котлом, электрическая котельная легко устанавливается, отличается высоким КПД, отличается бесшумной и безотходной работой, экологически безопасная, быстро и точно регулируется. Сфера использования котельной широкая: частные дома, дачные домики и квартиры.

    Печи и котлы | Министерство энергетики

    Несмотря на то, что более старые системы печей и котлов, работающих на ископаемом топливе, имеют эффективность в диапазоне от 56% до 70%, современные традиционные системы отопления могут достигать эффективности до 98,5%, превращая почти все топливо в полезное тепло для вашего дома. Модернизация энергоэффективности и новая высокоэффективная система отопления часто могут вдвое сократить ваши счета за топливо и выбросы загрязняющих веществ в вашей печи. Модернизация вашей печи или котла с 56% до 90% эффективности в среднем доме с холодным климатом сэкономит 1.5 тонн выбросов углекислого газа в год при отоплении природным газом или 2,5 тонны при отоплении мазутом.

    Если ваша печь или котел устарели, изношены, неэффективны или имеют значительные габариты, самое простое решение – заменить его на современную высокоэффективную модель. Старые угольные горелки, которые были переведены на жидкое топливо или газ, являются первыми кандидатами на замену, а также печи, работающие на природном газе, с запальниками, а не с электронным зажиганием. Более новые системы могут быть более эффективными, но они по-прежнему могут быть слишком большими, и их часто можно модифицировать, чтобы уменьшить их операционную мощность.

    Перед покупкой новой печи или котла или модификацией существующего агрегата рекомендуется сначала повысить энергоэффективность вашего дома, установив изоляцию и/или новые энергосберегающие окна, а затем поручить подрядчику по отоплению определить размеры вашей печи. Повышение энергоэффективности сэкономит деньги на новой печи или котле, потому что вы можете купить меньший блок. Печь или котел подходящего размера будут работать наиболее эффективно, и вам нужно выбрать надежный агрегат и сравнить гарантии каждой печи или котла, которые вы рассматриваете.

    При покупке высокоэффективных печей и котлов обратите внимание на этикетку ENERGY STAR®. Если вы живете в холодном климате, обычно имеет смысл инвестировать в систему с максимальной эффективностью. В более мягком климате с более низкими годовыми затратами на отопление дополнительные инвестиции, необходимые для повышения эффективности с 80% до 90% и 95%, могут быть трудно оправданными. Однако имейте в виду, что устройства с более высокой эффективностью будут иметь более низкие выбросы, чем устройства в диапазоне 80%.

    Указать герметичную печь для сжигания или котел, который будет подавать наружный воздух непосредственно в горелку и отводить дымовые газы (продукты сгорания) непосредственно наружу, без необходимости в вытяжном колпаке или заслонке.Печи и котлы, которые не являются блоками с закрытым сгоранием, всасывают нагретый воздух в блок для сжигания, а затем направляют этот воздух вверх по дымоходу, тратя впустую энергию, которая использовалась для нагрева воздуха. Блоки с закрытым сгоранием позволяют избежать этой проблемы, а также не представляют риска попадания опасных дымовых газов в ваш дом. В печах, не являющихся герметичными, обратная тяга дымовых газов может быть большой проблемой.

    Высокоэффективные герметичные установки для сжигания обычно производят кислые выхлопные газы, которые не подходят для старых дымоходов без футеровки, поэтому выхлопные газы следует либо отводить через новый воздуховод, либо дымоход следует футеровать для размещения кислых газов (см. раздел о поддержании надлежащей вентиляции ниже).

    Наконечники паровой котельной

    Опубликовано: 23 июня 2014 г. — Дэн Холохан

    Категории: Steam

    В старых котельных часто стоят паровые отопительные котлы. Наши старые города забиты ими, и у многих людей (включая болванов) были десятилетия, чтобы возиться с тем, что когда-то с любовью установили Мертвецы. Итак, вот краткий список того, на что нужно обращать внимание при устранении неполадок в одной из этих старых систем, начиная с котельной. Я надеюсь, что это помогает.

    Пигтейлы Пигтейл — это короткий изогнутый кусок трубы с очень подходящим названием, который проходит под манометром или регулятором давления. У него две работы. Его первая задача состоит в том, чтобы наполнить водой и не дать скрытому теплу пара достичь манометра или регулятора давления. Это увеличивает срок службы того, чему служит косичка. Другая задача косички — забивать. Есть только один способ войти и выйти из этой штуки. Под ним бурлящая вода, и в нее летит много мусора с поверхности.Рано или поздно каждая косичка забивается. Ваше время слишком ценно, чтобы тратить его на чистку, поэтому просто замените его. И обратите внимание на распространенную ситуацию, когда два регулятора давления (один дублирует другой) имеют один и тот же пигтейл. Совместное использование косички было для некоторых болванов способом сэкономить деньги, но когда эта косичка забивается, оба регулятора давления отключаются вместе с ней. Тупой.

    Мерное стекло Когда вы посмотрите на мерное стекло на паровом котле, вы должны увидеть небольшое колебание, но не сильное. Примерно от половины до трех четвертей дюйма — это нормально.Теперь посмотрите на пространство над ватерлинией. Он должен быть сухим. Если вы видите, как вода переливается через край стакана или стакан наполнен каплями воды, качество воды не в порядке. Скорее всего, рН воды выключен. Это легко проверить, подув на лакмусовую бумажку порог отсечки при малом объеме воды. Уровень pH должен быть между 7 и 9. Отрегулируйте его и наблюдайте, как пар проникает дальше в здание.

    Манометр Системы парового отопления работают при давлении 2 фунта на квадратный дюйм или ниже.Так было с тех пор, как The Carbon Club принял это решение в декабре 1899 года (они сделали это, приняв хорошие таблицы размеров труб). Если в котле есть манометр от нуля до 15 фунтов на квадратный дюйм, вы не сможете увидеть давление на манометре, если система работает в унциях. Чтобы обогреть даже самые большие здания, не требуется много усилий. Эмпайр Стейт Билдинг отлично справляется с давлением 1-1/2 фунта на квадратный дюйм. Если здание, в котором вы работаете, хорошо отапливается, но вы не видите никакого давления на манометре, это может быть забитый пигтейл или просто неточный манометр.Вы можете купить манометр с показаниями в унциях, если хотите видеть, что происходит, но я думаю, что проще ориентироваться на результаты. Если здание обогревается при низком (очень низком) давлении, оно делает то, что должно делать. Так что заморачивайтесь и идите дальше.

    Засоренные вентиляционные отверстия приемника конденсата Обычно на большинстве больших двухтрубных паровых систем можно увидеть конденсатный или питательный насос. Его работа заключается в том, чтобы возвращать конденсат обратно в котел, а также выступать в качестве главного вентиля для всей системы.Пар проталкивает воздух через сифоны радиатора и концевые сифоны. Этот воздух должен покинуть систему, и он использует вентиляционное отверстие на баке-приемнике конденсата в качестве выходной двери. Проверьте, не заткнул ли кто-нибудь эту вентиляционную линию. Тупоголовый сделает это, когда увидит, что из него идет пар. Пар идет из него либо потому, что система работает под слишком высоким давлением (это вторичный пар), либо вышли из строя конденсатоотводчики в открытом положении (это отсутствие обслуживания). Кажется, что легко заткнуть линию выпуска пара, но это создаст давление в ресивере конденсата, который не рассчитан и не рассчитан на то, чтобы выдерживать какое-либо давление вообще.Резервуар-ресивер может взорваться и серьезно ранить или убить любого, кто стоит рядом. Не связывайтесь с этими вещами. Да, и если вы не выпускаете воздух из системы, чего не будет, если вентиляция забита, вы также не сможете отапливать здание, возможно, поэтому вы здесь.

    Обратный трубопровод Посмотрите, как линия возврата конденсата подходит к входу в бак-приемник конденсата. От самого нижнего конденсатоотводчика до этого впускного отверстия должен быть непрерывный спуск. Если вы видите, что обратная труба опускается на пол, а затем подпирается локтем в ресивер, перед вами хорошая П-ловушка. Вы знаете, что делает P-ловушка, верно? Он препятствует прохождению газов. Поскольку воздух представляет собой газ, он не сможет попасть в вентиляционное отверстие на ресивере. Значит, в доме нет тепла? Задайте ключевой вопрос: если бы я был воздухом, смог бы я выбраться наружу? Измените маршрут трубопровода или предусмотрите основные вентиляционные отверстия сразу после концевых ловушек и посмотрите, насколько улучшится ситуация.

    Главный конденсатоотводчик И пока вы смотрите на эту обратку, посмотрите, не заметите ли вы прямо в этой точке очень большой конденсатоотводчик. Если вы это сделаете, вы узнаете, что эту работу посетил болван.Предполагается, что ловушки в системе создают точки давления и отсутствия давления. Это то, что заставляет систему работать. Когда ловушки выходят из строя в открытом положении, они выпускают пар в возврат. Этот пар выходит из вентиляционного отверстия приемника конденсата, но не раньше, чем у него есть шанс создать восхитительный гидравлический удар и множество звонков без тепла. Тупоголовый установил эту большую «главную ловушку» на входе в ресивер, чтобы пар не выходил наружу. Он сделал это, чтобы сэкономить деньги, которые потребуются на содержание ловушек по всему зданию.Он никогда не останавливался, чтобы спросить, почему, если это было возможно сделать, почему Мертвецы, которые установили систему, не подумали сделать это? Неужели они были такими тупыми? Нет, они этого не сделали, потому что это не работает. Всегда.

    Предохранительные клапаны Предохранительные клапаны паровых котлов не открываются постепенно, как предохранительные клапаны системы горячего водоснабжения. Клапаны сброса пара срабатывают как чертик из коробки. И когда они это делают, они мгновенно поднимают температуру в котельной, какой бы она ни была, до 250 градусов по Фаренгейту, что затрудняет дыхание.Этот пар также будет выталкивать воздух из комнаты, что также затрудняет дыхание. Поэтому, когда вы работаете в паровой котельной, всегда полезно оставлять дверь котельной широко открытой. И я знаю, что вам это не понравится, но вы должны проверить эти предохранительные клапаны, чтобы убедиться, что они работают. Откройте их, когда давление низкое, и убедитесь, что они плотно закрыты. Если это не так, замените их. Упомяните своим клиентам, что вы будете делать это в интересах безопасности, и если клапан не будет работать должным образом, вы будете продавать им новый.

    Изоляция труб Изолированы ли паропроводы в котельной? Они должны быть. Фактически все трубы в системе парового отопления должны быть изолированы, в том числе и линии возврата конденсата. Тепловые потери неизолированных паропроводов более чем в пять раз выше, чем у паропроводов с однодюймовой изоляцией из стекловолокна. Без изоляции пар будет конденсироваться до того, как достигнет радиаторов, что приводит к трате топлива. Изолированные обратные линии сохраняют температуру конденсата, что препятствует срабатыванию закона Генри.Охлаждающий конденсат поглощает углекислый газ в процессе кипения, делая конденсат кислым. Изолируйте возвраты, и они прослужат дольше, потому что конденсат не будет таким неприятным.

    Склад Что хранят в котельной? Заметили там какие-нибудь чистящие химикаты, которые могут соединиться с процессом горения и уничтожить котел? Видите там что-нибудь, что может загореться? Котельные предназначены для котлов. Шкафчики для хранения предназначены для хранения. Объясните это своему клиенту.

    Шланги Итак, я смотрю на этот паровой котел, который сгнил, и я знаю, что обычно требуется много хлоридов или много пресной воды, чтобы это произошло. Я замечаю этот шланг на сливе котла и спрашиваю у прораба, для чего он там. Он объясняет, что использует этот шланг зимой, чтобы растопить снег на тротуаре возле котельной. Он улыбается, когда говорит это. «Это проще, чем копать лопатой, — объясняет он.

    Вы не можете это выдумывать.





    Котельная и дымоход — Национальные здания

    Котельная производит горячую воду или, реже, пар для обогрева здания и нагрева воды для бытовых нужд. Иногда пар также используется для питания абсорбционного холодильного оборудования. Котельная в большом здании обычно содержит не менее двух котлов, так что один может работать, даже если другой чистится или ремонтируется. Все котлы подключены к единому дымоходу. Котельная может быть размещена в любом месте здания; общие места — это подвал, механическое помещение на уровне земли, технический пол или крыша. Он должен располагаться на внешней стене, так как для него требуется воздухозаборная решетка и дверь или

    . Съемная панель

    для снятия и замены котлов.Из-за шума и тепла, которые она излучает, котельная должна быть размещена ниже или рядом с такими зонами, как погрузочные доки и вестибюли, которые не будут подвергаться неблагоприятному воздействию. Полезно расположить котельную рядом с установкой охлажденной воды; два объекта часто объединяются в одной комнате. Трубы подачи и обратки горячей воды проходят от котлов через вертикальные шахты на другие этажи здания.

    Котлы и связанное с ними оборудование создают очень большие нагрузки на пол, что необходимо учитывать при проектировании несущей конструкции.

    Котлы могут работать на газе, электричестве или жидком топливе. Электрические котлы, которые обычно экономичны только в районах с очень низкими затратами на электроэнергию, устраняют необходимость в воздухозаборниках для горения и дымоходе. Как правило, двухнедельный запас топлива для жидкотопливного котла хранится в резервуарах в здании или рядом с ним. Заправочные патрубки должны быть доступны для транспортных средств, подающих масло. Эти резервуары обычно закапывают рядом со зданием, если позволяет место. Если резервуары находятся внутри здания, они должны быть установлены в помещении с естественной вентиляцией, спроектированном таким образом, чтобы оно могло вместить все содержимое резервуара и не допустить утечки содержимого в здание в случае протечки резервуара.Предпочтительно расположение подвала на внешней стене. Масло для котла на верхнем этаже здания закачивается шахтой по трубе из нижних резервуаров.

    Приблизительную площадь котельной можно определить по таблице на стр. 190-191. В больших зданиях длинная узкая комната обычно предпочтительнее квадратной. Высота потолка котельной варьируется от минимума 12 футов (3,66 м) для здания среднего размера до максимума 16 футов (4,88 м) для большого здания.

    Размер дымохода, связанного с котлами, работающими на топливе, зависит от типа топлива, высоты дымохода, типа используемой тяги (естественной, принудительной или искусственной) и других факторов. В целях предварительного проектирования предусмотрите площадь пола 2 фута х 2 фута (610 кв. мм) для дымохода в очень маленьком здании и 6 футов х 6 футов (1,83 кв. м) в очень большом здании, интерполируя между этими крайними значениями. для зданий других размеров. Имейте в виду, что дымоход проходит через каждый этаж здания над котельной.

    ТИПОВАЯ СХЕМА КОТЕЛЬНОЙ

    Продолжить чтение здесь: Установка охлажденной воды

    Была ли эта статья полезной?

    Требования к проекту — Специалист по проектированию — Котел

    Применимость Кодекса и зонирования

    Работа с котлом должна соответствовать Строительным нормам и правилам г. Нью-Йорка: строительным, водопроводным, топливным газам, механическим и административным нормам. В соответствии с разделом 28-101.4.3 Административного кодекса 2014 года, дополнения, изменения, реконструкция или ремонт установленных систем должны соответствовать требованиям для новых установок, не требуя, чтобы существующая установка соответствовала всем требованиям настоящего Кодекса.Добавления, изменения или ремонт не должны приводить к тому, что существующая установка становится небезопасной, опасной или перегружается. Могут применяться другие коды, такие как:

    * Примечание: В то время как ниже приводится список ключевого зонирования, Кодекс и другие правила могут иметь значение при разработке проекта; он не охватывает ВСЕ применимые правила. *

    Применимые коды

    Механические работы могут потребовать соблюдения следующих разделов Строительного кодекса, Механического кодекса, Пожарного кодекса или Кодекса энергосбережения:



    Элемент проекта

    Применимые нормы и правила

    Текущий код

    Предыдущие коды

    2014

    1968

    1938

    Котлы

    MC 2014, главы 4, 7 и 8, 10 и NYS 12 NYCRR, части 4 и 14

    Газовые горелки

    2014 ФСК Глава 4

    Классификация строительных конструкций

    г. до н.э. Глава 6

    г.

    Статья 14 БК Подглава 3

    Статья 4

    Дымоходы и вентиляционные отверстия

    2014 ФСК Глава 5, ФСК 501.1.1, ФСК 503.5.6 и МЦ 801.1.1

    Детали расчета конструкции и монтажа

    г. до н.э. Глава 16

    2014 г. до н.э. 1601.2 и Раздел 27/Подраздел 10

    2014 г. до н.э. 1601.2, 1938 г. до н.э., статьи 8 и 9

    Пожарное отделение и подразделения

    г. до н.э. Глава 7

    г.

    Раздел 27/Подраздел 5

    Статья 11

    Зона особой опасности затопления

    2014 BC Приложение G и ASCE 24-05

    Выход
    (из котельных)

    BC Глава 10 и Приложение S

    с §27-354 по §27-396. 6

    Статья 7 и Раздел 12 NYCRR, часть 4-6.8

    Схемы стояков

    2014 ФСК 106.5, 2014 ПК 106.5 и 2014 МК 106.5

    Газопроводы и газовые приборы

    2014 ФСК Глава 3

    Лестницы и платформы

    Правила Промышленного кодекса трудового законодательства штата Нью-Йорк, части 4–6.6 и часть 14-1.10

    Хранение мазута

    MC 2014 Глава 13

    Противопожарные и противопожарные/дымовые заслонки

    2014 MC, главы 4, 5, 6 и таблица MC 607.3.2.1

    Впускные и выпускные вентиляционные отверстия и прямые вентиляционные отверстия

    2014 MC Chapter 4, BC Table 705. 8, и FGC 503.8

    Вентиляция, вытяжка, дымоходы, вентиляционные отверстия, дымоходы и соединители

    MC 2014, главы 4, 5, 8, 10 и FGC 2014, глава 5

    Системы противопожарной защиты

    2014 BC Глава 9 и Приложение Q

    Строительные материалы

    г. до н.э. Главы 19-26

    В соответствии с применимыми положениями BC 2014 г. и BC 1968 г. от §27-600 до §27-651

    В соответствии с применимыми положениями статей 8 и 9 BC 2014 г., 1938 г. BC

    Элементы управления системой

    2014 MC 1004, ASME CSD-1 и см. «элементы управления» в 2014 FGC, 2014 PC и 2014 MC

    Специальные и текущие инспекции

    2014 г. до н.э. 1704

    NYCECC – документы, подтверждающие соответствие энергетическому кодексу

    2016 г., Нью-Йорк, ЕСС 101.2 и 1 RCNY 5000-01

    Перечень изоляции трубопроводов (расположение и толщина)

    NYC ECC, 2016 г. Таблица C403.2.10 и ECC C404.4

    График замены котла (мощность и КПД)

    2016 Нью-Йорк ECC C403.2.1 и ECC C403.2.3

    Примечания – замена органов управления котлом (частичная нагрузка и сброс)

    2016 Нью-Йорк ECC C403.4.2.4

    Примечания – Демпферы, проходящие через тепловую оболочку

    2016 Нью-Йорк ECC C403. 2.4.3

    Ввод в эксплуатацию

    2016 NYC ECC C408 и Правила ввода в эксплуатацию (подлежит уточнению)

    * Примечание:  Новые заявки на строительство зданий, возведенных в соответствии с Кодексом 2008 г., должны соответствовать Кодексу 2014 г., как того требует AC §28-101.4 и 102.4.3 *

    Зонирование

    Котлы, новое или модифицированное оборудование или вспомогательные конструкции должны соответствовать положениям о разрешенных препятствиях в требуемых дворах, на открытом пространстве, на высоте и/или в небе. При установке на крыше соблюдайте требования пожарной охраны к доступу для зданий высотой 100 футов или менее. (Включая, но не ограничиваясь ZR 23-44, ZR 23-62, ZR 24-33, ZR 33-23, ZR 33-42 и ZR 43-23 и ZR 43-42.

    Руководство по представлению рабочих планов котельных систем

    Предпроектный анализ должен охватывать все существующие котельные системы и компоненты, а также другие строительные элементы, затронутые предлагаемым объемом работ, для проверки соответствия работы котла нормам или модификаций котельных систем. В зависимости от сложности и масштаба проекта информация, представленная на чертежах котла, должна содержать четкое описание работ, необходимых для проекта. (См. Административный кодекс Нью-Йорка, раздел §28-104.7.1.

    Хотя DOB не требует организации и стиля строительной документации, рекомендации, изложенные в этой главе, должны обеспечить последовательный подход к подготовке строительной документации, который облегчит процесс пересмотра плана. Во многих случаях проект может включать документирование существующих котлов или систем и компонентов котлов, которые должны быть четко идентифицированы как новые по сравнению с существующими системами.

    Проекты могут пройти профессиональную сертификацию в соответствии с AC 28-104.2.1

    Полная подача рабочих чертежей котельных систем

    Строительная документация представляет собой работу, тесно связанную со многими другими дисциплинами, такими как архитектурные, структурные, электрические и сантехнические. Чтобы обеспечить координацию с другими дисциплинами, детали, необходимые для полной подачи чертежей, можно найти в разделах NYC Mechanical Code AC 28-104. 7 и BC 107.2 для получения информации о подаче и необходимых строительных документах.

    Полное представление чертежей должно включать:

    Строительная документация . Чертежи, необходимые для передачи важной информации, такой как графики, схемы стояков, план этажа, детали монтажа и схемы управления. Титульный лист должен графически четко обозначать месторасположение и окрестности проекта. На чертежах должны быть указаны применимые строительные нормы и правила. Рекомендуется использовать указатель чертежей, чтобы четко идентифицировать все уникальные системы, которые могут быть задействованы.

    • План участка .  Если проект включает наружные или подземные работы, такие как хранилище для размещения котла или хранилища топлива, подземный резервуар для хранения, наливной топливный терминал, которые находятся снаружи здания, то они должны быть четко задокументированы.

    • Планы этажей/крыш .  На чертежах должны быть указаны планы этажей с указанием существующих и предполагаемых условий с расположением всего оборудования, газа, масла, вентиляции, дымоходов и дымоходов. Важно четко определить назначение помещения, расположение оборудования, противопожарные стены и проходы в них, средства вытяжки и другие узлы, регламентированные нормами. На планах крыш должны быть показаны котельные, механические помещения, хранилища топлива, вентиляция и любые связанные с ними компоненты. Для упрощения логической последовательности согласования со всеми профессиями и дисциплинами рекомендуется соблюдать номенклатуру архитектурных планов этажей/крыш по порядку и нумерации листов

    • Фасады зданий .  Обязательный, если проект предусматривает размещение воздуха для горения, вентиляционных отверстий, расположение выхлопных газов на внешней стороне здания по отношению к открываемым окнам и дверям.

    • Строительные секции .  Может потребоваться для проектов реконструкции и может включать поперечные сечения дымохода или дымоходов.

    • Схемы стояков .  Если проект предполагает изменение существующих или установку новых трубопроводов (нефть/газ), дымовых и вентиляционных каналов, должна быть предоставлена ​​соответствующая схема стояков. Схема стояка должна показывать детали новых и существующих условий, высоты по этажам, размерные характеристики каждого элемента и идентифицировать приборы, которые он обслуживает.

    • Детальные чертежи .  Эти чертежи содержат важную информацию, необходимую для четкого представления объема работ в увеличенном виде. Кроме того, эти чертежи могут также включать несколько фасадов и разрезов, чтобы передать предполагаемый объем работ.
      • Рабочее давление оборудования
      • Горение/вентиляция/разбавляющий воздух
      • Монтаж оборудования
      • Дренаж
      • Стеклобой

    • Графики систем здания.  Список оборудования с указанием производителя, модели, производительности, типа топлива, тепловложения/отдачи, эффективности, максимального давления, галлонов в минуту, оборотов в минуту и ​​электрических характеристик.

    • Энергетический анализ. Если объем проекта включает одно из следующих действий, требуется энергетический анализ планов: изменение существующих или установка новых трубопроводов, несущих механически нагретую жидкость, проникновение через тепловую оболочку, замена оборудования, замена средств управления оборудованием и/или демпферов. Ввод в эксплуатацию требуется, когда разрешенная замена оборудования превышает суммарную входную мощность 600 кБТЕ/ч

    Некоторые ключевые элементы, необходимые для планов всех проектов, включают:

    • Подтверждение того, что существующее оборудование и службы распределения соответствуют требованиям к размерам согласно ECC C403.2
    • Критерий размера котла(ей) (БТЕ), включая новые или измененные, тип топлива газ/мазут/двойной, трубопроводы, планы этажей/крыш и схемы стояков
    • Укажите номера одобрения устройства/оборудования/устройства (UL, другие списки и/или для конкретных площадок – укажите, если установка на месте, одобрено OTCR), класс эффективности и места установки деталей
    • Номер модели, если модульная, указать количество единиц
    • Правильная идентификация помещений, трубопроводов, клапанов, сигнализаций, оборудования, органов управления, блокировок и устройств
    • Коммерческое или жилое помещение
    • Графики оборудования с температурой распределения ГВС
    • Расположение резервуаров для хранения топлива, количество резервуаров, вместимость, сорт масла
    • Укажите существующий размер дымохода/дымохода, материал и предлагаемое изменение, включите заявление, если требуется специальная проверка – см. ниже
    • Проникновение через огнестойкие узлы и места
    • Если применимо, укажите особые требования к проверке
    • Там, где это применимо, четко указать условия для ввода в эксплуатацию и требования к завершению в соответствии с ECC C408
    • Где применимо, укажите крепление оборудования к конструкции
    • Класс изоляции трубопровода Расположение и толщина изоляции трубопровода в соответствии с ECC C403.2.10
    • Температура воды и расположение сигналов тревоги верхнего предела
    • Проходы через тепловую оболочку – расположение и детали герметизации согласно ECC C402.5.1.1
    • Сертификация сейсмостойкости/расширения
    • Датчики дыма/угарного газа

    * Примечание: Специальная проверка дымохода требуется, когда речь идет о новом или модифицированном дымоходе. *

    Представление строительных документов

    1. Чертежи .Чертежи котла должны четко отражать объем работ и включать все задействованные системы. Примеры этого следующие:
    2. Номер листа: Описание листа:
      Т-001.00 Титульный лист, план объекта с указанием расположения котла, указатель чертежей, необходимые примечания, обязательный список специальных/текущих проверок и условные обозначения
      А-100.00 Планы этажей с изображением котла, схемы расположения трубопроводов и воздуховодов
      А-201.00 Планы этажей с указанием места размещения котла и хранения топлива
      М-101.00 Спецификации котлов и оборудования и примечания
      М-201.00 Схемы стояков для газа, нефти и/или вентиляции и детали
      EN-001. 00 Анализ энергетического кодекса и примечания (если применимо)

      Описание котла, включающее: символы, сокращения, примечания и определения.

      Рекомендуемые обозначения чертежей
      A: Архитектурный: Обязательное обозначение для архитектурных работ.
      M: Механический: Обозначение обязательно, если работа по котлам регистрируется отдельно от других работ.
      EN: Анализ энергопотребления: обязательное обозначение, если требуется анализ энергопотребления.


    1. Список систем здания . Новый график, который позволяет Департаменту лучше регистрировать и отслеживать ключевые системы и устройства здания, разрабатывается для замены текущего Графика C и других графиков, представляемых вместе с заявками на работу. Это предоставит Департаменту и другим городским учреждениям, включая коммунальные службы, соответствующие сведения о системе или устройстве.Для работы котла используются две системы: котел, горелка и хранилище мазута. Для этих систем применимые детали могут включать:
      • Количество котлов
      • Низкое/высокое давление в котле
      • Использованное топливо
      • Емкость ввода/вывода
      • Бойлер — пар/горячая вода
      • Детали горелки
      • Количество баков и вместимость
      • Масло марки
      • Модель и детали UL (монтаж на месте)
      • Сведения о местоположении

    2. Необходимые документы/заявки .В зависимости от масштаба проекта к чертежам при приеме могут быть приложены следующие материалы:
      • Дымоход
      • Отчет об осмотре существующих дымоходов, которые будут использоваться
      • Обследование существующих дымоходов прилегающих зданий
      • План защиты арендатора/оккупанта (если применимо)
      • Контрольный список SRO MD по предотвращению домогательств
      • Переход с центрального отопления на индивидуальное отопление (этап)
      • MTA или другие требования или ограничения общественного транспорта
      • Зона особой опасности затопления (SFHA)

    3. План проверки или аудита для утверждения или принятия . После представления полного комплекта строительных документов заявка назначается эксперту по плану DOB для рассмотрения. Если приложение профессионально сертифицировано, оно подлежит аудиту. Проверка плана или проверка представленных материалов специалистом по планированию или аудитором может привести либо к одобрению/неодобрению, либо к принятию/отказу, соответственно. После отклонения рассмотрения плана или неудачной проверки заявителю и владельцу направляется уведомление о возражениях. Возражения должны разрешаться посредством встреч с сотрудниками отдела проверки или аудита плана DOB.После успешного разрешения возражений заявка утверждается или принимается.

    4. Поправки после утверждения. Любые изменения в утвержденном объеме работ, которые являются значительными и существенными, потребуют представления пересмотренных планов для Поправки после утверждения (PAA). Разрешение на внесение изменений должно быть получено до завершения работ или установки оборудования. Изменения, которые не являются существенными, не требуют PAA; однако эти изменения должны быть показаны на планах и включены в отчет «Как построено» в конце проекта (§28.104.3). Существенные изменения, отвечающие следующим критериям, должны быть представлены на рассмотрение в качестве PAA для внесения поправок в утвержденные планы:
      • Установка дополнительных котлов или установка двух или более котлов меньшего размера.
      • Конструктивные изменения – новое расположение, изменения типа котла, высокого/низкого давления, перехода с пара на горячую воду, с жидкого топлива на газ или с газа на жидкое топливо, а также преобразование жидкотопливной горелки в двухтопливную горелку.

    5. Представление в исходном состоянии .Все изменения должны быть представлены на чертежах «как построено» в конце проекта.

    Специальные проверки

    В соответствии с Главой 17 Строительных норм и правил для работ с котлами могут потребоваться определенные специальные и текущие проверки, а также другие строительные требования, которые должны выполняться во время и в конце строительства, как указано в таблице ниже. Зарегистрированный специалист по дизайну несет ответственность за указание, какие специальные проверки требуются при приеме заявки. Владелец должен нанять специальное инспекционное агентство, как того требует Раздел 406 Кодекса о топливном газе, для таких специальных и текущих инспекций.

    СПЕЦИАЛЬНАЯ/ПРОГРЕССИВНАЯ ПРОВЕРКА

    ОПИСАНИЕ КОДОВЫХ ТРЕБОВАНИЙ

    Газопровод высокого давления*

    В соответствии с разделом 403.1.1 ФСК все сварные газораспределительные трубопроводы подлежат специальной проверке. См. BC 1704.19

    Пар высокого давления

    Трубопровод пара высокого давления и трубопровод горячей воды высокой температуры подлежат специальной проверке.См. BC 1704.18

    Механические системы*

    Механические системы подлежат специальной проверке. См. BC 1704.16.2

    Системы отопления

    Для новых и модифицированных котлов и отопительных систем требуется специальная проверка. См. 1704.25 г. до н.э.

    Дымоходы

    Дымоходы подлежат специальной проверке.См. BC 1704.26

    Специальная проверка систем хранения топлива и топливных трубопроводов

    Оборудование для хранения мазута, включая резервуары, насосы, клапаны, перекачивающие, возвратные, заправочные и вентиляционные трубопроводы, подвески и крепления, заправочные и вентиляционные терминалы и связанные с ними системы, регулируемые разделом 1308 Механического кодекса г. Нью-Йорка, см. BC 1704.17

    Система сейсмоизоляции

    Должны проводиться периодические специальные проверки во время изготовления и установки изолирующих блоков и устройств рассеивания энергии, если они используются как часть системы сейсмоизоляции в соответствии с BC 1707. 8.

    Конструкция с классом огнестойкости

    В соответствии с BC 110.3.4, конструкция с классом огнестойкости должна быть проверена на соответствие утвержденной строительной документации, включая проверку следующих работ:

    • Огнестойкие перегородки, полы, потолки, шахты; и
    • Противопожарные жалюзи

    Соответствие требованиям зоны затопления

    Специальная инспекция на соответствие требованиям зон затопления должна проводиться в соответствии с требованиями Приложения G105 BC.3

    Окончательная проверка

    Должна проводиться окончательная проверка всех разрешенных работ. Заключительные проверки должны соответствовать AC 28-116.2.4.

    Энергетический кодекс Нью-Йорка: Текущие проверки , в соответствии с требованиями BC 109. 3.5 и NYCECC

    • Проходы через тепловую оболочку: должны быть герметизированы, чтобы свести к минимуму утечку воздуха
    • Заслонки встроены в оболочку здания: заслонки наружного воздуха должны закрываться, когда система выключена
    • HVAC & Service Водонагревательное оборудование: соответствует требованиям по размерам и эффективности
    • HVAC & Service Элементы управления системой нагрева воды: применимо для частичной нагрузки, сброса, контроля температуры
    • Изоляция трубопровода: минимальная толщина от 1 до 4 дюймов.5 дюймов требуется для трубопроводов с жидкостями >105F
    • Информация по техническому обслуживанию: должна быть предоставлена ​​для установки нового оборудования
    • Постоянный сертификат: должен быть указан тип и эффективность систем отопления, охлаждения и/или нагрева технической воды

    Другие требования

    • ФДНЙ . Установки для хранения топлива / модификация резервуаров требуют уведомления FDNY. FDNY требует ежегодного разрешения на резервуары для хранения топлива.
    • ДЕП . Требования к оформлению.
    • ДЕКАБРЬ . Требования к документации цистерн мазута

    Ссылки Design Professional

    Полезные ссылки

    Почему мой бойлер протекает? 3 вещи, которые нужно проверить, прежде чем паниковать

    Утечка воды из бойлера не обязательно должна быть концом света. Вот первые три вещи, которые вам нужно проверить.

    Средний срок службы котла составляет примерно 20 лет, однако поставщики рекомендуют проверять вашу машину каждый год, чтобы убедиться в отсутствии серьезных проблем.Те, кто откладывает эту задачу, могут заплатить до 5000 долларов за новый коммерческий котел.

    Если вы недавно обнаружили, что из вашего бойлера протекает вода, пока не паникуйте по поводу больших затрат на замену. Есть еще несколько способов устранить проблему.

    Иногда старые котлы нуждаются в небольшой доработке, чтобы вернуться к нормальной работе. В других случаях вода, выходящая из вашего котла, может быть признаком более серьезной проблемы.

    Прежде чем звонить местному мастеру или поставщику котлов, уделите несколько минут проверке этих трех вещей.Выявить причину протечки котла может быть проще, чем вы думаете.

    Три вещи, которые нужно проверить, прежде чем паниковать

    Как только вы заметите утечку, важно принять меры, прежде чем проблема усугубится. Вы можете беспокоиться о серьезной проблеме, но утечка воды может быть вызвана более простой проблемой. Большинство утечек можно проследить до одной из следующих проблем.

    1. Проблемы с давлением

    Это наиболее вероятная причина появления воды вокруг котла.Все котлы имеют специальную выпускную трубу, которая используется для сброса избыточного давления.

    Для сброса давления выходной патрубок выполнен без герметичных фитингов. Это приводит к случайным каплям воды. Если ваша «утечка» представляет собой небольшое количество воды, вытекающей из напорной трубы, то вам не о чем беспокоиться.

    Если вы видите большое количество воды, выходящей из напорной трубы, это может означать, что внутри котла слишком высокое давление.Проверьте, указывает ли стрелка манометра вашего котла на зеленый или красный цвет. Если он в красном, вам понадобится профессионал, чтобы прокачать бойлер, чтобы снизить давление.

    2. Свободные соединения

    Котлы сужаются и расширяются при изменении температуры от горячей к холодной. Из-за этого это может привести к расшатыванию соединений и утечке воды. Вновь установленные котлы также могут нуждаться в усиленных соединениях.

    Если вы видите воду, проверьте все фитинги котла. Обязательно накройте все трубы и трубки, которые входят в корпус или выходят из него.

    Протрите участок тканью и подождите, появится ли снова вода. Если кажется, что проблема в трубопроводе котла, то поворот на четверть может решить ее. В противном случае вам нужно вызвать профессионала, чтобы убедиться, что все соединения красивые и плотные.

    3.

    Повреждение уплотнений или корпуса

    Со временем ваш котел будет многократно сжиматься и расширяться. Это может привести к трещинам и повреждениям, вызывающим протечки. Если вы живете в старом доме и подозреваете трещину в корпусе, пришло время для новой замены.

    Повреждение уплотнений также может привести к утечке воды из котла. После многих лет использования резиновые уплотнения затвердевают или разваливаются при длительном использовании.

    Если вы недавно установили новый котел и подозреваете, что уплотнения повреждены, возможно, ваш котел работал под избыточным давлением. Если вы подозреваете эту проблему, рекомендуется обратиться к специалисту.

    Другие причины протечки котла

    Большинство утечек в котле связано с проблемами давления, ослабленными соединениями или трещинами. Если вы подозреваете другую проблему, есть и другие вещи, которые вы можете проверить.Помните, что некоторые проблемы решаются просто, но лучше всего сразу обратиться к профессионалу.

    Поврежденный продувочный клапан

    Частью обслуживания вашего котла является процесс, называемый «продувкой», который проводится, когда вода кажется грязной. В нем используется клапан быстрого открытия, который иногда может быть поврежден.

    Если этот клапан котла кажется поврежденным, это может привести к скоплению большого количества воды. Вот почему регулярные проверки котла являются хорошей идеей для предотвращения повреждений.

    Корродированный теплообменник

    Самая дорогая и важная часть вашего котла – это его теплообменник.Это часть вашего котла, которая отводит тепло от горячего газа к воде.

    К сожалению, со временем теплообменник может подвергнуться коррозии и расколоться. Это приводит к негерметичности котла. В этом случае лучшим выходом будет замена котла.

    Негерметичный автоматический воздухоотводчик

    Когда давление становится слишком высоким, ваш котел переключается на автоматический воздухоотводчик для сброса давления. Этот автоматический воздухоотводчик использует клапан, который открывается и закрывается, чтобы выпустить воздух.

    Иногда заедает клапан, из-за чего из воздухоотводчика выходит и воздух, и вода.Если вы считаете, что утечка воды происходит из верхней части вашего котла, проблема может заключаться в протечках клапана автоматического воздухоотводчика.

    Осадок, застрявший в напорном клапане

    Если вы подозреваете, что утечка произошла из-за неисправного напорного клапана, возможно, внутри клапана застрял осадок. Когда это происходит, клапан не может закрыться должным образом.

    Есть шаги, которые вы можете предпринять, чтобы проверить это самостоятельно, если вы уверены, что можете сделать это без помощи опытного специалиста.Выключите котел, дайте ему остыть, затем поднимите клапан, чтобы выпустить воду.

    Вода должна выходить с силой и выглядеть чистой. Если вода продолжает выходить после того, как вы закрыли клапан, возможно, вы задержали осадок. Если вы подозреваете проблемы с клапаном сброса давления в котле, рекомендуется вызвать профессионала.

    Быстрый ремонт

    Причины протечки котла могут быть простыми или сложными, но в любом случае они требуют немедленного внимания.Все котлы со временем изнашиваются и нуждаются в регулярном обслуживании, чтобы прослужить ожидаемый срок службы.

    Всегда помните о безопасности при ремонте своими руками. Слабое соединение можно легко исправить своими руками, но серьезные проблемы, такие как поврежденный теплообмен, требуют помощи сертифицированных специалистов.

    Когда вы видите таинственную лужу воды, вы можете проверить этот список распространенных причин, чтобы решить, насколько серьезна проблема. Нужна помощь дружелюбного эксперта? Вы можете позвонить в нашу команду профессионалов по телефону (402) 731-2727, чтобы устранить неполадку прямо сейчас.

    5 советов по проектированию котельной пивоварни

    Одним из самых недооцененных аспектов пивоварения является паровой котел пивоварни. Очевидно, что для приготовления хорошего пива нужно найти правильное сочетание ингредиентов, но пивоварням нужен пар для кипячения воды, стерилизации важных инструментов и разлива пива в кеги. Короче говоря, котельная на любом пивоваренном заводе является неотъемлемой частью работы, поэтому пивоваренные заводы любого размера должны убедиться, что их котельная находится на высшем уровне.Вот несколько советов, как это сделать.

    Используйте маленькие котлы

    Если вы не управляете одной из самых больших пивоварен в мире, скорее всего, место в вашей пивоварне будет в большом почете. Поэтому крайне важно иметь небольшой компактный котел, который может выполнять свою работу, не занимая много места. Помните, чем меньше места вы занимаете своим котлом, тем больше у вас остается места для других вещей, которые могут помочь вам в развитии вашего бизнеса. Когда дело доходит до поиска компактного котла, который может удовлетворить потребности пивоваренного завода в паре, не ищите ничего, кроме модели Miura LX, которая достаточно мала, чтобы пройти через дверной проем, и составляет примерно 50% размера большинства жаротрубных котлов.Модель Miura EX всего на 33% меньше традиционных котлов, но она также может быть хорошим выбором для пивоварни, которой нужен небольшой, но мощный котел.

    Быстрое начало работы

    На небольших крафтовых пивоварнях время – деньги, поэтому вам нужен котел, который сможет начать производить пар как можно быстрее. В то время как обычным жаротрубным котлам может потребоваться до часа, чтобы начать производить большие объемы пара, модульные котлы Miura могут достичь пиковой мощности в течение пяти минут после холодного запуска.Все, что вам нужно сделать, это включить свет, включить бойлер Miura, и через несколько минут вы будете варить нектар богов.

    Используйте смягчитель воды

    Один из аксессуаров, который необходим каждой пивоварне в котельной, — это умягчитель воды. Использование умягчителя воды — это простой способ предотвратить образование накипи, которое может снизить эффективность вашего котла и сократить срок его службы, что в конечном итоге будет стоить вам больших денег. К счастью, Miura может предоставить вам датчик жесткости, который поможет вам внимательно следить за водой, гарантируя, что вы подаете в бойлер только высококачественную воду.

    Вести журнал технического обслуживания

    Если вы хотите, чтобы бойлер вашей пивоварни прослужил долго, и, очевидно, вы этого хотите, лучшее, что вы можете сделать, — это обеспечить регулярное техническое обслуживание и проверки. Ведение журнала технического обслуживания в вашей котельной позволяет легко быть в курсе регулярных проверок, которые могут помочь поддерживать эффективную работу вашего котла в течение многих лет. Конечно, если у вас есть котел Miura, вы сможете использовать их систему удаленного мониторинга, чтобы дважды проверить, все ли работает правильно.Кроме того, для плановых проверок котлов Miura требуется всего три часа, что сводит к минимуму время простоя, необходимое для более тщательной проверки котла.

    Отслеживание эффективности использования топлива

    Где-то в котельной вы должны внимательно следить за тем, сколько топлива вы используете. Если вы используете больше топлива, чем обычно, это может быть признаком того, что с вашим котлом что-то не так, что необходимо устранить. С котлом Miura у вас будет возможность переключаться между несколькими видами топлива, что поможет вам сэкономить деньги.На самом деле, многие пивоварни сообщают об экономии 20-30% стоимости топлива после установки котла Miura.

    В прошлом Miura поставляла многим пивоварням компактный и эффективный паровой котел. Свяжитесь с представителем Miura сегодня, чтобы узнать больше о том, как котел Miura может помочь вашей пивоварне повысить прибыль.

    Знакомство с котельной

    Топливо для котлов

    В паровых котлах используются три наиболее распространенных вида топлива: уголь, нефть и газ.Однако в некоторых котлах наряду с электроэнергией для электродных котлов также используются промышленные или коммерческие отходы.

    Уголь

    Уголь — это общий термин для семейства твердых видов топлива с высоким содержанием углерода. В этом семействе есть несколько типов углей, каждый из которых связан со стадиями образования угля и количеством углерода. Эти этапы:

    • Торф.
    • Бурый или бурый уголь.
    • Битум.
    • Полубитумный.
    • Антрацит.

    Битуминозные и антрацитовые типы, как правило, используются в качестве котельного топлива.

    В Великобритании сокращается использование кускового угля для топки котлов. Этому есть ряд причин в том числе:

    Наличие и стоимость — Поскольку многие угольные пласты истощаются, в Великобритании добывается меньше угля, чем раньше, и следует ожидать, что его сокращение продолжится.

    Скорость реакции на изменение нагрузки — При использовании кускового угля существует значительный временной лаг между:

    • Потребность в тепле возникает.
    • Загрузка угля в котел.
    • Зажигание угля.
    • Пар вырабатывается для удовлетворения спроса.

    Чтобы преодолеть эту задержку, котлы, предназначенные для сжигания угля, должны содержать больше воды при температуре насыщения, чтобы обеспечить запас энергии для покрытия этой временной задержки. Это, в свою очередь, означает, что котлы больше по размеру и, следовательно, дороже по стоимости покупки и занимают больше места для производства ценной продукции.

    Зола — Зола образуется при сжигании угля.

    Удаление золы может быть затруднительным, что обычно связано с ручным вмешательством и уменьшением количества пара, доступного во время удаления золы. Затем пепел необходимо утилизировать, что само по себе может быть дорогостоящим.

    Складское оборудование — Существует ряд различных устройств, включая шаговые кочегарки, разбрызгиватели и кочегарки с цепной решеткой. Общей темой является то, что все они нуждаются в существенном  обслуживании.

    Выбросы — Уголь содержит в среднем 1.5% серы (S) по весу, но этот уровень может достигать 3% в зависимости от того, где был добыт уголь.

    В процессе сгорания :

    • Сера соединяется с кислородом (O2) из ​​воздуха с образованием SO2 или SO3.
    • Водород (H) из топлива будет соединяться с кислородом (O2) из ​​воздуха с образованием воды (h3O).

    После завершения процесса сгорания SO3 соединяется с водой (h3O) с образованием серной кислоты (h3SO4), которая может конденсироваться в дымоходе, вызывая коррозию, если не поддерживается правильная температура дымохода.В качестве альтернативы он уносится в атмосферу с дымовыми газами. Эта серная кислота возвращается на землю с дождем, вызывая:

    • Повреждение каркаса зданий.
    • Стресс и повреждение растений и растительности.

    Зола, образующаяся при сжигании угля, легкая, и часть ее неизбежно будет уноситься с выхлопными газами в дымовую трубу и выбрасываться в виде твердых частиц в окружающую среду.

    Однако уголь

    по-прежнему используется для топки многих очень больших водотрубных котлов на электростанциях.

    Из-за большого масштаба этих операций разработка решений упомянутых выше проблем становится экономически выгодной, и может также возникнуть давление со стороны правительства с целью использования топлива отечественного производства для обеспечения национальной безопасности электроснабжения.

    • Уголь, используемый на электростанциях, измельчается до очень мелкого порошка, обычно называемого «пылевидным топливом» и обычно обозначаемого аббревиатурой «пф».
    • Небольшой размер частиц pf означает, что его отношение площади поверхности к объему значительно увеличивается, что делает сгорание очень быстрым и решает проблему скорости реакции, возникающую при использовании кускового угля.
    • Небольшой размер частиц также означает, что пф очень легко течет, почти как жидкость, и вводится в топку котла через горелки, исключая кочегары, используемые с кусковым углем.
    • Для дальнейшего повышения гибкости и уменьшения мощности котла вокруг стен и крыши котла может быть установлено 30+ горелок, каждая из которых может управляться независимо для увеличения или уменьшения тепла в определенной области топки. Например, для регулирования температуры пара, выходящего из пароперегревателя.

    По качеству выбрасываемых в атмосферу газов:

    • Котловые газы будут направляться через электрофильтр, в котором электрически заряженные пластины притягивают золу и другие частицы, удаляя их из газового потока.
    • Сернистый материал будет удален в газоочистителе.
    • Финальная эмиссия в окружающую среду высокого качества.

    При сжигании 1 кг угля можно получить около 8 кг пара.

    Масло

    Масло для котельного топлива создается из остатка, полученного из сырой нефти после ее перегонки для получения более легких масел, таких как бензин, парафин, керосин, дизельное топливо или газойль. Доступны различные марки, каждая из которых подходит для котлов разной мощности; оценки следующие:

    • Класс D — Дизельное топливо или газойль.
    • Класс E — Дизельное топливо.
    • Класс F — Среднее жидкое топливо.
    • Класс G — Тяжелое жидкое топливо.

    Нефть начала конкурировать с углем в качестве предпочтительного топлива для котлов в Великобритании в 1950-х годах. Частично это произошло из-за того, что тогдашнее Министерство топлива и энергетики спонсировало исследования по улучшению котельной.

    К преимуществам нефти перед углем относятся:

    • Более короткое время отклика между потребностью и требуемым количеством вырабатываемого пара.
    • Это означало, что в котловой воде нужно было хранить меньше энергии. Следовательно, котел мог бы быть меньше, излучая меньше тепла в окружающую среду, с последующим повышением эффективности.
    • Меньший размер также означал, что котел занимал меньше производственной площади.
    • Механические кочегары были устранены, что уменьшило объем работ по техническому обслуживанию.
    • Масло
    • содержит только следы золы, что практически устраняет проблему обращения с золой и ее удаления.
    • Устранены трудности с приемкой, хранением и транспортировкой угля.

    Приблизительно 15 кг пара можно получить из 1 кг масла или 14 кг пара из 1 литра масла.

    Газ

    Газ — это вид котельного топлива, который легко сжигается с очень небольшим избытком воздуха. Топливные газы доступны в двух различных формах:

    • Природный газ – это газ, который добывается (естественным образом) под землей. Он используется в естественном состоянии (за исключением удаления примесей) и содержит большое количество метана.
    • Сжиженные нефтяные газы (СНГ) — это газы, которые получают при переработке нефти и затем хранят под давлением в жидком состоянии до использования.Наиболее распространенными формами СНГ являются пропан и бутан.

    В конце 1960-х наличие природного газа (например, из Северного моря) привело к дальнейшему развитию котлов.

    К преимуществам сжигания газа по сравнению с мазутом относятся:

    • Хранение топлива не проблема; газ подается прямо в котельную.
    • В природном газе присутствуют только следы серы, а это означает, что количество серной кислоты в дымовых газах практически равно нулю.

    Приблизительно 42 кг пара можно произвести из 1 Терм газа (эквивалентно 105,5 МДж) для котла на 10 бар изб. с общим КПД 80%.

    Отходы в качестве основного топлива

    У этого есть два аспекта:

    Отходы — Здесь отходы сжигаются для получения тепла, которое используется для производства пара.

    Мотивы могут включать безопасную и надлежащую утилизацию опасных материалов. Хорошим примером может быть больница:

    .
    • В этих обстоятельствах может оказаться, что надлежащее и полное сжигание отходов затруднено, что требует сложных горелок, контроля соотношения воздуха и мониторинга выбросов, особенно твердых частиц.Стоимость такой утилизации может быть высокой, и только часть стоимости возмещается за счет использования тепла, вырабатываемого для производства пара. Однако общая экономическая сторона схемы, принимая во внимание стоимость удаления отходов другими способами, может быть привлекательной.
    • Использование отходов в качестве топлива может включать экономическую утилизацию горючих отходов технологического процесса. Примеры включают кору, снятую с древесины на бумажных фабриках, стебли (багассу) на фабриках по производству сахарного тростника, а иногда даже подстилку с птицефермы.Процесс сжигания снова будет довольно сложным, но общая экономия затрат на утилизацию отходов и производство пара для других применений на месте может сделать такие схемы привлекательными.

    Отходящее тепло — Здесь горячие газы от процесса, такого как плавильная печь, могут быть направлены через котел с целью повышения эффективности установки. Системы этого типа различаются по уровню сложности в зависимости от потребности в паре на предприятии.Если технологический спрос на пар отсутствует, пар можно перегреть, а затем использовать для выработки электроэнергии.

    Этот тип технологии становится популярным на электростанциях комбинированного производства тепла и электроэнергии (ТЭЦ):

    • Газовая турбина приводит в действие генератор переменного тока для производства электроэнергии.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
