Самодельные мини токарные станки по металлу

Самодельные станки

(Из книги Е. Васильева «Маленькие станки»)

Самоделкины из разных стран естественно не обошли вниманием и маленькие станочки. Вот несколько самодельных конструкций. В таких проектах обычно используются круглые шлифованные стержни в качестве направляющих, и потому такие конструкции часто напоминают легендарный Unimat DB/SL.

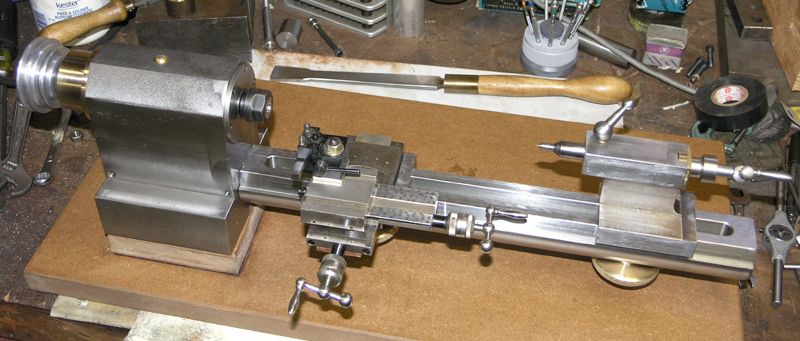

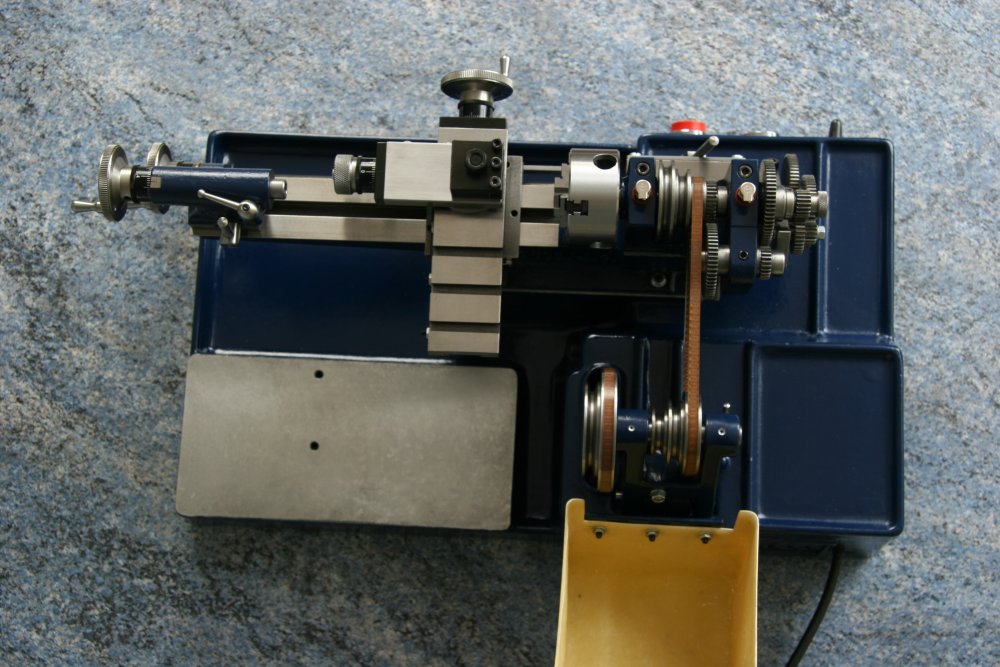

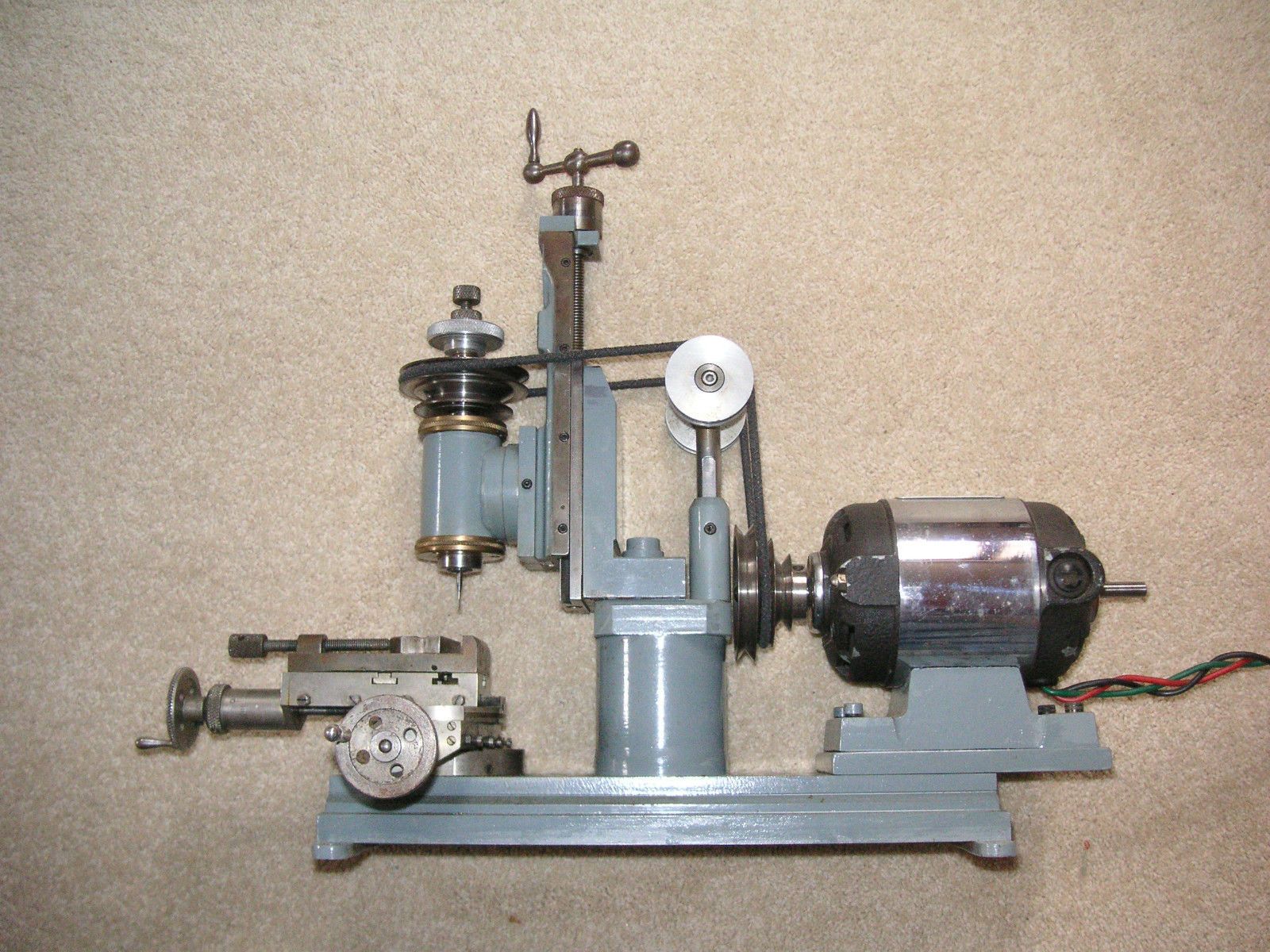

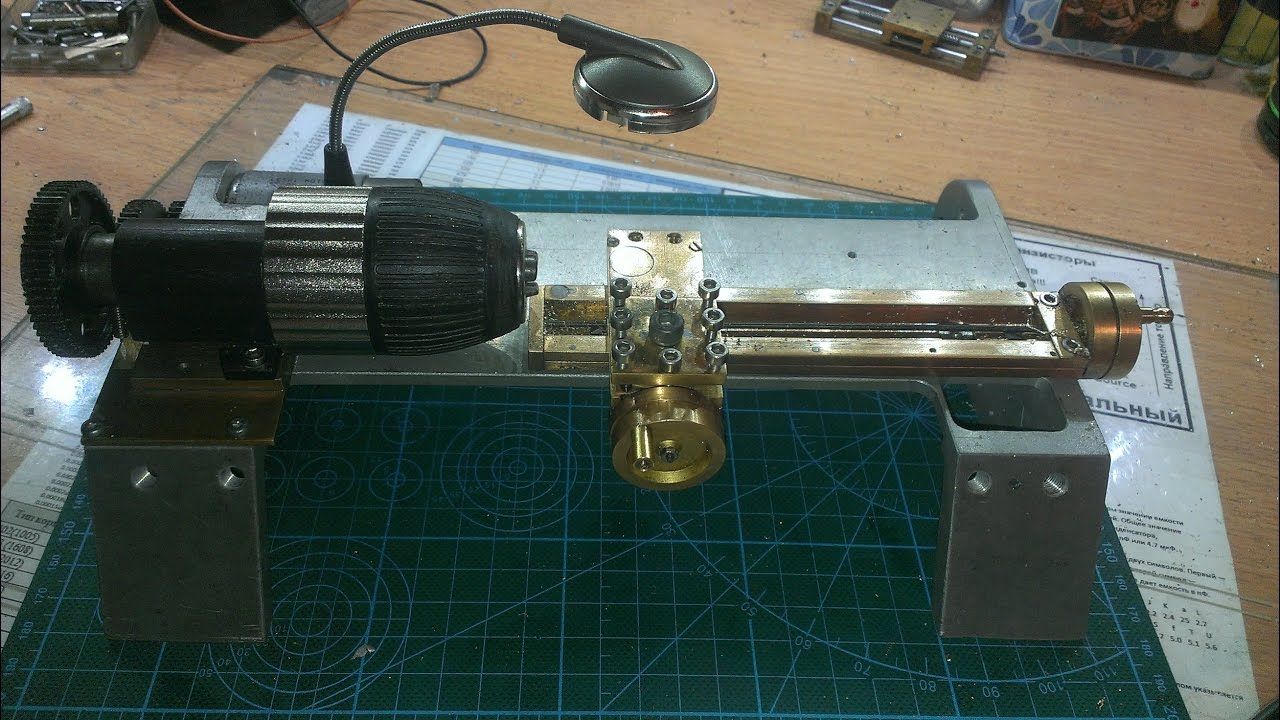

Пример самодельного станочка показан на фото (его основные корпусные детали изготовлены из алюминия).

В следующем токарном цыплёночке используется цанговый патрон с набором цанг от станка «Taig». На фото общий вид.

Дополнительные фото:

Передняя бабка,

Задняя бабка,

Шпиндель,

Суппорт

Цанги.

Как видим, простые в изготовлении круглые направляющие применяются во многих конструкциях. Но существует устойчивое мнение о слишком низкой жесткости такой конструкции. Возможно, это так, но у меня появилось подозрение — не миф ли это.

Может быть, направляющие и не виноваты во всех грехах, что им приписывают? Маленький станок любой конструкции, ну может за исключением промышленных станочков, имеет скромный запас жесткости. Например, я пользуюсь станками, где направляющие обычные, литые чугунные. И когда начинается свист и вибрация, я ищу причины в другом, подпираю деталь центром задней бабки, меняю режимы резания, меняю заточку резца и, в конце концов, нахожу какой-то приемлемый вариант и работаю. Но с проблемой низкой жесткости я и без круглых направляющих сталкиваюсь частенько. А вот если бы направляющие этих станочков были круглыми, возможно я бы пенял и плевался на них, не подозревая, что причина совсем не там.

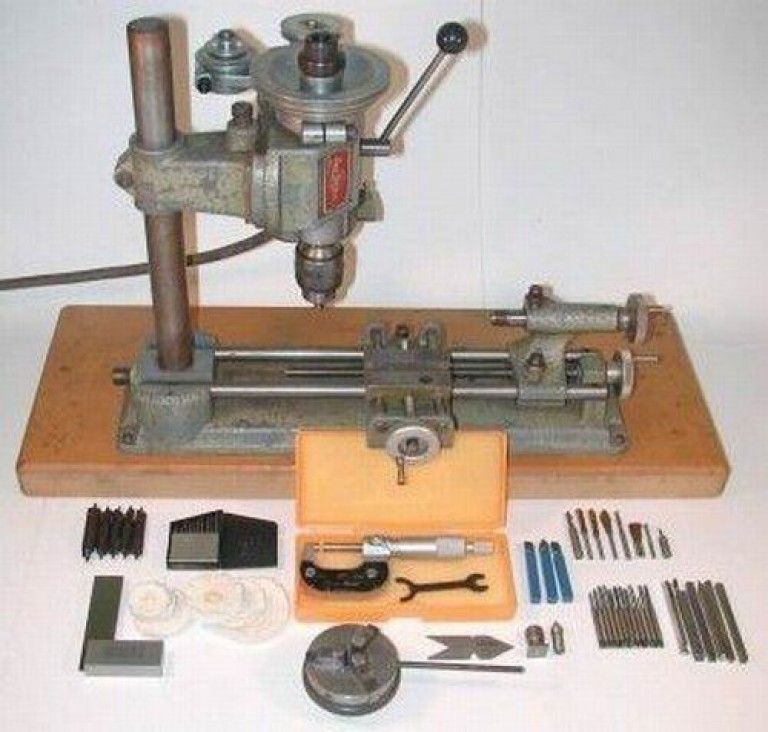

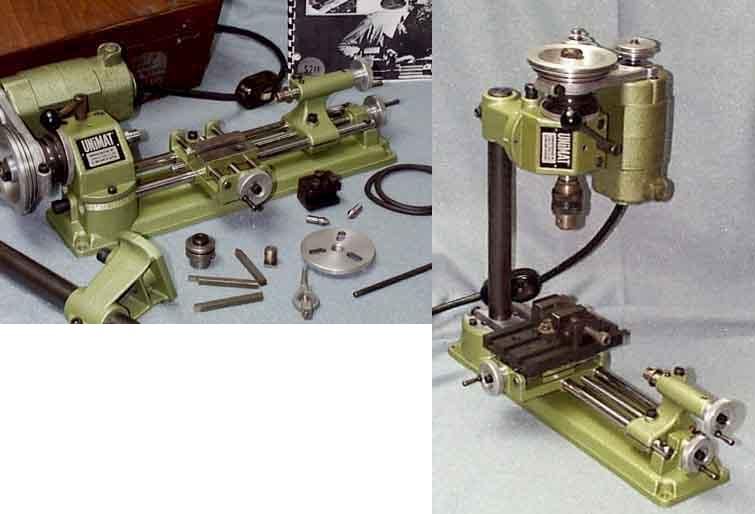

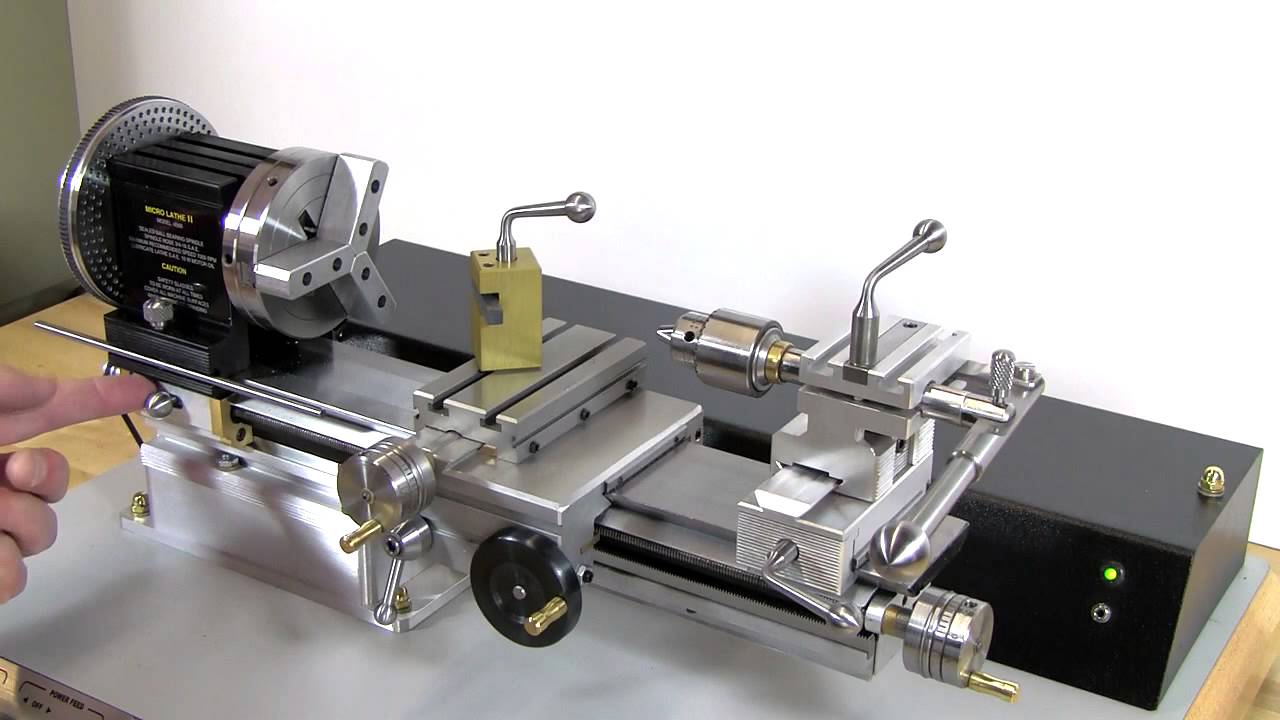

Конечно, нет дыма без огня, но Юниматы DB/SL по-прежнему народ покупает очень охотно. И менять их ни на что не хочет, ни смотря на вроде бы низкую жесткость круглых направляющих. Кроме того, можно выполнить направляющие чуть потолще и покороче, как в станочке мастера.

Здесь описание и чертежи (http://www.chipmaker.ru/index.php?showtopic=211) этого самодельного станка. Ввиду дефицитности маленьких токарных патронов и их достаточно высокой стоимости, в станке применён сверлильный патрон вместо токарного.

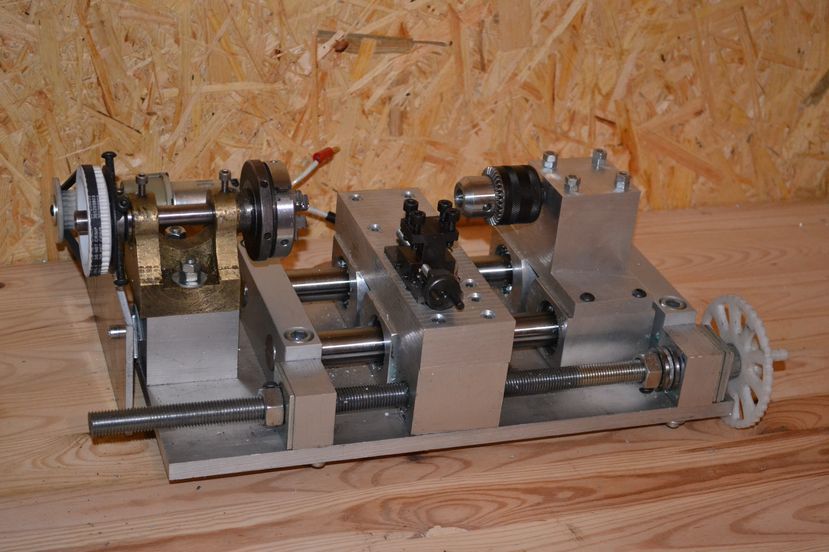

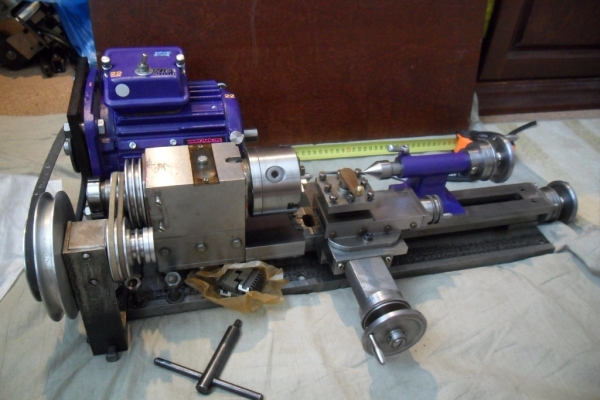

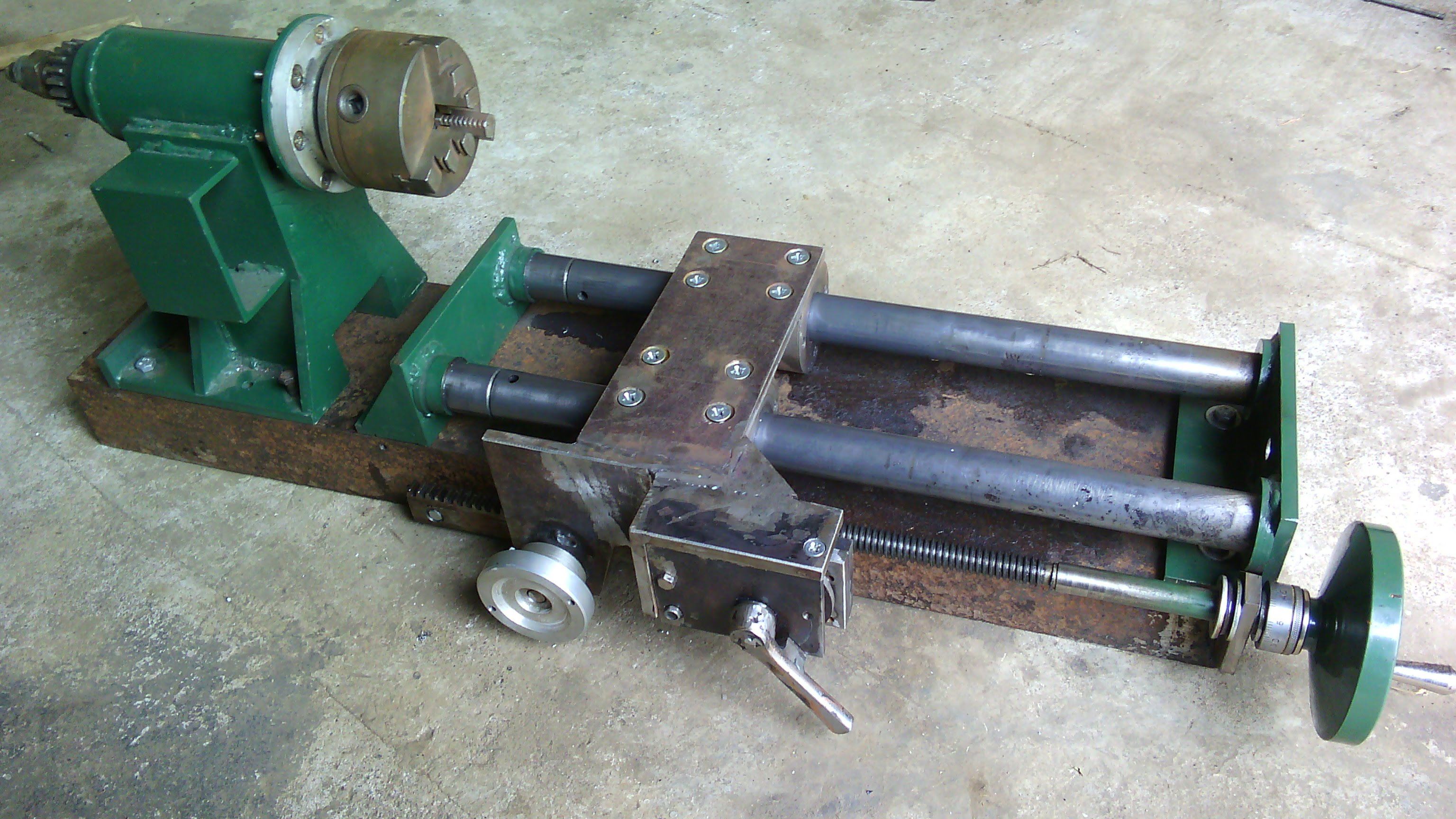

Юрий Кимборович. Вид со стороны задней бабки





Юрий Кимборович. Привод                                         Юрий Кимборович. Механизм подачи

С форума:

Ю.К. — Немного подробностей о конструкции:

Направляющие — стержни передних стоек амортизаторов ВАЗ 2109 диаметром 22 мм, со стороны тонкой резьбы обрезаны и проточены под стандартную резьбу М14х1,5, с другой стороны она уже есть.
Пришлось заказать корпус шпинделя, ось и заднюю опору для направляющих. Отверстия для направляющих и оси шпинделя  делали с одной установки на координатке, от этого зависит точность. При сборке использовал прокладки из латунной фольги для установки направляющих. При следующих замерах выяснилось, что точность установки направляющих по оси шпинделя у задней опоры по горизонтали получилась 0,02 мм, по вертикали 0,05 мм. Для моих задач более чем нормально.

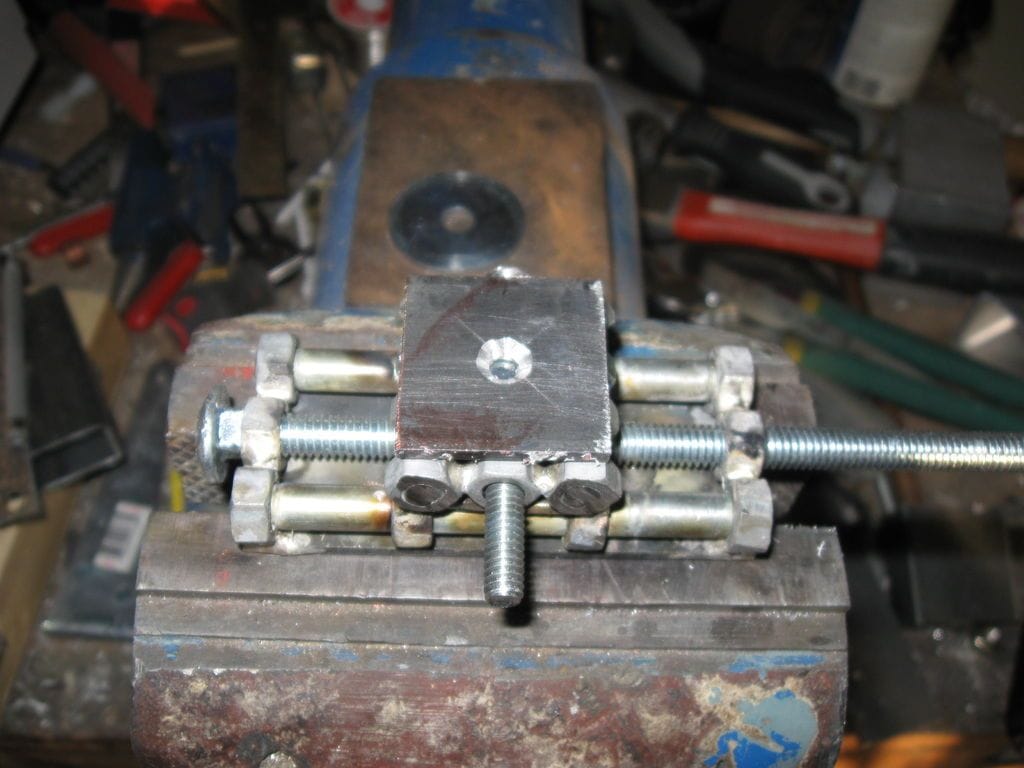

Для супорта использовал болванку с отверстием под втулки для передней направляющей. Болванка и втулки разрезаны и стянуты винтами для регулировки люфта. В задней отфрезерована ступенька, которой супорт опирается через латунную прокладку на заднюю направляющую. Снизу поджимается пластиной 3мм. На супорт сверху привинчен однокоординатный столик от какого-то оптического прибора. Выточил для него ходовой винт М6 латунную гайку и два упора практически вручную, сверху на столике прикручена  5 мм пластина и резцедержатель. Продольный ходовой винт из стандартной шпильки М12, их на строительных ранках продают, закреплен в латунных втулках на корпусе шпинделя и  задней опоры.


Задняя бабка сделана из куска 70 мм уголка, 12 мм пластины, в которой профрезерован треугольный паз под переднюю направляющую, и ступенька под заднюю, а также отрезка 20 мм стержня. Все это сварено «на глазок» но желательно поточнее. Затем бабка устанавливается на свое место. Нижний поджим на бабке регулируется так, чтобы она перемещалась вдоль направляющих с достаточно большим усилием. В патрон шпинделя зажимается сверло небольшого диаметра (я начал с 4 мм) и перемещая бабку к шпинделю, потихонечку, аккуратно просверливается в ней продольное отверстие. Затем берётся сверло больше на 0,5мм. и операция повторяется. И так до диаметра 6,7 мм. Приличная соосность гарантируется. Затем, в патрон вставляется метчик М8,  и поворачивая патрон воротком — нарезается резьба в задней бабке.

В принципе, вкратце все. Буду рад, если кому-то пригодится.

В задней бабке вращающегося центра у меня нет — когда нужно, использую каленый неподвижный центрик, который вставляется вместо сверла в цанговый патрончик задней бабки.

— Замечательная самоделка! На рынке видел токарные патроны диаметром 80 мм. Не влезет такой на Ваш станок?

Ю.К. — Насчет патрона — 80-й для него слишком большой и тяжелый. Когда-то советская промышленность для часовых станочков выпускала токарный патрон 60 мм и обозначался он С92. Видел такой на часовом станке, но найти такой раритет не удалось….

Чертежи сделаны до изготовления станка в довольно простом векторном редакторе Xara X. Просто мне когда-то пришлось много в нем поработать и работаю в нем довольно быстро. Оформлять пришлось так, чтобы было понятно тем, кому заказывал детали. А эскизы перерабатывались раз 15 в редакторе в поисках упрощения конструкции, прежде чем приступить к металлу. Что получилось сами видите.
В принципе, он у меня трудяга. Большой станок только купил и сейчас ремонтирую, а на этом вся мелочевка точится уже год. Вчера, кстати, для коробки передач большого станка на нем выточил десяток контровочных винтиков М6х8.

Если есть вопросы по конструкции — задавайте, буду рад ответить.

***

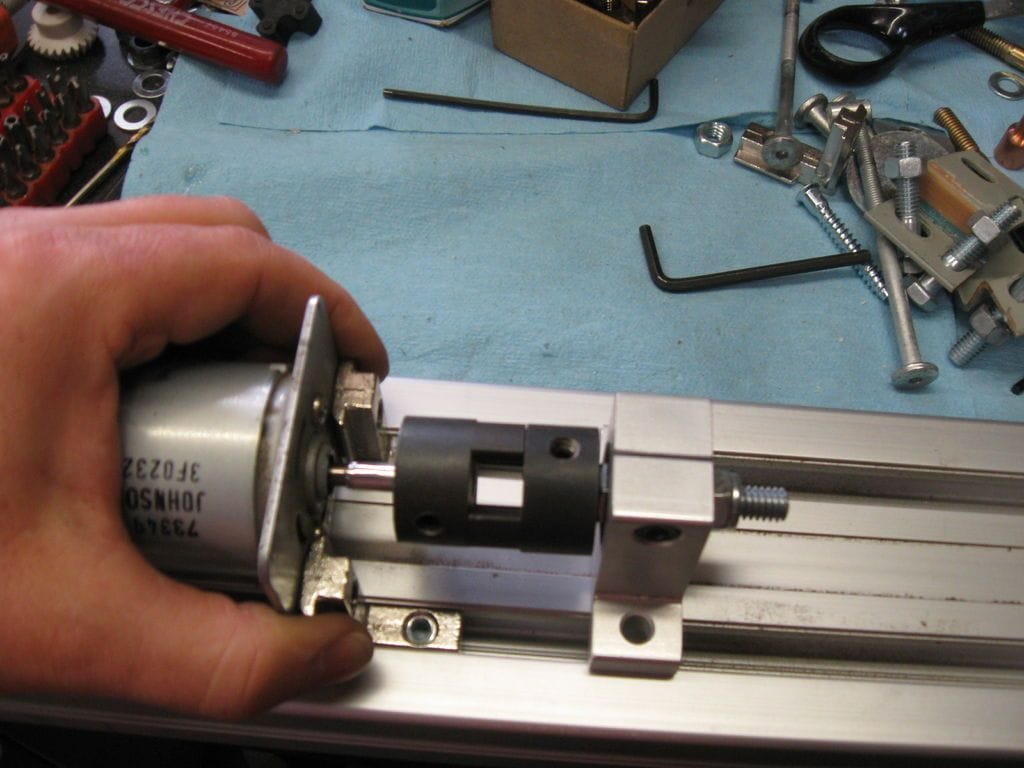

Кем-то начатая, но не доведённая до конца работа — самодельный токарный станочек (найден на даче). Возможно, ещё получит вторую жизнь, так как нашёл нового хозяина.

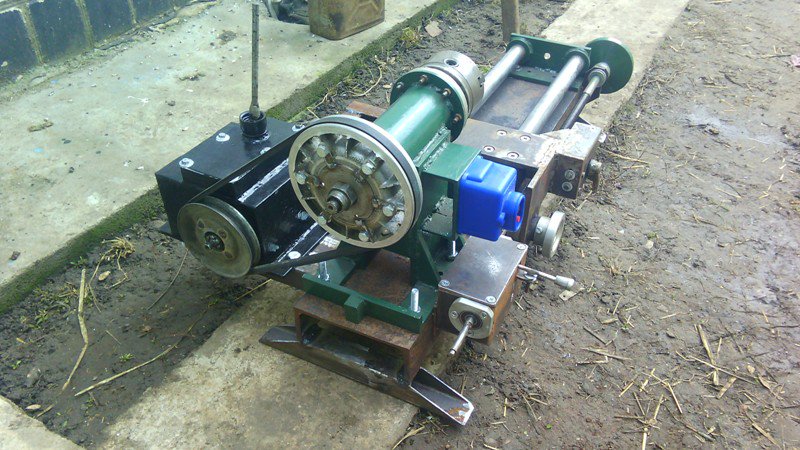

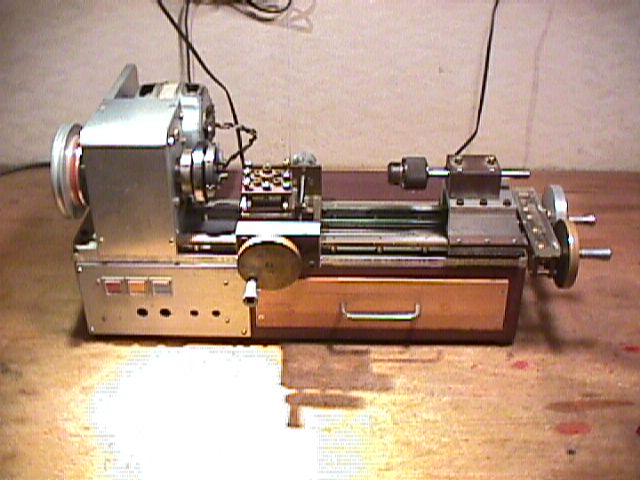

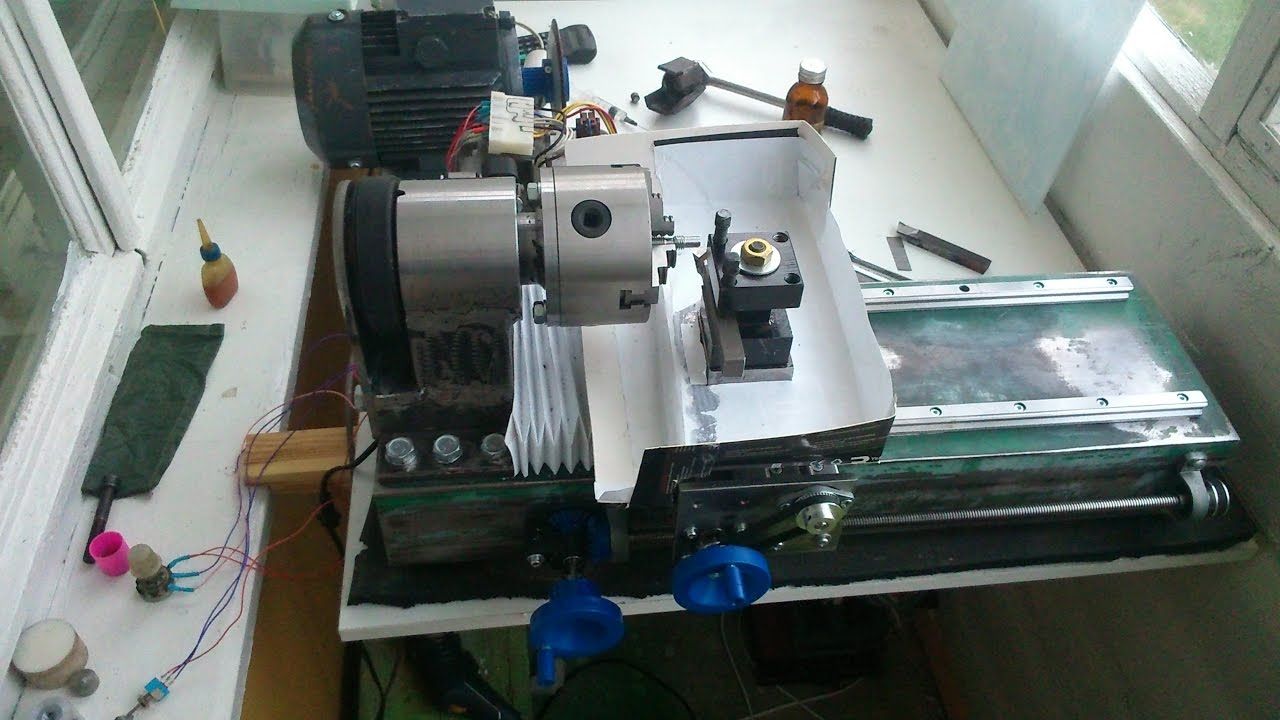

  Ещё одна самоделка, на этот раз собрана из готовых узлов разных станочков. На мой взгляд, получилась неплохая конструкция — только мотор добавить, да станину поставить на ножки. Фотография взята с Металлического форума.

Посмотрите и эту ссылку:

http://www.osipoff.ru/dump/forum.php?forum=37

и на ней раздел «Станки самодельные». Там много примеров разных конструкций, подобных той, что на фото.

Правда, с тем, что там написано про двигатели с постоянными магнитами, мол, такие двигатели крутятся стабильно, и якобы обороты зависят только от напряжения, я не согласен. При разной нагрузке такие двигатели, конечно же, меняют и частоту вращения. И при использовании в станочках нуждаются в стабилизации оборотов.

Но это не беда — фотографии всё равно интересные, а стабилизатор оборотов изготовить — дело не очень хитрое и я ещё вернусь к этой теме чуть позднее.

Вообще весь сайт Андрея Осипова Электроника СТУДИЙНЫХ ВСПЫШЕК (http://www.osipoff.ru/) очень познавательный и интересный, причём именно этот сайт во многом послужил мне примером того, как можно сделать технический ресурс Интернета наглядным, интересным и информативным. Поэтому рекомендую его ресурс всем читателям, интересующимся не только станками, но, прежде всего, фотографией или электроникой.

Изготовить качественно узел шпинделя с подшипниками качения довольно сложно, но при не слишком больших нагрузках хорошо работают конические бронзовые втулки в сочетании со стальным шпинделем.

  Для смазки таких втулок используются специальные маслёнки. Вот фото таких маслёнок на японском токарном

Eguro и справа подобная маслёнка крупным планом.

Источник: Е. Васильев «Маленькие станки»

Токарный станок по металлу своими руками – чертежи, видео, фото

Многие домашние мастера задумываются о том, как самостоятельно изготовить токарный станок по металлу. Такое желание объясняется тем, что при помощи подобного устройства, стоить которое будет совсем недорого, можно эффективно выполнять большой перечень токарных операций, придавая заготовкам из металла требуемые размеры и форму. Казалось бы, намного легче приобрести простейший настольный станок и использовать его в своей мастерской, но учитывая немалую стоимость такого оборудования, есть смысл потратить время на то, чтобы сделать его своими руками.

Самодельный токарный станок — это вполне реально

Использование токарного станка

Токарный станок, который одним из первых появился в линейке оборудования для обработки деталей из разных материалов, в том числе из металла, позволяет изготавливать изделия различных форм и размеров. С помощью такого агрегата можно выполнять обточку наружных и внутренних поверхностей заготовки, высверливать отверстия и растачивать их до требуемого размера, нарезать наружную или внутреннюю резьбу, выполнять накатку с целью придания поверхности изделия желаемого рельефа.

Серийный токарный станок по металлу — это габаритное устройство, управлять которым не так просто, а его стоимость очень сложно назвать доступной. Использовать такой агрегат в качестве настольного оборудования нелегко, поэтому есть смысл сделать токарный станок для своей домашней мастерской самостоятельно. Используя такой мини-станок, можно оперативно производить обточку заготовок, выполненных не только из металла, но также из пластика и древесины.

На таком оборудовании обрабатываются детали, имеющие круглое сечение: оси, рукоятки инструментов, колеса, конструктивные элементы мебели и изделия любого другого назначения. В подобных устройствах заготовка располагается в горизонтальной плоскости, при этом ей придается вращение, а излишки материала снимает резец, надежно зафиксированный в суппорте станка.

Проточка тормозного диска на самодельном токарном станке

Несмотря на простоту своей конструкции, такой агрегат требует четкой согласованности движений всех рабочих органов, чтобы обработка выполнялась с предельной точностью и наилучшим качеством исполнения.

Пример самодельного токарного станка с чертежами

Рассмотрим подробнее один из рабочих вариантов собранного собственными силами токарного станка, довольно высокое качество которого по праву заслуживает самого пристального внимания. Автор данной самоделки даже не поскупился на чертежи, по которым данное устройство и было успешно изготовлено.

Конечно, далеко не всем требуется настолько основательный подход к делу, зачастую для домашних нужд строятся более простые конструкции, но в качестве донора для хороших идей данный станок подходит как нельзя лучше.

Токарный станок, сделанный своими руками

Конструкционные узлы

Любой, в том числе и самодельный, токарный станок состоит из следующих конструктивных элементов: несущей рамы — станины, двух центров — ведущего и ведомого, двух бабок — передней и задней, шпинделя, суппорта, приводного агрегата — электрического двигателя.

Конструкция малогабаритного токарного станка про металлу

На станине размещают все элементы устройства, она является основным несущим элементом токарного станка. Передняя бабка — это неподвижный элемент конструкции, на котором располагается вращающийся шпиндель агрегата. В передней части рамы находится передаточный механизм станка, с помощью которого его вращающиеся элементы связаны с электродвигателем.

Именно благодаря такому передаточному механизму вращение получает обрабатываемая заготовка. Задняя бабка, в отличие от передней, может перемещаться параллельно направлению обработки, с ее помощью фиксируют свободный конец обрабатываемой заготовки.

Простая схема узлов самодельного станка по дереву подскажет простой вариант изготовления станины, передней и задней бабок

Самодельный токарный станок по металлу можно оснастить любым электродвигателем даже не слишком высокой мощности, но такой двигатель может перегреться при обработке крупногабаритных заготовок, что приведет к его остановке и, возможно, выходу из строя.

Обычно на самодельный токарный станок устанавливают электродвигатели, мощность которых находится в пределах 800–1500 Вт.

Даже если такой электродвигатель отличается небольшим количеством оборотов, проблему решают при помощи выбора соответствующего передаточного механизма. Для передачи крутящего момента от таких электродвигателей обычно используют ременные передачи, очень редко применяются фрикционные или цепные механизмы.

Токарные мини-станки, которыми оснащаются домашние мастерские, могут даже не иметь в своей конструкции такого передаточного механизма: вращающийся патрон агрегата фиксируется непосредственно на валу электродвигателя.

Станок с прямым приводом

Существует одно важное правило: оба центра станка, ведущий и ведомый, должны располагаться строго на одной оси, что позволит избежать вибрации заготовки в процессе ее обработки. Кроме того, необходимо обеспечить надежную фиксацию детали, что особенно важно для моделей лобового типа: с одним ведущим центром. Решается вопрос такой фиксации при помощи кулачкового патрона или планшайбы.

По сути, токарный станок своими руками можно сделать и с деревянной рамой, но, как правило, для этих целей применяют профили из металла. Высокая жесткость рамы токарного станка обязательна для того, чтобы на точность расположения ведущего и ведомого центра не оказывали влияние механические нагрузки, а его задняя бабка и суппорт с инструментом беспрепятственно перемещались вдоль оси агрегата.

Использование швеллеров при изготовлении рамы и передней бабки станка

Собирая токарный станок по металлу, важно обеспечить надежную фиксацию всех его элементов, обязательно учитывая нагрузки, которым они будут подвергаться в ходе работы. На то, какие габариты окажутся у вашего мини-станка, и из каких конструктивных элементов он будет состоять, станет оказывать влияние и назначение оборудования, а также размеры и форма заготовок, которые на нем планируется обрабатывать. От этих параметров, а также от величины планируемой нагрузки на агрегат будет зависеть и мощность электродвигателя, который вам необходимо будет использовать в качестве привода.

Вариант исполнения станины, передней бабки и привода

Для оснащения токарных станков по металлу не рекомендуется выбирать коллекторные электродвигатели, отличающиеся одной характерной особенностью. Количество оборотов вала таких электродвигателей, а также центробежная сила, которую развивает обрабатываемая заготовка, резко возрастают при уменьшении нагрузки, что может привести к тому, что деталь просто вылетит из патрона и может серьезно травмировать оператора.

Такие электродвигатели допускается использовать в том случае, если на своем мини-станке вы планируете обрабатывать некрупные и нетяжелые детали. Но даже в таком случае токарный станок необходимо оснастить редуктором, который будет препятствовать бесконтрольному увеличению центробежной силы.

Асинхронный трехфазный электродвигатель, подключаемый к сети 220 Вольт через конденсатор

Уже доказано практикой и конструкторскими расчетами, что для токарных агрегатов, на которых будут обрабатываться заготовки из металла длиной до 70 см и диаметром до 10 см, лучше всего использовать асинхронные электродвигатели мощностью от 800 Вт. Двигатели такого типа характеризуются стабильностью частоты вращения при наличии нагрузки, а при ее снижении в них не происходит ее бесконтрольного увеличения.

Если вы собираетесь самостоятельно сделать мини-станок для выполнения токарных работ по металлу, то обязательно следует учитывать тот факт, что на его патрон будут воздействовать не только поперечные, но и продольные нагрузки. Такие нагрузки, если не предусмотреть ременную передачу, могут стать причиной разрушения подшипников электродвигателя, которые на них не рассчитаны.

Если использовать ременную передачу нет возможности, и ведущий центр устройства напрямую соединяется с валом электродвигателя, то можно предусмотреть ряд мер, которые защитят его подшипники от разрушения. Подобной мерой может стать упор, ограничивающий продольное перемещение вала двигателя, в качестве которого можно использовать шарик, устанавливаемый между корпусом электродвигателя и задним торцом его вала.

В задней бабке токарного станка располагается его ведомый центр, который может быть неподвижным или свободно вращаться. Наиболее простую конструкцию имеет неподвижный центр: его несложно сделать на основе обычного болта, заточив и отшлифовав под конус ту его часть, которая будет соприкасаться с заготовкой. За счет вкручивания или откручивания такого болта, перемещающегося по резьбовому отверстию в задней бабке, можно будет регулировать расстояние между центрами оборудования, тем самым обеспечивая надежную фиксацию заготовки. Обеспечивается такая фиксация и за счет перемещения самой задней бабки.

Чтобы обрабатываемая деталь беспрепятственно вращалась в таком неподвижном центре, заостренную часть болта, которая с ней соприкасается, нужно будет смазывать машинным маслом перед началом работы.

Самодельная задняя бабка для настольного токарного станка

Советы по изготовлению простейшего станка

Сегодня не представляет сложности найти чертежи и фото токарных станков, по которым можно самостоятельно изготовить такое оборудование. Более того, несложно найти различные видео, демонстрирующие процесс их изготовления. Это может быть мини-станок с ЧПУ или очень простое устройство, которое, тем не менее, даст вам возможность оперативно и с минимальными трудозатратами изготавливать изделия из металла различной конфигурации.

Стойки простейшего токарного станка по металлу можно изготовить из древесины. Их необходимо будет надежно закрепить на станине агрегата при помощи болтовых соединений. Саму станину, если есть возможность, лучше изготовить из металлических уголков или швеллера, что обеспечит ей высокую надежность, но если их нет под рукой, можно также подобрать толстые деревянные бруски.

На видео ниже представлен процесс самостоятельного изготовления суппорта для токарного станка.

В качестве узла на таком станке, на котором будет фиксироваться и перемещаться режущий инструмент, выступит подручник, изготавливаемый из двух деревянных дощечек, соединенных под углом 90 градусов. На поверхности дощечки, где будет размещаться инструмент, необходимо зафиксировать лист металла, который защитит древесину от деформирования и обеспечит точное расположение резца по отношению к обрабатываемой детали. В опорной поверхности горизонтальной дощечки, перемещаемой по станине агрегата, необходимо сделать прорезь, за счет которой такое перемещение будет достаточно точным.

Для изготовления передней и задней бабки вашего самодельного токарного станка, необходимо будет подобрать металлические цилиндры соответствующего размера, которые размещают в подшипниковых узлах, установленных в деревянные стойки. Вращение, совершаемое обрабатываемой деталью, будет передаваться ей через передний центр, соединенный ременной передачей с электродвигателем. Таким образом, заготовка, надежно зафиксированная между передним и задним центром, обрабатывается при помощи резца, установленного в подручнике оборудования.

Еще один вариант самодельного станка (нажмите для увеличения)

Не должно возникнуть никаких проблем и с поиском электродвигателя, которым следует оснастить токарный мини-станок. Даже если вам не удалось найти двигатель требуемой мощности (500–1000 Вт — для обработки мелких деталей, 1500–2000 Вт — для крупногабаритных заготовок), то вполне подойдет бывший до этого в употреблении агрегат, ранее установленный на бытовой швейной машинке. Кроме того, в качестве привода для компактных токарных станков допустимо применять электродрели или шлифовальные машины.

В итоге таких несложных манипуляций вы получите в свое распоряжение станок, способный выполнять самые распространенные токарные операции по металлу. При желании агрегат можно модернизировать, расширяя его функциональные возможности. Конечно, станок с ЧПУ из подобного устройства сделать сложно, но выполнять на нем расточку, сверление, шлифование, нарезание резьбы и ряд других технологических операций по металлу вполне возможно.

Самодельный токарный станок по металлу своими руками

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Токарный станок нужен для изготовления и обработки металлических деталей. Профессиональное оборудование стоит довольно дорого, поэтому в целях экономии можно изготовить самодельный токарный станок по металлу своими руками. Сделать это можно несколькими способами, а чертежи подобного изделия легко находятся в интернете. Использовать для изготовления можно подручные материалы, размер же станка может быть любым.

Профессиональный токарный станок имеет высокую стоимость, поэтому имеет смысл изготовить подобное устройство самостоятельно

Составляющие мини-токарного станка по металлу своими руками

Любой самодельный токарный станок состоит из следующих элементов:

  • привод – основная часть механизма, которая отвечает за его мощность. Выбор привода необходимой мощности является одной из самых сложных задач. В небольших токарных станках по металлу своими руками можно использовать привод от обычной стиральной машины или дрели. Обычно, мощность этого элемента начинается от 200 Вт, а количество оборотов в минуту – от 1500;
  • станина – несущая рама конструкции, которая может быть изготовлена из деревянных брусков или стального уголка. Станина должна характеризоваться высокой прочностью, иначе вся конструкция может развалиться от вибраций во время работы;

Проекция и основные узлы токарного станка по металлу

  • задняя бабка – изготавливается из стальной пластины и привариваемого к ней стального уголка. Пластина упирается в направляющие станины, а основным назначением задней бабки токарного станка своими руками является фиксация металлической детали при обработке;
  • передняя бабка – часть, аналогичная задней бабке, но устанавливающаяся на подвижной раме;
  • ведущий и ведомый центры;
  • суппорт – упорный механизм для рабочей части.

Вращательный момент от двигателя к рабочей части станка может передаваться несколькими способами. Кто-то предпочитает напрямую устанавливать рабочую часть на вал двигателя – это экономит место и позволяет сэкономить на запчастях. Если же такой вариант невозможен, крутящий момент можно передавать при помощи фрикционной, ременной или цепной передачи. У каждого из этих вариантов есть свои преимущества и недостатки.

Ременная передача для электродвигателя является самой дешевой и характеризуется достаточно высоким уровнем надежности. Для ее изготовления можно использовать ремень для электродвигателя, снятый с любого другого механизма. Недостаток ременной передачи состоит в том, что со временем ремень может стираться и его придется менять тем чаще, чем интенсивнее вы работаете со станком.

Устройство передней и задней бабки токарного станка. Передняя бабка (слева): 1 — ремень клинообразный; 2 — шкив двухступенчатый; 3 — шпиндель; 4 — подшипник шариковый. Задняя бабка (справа): 1 — корпус; 2 — центр; 3, 6 — рукоятки; 4 — пиноль; 5, 12, 14 — винты; 7 — маховик; 8 — тяга; 9, 10 — рычаги; 13 — гайка

Цепная передача стоит дороже и занимает больше места, но и прослужит значительно дольше, чем ременная. Фрикционная передача имеет промежуточные характеристики между ременной и цепной.

Полезный совет! При сборке токарного станка выбирайте тот тип передачи, который лучше всего будет соответствовать поставленным задачам. Например, для мини-токарного станка своими руками лучше подойдет установка рабочей части непосредственно на вал.

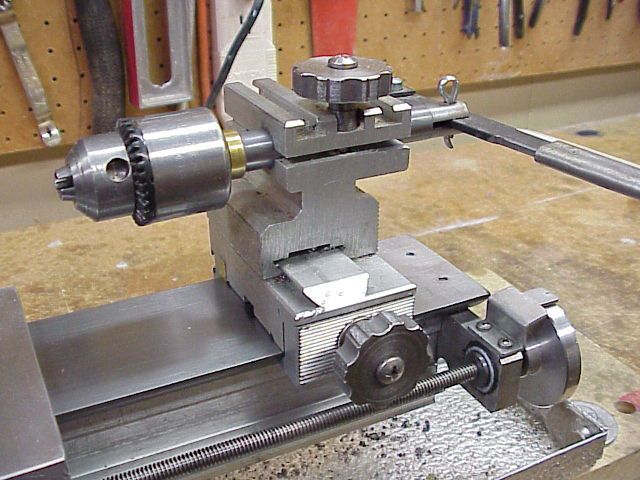

Суппорт токарного станка своими руками: чертежи, как сделать из подручных материалов

Суппорт является одной из самых важных частей самодельного токарного станка – от него зависит качество будущей детали, а также количество времени и сил, которые вы потратите на ее изготовление. Эта часть располагается на специальных салазках, которые перемещаются по направляющим, расположенным на станине. Суппорт может двигаться в трех направлениях:

  • продольное – рабочая часть станка двигается вдоль заготовки. Продольное движение используется для вытачивания резьбы в детали или для снятия слоя материала с поверхности металлической заготовки;

Токарный станок по металлу, созданный своими руками

  • поперечное – движение перпендикулярно оси заготовки. Используется для вытачивания углублений и отверстий;
  • наклонное – движение под разными углами для вытачивания углублений на поверхности заготовки.

При изготовлении суппорта токарного станка своими руками стоит учитывать тот момент, что данная часть подвержена износу в результате возникающих во время работы вибраций. Из-за них крепления расшатываются, возникает люфт, все это влияет на качество изготавливаемой детали. Для того чтобы избежать таких неполадок, суппорт необходимо регулярно подстраивать и регулировать.

Регулировка самодельного суппорта для токарного станка своими руками осуществляется по зазорам, люфту и сальникам. Регулировка зазоров нужна в том случае, когда износился винт, отвечающий за перемещение части в продольной и поперечной плоскостях. В результате трения суппорт начинает расшатываться при нагрузках, что значительно снижает точность изготовления детали. Устранить зазоры можно путем вставки клиньев между направляющими и кареткой. Люфт детали устраняется при помощи закрепляющего винта.

Если же в вашем станке износились сальники, их следует тщательно промыть и пропитать свежим машинным маслом. В случае критического износа сальники лучше полностью заменить на новые.

Устройство суппорта: 1 — каретка суппорта; 2 — ходовой винт; 3 — поперечные салазки суппорта; 4 — поворотная часть суппорта; 5 — направляющие поворотной части; 6 — резцедержатель; 7 — винт для закрепления резцедержателя; 8 — винты для закрепления резцов; 9 — рукоятка для поворота резцедержателя; 10 — гайки; 11 — верхняя часть суппорта; 12 — поперечные направляющие каретки; 13 — рукоятка для перемещения верхней части суппорта; 14 — рукоятка для перемещения поперечных салазок; 15 — рукоятка для включения подачи суппорта от ходового винта; 16 — маховичок для продольного перемещения суппорта; 17 — фартук

Самодельный токарный станок по металлу своими руками: порядок сборки

Сборка механизма выполняется в следующем порядке:

  1. Из металлических балок и швеллеров собирается рама станка. Если вы собираетесь работать с большими деталями, то и материалы для сборки рамы нужно использовать с расчетом на большую нагрузку. К примеру, если планируется работать с металлическими заготовками длиной свыше 50 мм, толщина материалов для рамы должна начинаться от 3 мм для уголков и от 30 мм – для стержней.
  2. На швеллеры устанавливаются продольные валы с направляющими. Валы могут быть приварены при помощи сварки или закреплены болтами.
  3. Изготавливается передняя бабка. Для изготовления передней бабки токарного станка своими руками используется гидравлический цилиндр с толщиной стенок от 6 мм. В цилиндр необходимо запрессовать два подшипника.
  4. Прокладывается вал. Для этого используются подшипники с большим внутренним диаметром.
  5. В гидравлический цилиндр заливается смазывающая жидкость.
  6. Устанавливается шкив и суппорт с направляющими.
  7. Монтируется электропривод.

Кроме того, по чертежам токарного станка по металлу своими руками видно, что для повышения устойчивости резцового механизма изготавливается подручник, а на нижней части конструкции закрепляется тонкая полоса металла. Последняя служит для защиты рабочей части станка от деформации в процессе работы.

Устройство самодельного токарного станка для обработки металла: 1, 7 — швеллеры; 2 — ходовая труба; 3 — задняя бабка; 4 — поддон для сбора стружки; 5 — суппорт; 6 — ходовой винт; 8 — электрический двигатель; 9 — неподвижная передняя бабка; 10 — лампа в защитном колпаке-отражателе; 11 — сетчатый экран для защиты токаря от стружки; 12 — опора

Полезный совет! Токарный станок по металлу, собранный своими руками, может быть использован не только по прямому назначению, но и для шлифовки и полировки металлических деталей. Для этого к электрическому валу присоединяется шлифовальный круг.

Выбор электродвигателя для станка

Самой важной частью самодельного токарного станка по металлу, видео изготовления которого можно легко найти в интернете, является электромотор. Именно с его помощью осуществляется движение рабочей части станка. Соответственно, от мощности этого механизма зависит мощность всей конструкции. Она выбирается в зависимости от размеров металлических заготовок, с которыми вы планируете работать.

Если вы планируете работать на станке с мелкими деталями, для этого вполне подойдет мотор с мощностью до 1 кВт. Его можно снять со старой швейной машинки или любого другого подобного электроприбора. Для работы с крупными запчастями вам понадобится двигатель с мощностью в 1,5-2 кВт.

При сборке по готовым чертежам самодельного токарного станка по металлу учитывайте, что все электрические части конструкции должны быть надежно изолированы. Если у вас нет необходимого опыта работы с электрическим оборудованием, лучше обратиться за помощью по подключению к специалисту. Так вы будете уверены в безопасности работы и надежности конструкции.

Асинхронный двигатель является оптимальным вариантом для самодельного токарного станка

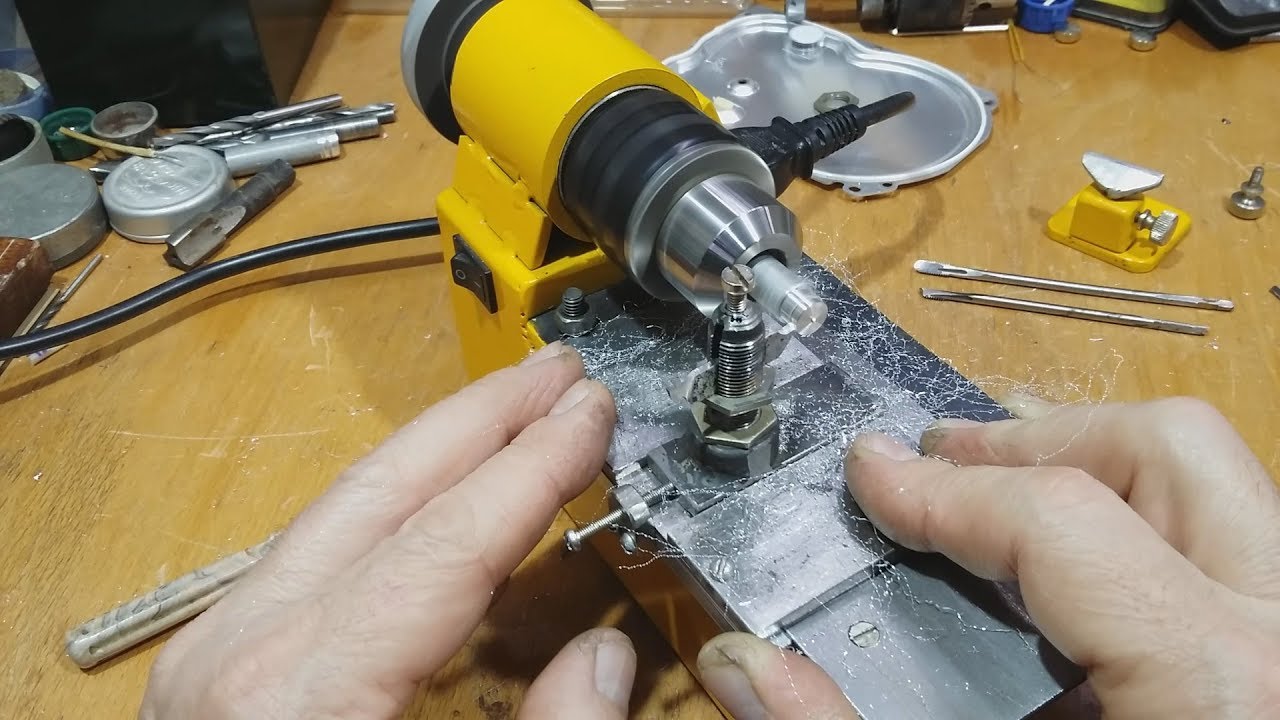

Изготовление токарного станка из дрели своими руками

Если вы хотите сэкономить на запчастях и значительно упростить себе задачу по сборке самодельного токарного станка, в качестве привода можно использовать обычную электрическую дрель. У такого конструктивного решения есть ряд преимуществ:

  1. Возможность быстрой сборки и разборки конструкции – дрель легко отсоединяется от станины и может быть использована по прямому назначению.
  2. Простота переноса и транспортировки станка – хороший вариант, если вам приходится работать с металлическими заготовками в гараже и на улице.
  3. Экономия – дрель выступает не только в качестве электродвигателя, но и избавляет от необходимости использовать передачу, а также позволяет использовать сменные насадки в качестве рабочего инструмента.

Конечно, есть и отрицательные стороны у токарного станка из дрели. Как сделать обработку с помощью данного инструмента крупных деталей возможной? Это практически неосуществимо, так как у дрели относительно небольшой крутящий момент и большое число оборотов. Конечно, можно повысить эти параметры, если все-таки установить ременную передачу и с ее помощью передавать вращающий момент от дрели на шпиндель, но это в значительной мере усложнит конструкцию, главным преимуществом которой является простота и компактность.

Схема устройства самодельного токарного станка на основе дрели: 1 — крепления к столу или верстаку; 2 — передняя опора; 3 — опора под заготовку; 4 — задняя опора

Изготовление самодельного настольного токарного станка по металлу на основе дрели имеет смысл в тех случаях, когда у вас нет необходимости в проведении масштабных работ, а вытачивать нужно только мелкие детали.

Для изготовления токарного станка по металлу на основе электродрели вам понадобятся те же детали, что и для обычной конструкции за исключением электродвигателя и передней бабки. Роль последней также выполняет дрель. Учитывая компактность конструкции, в качестве станины может использоваться обычный стол или верстак, на котором будут фиксироваться все составляющие станка. Сама дрель закрепляется в конструкции при помощи хомута и струбцины.

Полезный совет! Функциональность токарного станка на основе электродрели можно существенно расширить, если добавить к его конструкции различные насадки и дополнительные приспособления.

С помощью самодельного токарного станка можно не только вытачивать детали, но и наносить на вращающуюся заготовку краску, осуществлять намотку проволоки на трансформатор, делать на поверхности детали спиральные насечки и выполнять многие другие действия. Кроме того, если собрать для станка приставку-копир, то с ее помощью можно быстро и без особых усилий производить небольшие одинаковые детали.

Чертеж передней опоры, внутри которой закрепляется дрель

Особенности работы токарных станков по металлу своими руками, видео-инструкции как способ избежать ошибок

Как и у любого другого оборудования, у самодельных токарных станков есть свои особенности, которые необходимо учитывать при сборке и эксплуатации. К примеру, при работе с крупными деталями или при использовании мощного электродвигателя возникают сильные вибрации, которые могут привести к серьезным погрешностям при обработке детали. Чтобы избавиться от вибраций, ведущий и ведомый центры станка необходимо устанавливать на одной оси. А если планируется устанавливать только ведущий центр, к нему должен крепиться кулачковый механизм.

В настольных токарных станках своими руками по металлу не рекомендуется устанавливать коллекторный двигатель. Он склонен к самопроизвольному увеличению числа оборотов, что может привести к вылету детали. Это, в свою очередь, может привести к производственным травмам или порче имущества. Если же без установки коллекторного двигателя никак не обойтись, в комплекте с ним обязательно нужно устанавливать редуктор для понижения оборотов.

Идеальным вариантом двигателя для самодельного токарного станка является асинхронный. Он не увеличивает частоту оборотов во время работы, устойчив к большим нагрузкам и позволяет работать с металлическими заготовками с шириной до 100 мм.

Самое главное при работе на токарном станке — соблюдение техники безопасности

Правила установки и эксплуатации любого типа электродвигателя для токарного станка можно посмотреть в многочисленных видео-инструкциях в интернете. С их помощью вы не только избежите распространенных ошибок при сборке, но и сэкономите время и силы благодаря наглядности материала.

Техника безопасности при работе с самодельным токарным станком

При работе с конструкцией следует соблюдать определенные меры безопасности. Так, после сборки станка нужно осуществить проверку его работоспособности. Шпиндель должен вращаться легко и без задержек, передний и задний центры должны быть выровнены по общей оси. Центр симметрии вращающейся детали должен совпадать с осью ее вращения.

На любом видео токарного станка своими руками видно, что после монтажа электродвигателя он накрывается специальным кожухом. Последний служит не только для защиты оператора станка, но и для защиты самого мотора от попадания пыли, металлических частиц и грязи. Для станка, изготовленного на основе электродрели, такой кожух не нужен.

Полезный совет! Если вы планируете монтаж конструкции на основе мощного электродвигателя, то обязательно убедитесь в том, что для работы с ним хватает мощности вашей электросети. В домашних условиях лучше обойтись мотором от бытовой техники, который точно будет работать от напряжения в вашей розетке.

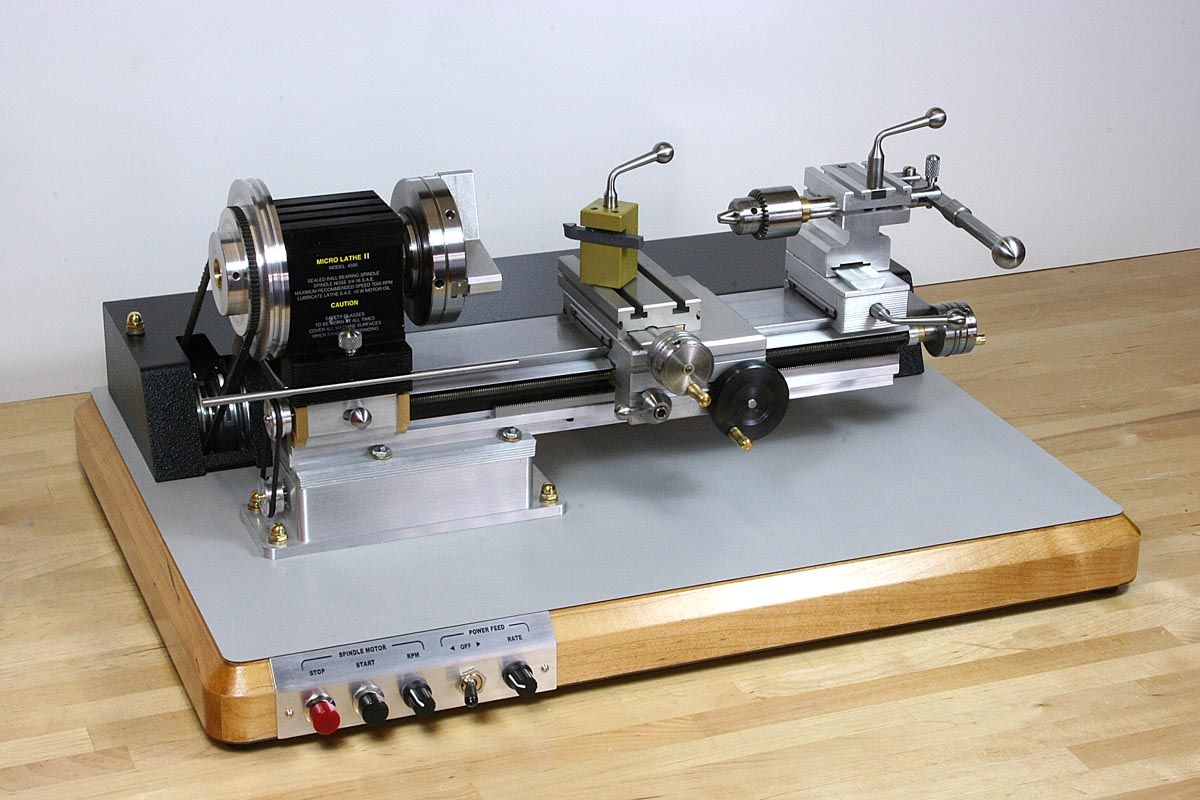

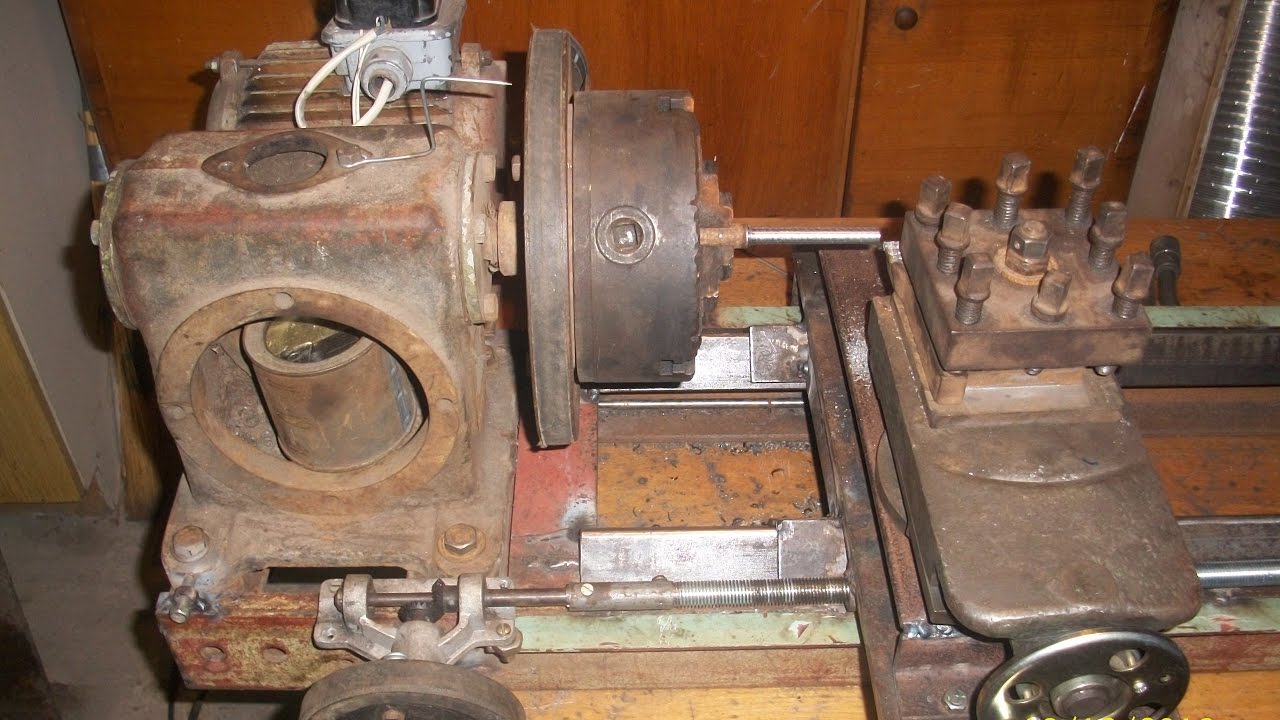

Пример токарного станка по металлу, собранного своими руками

Также следует придерживаться следующих правил безопасности:

  1. Рабочий инструмент обязательно должен располагаться параллельно поверхности обрабатываемой заготовки. В противном случае он может соскочить, что приведет к поломке станка.
  2. Если вы обрабатываете торцевые плоскости, деталь должна упираться в заднюю бабку. При этом очень важно соблюдать центровку, иначе вы рискуете получить бракованную деталь.
  3. Для защиты глаз от металлических стружек и частиц можно соорудить специальный щиток или просто пользоваться защитными очками.
  4. После работы конструкцию обязательно нужно чистить, удаляя металлические опилки и другие отходы производства. Внимательно следите за тем, чтобы мелкие части не попадали в электродвигатель.

Варианты модернизации самодельного токарного станка

Если вам нужен механизм, который сможет не только выполнять токарные работы, но и шлифовать, и красить заготовку, базовый станок можно легко модифицировать. Лучше всего делать это для конструкции на основе электродрели, так как заменить рабочую часть в ней проще всего.

Токарный станок может быть многофункциональным устройством в мастерской, с помощью которого можно выполнять различные работы, в том числе бытовые: заточку ножей, ножниц и пр.

Существует несколько популярных модификаций токарного станка по металлу. Как сделать конусообразное отверстие? Для этого к основанию необходимо прикрепить два напильника таким образом, чтобы они образовывали трапецию. После этого монтируется пружинный механизм, который обеспечивает подачу напильников вперед и под углом, что позволяет сверлить в детали конусообразные отверстия.

Кроме того, для работы с металлическими деталями разной длины можно сделать станок с разборной основой. При помощи нескольких досок или металлических уголков можно приближать или отдалять рабочий инструмент к креплениям, удерживающим деталь, а также менять размер зазора между креплениями. Удобнее всего делать такую конструкцию на основе обычного стола или верстака.

Если прикрепить к электродвигателю в качестве рабочего инструмента шлифовальный круг, при помощи станка можно заниматься не только полировкой поверхности детали, но и заточкой ножей, ножниц и других бытовых инструментов. Таким образом, токарный станок превращается в удобный многофункциональный механизм.

Создание токарного станка своими руками позволит получить оборудование, оптимально подходящее под нужды владельца

Сборка токарного станка в домашних условиях является достаточно простой задачей, которую еще больше упрощают многочисленные видео-инструкции и чертежи из интернета. При этом собрать конструкцию можно буквально из подручных частей, используя для этого старую бытовую технику и отходы монтажного и строительного производства.

Основное преимущество самостоятельной сборки – это экономия средств. Кроме того, стоит отметить возможность самостоятельно регулировать габариты и мощность устройства, чтобы приспособить его под свои нужды. Самодельный станок может быть не только большим, но и совсем миниатюрным, предназначенным для обработки мелких деталей.

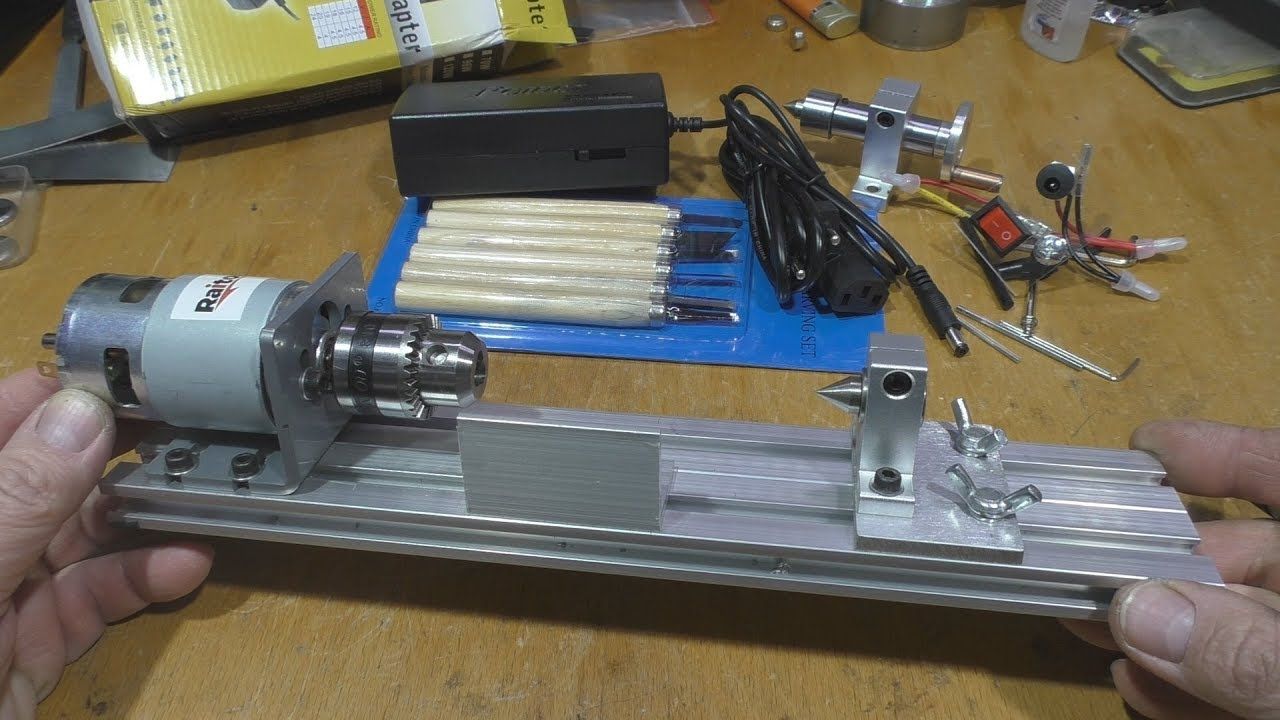

Мини токарный станок по металлу своими руками

Мини токарный станок по металлу своими руками

Мечта каждого самодельщика, моделиста и домашнего мастера — токарный станок. Все, кто успел совершить приватизацию социалистического имущества, сегодня имеют огромнейшие бонусы в виде токарных станков, сверлильных и прочих средств малой механизации у себя в гаражах и мастерских. Кто не смог — приходится делать станки своими руками, поскольку минимальная стоимость маленького средненького токарненького китайского станка соответствует годовой зарплате нашего недепутата. Выход один — делать станок своими руками, чем сейчас мы и займемся.

Настольный токарный станок, основные узлы

Мини токарный станок по металлу своими руками выполняется на основе того, что было сделано в условиях производства, но в силу тех или иных причин уже не служит по прямому предназначению. Это значит, что основные узлы и агрегаты мини станка придется брать от других устройств, совершенно к этому не приспособленных, адаптировать их и использовать всю свою смекалку.

Так, основными деталями токарно-винторезного или токарно-фрезерного станка должны быть:

  • станина, прочная металлическая конструкция, обеспечивающая устойчивость и прочность всей конструкции;
  • направляющие для токарного станка — настоящая головная боль самодельщика, потому что они должны иметь точность и стабильность, направляющие как продольные, так и поперечные;
  • привод токарного станка;
  • рабочий орган — режущая часть, система крепления и регулировки подачи резцов;
  • шпиндель и задняя бабка — для крепления и удержания детали во время обработки;
  • средства безопасности — защита от самопроизвольного включения, защита от стружки.

Собственно, это только основные части настольного токарного станка, которые предстоит сделать или подобрать из того, что есть под руками.

Параметры, преимущества и недостатки настольного токарного станка

Мини токарные станки по обработке металла отличаются от деревообрабатывающих станков радикально. Дело в том, что вся конструкция станины и направляющих должна выдерживать довольно большие нагрузки, которые подразумевает обработка металла резанием. При этом станок должен обеспечивать точность подачи и скорость обработки, что очень важно при обработке металлов разной твердости.

Основные параметры токарного станка, который будет выполнен своими руками — линейные размеры, мощность и точность обработки. Мы сейчас не говорим о конкретном станке, поскольку каждый ставит задачи самостоятельно, а в представленных на странице чертежах и схемах можно найти подходящий для себя вариант. Мы говорим об идее создания инструмента в принципе и его основных параметрах.

Так, в зависимости от того, на каком расстоянии от направляющих будет находиться центр шпинделя и задней бабки, будет определяться диаметр обрабатываемой детали. Длина же обрабатываемой детали фактически зависит от степени свободы перемещения задней бабки по направляющим. То же самое и с подающим устройством, которое должно соответствовать размерам максимального диаметра обрабатываемой детали.

Но нужно быть готовым к тому, что самодельный токарный станок не сможет обеспечить высокую точность обработки и высокую скорость. Это будет устройство для выполнения деталей с невысоким классом точности. От чего это зависит, разберемся дальше.

Обработка на токарных станках, схемы и чертежи

Вкратце о системе управления токарных станков можно сказать, что если позволяют знания и навыки в инженерном радиомоделировании, всегда можно сделать простейший токарно-винторезный или токарно-фрезерный станок с числовым программным управлением. Станки токарные с ЧПУ позволяют автоматизировать однотипную работу и они нужны в том случае, если мастеру приходится делать большое количество одинаковых заготовок по шаблону.

В основной массе, настольные станки предназначены для выполнения разовых работ, поэтому применение сложных систем программирования едва ли оправдано на станках с низкой степенью точности.

Точность и производительность самодельного станка

В том случае, если стоит задача по созданию станка для обработки металлов резанием с высокой степенью точности, нужно особое внимание уделять направляющим и станине. Многие выполняют конструктивные элементы из дерева, это веселое бюджетное решение, но такой станок не обеспечит нужной точности просто потому, что материал станины и направляющих должен быть тверже, чем обрабатываемая деталь.

Поэтому все станины и направляющие для токарных станков по металлу выполняются только из металла. Желательно использовать заводские направляющие, но если такой возможности нет, что бывает чаще всего, тогда приходится использовать металлопрокат, как в том примере, который мы привели из древнего английского журнала.То есть все детали, которые отвечают за точность и прочность, должен быть выполнены в условиях производства, как например этот вариант, где в качестве центрирующих элементов использованы автомобильные шатуны.

Выполнение токарного станка по металлу — работа творческая и неспешная. Нужно сто раз продумать все детали, начертить пару десятков чертежей и только потом приступать к изготовлению станка в металле. Но в любом случае прямые руки и смекалка приведут к успешному созданию практичного и функционального токарного станка. Успехов на ниве малого машиностроения!

http://nashprorab.com

Токарный станок по металлу своими руками: настольный, мини


Правильно собранные токарные станки по металлу своими руками, дадут возможность тем мужчинам, которые предпочитают все делать самостоятельно, выполнять множество полезных операций.

С помощью такого мини устройства можно проводить различные виды обработки металлических заготовок, начиная от накатки рельефа на поверхности и заканчивая нарезанием при необходимости резьбы.

Настольный токарный станок по металлу открывает новые возможности перед домашним мастером и позволяет ему превратить работу в удовольствие.

Между тем, не каждому по карману приобрести уже готовое устройство в специализированном магазине.

В этом случае выходом их положения может стать сборка такого мини станка своими руками, и сделать это, при наличии желания, соответствующего материала и инструмента, сможет каждый.

Самодельное токарное устройство отлично подойдет для гаража и дома и сможет выполнять большой объем соответствующей работы, такой как заточка резцов, нарезание резьбы, шлифование поверхности какого-либо металлического приспособления и многое другое.

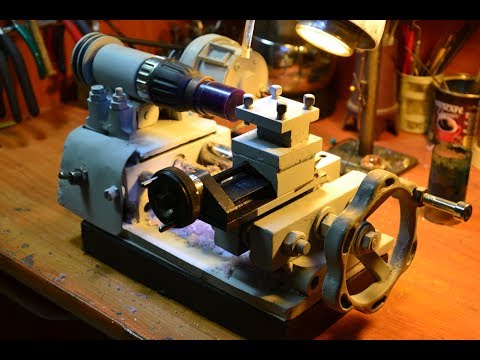

Самодельный токарный станок по металлу, который можно увидеть на фото ниже, собранный по всем правилам, ни в чем не будет уступать профессиональному оборудованию.

Основное предназначение станка

Токарный агрегат способен выполнять огромное количество самых полезных функций, без которых сложно представить любую металлообработку.

Современные устройства данного типа способны работать практически с любым материалом, начиная от металла и дерева, и заканчивая пластиком.

Такой агрегат дает возможность производить множество операций. В первую очередь, при помощи него можно получить из заготовки готовую деталь заданных размеров и формы.

Кроме этого, при его помощи растачивается инструмент, обрабатывается деталь, сверлятся технологические отверстия, нарезается резьба, а также накатывается рифленая поверхность.

В настоящее время на соответствующем рынке можно найти огромный выбор данного типа оборудования, однако, в большинстве случаев все оно предназначено не для гаража и домашней работы, а для профессионального использования на предприятиях.

В качестве домашнего приспособления лучше всего такое мини устройство собрать своими руками, которое сможет работать как с металлом, так и с деревом.

Конечно, для самостоятельной сборки потребуются определенные навыки, соответствующая оснастка и инструмент, а также некоторые другие приспособления.

Лучше всего, если собранный своими руками мини токарный агрегат позволит обрабатывать мелкие деревянные заготовки, например, при необходимости отремонтировать мебель, а также работать с металлом.

При помощи данного устройства можно со временем научиться самостоятельно изготавливать различный кухонный инвентарь и интересные предметы мебели с изящными элементами декора.

Токарный агрегат позволяет быстро создать детали самого разного сечения, а также выточить всевозможные приспособления.

Видео:

Принцип работы любого токарного оборудования заключается в том, что заготовке придается вращательное движение, после чего она обрабатывается до необходимой формы различным типом резцов.

Между тем, настольный токарный станок по металлу, собранный в домашних условиях, представляет собой достаточно сложный агрегат, который состоит из множества самых разных приспособлений и элементов.

История создания

Первые устройства, которые по принципу своей работы напоминали современные токарные агрегаты, появились на свет несколько тысяч лет назад.

Такие приспособления использовались, главным образом, для обработки камня и дерева. Чуть позже их стали использовать и для работы с металлическими заготовками.

Токарное устройство в современном его понимании появилось в начале восемнадцатого века.

Его изобретателем стал инженер Нартов, который использовал в своем агрегате детали, которые были произведены из металла.

Между тем, первые токарные устройства приводились в движение за счет ручной силы при помощи специального маховика.

Со временем привод трансформировался в автоматический, и необходимое вращательное движение создавалось посредством трансмиссионного вала и передавалось через ременчатые передачи.

С появлением электрических двигателей основным приводом токарного станка стал именно электродвигатель, который используется в данном типе оборудования и в наше время.

Как и раньше, современный токарный агрегат состоит из набора определенных механизмов и элементов, которые особым образом взаимодействуют между собой.

Его оснастка включает в себя самые разные элементы.

Так, количество оборотов шпинделя раньше регулировали за счет использования ступенчато-шкивного привода, а сегодня эта операция осуществляется при помощи коробки передач.

Модернизация с течением времени затронула абсолютно все узлы токарного станка, однако схема и принцип его работы и сегодня остались такими же, как и много лет назад.

Фото:

Практически все виды обработок заготовок производятся при помощи металлических резцов, изготовленных из высококачественной стали.

Современная оснастка токарного станка позволяет многие операции выполнять более качественно и быстро, а это значит, что функциональные возможности такого оборудования увеличились в несколько раз.

Устройство токарного станка

Мини токарный станок, который можно использовать для обработки несложных деревянных и металлических заготовок, должен обязательно состоять из рамы, передней и задней бабки, а также упоров для резцов и, конечно же, электропривода.

Основное предназначение рамы в этом случае — это создание опоры для всех элементов устройства.

В свою очередь передняя бабка должна быть жестко закреплена и служить основной базой для устройства вращательного узла.,

Передаточный механизм в таком агрегате, как правило, располагается в передней части рамы и обеспечивает надежную связь между ведущим центром и основным приводом, в качестве которого выступает электромотор.

Для того чтобы прочно фиксировать обрабатываемую заготовку, устанавливают заднюю бабку, которая может перемещаться по направляющей в зависимости от размеров обрабатываемой детали.

Для токарного станка с небольшой мощностью можно в качестве электропривода использовать мотор от дрели.

Такой мини станок даст возможность производить несложные операции с небольшими заготовками, однако, если планируется работа с массивным материалом, лучше использовать более мощный мотор.

Устройство для передачи необходимого вращательного момента непосредственно на заготовку лучше оснастить ременной передачей, однако, можно выполнить и прямое подключение, для чего ведущий центр следует прочно насадить на сам вал электродвигателя.

В любом токарном станке ведомый и ведущий центры в обязательном порядке должны размещаться только на одной оси, в противном случае при работе будет наблюдаться сильная вибрация.

Раму самодельного токарного станка следует собирать только из металлических профилей и уголков, используя при этом правильно составленный чертеж.

Более подробно об устройстве самодельного токарного станка рассказано на видео, которое размещено ниже.

Видео:

Процесс сборки токарного станка

Собранный своими руками станок позволит выполнять в домашних условиях достаточно сложные операции, кроме этого, при помощи него может быть осуществлена при необходимости заточка различных заготовок.

Легче всего своими руками собрать станок лучкового типа, схема работы которого не слишком сложная. Для его сборки потребуется не только соответствующий материал, но и инструмент, а также чертеж.

Подготовив для работы инструмент и материал, следует изготовить из дерева стойки и прикрутить к ним болты.

Стойки должны иметь жесткую конструкцию и не расшатываться при работе агрегата.

Для укрепления деревянных стоек, а также резцов, рекомендуется использовать подручник, который можно изготовить из двух досок. Подручник для резцов должен иметь возможность свободно вращаться.

При изготовлении своими руками всех элементов станка следует использовать только профессиональный инструмент.

На видео, которое размещено ниже, рассказано о том, какой инструмент необходим для работы и как самостоятельно собрать токарный станок, при помощи которого может выполняться как заточка заготовок, так и многие другие операции.

Видео:

У нижней дощечки самодельного агрегата рекомендуется сделать угол скошенным, кроме этого, его следует укрепить полоской железа, что поможет предотвратить деформацию стамески резцов в процессе движения.

Для того чтобы фиксировать заготовку, которую необходимо обработать, используют гайки, которые должны не только прочно ее укрепить, но и дать возможность двигаться в заданном направлении под ход резцов.

Следует также хорошо продумать и об устройстве электродвигателя, при помощи которого будет производиться необходимая заточка заготовки.

Для этих целей можно использовать небольшой двигатель с малой мощностью. Он позволит производить несложную обработку самых разных заготовок.

Также, используя соответствующий инструмент, данный агрегат можно дополнительно оснастить насадкой под шлифовальные круги, что еще больше расширит его возможности.

Кроме этого, рекомендуется продумать и установку переходника под сверлильный патрон.

Более подробно о том, как имея под рукой весь необходимый инструмент и материал, собрать своими руками станок, рассказано на видео, размещенном ниже.

Токарный станок по металлу своими руками – чертежи, видео, фото

Многие домашние мастера задумываются о том, как самостоятельно изготовить токарный станок по металлу. Такое желание объясняется тем, что при помощи подобного устройства, стоить которое будет совсем недорого, можно эффективно выполнять большой перечень токарных операций, придавая заготовкам из металла требуемые размеры и форму. Казалось бы, намного легче приобрести простейший настольный станок и использовать его в своей мастерской, но учитывая немалую стоимость такого оборудования, есть смысл потратить время на то, чтобы сделать его своими руками.

Самодельный токарный станок — это вполне реально

Использование токарного станка

Токарный станок, который одним из первых появился в линейке оборудования для обработки деталей из разных материалов, в том числе из металла, позволяет изготавливать изделия различных форм и размеров. С помощью такого агрегата можно выполнять обточку наружных и внутренних поверхностей заготовки, высверливать отверстия и растачивать их до требуемого размера, нарезать наружную или внутреннюю резьбу, выполнять накатку с целью придания поверхности изделия желаемого рельефа.

Серийный токарный станок по металлу — это габаритное устройство, управлять которым не так просто, а его стоимость очень сложно назвать доступной. Использовать такой агрегат в качестве настольного оборудования нелегко, поэтому есть смысл сделать токарный станок для своей домашней мастерской самостоятельно. Используя такой мини-станок, можно оперативно производить обточку заготовок, выполненных не только из металла, но также из пластика и древесины.

На таком оборудовании обрабатываются детали, имеющие круглое сечение: оси, рукоятки инструментов, колеса, конструктивные элементы мебели и изделия любого другого назначения. В подобных устройствах заготовка располагается в горизонтальной плоскости, при этом ей придается вращение, а излишки материала снимает резец, надежно зафиксированный в суппорте станка.

Проточка тормозного диска на самодельном токарном станке

Несмотря на простоту своей конструкции, такой агрегат требует четкой согласованности движений всех рабочих органов, чтобы обработка выполнялась с предельной точностью и наилучшим качеством исполнения.

Пример самодельного токарного станка с чертежами

Рассмотрим подробнее один из рабочих вариантов собранного собственными силами токарного станка, довольно высокое качество которого по праву заслуживает самого пристального внимания. Автор данной самоделки даже не поскупился на чертежи, по которым данное устройство и было успешно изготовлено.

Конечно, далеко не всем требуется настолько основательный подход к делу, зачастую для домашних нужд строятся более простые конструкции, но в качестве донора для хороших идей данный станок подходит как нельзя лучше.

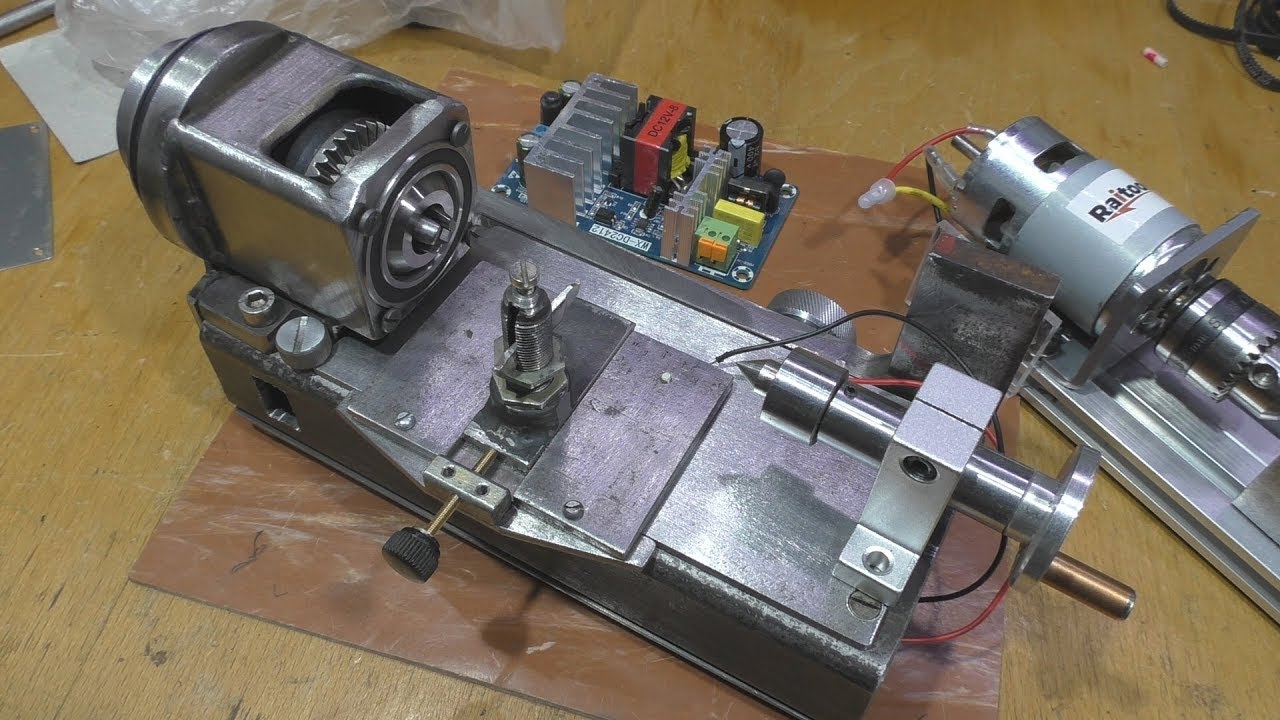

Токарный станок, сделанный своими руками

Конструкционные узлы

Любой, в том числе и самодельный, токарный станок состоит из следующих конструктивных элементов: несущей рамы — станины, двух центров — ведущего и ведомого, двух бабок — передней и задней, шпинделя, суппорта, приводного агрегата — электрического двигателя.

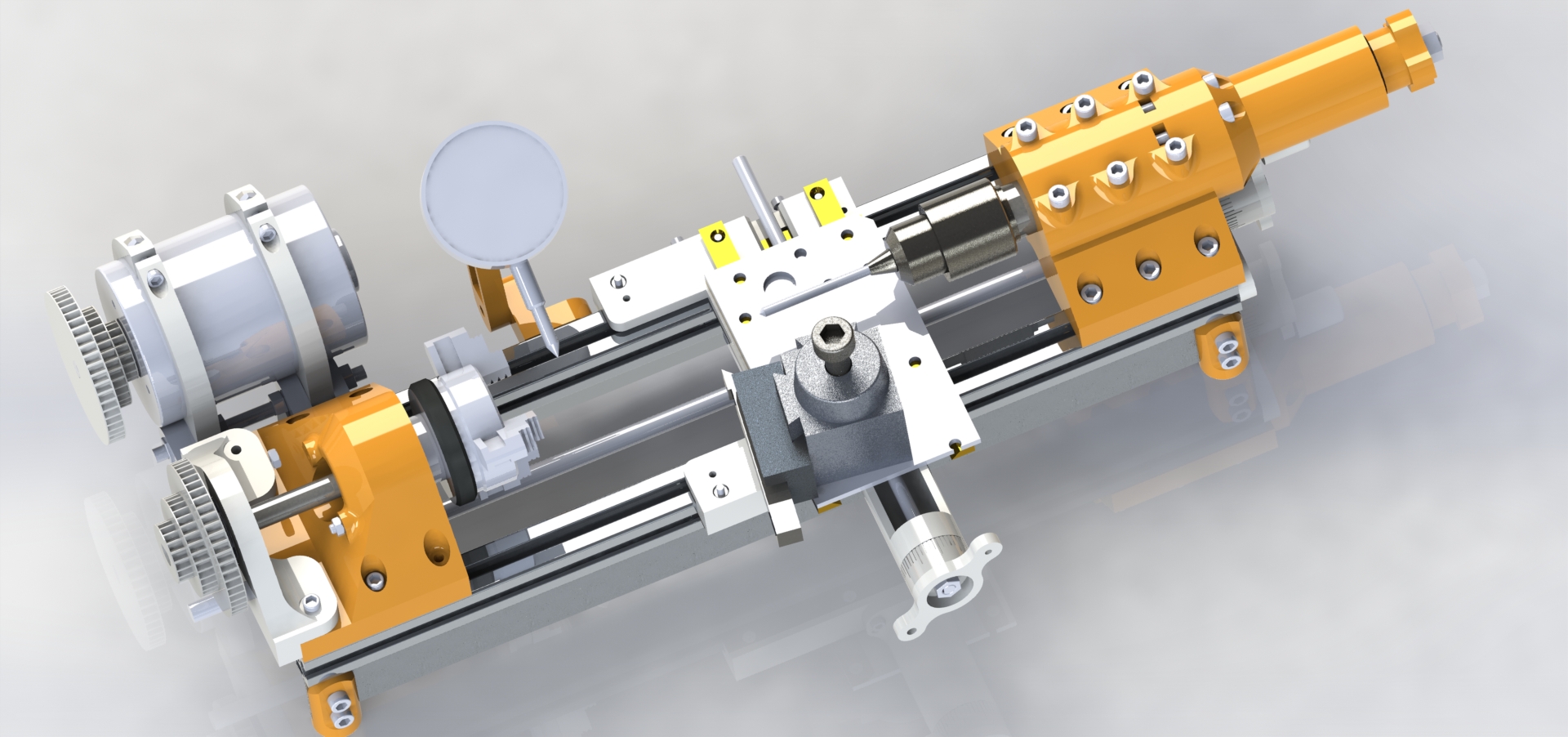

Конструкция малогабаритного токарного станка про металлу

На станине размещают все элементы устройства, она является основным несущим элементом токарного станка. Передняя бабка — это неподвижный элемент конструкции, на котором располагается вращающийся шпиндель агрегата. В передней части рамы находится передаточный механизм станка, с помощью которого его вращающиеся элементы связаны с электродвигателем.

Именно благодаря такому передаточному механизму вращение получает обрабатываемая заготовка. Задняя бабка, в отличие от передней, может перемещаться параллельно направлению обработки, с ее помощью фиксируют свободный конец обрабатываемой заготовки.

Простая схема узлов самодельного станка по дереву подскажет простой вариант изготовления станины, передней и задней бабок

Самодельный токарный станок по металлу можно оснастить любым электродвигателем даже не слишком высокой мощности, но такой двигатель может перегреться при обработке крупногабаритных заготовок, что приведет к его остановке и, возможно, выходу из строя.

Обычно на самодельный токарный станок устанавливают электродвигатели, мощность которых находится в пределах 800–1500 Вт.

Даже если такой электродвигатель отличается небольшим количеством оборотов, проблему решают при помощи выбора соответствующего передаточного механизма. Для передачи крутящего момента от таких электродвигателей обычно используют ременные передачи, очень редко применяются фрикционные или цепные механизмы.

Токарные мини-станки, которыми оснащаются домашние мастерские, могут даже не иметь в своей конструкции такого передаточного механизма: вращающийся патрон агрегата фиксируется непосредственно на валу электродвигателя.

Станок с прямым приводом

Существует одно важное правило: оба центра станка, ведущий и ведомый, должны располагаться строго на одной оси, что позволит избежать вибрации заготовки в процессе ее обработки. Кроме того, необходимо обеспечить надежную фиксацию детали, что особенно важно для моделей лобового типа: с одним ведущим центром. Решается вопрос такой фиксации при помощи кулачкового патрона или планшайбы.

По сути, токарный станок своими руками можно сделать и с деревянной рамой, но, как правило, для этих целей применяют профили из металла. Высокая жесткость рамы токарного станка обязательна для того, чтобы на точность расположения ведущего и ведомого центра не оказывали влияние механические нагрузки, а его задняя бабка и суппорт с инструментом беспрепятственно перемещались вдоль оси агрегата.

Использование швеллеров при изготовлении рамы и передней бабки станка

Собирая токарный станок по металлу, важно обеспечить надежную фиксацию всех его элементов, обязательно учитывая нагрузки, которым они будут подвергаться в ходе работы. На то, какие габариты окажутся у вашего мини-станка, и из каких конструктивных элементов он будет состоять, станет оказывать влияние и назначение оборудования, а также размеры и форма заготовок, которые на нем планируется обрабатывать. От этих параметров, а также от величины планируемой нагрузки на агрегат будет зависеть и мощность электродвигателя, который вам необходимо будет использовать в качестве привода.

Вариант исполнения станины, передней бабки и привода

Для оснащения токарных станков по металлу не рекомендуется выбирать коллекторные электродвигатели, отличающиеся одной характерной особенностью. Количество оборотов вала таких электродвигателей, а также центробежная сила, которую развивает обрабатываемая заготовка, резко возрастают при уменьшении нагрузки, что может привести к тому, что деталь просто вылетит из патрона и может серьезно травмировать оператора.

Такие электродвигатели допускается использовать в том случае, если на своем мини-станке вы планируете обрабатывать некрупные и нетяжелые детали. Но даже в таком случае токарный станок необходимо оснастить редуктором, который будет препятствовать бесконтрольному увеличению центробежной силы.

Асинхронный трехфазный электродвигатель, подключаемый к сети 220 Вольт через конденсатор

Уже доказано практикой и конструкторскими расчетами, что для токарных агрегатов, на которых будут обрабатываться заготовки из металла длиной до 70 см и диаметром до 10 см, лучше всего использовать асинхронные электродвигатели мощностью от 800 Вт. Двигатели такого типа характеризуются стабильностью частоты вращения при наличии нагрузки, а при ее снижении в них не происходит ее бесконтрольного увеличения.

Если вы собираетесь самостоятельно сделать мини-станок для выполнения токарных работ по металлу, то обязательно следует учитывать тот факт, что на его патрон будут воздействовать не только поперечные, но и продольные нагрузки. Такие нагрузки, если не предусмотреть ременную передачу, могут стать причиной разрушения подшипников электродвигателя, которые на них не рассчитаны.

Если использовать ременную передачу нет возможности, и ведущий центр устройства напрямую соединяется с валом электродвигателя, то можно предусмотреть ряд мер, которые защитят его подшипники от разрушения. Подобной мерой может стать упор, ограничивающий продольное перемещение вала двигателя, в качестве которого можно использовать шарик, устанавливаемый между корпусом электродвигателя и задним торцом его вала.

В задней бабке токарного станка располагается его ведомый центр, который может быть неподвижным или свободно вращаться. Наиболее простую конструкцию имеет неподвижный центр: его несложно сделать на основе обычного болта, заточив и отшлифовав под конус ту его часть, которая будет соприкасаться с заготовкой. За счет вкручивания или откручивания такого болта, перемещающегося по резьбовому отверстию в задней бабке, можно будет регулировать расстояние между центрами оборудования, тем самым обеспечивая надежную фиксацию заготовки. Обеспечивается такая фиксация и за счет перемещения самой задней бабки.

Чтобы обрабатываемая деталь беспрепятственно вращалась в таком неподвижном центре, заостренную часть болта, которая с ней соприкасается, нужно будет смазывать машинным маслом перед началом работы.

Самодельная задняя бабка для настольного токарного станка

Советы по изготовлению простейшего станка

Сегодня не представляет сложности найти чертежи и фото токарных станков, по которым можно самостоятельно изготовить такое оборудование. Более того, несложно найти различные видео, демонстрирующие процесс их изготовления. Это может быть мини-станок с ЧПУ или очень простое устройство, которое, тем не менее, даст вам возможность оперативно и с минимальными трудозатратами изготавливать изделия из металла различной конфигурации.

Стойки простейшего токарного станка по металлу можно изготовить из древесины. Их необходимо будет надежно закрепить на станине агрегата при помощи болтовых соединений. Саму станину, если есть возможность, лучше изготовить из металлических уголков или швеллера, что обеспечит ей высокую надежность, но если их нет под рукой, можно также подобрать толстые деревянные бруски.

На видео ниже представлен процесс самостоятельного изготовления суппорта для токарного станка.

В качестве узла на таком станке, на котором будет фиксироваться и перемещаться режущий инструмент, выступит подручник, изготавливаемый из двух деревянных дощечек, соединенных под углом 90 градусов. На поверхности дощечки, где будет размещаться инструмент, необходимо зафиксировать лист металла, который защитит древесину от деформирования и обеспечит точное расположение резца по отношению к обрабатываемой детали. В опорной поверхности горизонтальной дощечки, перемещаемой по станине агрегата, необходимо сделать прорезь, за счет которой такое перемещение будет достаточно точным.

Для изготовления передней и задней бабки вашего самодельного токарного станка, необходимо будет подобрать металлические цилиндры соответствующего размера, которые размещают в подшипниковых узлах, установленных в деревянные стойки. Вращение, совершаемое обрабатываемой деталью, будет передаваться ей через передний центр, соединенный ременной передачей с электродвигателем. Таким образом, заготовка, надежно зафиксированная между передним и задним центром, обрабатывается при помощи резца, установленного в подручнике оборудования.

Еще один вариант самодельного станка (нажмите для увеличения)

Общий вид
Передняя бабка
Суппорт и патрон

Не должно возникнуть никаких проблем и с поиском электродвигателя, которым следует оснастить токарный мини-станок. Даже если вам не удалось найти двигатель требуемой мощности (500–1000 Вт — для обработки мелких деталей, 1500–2000 Вт — для крупногабаритных заготовок), то вполне подойдет бывший до этого в употреблении агрегат, ранее установленный на бытовой швейной машинке. Кроме того, в качестве привода для компактных токарных станков допустимо применять электродрели или шлифовальные машины.

В итоге таких несложных манипуляций вы получите в свое распоряжение станок, способный выполнять самые распространенные токарные операции по металлу. При желании агрегат можно модернизировать, расширяя его функциональные возможности. Конечно, станок с ЧПУ из подобного устройства сделать сложно, но выполнять на нем расточку, сверление, шлифование, нарезание резьбы и ряд других технологических операций по металлу вполне возможно.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

7 составляющих и рекомендации по сборке

Металлорежущим станком называют технологическую машину, на которой путем снятия стружки с заготовки получают деталь с заданными размерами, формой, расположением и шероховатостью отверстий. Токарные станки — самый распространенный тип металлообрабатывающего оборудования. Токарное оборудование, предназначенное для обработки металла, бывает разных типов: напольное, настольное — в зависимости от целей использования. Кроме того различают станки с ЧПУ и без него. Любой металлообрабатывающий токарный станок (включая современные центры по обработке металлов) работает в соответствии с принципом: заготовка, предназначенная для обработки, жестко закрепляется в патроне, закрепленном на шпинделе, вращающимся посредством приводного механизма с заданной частотой. В зависимости от массы различают станки легкие (до 1 т), средние (до 10 т) и тяжелые (свыше 10т). Резание металла (снятие металлической стружки с заготовки) осуществляется при помощи высокопрочного резца со сменными пластинками (или с напайкой и заточкой под определенным углом). Закрепленный в резцедержателе резец обрабатывает поверхность заготовки, перемещаясь вдоль и поперек оси вращения этой заготовки. Устройство токарных станков должно обеспечить не только соответствующую мощность механизма привода и механизма продольной подачи, но и статичность резца и заготовки. Двумя главными параметрами любых токарных станков по металлу являются наибольший диаметр обрабатываемой детали над станиной и наибольшее расстояние между центрами (крайними точками, через которые проходит ось вращения детали). Эти два параметра задают максимальные габариты деталей, с которыми способен работать токарный станок. Для изготовления на станках требуемой детали рабочим органам станка необходимо сообщить определенный, иногда достаточно сложный комплекс согласованных движений, при которых с заготовки снимается в виде стружки избыточный материал (припуск).

В процессе развития промышленности технологии и методы металлообработки, в том числе токарной, постоянно совершенствуются. На сегодняшний день наиболее актуальными и перспективным является выпуск токарных станков и обрабатывающих центров с числовым-программным управлением (ЧПУ). Данные станки предназначены для обработки деталей по всему спектру операций от черновых до чистовых при обработке наружных и внутренних цилиндрических поверхностей, сверления, зенкерования, развертывания осевых отверстий, точения конусов, нарезки наружной и внутренней резьбы.

Составляющие мини-токарного станка по металлу своими руками

Любой самодельный токарный станок состоит из следующих элементов:

  • привод – основная часть механизма, которая отвечает за его мощность. Выбор привода необходимой мощности является одной из самых сложных задач. В небольших токарных станках по металлу своими руками можно использовать привод от обычной стиральной машины или дрели. Обычно, мощность этого элемента начинается от 200 Вт, а количество оборотов в минуту – от 1500;
  • станина – несущая рама конструкции, которая может быть изготовлена из деревянных брусков или стального уголка. Станина должна характеризоваться высокой прочностью, иначе вся конструкция может развалиться от вибраций во время работы;

Проекция и основные узлы токарного станка по металлу

  • задняя бабка – изготавливается из стальной пластины и привариваемого к ней стального уголка. Пластина упирается в направляющие станины, а основным назначением задней бабки токарного станка своими руками является фиксация металлической детали при обработке;
  • передняя бабка – часть, аналогичная задней бабке, но устанавливающаяся на подвижной раме;
  • ведущий и ведомый центры;
  • суппорт – упорный механизм для рабочей части.

Вращательный момент от двигателя к рабочей части станка может передаваться несколькими способами. Кто-то предпочитает напрямую устанавливать рабочую часть на вал двигателя – это экономит место и позволяет сэкономить на запчастях. Если же такой вариант невозможен, крутящий момент можно передавать при помощи фрикционной, ременной или цепной передачи. У каждого из этих вариантов есть свои преимущества и недостатки.

Ременная передача для электродвигателя является самой дешевой и характеризуется достаточно высоким уровнем надежности. Для ее изготовления можно использовать ремень для электродвигателя, снятый с любого другого механизма. Недостаток ременной передачи состоит в том, что со временем ремень может стираться и его придется менять тем чаще, чем интенсивнее вы работаете со станком.

Устройство передней и задней бабки токарного станка. Передняя бабка (слева): 1 — ремень клинообразный; 2 — шкив двухступенчатый; 3 — шпиндель; 4 — подшипник шариковый. Задняя бабка (справа): 1 — корпус; 2 — центр; 3, 6 — рукоятки; 4 — пиноль; 5, 12, 14 — винты; 7 — маховик; 8 — тяга; 9, 10 — рычаги; 13 — гайка

Цепная передача стоит дороже и занимает больше места, но и прослужит значительно дольше, чем ременная. Фрикционная передача имеет промежуточные характеристики между ременной и цепной.

Суппорт токарного станка своими руками: чертежи, как сделать из подручных материалов

Суппорт является одной из самых важных частей самодельного токарного станка – от него зависит качество будущей детали, а также количество времени и сил, которые вы потратите на ее изготовление. Эта часть располагается на специальных салазках, которые перемещаются по направляющим, расположенным на станине. Суппорт может двигаться в трех направлениях:

  • продольное – рабочая часть станка двигается вдоль заготовки. Продольное движение используется для вытачивания резьбы в детали или для снятия слоя материала с поверхности металлической заготовки;

Токарный станок по металлу, созданный своими руками

  • поперечное – движение перпендикулярно оси заготовки. Используется для вытачивания углублений и отверстий;
  • наклонное – движение под разными углами для вытачивания углублений на поверхности заготовки.

При изготовлении суппорта токарного станка своими руками стоит учитывать тот момент, что данная часть подвержена износу в результате возникающих во время работы вибраций. Из-за них крепления расшатываются, возникает люфт, все это влияет на качество изготавливаемой детали. Для того чтобы избежать таких неполадок, суппорт необходимо регулярно подстраивать и регулировать.

Регулировка самодельного суппорта для токарного станка своими руками осуществляется по зазорам, люфту и сальникам. Регулировка зазоров нужна в том случае, когда износился винт, отвечающий за перемещение части в продольной и поперечной плоскостях. В результате трения суппорт начинает расшатываться при нагрузках, что значительно снижает точность изготовления детали. Устранить зазоры можно путем вставки клиньев между направляющими и кареткой. Люфт детали устраняется при помощи закрепляющего винта.

Если же в вашем станке износились сальники, их следует тщательно промыть и пропитать свежим машинным маслом. В случае критического износа сальники лучше полностью заменить на новые.

Устройство суппорта: 1 — каретка суппорта; 2 — ходовой винт; 3 — поперечные салазки суппорта; 4 — поворотная часть суппорта; 5 — направляющие поворотной части; 6 — резцедержатель; 7 — винт для закрепления резцедержателя; 8 — винты для закрепления резцов; 9 — рукоятка для поворота резцедержателя; 10 — гайки; 11 — верхняя часть суппорта; 12 — поперечные направляющие каретки; 13 — рукоятка для перемещения верхней части суппорта; 14 — рукоятка для перемещения поперечных салазок; 15 — рукоятка для включения подачи суппорта от ходового винта; 16 — маховичок для продольного перемещения суппорта; 17 — фартук

Основные параметры работы

Для того чтобы сделать правильный выбор и приобрести действительно функциональный токарный агрегат для домашнего использования, который позволит успешно решать даже самые сложные задачи, необходимо, прежде всего, определить наиболее оптимальные параметры для данного класса оборудования.

Большое значение играет питающее напряжение, и лучше всего обратить внимание на те устройства, которые работают не от трехфазной сети. Также следует обратить внимание на мощность и тип установленного двигателя.

Видео:

Для того чтобы работать в домашних условиях, подойдет станок, мощность которого находится в пределах одного киловатта.

Имеют значение габариты и вес оборудования, и для домашнего использования не стоит приобретать слишком тяжелое и громоздкое устройство, так как в этом случае под него дополнительно придется монтировать рабочий стол.

Стоит обратить внимание и на максимальный диаметр обрабатываемых деталей, так как от этого во многом зависит то, что конкретно можно будет самостоятельно сделать.

Имеют значение и дополнительные приспособления, которые повышают функциональность токарного станка, а также расширяют его возможности.

ВАЖНО ЗНАТЬ: Области применения и особенности безогневой резки

Большинство при выборе токарного станка для домашних целей, в первую очередь, обращают внимание на его стоимость. Между тем, определяющими факторами в этом случае должны стать возможности оборудования и его надежность.

Так, у домашнего мастера должна быть возможность при помощи данного агрегата нарезать резьбу с самыми разными параметрами ее шага.

Кроме этого, должна быть возможность самостоятельно переключать направление движения резца и лучше, если для этих целей станок будет оснащен специальным рычагом.

Специалисты рекомендуют выбирать устройства, которые оснащены автоматическим перемещением суппорта, в том числе и в продольной плоскости.

Крайне желательно, чтобы станок был оснащен градиентной шкалой, причем на всех ручках и рычагах, которые отвечают за регулировку.

Это повысит точность выполнения всех операций. Следует поинтересоваться и материалом, из которого сделаны основные узлы агрегата.

Самодельный токарный станок по металлу своими руками: порядок сборки

Сборка механизма выполняется в следующем порядке:

  • Из металлических балок и швеллеров собирается рама станка. Если вы собираетесь работать с большими деталями, то и материалы для сборки рамы нужно использовать с расчетом на большую нагрузку. К примеру, если планируется работать с металлическими заготовками длиной свыше 50 мм, толщина материалов для рамы должна начинаться от 3 мм для уголков и от 30 мм – для стержней.
  • На швеллеры устанавливаются продольные валы с направляющими. Валы могут быть приварены при помощи сварки или закреплены болтами.
  • Изготавливается передняя бабка. Для изготовления передней бабки токарного станка своими руками используется гидравлический цилиндр с толщиной стенок от 6 мм. В цилиндр необходимо запрессовать два подшипника.
  • Прокладывается вал. Для этого используются подшипники с большим внутренним диаметром.
  • В гидравлический цилиндр заливается смазывающая жидкость.
  • Устанавливается шкив и суппорт с направляющими.
  • Монтируется электропривод.
  • Кроме того, по чертежам токарного станка по металлу своими руками видно, что для повышения устойчивости резцового механизма изготавливается подручник, а на нижней части конструкции закрепляется тонкая полоса металла. Последняя служит для защиты рабочей части станка от деформации в процессе работы.

    Устройство самодельного токарного станка для обработки металла: 1, 7 — швеллеры; 2 — ходовая труба; 3 — задняя бабка; 4 — поддон для сбора стружки; 5 — суппорт; 6 — ходовой винт; 8 — электрический двигатель; 9 — неподвижная передняя бабка; 10 — лампа в защитном колпаке-отражателе; 11 — сетчатый экран для защиты токаря от стружки; 12 — опора

Некоторые советы и рекомендации

Если возникла необходимость в приобретении токарного станка для работы в домашних условиях, то не стоит связываться с оборудованием, которое уже было в употреблении.

Даже если дома в таком токарном станке на первый взгляд все выглядит идеально, в процессе его последующей эксплуатации могут выявиться самые разные скрытые дефекты.

Видео:

При покупке токарного станка важно проверить работоспособность и заявленные характеристики приспособления. Для этого следует оборудование прогнать в различных режимах работы, а также проконтролировать полное отсутствие люфтов у всех подвижных частей.

Для всех токарных станков важным является такой показатель, как точность, которая должна быть на высоком уровне.

В настоящее время на рынке представлен огромный выбор данного класса приспособления как для дома, так и для промышленного производства. При его приобретении не стоит гнаться за ценой, лучше остановить свой выбор на проверенной и известной марке.

Токарные станки настольного исполнения открывают огромные возможности перед домашним мастером.

Выбор электродвигателя для станка

Самой важной частью самодельного токарного станка по металлу, видео изготовления которого можно легко найти в интернете, является электромотор. Именно с его помощью осуществляется движение рабочей части станка. Соответственно, от мощности этого механизма зависит мощность всей конструкции. Она выбирается в зависимости от размеров металлических заготовок, с которыми вы планируете работать.

Если вы планируете работать на станке с мелкими деталями, для этого вполне подойдет мотор с мощностью до 1 кВт. Его можно снять со старой швейной машинки или любого другого подобного электроприбора. Для работы с крупными запчастями вам понадобится двигатель с мощностью в 1,5-2 кВт.

При сборке по готовым чертежам самодельного токарного станка по металлу учитывайте, что все электрические части конструкции должны быть надежно изолированы. Если у вас нет необходимого опыта работы с электрическим оборудованием, лучше обратиться за помощью по подключению к специалисту. Так вы будете уверены в безопасности работы и надежности конструкции.

Асинхронный двигатель является оптимальным вариантом для самодельного токарного станка

Схема работы настольного агрегата

В настоящее время производством токарного оборудования для домашнего использования занимается большое количество компаний из разных стран мира.

В этом случае стоит обратить свое внимание на токарный станок фирмы Корвет, который идеально подходит для использования в личных целях. Он обладает большой функциональностью и имеет высокий потенциал работы.

ВАЖНО ЗНАТЬ: Станки лазерной резки металла

Видео:

Агрегат имеет компактные размеры, а кроме этого, оснащен возможностью самостоятельно регулировать скорость выполнения всех типов операций.

При помощи данного приспособления можно выполнять одновременно несколько видов сечения, в том числе, фасонного и цилиндрического. Также оборудование марки Корвет дает возможность выполнять сложные типы торцевания, а также многие другие операции.

В технические возможности станка можно включить нарезание резьбы, а также осуществлять необходимую обработку заготовок, которые имеют большое сечение, однако в этом случае придется воспользоваться дополнительными приспособлениями.

Устройство Корвет выпускается китайским производителем и имеет различную комплектацию.

Токарный агрегат должен быть установлен на устойчивой и прочной поверхности, при этом высоту стола следует выбирать максимально удобной для работы.

Дома, непосредственно перед началом эксплуатации, с приспособления следует удалить все крепежные элементы и укрепить рабочие элементы. Также производится полная регулировка оборудования Корвет и подключение его к источнику основного питания.

В процессе эксплуатации агрегата Корвет следует поддерживать его в полной чистоте и регулярно осуществлять продувку основных узлов сжатым воздухом.

Кроме этого, все подвижные части токарного станка Корвет необходимо содержать в смазанном состоянии, для чего можно использовать обыкновенное машинное масло.

В том случае, если какая-либо его деталь деформируется, ее необходимо как можно быстрей заменить. Принцип работы на агрегате Корвет ничем не отличается от принципа работы на каком-либо ином аналогичном устройстве.

Следует отметить, что для работы на токарном станке Корвет нет необходимости обладать профессиональной квалификацией. Схема работы станет понятной для каждого, кто хочет освоить азы работы со станком, за короткий промежуток времени.

Изготовление токарного станка из дрели своими руками

Если вы хотите сэкономить на запчастях и значительно упростить себе задачу по сборке самодельного токарного станка, в качестве привода можно использовать обычную электрическую дрель. У такого конструктивного решения есть ряд преимуществ:

  • Возможность быстрой сборки и разборки конструкции – дрель легко отсоединяется от станины и может быть использована по прямому назначению.
  • Простота переноса и транспортировки станка – хороший вариант, если вам приходится работать с металлическими заготовками в гараже и на улице.
  • Экономия – дрель выступает не только в качестве электродвигателя, но и избавляет от необходимости использовать передачу, а также позволяет использовать сменные насадки в качестве рабочего инструмента.
  • Конечно, есть и отрицательные стороны у токарного станка из дрели. Как сделать обработку с помощью данного инструмента крупных деталей возможной? Это практически неосуществимо, так как у дрели относительно небольшой крутящий момент и большое число оборотов. Конечно, можно повысить эти параметры, если все-таки установить ременную передачу и с ее помощью передавать вращающий момент от дрели на шпиндель, но это в значительной мере усложнит конструкцию, главным преимуществом которой является простота и компактность.

    Схема устройства самодельного токарного станка на основе дрели: 1 — крепления к столу или верстаку; 2 — передняя опора; 3 — опора под заготовку; 4 — задняя опора

    Изготовление самодельного настольного токарного станка по металлу на основе дрели имеет смысл в тех случаях, когда у вас нет необходимости в проведении масштабных работ, а вытачивать нужно только мелкие детали.

    Для изготовления токарного станка по металлу на основе электродрели вам понадобятся те же детали, что и для обычной конструкции за исключением электродвигателя и передней бабки. Роль последней также выполняет дрель. Учитывая компактность конструкции, в качестве станины может использоваться обычный стол или верстак, на котором будут фиксироваться все составляющие станка. Сама дрель закрепляется в конструкции при помощи хомута и струбцины.

    С помощью самодельного токарного станка можно не только вытачивать детали, но и наносить на вращающуюся заготовку краску, осуществлять намотку проволоки на трансформатор, делать на поверхности детали спиральные насечки и выполнять многие другие действия. Кроме того, если собрать для станка приставку-копир, то с ее помощью можно быстро и без особых усилий производить небольшие одинаковые детали.

    Чертеж передней опоры, внутри которой закрепляется дрель

    Основные характеристики

    Токарный станок для работы по металлу небольших размеров, предназначенный для работы в условиях гаража или дома, представляет собой уменьшенную функциональную копию профессионального оборудования, которое ставится на крупных предприятиях, например агрегата 1д95.

    Его габариты и геометрические характеристики значительно уступают большим станкам, однако при этом функциональный набор и рабочий потенциал находится на высоком уровне.

    Конечно, домашний токарный агрегат для работы по металлу имеет некоторые ограничения в своей работе, например, возможность обрабатывать только небольшие заготовки, однако для бытовых целей это незаменимая вещь.

    При помощи данного универсального устройства у домашнего мастера появляется возможность выполнять огромное количество самых разных операций самостоятельно.

    Можно найти и токарный фрезерный станок с небольшими габаритами для использования в условиях дома, однако такой агрегат будет стоить намного дороже.

    Схема токарного агрегата, предназначенного для работы в домашних условиях, имеет свои нюансы, которые несколько отличаются от профессионального оборудования, к которому можно отнести агрегат 1д95.

    Несмотря на это, на нем можно работать практически в любых условиях и выполнять соответствующие задачи различной сложности.

    Токарный станок для работы по металлу даст возможность домашнему мастеру с легкостью проточить заготовку до необходимых размеров.

    Кроме этого, он позволит при необходимости нарезать резьбу, причем, как наружную, так и внутреннюю. С помощью этого универсального устройства появиться возможность с большой точностью самостоятельно выточить конус в соответствии с чертежом.

    Все эти операции обладатель домашнего токарного агрегата сможет проводить самостоятельно в любое удобное время.

    ВАЖНО ЗНАТЬ: Ручная плазменная резка: аппараты, оборудование, видео

    Конечно, перед тем, как отправиться в магазин и оформить покупку, необходимо не только представлять для себя, какие именно задачи предстоит решать, но и хорошо знать устройство агрегата.

    Техника безопасности при работе с самодельным токарным станком

    При работе с конструкцией следует соблюдать определенные меры безопасности. Так, после сборки станка нужно осуществить проверку его работоспособности. Шпиндель должен вращаться легко и без задержек, передний и задний центры должны быть выровнены по общей оси. Центр симметрии вращающейся детали должен совпадать с осью ее вращения.

    На любом видео токарного станка своими руками видно, что после монтажа электродвигателя он накрывается специальным кожухом. Последний служит не только для защиты оператора станка, но и для защиты самого мотора от попадания пыли, металлических частиц и грязи. Для станка, изготовленного на основе электродрели, такой кожух не нужен.

    Пример токарного станка по металлу, собранного своими руками

    Также следует придерживаться следующих правил безопасности:

  • Рабочий инструмент обязательно должен располагаться параллельно поверхности обрабатываемой заготовки. В противном случае он может соскочить, что приведет к поломке станка.
  • Если вы обрабатываете торцевые плоскости, деталь должна упираться в заднюю бабку. При этом очень важно соблюдать центровку, иначе вы рискуете получить бракованную деталь.
  • Для защиты глаз от металлических стружек и частиц можно соорудить специальный щиток или просто пользоваться защитными очками.
  • После работы конструкцию обязательно нужно чистить, удаляя металлические опилки и другие отходы производства. Внимательно следите за тем, чтобы мелкие части не попадали в электродвигатель.
  • Устройство профессионального оборудования

    Для того чтобы в точности представлять для себя возможности токарного станка, лучше всего ознакомиться с устройством и принципом действия профессионального оборудования на примере агрегата 1д95.

    Это токарно-фрезерное оборудование обладает повышенной универсальностью и функциональностью.

    Станок 1д95 способен выполнять качественную обработку как наружных, так и внутренних поверхностей деталей, которые относятся к телам вращения самого разного осевого профиля.

    Видео:

    Агрегат 1д95 способен, в том числе, с высокой точностью производить нарезку резьбы самых разных типов, включая метрическую, модульную, а также питчевую и дюймовую.

    Станок 1д95 может успешно выполнять свои функции не только в стационарных, но и передвижных мастерских. В его состав одновременно входит несколько различных агрегатов, а именно: токарно-фрезерный, заточный, а также сверлильный. Следует отметить, что каждый агрегат имеет свой самостоятельный привод, что повышает общую универсальность всего станка в целом.

    В состав агрегата 1д95 входит достаточно большое количество самых разных узлов и элементов. Одним из основных является достаточно массивная станина, выполненная из стали и обладающая повышенной прочностью.

    Также данный станок 1д95 имеет собственную коробку передач автоматического действия.

    Как и в любом другом токарном оборудовании, в состав приспособления 1д95 входят такие элементы, как суппорт, бабки, рабочий стол, а также шкаф управления.

    Стоит отметить, что станок 1д95 имеет большое количество и органов управления в виде соответствующих рычагов, маховиков, выключателей и тумблеров. Агрегат способен работать на различных скоростях и имеет зубчатые колеса сменного типа.

    Конструкция задней бабки позволяет работать, в том числе, и с длинными заготовками, а кроме этого, выполнять сверление технологических отверстий разного диаметра.

    Станок данного класса относится к профессиональному оборудованию, а для работы на нем необходимо иметь соответствующую квалификацию.

    7 УЧЕБНЫЕ ПОСОБИЯ ПО СОЗДАНИЮ СТАНКОВ ПО МЕТАЛЛУ

    Токарные станки по металлу – обязательный инструмент в любой мастерской; однако эти бесценные инструменты довольно дороги и могут значительно сократить ваш бюджет или финансовые планы. Тем не менее, вам не нужно беспокоиться. Имея небольшую сумму, намного меньшую, чем покупка заводского, вы можете построить себе токарный станок по металлу из кусочков и обрезков материала, лежащих в вашем магазине. Вы также можете купить несколько предметов в хозяйственном магазине, но ничего слишком дорогого.

    Различные учебные пособия были тщательно составлены, чтобы в кратких или простых шагах научить вас делать токарный станок по металлу, соответствующий вашим строительным потребностям.

    1.Самостоятельный токарный станок по металлу

    Эта конструкция возникла из-за того, что конструктору нужно было обработать некоторые отливки двигателя. Он построил этот простой токарный станок, чтобы помочь с простыми и понятными конструкциями в мастерской, в основном для небольших проектов для хобби.

    Конструкция токарного станка по металлу выполнена таким образом, что он не выглядит самодельным; следовательно, используемые материалы были тщательно отобраны, чтобы придать ему хорошую отделку. Дизайнер также имел в виду затраты, поэтому используемые материалы были не такими дорогими.

    Для этой конструкции он купил только шестигранные шкивы и упорный шарикоподшипник на оправке. Остальная часть плана здания содержится в учебнике в формате pdf.

    См. руководство

    2. Самодельный револьверный станок по металлу

    Этот токарный станок в основном используется для производства большого количества работ. Это также полезный инструмент в небольших мастерских, и его можно использовать как простой токарный станок с двигателем или коммерческий токарный станок с револьверной головкой.Этот токарный станок можно построить в мастерской с помощью тисков, настольной дрели, плоской холоднокатаной стали, серого чугуна и других материалов и инструментов.

    Этот учебник в формате pdf содержит схемы плана здания и изображение того, как должна выглядеть готовая работа. Учебное пособие представлено в виде снимков книги или печатного материала. Если следовать букве, этот шестидюймовый токарный станок способен быстро и точно выполнять работу в вашей мастерской.

    Кроме того, это недорогое изготовление, так как большинство необходимых материалов уже есть в мастерской.

    См. руководство

    3. Токарный станок по металлу своими руками

    Это четырехстраничное руководство «Сделай сам» можно выполнить, используя всего несколько ручных инструментов. Некоторые из этих инструментов включают ножовку, сверла для груди, напильники, зажимы, сверла, метчики и штампы. Его передняя бабка используется для токарной обработки и сверления других деталей. В учебнике также есть размеры и диаграммы, которые помогут вам понять.

    Кроме того, в этом уроке вы найдете использованный план здания с надписями и чертежами.Этот учебник также можно найти в отсканированном печатном материале, поэтому вы можете не найти инструкции в пошаговом формате.

    Возможно, вам придется делать заметки, чтобы выделить основные части руководства в пошаговом процессе.

    Посмотреть руководство

    4. Токарный станок по металлу своими руками

    Это письменное руководство состоит из 12 шагов. Каждый из этих шагов подробно объясняет, как легко сделать свой токарный станок по металлу. Во-первых, подготовьте эти инструменты к использованию: сталь, крепежный болт, сверлильный станок или ручную электрическую дрель, двигатель, немного алюминия и несколько метчиков для нарезания резьбы.

    В этом уроке вы также найдете ссылку на создание нескольких других вещей из металлолома в магазине, от которых иначе вы бы избавились. В шагах 1-3 руководства показано, как сделать основание вашего токарного станка по металлу, используя цинк-алюминий.

    Далее вы узнаете, как сделать кровать, каретку, установить клин и установочный винт. После того, как вы это сделаете, вы прикрепите поперечный салазок, а затем отполируете поворотную площадку. Наконец, вы начинаете собирать детали, включая составной вертлюг.

    В учебнике есть список материалов, среди которых масляная краска, макетная жидкость, защита для глаз, штангенциркули, автоматический кернер и т.  д. Учебник довольно интересный, так что разобраться в нем не составит большого труда.

    Ознакомьтесь с руководством

    5. Самодельный мини-токарный станок по металлу

    В этом видеоуроке пошагово описан процесс изготовления токарного станка по металлу. По словам дизайнера, это полезно для создания любых увлечений строительством своими руками, которые могут быть у них.Однако это видео разделено на множество частей. Ссылка на следующую часть встроена в поле описания.

    В этом видео конструктор учит как сделать станину частью токарного станка по металлу. Эта конструкция более прочная и жесткая, чем его первая попытка, и работает хорошо. Он также планирует заполнить станину этого металлического станка бетоном, эпоксидно-гранитным или полиэфирным гранитом, чтобы сделать станину более стабильной.

    Хотя этот фрагмент делается за кадром, вы можете отметить это при создании своего.

    6.Самодельный токарный станок по металлу

    В этом кратком руководстве есть все, что вам нужно, чтобы быстро создать свой токарный станок по металлу. Это просто, и дизайнер находит время, чтобы показать каждый свой шаг на камеру. У учебника нет письменной версии или голосовых инструкций, но ему все равно легко следовать.

    Прежде чем приступить к сборке собственного, мы рекомендуем вам сначала ознакомиться с деталями и инструментами, использованными в видео. Процесс прост, потому что используемые детали легко узнаваемы, а для тех, с кем вы, возможно, не знакомы, дизайнер включил их имена в руководство.

    7.Сделай сам Токарный станок по металлу без токарного станка

    Этот токарный станок по металлу был создан без токарного станка. В видеоуроке конструктор создает станину токарного станка из металла, а также работает с такими инструментами, как циркулярная пила, ножовка, дрель, алюминий, шурупы и другие. Учебник прост для понимания и прост в выполнении.

    Заключение

    Токарный станок по металлу — полезный инструмент для изготовления других инструментов в мастерской. Это снижает затраты на покупку простых инструментов, которые можно легко изготовить в мастерской.Все уроки, перечисленные выше, не так уж сложны и содержат подробные инструкции о том, как построить свой токарный станок по металлу. Письменные руководства в основном представляют собой файлы в формате PDF, которые вы можете скачать и сохранить на потом.

    5 лучших токарных станков по металлу в 2021 году (обзор)

    Токарные станки

    используются из-за их исключительной способности формировать материалы, причем дерево и металл являются двумя распространенными материалами, которые часто используются. Если дерево можно точить на большинстве токарных станков, независимо от специфики, то с металлом все по-другому.

    Сегодня не так много времени, чтобы прочитать всю статью? Нет проблем, мы подготовили для вас краткий обзор лучших моделей токарных станков по металлу, обсуждаемых ниже:

    Если вы хотите придать форму металлу, вам понадобится токарный станок по металлу, чтобы выполнить эту работу. Вот почему сегодня мы рассматриваем пять лучших токарных мини-станков по металлу, чтобы вы могли быть в курсе, чтобы принять наилучшее решение при покупке.

    Мои рекомендации

    Я выбрал именно эти пять моделей, так как они являются одними из лучших в категории токарных станков по металлу.

    Почему именно?

    Чтобы вы могли получить наилучшую информацию, когда дело доходит до принятия решения о следующей покупке.

    Я просмотрел каждый из этих токарных станков по металлу, выделив их лучшие характеристики, а также важные характеристики и дополнения.

    Дайте мне знать, какой, по вашему мнению, лучший мини-токарный станок по металлу для вас, в комментариях в конце этой статьи.

    Модель G8688 рассчитана на то, что у вас уже есть опыт использования токарных станков по металлу, так как общая компоновка и дизайн модели иногда могут показаться новичкам ошеломляющими.

    Все мы с чего-то начинаем, так что не волнуйтесь, если это вам покажется неприятным — это просто вопрос практики, которая в конечном итоге приведет к совершенству.

    Для этой модели компания Grizzly Industrial создала невероятно прочную модель, изготовленную из высококачественных компонентов. В сочетании со списком различных функций, уникальных для этой модели, становится ясно, что производители в первую очередь ориентируются на пользователей.

    Что это за особенности? Давайте узнаем:

    • Общий вес 74 фунта, размеры 7 x 12 дюймов
    • Включает однофазный двигатель ¾ 110 В
    • Регулируемая скорость в диапазоне от 0 до 1100 в нижнем диапазоне и 0–2500 об/мин в верхнем диапазоне
    • Скорость работает как в прямом, так и в обратном направлении
    • Циферблатный индикатор резьбы с диапазоном резьбы от 12 до 52 TPI

    Что включено?

    Помимо токарного станка по металлу Grizzly G8688, в комплект входят дополнительные аксессуары.

    Какие именно? Мы перечислили их для вас:

    • 1 x Токарный станок по металлу Grizzly G8688
    • 1 x Поддон для стружки
    • 1 x Защитный кожух
    • 1 x 3” 3-х кулачковый патрон с внешними кулачками
    • 1 x 6-¼” планшайба
    • 1 x 4-позиционная поворотная стойка
    • 1 x мертвая точка MT#2

    Моя любимая функция: сборка и портативность

    • Высококачественные компоненты означают, что эта модель прослужит вам долгие годы надежной службы.
      Это то, чем славится компания Grizzly — своими токарными станками с продуманной конструкцией.

      Это один из самых маленьких токарных станков по металлу, который вы можете найти в Интернете или в магазине, и благодаря этому он легко поместится в вашей мастерской, где этот токарный станок лучше всего использовать — для небольших проектов в личной среде.

      Из-за своего размера вы можете перемещать его по своему желанию, так как это довольно легкая модель.

      Несмотря на то, что это не идеальный мини-токарный станок по металлу для использования в промышленных или более крупных профессиональных целях, его можно легко перемещать благодаря его более легкой конструкции.

      Есть много аспектов, которые нравятся в этой модели, одним из которых является соотношение цены и качества, особенно в ее ценовой категории, что делает ее идеальной для тех, кто следит за своим бюджетом.

      Один из лучших в категории токарных мини-станков по металлу, именно для небольших задач SP2102 действительно подходит, особенно для тех, кто превращает его в хобби в своей домашней мастерской.

      Он включает в себя набор для резки из пяти предметов, так что это означает, что вы сможете начать работу, как только он прибудет к вам на порог, без необходимости покупать дополнительные аксессуары.

      Довольно удобно, правда?

      Это чрезвычайно универсальный токарный станок, который включает в себя множество функций, которые делают его очень удобным для пользователя, которые мы рассмотрим ниже.

      • Размеры 7″ x 14″
      • Мотор 0,53 л. бонус при регулировке числа оборотов
      • 5/16-дюймовый резцедержатель дает возможность установки четырех инструментов одновременно для быстрой замены во время токарной обработки

      Что включено?

      Вот включения Erie Tools в комплекте с SP2102:

      • 1 x Токарный мини-станок по металлу Erie Tools
      • 1 x Конус шпинделя MT3
      • 1 x Конус задней бабки MT2 с мертвой точкой
      • 5 x Набор фрез с твердосплавными наконечниками.
      • 1 x Набор пластиковых сменных шестерен

      Моя любимая функция: двигатель

      • Двигатель имеет регулировку скорости и возможность использования в направлении вращения

      С двигателем мощностью 0,53 л. может выполнить. Он имеет несколько изящных включений, в том числе опцию переменной скорости.

      Большинство токарных станков по металлу включают настройку переменной скорости, и это невероятно важный аспект, когда вы выполняете токарную обработку — часто выполняете или нарушаете свою задачу.

      Диапазон регулируемой скорости этой модели составляет от 50 до 2500 об/мин. При регулировке скорости вы можете просматривать удобно расположенную цифровую индикацию, что значительно упрощает изменение скорости по сравнению с альтернативными моделями.

      Благодаря функции переменной скорости этот мини-токарный станок по металлу можно использовать в обоих направлениях, вперед и назад.

      Это означает, что при желании вы также можете использовать левостороннюю резьбу.

      Что вы думаете о моторе этой модели, как вы думаете, справится ли он с поставленными вами задачами?

      Как я уже говорил, обсуждая мини-токарный станок по металлу Erie Tools, речь идет о том, чтобы найти правильный токарный станок для ваших нужд, при этом основное внимание уделяется вашему бюджету.

      К счастью, у BestEquip есть все необходимое – четыре мини-станка по металлу доступны в одной серии. Эти четыре токарных станка варьируются от недорогих до премиум-класса, и эта конкретная модель является одной из наиболее экономичных моделей из всех.

      Это не означает, что он не так высокого качества, как его братья и сестры, поскольку этот мини-токарный станок по металлу может многим понравиться, который можно использовать для многих задач, таких как обработка образцов и прецизионных мини-деталей. и проекты моделирования, чтобы назвать некоторые примеры.

      Что еще может понравиться? Продолжайте читать и убедитесь сами:

      • Общий вес 110 фунтов, размеры 7” x 14”, размер патрона 3,93”
      • 0,75 л.с., 110 В, двигатель с регулируемой скоростью от 100 до 2500 об/мин как вперед, так и назад
      • Включает 18 нитей и автоматическую и регулируемую подачу
      • Доступный и большой переключатель включения и выключения с функцией аварийного отключения для повышения безопасности

      Что включено?

      Большинство производителей токарных станков предоставляют дополнительные аксессуары при покупке одной из их моделей, что очень удобно для пользователей, не так ли?

      Набор

      BestEquip ничем не отличается от других комплектаций, а также в нем есть несколько очень удобных предметов, которые станут достойным дополнением к вашей мастерской, особенно если у вас заканчиваются запасы.

      • 1 x Токарный станок по металлу BestEquip
      • 1 x MS2 # Fix the top
      • 1 x Двусторонний ключ
      • 1 x Защитная маска
      • 1 x Патронный ключ
      • 1 x Шестигранный ключ
      • 1 x Шестигранный ключ
      • 1 масленка
      • 1 нейлоновая шестерня
      • 4 противоударные подушки для ног

      Моя любимая особенность: четырехсторонняя вращающаяся турель

      • Вращающаяся револьверная головка вмещает биты 5/16” и может одновременно вмещать четыре режущих инструмента

      Независимо от инструментов, которые вы используете для своих проектов, много драгоценного времени уходит на смену принадлежностей, замену инструменты и найти то, что вам нужно для проекта.

      Переключение между инструментами при использовании токарного станка может быть утомительным, и, к счастью, эта функция практически избавит вас от этого. Эта модель позволяет вам прикрепить четыре инструмента для придания формы металлу, что чрезвычайно полезно для учета каждой секунды.

      Хотя может показаться, что этот мини-токарный станок по металлу довольно прост по сравнению с другими моделями, рассмотренными в этом руководстве, это идеальная модель для тех, кто хочет начать, поскольку она фокусируется исключительно на основных функциях токарного станка, не ненужные навороты.

      Если вы смотрели на изображения токарных мини-станков по металлу серии Mophorn, а также на модели BestEquip, вам простительно думать, что они очень похожи.

      У Mophorn, как и у BestEquip, есть четыре отдельных токарных станка по металлу, которые можно купить в свободном доступе, и все они находятся на разных концах ценового диапазона. Эта конкретная модель, которую мы рассматриваем, также имеет качание кровати 7 дюймов, а также расстояние между центрами 14 дюймов.

      Он также достаточно компактен, чтобы поместиться в самом маленьком пространстве вашей мастерской, и идеально подходит для установки на столе.

      Эта модель может быть использована для многих целей, от любителей дома до рабочих-металлистов в учебных заведениях, которые хотят инструктировать своих учеников.

      Какие функции и характеристики имеет этот мини-токарный станок по металлу? Хороший вопрос, давайте узнаем:

      • Общий вес 83 фунта, размеры 7” x 14”
      • Двигатель 110 В, 550 Вт, 0,75 л.с. биты
      • Содержит выключатель аварийной остановки, а также индикаторную лампу, уведомляющую о включении питания

      Что включено?

      В отличие от некоторых моделей на этой

      • 1 x Токарный мини-станок Mophorn по металлу
      • 1 x MS2 # Fix the top
      • 1 x Двусторонний ключ
      • 1 x Нейлоновая шестерня
      • 1 x Масленка
      • 1 x Шестигранный ключ
      • 4

      Моя любимая функция: регулятор скорости

      • Управляйте скоростью вращения шпинделя с помощью рукоятки переменной скорости, обеспечивая оптимальный контроль над поворотами

      Вы когда-нибудь находили недорогой электроинструмент и хотели его купить, только чтобы узнать, что у него нет опции переменной скорости?

      Это обычная функция, отсутствующая в более дешевых электроинструментах, но не в этой модели Mophorn.

      Благодаря двигателю мощностью 0,75 л.

      Благодаря высококачественной конструкции вибрации этой модели значительно снижены до минимума, поэтому вы можете резать и нарезать резьбу с точностью и аккуратностью.

      Это означает, что вам не придется беспокоиться о ненужных вибрациях при токарной обработке металлов на высоких скоростях, что невероятно важно для общей производительности вашего токарного станка и качества вашей работы.

      Наконец, мы рассмотрим M1015.

      Как и многие рассмотренные сегодня мини-станки по металлу, модель M1015 от Shop Fox предназначена для пользователей, работающих с небольшими проектами. Это один из самых маленьких в обзоре, с общим размером 6 x 10 дюймов.

      Несмотря на размер, мини-токарный станок по металлу M1015 отличается надежной и прочной конструкцией, что является большой гарантией для тех, кто ищет токарный станок с многолетней службой.

      Глядя на его долговечность, важно отметить доступность этого токарного станка, который идеально подходит для любого бюджета, и вы знаете, что получите прочную, долговечную и качественную модель по хорошей цене.

      Итак, мы коснулись размера и общего дизайна M1015, но что еще содержит этот мини-токарный станок по металлу?

      Вот пять функций и спецификаций, о которых вам следует знать:

      • Общий вес 78 фунтов, размеры 6 x 10 дюймов
      • Однофазный двигатель мощностью ⅕ л.с., 110 В и 1,2 А 100-2000 об/мин
      • Способность нарезать резьбу 16-24 TPI с дополнительной таблицей передаточного отношения

      Что включено?

      Shop Fox является одним из лучших аксессуаров, которые также входят в комплект поставки этого токарного станка:

      • 1 x Токарный мини-станок Fox M1015 по металлу
      • 1 x Резьбонарезные шестерни
      • 2 x Т-образные гайки
      • 1 x Предохранитель патрона
      • 1 x Масленка
      • 1 x MT #1 мертвая точка
      • Двусторонний гаечный ключ
      • 4 шестигранных ключа
      • 1 x 3-дюймовый трехкулачковый патрон (внешние и внутренние кулачки)
      • 1 x торцевой ключ

      Моя любимая функция: M1015 Панель управления

      • Панель управления имеет три отдельные функции для комбинации настроек

      Мы много говорили о доступных функциях, которые обеспечивают большее удобство при использовании вашего токарного станка.

      Войдите в панель управления.

      В отличие от некоторых моделей, в которых бывает сложно разобраться даже с помощью руководства, Shop Fox избавляется от этой заботы включением панели управления. Панель управления легкодоступна и находится в удобном для пользователя месте слева от станка.

      Он содержит три отдельные функции: ручку сцепления, шкалу скорости и ручку выбора вращения. Это позволяет вам вносить множество корректировок, чтобы повысить качество и производительность вашей работы.

      Я большой поклонник этого простого включения, так как оно размещает все, что вам нужно, в одном маленьком пространстве на токарном станке.

      Что вы думаете об этой панели управления на этой модели?

      Дайте мне знать в комментариях ниже.

      Обзор новостей

      В этом списке есть несколько токарных станков с исключительным соотношением цены и качества.

      Что вы думаете об этих мини-станках по металлу после прочтения этого руководства?

      Изучив пять лучших из имеющихся, вы теперь должны иметь более четкое представление о токарном станке, который вы выбираете, в зависимости от вашего использования и размеров, с которыми вы работаете. Конечно, если вы посмотрите на эти мини-станки по металлу, вы будете работать над более мелкими проектами.

      Лично я не могу пройти мимо Grizzly G8688 — это один из самых мощных токарных мини-станков по металлу, доступных в своем классе, и на него можно положиться при выполнении большинства операций по токарной обработке металла.

      У него может быть небольшая кривая обучения перед другими моделями, но как только вы привыкнете к его настройке после нескольких сеансов, вам не составит труда освоить его. Как я уже сказал, все с чего-то начинают!

      Но это мое мнение, ваше может быть другим.Вы использовали какие-либо из этих мини токарных станков по металлу раньше?

      Или, может быть, вы все еще не уверены и хотите задать дополнительные вопросы.

      В любом случае, задайте их ниже, и я с радостью свяжусь с вами.

      Как сделать токарные станки по металлу и аксессуары — 13 бесплатных планов — планы 1

      Планы 1–8

      Многие домашние мастера и слесари мечтают иметь собственный токарный станок по металлу. Вы можете построить свой собственный токарный станок по металлу с помощью одного из этих бесплатных планов.

      Описанный токарный станок представлен не как идеальный токарный станок
      , а как пример простого станка простой и понятной конструкции, в который можно вносить дополнения по мере необходимости.
      В то время как токарно-револьверный станок по сути является инструментом для производства работ в больших количествах, 6-дюймовый. Токарный станок типа, описанного в этой статье, окажется чрезвычайно полезным в небольшой экспериментальной мастерской.
      Вы можете установить это фрезерное приспособление на поперечный суппорт и выполнять фрезерование, наплавку и вырезание шпоночных пазов. Удобный агрегат для небольших токарных станков по металлу. Он состоит просто из тисков сверлильного станка, установленных на поперечных салазках каретки.
      Любой хороший токарный станок по дереву можно использовать для токарной обработки, растачивания, фрезерования и торцевания металла с добавлением этого составного суппорта.
      Его легко изготовить из холоднокатаной стали с помощью нескольких обычных инструментов.
      Вы можете установить это фрезерное приспособление на поперечный суппорт и выполнять фрезерование, наплавку и вырезание шпоночных пазов. Удобный агрегат для небольших токарных станков по металлу. Он состоит просто из тисков сверлильного станка, установленных на поперечных салазках каретки.
      Вы не начнете полноценно пользоваться токарным станком, пока у вас не появится фрезерная насадка. С его помощью вы можете выполнять прорезку пазов, нарезку шпоночных пазов, зубодолбление, продольную резку и нарезку канавок. Вы можете распиливать заготовку прямо или под углом, а также находить отверстия в работе с высочайшей точностью.

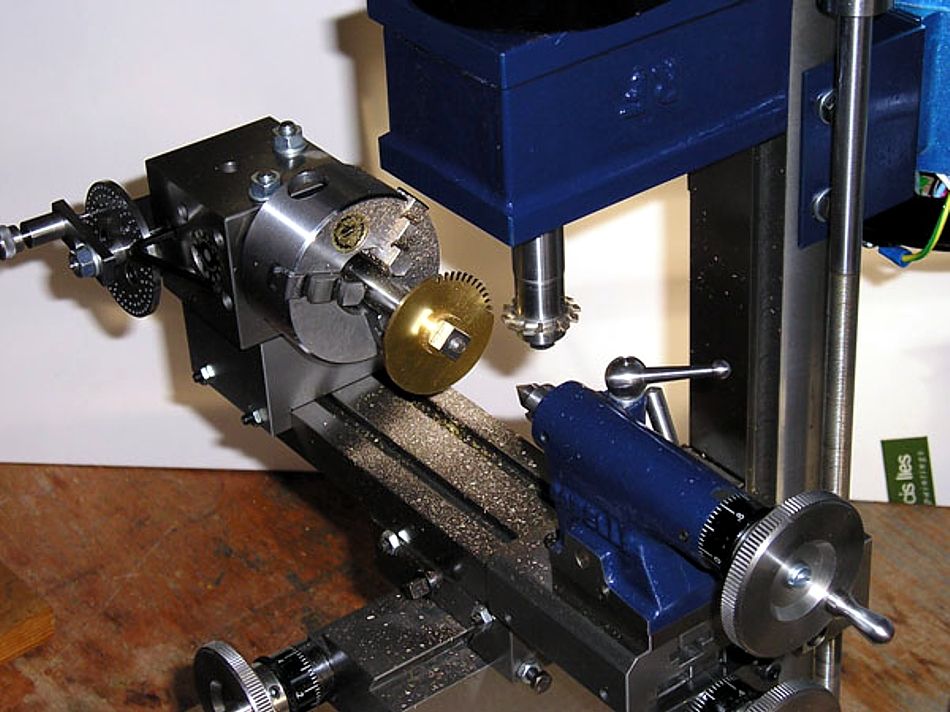

      Фрезерная насадка на 7-футовом токарном станке для фрезерования деталей коллектора модели 4-цилиндрового газового двигателя.



      Сайт на 100% бесплатный. Если вы нажмете на объявление или ссылку, мы можем получить плату или комиссию, если вы купите товар.

      Связаться с персоналом в штаб-квартире ремонта

      © Copyright-2022 Все права защищены.

      Раскрытие Федеральной торговой комиссии

      9 лучших токарных станков по металлу в 2022 году

      Handyman’s World является участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылок на Amazon.ком.

      Если вы работаете в производственной мастерской, вам может пригодиться токарный станок по металлу. Однако не все магазины такие же большие, как фабрики, и поэтому могут не вместить крупногабаритные единицы. Вот почему сегодня на рынке есть мини-токарные станки по металлу, чтобы вы могли легко работать даже в небольших помещениях.

      В этой статье я нашел несколько отличных вариантов лучших мини-станков по металлу, которые помогут вам начать работу. Проверьте их, когда я просматриваю каждый и перечисляю их функции, характеристики, плюсы и минусы.



      Top Pick

      Универсальный и эффективный мини-токарный станок по металлу. Этот лучший инструмент имеет переменную скорость, а также реверсивный ходовой винт 16 TPI для максимальной гибкости и универсальности при работе с различными материалами. Функция реверса экономит ваше время и усилия, а индикатор заправки нити обеспечивает бесперебойную и точную работу ваших проектов.

      Мой лучший выбор — мини-токарный станок по металлу Grizzly G8688 7 x 12 дюймов, который представляет собой универсальный инструмент с реверсивным ходовым винтом 16 TPI для гибкости при работе с материалами, с которыми вы будете работать.Включение реверсивного режима на каждой скорости поможет на разного рода проектах. Диаметр его патрона составляет около 11/16 дюймов, но обычно лучше придерживаться 5/8-дюймовых запасов для регулярного использования.

      Мини-токарный станок с регулируемой скоростью идеально подходит для широкого круга проектов. Этот инструмент работает от двигателя мощностью 3/4 л. с. и имеет максимальный размер насадки 5/16 дюйма. Скорость варьируется от 1100 до 2500 об/мин. Он имеет диапазон резьбы от 12 до 52 TPI, что также повышает его универсальность, и имеет шаг резьбы 18 (дюймы) и 10 (метрические) для удобства использования.

      С 7-дюймовой поворотной станиной и 12-дюймовым межосевым расстоянием этот 90-фунтовый токарный станок оснащен циферблатным индикатором нарезания резьбы, помогающим с точностью обрабатывать заготовку, а поддон для стружки и защитный кожух обеспечивают чистоту рабочей зоны. и чистый. В конце концов, уборка металлического мусора, образовавшегося на вашем рабочем месте, — это дополнительная работа, которую необходимо выполнить.

      Что мне нравится в этом продукте : Он имеет функцию реверса, которая экономит время и усилия оператора.

      О чем следует помнить перед покупкой этого продукта: Составной суппорт мог бы быть лучше, чтобы облегчить использование держателя инструмента.



      Второе место

      Качественный мини-токарный станок по металлу, изготовленный из прочного высококачественного железа. Этот впечатляющий инструмент имеет переменную скорость от 50 до 2500 об/мин, а также вперед и назад на всех скоростях. Кроме того, он оснащен кнопкой аварийной остановки и надежными точными v-образными направляющими. Отличный инструмент для мини-прецизионной обработки деталей, обработки образцов и моделирования.

      Мини-токарный станок BestEquip 7 x 14 дюймов, оснащенный 4-дюймовым самоцентрирующимся патроном с 3 кулачками, имеет переменную скорость от 50 до 2500 об/мин, что позволяет легко адаптировать его к различным материалам.Он также имеет режим прямого/обратного хода на всех скоростях, чтобы облегчить работу. Кроме того, у вас есть два варианта управления скоростью: автоматическая регулировка скорости подачи или ручной метод.

      В случае ошибок или ошибок есть кнопка аварийной остановки, которая поможет вам. Мини-токарный станок по металлу имеет V-образные направляющие, которые были разработаны с учетом точности благодаря закалке, шлифовке и качественному сырью.

      В этом узле используются конические роликовые подшипники, что упрощает техническое обслуживание. Наряду с этим точность шпинделя составляет 0,0004 дюйма. Используя двигатель постоянного тока, этот мини-токарный станок по металлу имеет диапазон резьбы от 12 до 52 TPI, а также включает циферблатный индикатор резьбы для стандартных и метрических измерений.

      Этот мини-токарный станок по металлу мощностью 3/4 л.с. имеет межосевое расстояние 13,78 дюйма и имеет 4-позиционный инструментальный пост в составном суппорте, что упрощает его замену. Более того, регулировка угла на составной опоре позволяет с меньшими трудностями выполнять работы по резке со скосом.

      Что мне нравится в этом продукте : Он имеет функцию реверса на всех скоростях и кнопку аварийной остановки.Межосевое расстояние тоже неплохое.

      О чем следует помнить перед покупкой этого изделия : Перед началом эксплуатации станка необходимо отрегулировать заднюю бабку.



      Бюджетный вариант

      Бюджетный настольный мини-токарный станок, который можно использовать для токарной обработки, сверления, растачивания, нарезания резьбы и другой обработки. Эта небольшая, но прочная модель может обрабатывать дерево, пластик, алюминий, медь и другие мягкие металлы, что отлично подходит для начинающих или нечастых пользователей. Высокая скорость, малый вес и компактный дизайн делают его отличным выбором.

      Тем, кто ищет бюджетное предложение, стоит обратить внимание на мини-токарный станок по металлу Eleoption. Оснащенный 3-х кулачковым патроном с диаметром зажима 13 мм (0,5 дюйма) для прямого режима и 45 мм (1,7 дюйма) для обратного режима, этот 4-фунтовый мини-токарный станок имеет межосевое расстояние 110 мм (4,3 дюйма). , так как это меньшая единица по сравнению с другими моими выборами.

      Этот мини-токарный станок длиной около 10 дюймов подходит для обработки мягких металлов, таких как алюминий и медь, поэтому он отлично подходит для повседневной работы или работы в выходные дни.Он имеет скорость от 1600 до 10 000 об / мин (низкая) и от 3 000 до 20 000 об / мин (высокая) из-за того, что он меньше по сравнению с другими мини-токарными станками по металлу. Тем не менее, мне нравится, что это токарный станок с двойным напряжением (100–240 В, 50/60 Гц) для международного использования.

      Конструкция изготовлена ​​из алюминиевого сплава, что делает его прочным для большинства легких и средних условий эксплуатации. Двигатель мощностью 24 Вт и небольшая мощность делают его идеальным для студентов, которые только учатся пользоваться токарным станком по металлу, например, изучают инженерное дело или работают над научными проектами.

      Что мне нравится в этом изделии : Размеры достаточны для выполнения простых работ, а компактный дизайн. Он имеет высокую скорость, а также легче по сравнению с большинством мини-токарных станков по металлу.

      О чем следует помнить перед покупкой этого продукта : Руководство пользователя не совсем понятно из-за плохого языкового перевода.



      Бюджетный вариант

      Бюджетный настольный мини-токарный станок, который можно использовать для токарной обработки, сверления, растачивания, нарезания резьбы и другой обработки. Эта небольшая, но прочная модель может обрабатывать дерево, пластик, алюминий, медь и другие мягкие металлы, что отлично подходит для начинающих или нечастых пользователей. Высокая скорость, малый вес и компактный дизайн делают его отличным выбором.

      Если вам нужен инструмент, не требующий особого ухода, я бы порекомендовал прецизионный мини-токарный станок по металлу с бесщеточным двигателем Techtongda. В этом устройстве используется бесщеточный двигатель на 110 В и диаметр шпинделя 0,8 дюйма. Расстояние между центрами составляет 12 дюймов. Поскольку все шестерни и подшипники сделаны из металла, они намного долговечнее, чем те, у которых детали из пластика или нейлона.

      Цельнометаллическая конструкция редуктора делает его идеальным для обработки на стройплощадках или тяжелых работ. При диаметре поворота 7 дюймов он имеет 2-дюймовый ход буксировки и конусность шпинделя MT3. Он имеет диаметр патрона 3,9 дюйма, а две его шестерни обеспечивают скорость вращения шпинделя от 50 до 2500 об/мин.

      Этот мини-токарный станок с диапазоном резьбы от 0,5 до 3 мм работает бесшумно благодаря бесщеточному двигателю. Токарный станок по металлу оснащен двигателем мощностью 600 Вт, что делает его идеальным для тяжелых операций, но при этом представляет собой токарный станок мини-размера для небольших помещений.На него распространяется 3-месячная гарантия и пожизненное обслуживание.

      Что мне нравится в этом продукте : Мне нравится, что у него бесщеточный двигатель, поэтому его легче обслуживать по сравнению с токарными станками, в которых до сих пор используются традиционные угольные щетки. Бесщеточный двигатель также работает тише, чем его старый аналог.

      О чем следует помнить перед покупкой этого продукта : Токарный станок имеет только метрическую шкалу, поэтому вам придется преобразовать ее вручную, если вы хотите использовать британскую систему измерения.



      Стоит рассмотреть

      Мини-токарный станок по металлу для дома с регулируемой скоростью. Этот настольный инструмент компактный, но мощный благодаря режущим инструментам из быстрорежущей стали. Он имеет механизм быстрой блокировки задней бабки для защиты заготовки, а также автоматическую подачу и выбираемые компоненты зубчатой ​​передачи. Отлично подходит для токарной обработки обычных материалов, таких как алюминий, композиты и сталь, в домашних условиях.

      Изготовленный из режущих инструментов из быстрорежущей стали (HSS), настольный мини-токарный станок с регулируемой скоростью по металлу Eastwood идеально подходит для домашней мастерской или небольшого участка.Приведенный в действие двигателем мощностью 3/4 л.с., он имеет внутренний и внешний 3-кулачковый патрон для гибкости, а его компоненты зубчатой ​​передачи можно выбирать вручную, помимо режима автоматической подачи.

      Этот мини-токарный станок по металлу имеет размер 7 x 12 дюймов и поставляется с регулируемыми клиньями. Общие материалы, которые он будет обрабатывать, включают алюминий, композиты и сталь. Благодаря тому, что задняя бабка оснащена механизмом быстрой фиксации, она поможет зафиксировать заготовку. Конус передней бабки MT#2 также широко совместим с обычными инструментами.

      С 7-дюймовой поворотной станиной этот мини-токарный станок по металлу имеет 4-позиционную индексируемую инструментальную стойку для простой регулировки. При межосевом расстоянии 12 дюймов он имеет поперечный ход 2-3/4 дюйма и составной ход соответственно.

      Мини-токарный станок по металлу имеет скорость от 1100 до 2500 об/мин. Кроме того, для обеспечения безопасности и устойчивости машины она имеет 4 резиновые ножки. Он имеет максимальный размер насадки 5/16 дюйма и ход каретки 10-1/2 дюйма. Как и в большинстве моих вариантов выше, он имеет диапазон резьбы от 12 до 52 TPI (дюймов) и 0.от 4 до 2,0 мм (метрические).

      Что мне нравится в этом изделии: Имеет механизм быстрой блокировки задней бабки для защиты заготовки. Кроме того, он имеет диапазоны как метрической, так и дюймовой резьбы.

      О чем следует помнить перед покупкой этого продукта : Ведущие шестерни сделаны из пластика, а не из металла.



      Стоит рассмотреть

      Прочный и мощный токарный станок по металлу. Эта настольная модель оснащена 3-х кулачковым самоцентрирующимся патроном для устойчивой установки цилиндрических материалов.Он оснащен полностью металлическими шестернями и идеально подходит для больших запасов и крупных проектов.

      Если вам нужна альтернатива пластиковым шестерням, вам подойдет настольный мини-токарный станок CO-Z 600 Вт с металлическими шестернями. Это устройство оснащено 3-х кулачковым самоцентрирующимся патроном, который облегчает работу при работе с цилиндрическими заготовками. Чтобы сохранить рабочее место красивым и чистым, он оснащен защитным щитком.

      Кроме того, этот мини-токарный станок по металлу имеет точность шпинделя 0,0006 дюйма и комплект прецизионных конических роликоподшипников.С двигателем постоянного тока мощностью 600 Вт 3/4 л. с. он имеет составную опору, которую легко отрегулировать, и стойку для инструмента, которую легко настроить, когда дело доходит до угла. Более того, он имеет скорость вращения шпинделя от 50 до 1250 об/мин (низкая) и от 100 до 2500 об/мин (высокая) с диапазоном резьбы от 10 до 44 TPI (от 0,5 до 3 мм для метрической системы).

      Он имеет 4,7-дюймовую откидную сторону и 8,3-дюймовую откидную кровать. При расстоянии между центрами 13,8 дюйма потребуется от 0,08 до 0,16 мм продольной подачи при диаметре отверстия шпинделя 20 мм (с конусом MT3).Вся машина имеет размеры 32,7 x 14,2 x 18,3 дюйма, поэтому она идеально подходит для работы с материалами немного большего размера.

      Что мне нравится в этом продукте: Этот мини-токарный станок по металлу идеально подходит для больших запасов и крупных проектов для вашего магазина благодаря его конструкции 8 x 14 дюймов и 13,8-дюймовому расстоянию между центрами.

      На что следует обратить внимание перед покупкой этого продукта: Похоже, он не имеет функции реверса.



      Стоит рассмотреть

      Надежный настольный мини-токарный станок по металлу с набором из 5 твердосплавных режущих пластин.Это впечатляющее устройство имеет регулировку скорости в любом направлении, что отлично подходит как для правшей, так и для левшей. Кроме того, большой дисплей с цифровой индикацией обеспечивает точность скорости и простоту использования.

      Еще один станок немного большего масштаба — прецизионный настольный мини-фрезерный станок по металлу Erie Tools 7 x 14 дюймов. Это устройство имеет скорость до 2500 об / мин и оснащено регулируемой скоростью на двигателе. Мне нравится, что он допускает оба направления, поэтому возможна левая резьба.С диапазоном резьбы от 12 до 52 TPI он позволяет выбирать британские или метрические измерения для гибкости.

      Мини-токарный станок поставляется с комплектом из 5 твердосплавных фрез, который относительно прост в установке. Что мне нравится в этой машине, так это то, что она имеет цифровую индикацию, которая будет удобна оператору благодаря большому дисплею. Это гарантирует, что вы находитесь на правильном пути с вашей заготовкой, когда дело доходит до выбора правильной скорости.

      Используя MT3 для конуса шпинделя и MT2 для задней бабки, этот мини-токарный станок по металлу имеет диаметр патрона 4 дюйма, 0.79-дюймовое отверстие шпинделя и поворот над станиной 7 дюймов. Более того, он имеет 14-дюймовое центральное расстояние, поперечный ход 2,56 дюйма и 1,38-дюймовый ход верхней направляющей. Его скорость продольной подачи составляет от 0,0039 до 0,00787 дюйма.

      Что мне нравится в этом продукте : Он позволяет регулировать скорость в любом направлении, что позволяет работать с левой резьбой. Он имеет хорошее межосевое расстояние 14 дюймов.

      О чем следует помнить перед покупкой этого продукта : Крышка левой шестерни могла бы быть лучше, чтобы повысить ее долговечность.



      Стоит рассмотреть

      Небольшой и эффективный мини-токарный станок, готовый к легким задачам. Этот инструмент можно использовать для проектов по дереву и металлу, включая такие материалы, как алюминий, медь, серебро и золото. Он обеспечивает приличную скорость и удобное межосевое расстояние.

      Еще одним небольшим станком для легких работ является мини-токарный станок Jectse, оснащенный двигателем мощностью 60 Вт. Он работает до 12 000 об / мин и упадет до 2 000 об / мин, если вы работаете с металлом, поскольку эта машина также используется для дерева.

      Этот мини-токарный станок весом 176 унций (11 фунтов) работает от источника постоянного тока 12 В и силы тока 5 А. Он принимает обработанные материалы диаметром до 100 мм (3,9 дюйма) с ходом по оси X 32 мм (1,2 дюйма) и ходом по оси Z 145 мм (5,7 дюйма). Материалы, которые он будет обрабатывать, включают алюминий, медь, серебро и золото. Это связано с тем, что для токарного инструмента используется HSS (быстрорежущая сталь).

      Высота центра этого станка составляет 75 мм (2,9 дюйма), а расстояние между центрами составляет 135 мм (5,3 дюйма). Кроме того, с помощью центрального блока можно увеличить диаметр до 50 мм (1,9 дюйма). Когда вы заказываете мини-токарный станок по металлу, он поставляется с адаптером, шнуром питания, нижней пластиной станка, пакетом аксессуаров и руководством пользователя.

      Что мне нравится в этом продукте : Этот мини-токарный станок имеет приемлемую скорость в зависимости от мощности двигателя. Более того, центральное расстояние точно соответствует его размеру. Если вы работаете как с металлическими, так и с деревянными заготовками, этот токарный станок вам пригодится.

      О чем следует помнить перед покупкой этого продукта : Он предназначен только для мягкого алюминия, поэтому он не идеален для тяжелых условий эксплуатации.



      Стоит рассмотреть

      Великолепный настольный мини-токарный станок с большим межосевым расстоянием. Этот инструмент сочетает в себе лучшее из обоих миров с большим расстоянием между центрами в 19 дюймов, а также с функциями, которые чаще встречаются в более крупных устройствах. Эти функции включают в себя шесть скоростей, девятидюймовый поворот над станиной, возможность ручной подачи с использованием трех маховиков.

      Если вы ищете мини-токарный станок по металлу с большим межосевым расстоянием, вам подойдет настольный токарный станок Shop Fox M1049 размером 9 дюймов и 19 дюймов. Этот токарный станок дает вам лучшее из обоих миров — он имеет характеристики, аналогичные более крупным агрегатам, но имеет большое расстояние между центрами в 19 дюймов.

      Имея размеры 40-1/2 x 23-1/2 x 15 дюймов, это устройство оснащено 4-позиционным резцедержателем и диском для нарезания резьбы. Более того, чугунная станина закалена и отшлифована для обеспечения долговечности, а защита от стружки и брызг обеспечивают чистоту рабочей зоны.Он имеет ход поперечного суппорта 4-1/4 дюйма, составной ход 1-7/8 дюйма и ход каретки 16 дюймов.

      При весе 293 фунта этот мини-токарный станок имеет опцию ручной подачи с использованием трех маховиков: продольного, поперечного и составного маховичка скольжения. С 9-дюймовым поворотом над кроватью и 5-дюймовым поворотом над бортом и седлом он имеет шесть скоростей в диапазоне от 130 до 2000 об / мин.

      Мне нравится, что этот мини-токарный станок имеет два патрона: 3-х кулачковый на 4 дюйма и 4-х кулачковый на 7-1/4 дюйма.Наряду с люнетом и люнетом для материальной поддержки он использует стандартные МТ2 и МТ3 для мертвых точек.

      Что мне нравится в этом продукте : Этот мини-токарный станок имеет большое расстояние между центрами в 19 дюймов.

      О чем следует помнить перед покупкой этого продукта : Он не поставляется с концевыми выключателями безопасности на автоматической подаче. Также было бы лучше установить защитные ограждения на токарном станке по металлу.



      Методология: что я учитывал при выборе мини-станков по металлу, представленных выше

      Выбор мини-токарных станков по металлу для ваших нужд поначалу может показаться немного сложным, но вот что я учитывал при выборе выше:

      1 .

      Скорость вращения шпинделя

      Скорость вращения шпинделя зависит от размера вашего мини-токарного станка по металлу. Большинство этих токарных станков имеют скорость до 2500 об / мин, если они имеют размер от 12 до 14 дюймов. Как правило, вы можете выбирать между низким и высоким режимами, которые предлагают разные диапазоны скоростей.

      Важно знать скорость вращения шпинделя, чтобы знать возможности и ограничения своего мини-токарного станка по металлу. Это потому, что большинство из нас знает, что разные металлы имеют определенные рейтинги скорости, чтобы избежать возгорания или разрушения материала.

      В любом случае, если вы столкнетесь с токарным станком по металлу, максимальная скорость которого превышает 10 000 об/мин, это меньшие единицы, и этот размер делает их способными работать на более высоких оборотах. Такие токарные станки часто бывают двойного назначения как для деревянных, так и для металлических заготовок.

      2. Расстояние между центрами

      Как правило, для большинства токарных мини-станков по металлу расстояние между центрами составляет от 12 до 14. Однако это также зависит от размера машины.

      Расстояние между центрами зависит от длины машины.Следовательно, более длинные и большие токарные станки по металлу имеют большее расстояние между центрами, что означает, что вы можете работать с более крупными материалами. Мини-токарные станки по металлу с меньшим расстоянием, например, от 4 до 5 дюймов, обычно предназначены для начинающих или для небольших изделий.

      3. Защитные функции

      Наличие токарного станка по металлу с защитой от сколов и брызг не только уменьшает количество обрабатываемого мусора, но и обеспечивает вашу безопасность. Наличие кнопки аварийной остановки также является плюсом, например, у BestEquip 7 x 14-дюймовый мини-токарный станок по металлу.

      Если вы работаете в среде, где безопасность является обязательным требованием, например, на строительной площадке или в магазине, где необходимо соблюдать сроки, мини-токарный станок по металлу с множеством функций безопасности и защиты избавит вас от поездок в отделение неотложной помощи в долгосрочная перспектива.

      4. Функция реверса

      Если ваш мини-токарный станок имеет функцию реверса для всех вариантов скорости, он позволит нарезать левую резьбу, что идеально подходит для производственных цехов и рабочих мест, где на станке работает более одного пользователя.

      К сожалению, не все токарные станки по металлу имеют эту функцию.Поэтому, если вам нужна гибкость и дополнительная производительность, наличие функции реверса является плюсом. Даже если вы не левша, используя руки попеременно, вы будете меньше уставать после долгого рабочего дня.

      5. Удобство использования

      Мы всегда отдаем предпочтение простым в использовании инструментам и машинам. Вот почему важно искать удобство использования и в мини-токарном станке по металлу. Например, быстрая регулировка, механизмы блокировки и т. д. помогут повысить производительность и сэкономить время.

      Когда дело доходит до подачи, токарные мини-станки по металлу функционируют так же, как и их более крупные аналоги, предлагая вам два способа вставки заготовки: ручную и автоматическую подачу. Опция ручной подачи обычно предлагает три маховика, которые позволяют расположить материал по своему вкусу. Это больше подходит для продвинутых пользователей.

      6. Вес

      Хотя это и не обязательно проблема, поскольку токарный станок по металлу должен быть стационарным, знание веса всего устройства по-прежнему важно, когда вы настраиваете его в первый раз (и если вам понадобится система друзей для этого).

      С учетом сказанного, в целом, наличие сбалансированного веса делает мини-токарный станок по металлу более устойчивым по сравнению с легким, но шатким устройством.

      7. Конструкция патрона

      Большинство токарных станков по металлу, упомянутых выше, имеют 3-кулачковый патрон, размер которого обычно составляет 4 дюйма. Однако специальные агрегаты, такие как настольный токарный станок Shop Fox M1049 размером 9 дюймов и 19 дюймов, имеют дополнительный 4-кулачковый патрон для обработки более твердых материалов.

      8. Безопасность заготовки или заготовки

      Металл трудно зажать и закрепить по сравнению с деревом. Таким образом, наличие станка со всевозможными функциями безопасности для удержания материала на месте, особенно если он изогнутый, важно не только для безопасности, но и для точности при формировании заготовки.

      9. Конструкция зубчатого колеса

      Большинство мини-станков по металлу на рынке имеют шестерни из нейлона или пластика, которые, на мой взгляд, подходят для легких работ. Однако, если вы собираетесь работать с более прочными материалами, я бы посоветовал вам выбрать устройство с металлическими шестернями, такое как мини-настольный токарный станок по металлу CO-Z 600W.

      В то время как пластиковые или нейлоновые шестерни прекрасно справляются со своей задачей, с точки зрения долговечности я бы предпочел металлические шестерни, если вы считаете, что ваша машина представляет собой ценную инвестицию. Металлические шестерни и шарикоподшипники также более применимы на стройплощадке и в промышленности, чтобы избежать частого износа.

      10. Мощность

      Многие из упомянутых выше мини-станков по металлу с расстоянием между центрами 12-14 дюймов приводятся в действие двигателем мощностью 600 Вт мощностью 3/4 л. с. Также было бы полезно, если бы ваша машина работала на бесщеточном двигателе, который не только позволяет избежать чрезмерного шума, но и продлевает срок службы двигателя.Я бы посоветовал использовать бесщеточный двигатель, если вам нужен мини-токарный станок по металлу, который прост в обслуживании.

      11. Долговечность

      И последнее, но не менее важное: при выборе лучшего мини-токарного станка по металлу следует учитывать долговечность. Выше я упоминал, что шарикоподшипники и шестерни, изготовленные из металла, более целесообразны для длительного использования или промышленных нужд.



      Резюме

      В целом, мой лучший выбор — мини-токарный станок по металлу Grizzly G8688 7 x 12 дюймов, который имеет достаточное расстояние между центрами и функцию реверса.Другой аналогичный вариант с такой двунаправленной функцией — мини-токарный станок BestEquip 7 x 14 дюймов, который также оснащен аварийной остановкой для обеспечения безопасности. Erie Tools 7 x 14-дюймовый прецизионный настольный мини-фрезерный станок по металлу также может работать в обратном направлении.

      Тем, кто только начинает, я бы порекомендовал небольшой токарный станок по металлу Eleoption, небольшой, но мощный. Наряду с этим я также предлагаю мини-токарный станок Jectse. Эти два мини-токарных станка, возможно, не относятся к зоне от 12 до 14 дюймов, но они отлично подходят для начинающих, особенно для студентов инженерных специальностей или воинов выходного дня.

      Если вы хотите меньше обслуживать и меньше шуметь, вам понравится прецизионный мини-токарный станок по металлу с бесщеточным двигателем Techtongda. Для тех, кто работает со сложными заготовками или заготовками, настольный мини-токарный станок с регулируемой скоростью по металлу Eastwood имеет механизм быстрой блокировки задней бабки.

      Однако, если вам нужен станок побольше, я бы посоветовал настольный токарный станок по металлу CO-Z 600W Mini с Metal Gears и магазинный токарный станок Fox M1049 9-Inch by 19-Inch. Эти мини-токарные станки по металлу идеально подходят для больших заготовок.

      5 лучших токарных станков по металлу

      Metallurgical Content

      • Существуют бесконечные возможности того, что вы можете сделать с помощью токарного станка по металлу. В одну минуту вы можете превращать металл в украшения, а в следующую вы делаете металлическую коробку, чтобы хранить эти украшения в безопасности.
      • Стандартные функции включают режущий инструмент, который режет или удаляет металл, и фартук. Это часть узла каретки, на которой крепится маховик каретки. Еще одним замечательным аспектом токарных мини-станков по металлу является то, что, в отличие от их промышленных аналогов, они намного легче по весу и значительно дешевле.
      • Итак, любите ли вы работать с металлом в качестве хобби или имеете собственный бизнес, они определенно стоят вложений. Тем не менее, важно провести тщательное исследование перед покупкой. Попытка найти идеальный товар в Интернете может занять в лучшем случае много времени, а в худшем — невероятно напрягать. К счастью, мы здесь, чтобы помочь вам.
      • Выбирая наш лучший выбор, мы рассмотрели такие вещи, как:
      • Мы использовали подлинные отзывы потребителей от людей, которые купили эти мини-токарные станки по металлу. Все поддельные отчеты были удалены, поэтому вы можете быть уверены, что доверяете всем нашим источникам.
      • 1. Токарный станок по металлу BestEquip 7″ x 14″
      • 2. Настольный токарный станок по металлу Eastwood с переменной скоростью
      • 3. Прецизионный настольный токарный станок по металлу Erie Tools 7 x 14
      • 4. Мини-токарный станок по металлу BestEquip 8×16 дюймов 901
      • 5. Мини-токарный станок, Jectse
      • Часто задаваемые вопросы о мини-токарных станках по металлу.

      Раскрытие информации: этот пост содержит партнерские ссылки, и я могу получить небольшую комиссию, если вы сделаете покупку по этим ссылкам.

      Есть бесконечные возможности того, что вы можете сделать с помощью токарного станка по металлу. В одну минуту вы можете превращать металл в украшения, а в следующую вы делаете металлическую коробку, чтобы хранить эти украшения в безопасности.

      Стандартные функции включают режущий инструмент, который режет или удаляет металл, и фартук.

      Это часть узла каретки, на которой крепится маховик каретки. Еще одним замечательным аспектом токарных мини-станков по металлу является то, что, в отличие от их промышленных аналогов, они намного легче по весу и значительно дешевле.

      Итак, любите ли вы работать с металлом в качестве хобби или имеете собственный бизнес, они определенно стоят вложений. Тем не менее, важно провести тщательное исследование перед покупкой. Попытка найти идеальный товар в Интернете может занять в лучшем случае много времени, а в худшем — невероятно напрягать. К счастью, мы здесь, чтобы помочь вам.

      Выбирая лучшие варианты, мы рассмотрели такие вещи, как:

      • Скорость двигателя
      • Скорость вращения шпинделя
      • Поворот над станиной
      • Диаметр патрона

      Мы использовали подлинные отзывы людей, купивших эти мини-станки по металлу.Все поддельные отчеты были удалены, поэтому вы можете быть уверены, что доверяете всем нашим источникам.

      1. Токарный станок по металлу BestEquip 7″ x 14″

      Этот прочный токарный станок, изготовленный из высококачественного железа, имеет семидюймовый поворот над станиной, расстояние между центрами чуть менее 14 дюймов и диаметр шпинделя 21 мм. Он имеет бесступенчатую регулировку скорости от 0 до 2500 об/мин и дополнен нейлоновыми шестернями.

      Прецизионный настольный мини-токарный станок оснащен самоцентрирующимся трехкулачковым патроном, конусом шпинделя MT3, конусом задней бабки MT2 и подручником.Благодаря двигателю мощностью 3/4 л.с. он был разработан для выполнения различных форм токарной обработки металла, но при этом он прост в эксплуатации. Области применения, для которых может использоваться этот токарный станок, включают: токарную обработку встречных поверхностей, сверление, нарезание резьбы и резку круглых стержней.

      Он имеет диапазон резьбы 12-52 TPI, шкалу индикатора резьбы и стандартную и метрическую градуировку маховика. Вы можете управлять этим токарным станком либо вручную, либо использовать регулируемую скорость автоматической подачи, а также вперед и назад во всем диапазоне переменных скоростей.

      Составной суппорт с Т-образными пазами и четырехпозиционный резцедержатель. Скошенная резка может быть достигнута с помощью регулируемого составного упора.

      Особенности:

      • Двигатель: 3/4 л.

        Что мы любим:

        • Этот токарный станок способен выполнять точные пропилы по глубине и может выдерживать допуски .0007 дюймов с помощью поперечной подачи
        • Этот токарный станок быстро и легко собирается, и после первоначальной затяжки всех гаек и болтов он отлично работает
        • Функциональность этого станка просто фантастическая. Возможность превратить 0,75-дюймовую деталь в 0,494-дюймовую — это несомненный плюс

        • Мы хотели бы видеть добавление индикатора RPM для еще большей точности в нескольких проектах.
        Металлический токарный станок BestEquip 7 «x 14», мини-токарный станок по металлу 0-2500 об / мин с переменной скоростью, мини-токарный станок с 4-дюймовым 3-кулачковым патроном, настольный токарный станок по металлу, настольный токарный станок, для различных типов токарной обработки металла
        • 【ПРОЧНАЯ МЕТАЛЛИЧЕСКАЯ КОНСТРУКЦИЯ】-Мини-металлическая станина станка изготовлена ​​из высококачественного железа.Этот токарный станок, оснащенный нейлоновыми шестернями, является износостойким, прочным, более точным вращением и профессиональным. Мини токарный станок по металлу мощность двигателя: 550Вт. Полноразмерный брызговик обеспечивает максимальную защиту.
        • 【БЕСКОНЕЧНО ИЗМЕНЯЕМАЯ СКОРОСТЬ】- Переменная скорость от 0 до 2500 об/мин. Вперед и назад на всех скоростях. Работайте либо вручную, либо с регулируемой скоростью автоматической подачи. Удобство и точность v-образных направляющих достигаются за счет использования исходного материала, термической закалки и шлифовки. Кнопка аварийной остановки в комплекте.
        • 【ТОЧНЫЙ 3-КУЛАЧКОВЫЙ ПАТРОНИК】- Миниатюрный металлический токарный патрон, 3-кулачковый самоцентрирующийся патрон. Защита от брызг может использоваться для аварийной остановки. Точность шпинделя находится в пределах 0,0004 дюйма (0,01 мм). Патроны для замены: https://www.amazon.com/dp/B088W5GNP2
        • 【ПРОФЕССИОНАЛЬНАЯ СОСТАВНАЯ ПОДСТАВКА】-Мини-токарный станок с быстрой сменой инструмента может достигать положения внутренней резки. , торцевая резка и резка под углом путем изменения угла стойки инструмента и регулировки составного упора Профессиональные поперечные салазки разработаны с абразивной стойкостью, свободно перемещая лезвия с подающим стержнем.
        • 【ШИРОКОЕ ПРИМЕНЕНИЕ】- Приводимый в действие двигателем постоянного тока, этот мини-станок для резки металла можно использовать в таких областях, как мини-прецизионная обработка деталей, обработка образцов и моделирование.

        2. Настольный мини-токарный станок по металлу Eastwood с регулируемой скоростью

        С этим мини-токарным станком по металлу размером 7 x 12 дюймов от Eastwood можно обрабатывать детали, не выходя из собственного дома. Этот компактный токарный станок для домашней мастерской оснащен функциями, обычно присущими только более крупным моделям.Вы можете точно и легко точить сталь, латунь, алюминий и другие материалы.

        Автоматическая подача токарного станка и выбираемая зубчатая передача позволяют выполнять сложные функции нарезания резьбы с исключительной точностью. Трехкулачковый патрон с внутренними и внешними возможностями подходит для самых разных конфигураций заготовок, что позволяет выполнять большинство работ по резке и токарной обработке. Этот станок оснащен двигателем мощностью 3/4 л.с. и может выполнять резку стали толщиной 0,010 дюйма. Поворот на 2,125 дюйма над поперечными салазками и расстояние между центрами 12 дюймов означает, что материалы диаметром до четырех дюймов и длиной одиннадцать дюймов можно удобно и легко обрабатывать.

        Переменная скорость шпинделя имеет две настройки: низкую и высокую. При низкой настройке скорость может быть установлена ​​от 0 до 1100 об/мин. Высокое значение может варьироваться от 0 до 2500 об/мин. Эти двухскоростные настройки позволяют выполнять быструю, черновую резку или тонкую деликатную токарную обработку или нарезание резьбы.

        Имея площадь всего 27,75 x 8,75 дюймов, он поместится на большинстве домашних рабочих столов, превратив ваш гараж в идеальную механическую мастерскую.

        Особенности:

        • Двигатель: 3/4 л.с.
        • Скорость вращения шпинделя: 0-2500 об/мин
        • Диаметр патрона: 2.48 дюймов
        • Расстояние между центрами: 12 дюймов
        • Качели над кроватью: 7 дюймов

        Что мы любим:

        • Компания Eastwood даже включила режущие инструменты из быстрорежущей стали, так что после установки токарного станка его можно сразу использовать
        • Выбираемые шестерни и автоматическая подача позволяют выполнять различные сложные работы по нарезанию резьбы с точностью и аккуратностью
        • Все который вам нужен, предоставляется вместе с токарным станком, так что вы экономите деньги, не покупая никаких дополнительных принадлежностей, чтобы начать использовать его

        • Сложность этого станка означает, что требуется некоторая тонкая очистка и смазка, однако этого следует ожидать от более сложного токарного станка

        3. Erie Tools 7 x 14 Прецизионный настольный мини-токарный станок

        Если вы занимаетесь легкой обработкой, токарной обработкой металла или являетесь любителем, изготавливающим детали самостоятельно, то прецизионный настольный мини-токарный станок 7 x 14 — это продукт для вас.

        Этот токарный станок достаточно компактен, чтобы поместиться на вашем домашнем рабочем столе. С семидюймовым поворотом плюс 14 дюймов между центрами он справится практически с любым проектом по токарной обработке металла, о котором вы только можете подумать. Простым щелчком переключателя направление вращения можно изменить с прямого на обратное.Это означает, что вы можете делать не только правую, но и левую резьбу, а также изменять количество нитей на дюйм от 12 до 52 TPI.

        Он оснащен однофазным двигателем 0,53 NP, 60 Гц, 120 В, достаточно мощным для объема работ, для которых он предназначен. Переменная скорость на этой машине может быть установлена ​​от 50 об/мин до 2500 об/мин, а с помощью цифрового считывания вы можете отслеживать скорость одним взглядом.

        Если вы ищете прецизионный токарный станок, обратите внимание на эту модель.Он поставляется в комплекте с: режущим комплектом из пяти частей с твердосплавными наконечниками, ключом патрона, 11 шестернями скорости подачи, а также внутренними и внешними зажимными кулачками.

        Особенности:

        • Двигатель: 3/4 л.с.
          • На крышке патрона находится предохранительный выключатель. Крышка должна быть закрыта перед запуском токарного станка.
          • Сборка становится детской игрой, если следовать фотографиям в инструкции по эксплуатации
          • Наличие всех необходимых «деталей» в составе полного комплекта означает, что вы можете использовать его «прямо из коробки»

          Мы не нравится это так сильно:

          • Шестерни изготовлены из пластика, и зубья не такие прочные, как металлические

          4. Мини-токарный станок по металлу BestEquip 8×16 дюймов

          Что касается качества и соотношения цены и качества, настольный мини-токарный станок BestEquip занимает одно из первых мест в мире токарной обработки металла. Он изготовлен с высокой точностью, универсален и в целом является настоящим исполнителем. Несмотря на то, что это мини-токарный станок, он имеет большее расстояние от центра до центра и больший диапазон производительности, чем многие его конкуренты.

          Бесщеточный двигатель мощностью 1 л.с. создает меньше трения и тепла, что делает его энергоэффективным и обеспечивает больший крутящий момент по сравнению с двигателями аналогичного размера. Поскольку нет необходимости заменять угольную щетку, можно сказать, что она «не требует обслуживания». Чтобы получить наилучшие результаты, необходимо установить правильную скорость.На этом токарном станке вы выбираете точную скорость с помощью регулятора скорости — в диапазоне от 0 до 2250 об/мин.

          Отличительной особенностью этого токарного станка является светодиодный экран, который точно показывает, какие настройки вы установили. Вы можете управлять токарным станком вручную или использовать регулируемую автоматическую подачу. Точность шпинделя находится в пределах от 0,0004 до 0,0012 дюйма. Существует также плавный пуск, переключатель переключения, позволяющий вращение по часовой стрелке или против часовой стрелки.

          Особенности:

          • Двигатель: 1 л.с.
          • Скорость вращения шпинделя: 0-2250 об/мин
          • Диаметр патрона: 4.9 дюймов
          • Расстояние между центрами: 15,75 дюйма
          • Качели над кроватью: 8,25 дюйма

          Что мы любим:

          • Этот мини-токарный станок имеет металлические шестерни, а не пластиковые, как многие другие мини-токарные станки
          • Точность этого станка такова, что вы можете обрабатывать твердые металлы с точностью до тысячной доли дюйма
          • Простой в использовании и очень мощный благодаря мощному двигателю

          Нам это не очень нравится:

          • Первоначальная настройка требует немного дополнительного времени, так как для точной работы необходимы некоторые точные настройки
          Металлический токарный станок BestEquip 8×16 дюймов, мини-токарный станок по металлу с плавной регулировкой скорости 2250 об/мин, прецизионный токарный станок 750 Вт, токарный станок по металлу, малый токарный станок по металлу, для обработки прецизионных деталей
          • 【БЕСКОНЕЧНАЯ РЕГУЛИРУЕМАЯ СКОРОСТЬ】- Токарный станок по металлу приводится в движение мощным двигателем. Переменная скорость: 0-2250 об/мин. Светодиодный экран показывает четкую и точную скорость для точной работы. Работайте либо вручную, либо с регулируемой скоростью автоматической подачи. Точность шпинделя: 0,0004–0,0012 дюйма (0,01–0,03 мм).
          • 【БОЛЬШОЙ ДИАПАЗОН ПОВОРОТА 750 ММ】- Настольный токарный станок оснащен 3-кулачковым патроном. Поперечный салазок: 29,5 «/750 мм предлагает больше возможностей для крупногабаритных и/или тяжелых заготовок. В комплект входит один 4-кулачковый патрон.
          • 【ПРОФЕССИОНАЛЬНАЯ КОМПАКТНАЯ ПОДСТАВКА】- Быстросменный резцедержатель мини-токарного станка может достигать положения внутренней резки, торцевая резка и резка под углом путем изменения угла стойки инструмента и регулировки составного упора, свободного перемещения лезвий с помощью подающего стержня.4-позиционная револьверная стойка (максимальный размер инструмента 3/8″).
          • 【ПОДДЕРЖКА И ЗАЩИТА】- Плавный пуск, переключатель для вращения шпинделя по часовой стрелке или против часовой стрелки. Оснащен цельнометаллическими шестернями. Люнет работает
          • 【РЕГУЛИРУЕМАЯ ЗАДНЯЯ БАБКА】- Конус в шпинделе задней бабки: MT2. Поверните рычаг по часовой стрелке, чтобы заблокировать шпиндель, и поверните по часовой стрелке, чтобы выдвинуть маховик. вырезание конусов, регулируя четыре установочных винта, расположенных на основании задней бабки.Ход: составной упор 2-1/8 дюйма (54 мм), поперечный суппорт 3 дюйма (76 мм).

          5. Мини токарный станок, Jectse

          Этот мини-токарный станок от Jectse может похвастаться мощным двигателем мощностью 60 Вт, развивающим впечатляющие 12 000 об/мин. Одна из лучших особенностей этого токарного станка заключается в том, что он прост в использовании, что делает его идеальным для начинающих и тех, кто никогда раньше не пользовался токарным станком. Точные инструкции в руководстве помогут вам в работе с машиной.

          Разработанный для легких задач, этот токарный станок может обрабатывать мягкие, цветные или драгоценные металлы, такие как алюминий, серебро и золото. Он работает со скоростью до 12 000 об/мин при точении деревянных изделий, но скорость падает примерно до 2 000 об/мин при работе с металлом.

          Все основные части токарного станка, такие как задняя бабка, ползунок размера, коробка шпинделя и т. д., изготовлены из качественных металлов с защитным кожухом ремня, что делает инструмент очень прочным. Этот токарный станок имеет небольшую площадь 13,75 x 10,25 x 8,6 дюймов и весит всего 11 фунтов, что делает его идеальным инструментом для обработки на верстаке, но его легко переносить, если вам нужно переместить его в другое место.Двигатель мощностью 60 Вт питается от адаптера постоянного тока 12 В, который входит в комплект поставки токарного станка вместе с пакетом аксессуаров.

          Особенности:

          • Двигатель: 60 Вт
          • Скорость вращения шпинделя: 12000 об/мин
          • Диаметр патрона: 4,9 дюйма
          • Расстояние между центрами: 5,3 дюйма
          • Поворот над станиной: 8,25 дюйма
          • 5 0:0090 3 0:0092
            • Он достаточно компактен, чтобы поместиться на самом маленьком верстаке, и обладает большой мощностью для небольших проектов
            • Этот токарный станок заслуживает внимания любого новичка, так как он не перегружен множеством функций
            • Использование центрального блока , диаметр рабочего пространства можно увеличить на 50мм, расширяя возможности этого токарного станка.

            Нам это не очень нравится:

            • Этот токарный станок лучше всего подходит для начинающих и поэтому не предназначен для профессионалов среднего уровня, которым требуются более сложные функции
            Мини-токарный станок, набор инструментов для токарного станка, токарный станок с мощным двигателем 12000 об / мин, токарный инструмент из быстрорежущей стали, защитный кожух ремня, силовой металлообрабатывающий станок 60 Вт
            • Станок с мощным двигателем, блоком двигателя и блоком шпинделя для объединенной конструкции.
            • Основные части: такие как коробка шпинделя, задняя бабка, длинная стойка, ползунок размера, лезвие двигателя, редуктор, соединительный блок изготовлены из металлических материалов, с защитным кожухом для ремня.
            • Высота центра 75 мм, расстояние между центрами 135 мм, скорость двигателя обычно падает до 2000 об/мин при использовании токарного станка для обработки металла.
            • Максимальная мощность двигателя составляет 60 Вт при использовании более мощного двигателя.
            • Токарный инструмент изготовлен из быстрорежущей стали, может обрабатывать мягкие, цветные и драгоценные металлы.Используя центральный блок, диаметр можно увеличить до 50 мм.

            Часто задаваемые вопросы о мини-токарных станках по металлу.

            Что такое мини-токарный станок по металлу?

            Мини-токарный станок по металлу может быть определен как любой настольный токарный станок с расстоянием между центрами 20 дюймов или меньше и 12 дюймов или меньше качания. (Размах — это самый большой диаметр заготовки, которую можно обточить на мини-токарном станке). Обычно мини-токарный станок имеет двигатель мощностью от 1/2 до 3/4 л.с., хотя у некоторых есть двигатели мощностью 1 л.с., они, как правило, находятся в более дорогом ценовом диапазоне.По сравнению с промышленными токарными станками, которые могут весить более двух тысяч фунтов и стоить более тысячи долларов, мини-токарный станок по металлу может весить 10 или 12 фунтов и стоить значительно меньше.

            Каковы преимущества инвестиций в мини-токарный станок по металлу?

            Мини-токарный станок по металлу по определению представляет собой миниатюрную версию полноразмерного промышленного станка и используется производителями моделей, ремесленниками, ювелирами или всеми, кому требуются мелкие точные детали.

            Вы когда-нибудь были в ситуации, когда вы находитесь в середине проекта для вашего любимого хобби, а часть, которую вам нужно выполнить, недоступна? Что вы делаете? Вы посещаете ближайший механический цех и спрашиваете, могут ли они выточить для вас небольшую деталь? Сколько это будет стоить и как скоро они смогут это сделать? Если вы инвестируете в свой собственный мини-токарный станок по металлу, вы можете получить необходимую деталь в кратчайшие сроки.Основные преимущества мини-токарного станка заключаются в том, что вы контролируете точность и время изготовления необходимой вам детали. Больше не нужно полагаться на кого-то еще, надеясь, что они получат правильные спецификации.

            Имея под рукой универсальный мини-токарный станок по металлу, вы можете превратить свое хобби в небольшой бизнес. В конце концов, если у вас есть потребность в прецизионных деталях, у других любителей, вероятно, такая же потребность.

            Что можно сделать с токарным станком по металлу?

            Проекты, которые вы можете сделать на токарном мини-станке, ограничены только двумя вещами.Ваше воображение и размер вашего мини-токарного станка. Например, вы можете сделать:

            Кольца.

            Создание кольца — отличный проект для начала. (Вы даже можете использовать орех и превратить его в красивое кольцо). Начать можно с вырезания диска из бруска материала. Затем, используя челюсти на токарном станке, рассверлите внутреннюю часть до нужного вам размера. Затем побрейте внешнюю сторону до конца, добавив, возможно, скос на обоих краях. Отполируйте его, и все готово.

            Подсвечники.

            Используя те же основные методы токарной обработки, строгания и высверливания сердцевины, вы можете изготовить набор подсвечников из различных материалов: латуни, алюминия, меди и т. д. Все, что вам нужно, это стержень исходного материала нужного вам диаметра. нужно, и вы уже в пути.

            Детские чашки.

            Изготовление «Детской чашки» — интересный проект. Вместо того, чтобы высверливать материал, вы начинаете с диска и формируете его с помощью токарного станка и формовочных инструментов, пока не получите желаемый размер и «форму колокола», чтобы сделать чашку.Затем ручка припаивается к чашке, и все это полируется.

            Какой мини-токарный станок по металлу лучше всего купить?

            Чтобы ответить на этот вопрос, прежде всего, вы должны спросить себя: «Для чего я собираюсь его использовать?»

            Токарные станки по металлу

            Mini предназначены для резки различных материалов, таких как металл, дерево, стекло и пластик. Обычно режут сталь, латунь и алюминий, которые можно сверлить, резать или точить без особых усилий.

            Перед покупкой мини-токарного станка по металлу следует учитывать три основные характеристики: дизайн, функциональность и двигатель. Дизайн должен быть простым, чтобы инструмент можно было легко использовать. Если конструкция незамысловата, то вам будет удобно ею пользоваться. Если конструкция сложная, вы можете долго мучиться, прежде чем получить от нее хоть какое-то практическое применение.

            Последняя характеристика, и самая важная, это скорость двигателя. Скорость двигателя измеряется в оборотах в минуту (об/мин), что указывает на скорость вращения шпинделя.Лучше всего работает двигатель с регулируемой скоростью.

            Итак, чтобы ответить на вопрос. Выберите мини-токарный станок по металлу с двигателем с регулируемой скоростью, который имеет простую конструкцию, обладает функциональностью, соответствующей вашим задачам, хорошо сделан и, что не менее важно, соответствует вашему бюджету.

            Бюджет: Мини-токарный станок, Jectse

            Средний диапазон: BestEquip 7″ x 14″ Токарный станок по металлу

            High End: Мини-токарный станок по металлу BestEquip 8×16 дюймов

            Вам также понравится: Лучший токарный станок по металлу до 1000 долларов

            911металлург. com является участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылок на Amazon.com.

            Звенья для мини-токарных станков

            Звенья для мини-токарных станков

            Copyright 2000-2012 by Фрэнк Дж. Хуз-младший, дом
            Вы посетитель номер с 27.10.00

            Мини-токарный станок Мини-завод Ленточнопильный станок Анодирование притирка Ссылки   Проекты Ресурсы Безопасность Премиум-контент

            Мини-токарный станок:  Аксессуары   Регулировки   Возможности    Патроны    Циферблатные индикаторы   Характеристики   Получение Начато  Глоссарий Введение   Материалы    Модификации   Мой магазин   Эксплуатация Отзывы    Зиг Заводская заточка инструмента Устранение неполадок   Настройка     Версии


            Примечание: ссылки в Интернете, особенно на страницы поддерживаемые отдельными лицами, а не корпорациями, часто устаревают. Они могут затем сделайте ссылку на экран «Ошибка 404» или на несвязанную страницу. Иногда ссылки «захвачены» и перенаправляют вас на другую страницу, которая может содержать контент, оскорбляет некоторых читателей.
            Следить за устаревшими ссылками скучно и трудоемкая работа, поэтому я занимаюсь ею лишь несколько раз в год или по запросу. Когда я нахожу ссылка устарела, и не могу найти обновленную ссылку на страницу, помечаю через ссылку перечеркнутым символов или, в некоторых случаях, удалить его.
            Если вы поддерживаете веб-сайт, на который ведет эта страница устаревшая ссылка или вы хотите добавить новый сайт, пришлите мне по электронной почте, если содержание актуальным и интересным для читателей mini-lathe.com и/или mini-mill.com, я добавлю ссылка на сайт. ФДХ 02.04.12

            Содержание

            Мои страницы — Разное

            Услуги по проектированию и прототипированию

            Специализированные токарные работы — токарная обработка металла, сегментная токарная обработка дерева, и Т.

            Д.

            Продавцы токарных и фрезерных станков и Источники

            • Bay-Com — инструменты, видео и книги для машинистов
            • Блю Ридж Машинное оборудование — Струйные станки + другое
            • Инструменты Болтона — Токарные станки, фрезерные станки, принадлежности и расходные материалы для станков
            • Бриджпорт Миллс — включая онлайн-экскурсию по заводу
            • Инструменты Busy-Bee — (Канада) Токарные станки по металлу и другие инструменты
            • Инструменты Кэмпбелла — Токарные и фрезерные станки Sherline, комплекты паровых двигателей
            • Маленькая машина Коуэлла Инструменты, ООО- токарные станки для часовщиков и т. д.
            • Промышленный Cummins Инструменты (ToolsNow.com) — широкий выбор инструментов, включая мини-токарный станок и мини-завод
            • Киберпривязка Corp. — Источник миниатюрных станков Clisby
            • Findamachine.com — Поиск станков в Европа отвечает вашим требованиям
            • Гризли Промышленный — Отличный источник инструментов для любителей, мини-токарный станок 7×12, мини-фрезерный станок, а также множество более крупных токарных станков и мельницы
            • Портовые перевозки — Отличный источник инструментов для любителей, мини-токарный станок 7×10, мини-фрезерный станок
            • Токарные станки Hardinge — Производители прецизионных токарных станков
            • Homier — Дисконтные инструменты, раньше продавал мини-токарный станок 7×12, мини-фрезу, но, возможно, уже нет
            • Токарные станки Logan — www.lathe.com — Примерно до 1970 года крупный производитель промышленных токарных станков в США
            • Maskinbutikken — Продукция Sieg в Норвегии
            • Metal-Lathes. net — Недорогие токарные станки по металлу 5×7 на продажу (возможно, не больше 2010 г.)
            • Микрознак — отличный источник инструментов для изготовления моделей, мини-токарный станок 7×14 и 7×16, мини-фрезерный станок
            • Точность Мэтьюз / Качественные станки — отличный источник токарных станков среднего и крупного размера и заводы в США
            • Продукция Шерлайн — Производители точности Ю.Изготовленные S. мини-токарные станки, фрезерные станки и принадлежности
            • Shoptask 3-в-1 Токарный/фрезерный/сверлильный станок — Крупный импортный фрезерный станок Shopmaster с хорошей репутацией
            • Кузнечные инструменты — A хорошо зарекомендовавшая себя линейка больших машин 3-в-1
            • Токарные станки South Bend — Американская классика (примечание 2010 г .: гризли теперь продает линейку токарных и фрезерных станков под маркой South Bend)
            • Тайг Инструменты —  — Производители точности Ю. Изготовленные S. мини-токарные станки, фрезерные станки и принадлежности
            • ToolsNow.com (ранее Cummins Tool) — широкий выбор инструментов, включая мини-токарный станок и мини-фрезерный станок
            • Инструмент траверса — полный Ассортимент станков и принадлежностей, токарные станки среднего размера C4 и C6

            Поставщики материалов
            • BoltDepot.com — хорошо онлайн-источник дюймовых и метрических болтов и крепежных деталей
            • Энко — Отлично источник низких цен на аксессуары для станков, металлы и т. д., полный ассортимент продукции
            • Промышленный Продажа металла — алюминий, латунь, CRS, нержавеющая сталь и т.д.; нет минимального заказа
            • Мэриленд Метрикс — отлично источник для метрических винтов
            • Макмастер Карр — металлы, пластмассы и другие материалы, очень полная линейка продуктов
            • MetalMart. com — онлайн-источник запасов металла
            • МеталСклад.ком — онлайн-источник запасов металла
            • Метал Экспресс — онлайн-источник запасов металла
            • NutsAndBolts.com — гайки, болты, винты, шайбы и крепежные детали, в том числе метрические и нержавеющая сталь
            • Интернет-металлы — онлайн-источник запасов металла
            • Мелкие части, Inc. — хороший, но дорогой источник мелких деталей и материалов

            Поставщики инструментов, материалов и деталей

            • Абразивный ресурс.ком — поставщики шлифовальных лент, дисков, колес, лепестковых колес и т. д.
            • AMTools.com — множество инструменты и принадлежности для механических мастерских
            • Подшипники Справочный центр — информация о подшипниках шариковых, роликовых, линейные подшипники, упорные подшипники и многое другое
            • BICL Промышленные средства управления Beel — производители и продавцы устройств управления двигателем с регулируемой скоростью
            • Блю Ридж Машинное оборудование — станки и аксессуары, хороший выбор книг по HSM
            • Инструменты Болтона — Токарные станки, фрезерные станки, принадлежности и расходные материалы для станков
            • Токарный станок Ника Картера Taig страница — У Ника хорошо налаженный бизнес по продаже токарных станков Taig
            • Промышленный Cummins Инструменты (ToolsNow. com) — широкий выбор инструментов, включая мини-токарный станок и мини-завод
            • Склад режущего инструмента — поставщики твердосплавного инструмента и других промышленных товаров
            • Discount-Tools.com — специализируется на дисконтных инструментах для механика домашнего магазина
            • Буровое долото Город — переточенные миниатюрные сверла для печатных плат
            • Dynatorch — лазер с ЧПУ и системы плазменной резки
            • Орлиная скала Технологии – в основном инструмент высокого класса: пневмопатроны и т.д.; множество инструментов для накатки
            • Электрический Справочный центр двигателей — информация о двигателях переменного тока, двигателях постоянного тока, шаговых двигателях двигатели и серводвигатели
            • Enco — низкая цена источник принадлежностей для станков, металлов, отличный сервис
            • Экологическая безопасность Продукция — продукция для глаз, ушей и тела — увеличительные защитные очки Mag-Safe
            • Эверласт — Сварочные аппараты, генераторы, плазменные резаки
            • Гризли Промышленный — Отличный источник инструментов для любителей, мини-токарный станок 7×12, мини-фрезерный станок
            • Крепление Grattan Продукция — Все виды метрических и дюймовых крепежных деталей
            • Гавань Грузовые инструменты — отличные цены, медленная доставка, много импортных инструментов
            • Впускной инструмент, Inc — по индивидуальному заказу сменные инструменты
            • Хобби Лобби Хобби Экспресс — хобби расходные материалы и инструменты, радиоуправление, двигатели, шестерни
            • J&L Промышленный поставка — комплектующие для станков, металлы, широкий выбор, отличное служба (слилась с MSC в 2008 г. )
            • Инструменты KBC — машина инструменты и аксессуары
            • Рыцарская тепловая обработка Печи – печи американского производства для термообработки металлов и других целей
            • Кадьяк Резка Инструменты — недорогие режущие инструменты американского производства; фрезы, сверла и т.
            • LittleMachineShop.com — Детали и принадлежности для токарных мини-станков и мини-фрезерных станков
            • МСК Промышленный — похож на Enco (фактически теперь владеет Enco и J&L), но дороже
            • Макмастер Карр — все виды промышленного и станкостроительного оборудования; один из крупнейших промышленных поставщиков
            • Инструменты для микромаркировки — Мини-токарный станок 7×16, множество инструментов для изготовления миниатюрных и точных моделей
            • Северный инструмент — станки, ручные инструменты и принадлежности
            • Металлы онлайн — отличный Интернет-магазин металлов различных размеров и ассортимента
            • вечера Исследования — паровые машины, миниатюрные исторические модели станков и т. д.
            • Р Tech Welding UK — страна чудес сварочных принадлежностей
            • Инспектор манежа Инструменты — Токарные станки по дереву и принадлежности
            • Сивэйз Ссылки судостроителей моделей
            • Shars.com — Shars Tool Co. — хороший источник инструментов, УЦИ и т. д.
            • Мелкие части, Inc. — хороший, но дорогой источник мелких деталей и материалов
            • Приводная продукция — шестерни, приводные ремни и т.
            • Toolco UK — Все виды станков и аксессуары
            • Машинная биржа Виктора — станки и принадлежности, хорошая справочная информация
            • Специальности Уолдена — инструменты и аксессуары Джека Уолдена, профессионального слесаря ​​
            • .
            • Инструменты оптом — все виды инструментов

            Домашние магазины и проекты

            • Дэйв Магазин Одетт — у Дэйва есть уличная 7×20, информация о порошковой окраске и многое другое
            • Магазин Стива Бедэра — Отличный проект и информационный ресурс, оружейный токарный станок Grizzly G4003, фрезерный станок G6760, TES Внимание!
            • Магазин Джона Бентли — Информация и проекты Busy Bee 7×8 и токарного станка Taig; красивые миниатюрные двигатели, миниатюрные Унимат
            • Магазин Сэмюэля Брауна — Homier 7×12 с фрезерным приспособлением, Jeep для бездорожья, Linux
            • Крис Burgbacher’s магазин — мини-машины. com Homier 7×12 и мельница, проекты, включая исполнительный воздушный шар инфлятор
            • Билл Цех хлопка — Shoptask 3 в 1 токарный/фрезерный/сверлильный станок
            • Джефф Дэвис магазин — Модификации токарного станка Enco 9×20, информация о ЧПУ
            • Миниатюра Дина Демпси Страница токарных станков — плюс гонки на радиоуправлении, бенчрест и многое другое
            • Дэвид Сайт Денкера — несколько хороших модов (новая ссылка от 07.04)
            • Дмитрия домашняя страница магазина — перевод с русского гугл
            • Домашняя страница Dragonworks — Сайт Харви Уайта — много полезной информации здесь
            • Рассел Данн страница магазина — магазин в запасной спальне; Комбинация токарно-фрезерного станка/сверла Sieg; масштабный локомотив
            • Джеймс Страница металлообработки Экмана — Тайгский стан, модели поездов и т. д.
            • Джон Элсон Страница обработки — токарный станок Atlas, фрезерный станок Bridgeport, система EDM, заточка концевых фрез
            • Магазин Вилли Эрмерса — В Нидерланды; токарно-фрезерный станок среднего размера, QCTP, механическая подача, чернение металла и т. д.
            • Яакко Сайт Fagerlunds — в Финляндии, токарный станок C4, мини-фрезерный станок
            • Викки Модификации мини-токарных станков Форда — отличные моды, отличные фото, информация о литейном производстве
            • Магазин Чарли Галло — Острый пар, металлообработка, астрономия
            • Стив Блог магазина Foutty — Приключения в домашней обработке
            • Страница магазина Рона Джинджера — ознакомьтесь с преобразованием мини-фрезерного станка с ЧПУ Рона
            • Дэйв Гудфеллоу страница магазина — мини-токарный станок, мини-фрезерный станок, двигатели, ЧПУ
            • Дом Леса Гренца страница магазина — Токарно-фрезерный станок Maximat 7 — такой же, как мой первый токарный станок 1973 года.
            • Тор Страница домашнего магазина Hansens — PDF-файлы безвинтовых тисков, QCTP для Emco Compact 8, делительная головка
            • Магазин Харлана убежище — здесь кое-что интересное, случайные двигатели, литейный цех
            • Питер Харрисон Страницы Helicron — токарный станок Myford Super 7B, мини-токарный станок, микрофрезерный станок, зуборезный станок и многое другое
            • Крис Страница Хипи — масса отличной информации на этом сайте (12/2010 — она ​​исчезла на некоторое время но вроде вернулся)
            • Ту Страница мини-токарного станка Hoeffer — отличный источник информации о 7×10, один из самых первых токарных станков 7x. сайты
            • Скотт Мини токарный станок Холма стр.
            • Майкл Страница машиниста-любителя Хоргана
            • Хьюстон Дом Магазин металлоконструкций Club
            • Грэм Страница разработки моделей Howe — полноразмерные инструменты, впечатляющие паровые проекты
            • Джерри Комплекты двигателей Howell — некоторые действительно хорошие двигатели Sterling и IC и расходные материалы
            • Дэйв Магазин Hyland’s — токарный и фрезерный станок Sherline
            • Токарно-фрезерный станок Макото Ишимуры сайт — Посмотрите некоторые действительно хорошие проекты и аксессуары, которые он сделал
            • Страница проекта Дэйва Джинки — литье, фрезер для печатных плат
            • Саймон Янсен Jet Powered Beer Cooler — это заставит вас смеяться
            • Дэвид Страница магазина Яжины
            • Ричард Страница магазина Kinch — 7×10, фрезерное сверло, адаптер для камеры микроскопа
            • Любитель Дэна Каутца машинные страницы — много полезной информации, LatheMaster 8×14
            • Мини Сид Левайн страница станка и намотки — также много интересной информации по бурению скважин
            • Стив Страница реставрации Линдси Хардиндж
            • Волшебная мастерская Брайана — мини-токарный и мини-фрезерный станки
            • Металлообрабатывающие редукторы — литье в зеленый песок, самодельный токарный станок, шабрение
            • Микромашина Магазин — здесь много полезной информации о всевозможных инструментах и ​​методах, проверьте это. ТС Внимание!
            • Мастерская Майка — много интересных модов на мини токарный станок и мини мельницу
            • Дж. Келли Магазин McCoy’s — токарный станок Enco 9×20 и фрезерный станок RF30
            • Магазин Джона Морана — 7×12, конусное крепление , цанговый патрон 3C и многое другое — один из лучших мини токарные сайты!
            • Хуан Страница домашнего магазина More’s
            • Стив Токарный станок Noll’s по стеклу — на базе токарного станка Taig
            • Северный филиал Катушки — токарный станок Taig для изготовления рыболовных катушек
            • Проекты в металле.ком — Сайт проекта Тайлера Янгблода. Много проектных планов и идей
            • Дональд Qualls’s — Самодельный токарный станок
            • Джеймс Страница P. Risers — много интересного, в том числе прядение по металлу, гравировка на хрустале
            • Хосе Страница обработки и инструментов Родригеса — Хосе начал повальное увлечение 7×10, проверьте его
            • Фабрика роботов Джин Сато — интересные вещи, но на японском
            • Ричард Магазин Shell — Stellar Technology International астрономия и сайт 9×20
            • Магазинная утварь — Страница Тома Мартинса. Много хороших справочных материалов
            • Брюс Магазин Симпсона — фрезерный станок RF30, мини-токарный станок, тележка с реактивным двигателем (без шуток!)
            • Р. А. Магазин Sommer’s — HF 3-in-1, реставрация старинных британских спортивных автомобилей
            • Страница HSM доктора Спиффа — старый токарный станок Logan, мельница Hardinge и т. д.
            • Дом Джима Стюарта страница магазина — Полноразмерный токарный станок
            • Кен Страница магазина Stuempge — много хороших вещей, большие старые токарные станки и мельницы, пар проекты и т.д.
            • Кен Аксессуары Stuempge 7×10 (на сайте Ty)
            • Сварфкрафт — Большая мельница и токарный станок, проектные идеи
            • Сварфмейкер — Билл Страница магазина Ward
            • Магазин Джона Тейлора — полный размер токарный станок, фрезерный станок RF20, паровой
            • Магазин Рона Тибо — R/C боевые корабли, паровозы, токарный станок Atlas
            • www. toolsansmods.com — много хорошего Моды для токарного мини станка, ленточной пилы и т.д.
            • Магазин Алана Треста — Lathemaster Токарные станки 9х20 и 8х14, обзор 8х14.
            • Toolbit.net — очень хороший зажимной инструмент для накатки
            • Магазин инструментов Усовершенствованный токарный станок стр.
            • Джон Страница магазина Upton — плюс электроника, оптика, телескопы и многое другое
            • Варминт Эл страница мини токарного станка — один из первых и один из лучших сайтов 7×10, много пушек информация
            • Мини-токарный станок Майка Уэлча стр.
            • Дейл Страница магазина Венца
            • Магазин Харви Уайта страница (Dragonworks) — отличный сайт, много модов и другой информации, проекты по электронике.
            • Металлообработка Вилли — литье в песчаные формы, токарный станок Gingery
            • Тайлер Янгблад сайт — ProjectsInMetal. com Много проектных планов и идей

            Звенья мини-завода

            Школы и тренинги

            Быстросменные конструкции резцедержателя

            Преобразование токарных и фрезерных станков с ЧПУ

            УЦИ — цифровые показания

            Ленточнопильный станок по металлу 4×6

            Звенья парового двигателя

            Ссылки на оружие и оружейное дело

            Ссылки на домашнюю астрономию

            Домашнее литейное производство – литье металлов

            Справочная информация

            Лучший токарный станок по металлу 2020 года. Руководство для покупателя

            Что нужно знать перед покупкой

            электроинструмент — особенно дорогой.

            Это слишком верно, когда пытаешься выбрать токарный станок по металлу. Конечно, вариантов всего около дюжины, но чем они все отличаются? Какие факторы на самом деле имеют значение при выборе токарного станка? Сколько потратить на эту машину? Какой лучший для моего использования? Какие еще инструменты мне нужны? Почему это не может быть просто? Все эти вопросы вы можете задать себе на пути к покупке.

            Чтобы упростить вам задачу, мы составили этот список лучших токарных станков по металлу, в чем они преуспевают, в чем их недостатки, какие из них просты в использовании, и разбираем лучшие модели на рынке, чтобы вы могли выберите из.

            Итак, как же точно определить, какой мини-токарный станок подходит именно вам? Вот четыре основных фактора, которые следует учитывать, прежде чем принимать решение о покупке.

            Раскрытие информации: Как партнер Amazon я зарабатываю на соответствующих покупках.

            1. Размер вашего проекта

            Насколько велики ваши проекты по токарной обработке металла? Ответ на этот вопрос определит две важные характеристики, которыми должно обладать ваше оборудование: качание 91 165 на расстоянии 91 166 и расстояние 91 165 между центрами.

            Поворот над станиной (SOB), поворот или расстояние поворота — это максимальный диаметр заготовки, с которой может работать мини-токарный станок.  Другими словами, насколько толстым/широким может быть ваш проект. Например, вы планируете производить большие деревянные чаши? Или что-то более тонкое, например, ножки стола?

            С другой стороны, расстояние между центрами (DBC) представляет собой максимальную длину материала, которую может обрабатывать токарный станок . Другими словами, насколько длинным может быть ваш проект.

            Перед покупкой обязательно ознакомьтесь с этими двумя возможностями, чтобы убедиться, что выбранный вами продукт справится с размерами ваших токарных работ по металлу.

            2. Свободное место в вашей мастерской

            Это может показаться пустяком, но этот аспект можно легко упустить из виду, особенно если вы слишком взволнованы, чтобы заполучить свой новый мини-токарный станок. Всегда проверяйте размеры , прежде чем нажимать кнопку «Купить», чтобы вам не пришлось возвращать товар. На самом деле, убедитесь, что у вас все еще достаточно свободного места, поскольку вам все еще нужно перемещаться по токарному станку во время работы над вашими проектами.

            Ниже мы разместили несколько отличных небольших блоков и мини-станков по металлу, на которые стоит обратить внимание, если у вас мало места.

            3. Ваш установленный бюджет на покупку

            Мы можем хотеть лучшего, что может предложить мир, но реальность такова, что мы всегда будем ограничены бюджетом, который мы выделяем на конкретную покупку . После того, как этот потолок бюджета установлен, вы можете попытаться найти лучший вариант в пределах этого диапазона бюджета.

            Мы делаем все возможное, чтобы дать вам представление о хорошей сумме в долларах за эти устройства, но имейте в виду, что цены со временем меняются.

            4. Токарный станок по металлу против мини-токарного станка по металлу

            Токарные станки по металлу представляют собой большой класс инструментов, в первую очередь предназначенных для металлообработки, но также обычно используемых для более твердых композитов, таких как пластмассы.Токарный станок по металлу — это общий термин для любого вида токарного станка, используемого для обработки металла. Внутри этого зонтика есть много типов, таких как центральные токарные станки, токарные станки с револьверной головкой, токарные станки с многофункциональным инструментом и многое другое.

            Токарный станок наиболее часто исследуемого типа — это мини-токарный станок по металлу. Это токарные станки, которые обычно имеют качание на расстоянии от 3 до 7 дюймов и диаметре от 1,5 до 3,5 дюймов. Эти небольшие недорогие устройства идеально подходят для домашнего магазина и небольших проектов.

            Ниже приведен полный список обзоров и рекомендаций для мини-станков по металлу для тех из вас, кто покупает для собственных мастерских! Если вы ищете полноразмерный токарный станок, мы расскажем о том, что ближе к концу статьи.Наслаждаться!

            Лучшие мини металлические токарные станки 2020

            1. Bestequip Без обслуживаемый металлический станок

            Топ-общий выбор

            Pros

            — 15 3/4 «DBC
            — 8 1/4″ SOB
            — Двигатель мощностью 1 л. с.
            — Необслуживаемая конструкция
            — Отличное обслуживание клиентов
            — Большая мощность
            — Универсальные размеры проектов
            — Отличное регулирование скорости
            — В комплекте 3-х и 4-х кулачковые патроны, ящик для хранения инструментов и аксессуары

            МИНУС

            — Необходимо правильно отрегулировать компоненты после получения

            После поиска и сравнения всех найденных нами токарных станков мы нашли мини-токарный станок, который на голову выше остальных — не требующий обслуживания настольный мини-токарный станок по металлу BestEquip.Этот впечатляющий мини-токарный станок обладает всеми функциями и дизайном, необходимыми для выполнения любой работы по токарной обработке металла, и, в сочетании с его высококачественной, прочной конструкцией и надежной общей производительностью, у нас просто нет другого выбора, кроме как сделать его нашим лучшим выбором.

            Несмотря на то, что он классифицируется как токарный мини-станок, он может выполнять более крупные проекты, с которыми не могут справиться его аналоги, благодаря более длинному DBC, который составляет 15 ¾ дюймов, и большей емкости SOB на 8 ¼ дюймов. Он имеет более длительный срок службы благодаря бесщеточному двигателю мощностью 750 Вт (1 л.с.), который приводит в действие шпиндель с регулируемой скоростью (50–2500 об/мин).4-позиционная револьверная стойка очень удобна при смене инструментов.

            Конечно, у всех этих впечатляющих функций есть небольшой недостаток, и главная проблема здесь — бюджет. В настоящее время он доступен на Amazon по цене около 1300 долларов, что, к сожалению, превышает бюджет большинства людей. Но для почти износостойкого оборудования, способного выполнять прецизионные работы по изготовлению металлических деталей и моделированию, это наш лучший мини-токарный станок 2019/20 года — для тех, кто может позволить себе функциональность и производительность.

            Установите последнюю цену

            2. Grizzly G8688 Мини металлический станок


            Best для денег

            pro pro pro pro pro

            — 12 «DBC
            — 7″ SOB
            — 1 мощность мощности мощности
            — 20 мм шпинделя
            — Чрезвычайно мощный
            — Скорость до 2500 об/мин
            — Отлично подходит для новичков и любителей
            — Отличное обслуживание клиентов
            — В комплекте 3-кулачковый патрон, поддон для стружки, револьверная стойка, сервисные инструменты умный покупатель знает, что удачная покупка не обязательно означает получение самого дешевого из доступных вариантов, а также не получение продукта с самыми удивительными функциями и характеристиками. Скорее, все дело в том, чтобы получить продукт, который дает вам наилучшее соотношение цены и качества, которое вы потратили. Идеальный баланс между ценой и функциями — вот что вы можете найти в Grizzly G8688.

            Мини-токарный станок Grizzly G8688 с двигателем мощностью 3/4 л.с. считается одним из самых мощных станков на современном рынке. Пользователи получат возможность управлять его переменной скоростью, которая может достигать 2500 оборотов в минуту при скорости вращения шпинделя.

            Grizzly G8688 очень прост в эксплуатации и в то же время очень надежен для повседневного использования.Однако некоторые профессиональные операторы говорят, что это не так уж полезно для сложной металлообработки. Думаю, все зависит от того, насколько вы «продвинуты». Диапазон резьбы составляет от 12 до 52 TPI, и у него есть реверсивный переключатель, поэтому вы можете делать как правые, так и левые винты. Еще одна замечательная особенность – 4-позиционная револьверная стойка

            Этот мини-токарный станок Grizzly G8688 имеет 7-дюймовую станину, ход поперечного суппорта 2 3/4 дюйма, ход задней бабки 2 1/2 дюйма, 12-дюймовый DBC и верхнюю качественное отверстие шпинделя 20 мм. Этот мини-токарный станок не только быстр и прочен, но и долговечен.Ожидайте, что он прослужит дольше, чем другие, поскольку он хорошо сконструирован и имеет отличный дизайн.

            Мини-токарный станок по металлу Grizzly G8688 является одним из лучших мини-станков среди начинающих, но знайте, что достижение точной центровки может быть довольно трудным для некоторых. Тем не менее, компания Grizzly, стоящая за этим, известна своим невероятным обслуживанием клиентов. Это отличный выбор и лучший мини-токарный станок по металлу, который вы можете получить для большинства задач, если вам нужна вся эта мощность.

            ПРОВЕРИТЬ ПОСЛЕДНЮЮ ЦЕНУ

            3.МАГАЗИН FOX M1015 Токарный станок по металлу

            Лучший настольный блок

            PROS

            — 10″ DBC
            — 6″ SOB
            — Двигатель 1/5 л.с. для начинающих
            — Включает 3-х кулачковый патрон, 11 передач скорости подачи
            — Регулятор скорости 100-2000
            — 2 года гарантии SHOP FOX

            МИНУСЫ

            — Менее мощный
            — Не так много вариантов скорости

            Многие люди не могут позволить себе — как с финансовой точки зрения, так и с точки зрения места — большой токарный мини-станок, такой как BestEquip, который мы описали выше. Этот инструмент SHOP FOX — идеальное решение для тех, кто ищет настольный токарный станок по металлу, что-то мощное и точное, упакованное в модель меньшего размера по доступной цене.

            Когда мы говорим о меньшем размере, мы действительно имеем в виду это, так как этот мини-токарный станок SHOP FOX имеет размеры всего 6 дюймов с DBC 10 дюймов. Он меньше, что означает меньший двигатель — всего 1/5 л.с., но он по-прежнему может обеспечивать управление шпинделем с переменной скоростью (100–2000 об/мин). Хотя он может показаться маленьким и немного менее мощным, чем некоторые другие в списке, он по-прежнему обладает достаточной мощностью, функциональностью и подходящими размерами для многих людей дома.

            SHOP FOX M1015 также поставляется с набором функций, таких как две скорости подачи, 3-дюймовый кулачковый патрон и 2-летняя гарантия. размеры, функции и ограничения этого SHOP FOX, есть вероятность, что однажды вы перерастете этот токарный станок с более крупными задачами, но это простой в использовании, компактный и недорогой мини-токарный станок и один из лучших для любителей или начинающих. Кроме того, SHOP FOX предоставляет 2-летнюю гарантию, что делает его отличным выбором.

            Установите последнюю цену

            4. Центральное оборудование Precision Mini Tail


            Отлично подходит для домашнего магазина

            Pro Pro Prov

            6

            — 10 «DBC
            — 7″ SOB
            — 3/4 Устройства мощности
            — Эффективные и точные
            — Переменная скорость, низкая и высокая
            — В комплекте 3-х кулачковый патрон
            — Отличные отзывы пользователей при принятии решения о покупке.Но, конечно, это не единственный фактор, который следует учитывать, поскольку, если вы будете ориентироваться только на цену, вы в конечном итоге купите мини-токарный станок низкого качества. Проведя небольшое исследование, мы нашли вариант, доступный по цене без ущерба для качества, — токарный мини-станок Central Machinery 7 x 10 Precision.

            Central Machinery создан для тех, кто всегда хотел испытать плавный рабочий режим. Этот небольшой токарный станок, известный своей эффективностью, имеет замечательную автоматическую подачу, ручку управления скоростью, защиту патрона с микровыключателем и превосходный инструментальный пост. Что касается скорости, Центральный механизм может развивать скорость от 0 до 1100 об/мин на низкой скорости и от 0 до 2500 об/мин на высокой скорости. Защита патрона — это функция, которую часто упускают из виду, поскольку многие другие токарные станки в нашем списке не входят в стандартную комплектацию.

            В то время как Central Machinery 7×10 получил много положительных отзывов и отзывов от владельцев из-за его точности, дизайна, производительности и эффективности, одна из самых распространенных жалоб, которые вы прочитаете в Интернете, заключается в том, что его запасные части очень трудно найти. для и заменить.Но тем, кто ищет что-то, что может выполнить работу, определенно рекомендуется Central Machinery. Вам просто нужно знать хорошее место, где есть запасные части, на всякий случай.

            Его производительность SOB немного ниже и составляет всего 7 дюймов, а его DBC — 10 дюймов, что делает его меньше по сравнению с другими мини-токарными станками. Тем не менее, он отлично работает, пока размеры вашей заготовки не превышают этих возможностей. Для мини-токарных станков по металлу с ограниченным бюджетом это отличный выбор.

            Также этот драгоценный камень идеально подходит для тех, кто хочет иметь возможность выполнять больше проектов и совершать меньше ошибок. Это действительно так эффективно, ребята. Но обратите внимание, что некоторые люди жаловались, что требуется некоторое время, чтобы разобрать, смазать и настроить эту модель перед использованием. Определенно о чем нужно помнить перед покупкой, но в целом этот прецизионный мини-токарный станок Central Machinery — отличный выбор и лучший выбор для домашних магазинов.

            Установите флажти Увеличить цена

            5. Moborn Precision Mini Tail


            Отличный вариант для до 1000

            Pro Pro Prov

            — 14 «DBC
            — 7″ SOB
            — 3/4 Устройства мощности
            — Доступный
            — включает маску , масленка, гаечные ключи и нейлоновые шестерни

            МИНУСЫ

            — Сделано в Китае означает, что запчасти сложно заменить хотите потратить слишком много денег на машину. Это определенно лучший бюджетный продукт, который вы можете купить на рынке прямо сейчас. Но пусть вас не вводит в заблуждение его цена, потому что его переменная скорость управления по-прежнему может варьироваться от 50 до 2500 об/мин. Он может быть не таким универсальным, как другие модели в более высоком ценовом диапазоне, но Morphorn, безусловно, может выполнять свою работу, и делать это легко.

            Он имеет диапазон TPI от 12 до 52 и имеет высококачественные патроны с 3 кулачками. В комплект входят маска, масленка, гаечные ключи и нейлоновые шестерни. Проблема в том, что в комплекте нет никаких инструментов.И помимо доступности, он также известен своей надежной работой. Несмотря на то, что это более дешевый вариант, у Mophorn потрясающий дизайн, он по-прежнему сделан из высококачественных материалов и компонентов. 7-дюймовая кровать довольно стандартна, но 14-дюймовый DBC отлично подходит для более длинных проектов.

            Решение проблем с помощью этого электроинструмента может занять много времени, поэтому помните об этом выборе. Вы должны знать, что этот товар поставляется из Китая, а это означает, что вам будет трудно заменить детали.Поэтому перед покупкой убедитесь, что вы уже знаете, куда обращаться, когда вам нужно заменить его детали.

            Установите флажти Последняя цена

            6. Bestequip Mini Metal Graite


            Идеально подходит для начинающих

            Pro Prov

            — 14 «DBC
            — 7″ SOB
            — 3/4 Мотор лошадиных сил
            — Точный и мощный
            — прочный актерский железная станина
            — Отличное обслуживание клиентов
            — Доступная цена
            — 14-дюймовый DBC отлично подходит для длинных проектов
            — Включает в себя защитный кожух и 3-кулачковый самоцентрирующийся патрон

            Давайте будем честными, эти машины в целом могут быть довольно пугающими в использовании, особенно если вы новичок.Но с токарным станком по металлу BestEquip Mini работать с металлом должно быть легко. Это простой мини-токарный станок с хорошей конструкцией, известный своей оптимальной точностью. Он имеет 14-дюймовое расстояние между центром и 7-дюймовой станиной, изготовленной из прочного чугуна. Он также имеет 4-стороннюю вращающуюся башню и может работать с различными типами металла.

            Неважно, являетесь ли вы экспертом или новичком в металлообработке, этот предмет должен обеспечить всю мощность, необходимую для завершения проекта. Но его простота имеет несколько недостатков.Нравится, что он ничего особенного не делает. Если вы ищете мини-токарный станок, который может делать много вещей, вы можете продолжить поиски.

            С другой стороны, если вы стремитесь к простоте, то токарный станок BestEquip, безусловно, заслуживает внимания. Так же известно, что некоторые его владельцы жаловались на некачественные комплектующие. Вы также услышите, как некоторые утверждали, что мотор плохой и что он не такой прочный. Но опять же, если вы новичок, которому просто нужны основы для большинства задач, этот выбор — отличный.

            Установите флажти Увеличить цена

            7. Bestequip 8×16 дюймов металлический токарный станок


            Точность сосредоточенные

            Pro Prov

            — 16 «DBC
            — 8″ SOB
            — 1 мотор лошадиных сил
            — включен 4-челюстный патрон, инструмент для хранения инструментов и принадлежности
            — Точный и мощный
            — Быстрая сборка

            МИНУСЫ

            — Случайные повреждения при транспортировке
            — Сделано в Китае
            — Немного дороже

            Один из самых продаваемых токарных станков по металлу на сегодняшний день — это BestEquip 8×16. Причина его популярности в том, что он имеет невероятную настройку скорости, которая обеспечивает точную обработку деталей и образцов. Это идеально подходит для использования в лабораториях, мастерских и даже дома. Это многофункциональный автоматический инструмент, который может обеспечить точную, бесперебойную работу и профессиональную производительность. Но из-за его замечательных характеристик он может не подойти людям, которые ищут доступные способы работы с металлом. Это может быть довольно дорого по сравнению с другими моделями. Но тогда, если вы ищете что-то, что обеспечивает очень точный диапазон резьбы и универсальные настройки скорости, то это определенно стоит каждой копейки.Кроме того, он прост в использовании! Это долговечная машина с великолепным дизайном, что делает ее отличным инструментом для людей, которые планируют использовать ее чаще, чем обычно. Тем не менее, вы должны знать, что он требует большой работы «из коробки», а это означает, что вам действительно нужно внимательно прочитать руководство пользователя, чтобы заставить его работать правильно. Разработанный известным производителем, BestEquip 8×16, безусловно, является отличным инструментом как для начинающих, так и для опытных слесарей и одним из лучших вариантов, которые вы можете сделать.Если вы хотите узнать больше об этом великолепном токарном станке, вы можете прочитать наш полный обзор. ПРОВЕРЬТЕ ПОСЛЕДНЮЮ ЦЕНУ

            8. Прецизионный настольный мини-токарный станок по металлу Erie Tools


            Отлично подходит для использования с разными материалами

            PROS

            — 14″ DBC
            — 7 дюймов SOB
            — Двигатель мощностью 1/2 л.с. обслуживание

            НЕДОСТАТКИ

            — Аксессуары низкого качества
            — Сообщается о некоторых повреждениях при транспортировке
            — Возможно, потребуется потратиться на запасные части

            Ищете инструмент, который может делать почти все? Erie Tools 7 x 14 Precision Benchtop может быть именно тем, что вам нужно.Это маленькая, но ужасная вещь, которая может помочь вам сверлить, резать и манипулировать любым материалом, который есть у вас на рабочем месте. Неважно, работаете ли вы с деревом, металлом или пластиком, этот драгоценный камень справится с этой задачей.

            Этот станок Erie Tools включает набор из 5 фрез с твердосплавными наконечниками, внешние и внутренние зажимные кулачки, а также высококачественный ключ для зажимного патрона. Но, несмотря на то, что он известен своей великолепной функциональностью и гибкостью, Erie Tools может быть довольно сложным в использовании, особенно для новых пользователей, так что об этом следует помнить.Если у вас возникли проблемы с плавной работой на токарном станке, то его руководство пользователя, которое входит в комплект поставки, должно очень помочь. И, к счастью, цифровое считывание скорости считывания делает его очень простым в эксплуатации!

            Помимо помощи в создании потрясающих металлических изделий, этот инструмент Erie Tools также обеспечивает первоклассную производительность. Он не только разработан с большим изяществом и точностью, но и рассчитан на долгие годы. Но некоторые могут быть разочарованы тем, как продукты упакованы и доставлены. Кроме того, некоторые запасные части, как правило, имеют низкое качество. Тем не менее, если вы ищете простоту и гибкость, с Erie Tools 7×14  это то, что вы получите.

            ПРОВЕРЬТЕ ПОСЛЕДНЮЮ ЦЕНУ

            Почему стоит выбрать мини-токарный станок по металлу

            Экономит тонну места

            Благодаря мини-токарным станкам теперь возможна работа на небольшой площади. Если вы работаете с небольшими металлическими проектами, вам не нужно покупать тяжелые машины, которые занимают слишком много места на вашем рабочем месте. Вместо этого вы можете выбрать уменьшенную версию, но все же высокого качества.Тот, который прост и удобен в эксплуатации и обеспечивает удовлетворительные результаты.

            Работа с различными материалами


            Как и более тяжелые машины, эти мини-версии также могут работать с латунью, сталью, алюминием и даже деревом. Наряду с металлами эти портативные электроинструменты можно использовать и для пластика. Дайте волю своему творчеству и работайте с различными источниками, такими как ацеталь, делрин, тефлон, нейлон и даже оргстекло. Несмотря на небольшие размеры, эти машины обладают всей мощностью и гибкостью, необходимыми для создания полезных и художественных проектов.

            Универсальный мини-монстр


            Имейте в виду, что почти все типы токарных мини-станков могут удалять окисленные остатки с металла. И независимо от того, сверлите ли вы отверстия в закаленных материалах или обычных металлах, эти мини-монстры станут вашими друзьями в любых ваших начинаниях по металлообработке. Вы даже можете создавать цилиндрические предметы и красивые украшения, такие как кольца. Так что да, будь то мелочи, такие как украшения, домашний декор или любые другие продукты, которые вы можете придумать, эти инструменты помогут вам.

            Лучший (полноразмерный) токарный станок по металлу 2020 года

            Лучший полноразмерный/Power Pick

            Jet 321360A

            В то время как мини-токарный станок является универсальным и достаточно мощным, чтобы выполнять большинство токарных работ по металлу для любителей или небольших мастерских , факт остается фактом: их конструкция просто не может работать с более крупными заготовками, для которых также требуются более мощные двигатели. Если вам нужен более крупный и мощный промышленный токарный станок, то Jet 321360A может стать для вас идеальным вариантом.

            Этот токарный станок представляет собой полноразмерный вариант (не мини), специально разработанный для крупных токарных работ по металлу. У него SOB 13 дюймов и поразительные 40 дюймов между центрами. Работа с такими большими проектами требует очень стабильного токарного станка, но это не проблема с Jet 321360A, поскольку он не только большой, но и весит колоссальные 1175 фунтов, что делает его очень устойчивым.

            Помимо стабильности, более крупные промышленные проекты также требуют более мощного двигателя для выполнения работы.Этот токарный станок также не лишен мощности, так как у него есть двигатель мощностью 2 л.с., которого достаточно для больших заготовок.

            Это один из лучших токарных станков по металлу, который вы можете получить, и мы не находим никаких проблем с его работой. Но если нам и приходится придумывать что-то негативное по этому поводу, то это, вероятно, его цена, размер и вес.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
